Changement de caméra avant sur Honor View 10

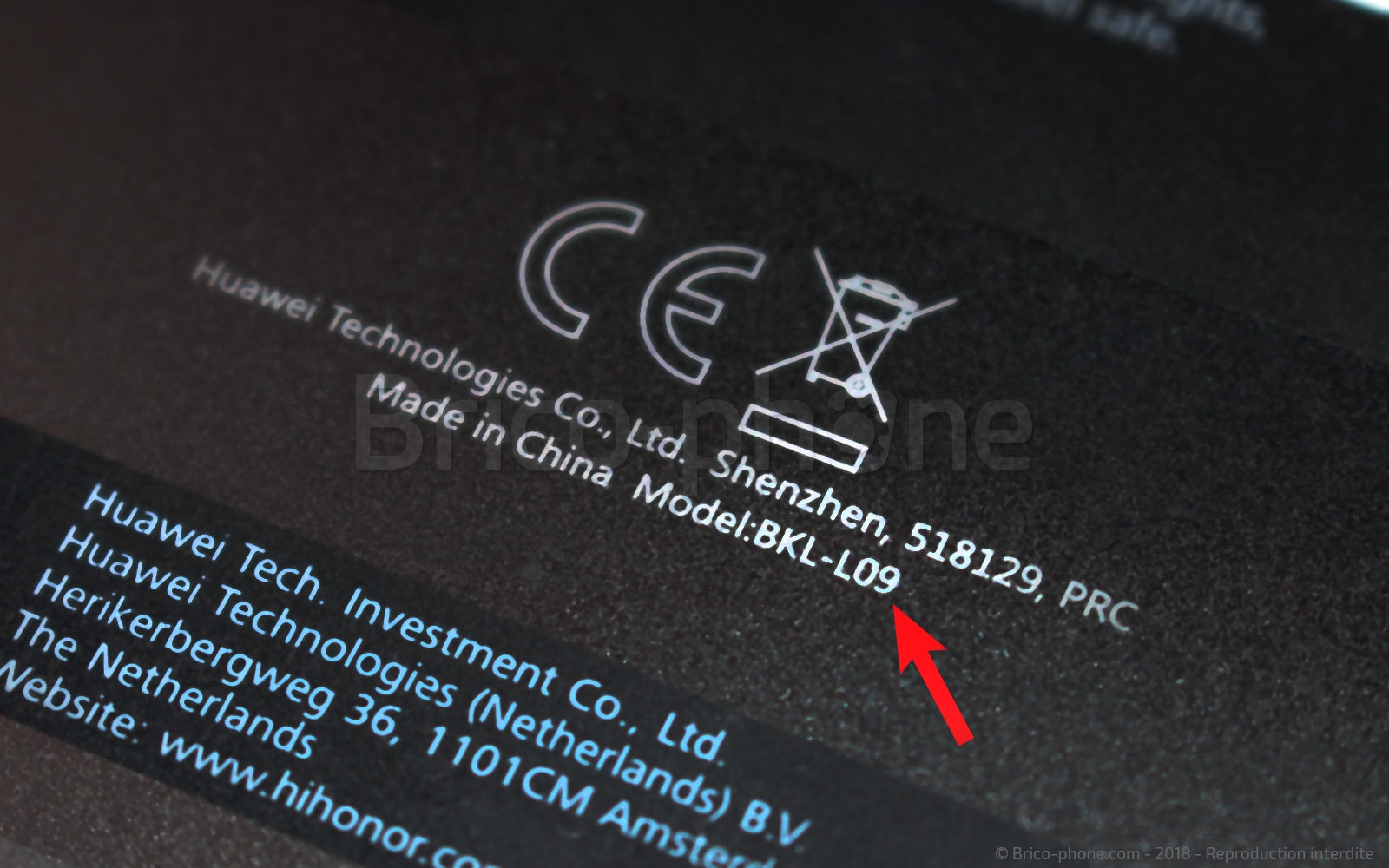

Avant de procéder au remplacement de la caméra avant, vous devez vérifier que le modèle que vous possédez est bien un Huawei Honor View 10, le numéro de modèle inscrit au dos de la coque doit être BKL-L09, si ce n'est pas le cas, rendez-vous en bas de page et consultez la page "Identifier mon modèle".

Préparez votre plan de travail pour effectuer confortablement votre réparation : vous pouvez poser bien à plat le patron d'aide au montage reçu avec votre commande. Vérifiez que la caméra reçue correspond bien à votre modèle.

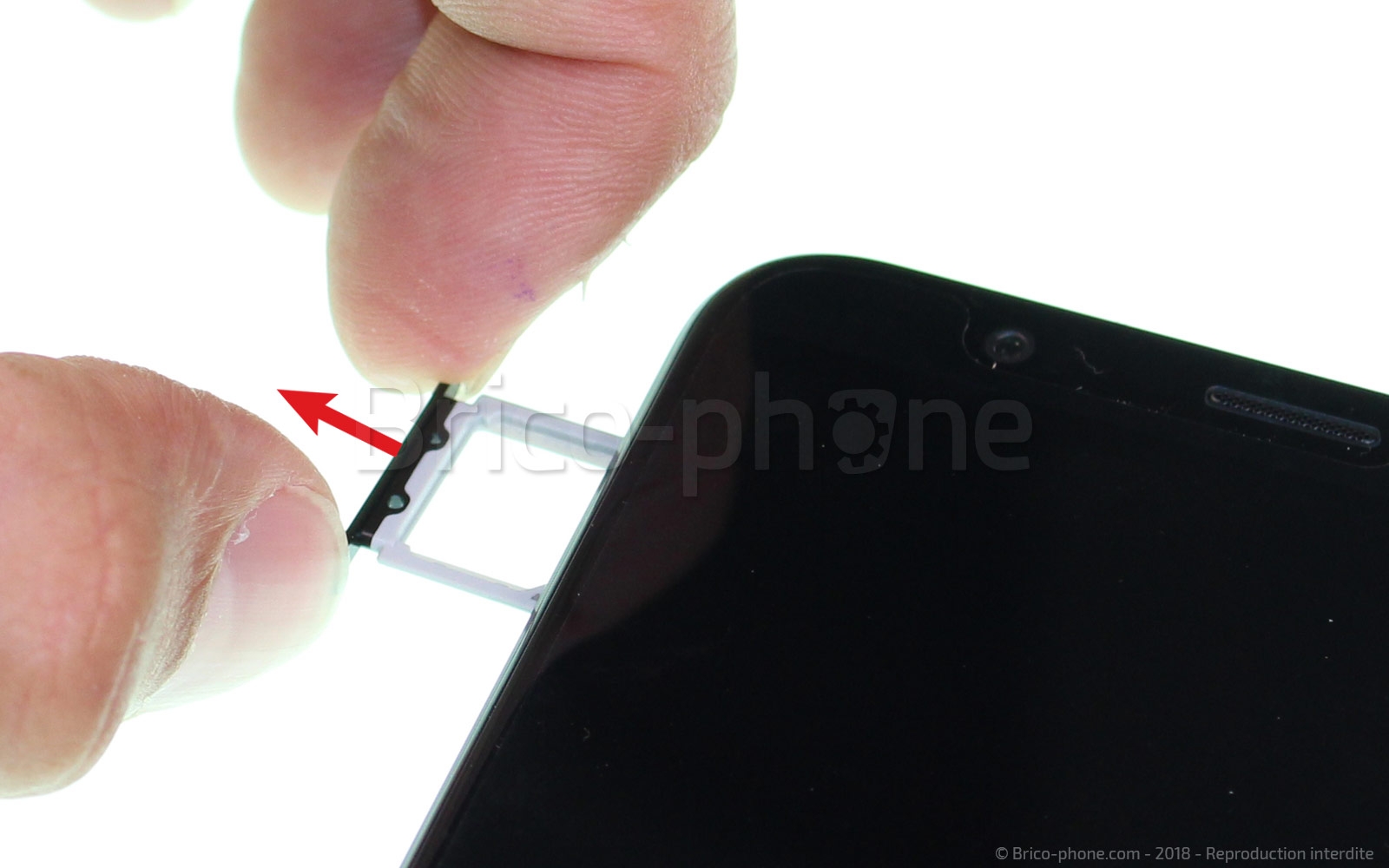

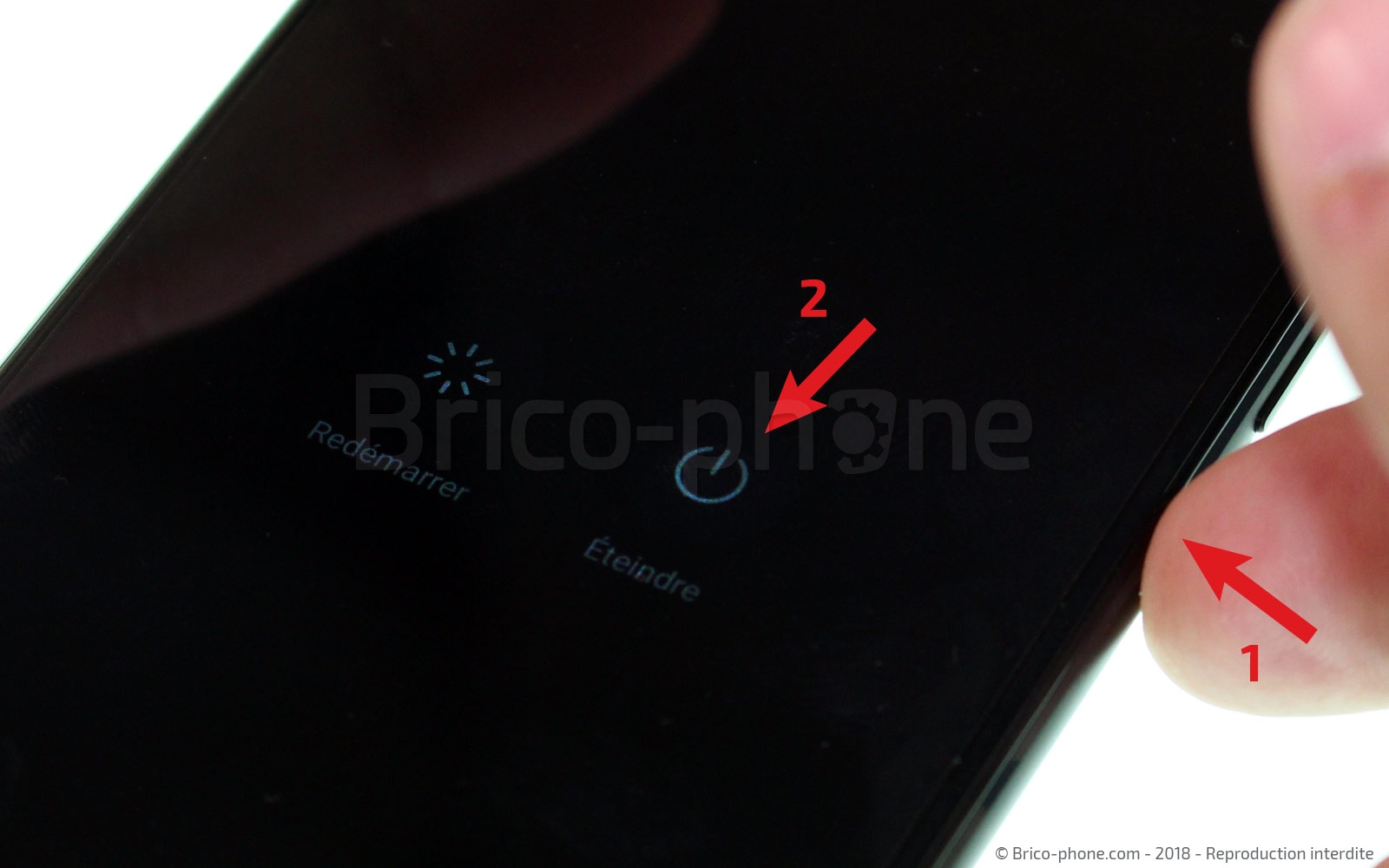

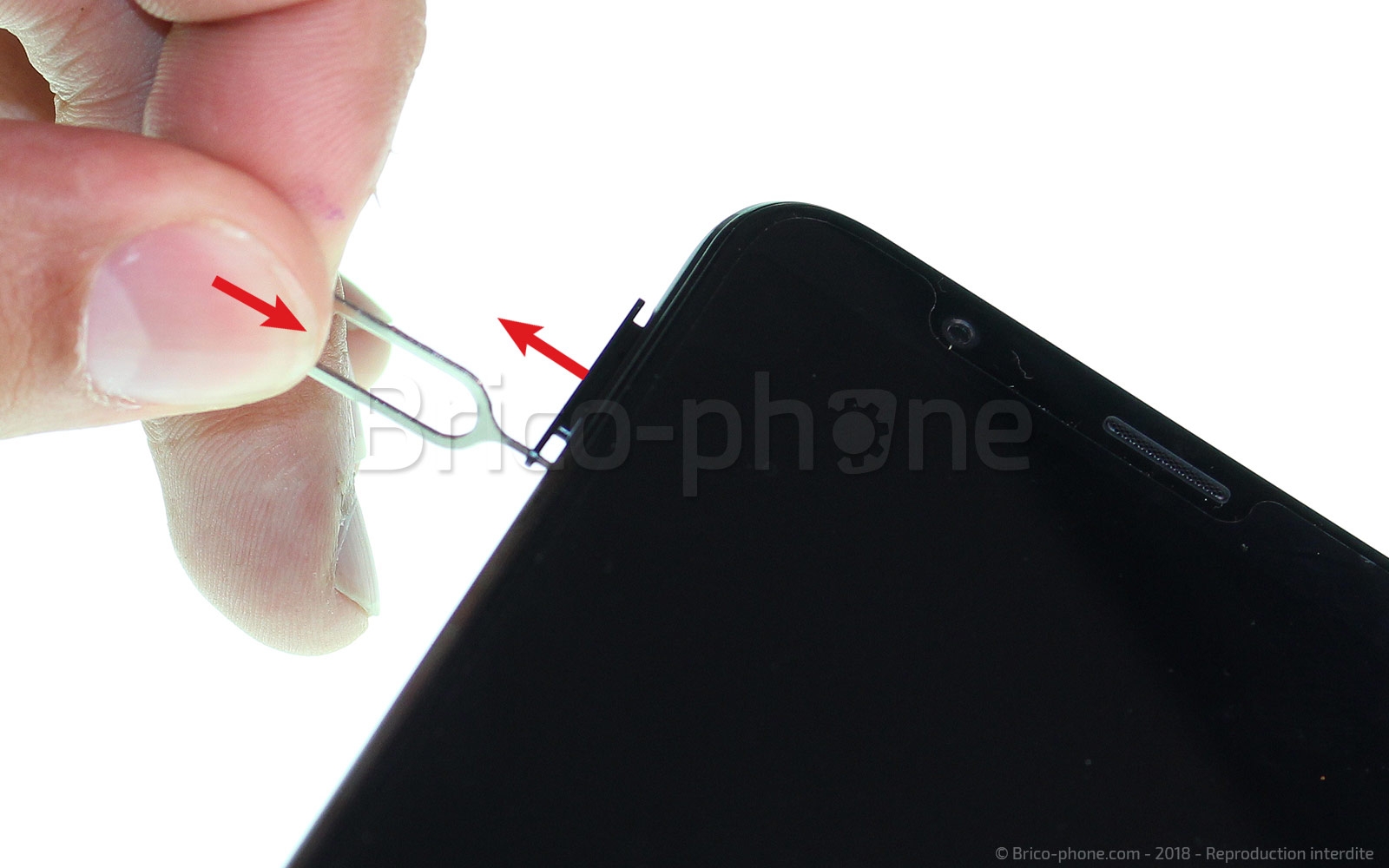

Eteignez votre téléphone puis retirez le rack sim pour commencer.

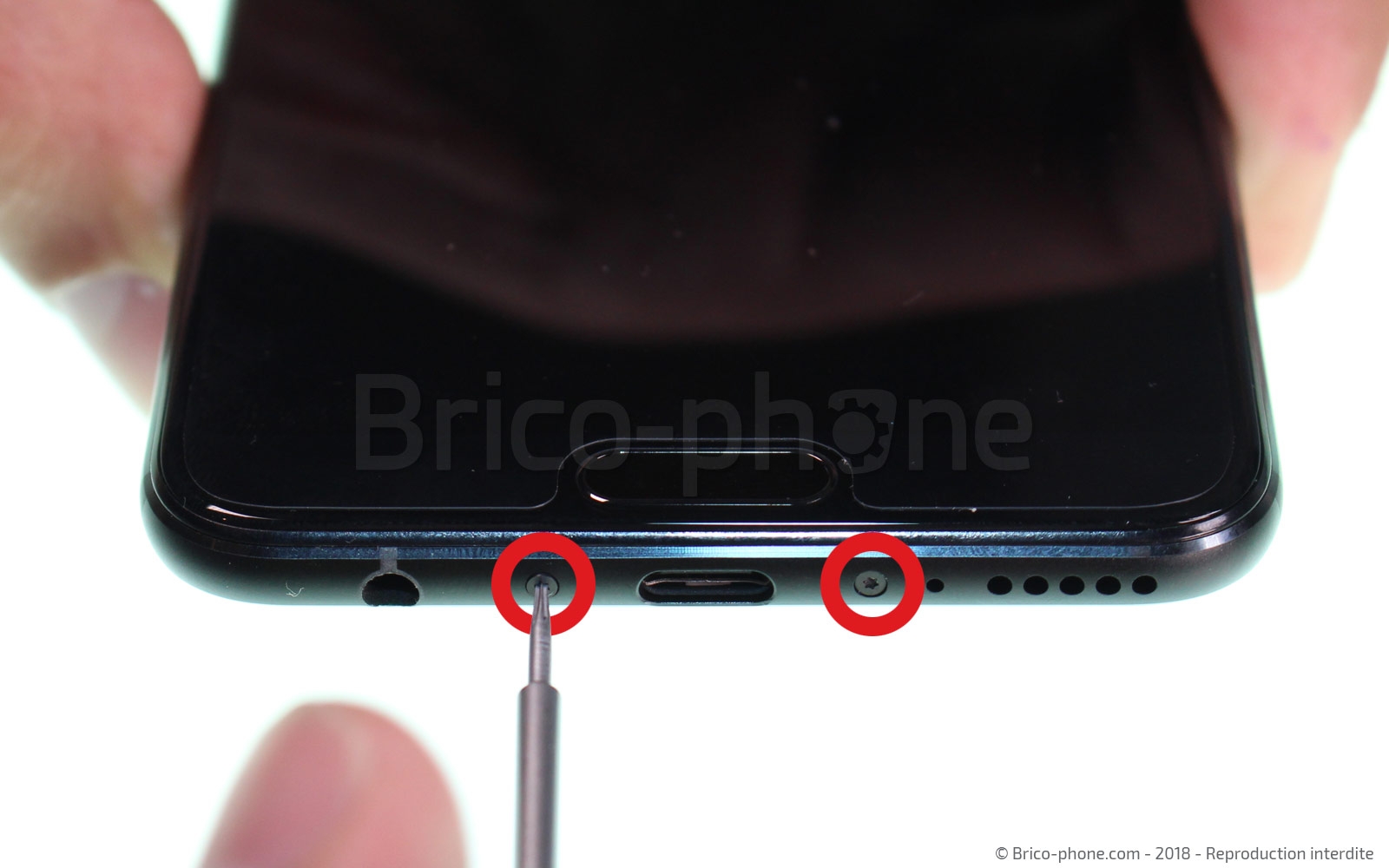

Pour ouvrir le téléphone, vous devez vous munir du tournevis torx 2 fourni dans le kit d'outils pour retirer les deux vis situées sur la tranche inférieure du châssis. Ne les perdez pas pour le remontage.

La coque arrière est assez simple à retirer car elle n'est pas collée au bloc écran.

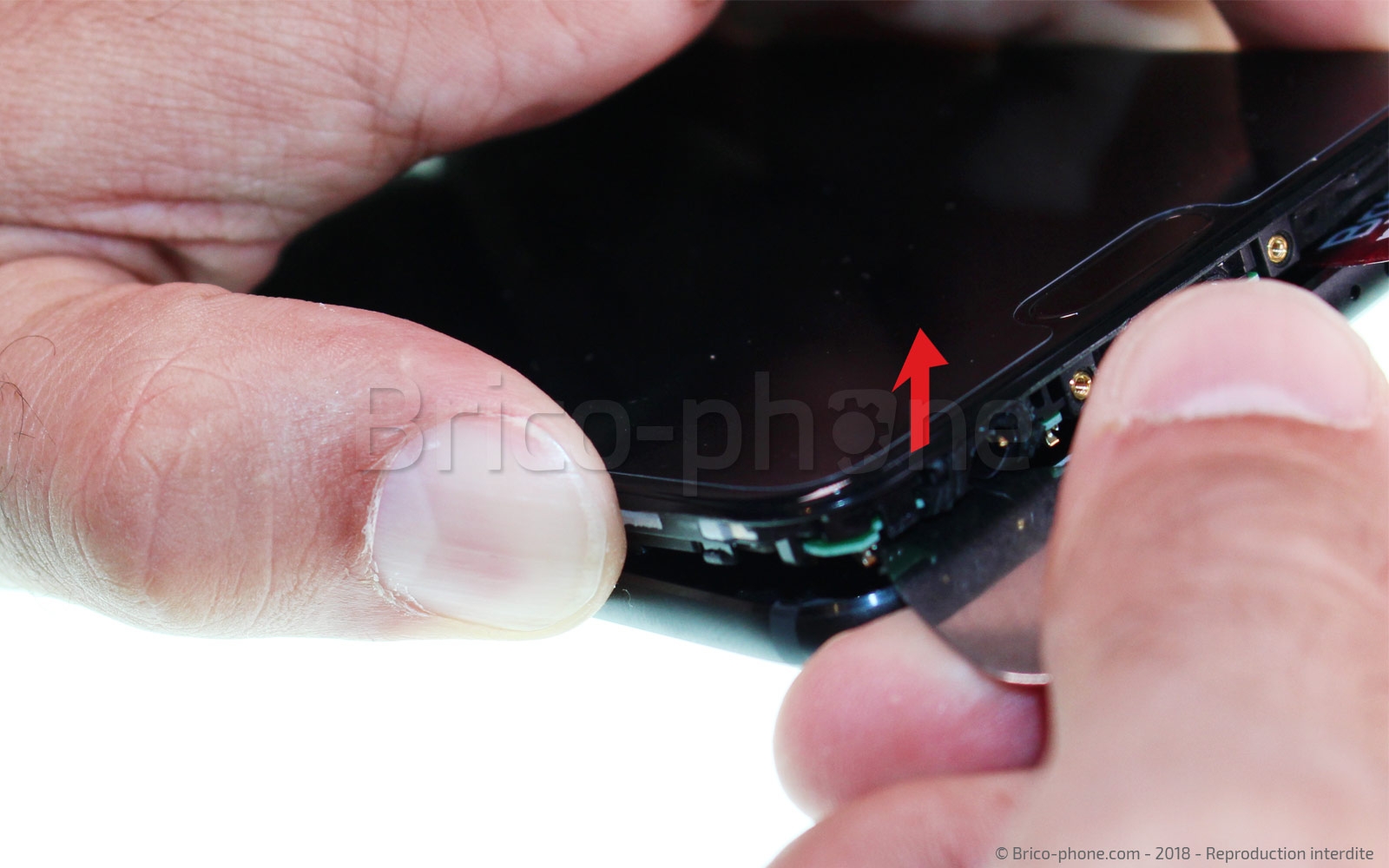

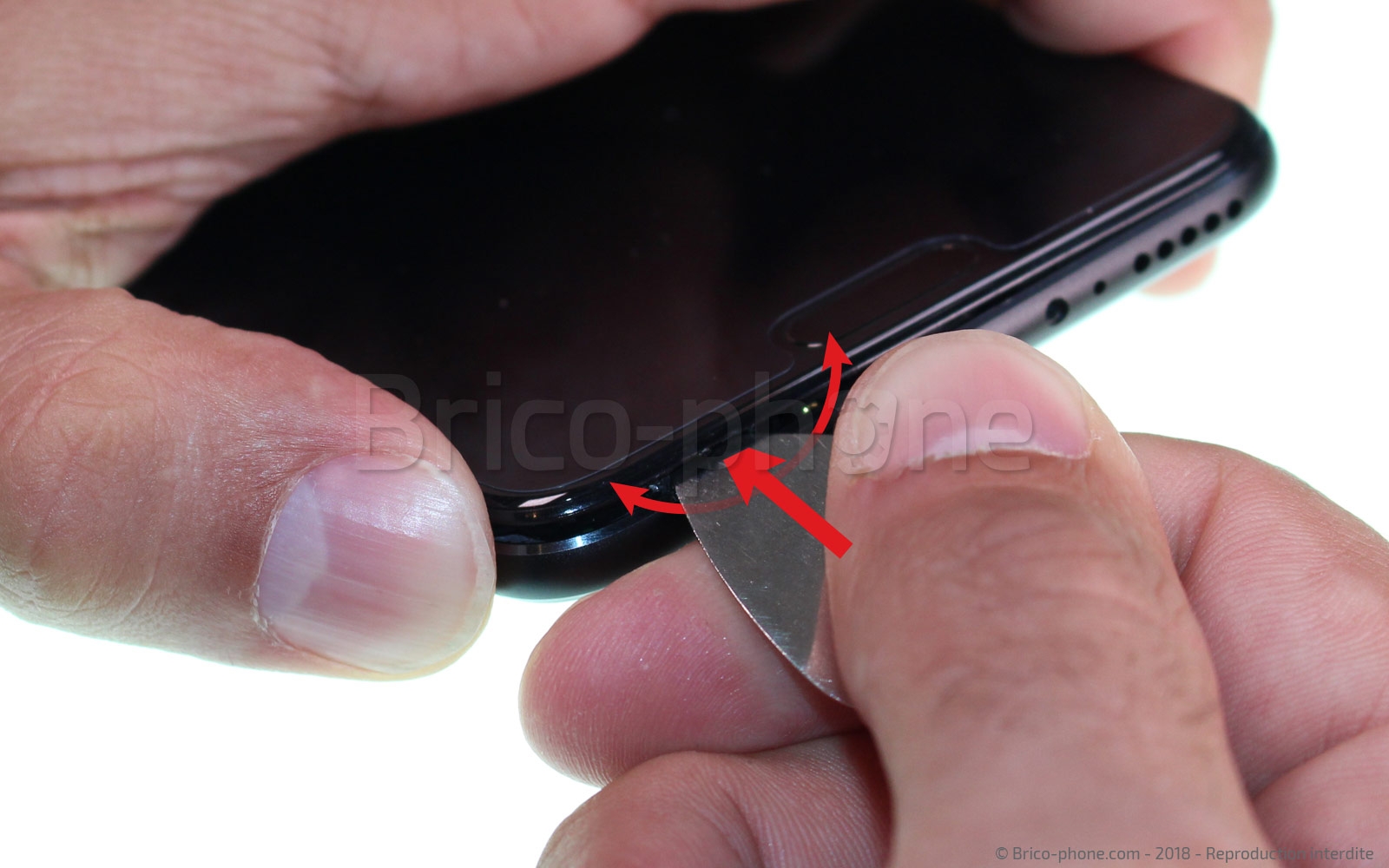

Pour la déclipser, créez un point d'insertion grâce au médiator métal. Une fois le médiator glissé entre les deux parties, faites levier sur toute la partie basse du téléphone.

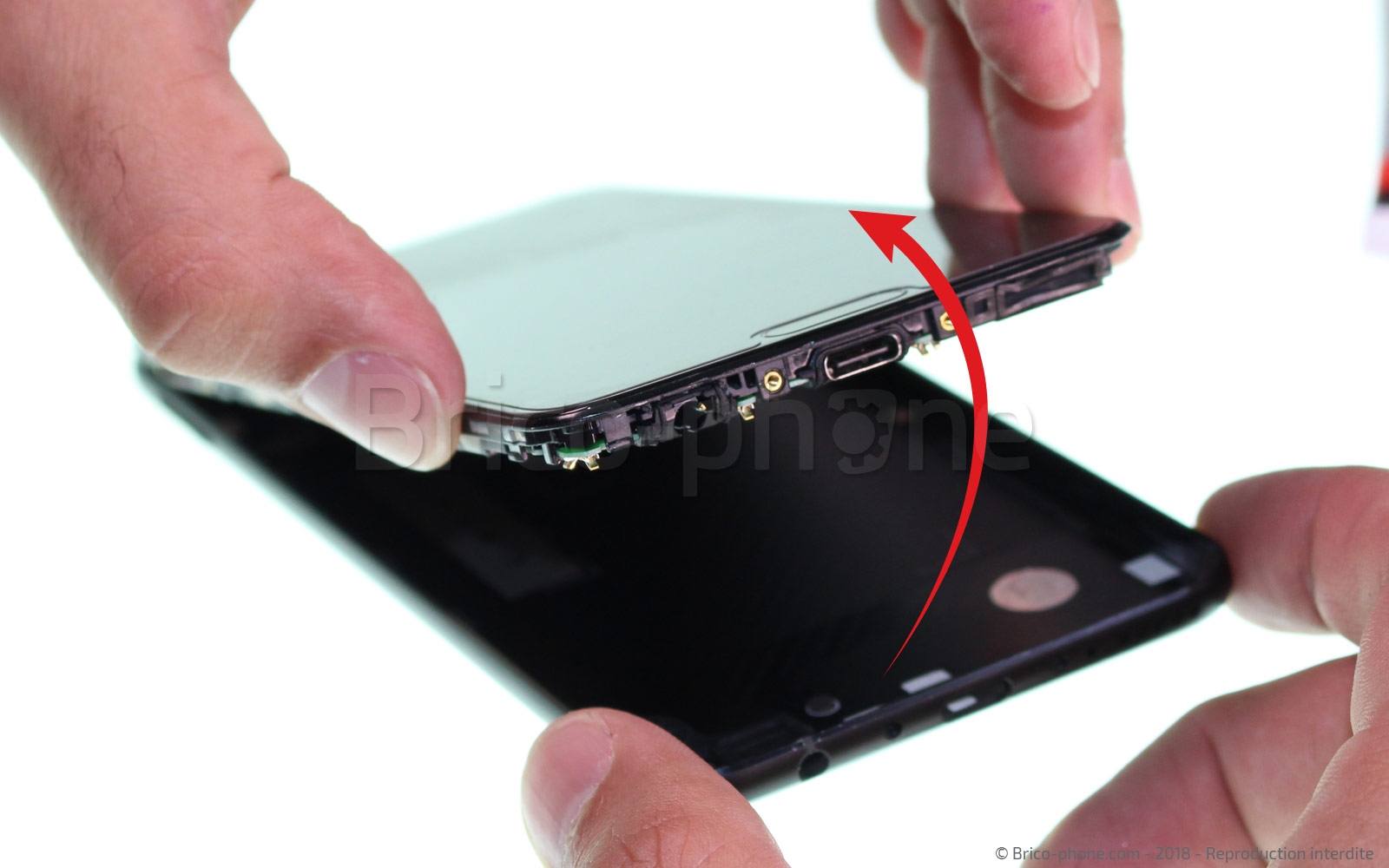

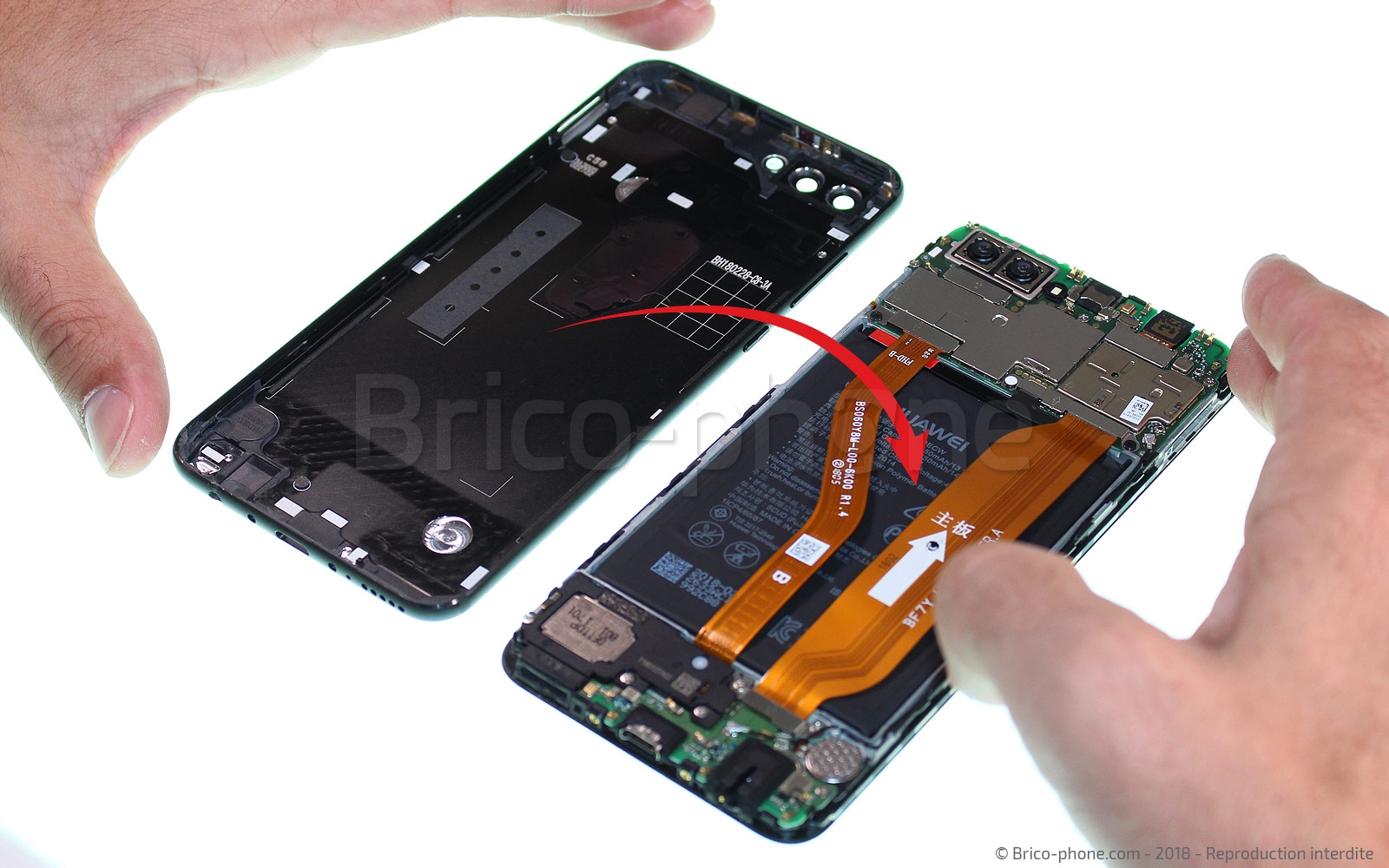

Lorsque vous sentez que la coque en métal est complètement détachée, vous pouvez déloger le bloc écran à la main et mettre la coque de côté.

Pour éviter que le téléphone ne se rallume en cours de réparation, nous vous conseillons fortement de déconnecter la batterie avant de changer votre caméra avant.

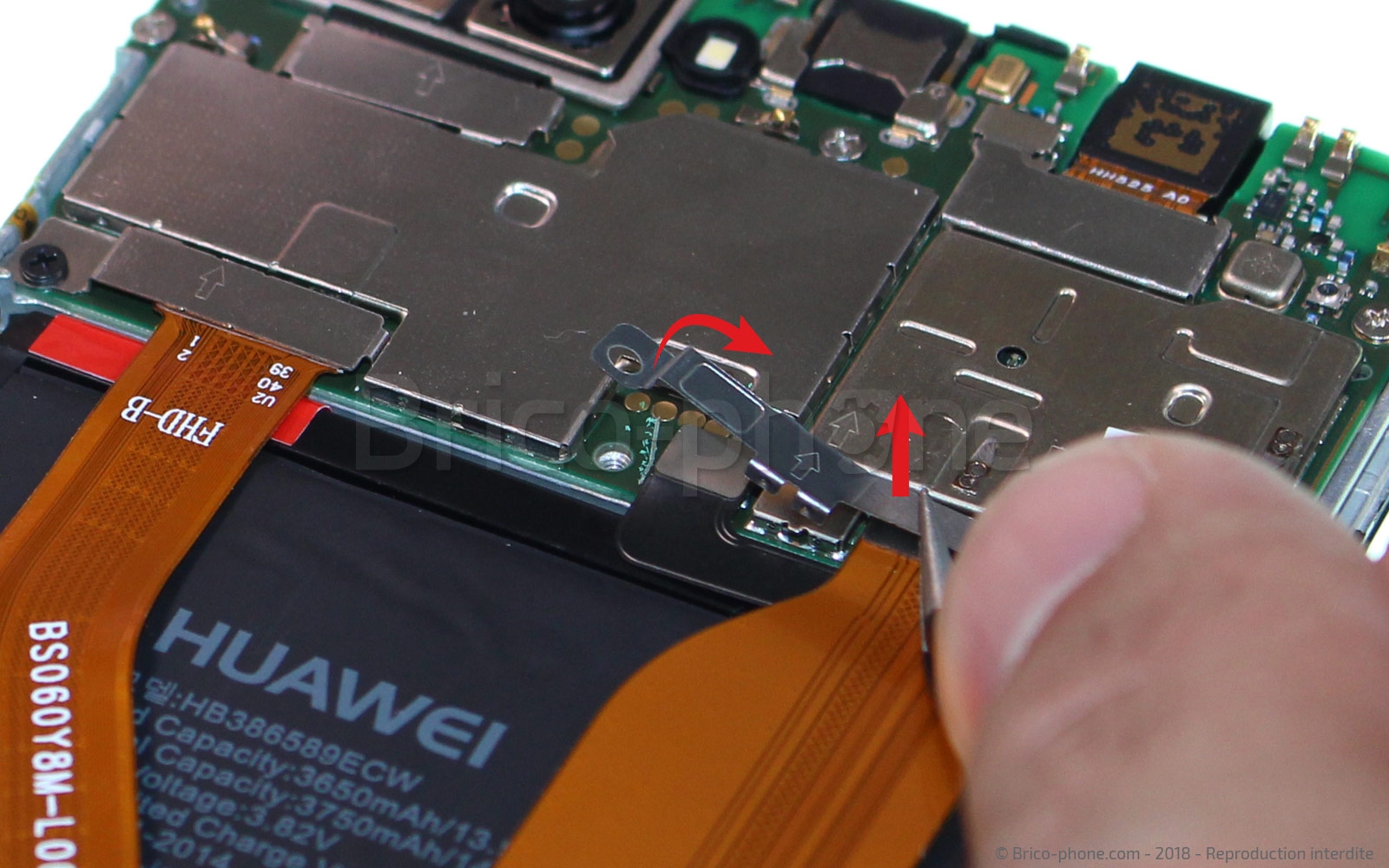

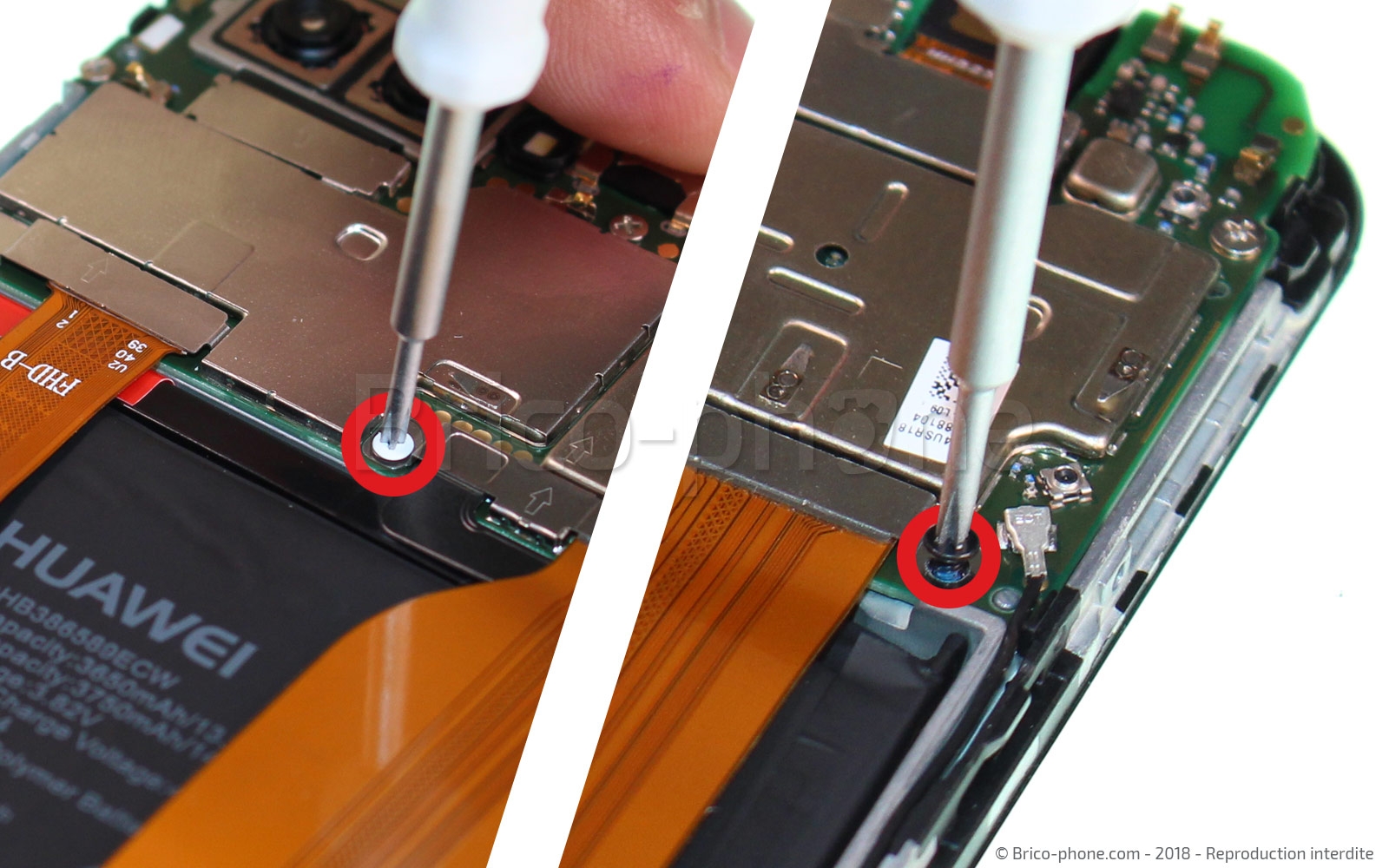

Pour cela, il vous suffit de retirer les deux vis de la plaquette de protection à l'aide du tournevis cruciforme 1.5, fourni dans le kit. Ensuite, retirez la plaquette métallique en la saisissant avec la pincette de précision, également dans le kit. Cette petite plaquette peut parfois faire preuve d'un peu de résistance : si elle est légèrement tordue, ce n'est pas grave, il suffira de la reformer doucement avant de la reposer.

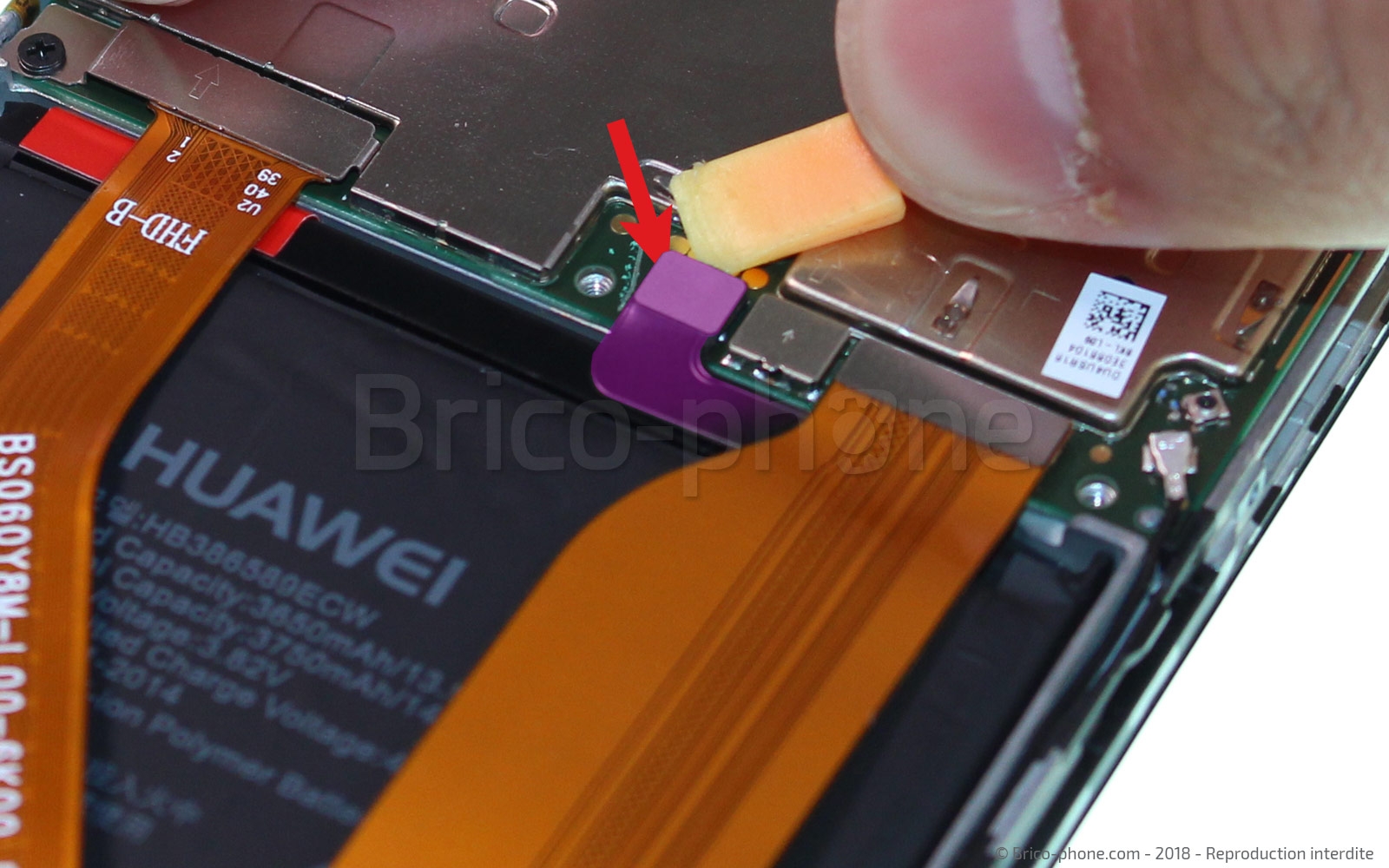

Enfin, déconnecter la nappe de la carte mère en soulevant doucement le connecteur avec le levier en nylon, depuis un angle sans appuyer sur la carte mère.

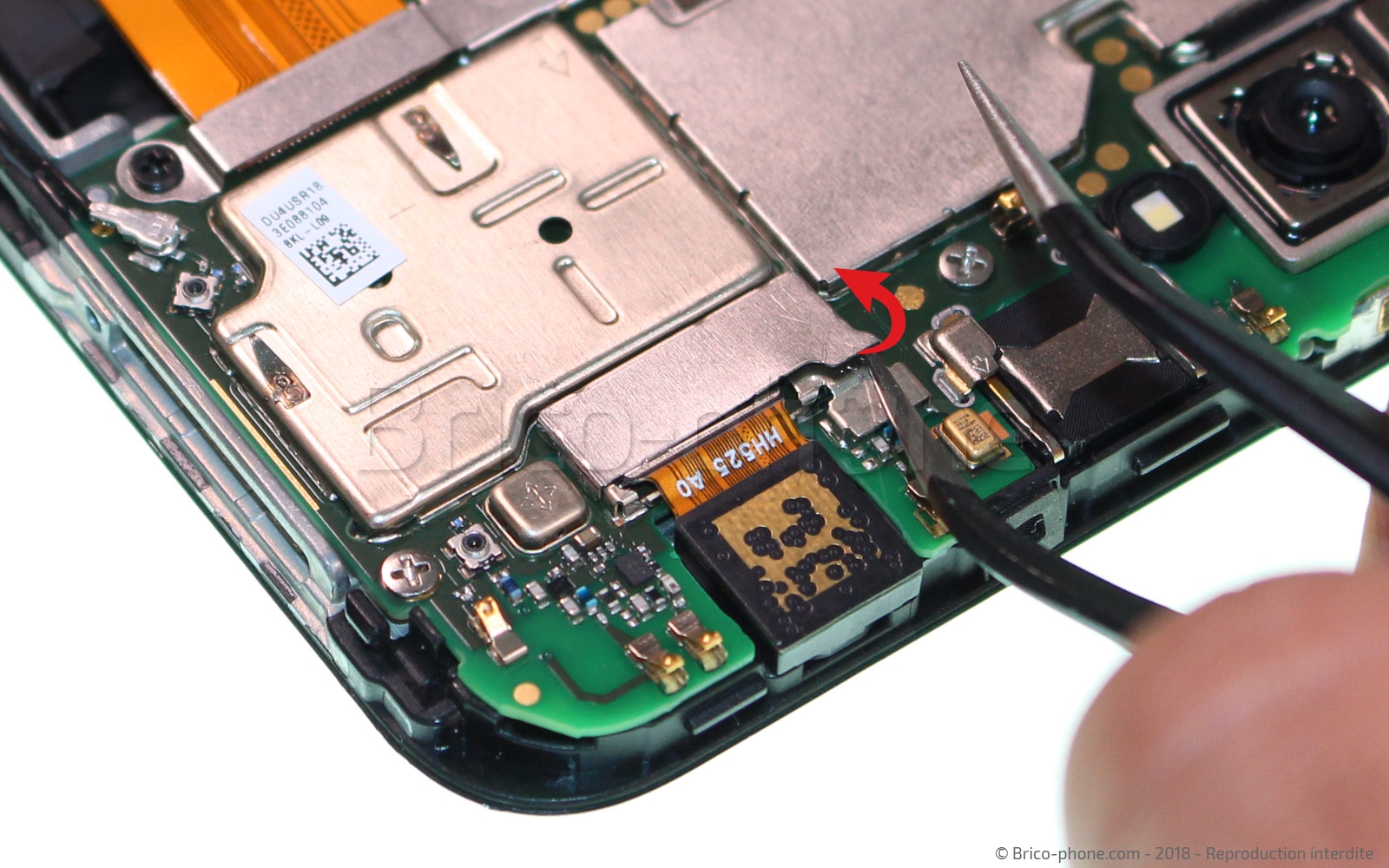

Le connecteur de la caméra avant est protégé par un petit élément métallique.

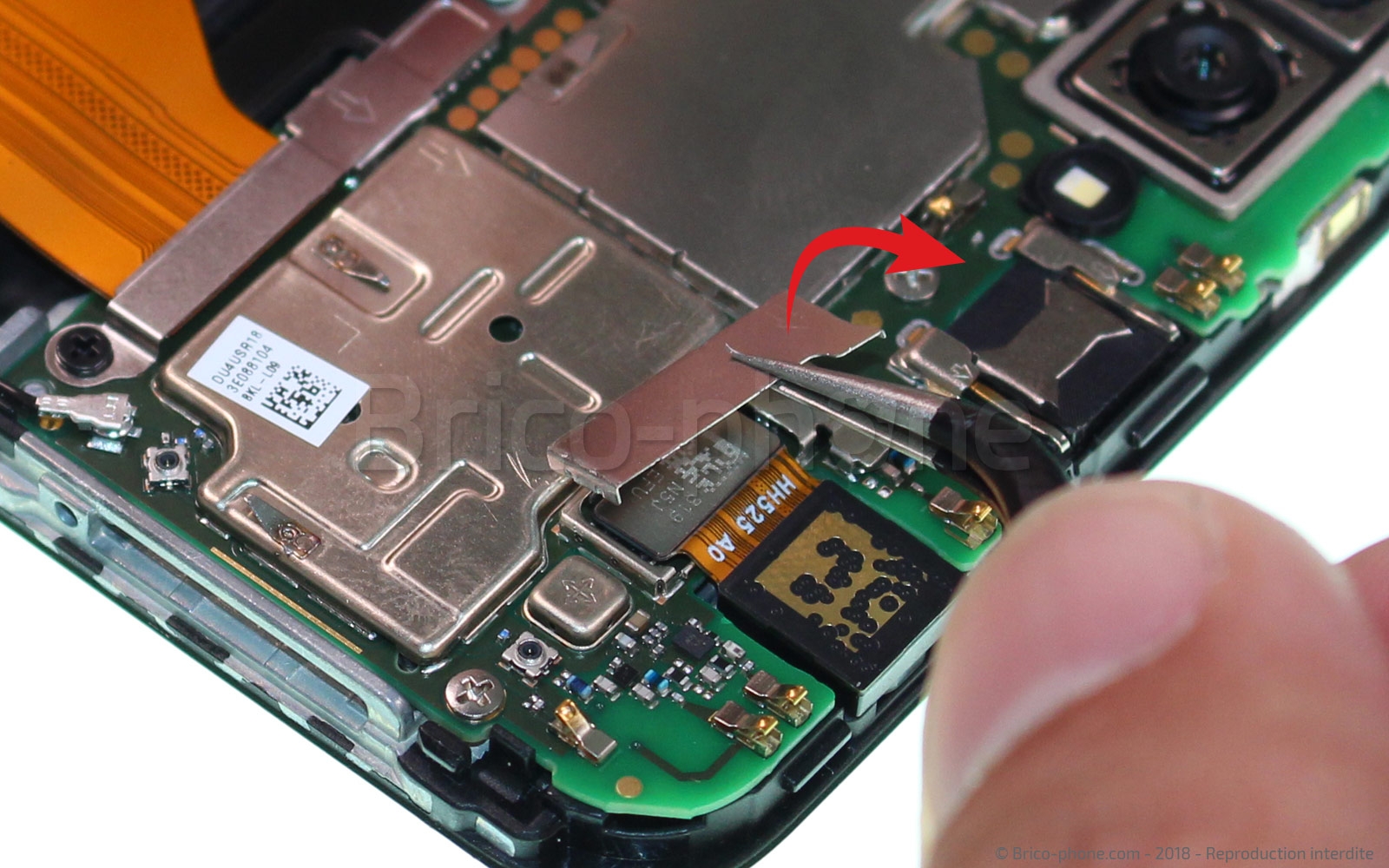

Pour le retirer, il faut le déclipser depuis un côté en soulevant avec la pincette. Attention à ne pas appuyer sur la carte mère. Essayez de maintenir cette petite plaquette car elle peut parfois s'envoler lorsqu'on la déclipse !
Une fois retirée, conservez-la sur le patron d'aide au montage.

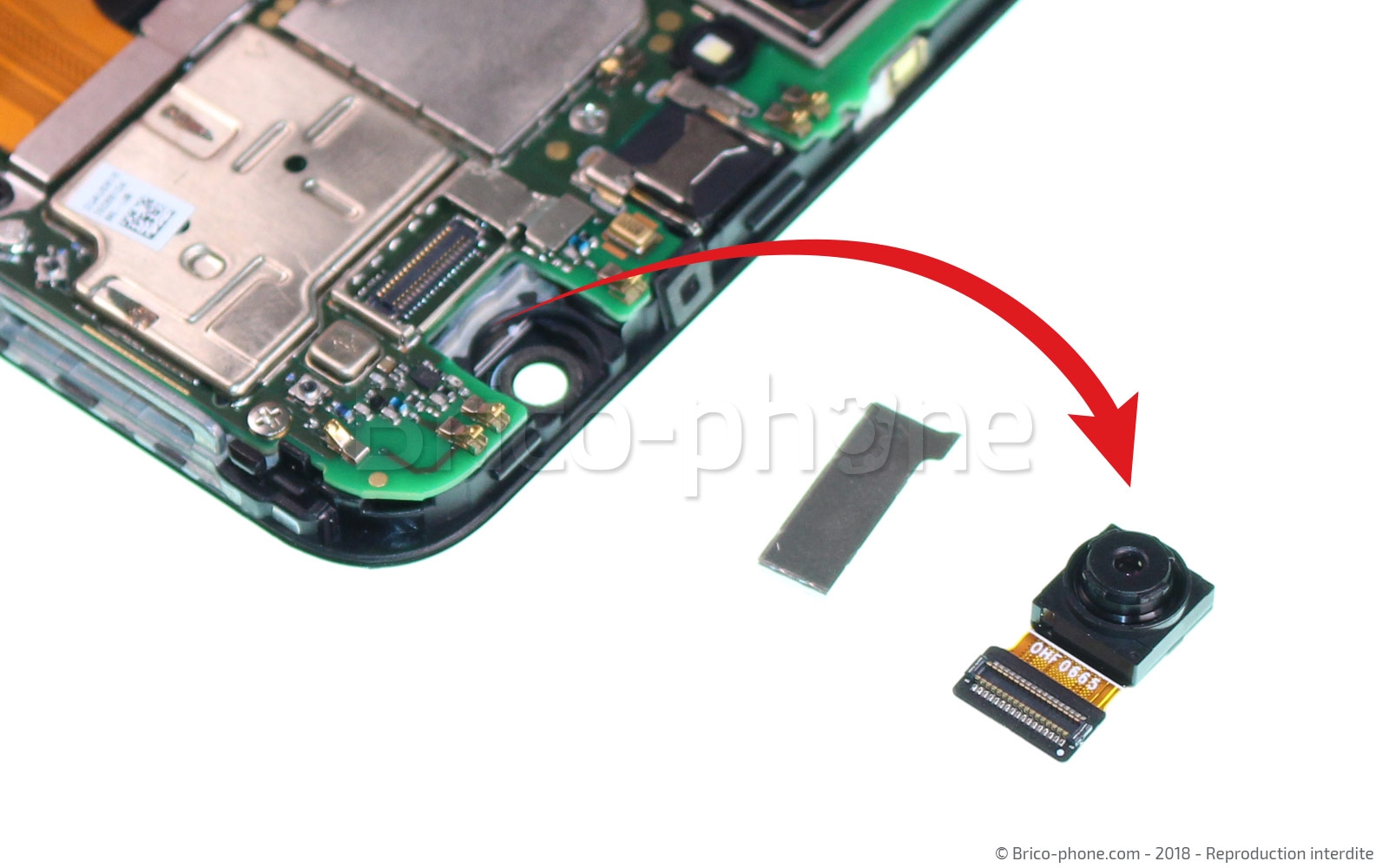

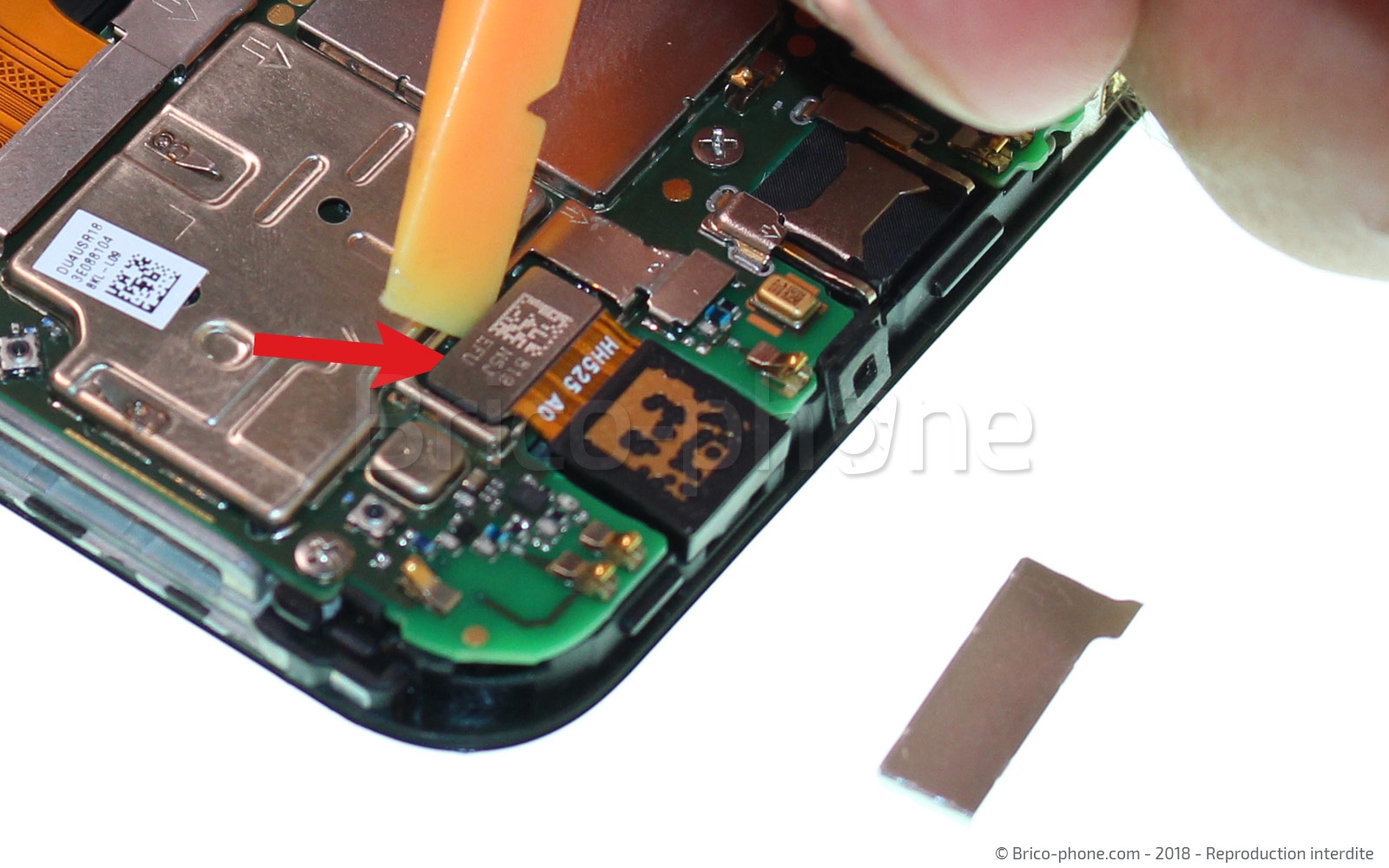

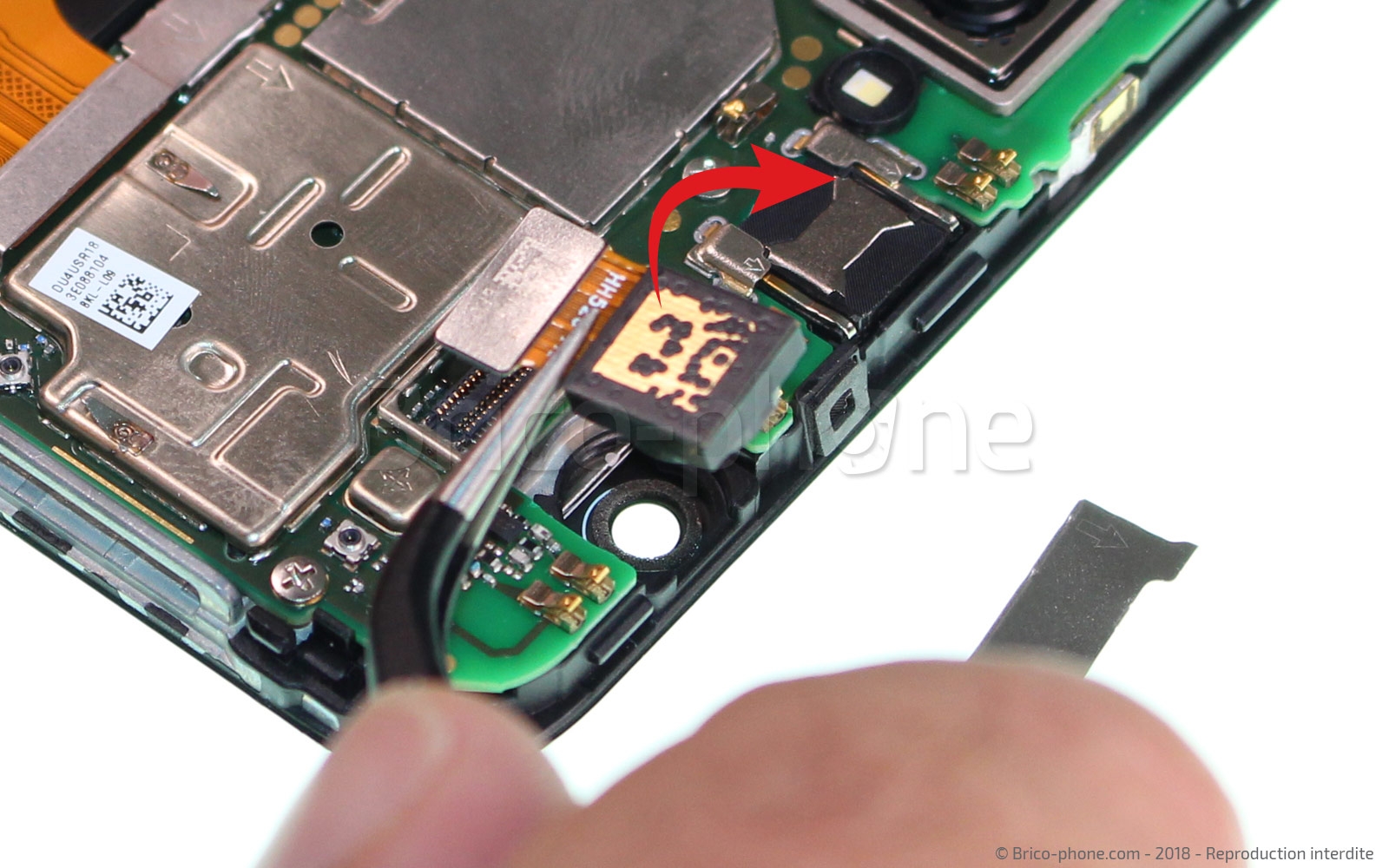

Vous avez désormais accès au connecteur de la caméra avant. Soulevez légèrement le connecteur en utilisant le levier en nylon puis déloger la caméra de son emplacement à l'aide de la pincette.

Ce tutoriel est désormais terminé. Pour effectuer le remontage de la nouvelle caméra, suivez simplement les étapes à l'envers.
N'oubliez pas de retirer les films protecteurs qui peuvent se situés sur la lentille.
