Changement du vibreur sur Honor View 10

Vous allez vous lancer dans la réparation de votre Huawei Honor View 10. Avant de commencer, quelques précautions sont à prendre.

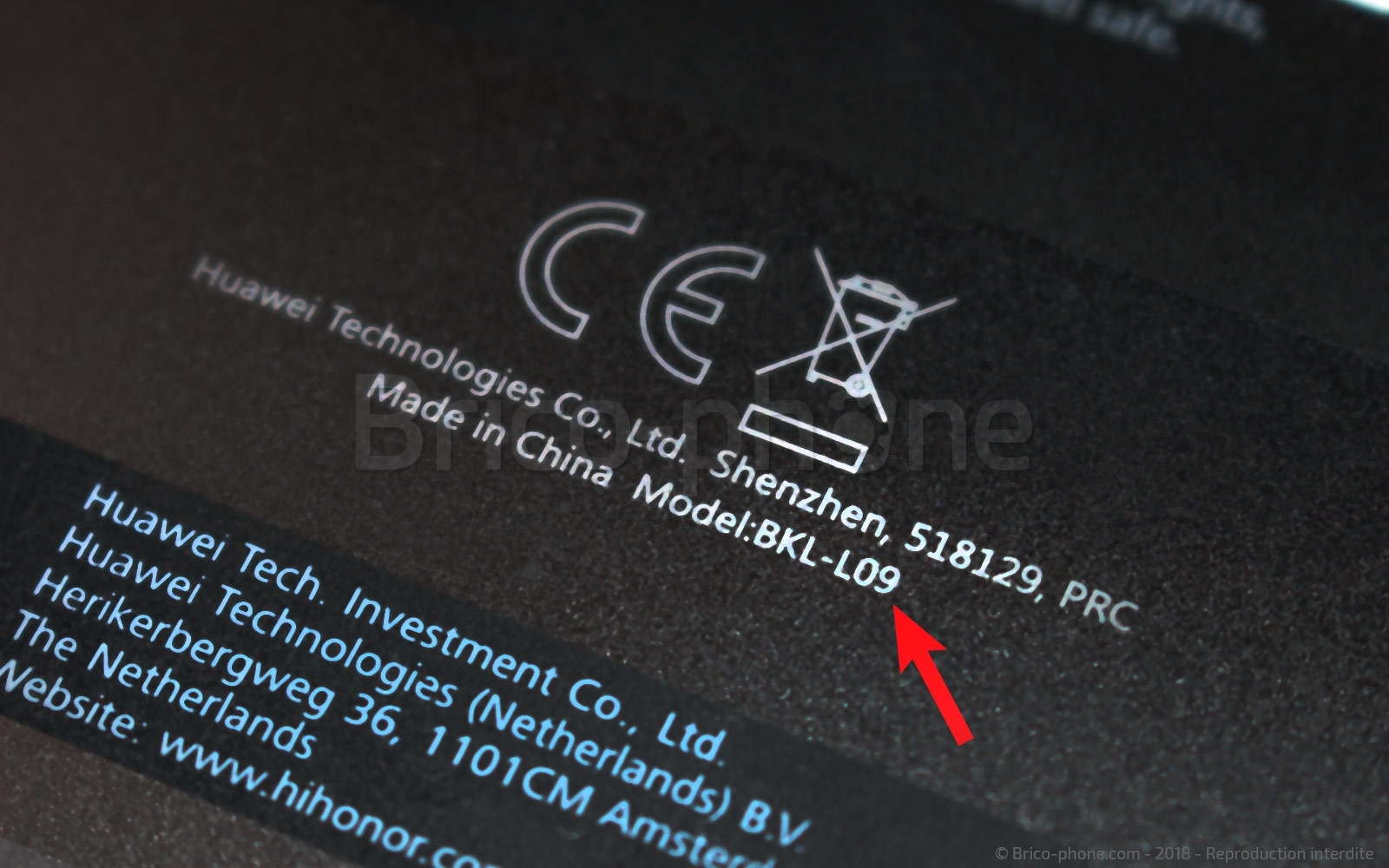

Tout d'abord, si vous n'êtes pas certain de votre modèle de Huawei, vérifiez le numéro de modèle en regardant au dos de la coque. Vous devez y voir inscrit BKL-L09. Si ce n'est pas le cas, nous vous invitons à visiter cette page https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette tous les modèles pour lesquels nous vendons des pièces détachées sont répertoriés.

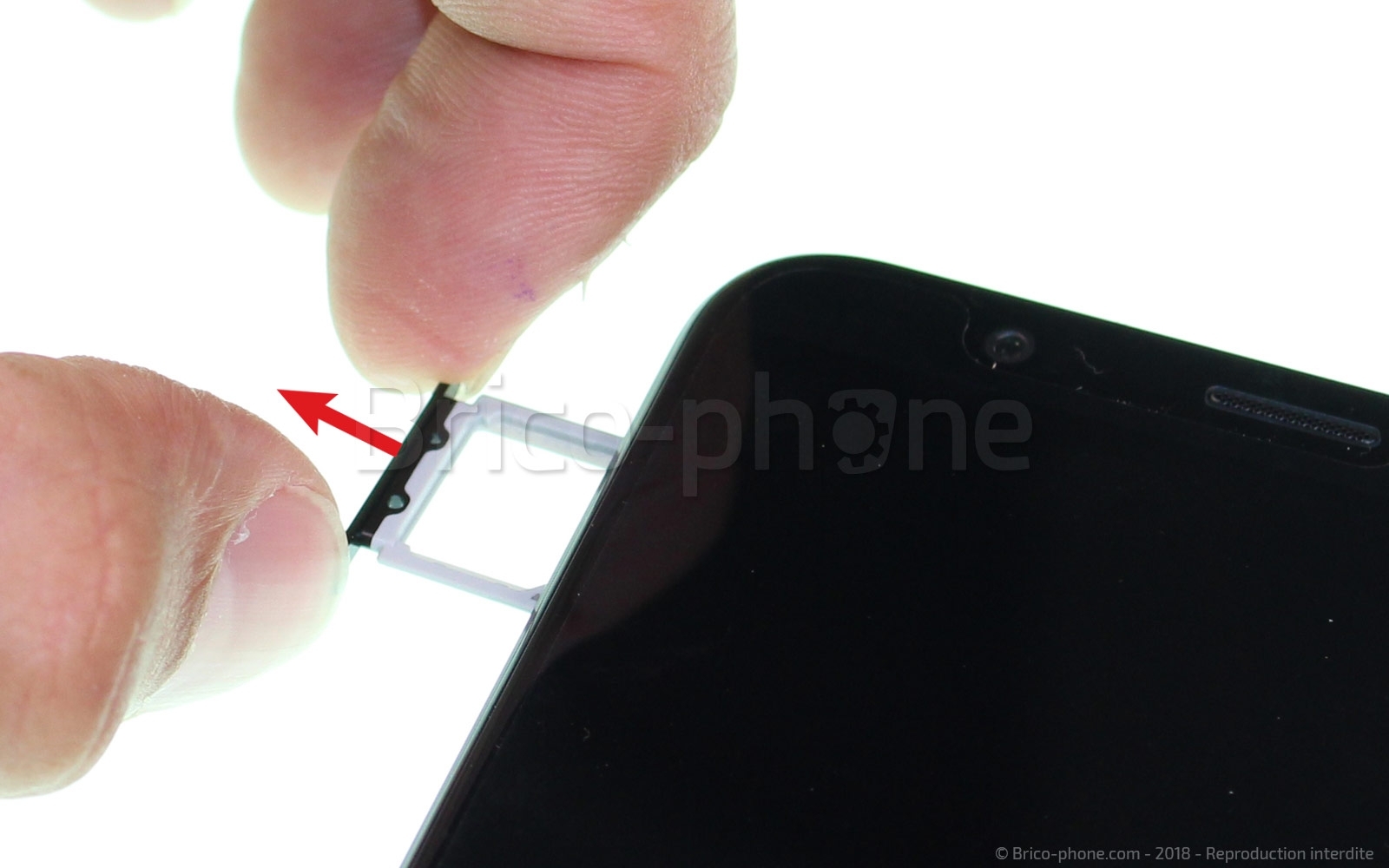

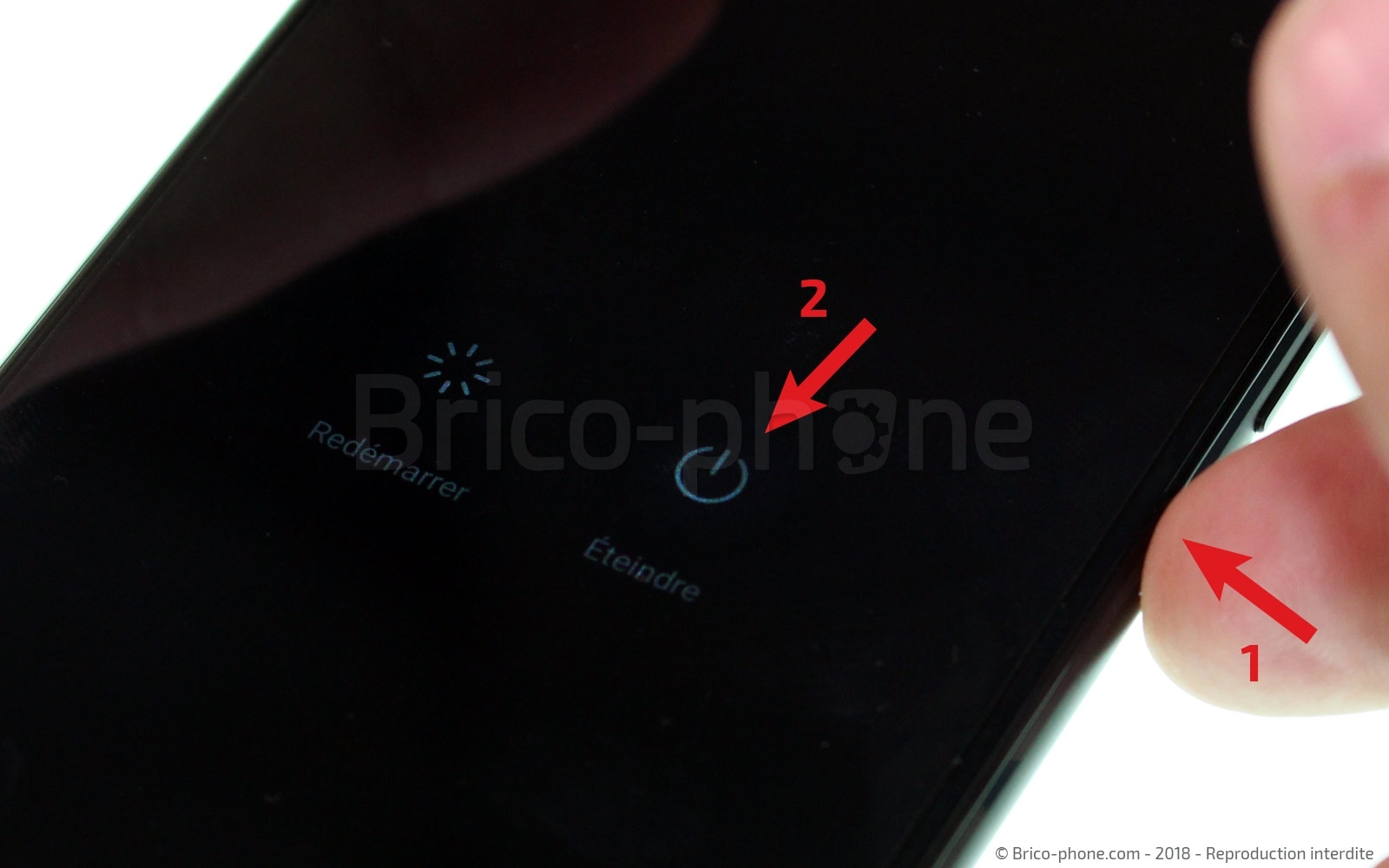

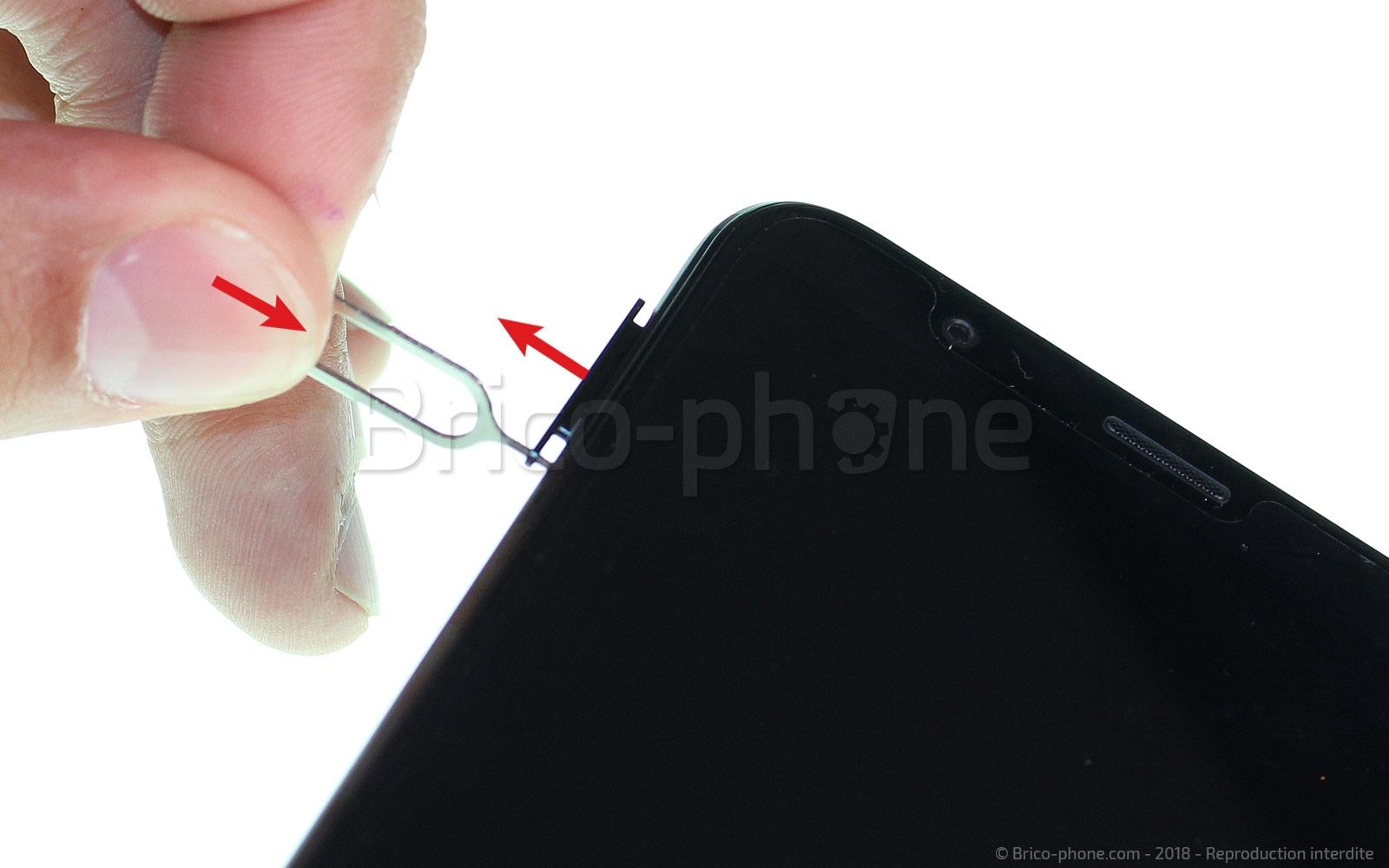

Une fois ce point vérifié, vous pouvez désormais éteindre votre téléphone puis retirez le tiroir sim à l'aide de l'outil fourni dans le kit d'outils.

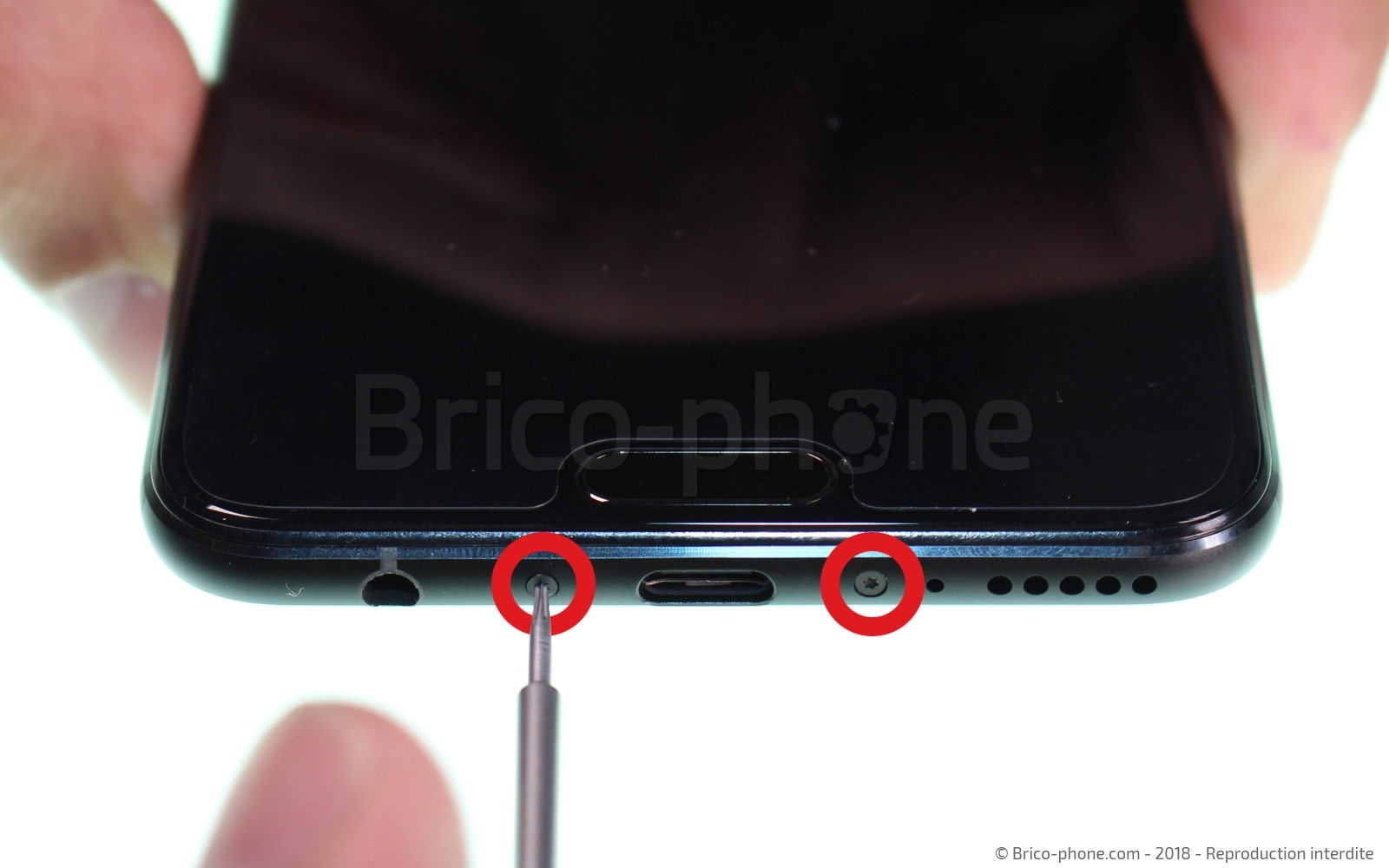

La coque du téléphone est maintenue par deux vis de part et d'autre du connecteur de charge. Utilisez le tournevis Torx 2 fourni dans le kit pour dévisser ces deux vis.

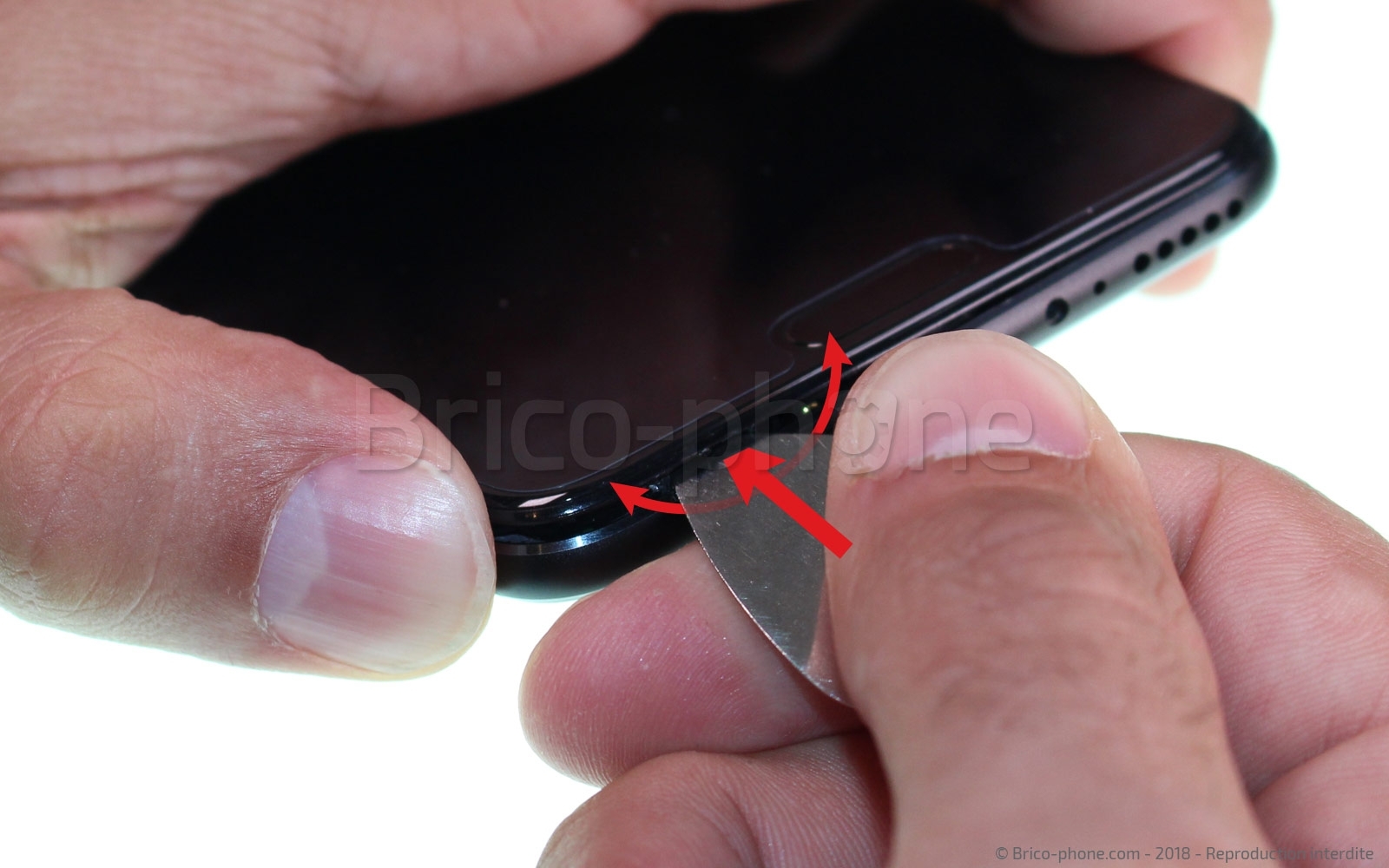

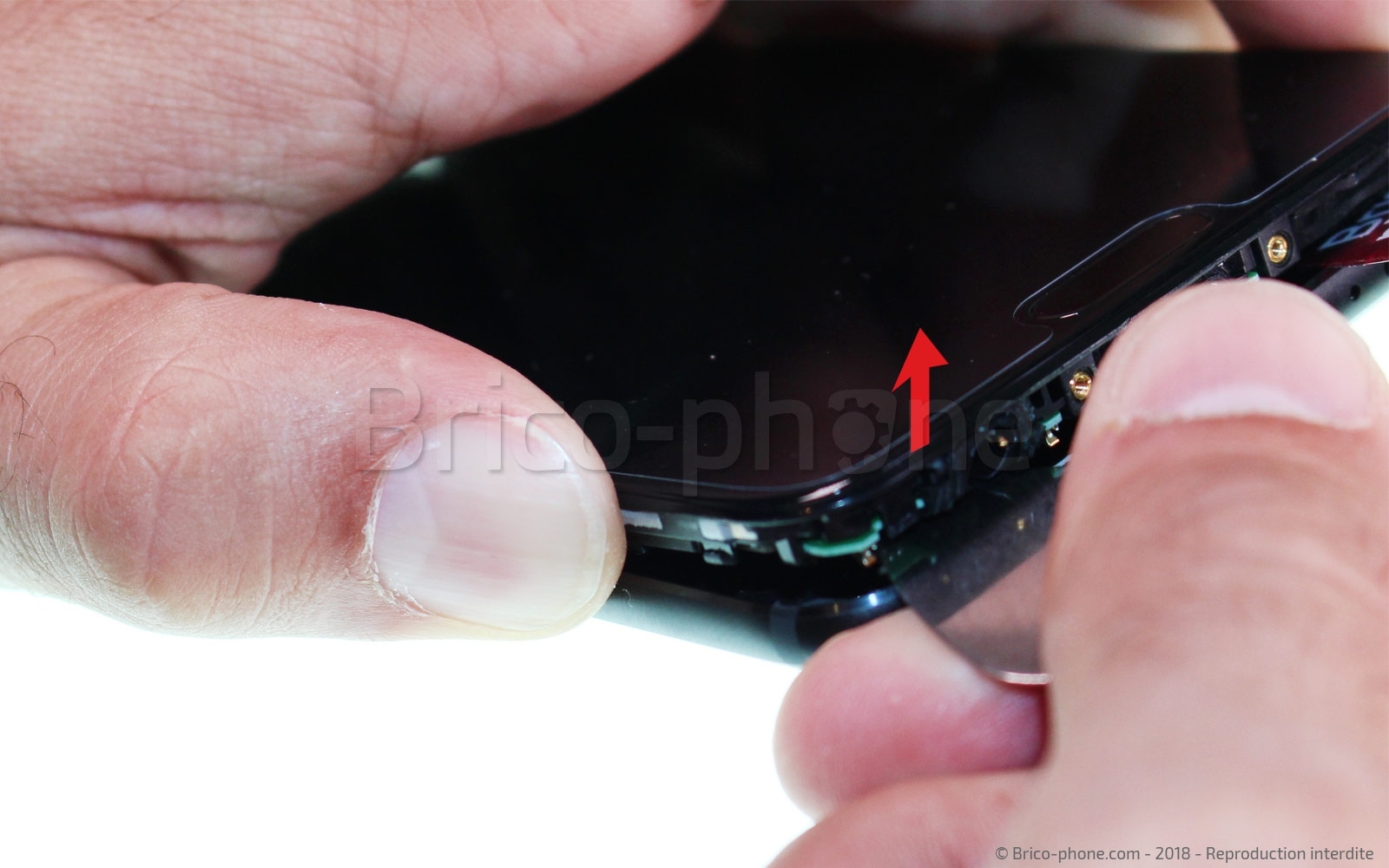

La coque arrière du Huawei Honor View 10 n'est pas collée. A l'aide du médiator métal, commencez par déclipser tout le bas de la coque en faisant levier après avoir inséré le médiator entre la coque et le bloc écran.

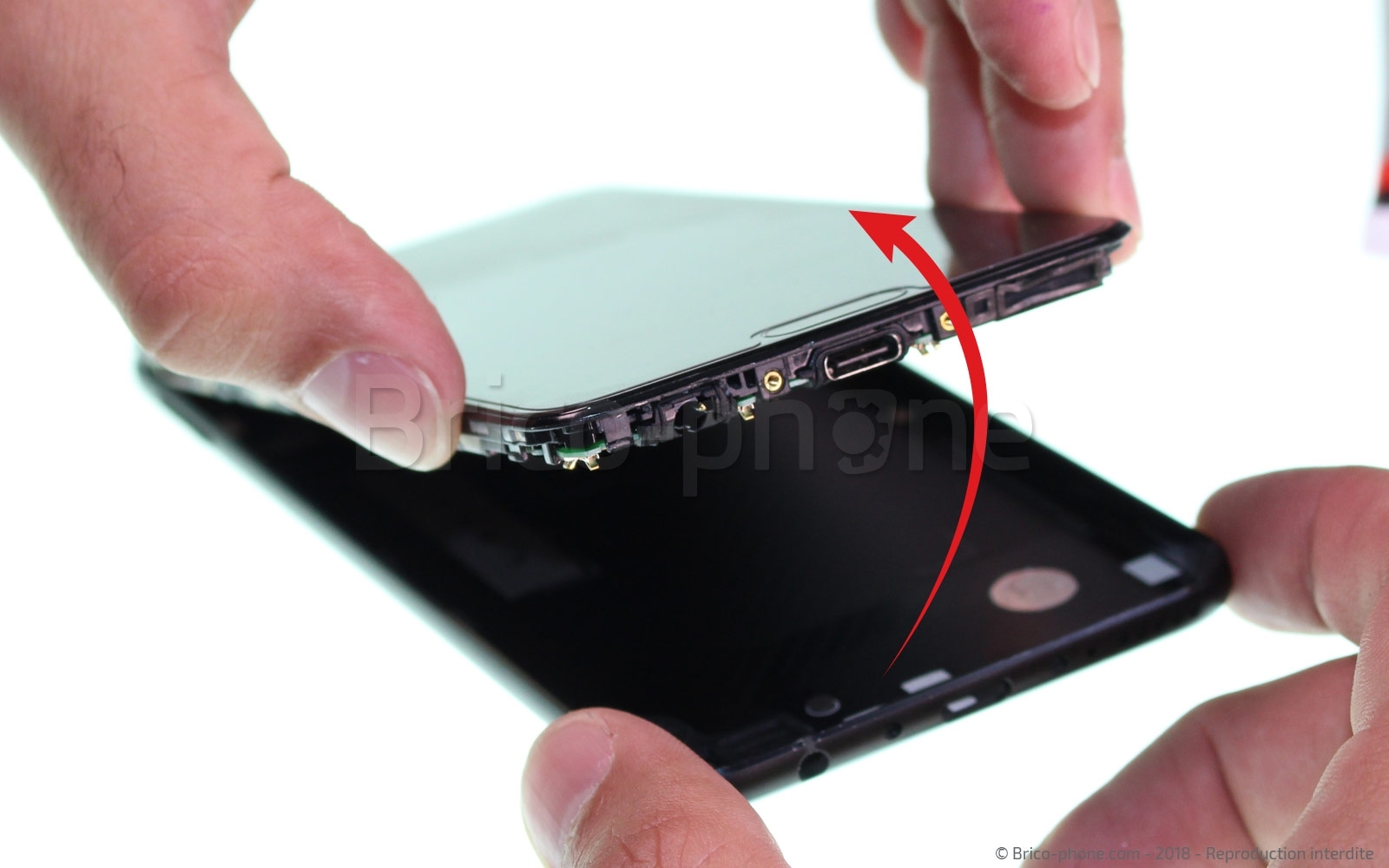

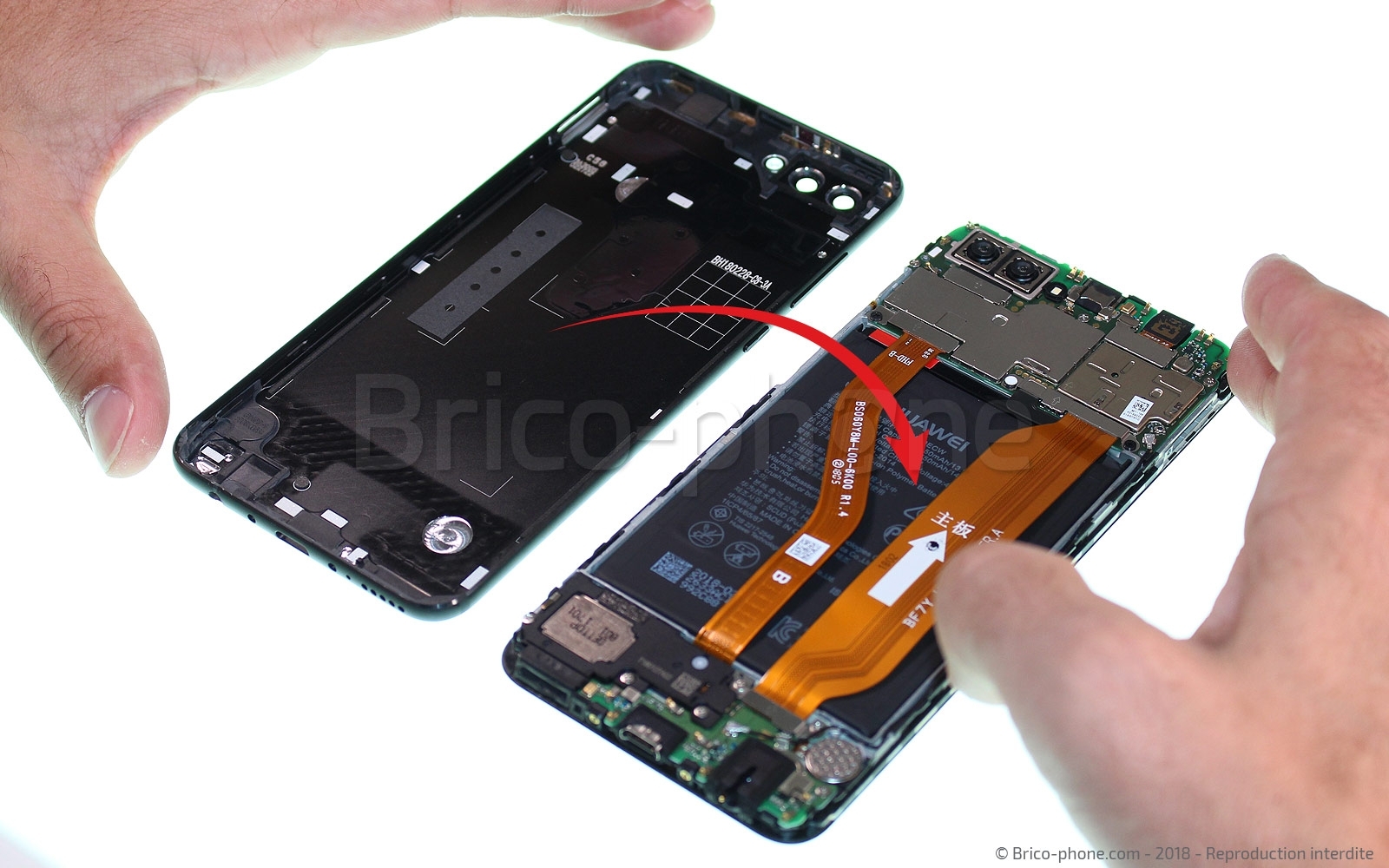

Une fois le bas déclipsé, soulevez le bloc écran puis délogez-le.

Lorsque vous faites une réparation, déconnectez la batterie dès que possible pour éviter que le téléphone ne se rallume en pleine réparation.

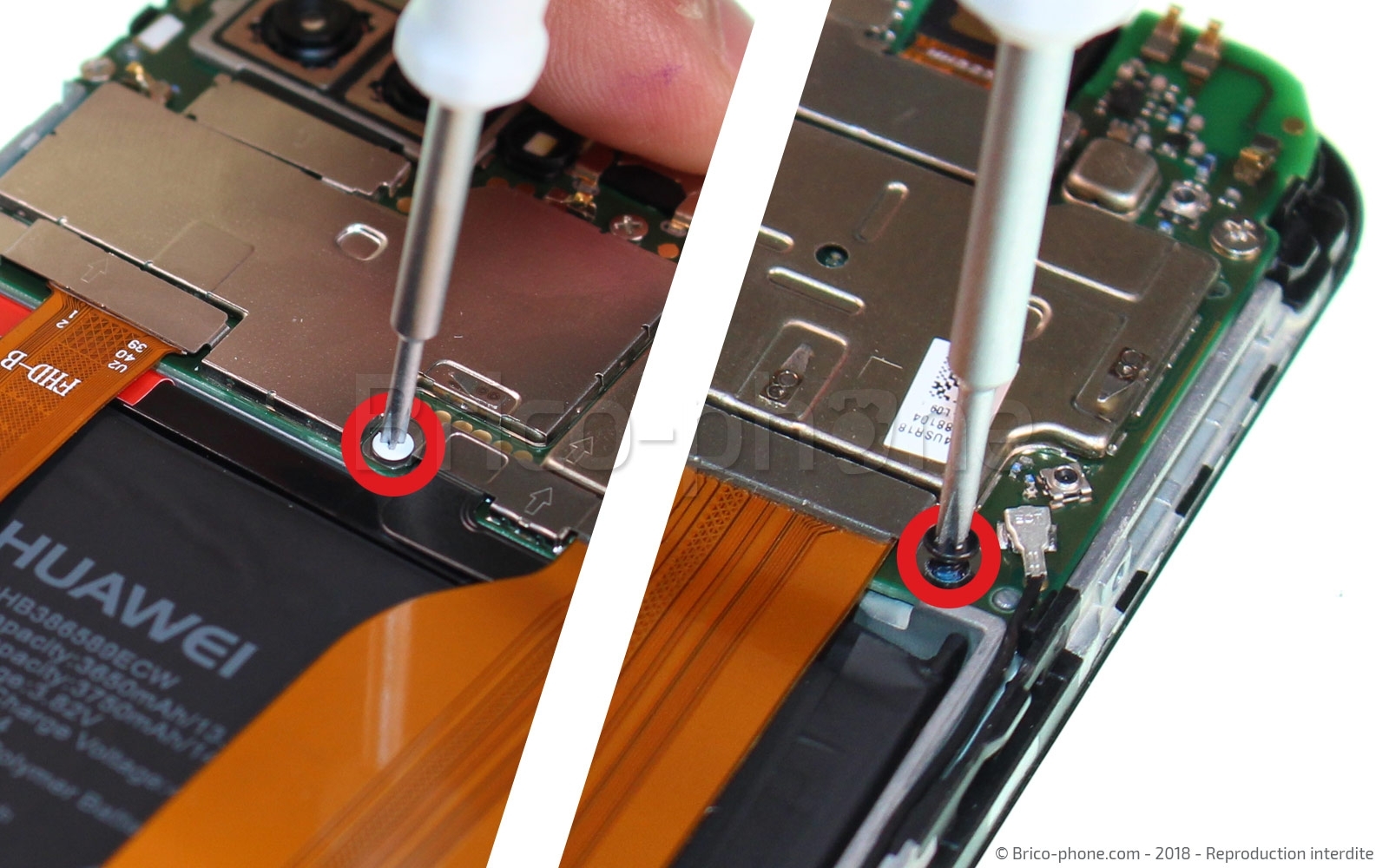

Munissez-vous donc du tournevis cruciforme 1.5 afin de retirer les deux petites vis qui maintiennent la plaquette de protection métallique sous laquelle est située le connecteur de la batterie.

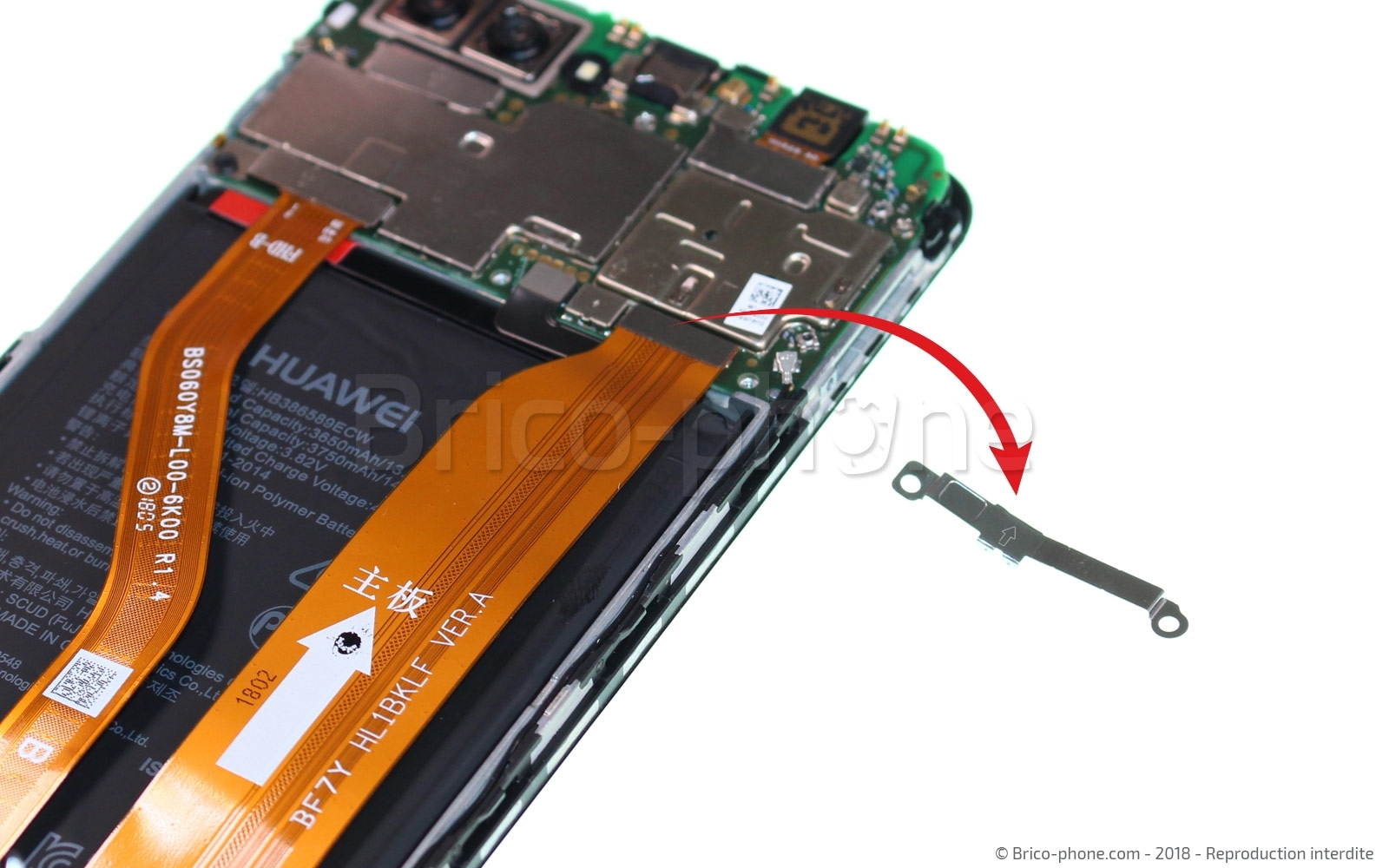

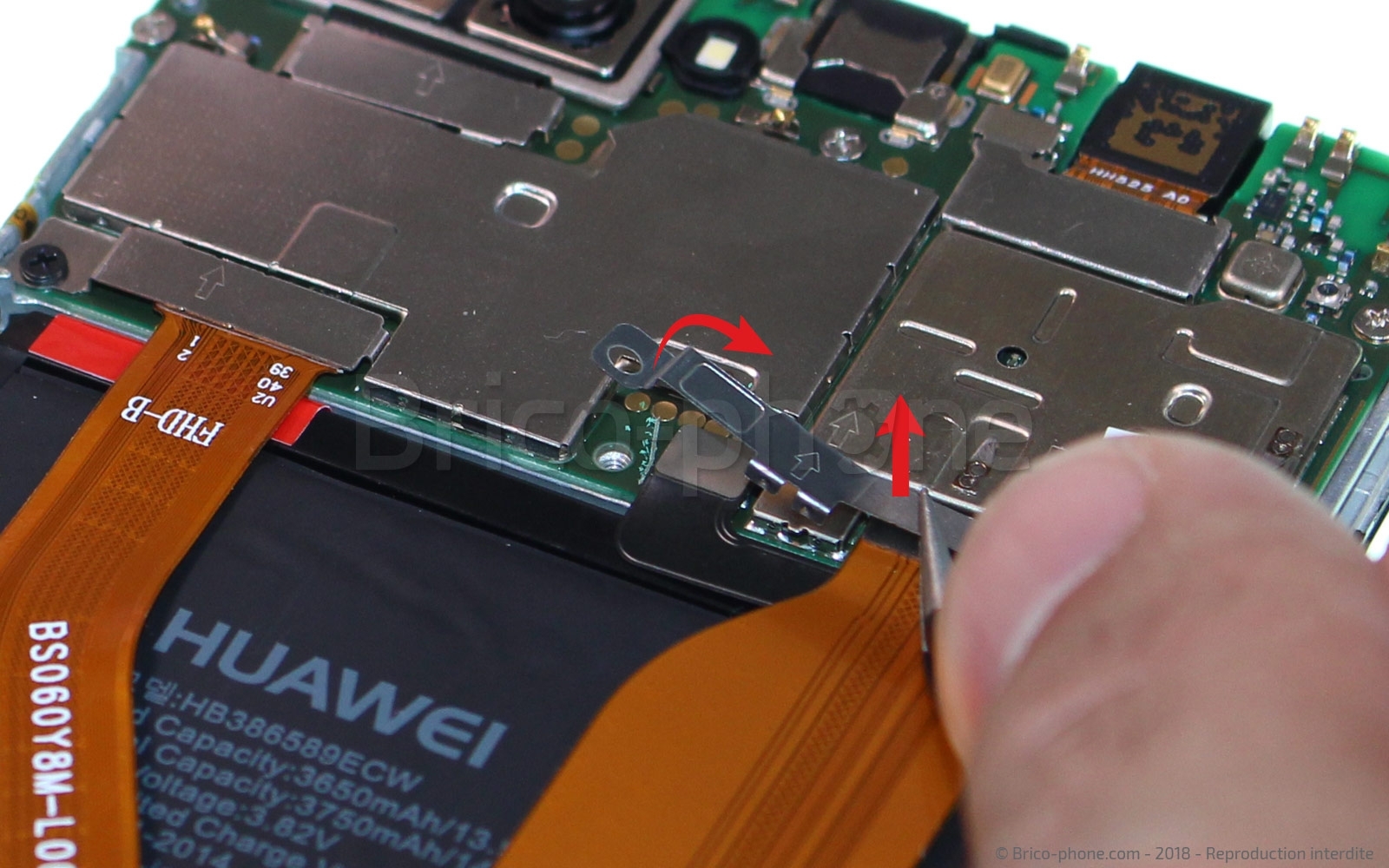

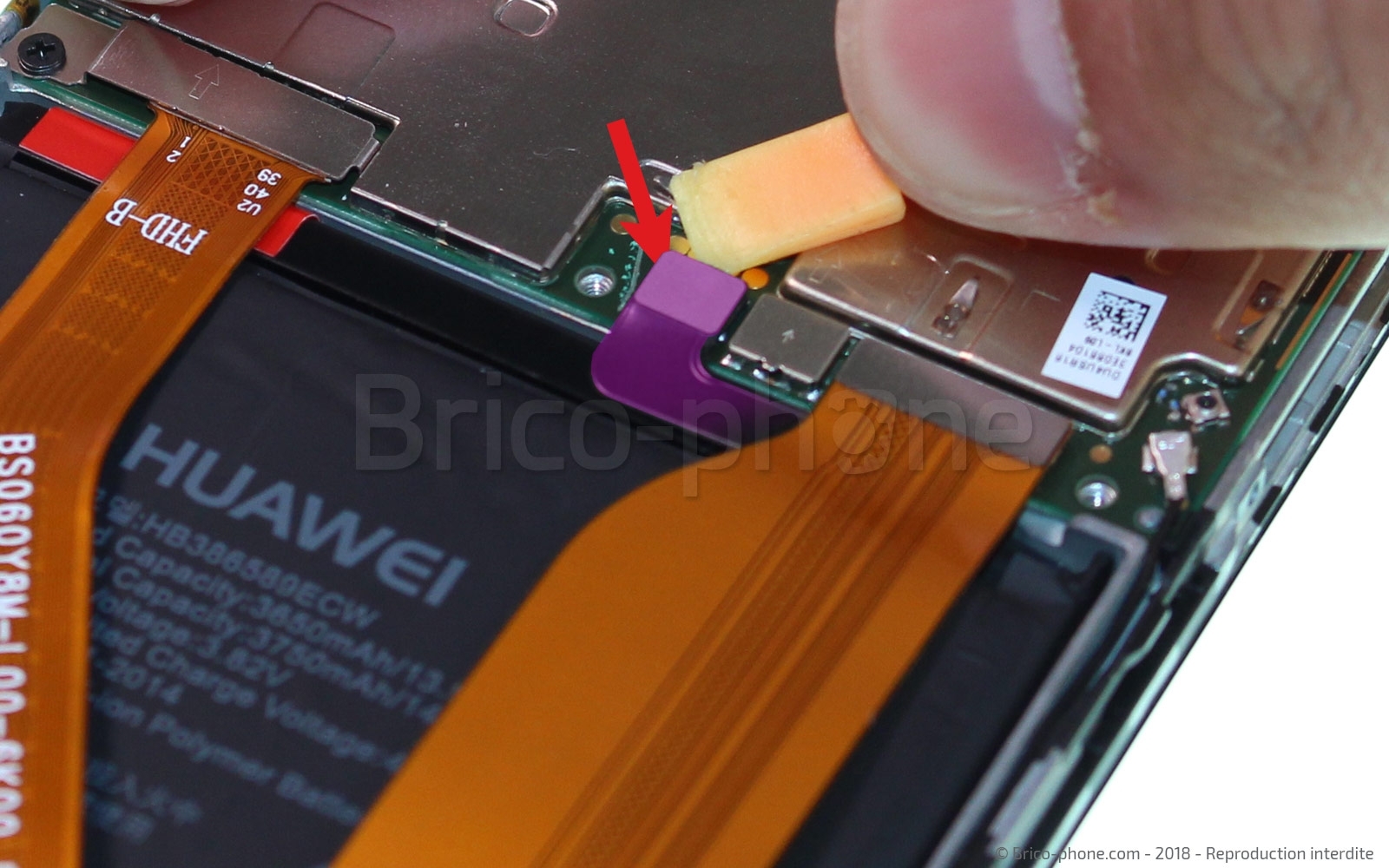

Retirez cette plaquette avec la pincette, puis déconnecter délicatement la nappe grâce au levier en nylon, depuis le haut.

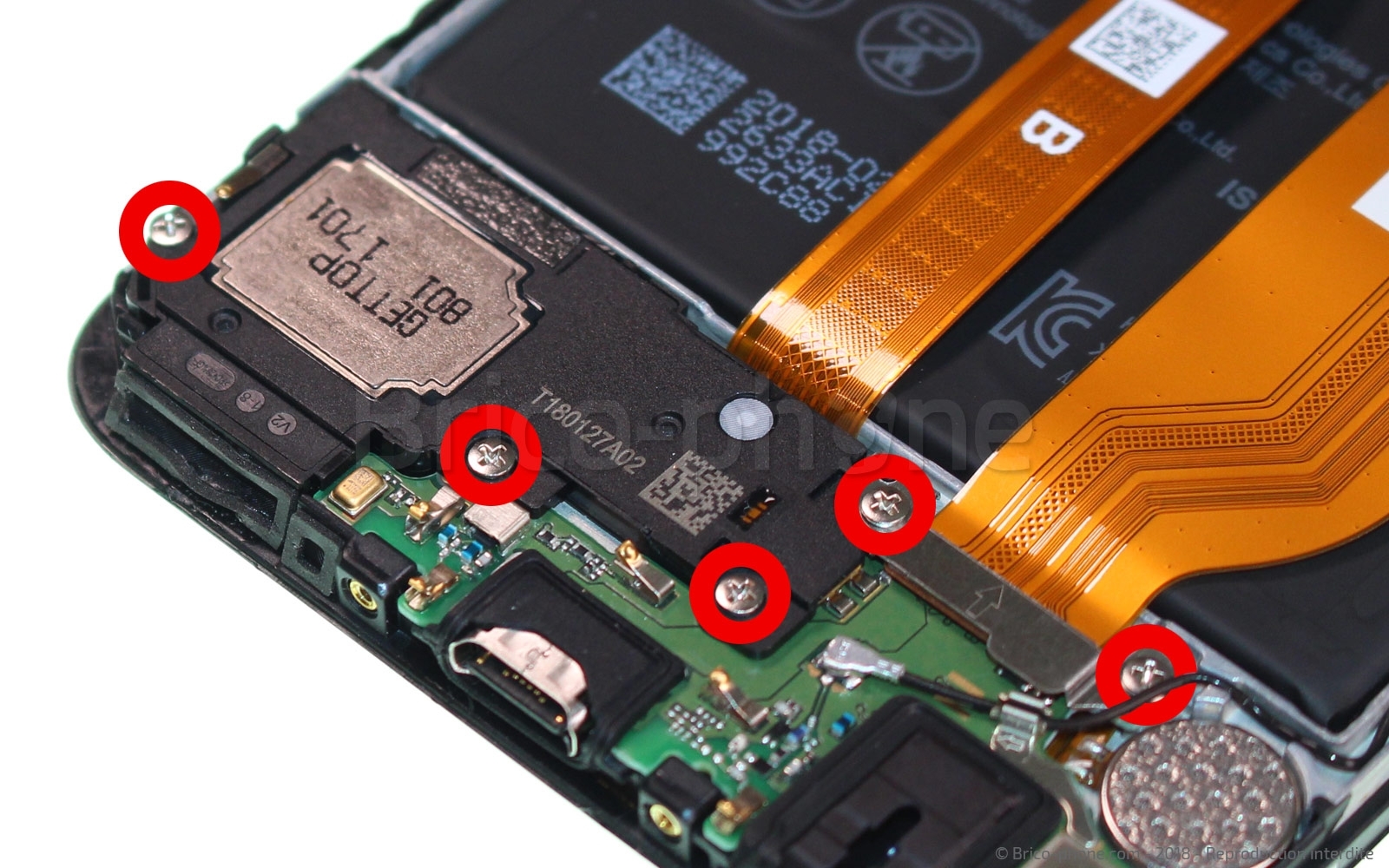

Avant de pouvoir retirer le bloc haut-parleur externe, vous devez retirer les 5 vis qui le maintiennent.
Pour cela, utilisez le tournevis cruciforme 1.5 présent dans le kit d'outils et dévisser les 3 vis situées sur le bloc HP.

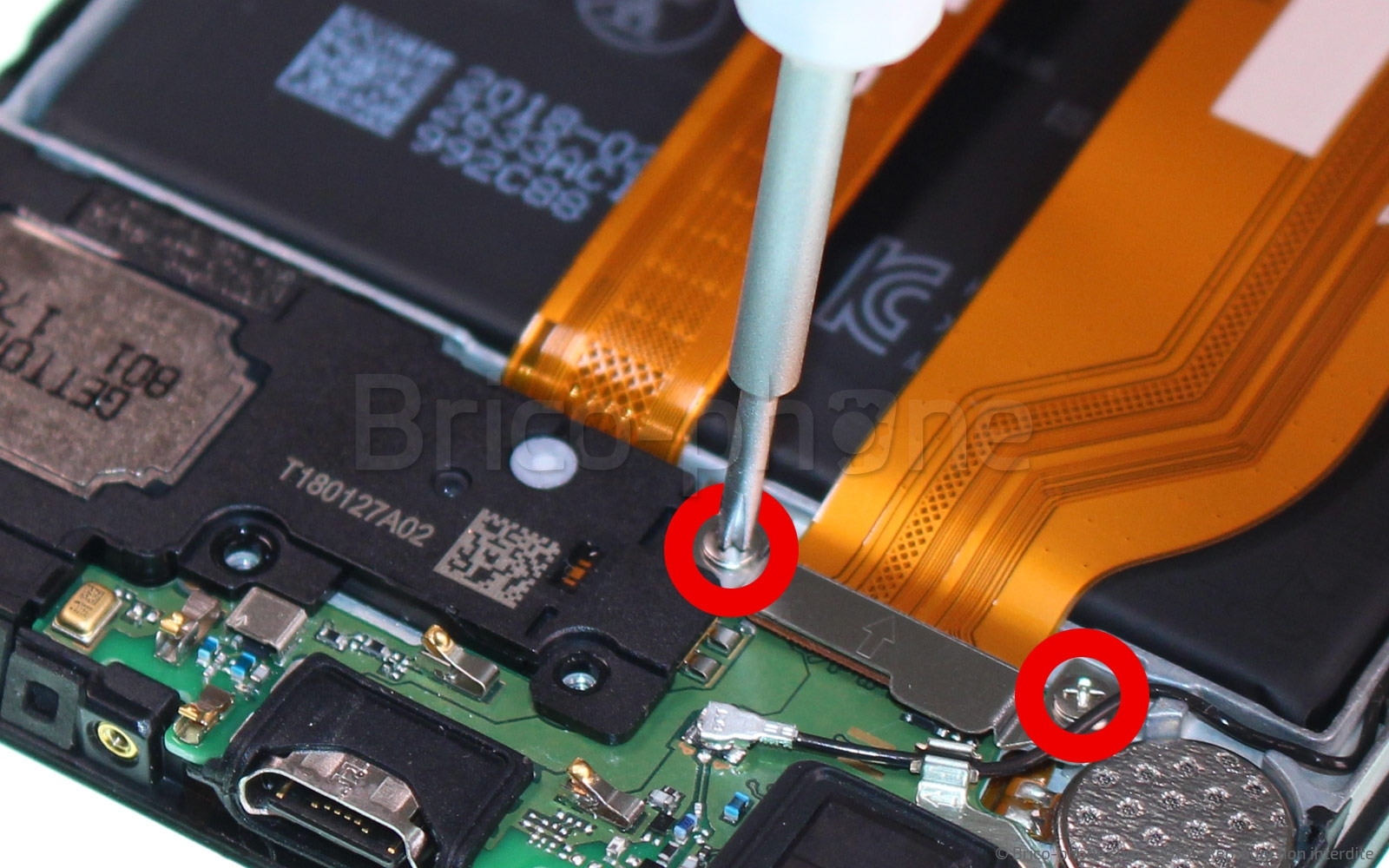

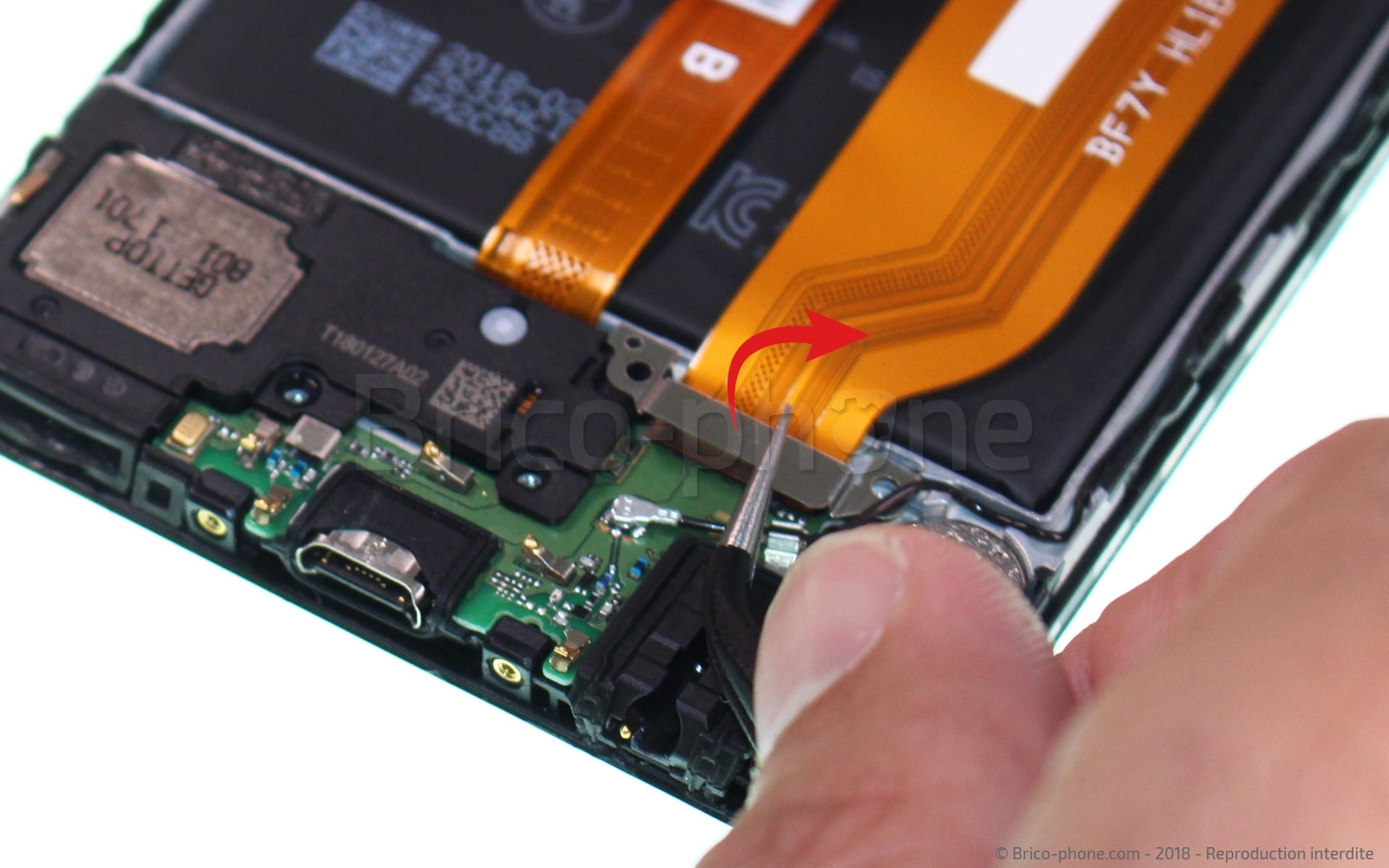

Ensuite, retirez les deux vis de la plaquette métallique qui protège le connecteur de la nappe rallonge. Puis soulevez ce petit élément à l'aide de la pincette. Placez-la sur le support d'aide au montage pour ne pas la perdre.

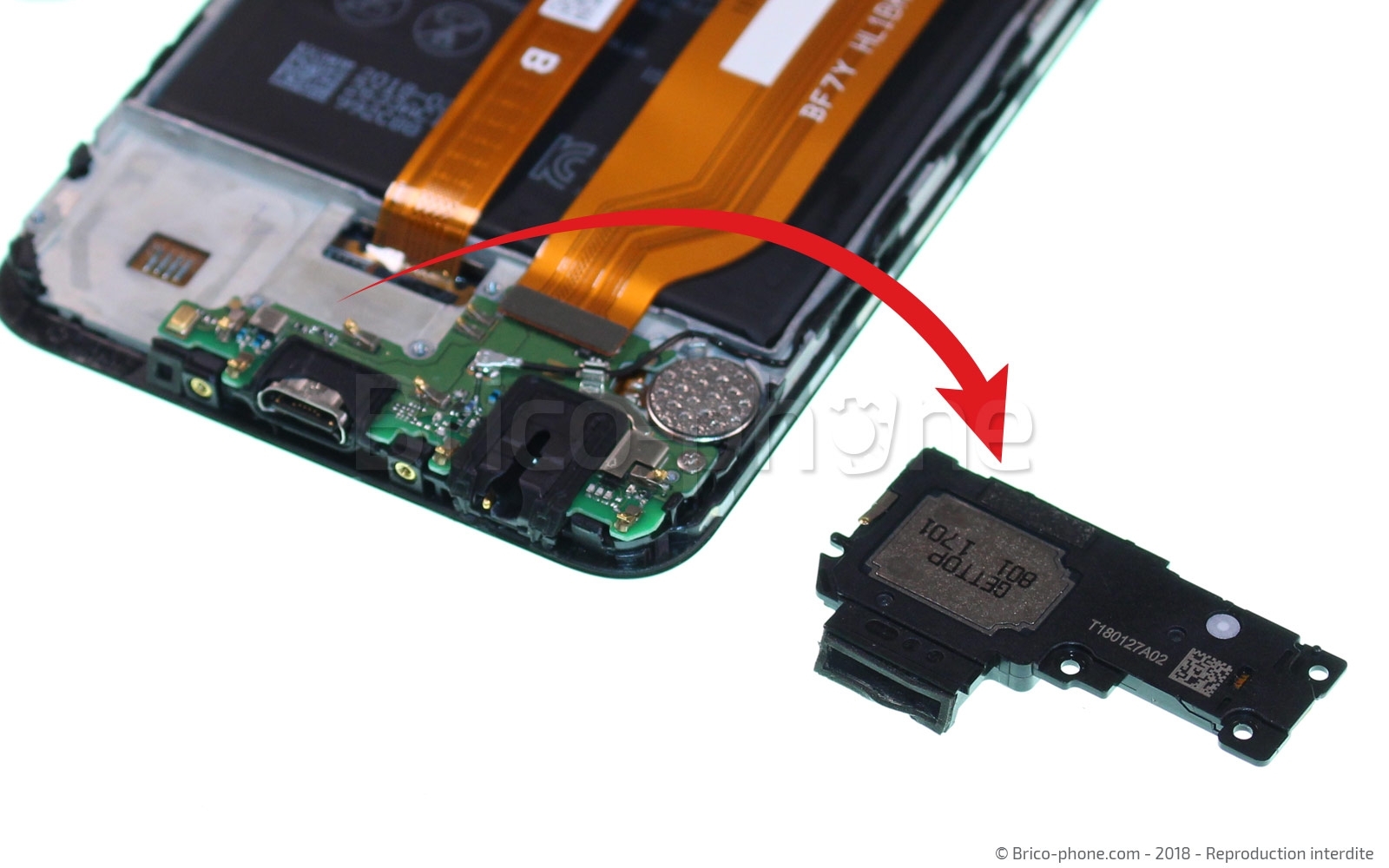

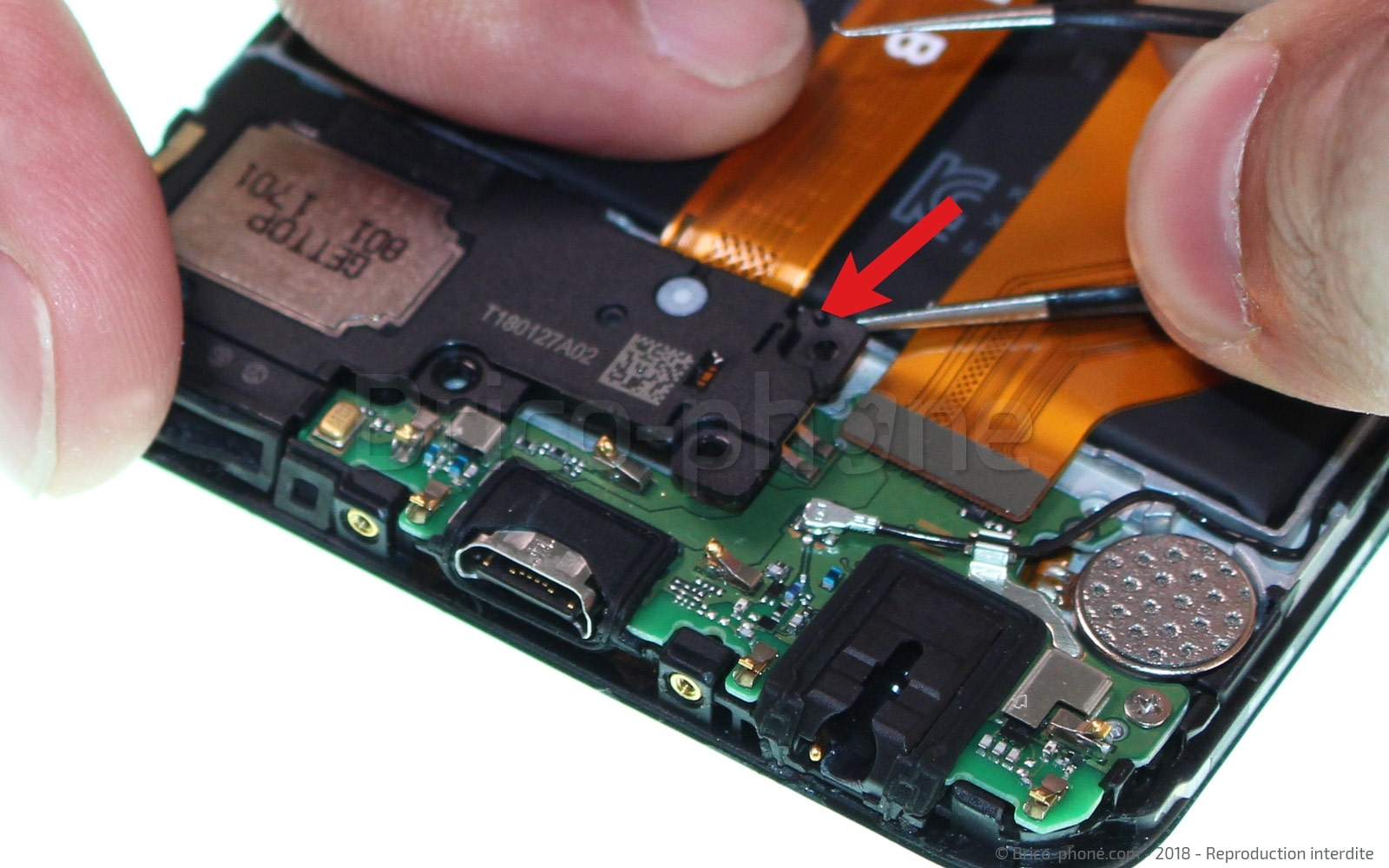

Le bloc maintenant libéré, il vous suffit de le soulever en utilisant la pincette de précision. Saisissez-le depuis l'angle supérieur droit entre les deux nappes.

Le connecteur de charge est encore relié à trois endroits avant de pouvoir le retirer.

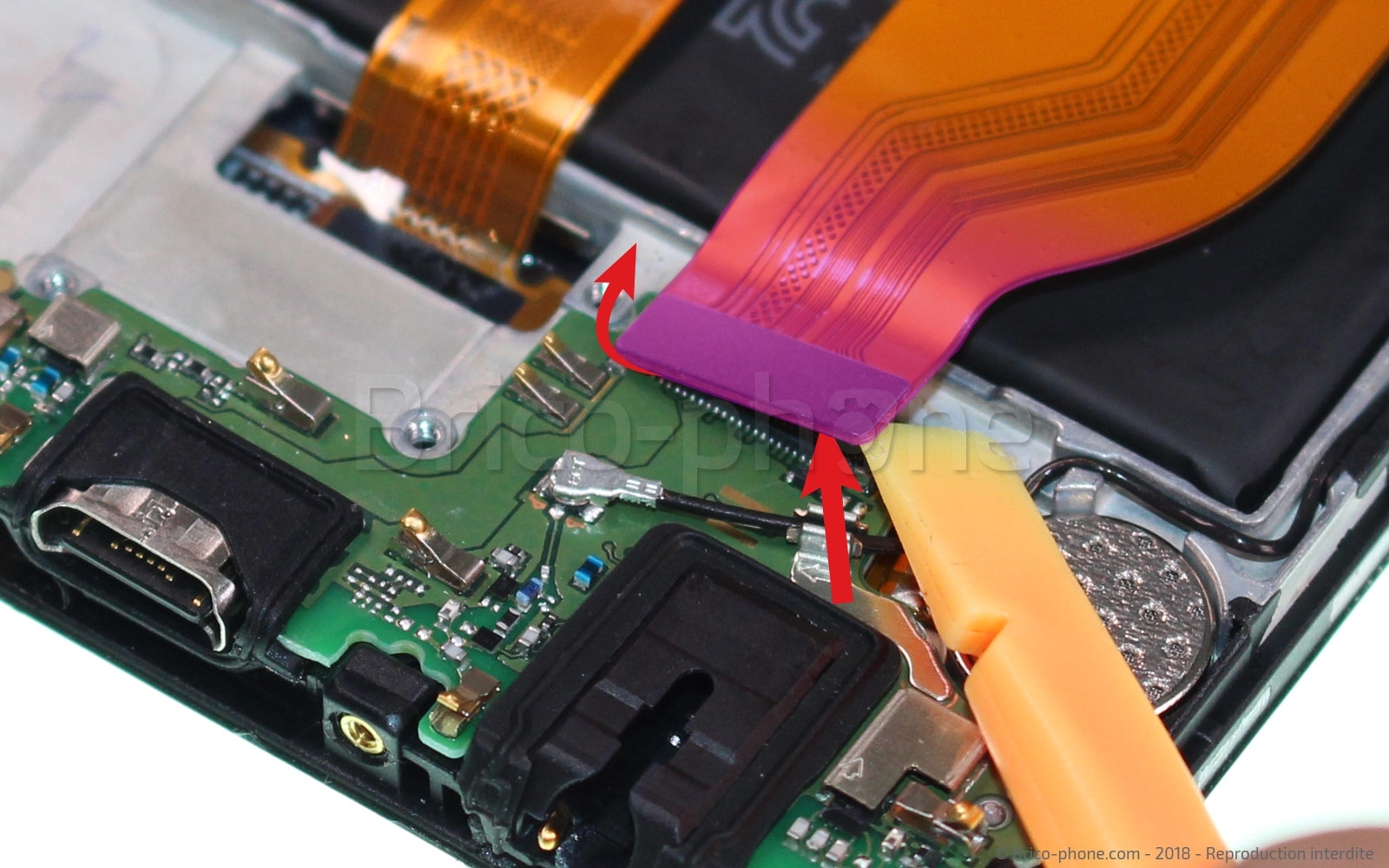

Commencez par déconnecter la nappe rallonge. Pour cela, utilisez le côté plat du levier en nylon et soulevez délicatement le connecteur de la nappe depuis un angle. Soulevez ensuite la nappe suffisamment pour ne pas qu'elle vous gêne pas par la suite.

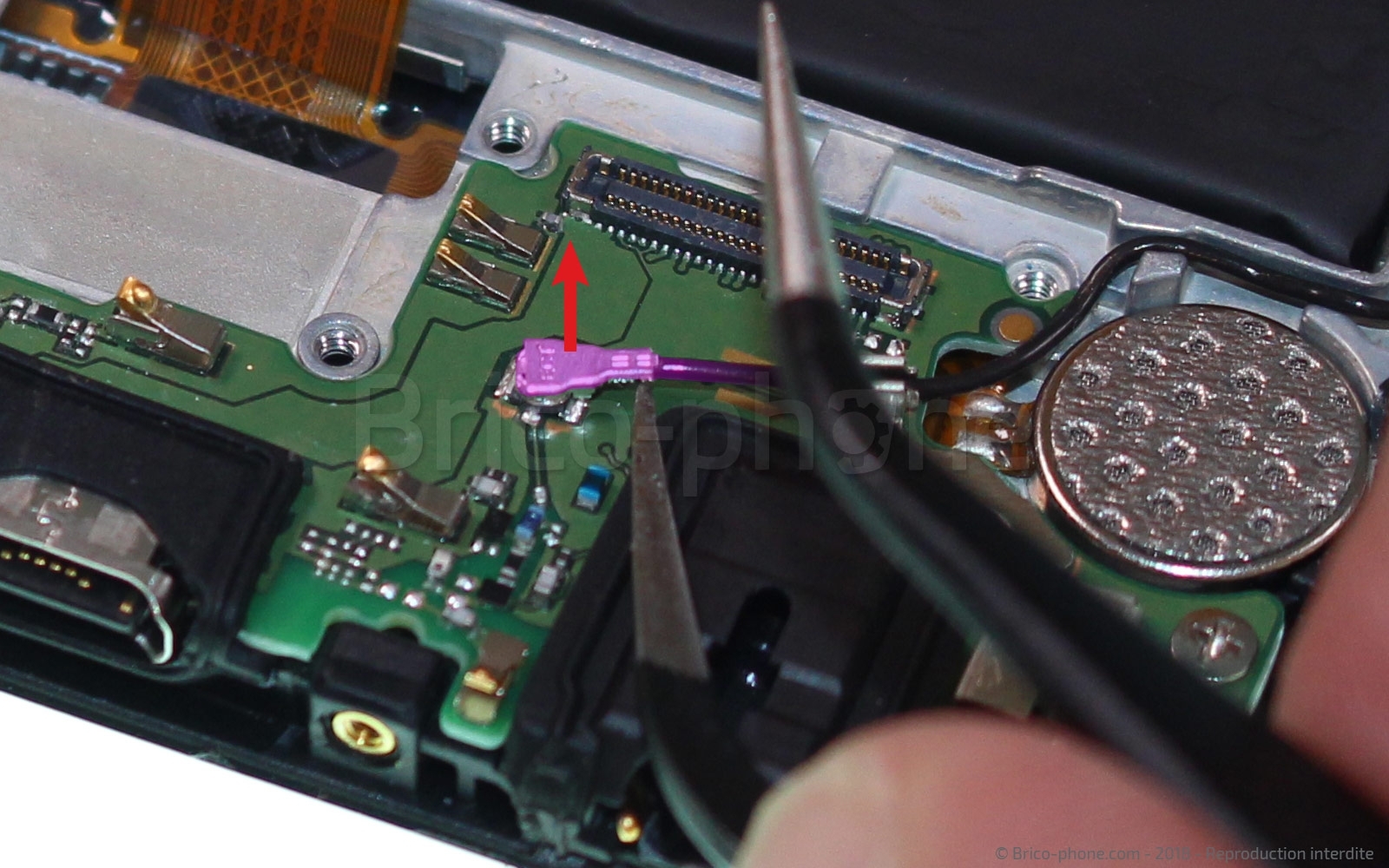

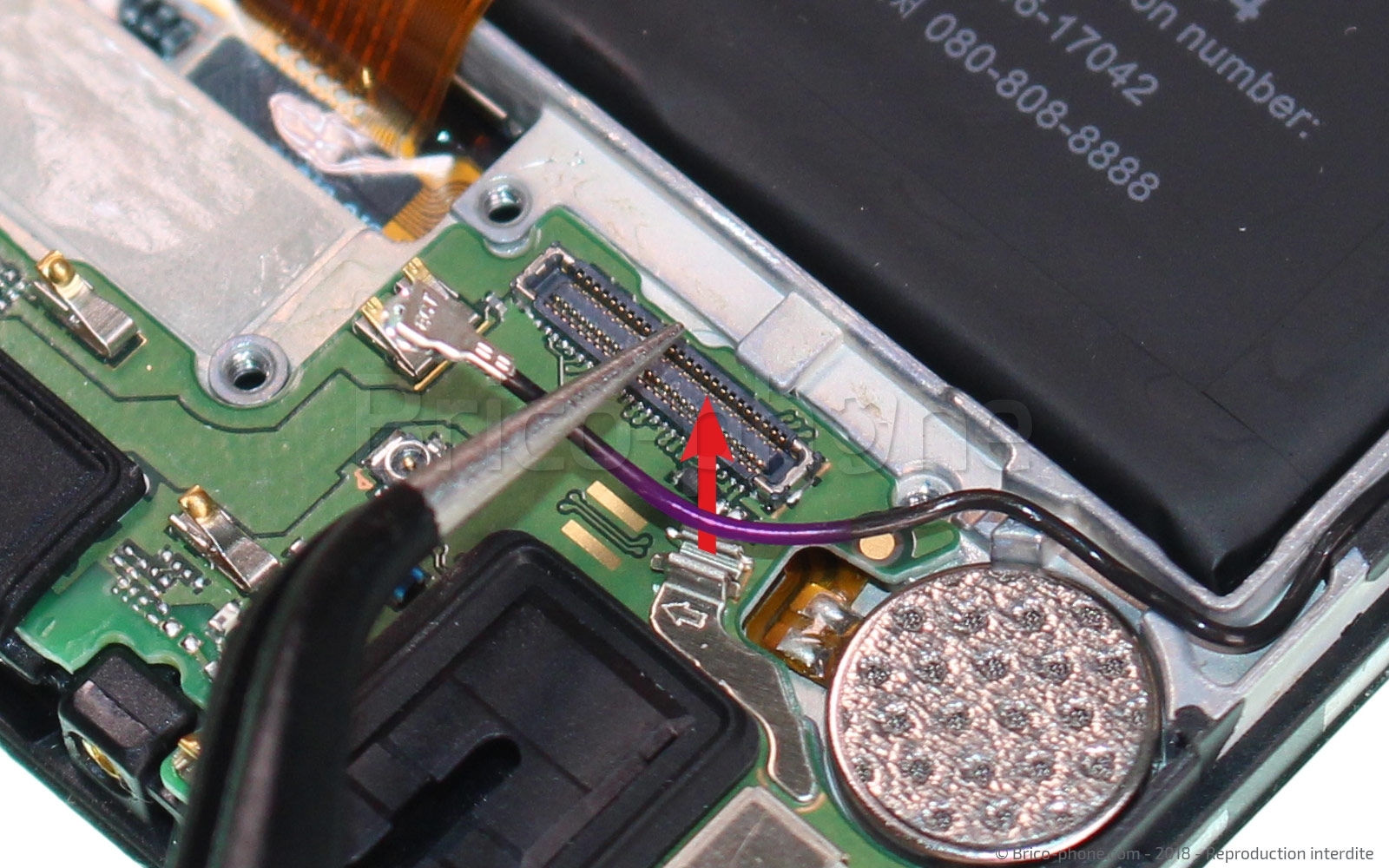

Ensuite, déclispez la prise coaxiale : attention ce genre de petit connecteur est très fragile, saisissez-le avec précaution pour ne pas le casser. Glissez la pointe de la pincette sous le connecteur à la base de la prise en métal. Puis soulevez et tirez le câble coaxial pour le déloger de son guide (élément en métal sur le connecteur de charge) jusqu'au dessus du vibreur.

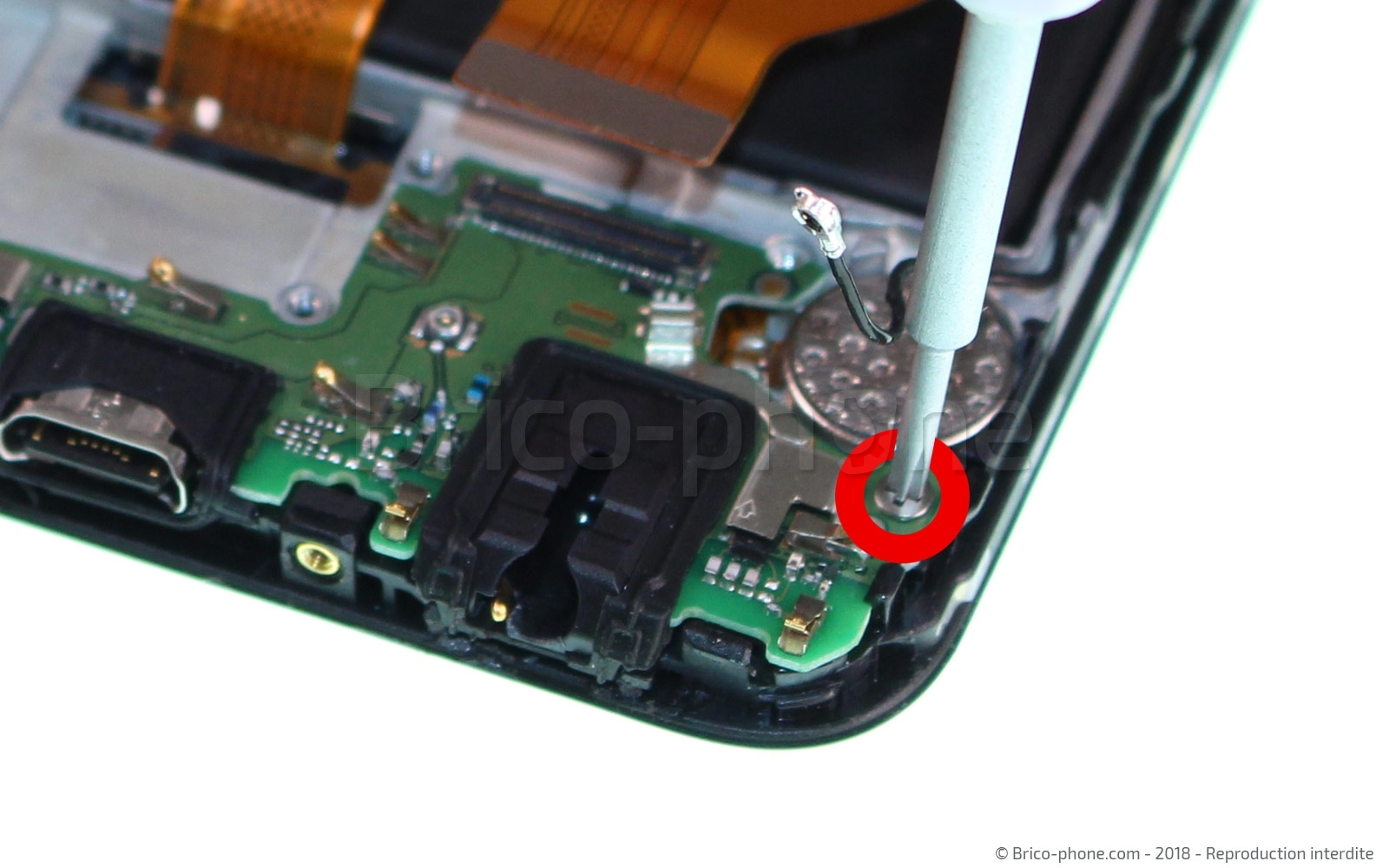

Et enfin, retirez la vis située à droite du connecteur de charge sous le vibreur à l'aide du tournevis cruciforme 1.5.

La plaquette est maintenant libérée de tous les éléments, le connecteur de charge peut être retiré du châssis.

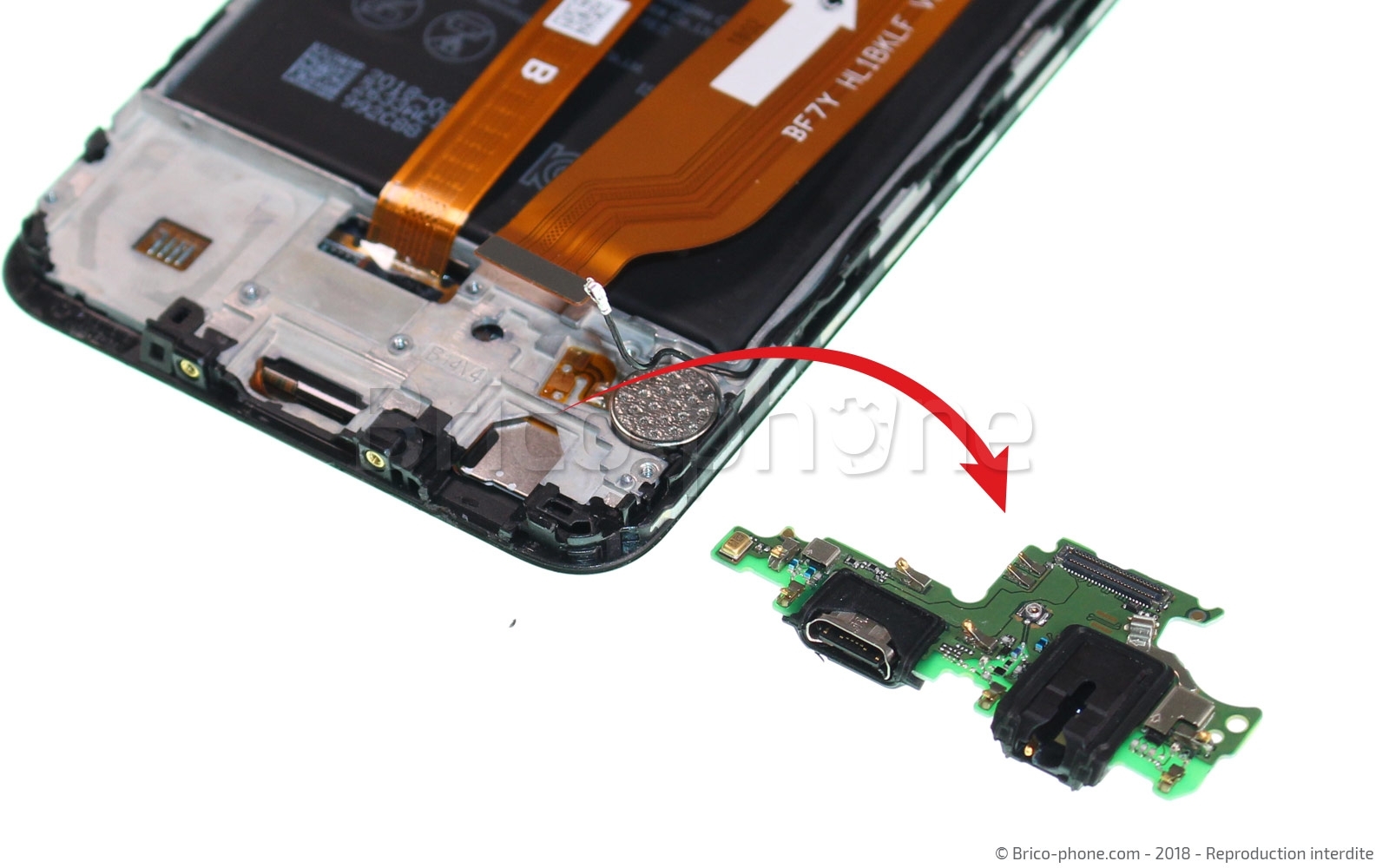

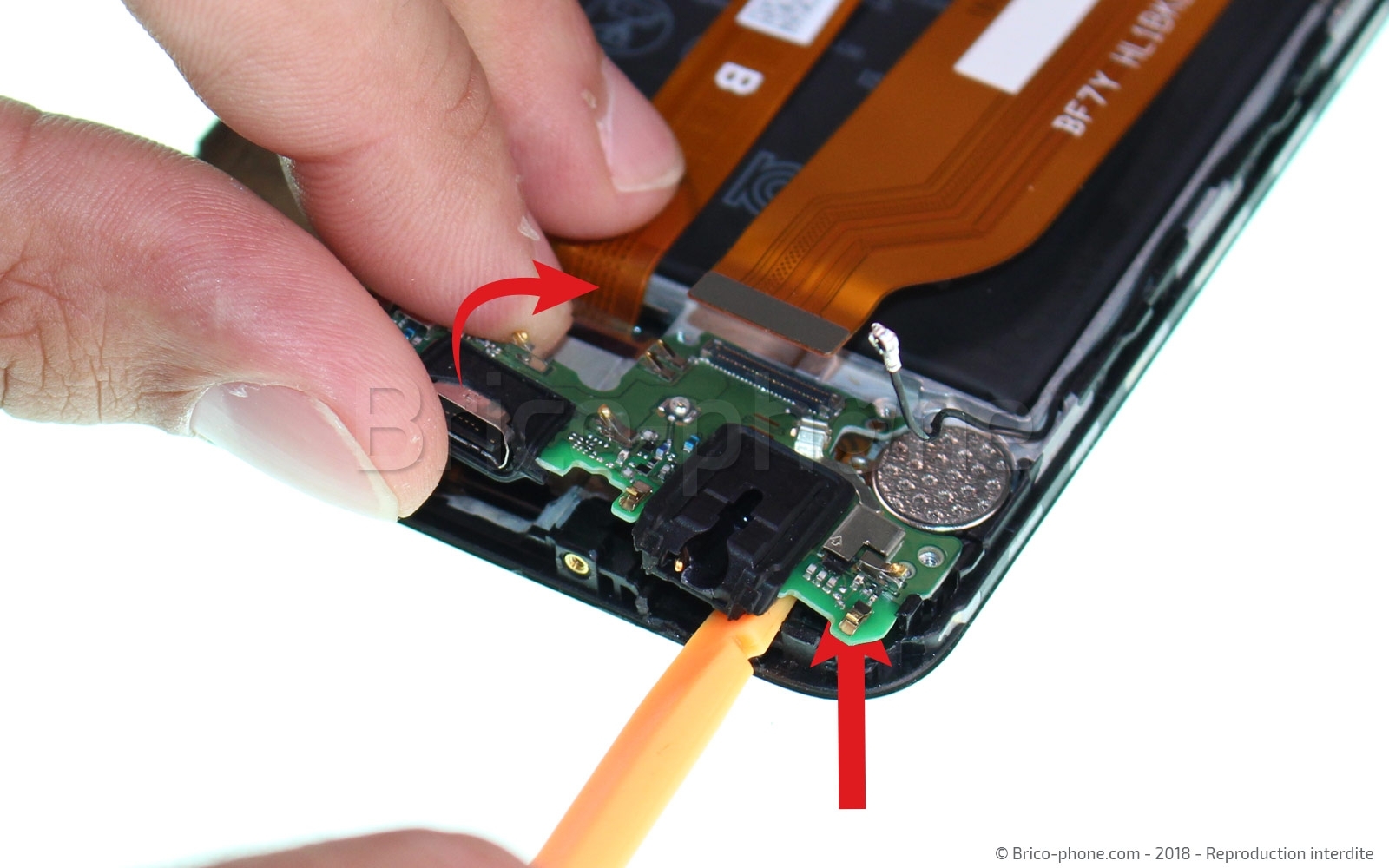

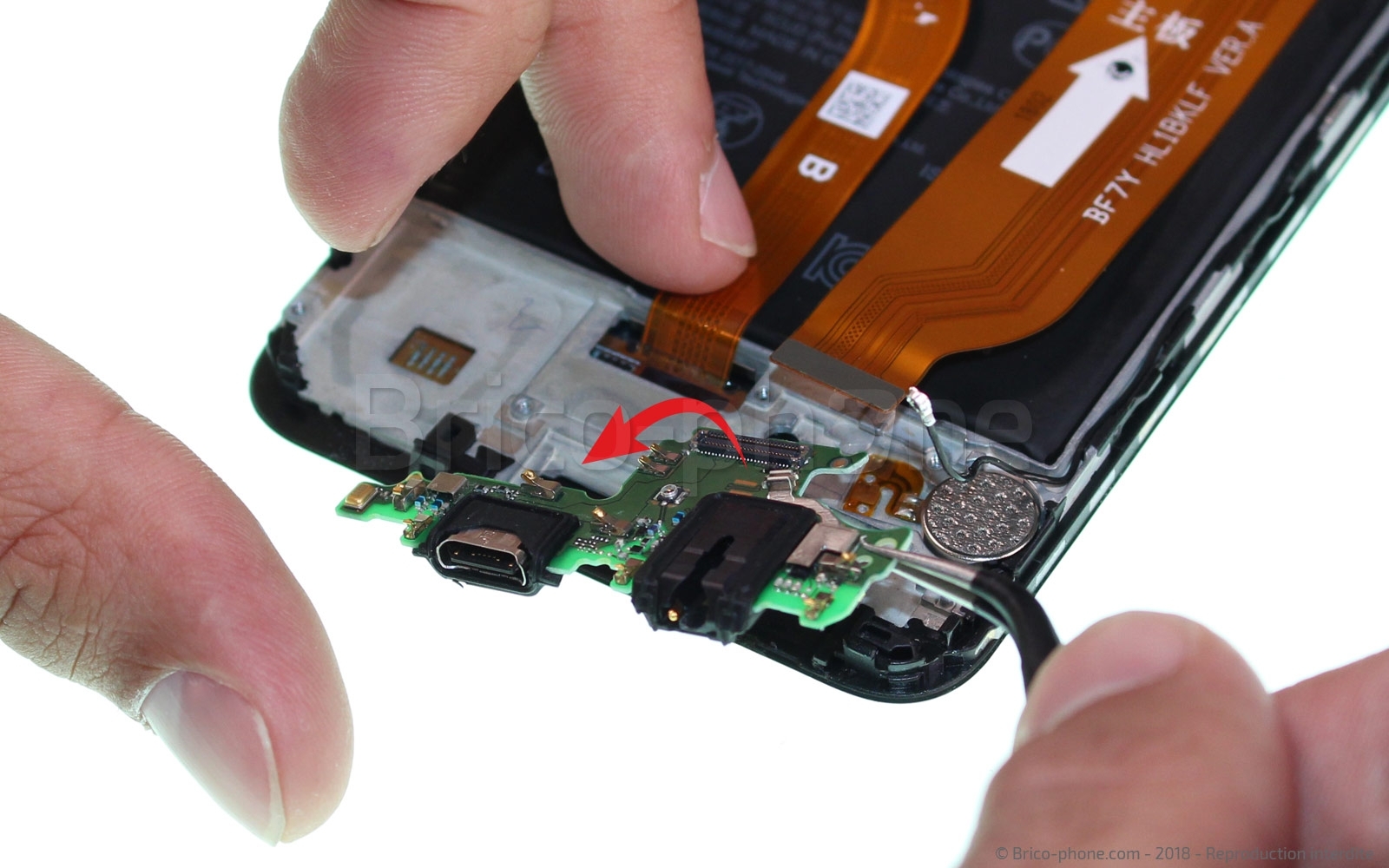

Soulevez le connecteur de charge en glissant le levier dessous à partir de l'angle inférieur bas pour le décoller, une légère résistance peut se faire ressentir s'il est un peu collé mais vous devez pouvoir le retirer avec la pincette.

Le vibreur n'a pas de nappe connectée, il s'agit simplement d'un contact avec le connecteur de charge.

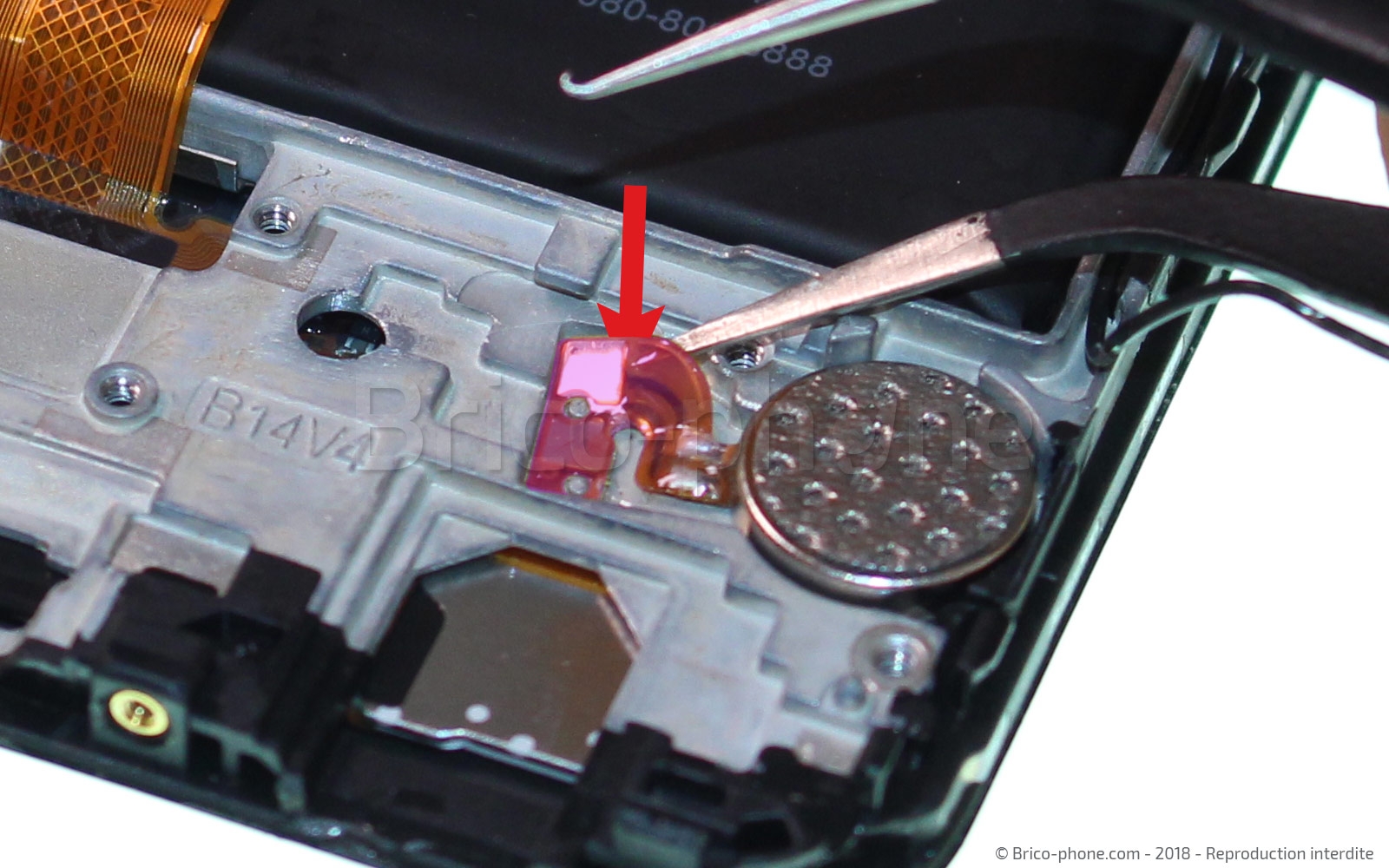

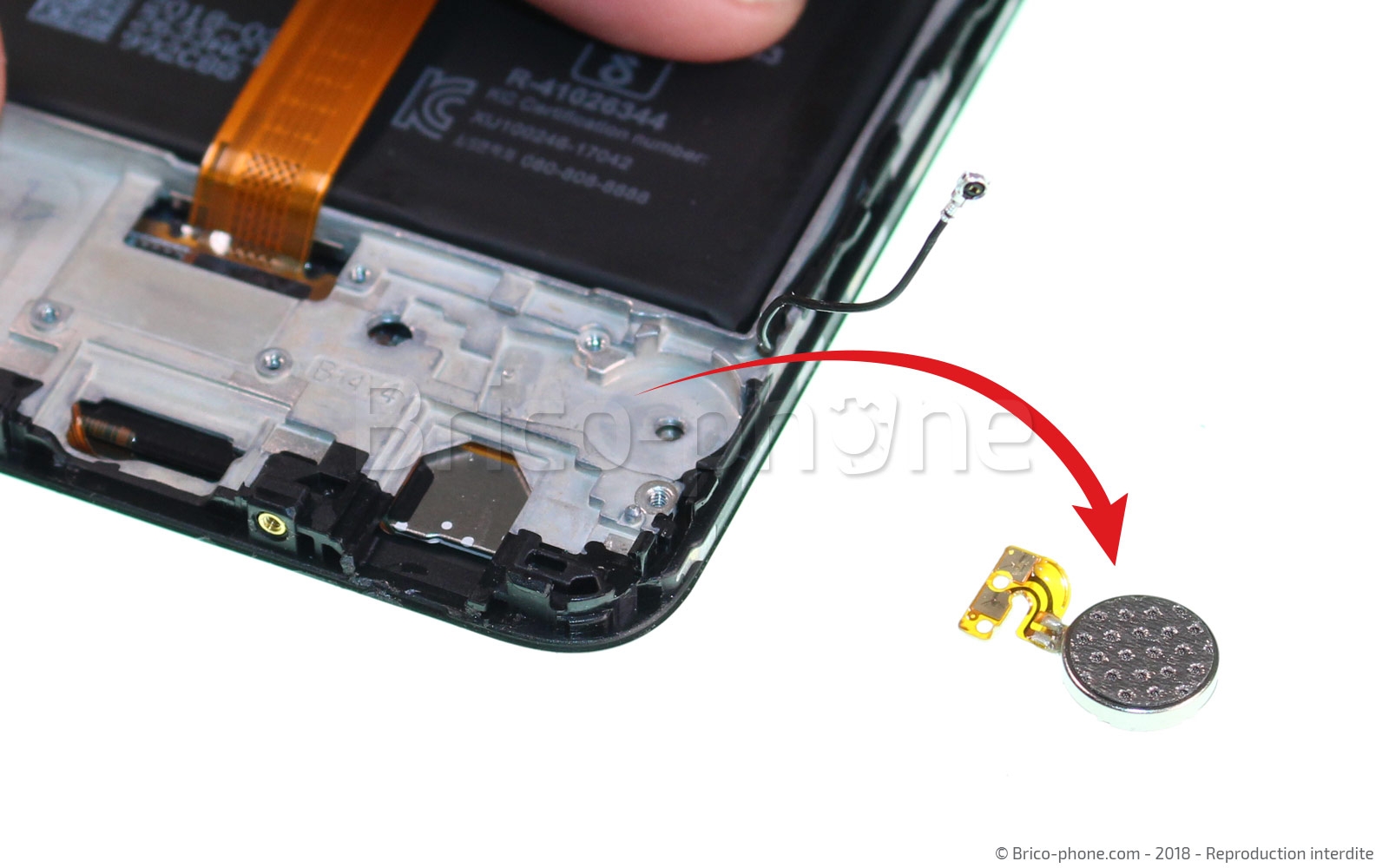

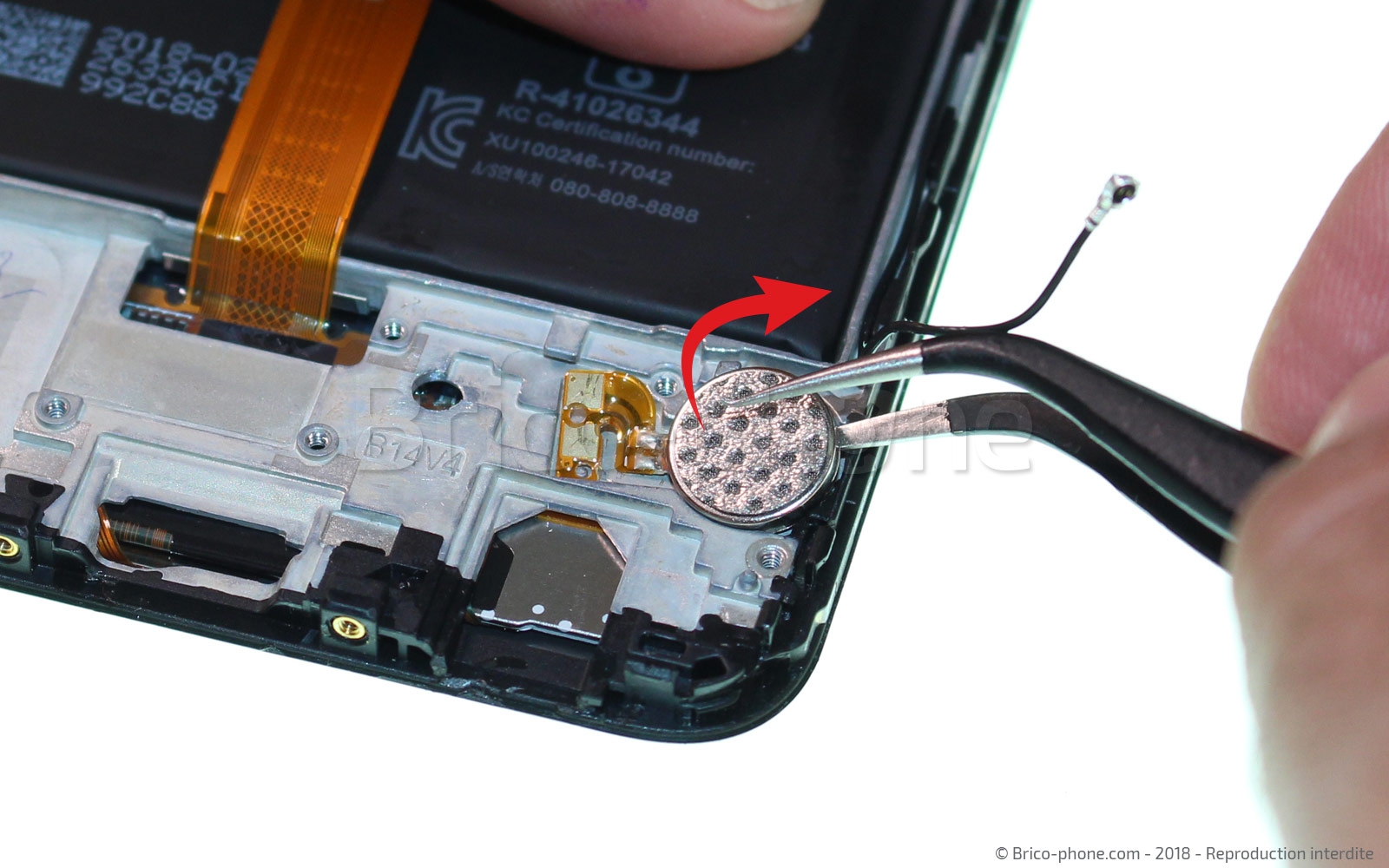

Pour le retirer, décollez-le avec le bout pointu de la pincette ; commencez par la nappe pui soulevez la partie ronde pour le décoller du châssis.

Ce tutoriel est maintenant terminé. Pour remonter votre nouveau connecteur de charge, suivez simplement les étapes de ce guide photos à l'envers.

Veillez à ne pas coincer le câble coaxial ou les nappes sous le connecteur de charge lors du remontage.
Aucune difficulté particulière ne devrait être rencontrée pour cette réparation, simple et relativement rapide.
