Changement de caméra arrière sur Xperia L2 - L2 Dual

Temps estimé : 30 min
Difficulté : 3/5
Xperia L2 - L2 Dual | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre Sony Xperia L2.

Diagnostic

›  Vos photos sont floues
›  La mise au point ne se fait plus
›  Vos photos restent noires
›  L'appareil ne se déclenche plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra Arrière pour Sony Xperia L2 et L2 Dual Sim
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°7 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Vérifier votre modèle

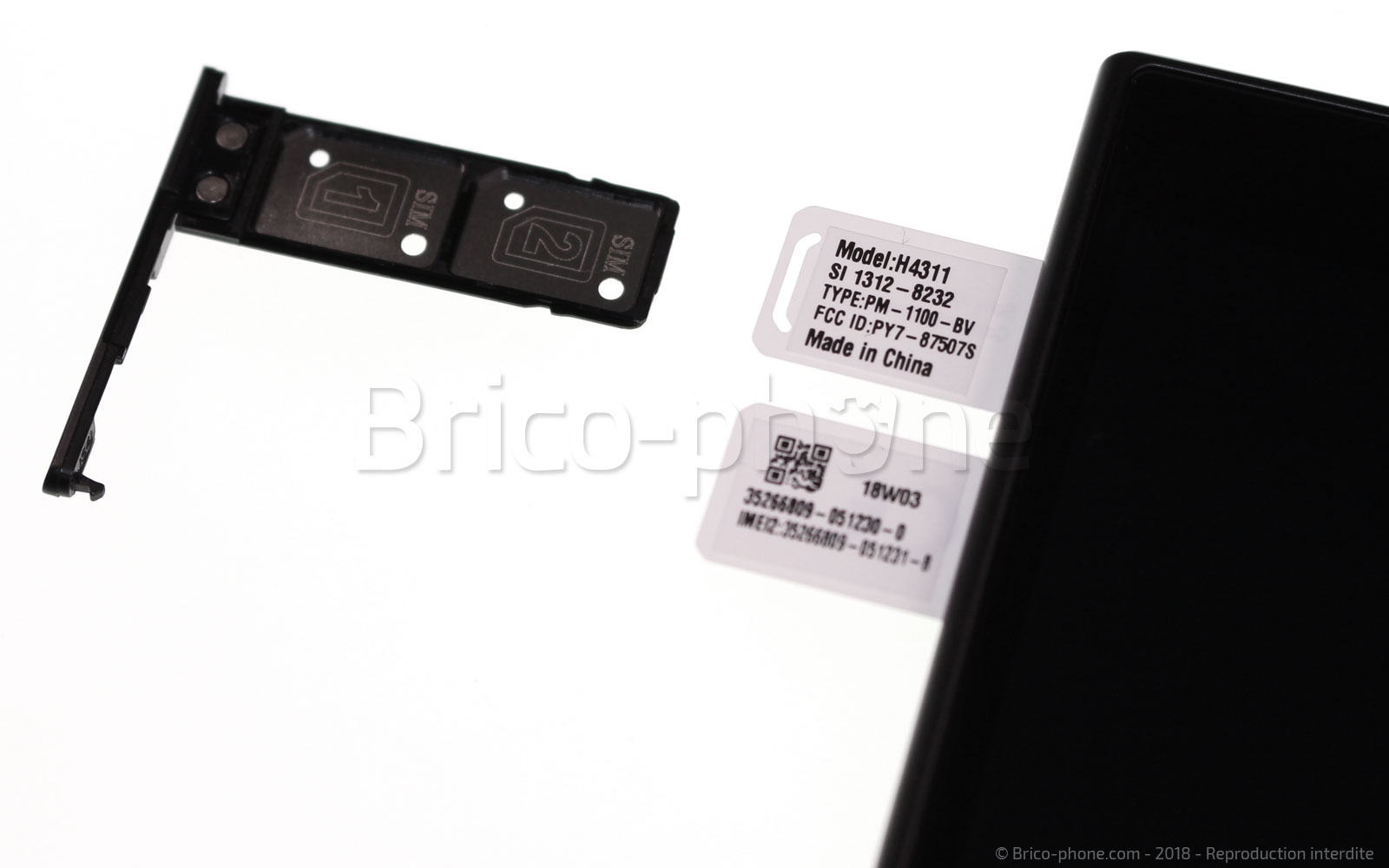

Avant de commencer, vous devez vous assurer que ce tutoriel correspond bien au modèle de votre téléphone. En retirant votre ou vos cartes SIM, vous pourrez observer le numéro de modèle qui dans votre cas doit être H4311 en tirant sur la petite languette.
Outils du kit utilisés
Outils du kit utilisés

Éteindre le téléphone

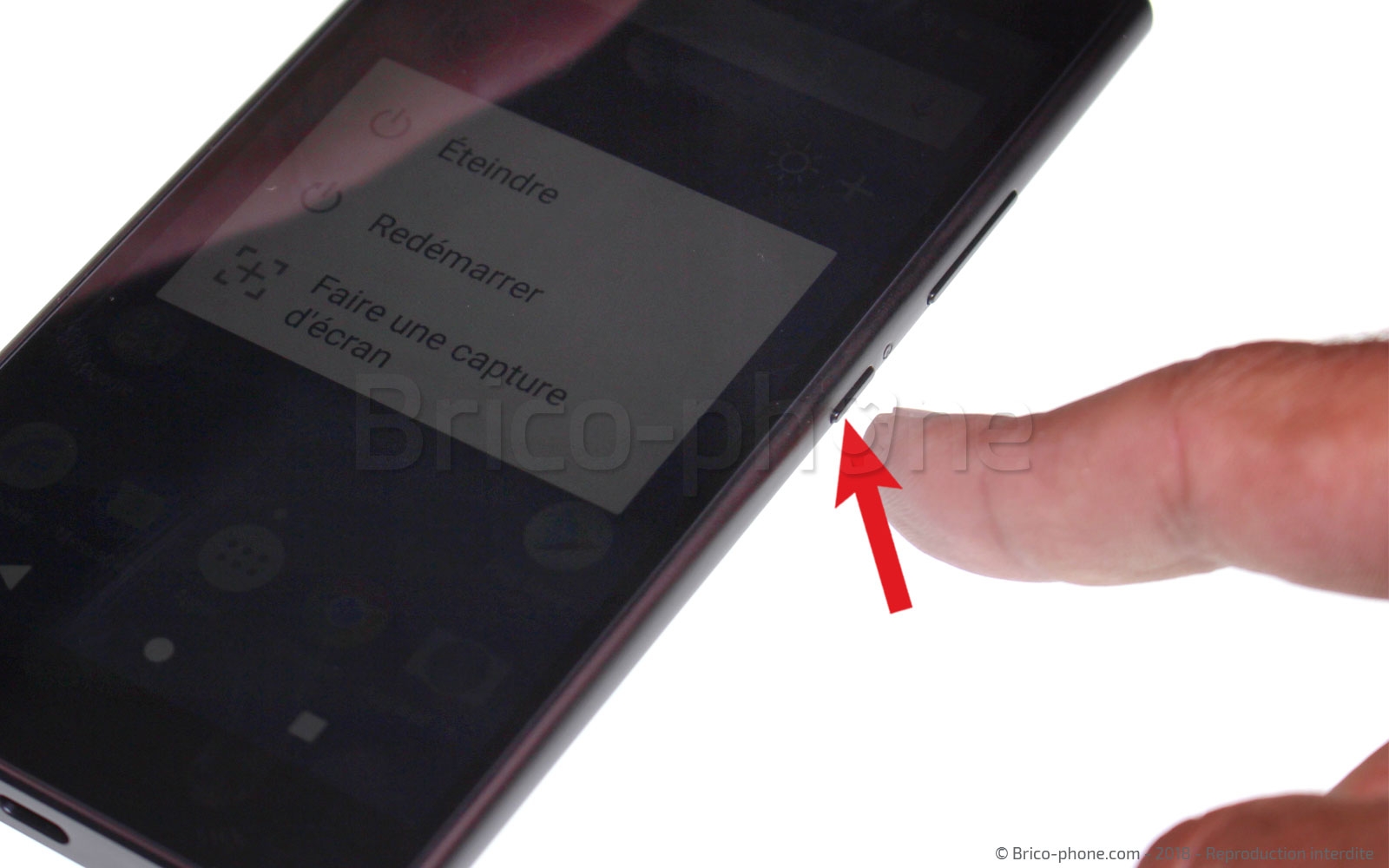

Si votre Xperia L2 est en marche, vous devez le mettre hors tension. Pour cela maintenez le bouton d'allumage situé sur la droite pendant quelques secondes. Ensuite, une fenêtre vous permettra d'appuyer sur le bouton Éteindre.

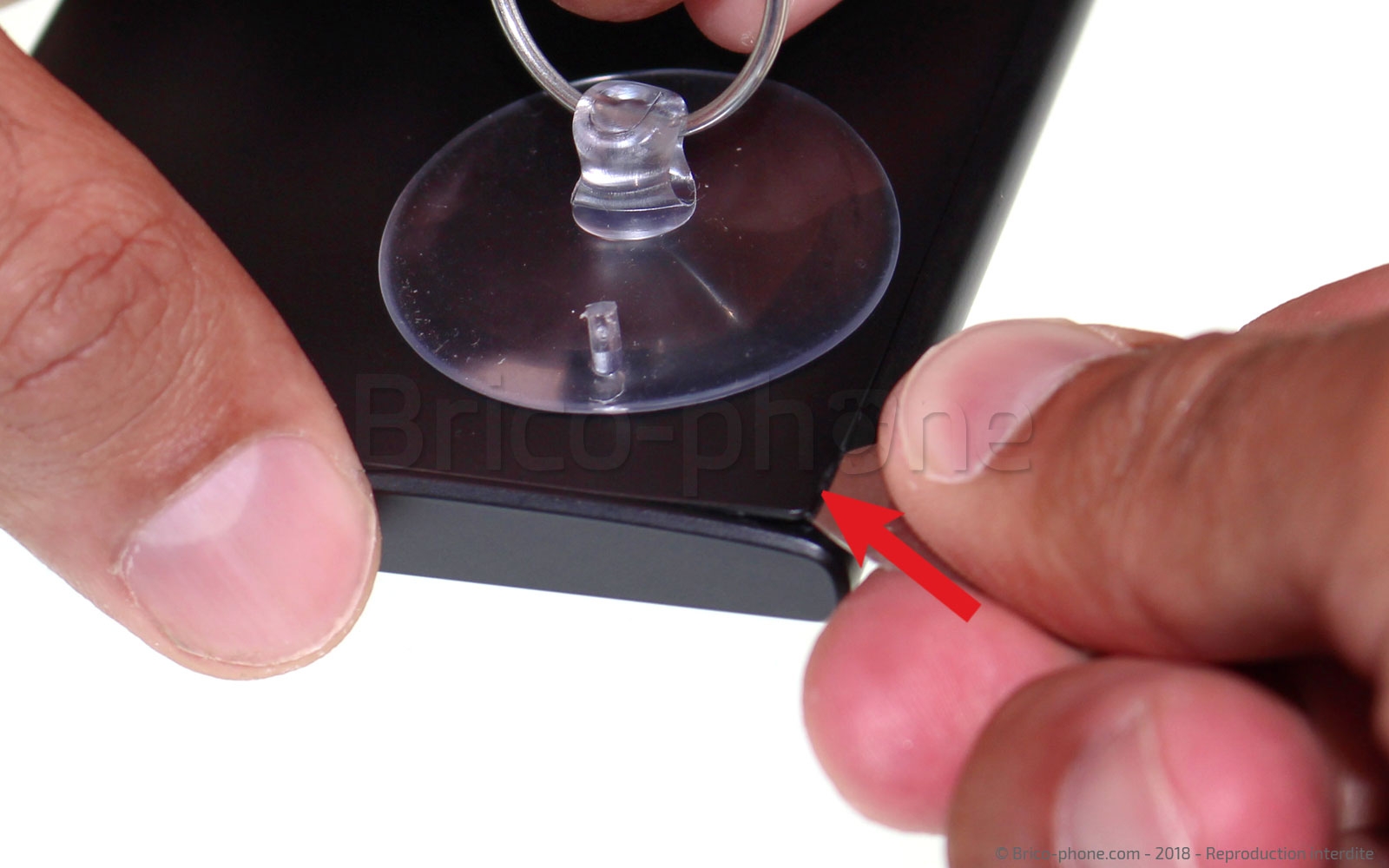

Etape 1 : Déclipser le cache arrière

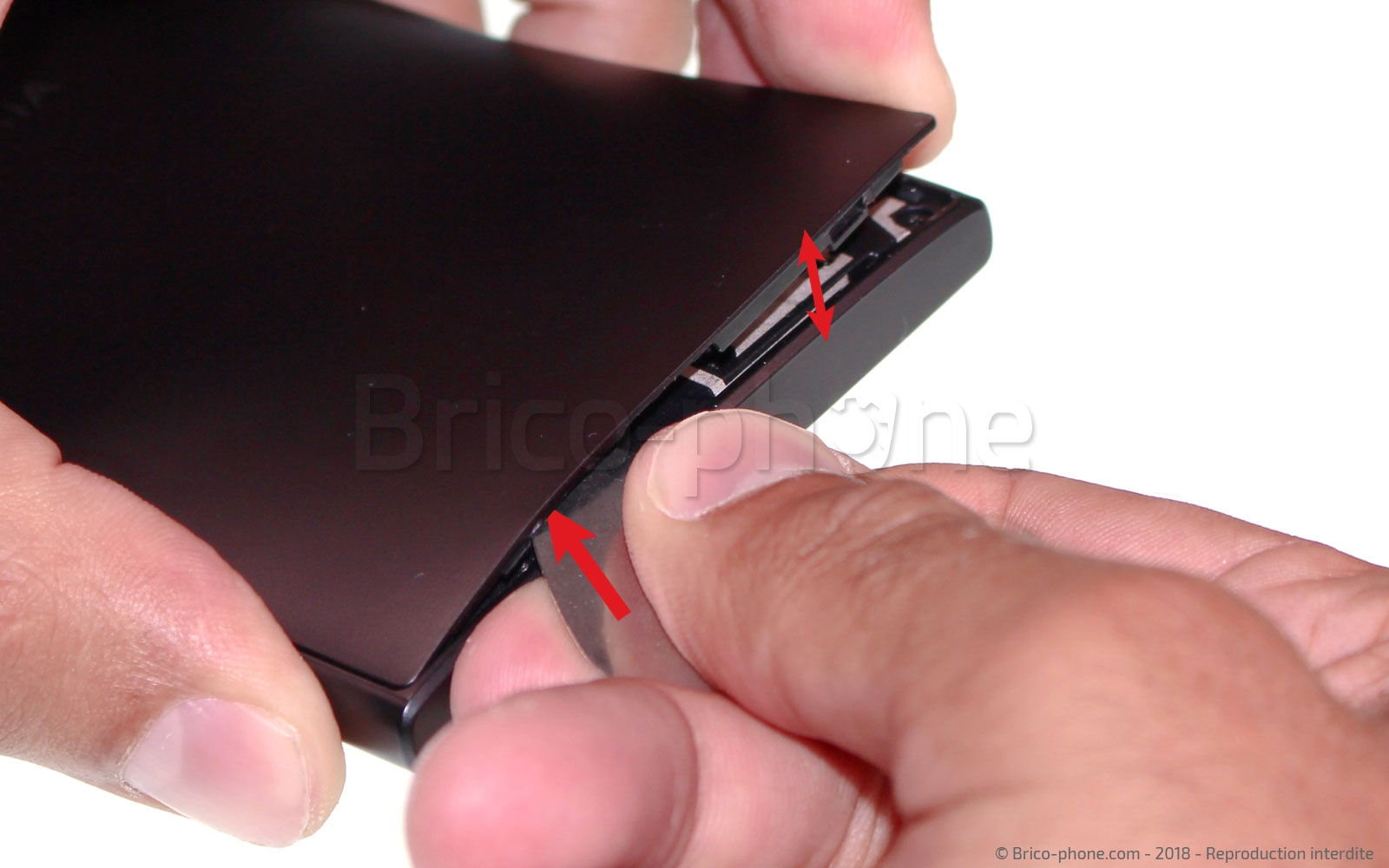

Placez la ventouse dans un des angles inférieurs au dos de l'appareil. Ensuite, tirez sur la ventouse tout en essayant d'insérer une partie du médiator afin de faire levier.

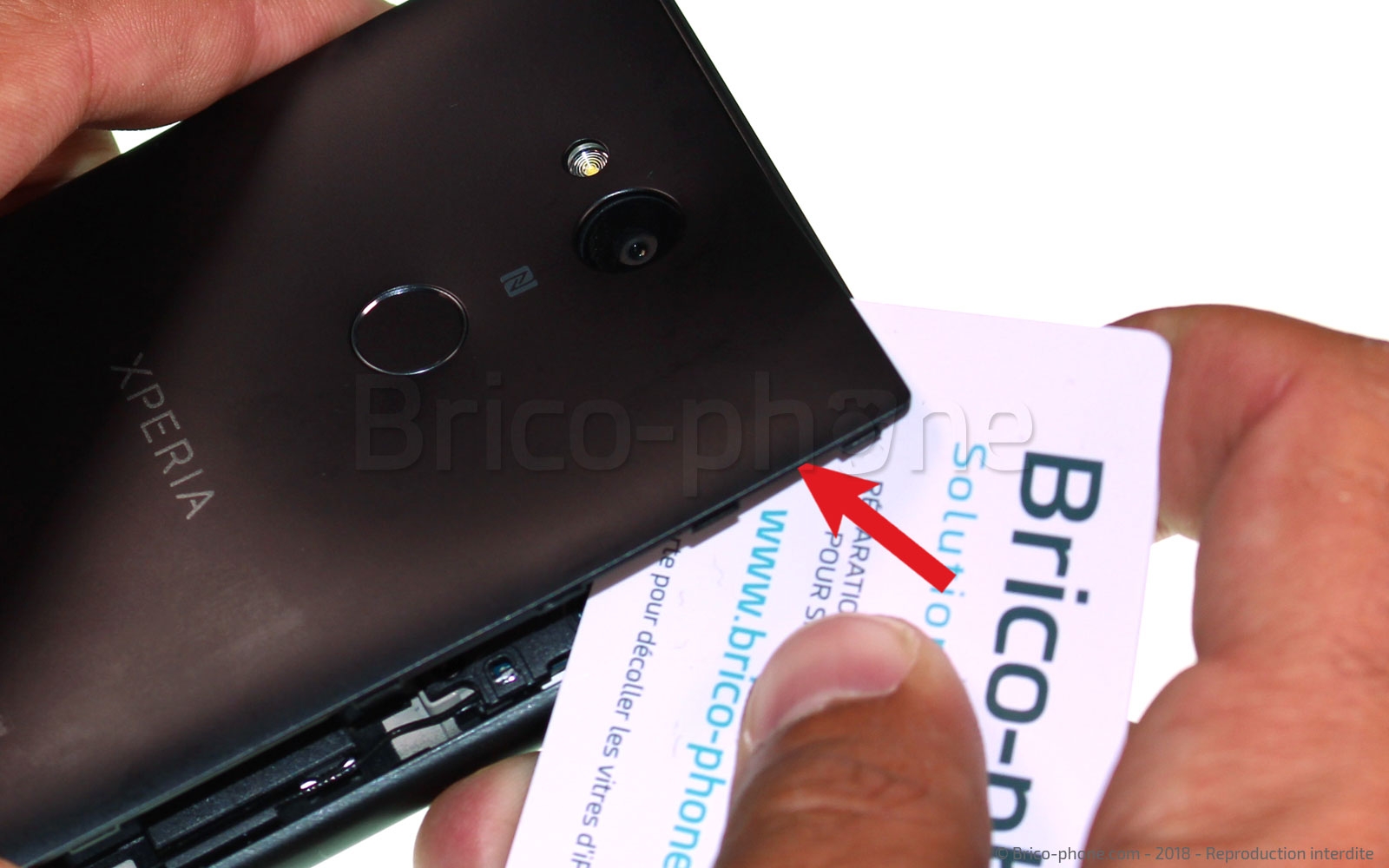

Une fois le médiator inséré, effectuer un petit mouvement de vagues le long du châssis pour déboîter le cache arrière. Enfin, prenez la carte plastique qui vous permettra de décoller entièrement sur toute la surface.
Attention néanmoins à ne pas tirer trop brusquement car le cache arrière est toujours maintenu au châssis avec la nappe du lecteur d'empreinte.
Outils du kit utilisés
Outils du kit utilisés

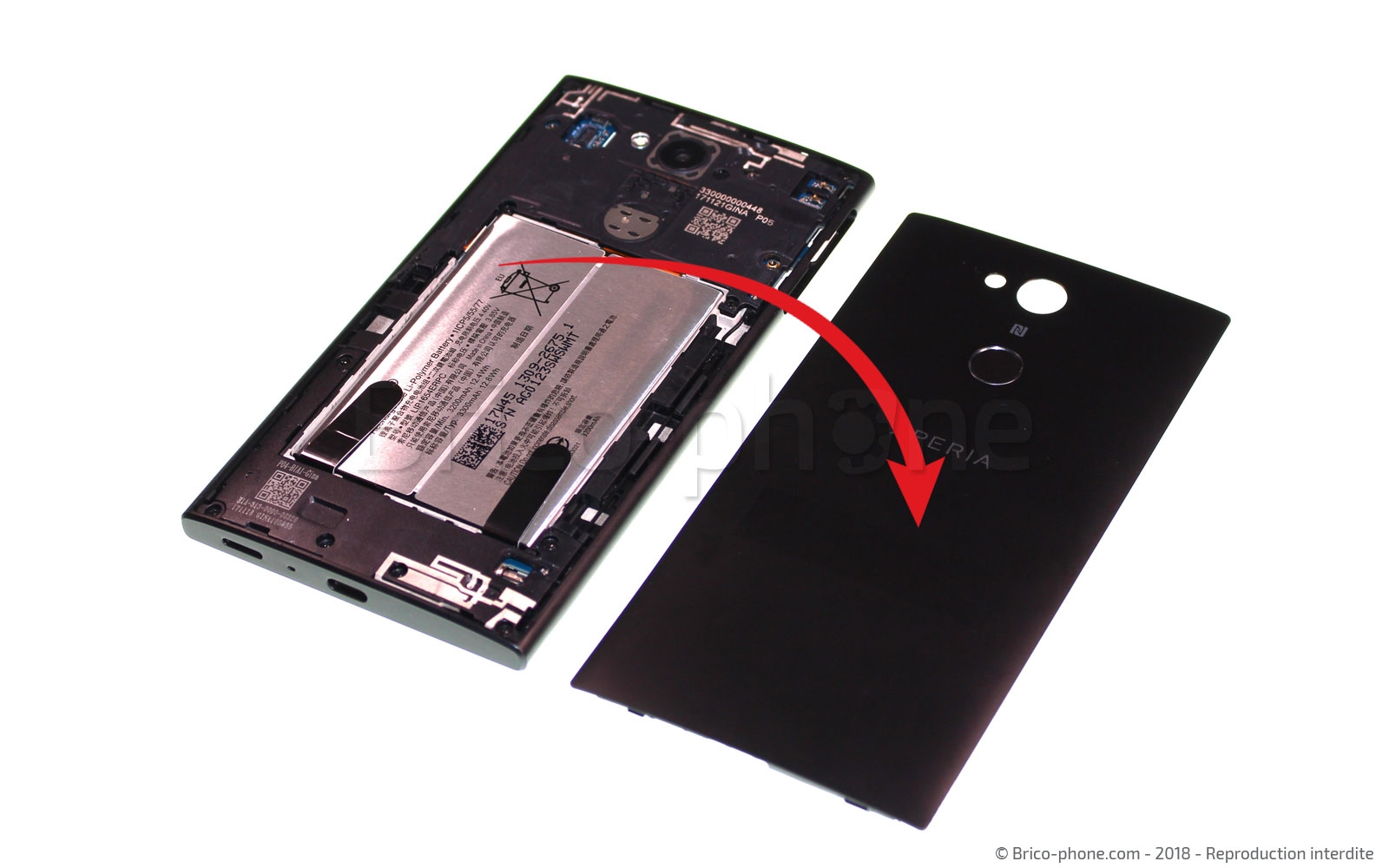

Etape 2 : Retirer le cache arrière

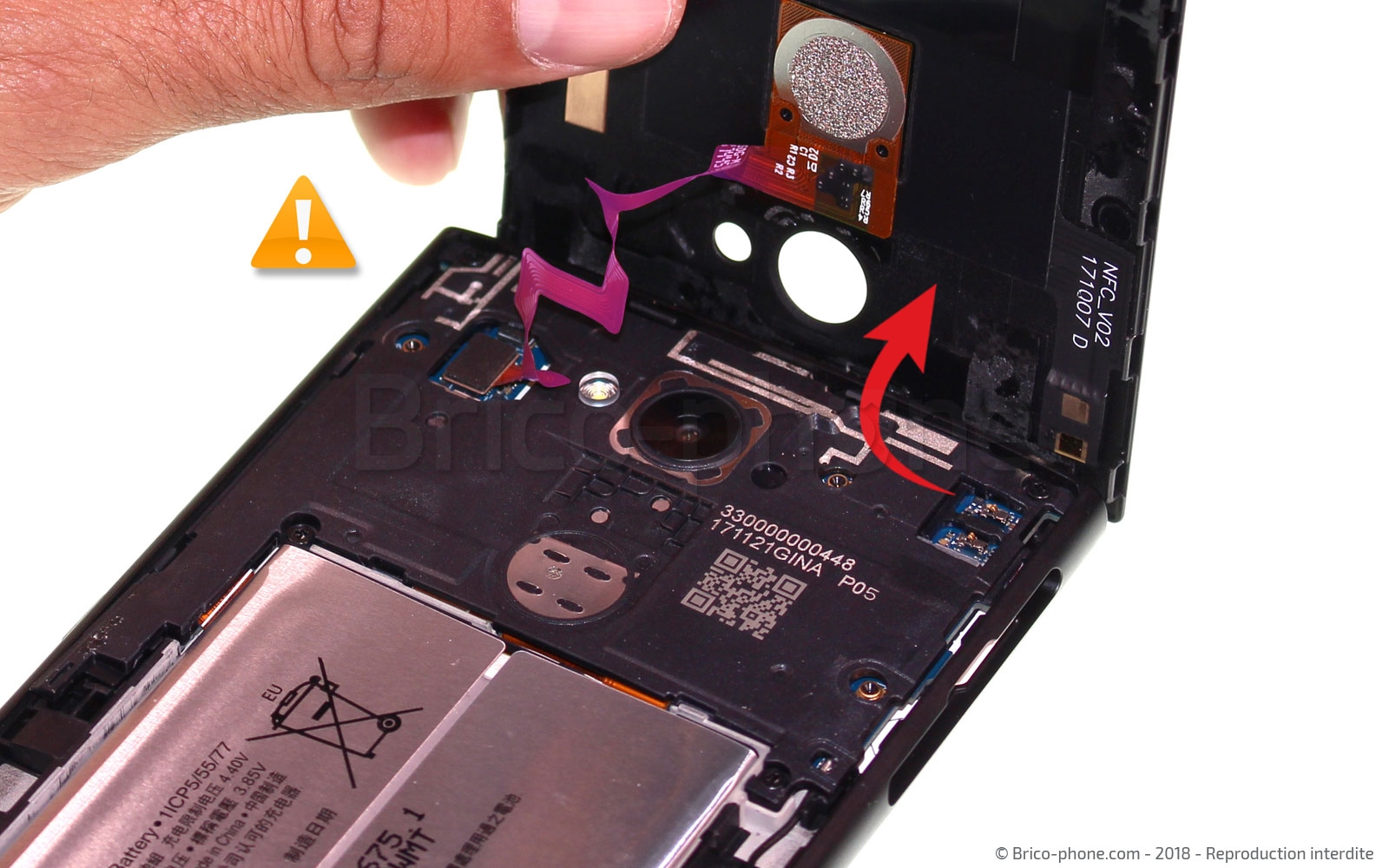

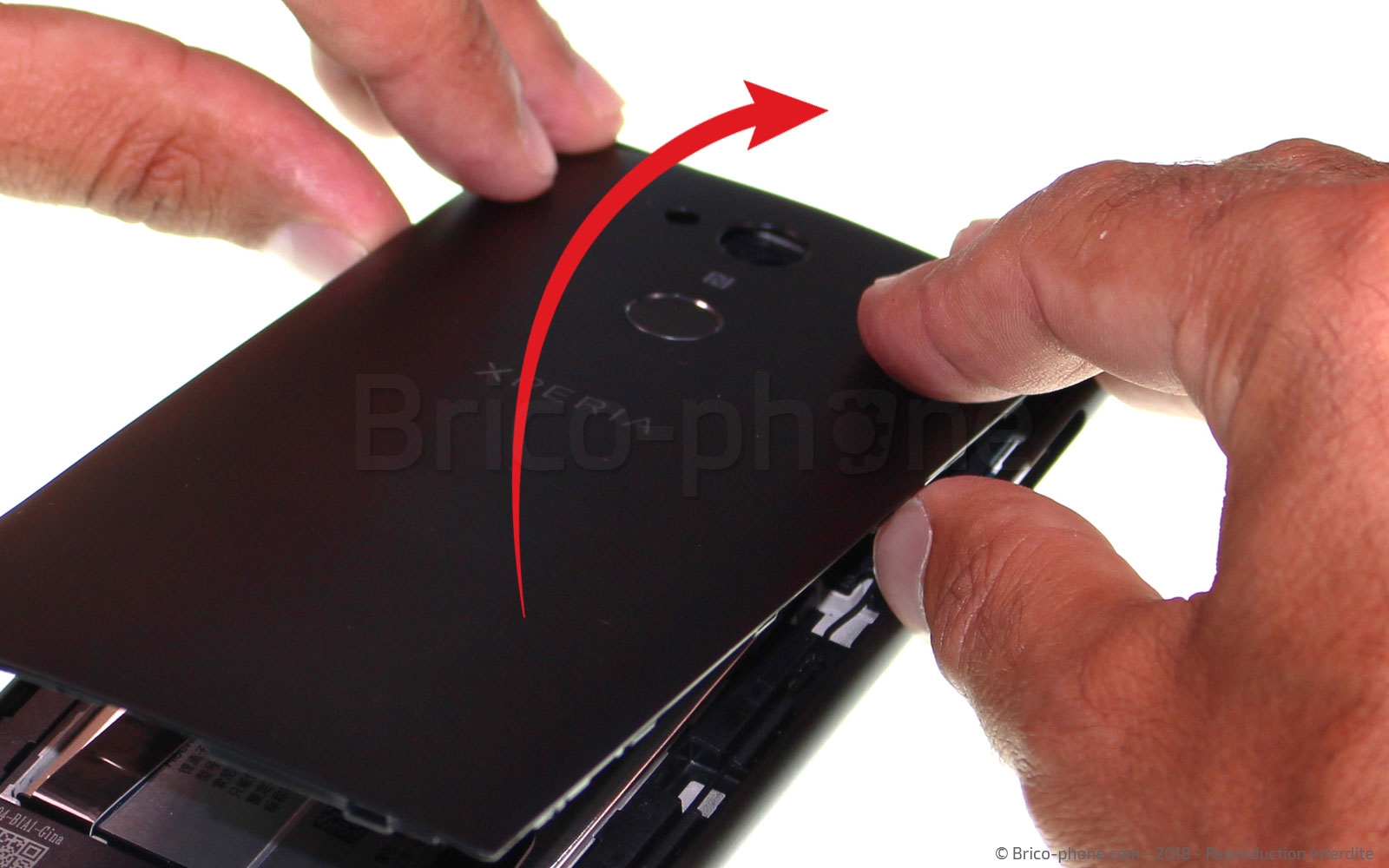

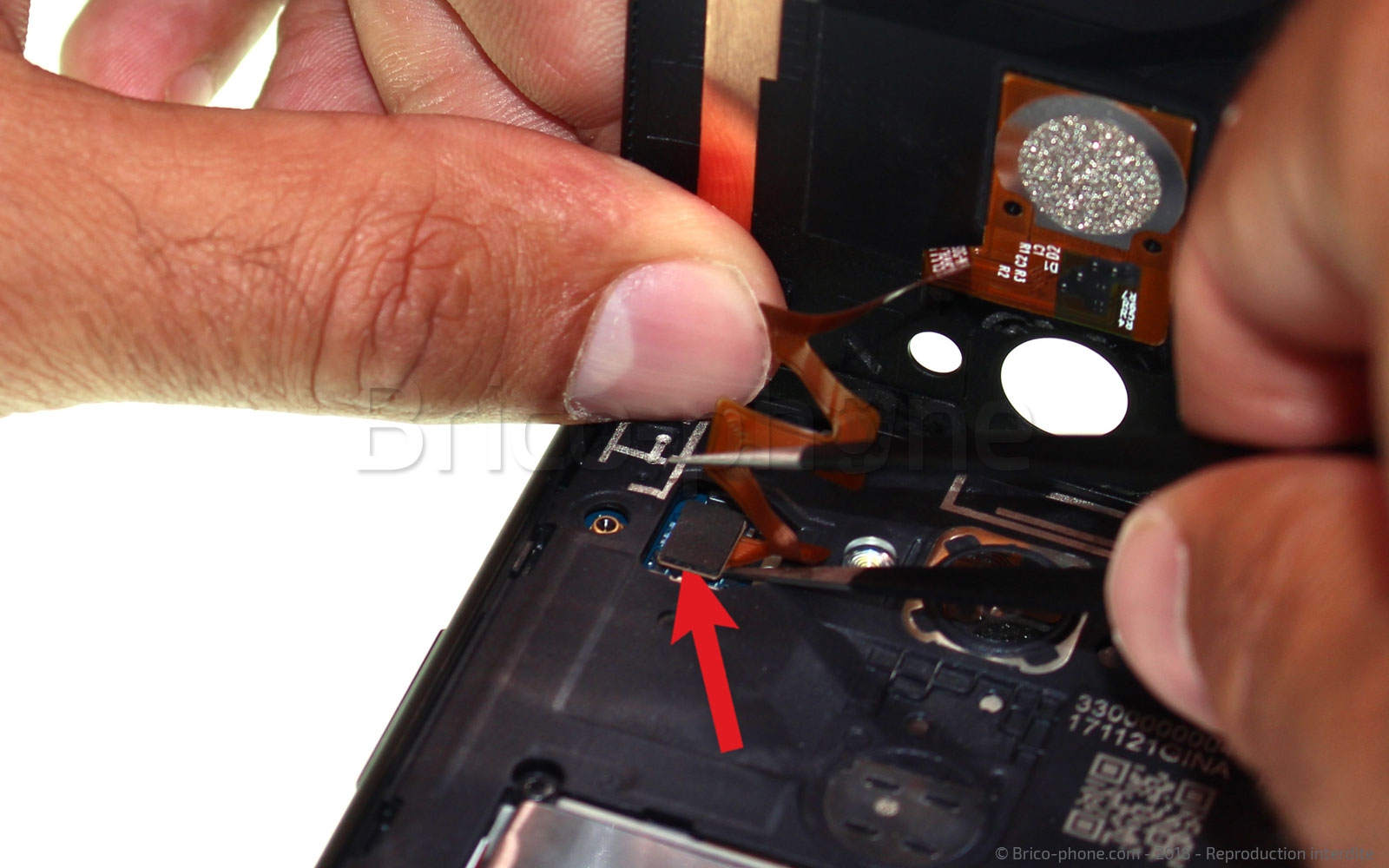

La nappe du lecteur d’empreinte se situe en haut du téléphone, par conséquent soulevez la coque depuis le bas jusqu'à former un angle à 90°. Utilisez ensuite la pincette pour déconnecter la nappe. Votre cache arrière est désormais libéré.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser le cache supérieur

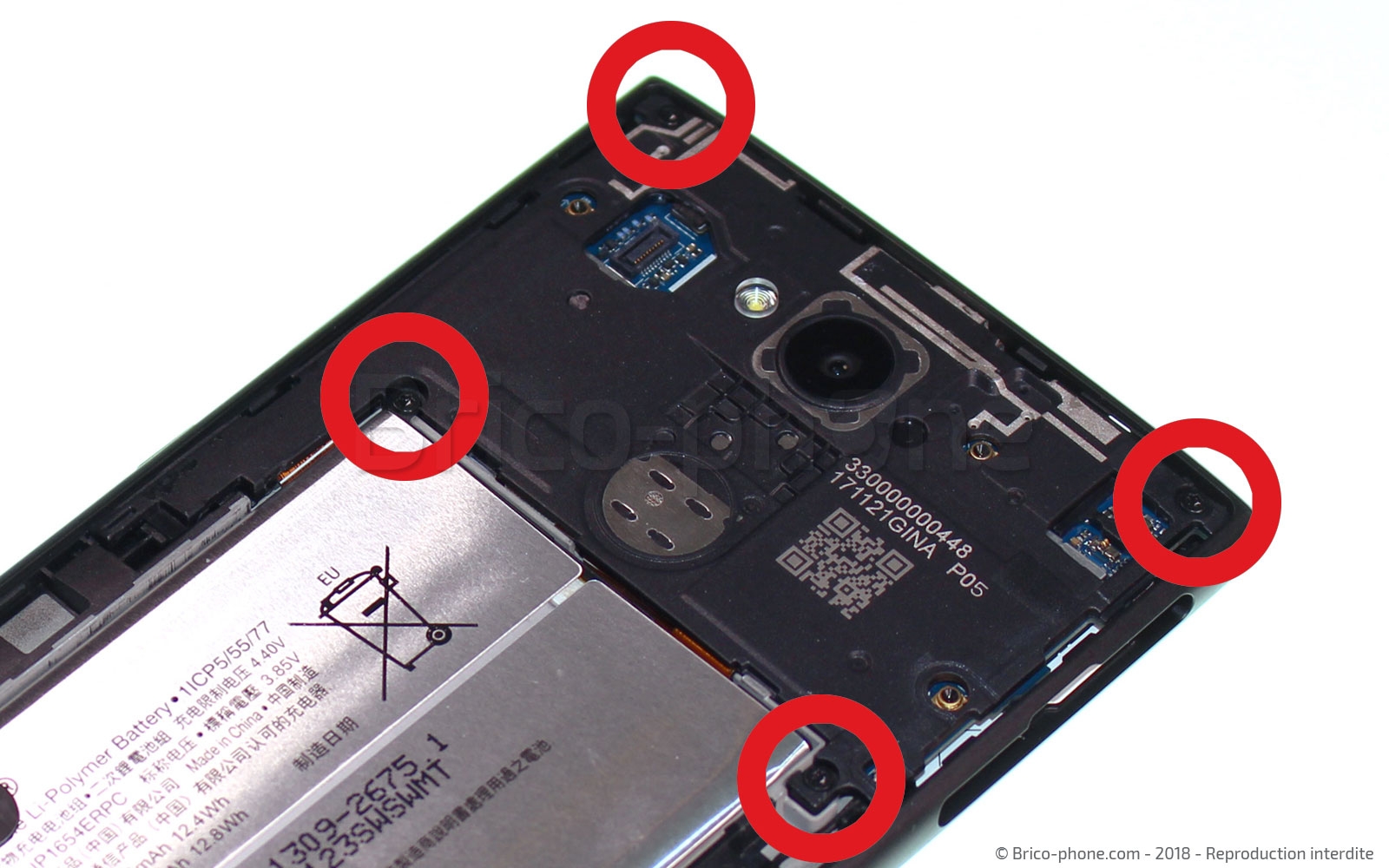

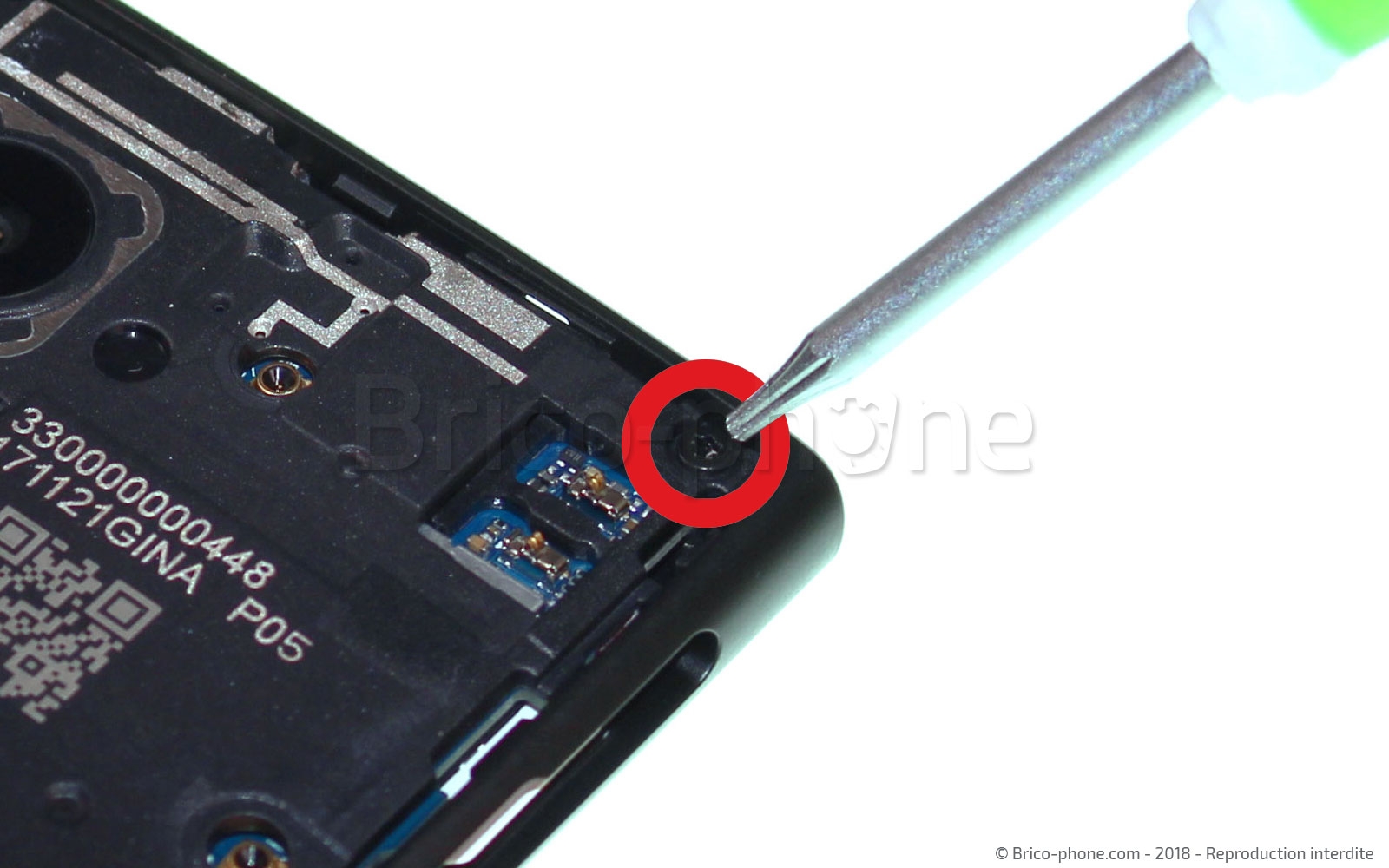

A l'aide du tournevis Torx 4, retirez les quatre vis situées aux angles de ce cache supérieur.
Outils du kit utilisés
Outils du kit utilisés

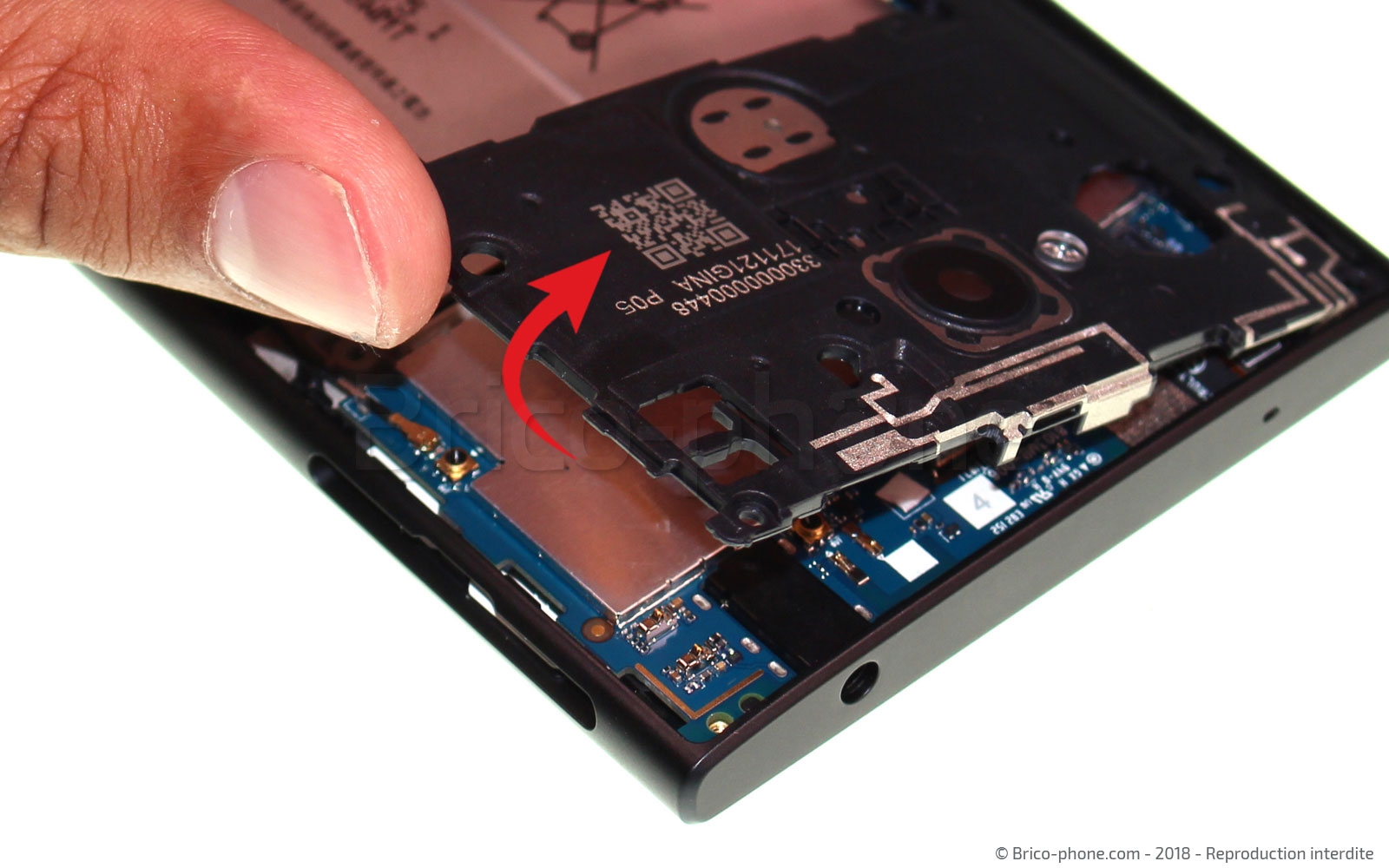

Etape 4 : Détacher le cache supérieur

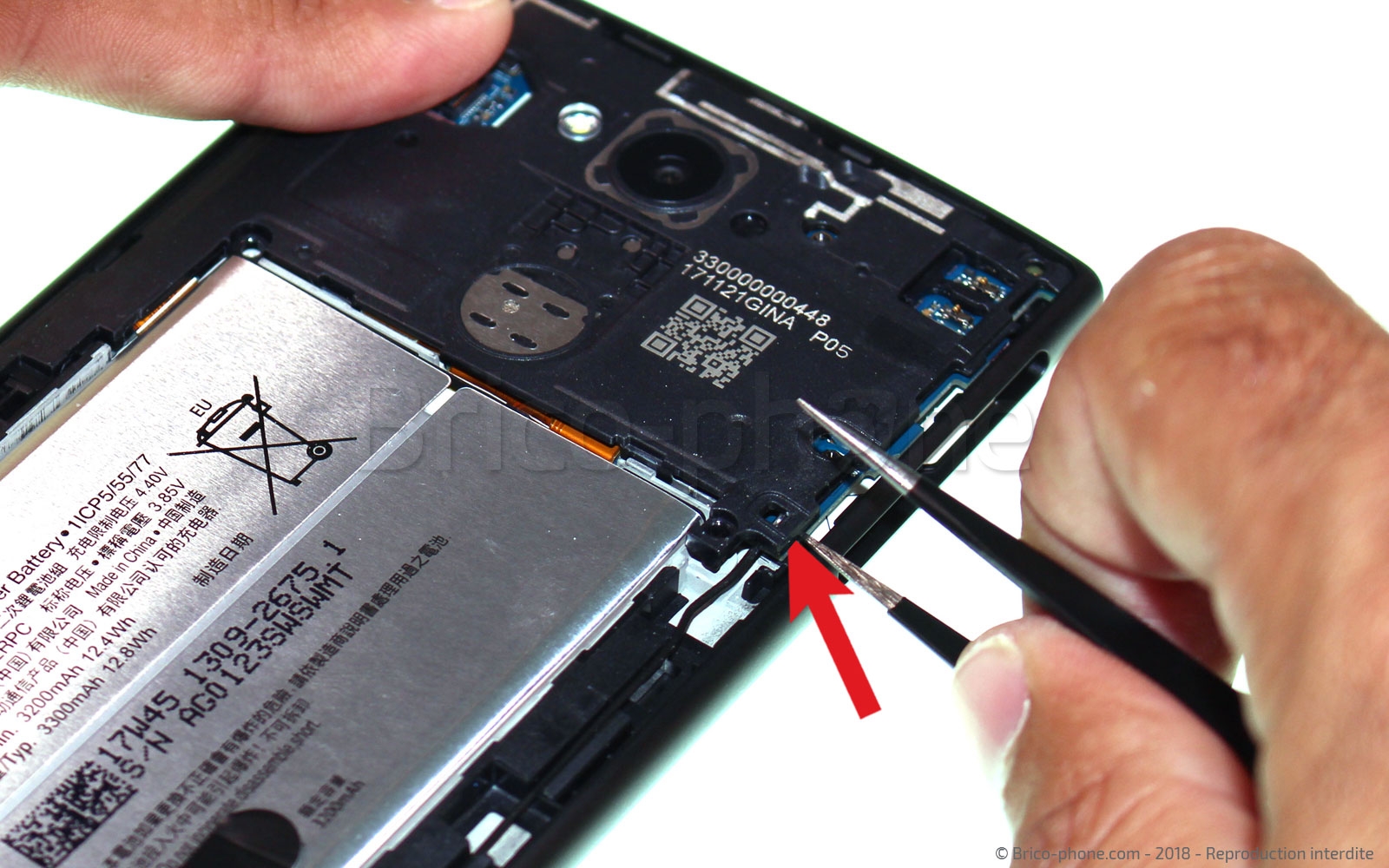

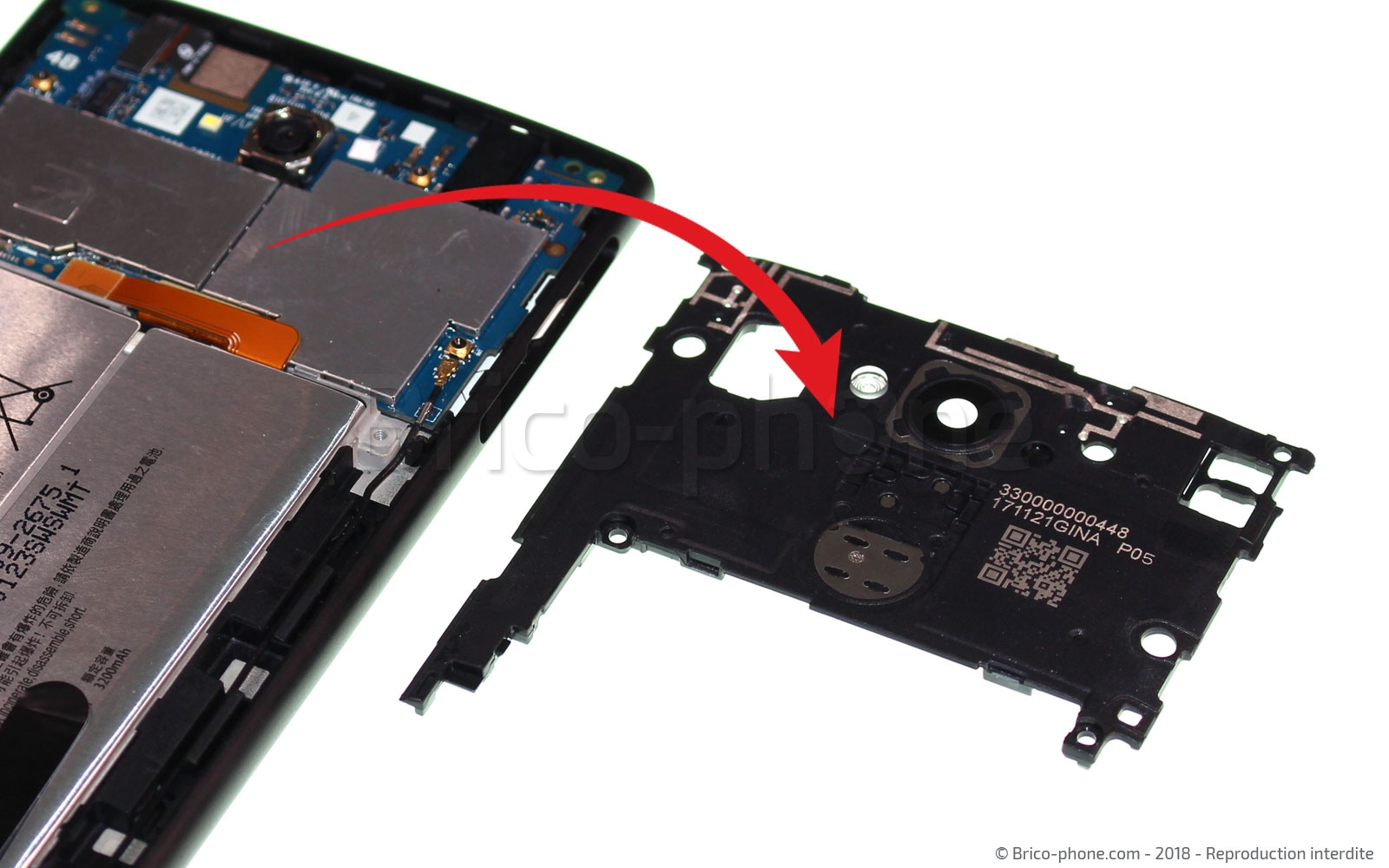

Utiliser ensuite la pincette afin de détacher la plaquette depuis un angle. Vous pouvez à présent soulever le cache et le déposer.
Outils du kit utilisés
Outils du kit utilisés

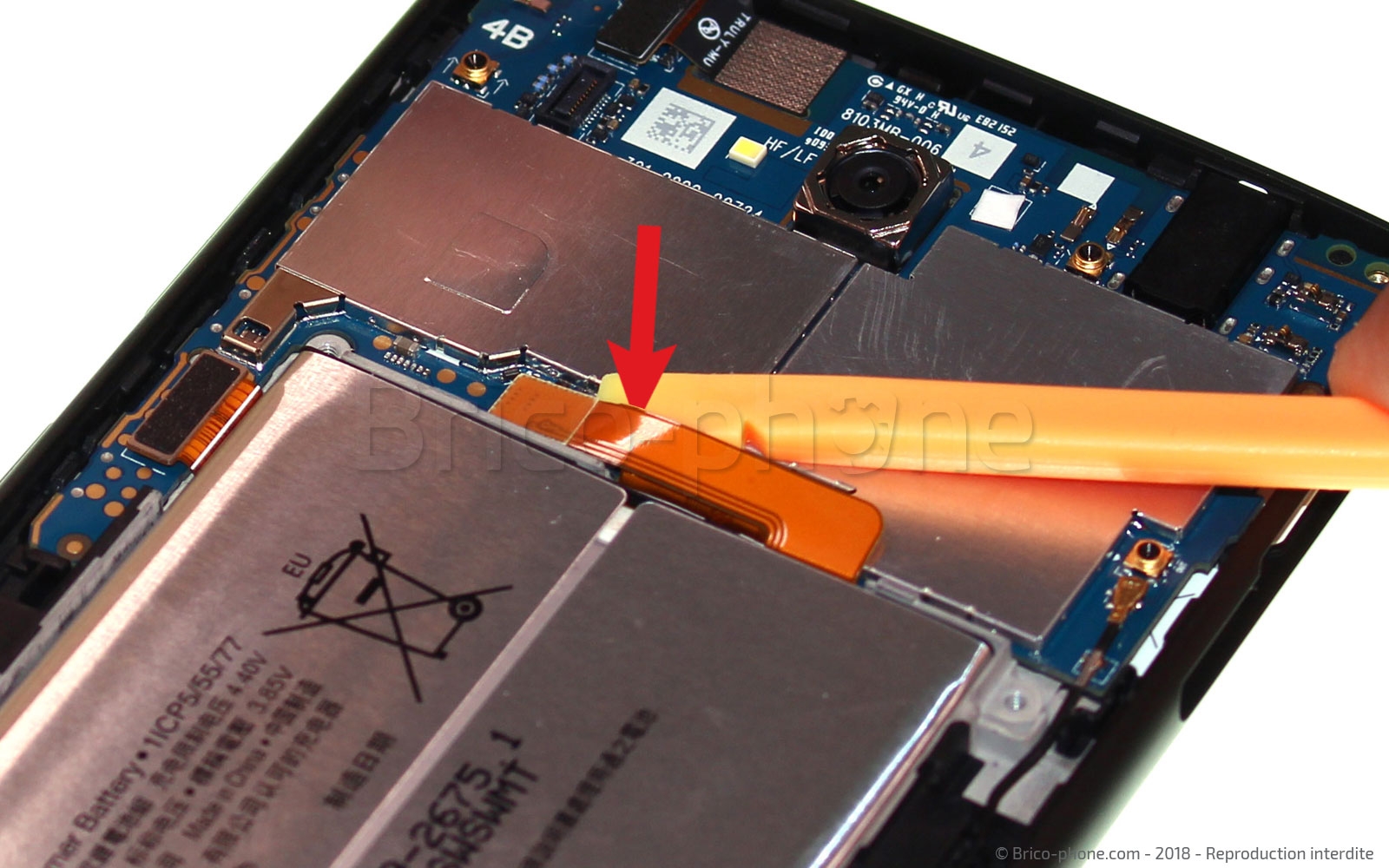

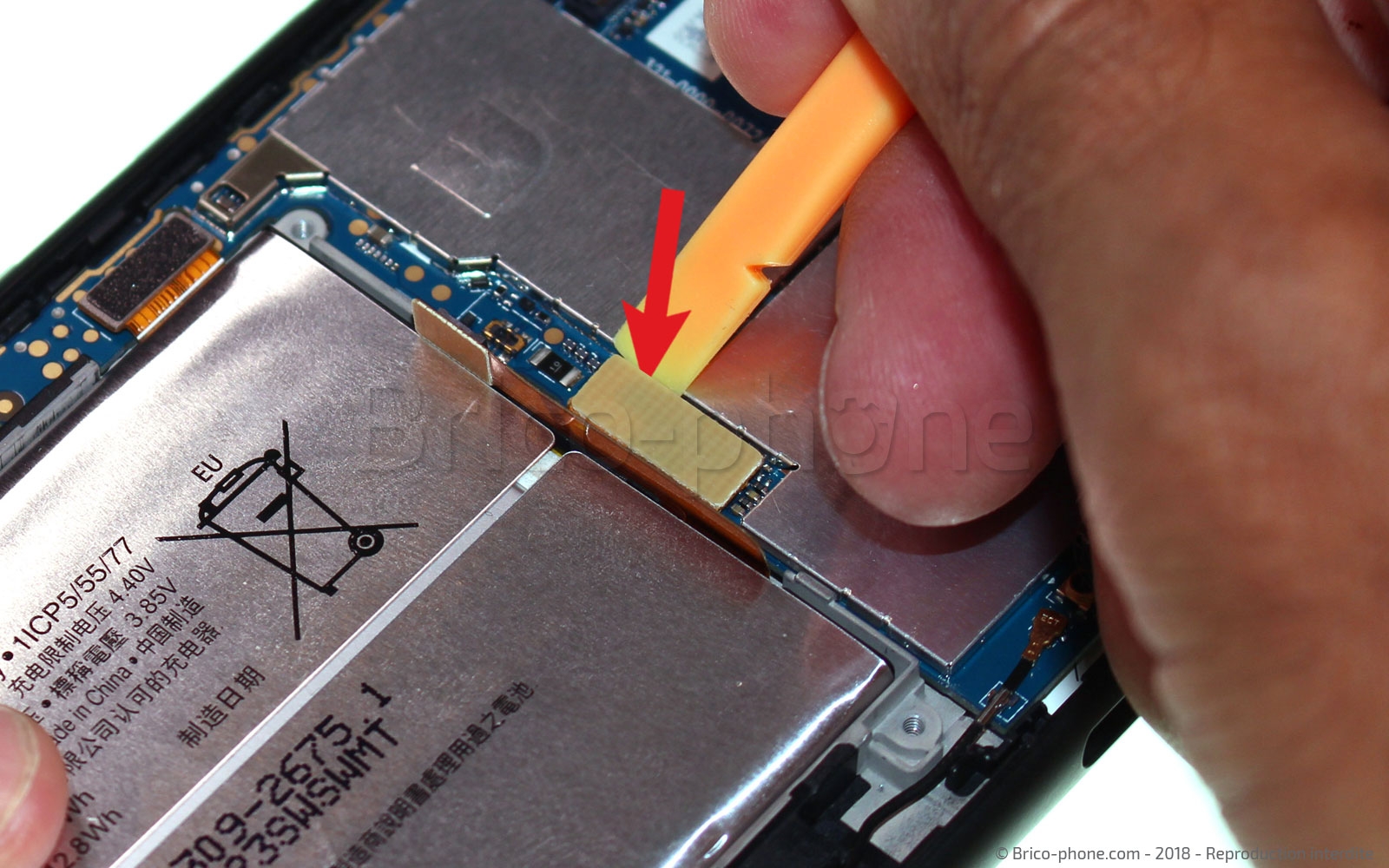

Etape 5 : Déconnecter la batterie
Prenez le levier plastique pour l'insérer délicatement sous le connecteur de la batterie. Une fois déconnectée vous pourrez soulever légèrement la nappe.
Outils du kit utilisés
Outils du kit utilisés

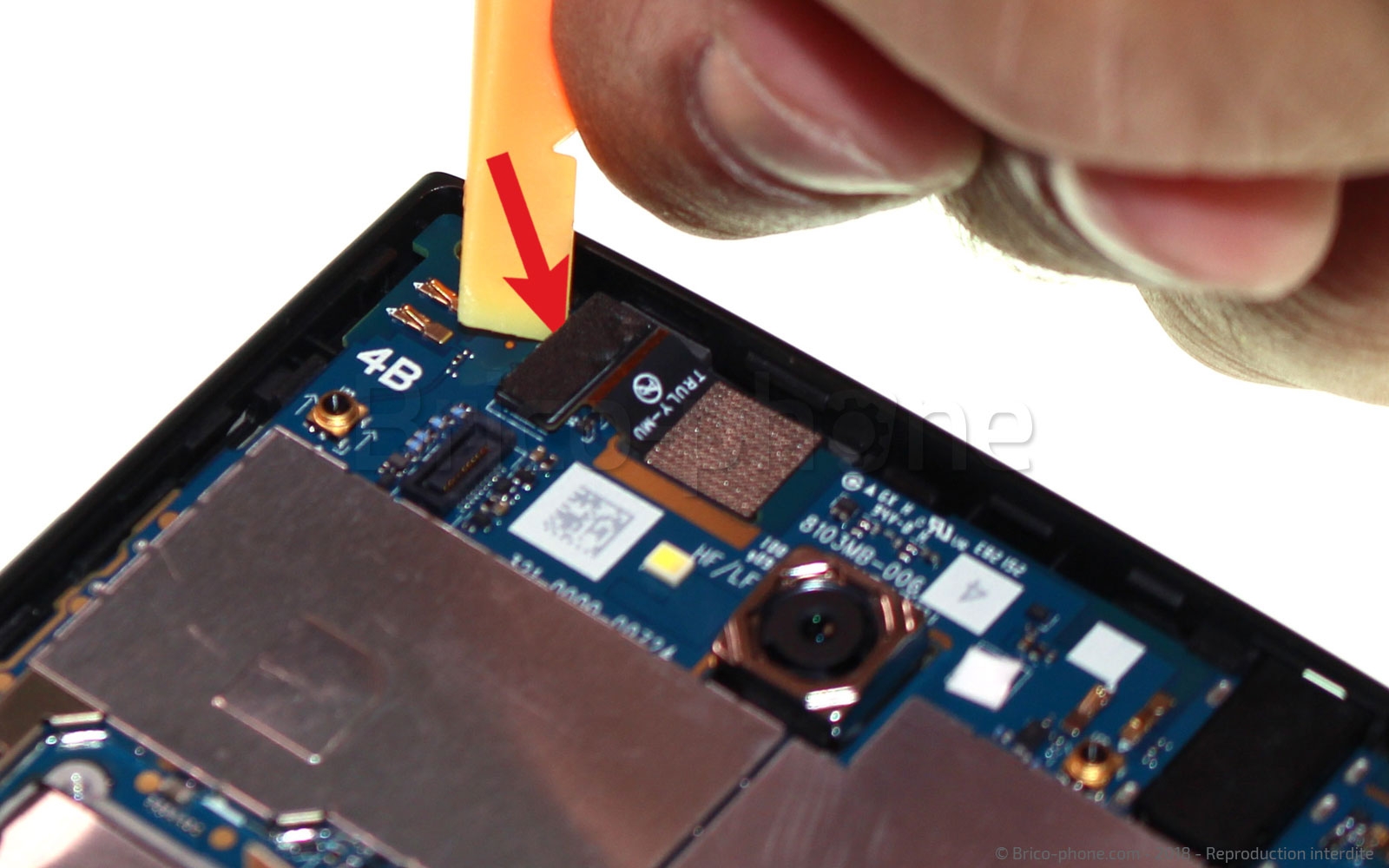

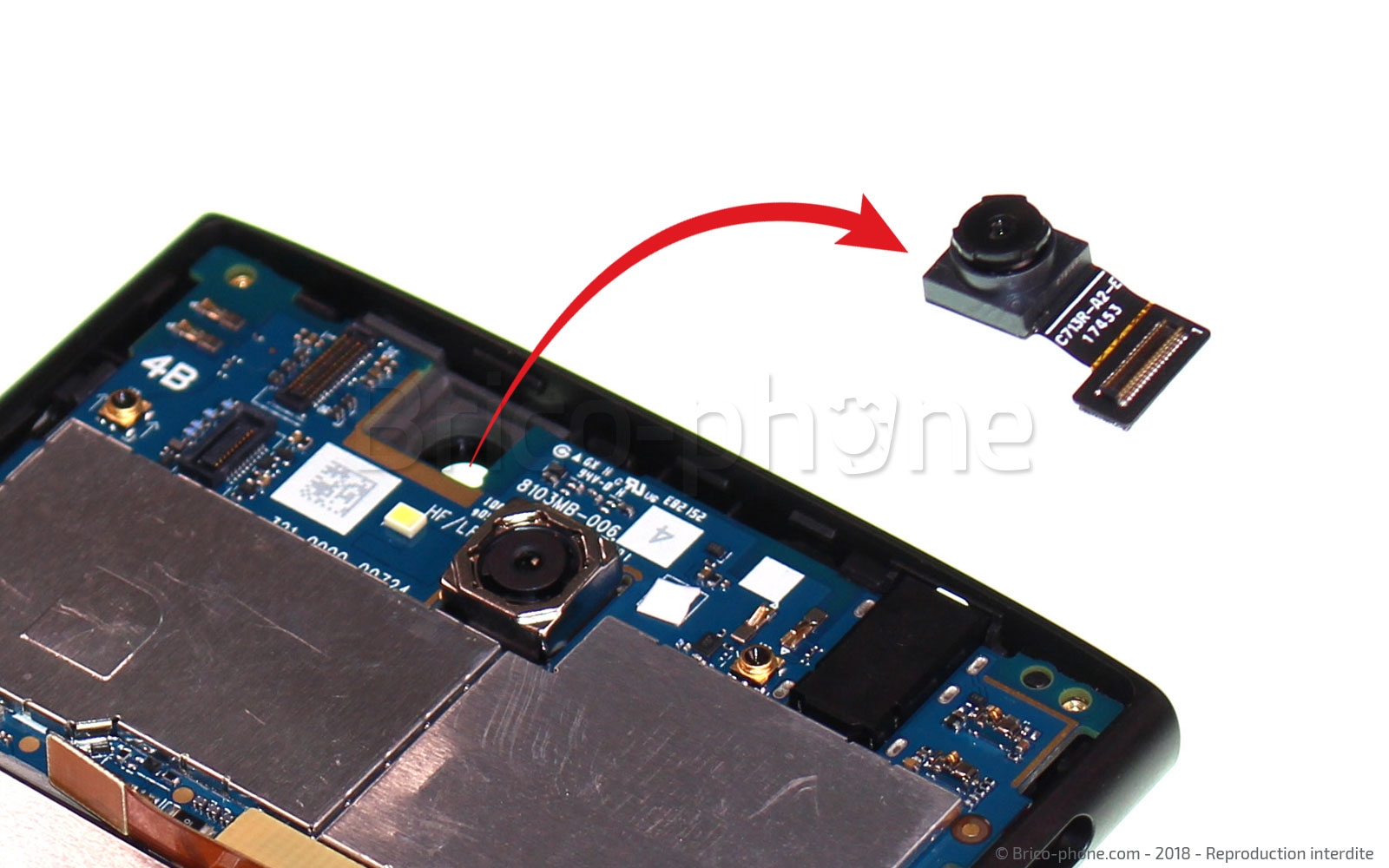

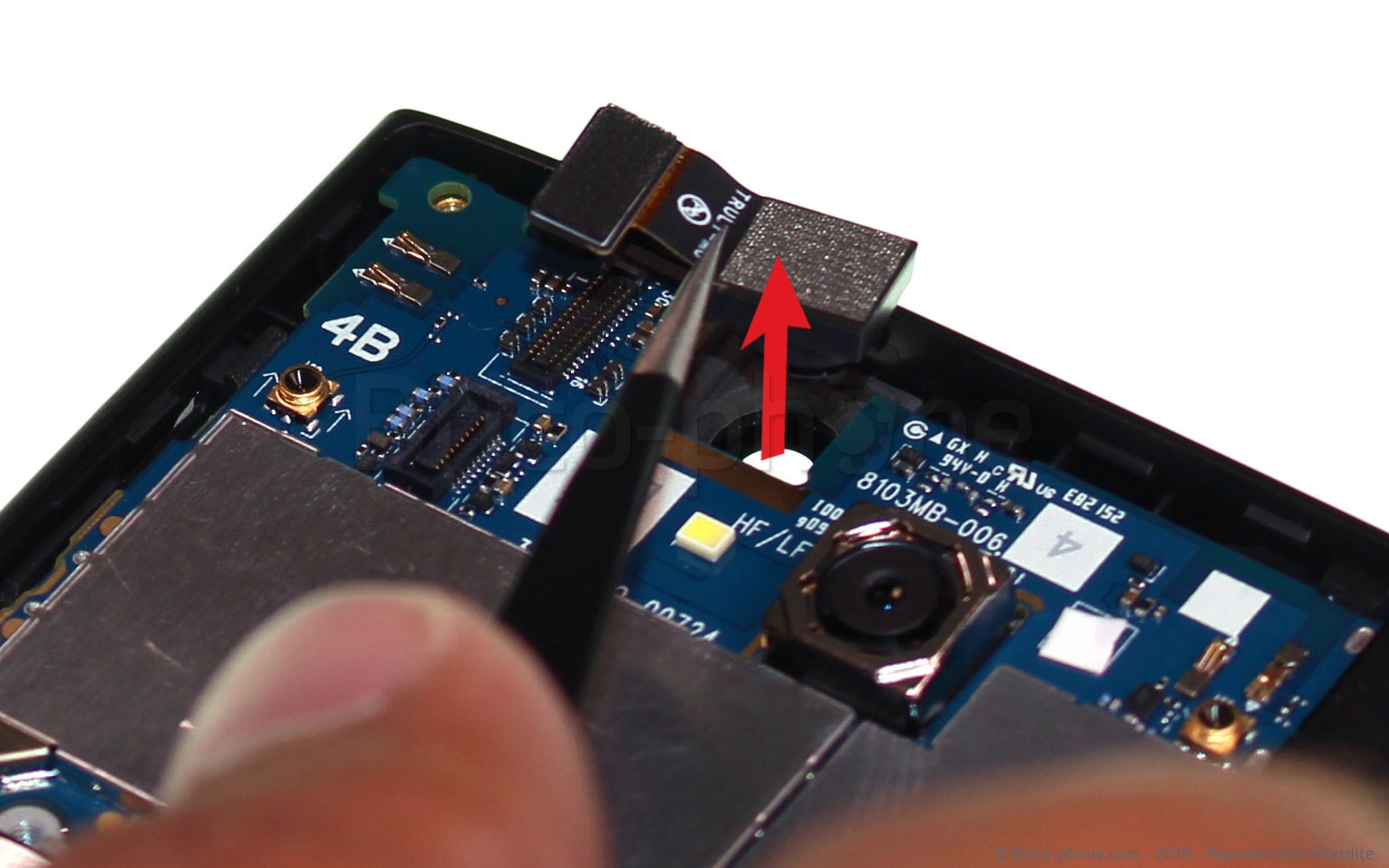

Etape 6 : Retirer la caméra avant

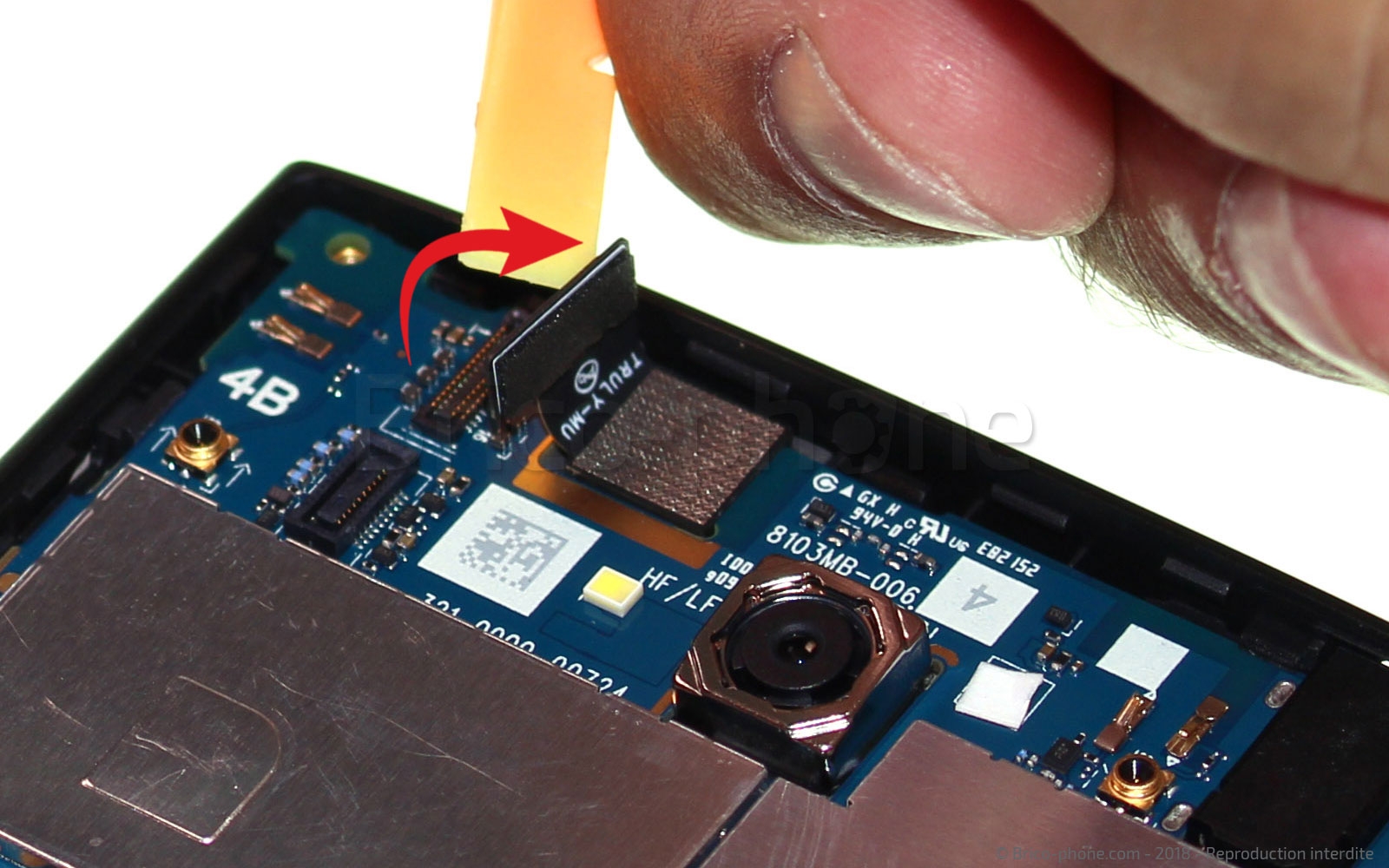

Avec le levier en plastique soulevez le connecteur de la caméra avant. Prenez ensuite la pincette afin de la déloger doucement.
Outils du kit utilisés
Outils du kit utilisés

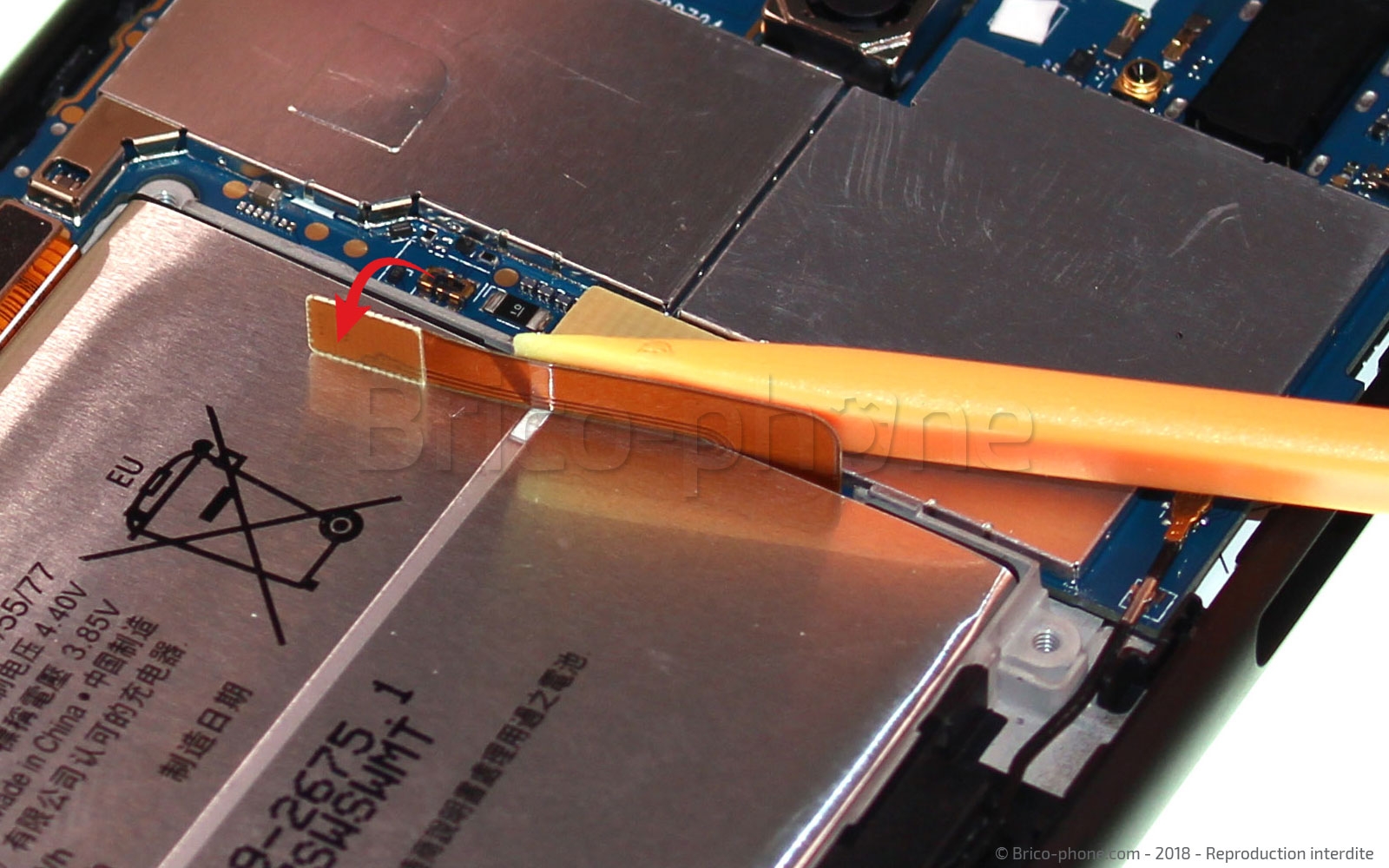

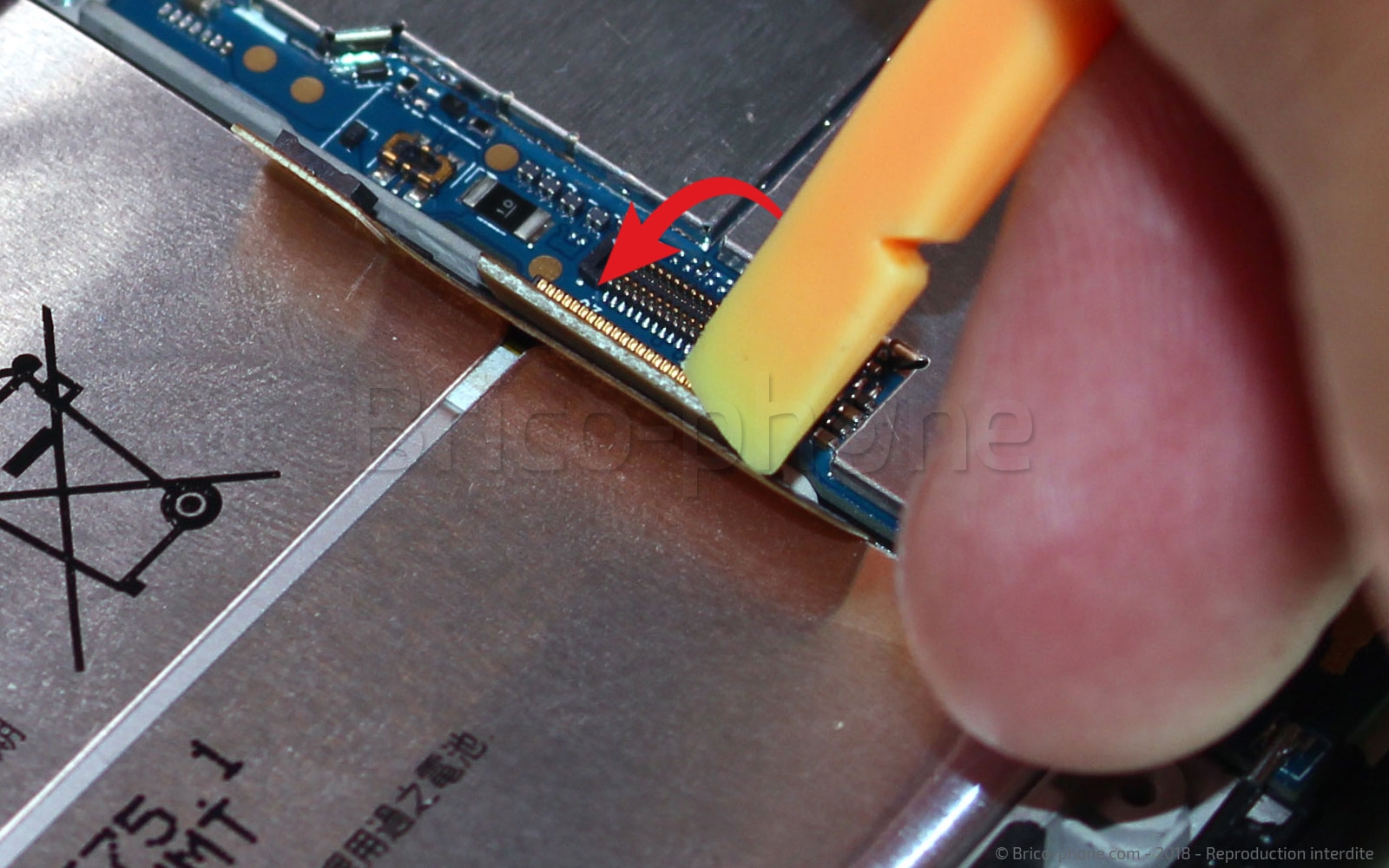

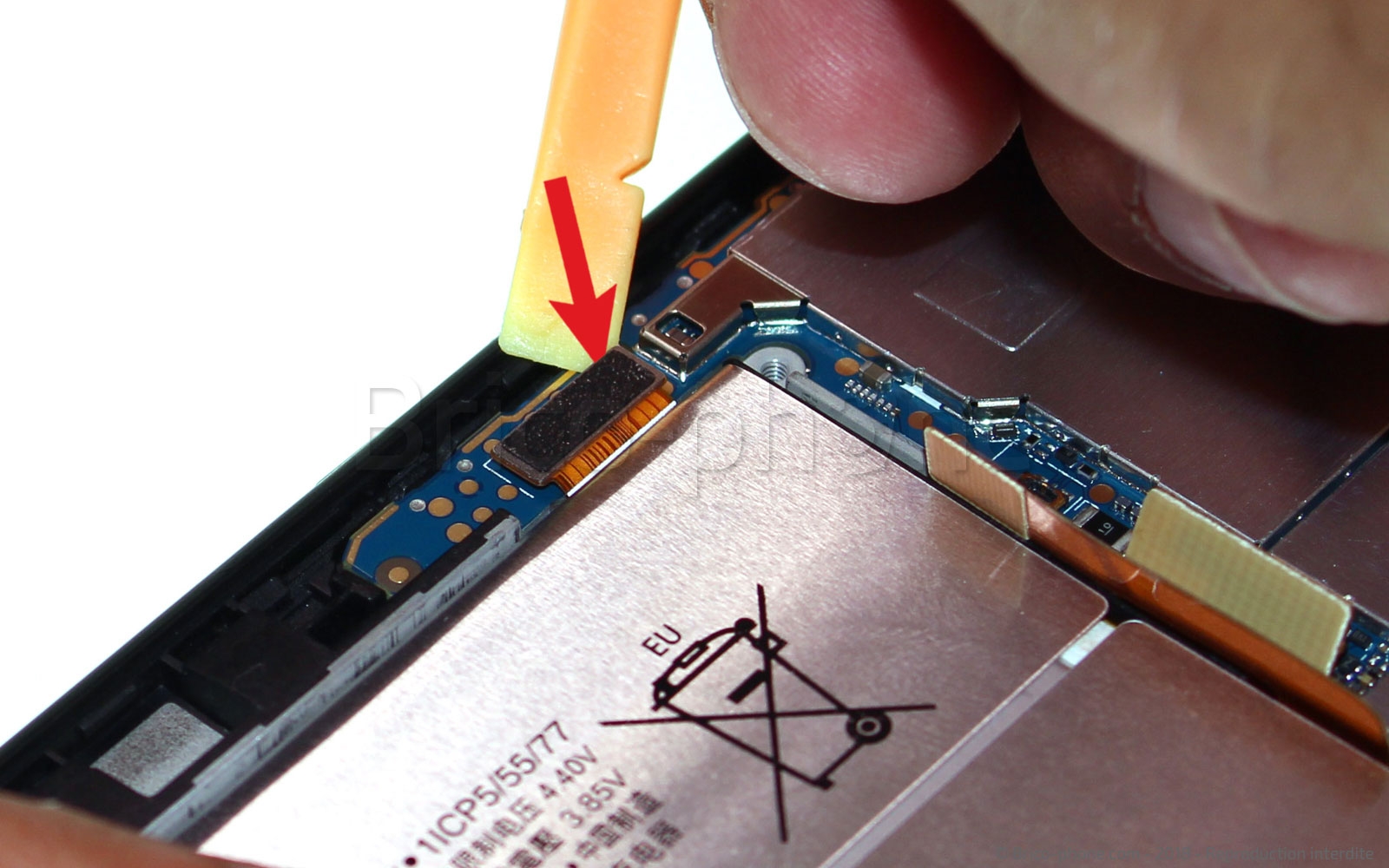

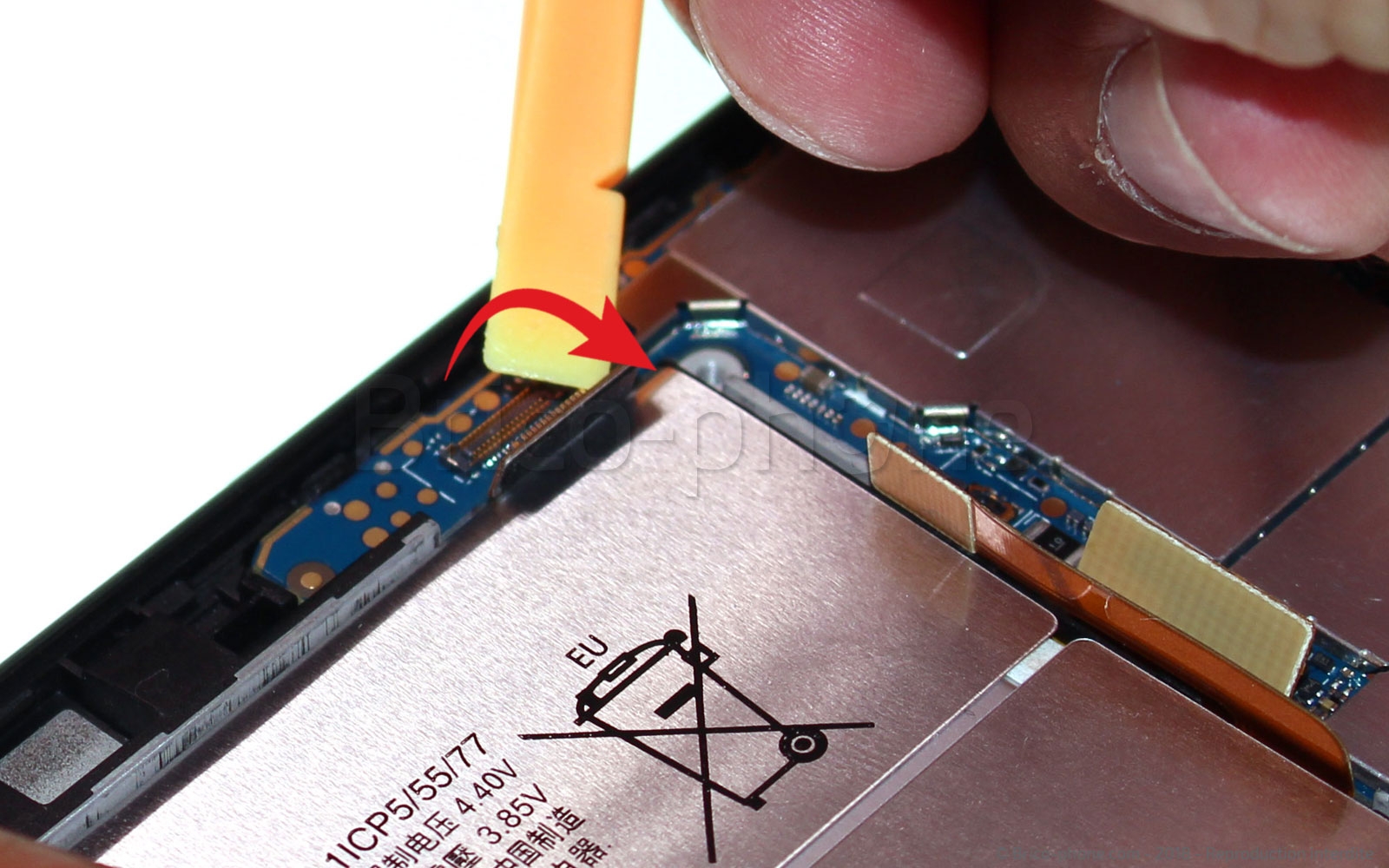

Etape 7 : Déconnecter la carte mère
Commencez par déconnecter la nappe de l'écran LCD avec le levier nylon puis ensuite de la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

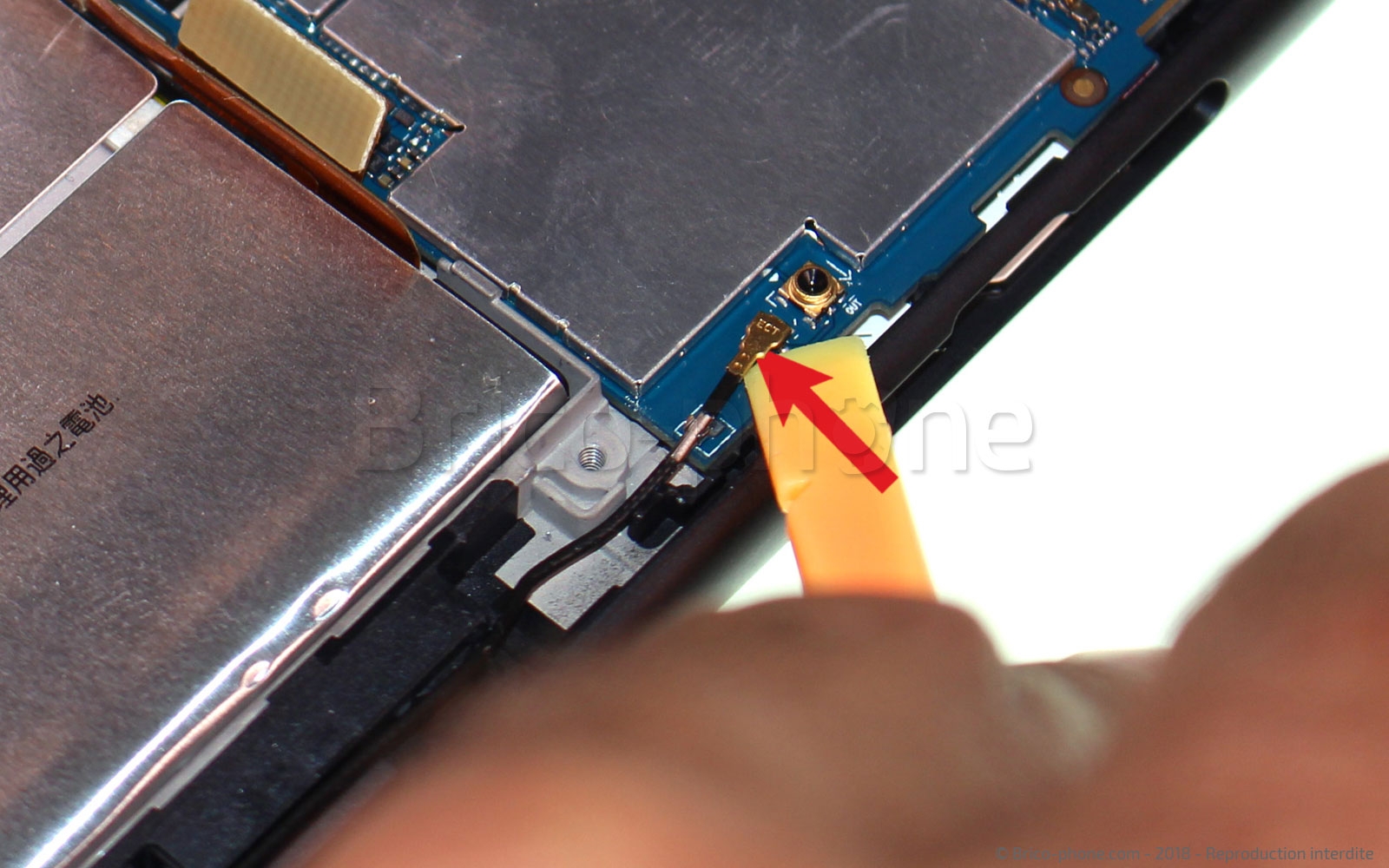

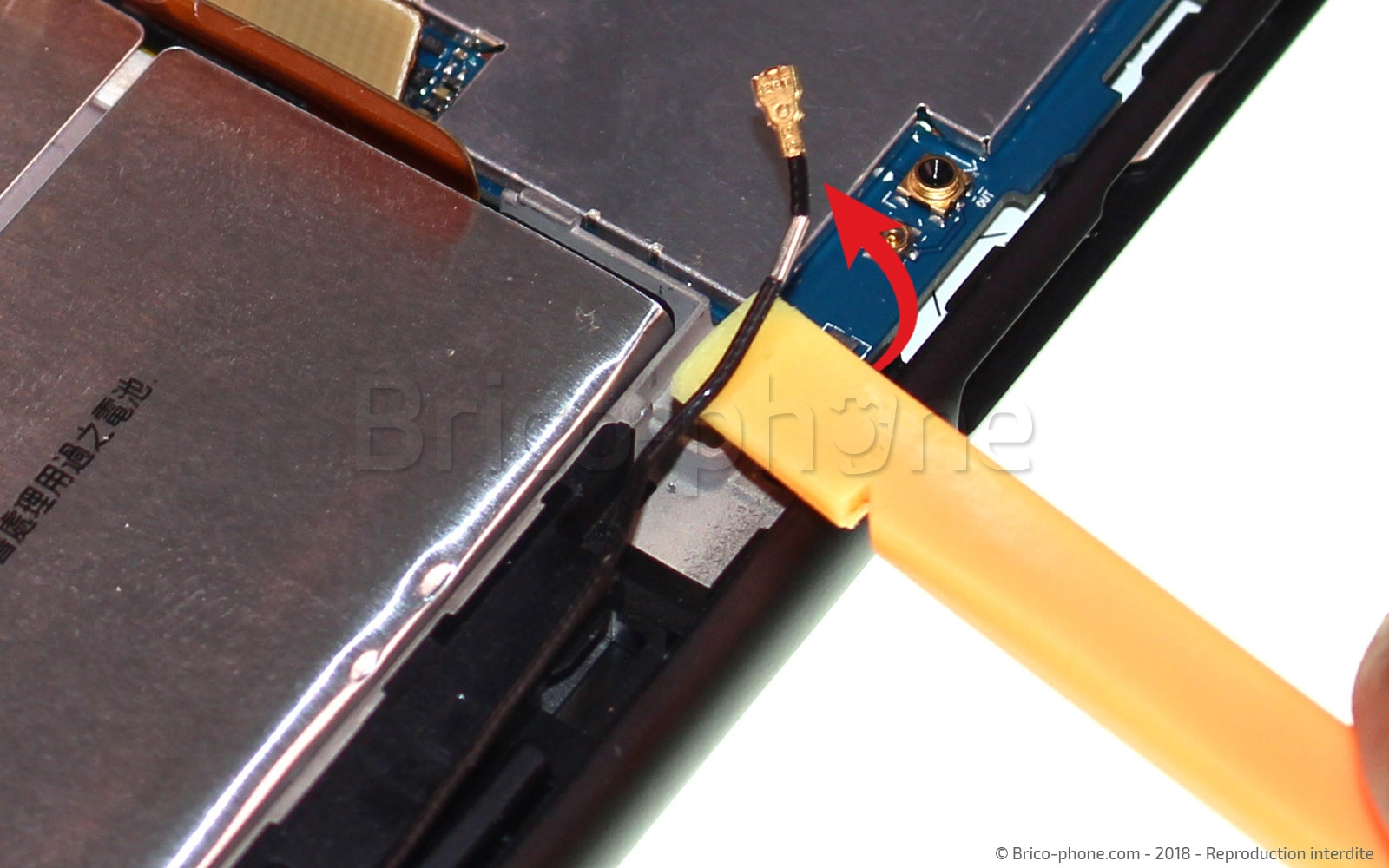

Etape 8 : Déconnecter le câble coaxial
Faites ensuite de même pour la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

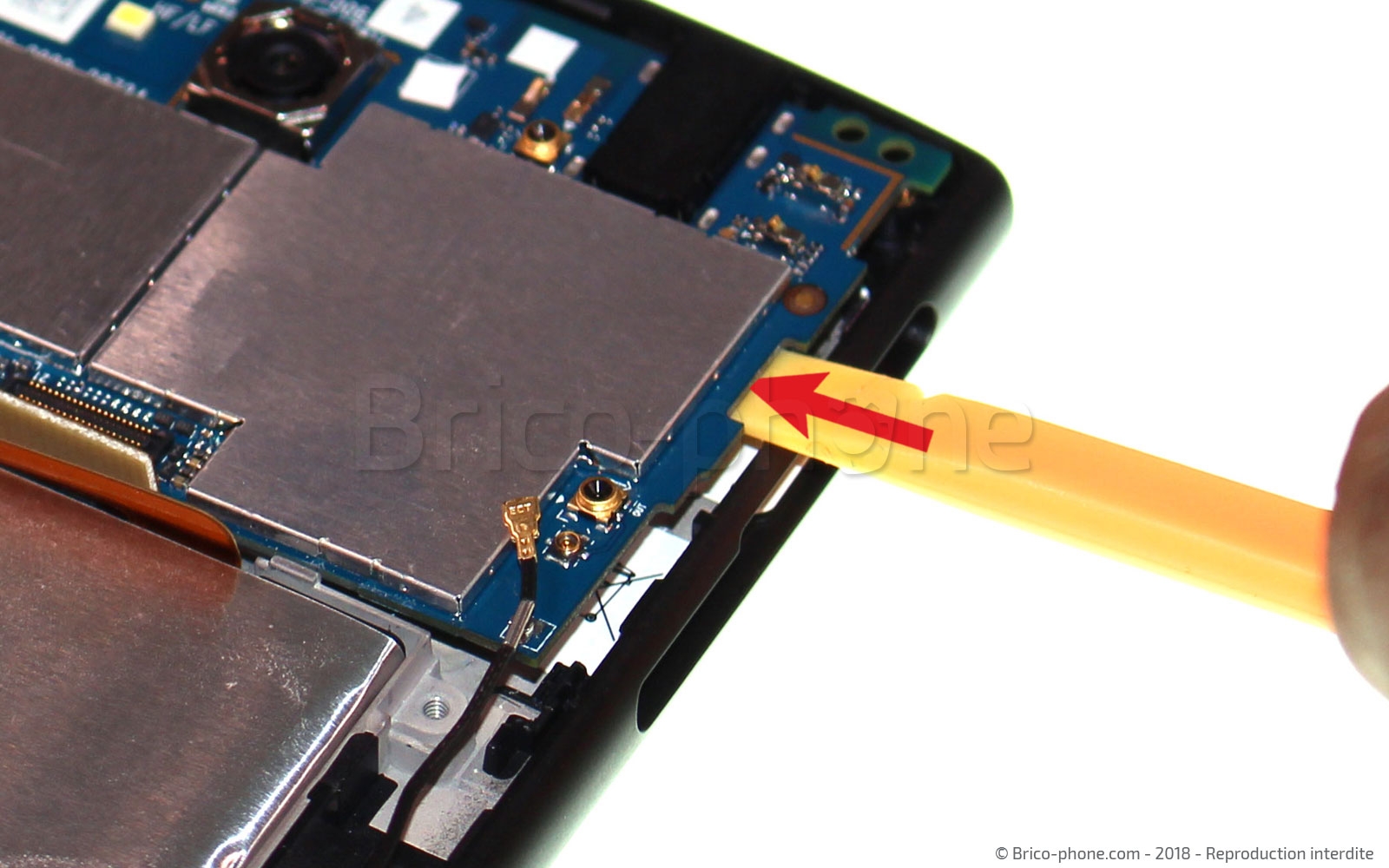

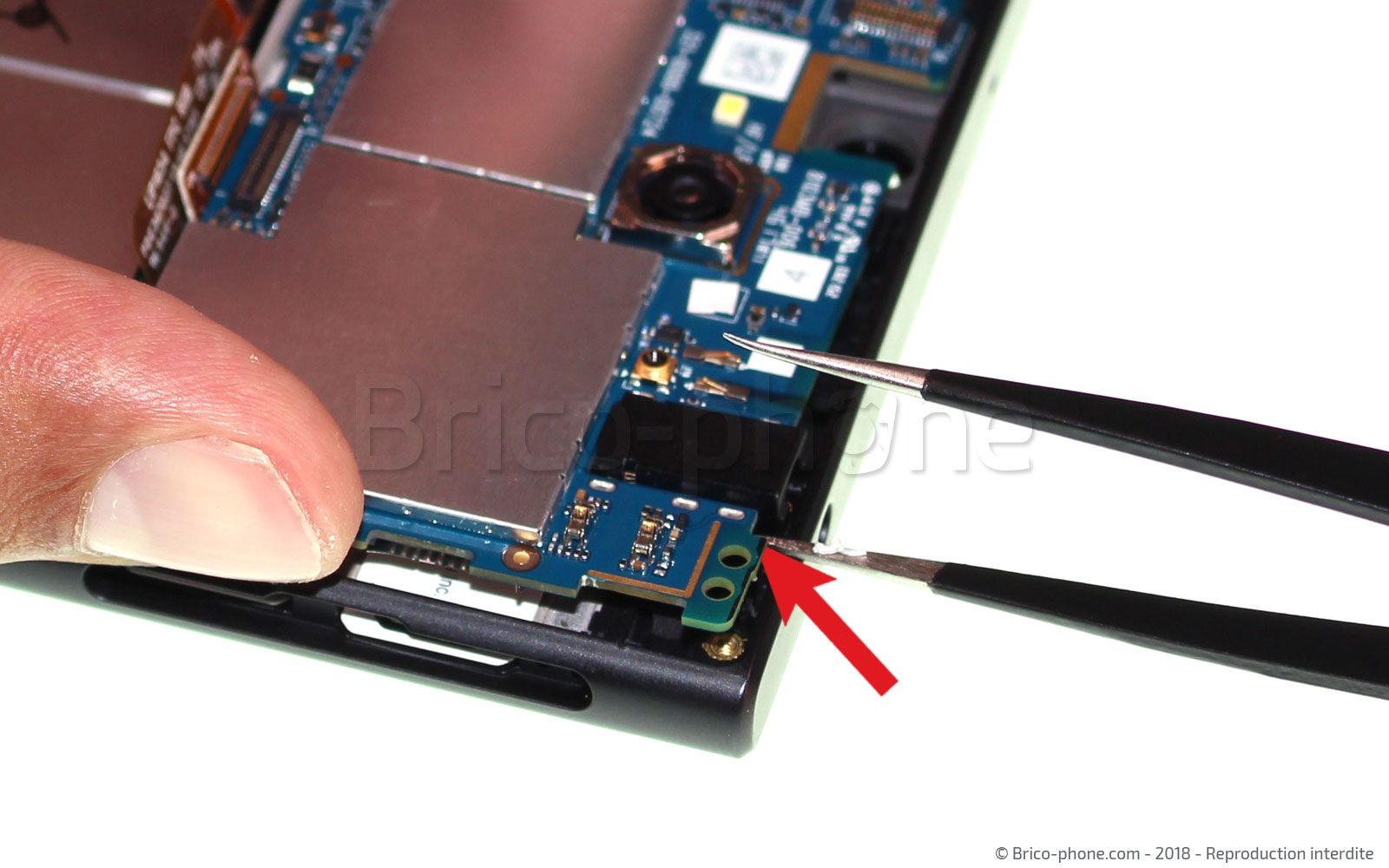

Etape 9 : Retirer la carte mère

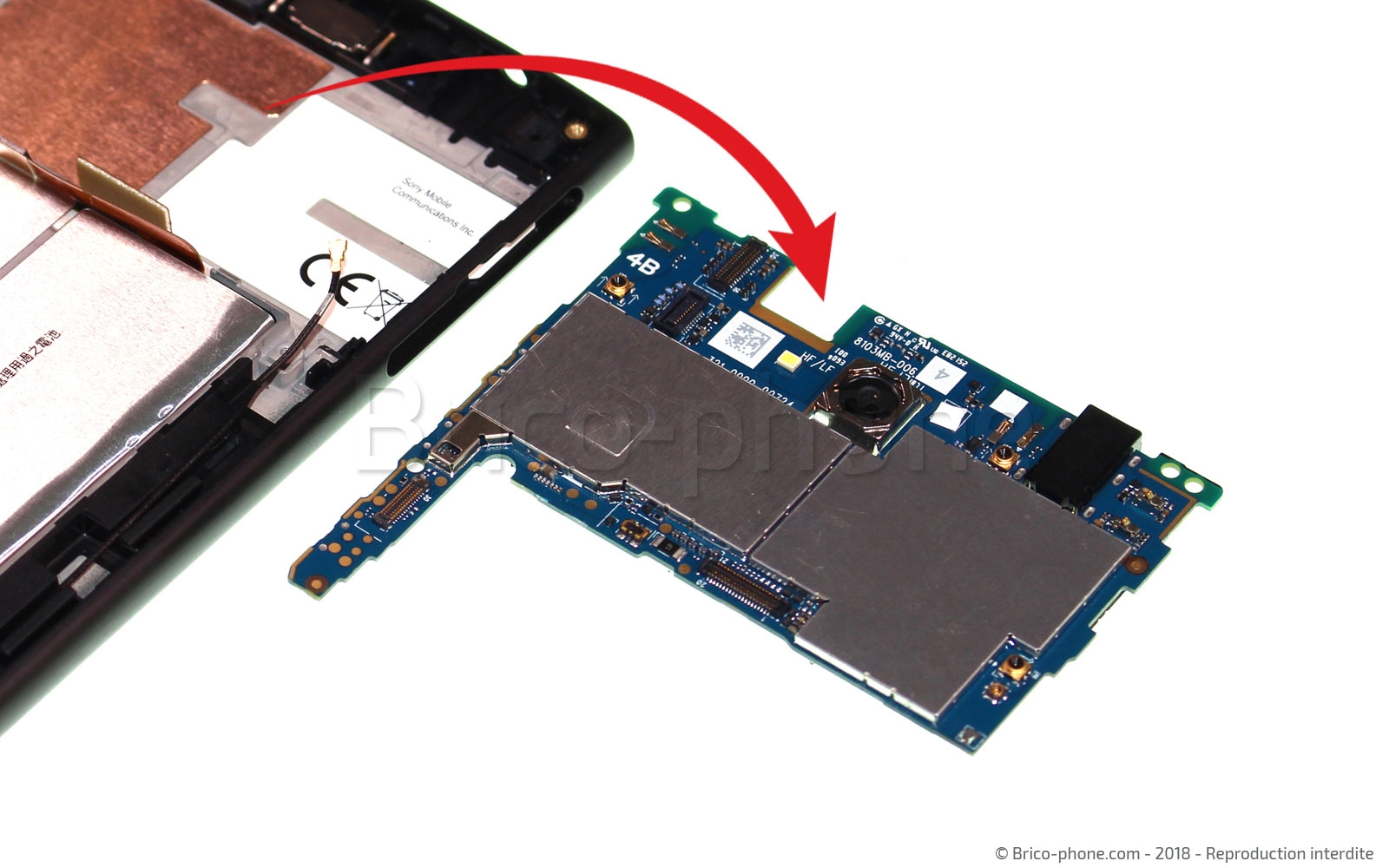

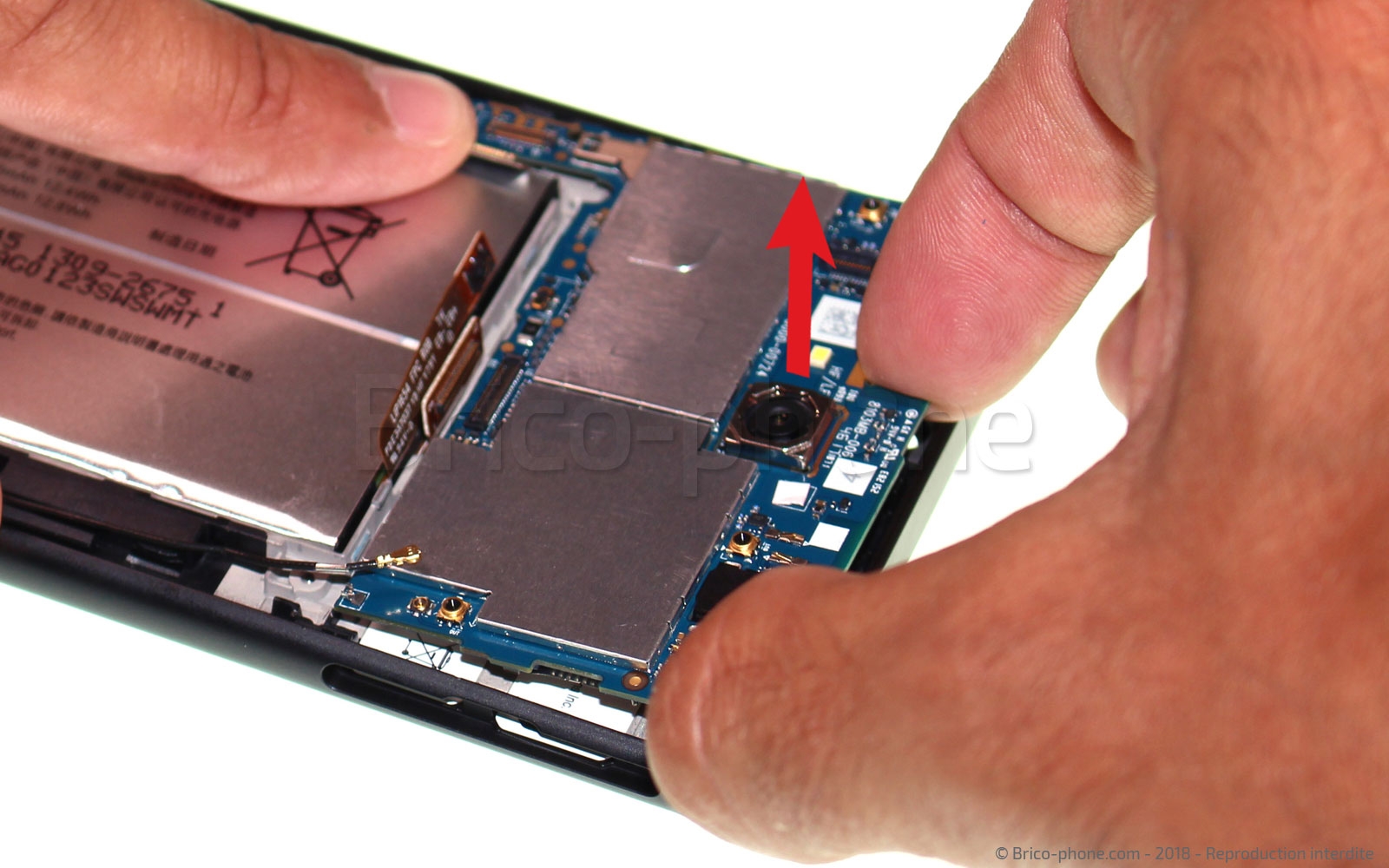

Insérez le levier nylon entre la carte mère et la châssis afin de la déclipser légèrement. Prenez ensuite la pincette pour la soulever et enfin complètement l'extraire.
Outils du kit utilisés
Outils du kit utilisés

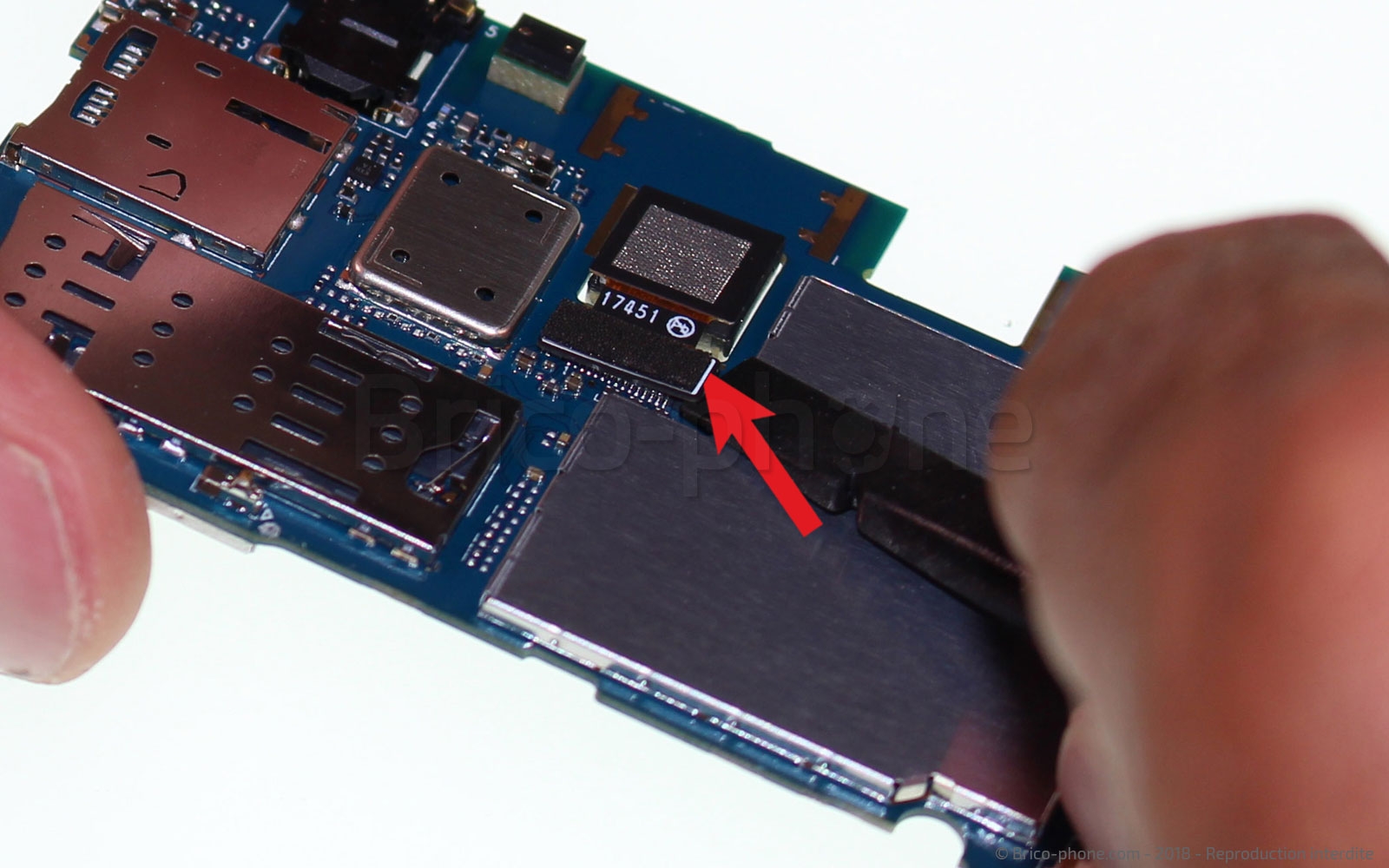

Etape 10 : Retirer la caméra arrière

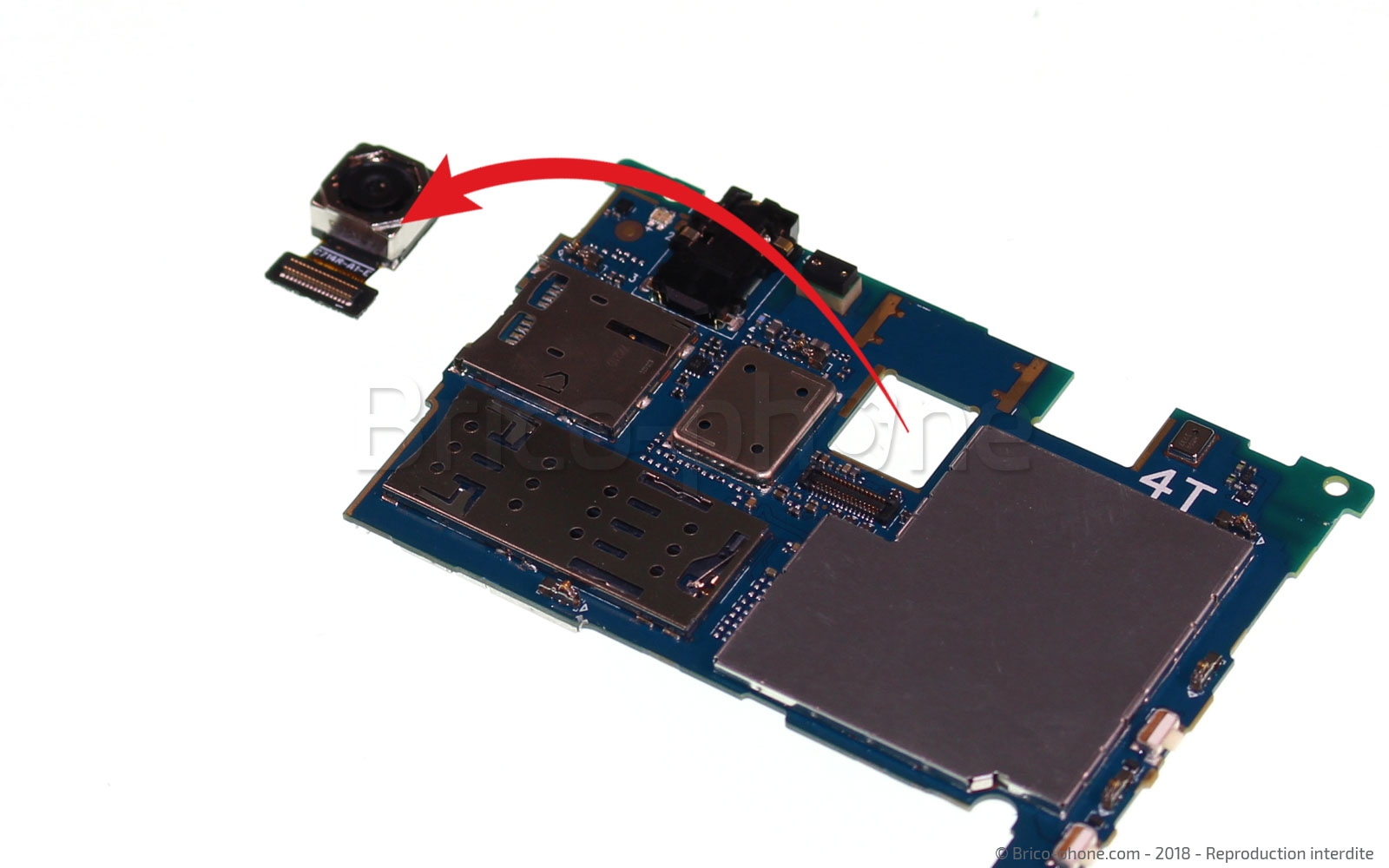

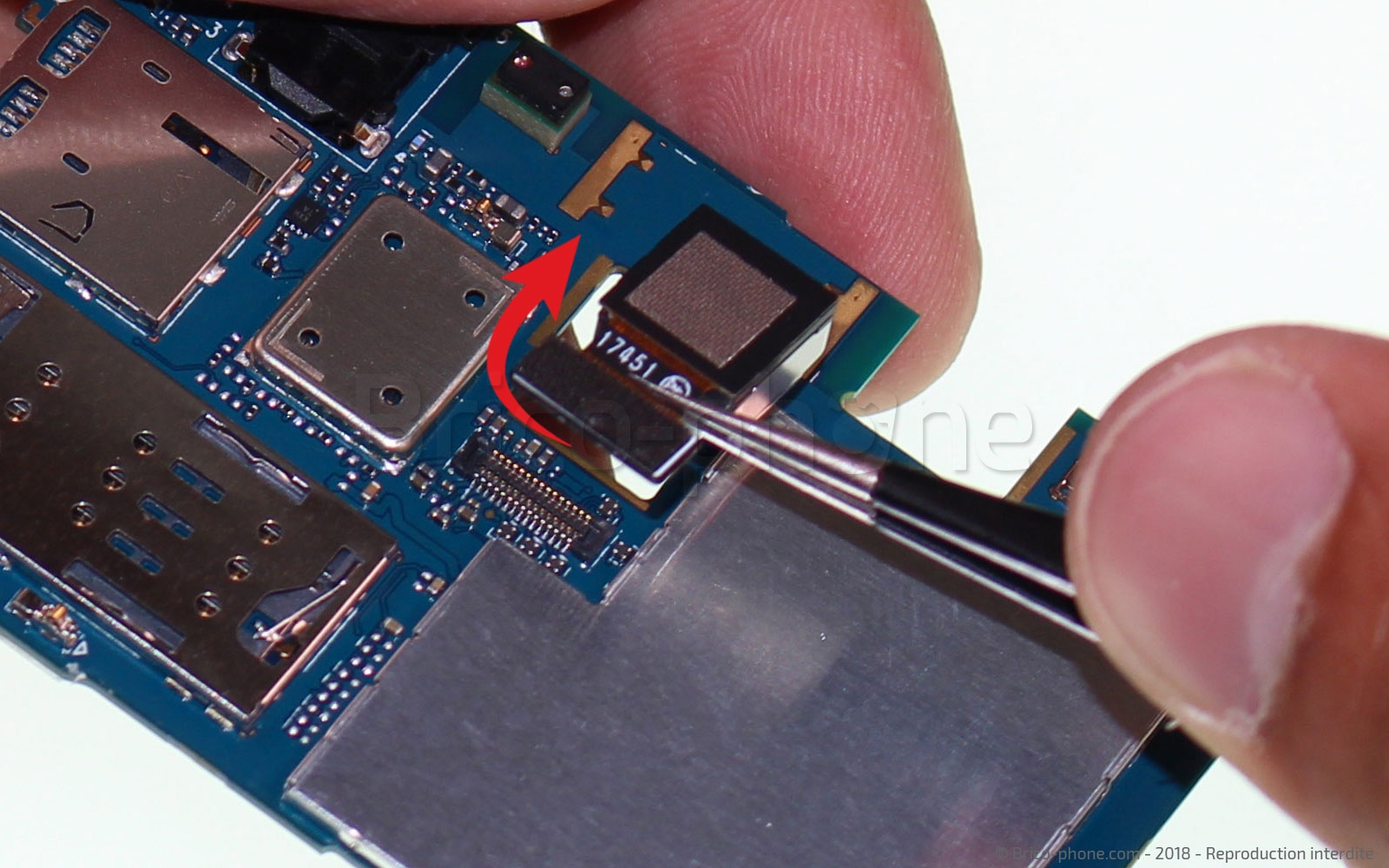

La caméra arrière se situe au verso de la carte mère une fois que vous l'avez retirée. Utilisez le levier nylon pour déclipser le connecteur. Vous pouvez ensuite prendre la pincette pour extraire la caméra arrière.

Ce tutoriel est désormais terminé. Remontez simplement les étapes à l'envers.
