Changement du haut-parleur interne sur Xperia L2 - L2 Dual

Temps estimé : 30 min
Difficulté : 3/5
Xperia L2 - L2 Dual | Temps estimé : 30 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer le haut-parleur de l'oreille sur vote Sony Xperia L2

Diagnostic

›  Vous n'avez plus de son à l'oreille en communication sur votre Xperia L2

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°7 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Vérifier votre modèle

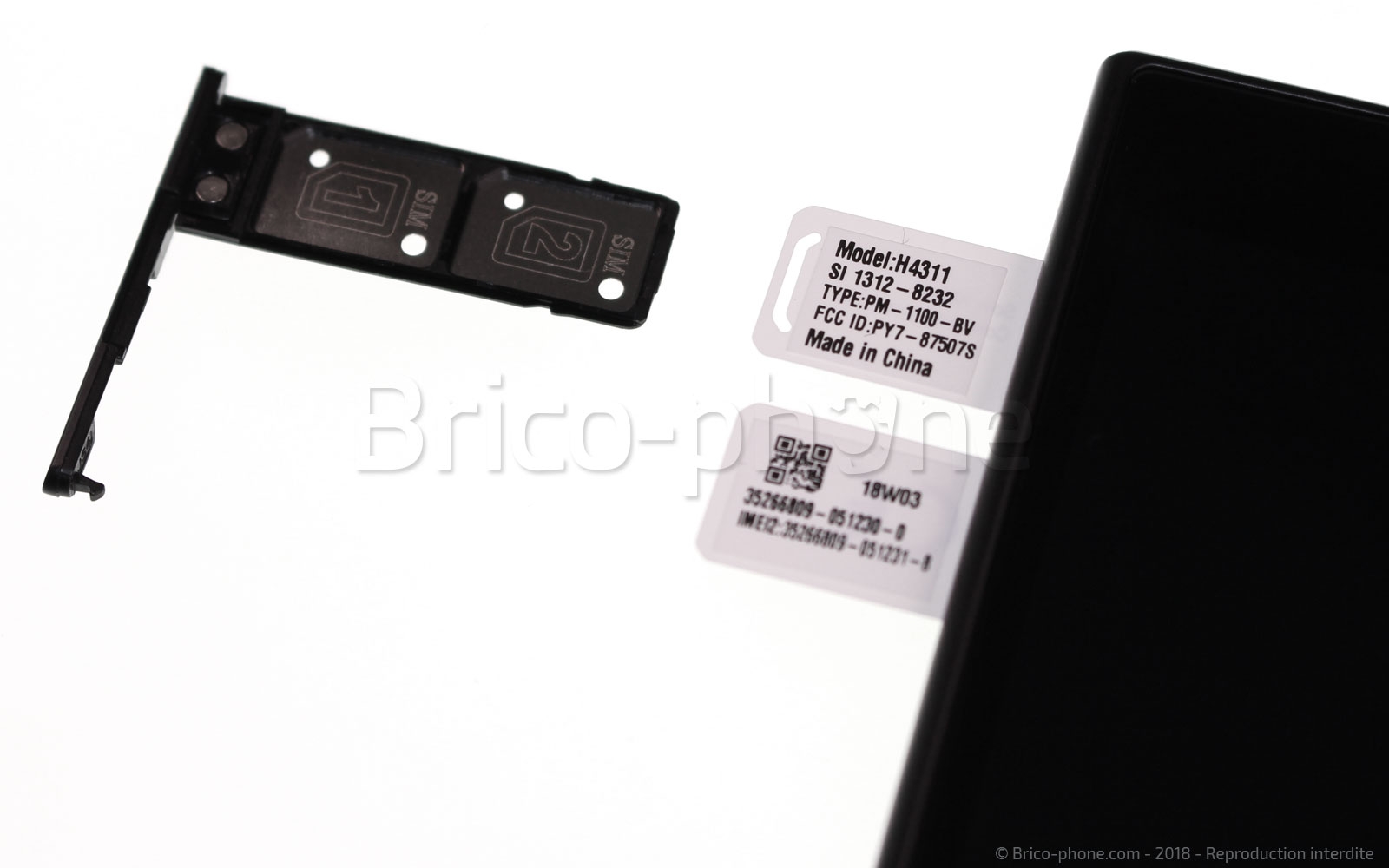

Avant de commencer, vous devez vous assurer que ce tutoriel correspond bien au modèle de votre téléphone. En retirant votre ou vos cartes SIM vous pourrez observer le numéro de modèle qui dans votre cas doit être H4311.
Outils du kit utilisés
Outils du kit utilisés

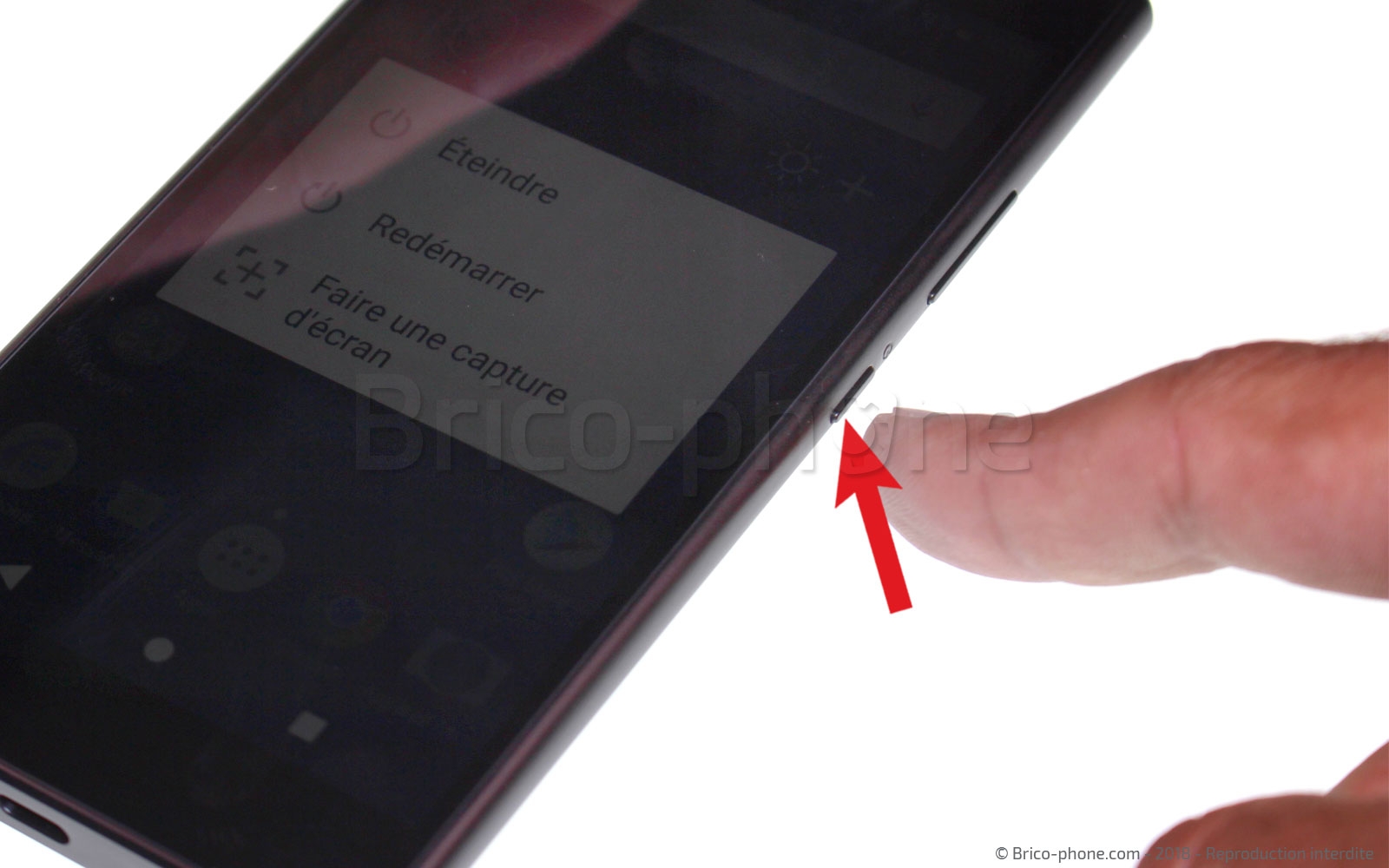

Éteindre le téléphone
Si votre Xperia L2 est en marche, vous devez le mettre hors tension. Pour cela maintenez le bouton d'allumage situé sur la droite pendant quelques secondes. Ensuite, une fenêtre vous permettra d'appuyer sur le bouton Éteindre.

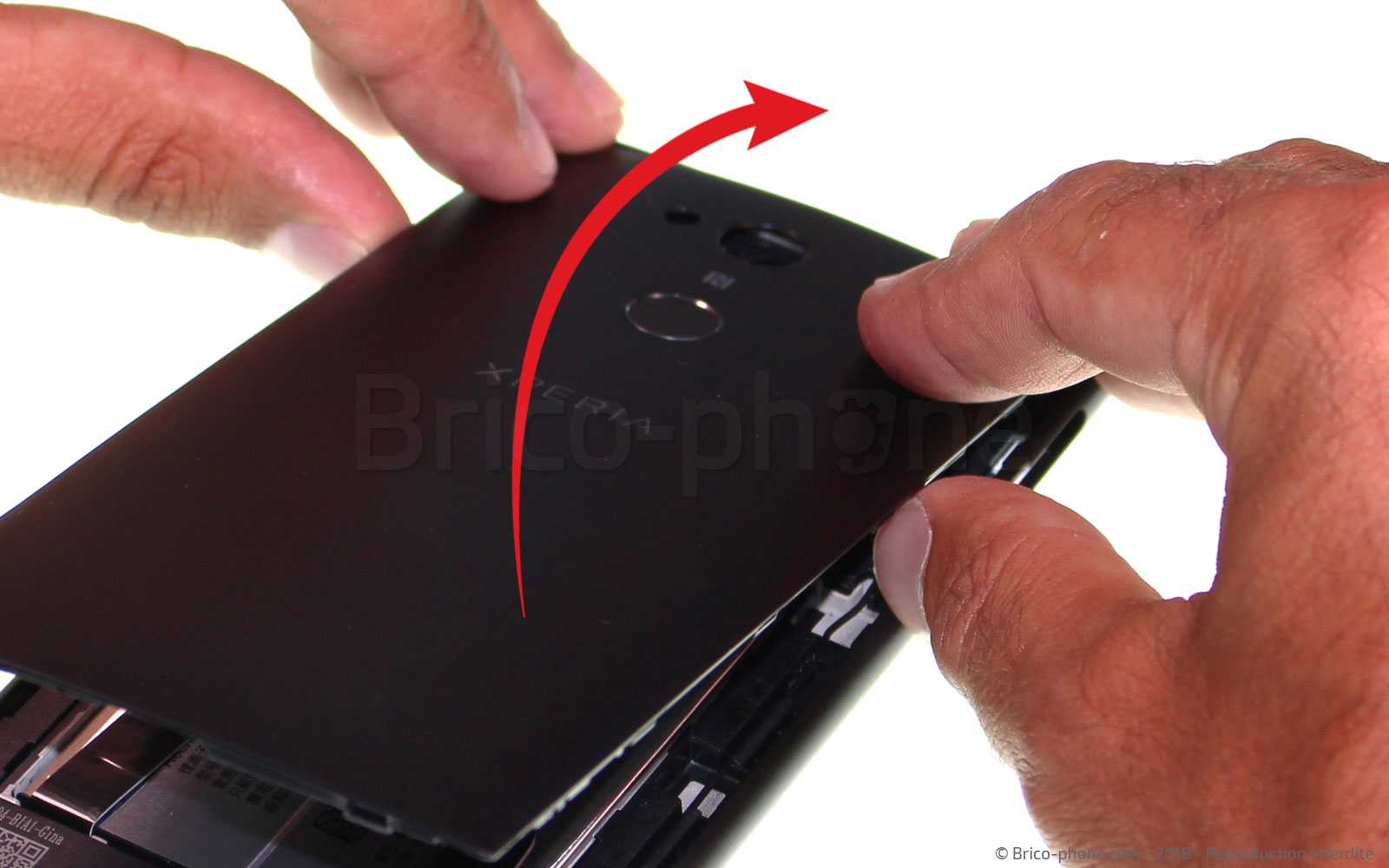

Etape 1 : Déclipser le cache arrière

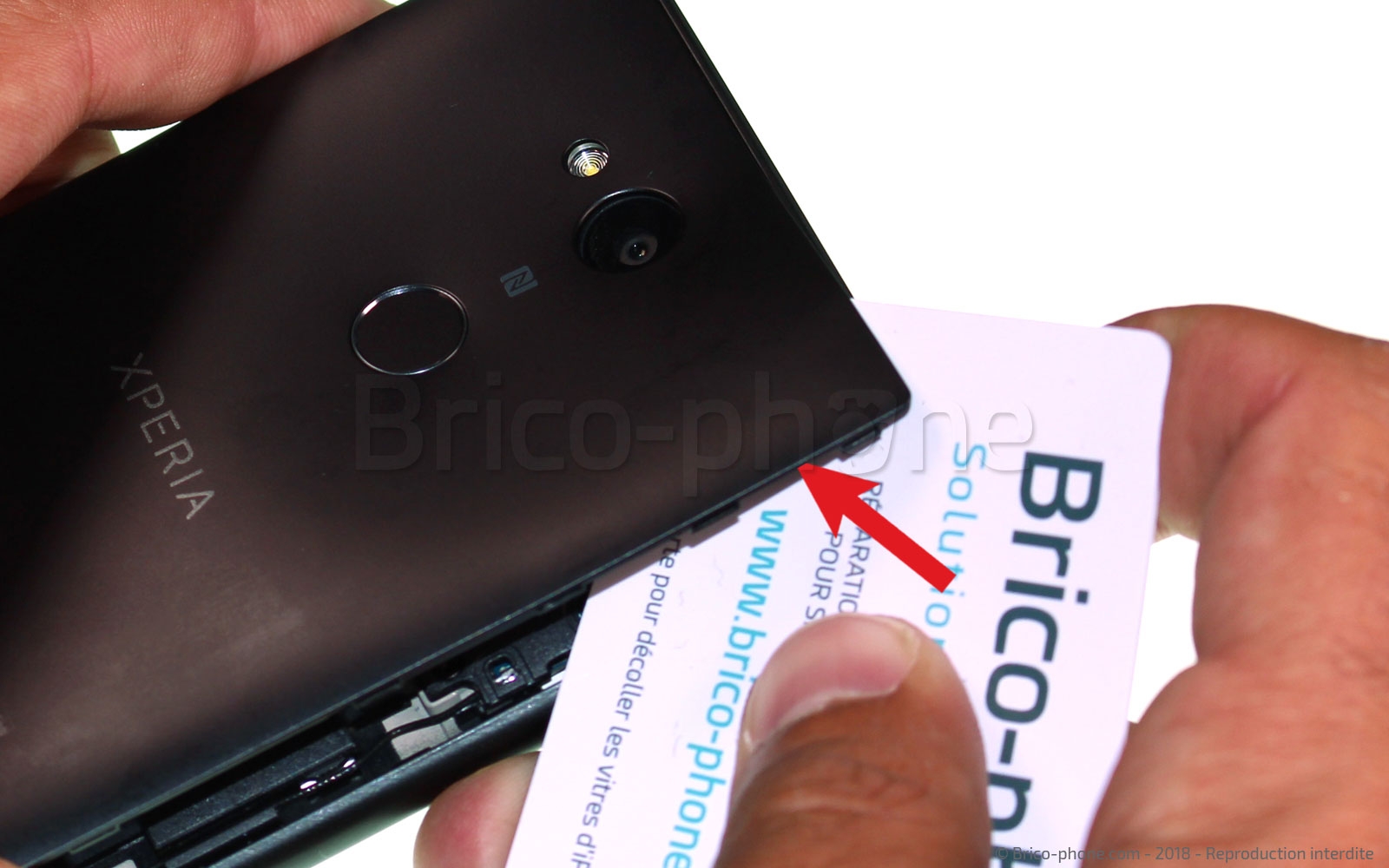

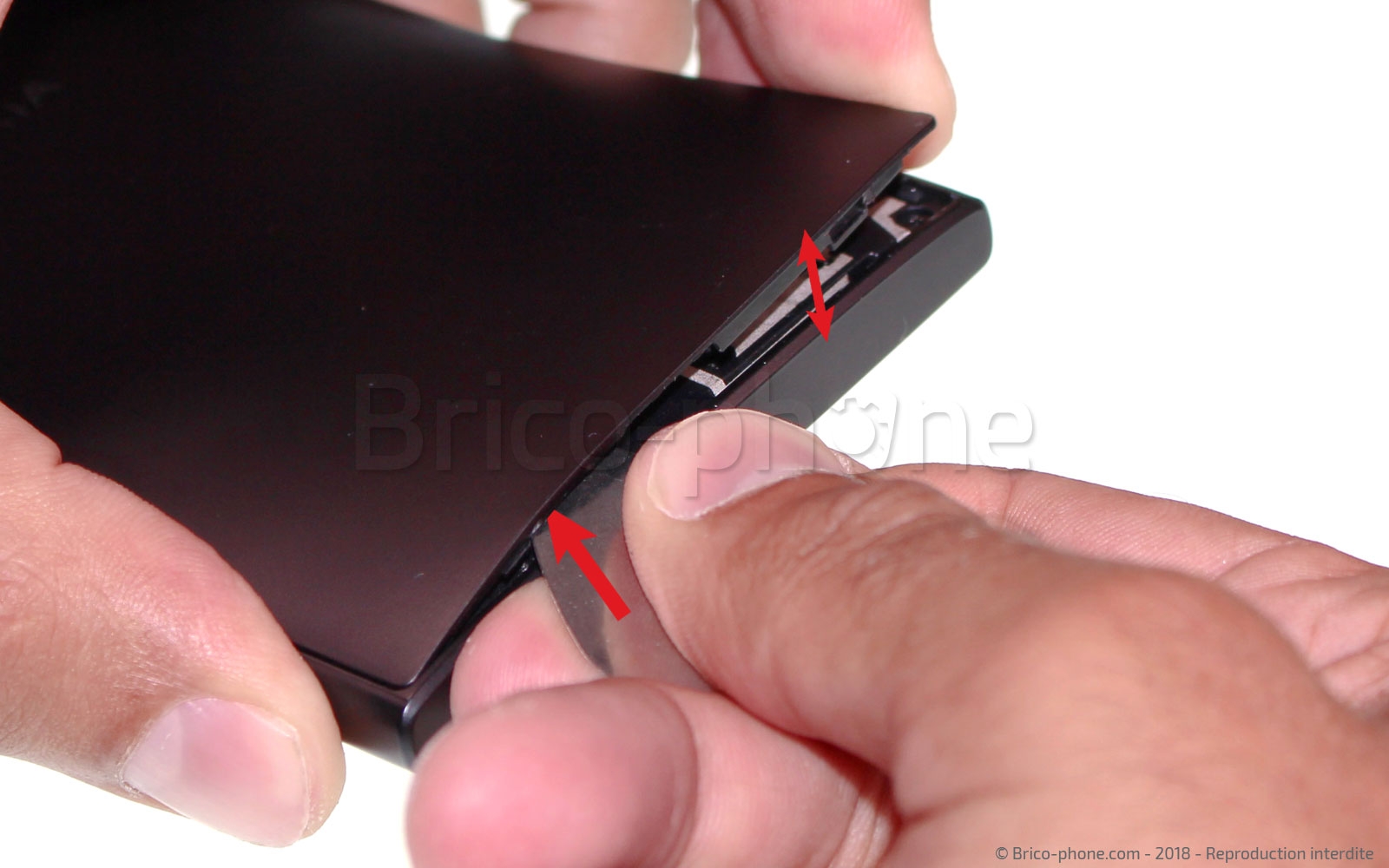

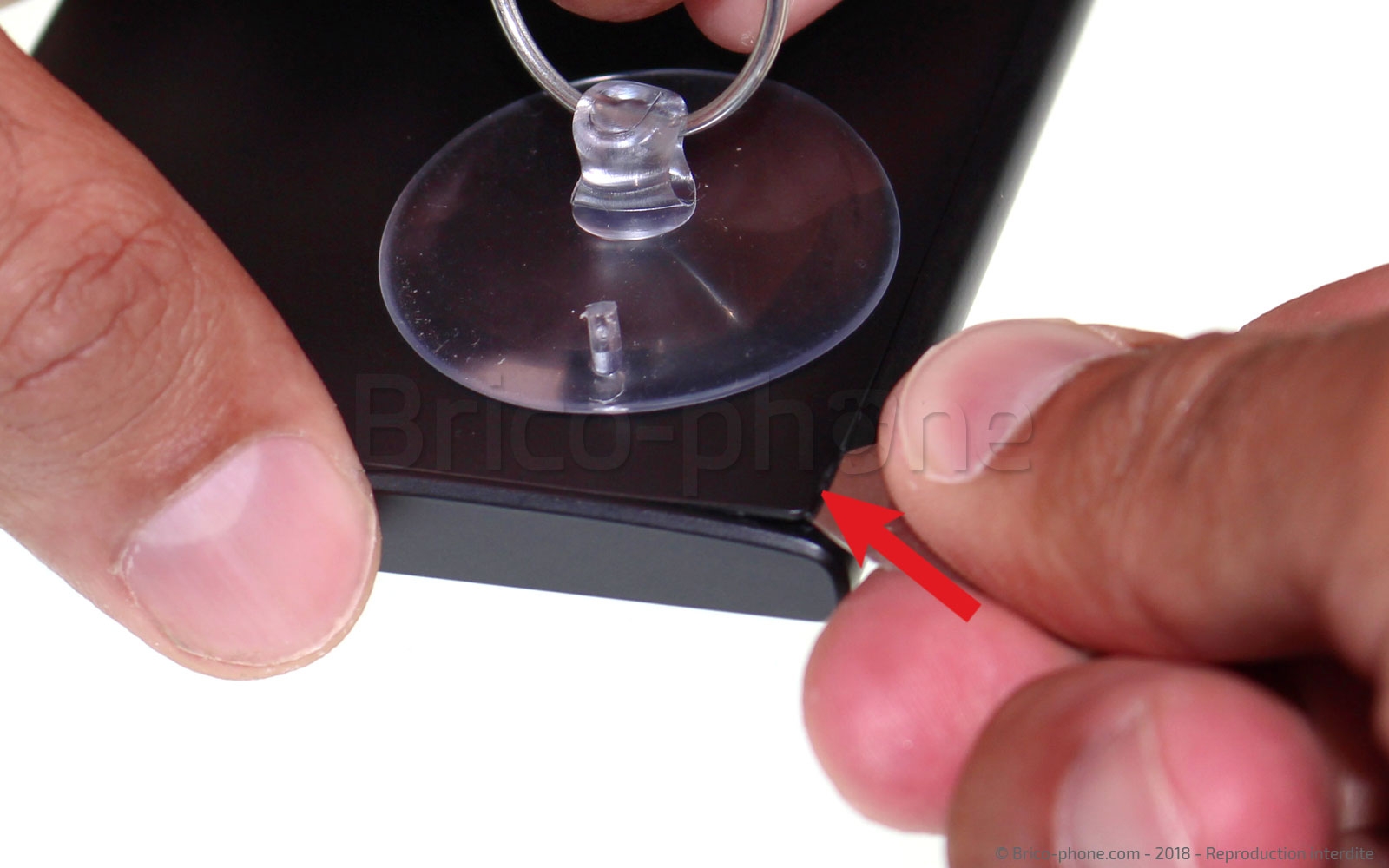

Placez la ventouse dans un des angles inférieurs au dos de l'appareil. Ensuite, tirer sur la ventouse tout en essayant d'insérer une partie du médiator afin de faire levier. Une fois le médiator inséré, effectuer un petit mouvement de vagues le long du châssis pour déboîter le cache arrière. Enfin, prenez la carte plastique qui vous permettra de décoller entièrement sur toute la surface. Attention néanmoins à ne pas tirer trop brusquement car le cache arrière est toujours maintenu au châssis avec la nappe du lecteur d'empreinte.
Outils du kit utilisés
Outils du kit utilisés

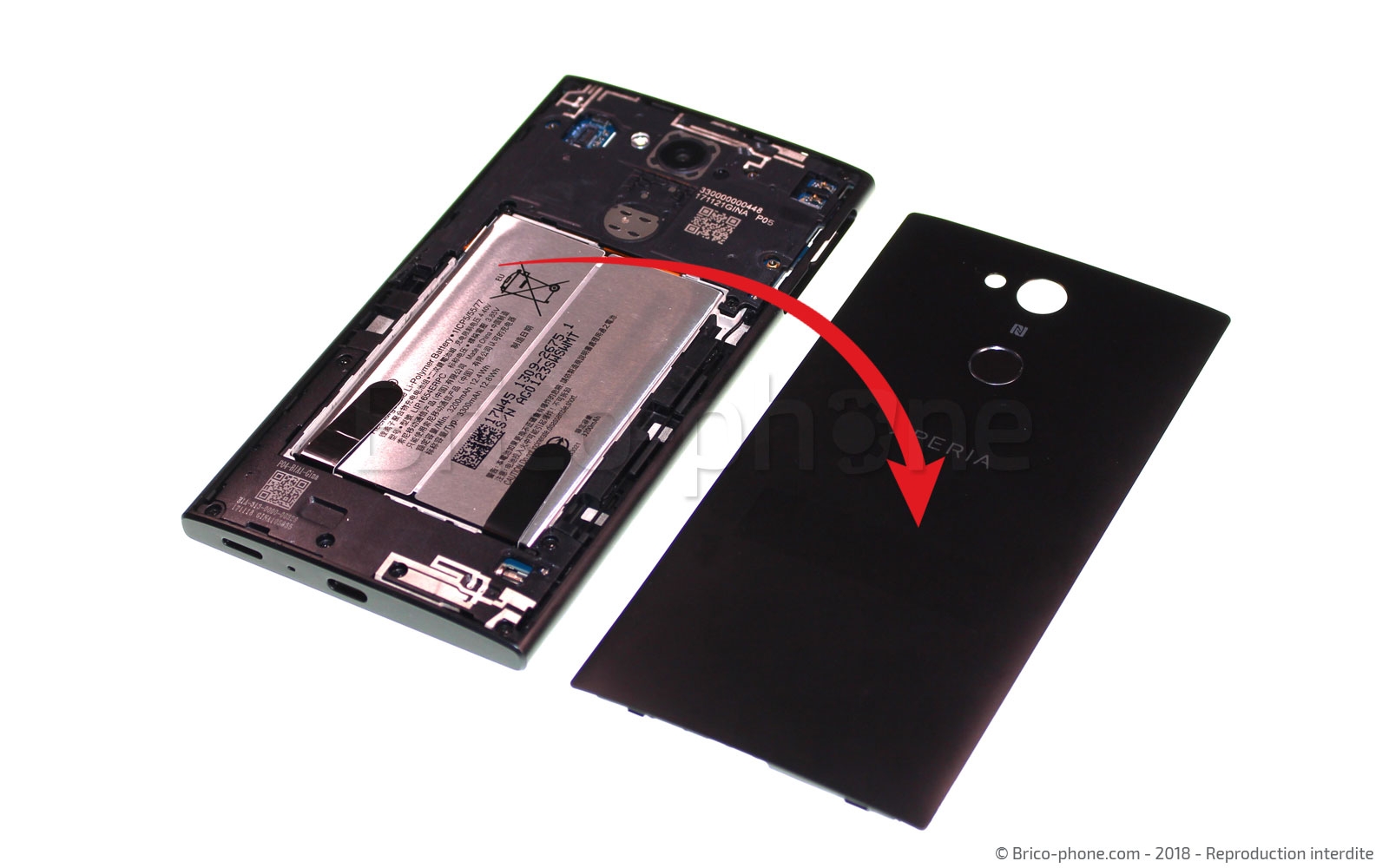

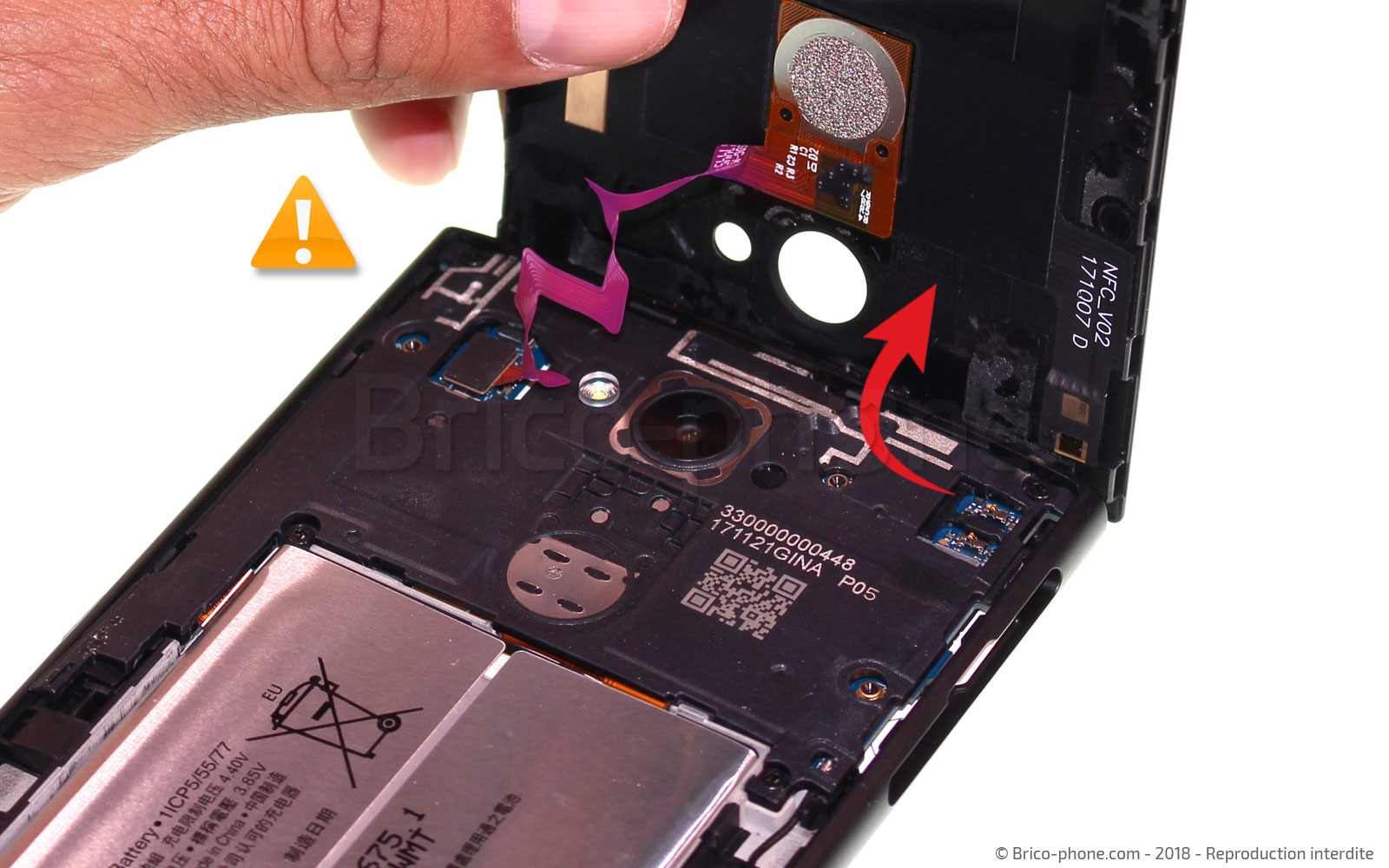

Etape 2 : Retirer le cache arrière

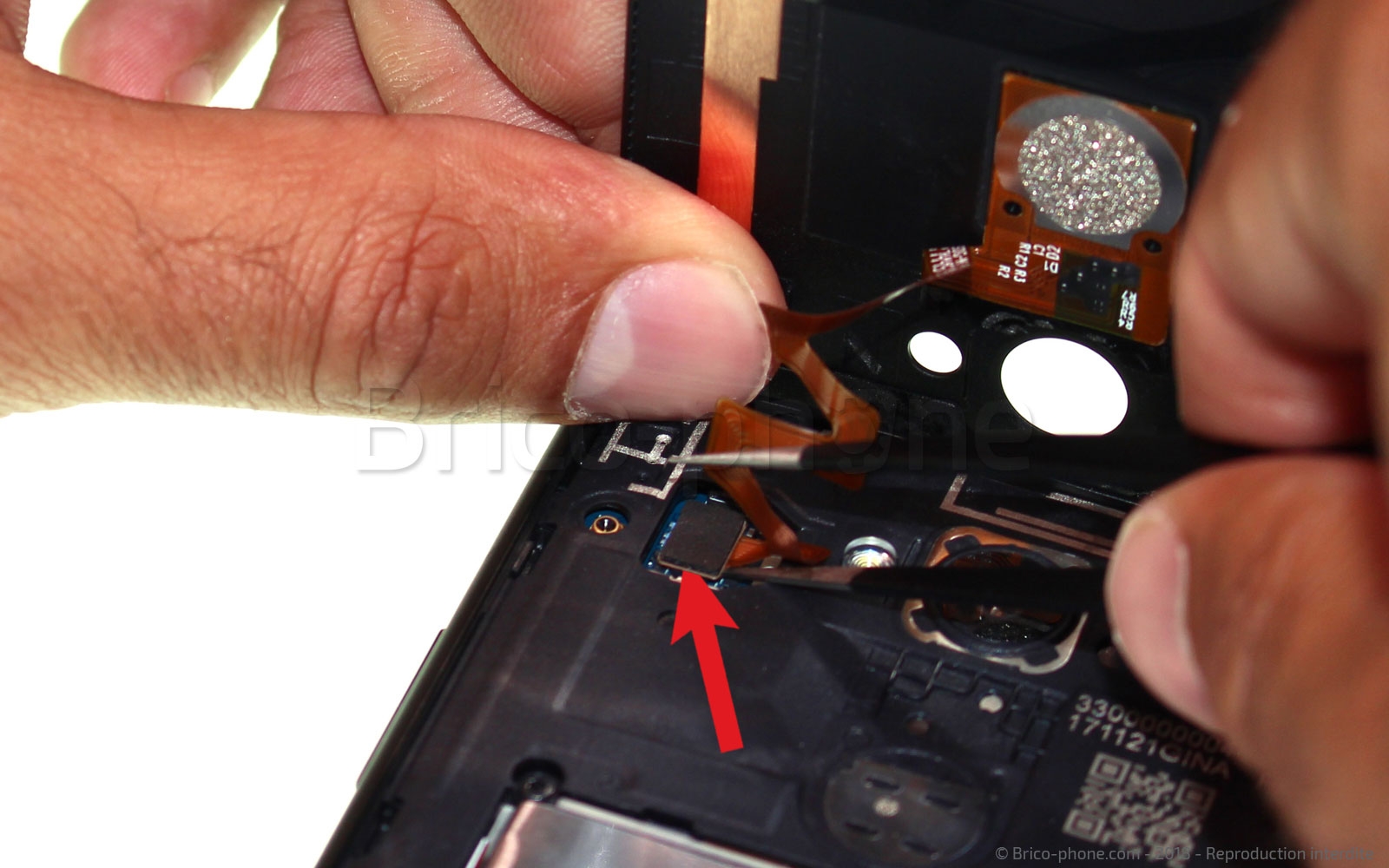

La nappe du lecteur d'empreinte se situe en haut du téléphone, par conséquent soulevez la coque depuis le bas jusqu'à former un angle à 90°. Utilisez ensuite la pincette pour déconnecter la nappe. Votre cache arrière est désormais libéré.
Outils du kit utilisés
Outils du kit utilisés

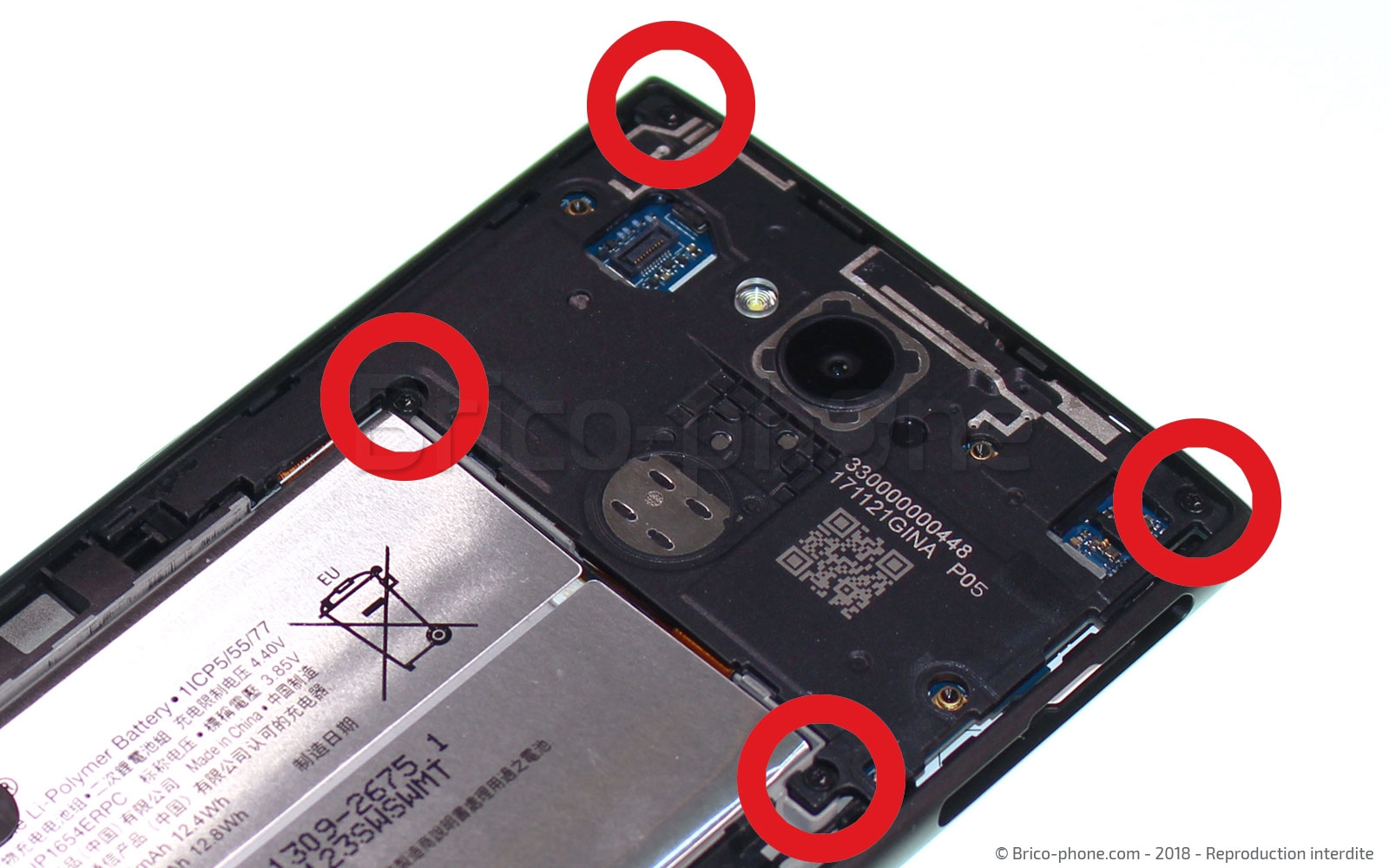

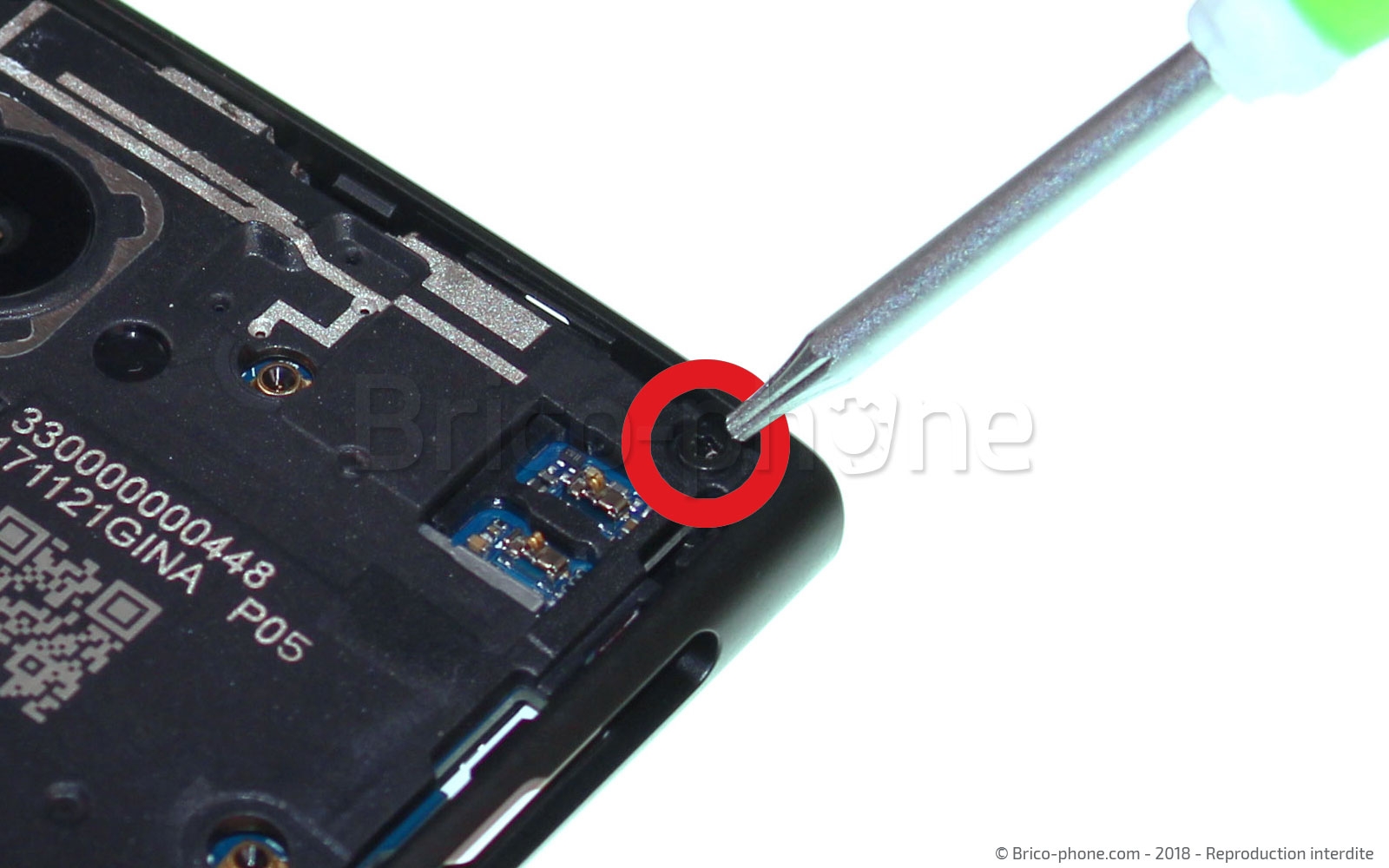

Etape 3 : Dévisser le cache supérieur
A l'aide du tournevis Torx 4 retirer les quatre vis situés aux angles de ce cache supérieur.
Outils du kit utilisés
Outils du kit utilisés

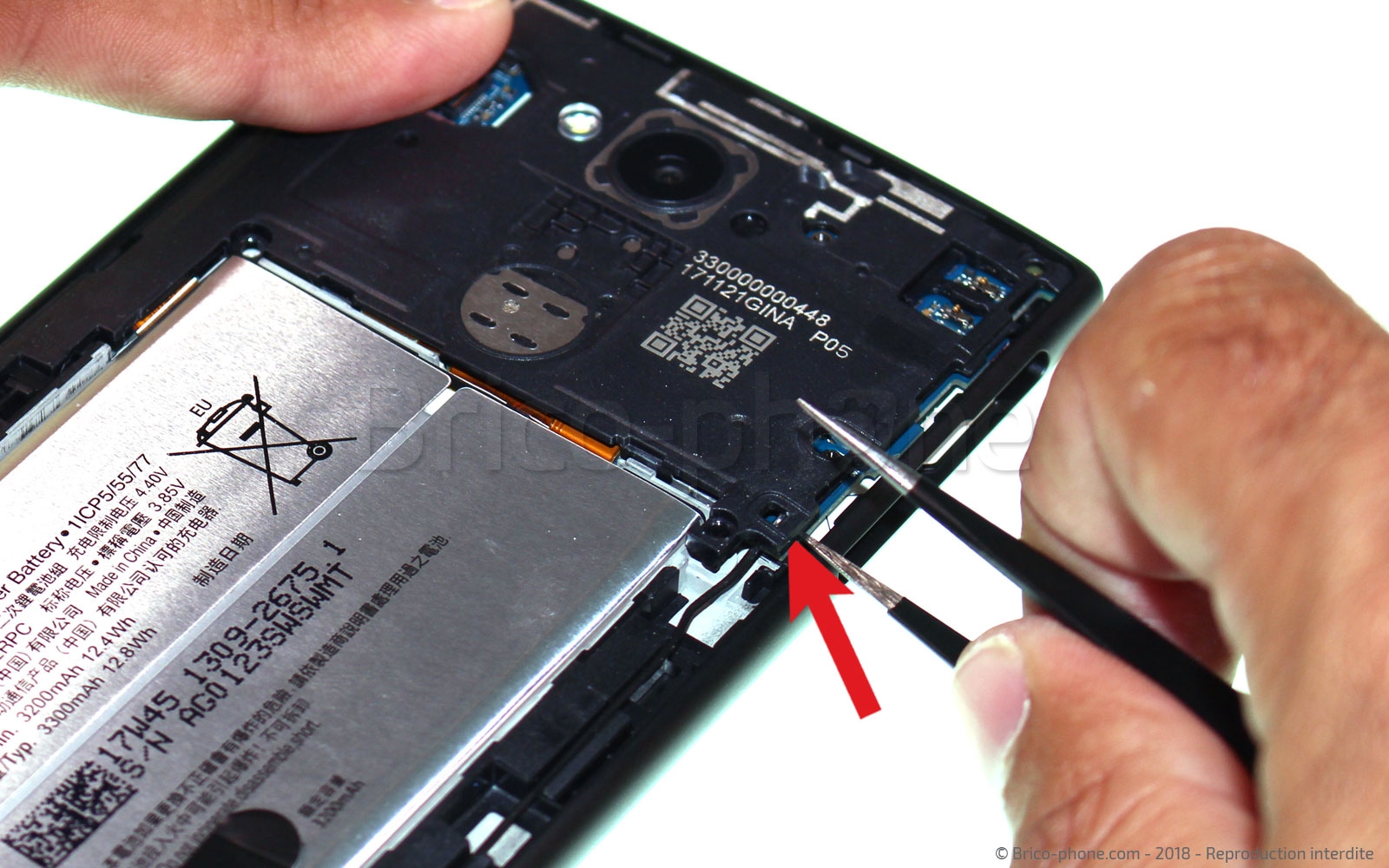

Etape 4 : Détacher le cache supérieur

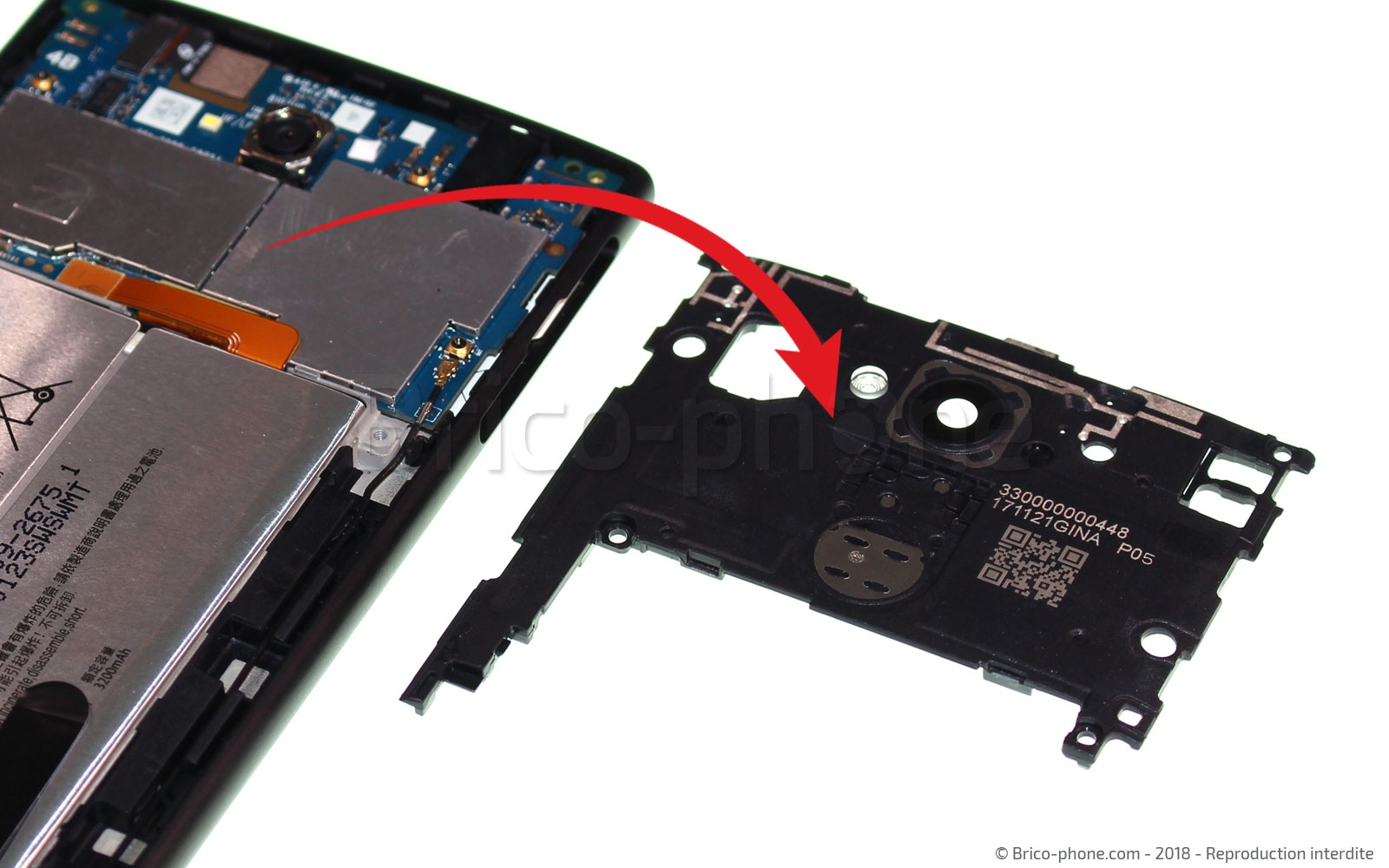

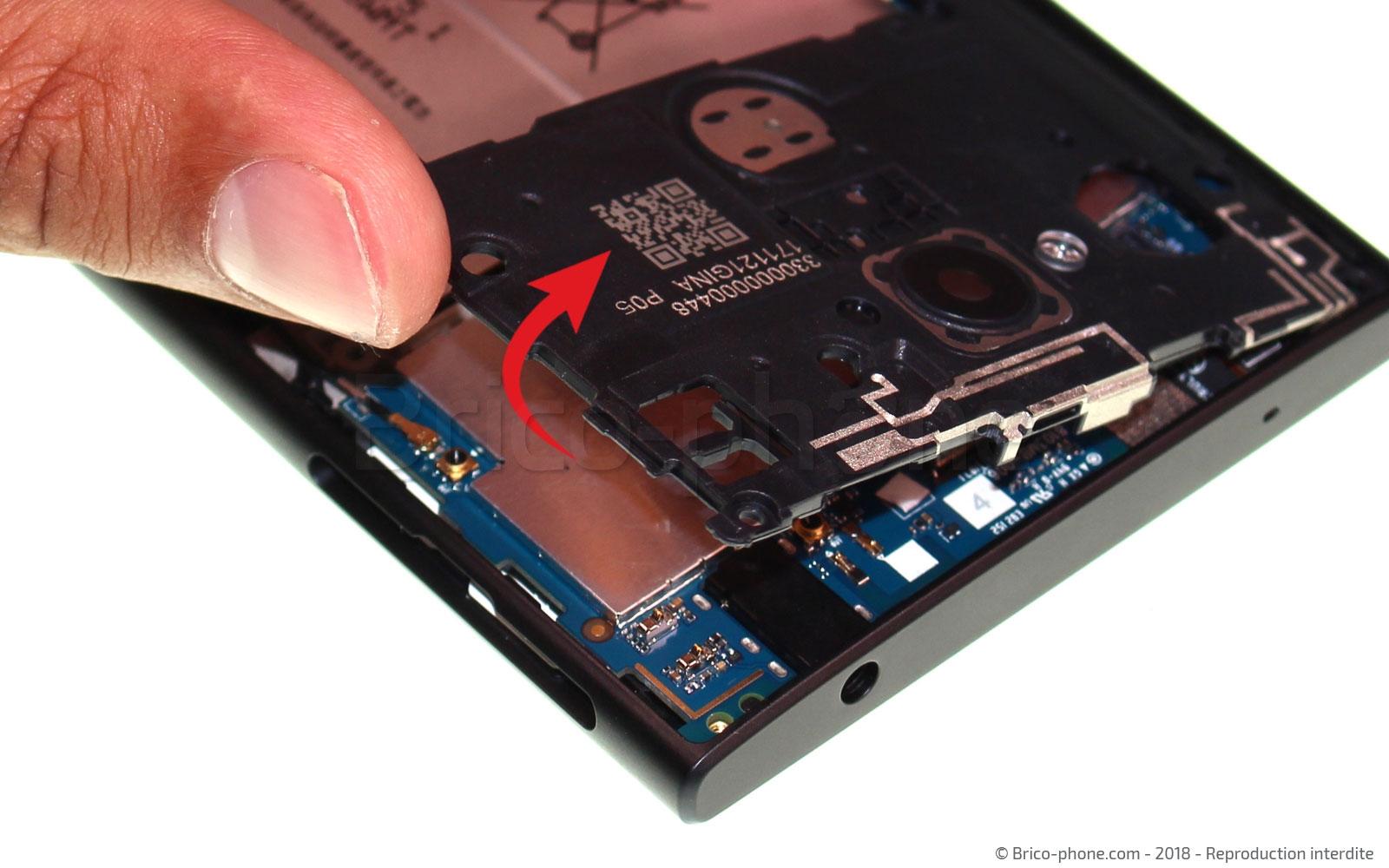

Utiliser ensuite la pincette afin de détacher la plaquette depuis un angle. Vous pouvez à présent soulever le cache et le déposer.
Outils du kit utilisés
Outils du kit utilisés

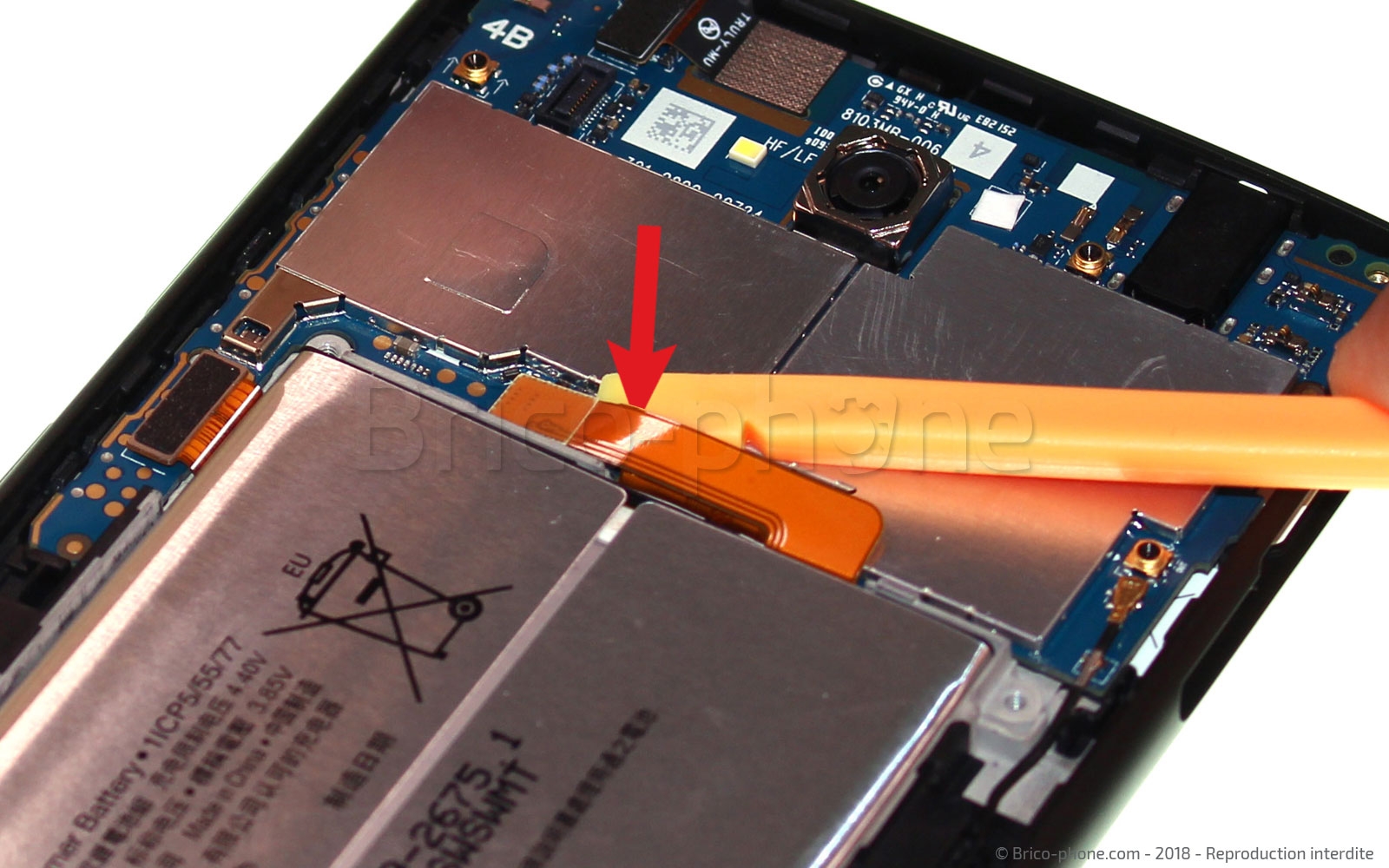

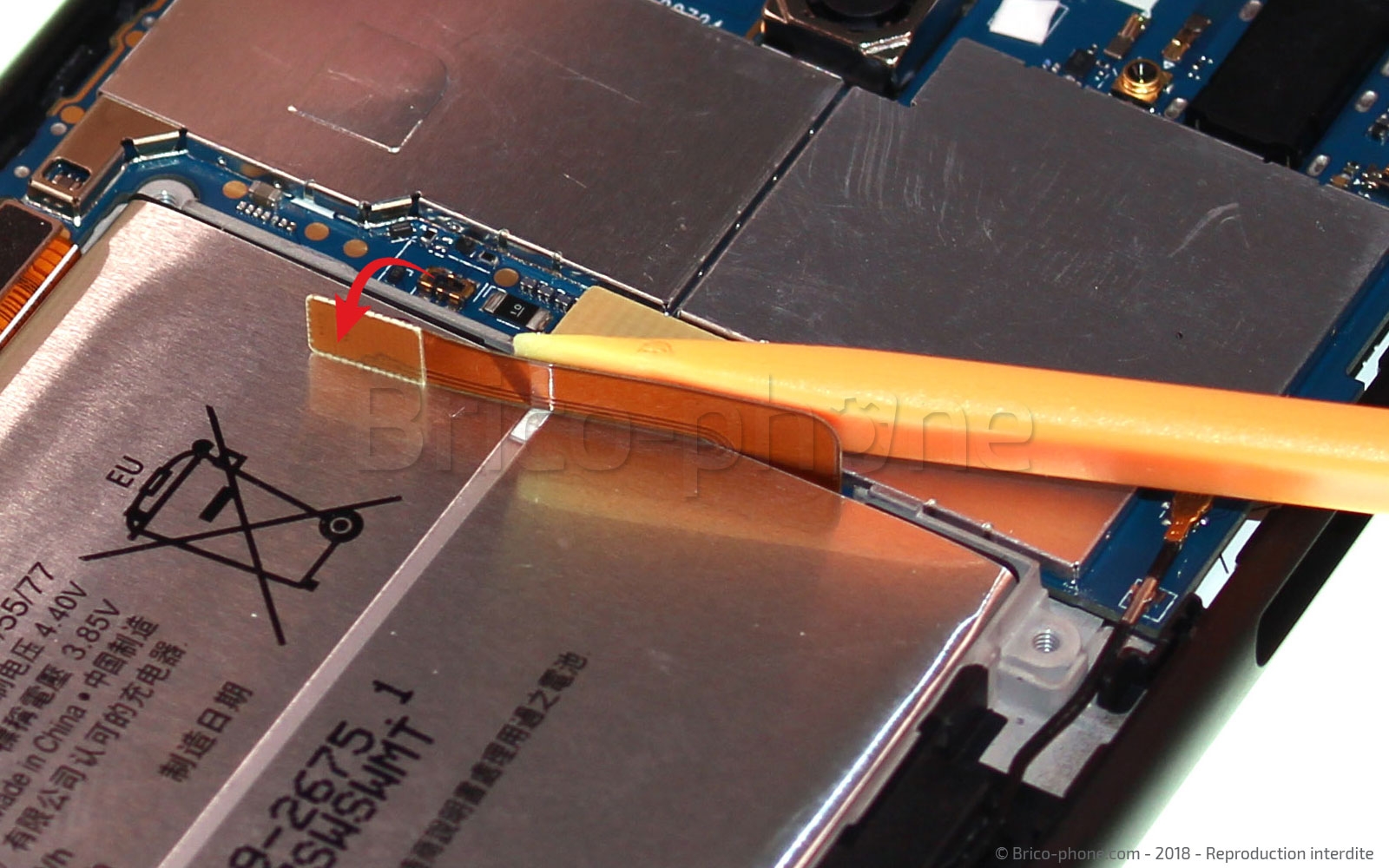

Etape 5 : Déconnecter la batterie
Prenez le levier plastique pour l'insérer délicatement sous le connecteur de la batterie. Une fois déconnectée vous pourrez soulever légèrement la nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la caméra avant
Avec le levier en plastique soulevez le connecteur de la caméra avant. Prenez ensuite la pincette afin de la déloger doucement.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter la carte mère
Commencez par déconnecter la nappe de l'écran LCD avec le levier nylon puis ensuite de la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la carte mère (suite)
Faites ensuite de même pour la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la carte mère
Insérer le levier nylon entre la carte mère et la châssis afin de la déclipser légèrement. Prenez ensuite la pincette pour la soulever et enfin complètement l'extraire.
Outils du kit utilisés
Outils du kit utilisés

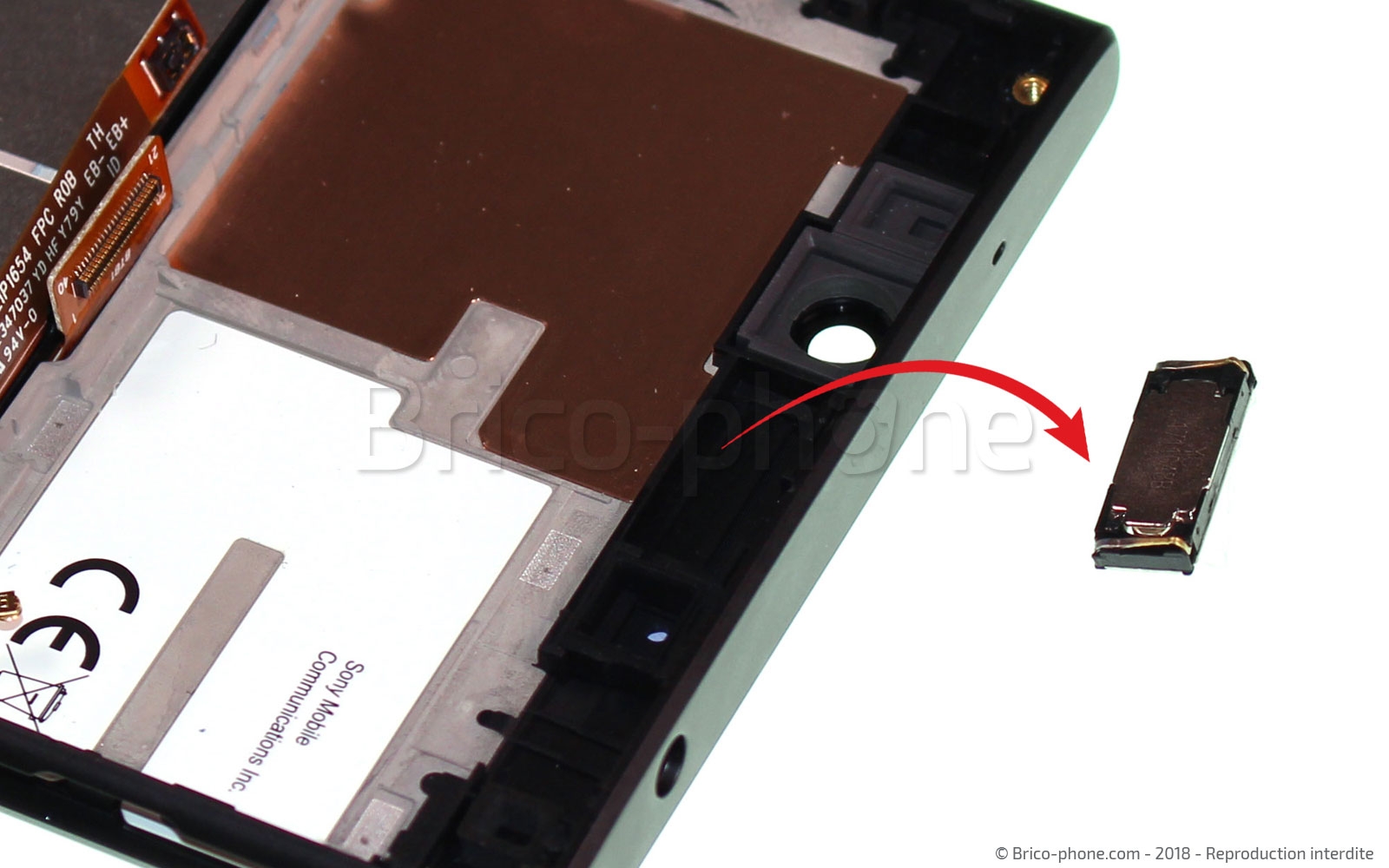

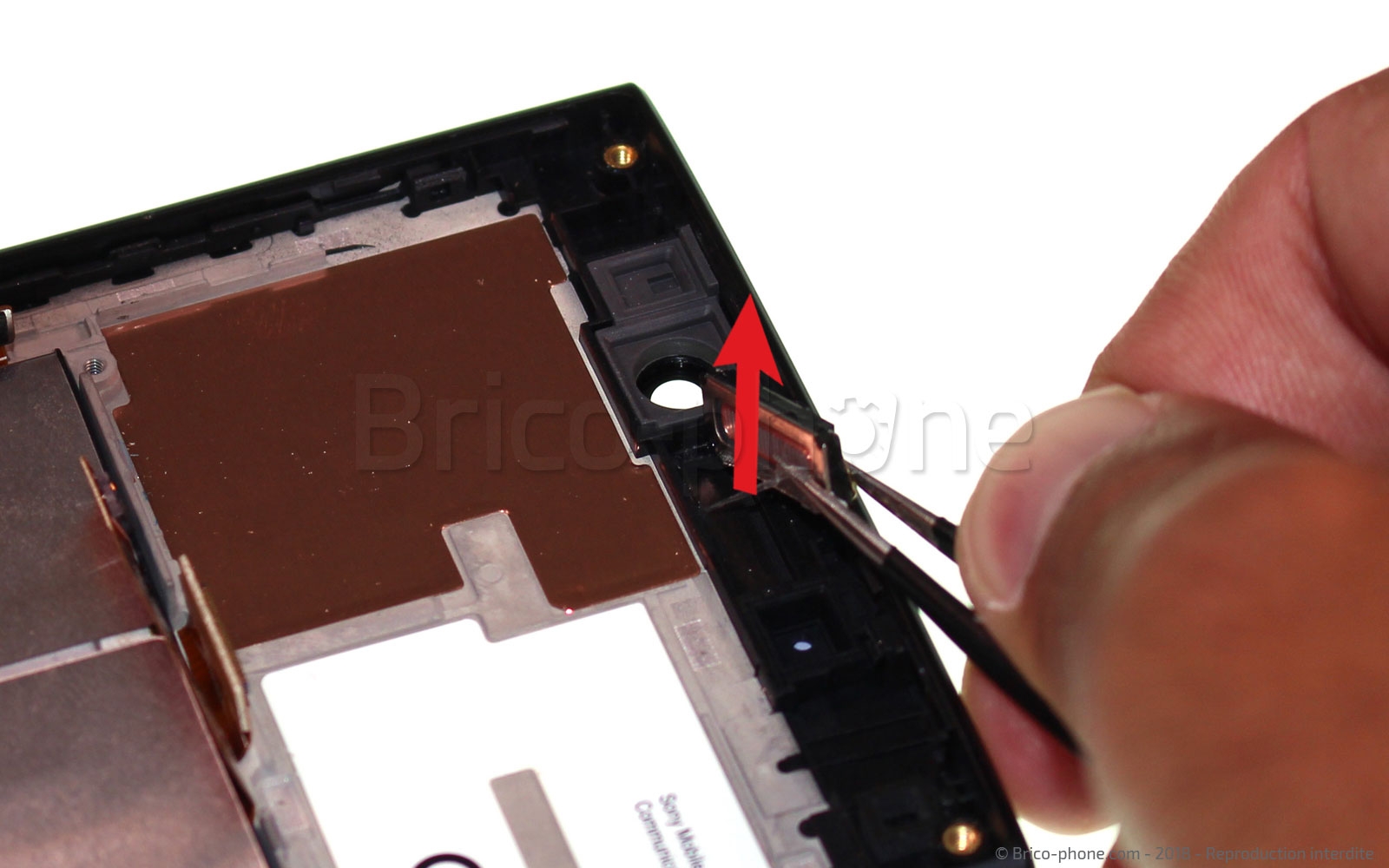

Etape 9 : Retirer le haut-parleur de l'oreille

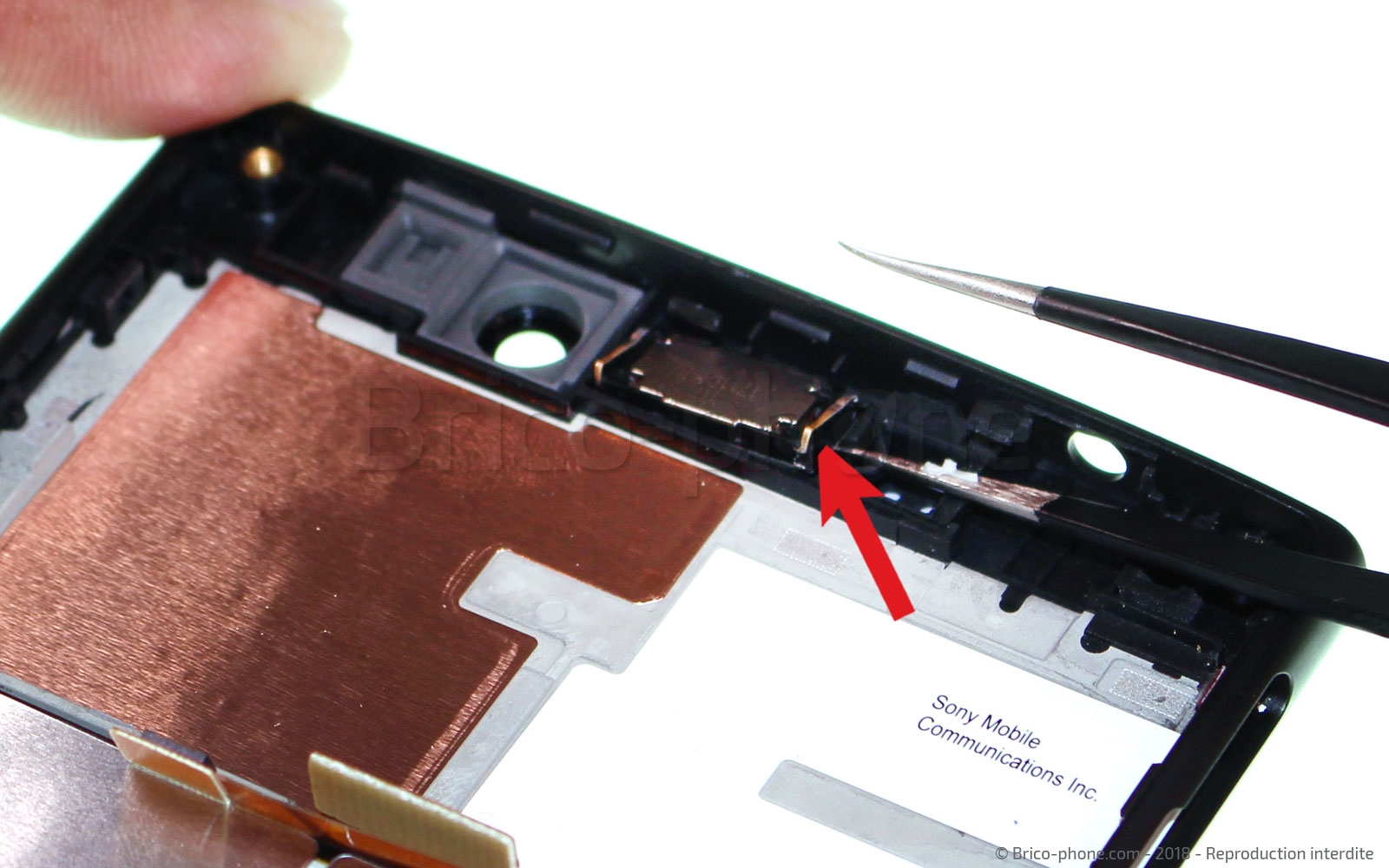

Munissez vous de la pincette afin de soulever délicatement le haut-parleur depuis l'angle. Une fois son côté soulevé vous n'avez plus qu'à le saisir et le retirer.
Outils du kit utilisés
Outils du kit utilisés
