Changement du connecteur de charge sur Xperia L2 - L2 Dual

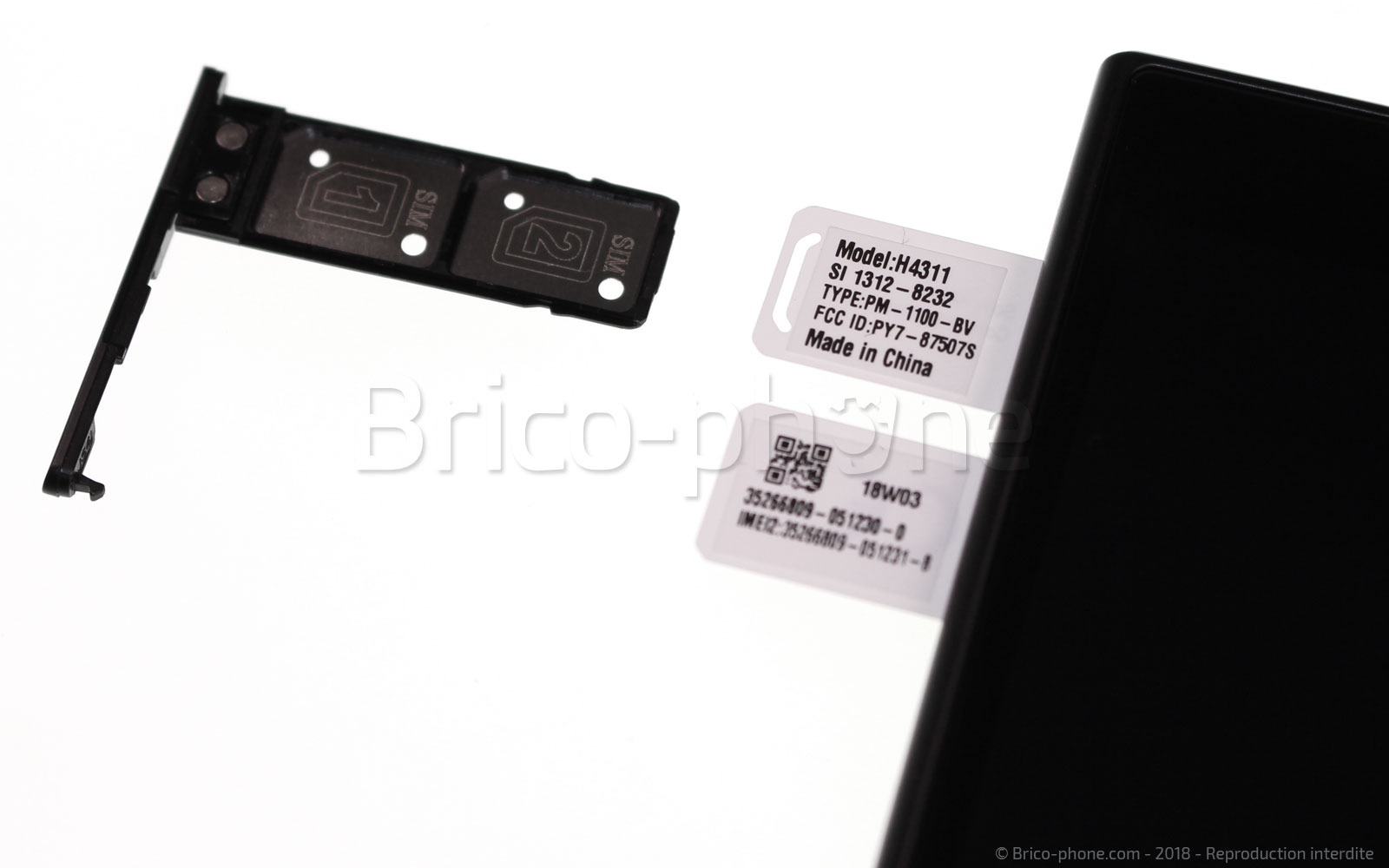

Avant de commencer, vous devez vous assurer que ce tutoriel correspond bien au modèle de votre téléphone. En retirant votre ou vos cartes SIM vous pourrez observer le numéro de modèle qui dans votre cas doit être H4311.

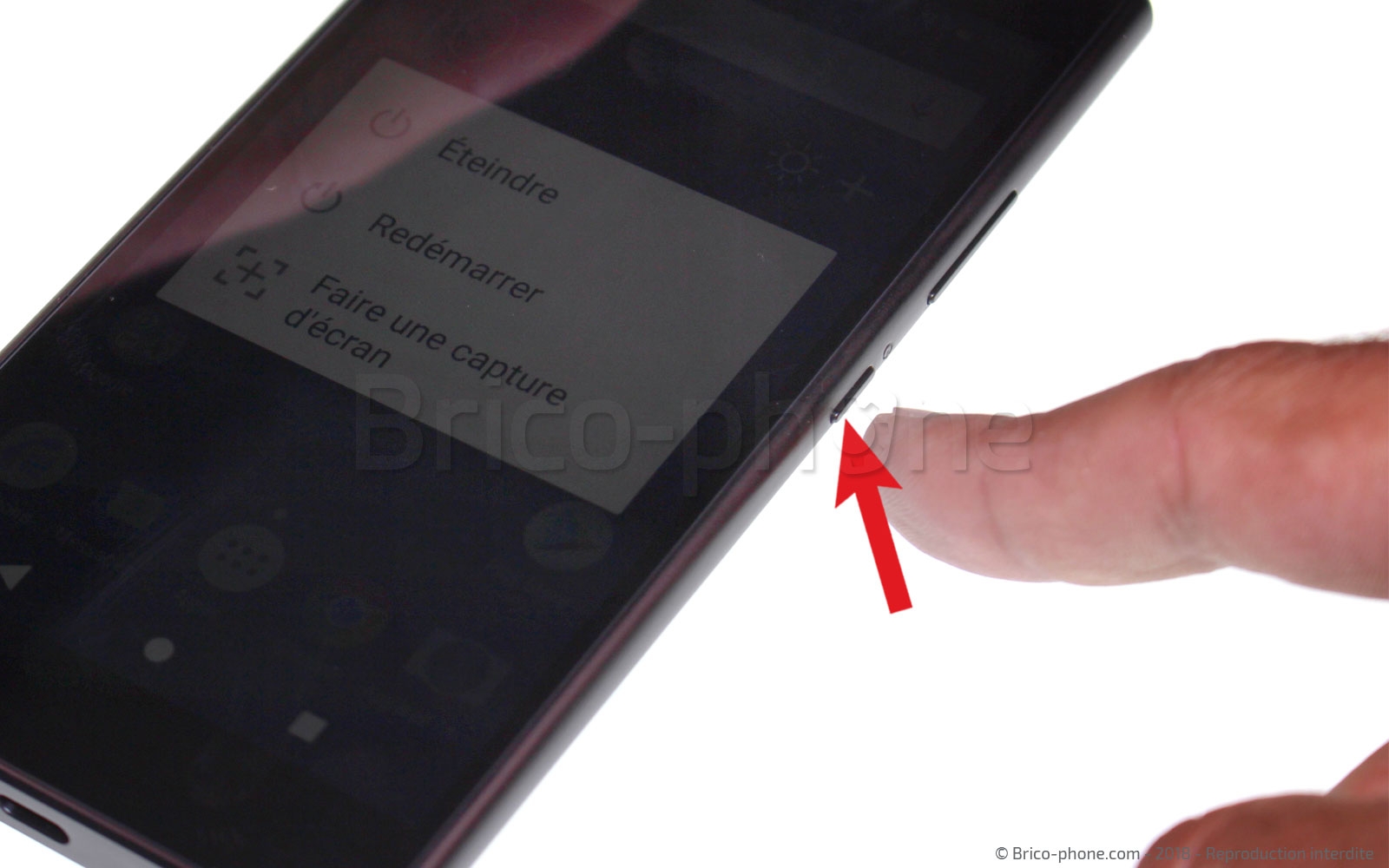

Si votre Xperia L2 est en marche, vous devez le mettre hors tension. Pour cela maintenez le bouton d'allumage situé sur la droite pendant quelques secondes. Ensuite, une fenêtre vous permettra d'appuyer sur le bouton Éteindre.

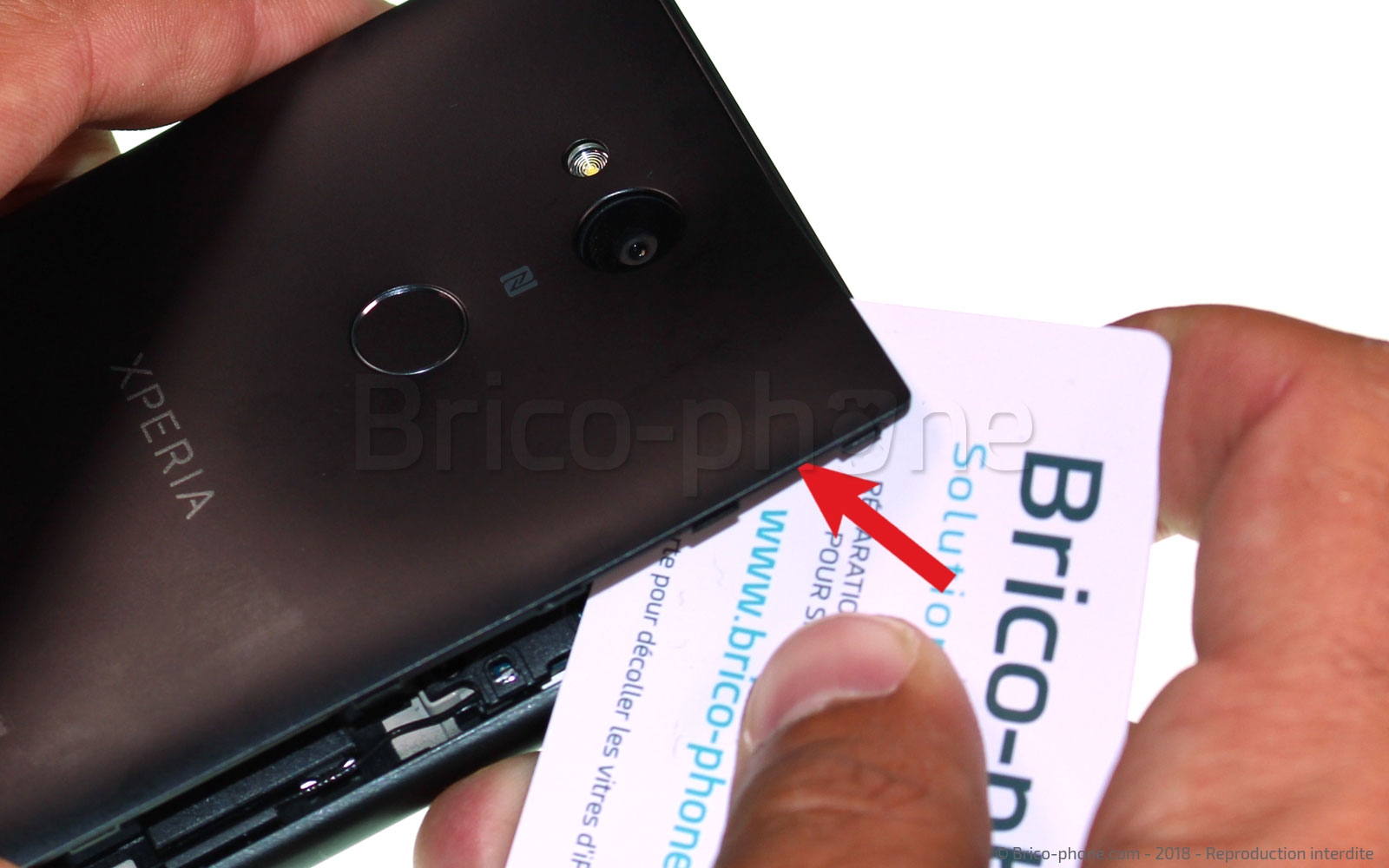

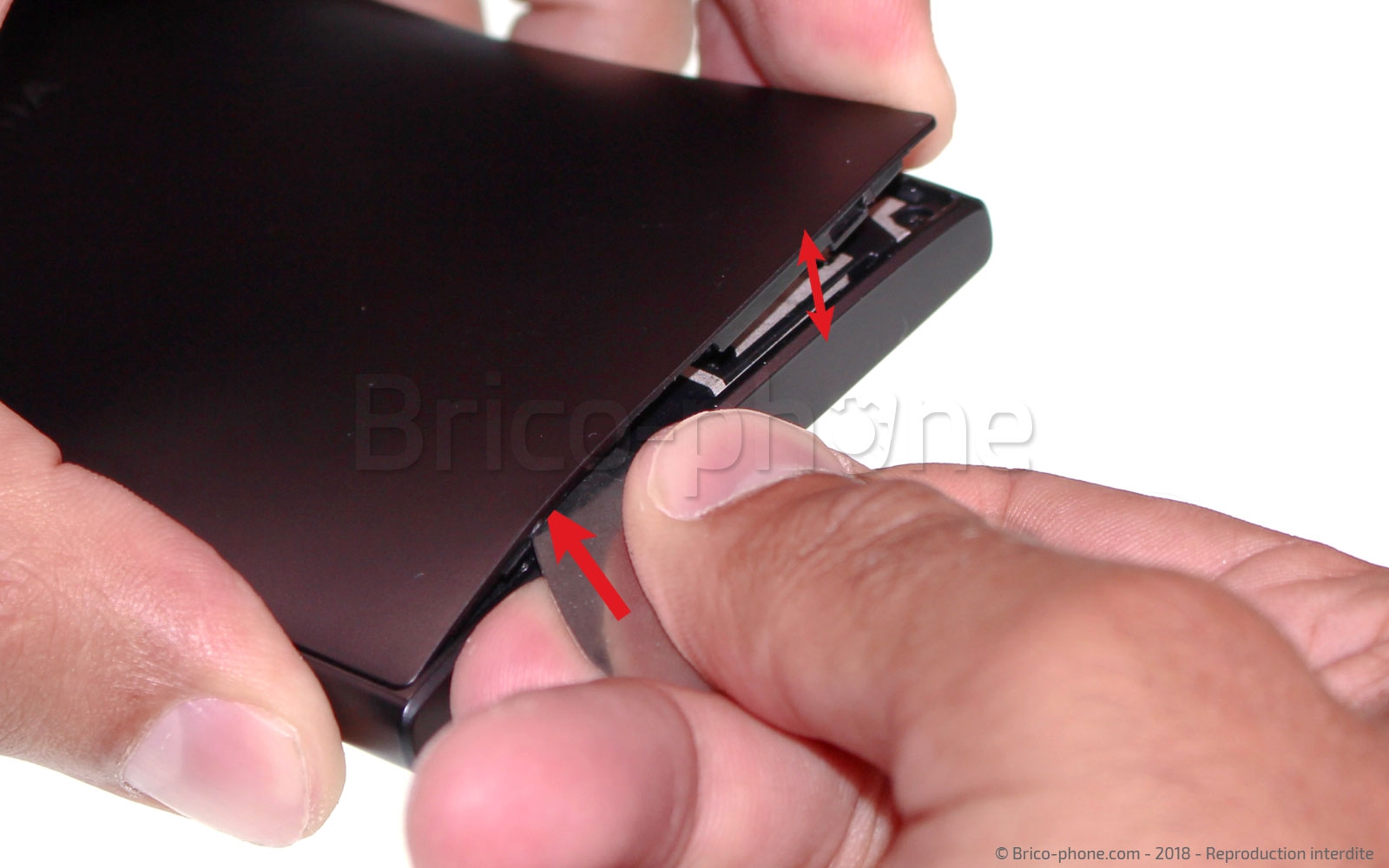

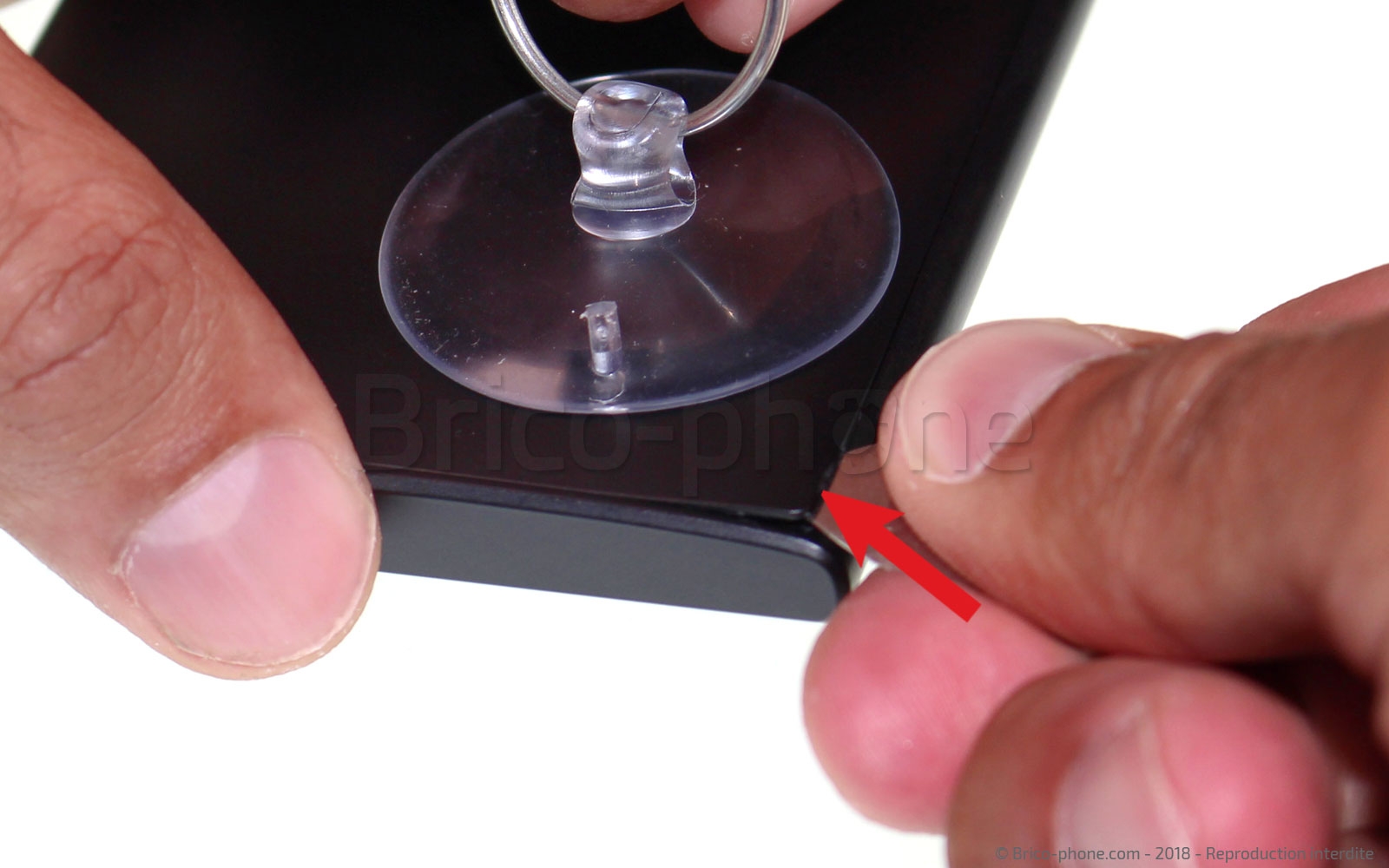

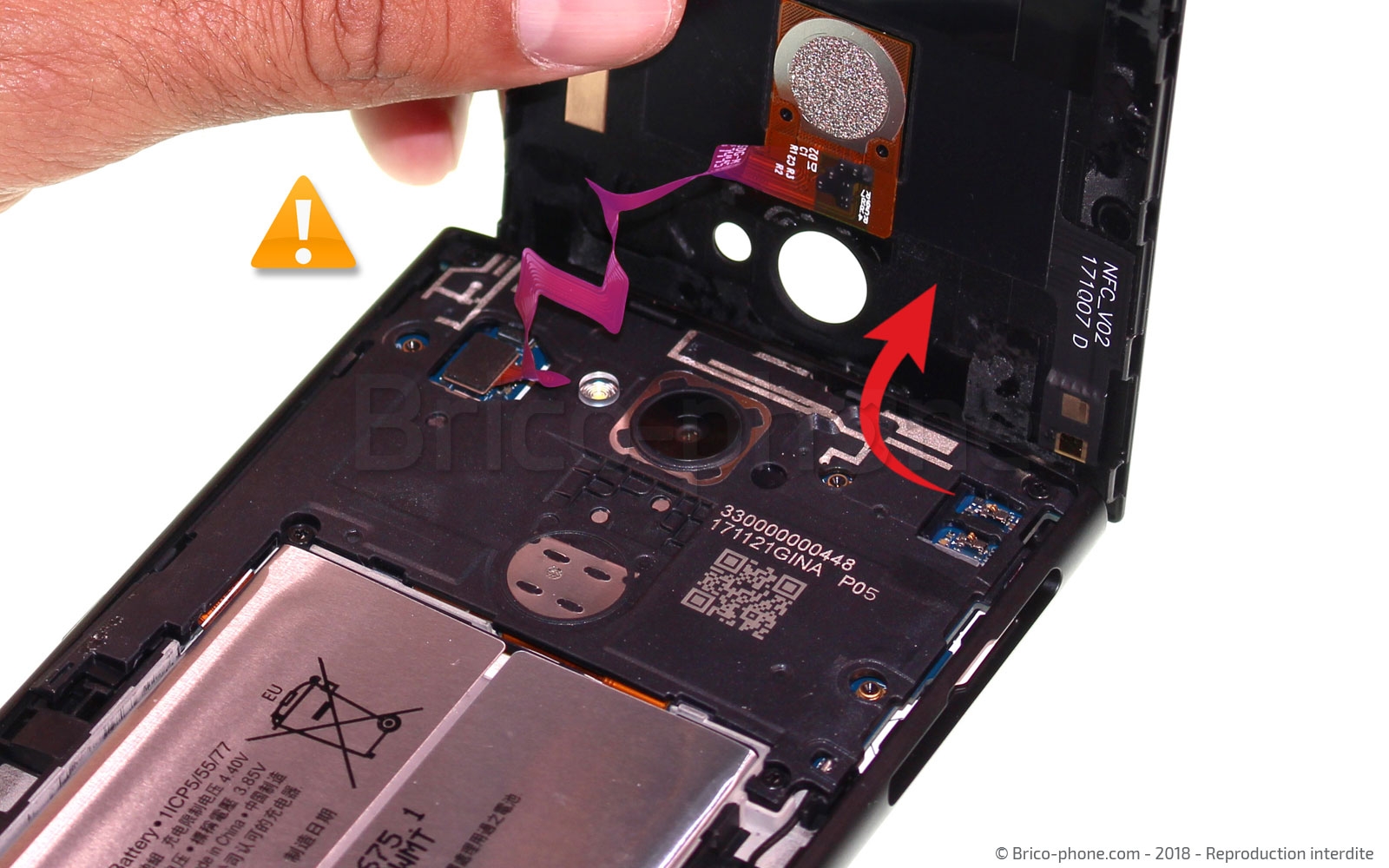

Placez la ventouse dans un des angles inférieurs au dos de l'appareil. Ensuite, tirer sur la ventouse tout en essayant d'insérer une partie du médiator afin de faire levier. Une fois le médiator inséré, effectuer un petit mouvement de vagues le long du châssis pour déboîter le cache arrière. Enfin, prenez la carte plastique qui vous permettra de décoller entièrement sur toute la surface. Attention néanmoins à ne pas tirer trop brusquement car le cache arrière est toujours maintenu au châssis avec la nappe du lecteur d'empreinte.

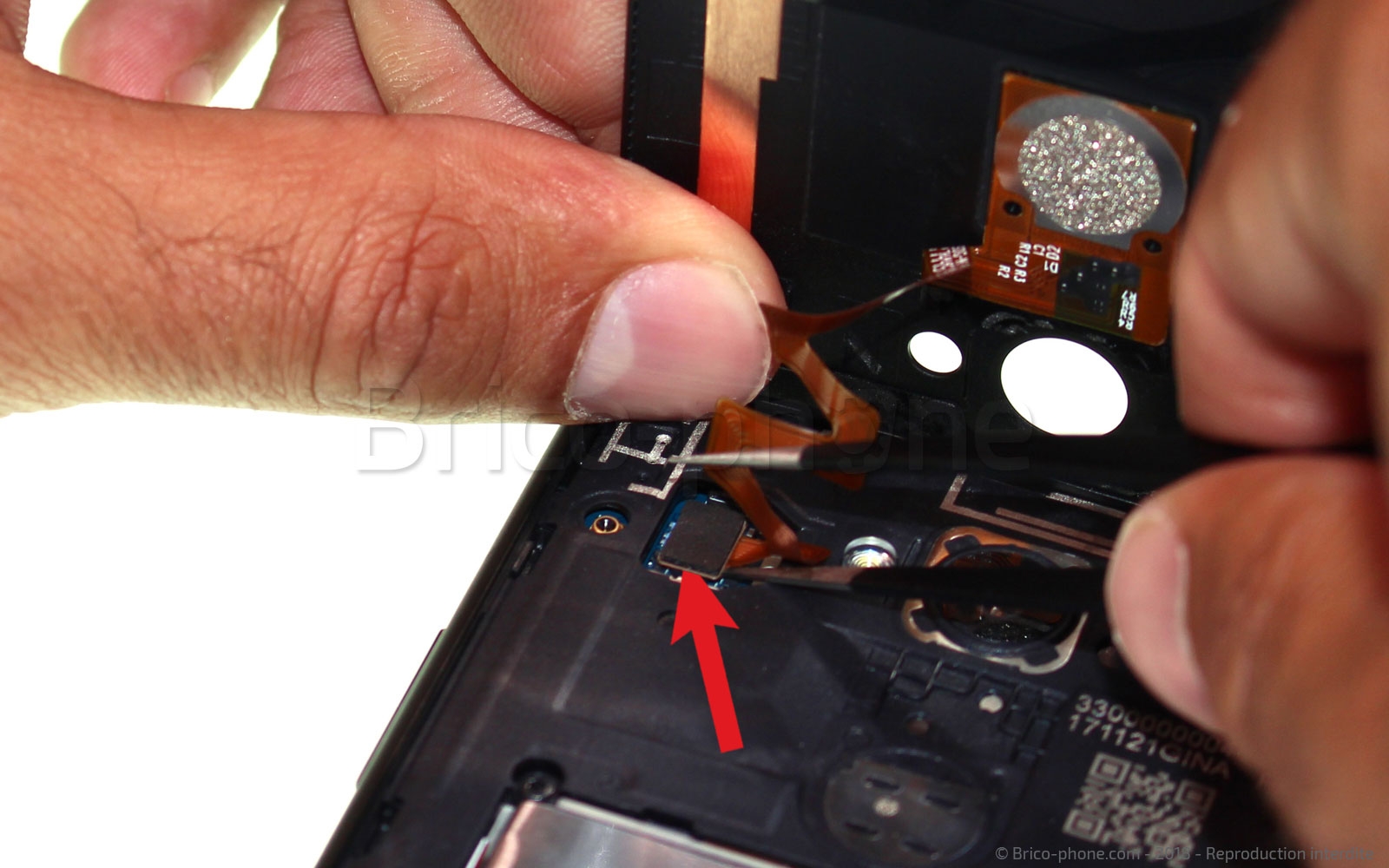

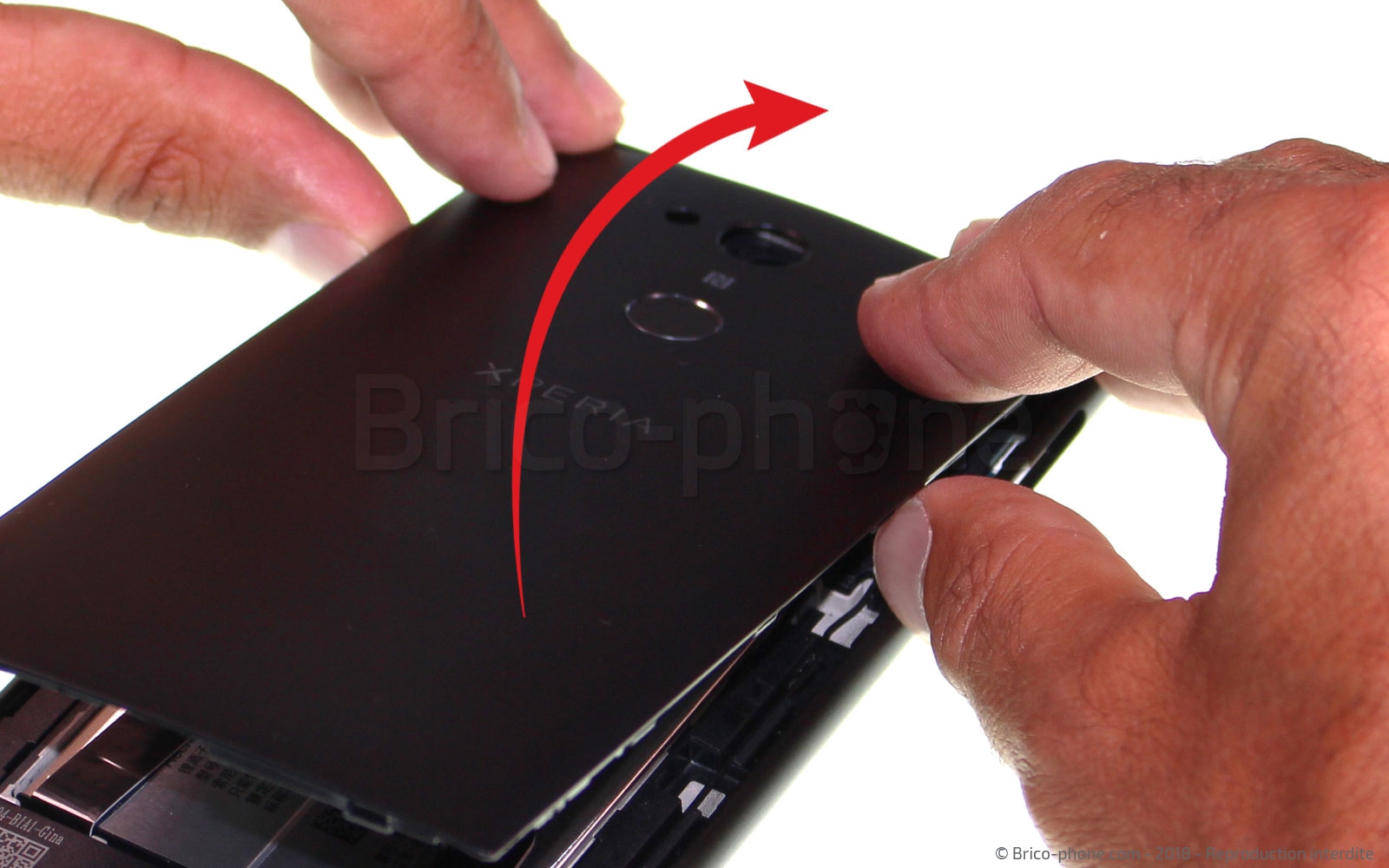

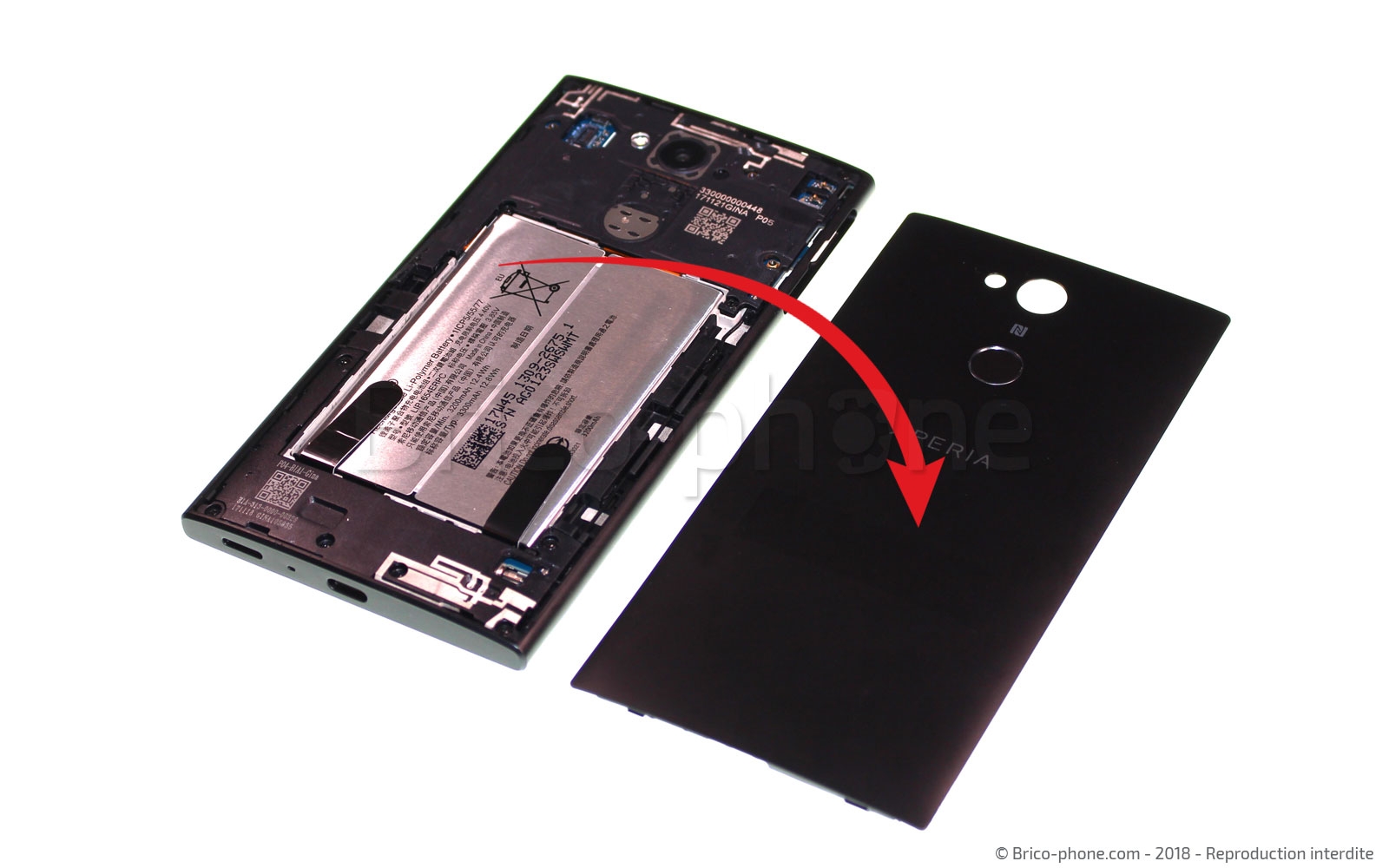

La nappe du lecteur d'empreinte se situe en haut du téléphone, par conséquent soulevez la coque depuis le bas jusqu'à former un angle à 90°. Utilisez ensuite la pincette pour déconnecter la nappe. Votre cache arrière est désormais libéré.

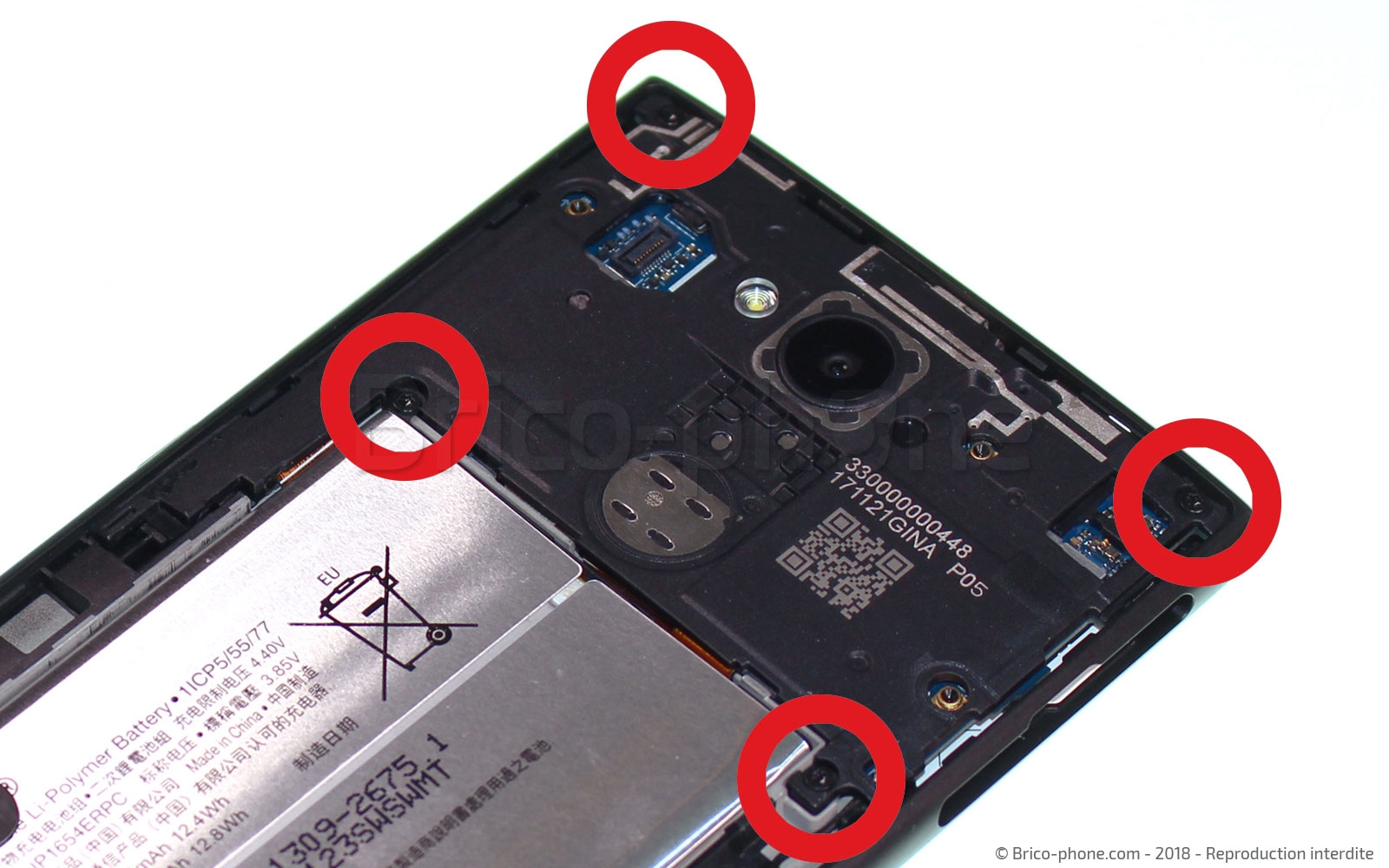

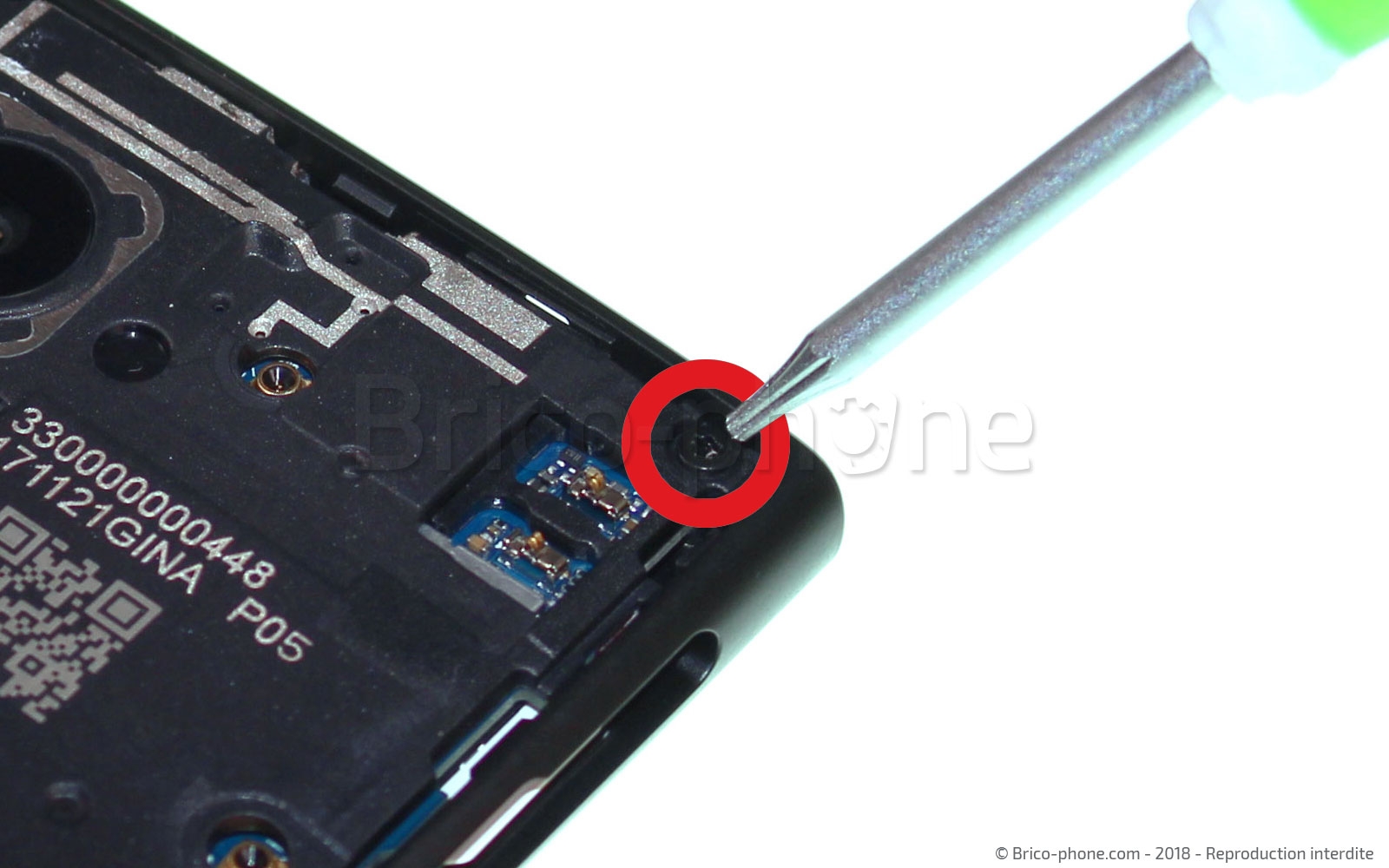

A l'aide du tournevis Torx 4 retirer les quatre vis situés aux angles de ce cache supérieur.

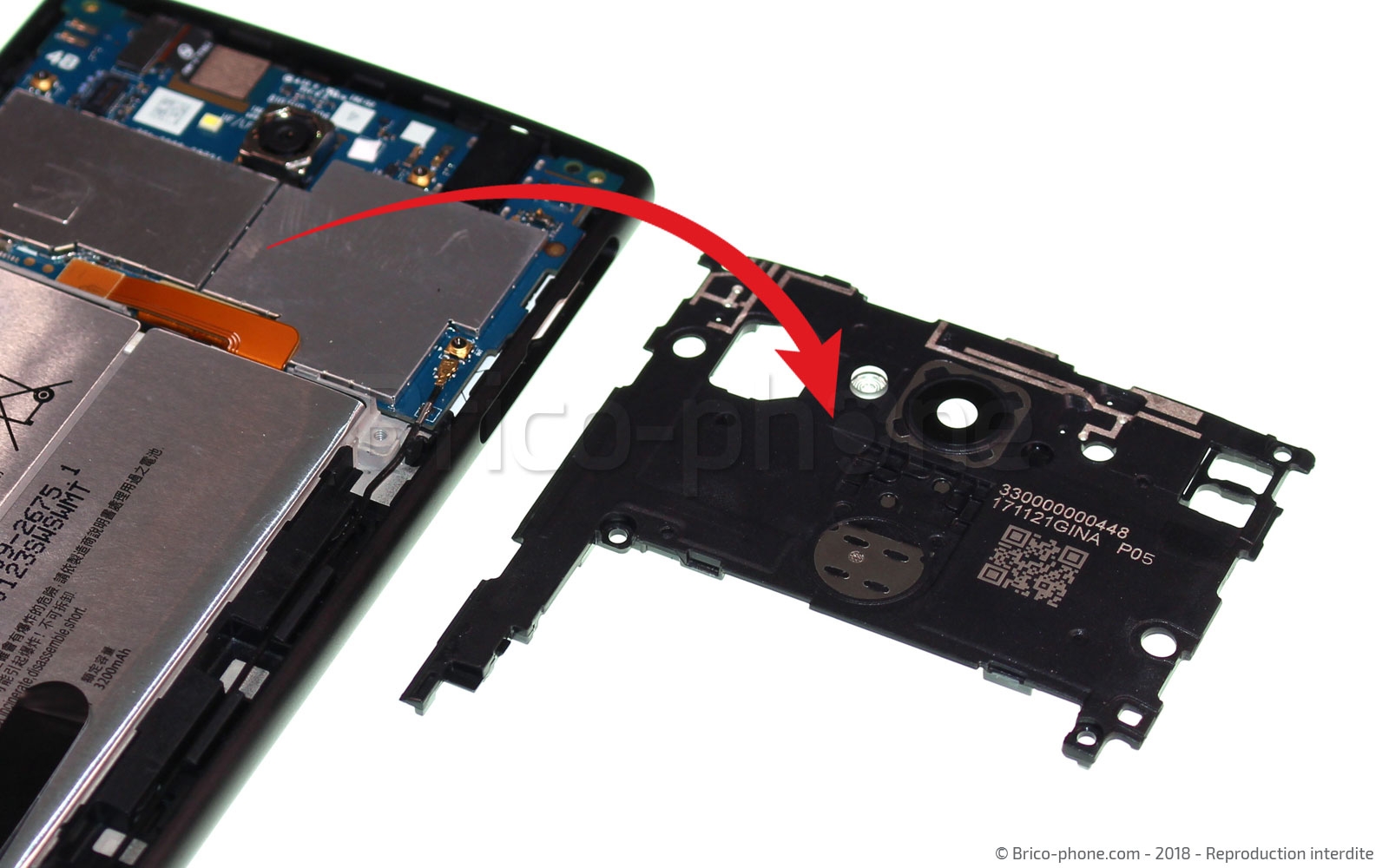

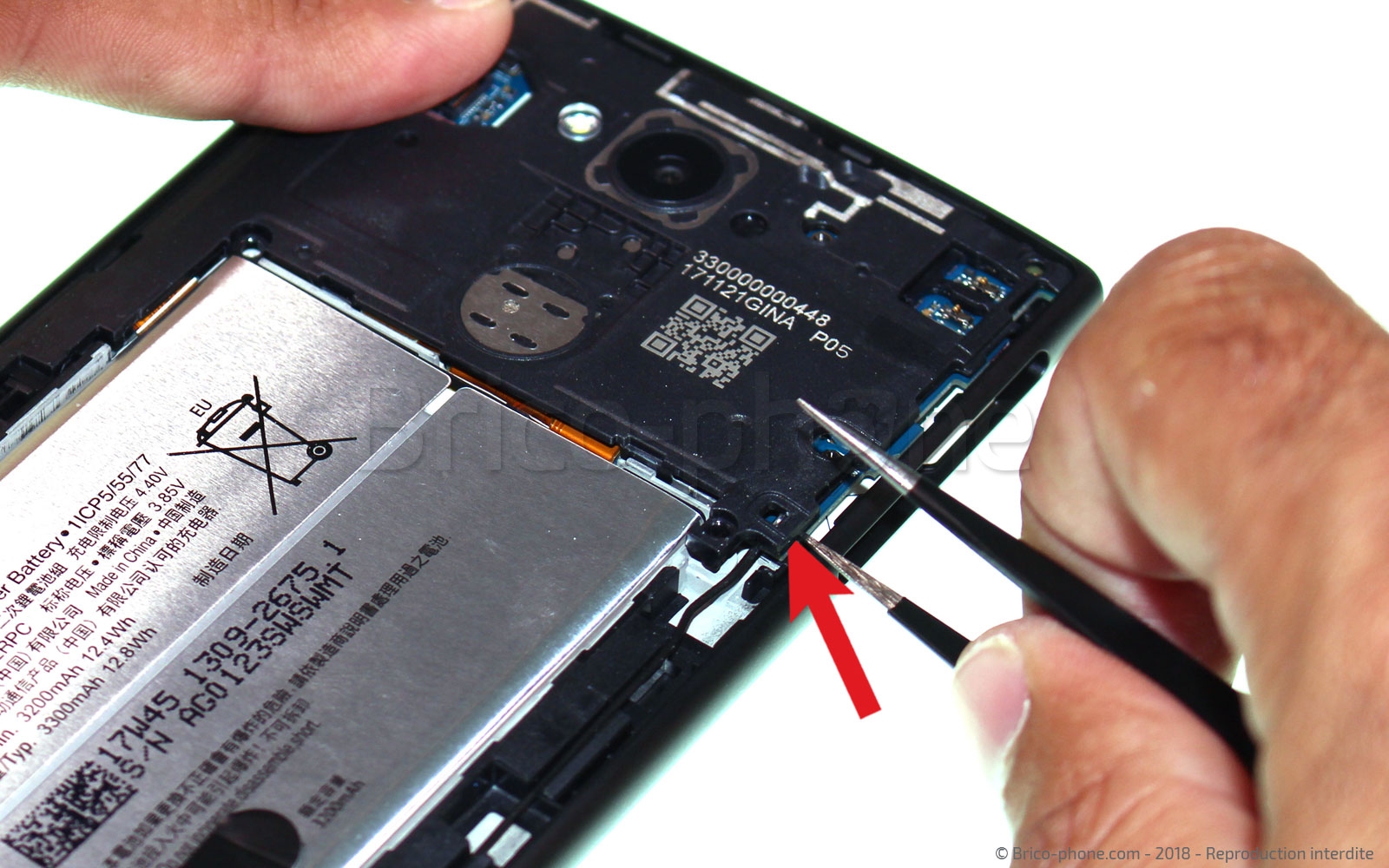

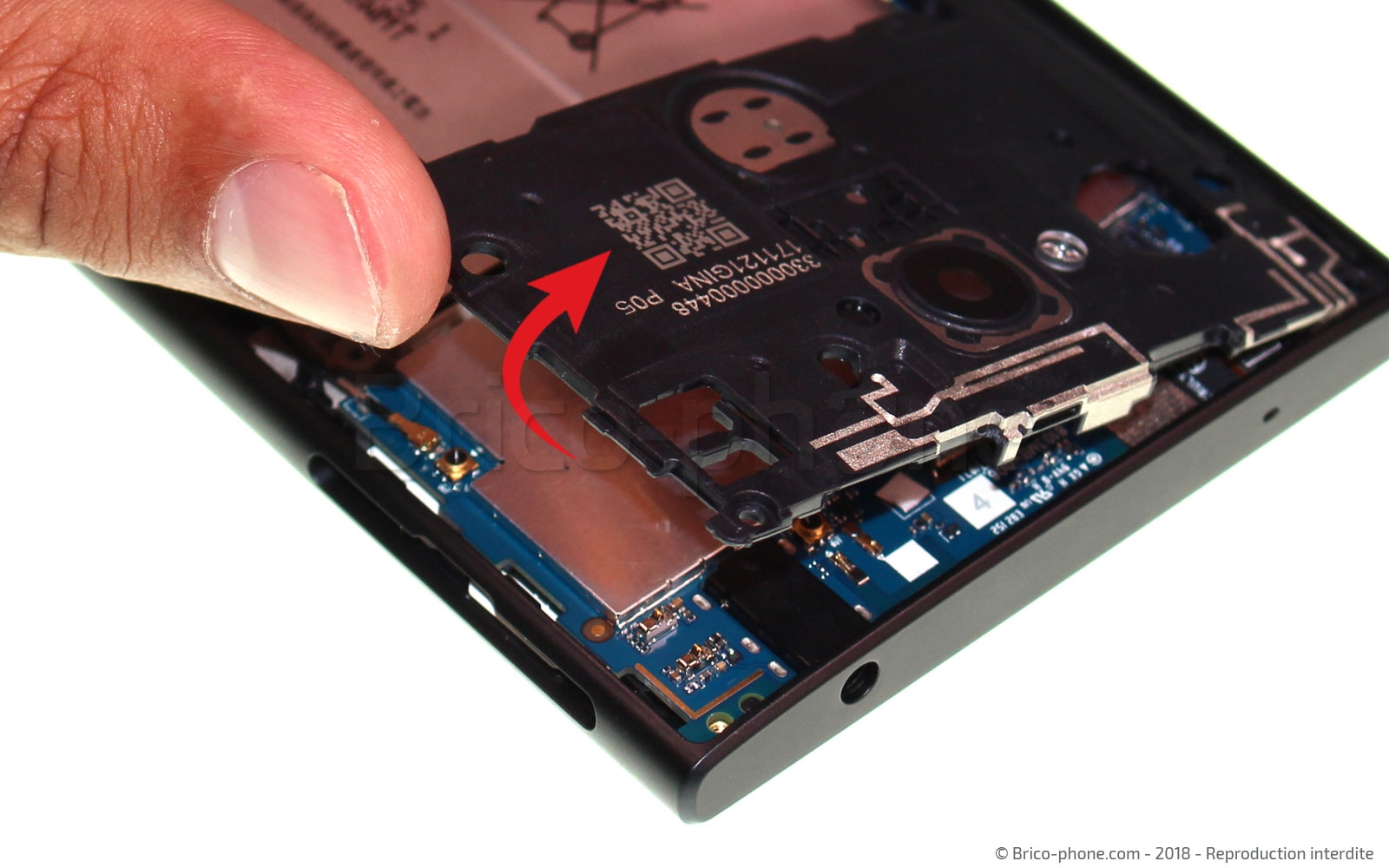

Utiliser ensuite la pincette afin de détacher la plaquette depuis un angle. Vous pouvez à présent soulever le cache et le déposer.

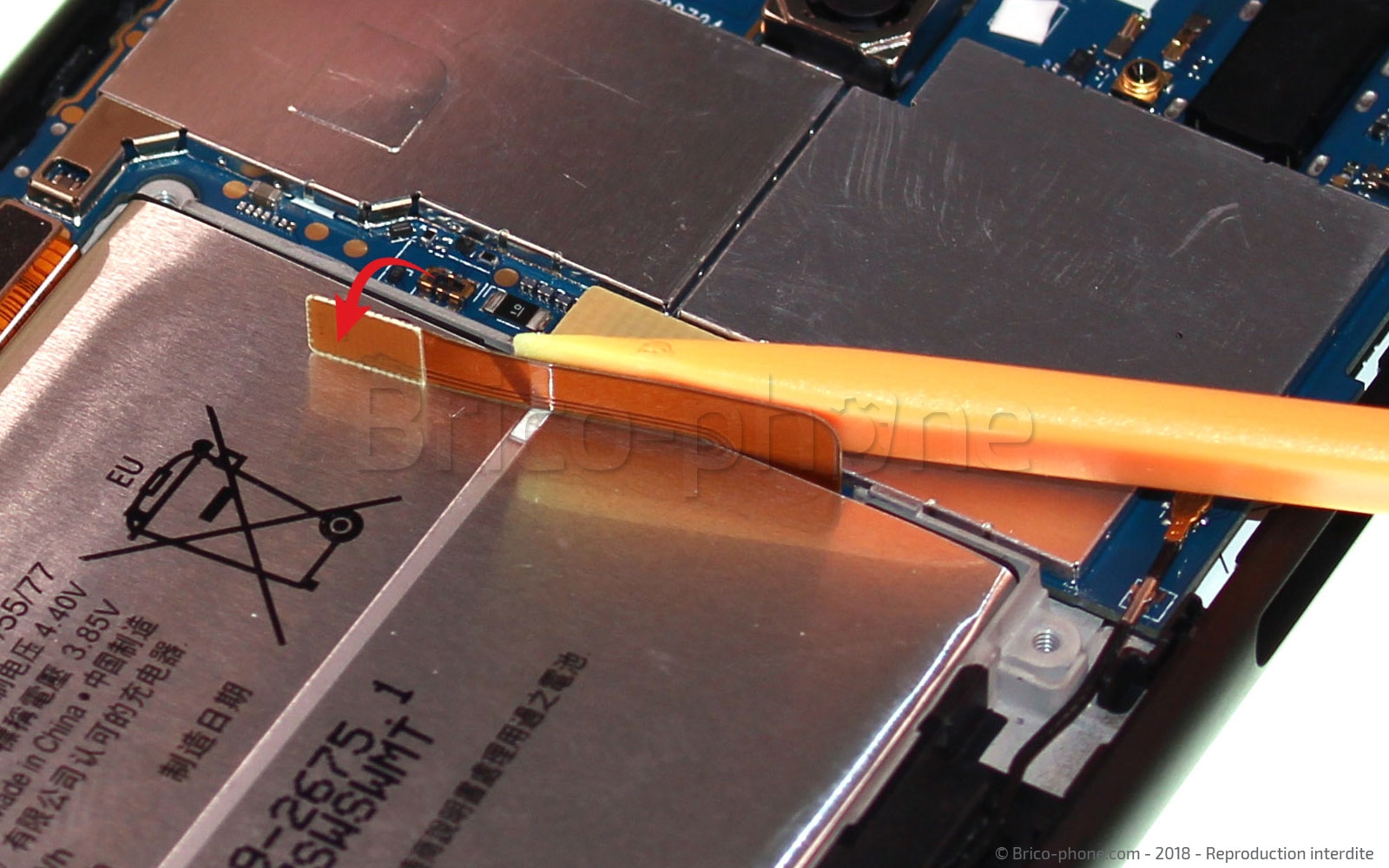

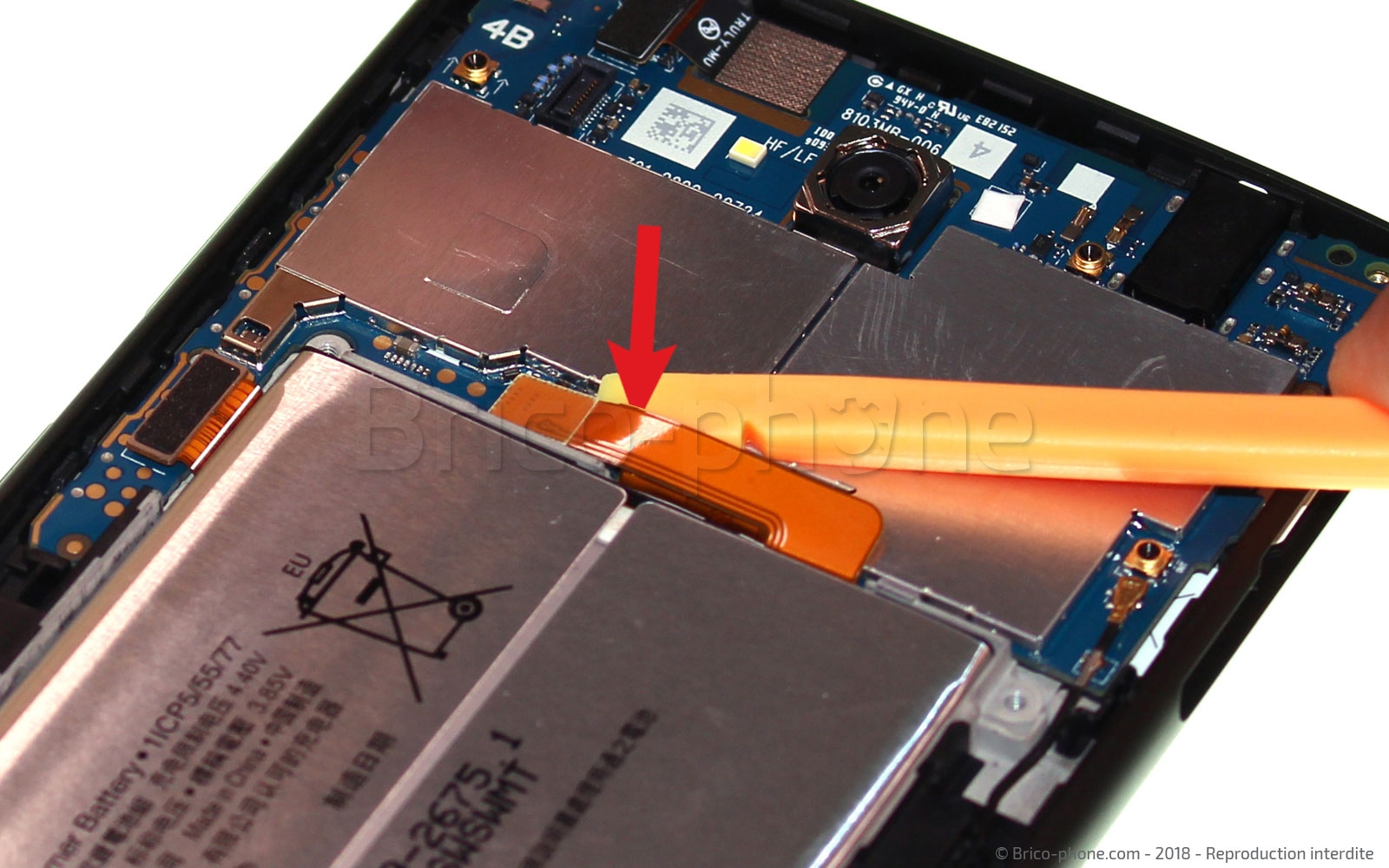

Prenez le levier plastique pour l'insérer délicatement sous le connecteur de la batterie. Une fois déconnectée vous pourrez soulever légèrement la nappe.

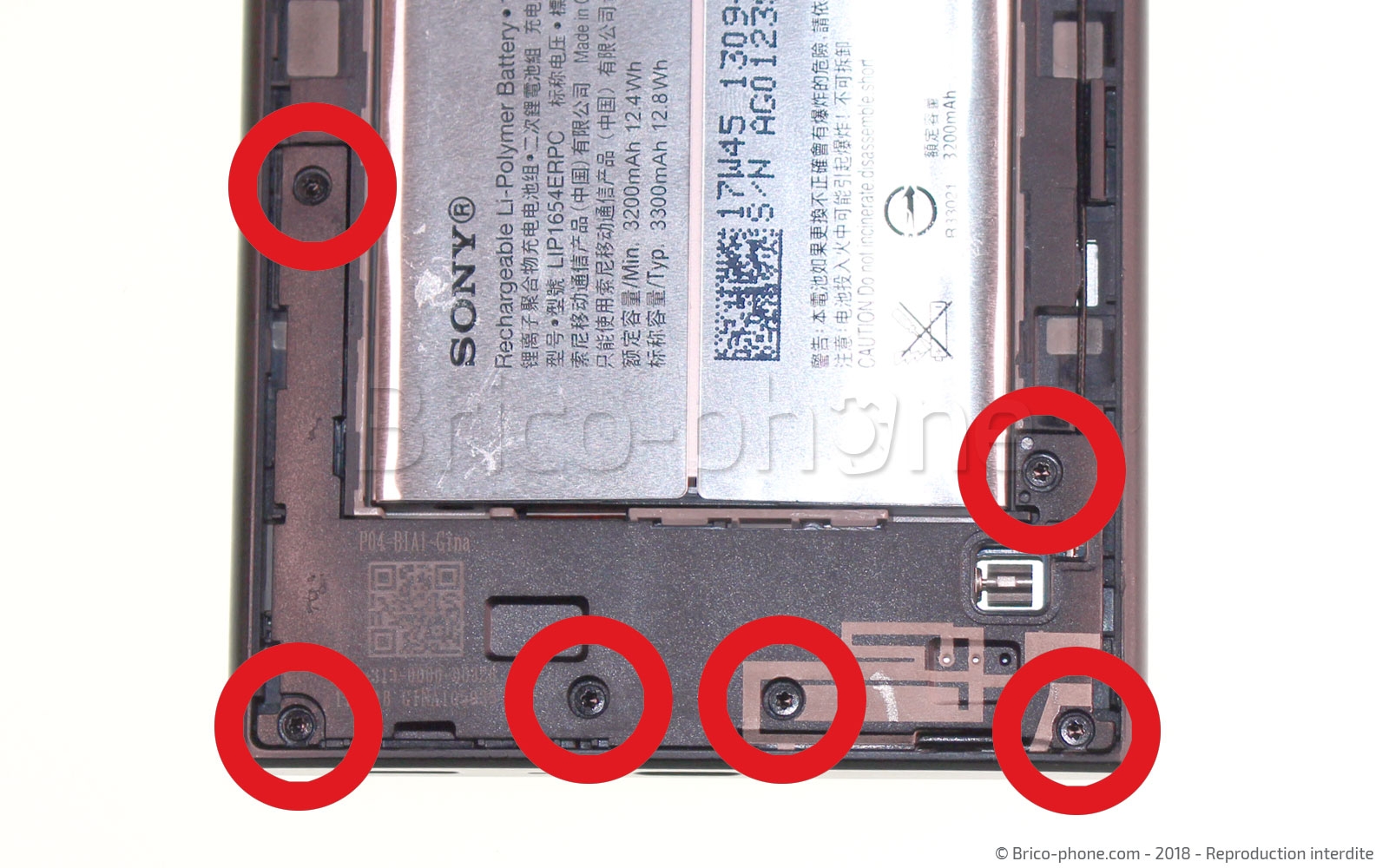

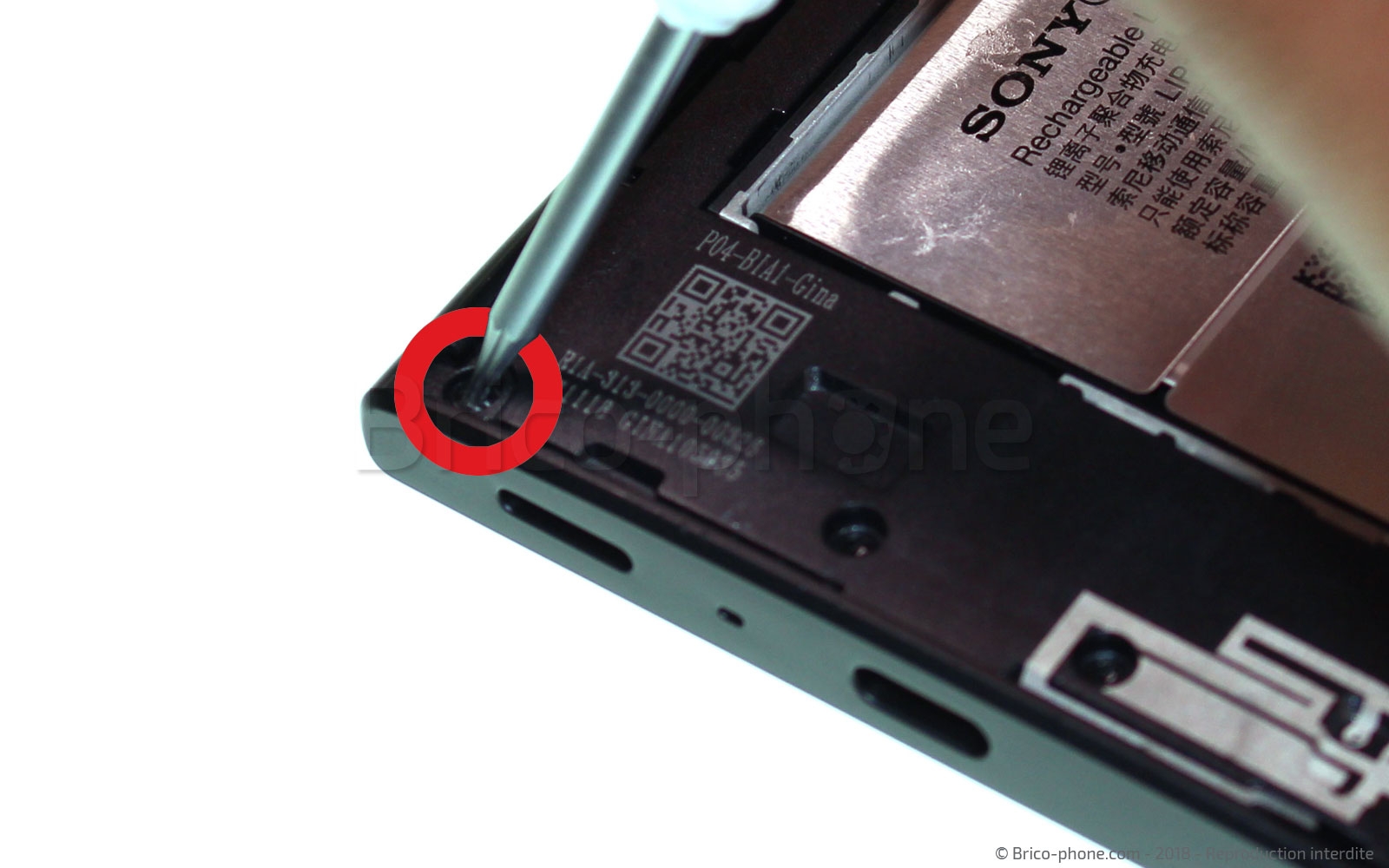

Avec le tournevis Torx 4 retirez les six vis qui maintiennent le bloc haut-parleur.

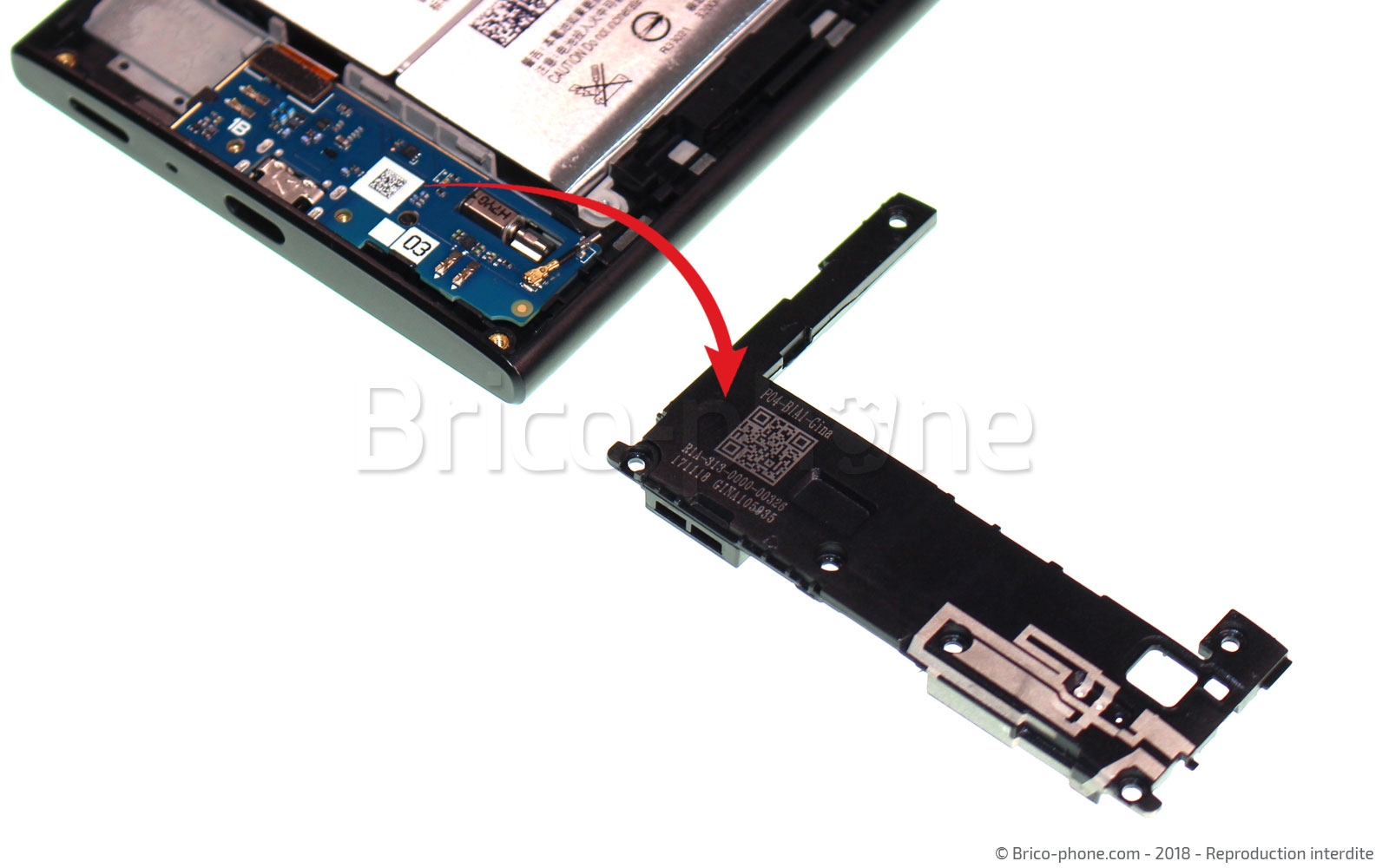

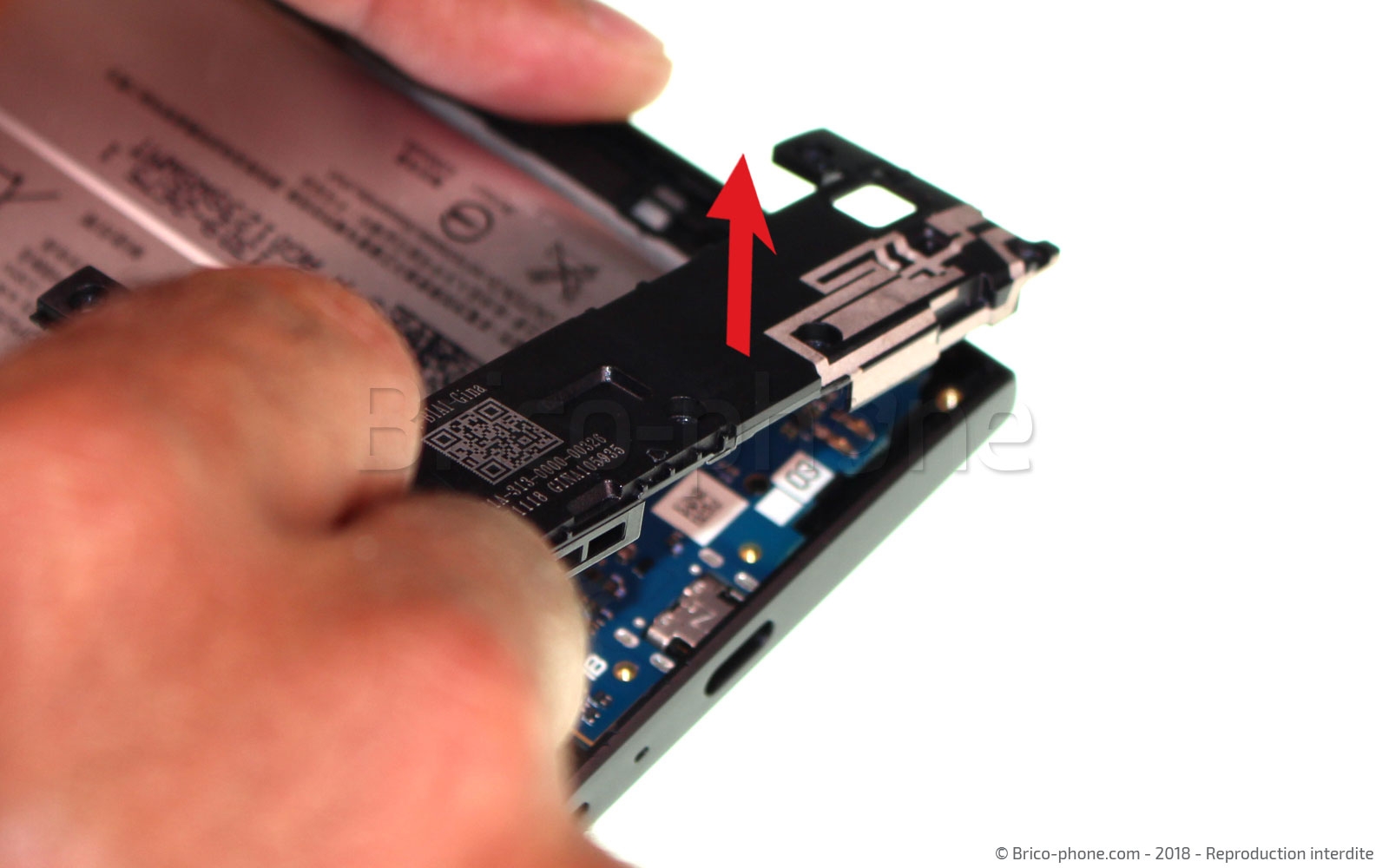

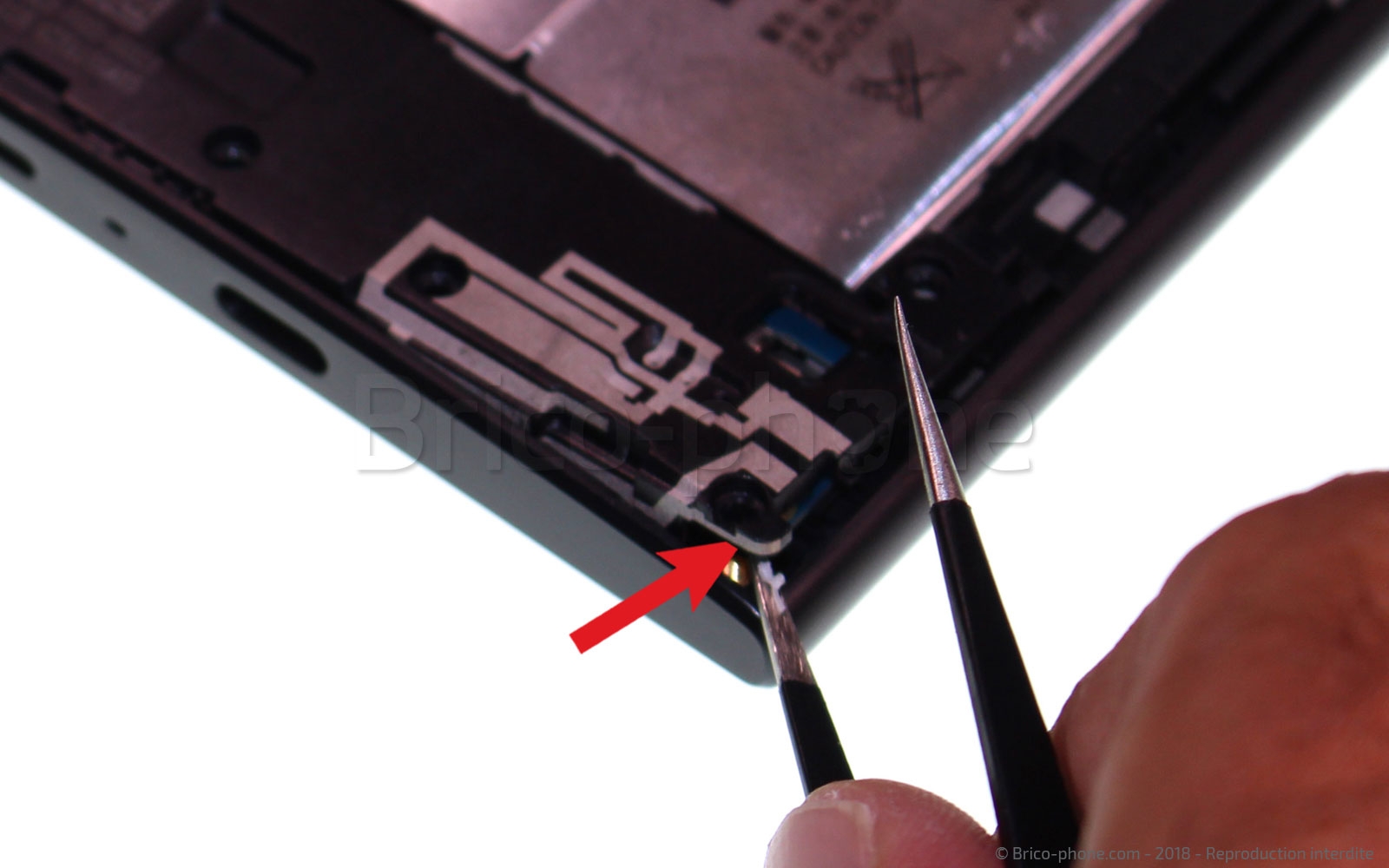

Vous pouvez ensuite vous munir de la pincette afin de le déloger.

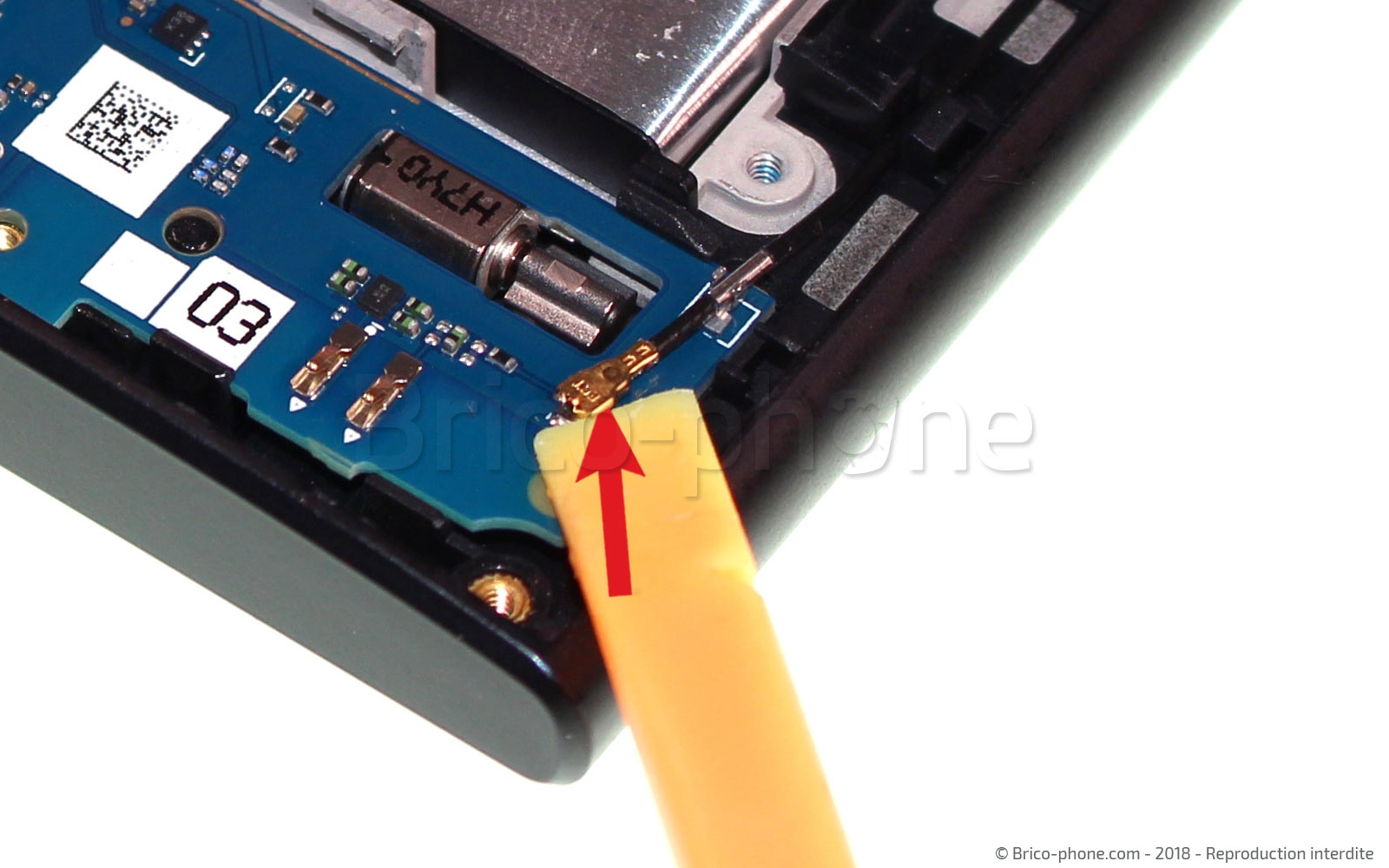

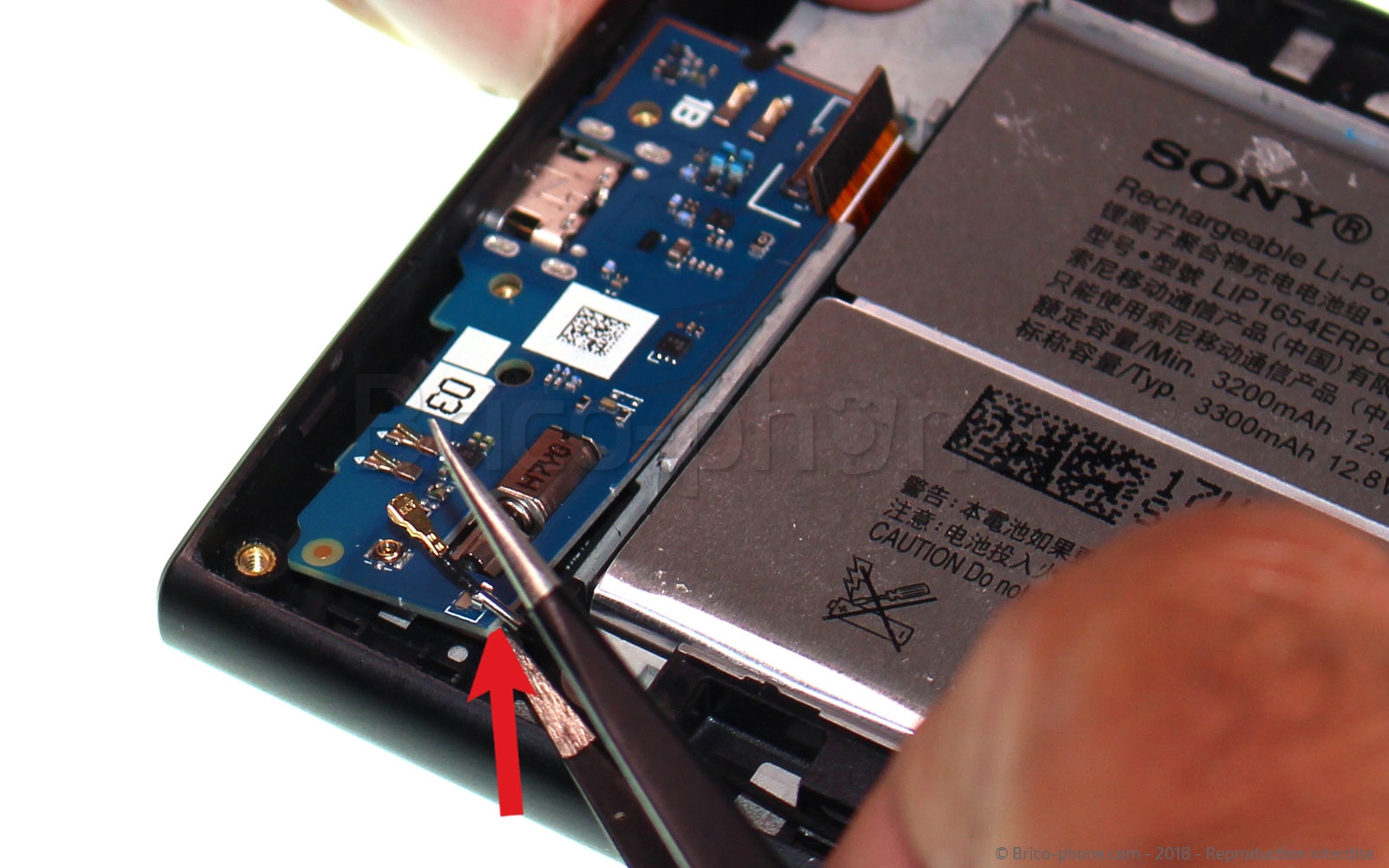

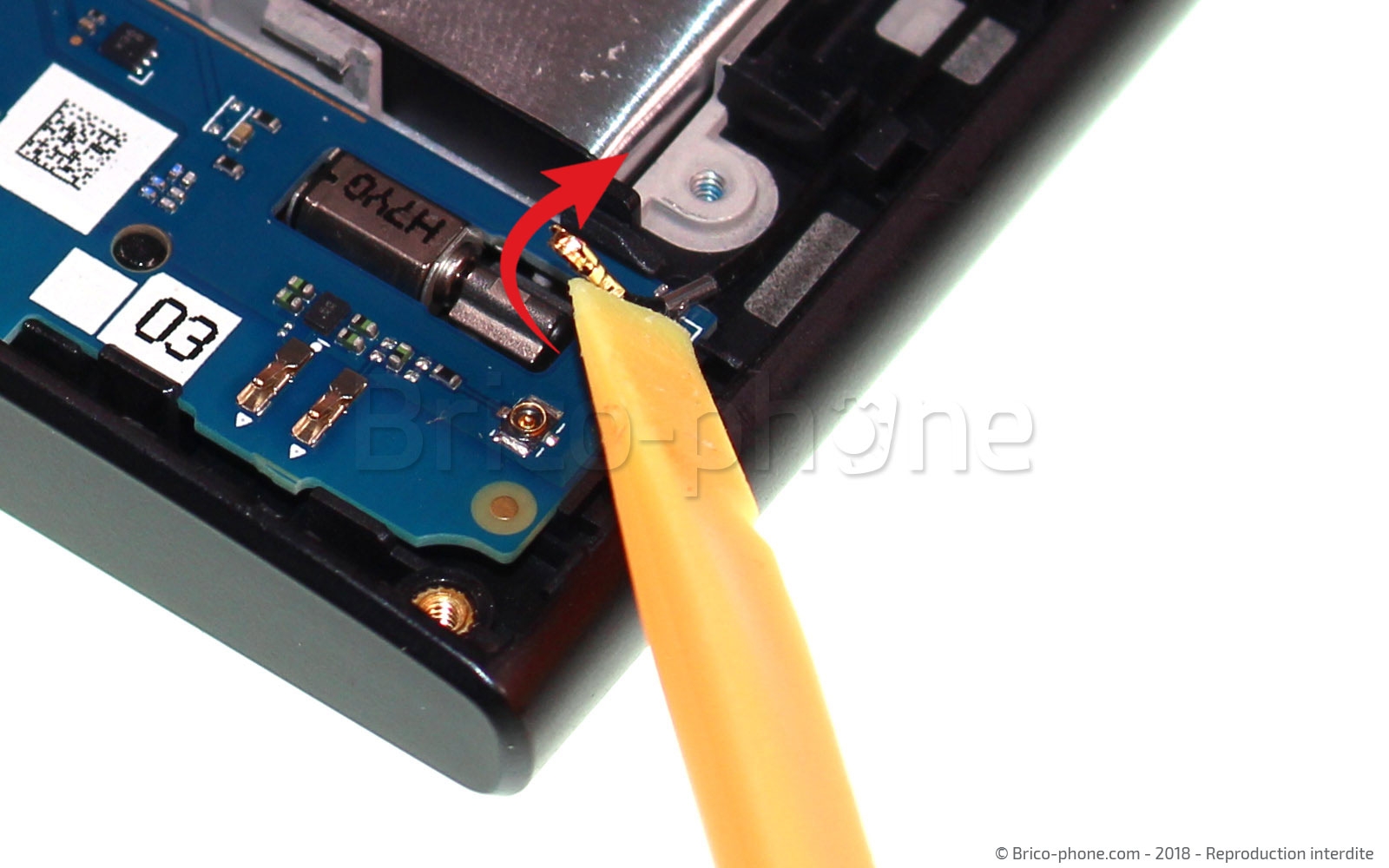

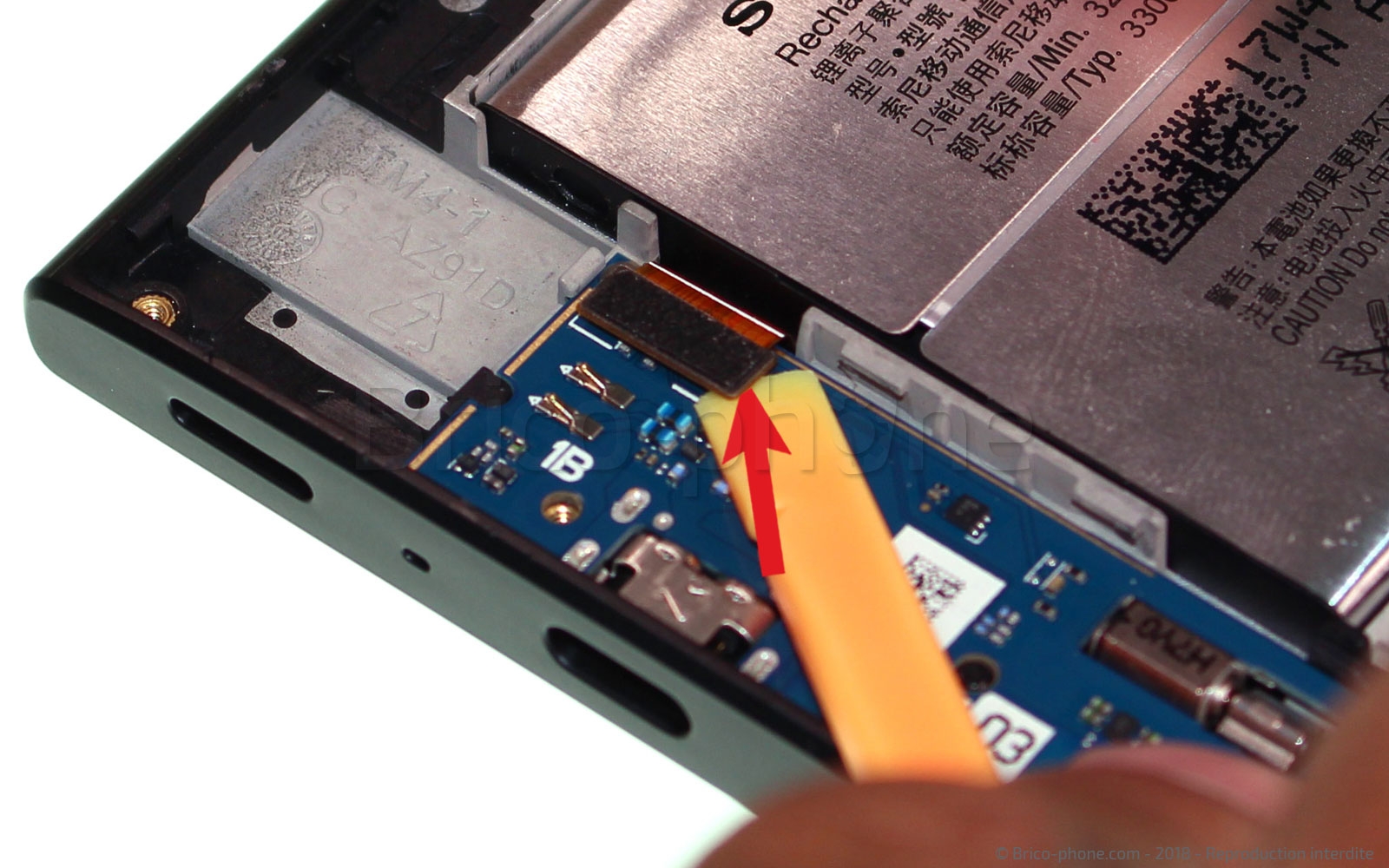

A l'aide du levier nylon, commencez par détacher la nappe d'interconnexion puis ensuite le câble coaxial.

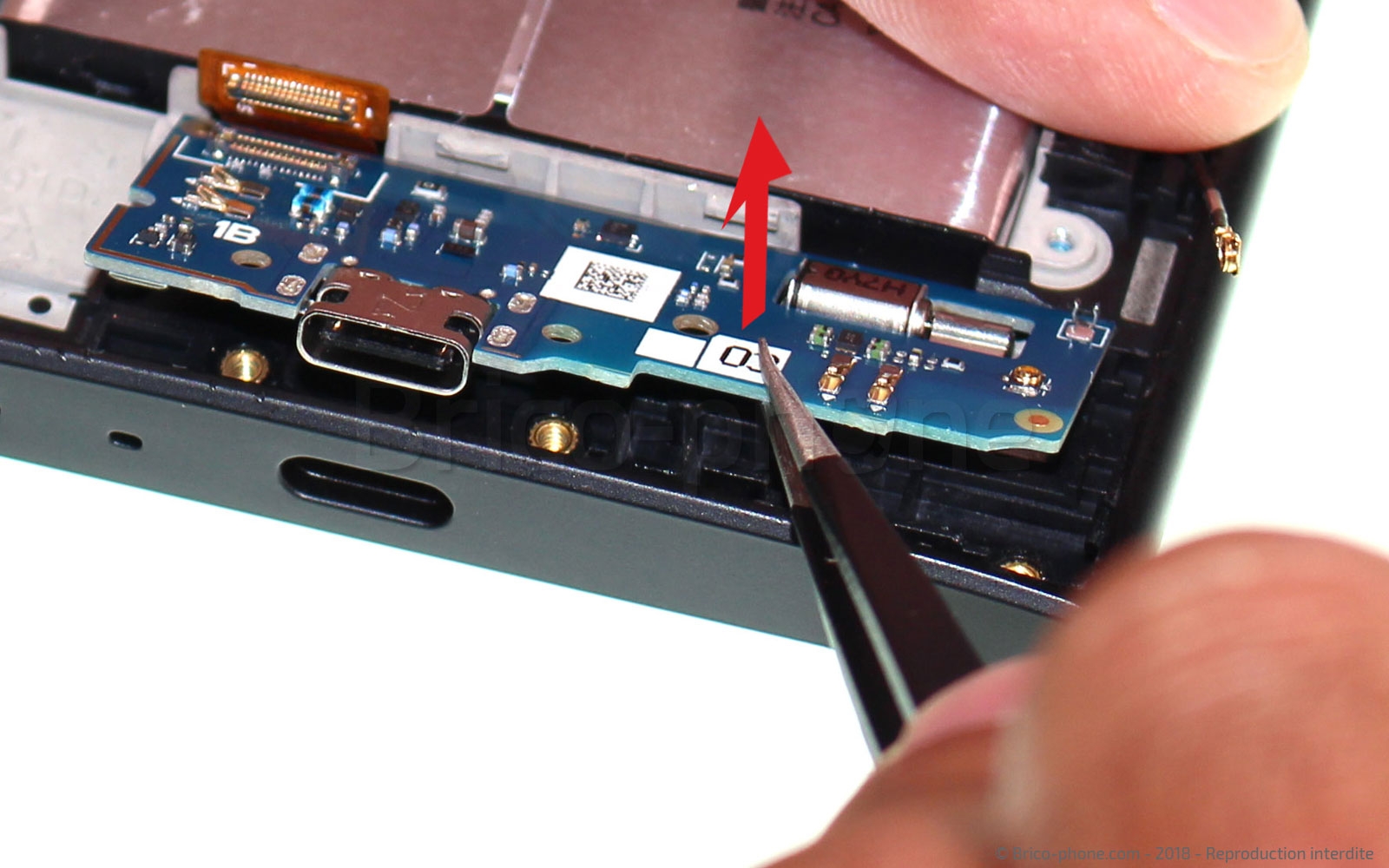

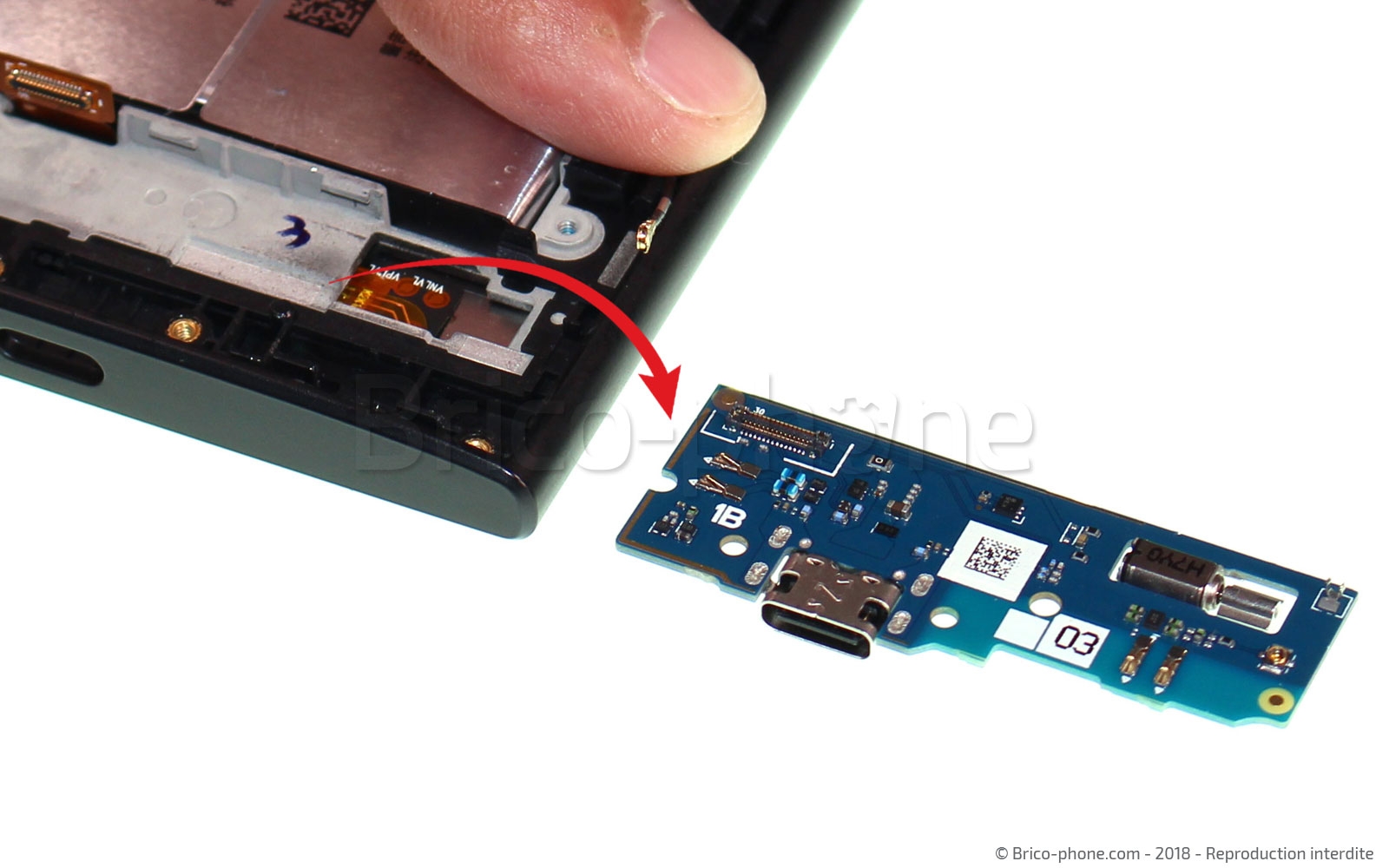

A présent, vous n'avez plus qu'à prendre la pincette pour extraire la plaquette.
