Changement du haut-parleur externe sur Galaxy S9

Temps estimé : 30 min
Difficulté : 3/5
Galaxy S9 | Temps estimé : 30 min | Difficulté : 3/5

Vous rencontrez des problèmes de son en mode haut-parleur avec votre Samsung Galaxy S9 ? Remplacez la pièce défectueuse et retrouvez toutes les fonctions de votre smartphone.

Suivez simplement les étapes de ce tutoriel créé par Brico-phone. Ce guide est mis à disposition gratuitement et vous montre comment changer vous-même et à moindre coût le bloc HP de votre S9.

Diagnostic

›  Vous n'avez plus de son en mode vidéo
›  Votre interlocuteur ne vous entend plus
›  Vous n'avez plus de sonnerie
›  Vous n'entendez plus votre interlocuteur en mode haut-parleur
›  Vous n'entendez plus votre musique

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur Externe pour Samsung Galaxy S9 et S9 Dual
24,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

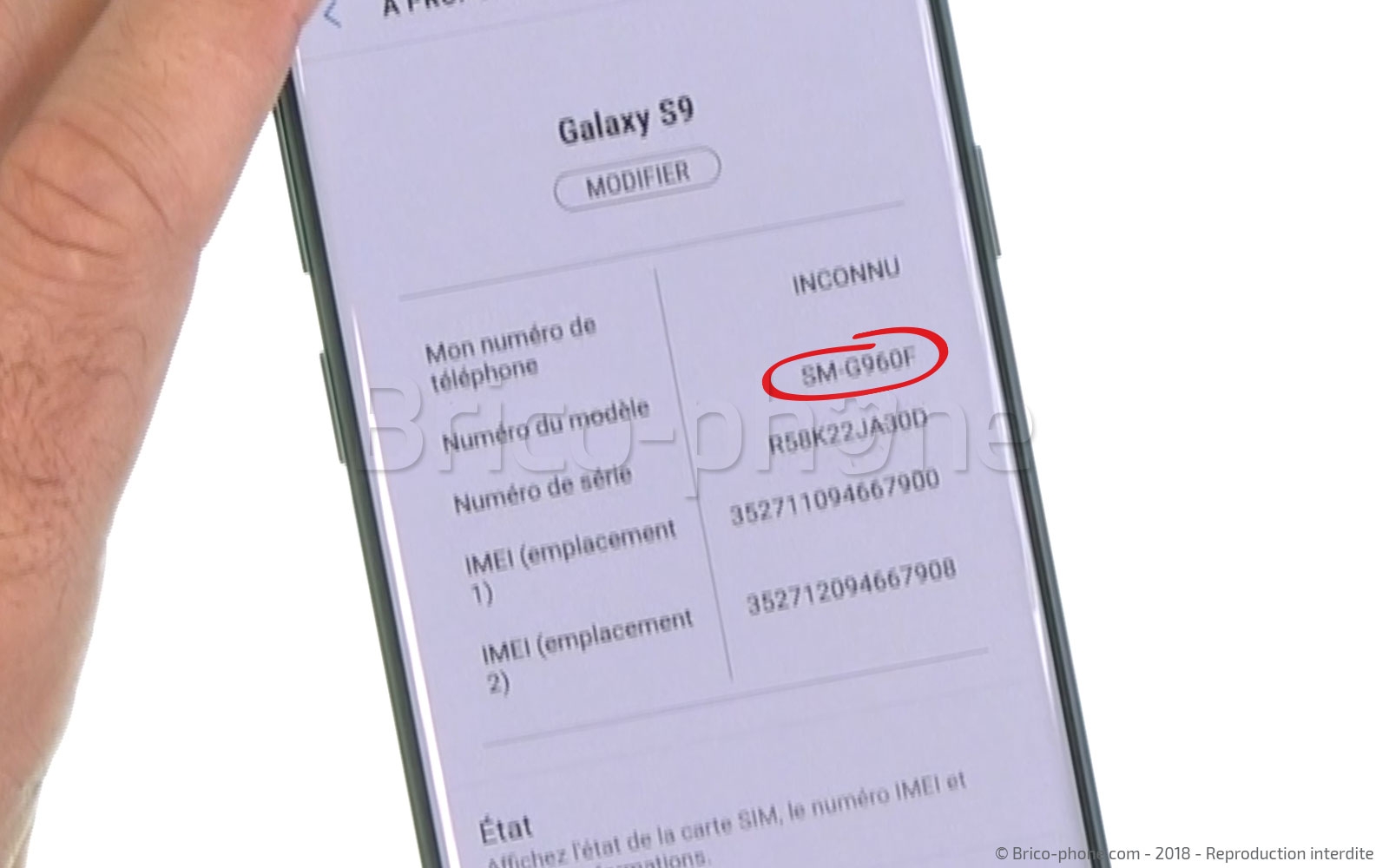

Dans un premier temps, vérifiez que vous êtes bien en possession d'un Samsung Galaxy S9. Vous trouverez le numéro de modèle au dos de votre téléphone ou alors dans les réglages. Le numéro correspondant à votre smartphone doit être SM-G960.
Maintenant, vous êtes certain d'avoir le Samsung Galaxy S9, vous pouvez donc préparer votre plan de travail avec les outils ainsi que le patron gratuitement fourni avec votre commande.

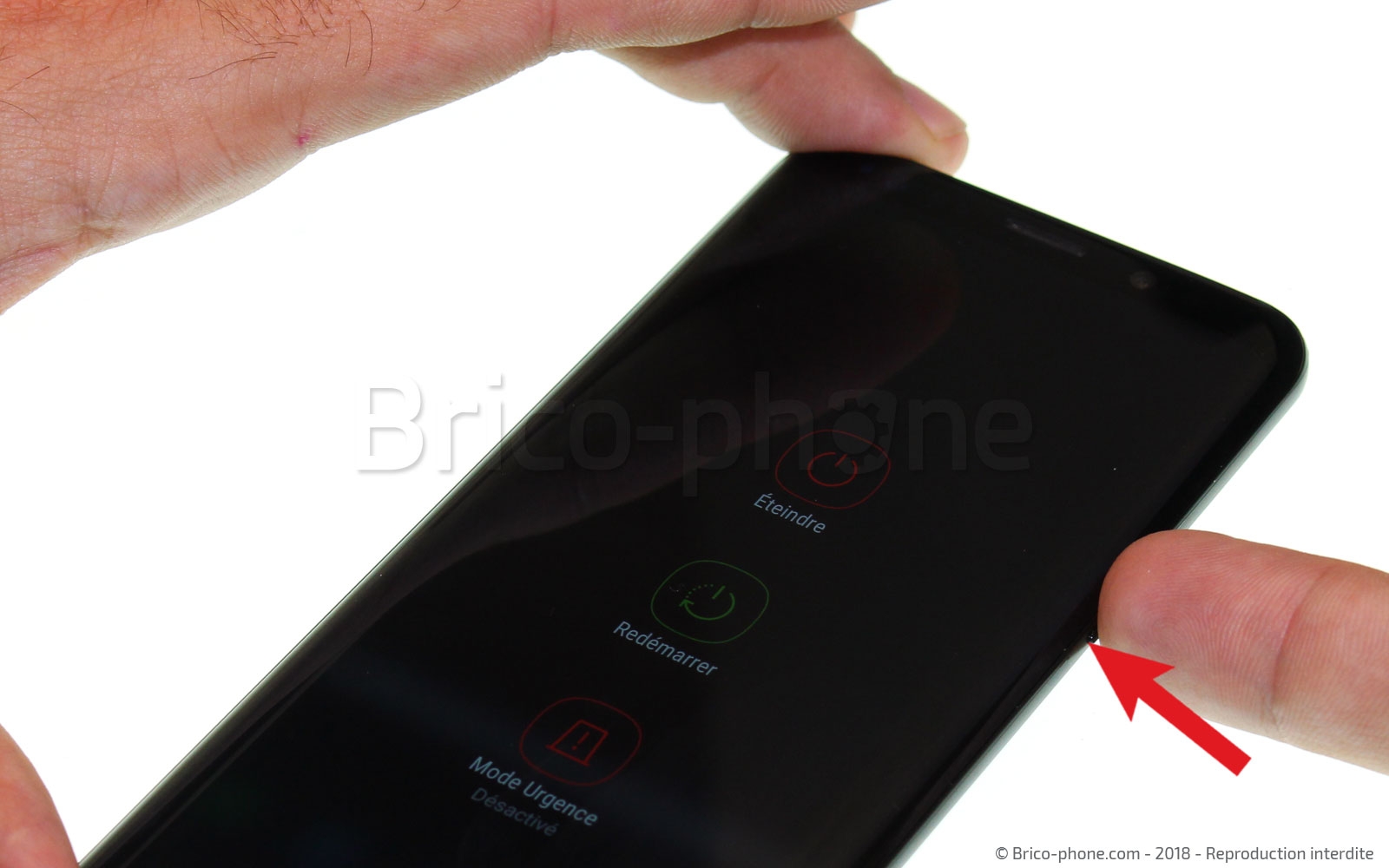

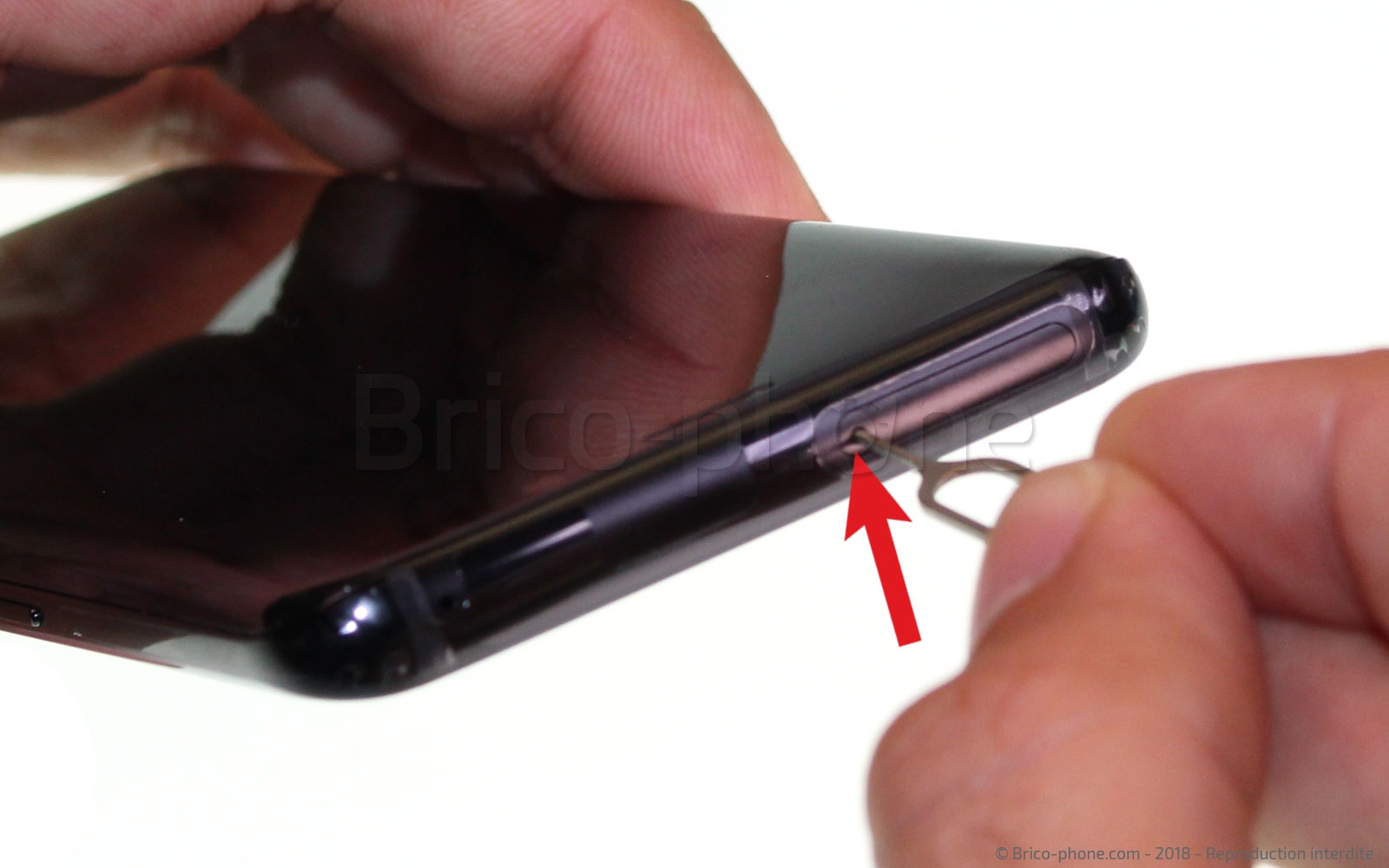

Il est maintenant temps d'éteindre votre appareil en sélectionnant le menu "éteindre" après avoir appuyé sur le bouton power. Retirez ensuite, le rack sim avec l'outil d'extraction.

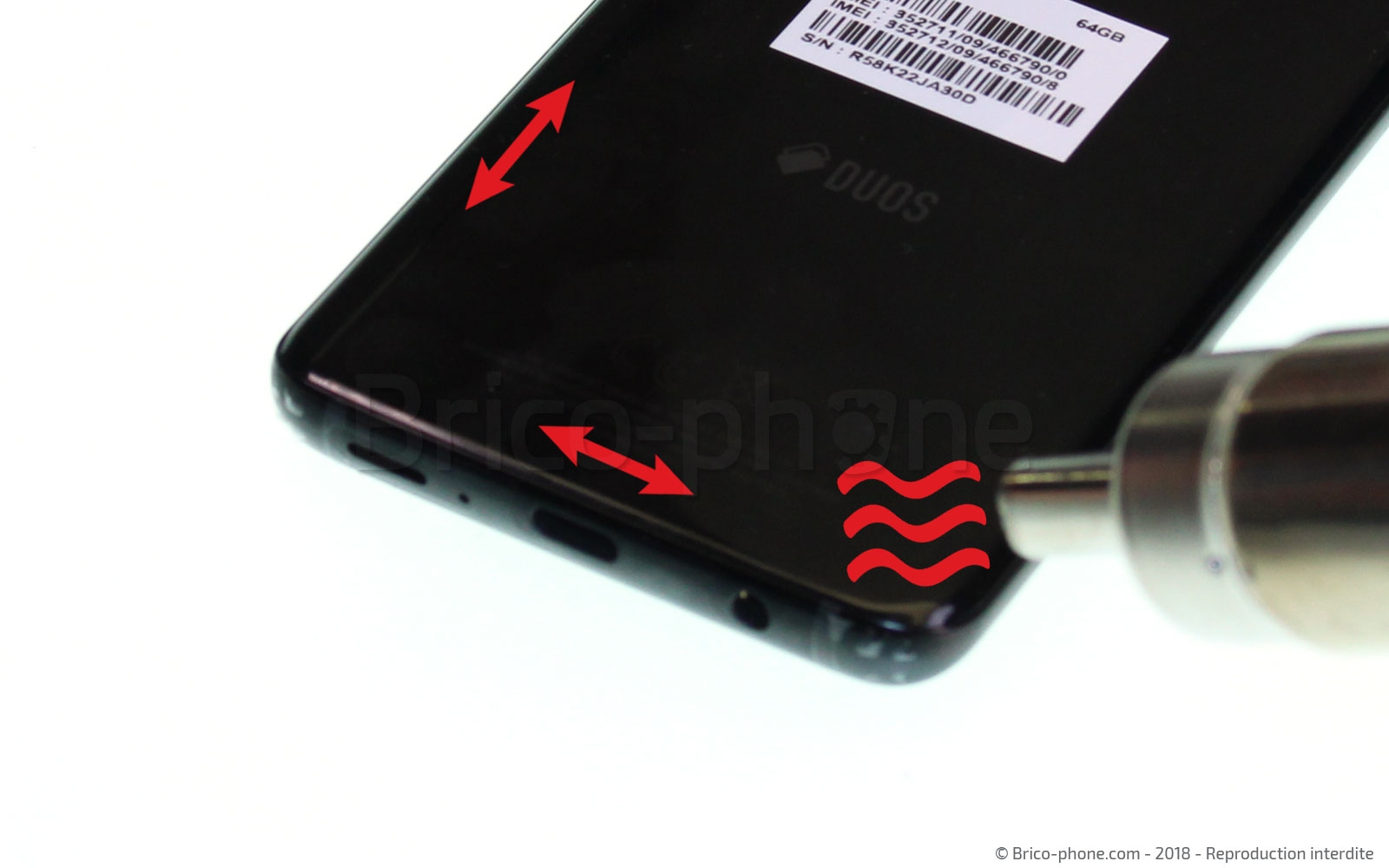

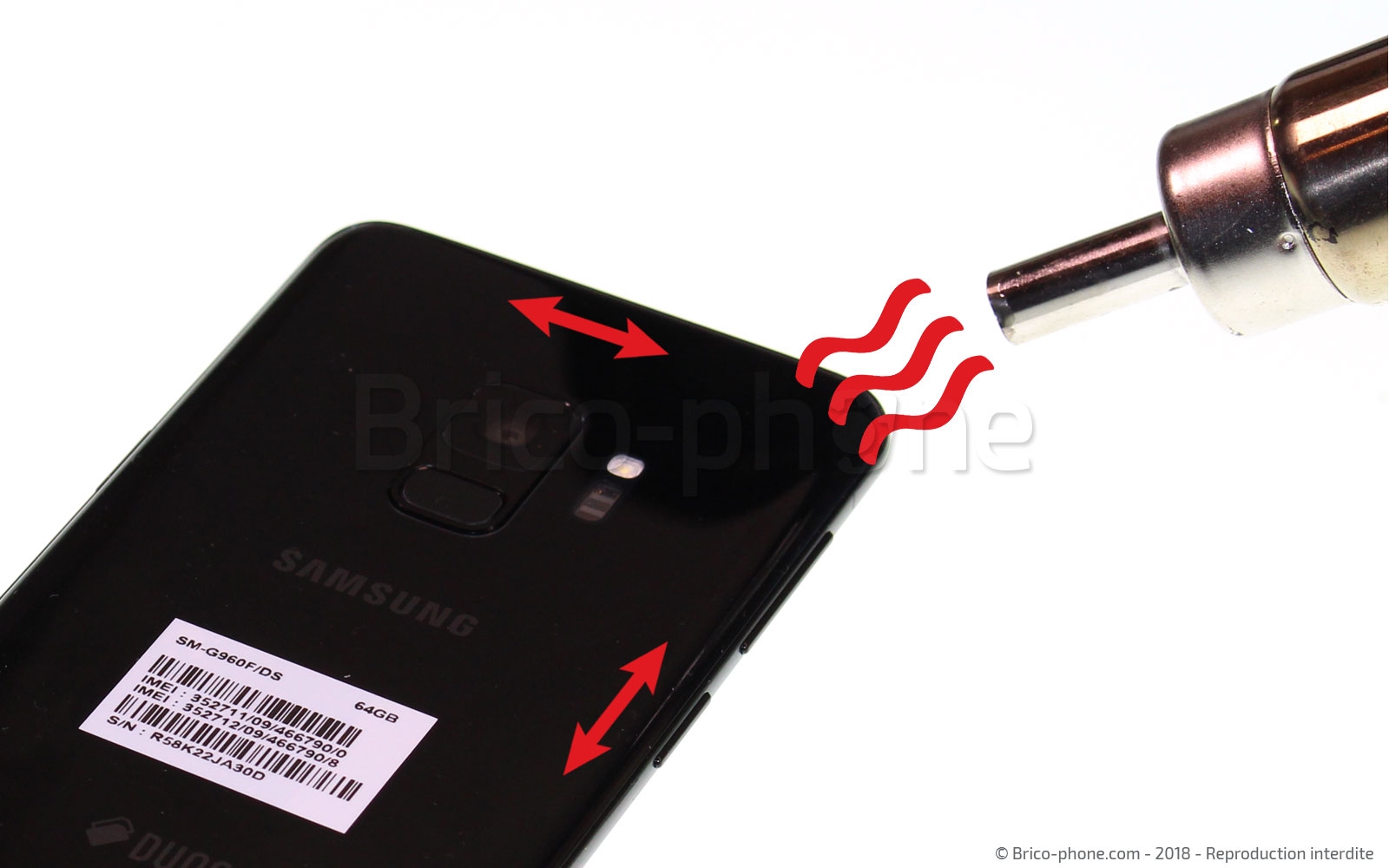

Etape 1 : Chauffer la vitre arrière
Pour retirer, la vitre arrière de votre smartphone, utilisez le mini décapeur thermique ou alors un sèche-cheveux, sur le contour de votre Samsung Galaxy S9. Attention, à ne pas dépasser 80 degrés au risque d'endommager les composants ou la batterie.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

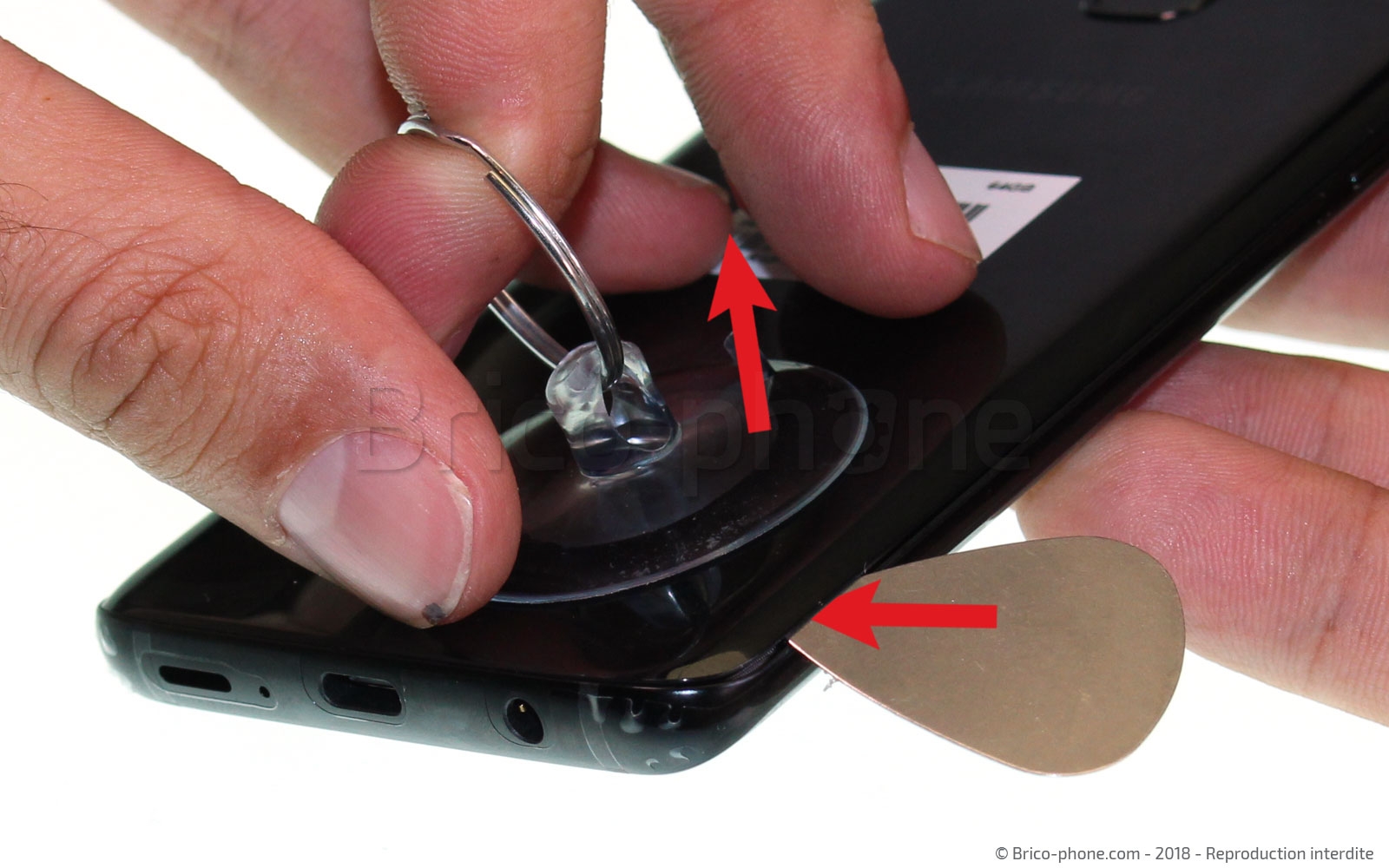

Etape 2 : Insérer le médiator plastique

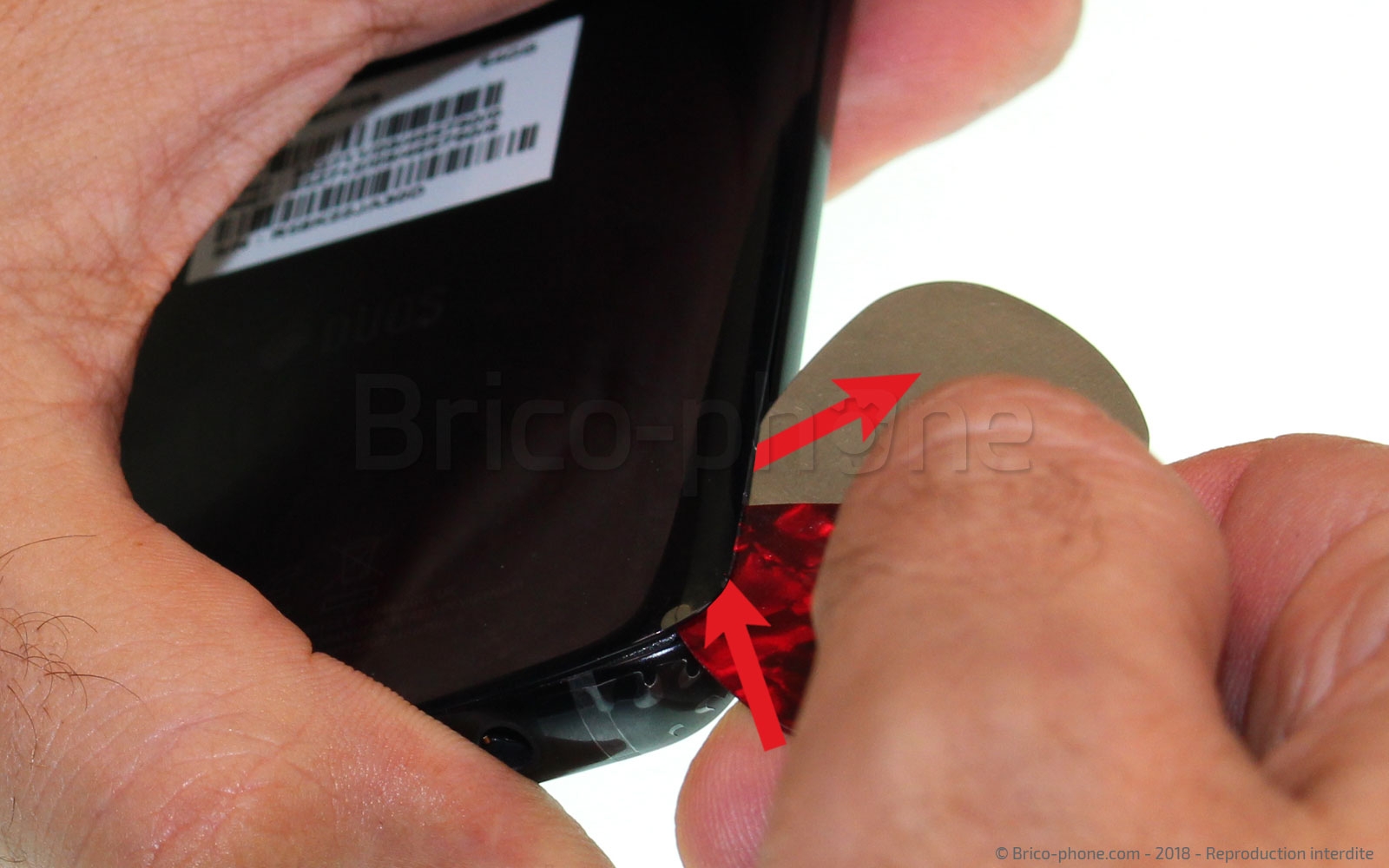

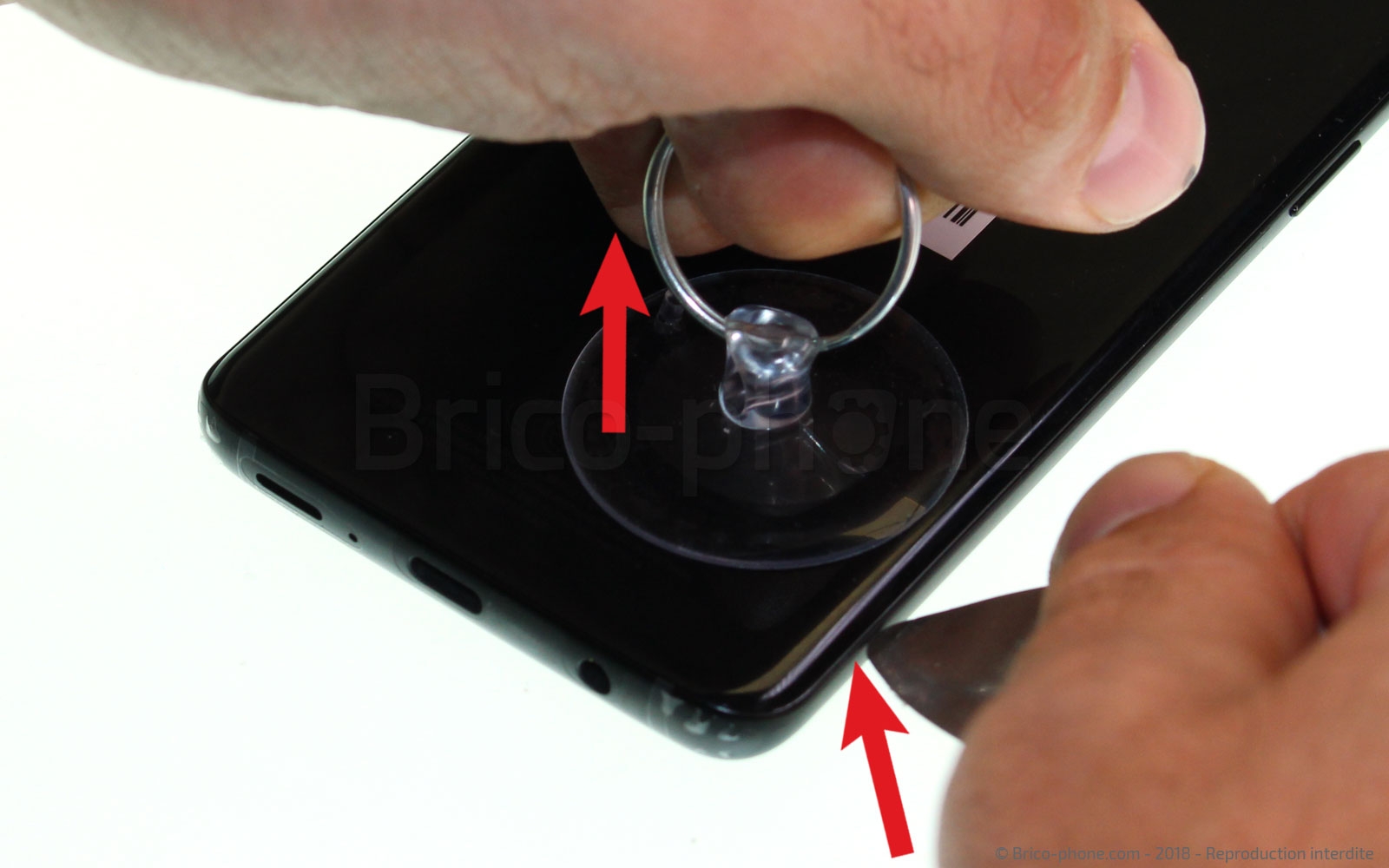

Placez au bas de votre appareil, la ventouse fournie dans votre kit de manière à pouvoir tirer dessus afin de créer une interstice entre la vitre et le chassis, pour y insérer le médiator métallique. Une fois, ce dernier inséré, placez le mediator en plastique et retirez celui en métal.
Outils du kit utilisés
Outils du kit utilisés

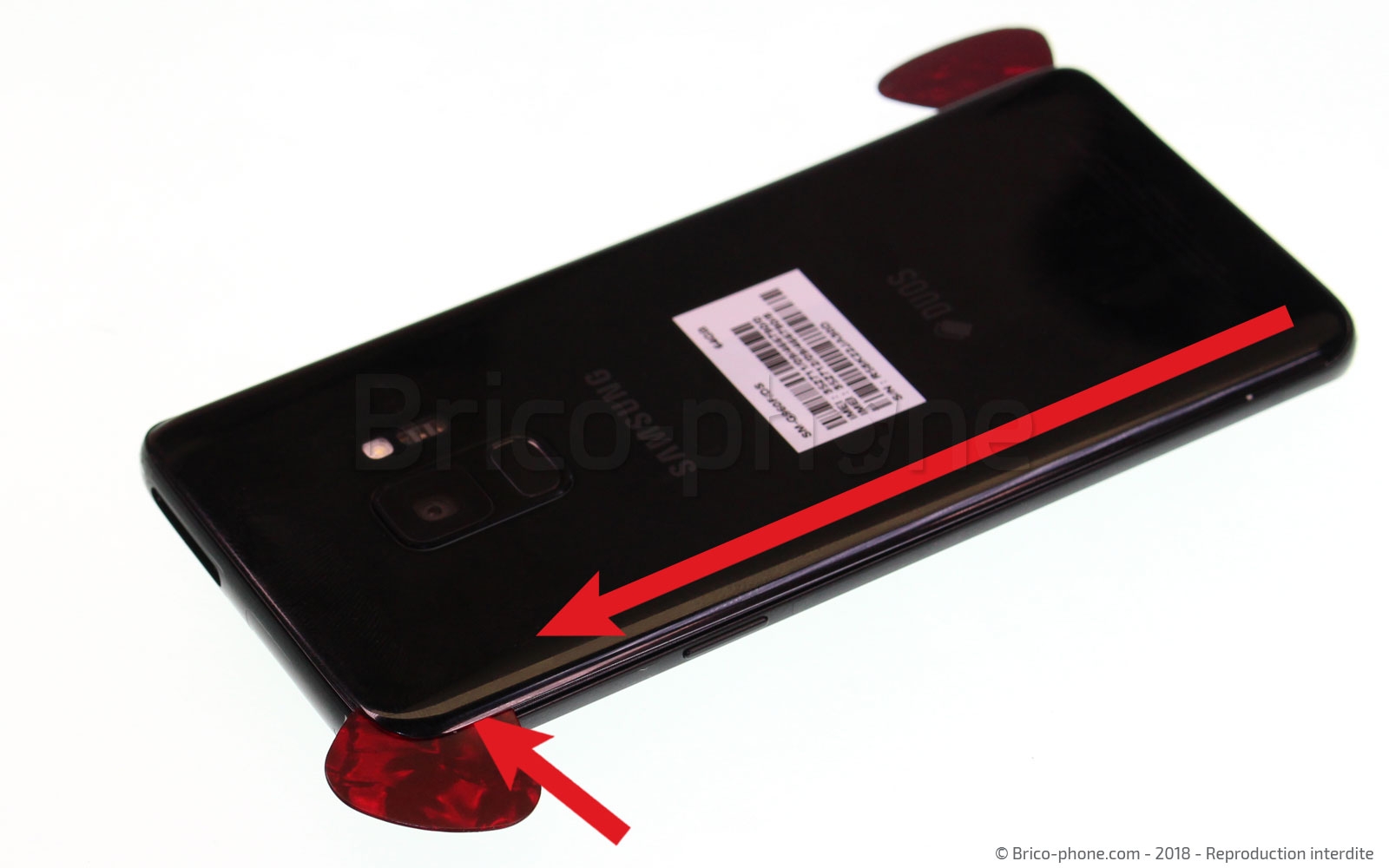

Etape 3 : Décoller la vitre arrière

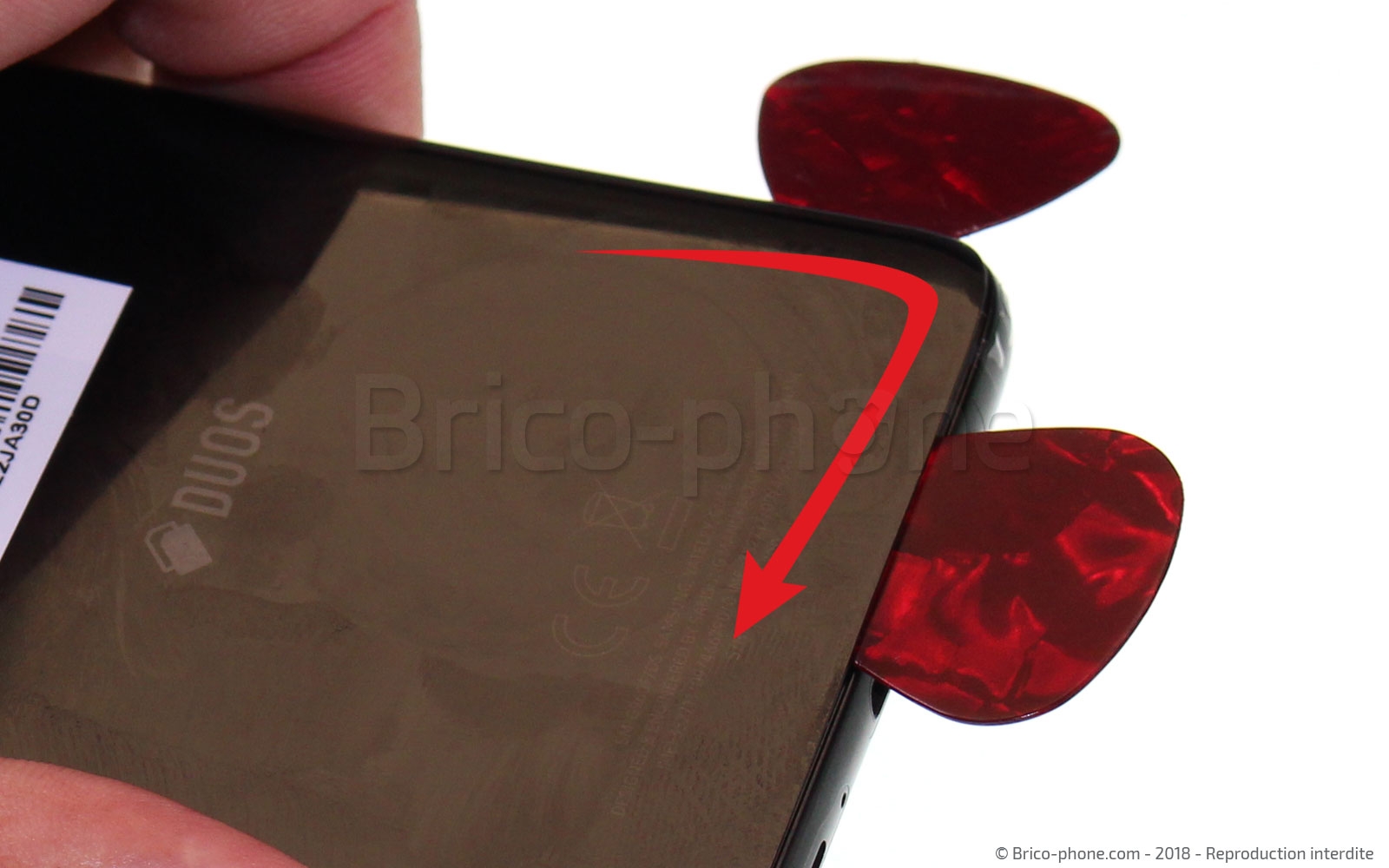

A l'aide des médiators en plastique, faites le tour du smartphone pour pouvoir décoller la colle. Si besoin, rechauffez légèrement.

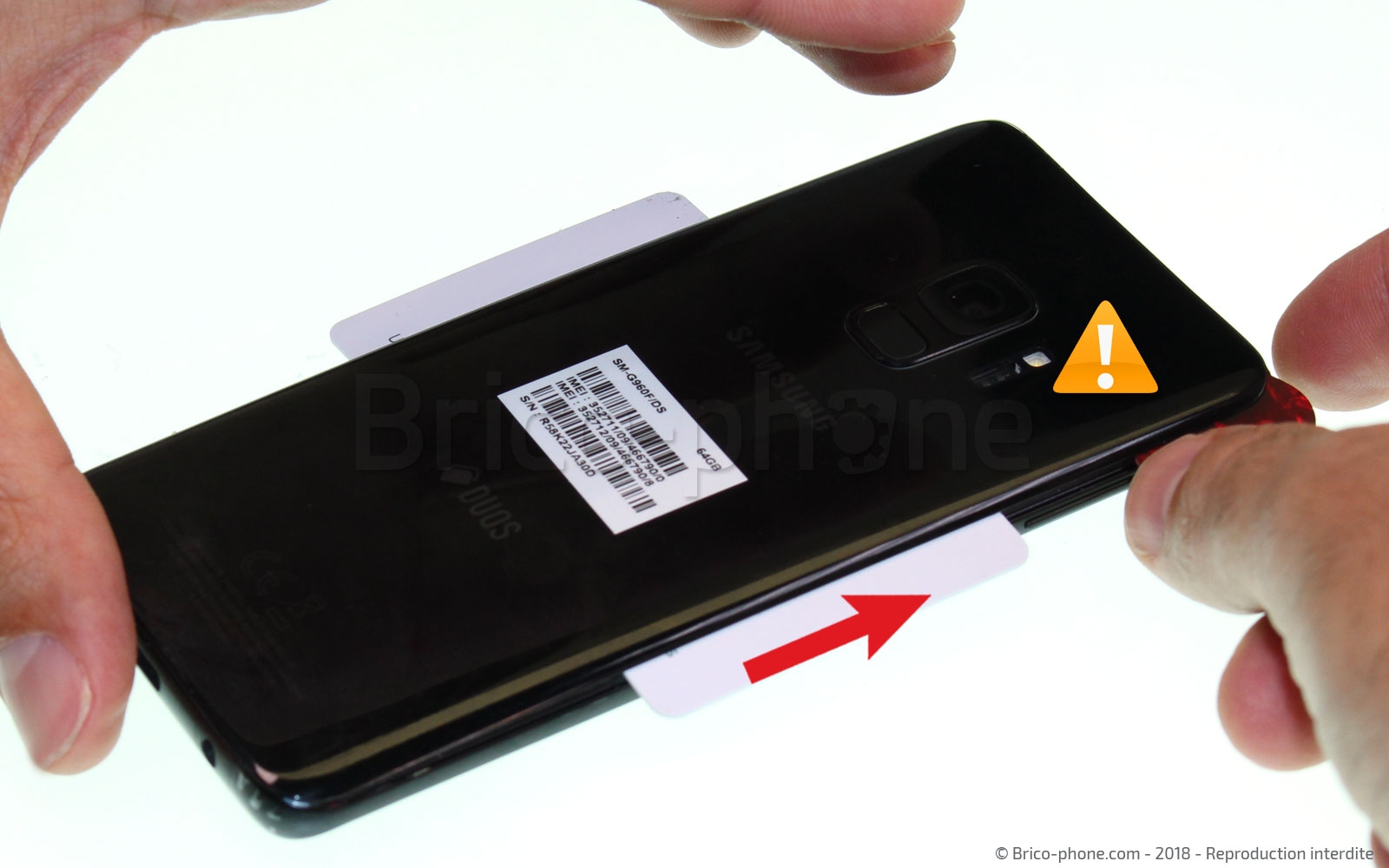

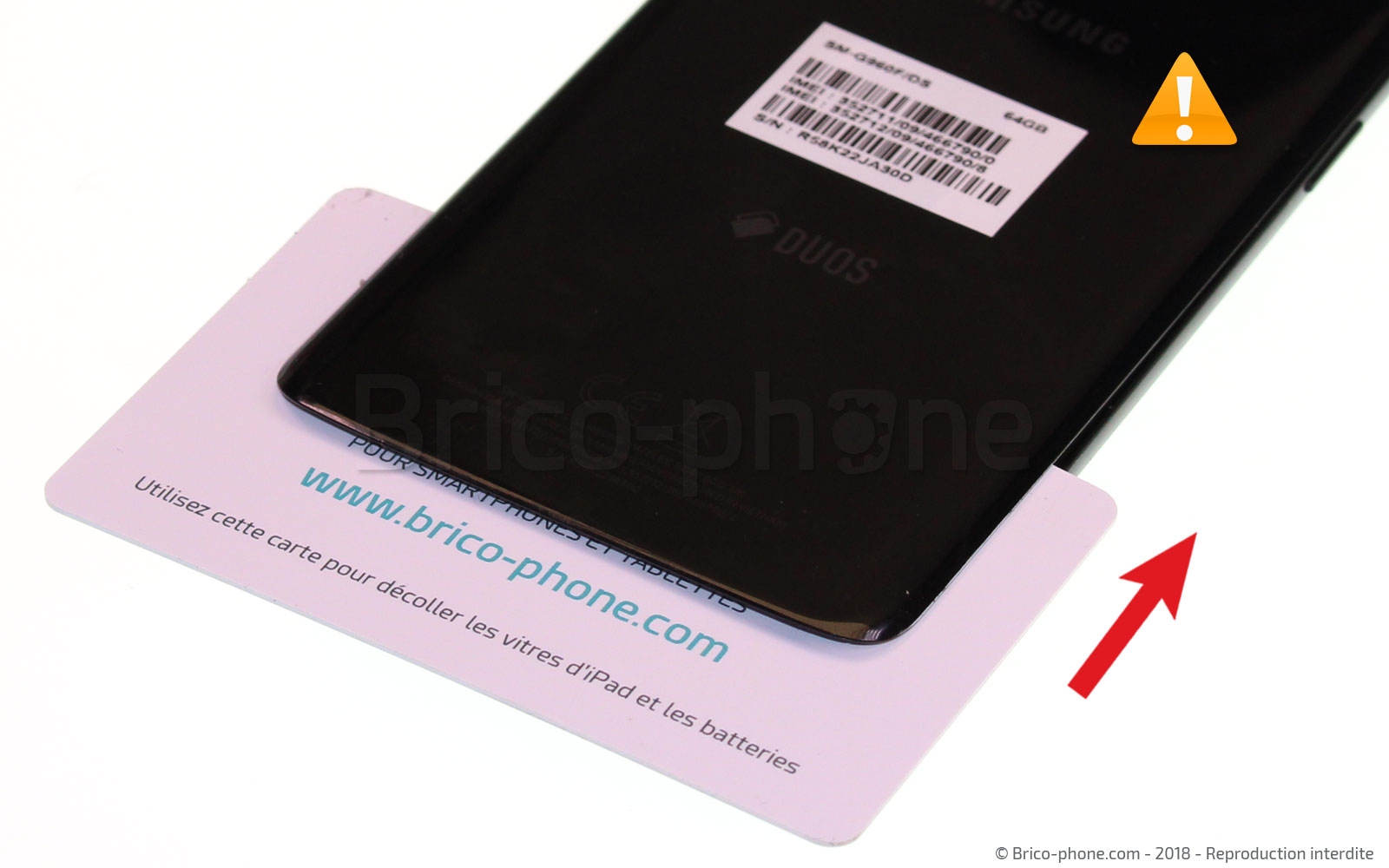

Une fois le tour réalisé, faites glisser la carte en PVC du bas du téléphone au sommet en faisant attention au lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Retirer la vitre arrière

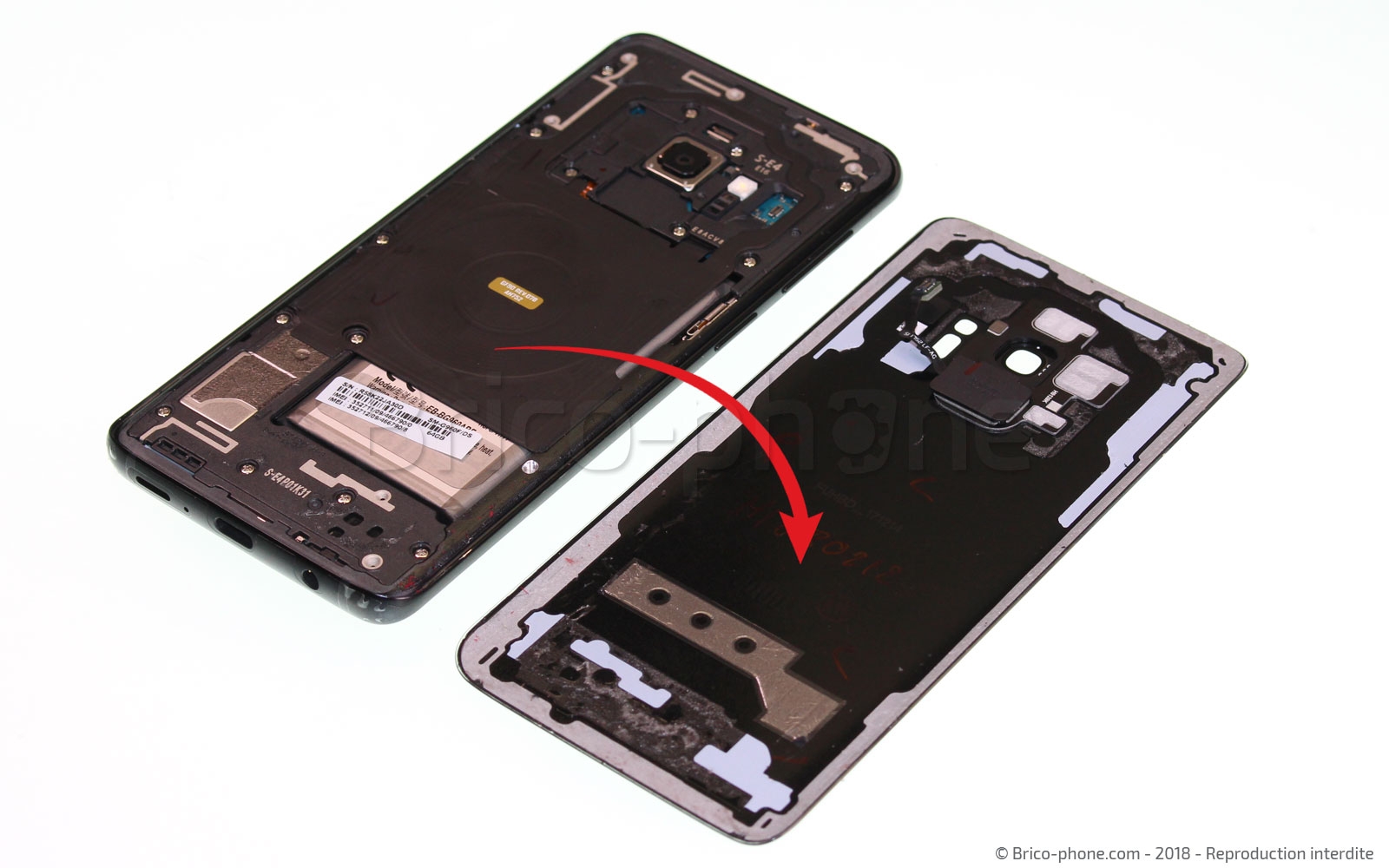

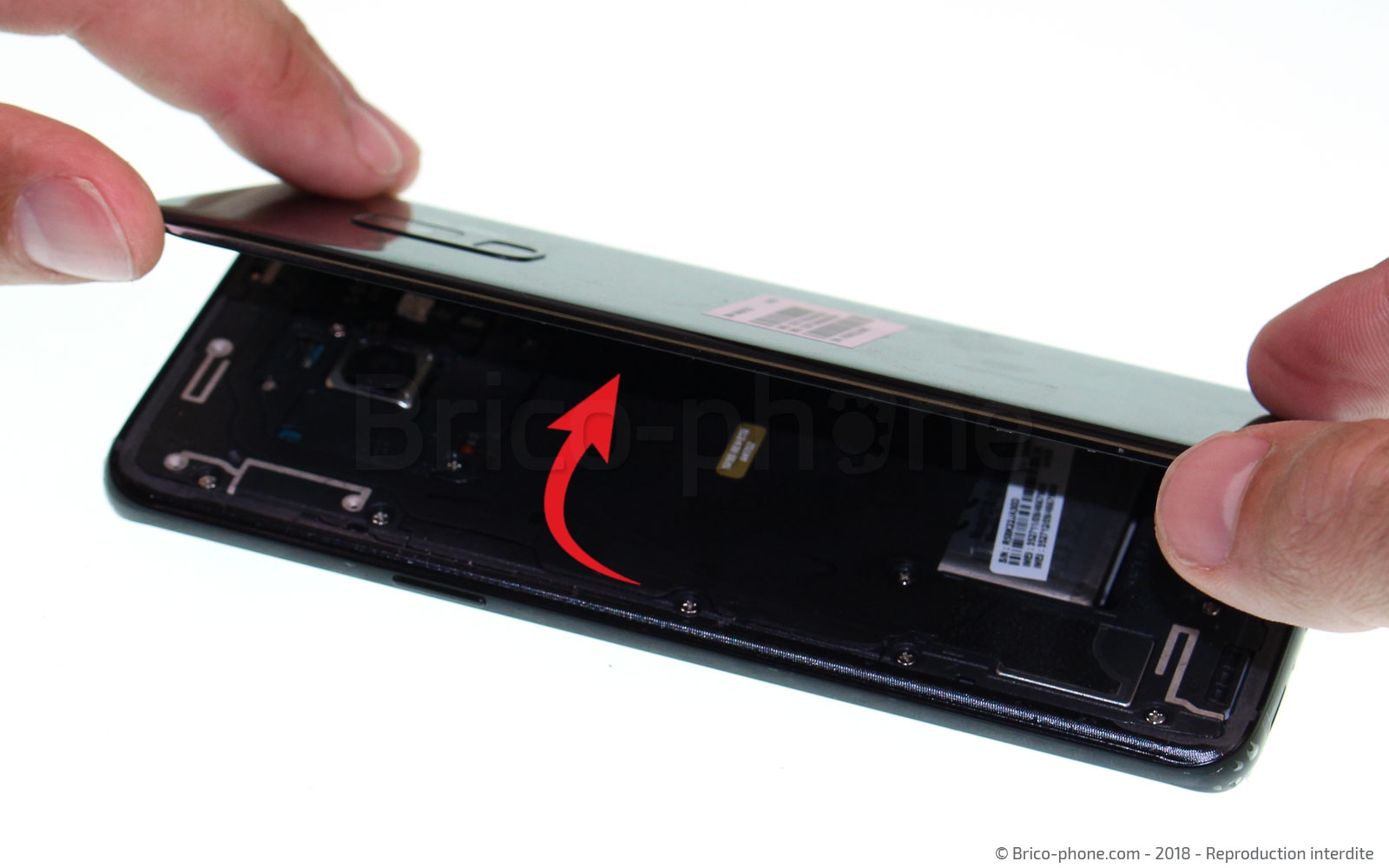

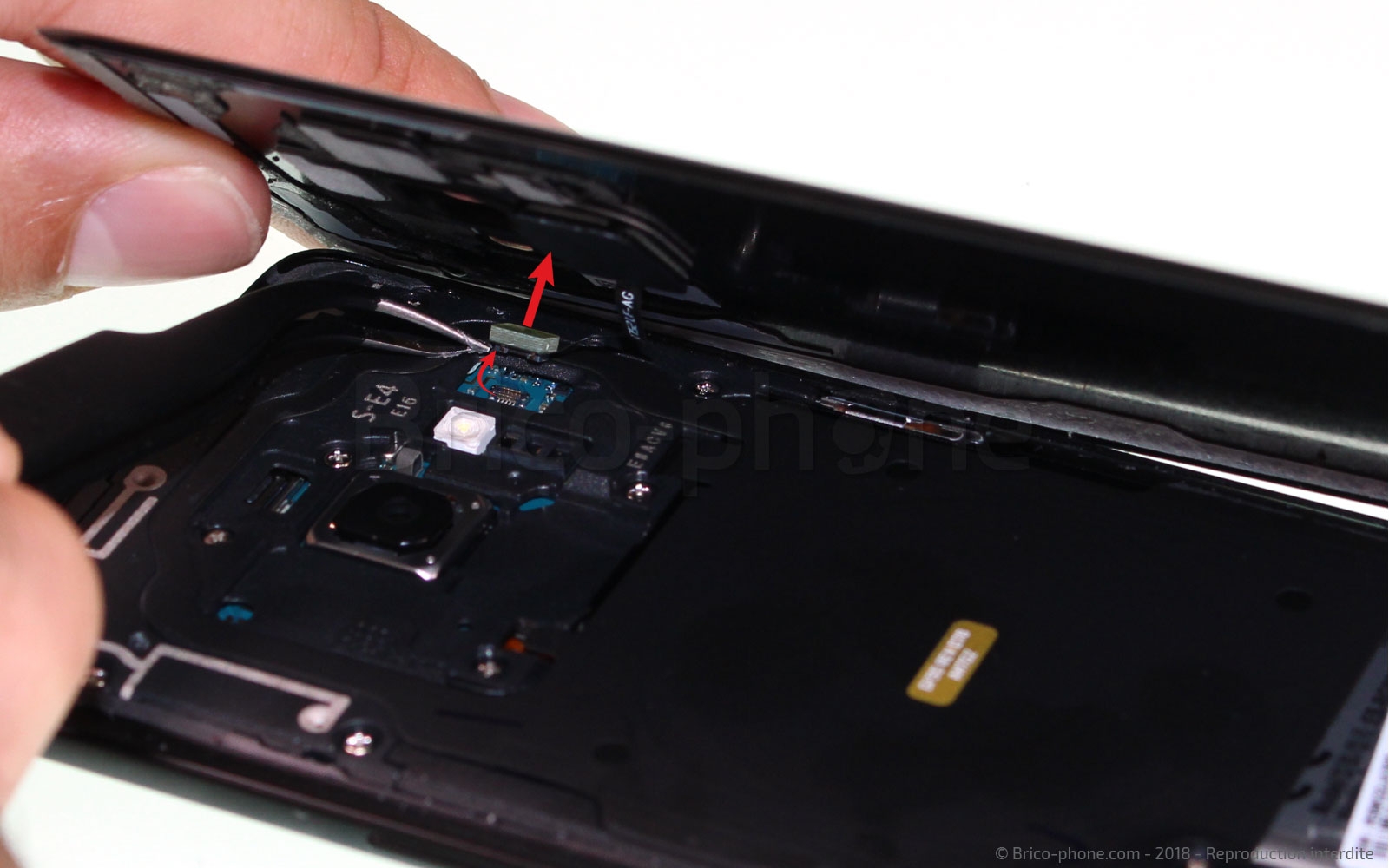

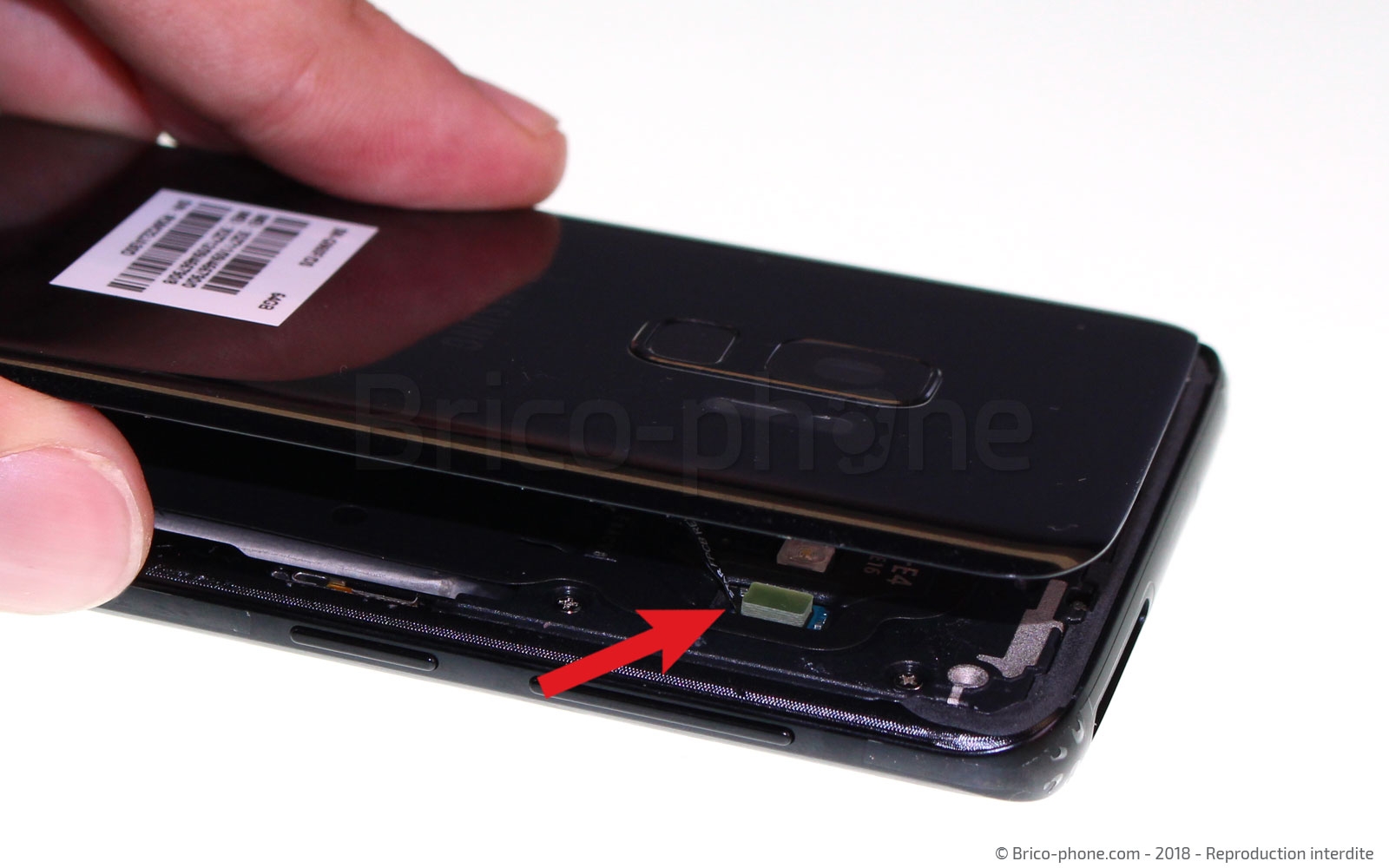

Un fois, la carte PVC passée, vous pouvez soulever délicatement la coque arrière de votre Samsung Galaxy S9. Avant de la retirer entièrement, déconnectez la nappe du lecteur d'empreintes, à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

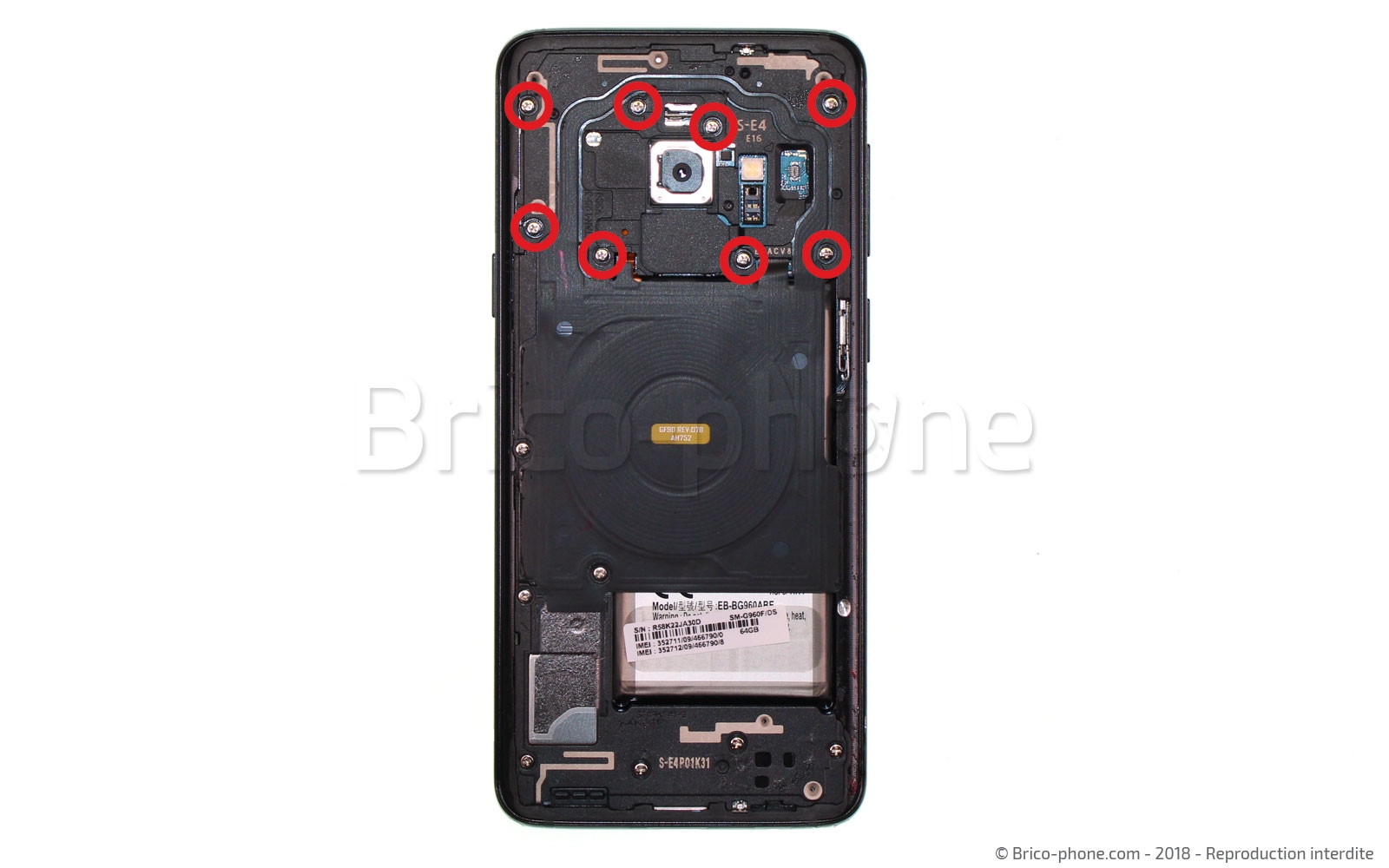

Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur

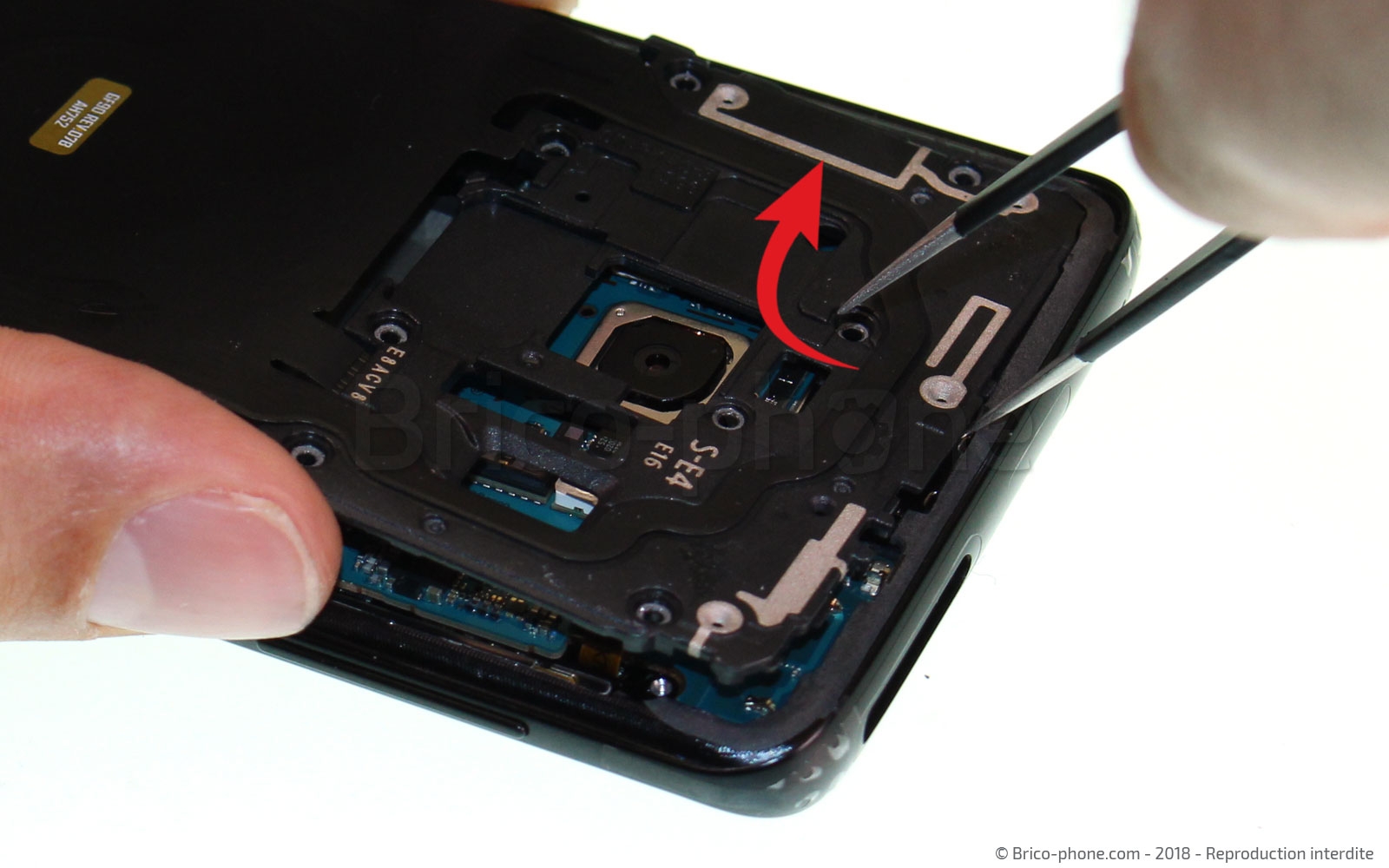

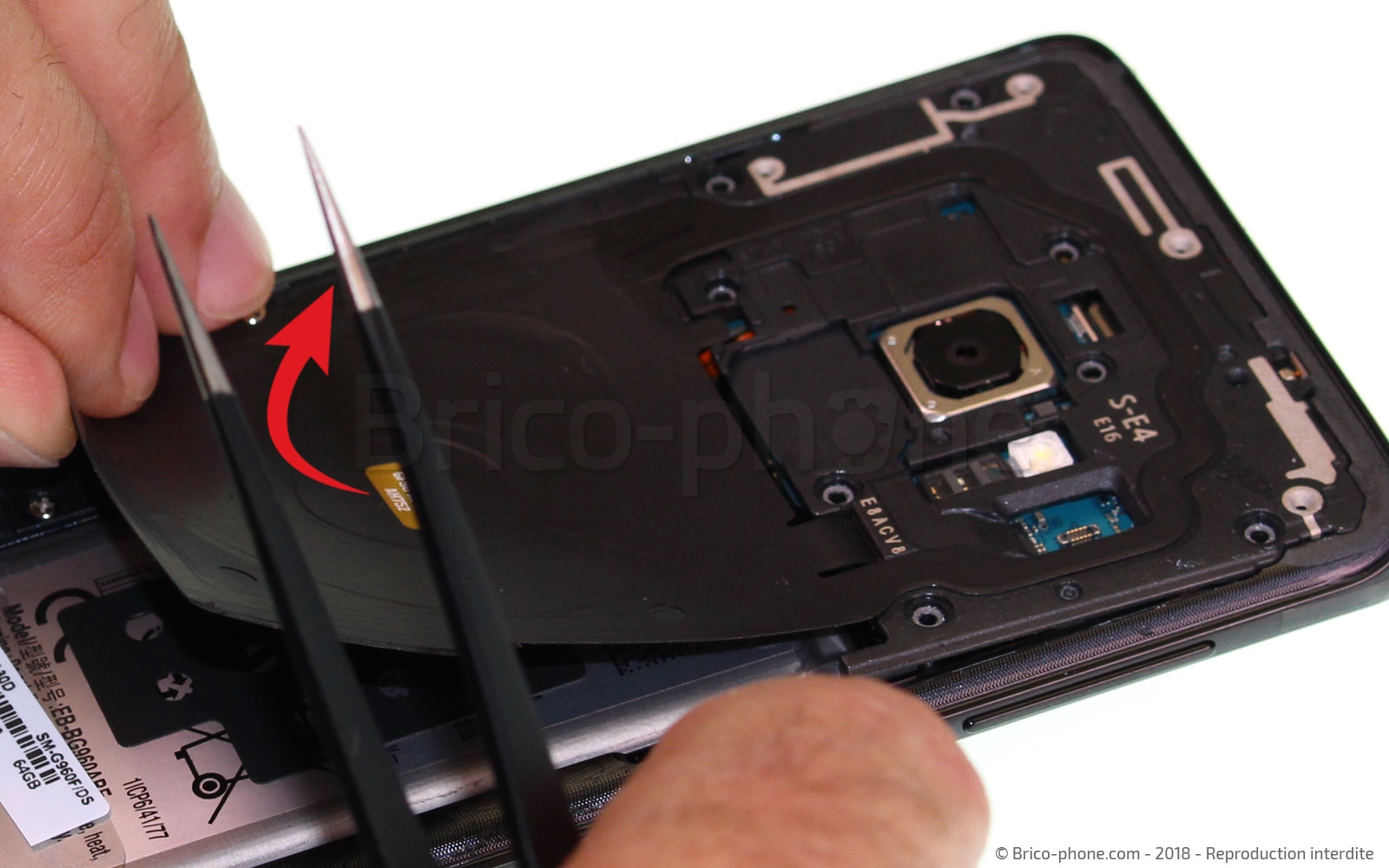

Saisissez-vous du tournevis cruciforme pour retirer les 8 vis retenant la plaquette au châssis de l'appareil. Soulevez la nappe d'induction en commençant par le bas. A l'aide de la pince en métal, déclipsez la plaquette des encoches et retirez-la.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

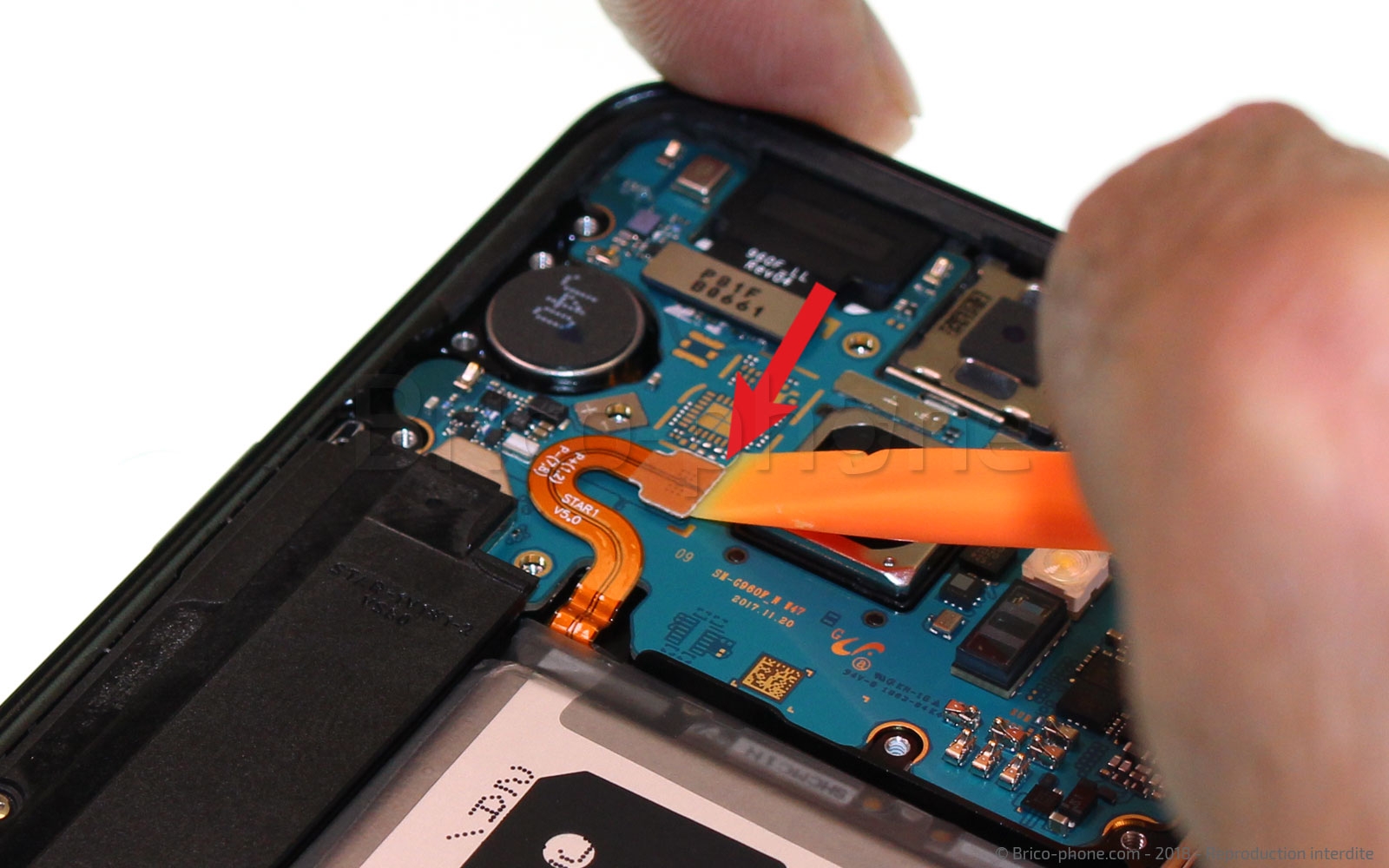

Pour travailler en toute sécurité, il vous faut débrancher le connecteur de batterie, avec le le vier en nylon.
Outils du kit utilisés
Outils du kit utilisés

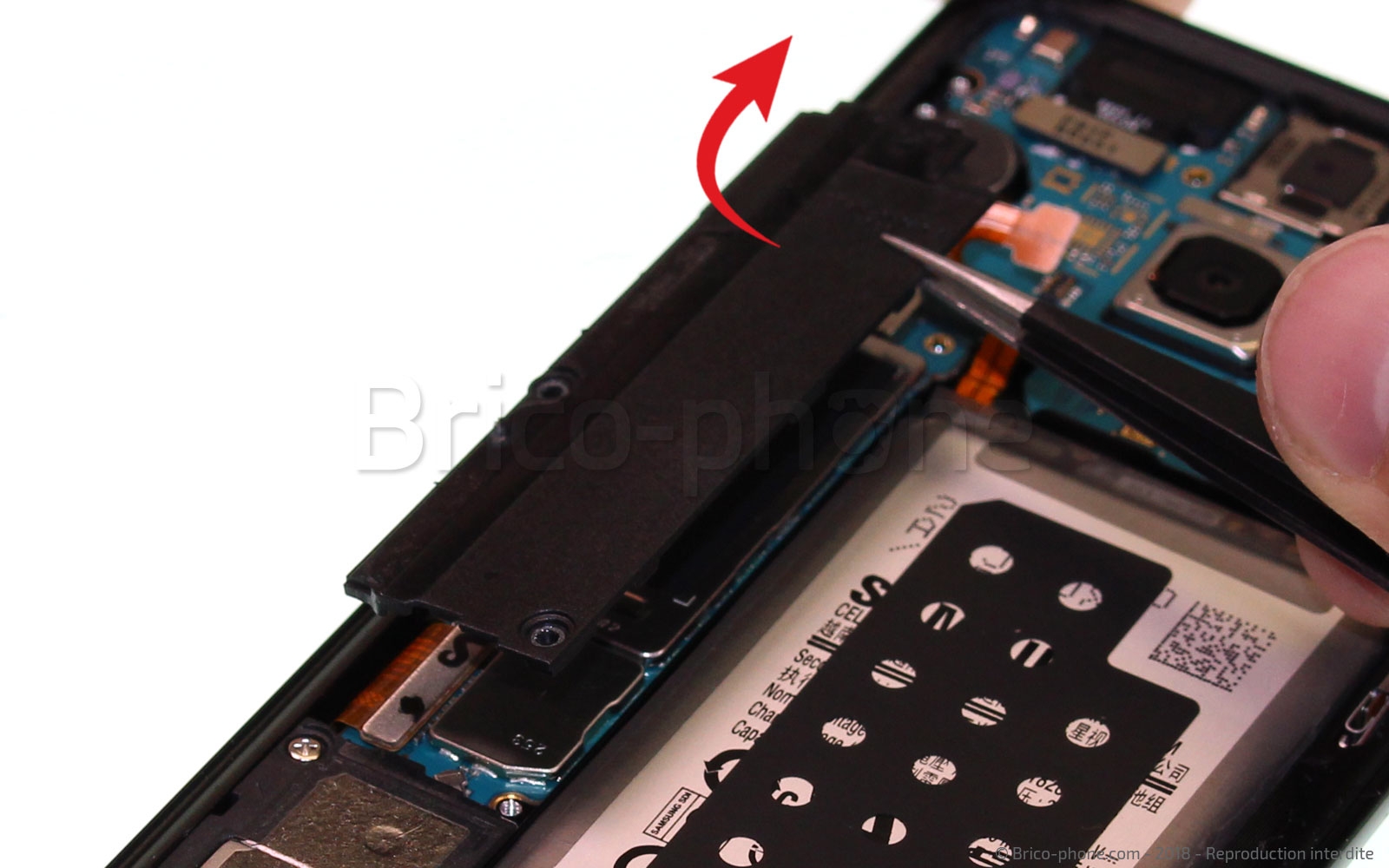

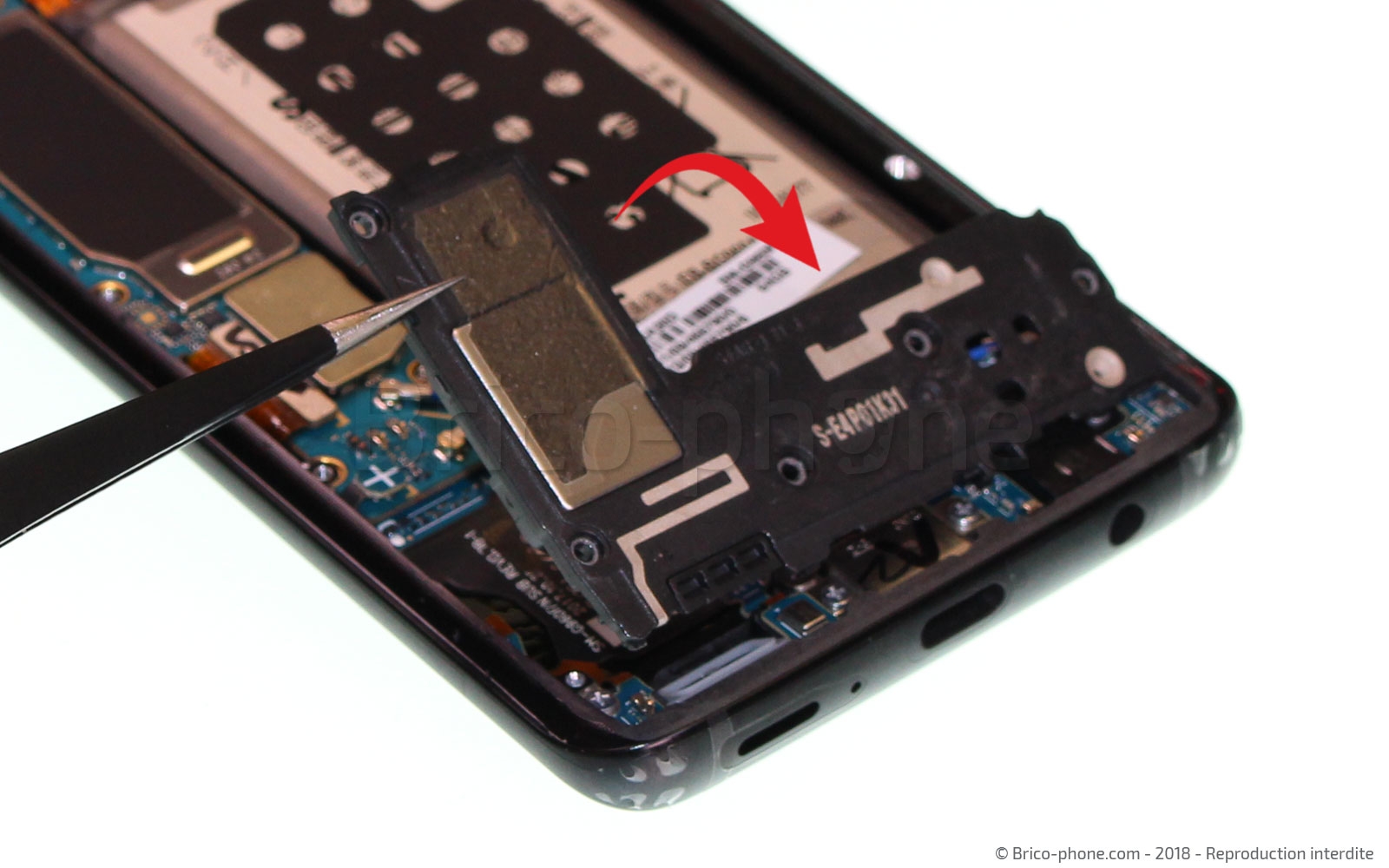

Etape 8 : Retirer le haut-parleur externe

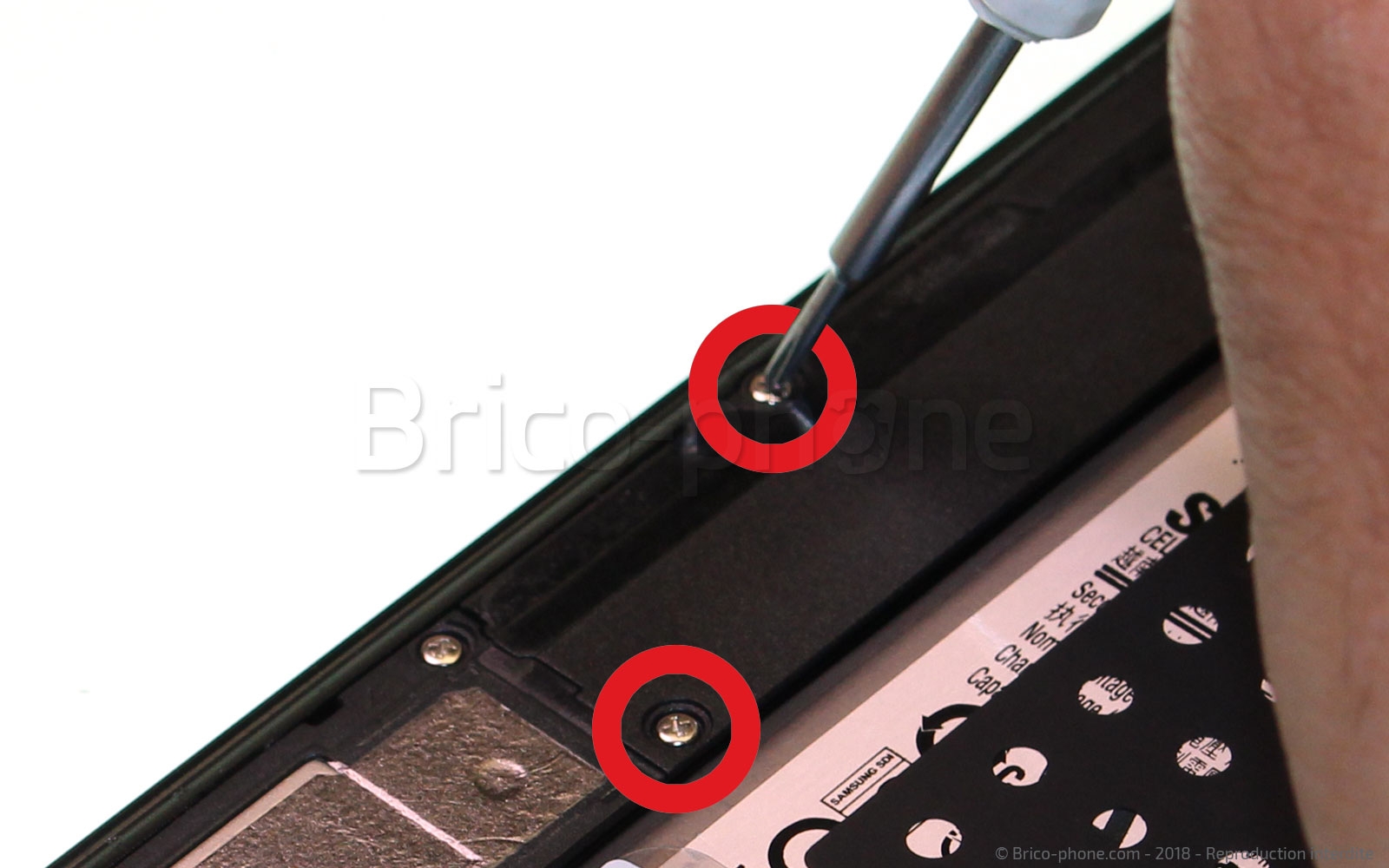

De nouveau, il vous faut utiliser le tournevis cruciforme pour enlever les 3 vis maintenant le cache latéral, et retirez-le du chassis du téléphone.

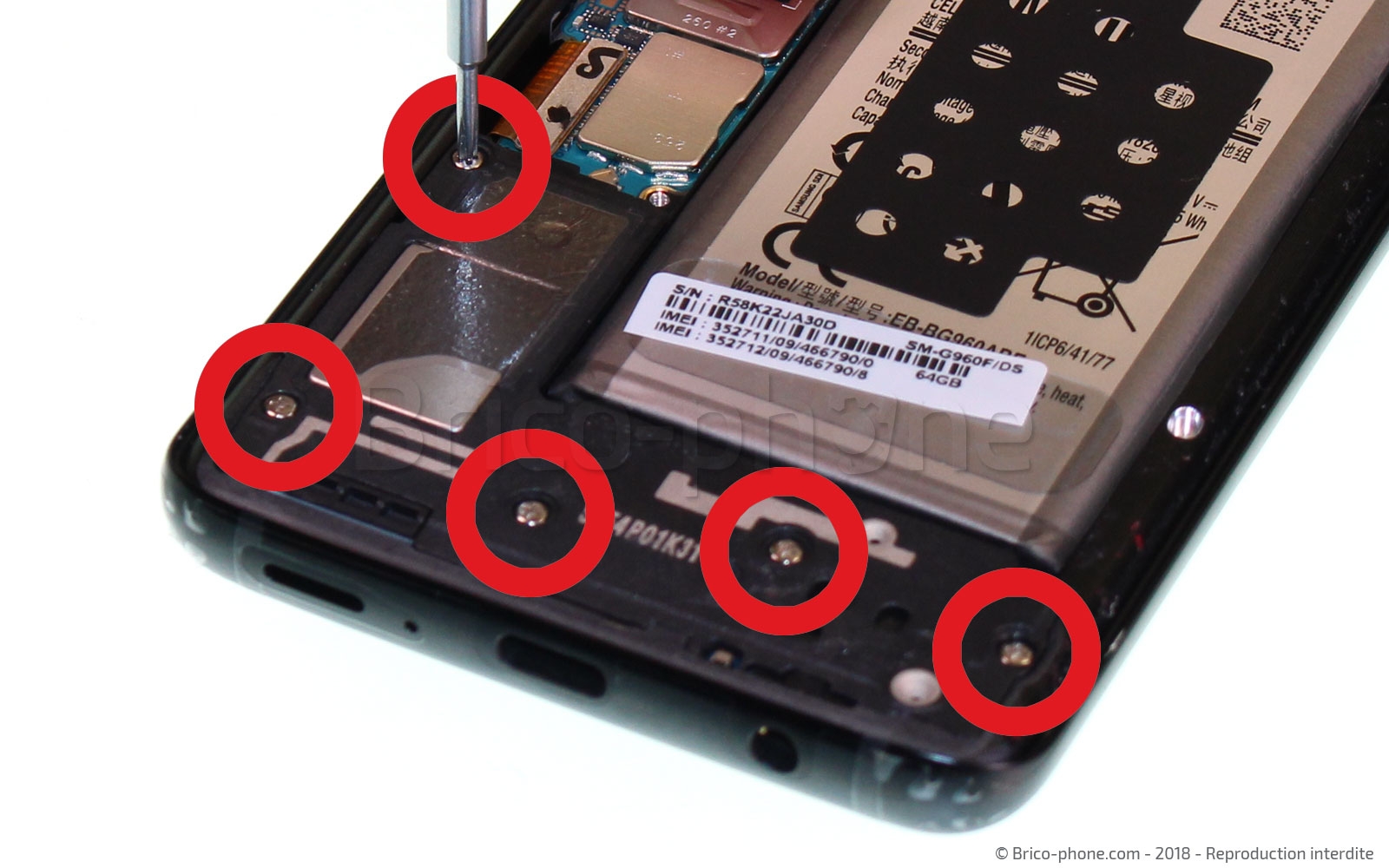

Dévissez les 5 vis présentes sur le haut-parleur externe et à l'aide de la pincette en métal, libérez le haut parleur externe.
Outils du kit utilisés
Outils du kit utilisés


Fin du tutoriel
Ce tutoriel est terminé. Concernant le remontage de votre Samsung Galaxy S9, il vous faut suivre ce tutoriel en sens inverse.
