Changement du connecteur de charge sur Honor 9

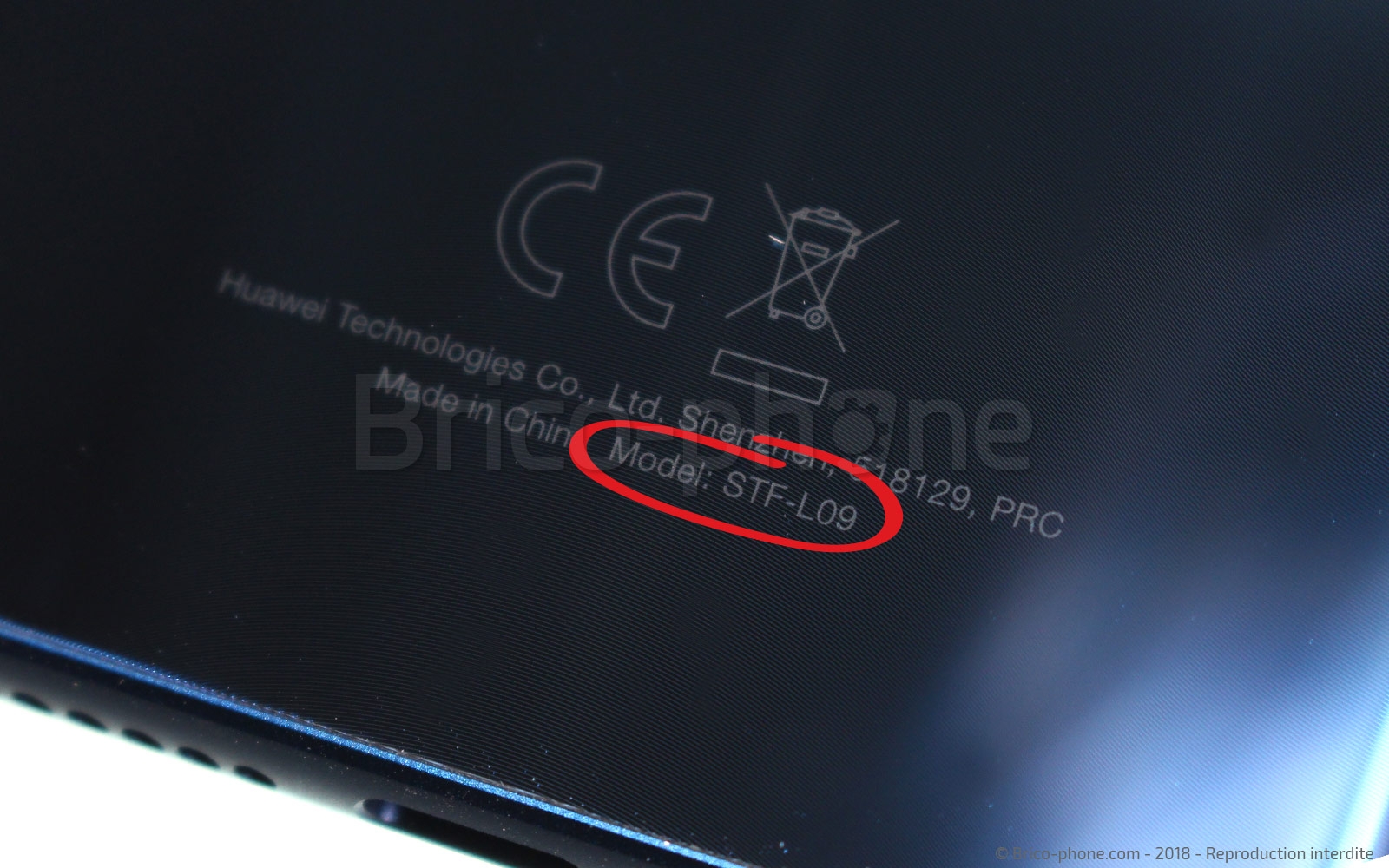

Avant de vous lancer dans l'ouverture de votre téléphone, assurez-vous de bien posséder un Huawei honor 9. Pour cela vérifier que le numéro de modèle inscrit au dos de votre appareil est bien STF-L09.

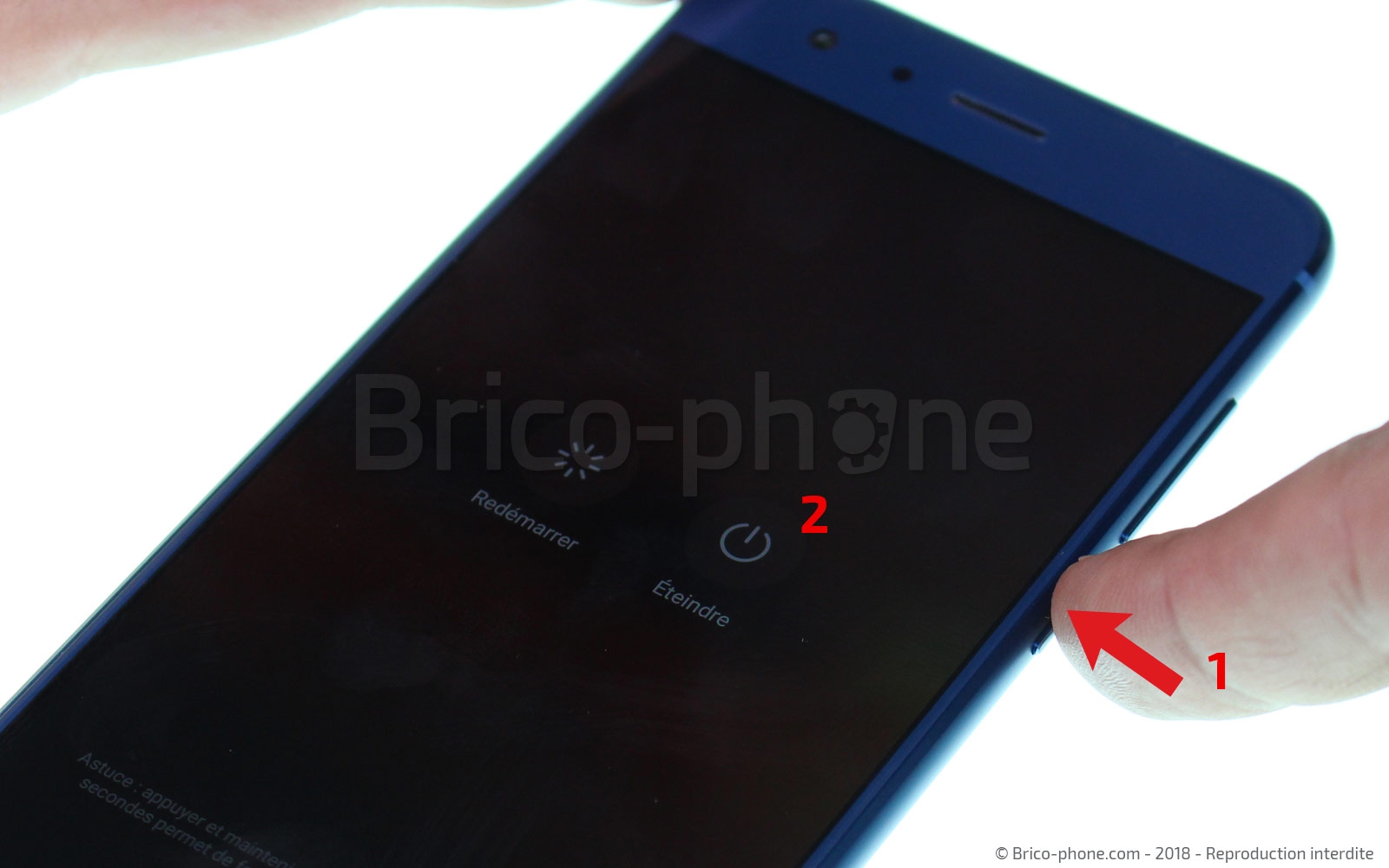

Avant de vous lancer dans le remplacement de votre dock de charge la première chose importante à faire est d'éteindre votre téléphone.

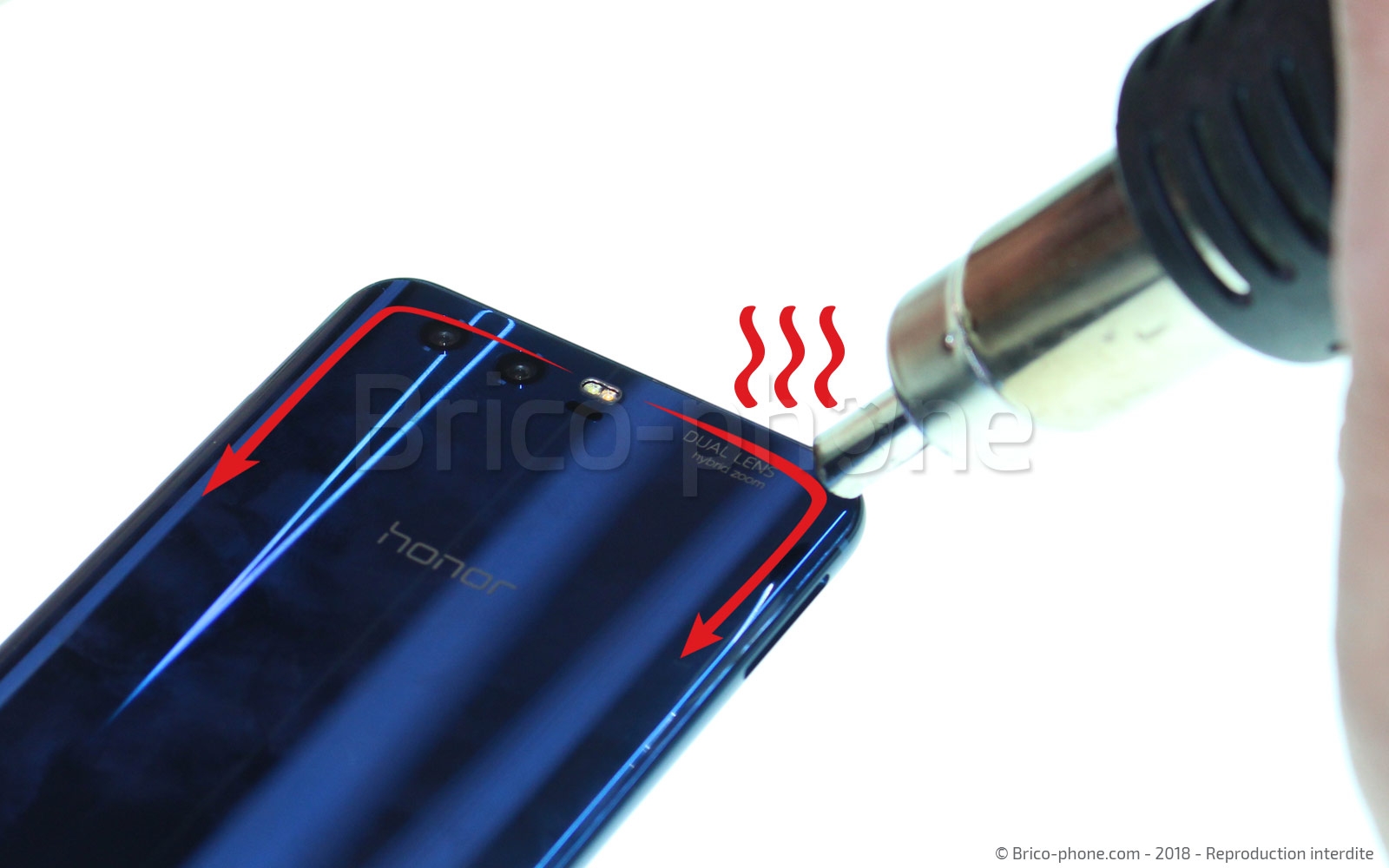

Afin de procéder au retrait complet de la façade arrière du Honor 9, vous allez devoir la chauffer à l'aide d'un décapeur thermique ou tout simplement de votre sèche-cheveux.

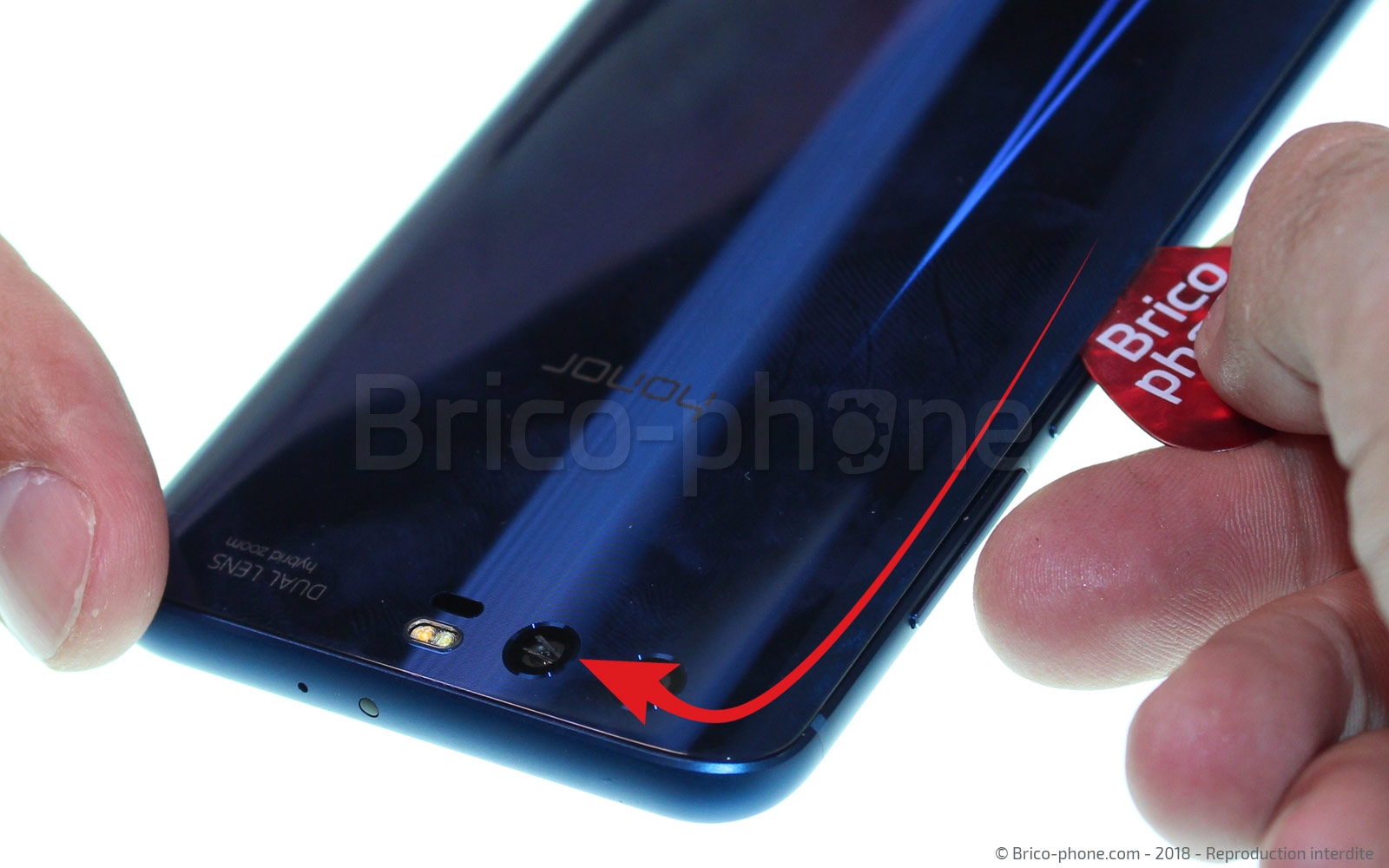

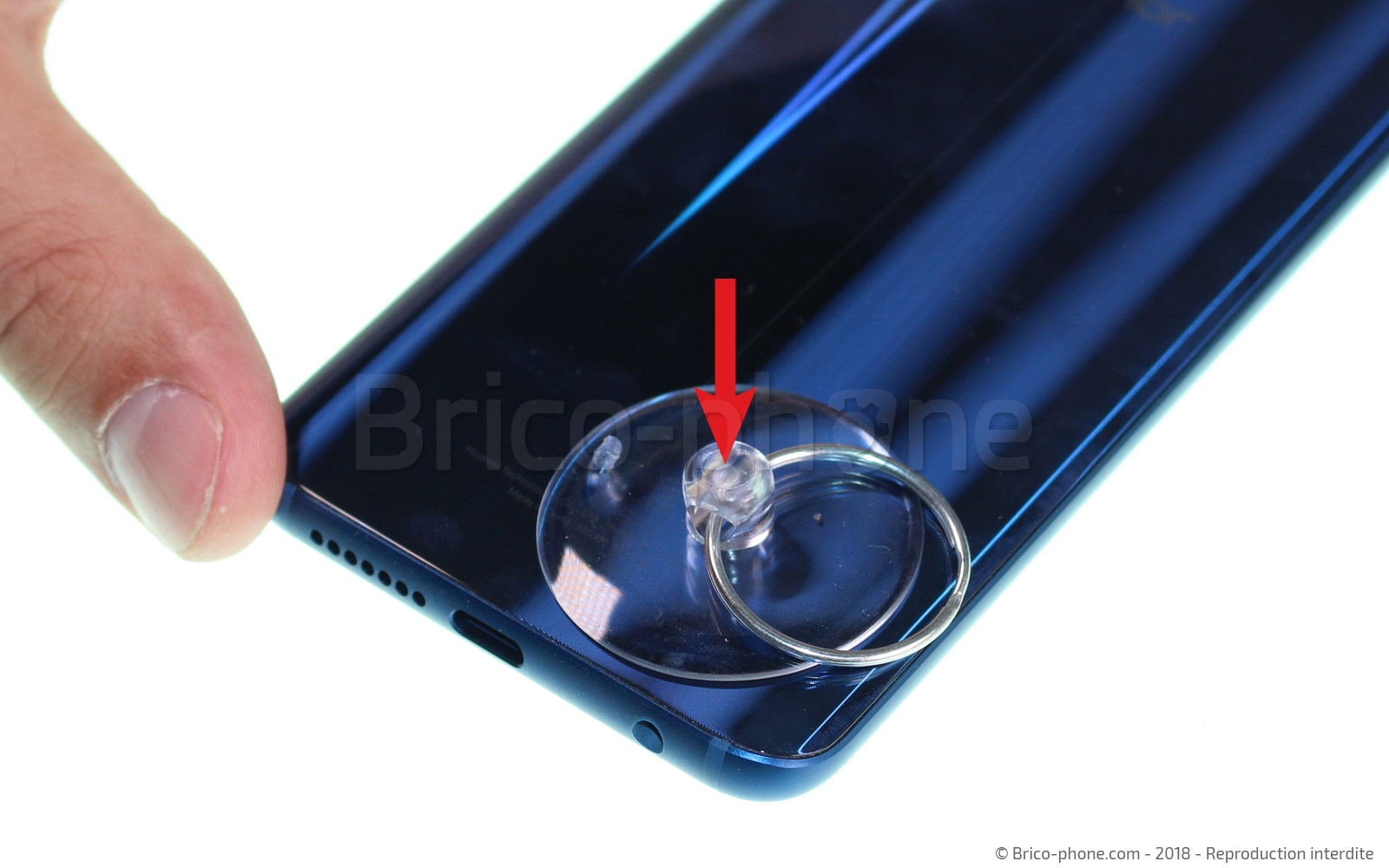

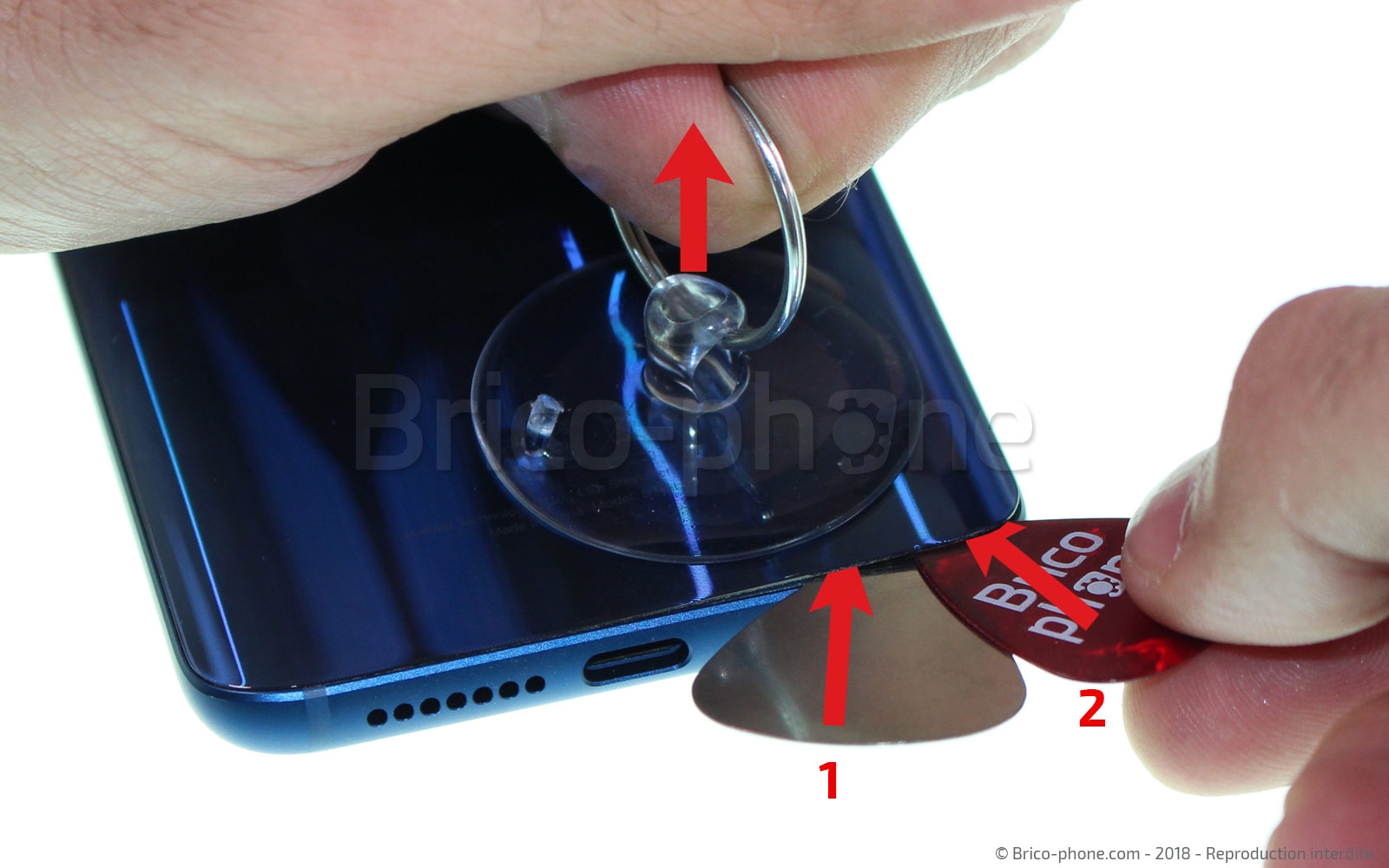

Tout en tirant sur la ventouse que vous aurez au préalable appliqué sur le bas de la vitre arrière de votre smartphone, insérez le médiator métal afin de créer un point d'insertion pour les médiators plastique.

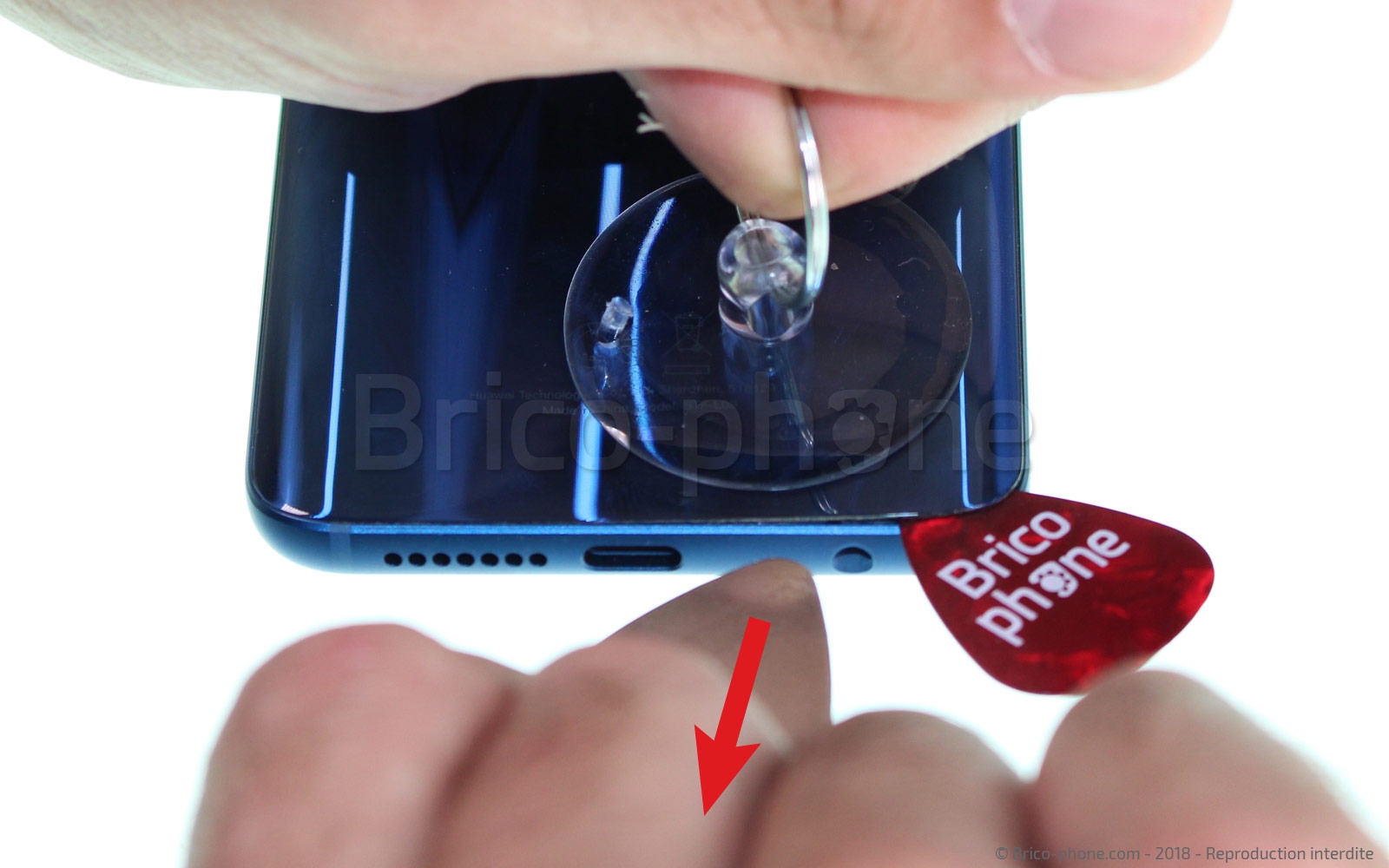

Une fois le premier médiator plastique mis en place retirez celui en métal.
Il est préférable d'utiliser des outils non métalliques afin de ne pas endommager la vitre arrière.

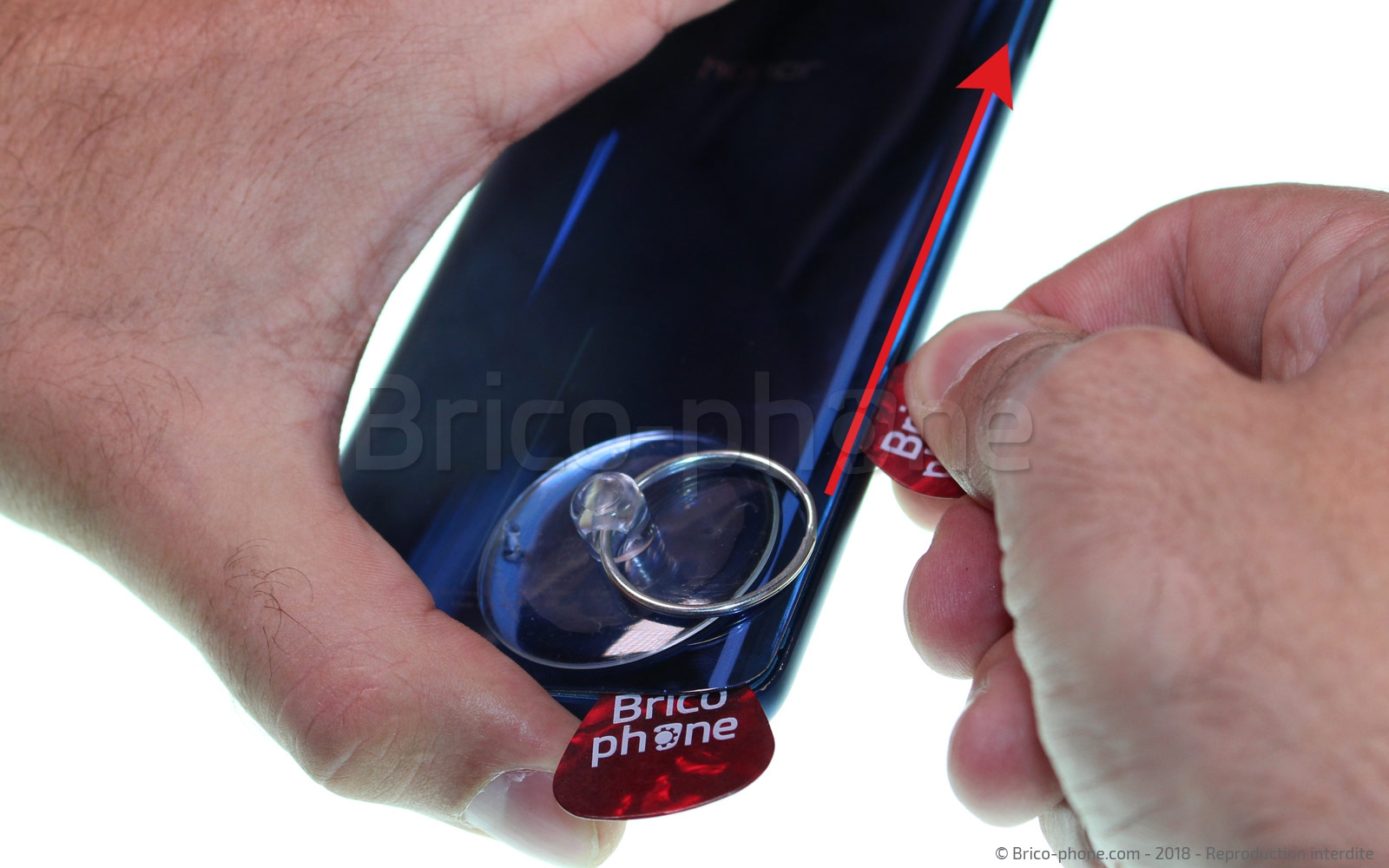

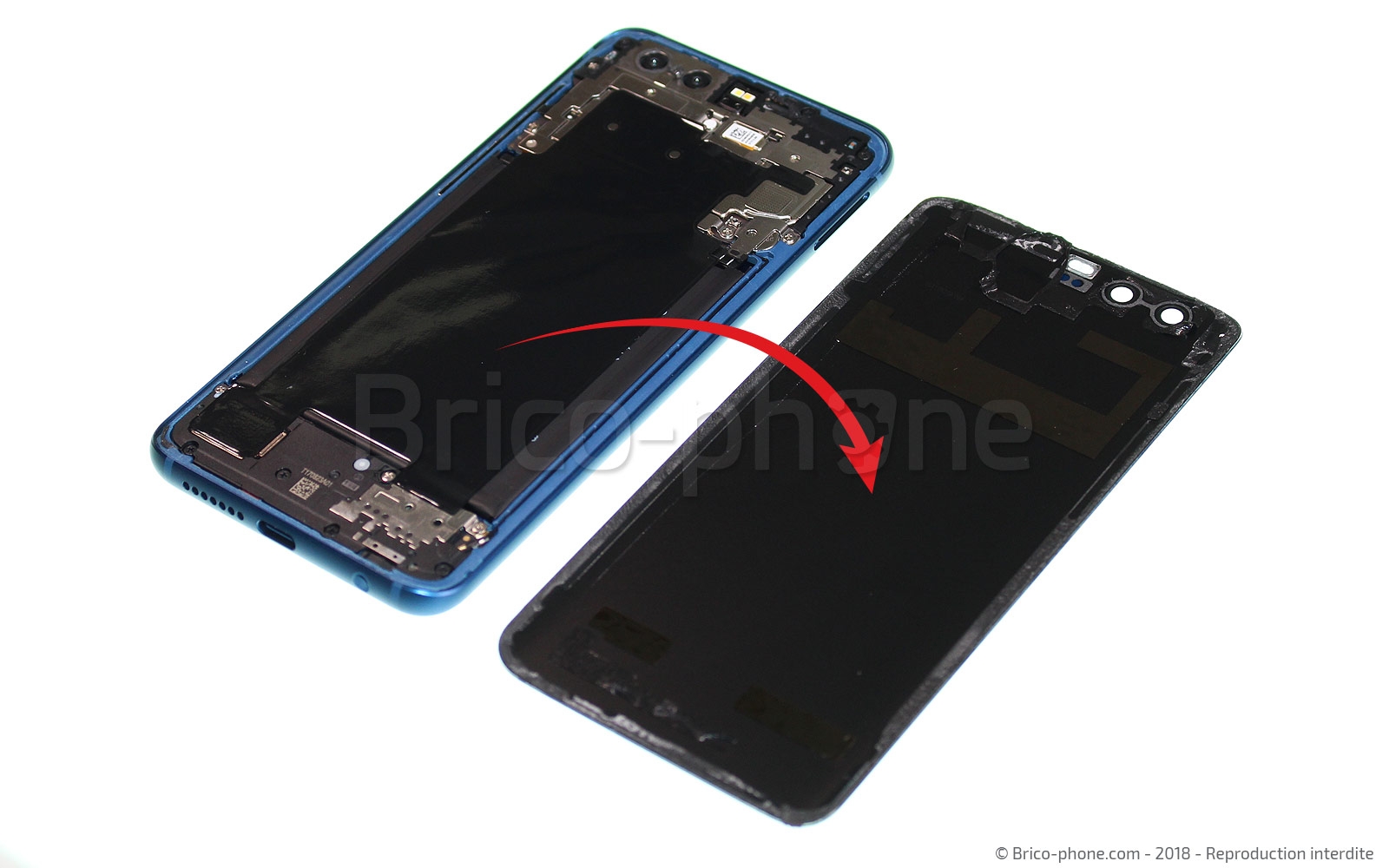

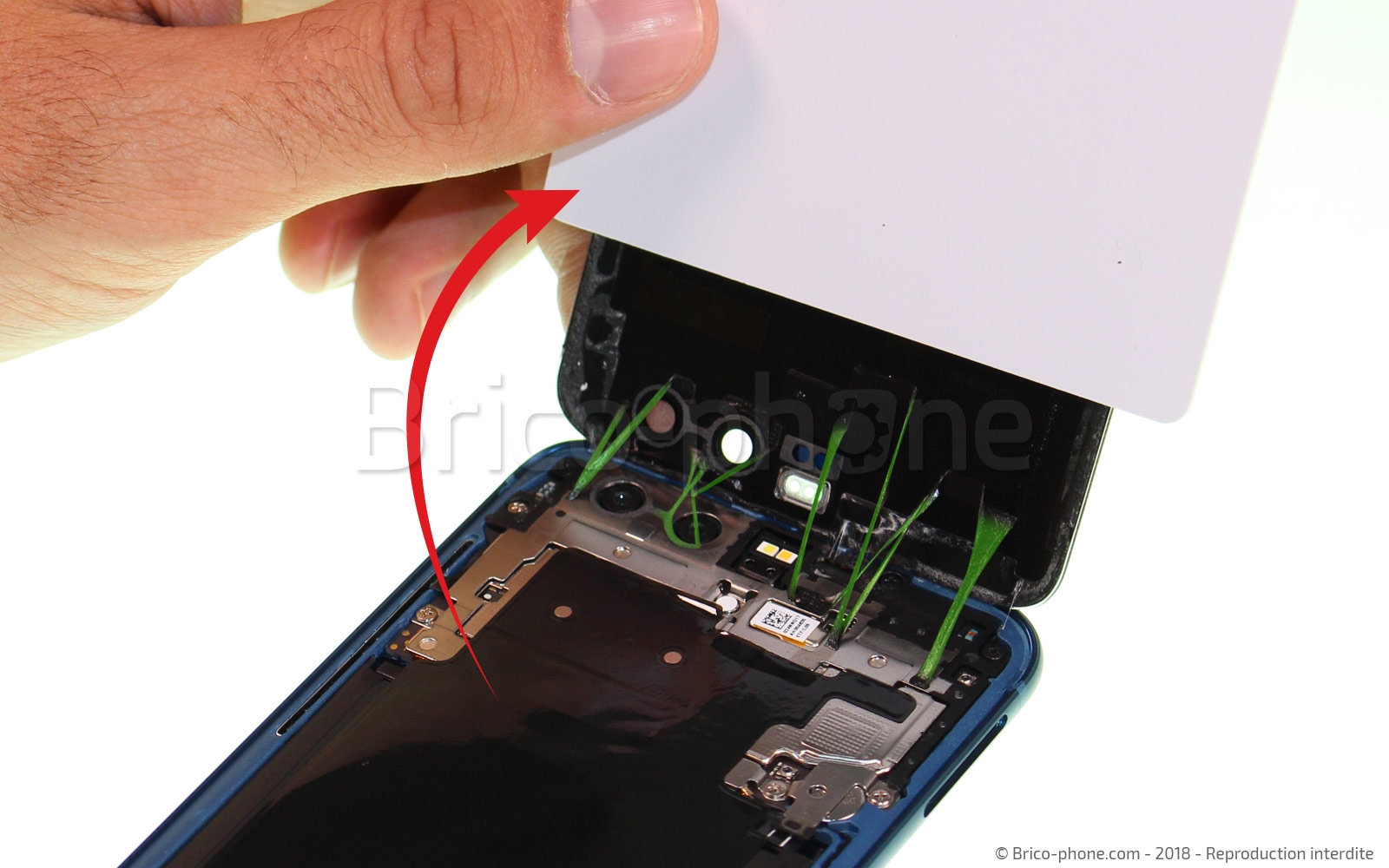

Faites glisser les médiators sur les côtés de la vitre arrière afin de la décoller complètement et de pouvoir la retirer. Saisissez la vitre puis déposez là sur votre plan de travail.

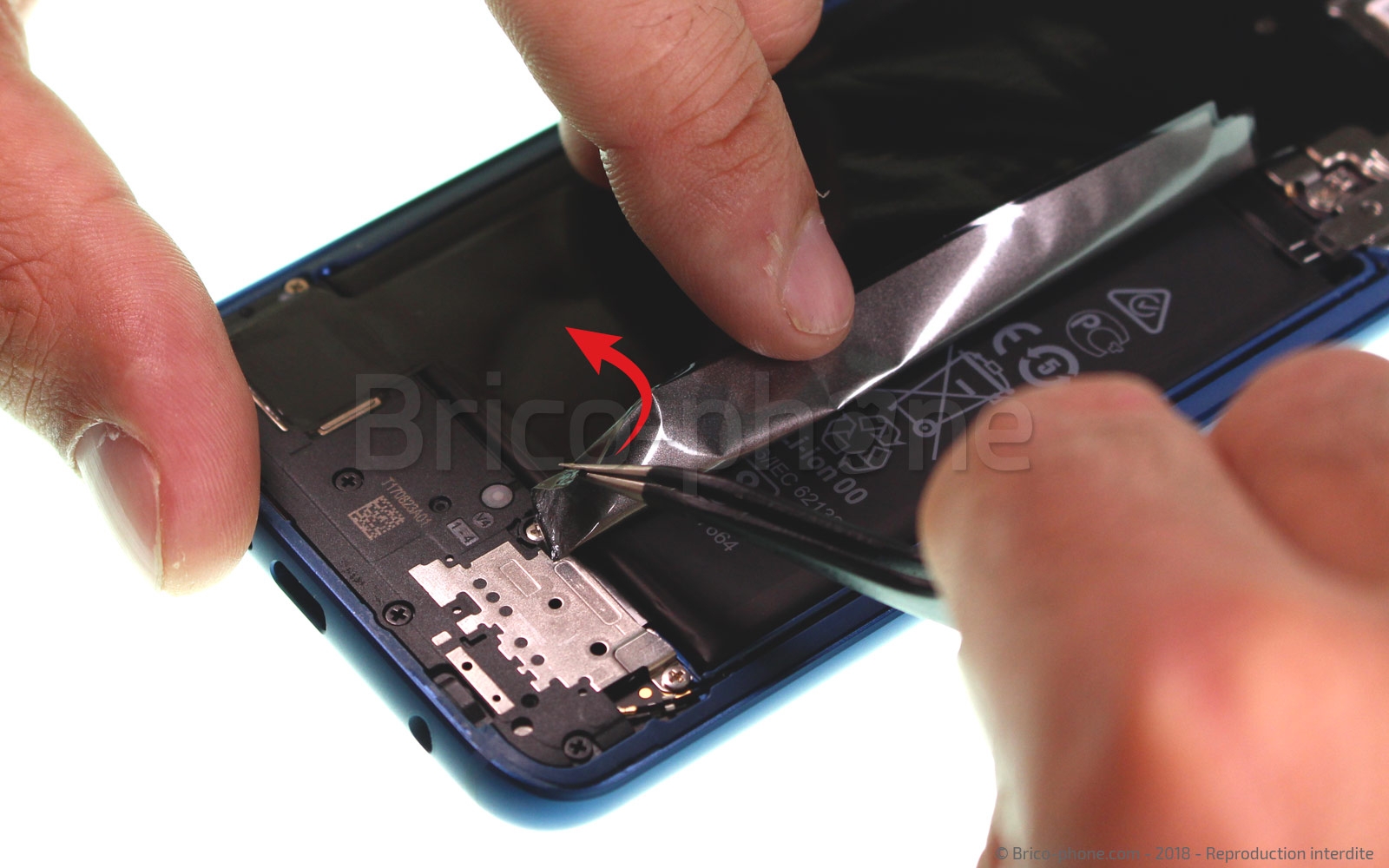

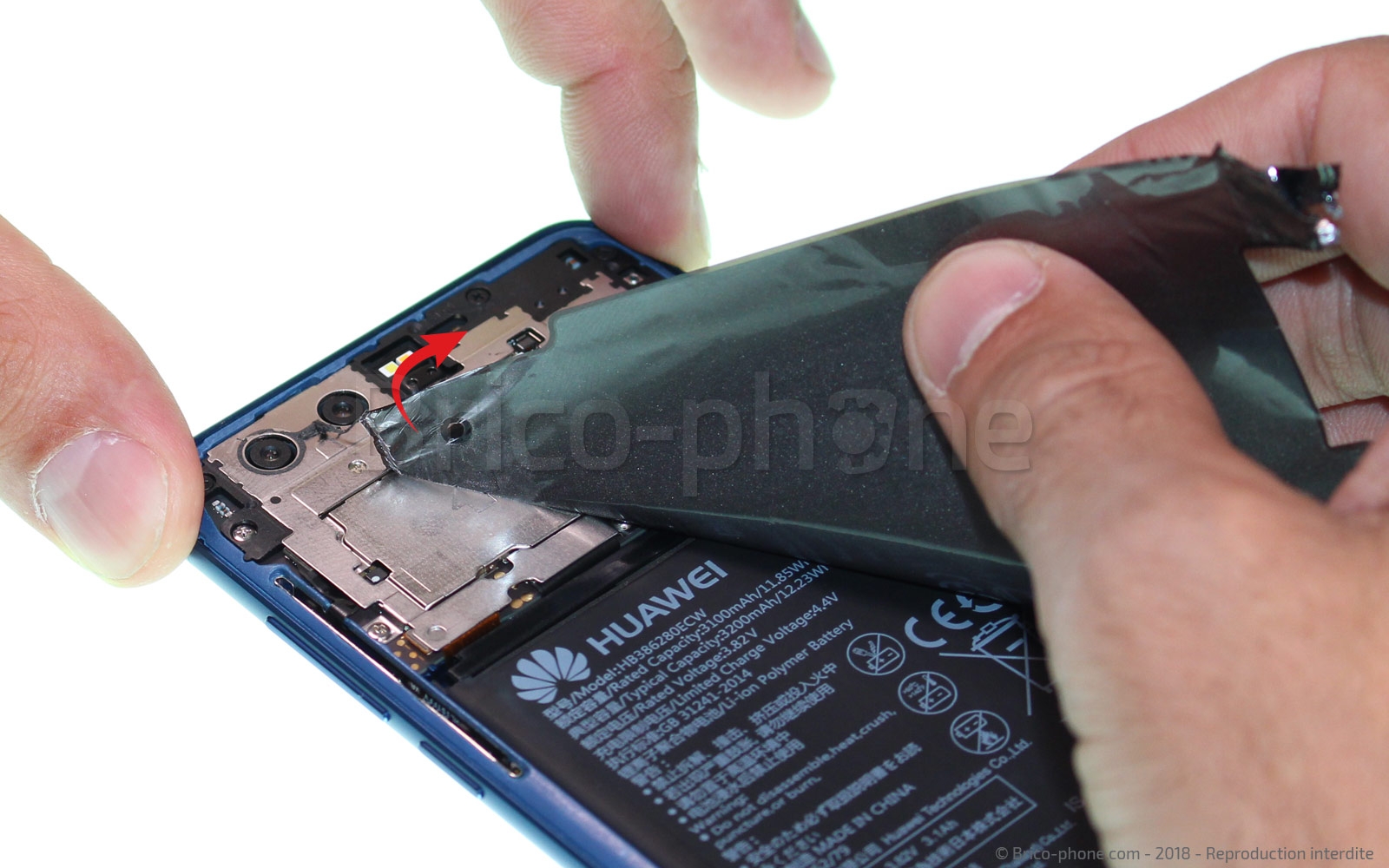

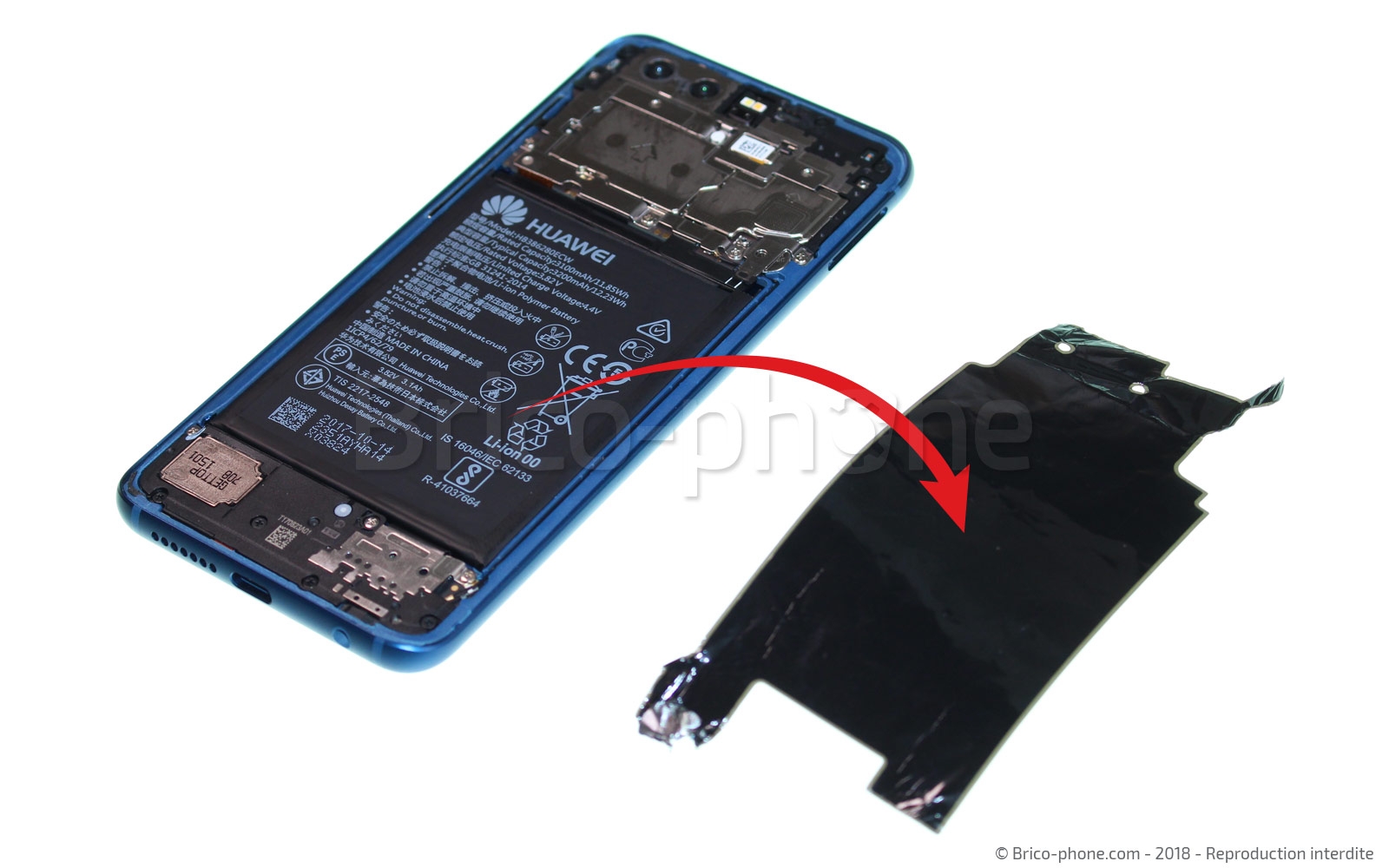

À l'aide de la pincette fournie dans votre kit d'outils, décollez délicatement l'adhésif noir à l'aide de la spatule en nylon.

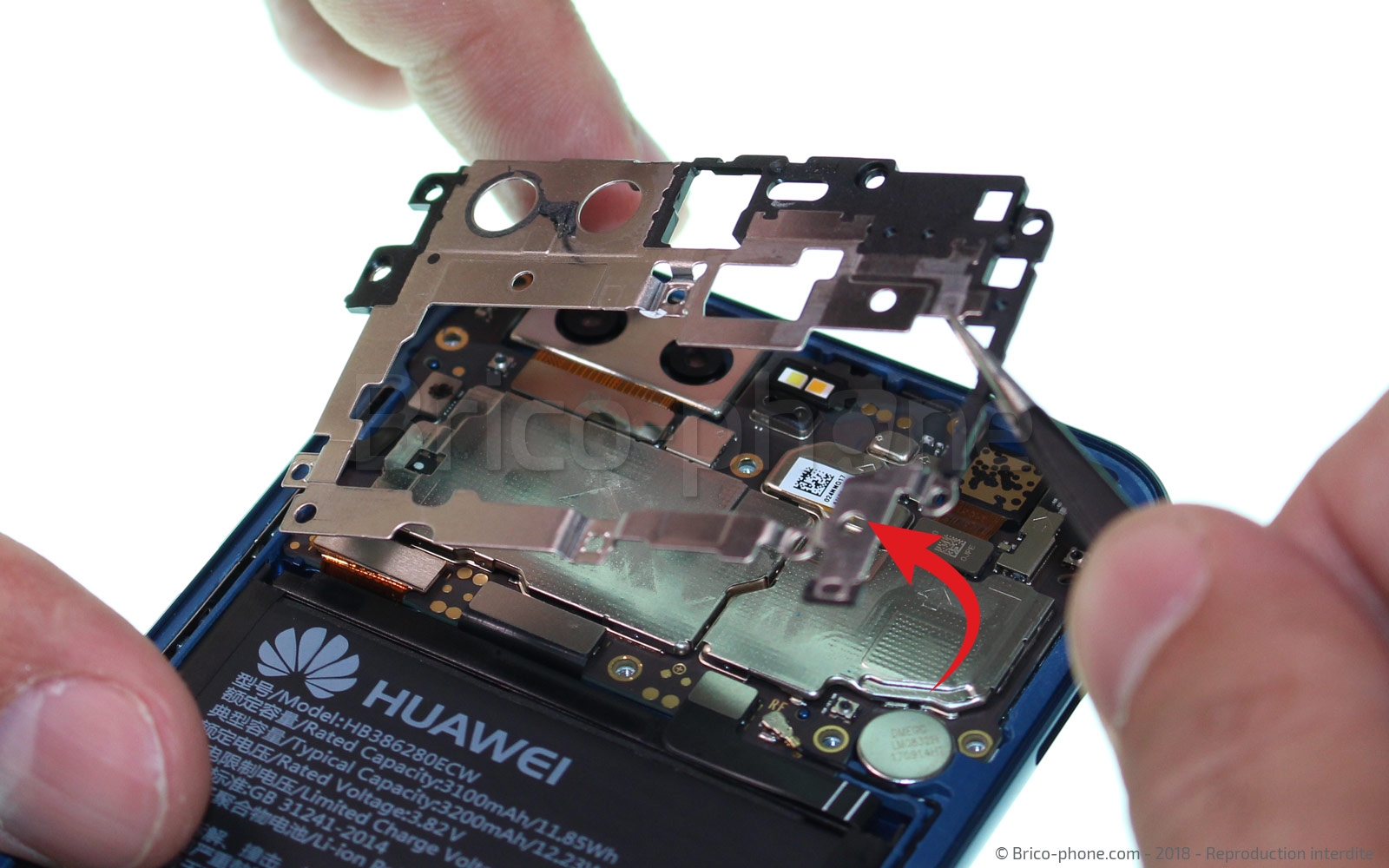

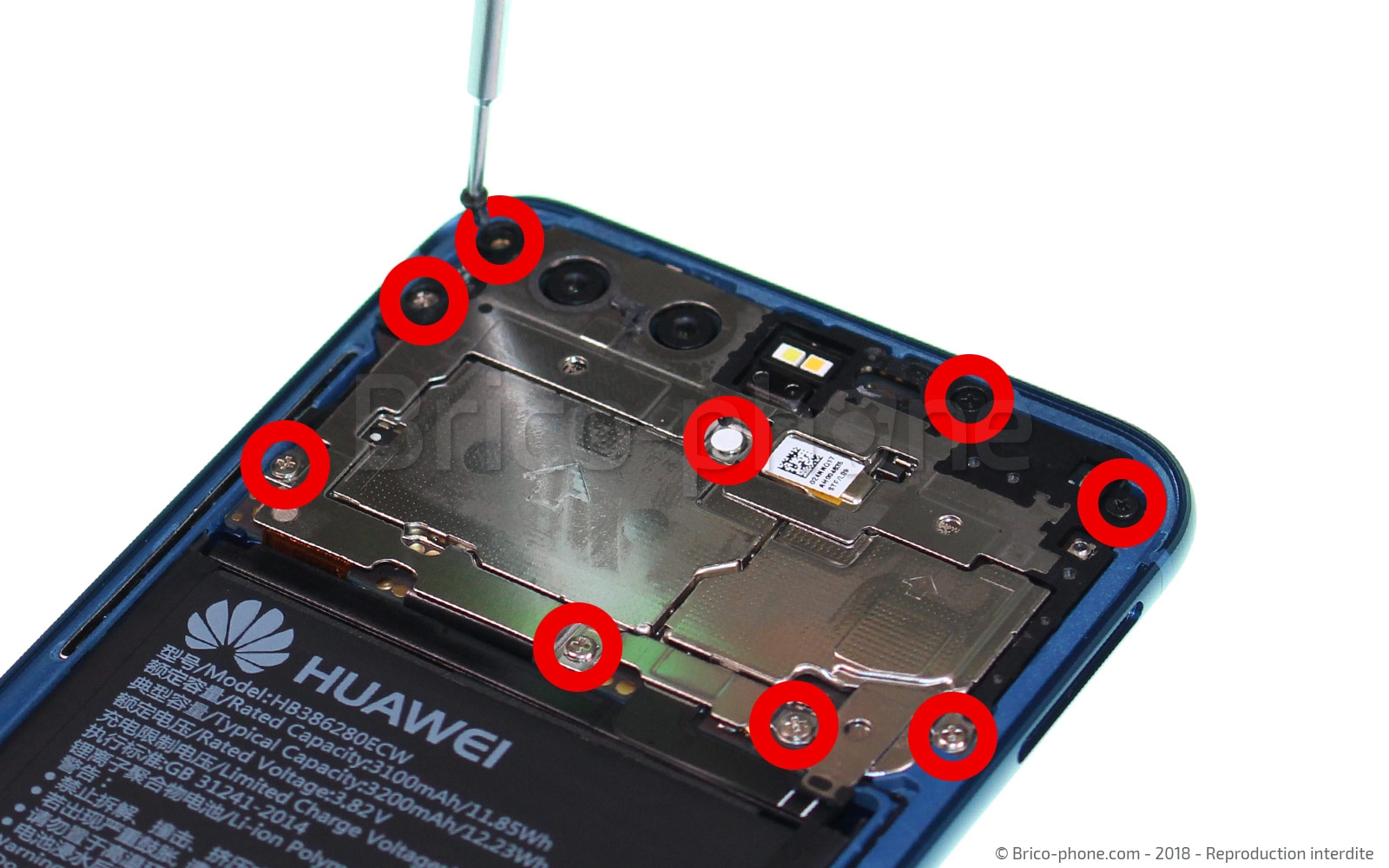

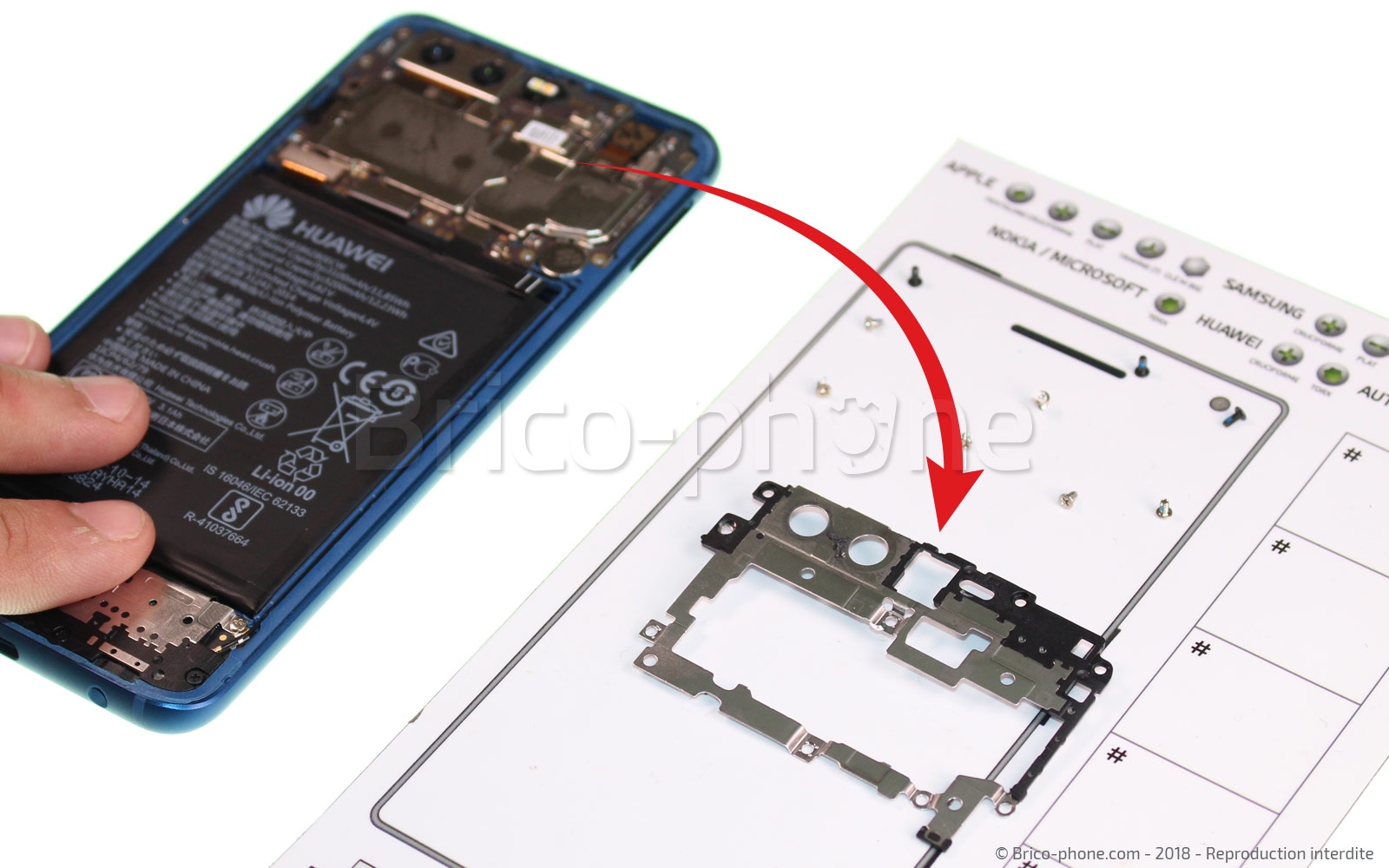

Désormais, il va falloir retirer le cache de protection de la carte-mère afin d'accéder directement au connecteur de la batterie. Pour cela, utilisez le tournevis cruciforme afin de retirer toutes les vis de fixation, déclipsez la plaquette à l'aide de la pincette puis retirez cette dernière.
Nous vous proposons en outil optionnel, un patron magnétique. Grâce au magnétisme de ce dernier, vos vis resteront à leur emplacement même si vous bougez votre patron de montage, aucune chance de vous perdre dans le montage.

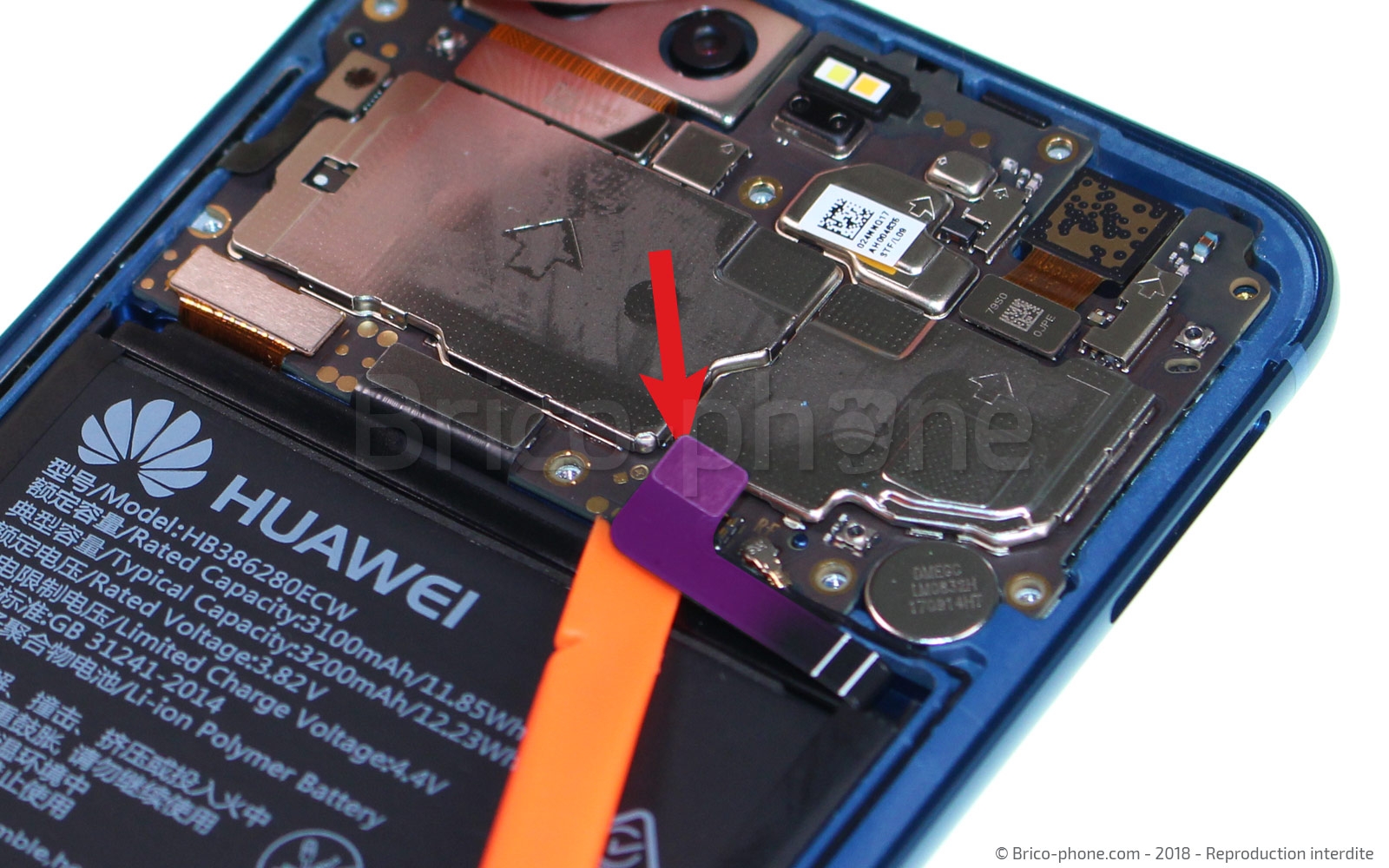

À l'aide du spudger, déconnectez la batterie afin d'éviter tout problème de court-circuit pendant le reste de la réparation.

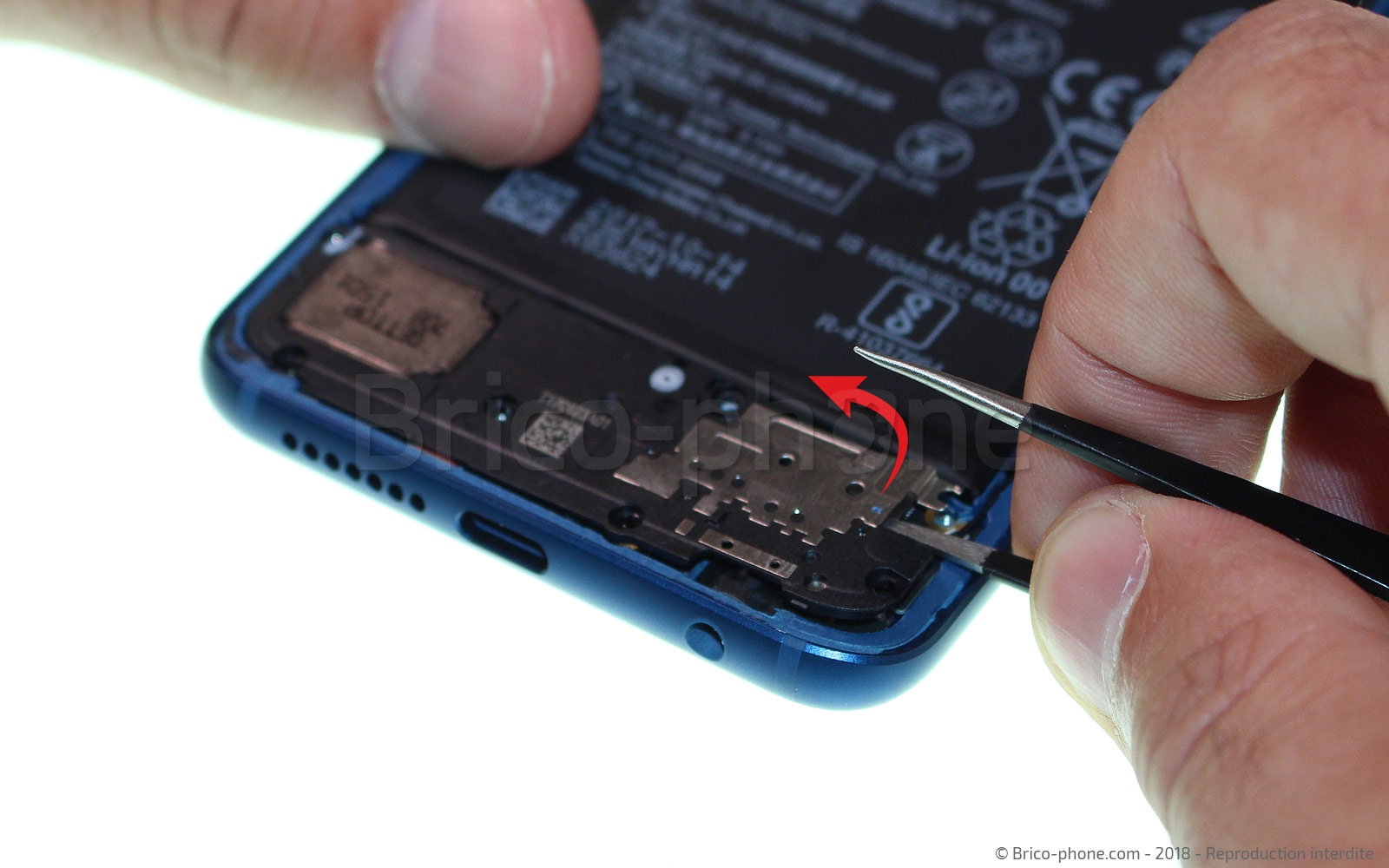

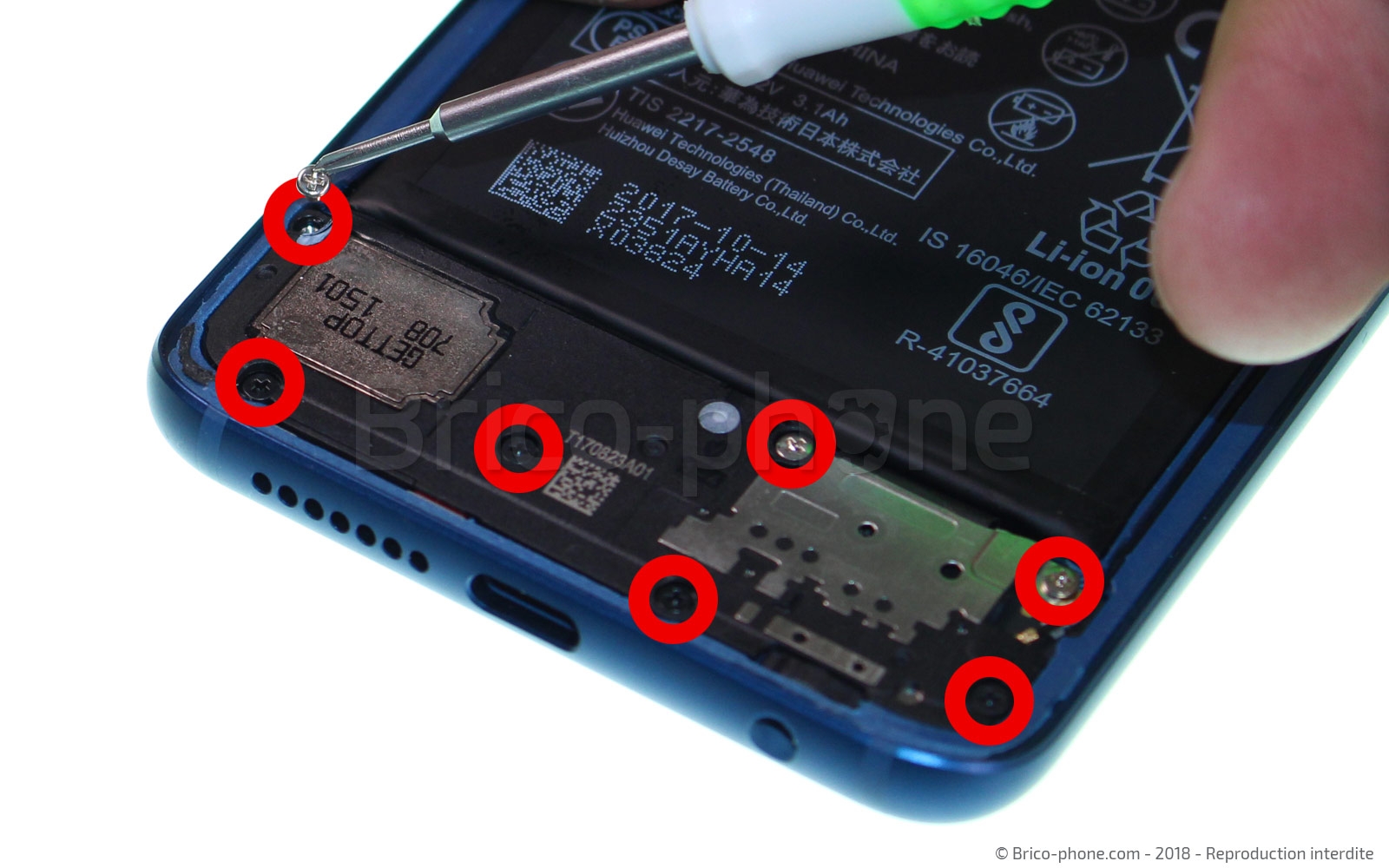

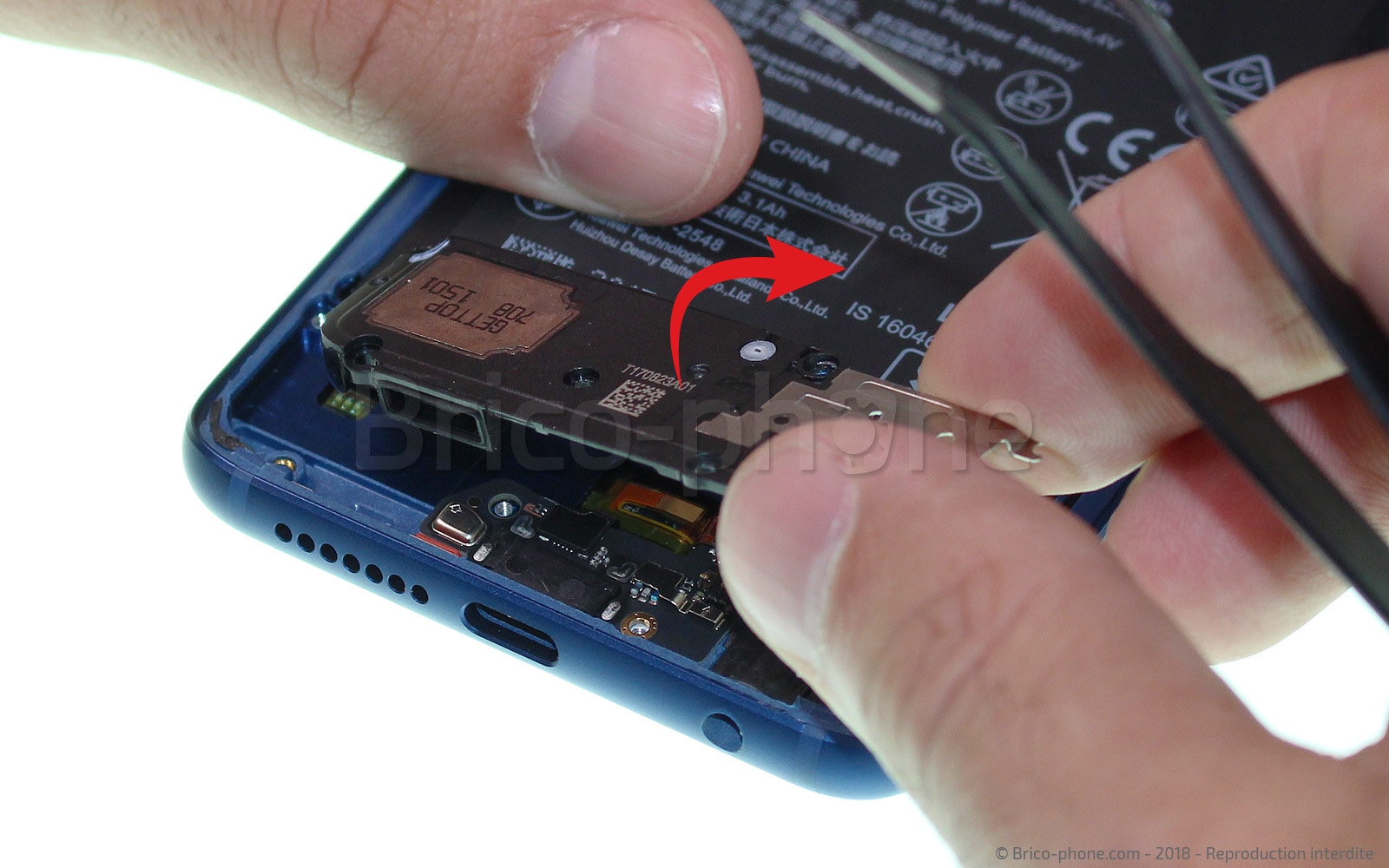

Dévissez les 7 vis entourées en rouge qui maintiennent le bloc haut-parleur externe, puis à l'aide de la pincette métallique faites levier afin de sortir l'élément du châssis.

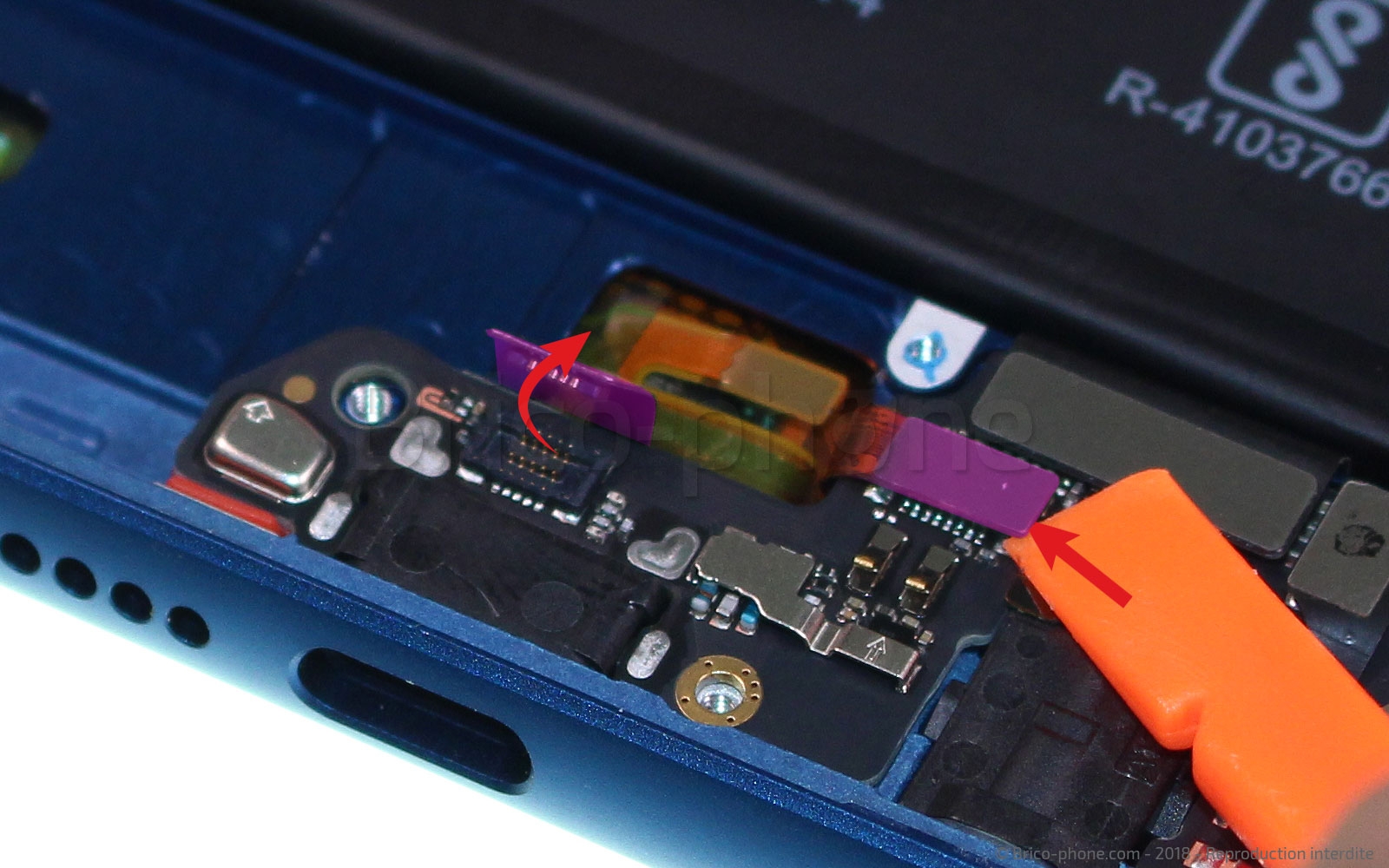

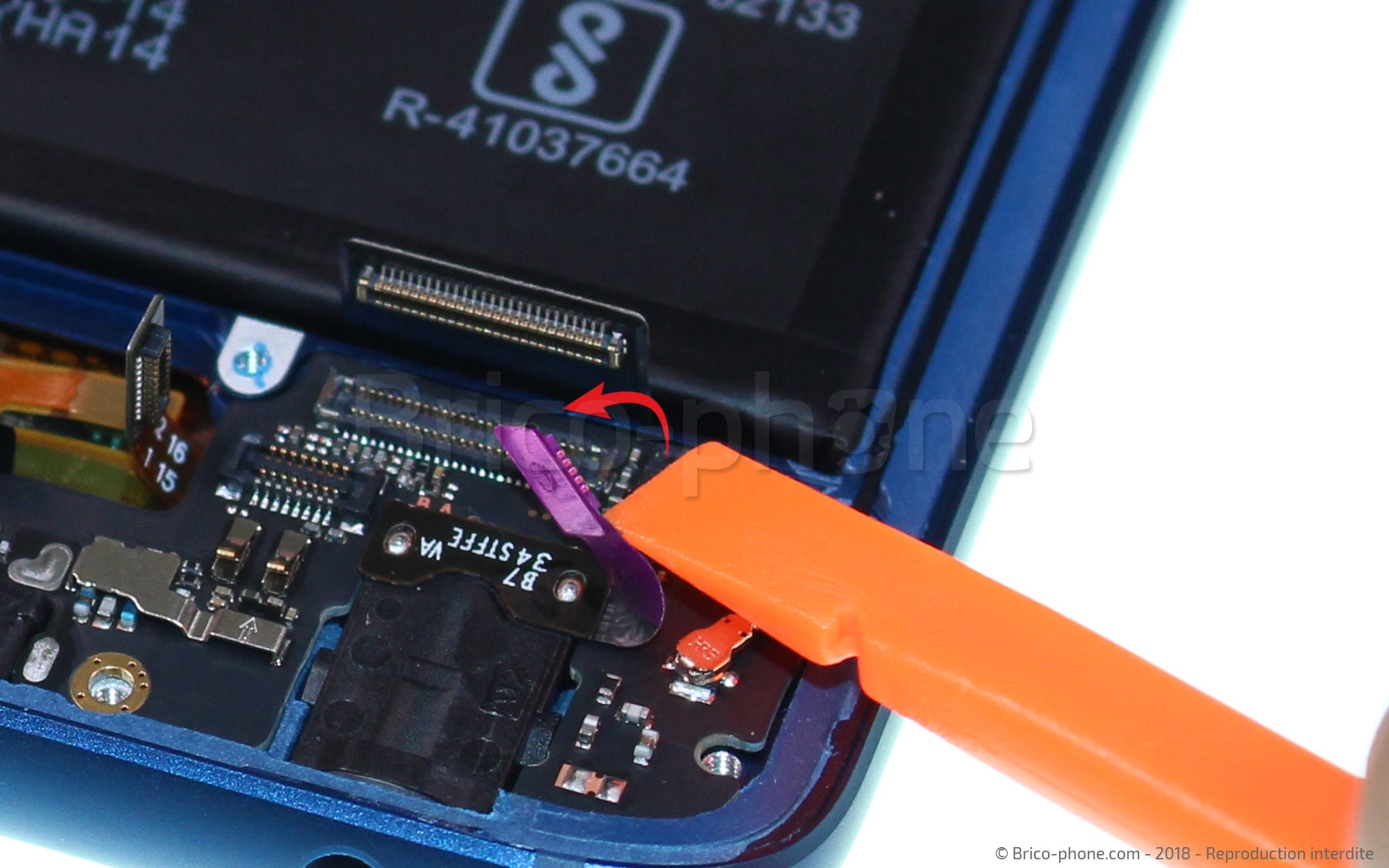

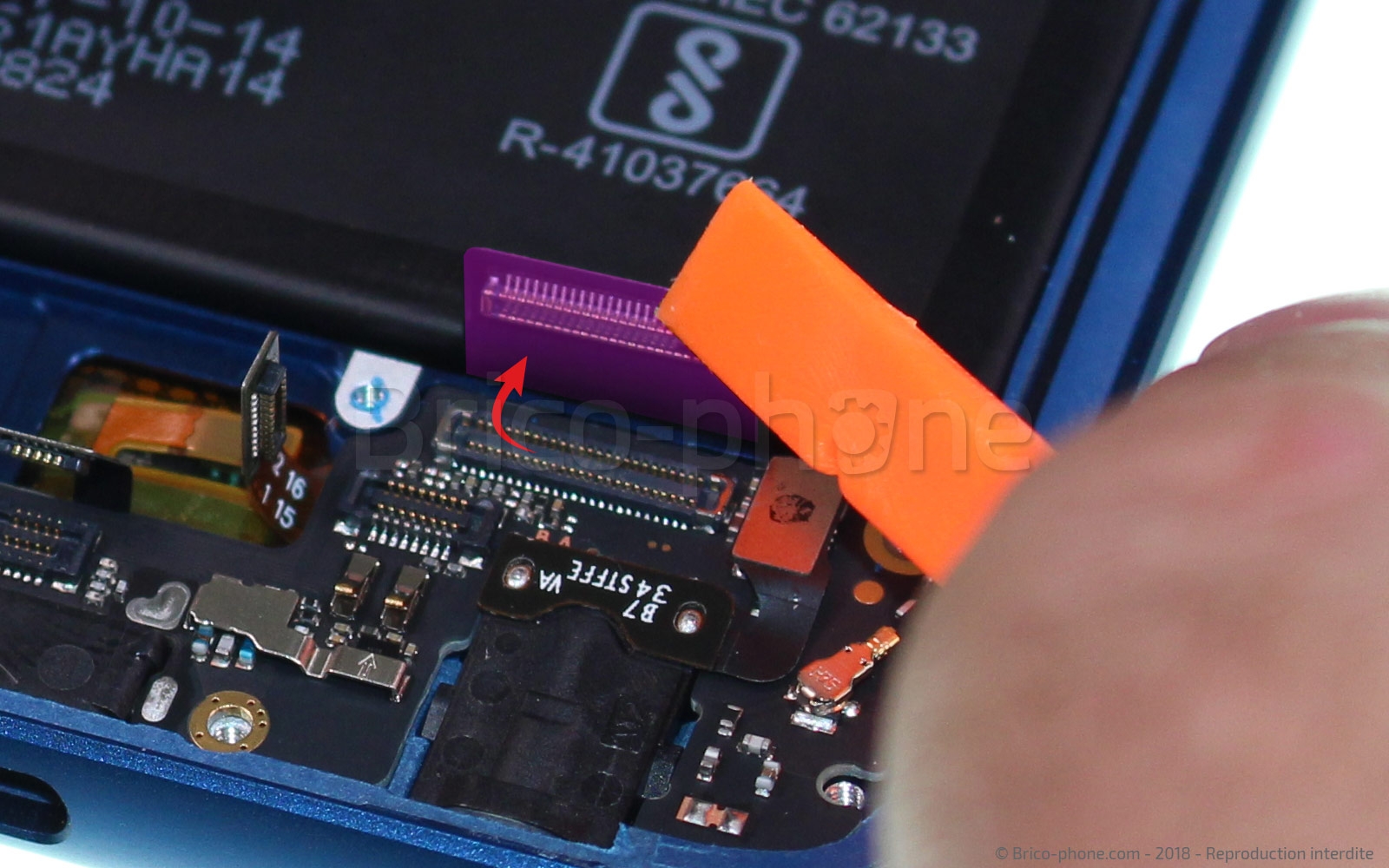

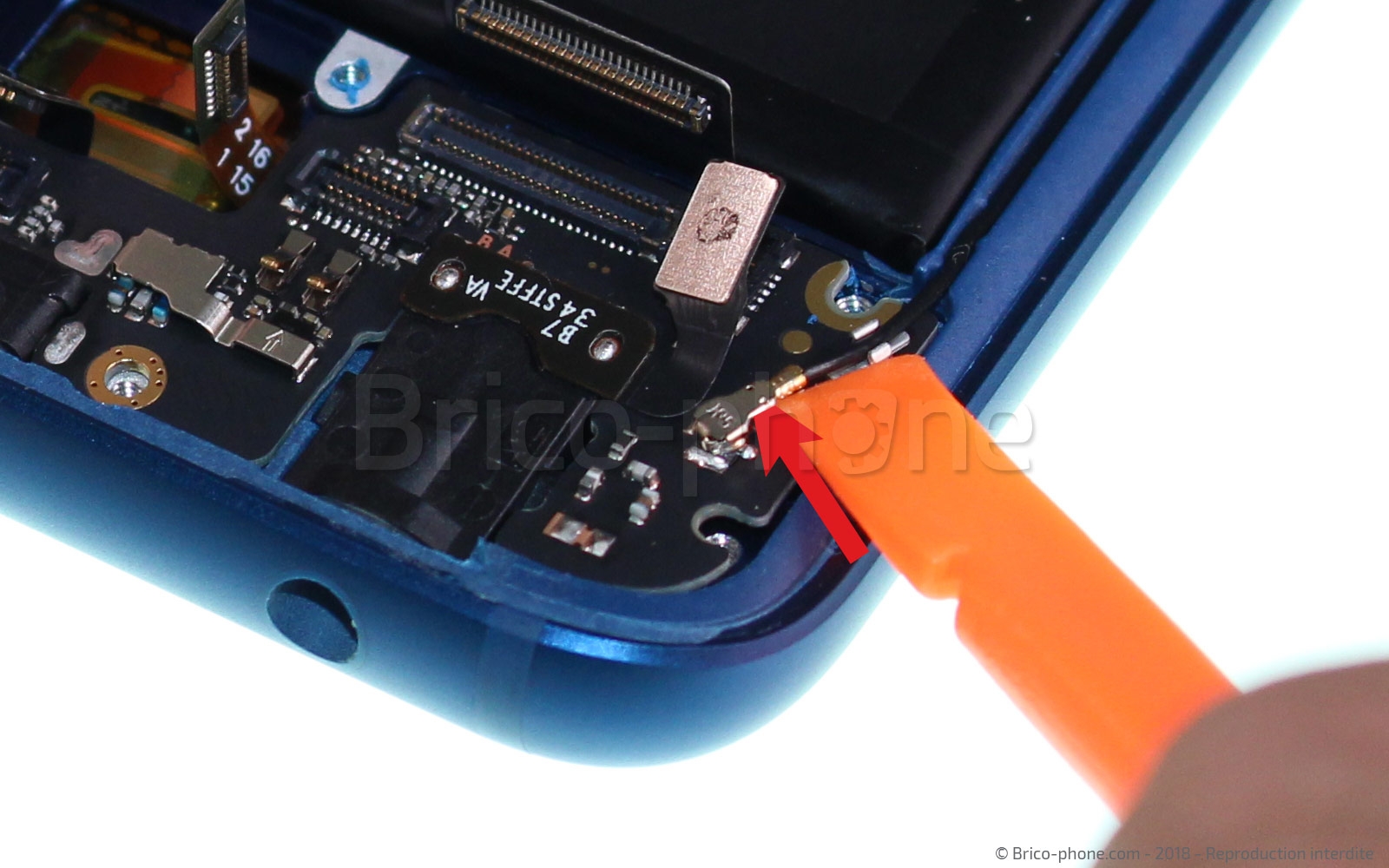

À laide du spudger déconnectez les 4 nappes de la carte secondaire ainsi que le câble coax afin de pouvoir passer à l'étape suivante qui consiste à retirer le dock de charge du châssis.

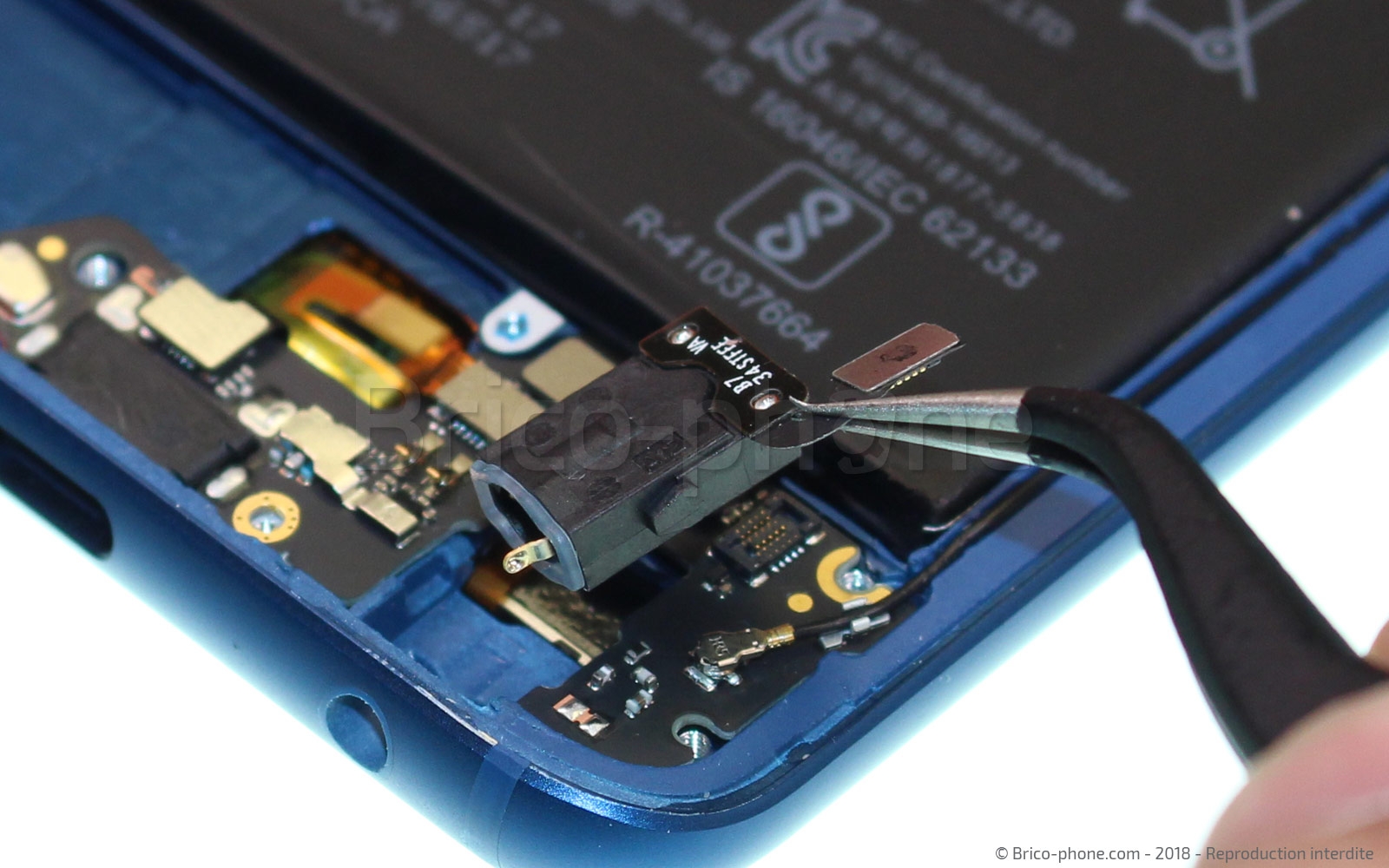

La nappe de la prise jack ayant été déconnectée à l'étape précédente, il ne vous reste plus qu'à sortir cet élément du châssis en vous aidant de la pincette. Cette étape ne présente pas de difficultés particulières, car la prise n'est pas collée.

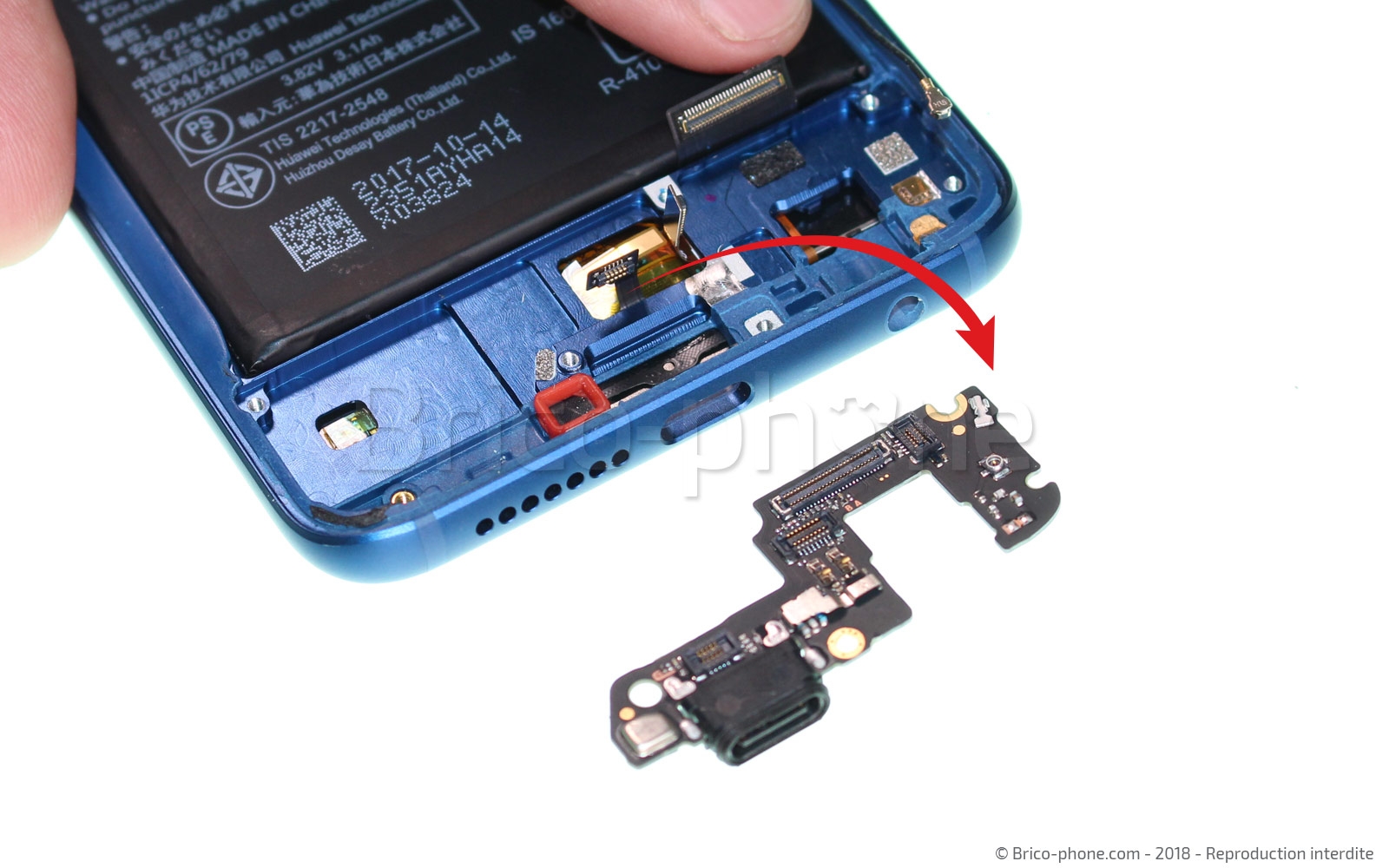

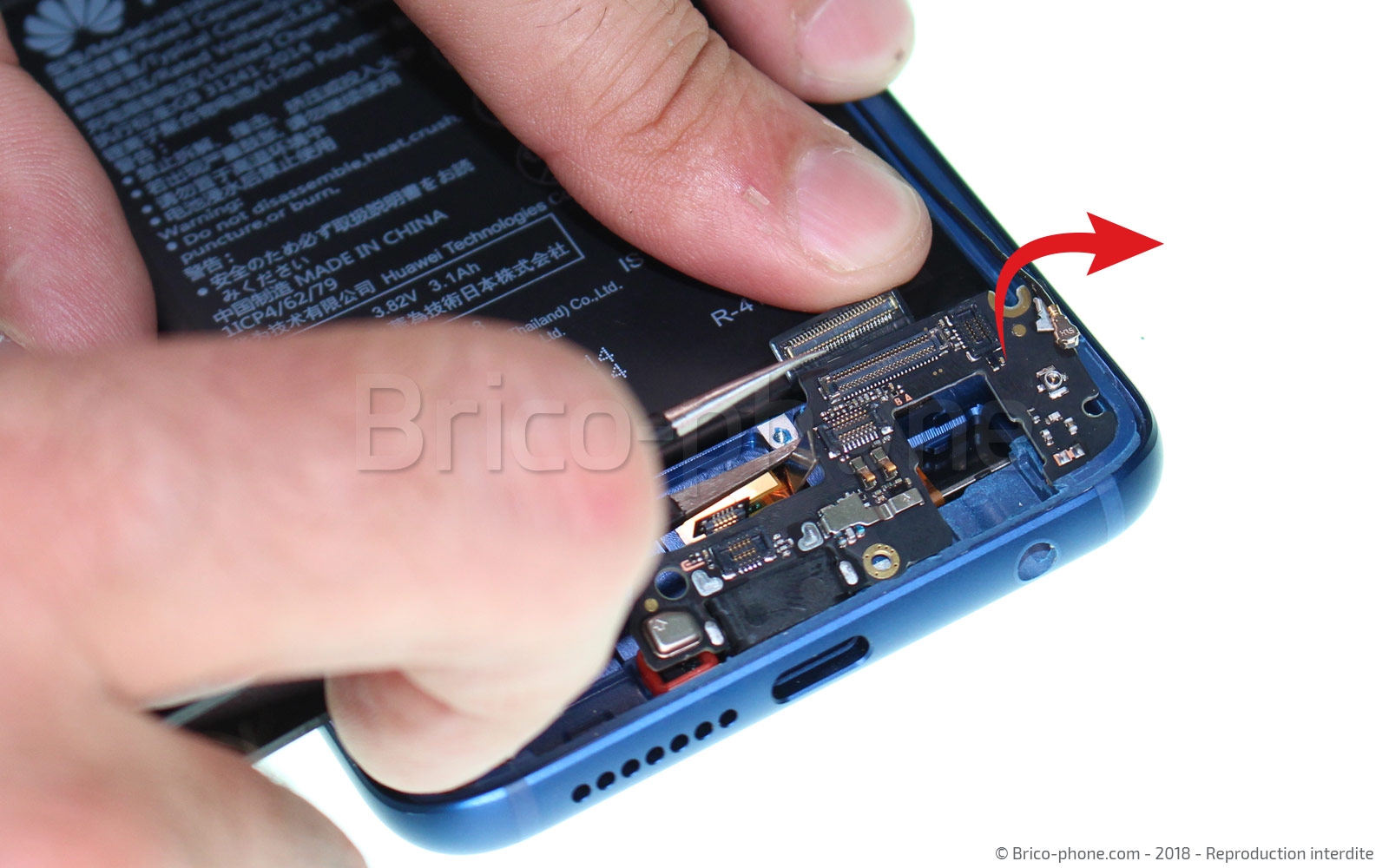

Il ne vous reste plus qu'à sortir le dock de charge de son emplacement. Pour cela, servez-vous de la pincette afin de faire levier, puis dégagez le connecteur de charge du châssis.

Il ne vous reste plus qu'à remplacer le dock et à remonter votre Honor 9 en suivant ce guide en sens inverse.
Voici quelques conseils utiles :

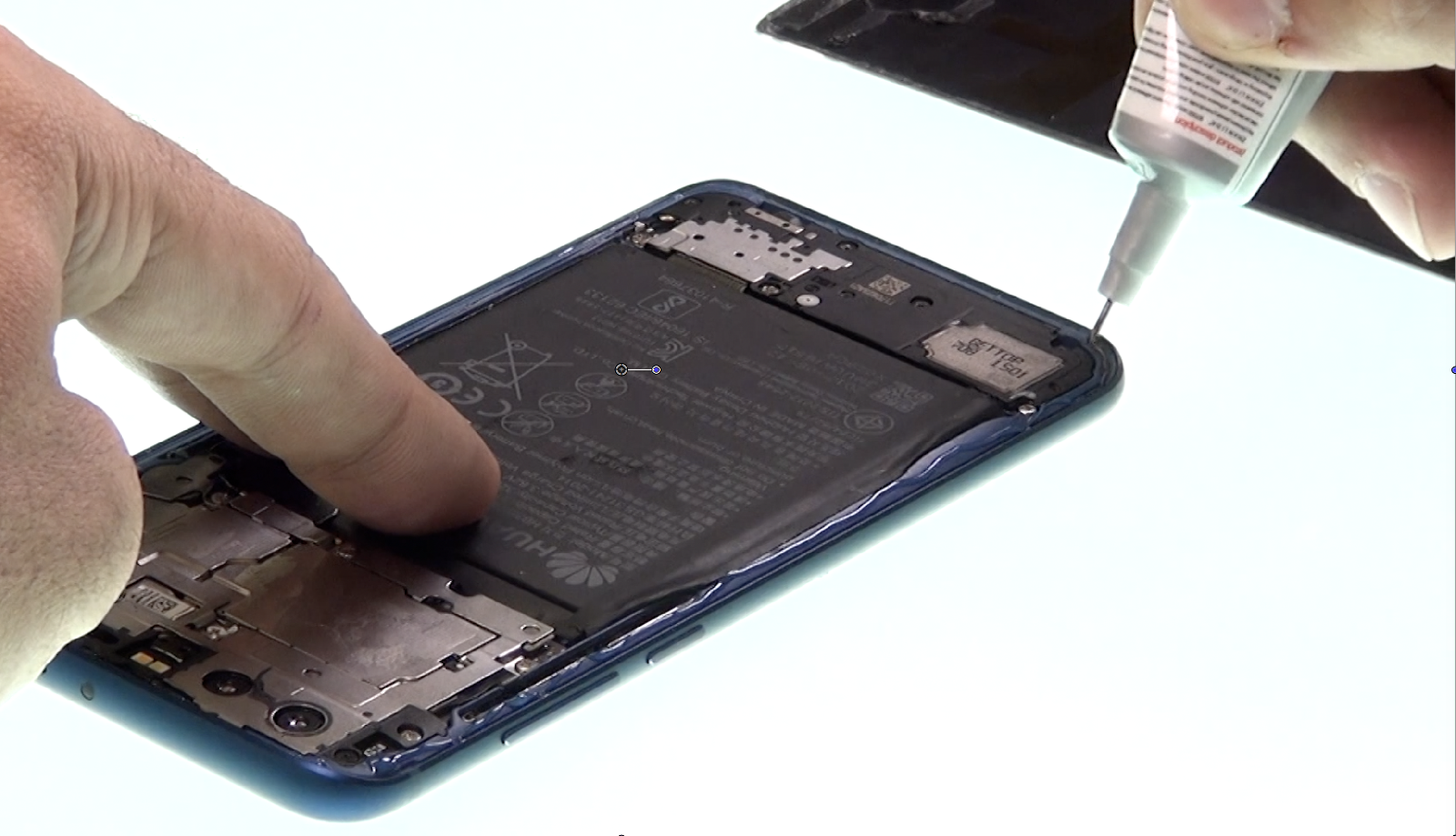

- utilisez de la colle B7000 pour recoller la vitre arrière.
- utilisez des pincettes à ressorts pour maintenir la vitre sous pression.
