Changement de batterie sur Redmi Note 5

Temps estimé : 30 min
Difficulté : 2.5/5
Redmi Note 5 | Temps estimé : 30 min | Difficulté : 2.5/5

Vous devez remplacer la batterie BN45 de votre Xiaomi Redmi Note 5 car elle ne tient pas la charge ? Economisez facilement de l'argent en effectuant la réparation vous-même en suivant les étapes de notre tutoriel photos. Grâce à nos outils, la pièce détachée en vente sur notre site et ce guide, réparez votre smartphone en 30 minutes et retrouvez une autonomie comme à l'achat de votre Redmi Note 5.

Diagnostic

›  Votre Xiaomi Redmi Note 5 ne charge plus quand vous le branchez
›  La batterie se décharge anormalement vite

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie d'origine pour Xiaomi Redmi Note 5
22,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers de batterie Universels pour smartphone
2,90 €
Ajouter au panier

Vérifier votre modèle

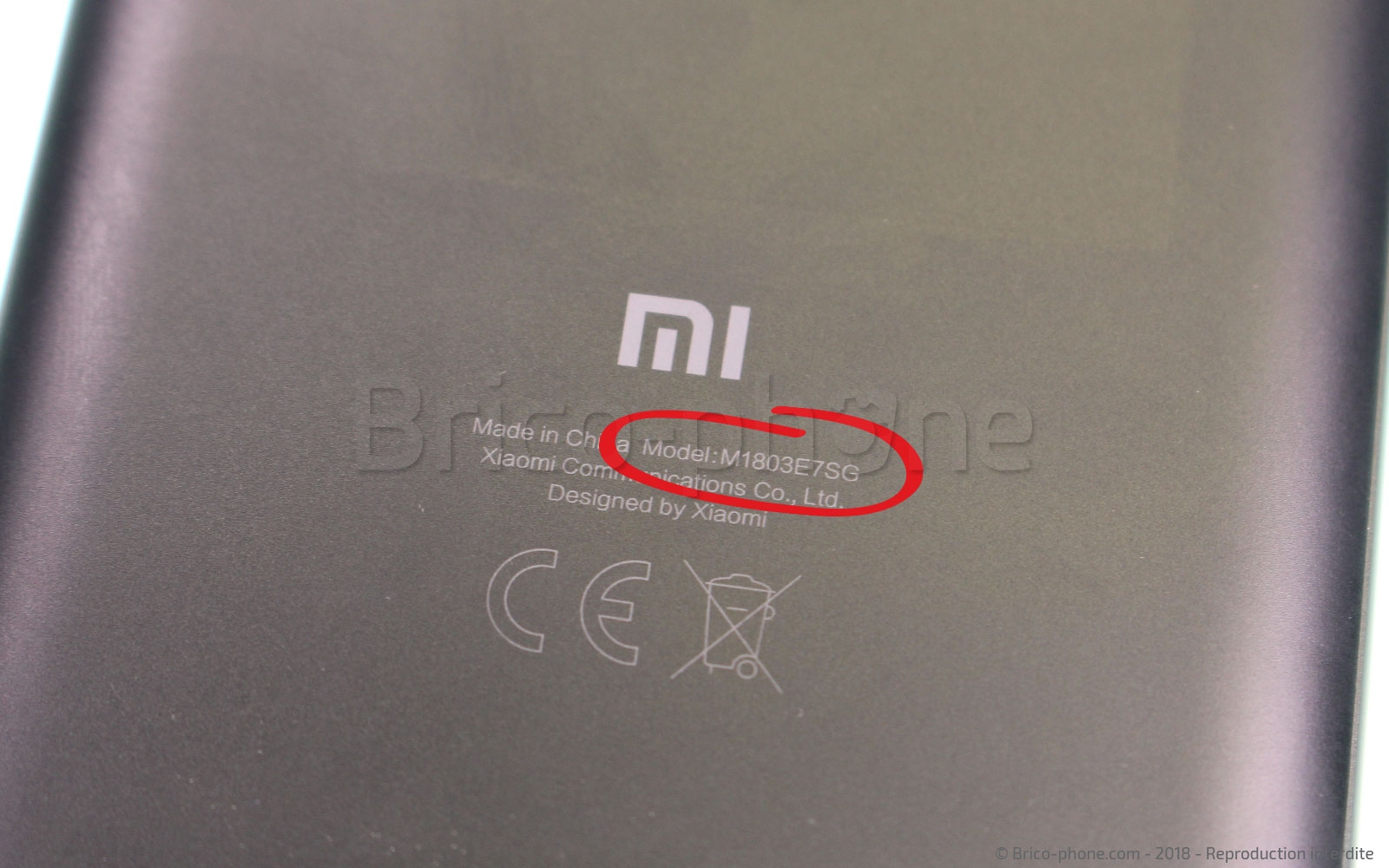

Avant de commencer la réparation, vérifiez bien votre modèle de Xiaomi. La marque compte de nombreux modèles qui se ressemblent. Le Redmi Note 5 possède un numéro de modèle, ce qui n'est pas le cas de tous. Vous pouvez ainsi le vérifier dans les réglages ou au dos de la coque : M1803E7SG. Si vous avez un doute, le plus sûr est dans ce cas de regarder le modèle de la batterie. Ici vous devez avoir une batterie dont le numéro est BN45.
Etape 1 : Eteindre le smartphone

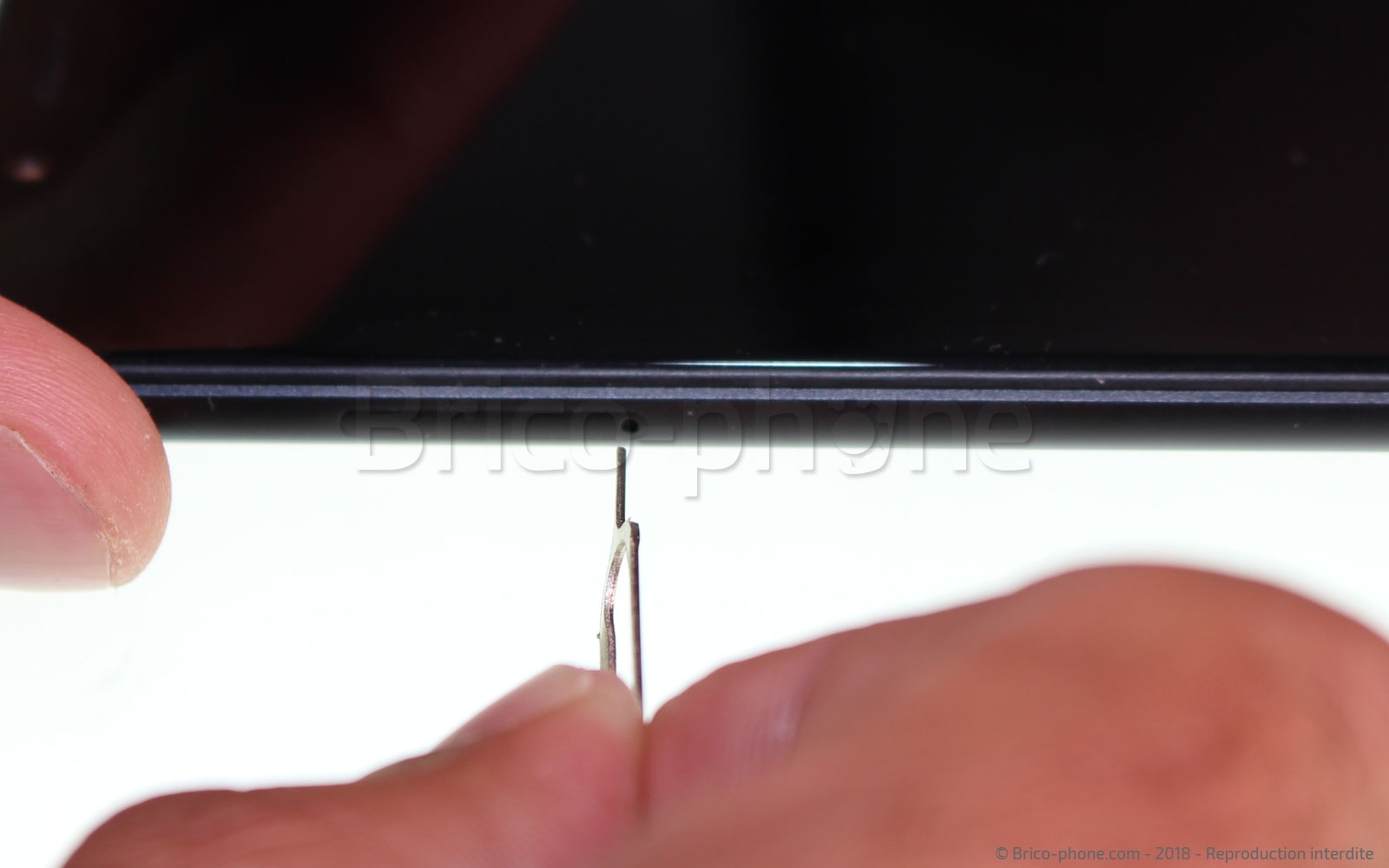

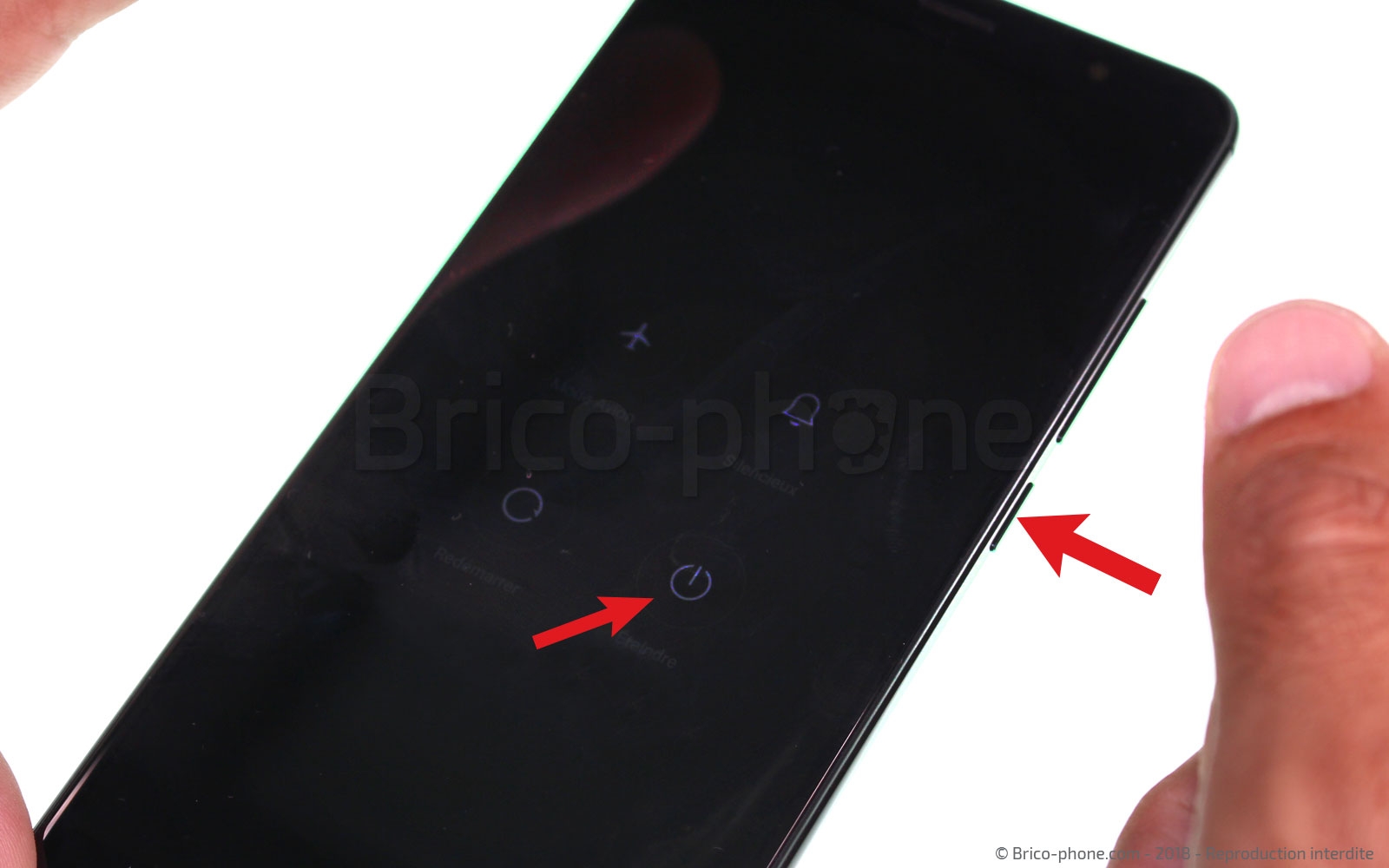

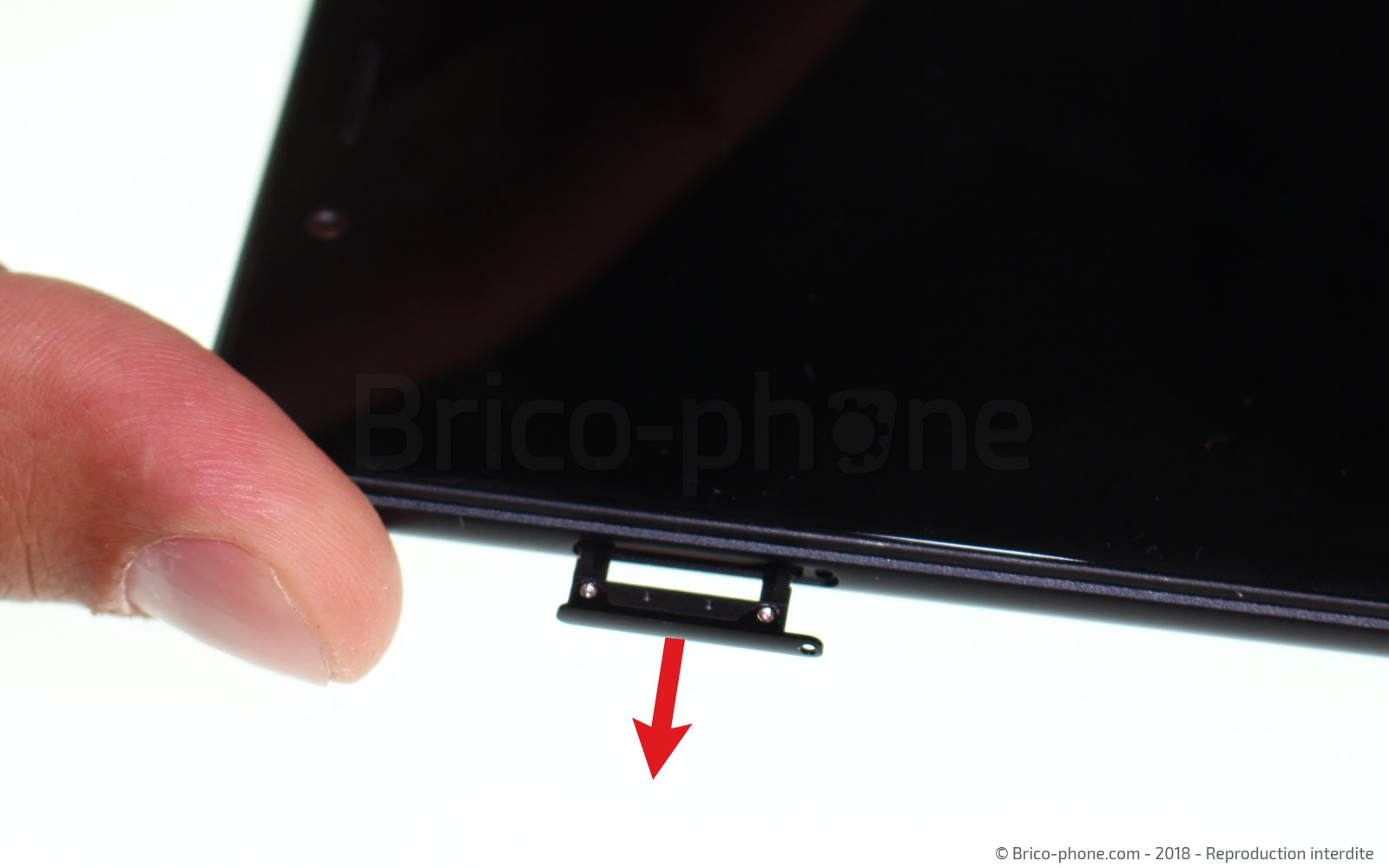

Procédez à l'extinction du Xiaomi en appuyant quelques secondes sur le bouton, puis une fois hors tension, retirez le tiroir sim en utilisant votre extracteur d'origine ou celui fourni dans le kit d'outils et mettez-le de côté sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser le bloc écran

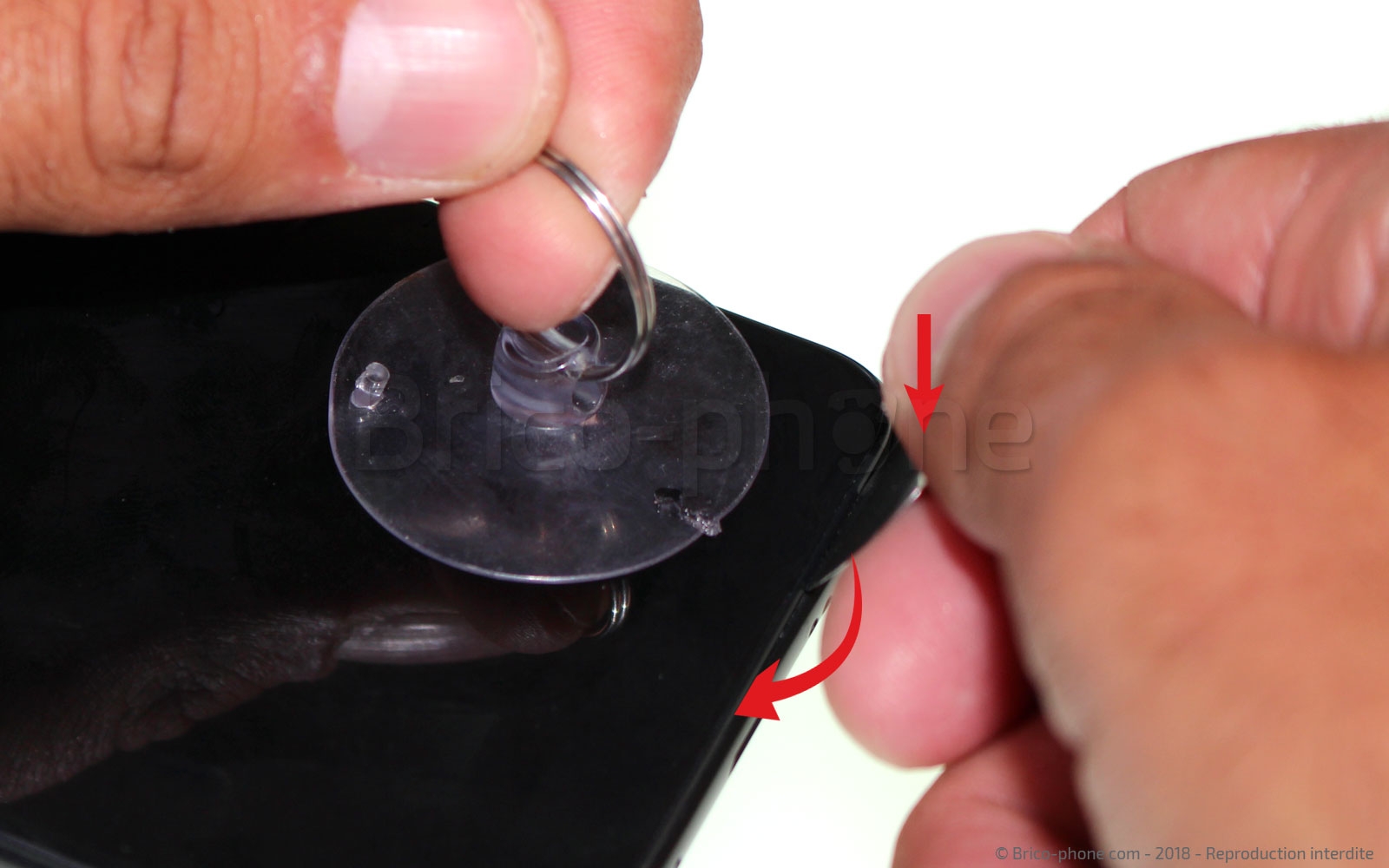

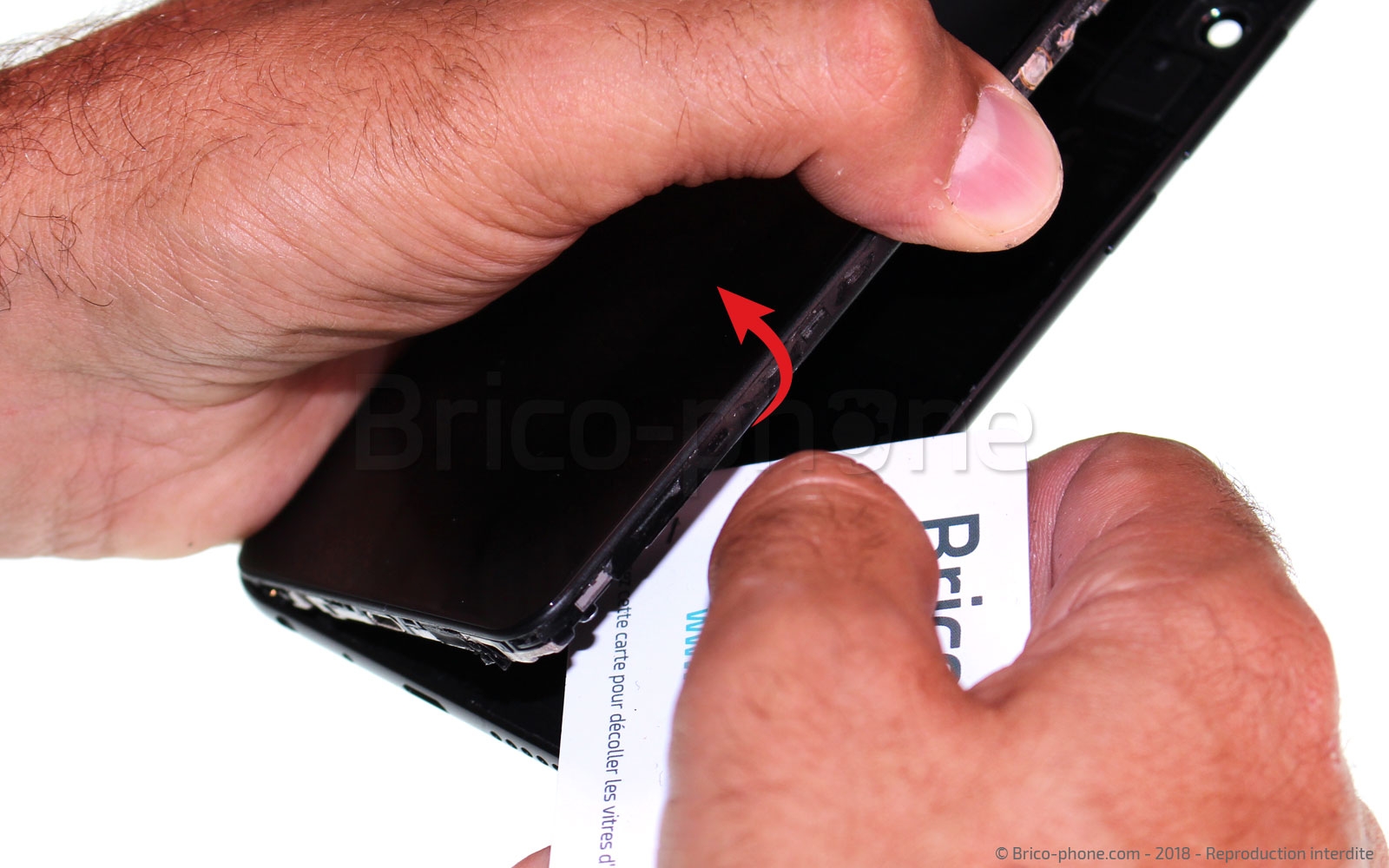

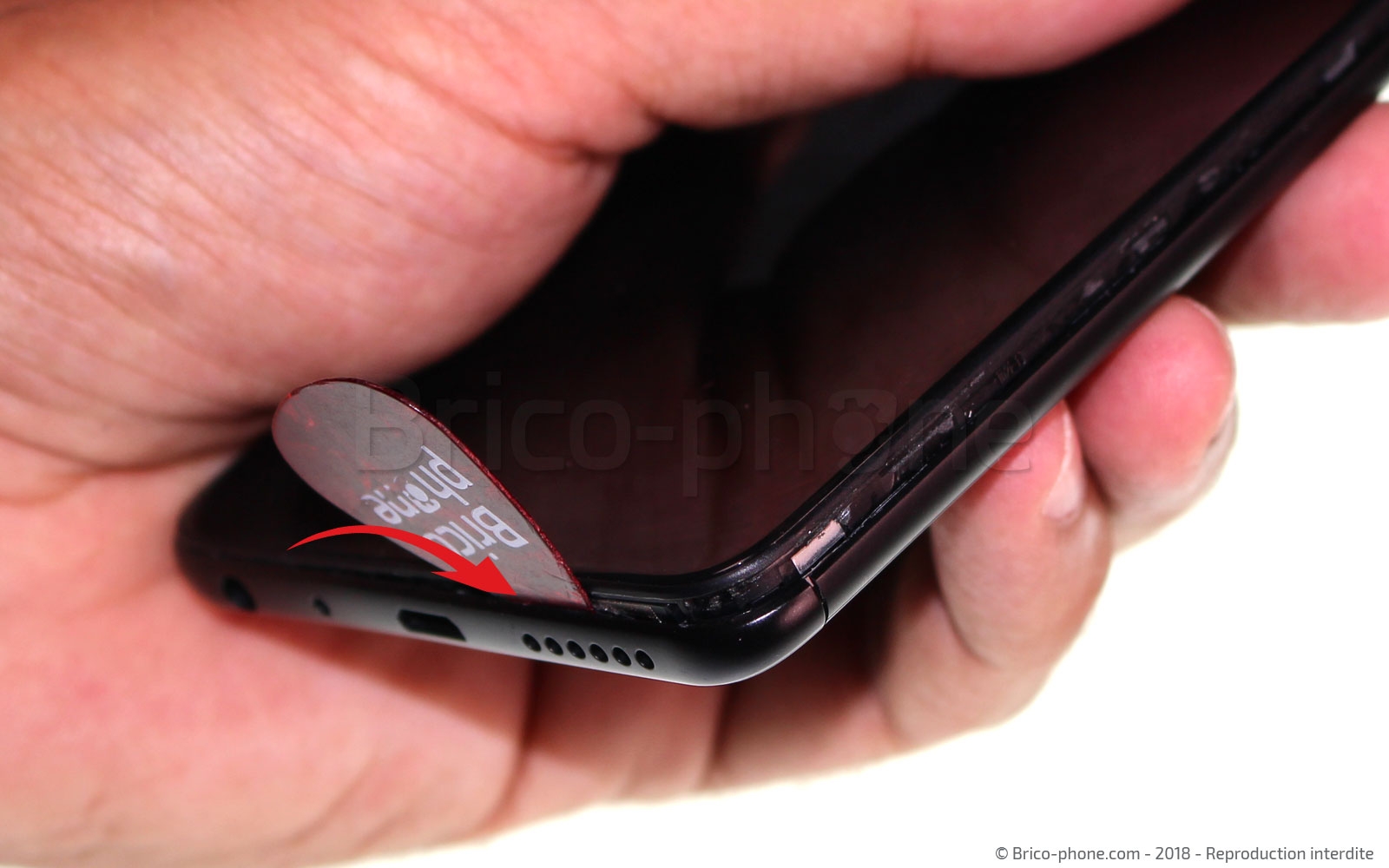

La coque est simplement clipsée au bloc écran et son châssis. Munissez-vous de la ventouse pour tirer le bloc vers le haut et du médiator métallique pour le glisser entre la coque et le châssis et faites levier pour soulever l'écran.
Remplacez ensuite le médiator en métal par celui en plastique pour éviter toutes rayures et continuez le mouvement de levier au fur et à mesure, en faisant le tour du téléphone jusqu'à ne plus sentir de résistance.
Dès que l'ouverture est plus grande, vous pouvez utiliser la carte en PVC pour une meilleure prise en main.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Outil d'ouverture double embouts métal
8,90 €
Etape 3 : Retirer la coque arrière

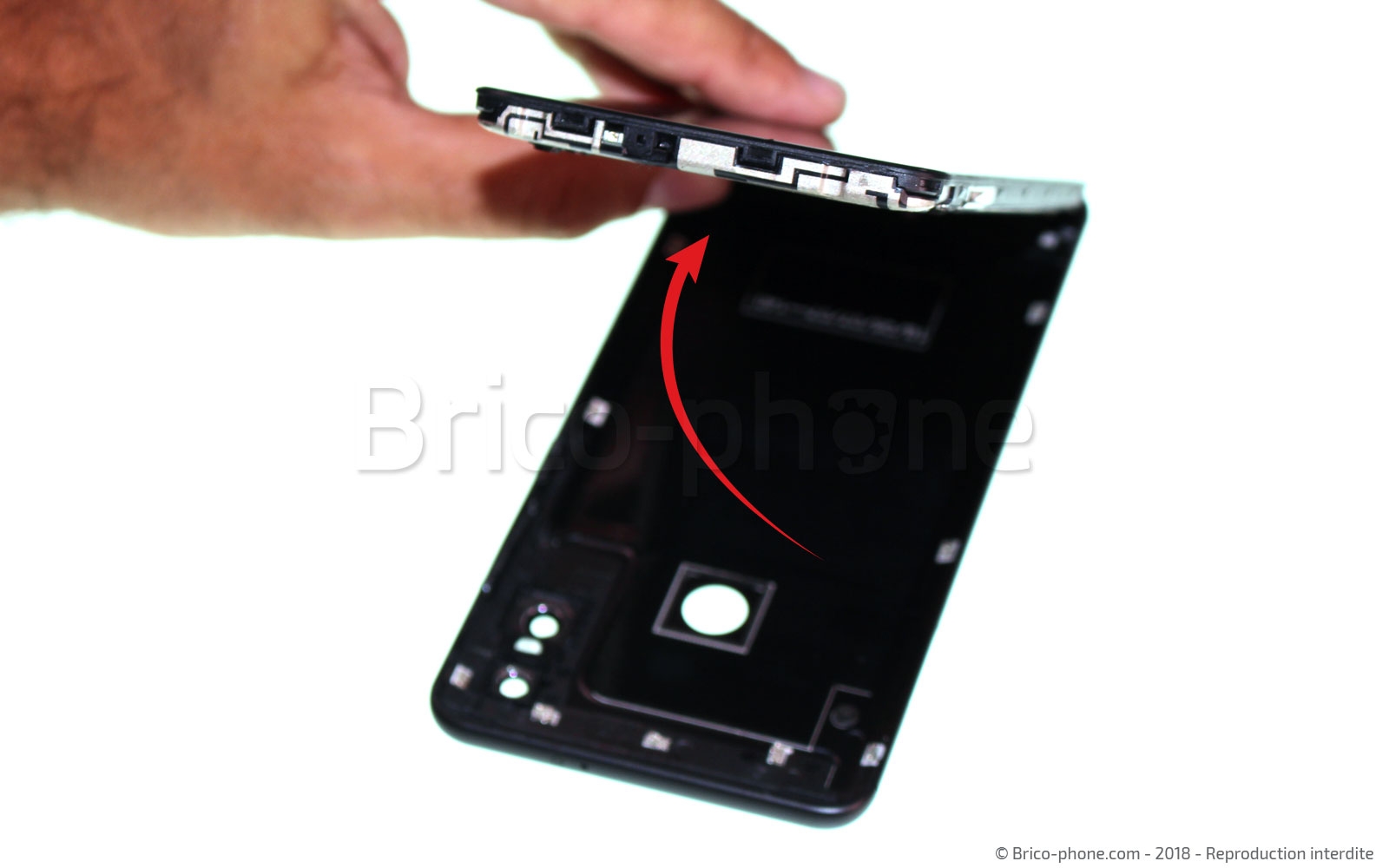

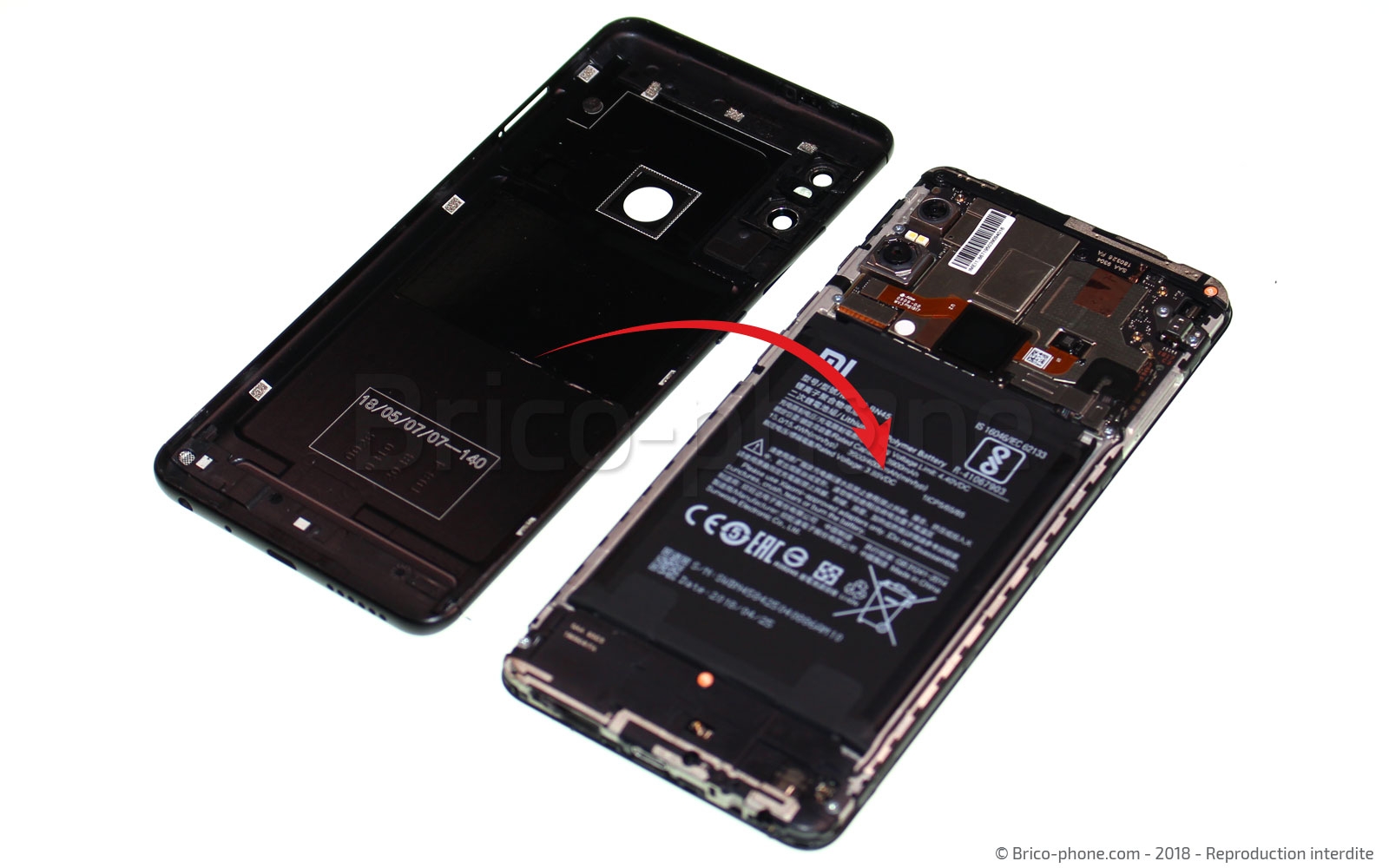

La coque peut maintenant être complètement soulevée et désolidarisée du bloc écran.
Etape 4 : Retirer le lecteur d'empreintes
Afin d'accéder au connecteur de la batterie, quelques étapes simples sont nécessaires.

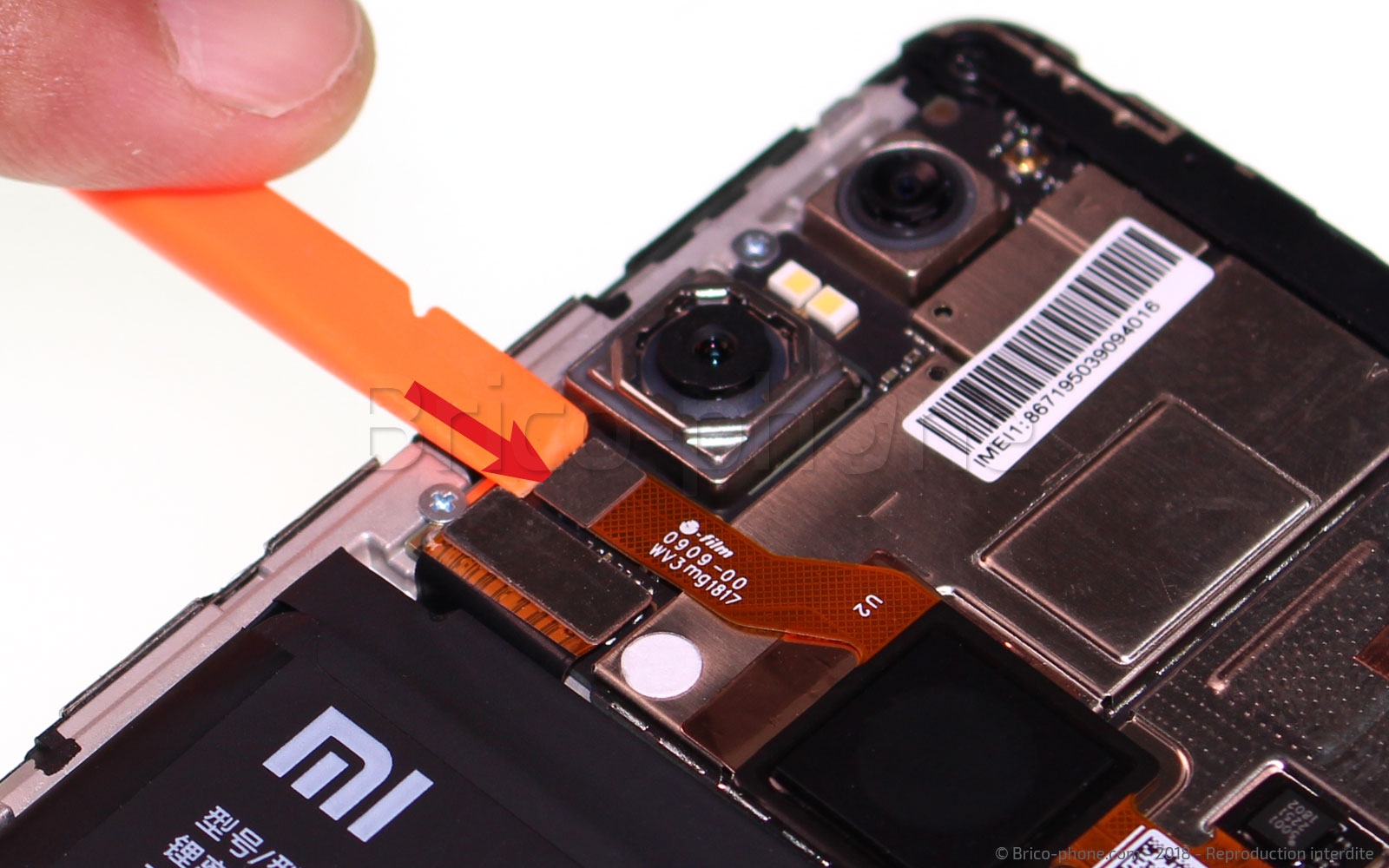

Commencez par retirer la nappe de reconnaissances digitales. Il s'agit du carré au dessus de la batterie.

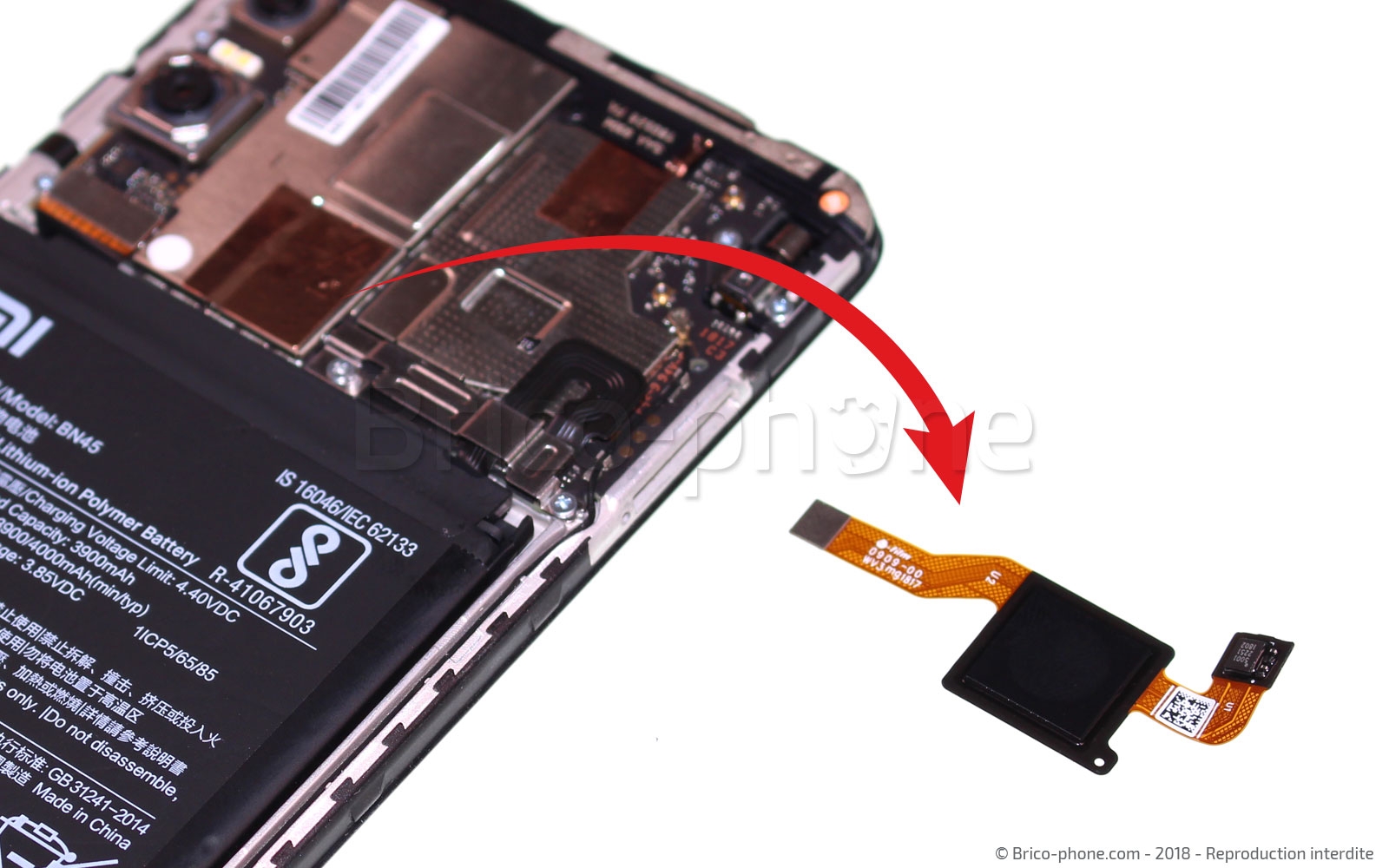

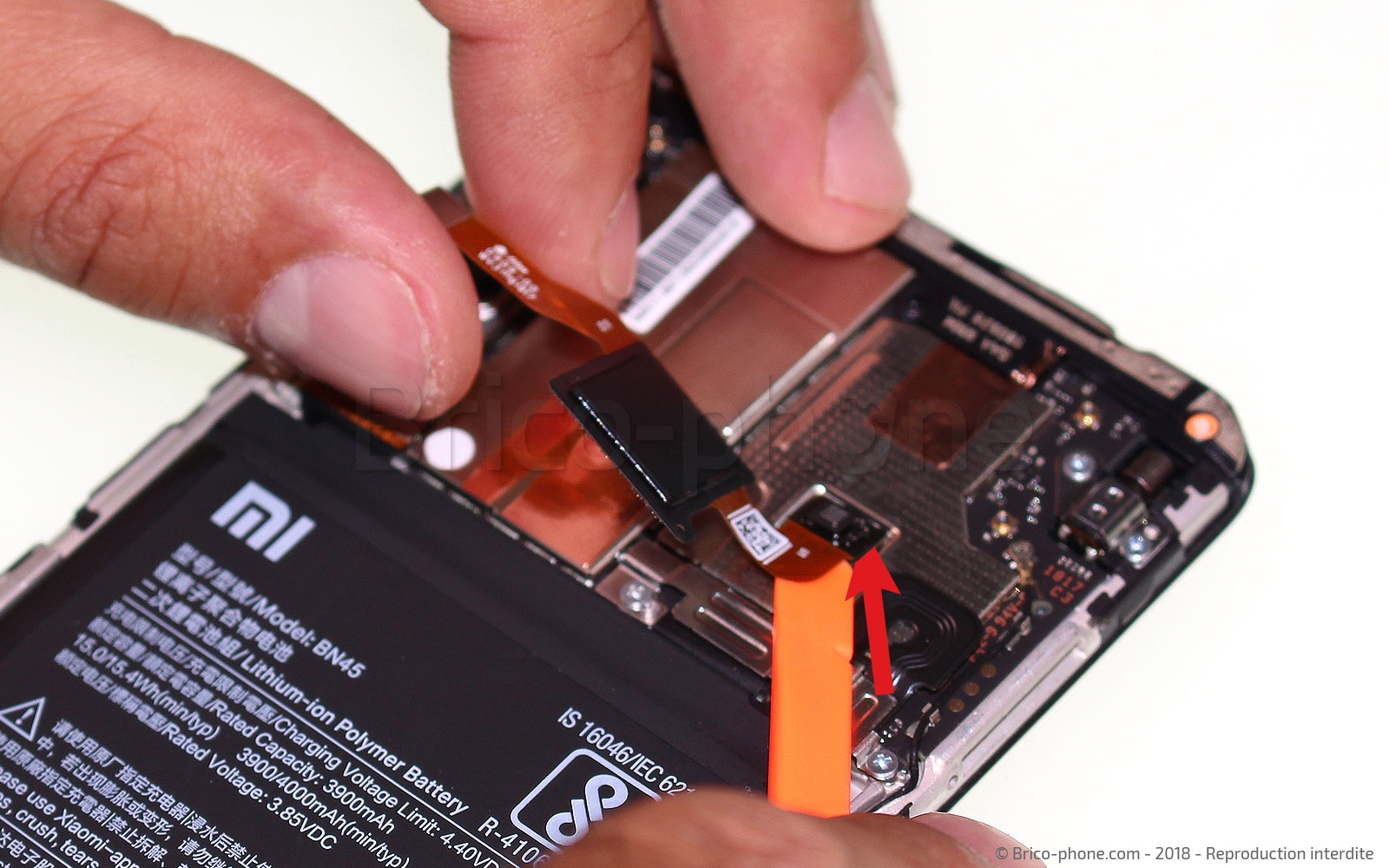

Utilisez le côté droit du levier en nylon pour déconnecter la nappe puis décollez l'autre extrémité, en procédant avec délicatesse pour ne pas l'endommager. Vous pouvez ensuite la retirer et la placer de côté.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la plaquette de protection

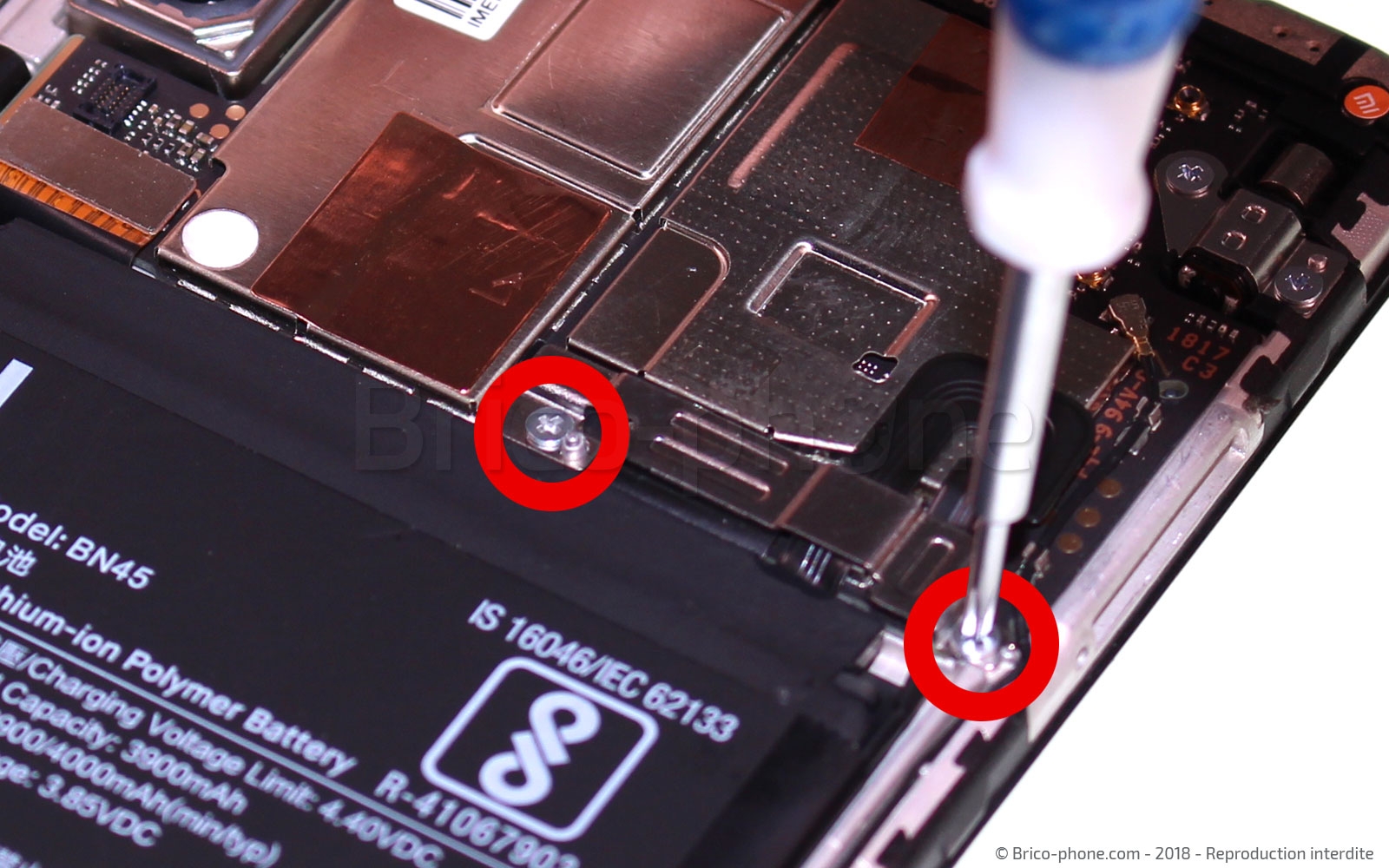

Retirez les deux vis entourées en rouge grâce au tournevis cruciforme 1.5, placez-les sur le patron d'aide au montage pour ne pas les perdre.

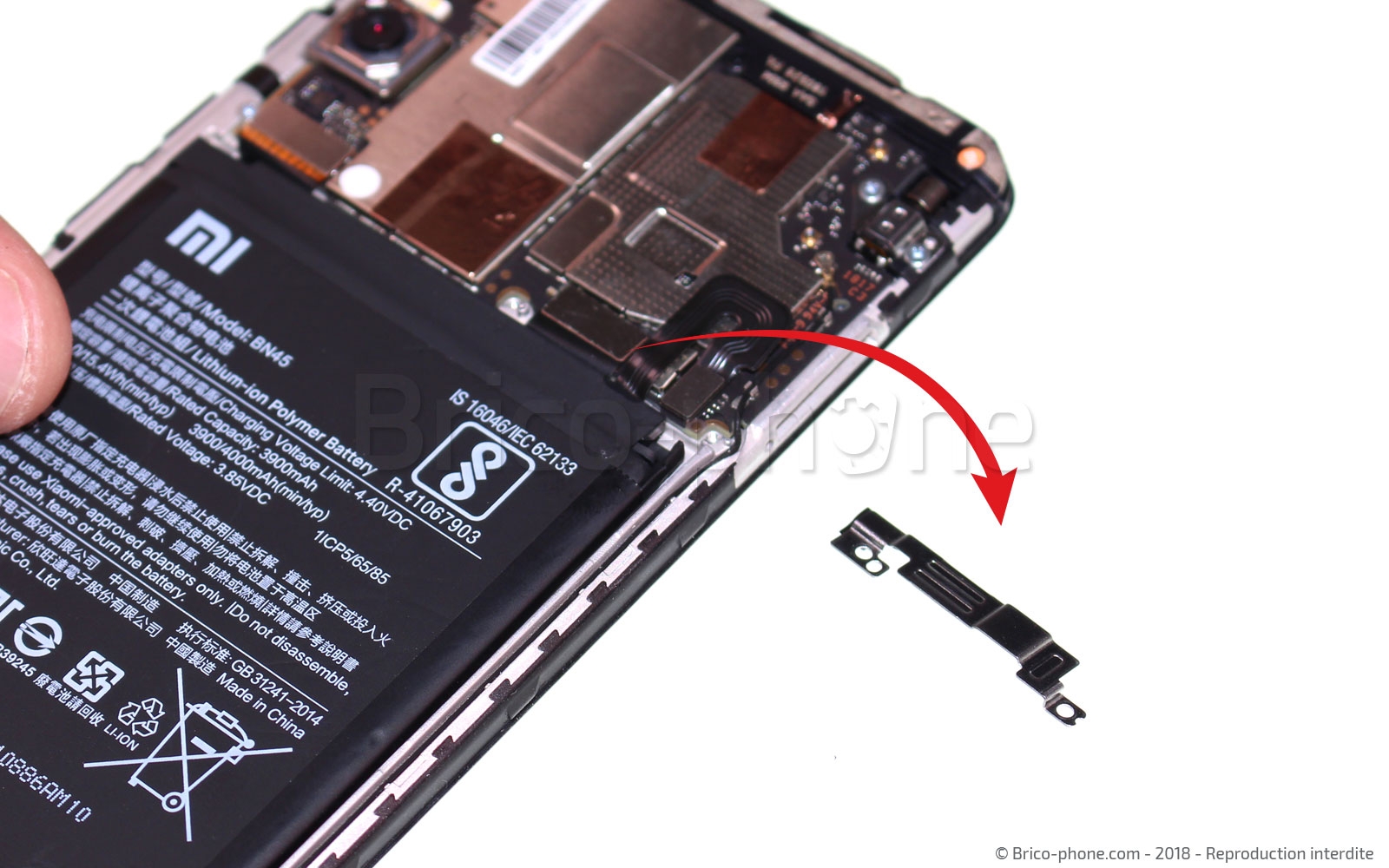

Saisissez ensuite la plaquette entre les pointes de la pince brucelles puis placez-la en #1 sur le support d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 6 : Déconnecter la batterie

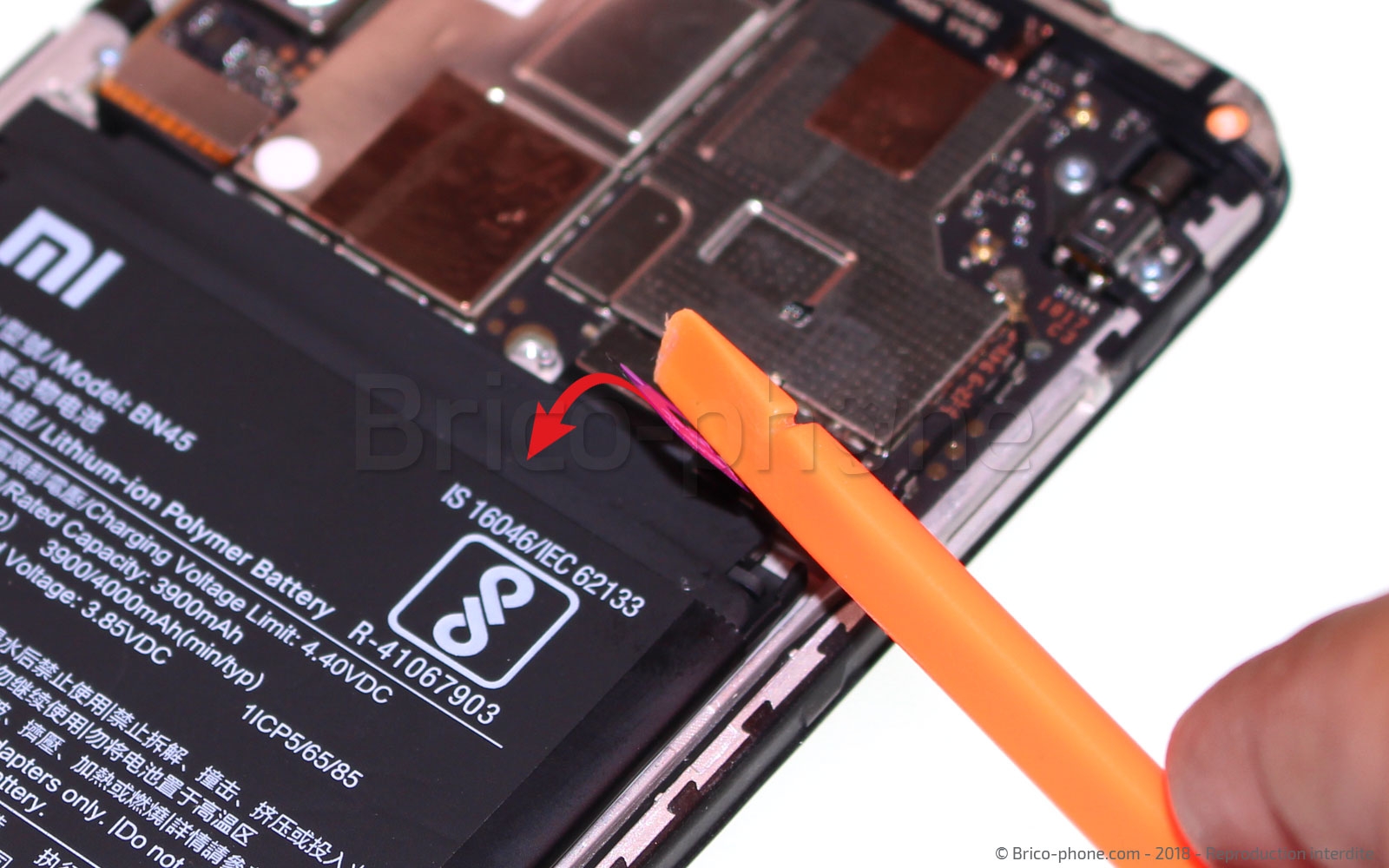

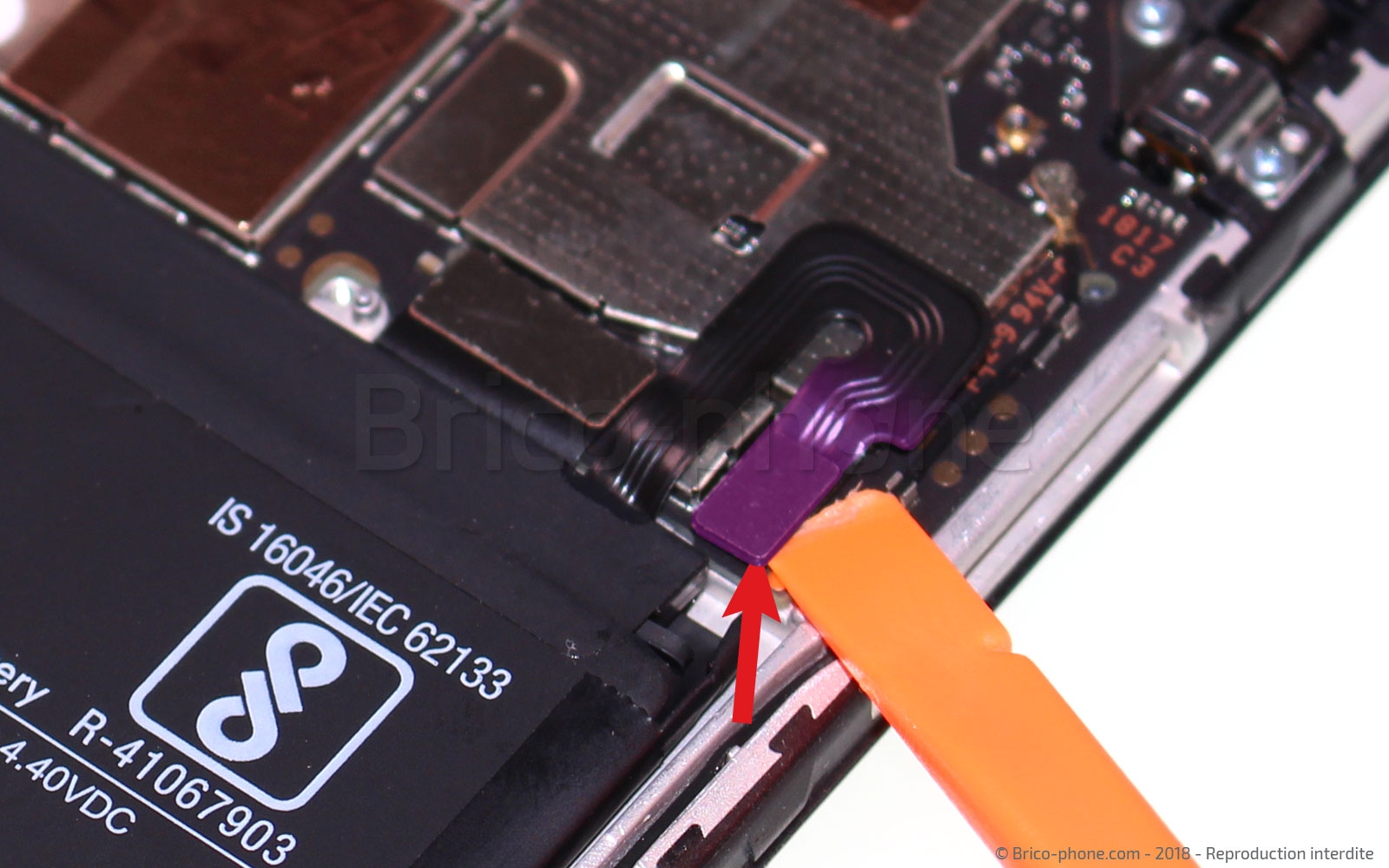

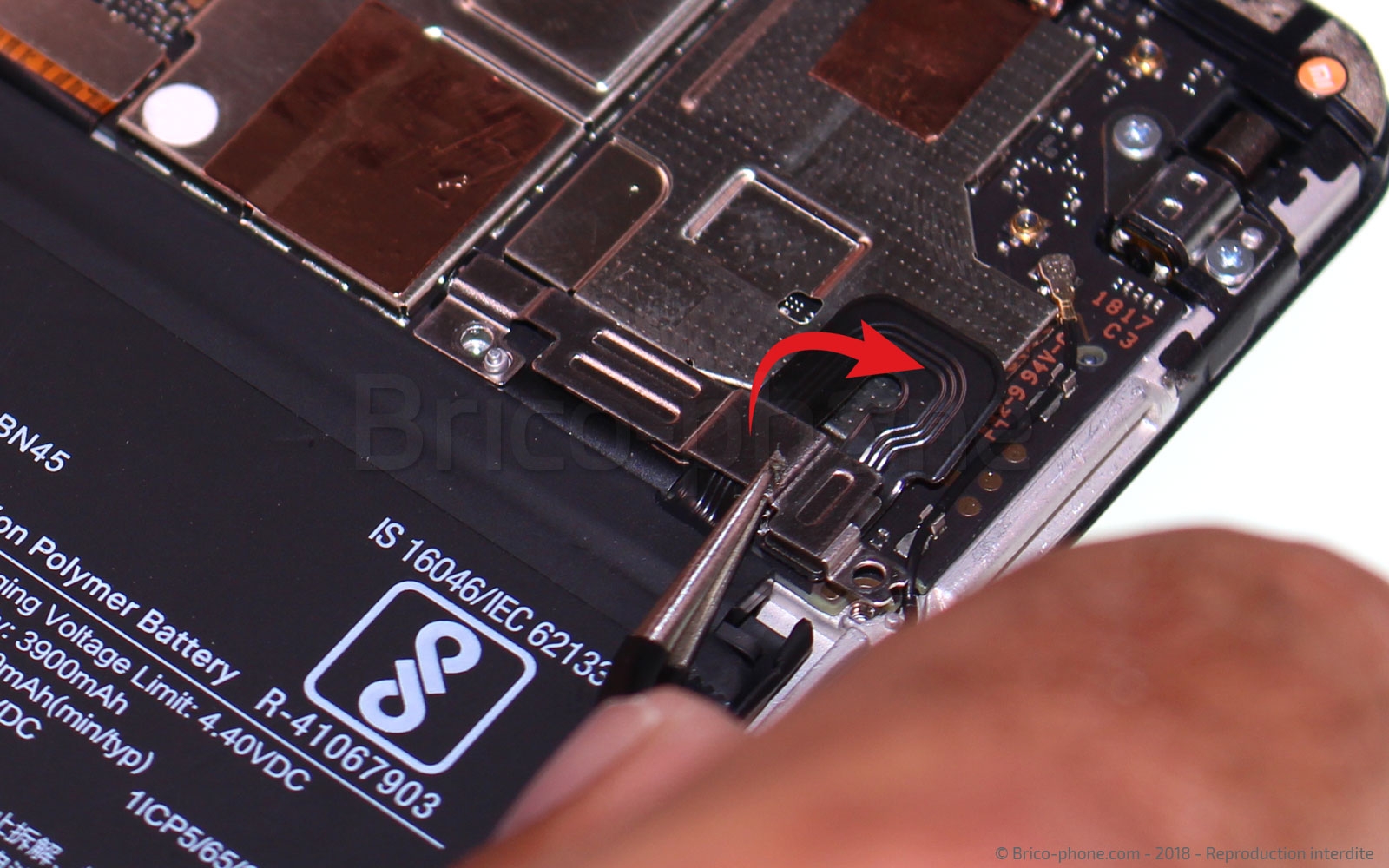

Désormais, l'accès au connecteur de la batterie est libre. Procédez à la déconnexion de la nappe de la carte mère. Pour cela, soulevez doucement le connecteur avec le levier en partant d'un angle.
Puis soulevez toute la petite nappe pour qu'elle ne chevauche plus la carte mère.
Outils du kit utilisés
Outils du kit utilisés

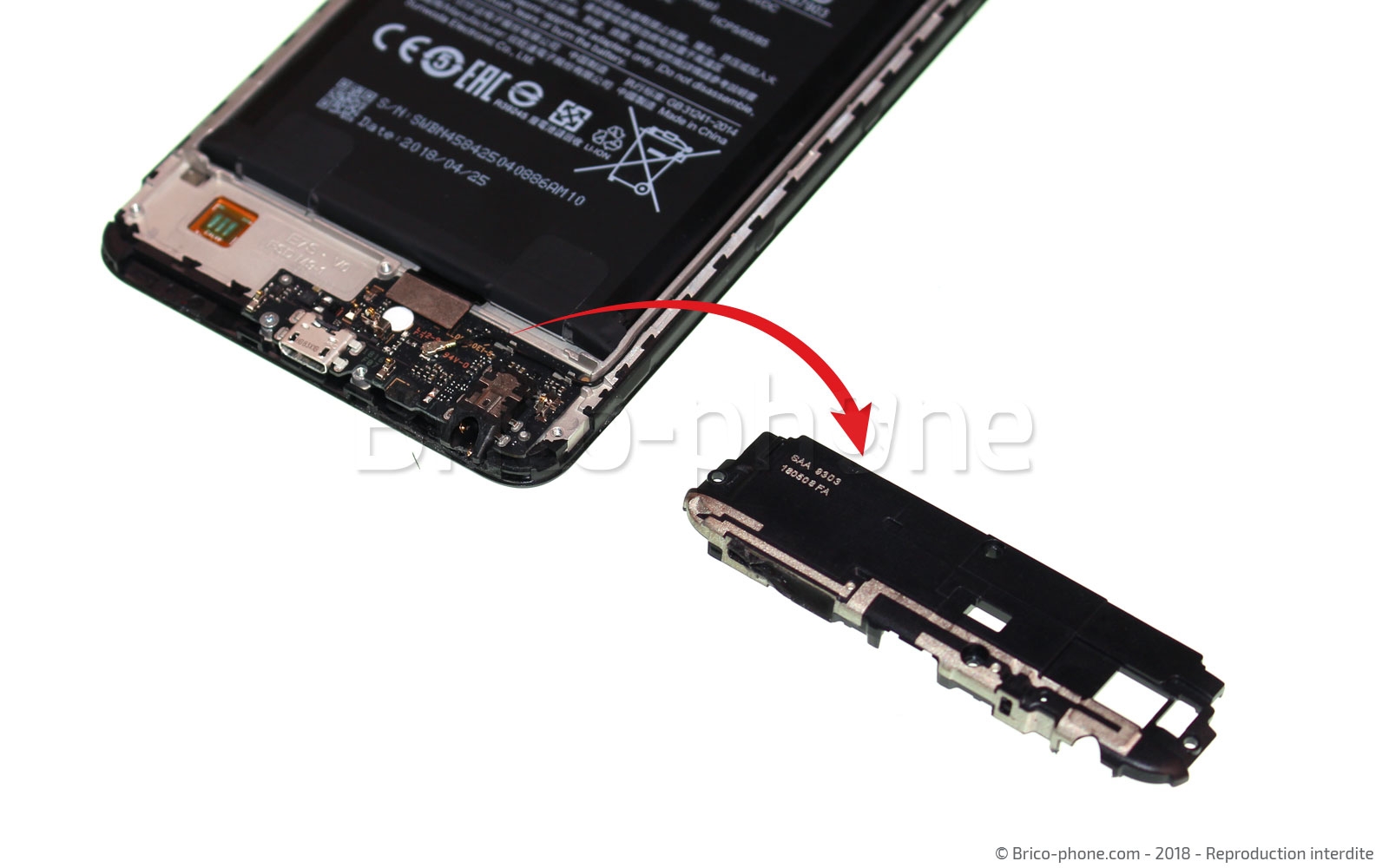

Etape 7 : Retirer le bloc haut-parleur

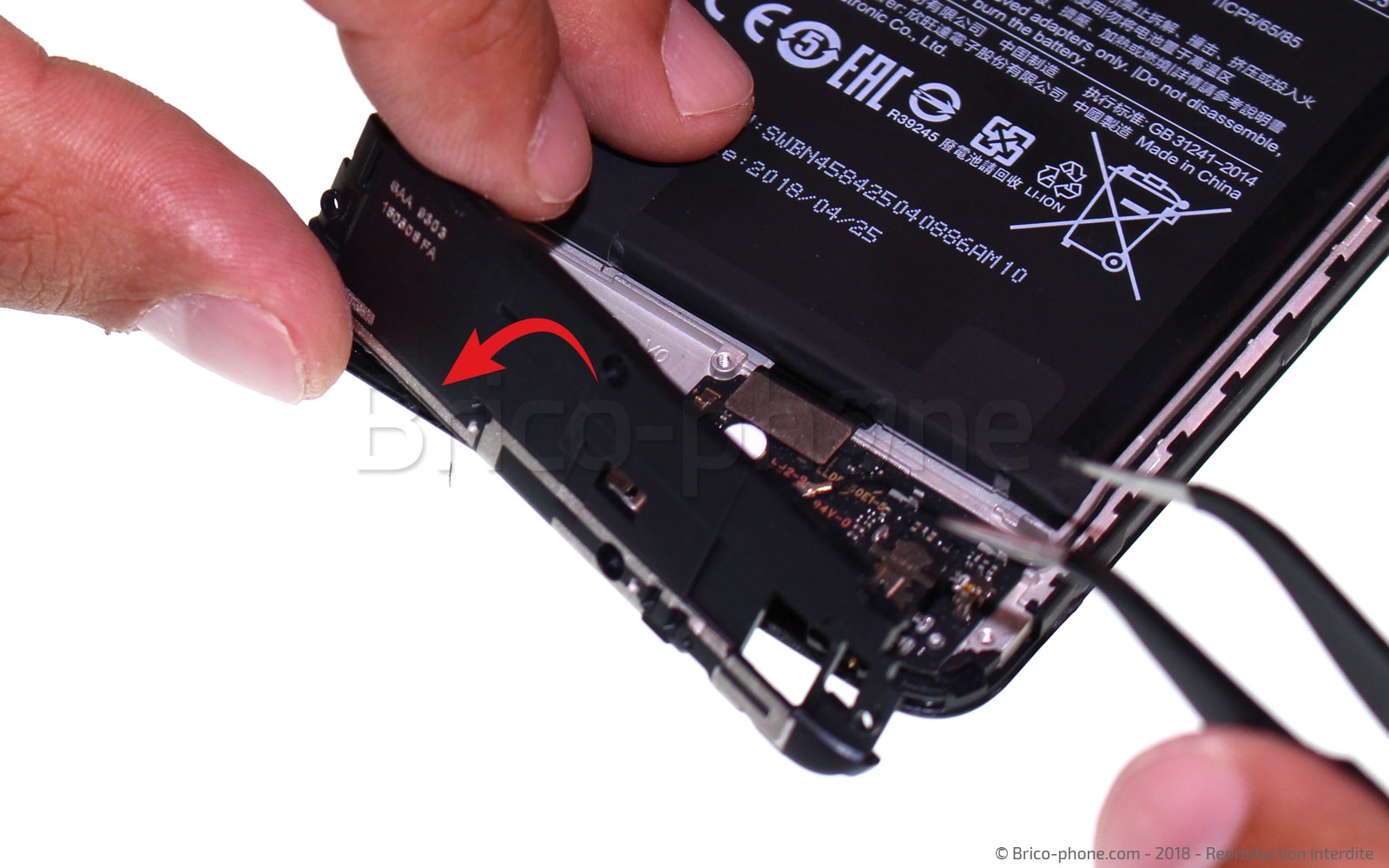

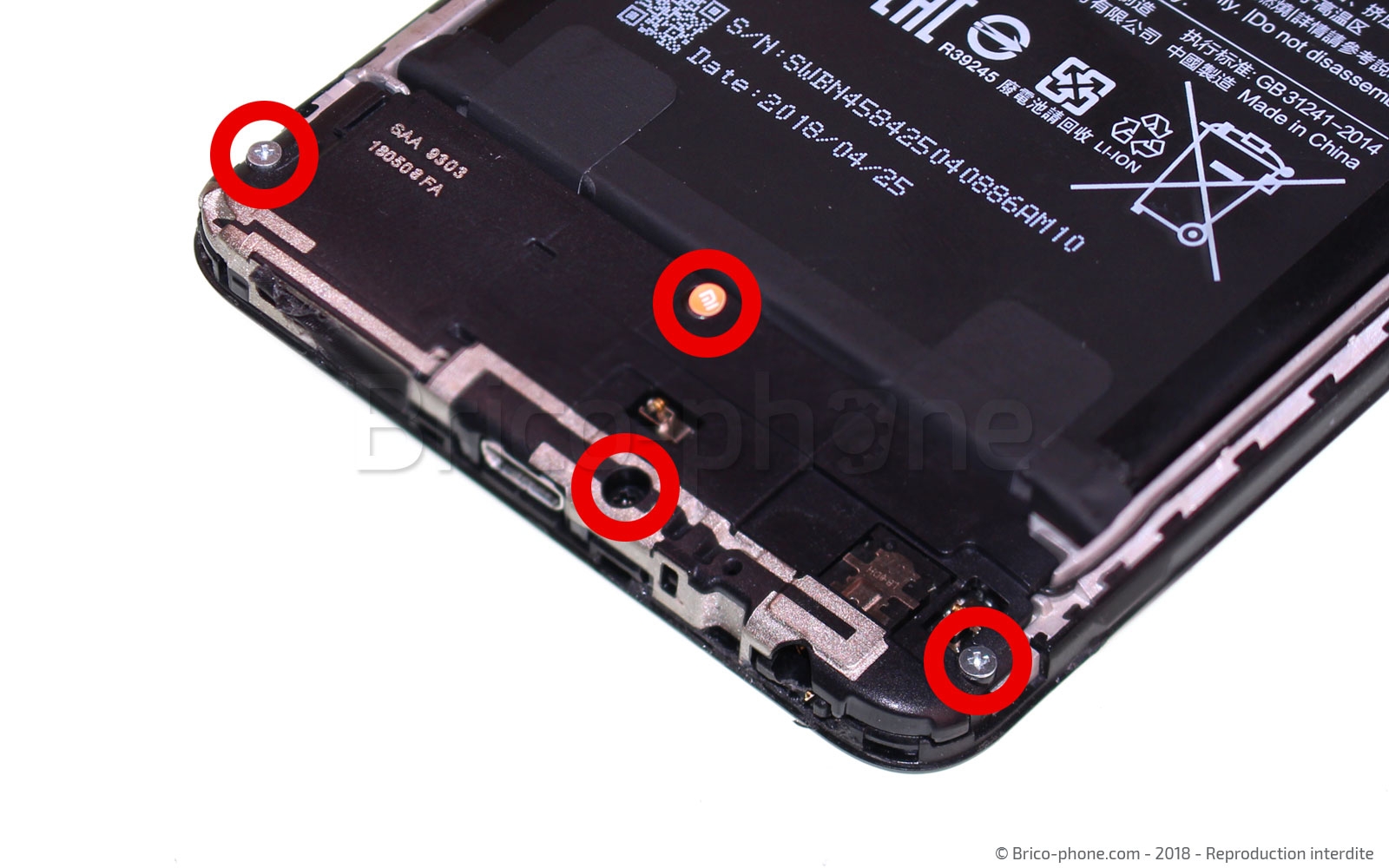

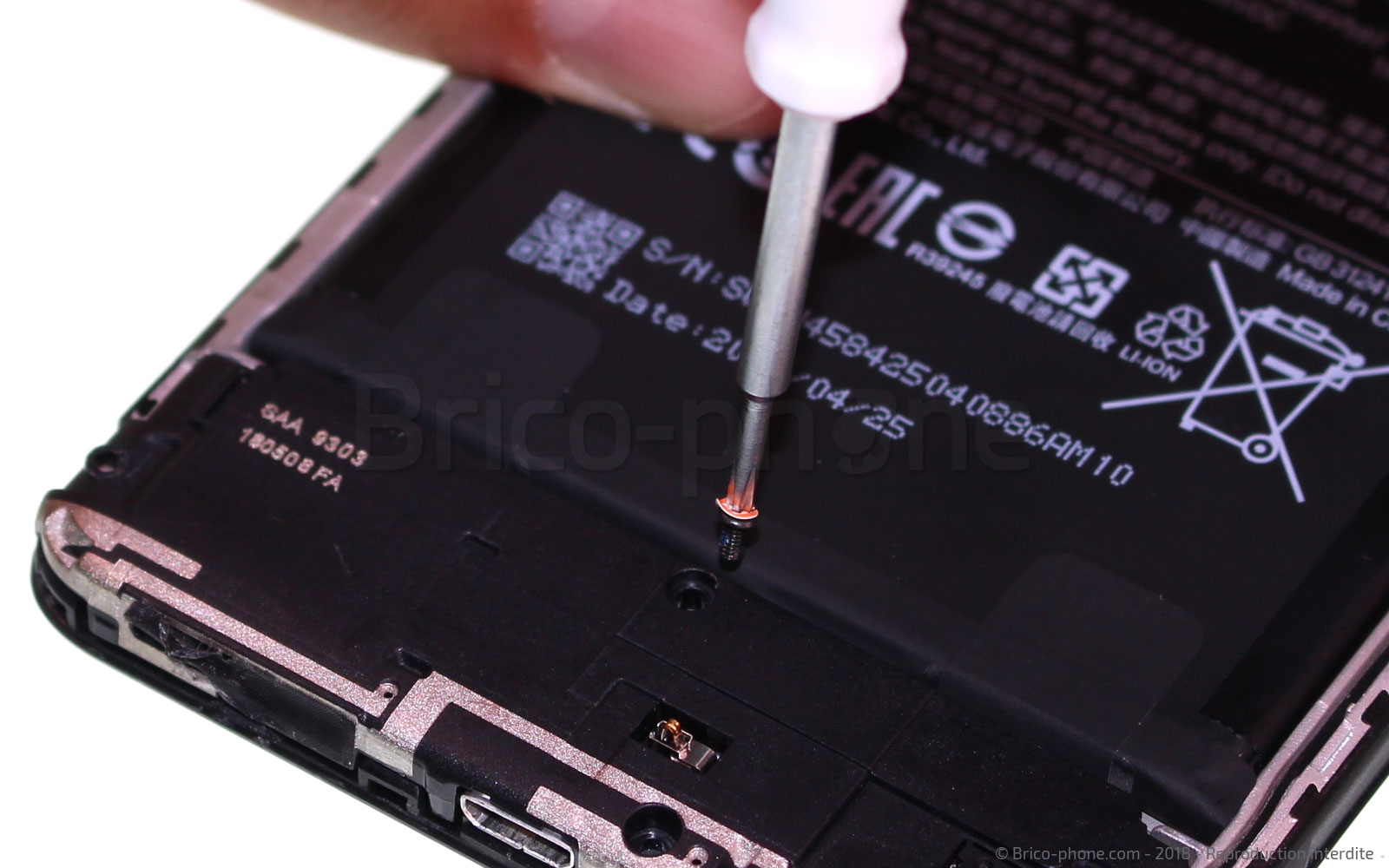

Equipez-vous à nouveau du tournevis cruciforme pour ôter les 4 vis qui maintiennent le bloc haut-parleur. Attention, une des vis est masquée par un témoin d'ouverture (petite pastille orange logotypée de la marque Xiaomi).
Puis saisissez le bloc avec la pincette pour le retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer les adhésifs de la batterie
Sur notre tutoriel, le connecteur de charge n'est plus présent mais il n'est pas utile de le retirer. S'il vous gêne trop, rendez-vous sur le tutoriel de changement de connecteur de charge.

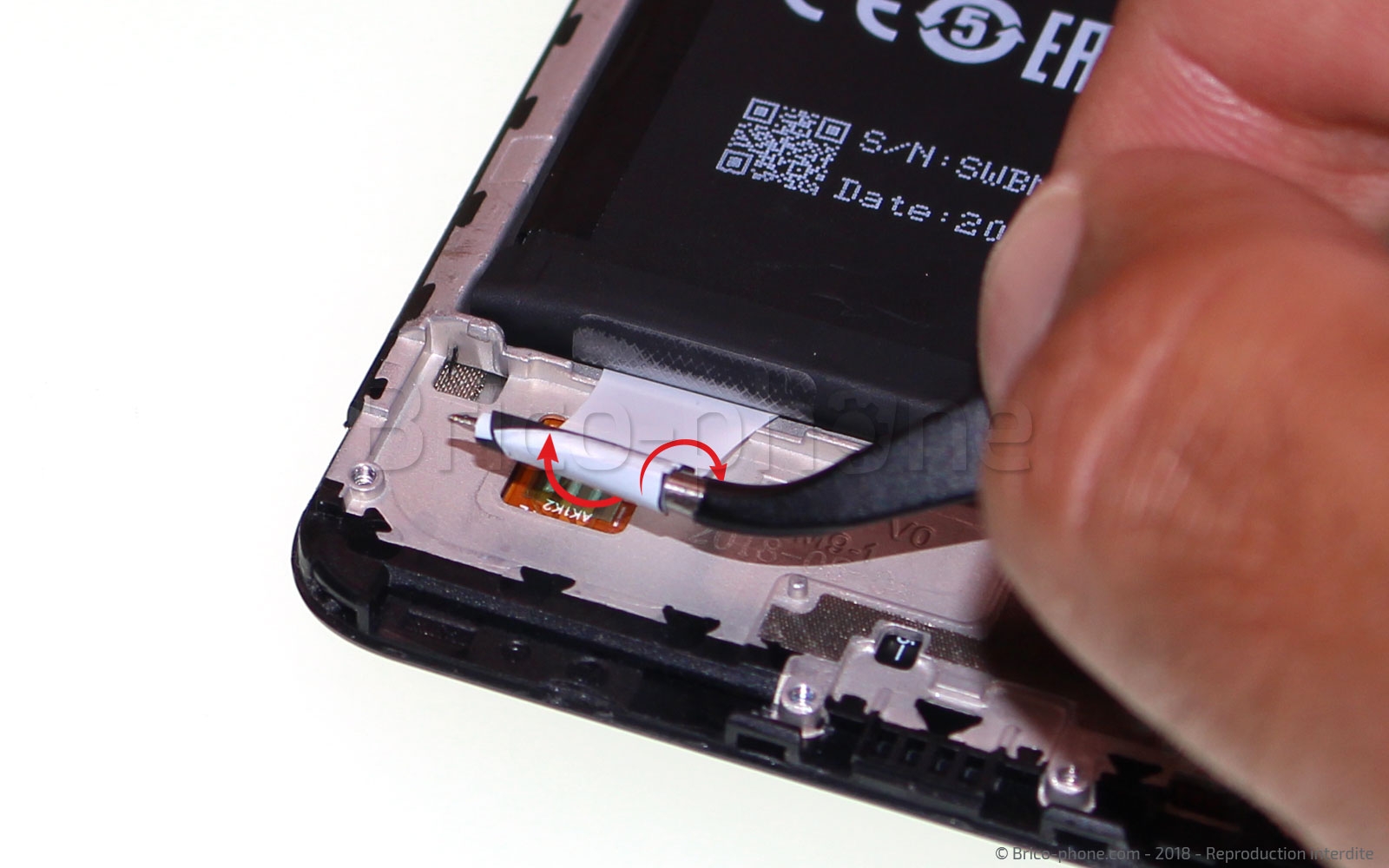

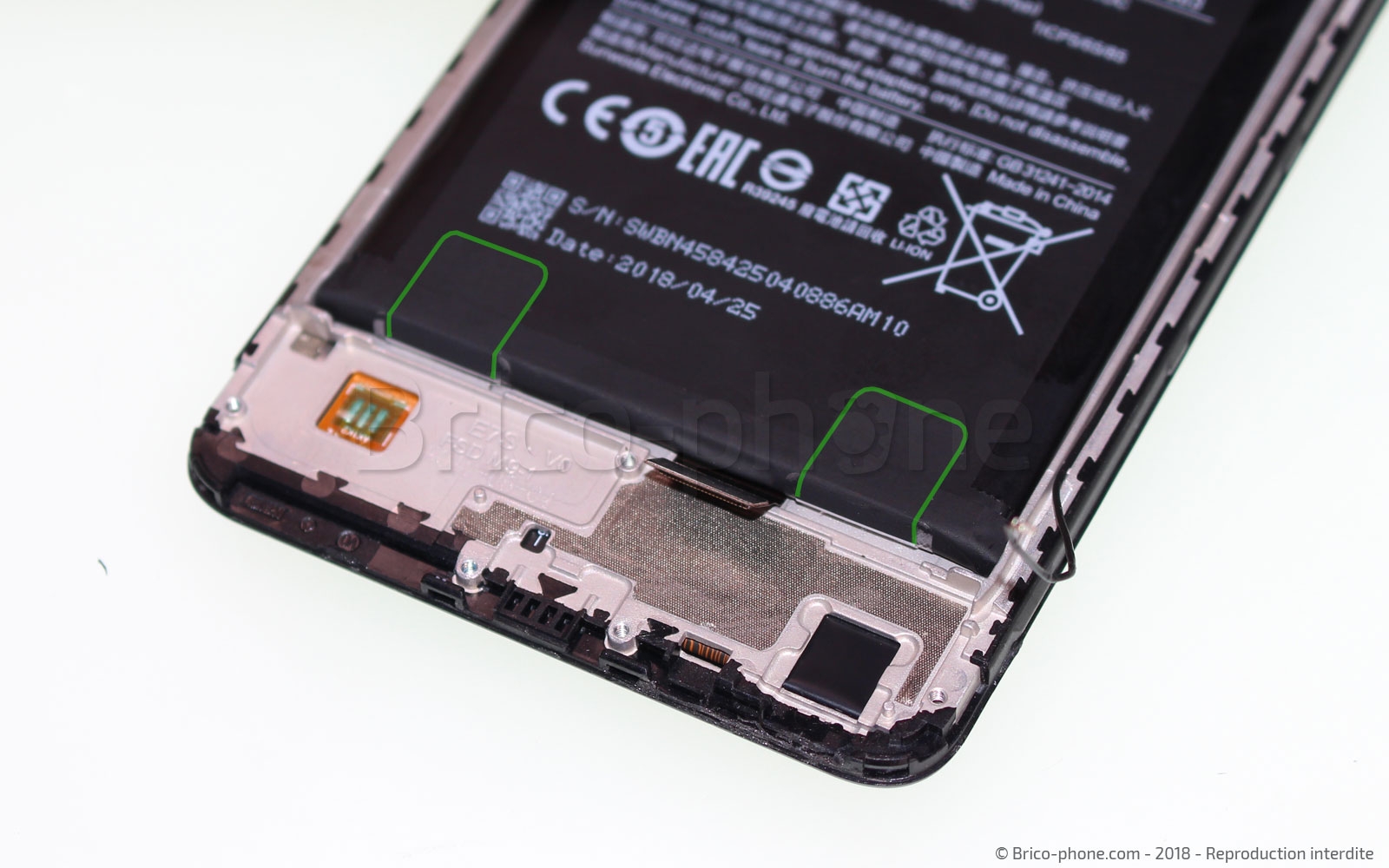

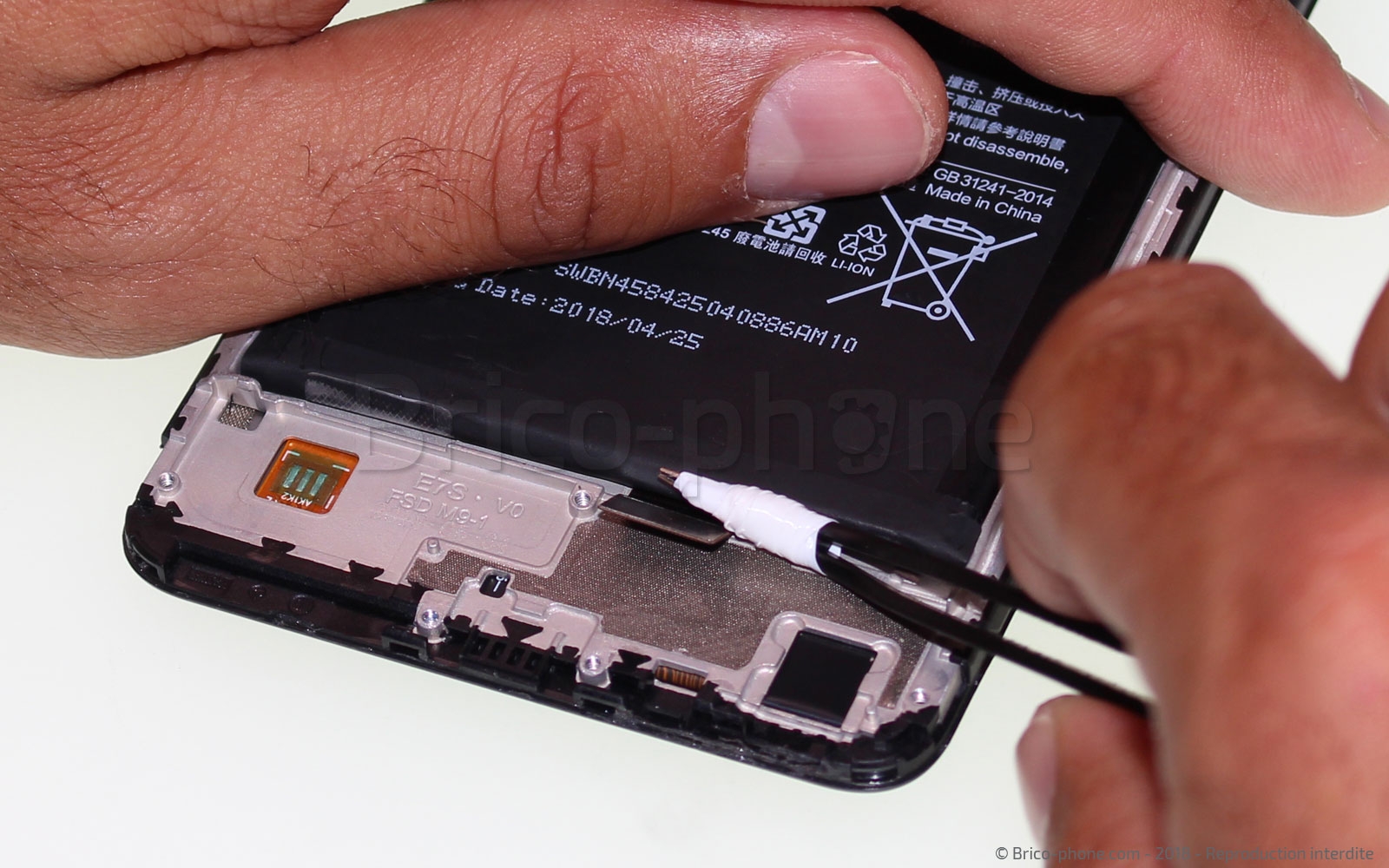

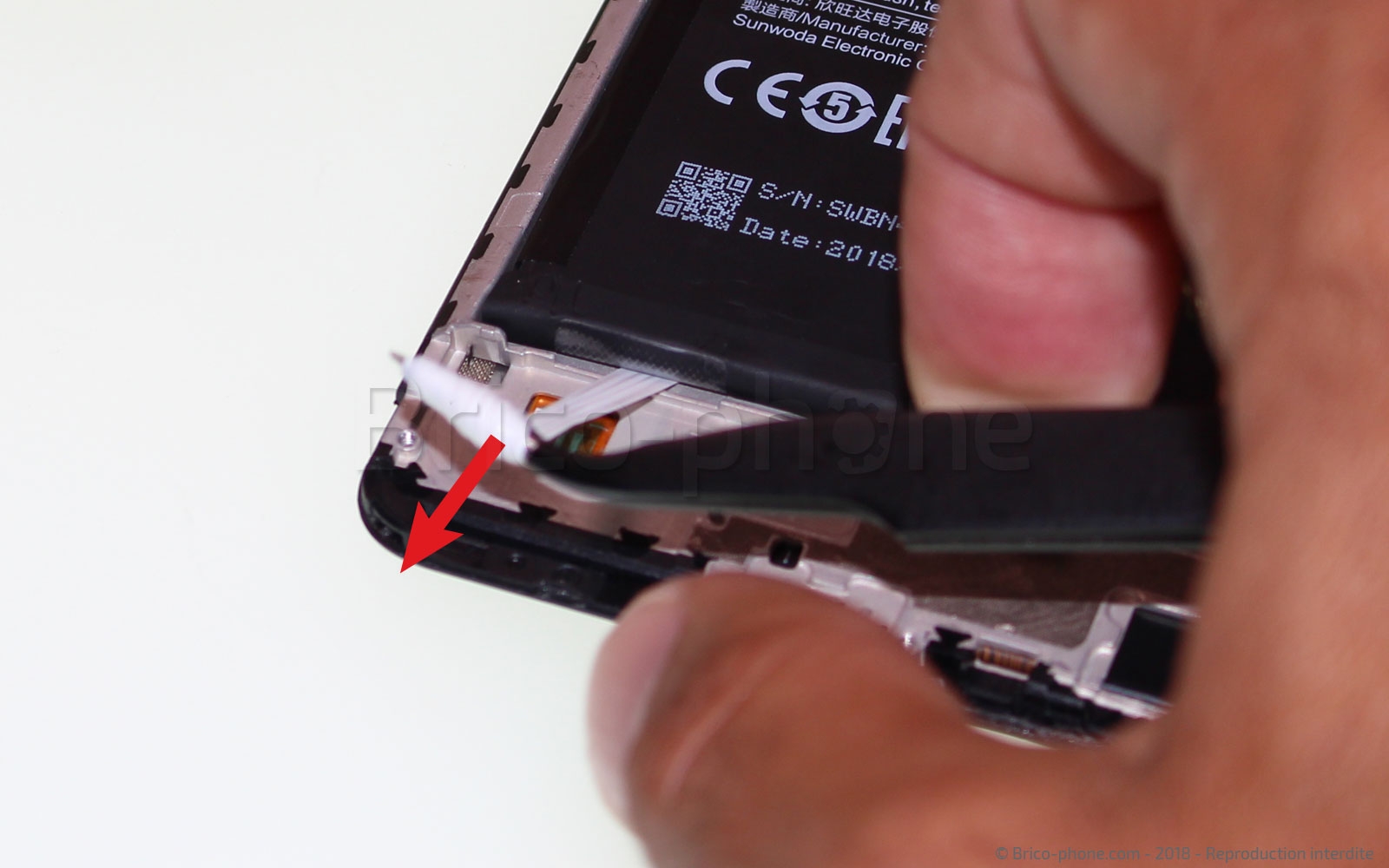

La batterie est collée avec deux languettes, retirez-les une à une. Décollez d'abord le bout de la languette noire, puis saisissez l'adhésif avec la pincette et tournez en tirant doucement jusqu'à ce qu'il n'y ait plus de stickers. Cela peut sembler long mais les stickers s'étirent beaucoup.
Outils du kit utilisés
Outils du kit utilisés

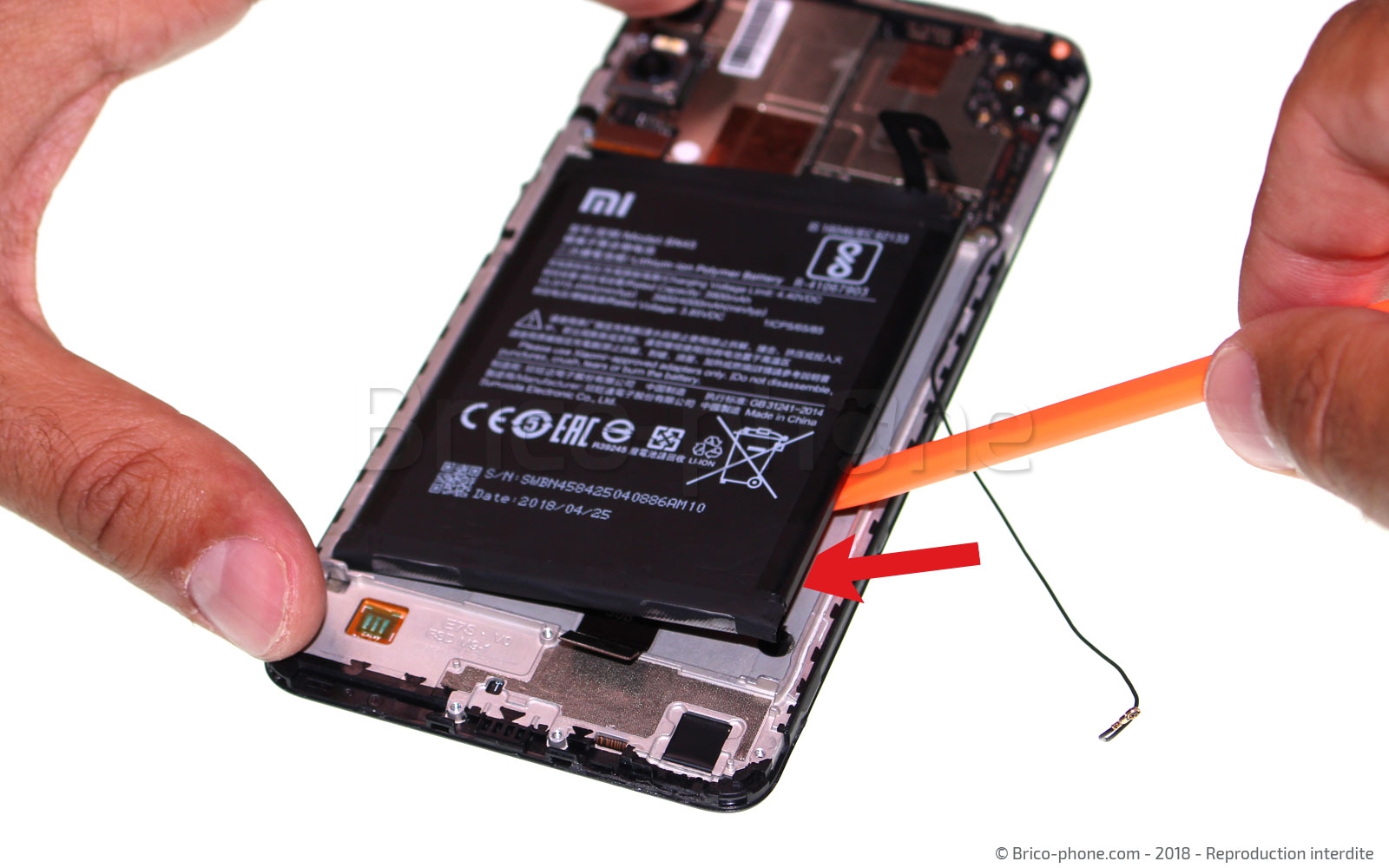

Etape 9 : Retirer la batterie

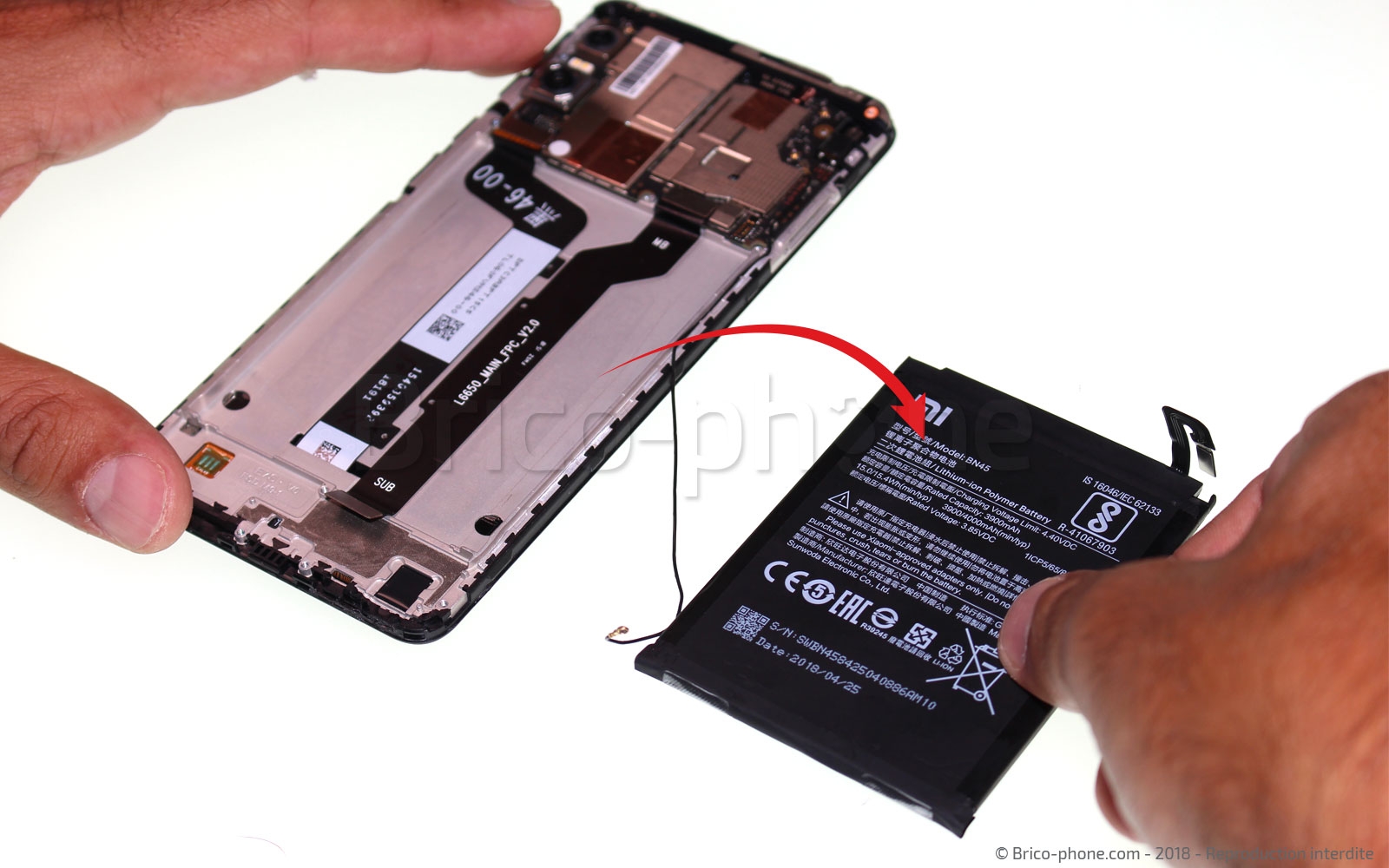

La batterie est maintenant facile à retirer en la soulevant avec le levier.

Si jamais les stickers se sont rompus avant la fin, vous devez chauffer au dos de la batterie pour essayer de les ramollir et ensuite, soulevez la batterie en glissant la carte PVC sur un côté et faire levier. Soyez très vigilant car deux nappes passent en dessous, vous risquez de les endommager.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

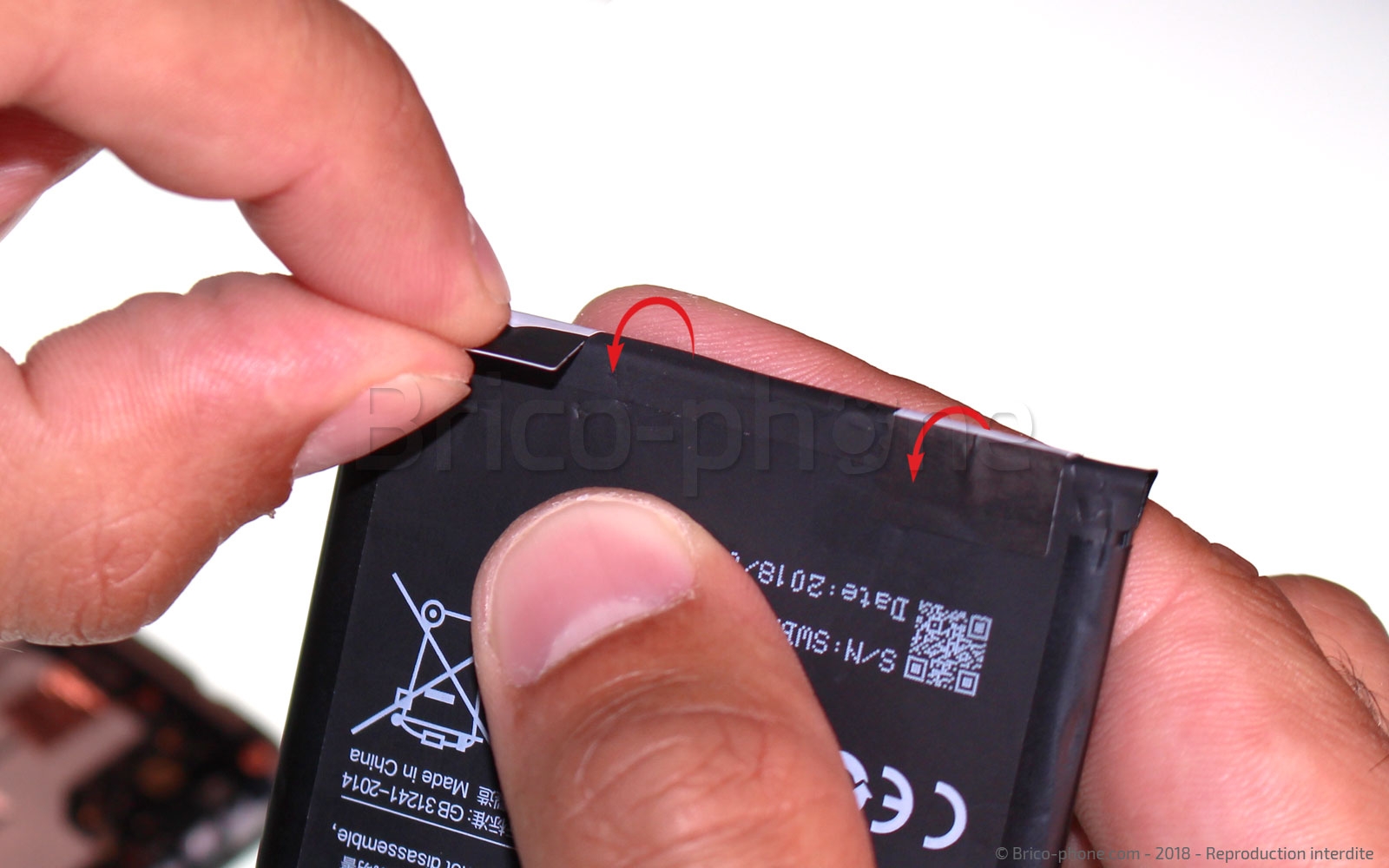

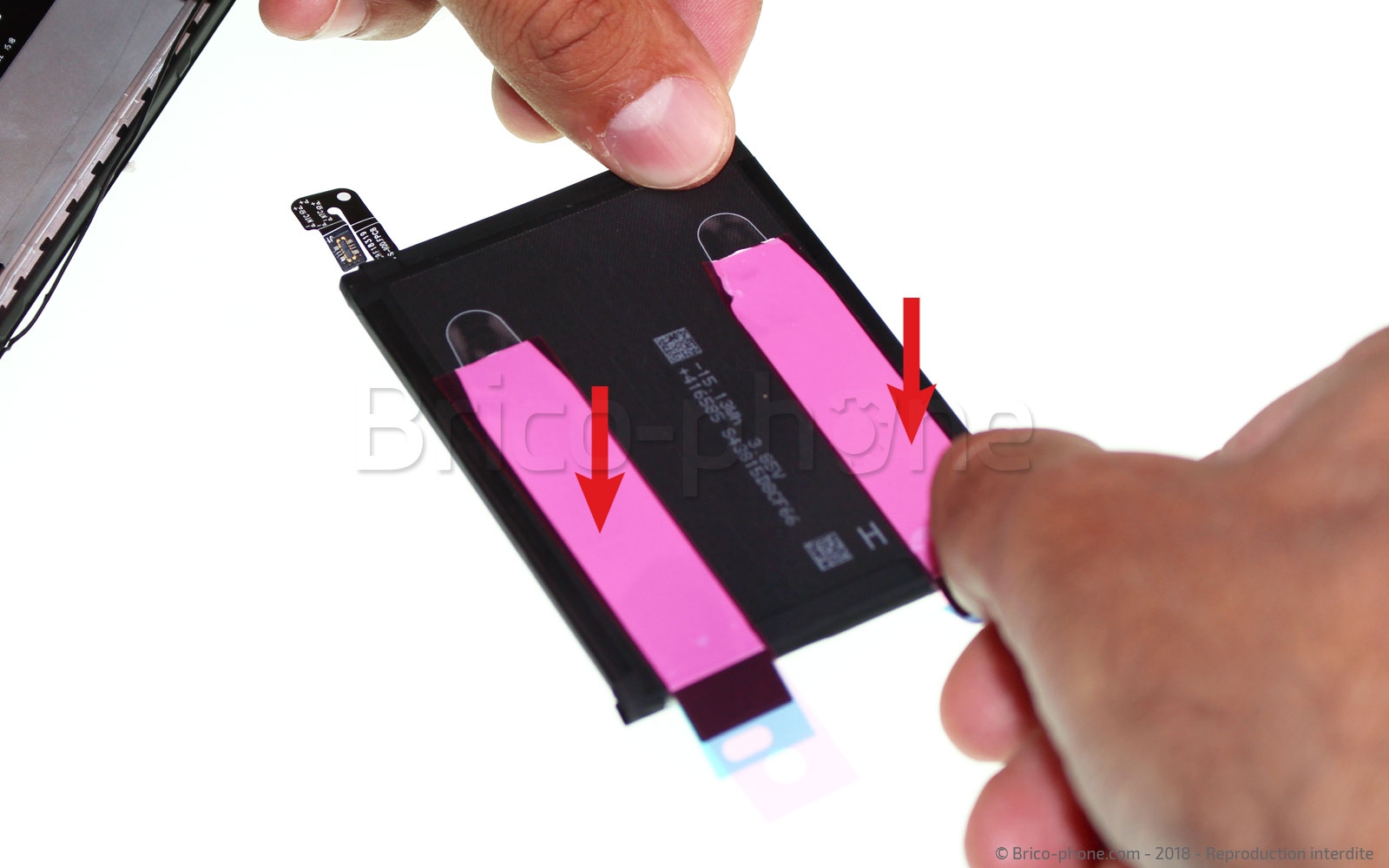

Utilisez nos stickers universels pour effectuer le remontage de la batterie de votre Xiaomi Redmi Note 5. Puis suivez ce tutoriel à l'envers pour refermer votre téléphone.
Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
