Changement du connecteur de charge et prise Jack sur P20 lite

Temps estimé : 20 min
Difficulté : 2/5
P20 lite | Temps estimé : 20 min | Difficulté : 2/5

Ce guide photos vous permettra de remplacer le connecteur de charge Dock USB Huawei P20 Lite

Diagnostic

›  Votre Huawei P20 Lite n'est plus reconnu lorsque vous le branchez à un ordinateur
›  Votre téléphone ne prend pas la charge
›  Vous n'avez plus de son lorsque vous branchez des écouteurs via la prise audio
›  La prise Jack est obstruée
›  Vous avez des problèmes de son

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Type C pour Huawei P20 Lite
14,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

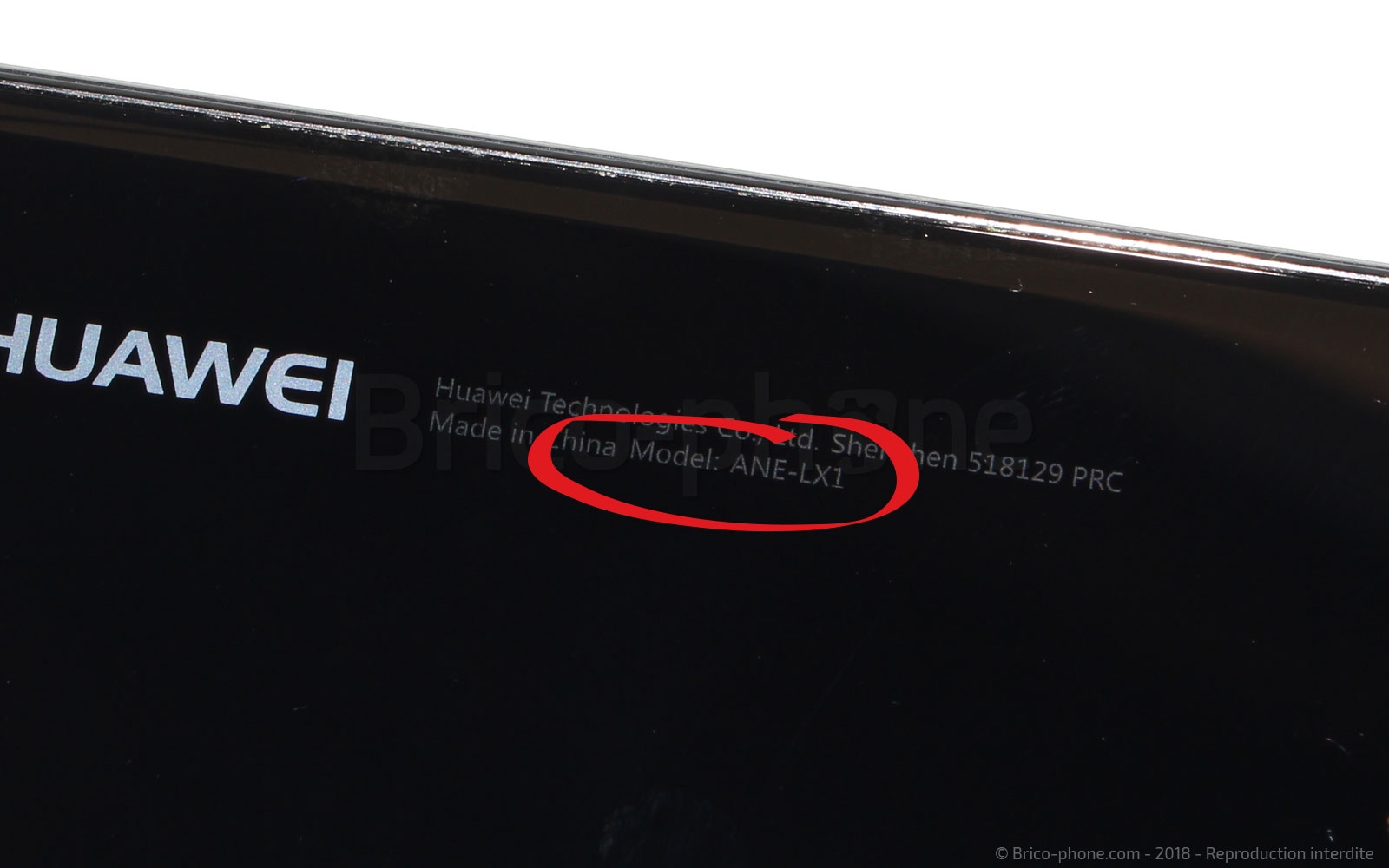

Avant de commencer
Tout d'abord, vous devez vous assurer que vous possédez les bonnes pièces en vérifiant le modèle de d'Huawei que vous retrouverez au dos du smartphone.

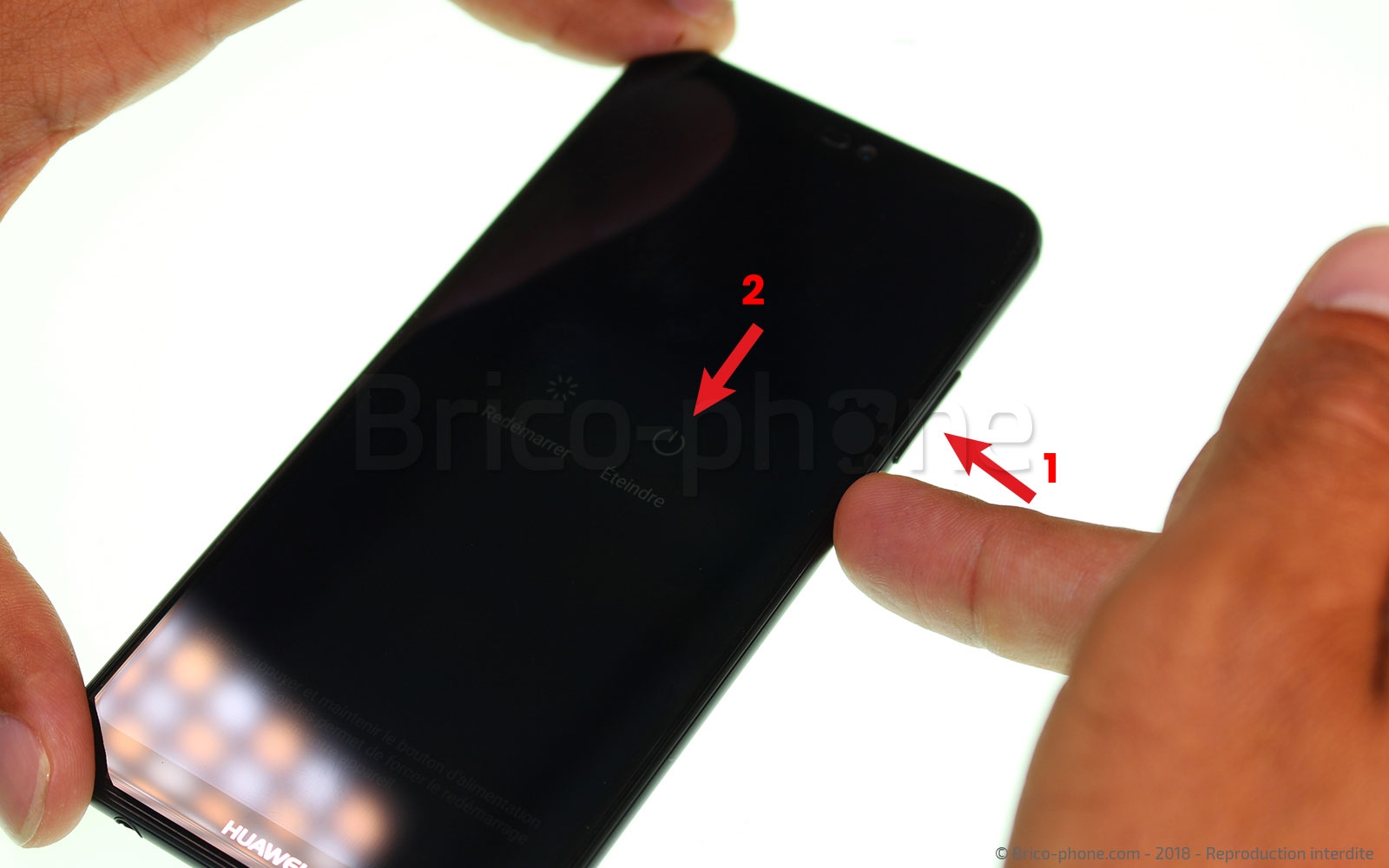

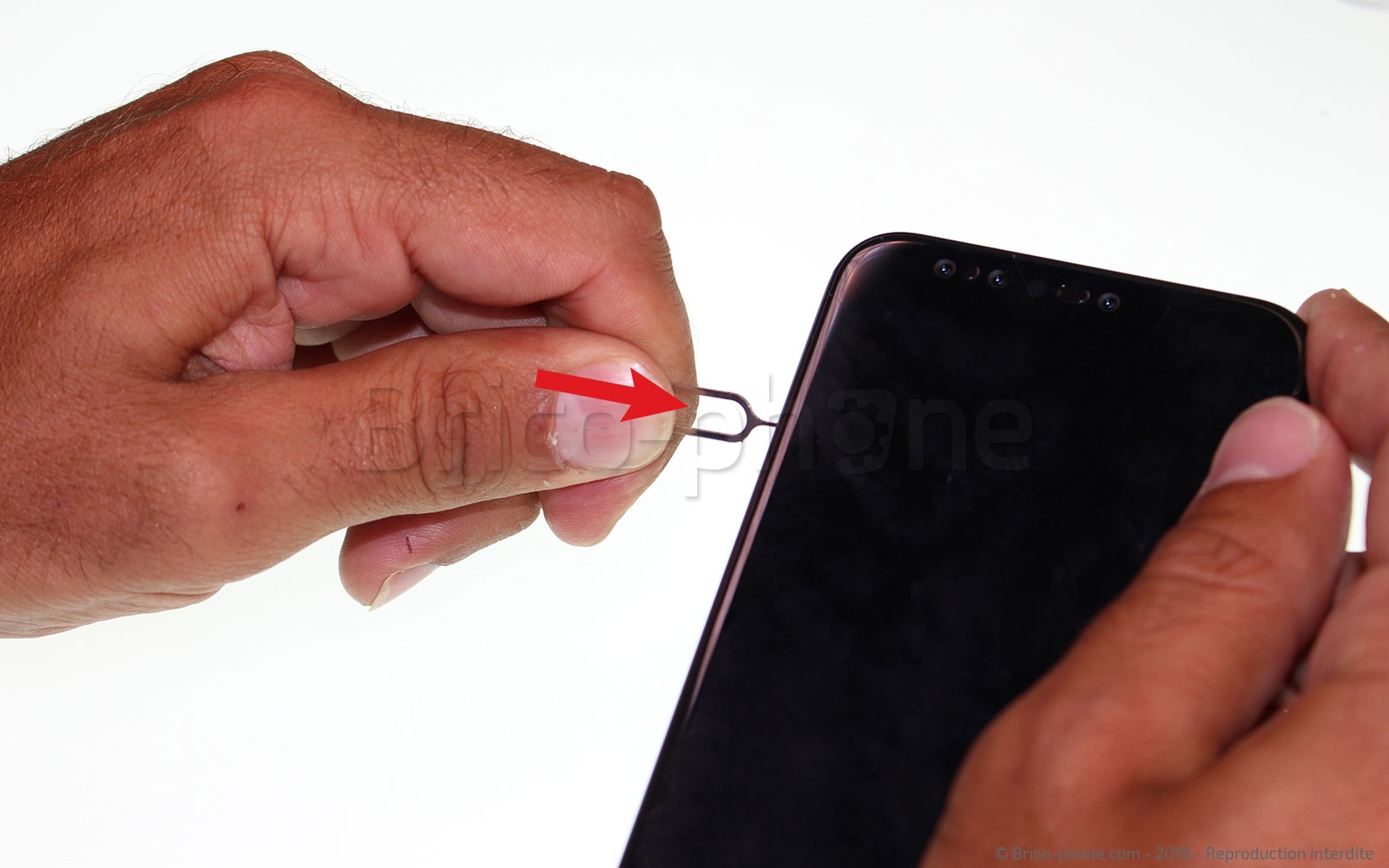

Eteindre et retirer le rack Sim

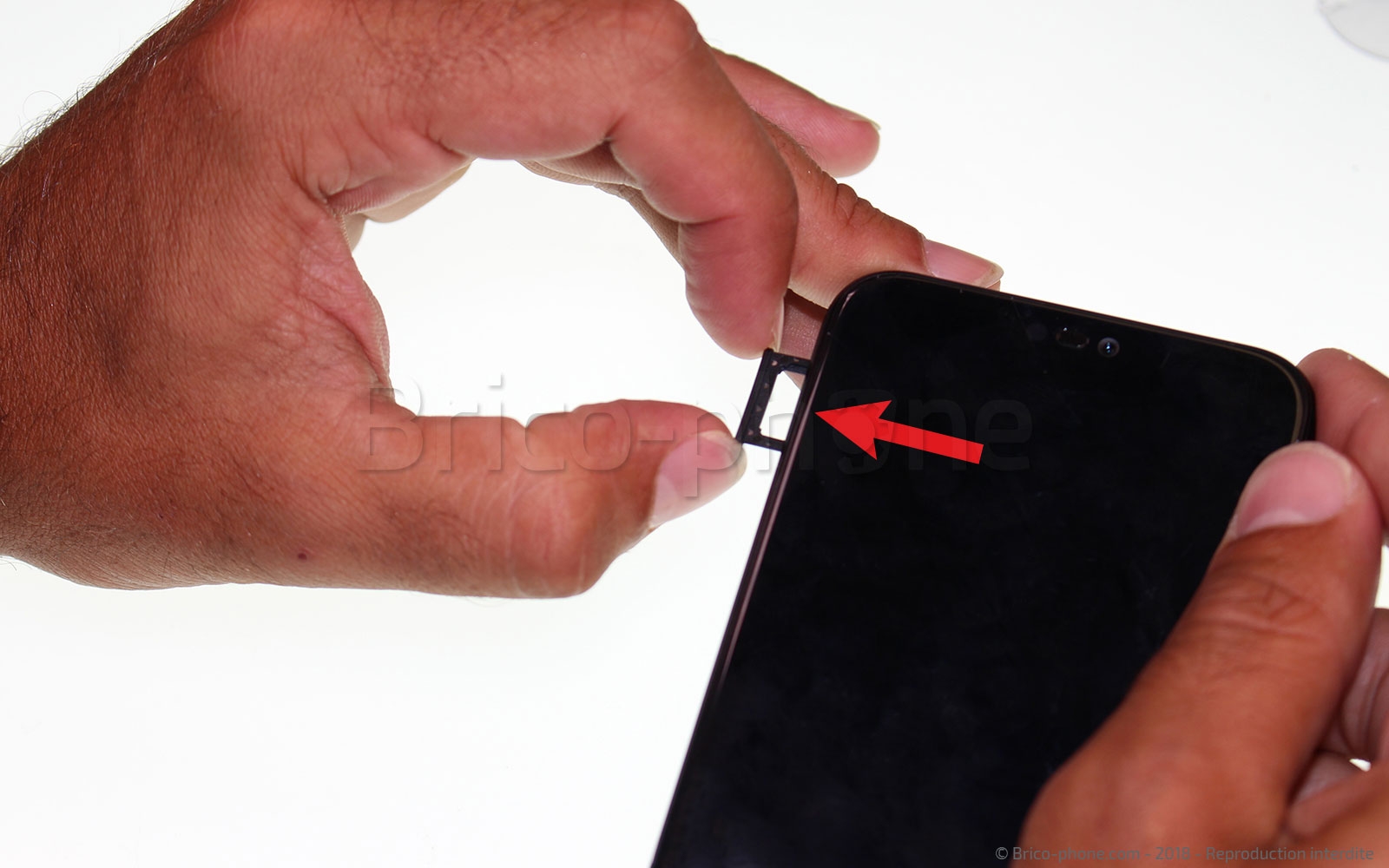

Vous devez veiller à bien éteindre votre smartphone en pressant le bouton à droite pendant quelques secondes puis ensuite enlevez le rack Sim avec l'outil adéquat qui vous ait proposé dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

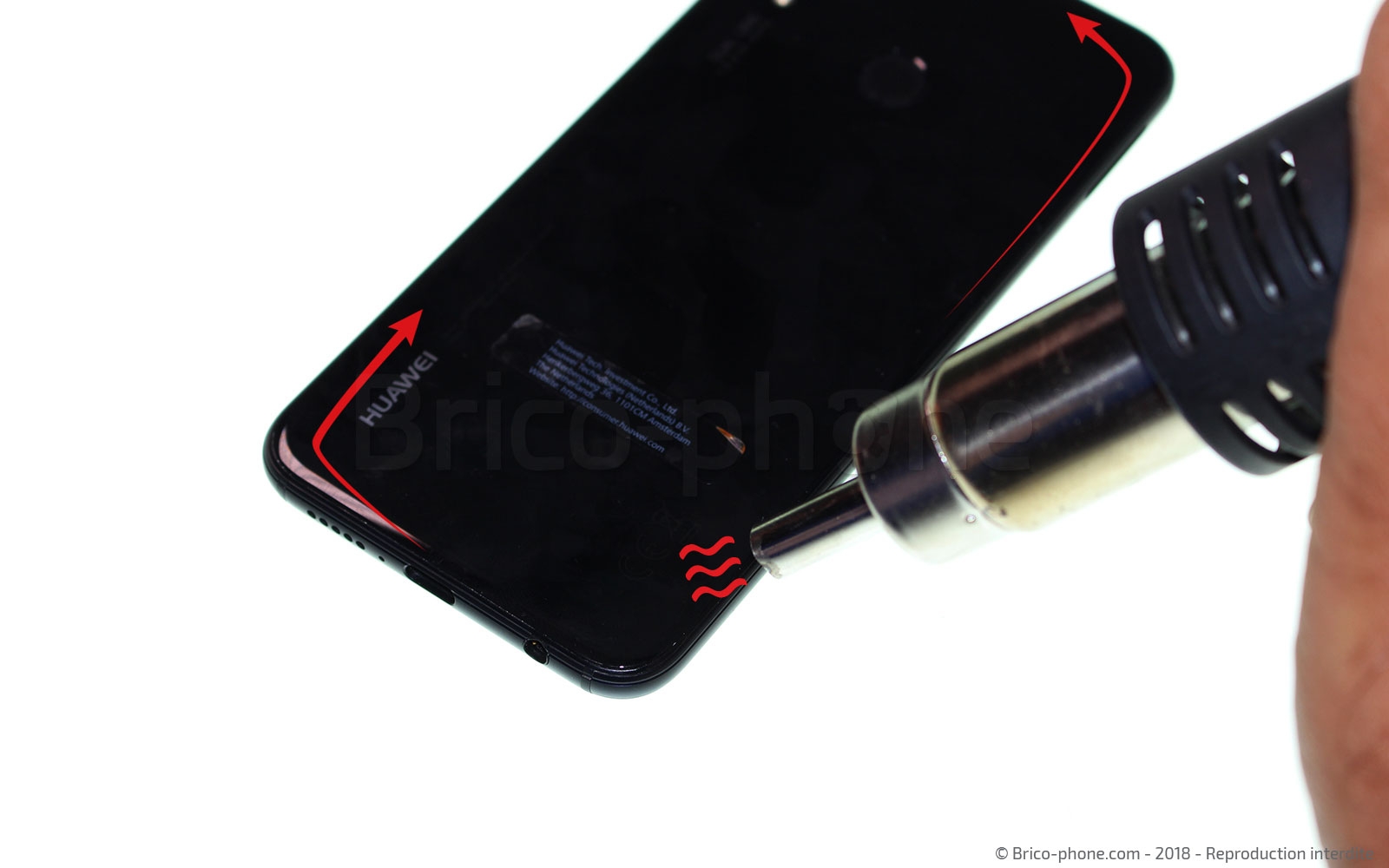

Étape 1 : Chauffer la vitre arrière
Utilisez un sèche-cheveux ou un décapeur thermique afin de pouvoir décoller la vitre arrière en chauffant tout le contour du smartphone.

Si vous le souhaitez, vous pouvez également utiliser un coussin chauffant à mettre 1 à 2 min au micro-ondes et le laissez poser sur le téléphone 30 à 40 secondes. Vous retrouverez ce coussin chauffant sur notre site internet.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

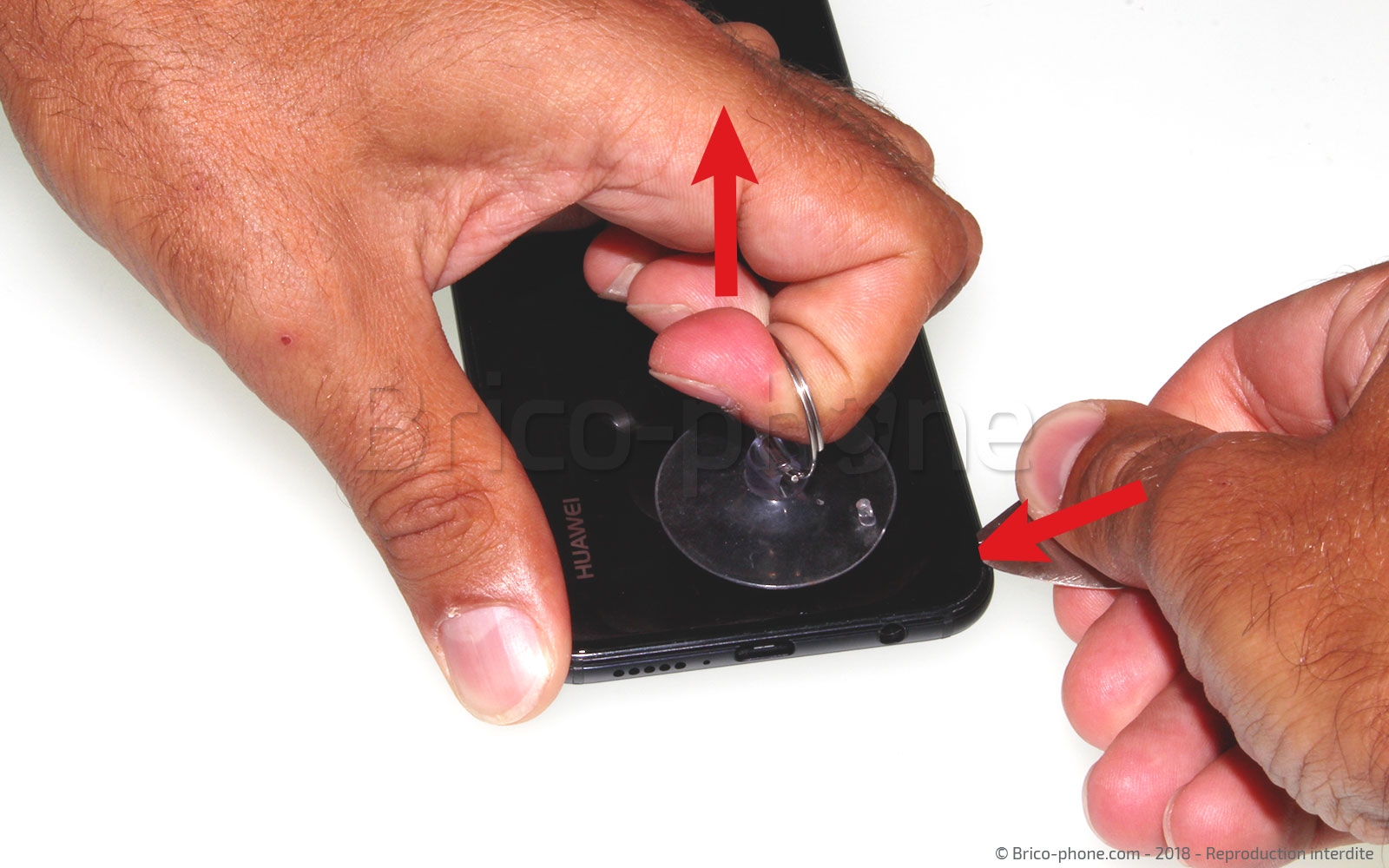

Étape 2 : Créer un point d'insertion
Une fois votre vitre arrière correctement chauffée, vous allez créer un point d'insertion en appliquant la ventouse dans un des coins du smartphone en créant un espace entre le châssis et la vitre pour insérer le médiator métallique. Tout en tirant sur la ventouse.

Vous allez pouvoir désormais utiliser les mediators en plastique.
Outils du kit utilisés
Outils du kit utilisés

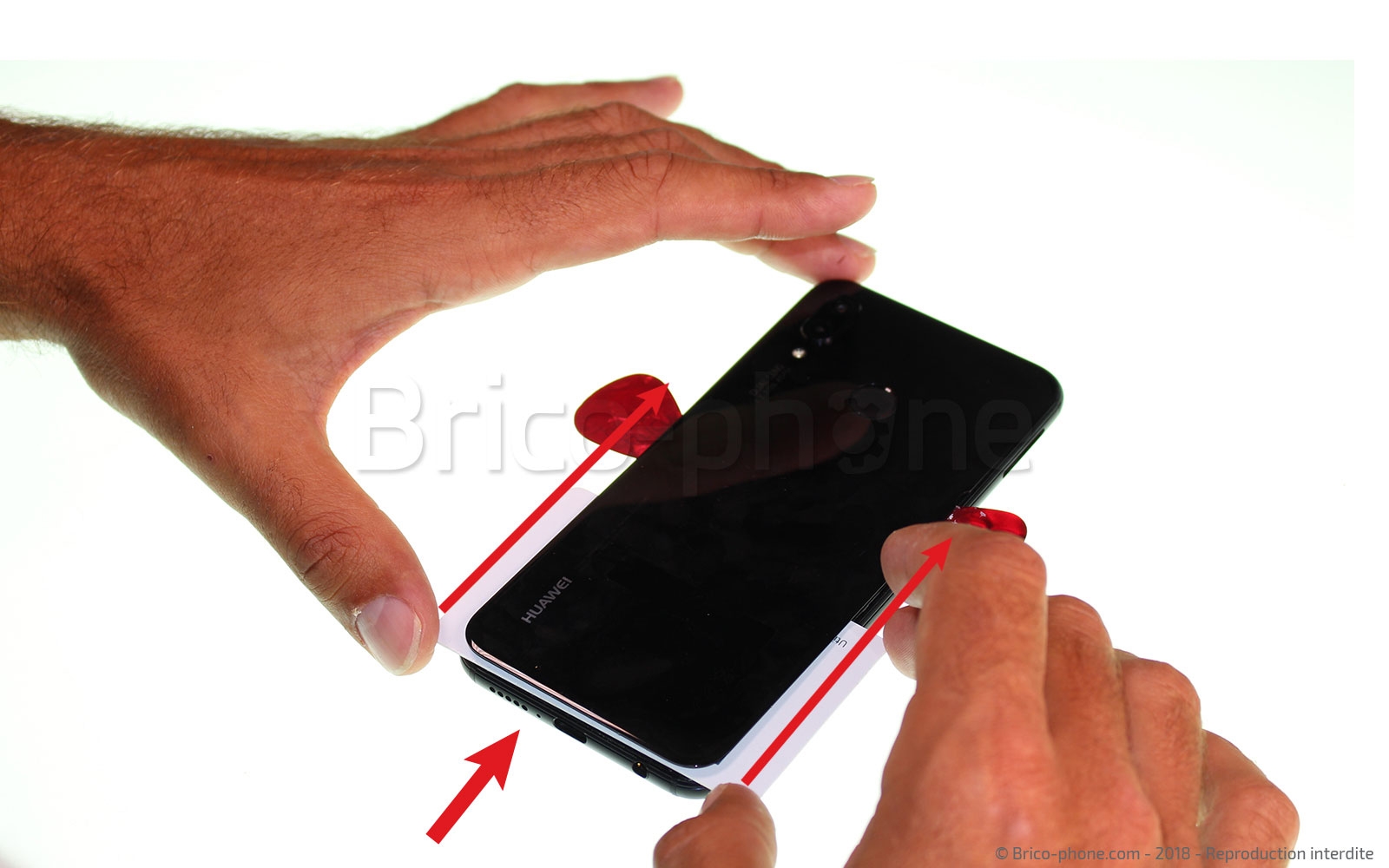

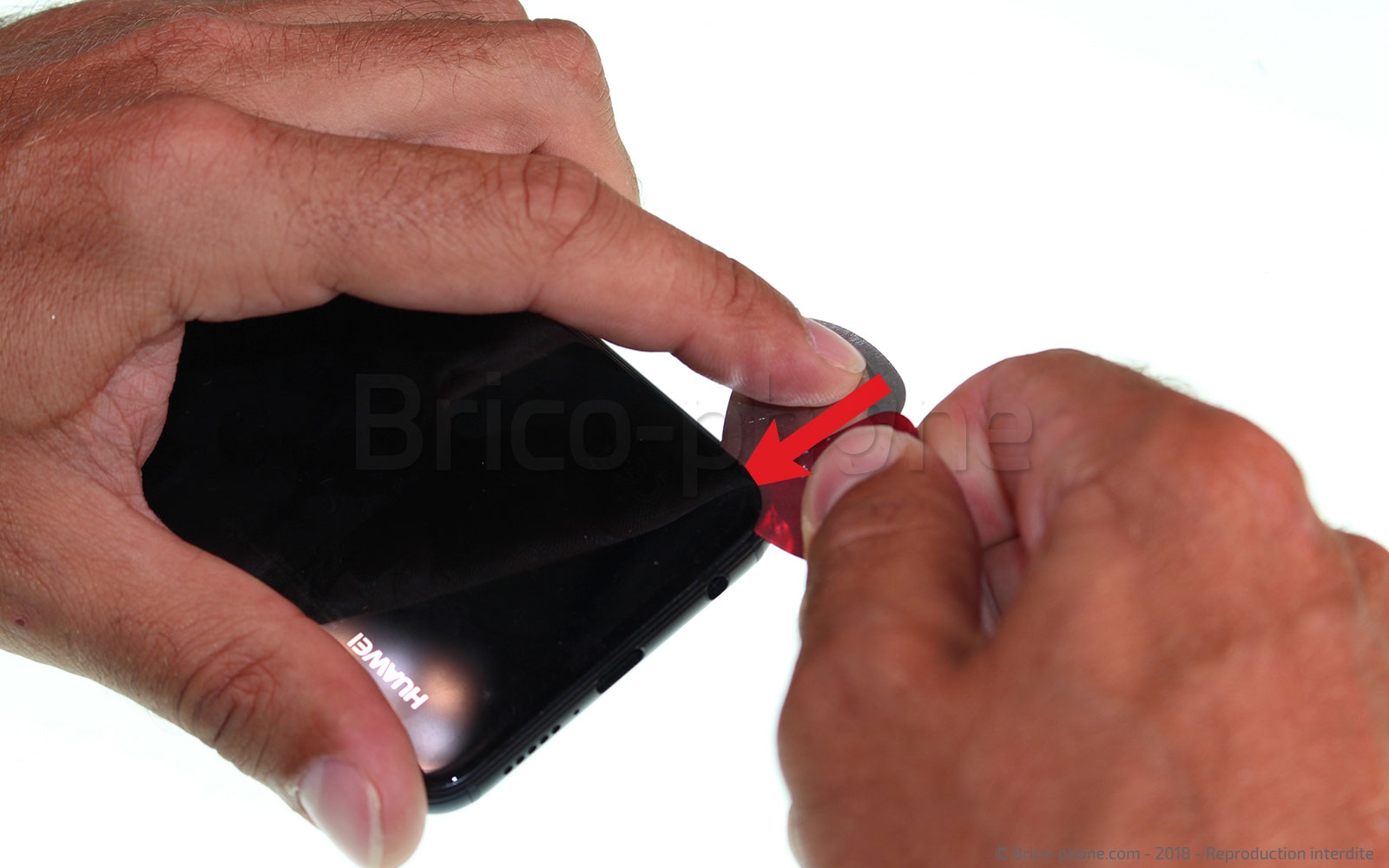

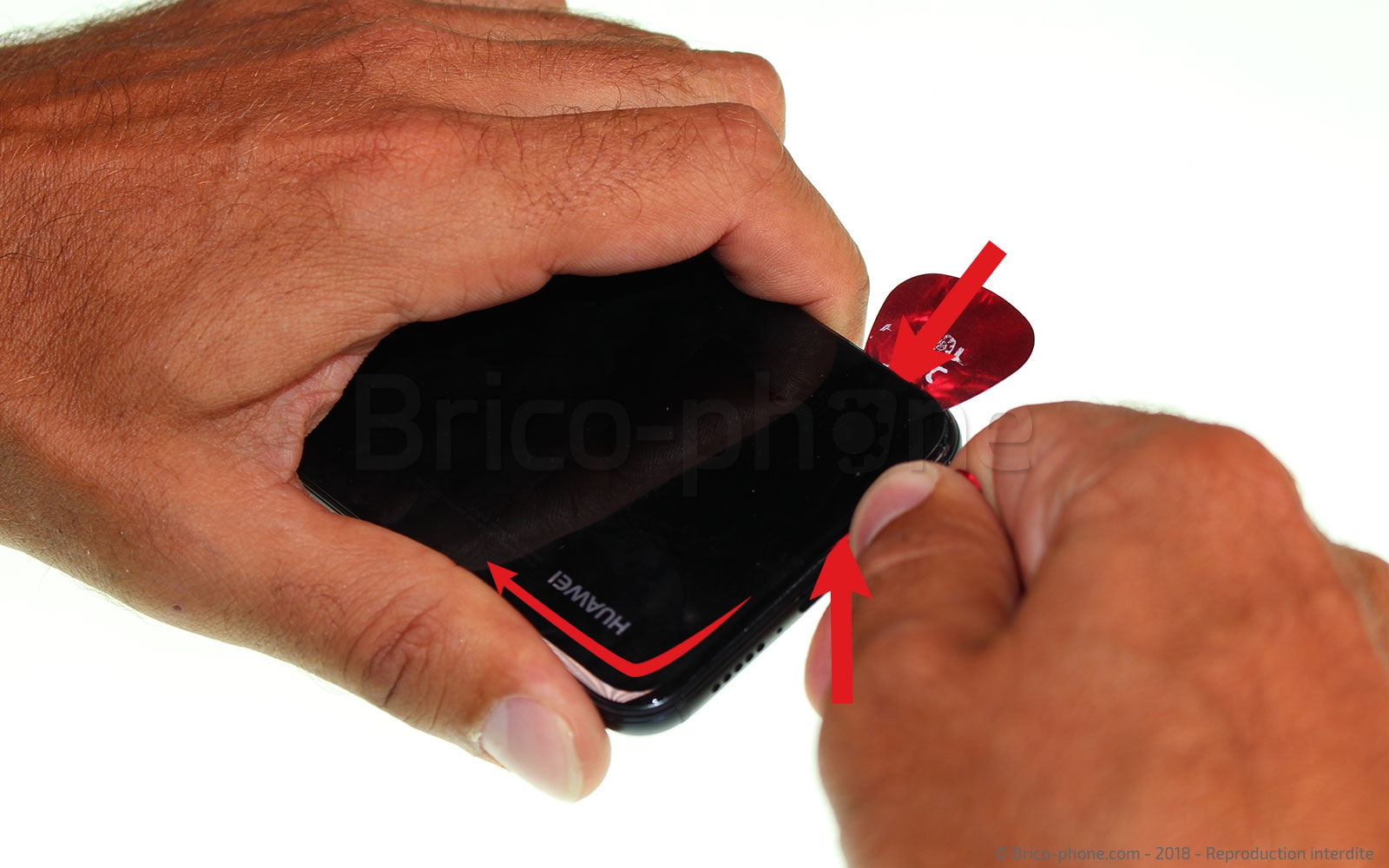

Étape 3 : Décoller la vitre arrière

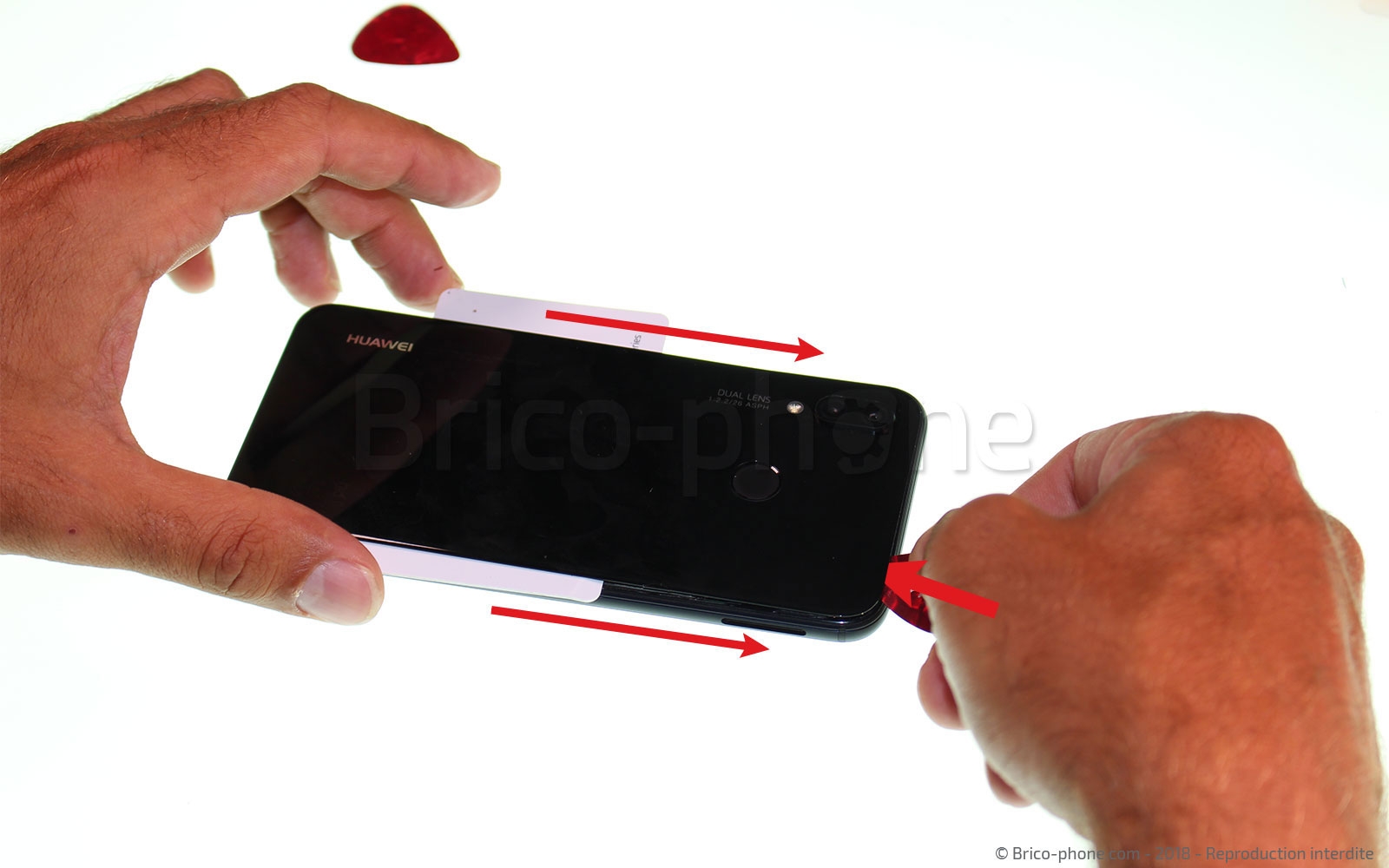

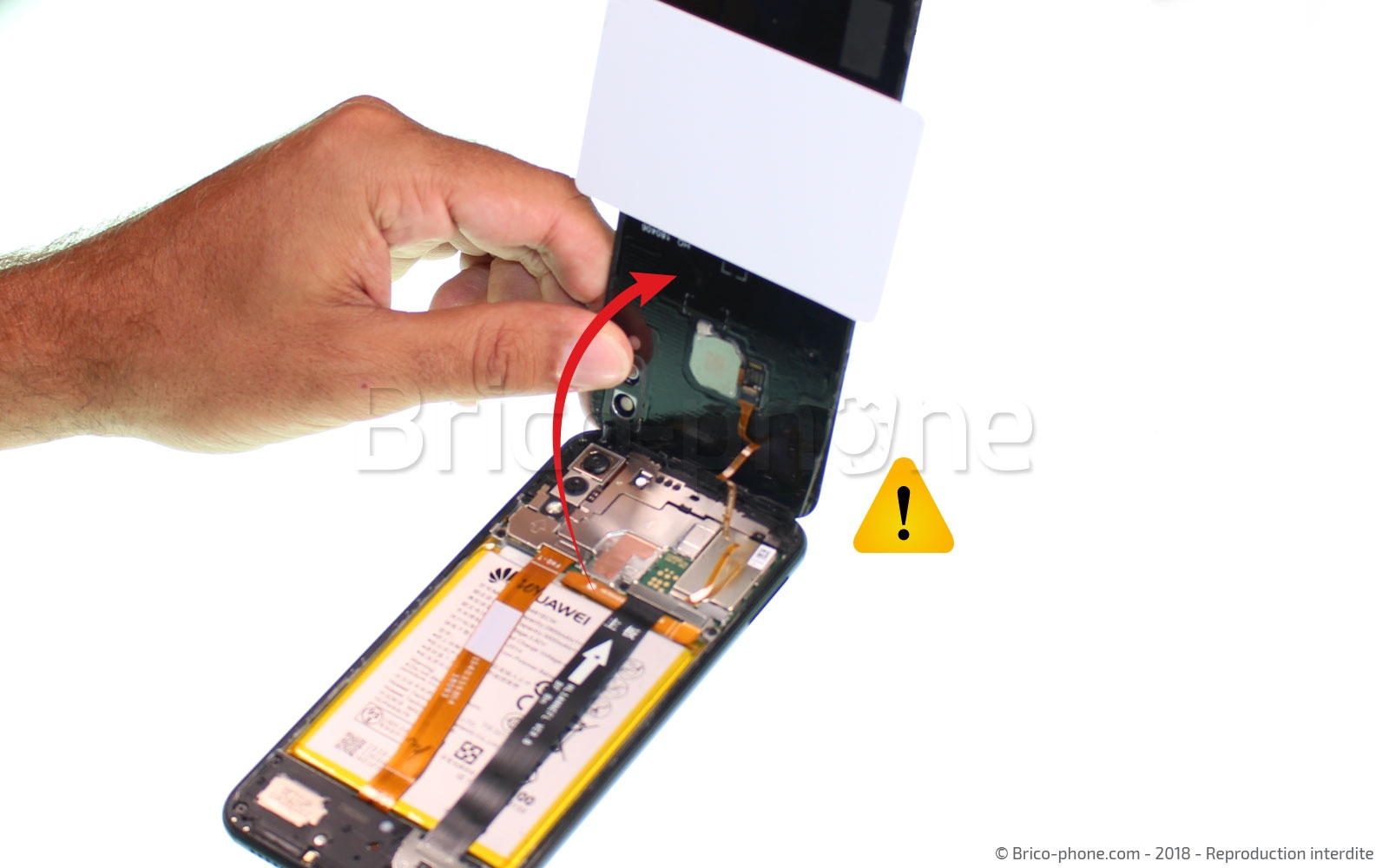

Placez les médiators en plastique dans l'ouverture que vous venez de créer en remontant vers le haut pour pouvoir ouvrir la vitre si vous avez des difficultés lors de cette étape vous pouvez utiliser la carte PVC pour finaliser l'ouverture.

Outils du kit utilisés
Outils du kit utilisés

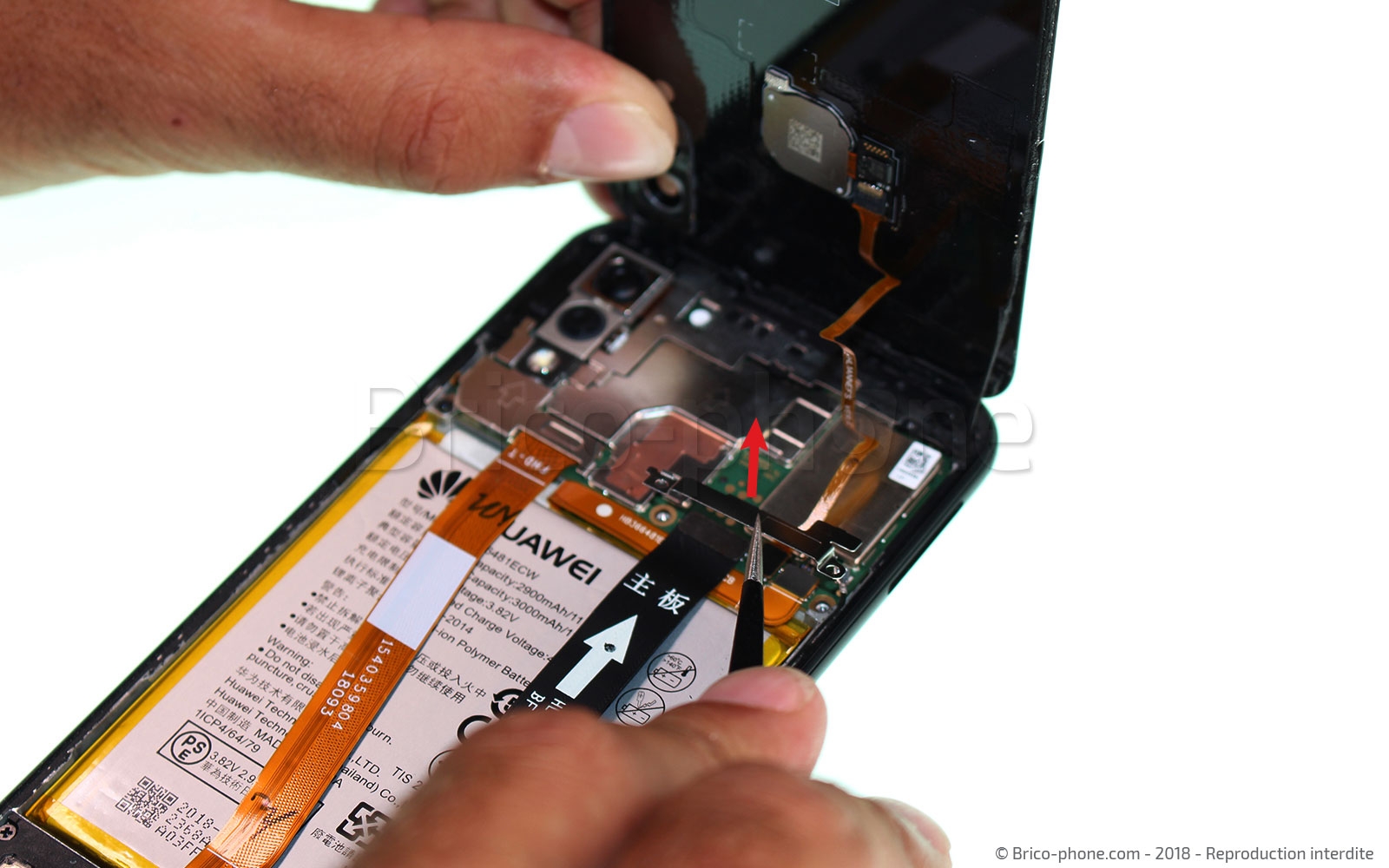

Étape 4 : Déconnecter la batterie

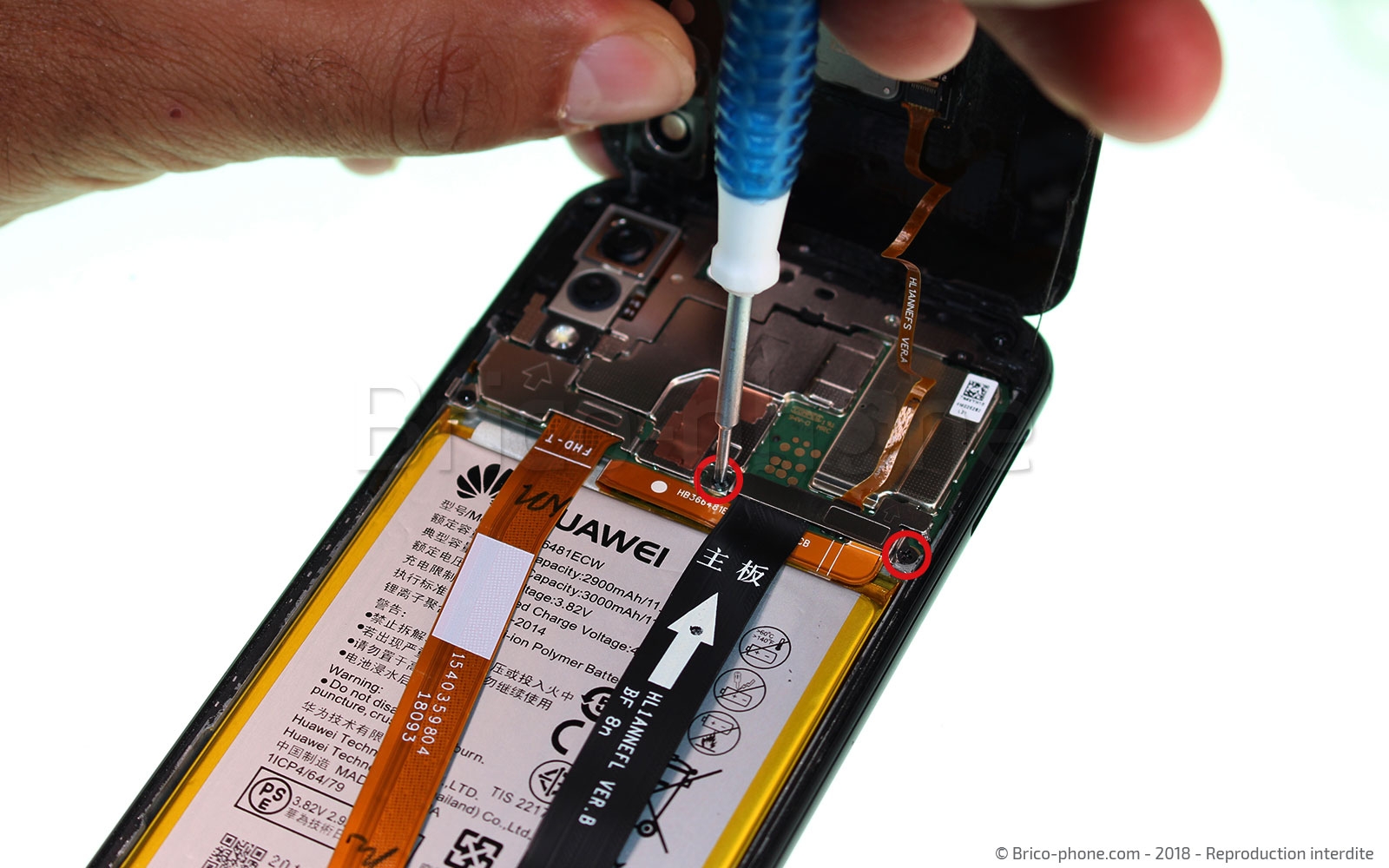

Pour retirer la vitre arrière, il faut faire attention car elle est toujours connectée par le lecteur d'empreinte digitale. Vous devez enlever 2 vis qui maintiennent la plaquette métallique de droite à l'aide du tournevis cruciforme.

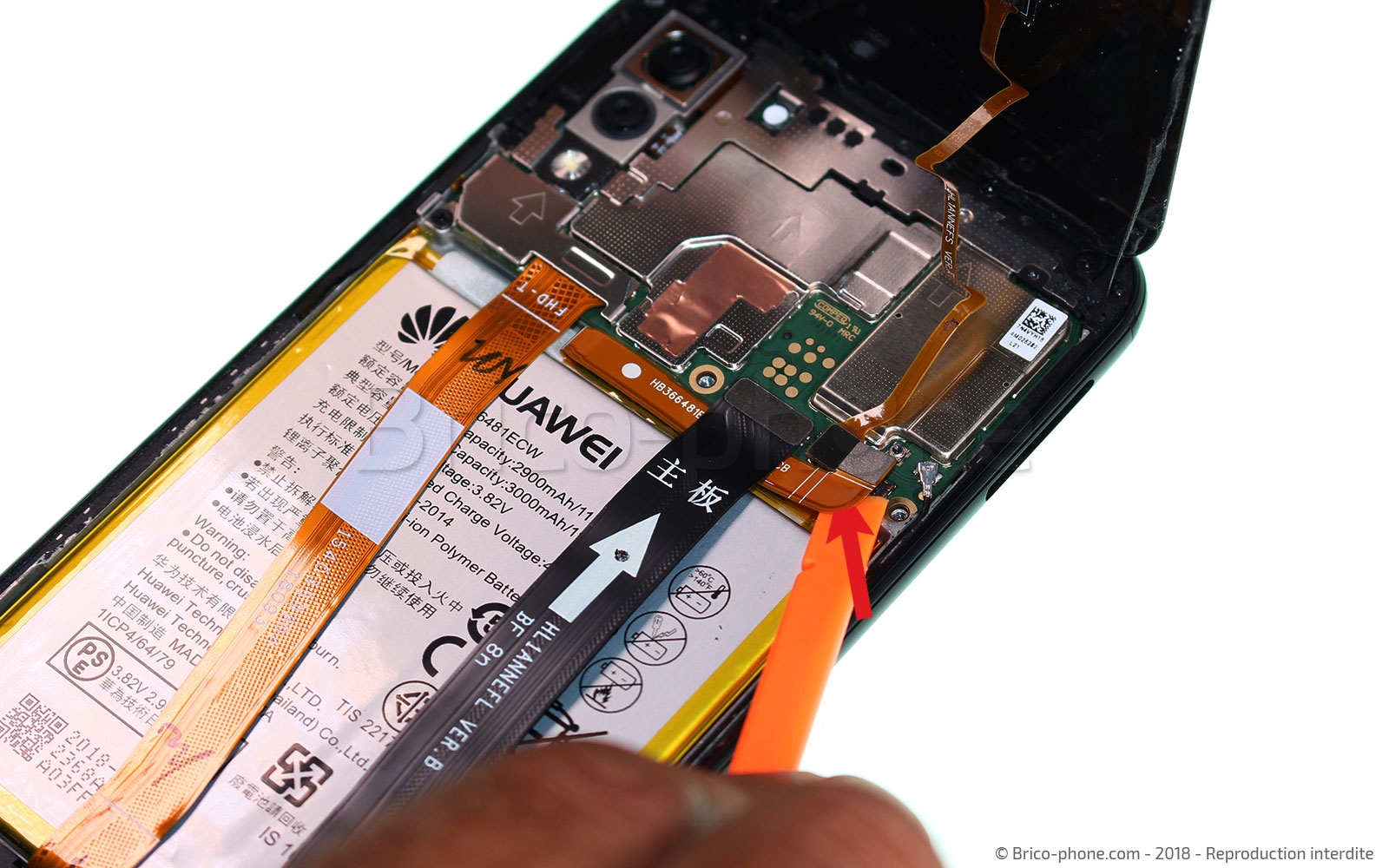

Ensuite déconnecter la nappe de la batterie avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

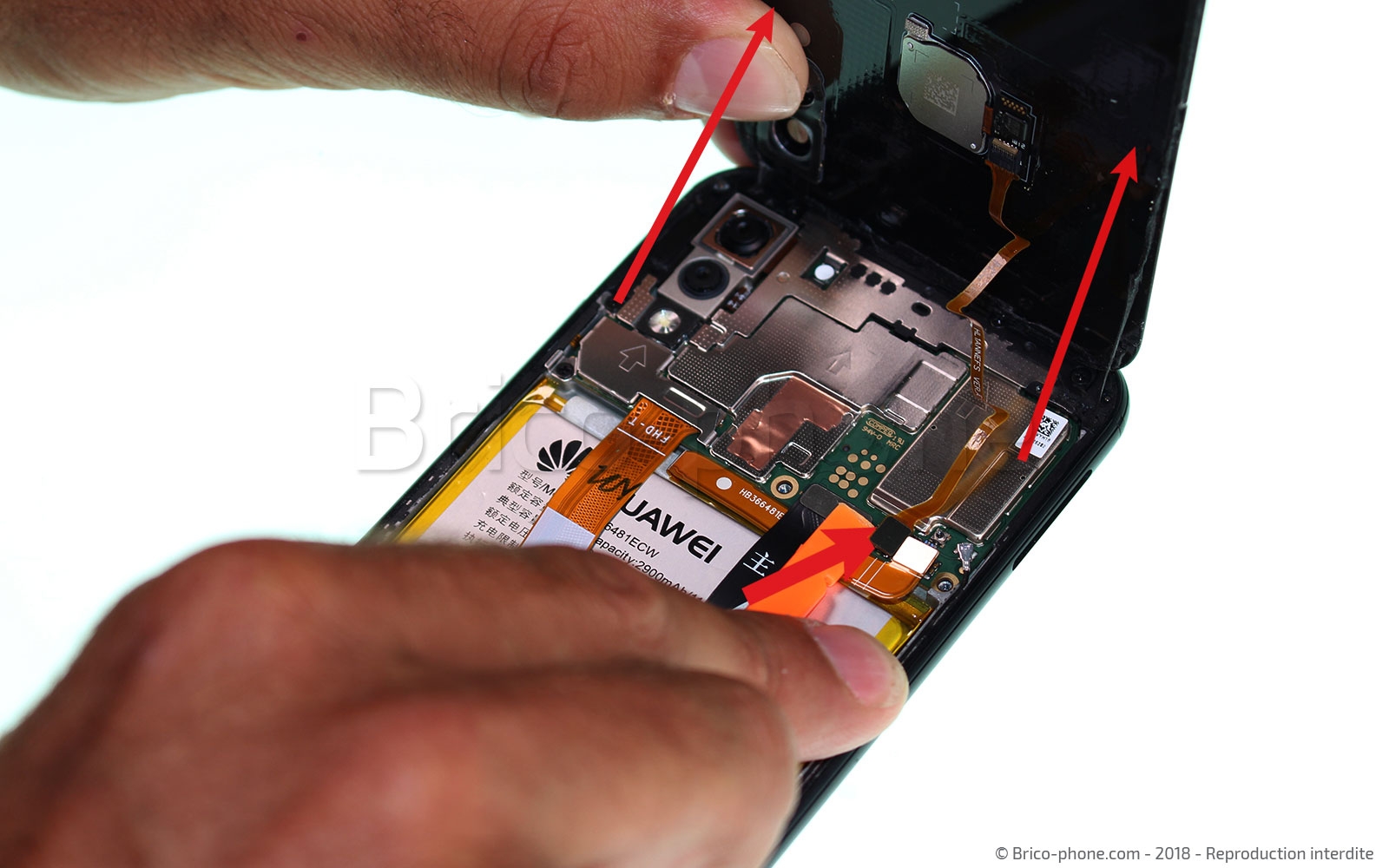

Etape 5 : Retirer la vitre arrière

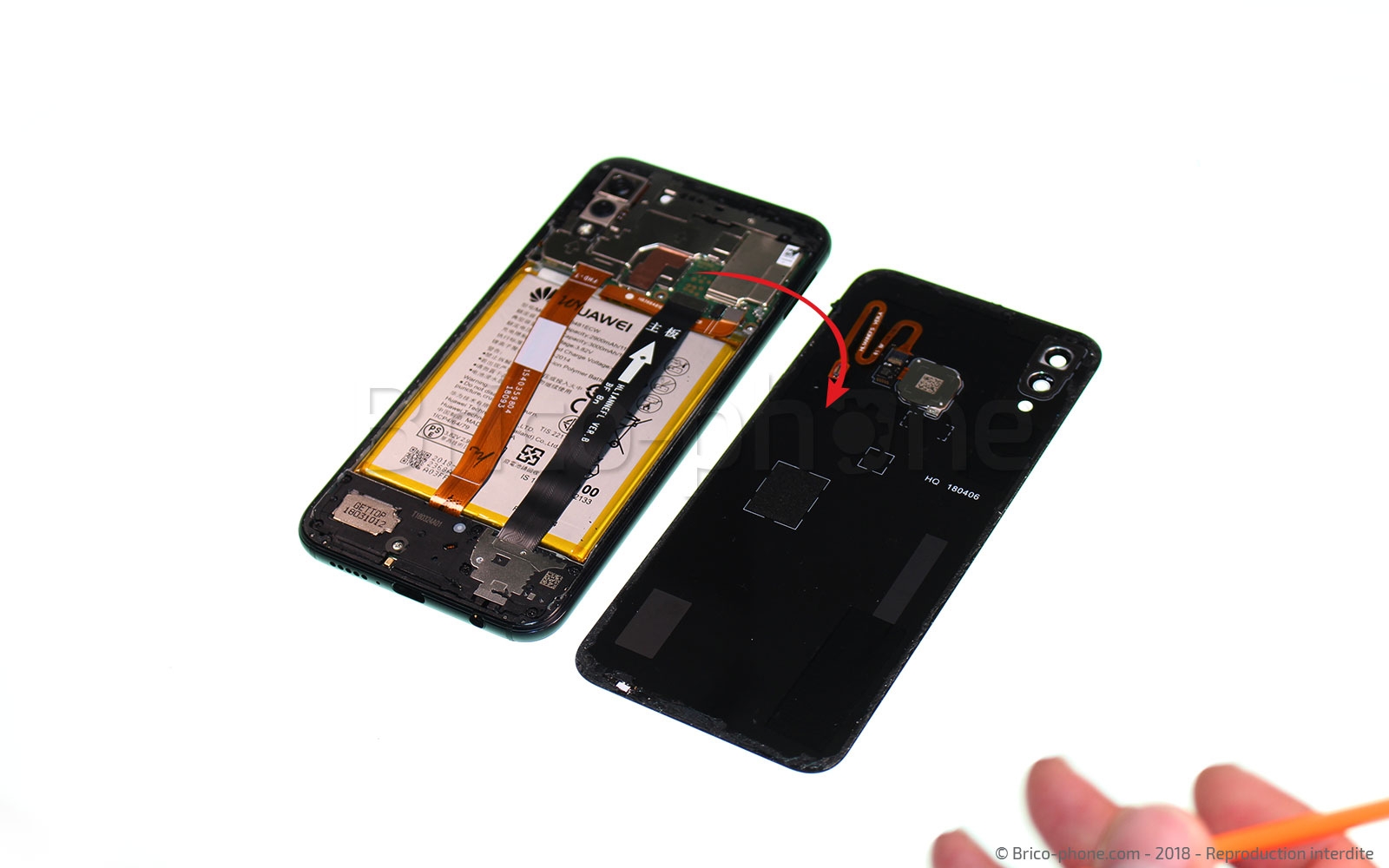

Il ne vous reste plus qu'à déconnecter la nappe lecteur d'empreintes pour désolidariser la vitre du châssis.
Outils du kit utilisés
Outils du kit utilisés

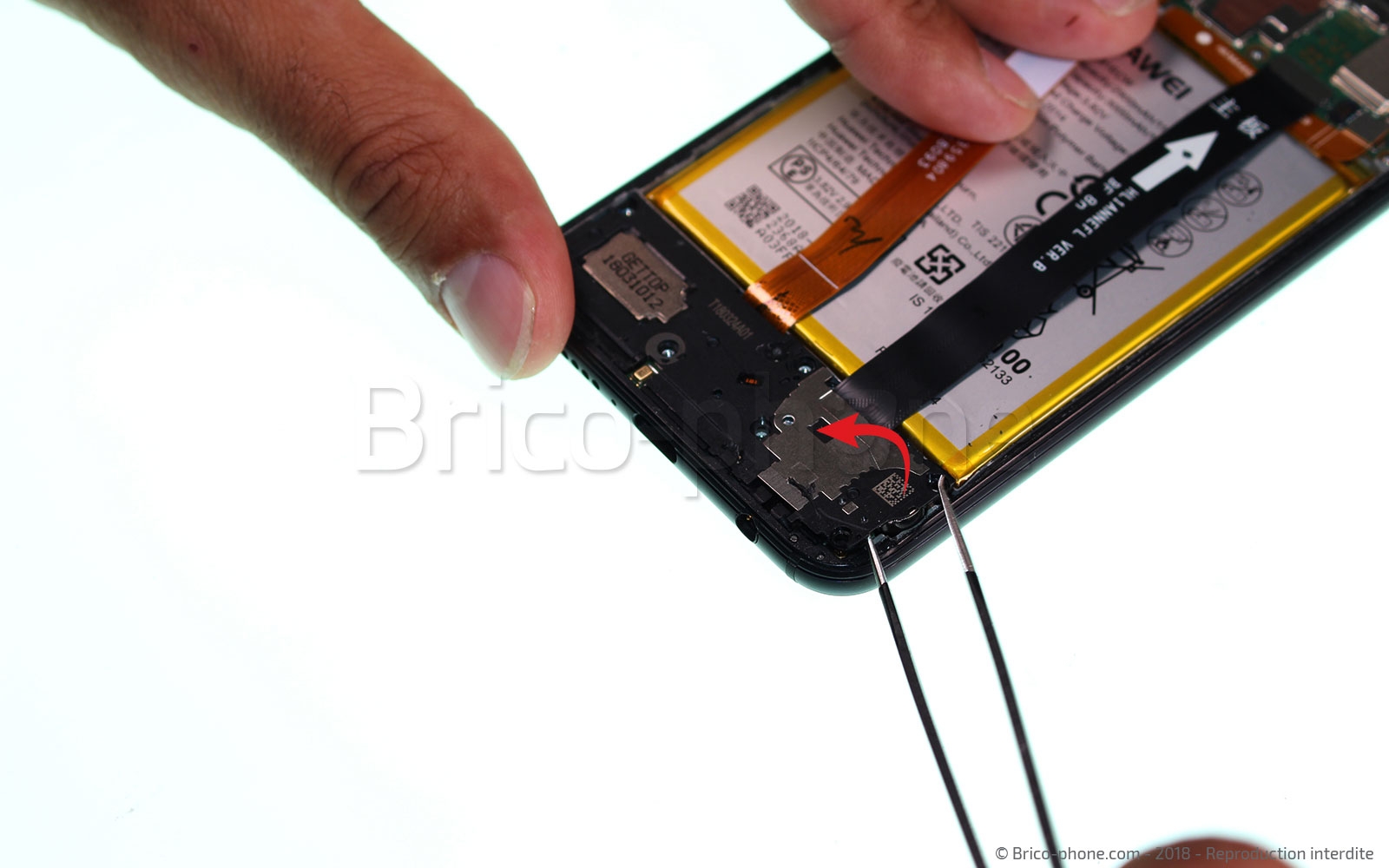

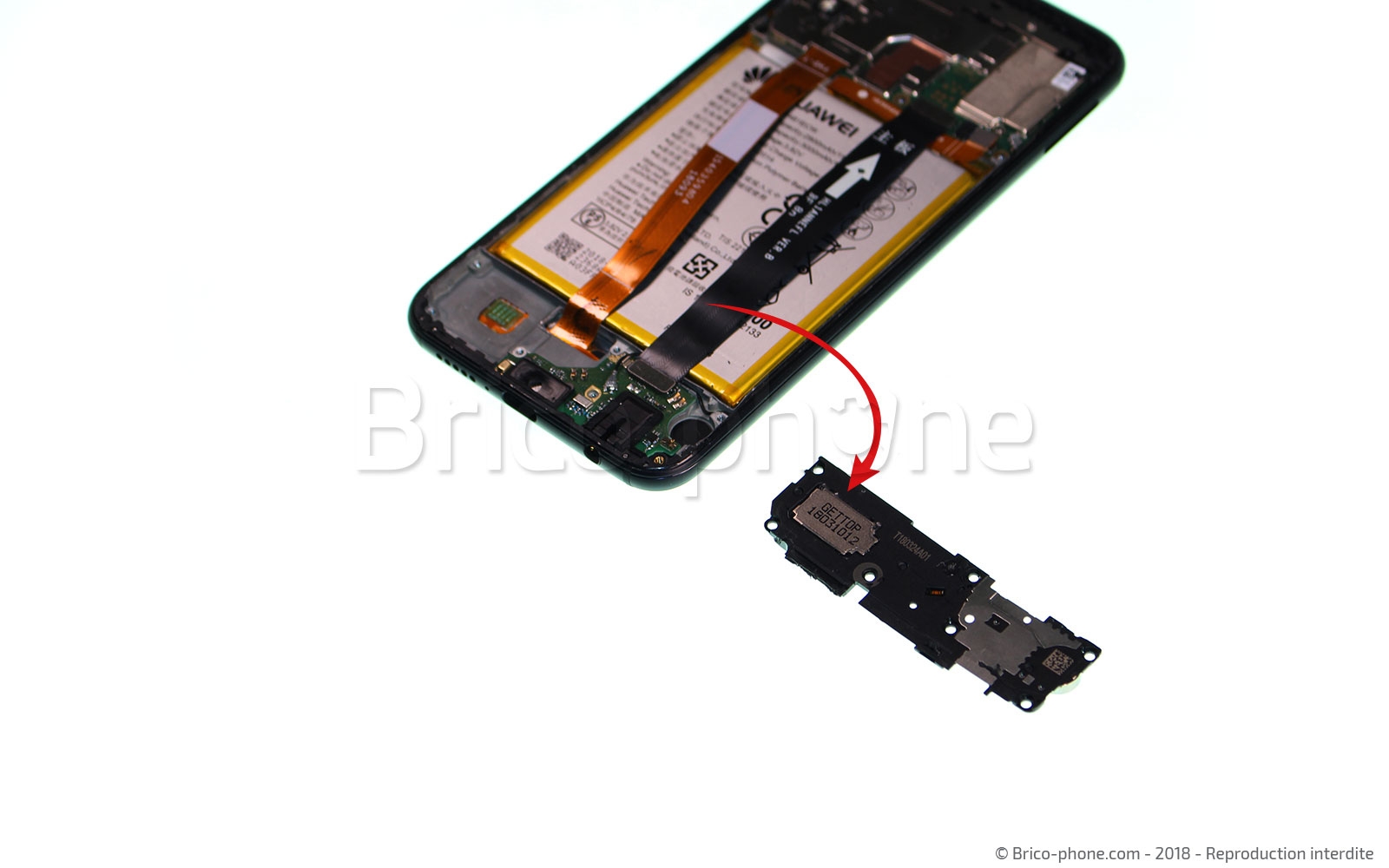

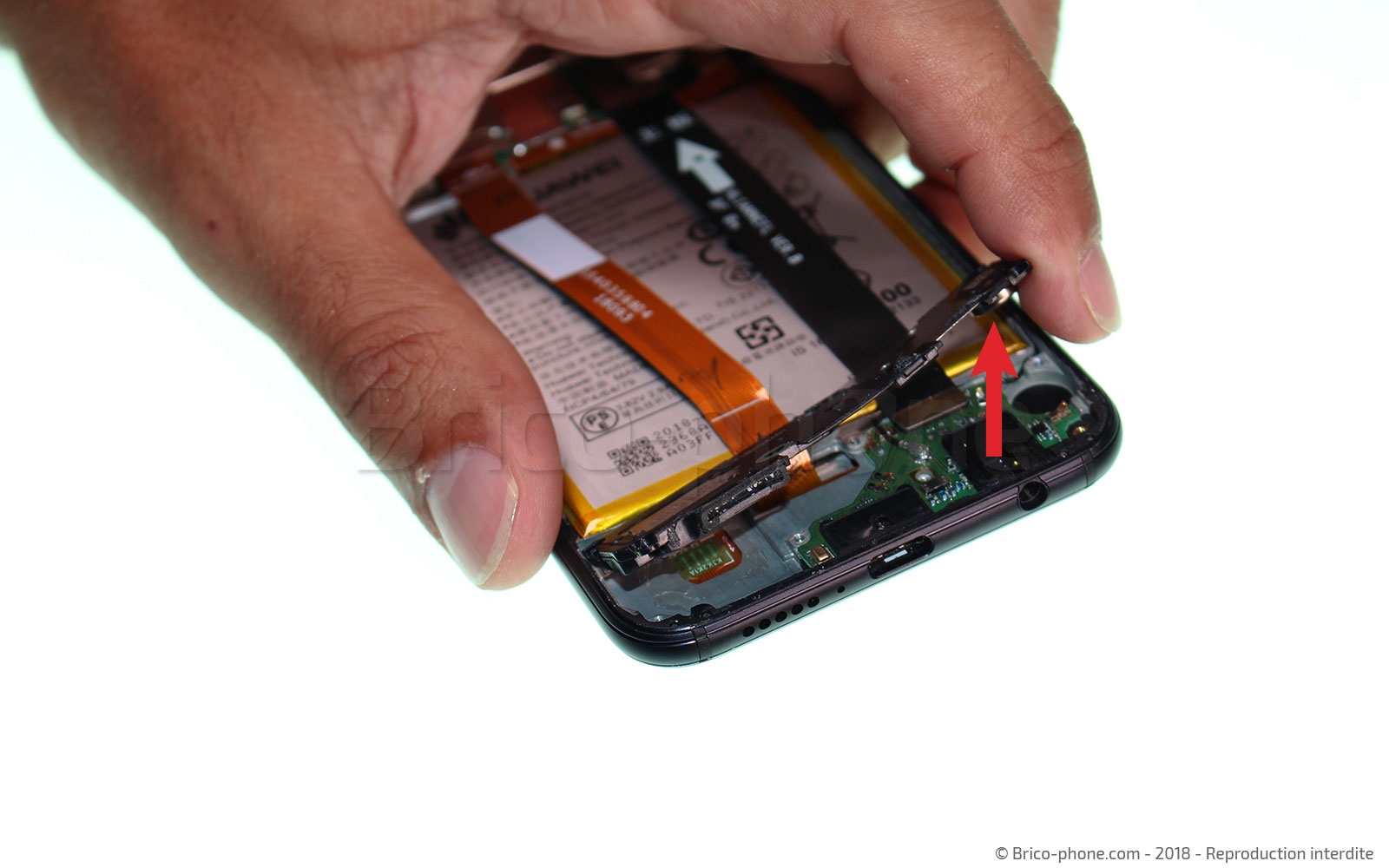

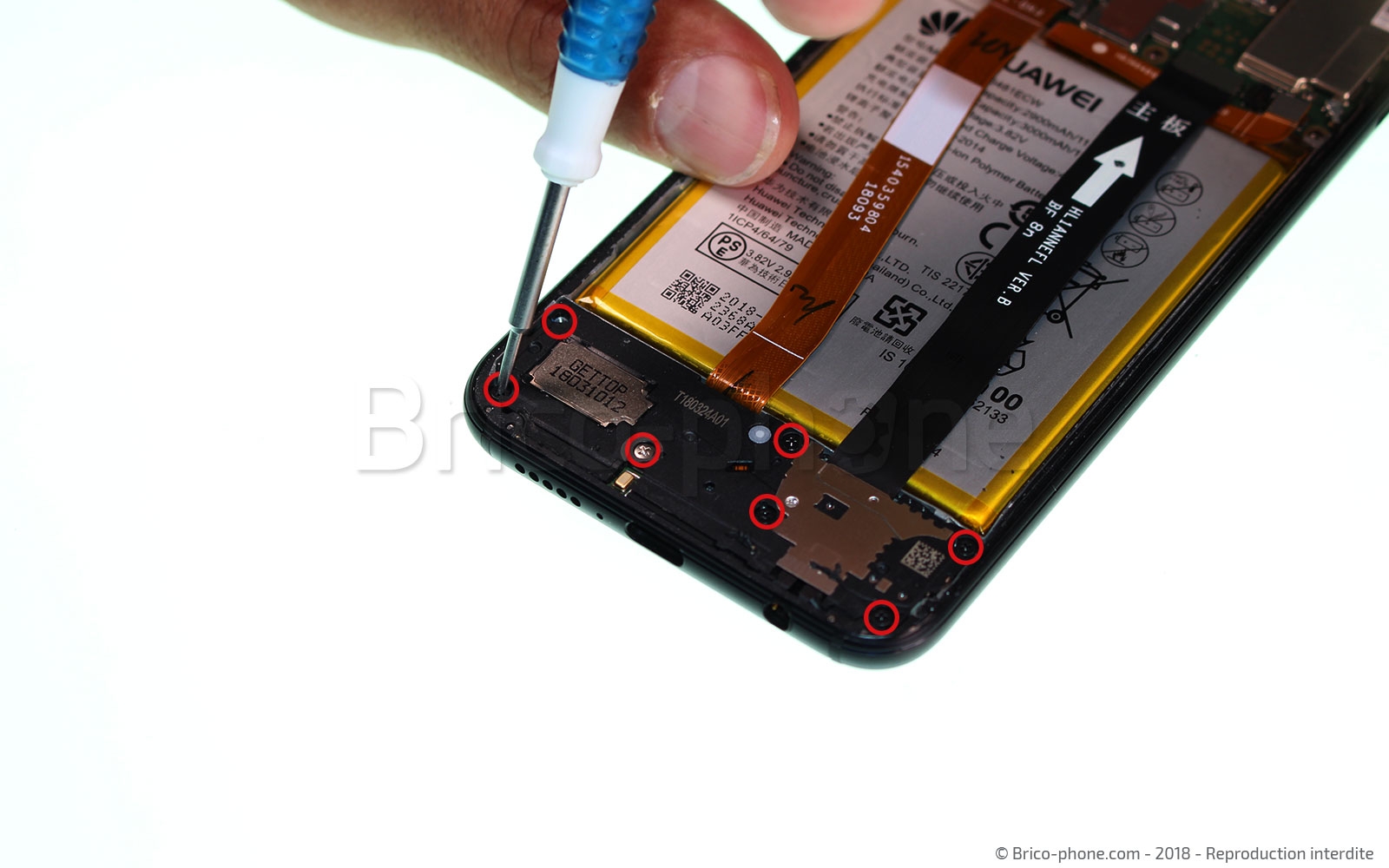

Étape 6 : Retirer le block haut-parleur
Retirez les 7 vis qui maintiennent le bloc haut-parleur externe en utilisant le tournevis cruciforme. Ensuite déclipsez et enlevez le bloc haut-parleur à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

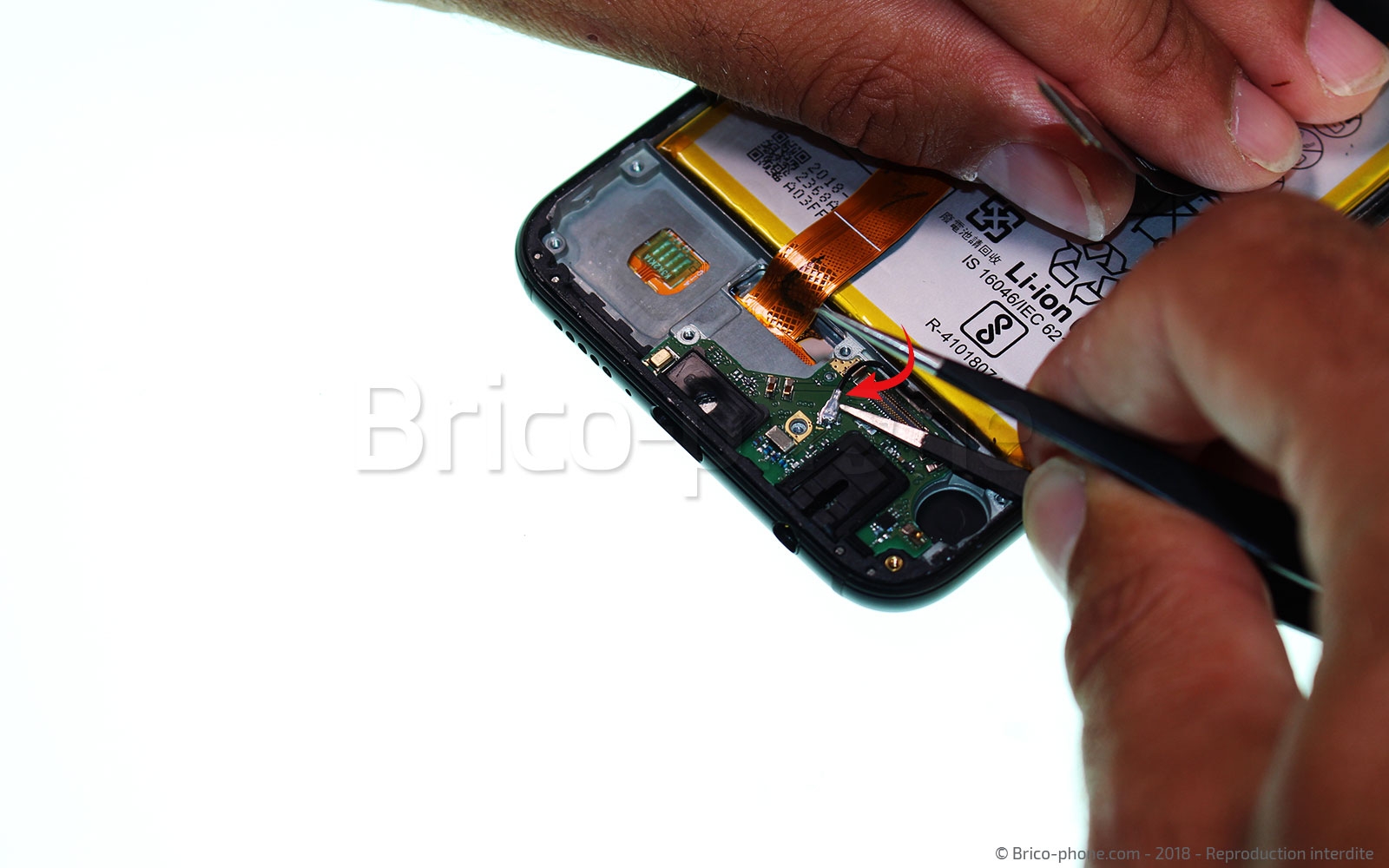

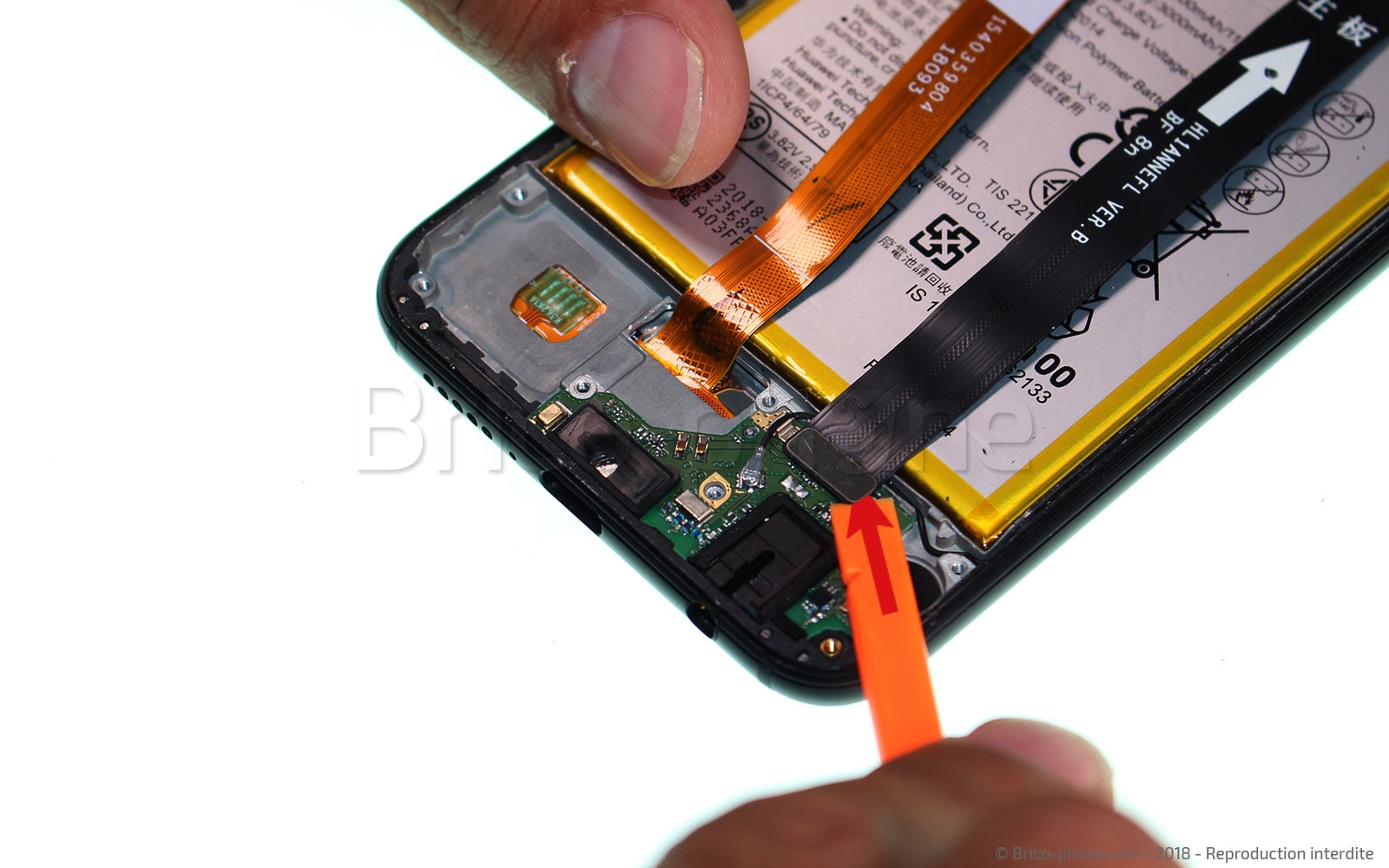

Étape 7 : Libérer le connecteur de charge

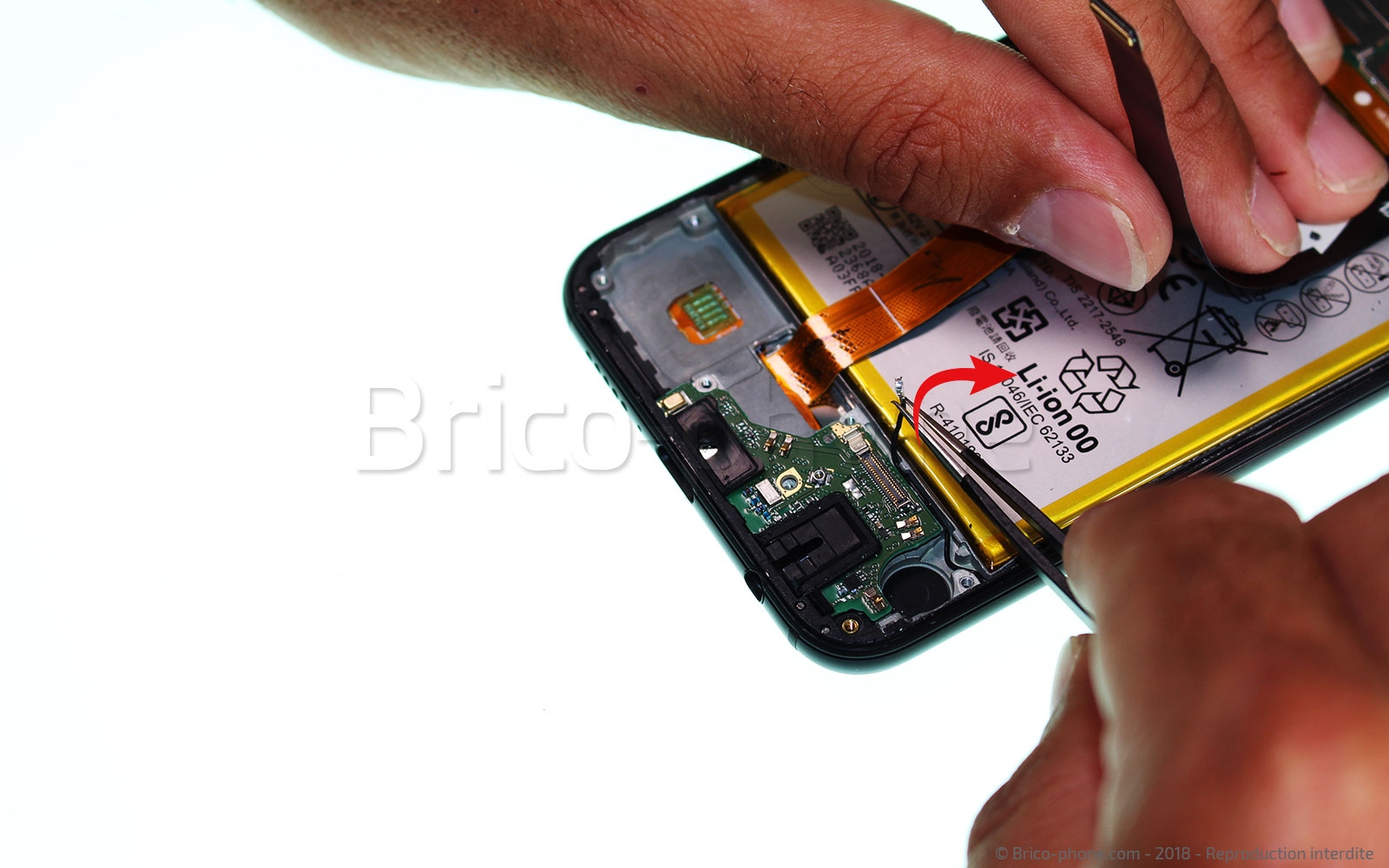

Tout d'abord, vous devez déconnecter le bas de la nappe d'interconnexion avec le levier en nylon puis faire la même chose avec câble coaxial à l'aide la pincette cette fois-ci, en veillant à bien déloger le câble des petits guides.
Outils du kit utilisés
Outils du kit utilisés

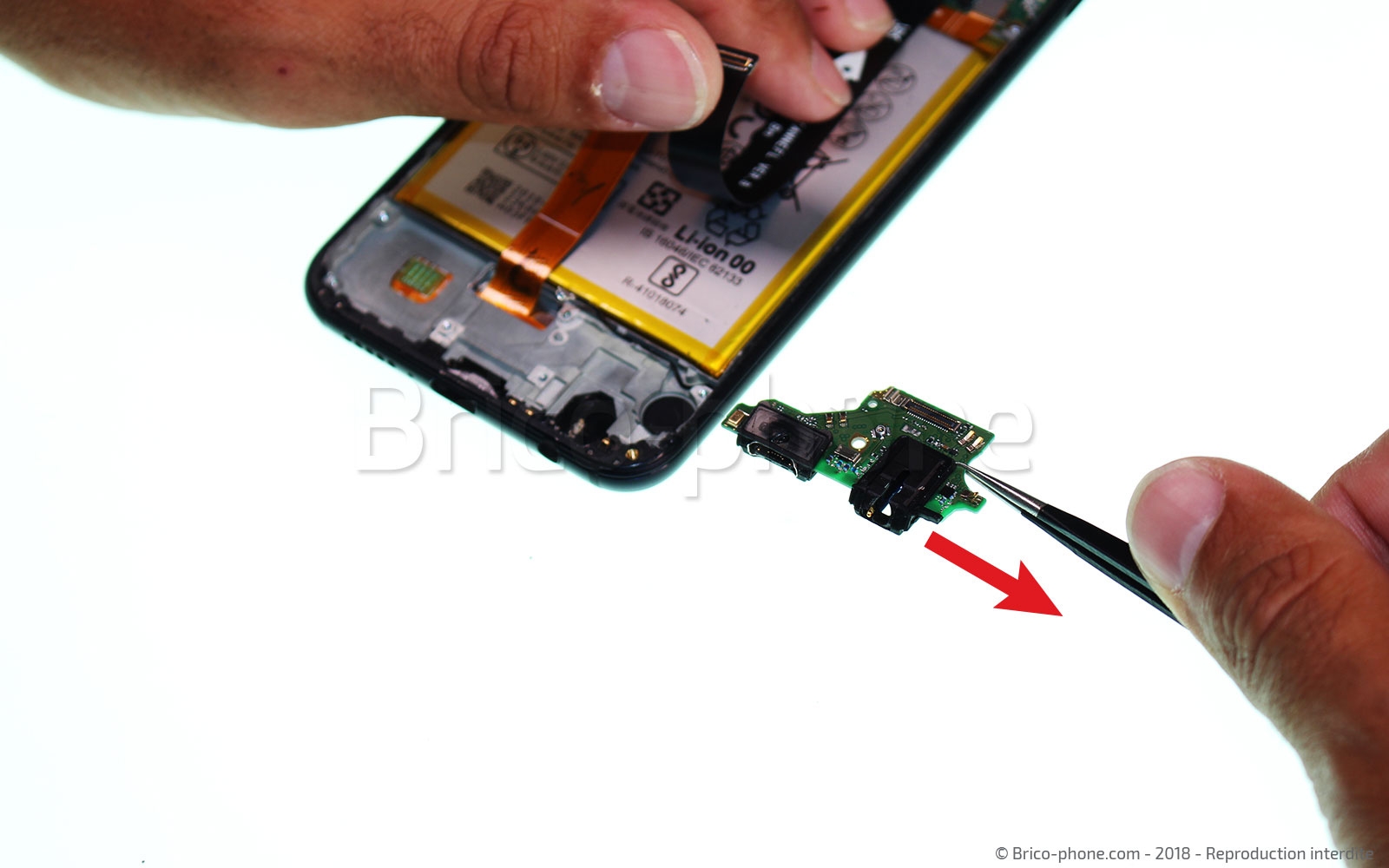

Etape 8 : Retirer le connecteur de charge

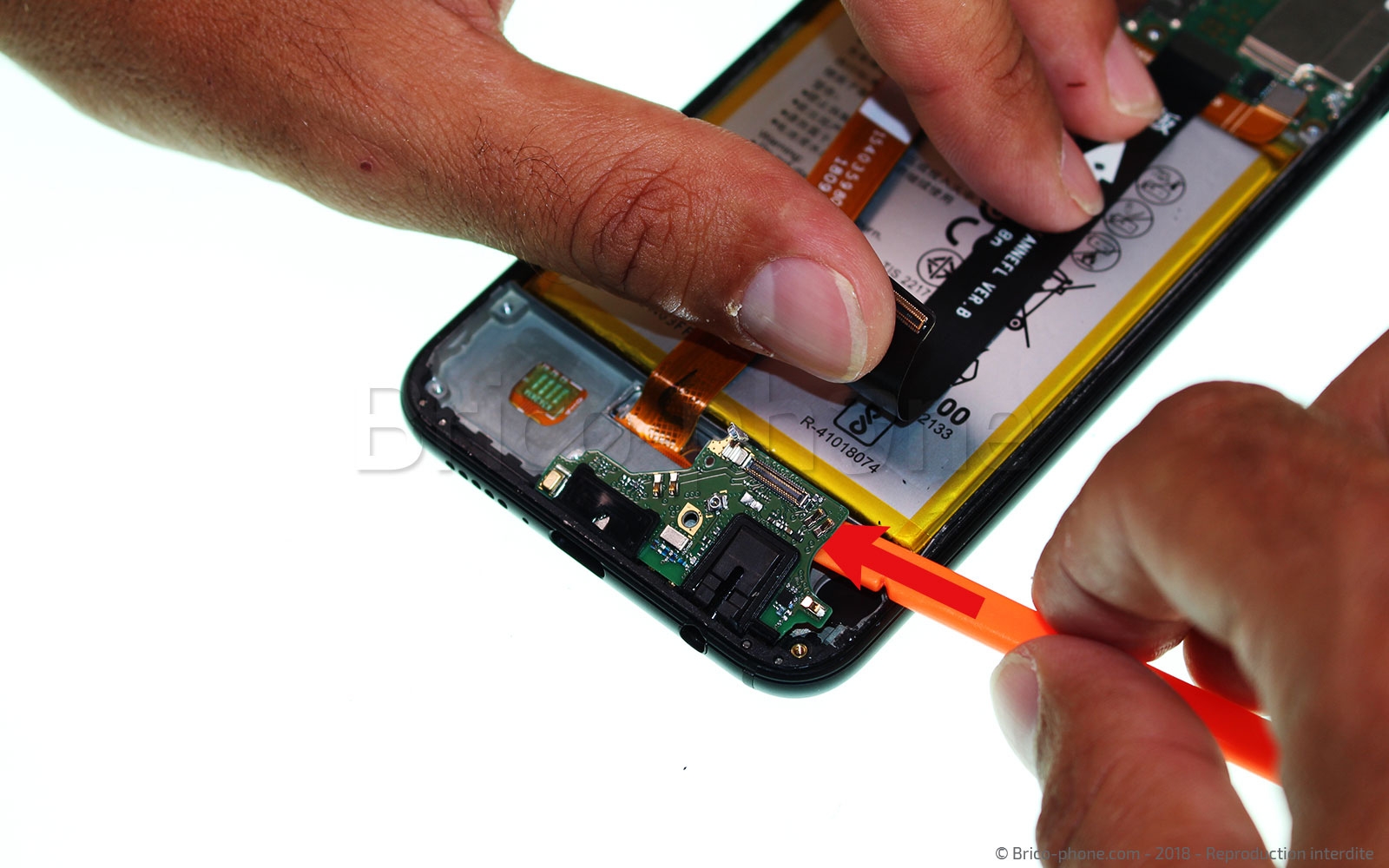

Vous devez maintenant placer délicatement le levier en nylon sous le module du connecteur de charge pour qu'il puisse se décoller.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Nous voilà à la dernière étape. Nous vous conseillons de bien enlever le reste de colle sur le contour du smartphone pour ensuite appliquer la colle B7000.

Une fois la vitre collée, appliquez aux quatre coins du smartphone les petites pinces que vous pouvez trouver sur notre site internet.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
