Changement d'écran (vitre+LCD) sur Redmi Note 5

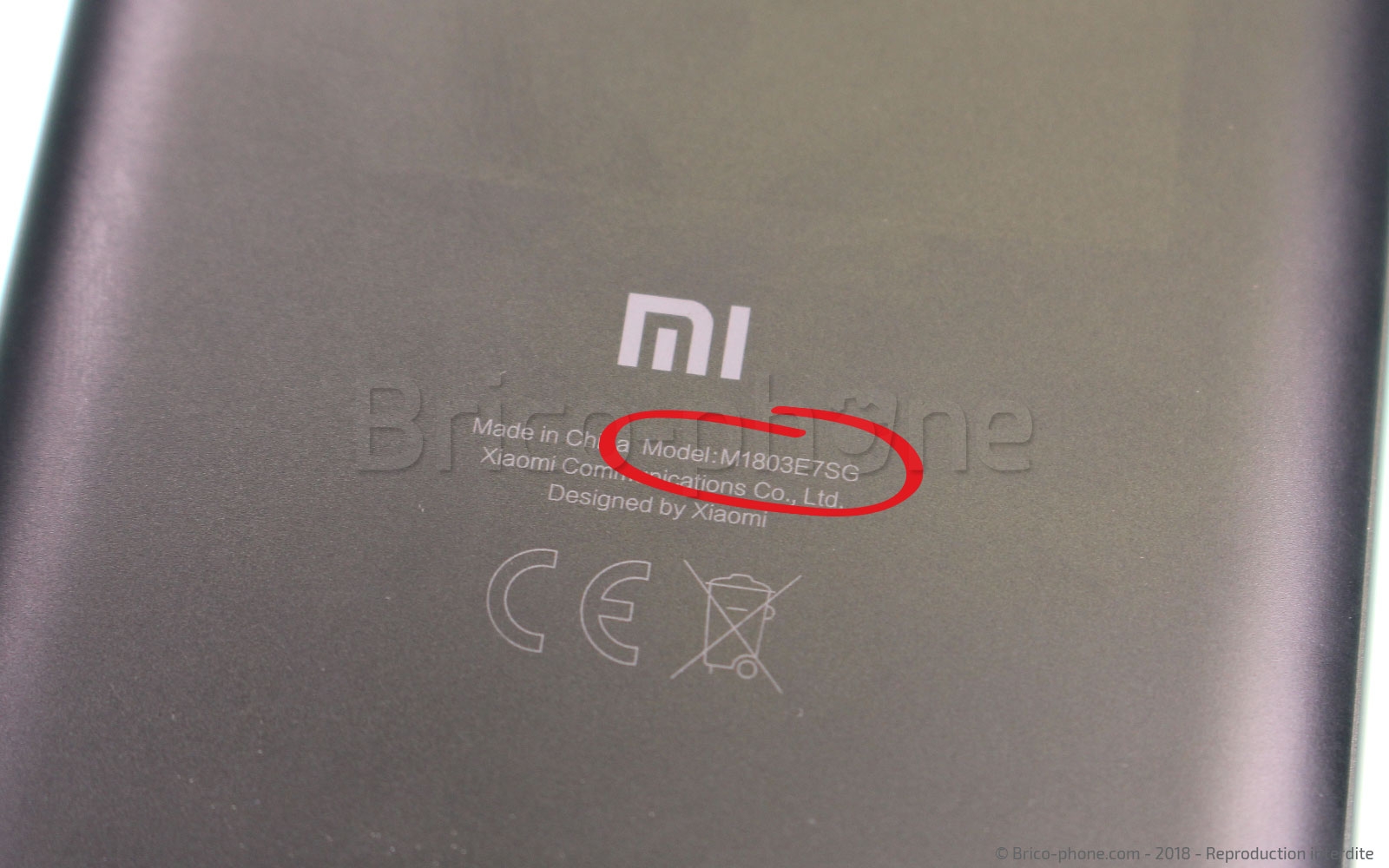

Avant d'ouvrir votre téléphone, commencez par vérifier que vous possédez bien un Xiaomi Redmi Note 5. De nombreux modèles se ressemblent et il est vite possible de les confondre.

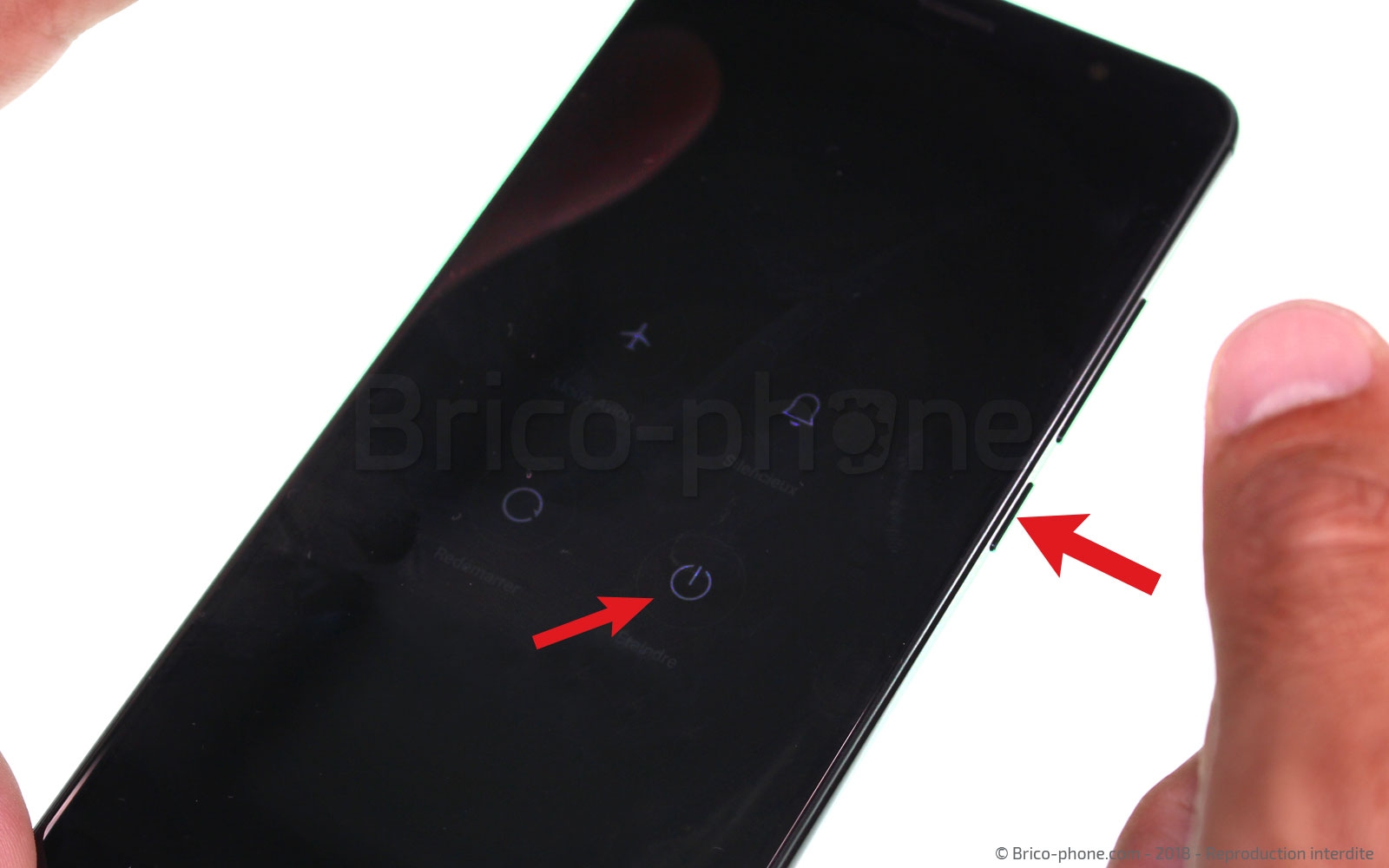

Avant de commencer la réparation, procédez toujours à l'extinction de votre téléphone. Pour cela, appuyez quelques secondes sur le bouton power puis sur le bouton tactile.

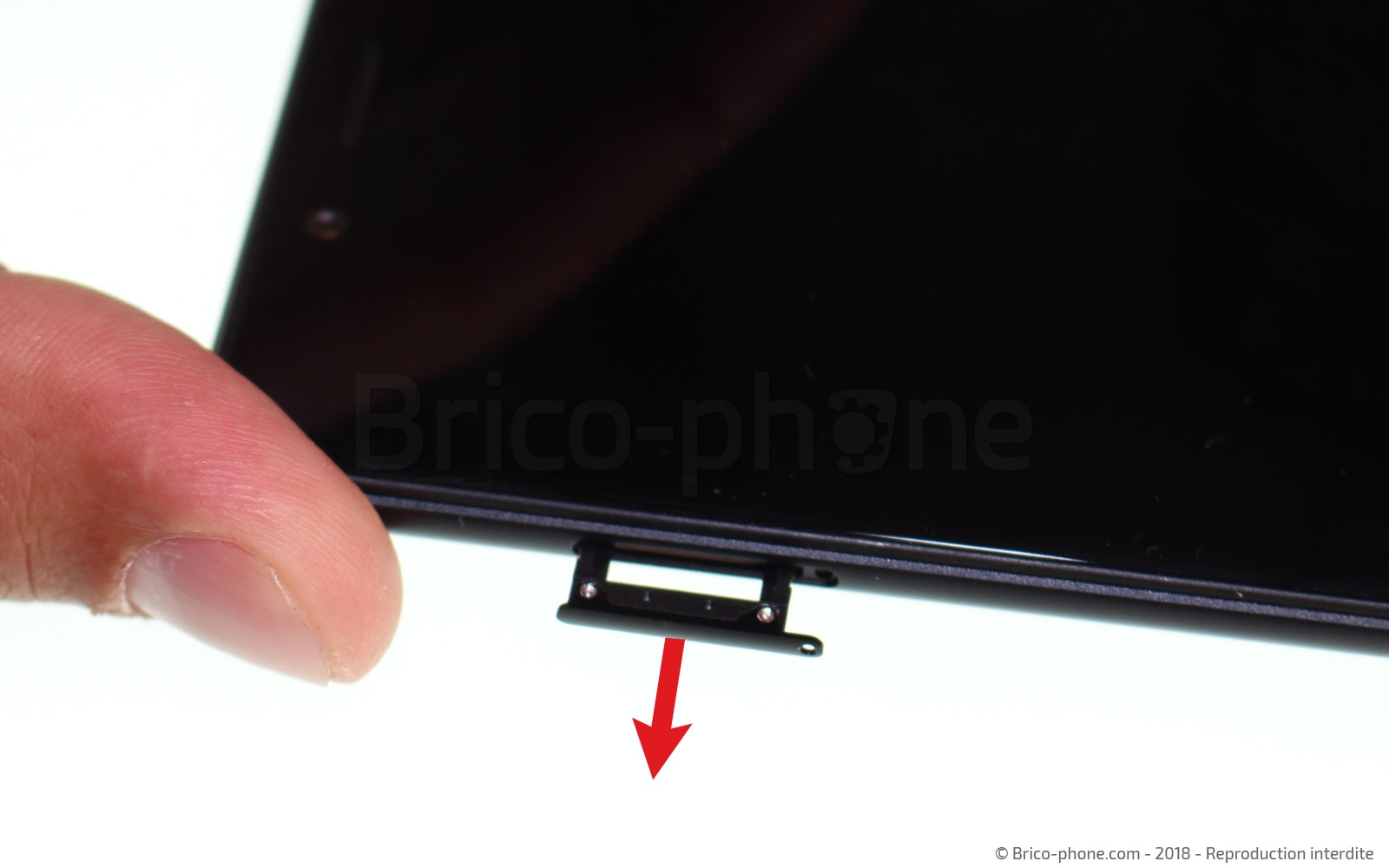

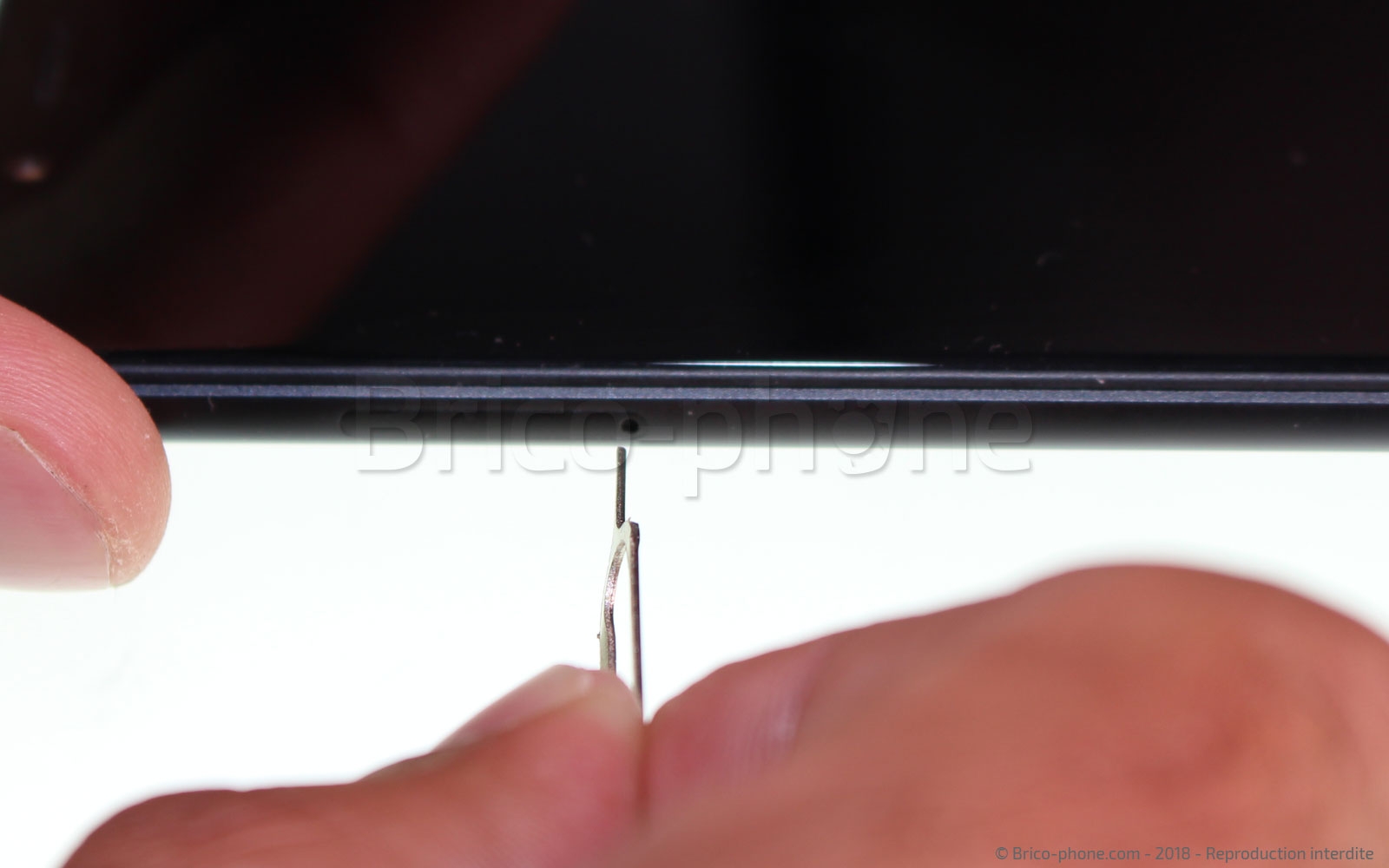

Retirez ensuite le tiroir de la carte Sim grâce au petit extracteur d'origine ou celui contenu dans le kit d'outils que vous avez acheté.

Le bloc écran est clipsé à la coque arrière par simple encoche. Aucun tournevis n'est nécessaire à cette étape.

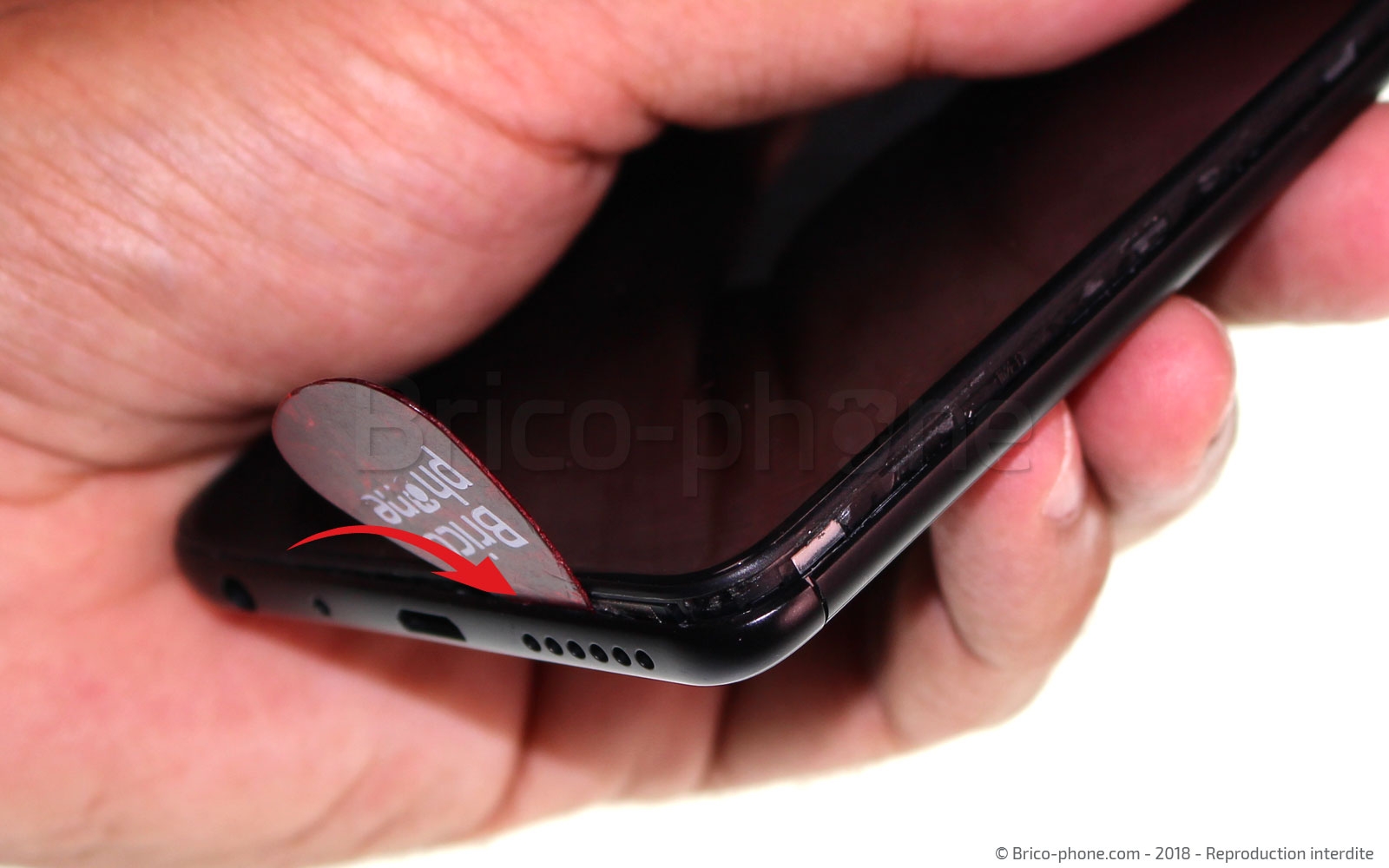

Utilisez le médiator métal pour créer le premier interstice car cet outil est fin et rigide.

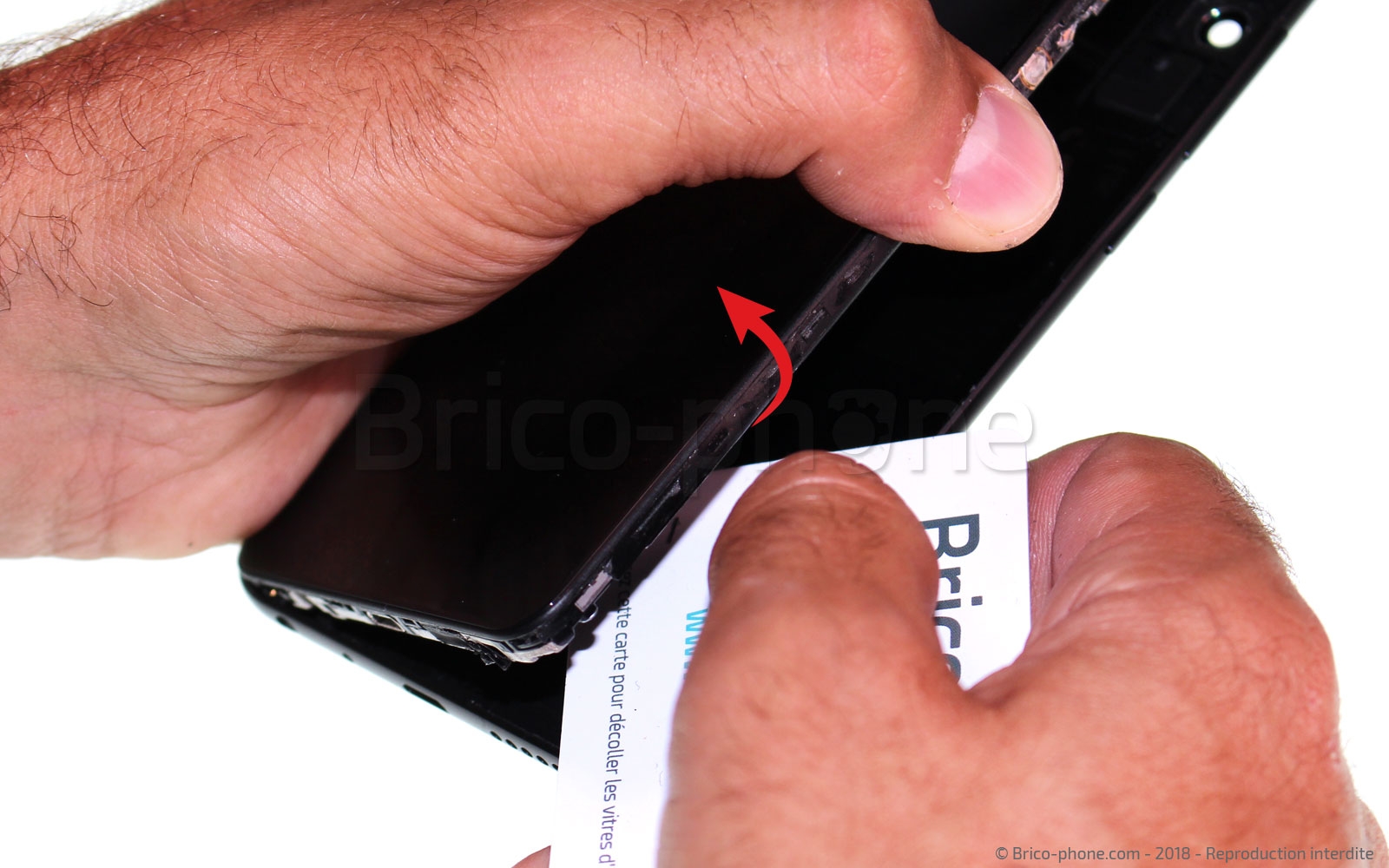

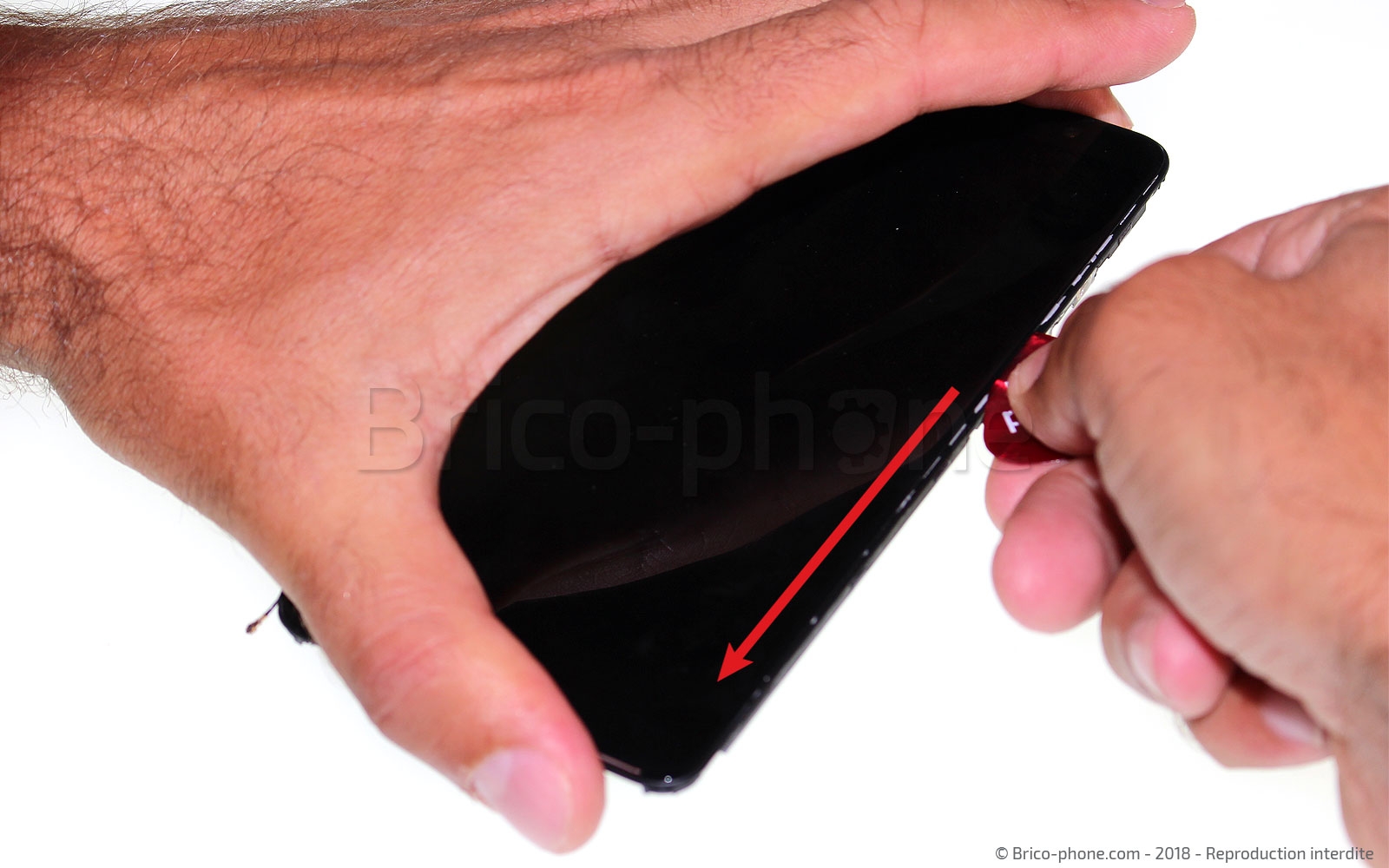

En revanche, dès qu'il est inséré, placez le médiator plastique à la place pour éviter de rayer votre smartphone, puis faites levier tout autour de la coque.

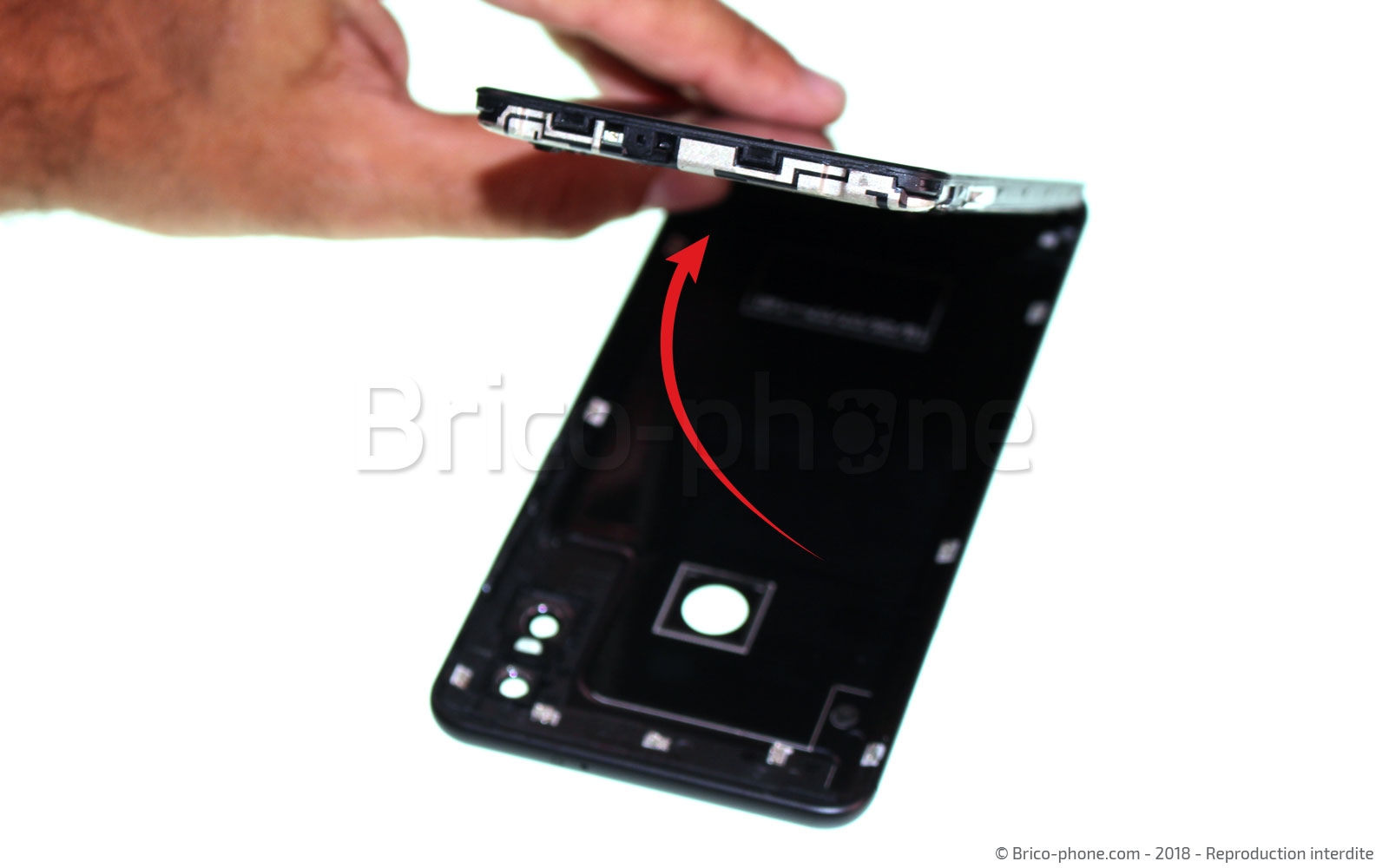

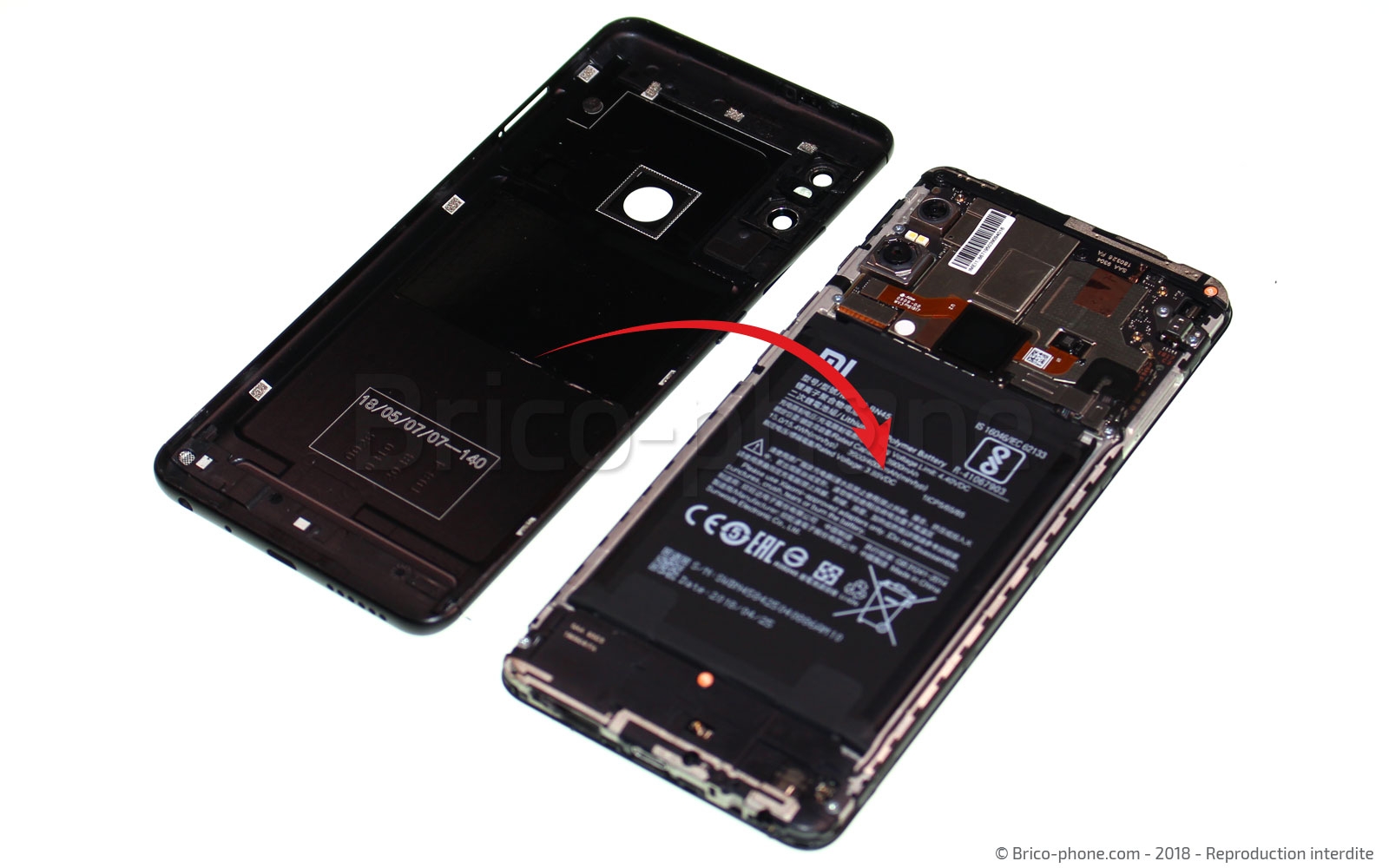

Une fois déclipsée, retirez la coque arrière. Si nécessaire, soulevez-la avec la carte en plastique.

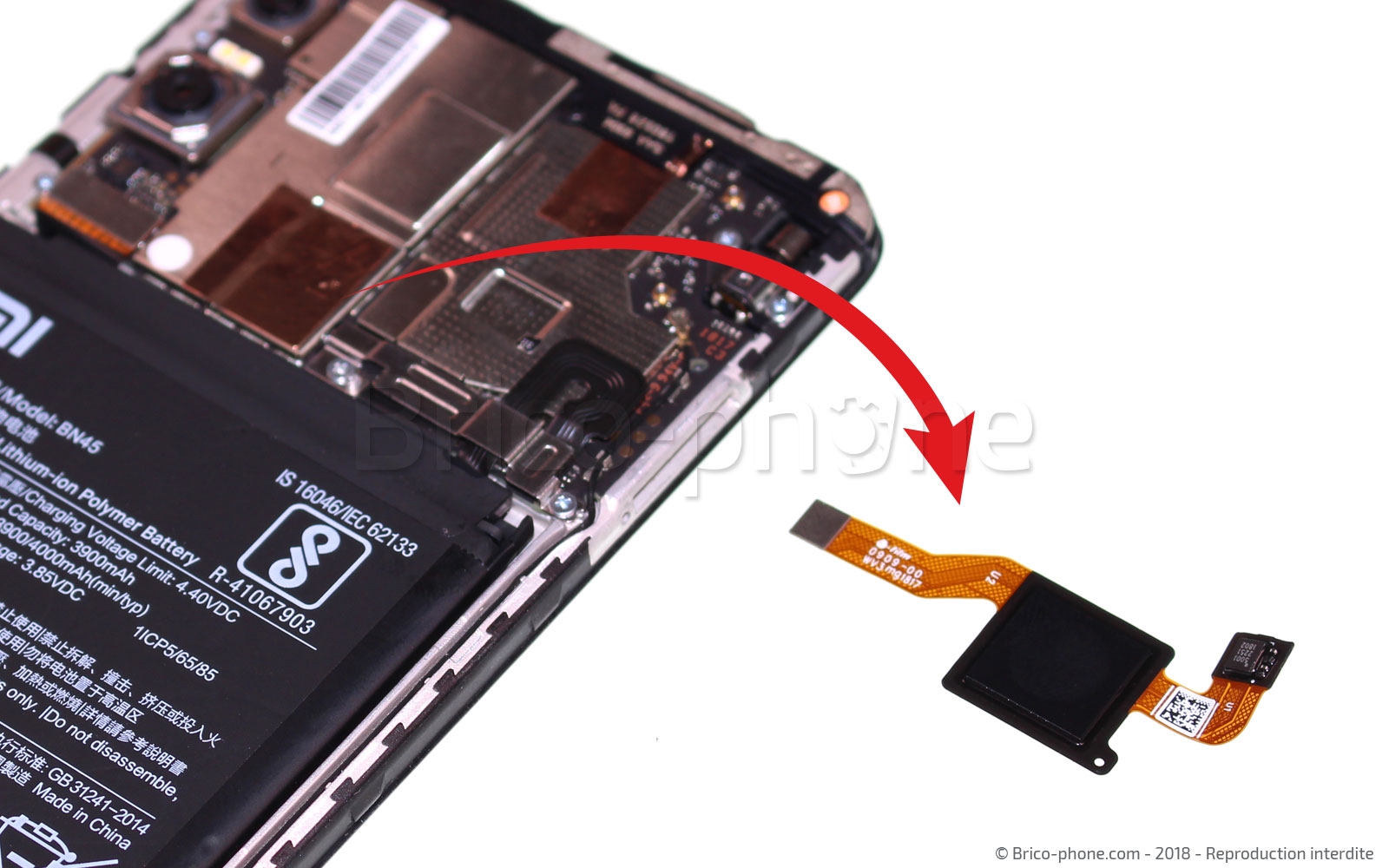

Avant toutes réparations sur votre Xiaomi Redmi Note 5, vous devez retirer le lecteur d'empreintes digitales afin de pouvoir déconnecter la batterie.

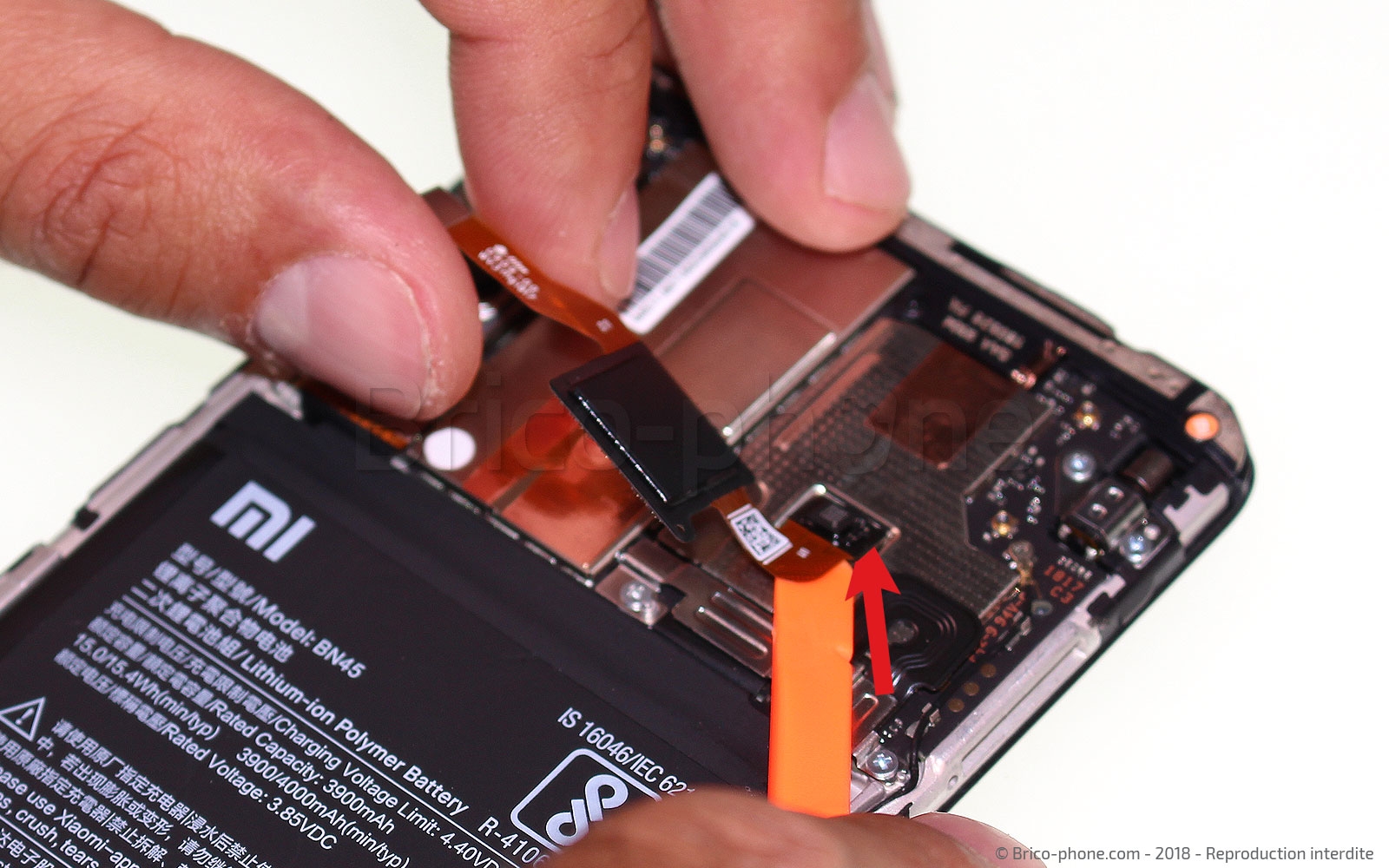

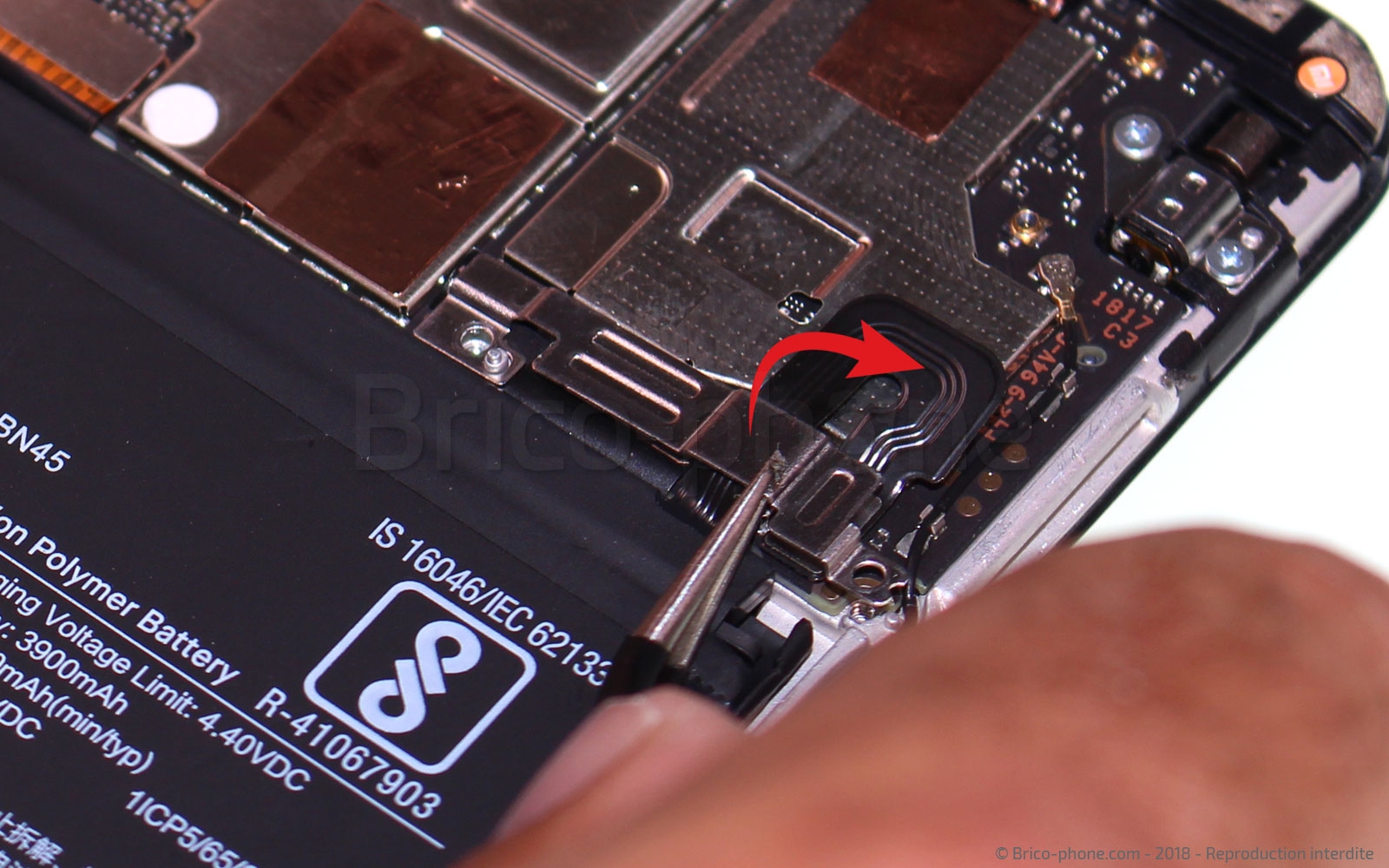

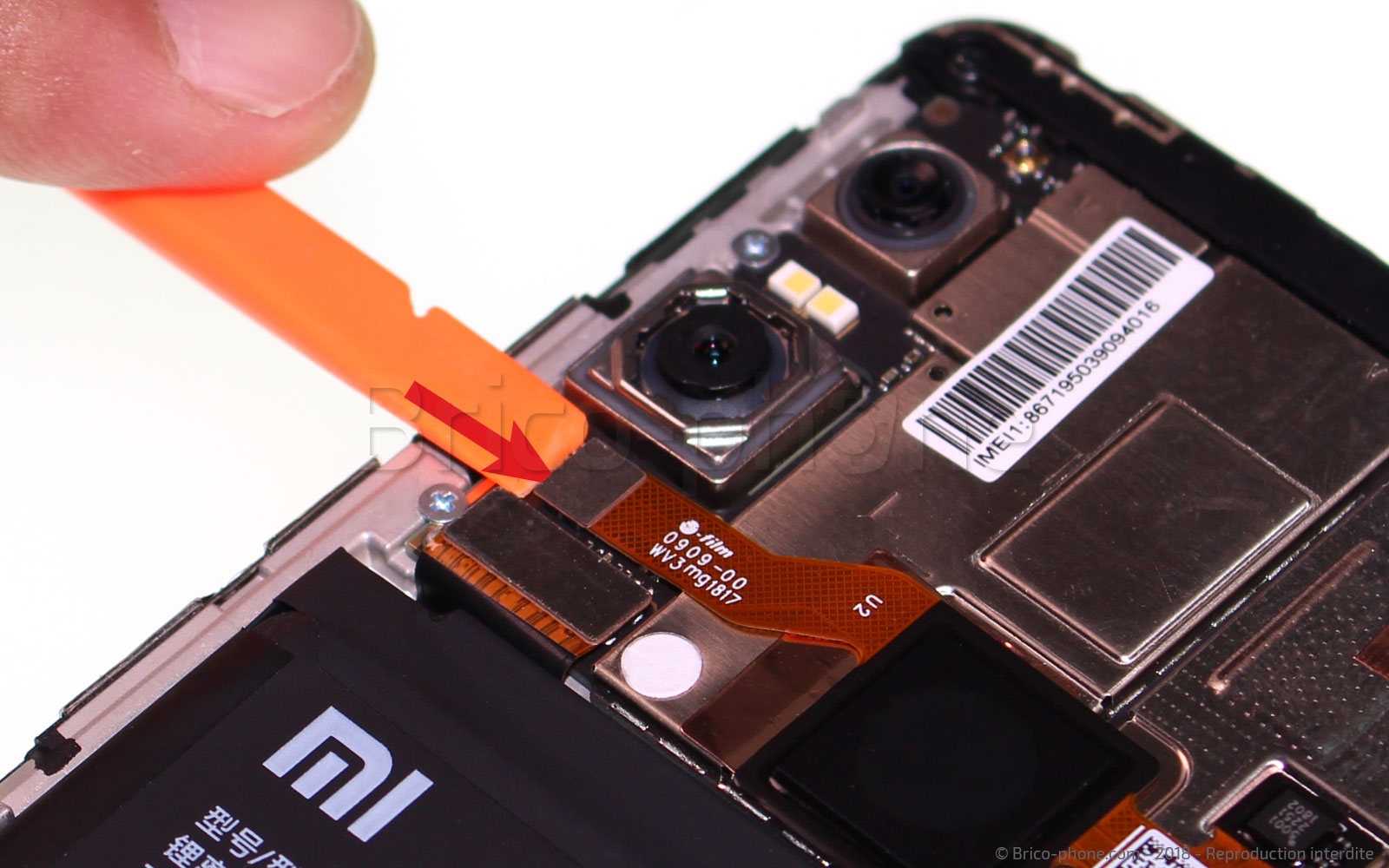

Pour cela, grâce au levier en nylon, soulevez délicatement le connecteur de la nappe situé sur la partie gauche puis décollez le contact sur la partie droite afin de déloger la nappe.

Le connecteur de la batterie est protégé par une petite plaquette métallique.

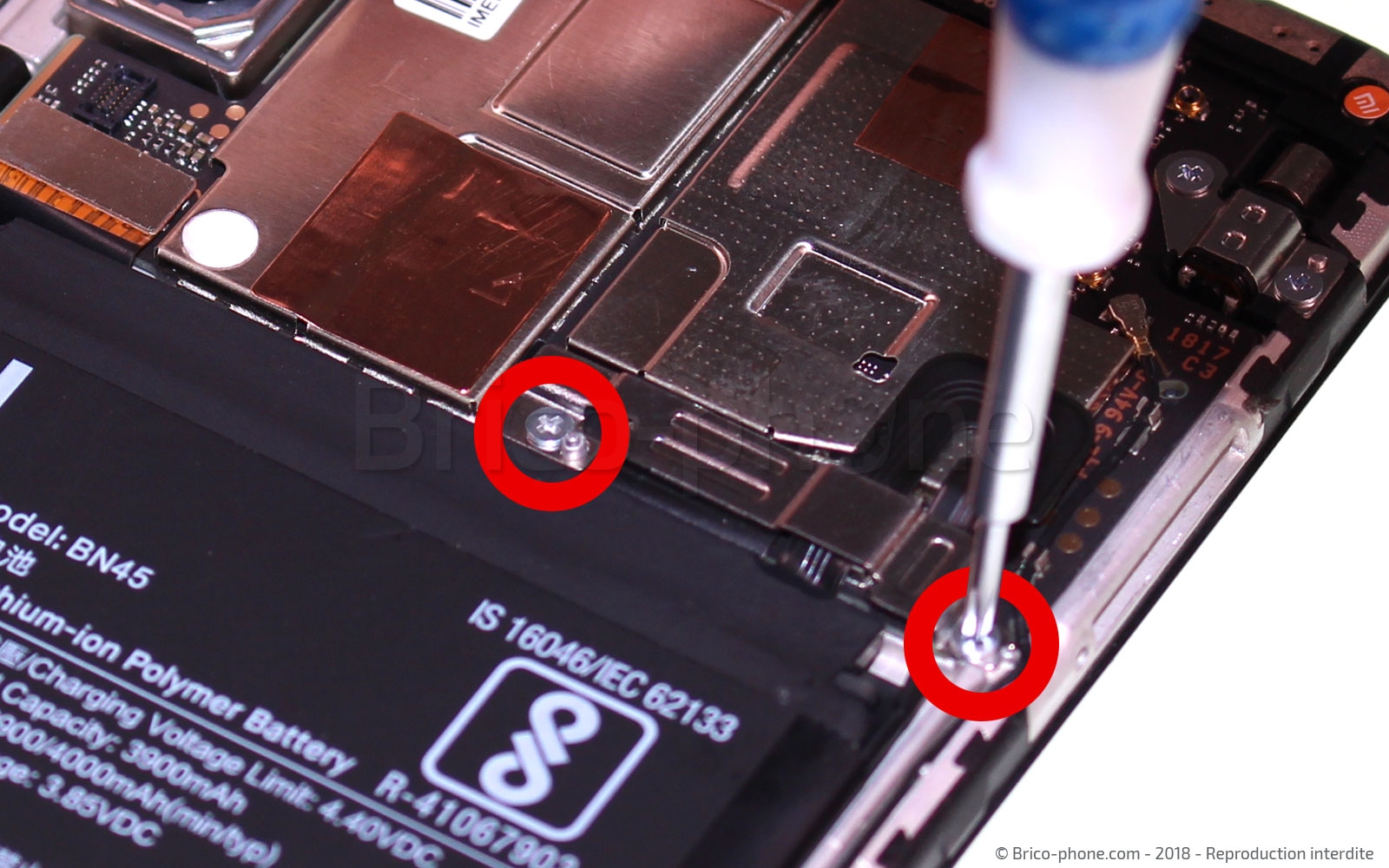

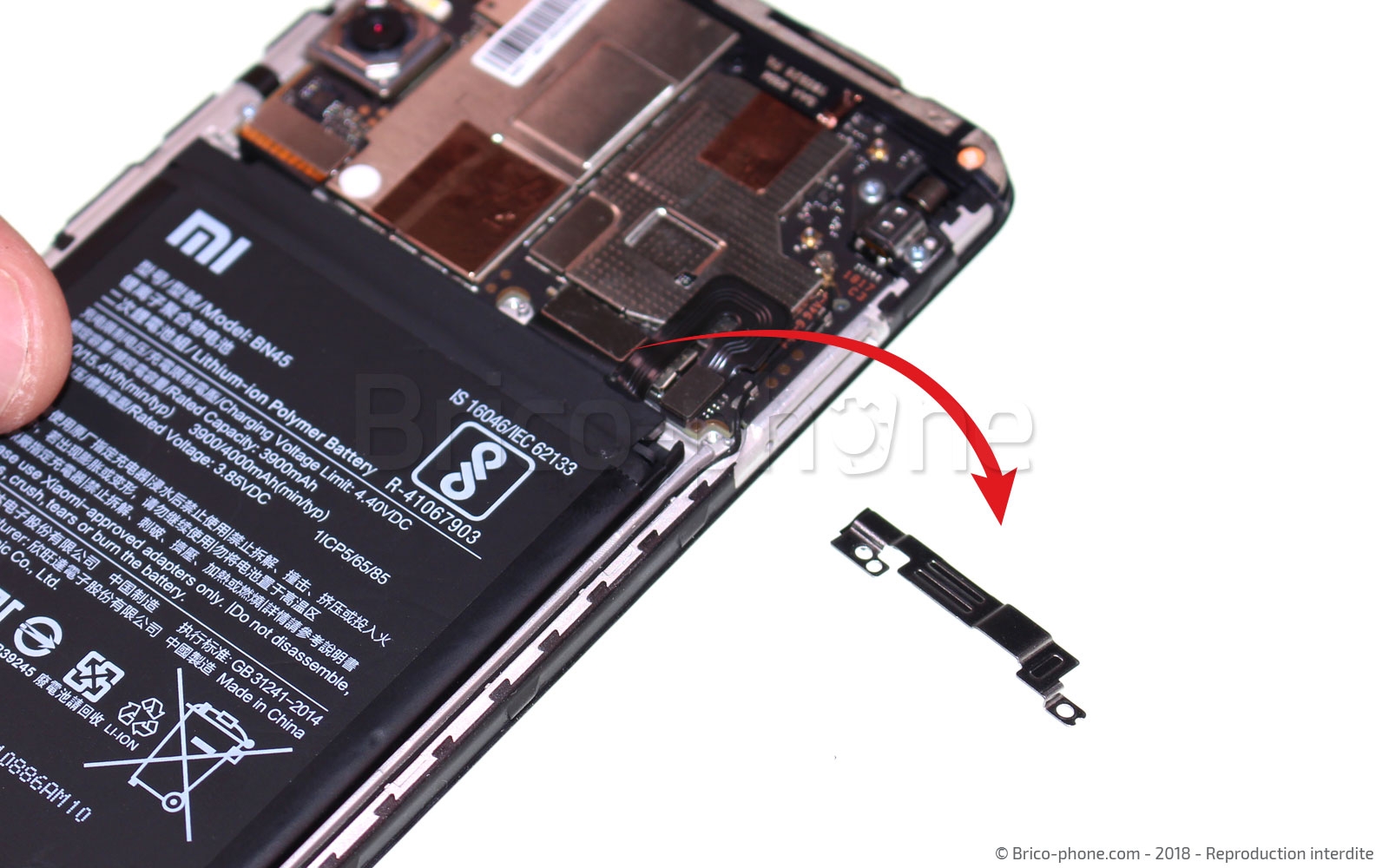

Saisissez le tournevis cruciforme taille 1.5 inclus dans le kit d'outils n°1 et retirez les deux vis. Délogez ensuite l'élément métallique et placez-le de côté sans le perdre afin de faciliter le remontage.

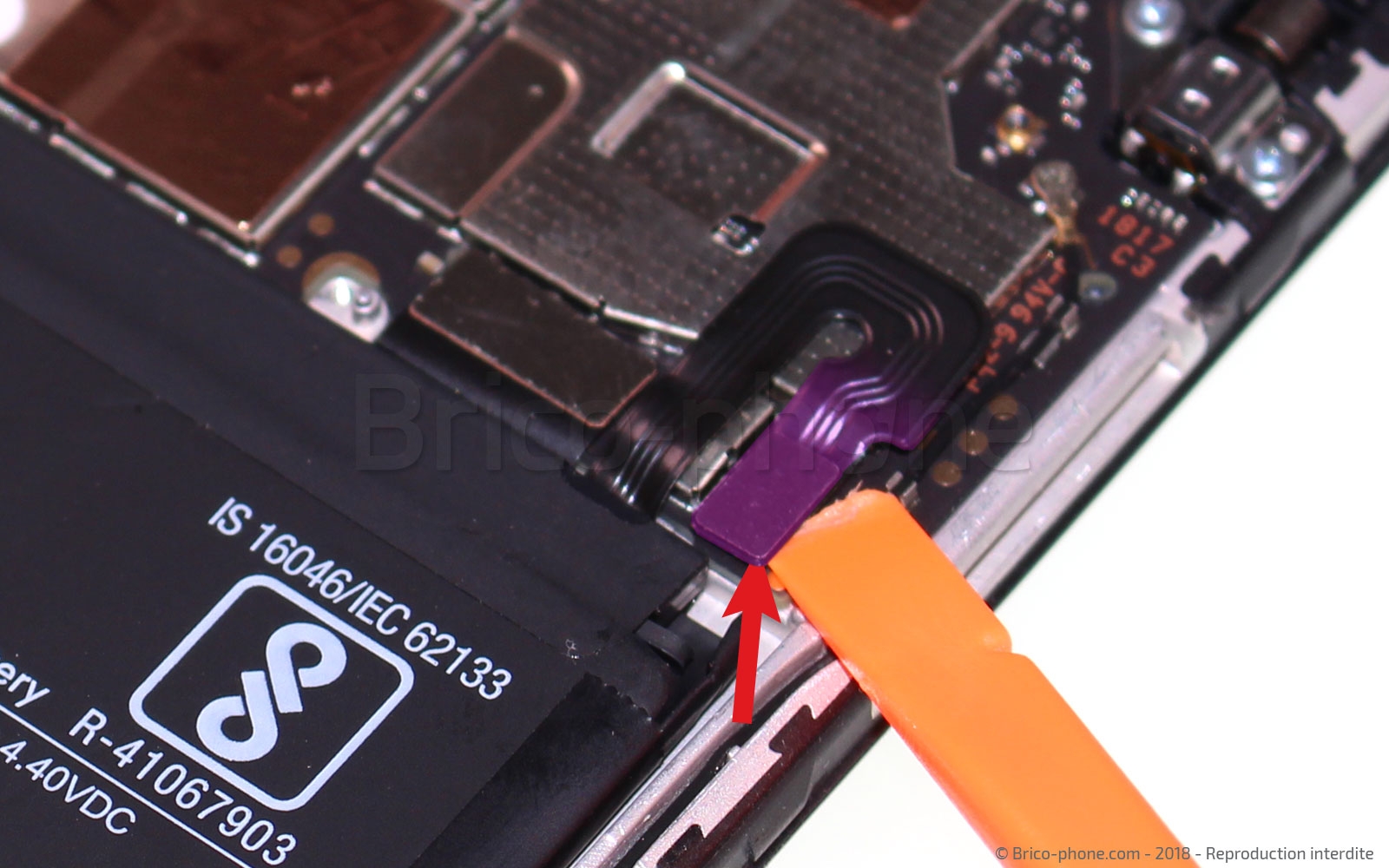

Vous avez désormais accès au connecteur. Déclipsez-le avec le levier puis soulevez légèrement la nappe pour ne pas qu'elle vous gêne.

Pour faciliter la suite de la réparation, retirez le haut-parleur externe.

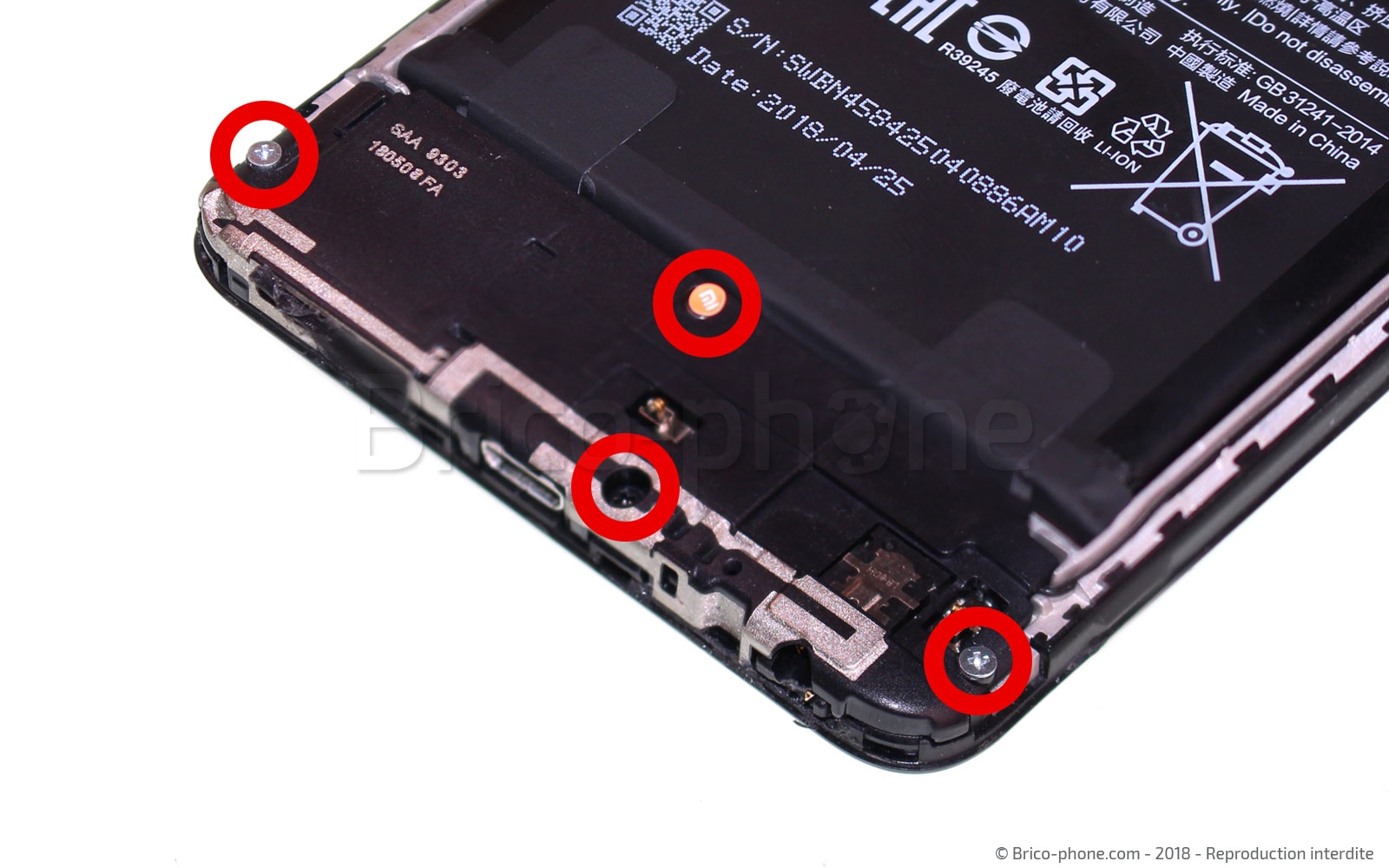

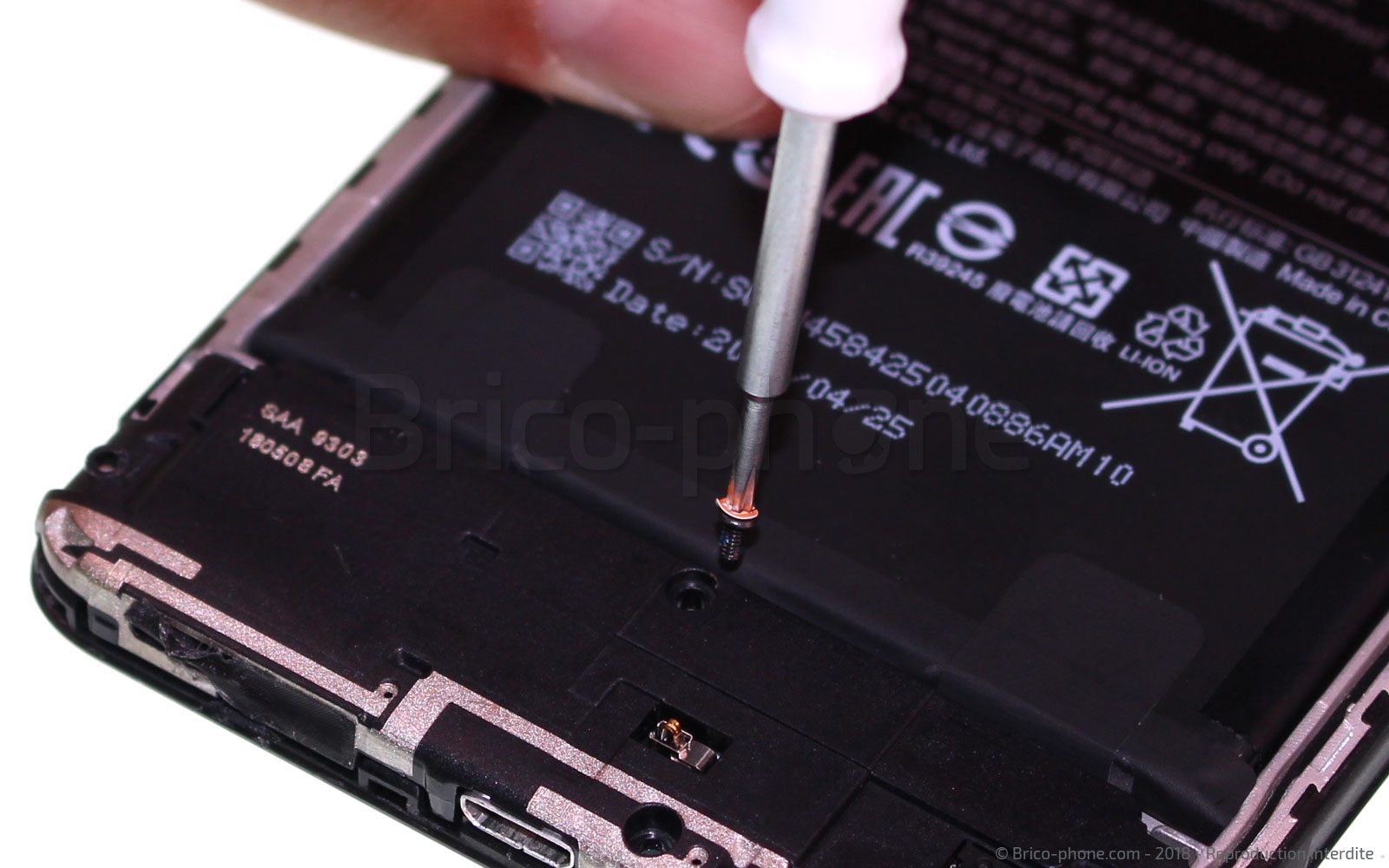

Commencez par dévisser les 4 vis cruciformes qui le maintiennent, dont une est cachée par un témoin d'ouverture (petit rond adhésif logotypé aux couleurs de la marque).

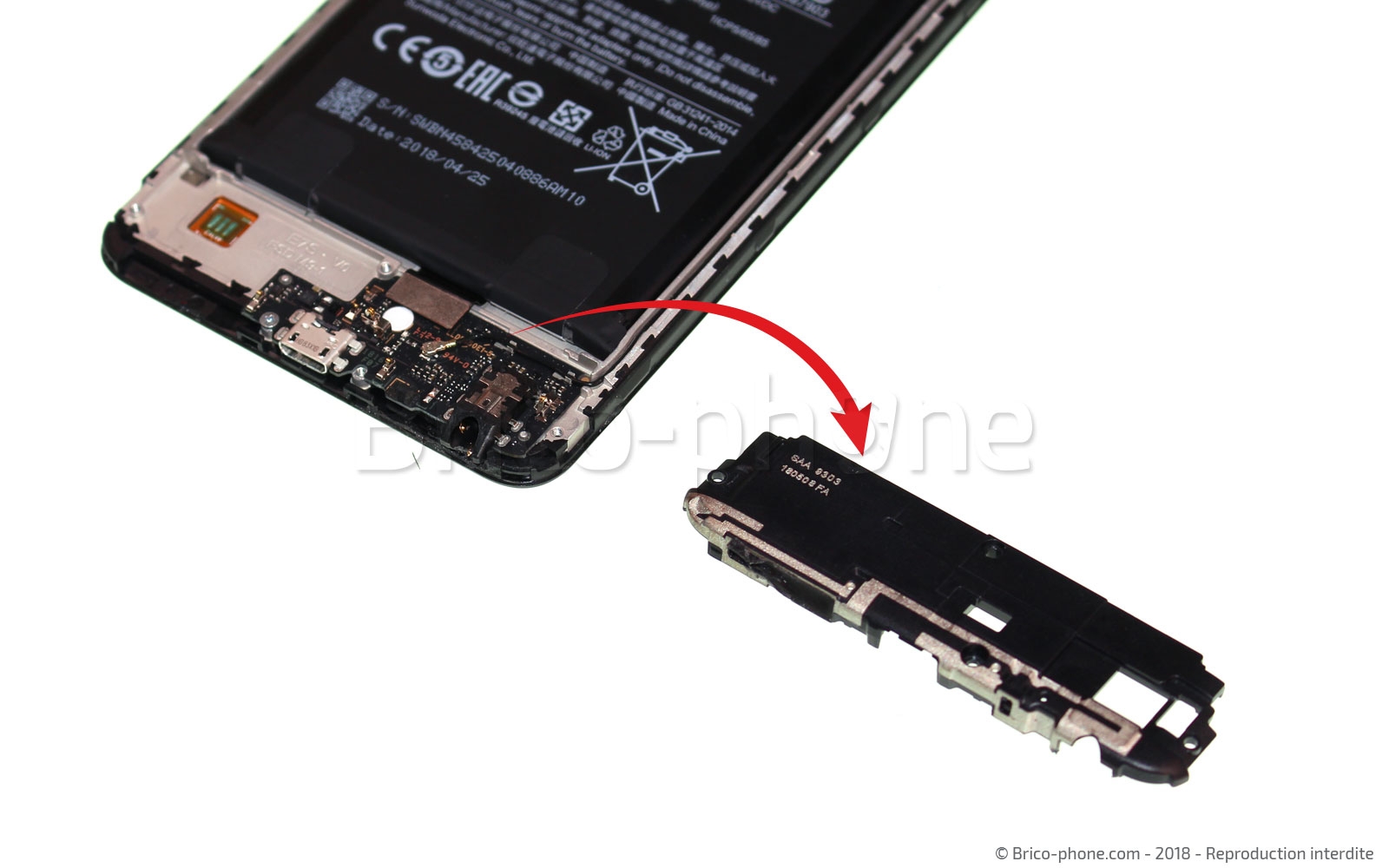

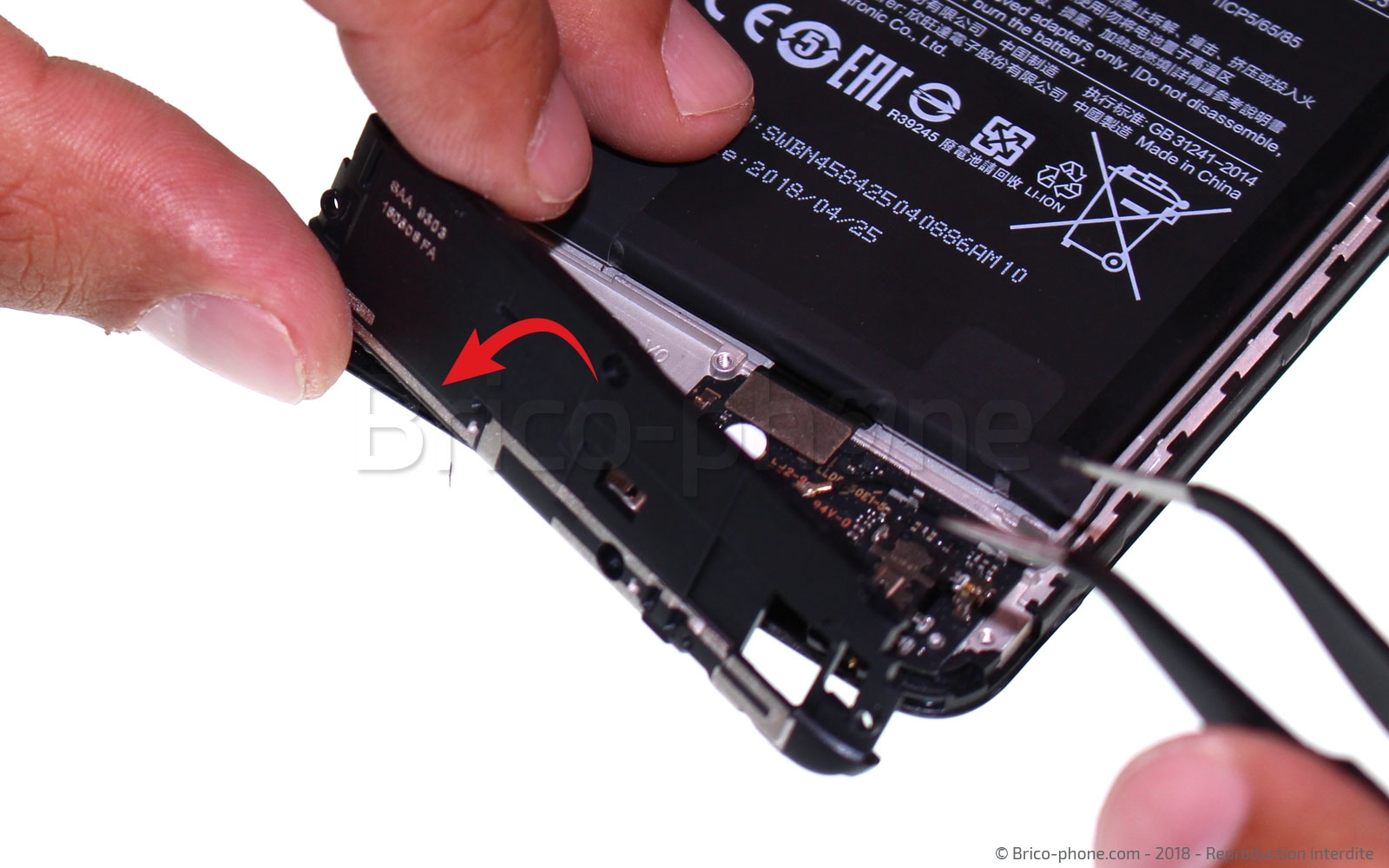

Soulevez-le ensuite en utilisant la pincette en partant plutôt depuis la partie gauche pour éviter d'endommager le connecteur de charge situé juste dessous puis retirez le haut-parleur externe du téléphone.

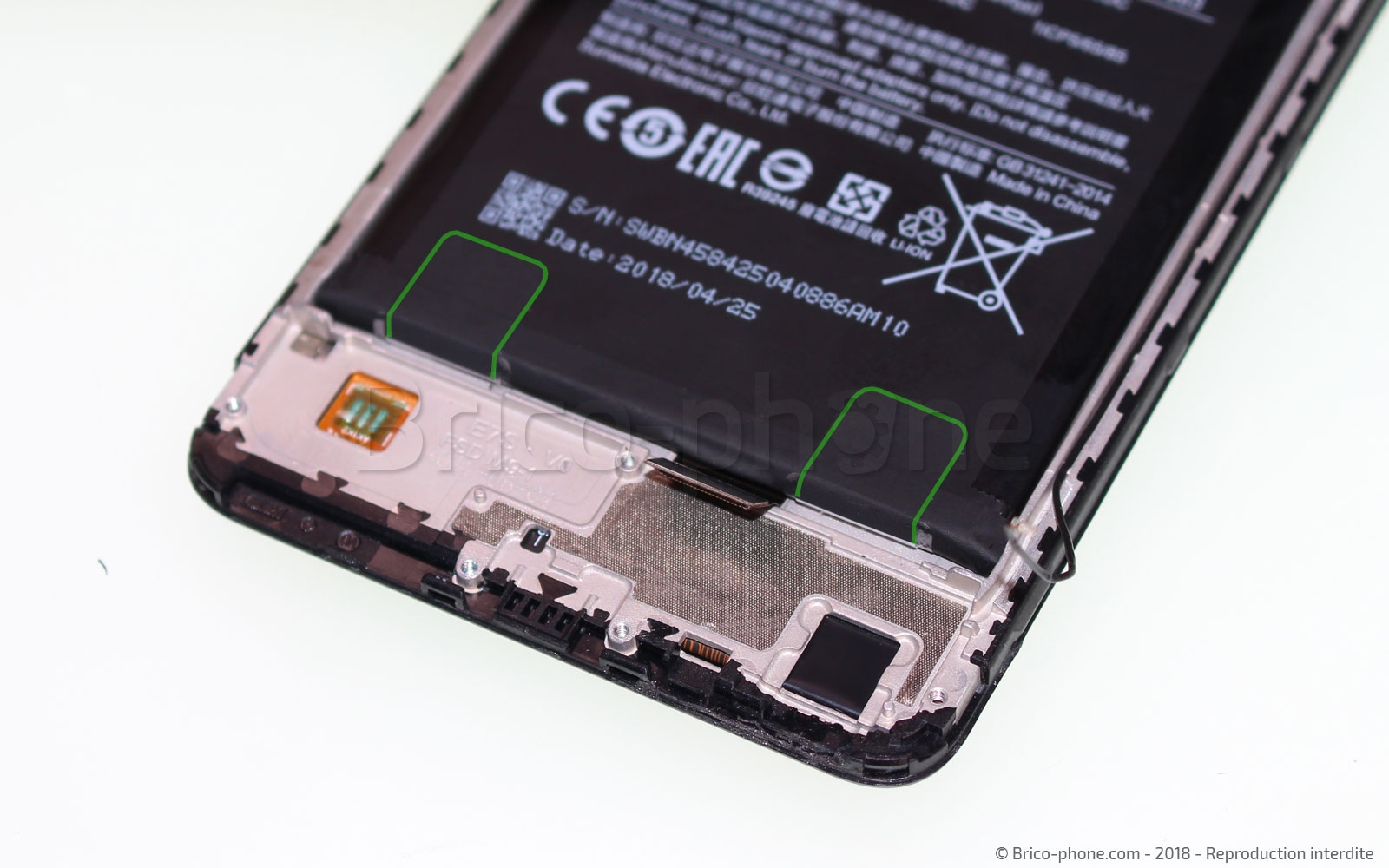

Pour retirer la batterie, le plus simple est de tirer sur les deux languettes adhésives situées sous la batterie, elles sont entourées en vert sur la photo.

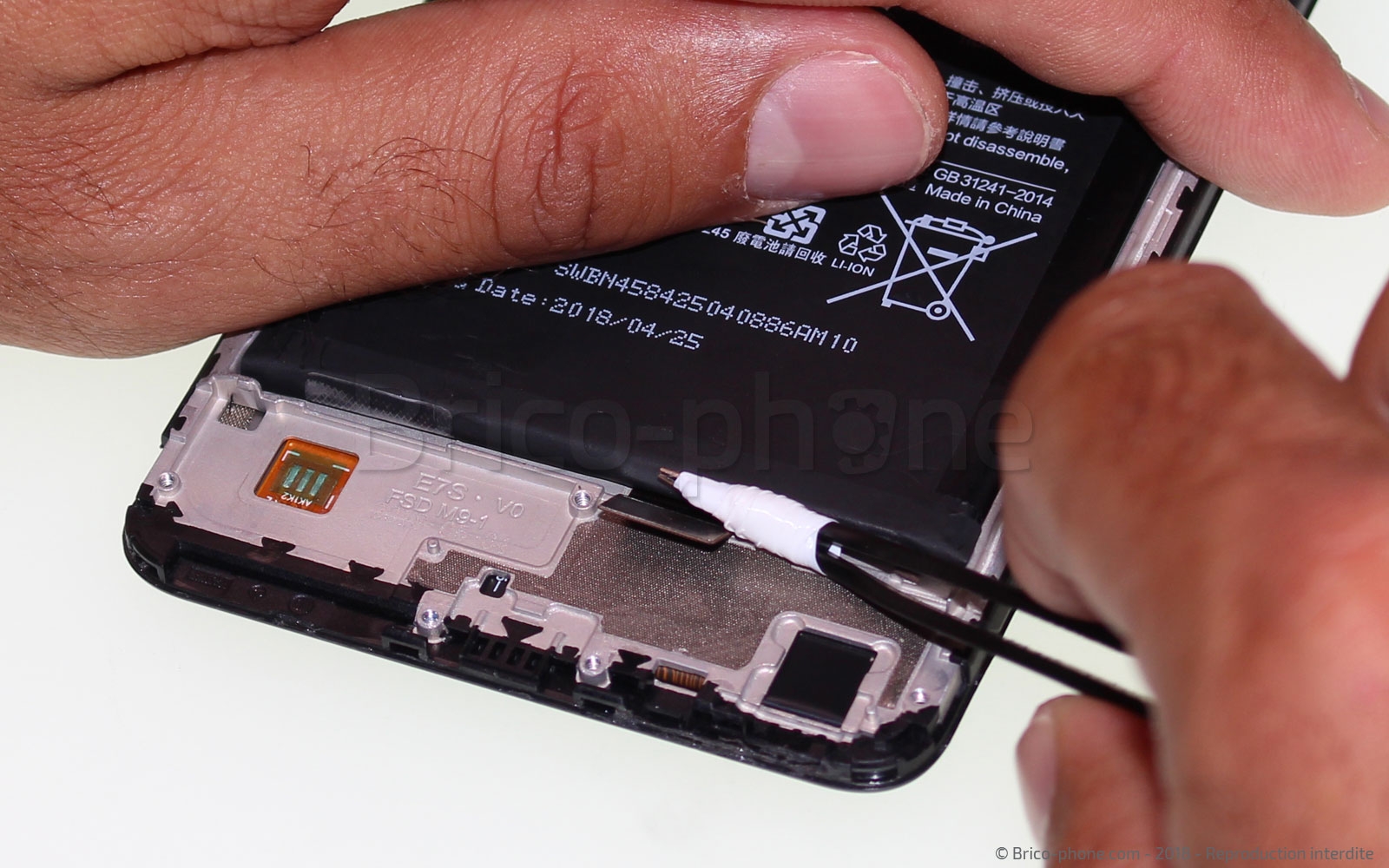

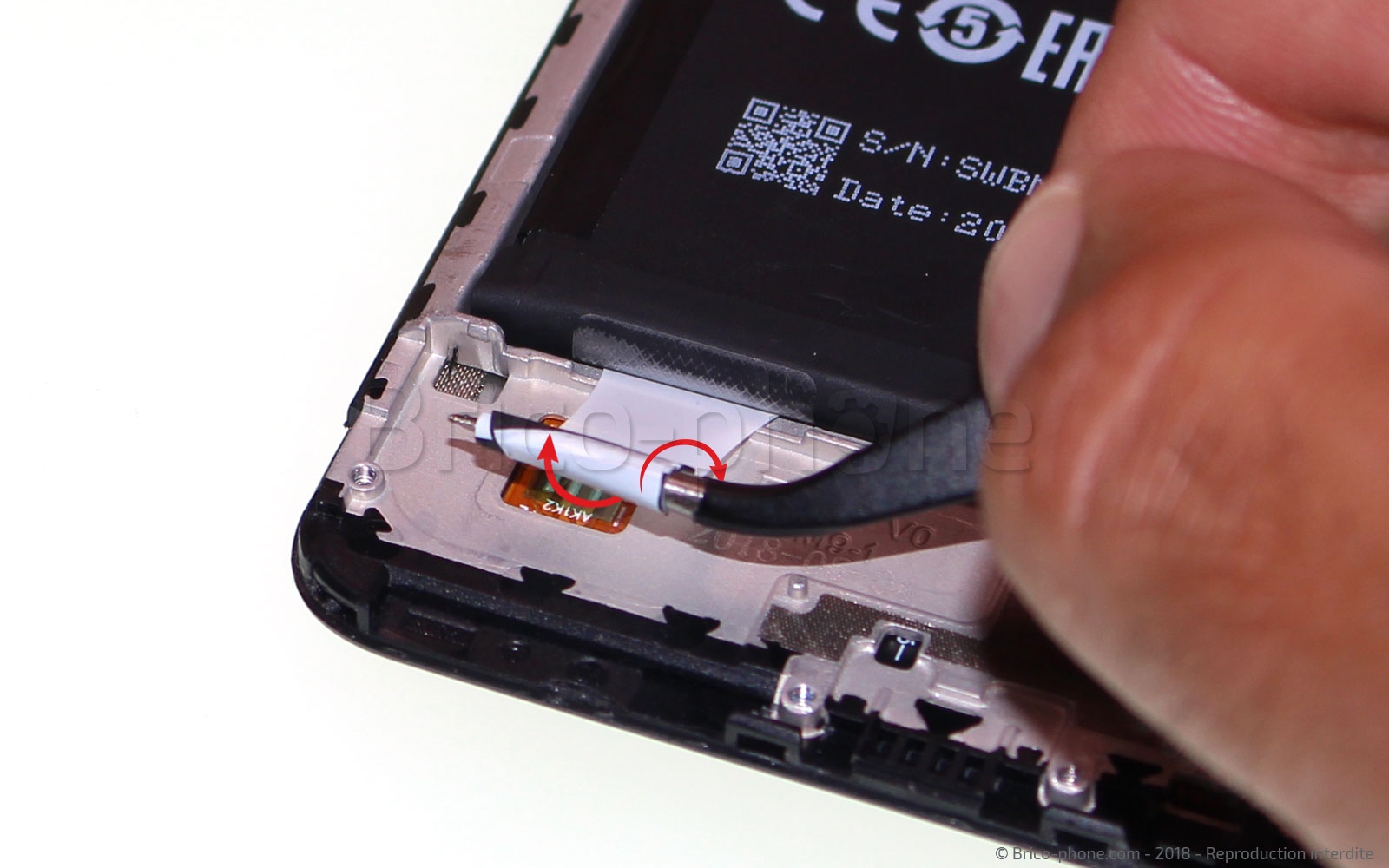

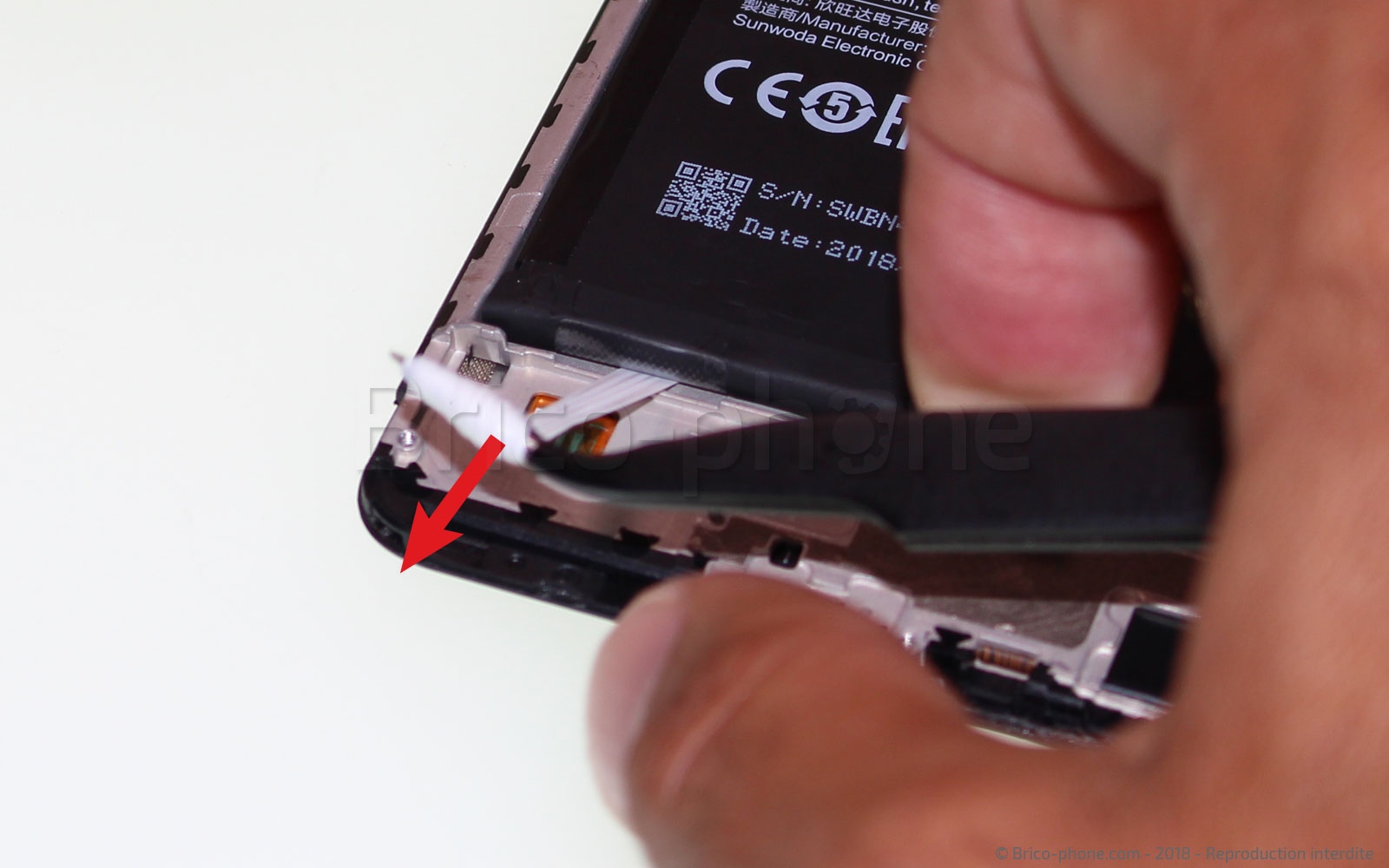

Pour cela, décollez la petite partie noire de la première languette puis tirez dessus progressivement en l'enroulant au fur et à mesure autour de la pincette. Et ce jusqu'à ce que toute la longueur du stickers soit retiré.
Réiterez l'opération avec la seconde languette.

Vous remarquerez que le connecteur de charge est absent sur les photos, il est facultatif de le retirer car il ne gêne pas le retrait de la batterie. Si vous préférez le retirer pour être plus à l'aise lorsque vous retirerez le second stickers de batterie, rendez-vous sur le tutoriel de changement du connecteur de charge (disponible en photo et en vidéo sur la rubrique tutoriel de votre Xiaomi Redmi Note 5).

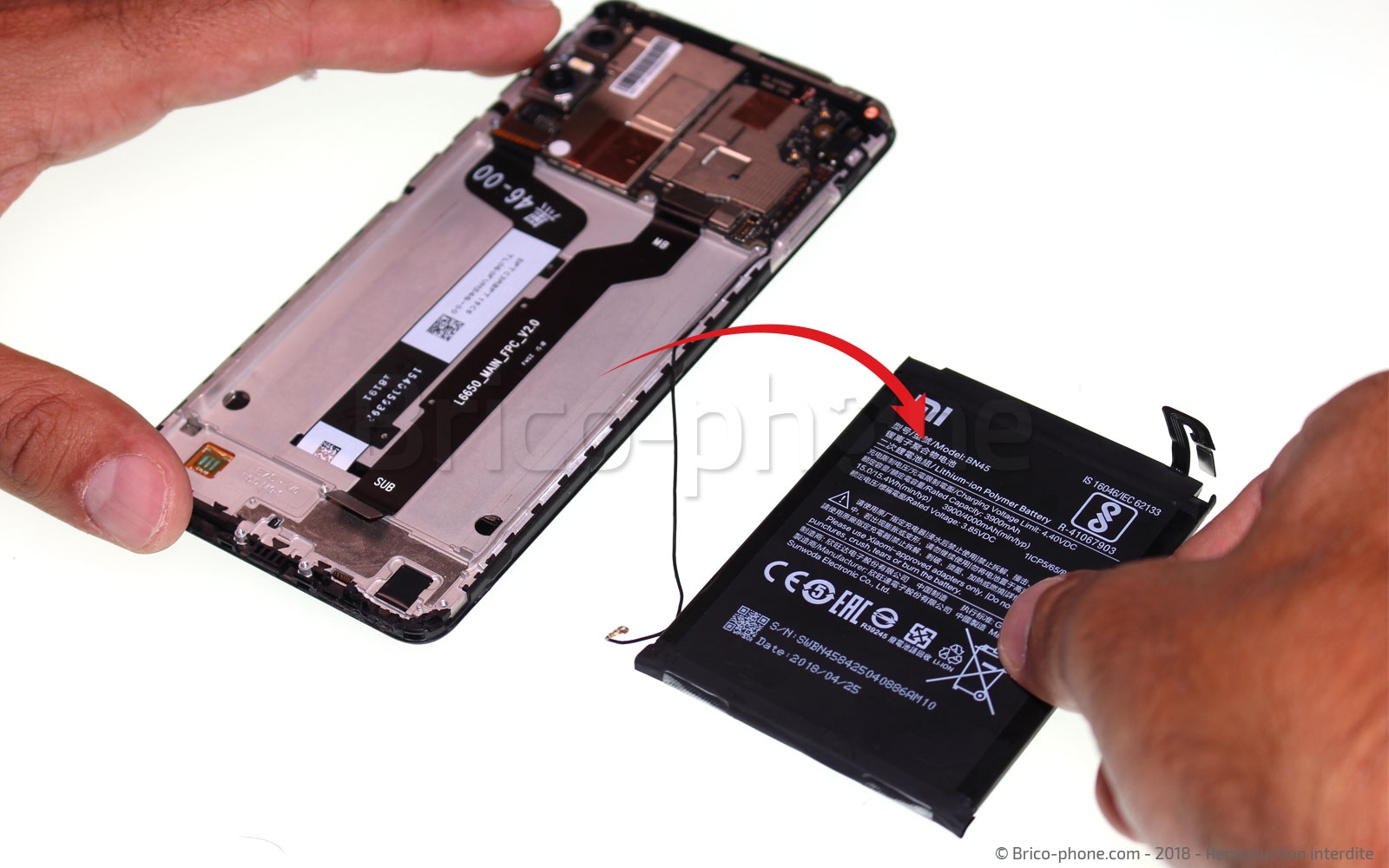

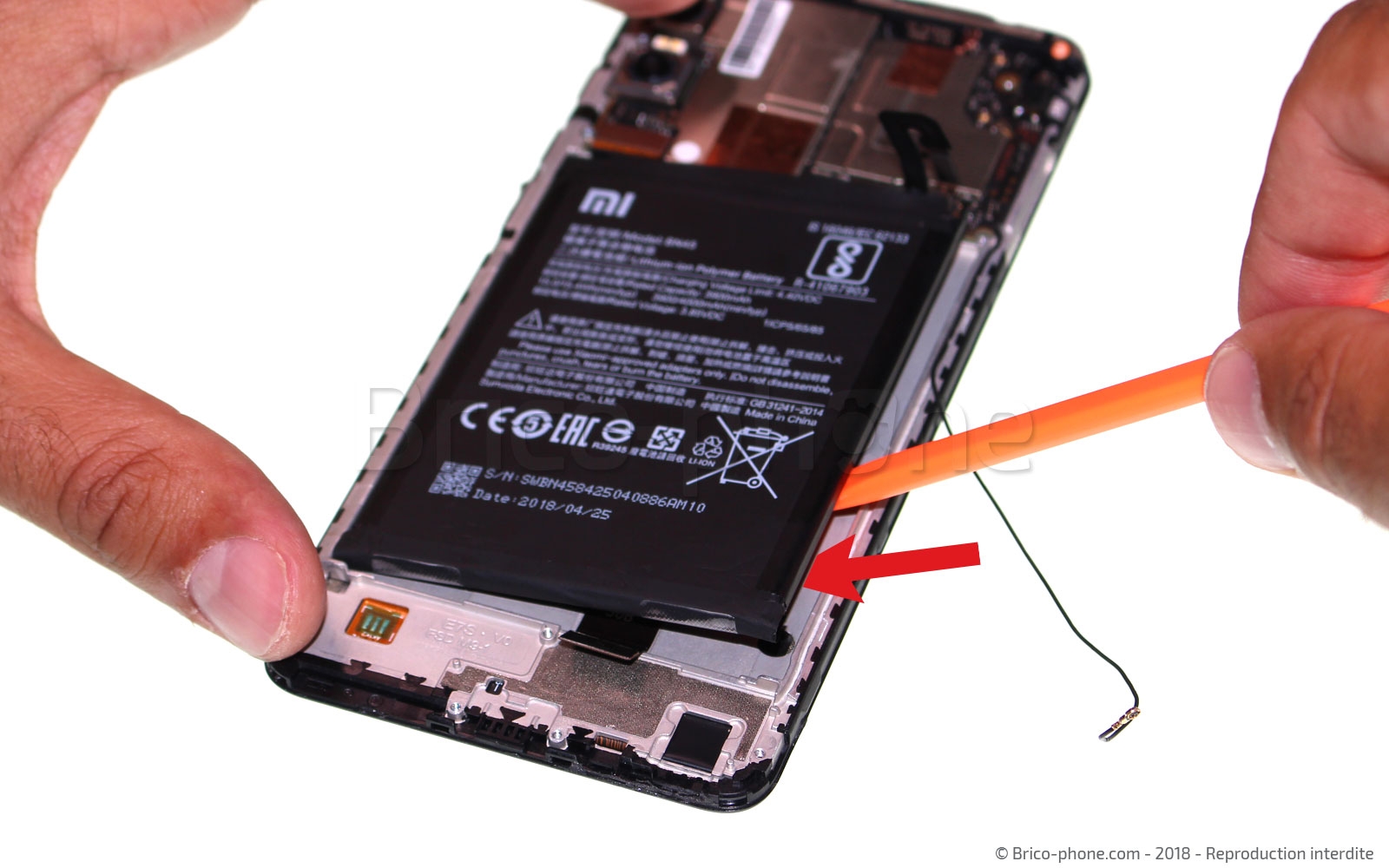

Maintenant les deux stickers ôtés, vous pouvez soulever la batterie pour la retirer.

Si, malheureusement, lors du retrait des stickers, ils se sont cassés prématurément, vous devrez vous armer d'un peu de patience et de persévérance pour décoller votre batterie en utilisant la carte PVC. Dans ce cas, vous avez de forte chance d'endommager la batterie et devoir en acheter une autre. Le plus difficile étant de la décoller sans arracher les nappes situées dessous. Au pire des cas, vu qu'il s'agit d'un remplacement d'écran, la nappe de celui-ci sera fournie avec le nouvel écran et si vous abîmez la seconde nappe, il ne s'agit que d'une nappe interconnexion peu coûteuse et facilement remplaçable. Ceci étant dit, les languettes sont suffisamment solides donc peu de chance pour qu'elles se rompent.

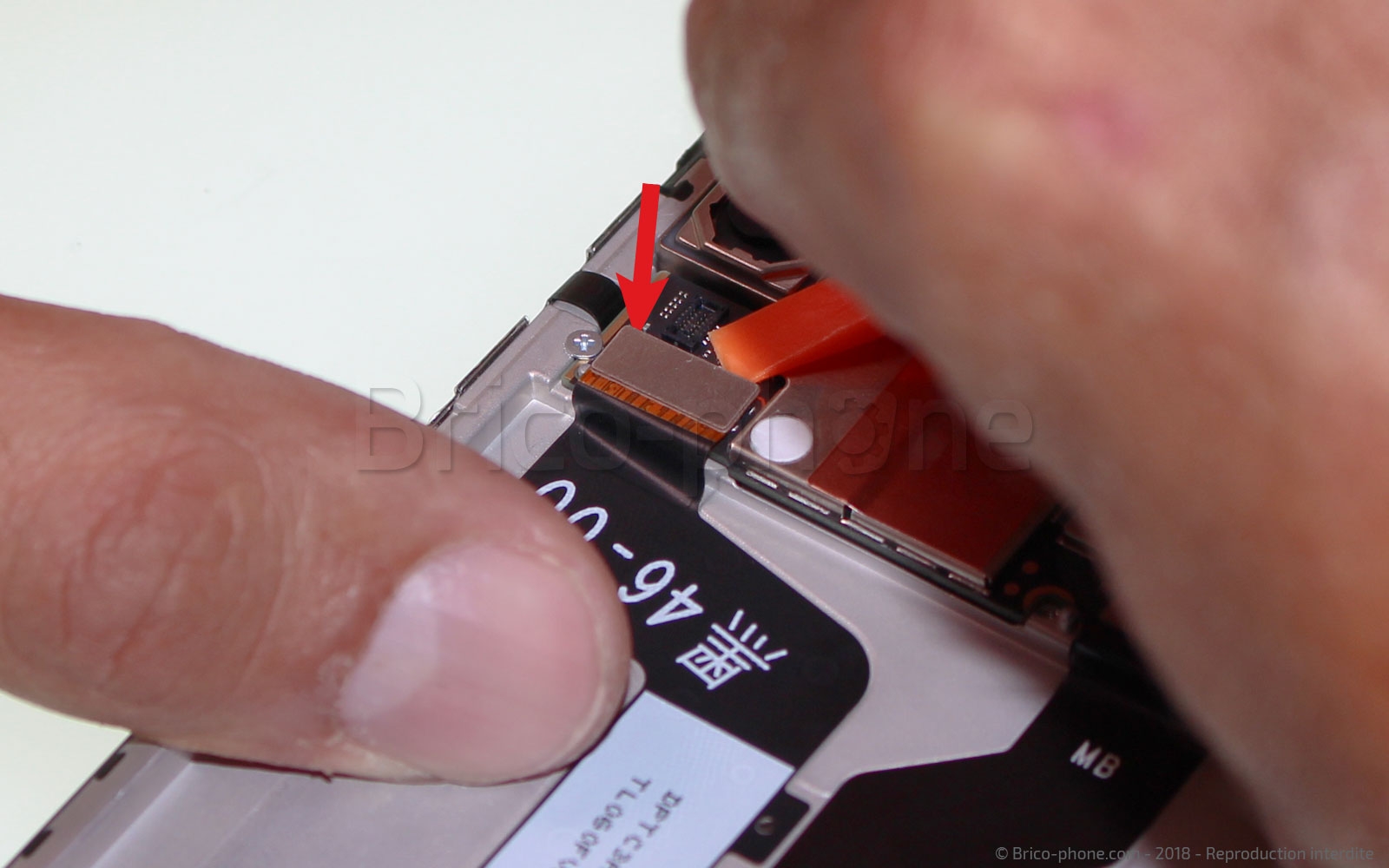

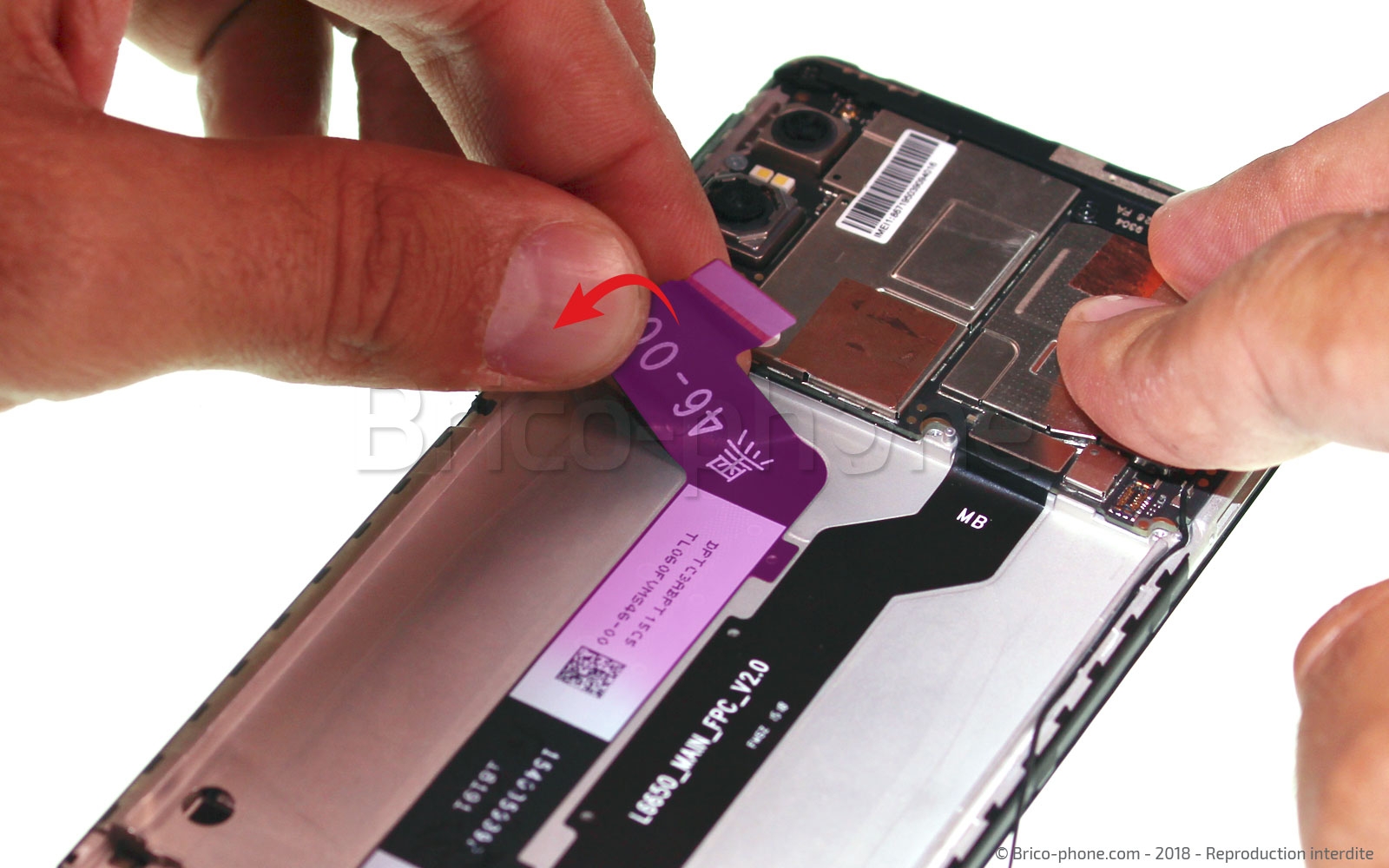

Déconnectez la nappe de l'écran de la carte mère à l'aide du levier.

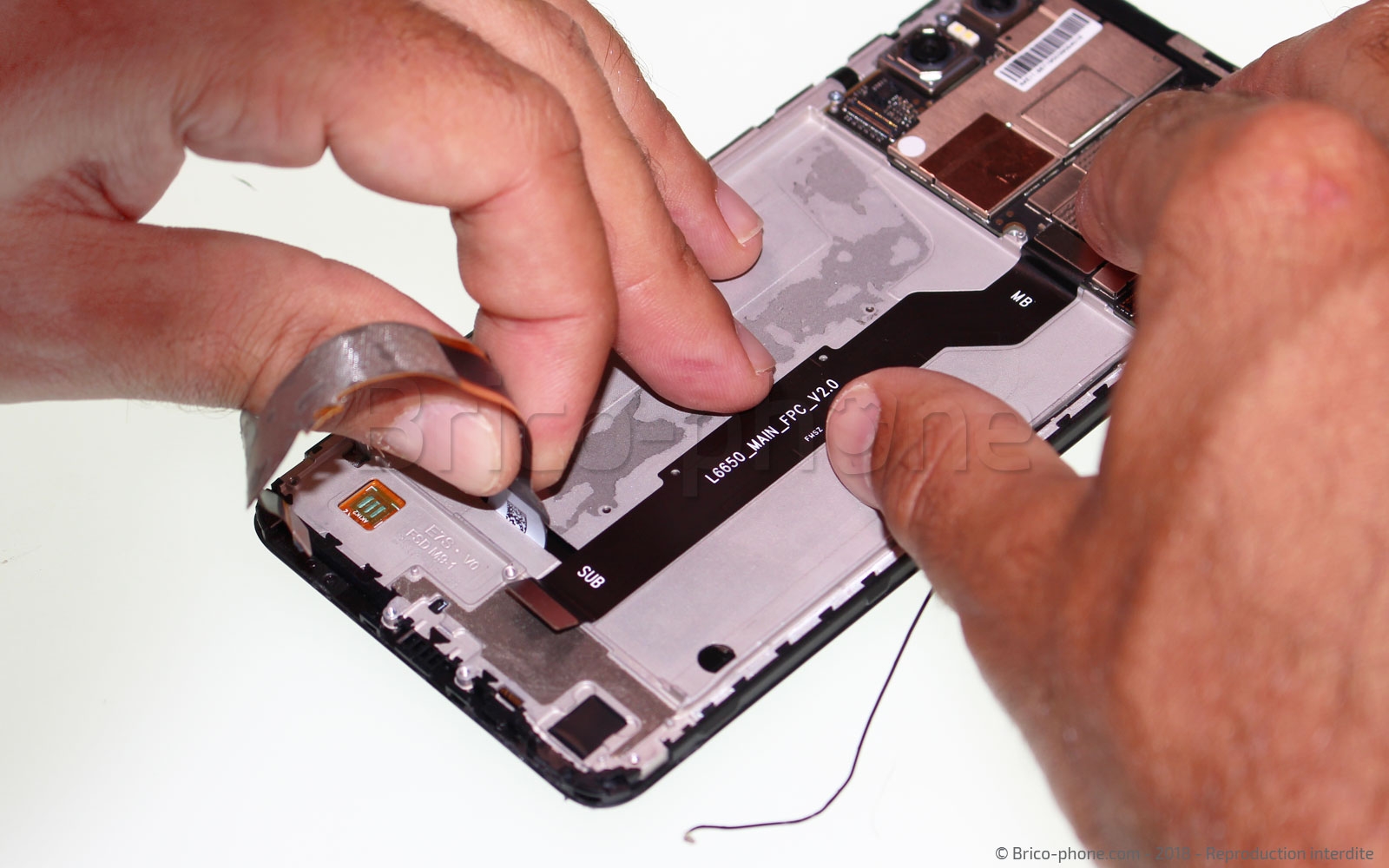

Puis tirez sur la nappe pour la décoller du châssis intermédiaire. Continuez de la décoller jusqu'à la fente qui permet son passage dans le châssis.

Ce tutoriel approche de la fin, il ne vous reste plus qu'à décoller l'écran.

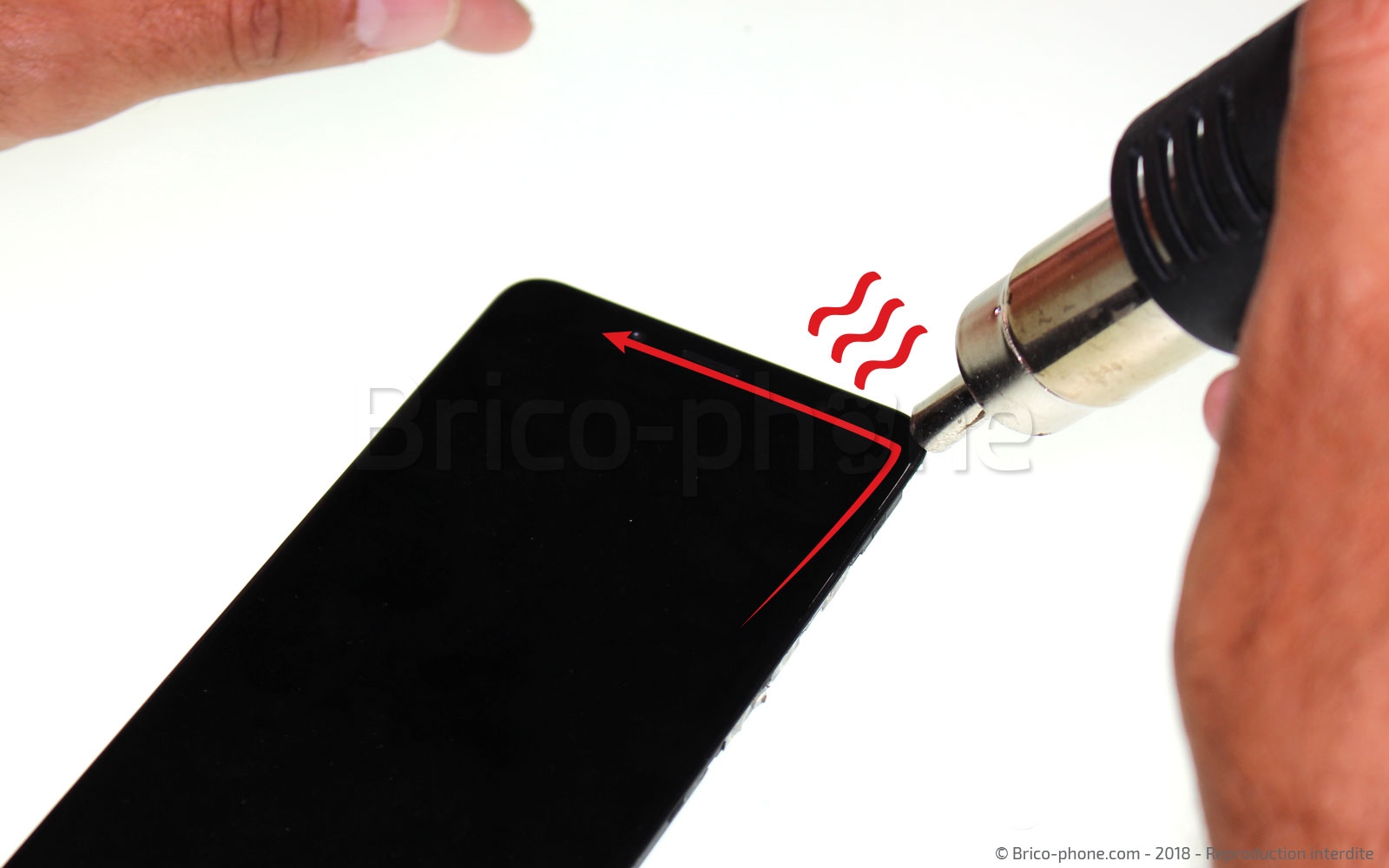

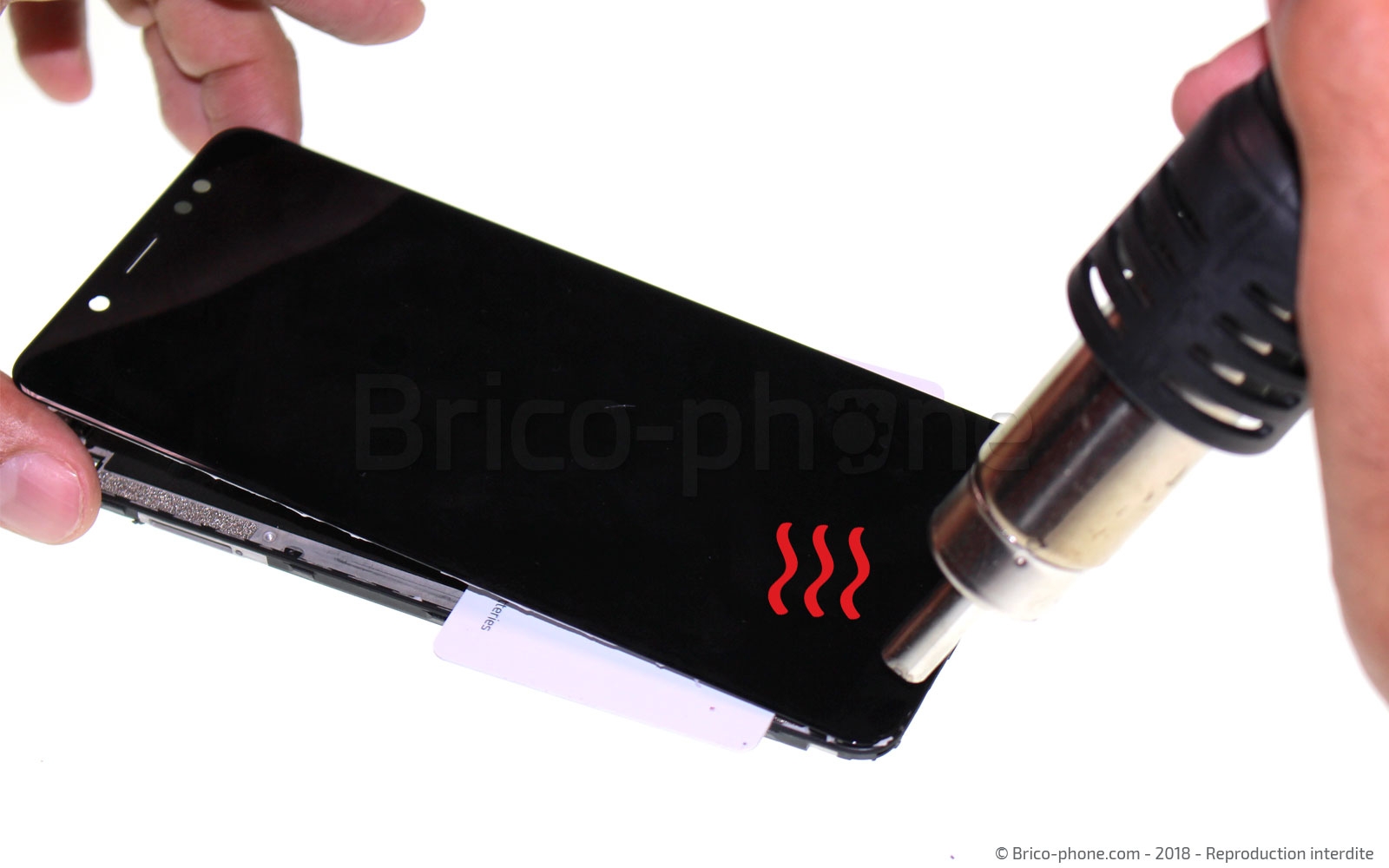

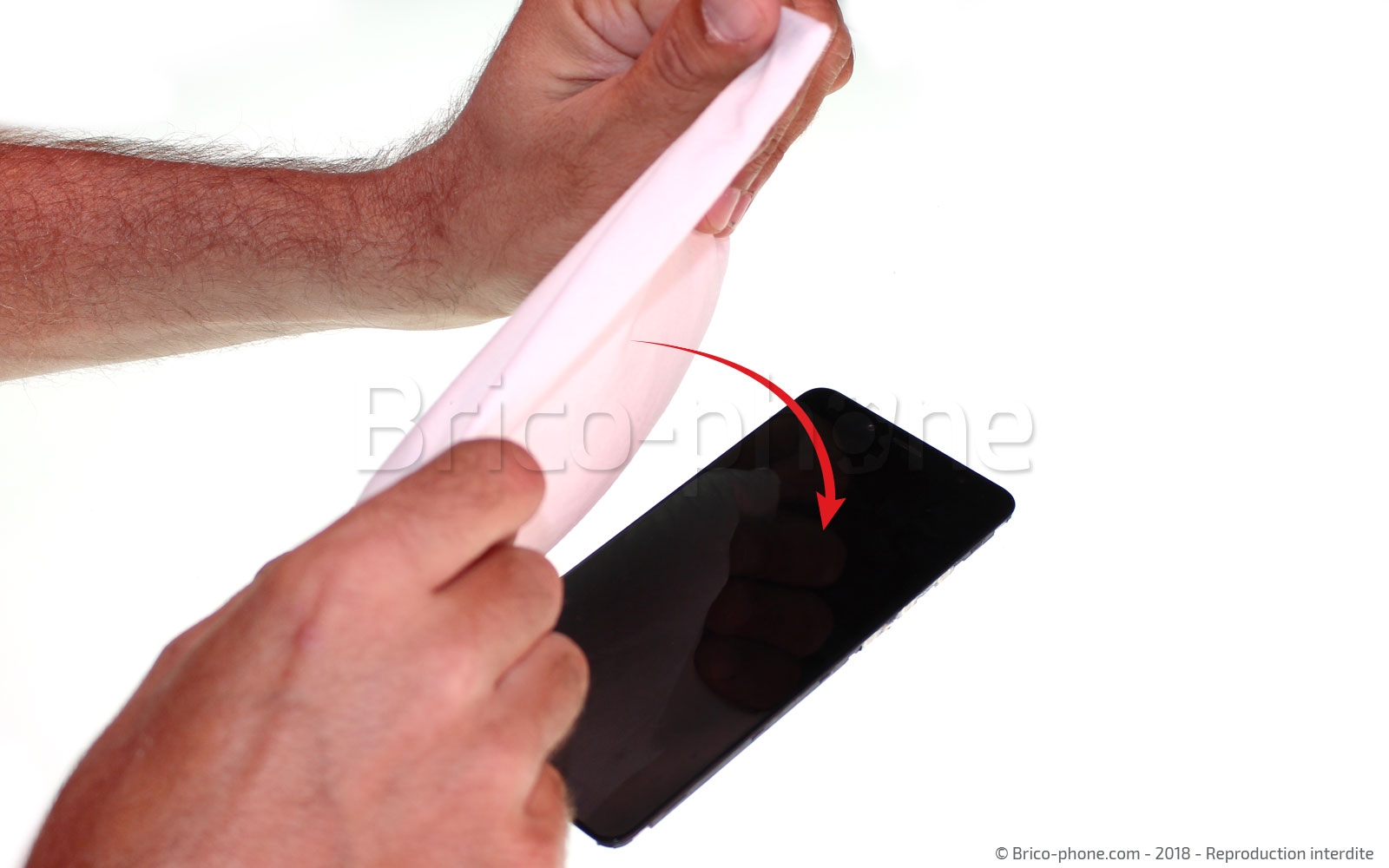

Pour cela, chauffez d'abord les contours de la vitre avec un sèche-cheveux ou, si vous êtes équipés, d'un décapeur thermique ou d'un coussin chauffant, produits en option ici.
Dans tous les cas, surveillez la température qui ne doit pas excéder 80°C, pour le vérifier vous devez pouvoir poser vos doigts sur la surface 2 à 3 secondes sans vous brûler. Si vous utilisez le coussin, chauffez-le au micro-ondes une minute.

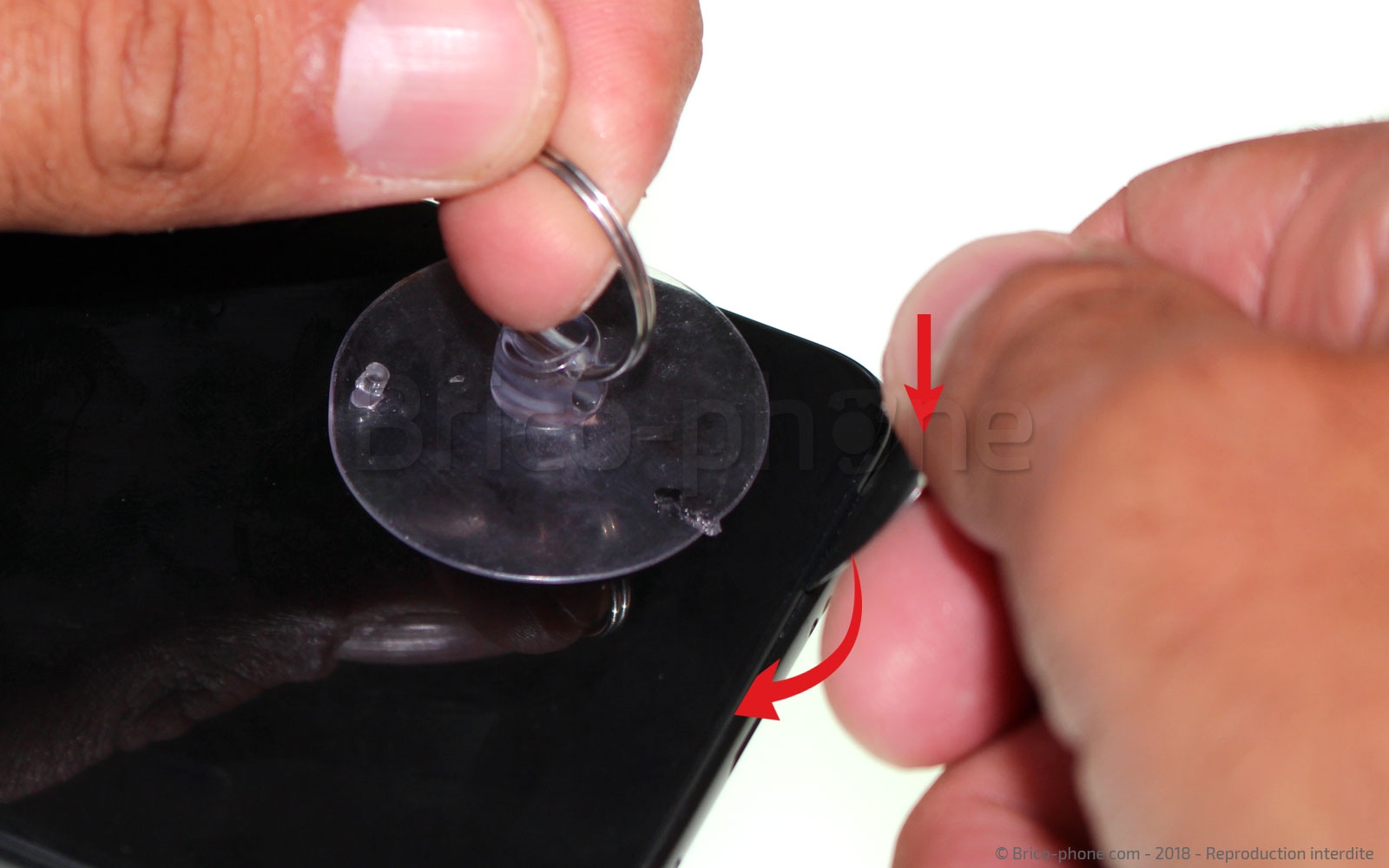

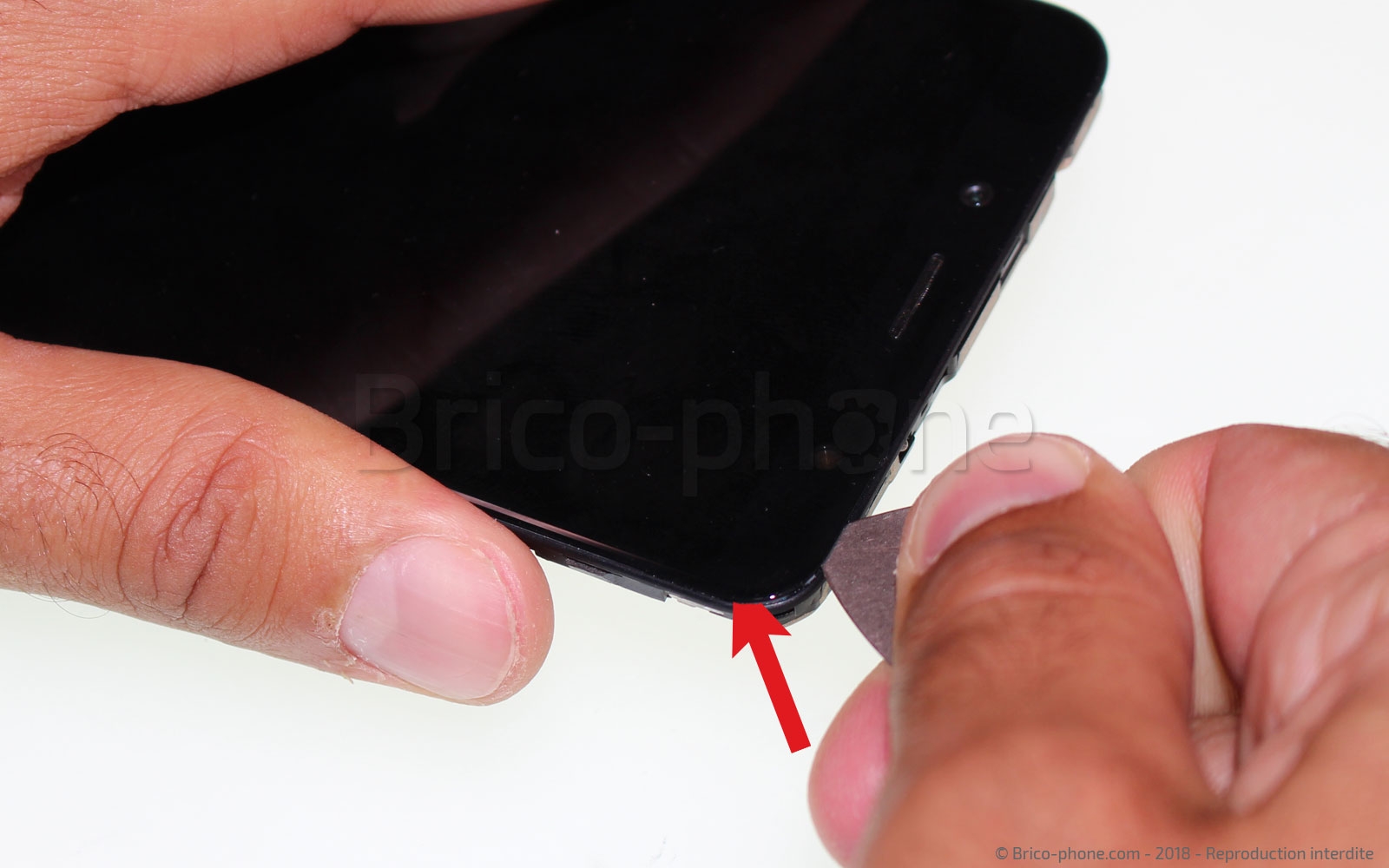

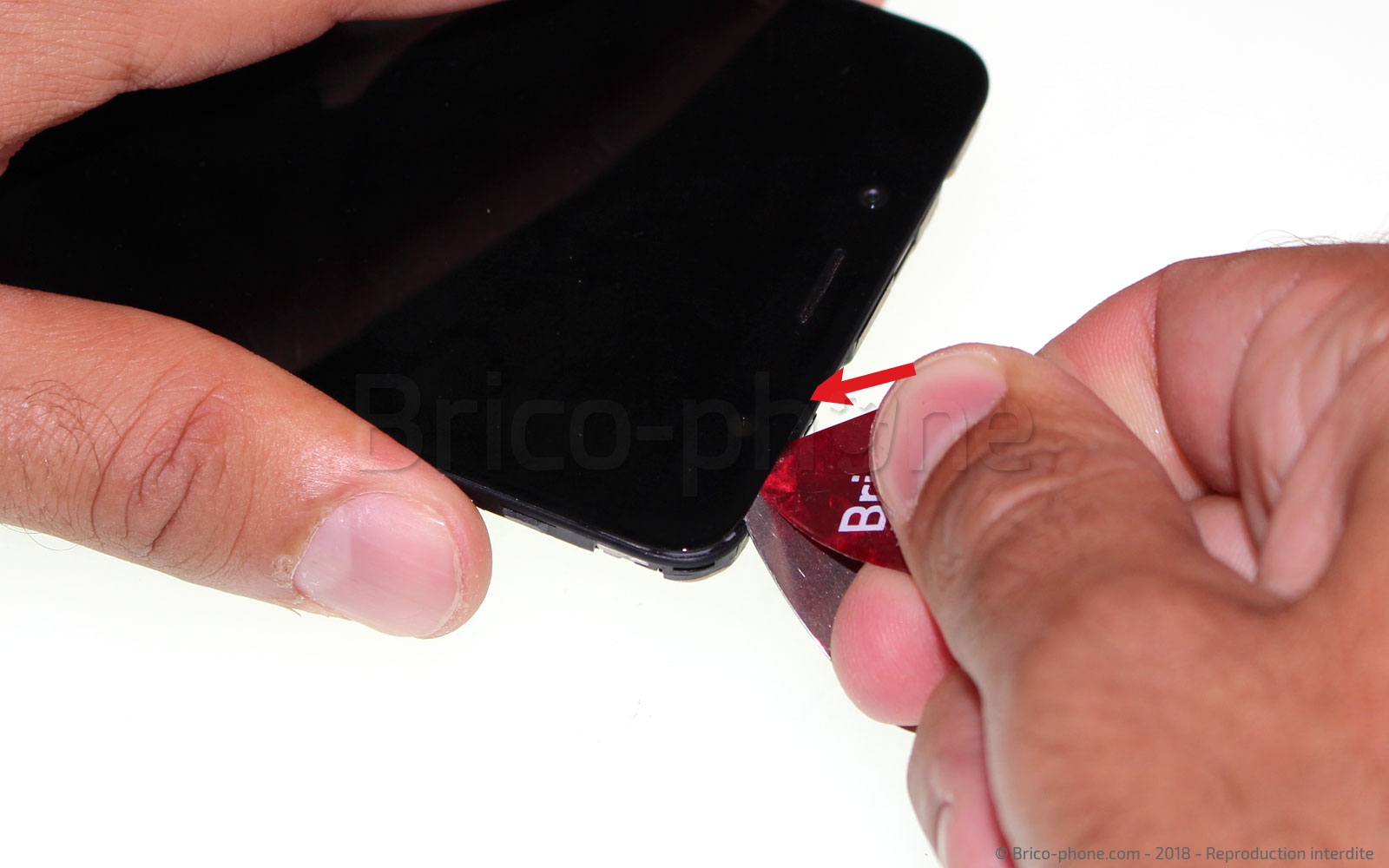

Dès que la colle de l'écran est ramollie, insérez le médiator en métal pour créer l'interstice puis ensuite remplacez-le par le médiator en plastique, moins corrosif pour le châssis, vous éviterez ainsi les rayures disgracieuses. Pour vous aider, placez la ventouse sur la vitre à l'endroit où vous insérez le médiator et tirez fortement, cela devrait soulever la vitre légèrement.

Une fois le médiator métal retiré, munissez-vous du second médiator plastique pour décoller le contour de la vitre en le faisant glisser.

Si vous sentez que le médiator ne glisse pas bien ou même qu'il est bloqué dans la progression, n'hésitez pas à chauffer à nouveau plutôt que de forcer, ce serait inutile et vous risqueriez de briser le verre et vous couper. Procédez avec précaution.

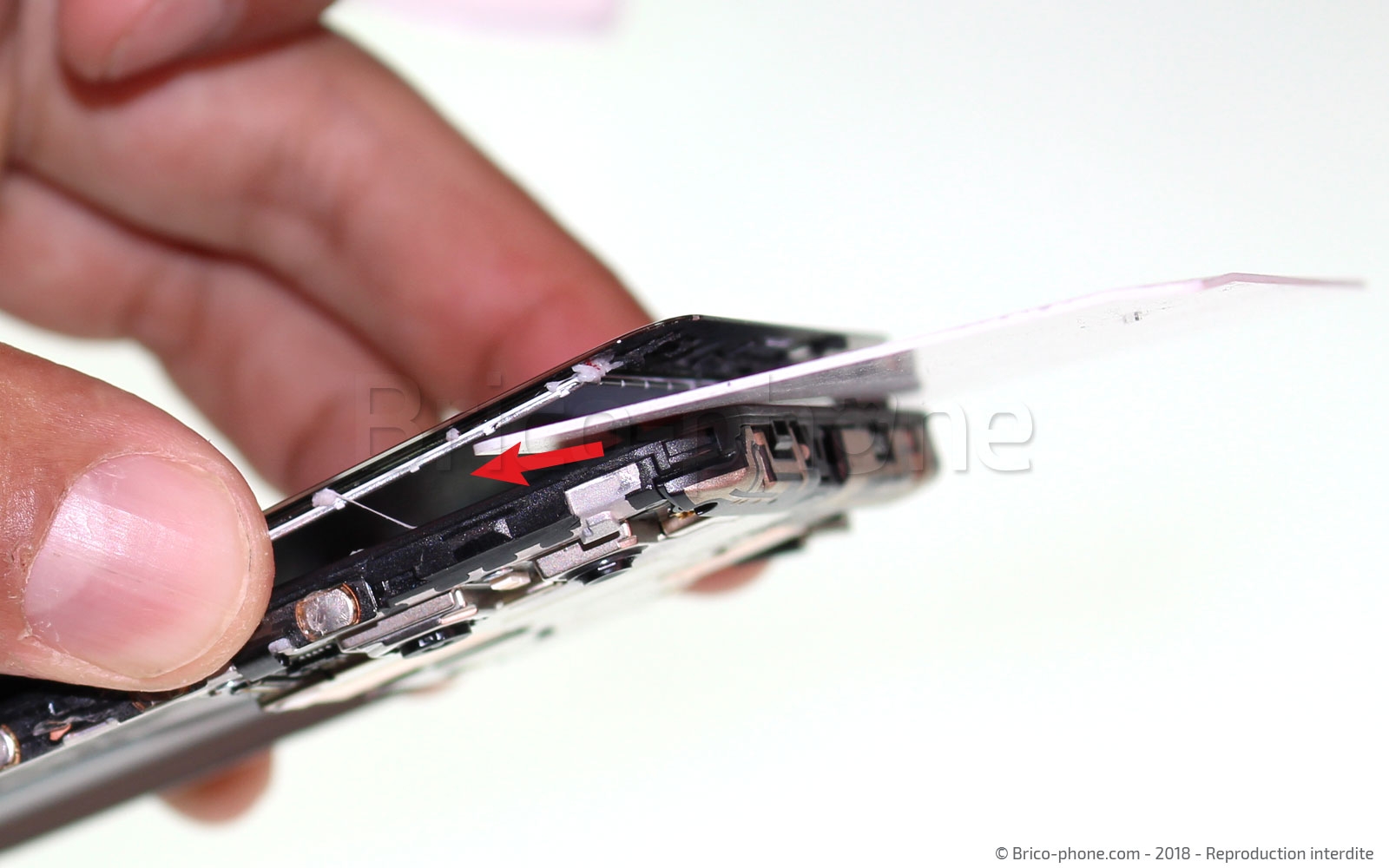

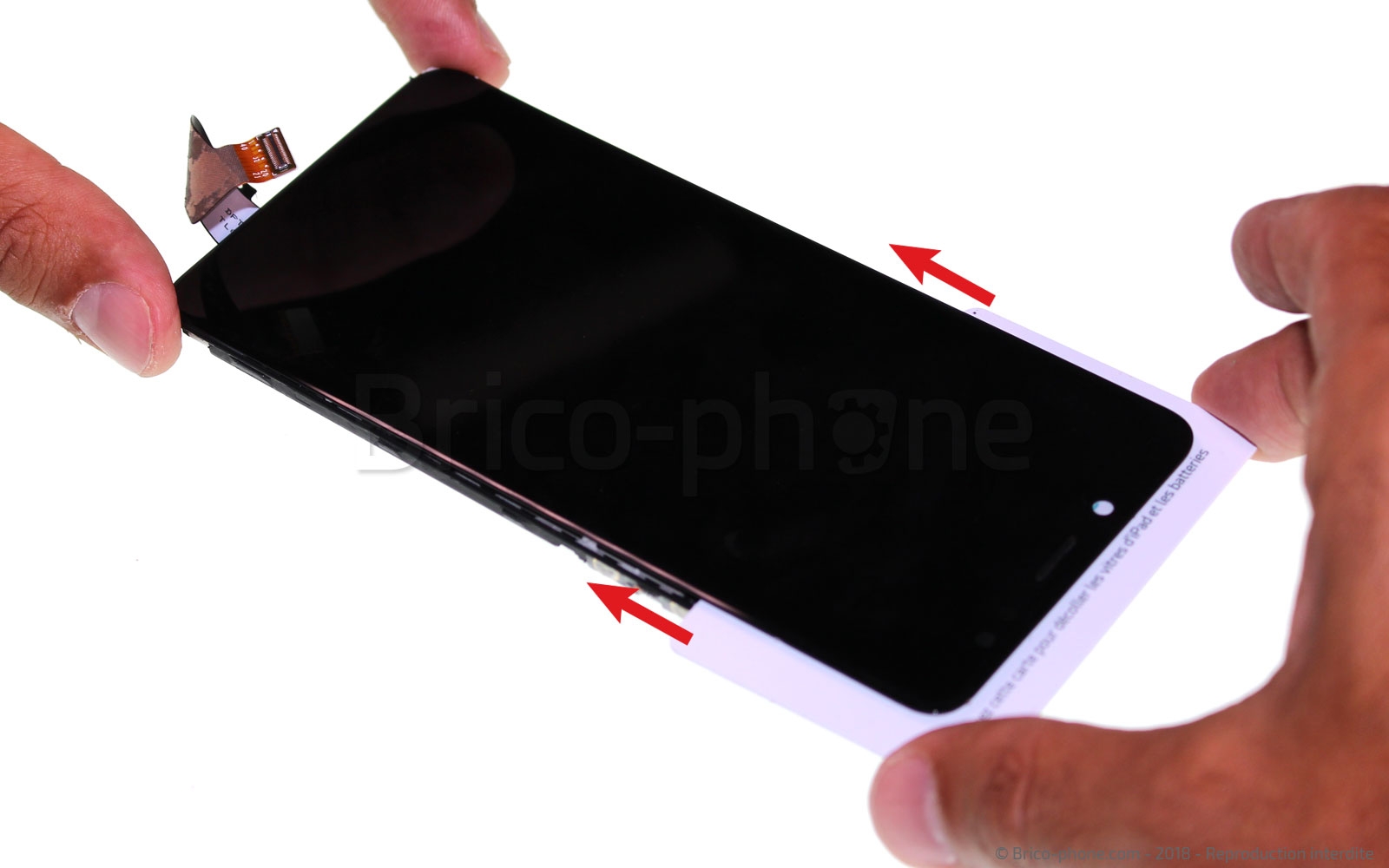

Dès que vous pouvez soulever un peu l'écran, glissez la carte PVC sous l'écran en veillant à bien passer entre le châssis et le LCD.

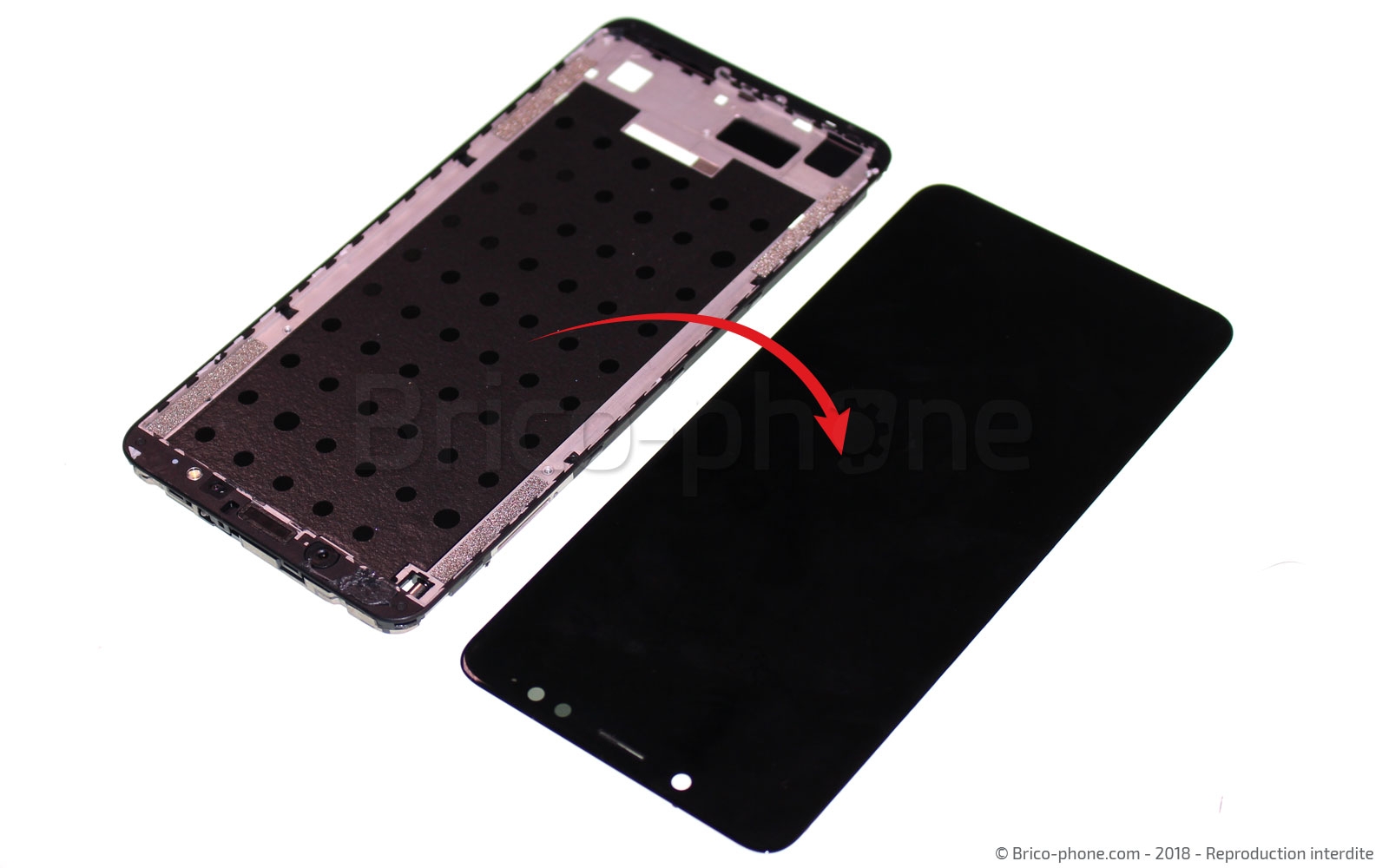

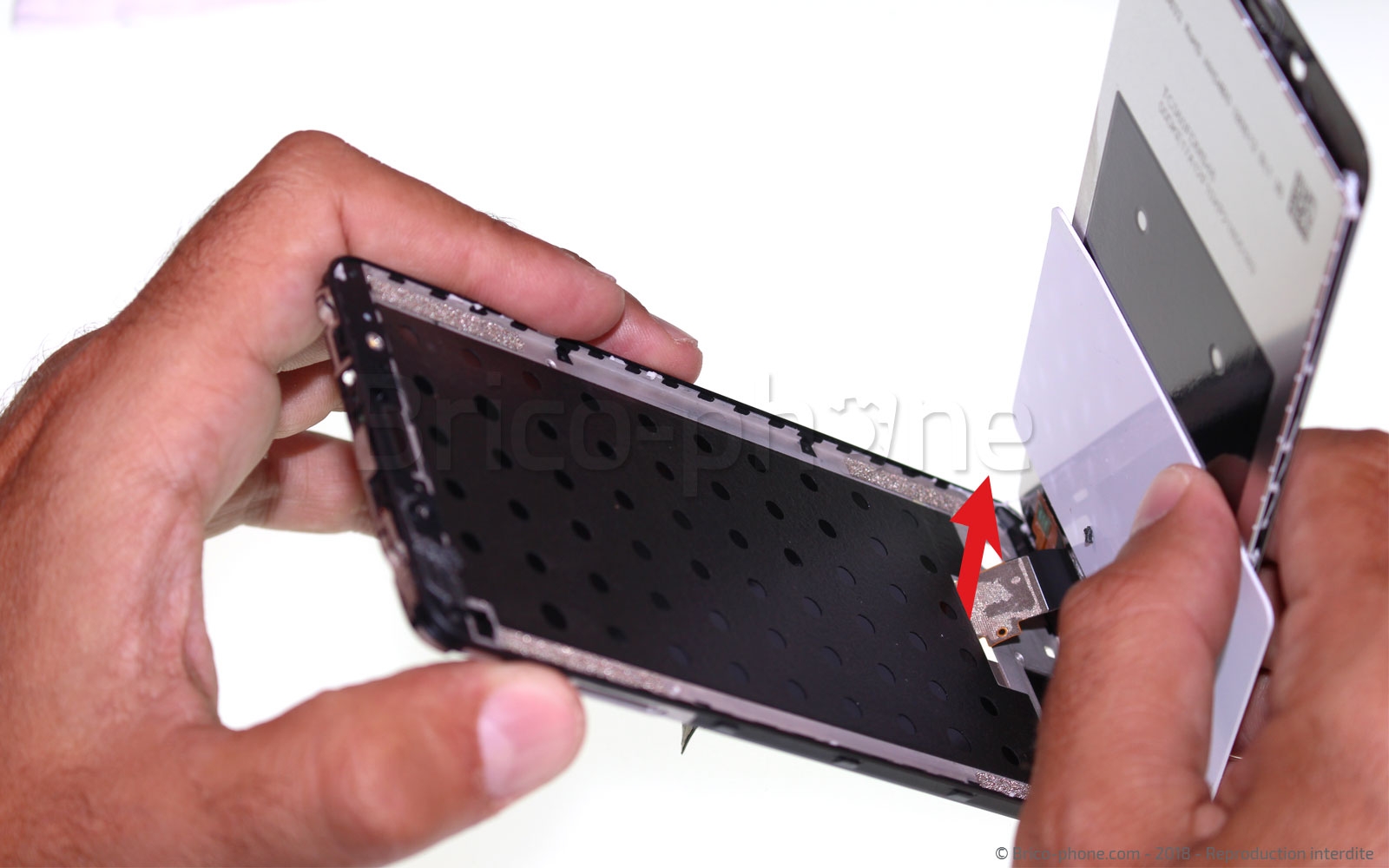

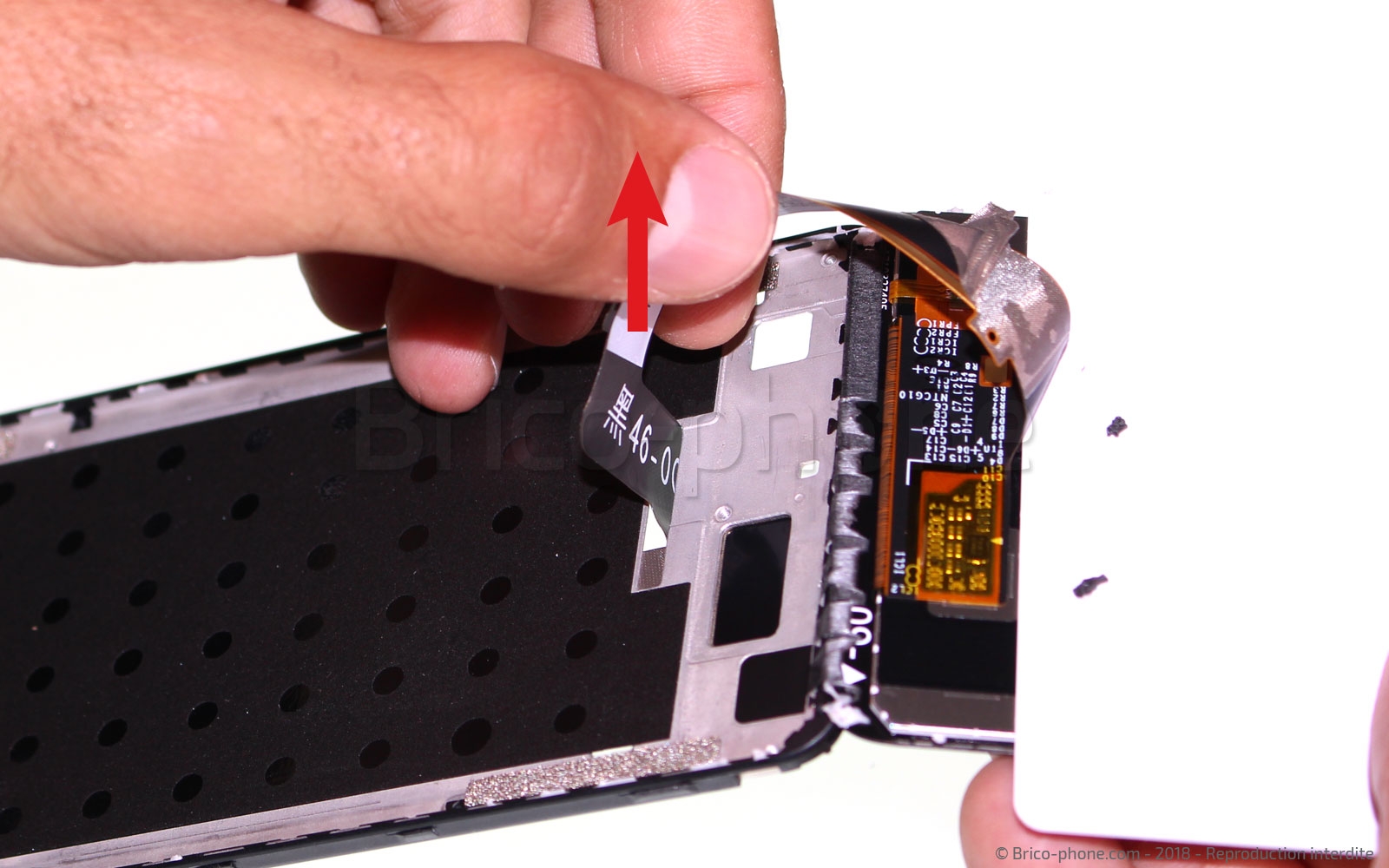

Maintenant l'écran décollé, désolidarisez-le du châssis intermédiaire en sortant la nappe de l'écran par la fente.

L'heure est venue de remonter votre Xiaomi Redmi Note 5.
Avant de recoller l'ensemble, nous vous conseillons de faire un remontage sommaire pour tester le nouvel écran. Connectez-le, connectez la batterie et allumez le téléphone. Testez l'affichage et surtout le tactile. Et n'oubliez d'éteindre à nouveau votre smartphone, si vous ne pouviez pas car vous avez des problèmes de tactile, déconnectez la batterie en premier.

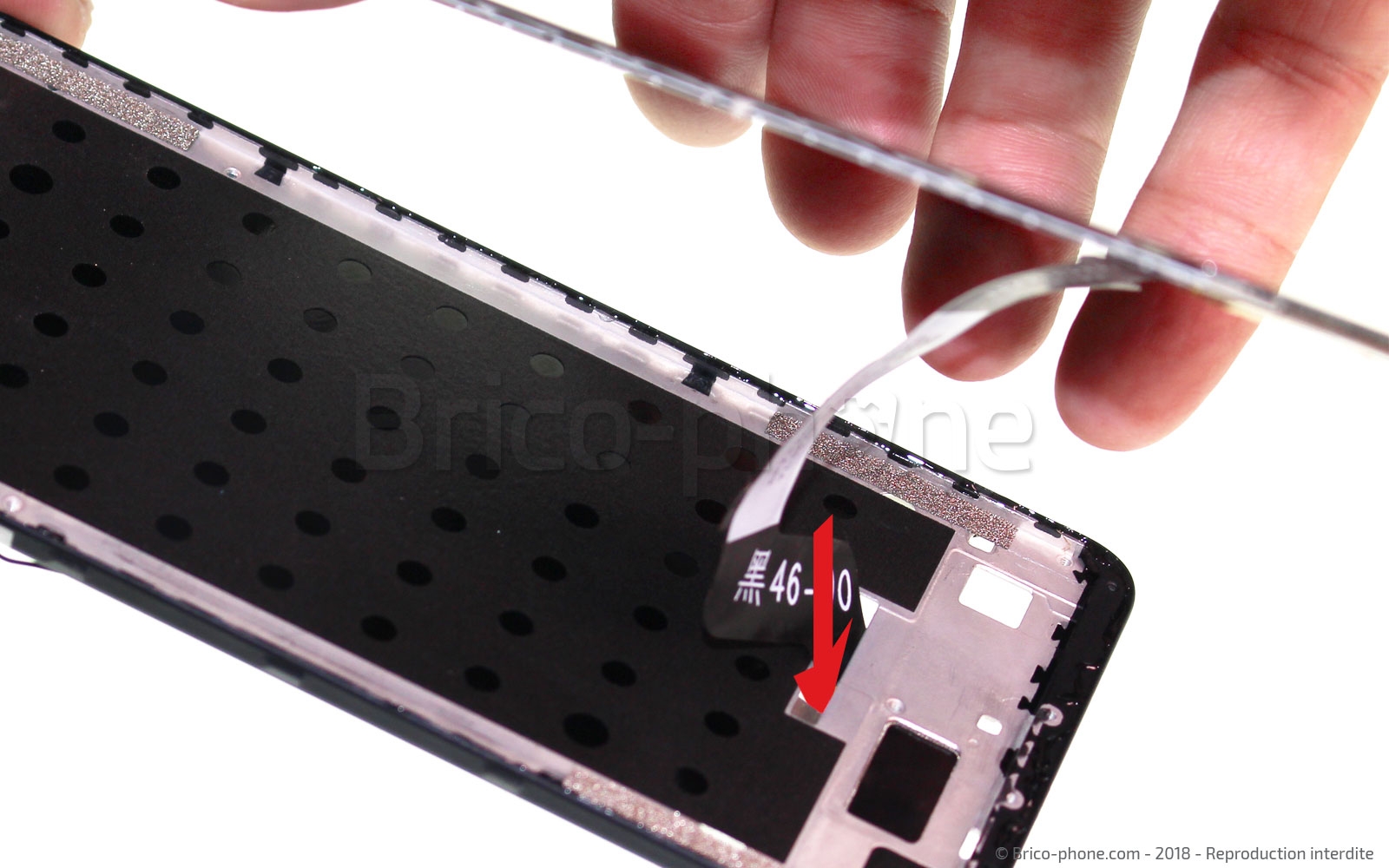

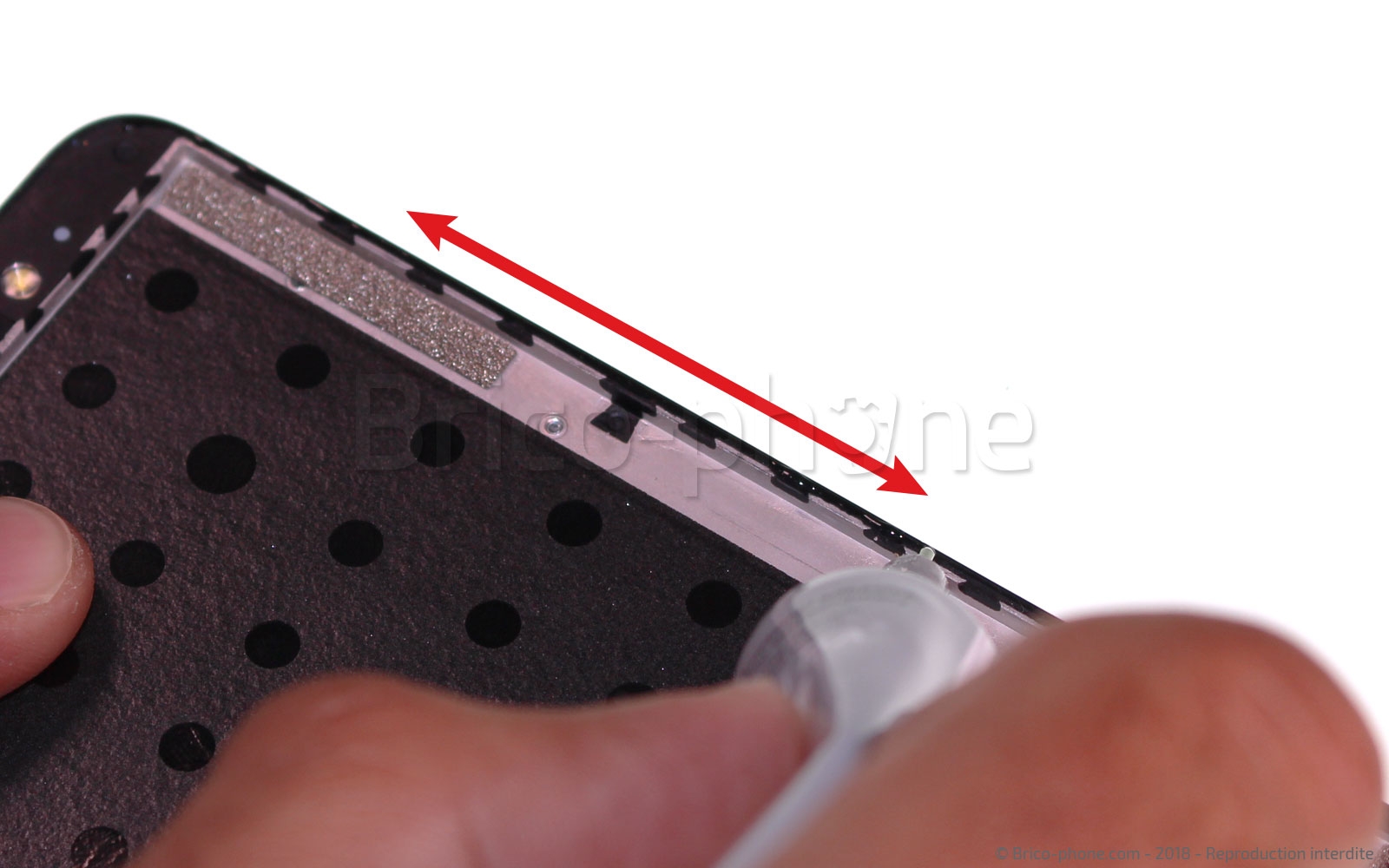

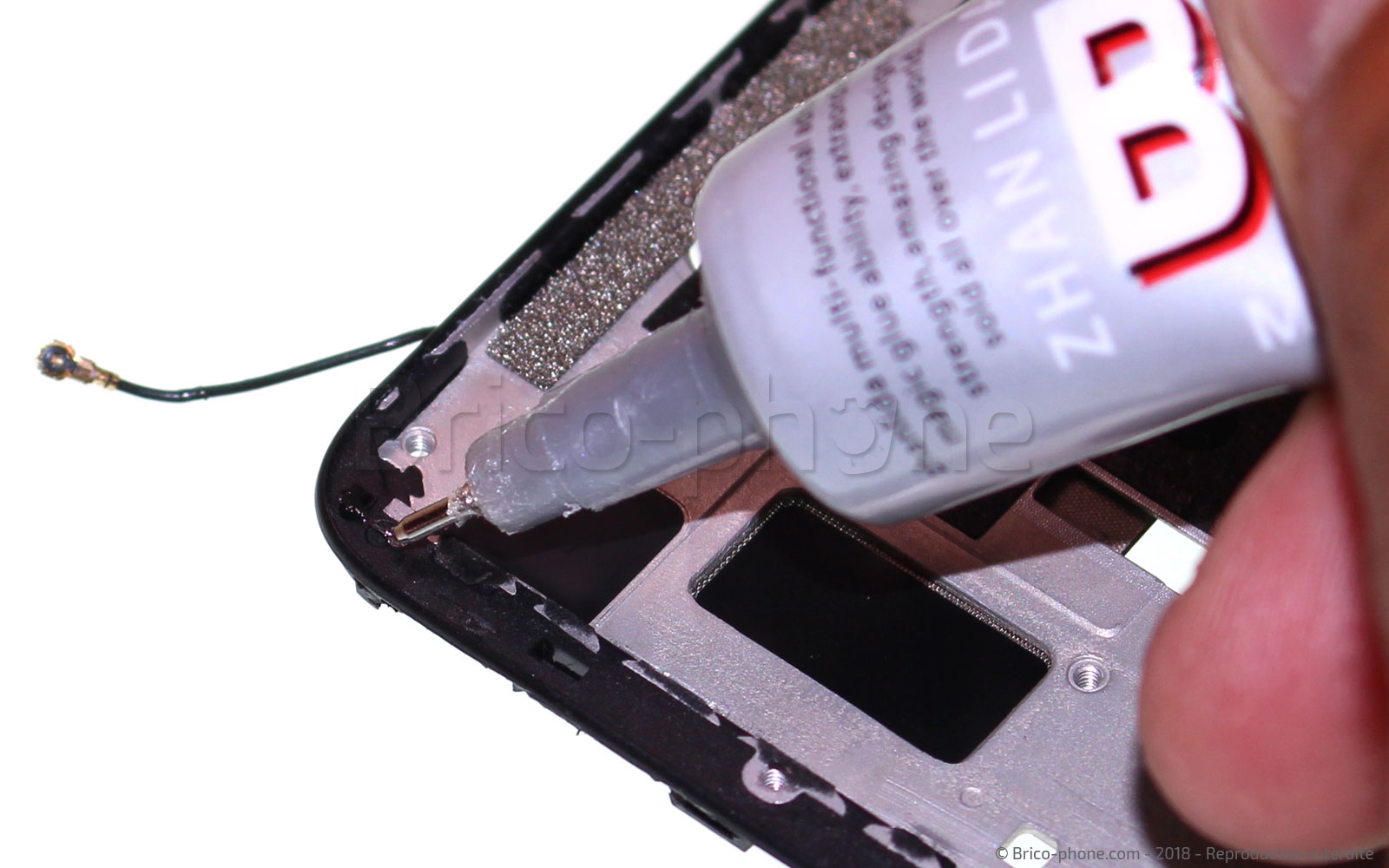

Remplacez votre écran en suivant nos quelques conseils simples, nettoyez le châssis d'éventuels résidus de colle, mettez un filet de colle sur le contour du châssis et surtout n'oubliez pas de passer la nappe dans la fente pour pouvoir la reconnecter !

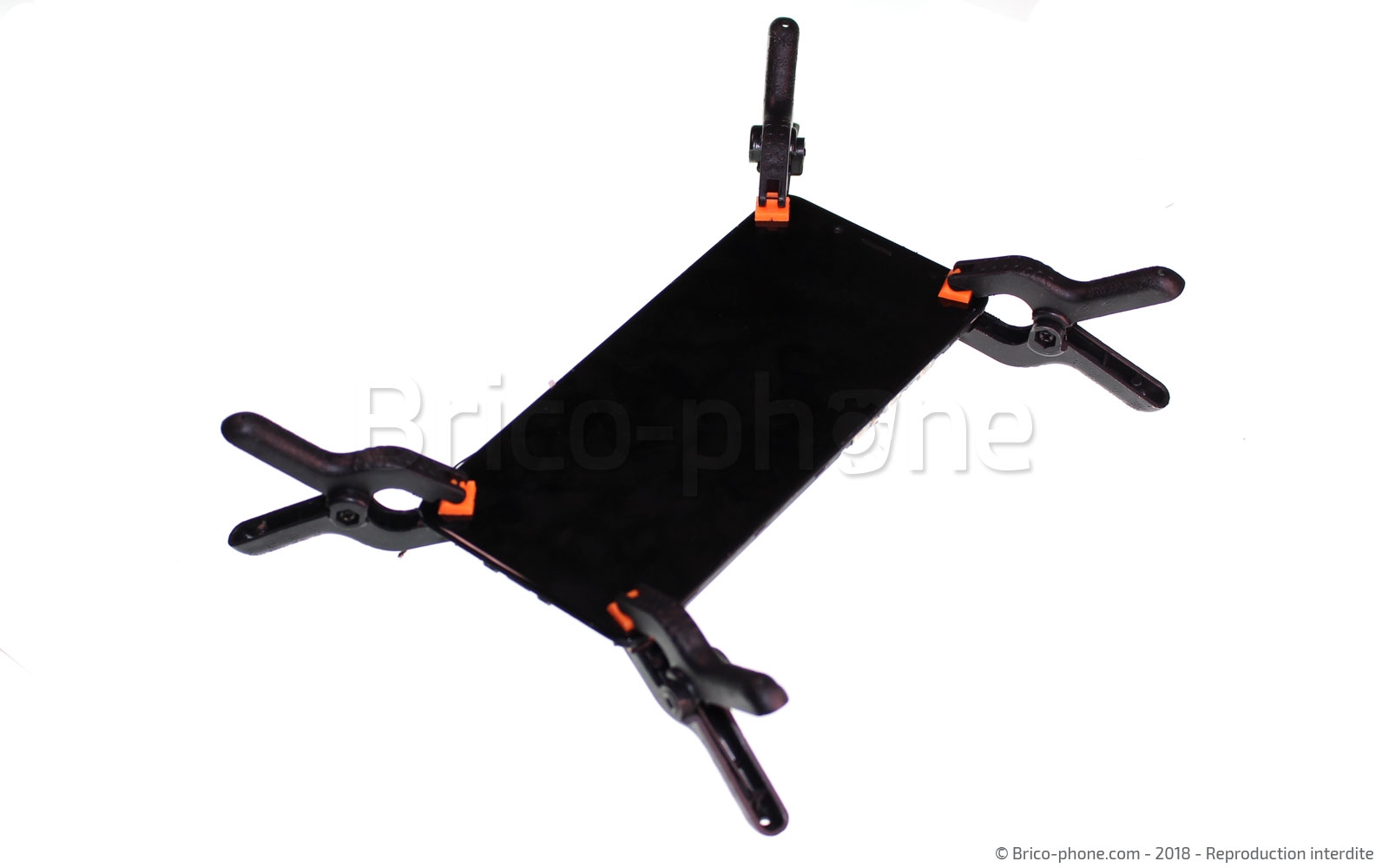

Une fois le tout remonté, mettez sous presse (soit des pinces en option, soit un bon dictionnaire) quelques heures.
