Changement de haut parleur externe sur Galaxy A6 2018

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy A6 2018 | Temps estimé : 30 min | Difficulté : 3/5

Votre Samsung Galaxy A6 2018 est devenu muet ? Impossible d'écouter votre musique favoris, d'entendre la sonnerie ou de communiquer en haut-parleur ?
Un problème, une solution !
Notre équipe de technicien Brico-Phone vous a préparé un tutoriel illustré et commenté pour vous aider à faire la réparation.
Maintenant vous aurez satisfaction d'avoir réparé le haut-parleur externe de Samsung Galaxy A6 2018.

Diagnostic

›  Vous n'avez pas de son lors de la lecture de video ou de musique en mode haut parleur
›  Vos appel en mode haut parleur ne fonctionnent pas

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

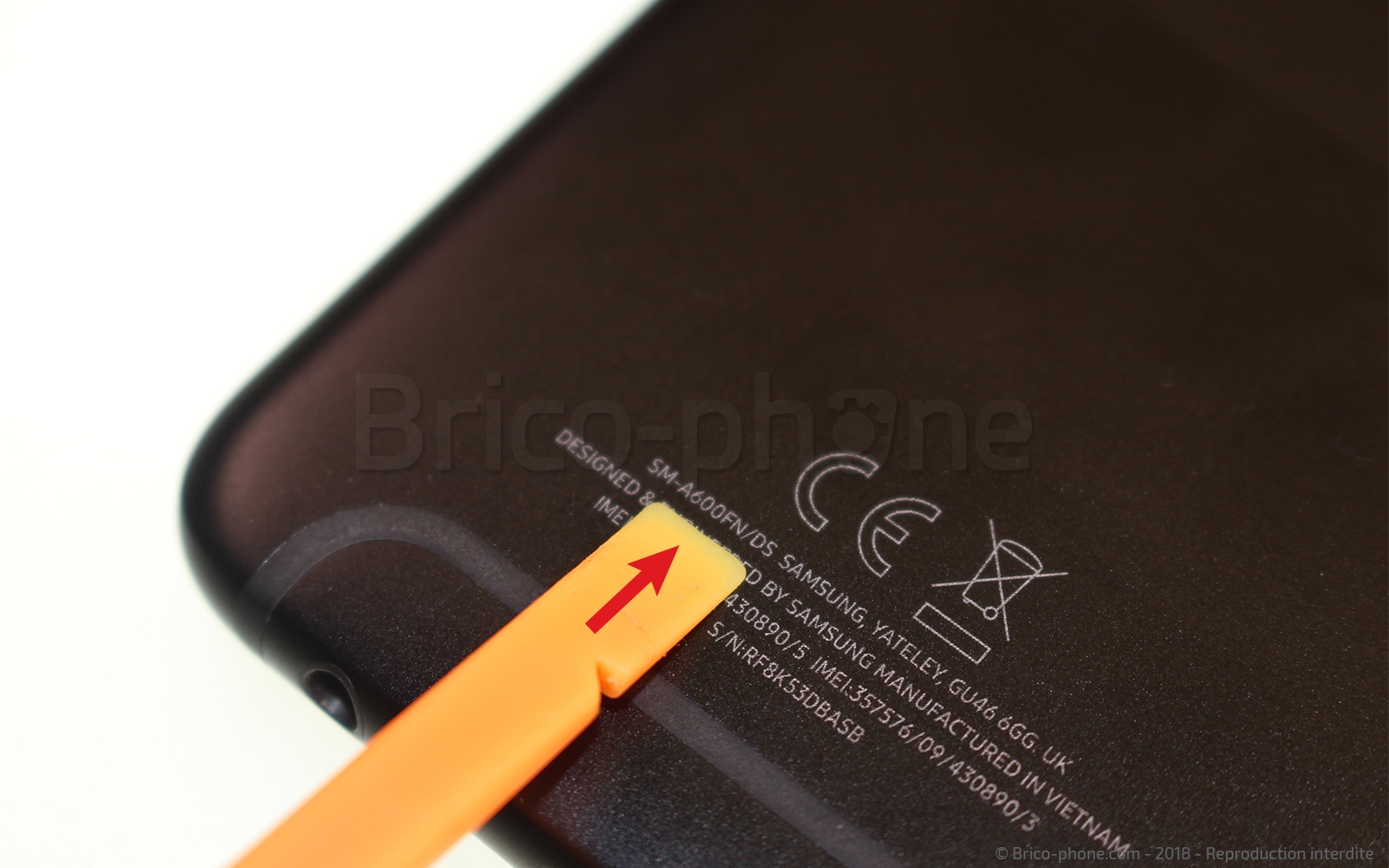

Avant toute réparation, prenez soin de bien vérifier le modèle de votre téléphone. Les composants peuvent varier d'un modèle à l'autre !

Préparez un espace de travail dégagé, propre et organisé afin de ne perdre aucune pièce du téléphone. Munissez vous de vos composants de rechange et de votre kit outil.

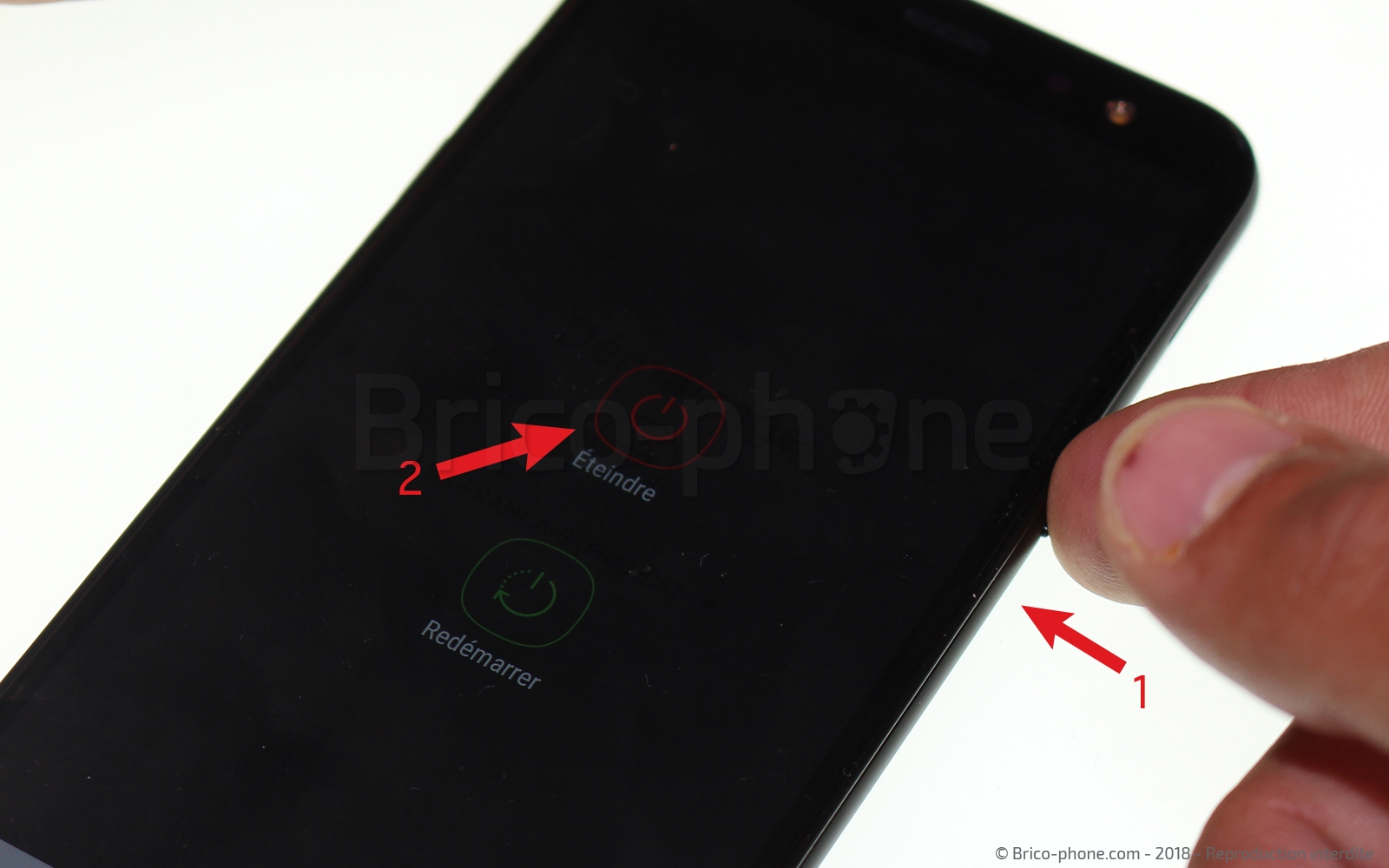

Etape 1 : Eteindre le téléphone
Pour ne pas endommager votre appareil, assurez vous de le mettre hors tension avant toute réparation.
Etape 2 : Retirer le rack SIM

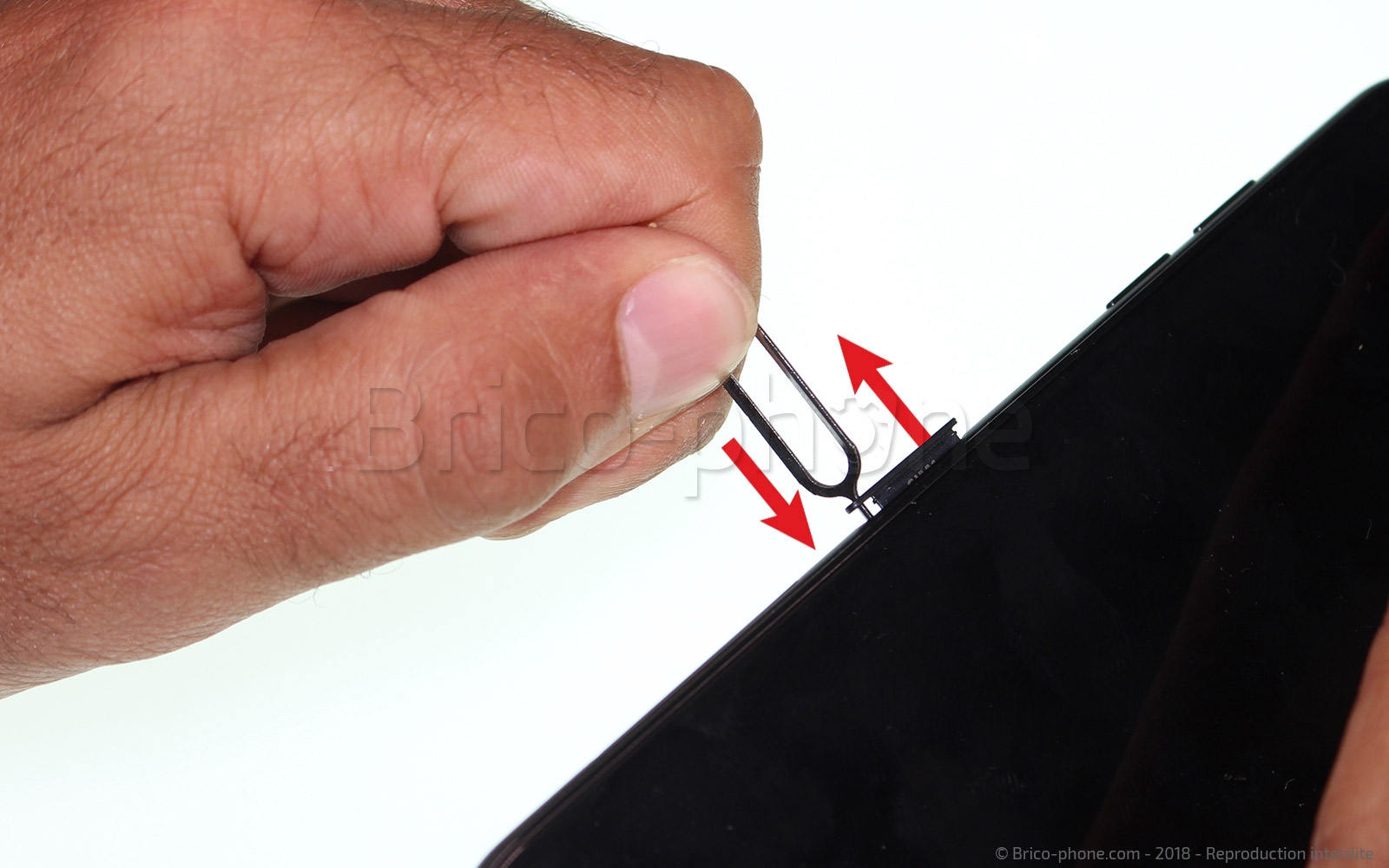

A l'aide de l'outil sim de votre kit, retirez le rack SIM et SD de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

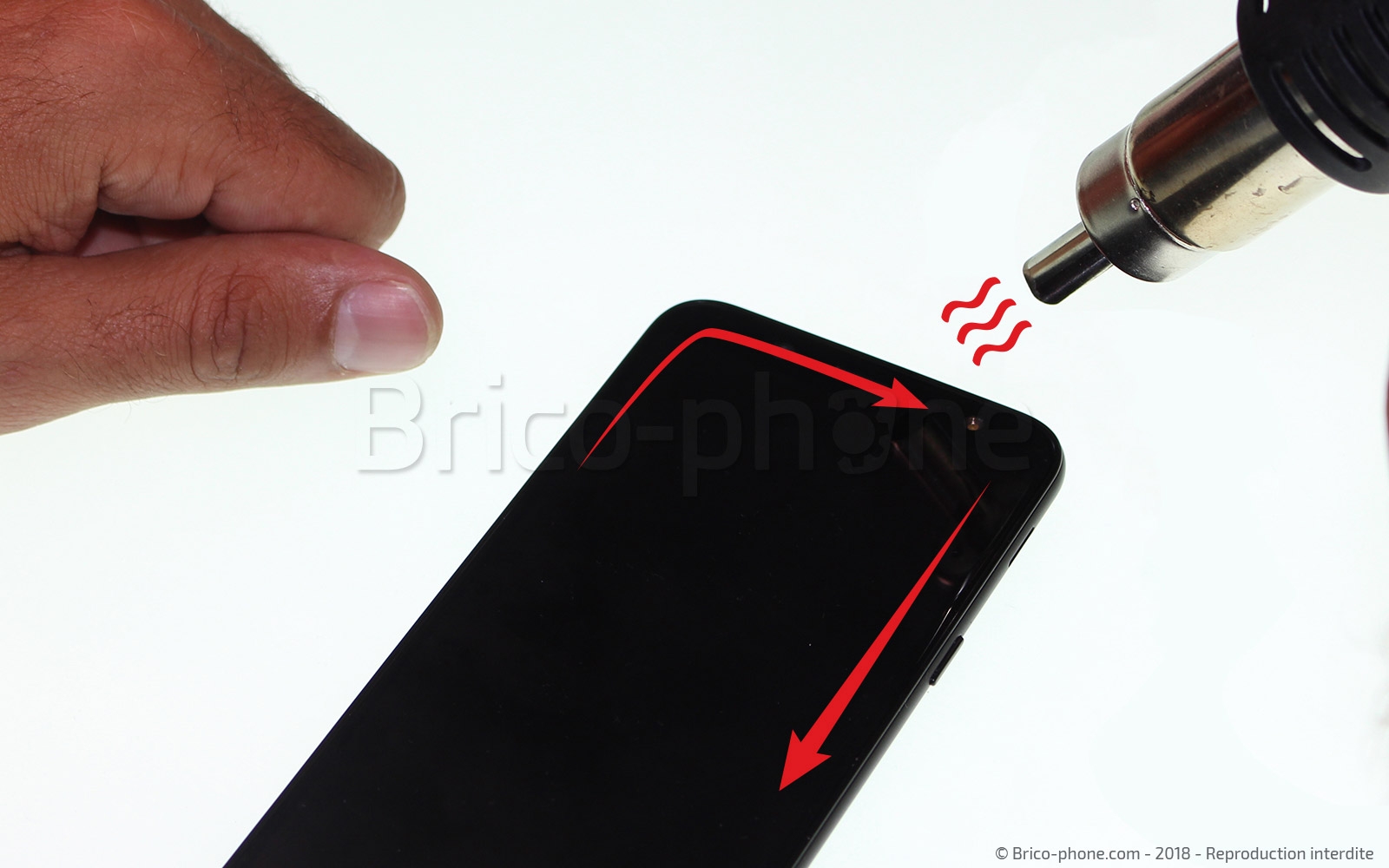

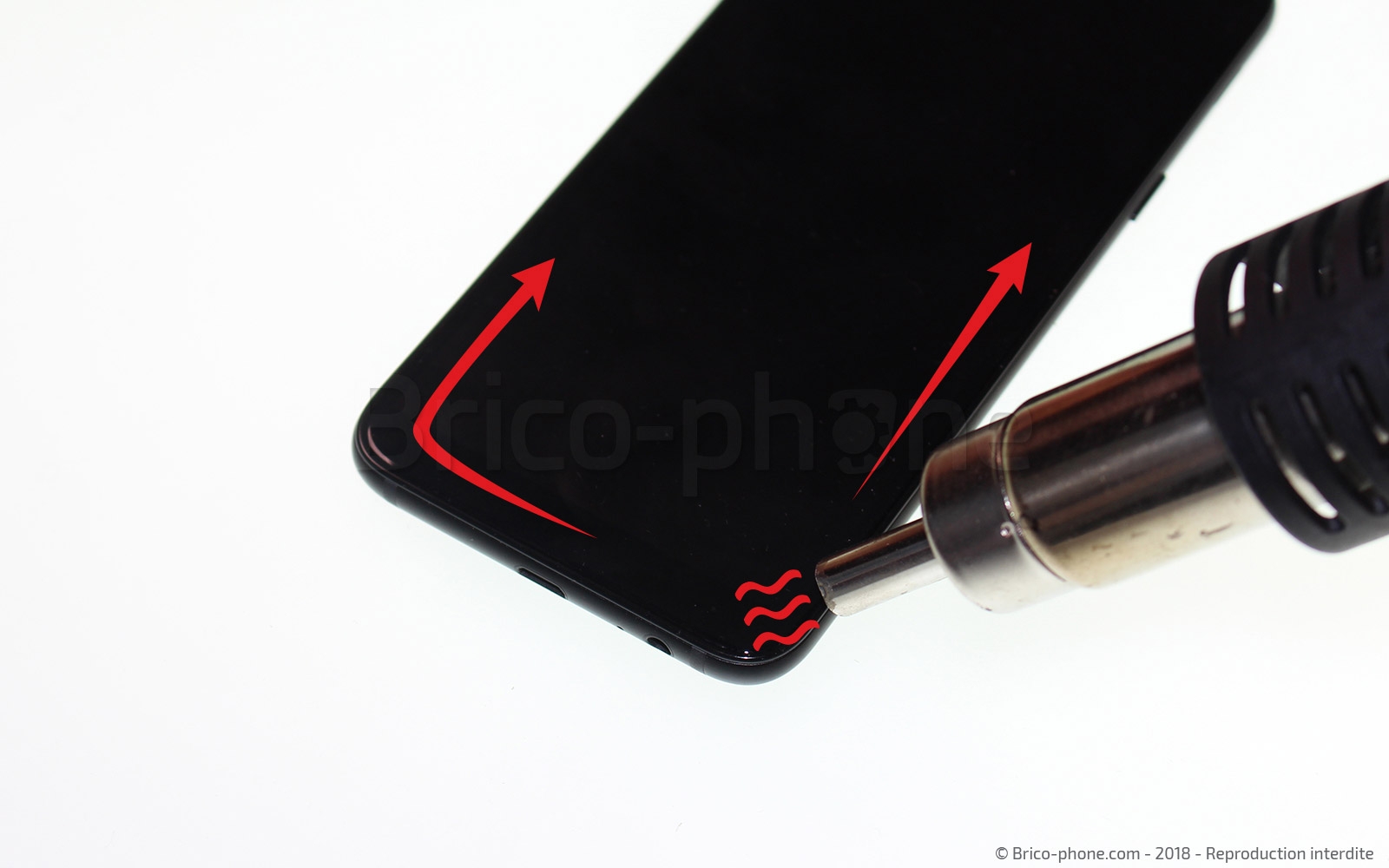

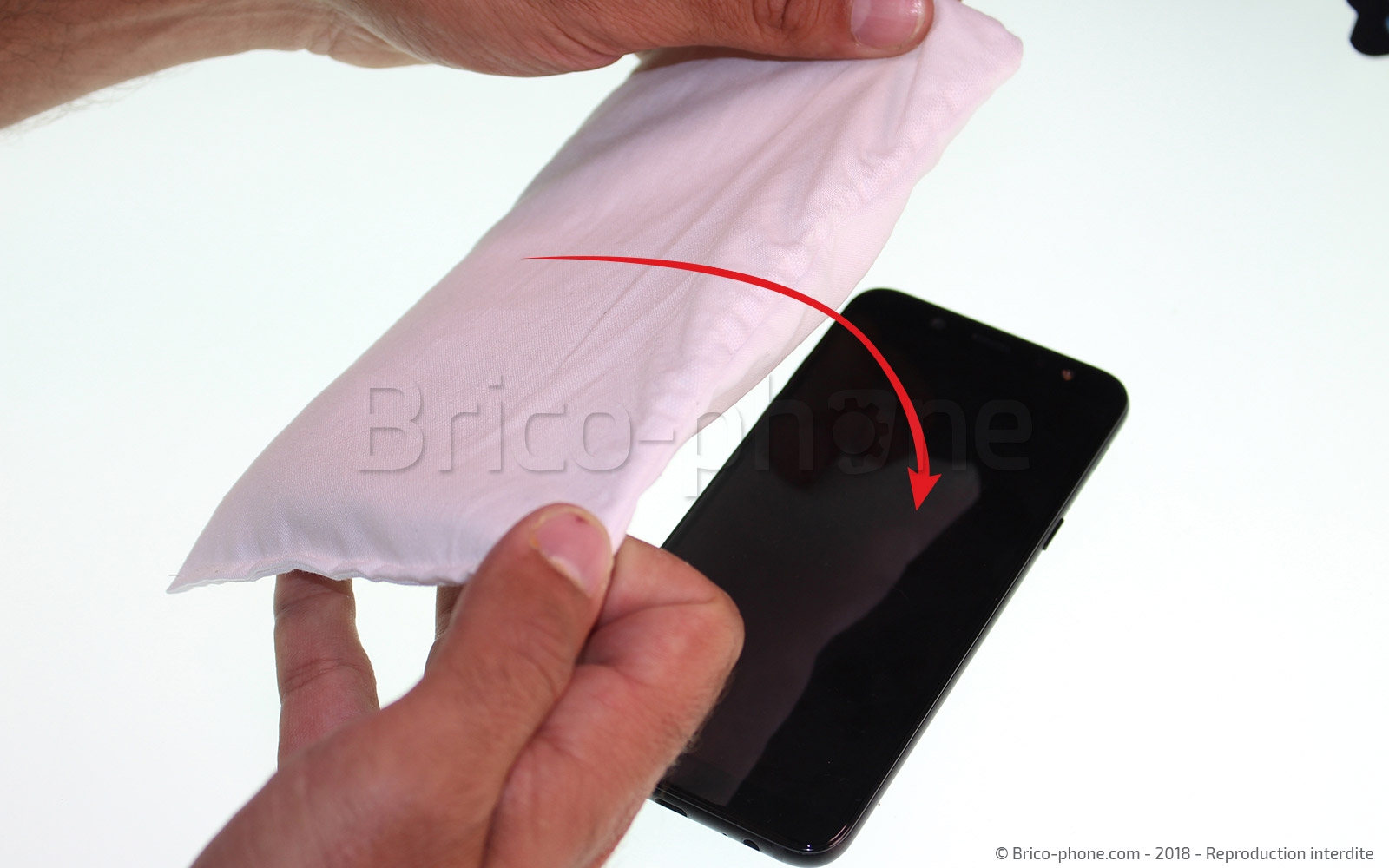

Etape 3 : Chauffer la vitre avant
Munissez vous d'un sèche cheveux ou du mini décapeur thermique en vente sur notre site internet. Chauffez tout le contour de votre écran afin de ramollir la colle qui le retient dans le coquage de votre appareil.

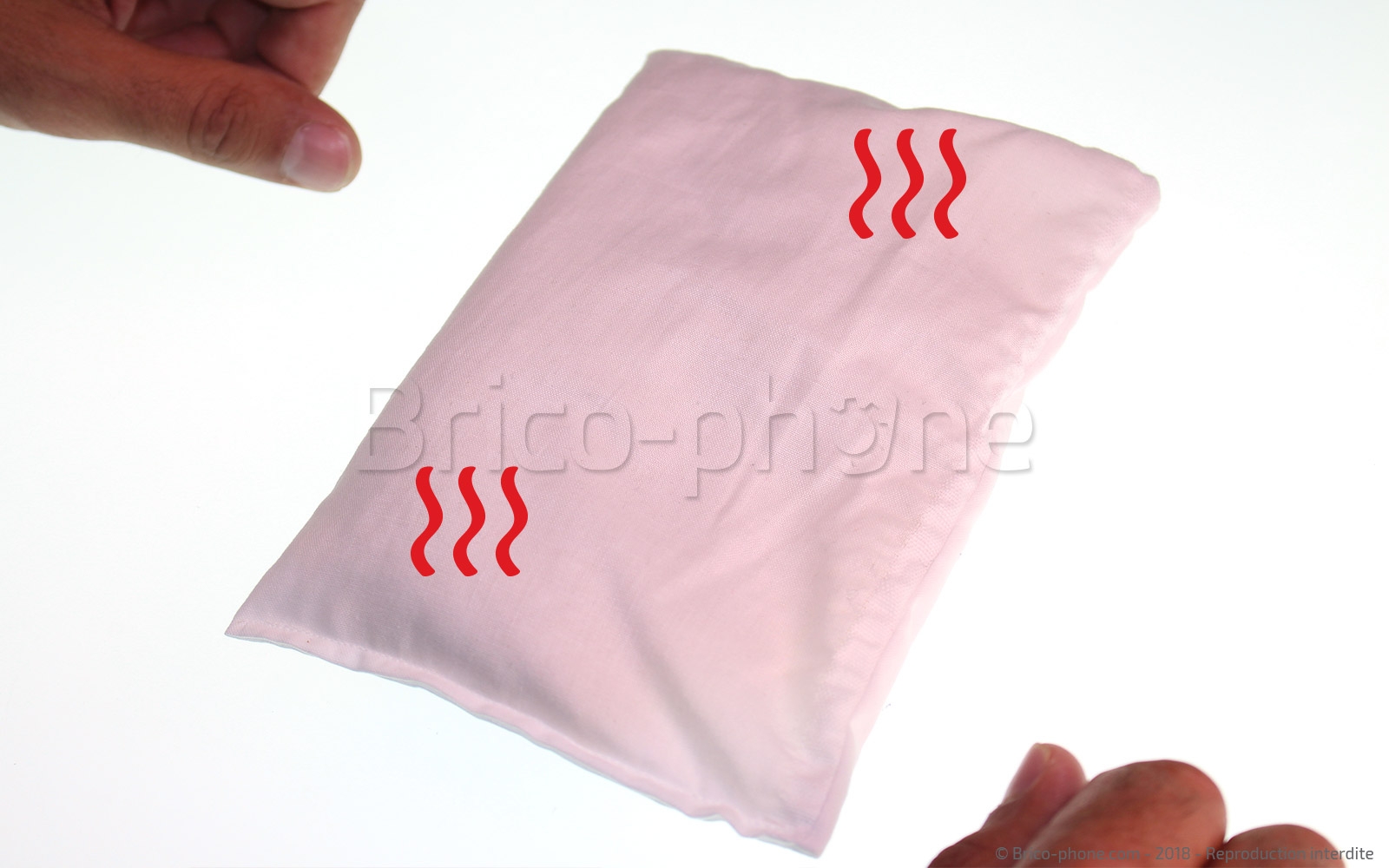

Vous pouvez aussi utiliser un petit coussin chauffant en le mettant au micro ondes une à deux minutes avant de la placer sur votre écran.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

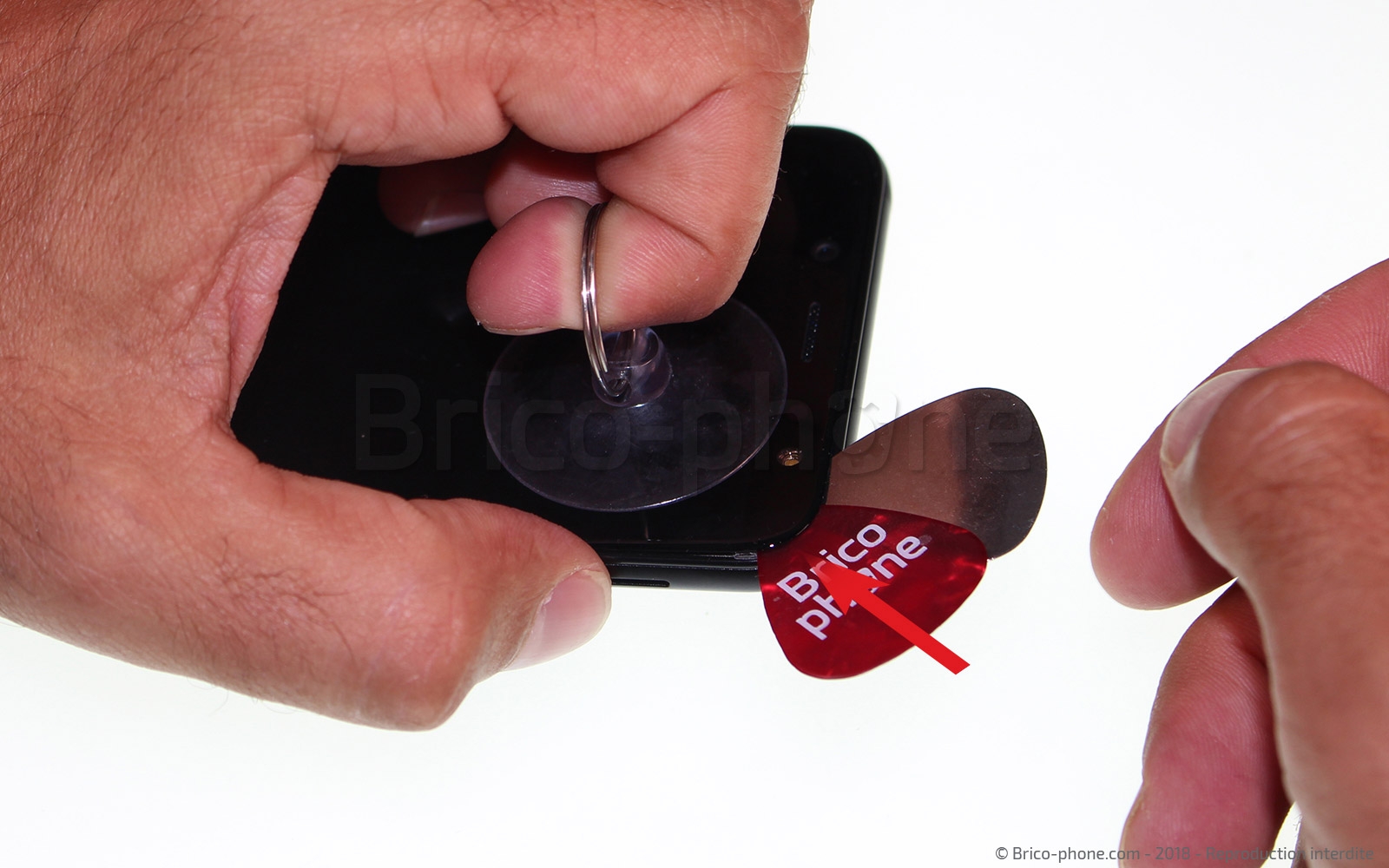

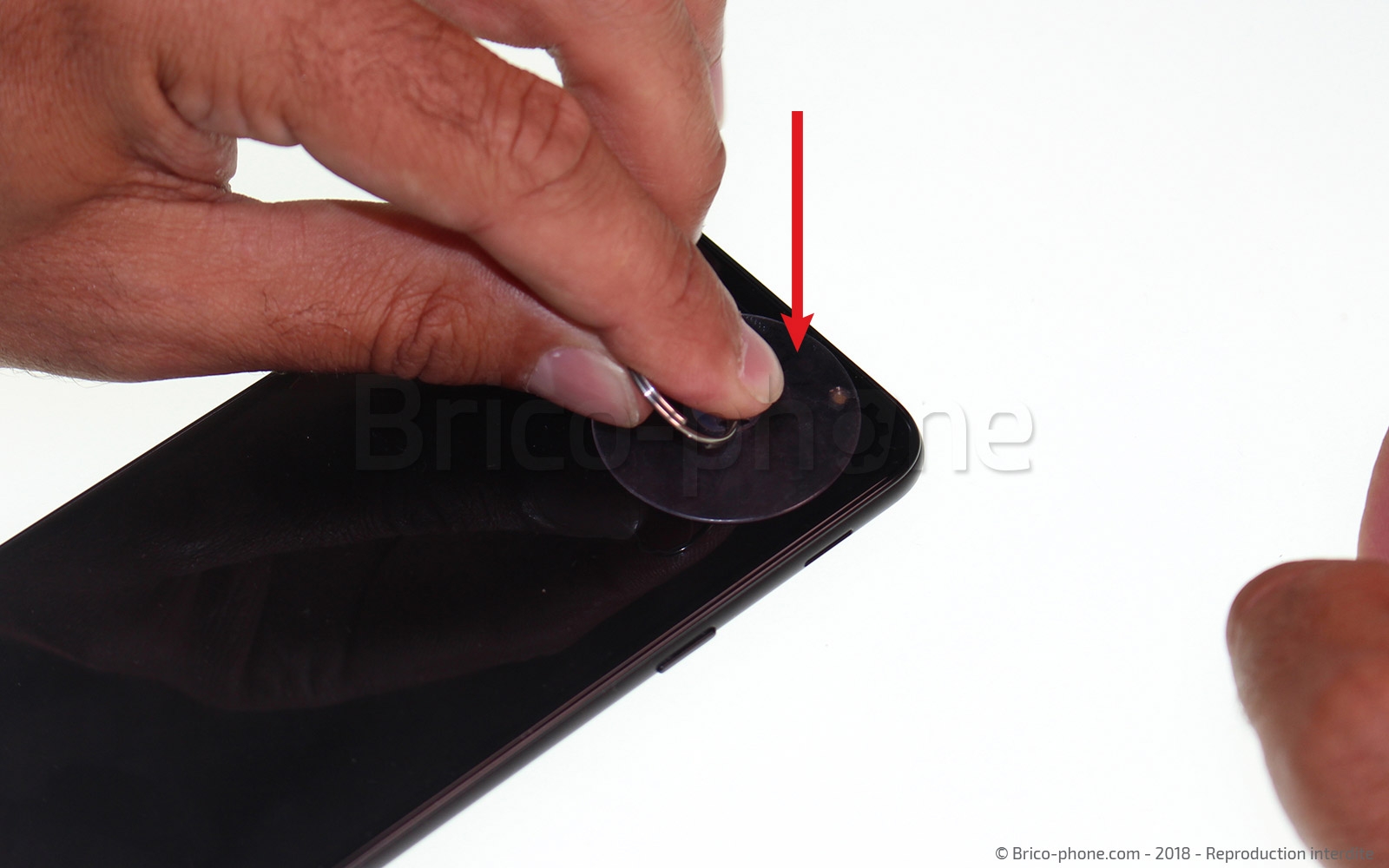

Etape 4 : Créer un point d'insertion

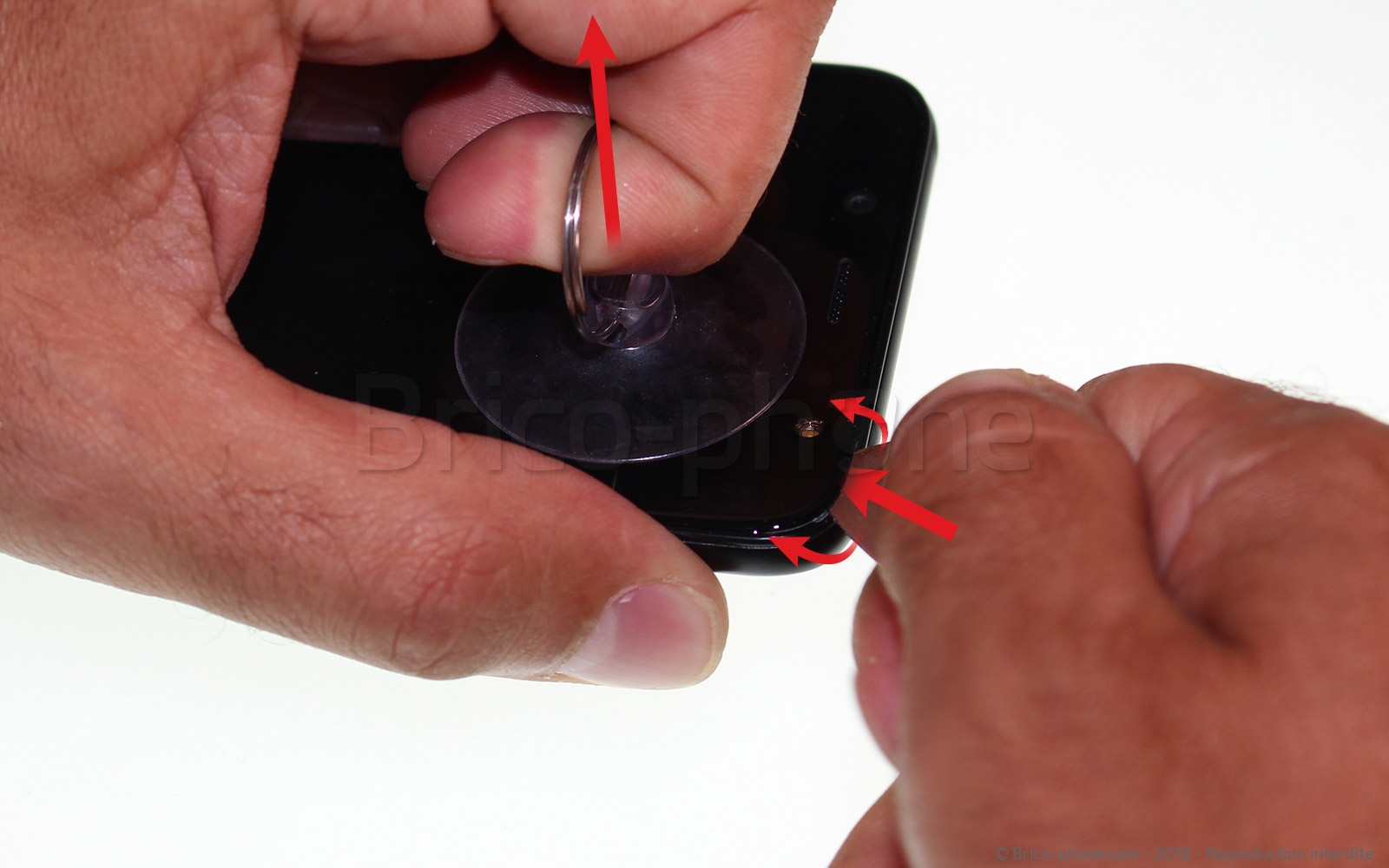

Après avoir collé la ventouse dans le coin en haut de votre téléphone, tirez sur la boucle. Cela vous permettra de placer un médiator métal dans le coin du téléphone. Venez ensuite placer le médiator plastique dans l'interstice que vous venez de créer.
Outils du kit utilisés
Outils du kit utilisés

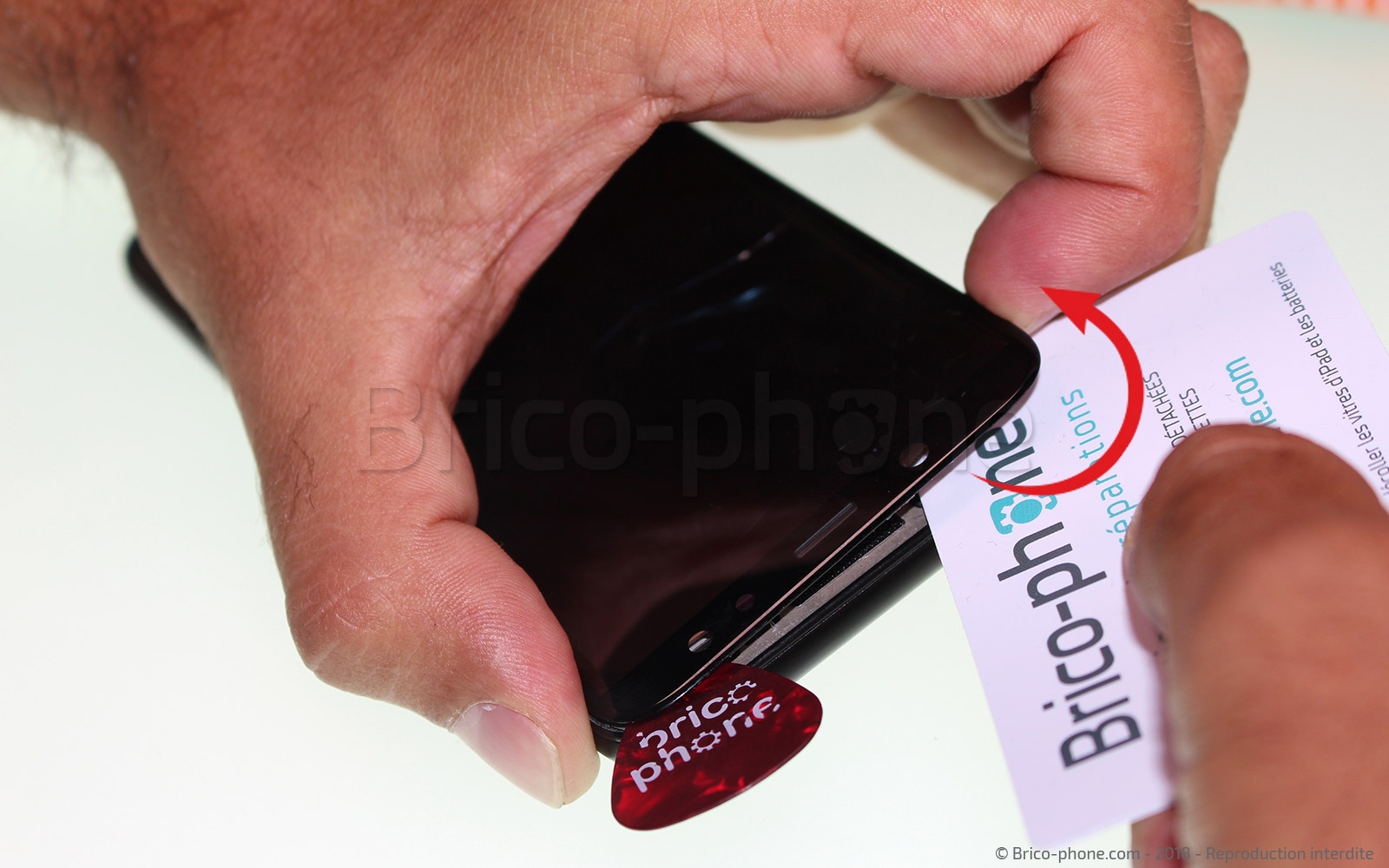

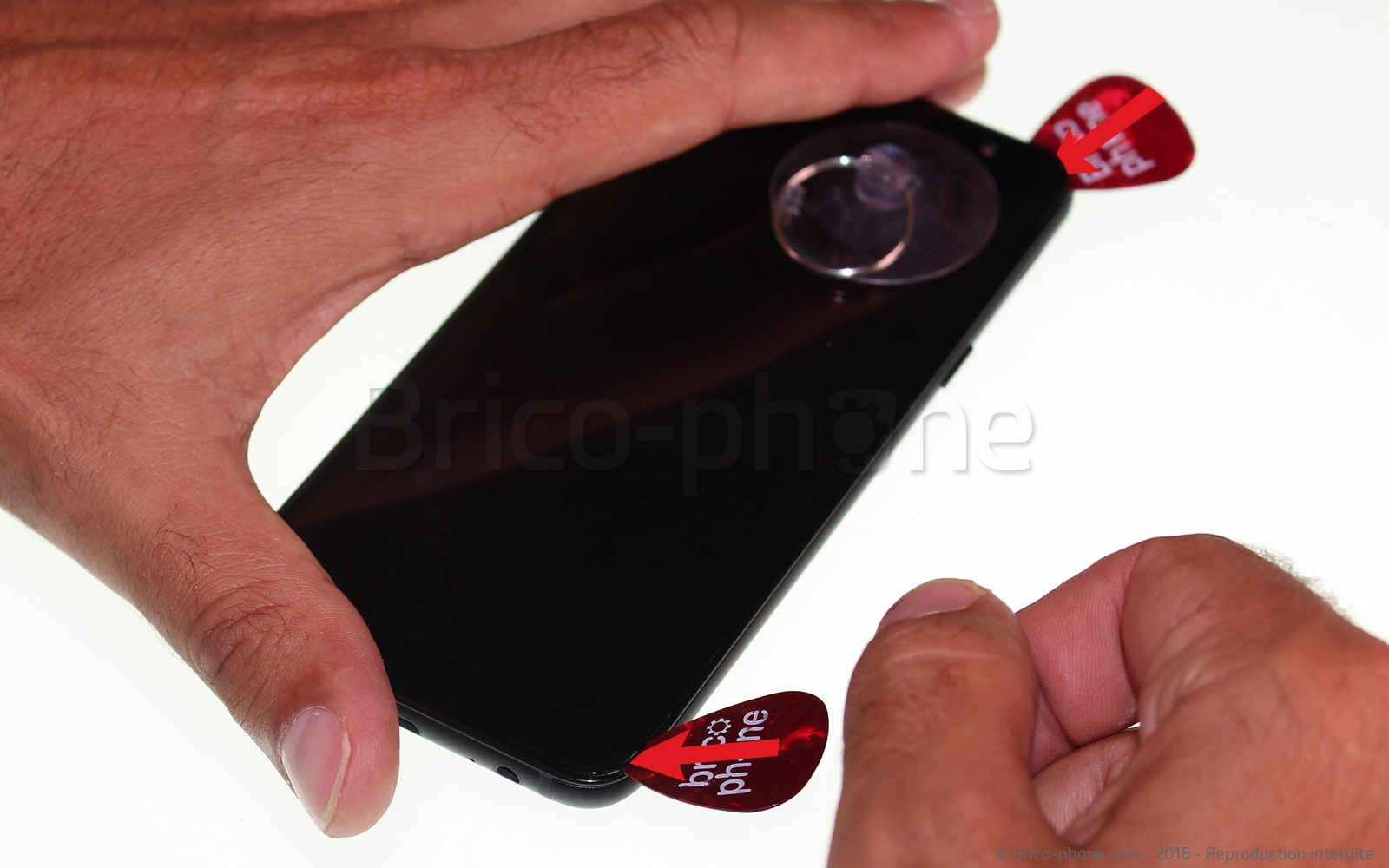

Etape 5 : Décoller la vitre avant

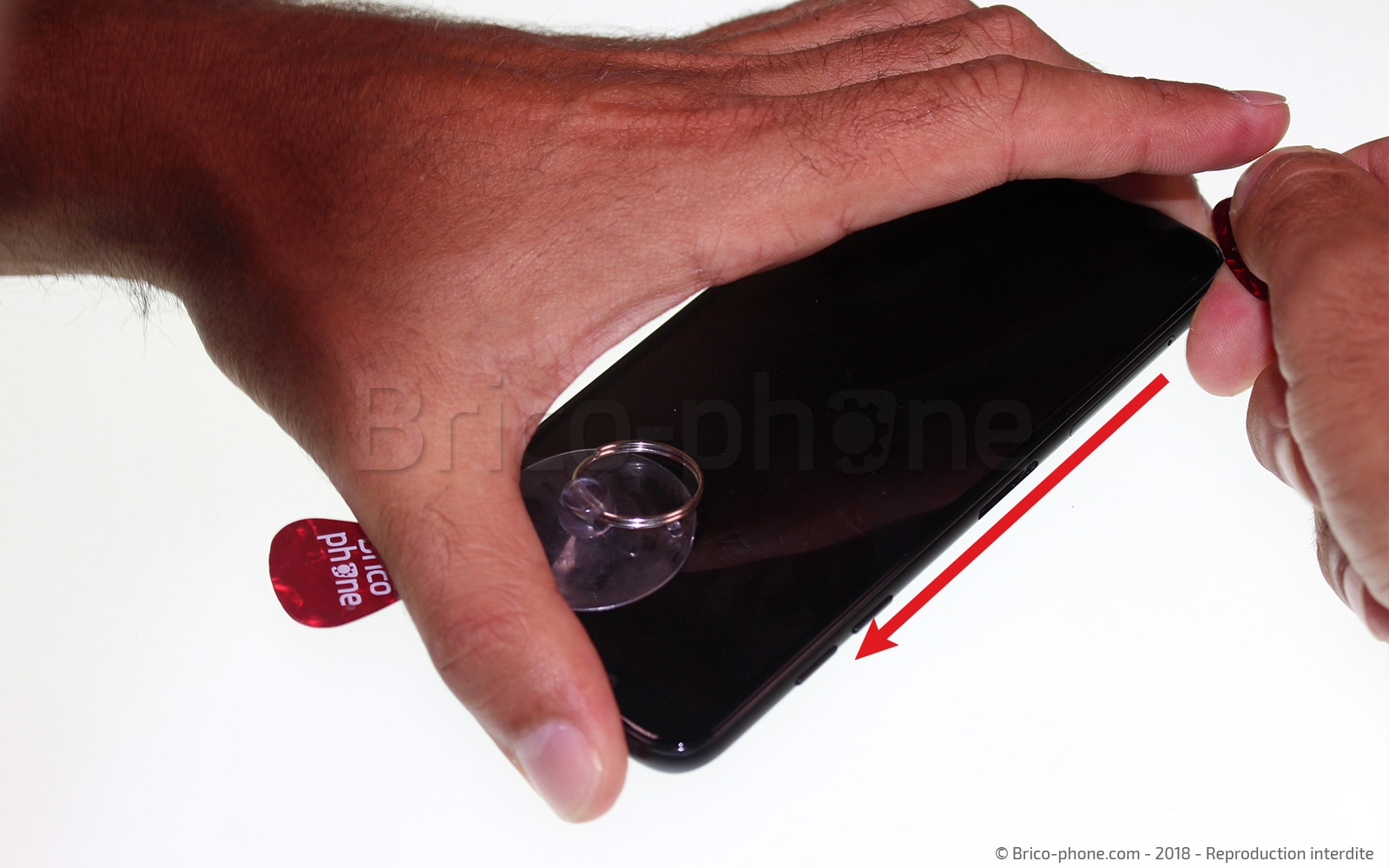

Utilisez les médiators plastique pour faire le tour de votre écran afin de le décoller du chassis. Si vous sentez une trop forte resistance, n'hésitez pas à le chauffer à nouveau pour ramollir l'adhésif.
Outils du kit utilisés
Outils du kit utilisés

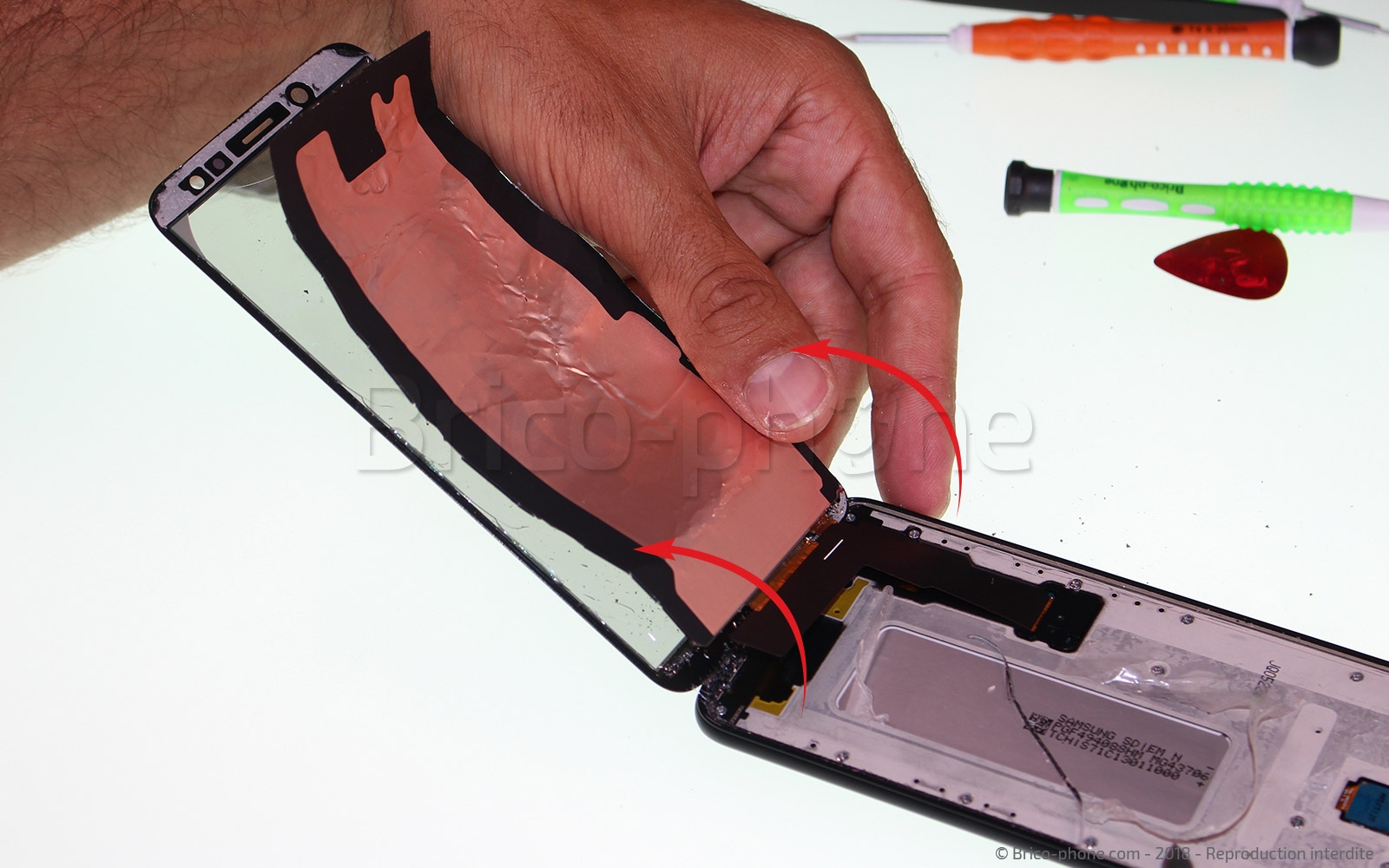

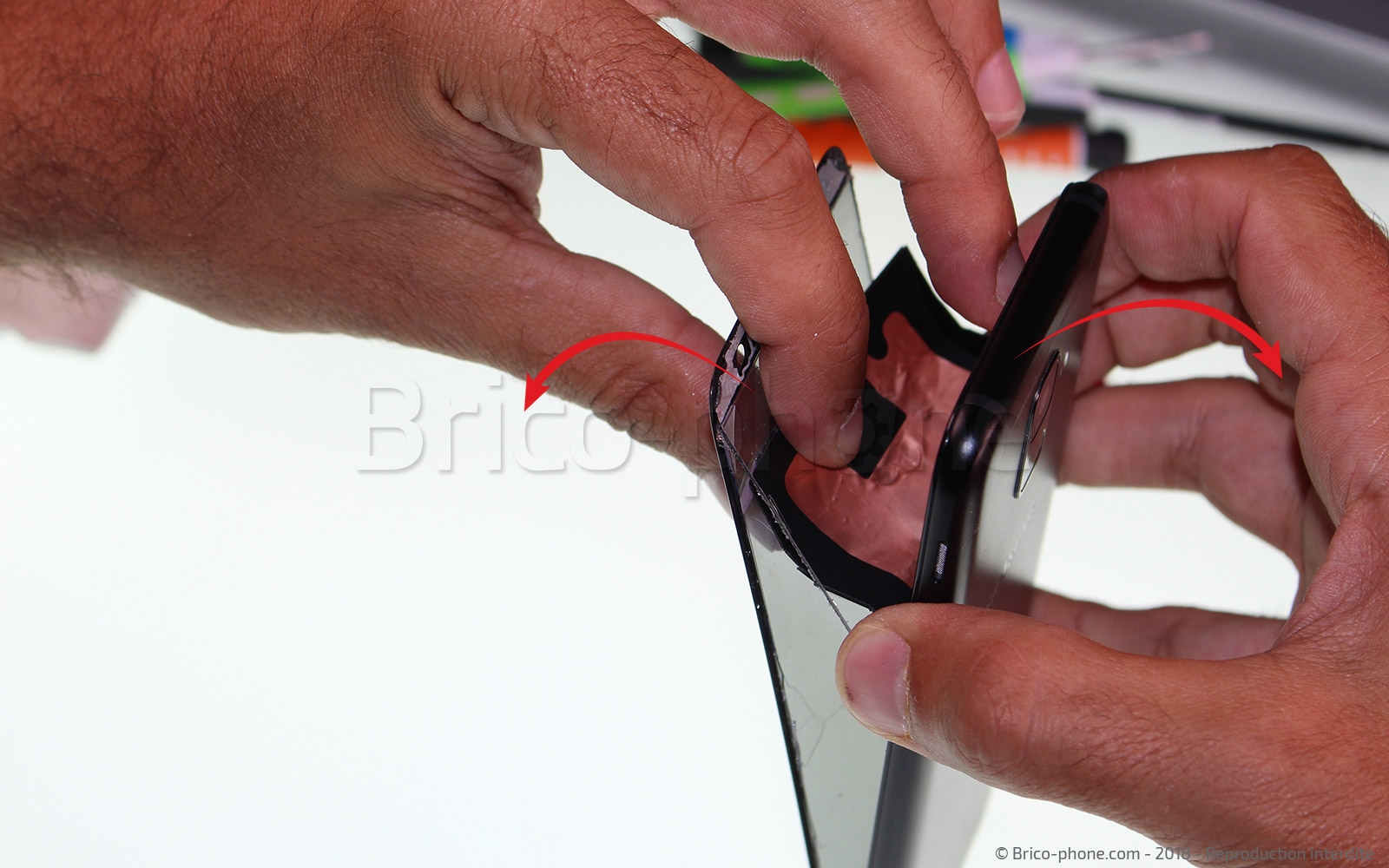

Etape 6 : Arracher du chassis

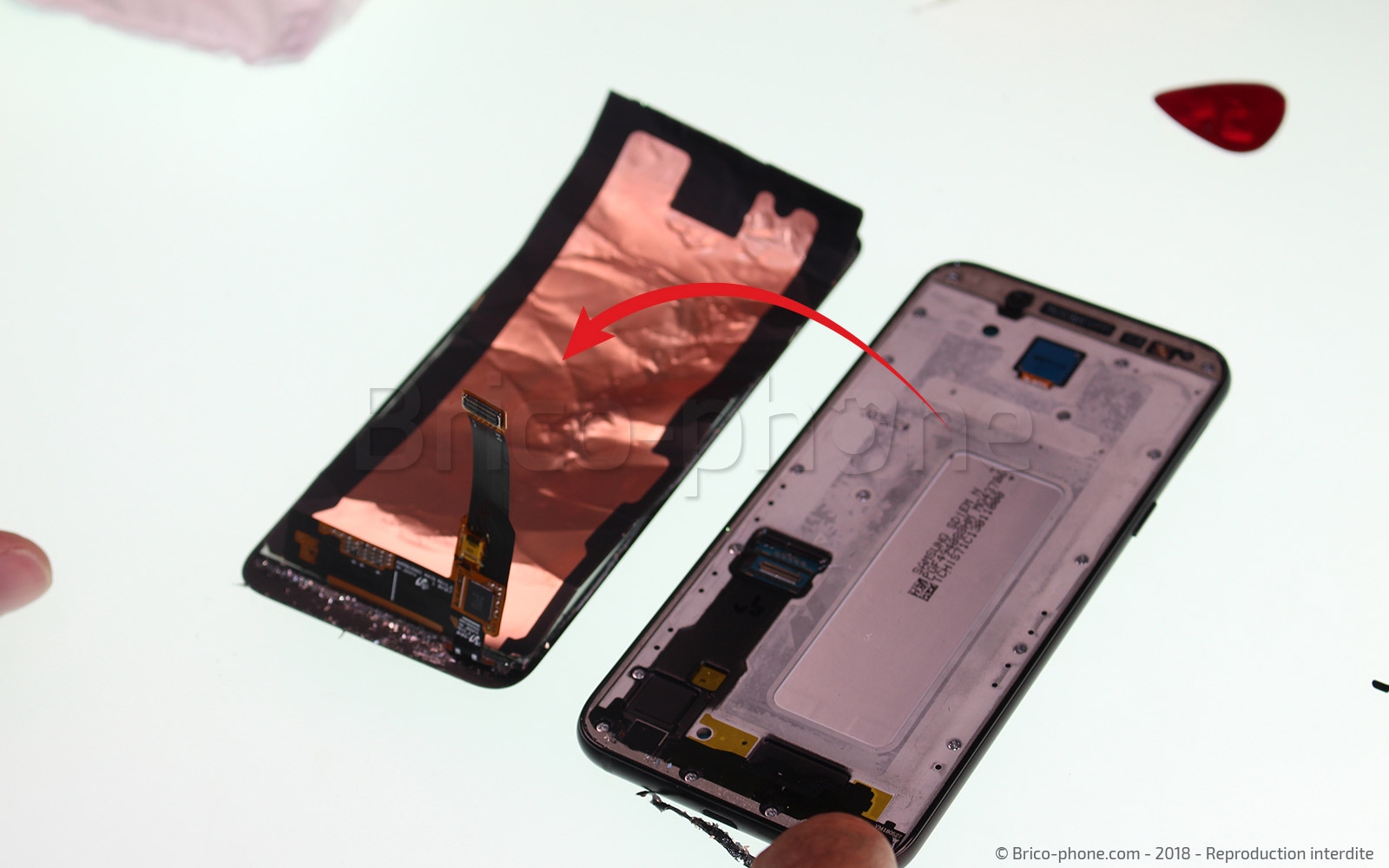

Maintenant que votre bloque écran (vitre + amoled) n'est plus solidaire du reste du téléphone, faite le basculer vers le bas pour révéler sa connectique interne.

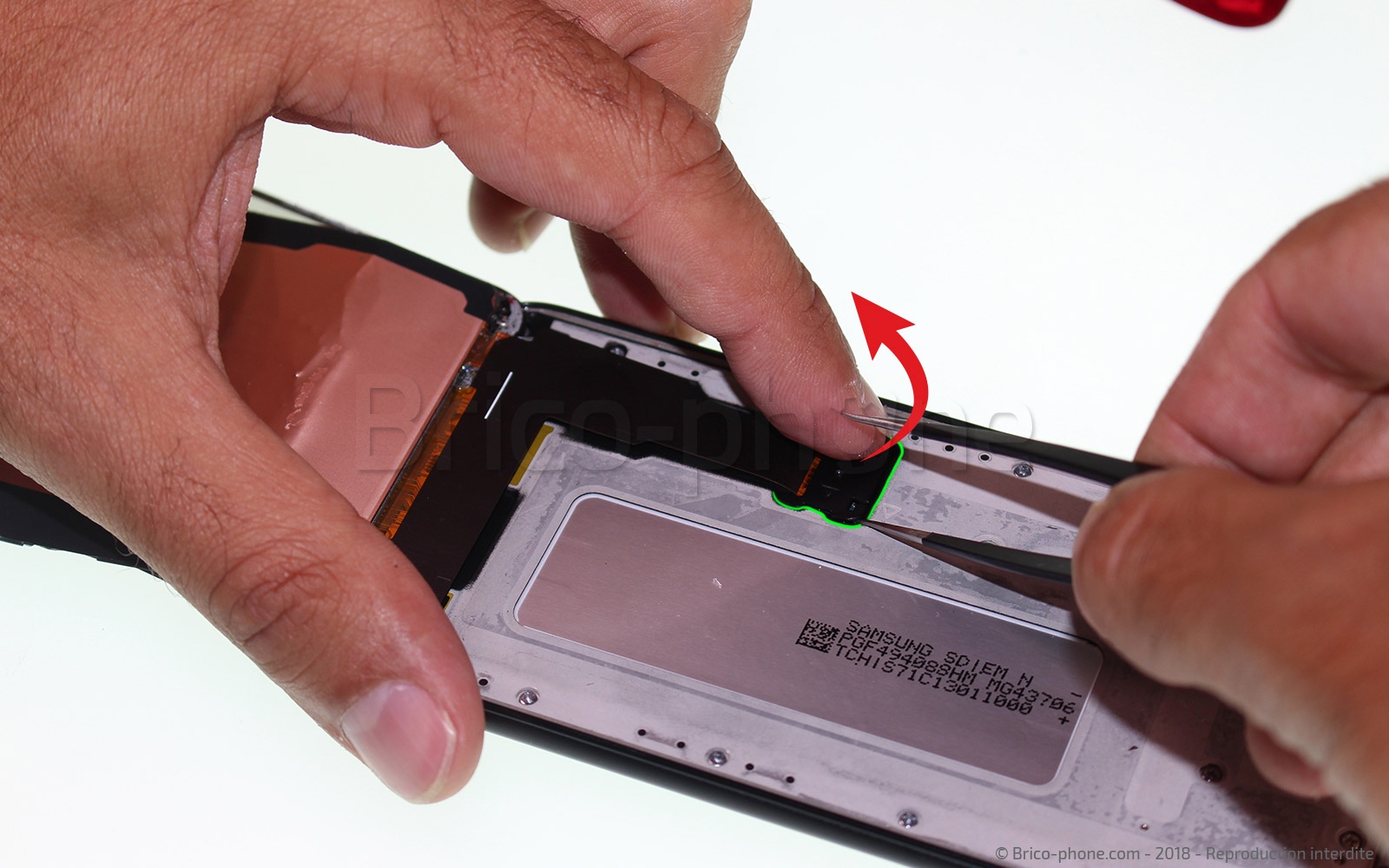

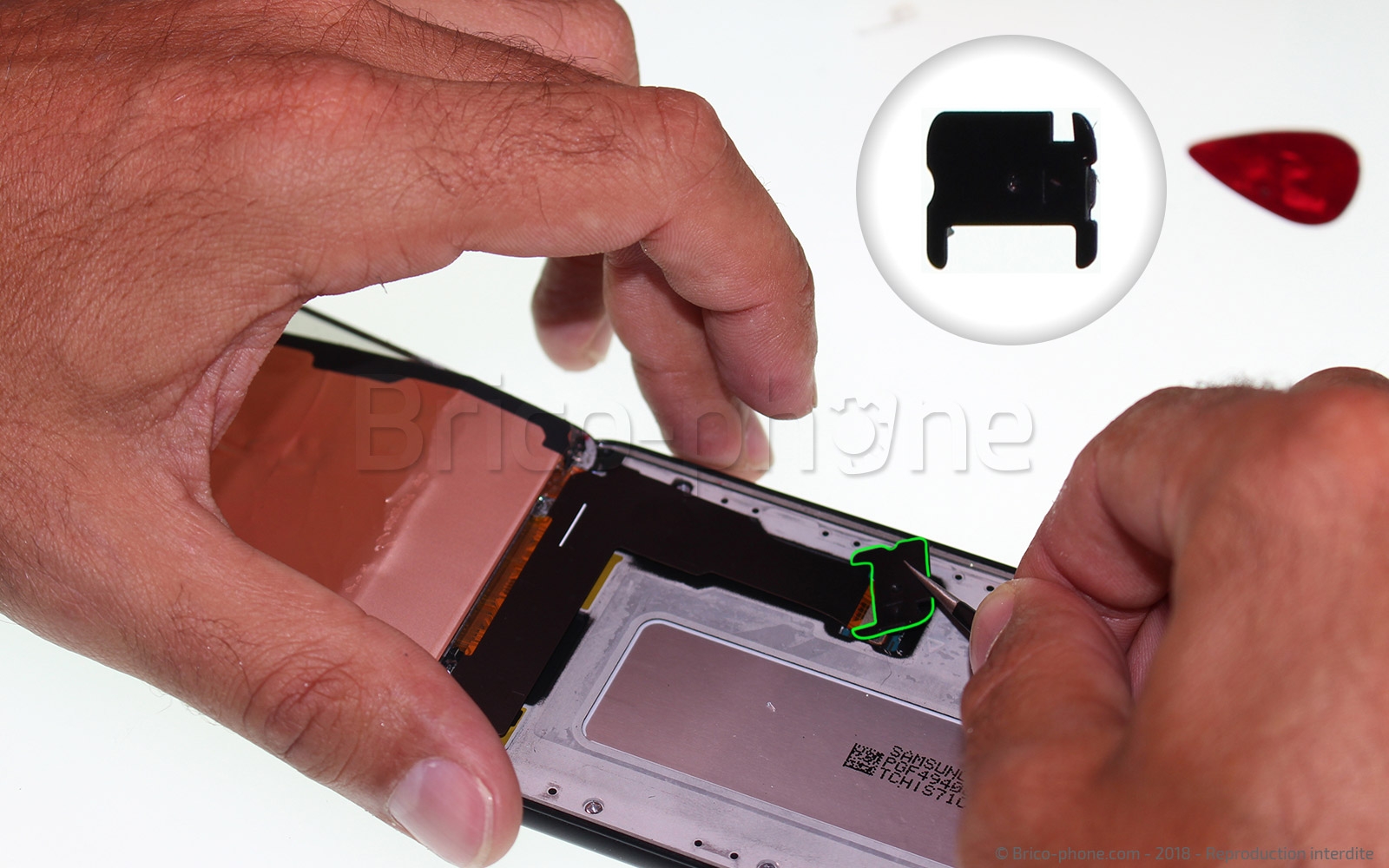

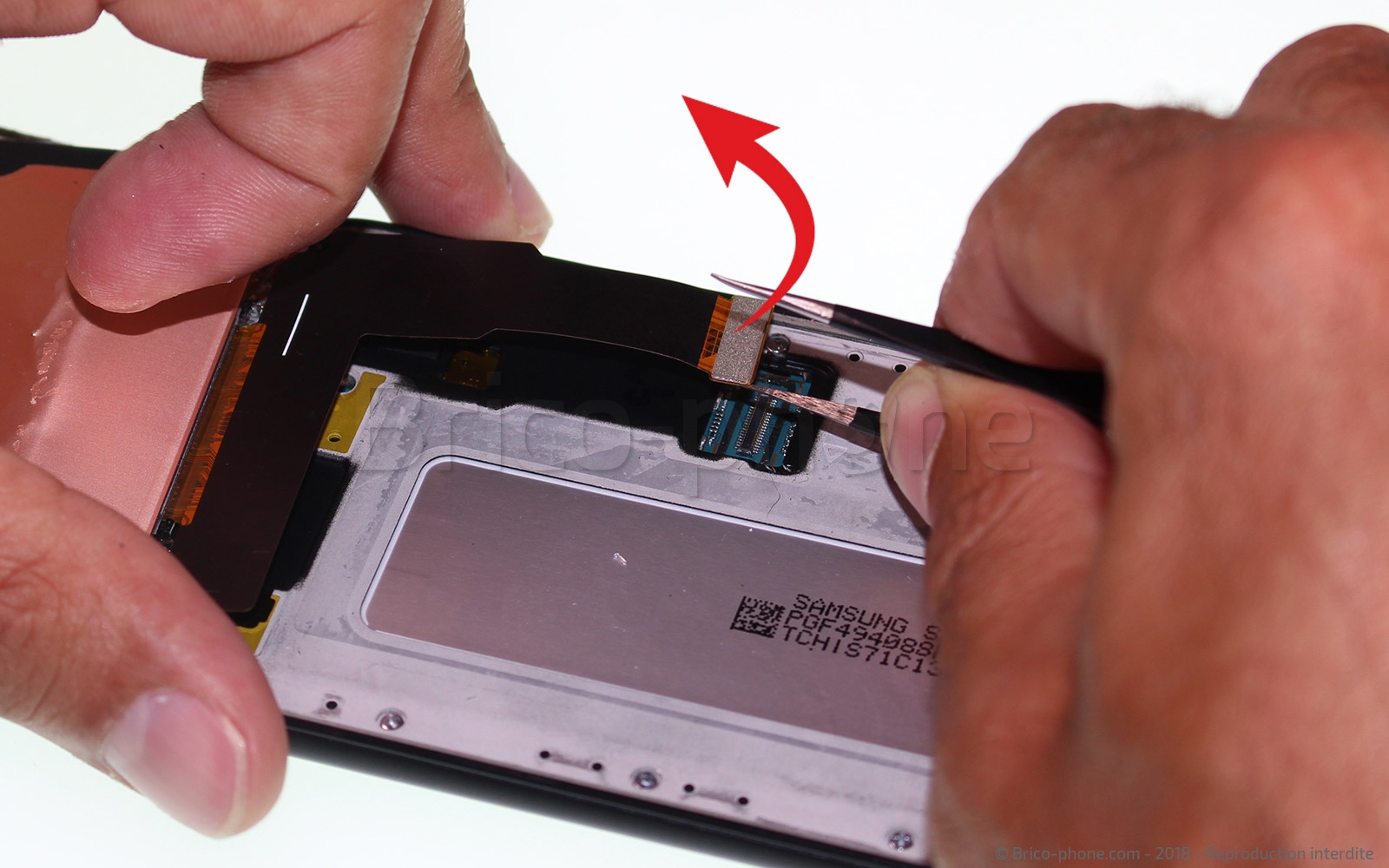

Etape 7 : Déconnecter la nappe de l'écran
A l'aide de la pincette contenu dans votre kit outil, venez retirer le cache de la nappe de l'écran. Vous pourrez ensuite le déconnecter et passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

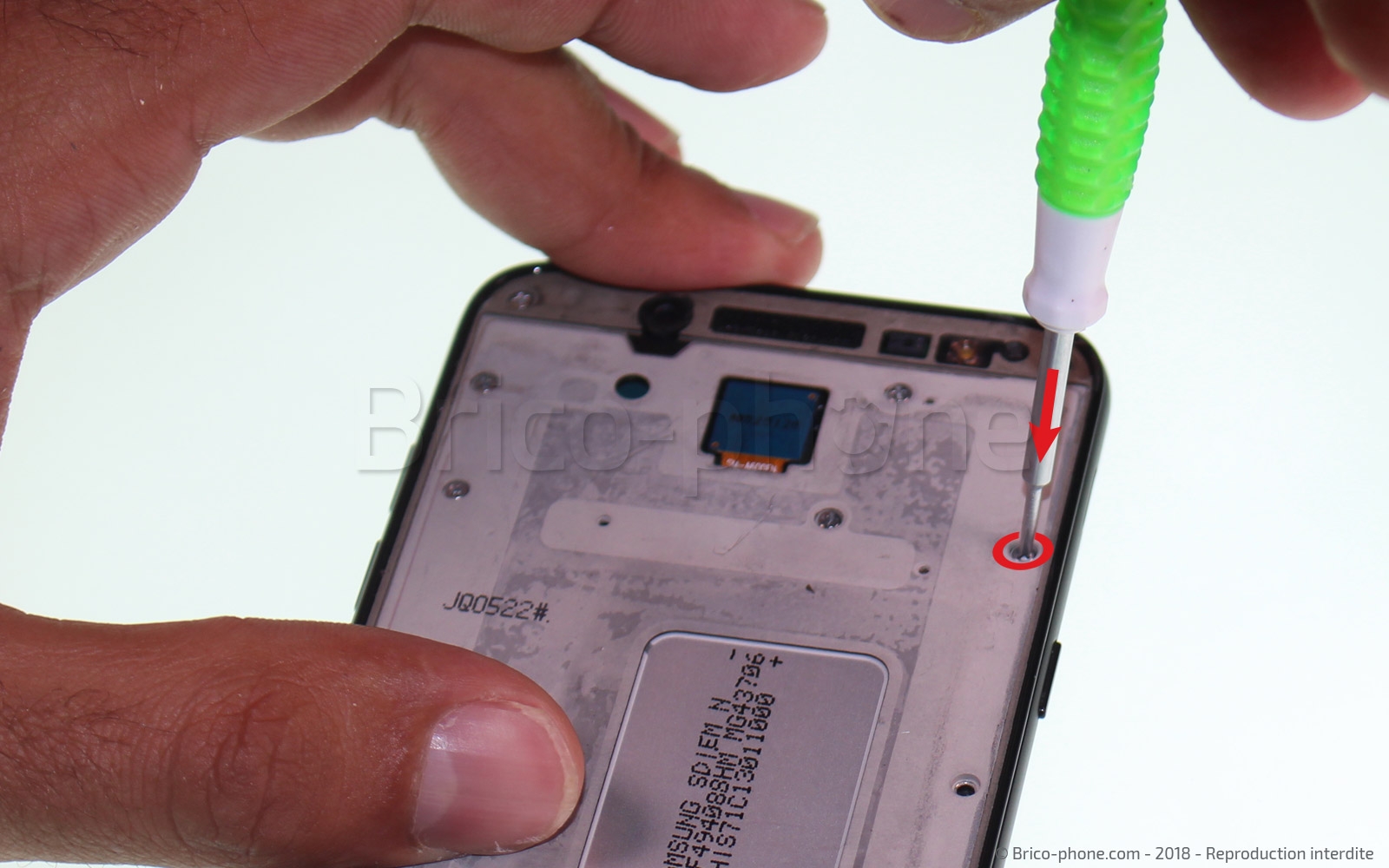

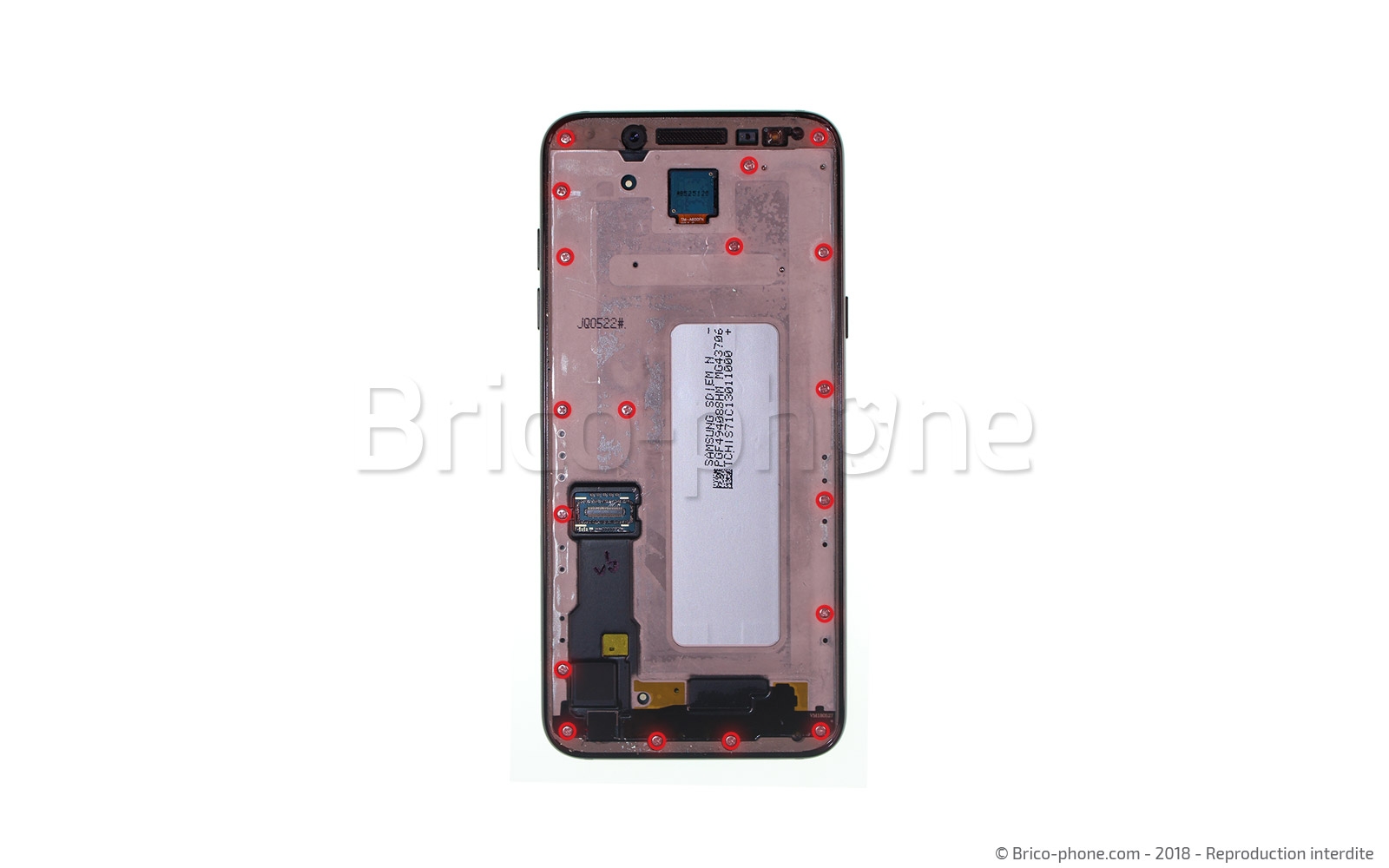

Etape 8 : Dévisser le chassis
Vous pouvez maintenant démonter le chassis de votre appareil. Pour ce faire, munissez vous du tournevis cruciforme de votre kit et dévissez les 18 vis qui tiennent le bloque arrière.
Outils du kit utilisés
Outils du kit utilisés

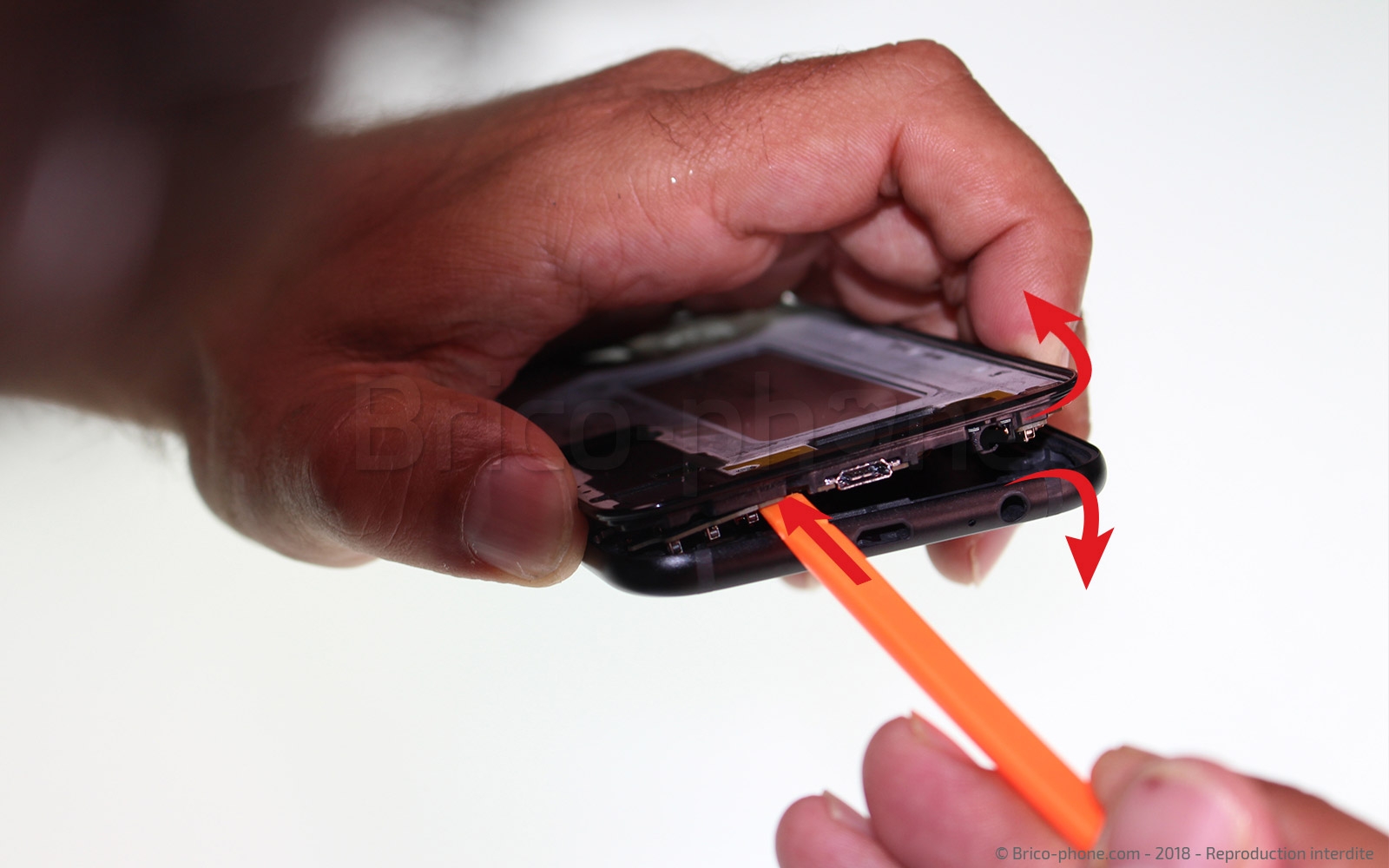

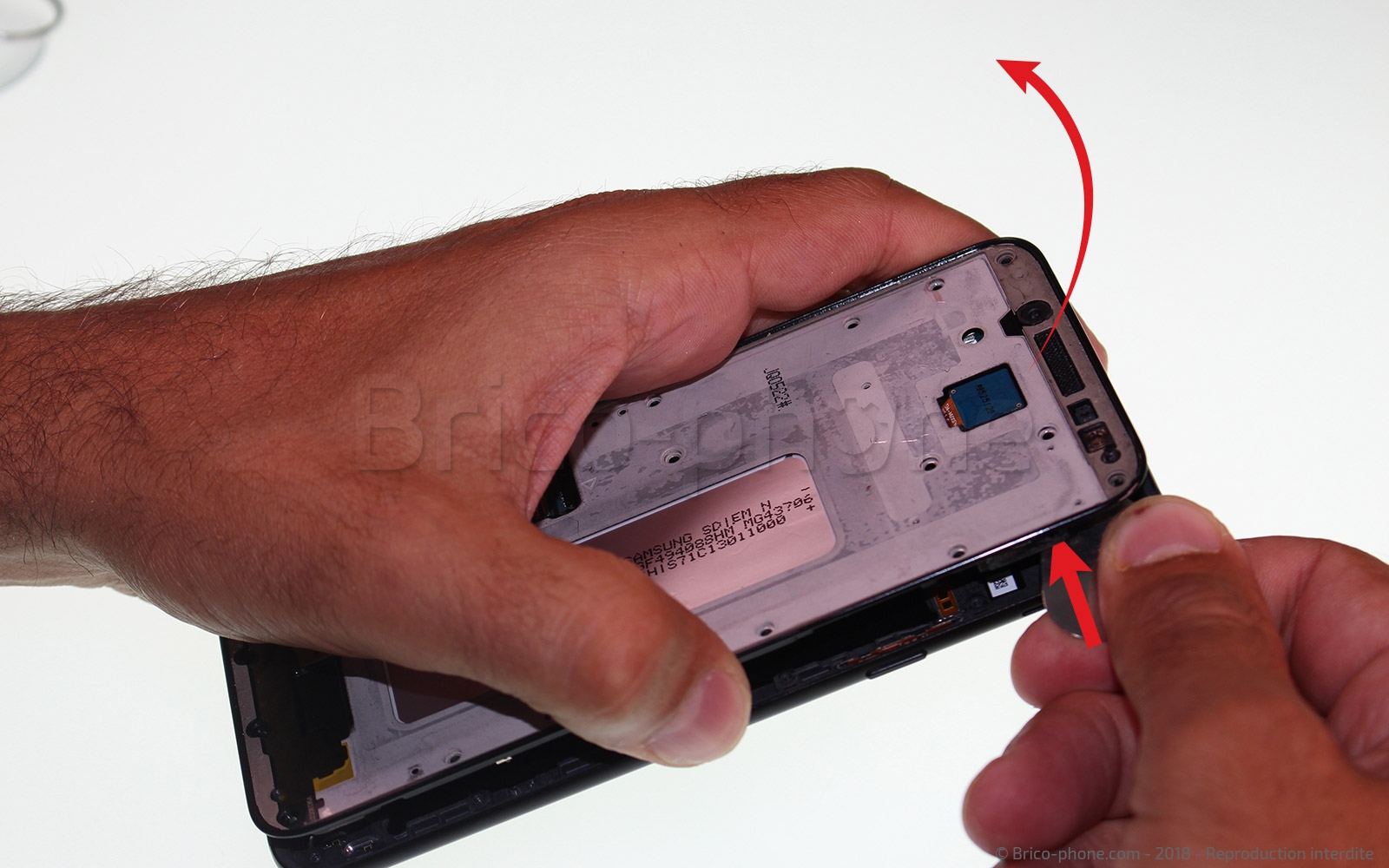

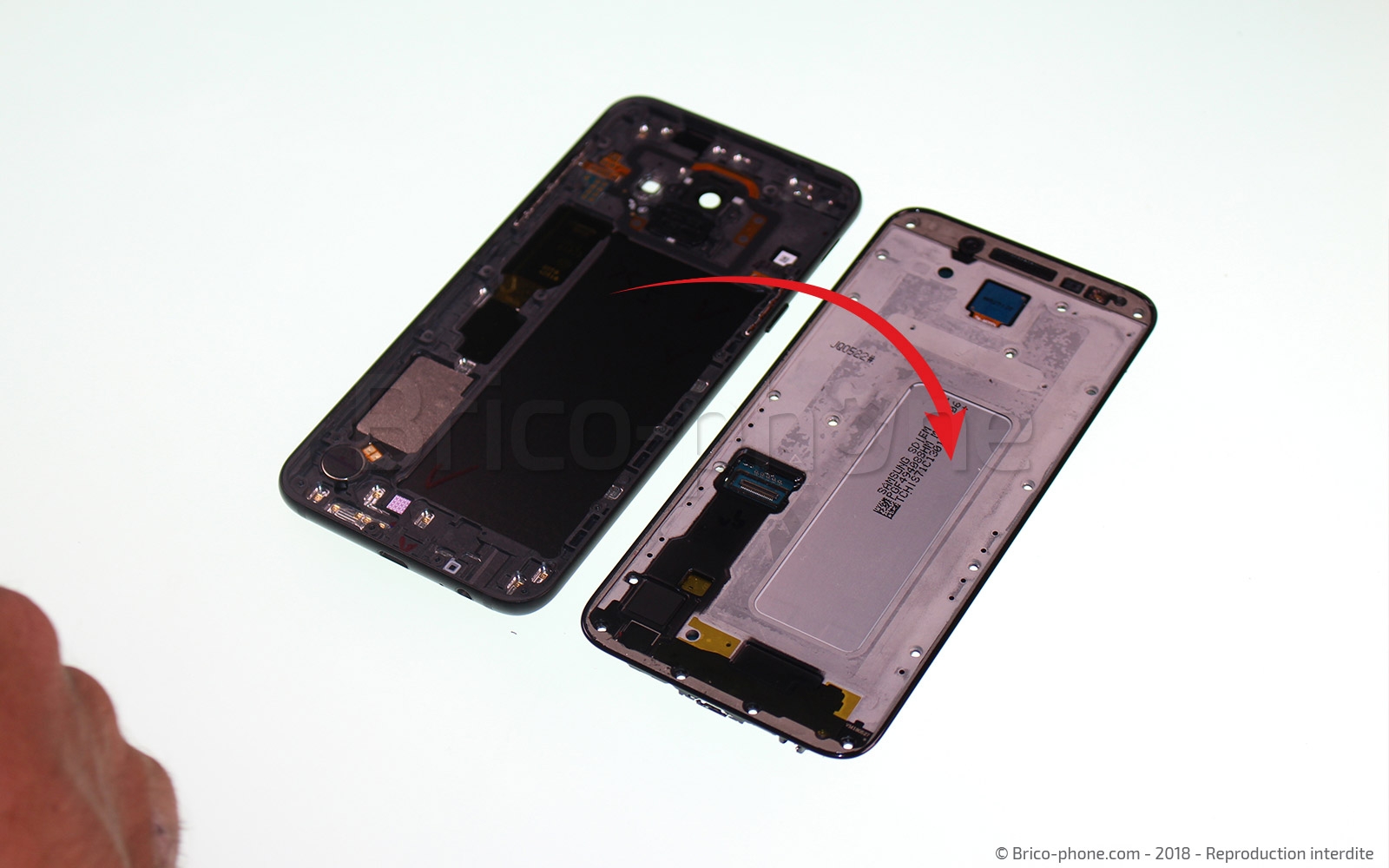

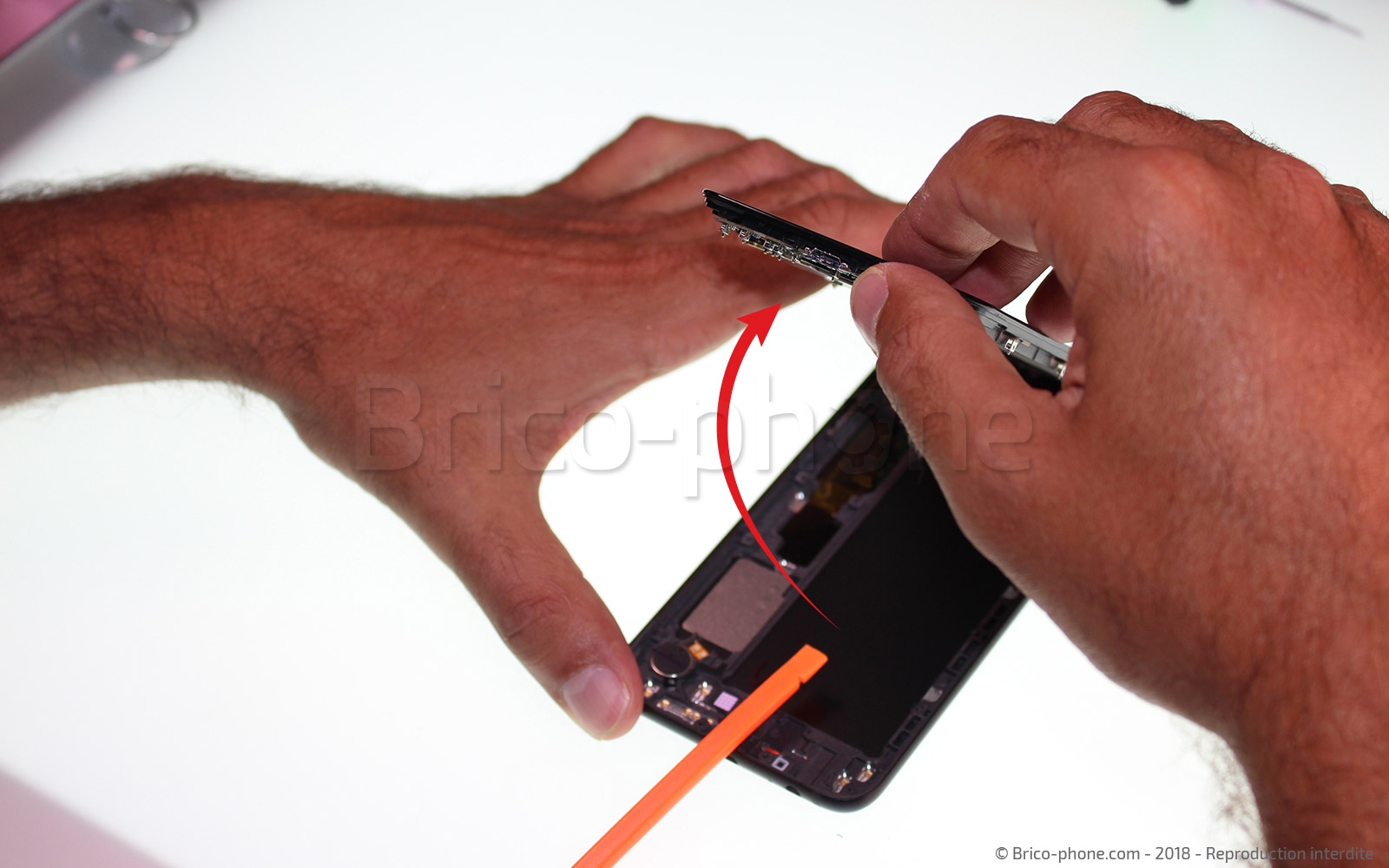

Etape 9 : Démonter le bloc arrière
En glissant le levier nylon de votre kit outil entre la coque arrière et le bloque chassis + carte mère, faites levier pour les séparer
Outils du kit utilisés
Outils du kit utilisés

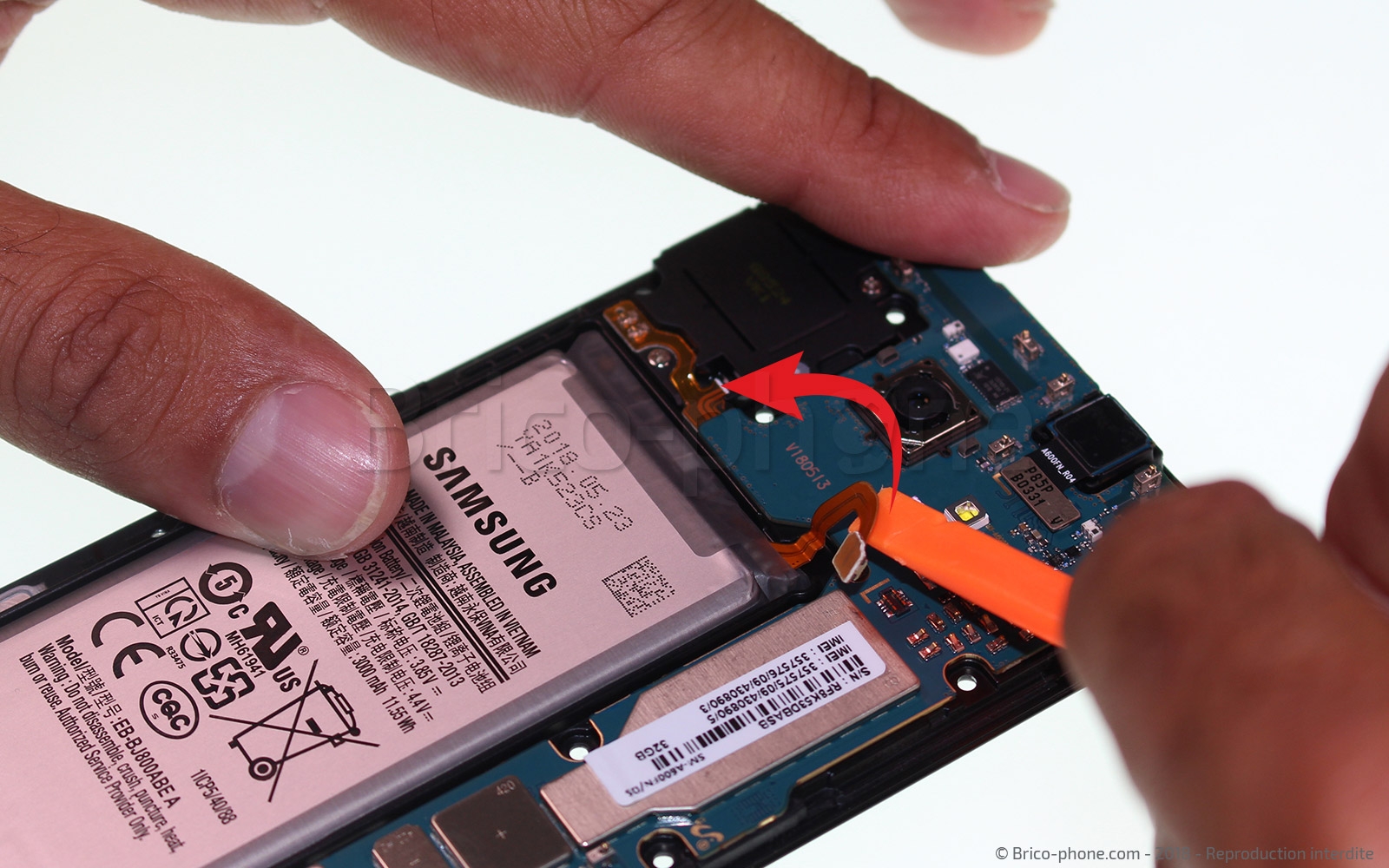

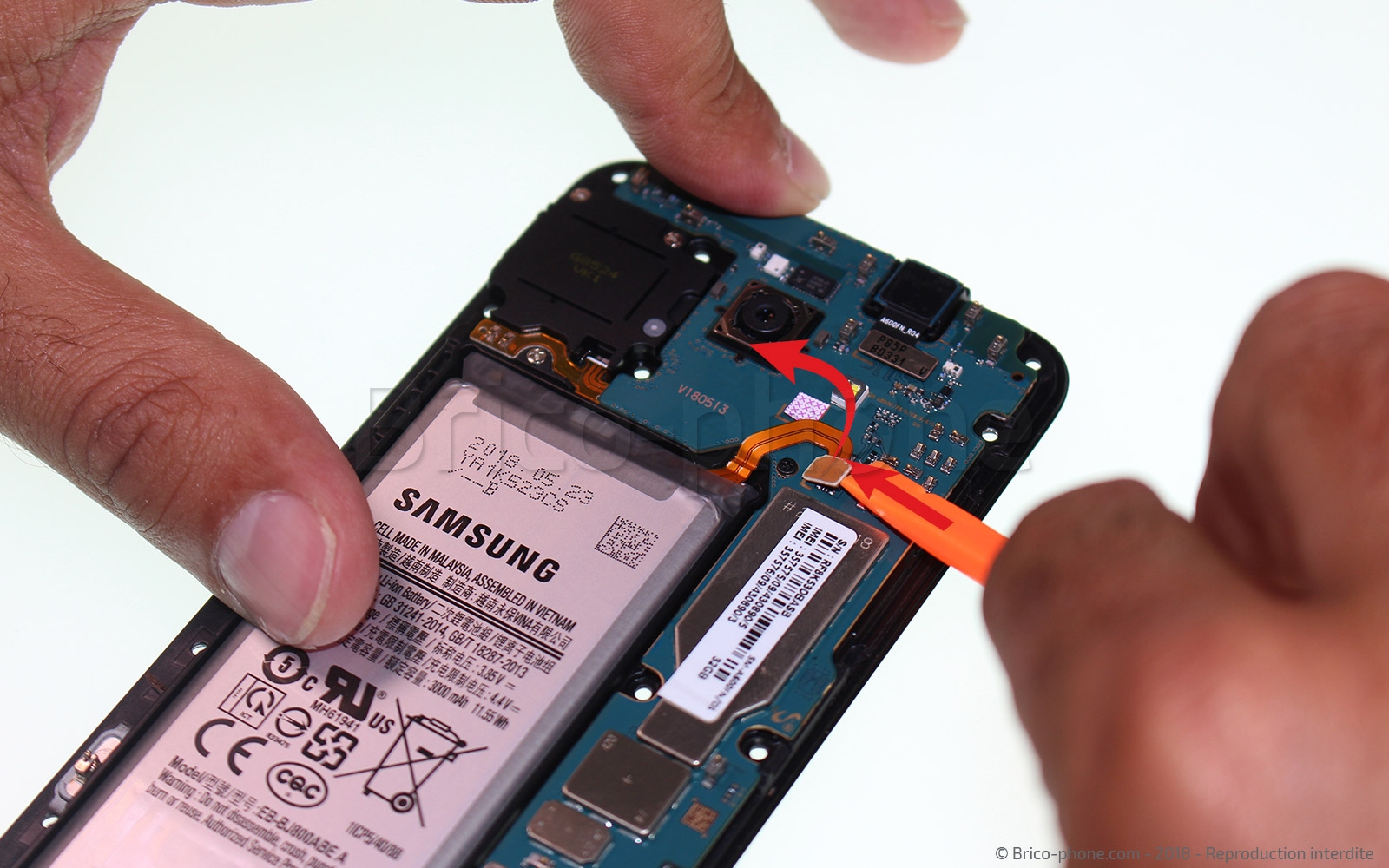

Etape 10 : Déconnecter la batterie
Prenez maintenant votre levier nylon pour déconnecter la nappe de la batterie de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

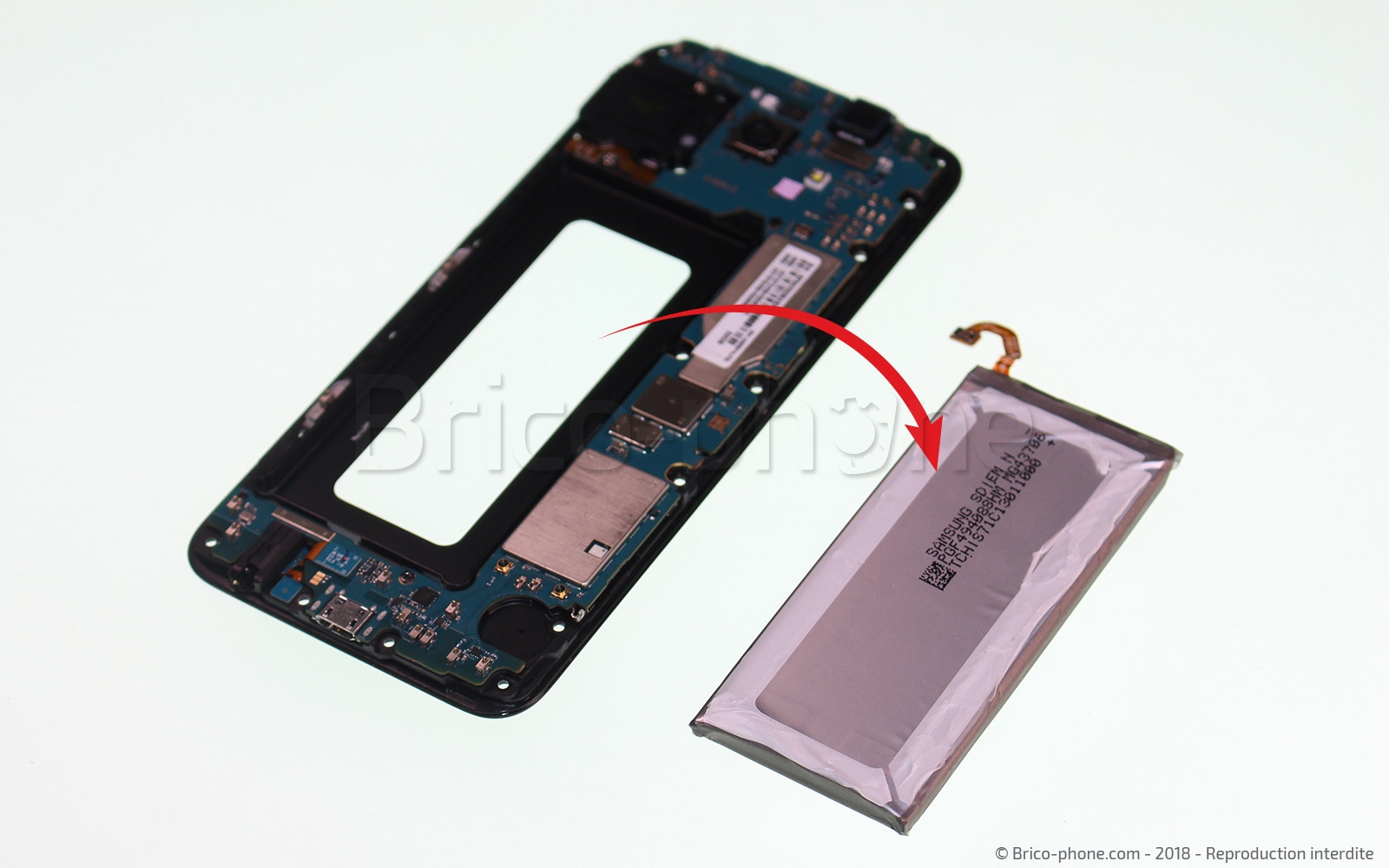

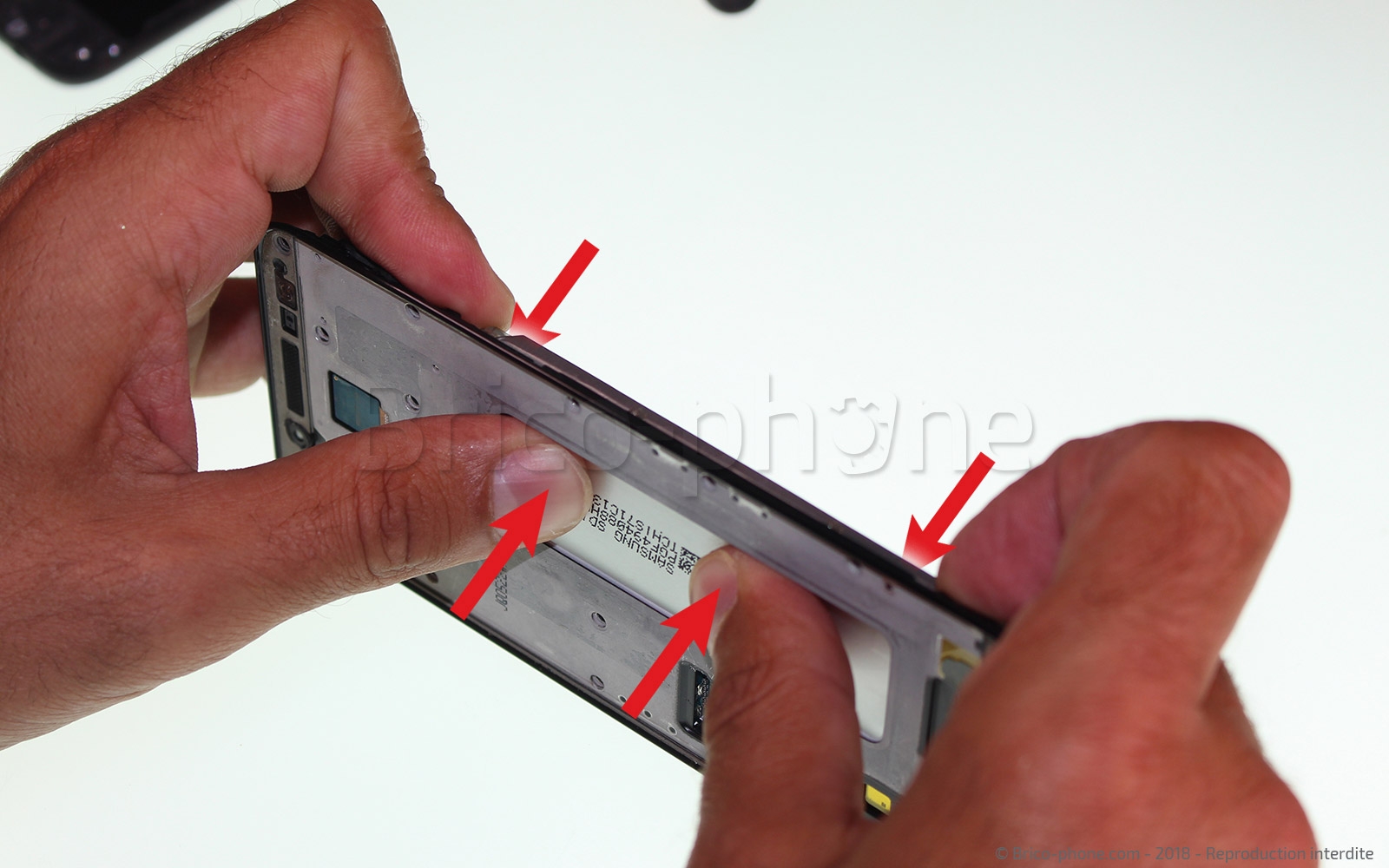

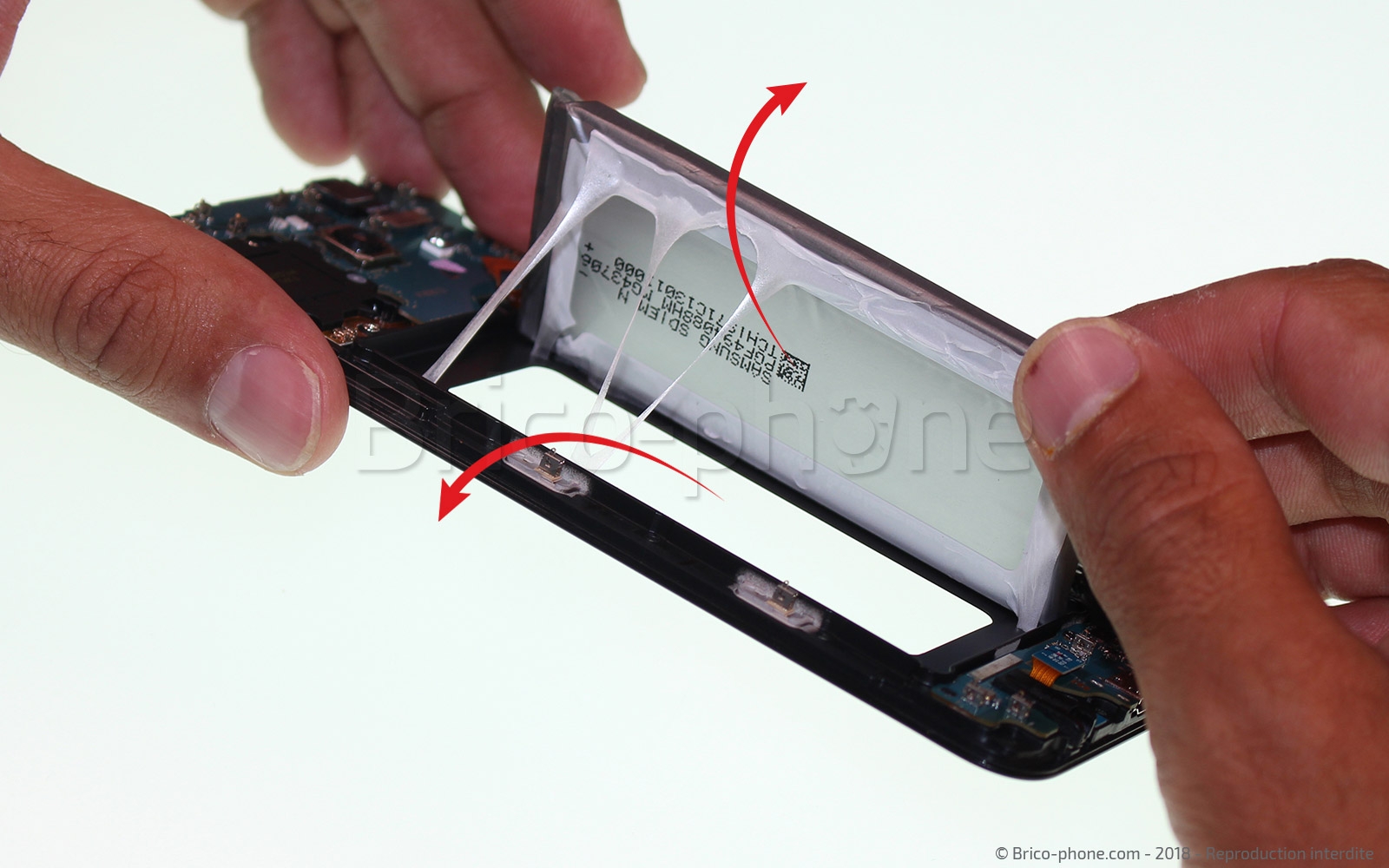

Etape 11 : Décoller la batterie
Vous pouvez maintenant retirer la batterie de votre appareil. Prenez le médiator métal du kit pour faire levier puis poussez la batterie grace au trou au dos du chassis. Celle ci est collé et résistera donc un peu.
Outils du kit utilisés
Outils du kit utilisés

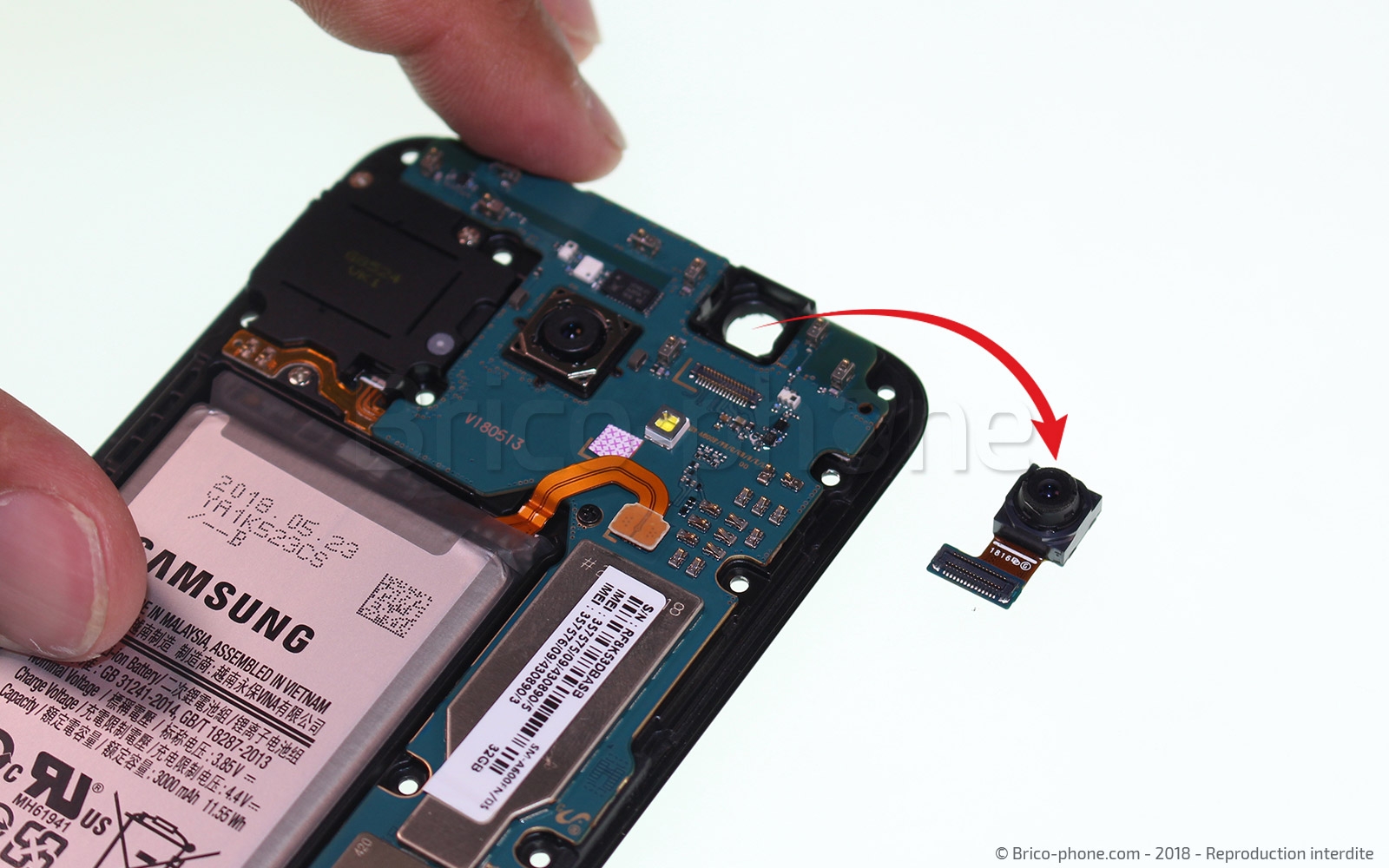

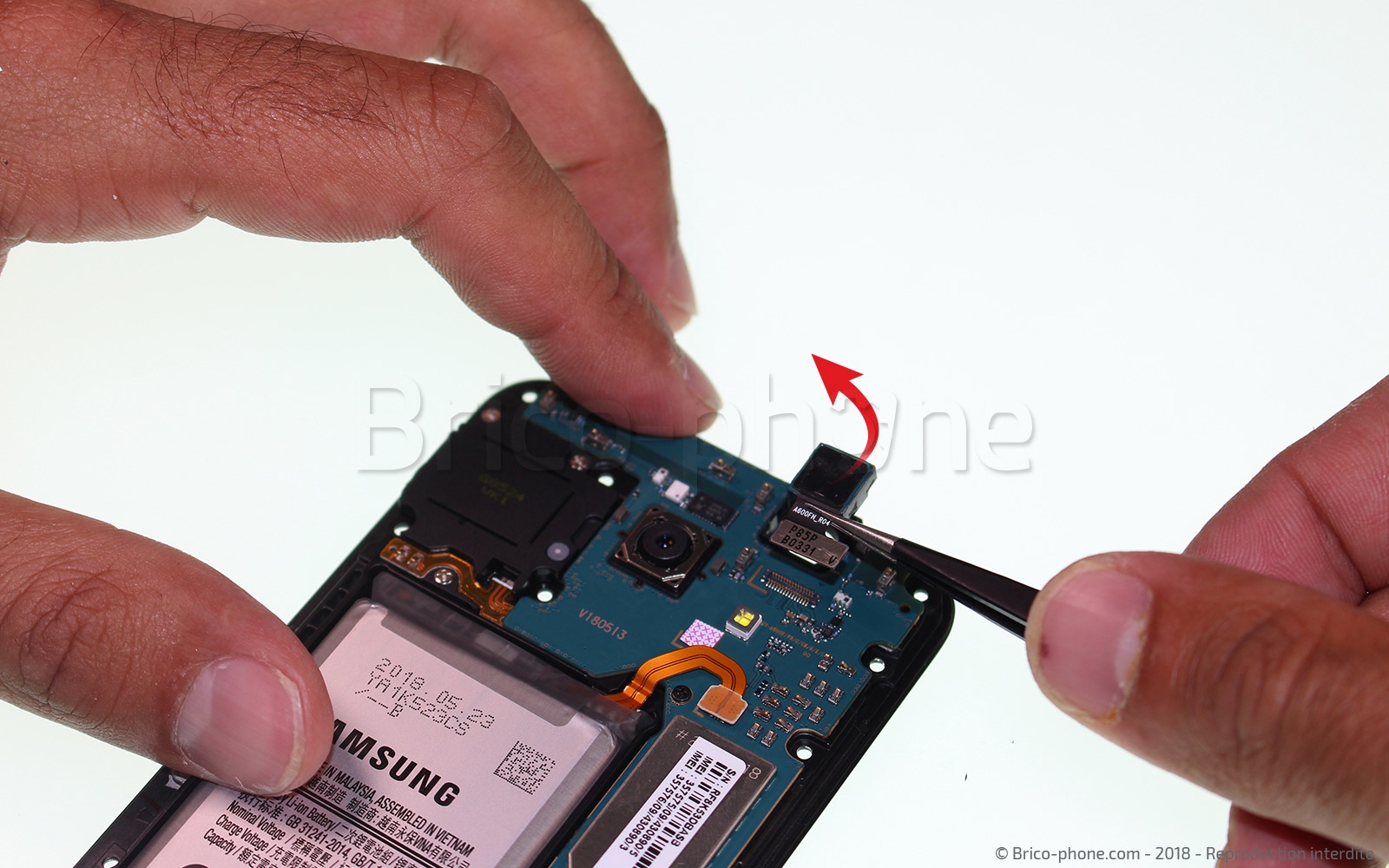

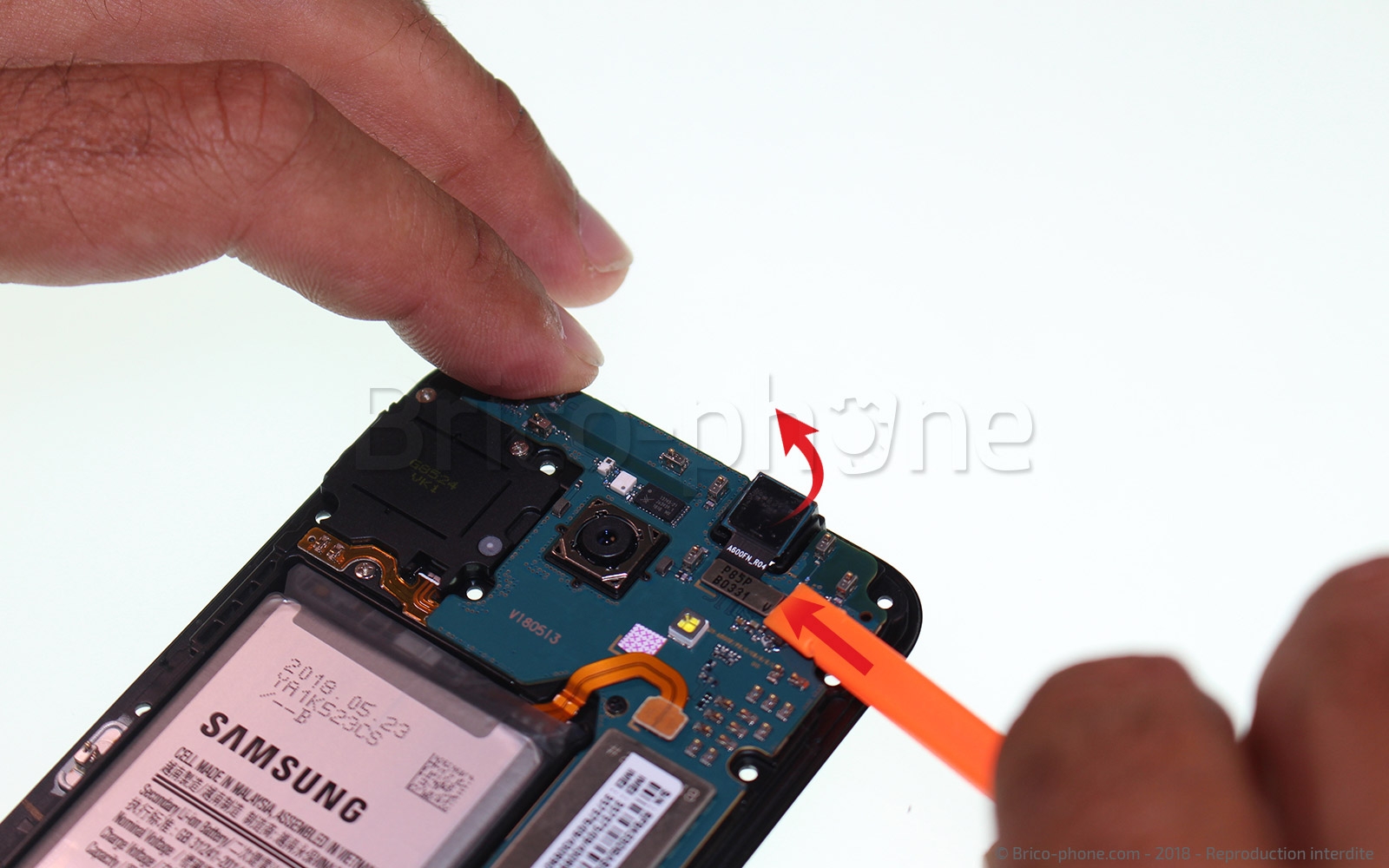

Etape 12 : Retirer la caméra avant
Pour avoir accès à votre haut parleur externe il est necessaire de retirer la cartemère et donc l'ensemble des petits éléments qui s'y raccorde. Pour la caméra avant, prenez votre levier nylon et séparez la connectique de la carte mère puis retirez le composant avec la pincette du kit.
Outils du kit utilisés
Outils du kit utilisés

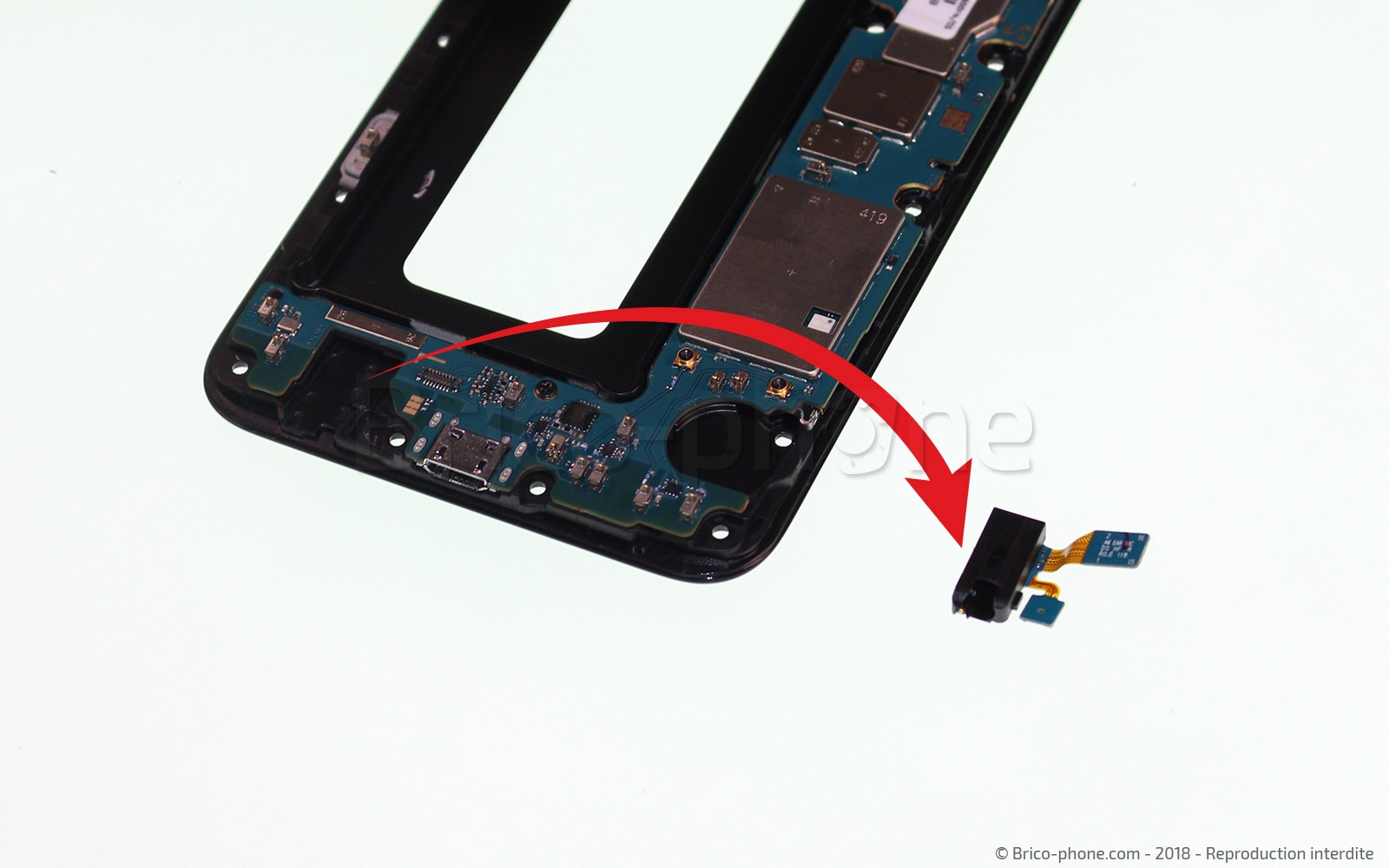

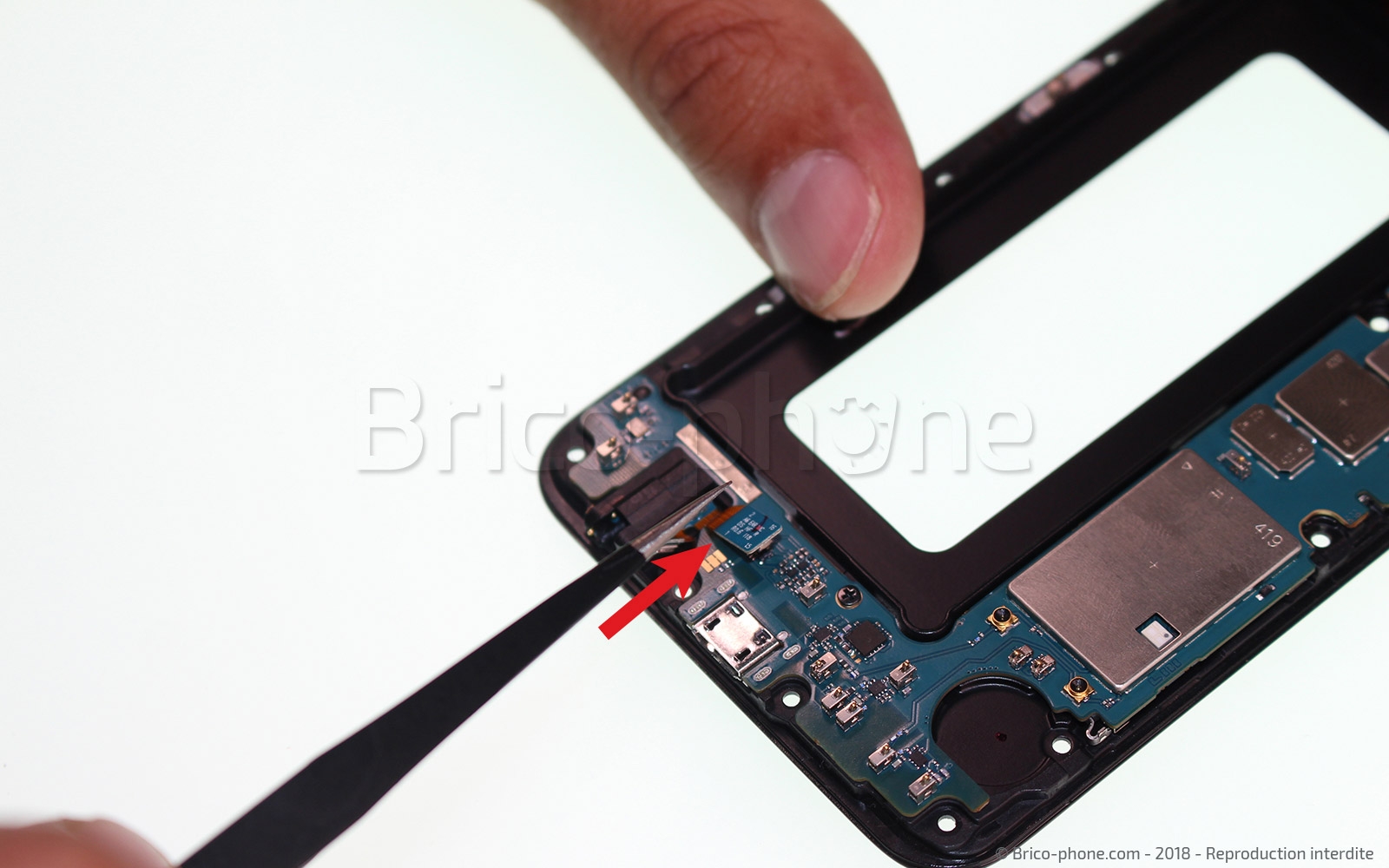

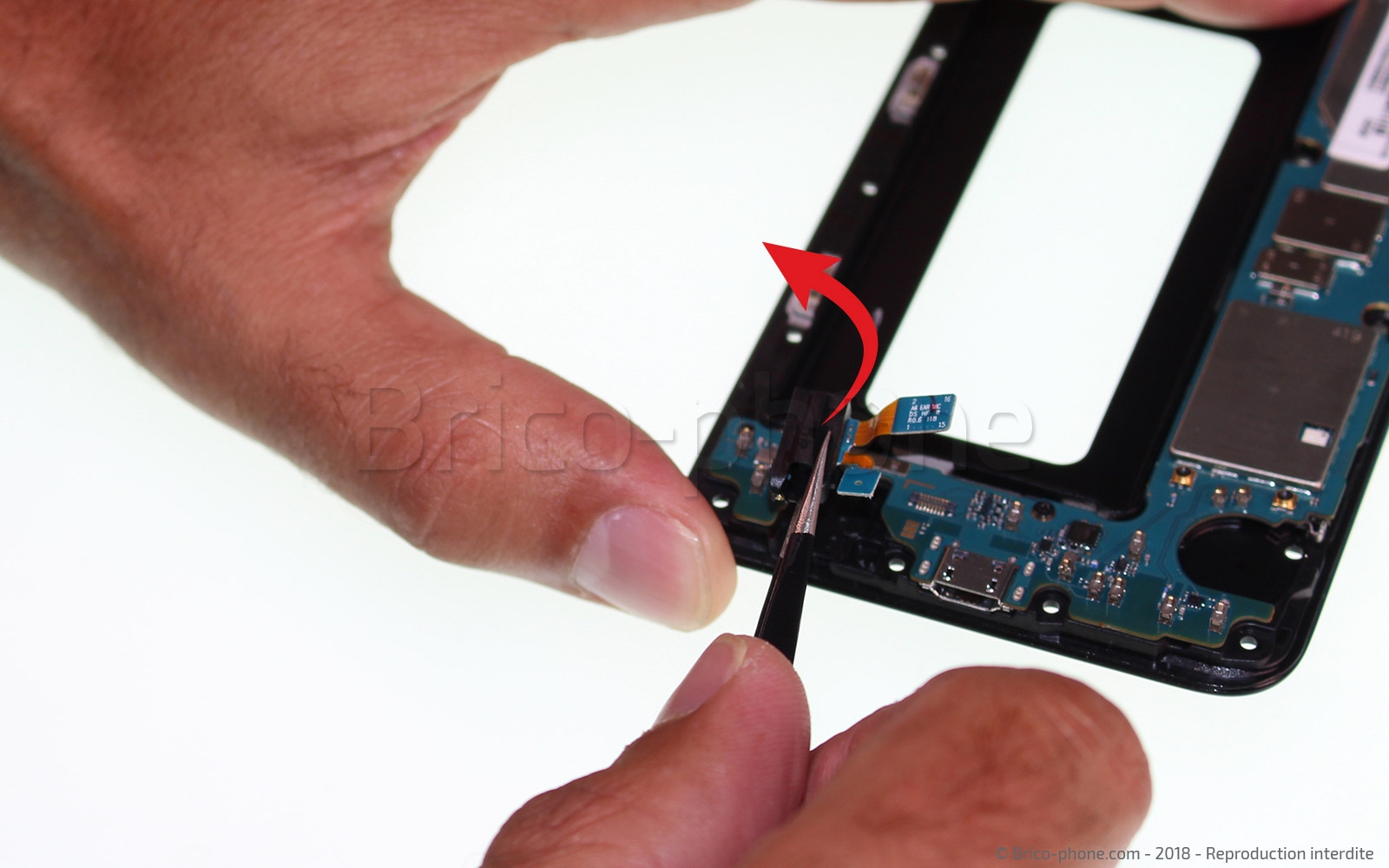

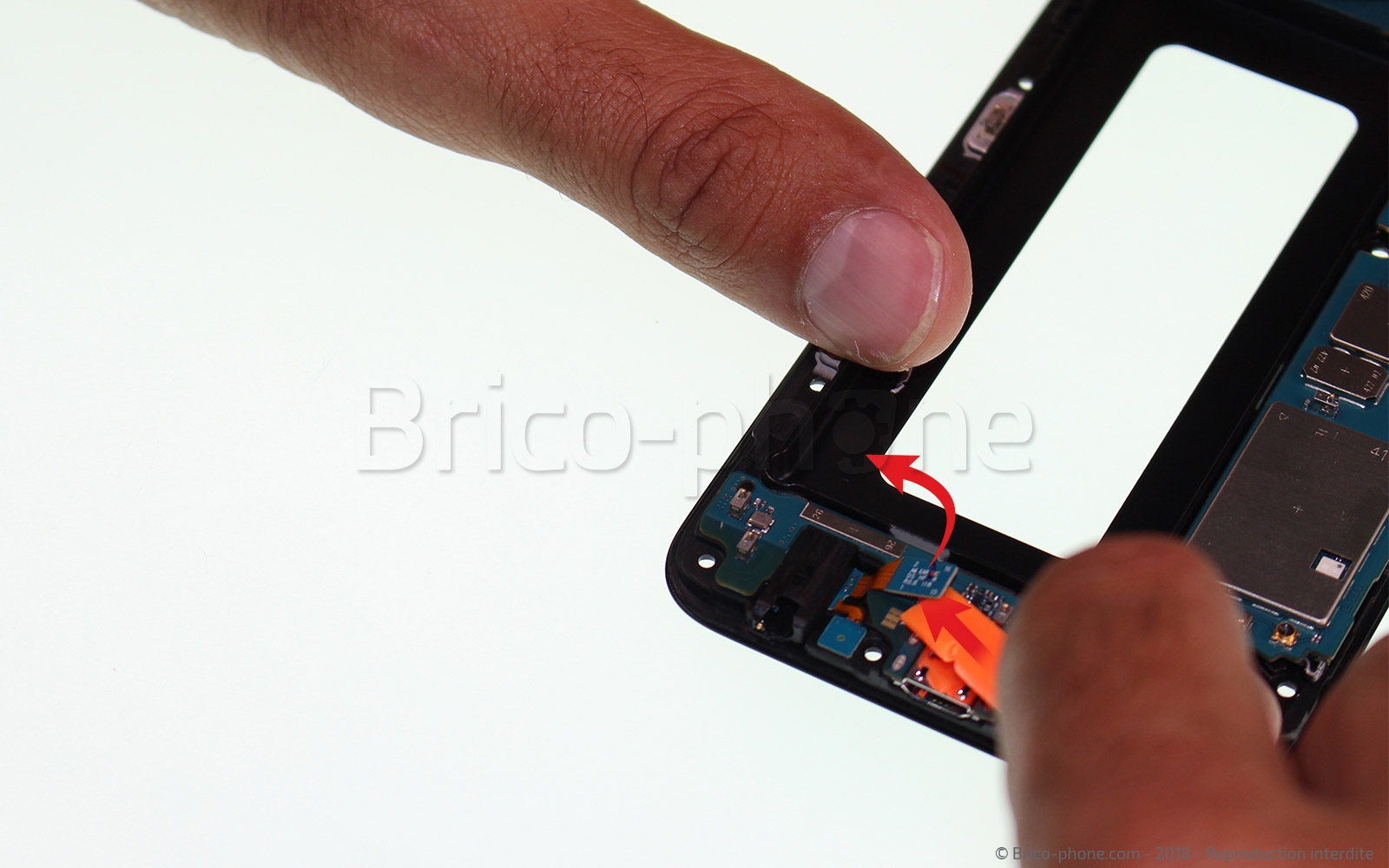

Etape 13 : Retirer la prise mini jack
Vous devez maintenant séparer la prise audio jack de votre appareil. Procédez de la même manière qu'avec la caméra avant. Utilisez le levier nylon et la pincette du kit pour déconnecter le composant et sortir le micro du coquage puis vous pourrez extraire le composant.
Outils du kit utilisés
Outils du kit utilisés

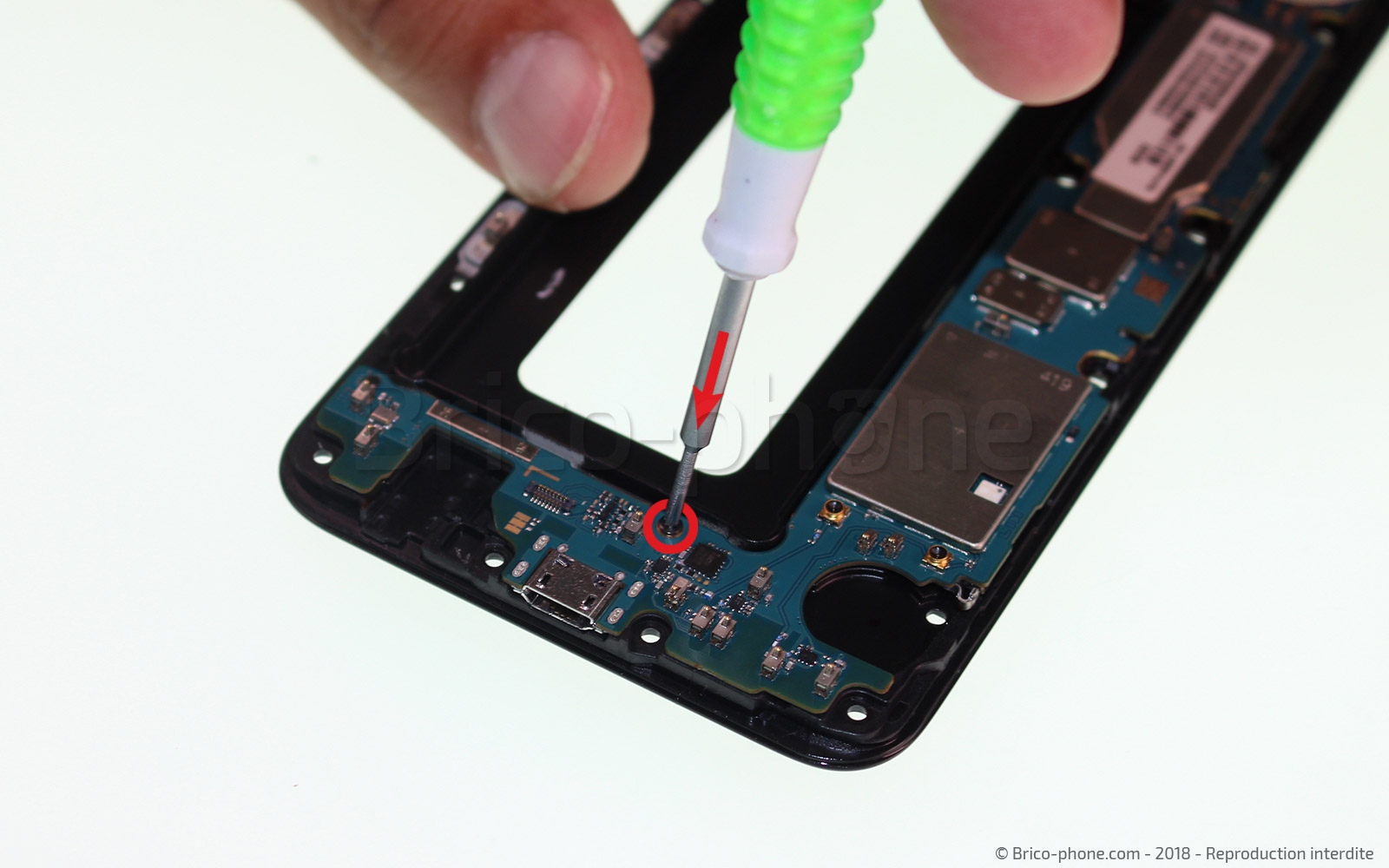

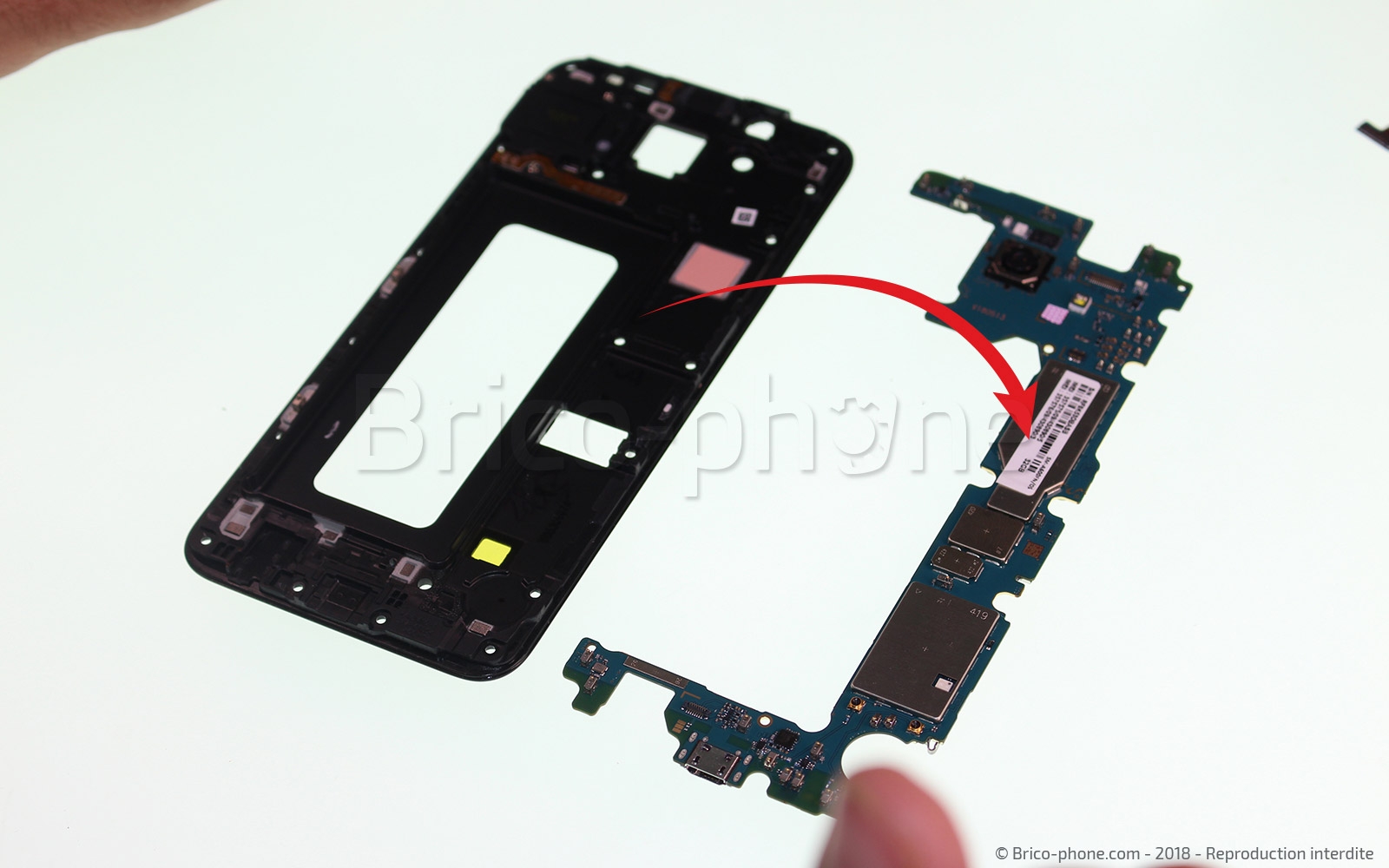

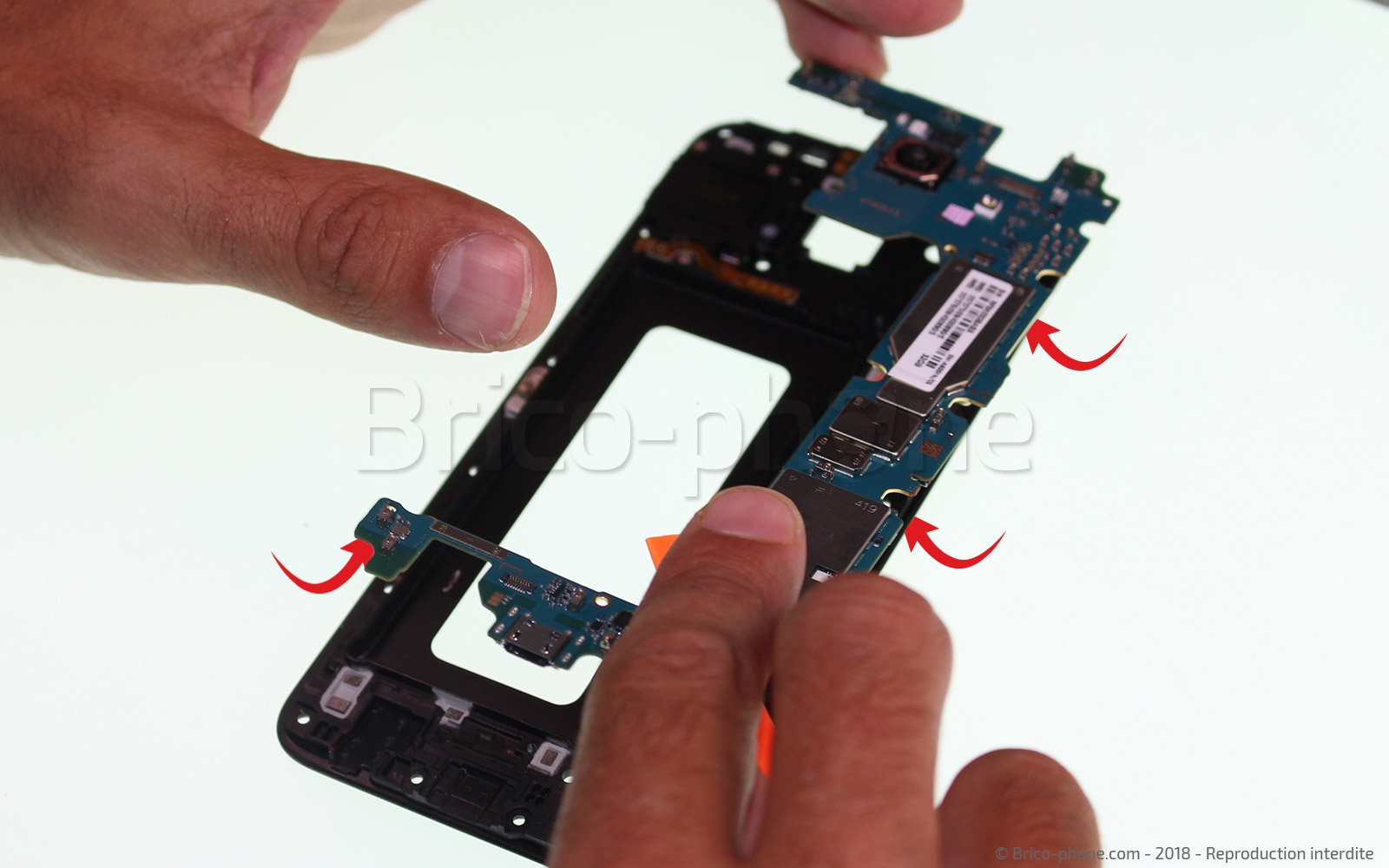

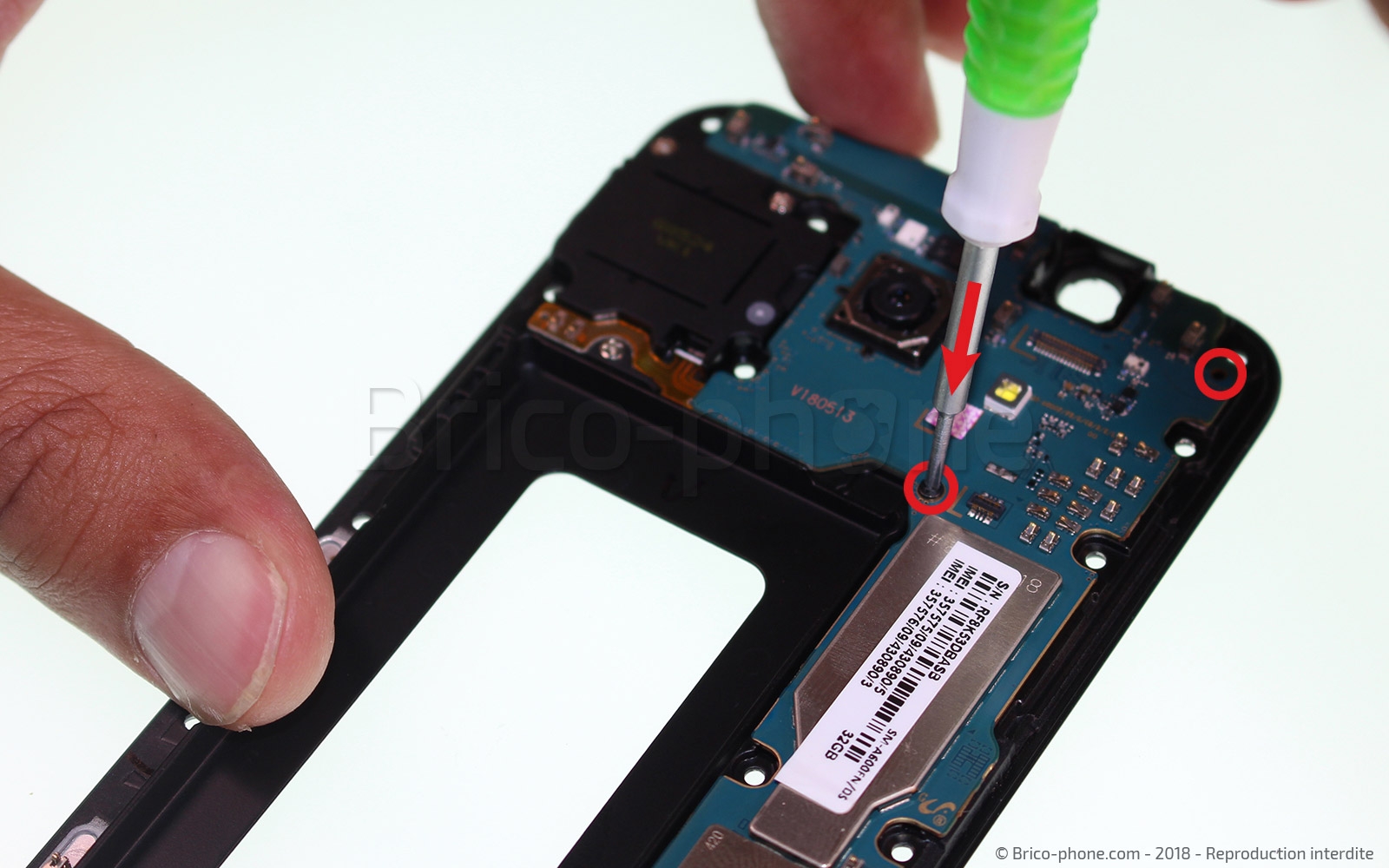

Etape 14 : Sortir la carte mère
Vous pouvez maintenant retirer la carte mère. munissez vous de votre tournevis cruciforme pour retirer les deux vis qui tiennent le composant puis retirez le soigneusement.
Outils du kit utilisés
Outils du kit utilisés

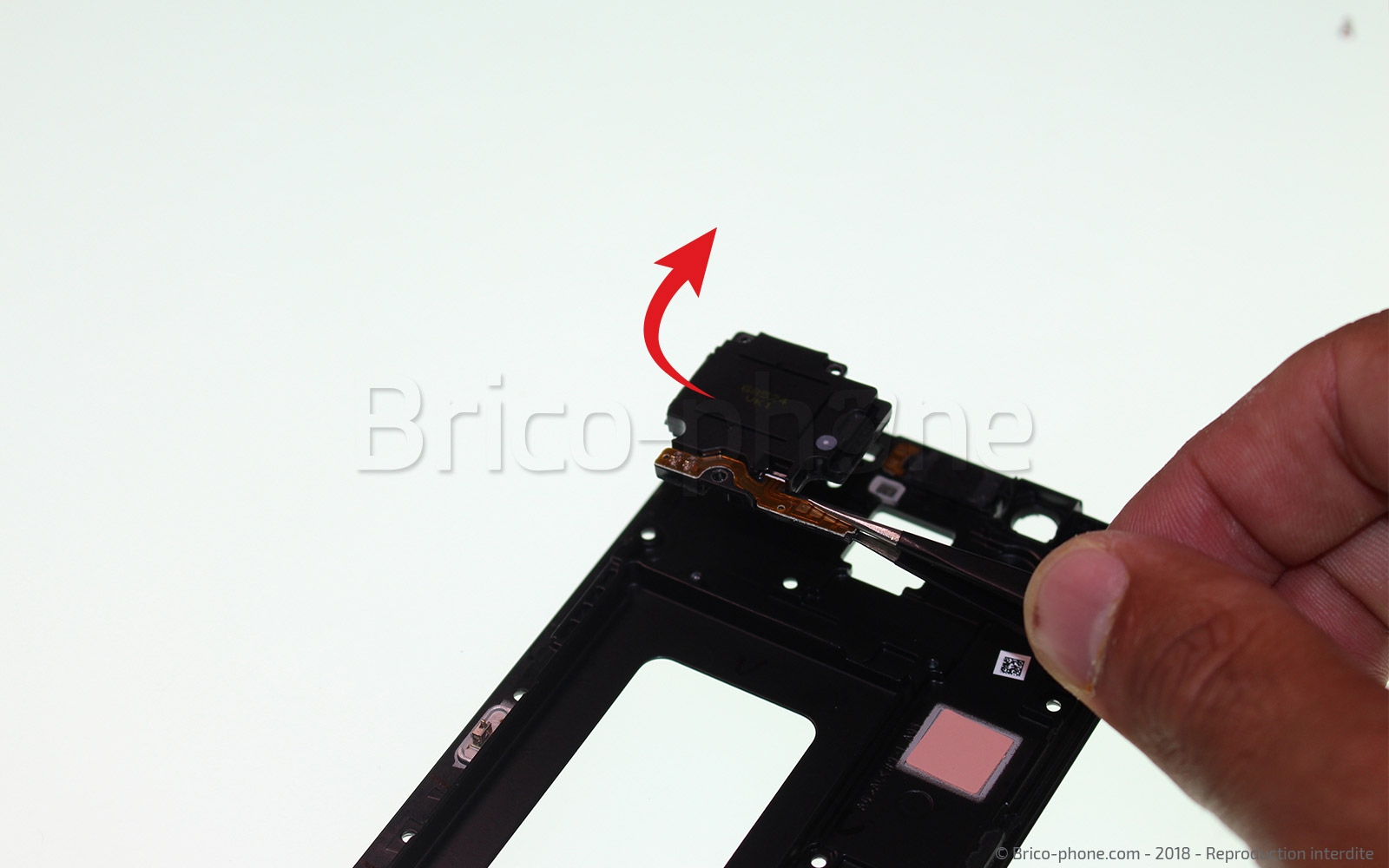

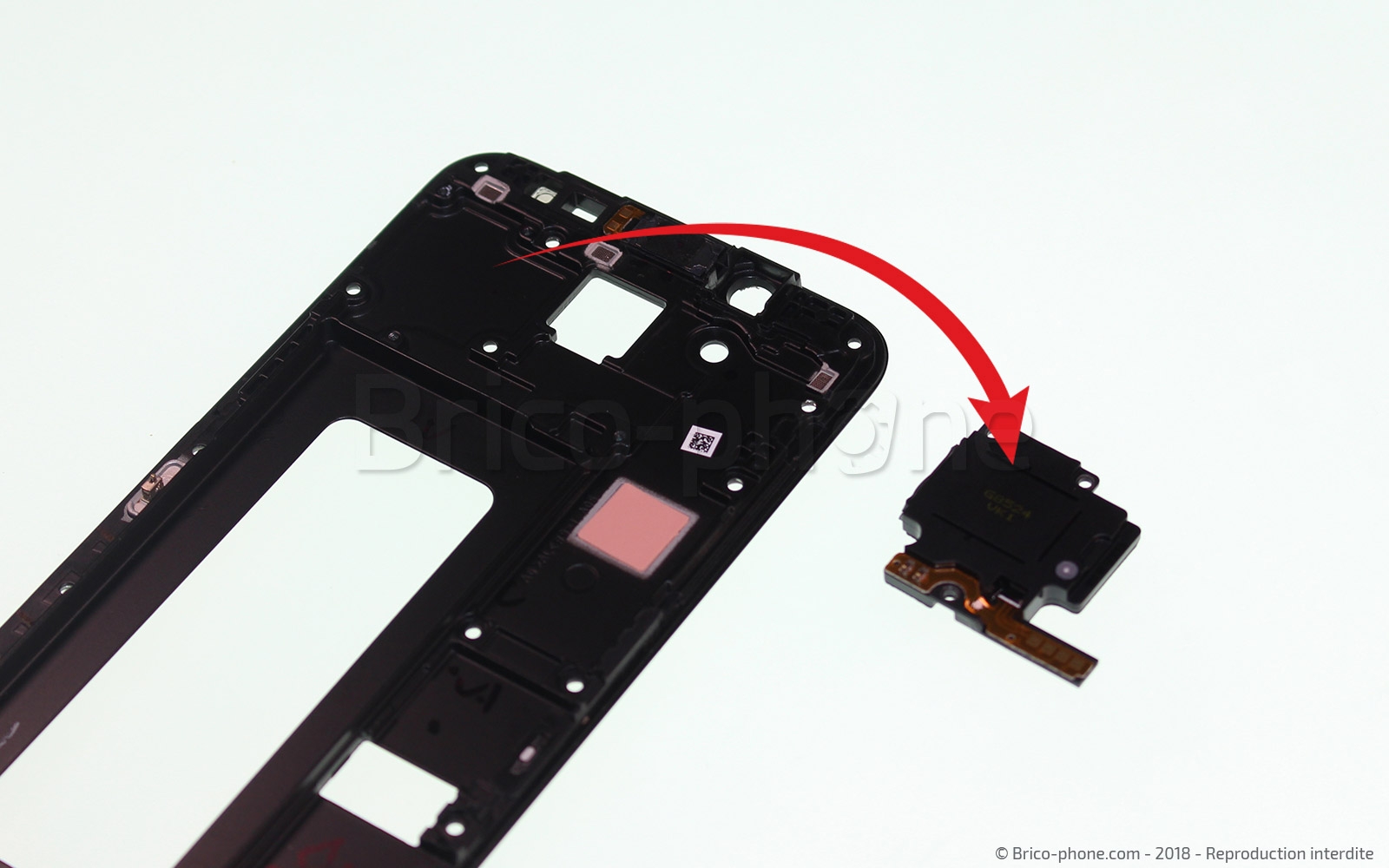

Etape 15 : Retirer le haut parleur externe

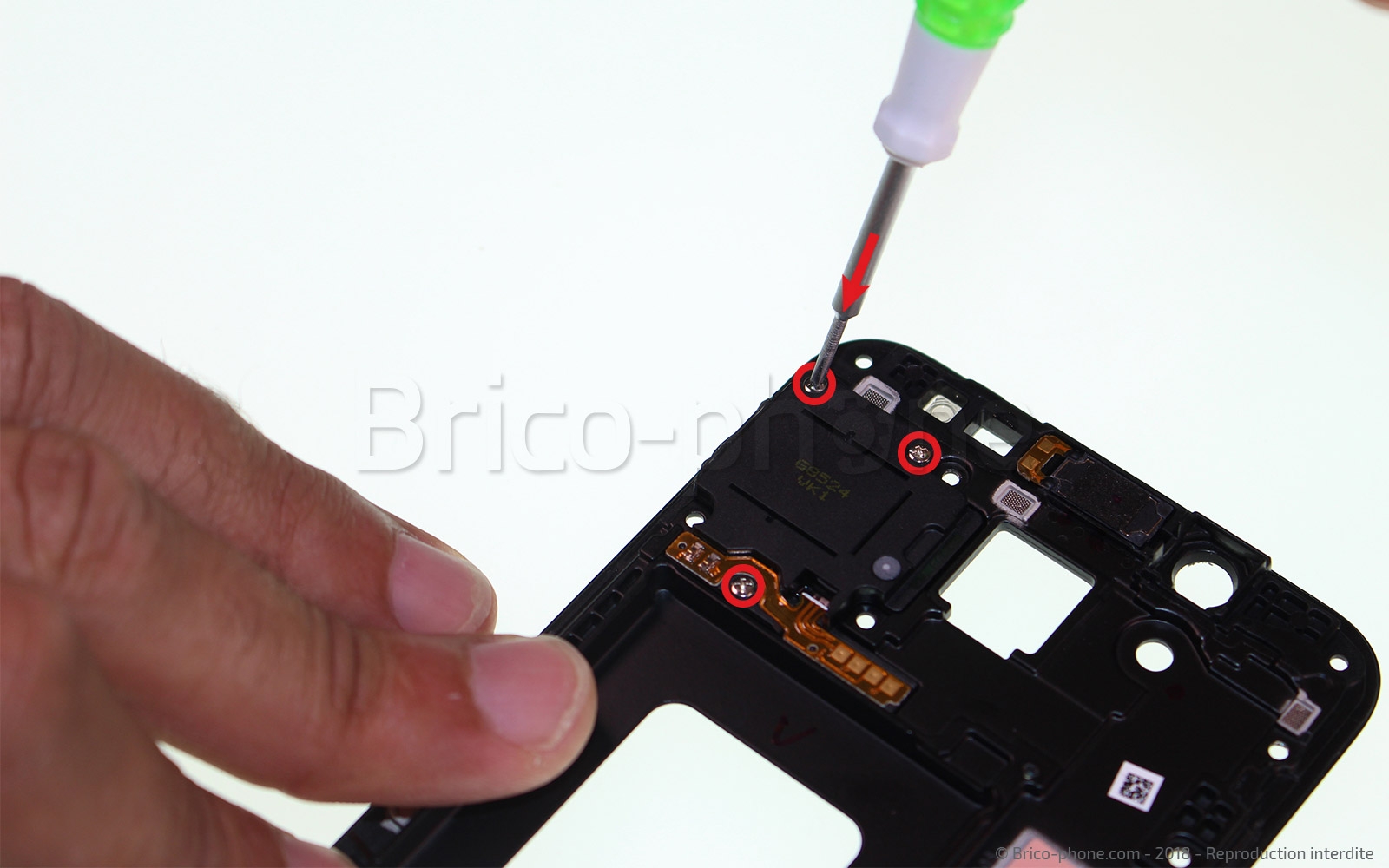

Vous pouvez enfin retirer votre haut parleur externe défectueux ! Avec le tournevis cruciforme, retirez les 3 vis qui le retiennent puis, grâce à la pincette, sortez le haut parleur de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Conseil pour le remontage
Votre composant défectueux est maintenant retiré de votre smartphone, il ne vous reste plus qu'à le remplacer par un haut parleur externe neuf puis suivre les étapes de ce tutoriel photo dans l'autre sens.

Au moment de replacer le bloque écran (vitre + amoled), n'hésitez pas a le recoller avec un adhésif à vitre ou de la colle B7000, en vente sur notre site internet. Il suffira de placer votre téléphone sous presse le temps de laisser l'adhésif prendre.
