Changement d'écran (vitre+châssis+batterie) sur P20 lite

Temps estimé : 45 min
Difficulté : 3/5
P20 lite | Temps estimé : 45 min | Difficulté : 3/5

Ce tutoriel photos vous aidera à changer le bloc écran avec batterie de votre Huawei P20 Lite.

Diagnostic

› Votre vitre est brisée
› Votre écran présente des défauts d'affichage tels que tâches ou lignes
› Votre téléphone s'allume mais l'écran reste noir
› Vous rencontrez des problèmes tactiles
› Votre châssis en métal (contour du téléphone) est abîmé
› Vous souhaitez changer l'écran rapidement et facilement avec un bloc complet

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran COMPLET prémonté sur châssis + batterie pour Huawei P20 Lite - Noir
169,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
En avant pour changer votre bloc écran et la batterie de votre smartphone !

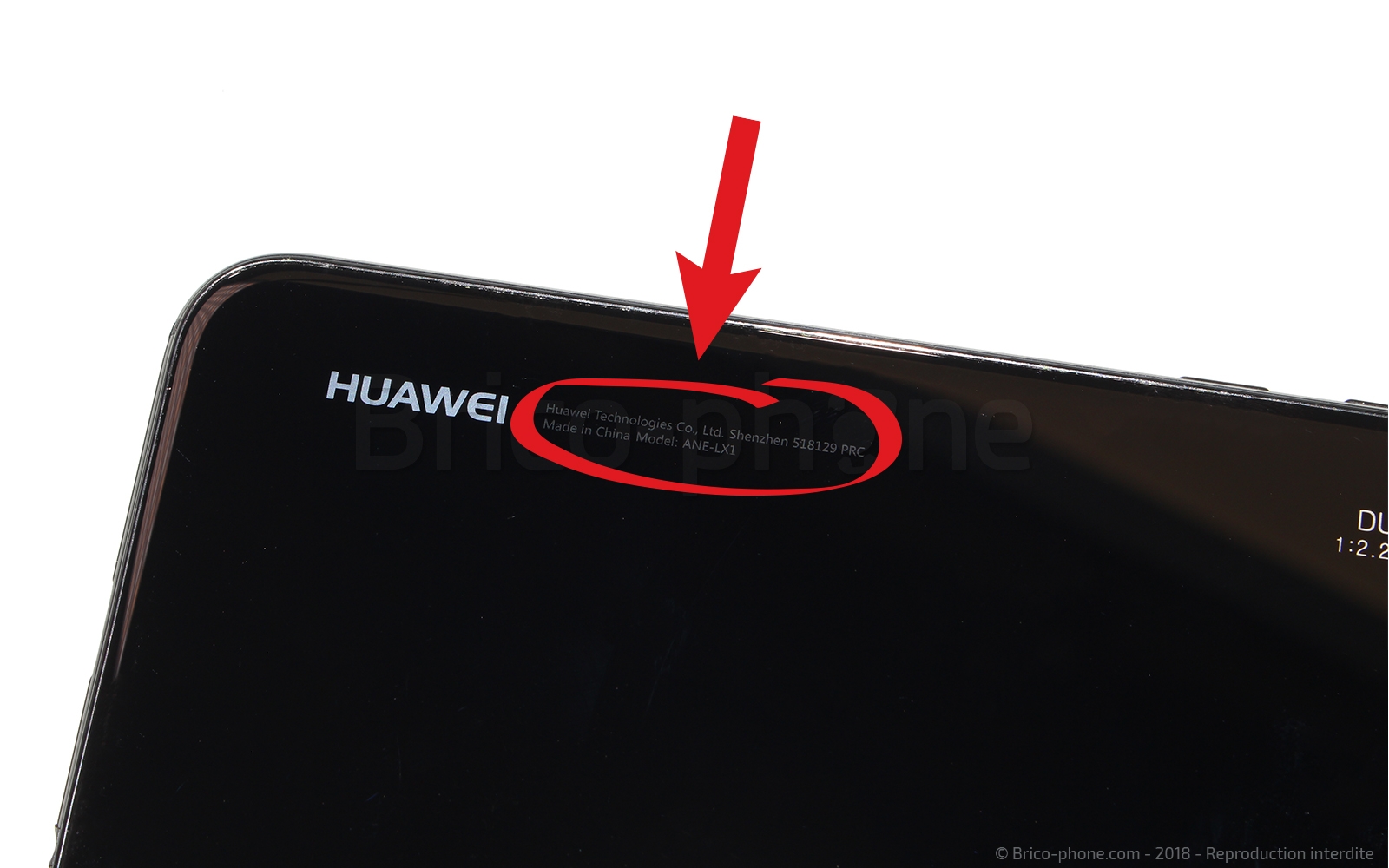

Mais avant de vous lancer, vérifier bien que le modèle de votre Huawei P20 correspond bien aux pièces que vous possédez.

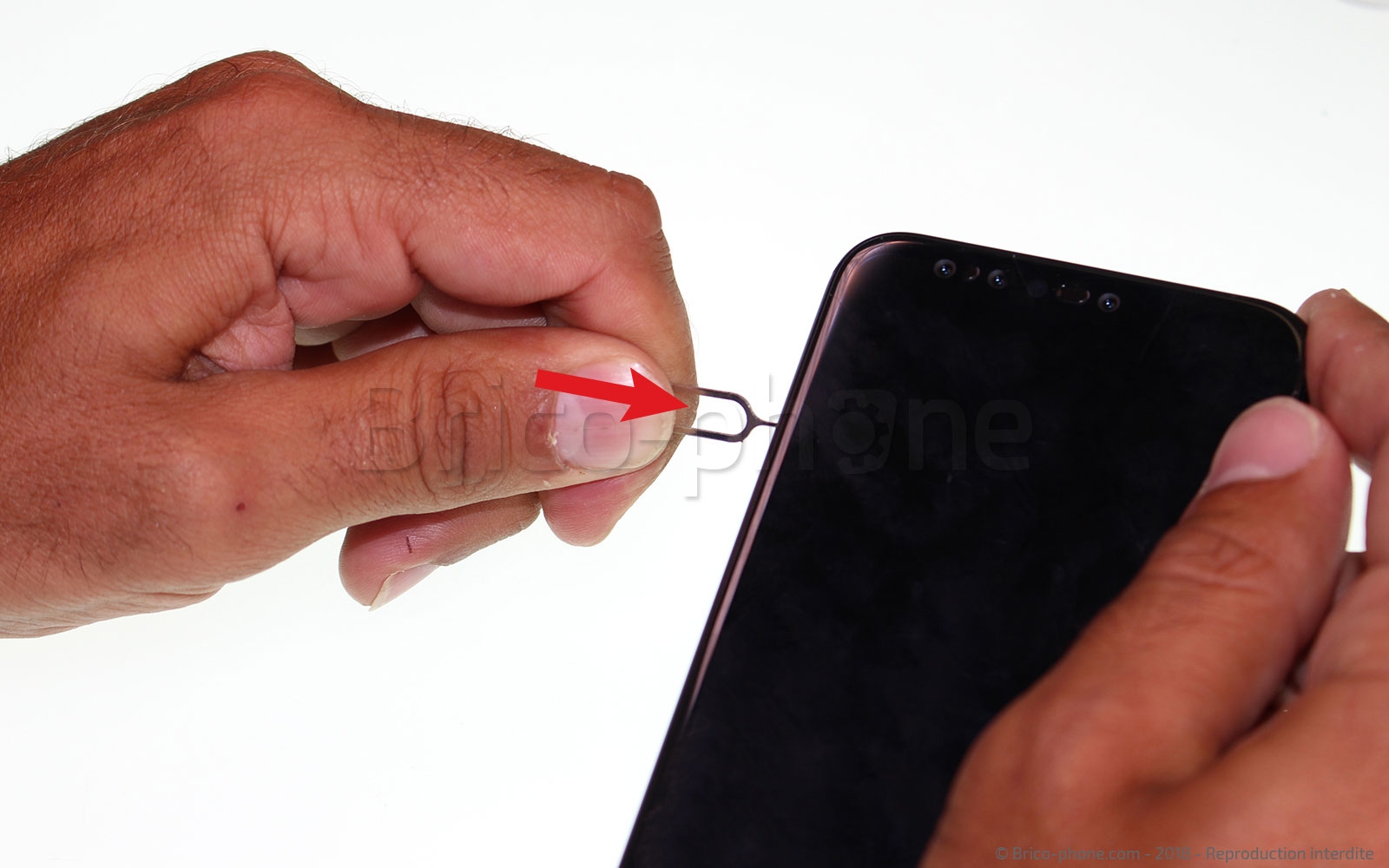

Eteindre et retirer le rack Sim

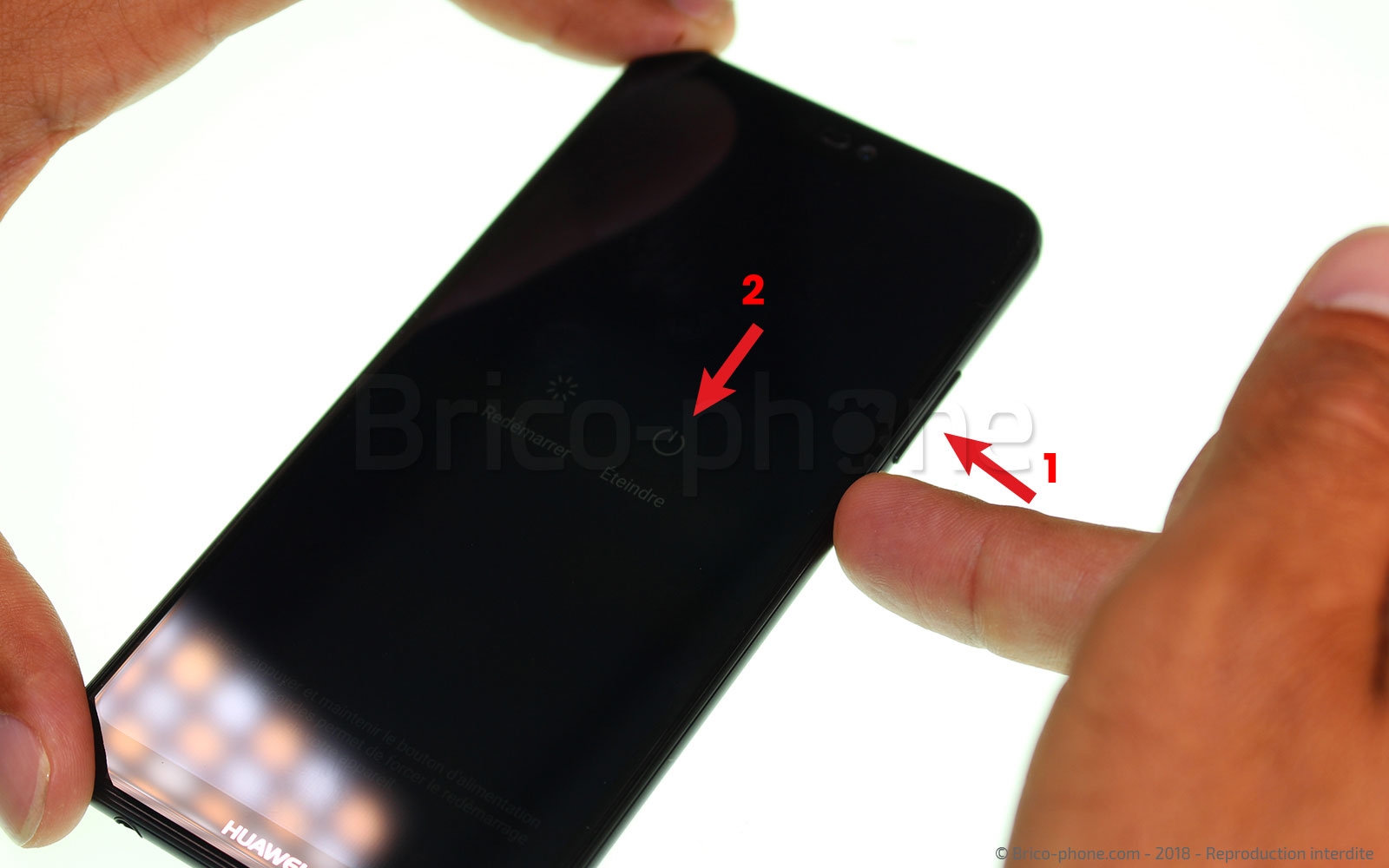

Avant toute réparation, vous devez éteindre votre téléphone avec le bouton power placé sur côté droit puis cliquer sur le bouton "éteindre" qui s'affiche sur votre écran.

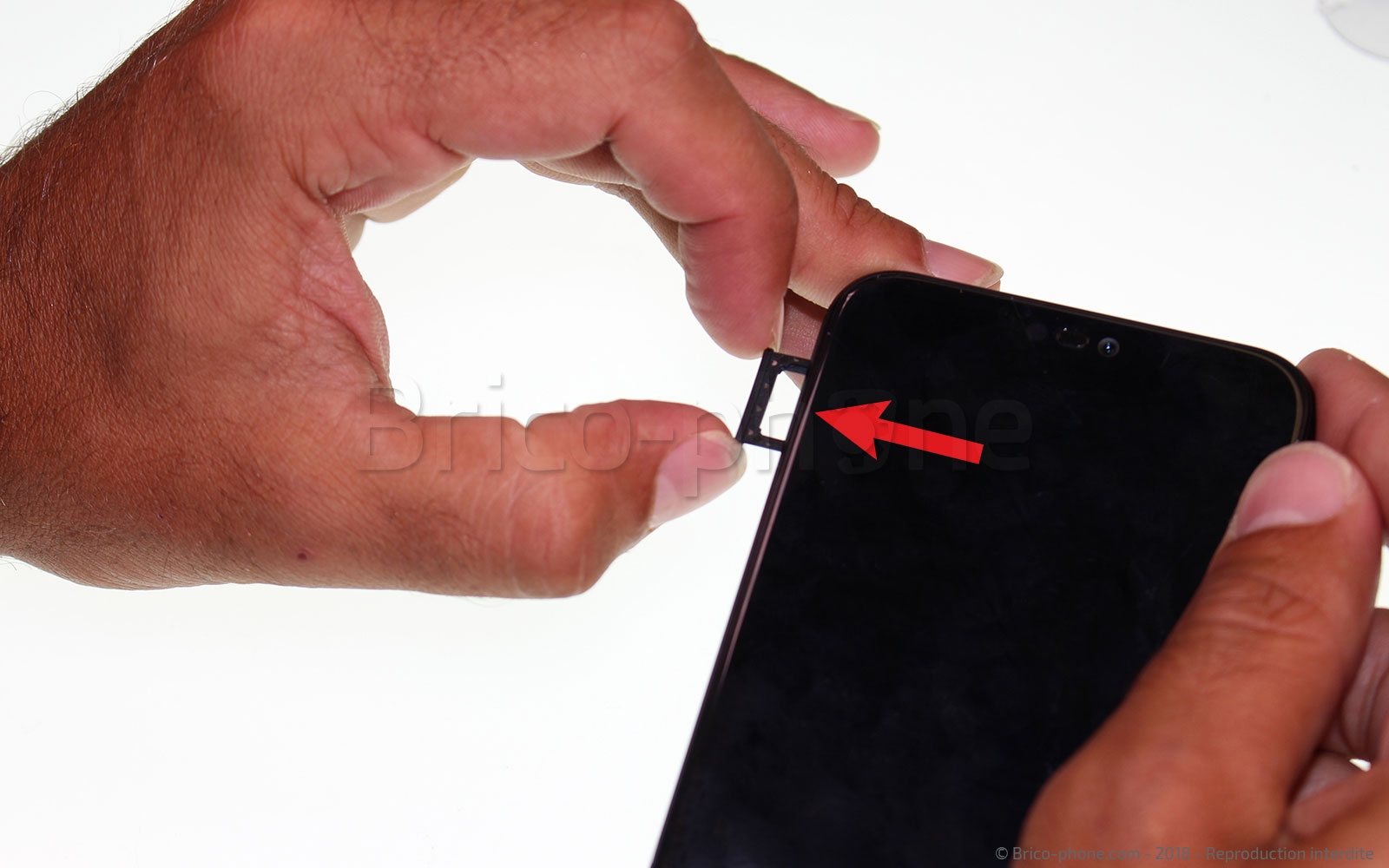

Vous pouvez alors sortir le rack Sim avec l'outil adéquat.
Outils du kit utilisés
Outils du kit utilisés

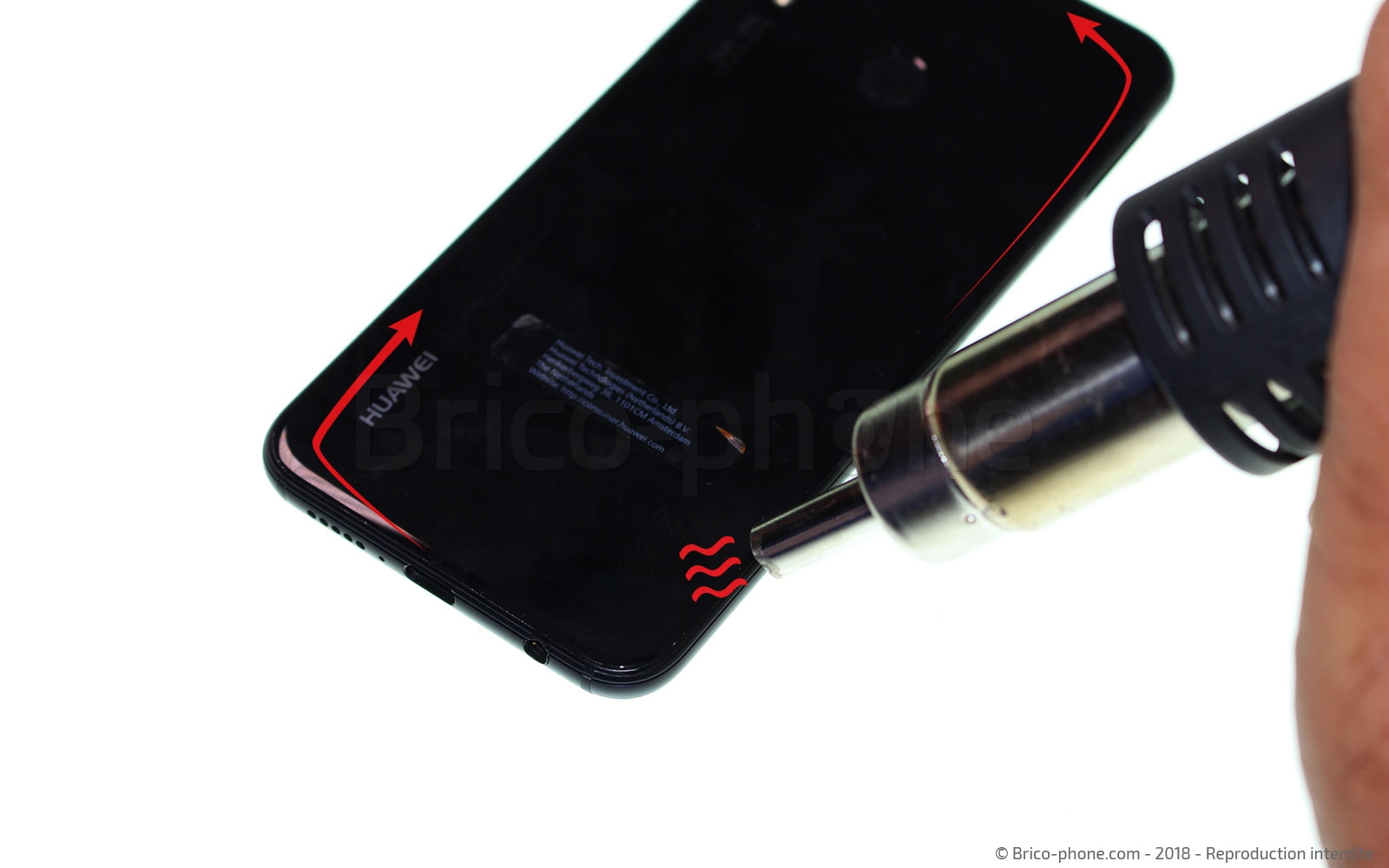

Étape 1 : Chauffer la vitre arrière
A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de votre vitre arrière pendant 20 à 30 secondes, ne dépassez pas les 80°C.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

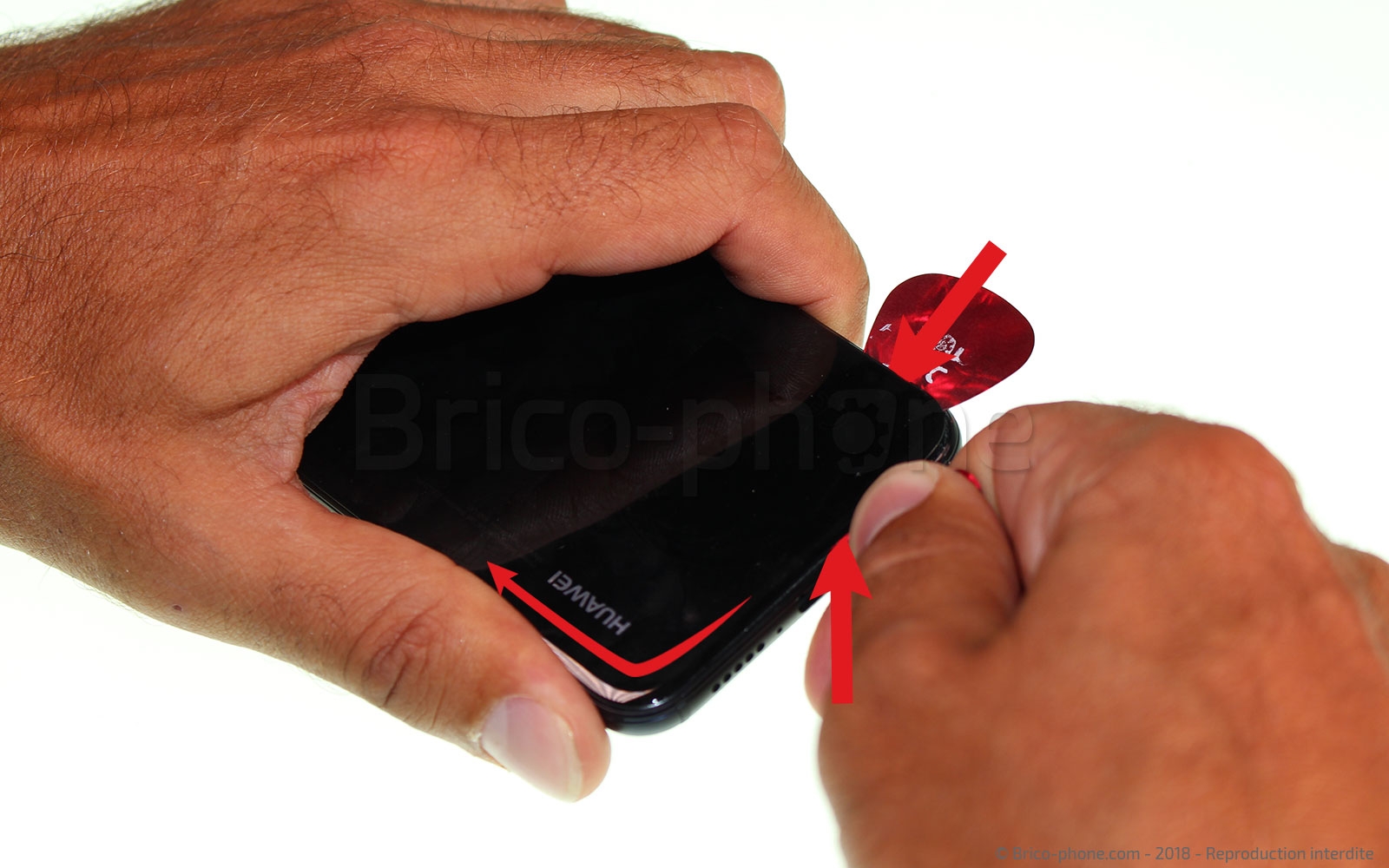

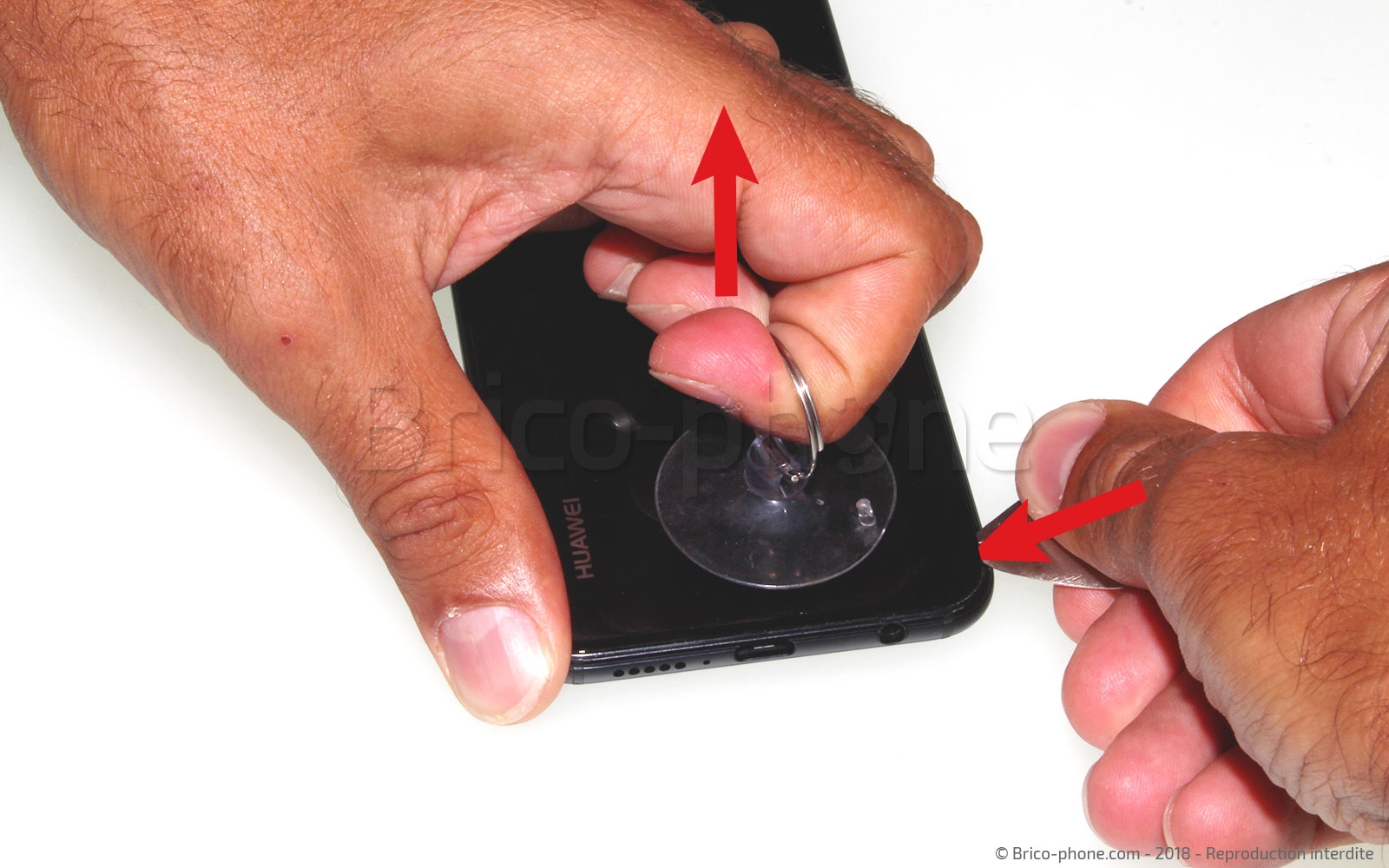

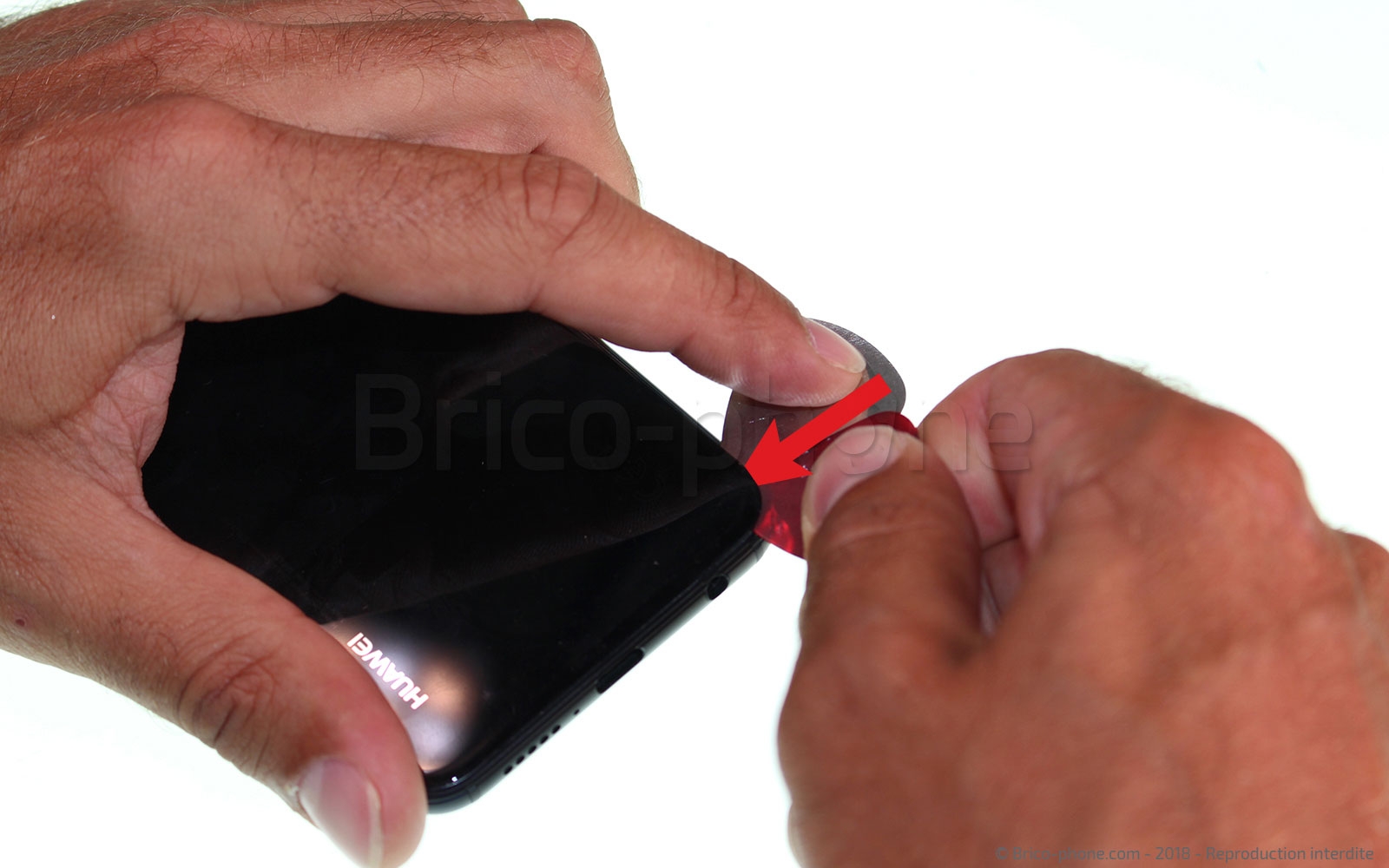

Étape 2 : Créer un point d'insertion
Désormais positionnez la ventouse sur le coin inférieur droit du téléphone puis relever vers vous afin de pouvoir créer un point d'insertion et y mettre le médiator en métal. Prenez les médiators en plastique et placez-les à l'endroit ou vous créez l'ouverture.
Outils du kit utilisés
Outils du kit utilisés

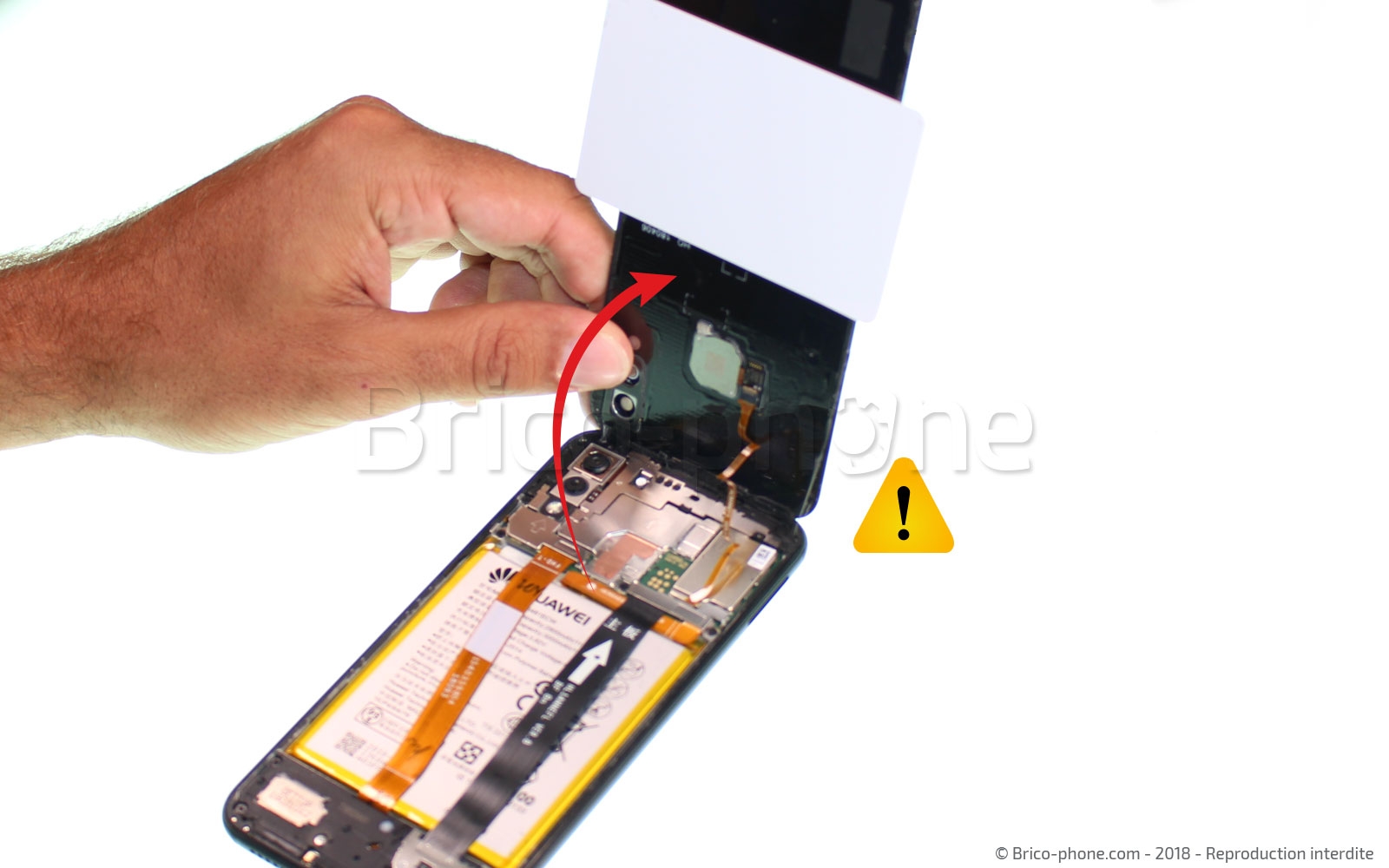

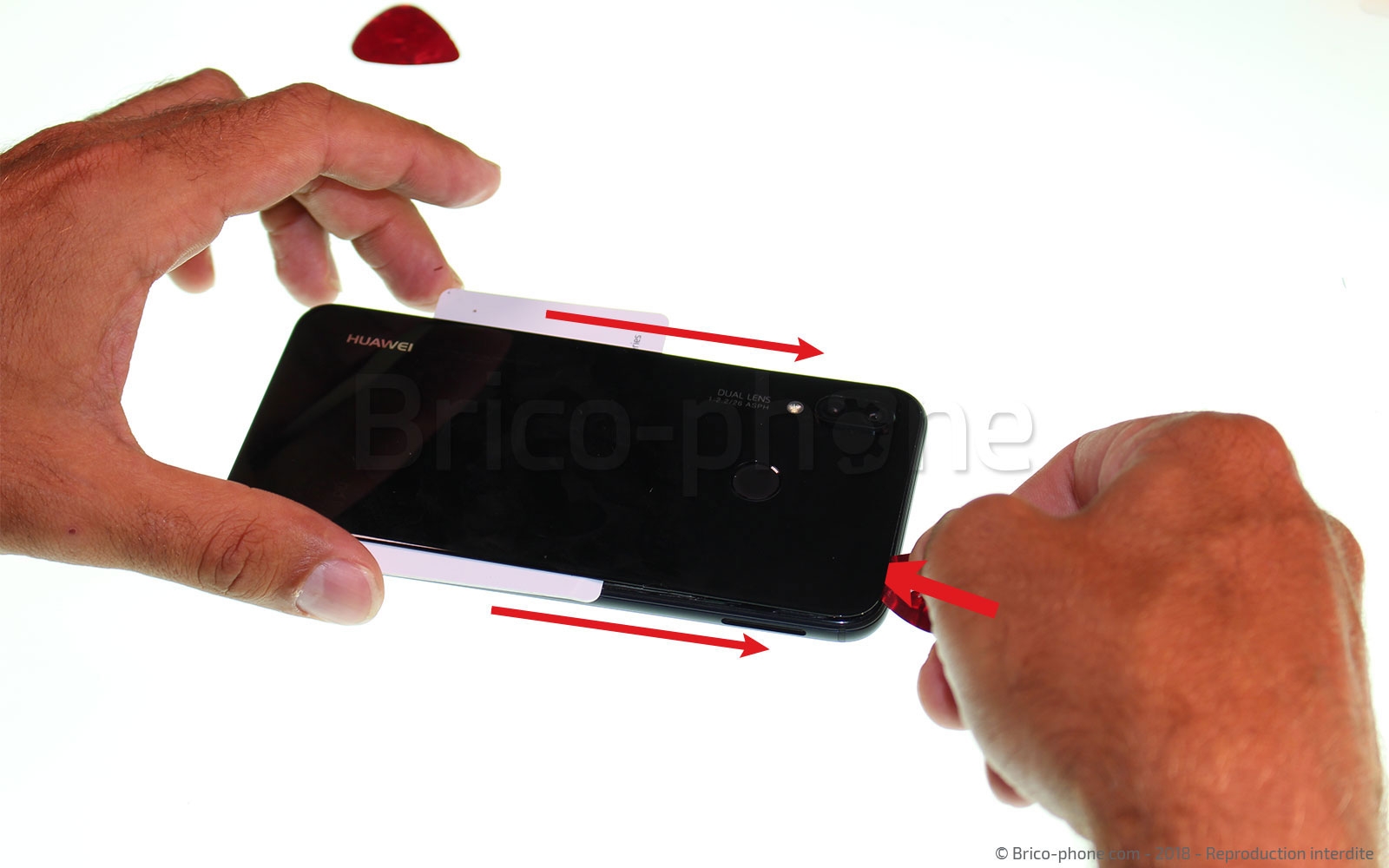

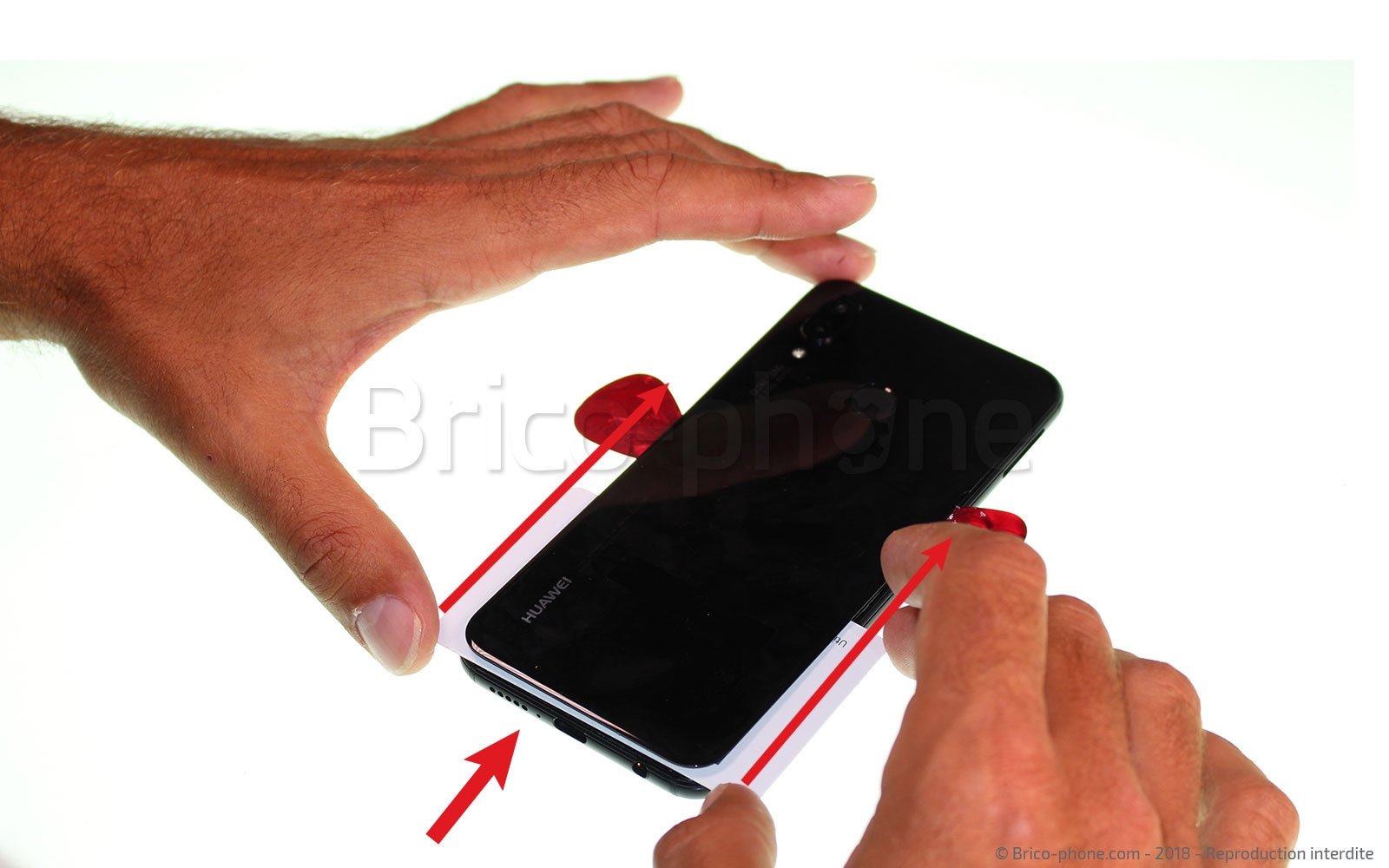

Étape 3 : Décoller la vitre arrière
Maintenant que les médiators en plastique sont placés convenablement, glissez-les avec douceur vers le haut du téléphone puis utilisez la carte PVC pour vous aider à relever la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

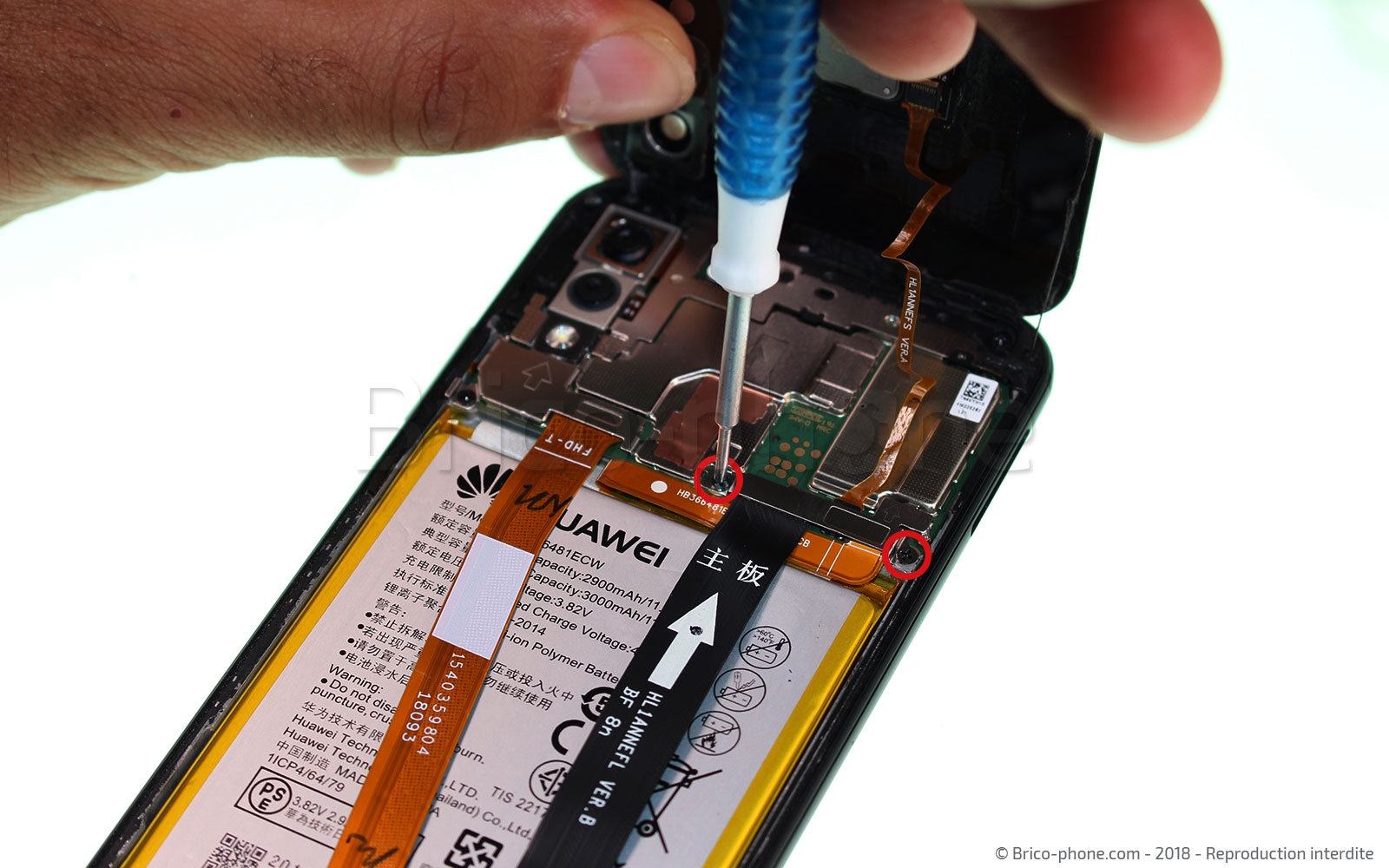

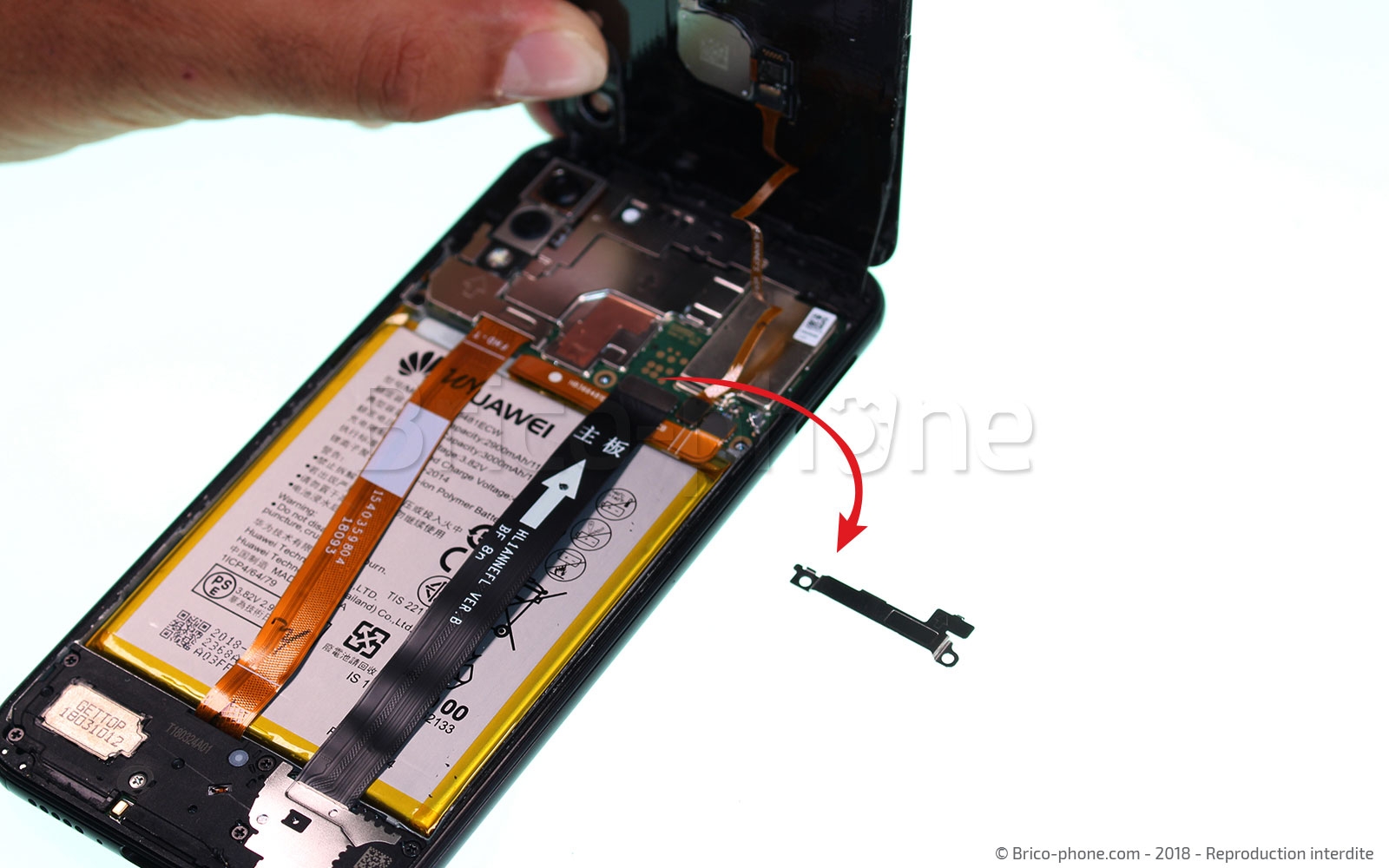

Étape 4 : Retirer la plaquette métallique
Attention en relevant la vitre arrière car le lecteur d'empreinte digitale est toujours connectée à la carte-mère. Il suffit alors de retirer les 2 vis qui maintiennent la plaquette métallique avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

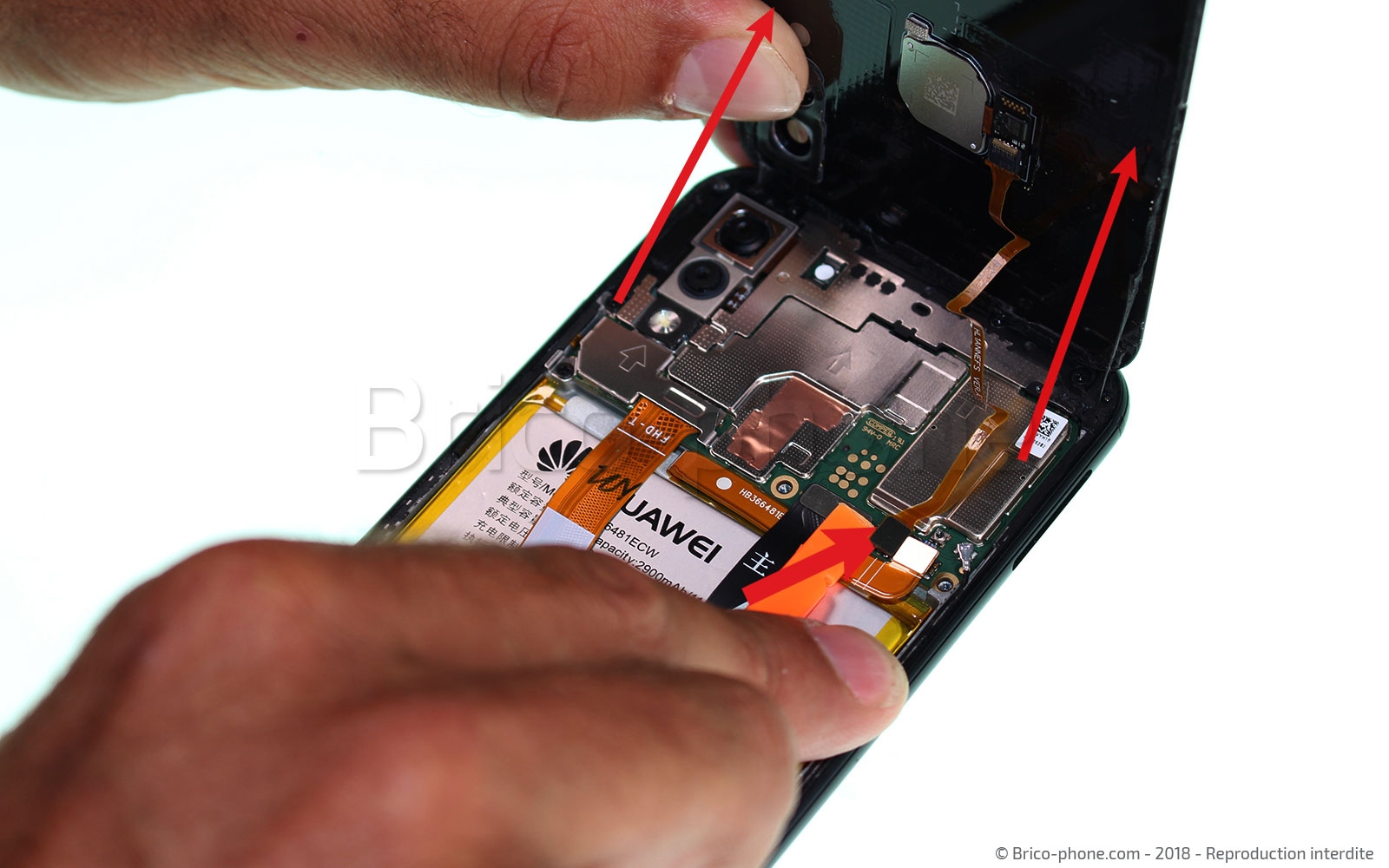

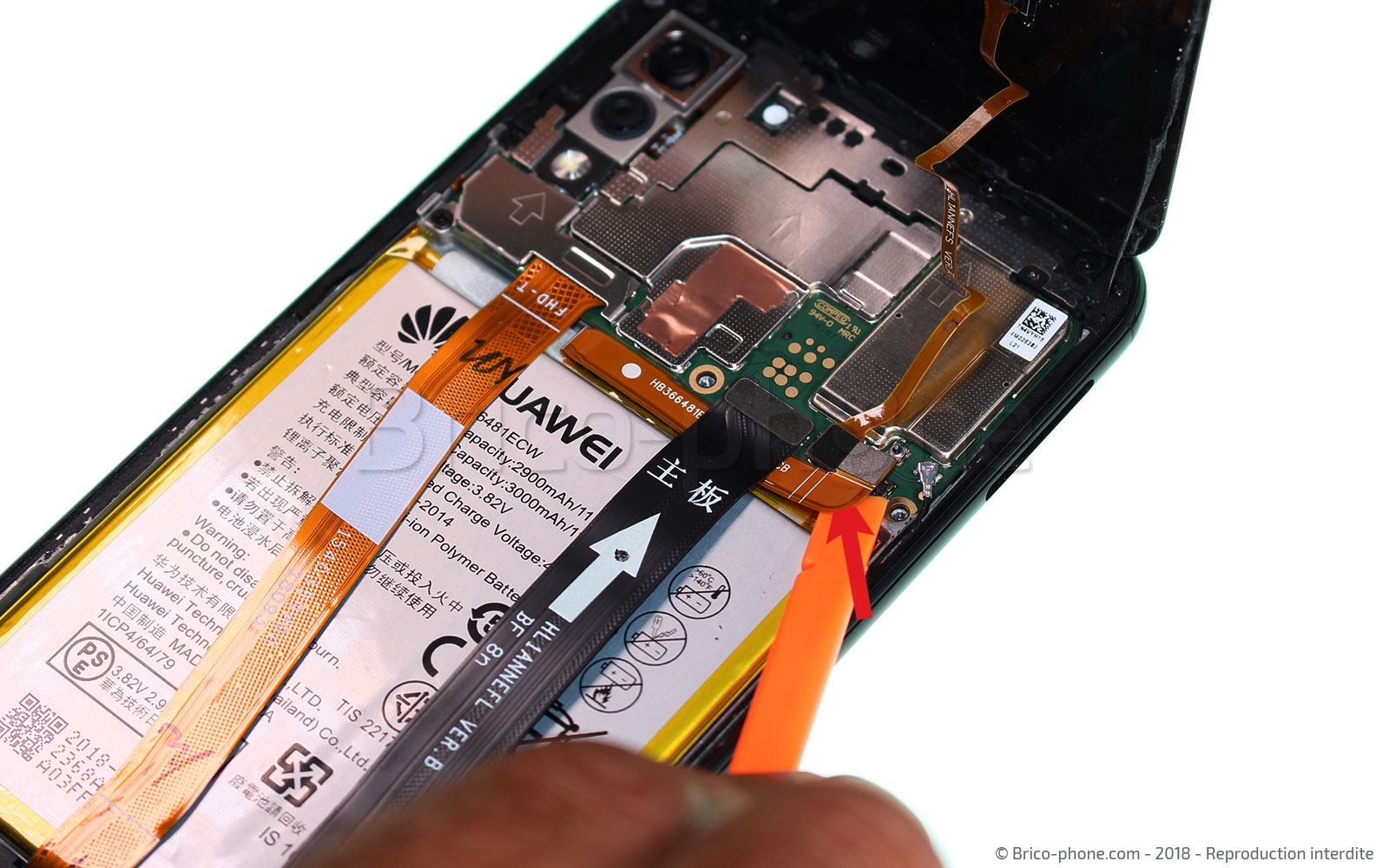

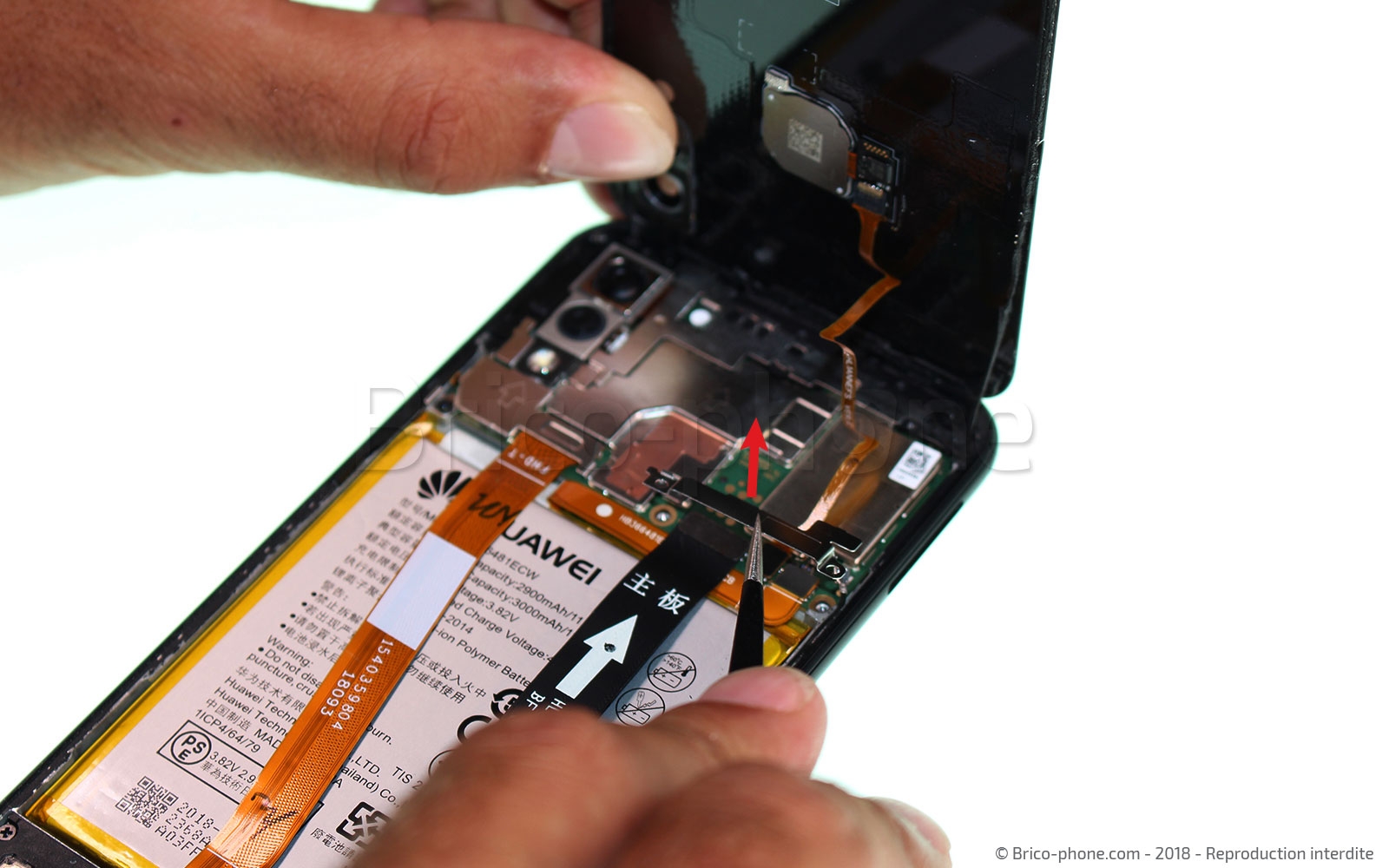

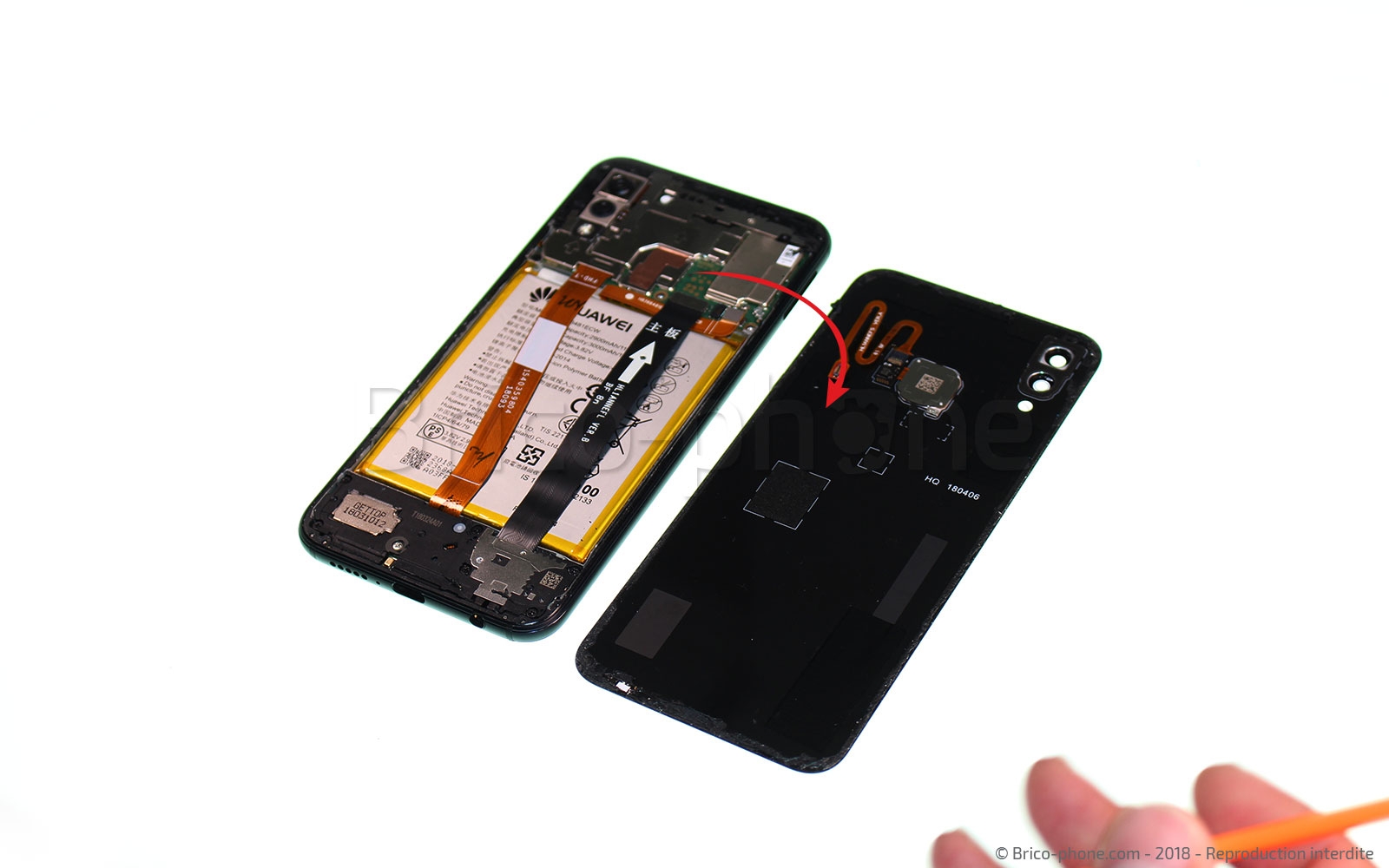

Étape 5 : Retirer la vitre arrière
Débrancher la nappe de la batterie et celle du lecteur d'empreinte digitale avec le levier en nylon.
La vitre arrière est alors décrochée.
Outils du kit utilisés
Outils du kit utilisés

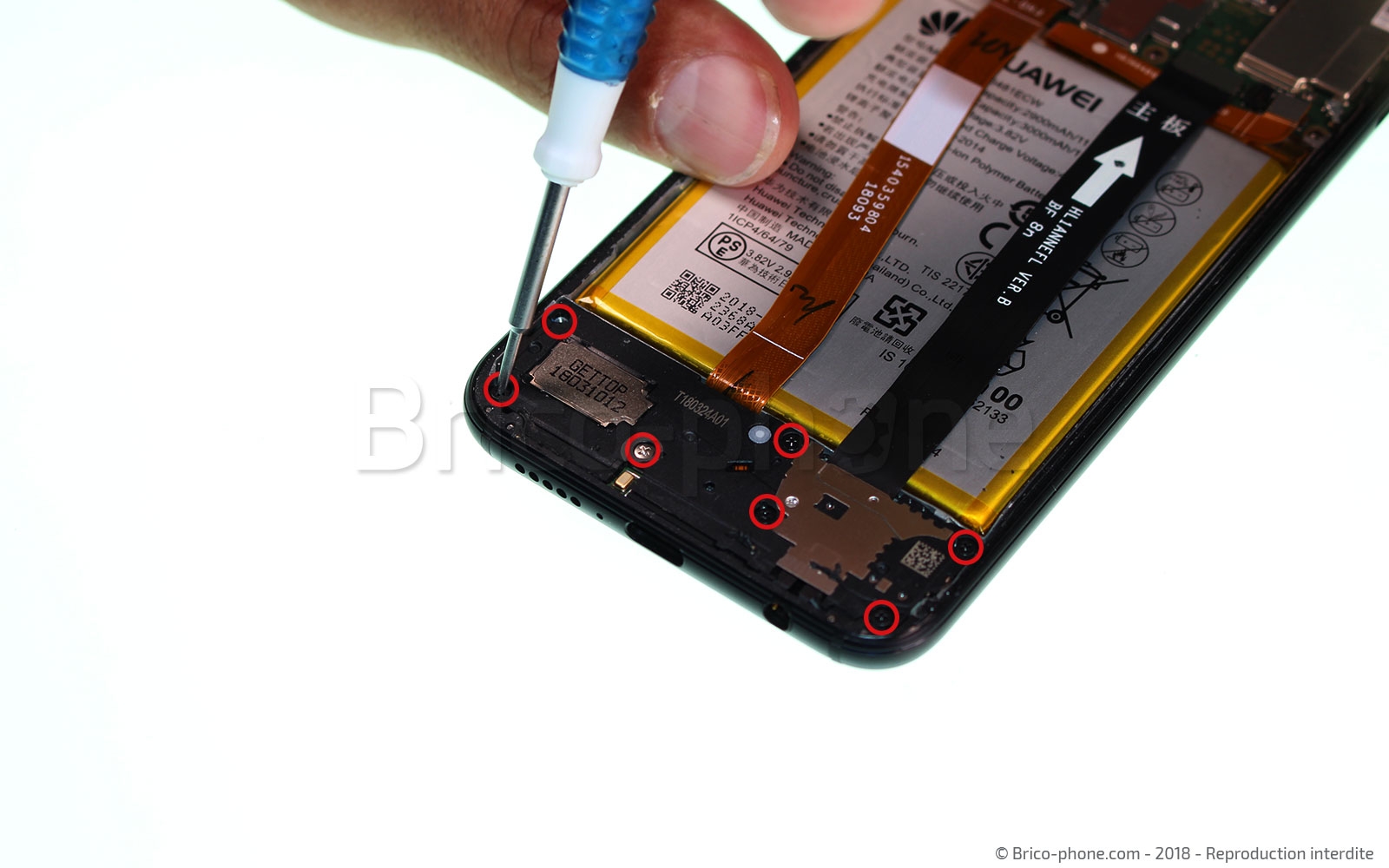

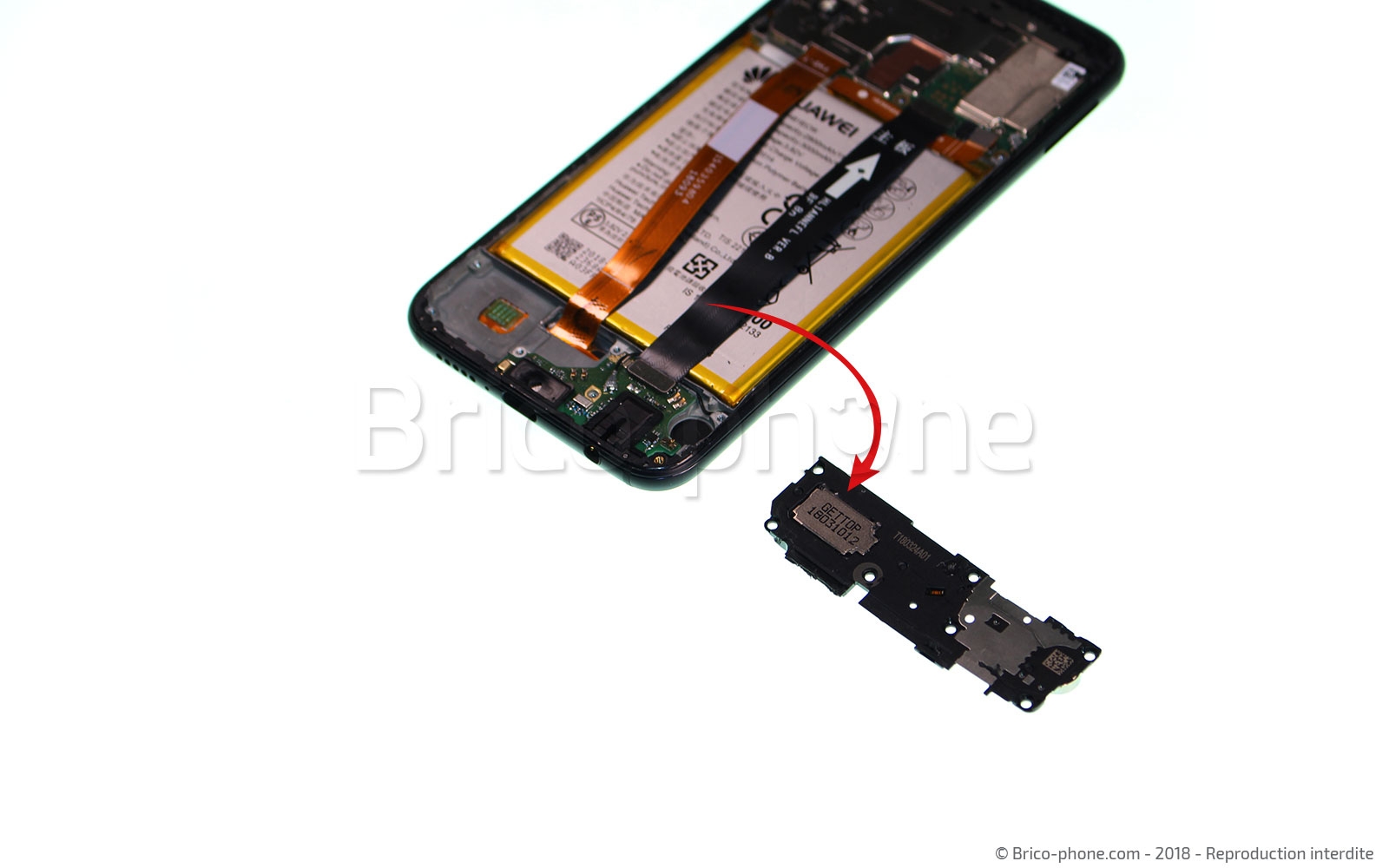

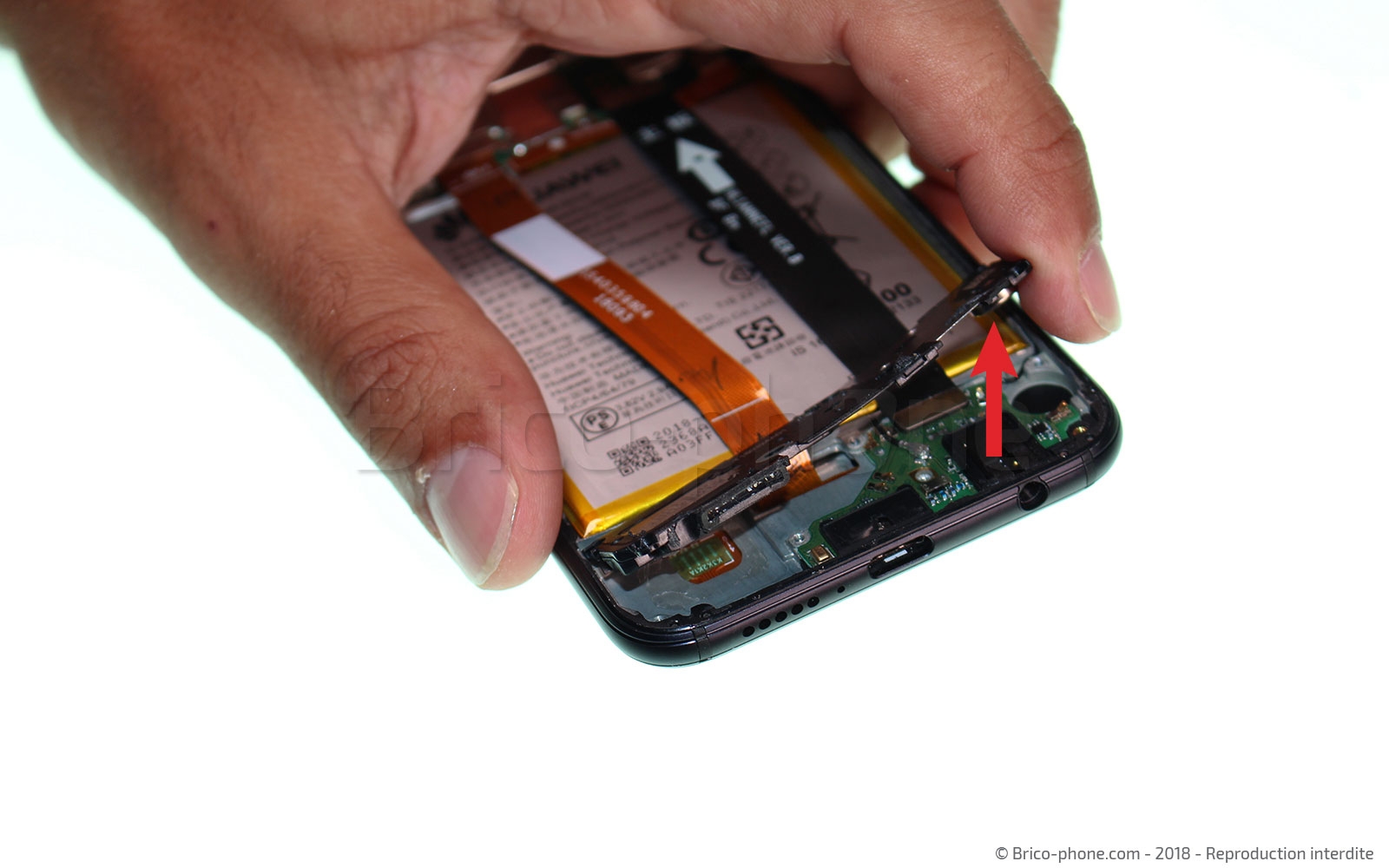

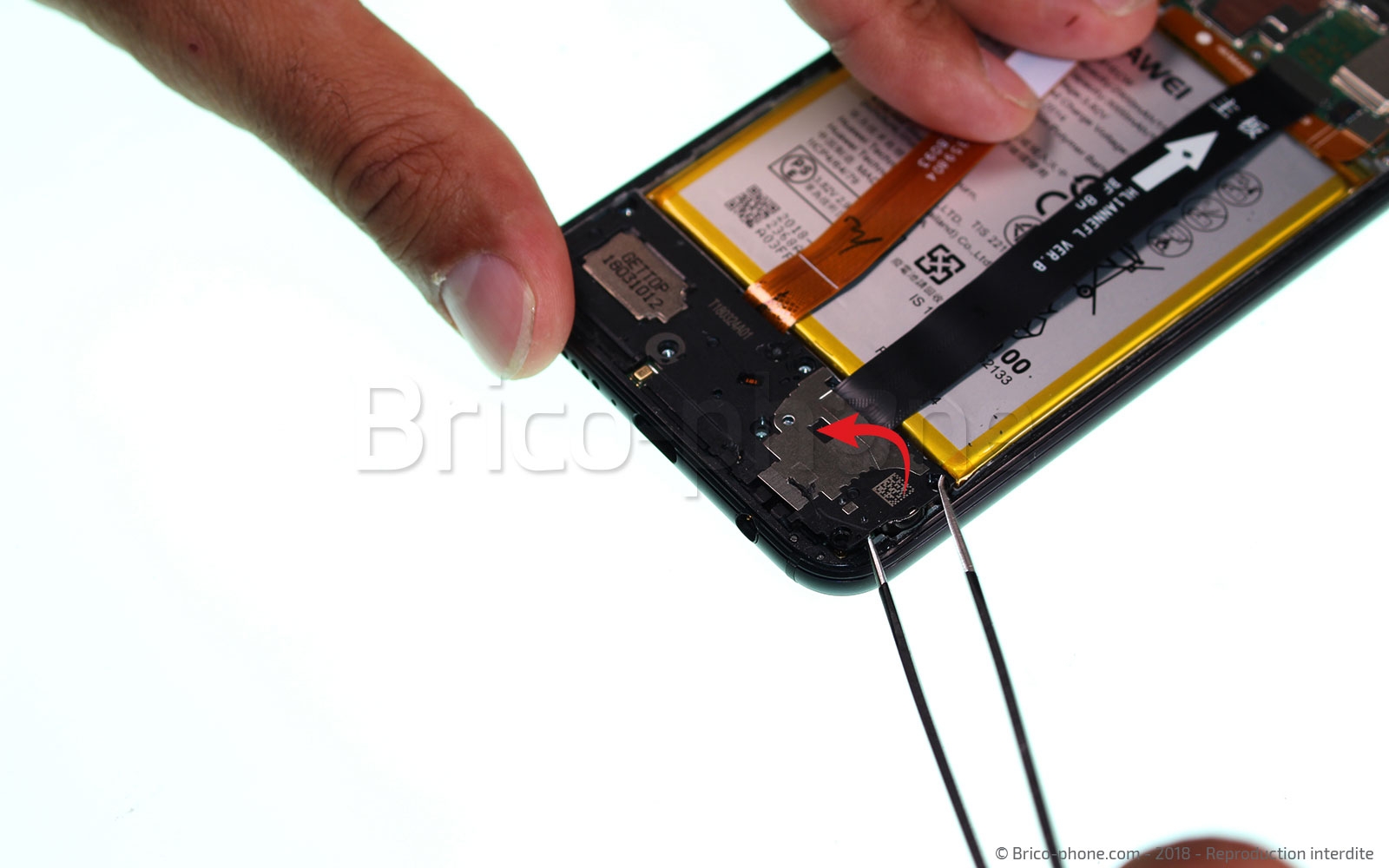

Étape 6 : Retirer le bloc haut-parleur externe
Retirer les 7 vis qui maintiennent le bloc haut-parleur externe avec le tournevis cruciforme. Pensez bien à repositionner les vis sur le patron qui est fournis avec votre commande.
Déclipsez et enlever le module haut-parleur avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

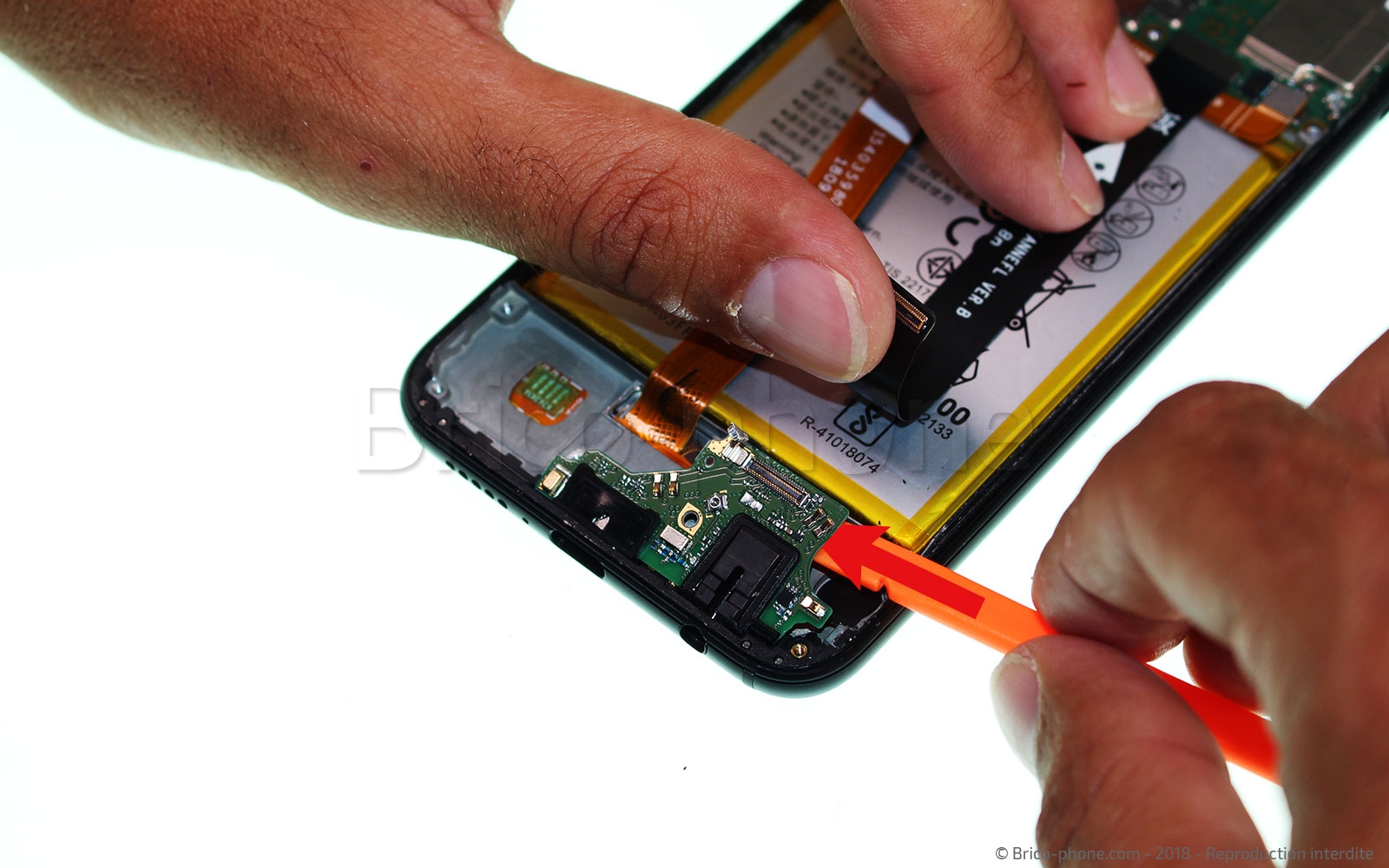

Étape 8 : Retirer le connecteur de charge

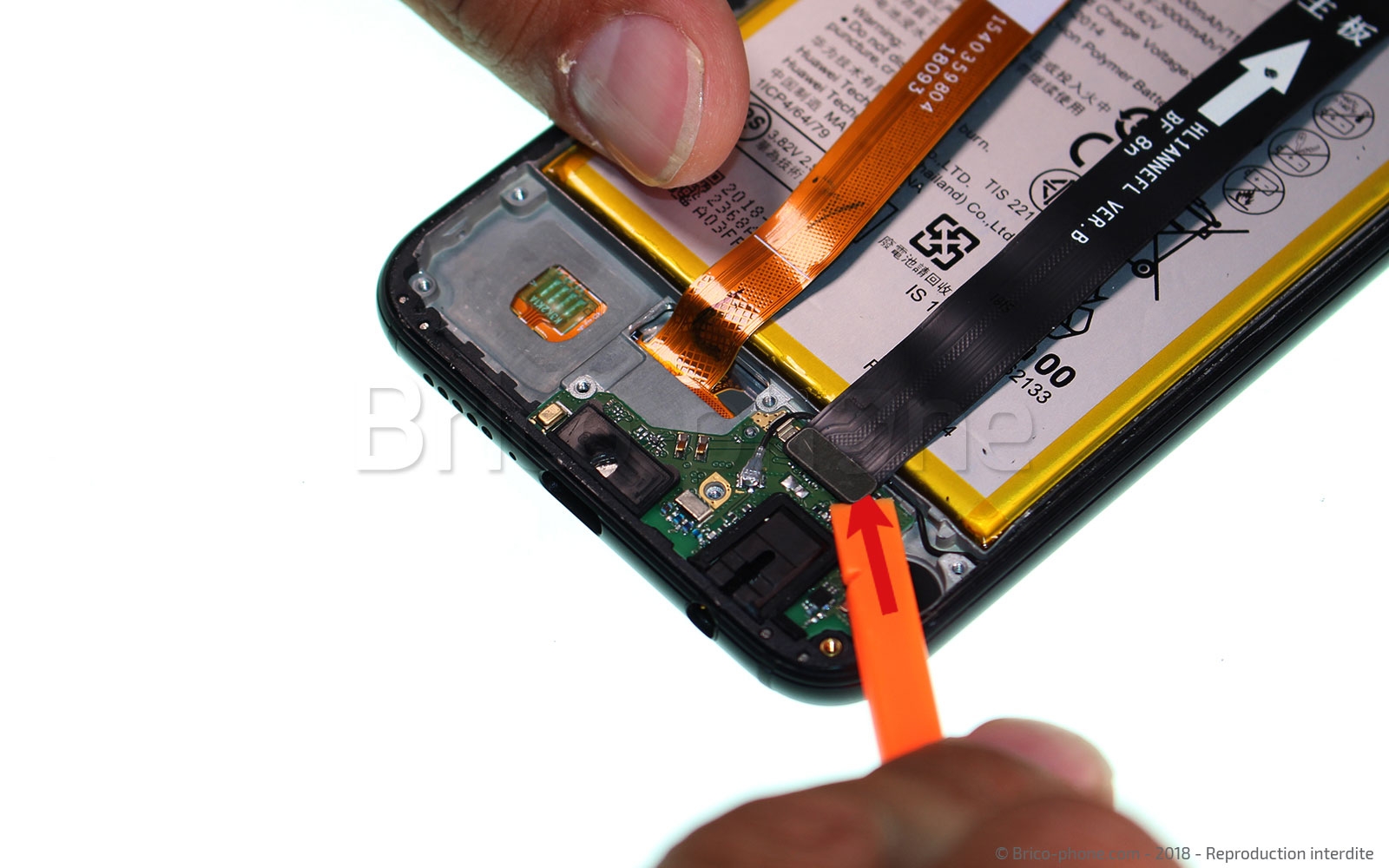

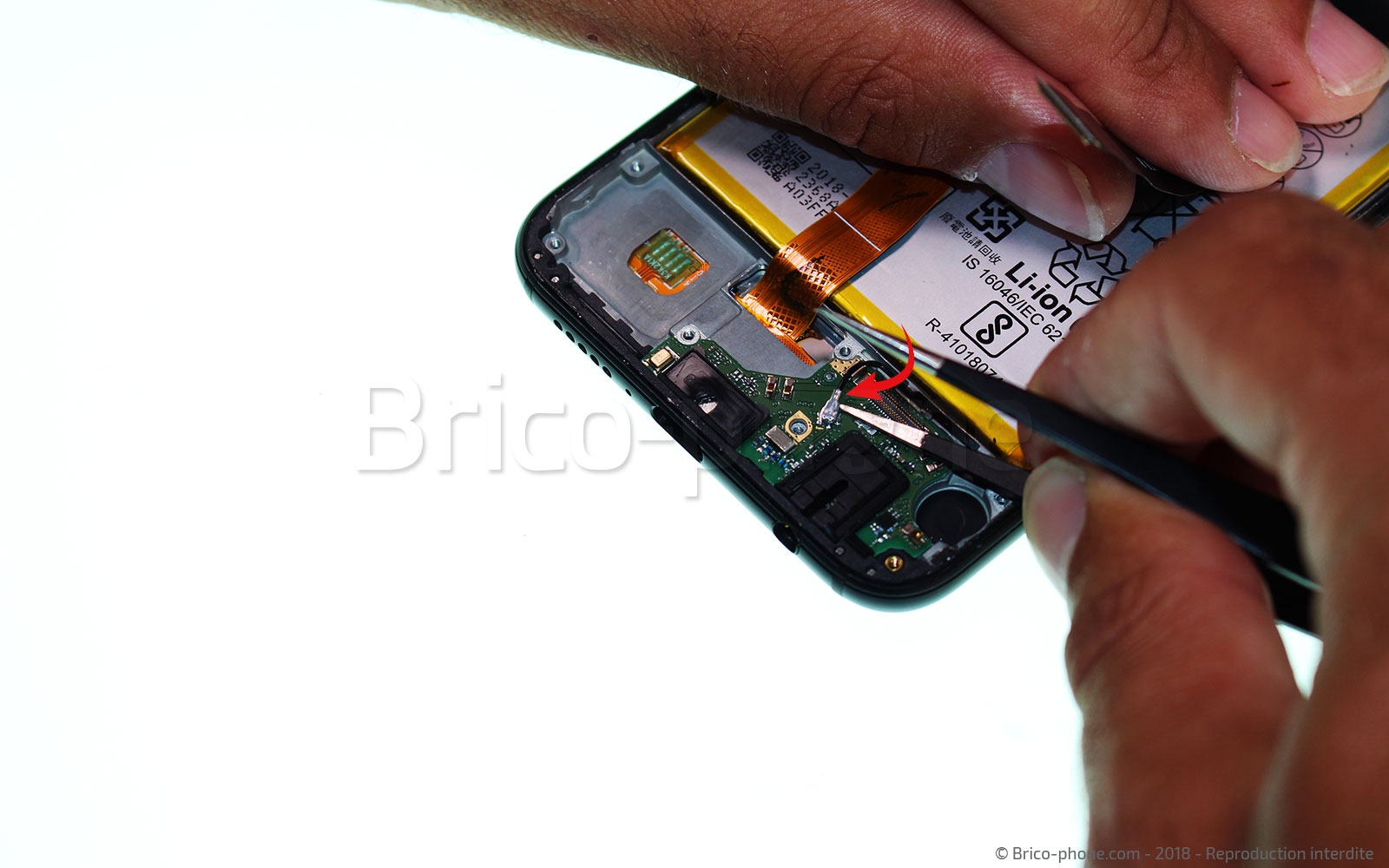

Tout d'abord, déconnecter le bas de la nappe d'interconnexion avec le levier en nylon puis faire la même chose avec le câble coaxial avec la pincette.

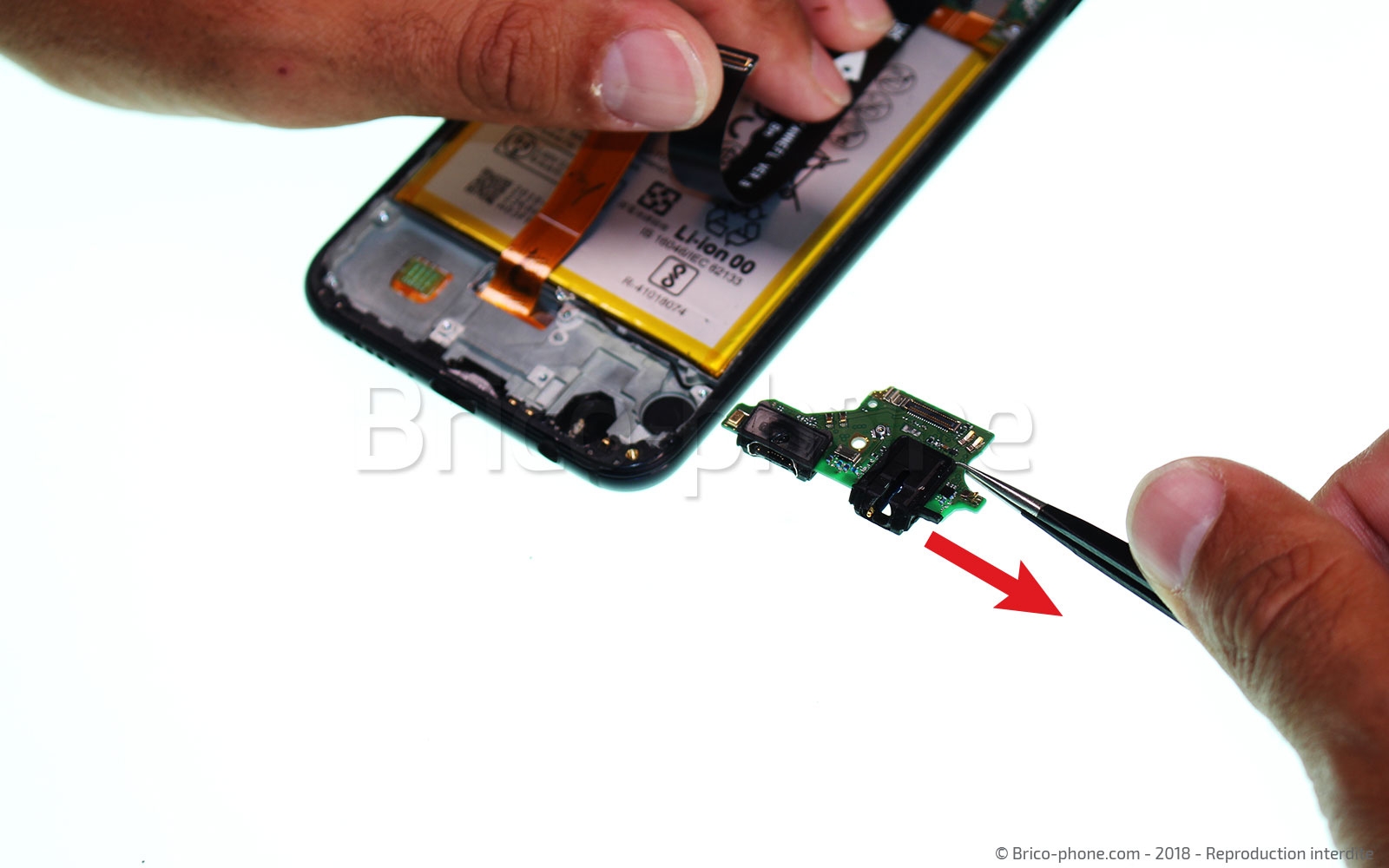

Ensuite, introduire doucement le levier en nylon sous le connecteur de charge pour le décoller. Le retirer avec l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

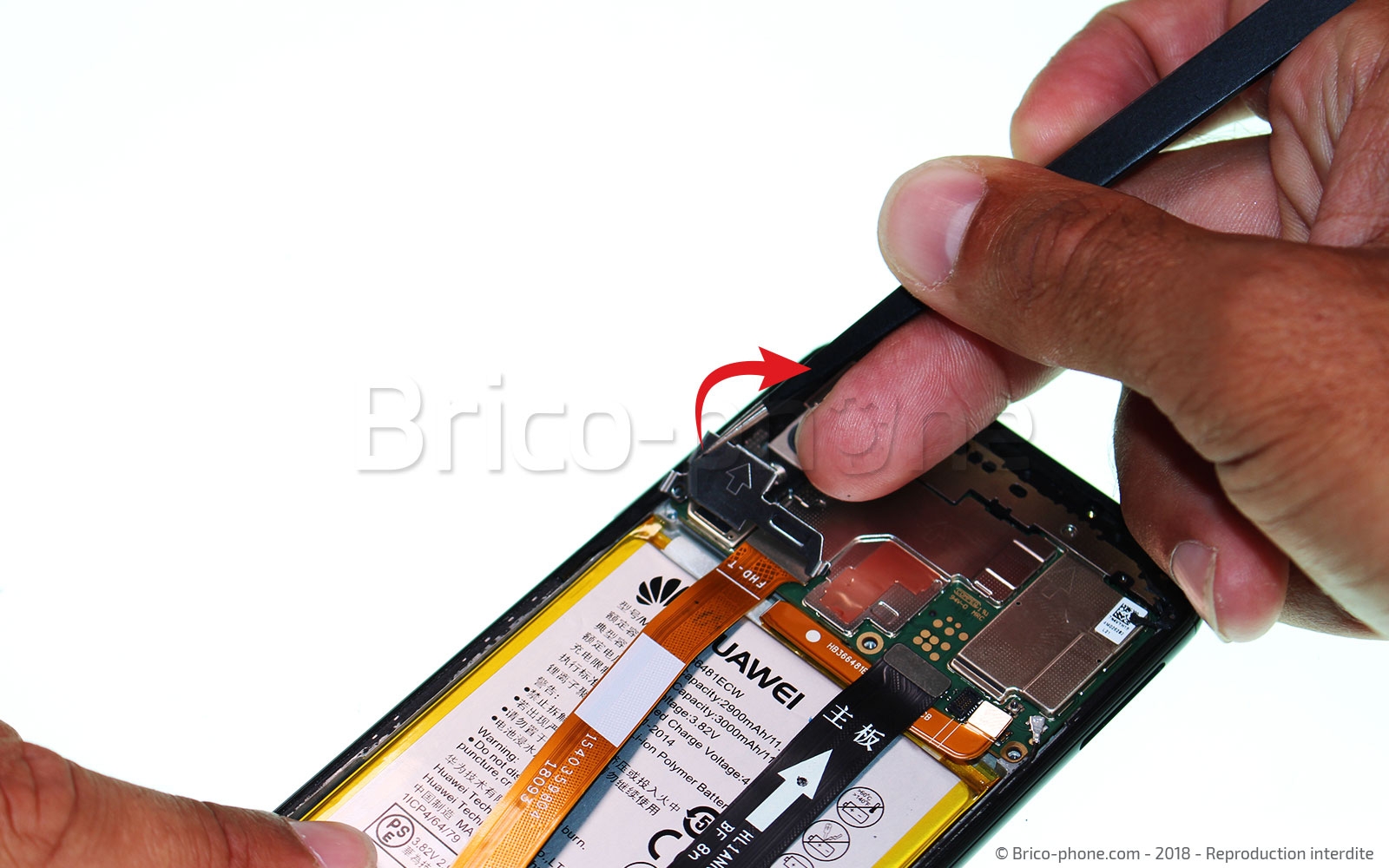

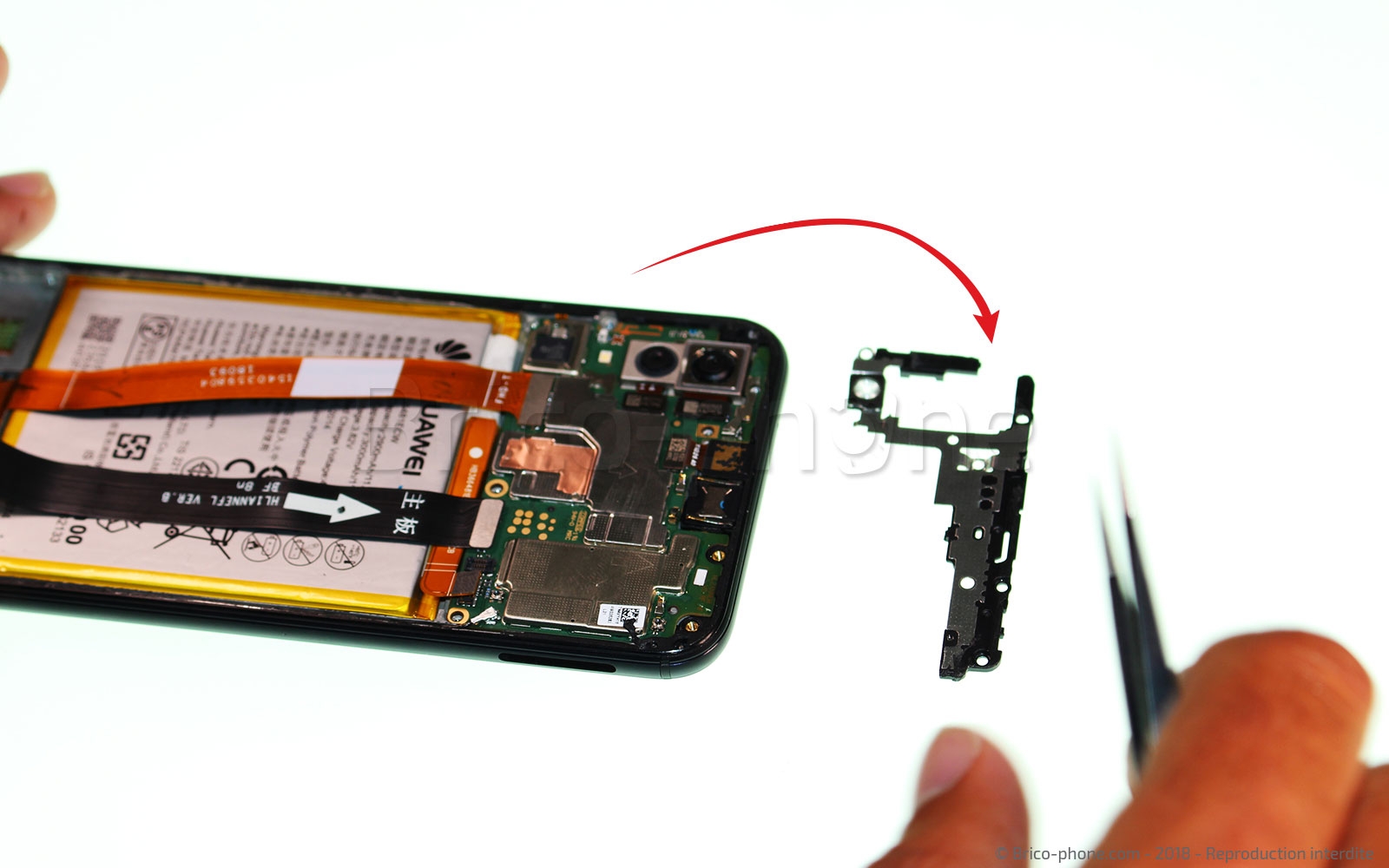

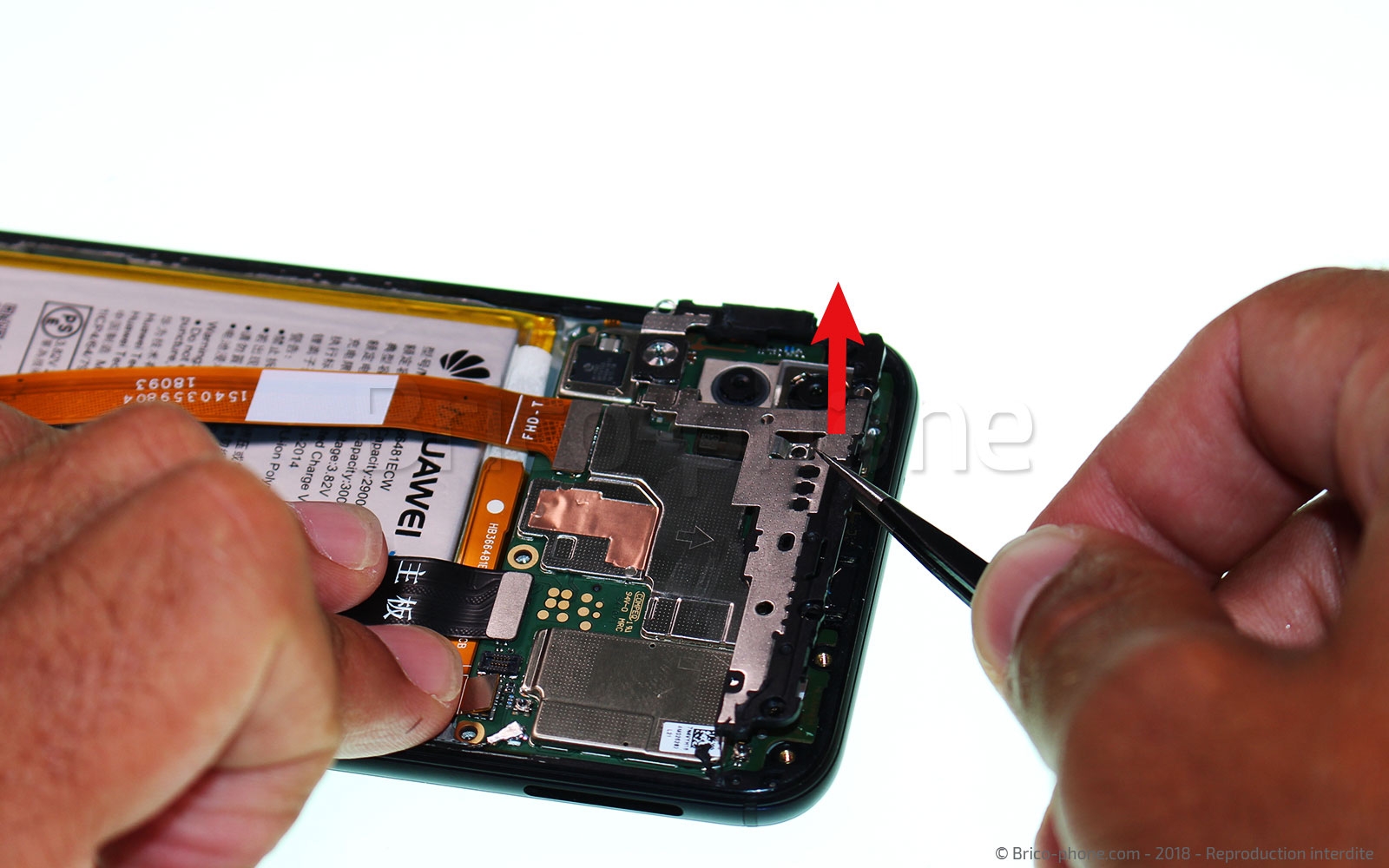

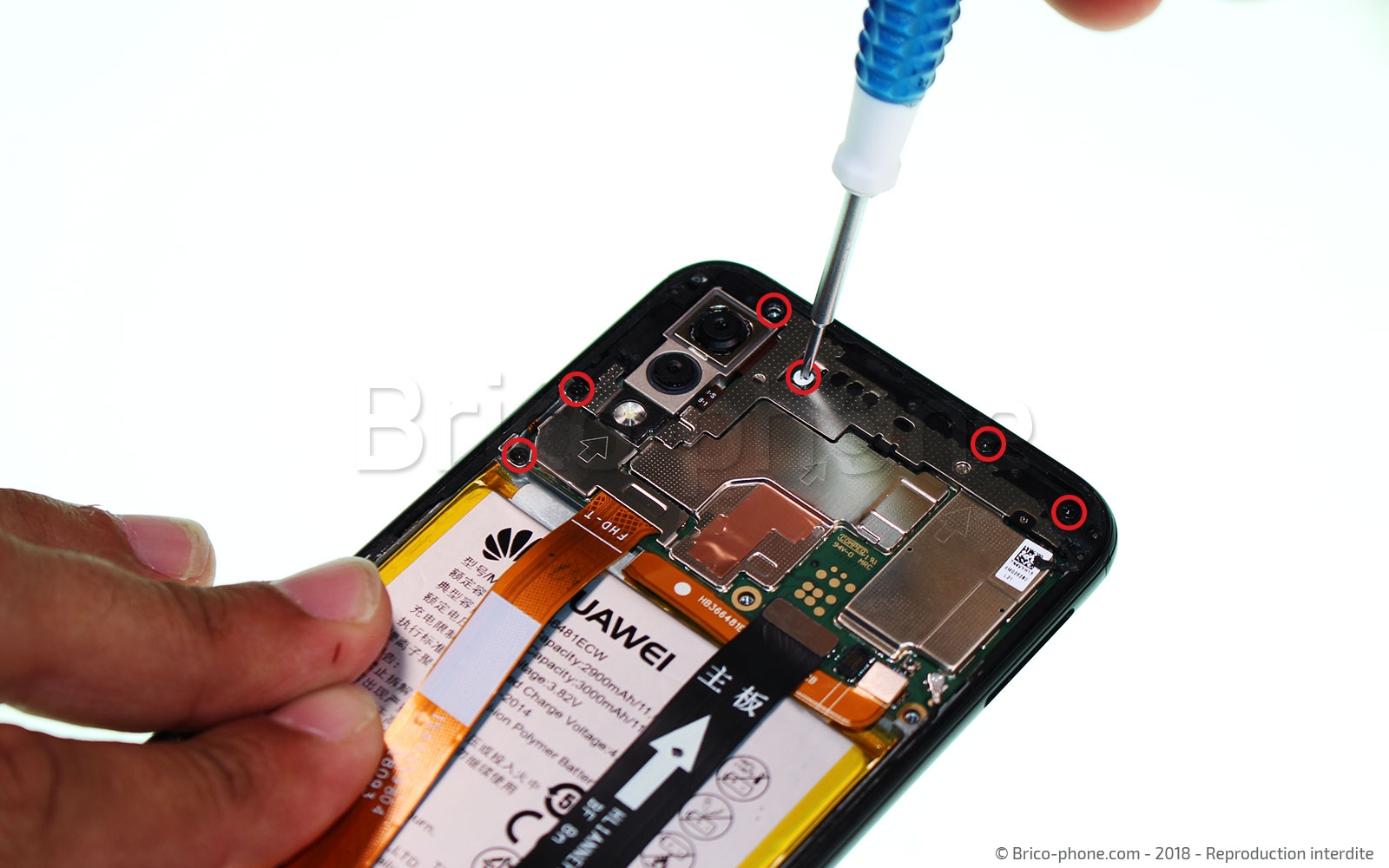

Étape 9 : Retirer les plaquettes supérieures
Il y a 6 vis à enlever des plaquettes métalliques supérieures avec le tournevis cruciforme.
Retirer d'abord la plaque métallique qui maintient la nappe de l'écran ensuite la plaquette métallique du haut de l'appareil avec l'aide la pincette.

Outils du kit utilisés
Outils du kit utilisés

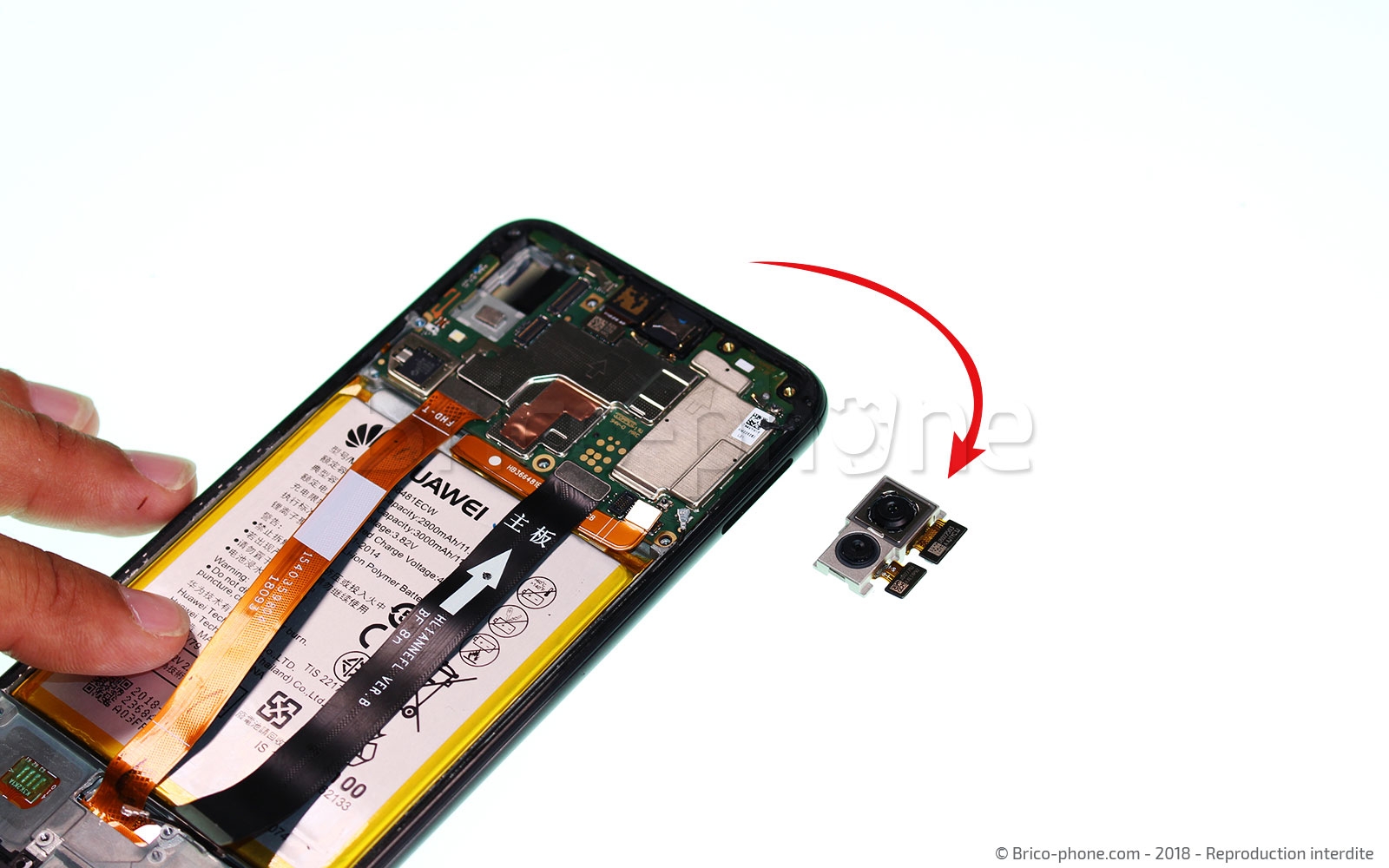

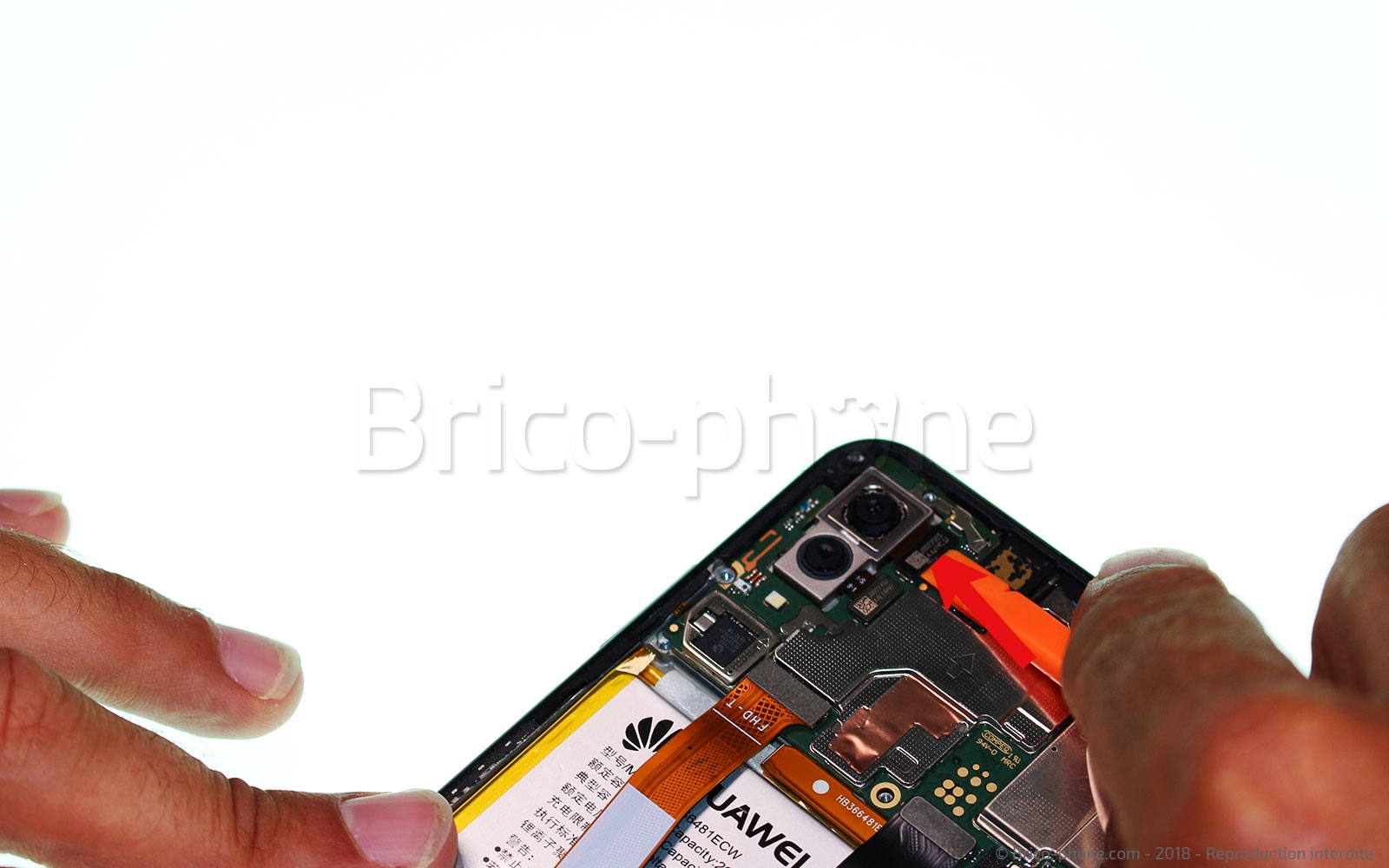

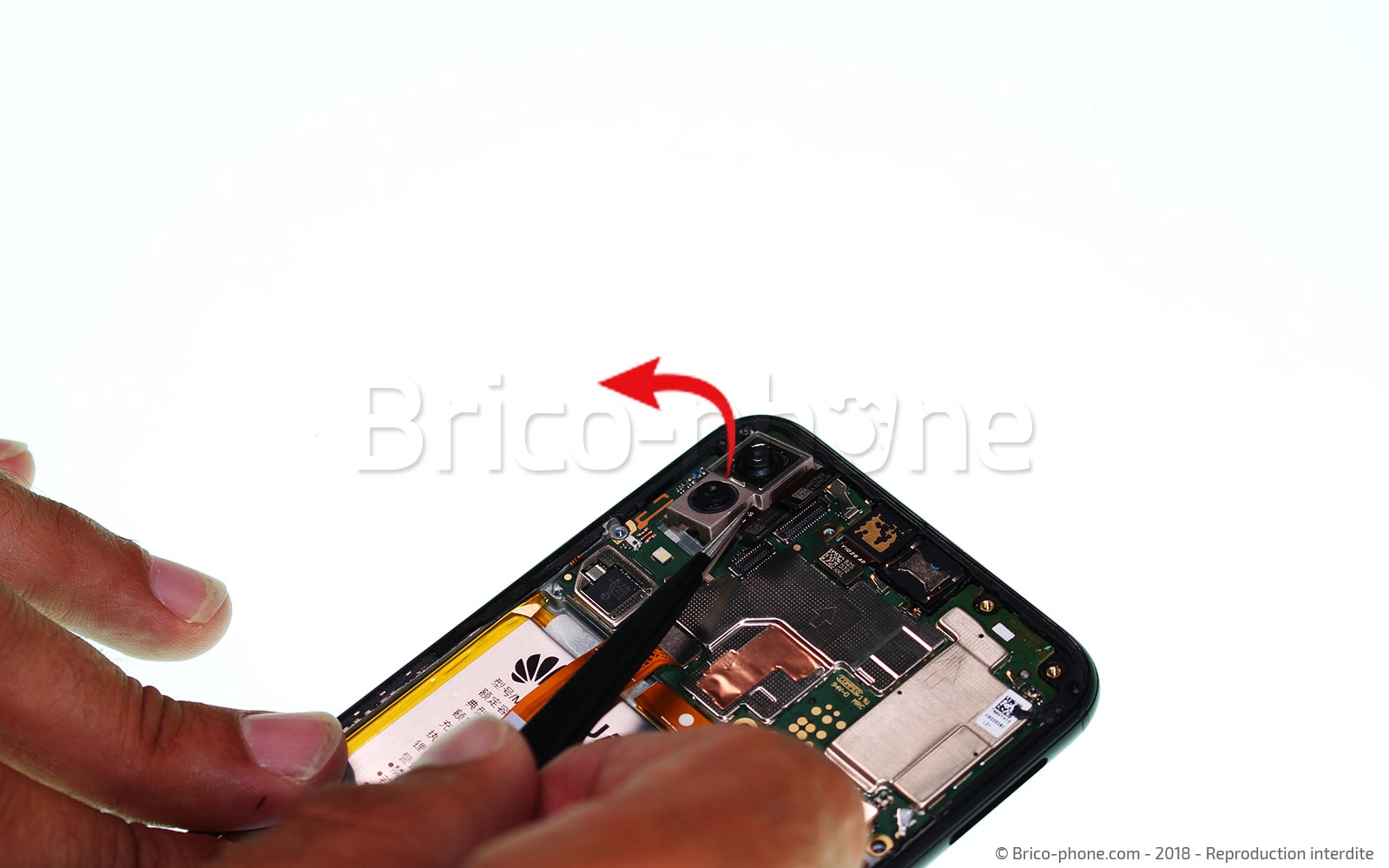

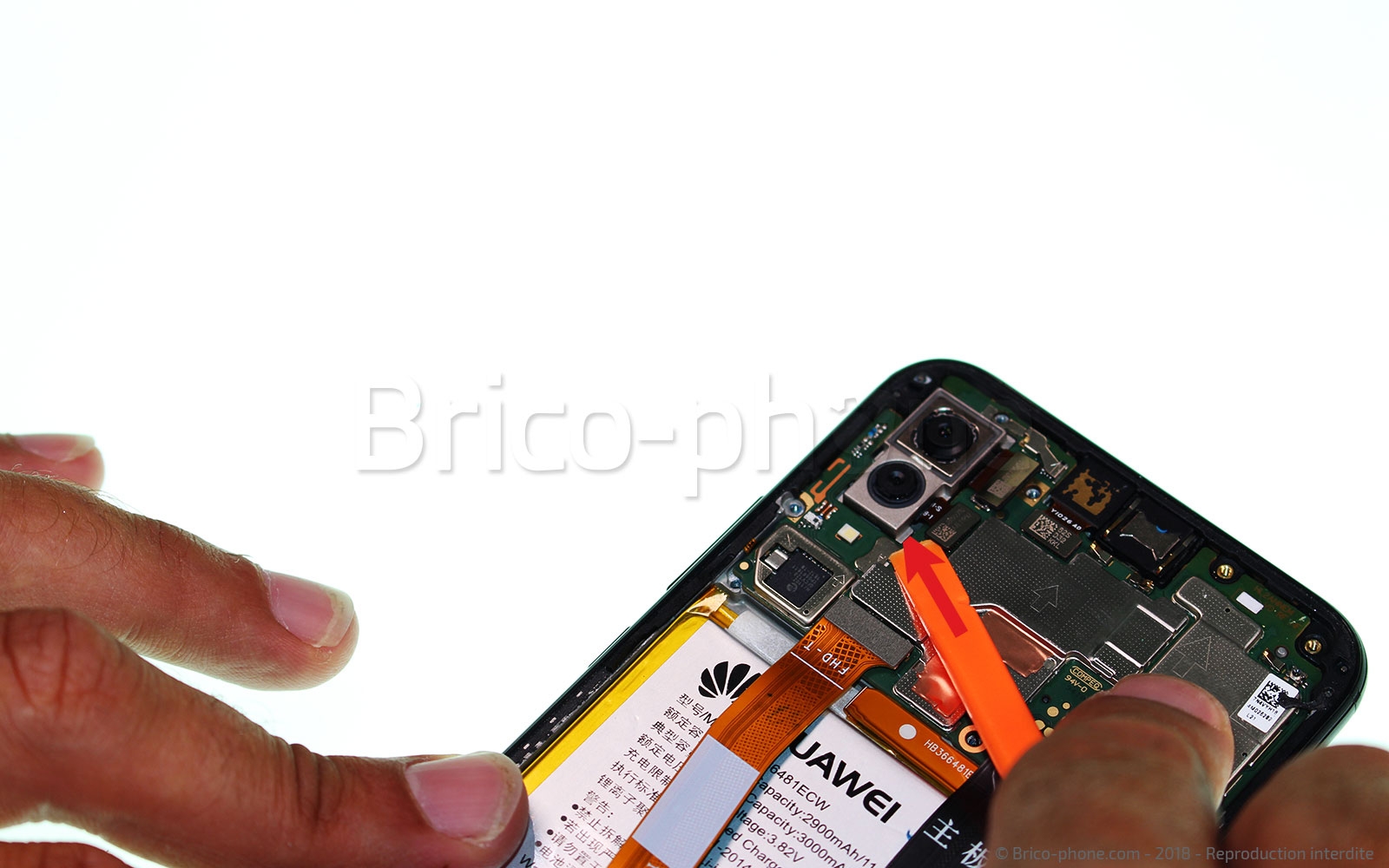

Étape 10 : Retirer les caméras arrière
Utilisez le levier en nylon pour déconnecter les deux nappes des caméras puis les enlever avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

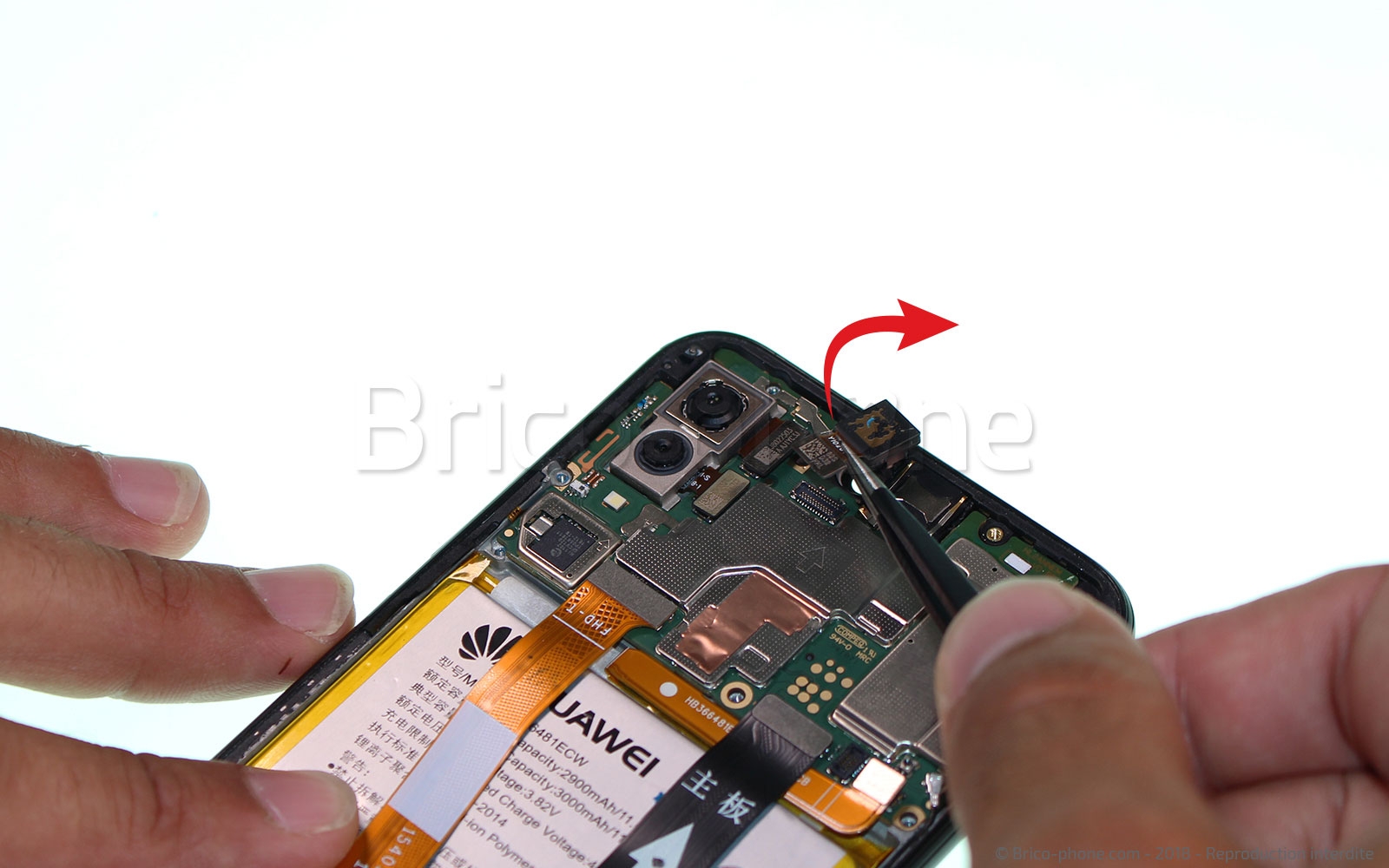

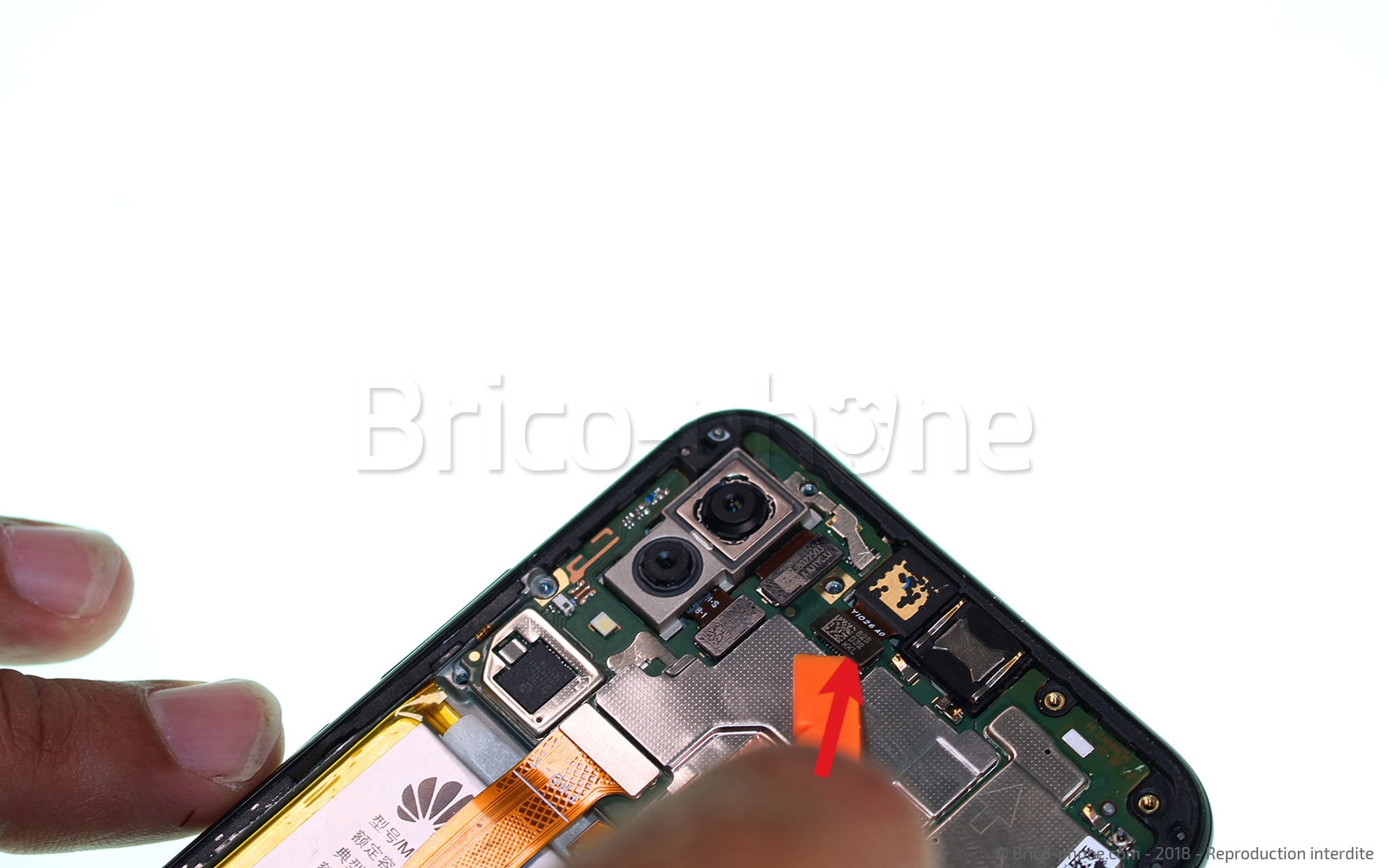

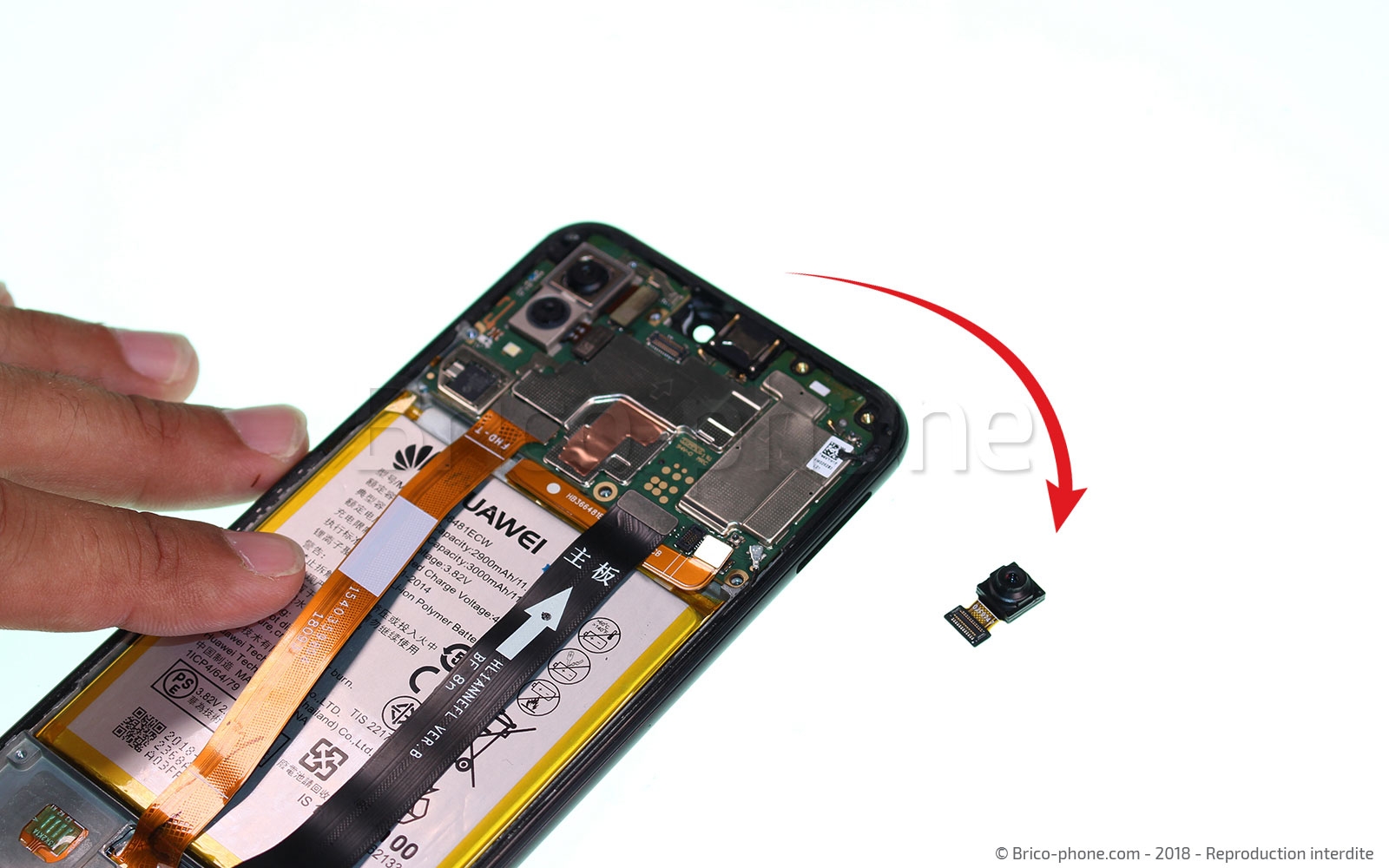

Étape 11 : Retirer la caméra avant
Vous allez pouvoir enlever la caméra avant, utilisez le levier en nylon pour cette action.
Outils du kit utilisés
Outils du kit utilisés

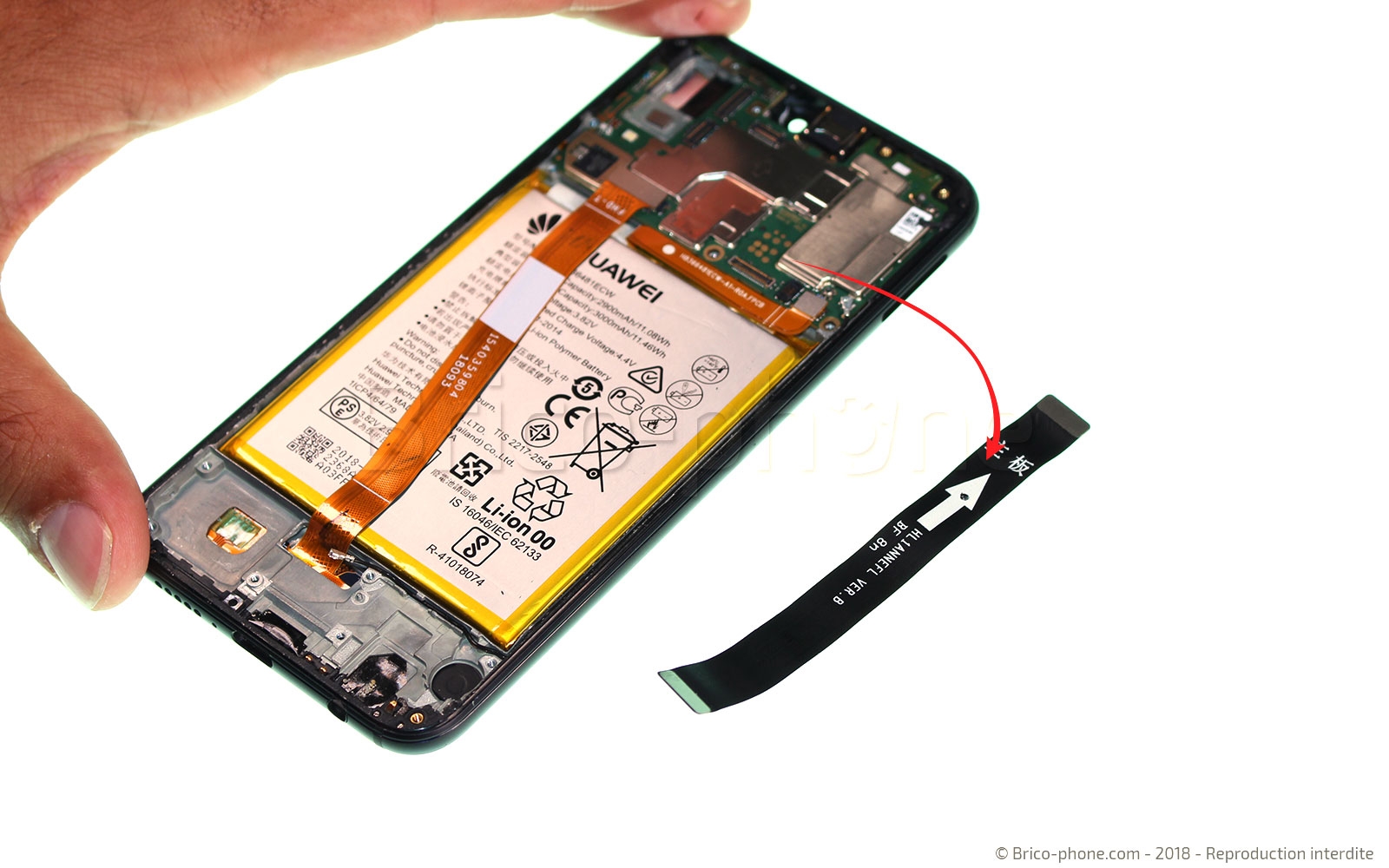

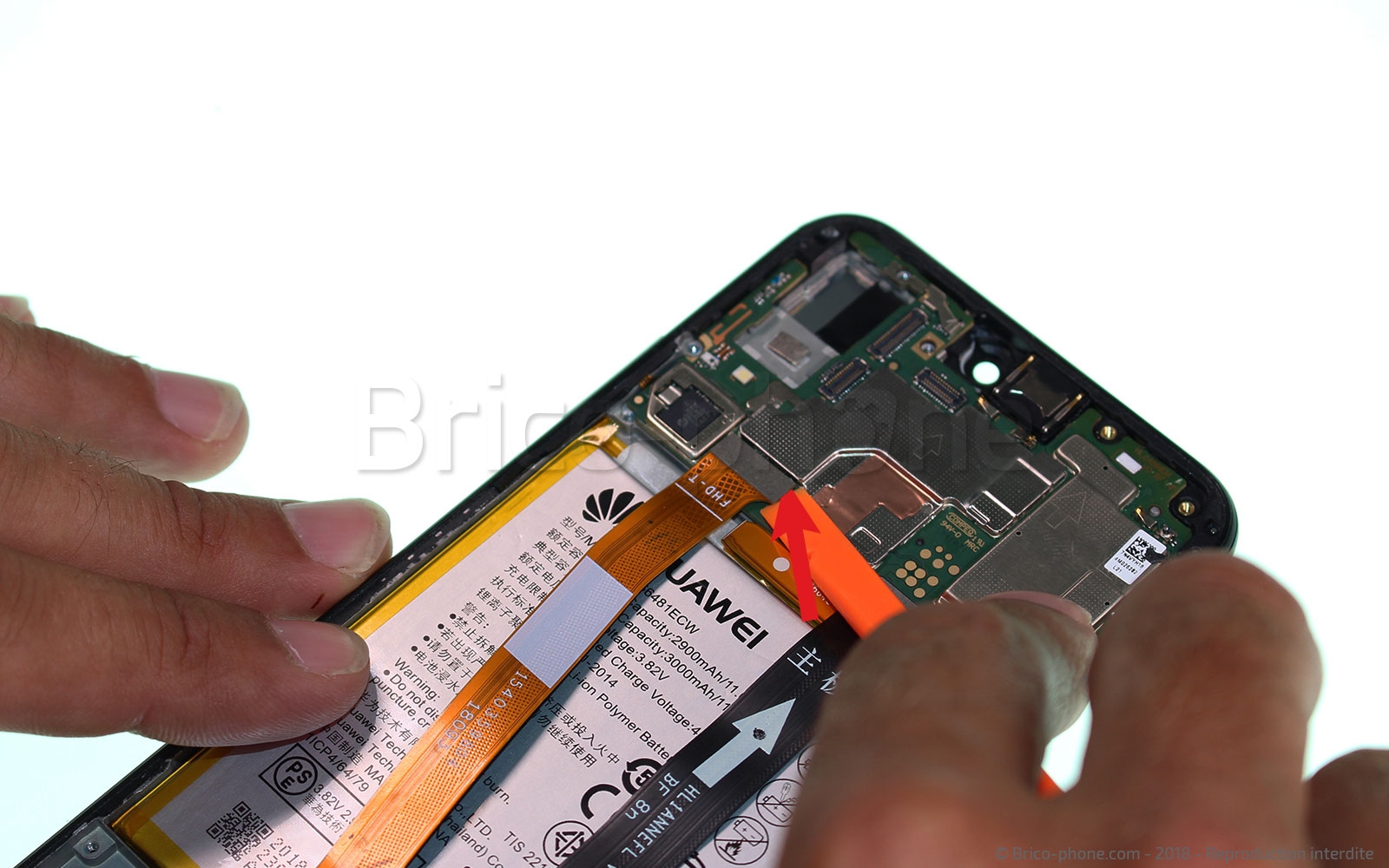

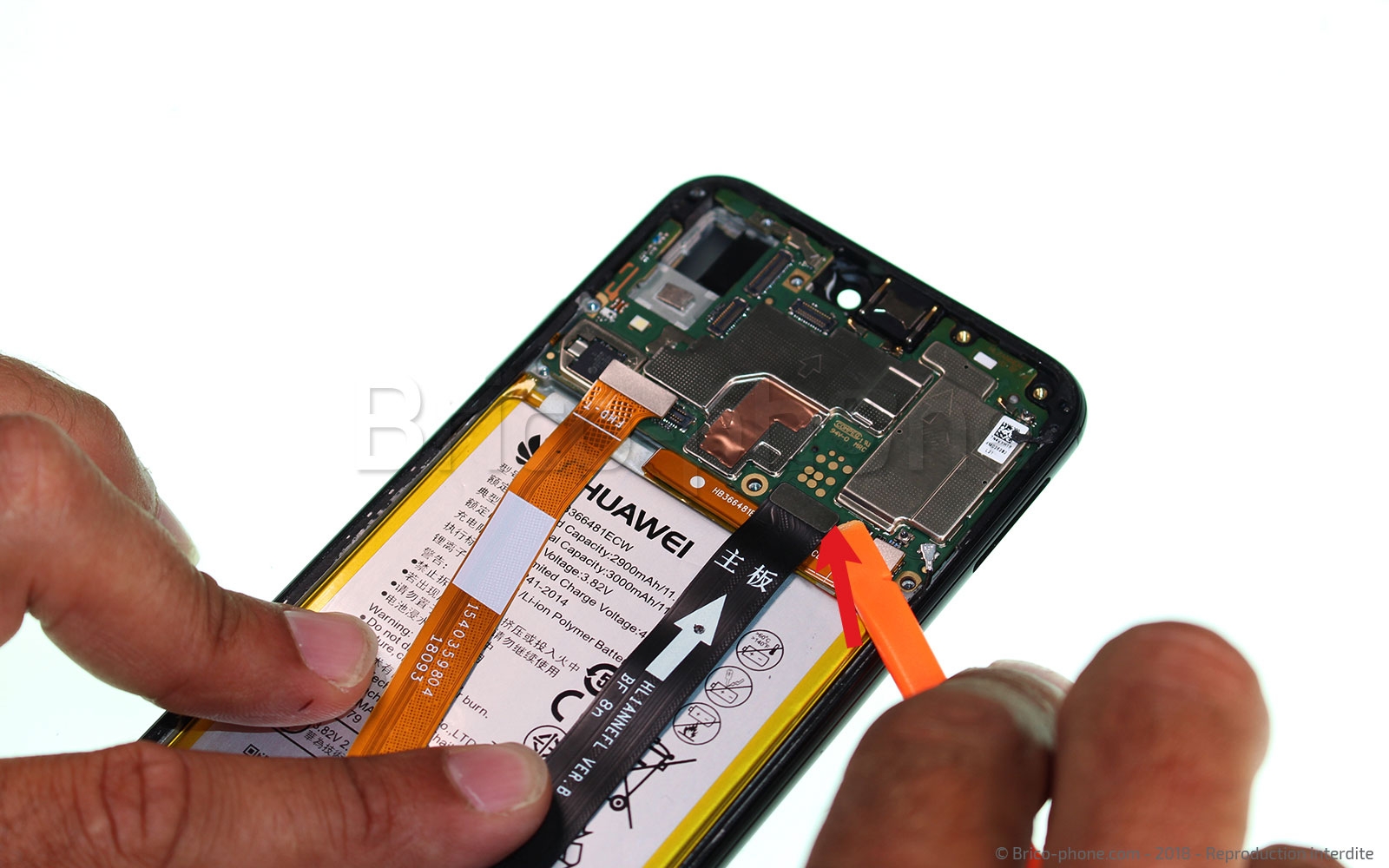

Étape 12 : Retirer nappe écran LCD + nappe d'interconnexion
Vous avez deux nappes à déconnecter : la première est la nappe de l'écran LCD et la seconde celle de la nappe d'interconnexion, utilisez le levier en nylon que vous retrouverez dans le kit outils spécialement préparé par nos techniciens.
Outils du kit utilisés
Outils du kit utilisés

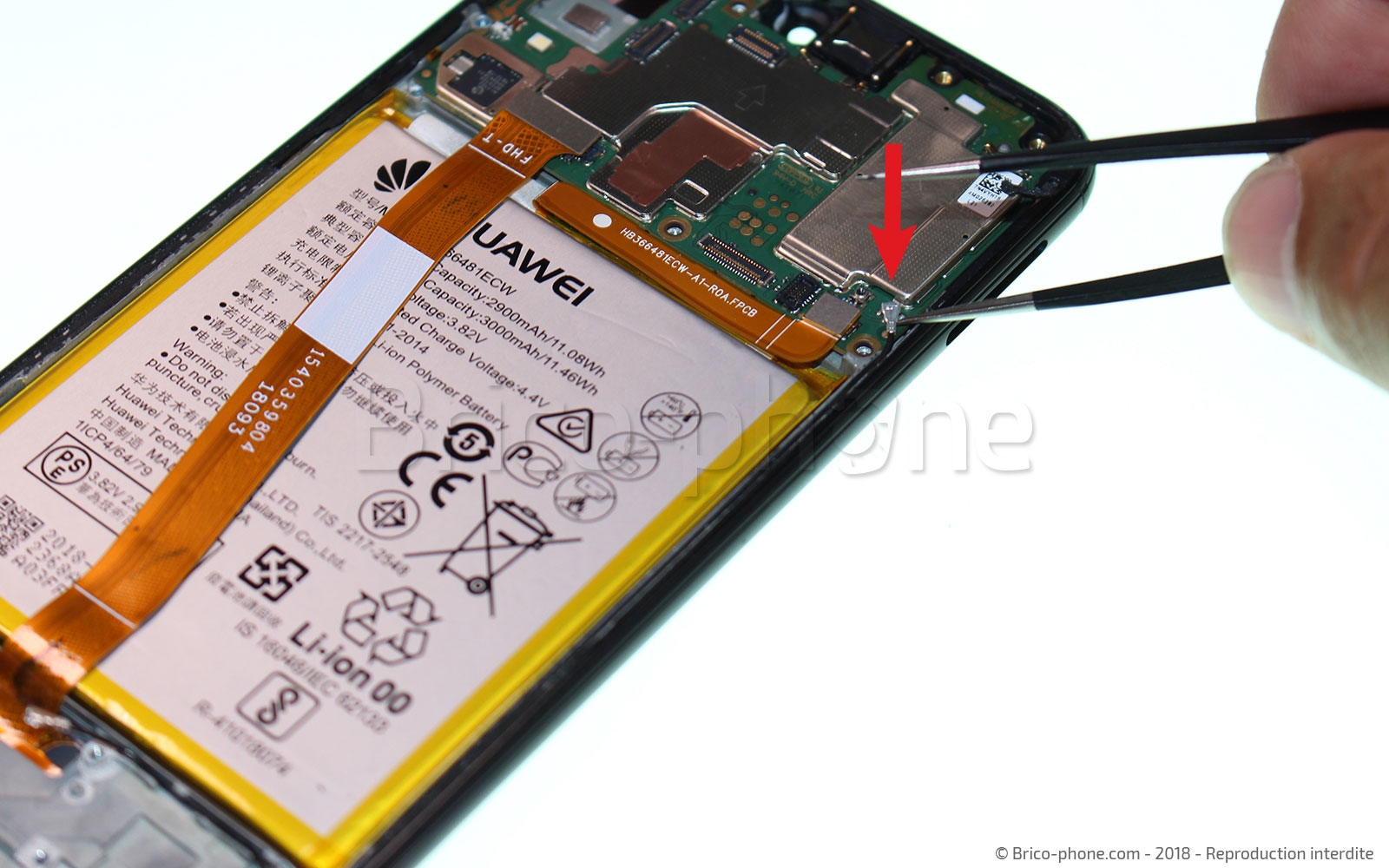

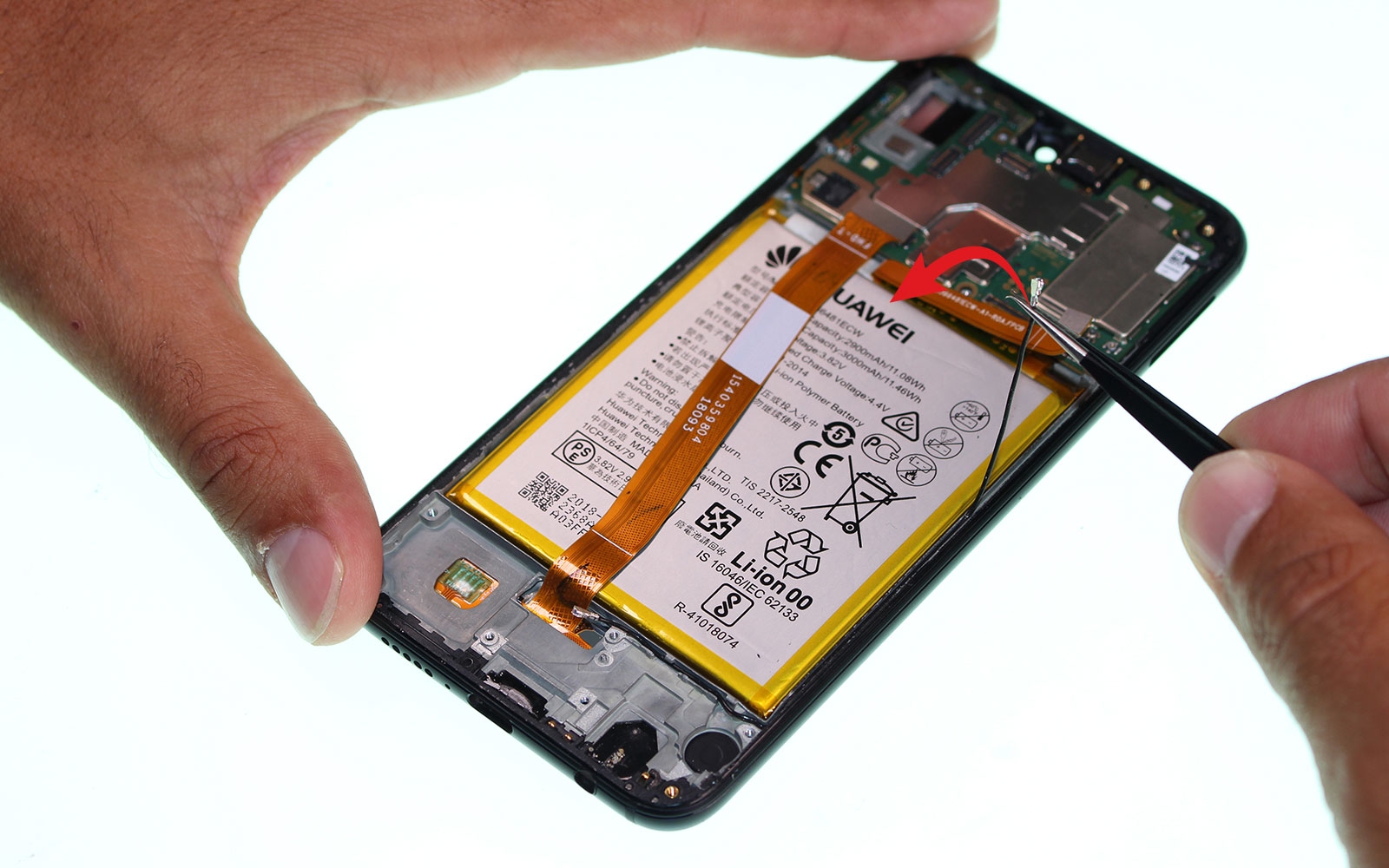

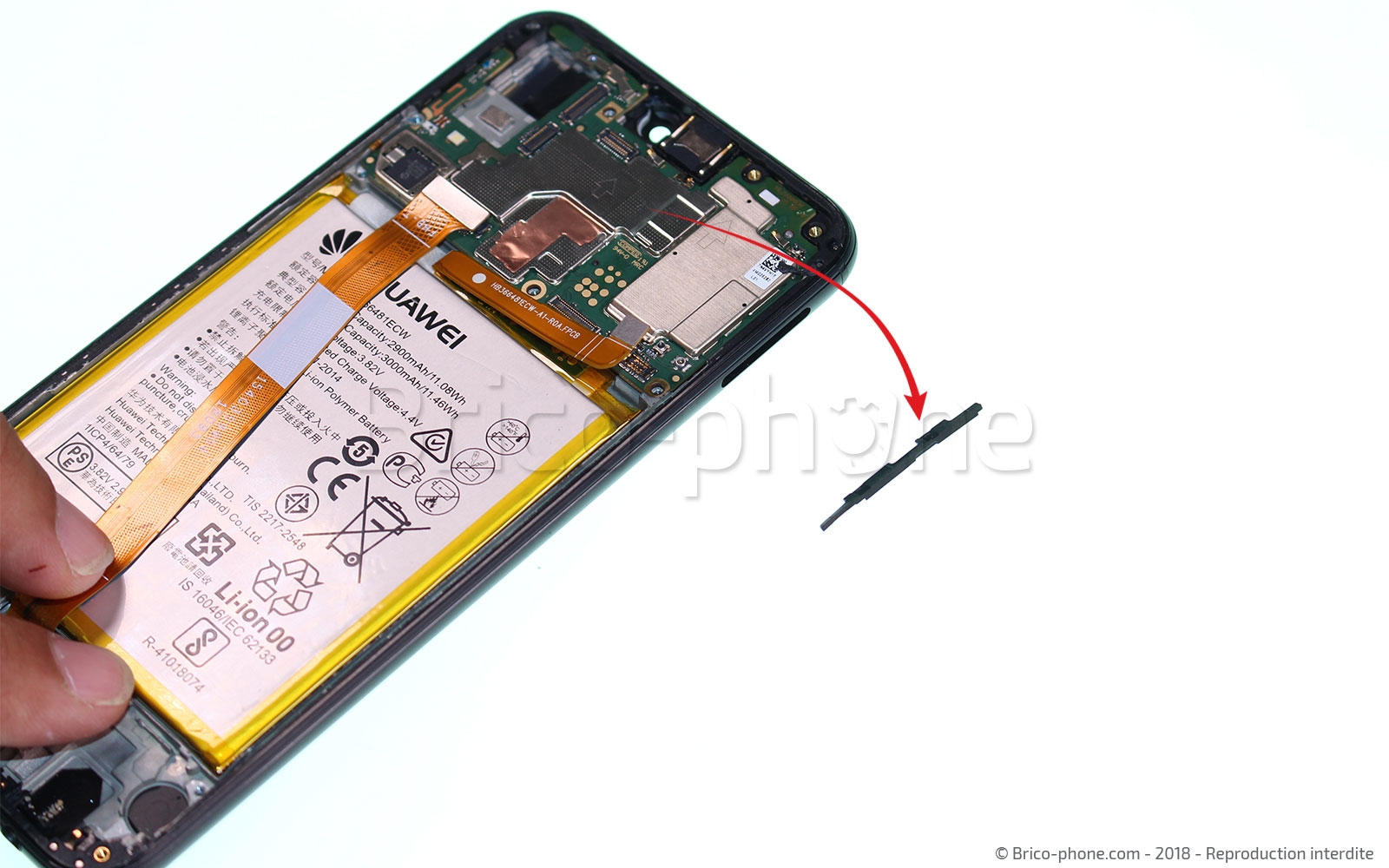

Étape 13 : retirer câble coaxial + bouton power et volume
A l'aide de la pincette retirer le câble coaxial puis récupérer le support de bouton power et volume.
Outils du kit utilisés
Outils du kit utilisés

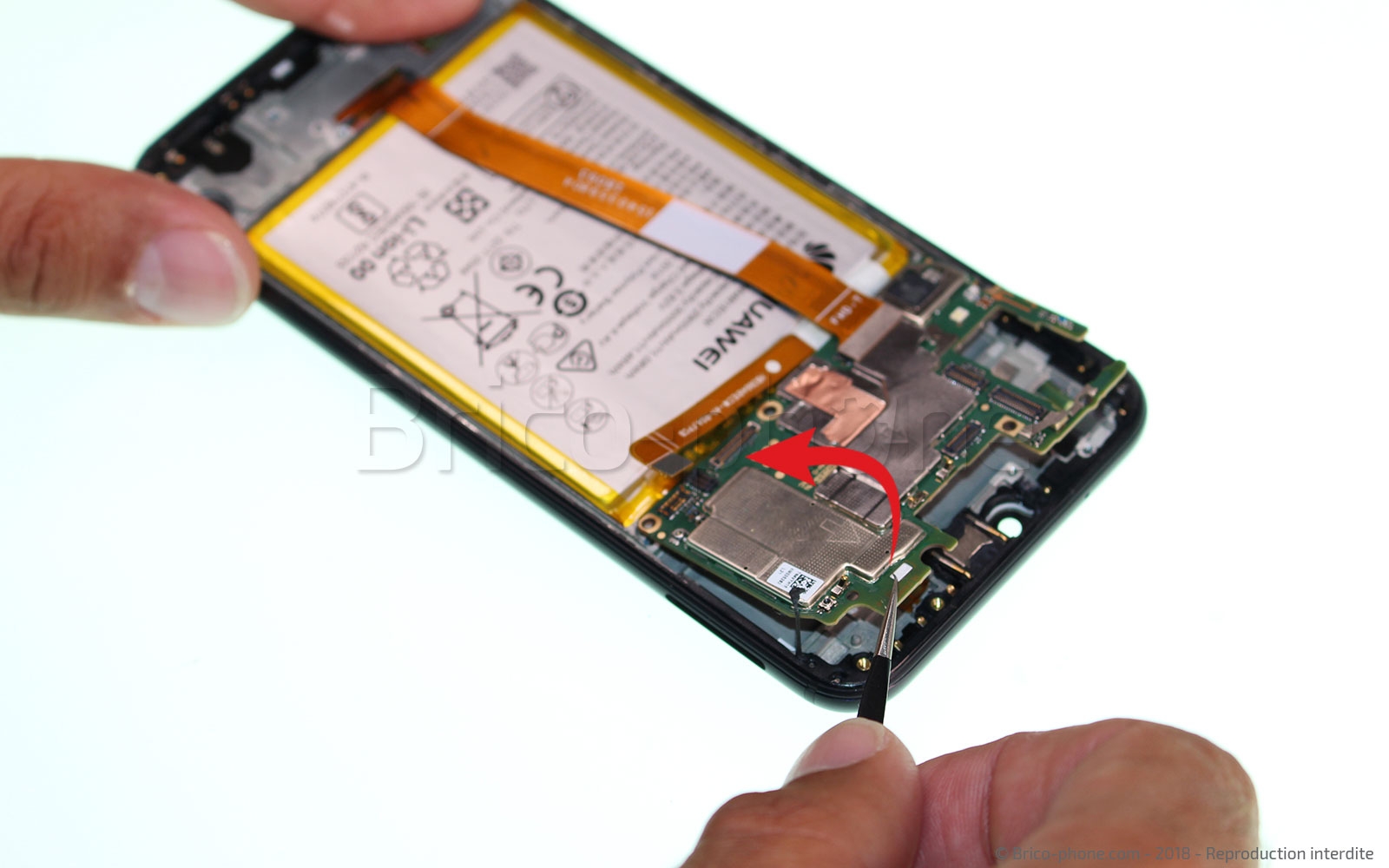

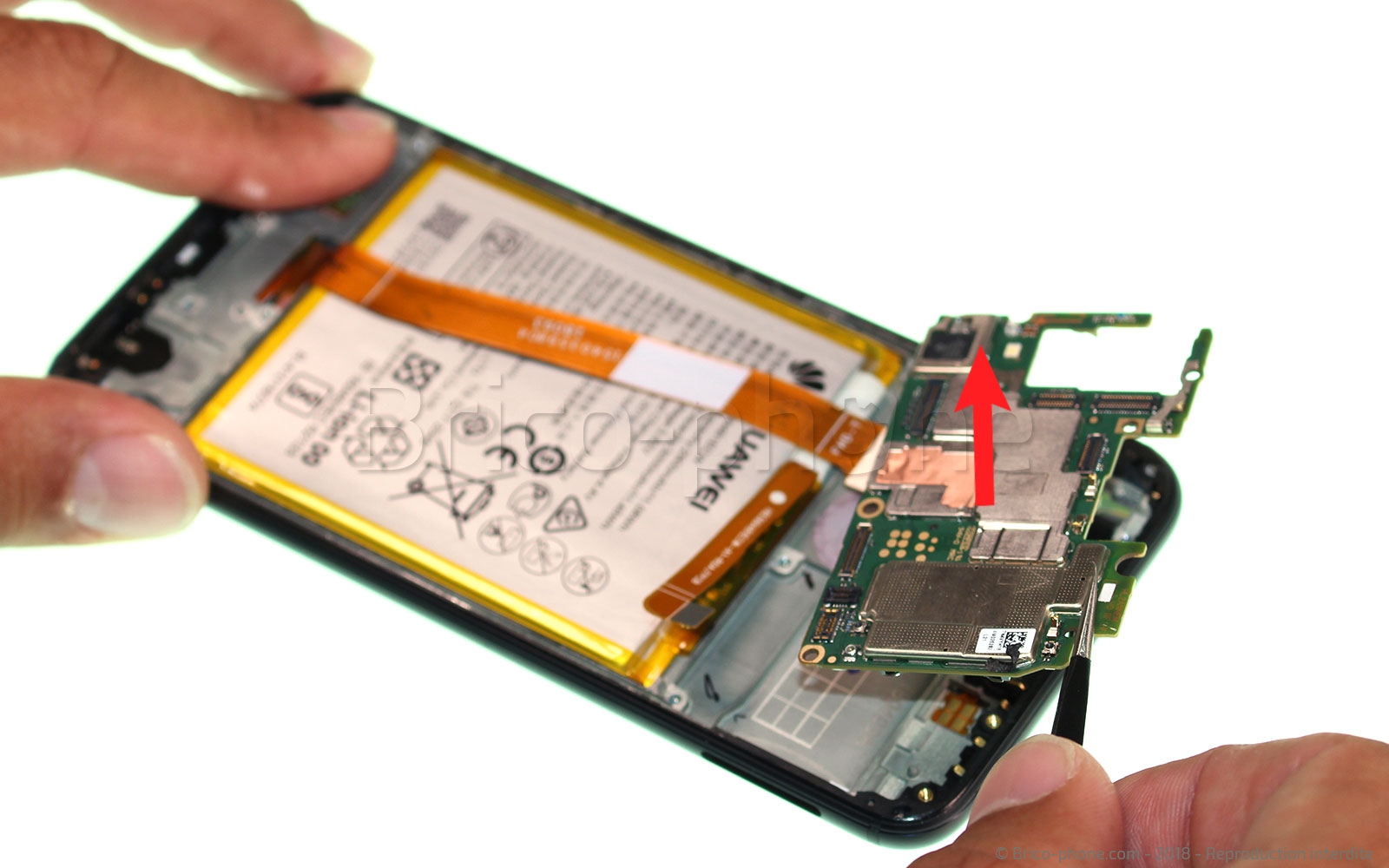

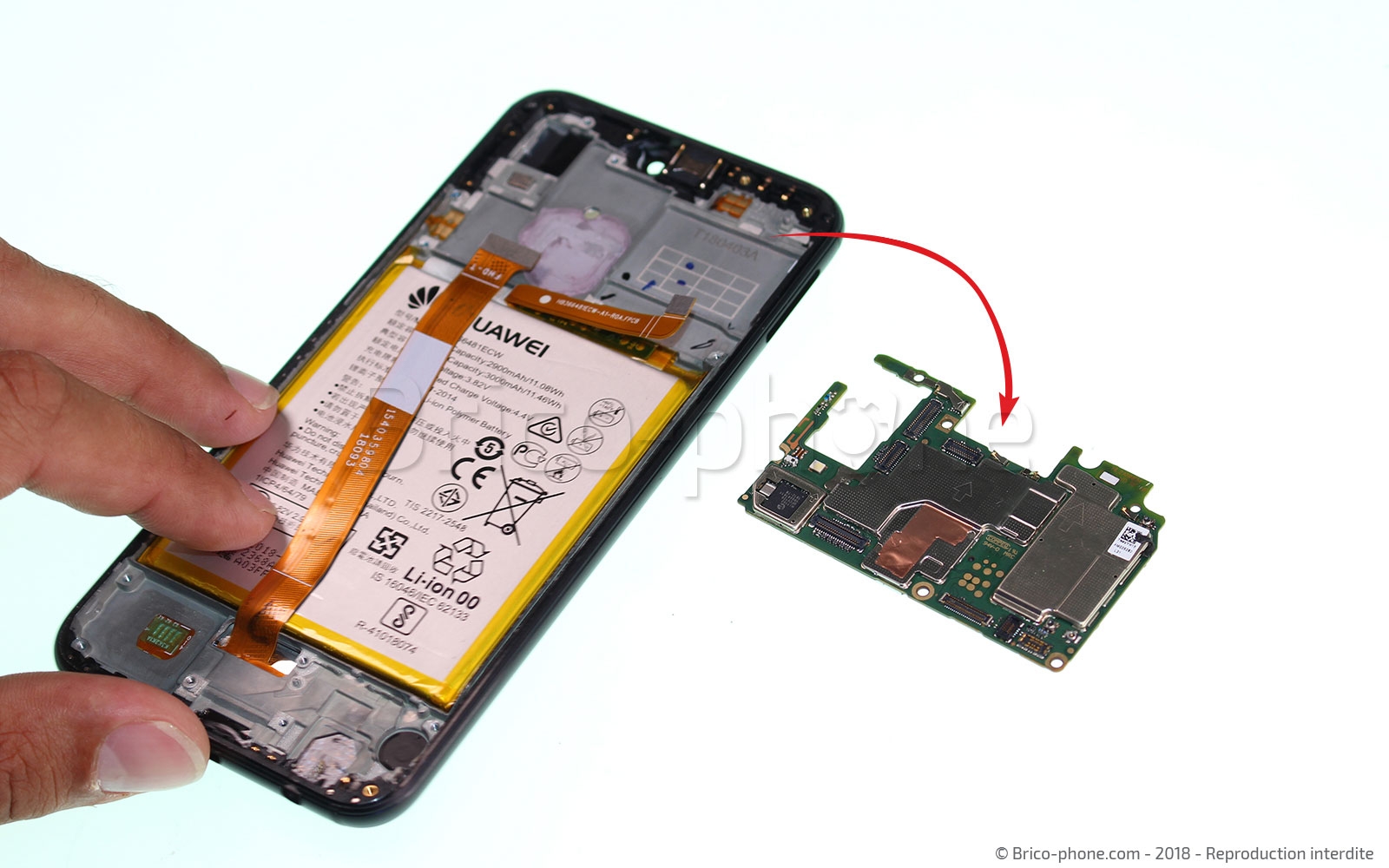

Étape 14 : Retirer carte-mère
Une fois toutes ces étapes terminées, vous n'avez plus qu'à déclipser soigneusement la carte-mère du châssis en faisant levier sur la droite puis la retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Reprenez le tutoriel à l'envers pour le remontage.

Vous allez utiliser la colle B7000 pour recoller la vitre arrière (nettoyez correctement le contour de l'appareil en enlevant le reste de colle avec le tournevis plat)
Une fois la vitre arrière collée, utilisez 4 pinces à positionner dans chaque angle du téléphone.
