Changement d'écran complet pré-monté (châssis+vitre+OLED) sur iPhone XS

Temps estimé : 15 min
Difficulté : 2/5
Note de réparabilité : 16/20
iPhone XS | Temps estimé : 15 min | Difficulté : 2/5

INFO : A l'heure actuelle, nous ne vendons plus d'écrans complets, le haut-parleur interne prémonté crée des conflits avec la fonction Face ID.
Nous vous invitons à suivre le tutoriel pour changer l'écran standard.

Vous venez d'endommager l'écran de votre iPhone et vous souhaitez le remplacer le plus simplement possible ! Nous vous proposons ce guide photos vous expliquant comment remplacer le bloc écran vitre et LCD avec ses éléments pré-montés sur votre iPhone XS.

Diagnostic

›  Votre iPhone XS a la vitre brisée
›  L'écran a des défaut du type tâches, traits, etc au niveau du LCD
›  La fonction tactile répond mal ou plus du tout
›  La fonctionnalité 3D touch est défectueuse

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité pour écran d'iPhone XS
4,90 €
Ajouter au panier

Avant de commencer

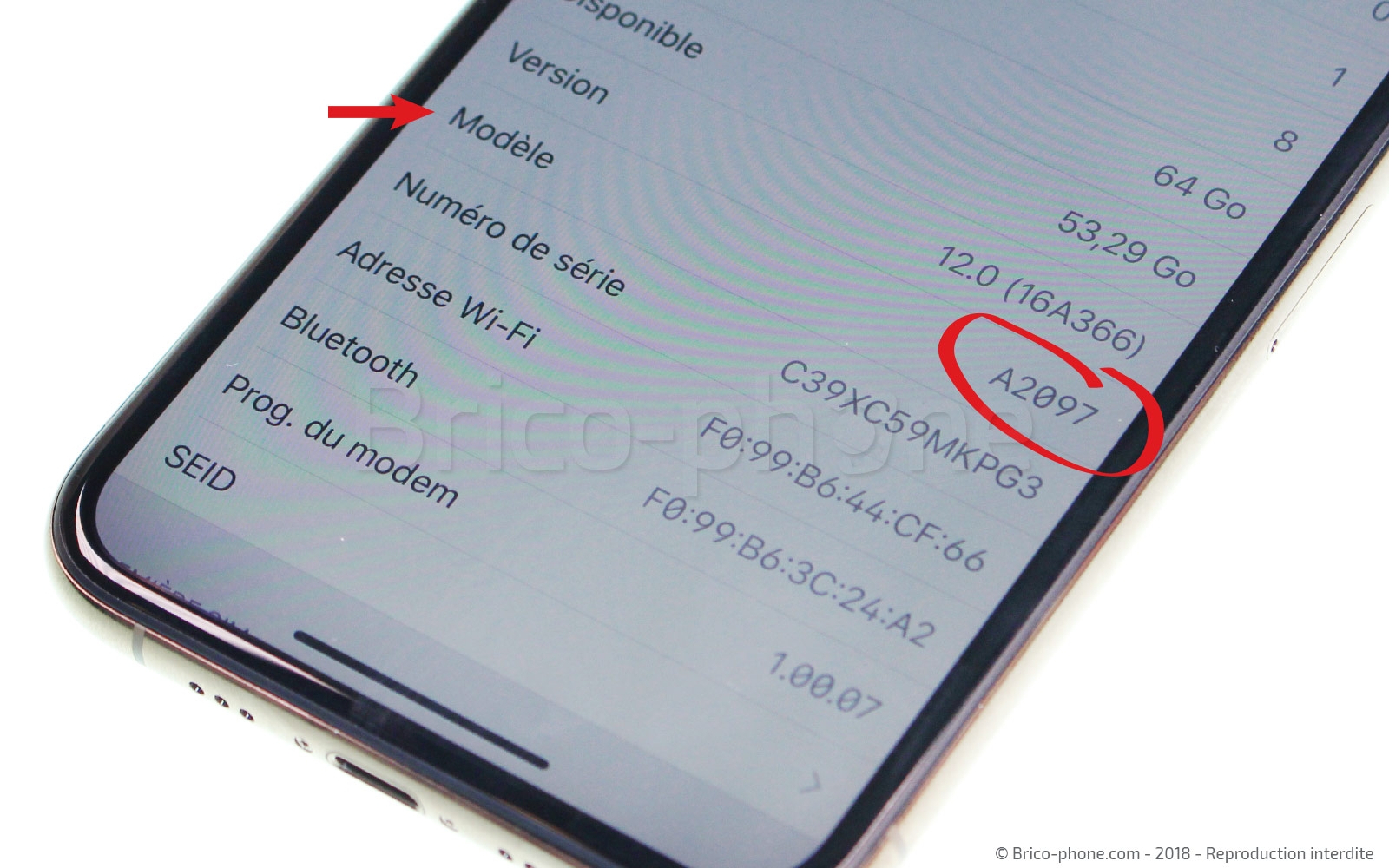

Assurez-vous d'être bien en possession d'un iPhone XS . Pour cela rendez-vous dans les réglages de votre smartphone et vérifiez que le numéro de modèle soit bien le suivant : A2097.

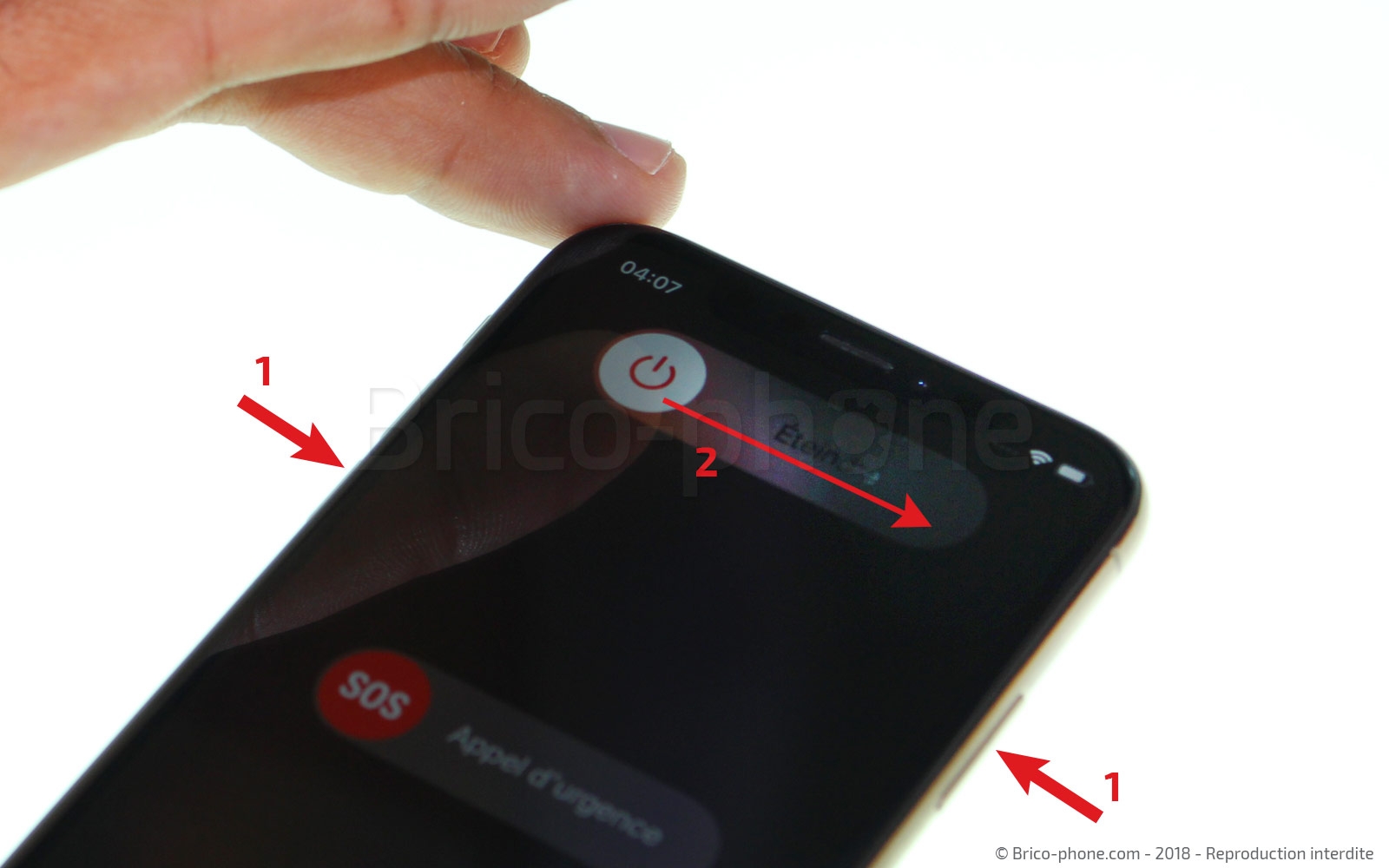

Avant de passer à l'ouverture du téléphone pensez à mettre le téléphone hors tension.

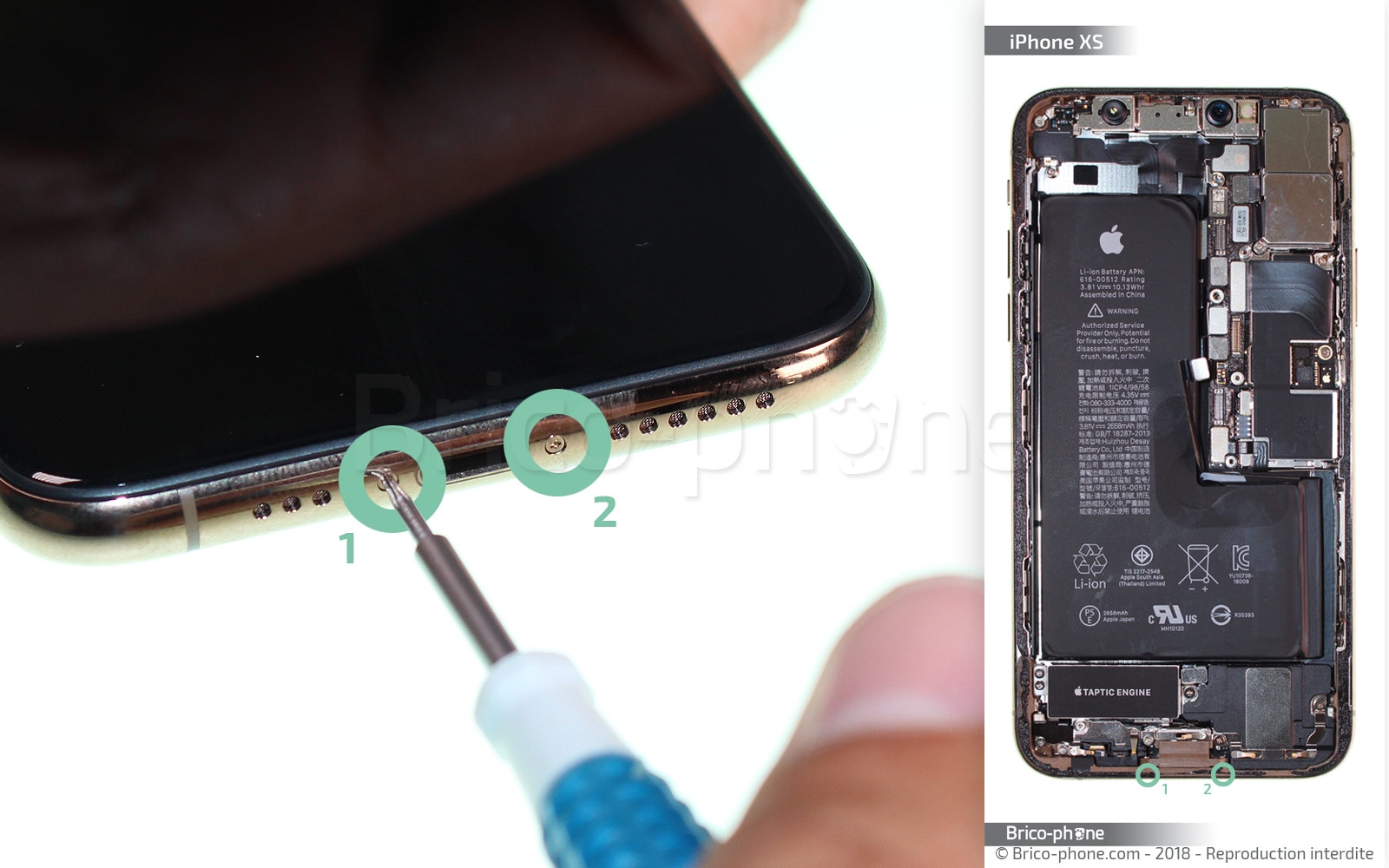

Etape 1 : Retirer les vis pentalobes

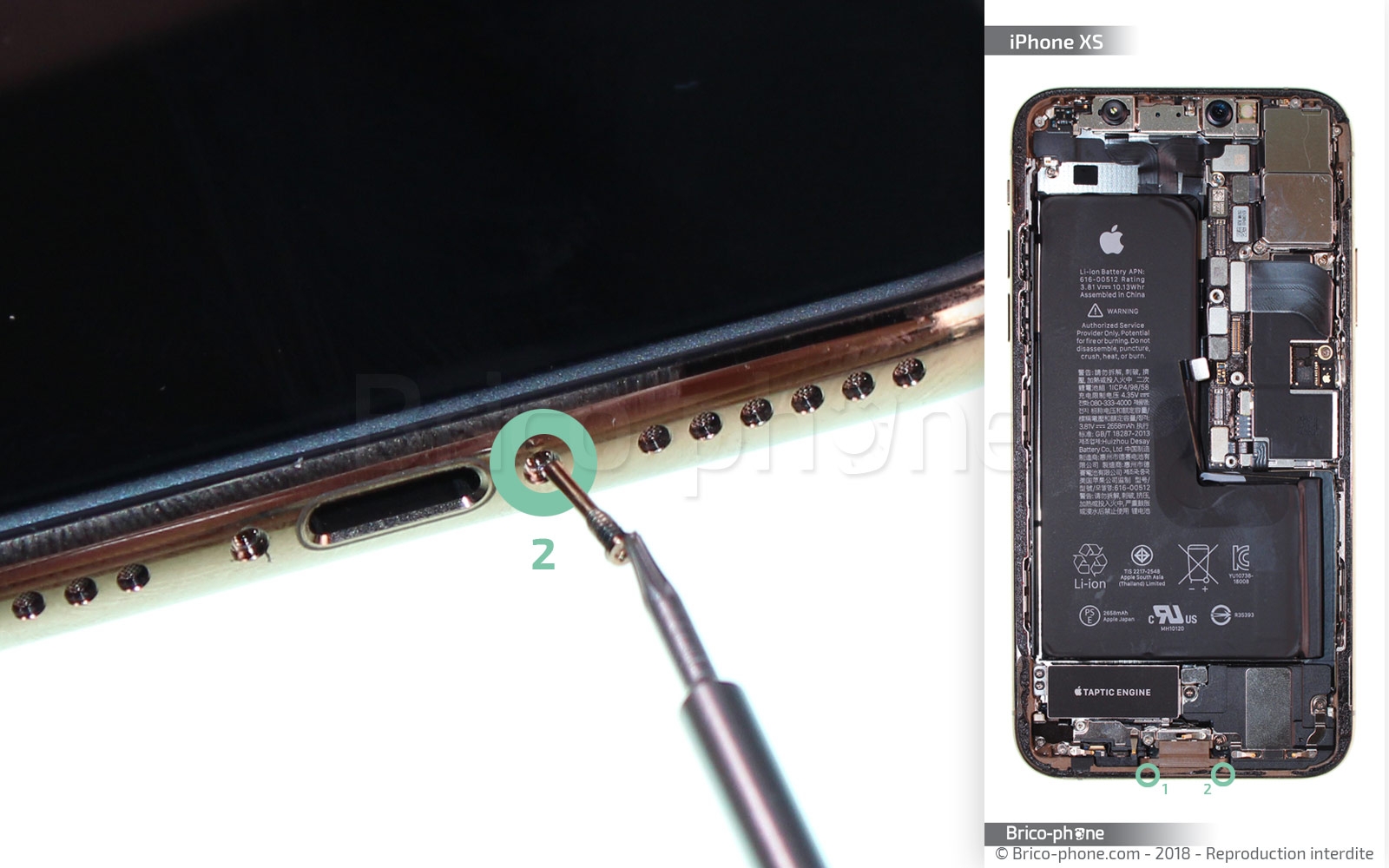

A l'aide du tournevis pentalobe de diamètre 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 2 : Créer un point d'insertion
Afin de pouvoir mettre en place les médiators plastiques qui seront utilisés pour décoller l'écran vous allez devoir créer un espace entre l'écran OLED et le châssis.

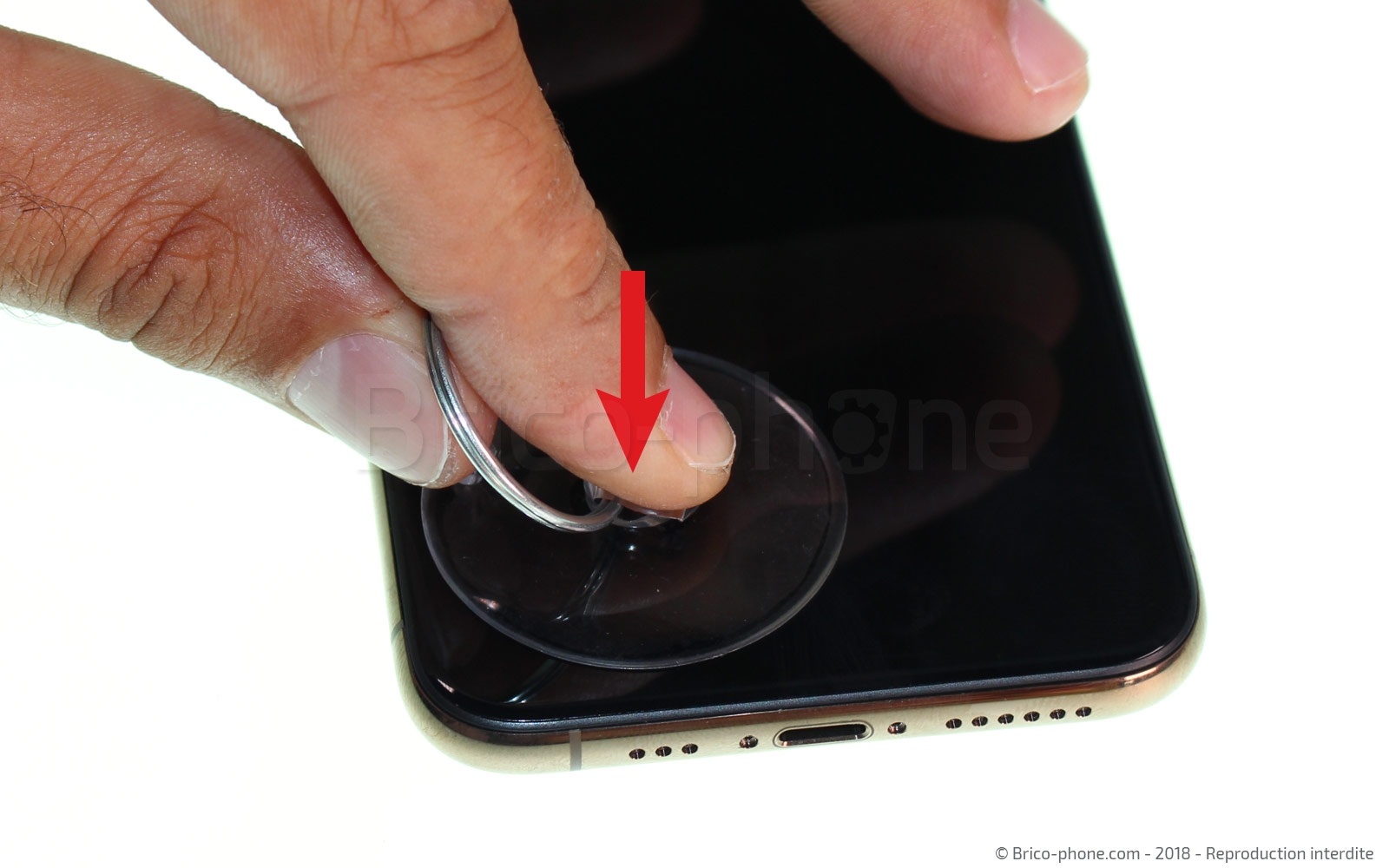

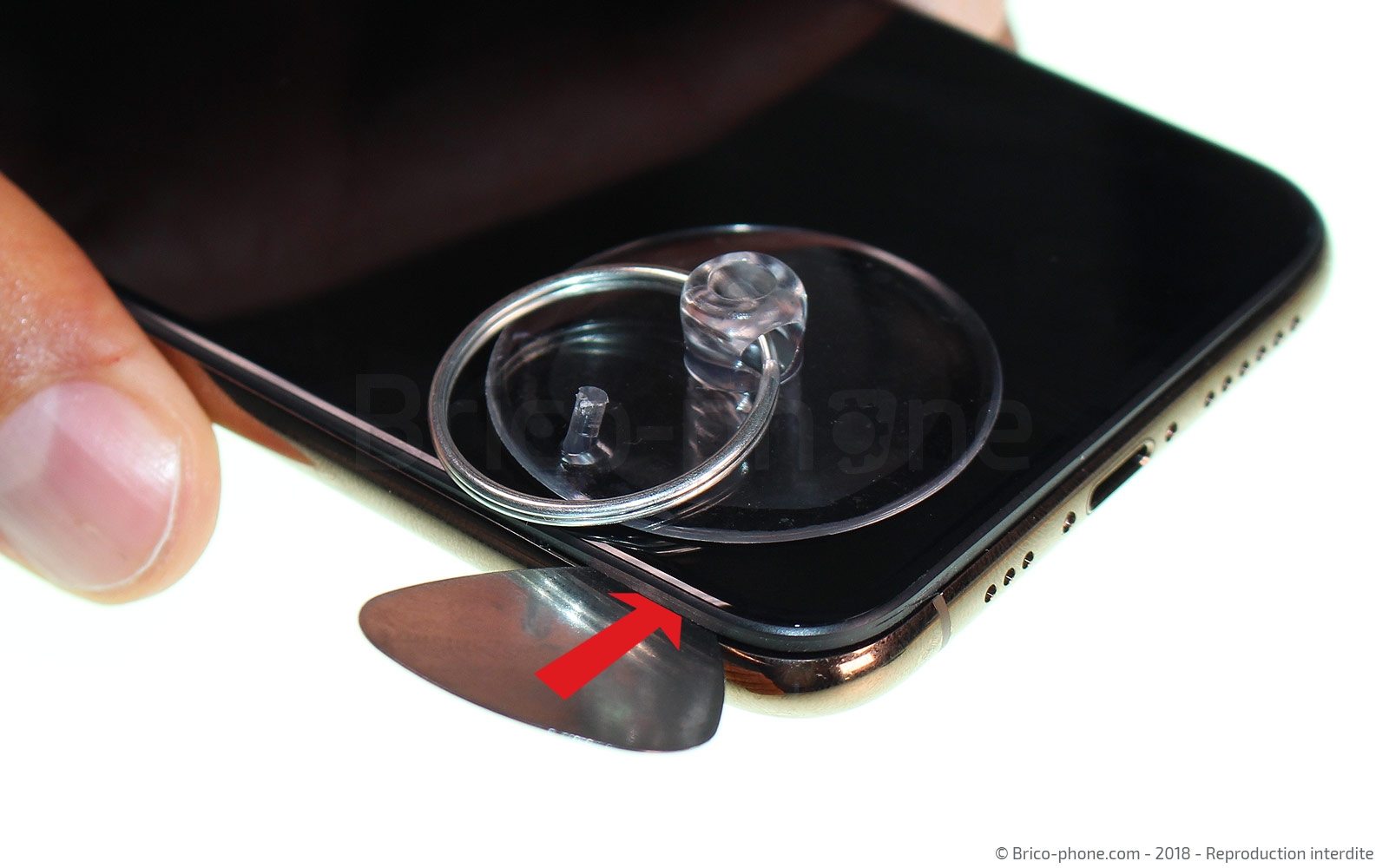

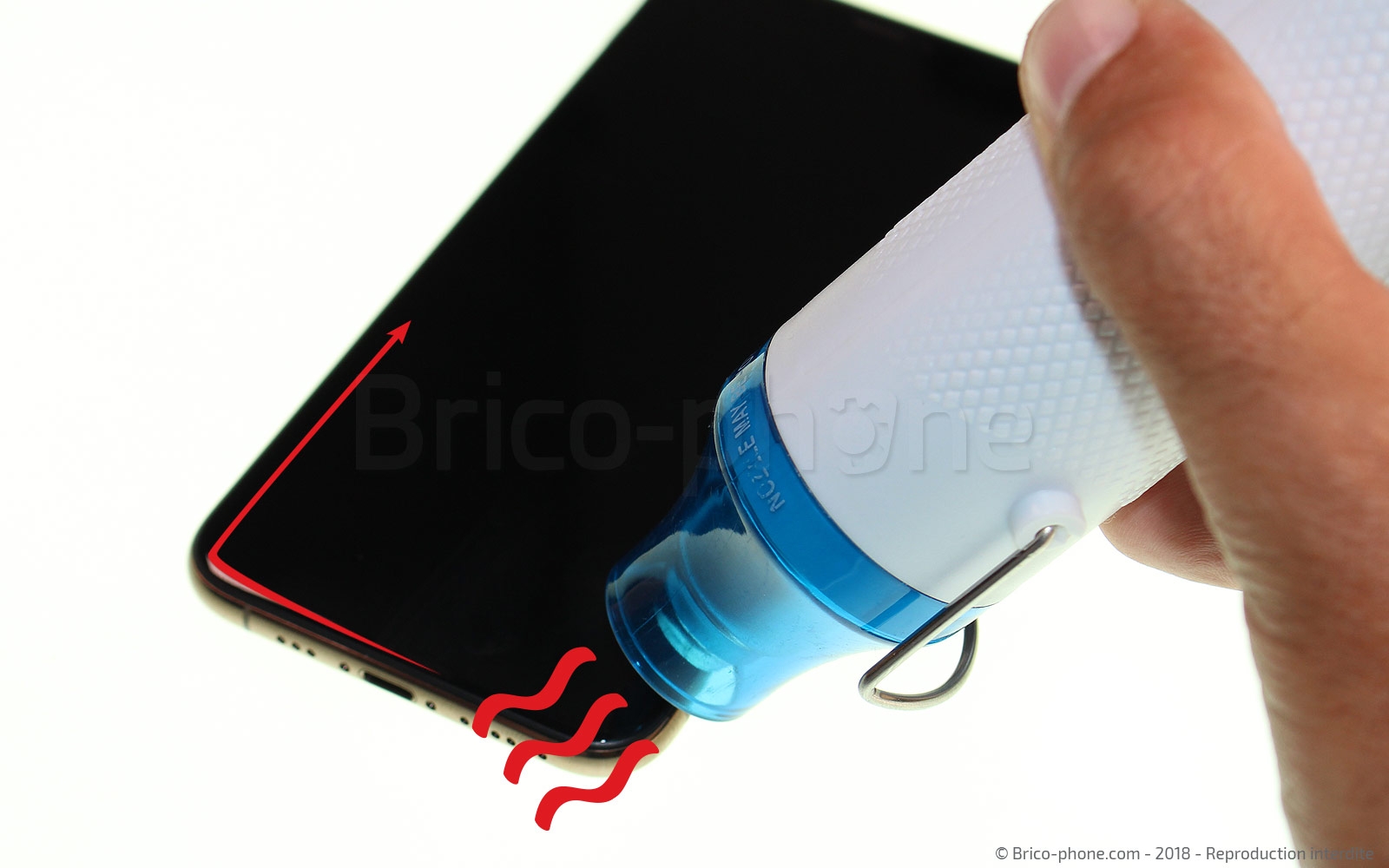

Pour cela, chauffez l'écran à l'aide d'un mini décapeur thermique ou d'un sèche-cheveux puis placez la ventouse dans l'angle inférieur gauche. Une fois cette dernière en place, tirez fortement dessus puis insérez le médiator métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

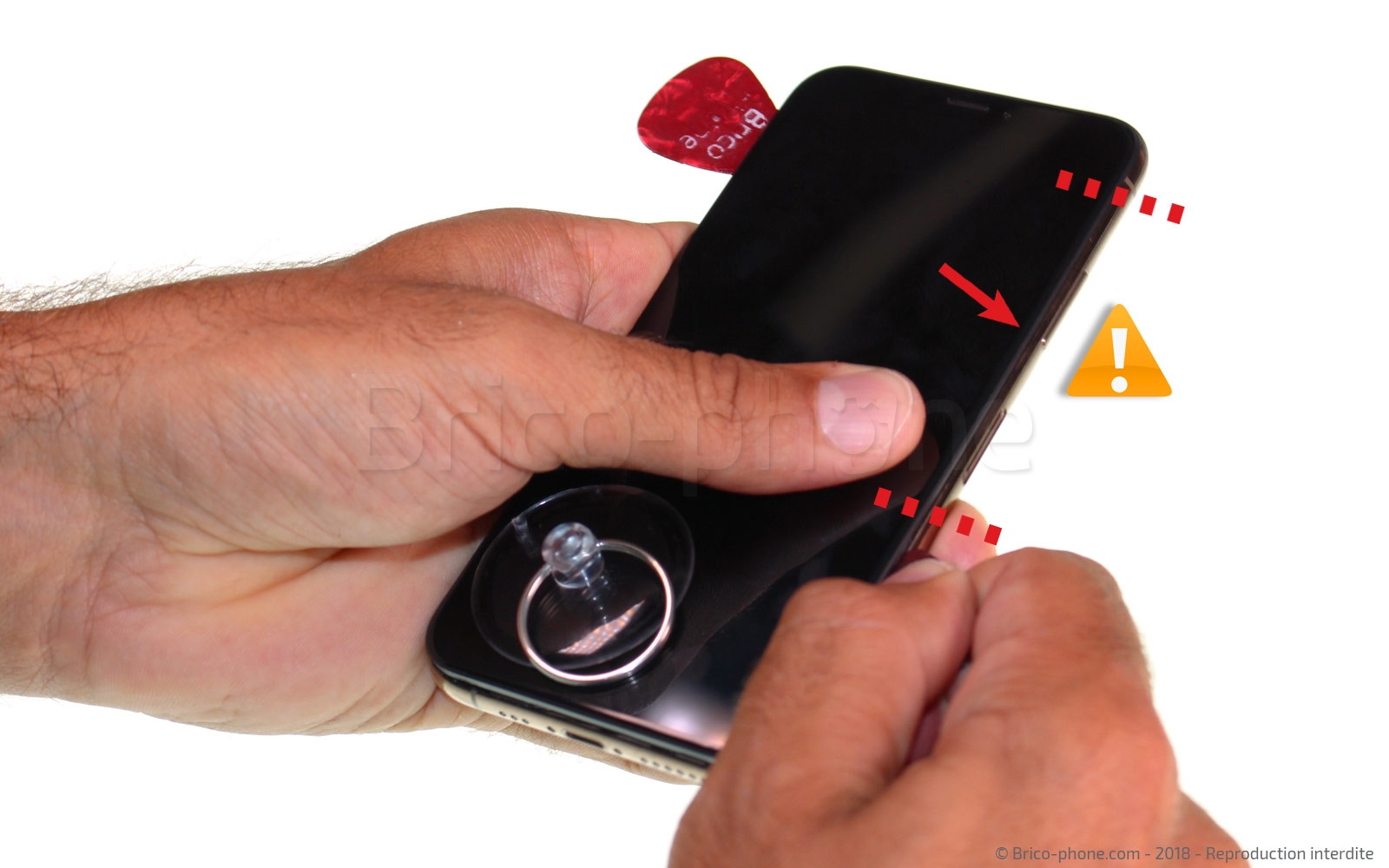

Etape 3 : Décoller l'écran

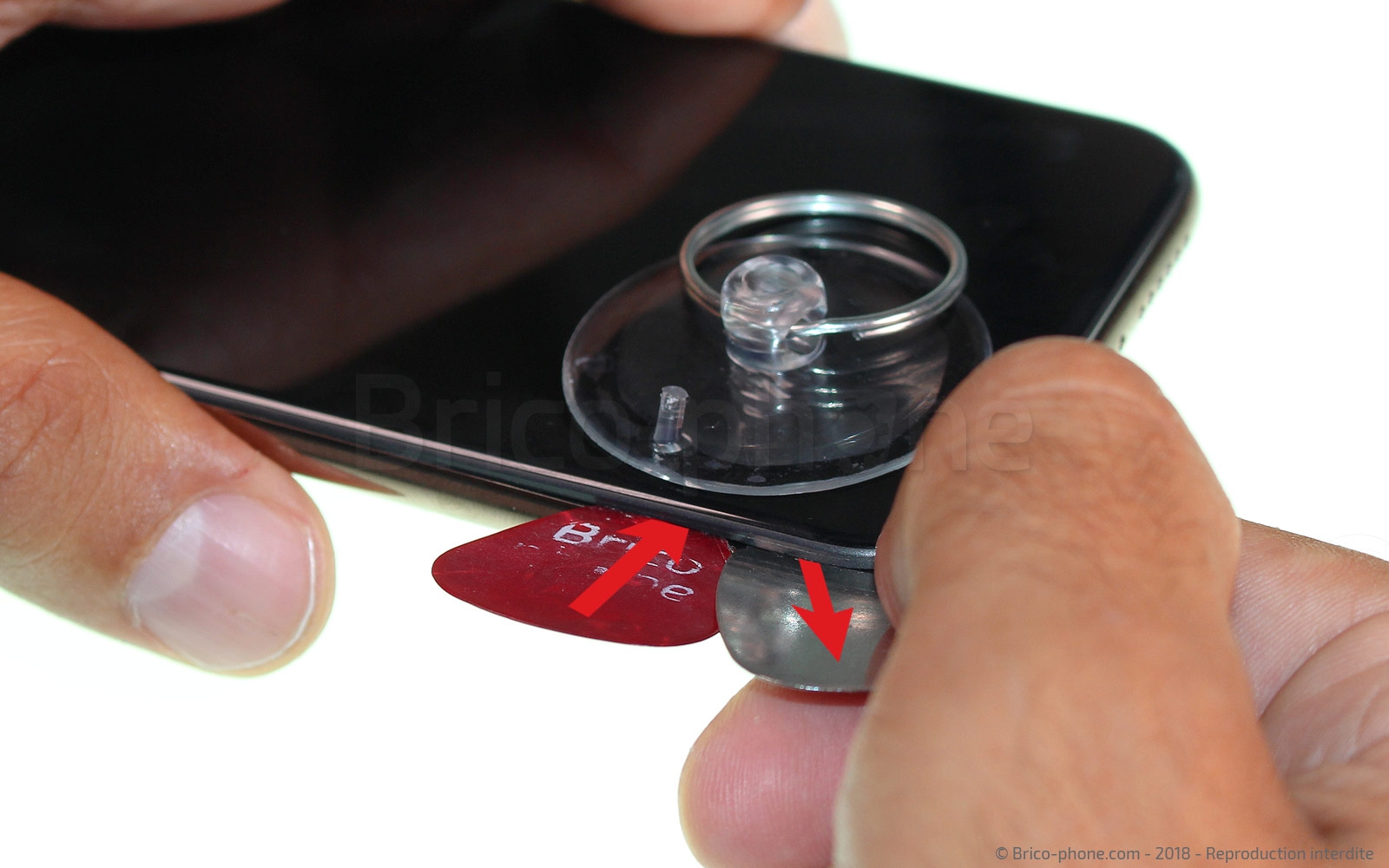

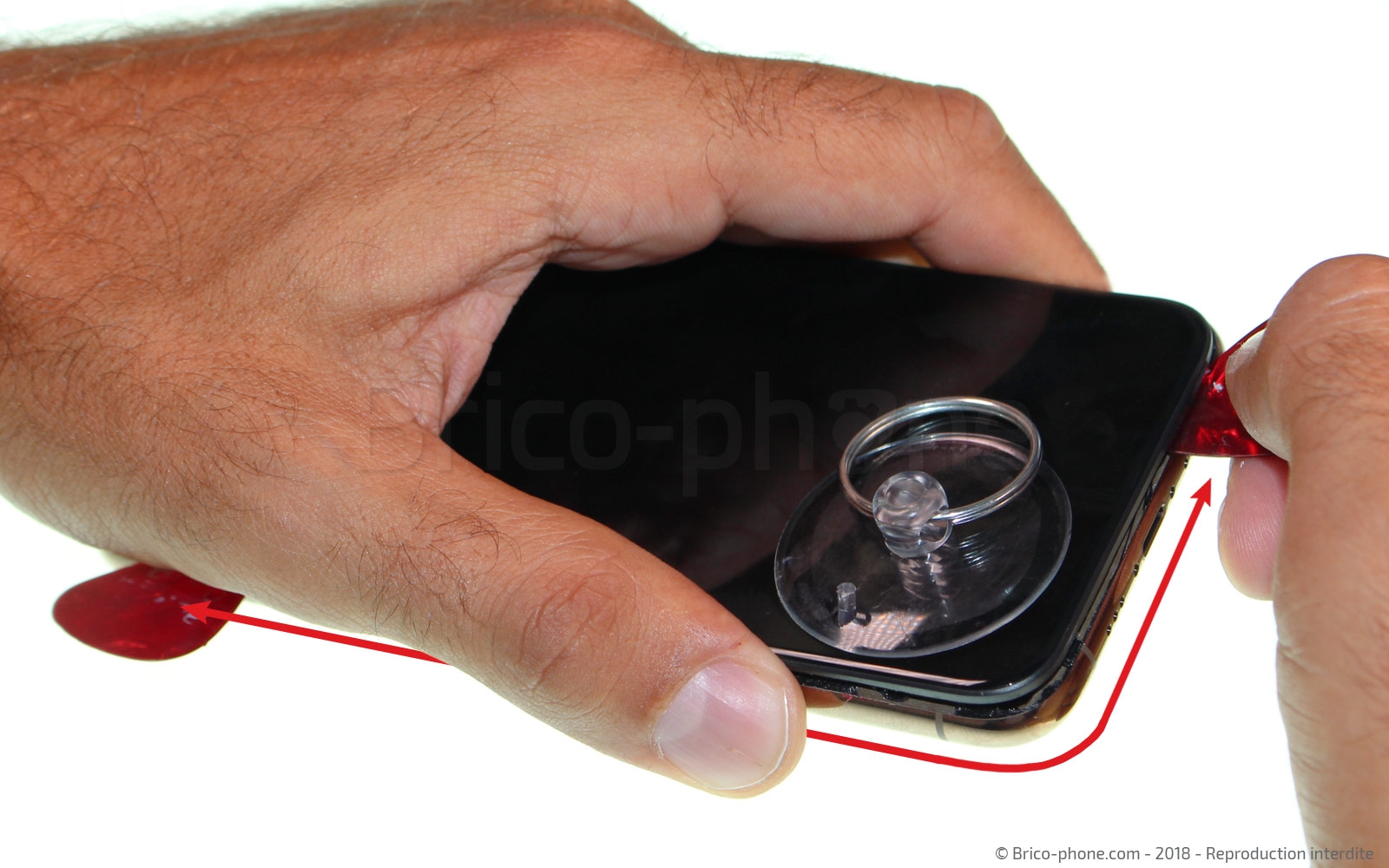

Mettez en place les médiators plastiques (cela évitera de rayer le châssis de votre smartphone.) puis retirez celui en métal.

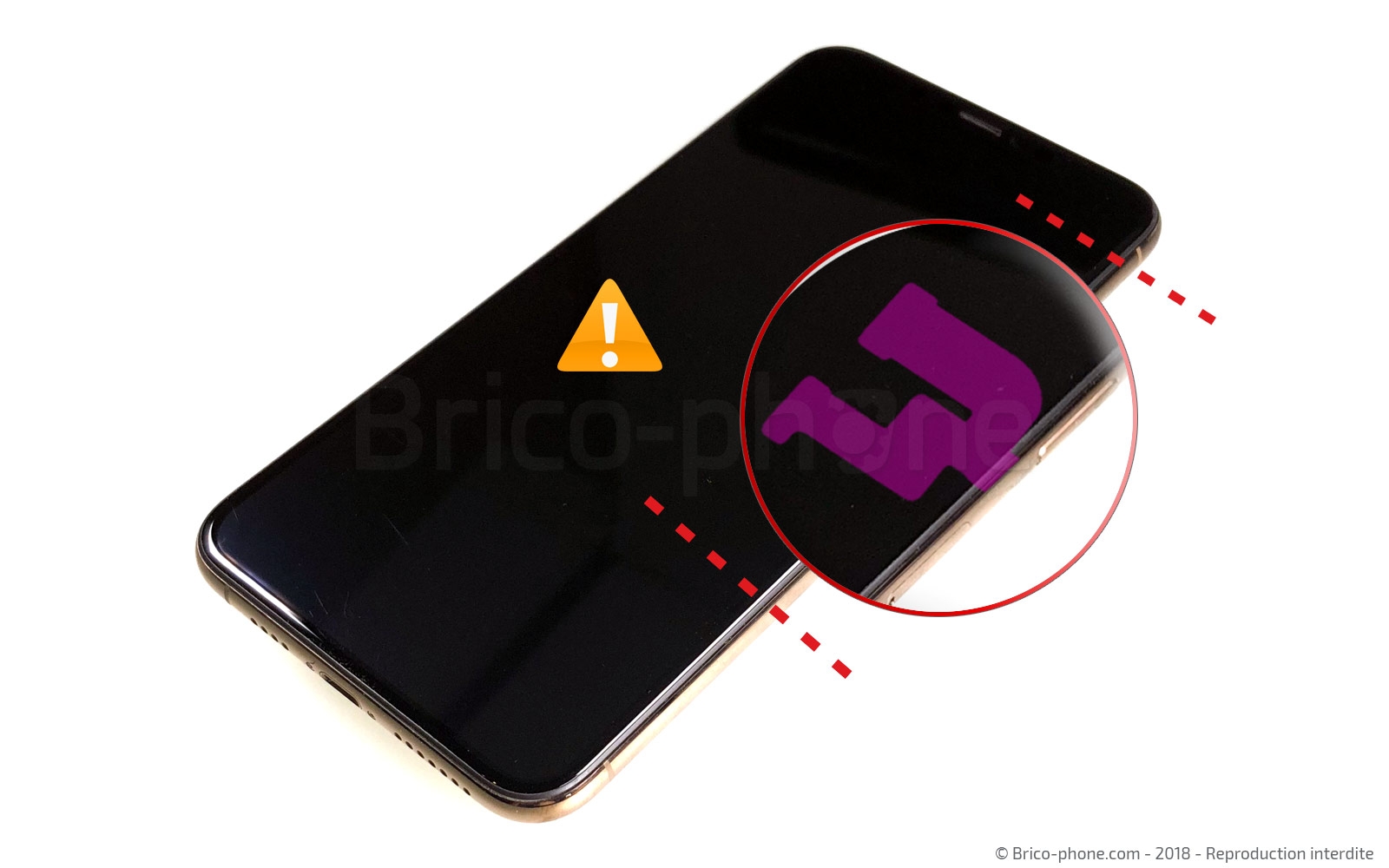

Faites coulisser ces derniers sur le contour du châssis en faisant attention aux nappes situées sur la partie droite de l'écran.
Si vous devez trop forcer, n'hésitez pas à chauffer de nouveau le contour de l'écran afin de ramollir un peu plus le joint.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Ouvrir l'écran

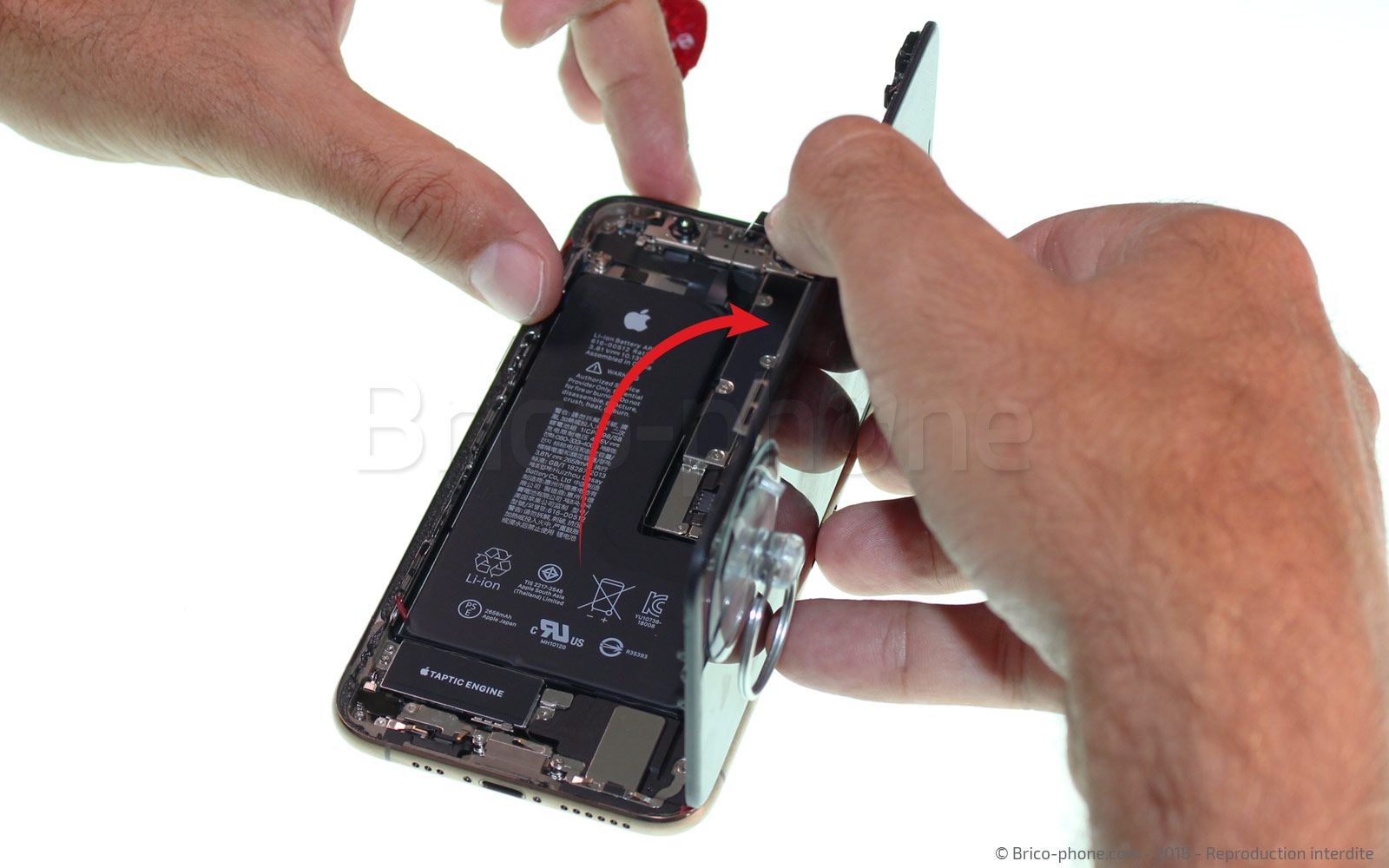

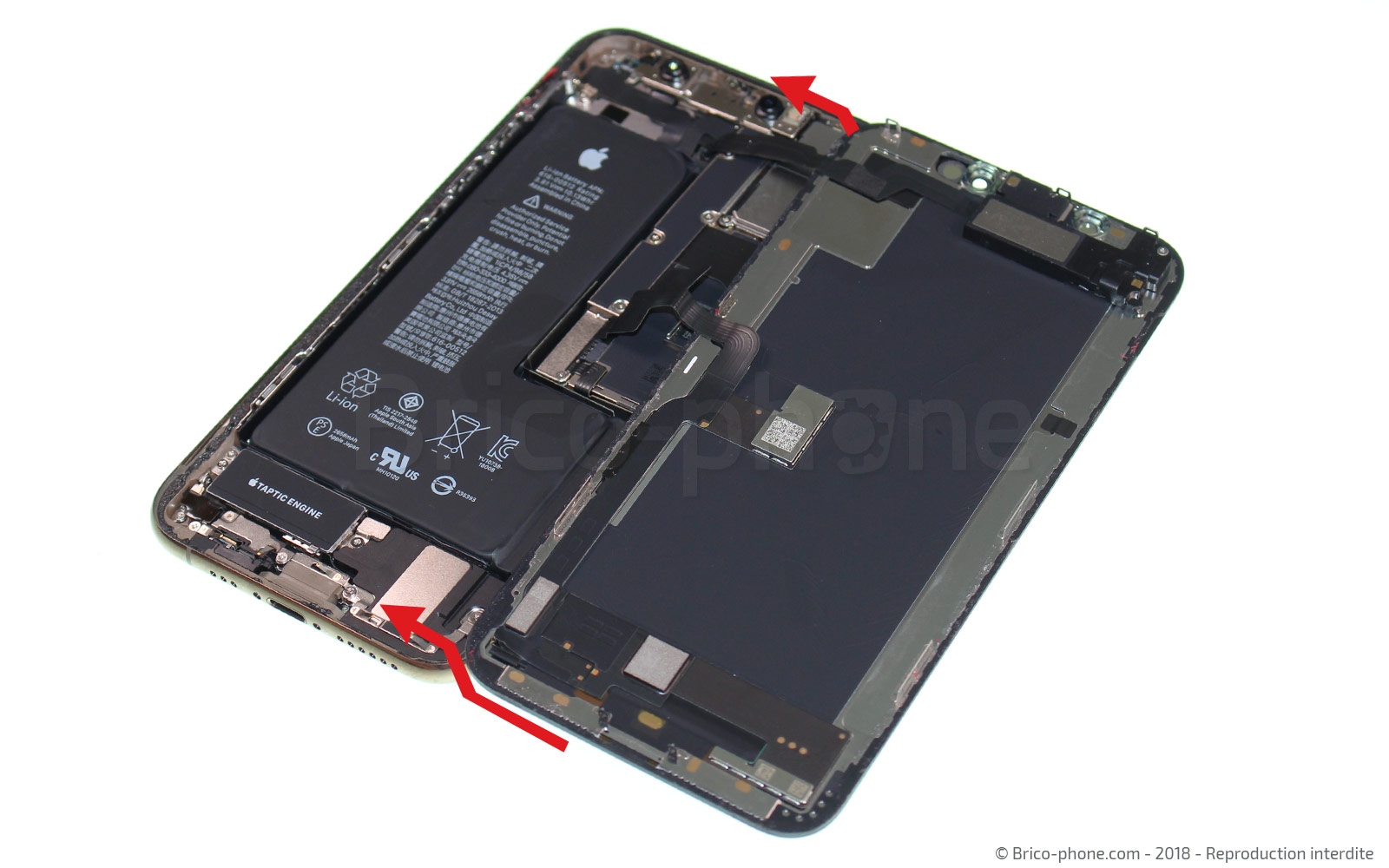

Désormais, il ne vous reste plus qu'à ouvrir l'iPhone comme une page de livre à l'envers. Faites attention à ne pas trop tirer sur les nappes de l'écran qui sont toujours reliées à la carte mère.
Etape 5 : Déconnecter la batterie

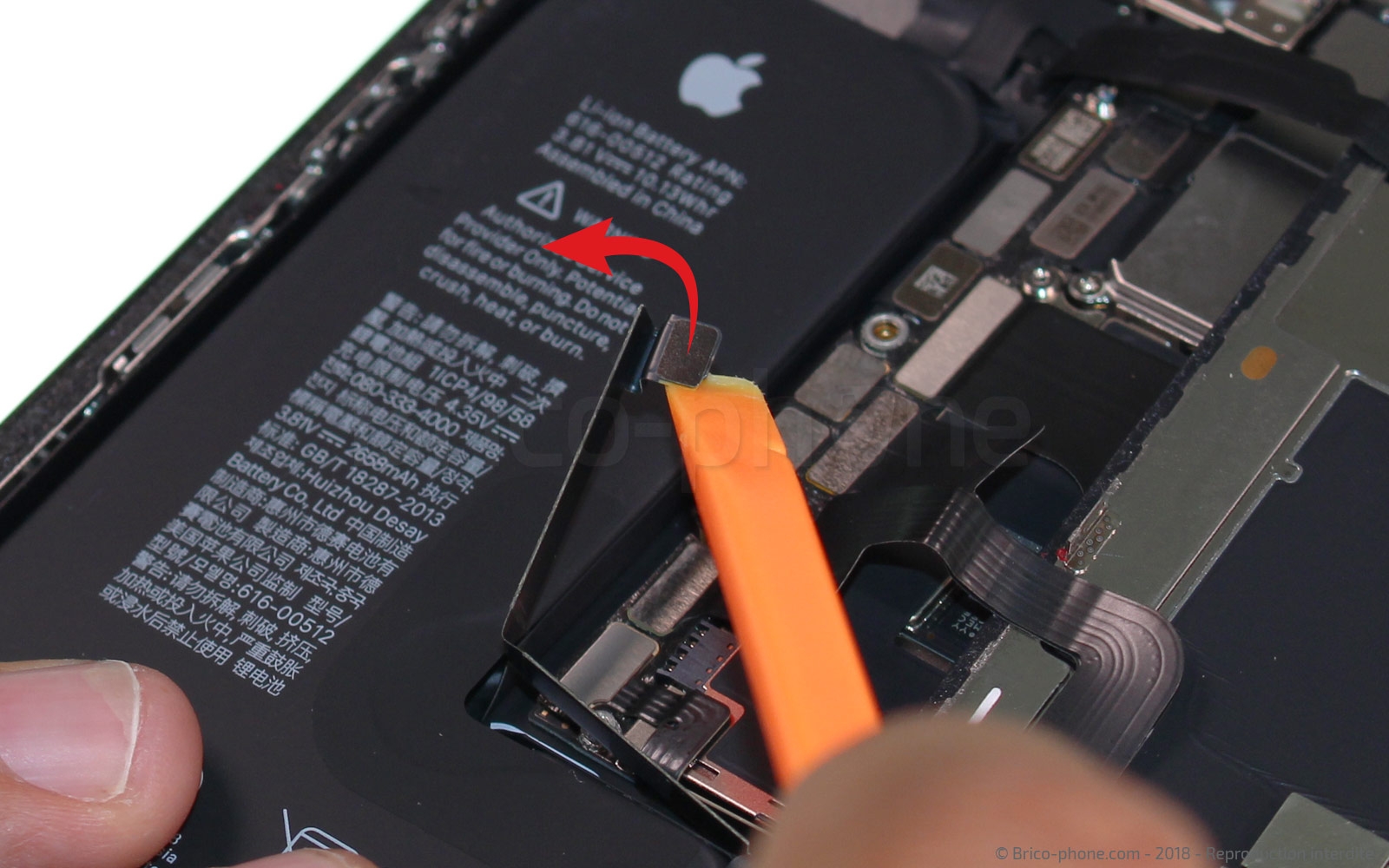

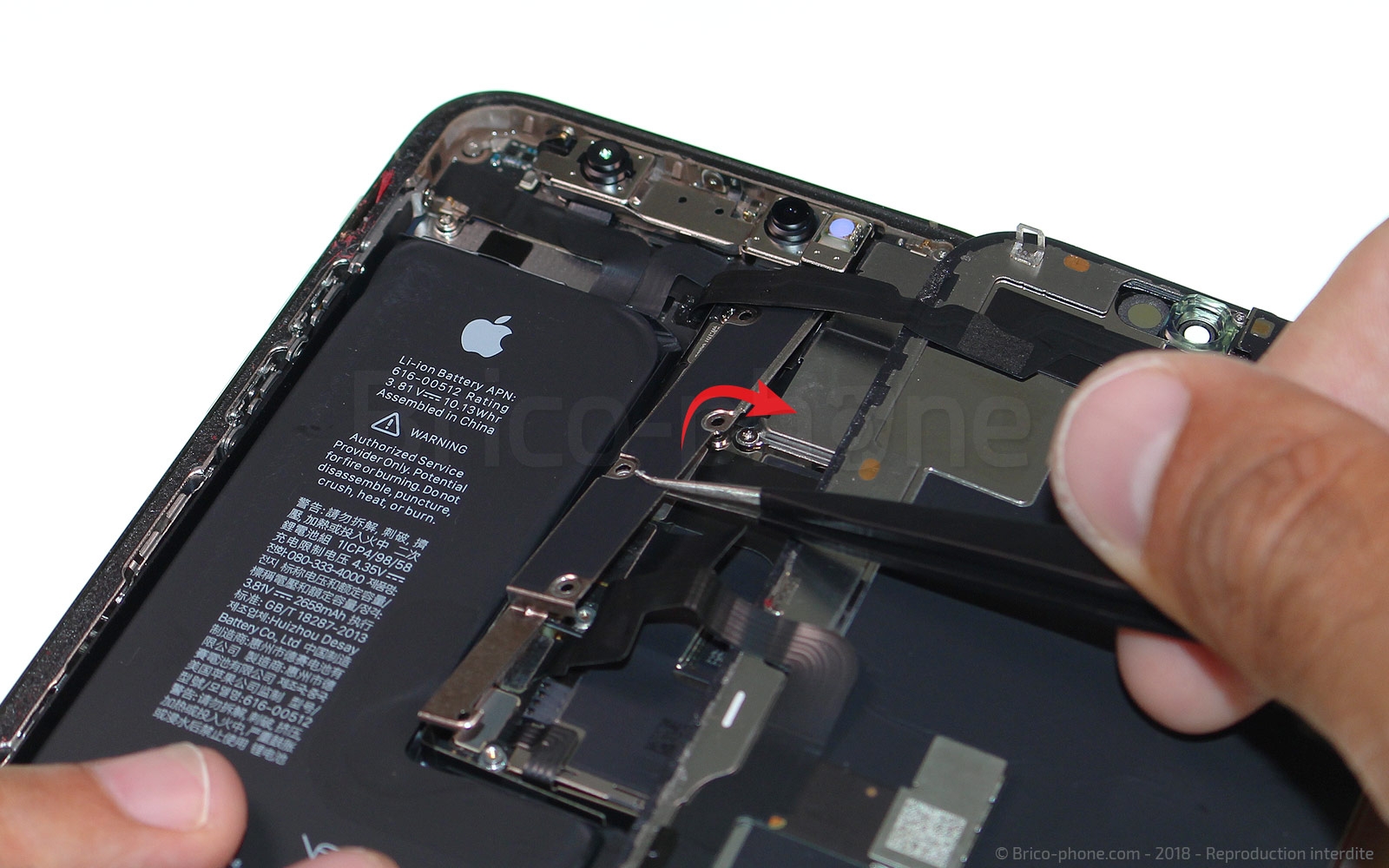

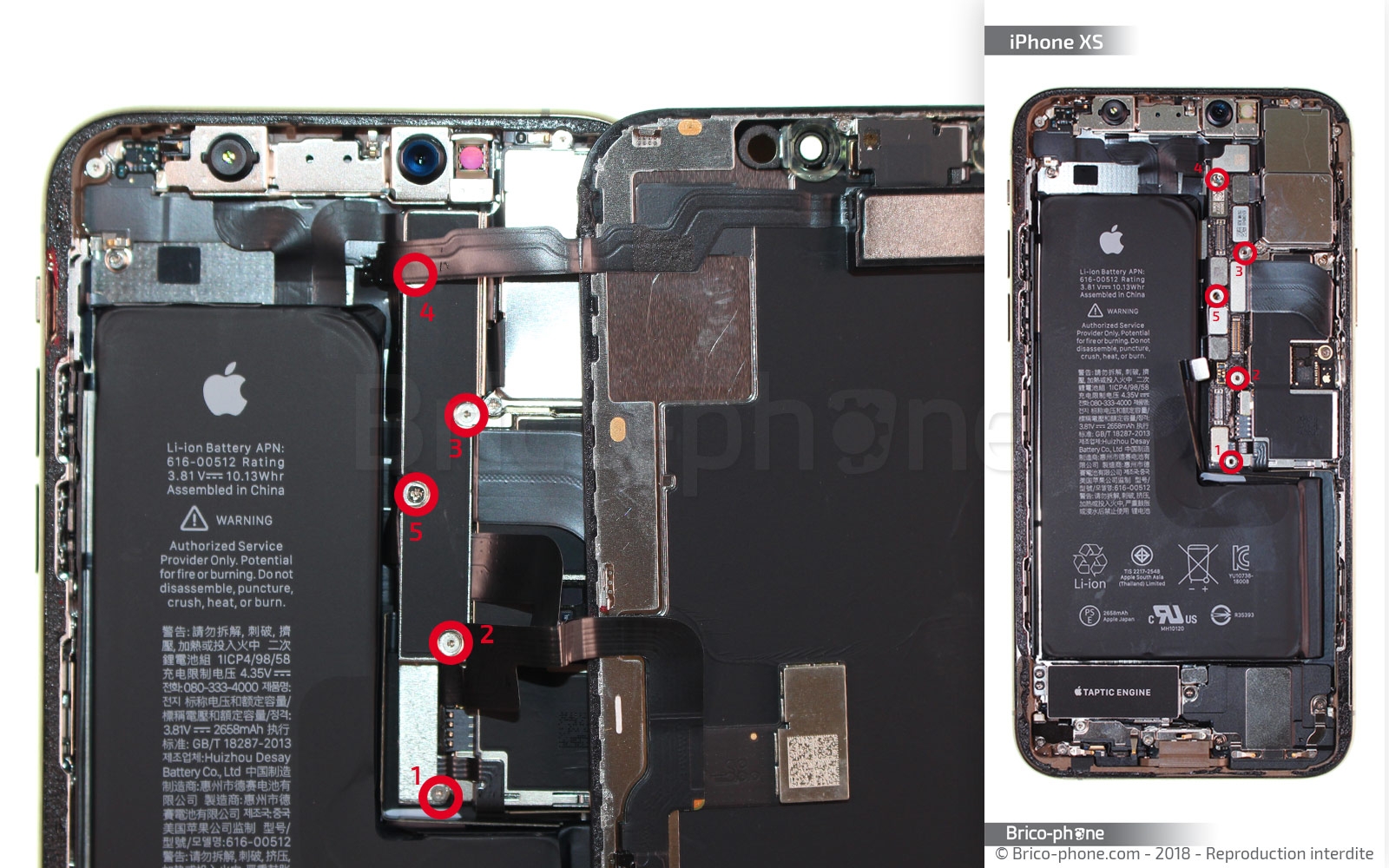

Afin d'accéder aux connectiques de l'écran OLED et de la batterie vous allez devoir enlever la plaquette métallique qui les recouvre. Pour cela, munissez-vous du tournevis triwing afin de retirer les vis B1,B2,B3 et B4 puis prenez le cruciforme afin d'enlever B5. Prenez le temps de déposer correctement les vis sur le patron d'aide au montage afin de ne pas les intervertir.

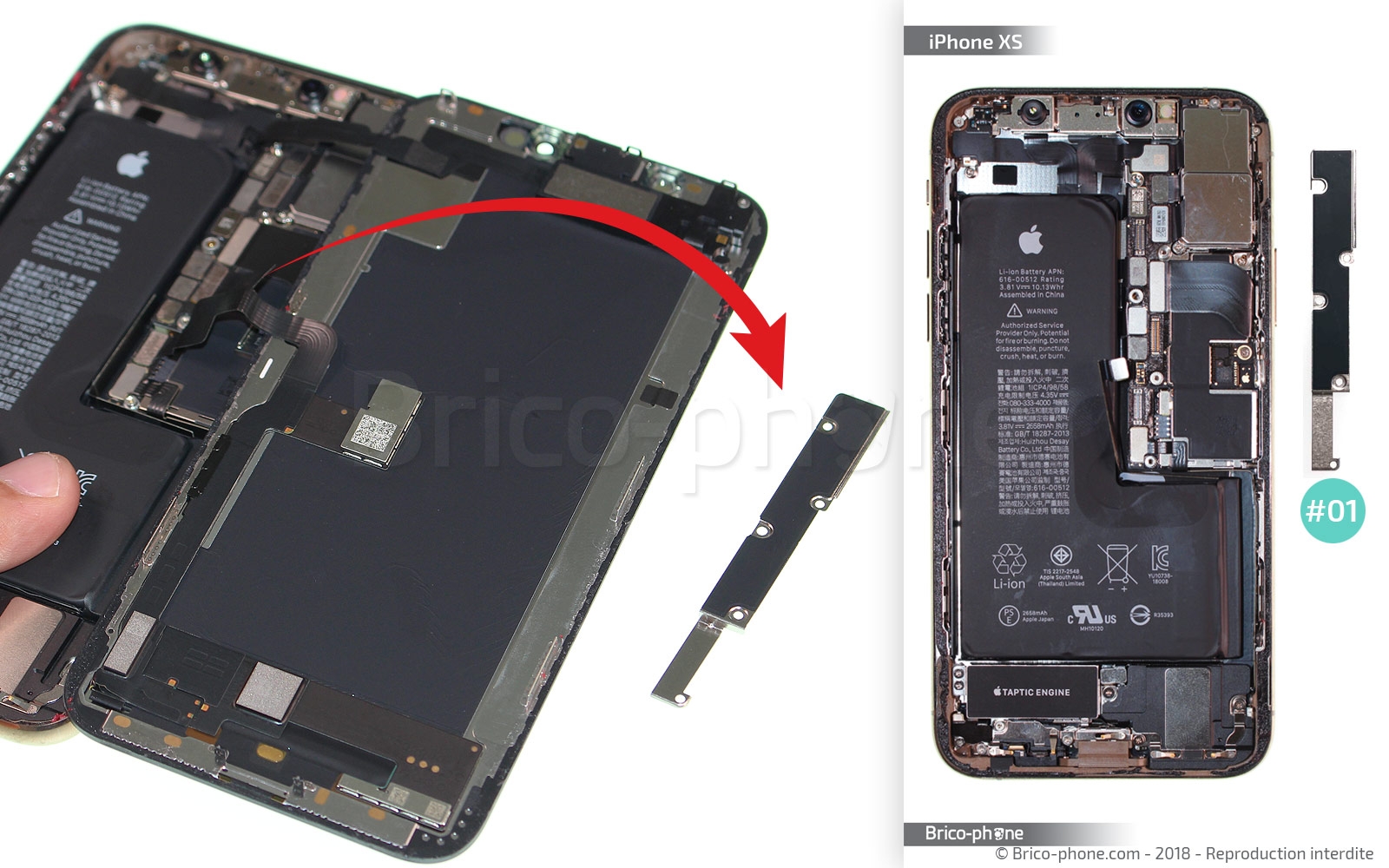

Saisissez la pincette pour retirer l'élément #01 .
Il ne vous reste plus qu'à débrancher la batterie à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés




Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 6 : Déconnecter l'écran

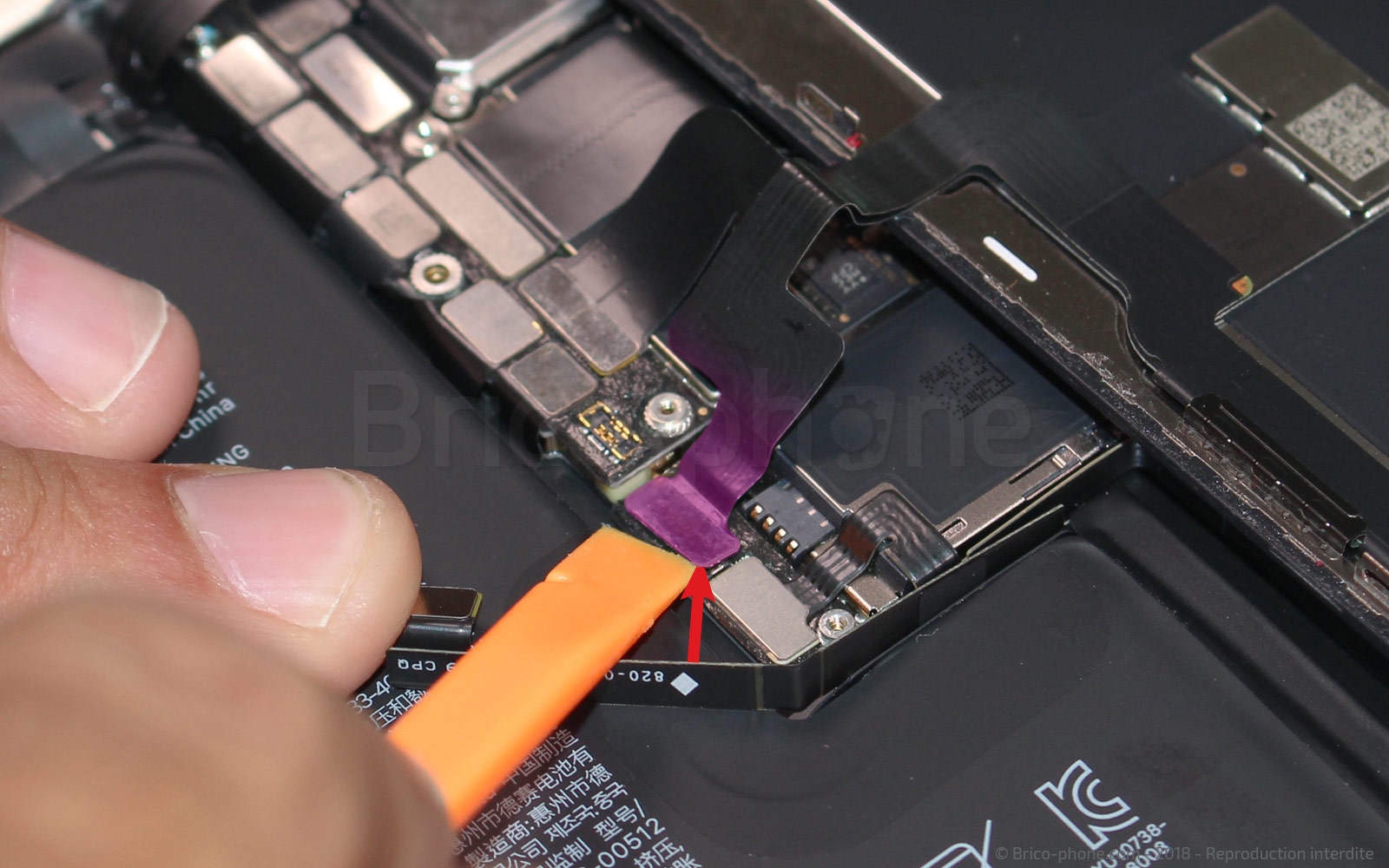

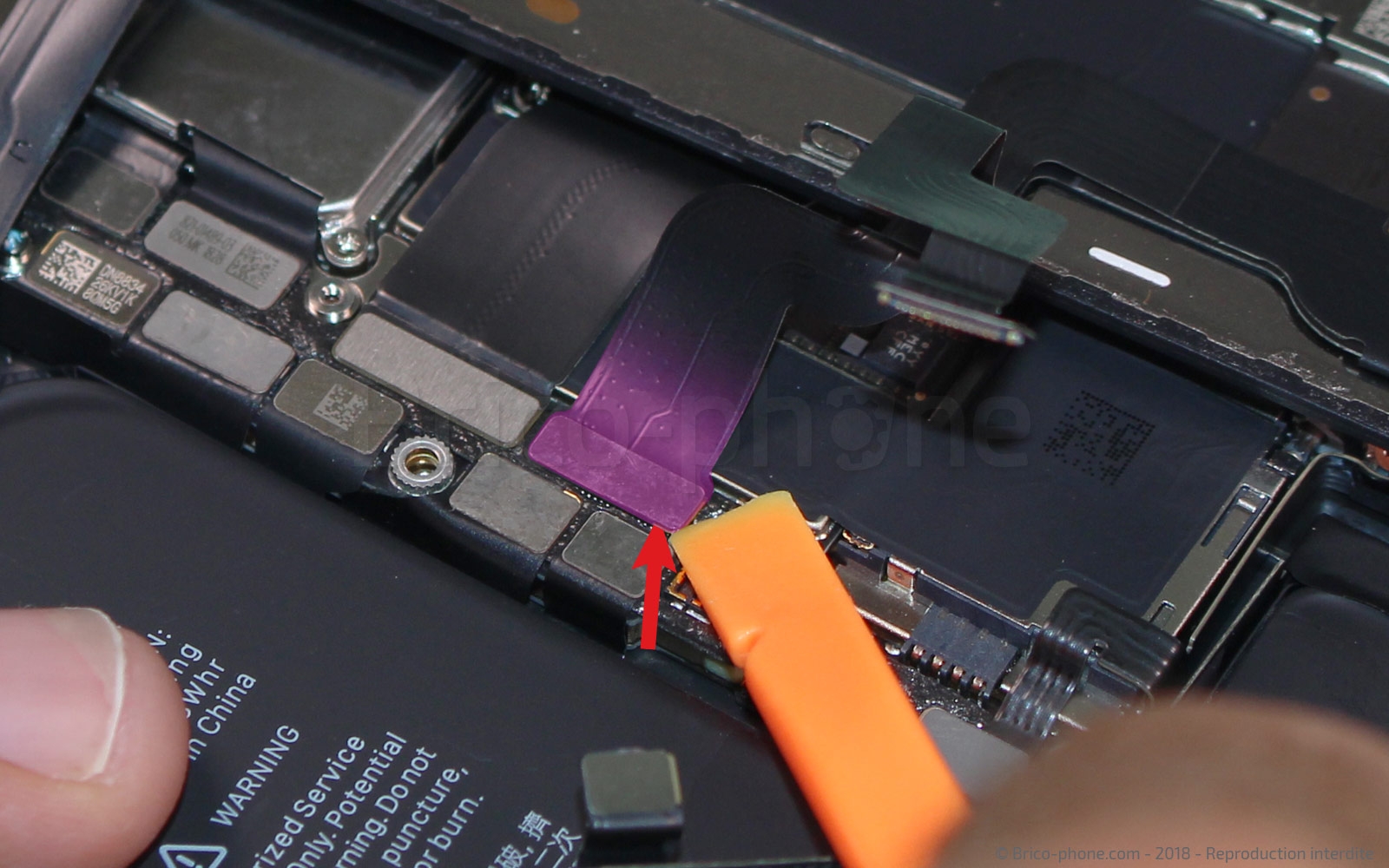

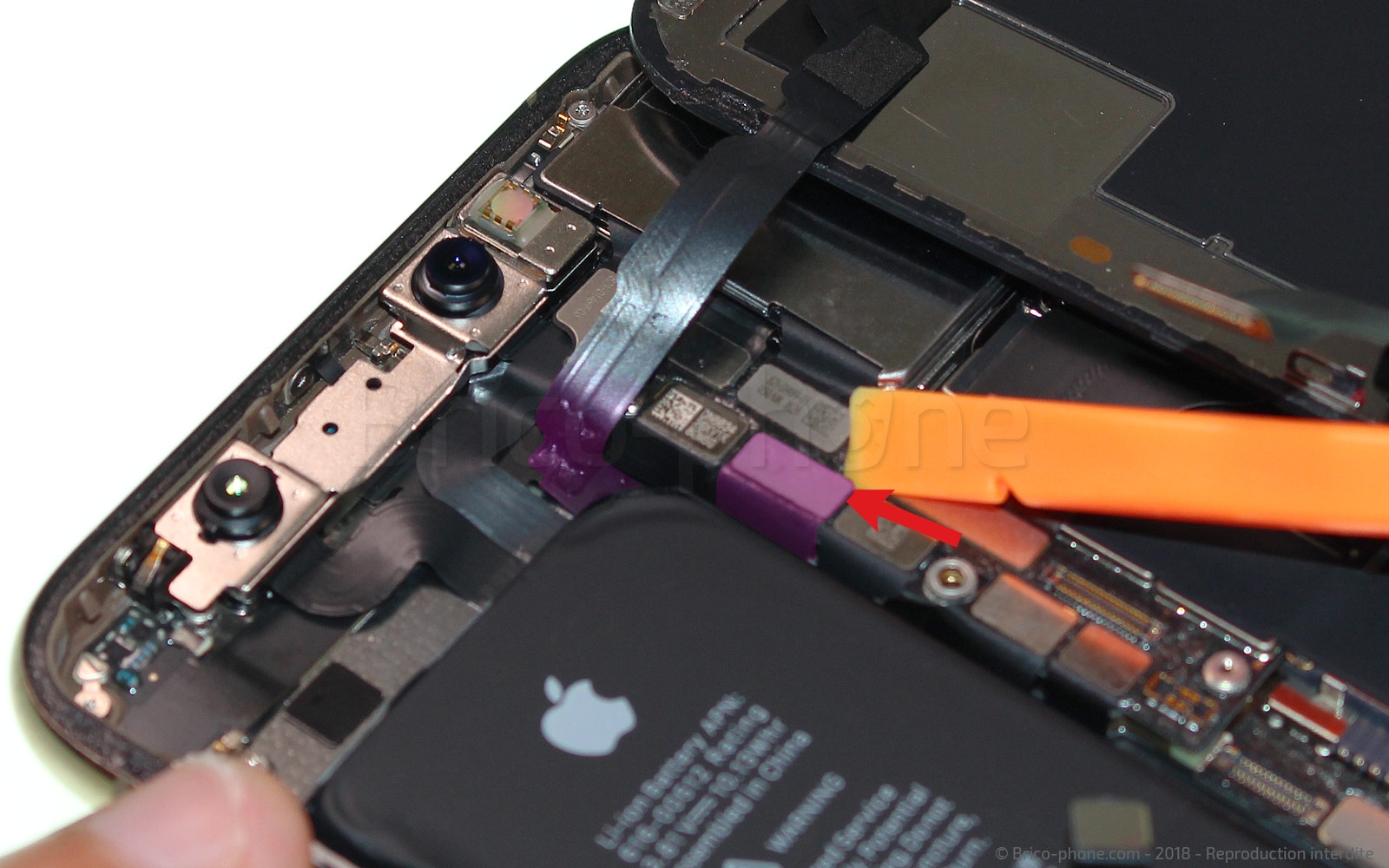

Toujours à l'aide du levier nylon, déconnectez la nappe qui gère la fonction tactile puis celle gérant l'afficheur OLED. Remontez légèrement sur le haut du smartphone puis déconnectez la nappe de l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés

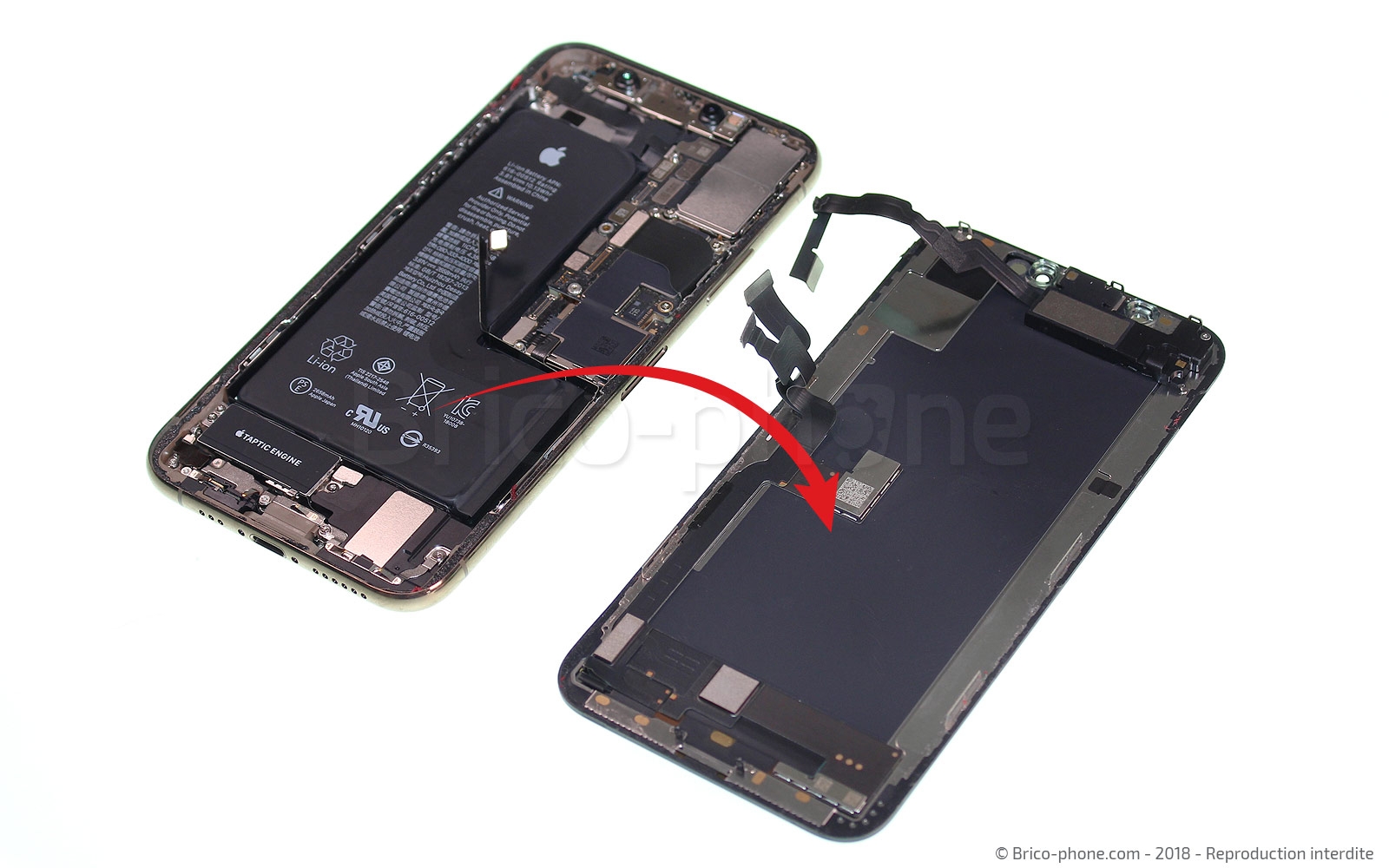

Etape 7 : Retirer l'écran

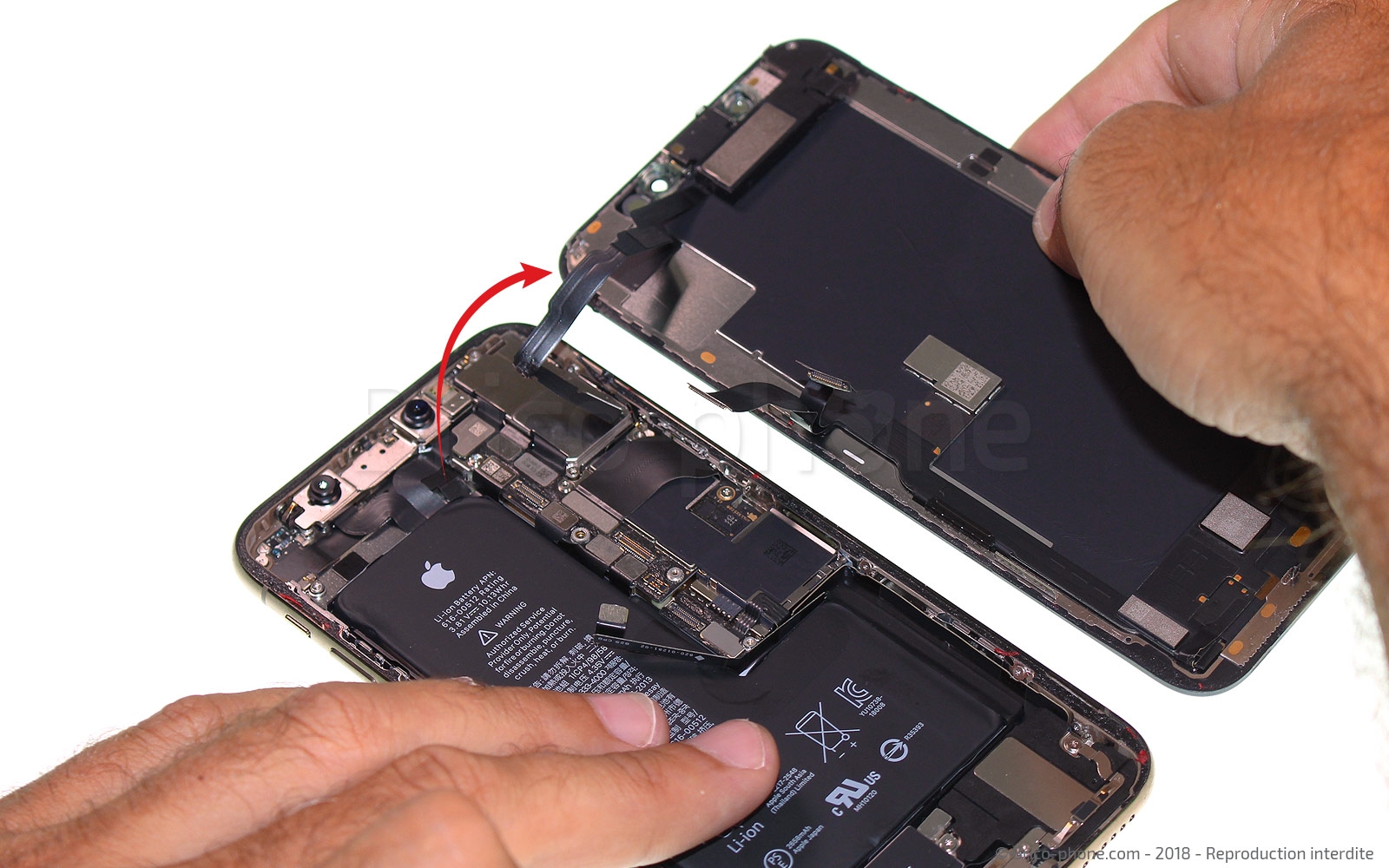

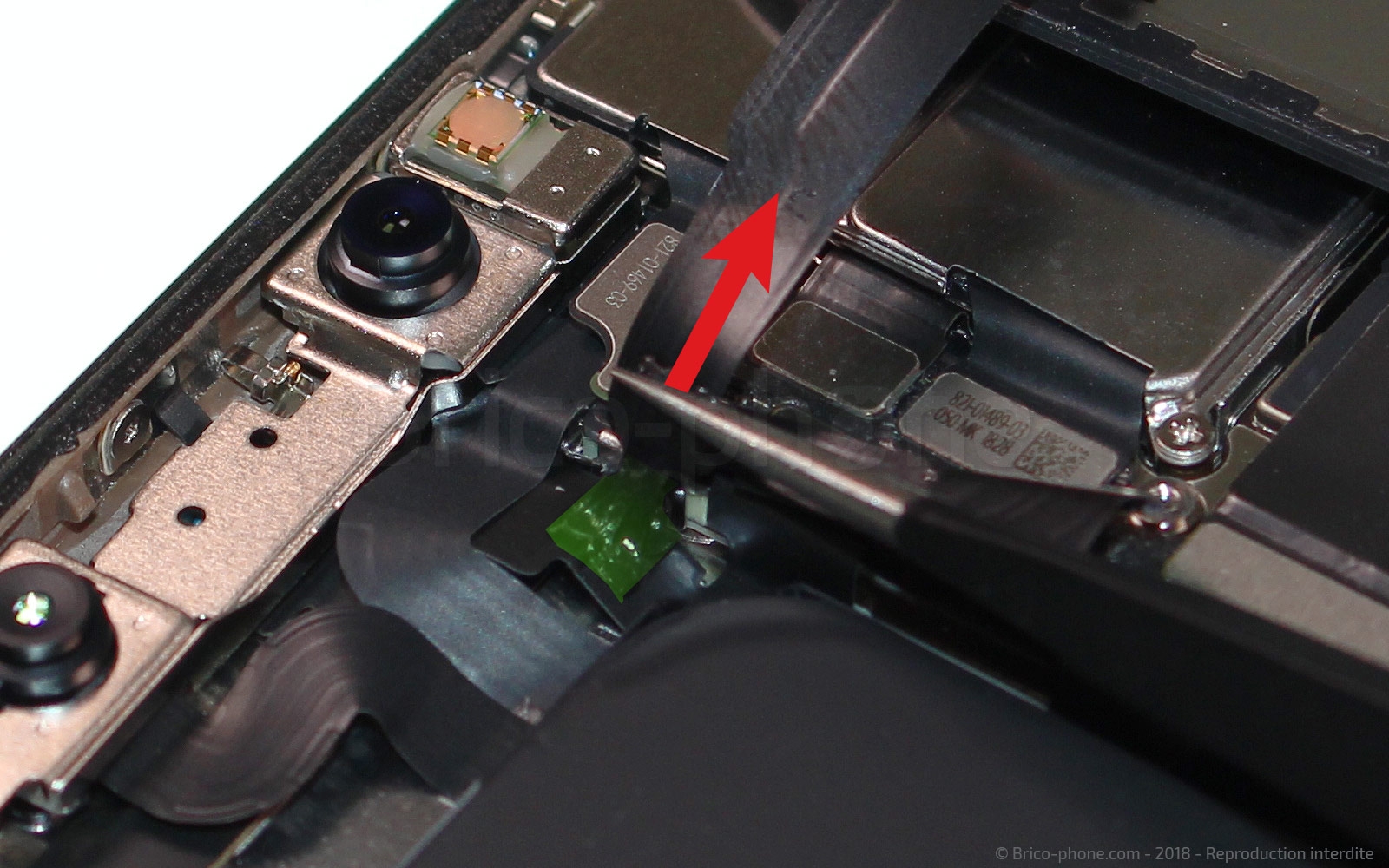

Afin de libérer complètement l'écran, dégagez la nappe du haut-parleur interne, car celle-ci est encore maintenue par un petit adhésif au niveau de l'angle supérieur droit de la batterie. Vous pouvez ensuite dégager complètement l'écran OLED et passez à son remplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Nettoyez le châssis pour le remontage

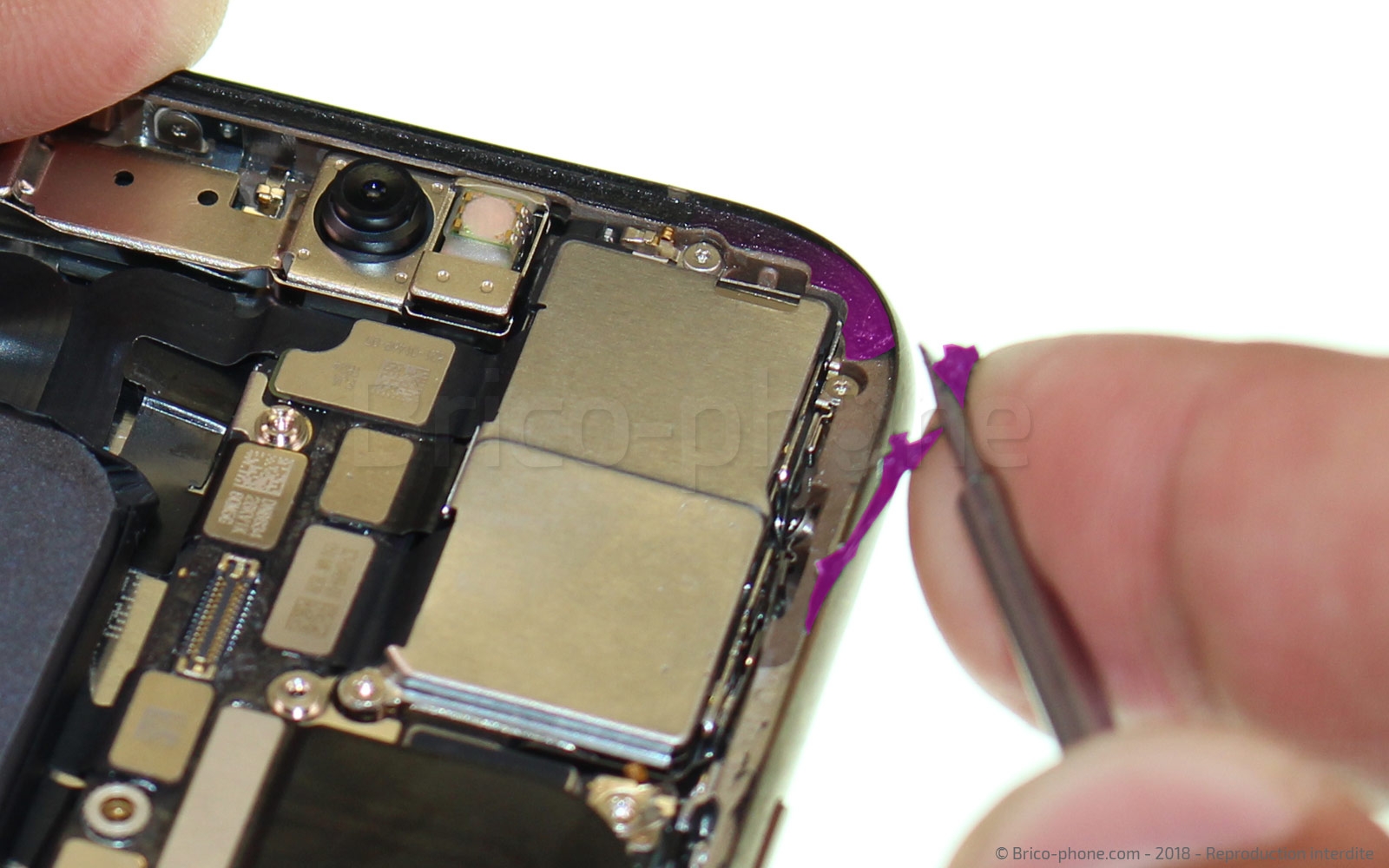

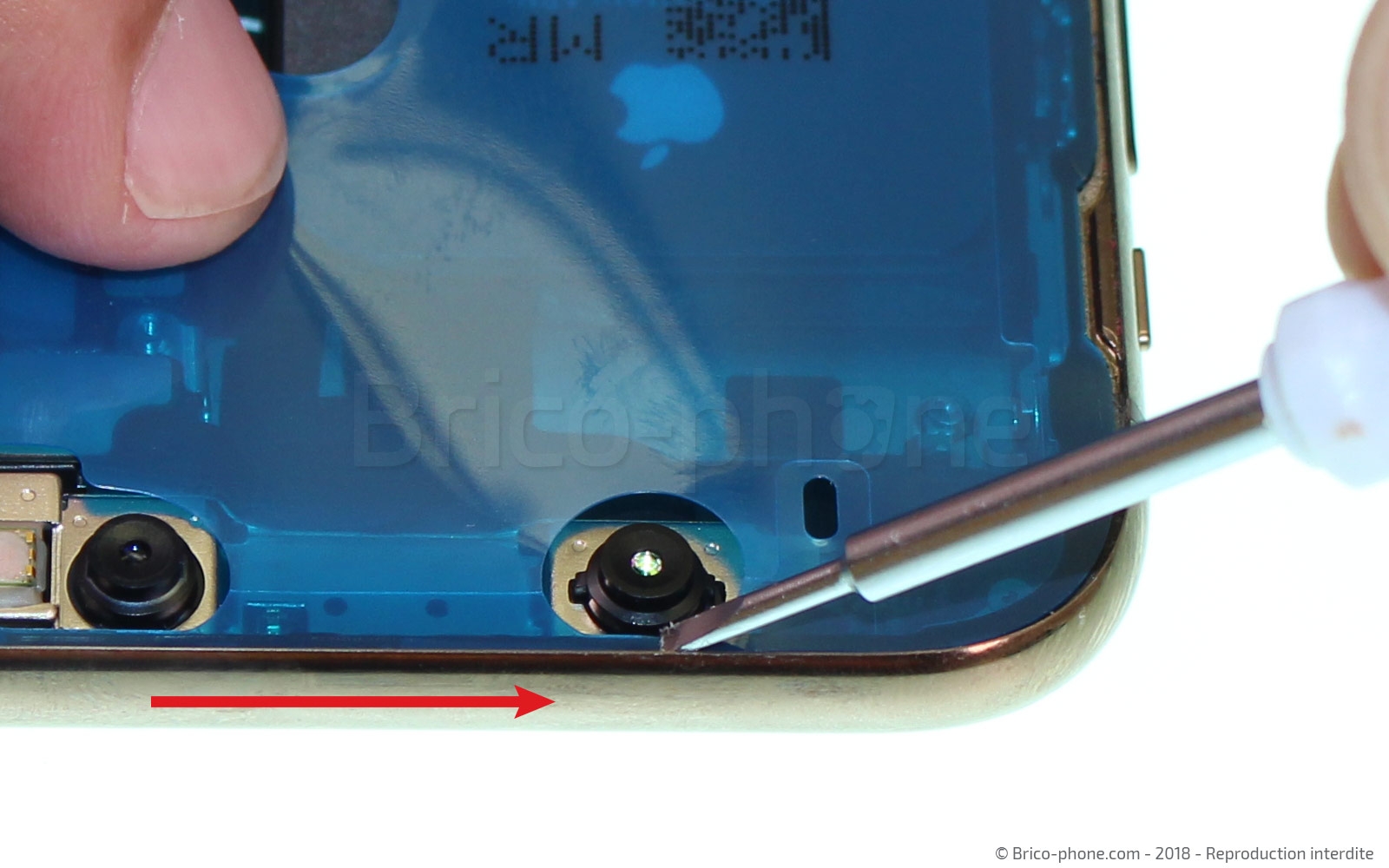

Avant de remonter votre nouvel écran, prenez soin de nettoyer correctement le châssis du téléphone à l'aide du tournevis plat afin de positionner correctement le joint de remplacement.
Retirez tous les résidus de l'ancien joint.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage

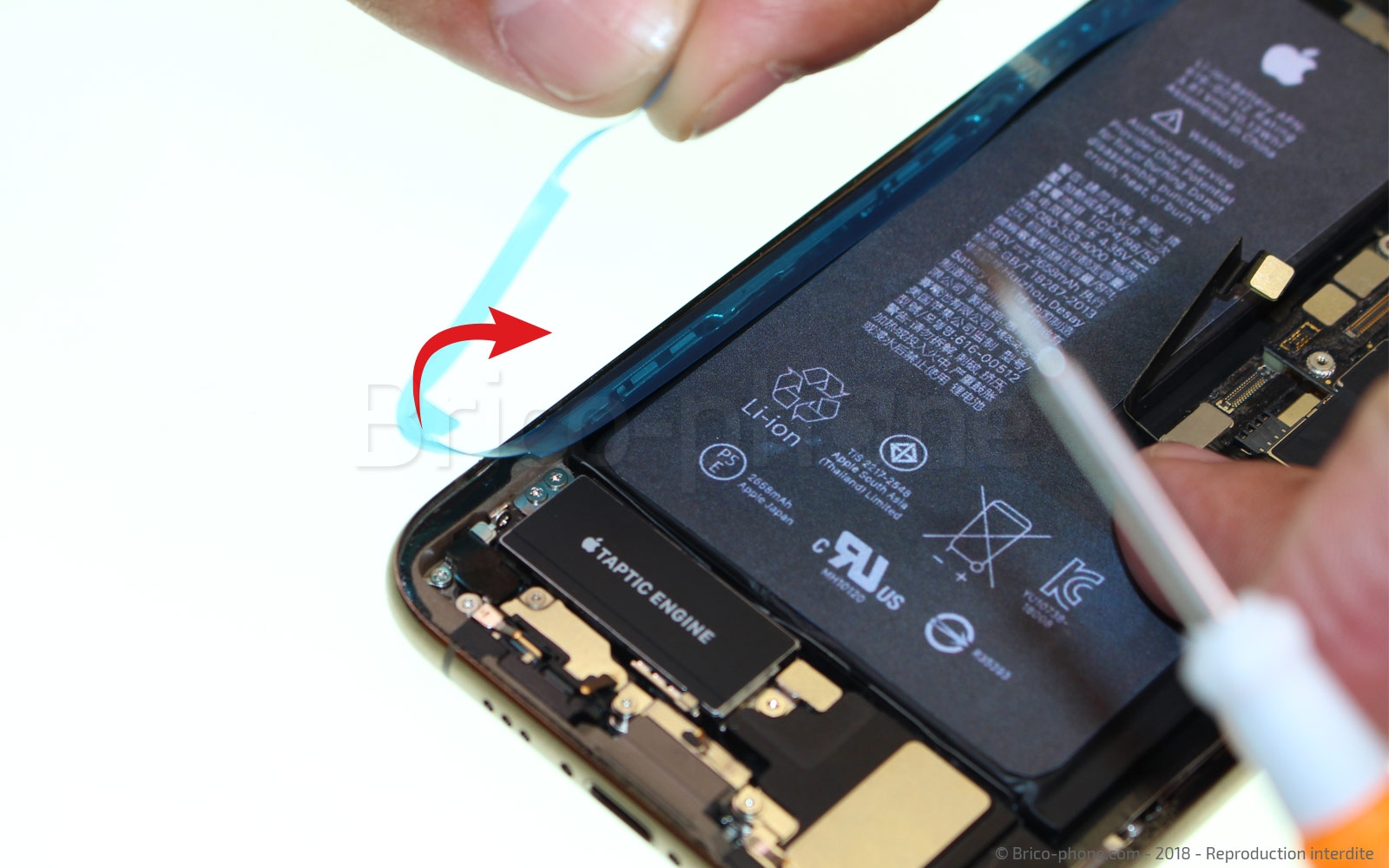

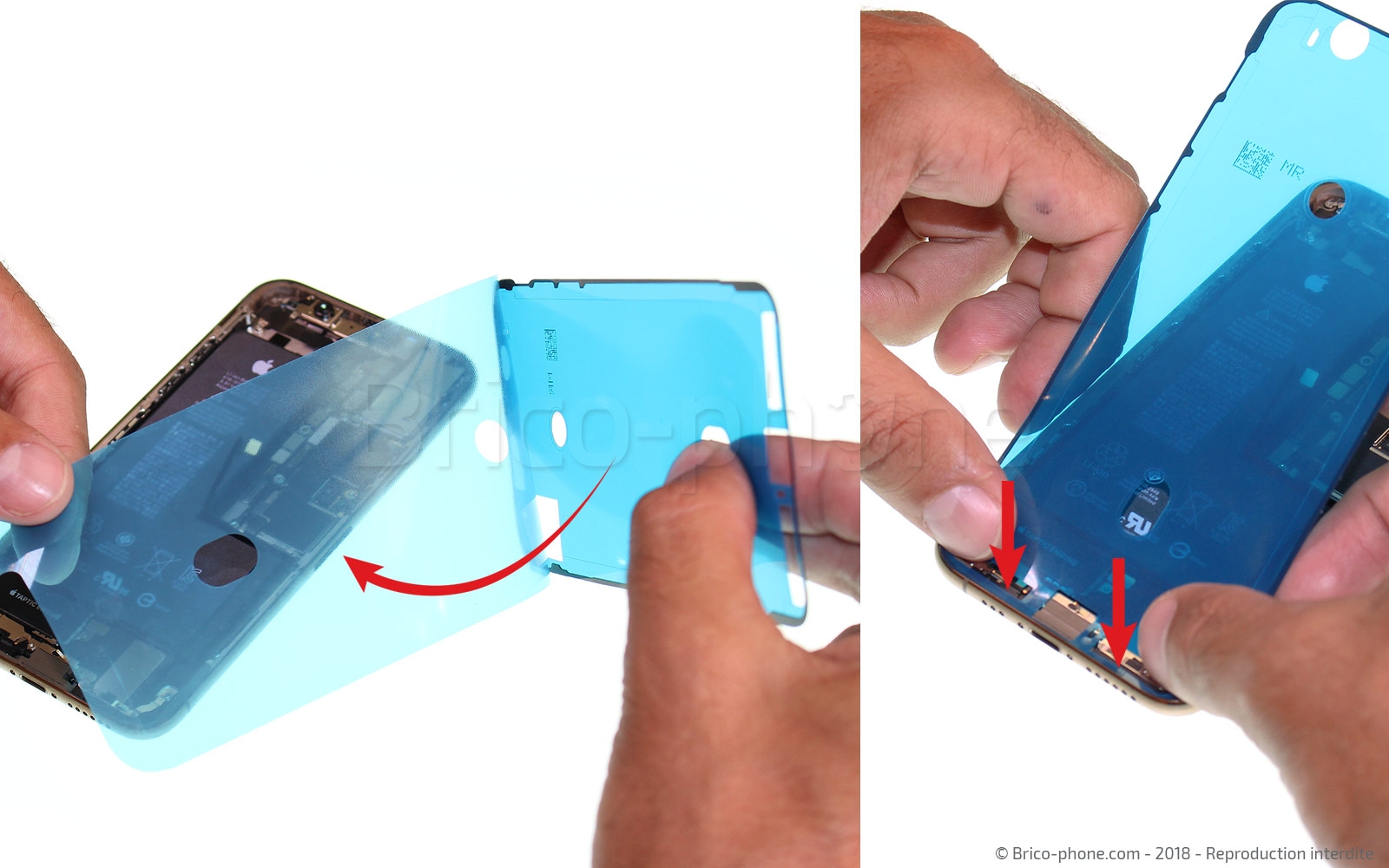

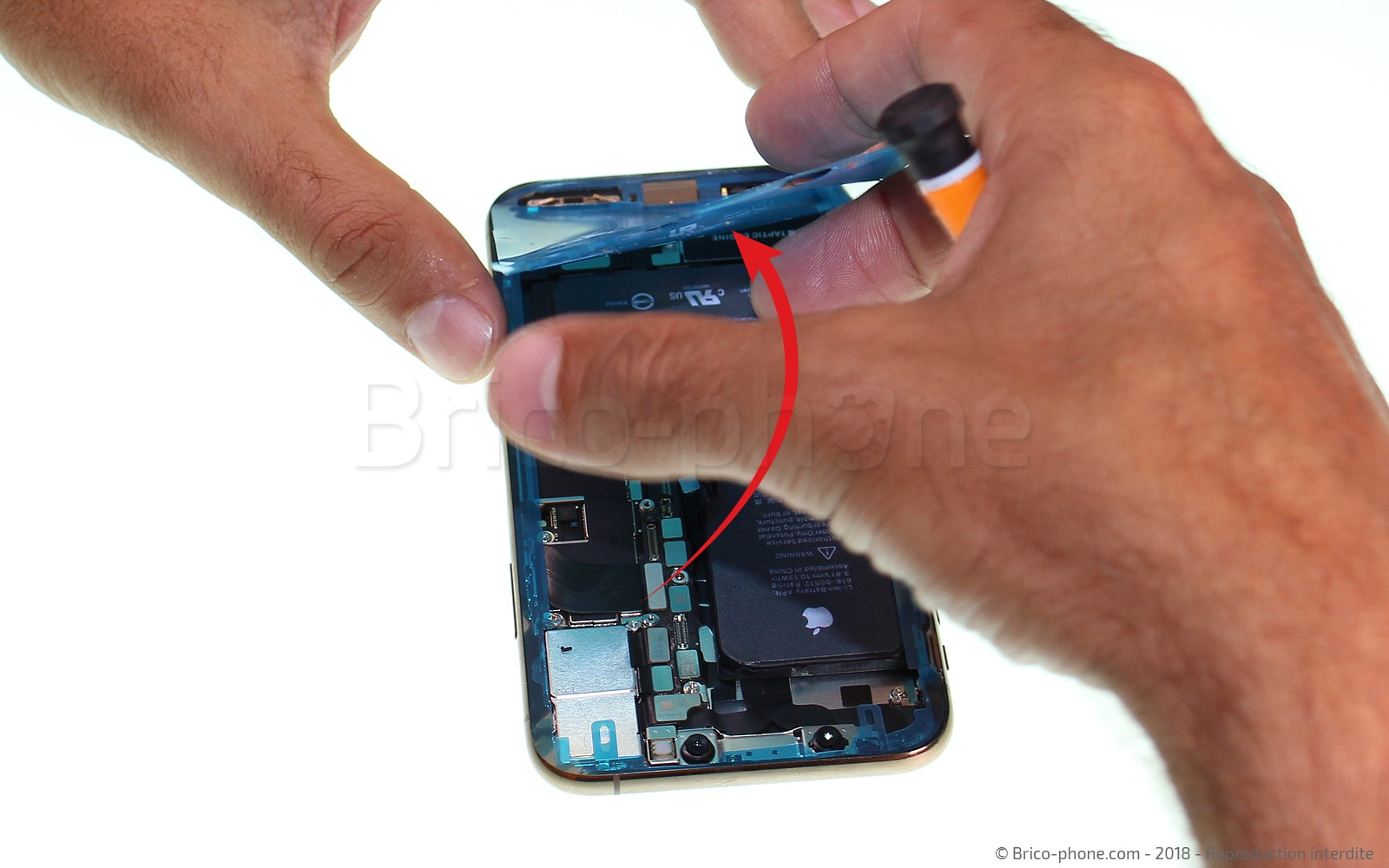

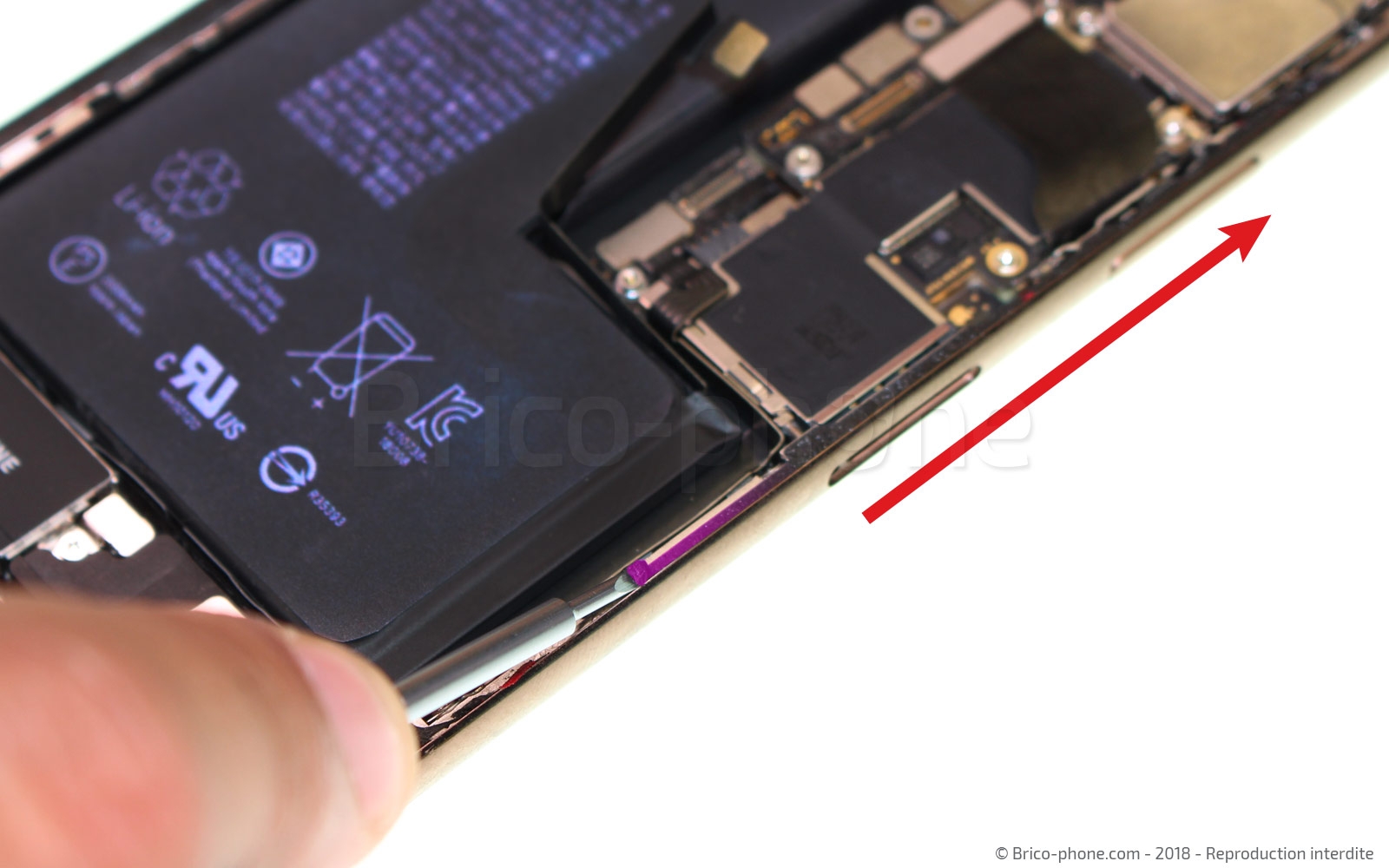

Appliquez le nouveau joint d'étanchéité. Pour cela, retirez le premier film, puis positionnez le joint sur le contour du châssis en l'appliquant à l'aide du tournevis plat. Une fois bien collé, vous pouvez retirer le second film. Retirez ensuite le dernier film qui se trouve sur l'adhésif.

Le téléphone est maintenant prêt à être remonté, il ne vous reste plus qu'à suivre ce tutoriel à l'envers.

Néanmoins, nous vous conseillons de reconnecter les nappes de l'écran avant celle de la batterie afin d'éviter un court-circuit.
