Changement du connecteur de charge sur Xperia XA2 - XA2 Dual

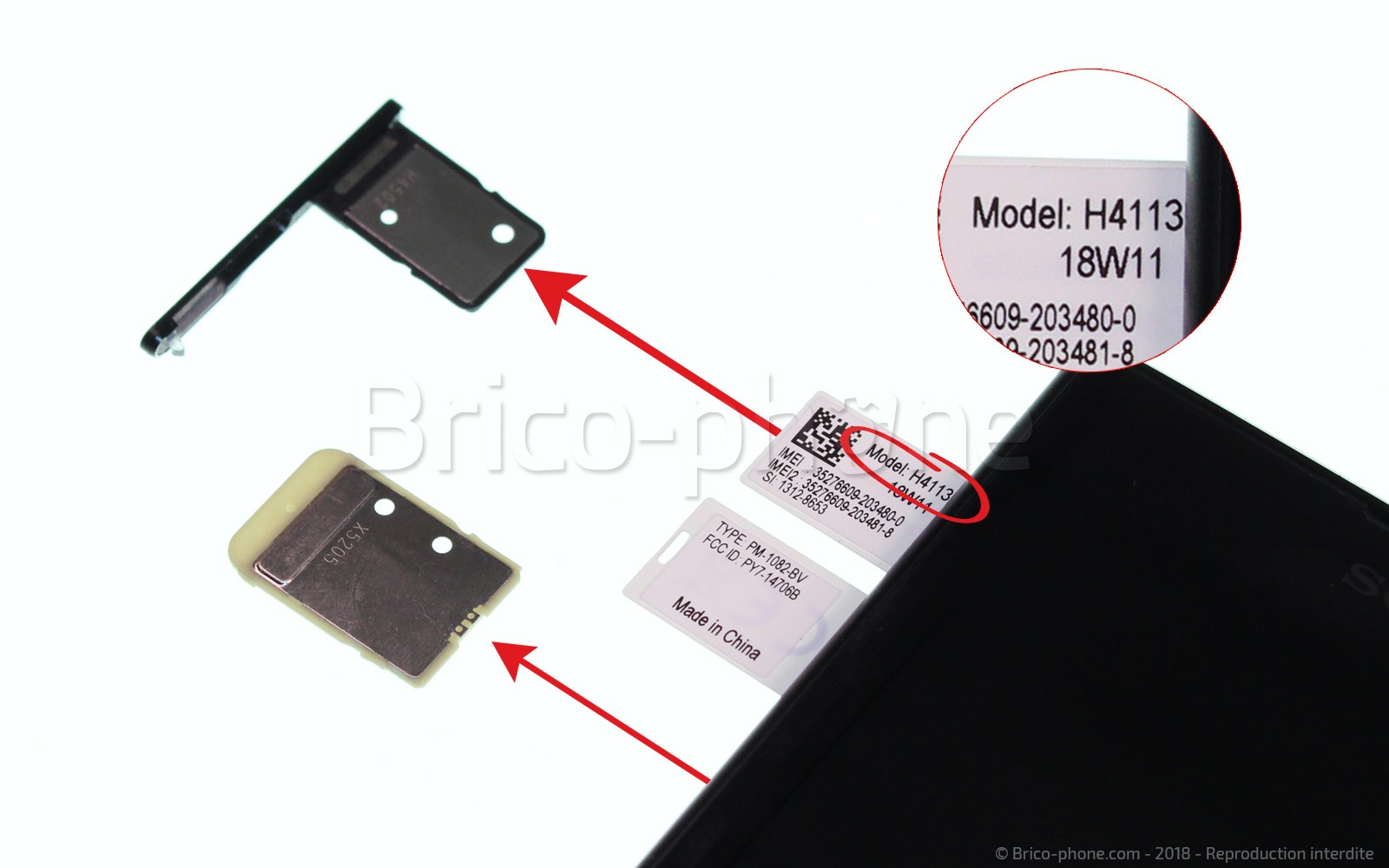

Assurez-vous d'avoir commandé la bonne pièce en vérifiant la référence de votre téléphone qui se trouve sur la languette à l'intérieur du tiroir Sim. Les numéros de modèles correspondant au Sony XA2 sont les suivants : H3113 / H3123 / H3133 / H4113 / H4133.

Préparez votre espace de travail en vous assurant que celui-ci soit propre et stable.

Vous pouvez également coller le patron d'aide au montage reçu avec votre commande afin de déposer les différentes vis dessus.

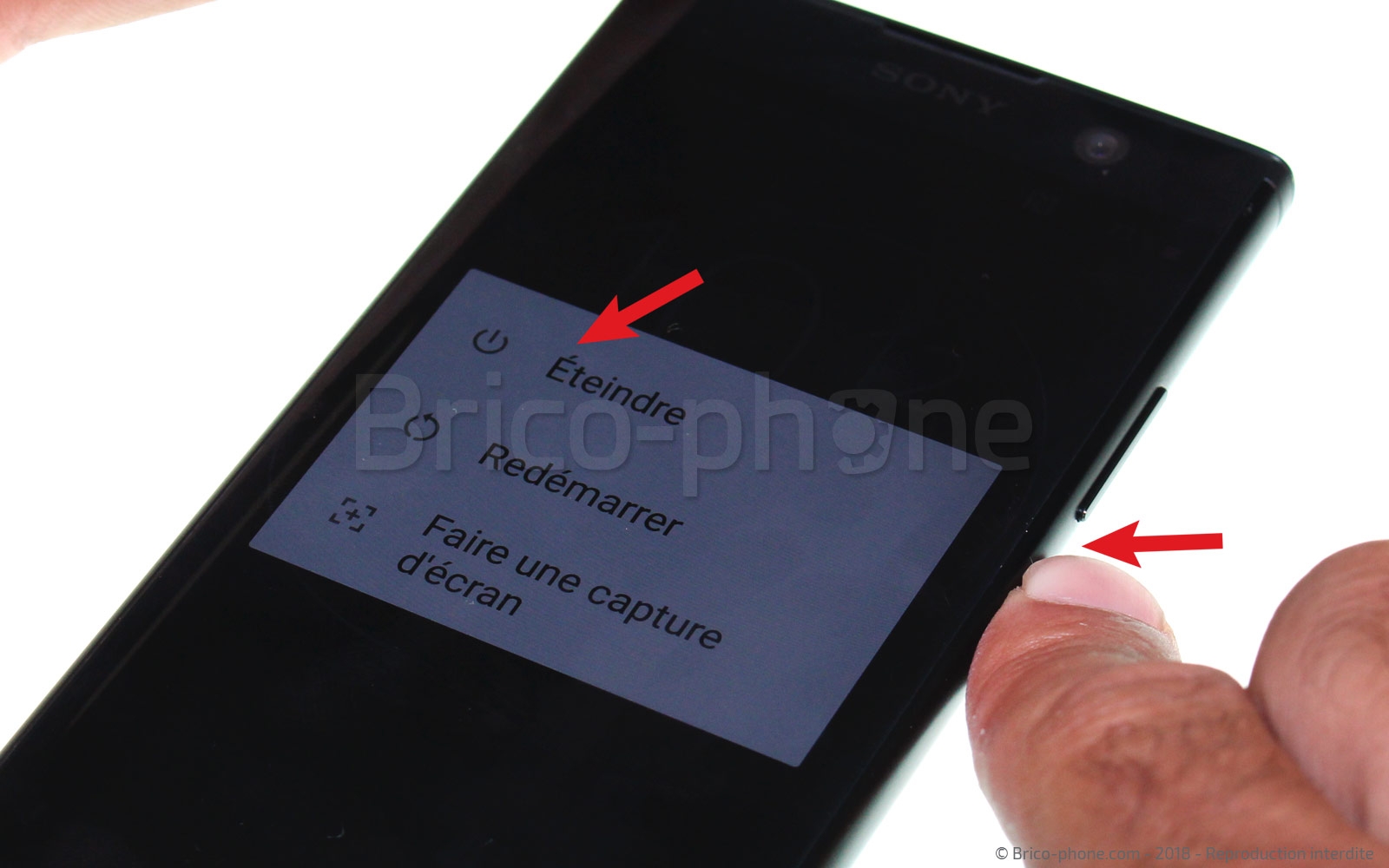

Commencez par éteindre votre iphone en appuyant longuement sur le bouton Power, puis validez l'extinction directement sur l'écran.

Pour accéder à votre dock de charge, vous allez devoir dans un premier temps retirer le cache arrière.

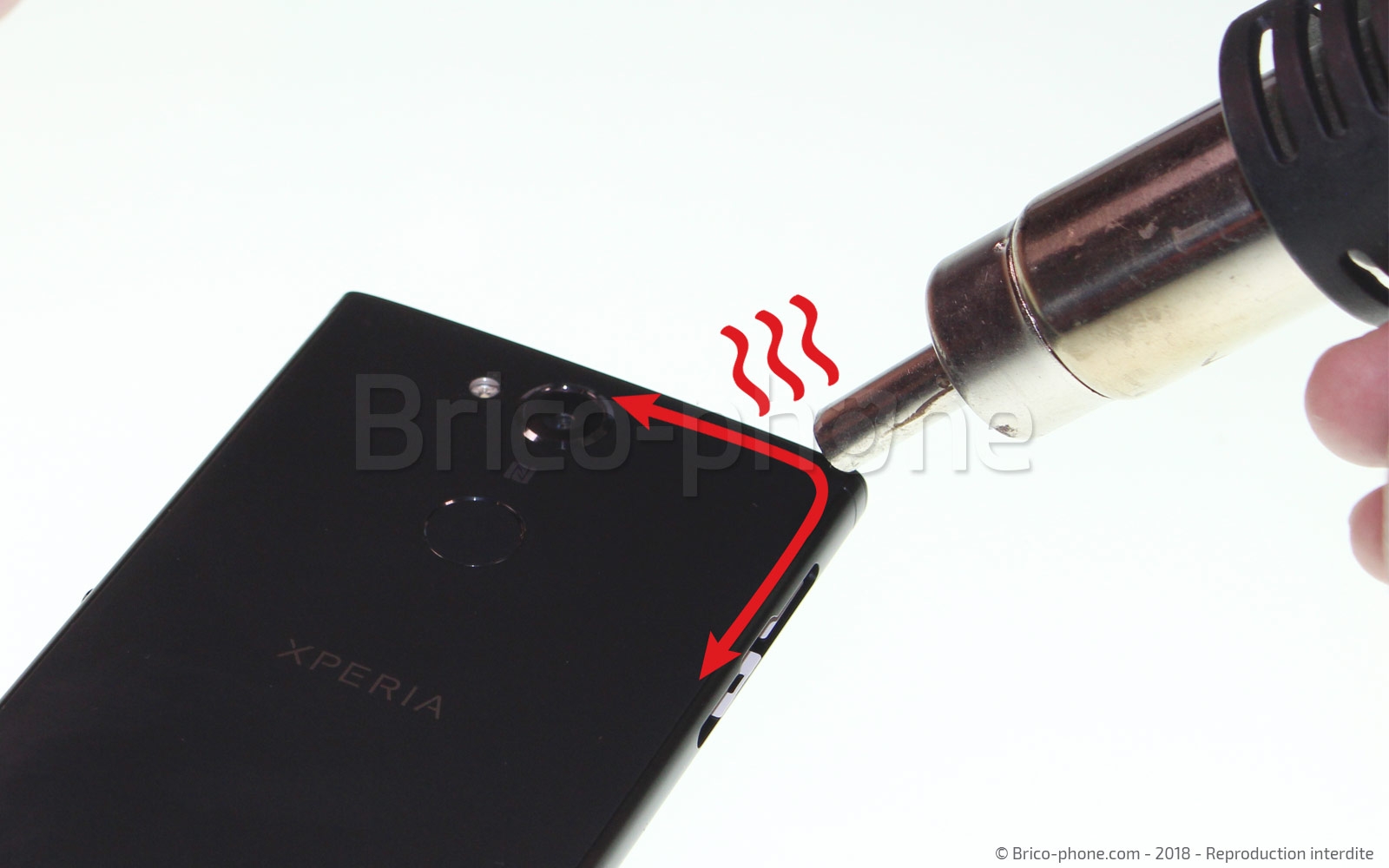

Pour cela, vous allez chauffer les contours du cache à l'aide d'un sèche-cheveux ou d'un décapeur thermique.
Ne chauffez pas trop fort, au risque d'abîmer la batterie ou d'autres composants internes au téléphone.

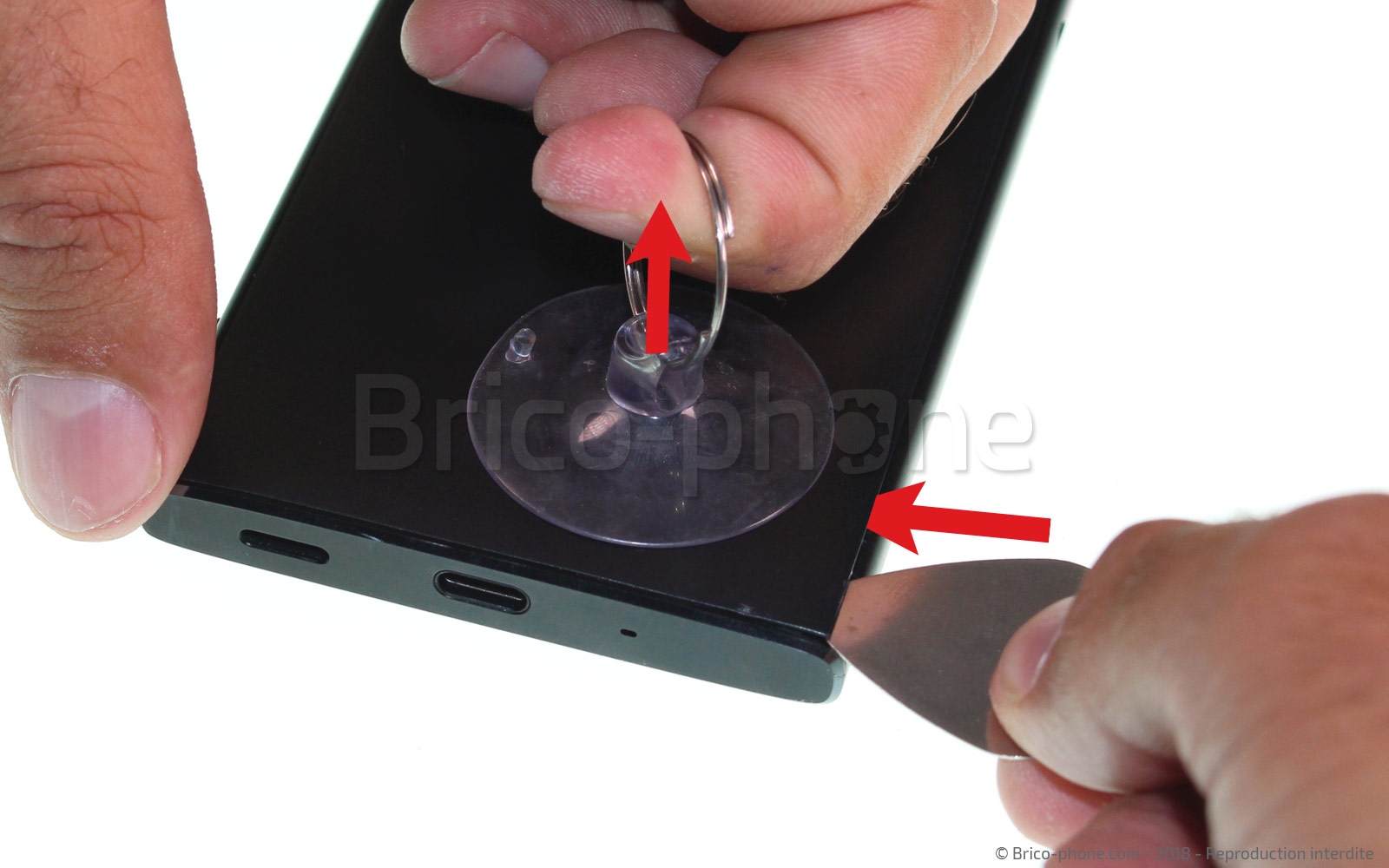

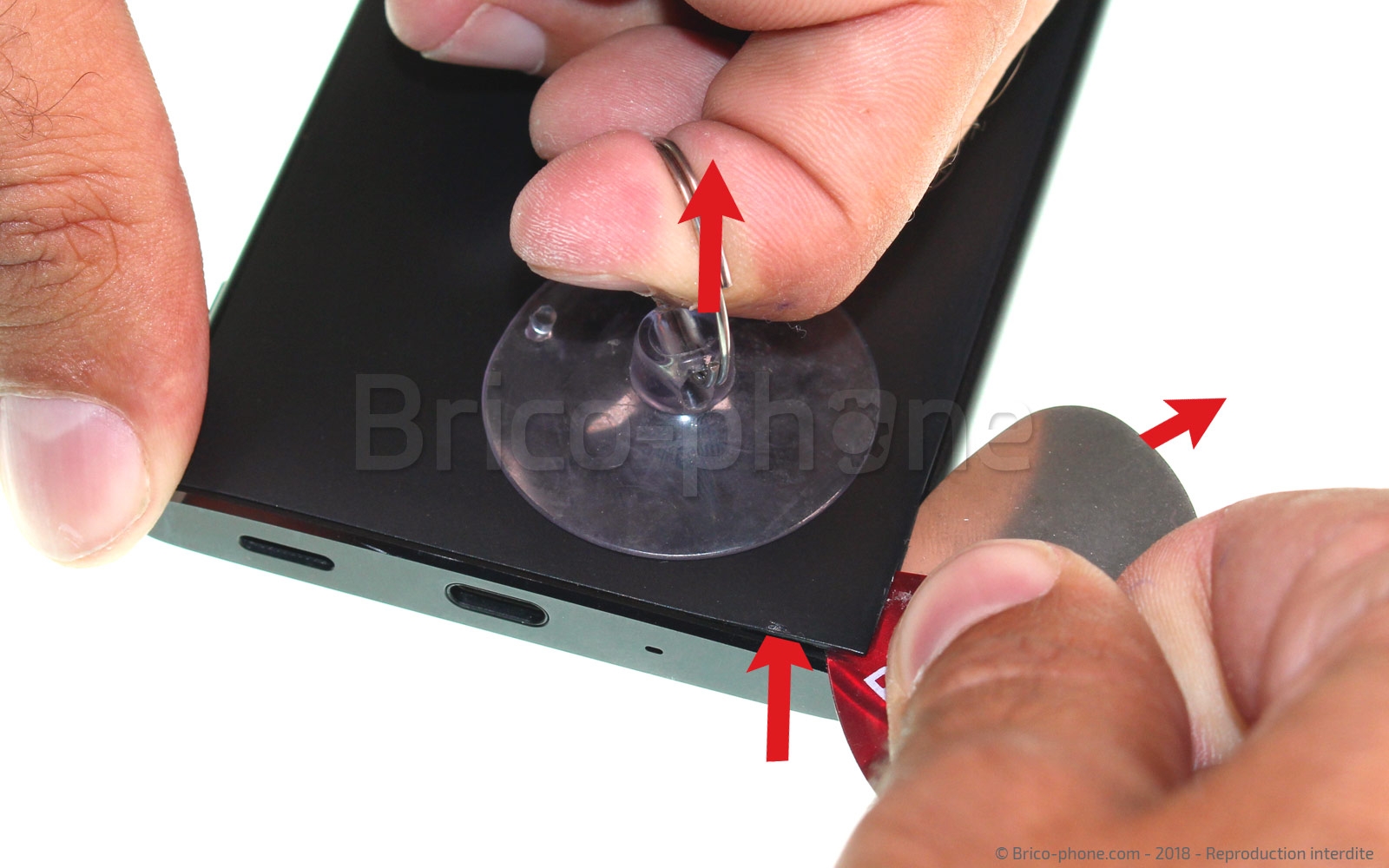

Vous devez maintenant créer un jour entre la vitre arrière et le châssis. Pour cela, tirez fortement sur la ventouse que vous aurez au préalable placée sur l'un des angles inférieurs du cache batterie afin d'insérer le médiator métal pour créer l'interstice.

Une fois, l'interstice créé, remplacez le médiator métal par un médiator en plastique. Cela évitera de rayer le châssis.

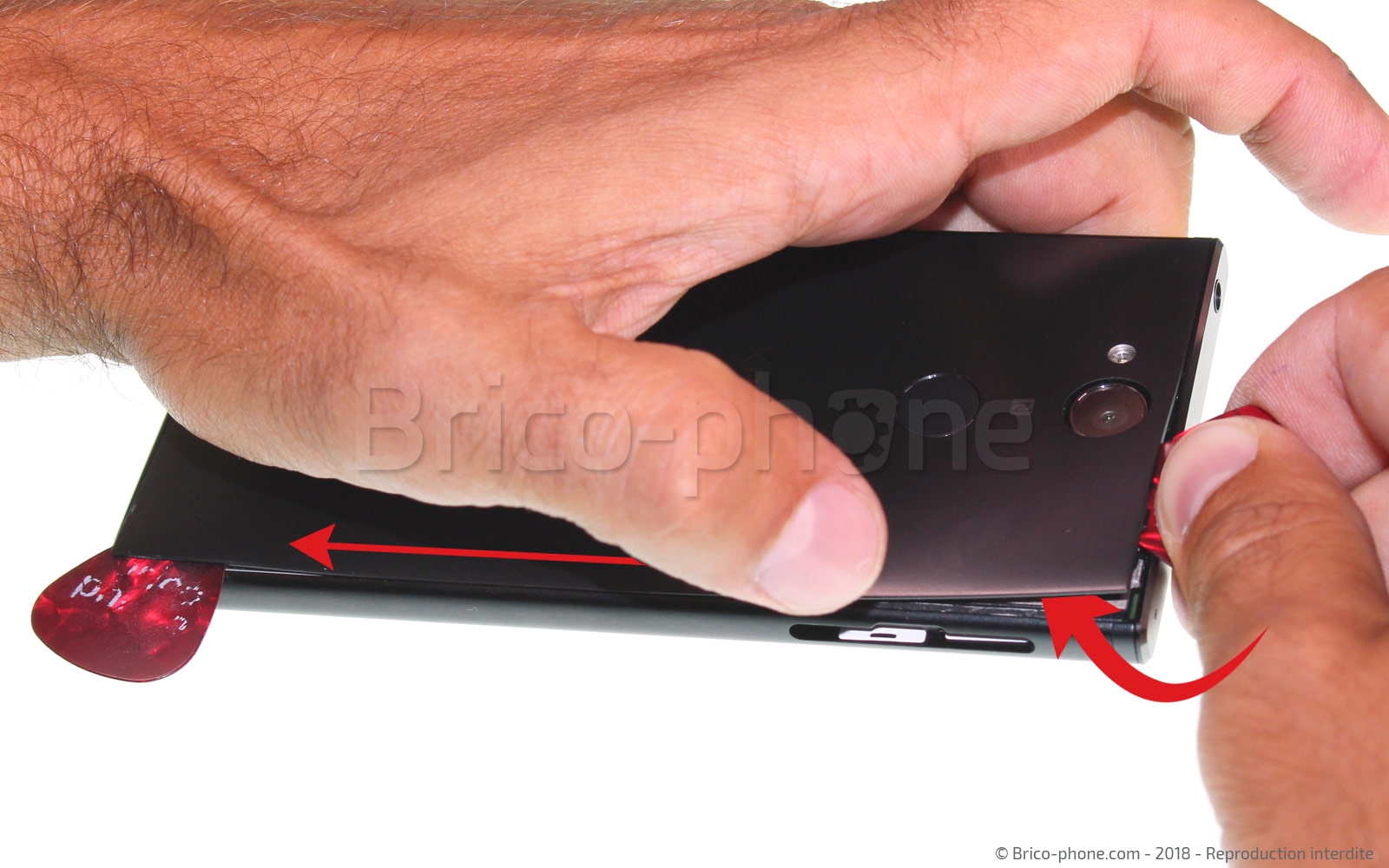

Faites glisser les médiators plastiques sur tous les bords du Xperia XA2 jusqu'à ce que vous ne sentiez plus de résistance.
Si vous devez trop forcer, n'hésitez pas à chauffer de nouveau.

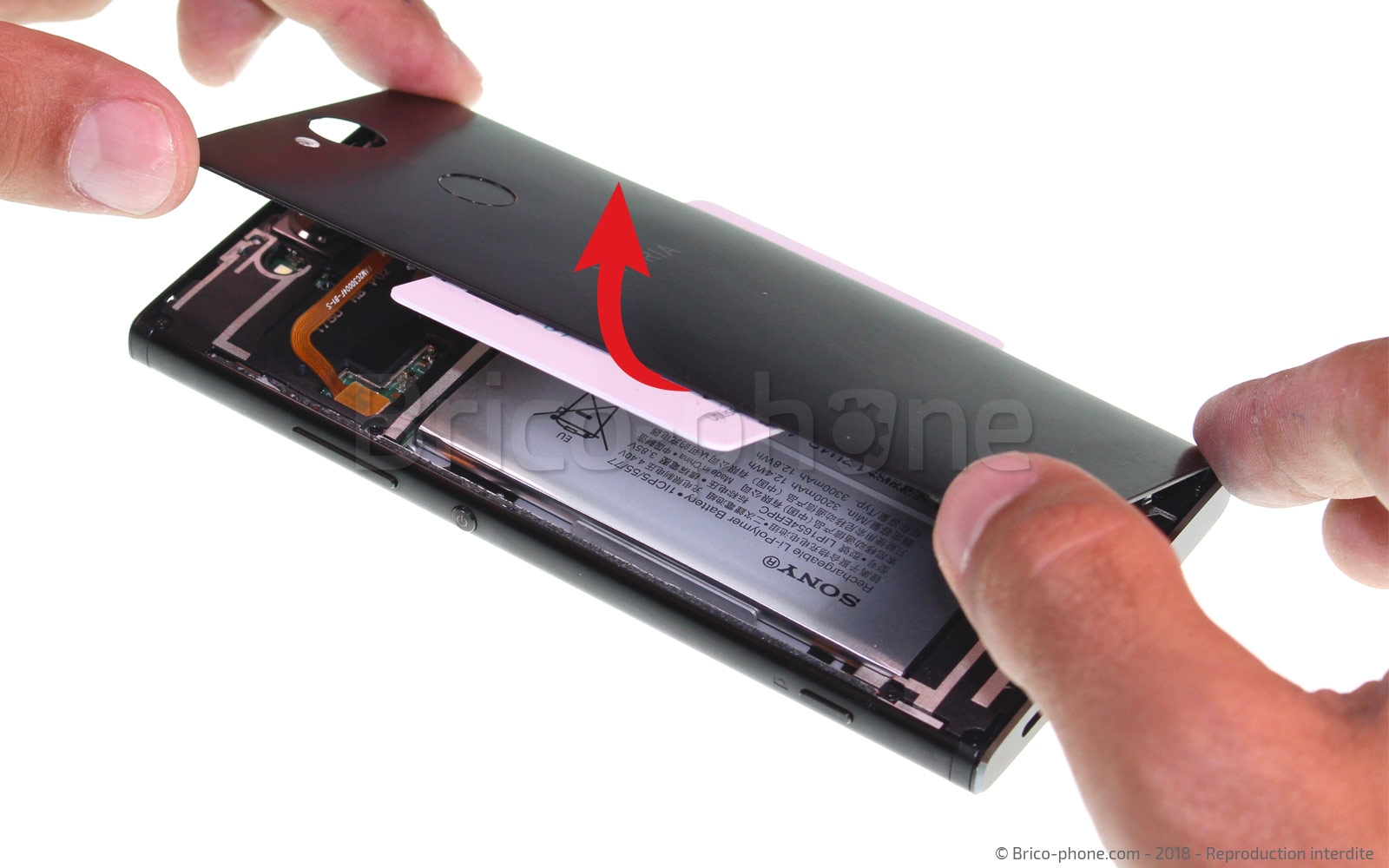

Ouvrez ensuite le cache arrière comme vous ouvririez un livre, mais faites très attention, car la nappe du lecteur d'empreinte est toujours connectée à la carte-mère.

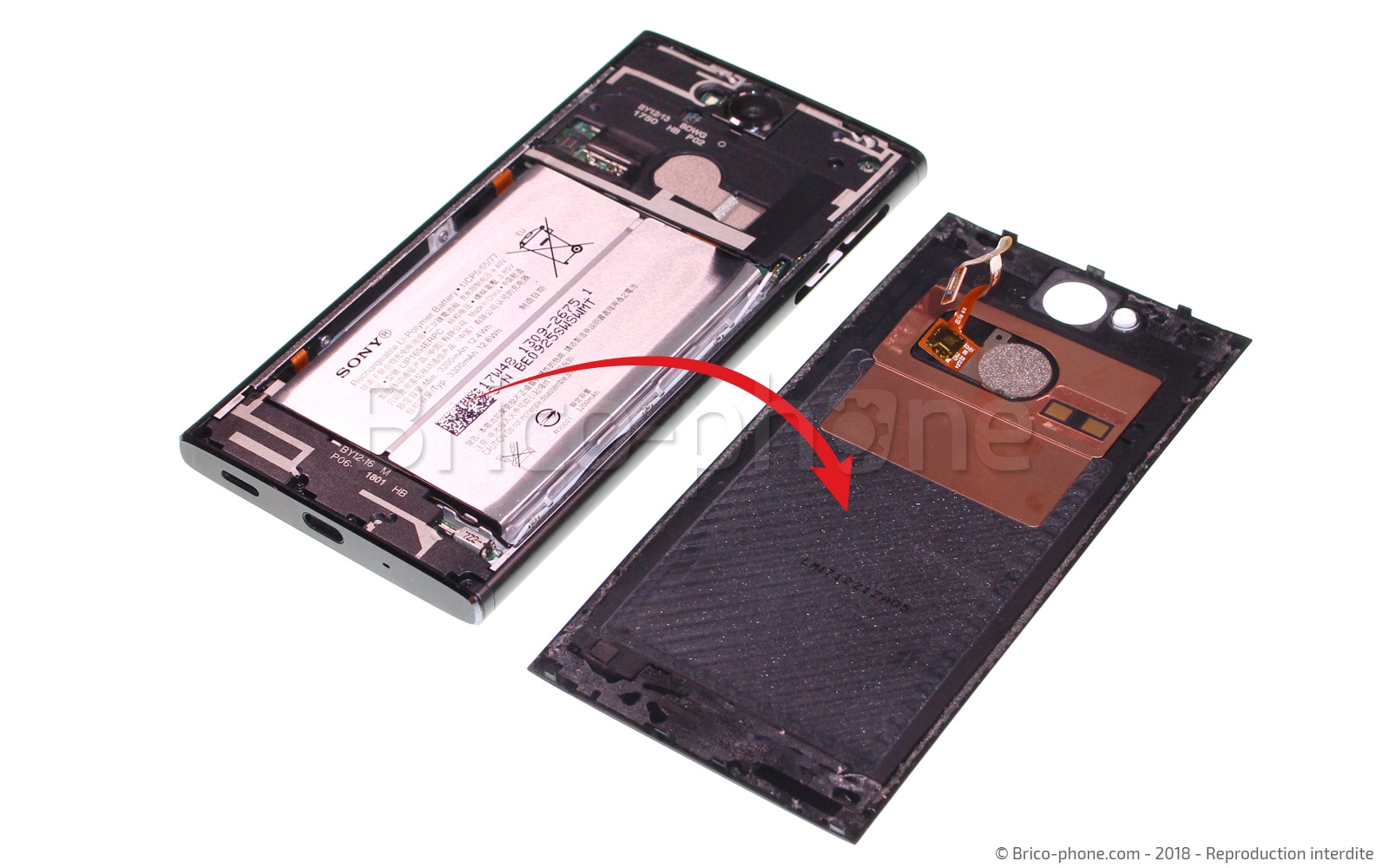

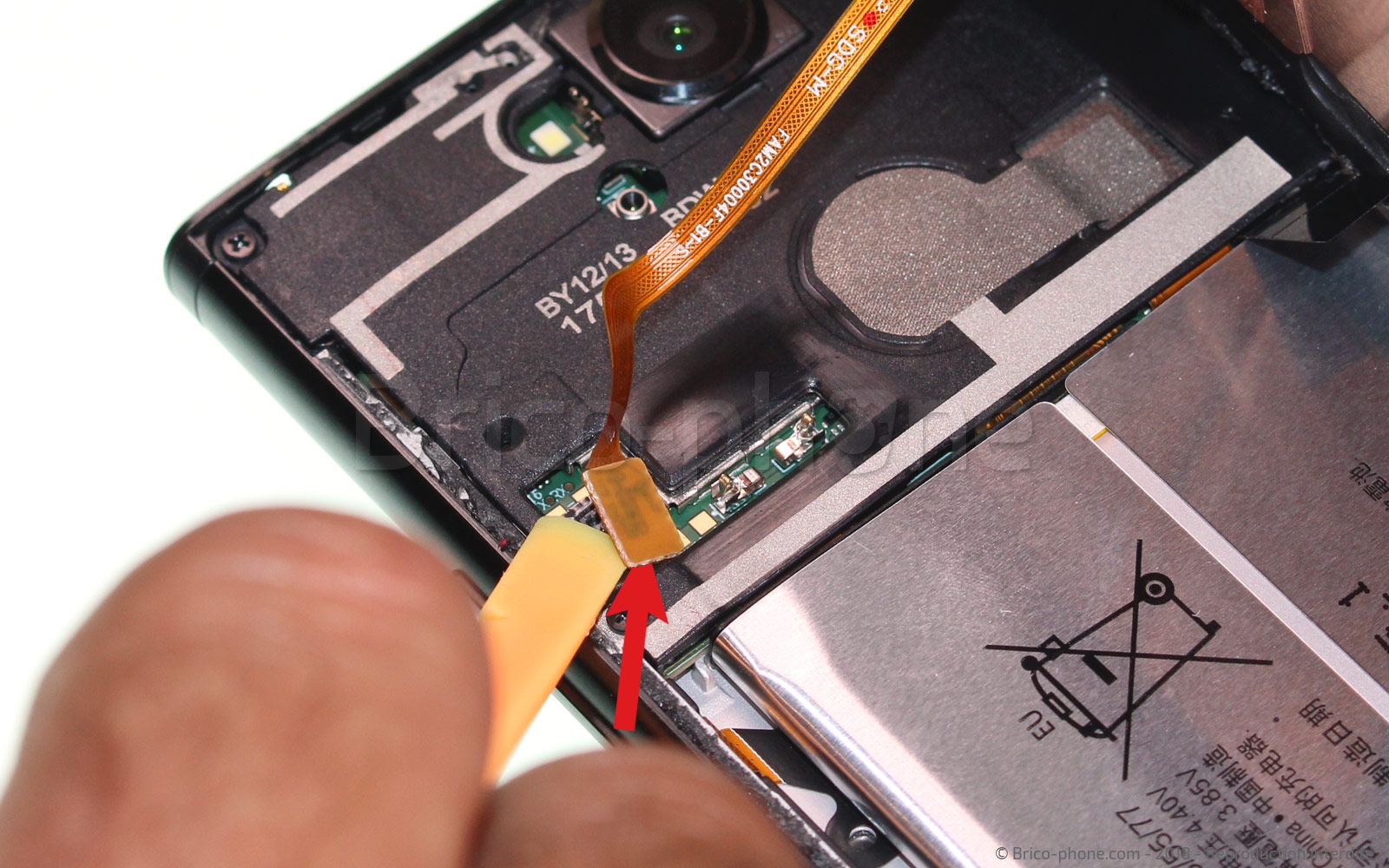

Débranchez la nappe à l'aide du levier nylon, puis retirez et déposez le cache batterie sur votre plan de travail.

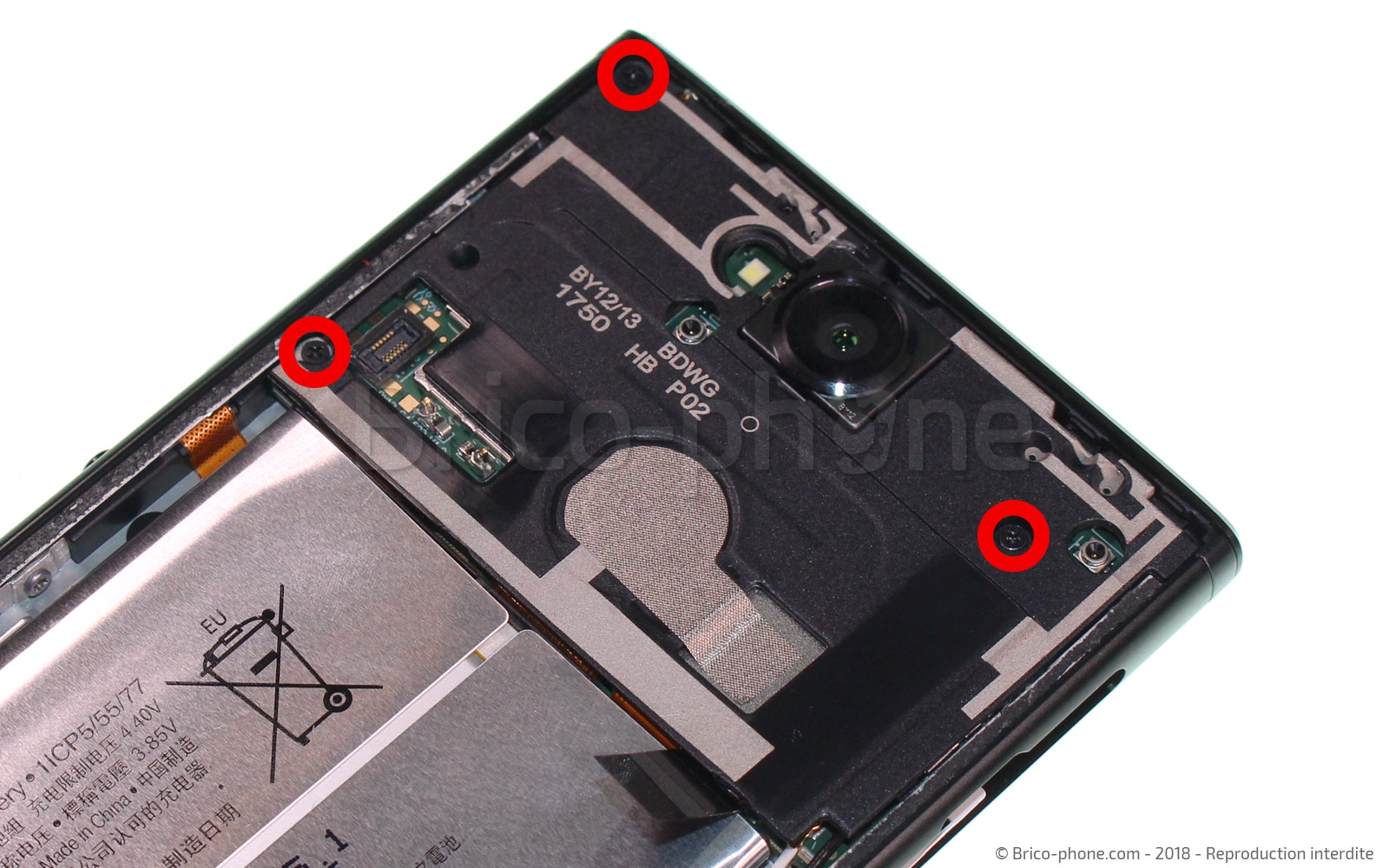

A l'aide du tournevis cruciforme 1.5 fournis dans le kit d'outils, retirez les 3 vis qui maintiennent la plaquette au châssis du téléphone.

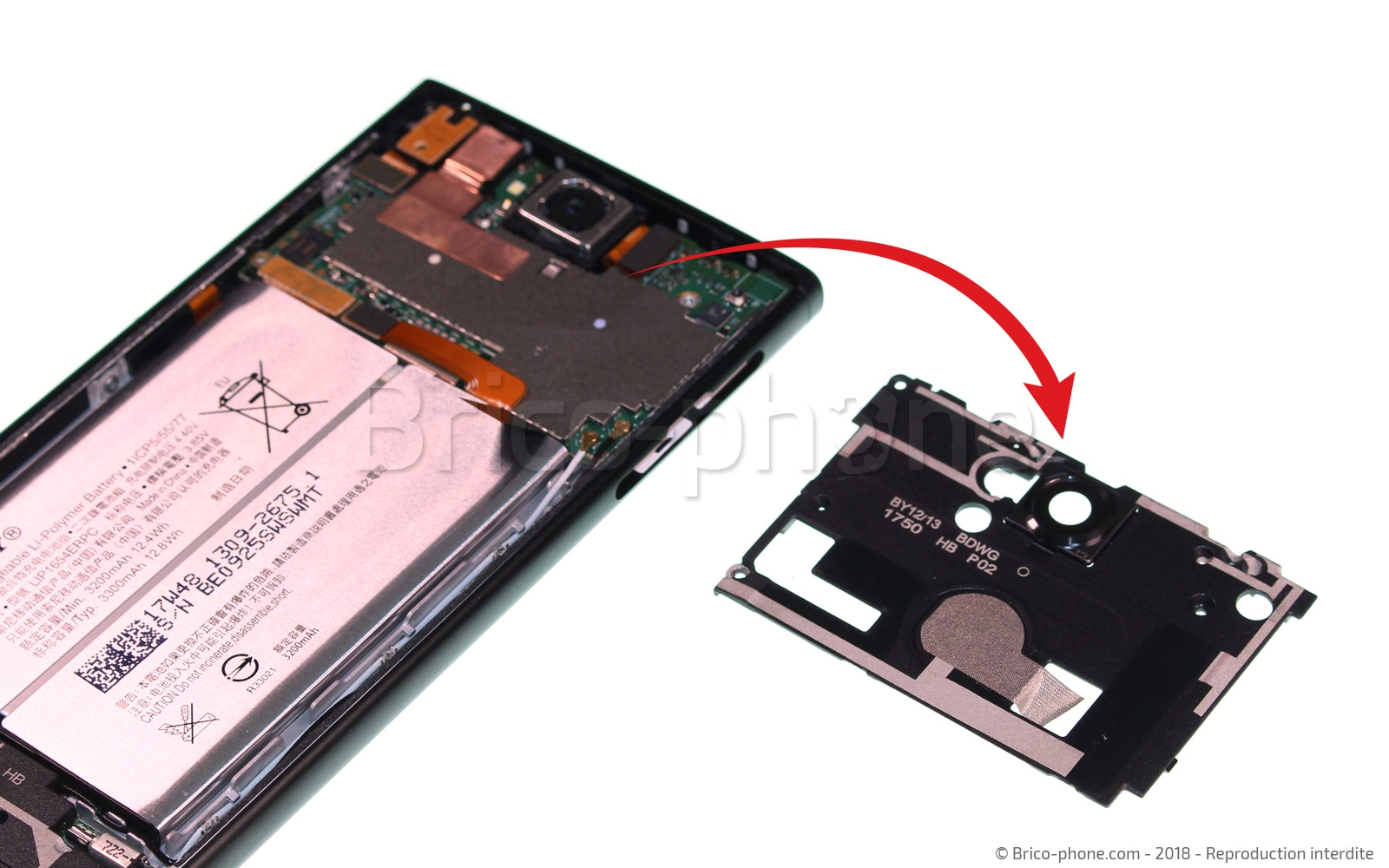

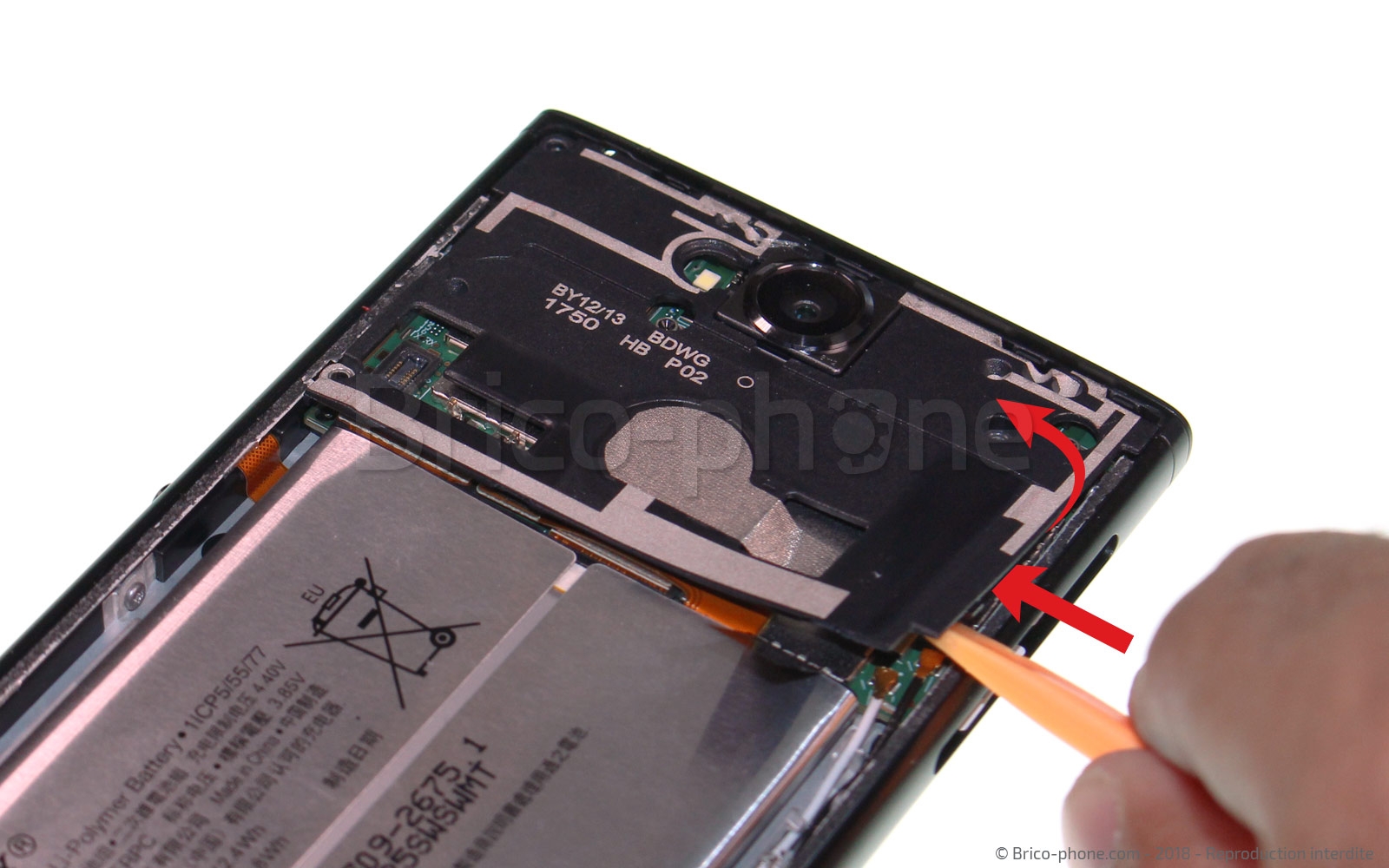

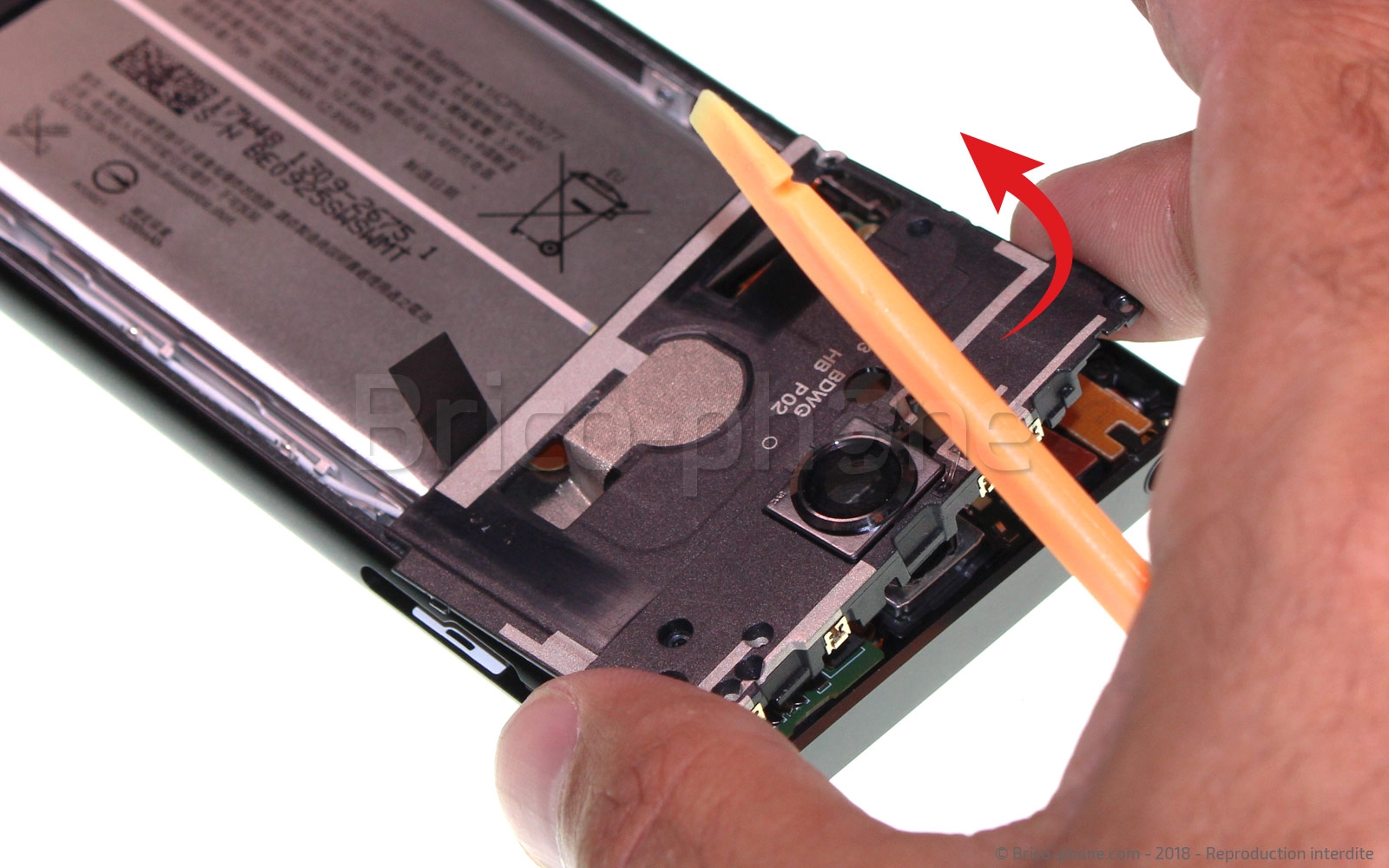

Prenez ensuite le spudger puis en faisant levier sortez le cache de la carte-mère.

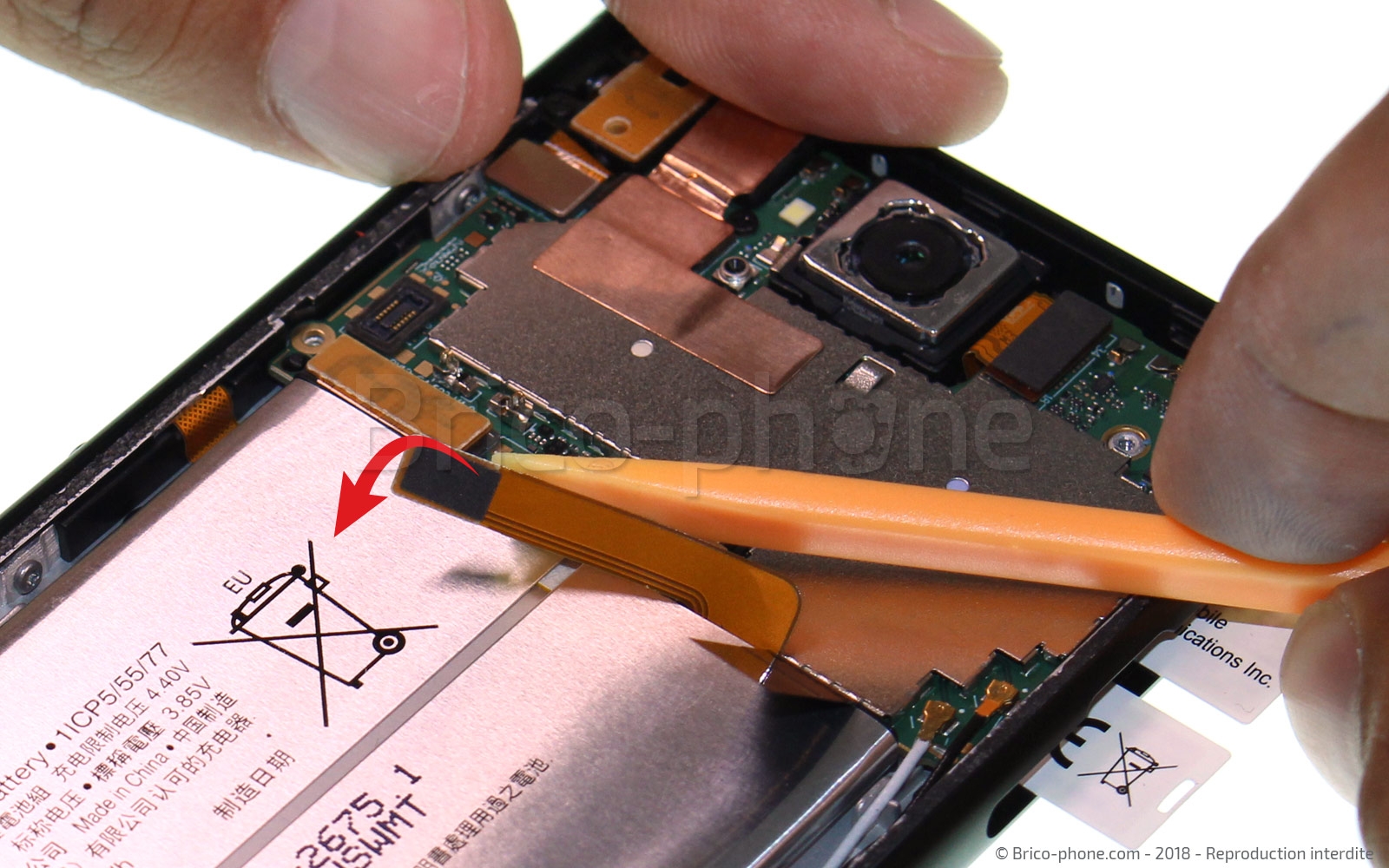

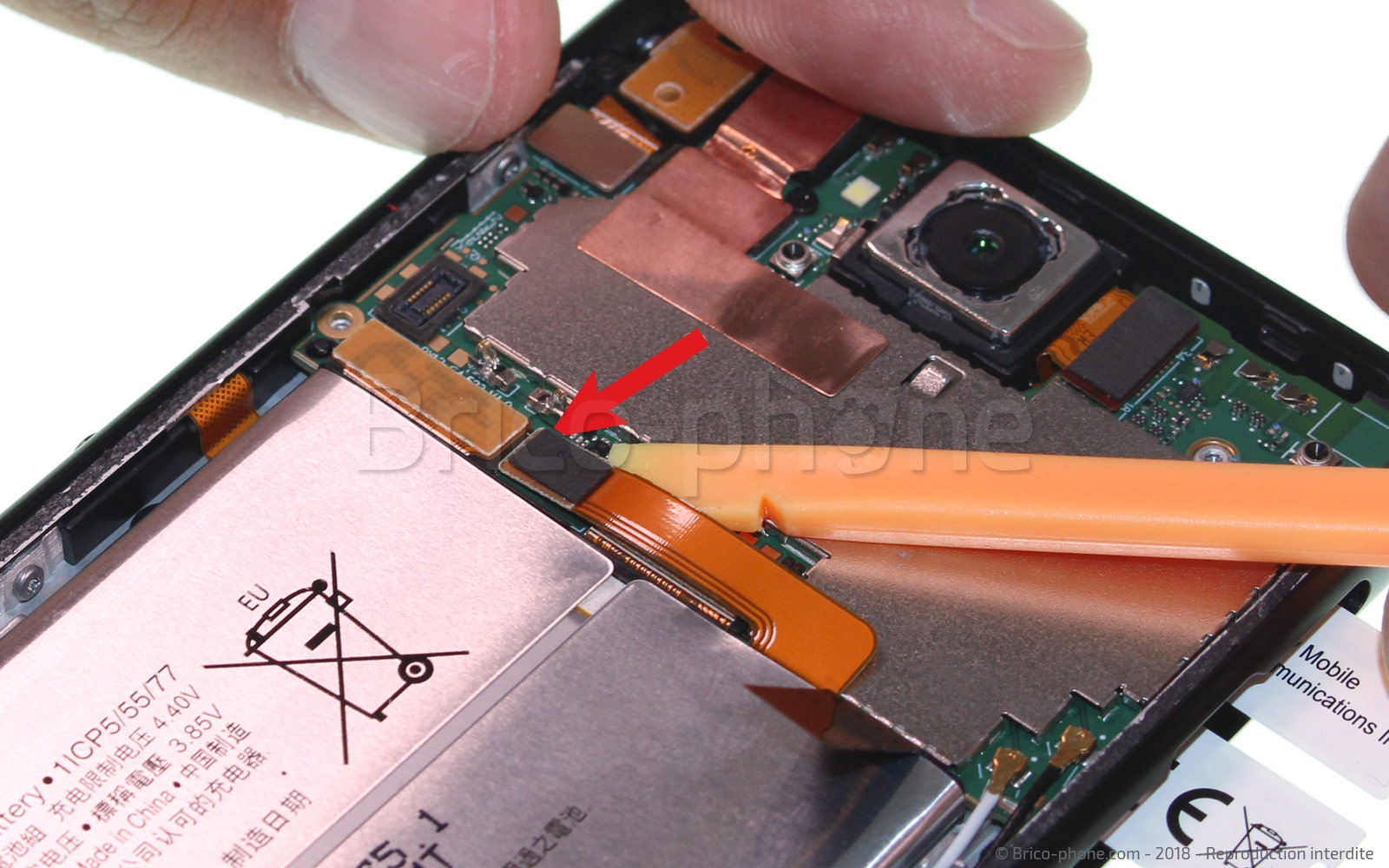

Maintenant afin de ne pas risquer d'endommager la carte-mère, débranchez cette dernière de la carte-mère à l'aide du levier nylon.

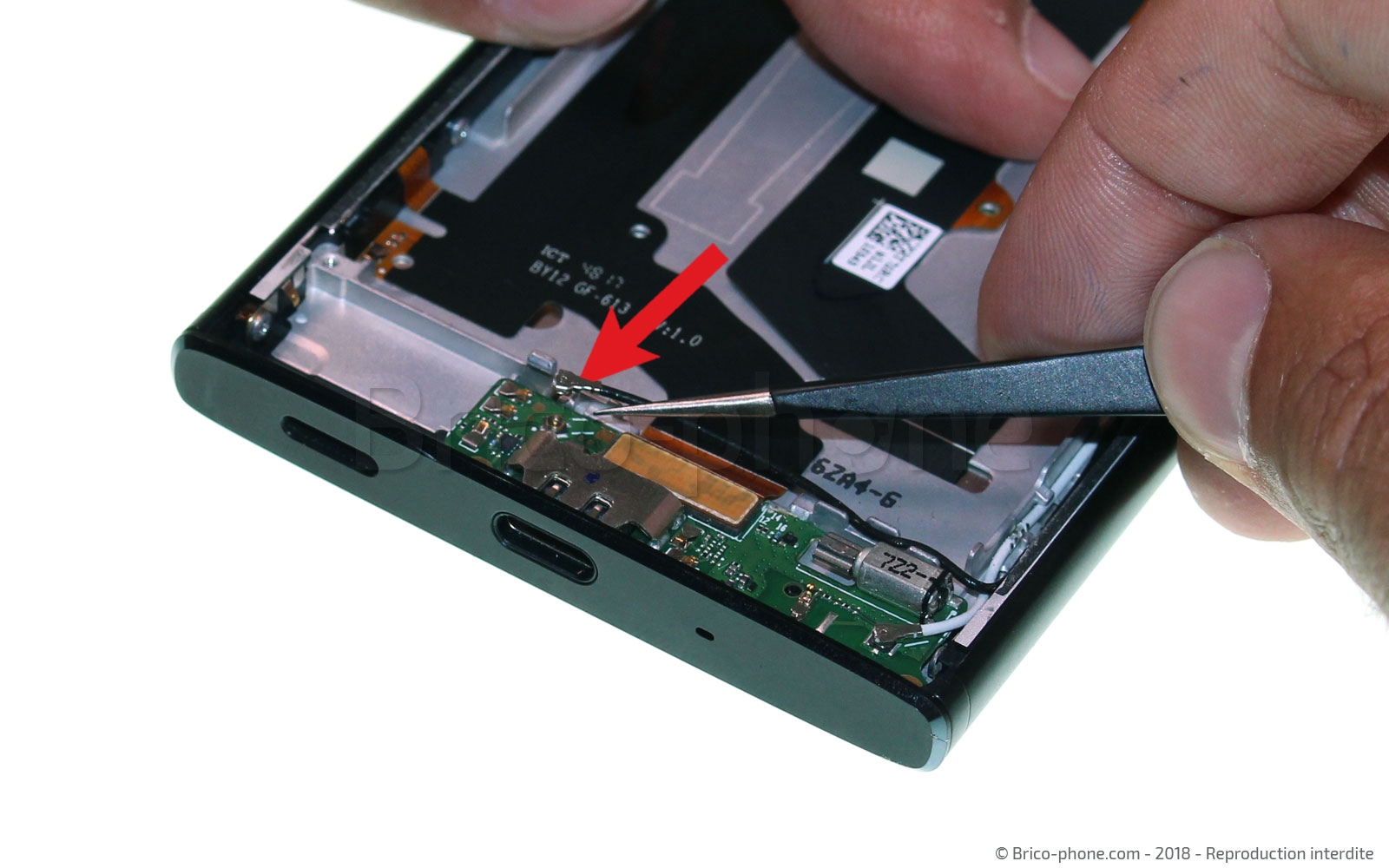

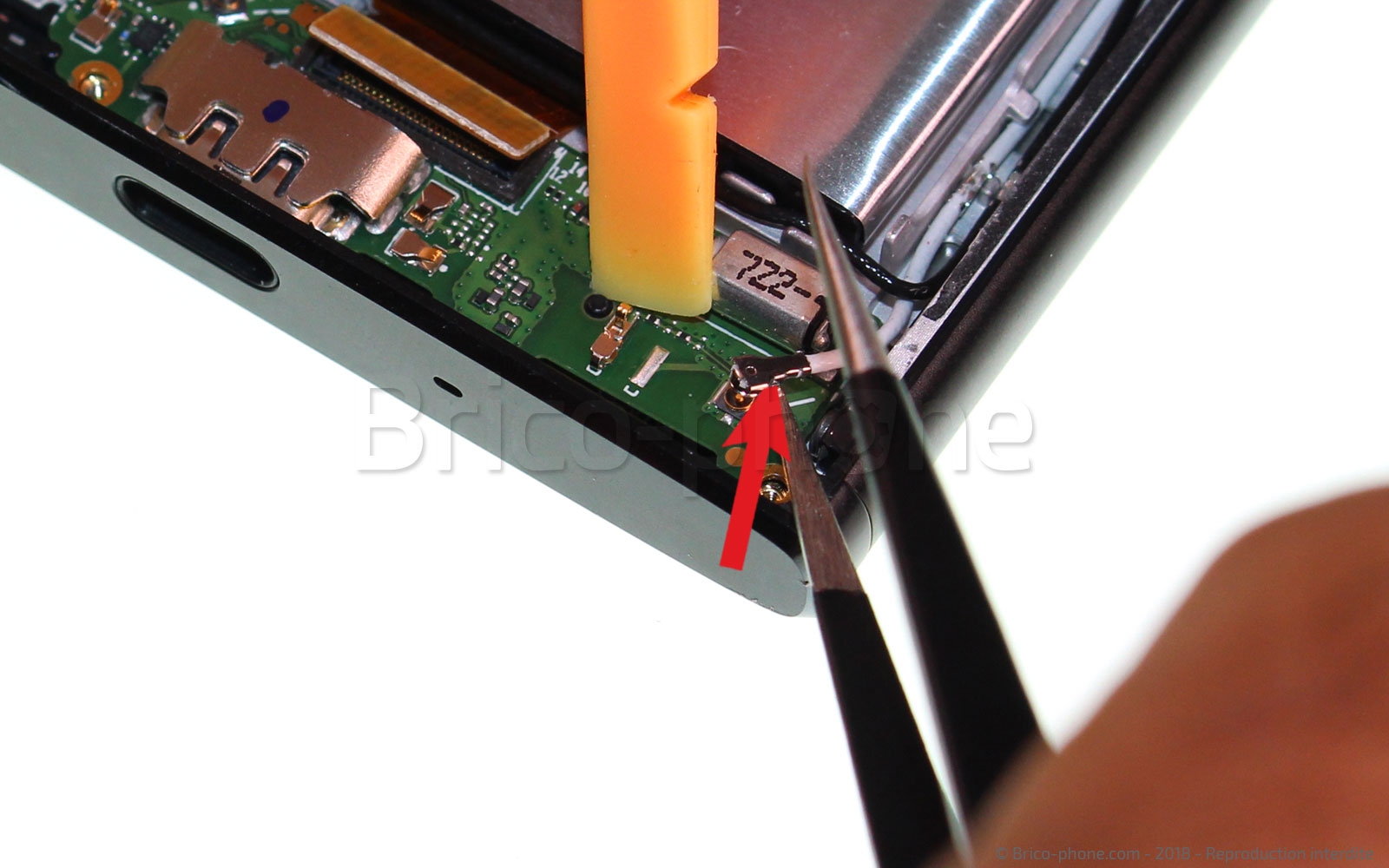

Avant de procéder au retrait du connecteur de charge, il va falloir le libérer de toutes ses connectiques. A l'aide de la pincette métallique déconnectez les 2 câbles coaxiaux puis débranchez la nappe interconnexion à l'aide du levier nylon.

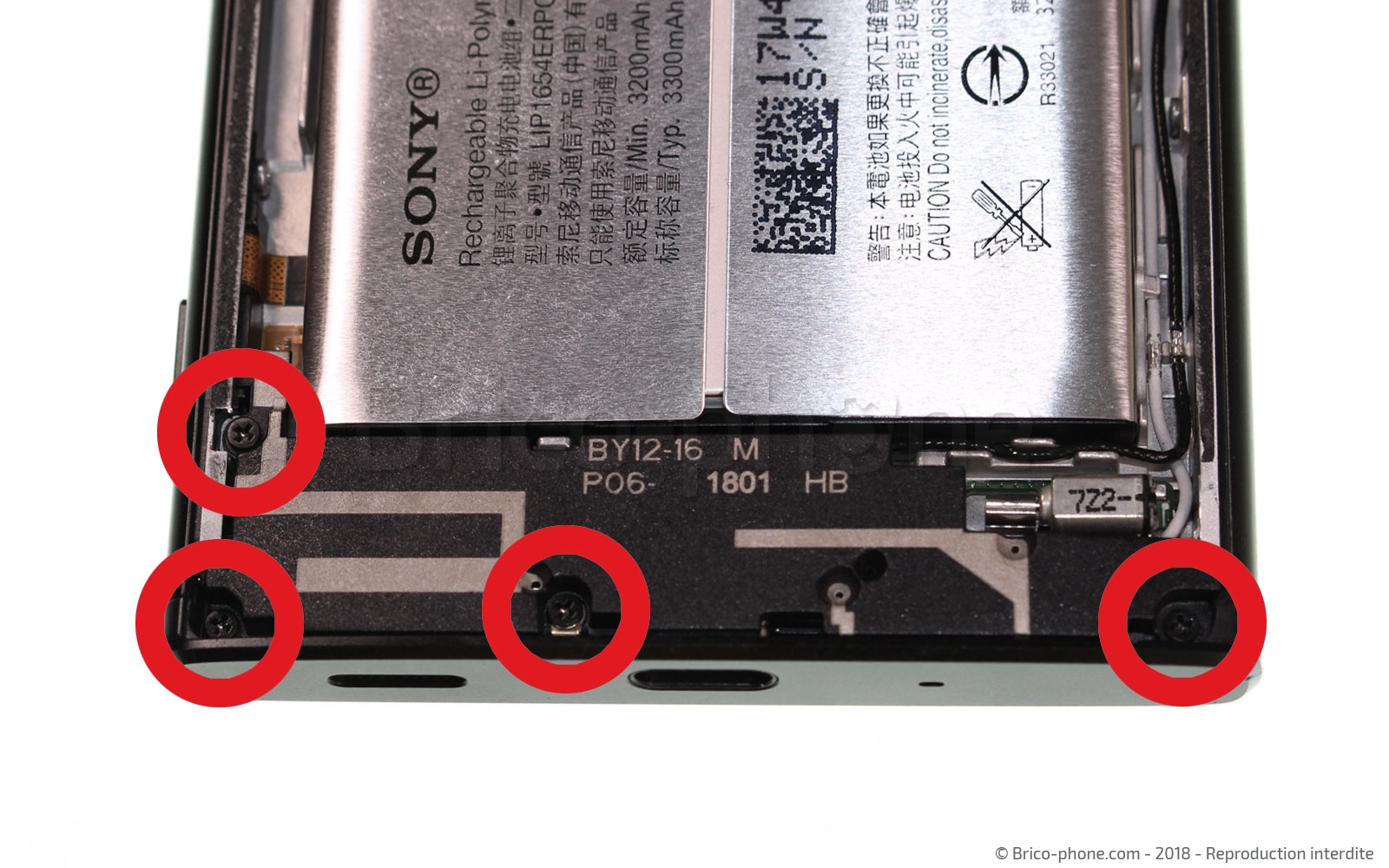

Pour pouvoir accéder au connecteur de charge vous devez retirer le bloc haut-parleur externe. Pour cela, prenez de niveau le tournevis cruciforme puis dévissez les 4 vis qui fixent ce dernier.

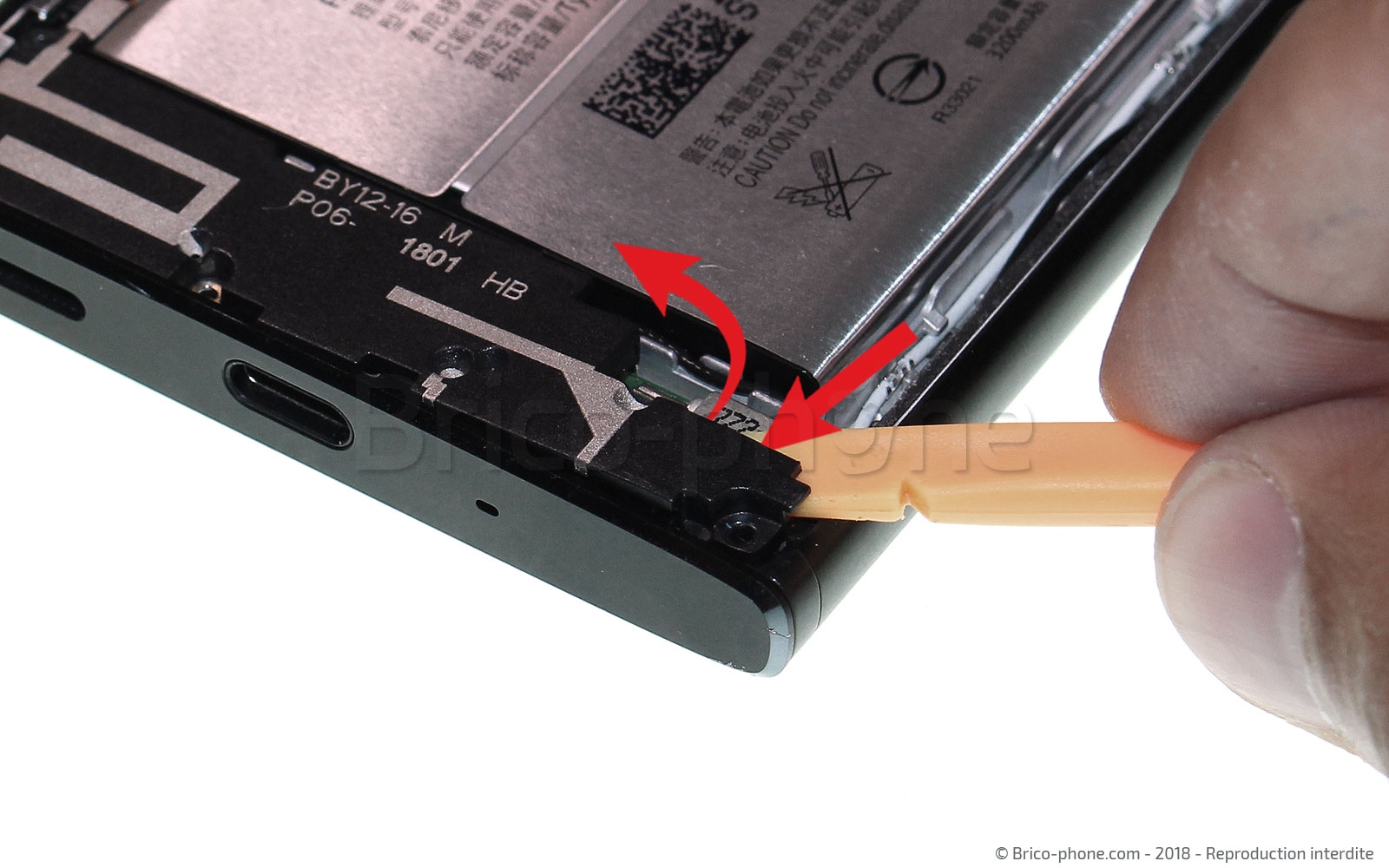

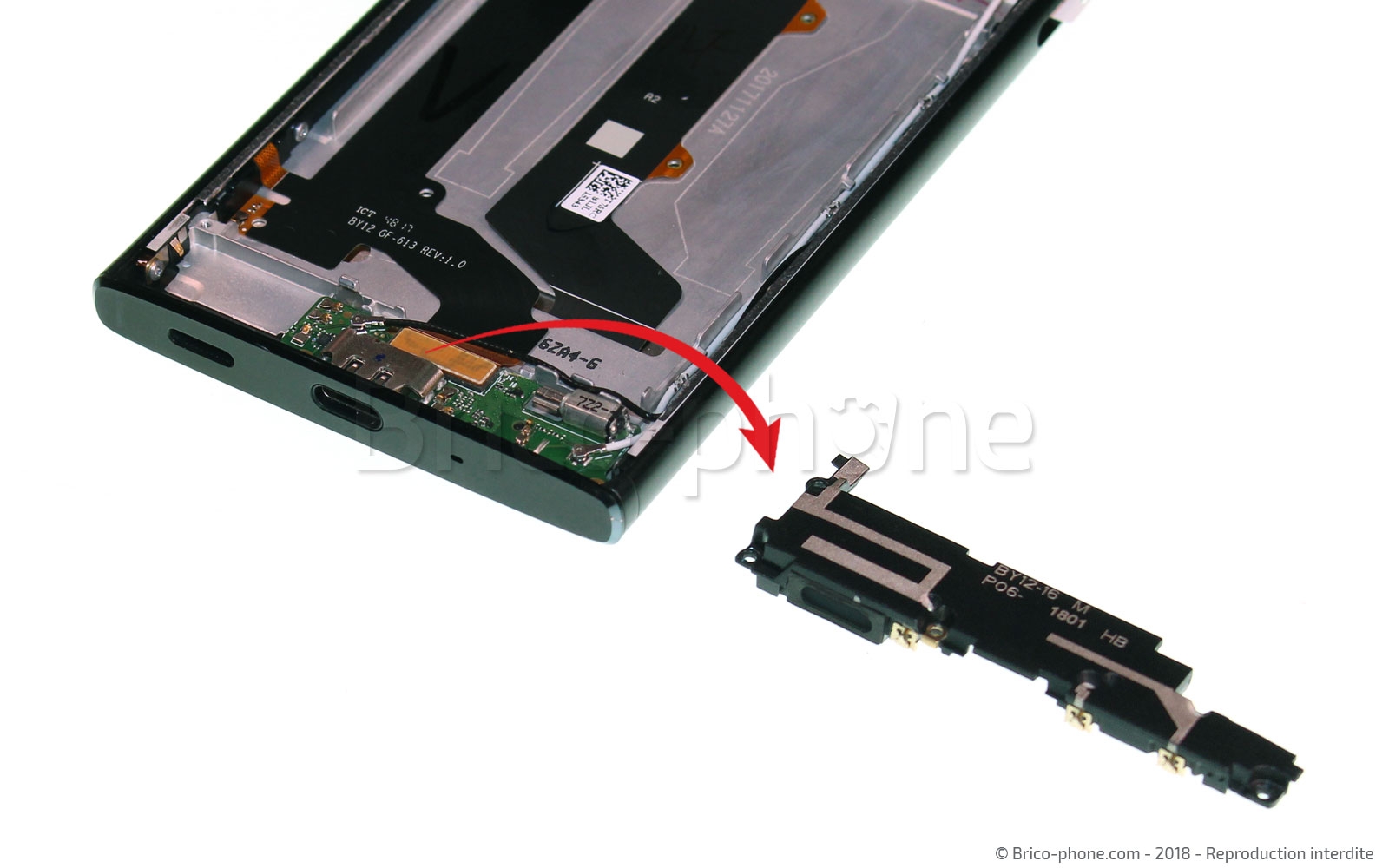

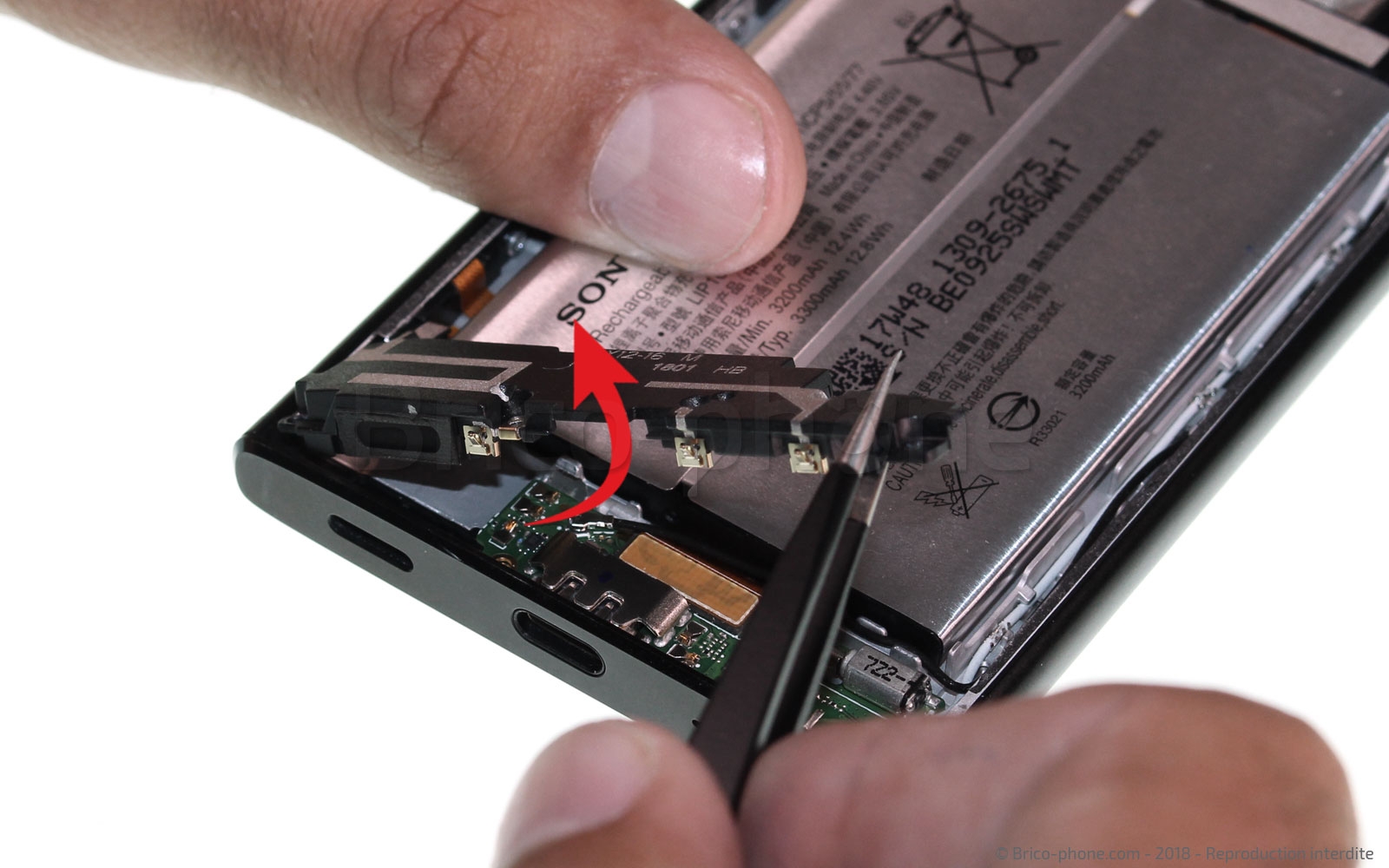

Il ne vous reste plus qu'à déclipser le bloc à l'aide du levier nylon ou de la pincette.

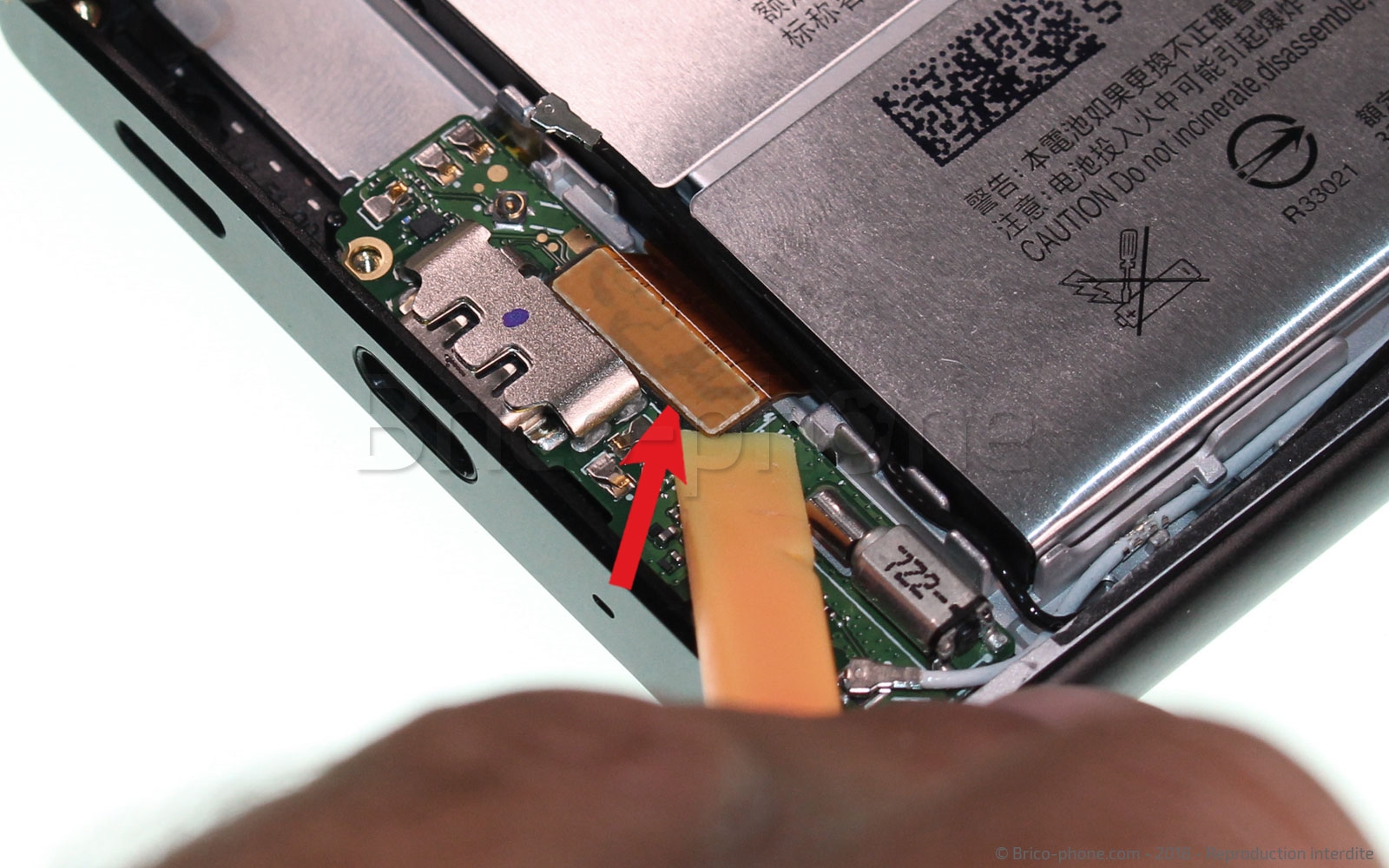

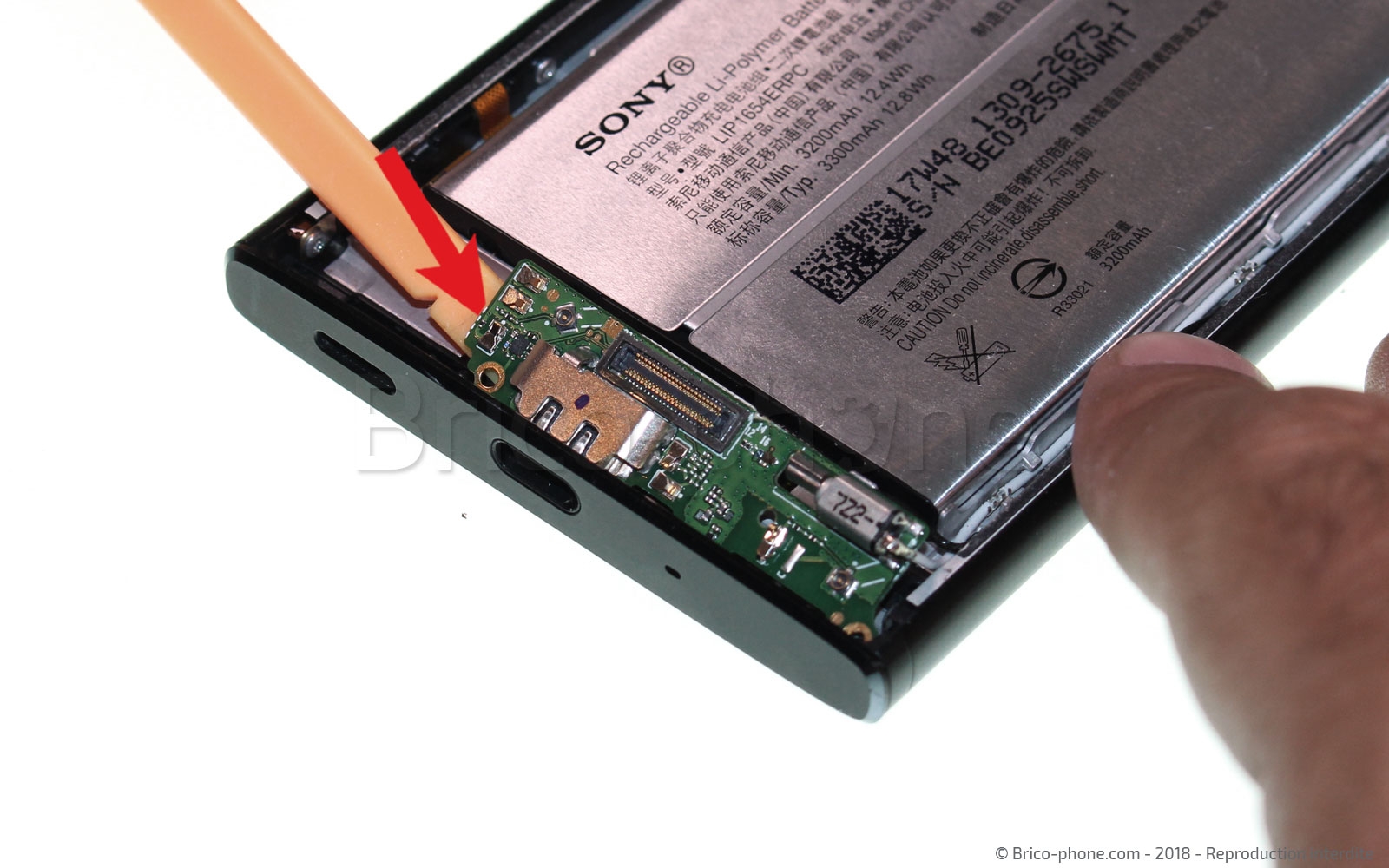

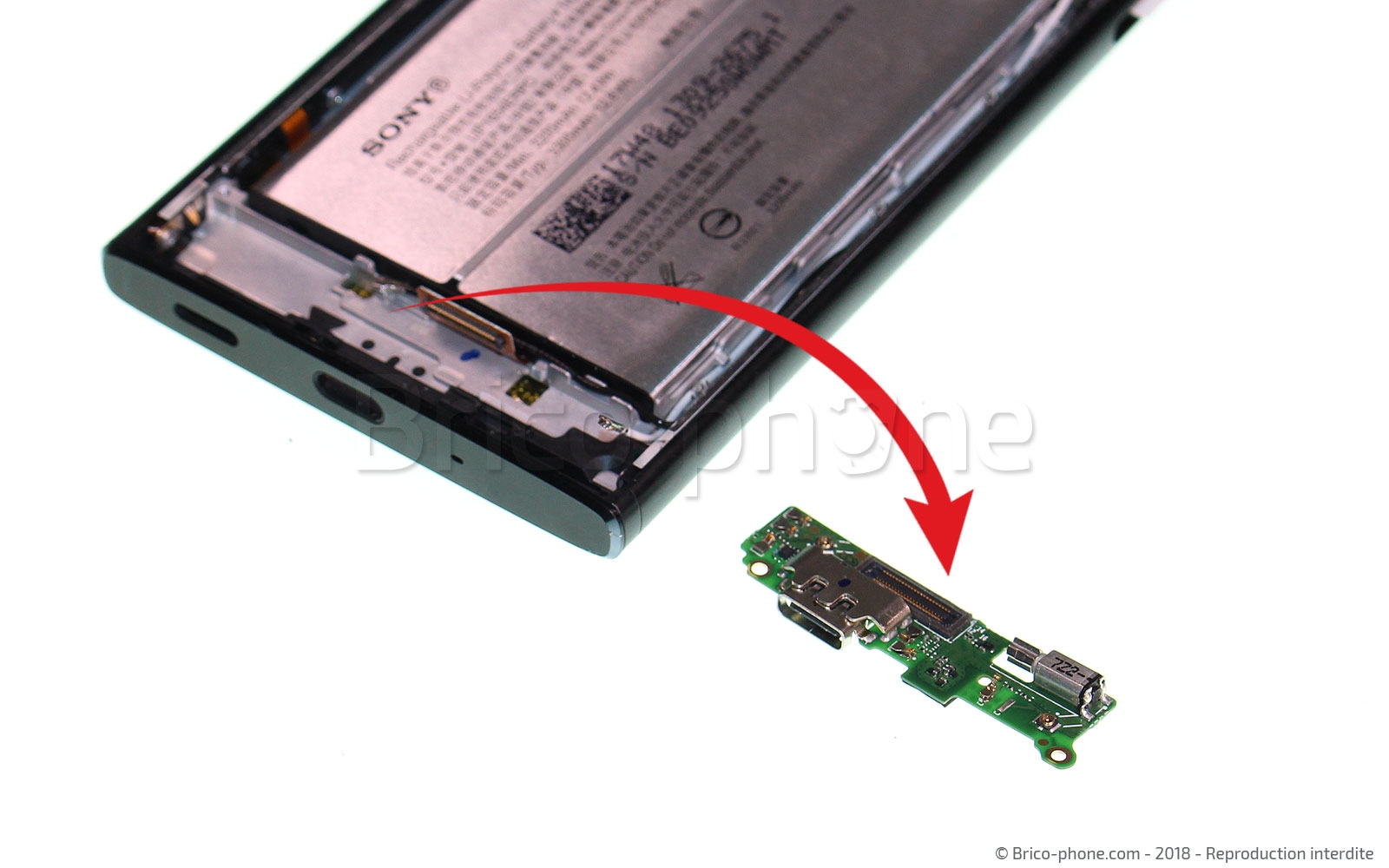

Il ne vous reste plus qu'à sortir le dock. Pour cela, prenez le levier nylon puis en faisant levier sous la carte, sortez ce dernier du châssis.

Ce tutoriel pour le remplacement de votre connecteur de charge usb type-C sur votre sony xperia XA2 est maintenant terminé.

Il ne vous reste plus qu'à reprendre ce tutoriel en sens inverse afin de procéder au remontage.

Pour repositionner votre cache batterie, vous pouvez faire un léger filet de colle B7000 sur le contour du châssis puis mettre l'ensemble sous presse pendant une vingtaine de minutes.
