Changement d'écran (vitre+OLED) sans éléments prémontés sur iPhone XS

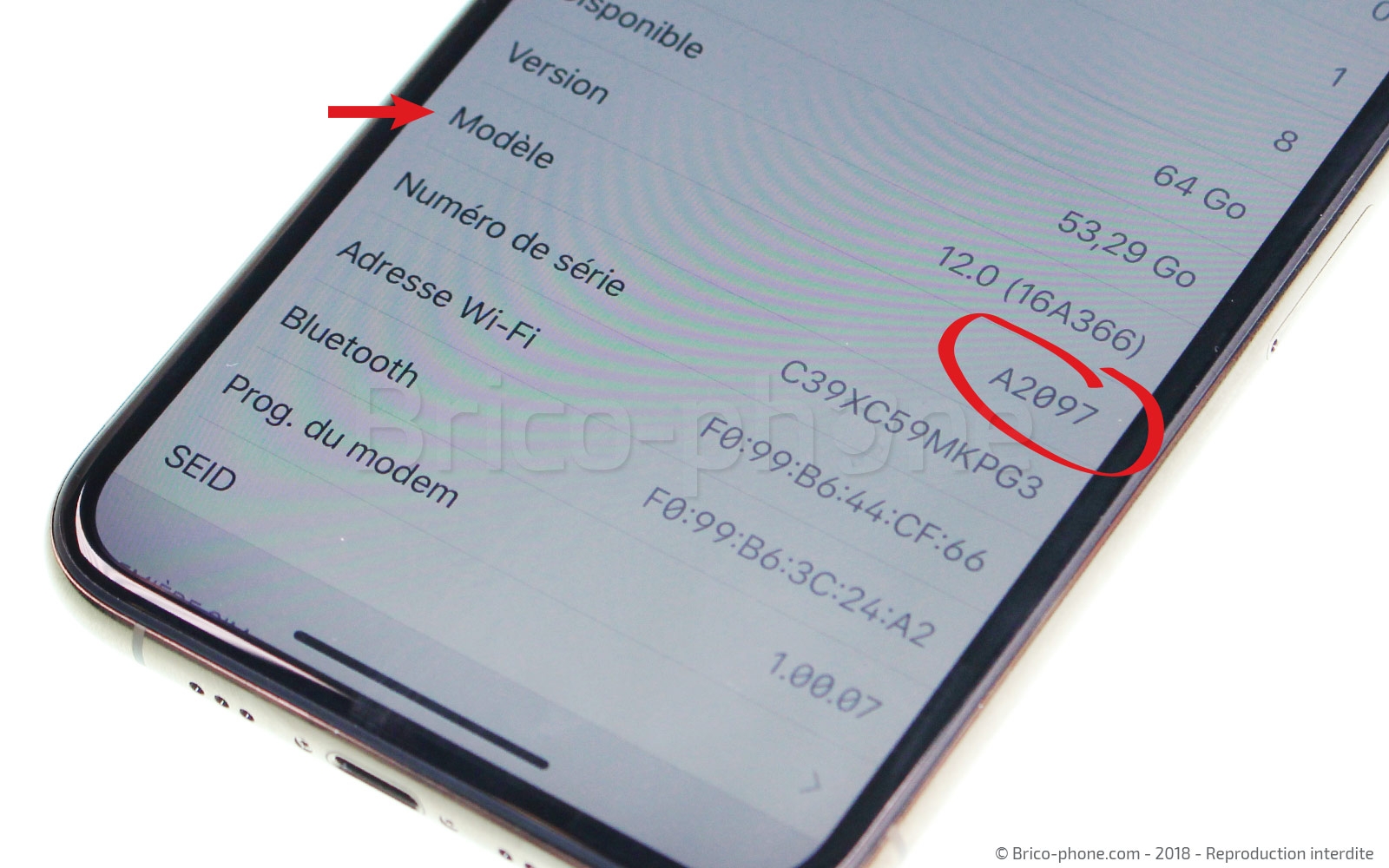

Avant de commencer la réparation, si vous n'êtes pas sûr du modèle d'iPhone que vous possédez, vérifiez le numéro dans les réglages (général : appuyez ensuite sur la ligne modèle pour faire apparaître le numéro de modèle). Si votre iPhone ne démarre pas, vérifiez la boîte d'origine ou la facture d'achat.
Le numéro de modèle de l'iPhone XS est A2097.

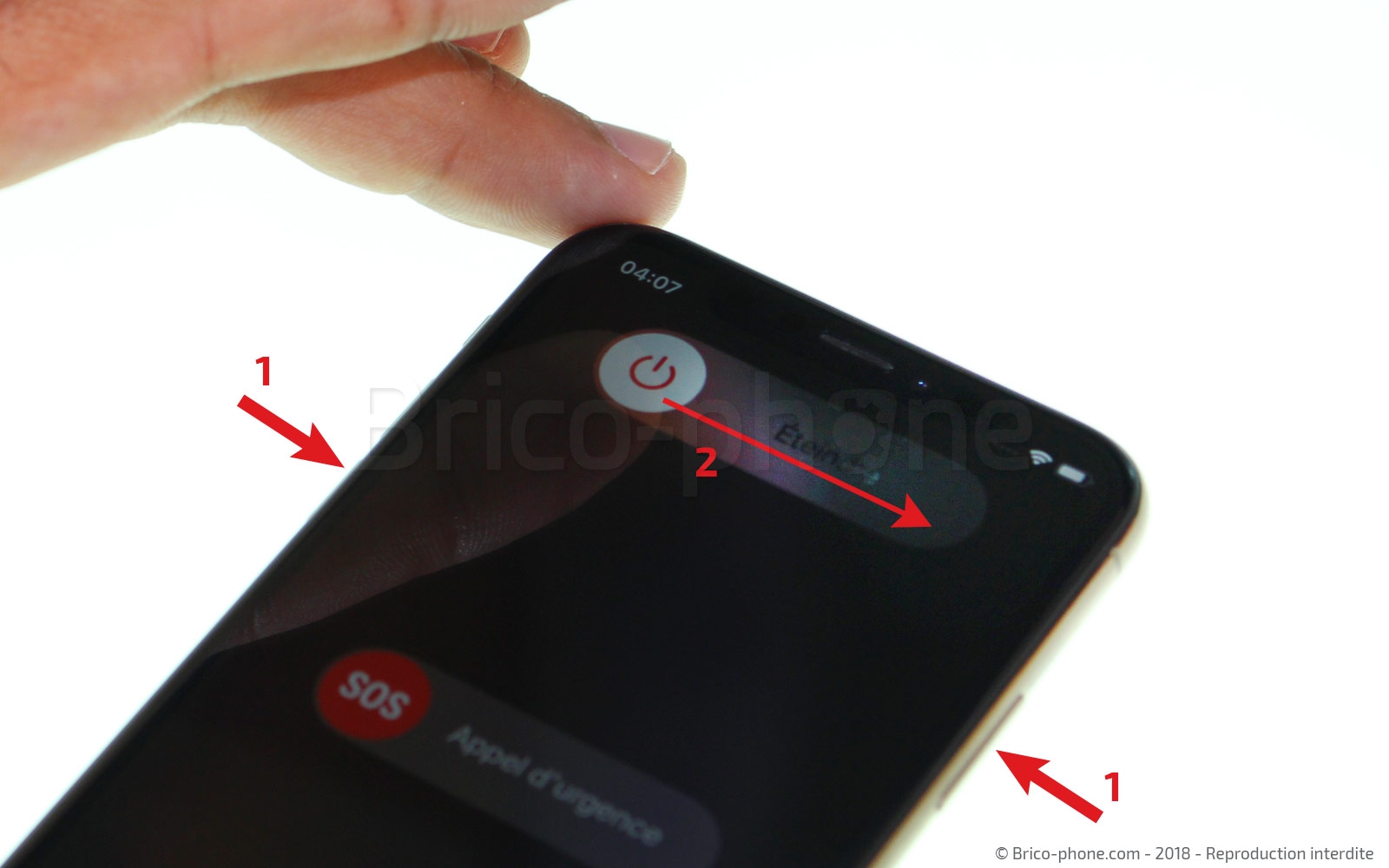

Avant d'ouvrir votre iPhone XS, éteignez-le en appuyant sur un bouton volume à gauche (+ ou - au choix) puis sur le bouton latéral droit sans relâcher le bouton volume, jusqu'à ce que l'écran fasse apparaître la fonction "éteindre".

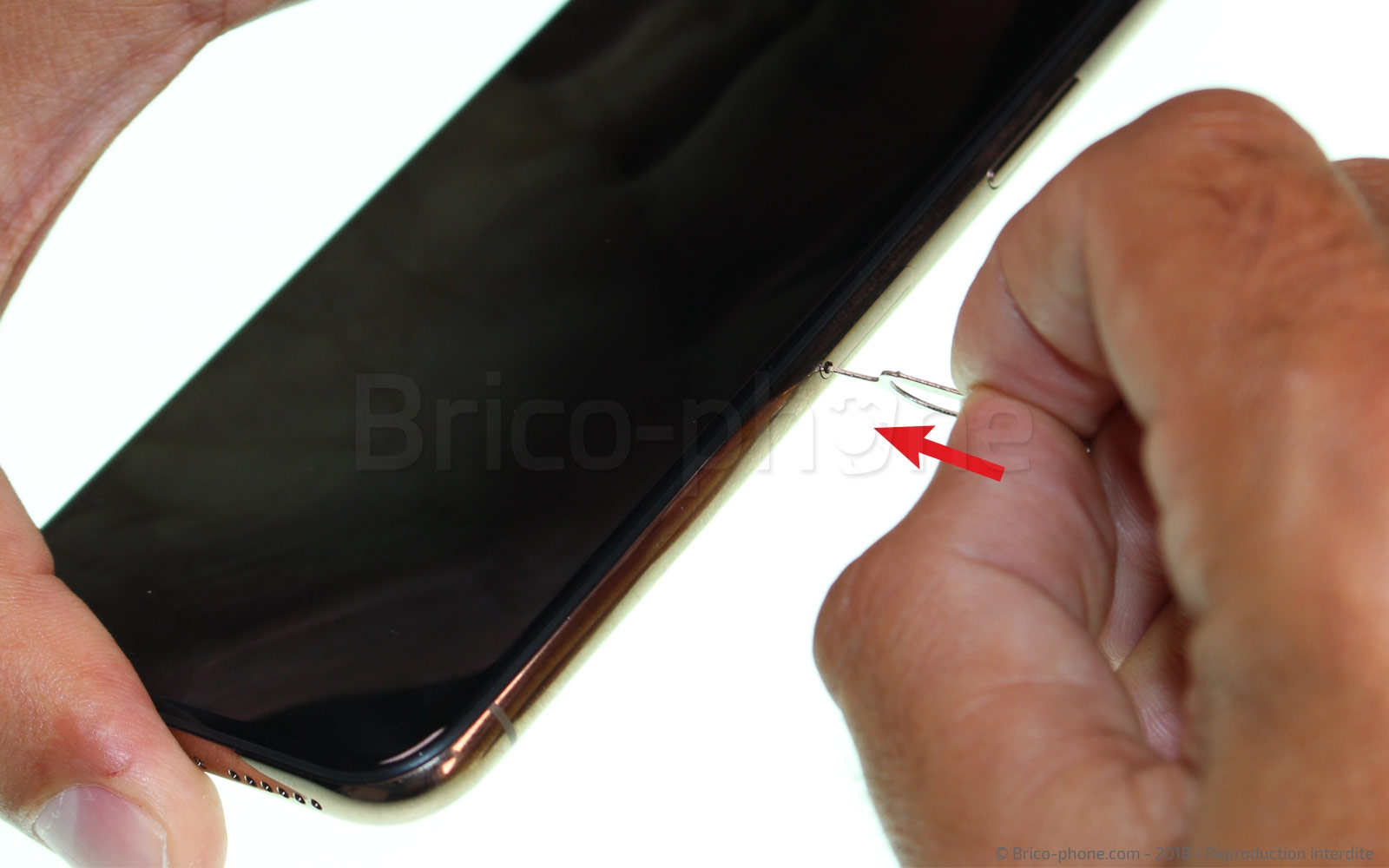

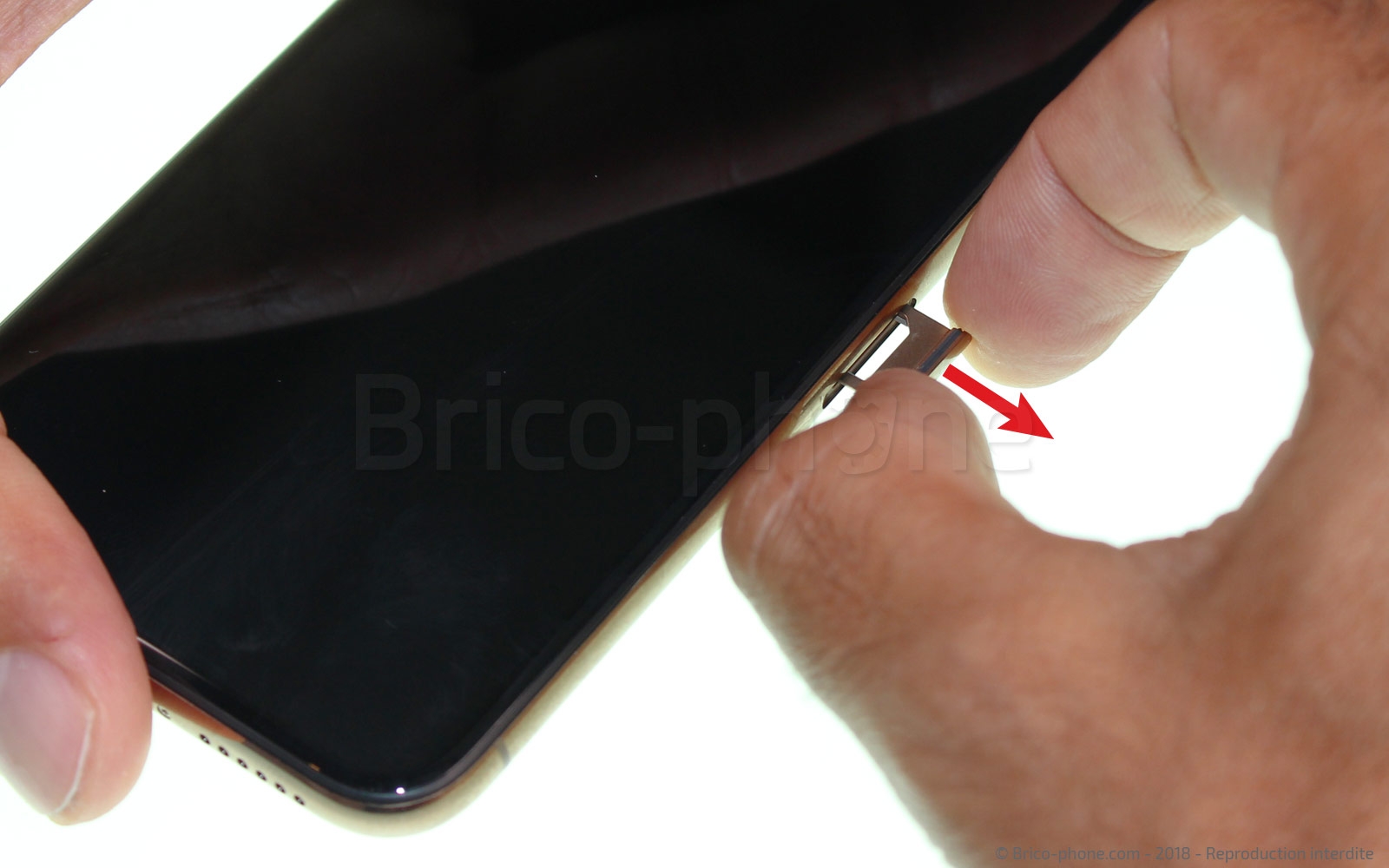

Retirez ensuite le tiroir sim en vous aidant de l'outil d'origine ou de celui fourni dans le kit d'outils.

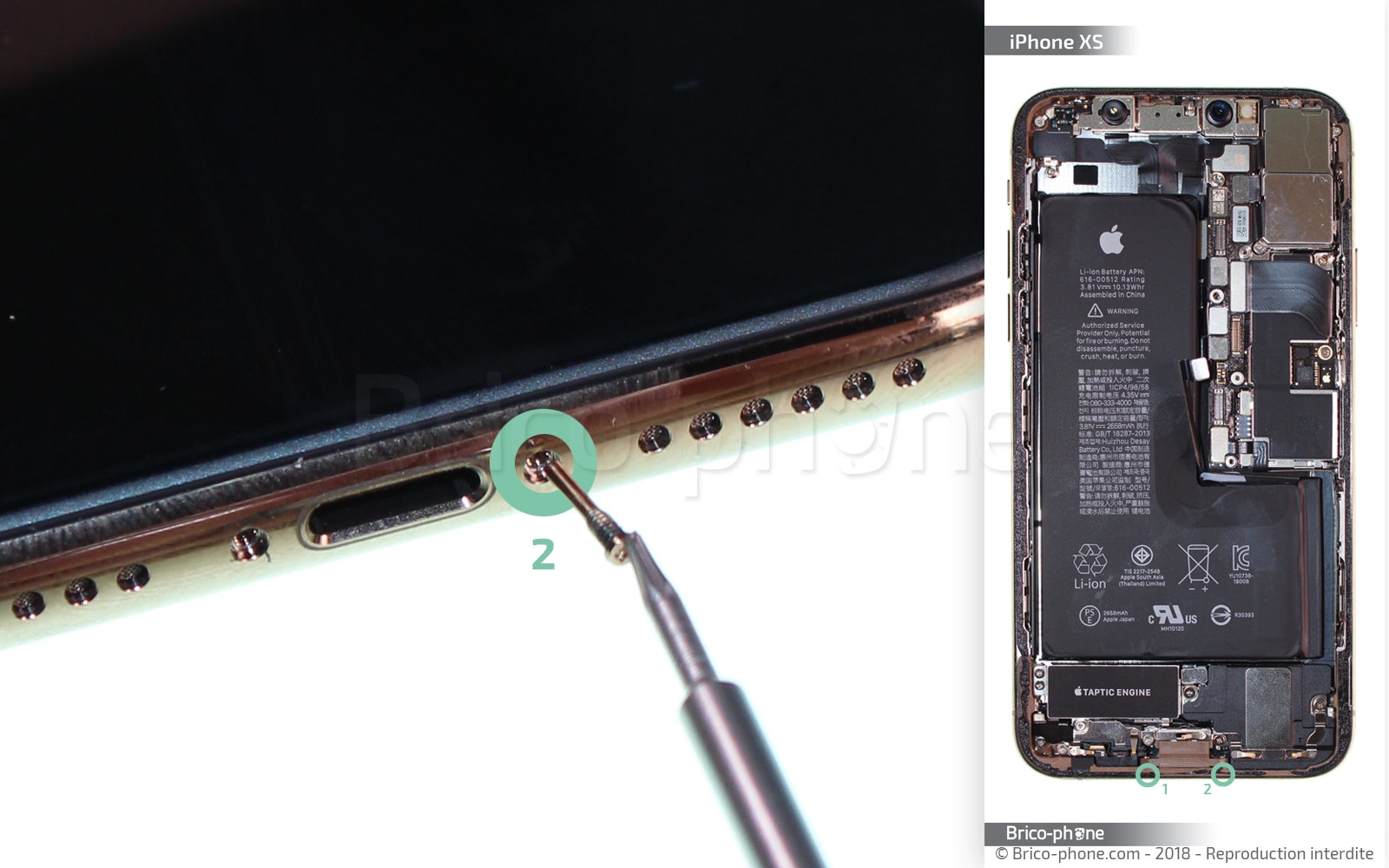

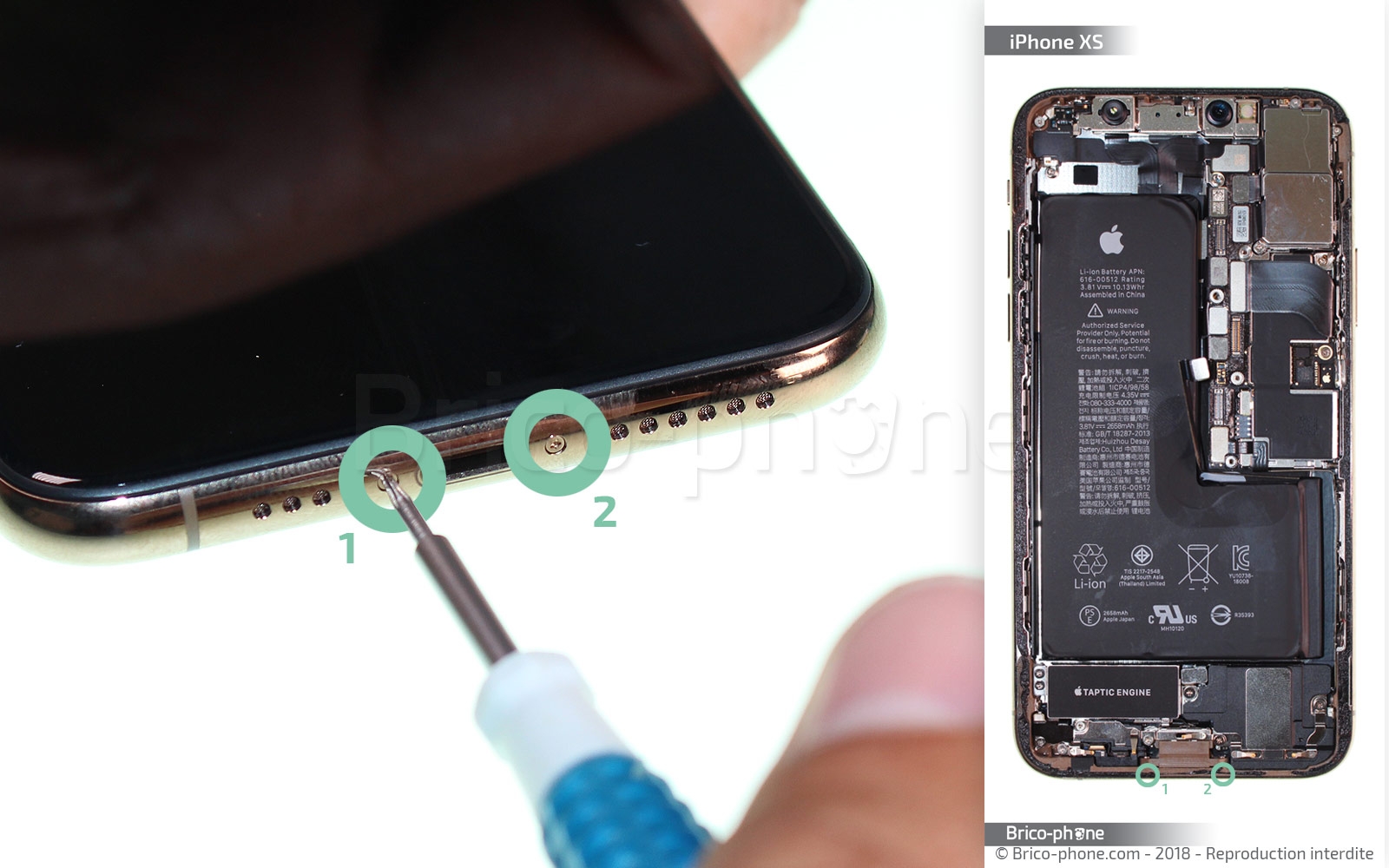

L'iPhone XS est, comme ses prédécesseurs, fermé avec deux vis en étoiles 5 branches en bas du châssis. Utilisez le tournevis pentalobe 0,8 pour les retirer puis placez-les sur le patron d'aide au montage.

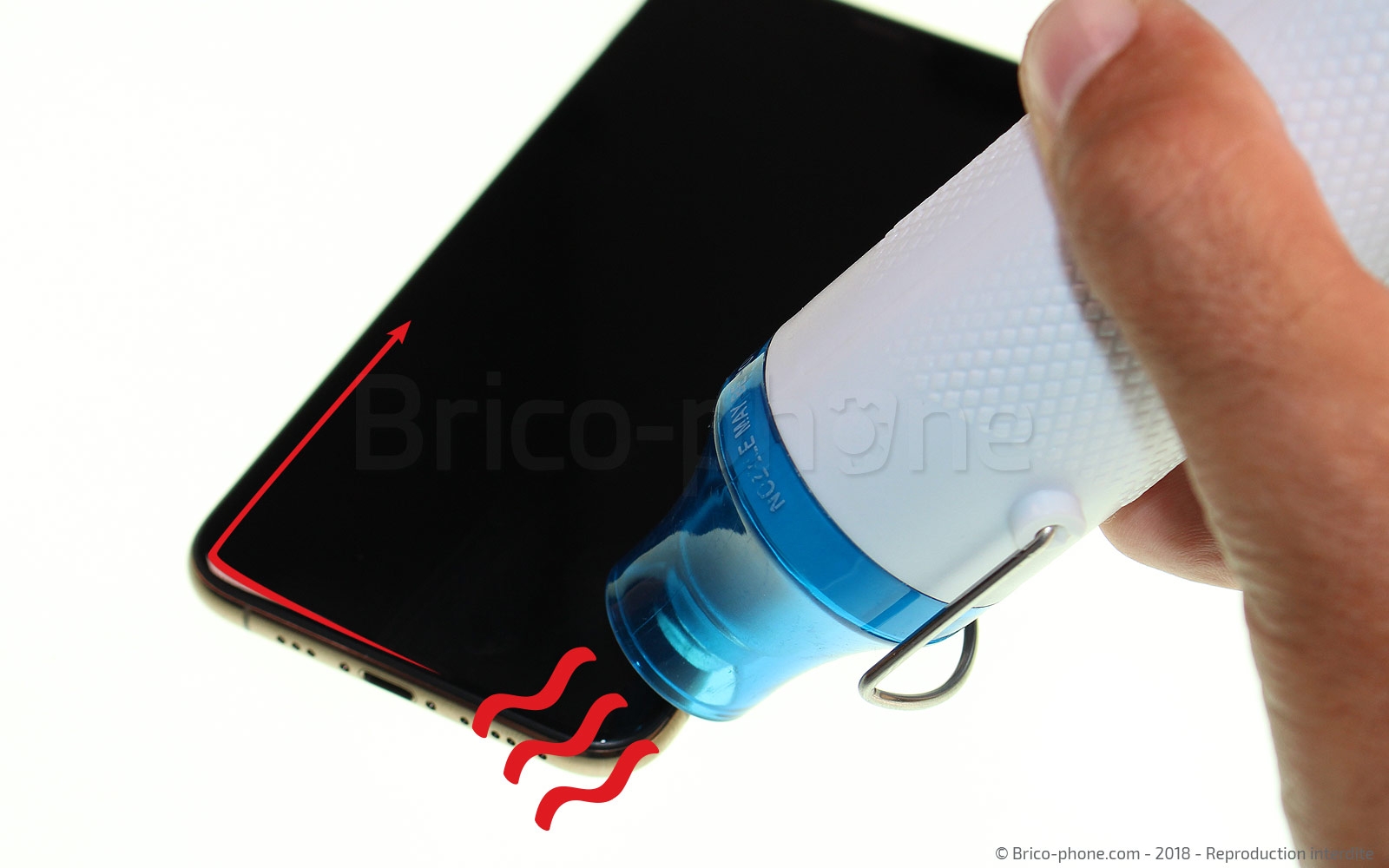

Afin de créer une ouverture entre le châssis et votre écran d'iPhone XS, vous devez chauffer le contour de ce dernier.
Pour cela, utilisez un décapeur thermique ou bien un sèche-cheveux. Réglez la température sur 80°C.

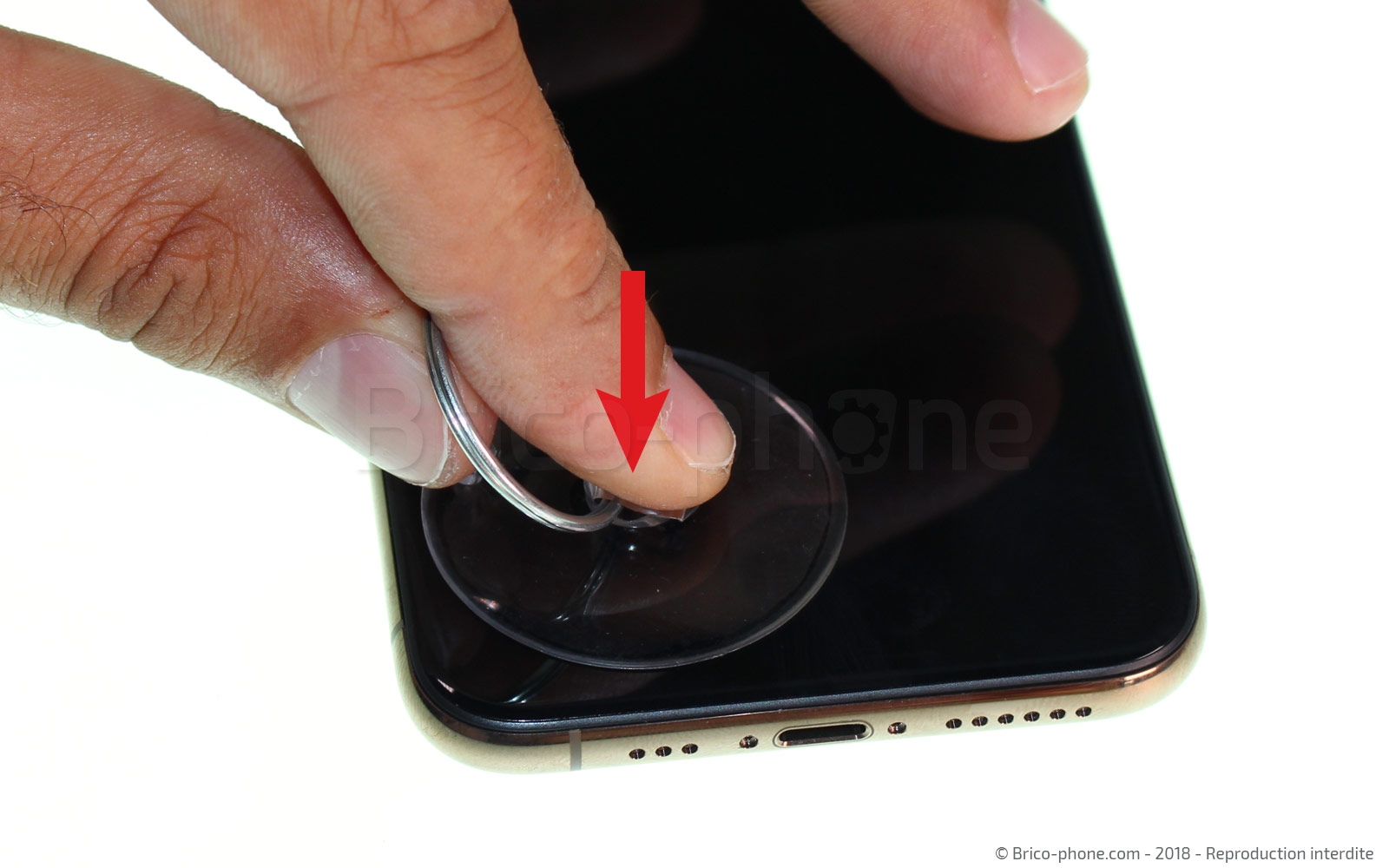

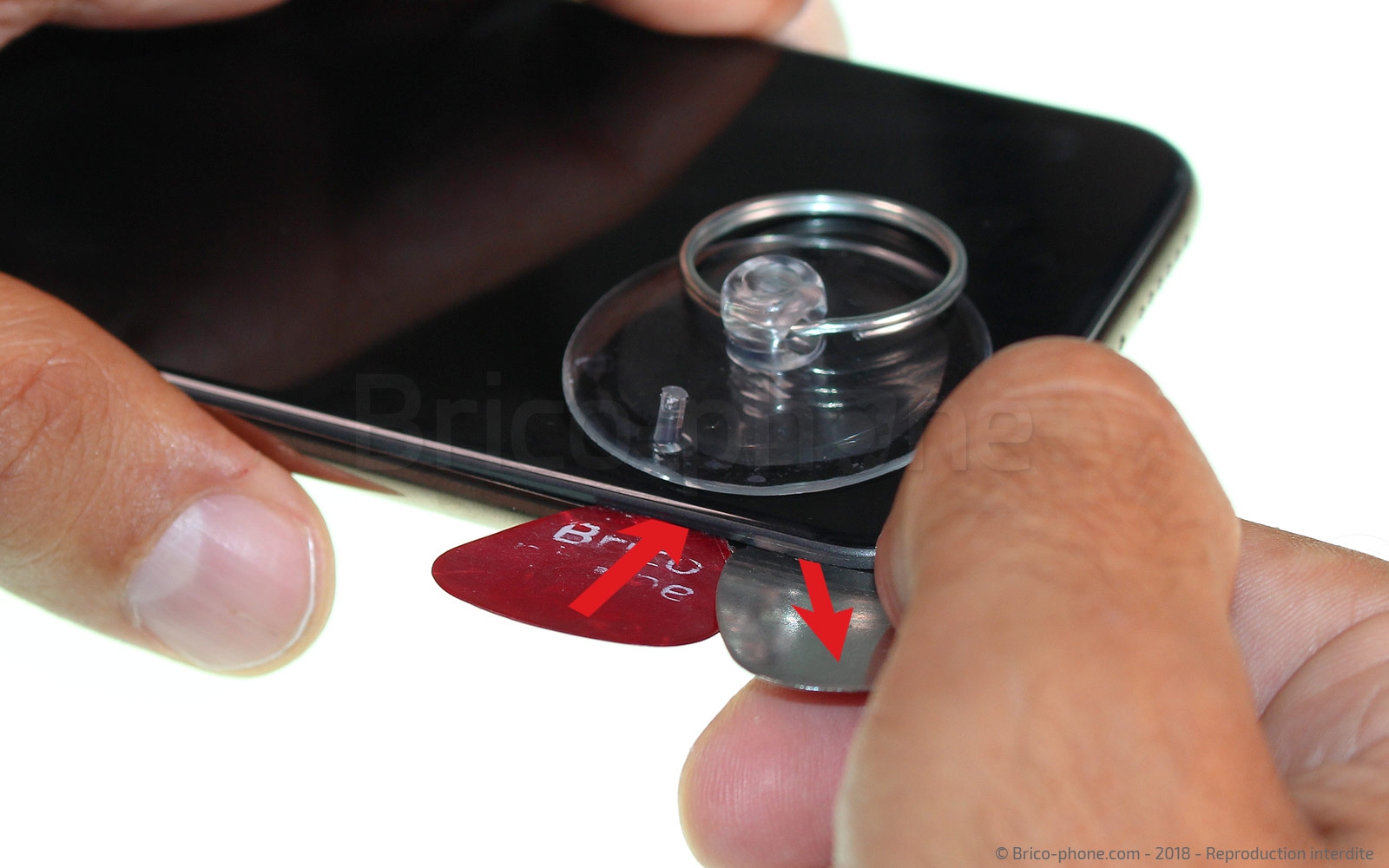

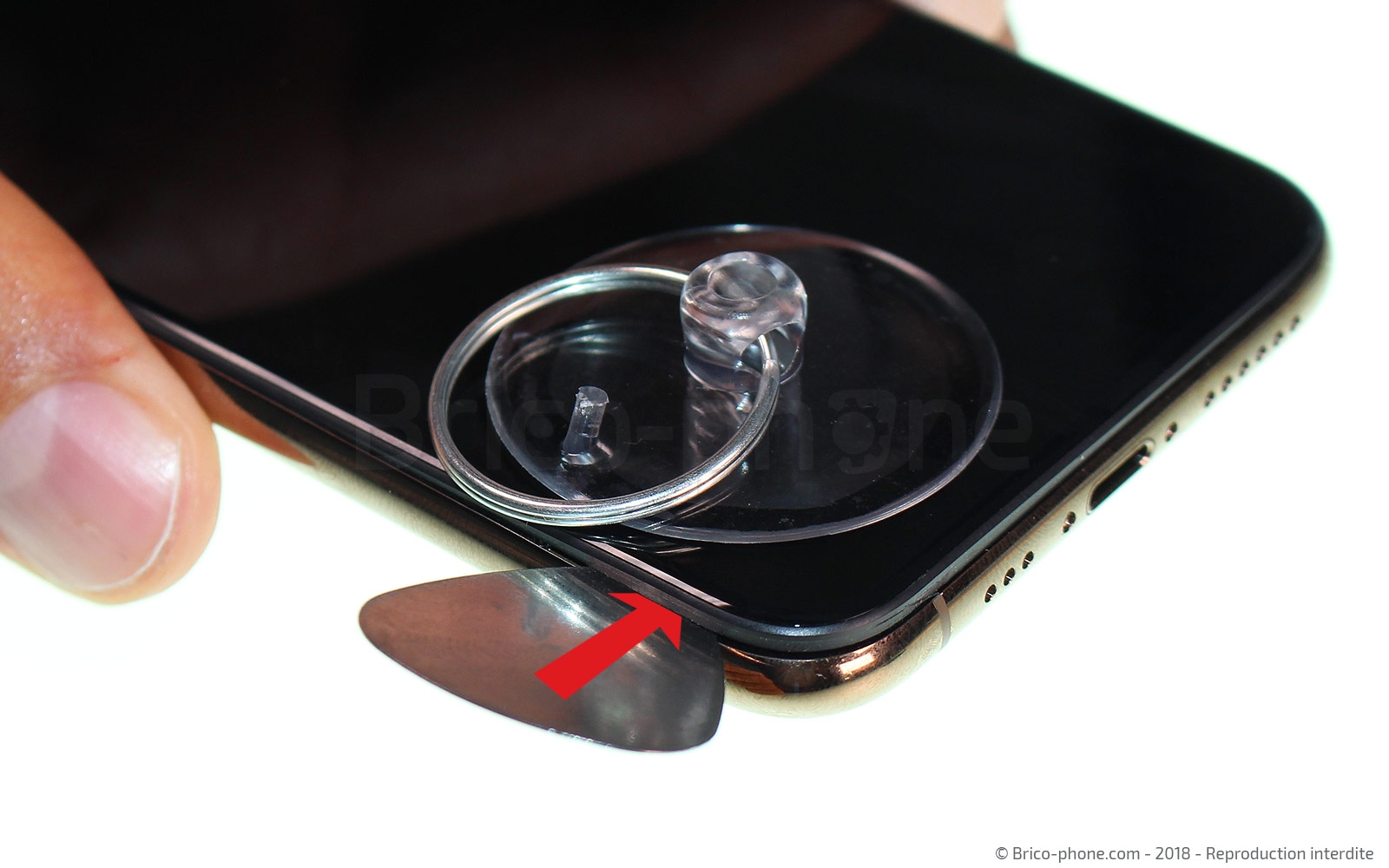

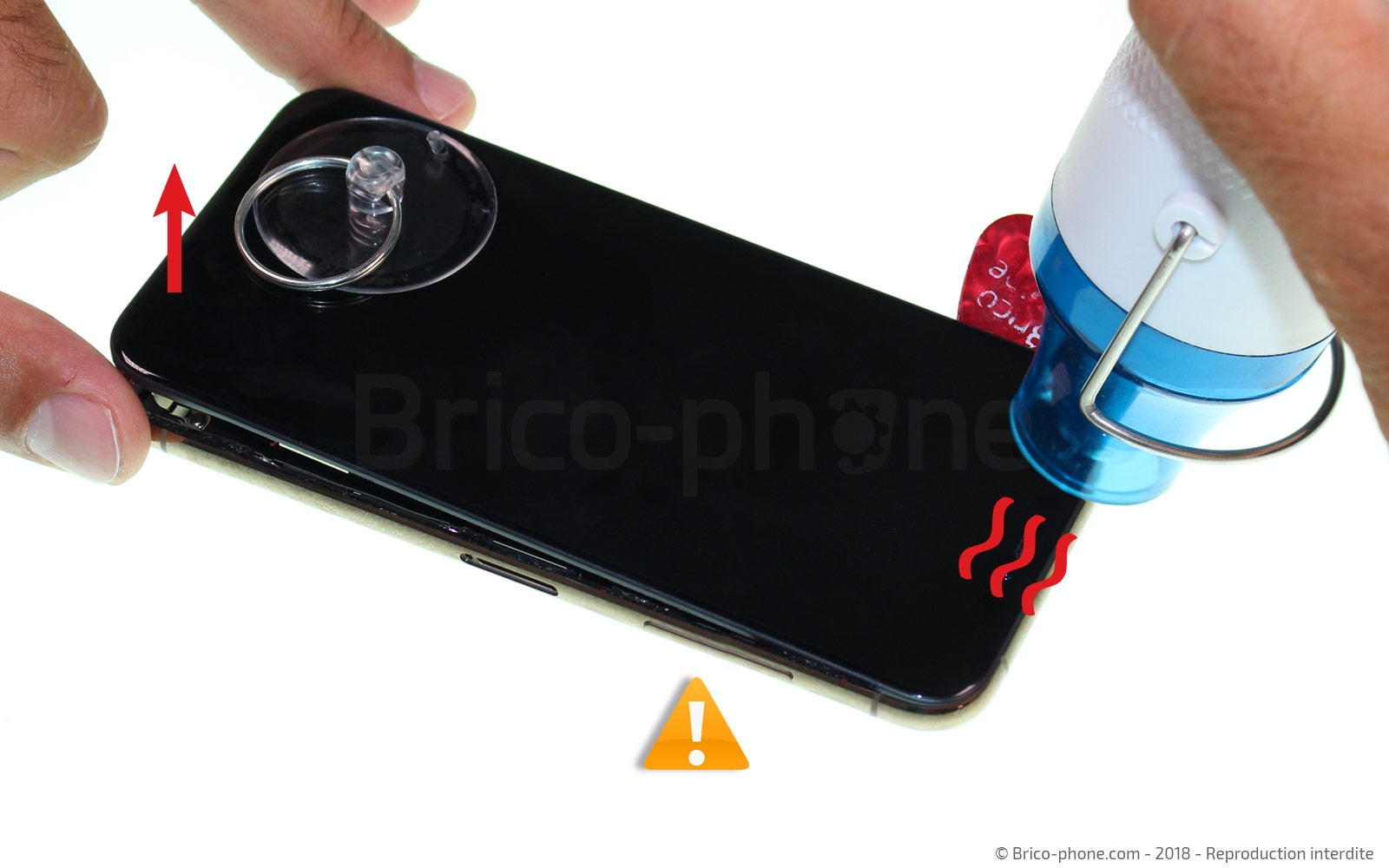

Lorsque le contour est suffisamment chaud, placez la ventouse sur un des angles inférieurs et tirez fortement pour soulever l'écran et insérer le médiator métal.

Une fois l'interstice créé, retirez le médiator en métal après l'avoir remplacé par celui en plastique. Cela évitera de rayer le châssis.

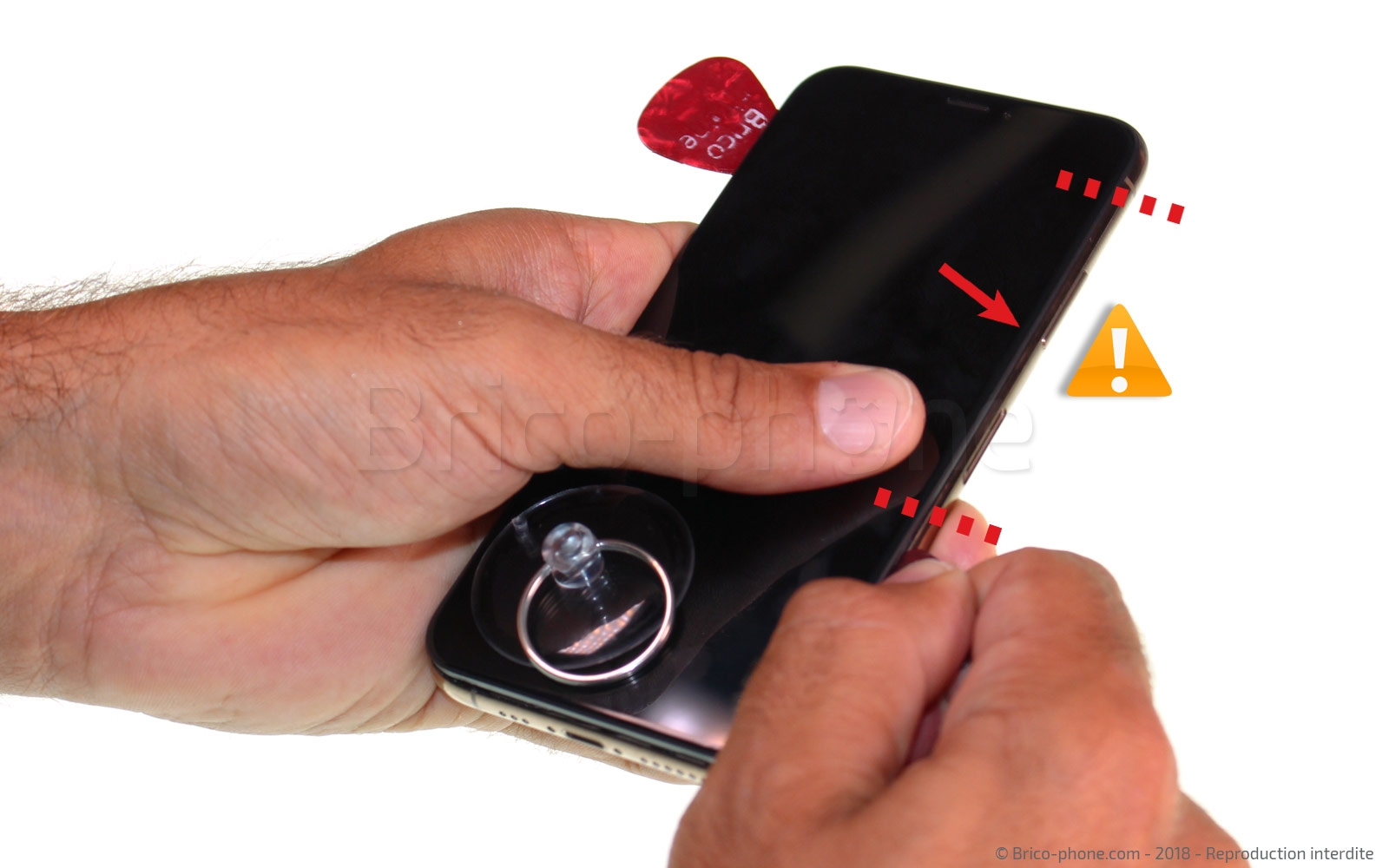

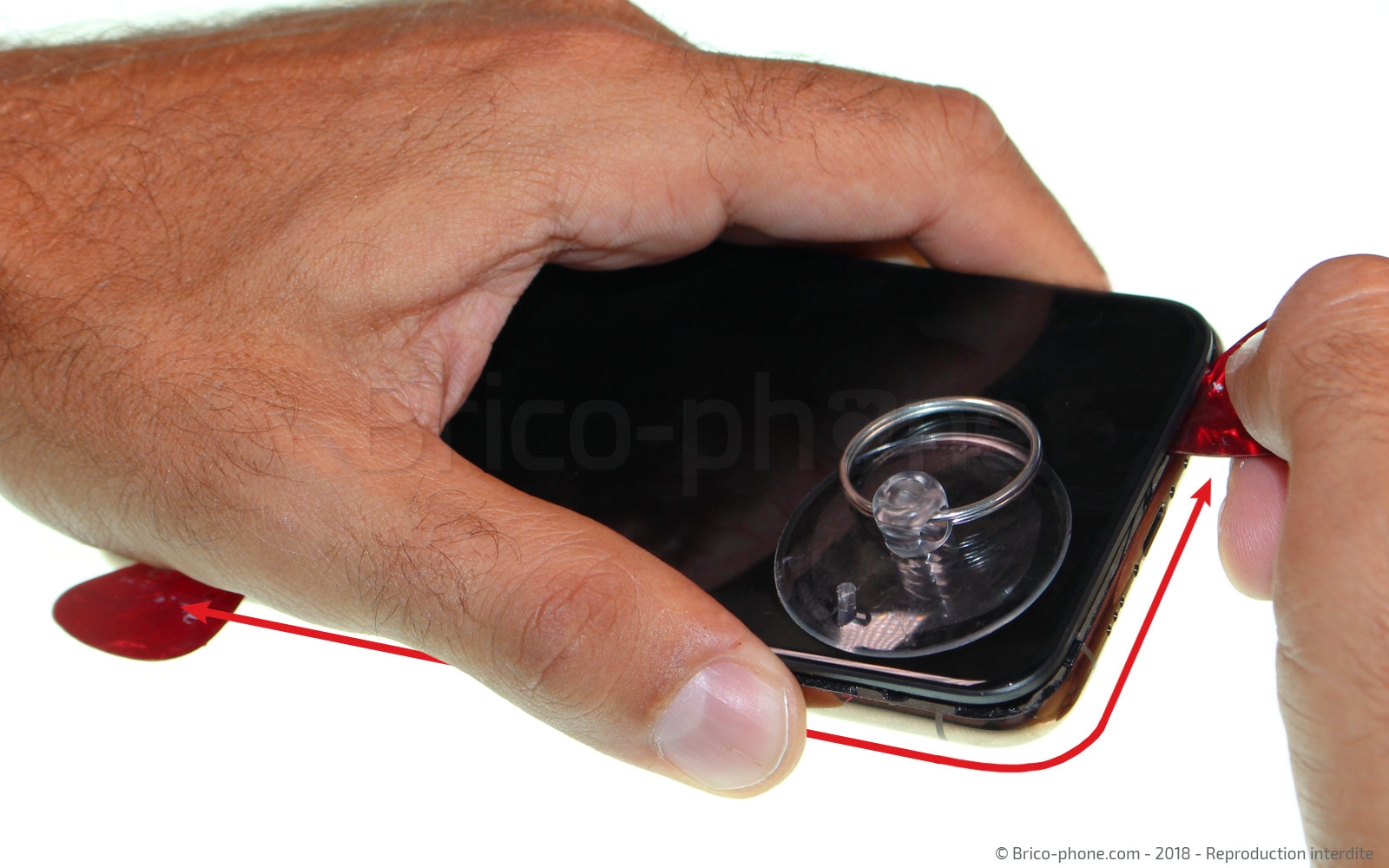

Glissez ensuite les médiators en plastique sur une partie du contour en veillant à ne pas mettre un médiator sur la partie droite (surtout au niveau du rack sim jusqu'au dessus du bouton gauche). Les nappes de l'écran sont reliées sur la droite et sont vraiment au bord du châssis. Dans notre cas, vu que nous changeons d'écran, les abîmer serait sans conséquence, mais dans le cas d'une ouverture pour effectuer une autre réparation, endommager les nappes de l'écran alourdirait fortement la facture.

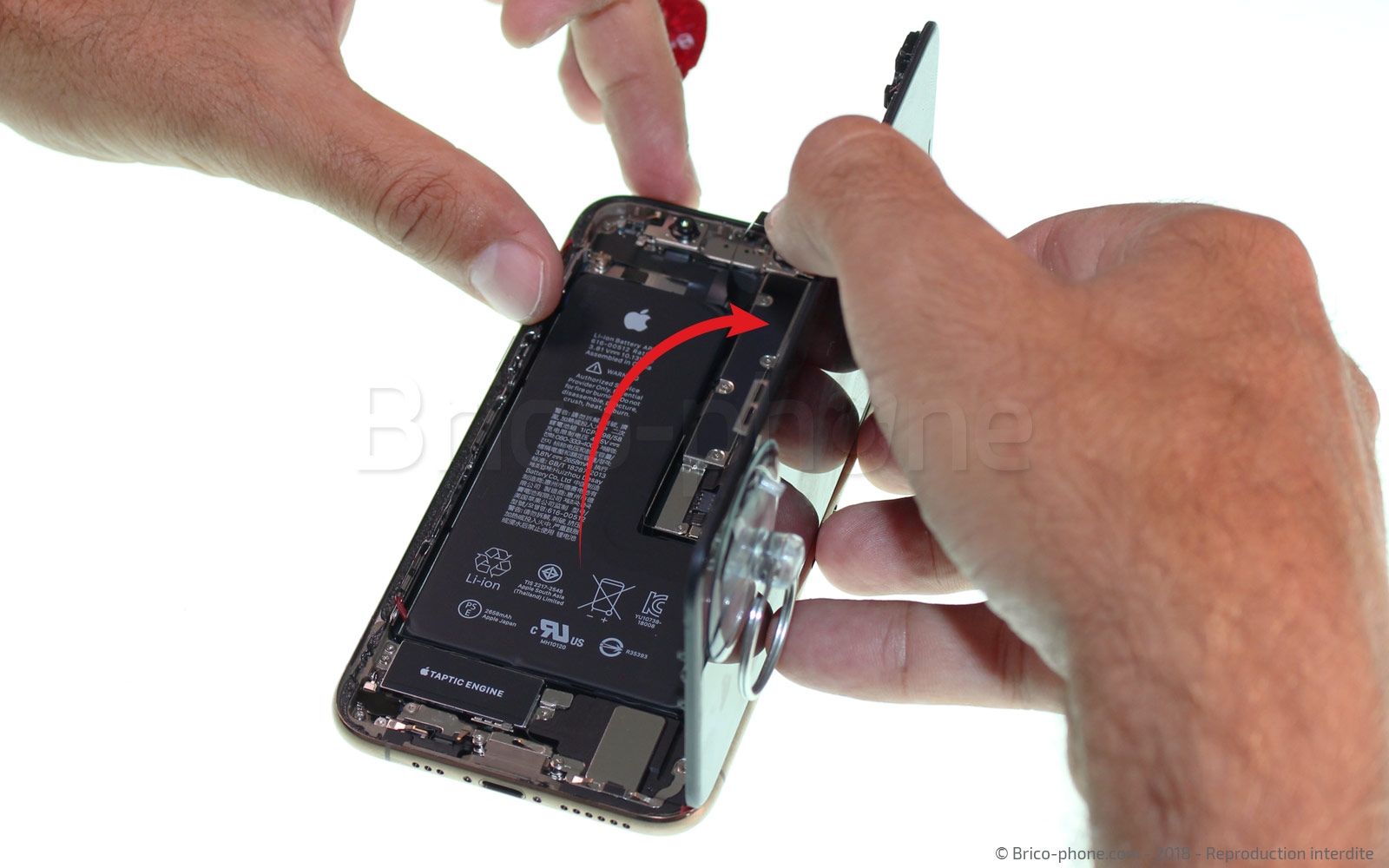

Chauffez une dernière fois le haut de la vitre avant de décoller complètement l'écran. Attention toujours aux nappes qui sont reliées à droite.

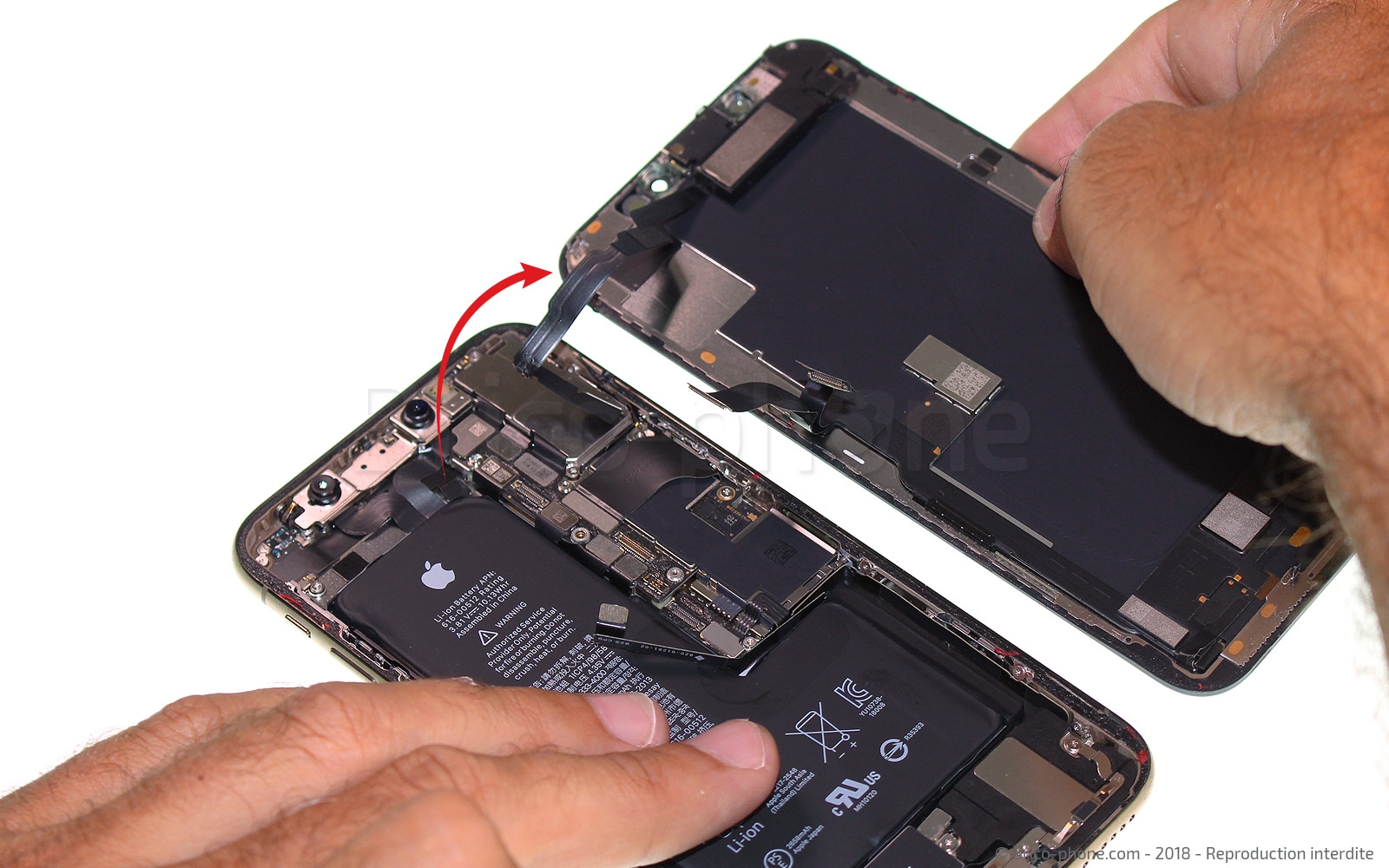

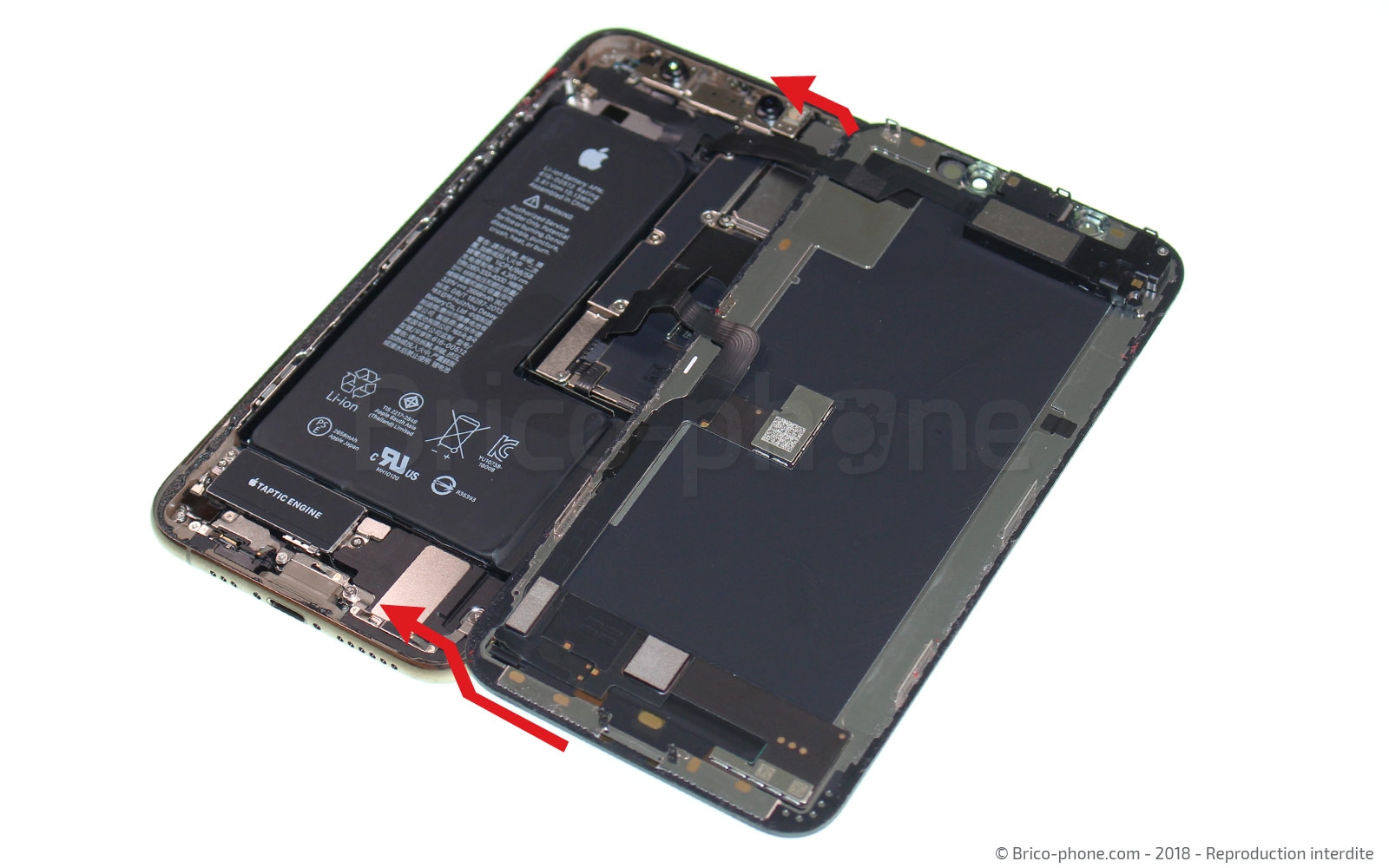

Ouvrez maintenant l'iPhone XS comme une page de livre à l'envers. Ne forcez pas pour mettre l'écran à plat, chevauchez simplement la partie gauche au-dessus du châssis.
Les nappes sont encore reliées donc ne tirez pas sur l'écran.

Les connecteurs des nappes de l'écran et de la batterie sont protégés par une plaquette métallique.

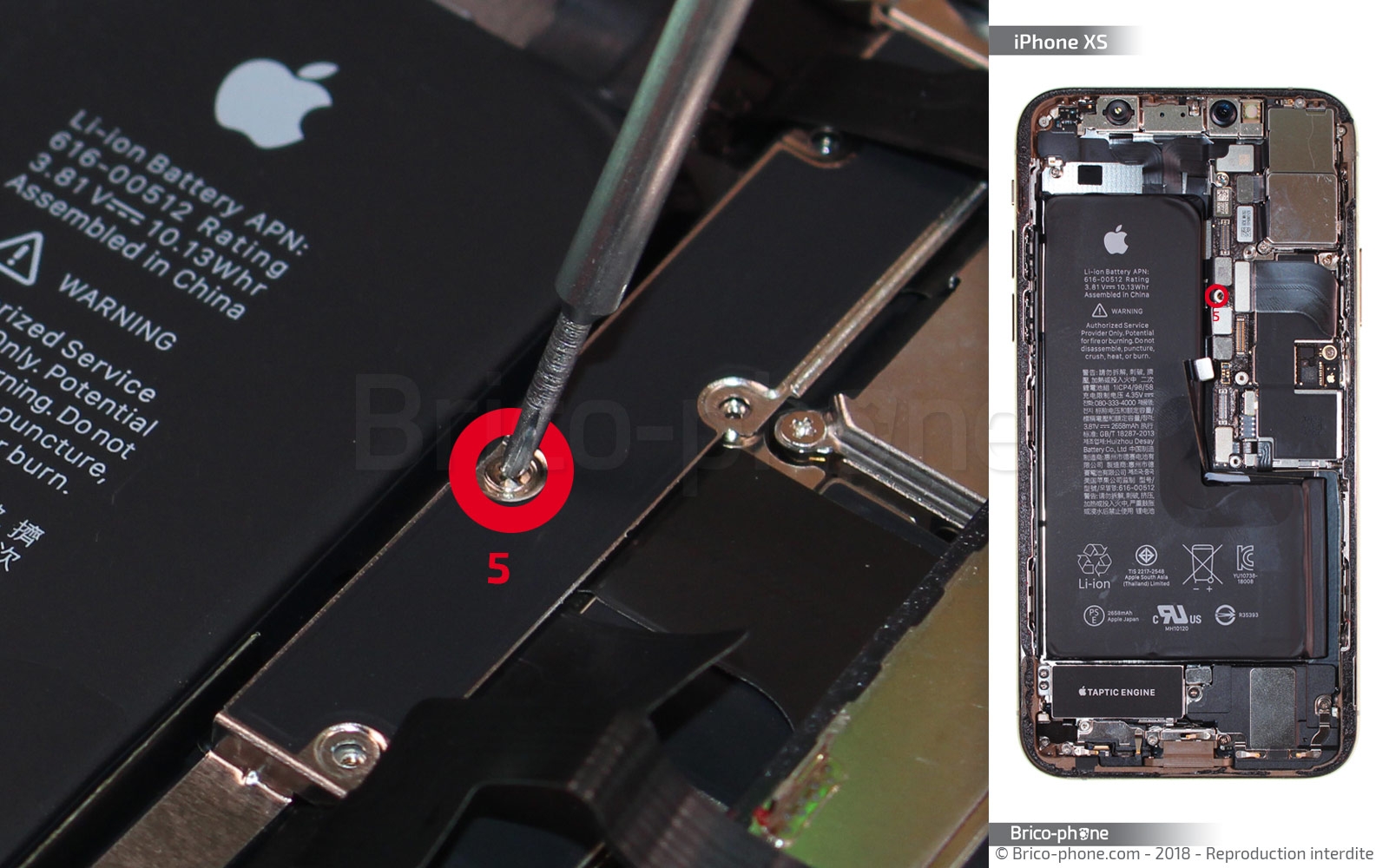

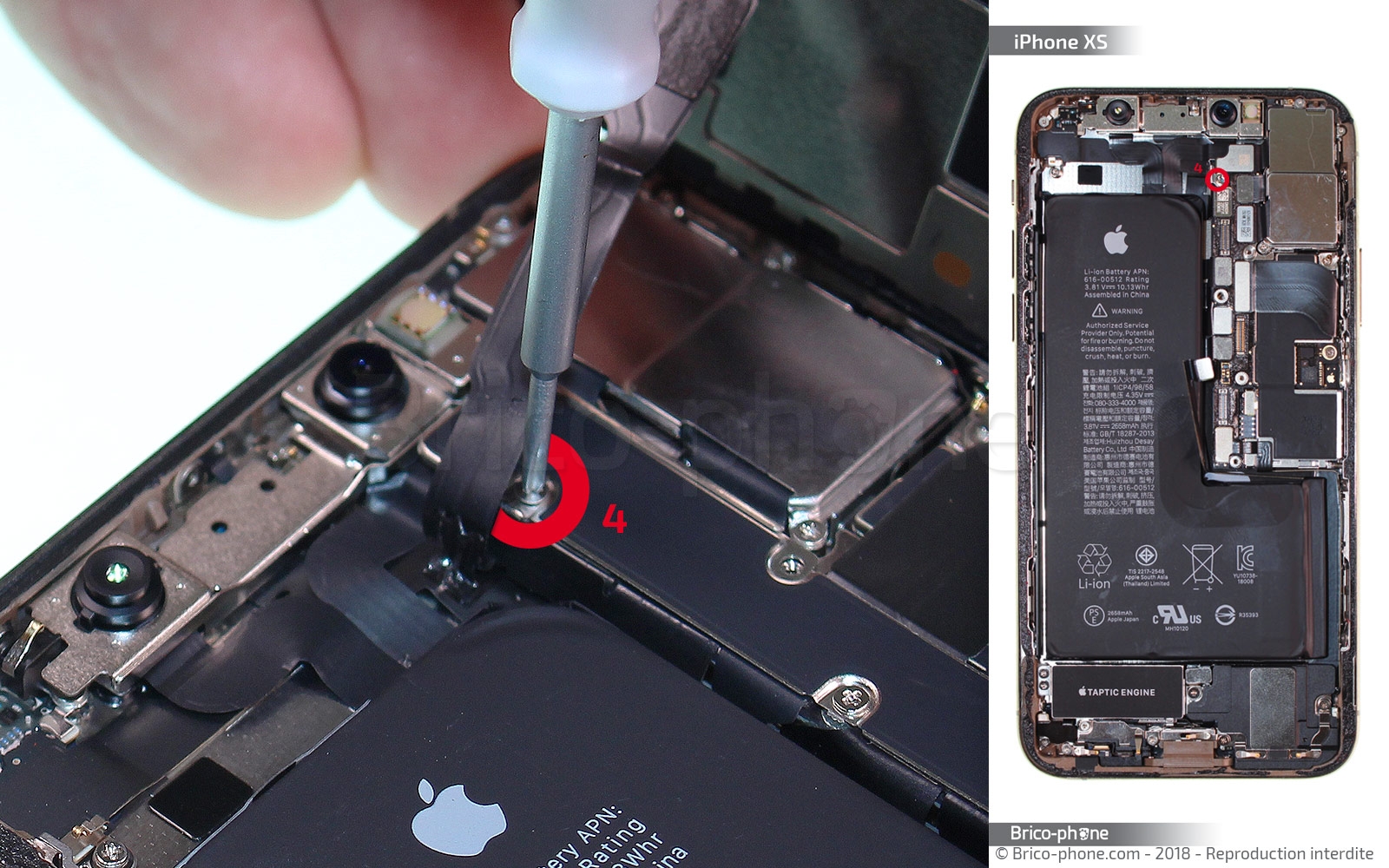

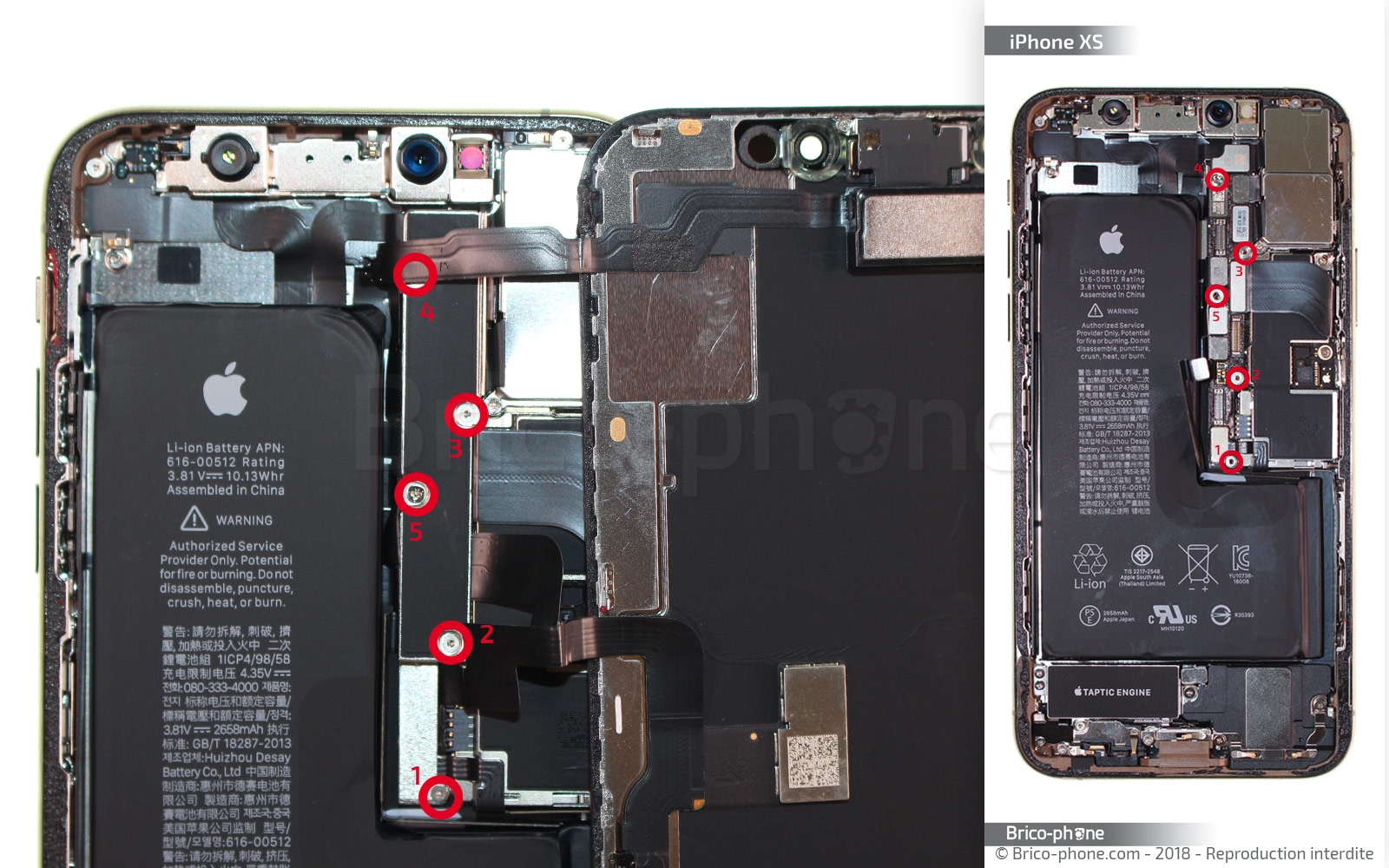

Munissez-vous du tournevis Triwing 0.6 fourni dans le kit d'outils pour retirer les vis B1, B2, B3 et B4 (cachée sous la nappe de l'écouteur). Puis changez de tournevis pour retirer la vis B5 qui est une vis cruciforme. Placez au fur et à mesure les vis sur le patron d'aide au montage pour éviter toutes déconvenues fatales lors du remontage. La carte mère de l'iPhone ne laisse aucun droit à l'erreur si des vis sont interverties.

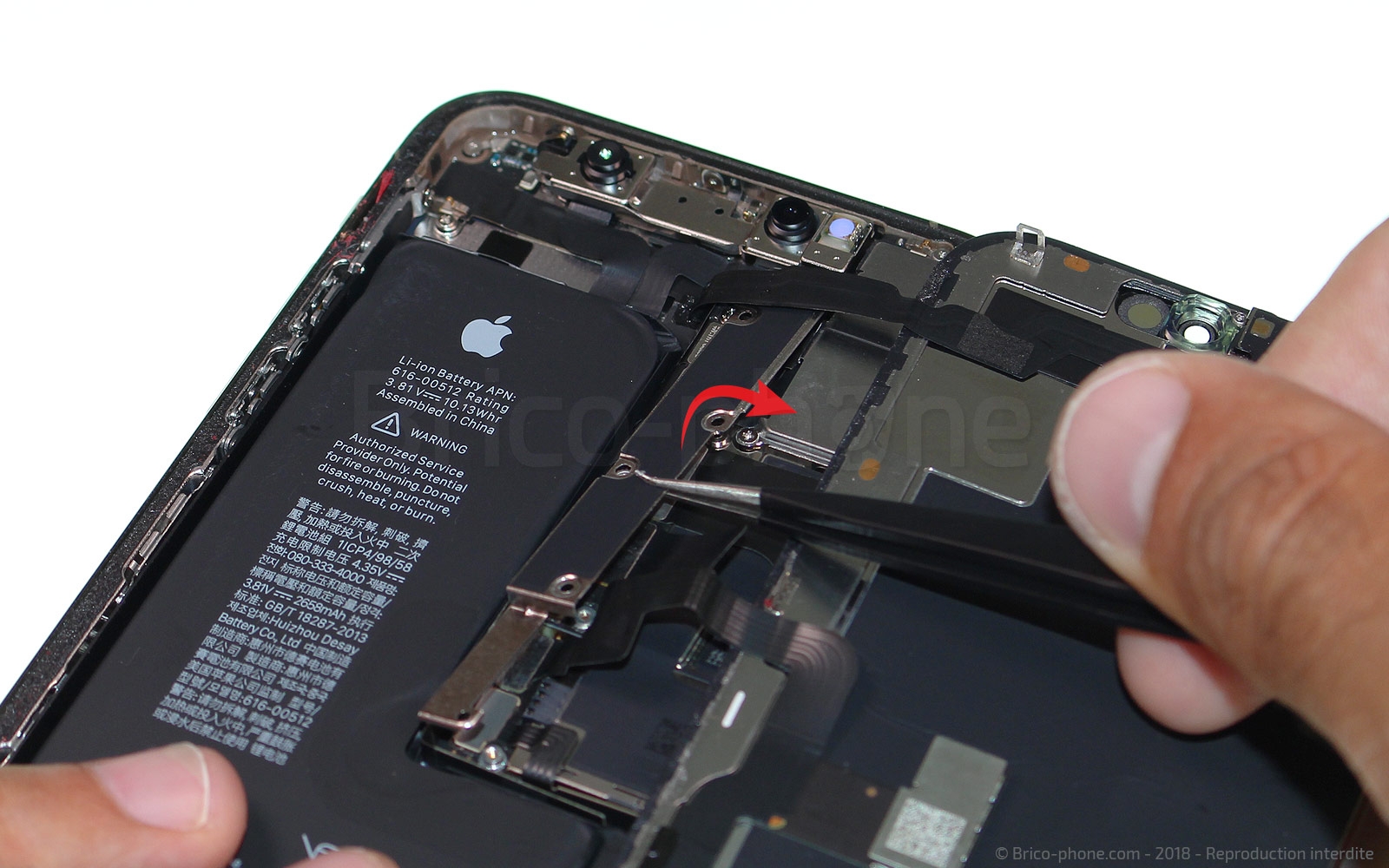

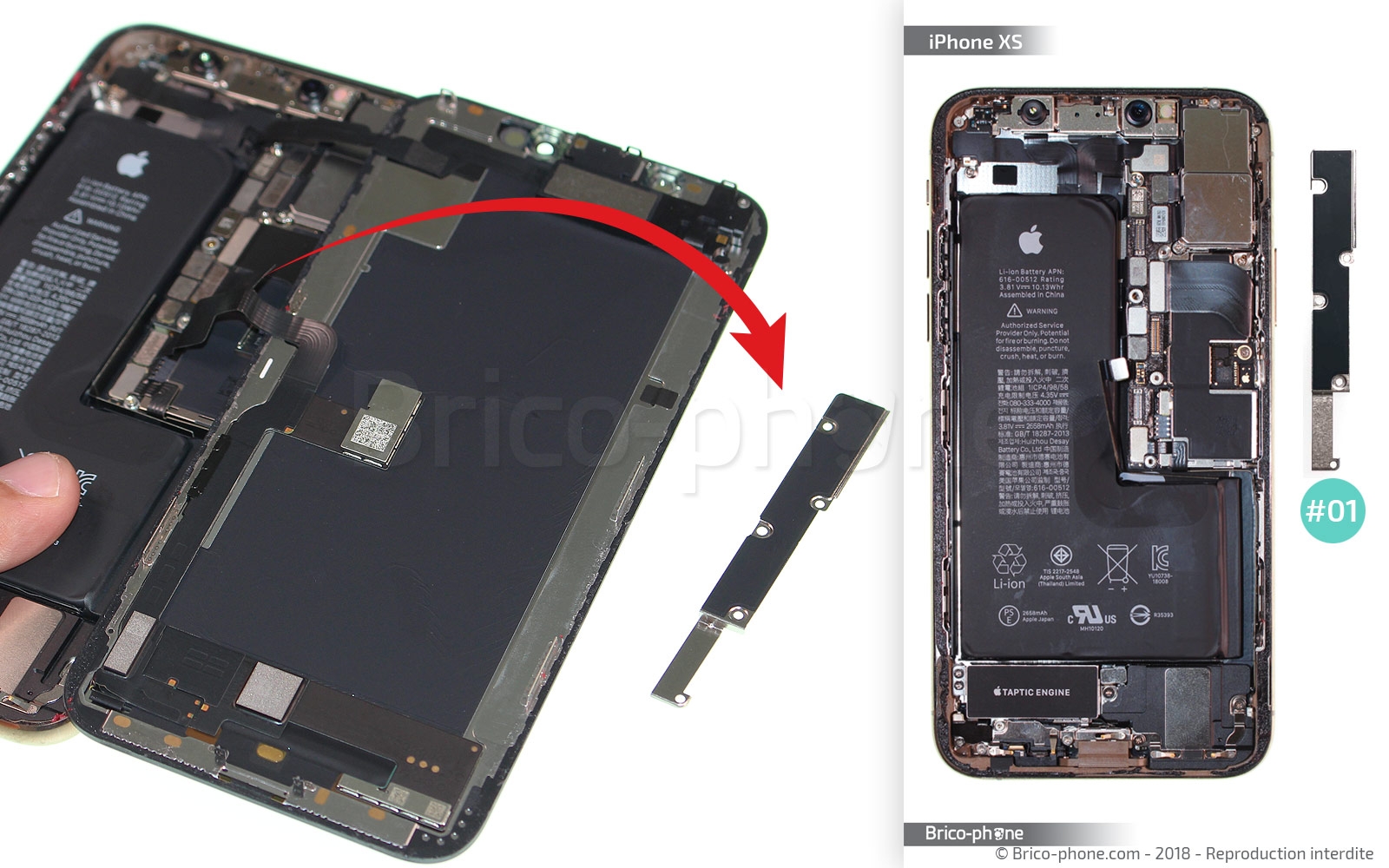

A l'aide de la pincette, saisissez la plaquette de protection métallique nommée #01 puis retirez-la.

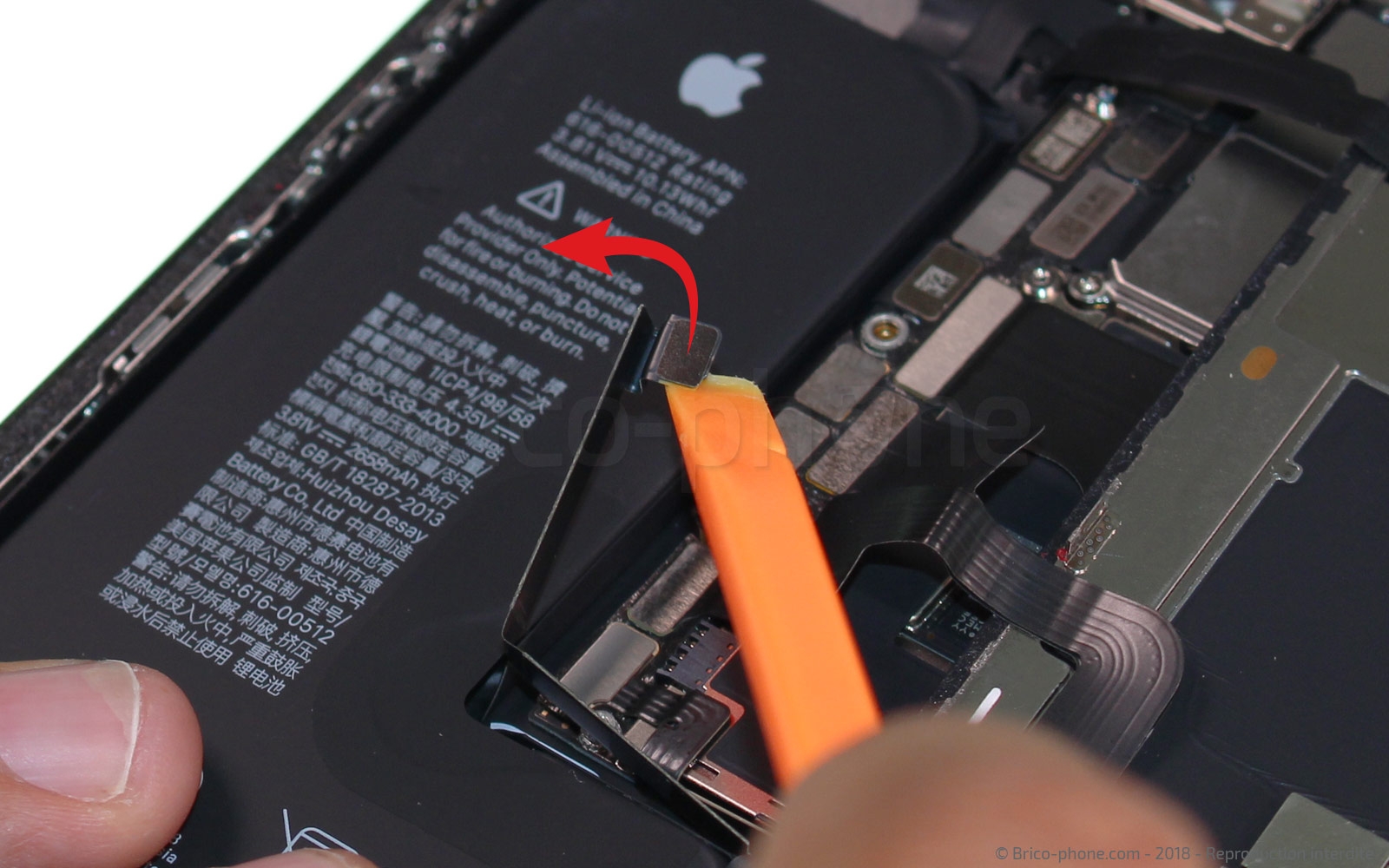

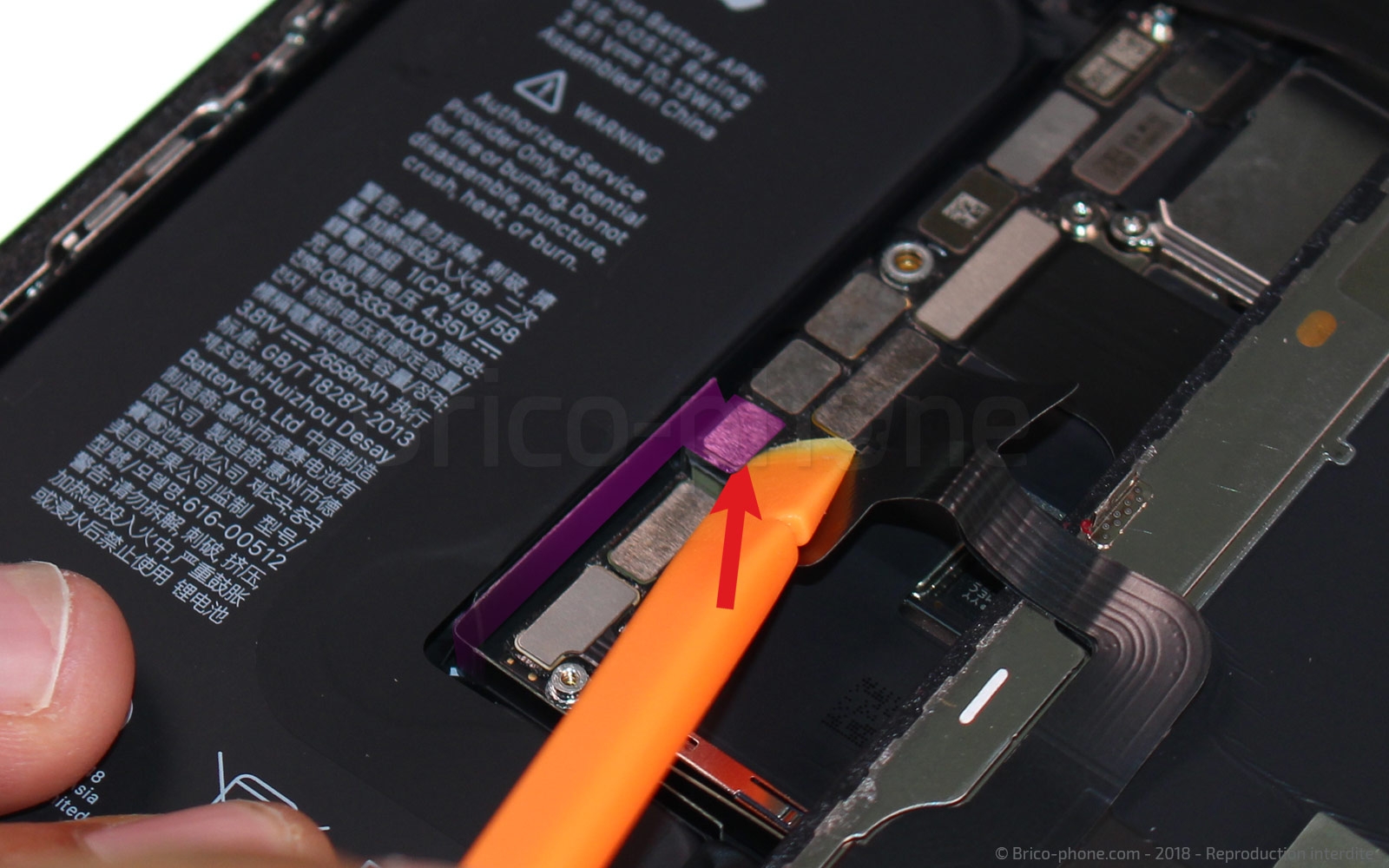

Commencez par déconnecter la batterie en soulevant délicatement le petit connecteur de la carte-mère à l'aide du côté plat du levier en nylon.
Dégagez légèrement la nappe.

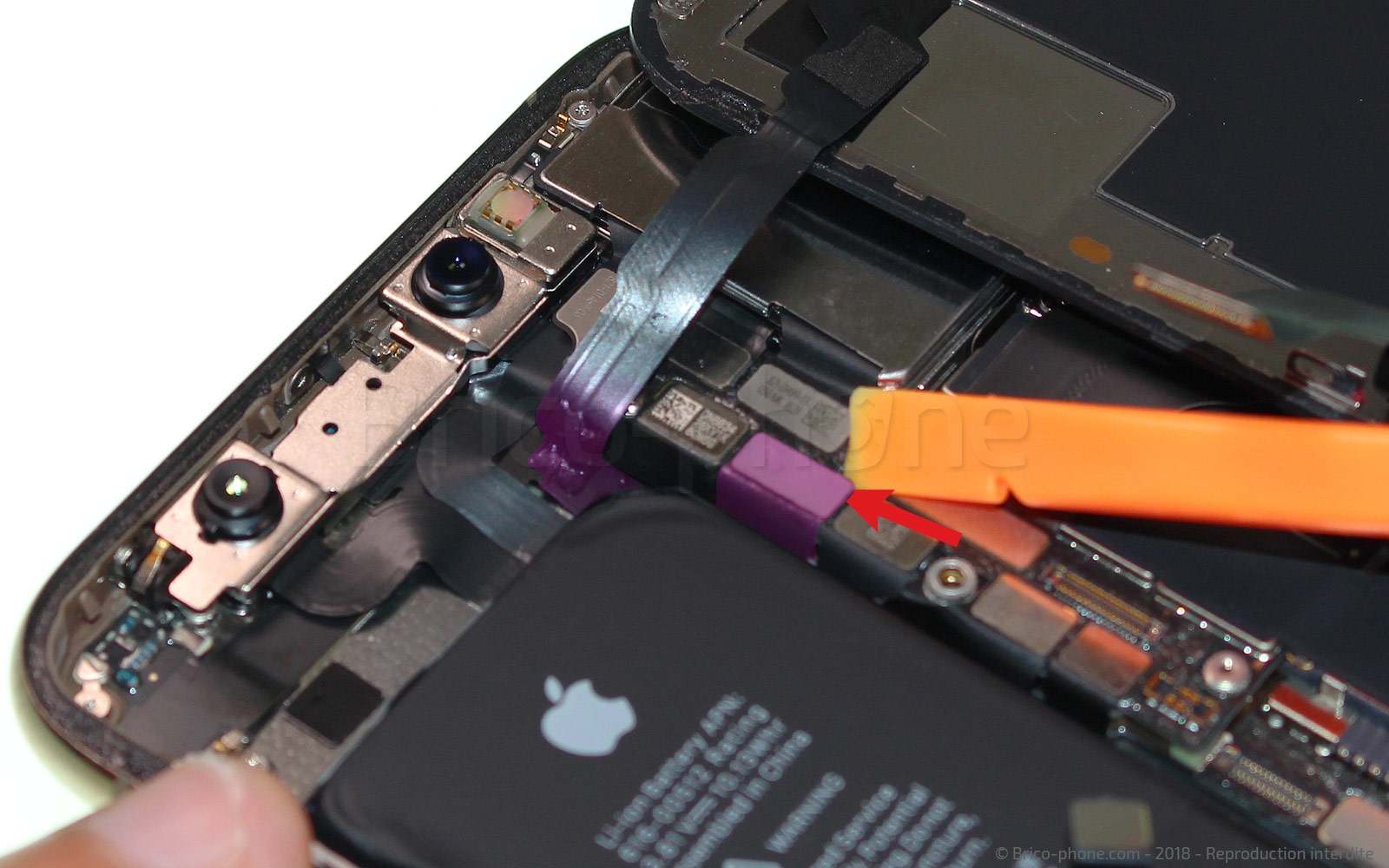

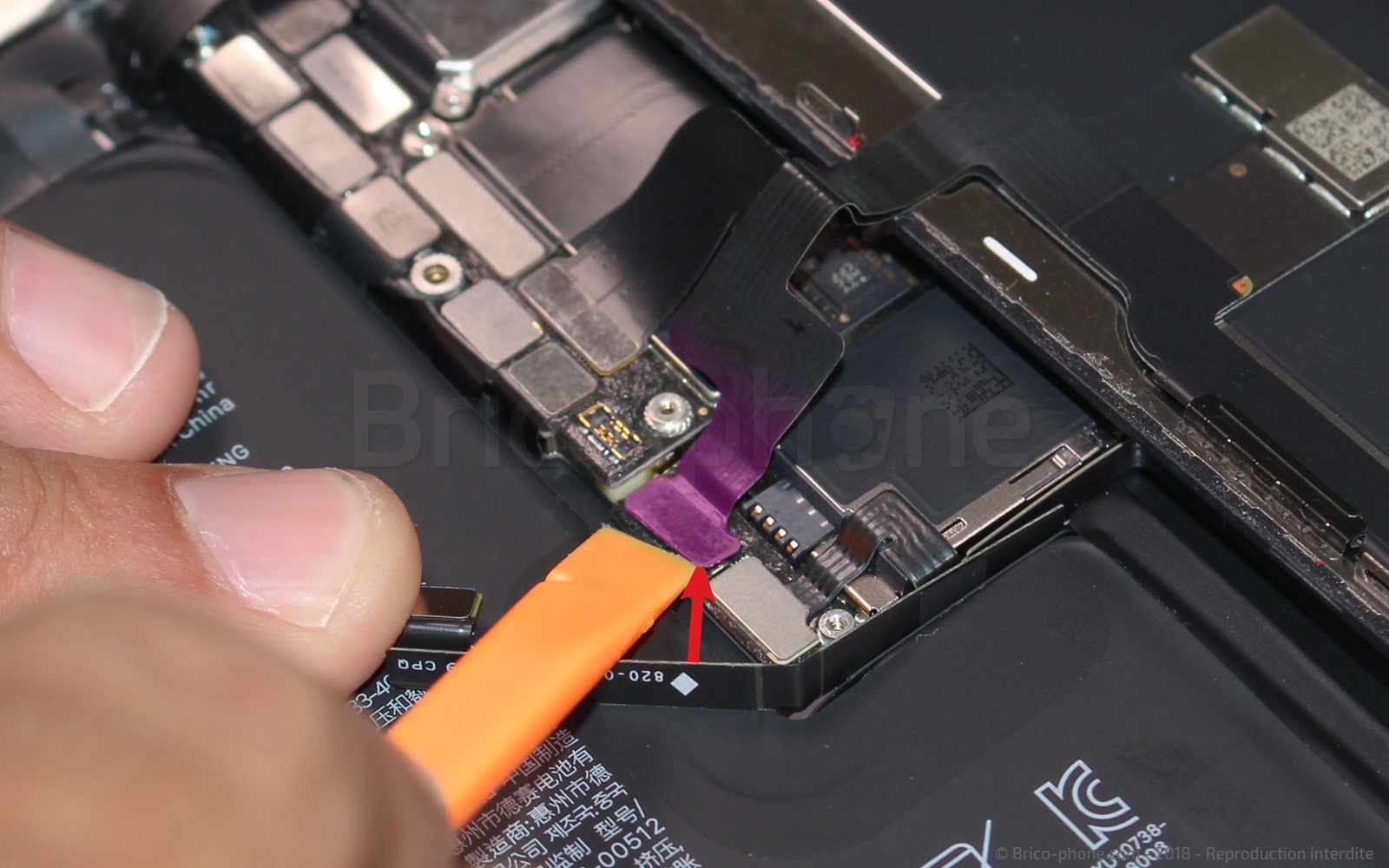

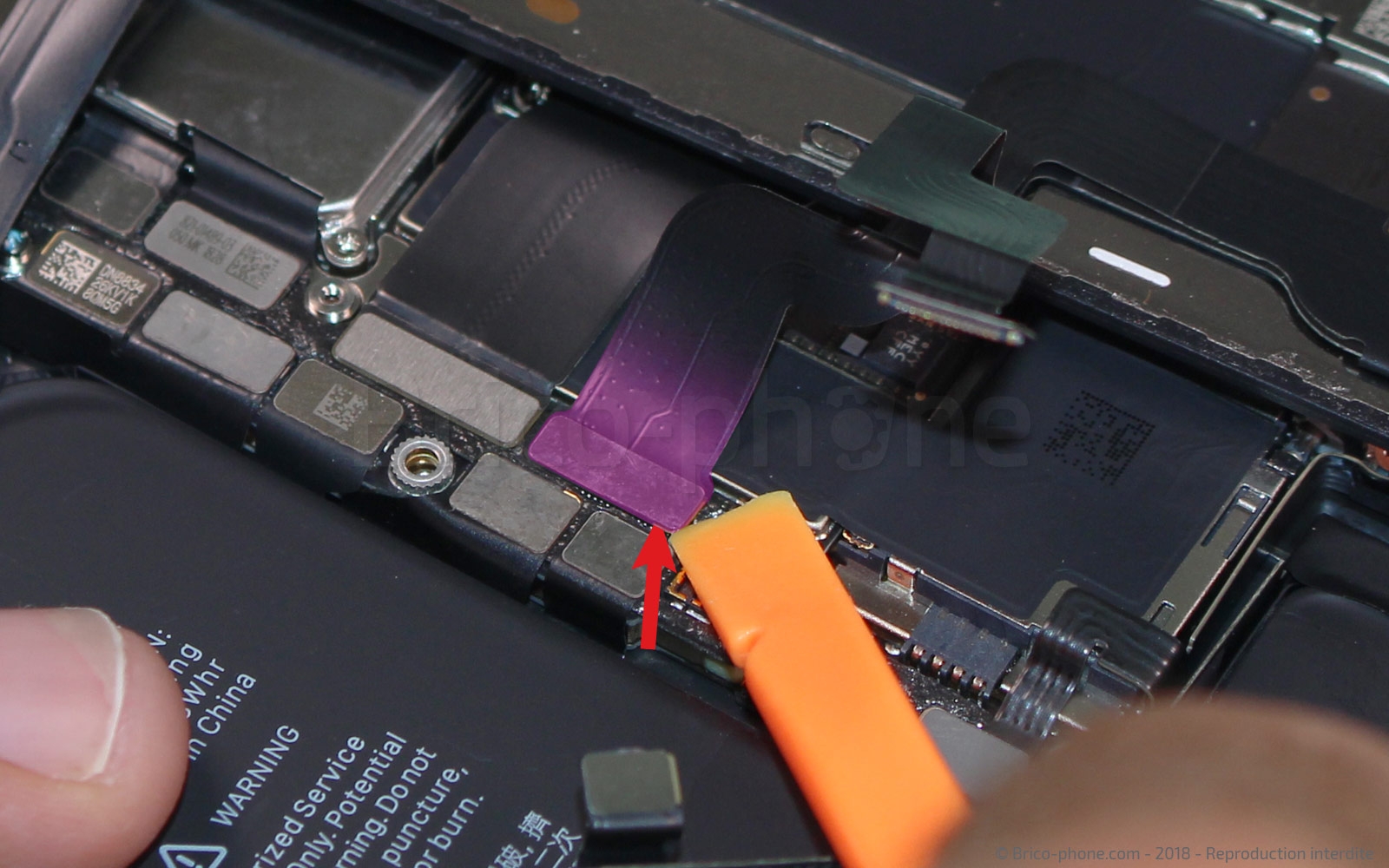

Glissez le bout plat du levier sous l'angle du premier connecteur (celui du bas gère la fonction tactile) puis soulevez-le délicatement.
Procédez de la même manière pour le connecteur qui gère l'affichage de l'écran OLED et celui du haut qui correspond à l'écouteur interne.

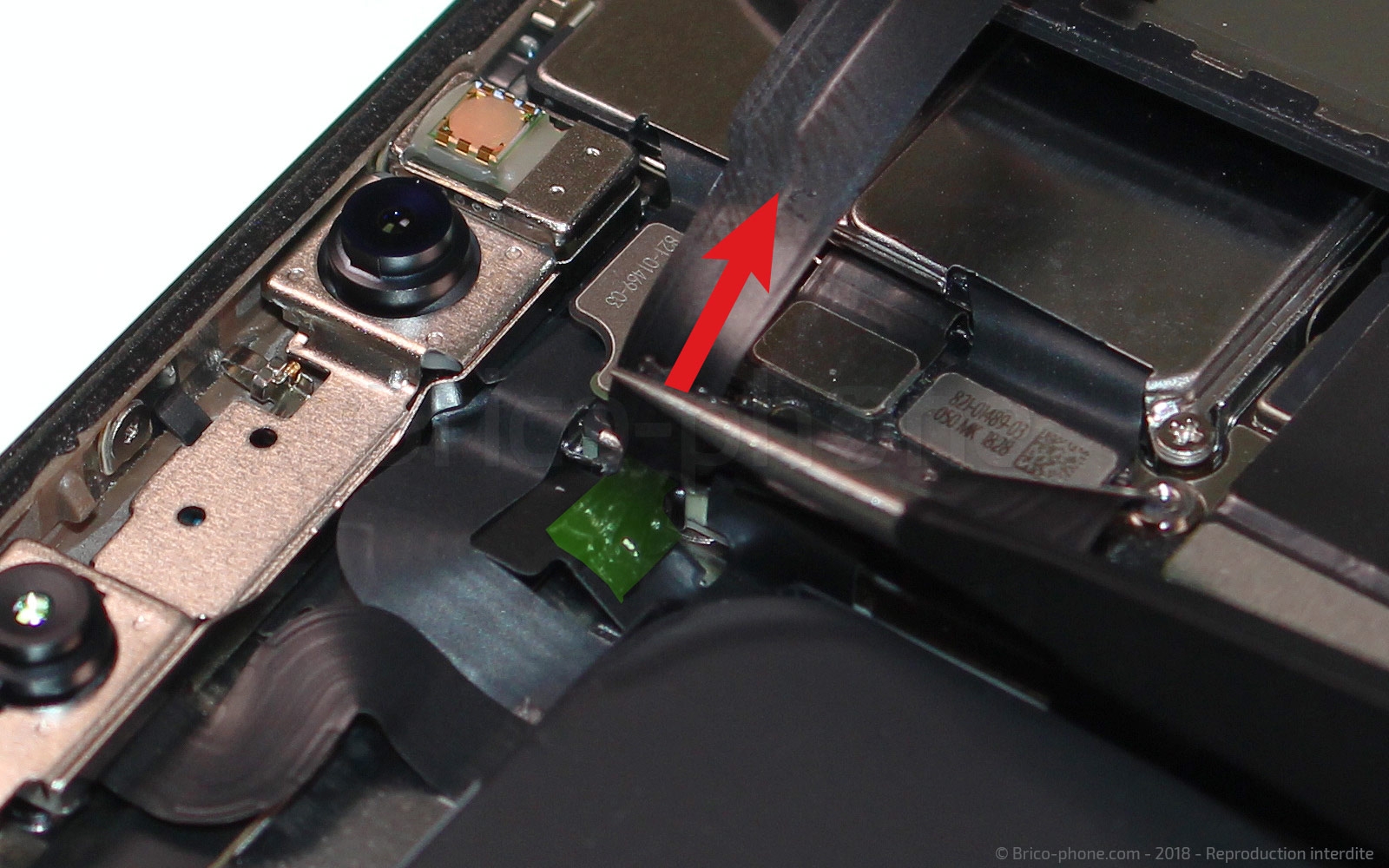

L'écran est encore légèrement retenu par un point d'adhésif au niveau de la nappe de l'écouteur interne.
Utilisez la pincette pour désolidariser les deux nappes en veillant bien à ne pas endommager la nappe car vous devrez la récupérez pour le remettre sur votre nouvel écran.

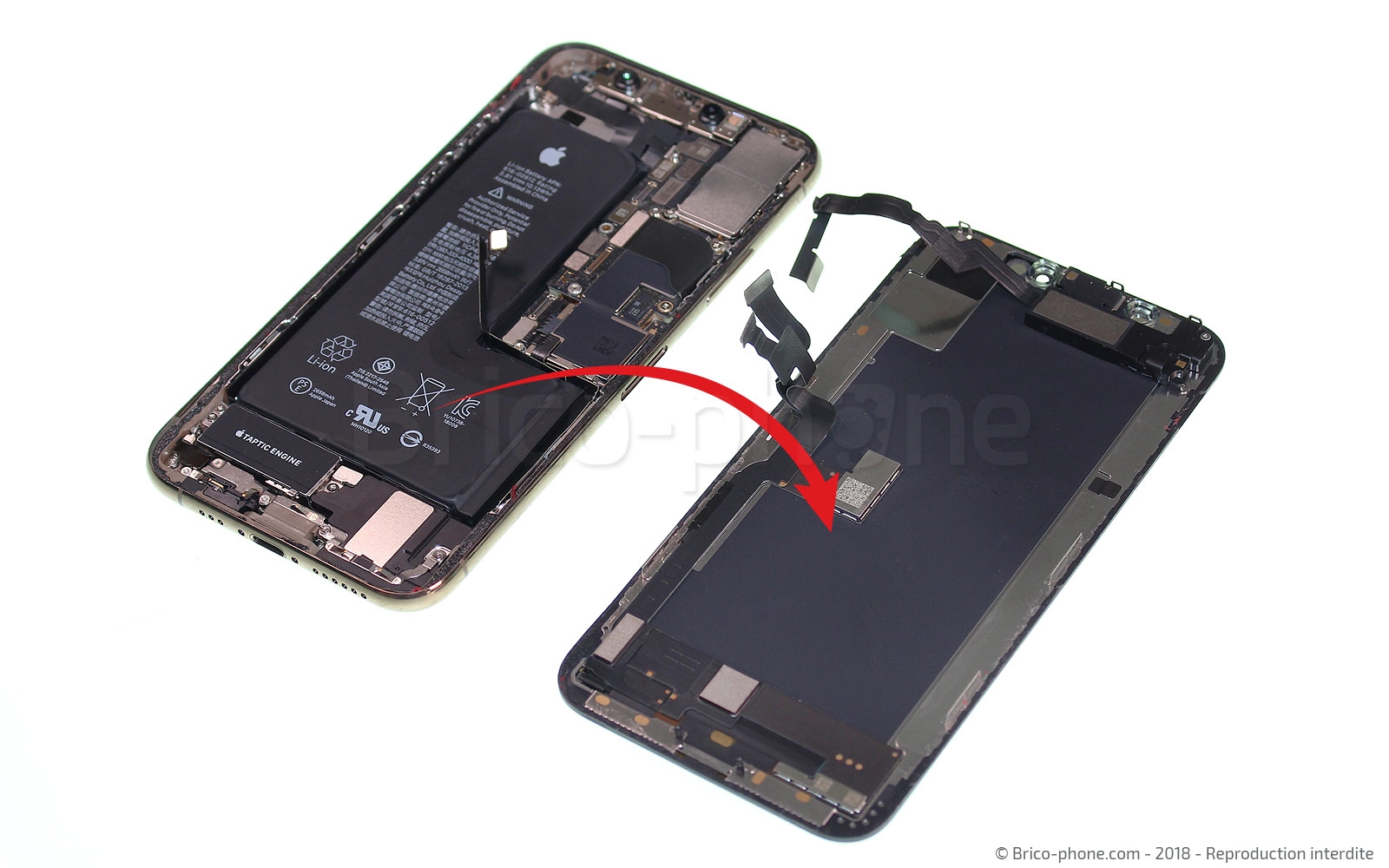

L'écran est maintenant détaché du châssis.

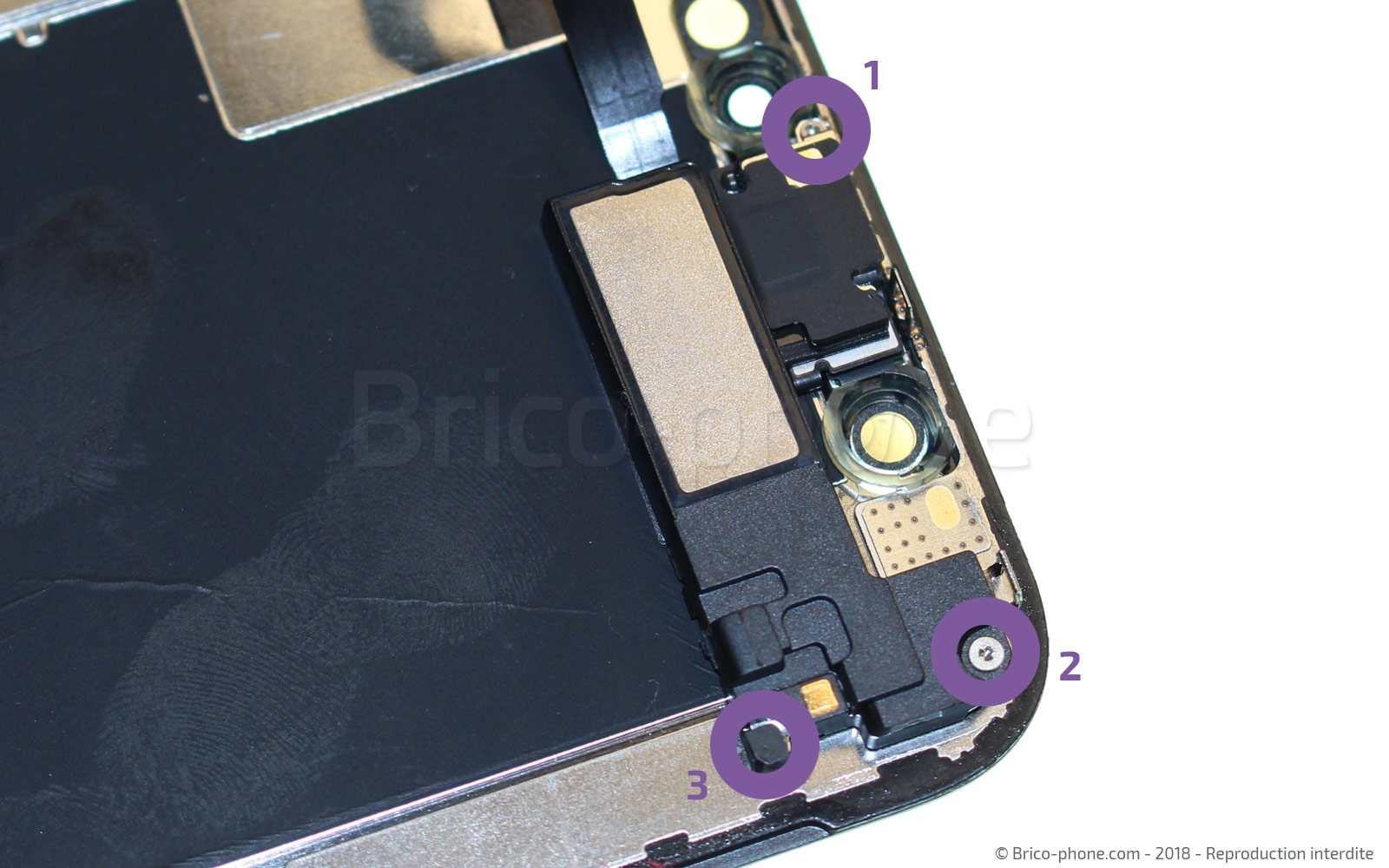

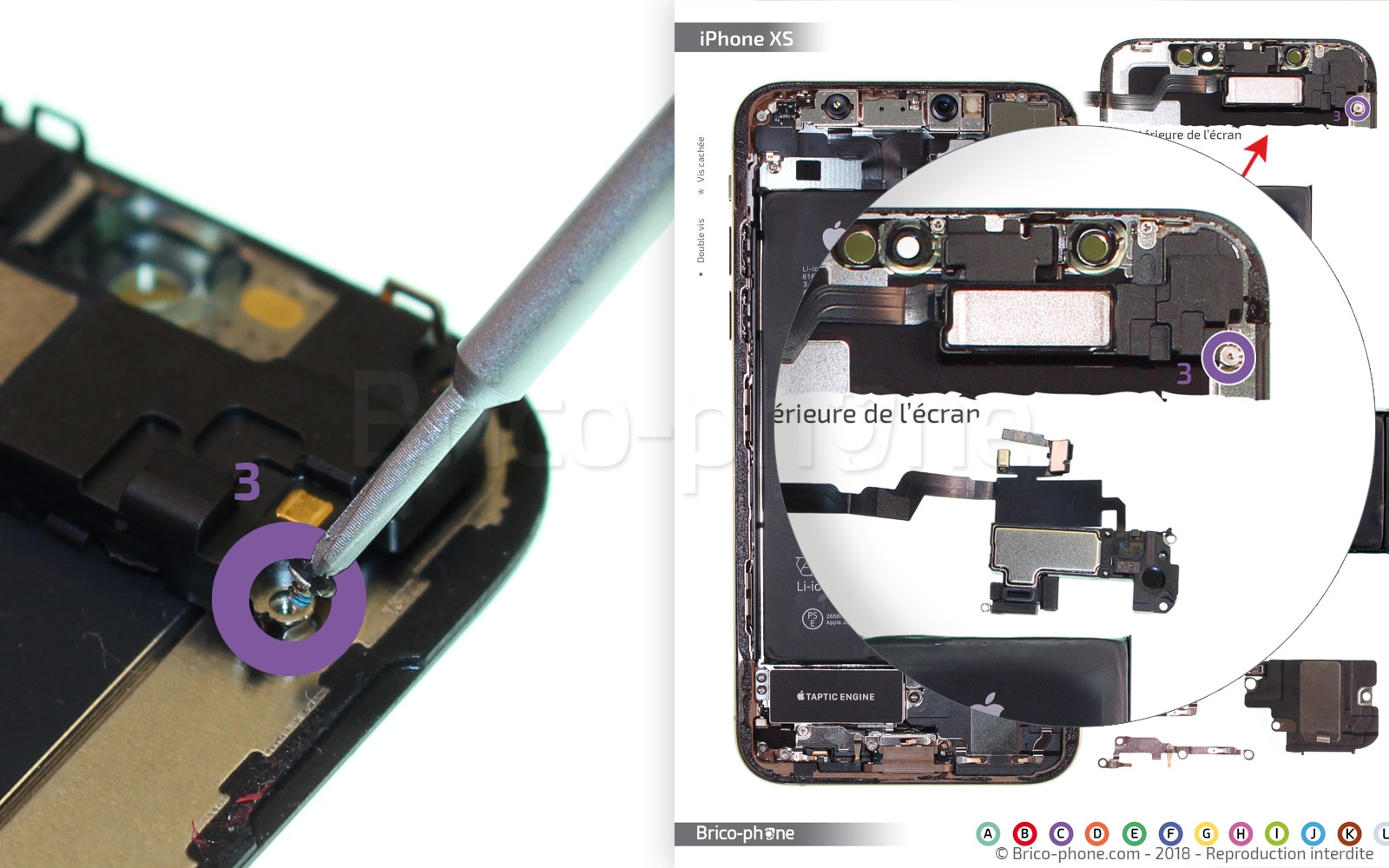

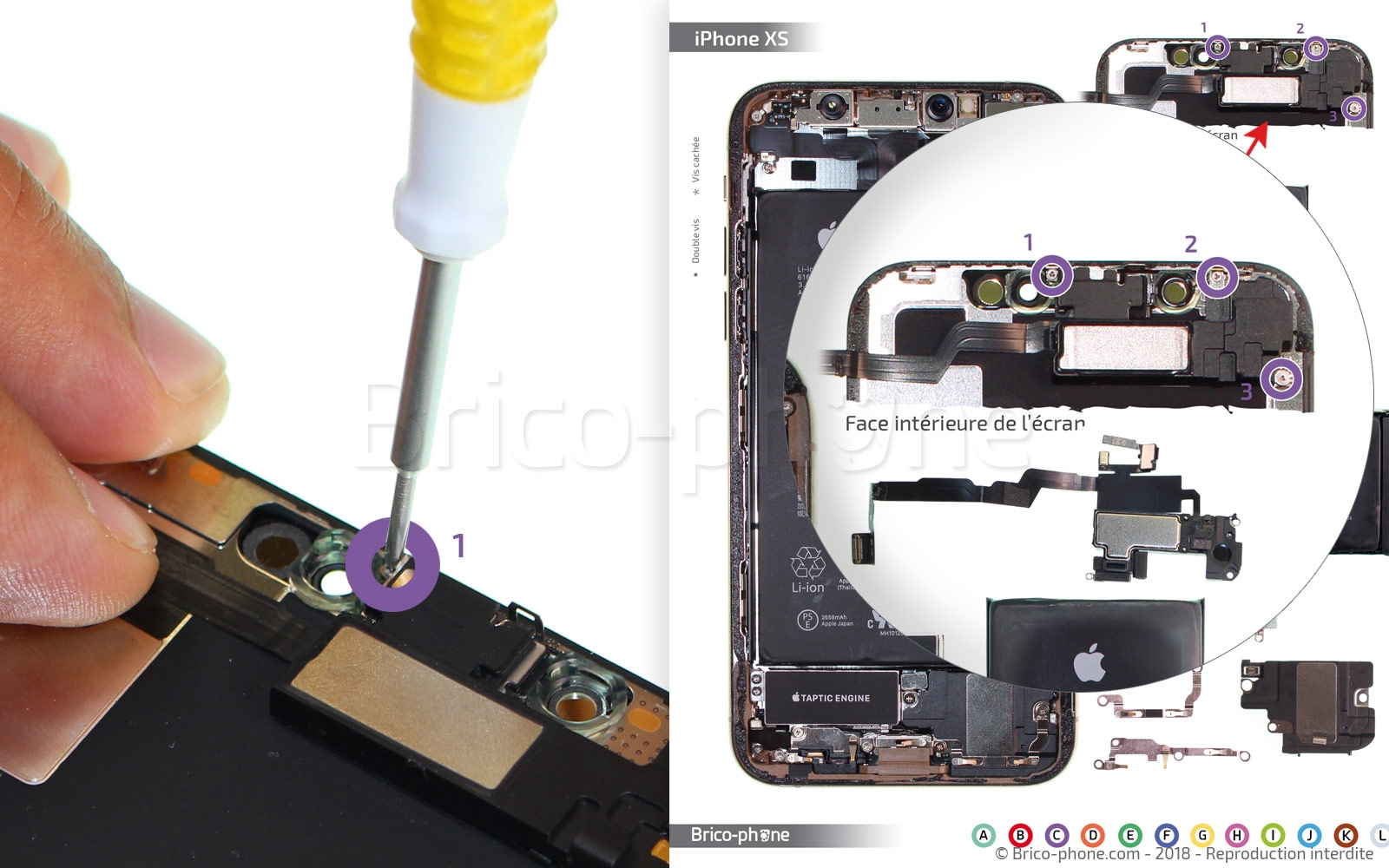

Entourées en violet et dénommées C1, C2 et C3, les vis doivent être retirées avec le tournevis triwing.
Présent dans le kit d'outils en option, le tournevis triwing 0.6 est toujours utilisé par Apple depuis l'iPhone 7. L'iPhone XS ne déroge pas à la règle et nous retrouvons ses vis à plusieurs endroits dans le téléphone.

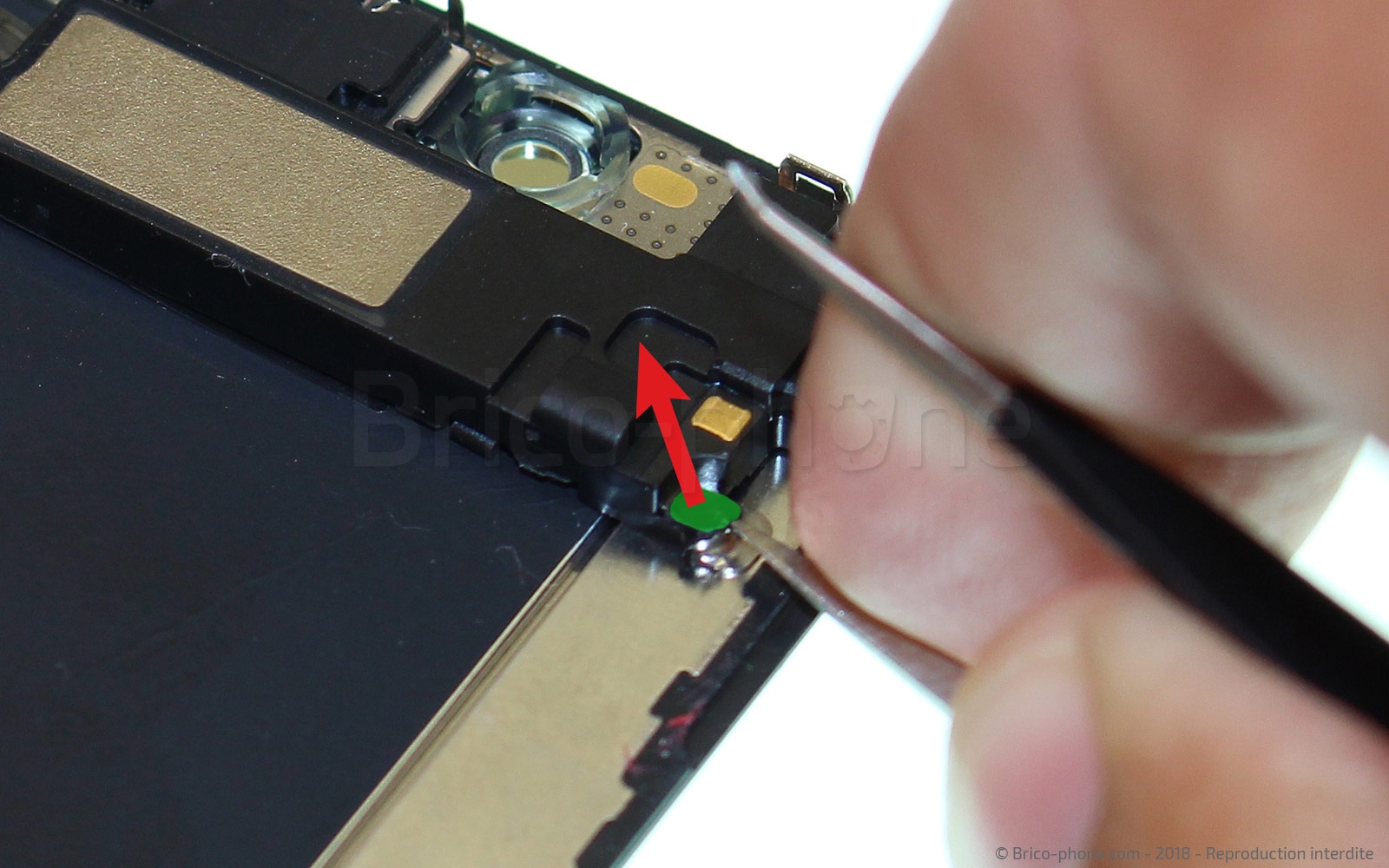

La vis C3 est masquée par un témoin d'ouverture très discret, marqué en vert sur la photo. Petite pastille noire dont la matière est indéchirable, il vous sera impossible de la retirer sans le désintégrer. Par conséquent, tout changement d'écran sera facilement repérable par un centre Apple. Grattez le petit film avec la pointe de la pincette afin de rendre visible le pas de vis visible.

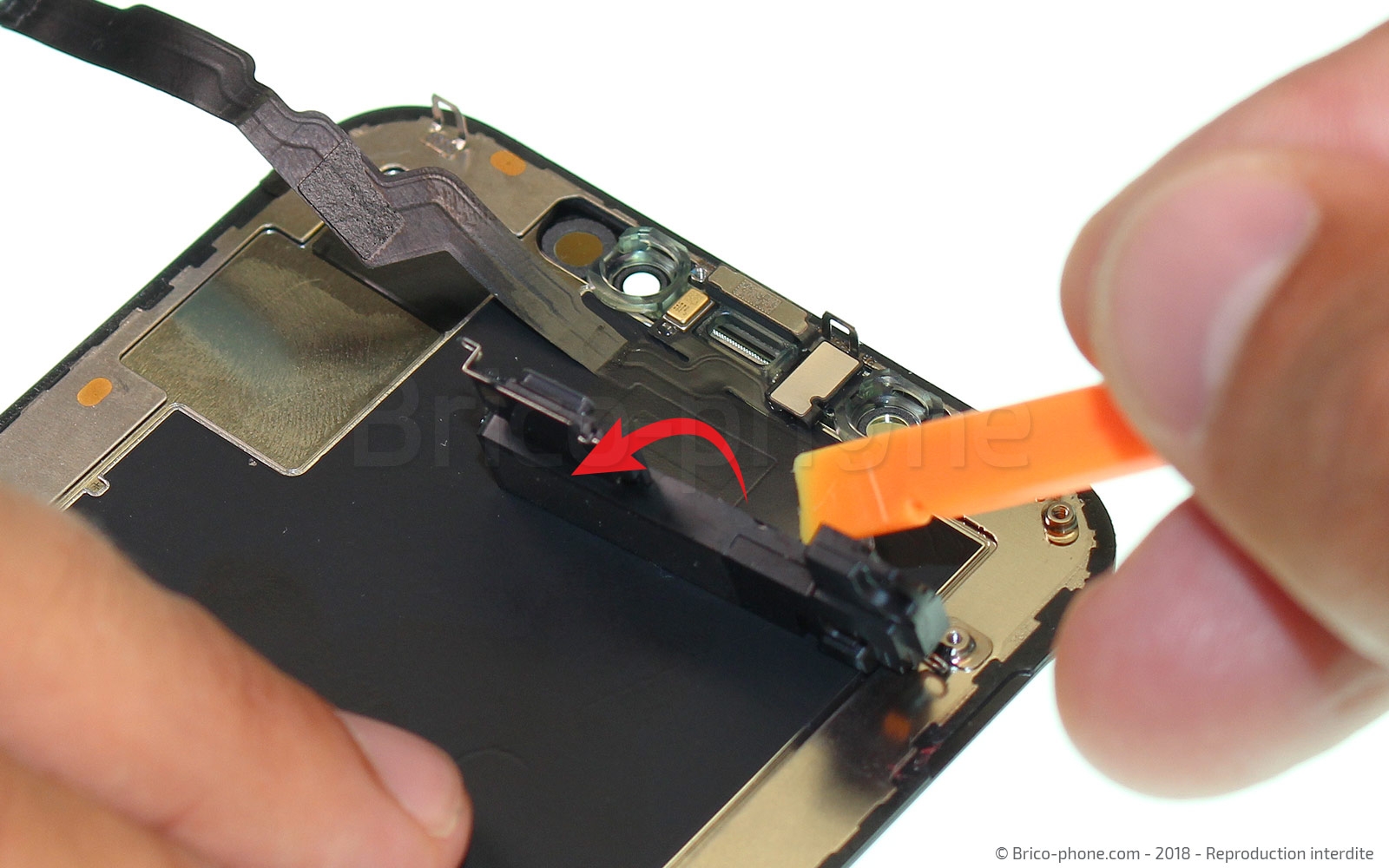

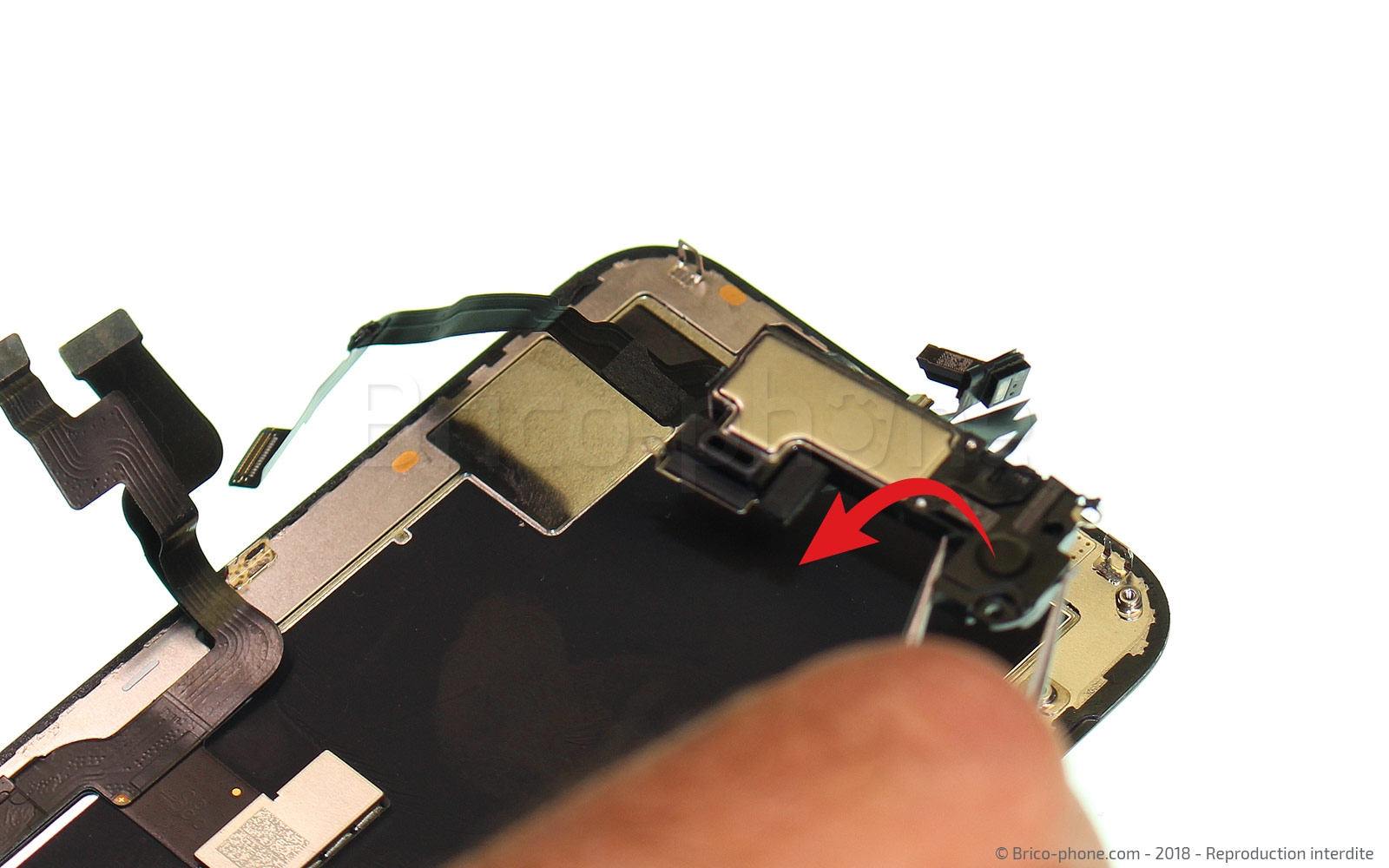

Commencez par basculer le petit bloc "écouteur" vers le bas et laissez-le reposer au dos de l'écran. Cela vous permettra d'avoir un bon accès aux trois composants qui sont présents sur cette pièce détachée.

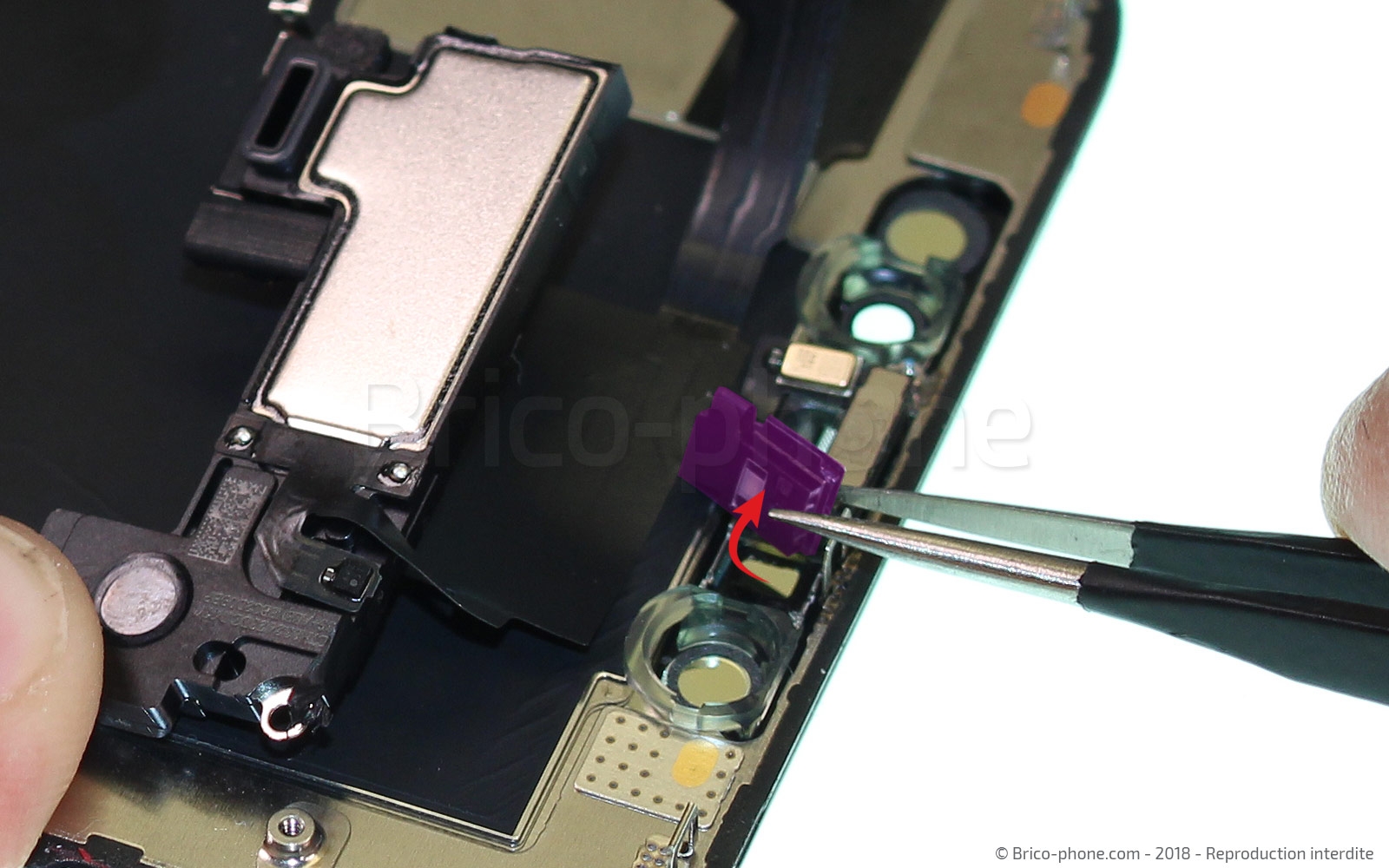

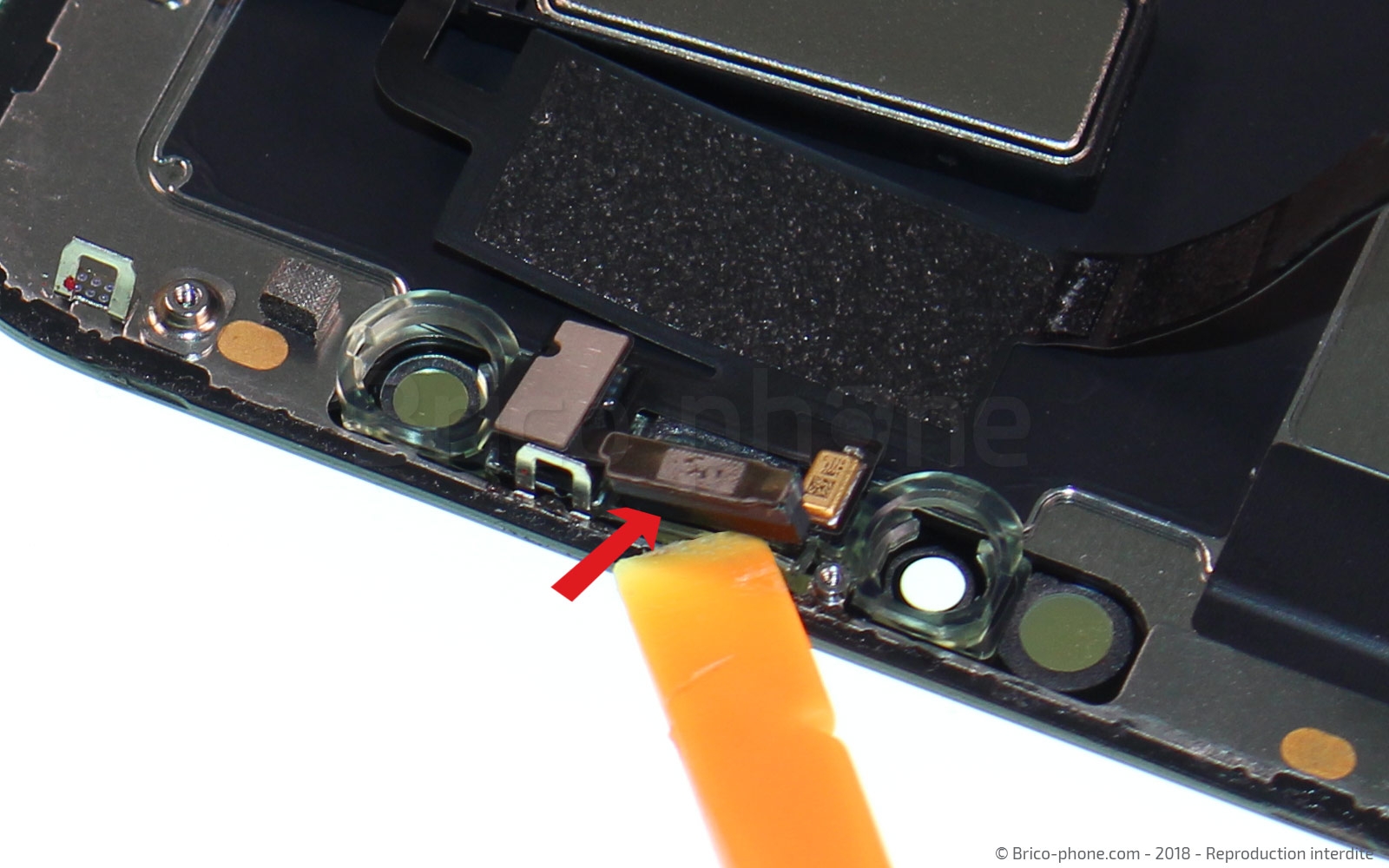

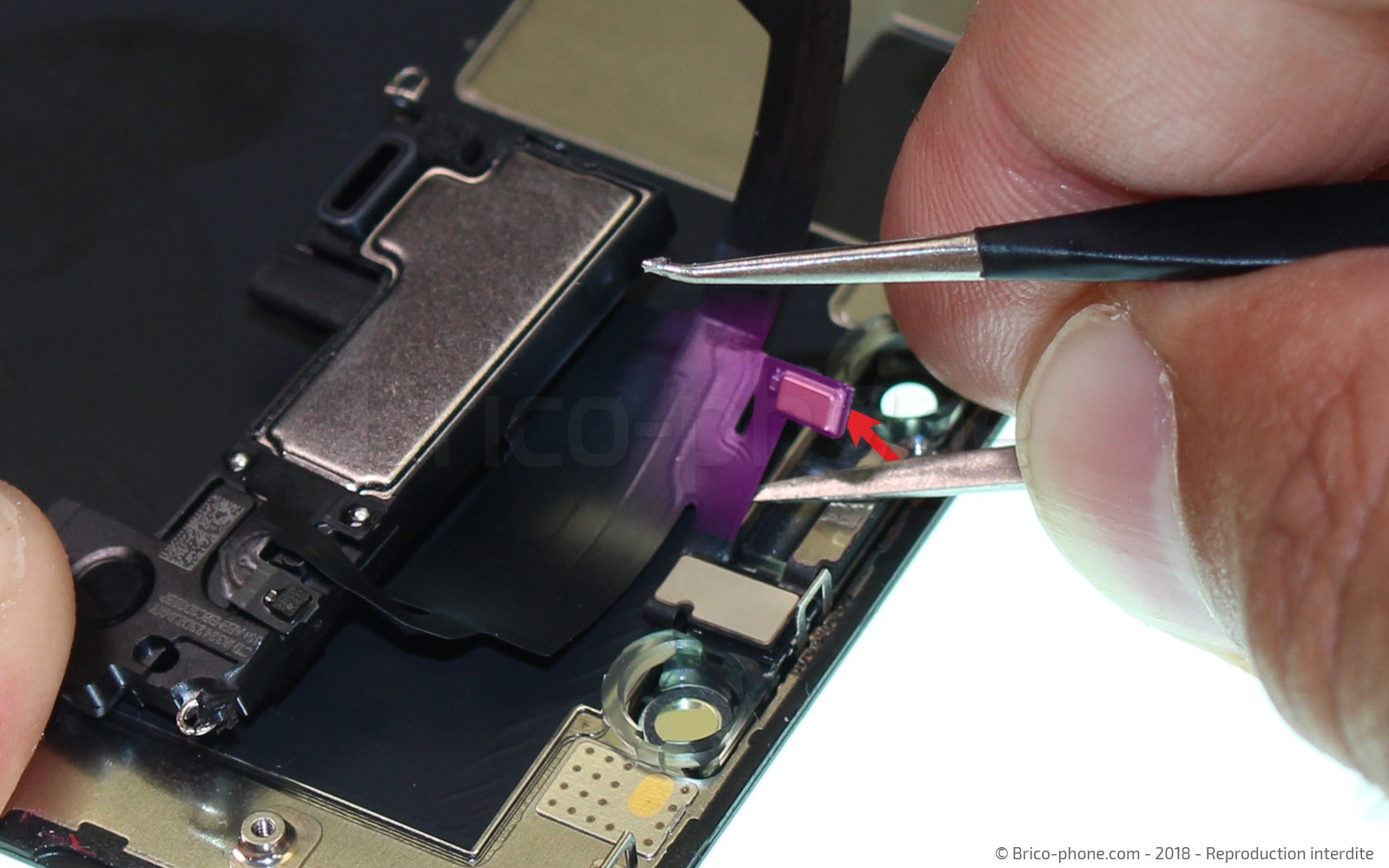

Munissez-vous de la pincette et du levier en nylon. En premier, décollez le micro d'ambiance (petit carré doré) puis décollez le petit élément en longueur qui est le capteur de luminosité ambiante et pour finir décollez le petit bloc qui gère l'illuminateur (Face ID dans la nuit) et les capteurs de proximité.

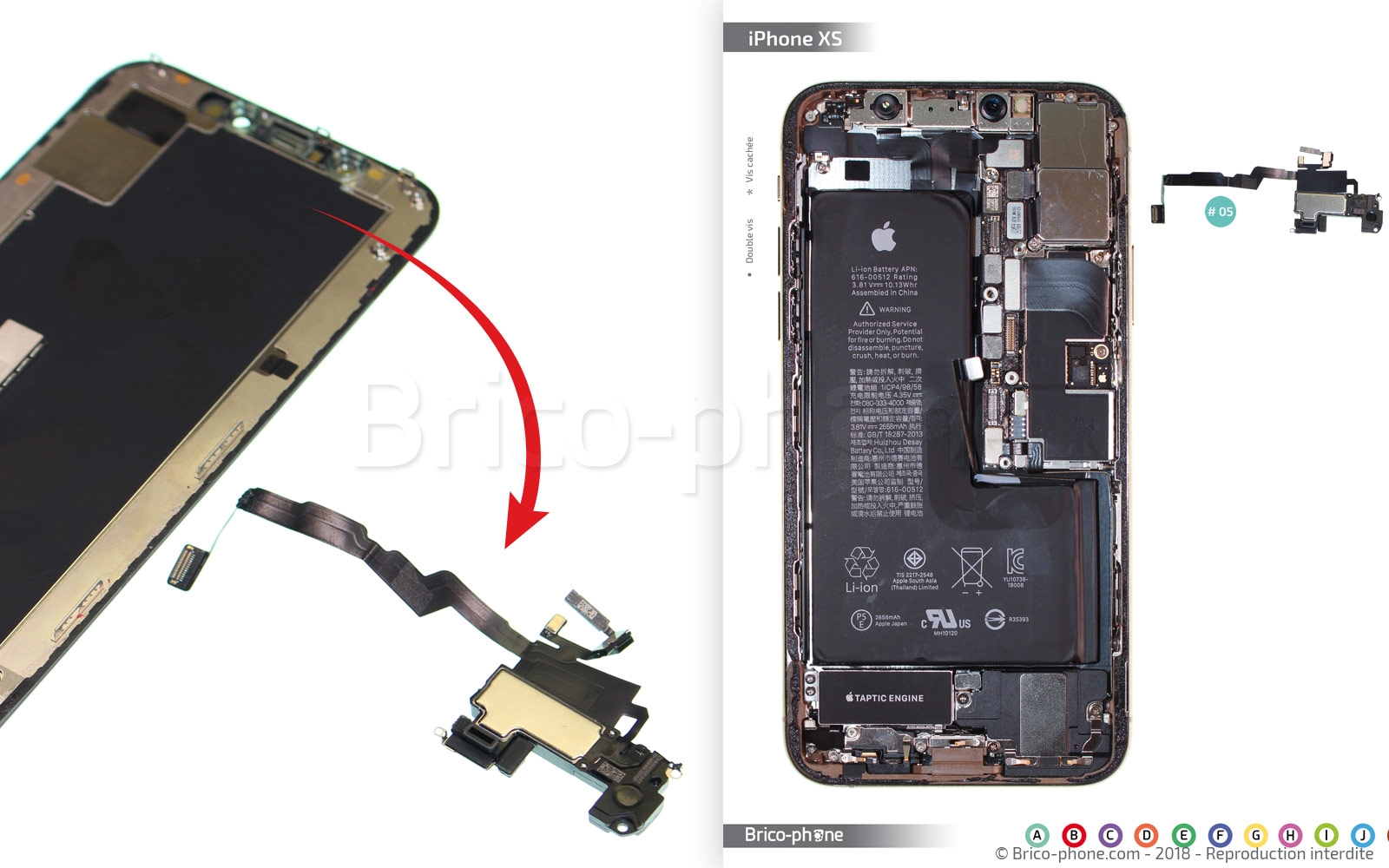

L'écouteur interne nommé #05 sur le patron d'aide au montage peut désormais être complètement retiré pour être replacé sur le nouvel écran.

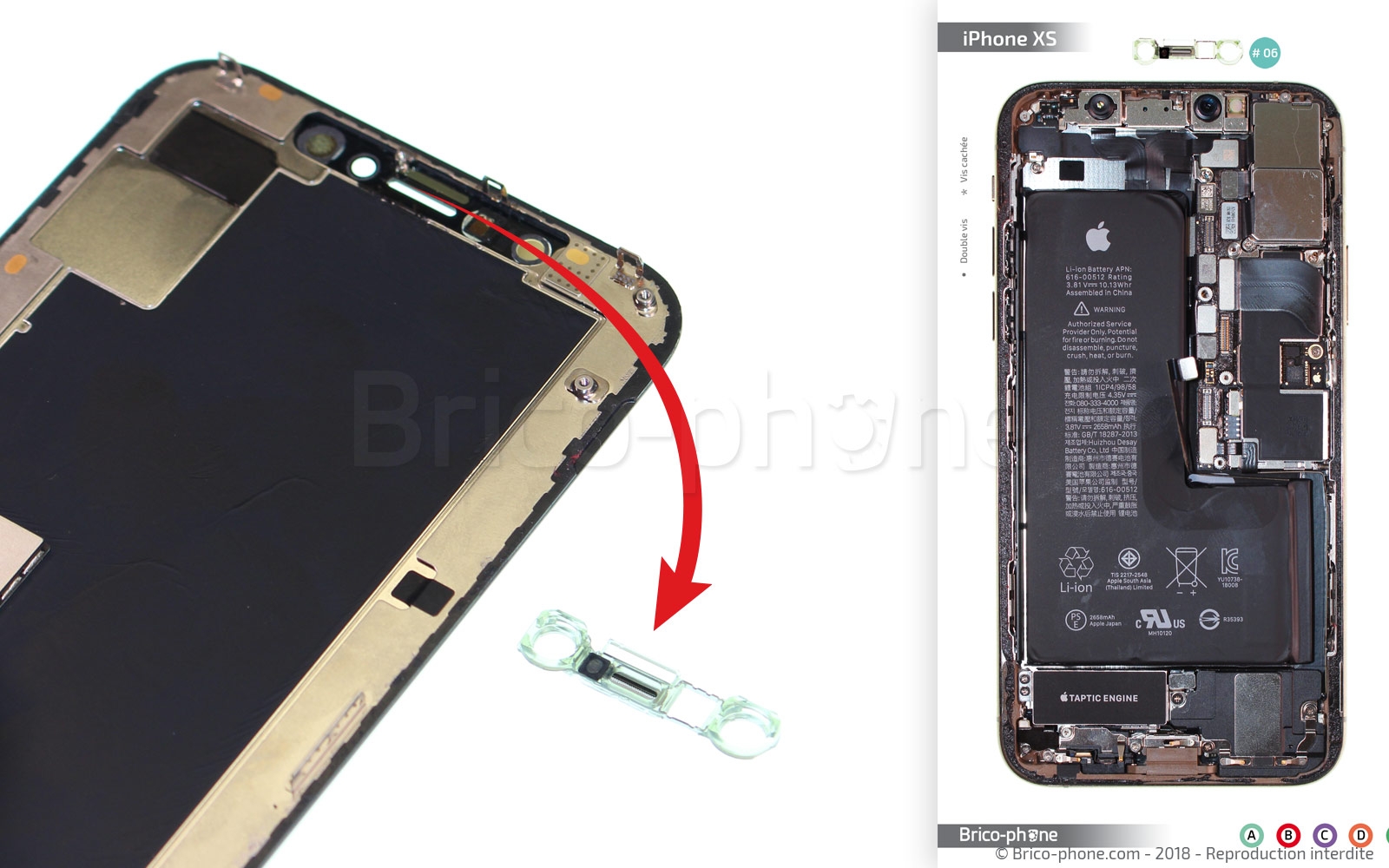

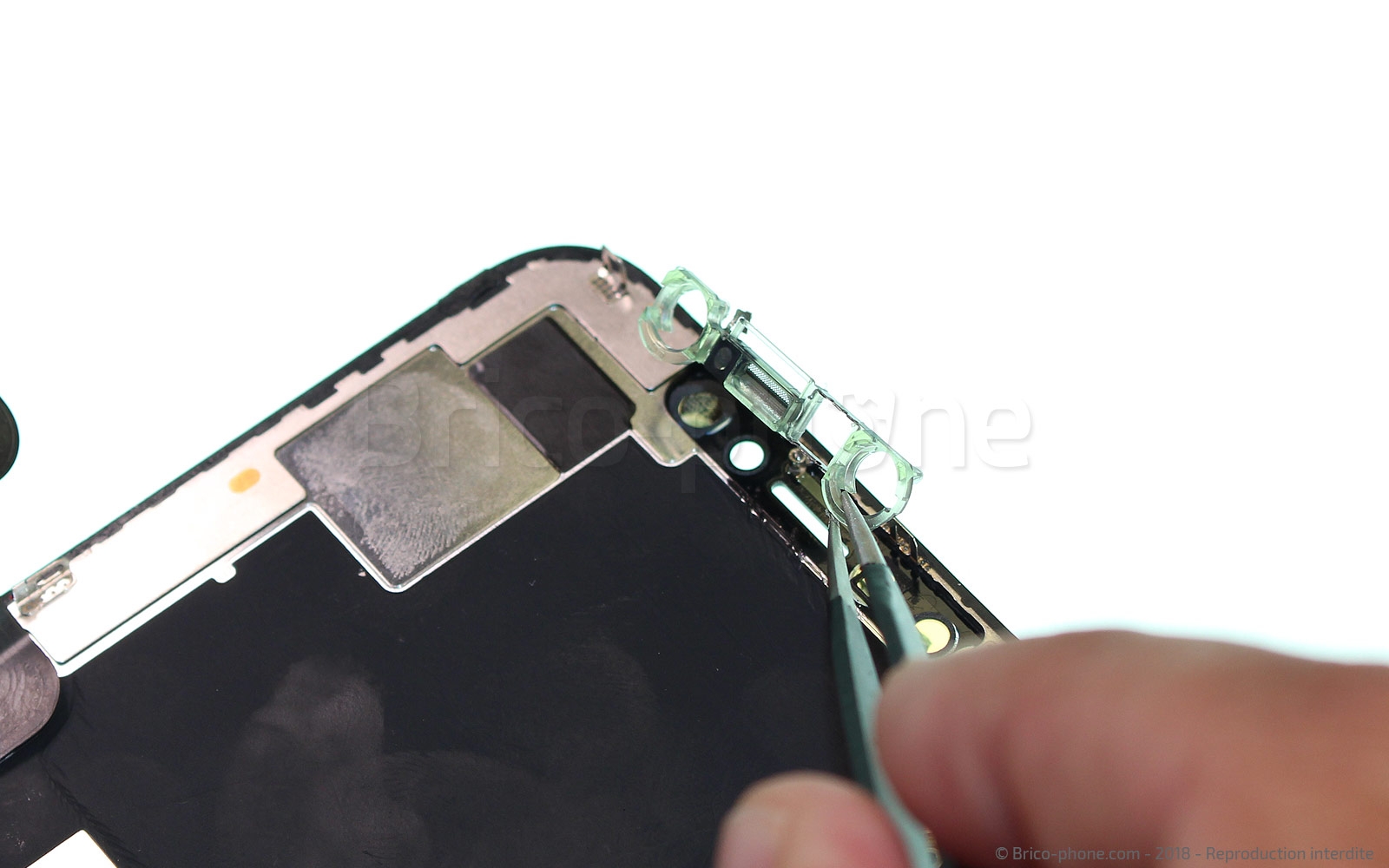

Vérifiez si votre nouvel écran est fourni avec le clips caméra. Si ce n'est pas le cas, il va falloir le récupérer afin d'assurer le bon maintien des caméras avants et des divers petits composants.

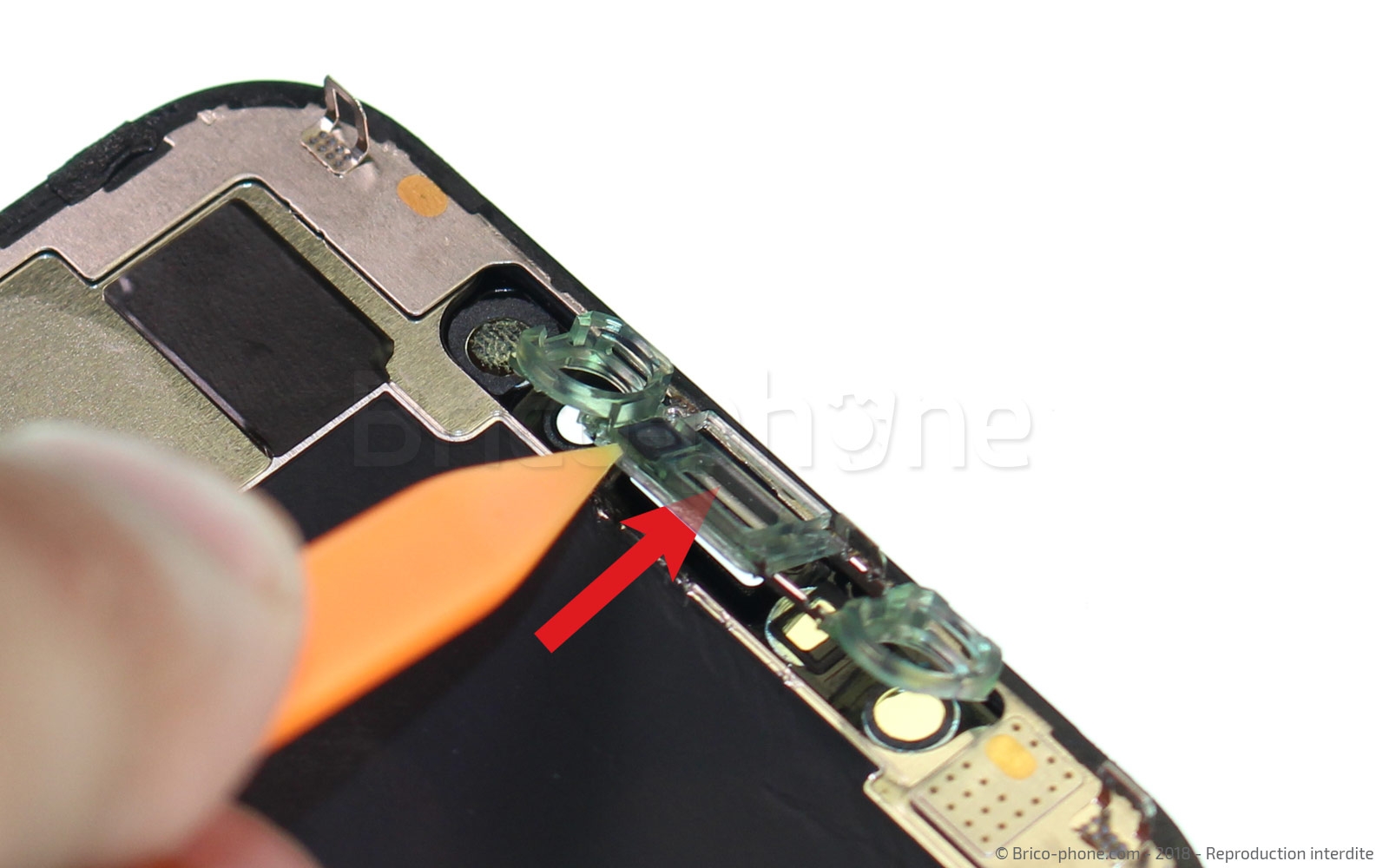

Pour le décoller, soulevez-le avec le levier en plastique. Si vous êtes sûr de ne pas vouloir récupérer l'ancien écran, vous pouvez utiliser la pointe de la pincette qui est plus précis mais l'écran a de fortes chances d'être rayé au dos.

Ce petit élément plastique, appelé #07, est surtout clipsé en haut juste à droite de l'emplacement de la caméra gauche (au dessus du petit carré noir sur le plastique).

Ce tutoriel est maintenant terminé, il vous suffit de tout remonter en le suivant à l'envers.

Nous vous conseillons de bien nettoyer votre châssis en retirant toutes traces de l'ancien adhésif et d'en replacer un nouveau.
Attention : cela ne permettra pas de retrouver l'étanchéité IP68 d'origine mais permettra un bon maintien de l'écran après la fermeture.
Tout appareil ouvert n'est plus garanti et l'étanchéité dépendra de la pose du nouveau joint d'étanchéité. Dans tous les cas, nous ne saurons être tenus responsables en cas d'oxydation suite à une réparation. Par précaution, nous vous conseillons donc de protéger votre iPhone XS contre l'eau après ouverture.

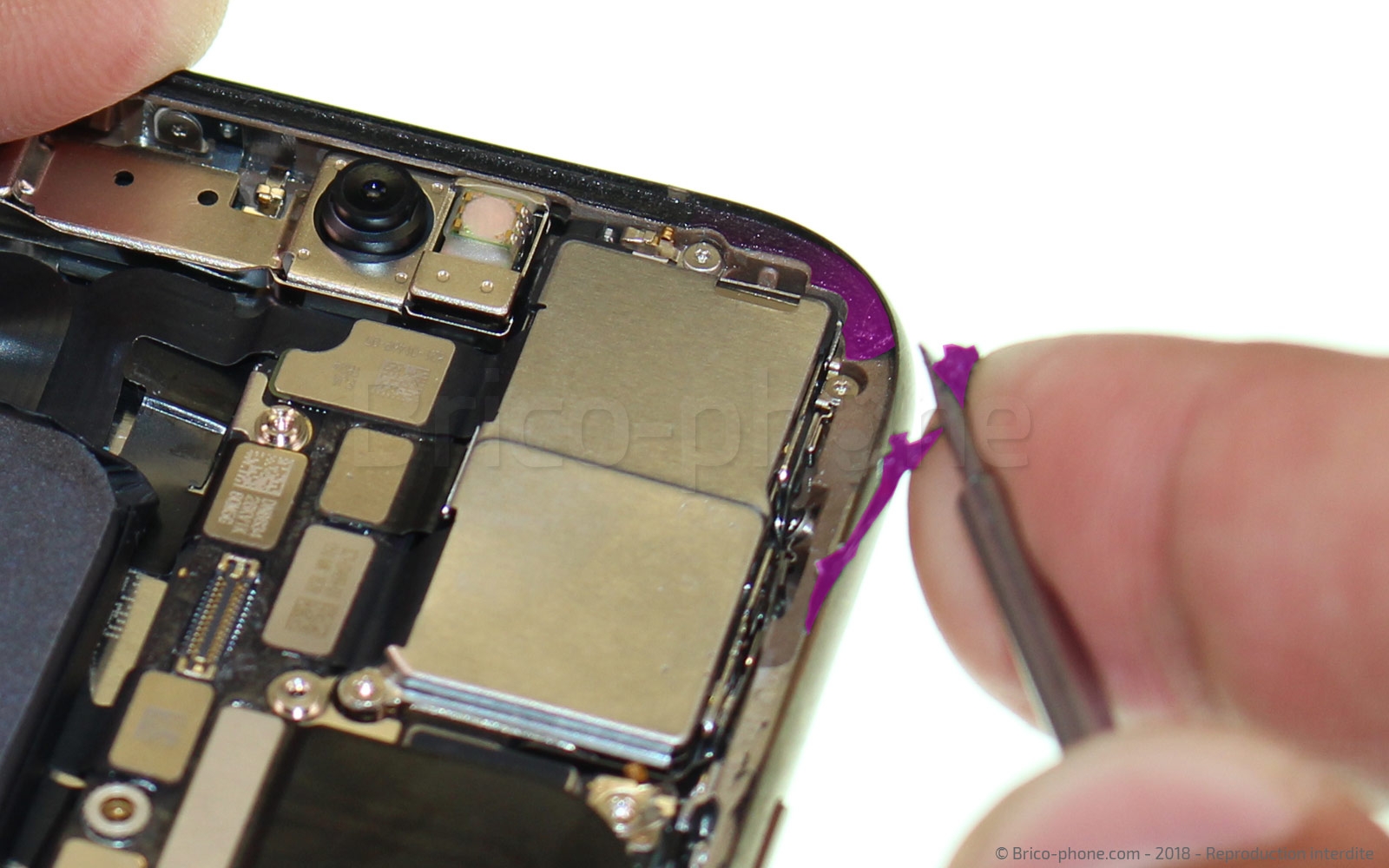

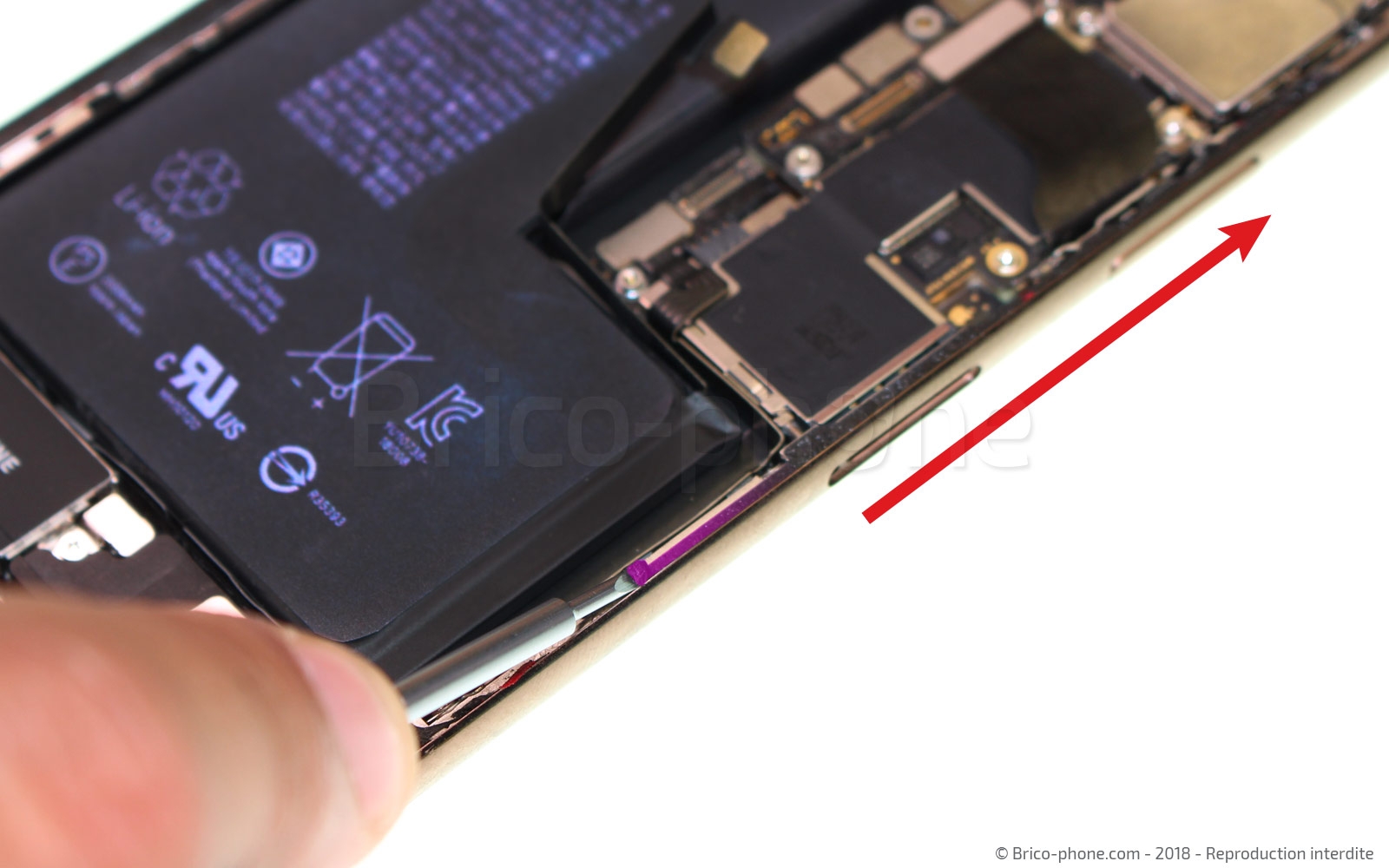

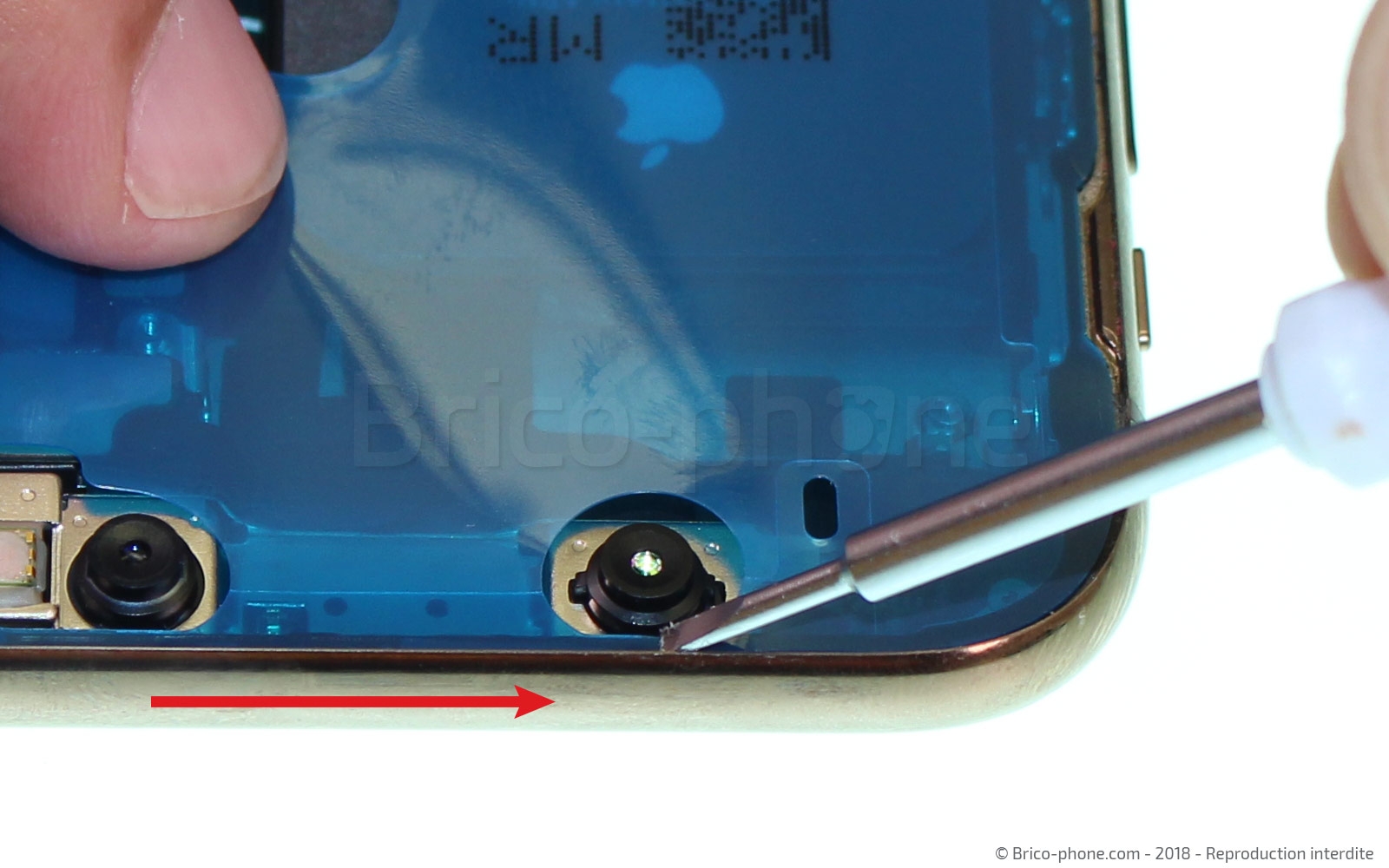

Pour retirer les résidus de colle, faites simplement glisser le tournevis plat sur le contour du châssis.

Cette étape n'est pas obligatoire et le joint peut être remplacé par de la colle B7000.

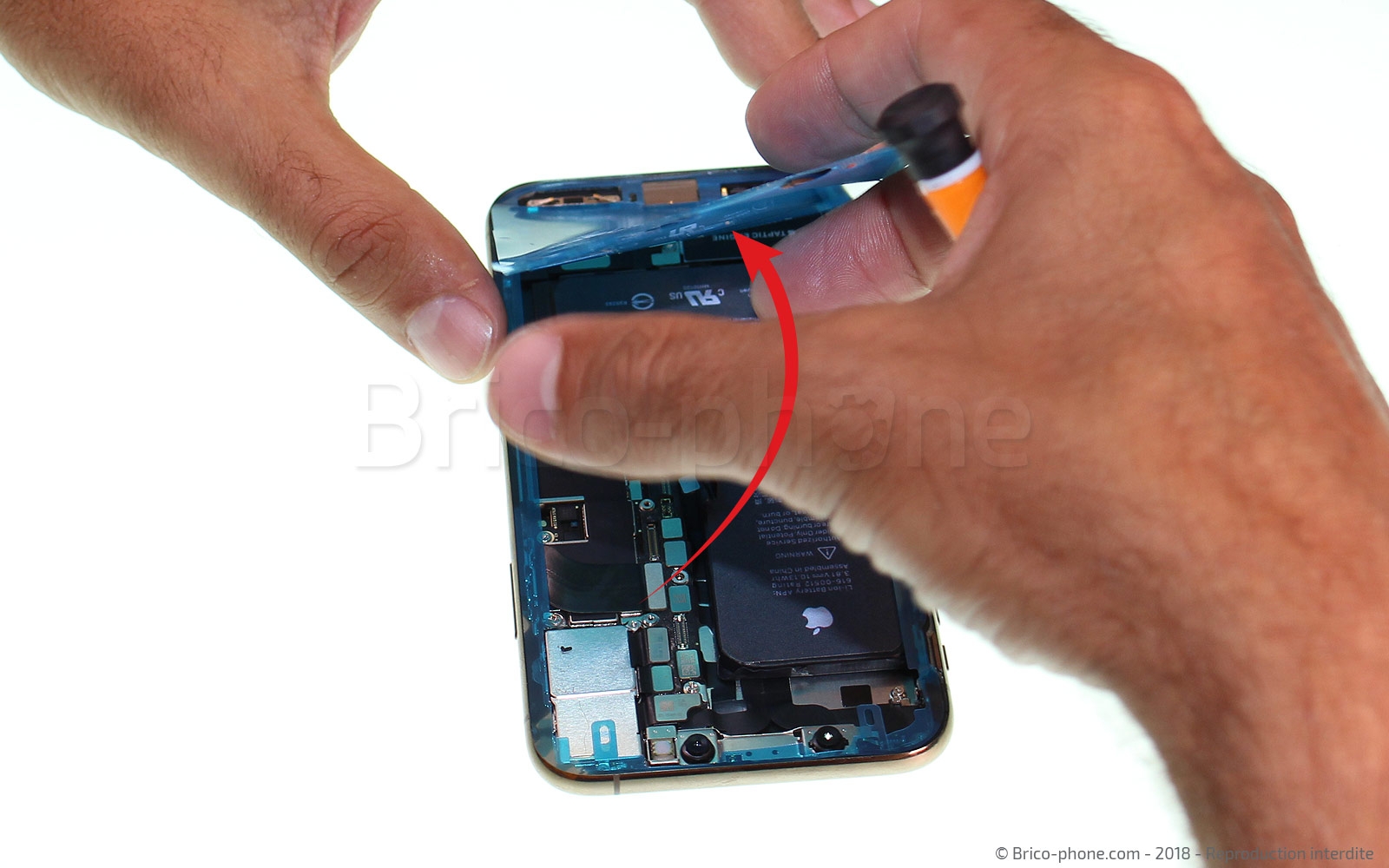

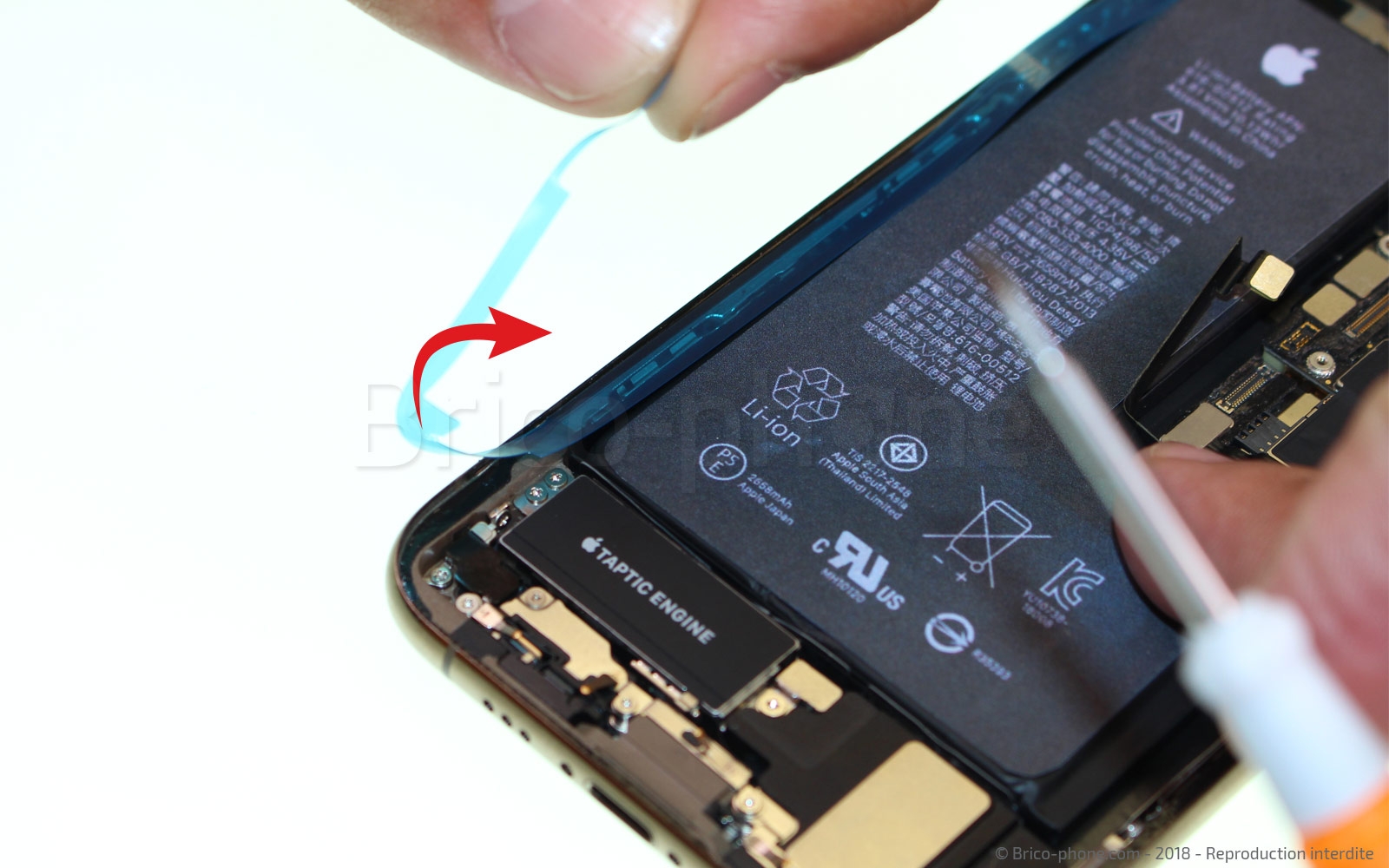

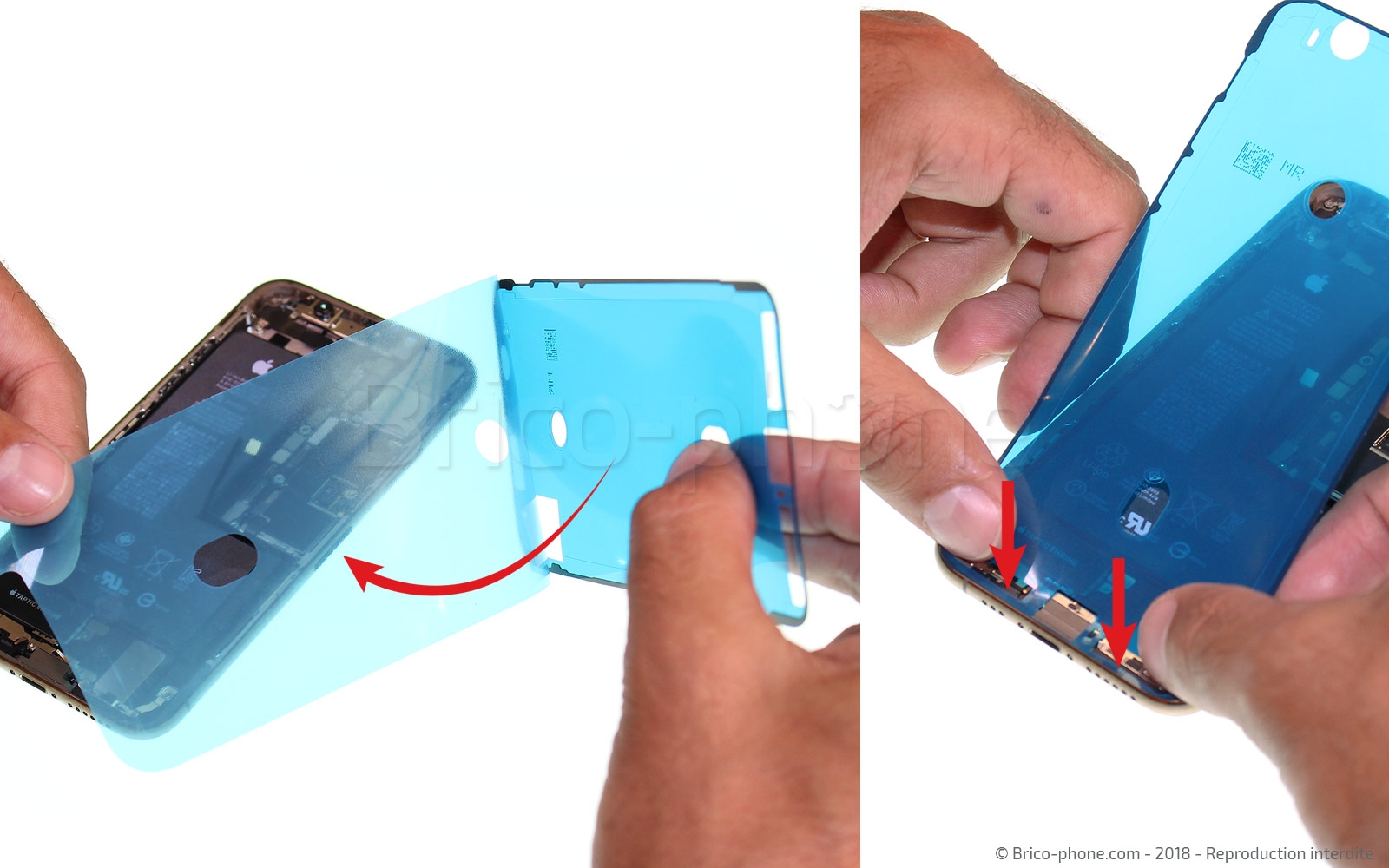

Commencez par retirer le plus large des films, positionnez ensuite le joint d'étanchéité en l'adaptant bien au contour du châssis. Pour une bonne adhérence, appuyez sur la protection avec le tournevis plat sur tout le contour.
Une fois bien collé, vous pouvez retirer le second film qui a servi de guide de pose, puis le dernier film qui ne fait que le contour et recouvre juste le sticker. N'hésitez pas à appuyer de nouveau avec le tournevis si vous voyez que certaines parties ne sont pas assez collées.
L'iPhone peut désormais être remonté.

Par précaution avant la fermeture, vous pouvez simplement connecter les nappes de l'écran puis de la batterie et démarrez votre iPhone pour voir si tout fonctionne bien et ensuite éteignez à nouveau pour terminer le remontage proprement.
