Changement de caméra arrière sur Xperia XA2 - XA2 Dual

Ce tutoriel photos va vous guider dans le remplacement de votre caméra arrière 23 Mpx sur votre sony Xperia XA2.
Pensez à bien préparer votre plan de travail en amont. Positionnez ensuite votre patron d'aide au montage fourni dans votre commande.

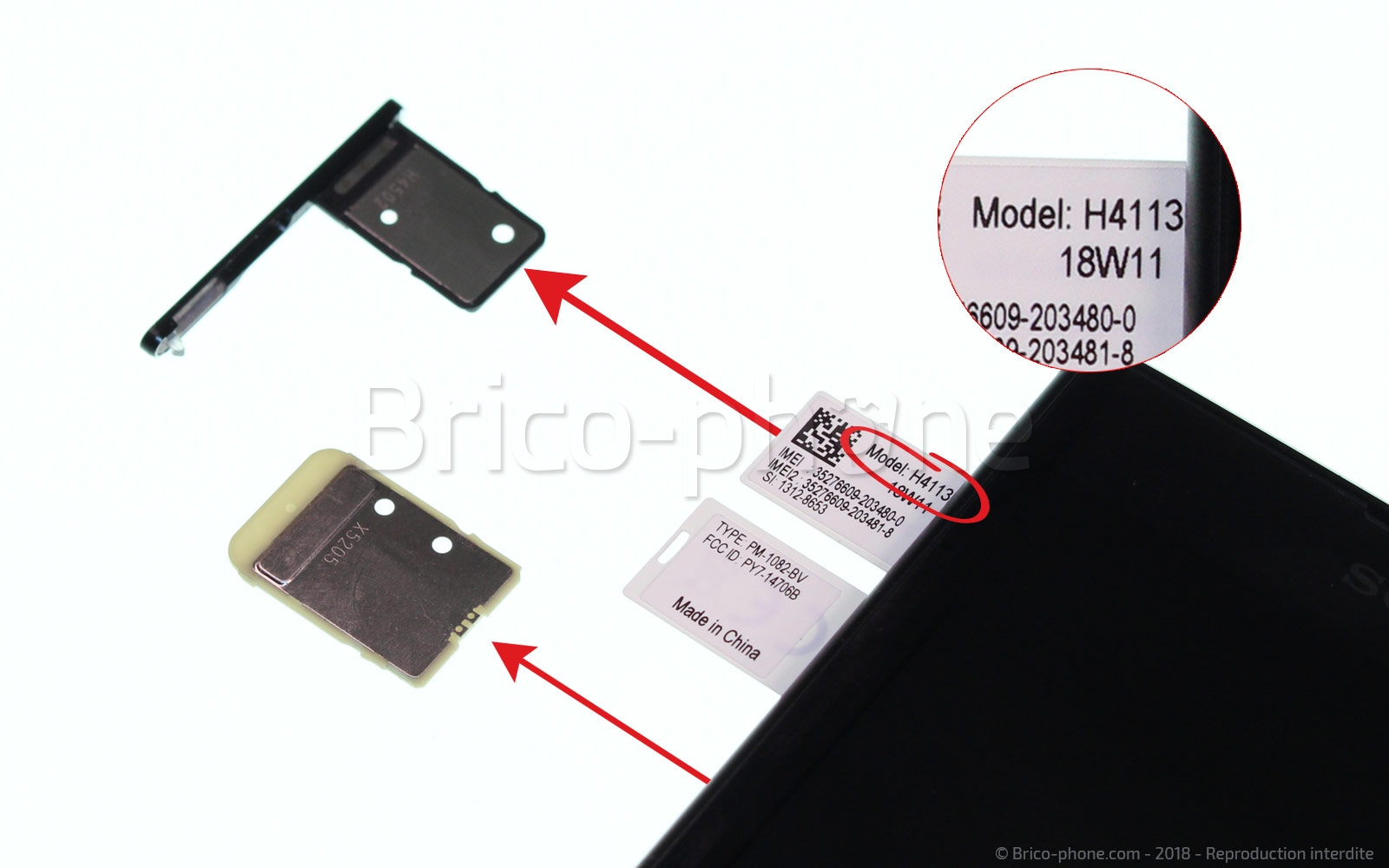

Assurez-vous de bien posséder un Sony Xperia XA2 en vérifiant que l'un des numéros de modèles suivants H3113 / H3123 / H3133 / H4113 / H4133, se trouve bien sur la languette présente dans le rack Sim.

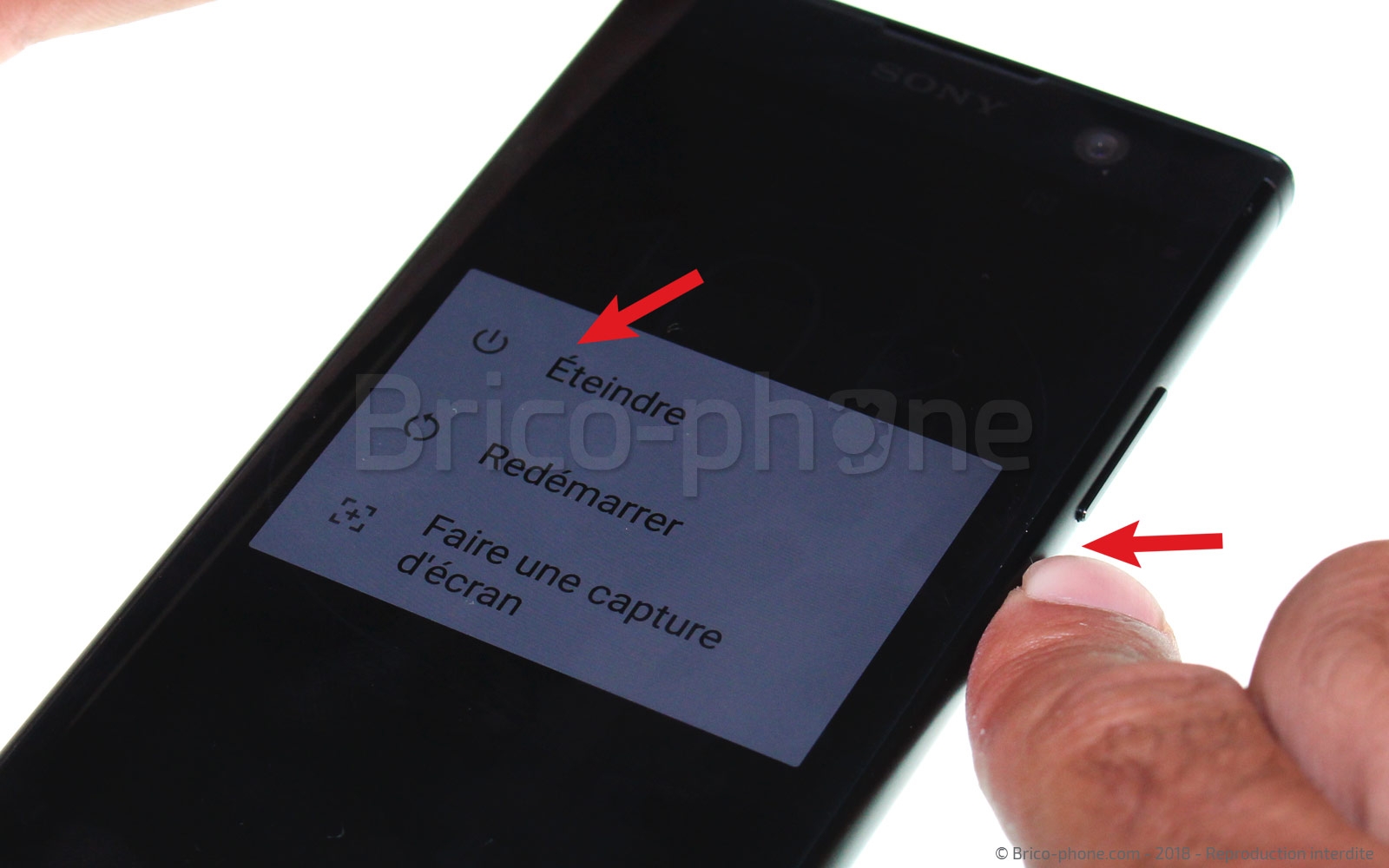

Par simple précaution, éteignez votre smartphone.

Le cache de la batterie étant collé sur le châssis du téléphone, nous devons donc le décoller.

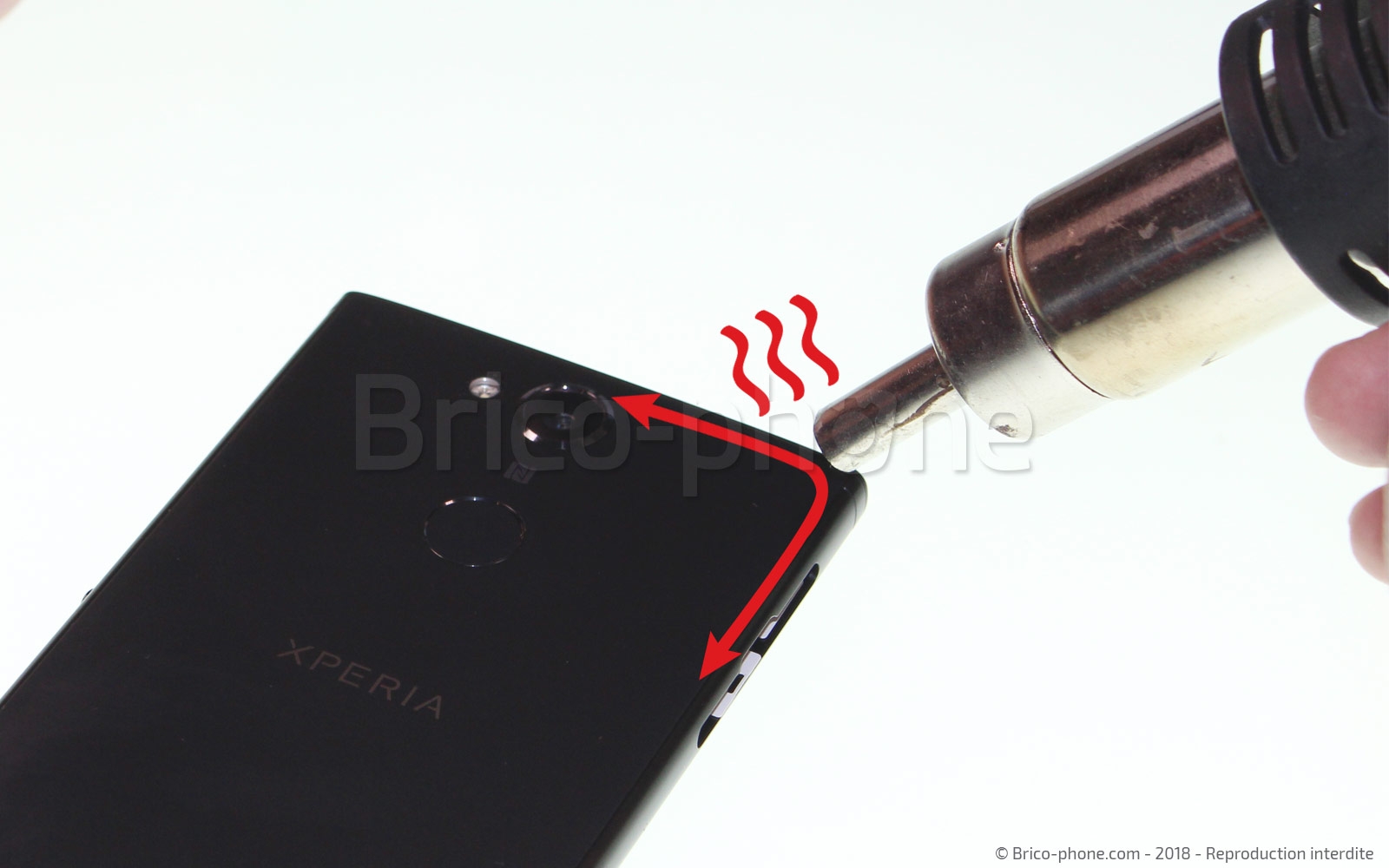

À l'aide d'un décapeur thermique chauffez le contour de la coque durant 20 à 30 secondes. Attention, ne chauffez pas trop la partie centrale, vous risqueriez de fortement endommager la batterie.

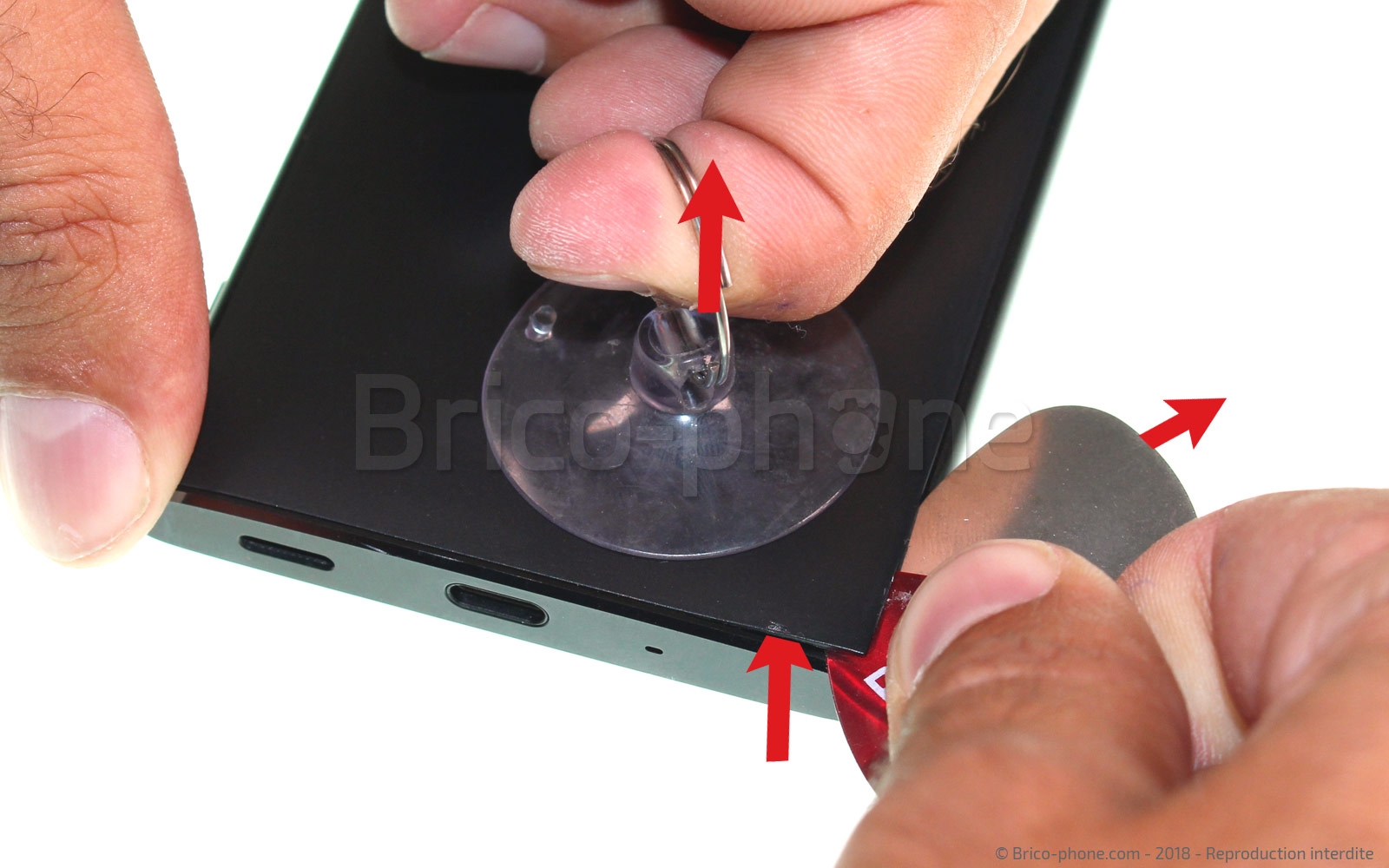

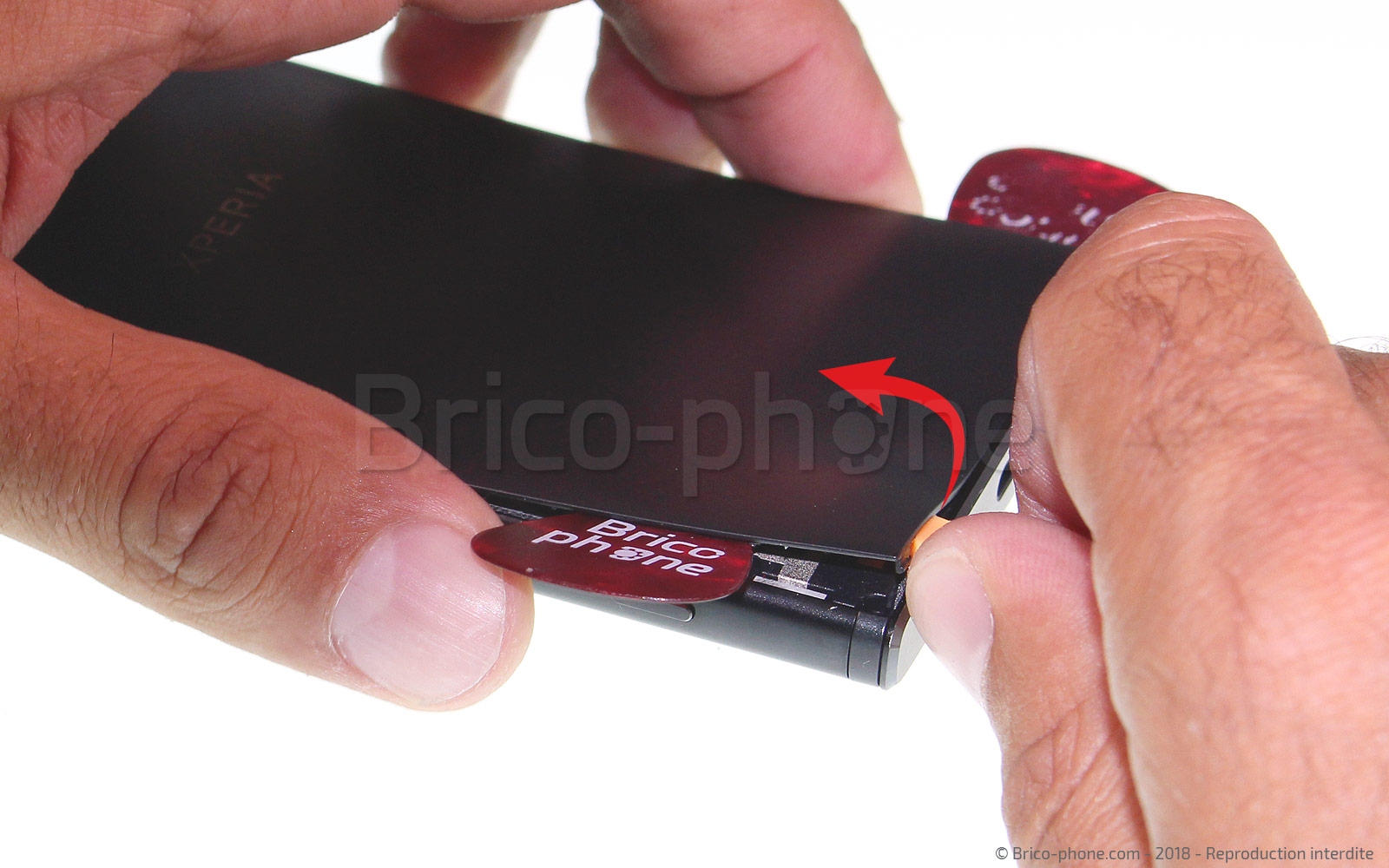

Une fois que votre vitre arrière est chauffée et que la colle s'est ramollie, appliquez la ventouse sur un des angles inférieurs puis tirez dessus pour vous aider à insérer un médiator métal. Remplacez ensuite ce dernier par les médiators plastiques puis faites les glisser sur tout le contour du cache.

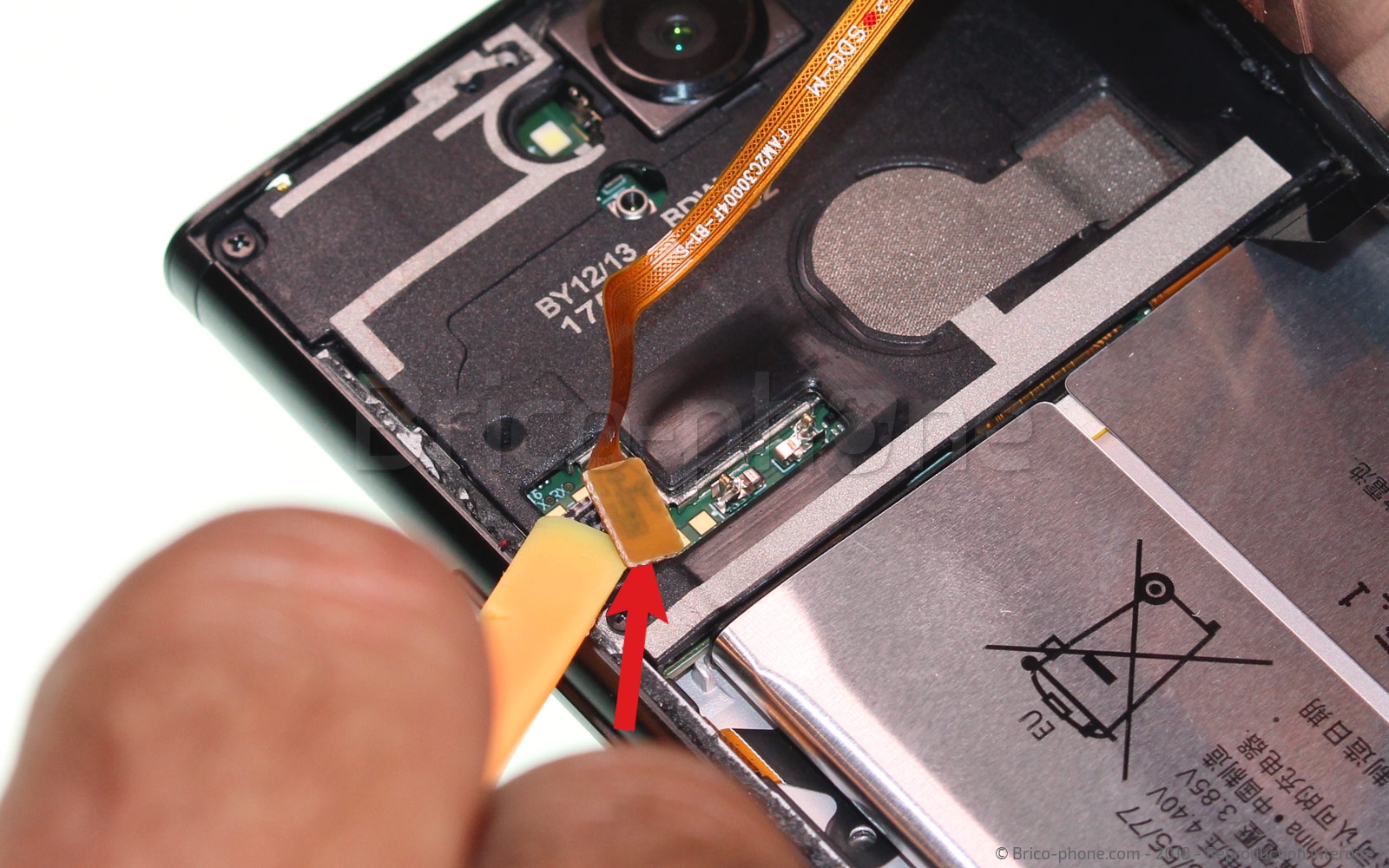

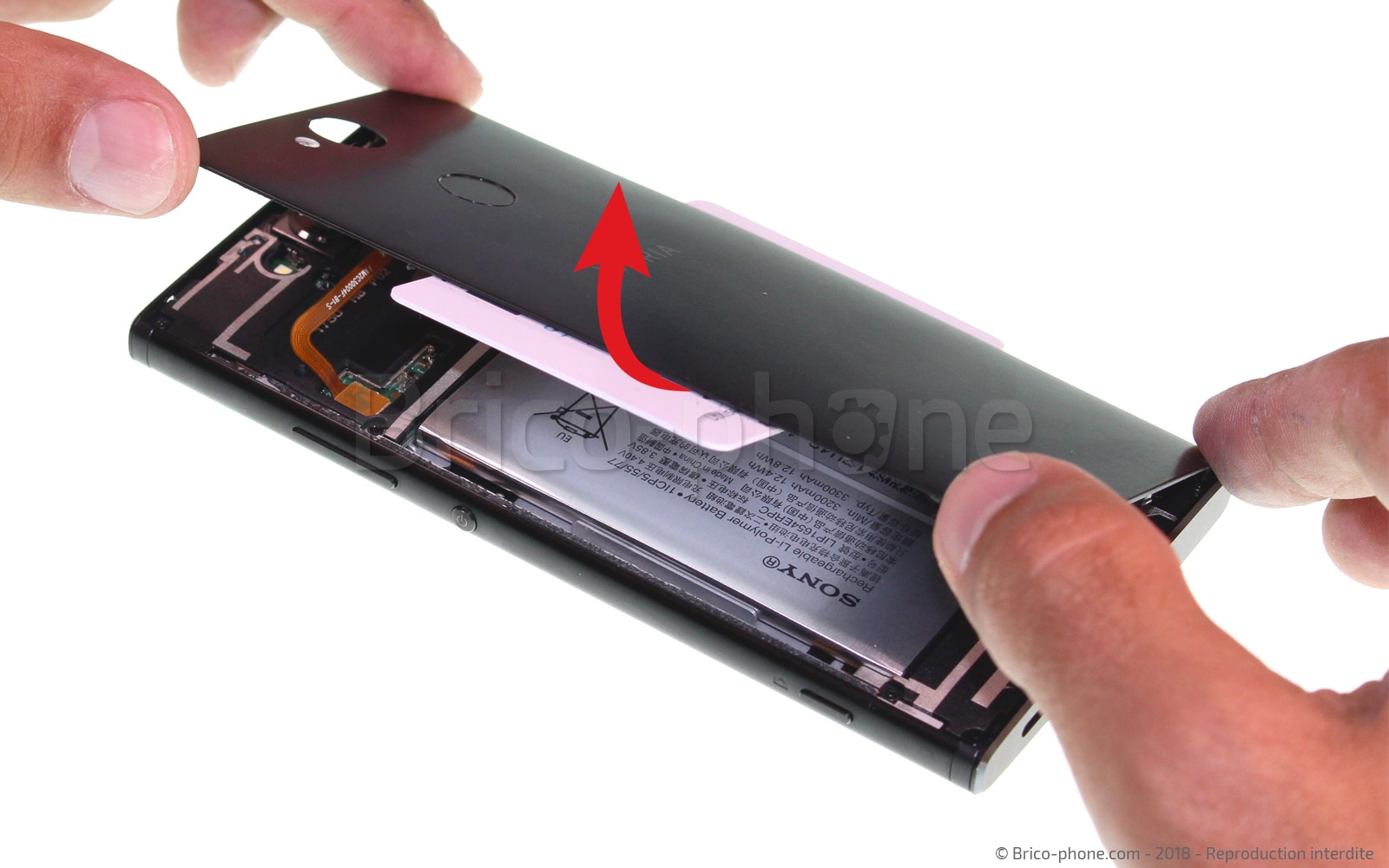

Cette étape consiste à retirer complètement le cache arrière de votre sont Xperia XA2 . Pour cela, vous allez devoir commencer par déconnecter la nappe du lecteur d'empreinte qui se trouve sur ce cache et qui est encore relié à la carte-mère.

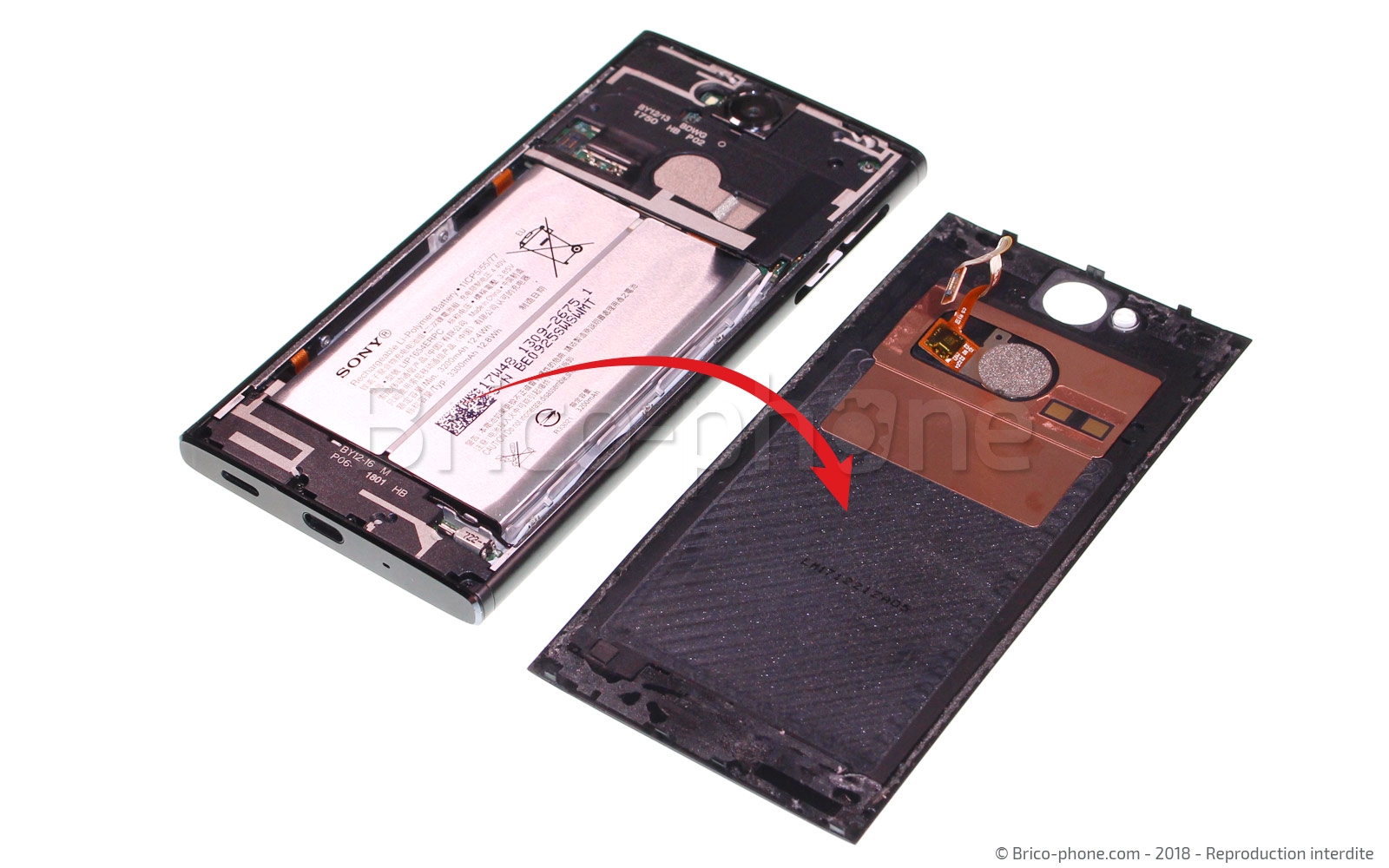

Une fois cette nappe libérée, vous pouvez retirer complètement l'élément sans aucun risque.

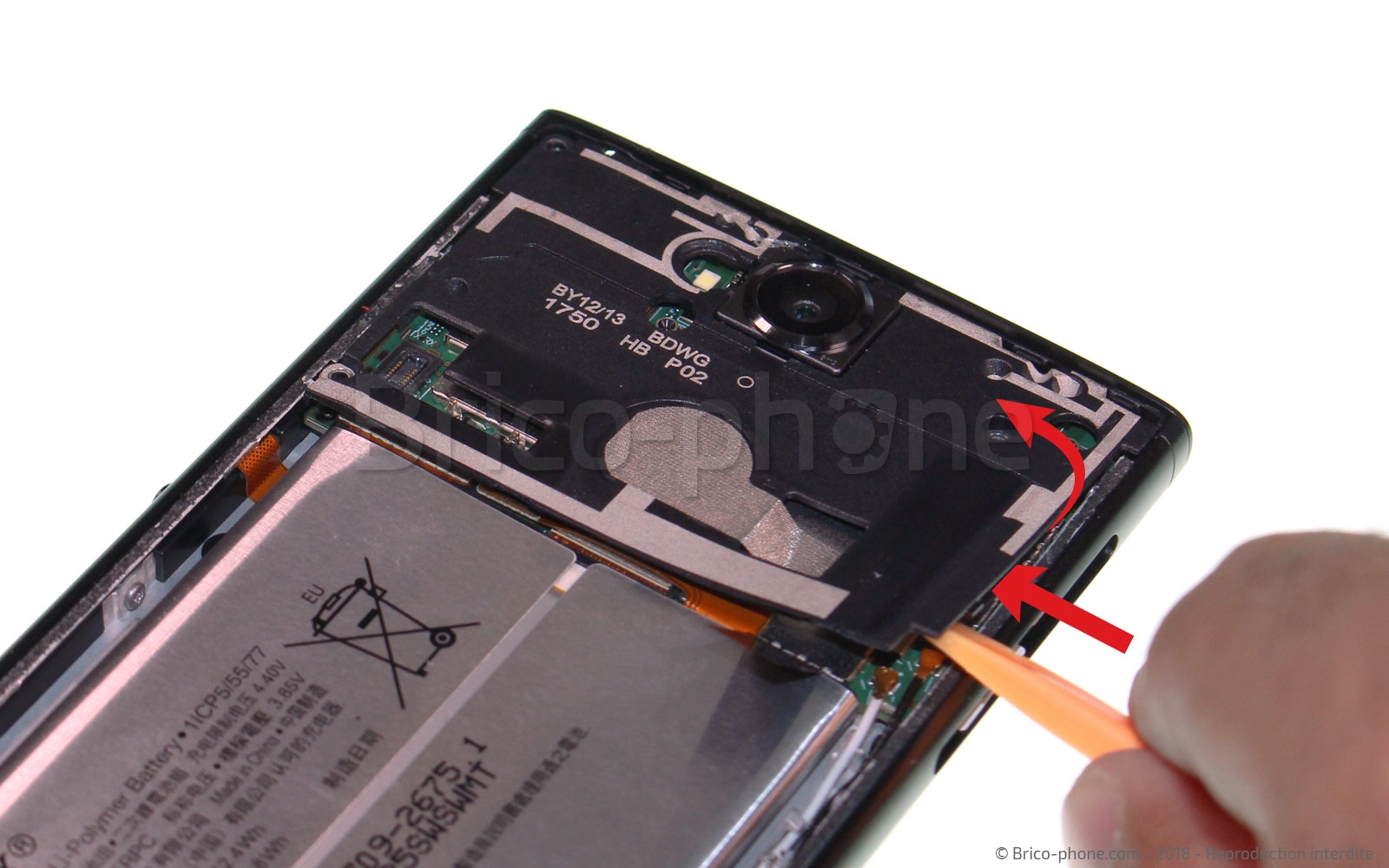

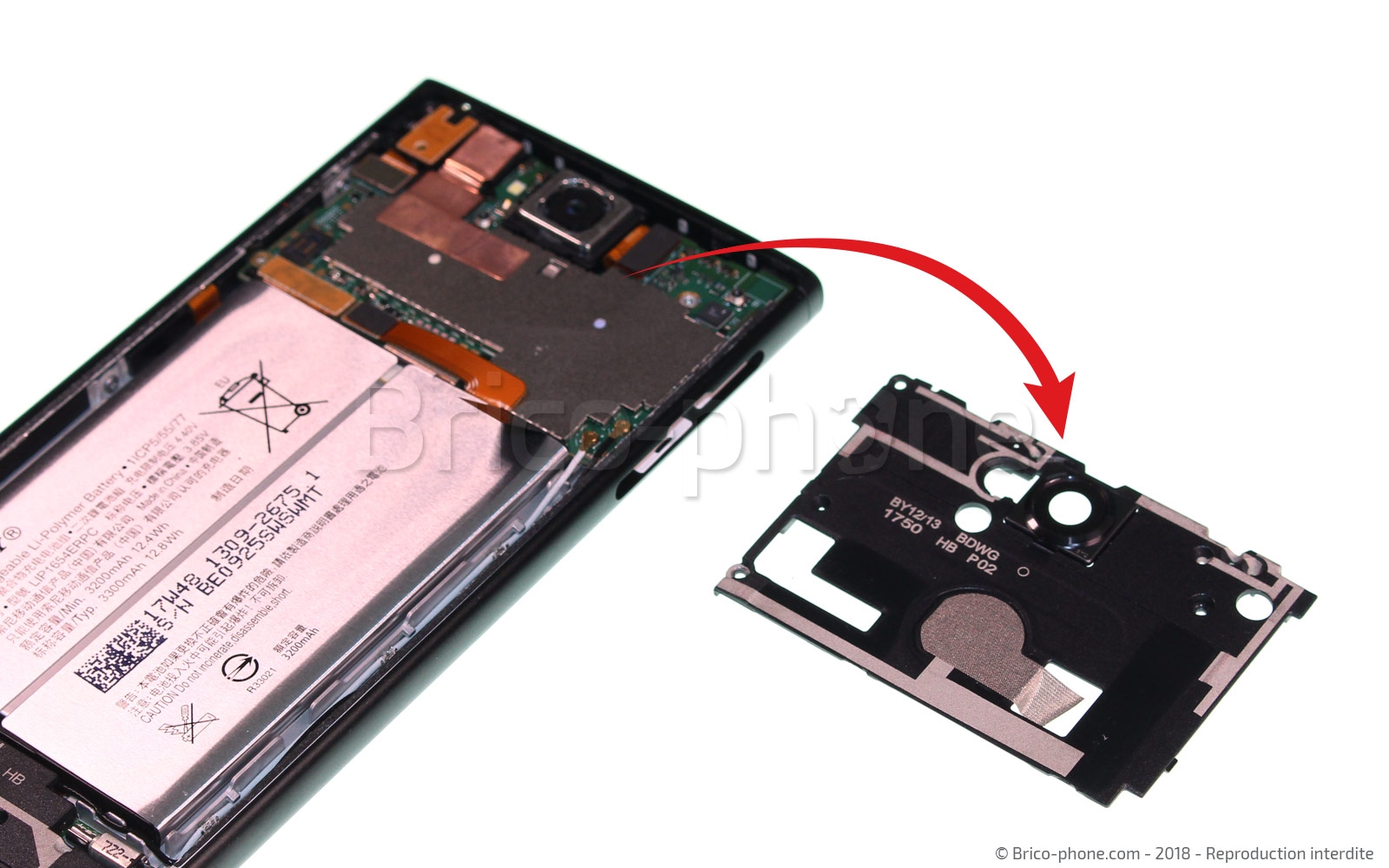

Afin d'accéder à la connectique de la caméra arrière, vous allez devoir retirer la cache plastique qui se trouve sur le dessus de la carte-mère.

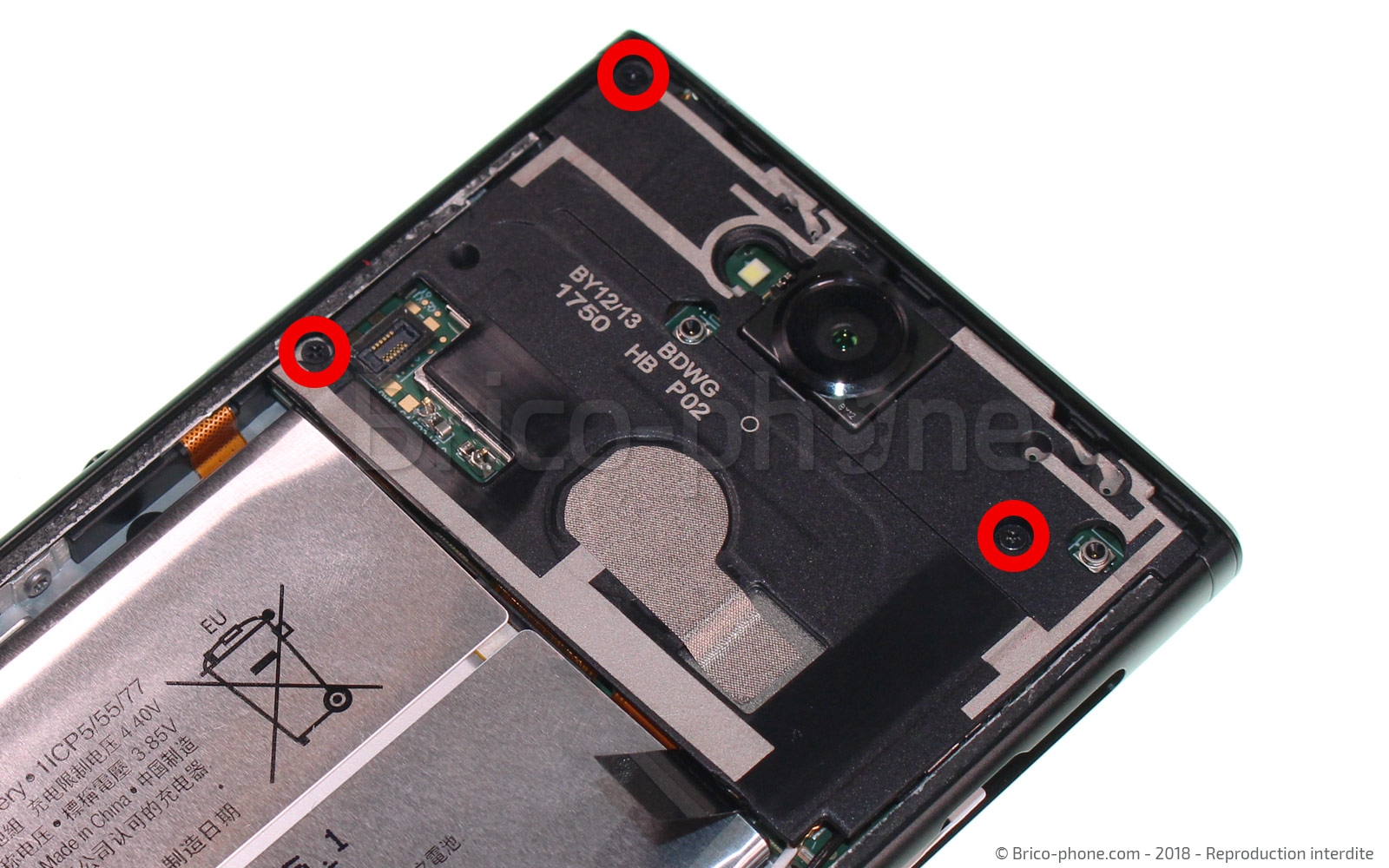

Pour cela retirez les 3 vis cruciformes entourées en rouge à l'aide du tournevis fourni dans le kit d'outils puis retirez l'élément à l'aide du spudger.

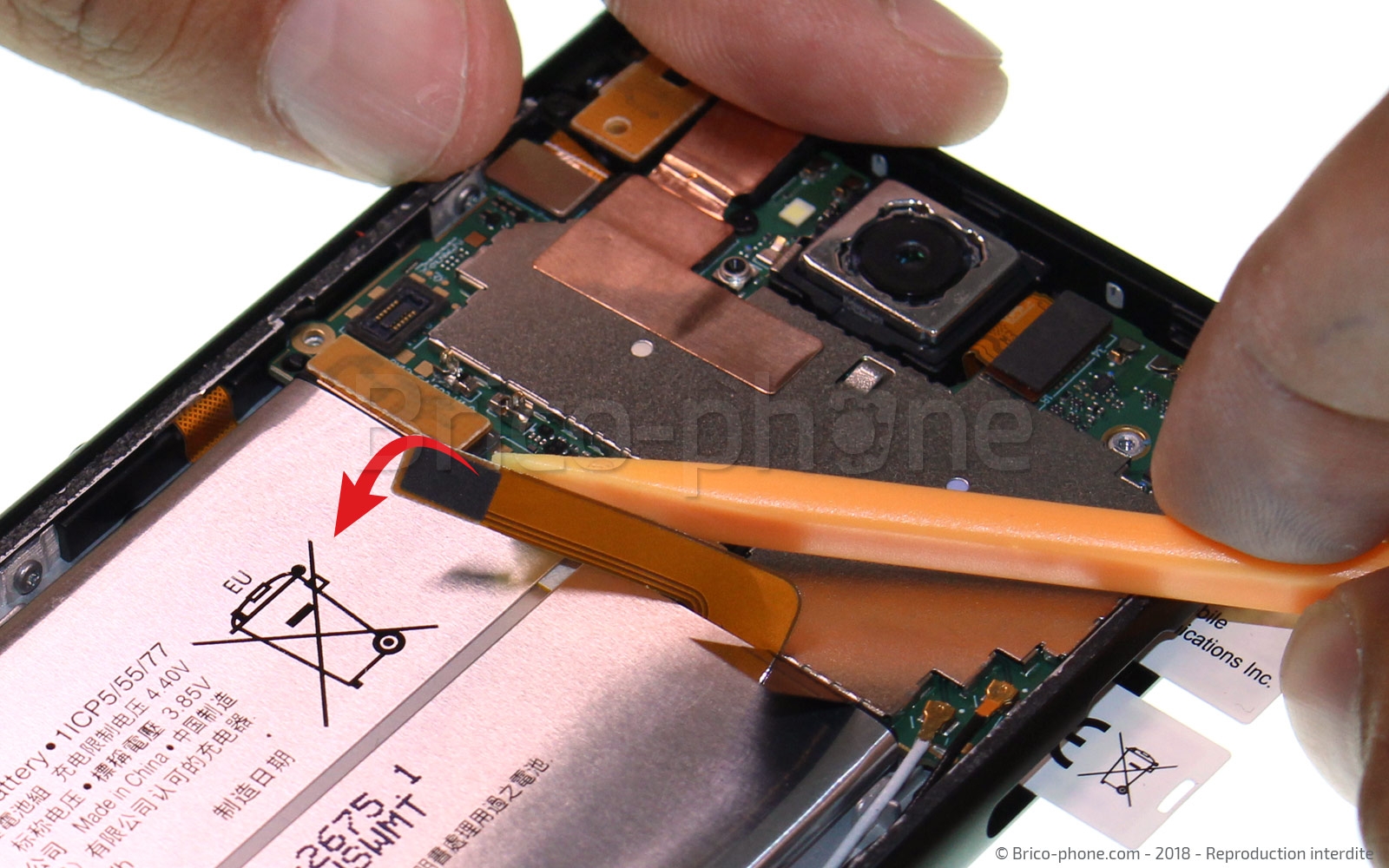

Pour des raisons de sécurité, débranchez la batterie à l'aide de la spatule en plastique.

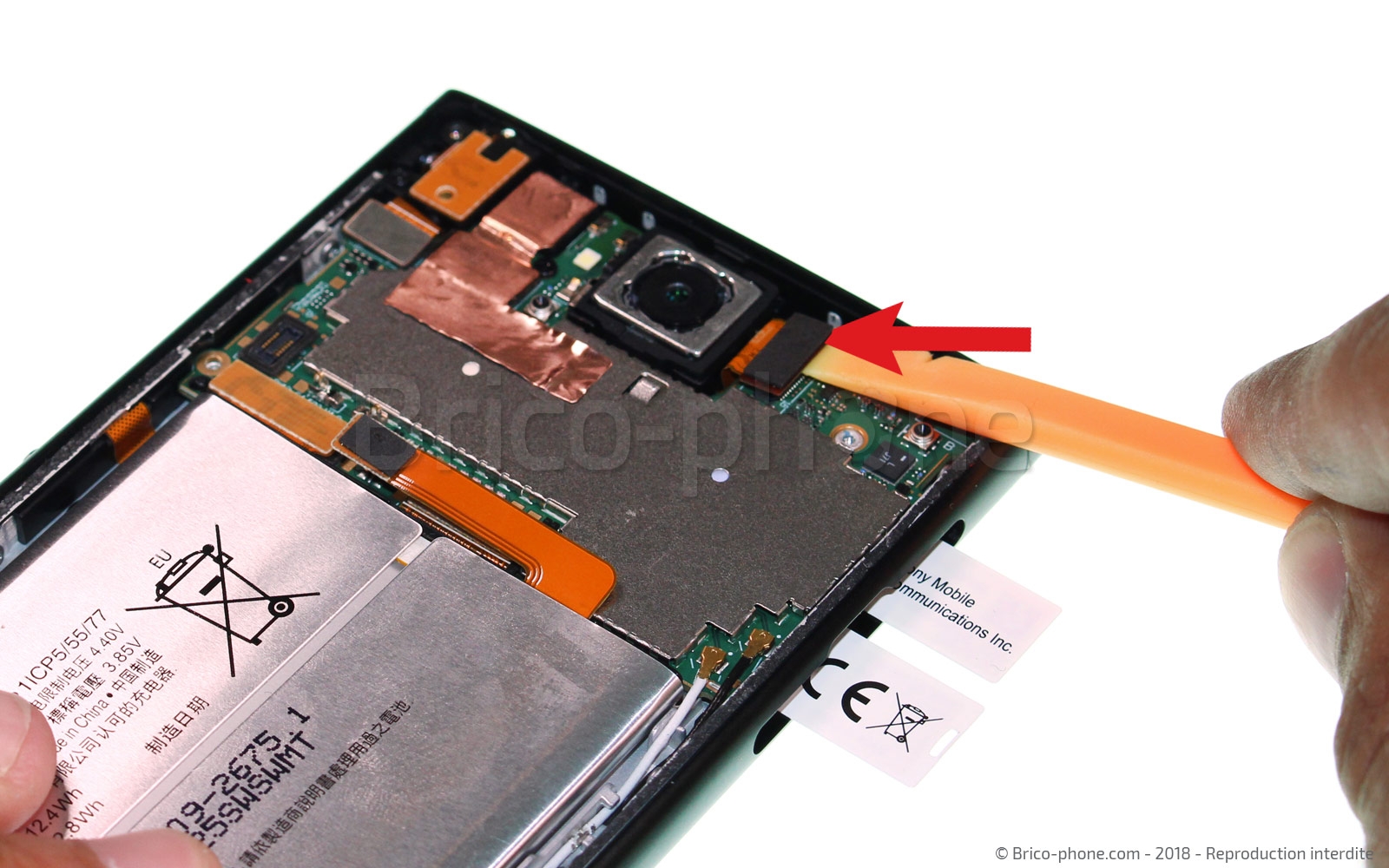

Il ne vous reste plus qu'à déconnecter la caméra arrière de votre XA2 à l'aide du levier nylon.

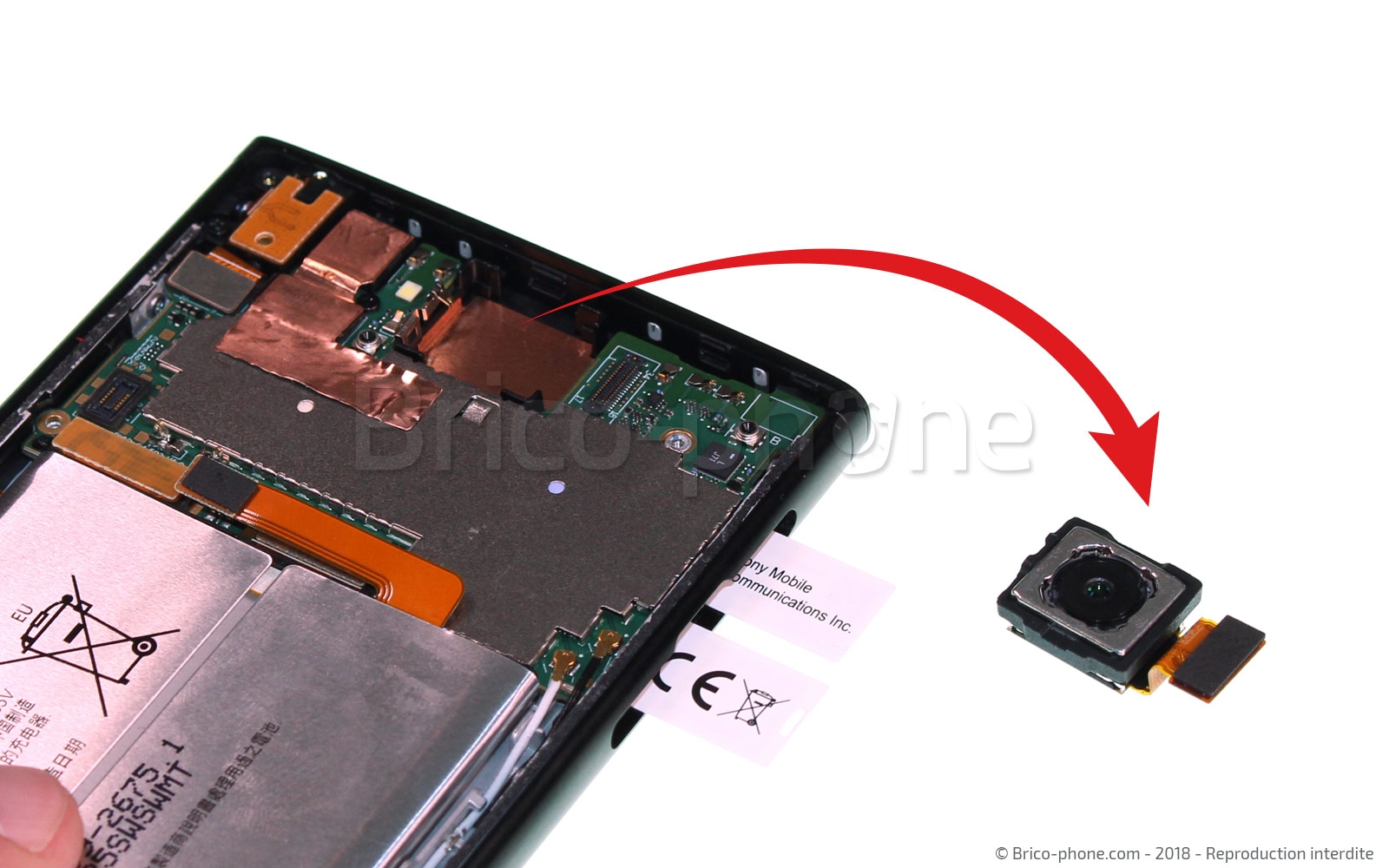

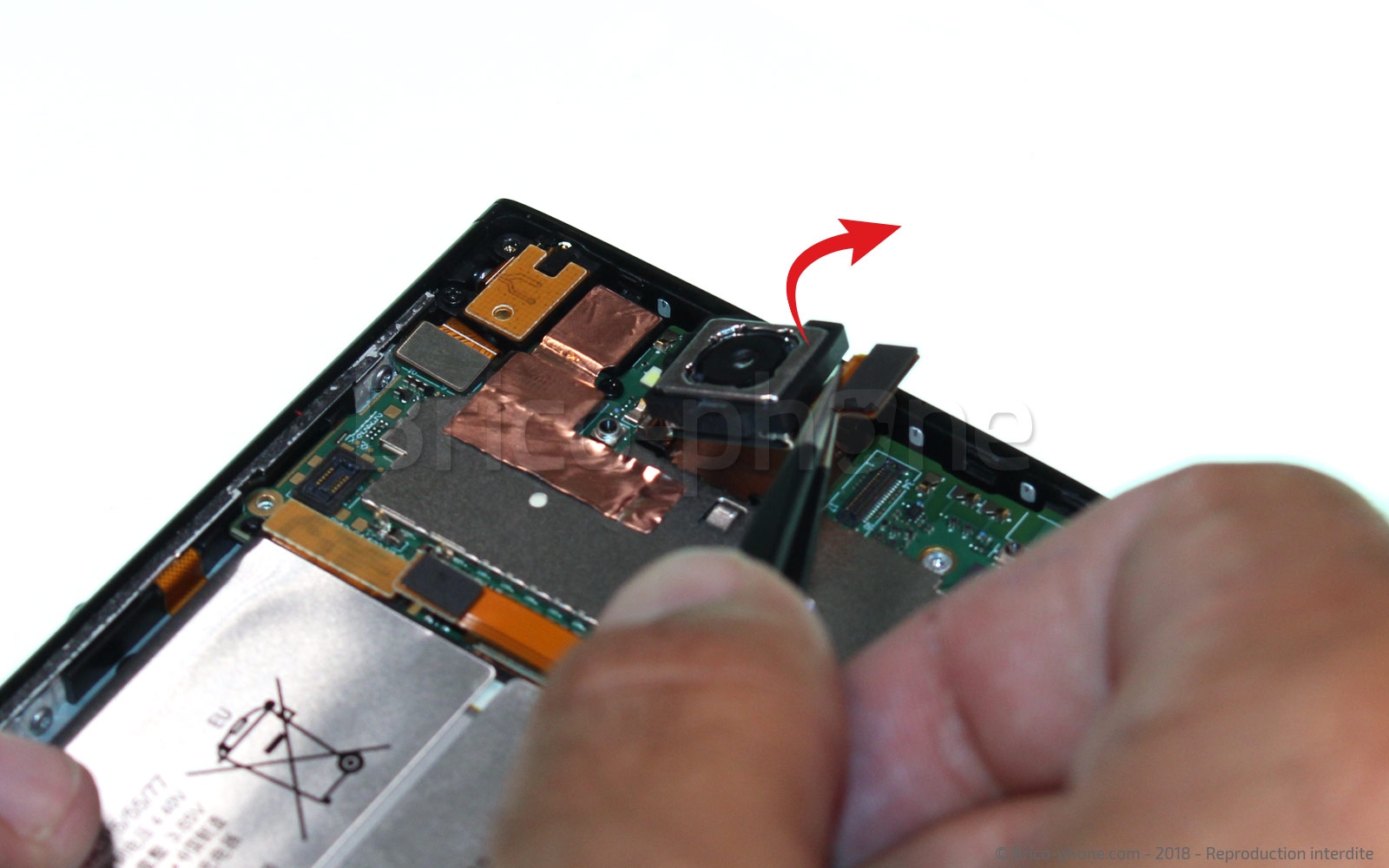

Sortez ensuite cette dernière de son emplacement à l'aide de la pincette métallique.

Afin de procéder au remplacement de la caméra puis au remontage de votre Sony Xpexia XA2, suivez ce tutoriel à l'envers.
Pensez à retirer toutes les protections se trouvant sur votre nouvel appareil photo 23 Mpx .
Pour le remontage du capot arrière n'hésitez pas à utiliser la colle B7000 puis mettez l'ensemble sous presse.
