Changement de caméra avant sur Xperia XA2 - XA2 Dual

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 17/20
Xperia XA2 - XA2 Dual | Temps estimé : 20 min | Difficulté : 2/5

Ce guide photos vous explique comment remplacer la caméra avant de votre Sony Xperia XA2.

Diagnostic

› L'appareil photo avant de votre Xperia XA2 ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°6 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

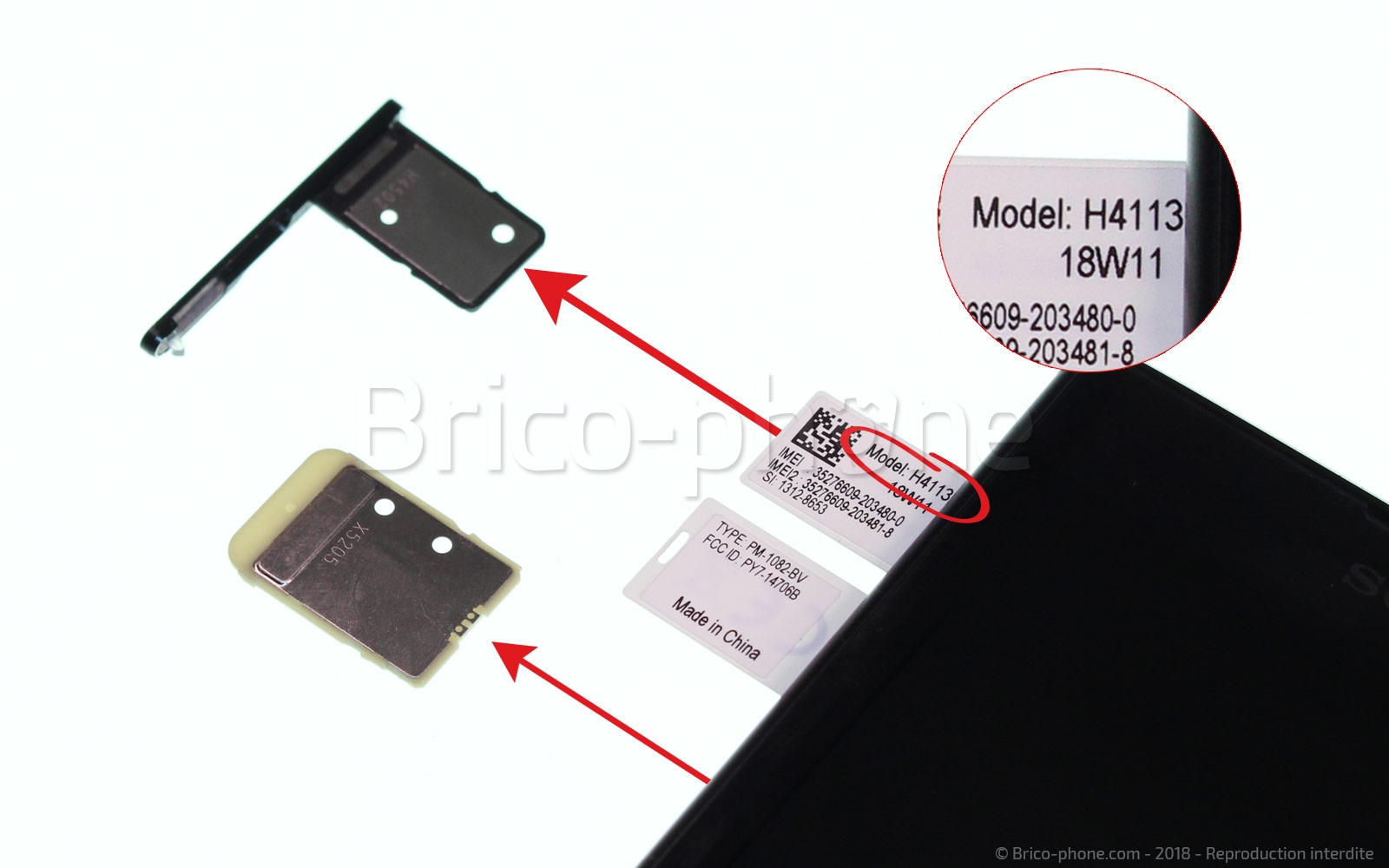

Vérifiez bien votre modèle de Sony Xperia en regardant la référence indiquée sur la languette qui se trouve à l'intérieur du lecteur Sim. Les numéros H3113 / H3123 / H3133 / H4113 / H4133, correspondent bien à un Sony Xperia XA2.
Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch, afin d'y positionner les vis et les petits éléments.
Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

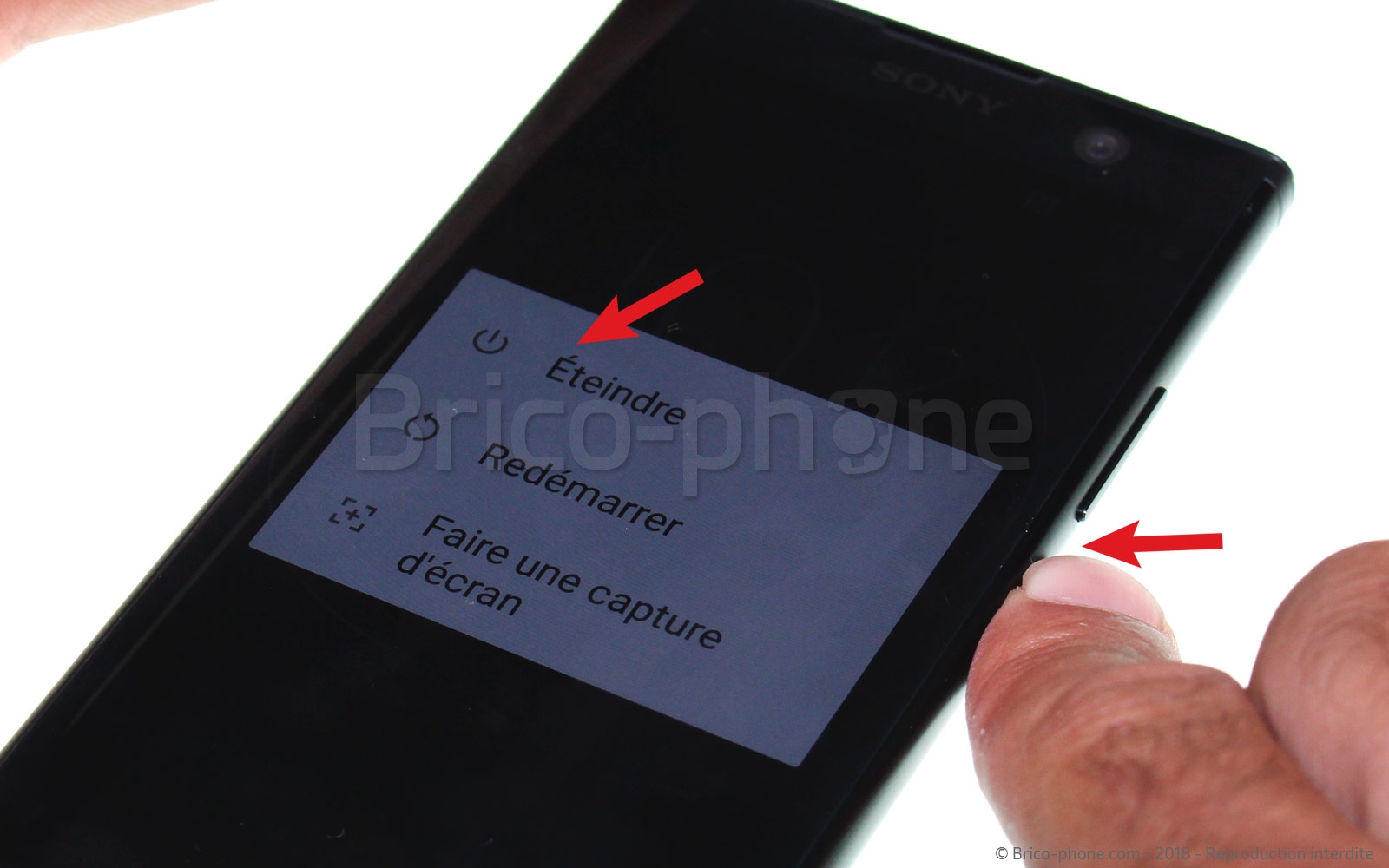

Si ce n'est pas déjà ! Eteignez votre téléphone
La réparation peut maintenant commencer !
Etape 1 : Créer un point d'insertion

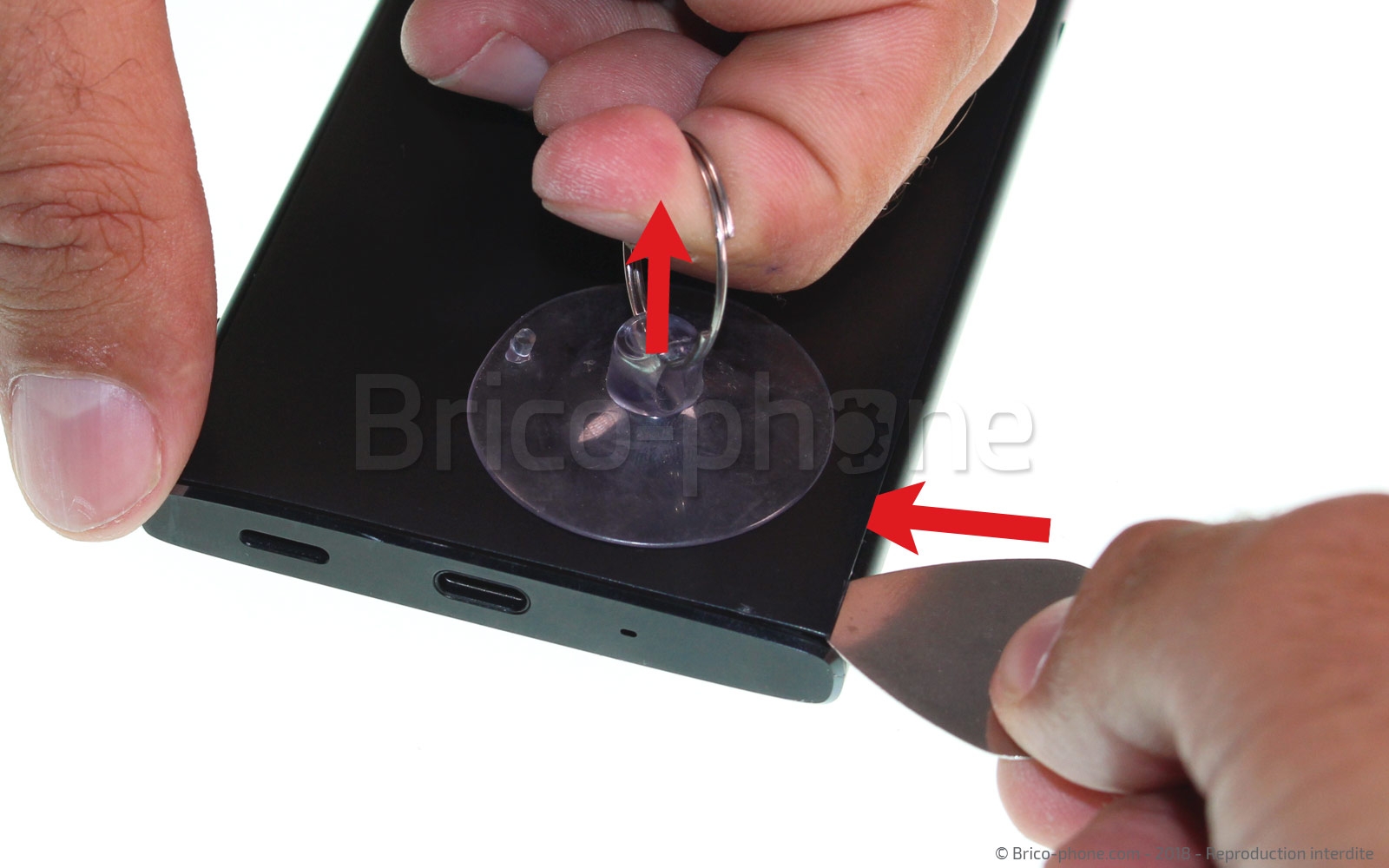

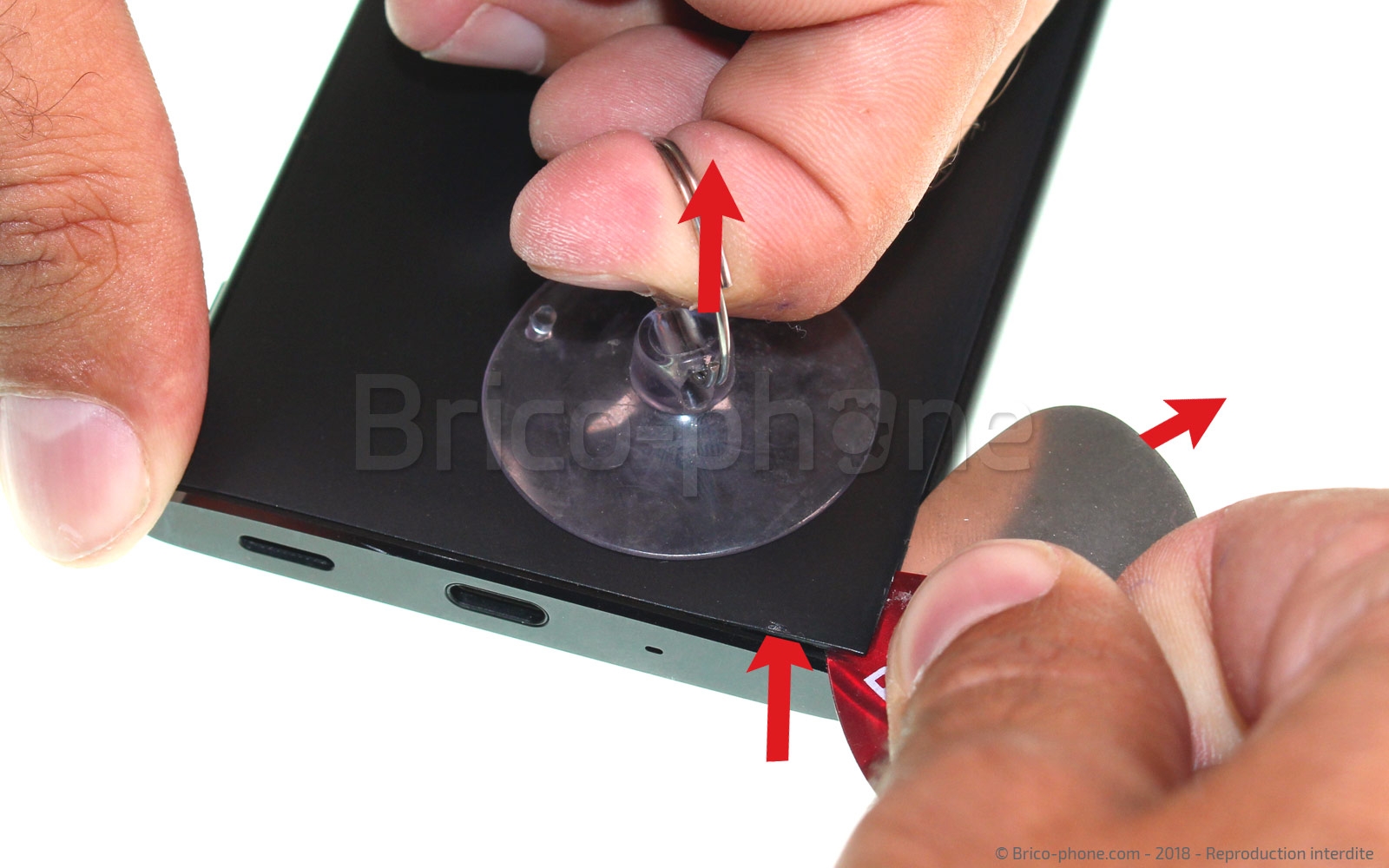

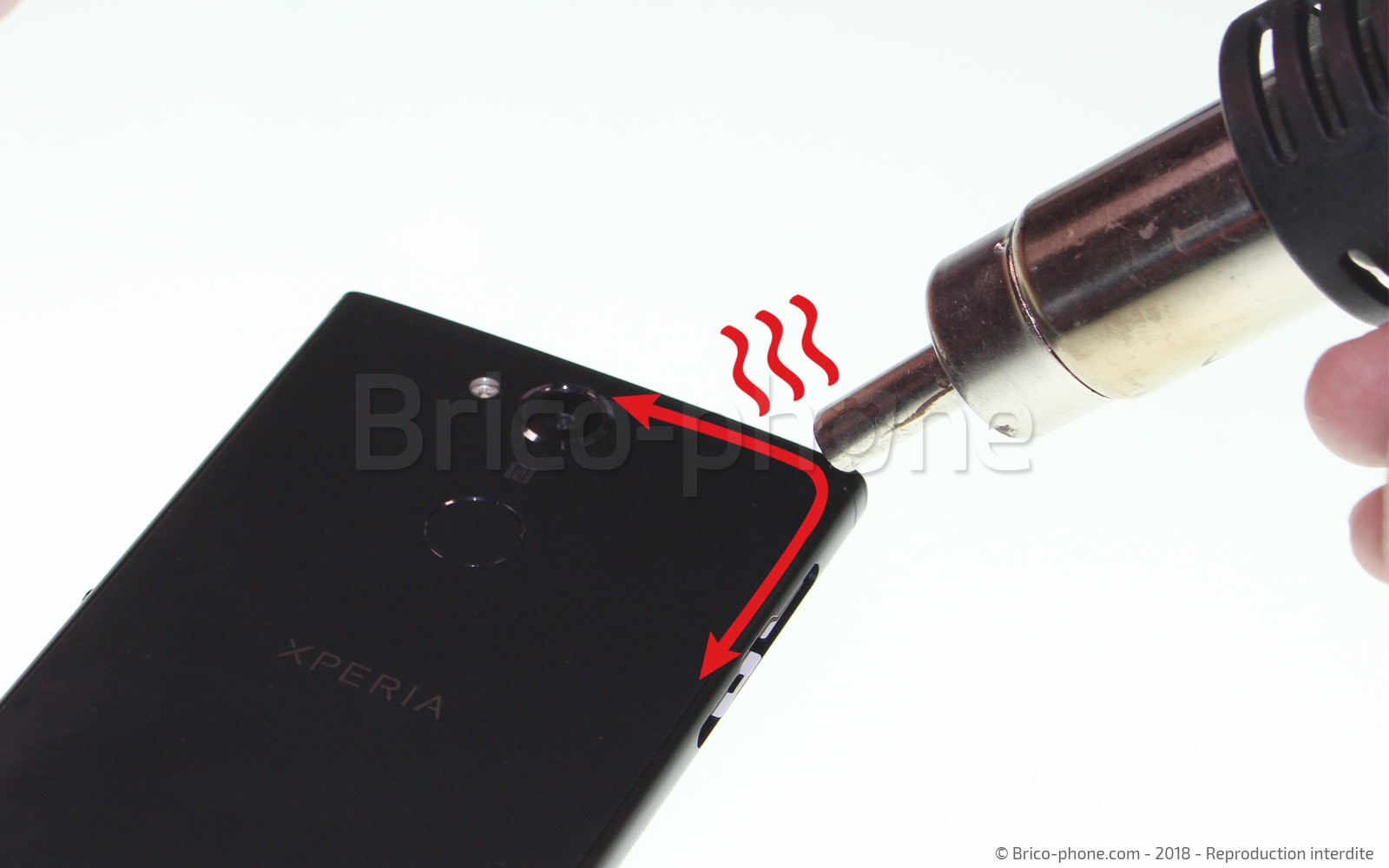

Commencez par chauffer le contour du cache batterie à l'aide d'un décapeur thermique ou d'un sèche-cheveux afin de ramollir la colle et faciliter le décollement. Placez la ventouse dans l'un des angles inférieurs, puis tirez fortement dessus afin d'insérer le médiator métal (plus rigide et plus fin que le médiator plastique) entre le châssis et le cache arrière.

Il ne vous reste plus qu'à positionner le médiator plastique (afin de ne pas abîmer le châssis) qui sera utilisé pour le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 2 : Retirer le cache plastique

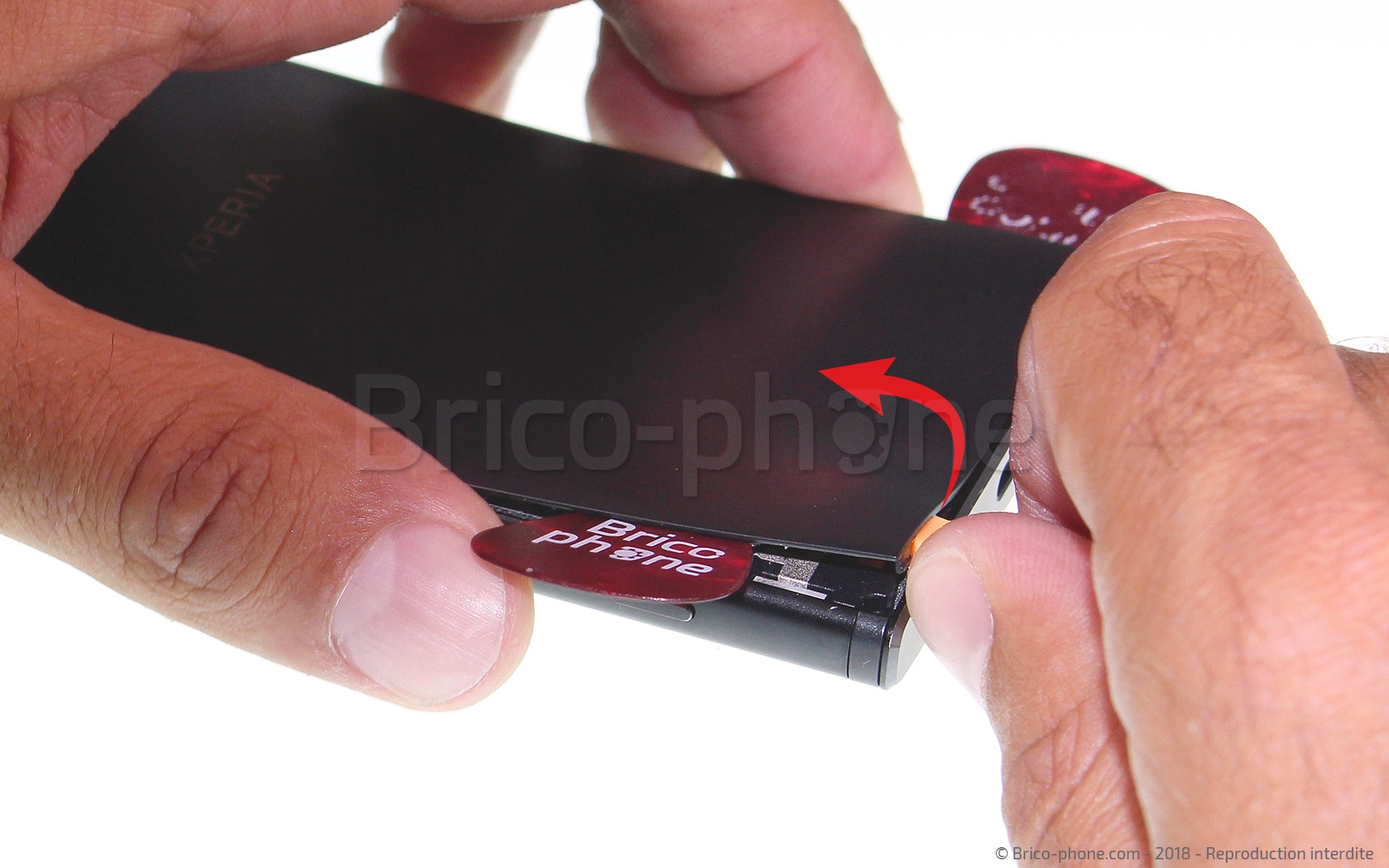

Retirez le médiator métal. À l'aide des médiators plastiques, effectuez le tour du cache batterie en remontant de chaque côté afin de le décoller du châssis.
Attention ! N'enfoncez pas trop le médiator, car la nappe du lecteur d'empreinte se trouve sous le cache.

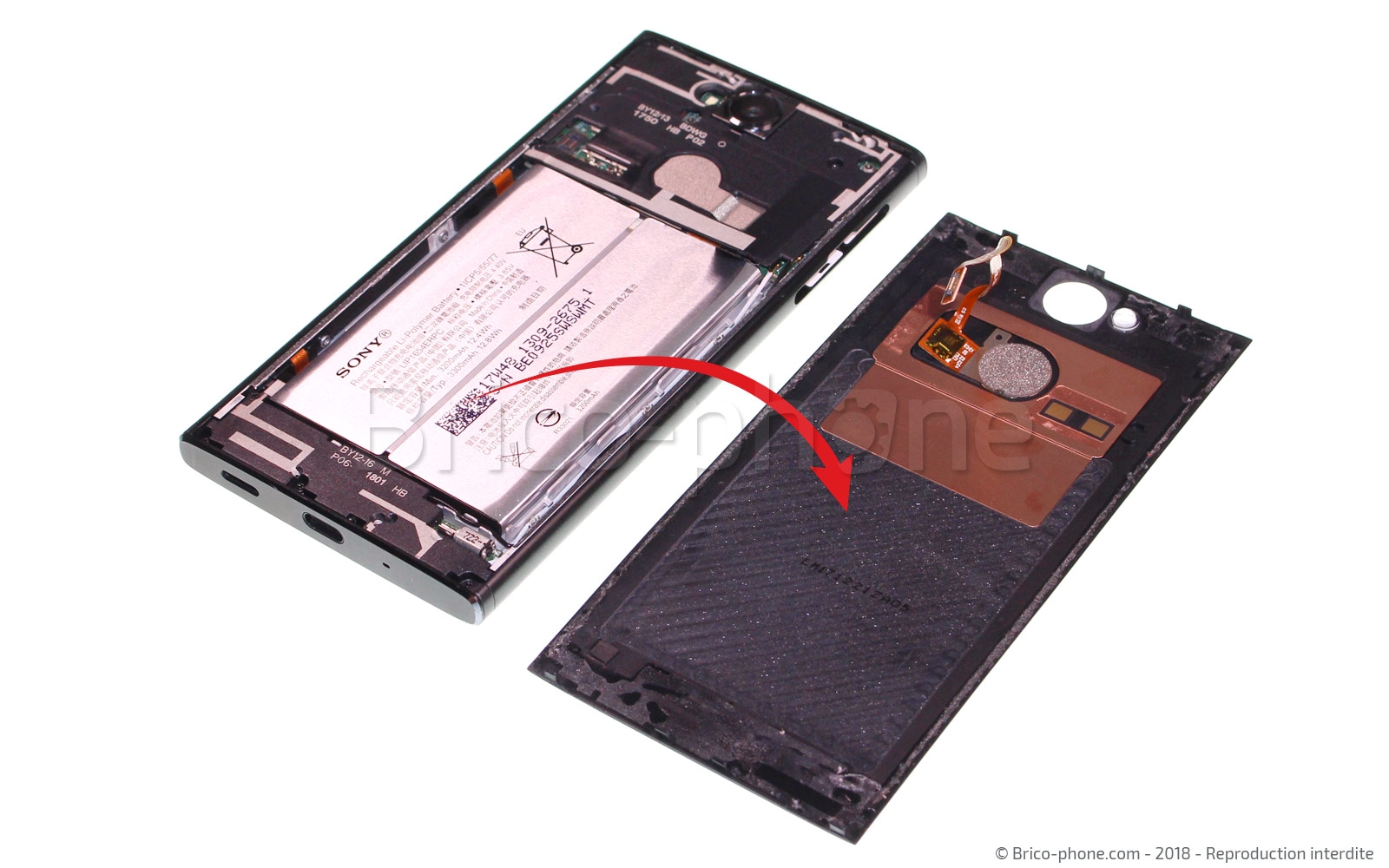

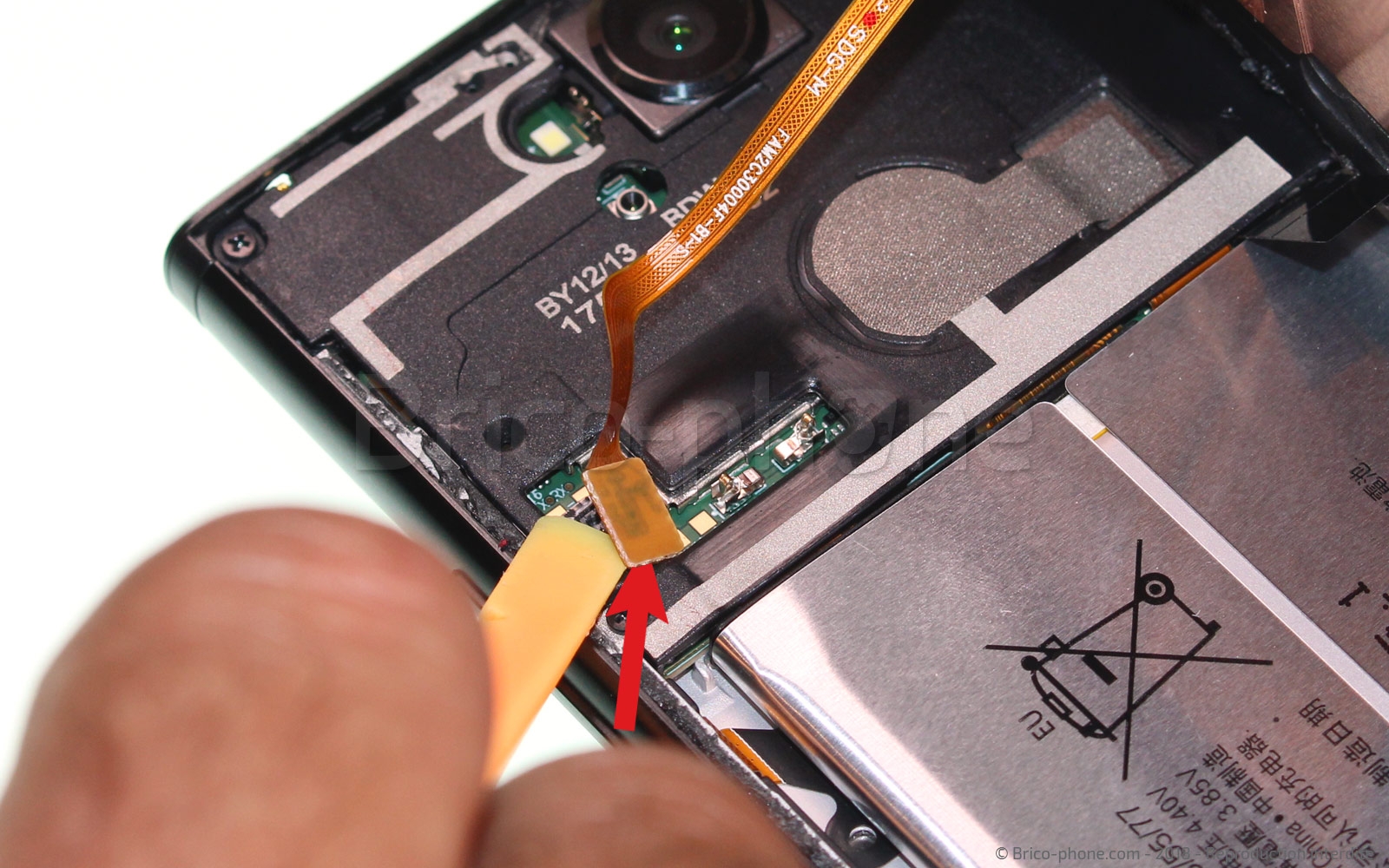

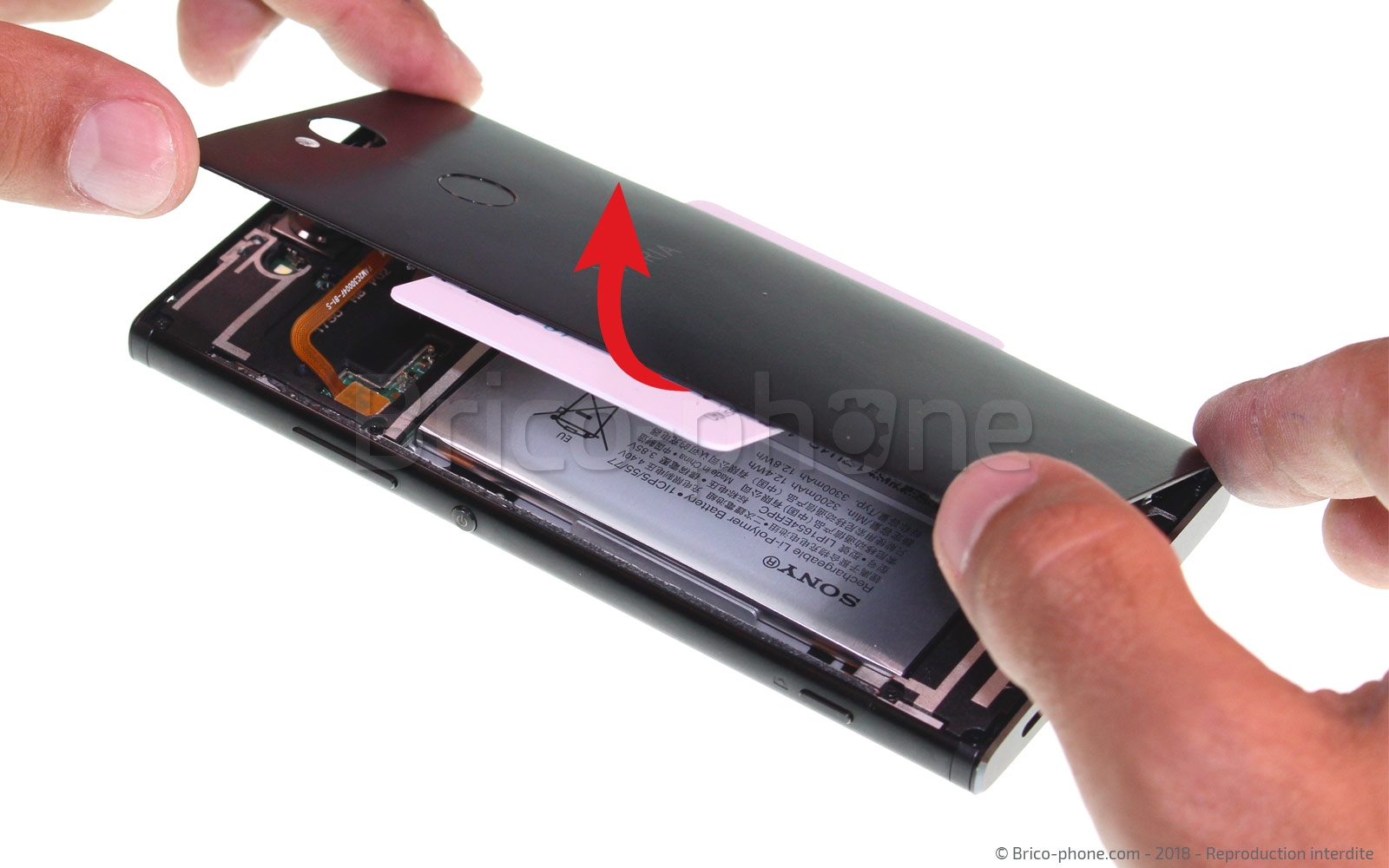

Ouvrez le cache comme un livre à l'aide de la carte PVC, puis déconnectez la nappe de reconnaissance digitale à l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Retirer le cache carte-mère

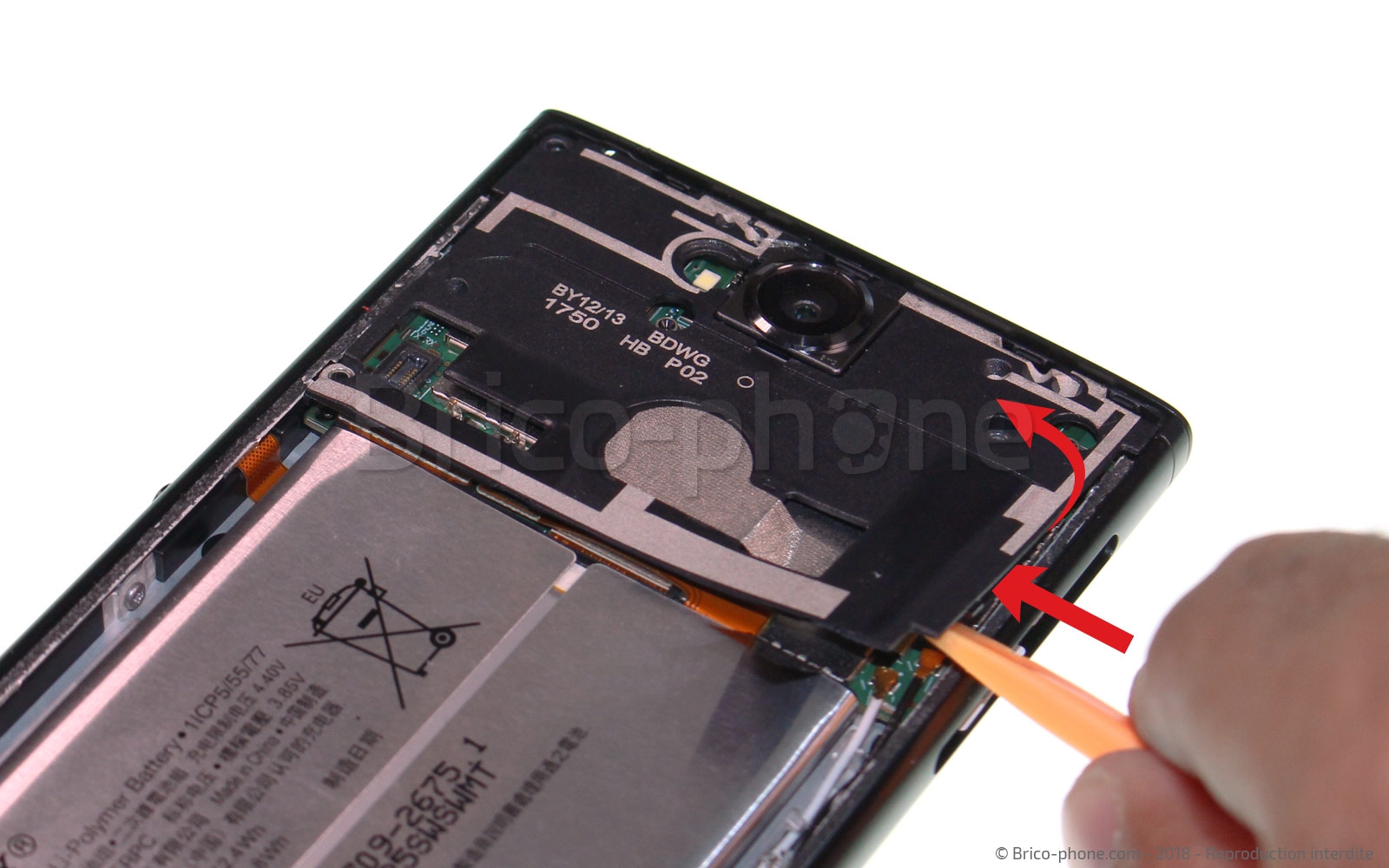

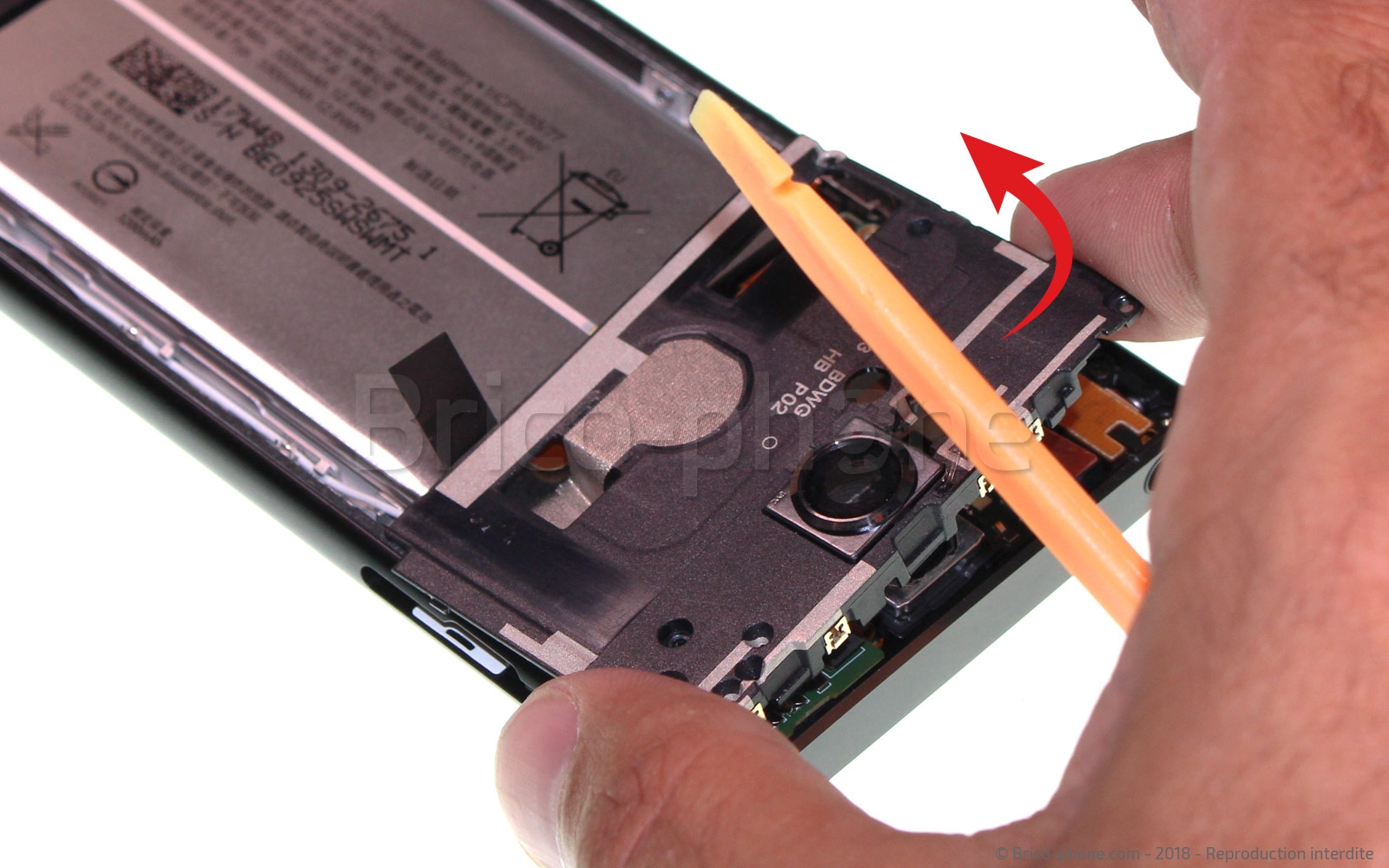

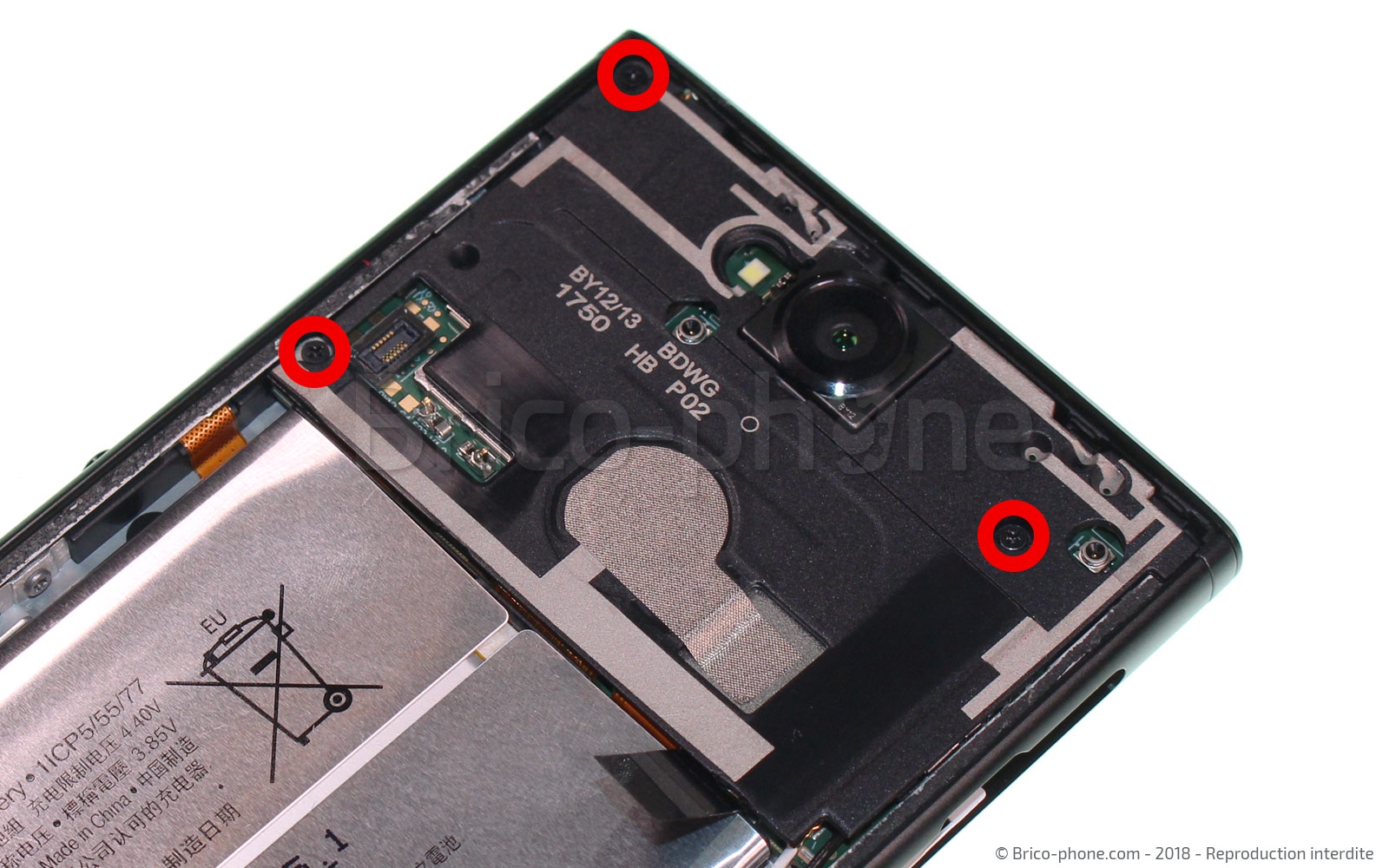

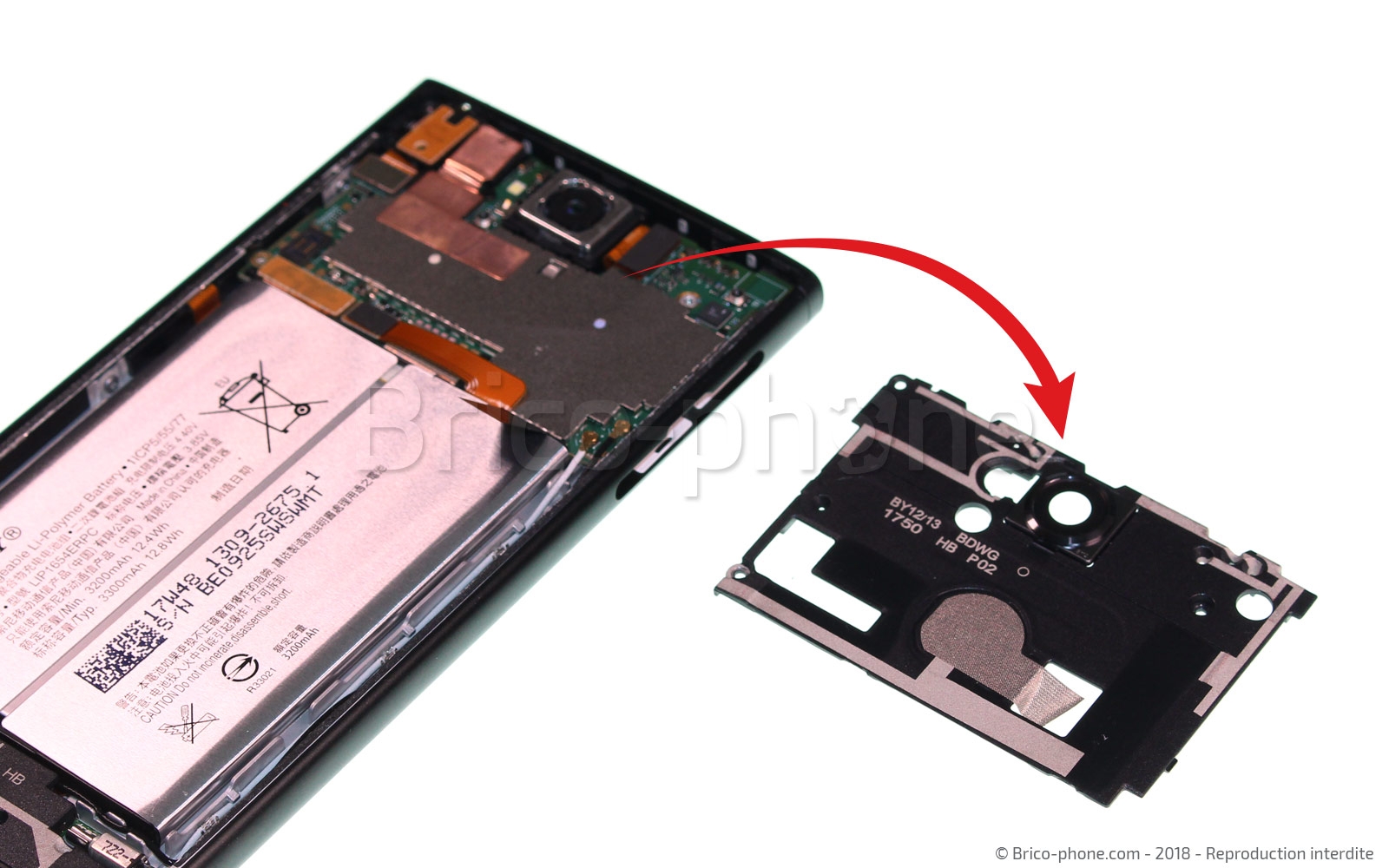

À l'aide du tournevis cruciforme fourni dans le kit d'outils, retirez les vis entourées en rouge puis à l'aide du levier déclipsez l'élément.
Vous avez désormais accès aux connecteurs de la batterie et de l'appareil photo avant.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déconnecter la batterie

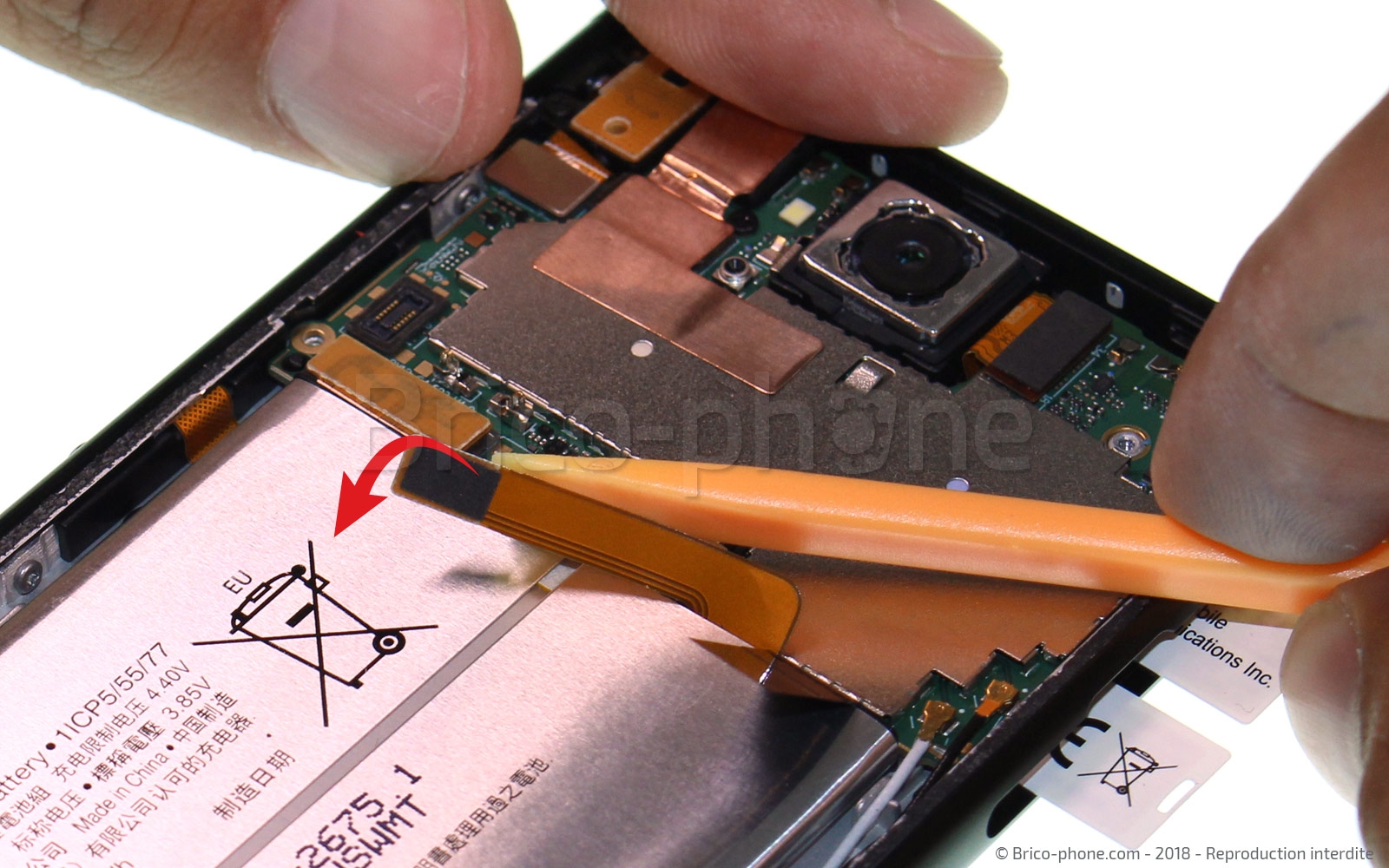

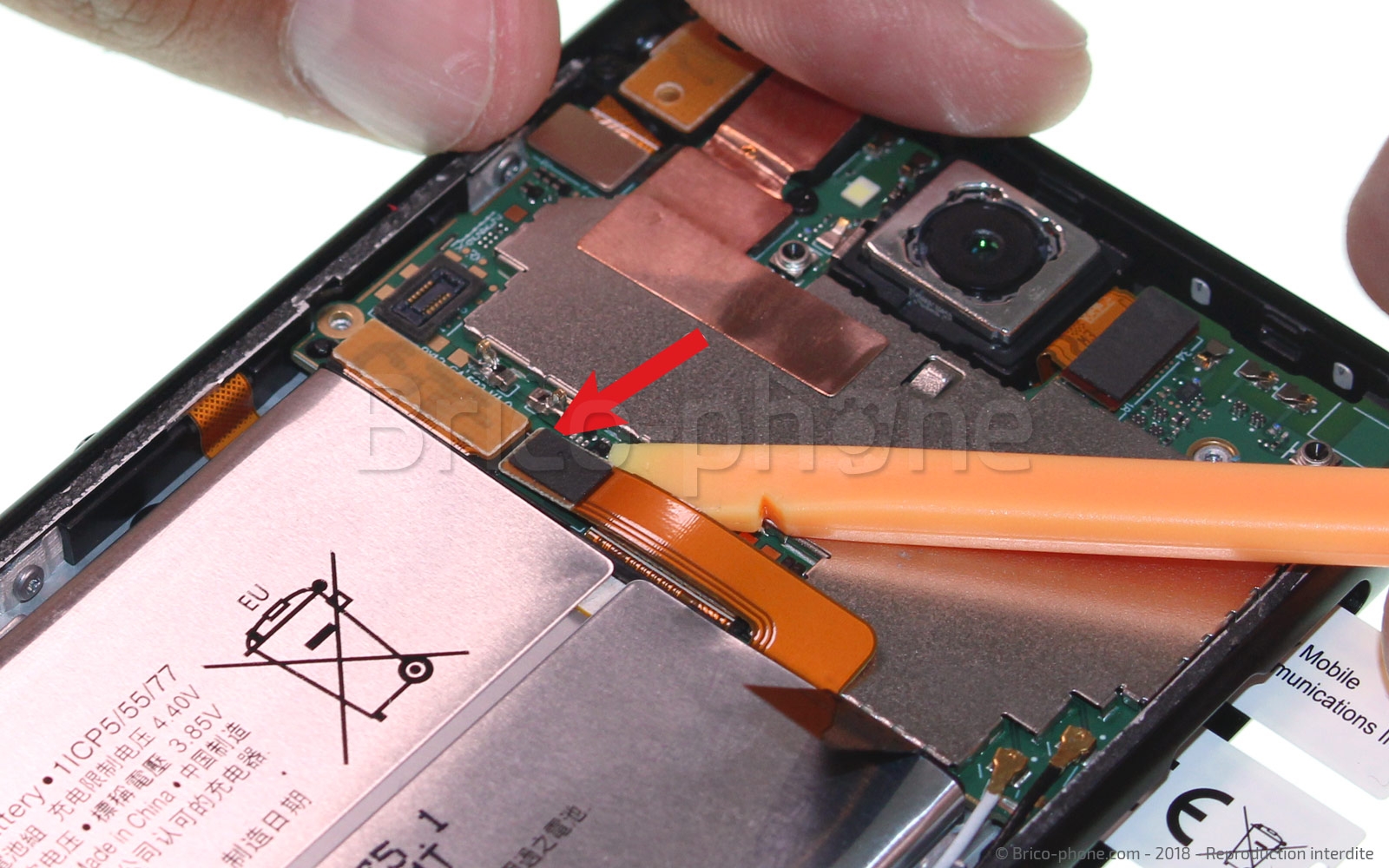

Afin d'éviter un court-circuit, déconnectez la batterie à l'aide du levier nylon.
Attention : n'utilisez surtout pas d'outils métalliques pour cette étape au risque d'endommager la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter la nappe de la caméra avant

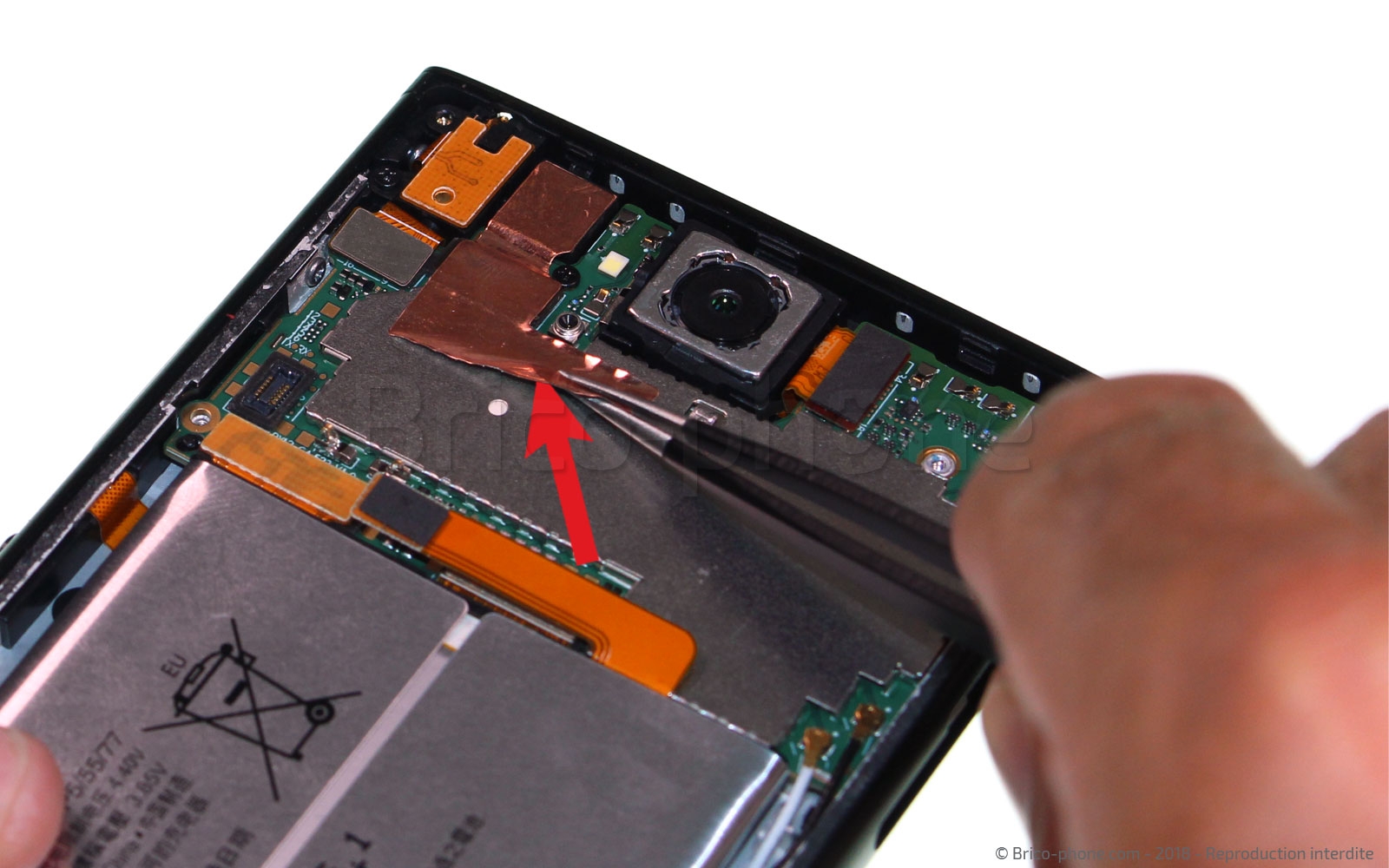

A l'aide du levier nylon, décollez délicatement la protection qui se trouve sur la caméra puis à l'aide de spudger débranchez la caméra de la carte-mère.

Il ne vous reste plus qu'à sortir la caméra, puis passez à son remplacement.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.
N'oubliez pas de rebrancher le connecteur de la batterie si vous l'avez déconnecté.
Pour le remontage du cache, batterie faites un filet de colle autour du châssis, positionnez le cache puis mettez l'ensemble sous presse.
