Changement de caméra arrière sur Galaxy J6

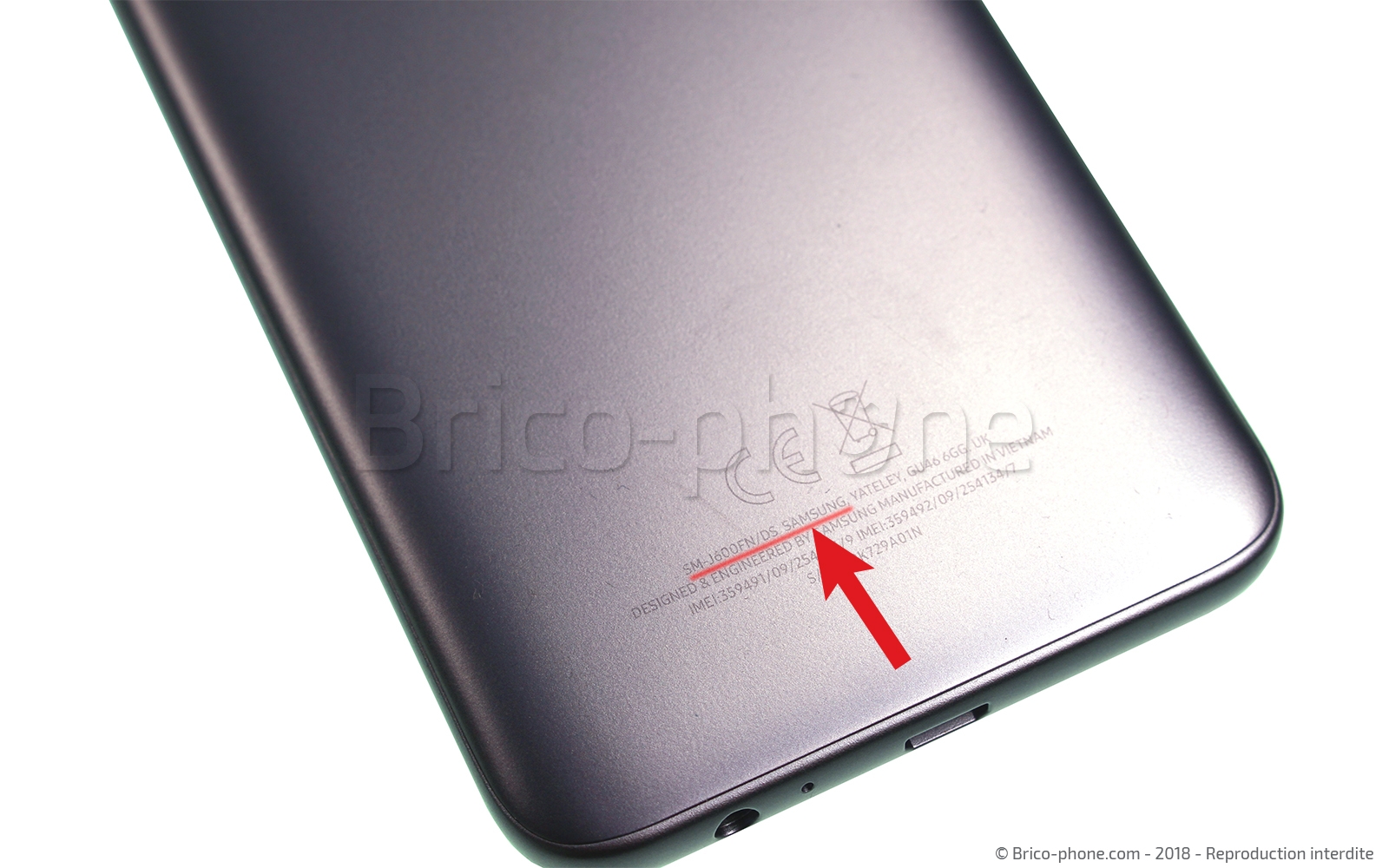

Pour vous assurer d'une réparation optimale, assurez vous de bien connaitre le modèle de votre téléphone. Si vous avez un doute, un numéro de modèle se trouve au dos de votre smartphone.

Une fois votre modèle correctement identifié, préparez un espace de travail propre et dégagé afin de vous mettre dans les meilleures conditions. Munissez-vous de votre kit d'outils et allons-y.

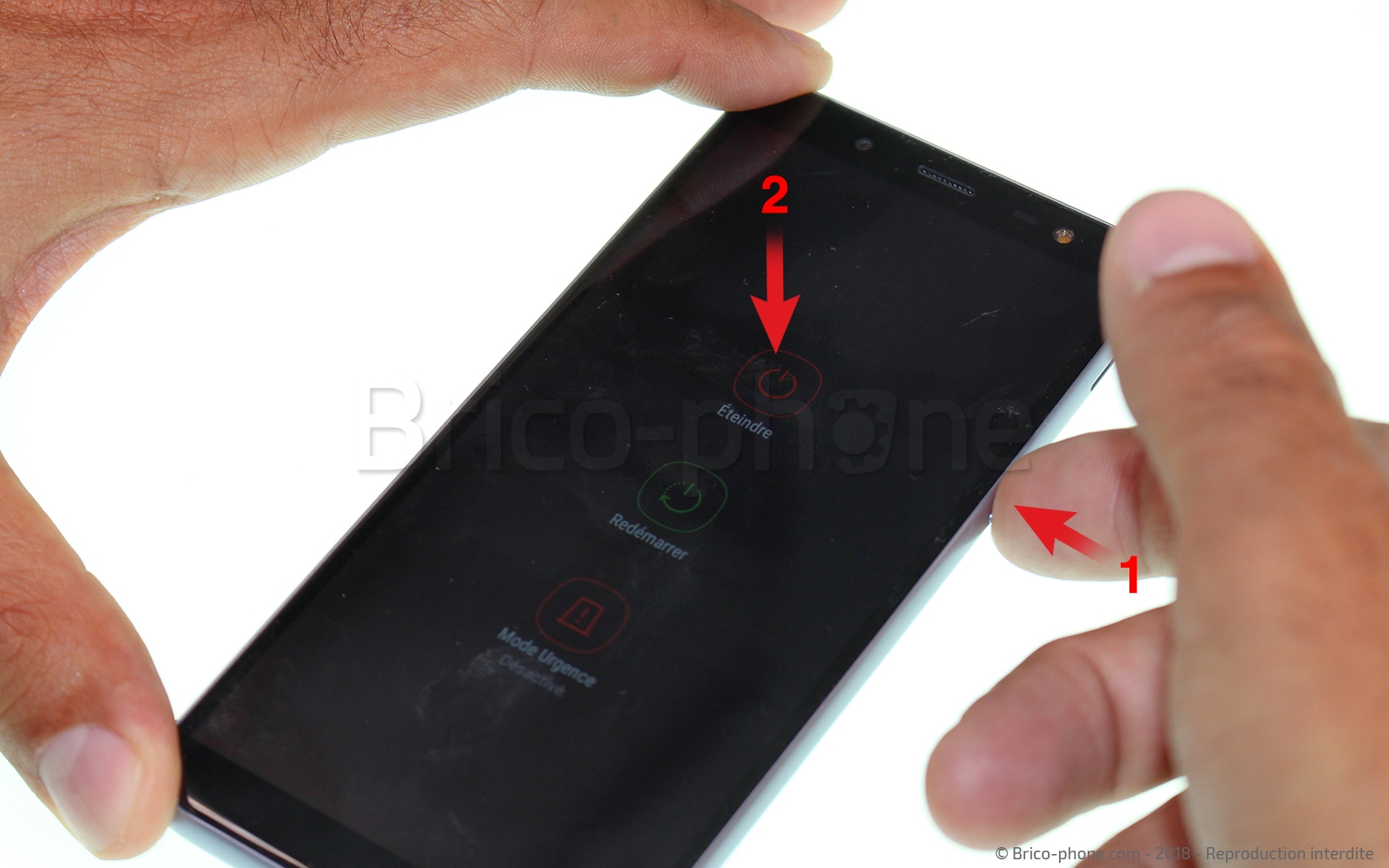

N'oubliez surtout pas d'éteindre votre téléphone avant de commencer ! Un appareil sous tension durant la réparation augmente le risque d'endommager des composants.

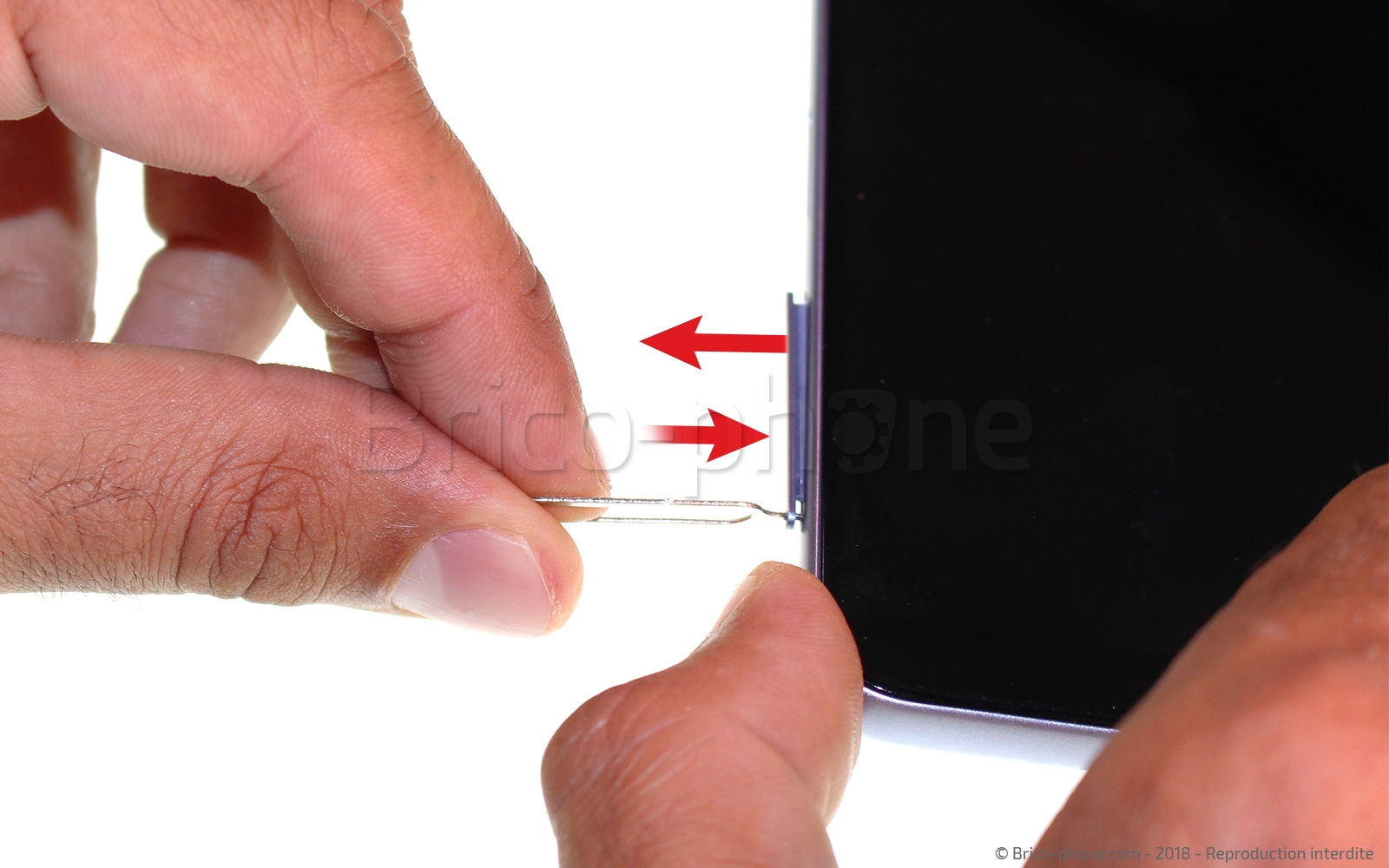

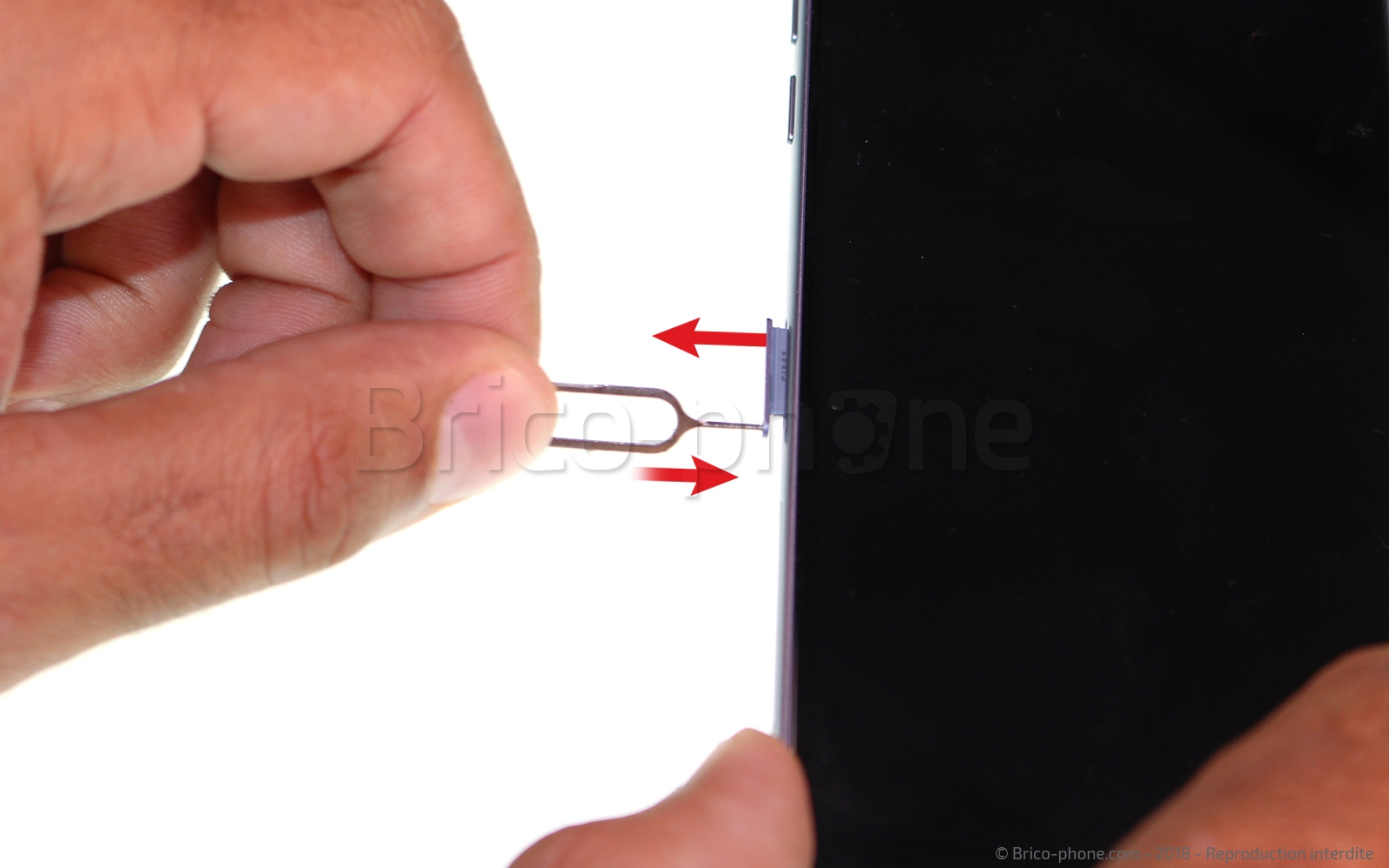

Retirez bien les racks à carte SIM et carte SD du téléphone.

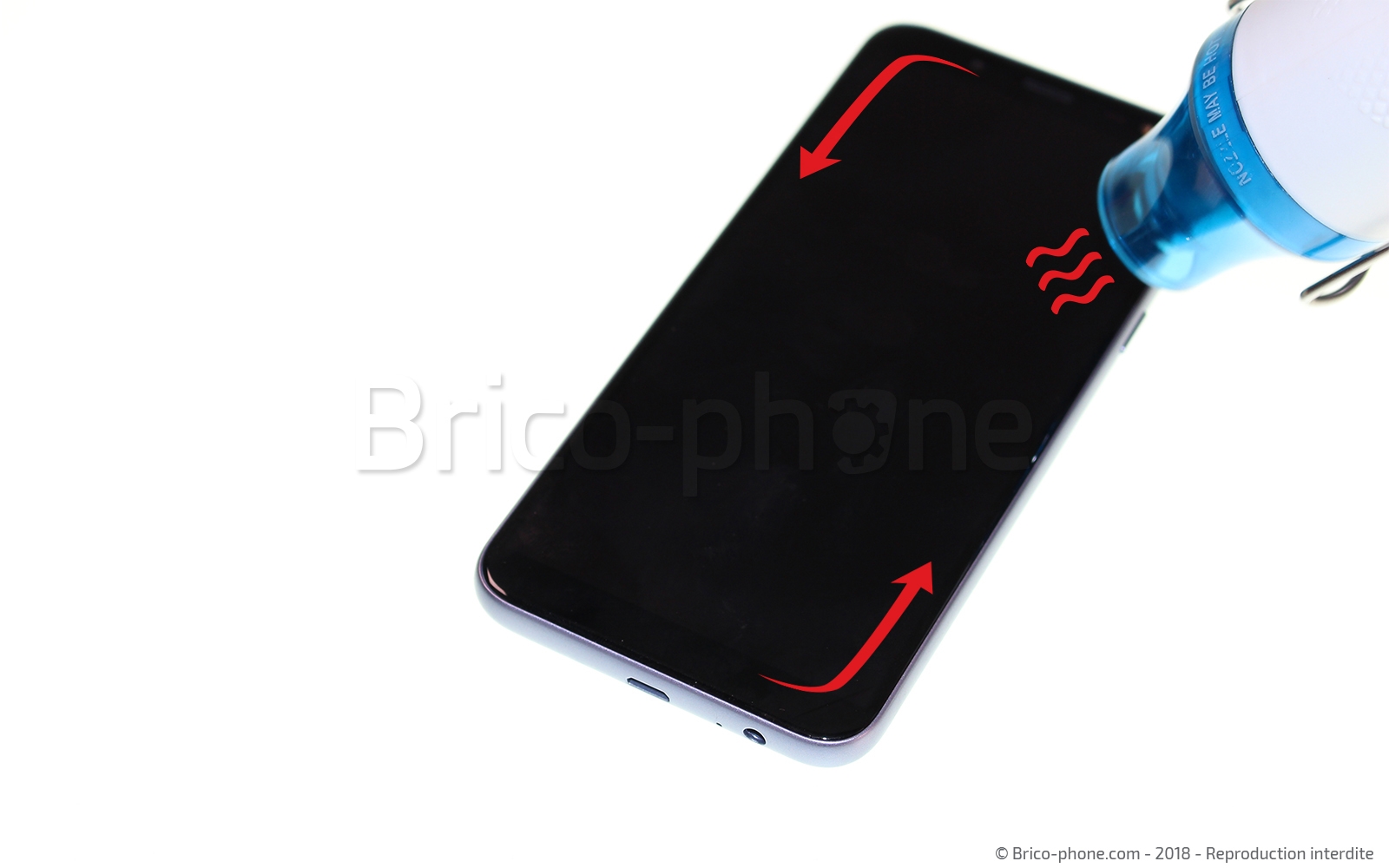

Il vous faut maintenant retirer l'écran de votre téléphone, vous allez le casser donc prévoyez d'en acheter un nouveau. Avec un sèche-cheveux, chauffez le contour de votre écran pour en ramollir l'adhésif. Vous pouvez également utiliser un mini décapeur thermique ou un petit coussin chauffant passé au micro-ondes (vous retrouverez ces produits en vente sur notre site internet brico-phone.com).

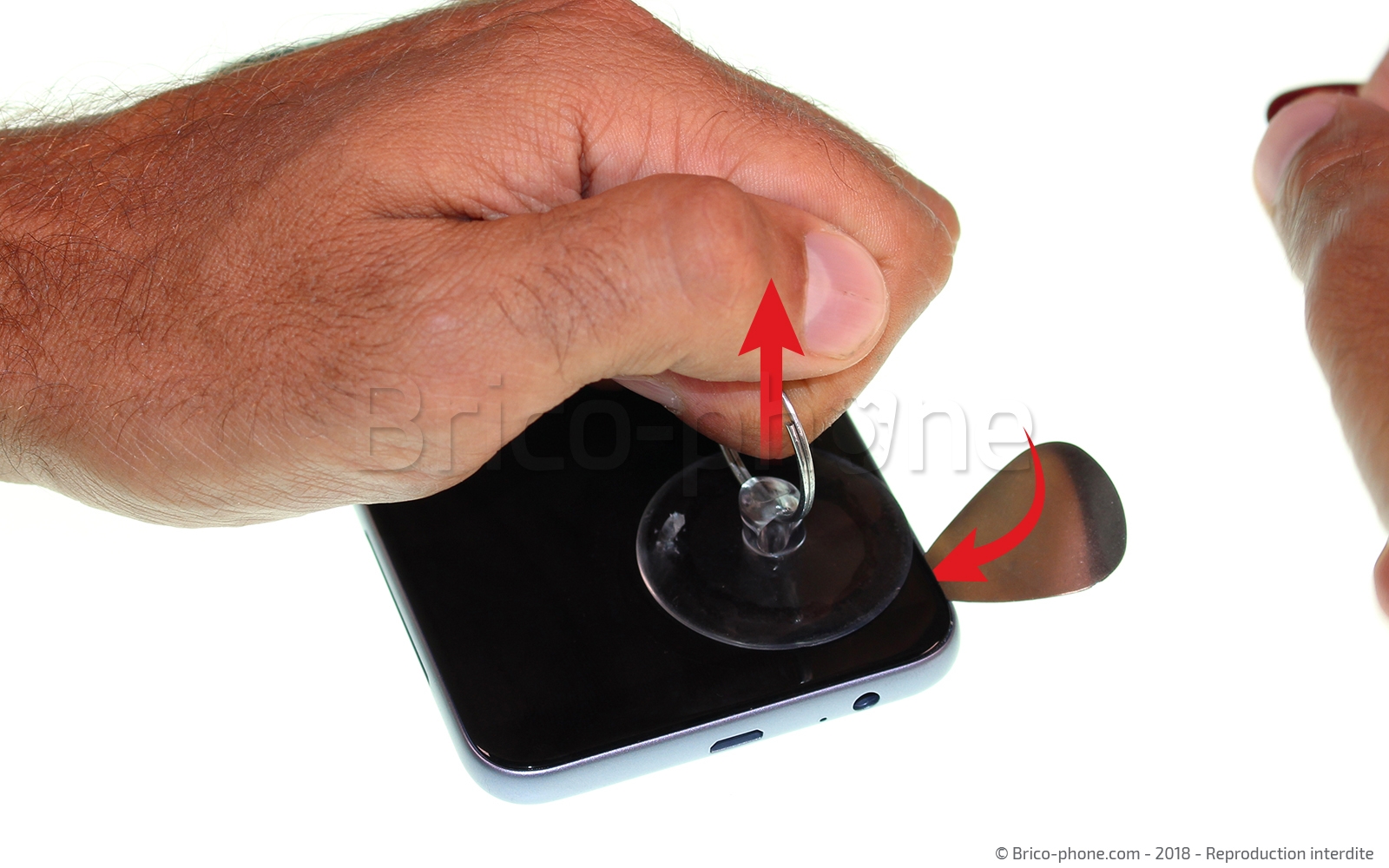

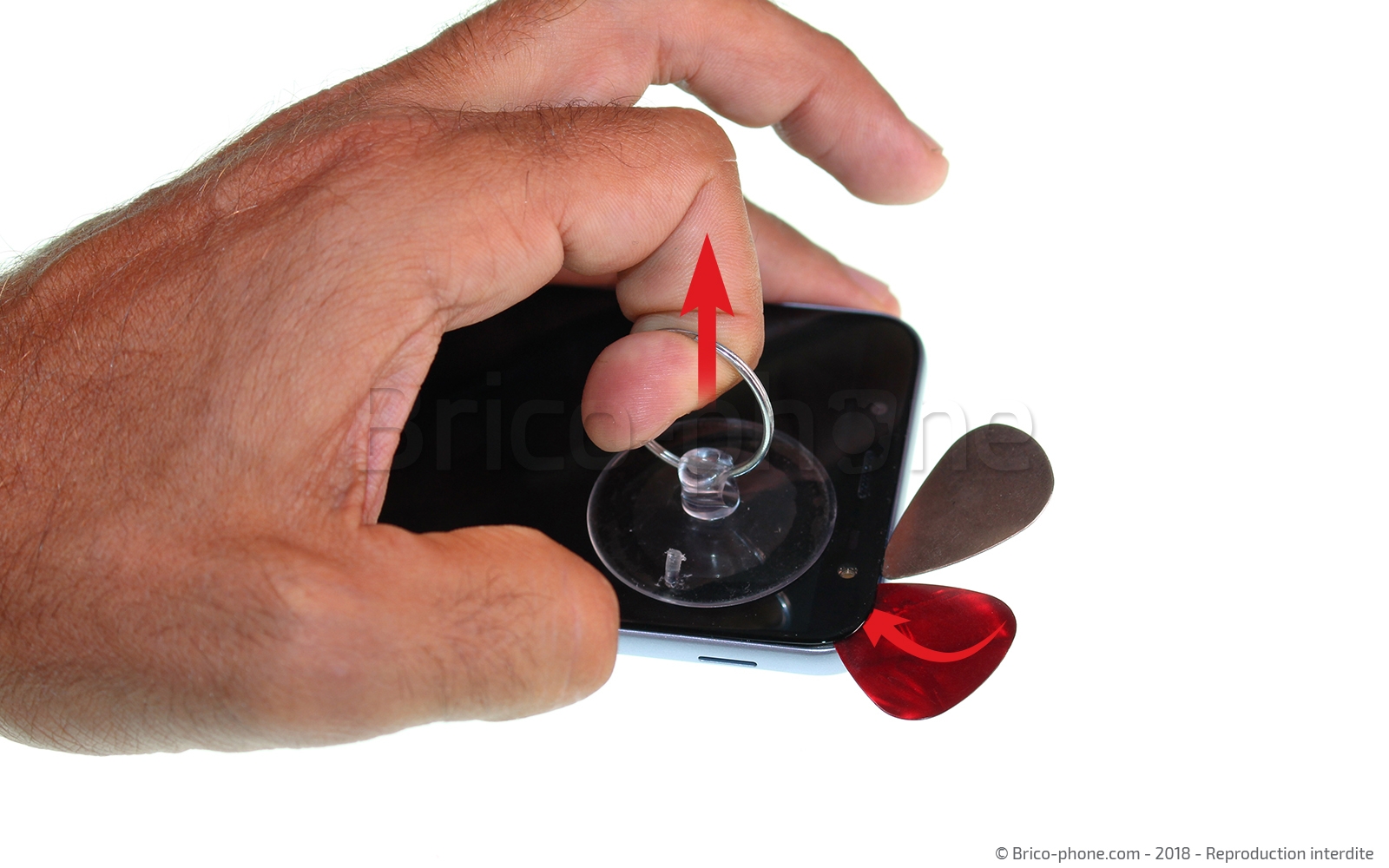

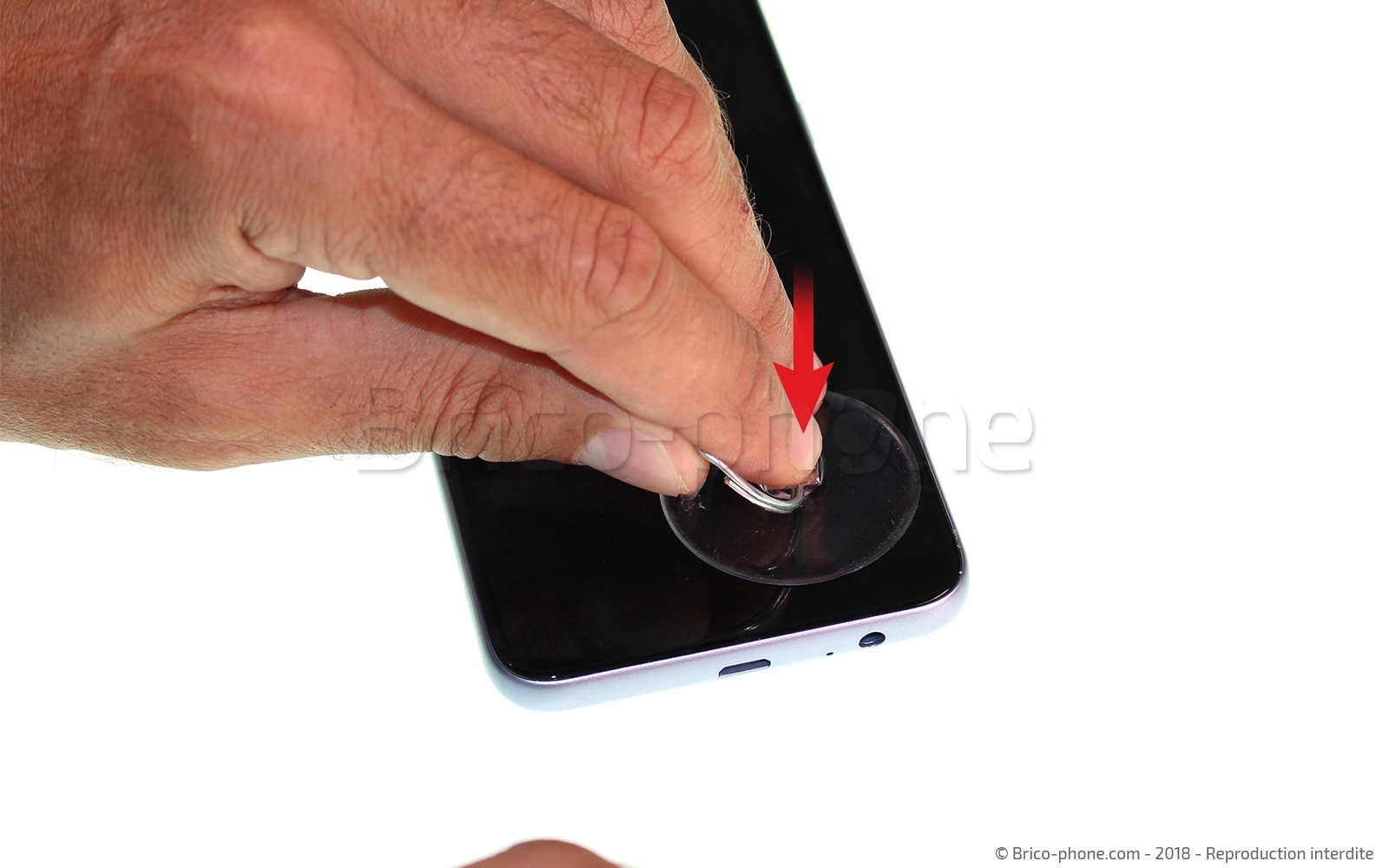

Collez ensuite une ventouse dans l'angle en bas du téléphone et tirez sur la boucle. Cela devrait vous permettre de créer un interstice entre l'écran et la coque avec un médiator en métal. Une fois l'interstice créé, glissez-y un médiator plastique pour l'étape suivante.

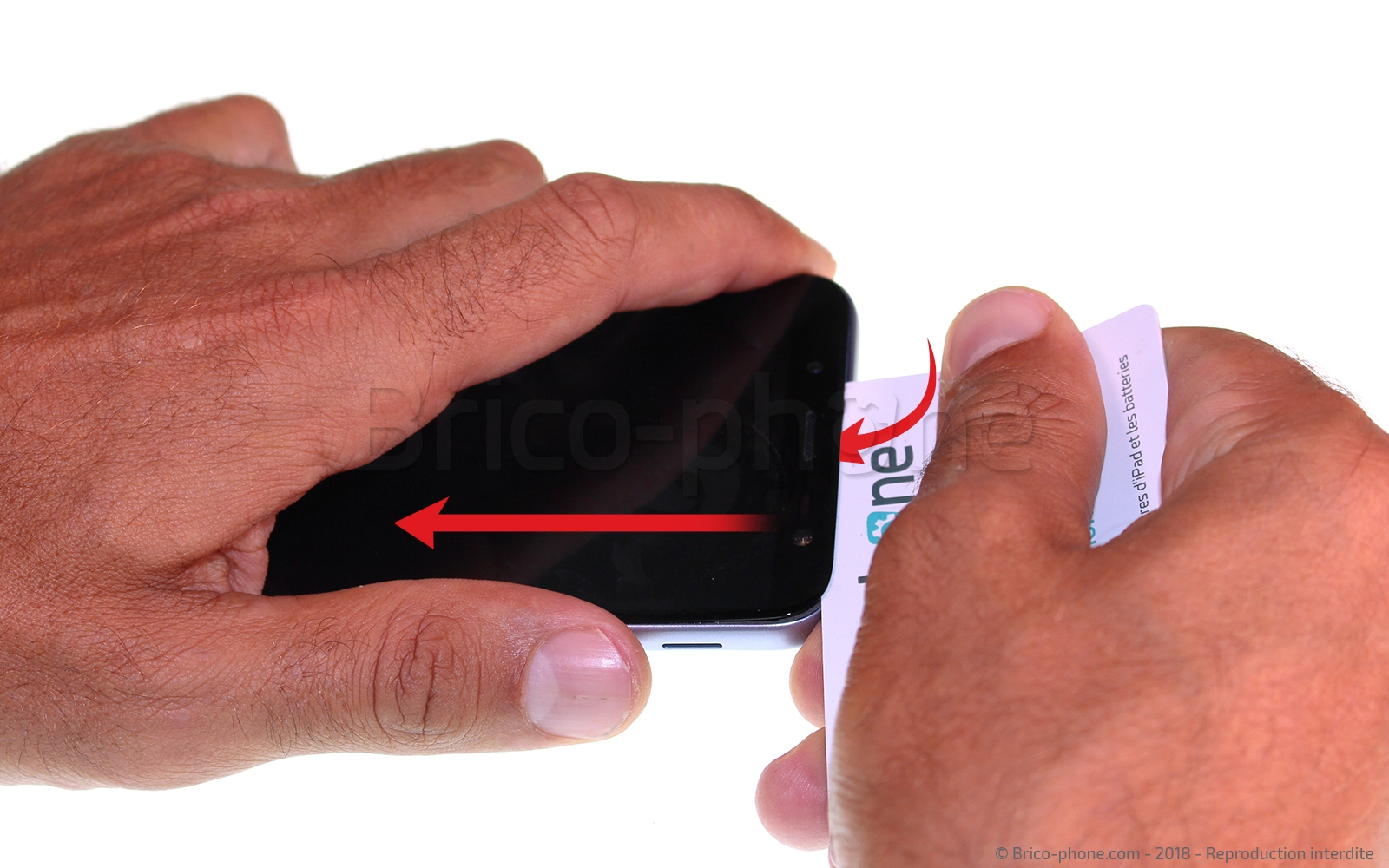

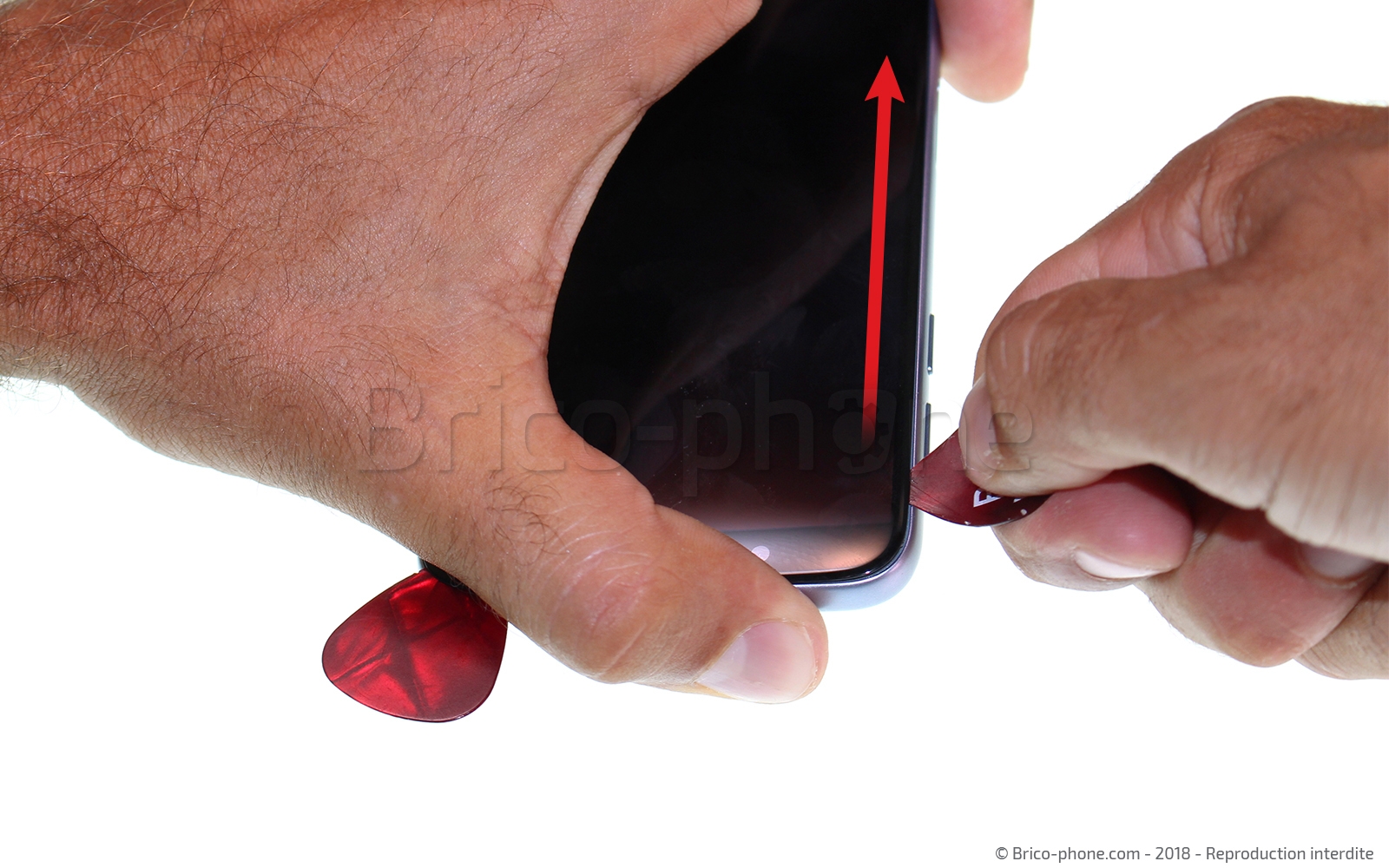

Vous pouvez maintenant glisser le médiator en plastique sous tout le contour de l'écran pour le décoller entièrement. Vous pouvez aussi vous aider de la carte en PVC de votre kit pour décoller l'écran de façon uniforme.

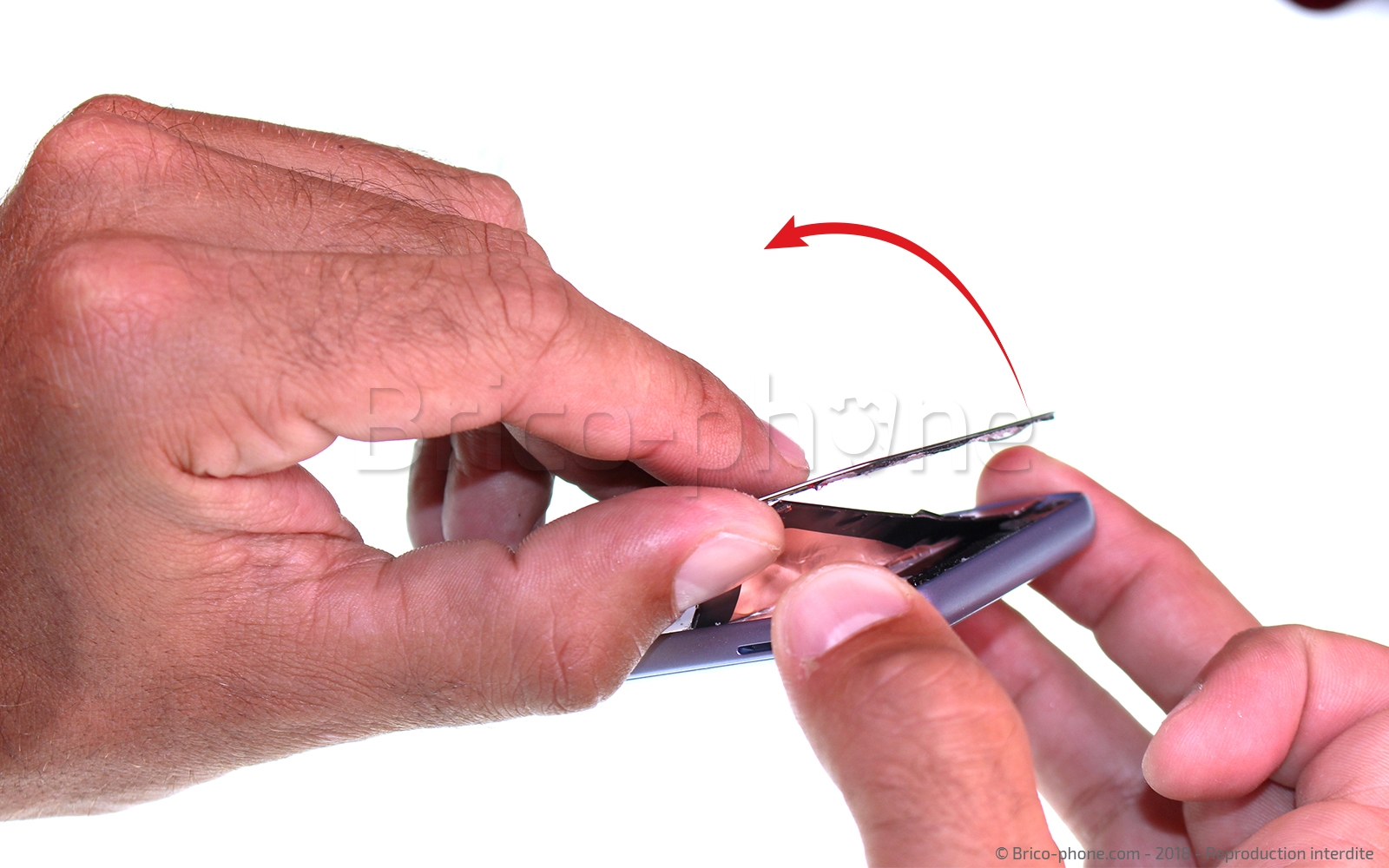

Si vous sentez une trop forte résistance, chauffez l'écran à nouveau pour le libérer de l'adhésif qui a pu figer en refroidissant.

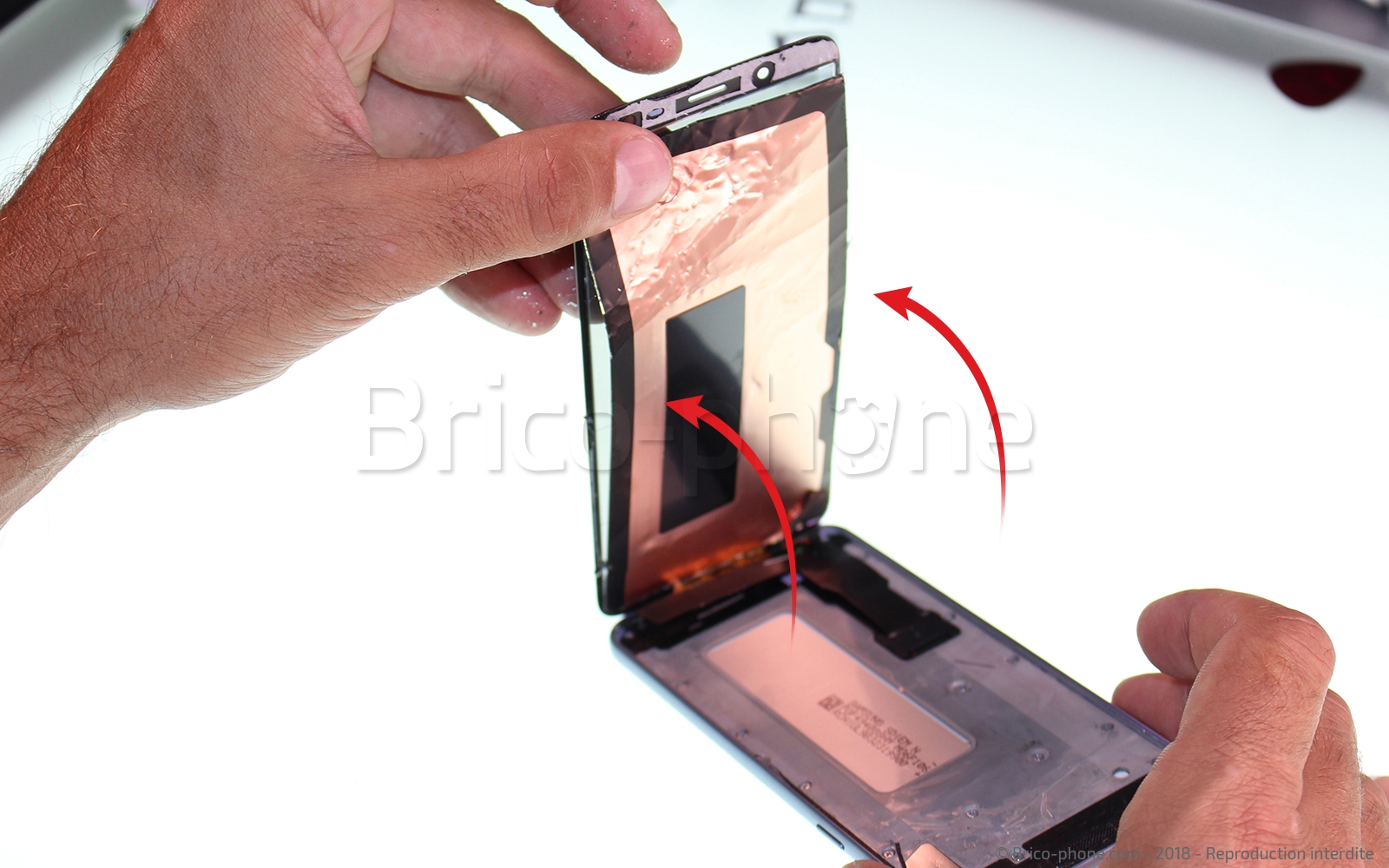

Basculez enfin l'écran vers le bas pour accéder à la nappe de raccordement de l'écran.

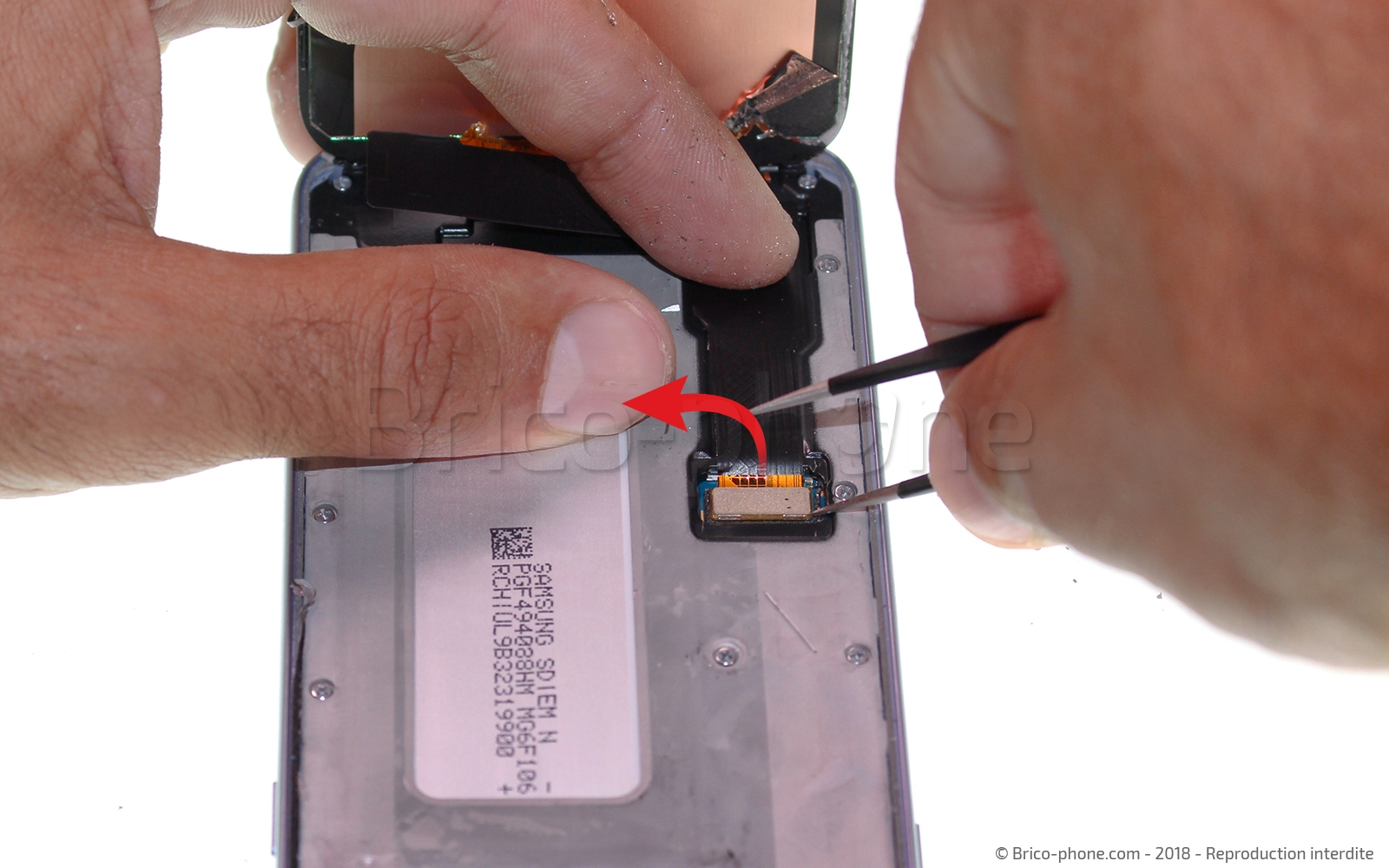

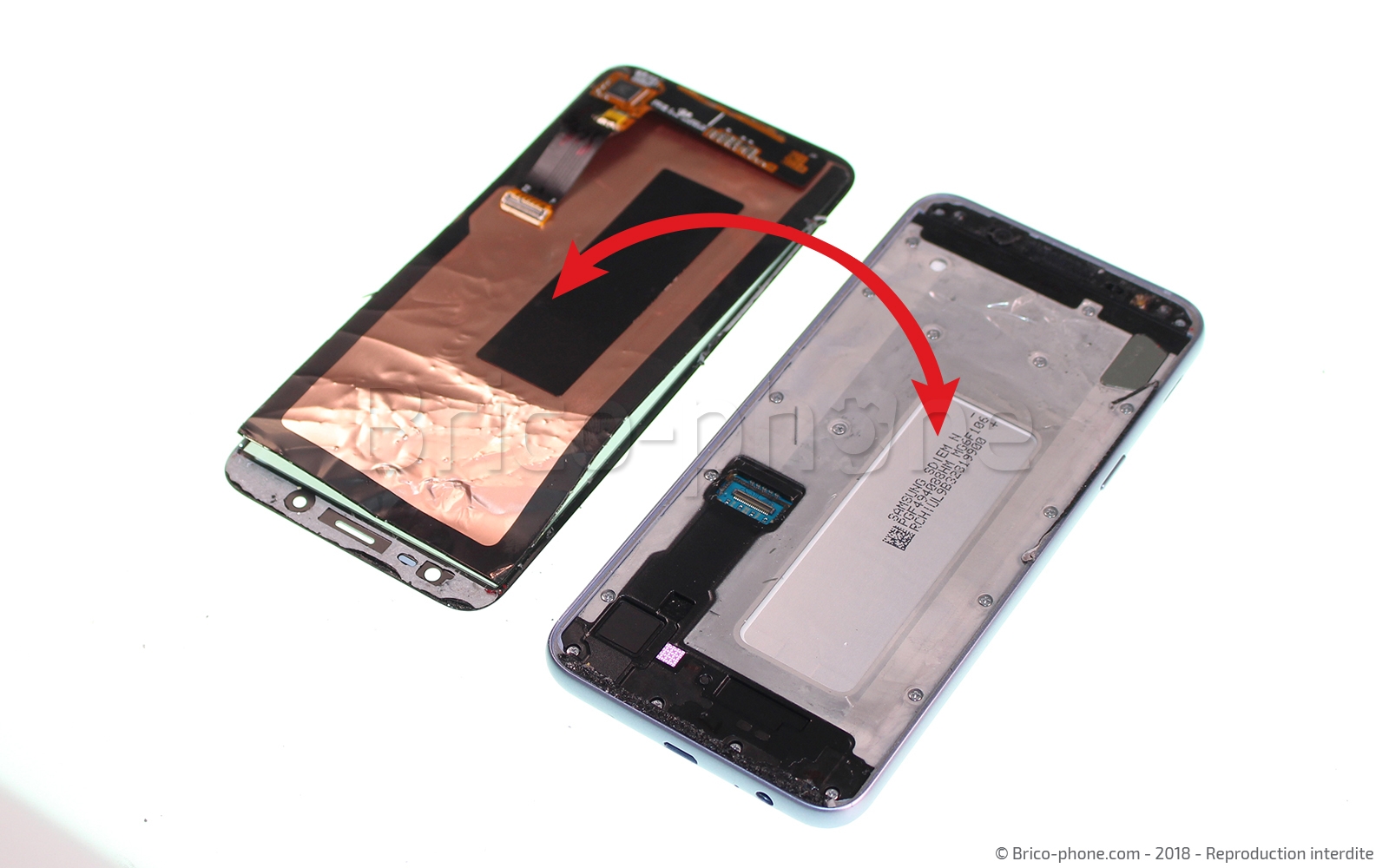

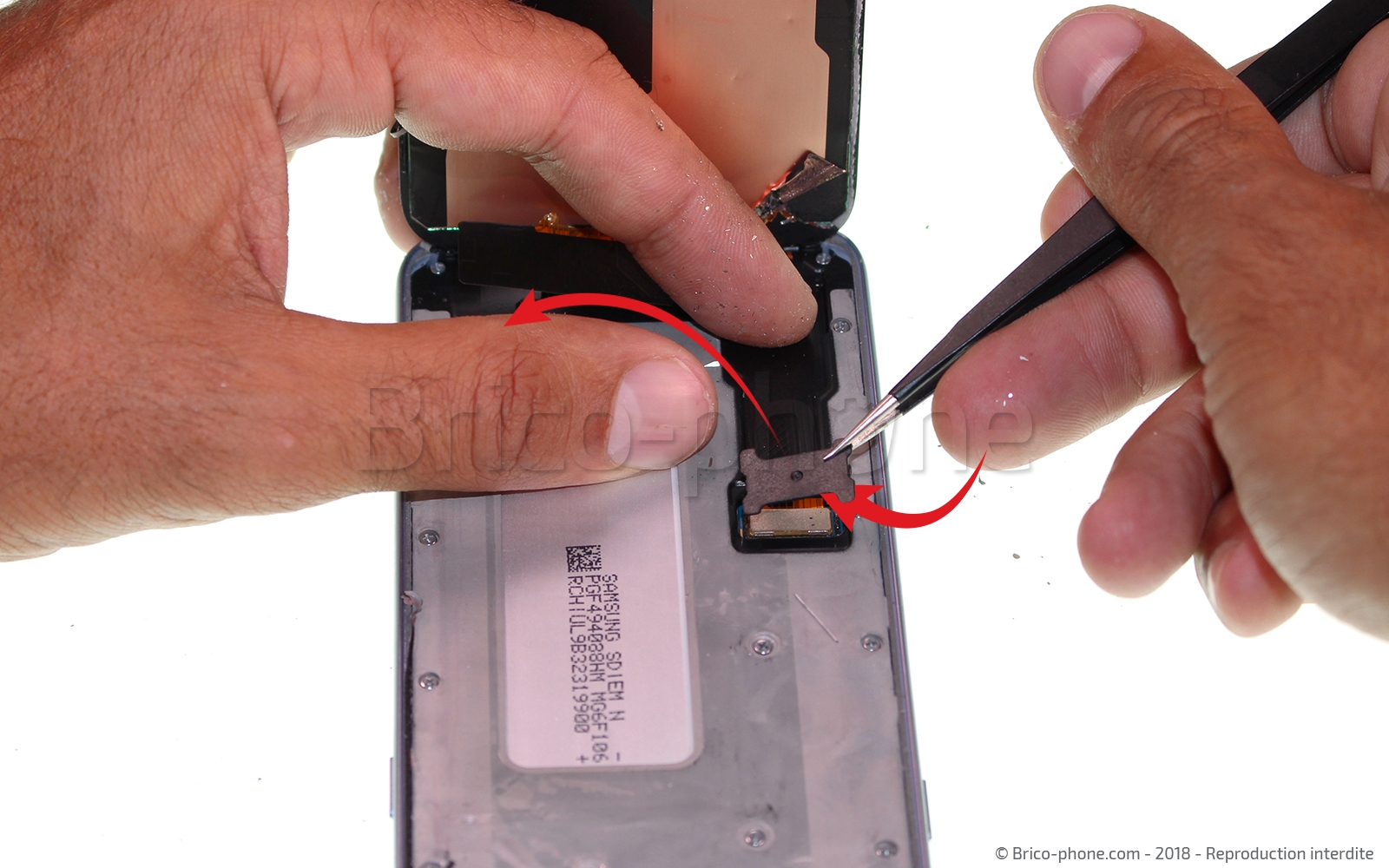

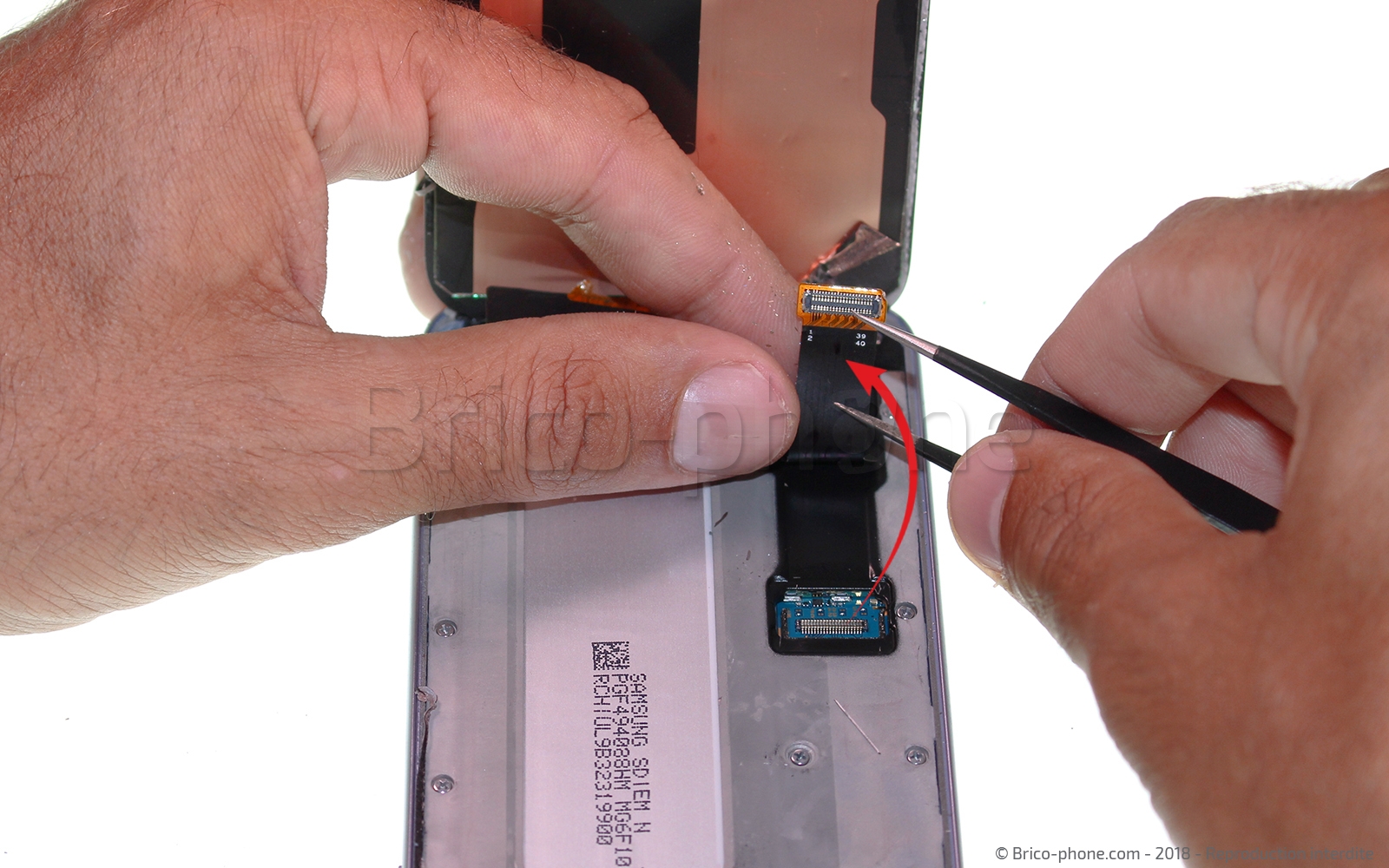

Avec la pincette de votre kit d'outils, retirez le cache en plastique qui protège le connecteur de votre nappe d'écran. Une fois retiré, vous pouvez débrancher l'écran et le séparer du reste du téléphone.

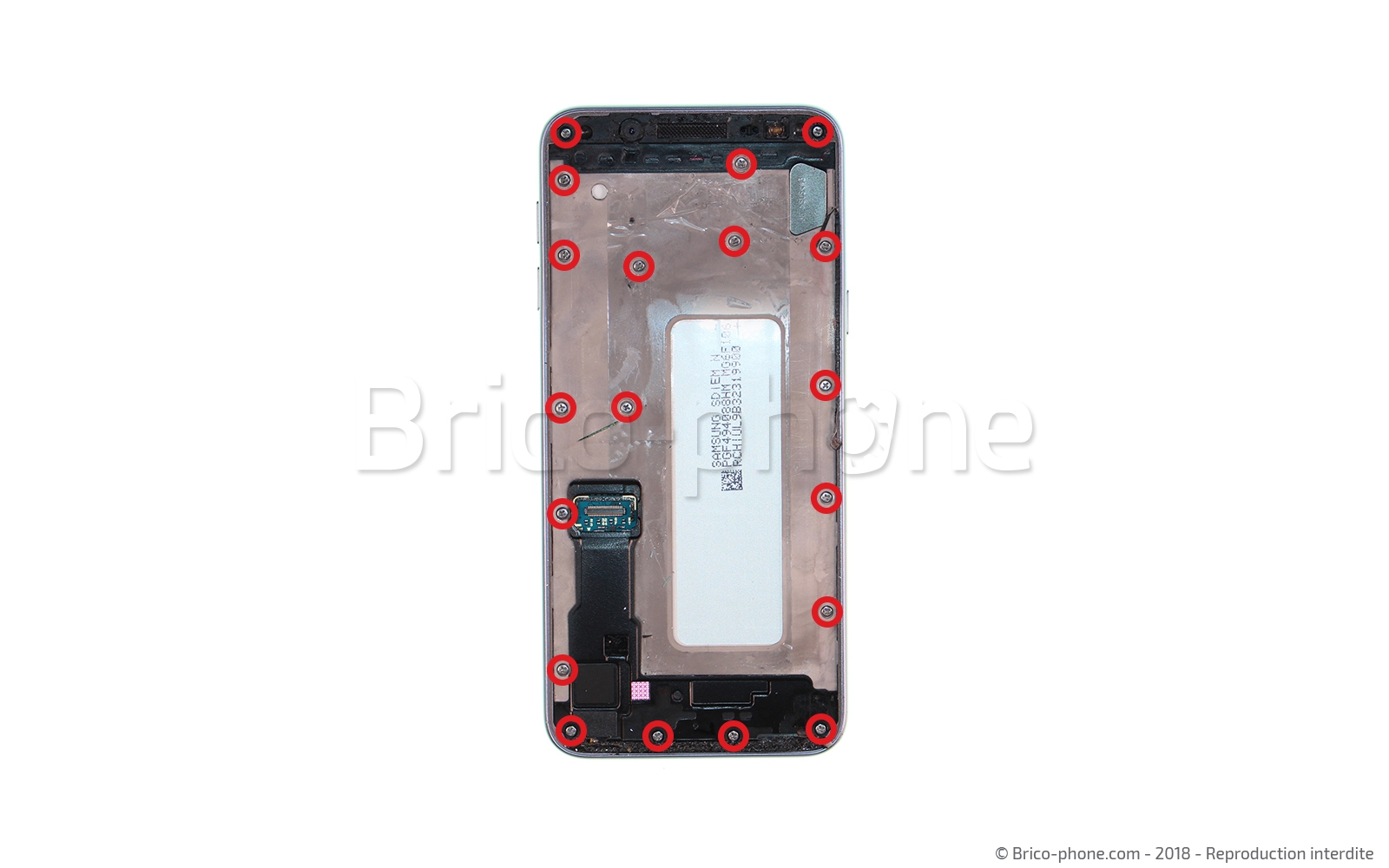

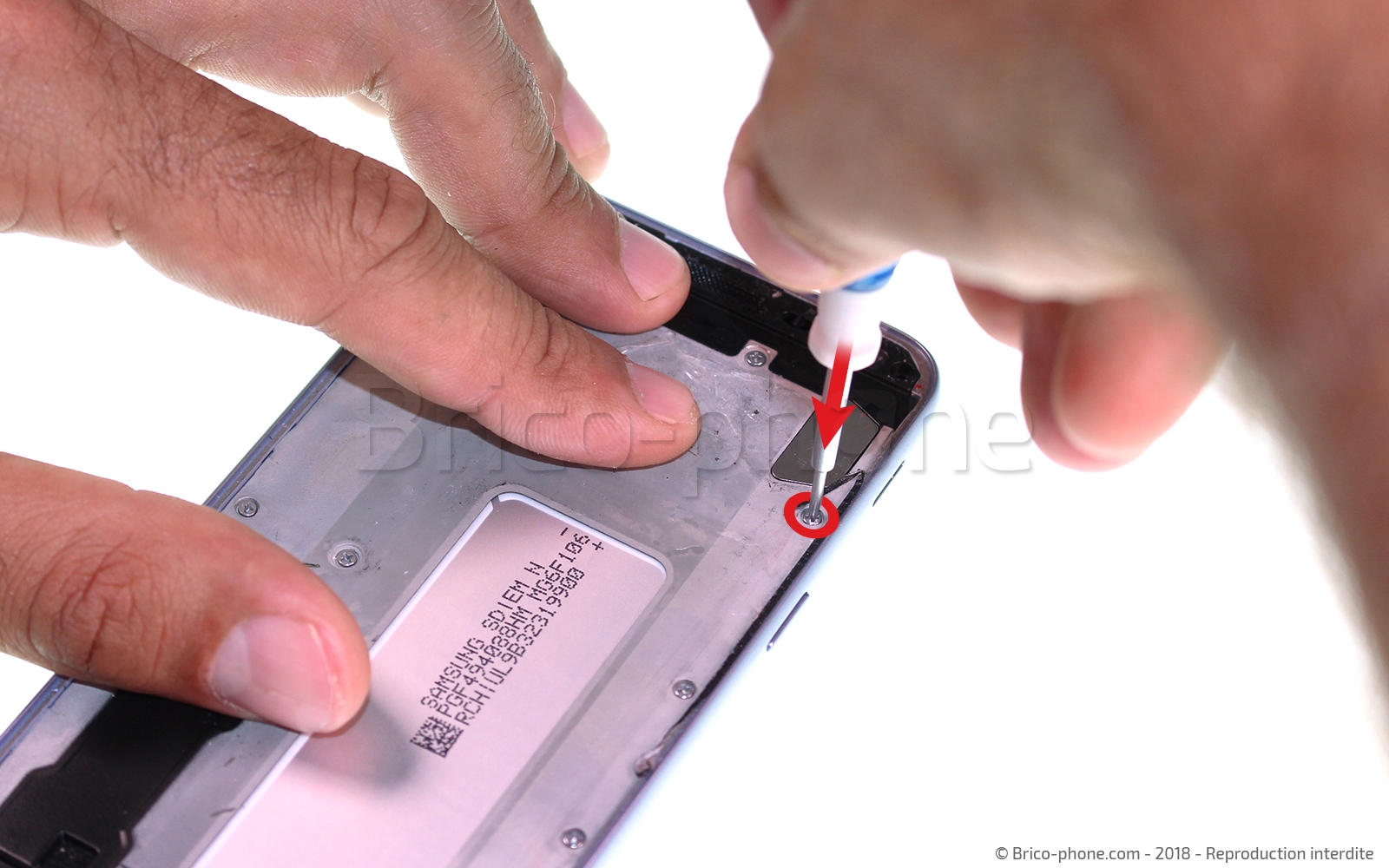

Munissez-vous de votre tournevis cruciforme pour retirer les 19 vis qui solidarisent le châssis intermédiaire et la coque arrière du téléphone. Prenez soin de ne perdre aucune vis !

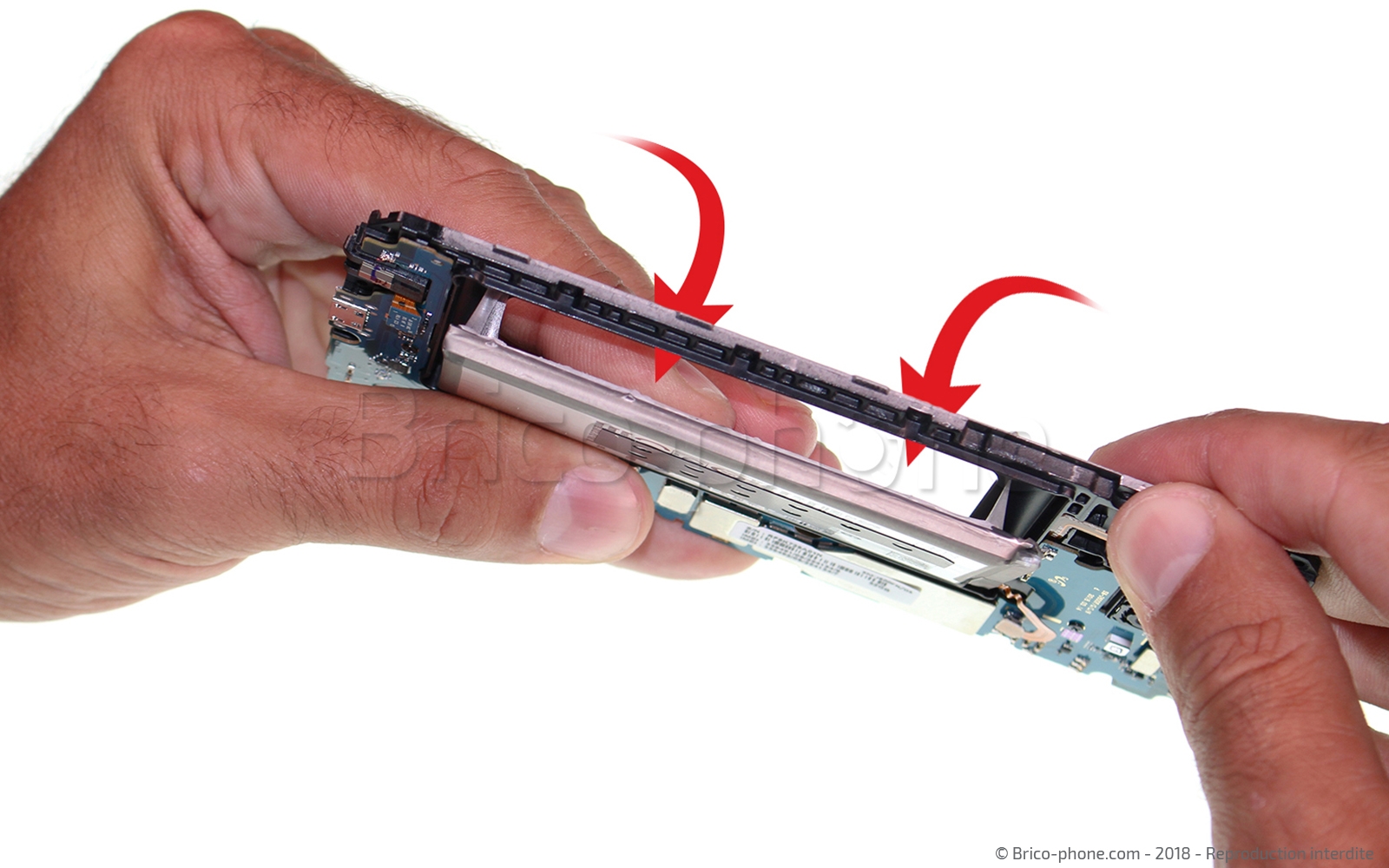

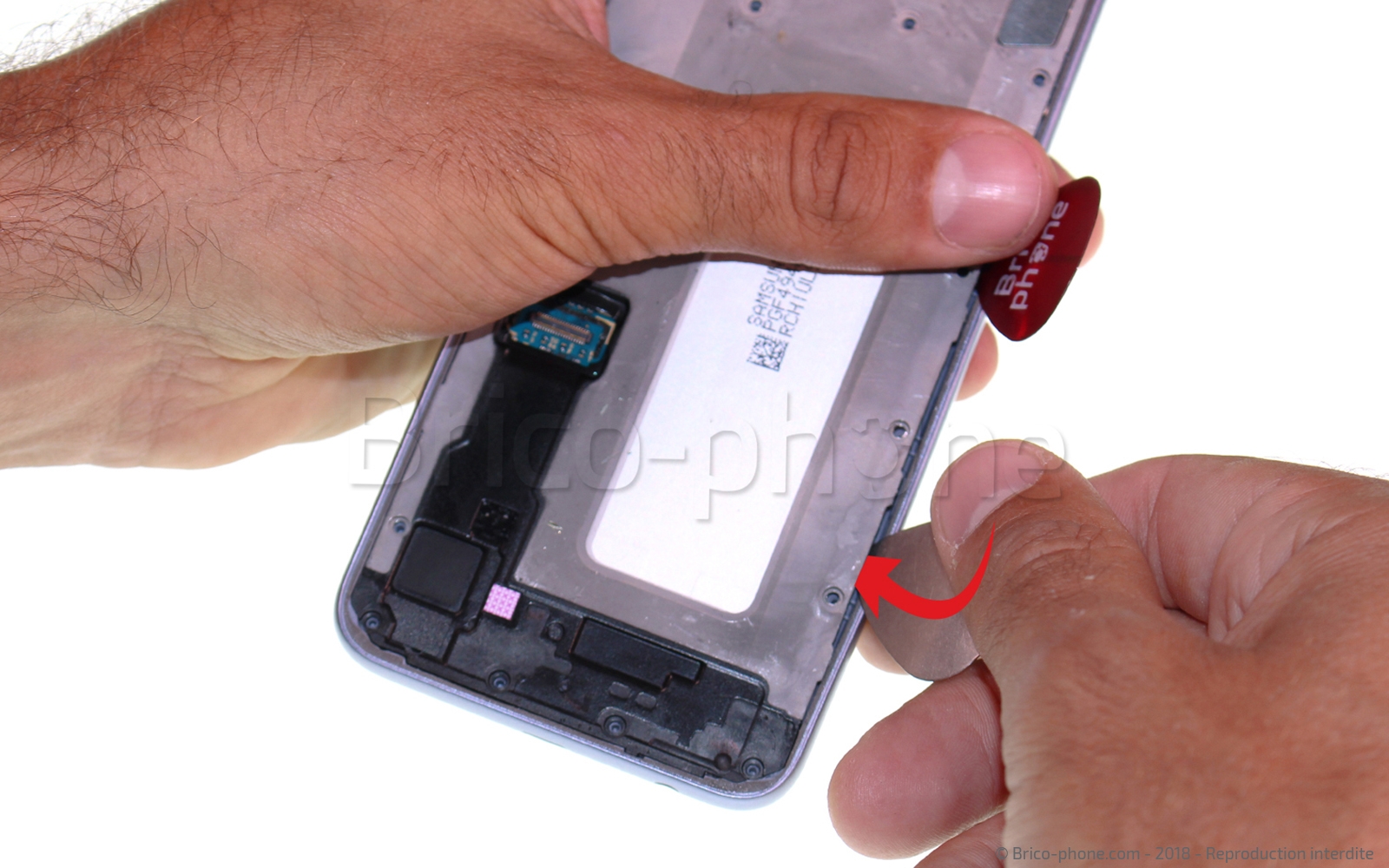

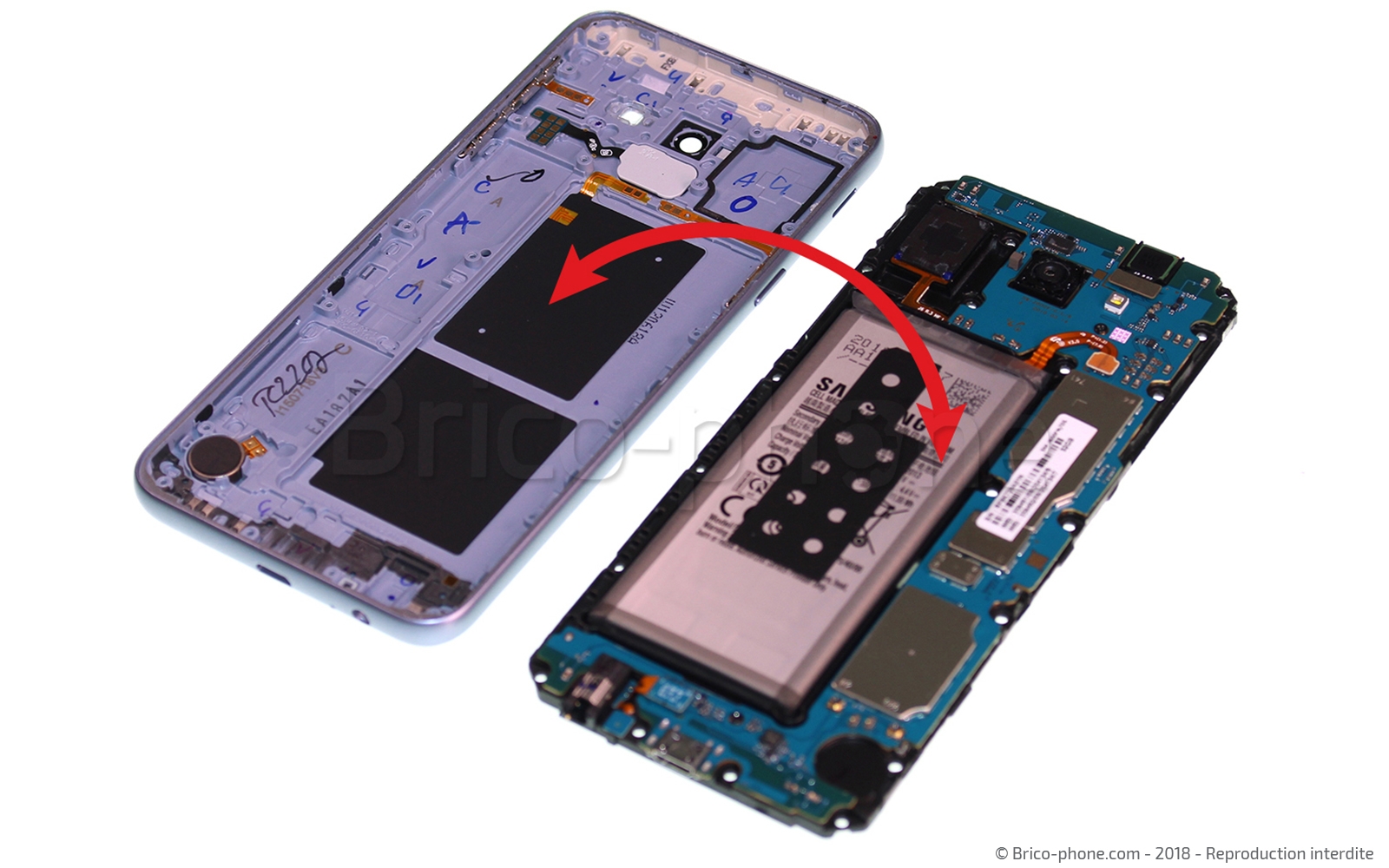

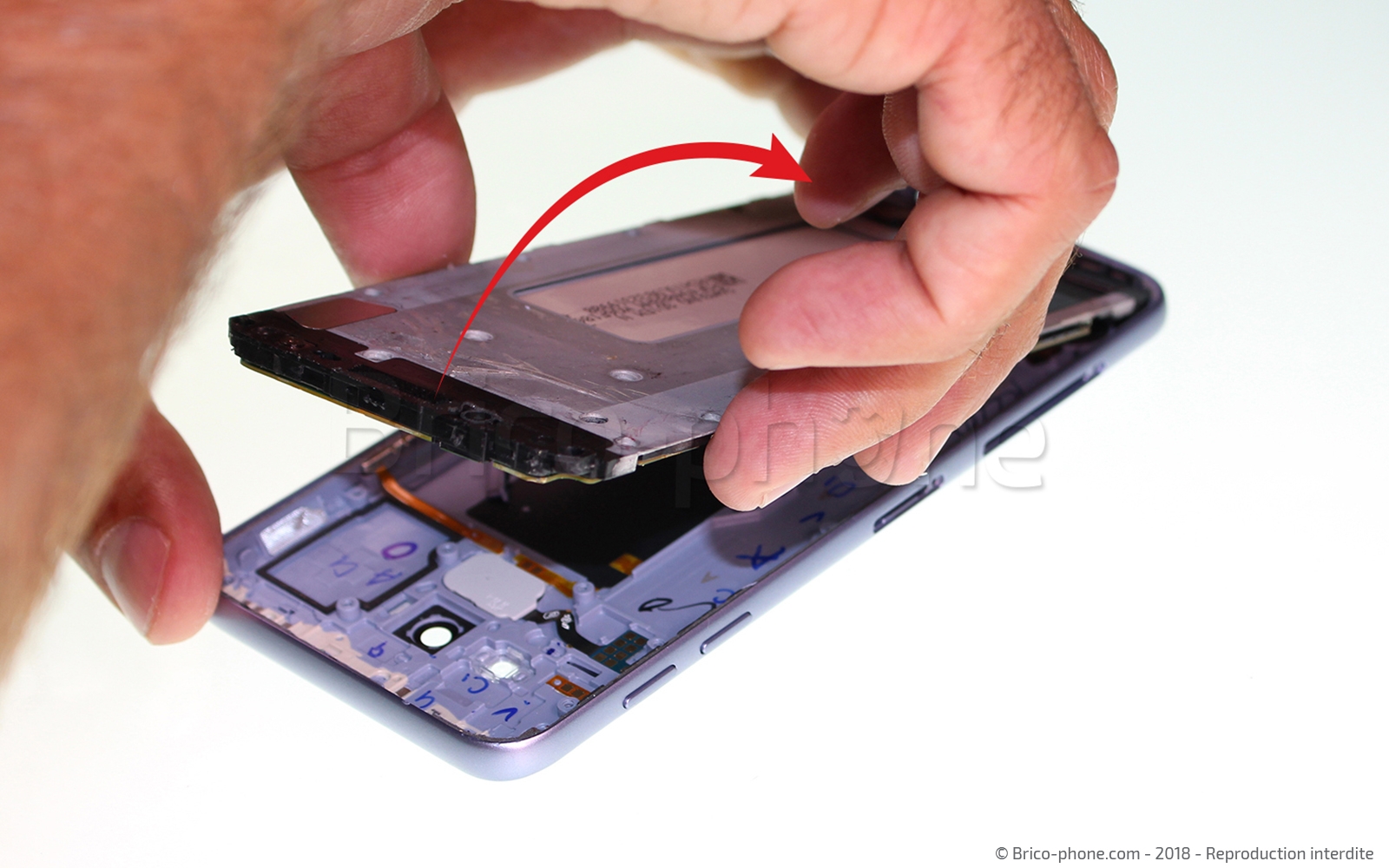

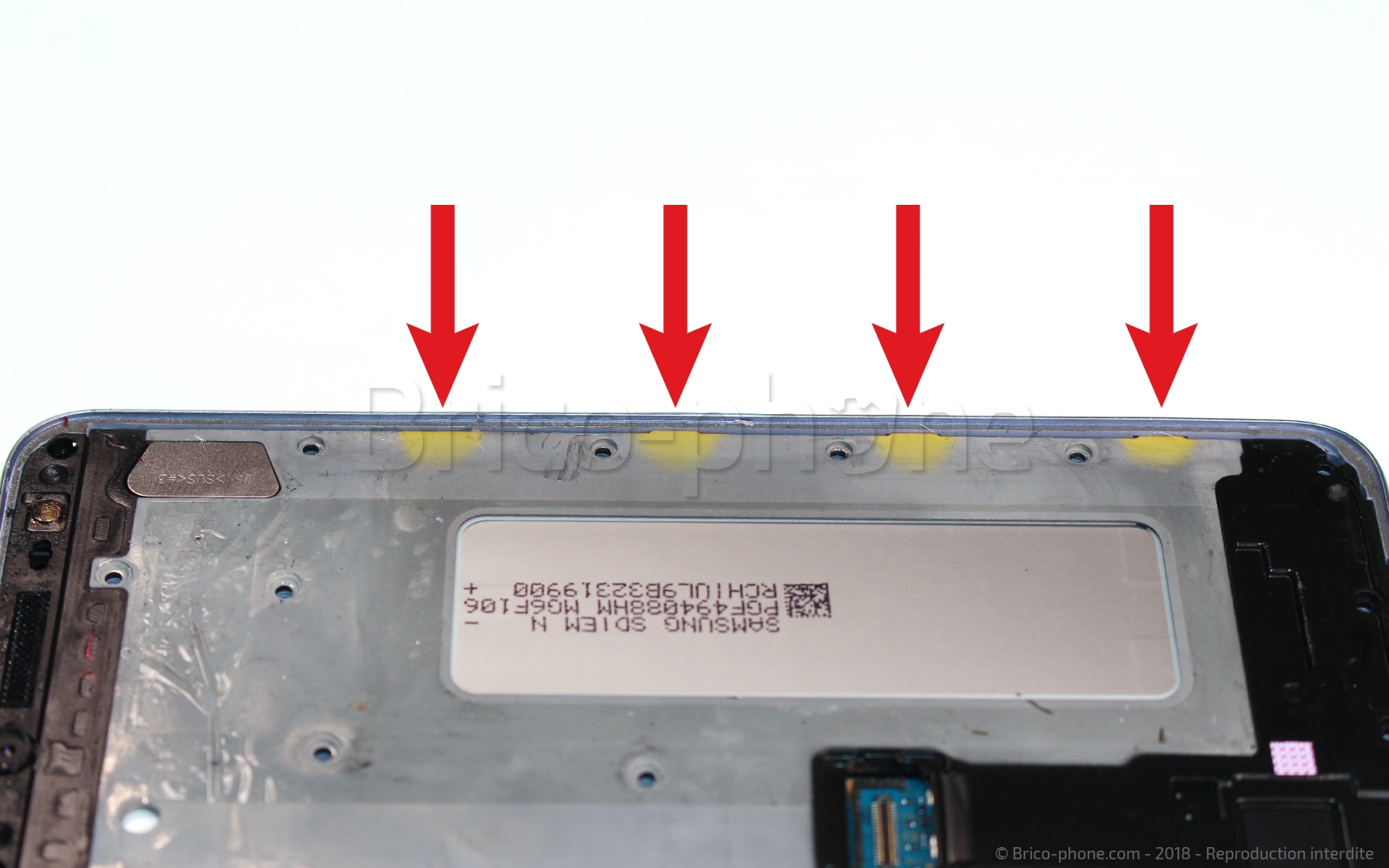

Le chassis intermédiaire est maintenant maintenu dans la coque arrière par des clips sur son contour. Pour le sortir, il vous suffit de faire levier avec un médiator le long du contour du châssis.

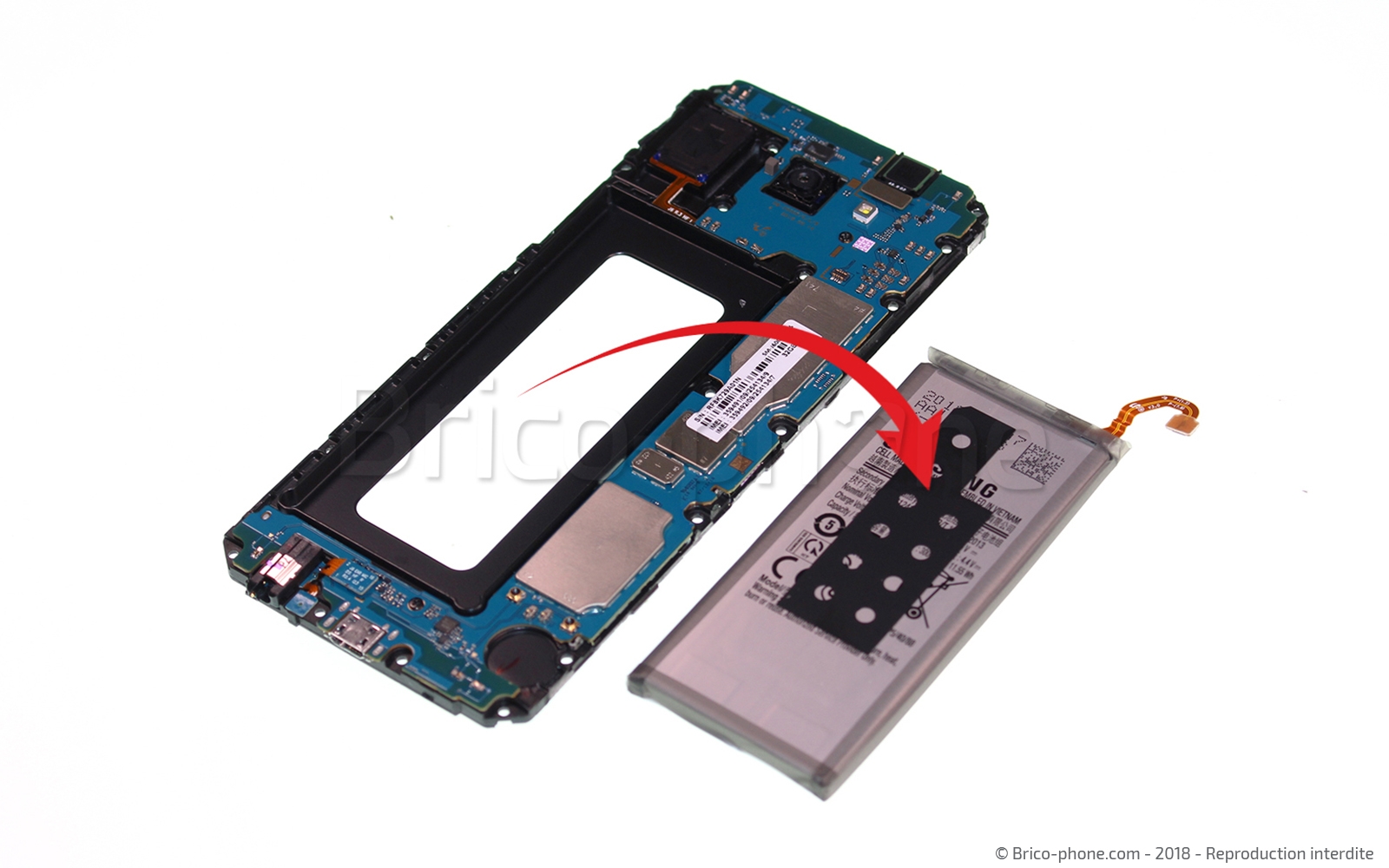

Le chassis intermédiaire étant maintenant séparé du reste du téléphone vous pouvez en retirer la batterie.

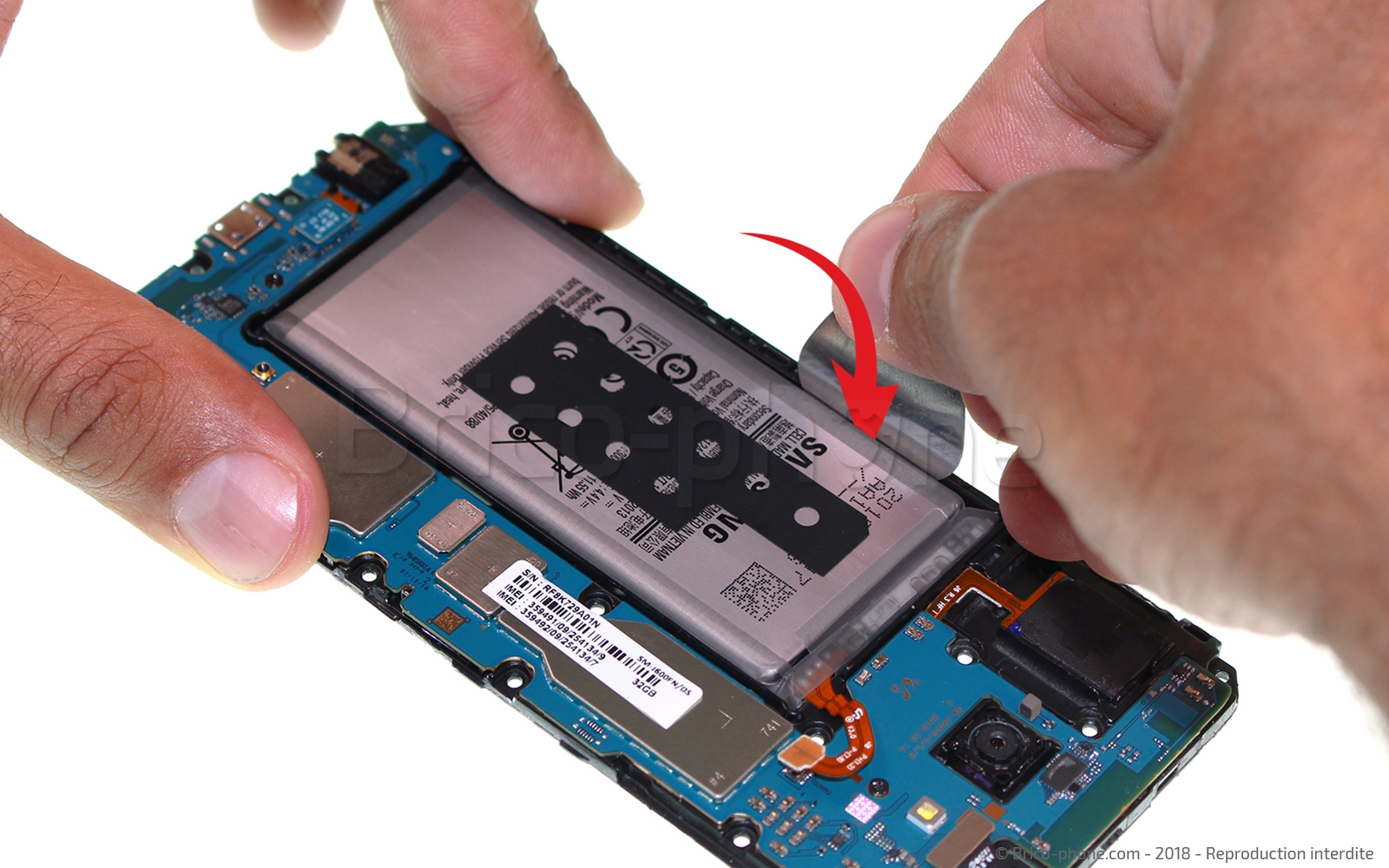

Pour cela, déconnectez la nappe de la batterie avec le levier nylon de votre kit. Vous pourrez ensuite faire levier avec un médiator métal pour commencer à la libérer de la colle qui la retient dans le châssis et enfin la pousser par le trou au dos pour la sortir du téléphone.

Nous allons maintenant libérer la carte mère afin d'accéder à l'appareil photo qui est à l'arrière.

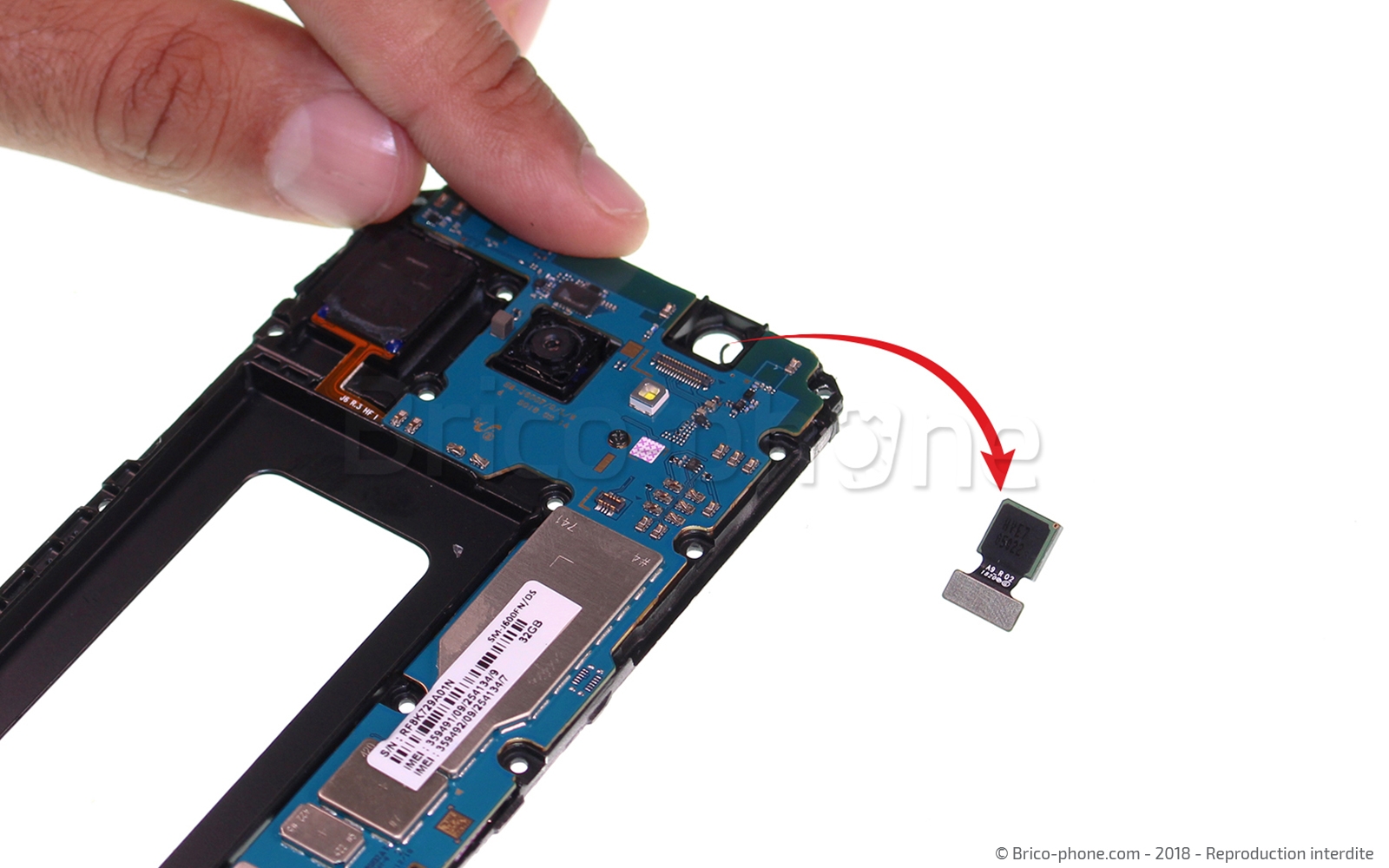

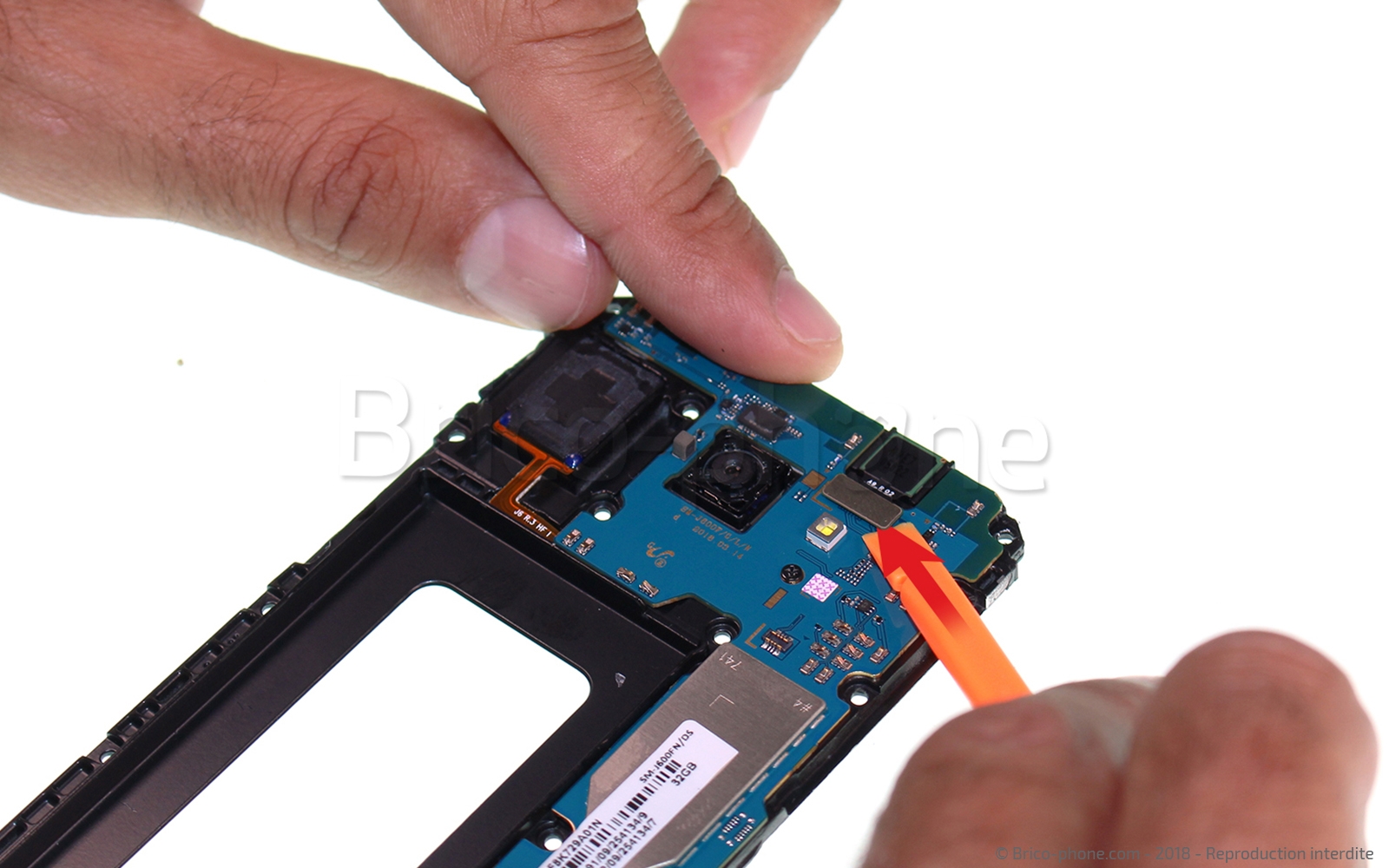

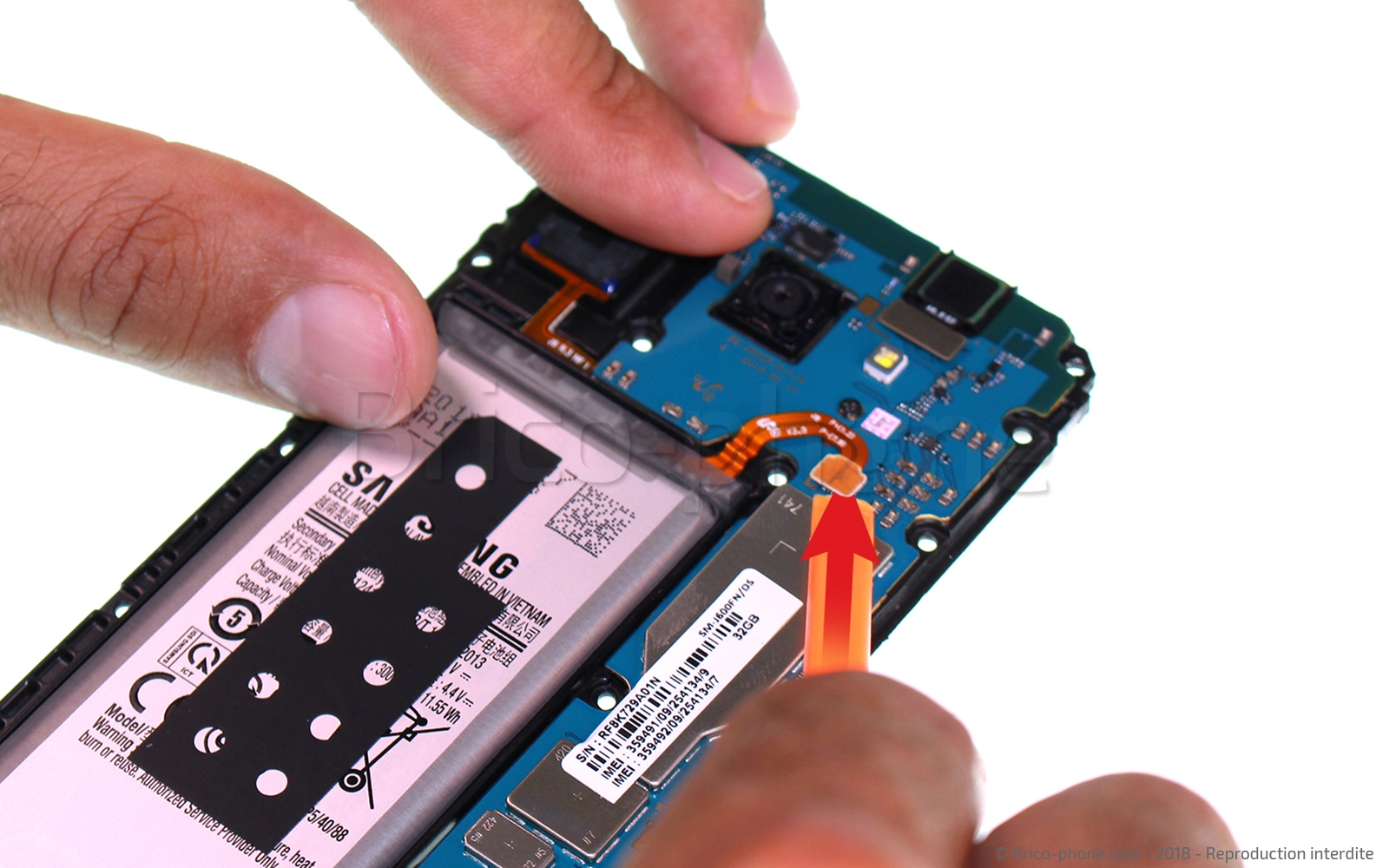

A l'aide de votre levier en nylon et de votre pincette, déconnectez la caméra avant et retirez-la de la carte mère.

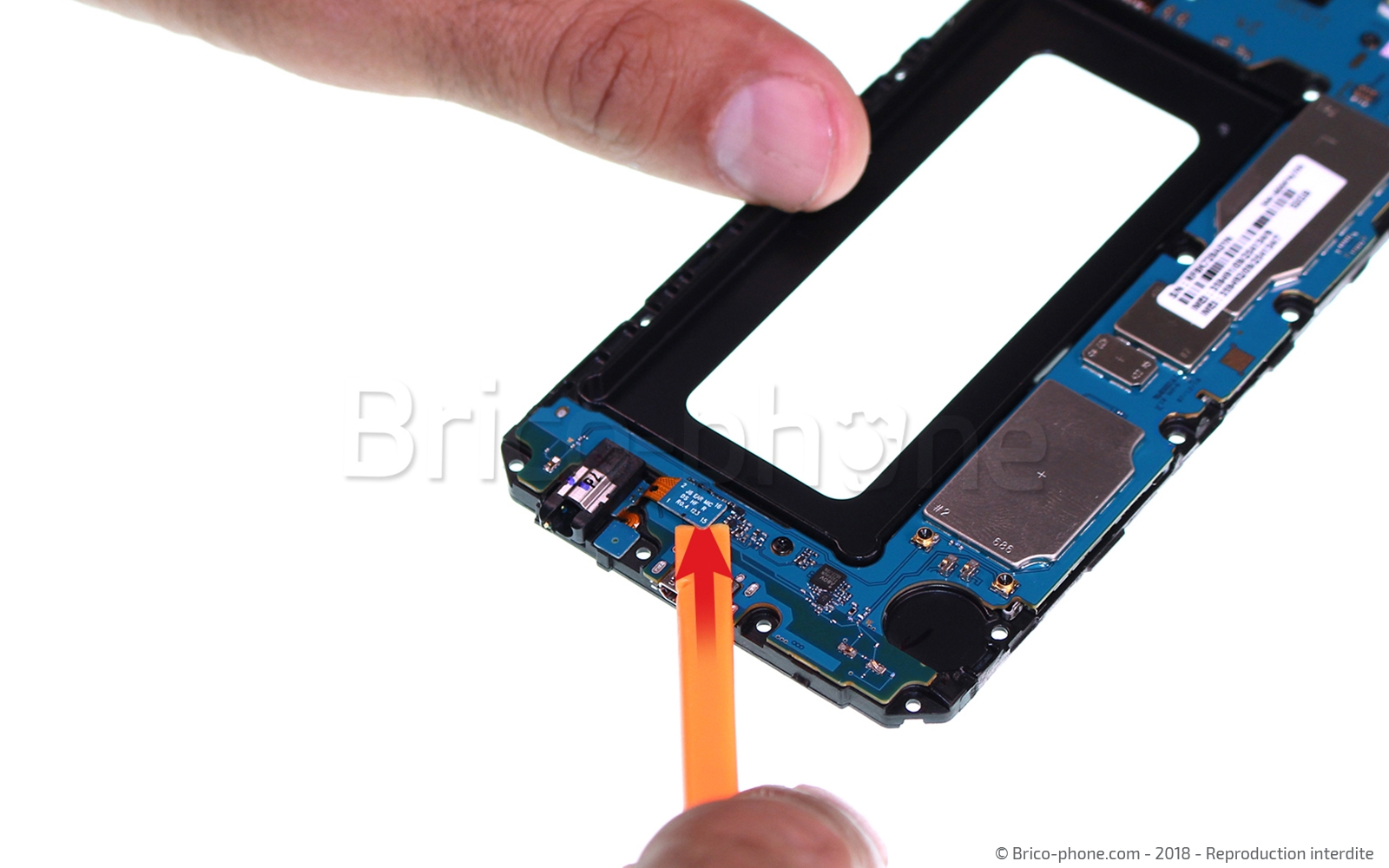

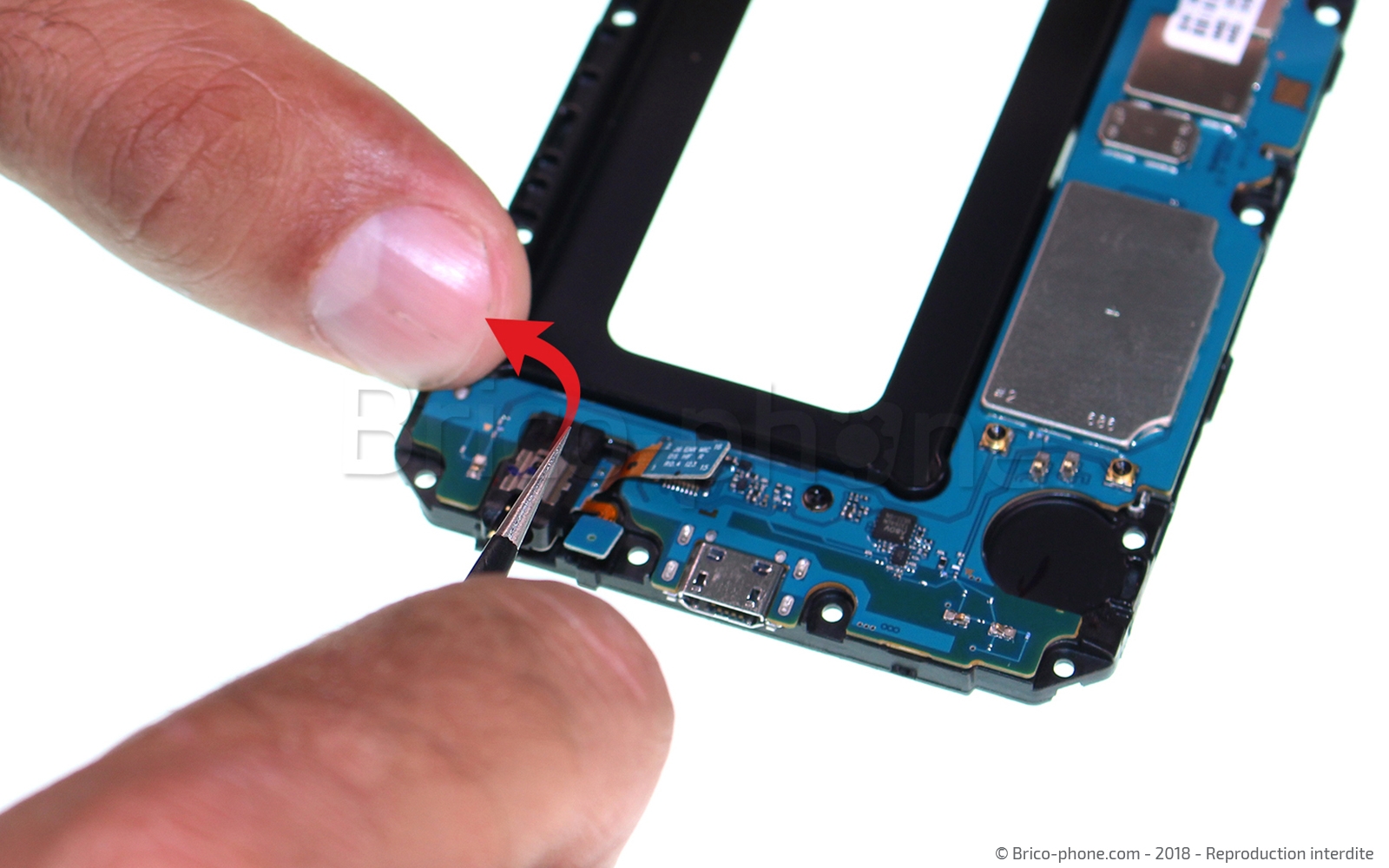

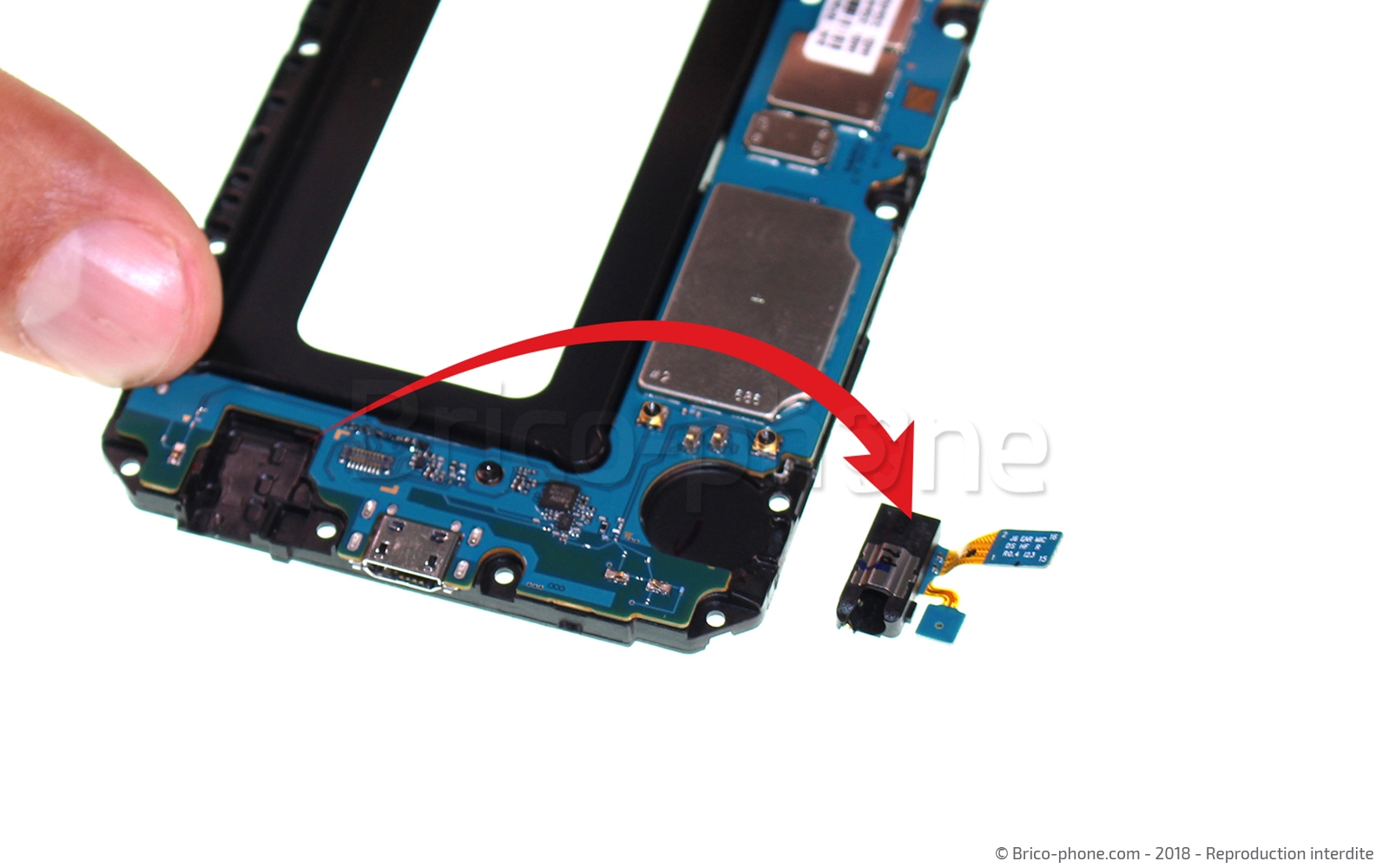

Une nouvelle fois, utilisez votre levier en nylon pour défaire la connectique de votre prise audio jack ainsi que pour retirer le micro de son encoche. Retirez ensuite le bloc prise jack de la carte mère avec votre pincette.

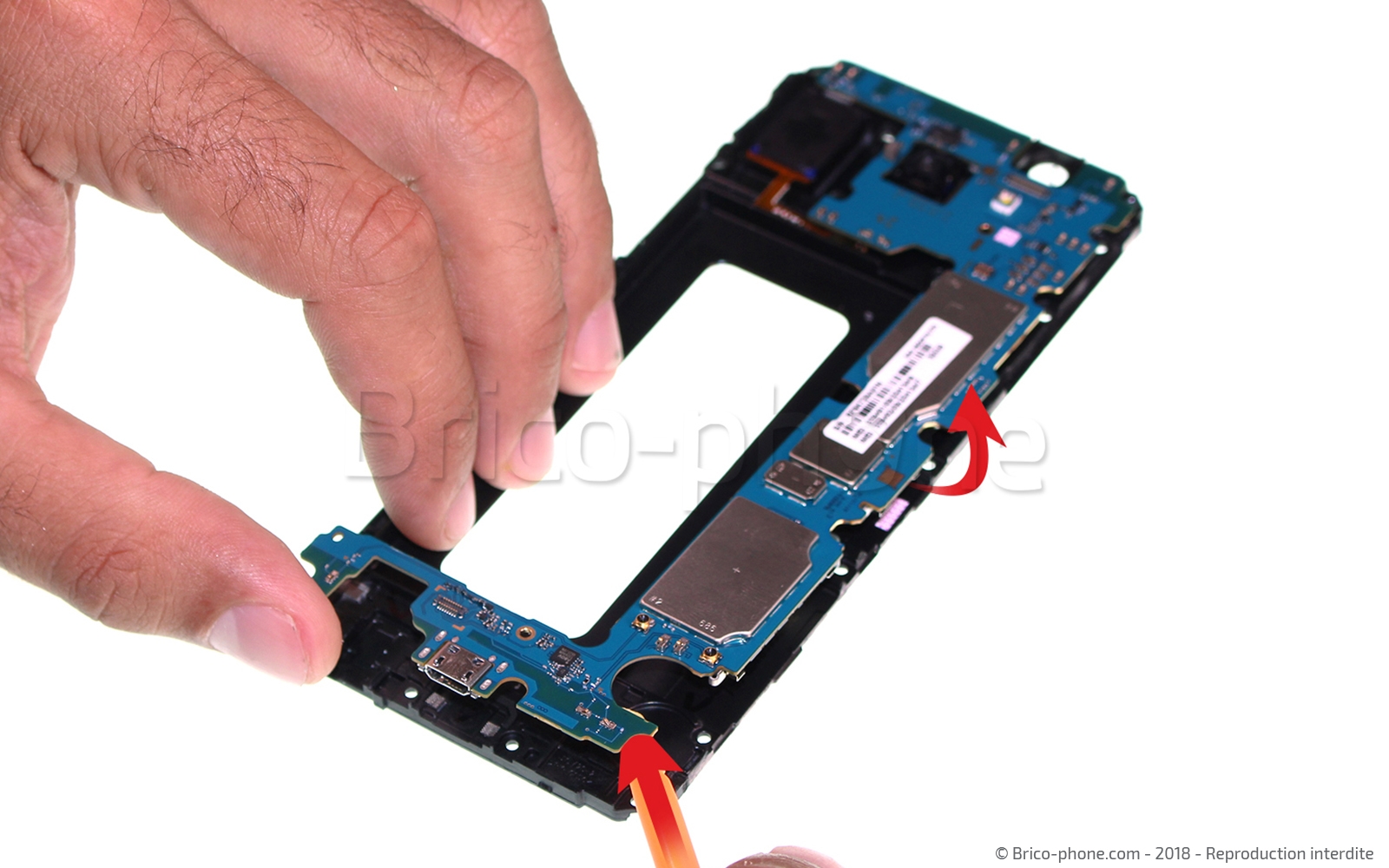

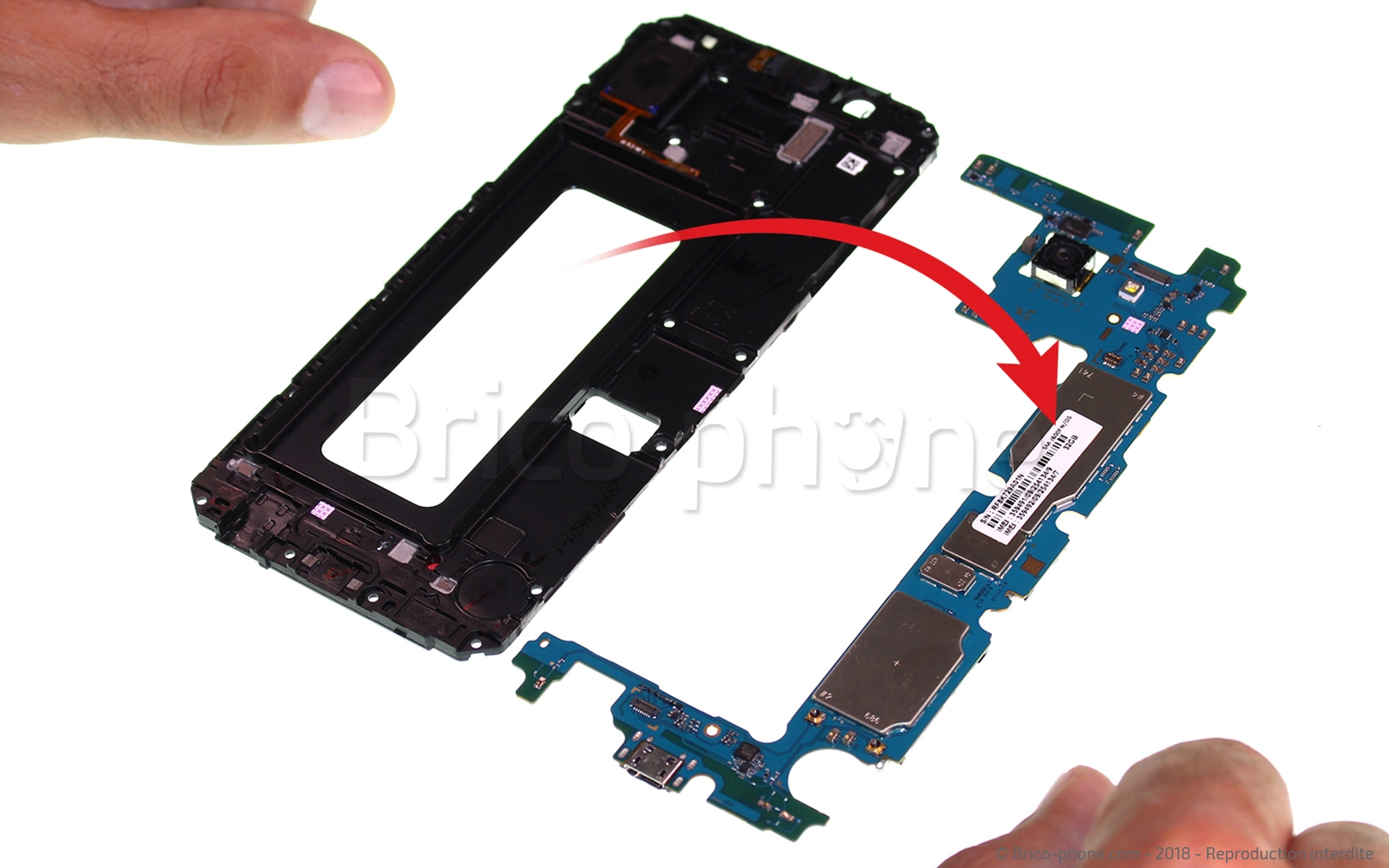

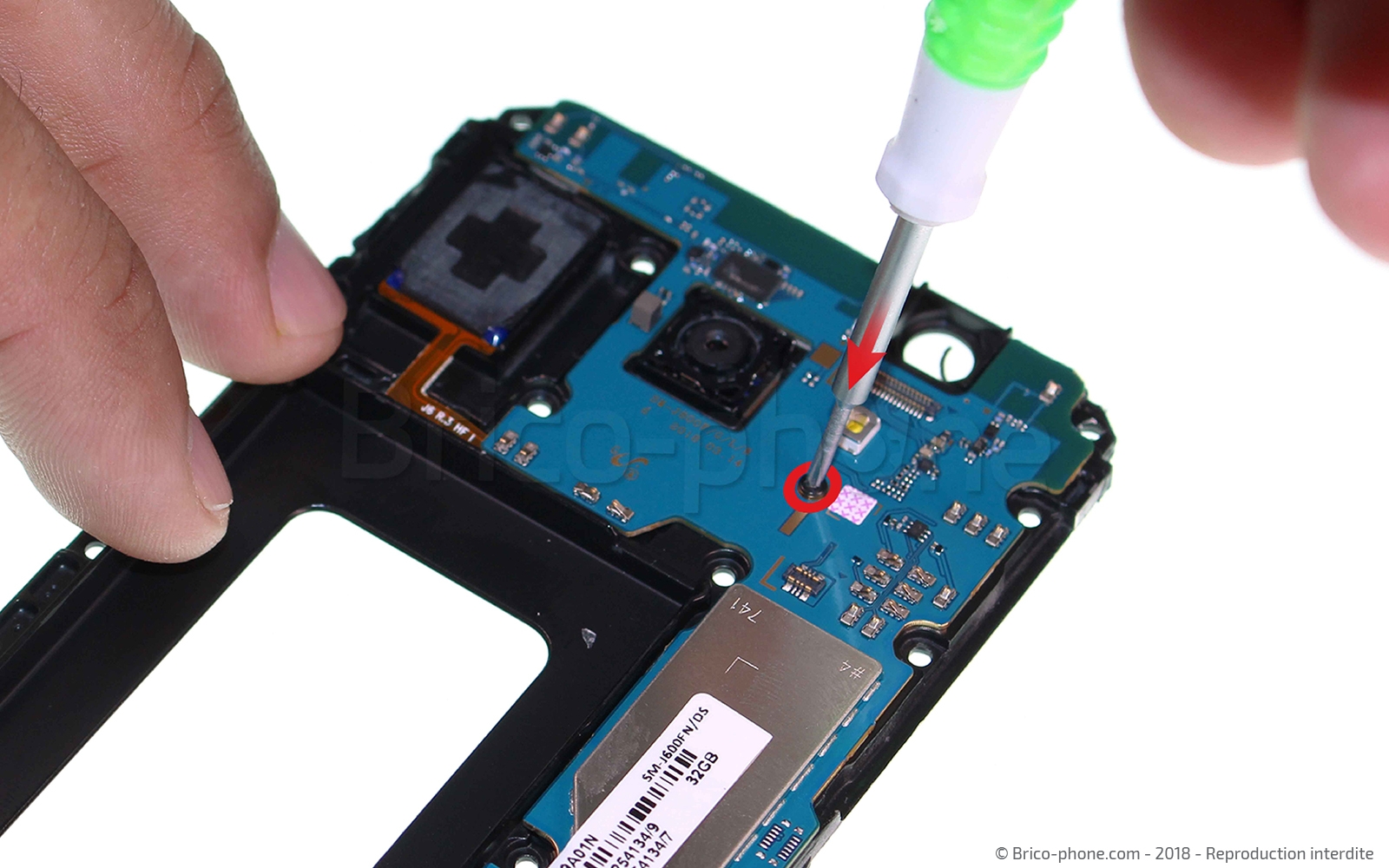

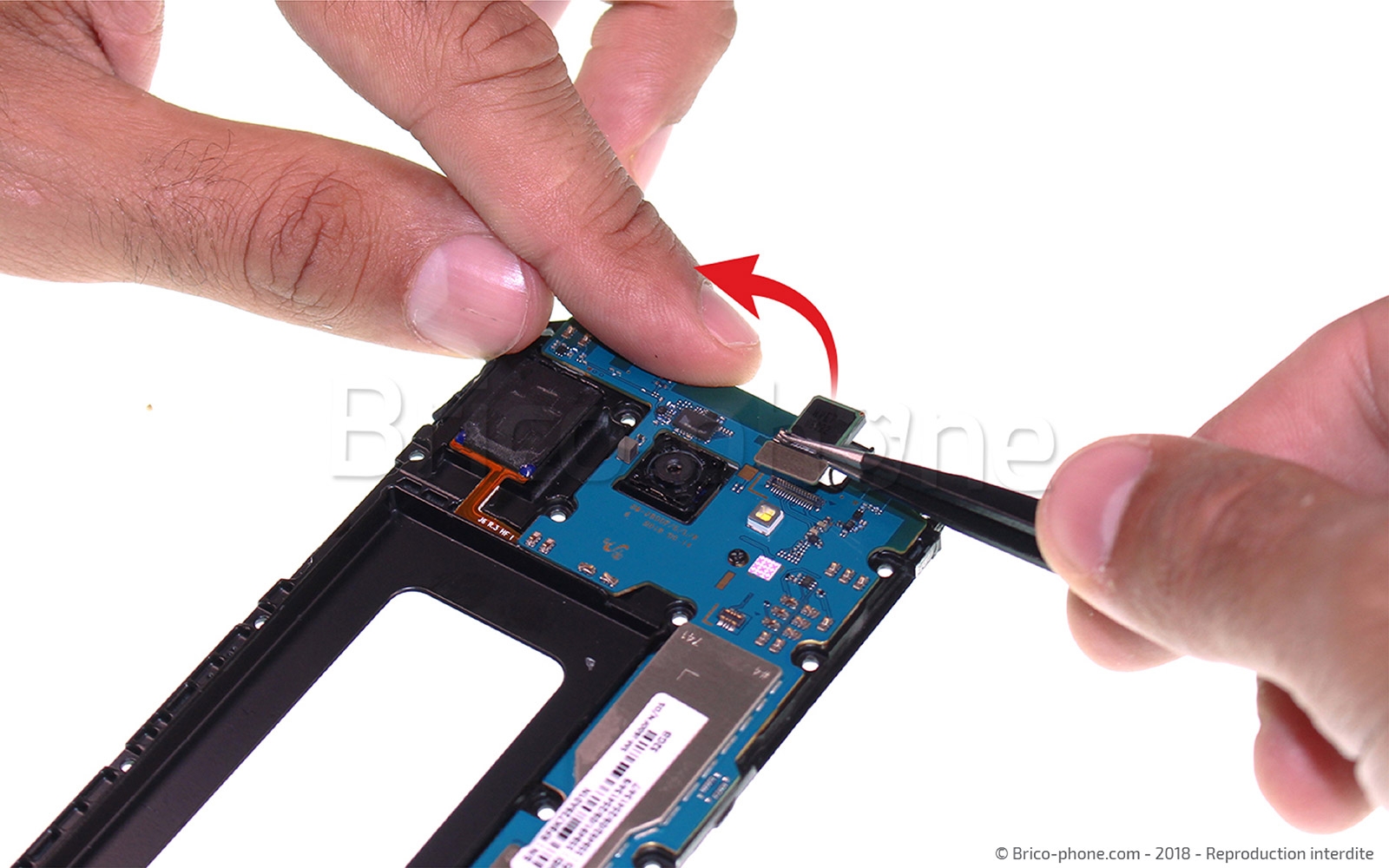

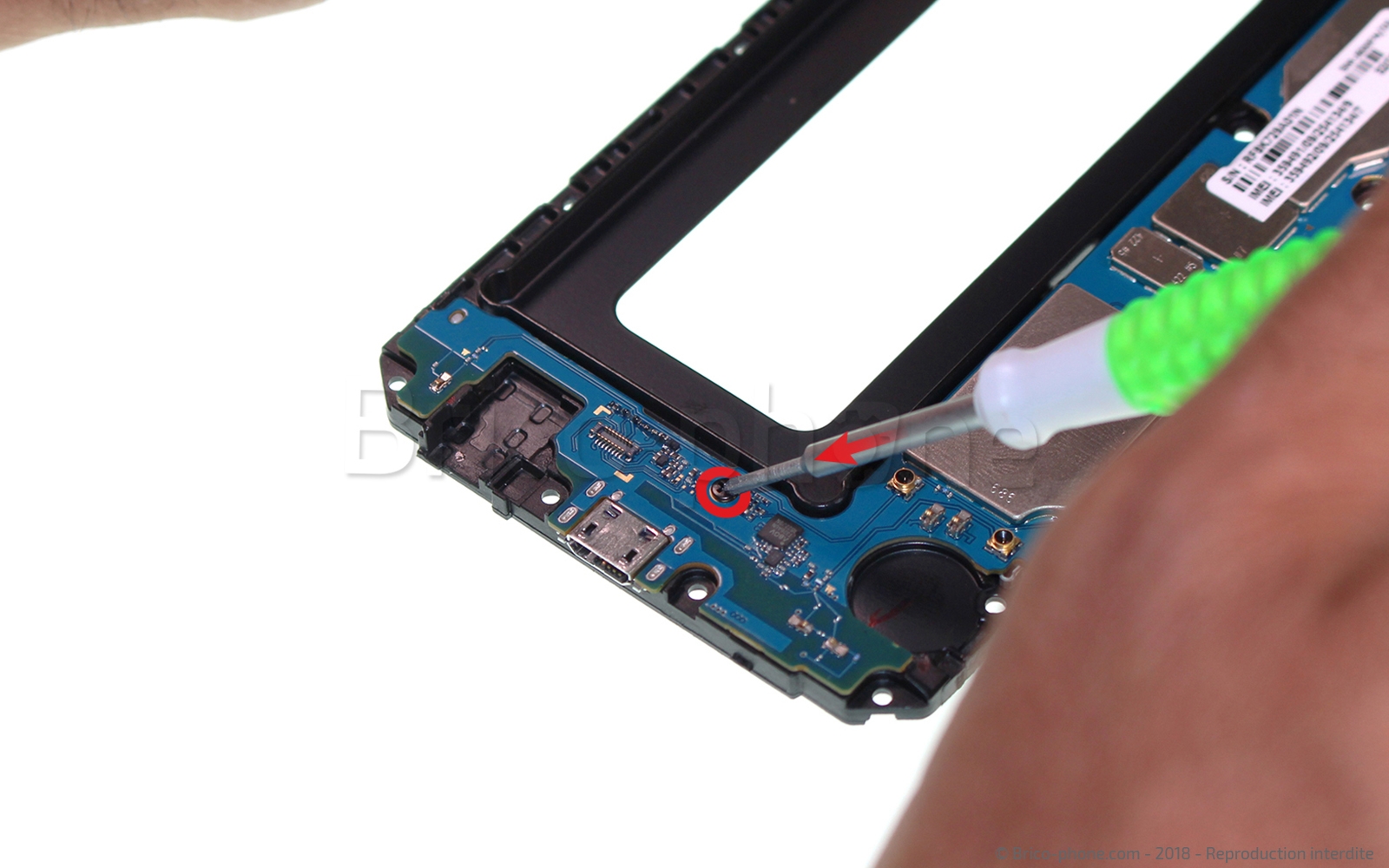

Prenez votre tournevis cruciforme et retirez les deux vis qui tiennent votre carte mère en place. Elle pourra ensuite être extraite du téléphone sans difficulté.

Maintenant que votre carte mère est séparée du téléphone, retournez-la pour accéder au connecteur de la caméra arrière.

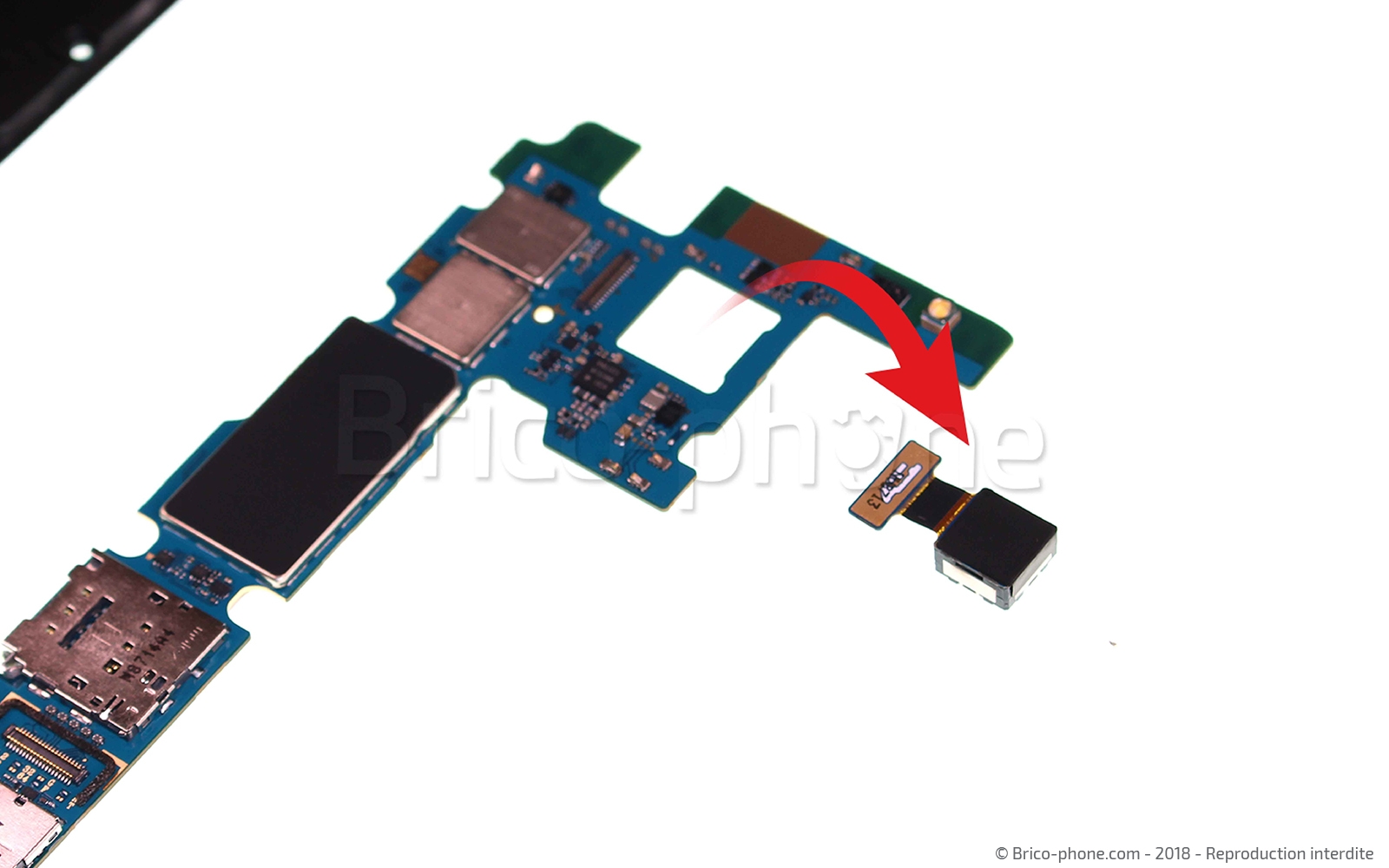

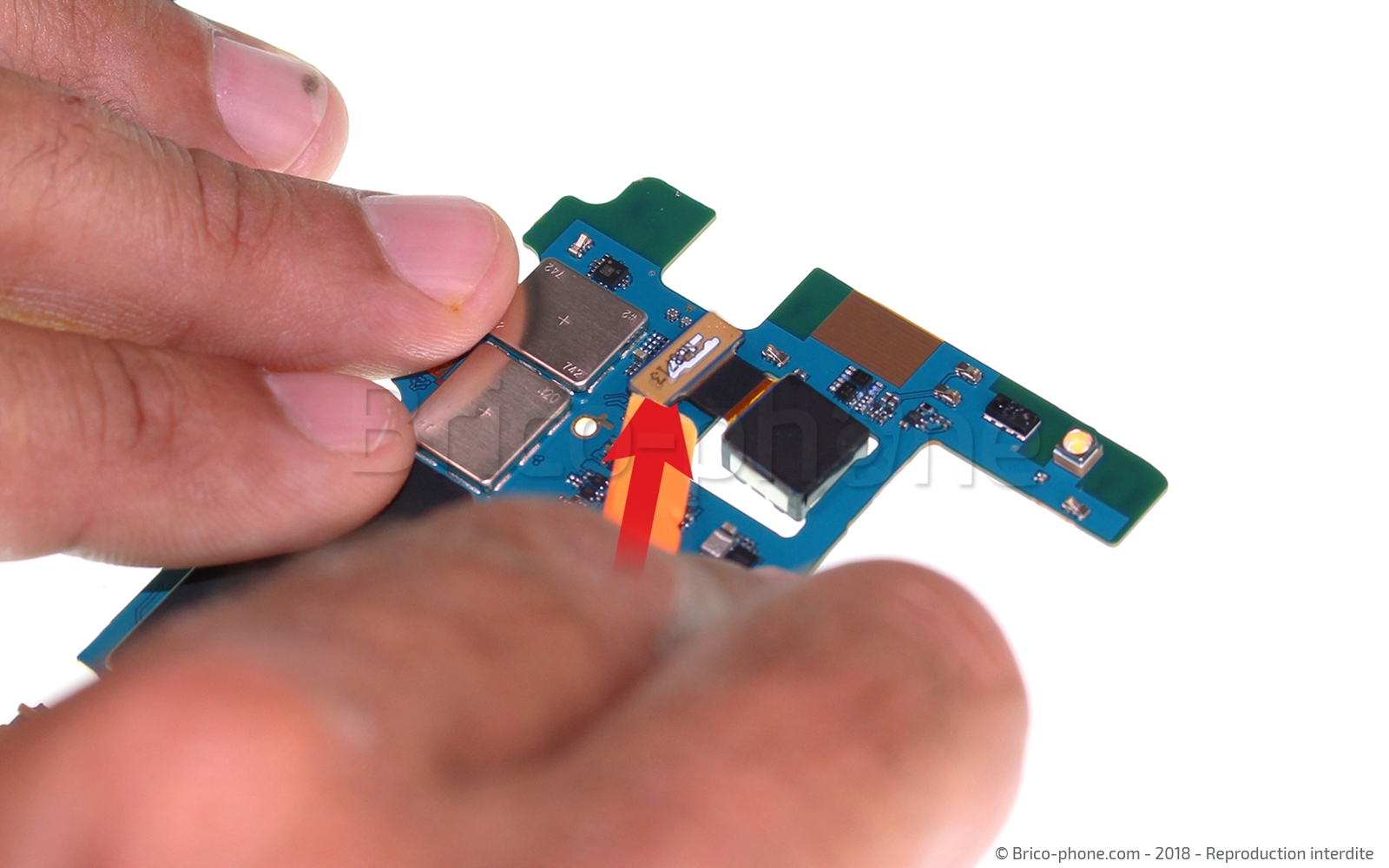

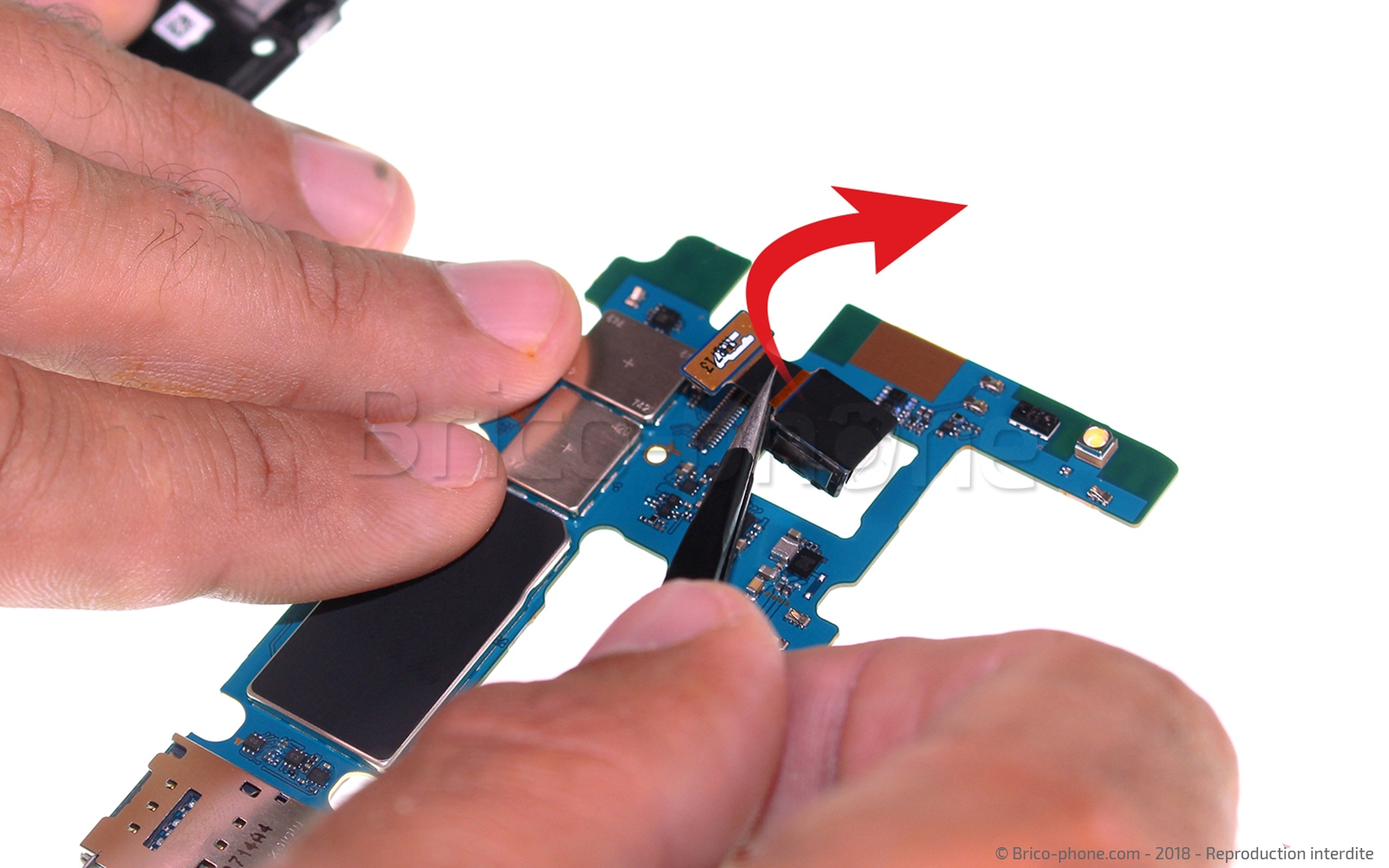

Avec votre levier en nylon, déconnectez-la puis sortez la caméra à l'aide de votre pincette. Vous pouvez maintenant la remplacer par la nouvelle.

Maintenant que votre caméra arrière défectueuse a été retiré du téléphone, il vous suffit de suivre les étapes de ce tutoriel dans l'ordre inverse pour remonter votre téléphone.

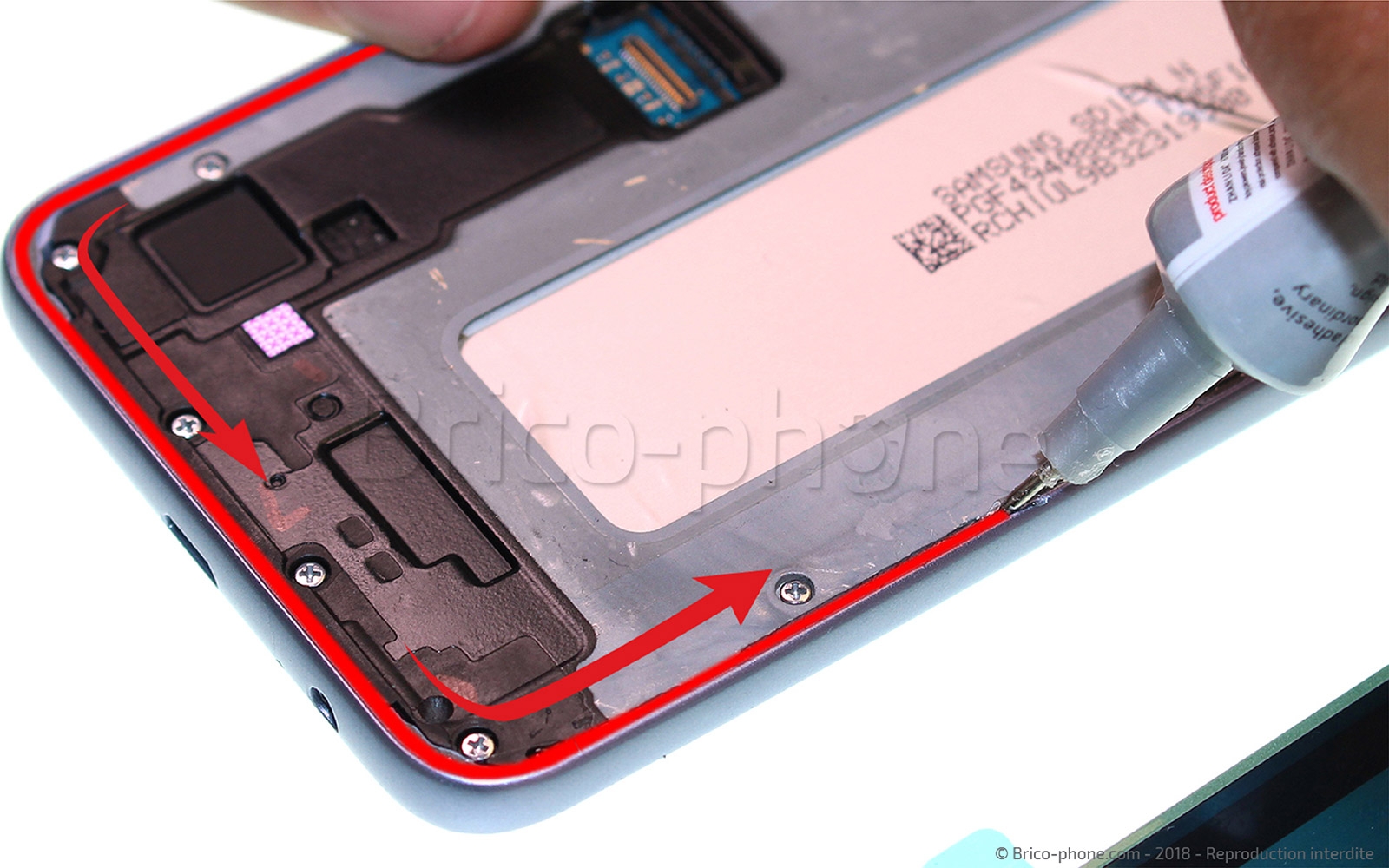

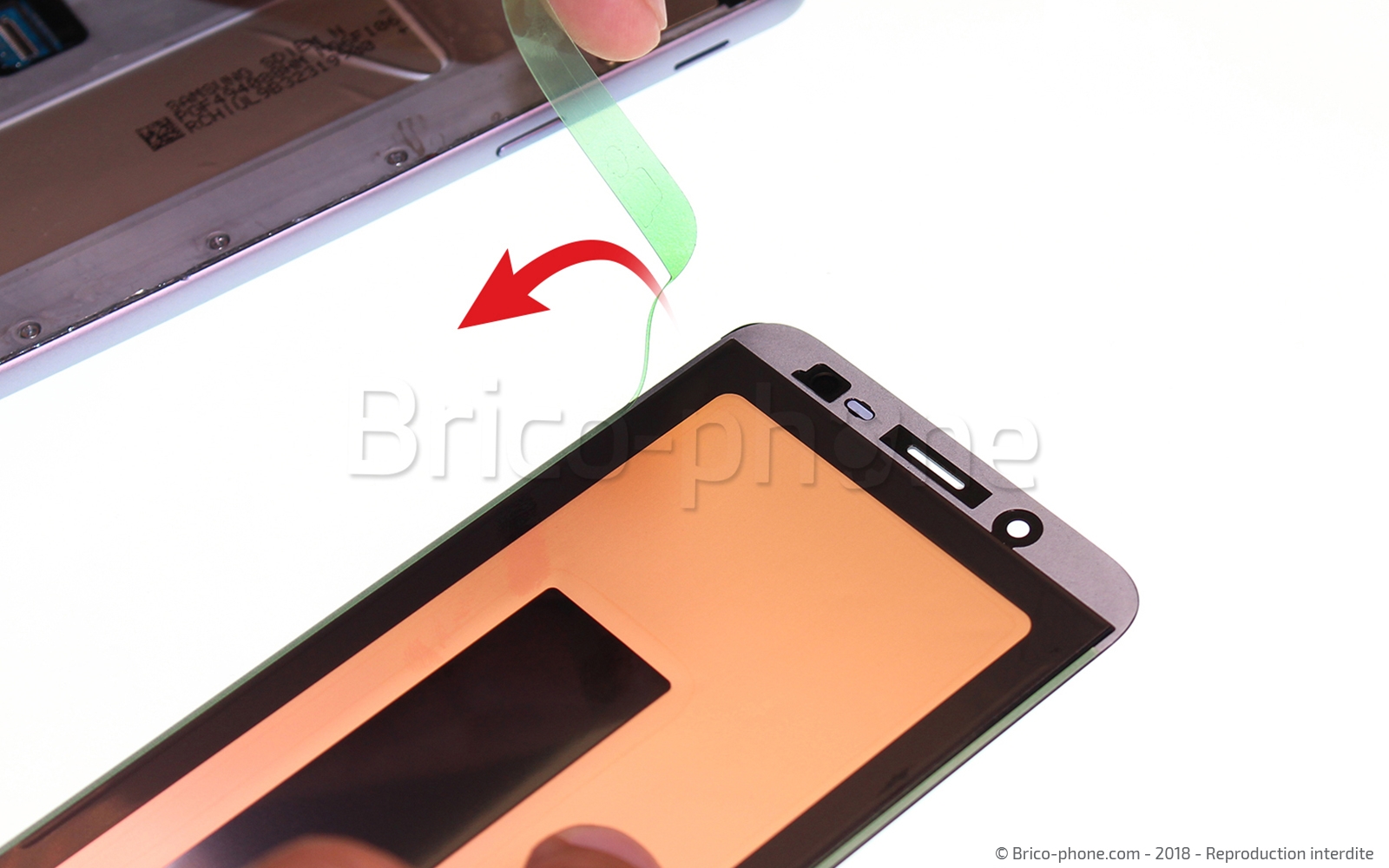

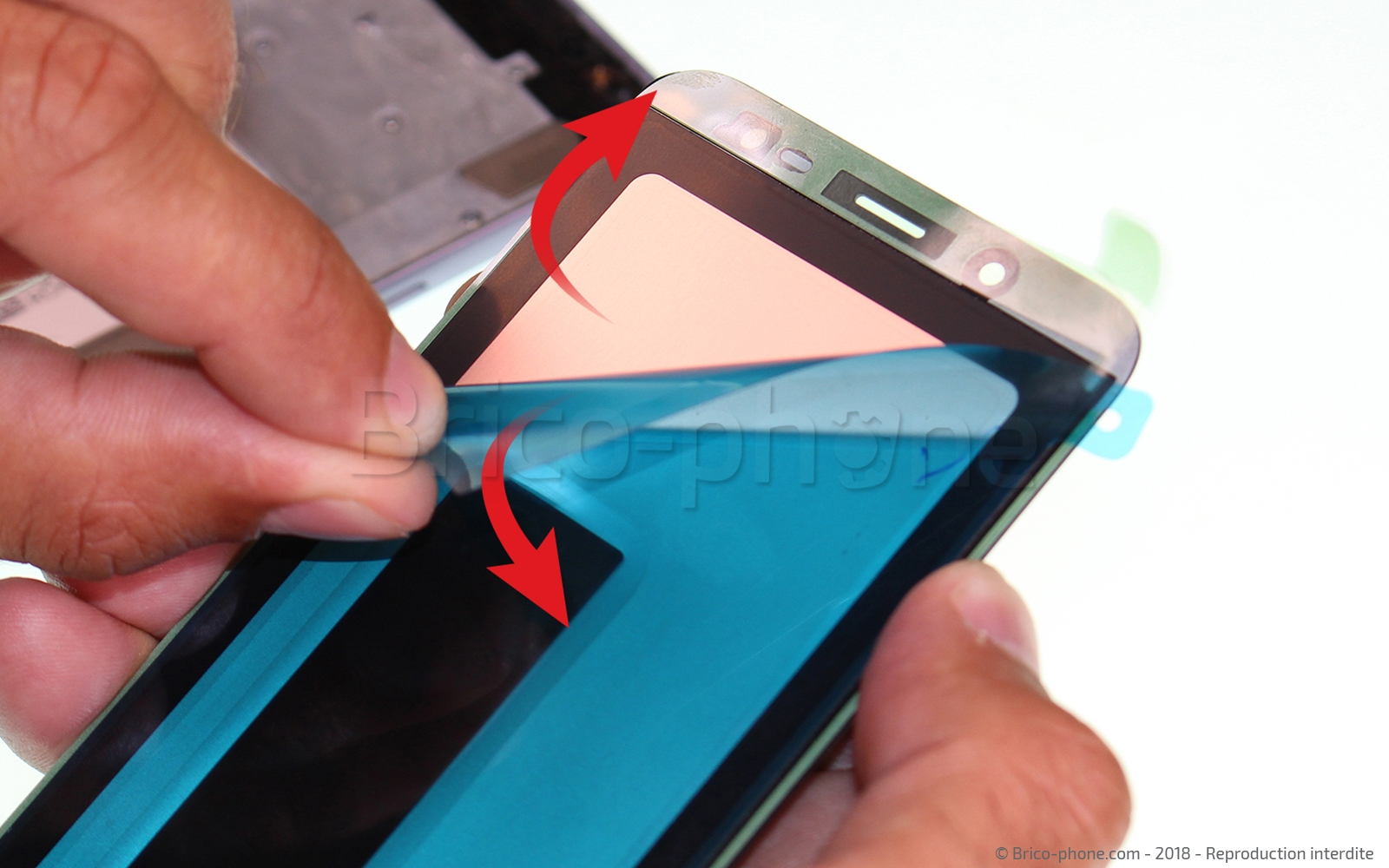

Au moment de la pose de l'écran, n'hésitez pas à utiliser un autocollant pour écrans si celui-ci n'est pas présent sur votre écran de remplacement ou de la colle B7000 (fournie dans le kit en option) pour faire adhérer l'écran parfaitement à la coque arrière.
