Changement de l'écran (vitre + LCD + Plaquette) sur iPhone XR

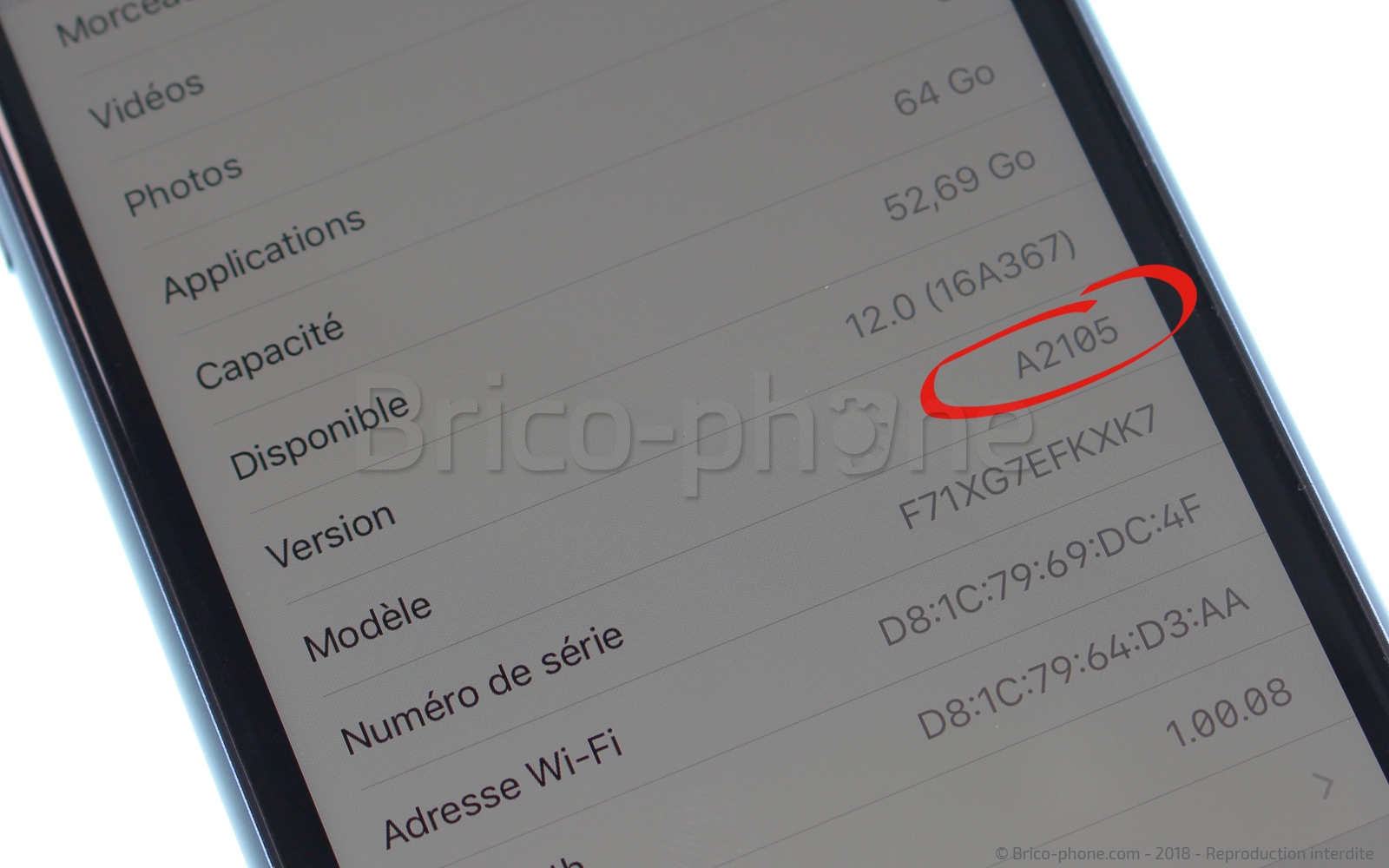

Tout d'abord, assurez-vous de bien posséder un iPhone XR car les pièces détachées sont rarement compatibles entre modèles. Si vous avez un doute, regardez dans les réglages de votre téléphone. Le numéro de modèle doit correspondre à A2105.

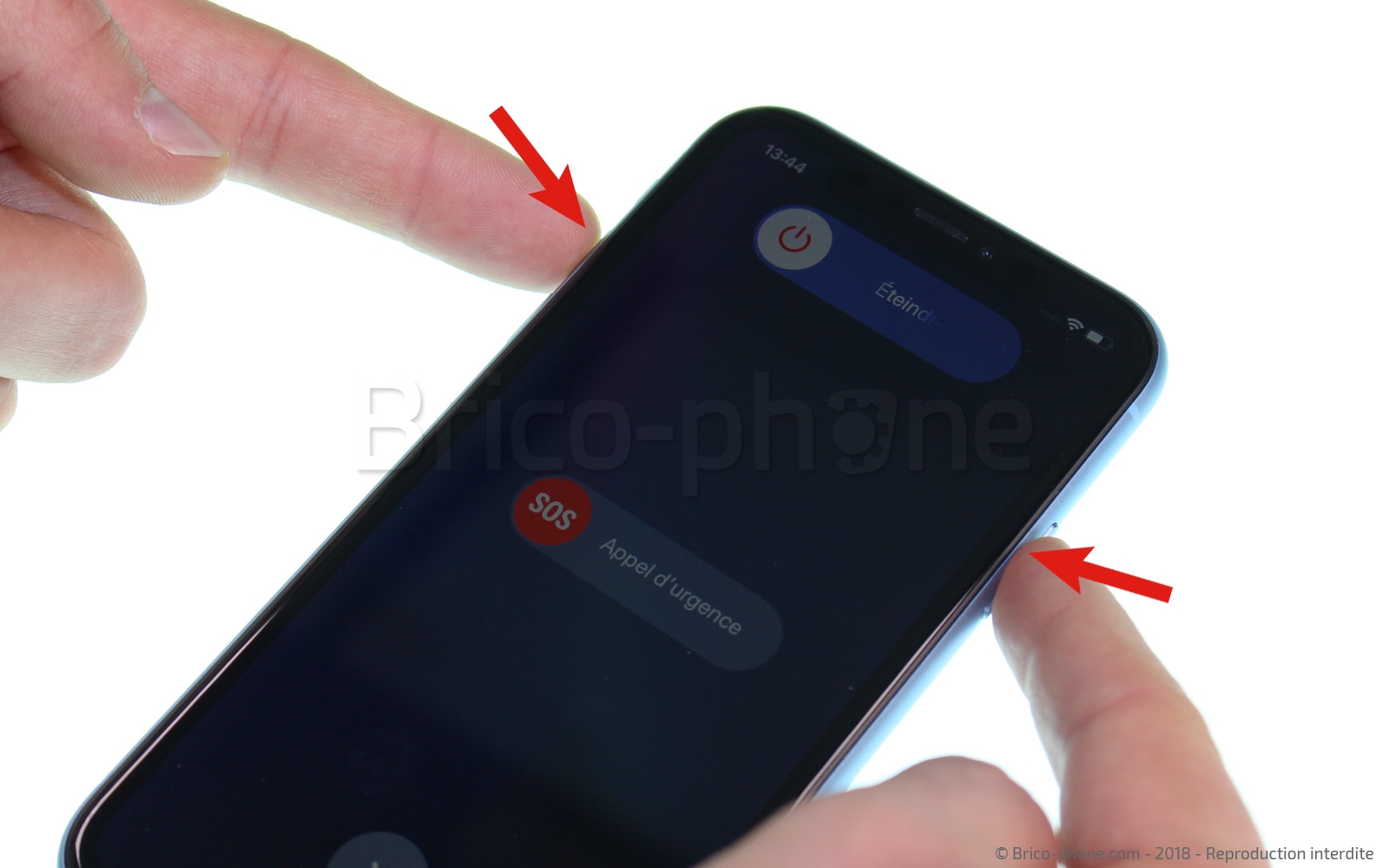

Eteignez ensuite votre iPhone XR avant de démarrer la réparation en appuyant sur le bouton volume et sur le bouton power (Siri) quelques instants. Confirmez l'extinction en faisant glisser "éteindre".

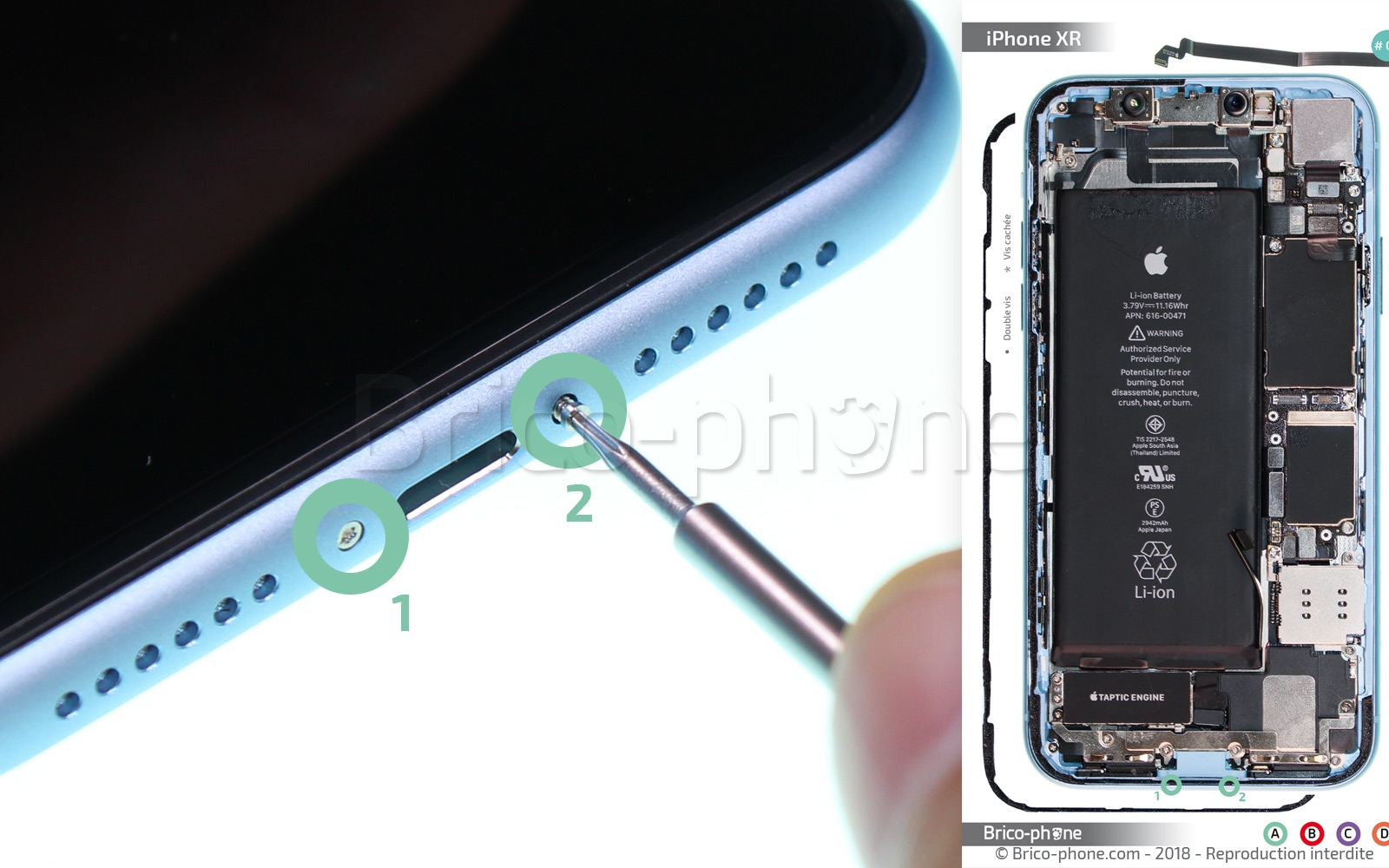

L'écran de l'iPhone est, comme d'habitude, maintenu par deux vis pentalobe situées de part et d'autre de chaque côté de la prise lightning, elles sont entourées en turquoise et nommées A1 et A2 sur notre patron d'aide au montage.
Munissez-vous du tournevis fourni dans le kit d'outils.

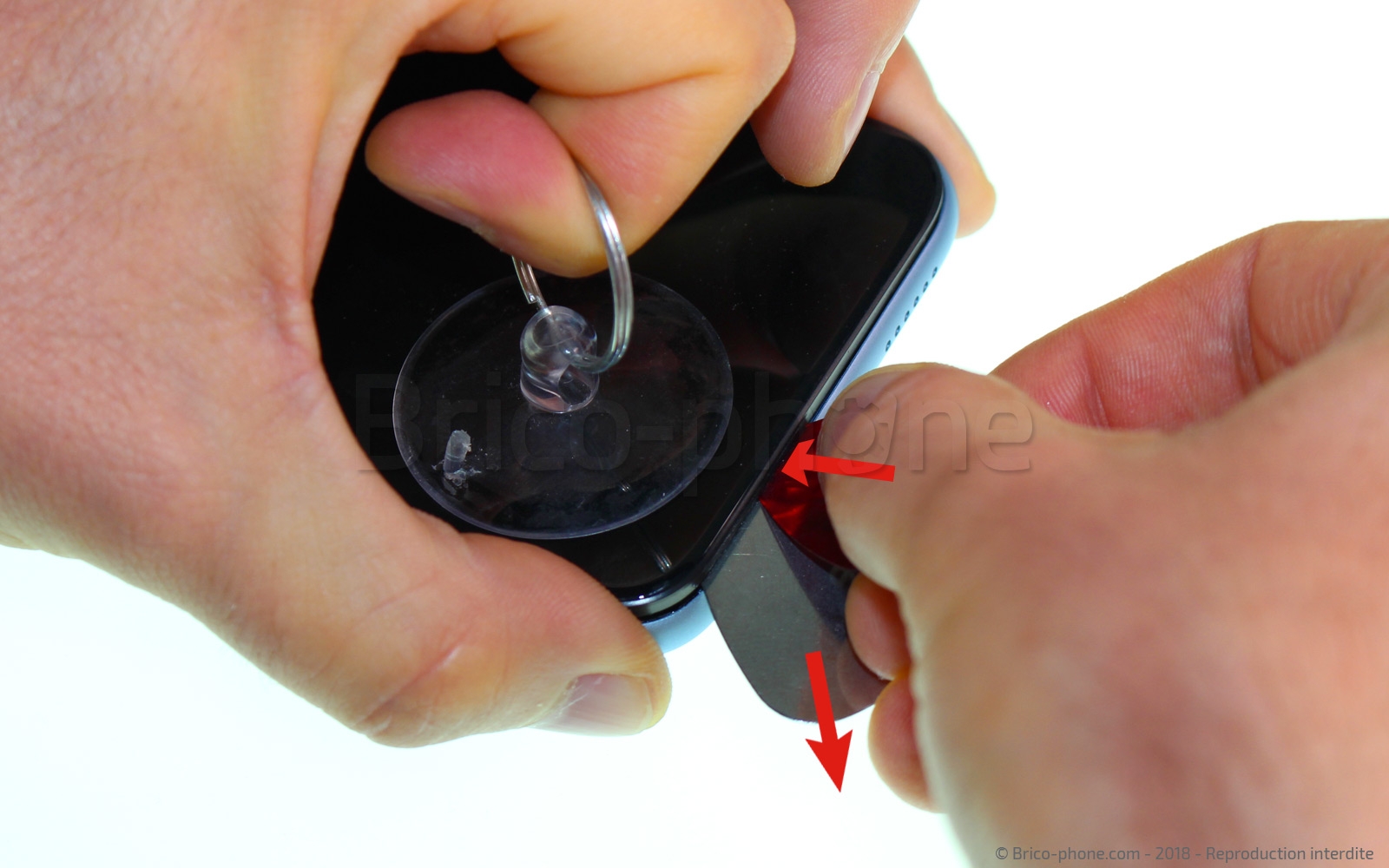

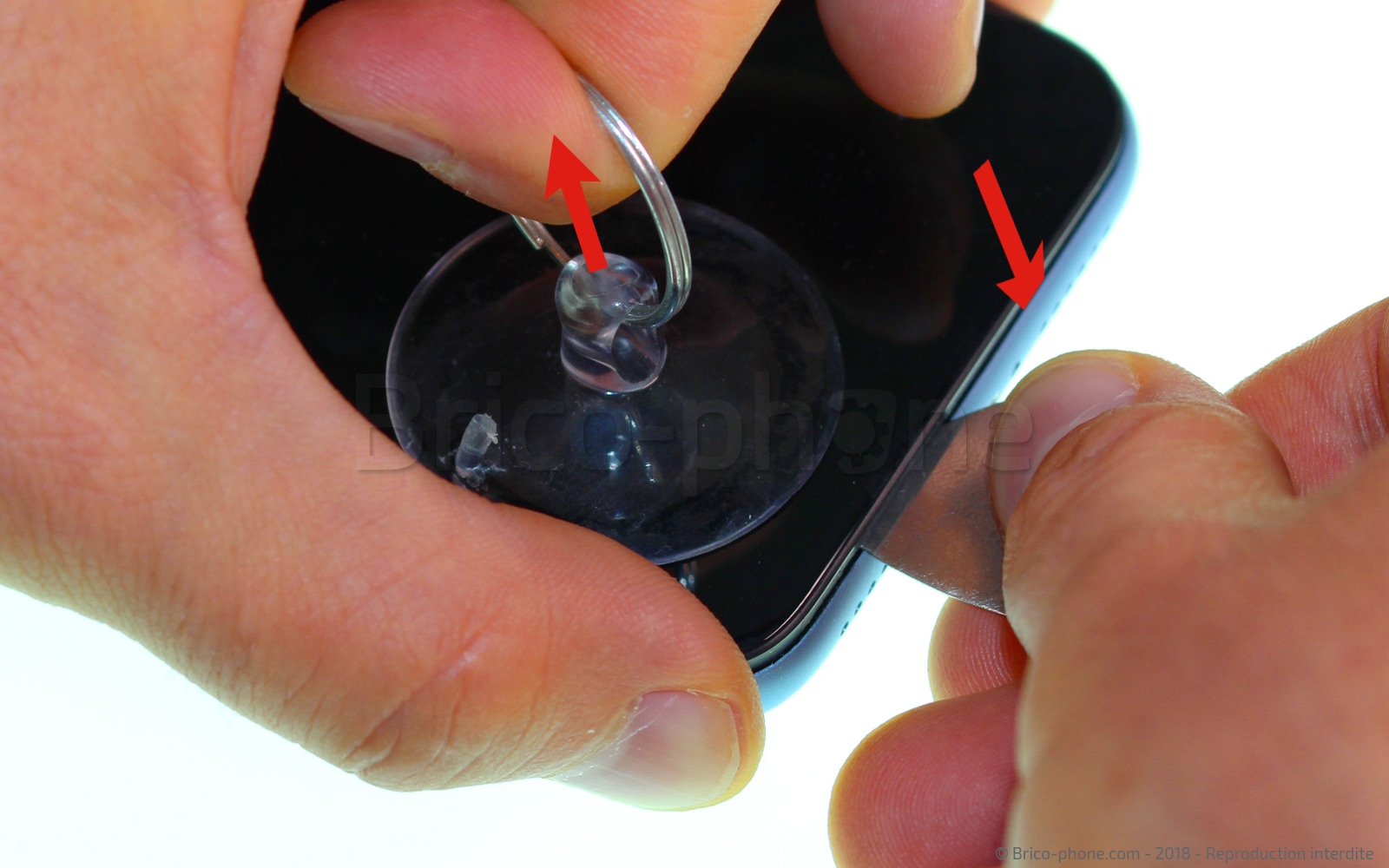

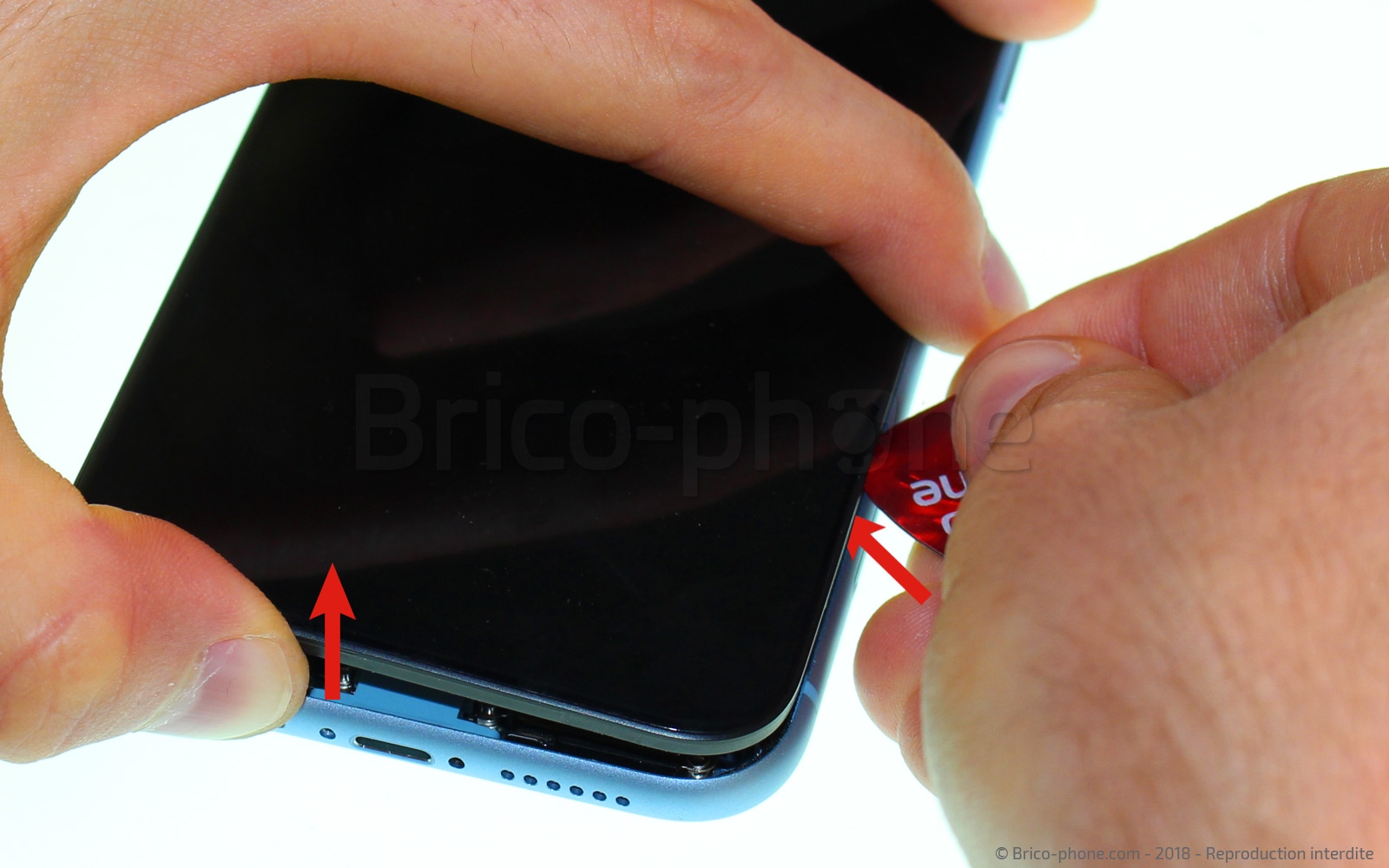

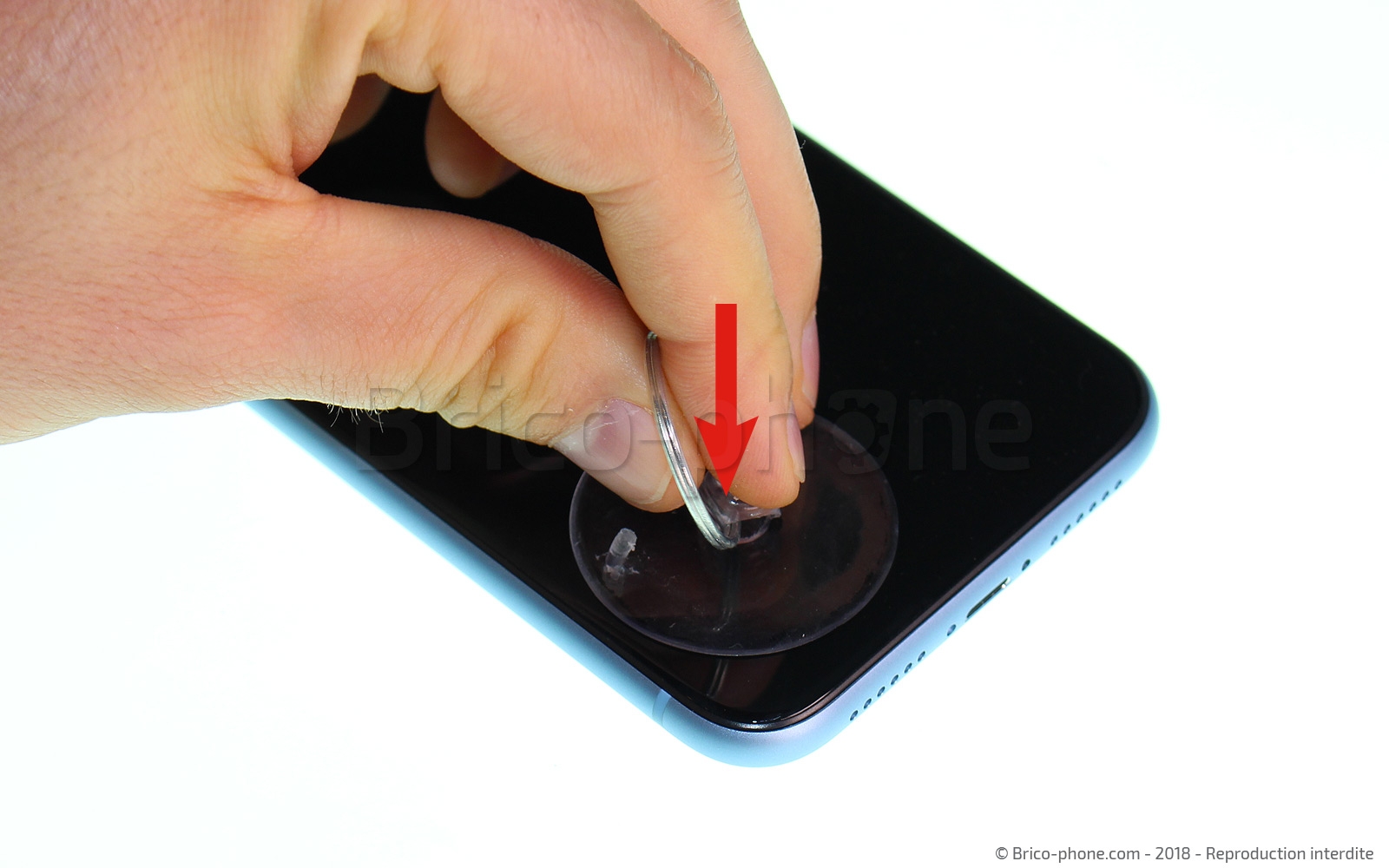

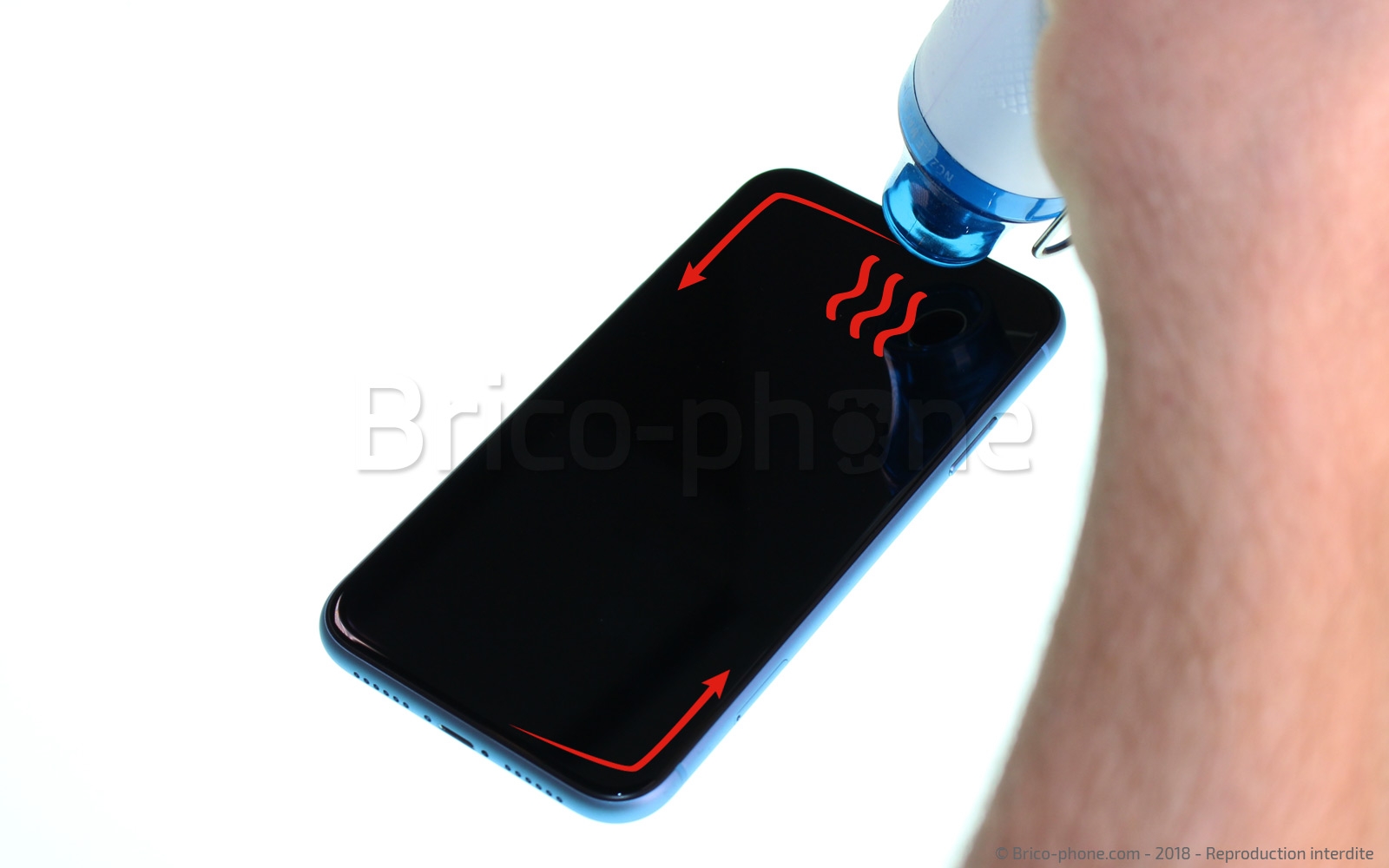

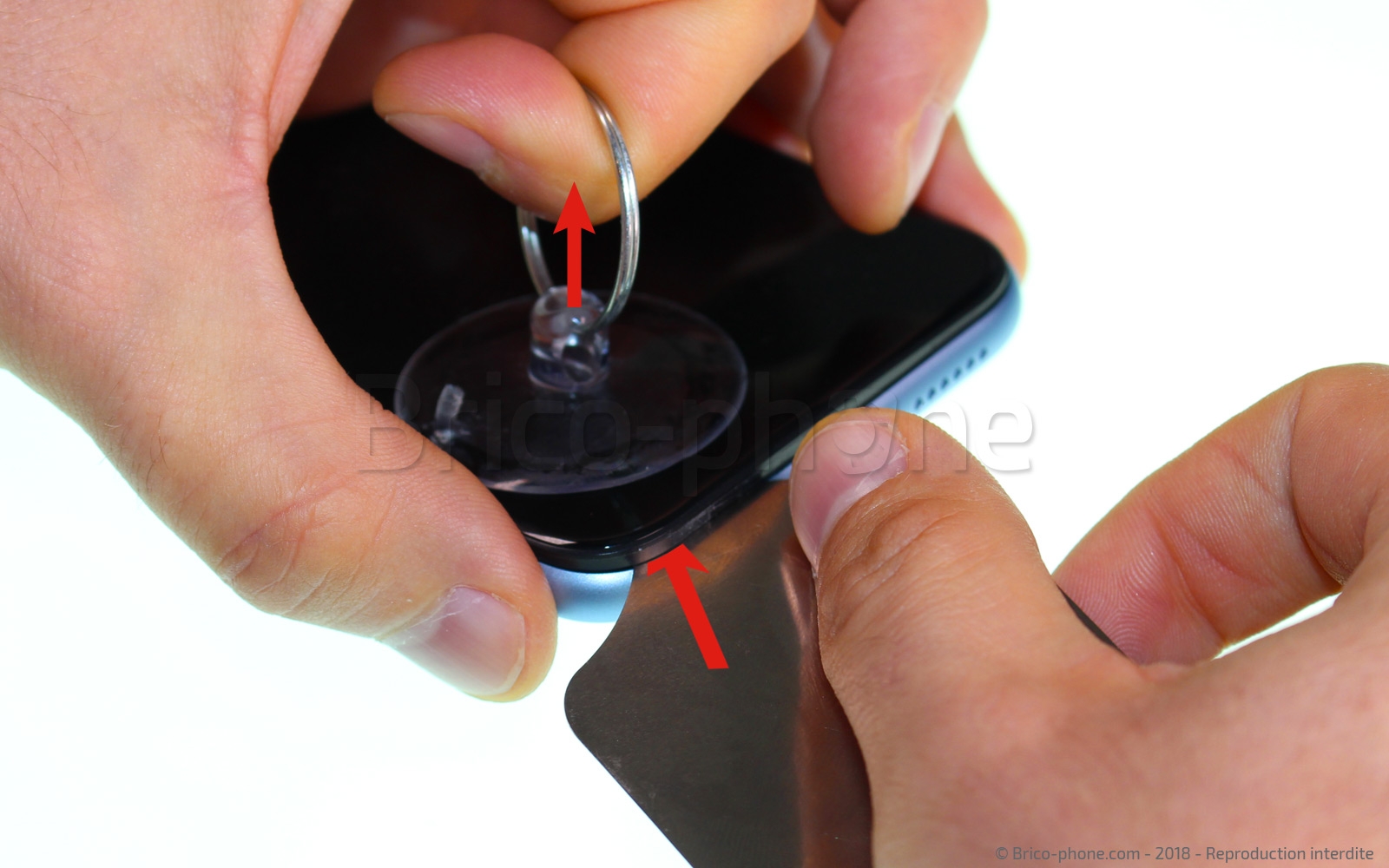

Commencer par chauffer le pourtour de l'écran à l'aide d'un sèche-cheveux ou d'un décapeur thermique. Placez ensuite une ventouse dans un angle inférieur, puis, tout en soulevant fortement, insérez le médiator en métal, épais et rigide, vous devriez pouvoir l'insérer entre la coque en métal et le châssis de l'écran.

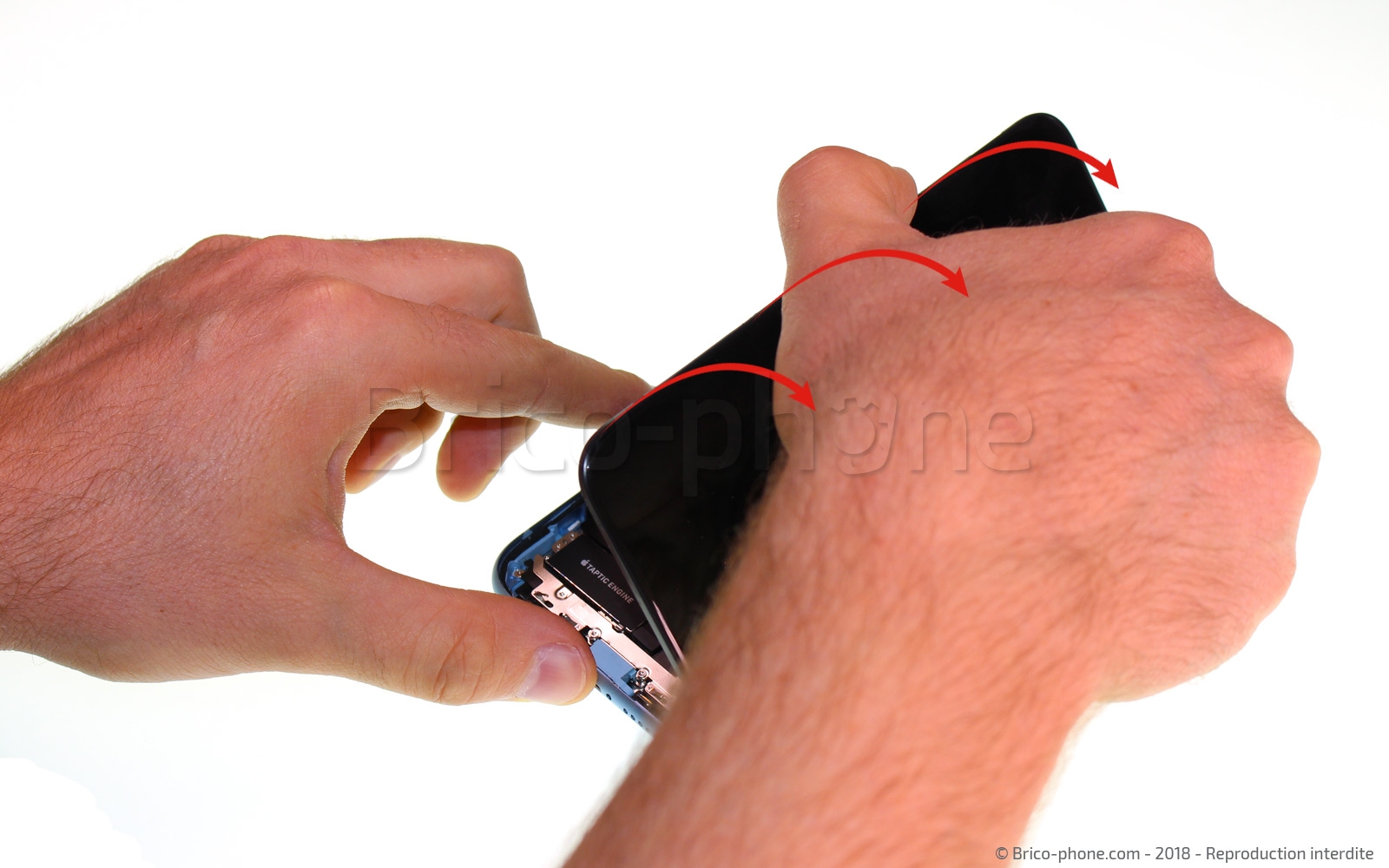

L'écran est plus épais que les anciens iPhone donc n'hésitez pas à tirer et faire levier. Si c'est trop compliqué, essayez avec un iFlex, cet outil plus fin devrait vous faciliter la tâche.
Ne faites pas glisser le médiator en métal : vous risqueriez d'endommager le châssis.

Remplacez le médiator métal par le médiator en plastique, cela évitera de rayer le châssis lors de la progression.
Faites glisser le médiator en plastique sous le contour de l'écran en veillant à ne pas l'enfoncer de plus de 2 millimètres du côté droit où se situent les nappes de l'écran.

Par sécurité et avant de poursuivre la réparation, vous devez déconnecter la batterie pour éviter que le téléphone ne se rallume pendant la réparation. Ceci pourrait causer des dommages irréversibles.
Le connecteur de la batterie est protégé par une plaquette en métal vissée à la carte mère.

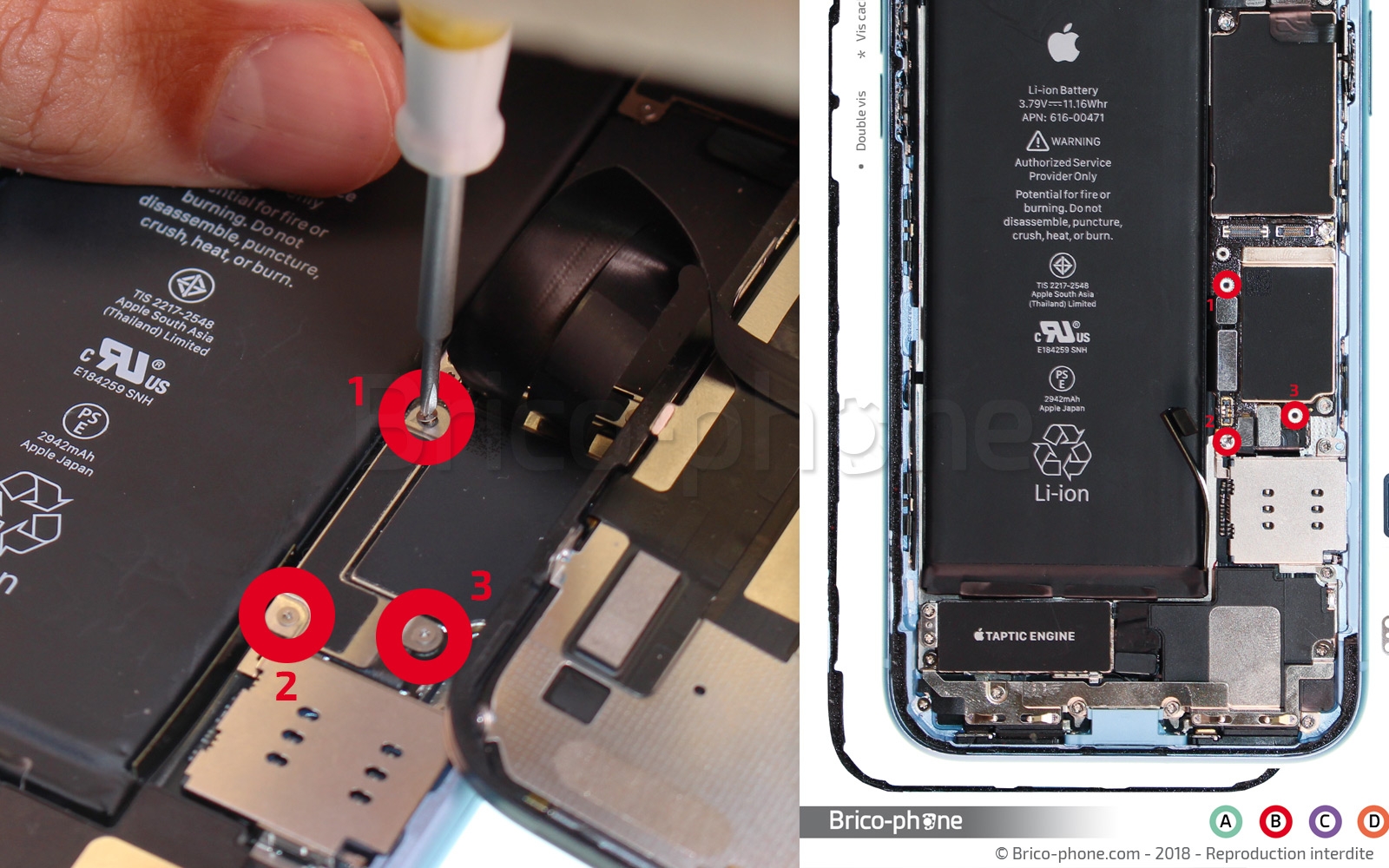

Saisissez le tournevis triwing et retirez les vis entourées en rouge appelées B1 à B3.

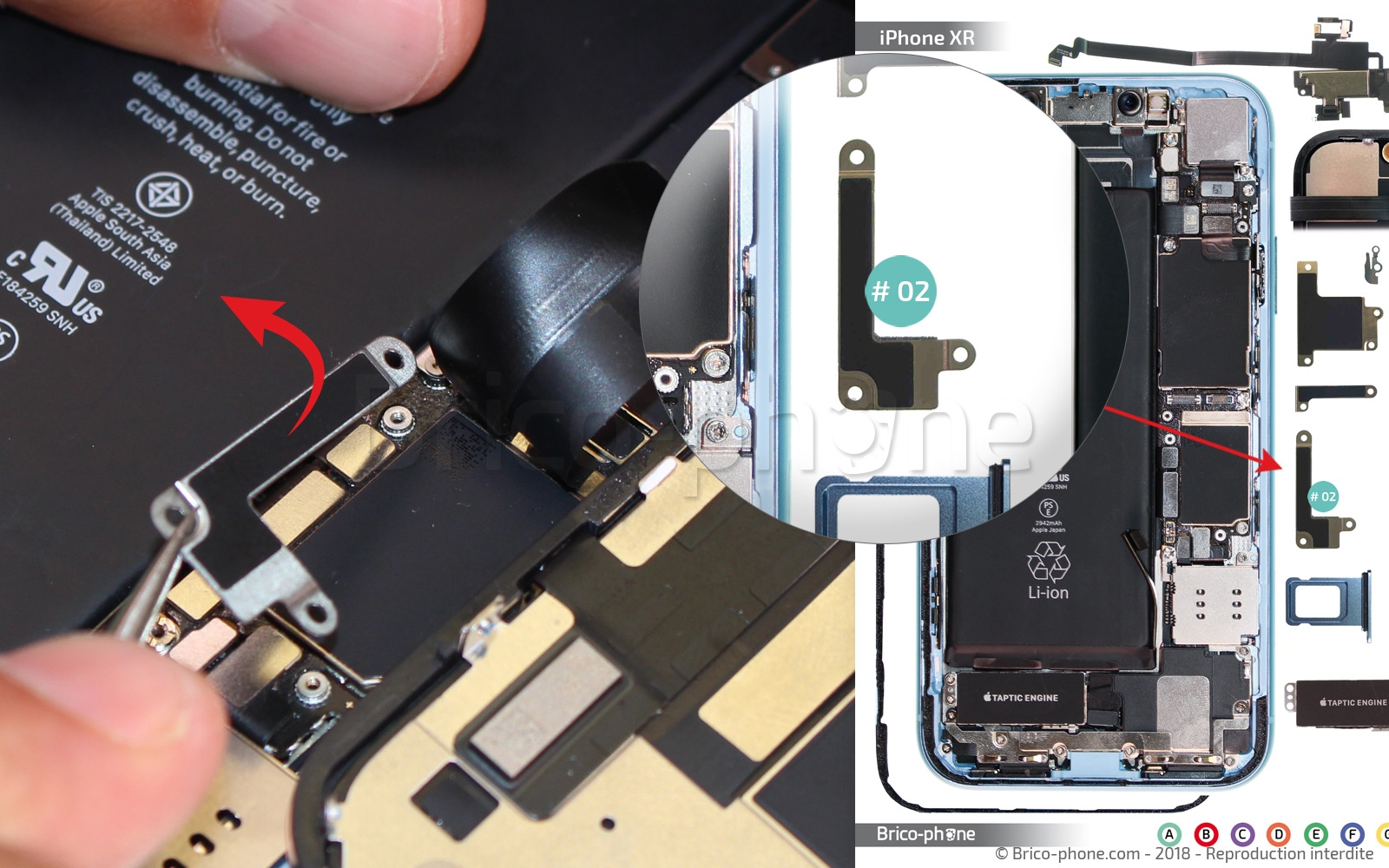

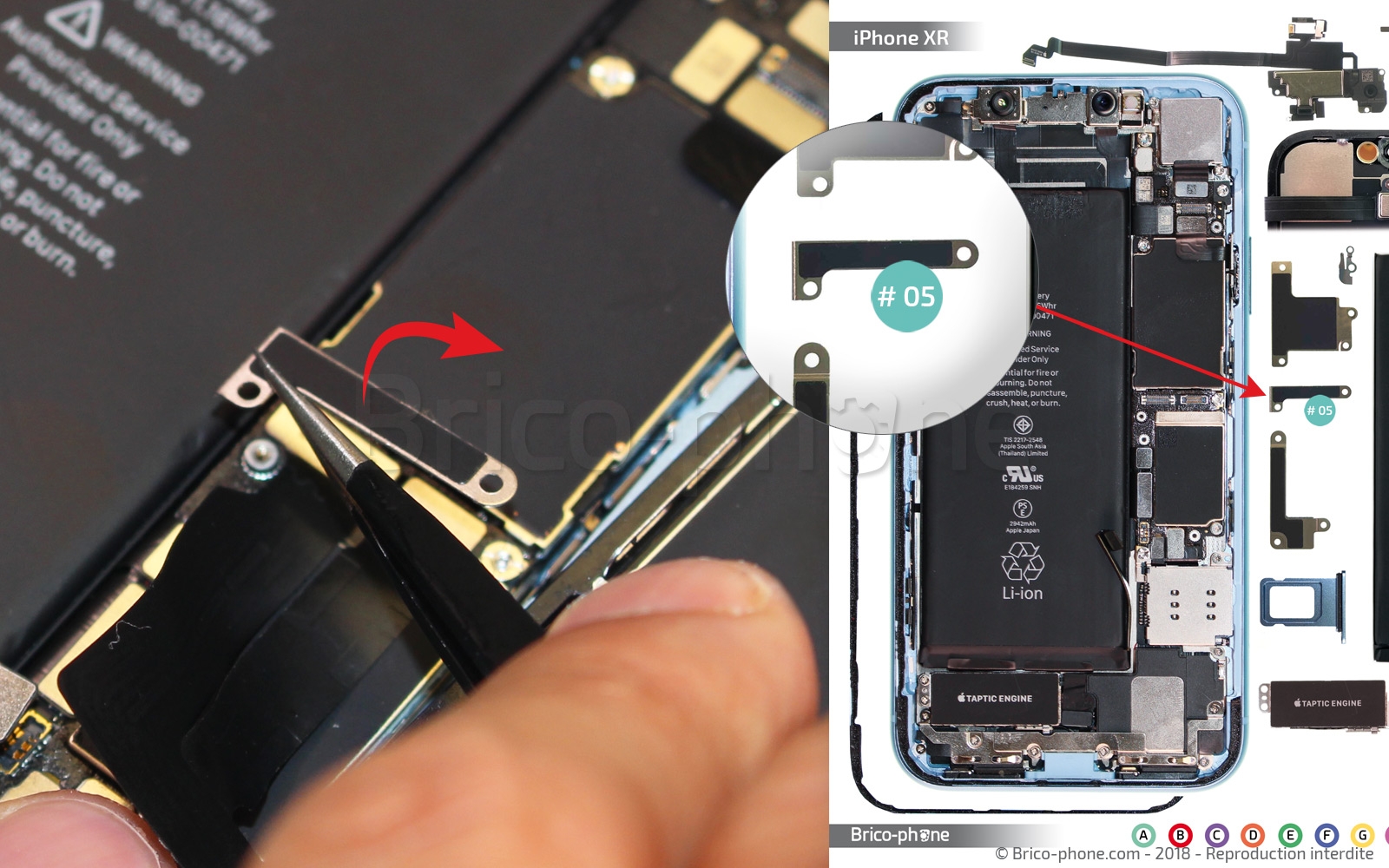

Délogez ensuite le petit élément appelé #02 sur le patron d'aide au montage.
Placez l'ensemble sur le patron pour ne pas les perdre.

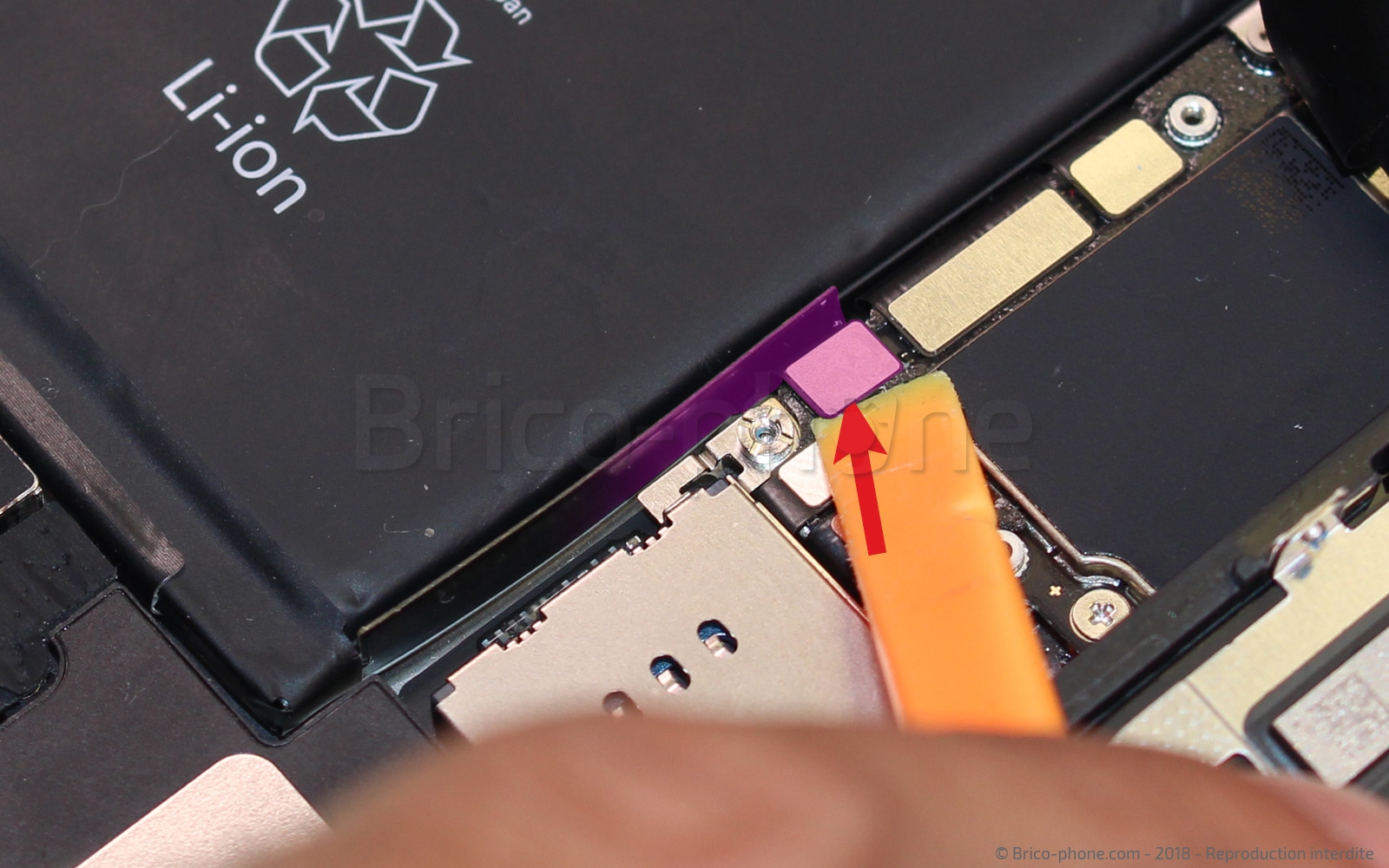

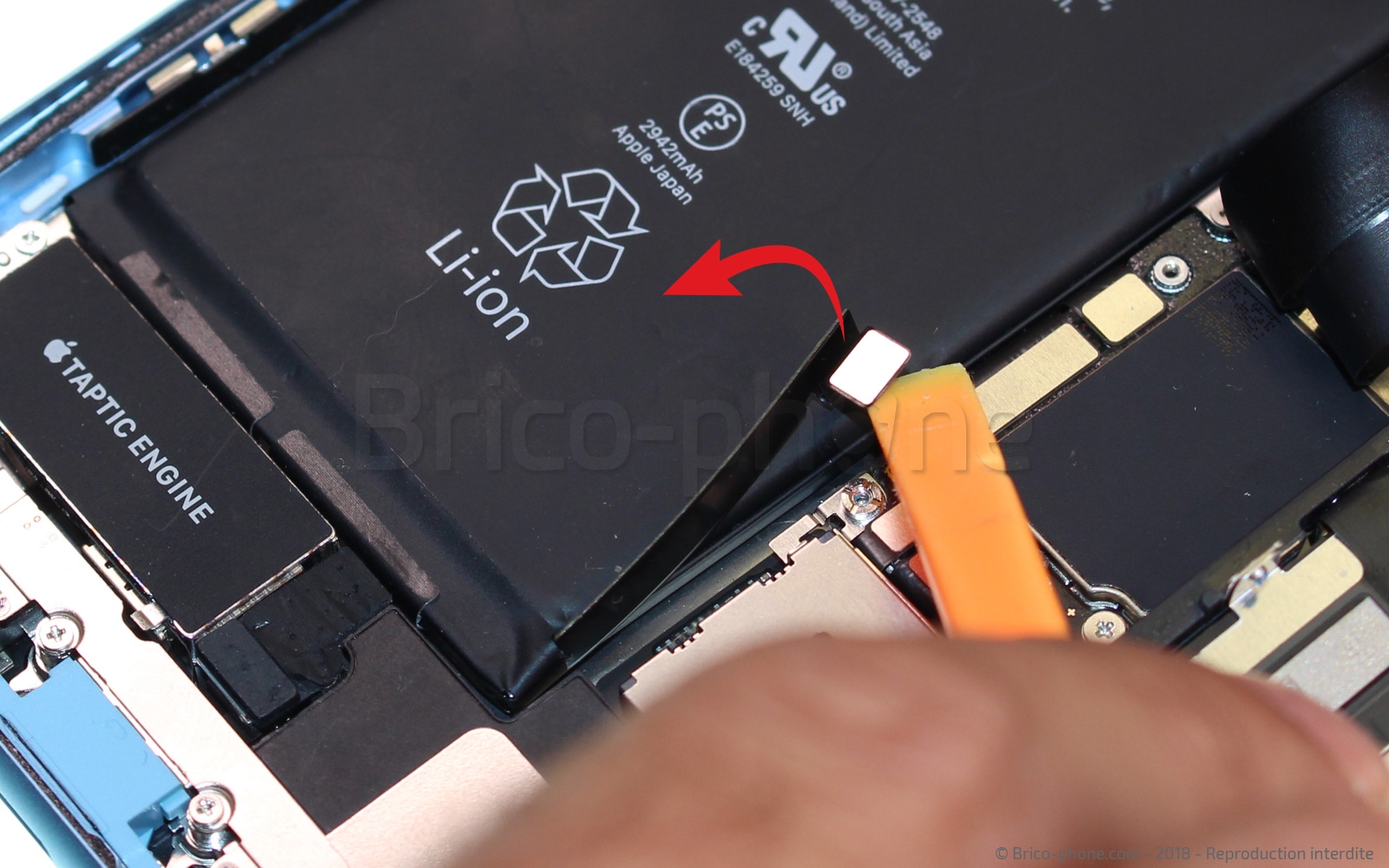

Soulevez maintenant le connecteur délicatement avec le levier en nylon puis relevez un peu la nappe pour éviter qu'elle ne se reconnecte lors de la manipulation.

Passons maintenant au connecteur de l'écouteur interne, caché derrière une autre plaquette, juste au dessous de l'appareil photo.

Commencez par dévisser les deux vis entourées en violet appelées C1 et C2 en utilisant le tournevis cruciforme.

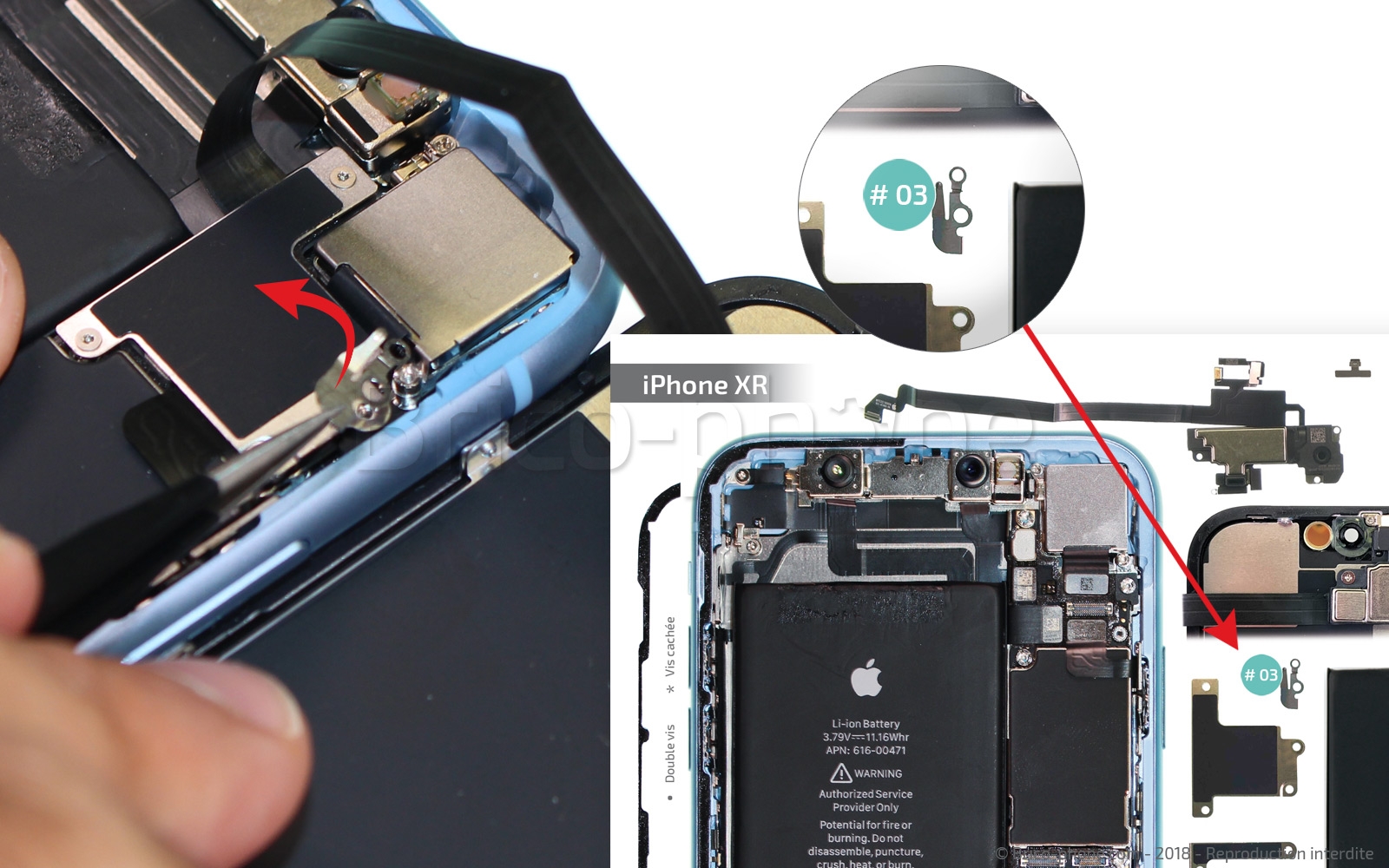

puis délogez le petit élément #03 à l'aide de la pincette.

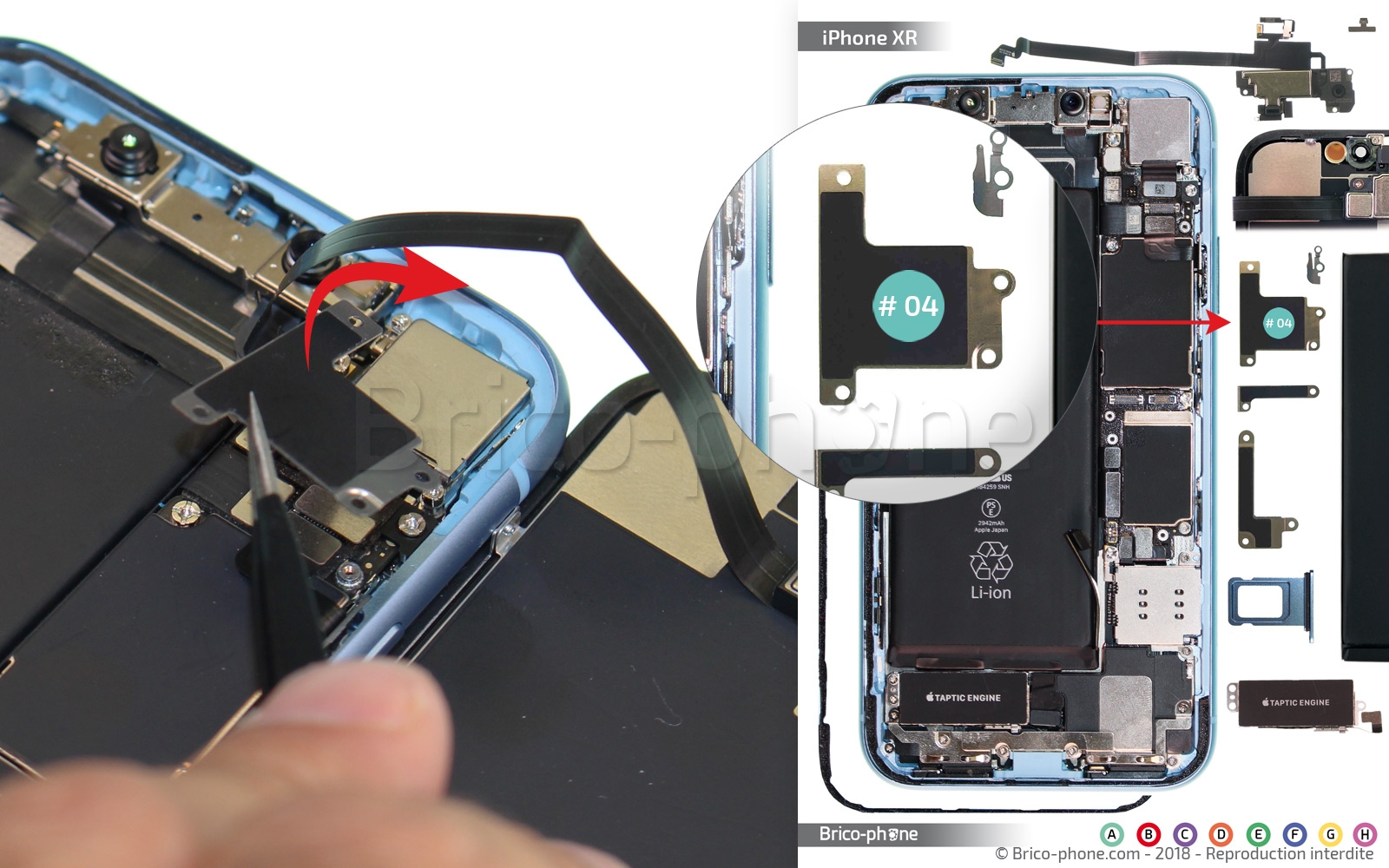

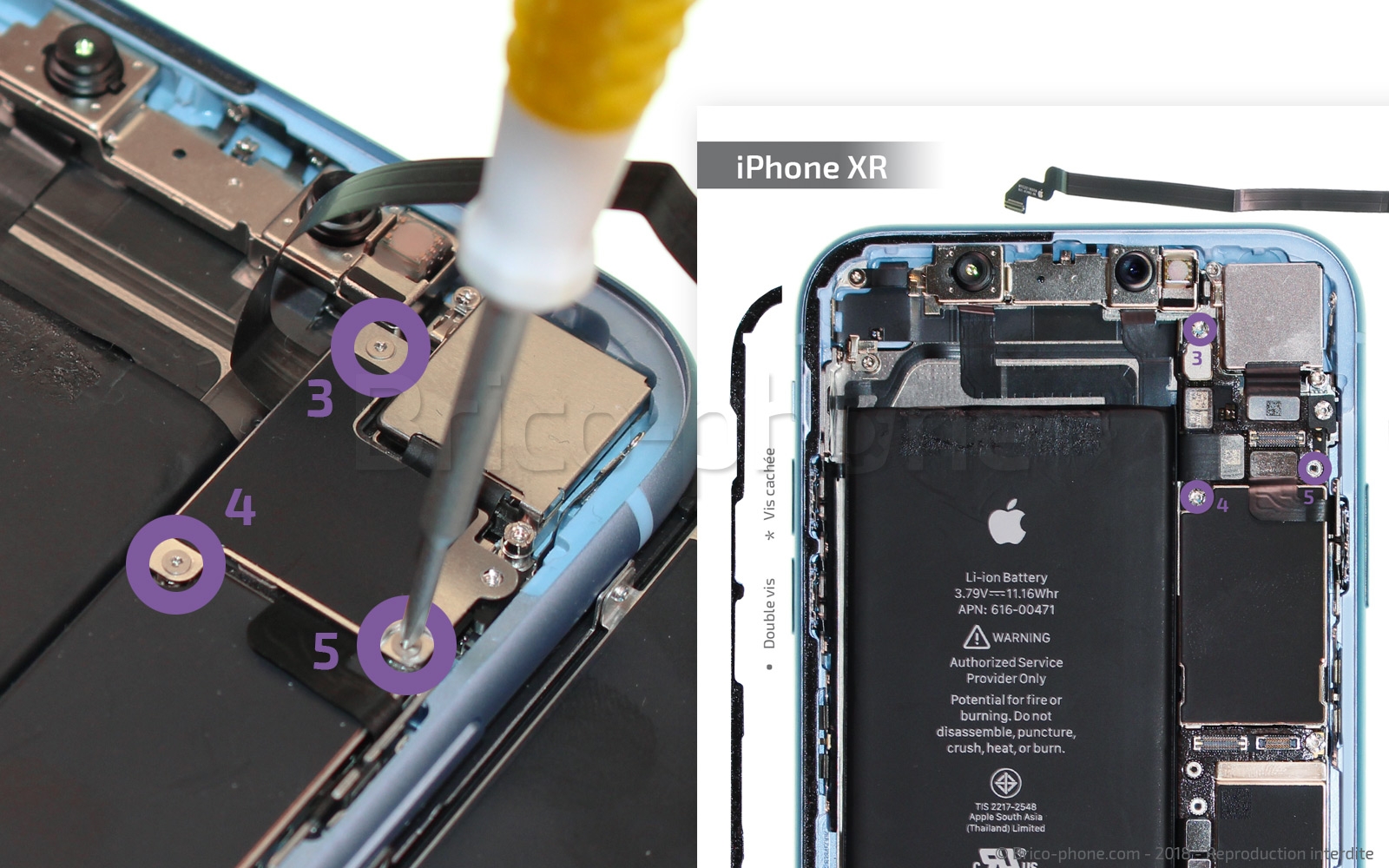

La plaquette #04 est encore maintenue par 3 vis. Saisissez cette fois le tournevis triwing et dévissez les vis C3 à C5 entourées en violet.
La plaquette peut maintenant être retirée avec la pincette.

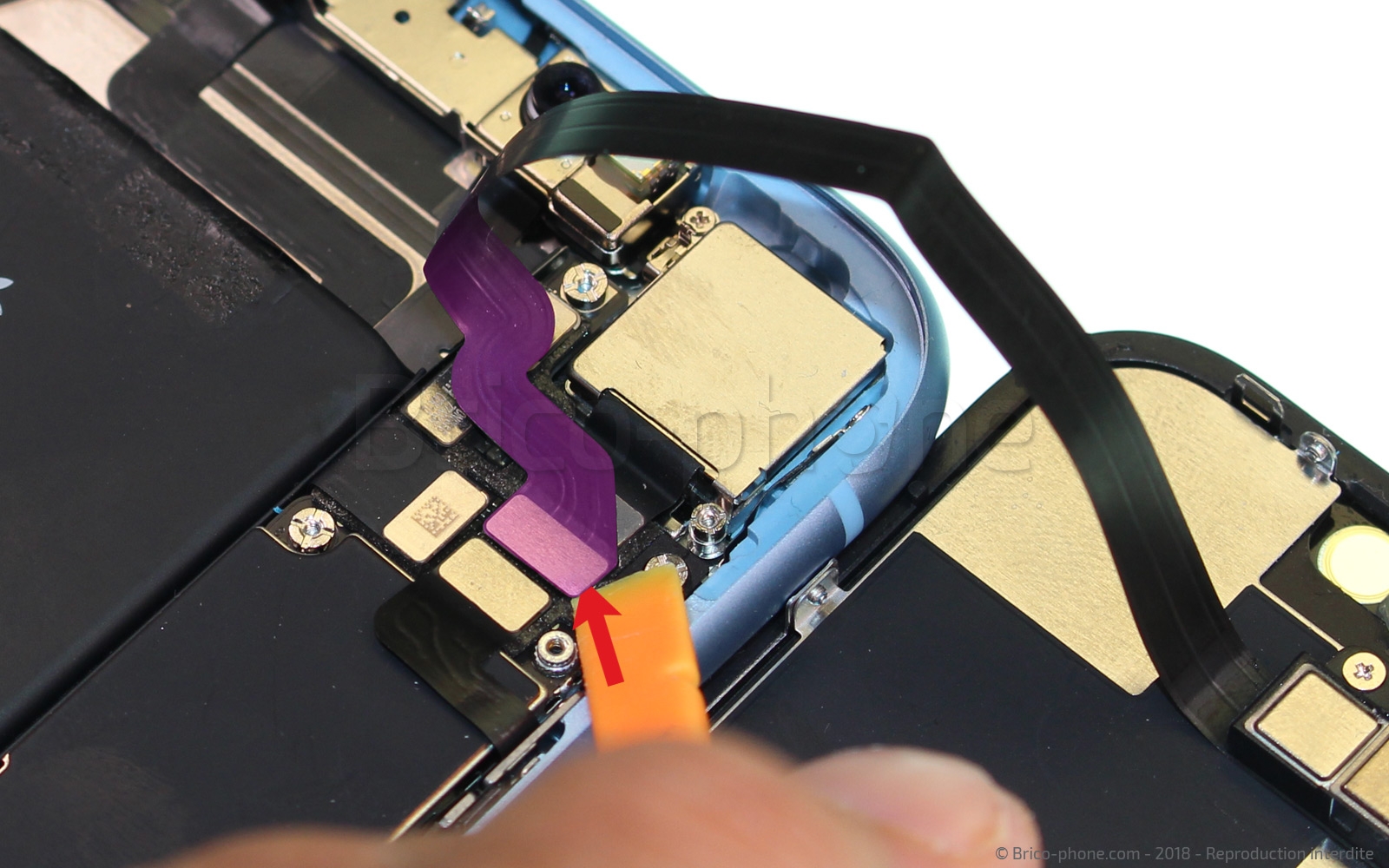

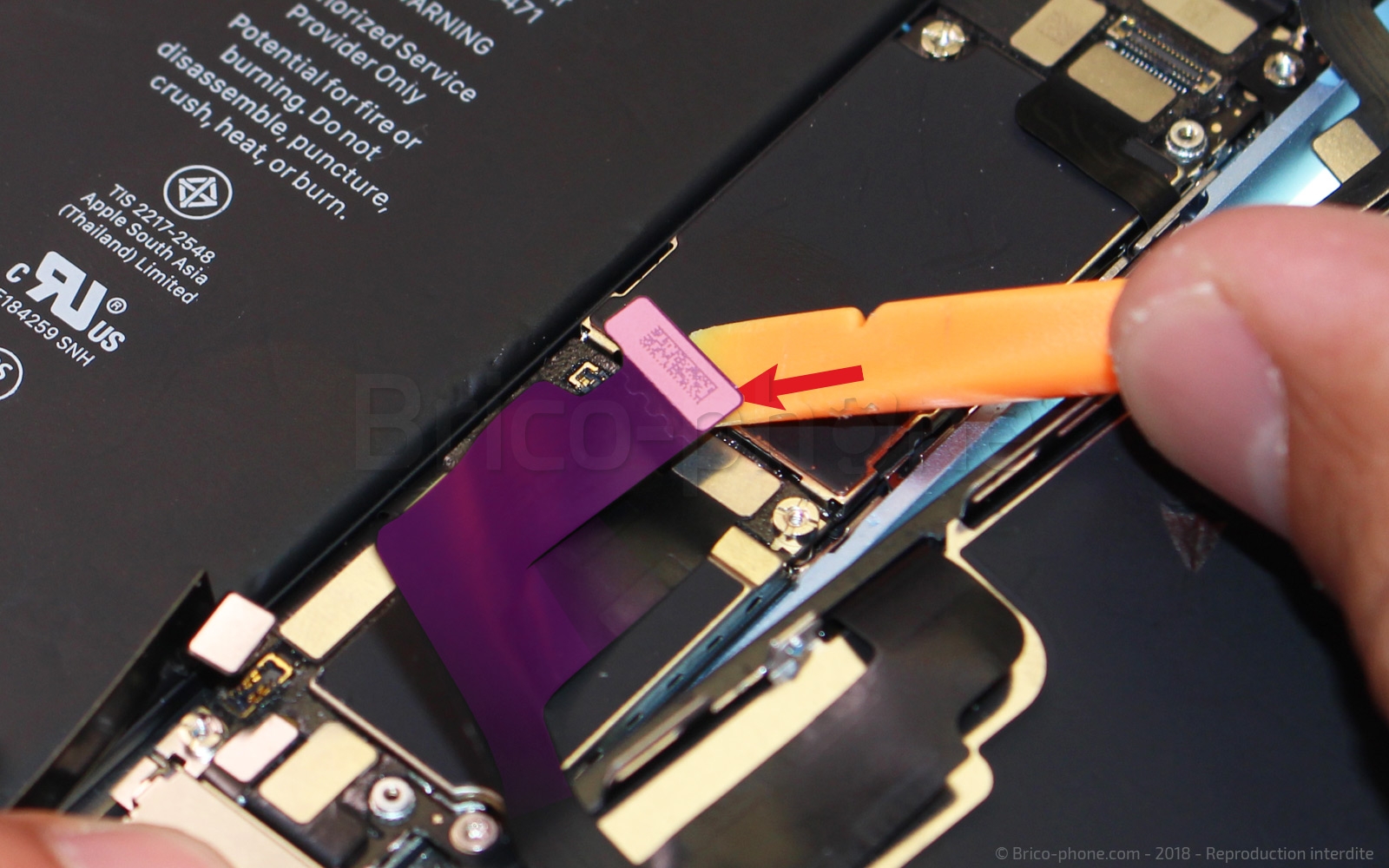

Déconnecter maintenant la nappe en la soulevant doucement en utilisant le levier.

Pour finir, il reste à déconnecter les deux nappes de l'écran reliées à la carte mère.

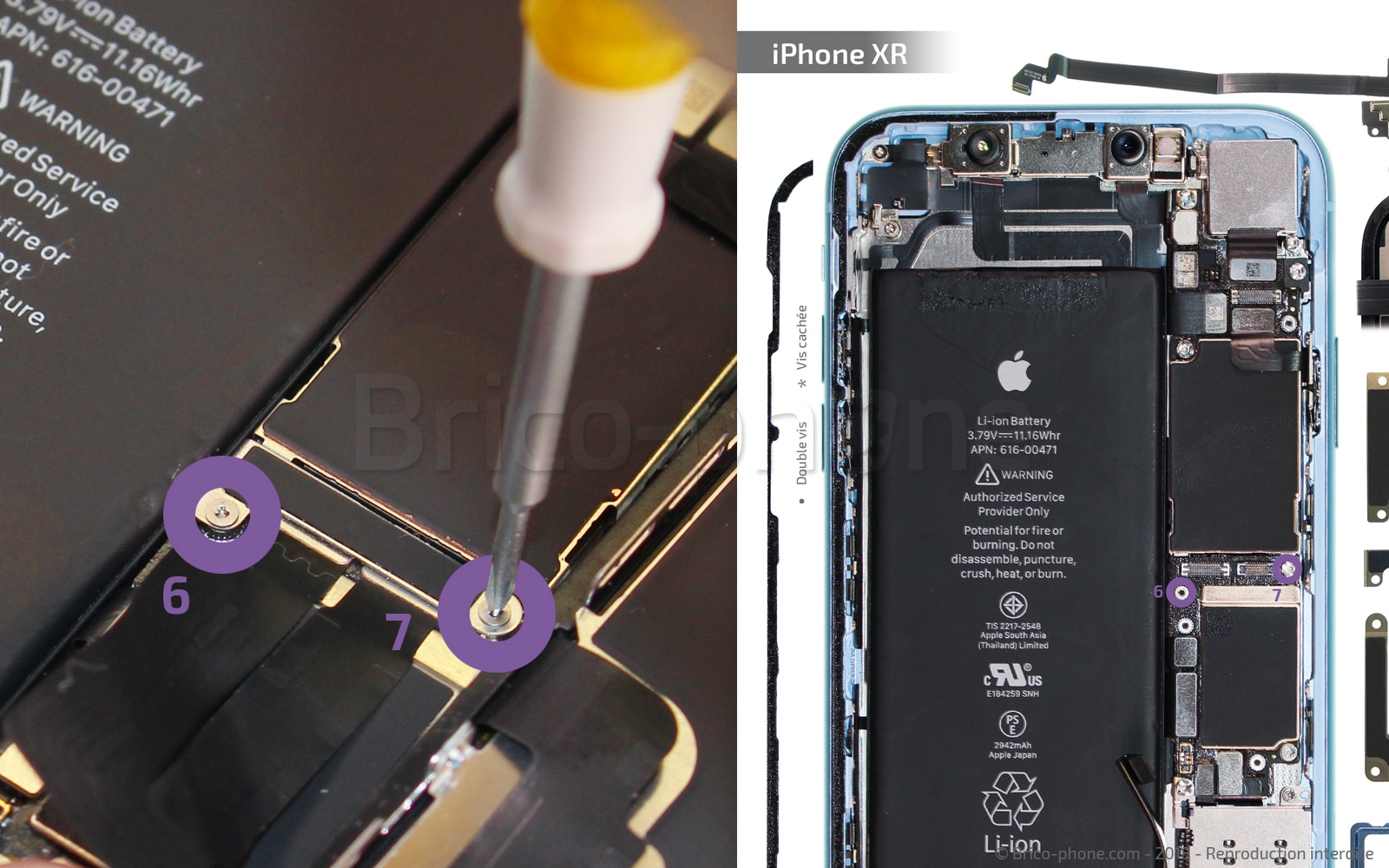

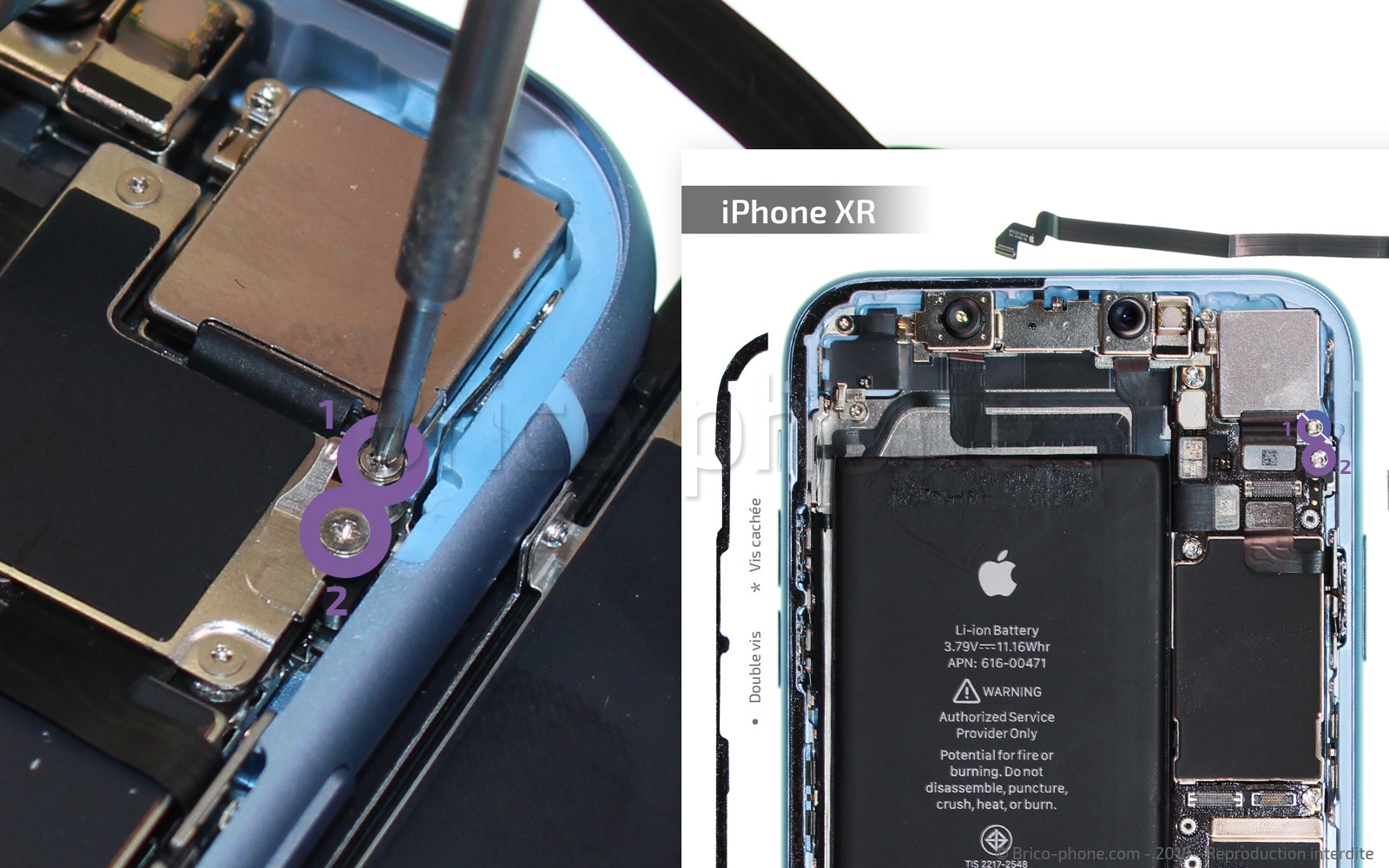

Munissez-vous du tournevis triwing 0.6 et retirez les deux vis C6 et C7 qui maintiennent la plaquette métallique.
Vous pouvez maintenant la retirer de la même manière que les précédentes.

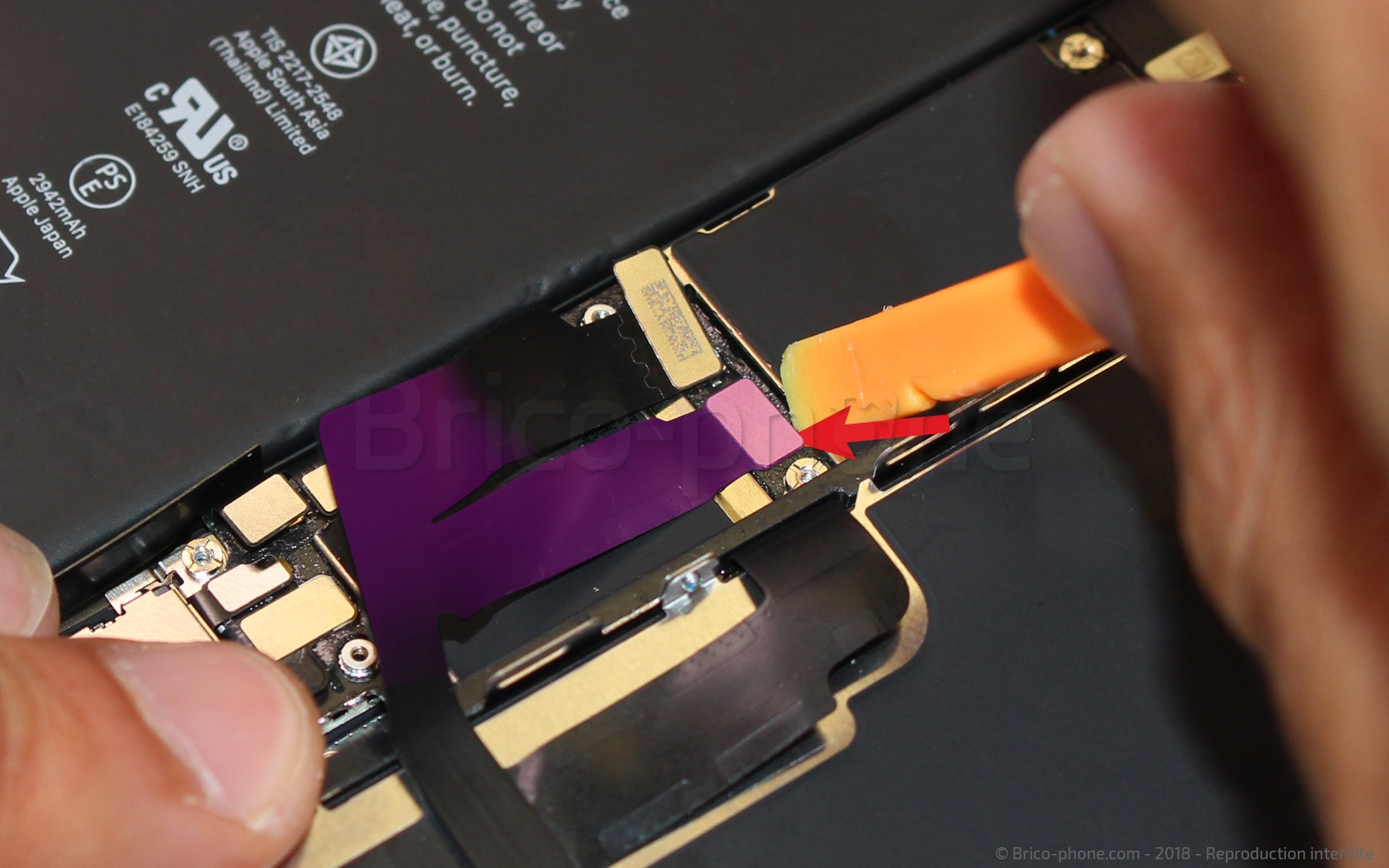

Et enfin, déconnectez les connecteurs qui gèrent le tactile et le LCD.

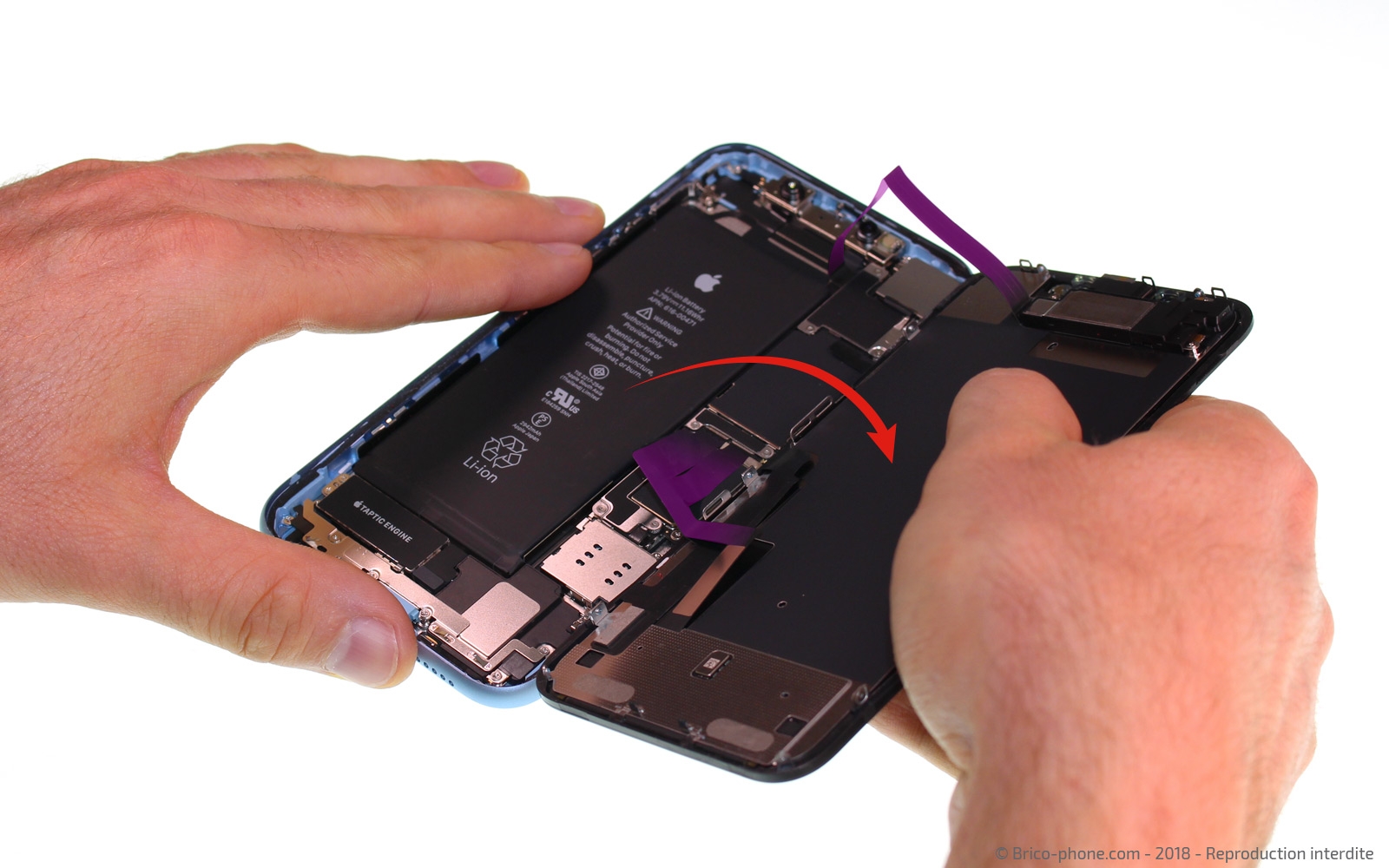

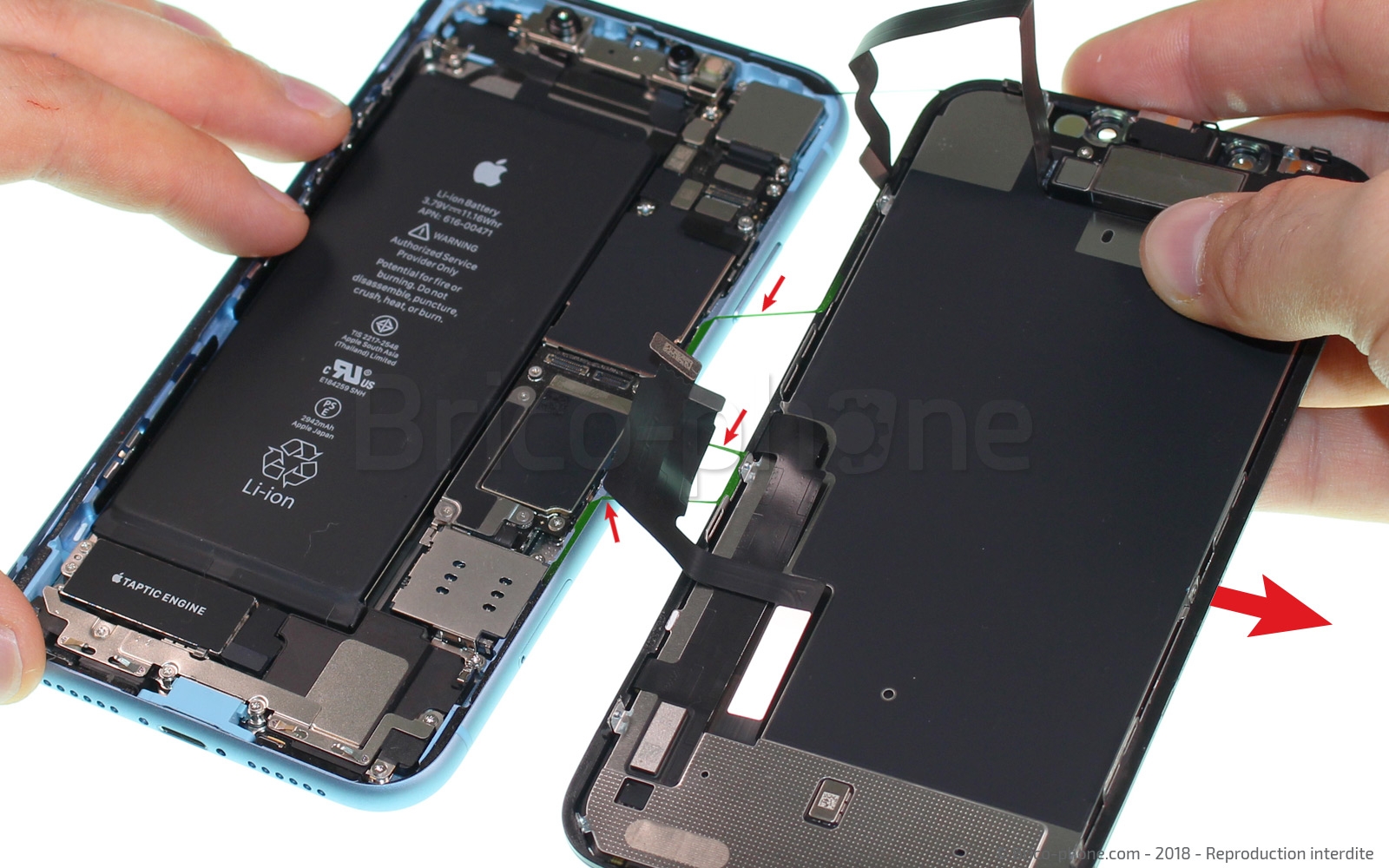

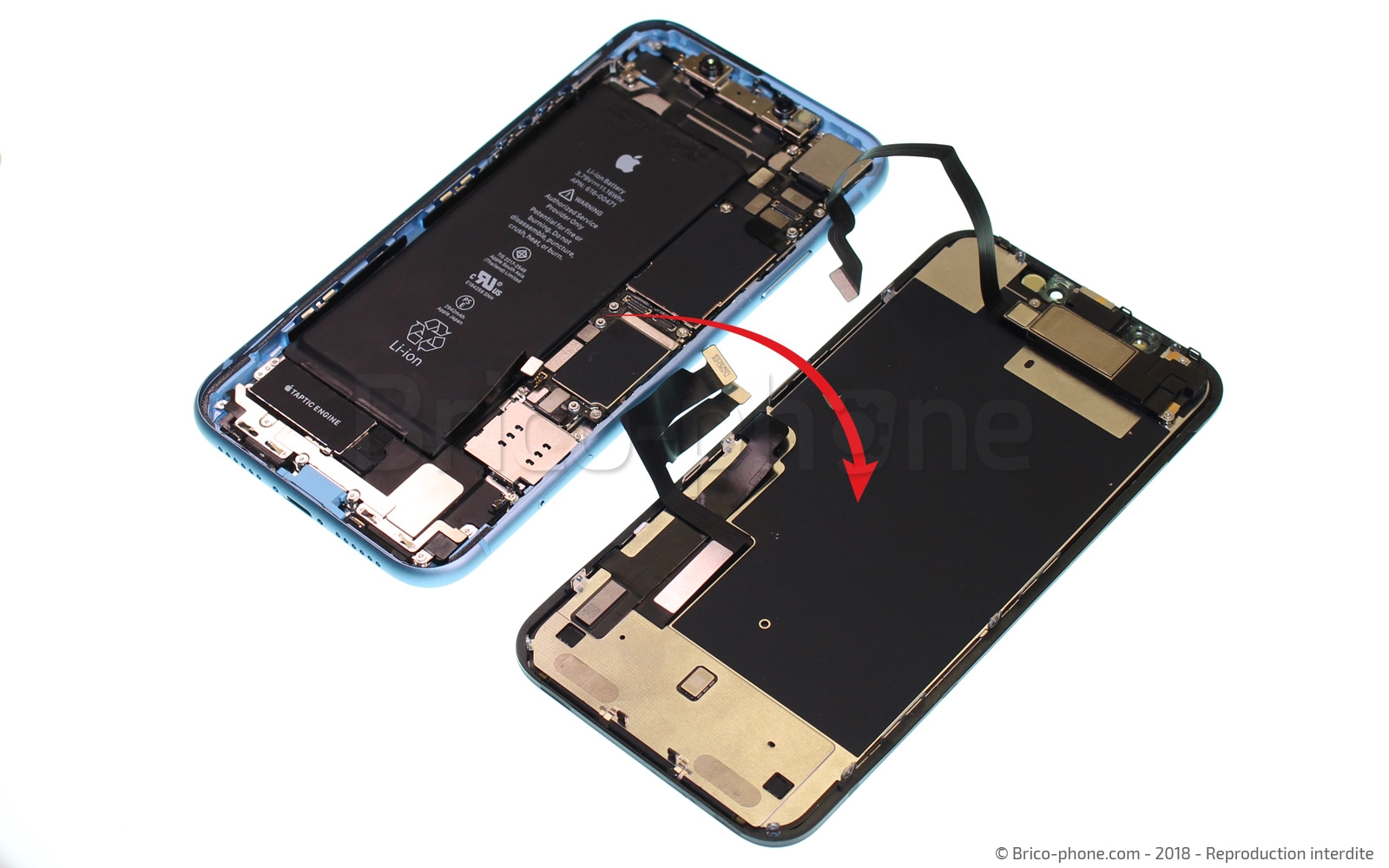

L'écran est désormais désolidarisé. N'hésitez pas à l'étirer un peu car le joint d'étanchéité est résistant.
Il faudra penser à le remplacer lors du remontage en sachant que vous ne retrouverez jamais l'étanchéité en sortie d'usine.

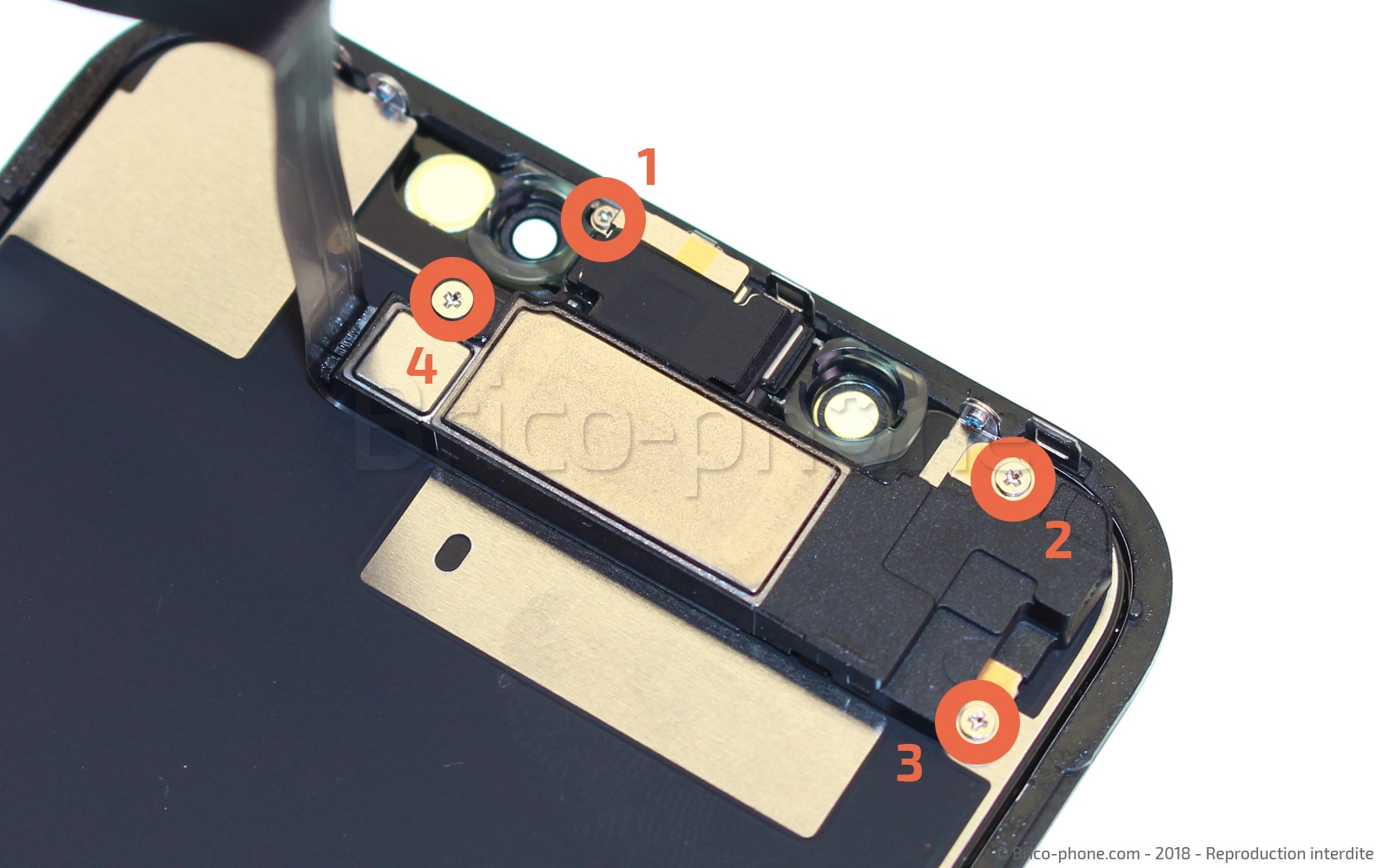

L'écouteur interne est maintenu par 4 vis entourées en orange sur notre patron d'aide au montage, triwing et cruciforme mélangées.

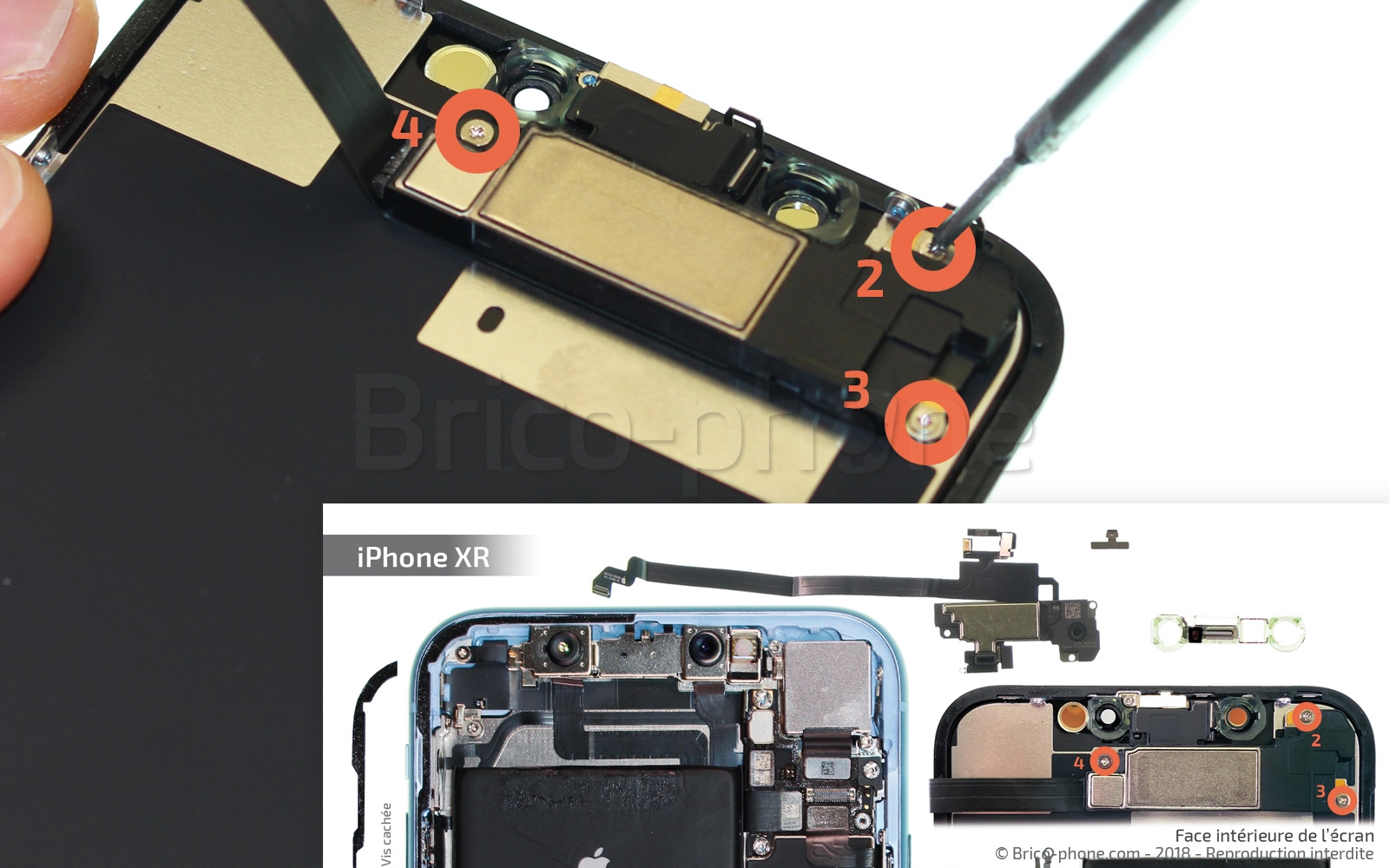

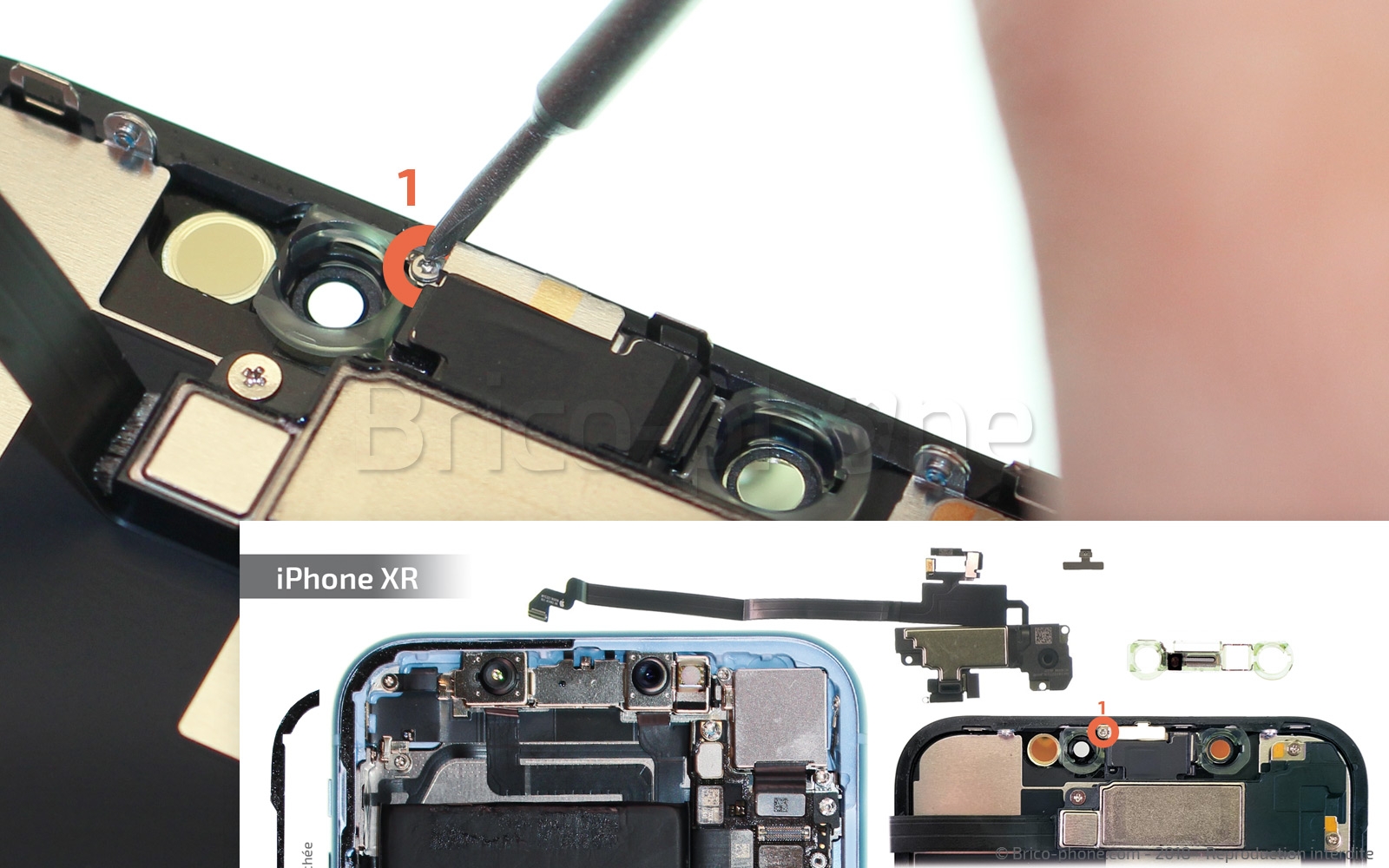

Commencez par retirer la vis triwing nommée D1 puis les trois vis cruciformes D2 à D4.

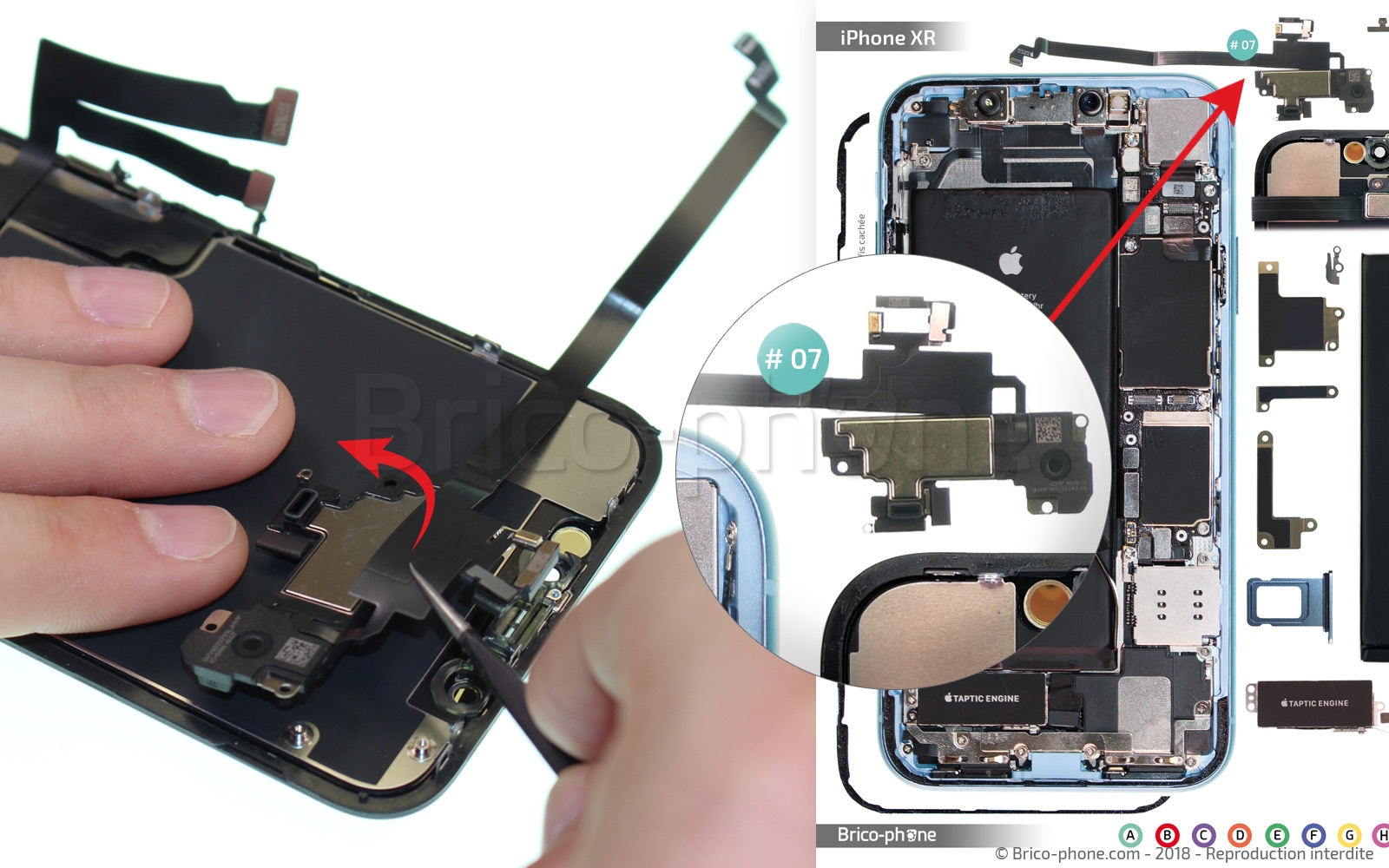

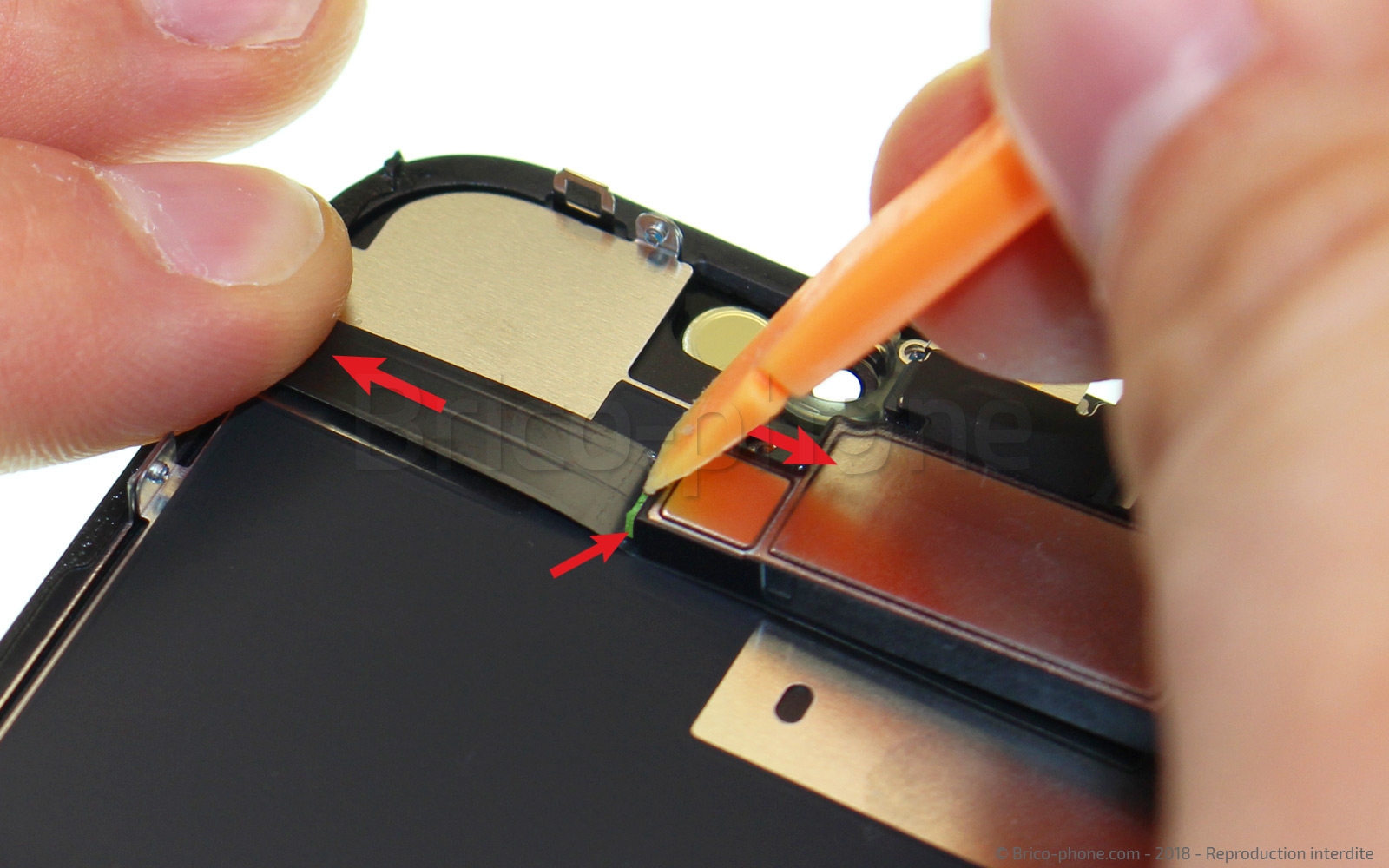

Afin d'accéder aux éléments à déloger, il faut soulever l'écouteur et le basculer vers le bas. Mais avant, décollez le repli de la nappe maintenu par un point d'adhésif sur le côté gauche du bloc écouteur. Il ne s'agit de le décoller que sur 2 ou 3 millimètres seulement.
Ensuite, faites basculer l'écouteur vers le bas pour le reposer sur l'écran.

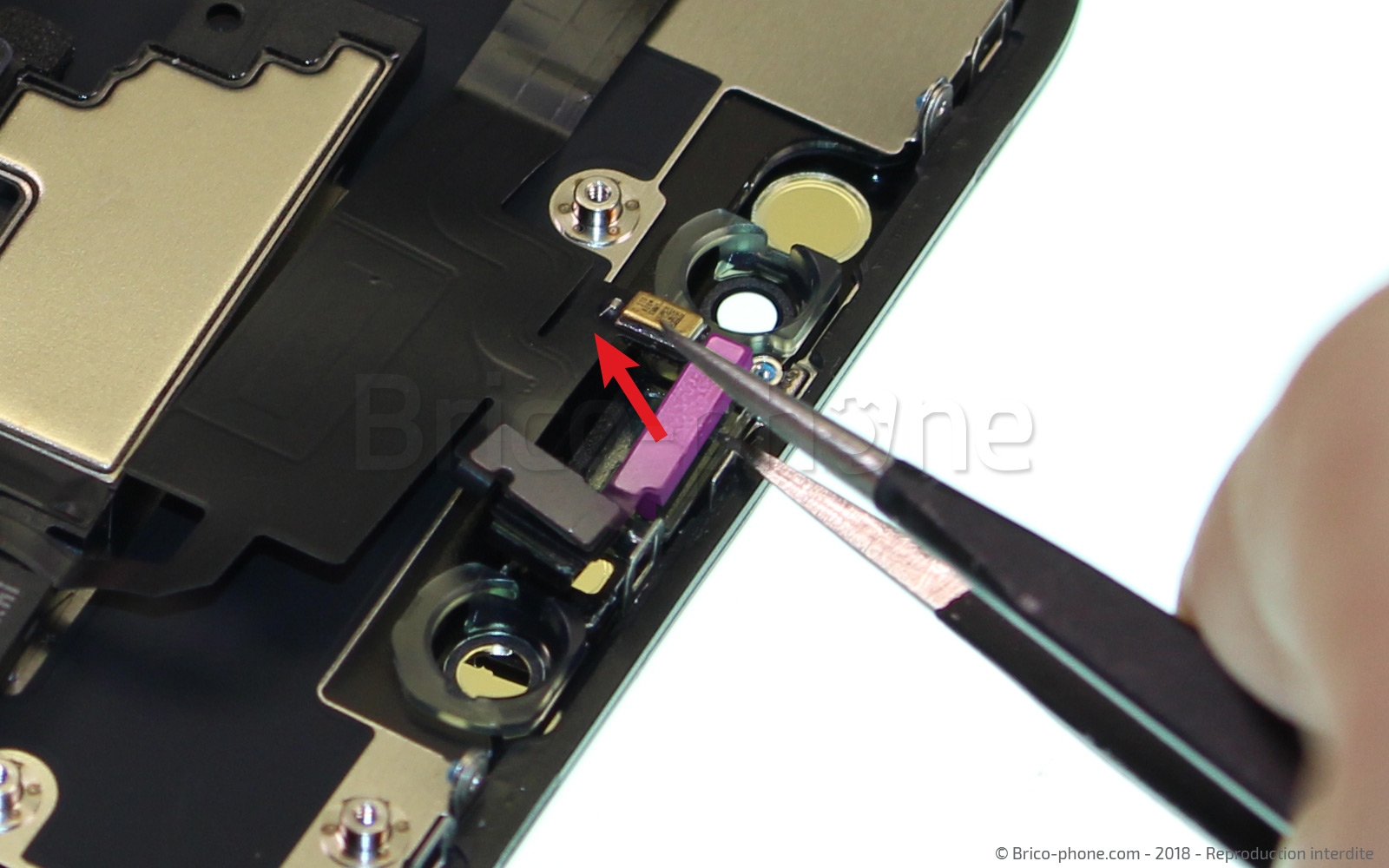

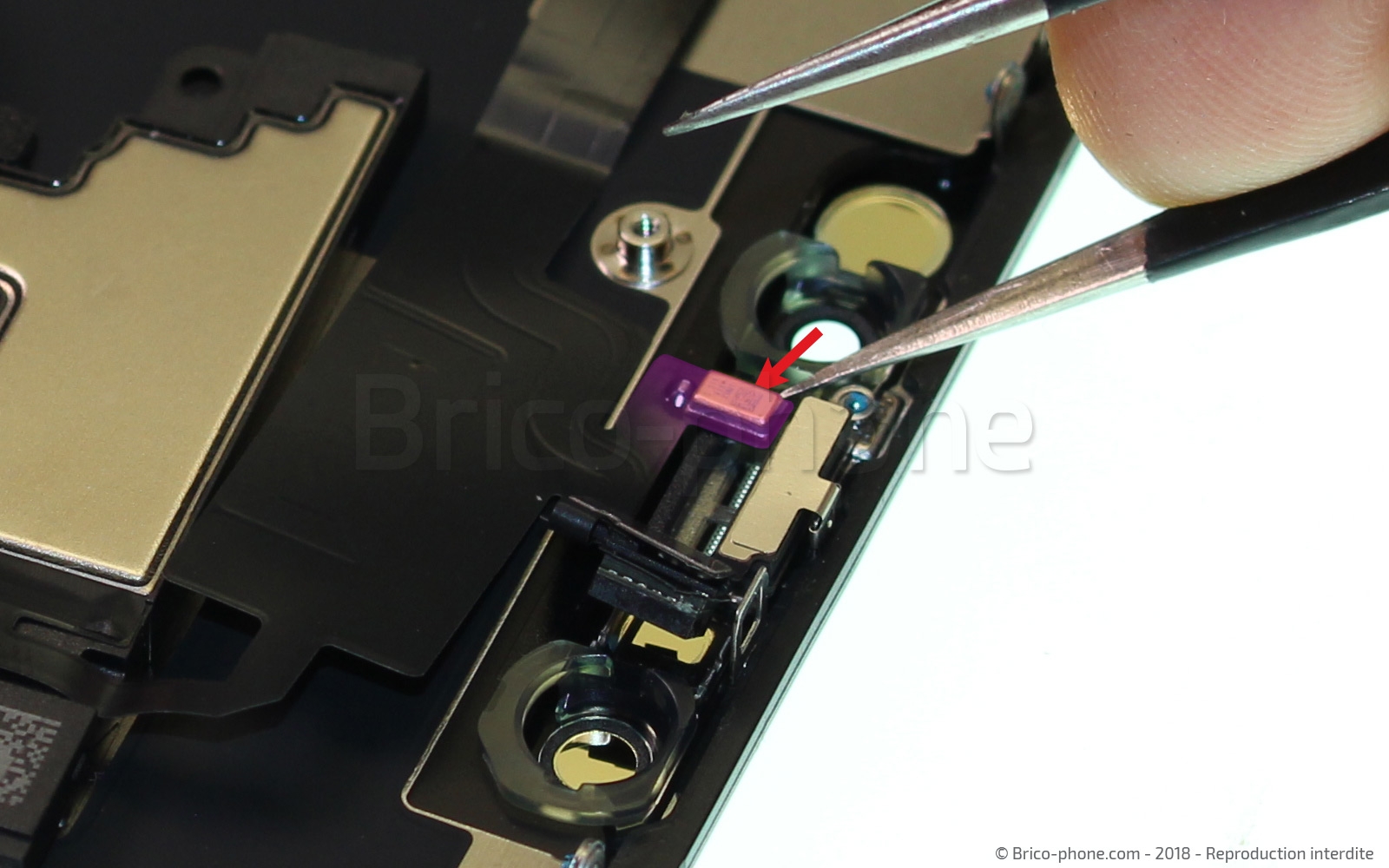

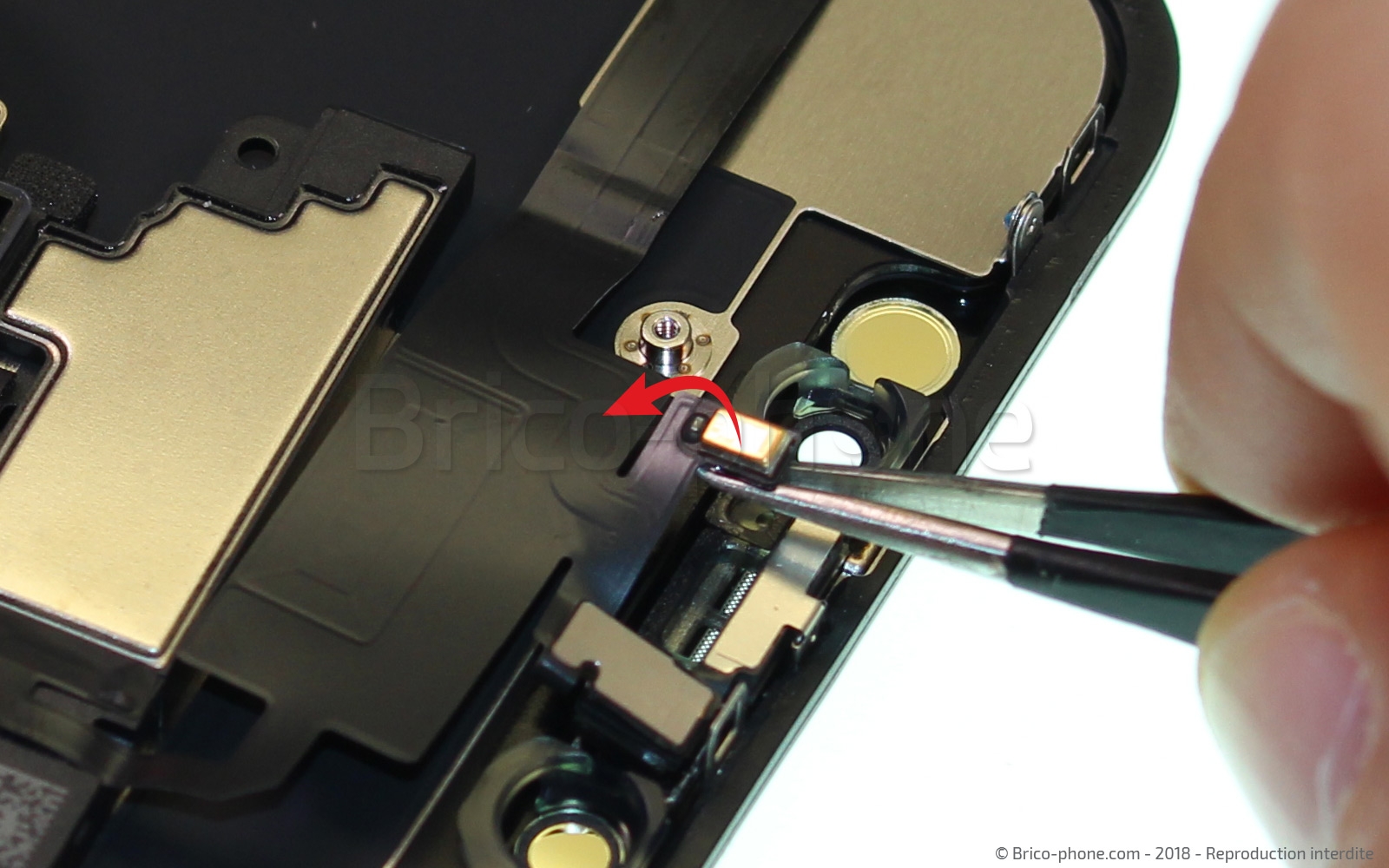

Commencez par déloger le capteur de proximité en le sortant de son emplacement avec la pincette. Procédez avec délicatesse pour ne pas abîmer les éléments.

Passez ensuite au micro d'ambiance en le décollant de l'écran, toujours avec la pincette. Puis décollez un peu la nappe en la soulevant.

Ce capteur est fragile, c'est celui qui reconnaît votre visage dans l'obscurité notamment.

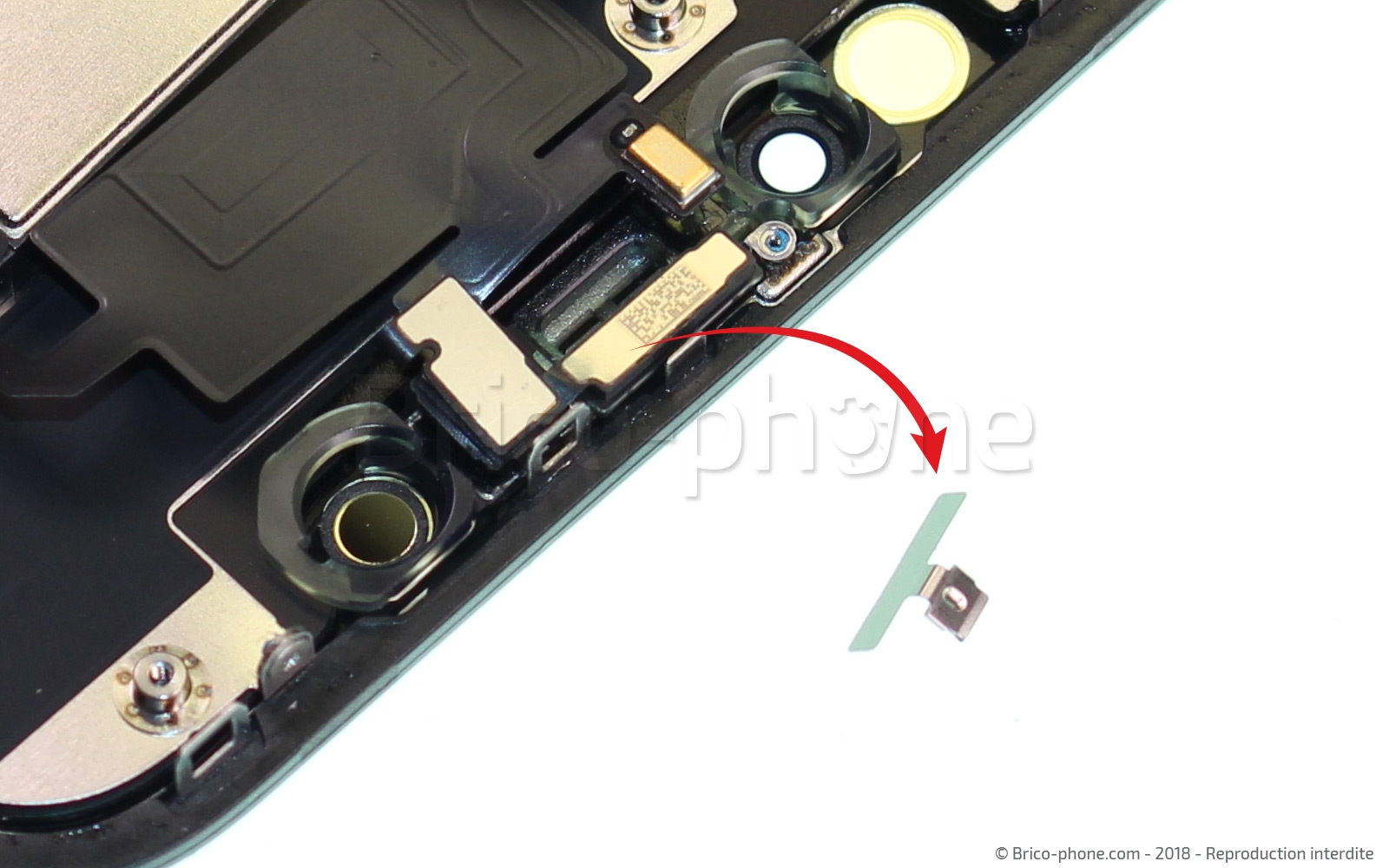

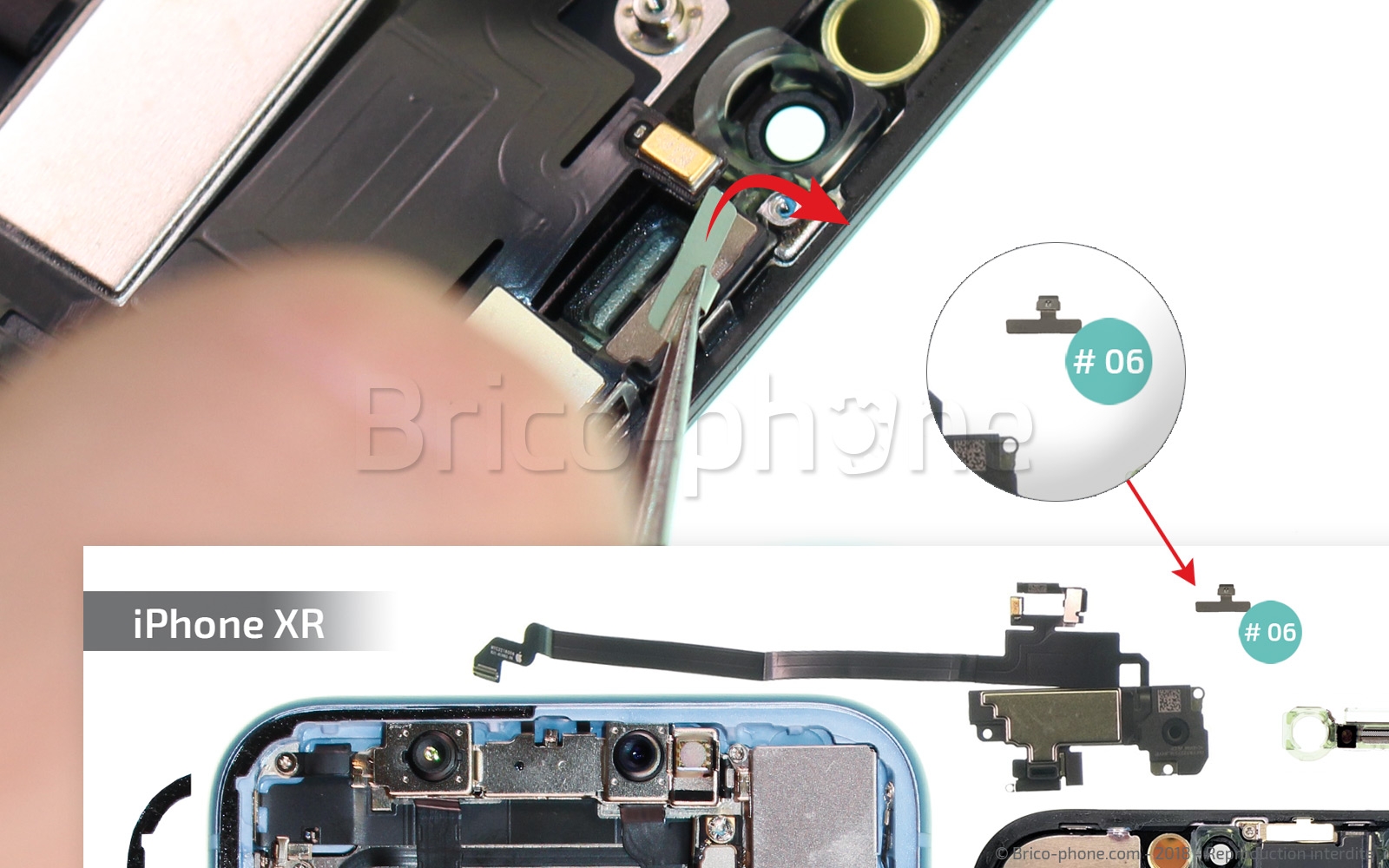

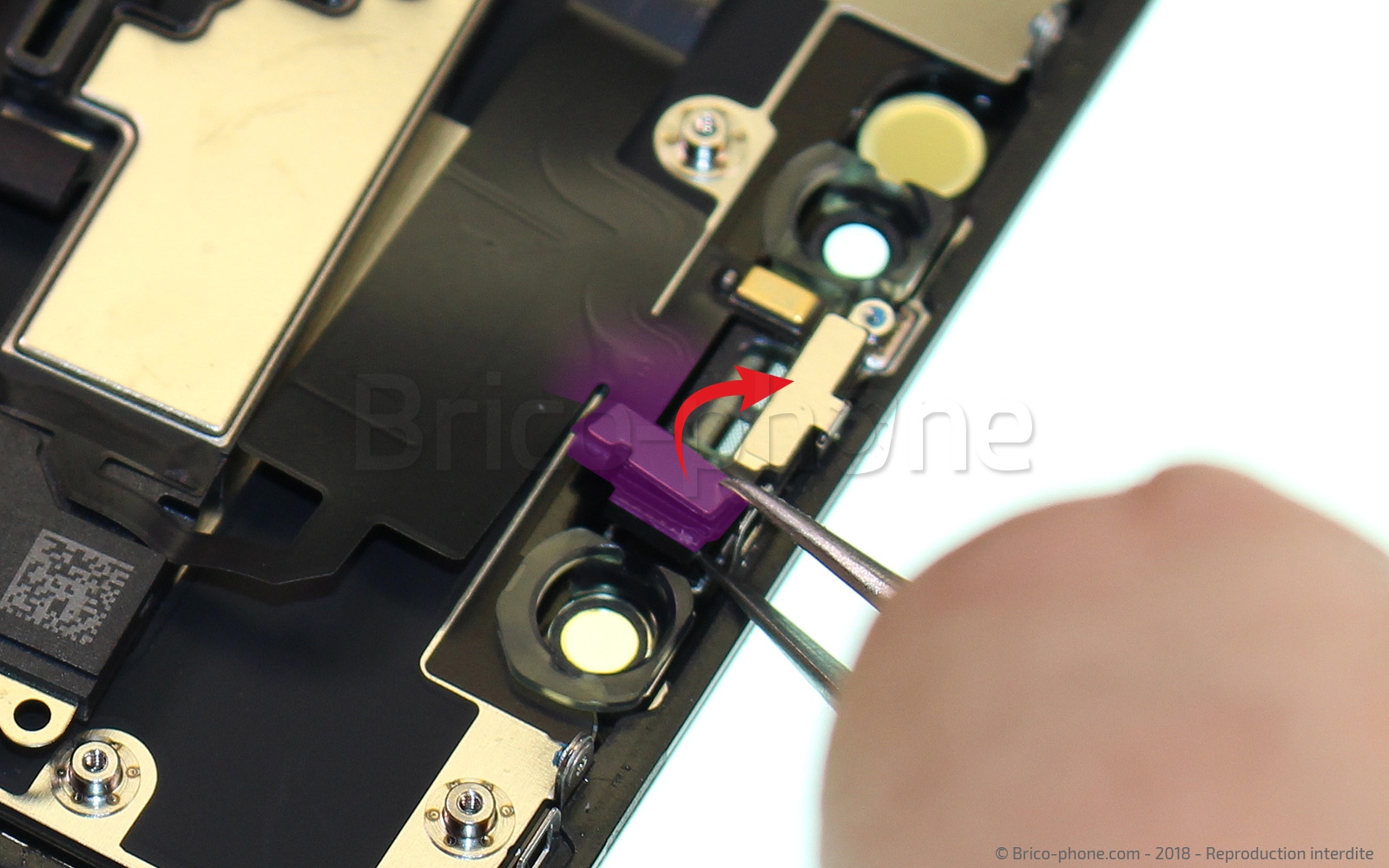

Pour le déloger, procédez comme les autres mais avant vous devez retirer le petit élément en métal nommé #06 et placez-le sur le patron d'aide au montage pour ne pas le perdre.

Décollez le reste de l'écouteur interne.

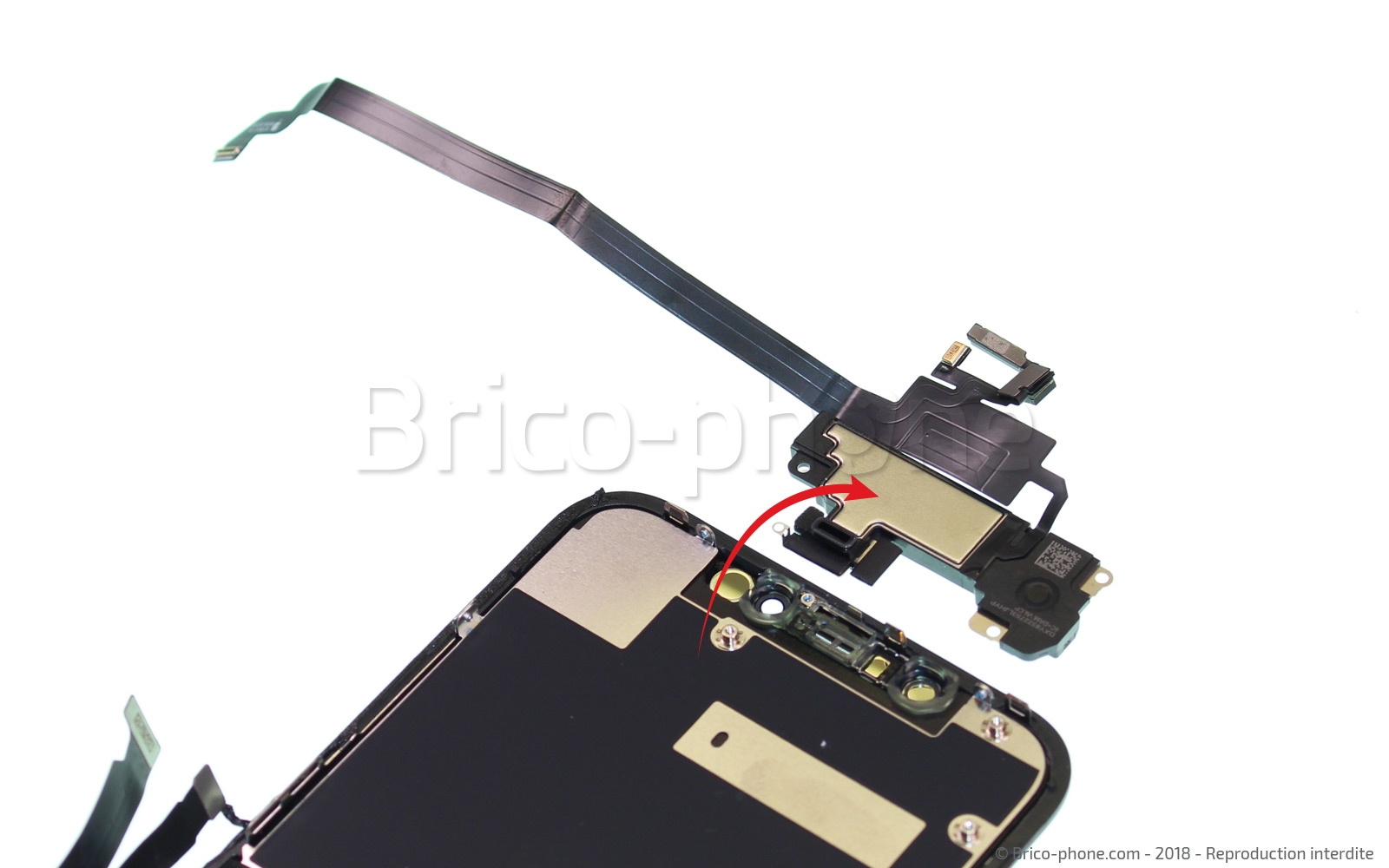

La pièce peut maintenant être retirée et mise de côté pour le remontage.

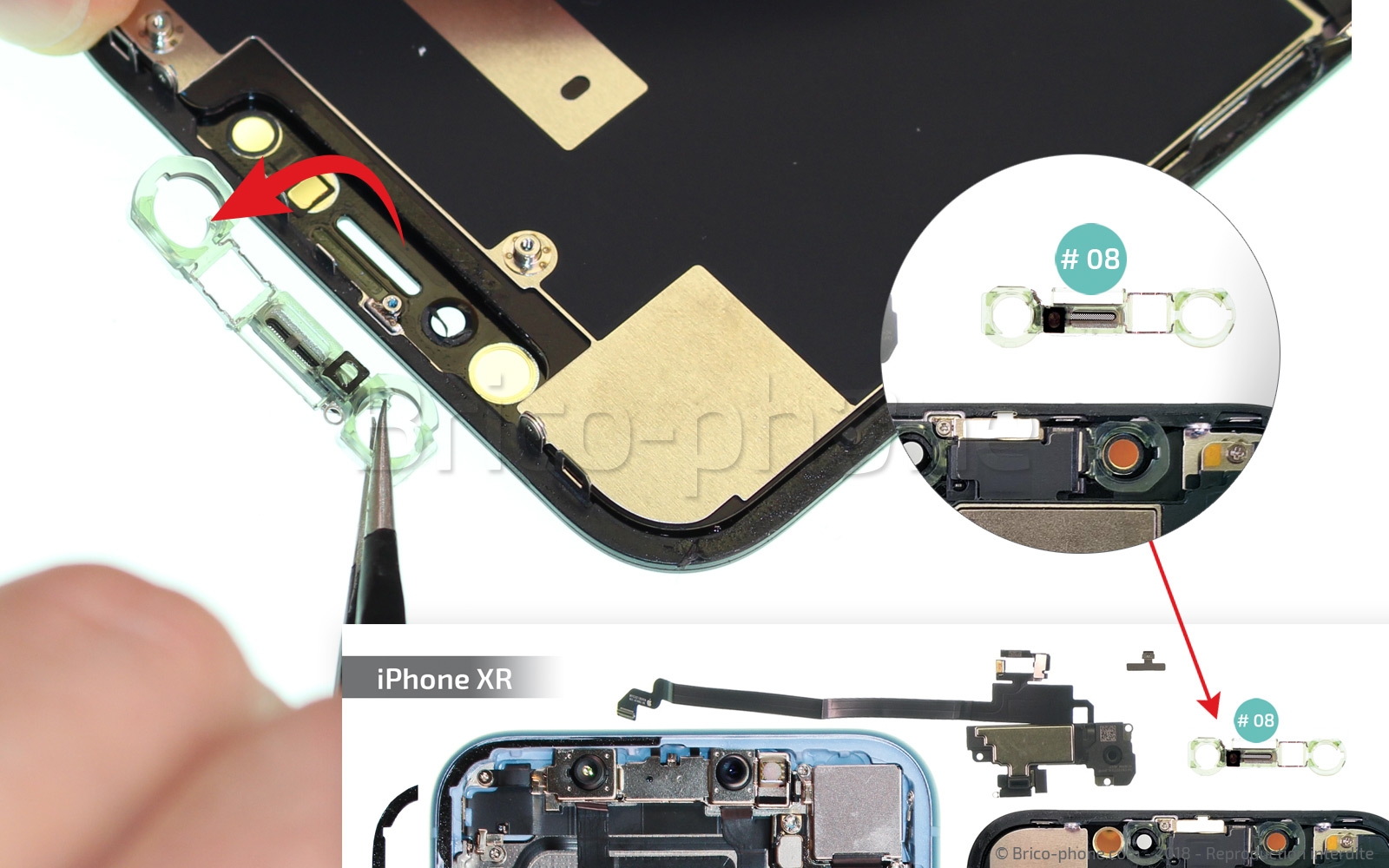

S'il n'est pas présent sur votre nouvel écran, vous devez récupérer cette pièce afin de caler les éléments de l'écouteur et les caméras dedans.

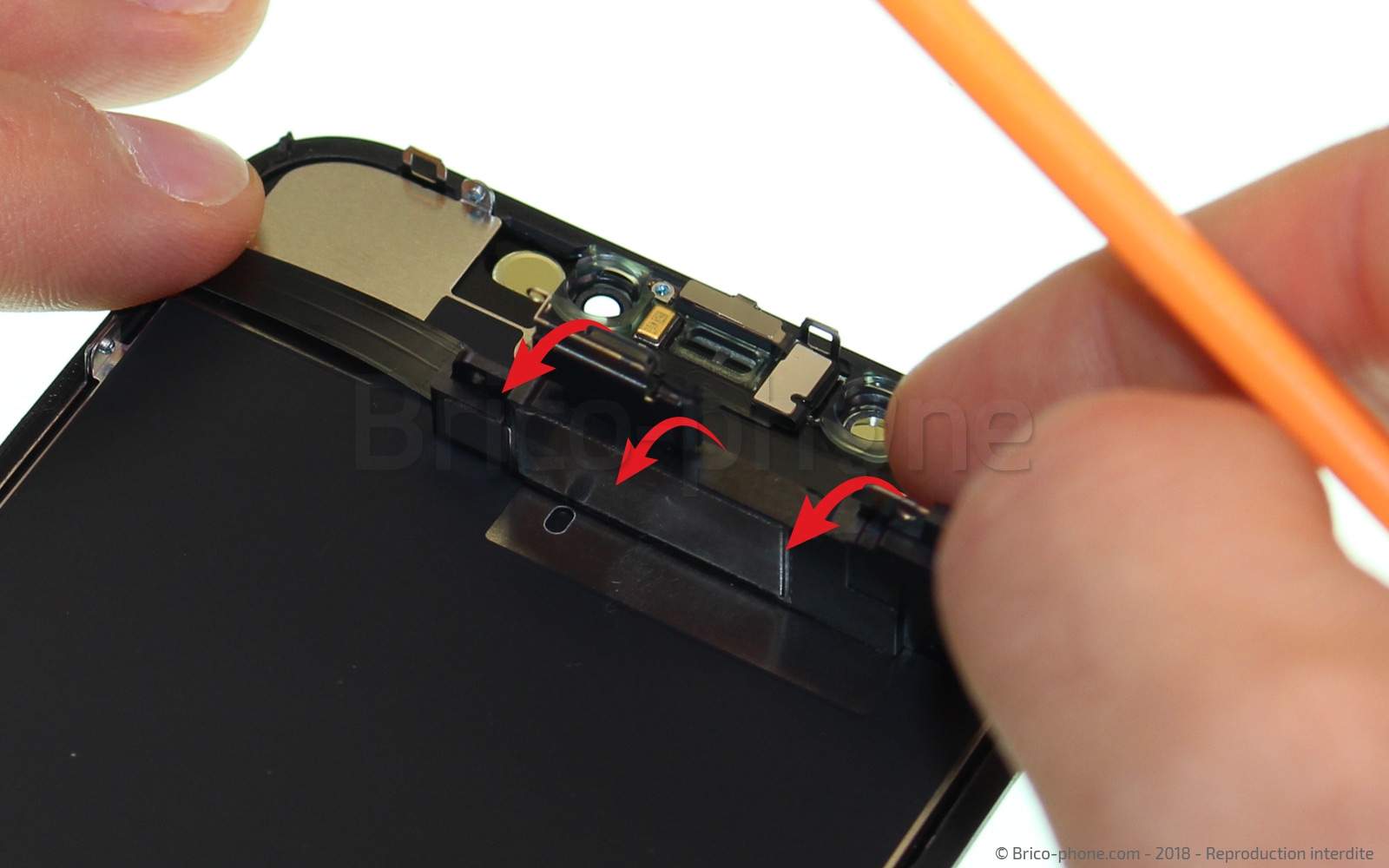

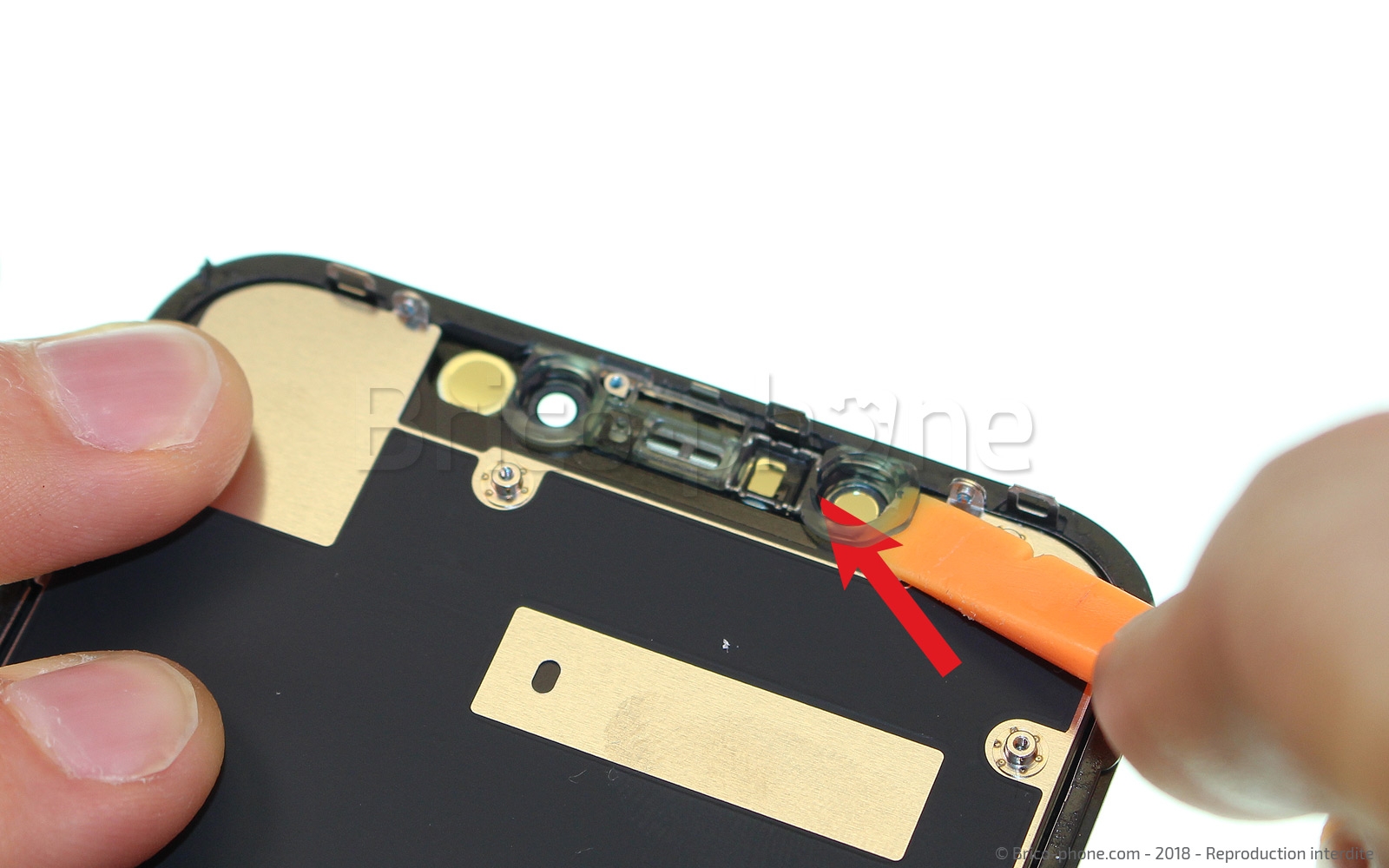

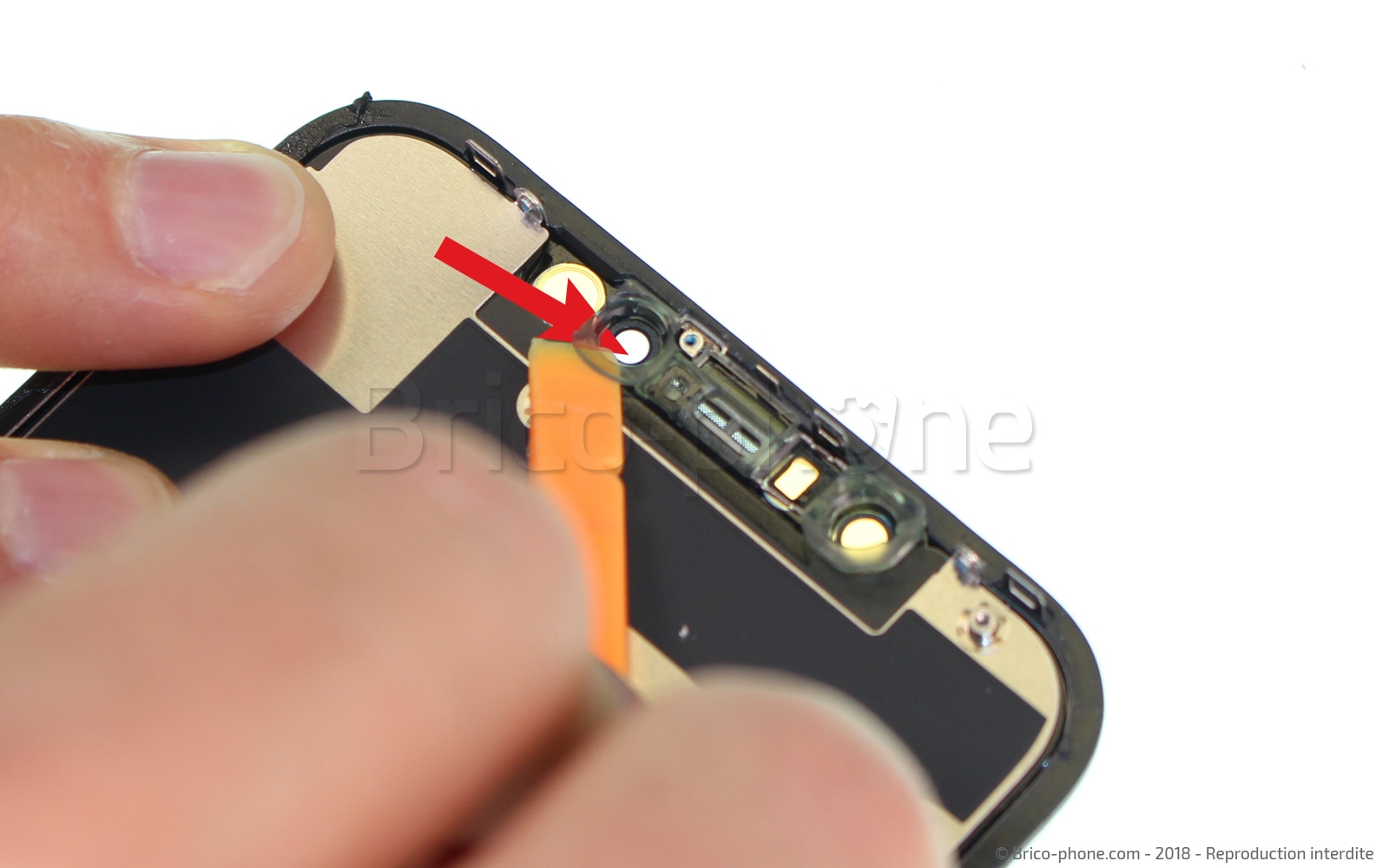

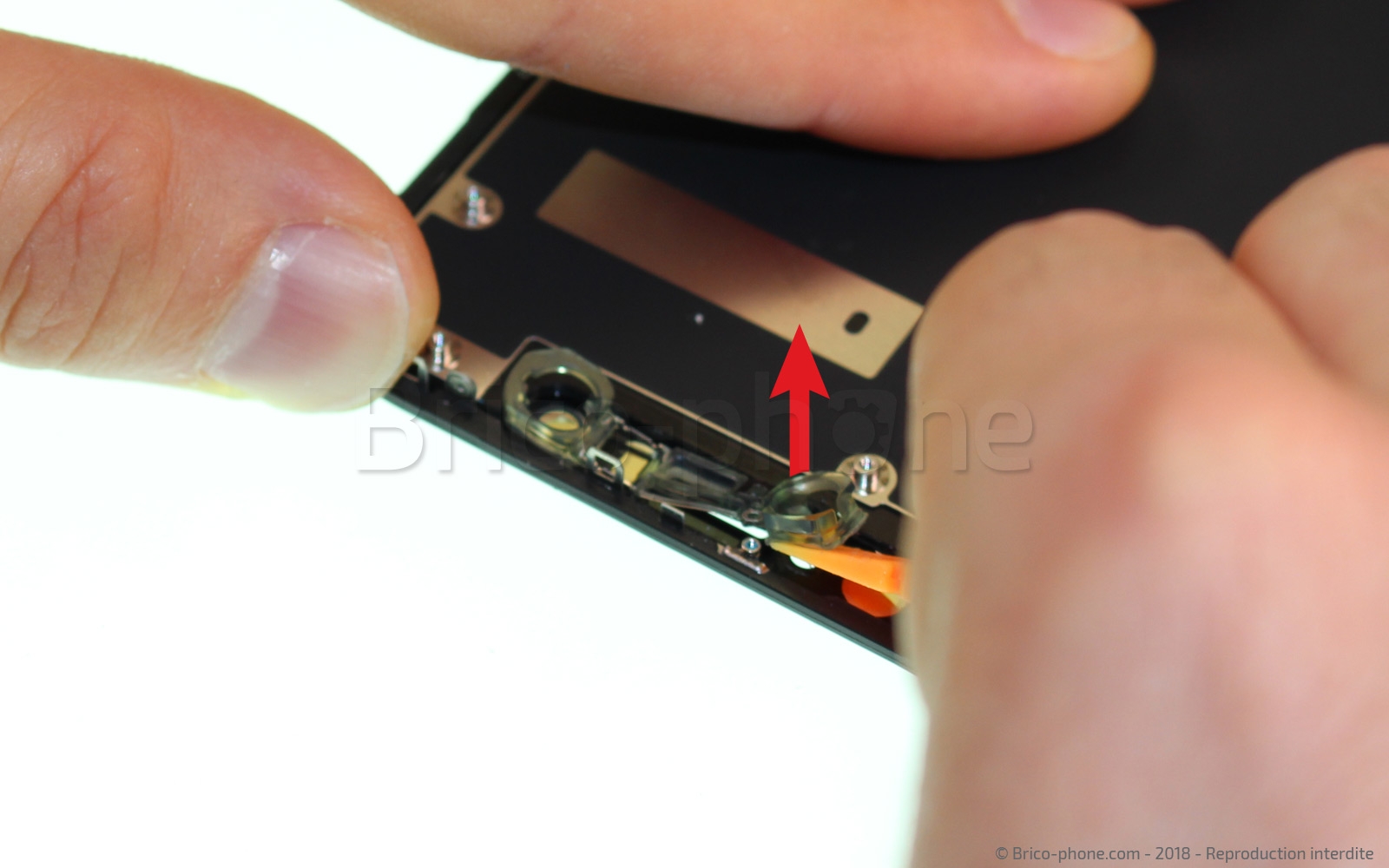

Cet élément est collé à l'écran, glissez le levier de chaque côté et soulevez progressivement jusqu'à le décoller entièrement.

Ce tutoriel est maintenant terminé. Suivez les étapes à l'envers pour effectuer le remontage.

Pour éviter tout risque de court-circuit, il est préférable de reconnecter la batterie après avoir rebranché celles de l'écran.

Nous vous conseillons de suivre notre tutoriel sur la pose du joint d'étanchéité pour assurer une fermeture propre et résistante de l'écran, même si vous ne retrouverez pas l'étanchéité d'origine.
