Changement de haut-parleur externe sur iPhone XR

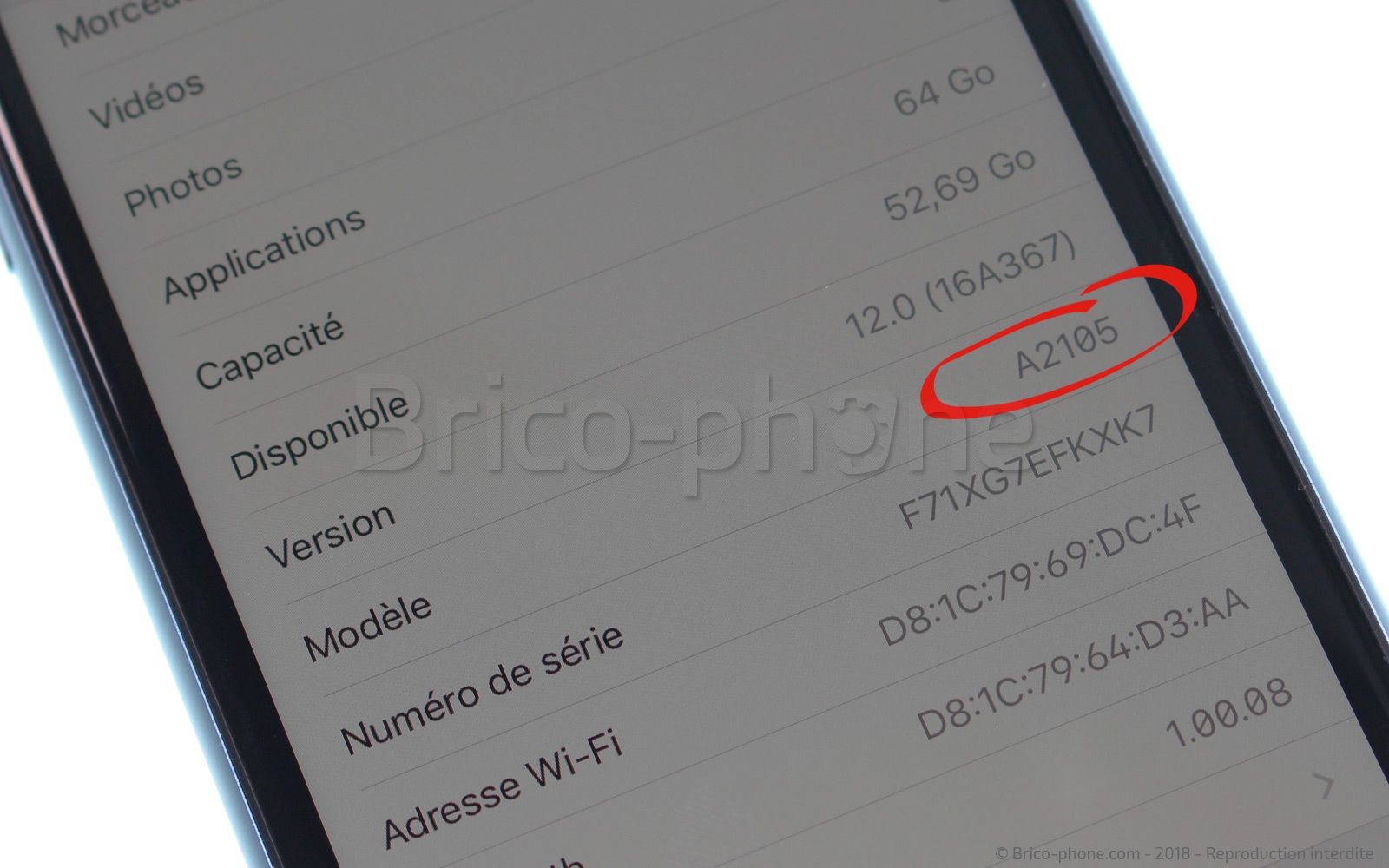

Vérifiez tout d'abord si vous possédez bien un iPhone XR. Vous devez retrouver le numéro de modèle A2105 dans les réglages de votre téléphone. Si ce n'est pas le cas, nous avons une rubrique pour vous aider à identifier votre modèle https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette

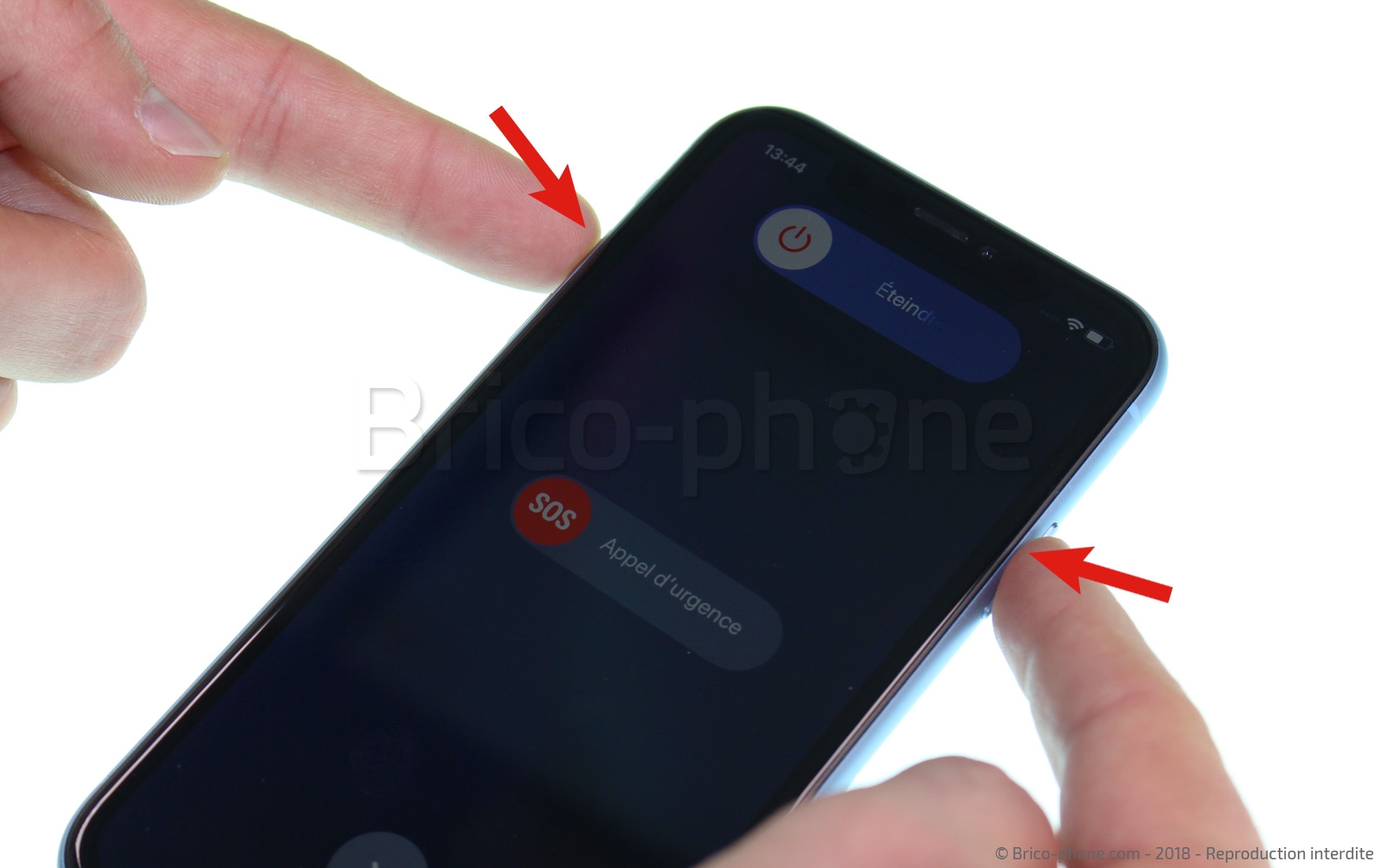

Vous pouvez maintenant éteindre le téléphone en appuyant quelques secondes sur le bouton volume et power.

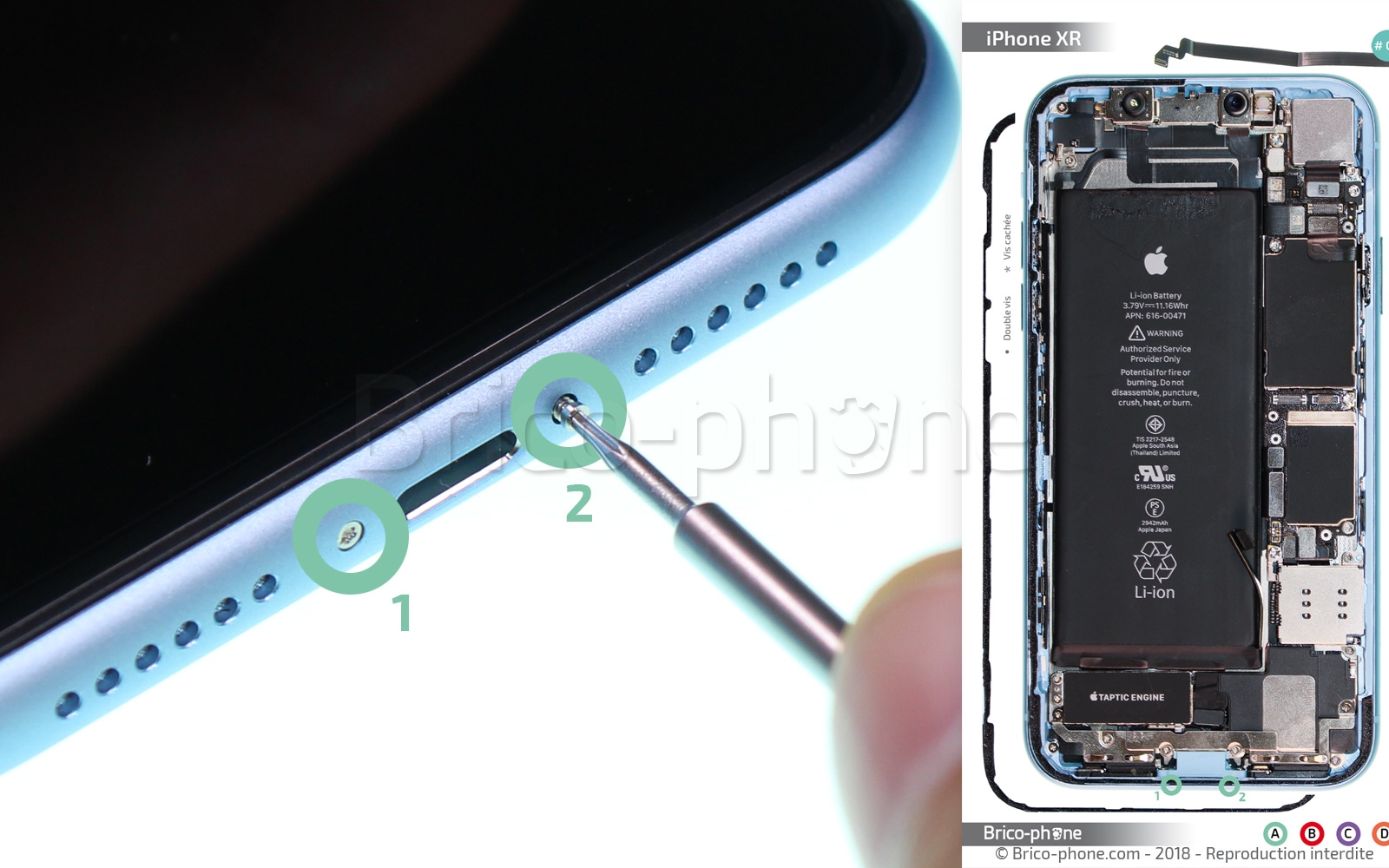

Retirez les deux vis qui maintiennent l'écran bien fermé, elles se trouvent sur le flan du châssis de part et d'autre de la prise lightning. Utilisez le tournevis pentalobe et placez-les vis sur le patron d'aide au montage offert avec votre commande.

Pour déclipser l'écran du châssis, il faut d'abord créer un interstice et insérer un médiator ou un iFlex si vous l'avez acheté pour plus de facilité.

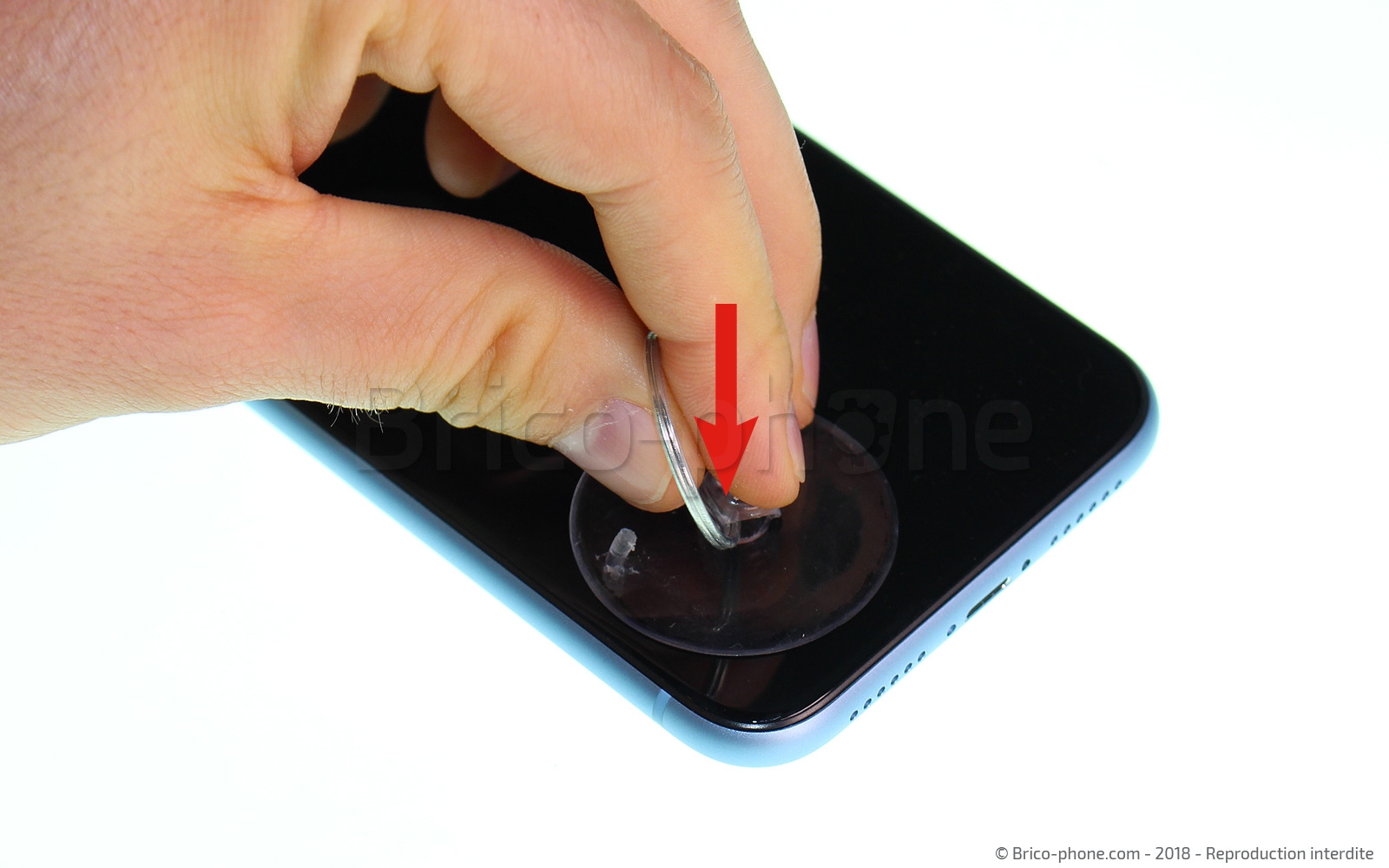

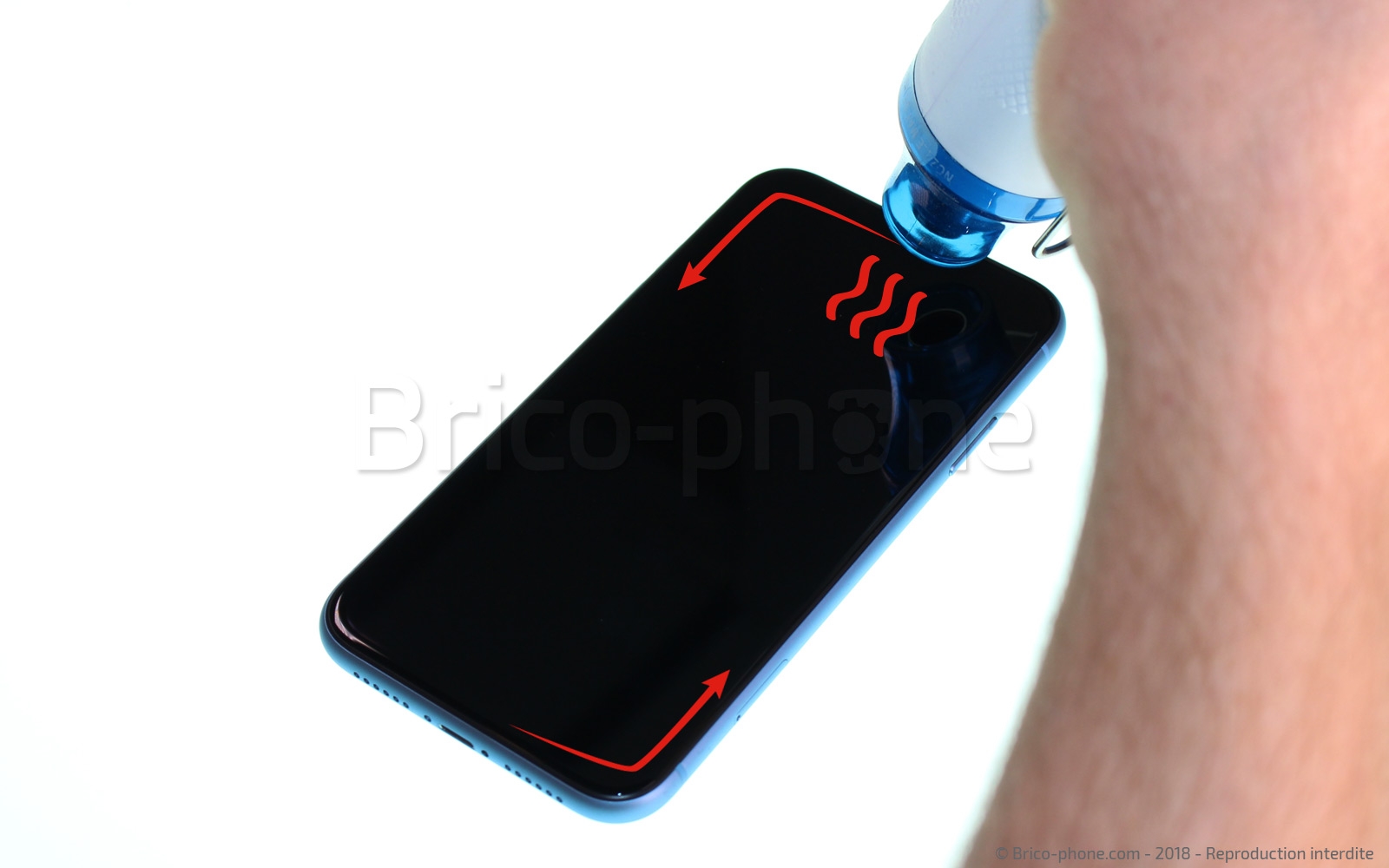

Commencez par chauffer le contour de l'écran afin de ramollir le joint d'étanchéité, pour cela, utilisez un sèche-cheveux à air chaud ou un décapeur thermique. Puis placez la ventouse dans un angle inférieur.

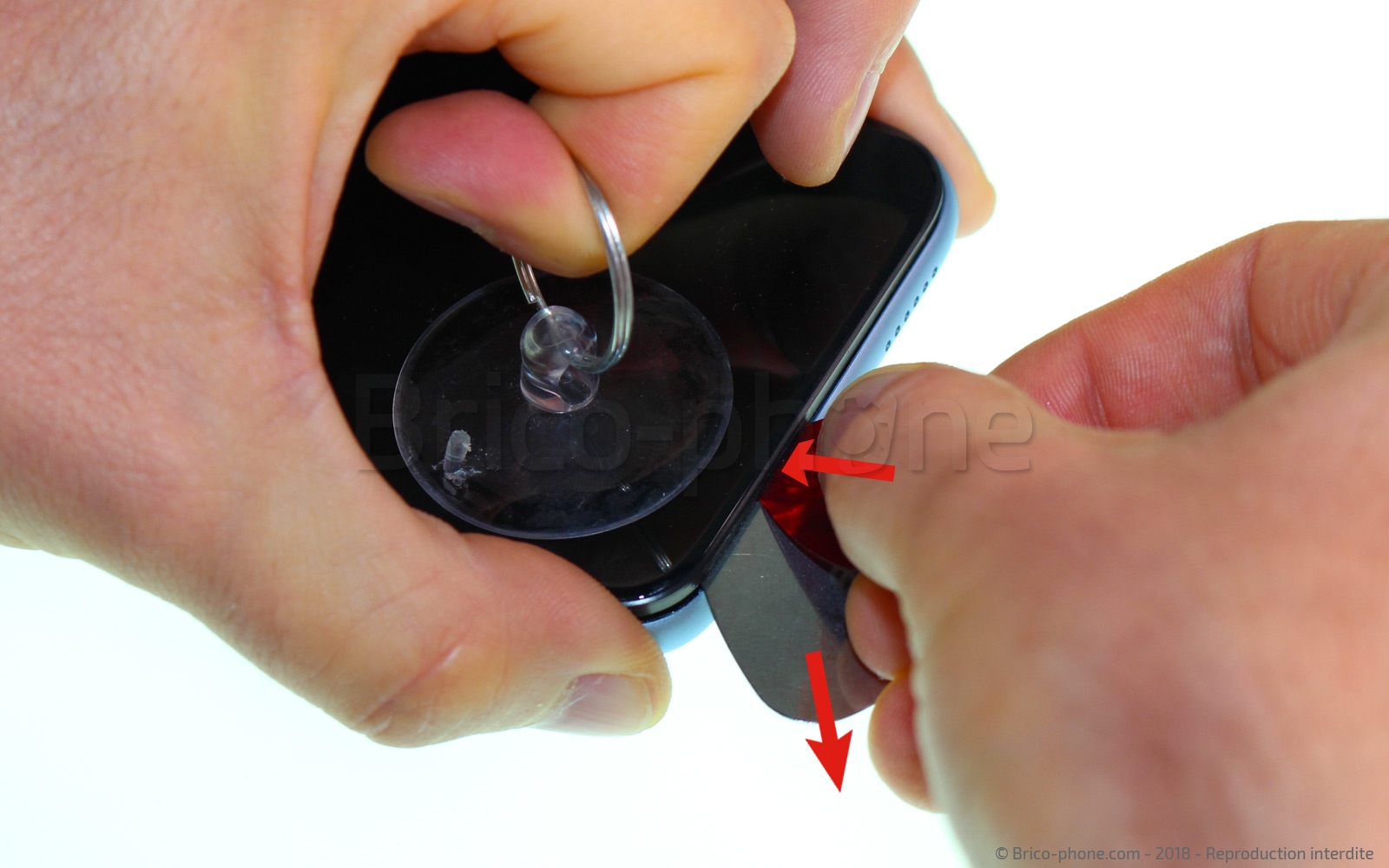

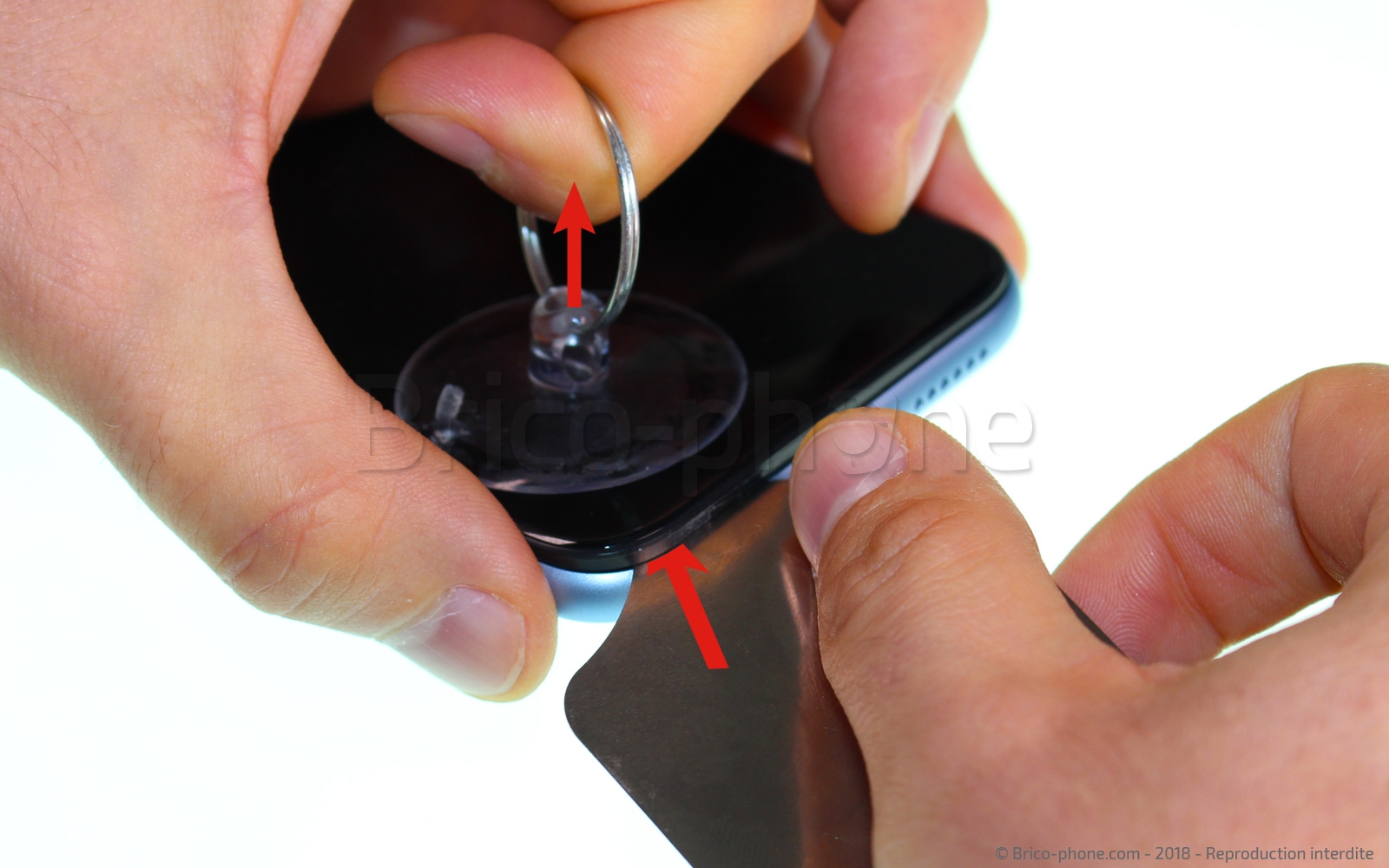

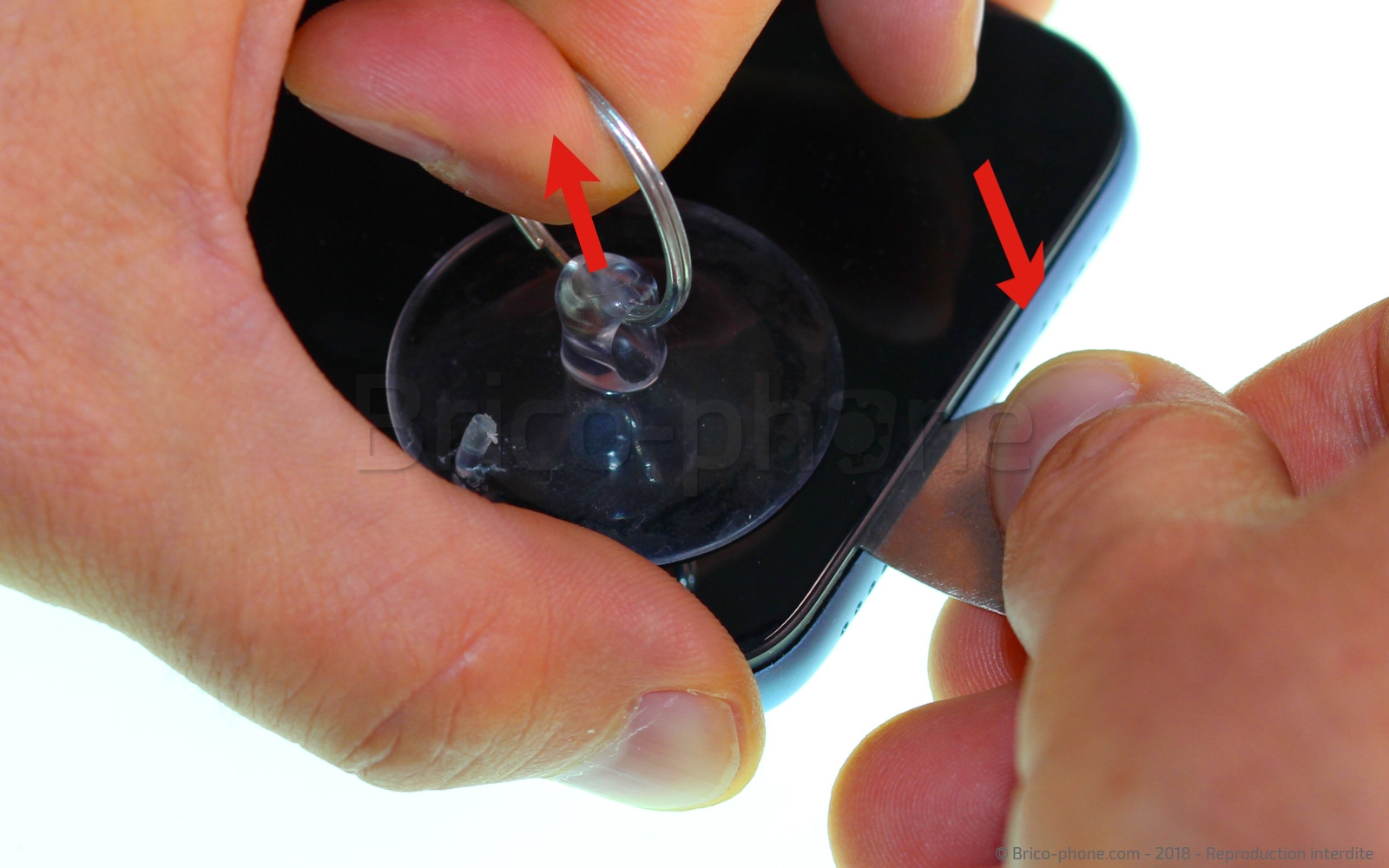

Soulevez l'écran en tirant fortement sur la ventouse pour pouvoir insérer le médiator métal.
Une fois le médiator inséré, ne le faites pas glisser. Vous risqueriez de rayer le châssis.

Avant de continuer l'ouverture, remplacez le médiator en métal par un médiator en plastique, plus souple et surtout sans risque de rayer le châssis en métal.

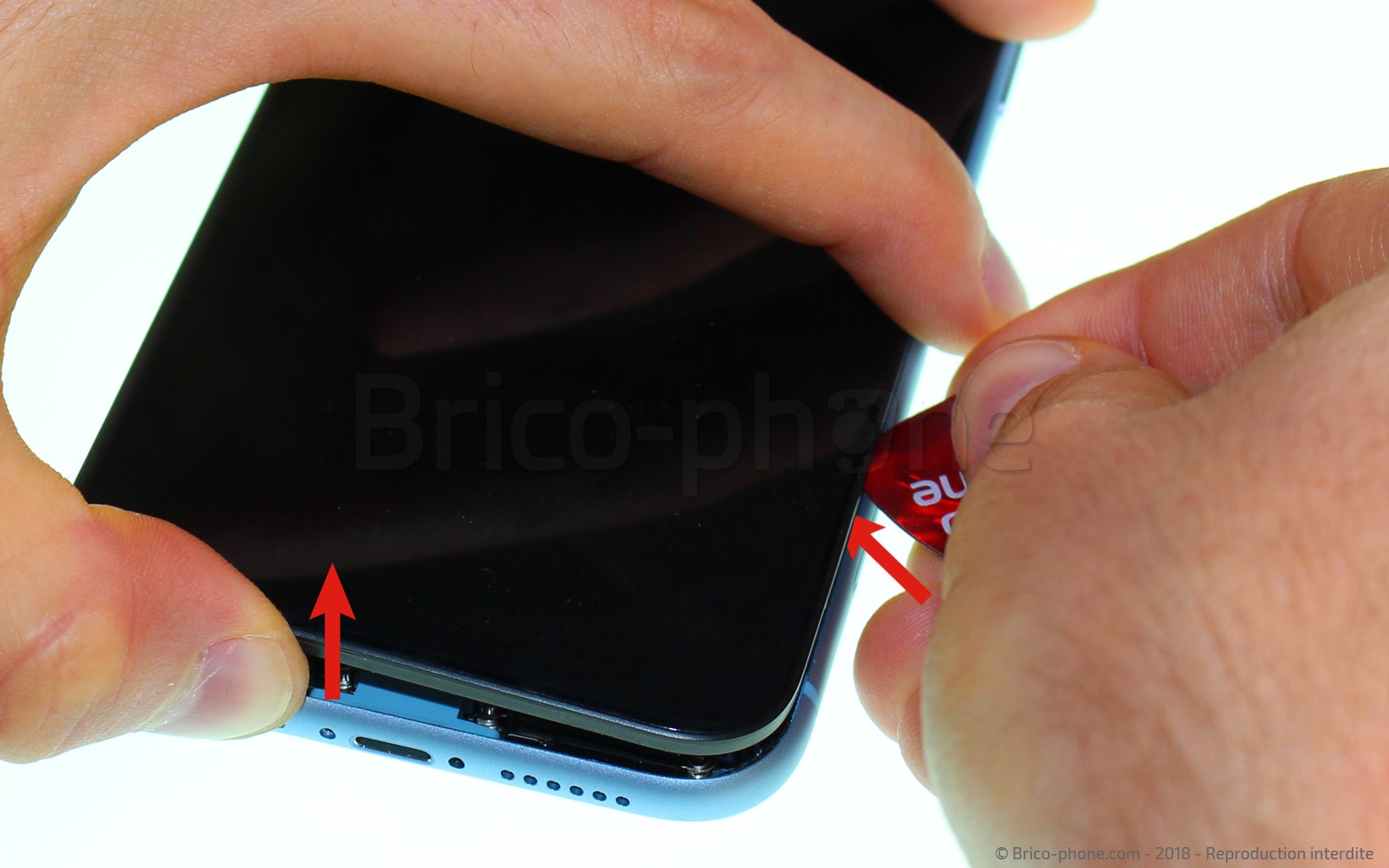

Glissez ensuite le médiator au fur et à mesure en faisant levier pour décoller le joint et déclipser l'écran et insérez le deuxième médiator plastique pour progresser sans que l'écran ne se recolle.
Faites attention à ne pas glisser profondément le médiator sur la partie droite de l'écran juste au dessus du tiroir sim car la nappe de raccordement de l'écran à la carte mère se situe à ce niveau.

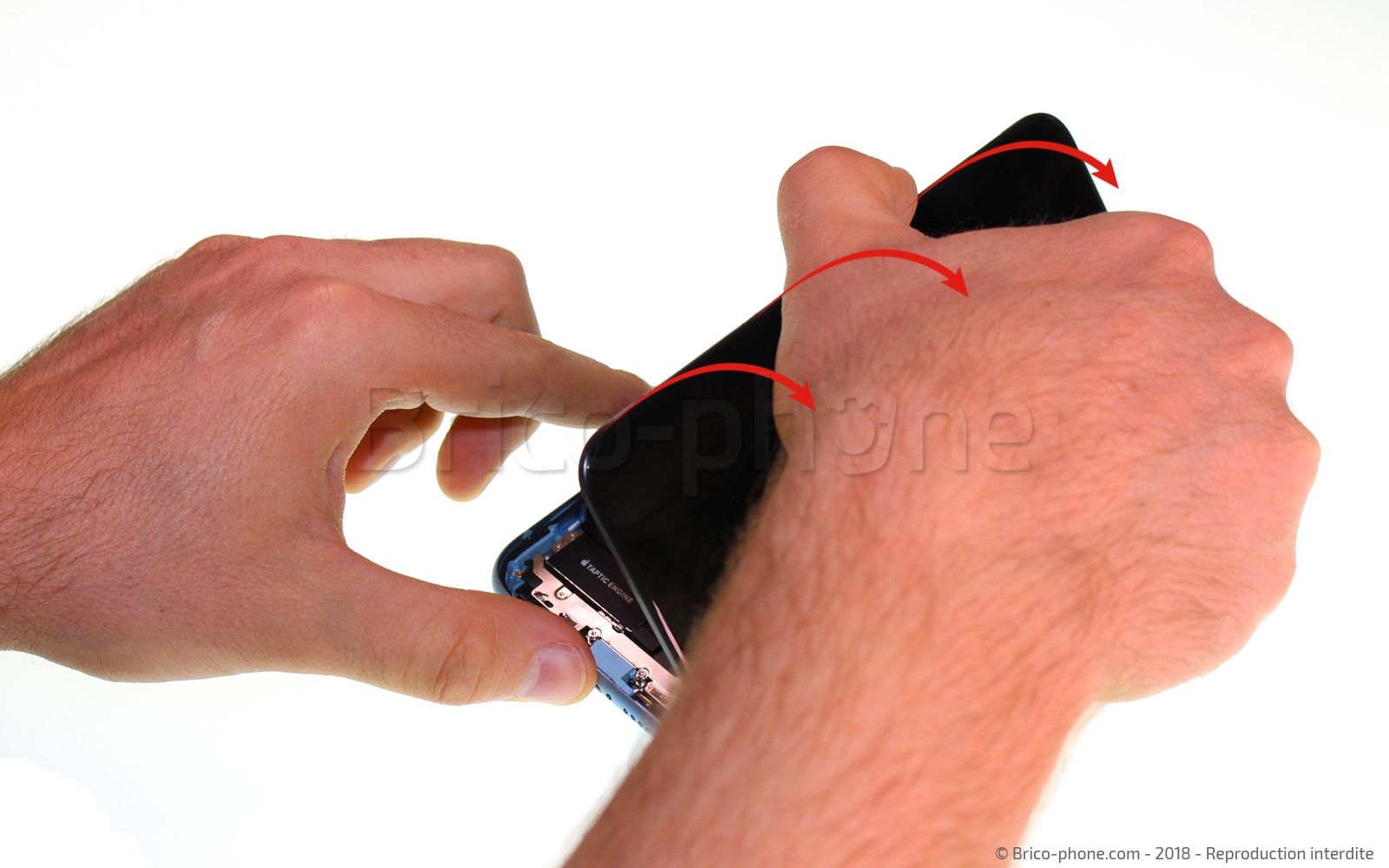

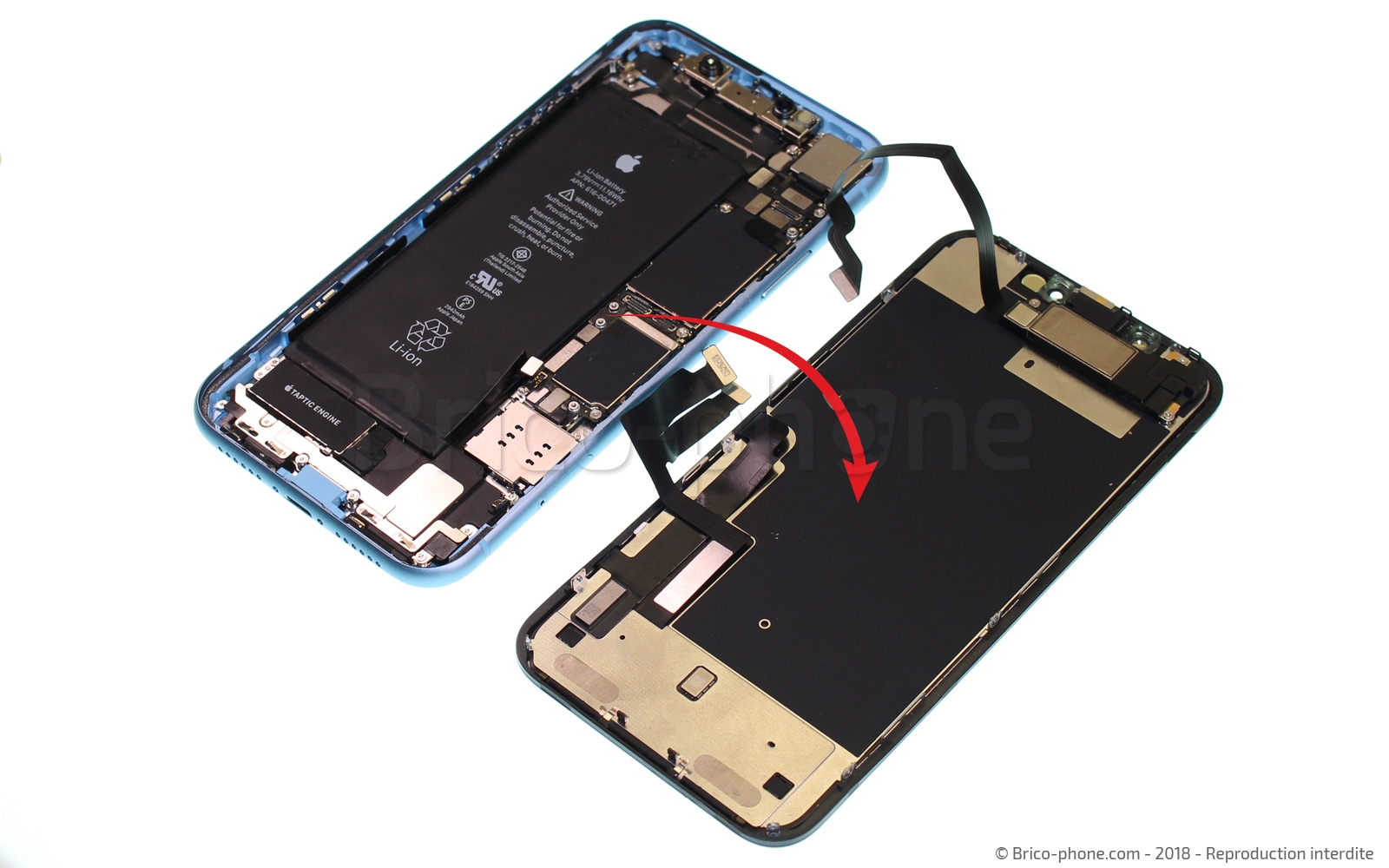

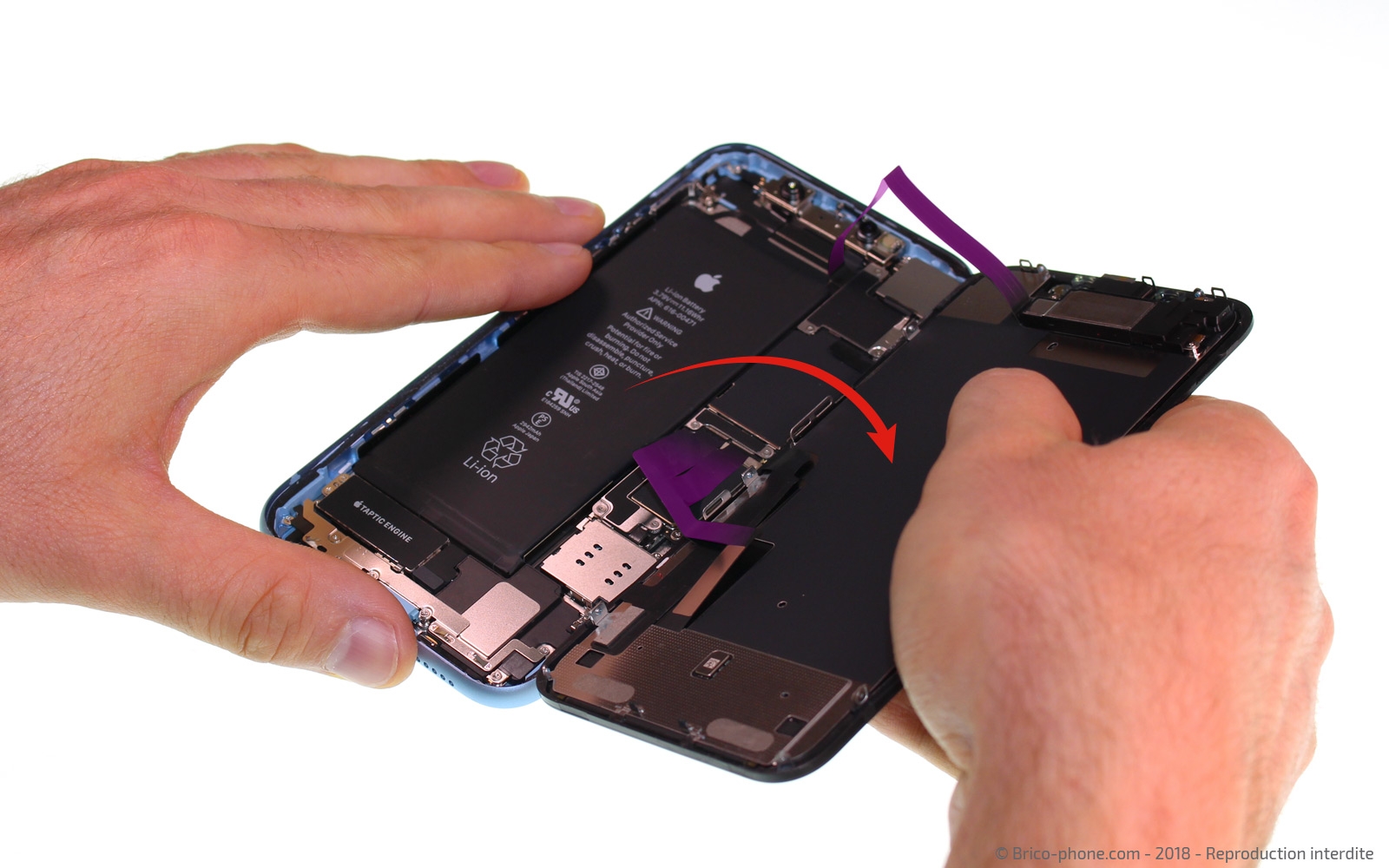

Une fois entièrement déclipsé, ouvrez l'écran comme un livre à l'envers sans tirer dessus pour ne pas arracher les nappes. Superposez-le légèrement sur la coque pour éviter les tensions dans les nappes.

Le connecteur de la batterie est protégé par une petite plaquette métallique.

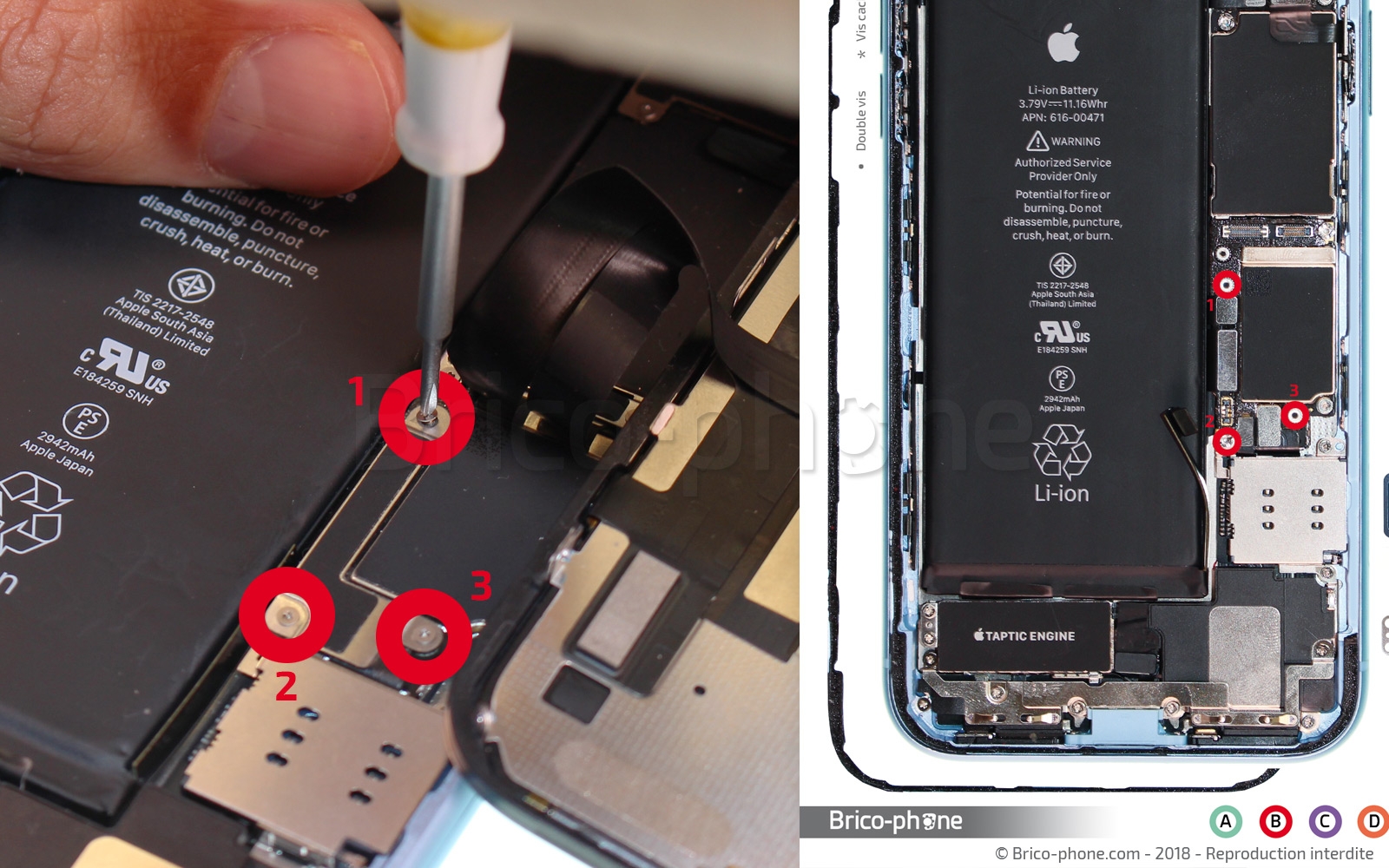

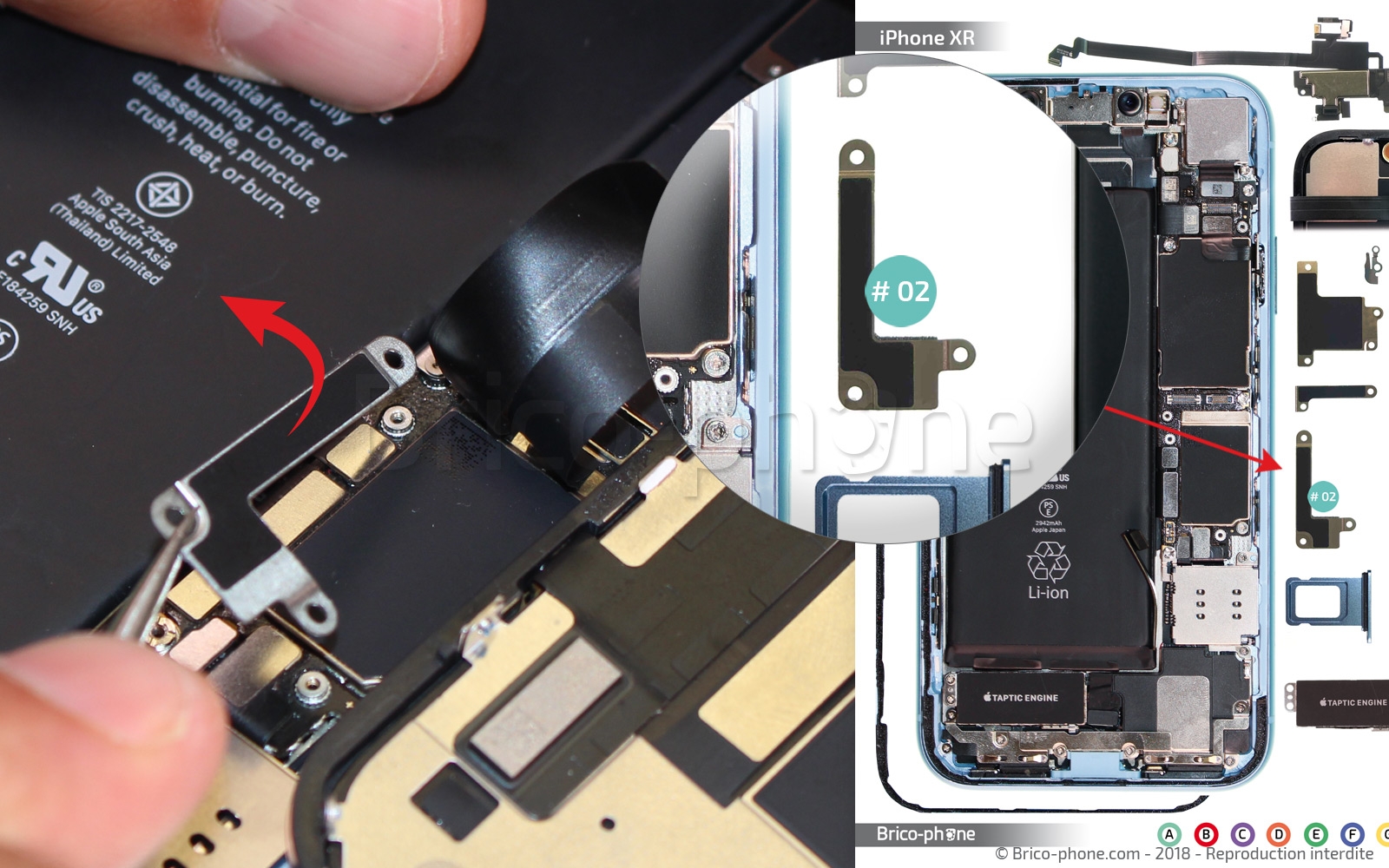

Dévissez les 3 vis, en rouge nommées B1 à B3, qui maintiennent ce petit élément en forme de L. Utilisez le tournevis triwing 0,6. Puis saisissez la plaquette #02 avec la pincette.

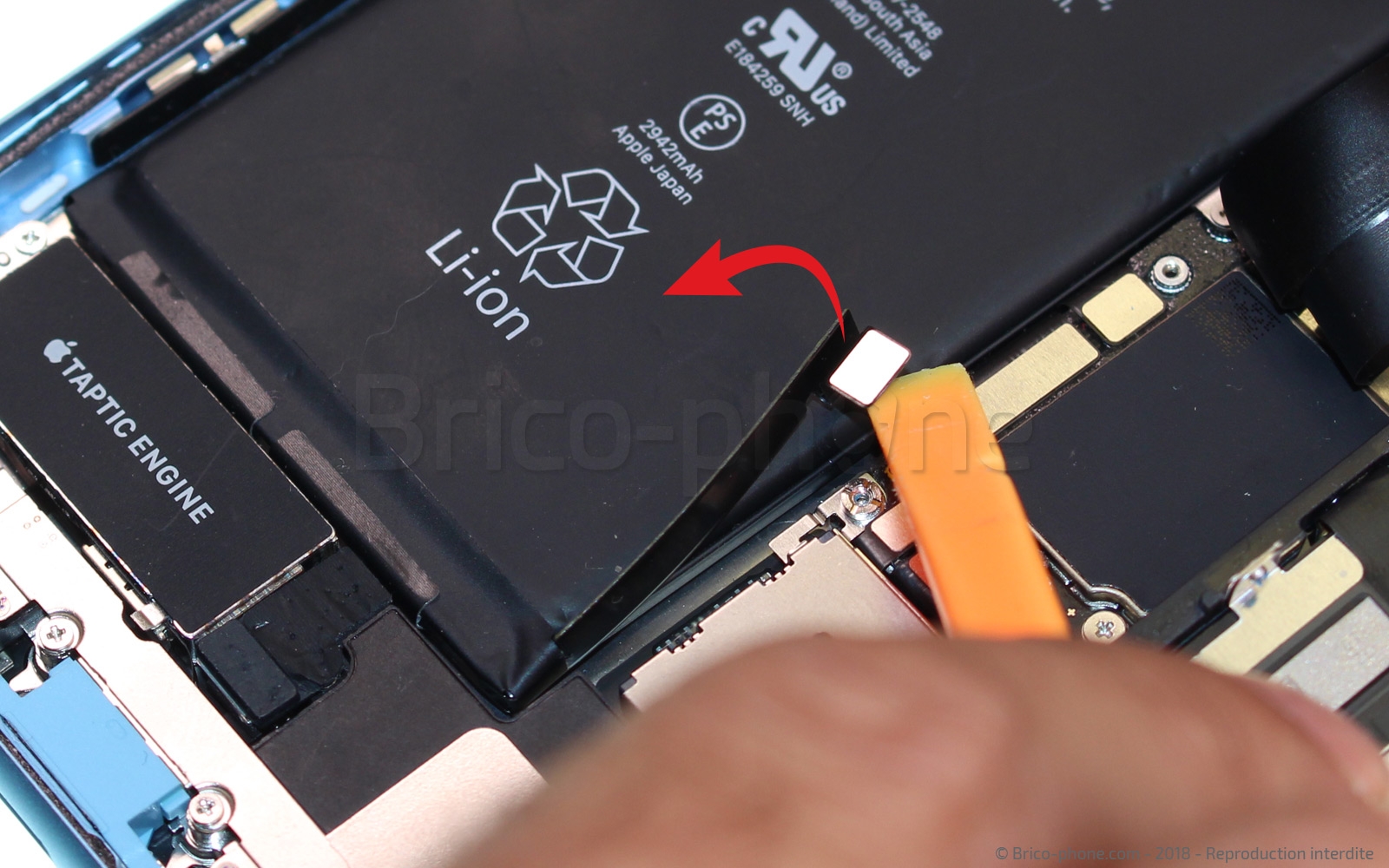

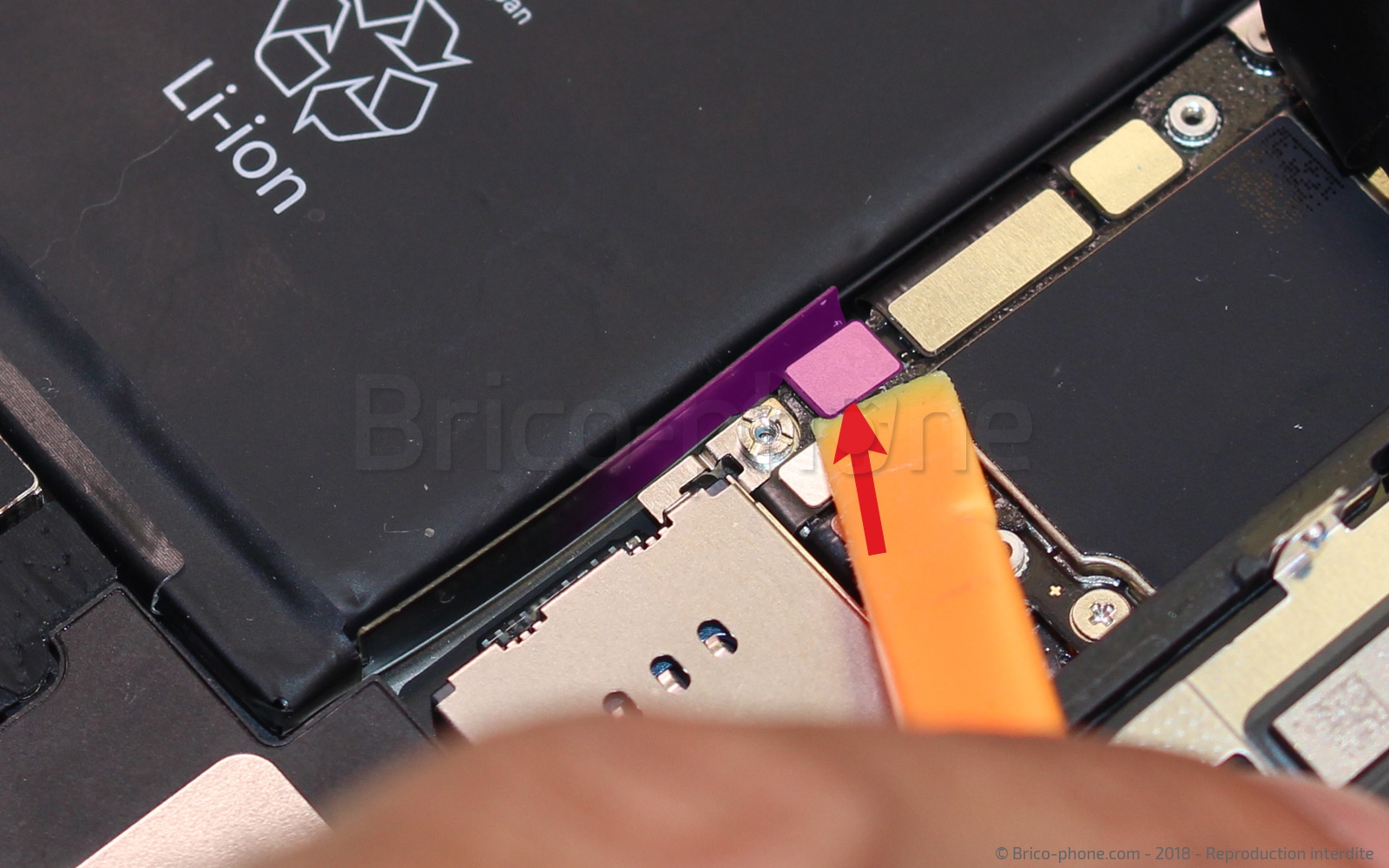

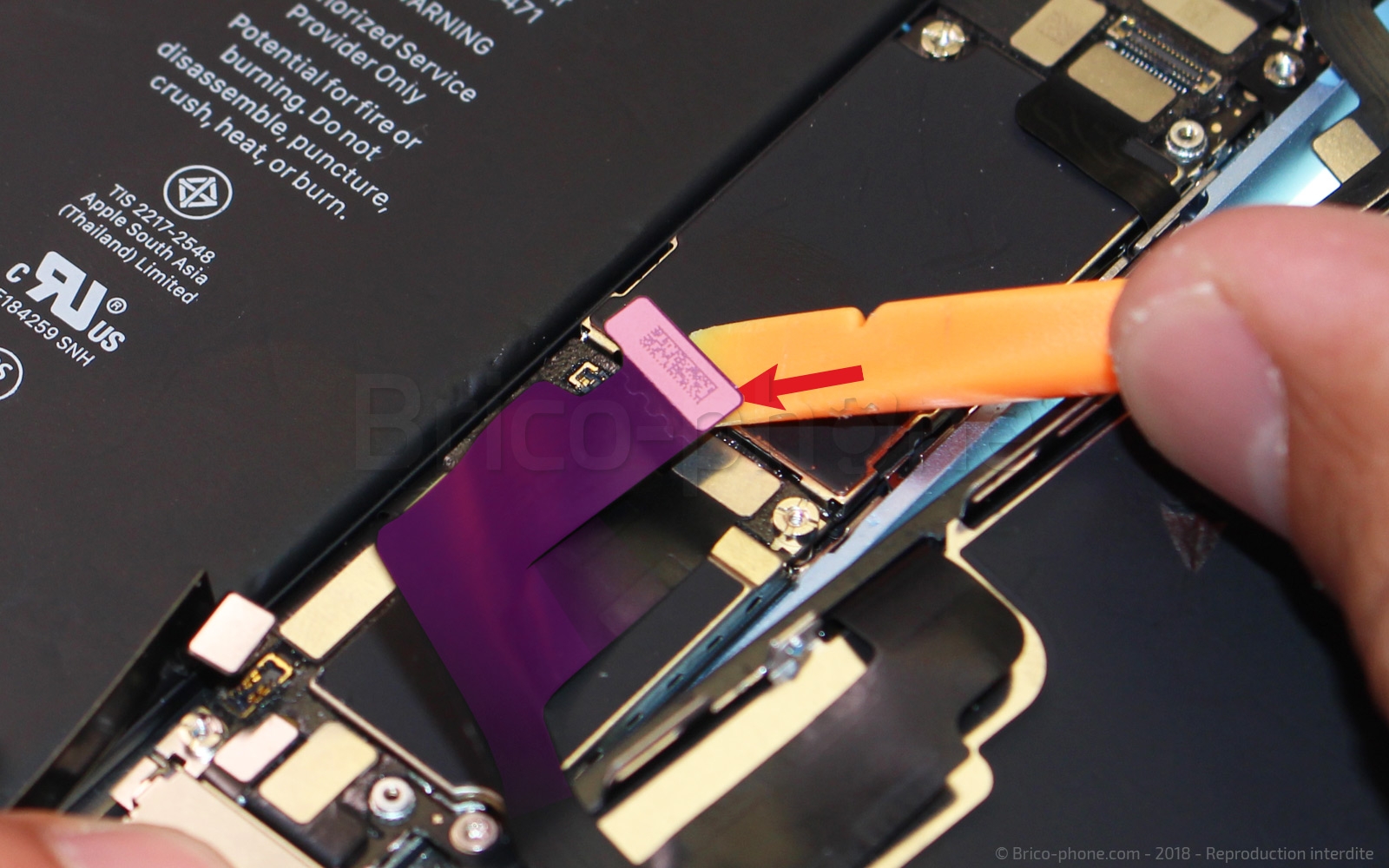

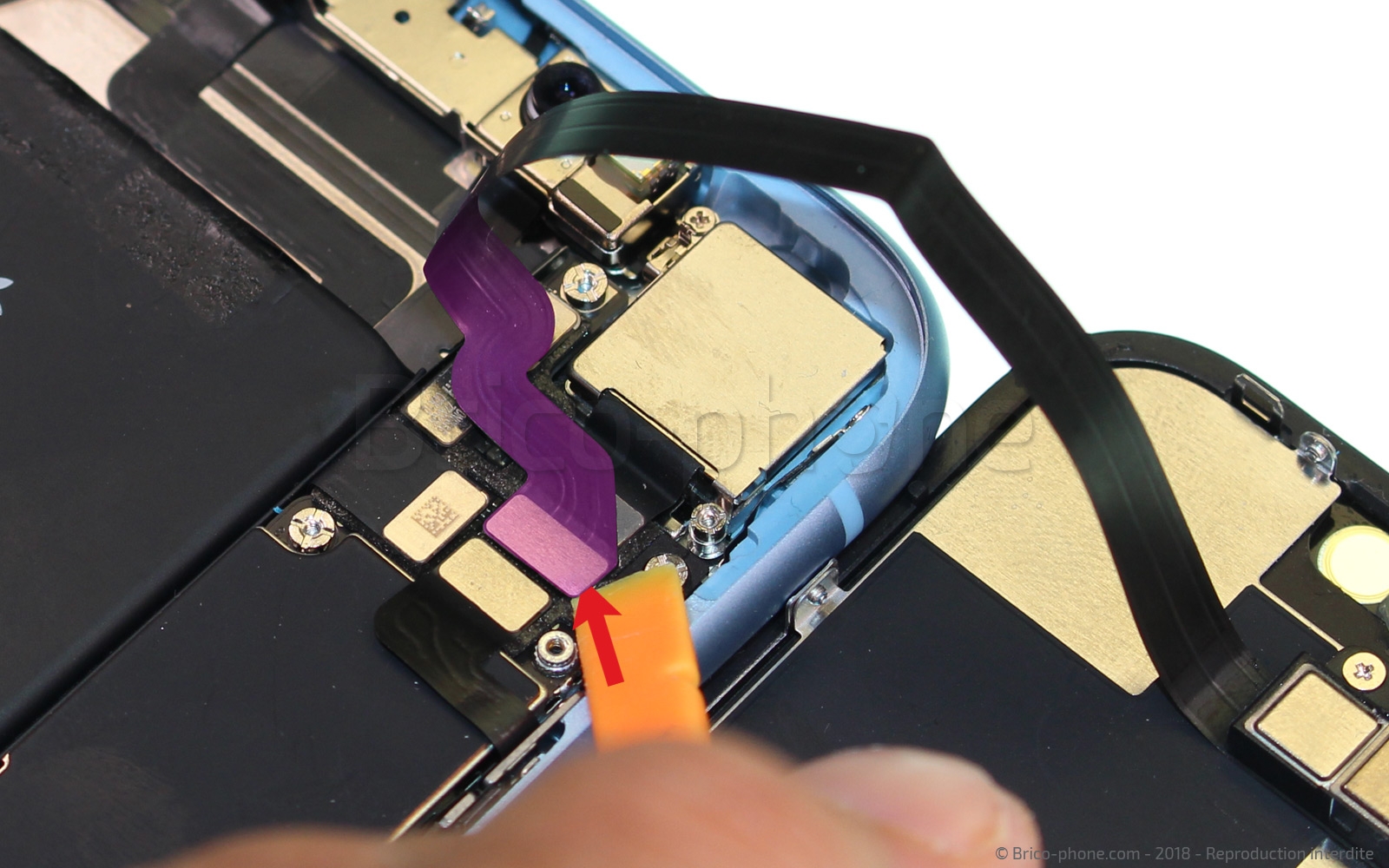

Munissez-vous maintenant du levier en nylon pour soulever doucement le connecteur depuis un angle. Puis dégagez la nappe entre la batterie et la carte mère pour éviter qu'elle ne se reconnecte par mégarde. Un téléphone qui se rallume en cours de réparation peut être endommagé.

Une première plaquette métallique se situe en haut de la carte mère, elle protège le connecteur de l'écouteur interne.

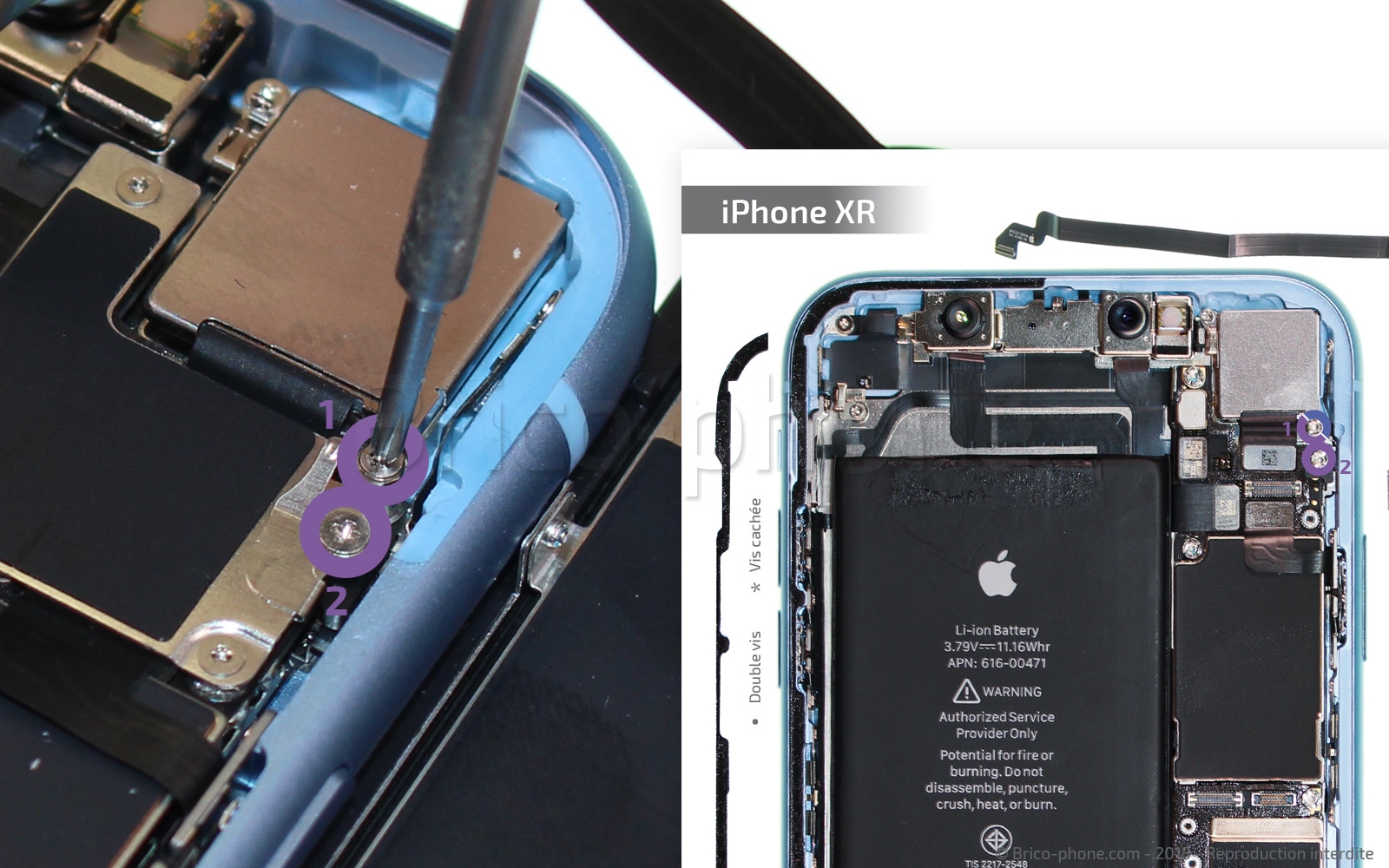

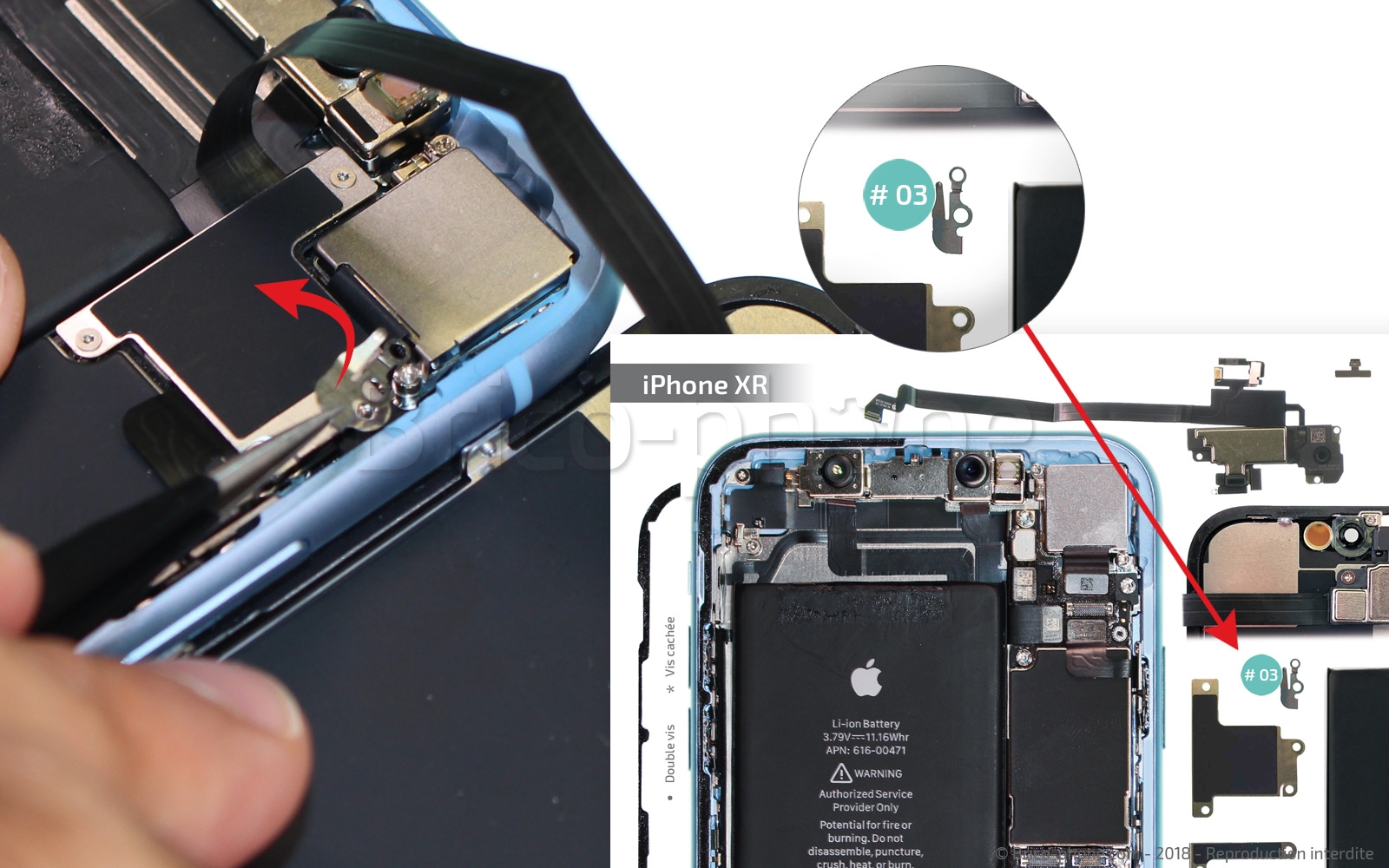

Retirez les deux vis entourées en violet nommées C1 et C2 à l'aide du tournevis cruciforme. Puis retirez le petit élément #03 avec la pincette pour ne pas le perdre.
Placez au fur et à mesure les éléments et les vis sur le patron d'aide au montage.

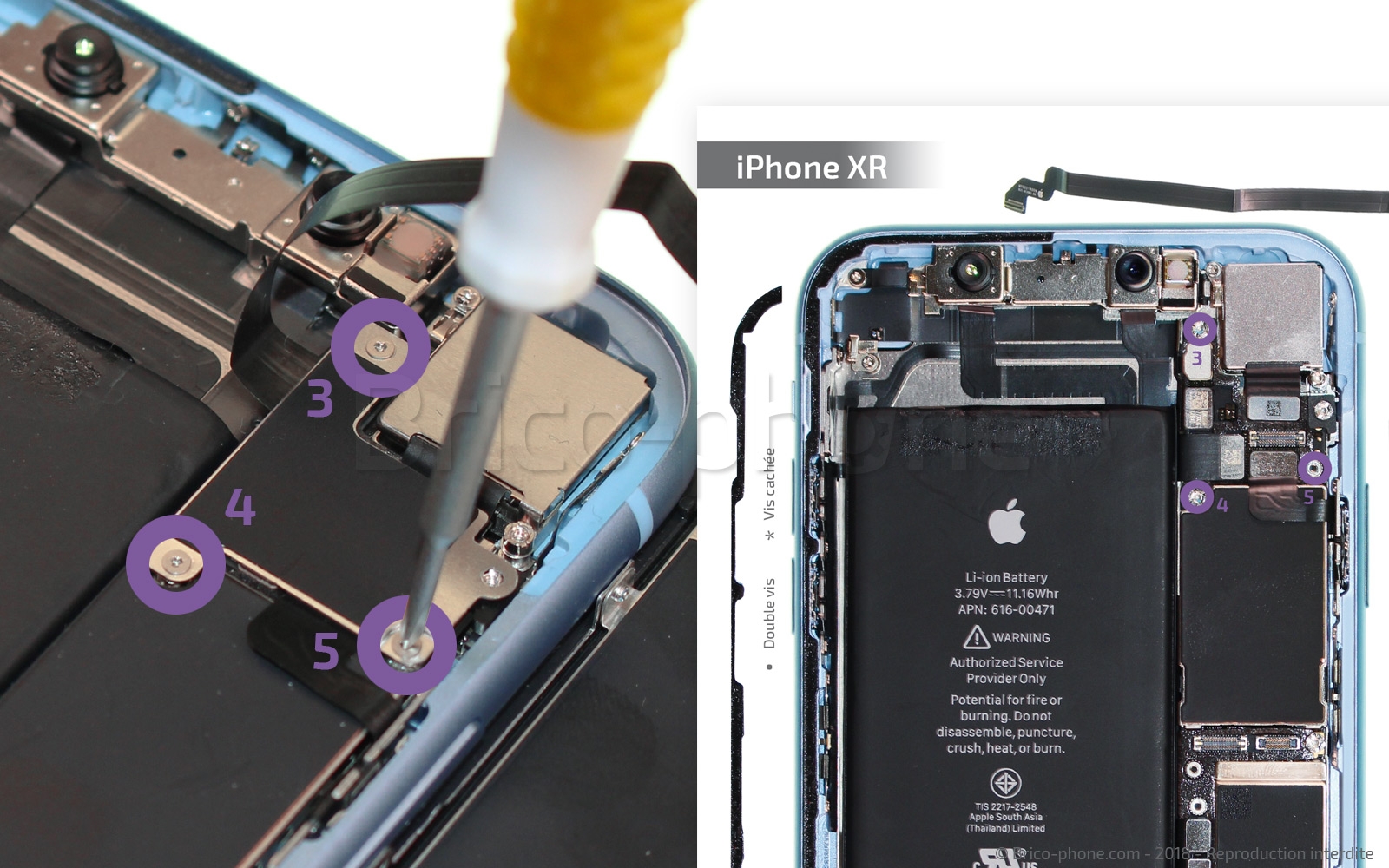

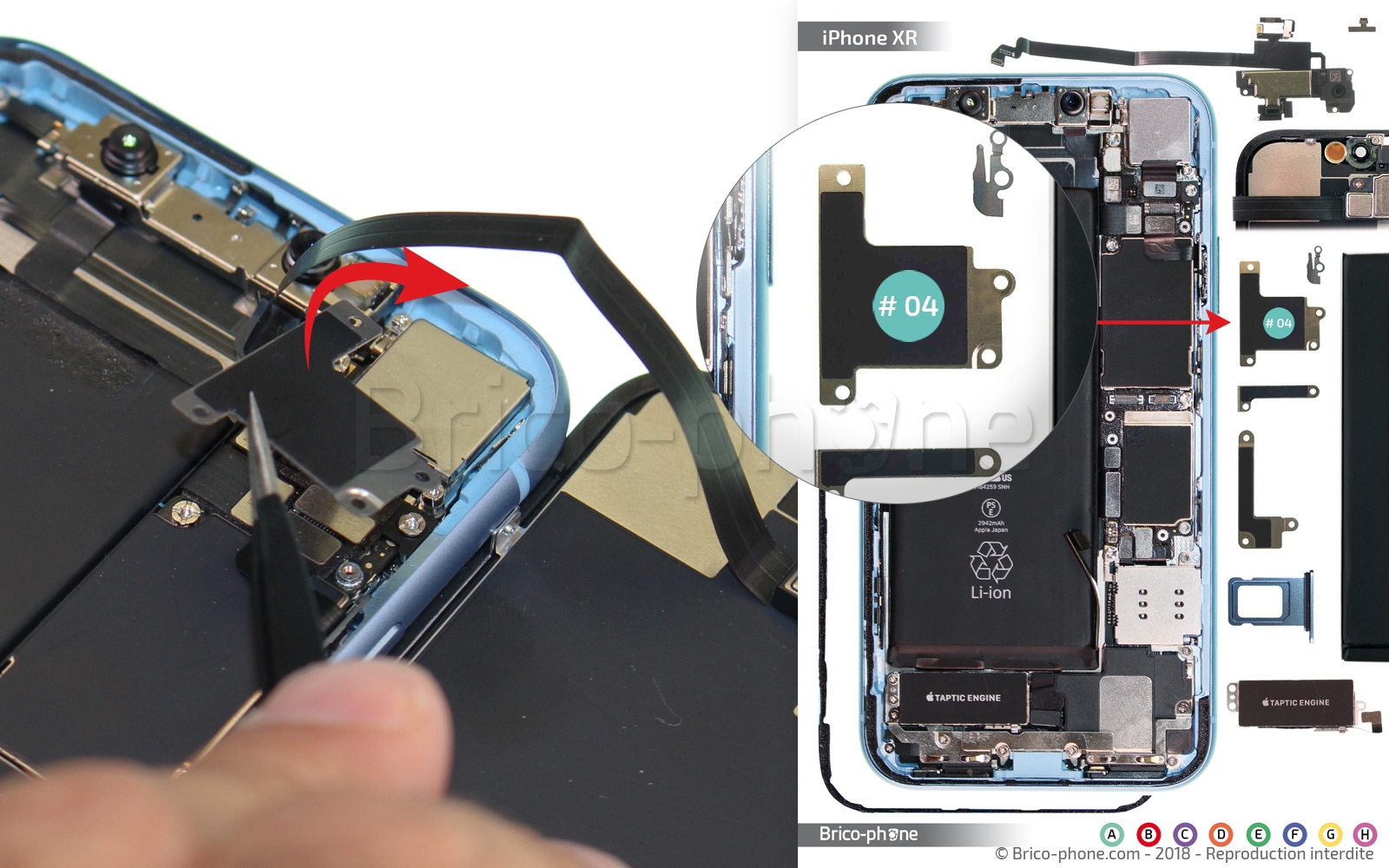

Faites de même pour l'élément #04 mais cette fois en retirant les 3 vis C3 à C5 avec le tournevis triwing.

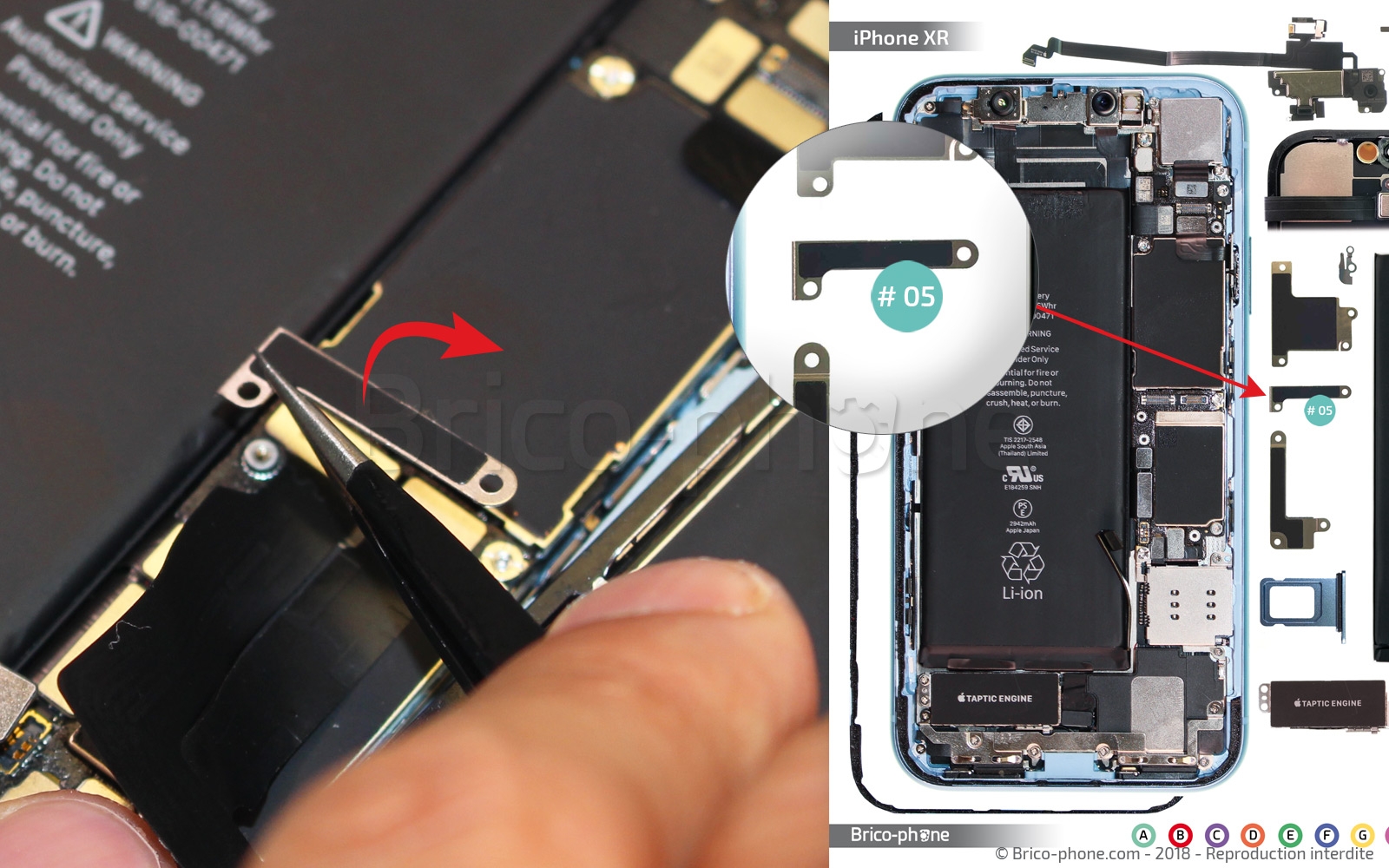

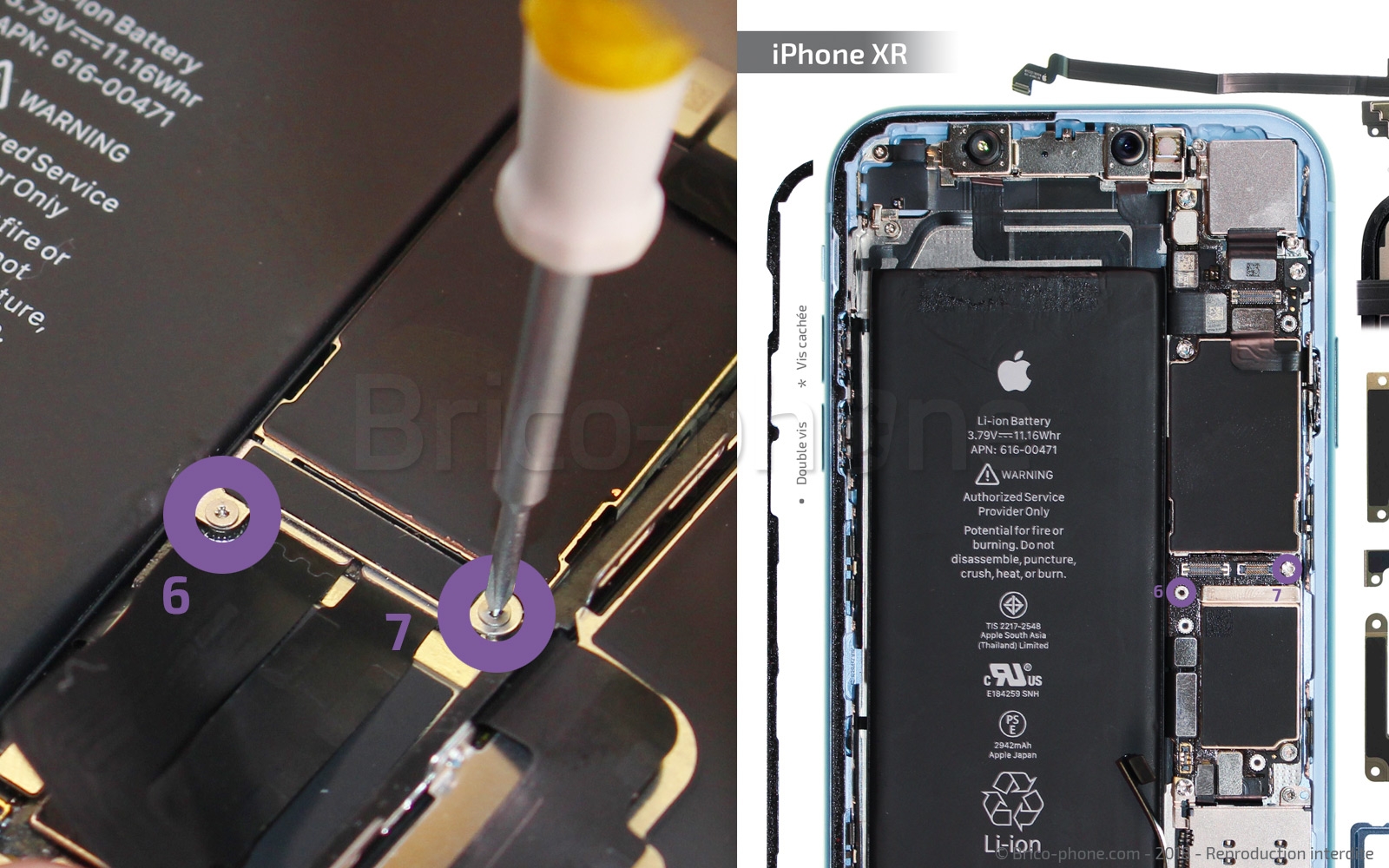

Procédez maintenant exactement de la même façon que dans l'étape 6 pour retirer la plaquette métallique qui protège les nappes de l'écran.
Utilisez le tournevis triwing 0.6 fourni dans le kit d'outils en option.

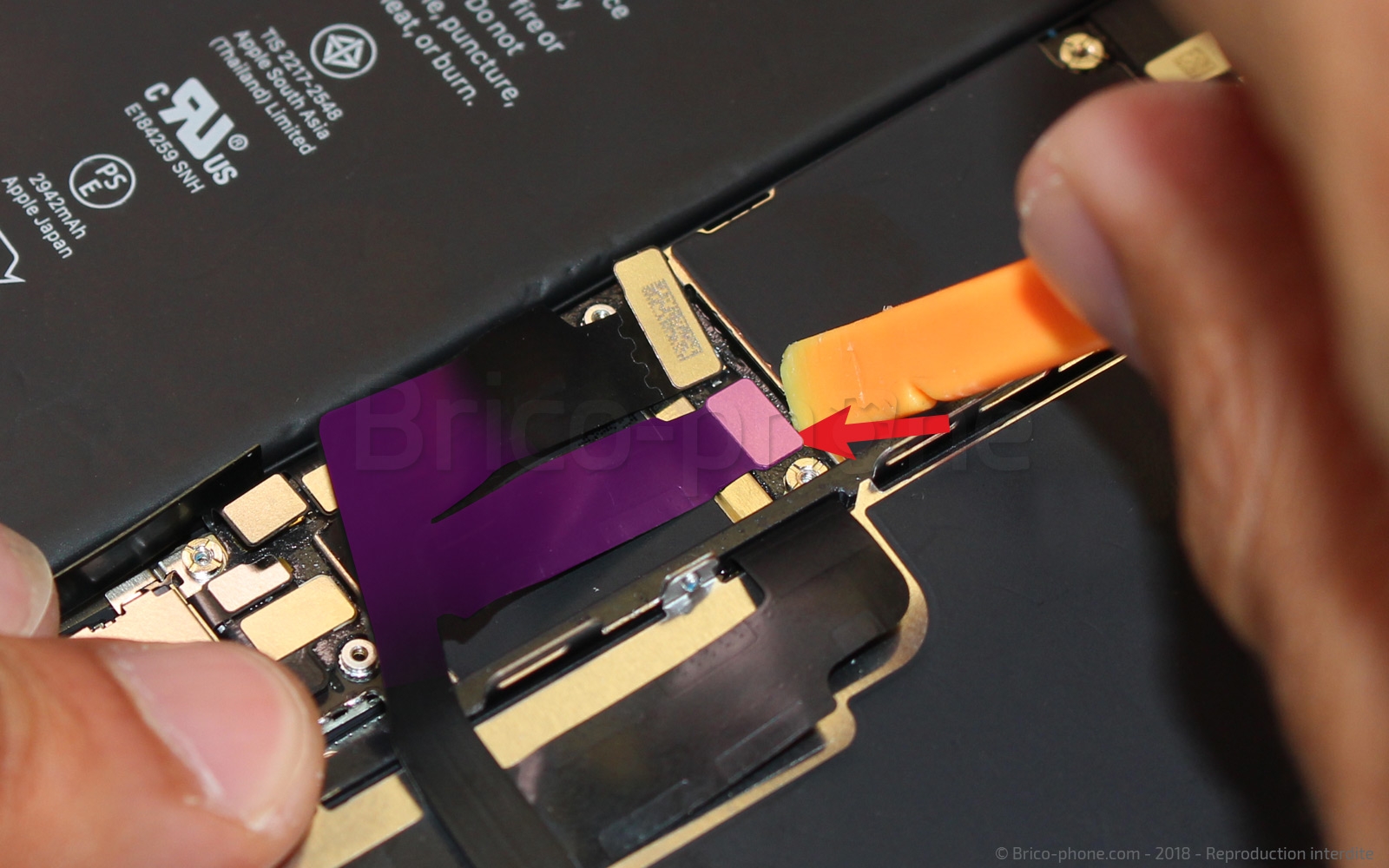

A l'aide du levier en nylon et de sa pointe plate, soulevez délicatement les connecteurs reliés à l'écran. Commencez par le haut en déconnectant la connexion qui correspond à l'écouteur interne puis, en bas, les deux qui gèrent les fonctions de l'écran : affichage et tactile. Procédez avec délicatesse sans appuyer sur la carte mère.

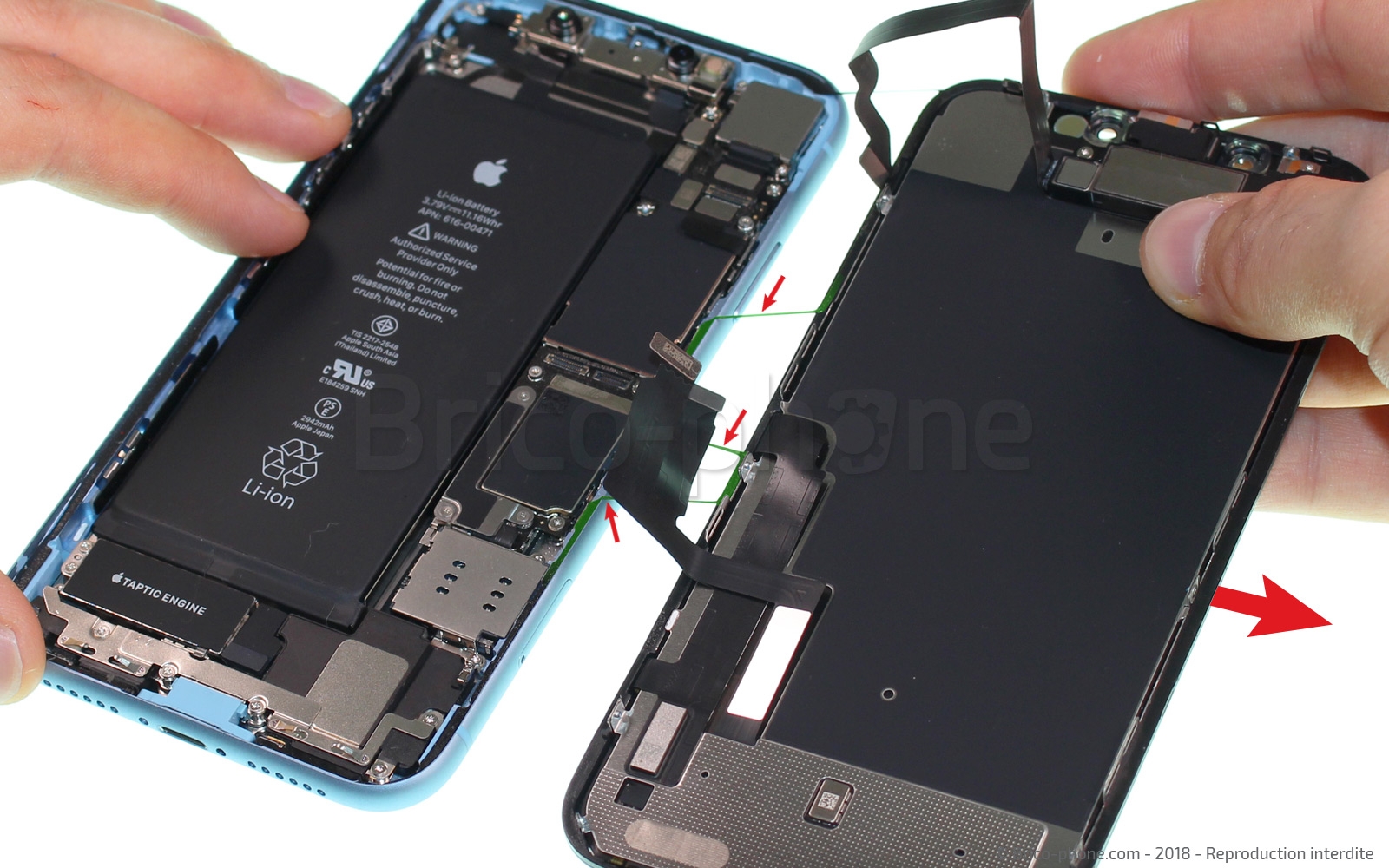

L'écran de votre iPhone XR peut maintenant être retiré. Le joint va naturellement s'arracher, vous devrez le remplacer lors du remontage pour assurer une meilleure fermeture.

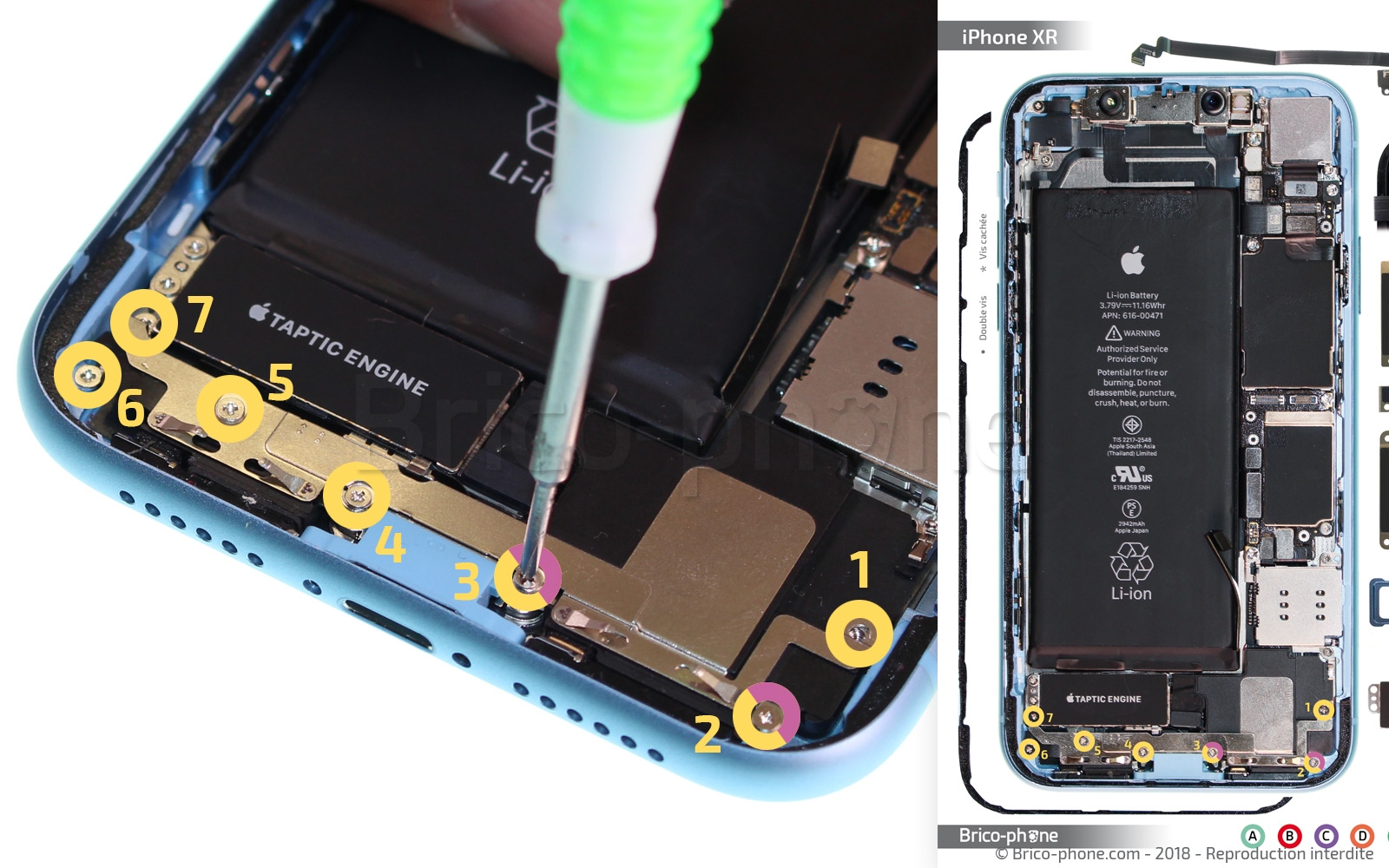

L'antenne nommée #15 sur le patron d'aide au montage est maintenue avec 7 vis cruciformes. Vous devez la retirer avant d'atteindre le bloc haut-parleur.
Munissez-vous du tournevis adéquate et retirez les vis progressivement en les plaçant au fur et à mesure sur le patron. Elles sont entourées en jaune et appelées G1 à G7.

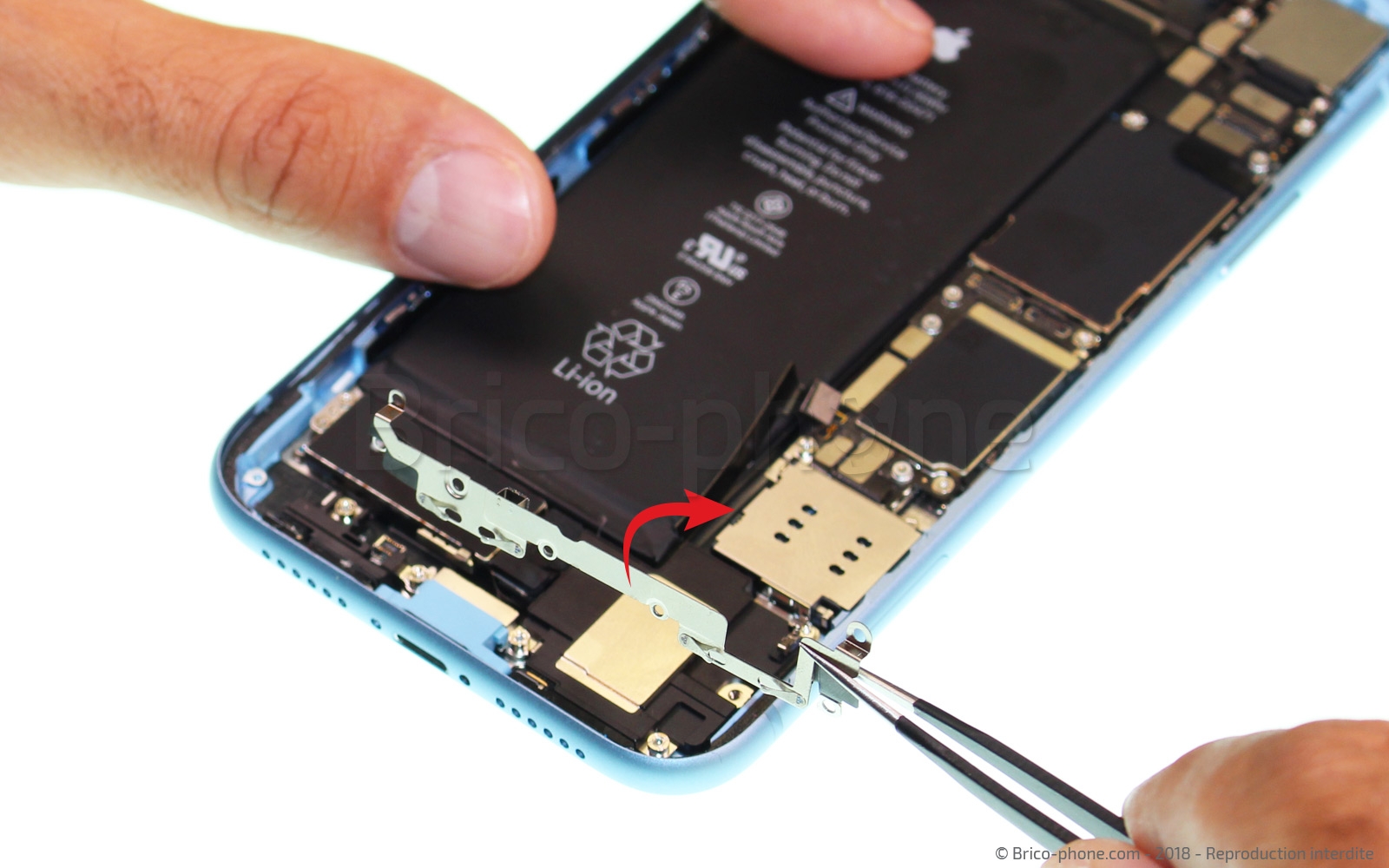

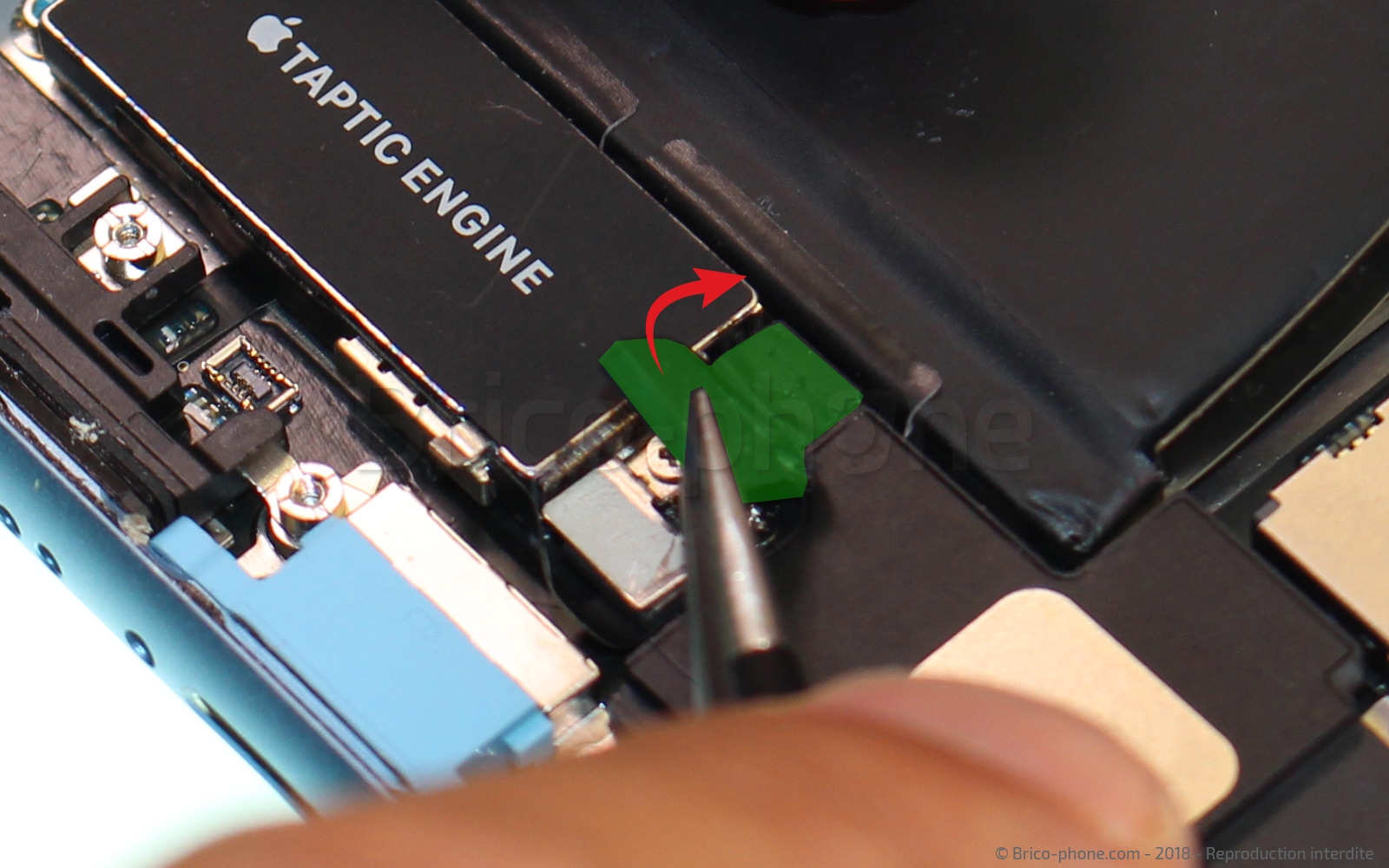

Faites ensuite basculer l'antenne vers le bas afin de la déconnecter de la même manière que les autres connecteurs grâce au levier en nylon.

L'antenne peut maintenant être retirée et mise de coté pour le remontage.

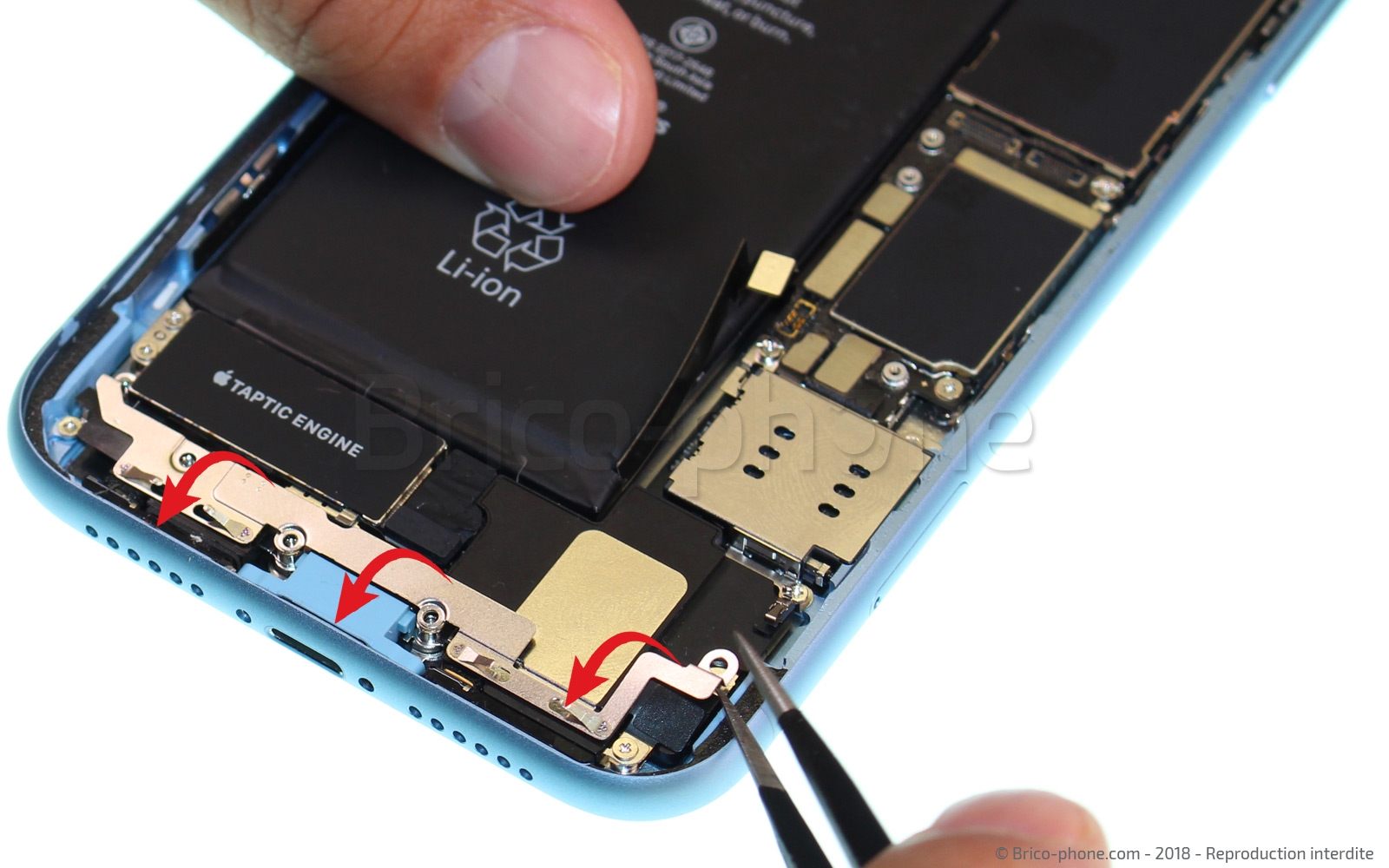

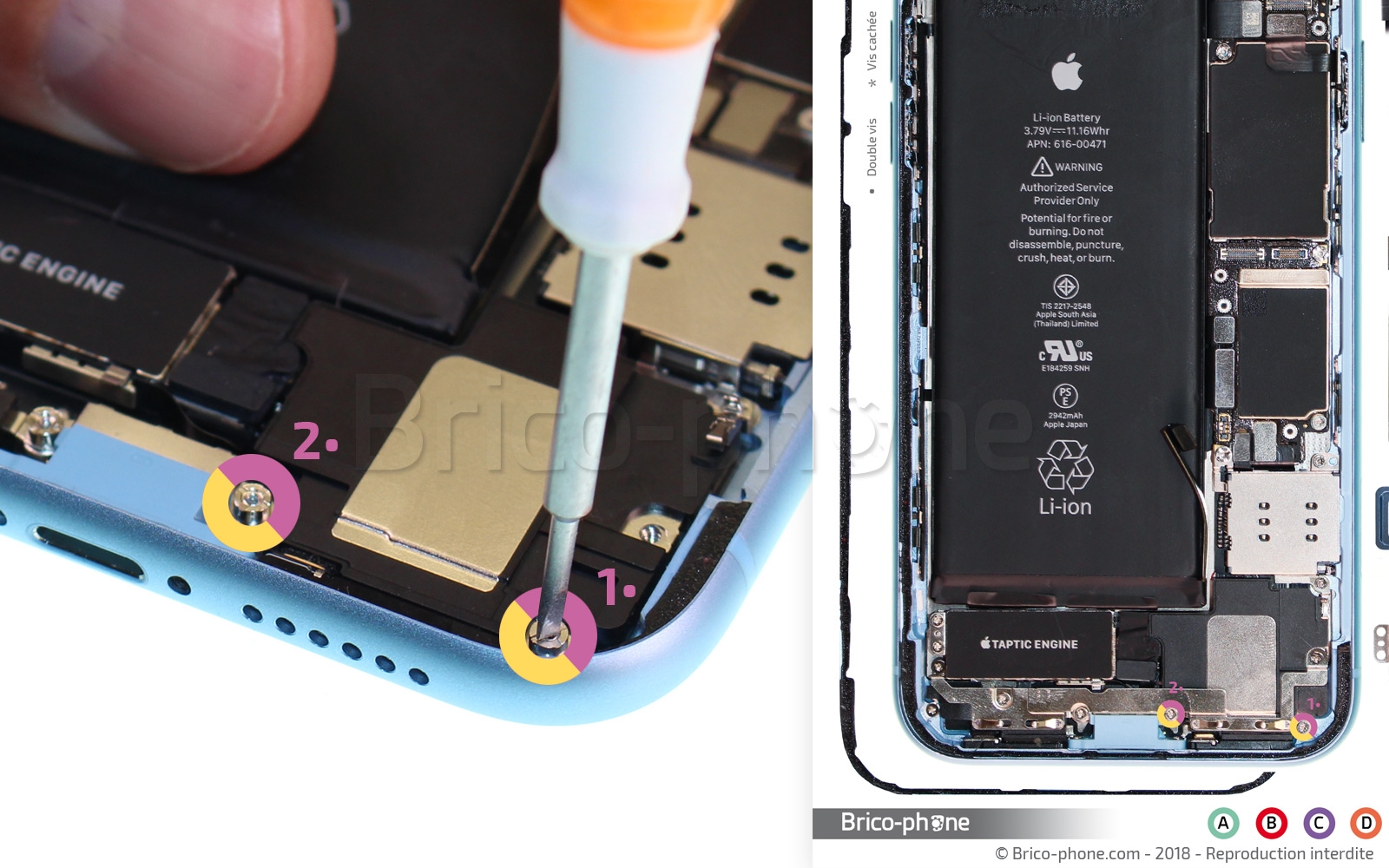

Utilisez le tournevis plat pour commencer. Vous devez retirer les deux plus grosses vis qui sont des vis doubles (les vis de l'antenne était vissées dedans). Il s'agit ds vis en rose nommées H1 et H2.

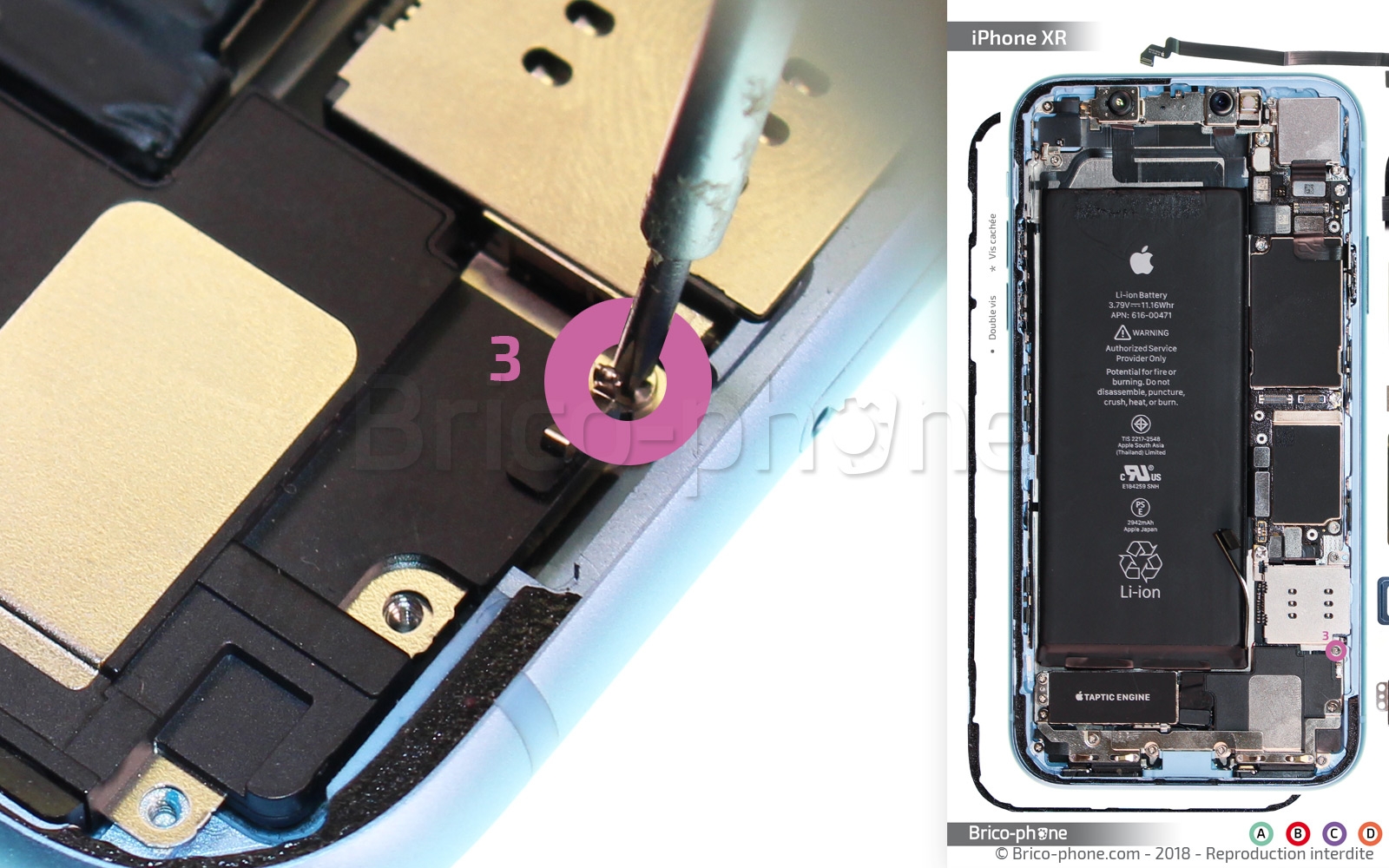

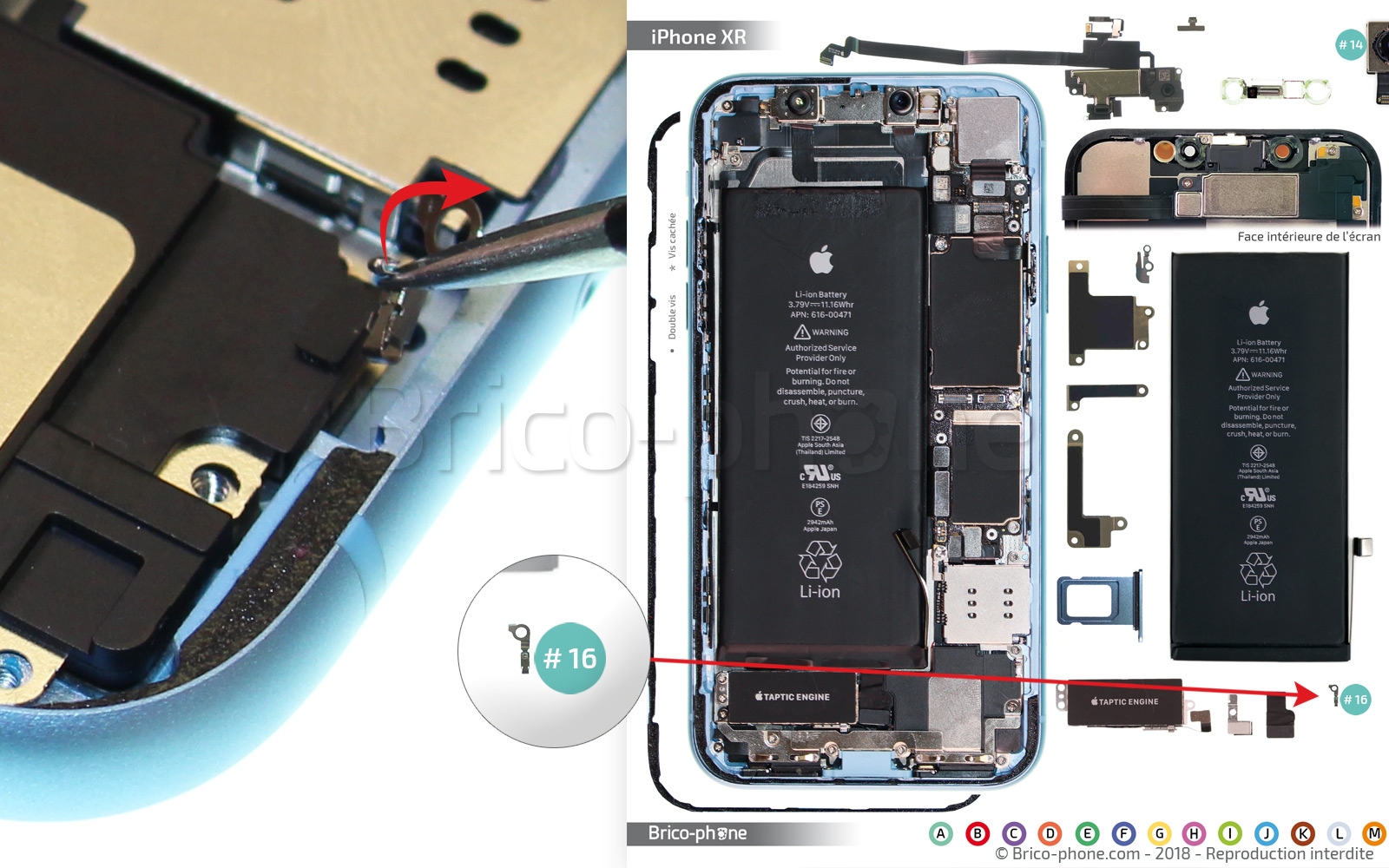

Retirez ensuite la vis H3 grâce au tournevis cruciforme. Puis retirez le petit élément métallique qui sert de masse, appelé #16 sur le patron d'aide au montage. Placez-le dessus pour ne pas le perdre.

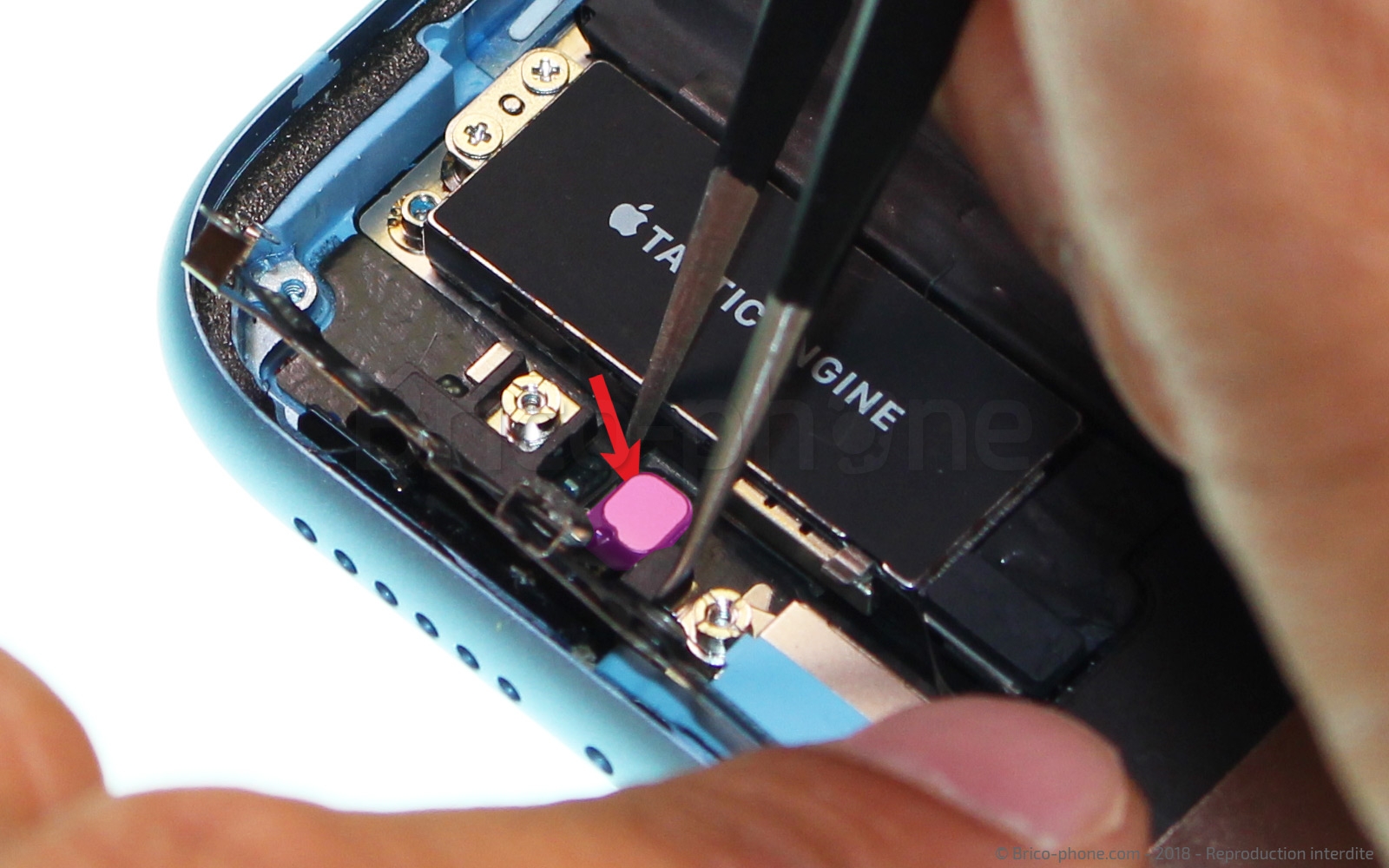

Une dernière vis est cachée sous un film mousse noir. Vous devez le retirer avec la pincette. Placez-le sur le patron d'aide au montage, il est nommé #09.

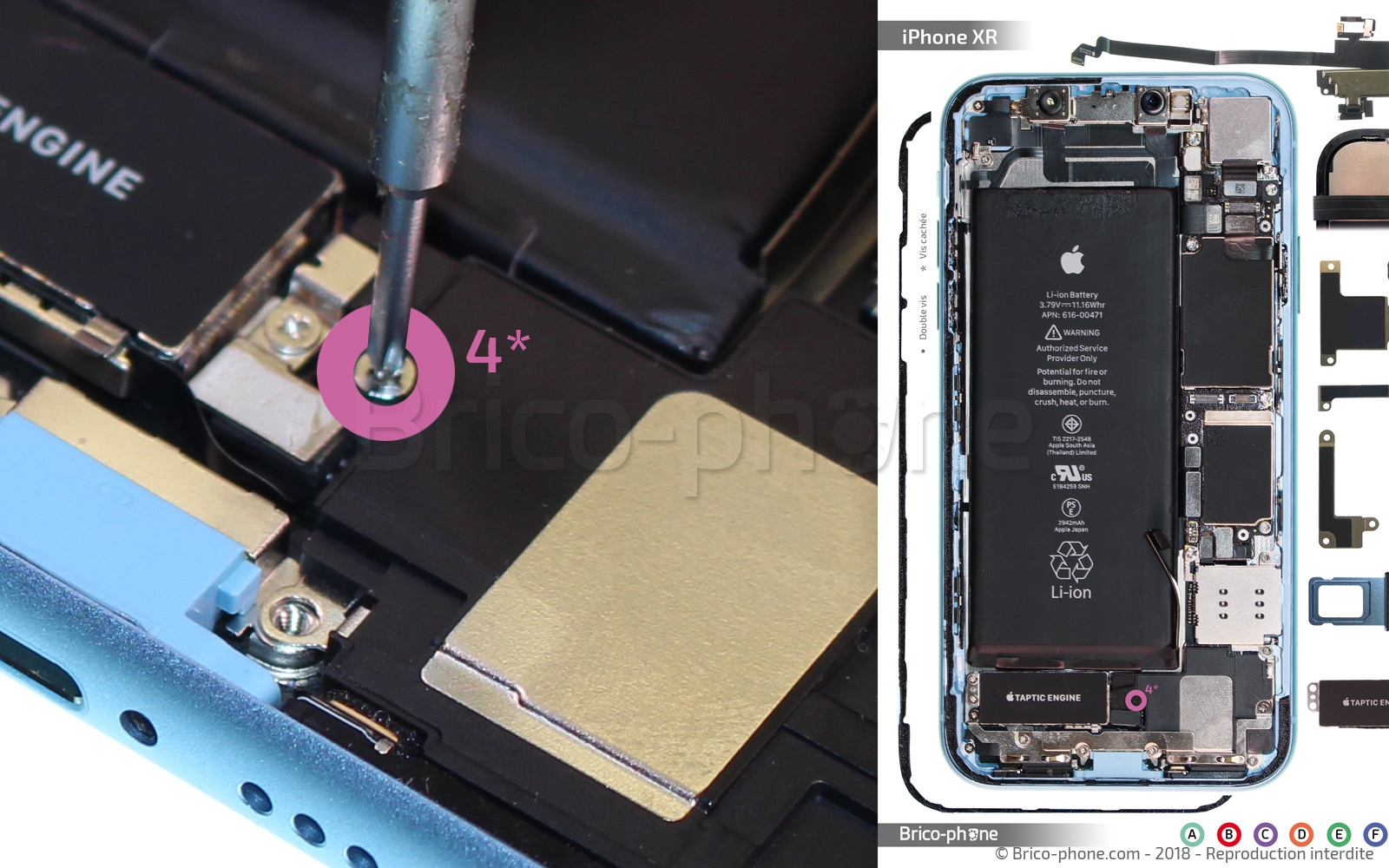

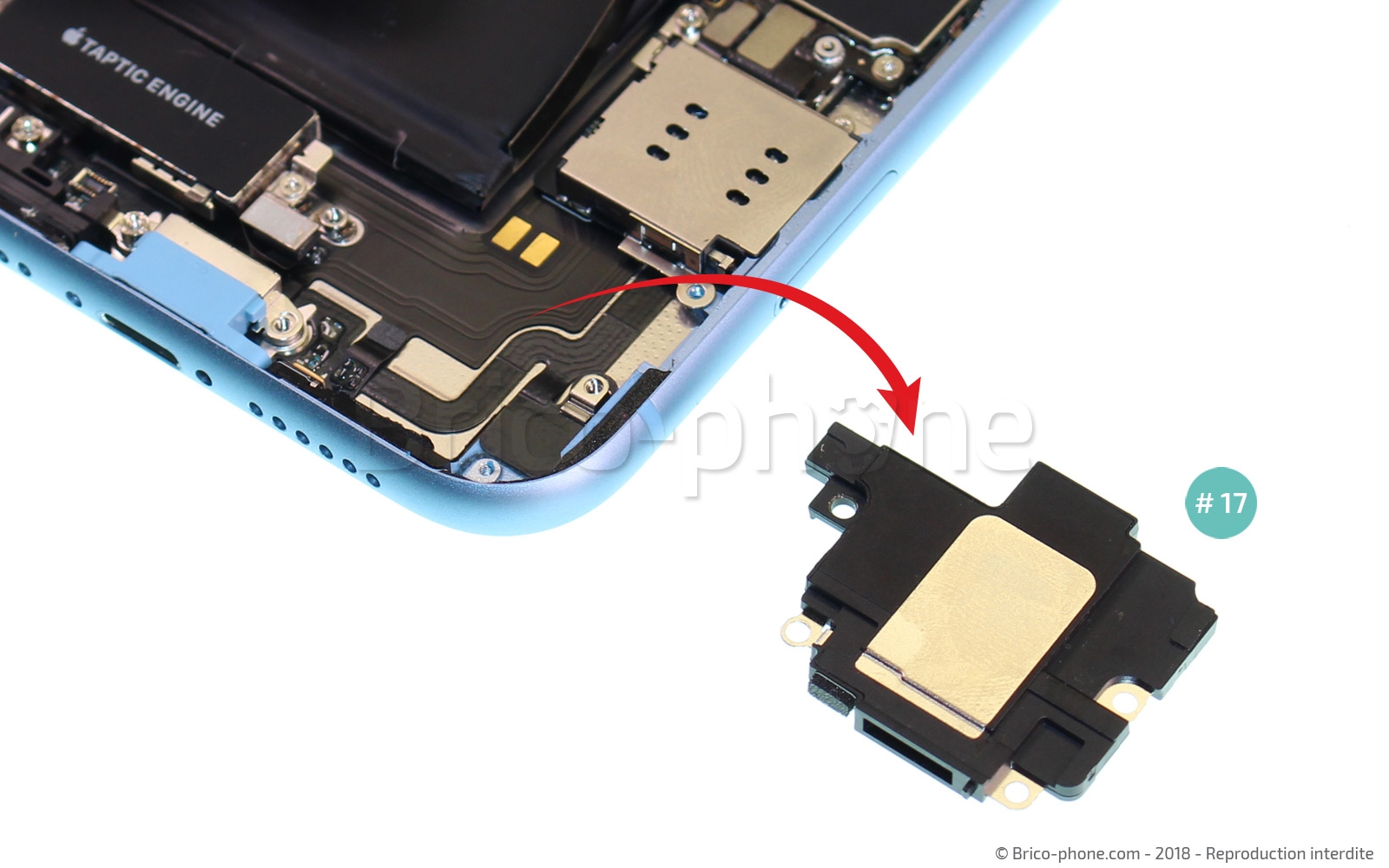

La vis de droite H4, cruciforme, maintient en un dernier point le bloc HP. Dévissez-la et retirez maintenant le bloc haut-parleur en utilisant la pincette.
Un joint d'étanchéité peut coller un peu au niveau de la sortie du son entre le bloc et le châssis.

Ce tutoriel est maintenant terminé, suivez les étapes à l'envers pour effectuer le remontage et retrouvez un son externe sans problème.

Lors de la fermeture, nous vous conseillons de suivre notre tutoriel pour changer le joint d'étanchéité afin de garantir une bonne tenue de la réparation. Cependant, l'étanchéité d'origine ne sera pas retrouvée mais votre iPhone XR sera protégé des éclaboussures et de la poussière et votre écran bien collé.
