Changement d'antenne basse sur iPhone XR

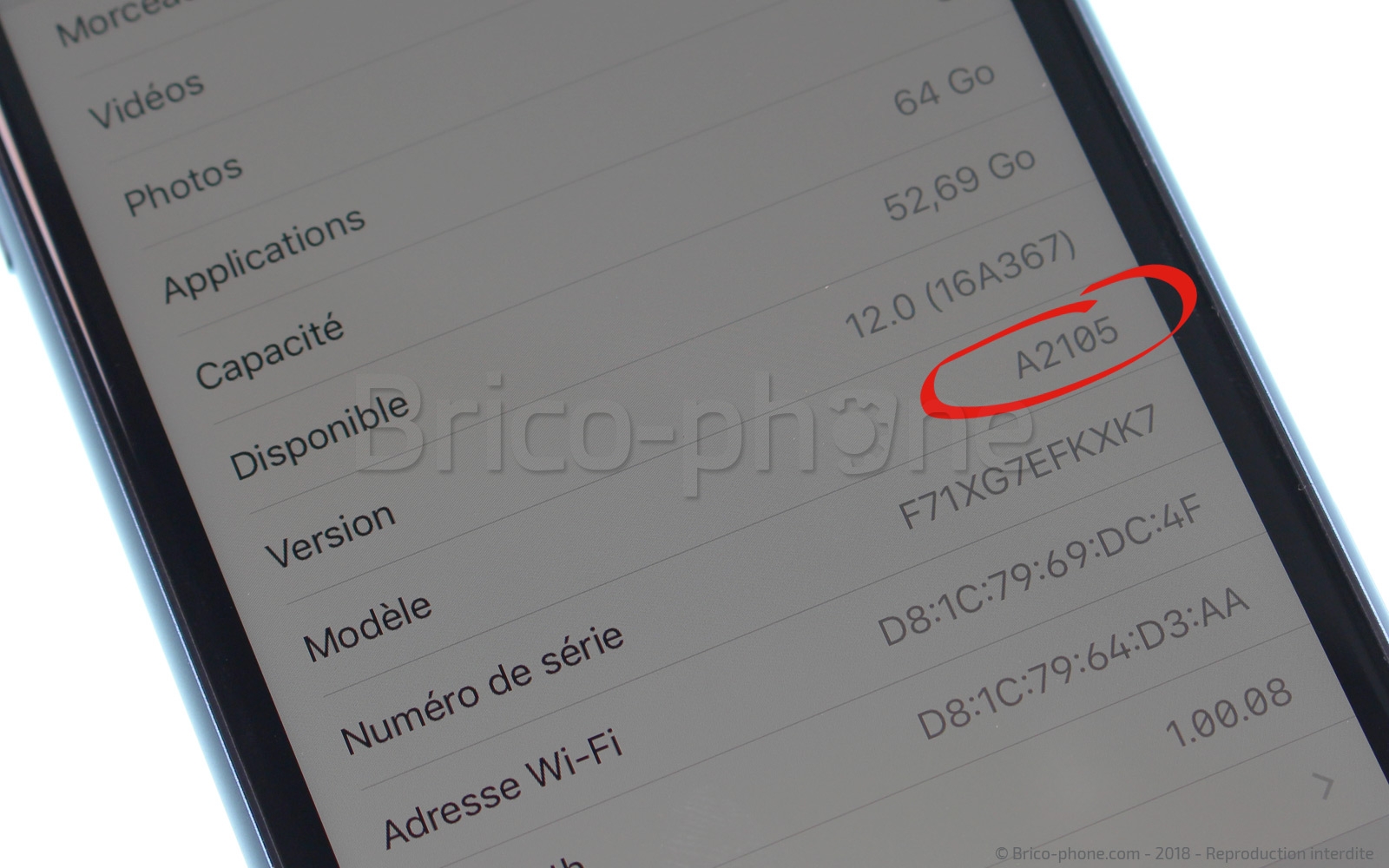

Pour commencer vérifiez tout d'abord si vous possédez bien un iPhone XR. Vous devez avoir le numéro de modèle A2105 dans les réglages de votre téléphone. Rendez-vous sur la page d'identification de modèle https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette

Eteignez le téléphone en appuyant quelques secondes sur le bouton volume et power puis glissez le curseur sur l'écran.

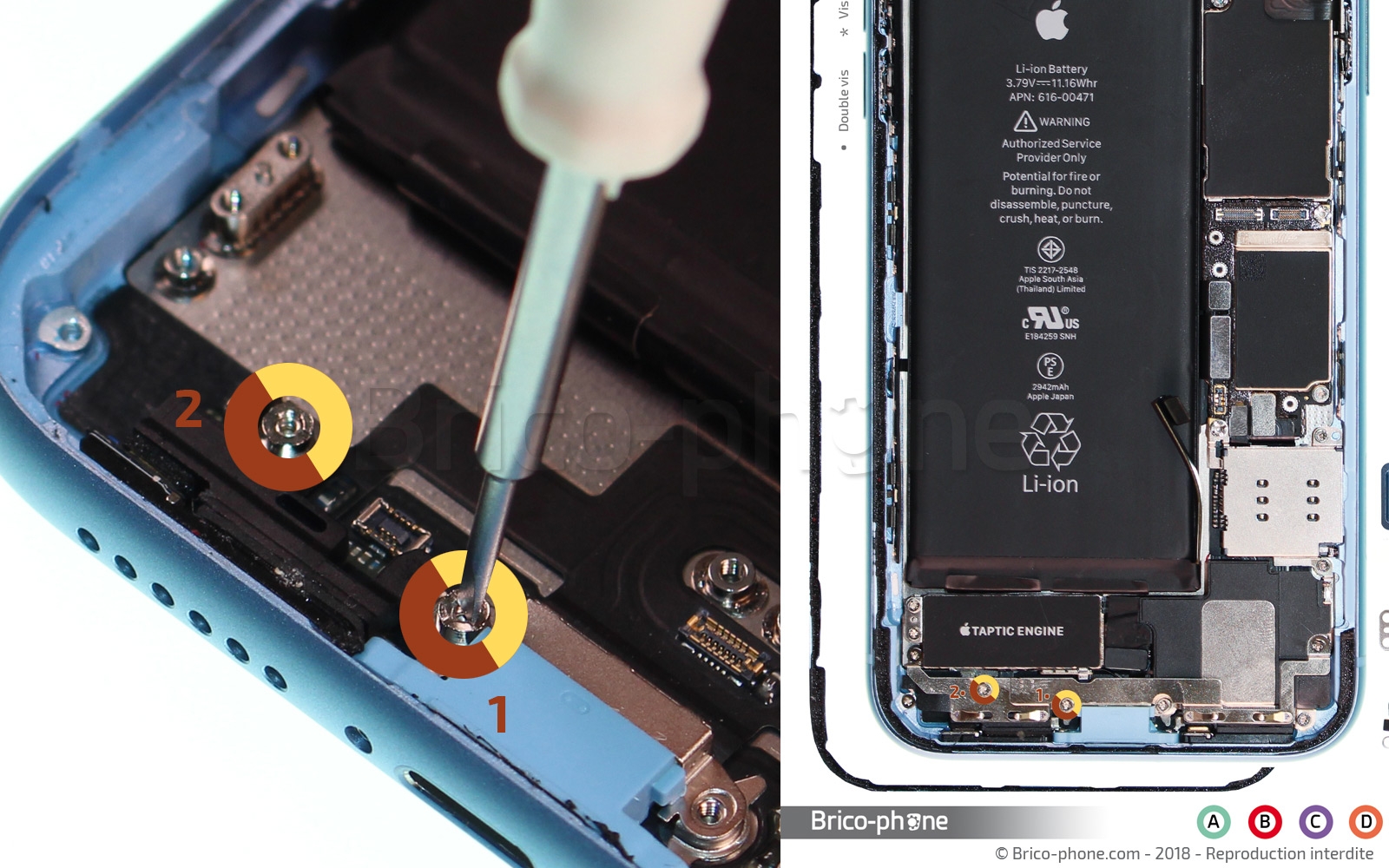

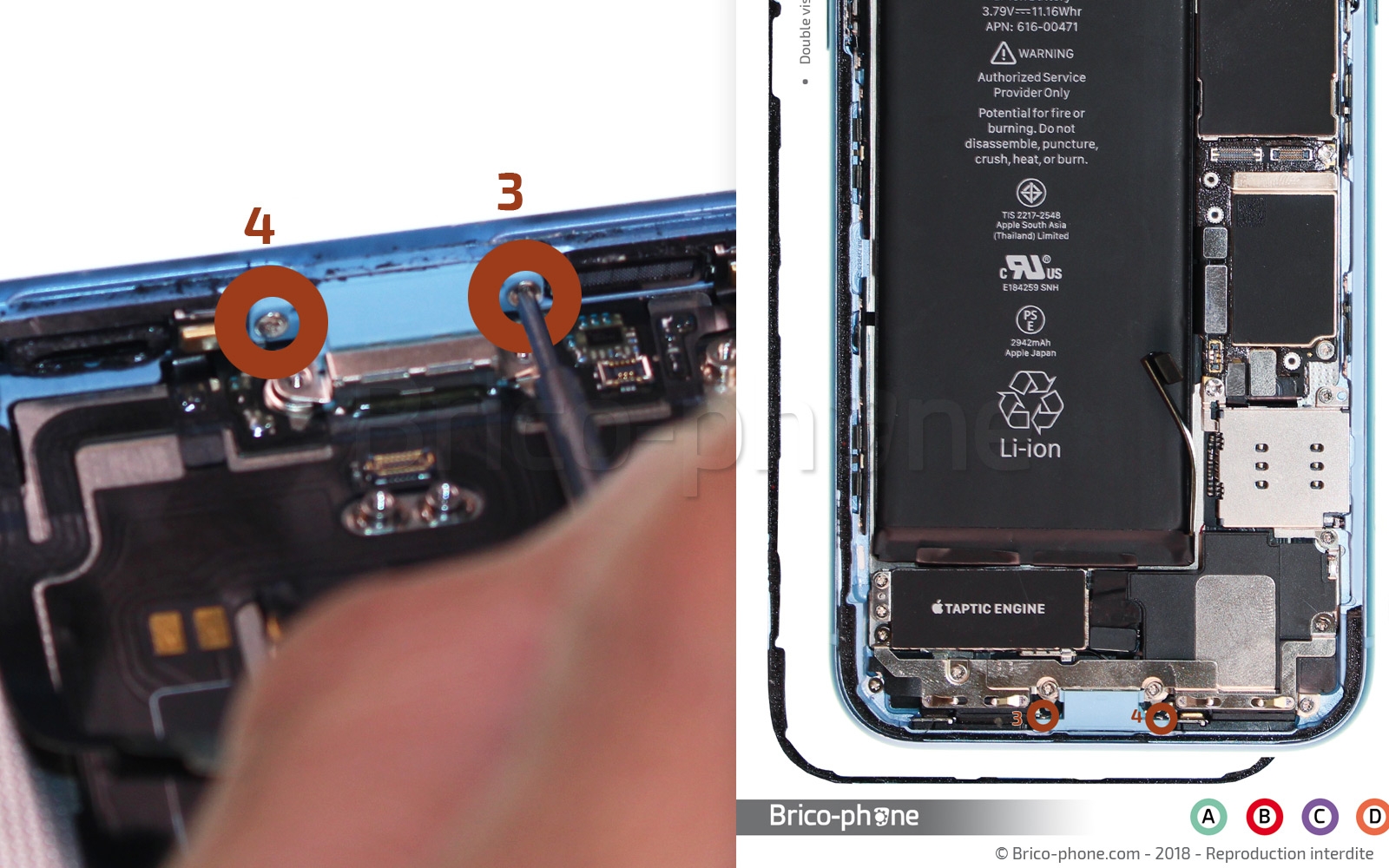

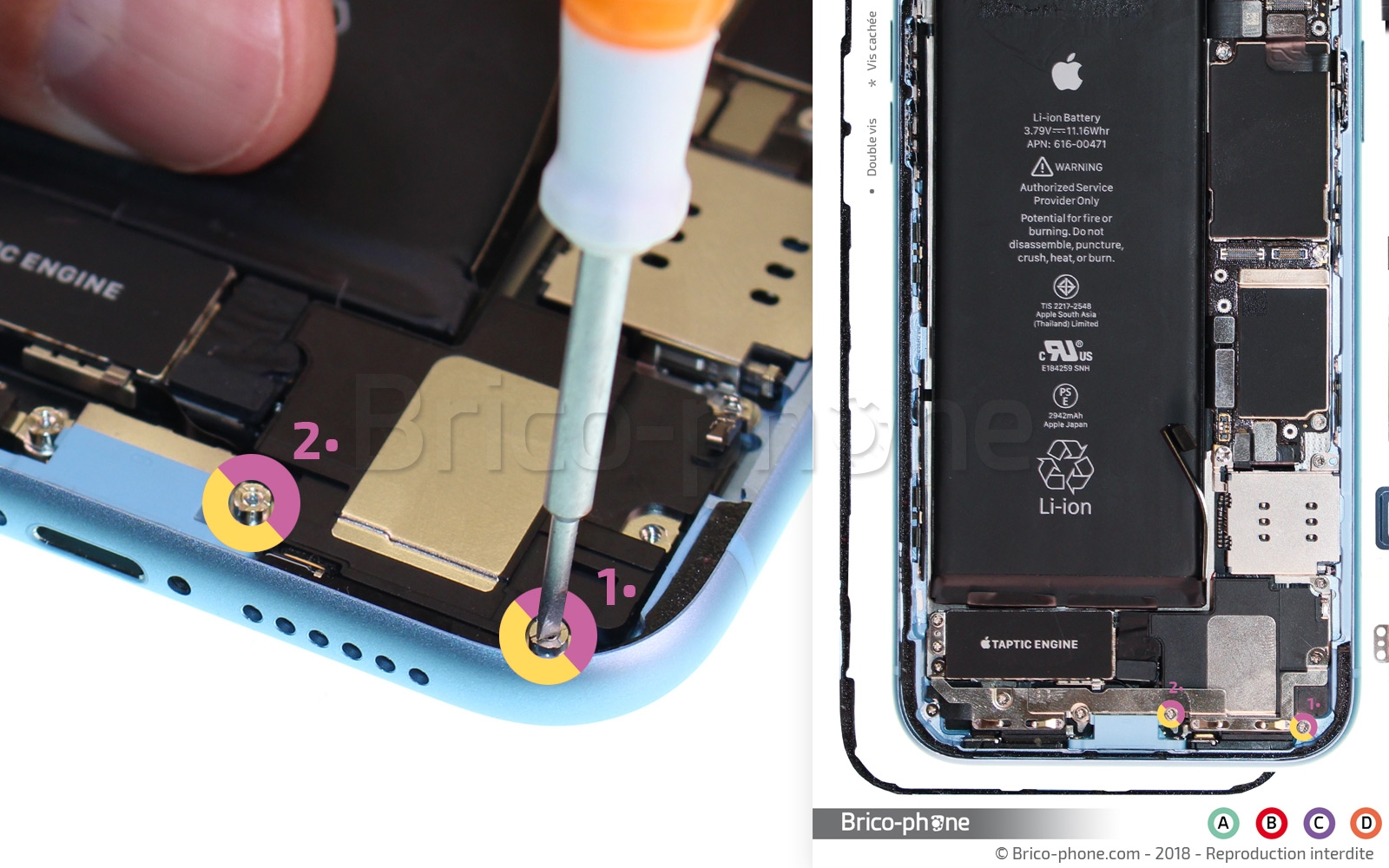

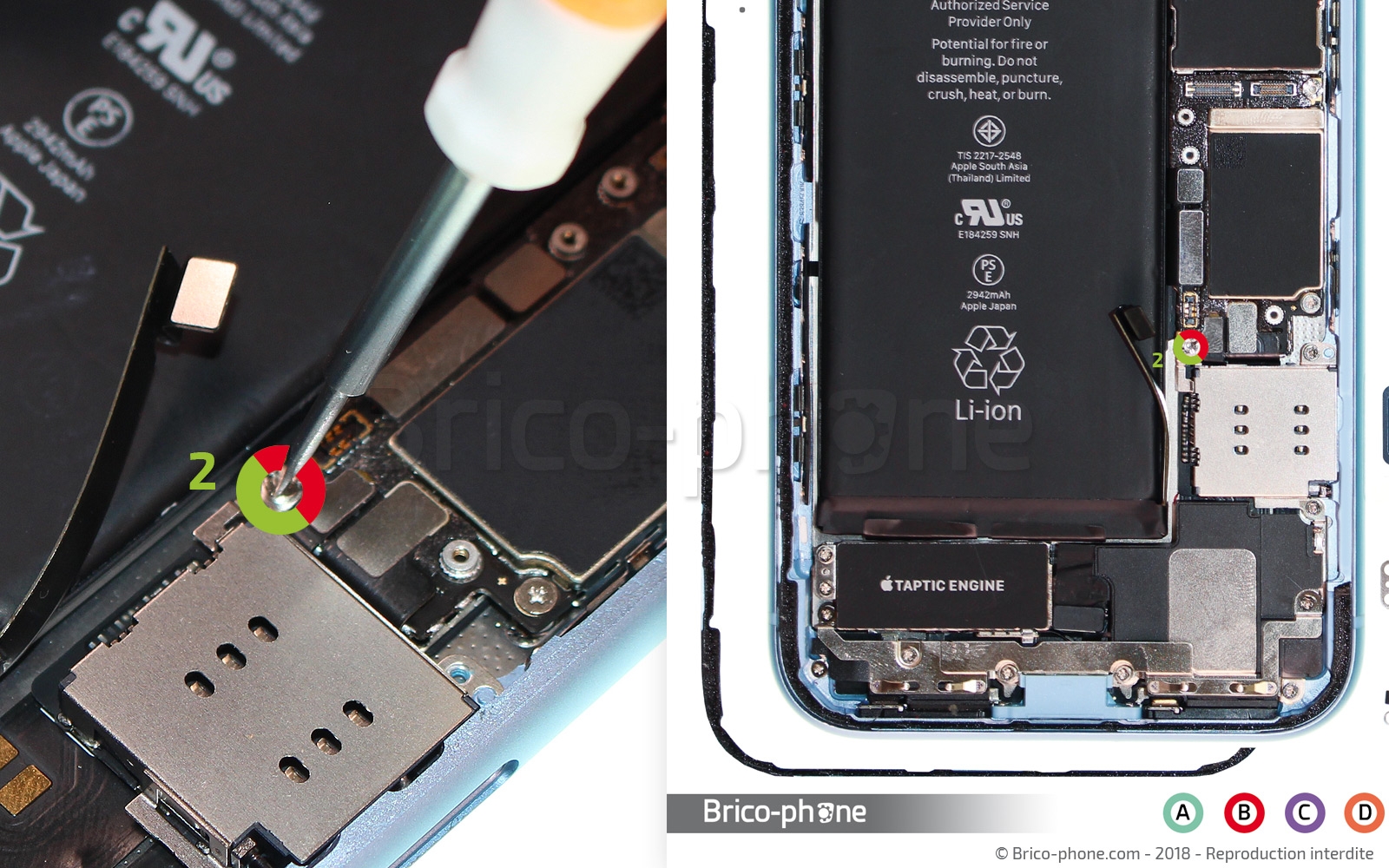

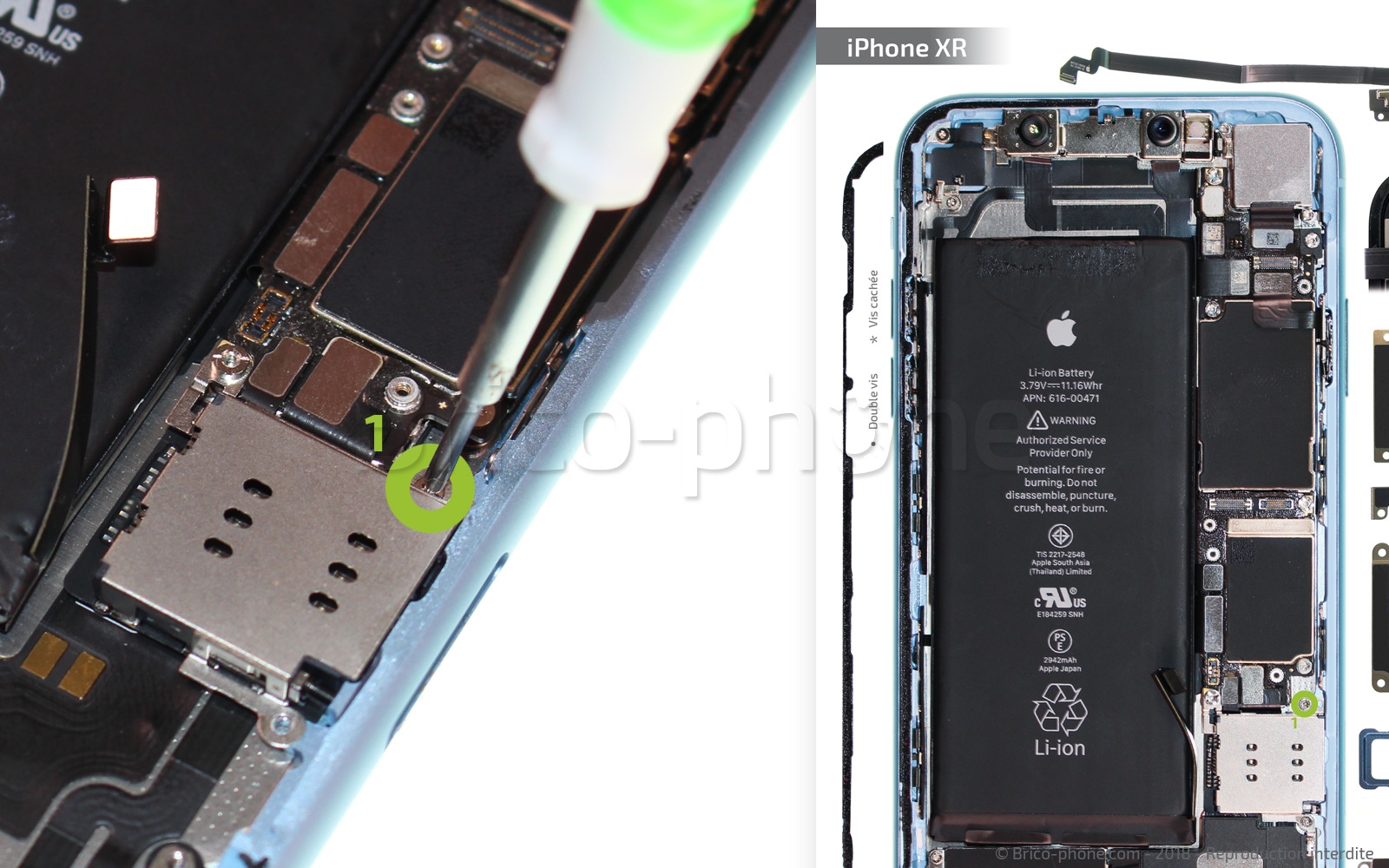

Utilisez le tournevis pentalobe 0.8 pour retirer les deux vis situées de chaque côté de la prise (entourées en turquoise A1 et A2) et placez-les vis sur le patron d'aide au montage offert avec votre commande.

L'écran est collé et clipsé au châssis, il faut créer un interstice et insérer un médiator ou un iFlex si vous l'avez acheté pour plus de facilité.

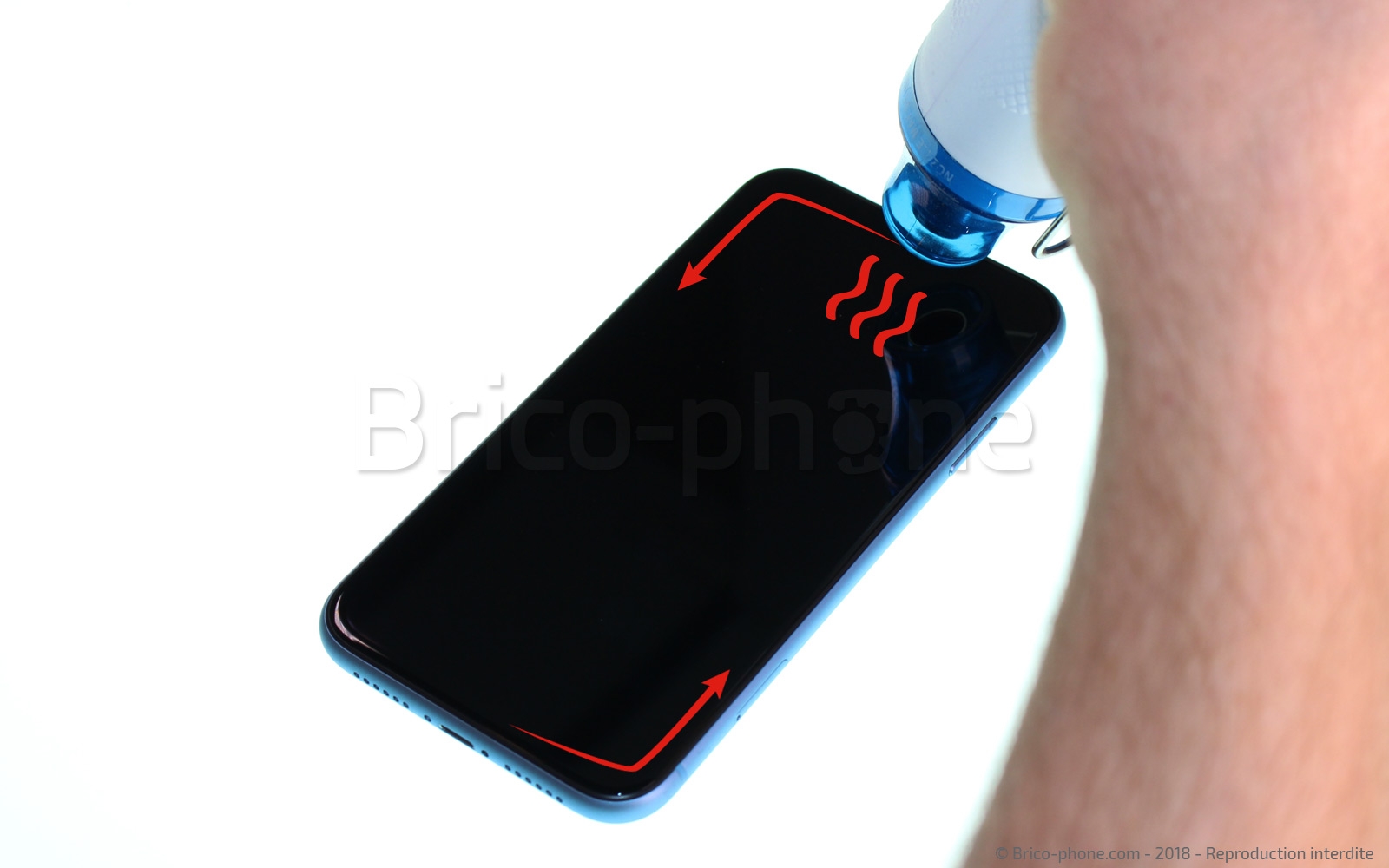

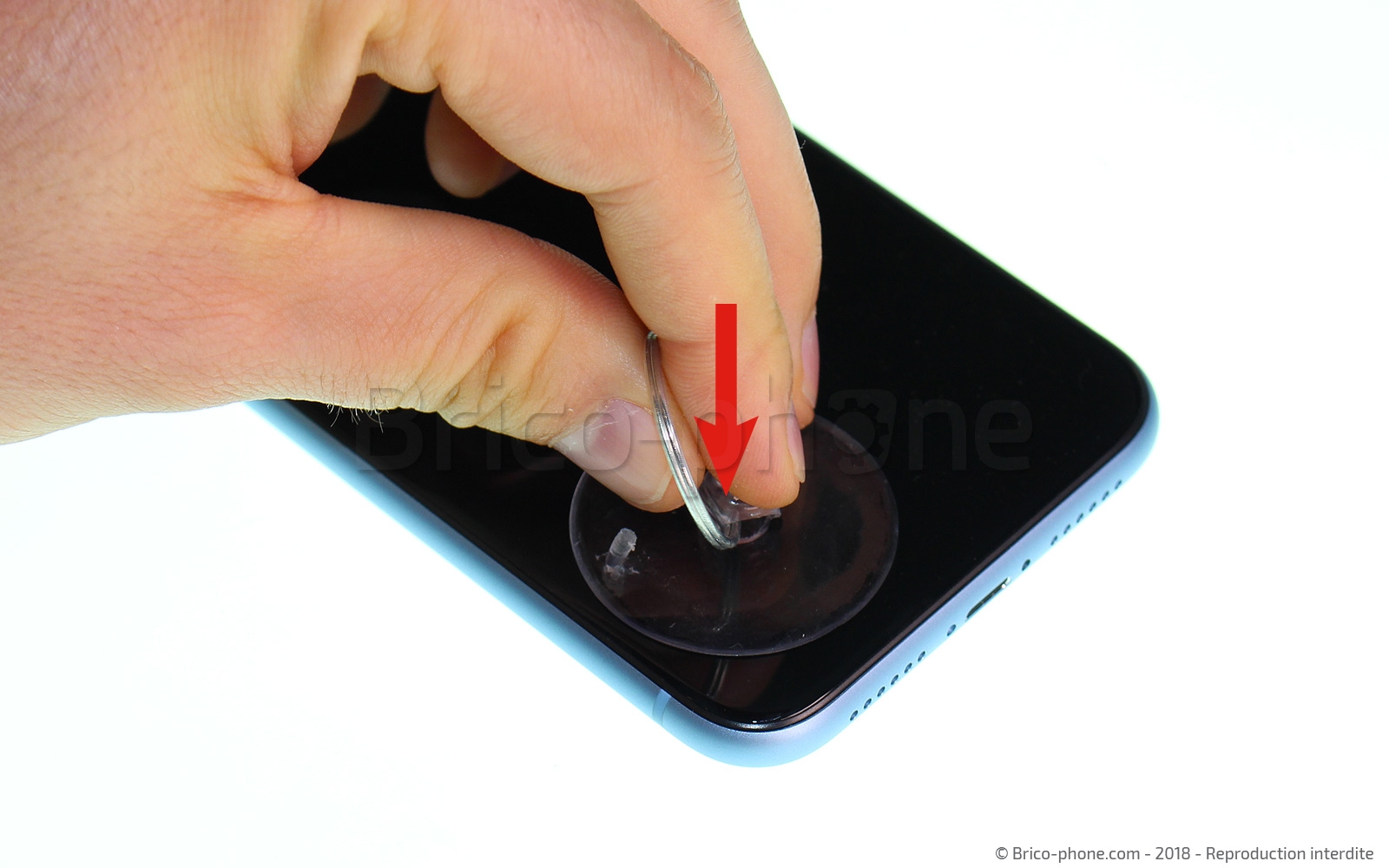

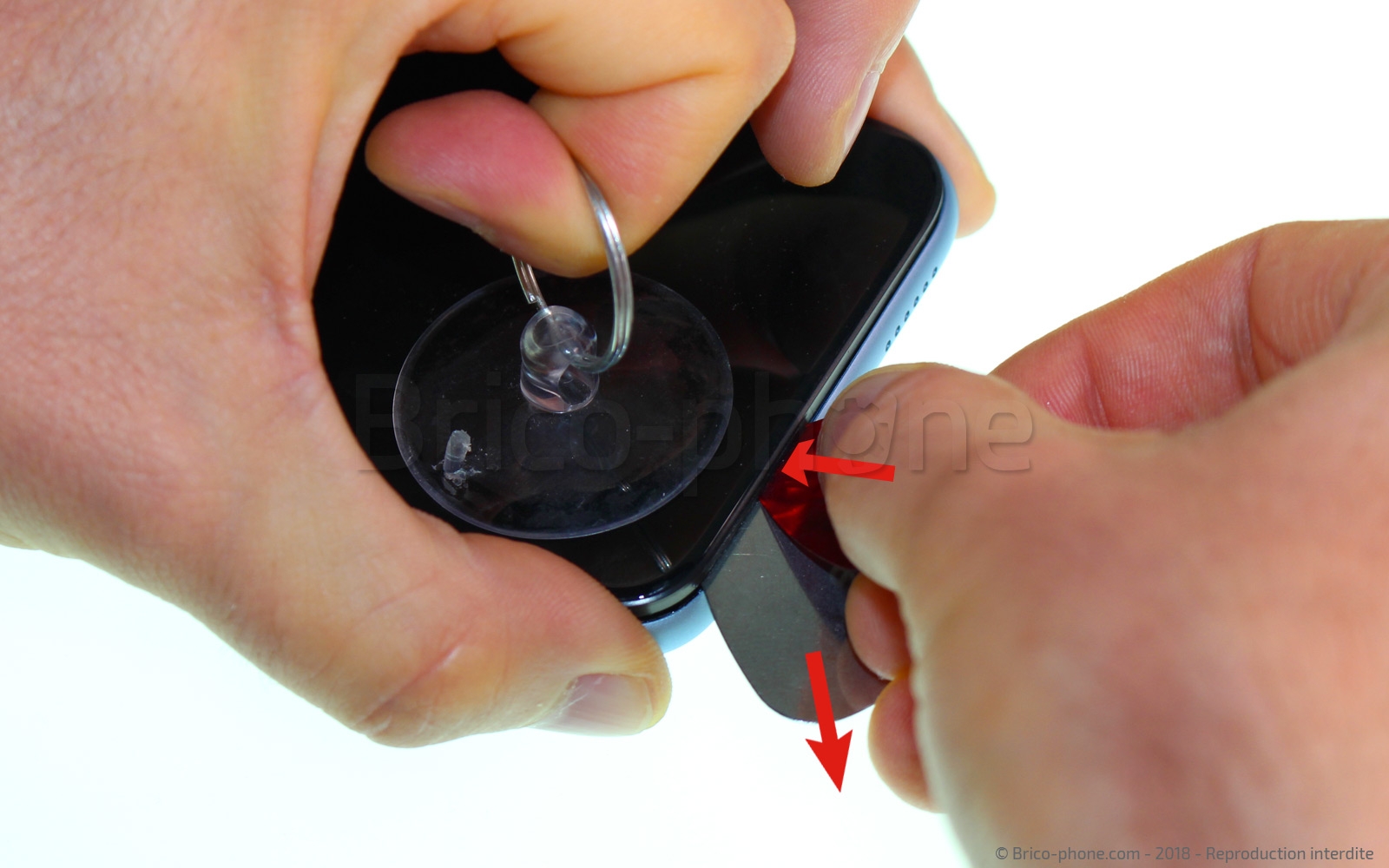

Commencez par chauffer tout le contour de l'écran afin de ramollir le joint d'étanchéité et faciliter le décollement. Pour cela, utilisez un sèche-cheveux à air chaud ou un décapeur thermique, une version mini est en vente sur notre site. Puis placez la ventouse dans un angle inférieur.

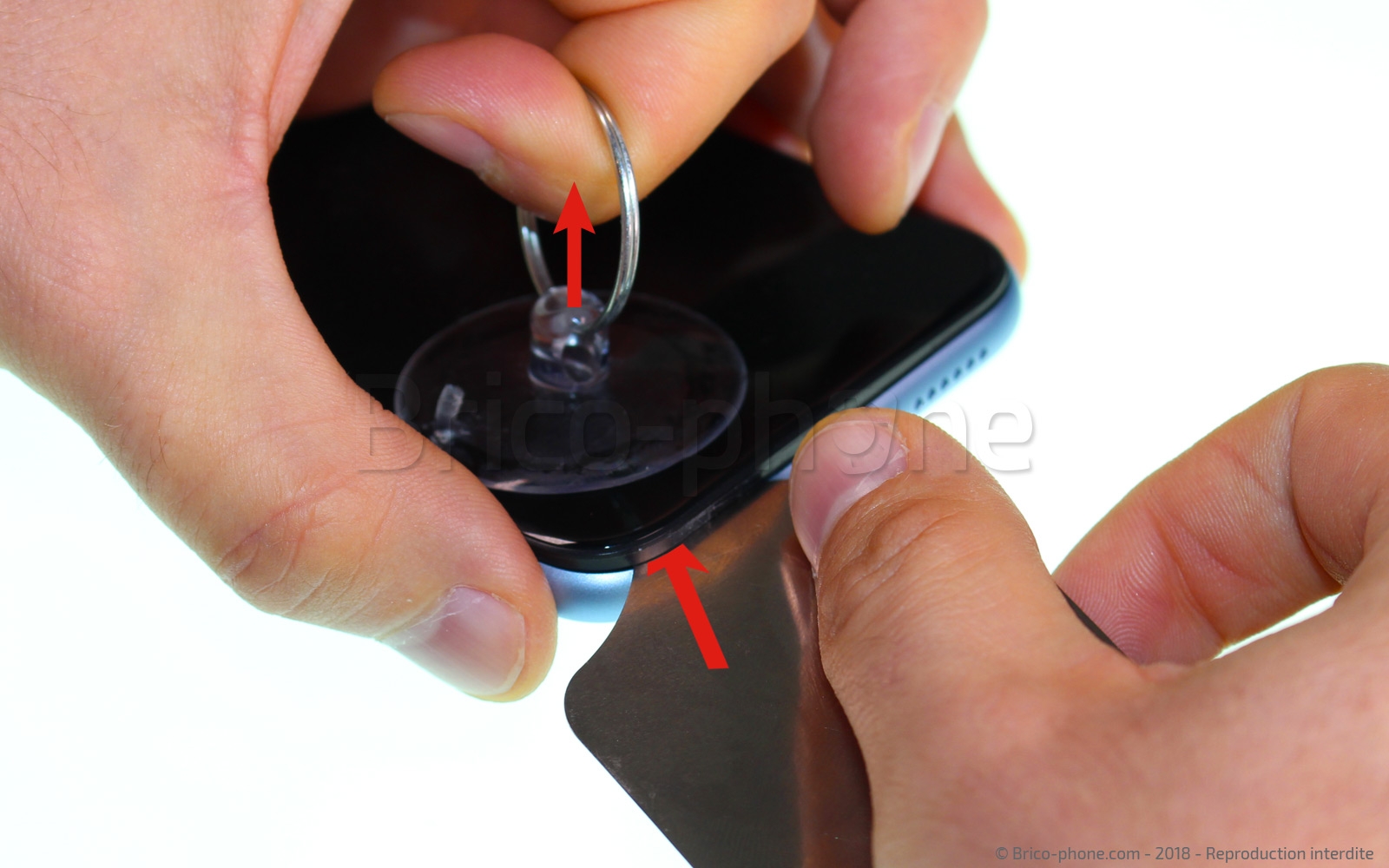

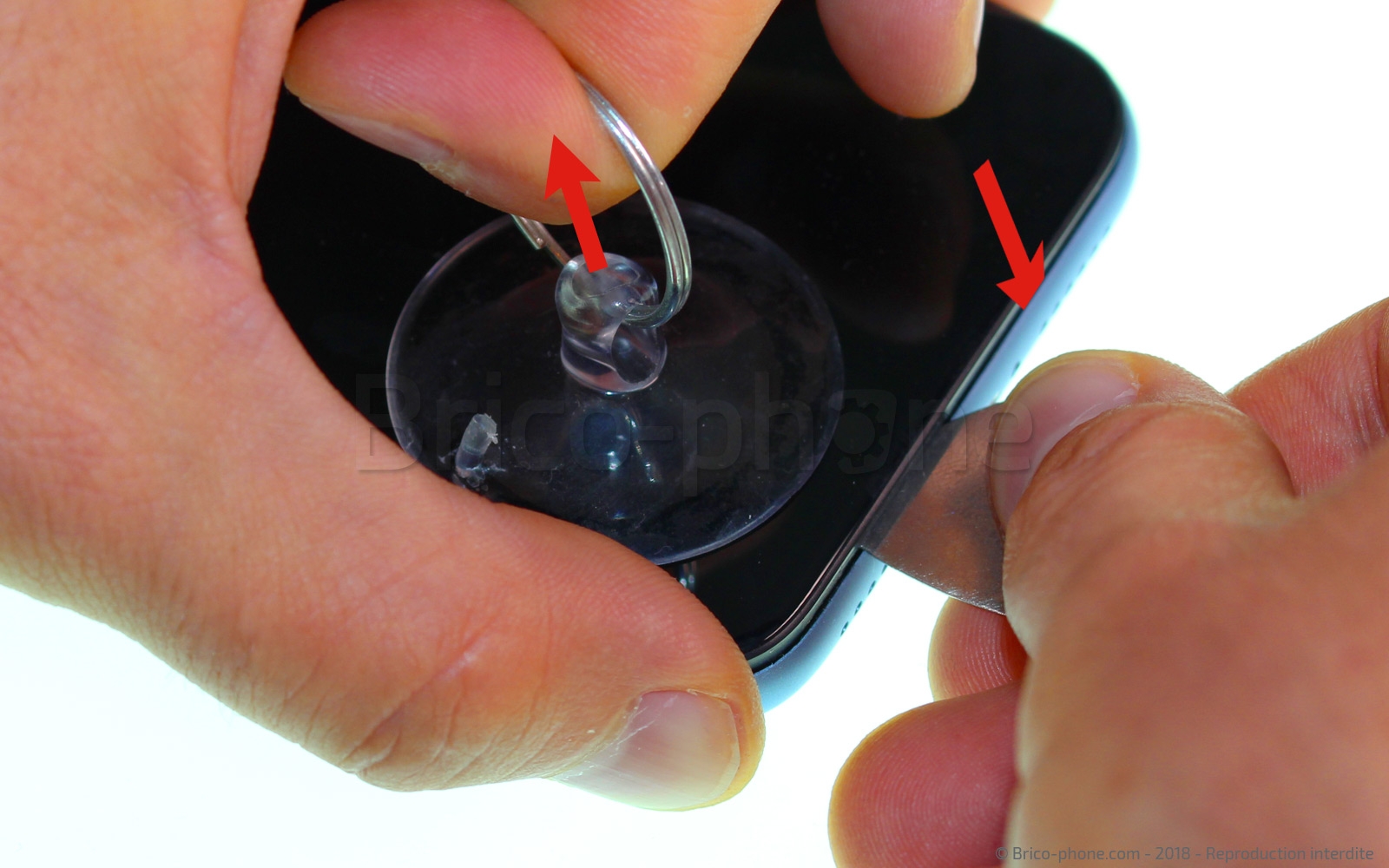

Soulevez l'écran en tirant fortement sur la ventouse pour pouvoir insérer le médiator métal.
Une fois le médiator inséré, ne le faites pas glisser. Vous risqueriez de rayer le châssis.

Remplacez le médiator en métal par un médiator en plastique, plus souple et surtout qui ne rayera pas le châssis en métal.

Glissez ensuite le médiator tout le long du contour en faisant levier progressivement pour décoller le joint et déclipser l'écran. Insérez le deuxième médiator plastique pour progresser sans que l'écran ne se recolle.
Ne faites pas glisser le médiator sur la partie droite de l'écran juste au dessus du tiroir sim car la nappe de connexion de l'écran à la carte mère se situe juste à ce niveau.

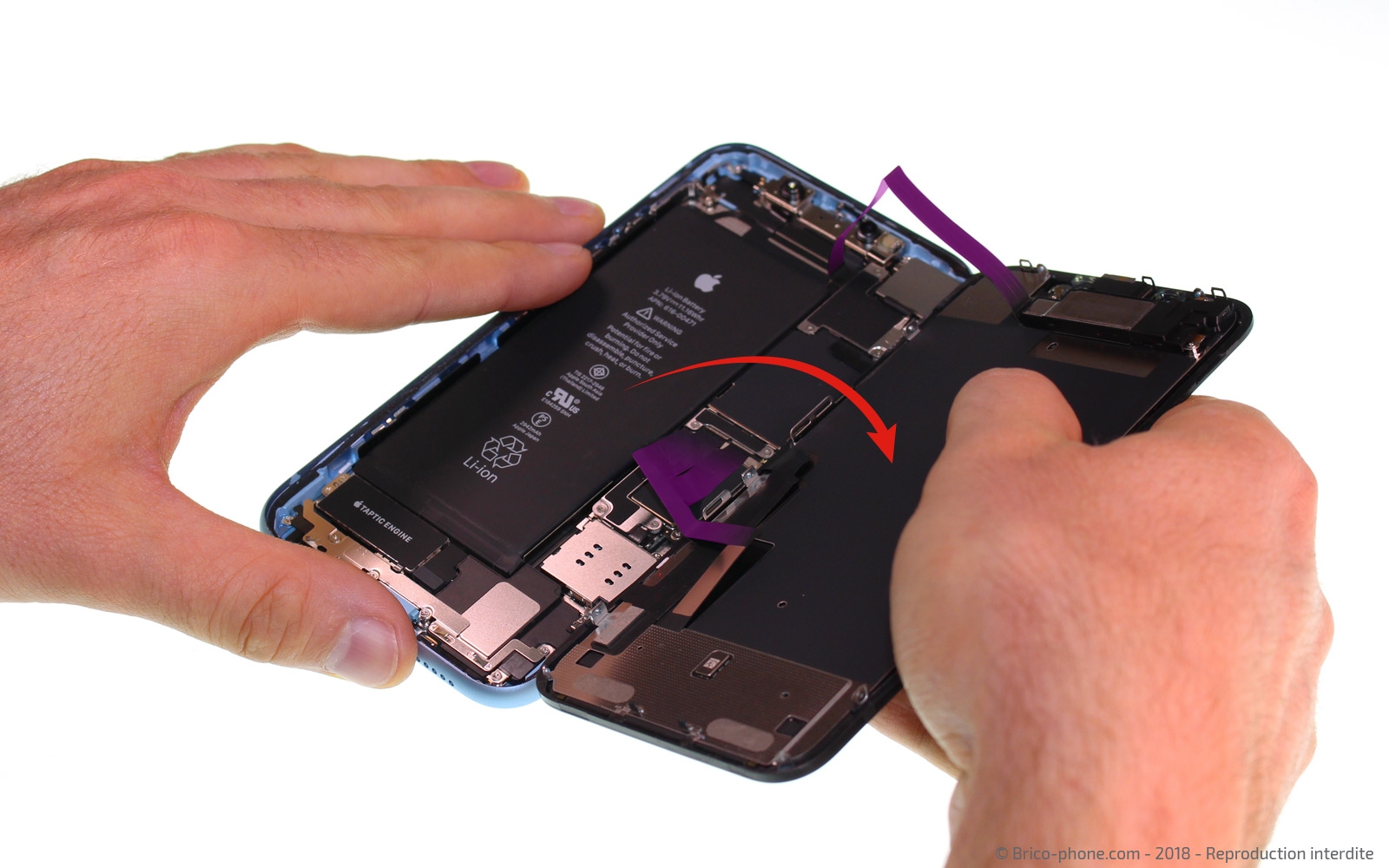

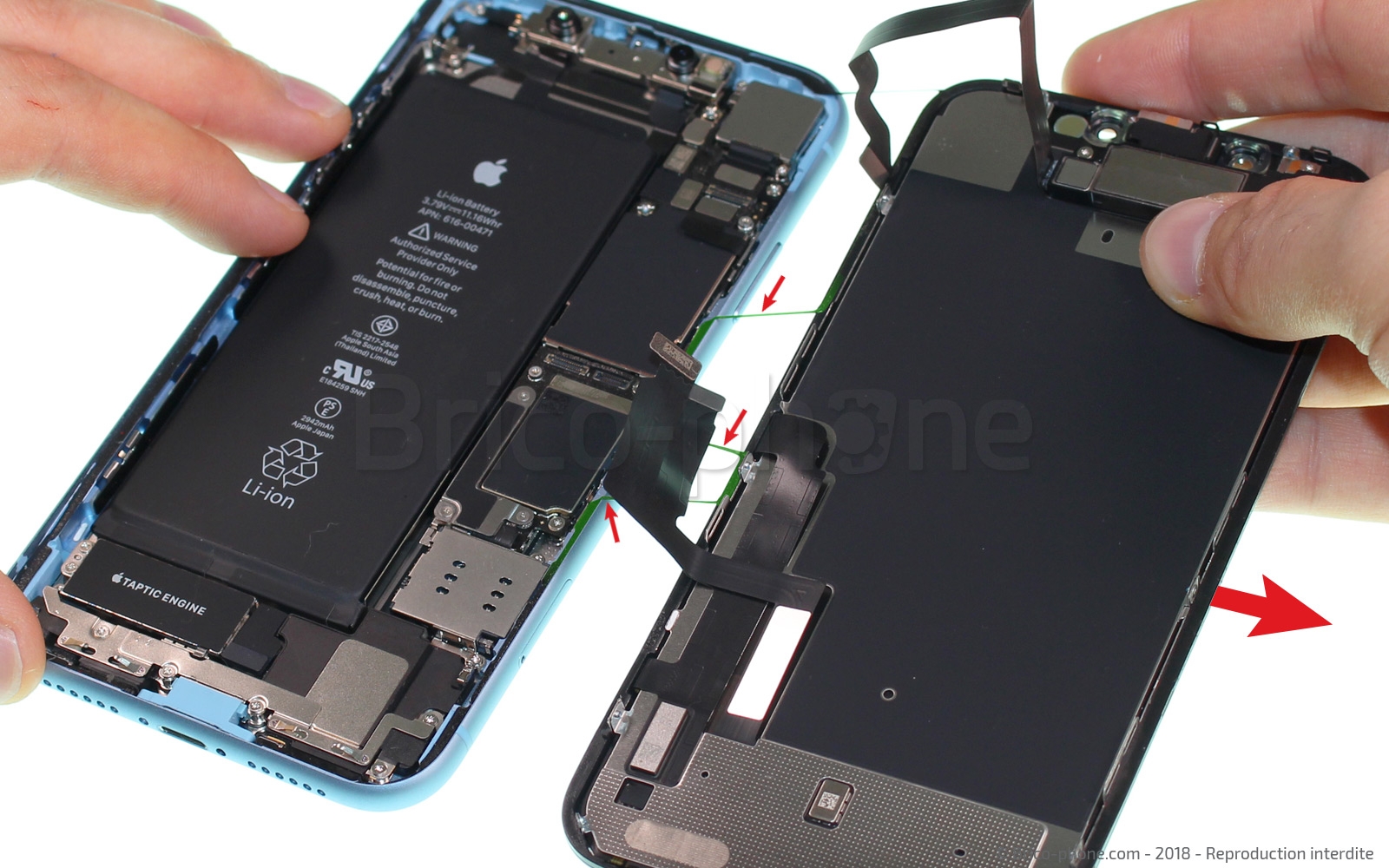

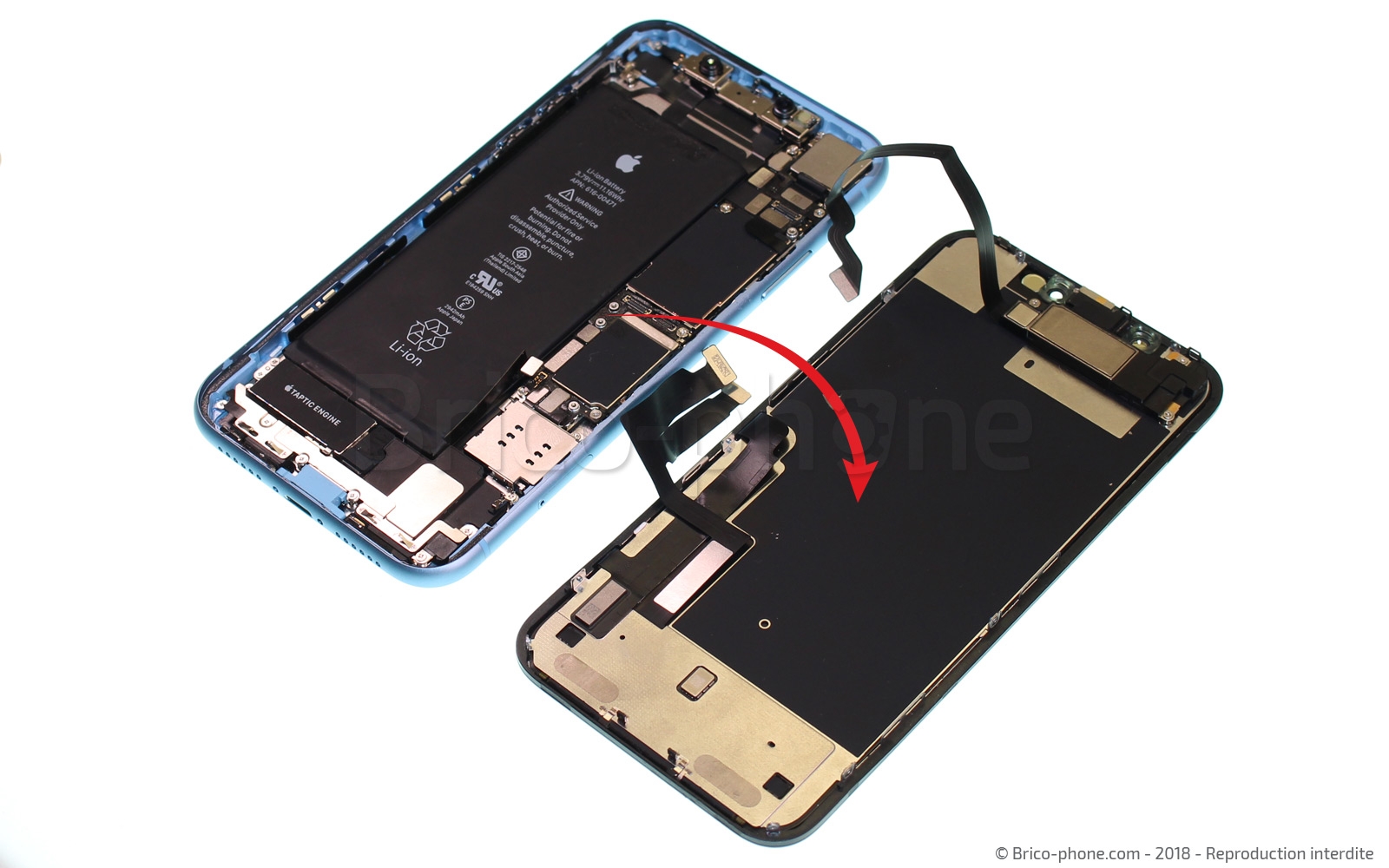

Une fois entièrement déclipsé, ouvrez l'écran de gauche à droite sans tirer dessus pour ne pas arracher les nappes. Superposez-le légèrement sur la coque pour éviter les tensions dans les nappes.

Pour pouvoir retirer l'écran, il faut déconnecter toutes les nappes.

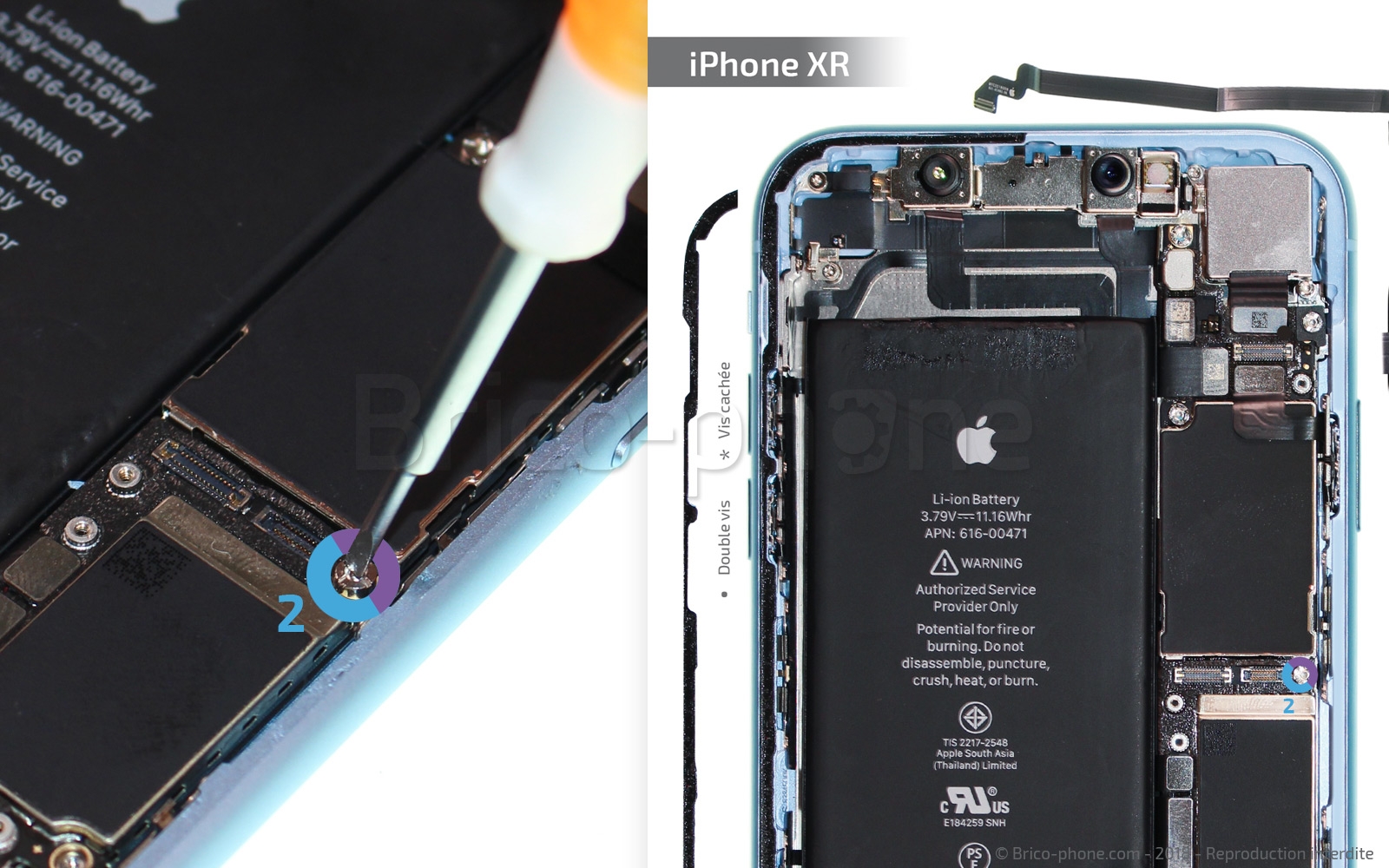

Commencez par le connecteur de la batterie qui est protégé par une petite plaquette métallique.

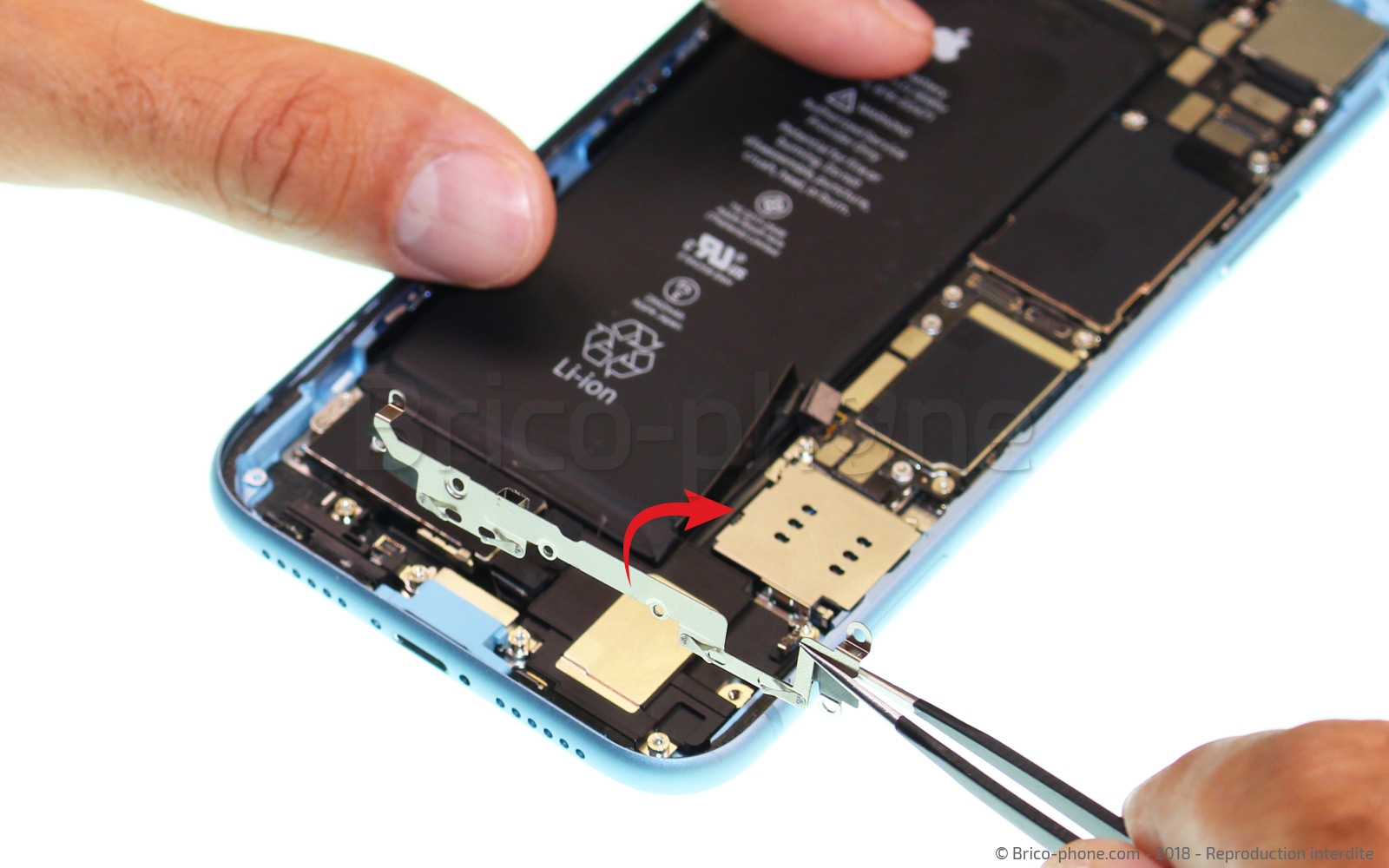

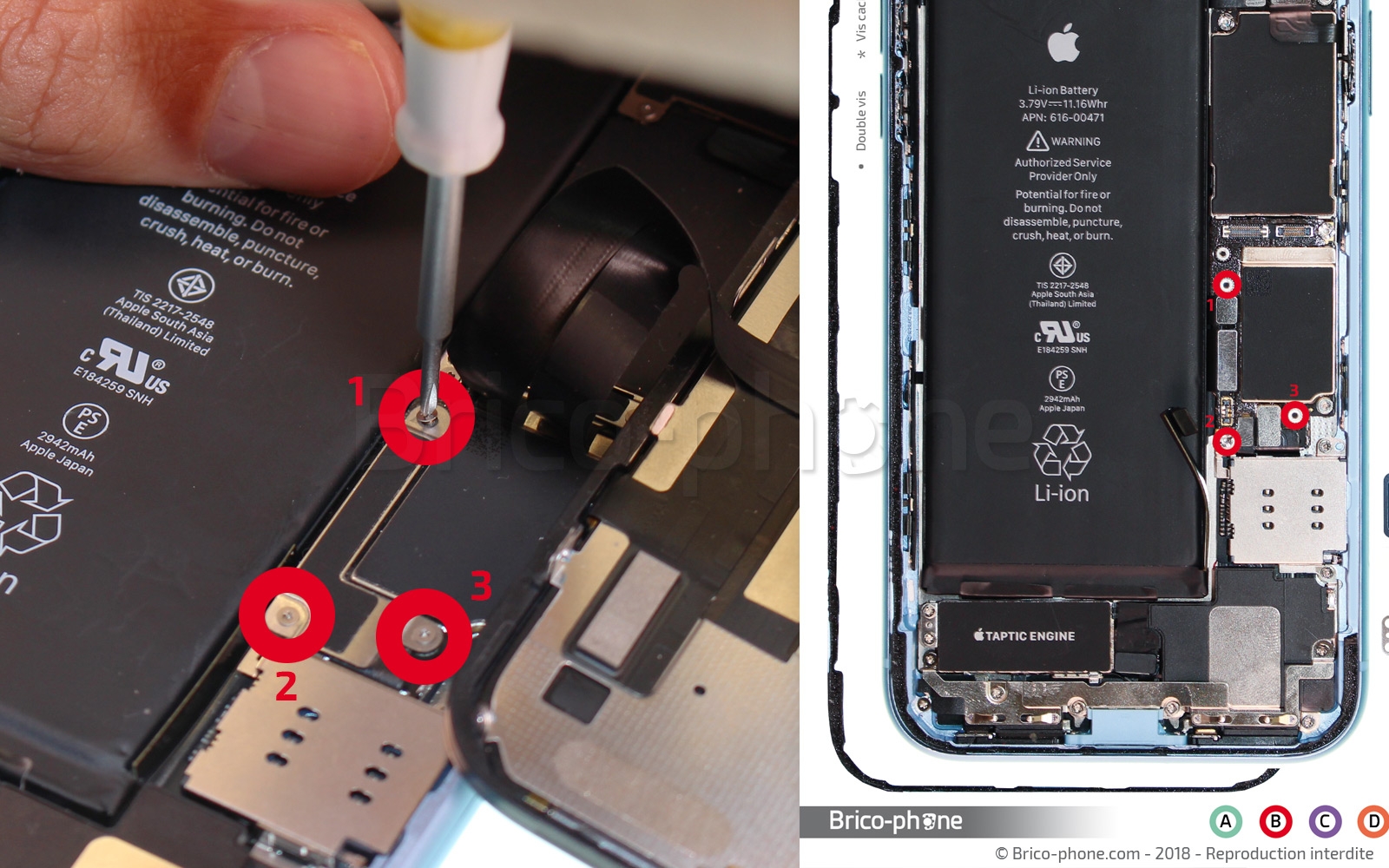

Dévissez les 3 vis, en rouge nommées B1 à B3, qui maintiennent ce petit élément. Utilisez le tournevis triwing 0,6. Puis saisissez la plaquette #02 à l'aide de la pincette.

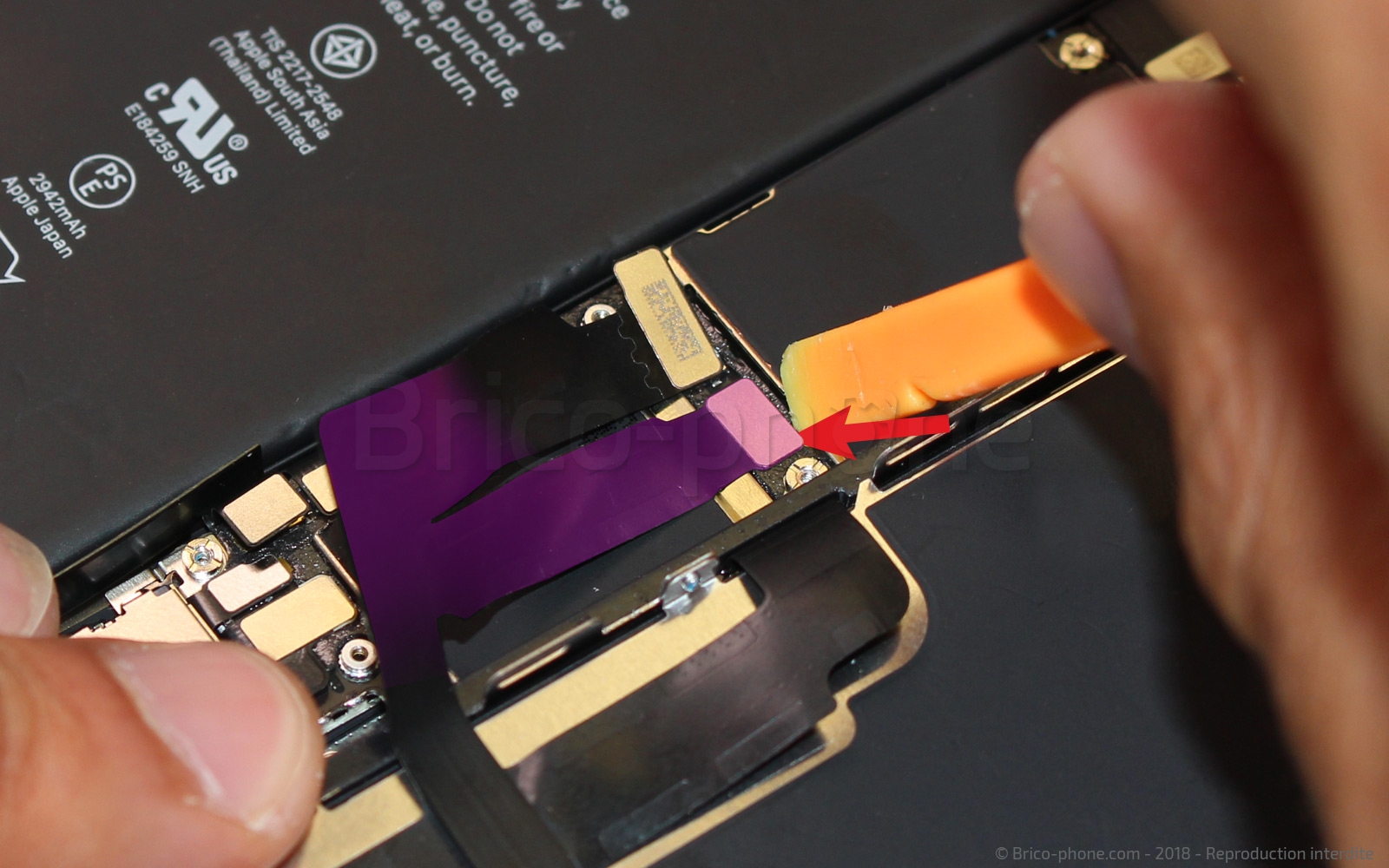

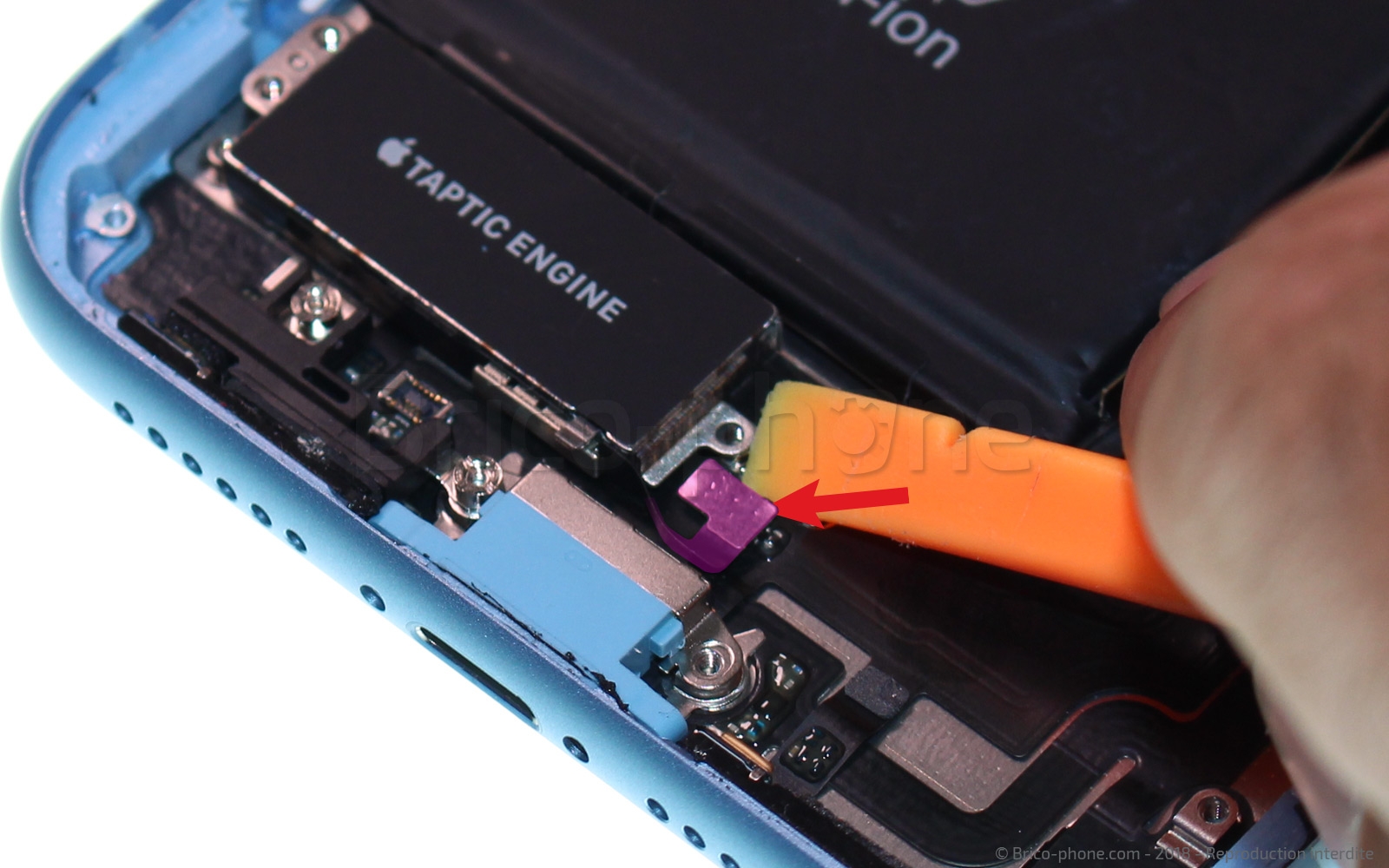

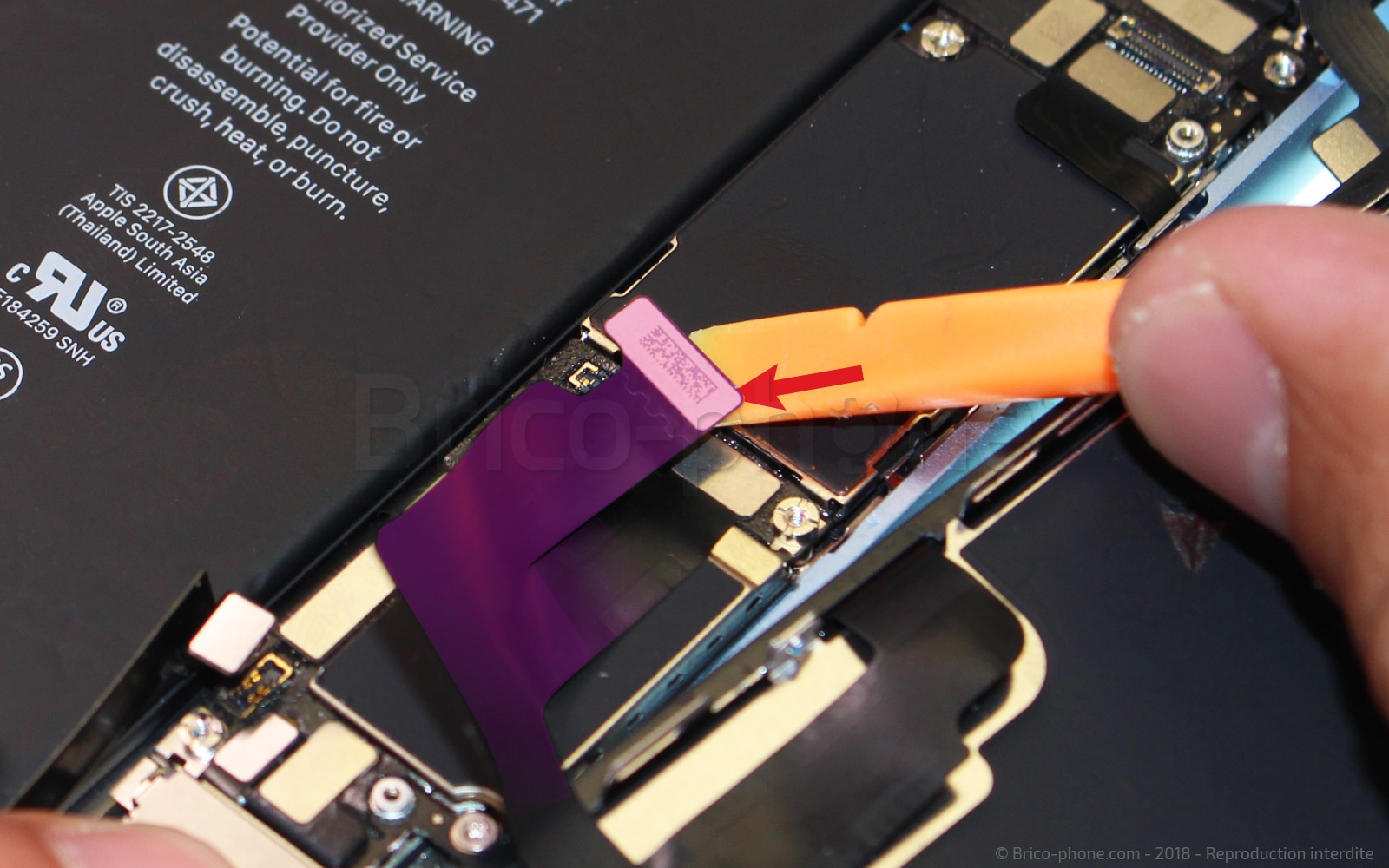

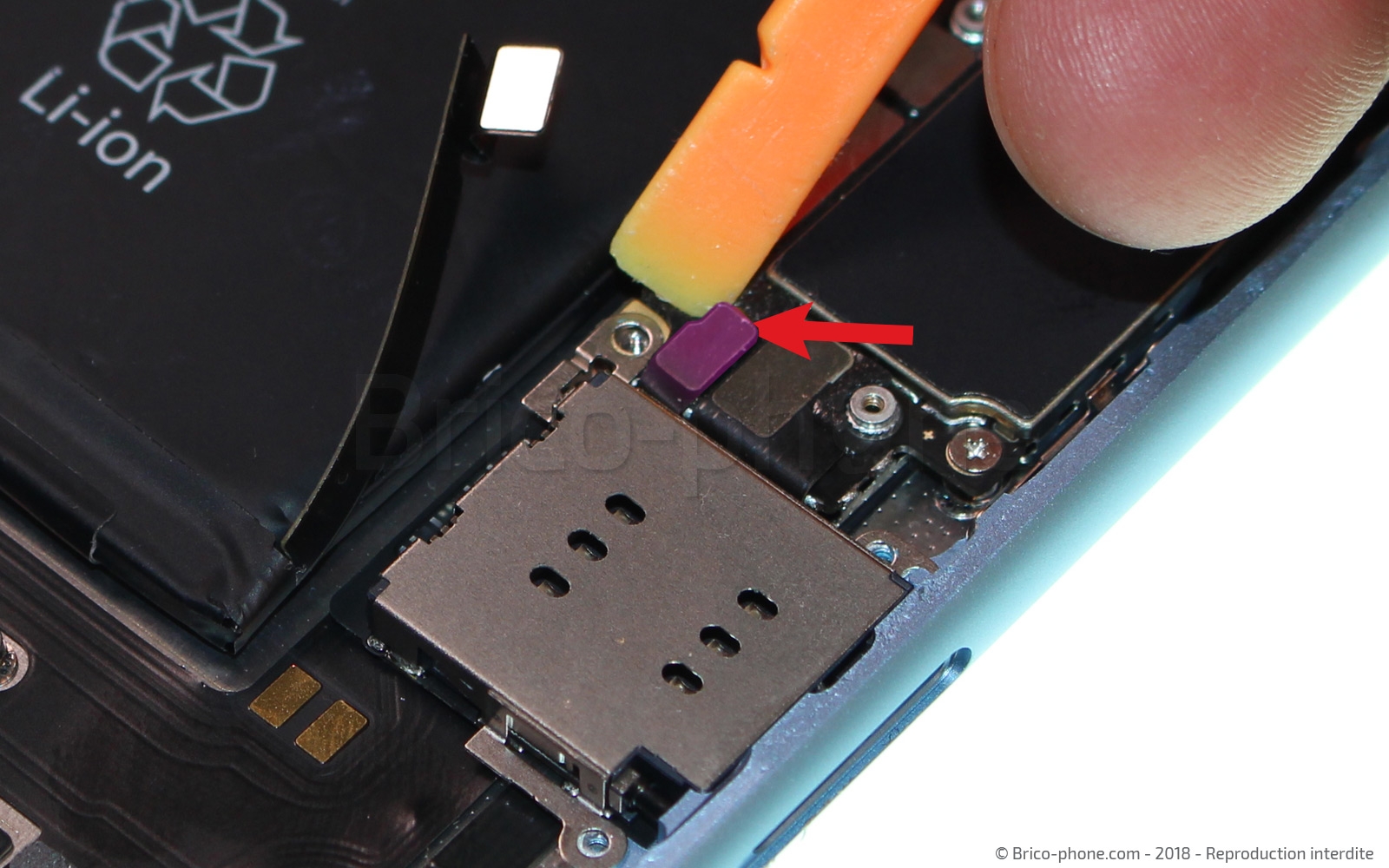

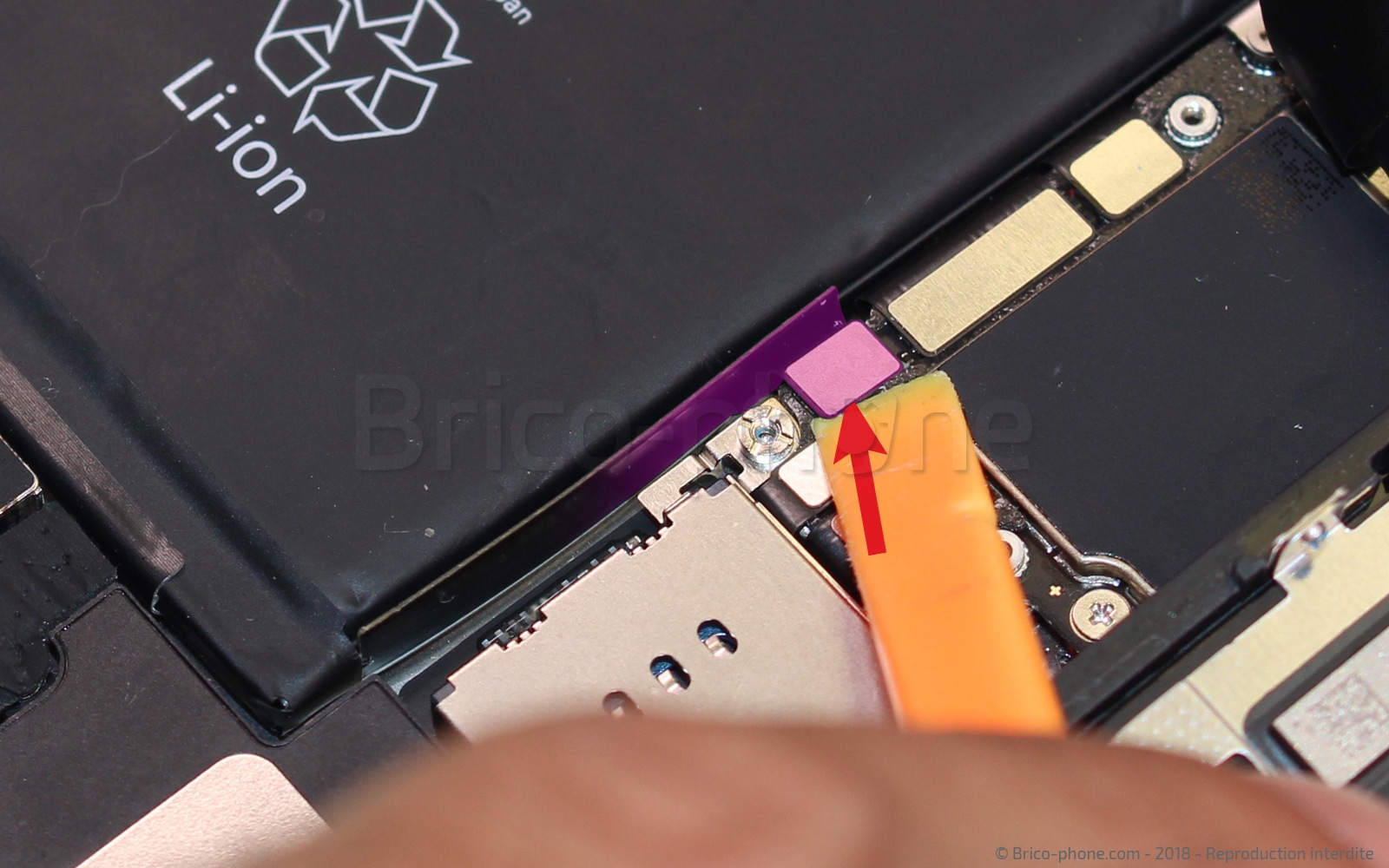

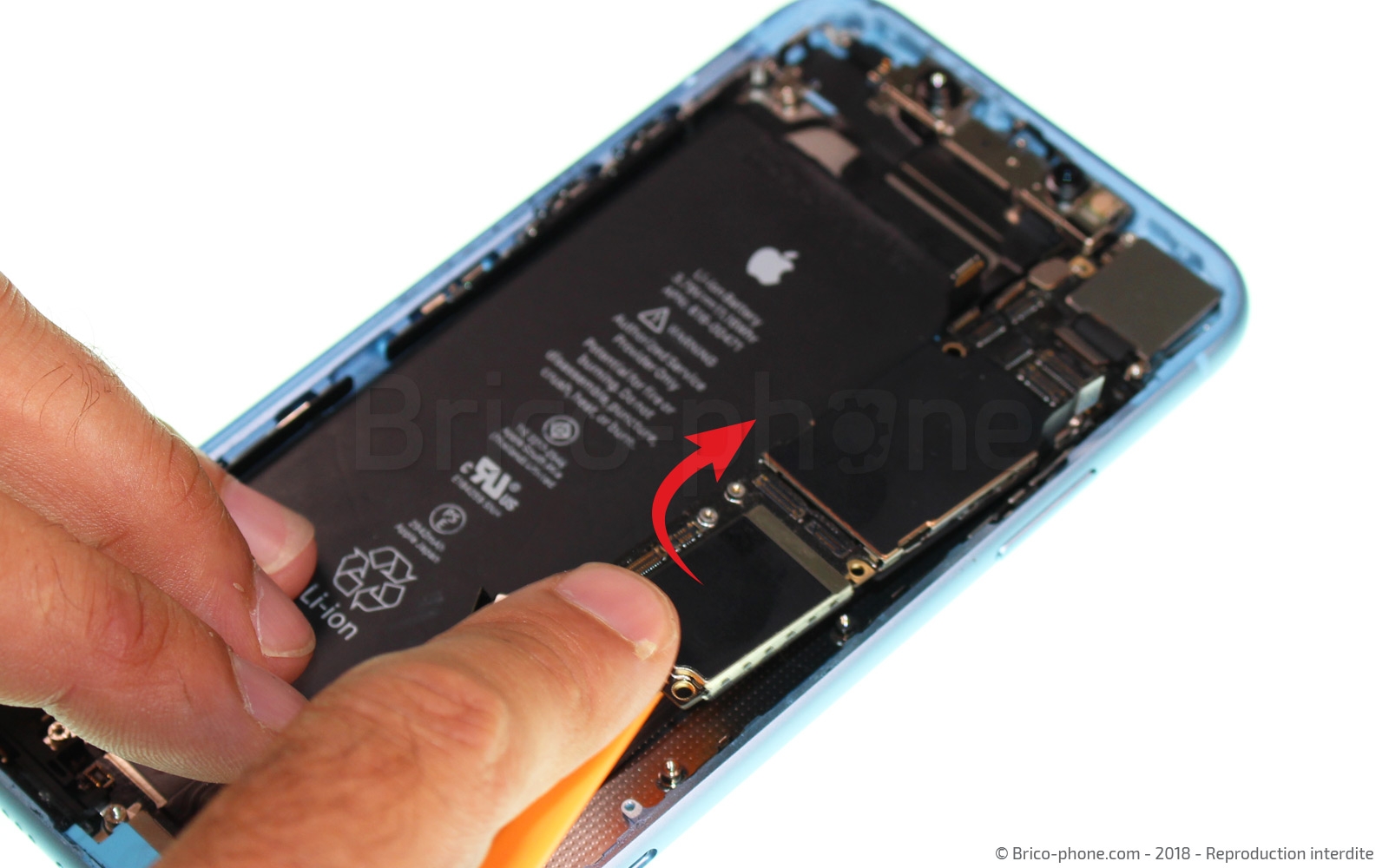

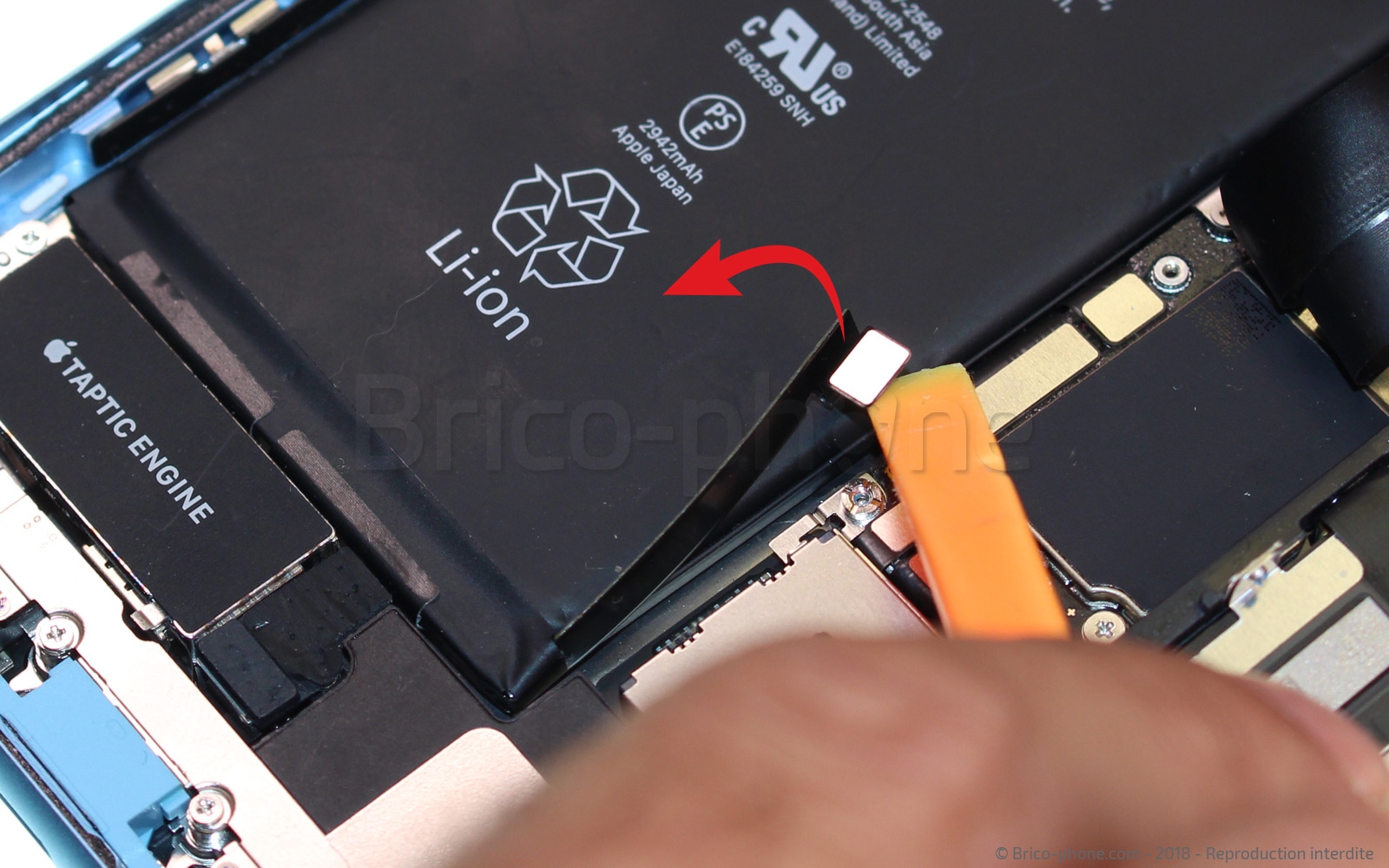

Munissez-vous maintenant du levier en nylon pour soulever doucement le connecteur depuis un angle. Puis dégagez la nappe entre la batterie et la carte mère pour éviter qu'elle ne se refixe par mégarde. Un téléphone qui se rallume en cours de réparation peut être endommagé.

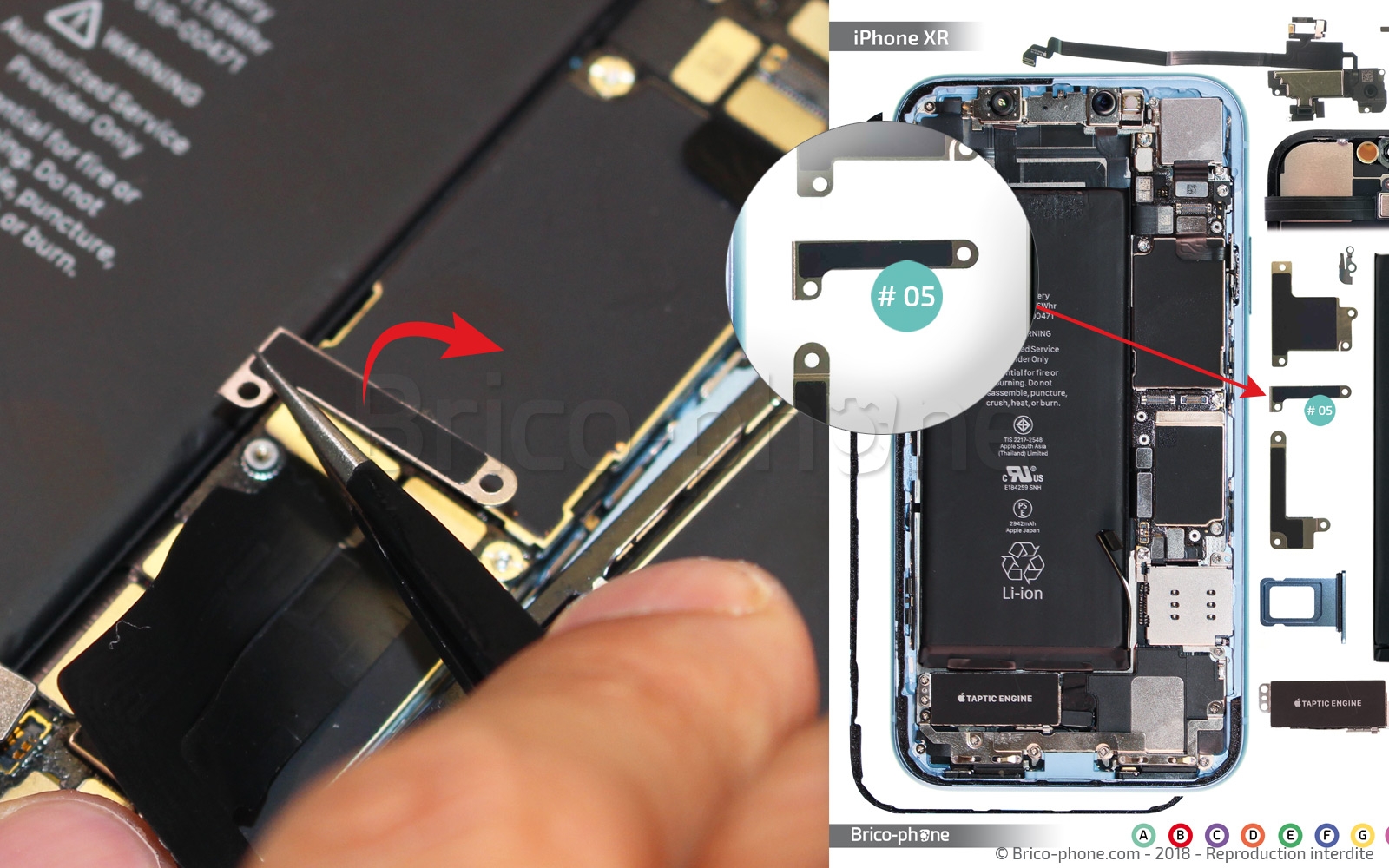

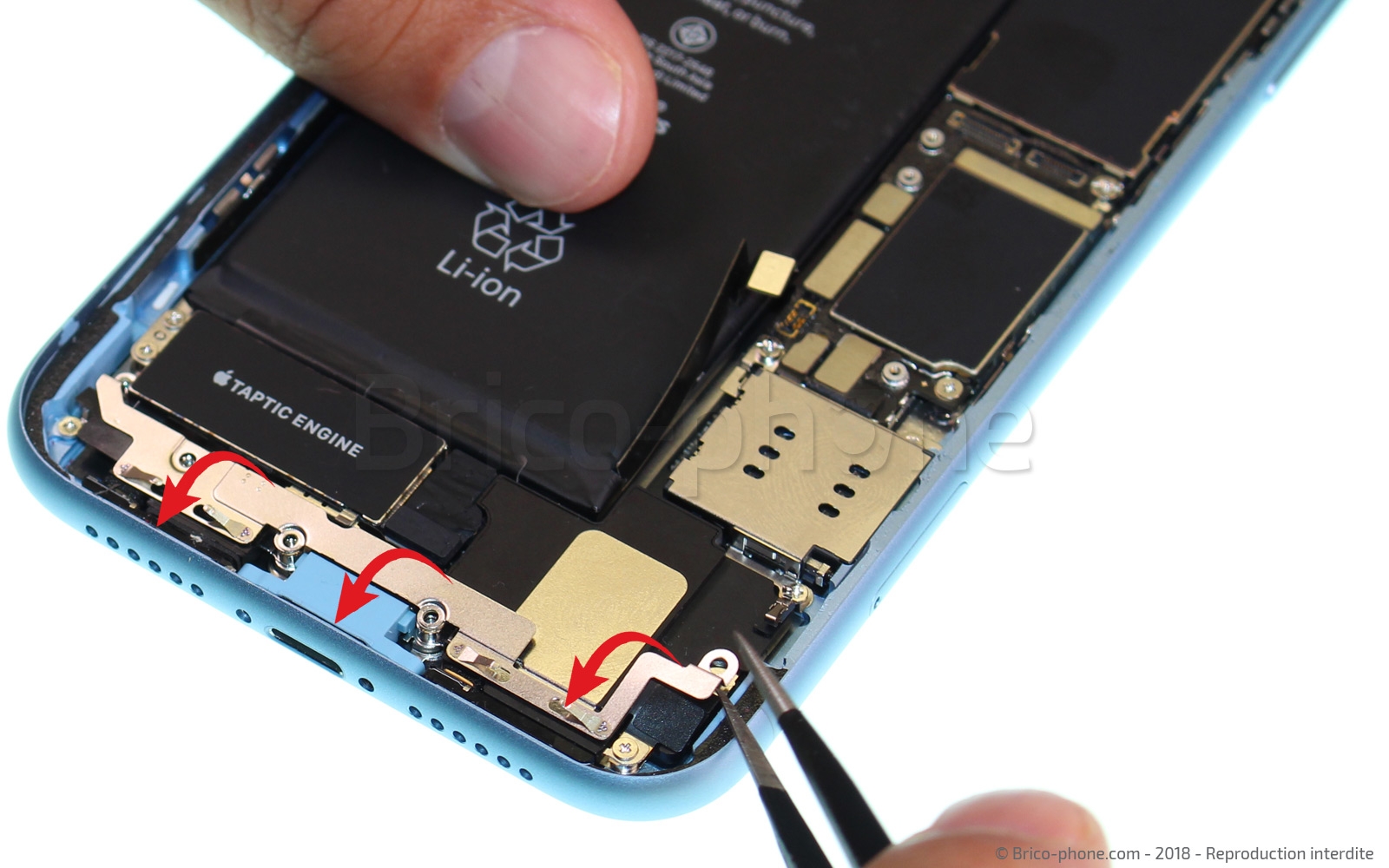

Une première plaquette métallique de protection se situe sur la partie haute de la carte mère, elle protège le connecteur de l'écouteur interne.

Retirez les deux vis C1 et C2 entourées en violet avec le tournevis cruciforme. Puis retirez le petit élément #03 avec la pincette pour ne pas le perdre.
Placez au fur et à mesure les éléments et les vis sur le patron d'aide au montage.

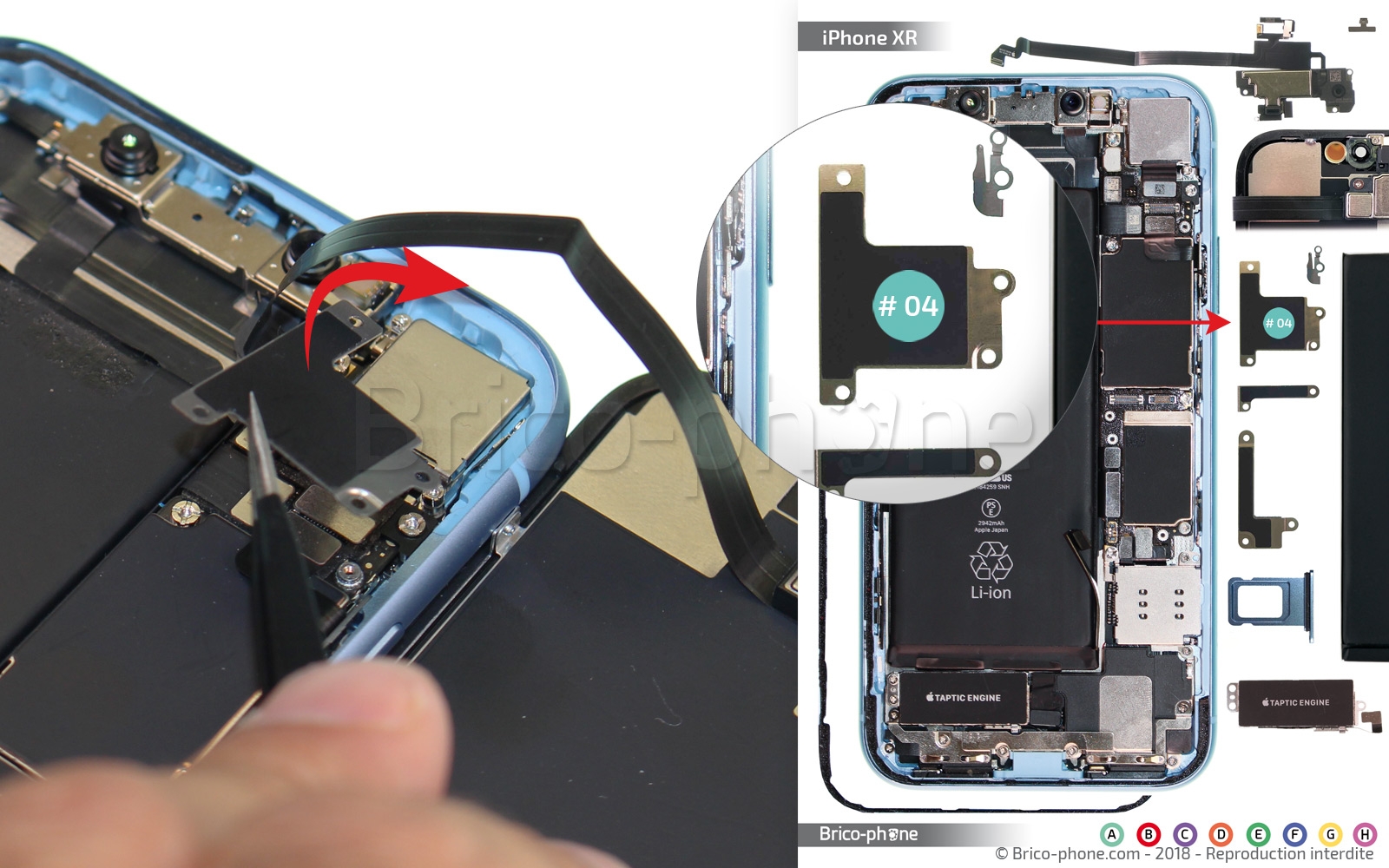

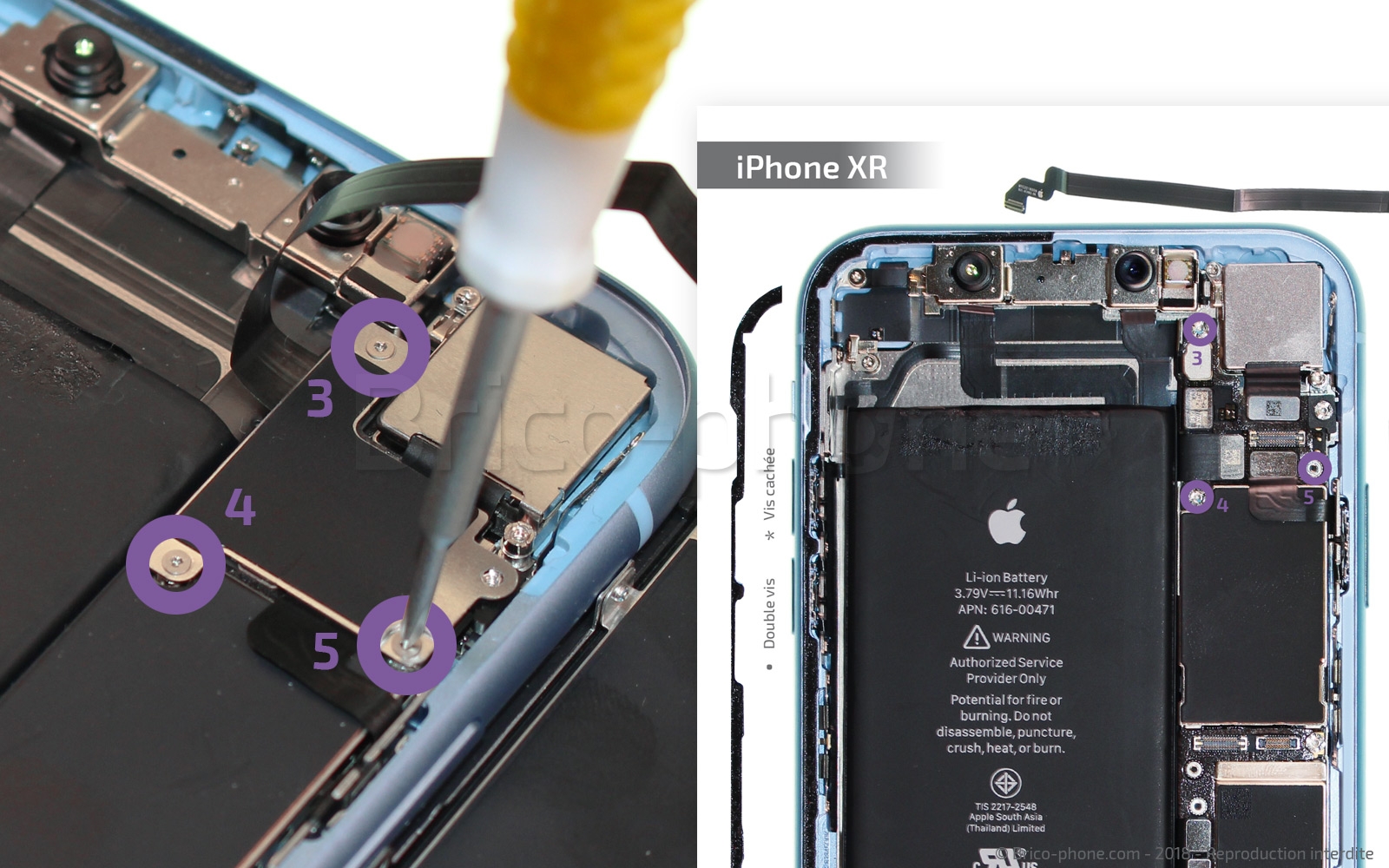

Faites de même pour l'élément #04 mais cette fois en retirant les 3 vis C3 à C5 avec le tournevis triwing 0.6.

Procédez maintenant exactement de la même manière que dans l'étape précédente pour retirer la plaquette métallique qui protège les nappes de l'écran. Pour ces vis, vous devez utiliser le tournevis triwing.

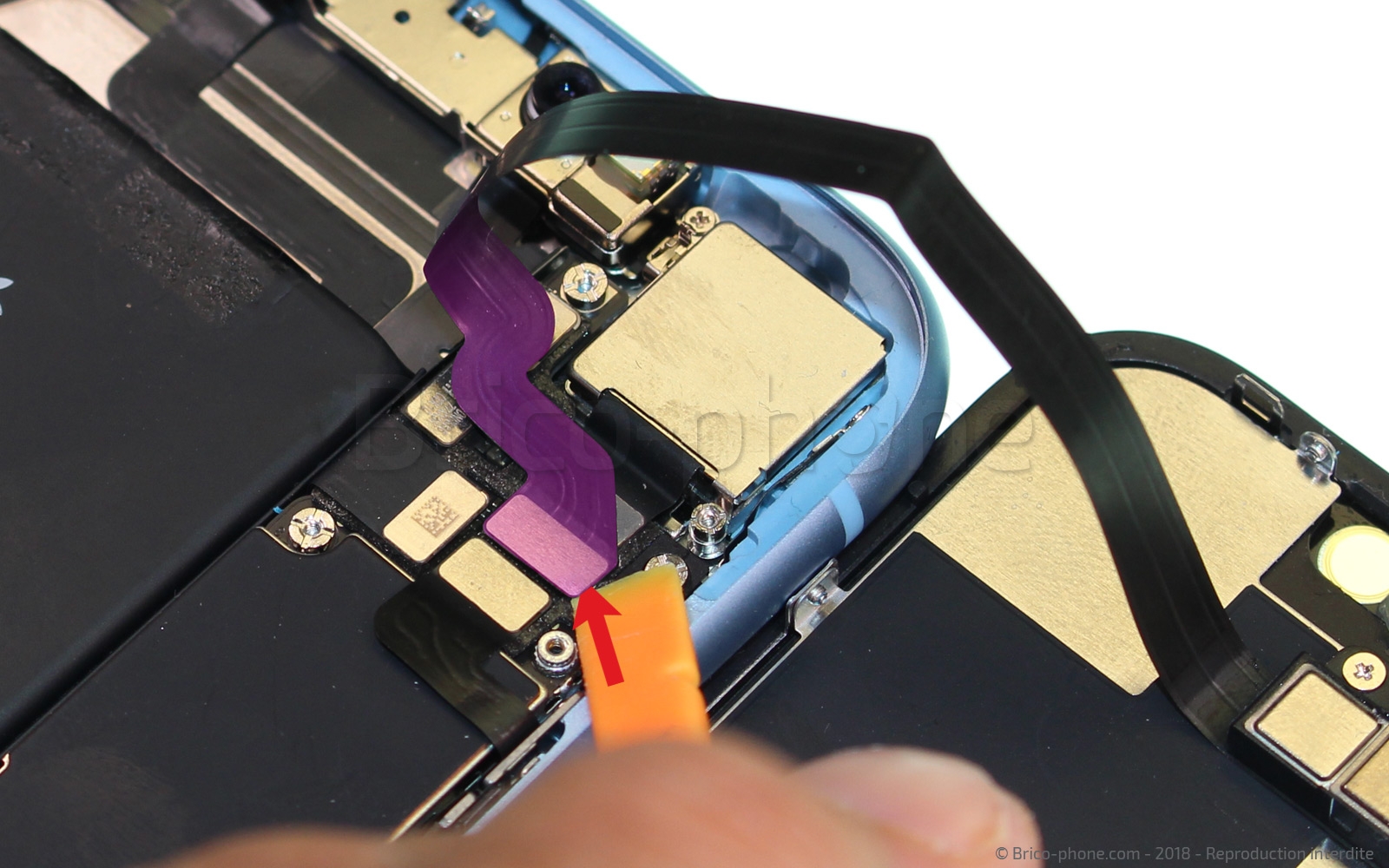

A l'aide du levier en nylon et de son extrémité plate, soulevez délicatement les connecteurs qui relient l'écran. Commencez du haut vers le bas, le connecteur de l'écouteur interne et les deux connecteurs qui gèrent les fonctions de l'écran : affichage et tactile. Procédez avec délicatesse sans appuyer sur la carte mère.

L'écran de votre iPhone XR peut maintenant être enlevé. Le reste de joint va s'arracher en retirant l'écran, vous devrez le remplacer lors du remontage pour assurer une meilleure fermeture.

L'antenne nommée #15 sur le patron d'aide au montage est maintenue avec 7 vis cruciformes. Vous devez la retirer avant d'atteindre le bloc haut-parleur.
Munissez-vous du tournevis adéquate et retirez les vis progressivement en les plaçant au fur et à mesure sur le patron. Elles sont entourées en jaune et appelées G1 à G7.

Faites ensuite basculer l'antenne vers le bas afin de la déconnecter de la même manière que les autres connecteurs grâce au levier en nylon.

L'antenne peut maintenant être retirée et mise de coté pour le remontage.

Vous devez retirer les deux plus grosses vis qui sont des vis doubles (les vis de l'antenne était vissées dedans). Il s'agit des vis en rose nommées H1 et H2. Pour cela, utilisez le tournevis plat.

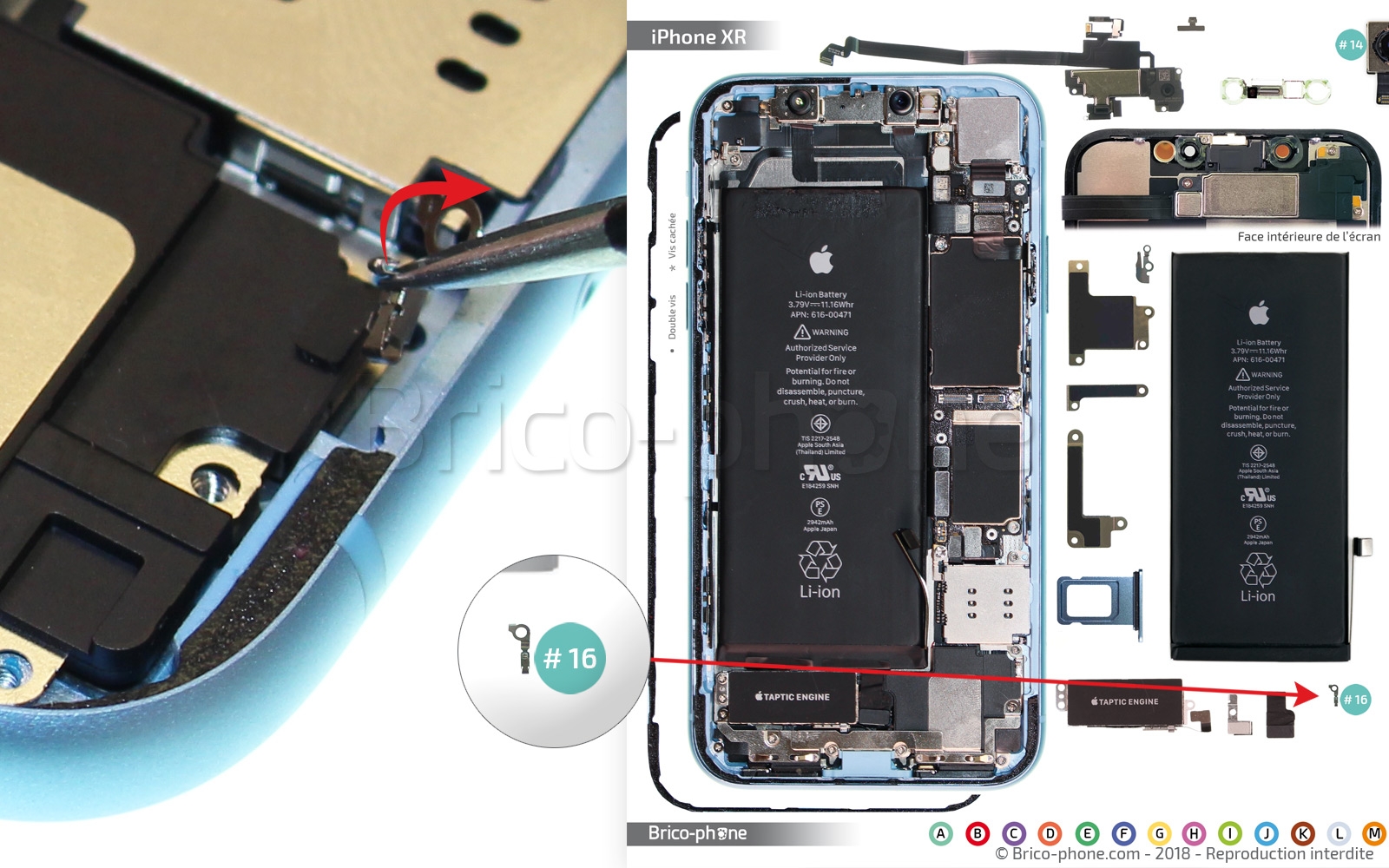

Retirez ensuite la vis H3, grâce au tournevis cruciforme, avant dernière vis. Puis retirez le petit élément métallique qui sert de masse, appelé #16 sur le patron d'aide au montage. Placez-le dessus pour ne pas le perdre.

La dernière vis qui maintient encore le bloc HP est cachée sous un film en mousse noir. Vous devez le décoller avec la pincette. Placez-le sur le patron d'aide au montage, il est nommé #09.

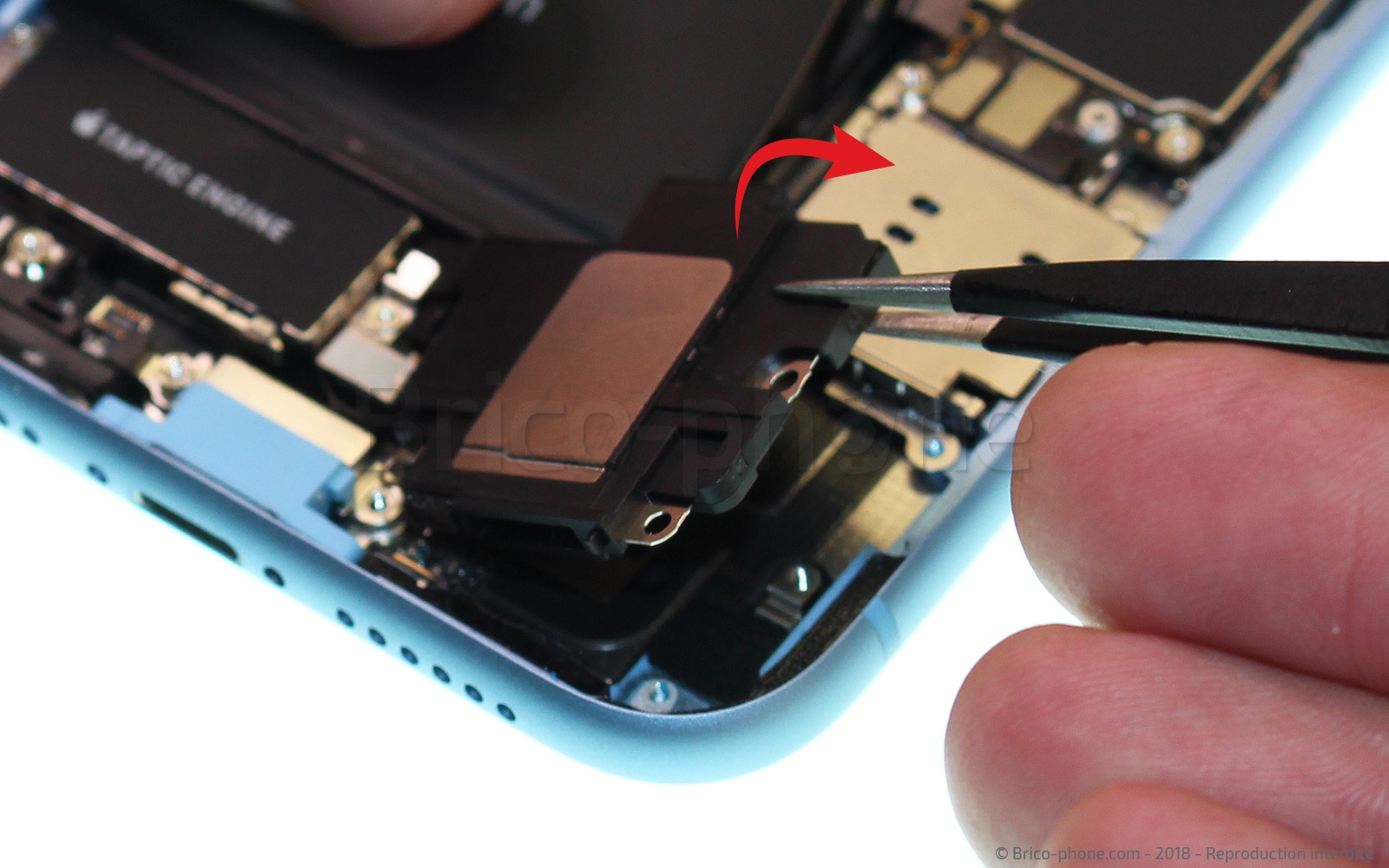

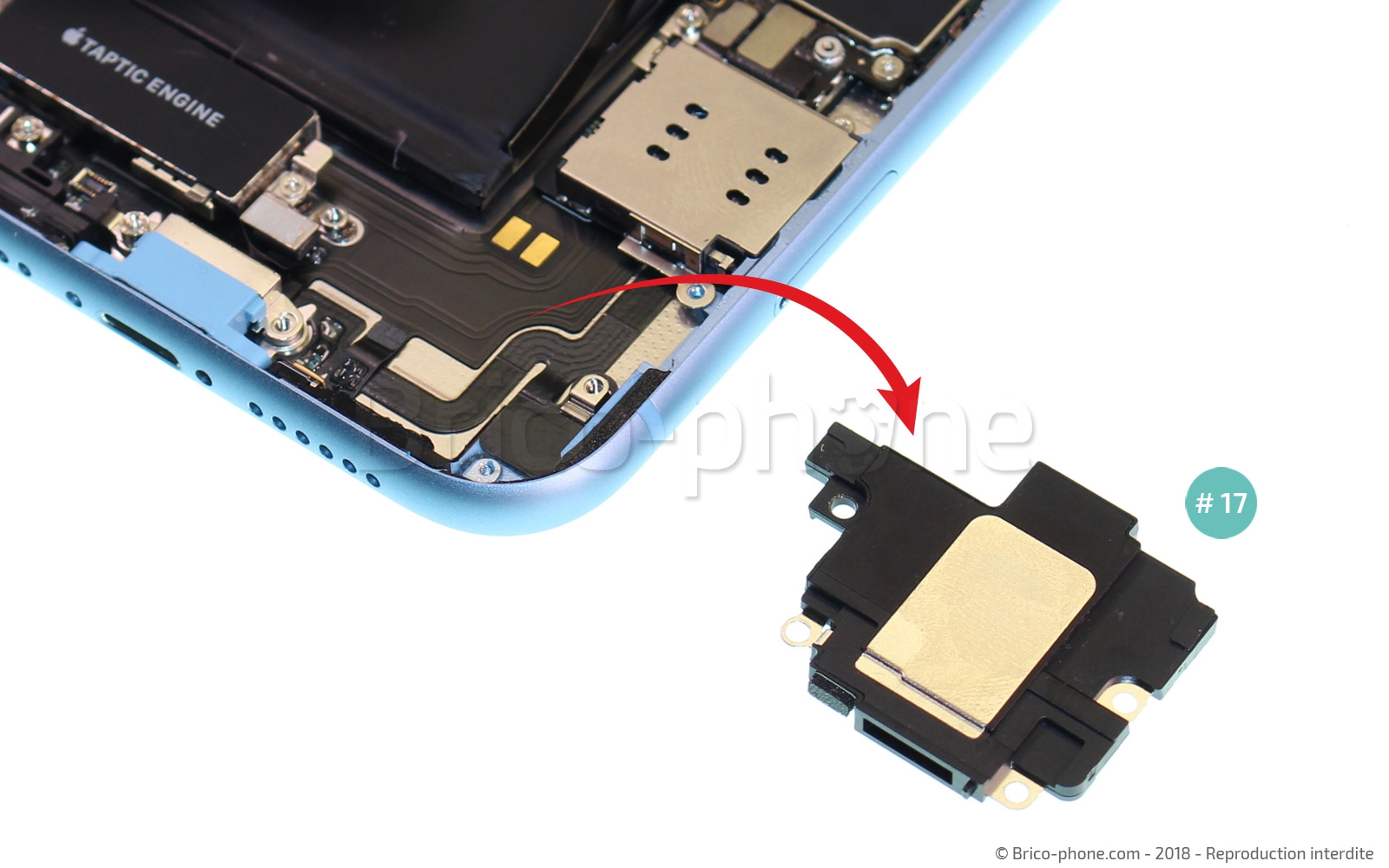

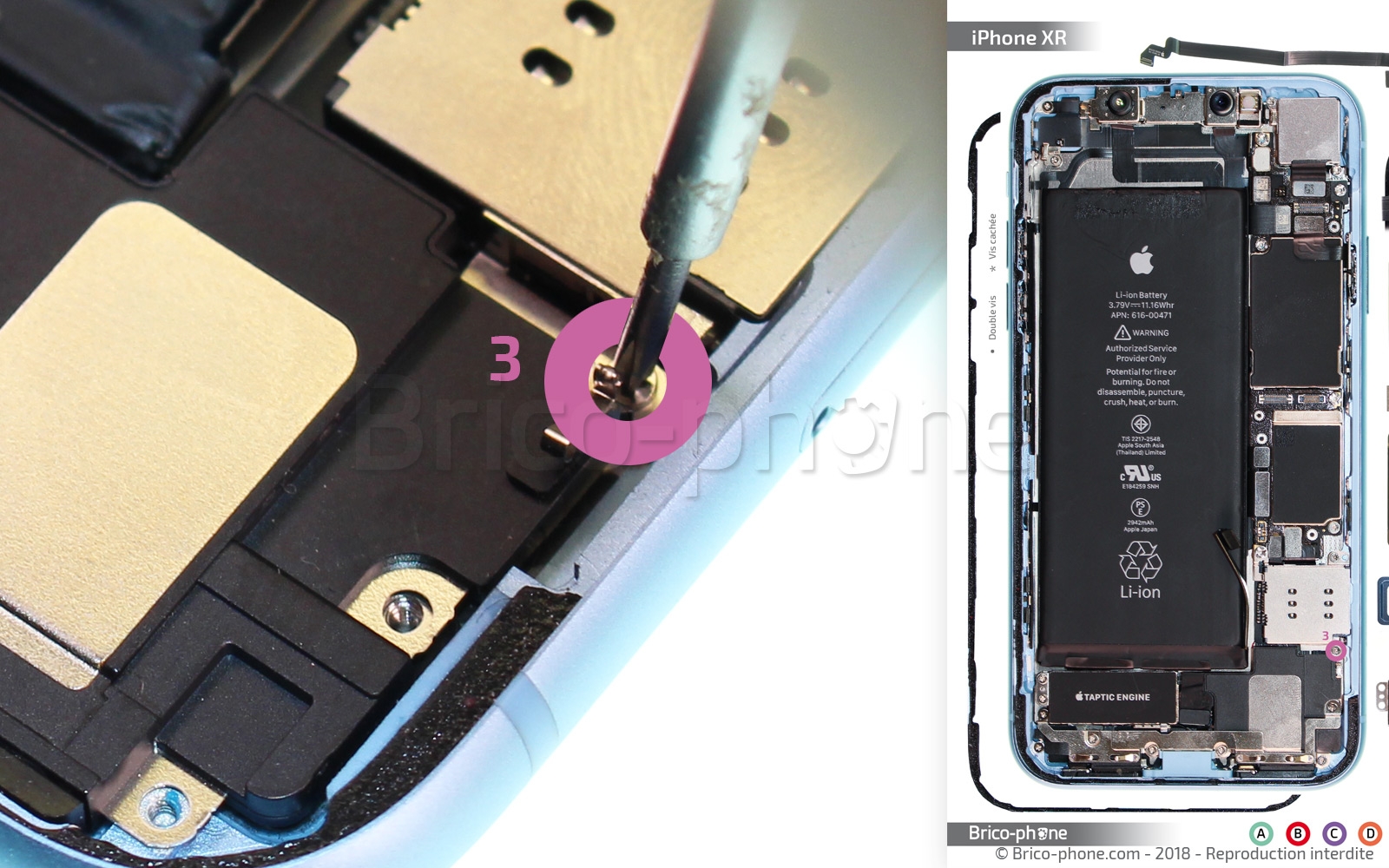

Dévissez la vis de droite nommée H4, cruciforme, et retirez maintenant le bloc haut-parleur en utilisant la pincette.

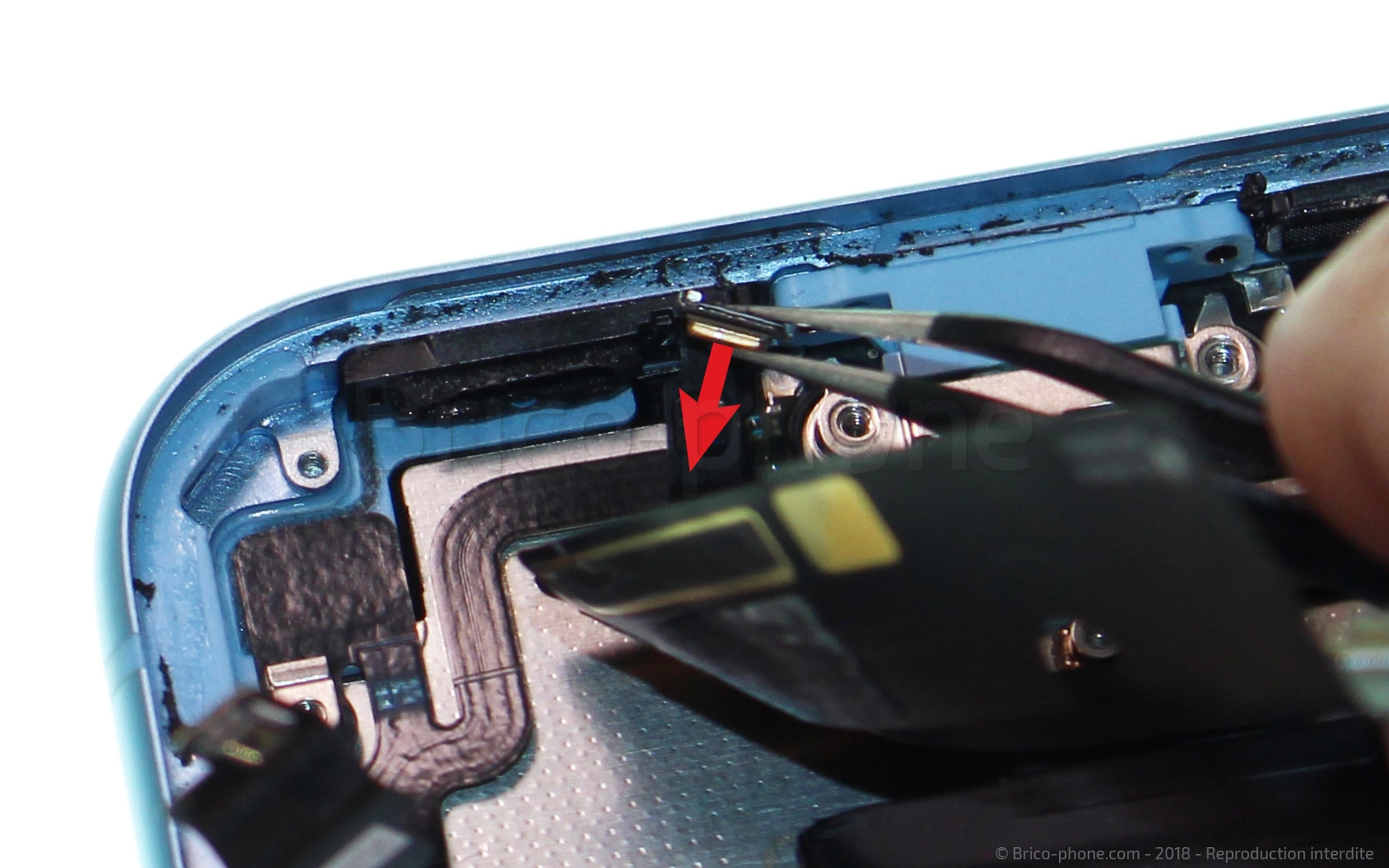

Un joint d'étanchéité peut coller un peu au niveau de la sortie du son entre le bloc et le châssis.

Le vibreur est maintenu par 3 vis cruciformes.

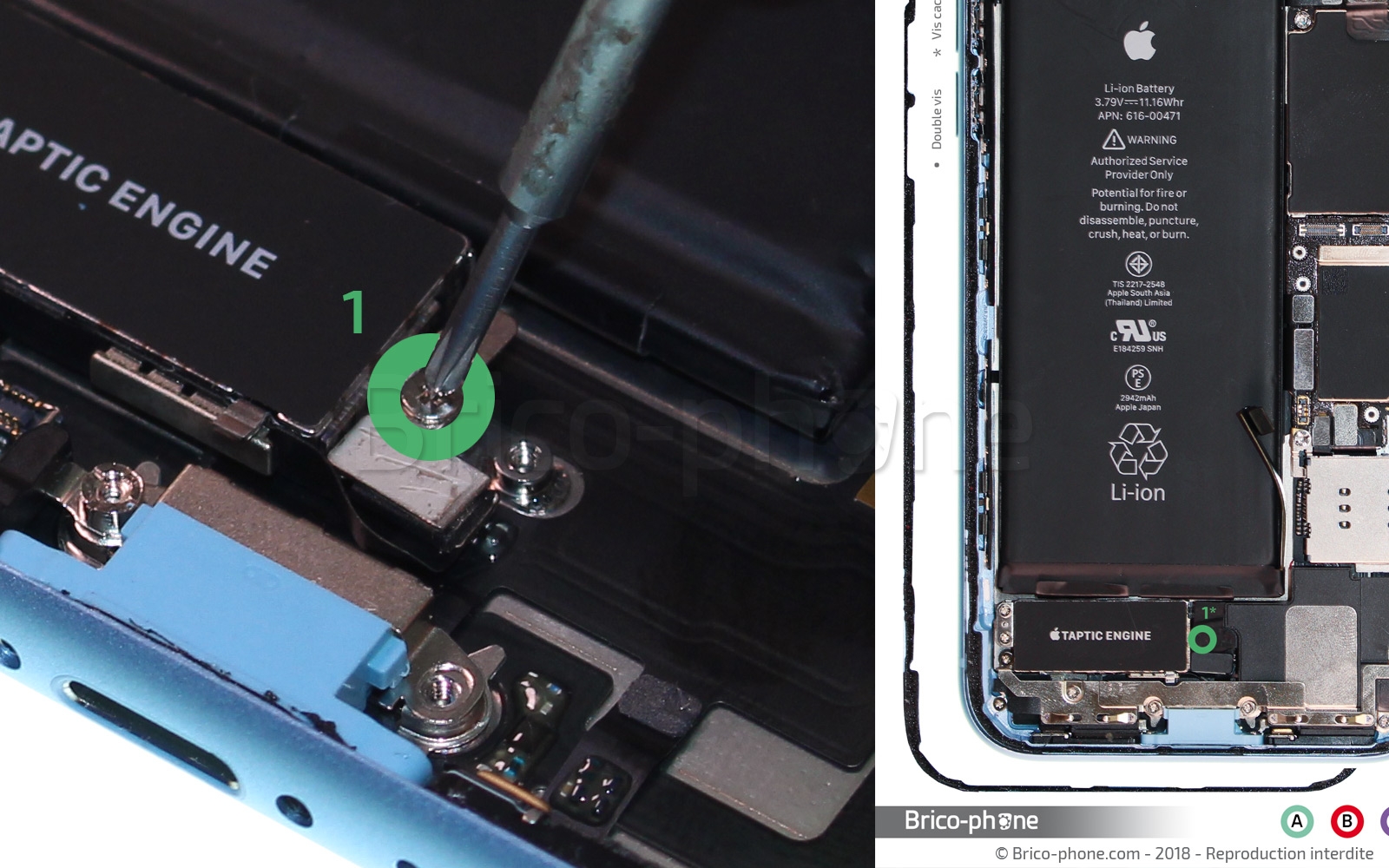

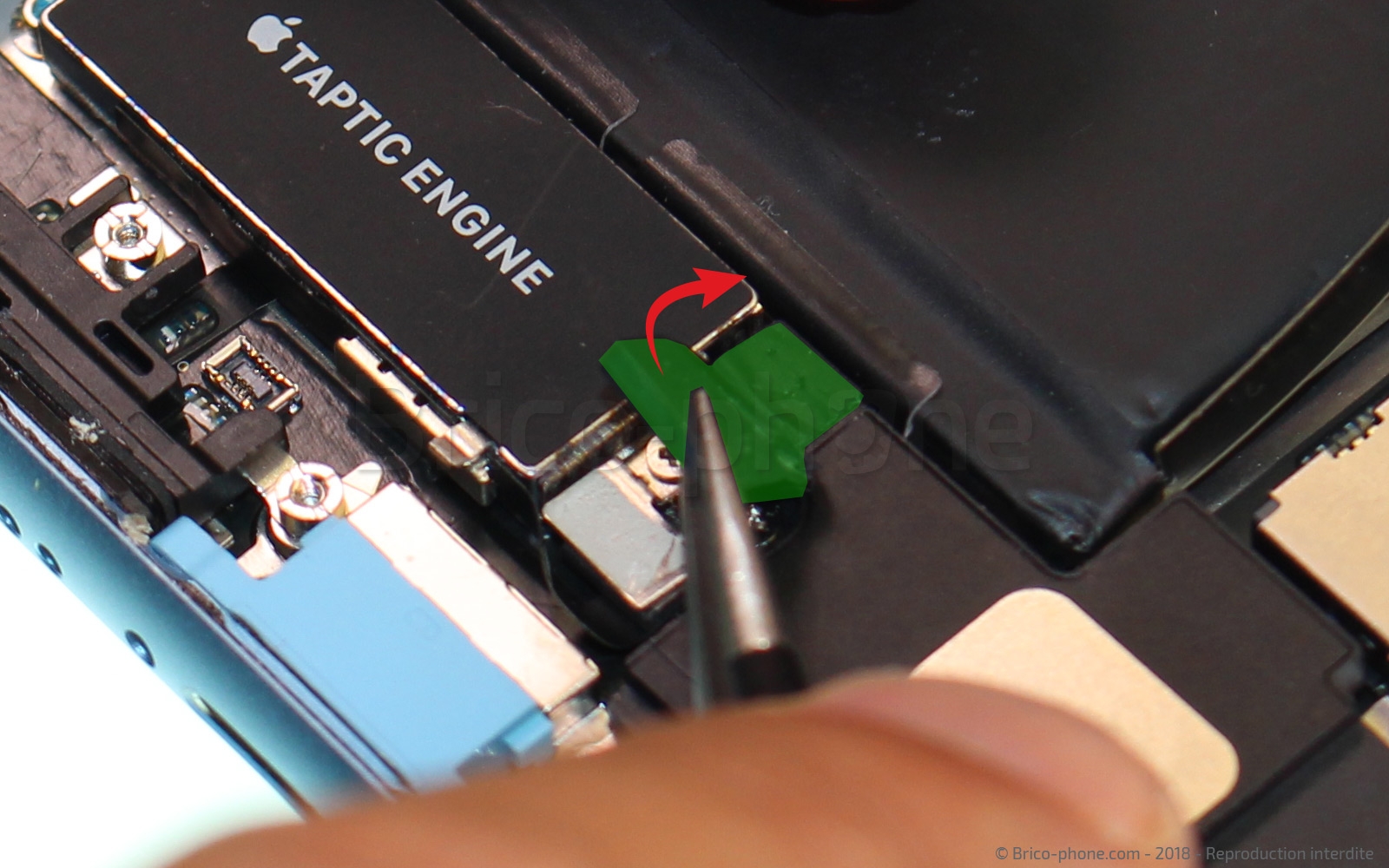

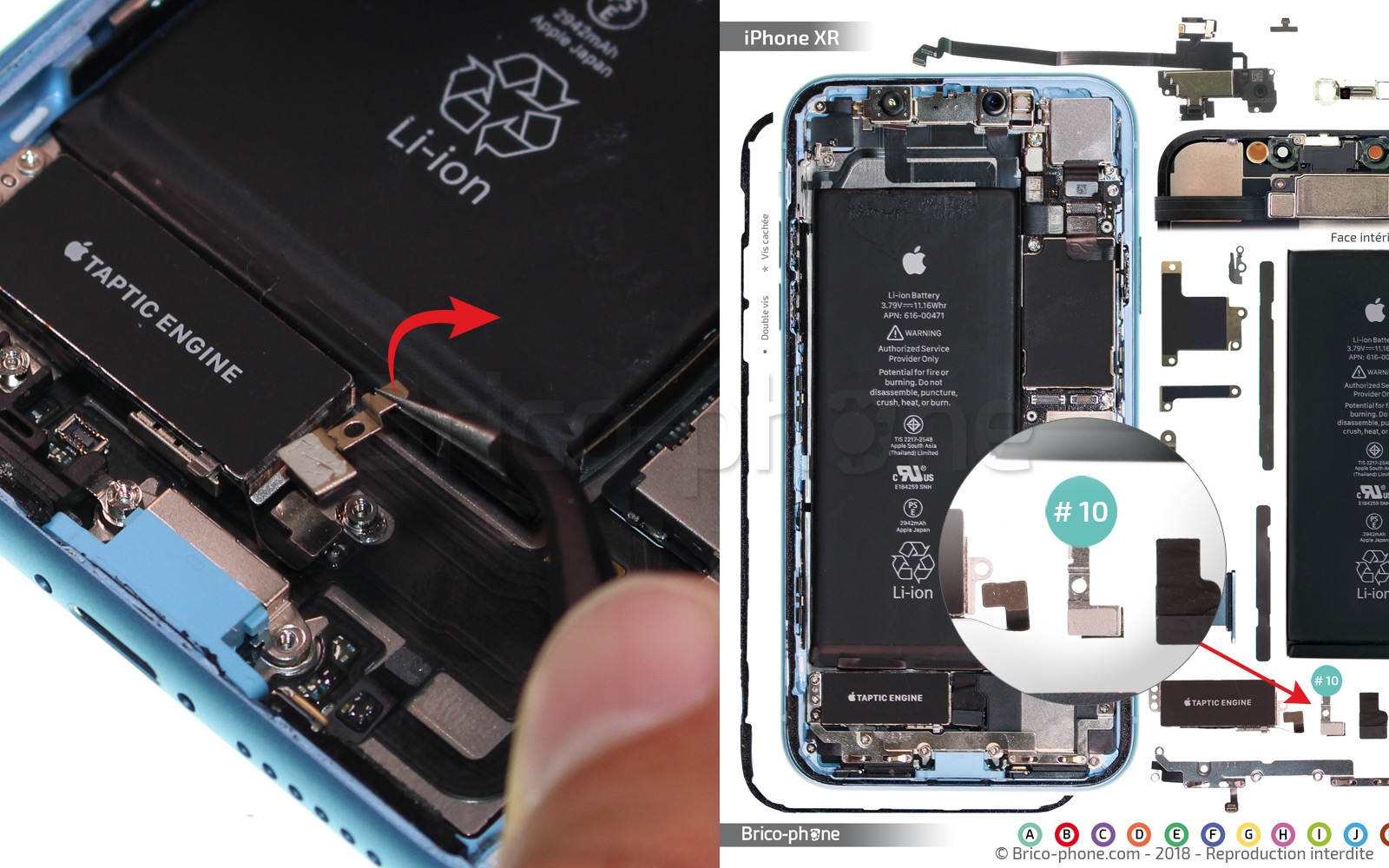

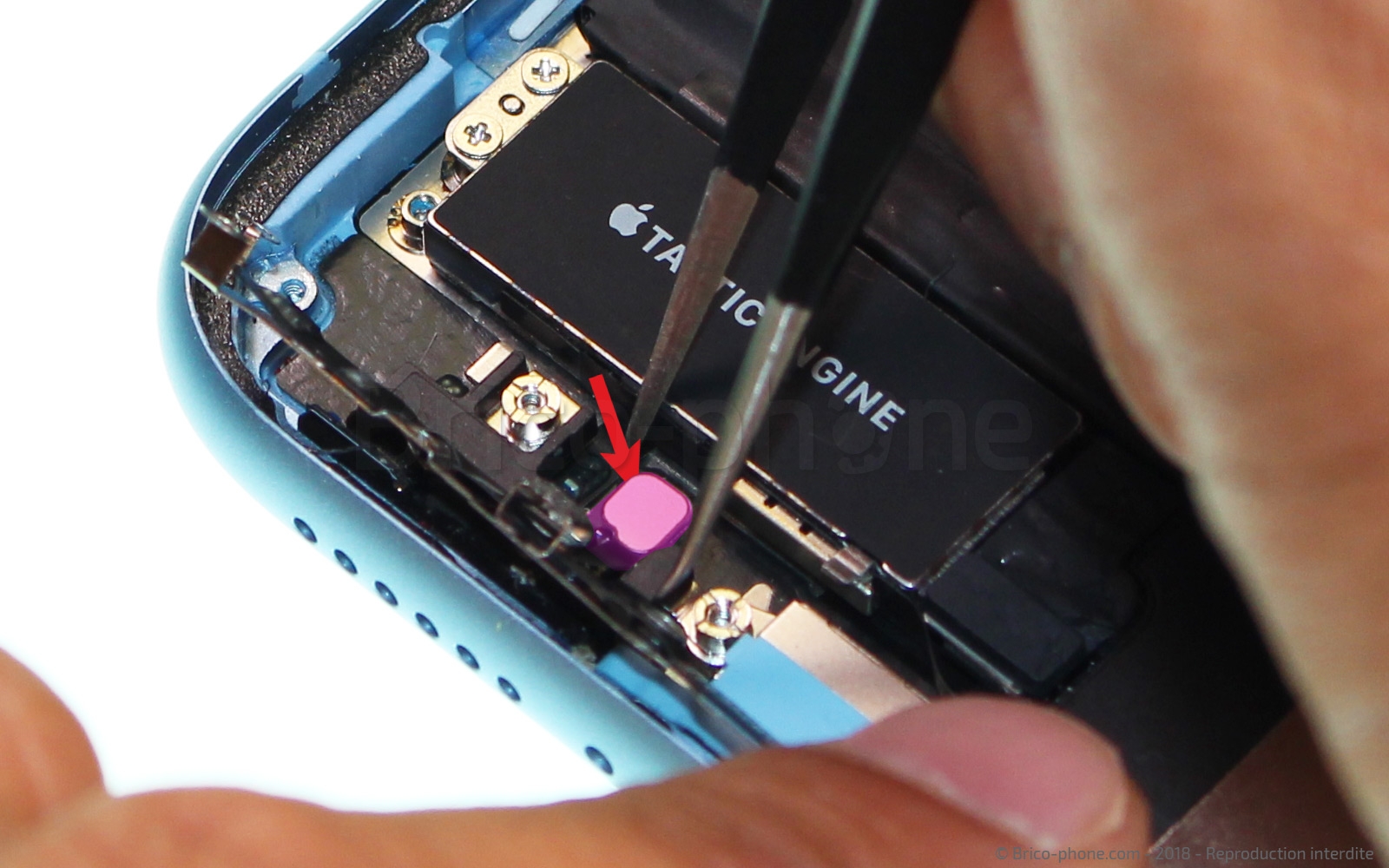

Commencez par retirer la vis E1 entourée en vert puis dégagez le petit élément #10 qui protège le connecteur.

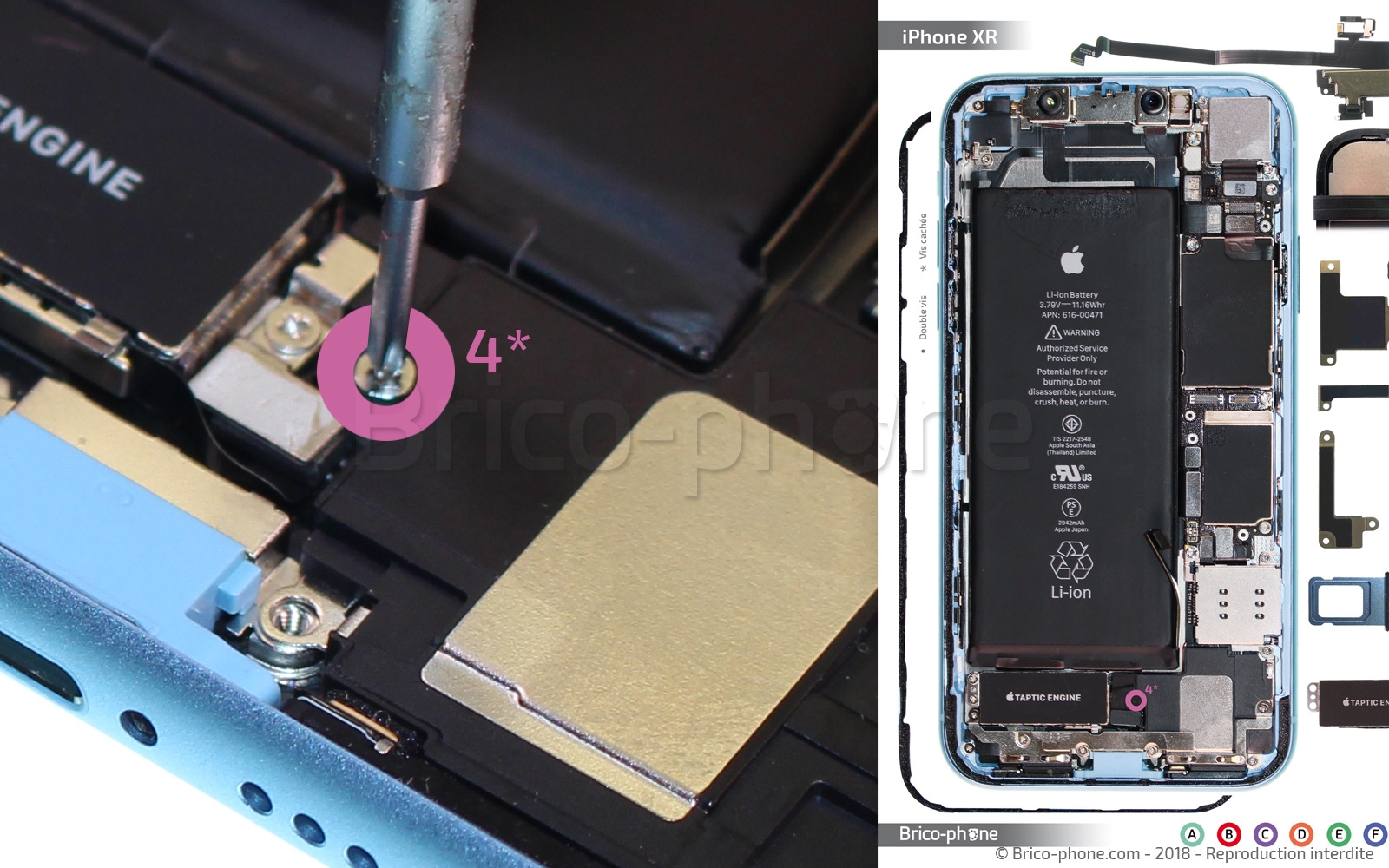

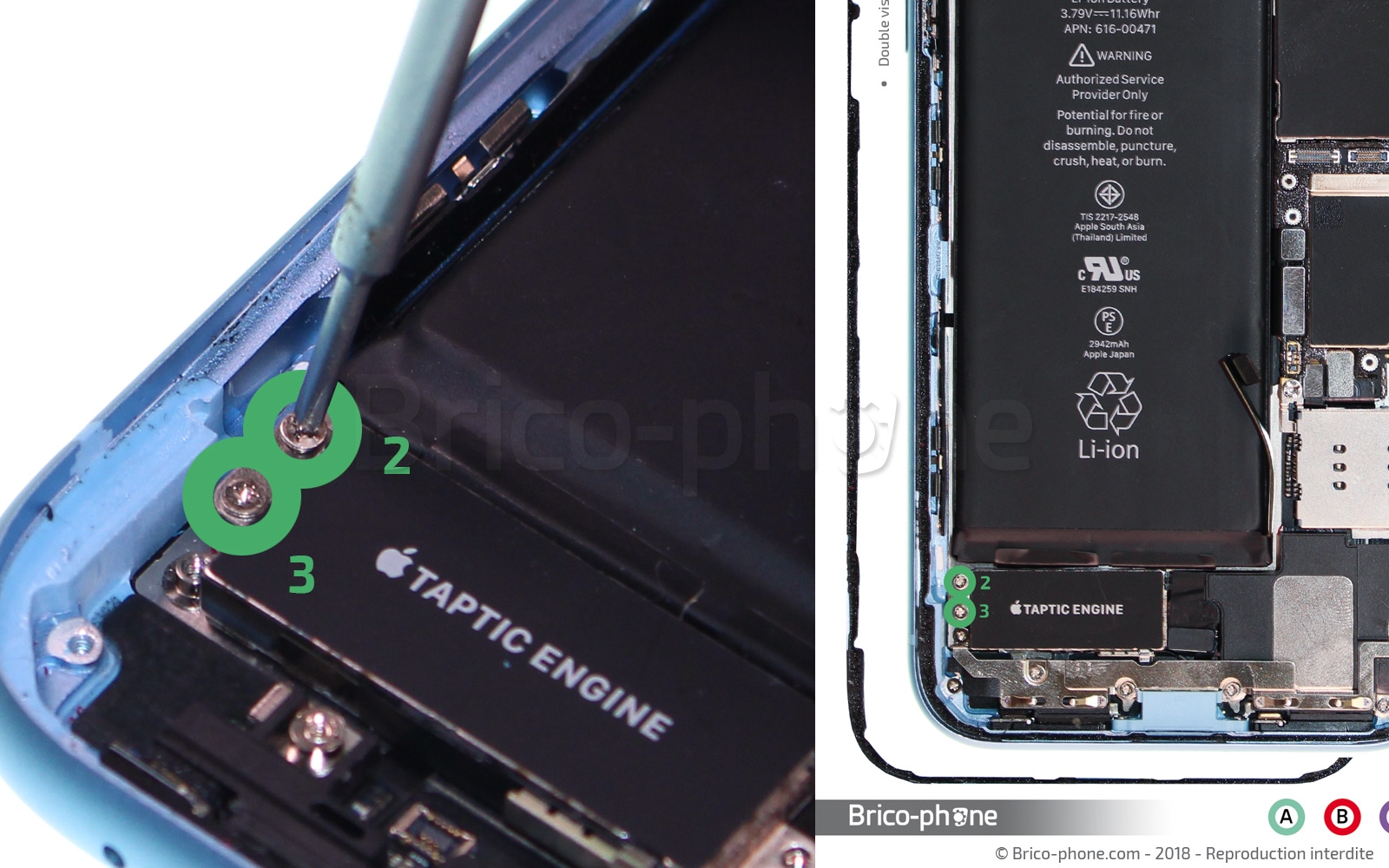

Passez ensuite aux deux dernières vis E2 et E3 sur la gauche.

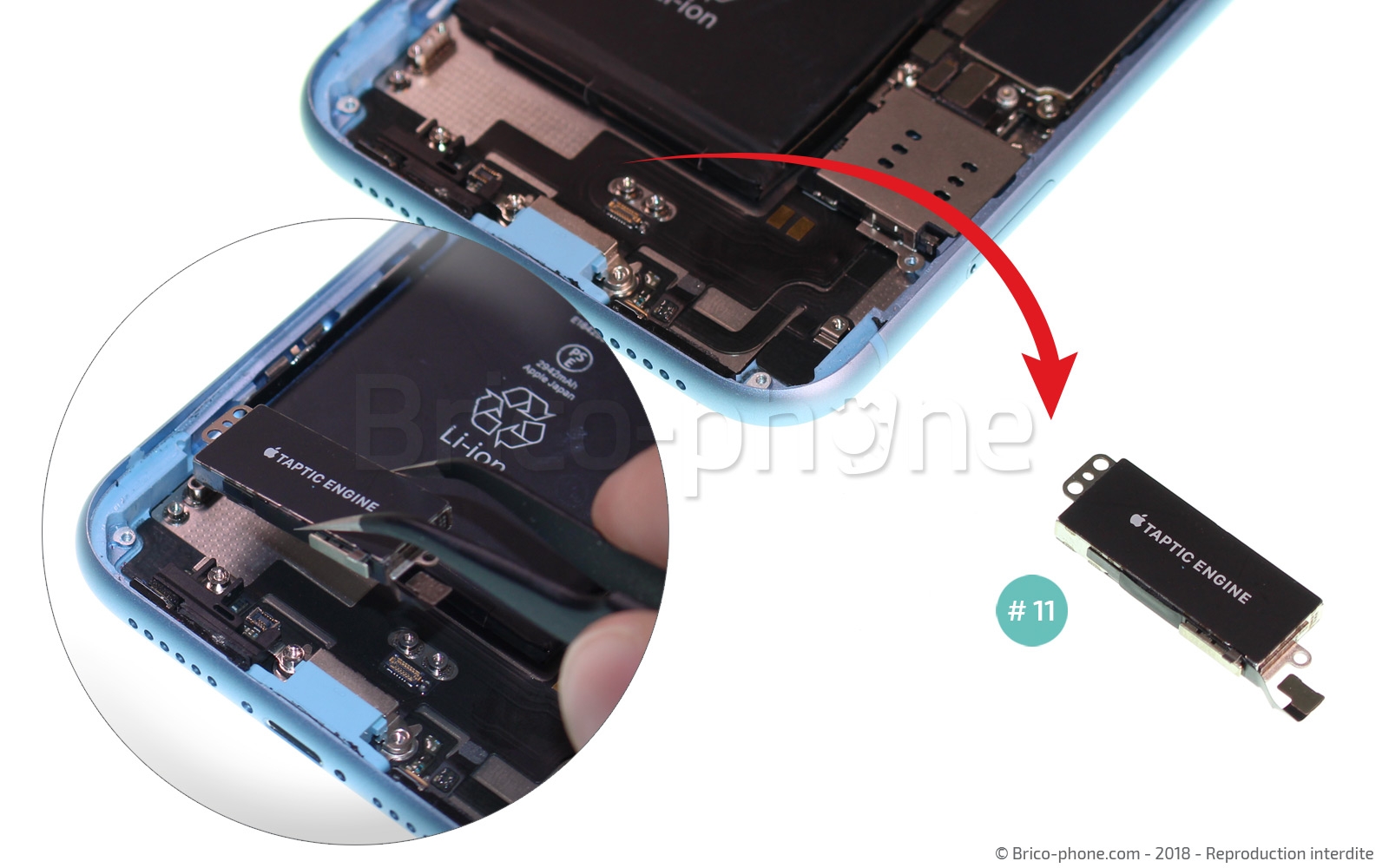

Déconnectez maintenant le Taptic en soulevant délicatement le connecteur avec le levier.
Puis délogez la pièce.

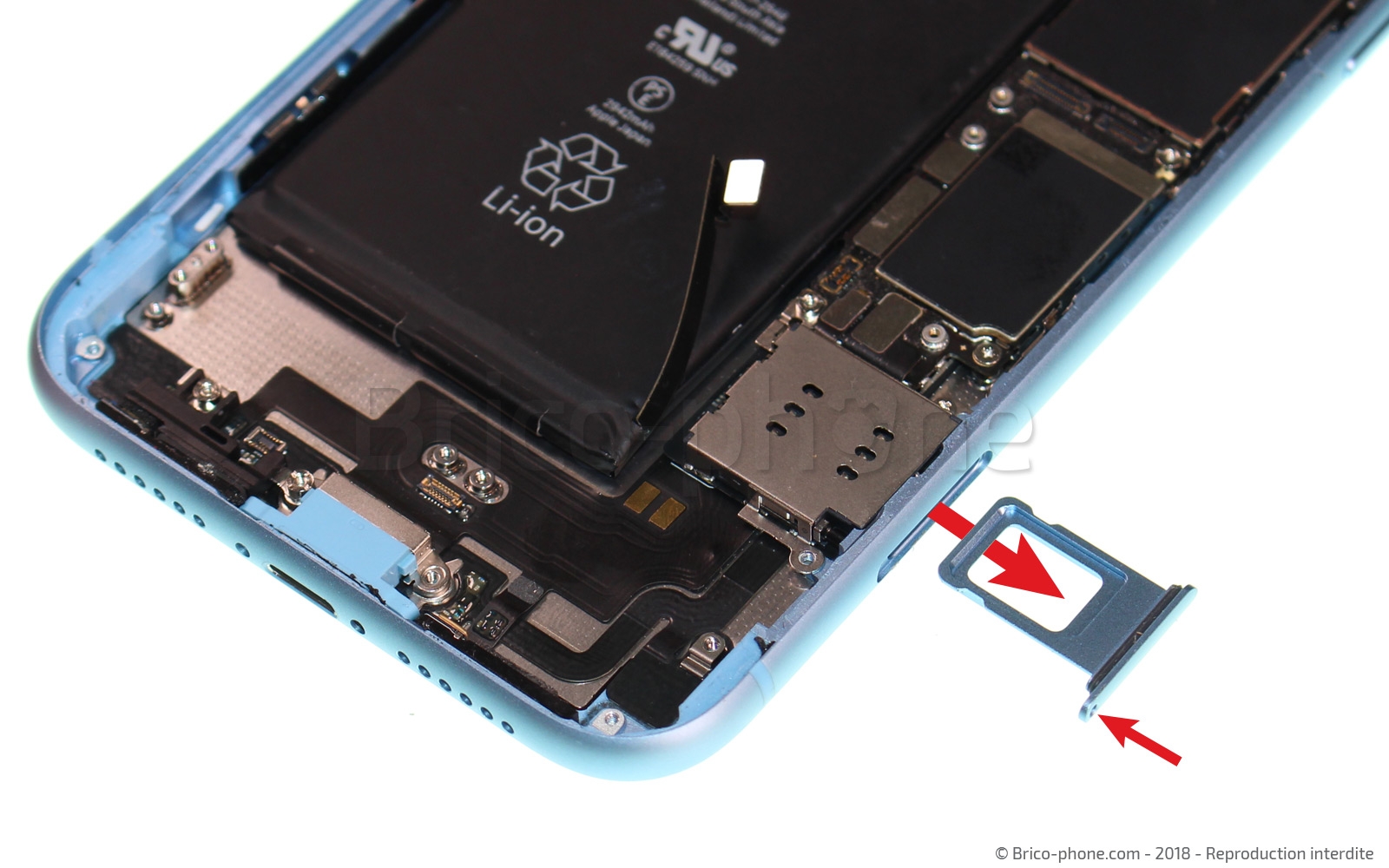

Avant de continuer, retirez le tiroir sim si vous ne l'avez pas fait au début du tutoriel. Pour cela, utilisez l'outil Sim fourni dans le kit et éjectez le rack.

Nouveauté sur l'iPhone XR, le lecteur de carte sim est une pièce détachée à part entière et non soudée sur la carte mère.

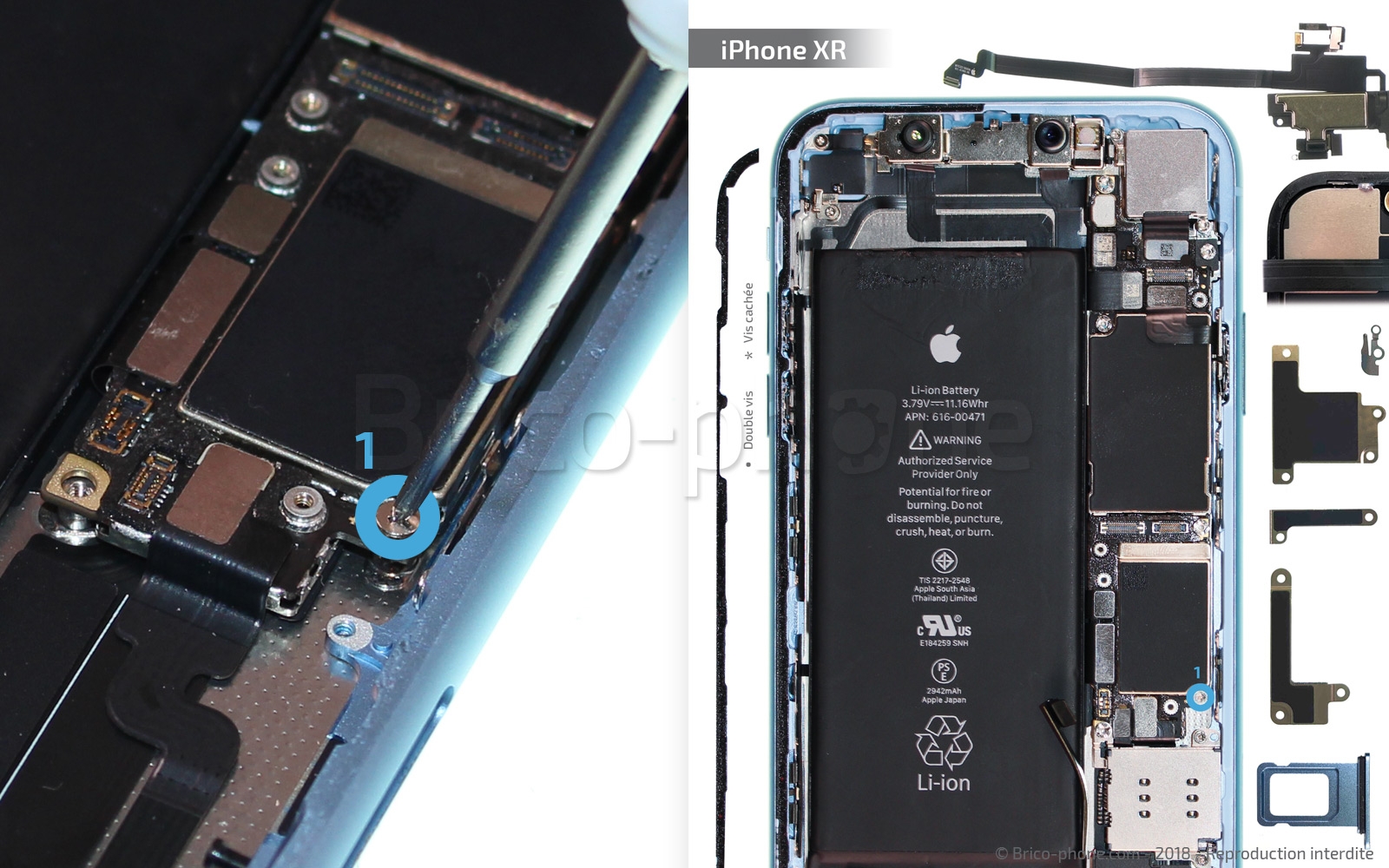

La vis i1, entourée en vert pomme, doit être retirée avec le tournevis cruciforme. Puis saisissez le tournevis plat pour retirer la seconde vis (une vis double plus grosse). N'oubliez de les placer sur le patron d'aide au montage au fur et à mesure.

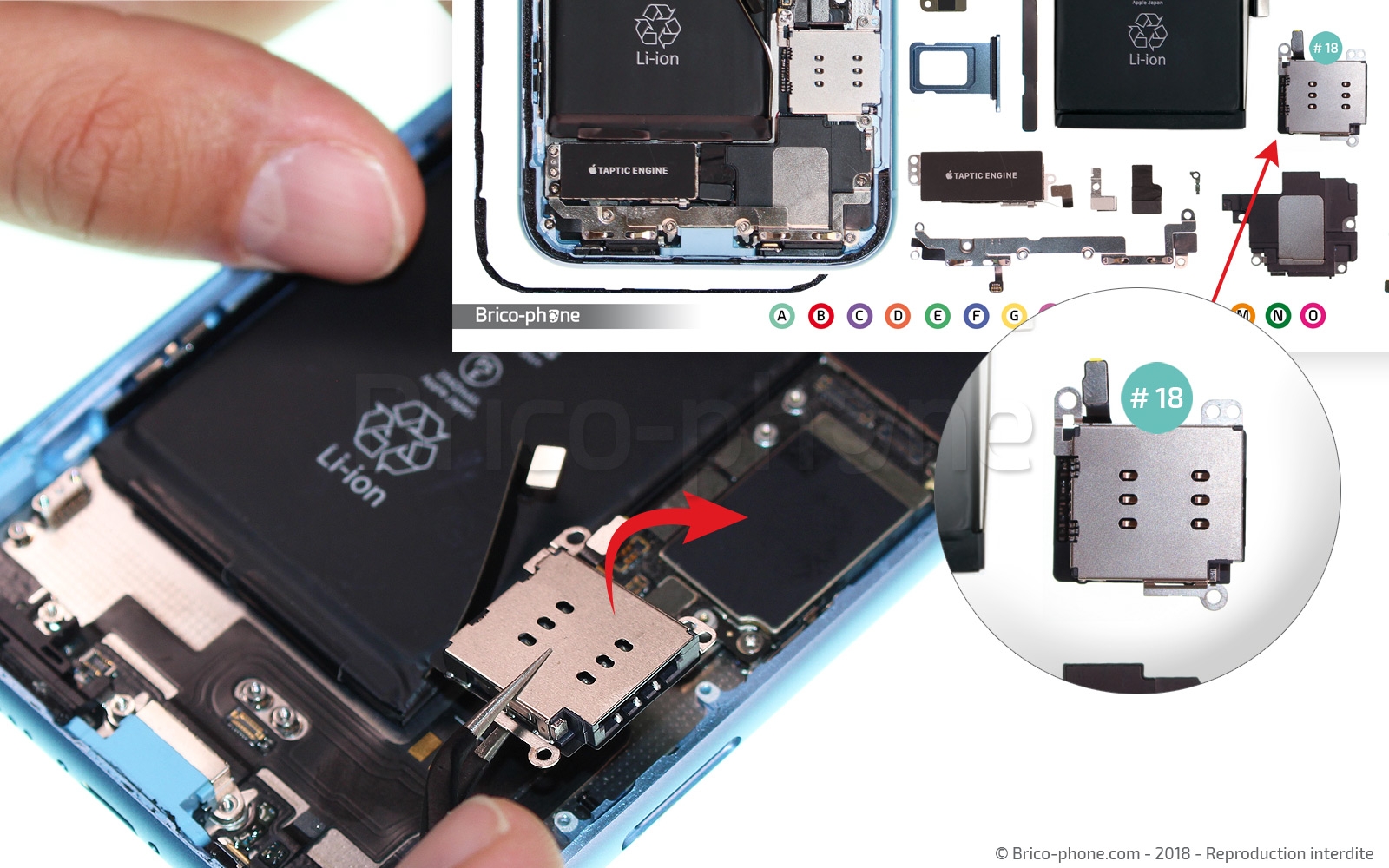

Déconnectez ensuite le connecteur et enfin retirez le lecteur sim.

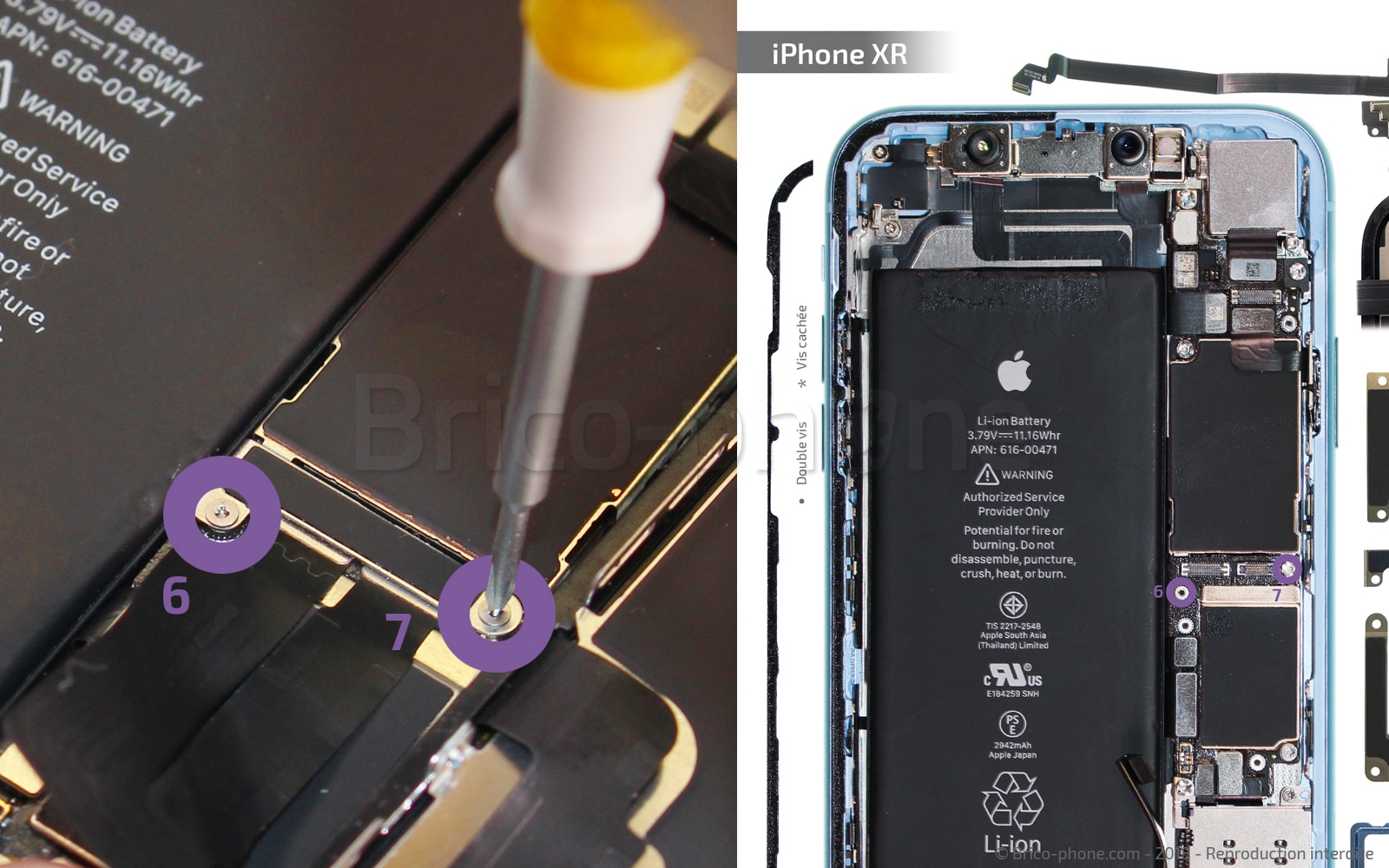

La carte mère est vissée avec une vis cruciforme et 4 double vis.

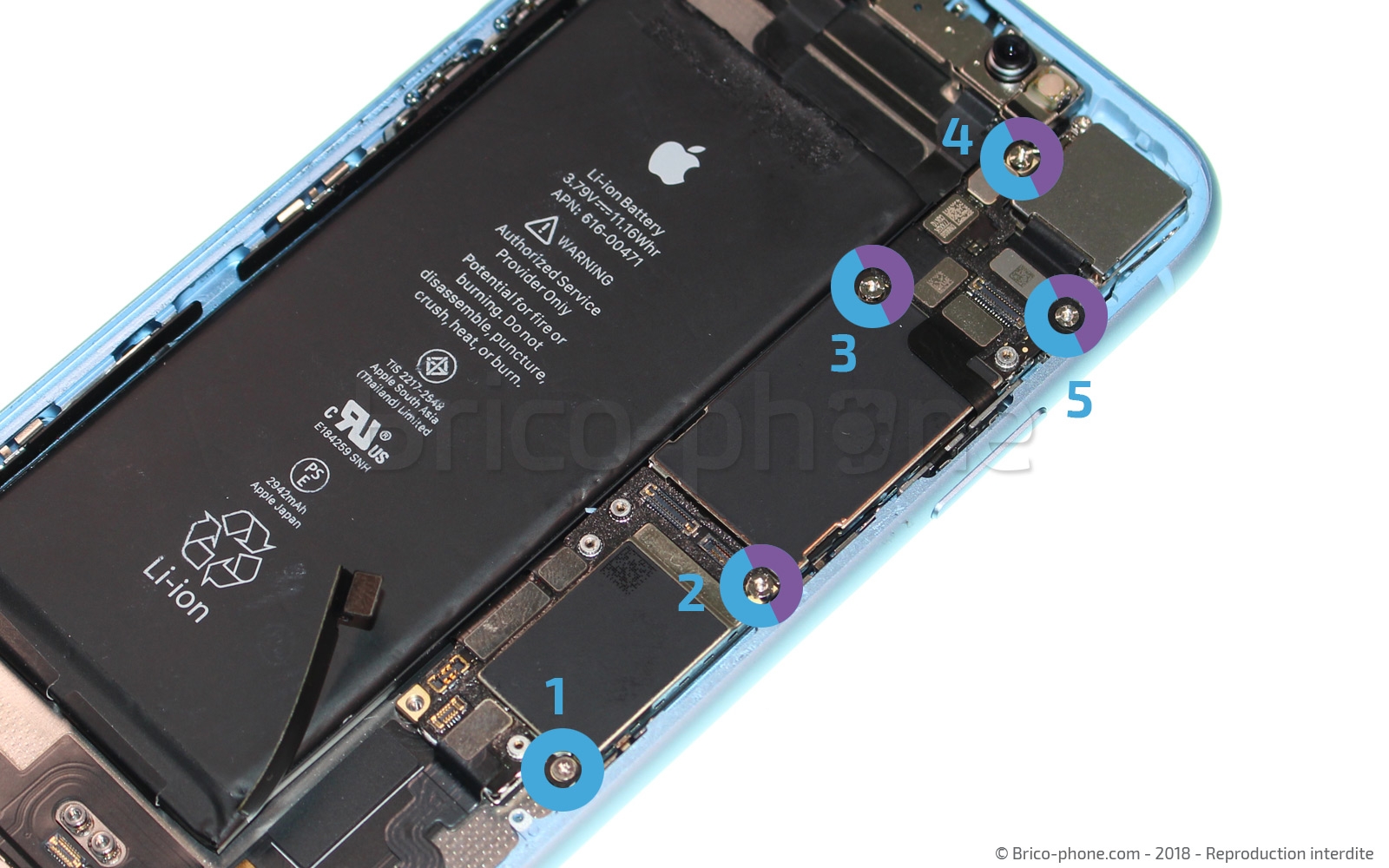

Munissez-vous du tournevis cruciforme pour retirer la vis J1 et du tournevis plat pour retirer les vis J2 à J5, entourées en bleu.

Tous les connecteurs des nappes sont reliés ici, avant de retirer la carte mère, il faut bien veiller à ce que tous les connecteurs soit soulevés, sinon vous risquez de les arracher.

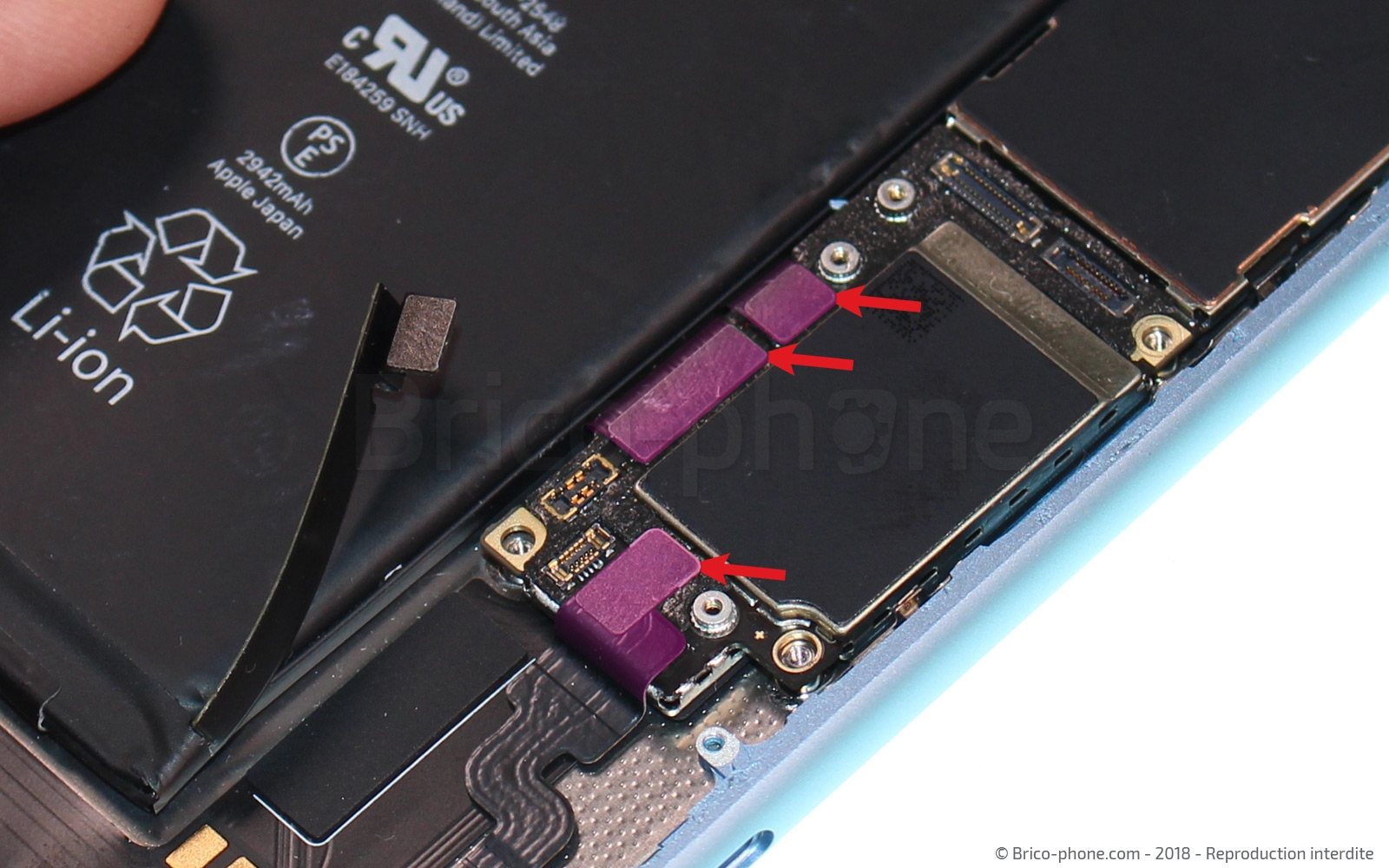

Commencez par les 3 connecteurs en partie basse : l'antenne GSM, le connecteur de charge et la nappe induction.

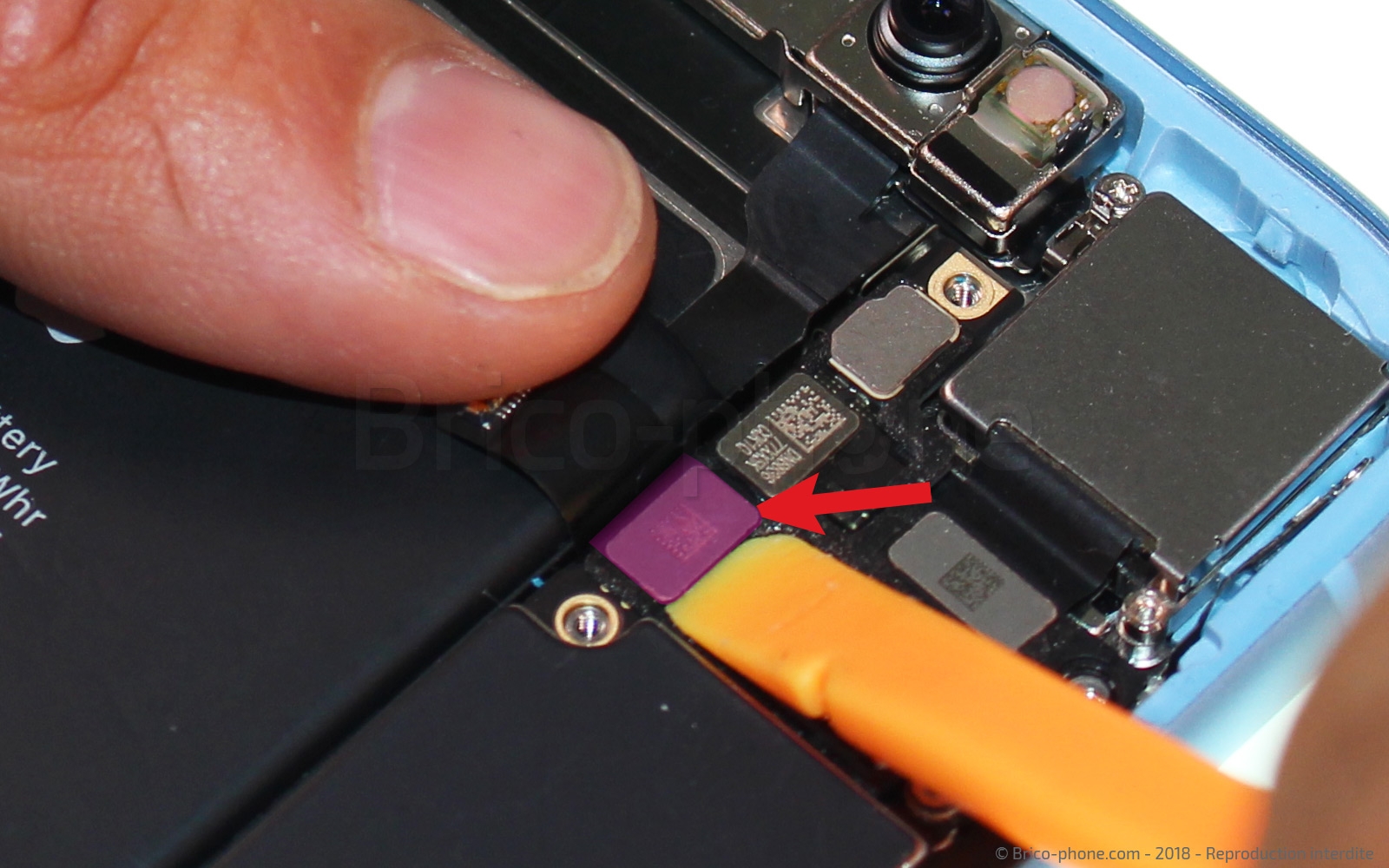

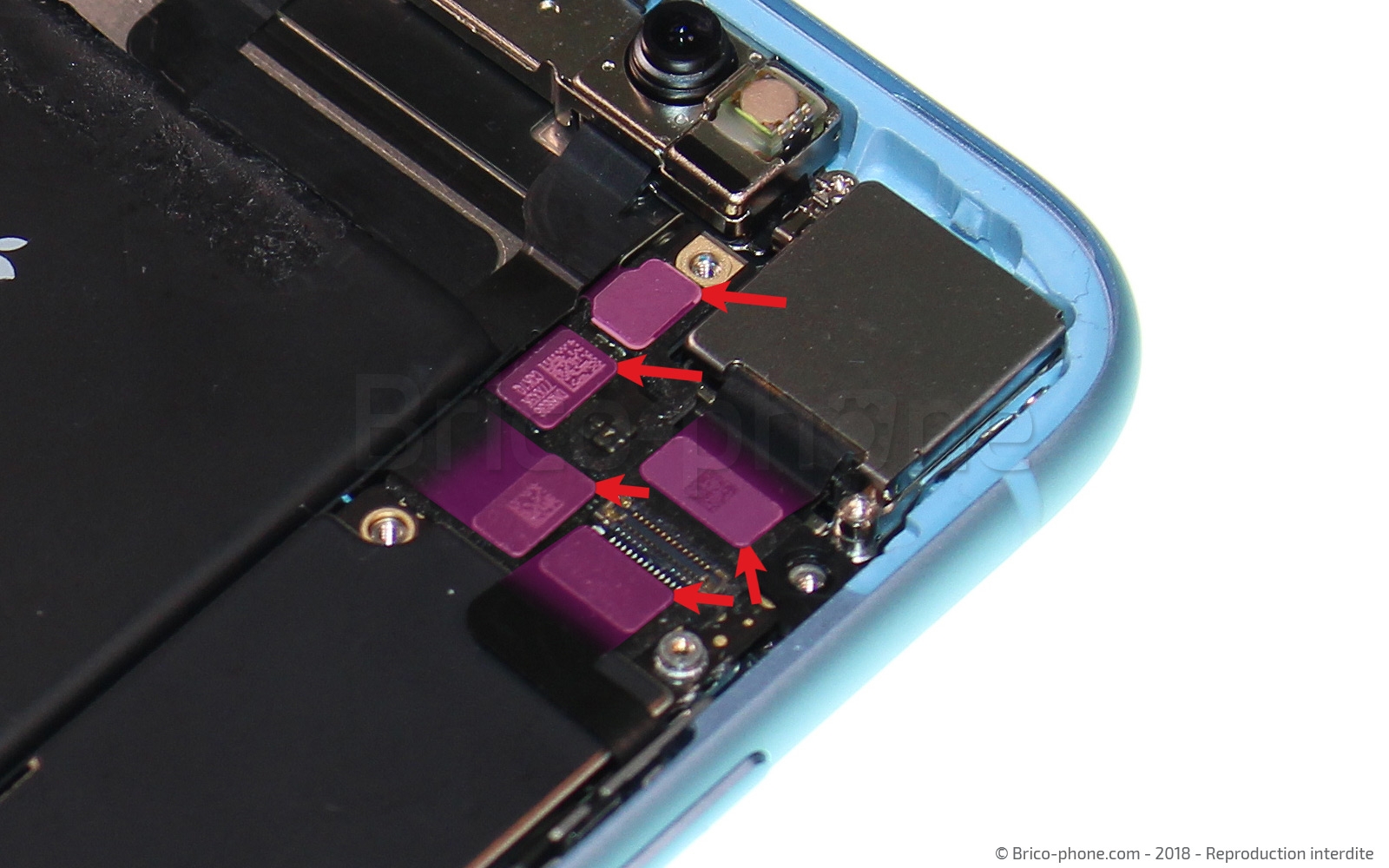

Puis, en haut, les 5 premiers connecteurs visibles : l'antenne wifi, la caméra FaceTime, l'appareil photo arrière et la nappe power.

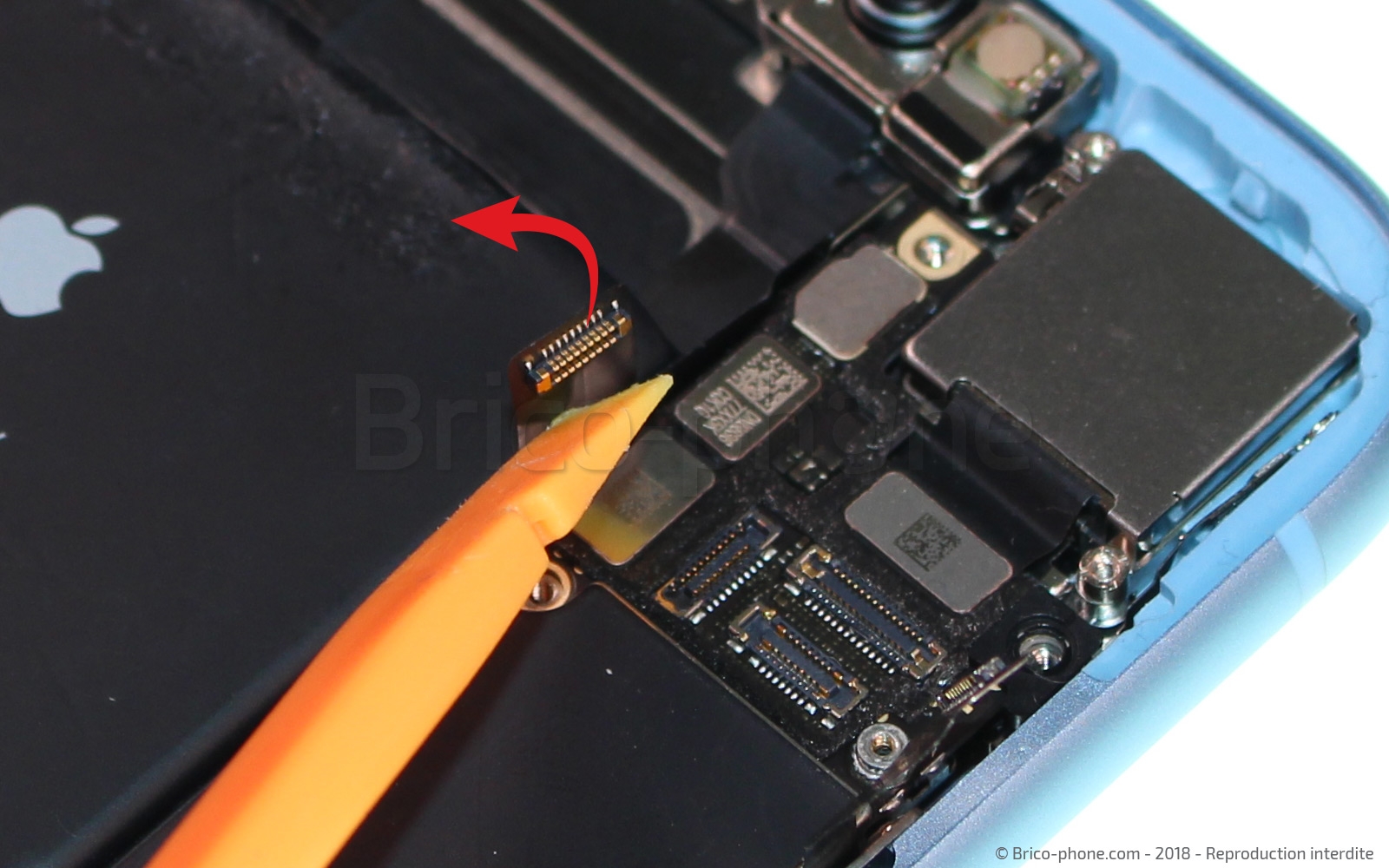

Attention, il reste un connecteur caché sous un autre : le troisième de la caméra Face ID.

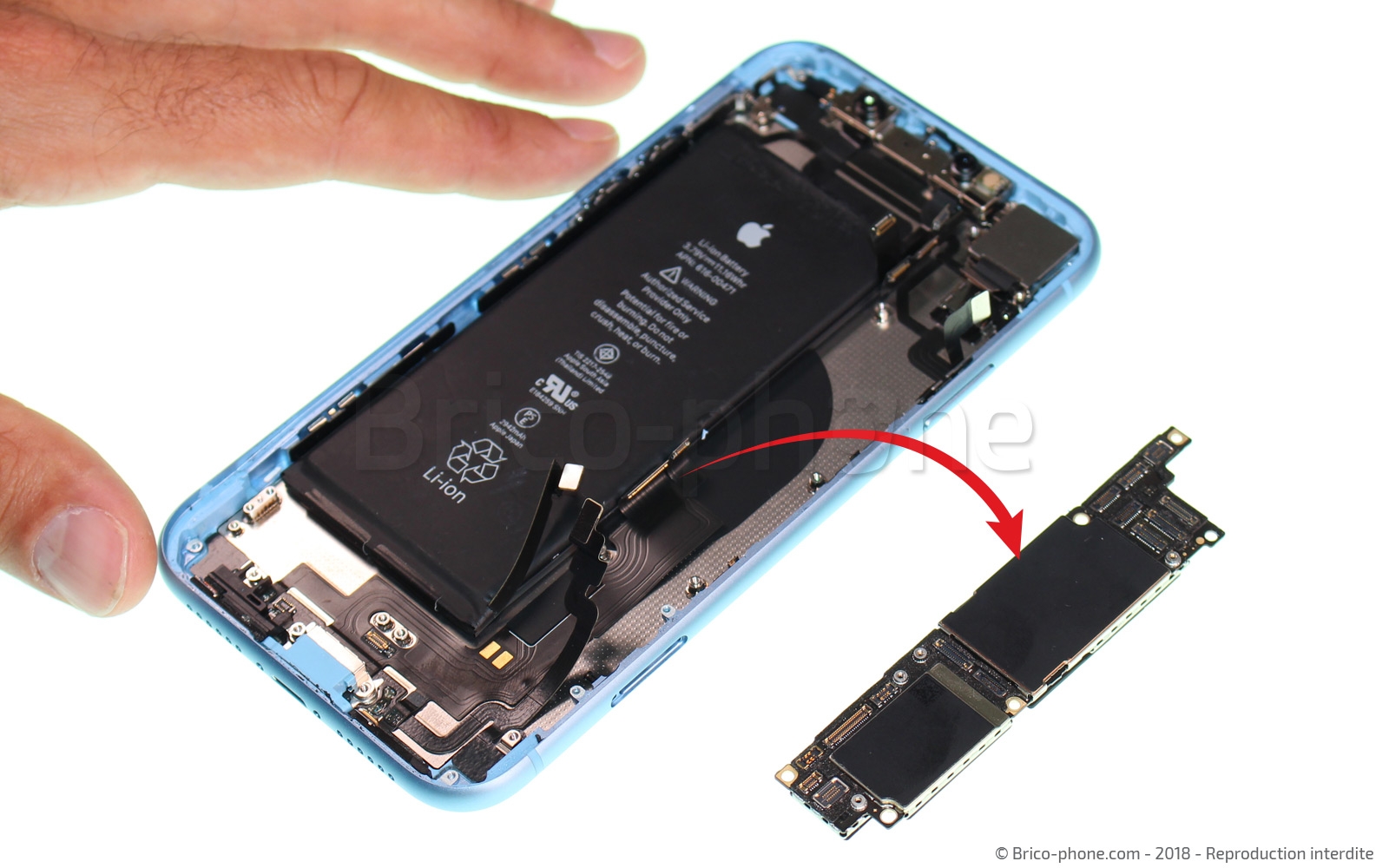

La carte mère est désormais libre et peut être retirée.
Ne forcez jamais, si vous sentez une résistance, ce n'est pas normal, vérifiez que vous n'avez oublié aucun connecteur ni aucune vis.
Il s'agit du coeur du téléphone, si vous l'endommagez, vous ne pourrez plus vous servir du téléphone.

Le micro de gauche, qui fait partie du connecteur de charge, est maintenu par un support qui sert de grille pour un meilleur son.

Vous devez le retirer avant d'enlever le connecteur de charge.

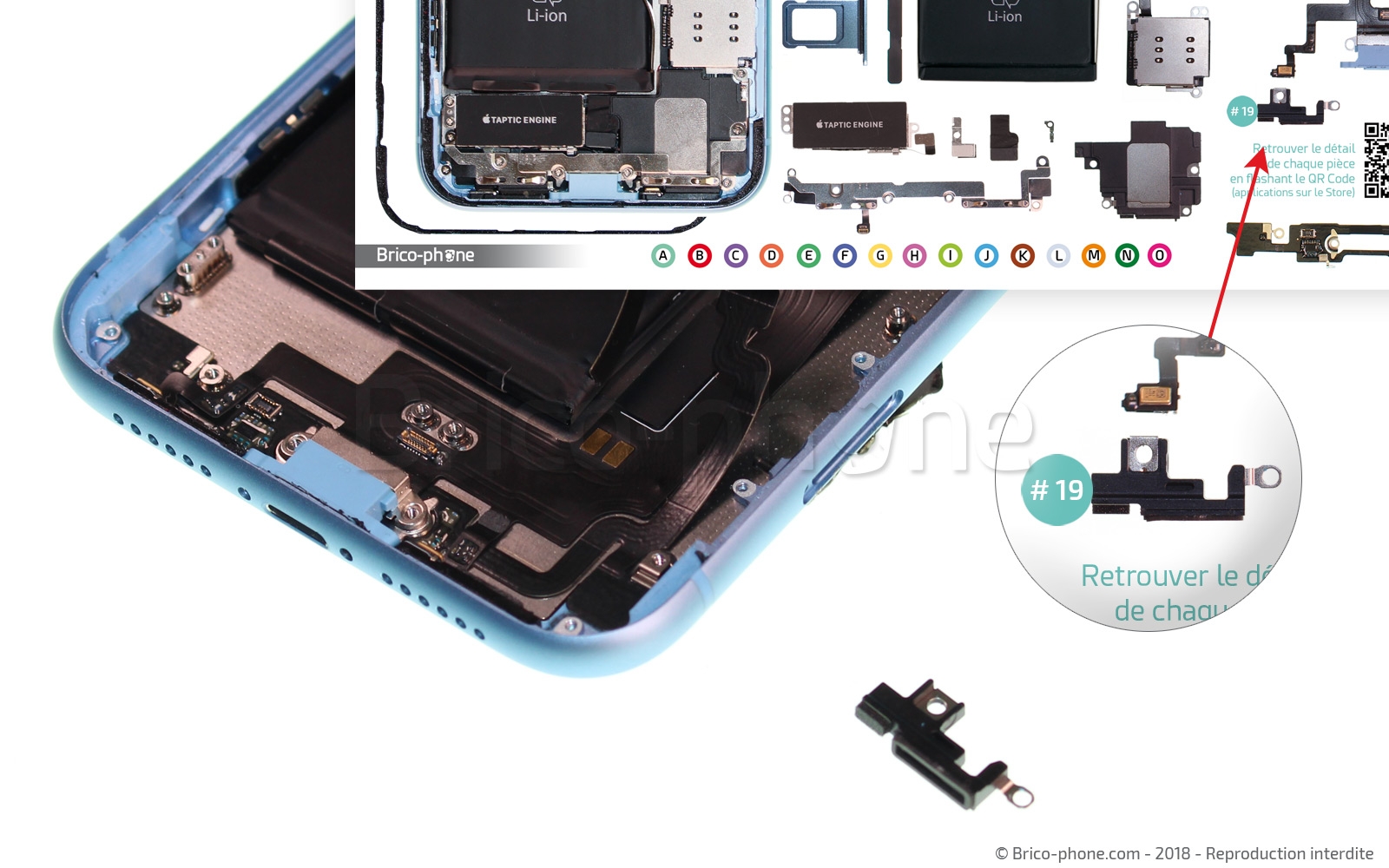

Il est maintenu par les vis K1 et K2 qui sont des double vis à retirer avec le tournevis plat. Délogez ensuite le support nommé #19 avec la pincette.

Munissez-vous ensuite du tournevis cruciforme pour retirer les deux dernières vis K3 et K4 qui maintiennent la prise lightning.

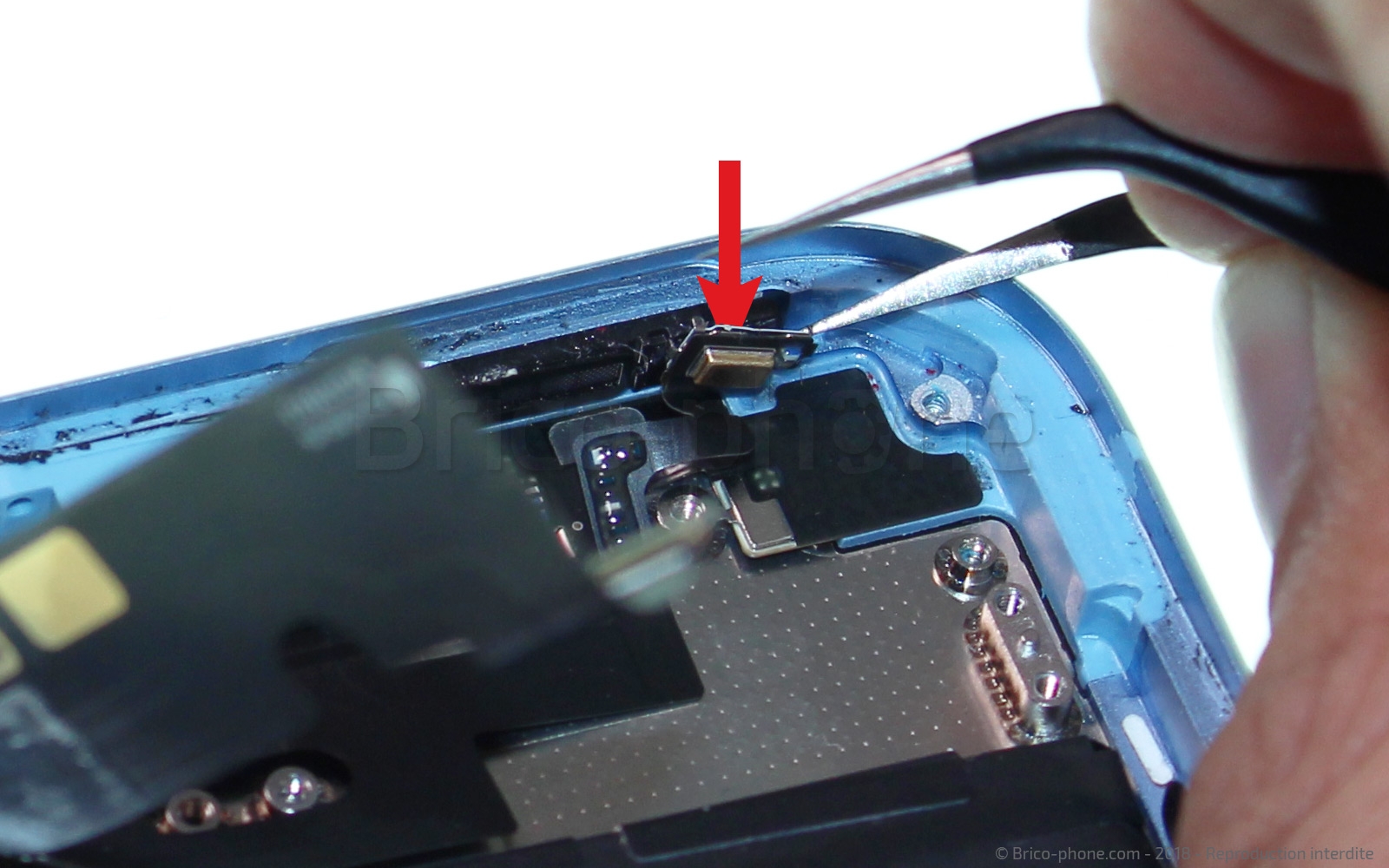

Décollez les deux petits micros (carrés dorés) qui sont collés sur le châssis. Utilisez la pincette pour les décoller et tirez un peu sur la nappe pour les déloger.

Tirez sur la nappe depuis le connecteur pour commencer à la décoller.

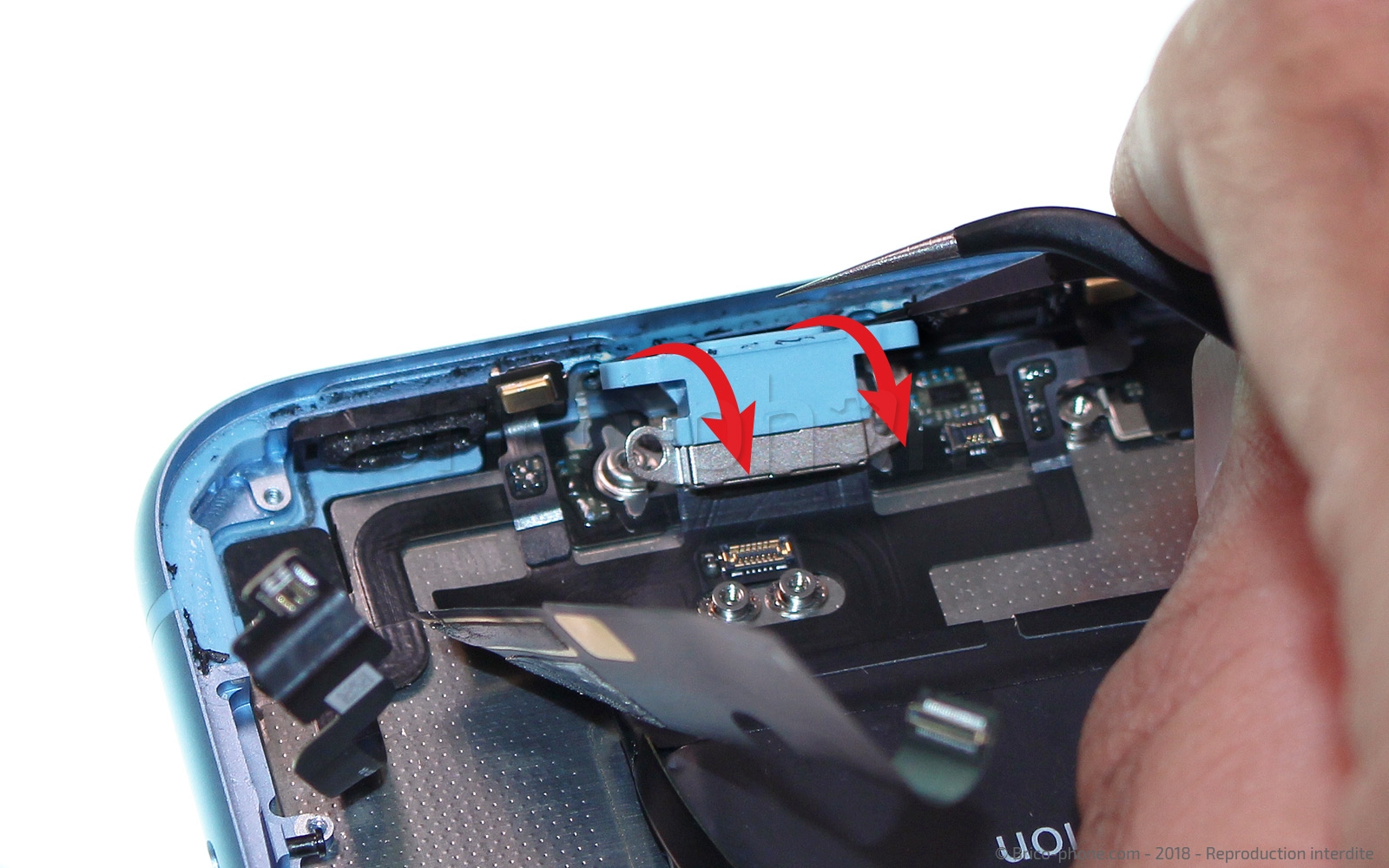

Décollez ensuite la prise du châssis en la poussant avec la pincette.

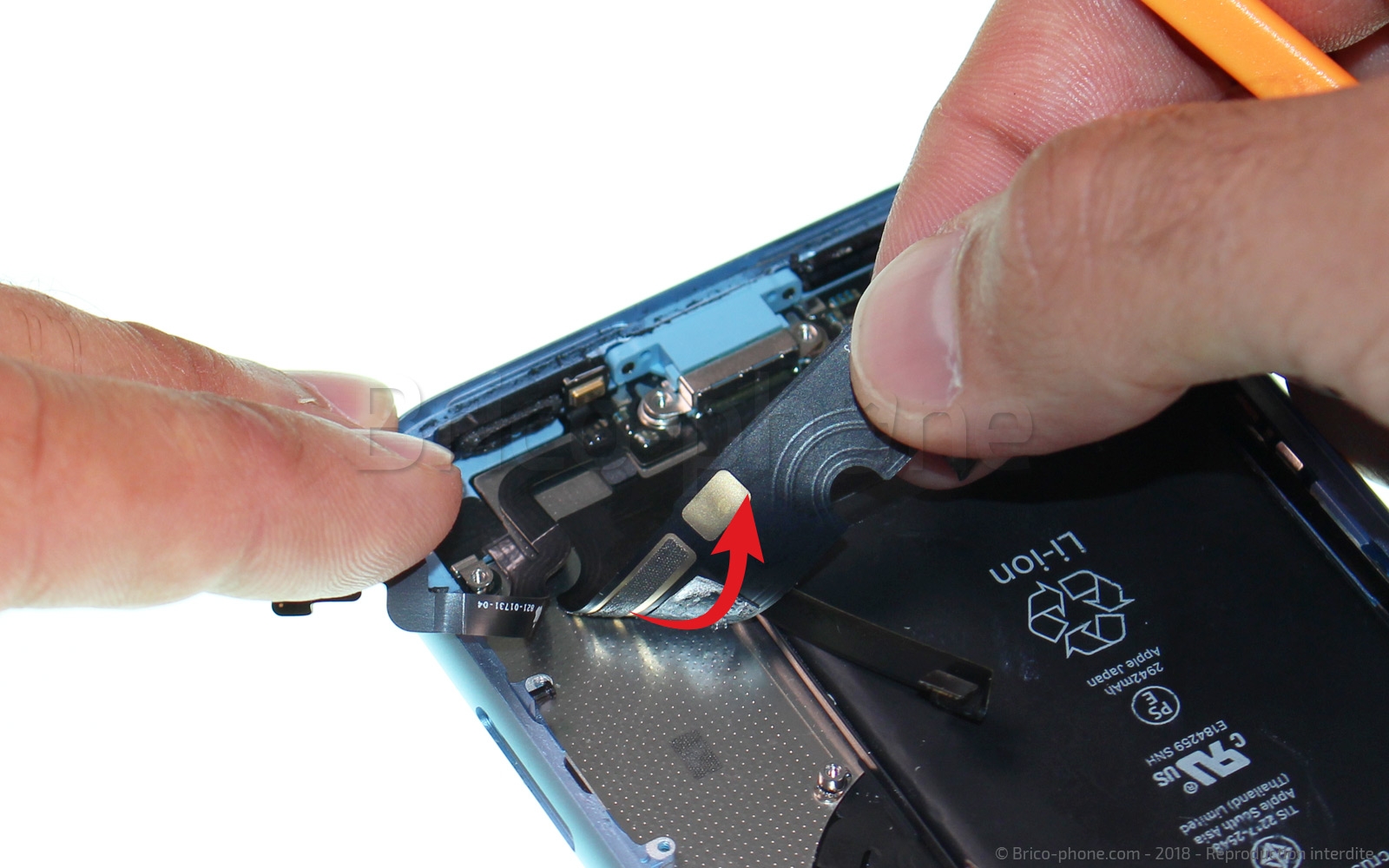

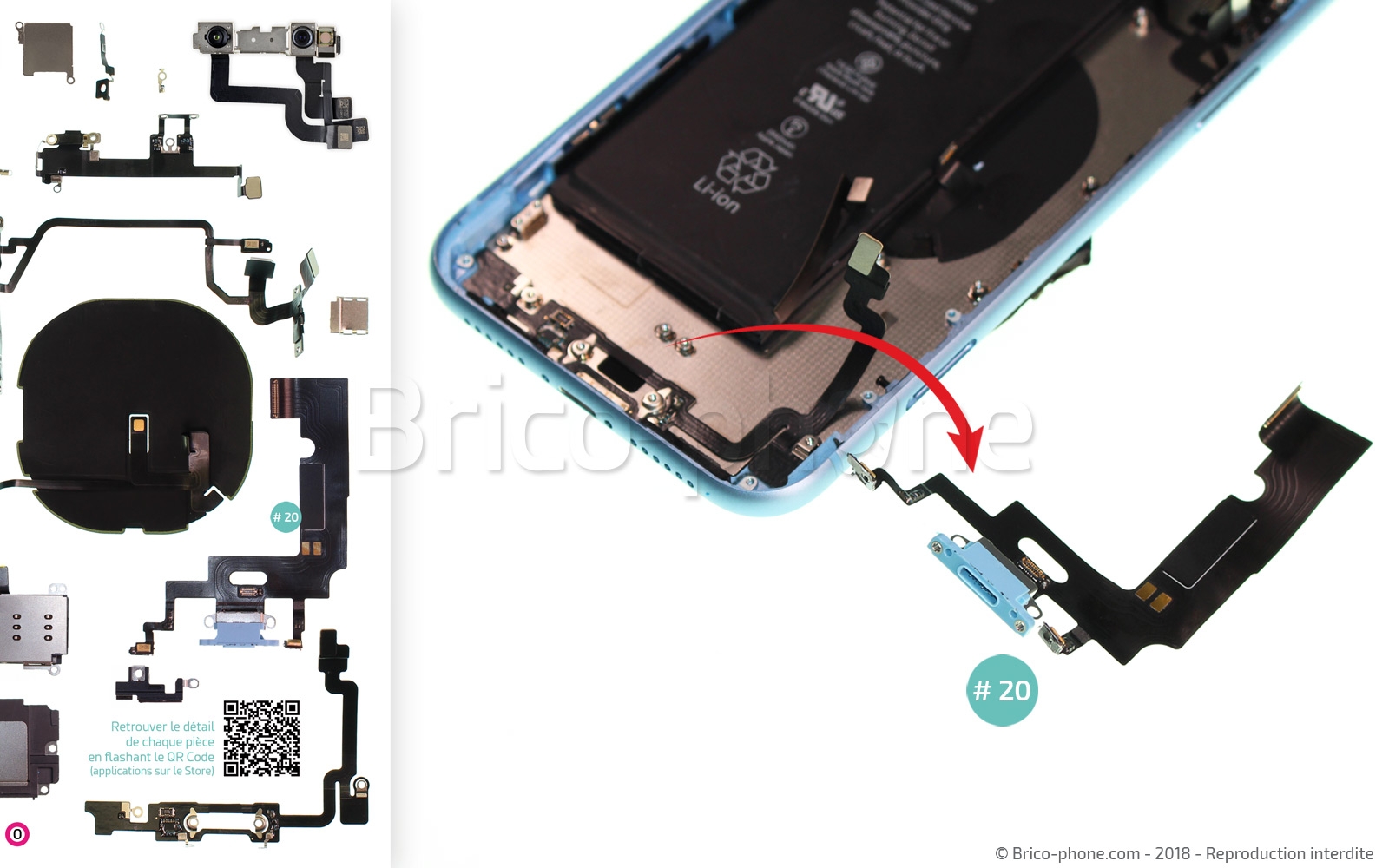

Terminez de décoller toute la nappe et retirez-la.

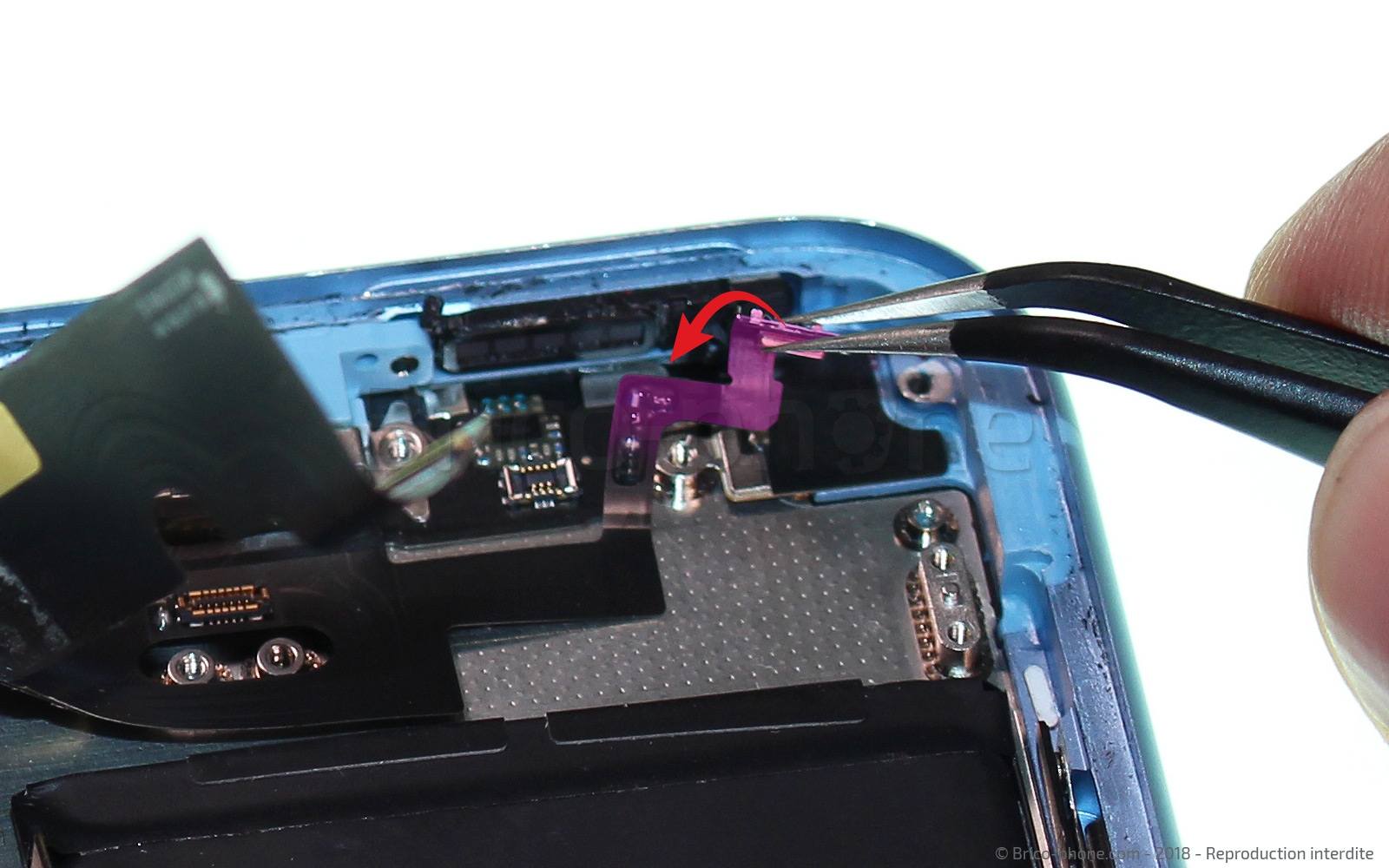

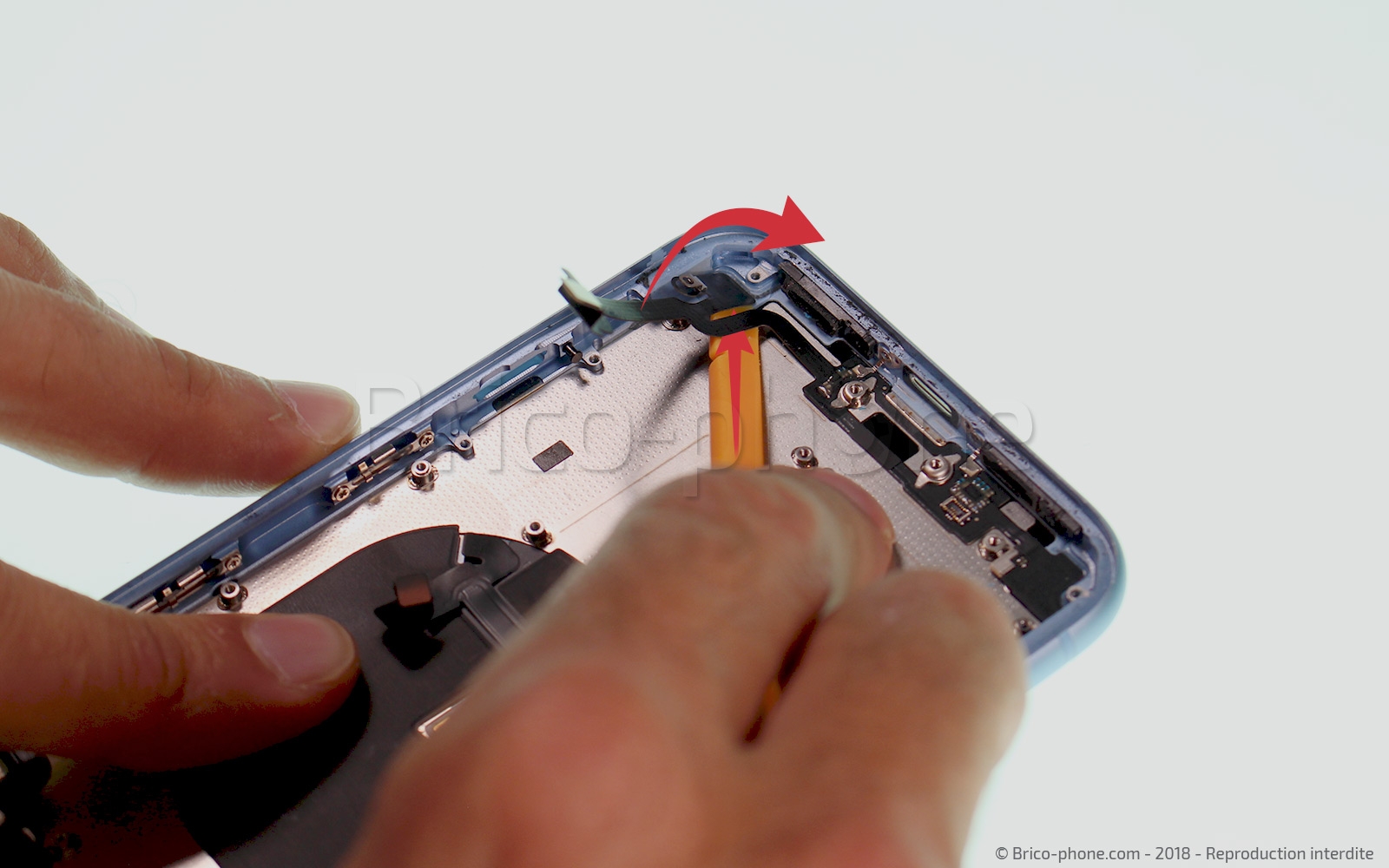

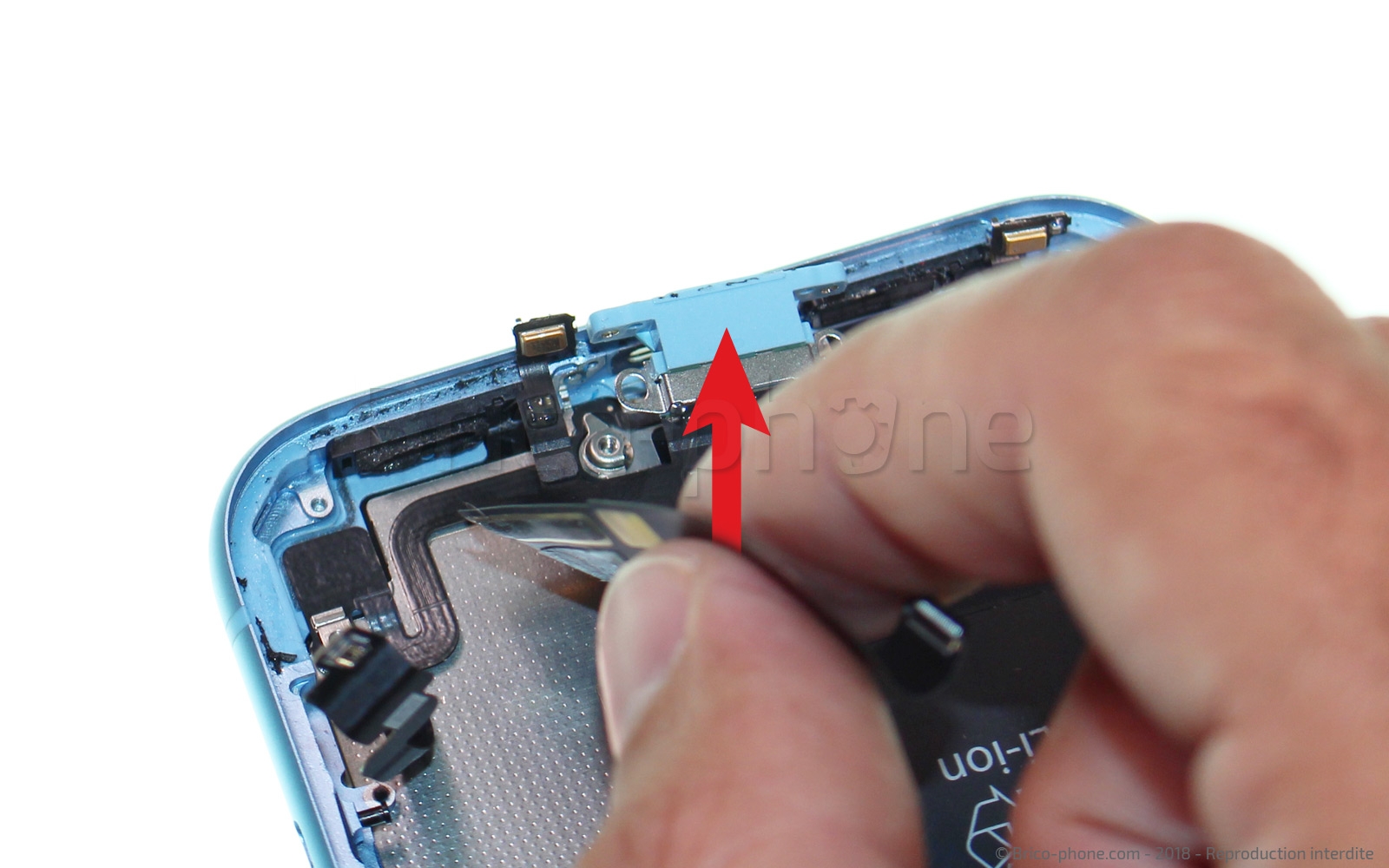

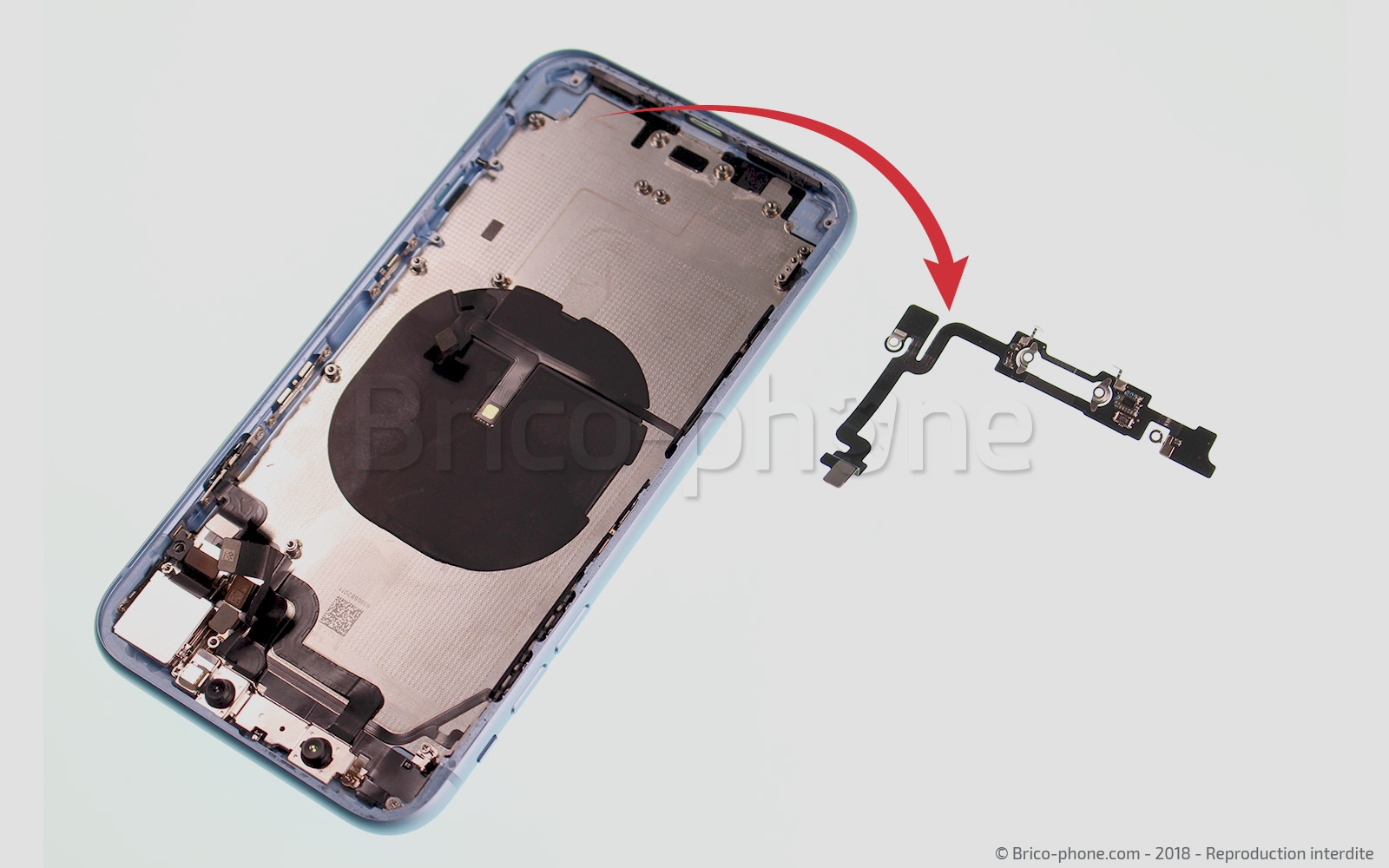

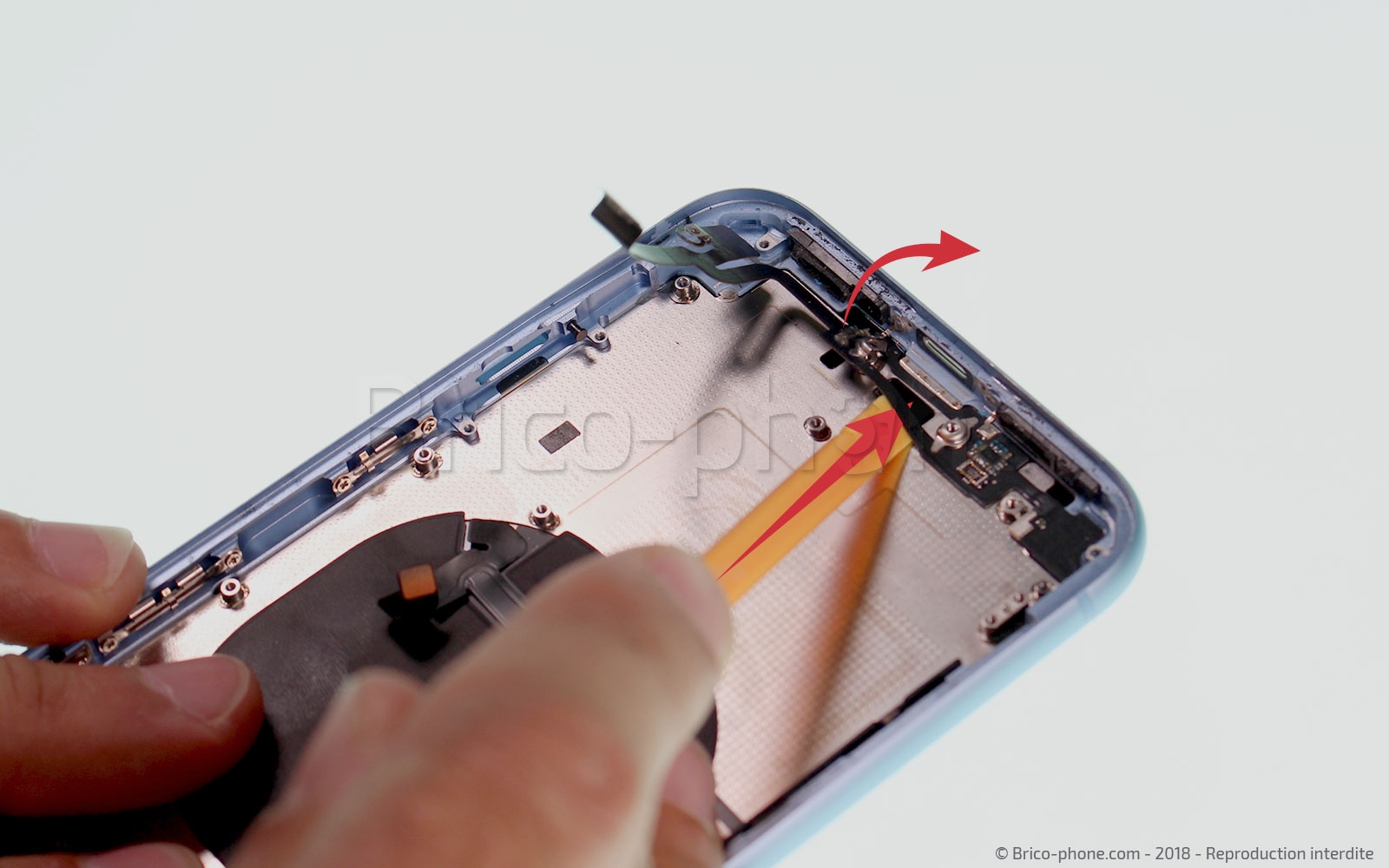

Décollez la nappe antenne à l'aide du spudger puis sortez-là du châssis.

Ce tutoriel est maintenant terminé, suivez les étapes à l'envers pour effectuer le remontage et retrouvez un son externe sans problème.

Lors de la fermeture, nous vous conseillons de suivre notre tutoriel pour changer le joint d'étanchéité afin de garantir une bonne tenue de la réparation. Cependant, l'étanchéité d'origine ne sera pas retrouvée mais votre iPhone XR sera protégé des éclaboussures et de la poussière et votre écran bien collé.
