Changement d'antenne réseau GSM sur iPhone XS

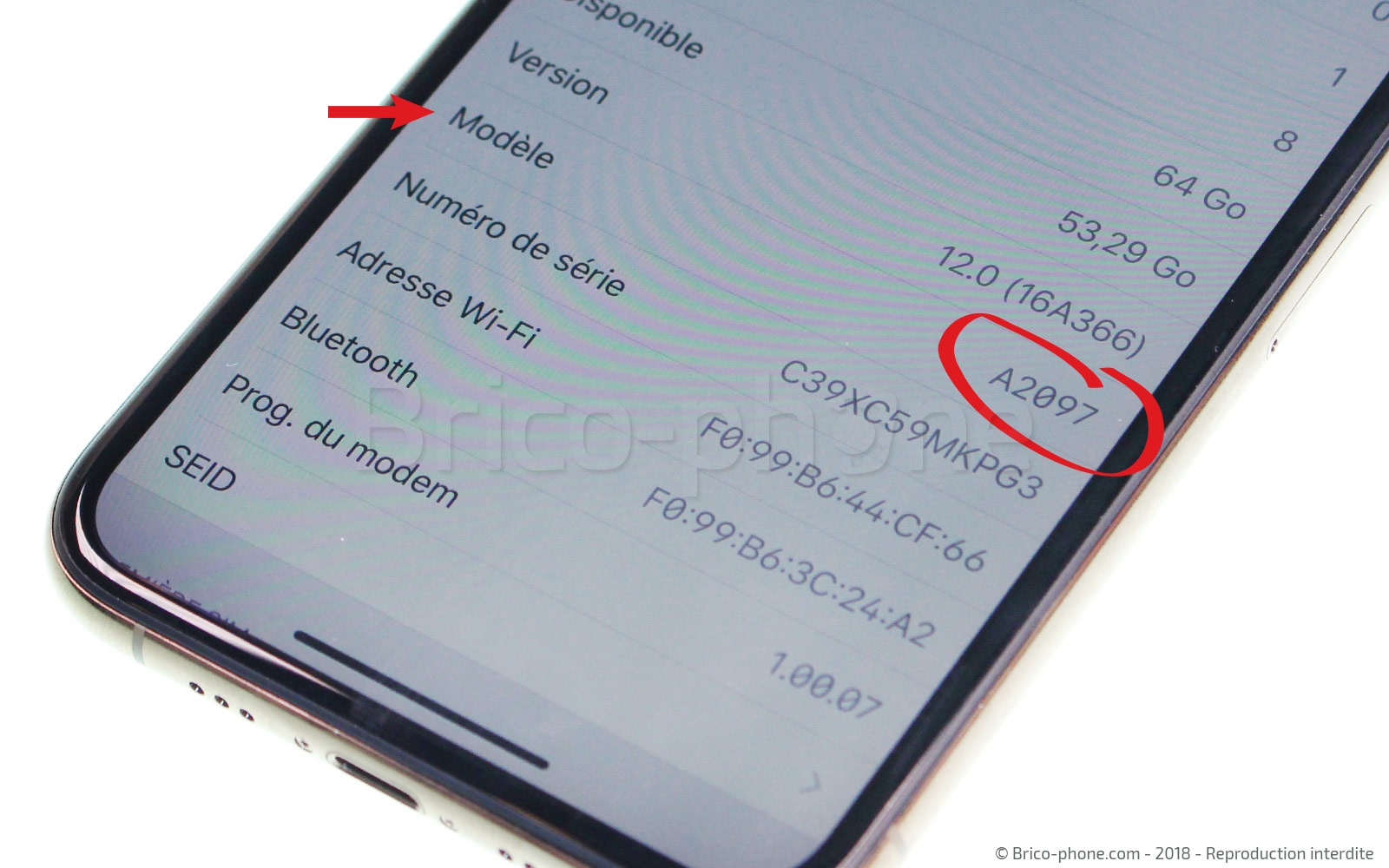

Avant de commencer votre réparation, vérifiez le modèle d'iPhone que vous possédez. Rendez-vous dans les réglages ou vérifiez sur la boîte d'origine.
Le numéro de modèle de l'iPhone XS est A2097.

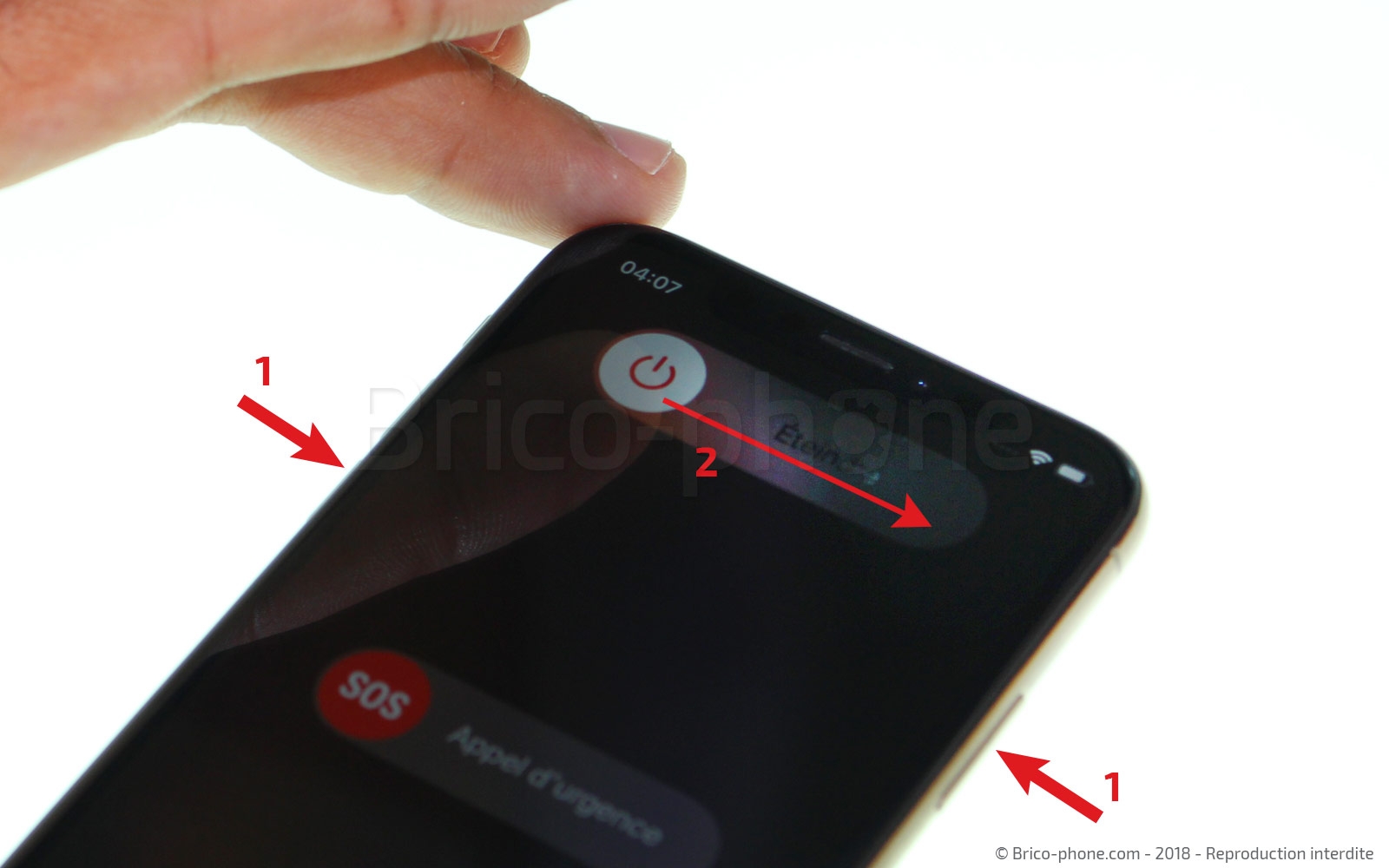

Eteignez votre iPhone XS en appuyant sur un bouton volume sur le côté gauche (+ ou -) et appuyez ensuite sur le bouton de droite sans relâcher le bouton volume, jusqu'à ce que l'écran fasse apparaître le bouton "éteindre".

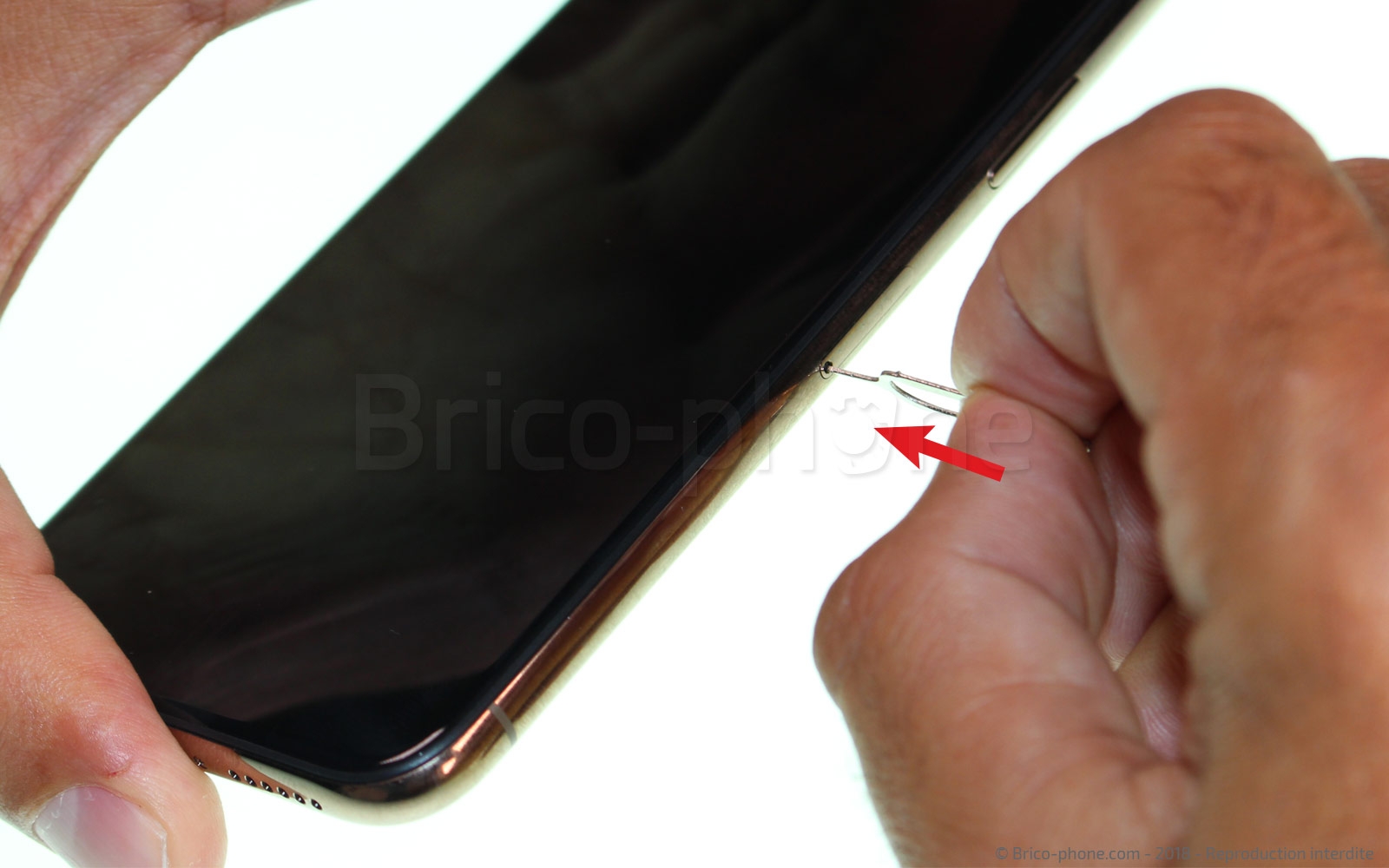

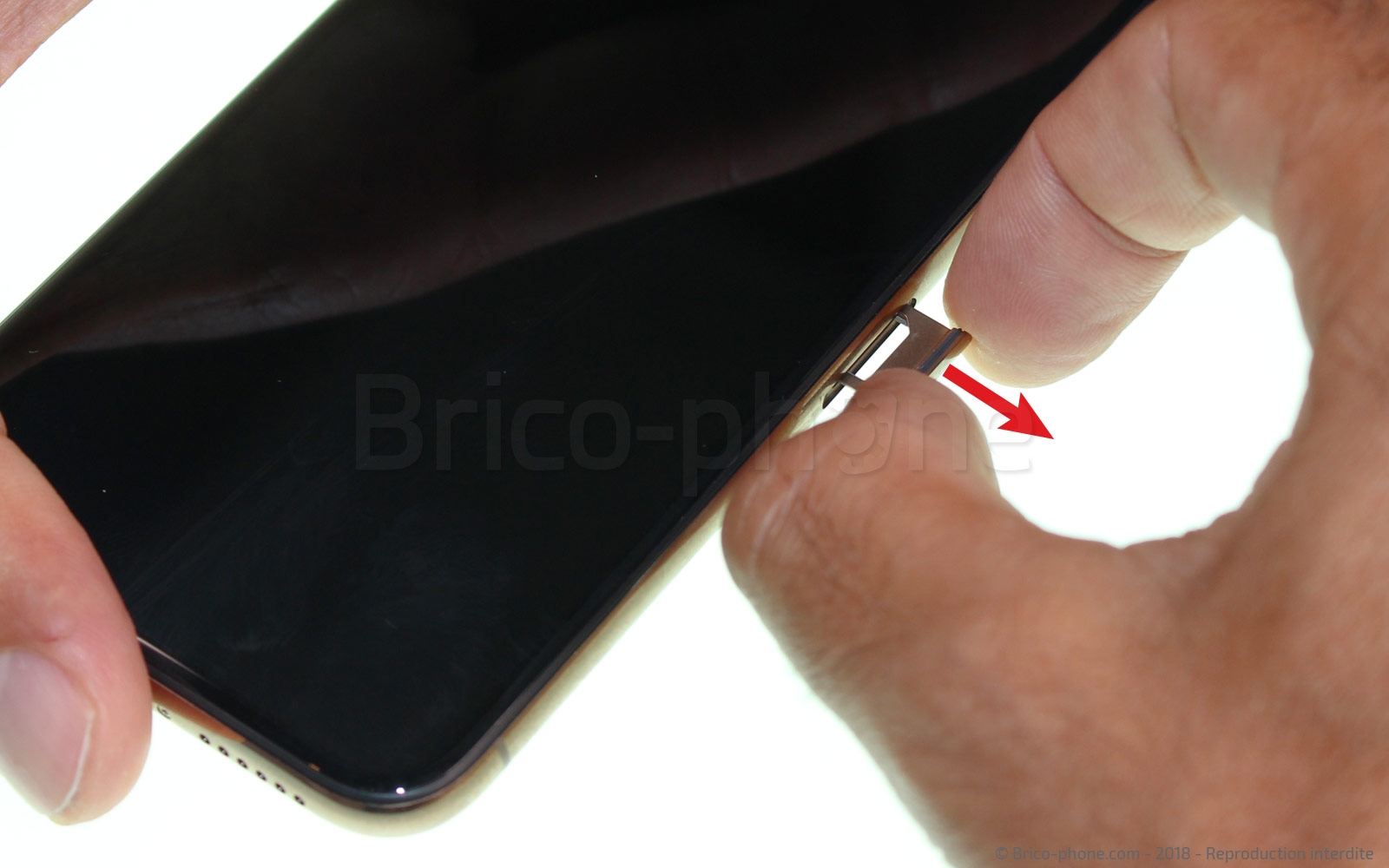

Retirez ensuite le rack sim en introduisant la pointe de l'outil d'origine ou de celui fourni dans le kit d'outils dans le petit trou situé à droite du châssis et éjectez-le.

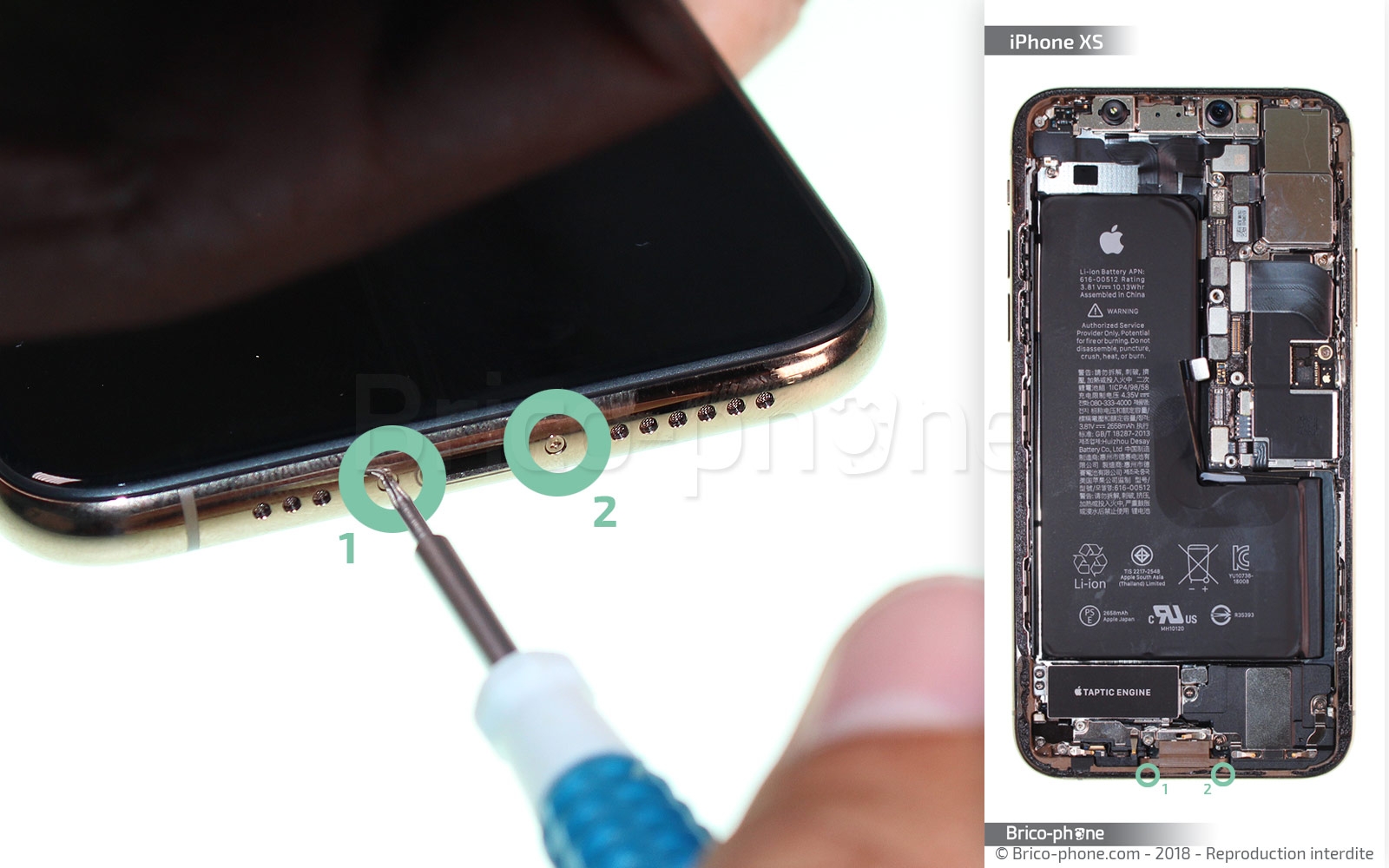

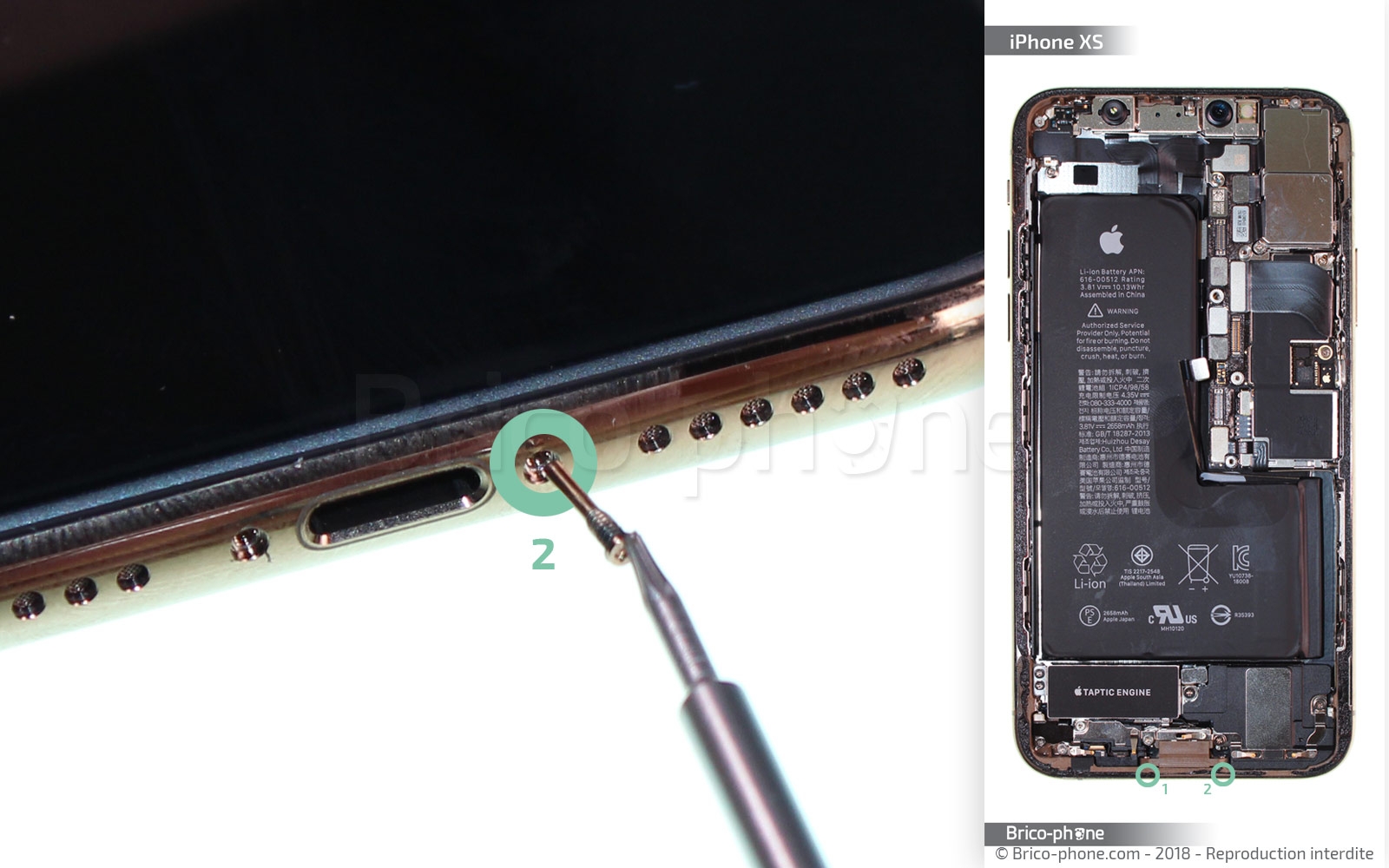

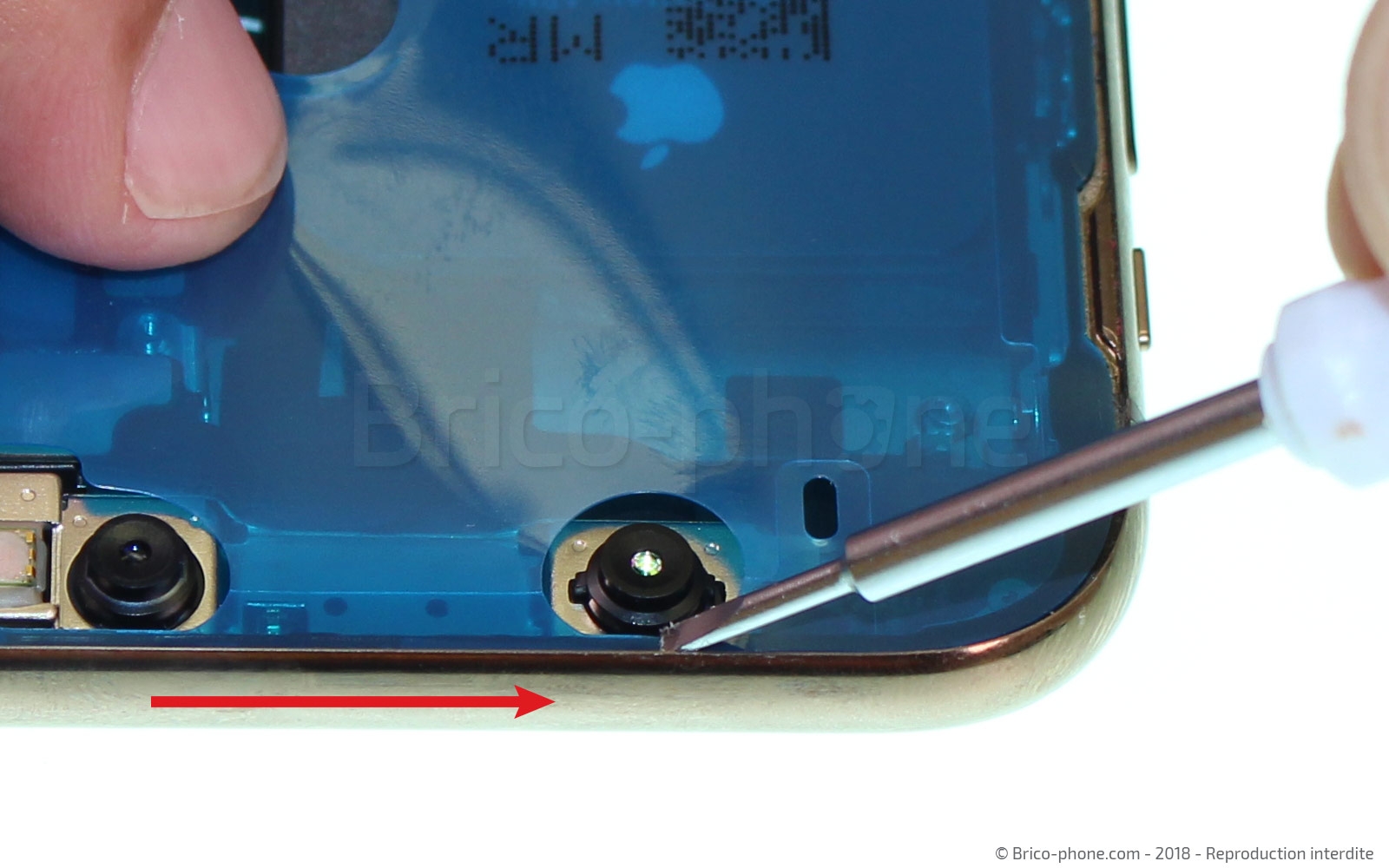

L'iPhone XS est fermé par deux vis pentalobe, étoile à 5 branches spécifiques à Apple, en bas du châssis. Utilisez le tournevis pentalobe 0.8 pour les retirer et placez-les ensuite sur le patron d'aide au montage pour ne pas les perdre.

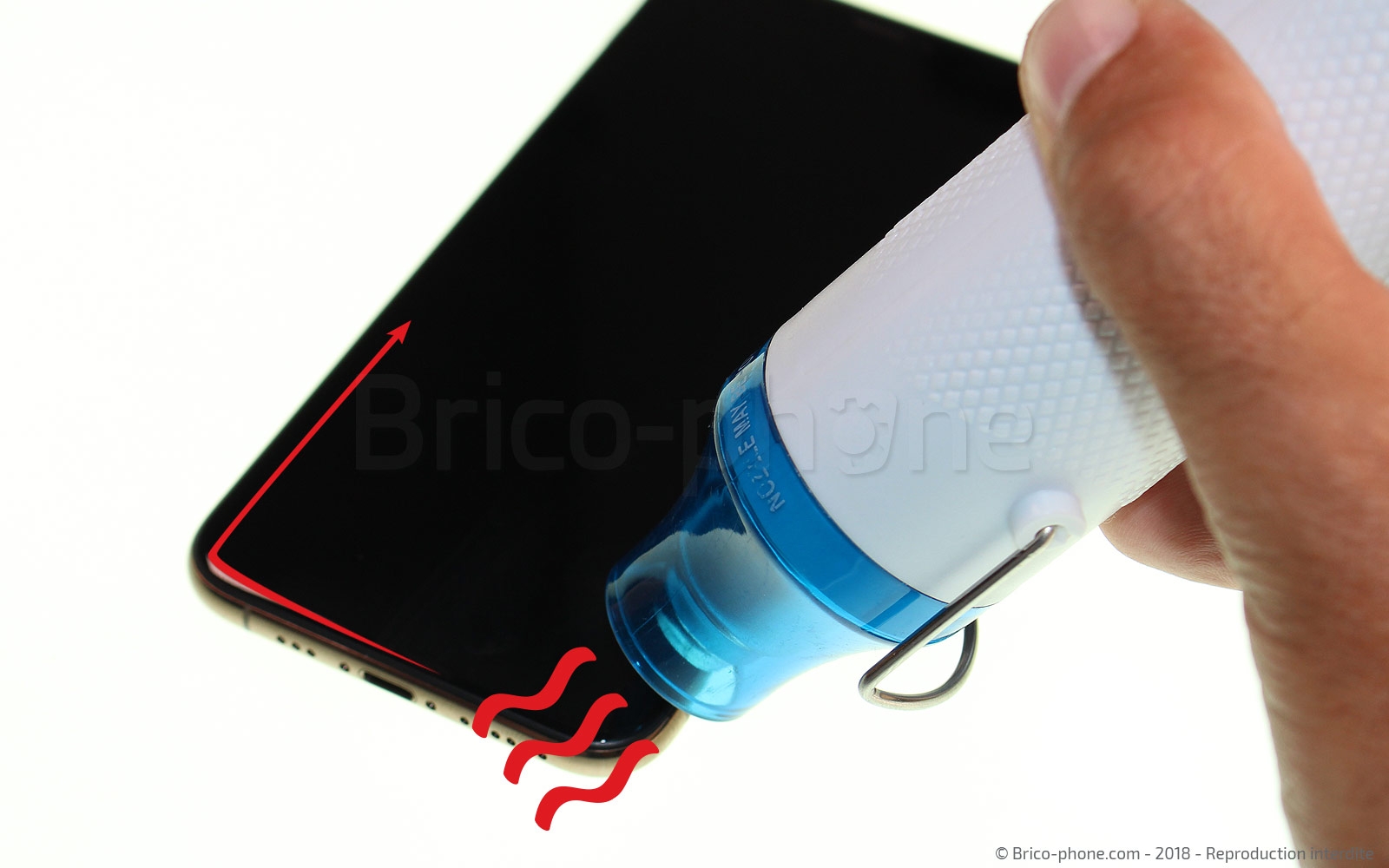

Afin de créer une ouverture entre le châssis et l'écran de l'iPhone XS, vous devez chauffer le pourtour de l'écran afin de ramollir le joint.
Pour cela, utilisez un décapeur thermique, un petit modèle, idéal pour les particuliers, est en vente sur notre site ou bien utilisez un sèche-cheveux à air chaud. Réglez la température sur 80°C si il est réglable.

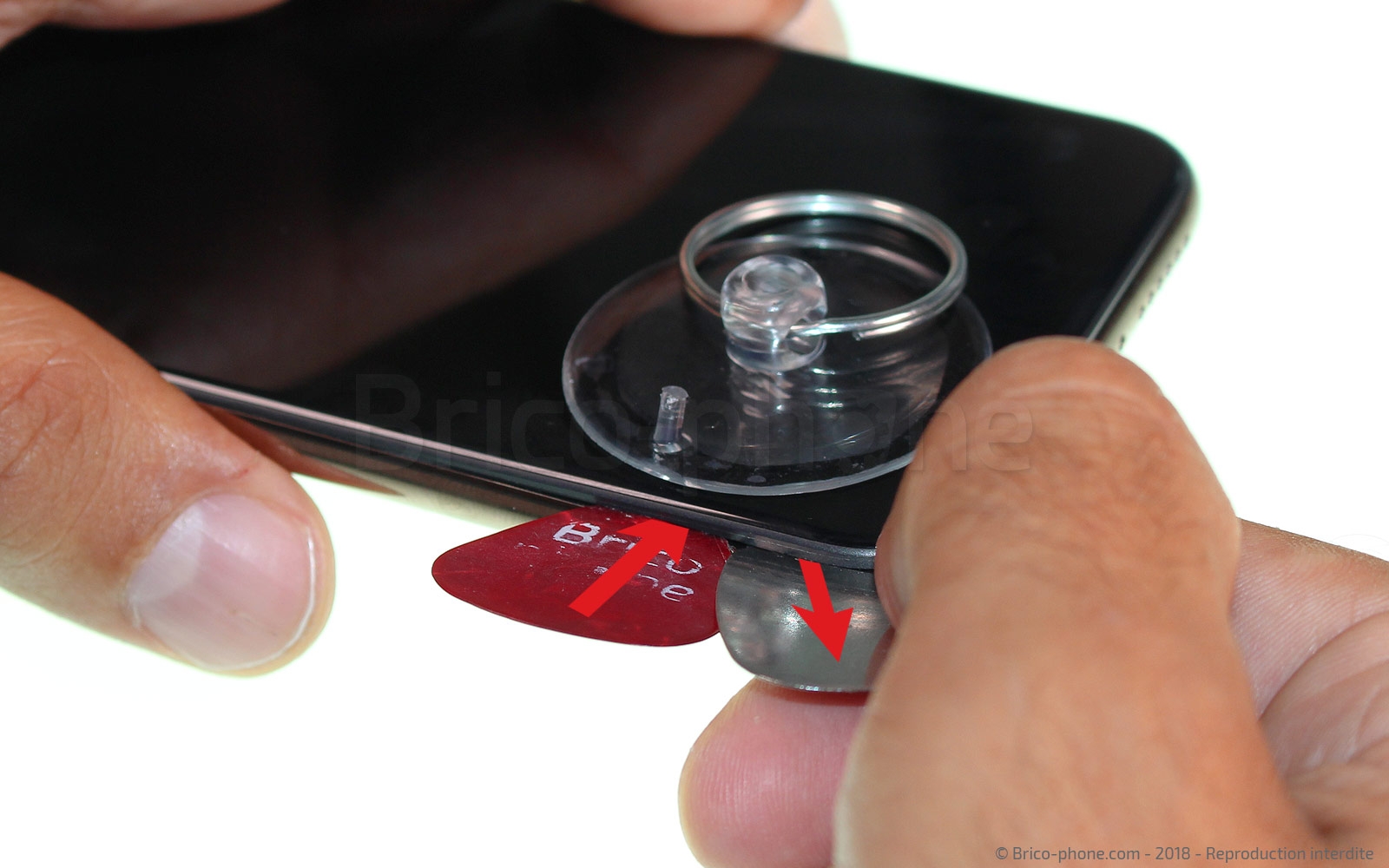

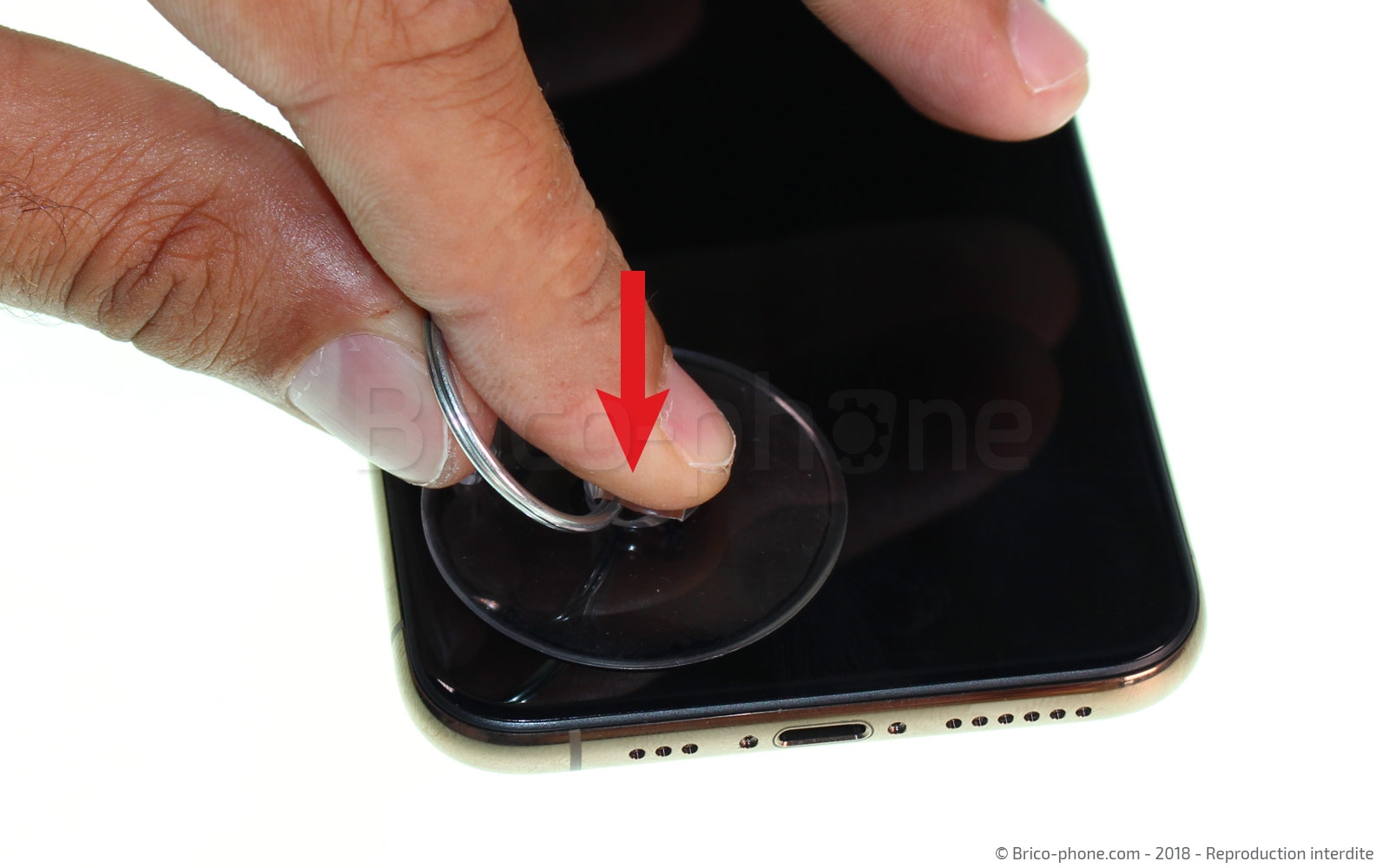

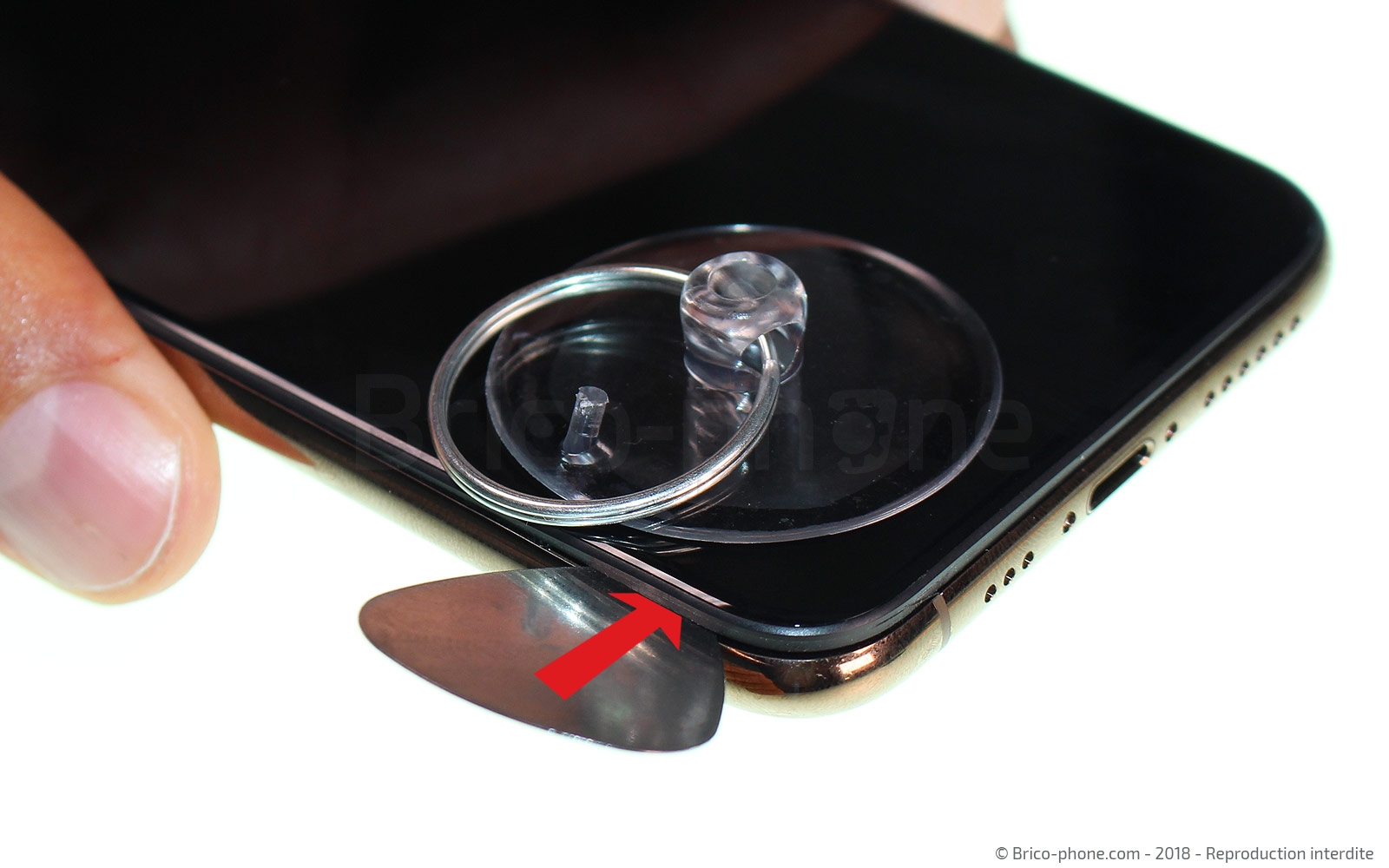

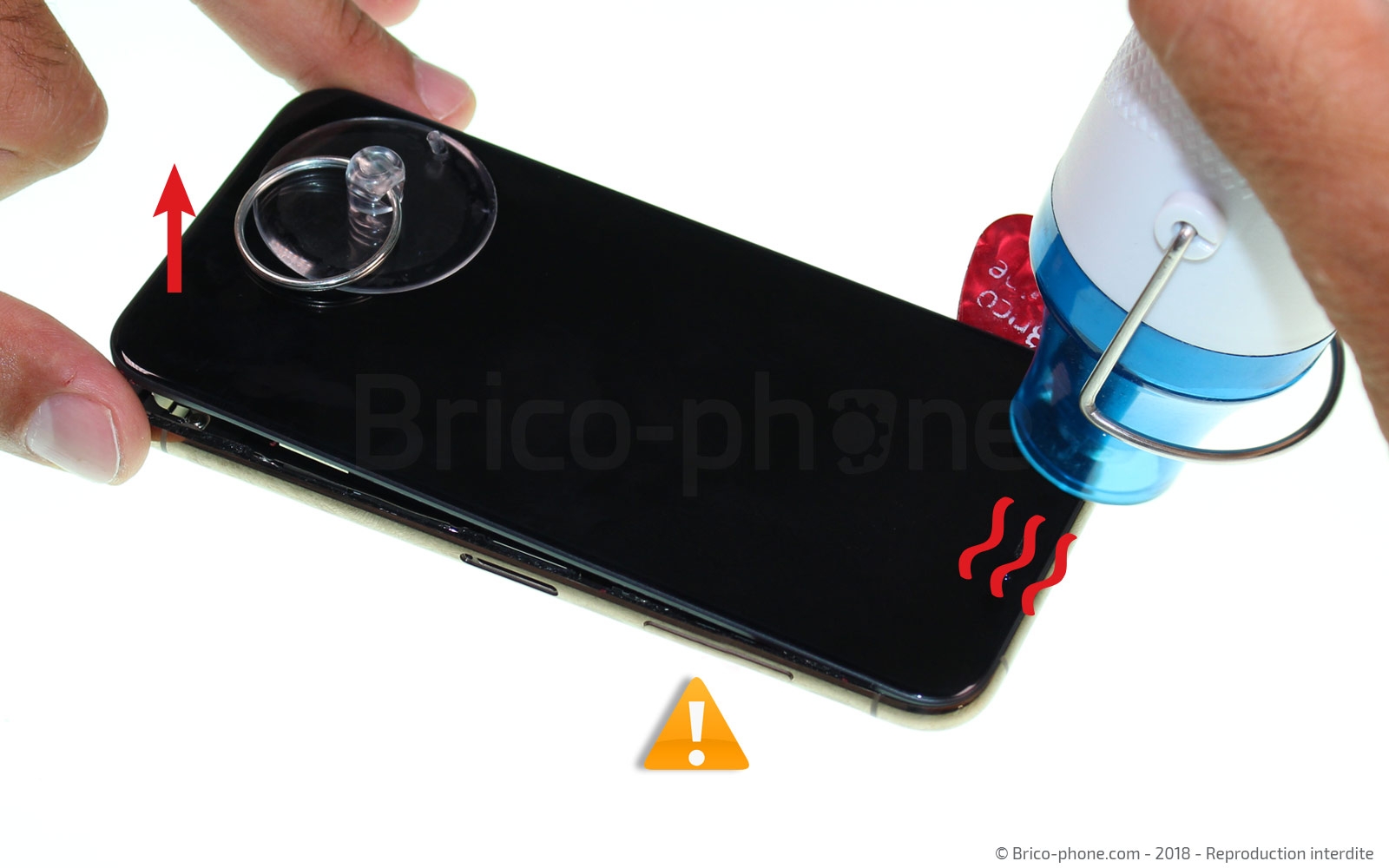

Lorsque le contour est suffisamment chaud, placez la ventouse sur un des angles du bas de l'écran et tirez fortement dessus pour le soulever et ainsi, insérer le médiator métal.

Attention : les nappes de l'écran sont rattachées à la carte mère côté droit et elles sont proches du bord du châssis, vous risquez de les endommager si vous n'êtes pas prudent, ce qui vous coûterait le prix d'un écran en plus de votre réparation de base.

Une fois l'interstice créé, glissez un médiator en plastique juste à côté de celui en métal puis enlevez le médiator métal. Cela évitera de rayer le châssis lorsque vous le ferez glisser.

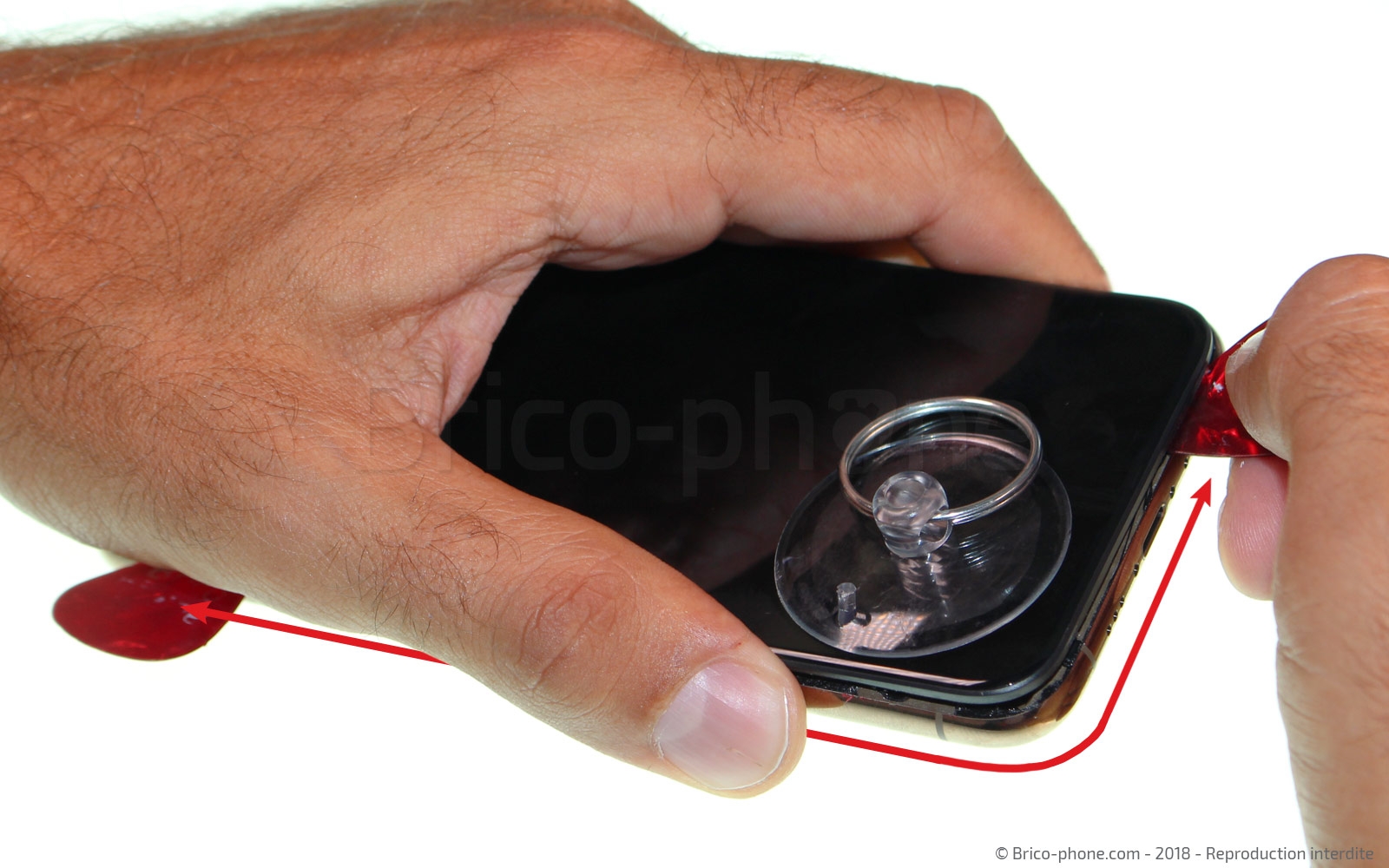

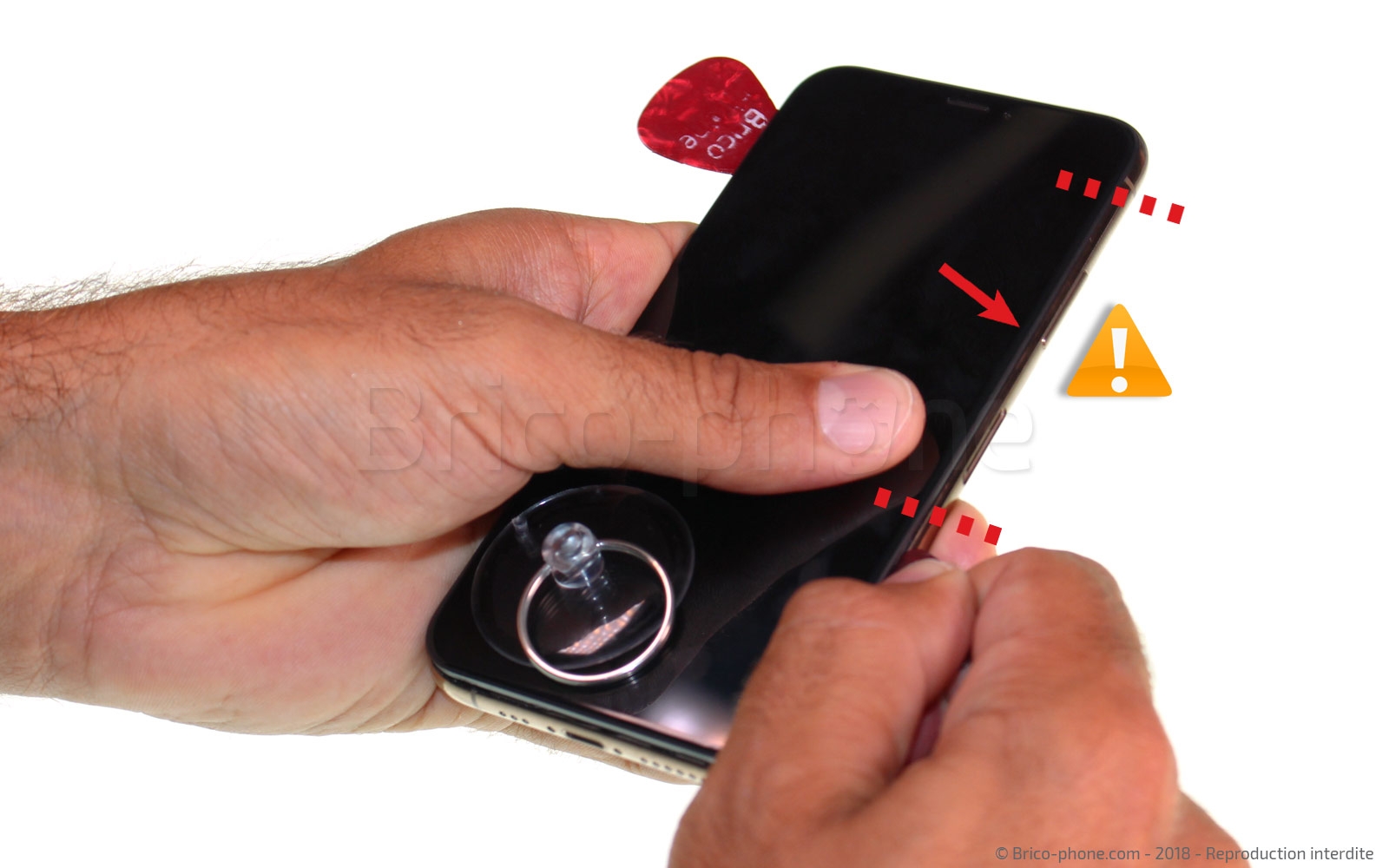

Glissez ensuite les médiators en plastique le long du contour en veillant à ne pas faire aller sur la partie droite (zone entre les pointillés).

Chauffez à nouveau si jamais le joint montre encore de la résistance. Attention toujours aux nappes qui sont reliées sur la droite.

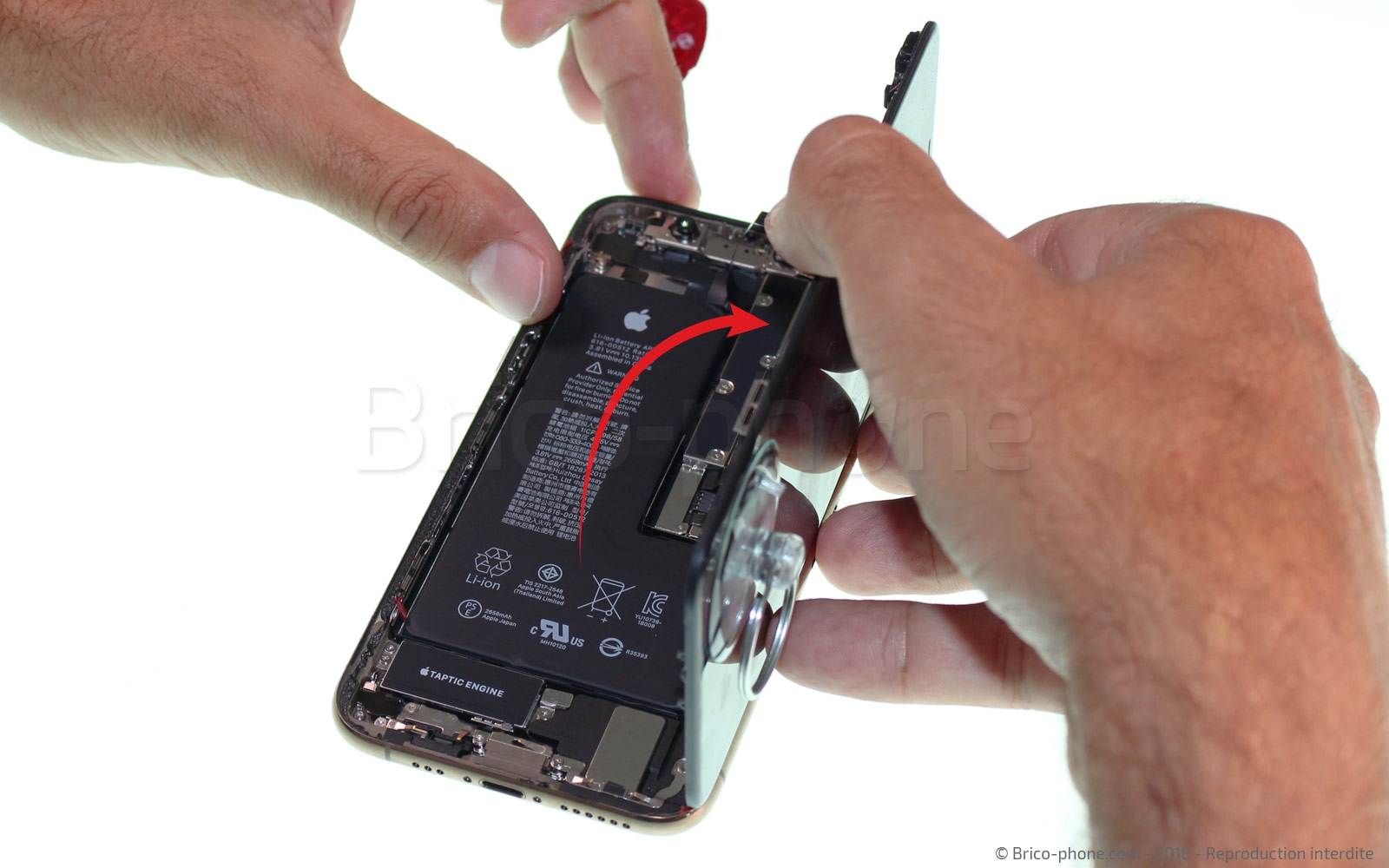

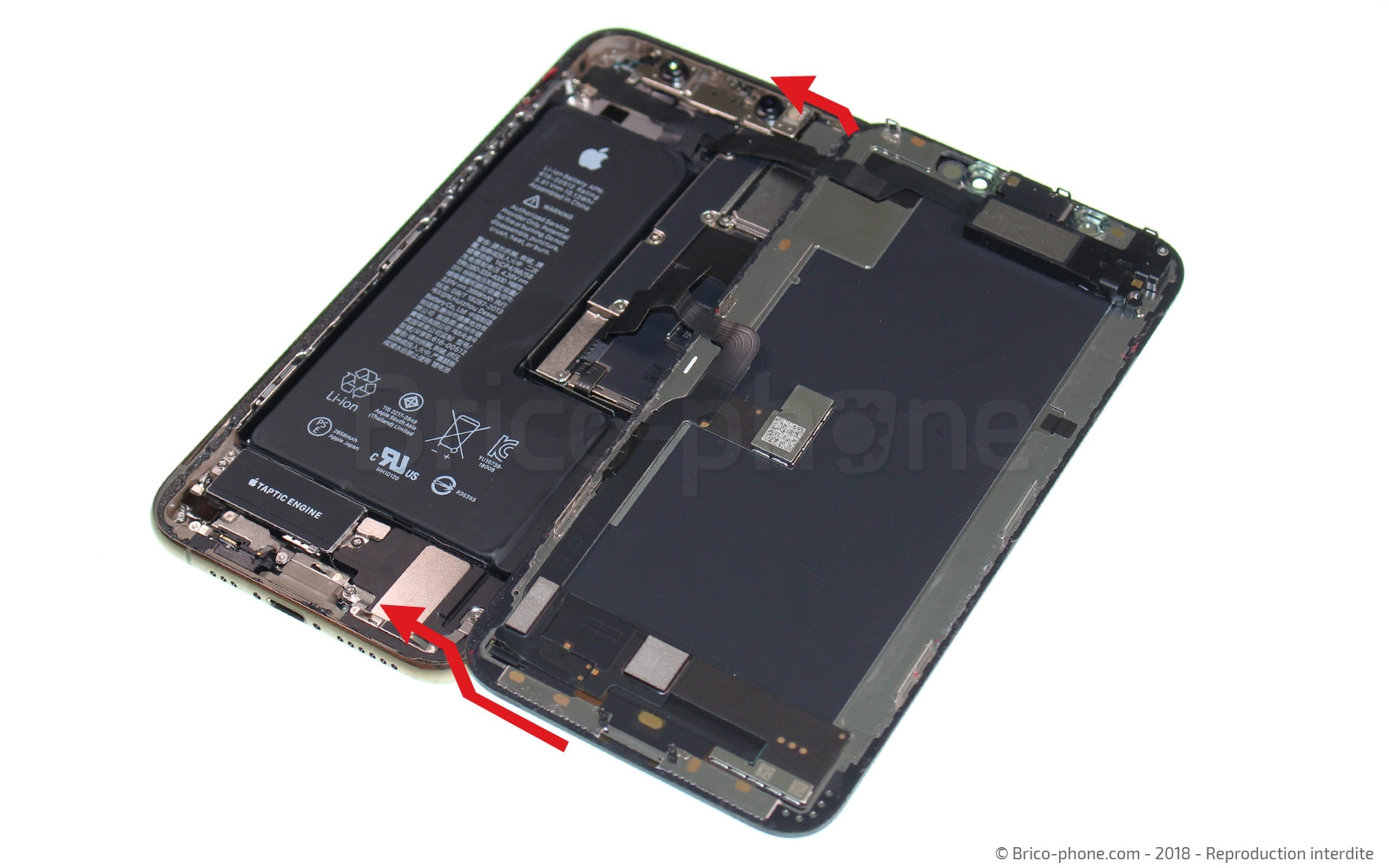

Ouvrez l'écran de l'iPhone XS depuis la gauche vers la droite. Ne forcez pas pour mettre l'écran complètement applati car les nappes sont trop courtes et certains clips en métal autour de l'écran sont peut être encore coincés dans le châssis notamment sur le côté droit. Vous pouvez soulever doucement de quelques millimètres sur la partie droite maintenant que vous voyez les nappes. Chevauchez l'écran au-dessus du châssis.
Ne tirez jamais sur l'écran. Les nappes sont fragiles et une nappe déchirée vous obligerait à remplacer le bloc écran.

Les connecteurs des nappes de l'écran ainsi que de la batterie sont protégés par une plaquette métallique nommée #01 sur le support d'aide au montage.

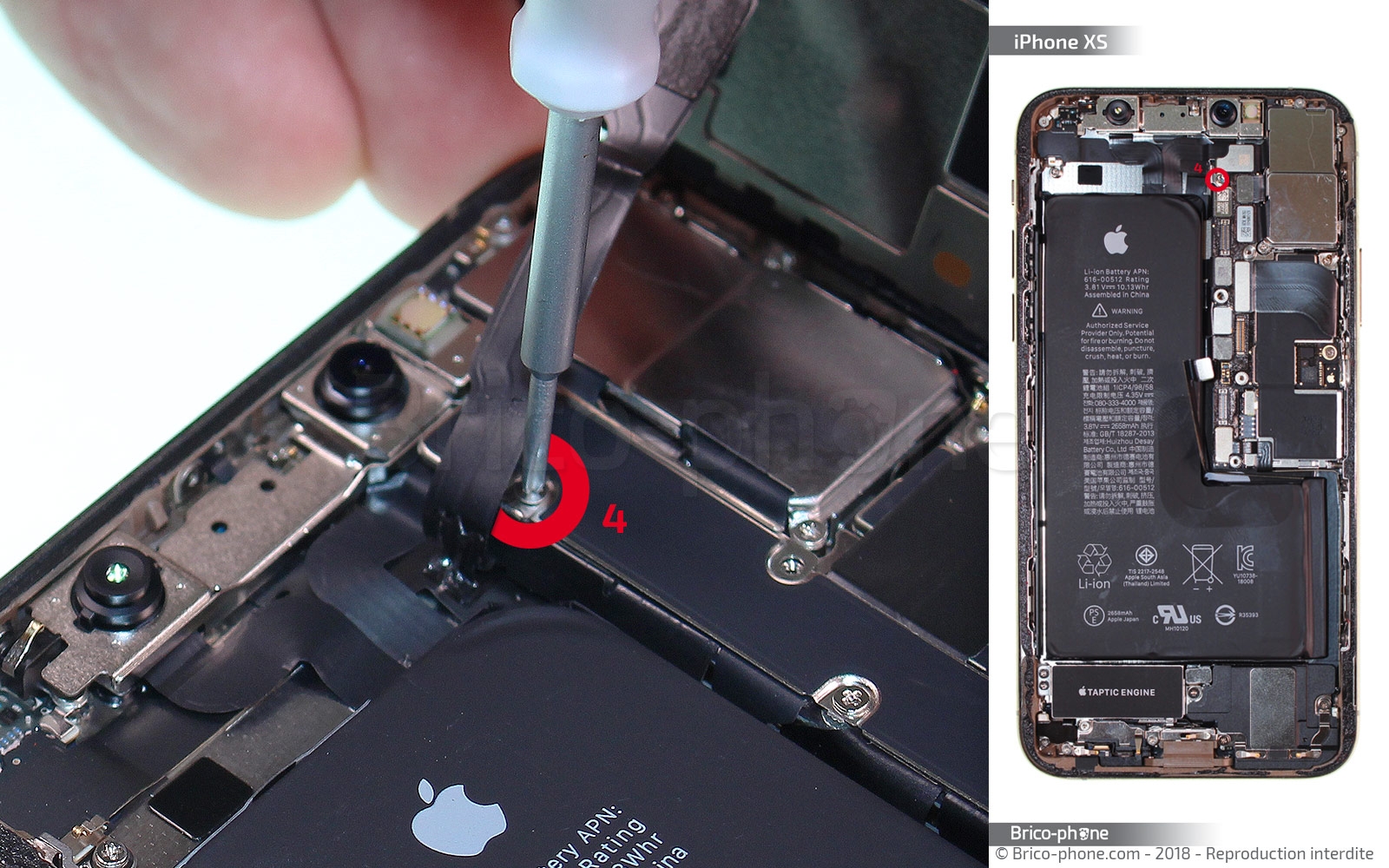

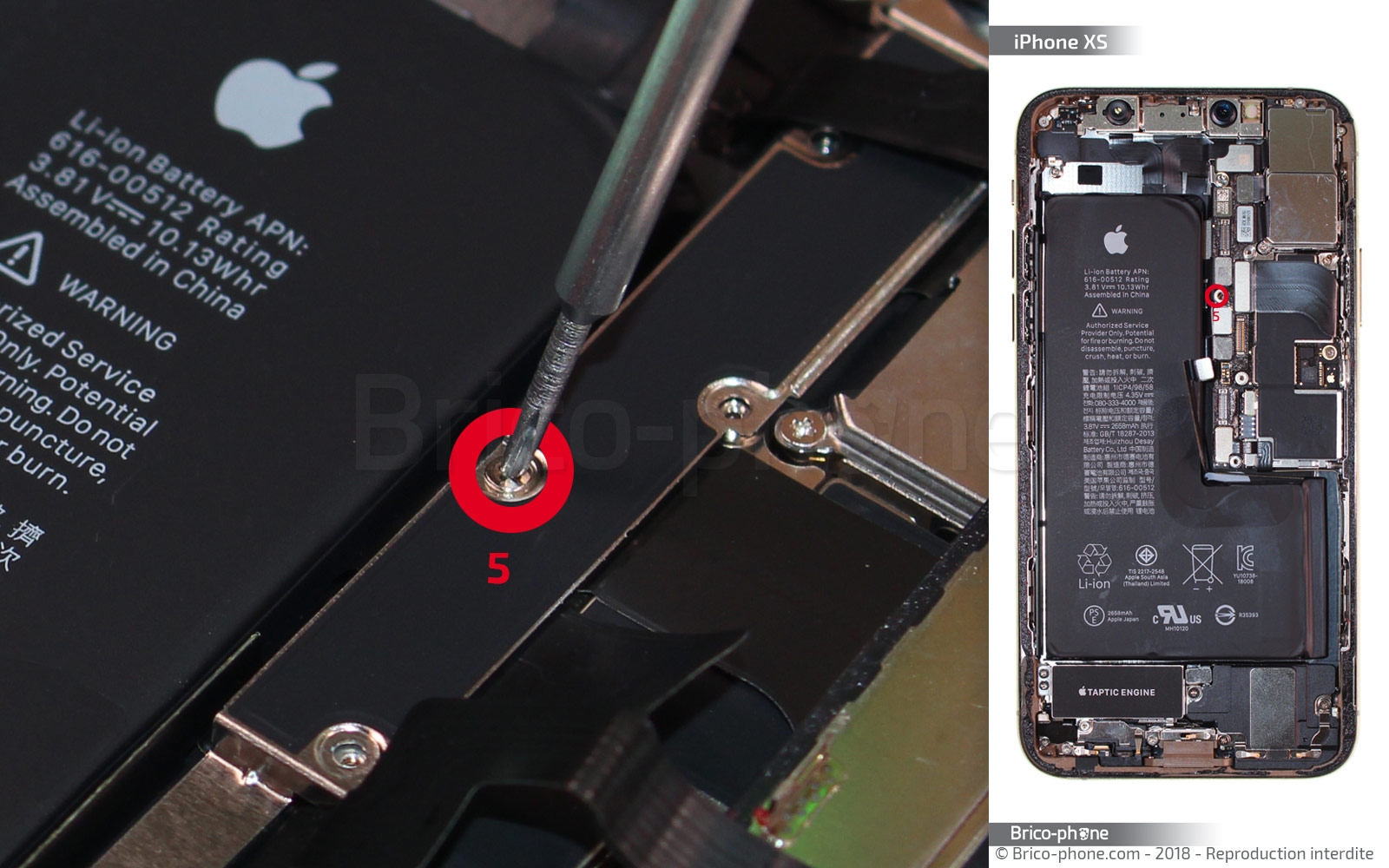

Utilisez le tournevis Triwing (étoile à 3 branches) pour retirer les vis entourées en rouges appelées B1, B2, B3 et B4 (la vis B4 est un peu masquée par la nappe de l'écouteur interne). Ensuite, changez de tournevis et munissez-vous du tournevis cruciforme pour retirer la dernière vis B5.
Placez toutes les vis sur le patron d'aide au montage en papier (offert avec votre commande de pièce détachée). Des versions magnétique ou adhésive sont vendues sur notre site, pour éviter d'inverser les vis au remontage. Une vis trop longue au mauvais endroit peut endommager la carte mère.

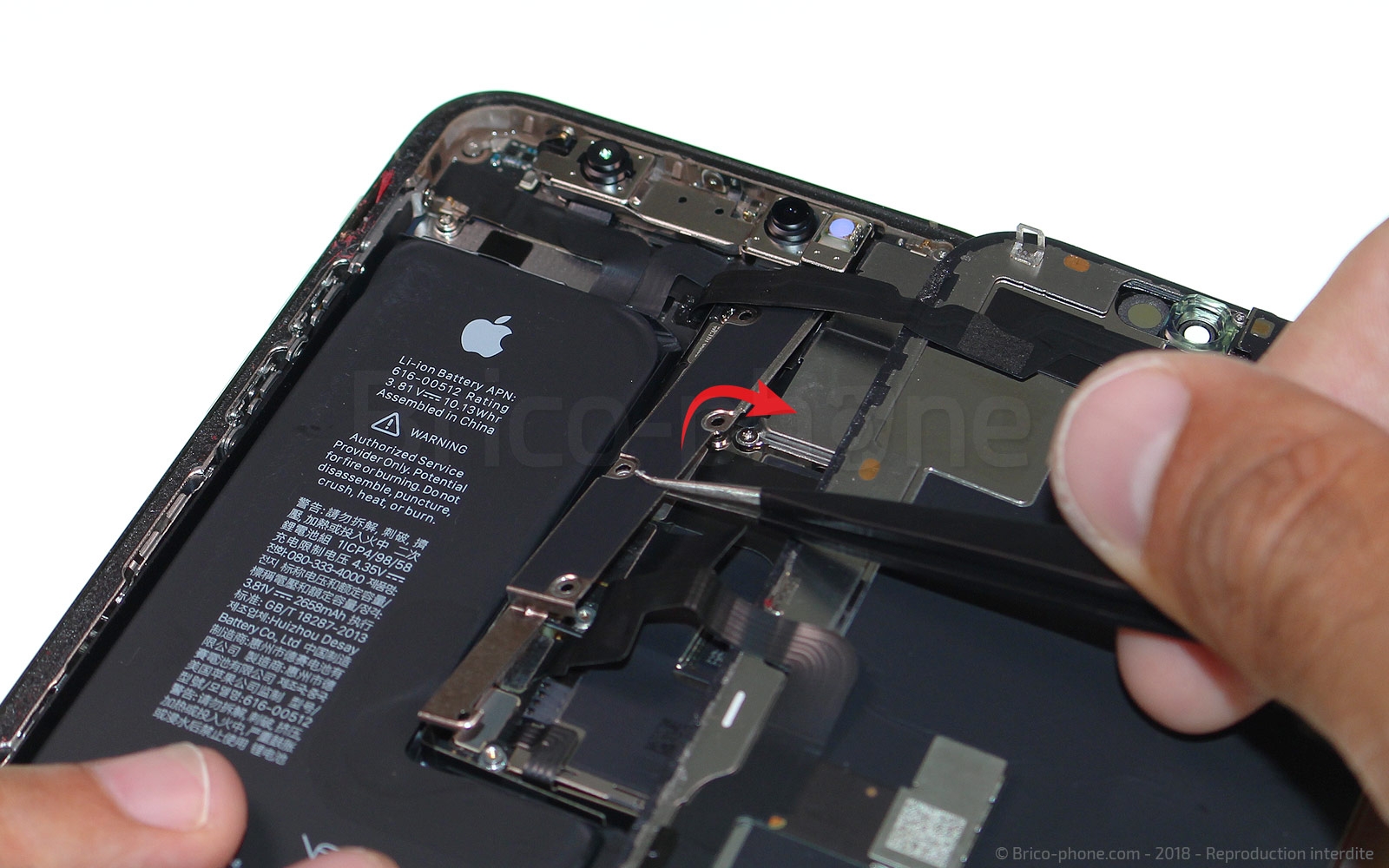

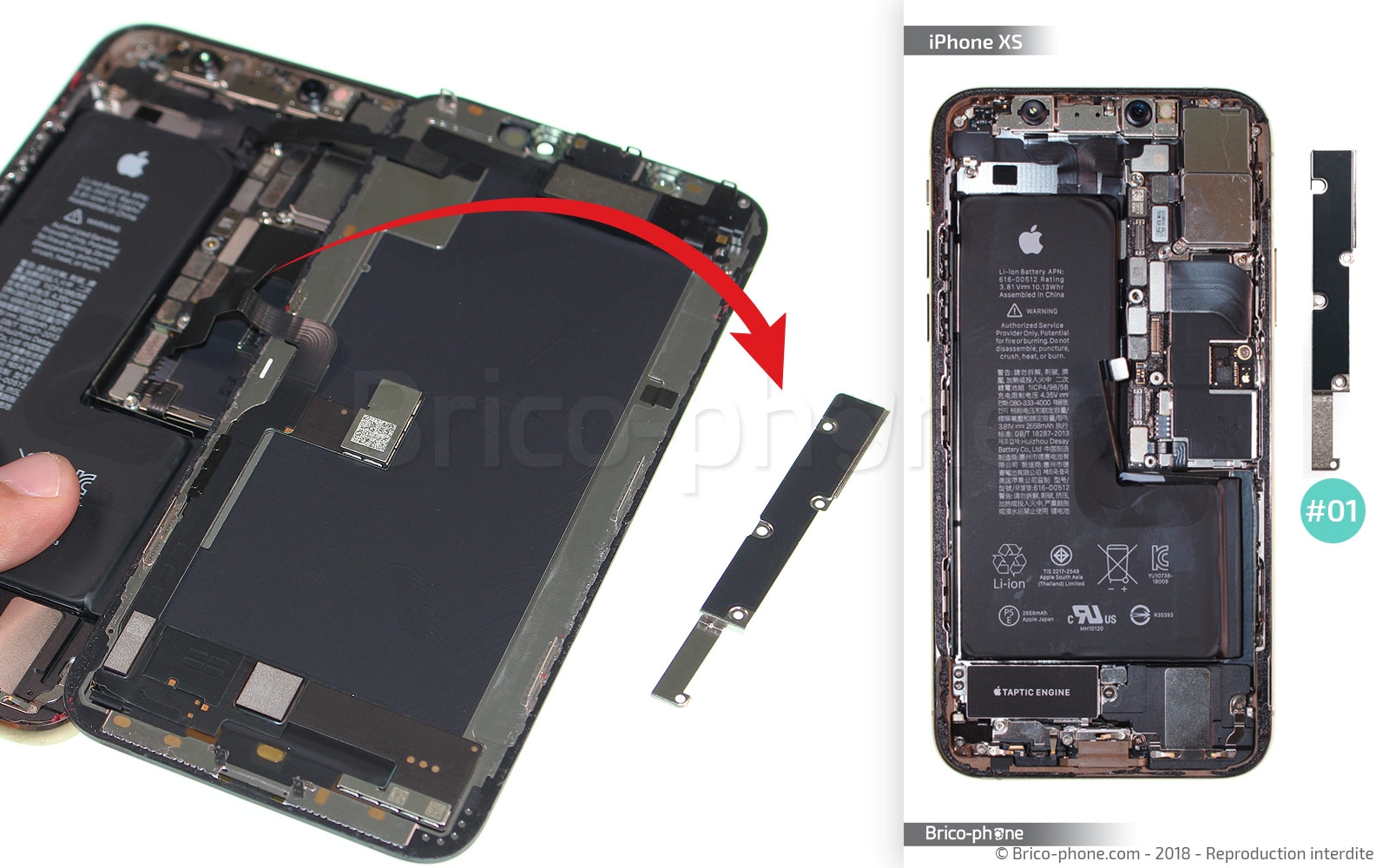

A l'aide de la pincette, saisissez l'élément métallique nommé #01 puis retirez-le et conservez-le de côté.

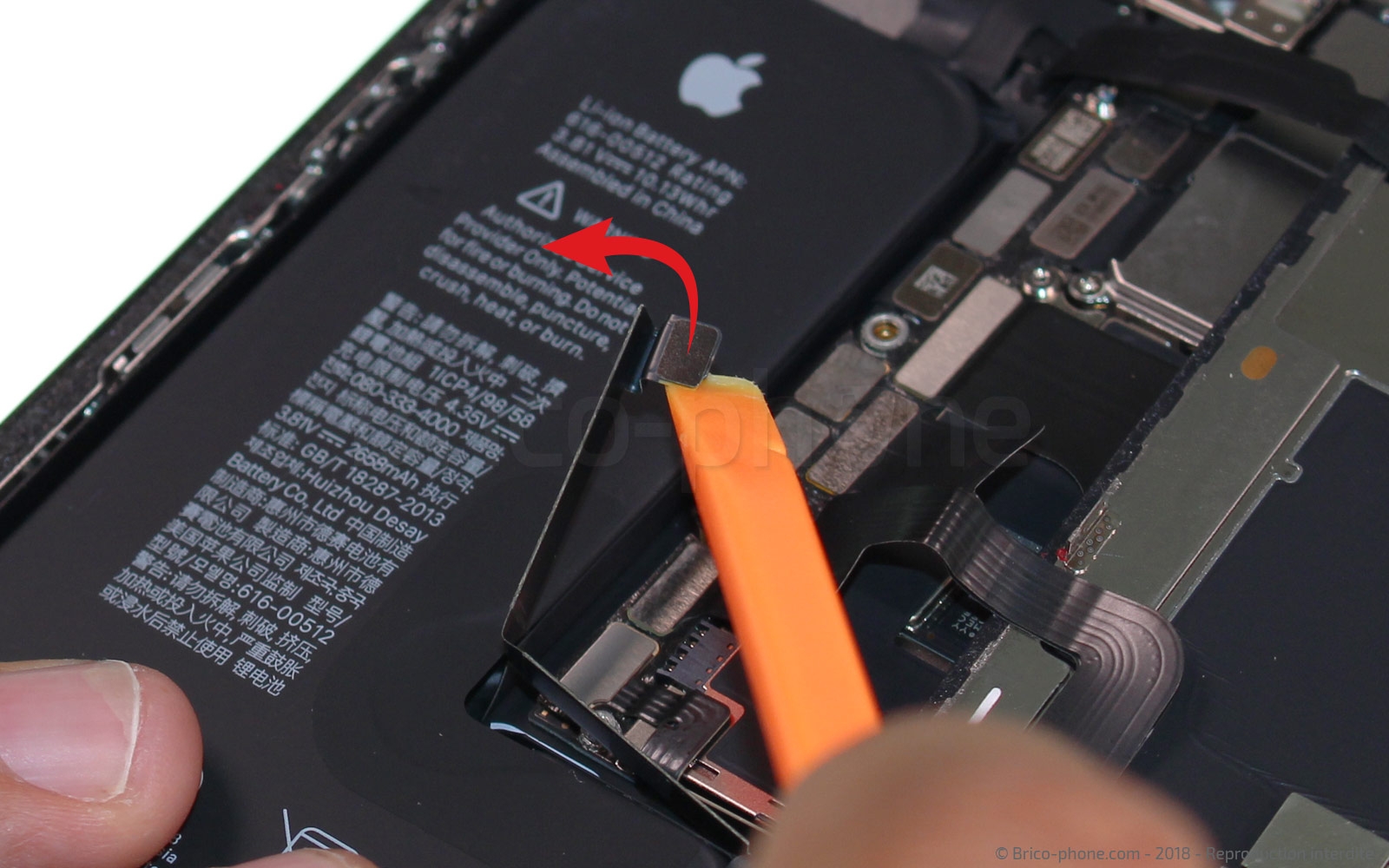

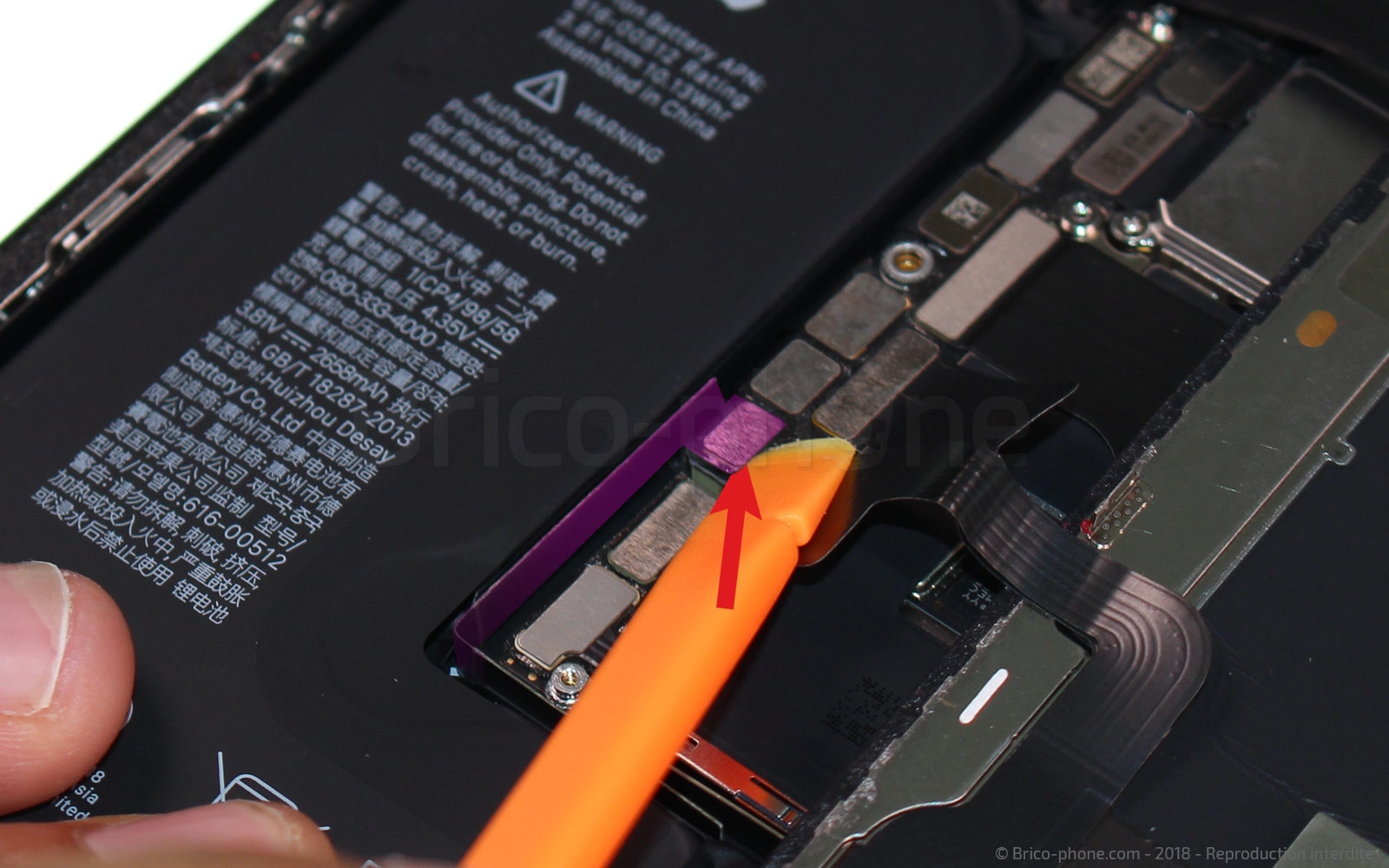

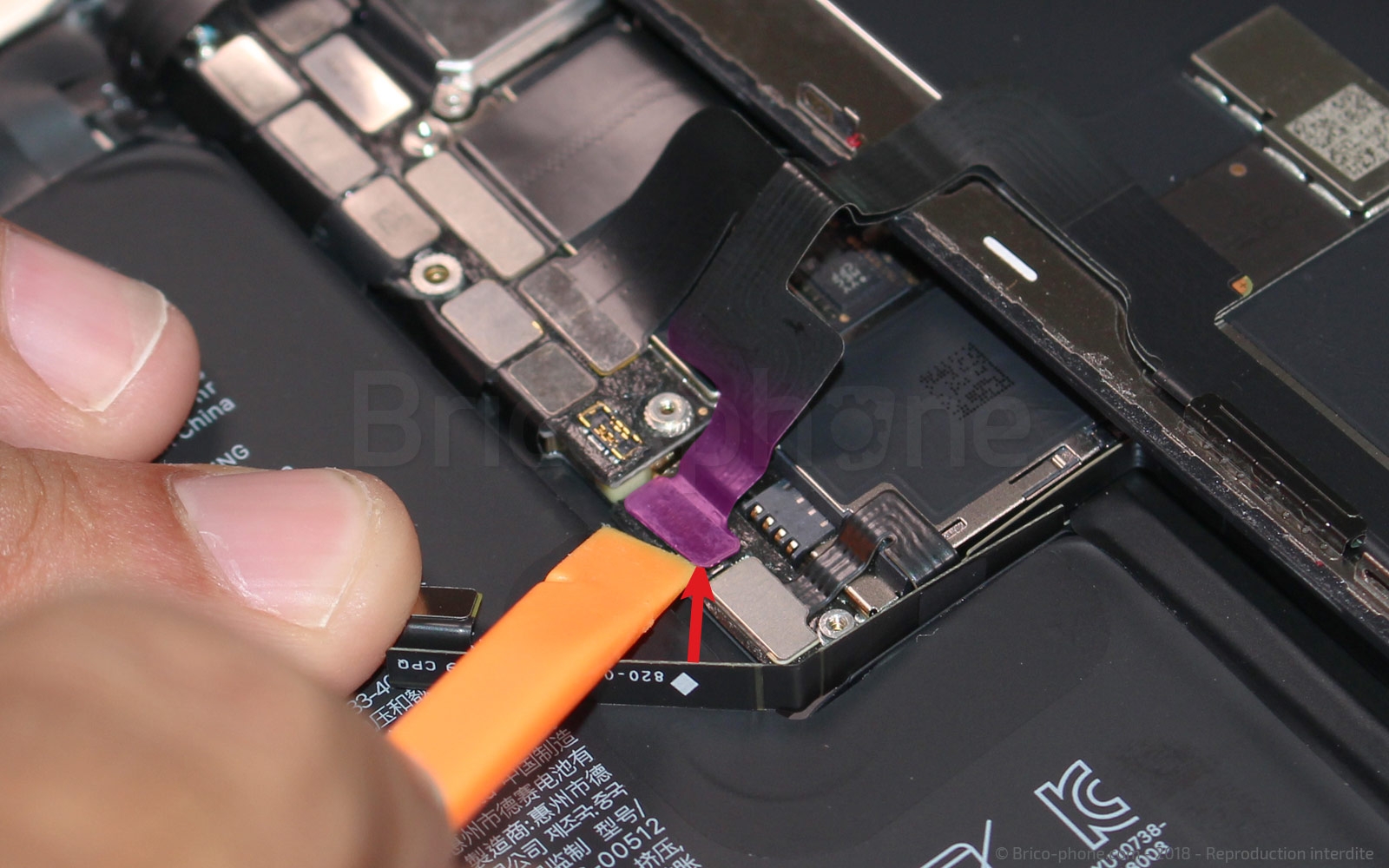

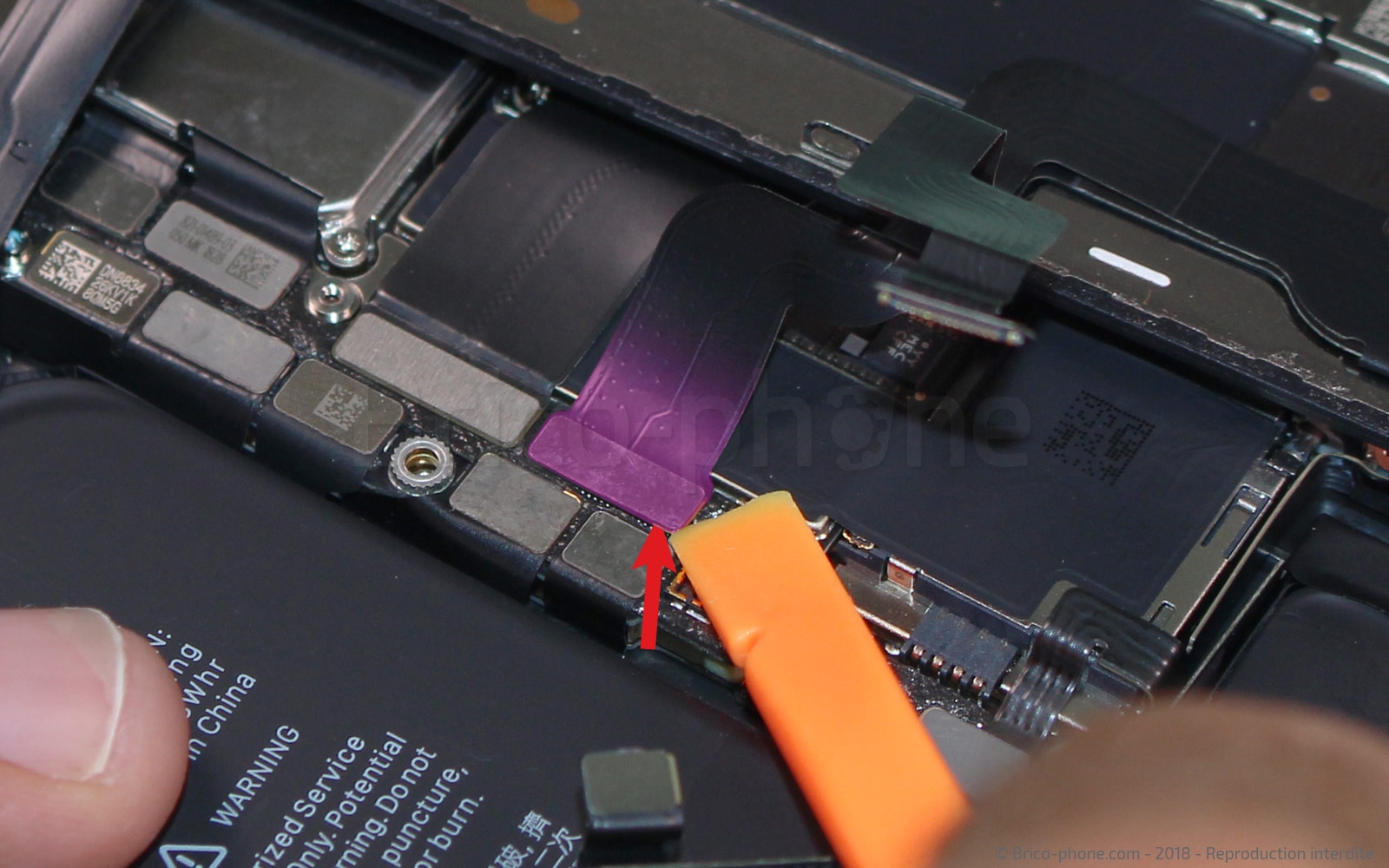

Avant de continuer, il faut absolument déconnecter la batterie de la carte mère pour éviter que le téléphone ne se rallume. Soulevez son connecteur de la carte-mère à l'aide du levier en nylon.
Puis soulevez légèrement la nappe pour éviter qu'elle reste coincée entre la batterie et la carte mère.

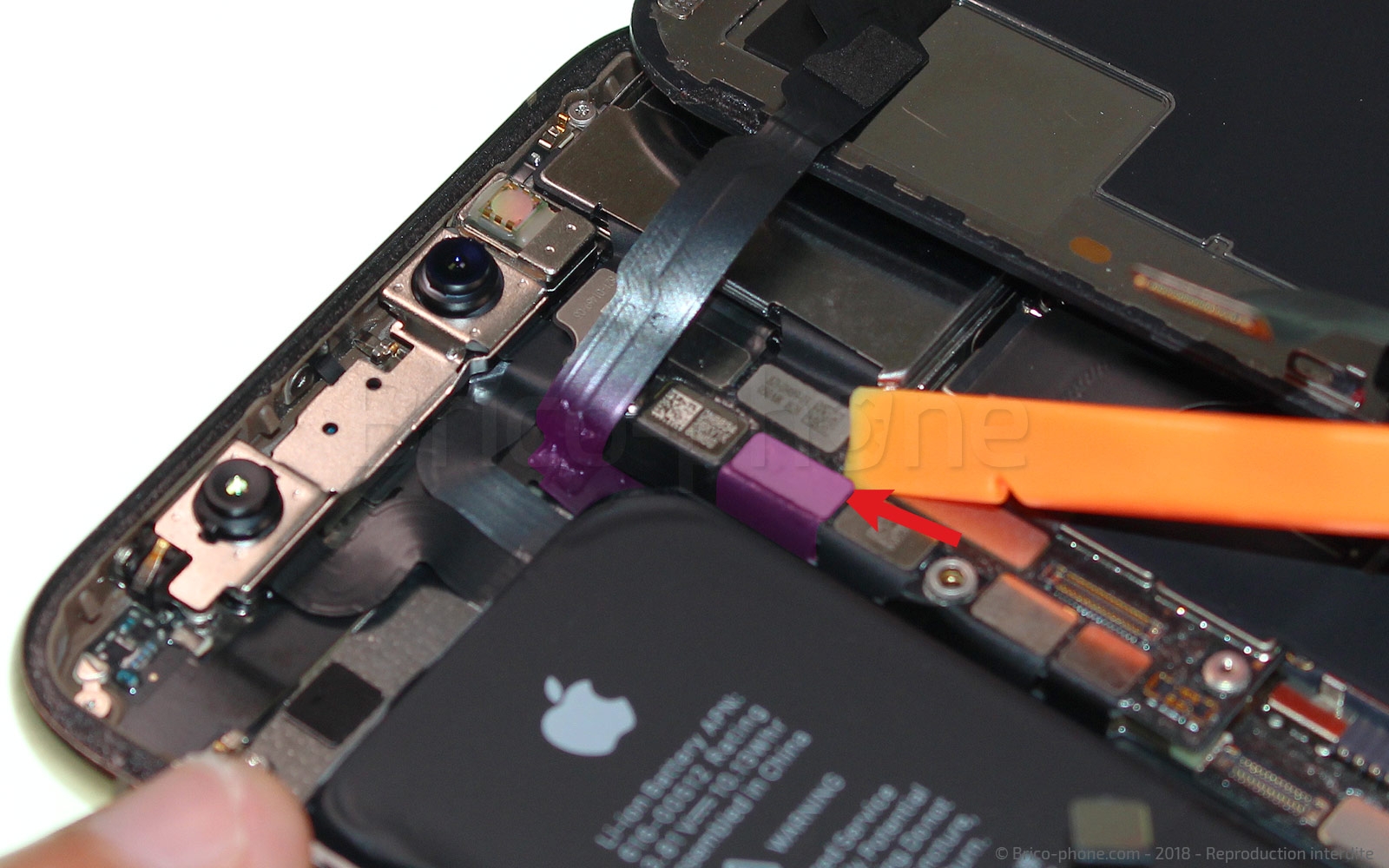

Déconnectez les 3 nappes qui sont rattachées à la carte mère. Avec le côté plat du levier, soulevez pour déclipser sous un angle : le tactile en bas, le connecteur de l'afficheur OLED au dessus et, enfin, en haut l'écouteur interne.

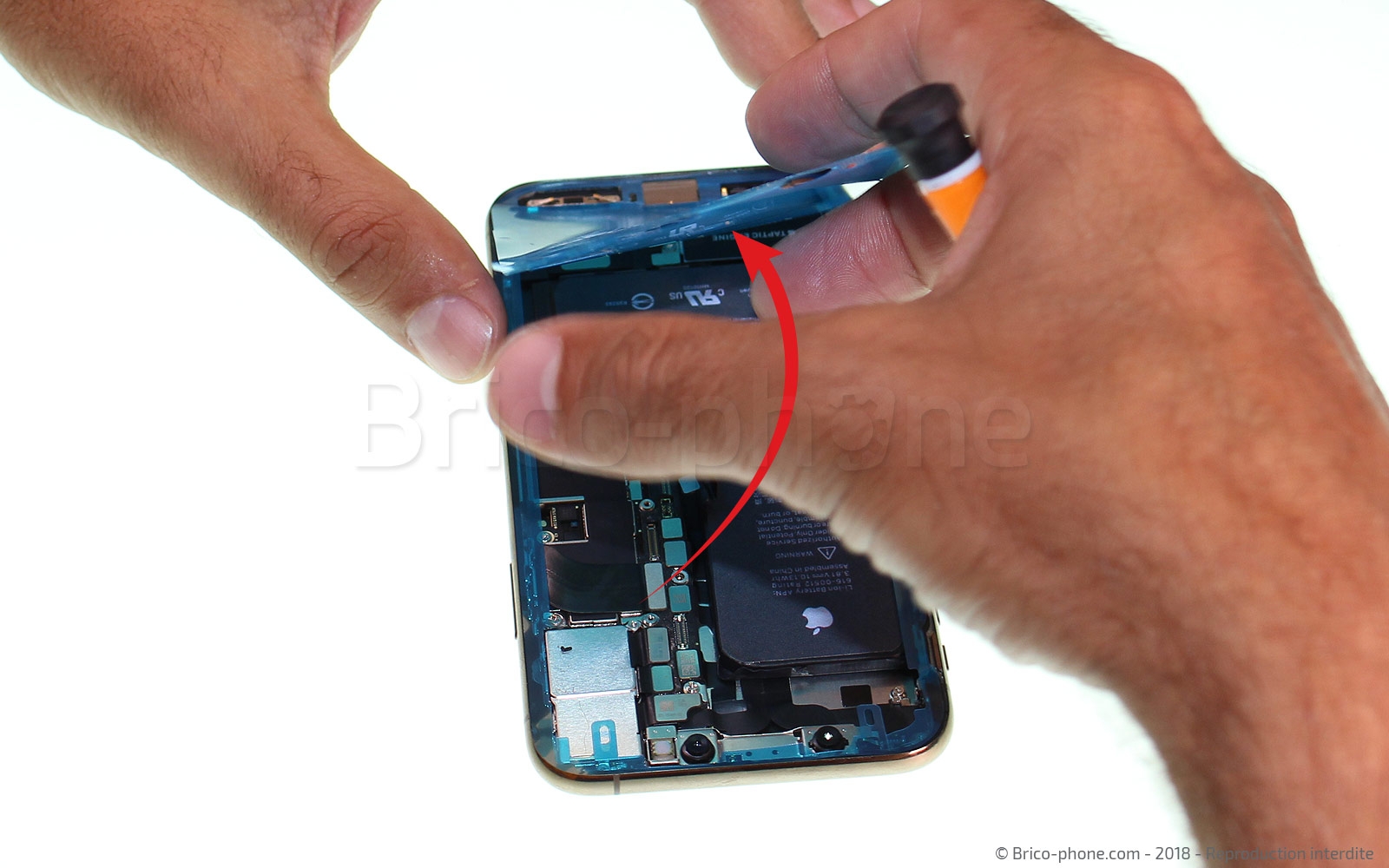

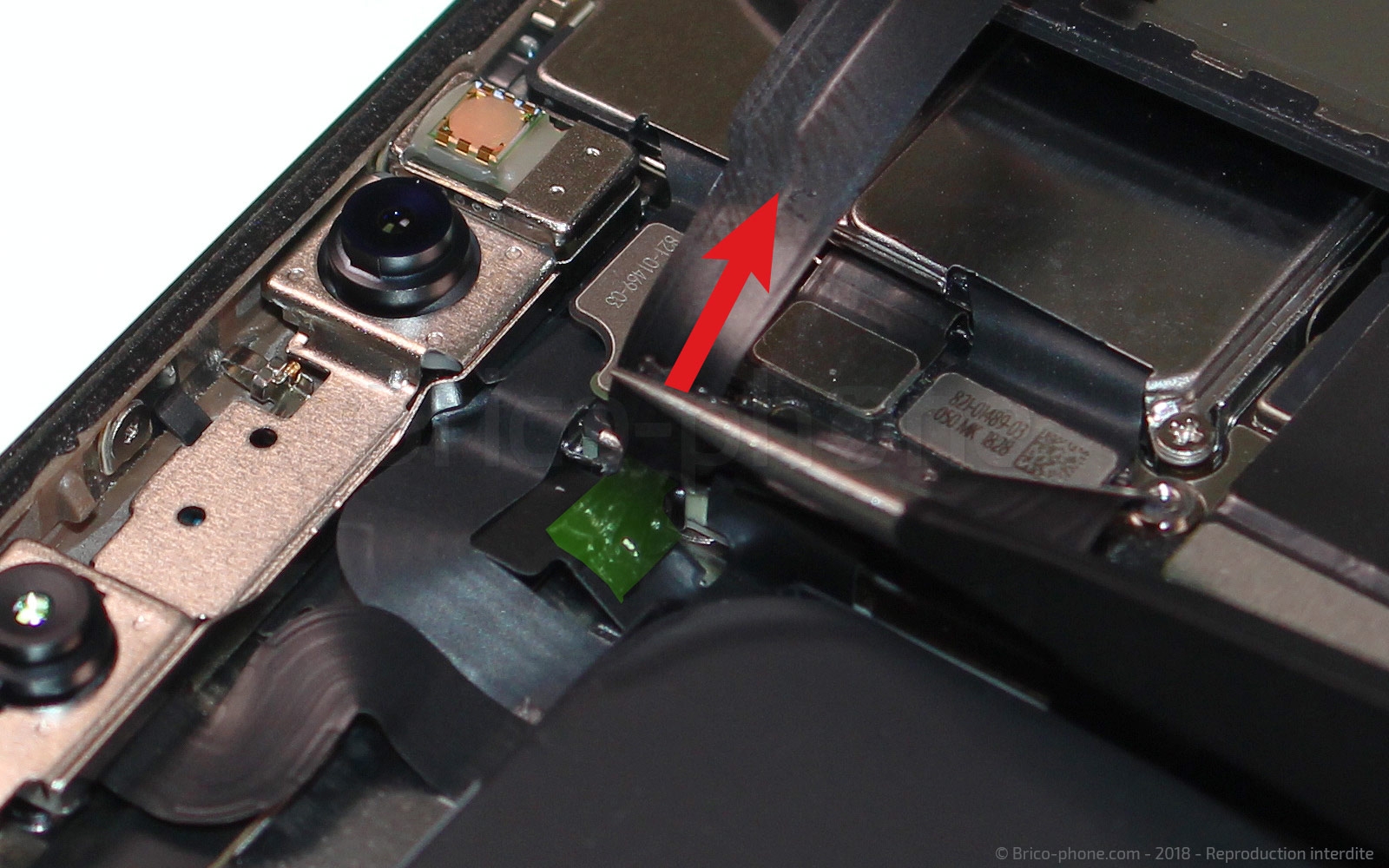

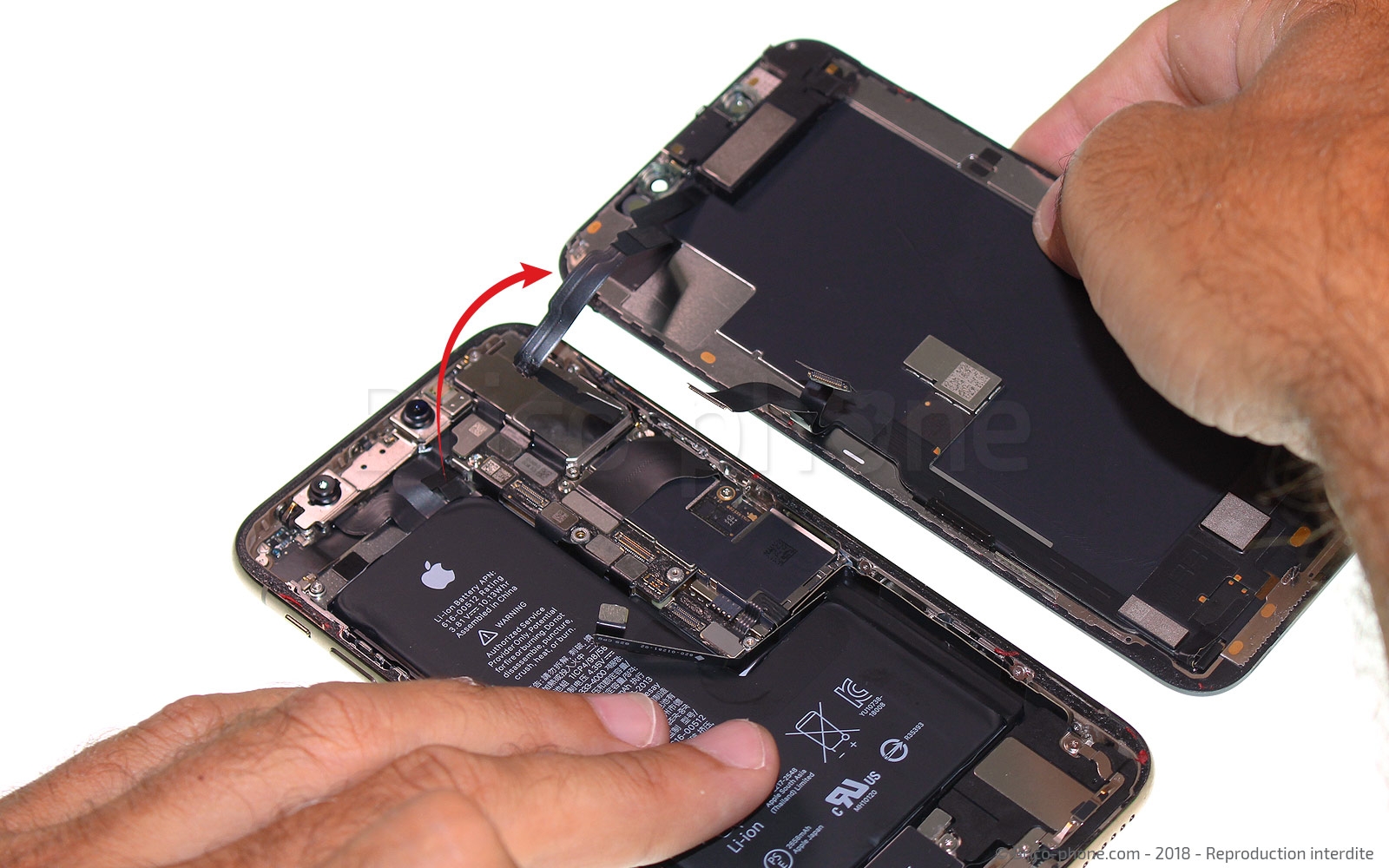

Retirez maintenant l'écran : il peut être encore collé par un point de colle sous la nappe de l'écouteur interne (marqué en vert sur l'image).

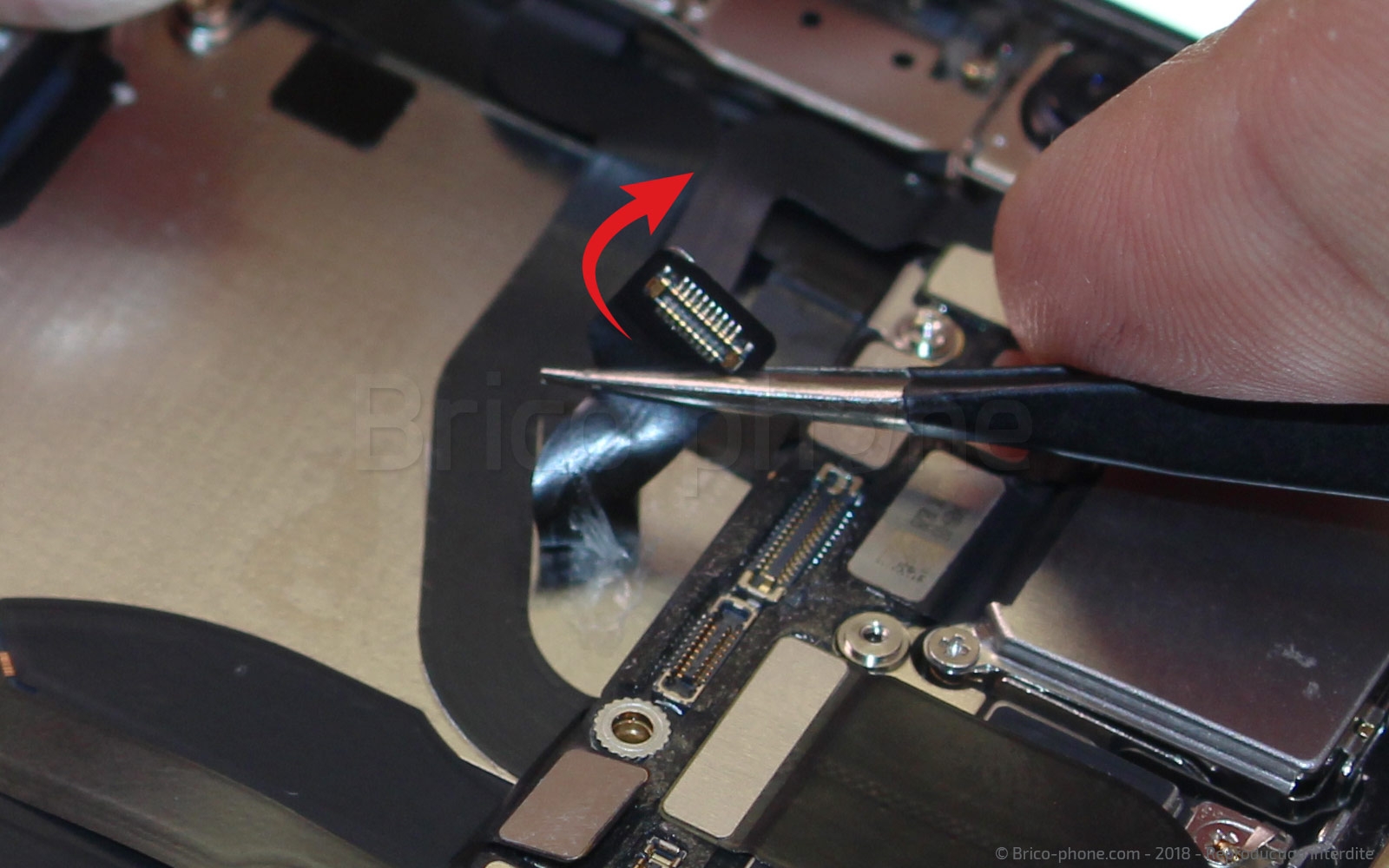

Prenez la pincette pour séparer les deux nappes en faisant attention à ne pas endommager la nappe.
Ne tirez pas au risque d'endommager des composants dont la FaceTime, irremplaçable.

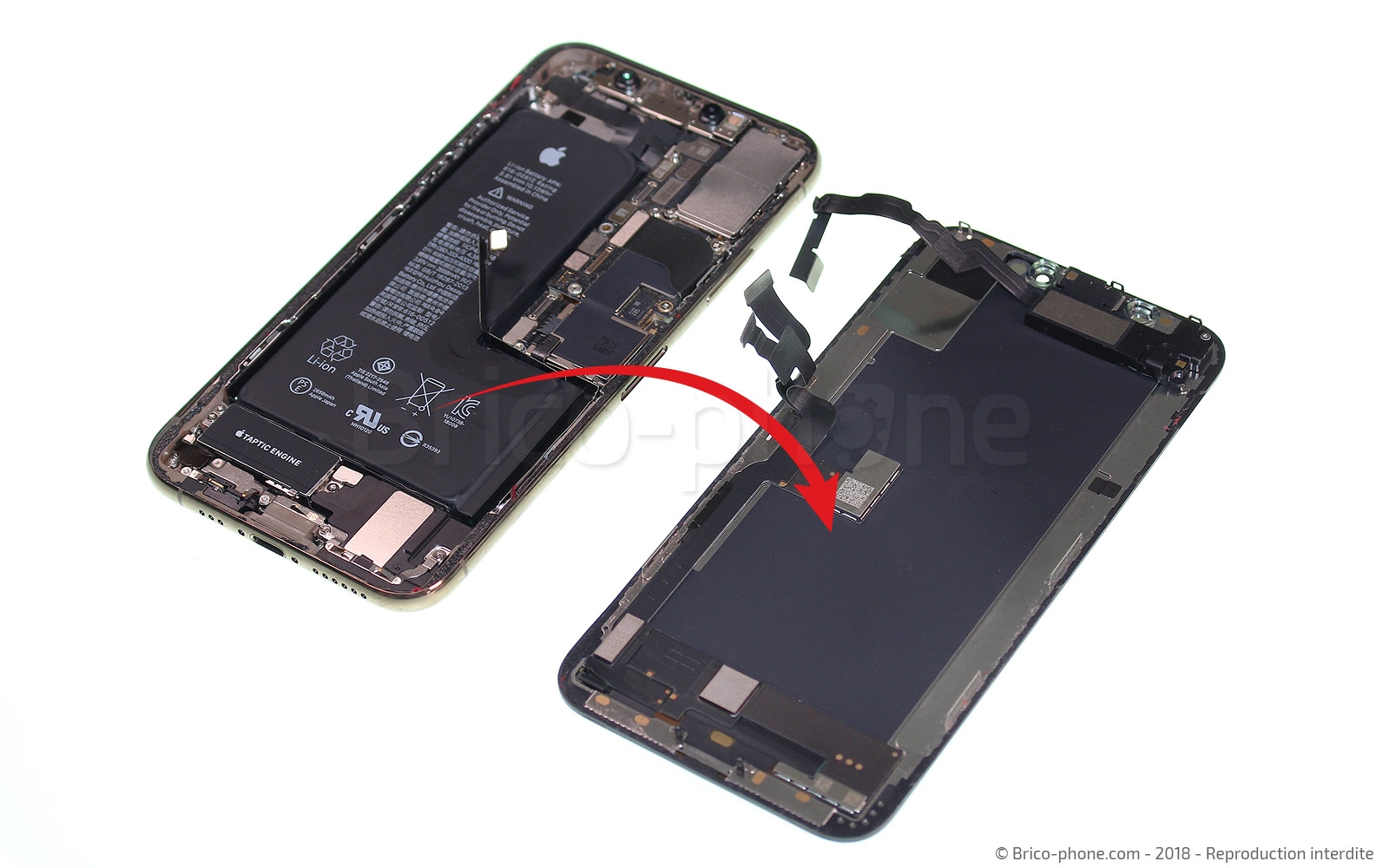

L'écran est maintenant être libéré du châssis.

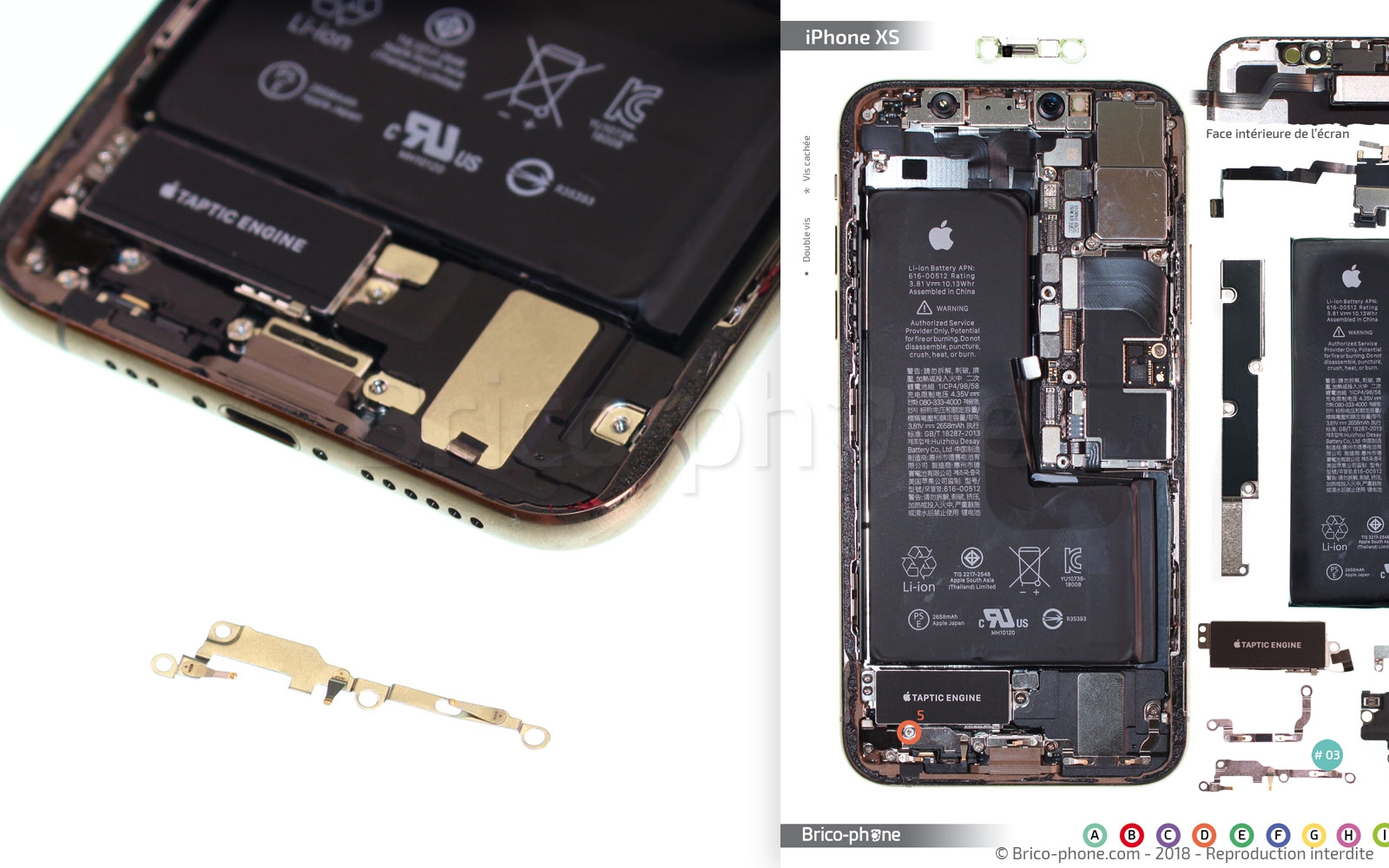

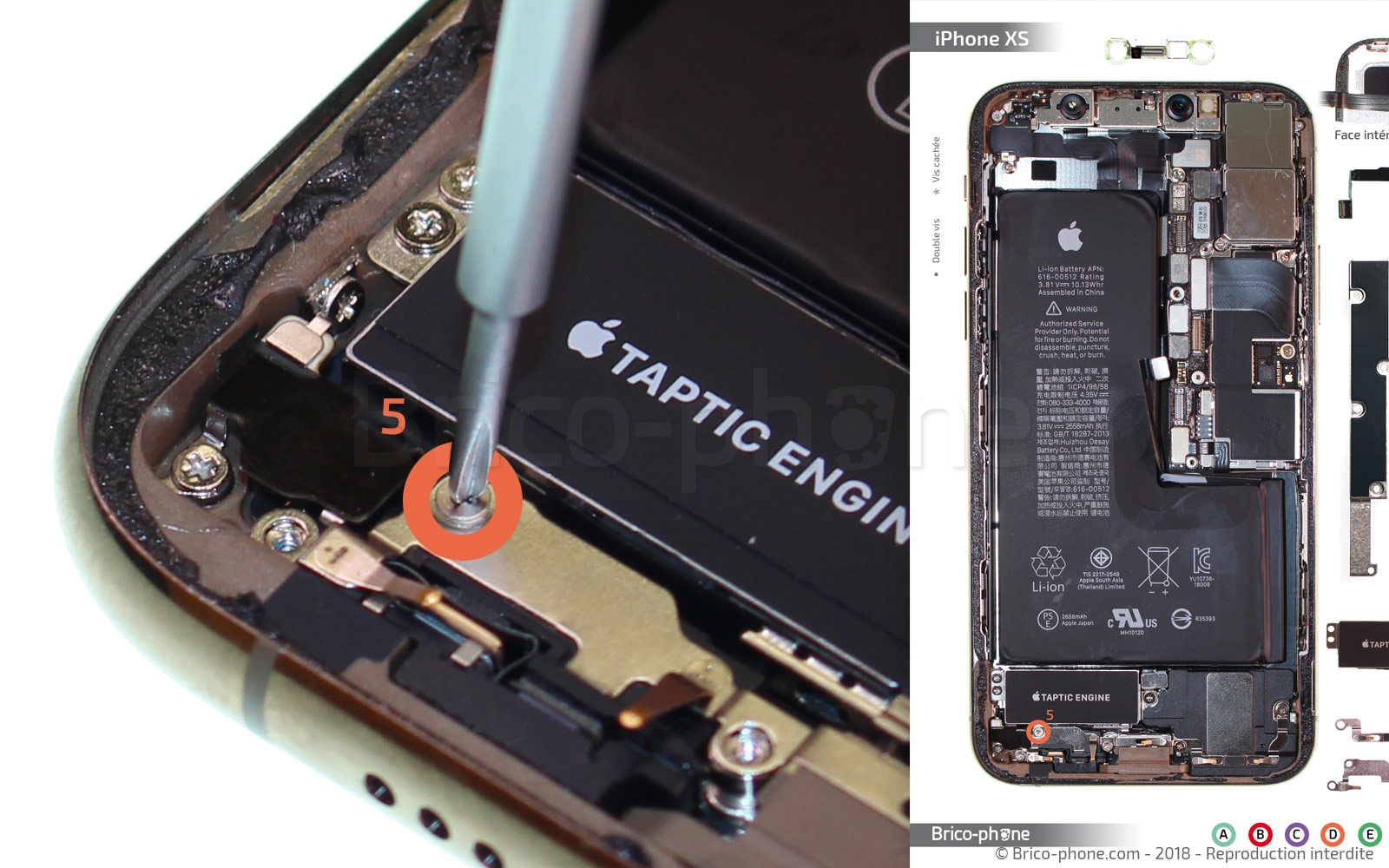

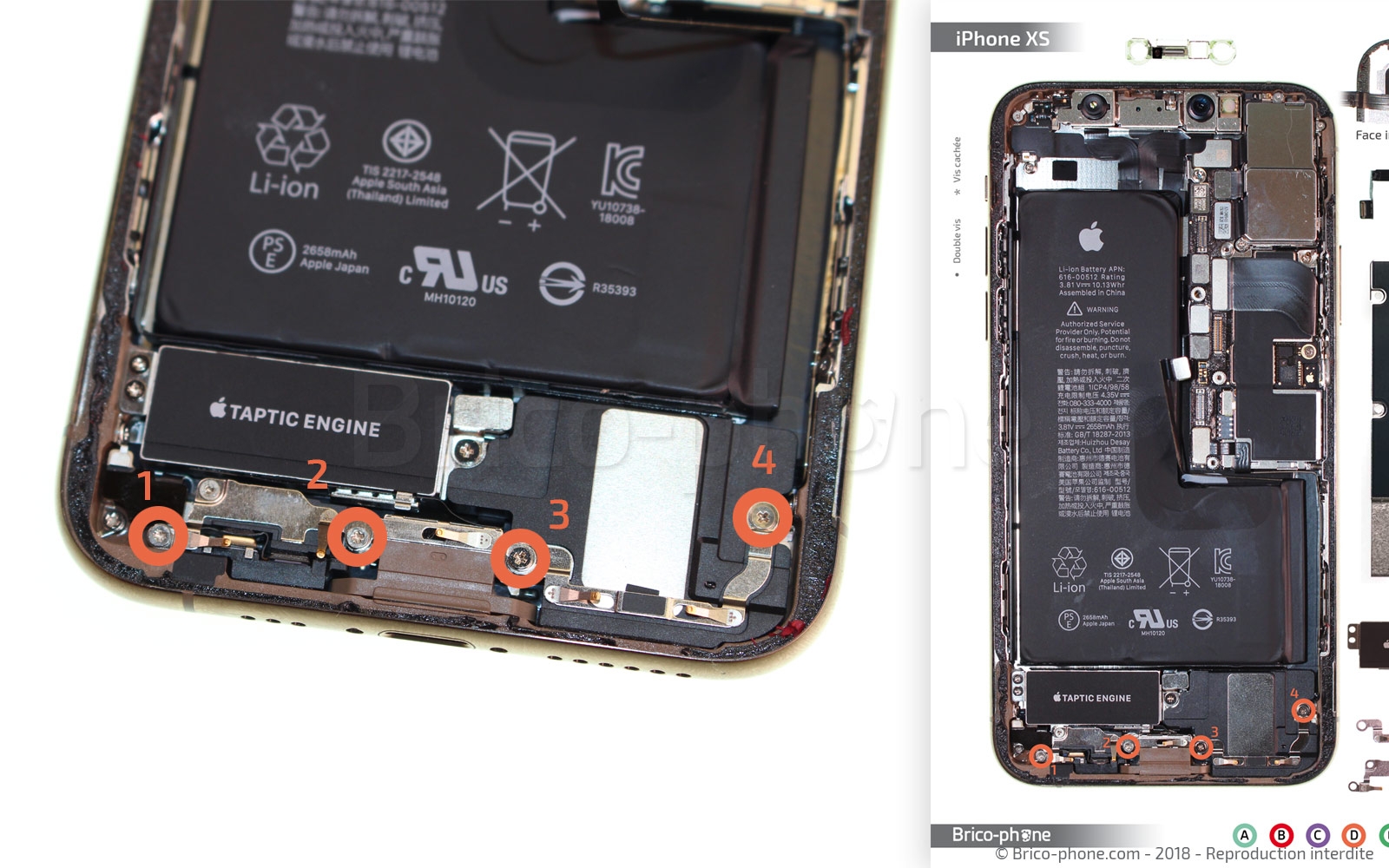

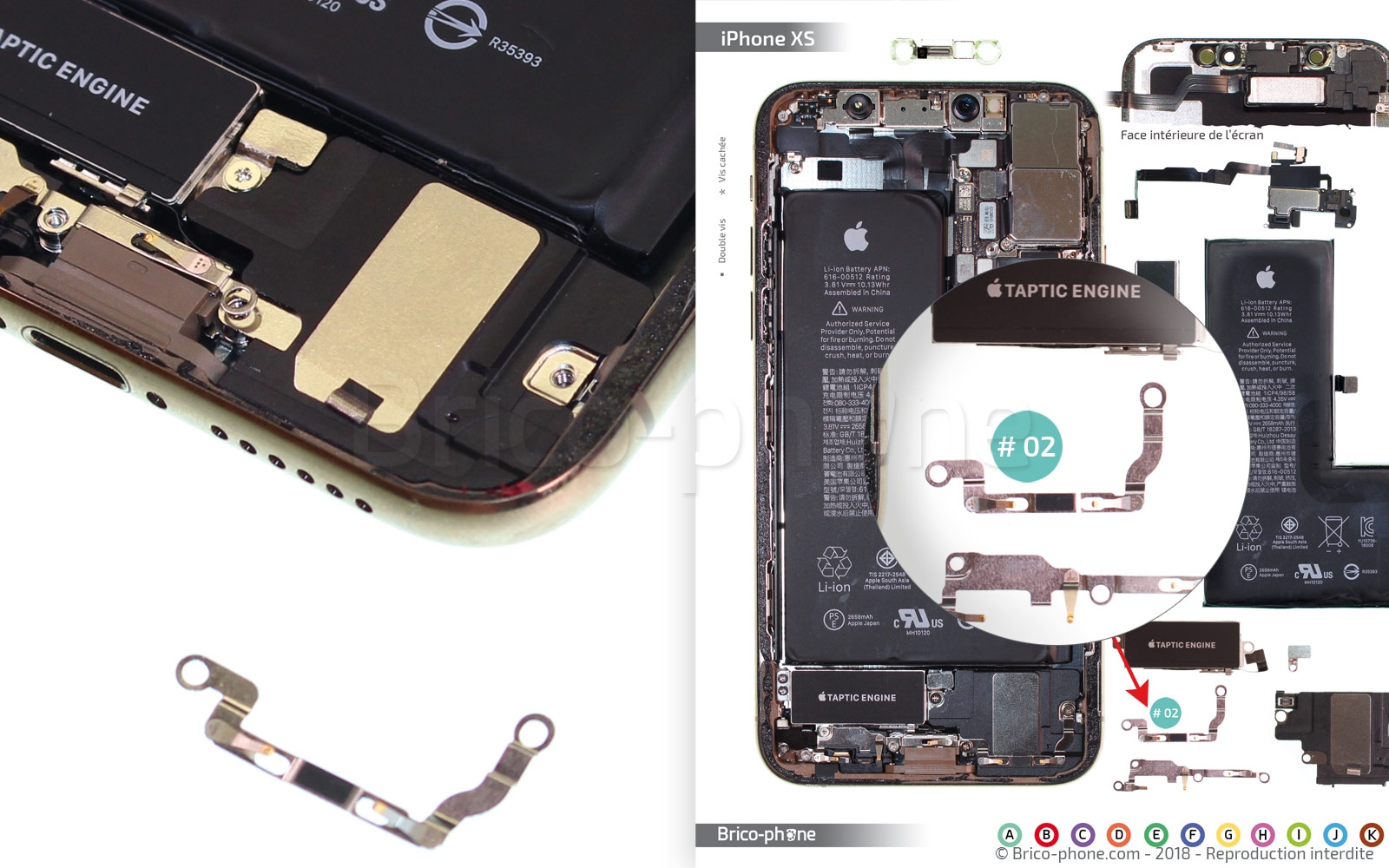

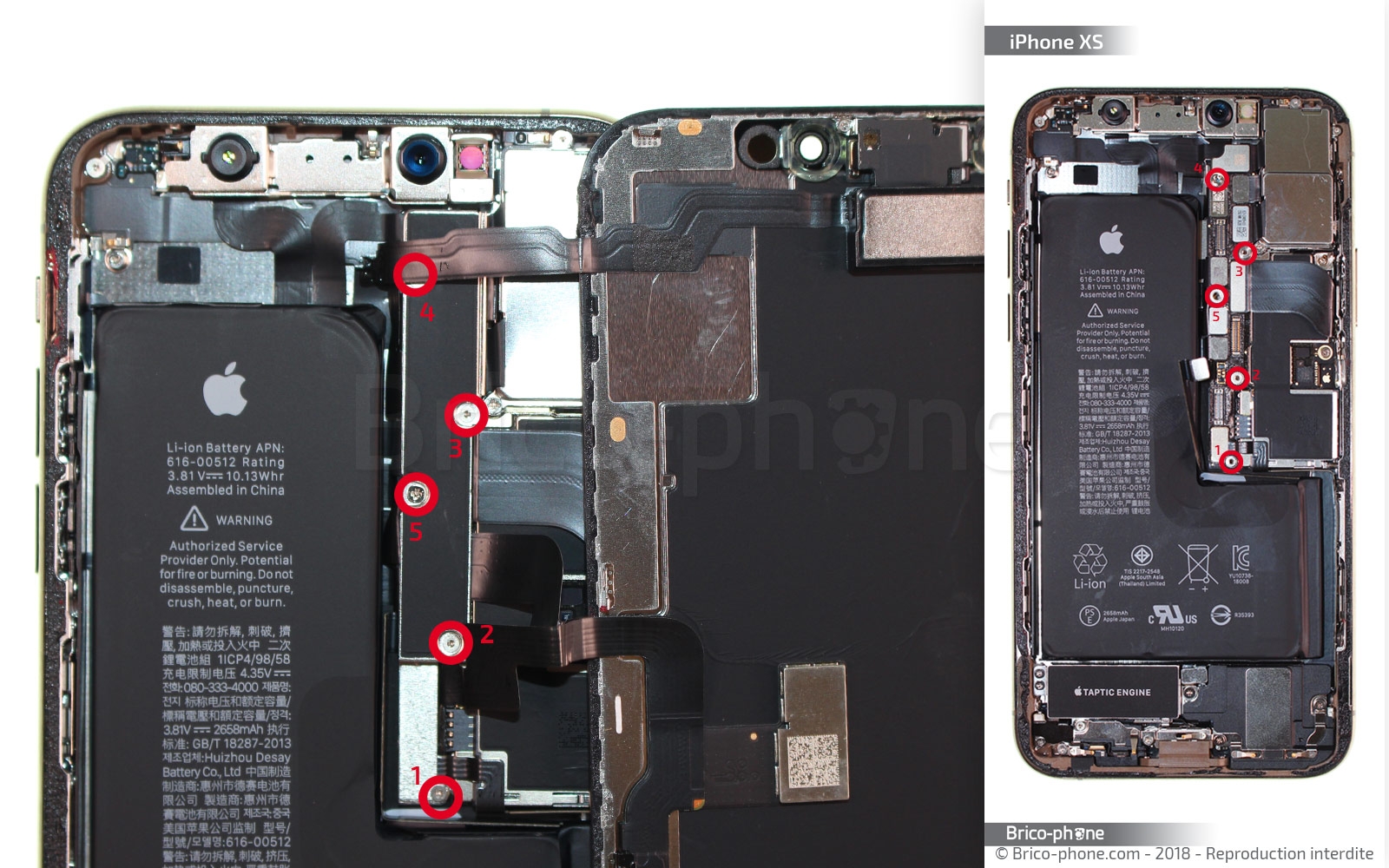

Avec le tournevis cruciforme, retirez les 4 vis entourées en orange nommées D1 à D4. Puis retirez avec la pincette l'élément en métal #02 identifié sur le patron d'aide au montage.

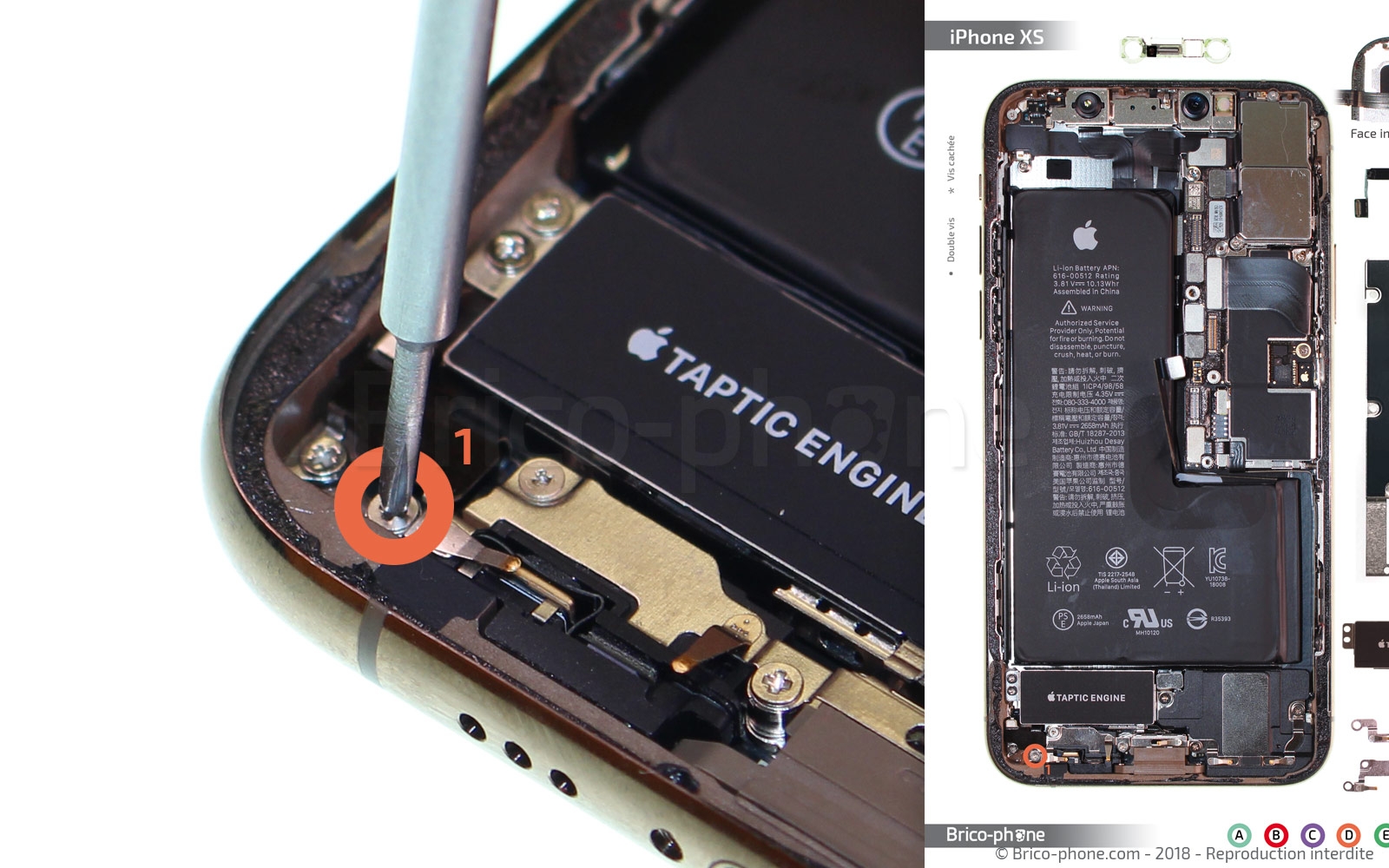

Enfin, munissez-vous du tournevis triwing 0,6 pour retirer la dernière vis qui maintient l'élément.

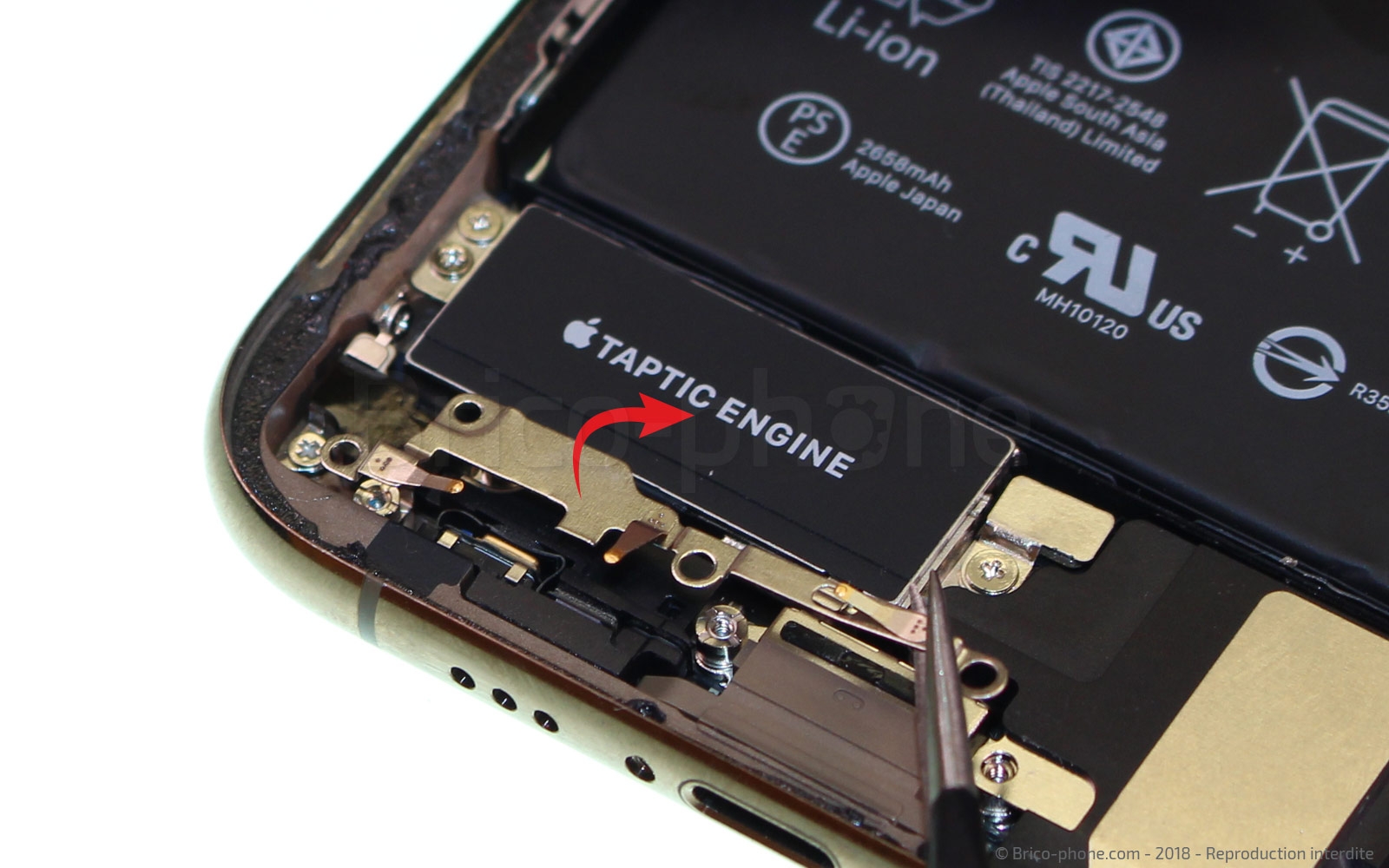

Procédez de la même manière que précédemment pour dégager le petit élément métallique.

Le haut-parleur externe et le connecteur de charge sont reliés ensemble par un connecteur.

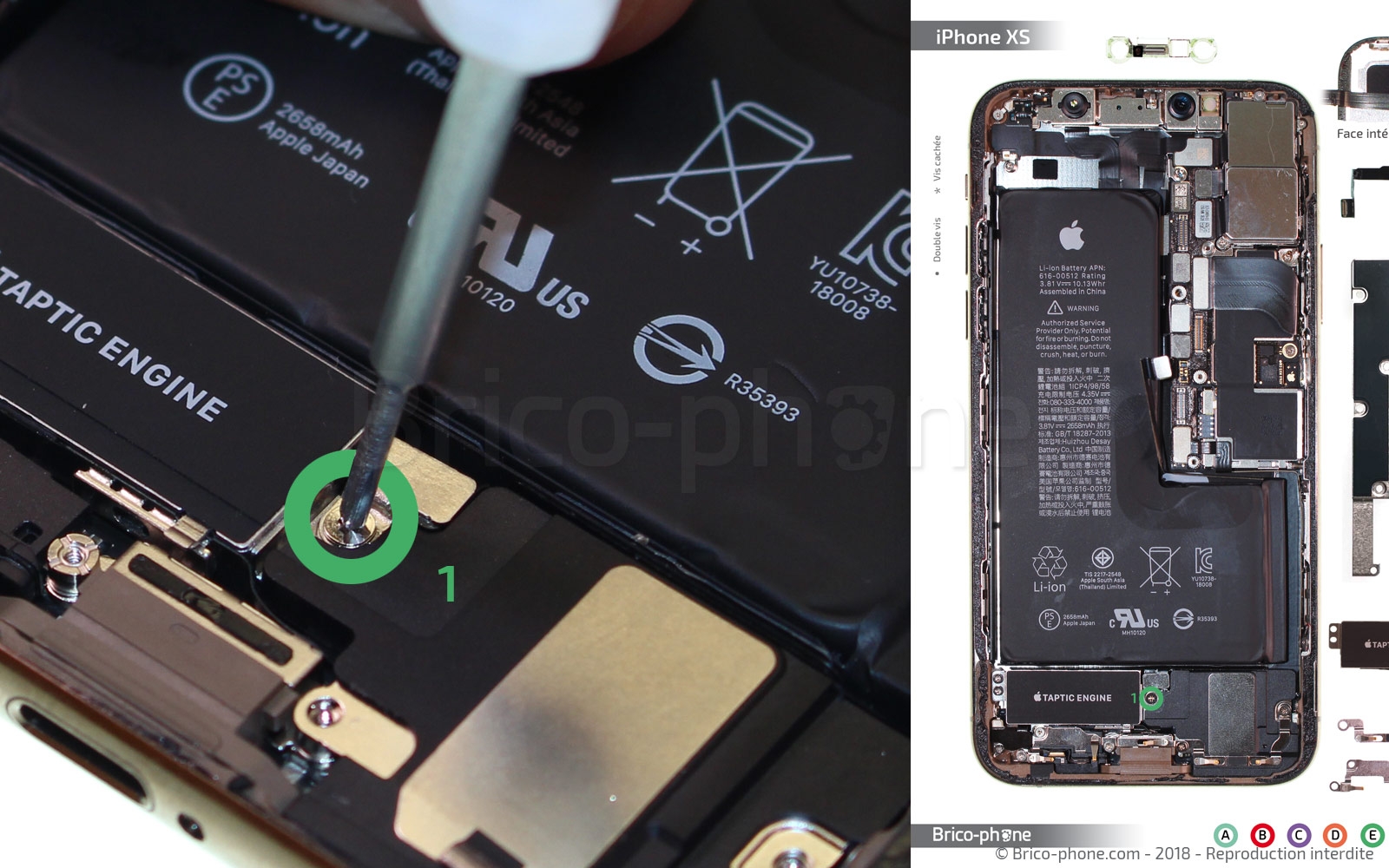

Ce connecteur est caché sous une petite plaquette métal, retirez la vis E1 entourée en vert avec le tournevis cruciforme sur le patron d'aide au montage.

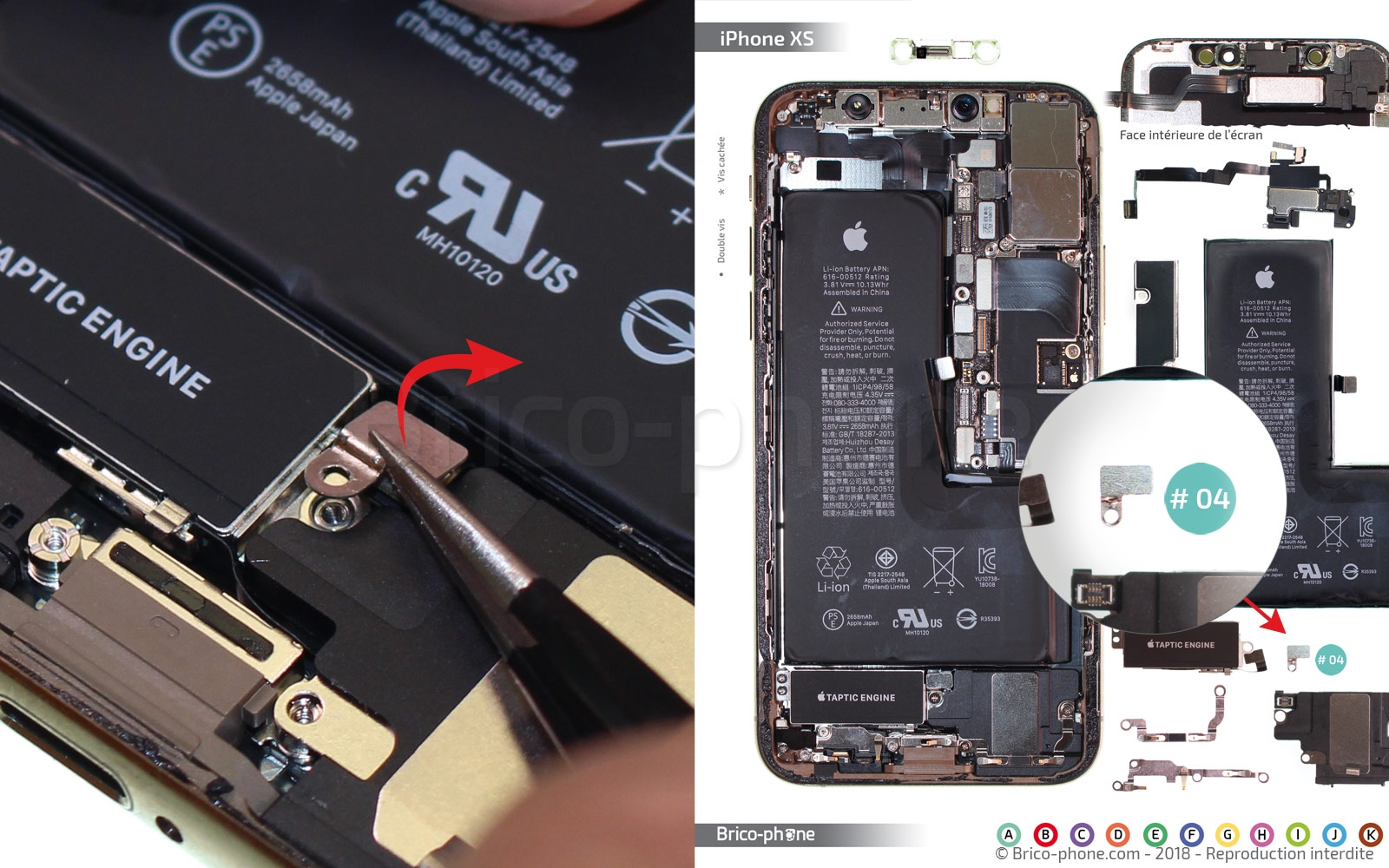

Vous pouvez maintenant enlever le petit cache métallique appelé #04.

Débranchez le connecteur avec le levier en nylon.

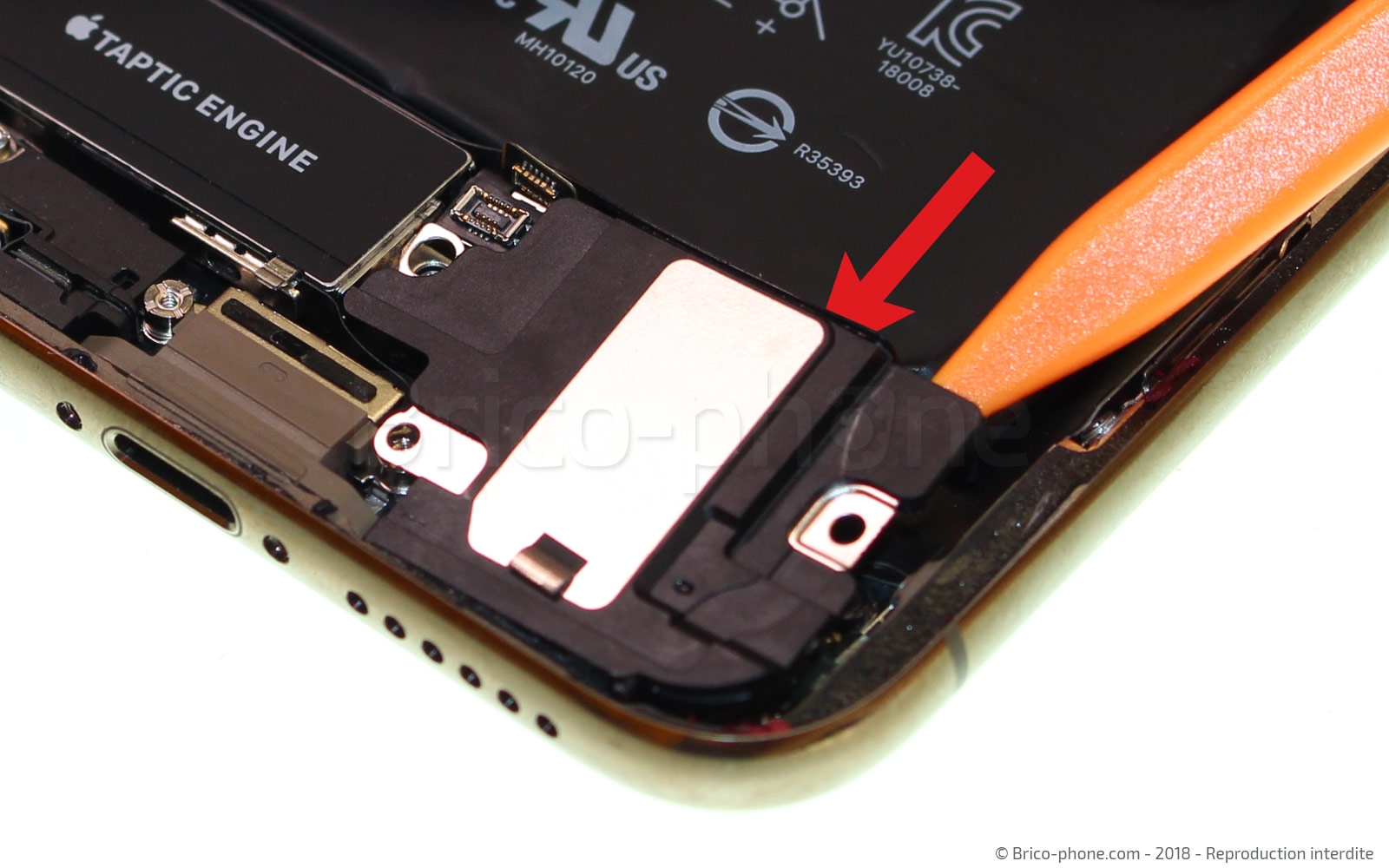

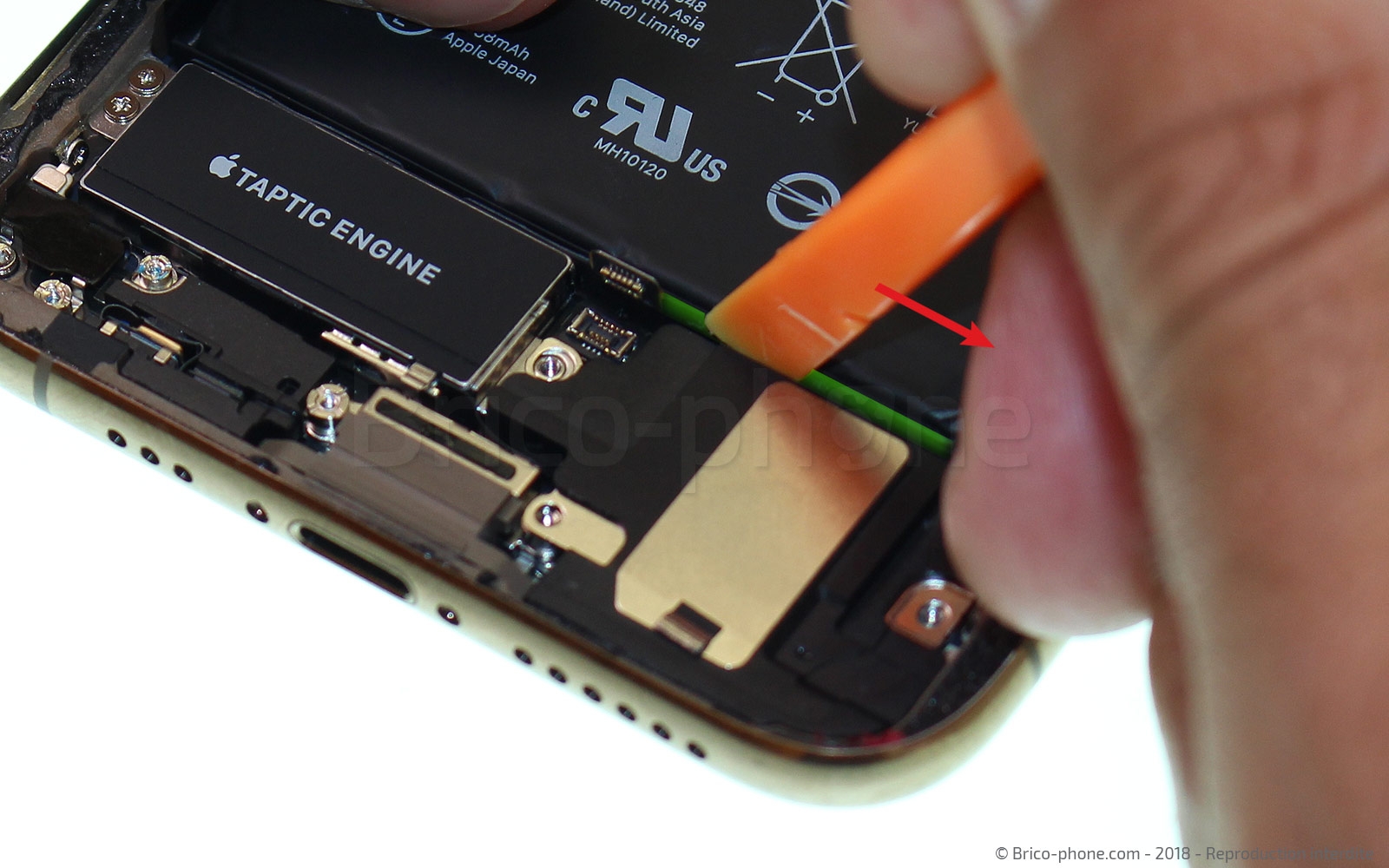

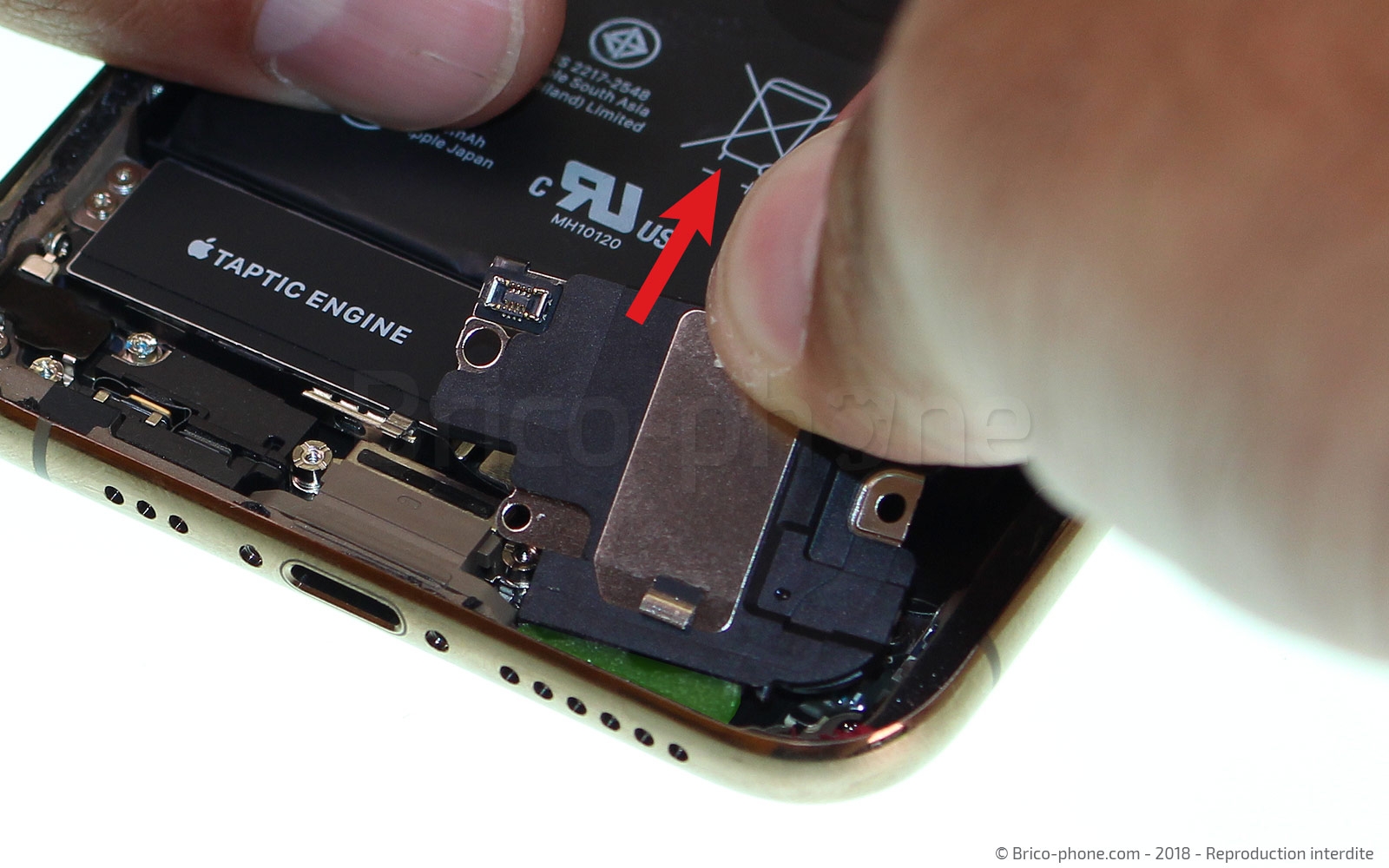

Une languette noire est collée sur le haut du bloc haut-parleur. Elle le protège de la chaleur dégagée par la batterie. Soulevez le haut du bloc en glissant le levier dessous puis, dès que vous y avez accès, décollez cette languette.

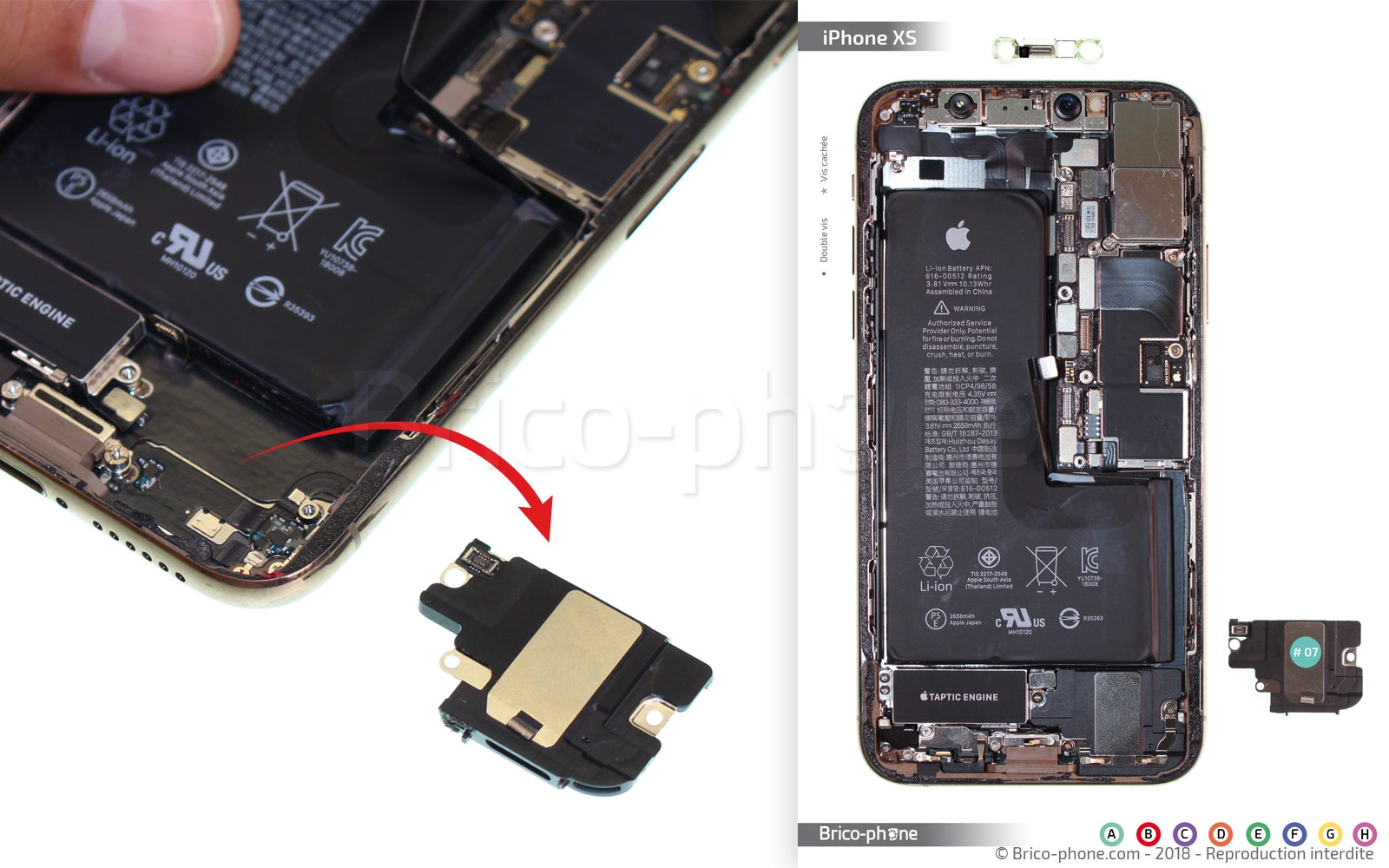

Otez maintenant le haut-parleur externe : saisissez-le à la main car le joint d'étanchéité entre la grille de son et le châssis est très résistant pour assurer l'étanchéité.
Ce joint sera abîmé lors du retrait du bloc HP donc cela signifie que l'iPhone XS ne sera plus étanche.

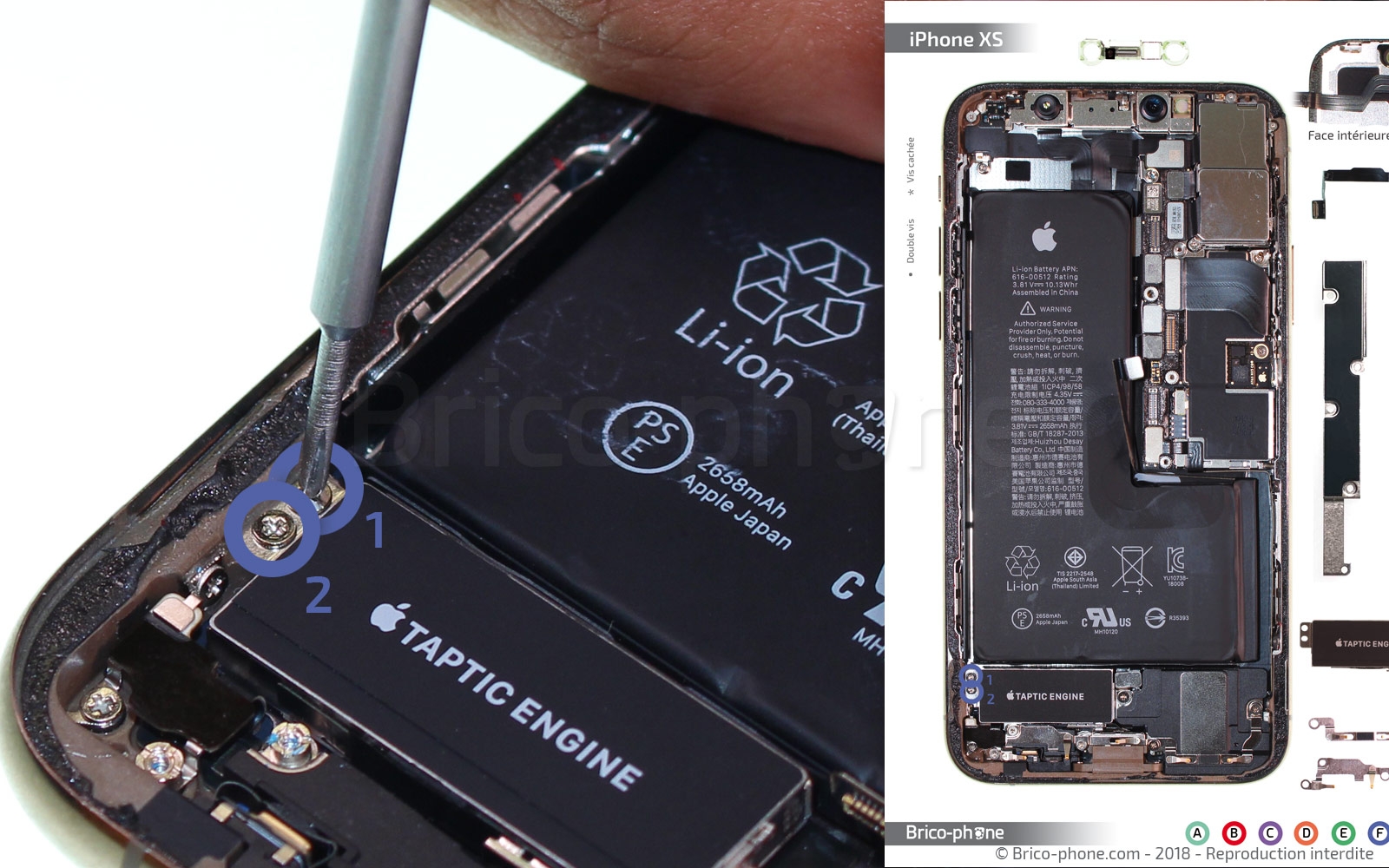

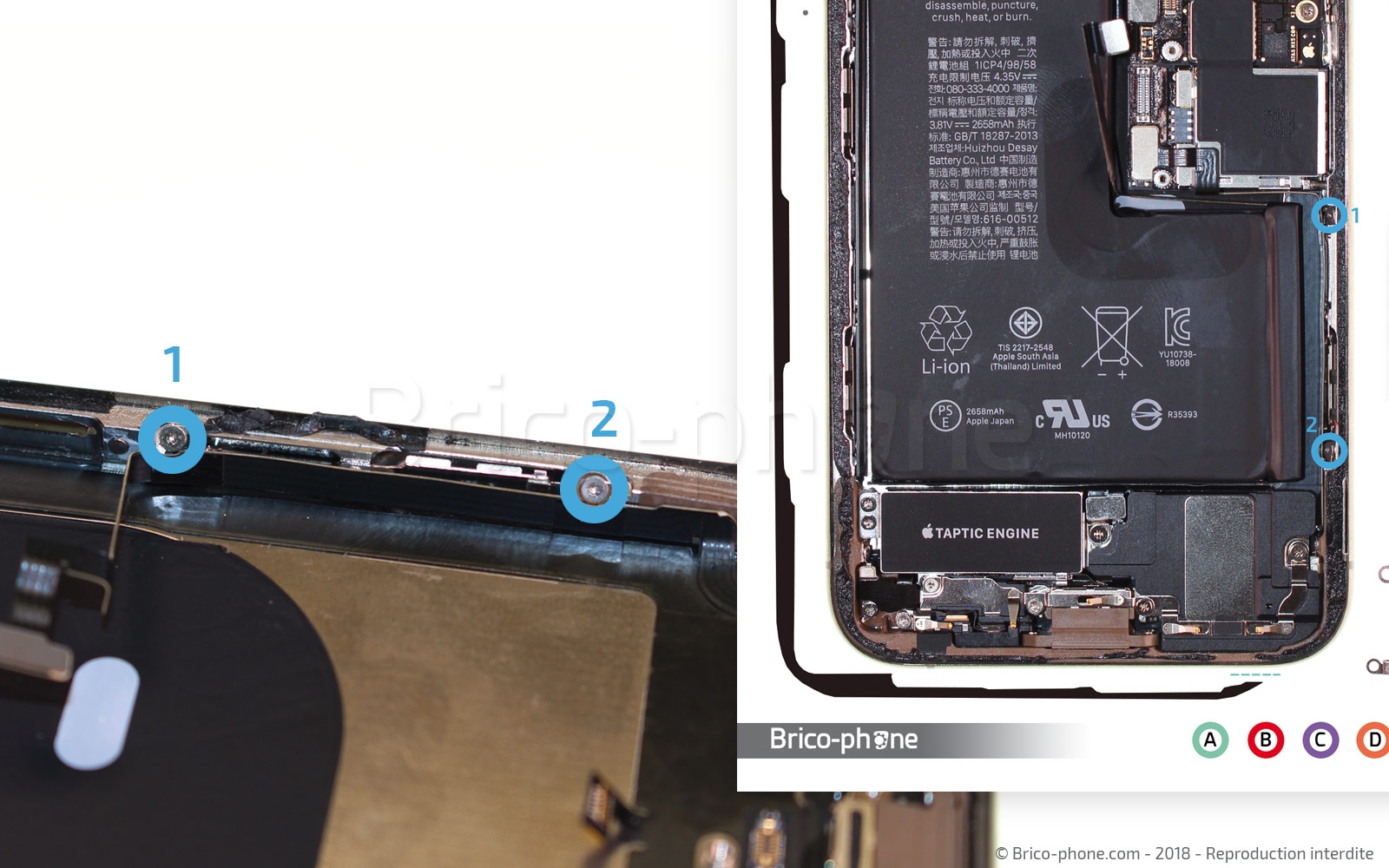

Le Taptic Engine est toujours maintenu par deux vis sur la gauche, entourées en bleu et nommées F1 et F2. Dévissez-les en utilisant le cruciforme 1.5.

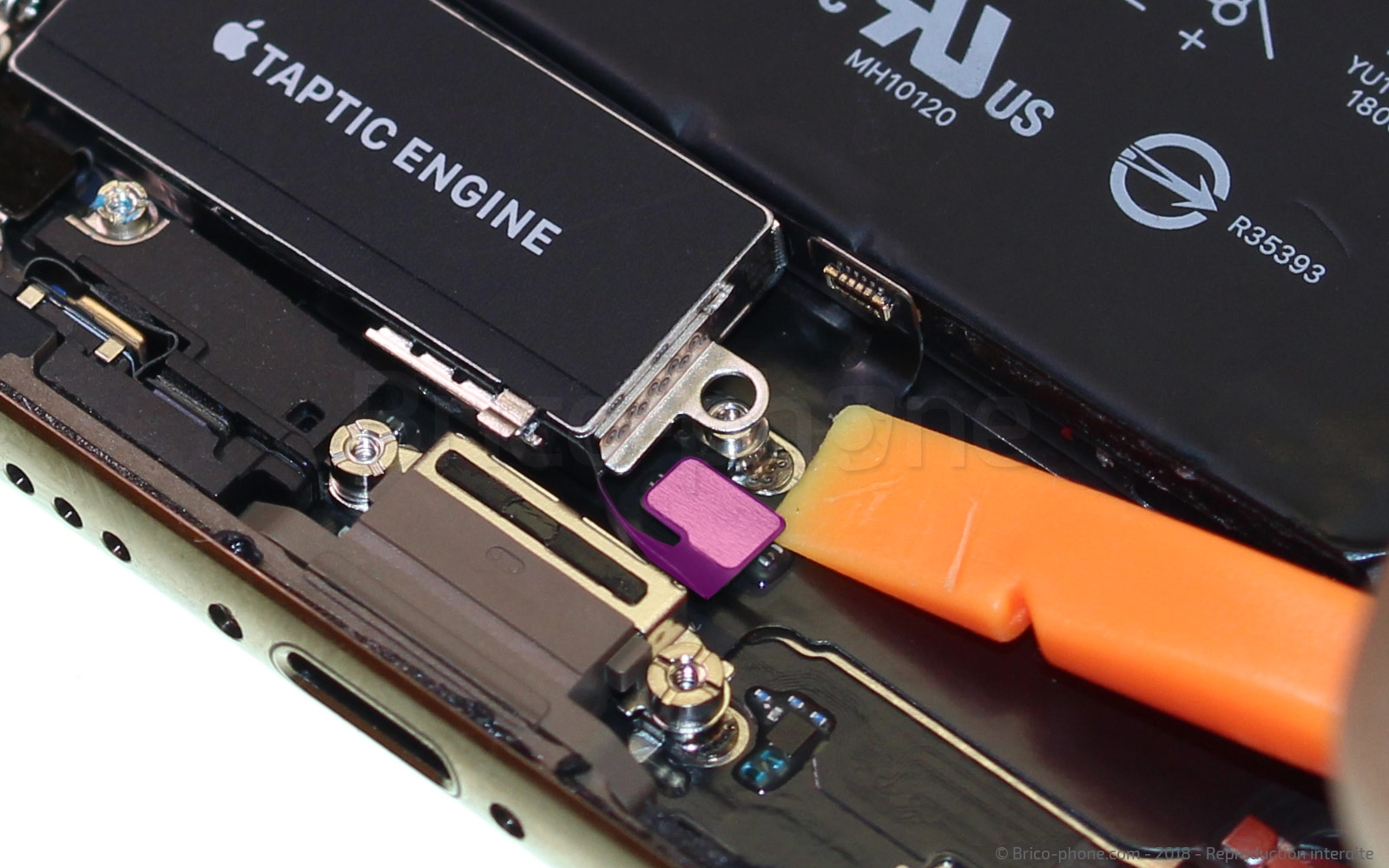

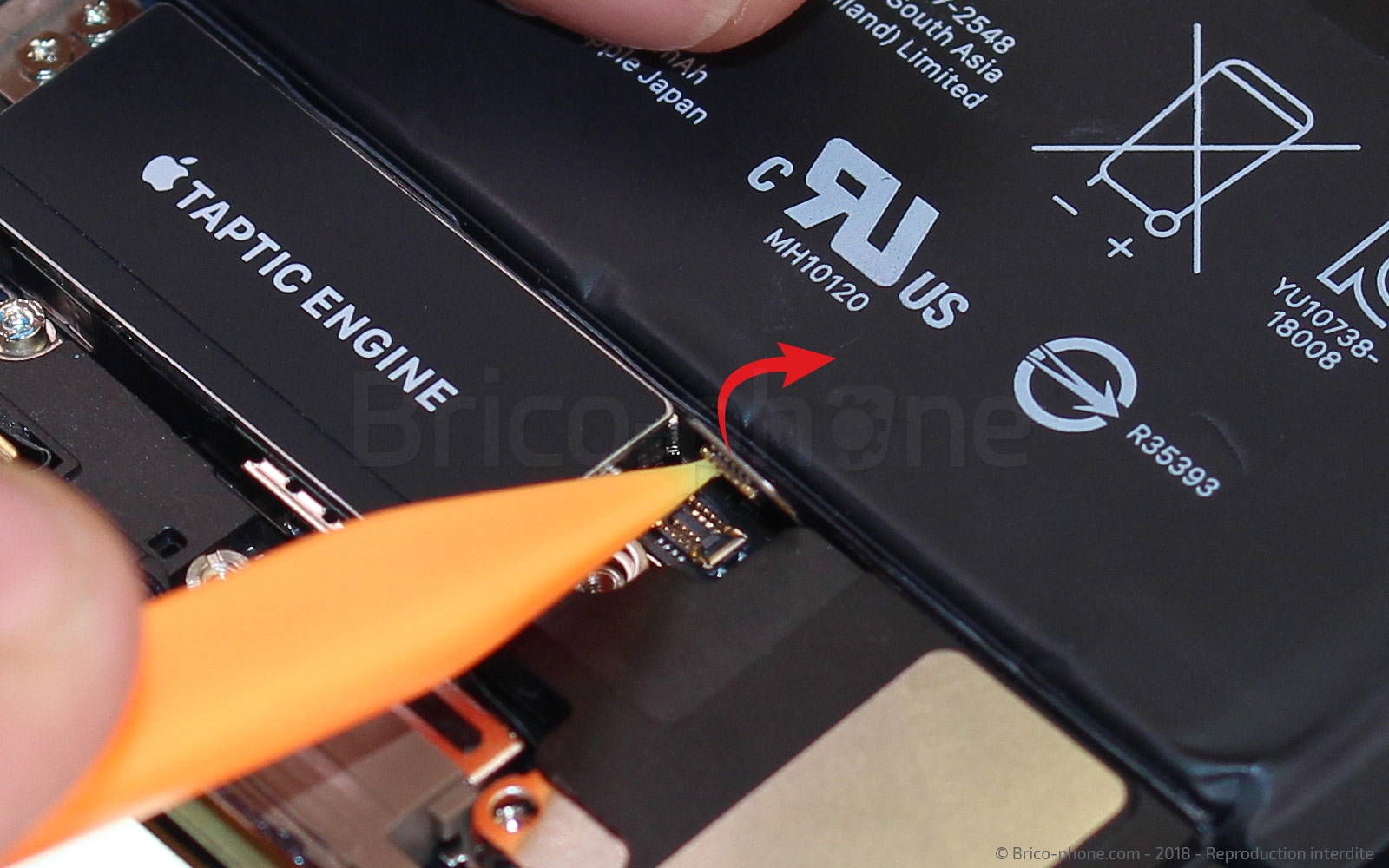

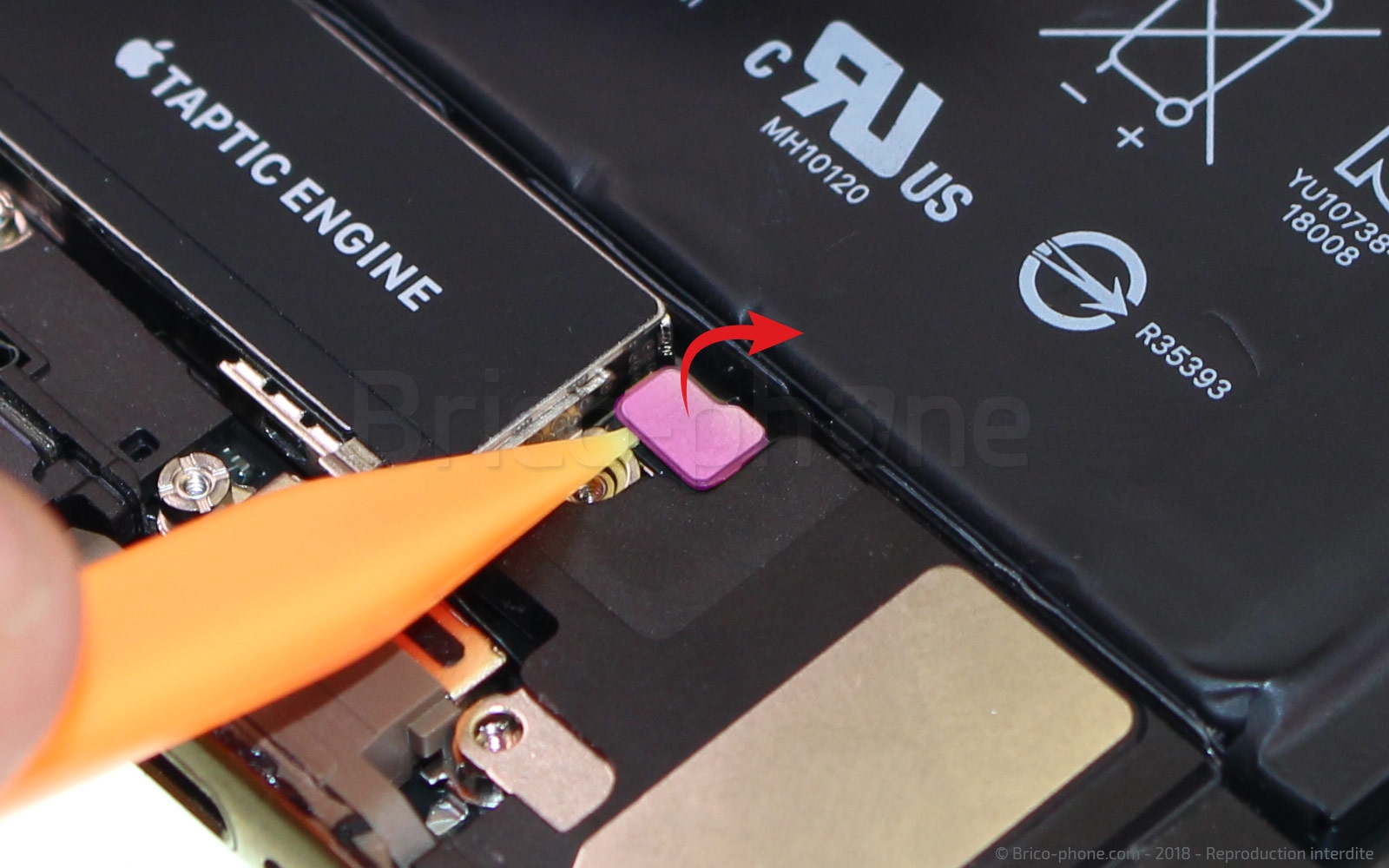

Avec le levier en nylon, déconnectez ensuite le connecteur en surbrillance violette, situé juste au dessus de la prise lightning.

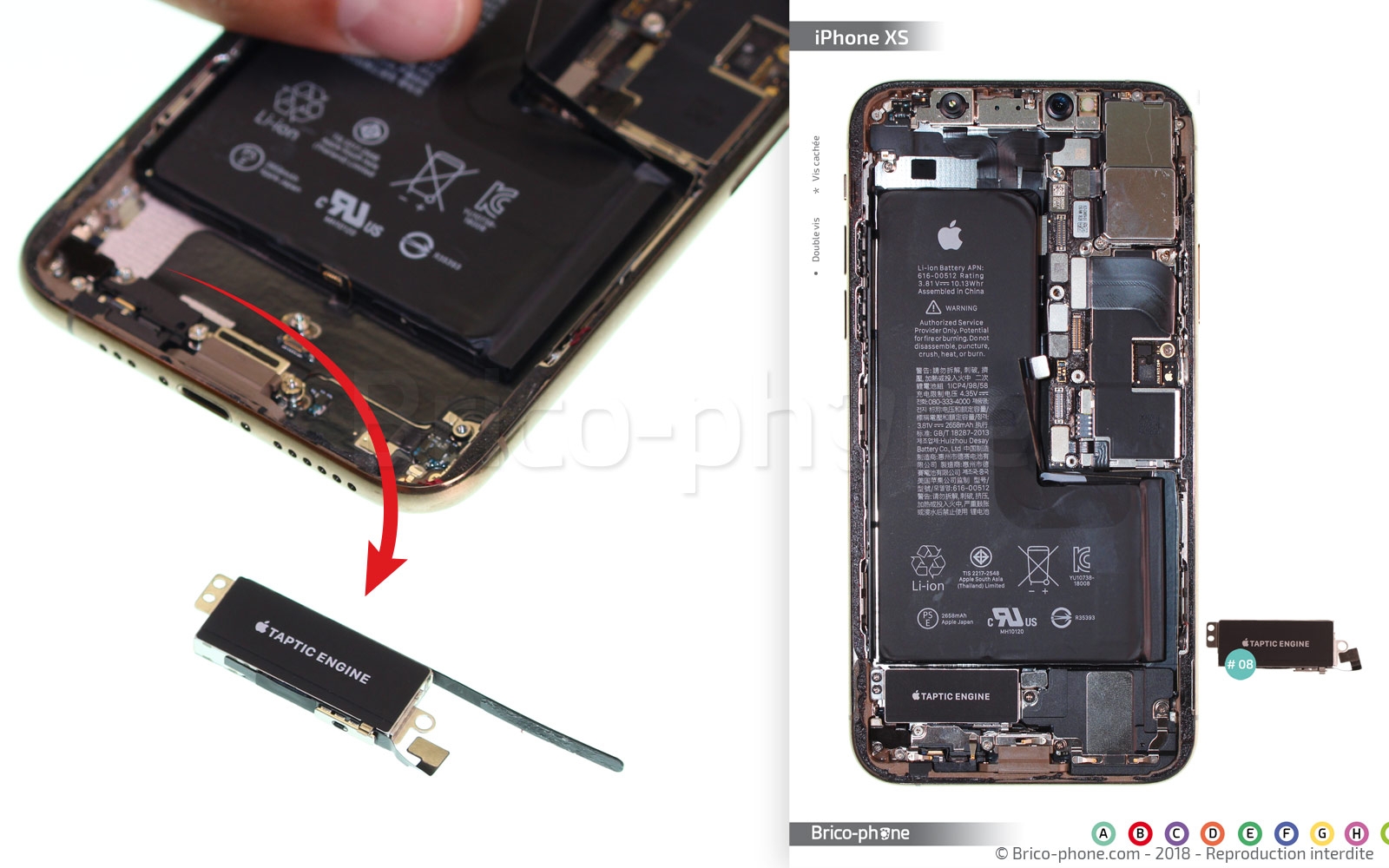

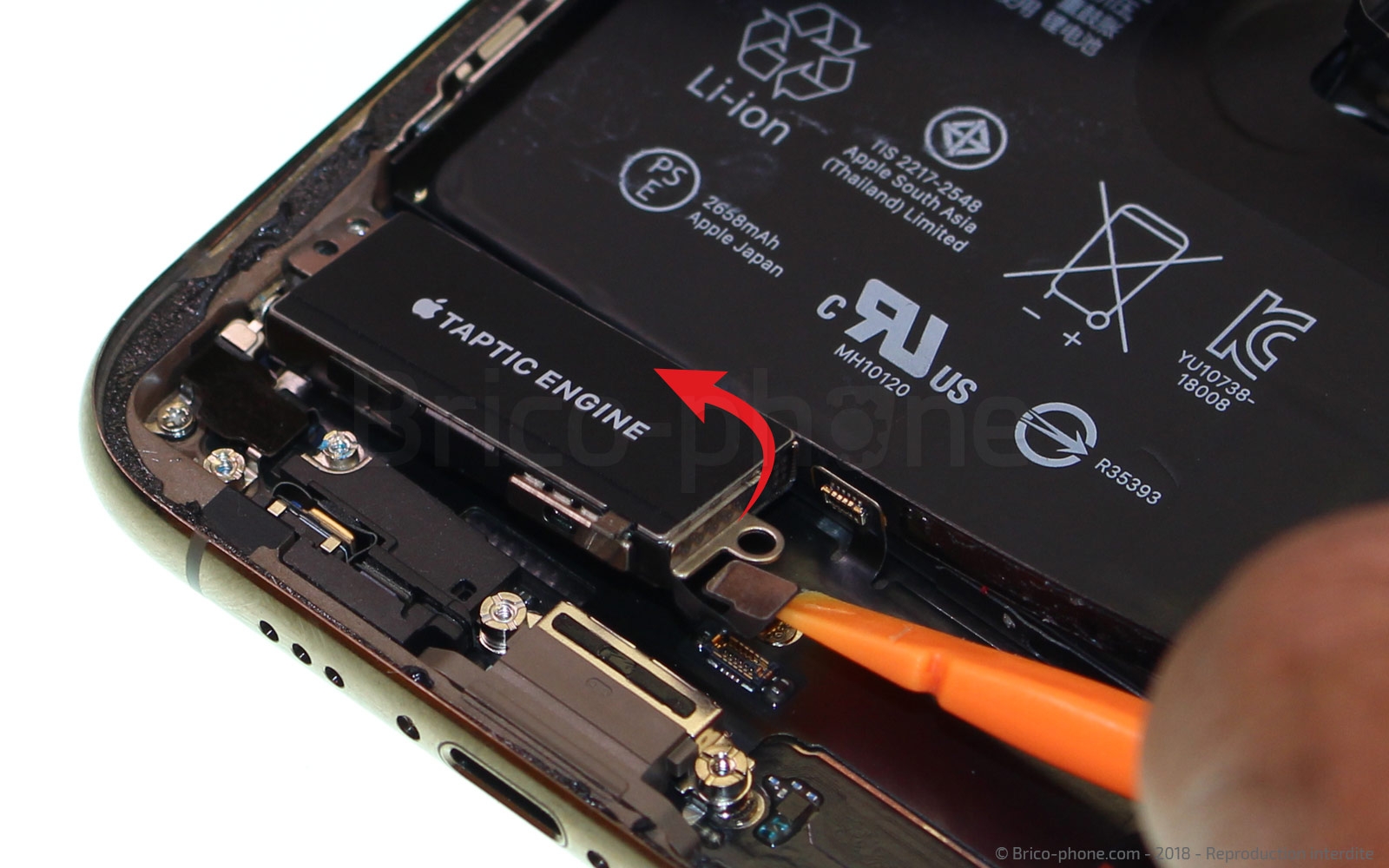

Le vibreur peut désormais être retiré.
La languette noire qui longeait sur le bloc haut-parleur doit venir avec. Laissez-la dessus, vous replacerez l'ensemble lors du remontage.

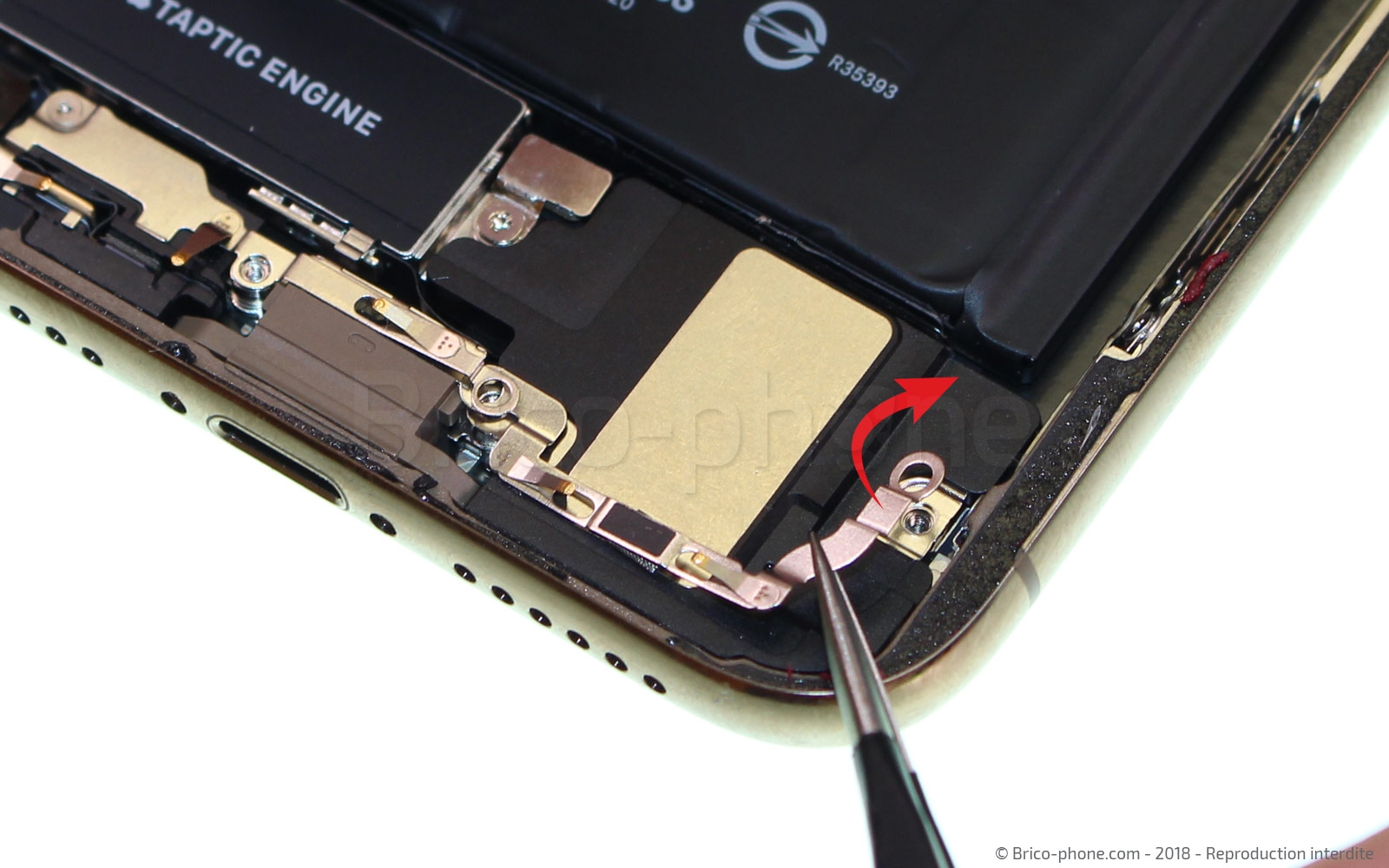

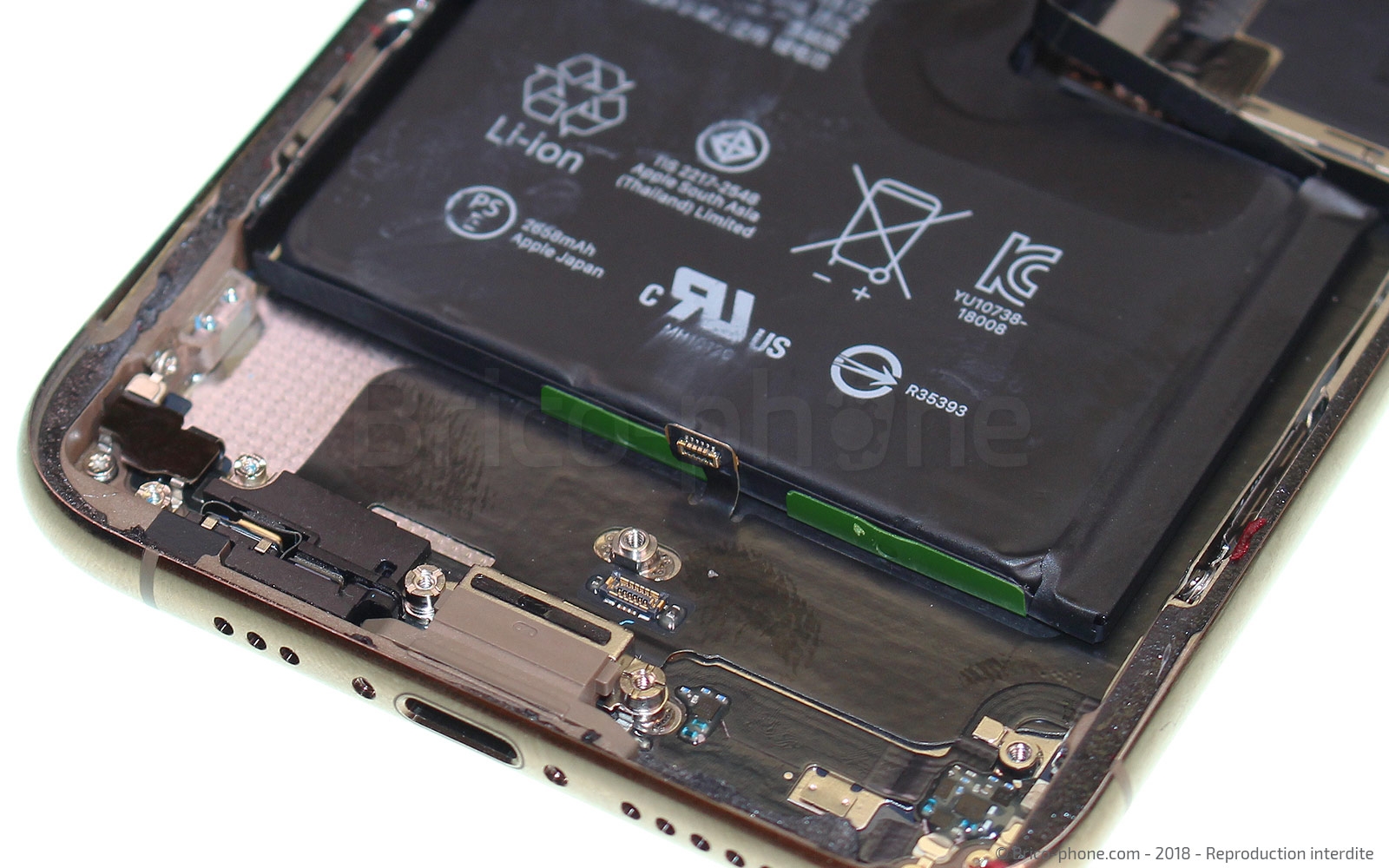

Pour retirer sans dommages la batterie, vous devez tirer sur les languettes adhésives double face. Commencez par les 3 du bas.

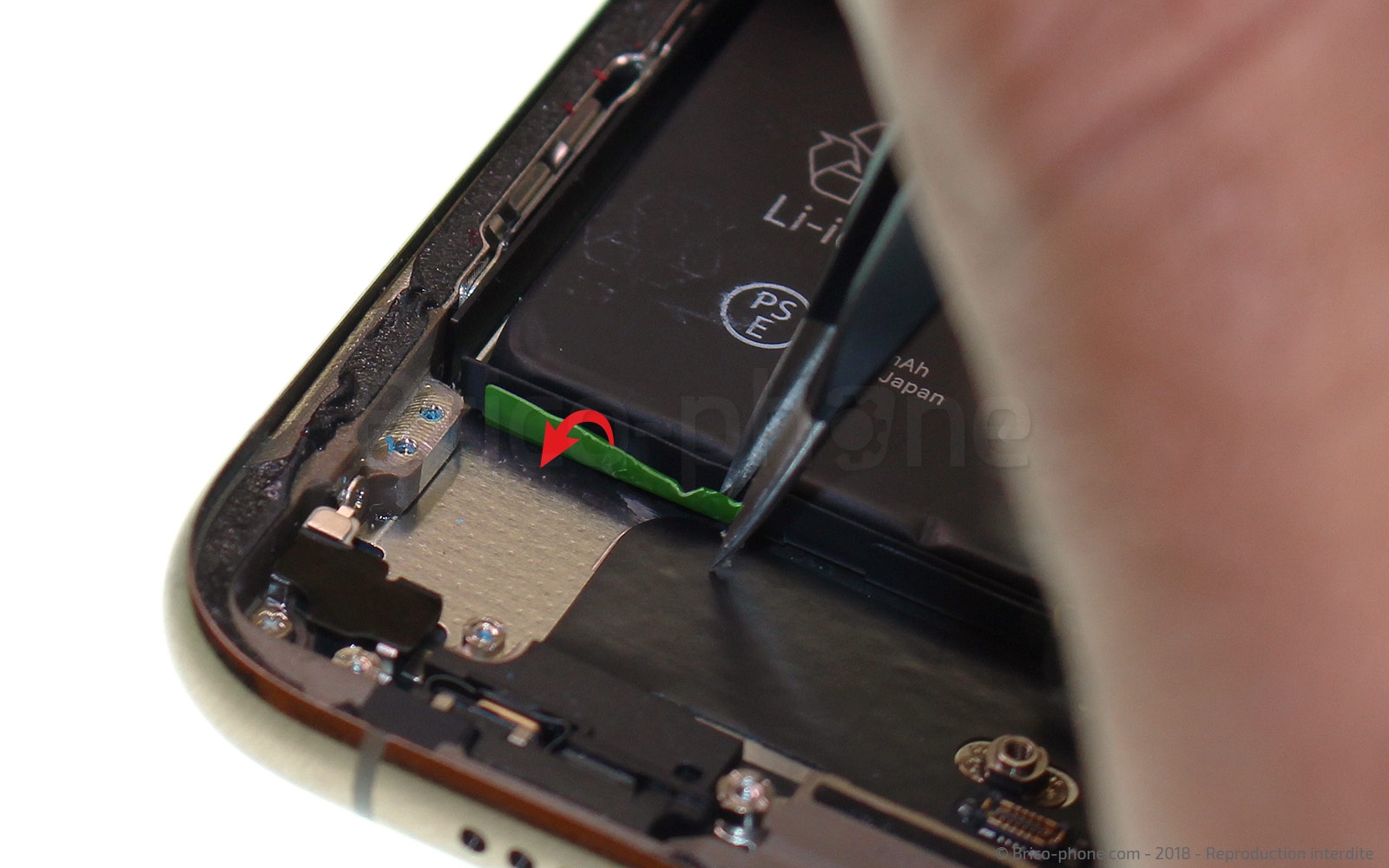

Soulevez la partie noire de la languette en tirant avec la pincette. Attention à ne pas arracher l'adhésif, l'extraction serait plus compliquée.

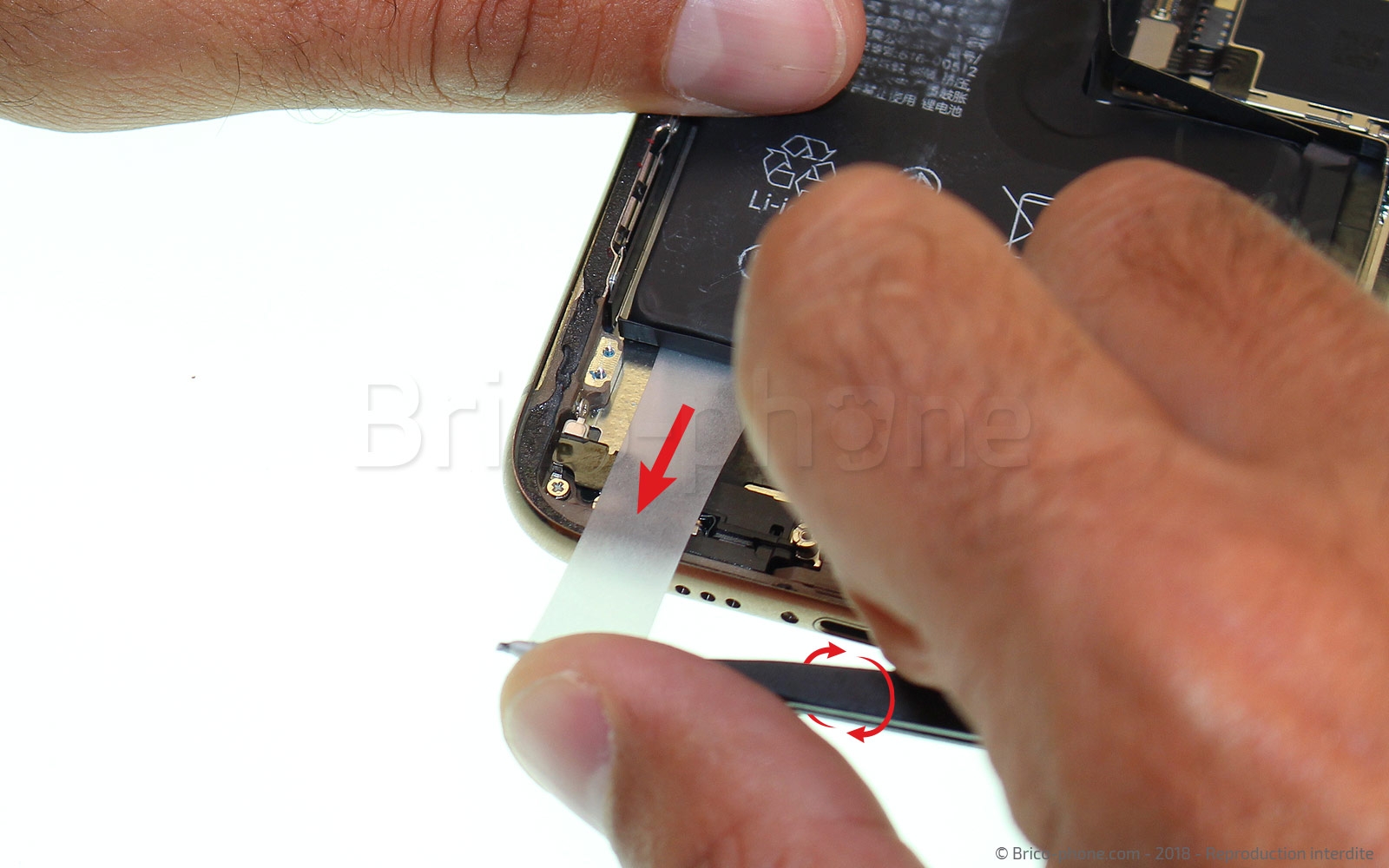

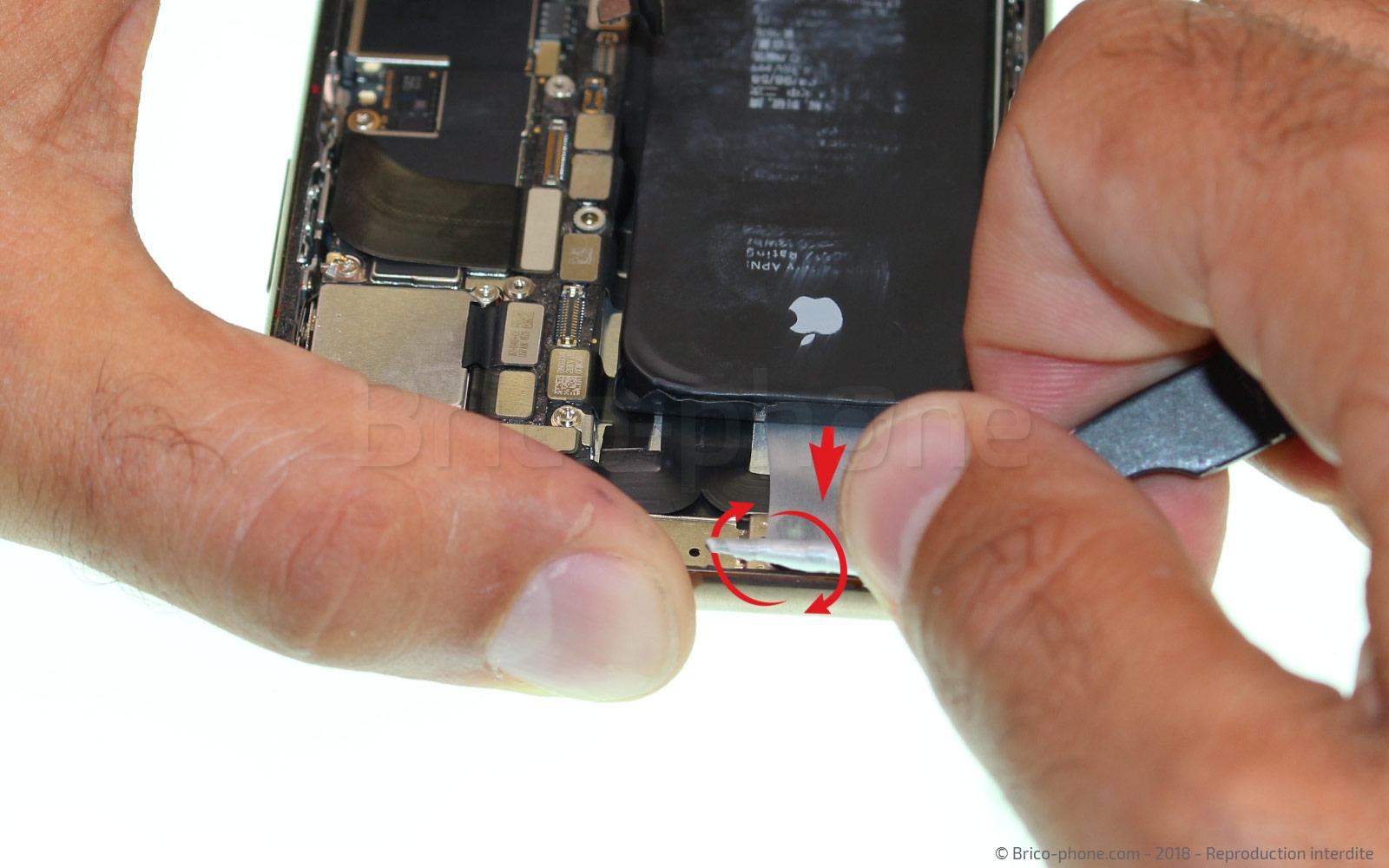

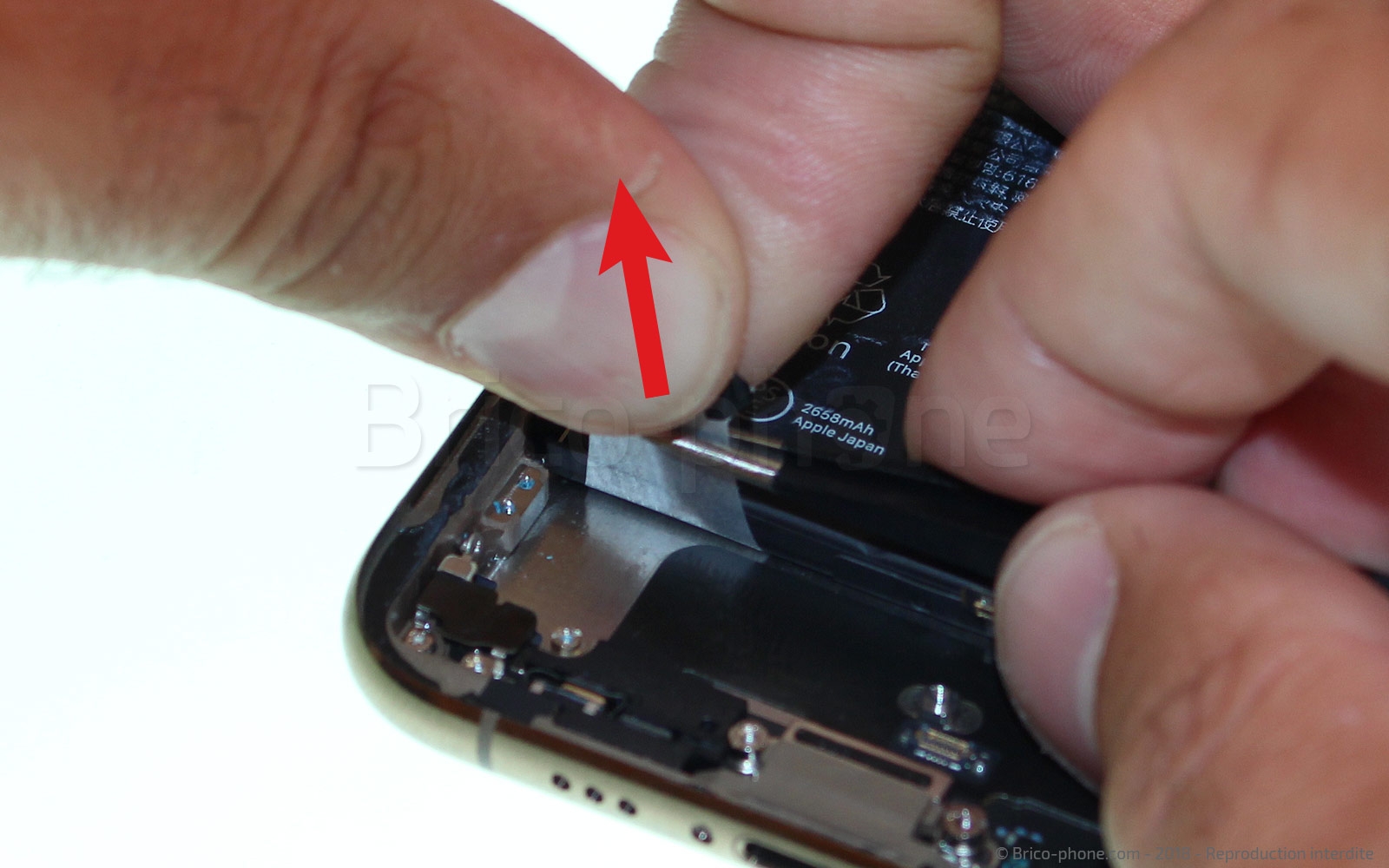

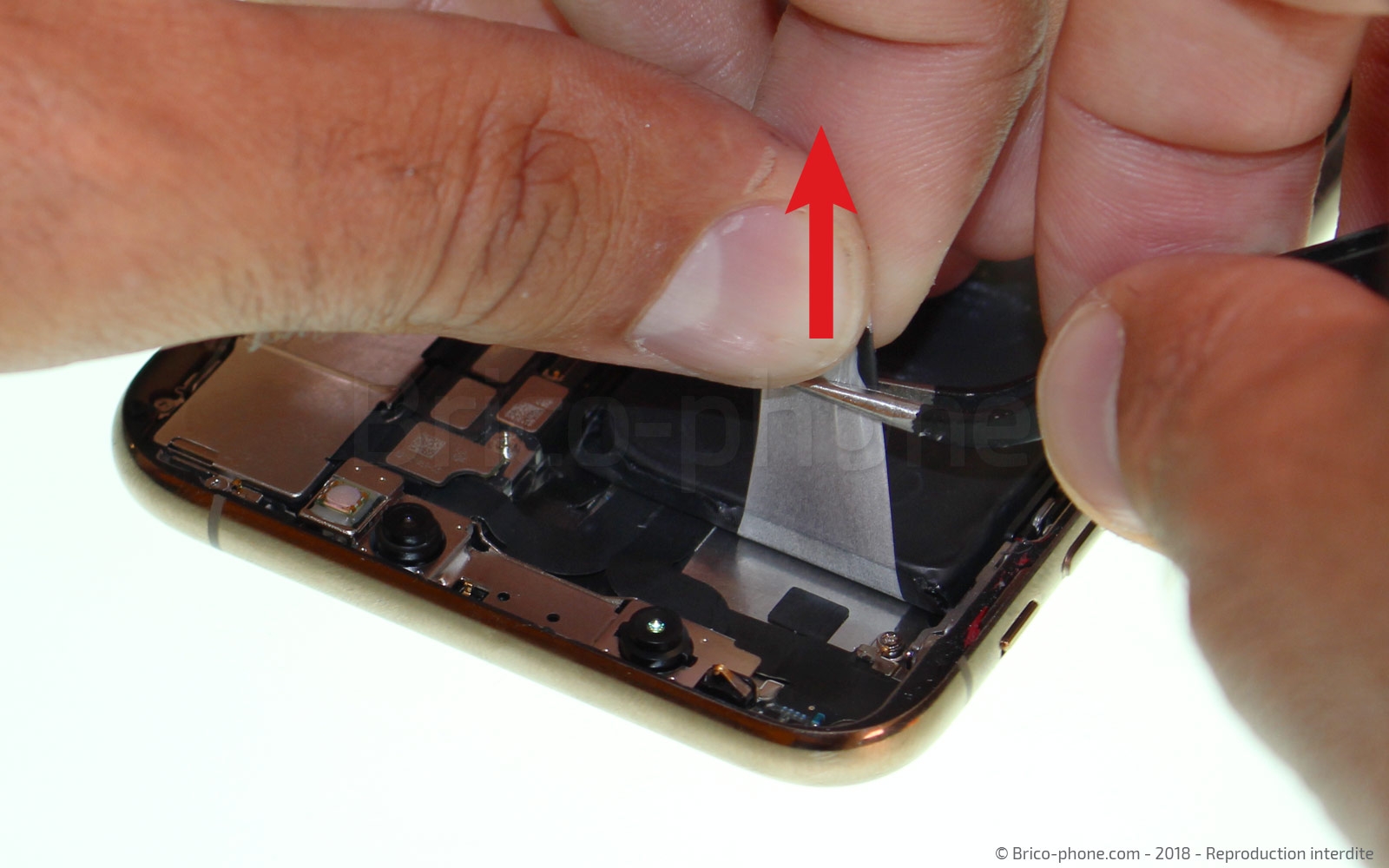

Attrapez ensuite le bout de la languette entre vos doigts et dès que vous avez assez de prise, enroulez progressivement l'adhésif autour de la pincette, tout en tirant au fur et à mesure. Les adhésifs peuvent sembler longs mais ils sont très étirables. Continuez jusqu'à ce qu'il n'y en ait plus.

Procédez de la même manière pour les deux restants.

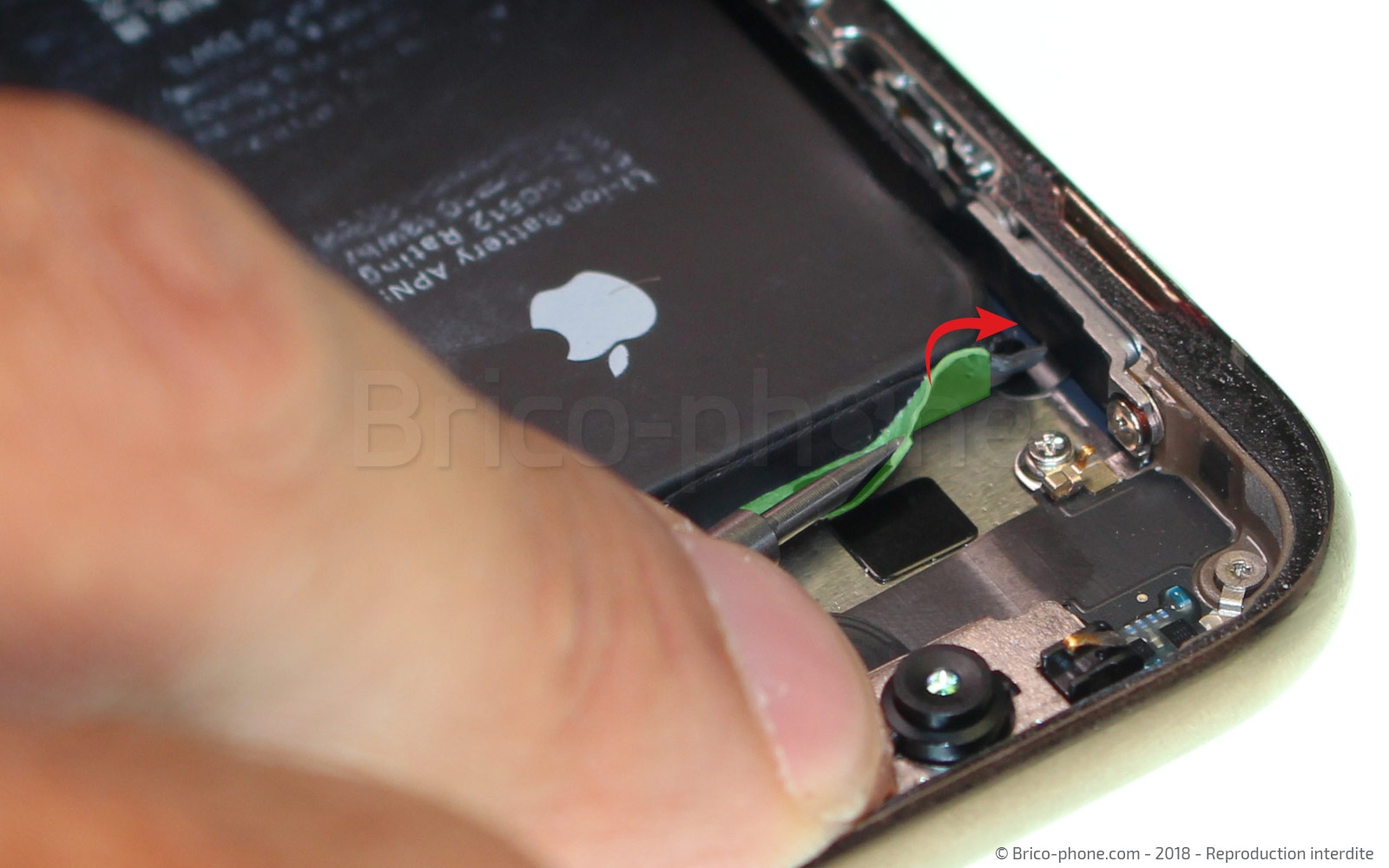

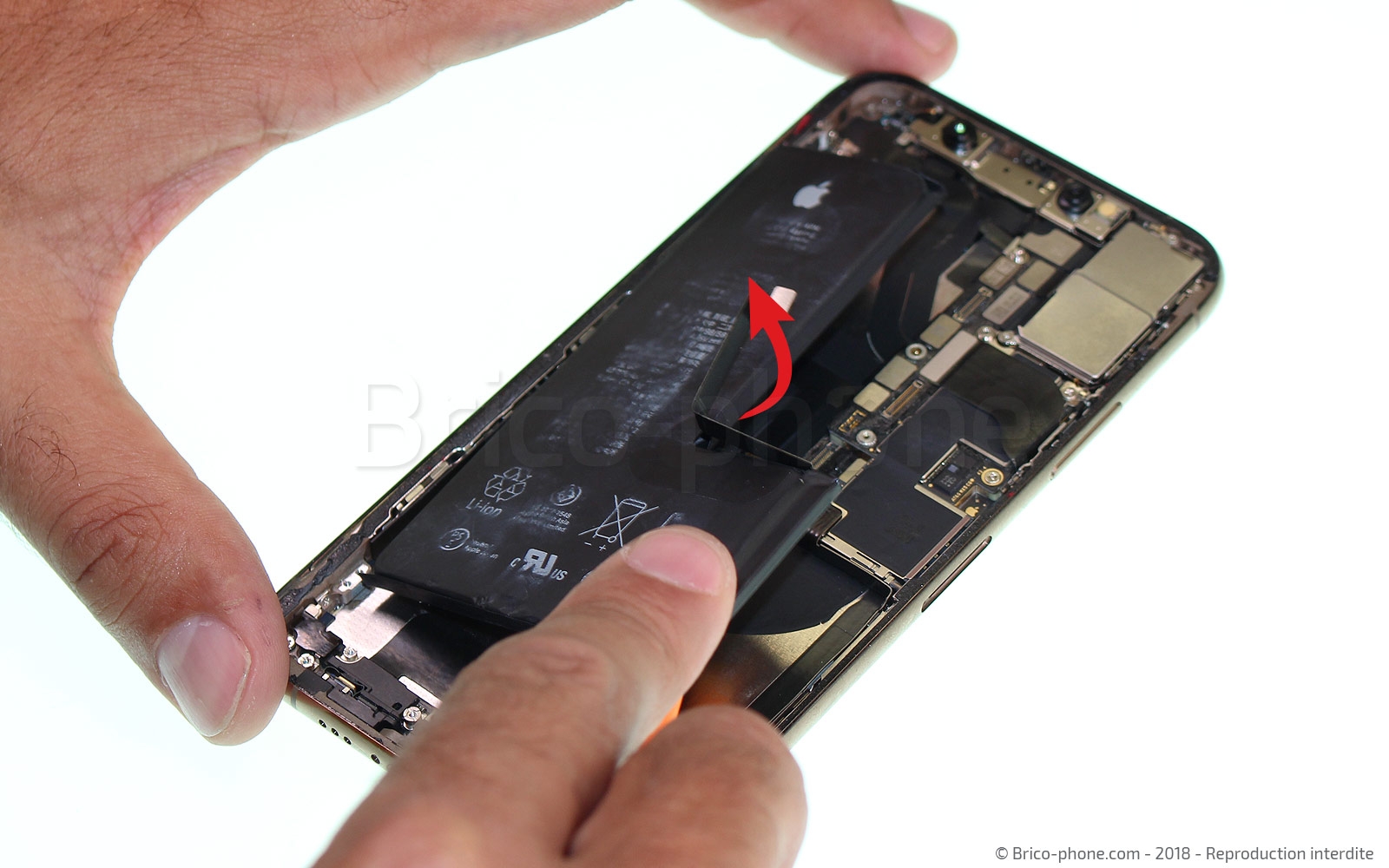

Procédez exactement de la même manière que l'étape précédente pour enlever la dernière languette située en haut de la batterie.
Pensez à maintenir la batterie quand vous sentez que vous arrivez à la fin de la languette pour éviter que la batterie ne s'échappe du téléphone !

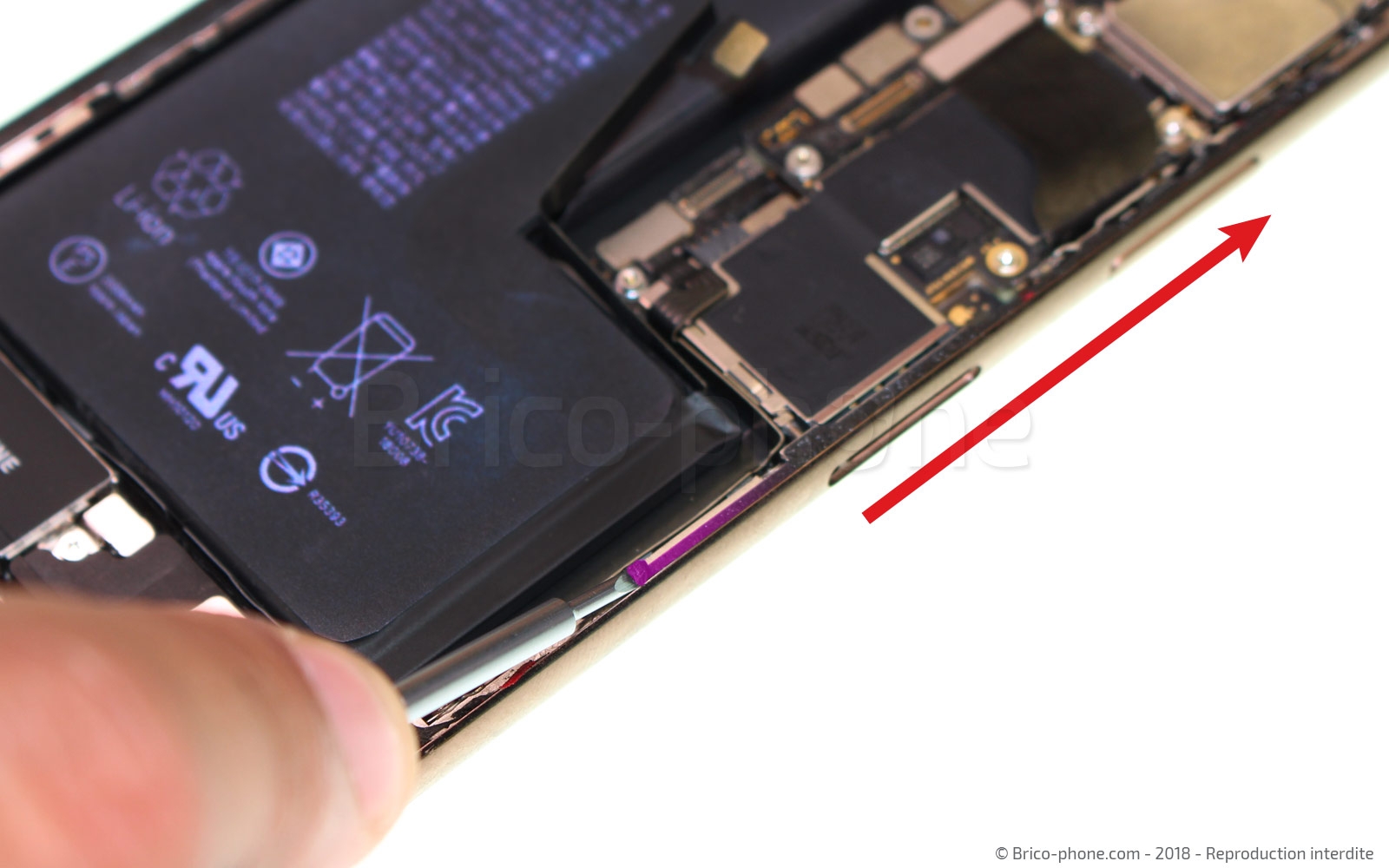

Si jamais, un ou plusieurs stickers se sont cassés pendant leur retrait et que la batterie est encore collée, nous vous conseillons de la soulever en utilisant la carte PVC fournie dans le kit d'outils et faites levier. La batterie risque de se tordre, attention à ne pas la percer, et remplacez-la si elle a trop été endommagée.

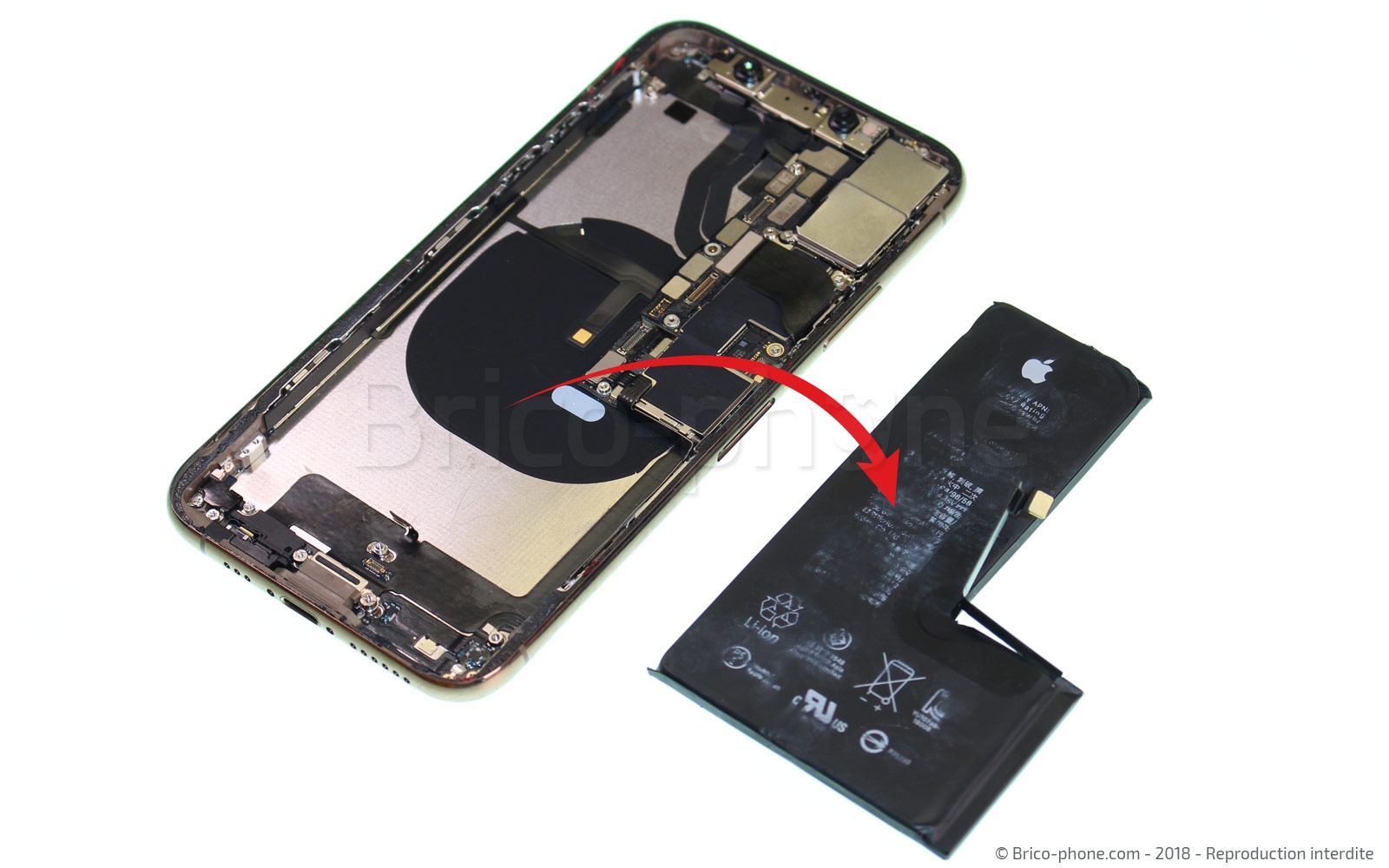

La batterie peut maintenant être retirée du châssis et placez de côté pour le remontage.

Lors de cette étape, vous allez commencer à libérer la carte mère.

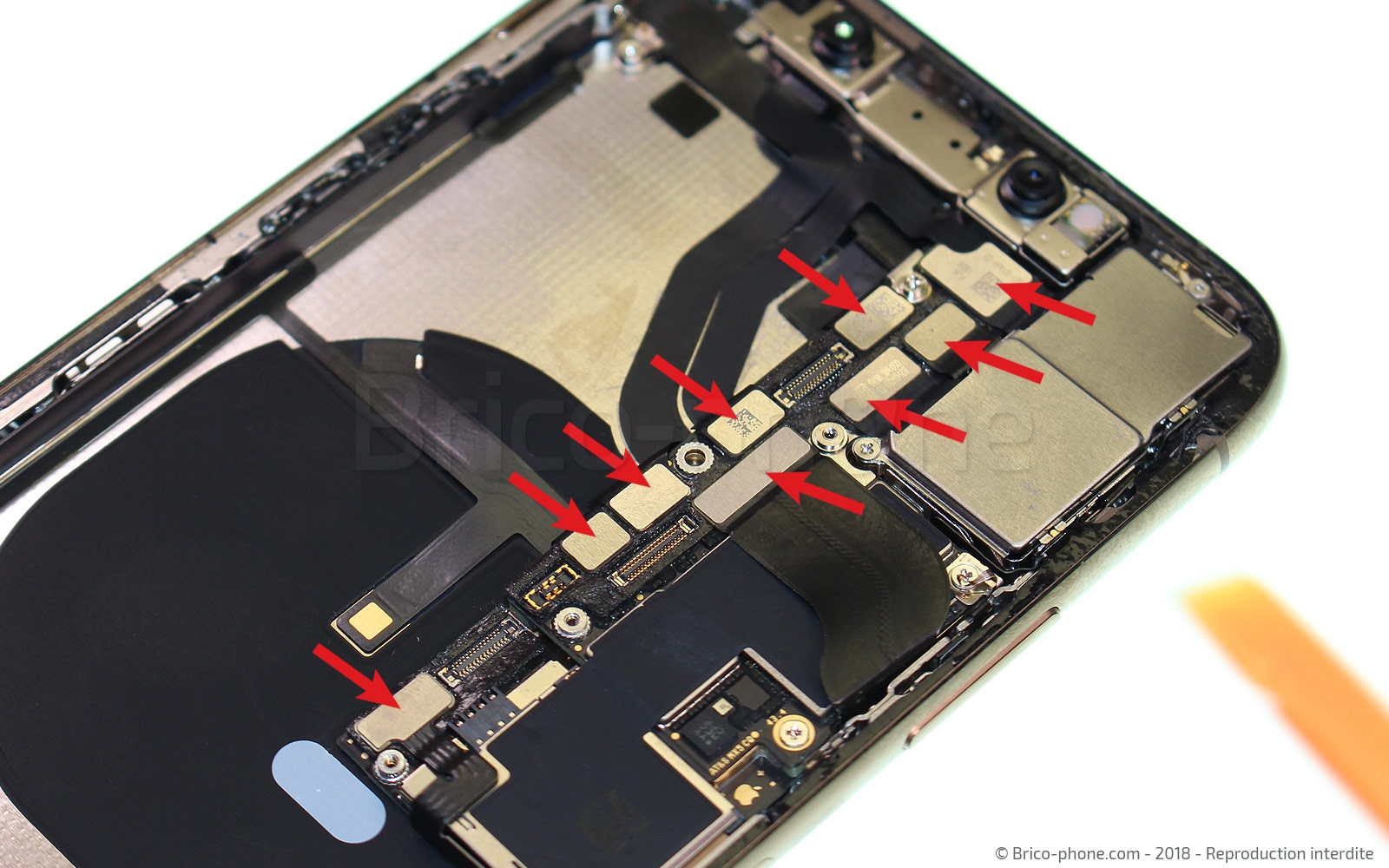

Neuf connecteurs sont connectés.

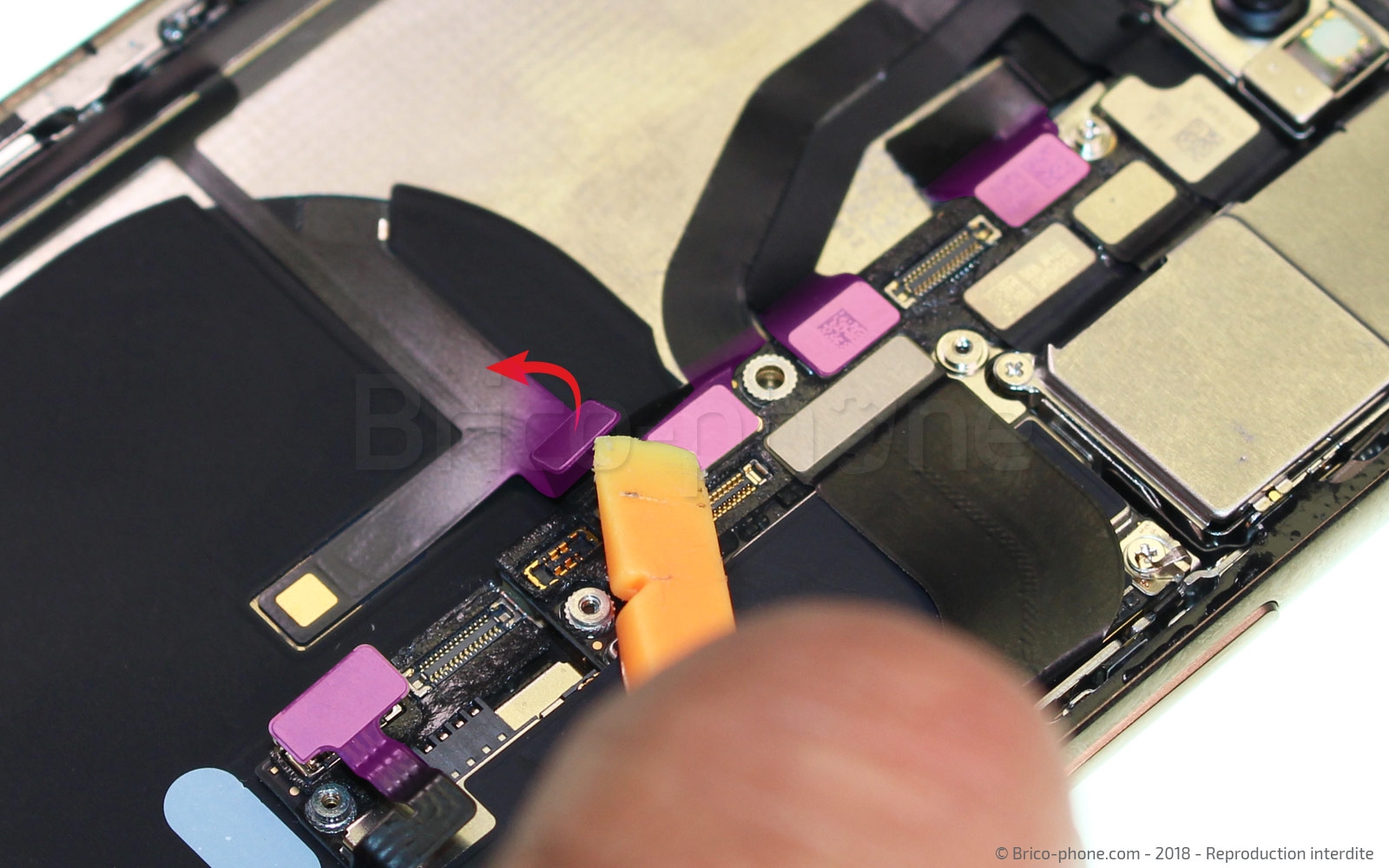

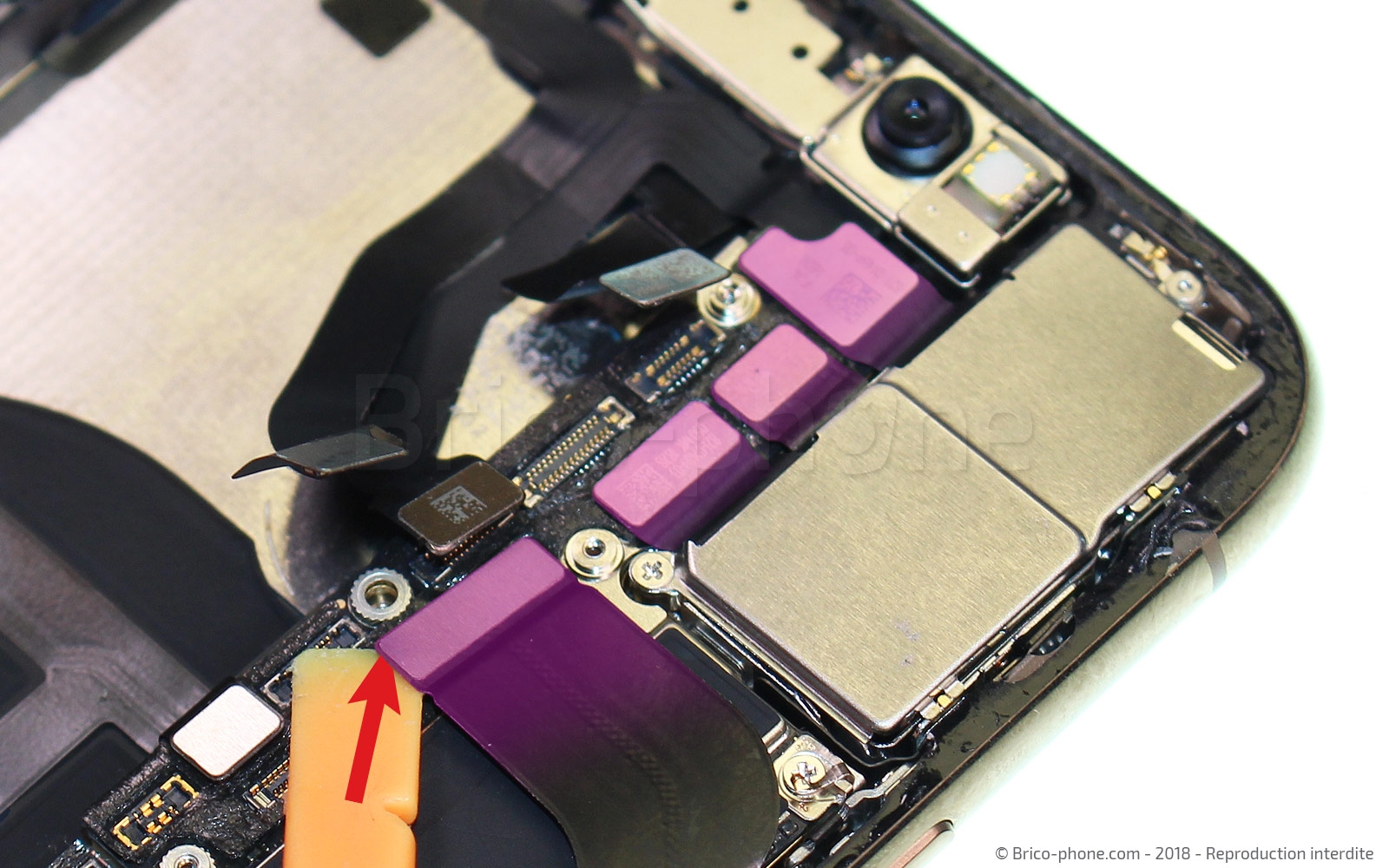

Soulevez-les tous de la même manière grâce au levier en nylon. Et n'hésitez pas à soulever aussi le début de la nappe pour ne pas qu'elle gêne l'extraction de la carte mère.

La carte mère est maintenue par trois vis.

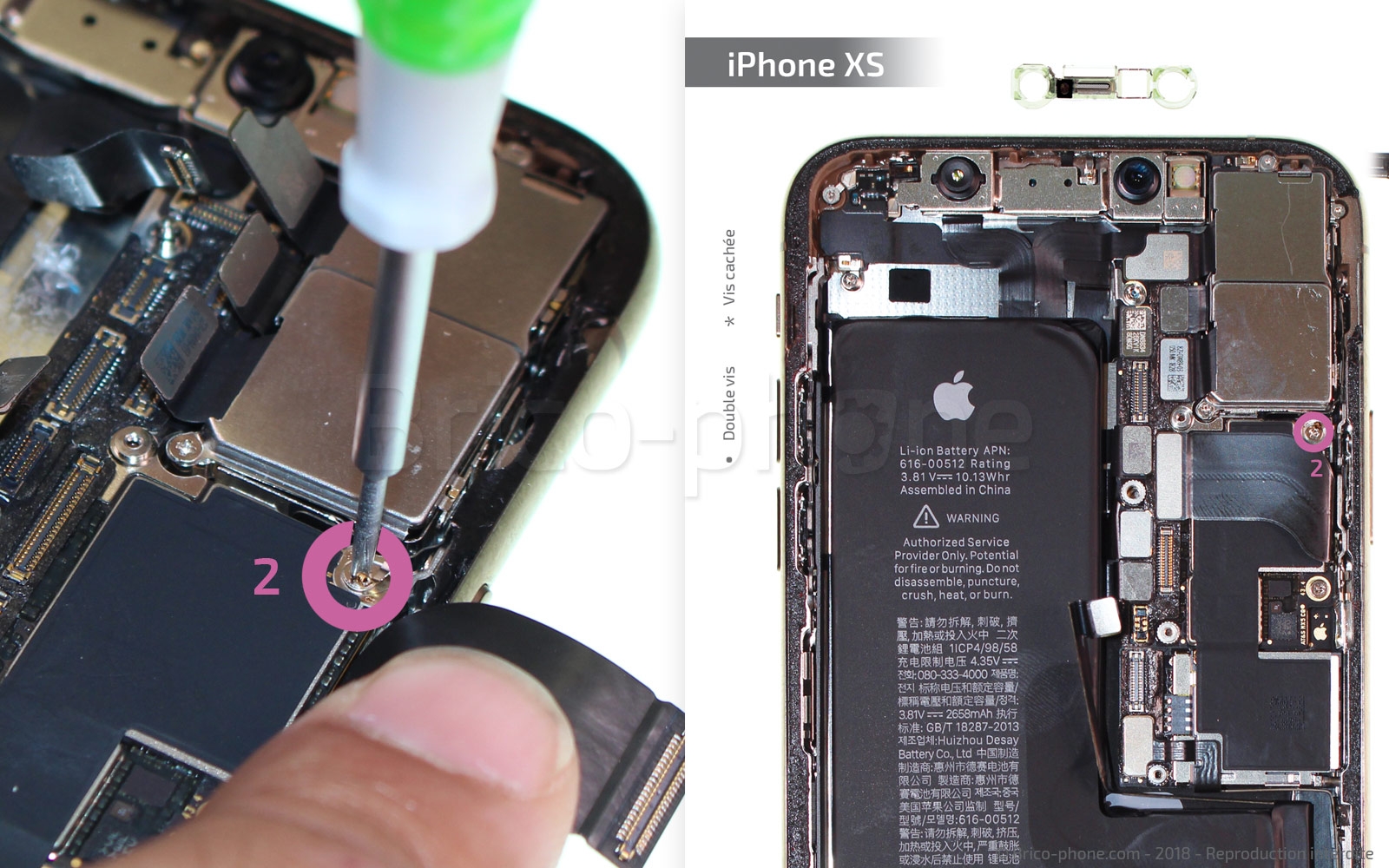

A l'aide du tournevis cruciforme, commencez par retirer les deux vis H1 et H2, entourées en rose sur le support d'aide au montage.

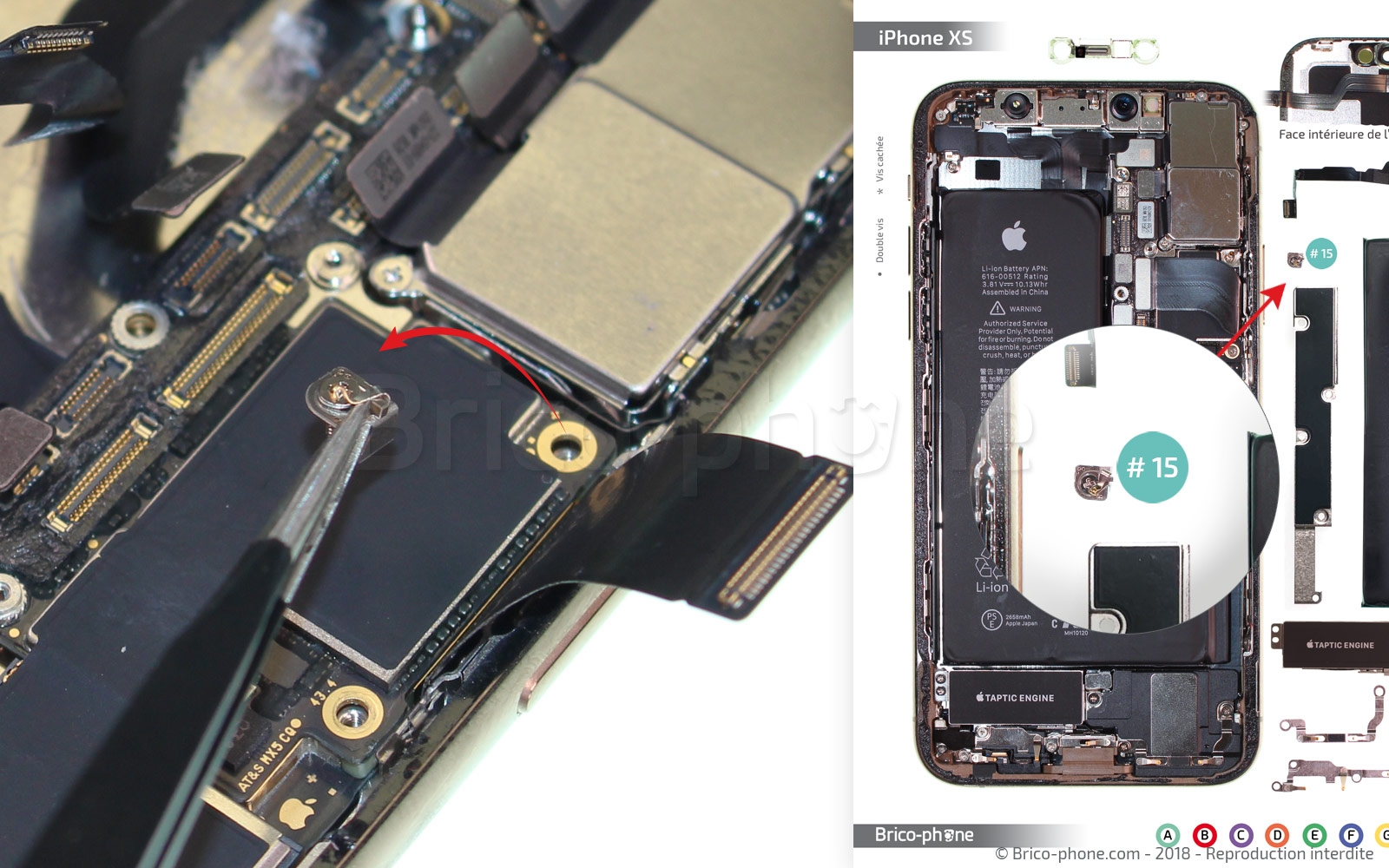

Attention, un petit élément métallique fait masse. Il est accroché à la vis H2, il est nommé #15. Ne le perdez pas et regardez bien le sens dans lequel il est pour faciliter le remontage.

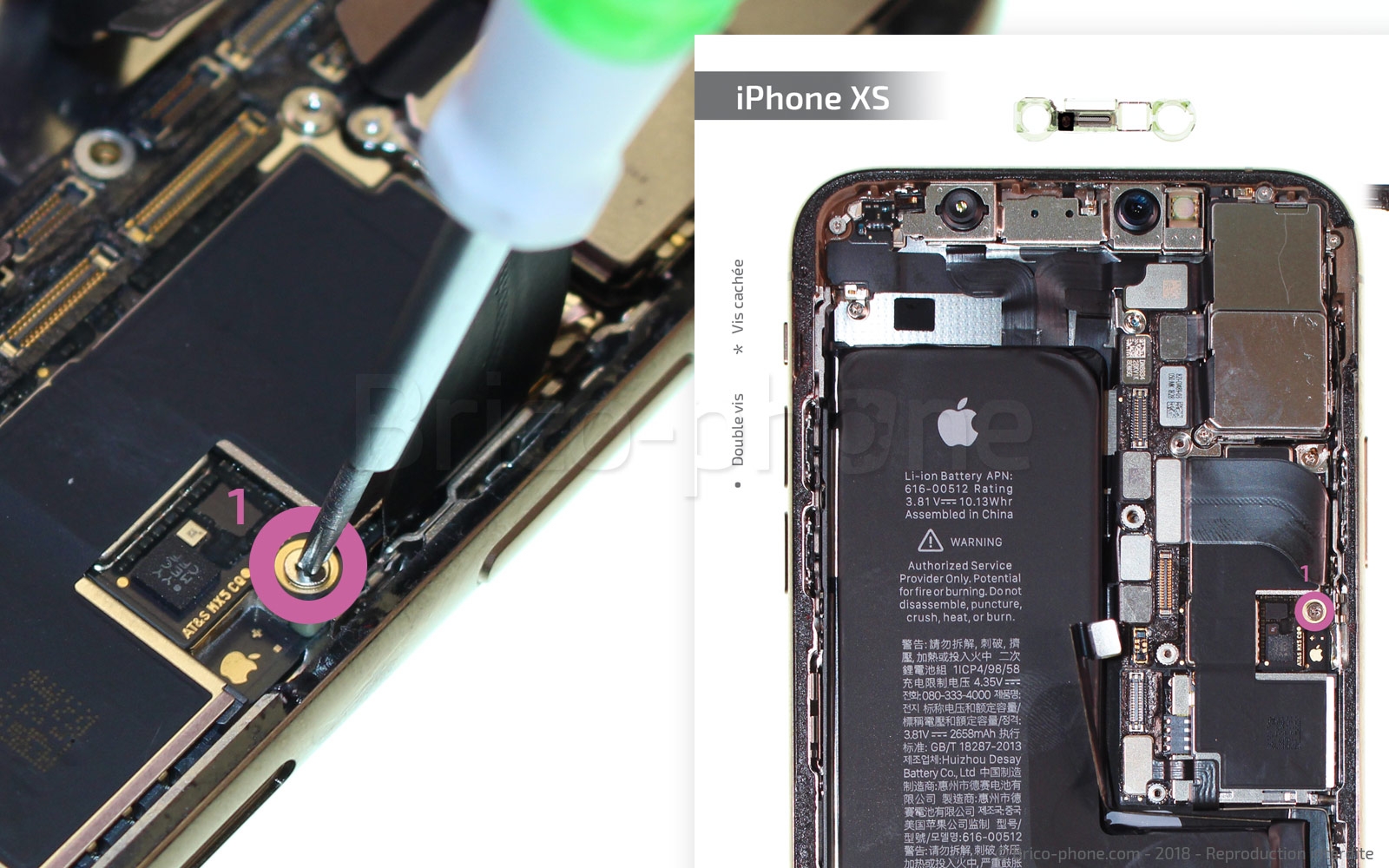

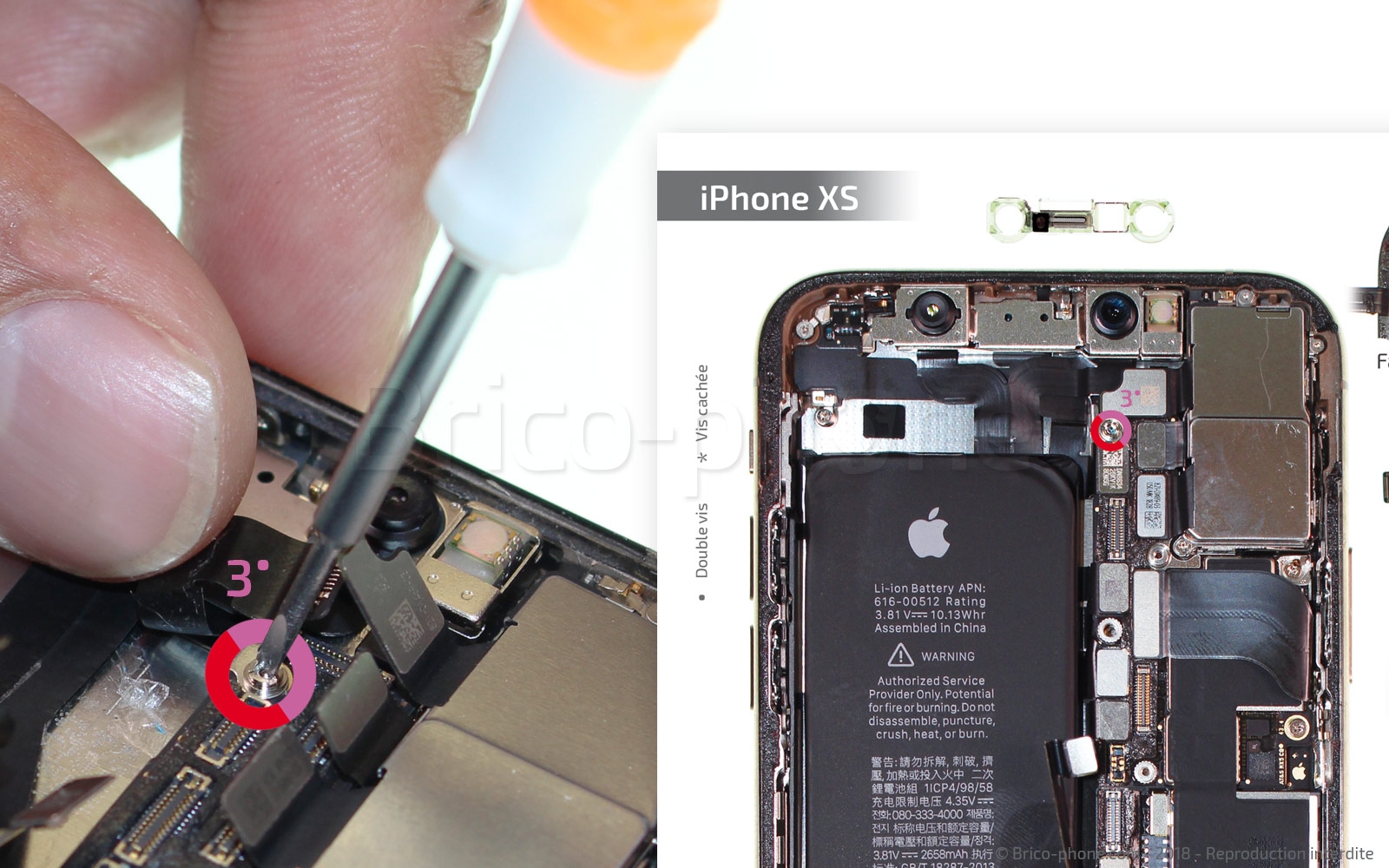

Enfin, prenez le tournevis plat pour retirer la dernière vis H3, il s'agit d'une grosse vis (vis double).

La carte mère est encore maintenue par deux connecteurs situés en haut, ils sont cachés par la caméra FaceTime.
Vous devez donc retirer cette pièce avant de pouvoir retirer la carte mère.

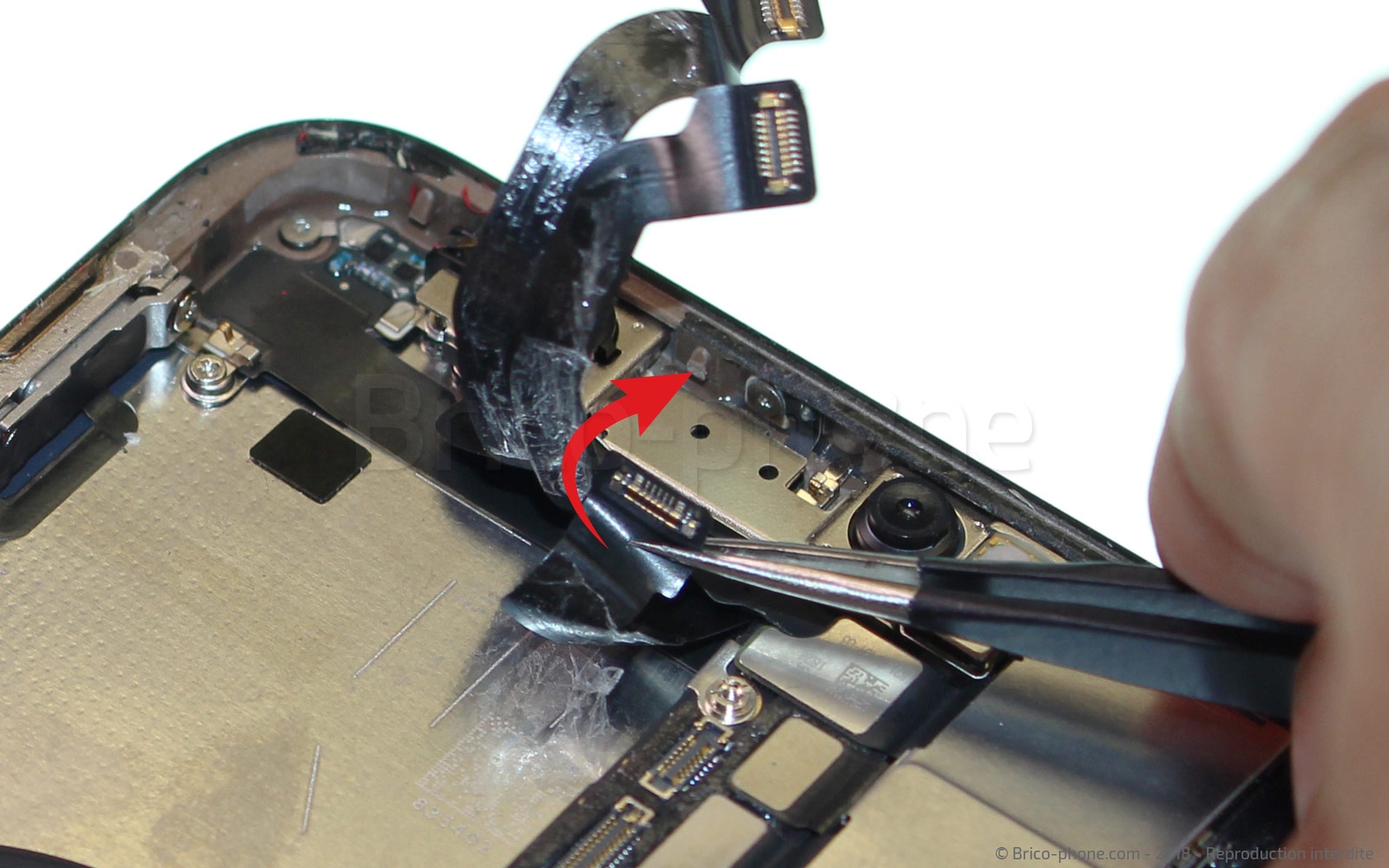

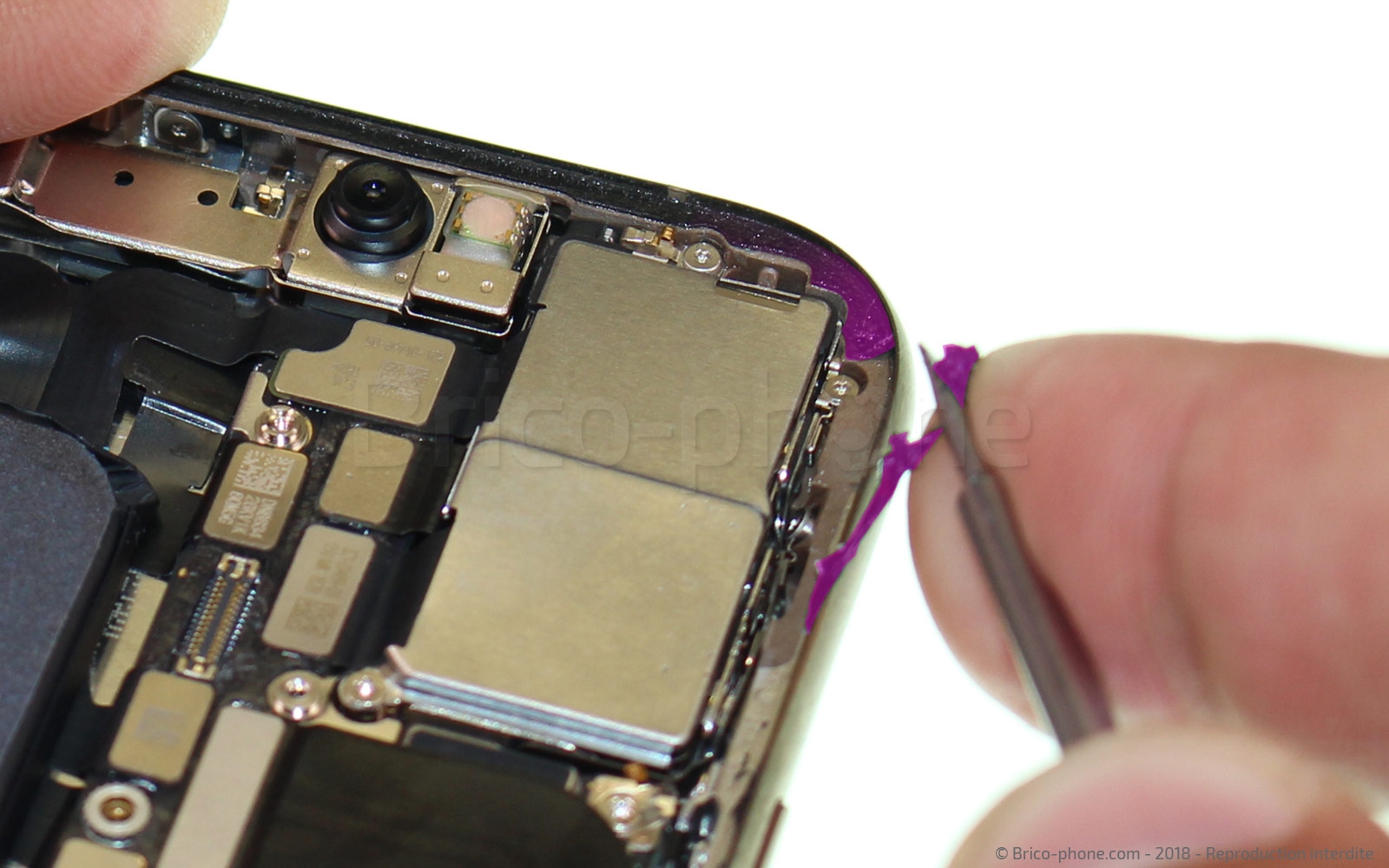

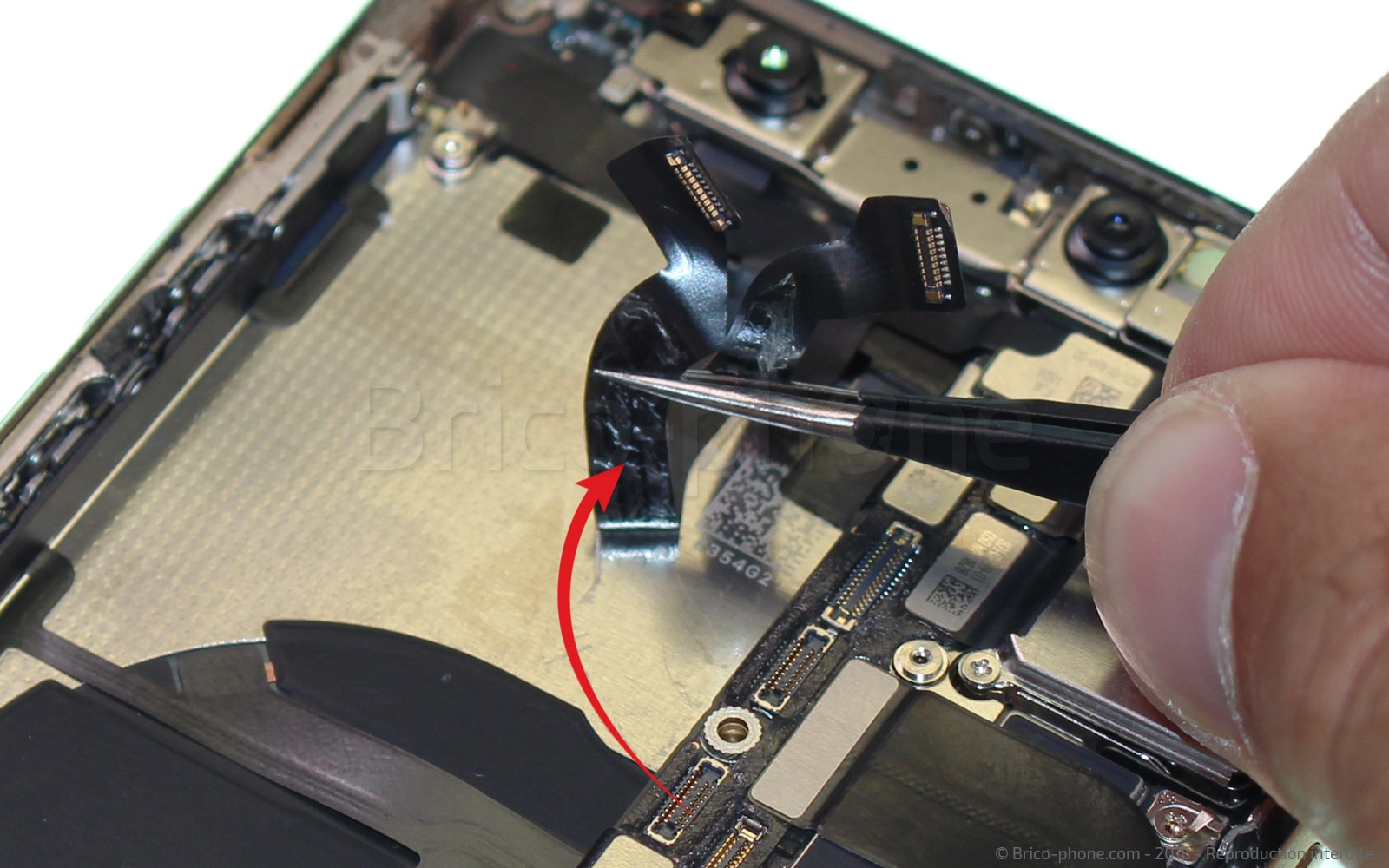

Pour cela, décollez les 3 nappes du châssis en tirant doucement.

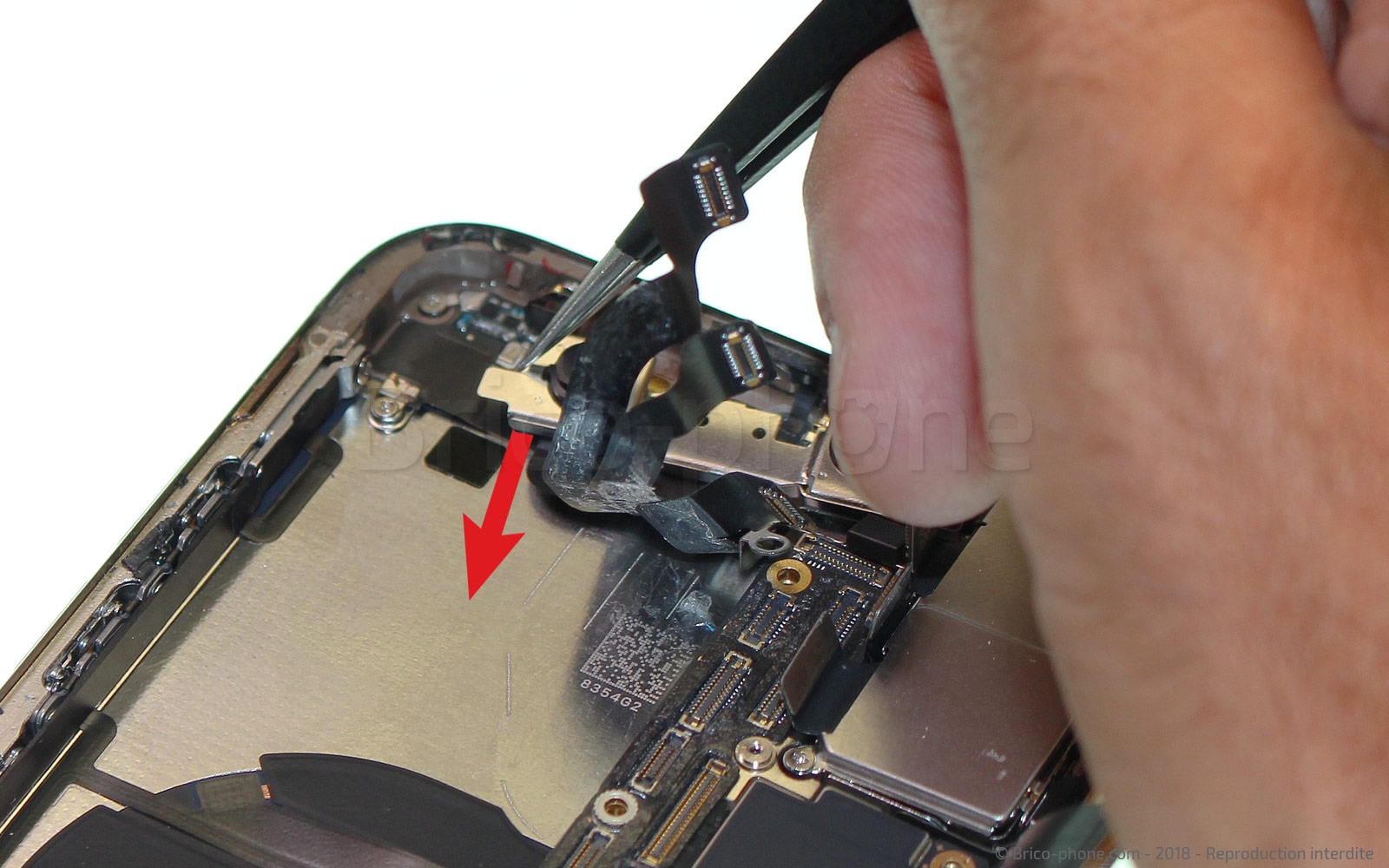

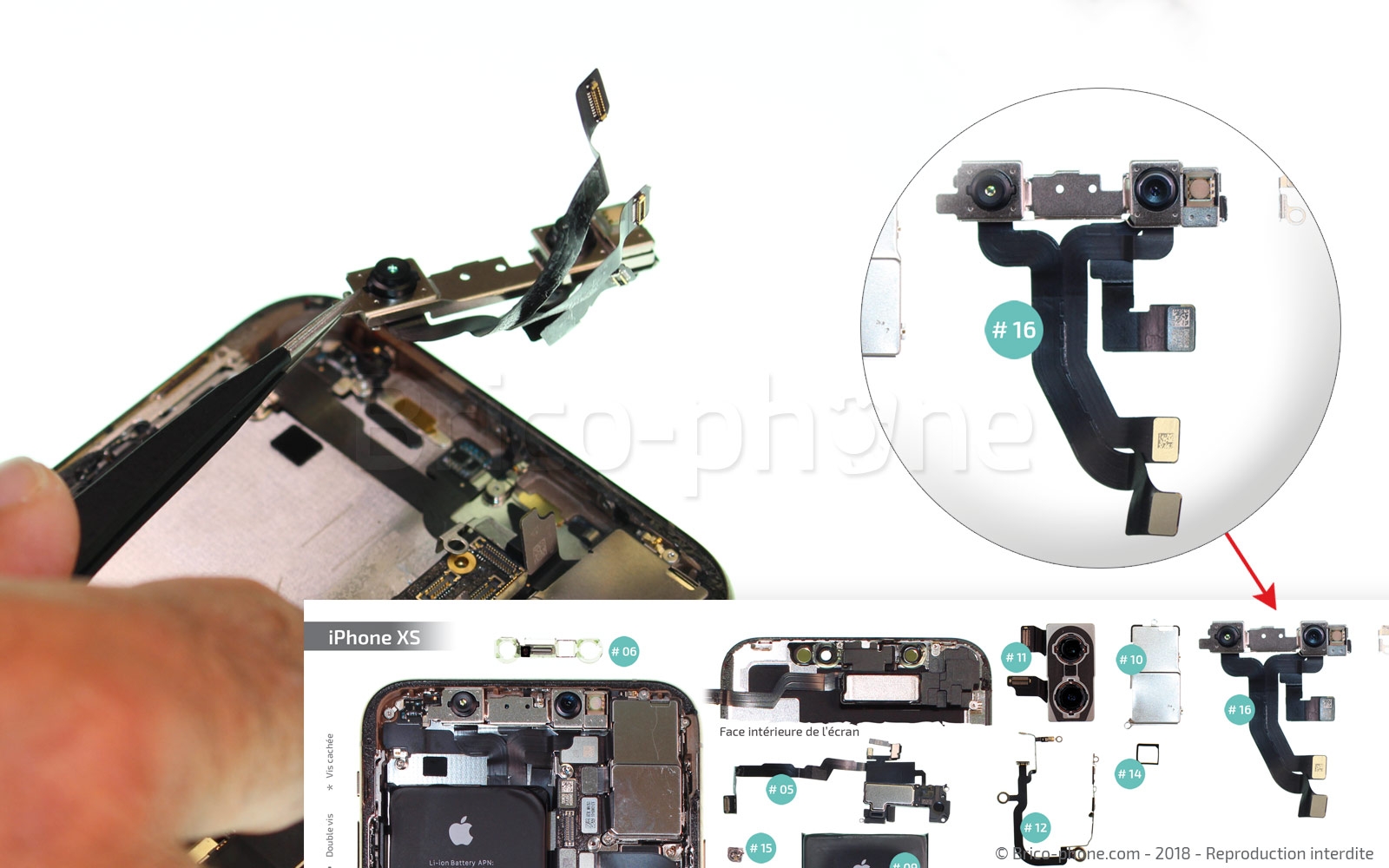

La caméra peut être retirée : poussez l'extrémité gauche vers le bas pour déloger le composant du châssis puis retirez-la.

Normalement le tiroir sim a été éjecté au début du tutoriel, si ce n'est pas le cas, faites-le.

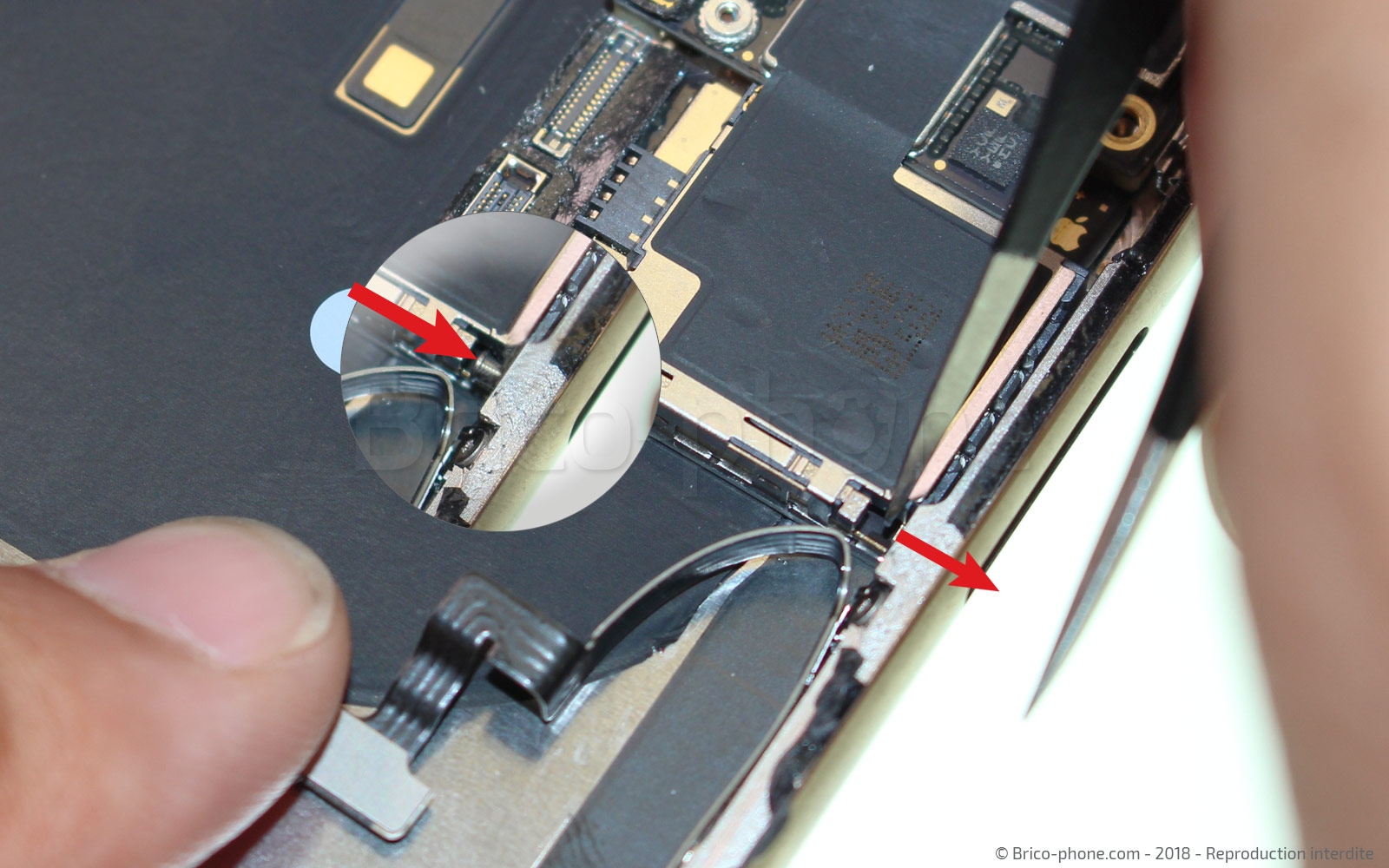

Un tout petit élément (tube très fin de 3mm de longueur permet de garder le tiroir fermé. Vérifiez qu'il est bien enfoncé avant de retirer la carte mère. Si vous le voyez, poussez-le avec la pointe de la pincette.

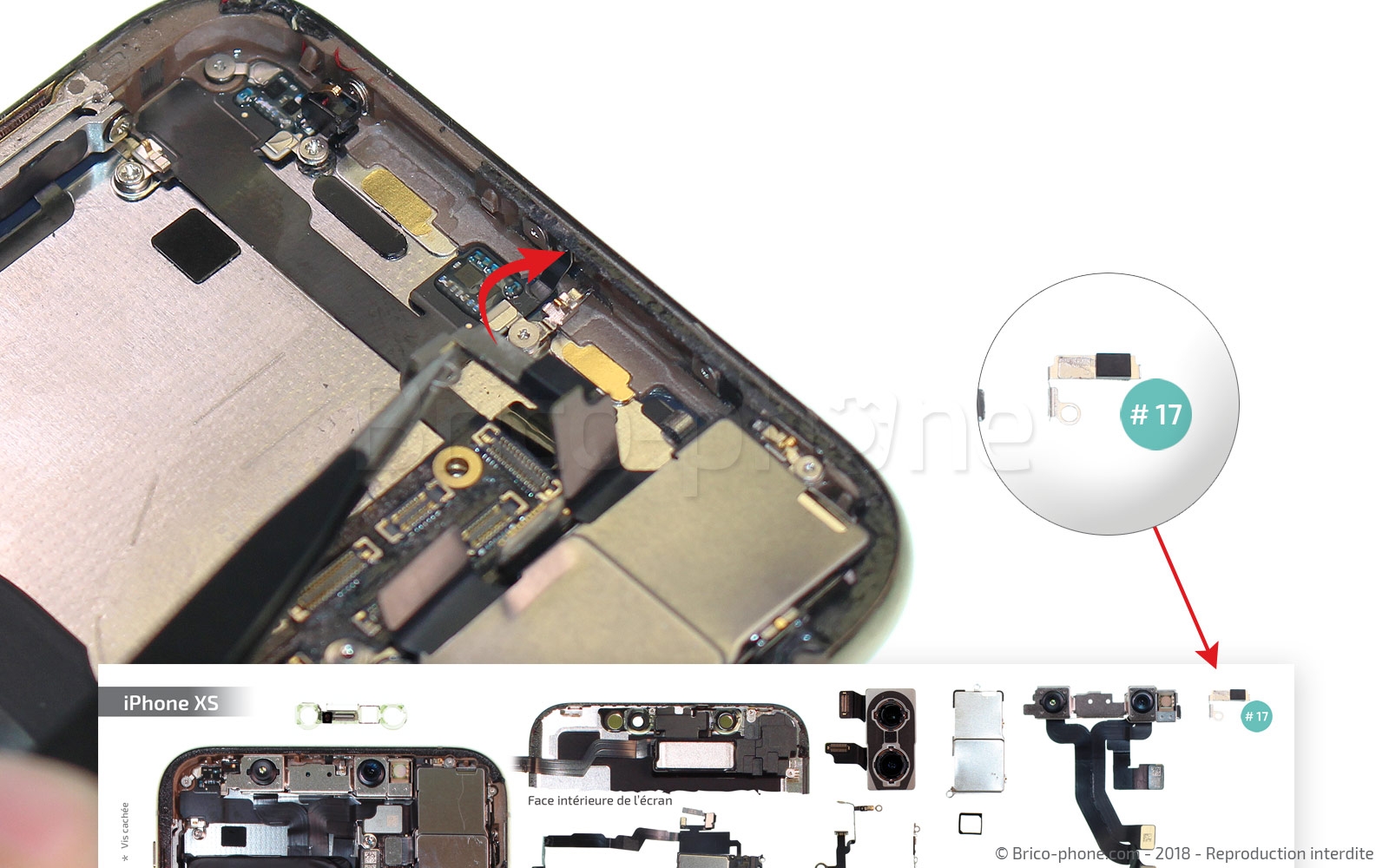

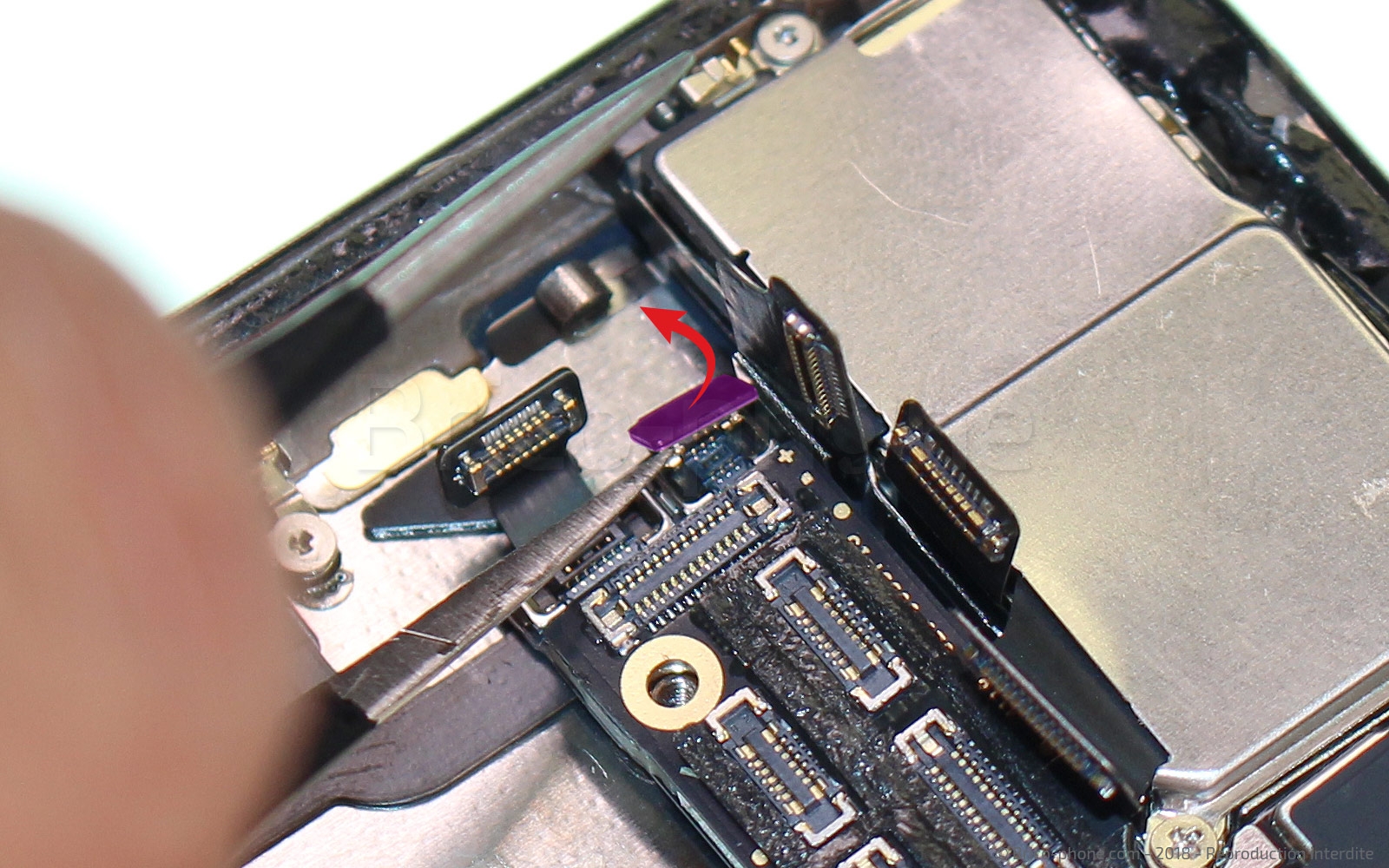

Maintenant, retirez l'élément appelé #17 situé en haut de la carte mère qui cache les deux derniers connecteurs.

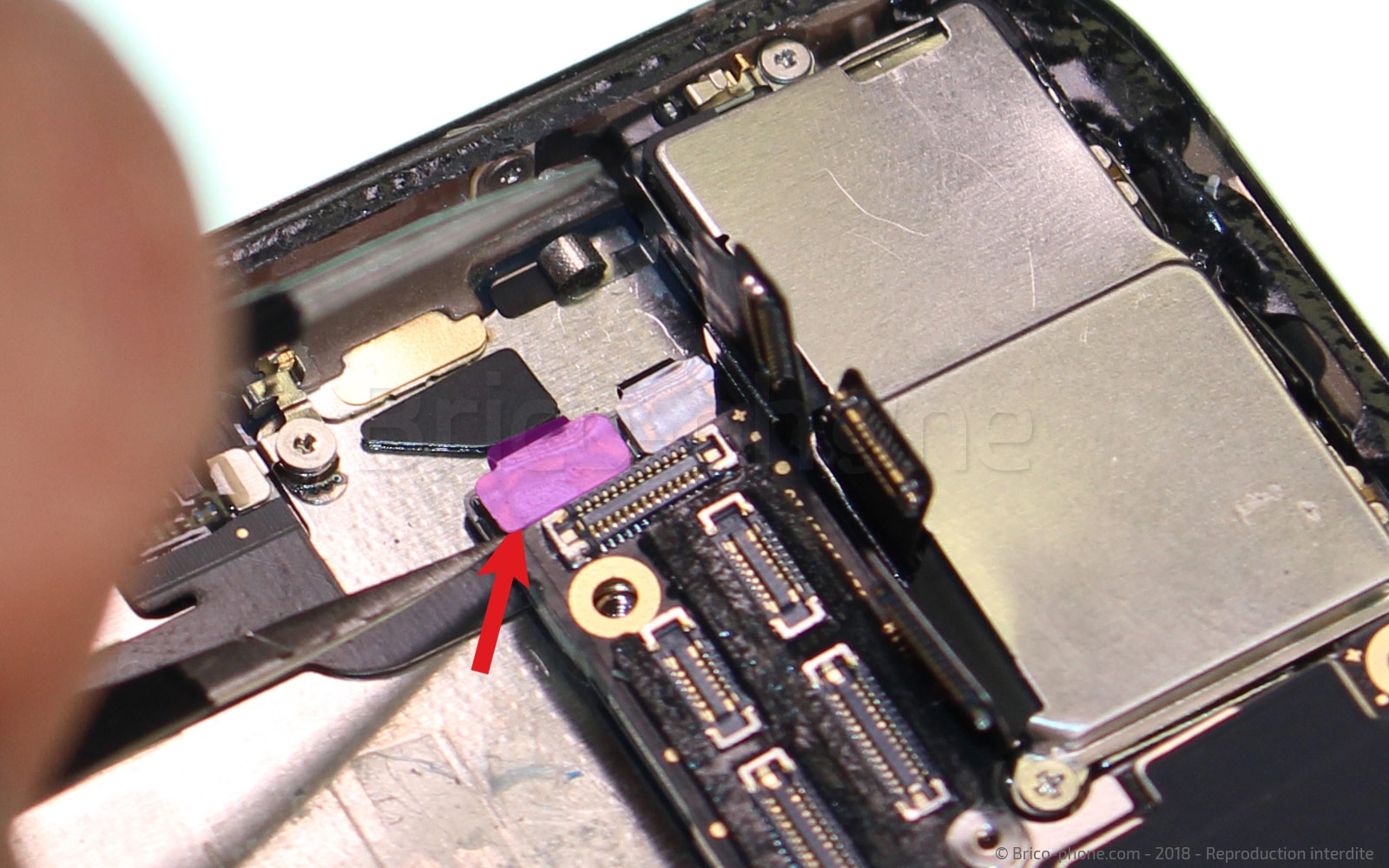

Et, comme les connecteurs précédents, soulevez-les avec le levier.

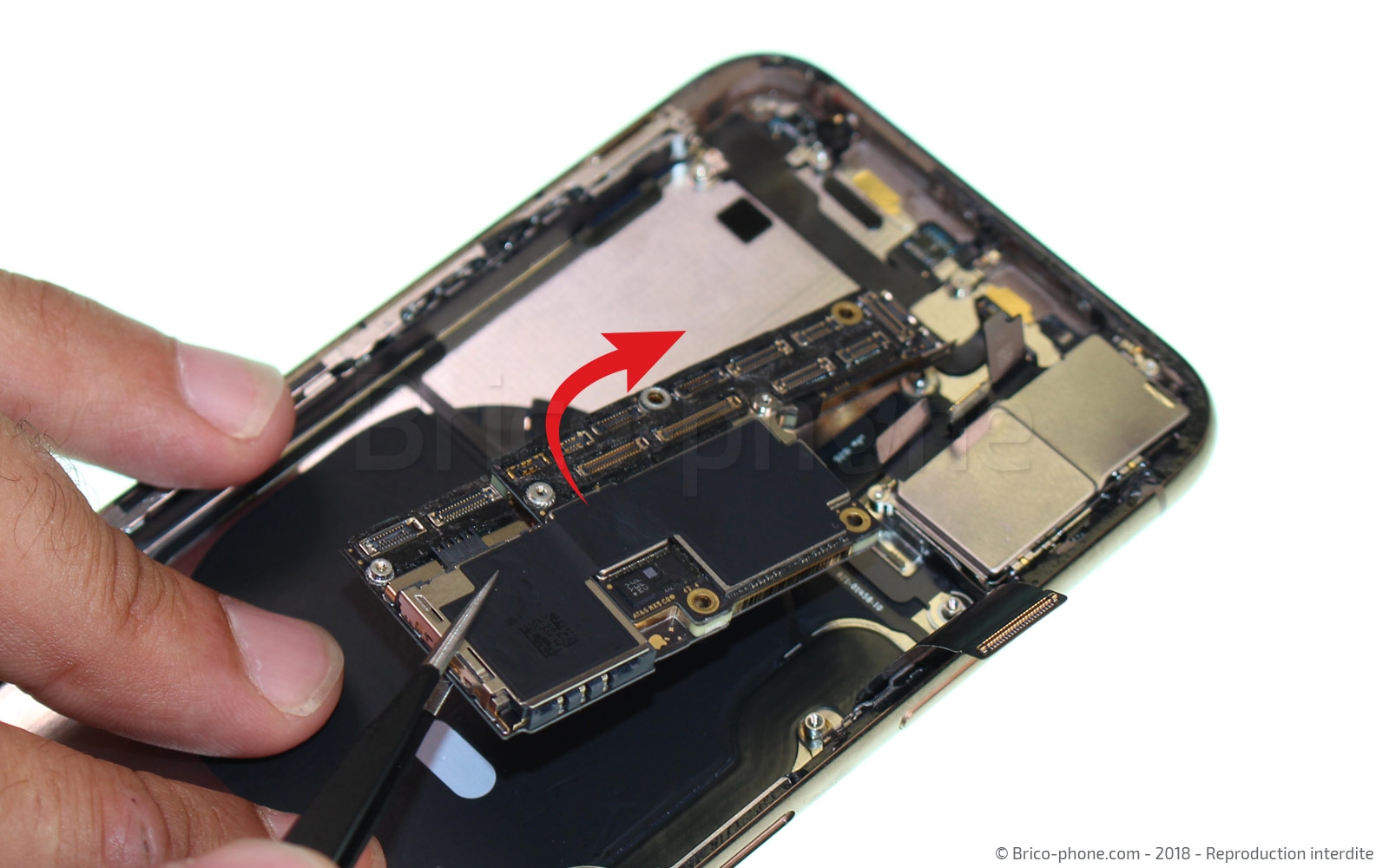

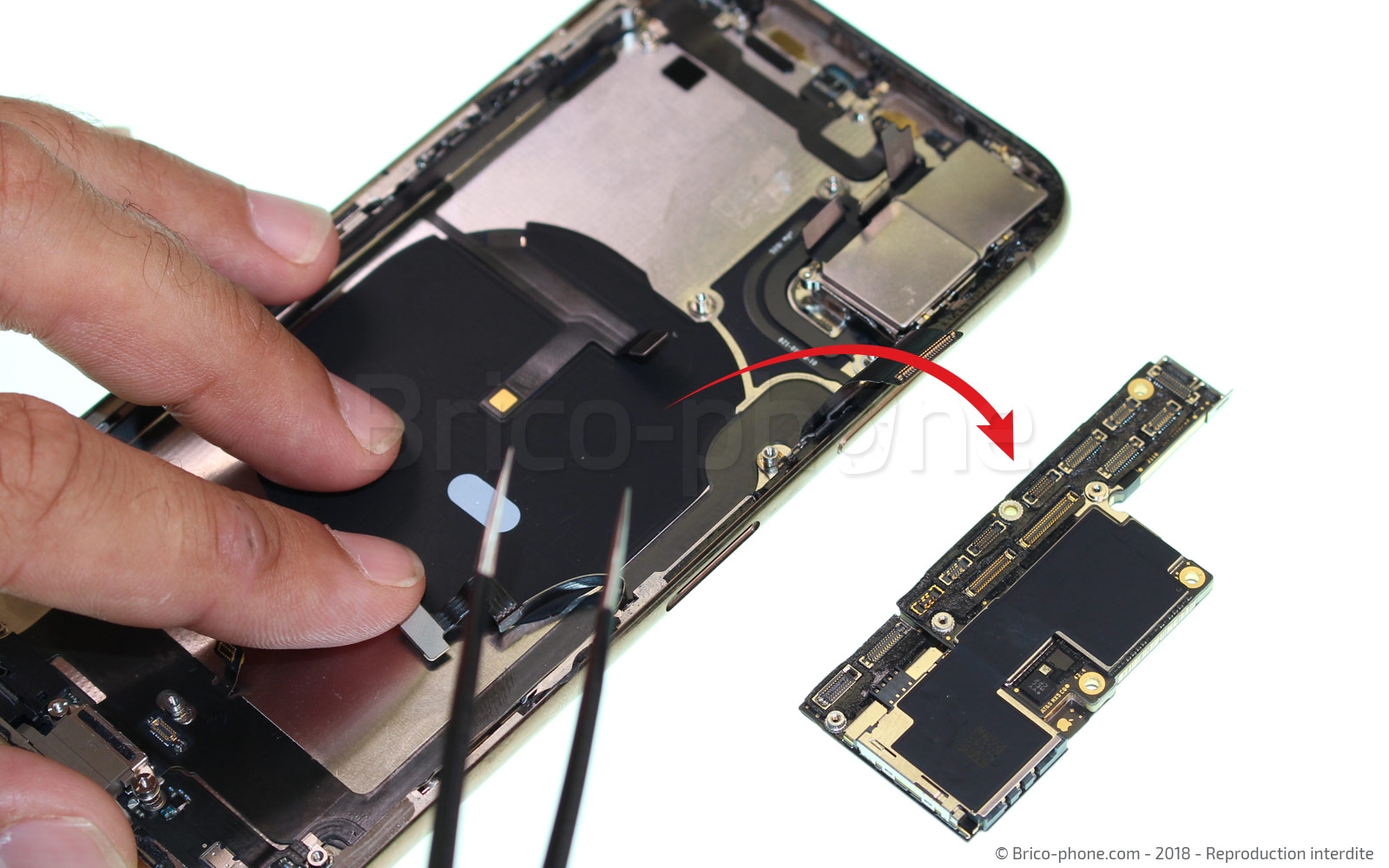

La carte mère peut maintenant être enlevée. Procédez avec attention et surtout ne jamais forcer. Si quelque chose bloque le retrait, localisez-le problème et revenez en arrière si besoin.

Le micro situé sur le connecteur de charge est protégé et maintenu par un cache en plastique.
On va donc commencer par le retirer.

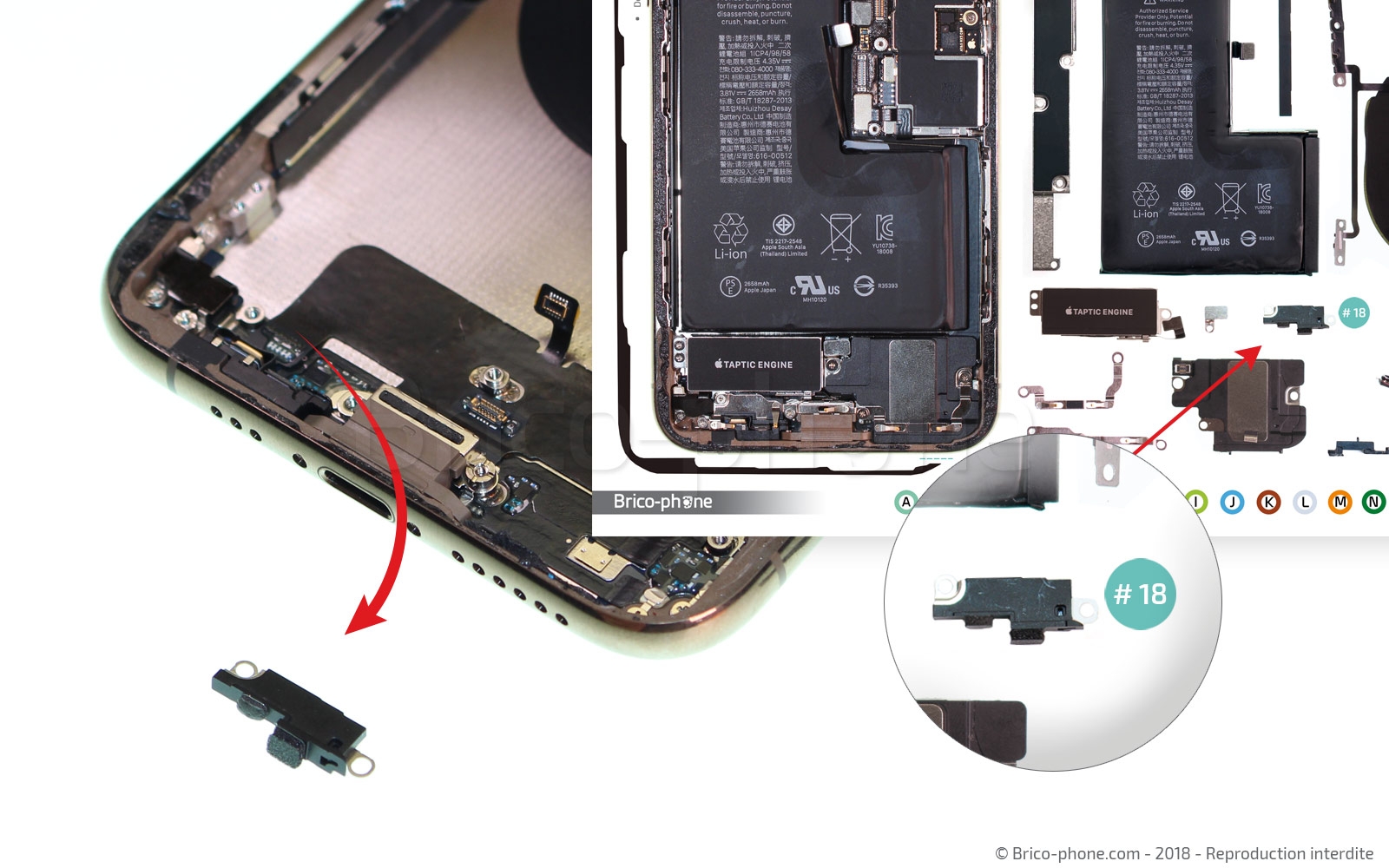

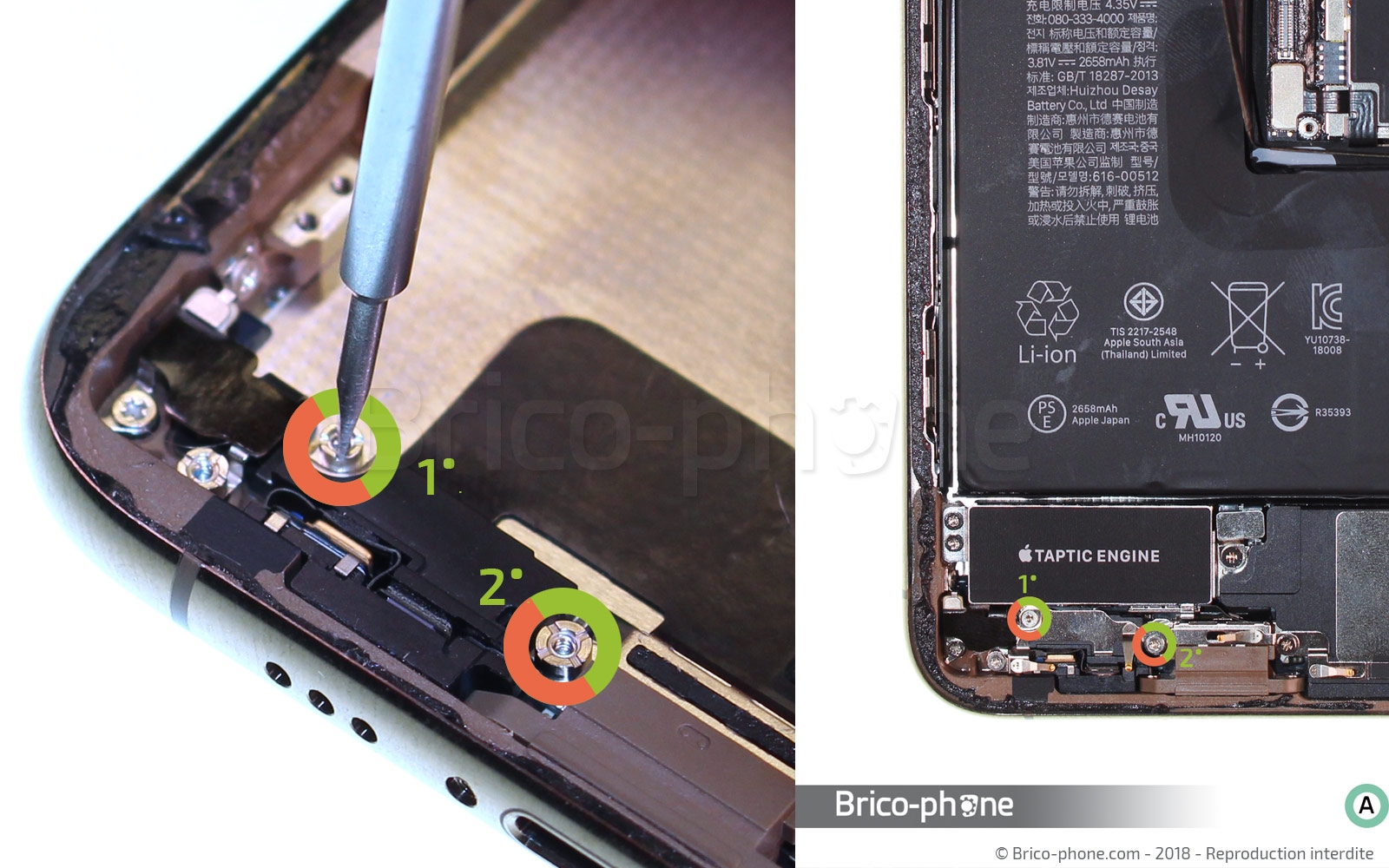

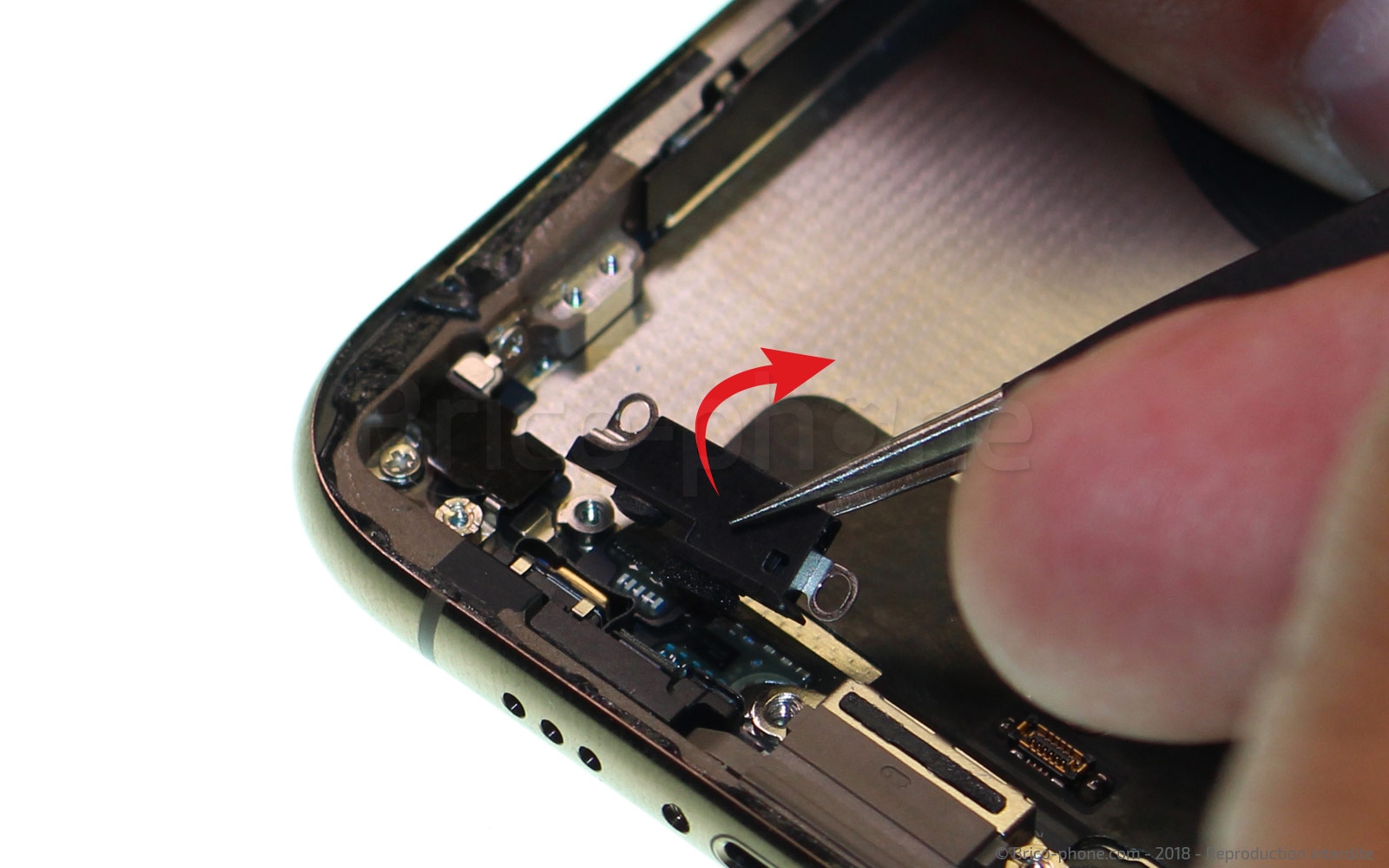

Munissez-vous du tournevis plat pour dévisser i1 et i2 entourées en vert. Puis délogez l'élément #18 avec la pincette. Placez le tout sur le patron d'aide.

Dévissez les deux vis J1 et J2, marquées en bleu, en utilisant le tournevis triwing, fourni dans le kit.
Soulevez ensuite la nappe à environ 45°.

Vous devez déloger les éléments du châssis par lesquels le connecteur de charge est retenu.

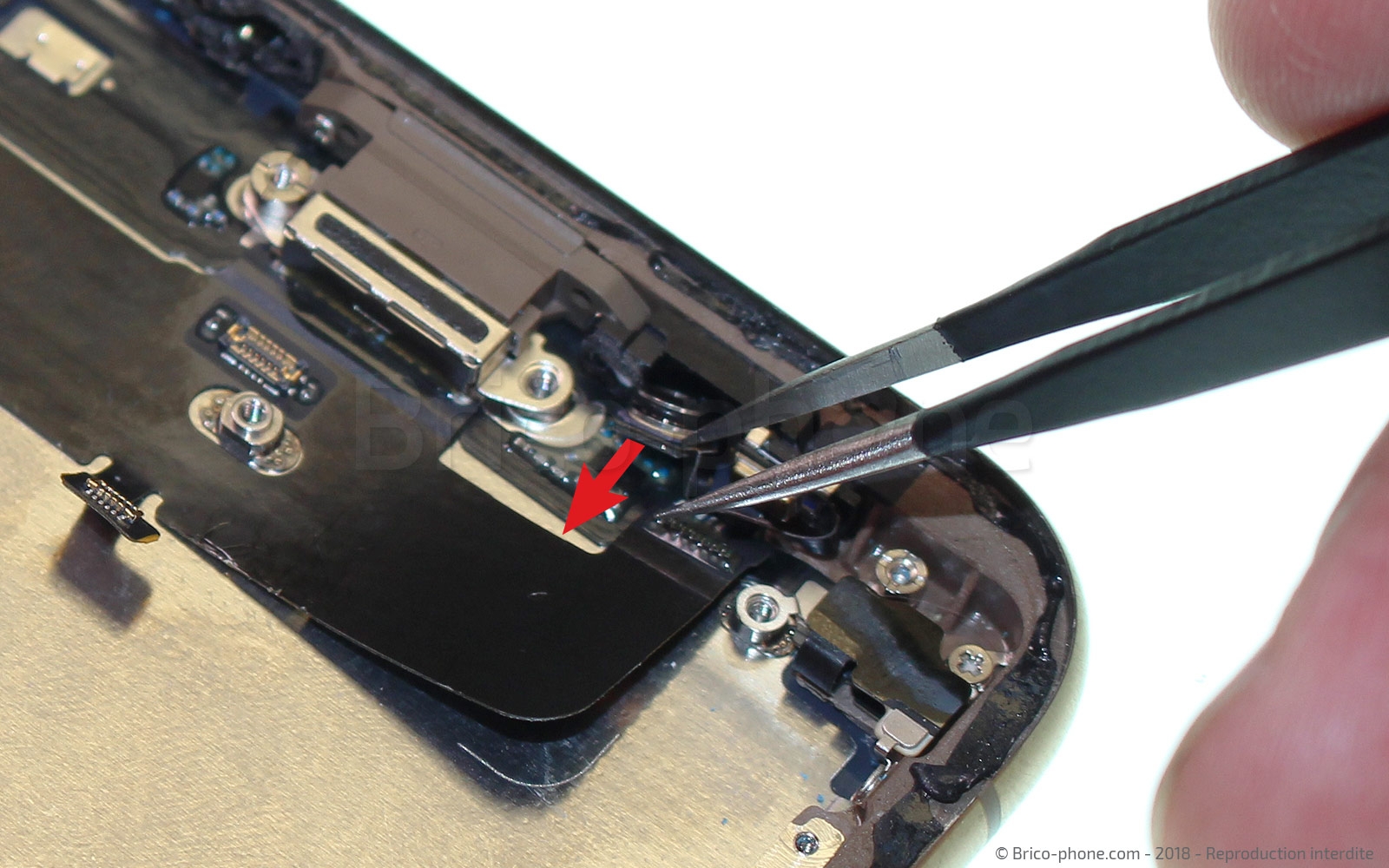

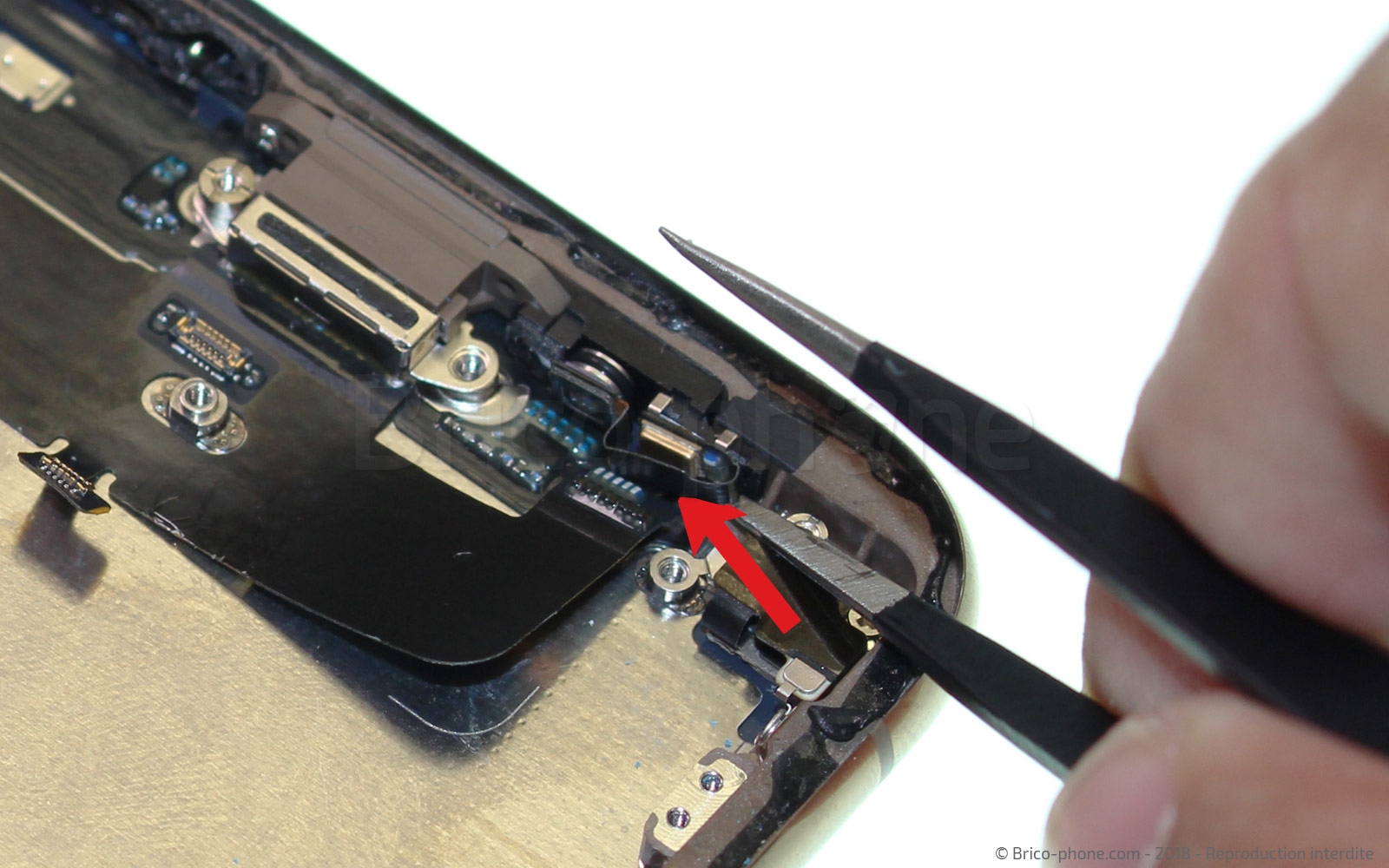

D'abord, à l'aide de la pincette, décollez la petite partie où se situe le micro.

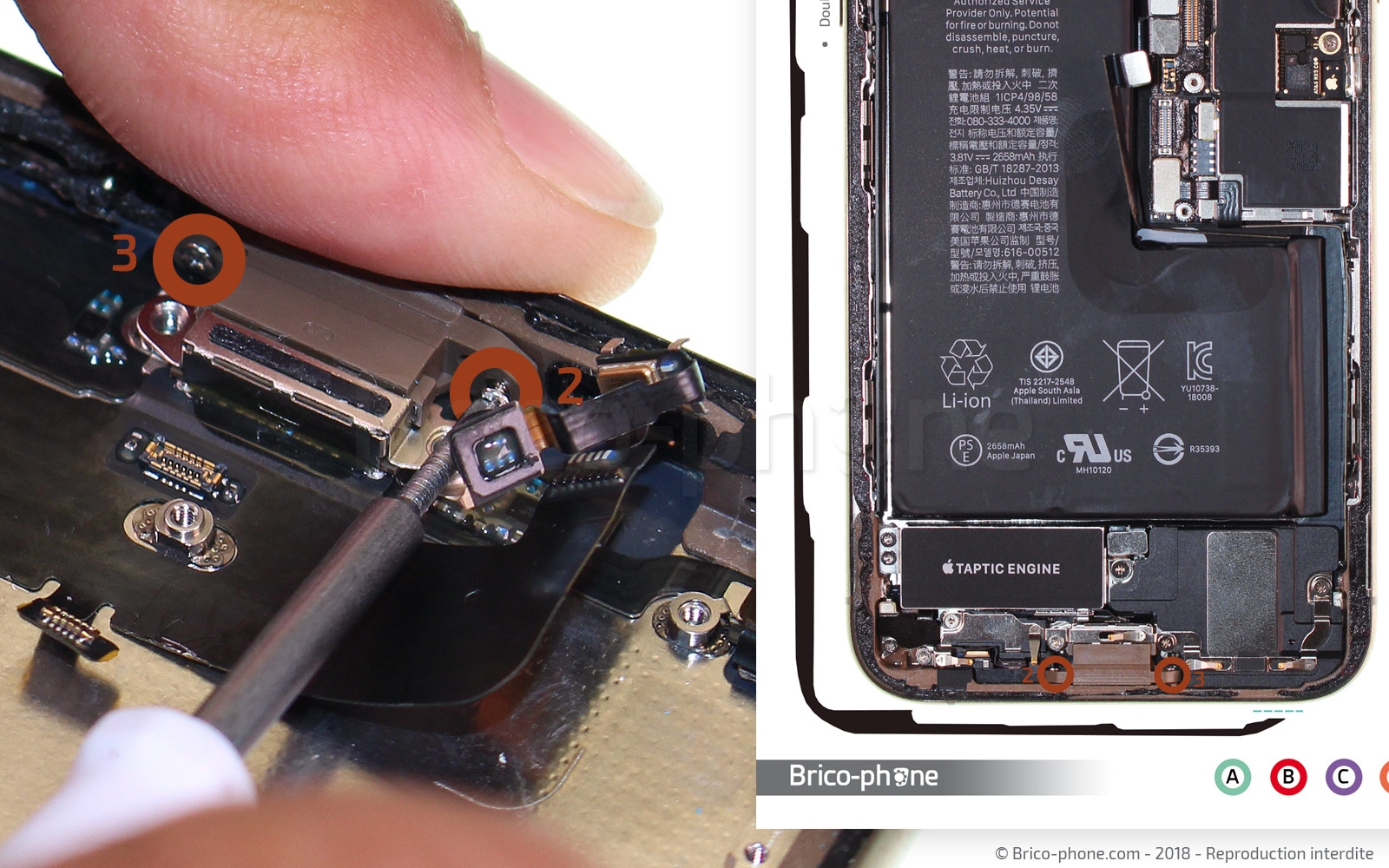

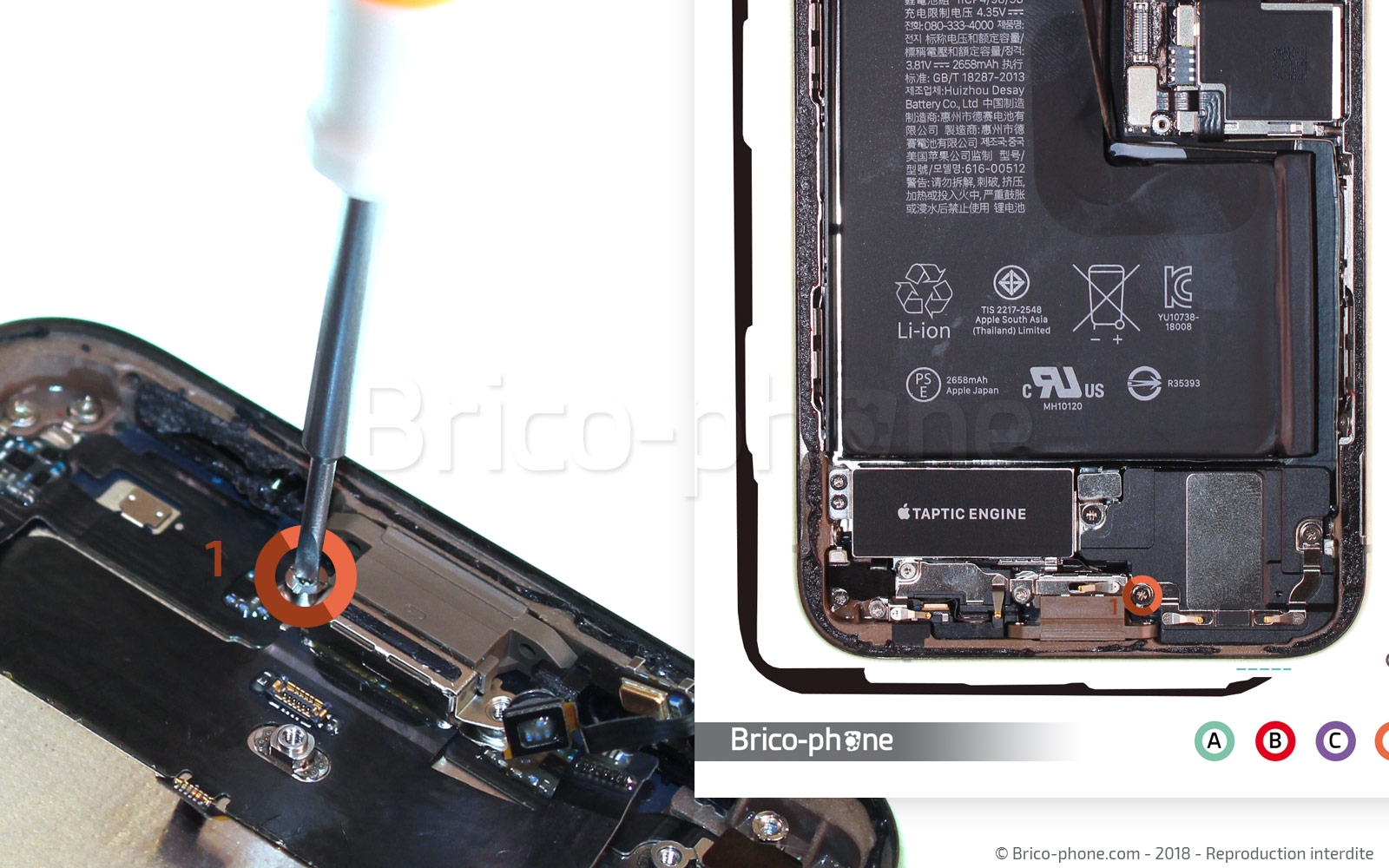

Ensuite, grâce au tournevis plat, retirez la vis K1 en marron.
Pour finir, retirez les deux dernières vis, un peu cachées dans le châssis, K2 et K3, toujours en marron mais cette fois, ce sera avec le tournevis cruciforme.

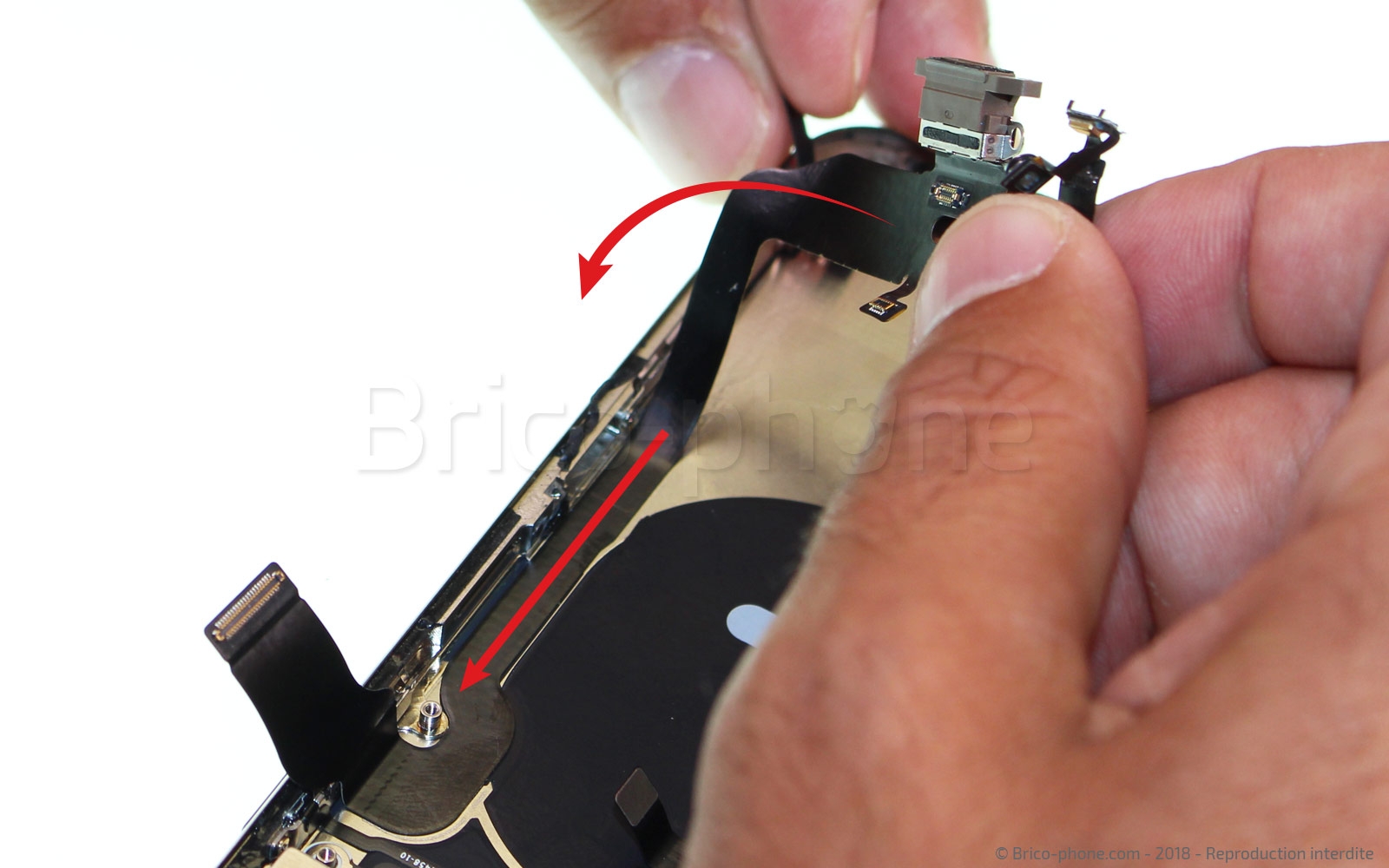

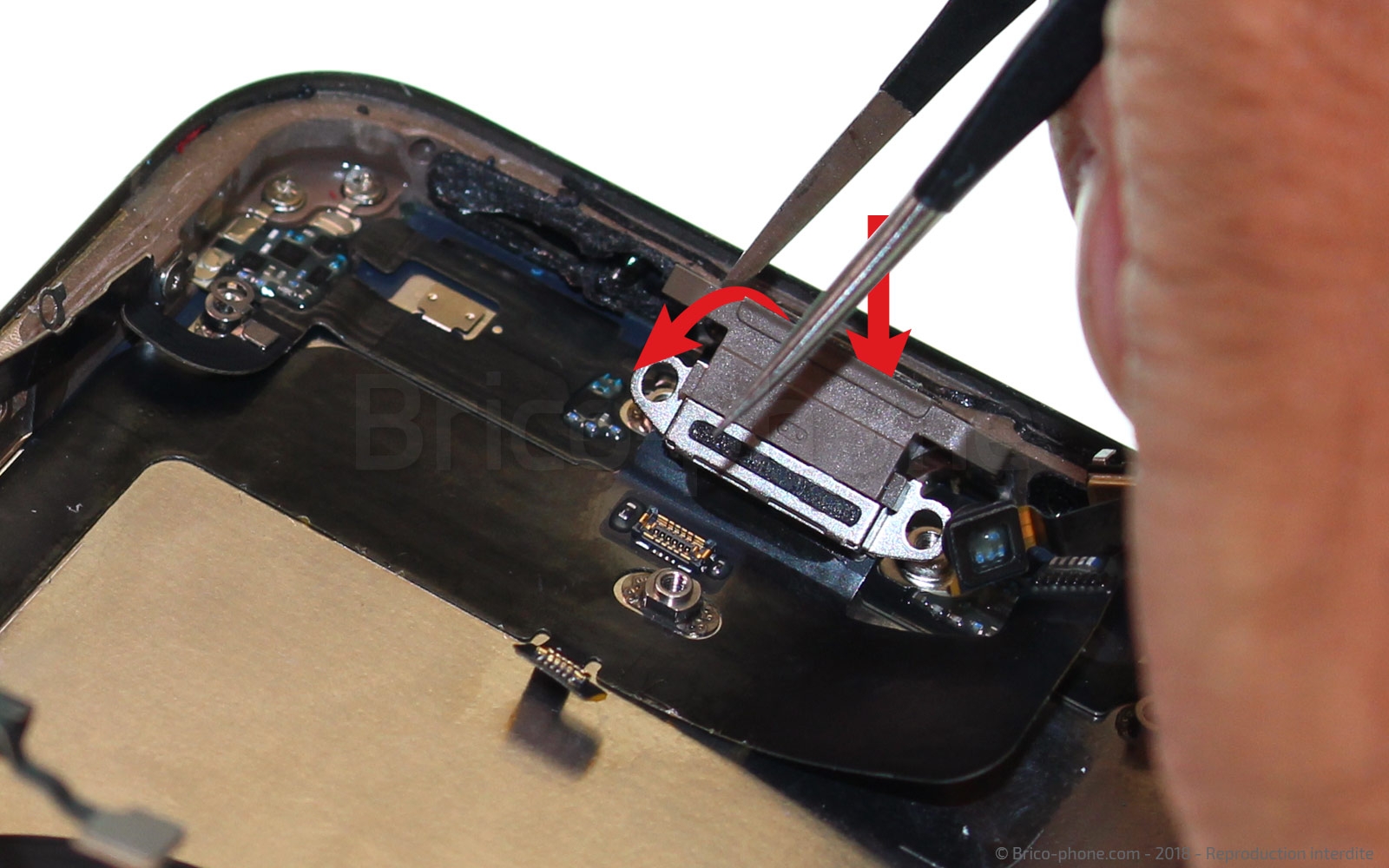

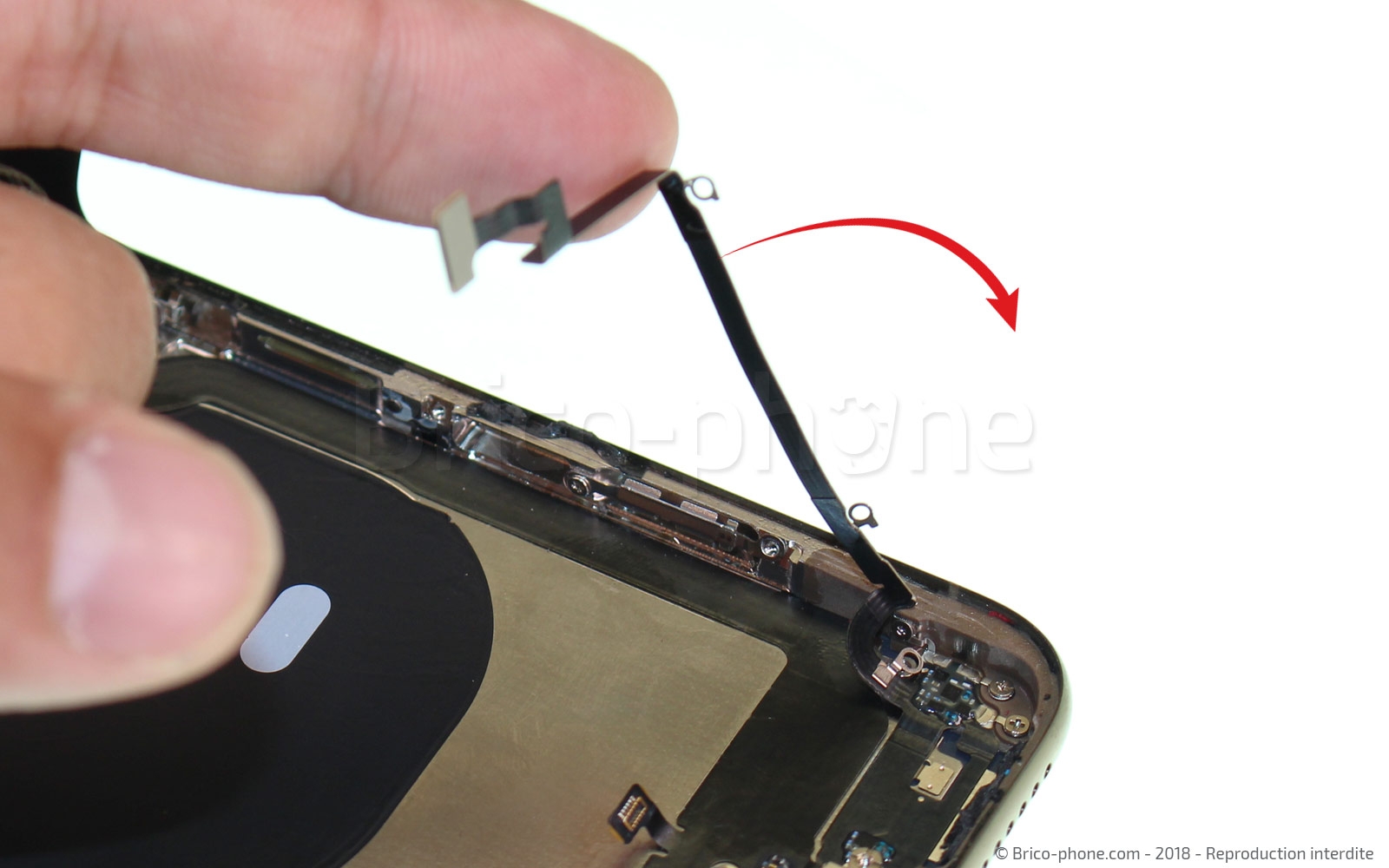

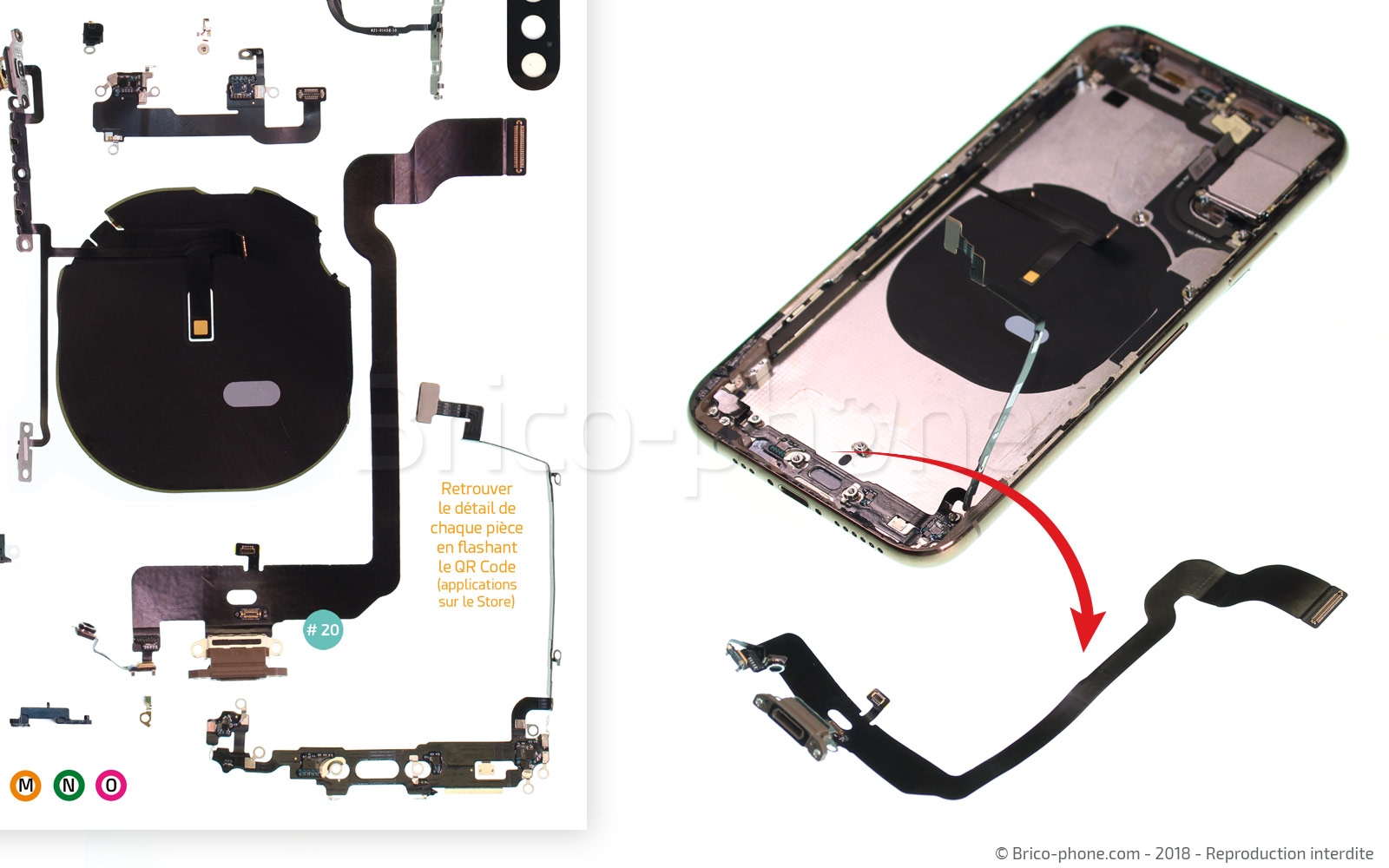

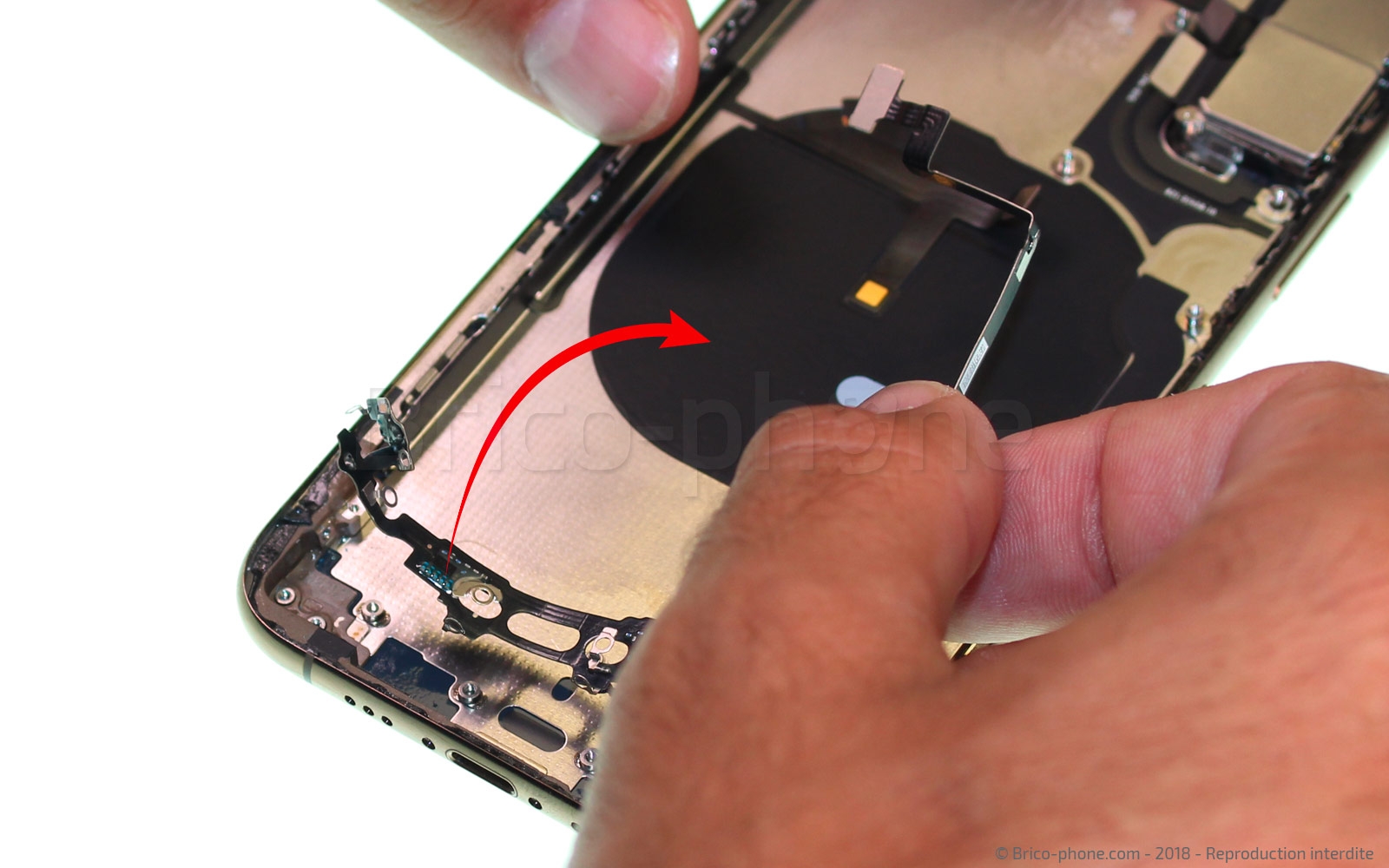

Le connecteur de charge peut être retiré. Pour cela, soulevez la prise lightning et décollez progressivement la nappe sur toute sa longueur.

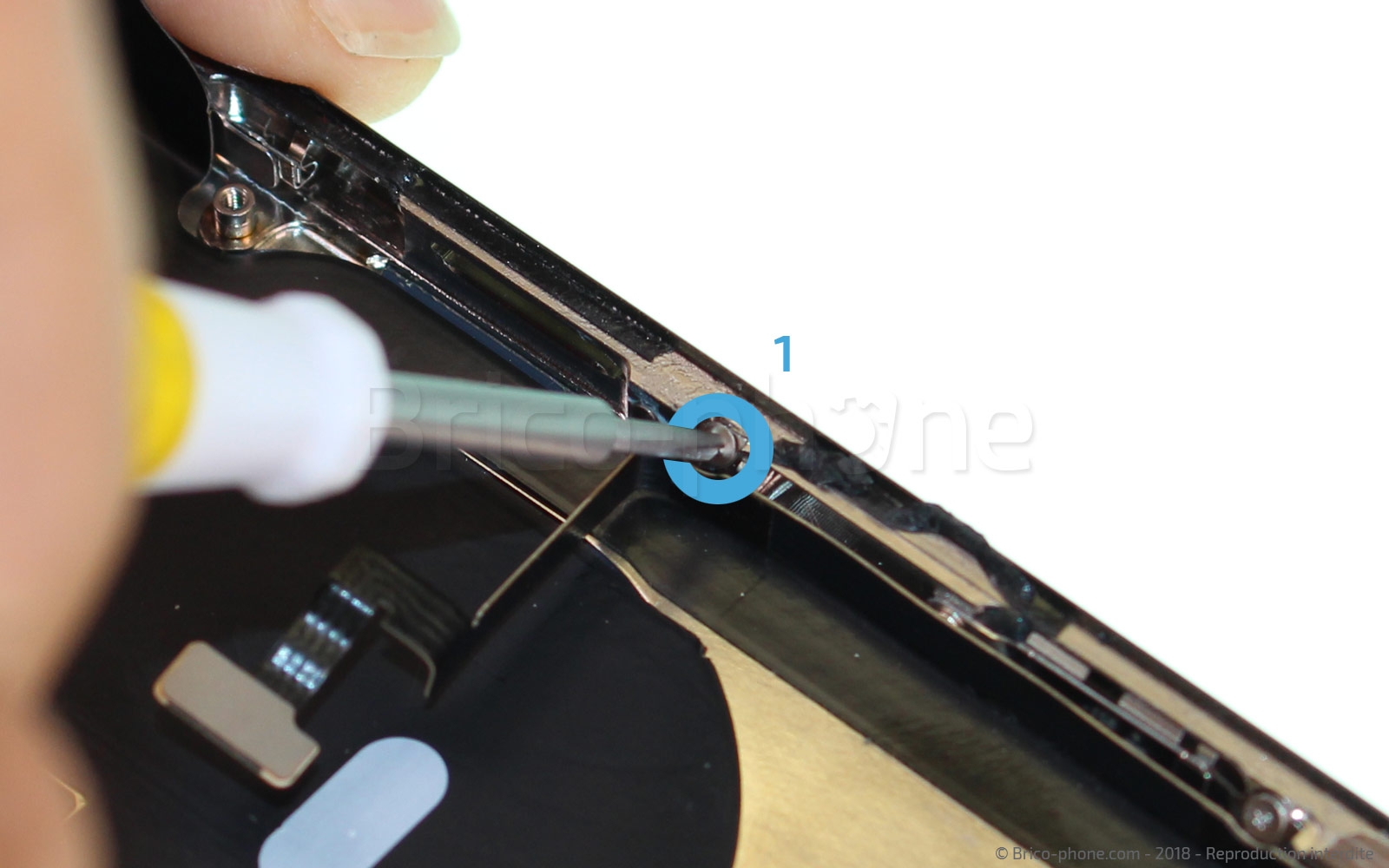

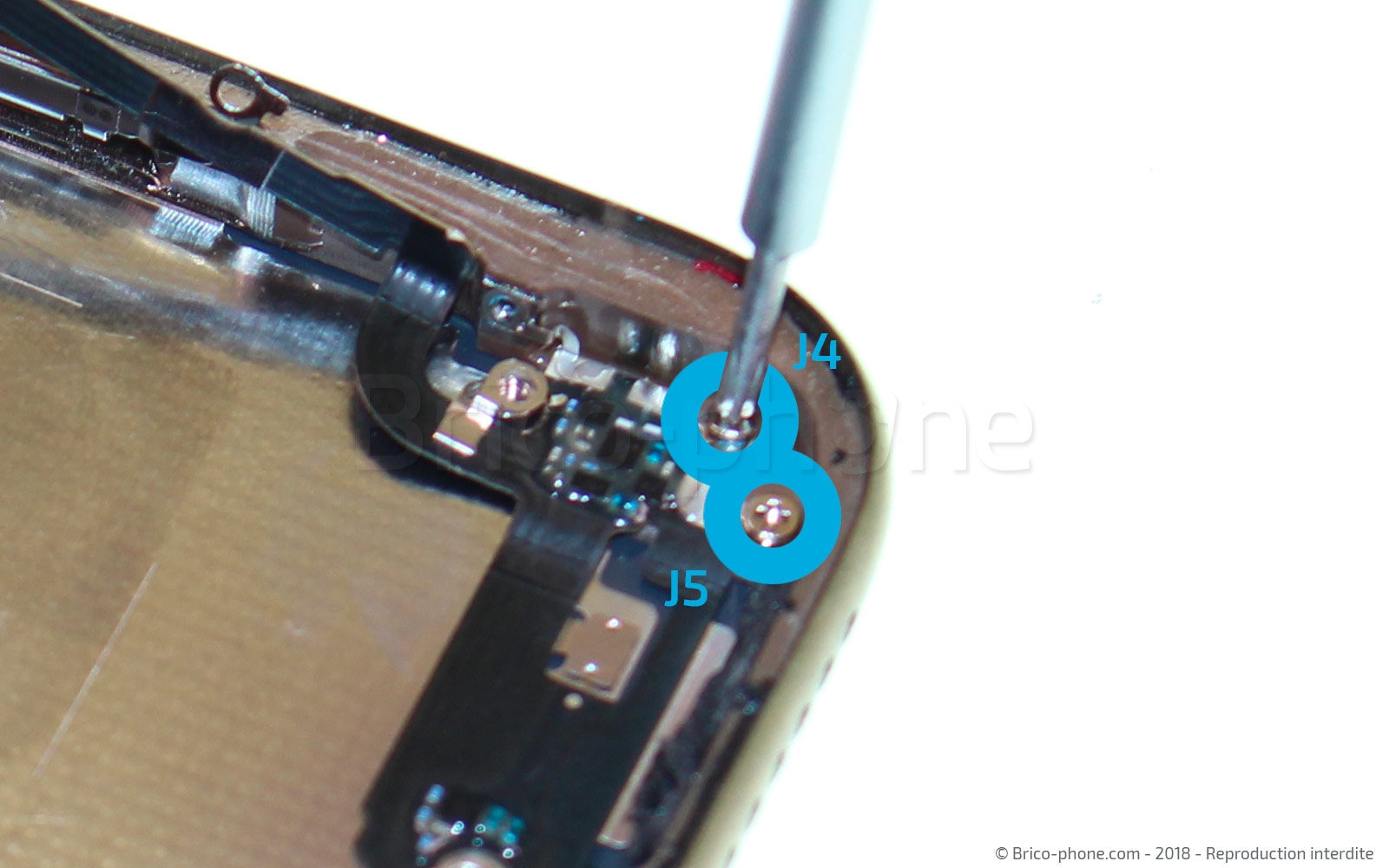

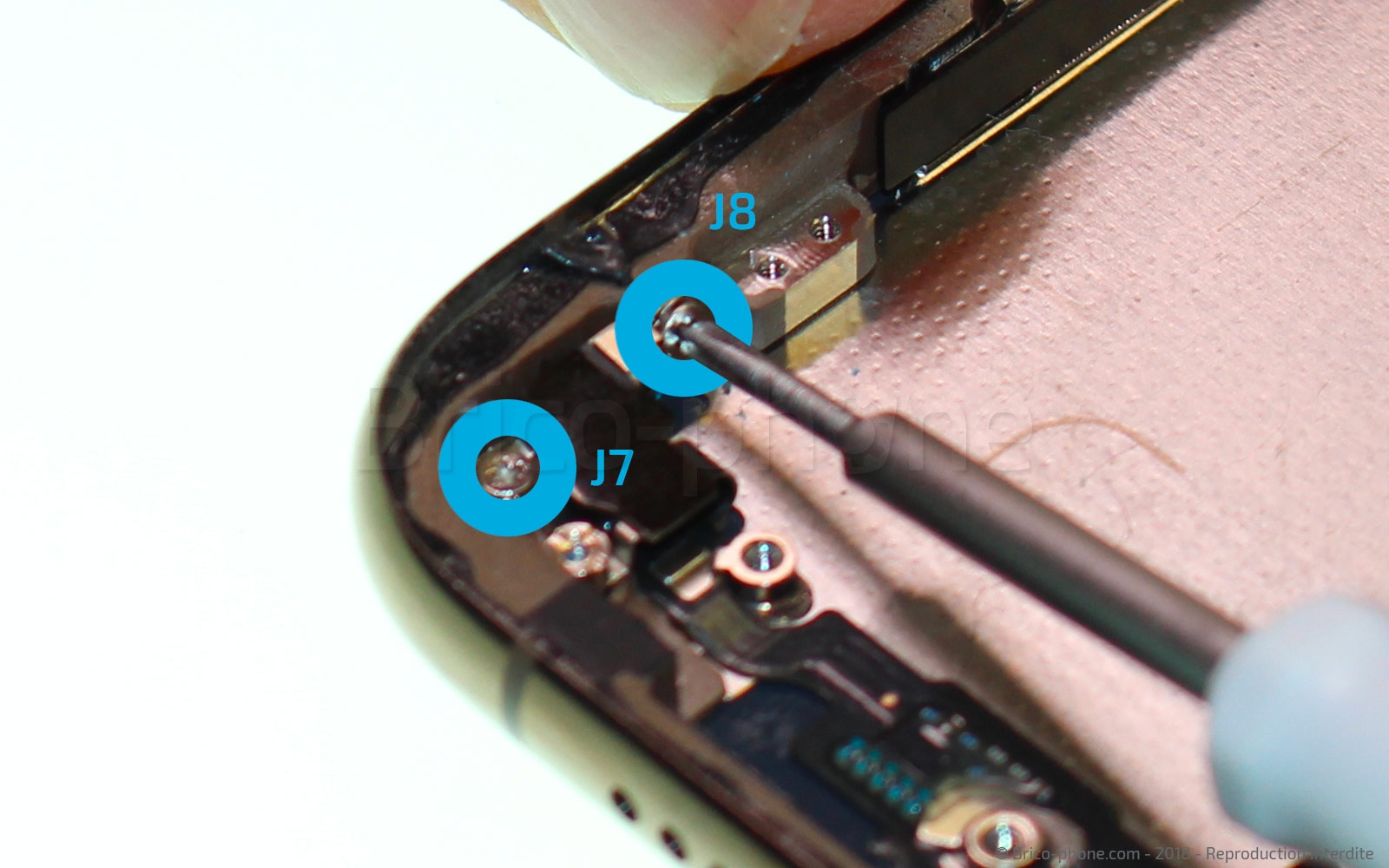

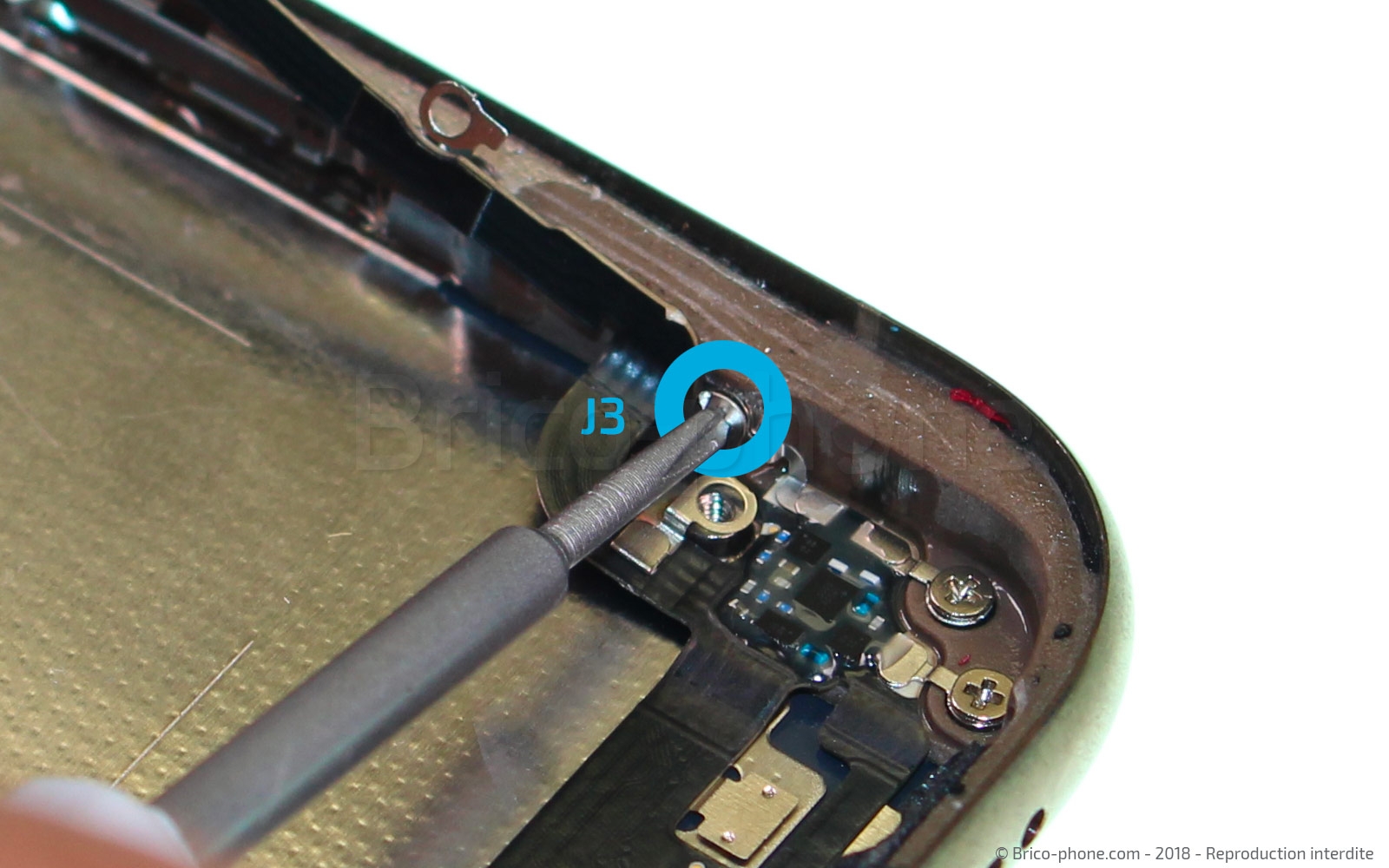

Commencez par retirer la vis J3 à l'aide du tournevis triwing (3 pointes) puis les quatre vis J4, J5 et J7, J8 en utilisant cette fois le tournevis cruciforme.

Placez les vis au fur et à mesure sur le patron d'aide au montage pour ne pas les mélanger.

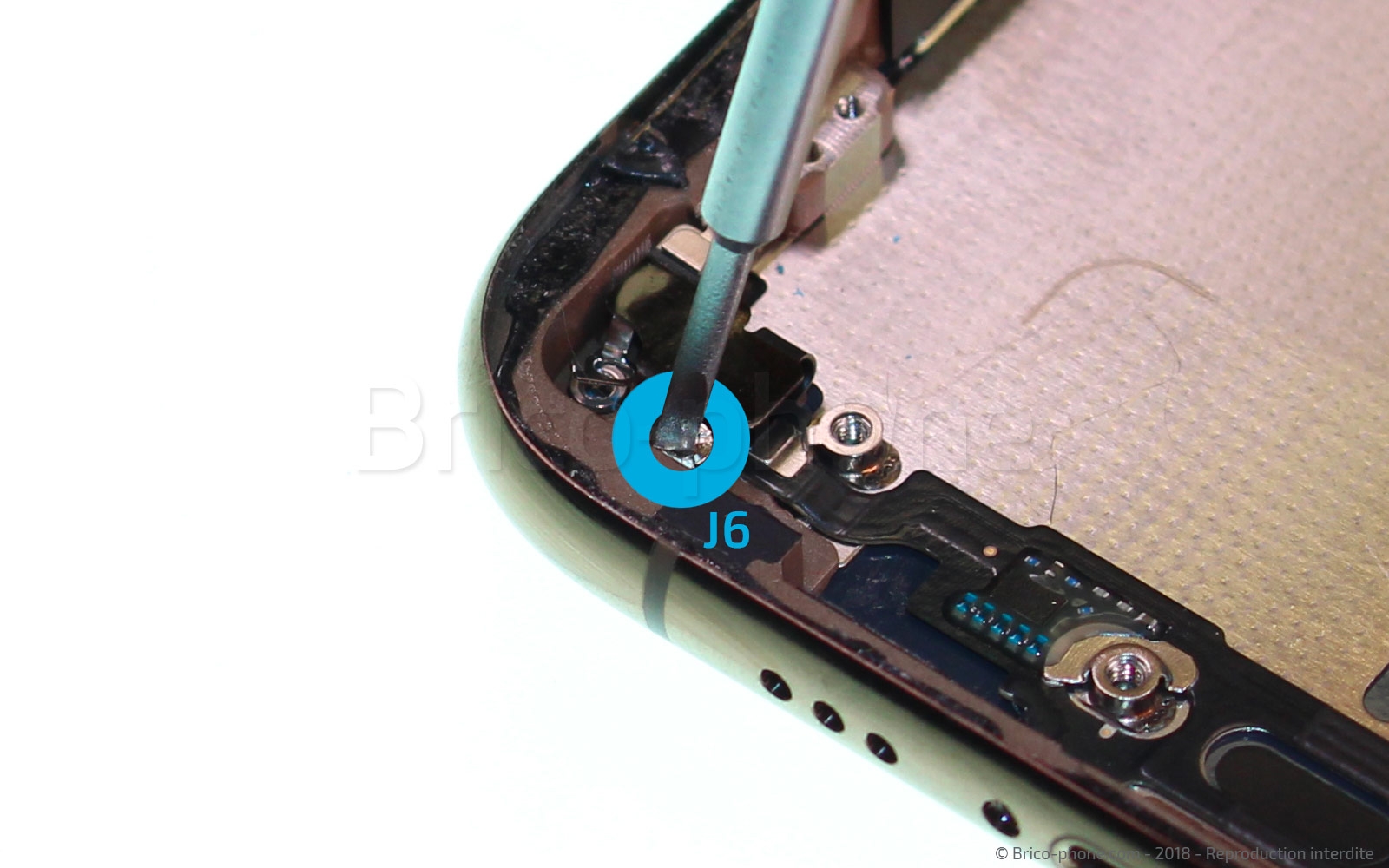

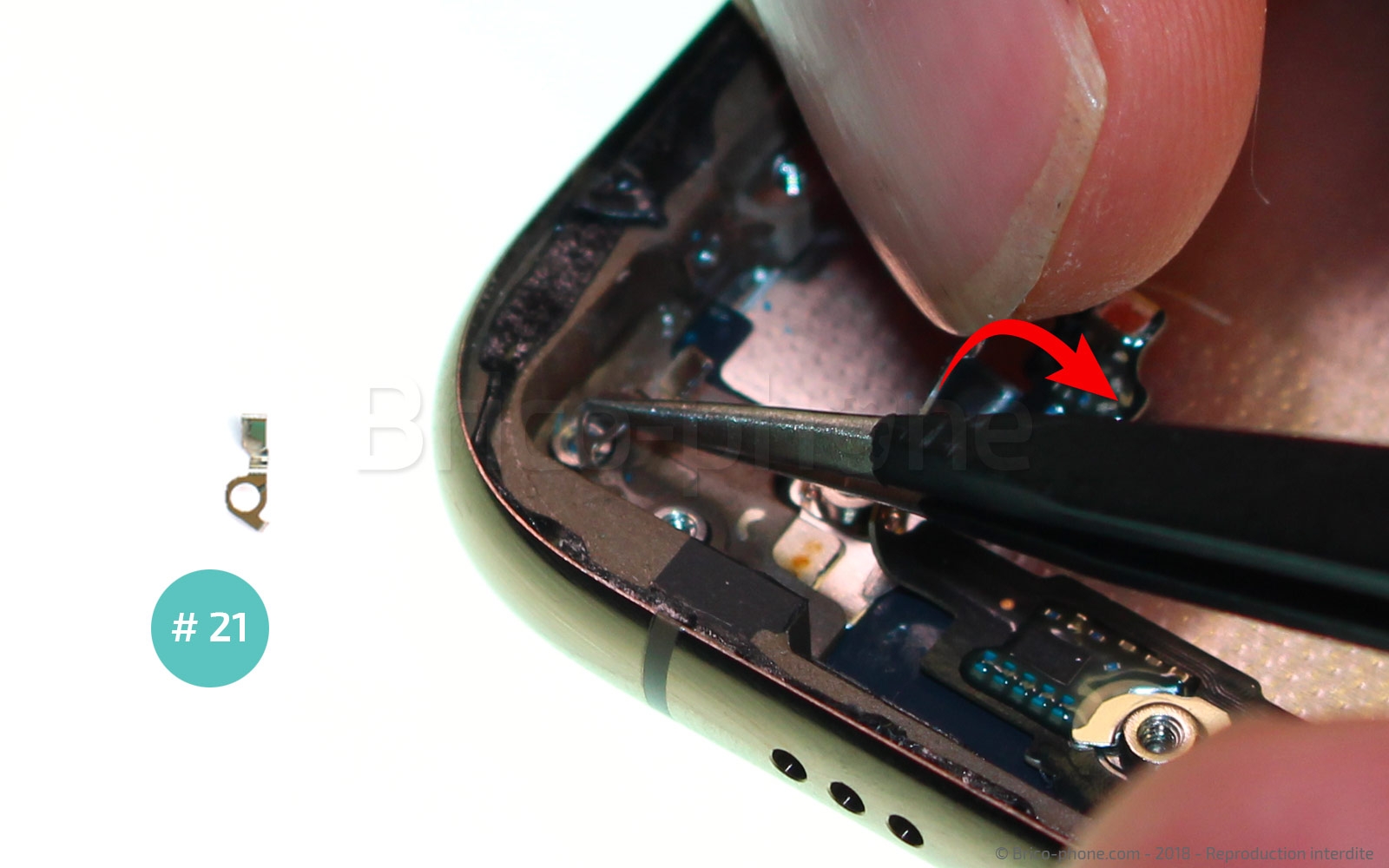

Attention en retirant la vis J6 avec le cruciforme, un petit élément doit être retiré #21, ne le perdez pas lors de la manipulation !

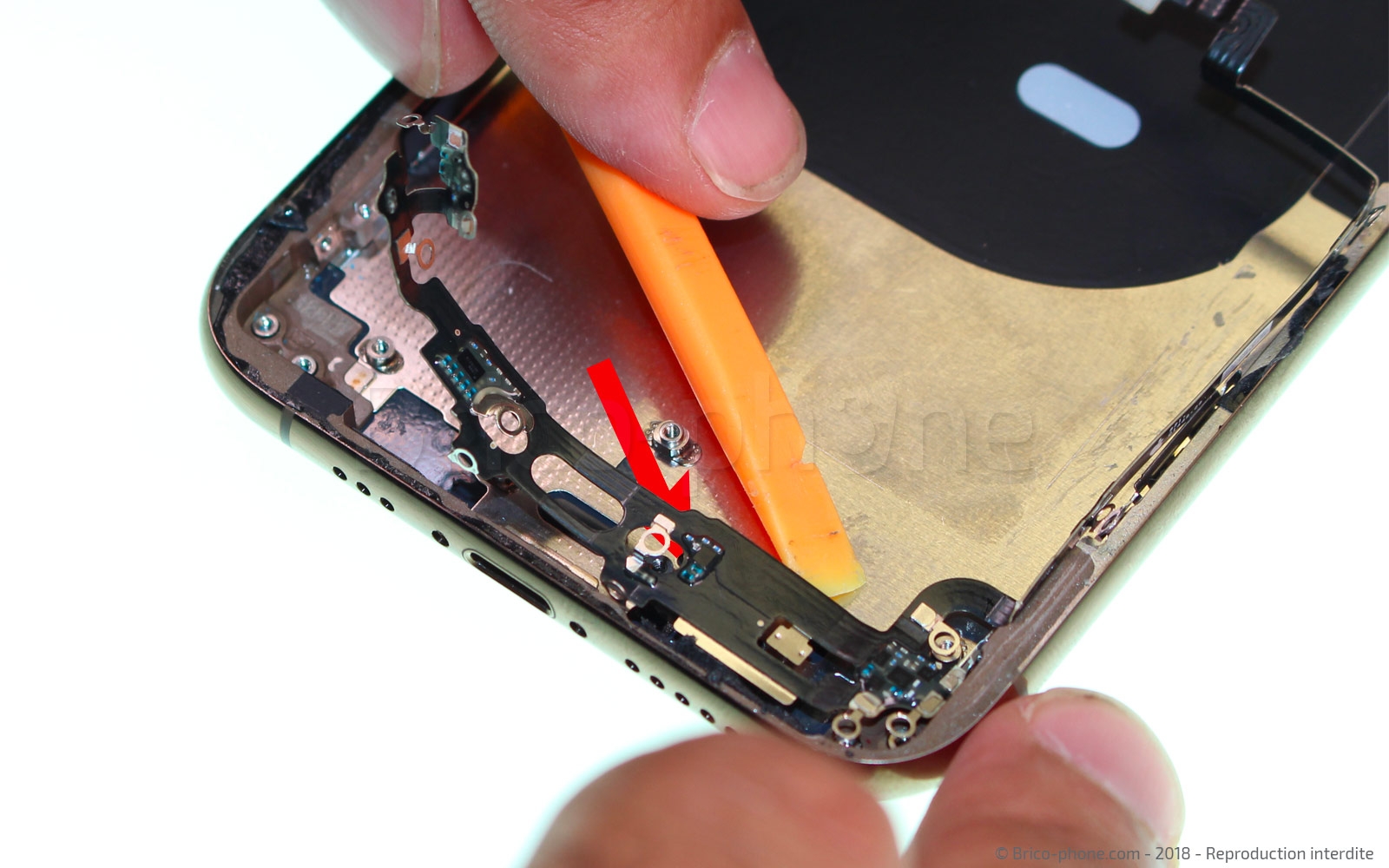

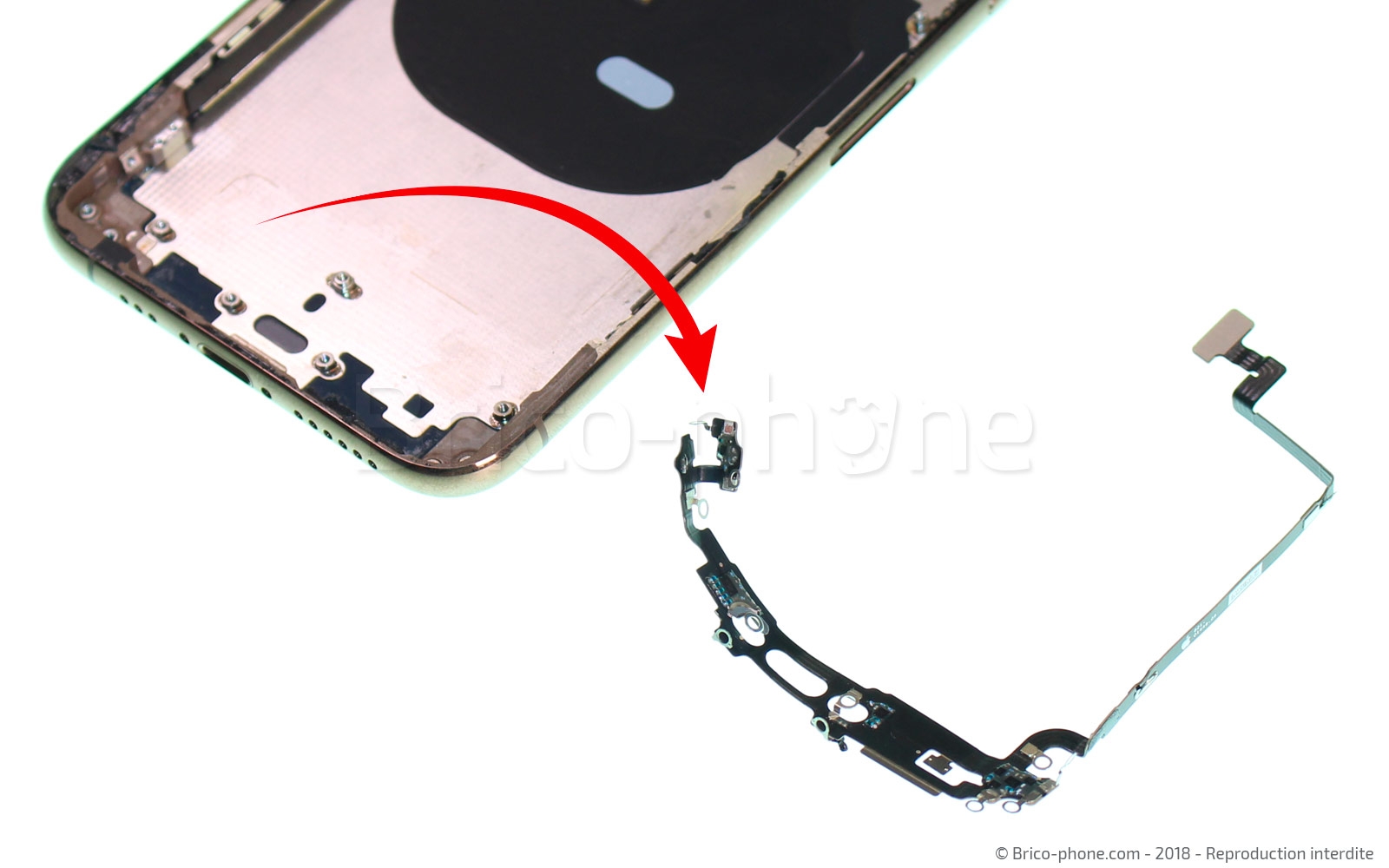

L'antenne GSM peut être retirée en la décollant du châssis avec le levier.

Ce tutoriel est désormais terminé, la nouvelle nappe peut être montée.
Nous vous conseillons de suivre les prochaines étapes pour garantir une meilleure tenue de votre réparation.

Nous vous conseillons de nettoyer votre châssis en retirant toutes traces de l'ancien joint et d'en remettre un nouveau sur le châssis.
Attention : cela ne permettra pas de retrouver l'étanchéité parfaite mais permettra une bonne tenue de l'écran après la fermeture de l'iPhone.
Tout appareil ouvert n'est plus garanti et son étanchéité est compromise même si un nouveau joint d'étanchéité a été posé. Dans tous les cas, nous ne pourrons être tenus pour responsables si votre iPhone a été oxydé après qu'il a été ouvert. Par précaution, nous vous conseillons donc d'éloigner votre iPhone XS de l'eau après ouverture.

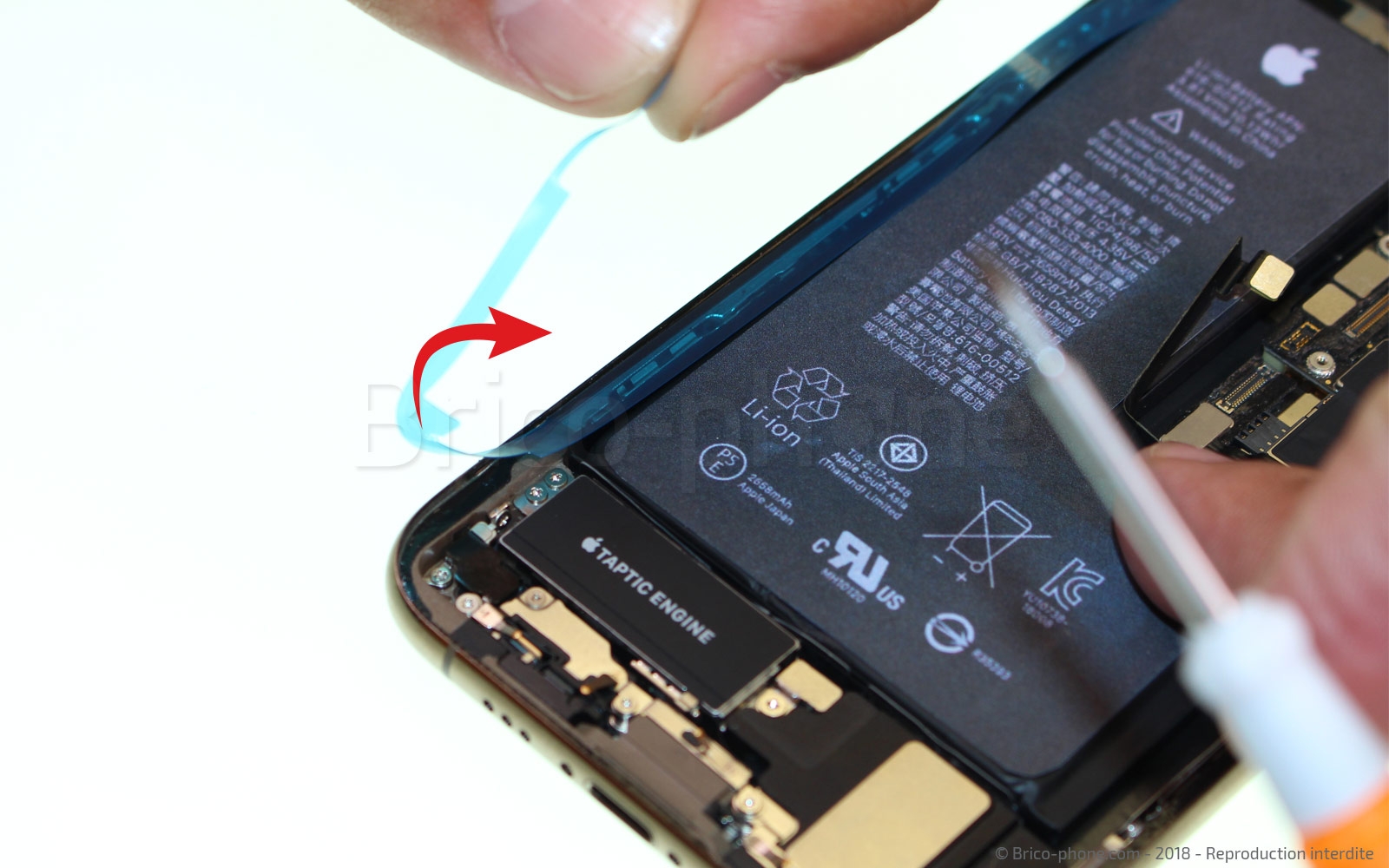

Pour retirer les résidus de colle, faites glisser le tournevis plat sur le contour métallique du châssis.

Afin d'assurer le bon maintien de votre batterie, il est préférable de la recoller avec de nouveaux stickers.
En vente sur notre site, ceux-ci permettront aussi un retrait facile pour plus tard.

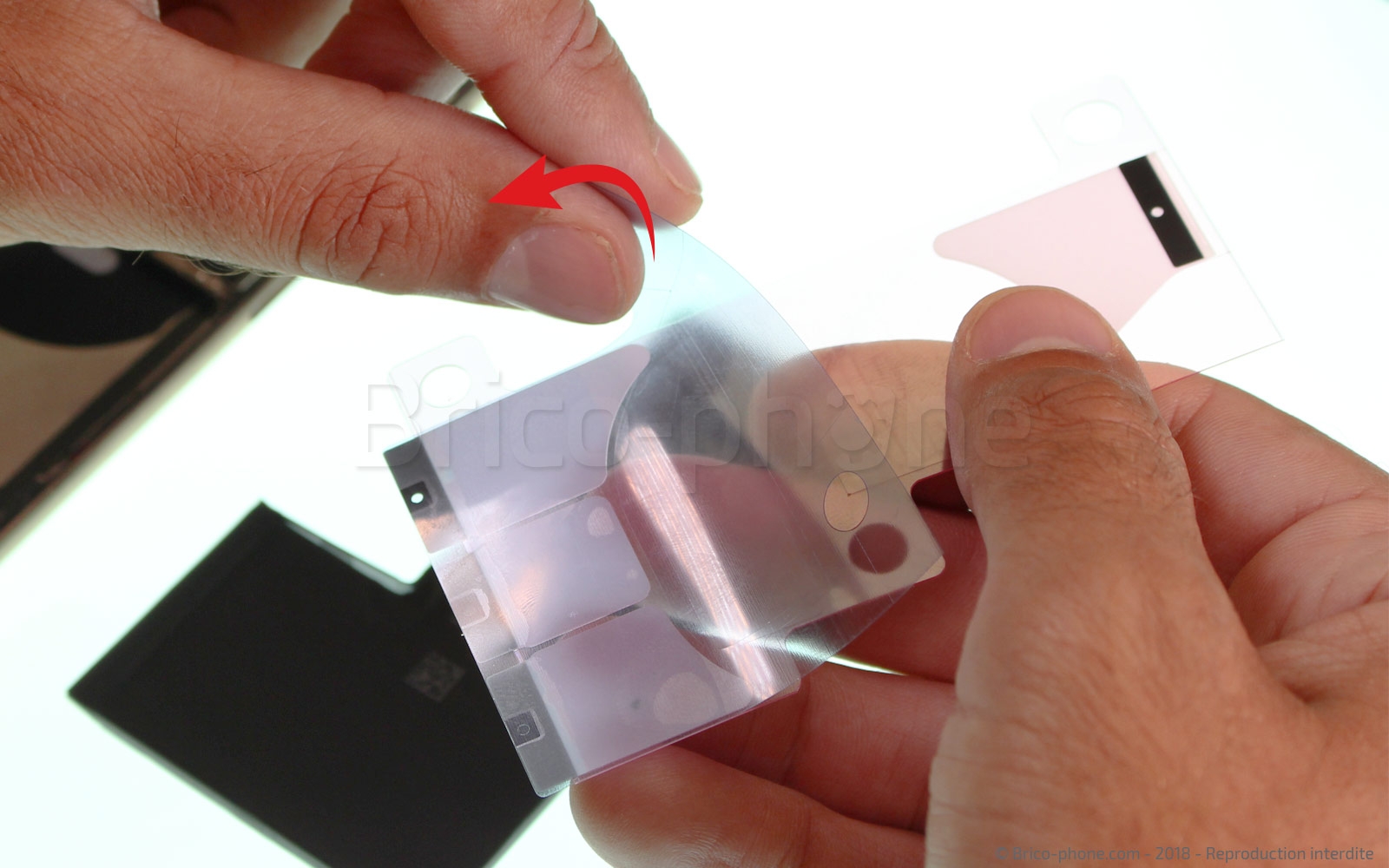

Commencez par retirer le film bleu en veillant à ce que les stickers restent bien collés sur le film rose.

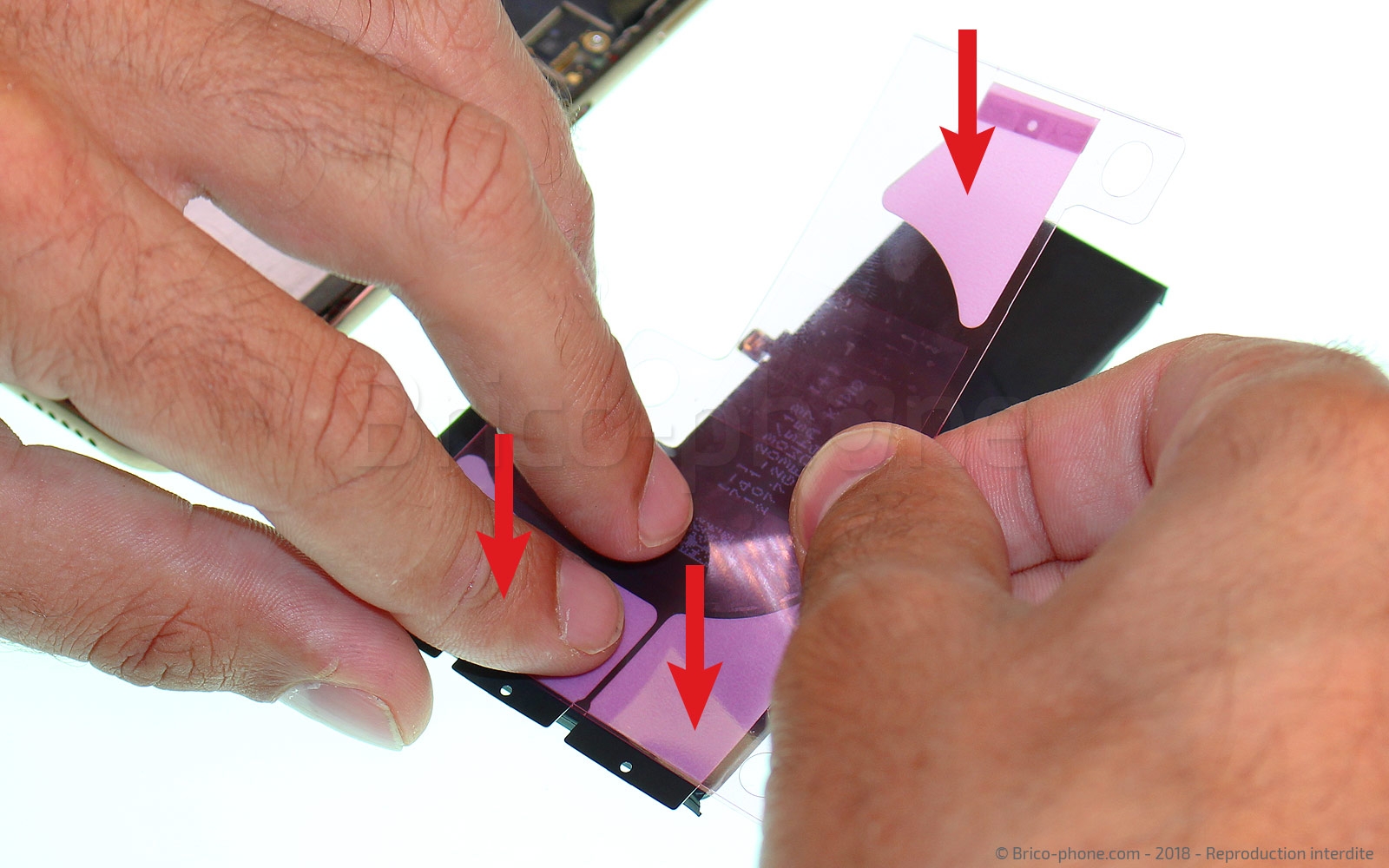

Positionnez ensuite les stickers sur le dos de la nouvelle batterie. Vérifiez bien le sens de pose : les petites parties noires doivent se replier sur les bords de la batterie et surtout les parties adhésives ne doivent pas toucher la nappe induction collée sur le châssis.
Retirez ensuite le film rose après bien avoir appuyer sur les stickers.

Etape optionnelle : le joint peut être remplacé par de la colle B7000.

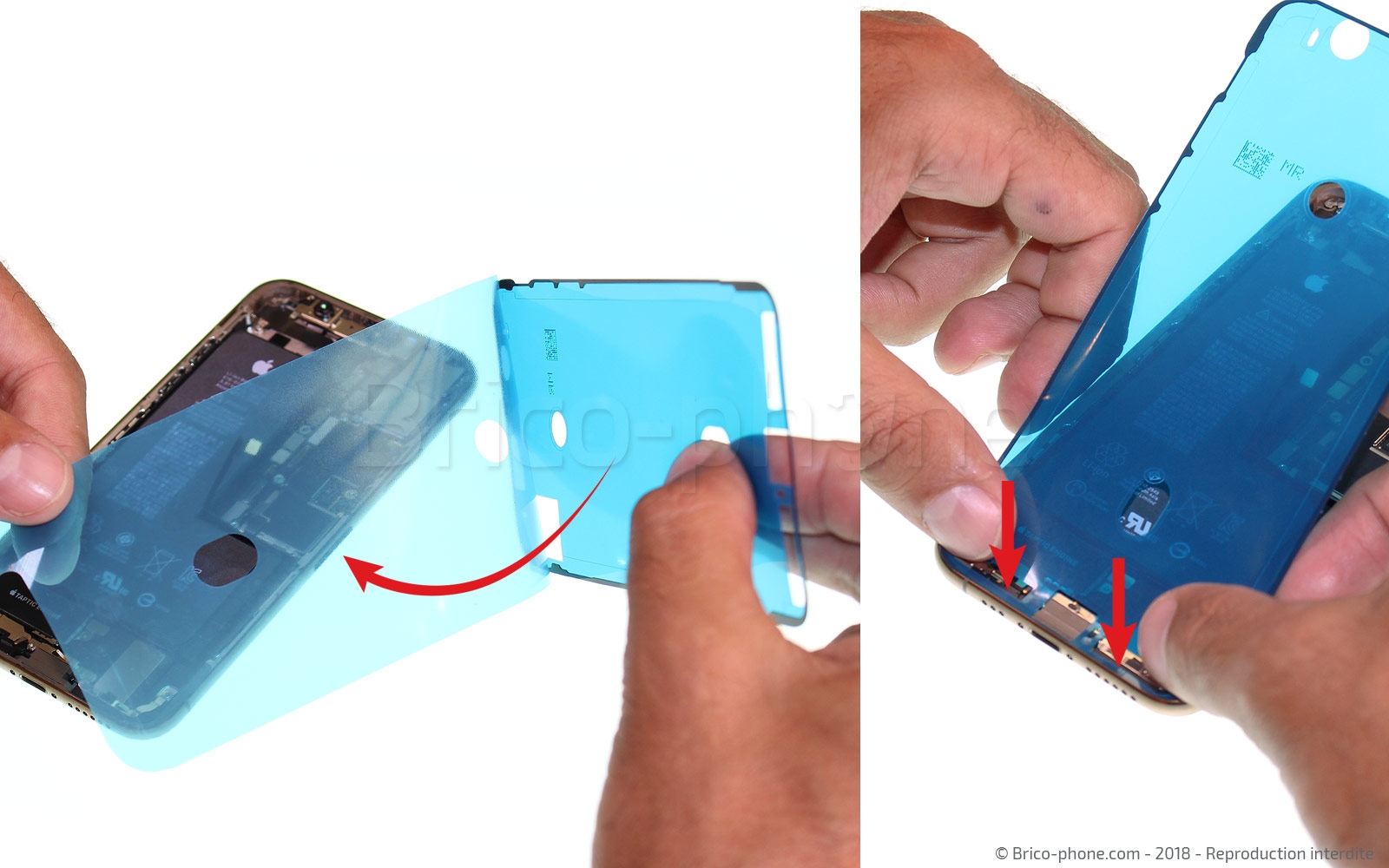

Commencez par retirer le premier film de protection, posez ensuite le joint d'étanchéité en l'adaptant bien aux contours du châssis. Pour une bonne adhérence, appuyez sur la protection en plastique avec le tournevis plat sur tout le contour.
Une fois bien collé, vous pouvez enlever le second film qui a servi de guide, enfin le dernier film qui ne fait que le contour et recouvre juste le sticker noir. N'hésitez pas à appuyer si nécessaire avec le tournevis si vous voyez que certaines parties ne sont pas bien collées.
L'iPhone peut désormais être remonté.
