Changement du connecteur de charge sur iPhone 6S

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1633 / A1688 correspondent bien à un iPhone 6S. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

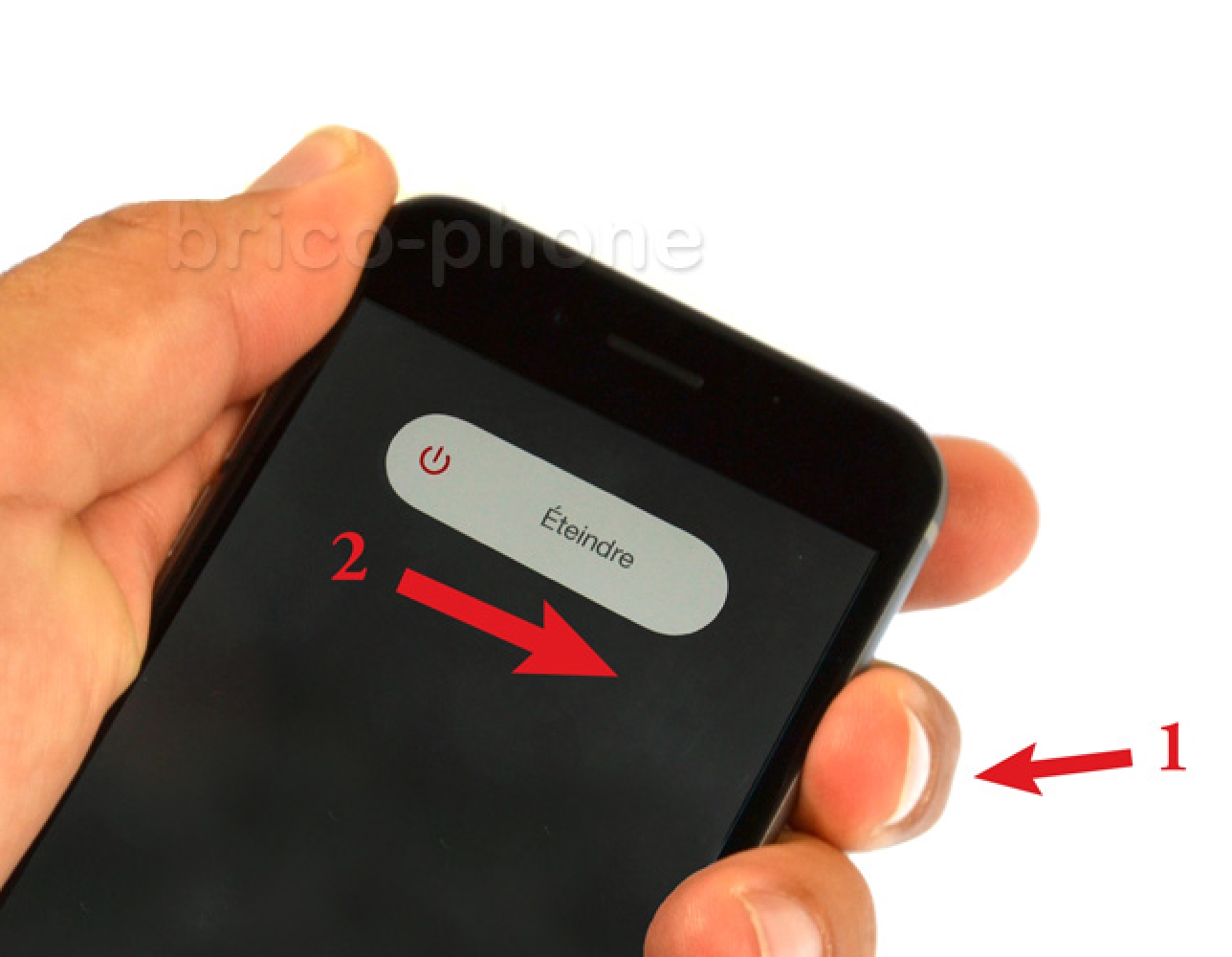

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.

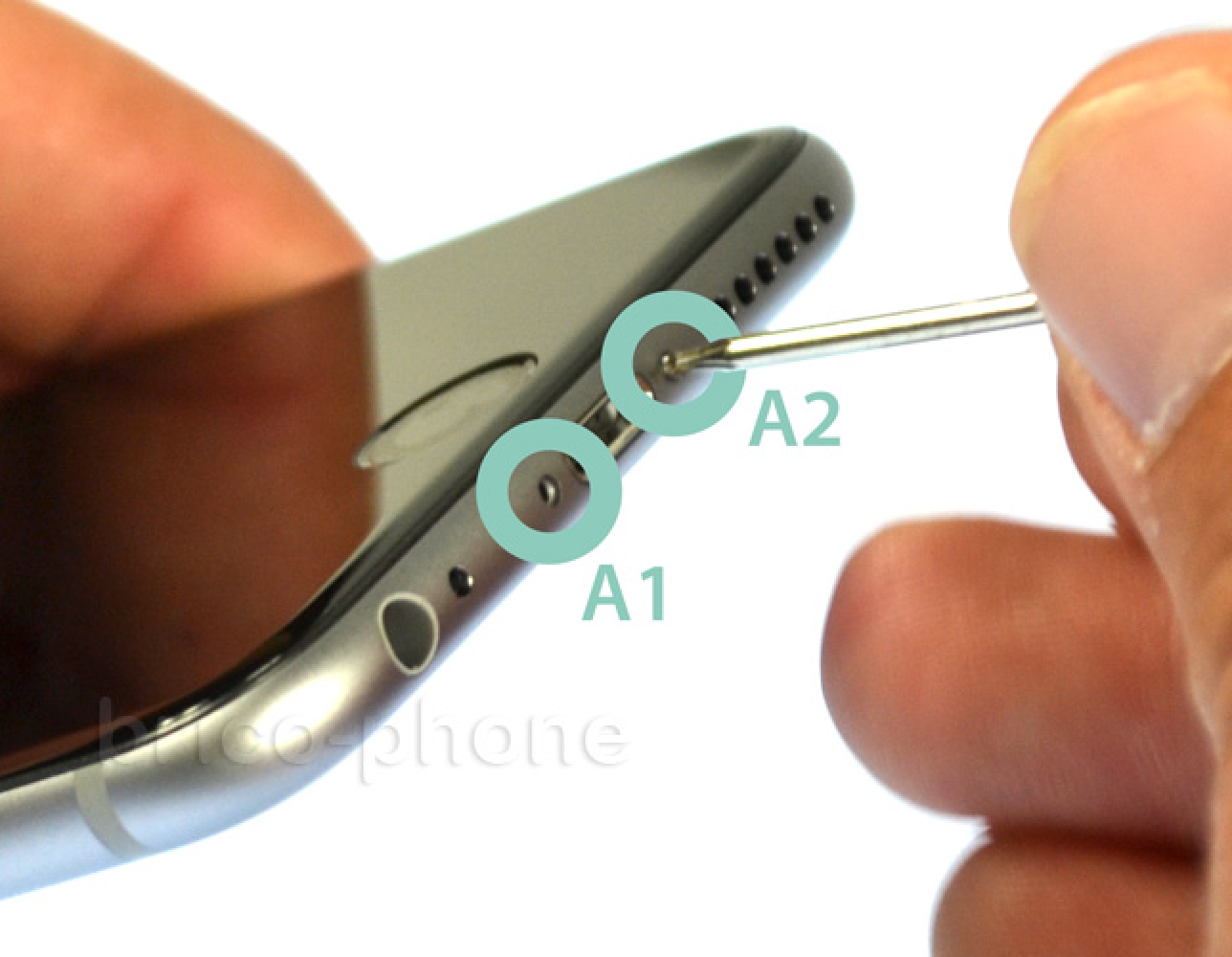

Utilisez le tournevis pentalobe en étoile afin de retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.

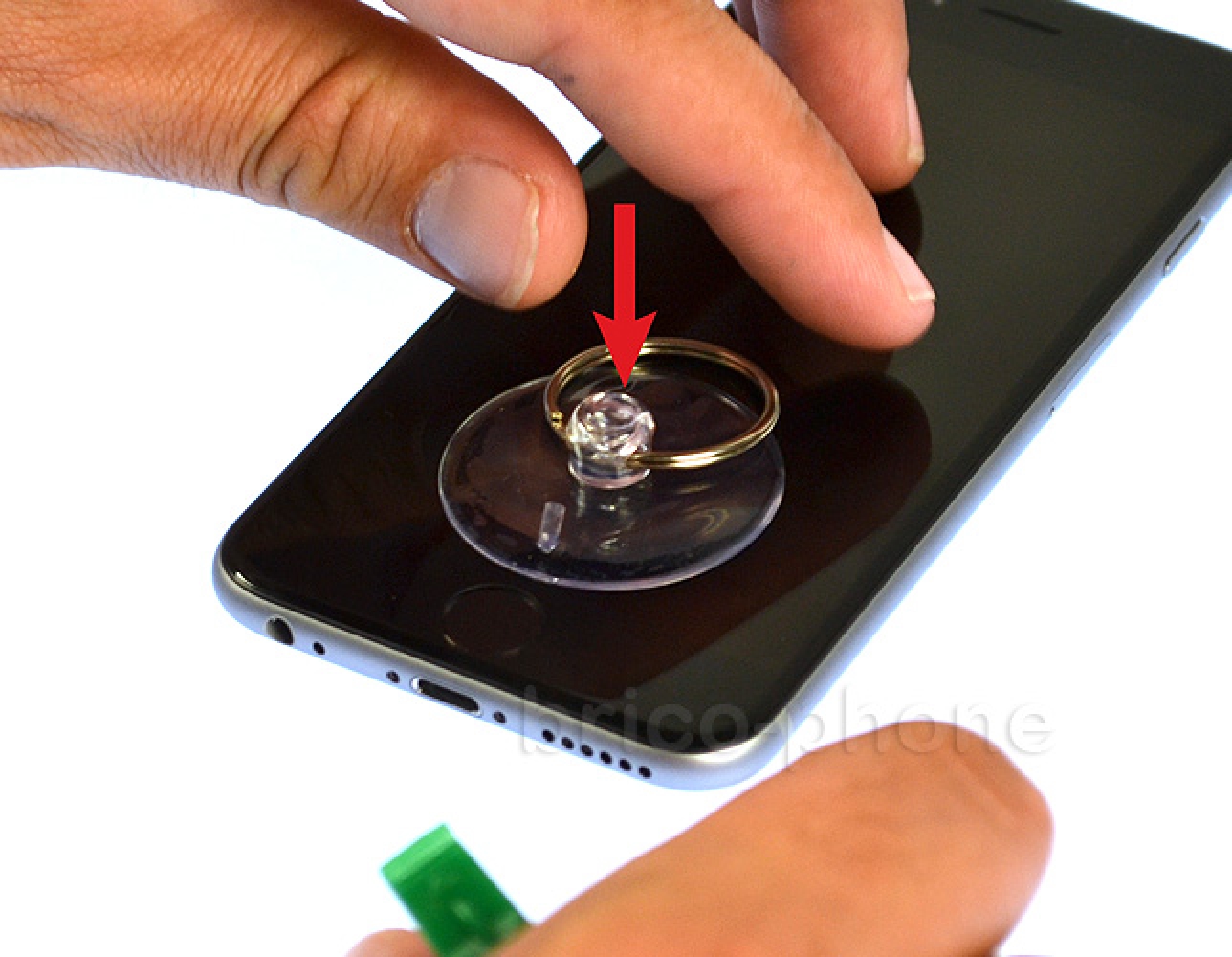

Placez la ventouse sur la partie basse de la vitre juste au dessus du bouton Home.

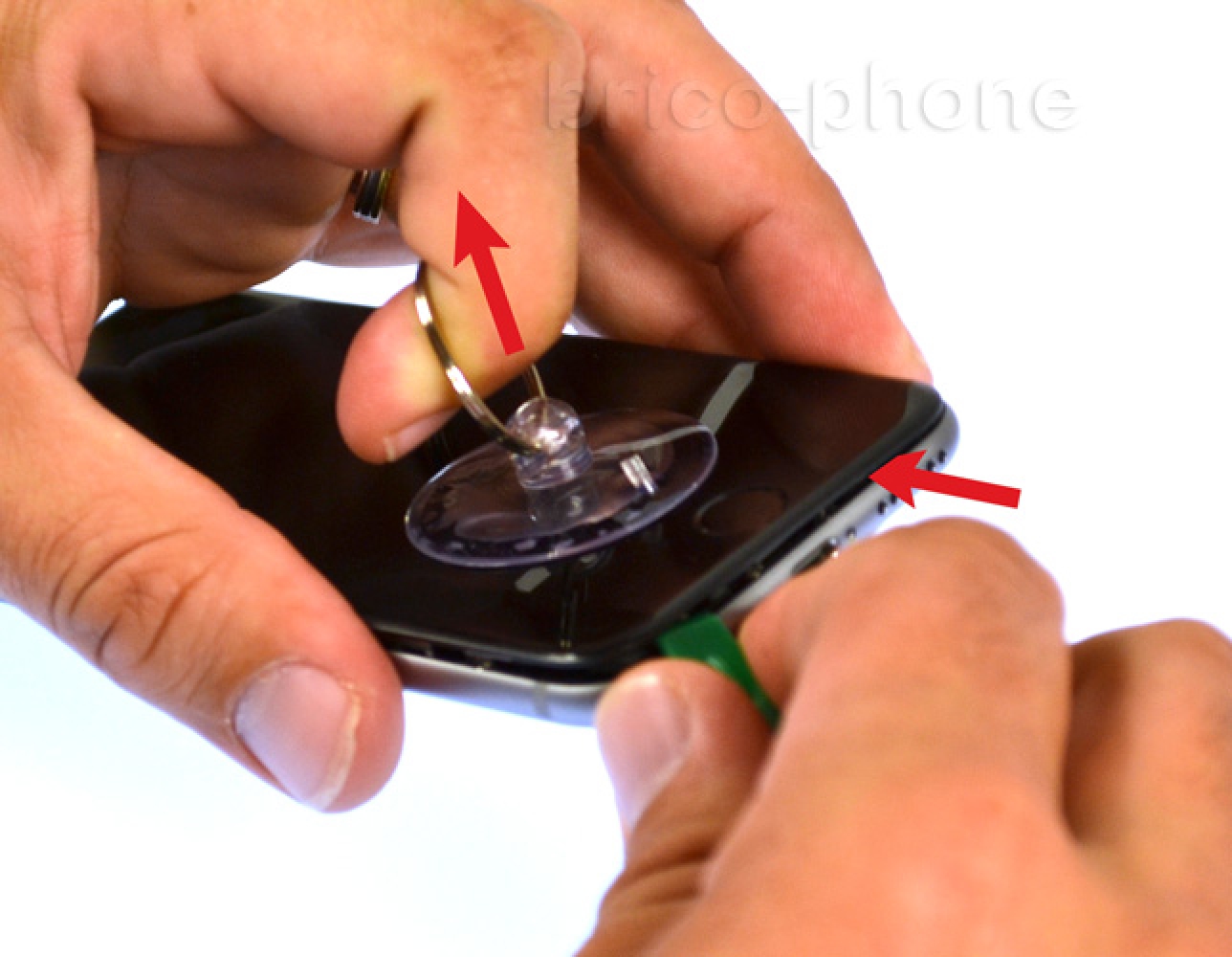

Tirez à présent délicatement sur la ventouse tout en insérant le levier en plastique de part et d'autre entre la vitre et le châssis pour faciliter l'ouverture.

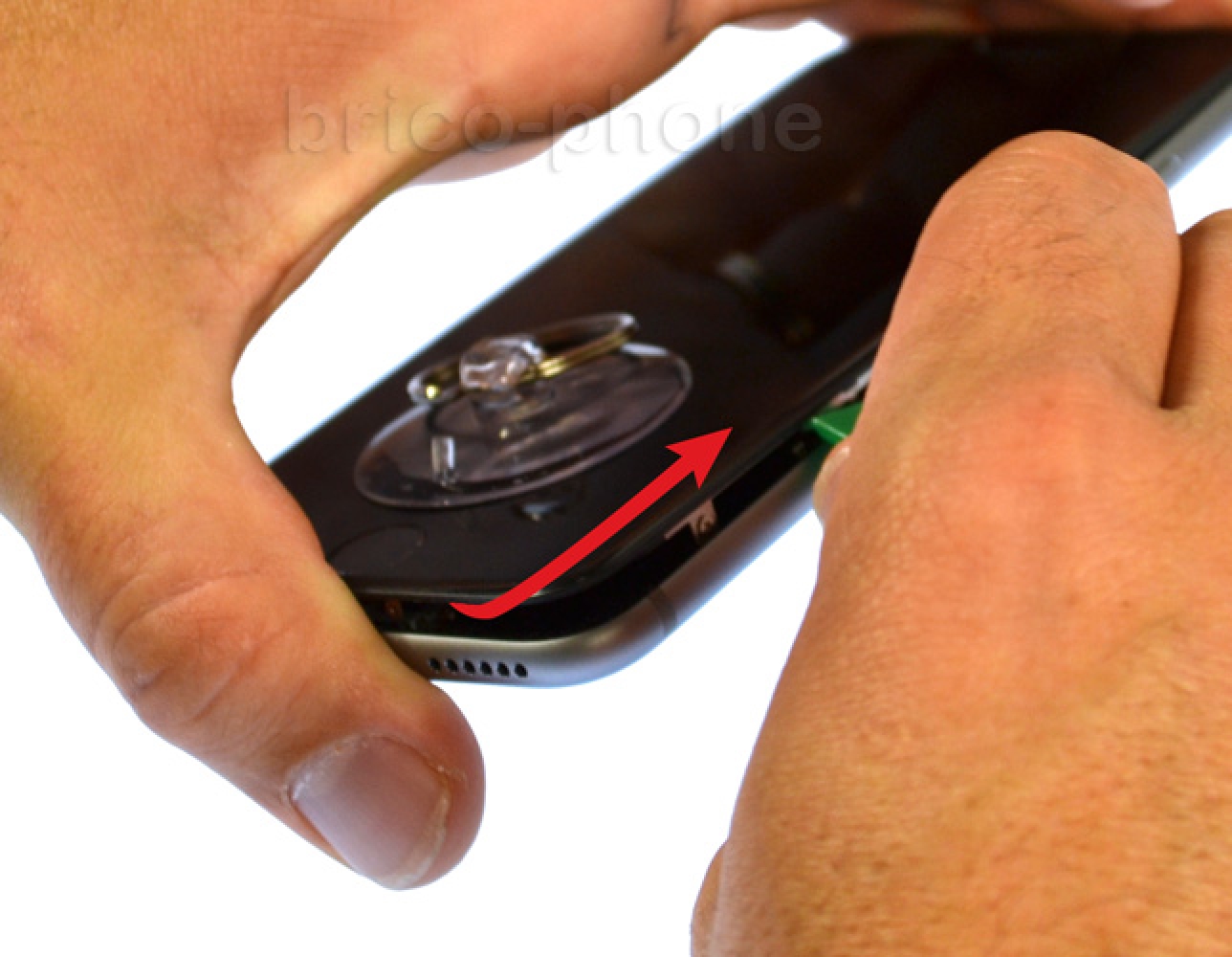

Une fois le bas de l'écran un peu décollé, vous pouvez faire le contour de l'iPhone avec le levier plastique afin de déboîter entièrement l'écran.

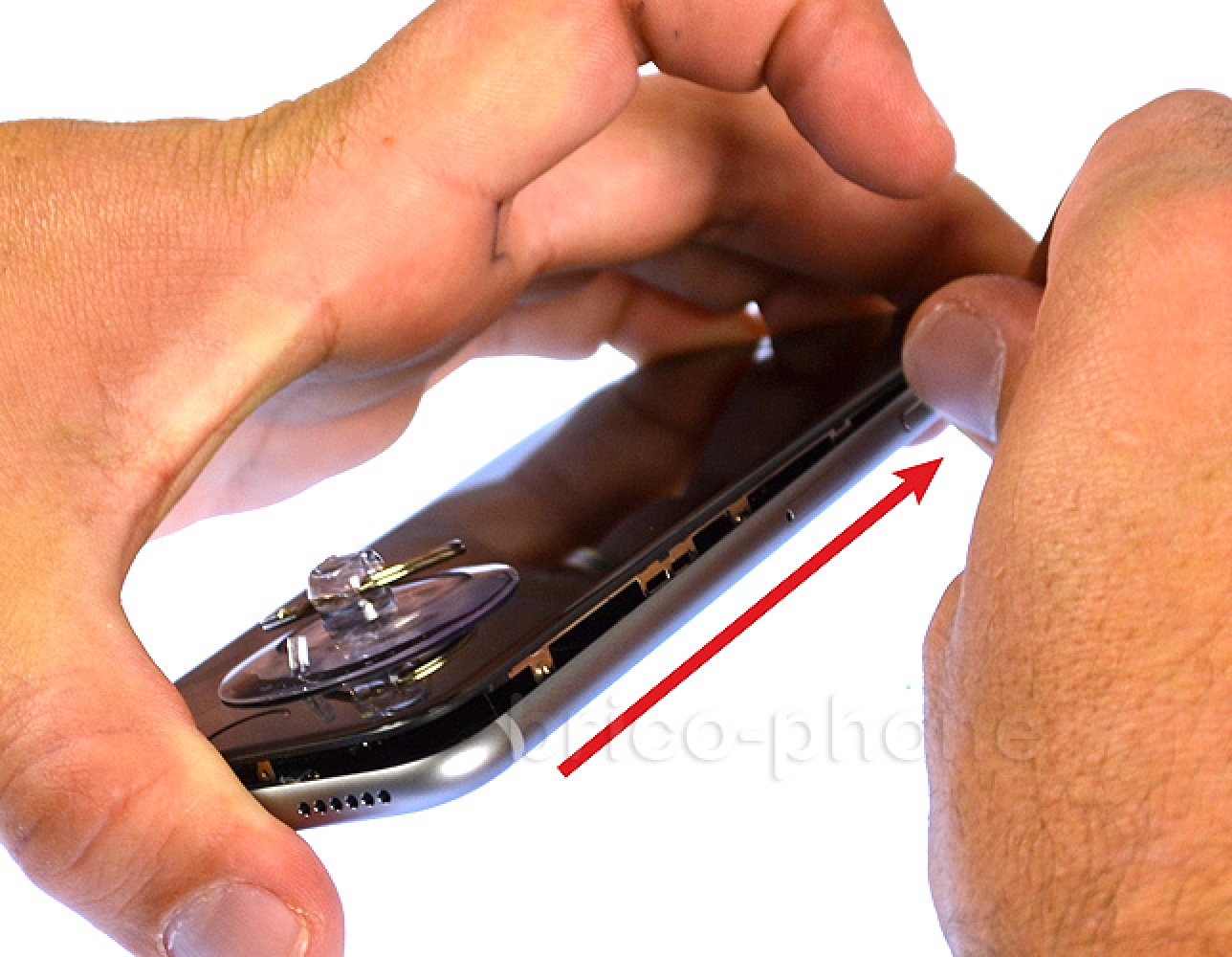

Remontez le levier jusqu'en haut des côtés, sans jamais passer le levier sur la partie supérieure de l'écran.

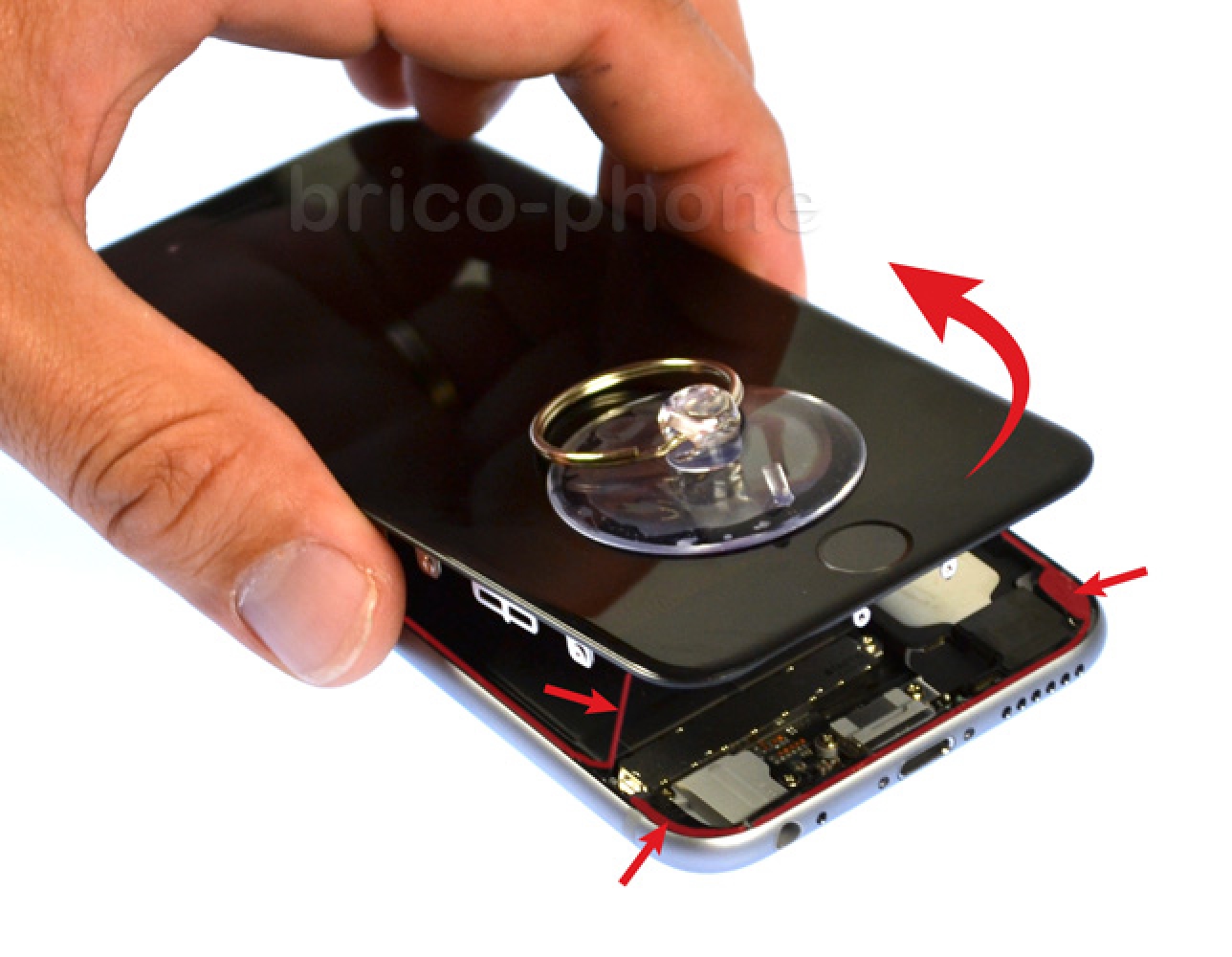

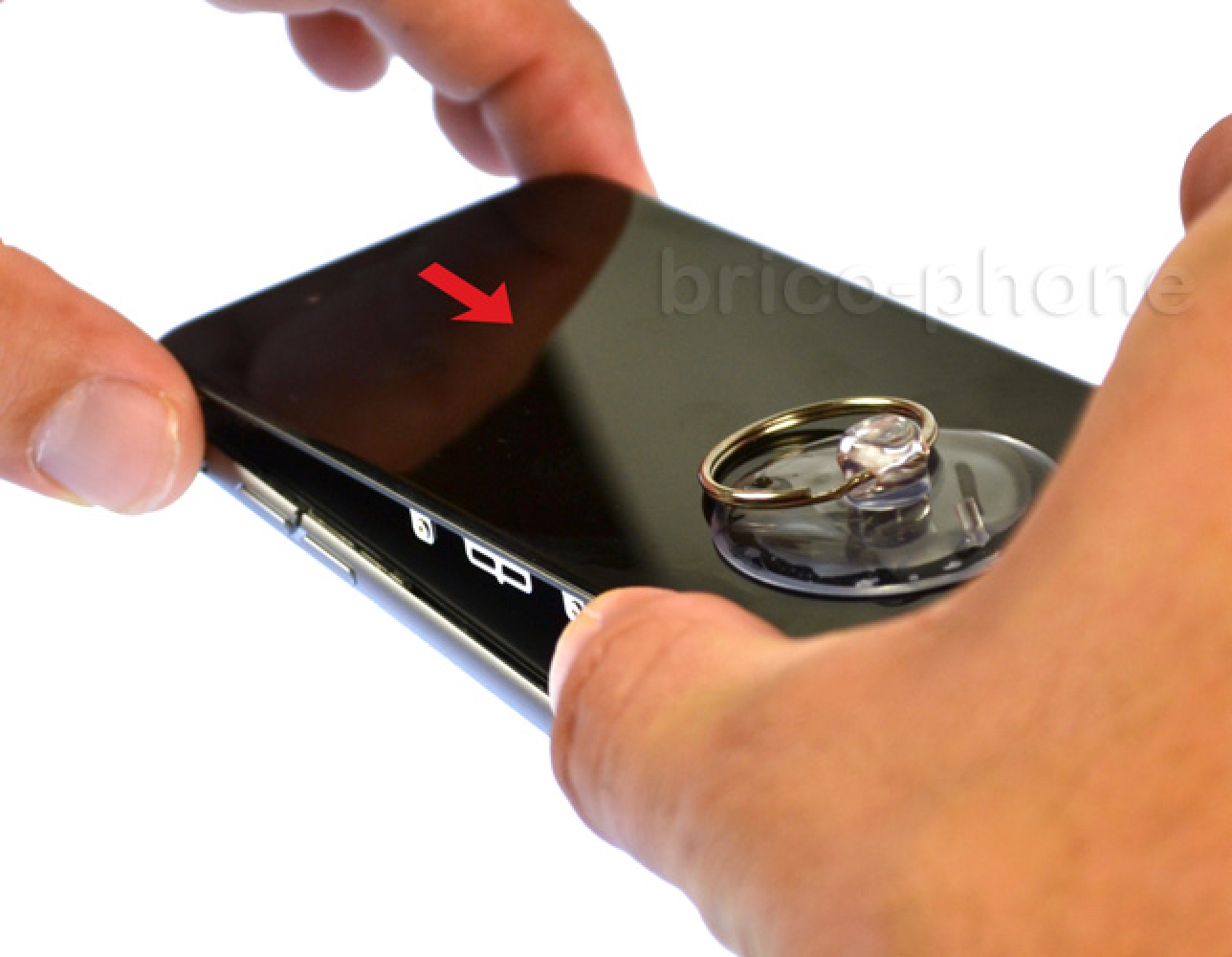

Avant de pouvoir totalement soulever la vitre, tirer très légèrement la vitre vers le bas car celle-ci est emboîtée sur le haut du châssis.
Enfin, la vitre peut maintenant être levée à environ 90° et vous pourrez accéder aux nappes de connexion. Au moment de lever la vitre, l'adhésif situé entre la vitre et le châssis risque de se décoller. Ne retirez pas l'adhésif restant, il servira lors de la fermeture de l'écran.

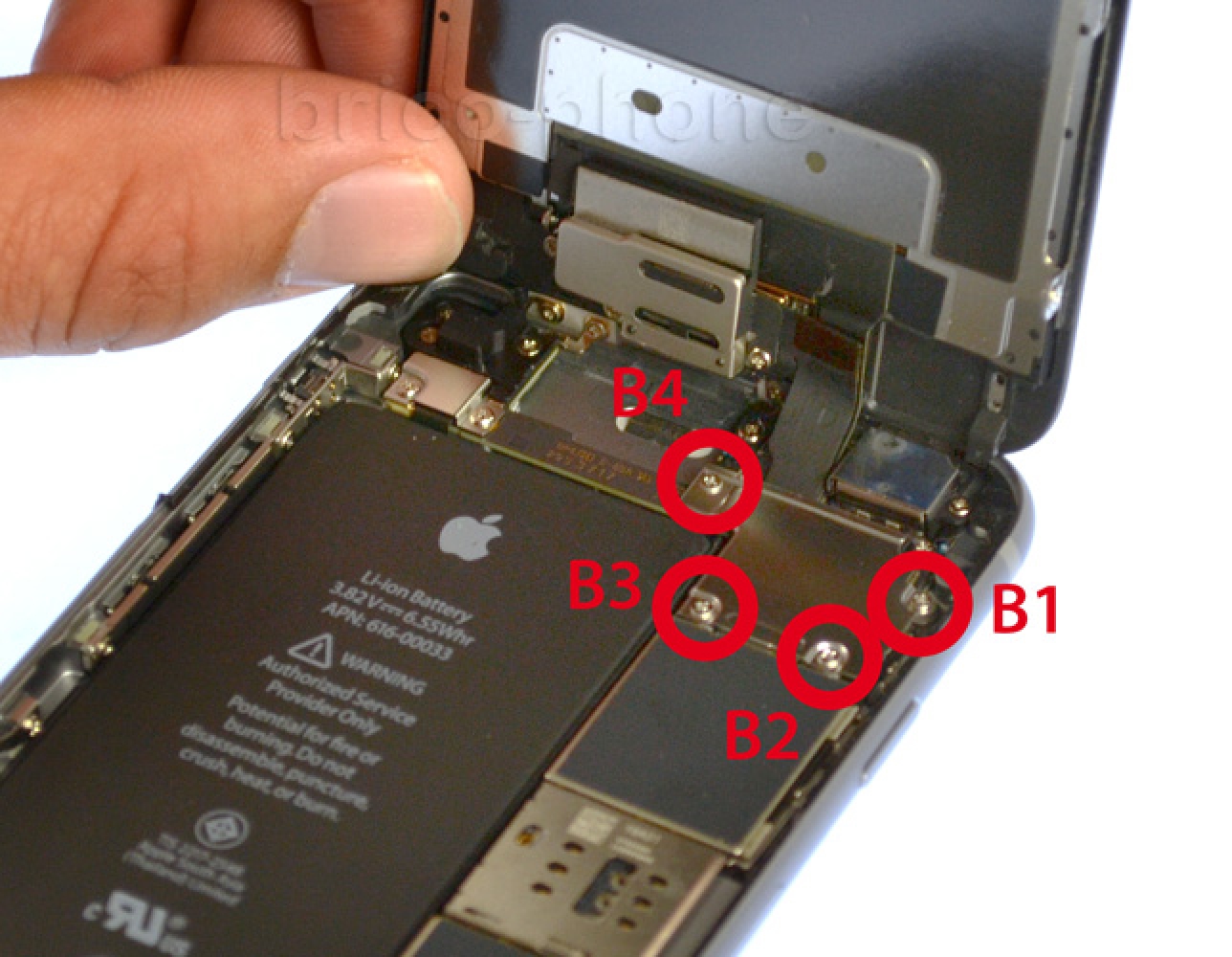

Avec le tournevis cruciforme, retirer les vis B1 à B4 situées sur la plaquette métallique de protection des nappes.

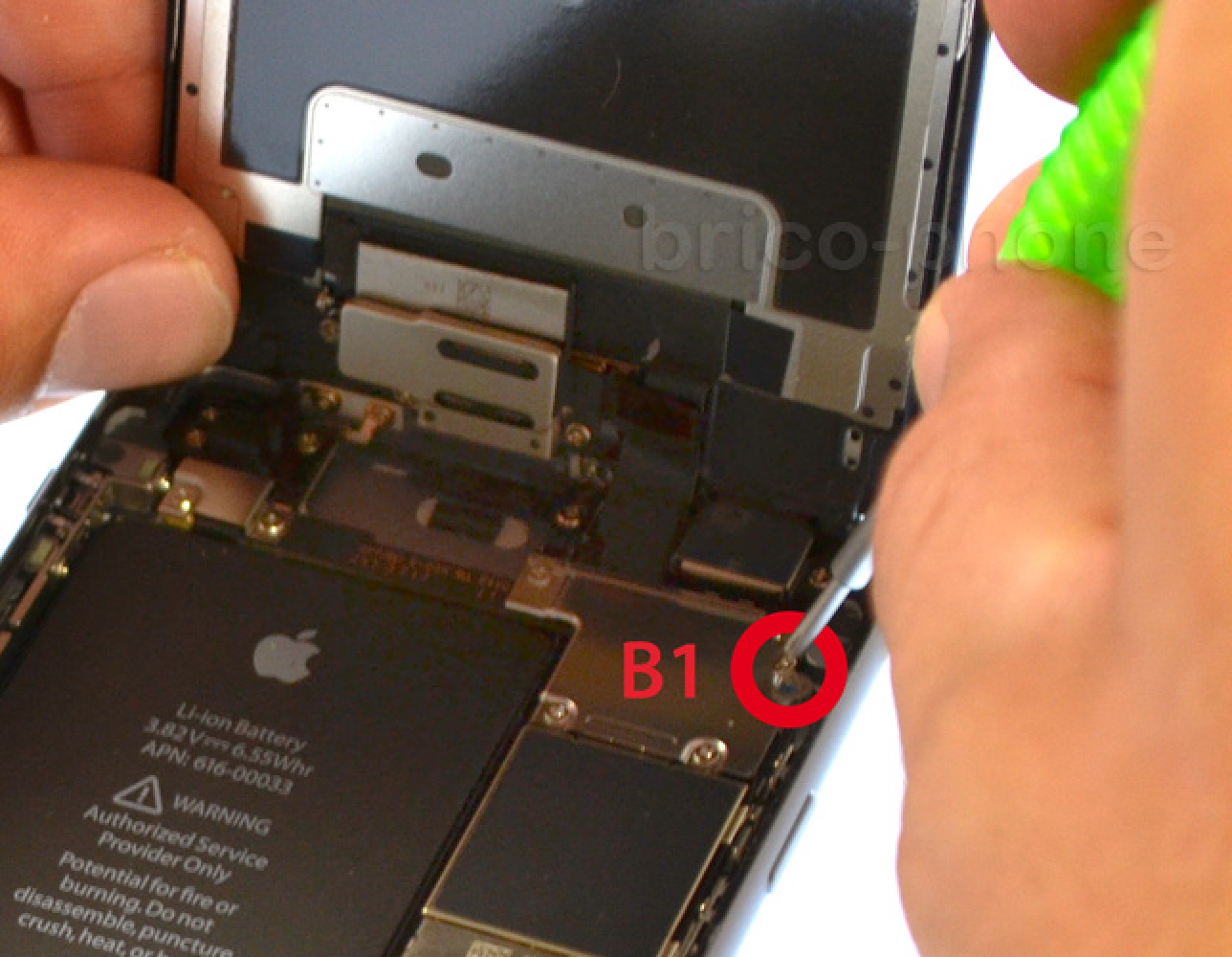

Attention à la vis B1 qui n'est pas de la même taille que les autres et qu'il faut remettre à sa place.

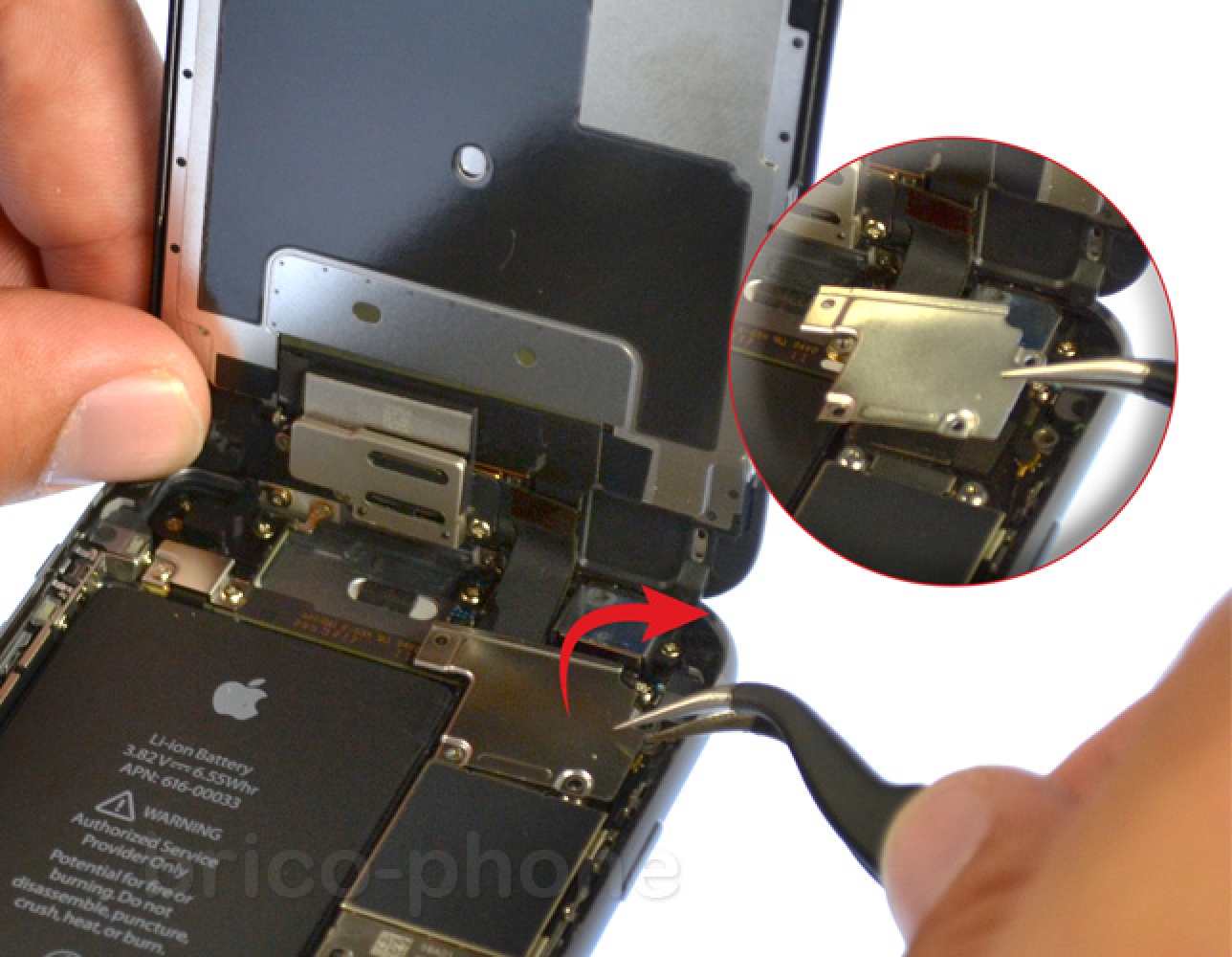

Enlevez désormais la plaquette métallique avec la pincette.

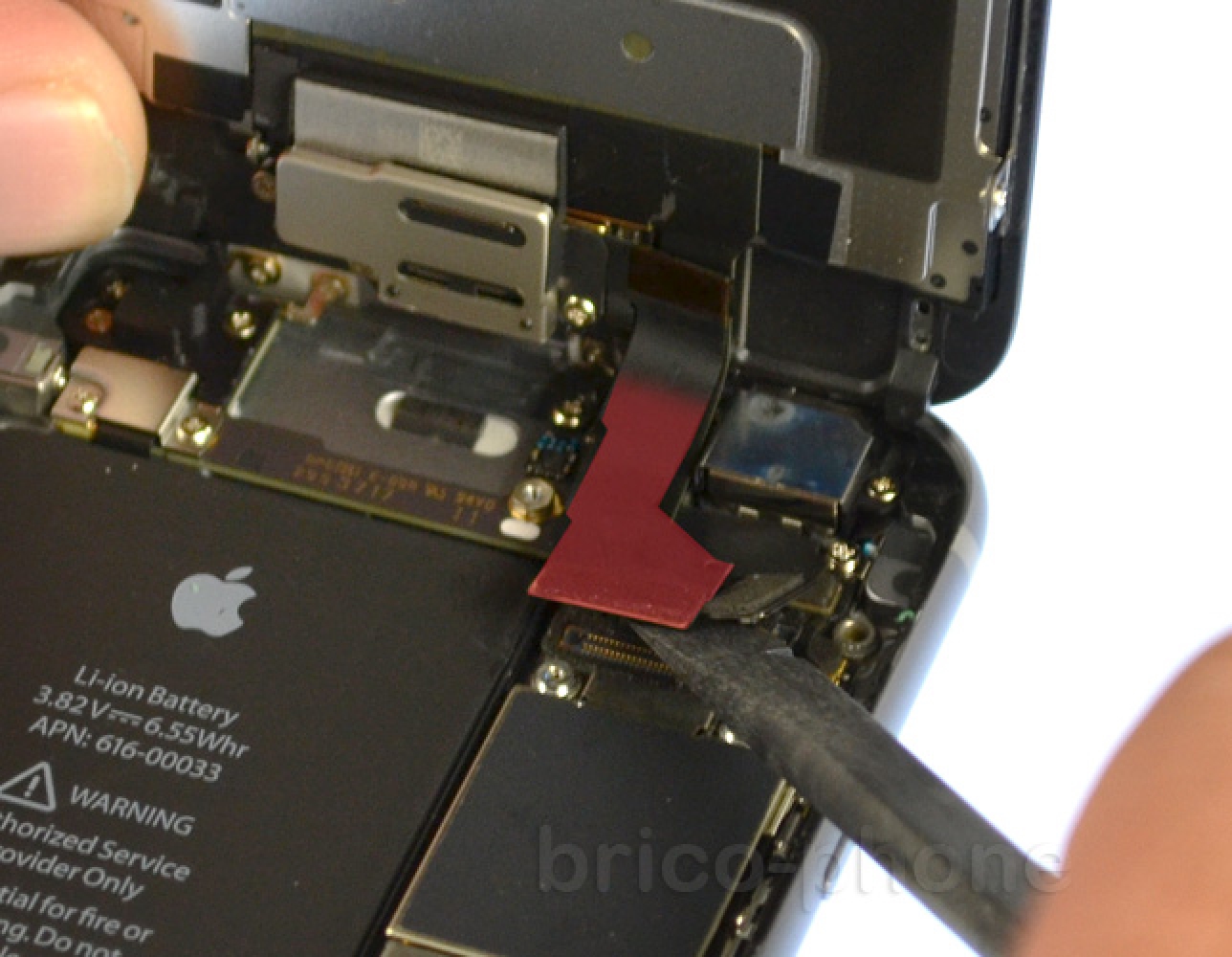

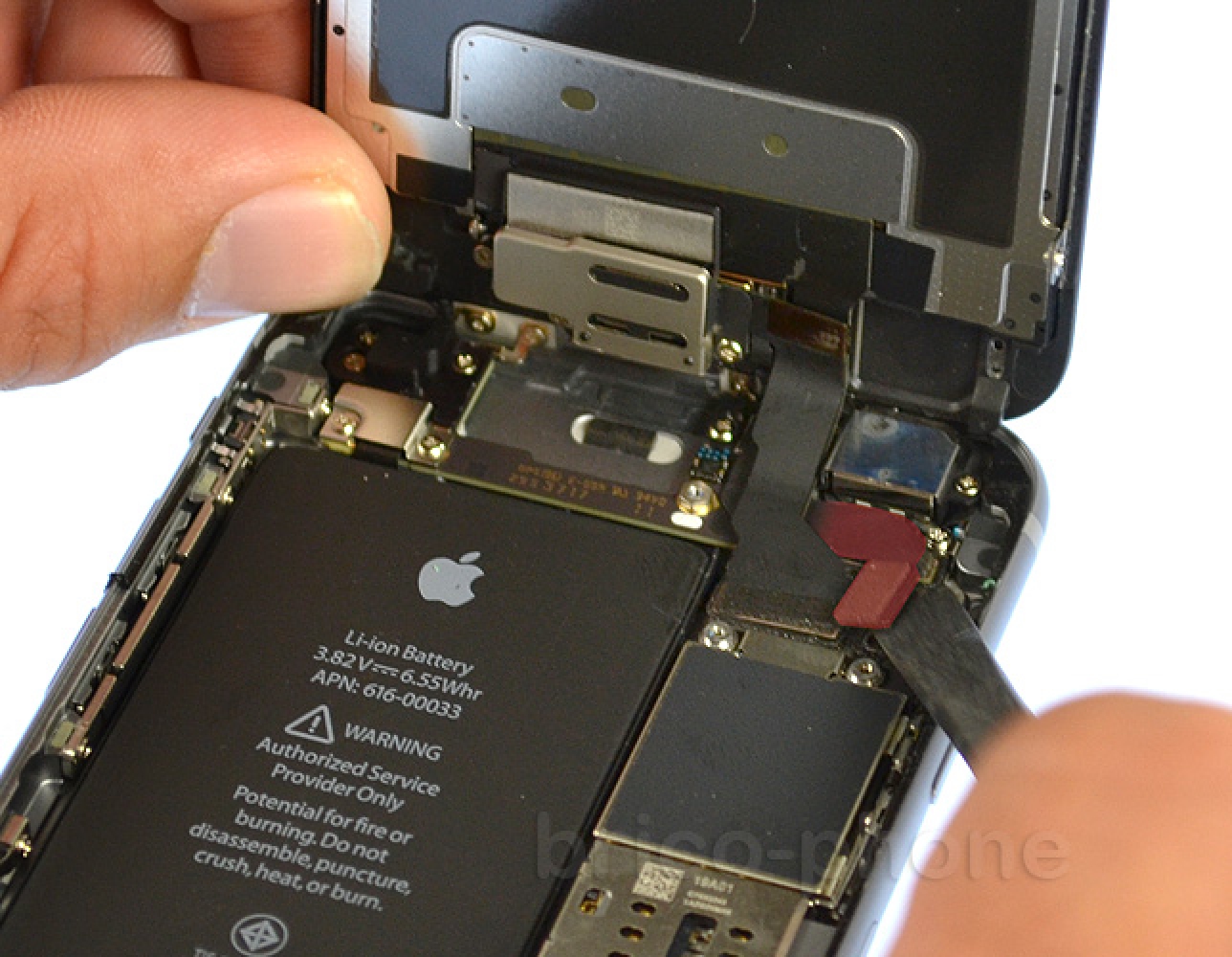

Déconnectez les nappes de l'écran avec le levier plastique en commençant par la nappe du tactile.

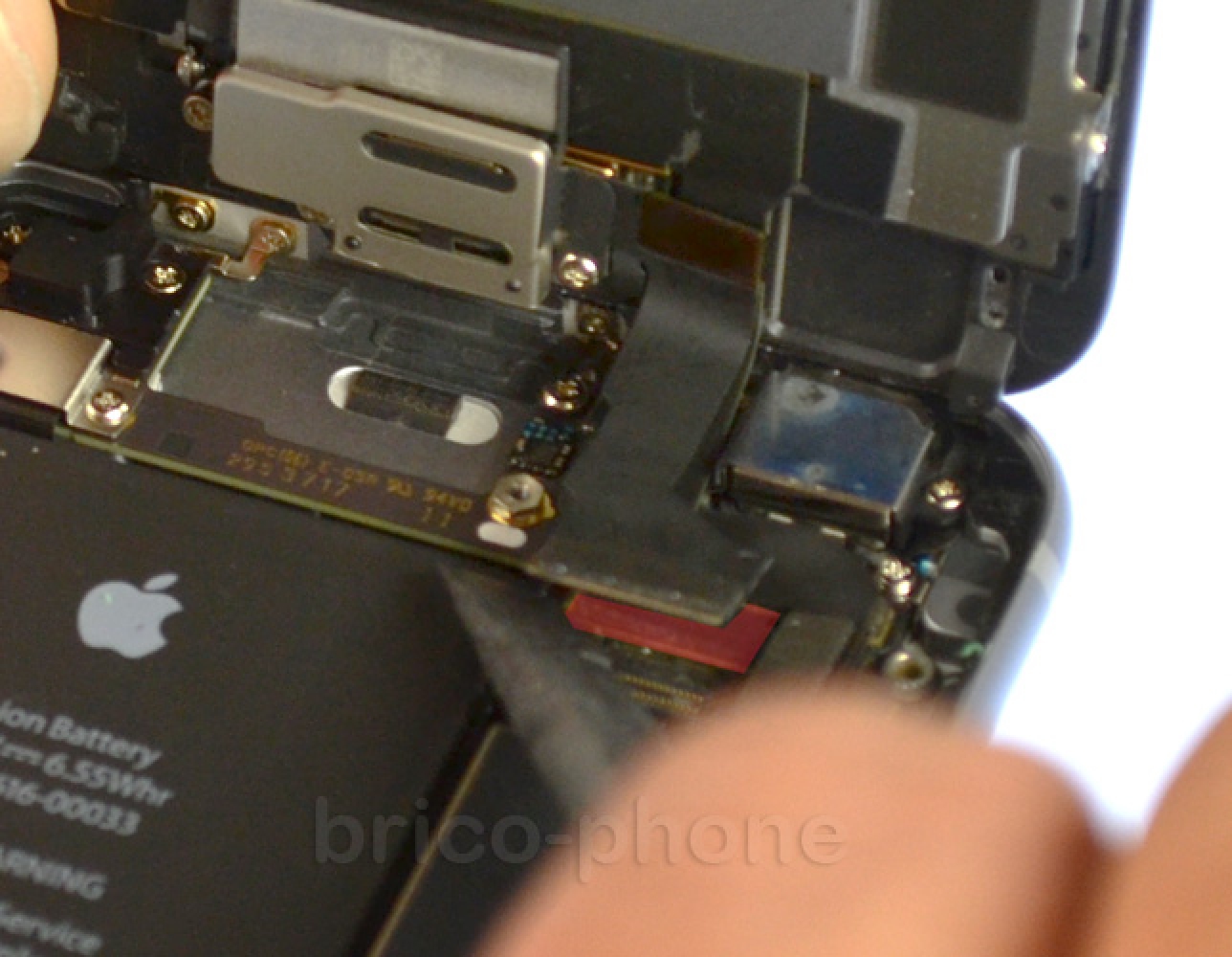

Ensuite, déclipsez la nappe de la caméra avant Facetime, capteur de proximité et de luminosité. Faites attention à bien placer le levier plastique uniquement au niveau des connecteurs des nappes et non ceux de la carte mère.
Enfin, déconnectez la nappe du LCD.

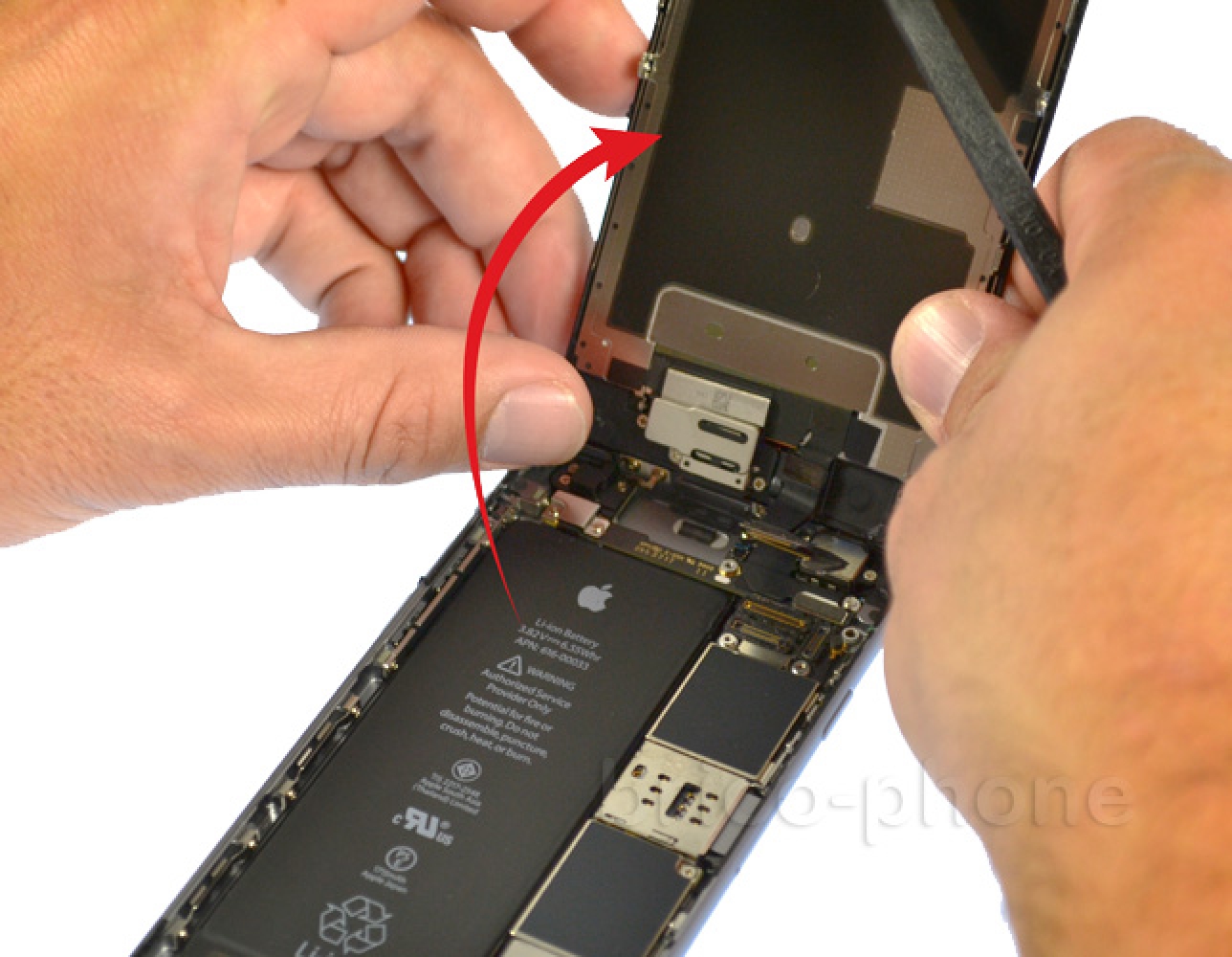

Vous pouvez alors soulever le bloc de l'écran qui est maintenant totalement détaché.

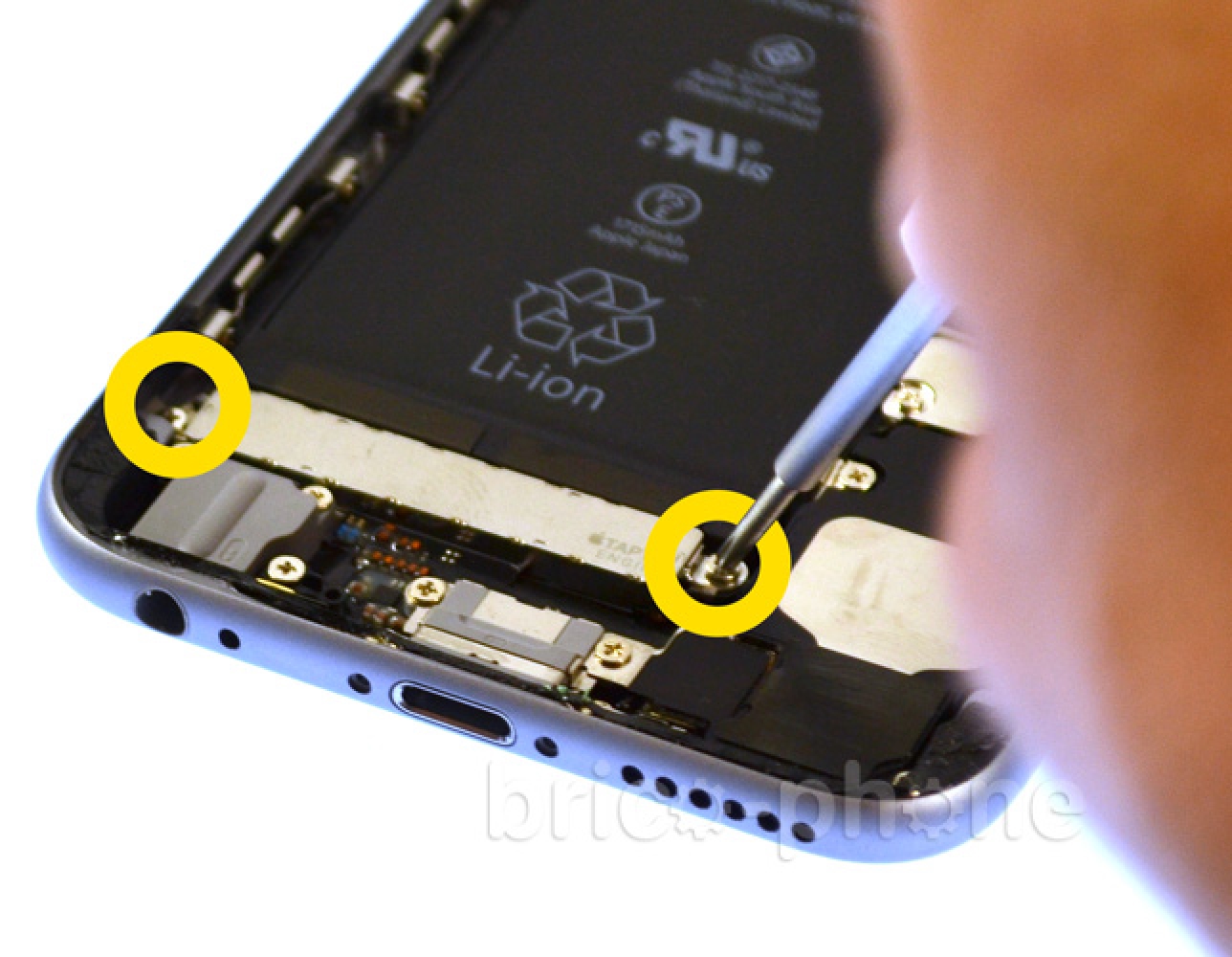

A l’aide du tournevis cruciforme, retirer les deux vis G1 et G2 entourées en jaune qui maintiennent le vibreur appelé taptic engine.
Vous pouvez retirer le vibreur avec la pincette en le saisissant sur un côté.
Le vibreur est maintenant dégagé.

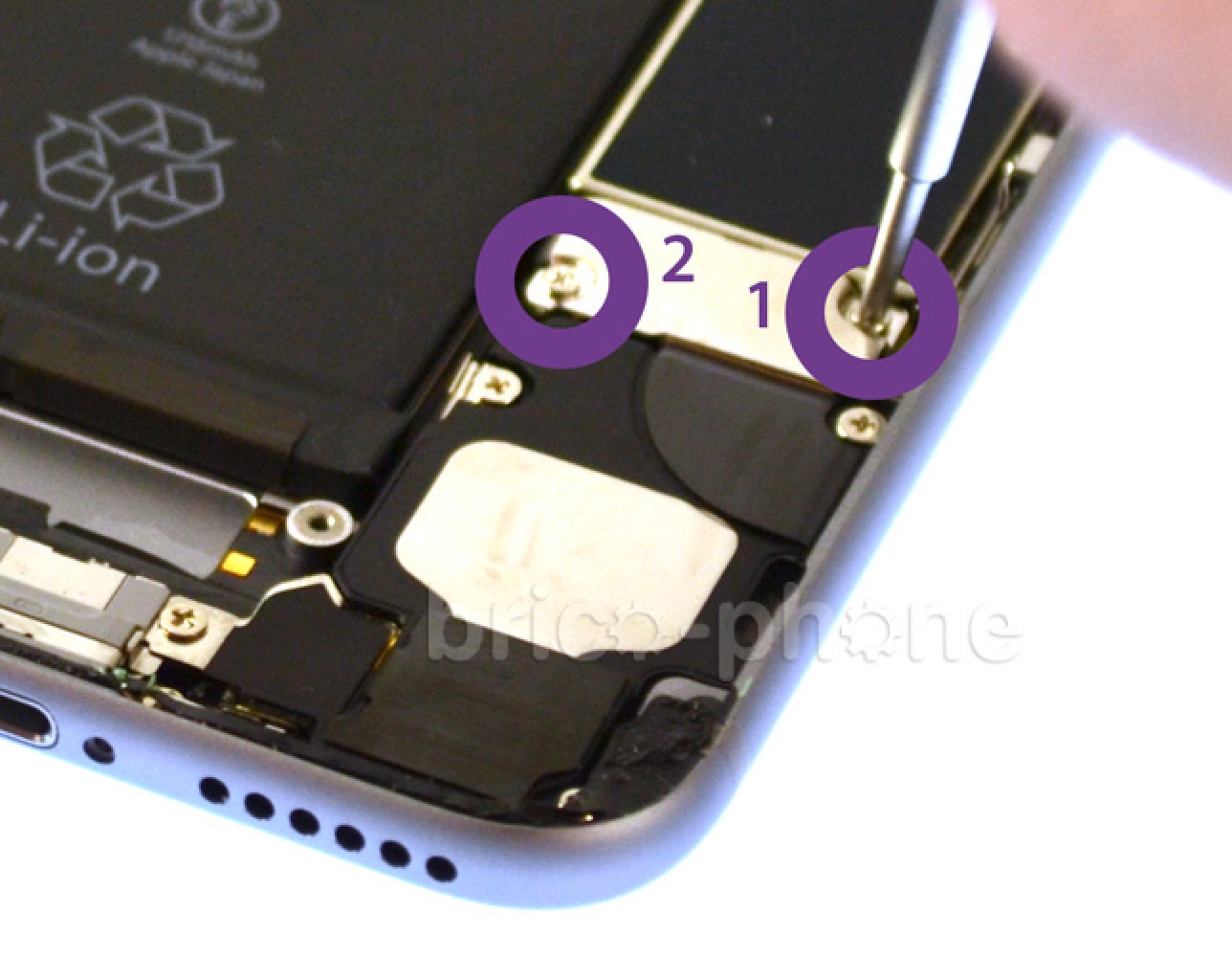

Dévisser les vis cruciformes F1 et F2 en violet.

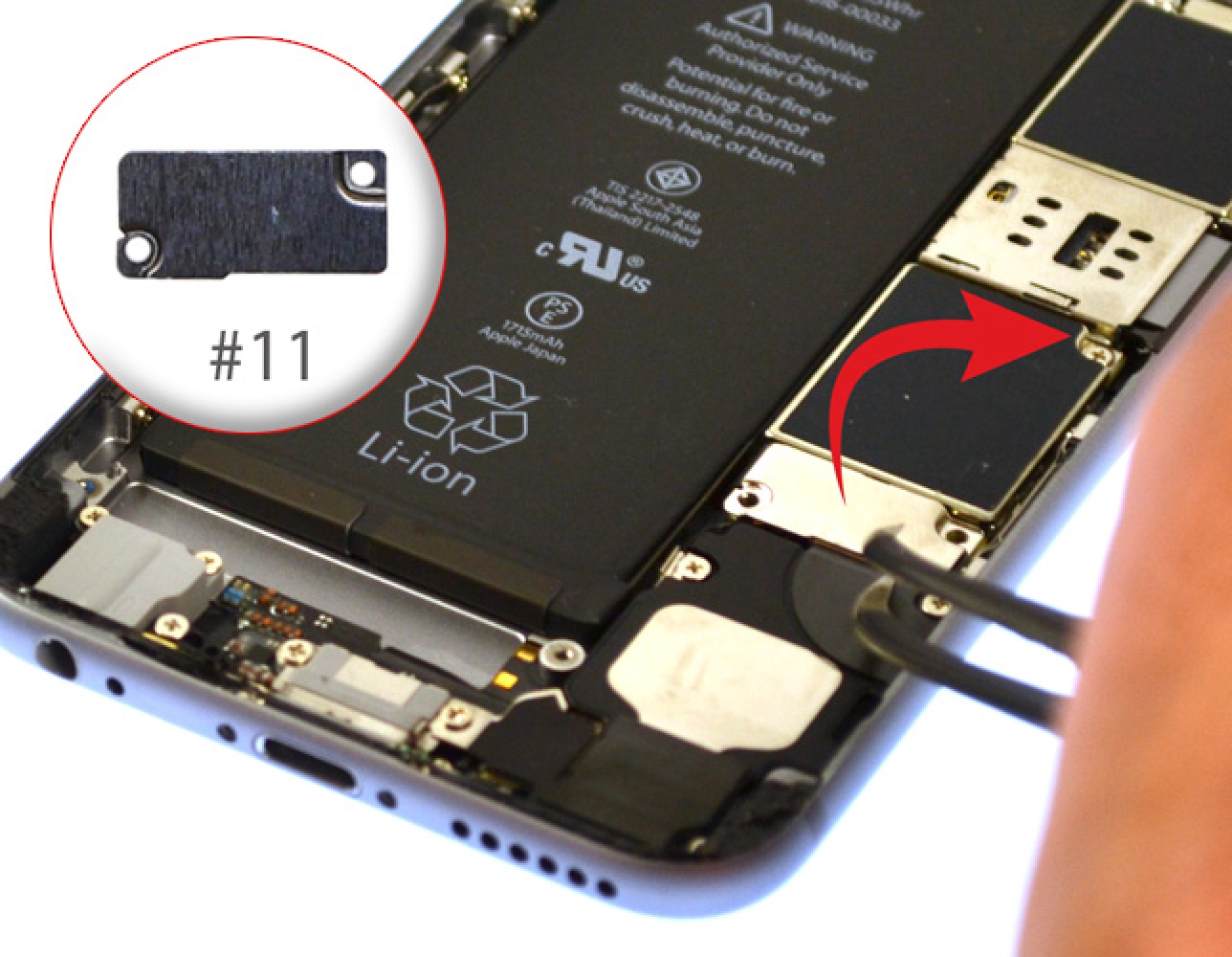

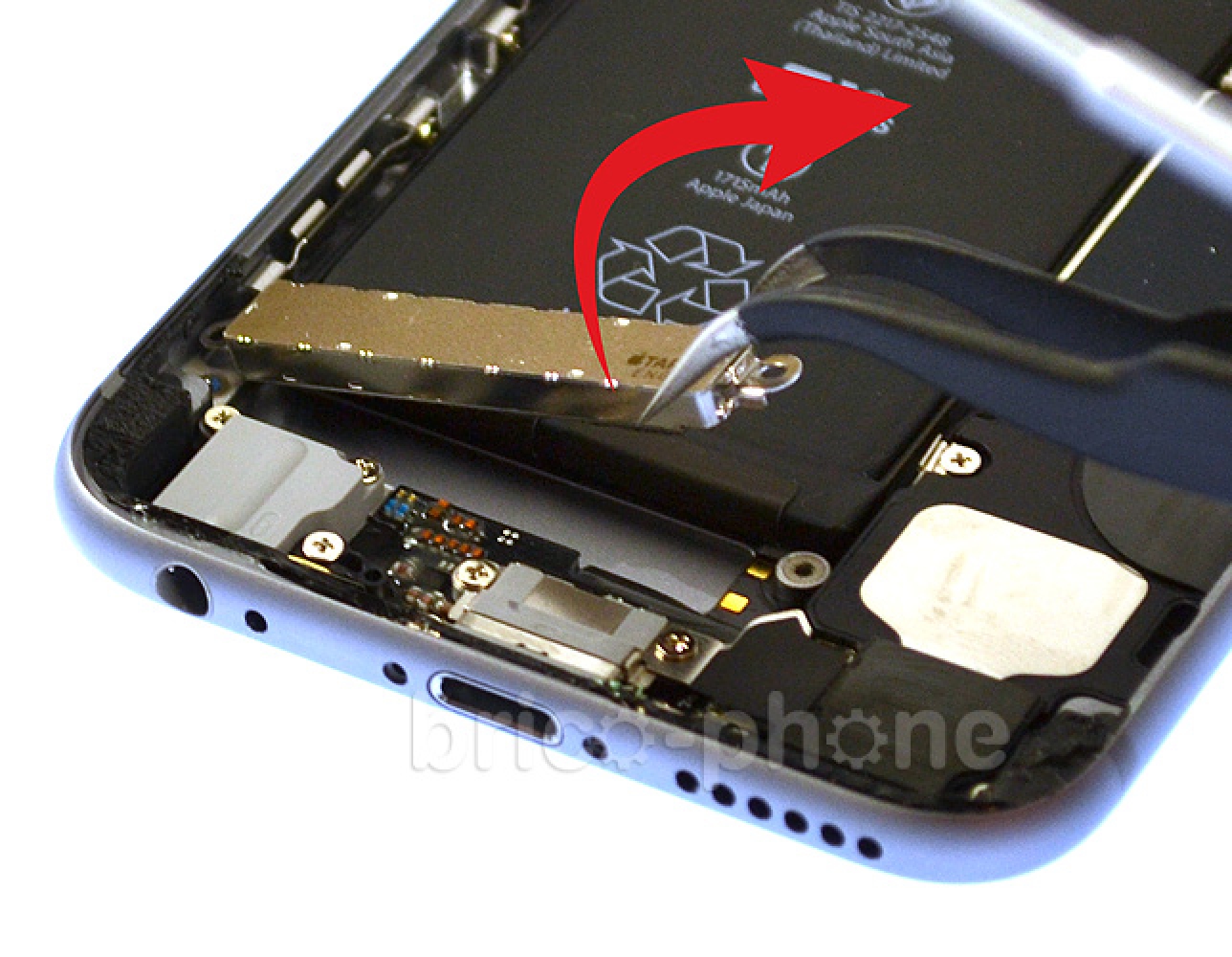

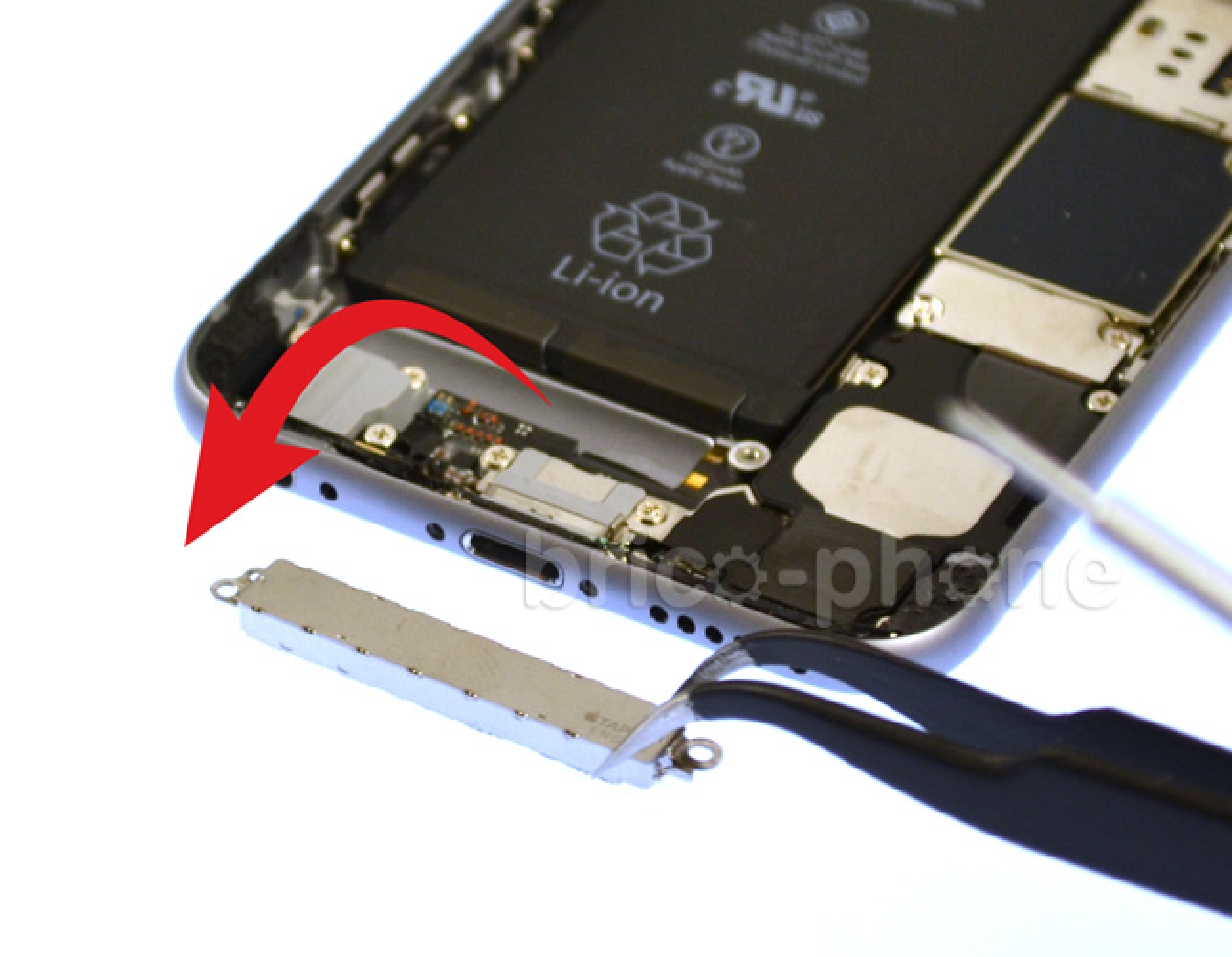

La plaquette métallique nommée #11 peut désormais être dégagée en utilisant la pincette.

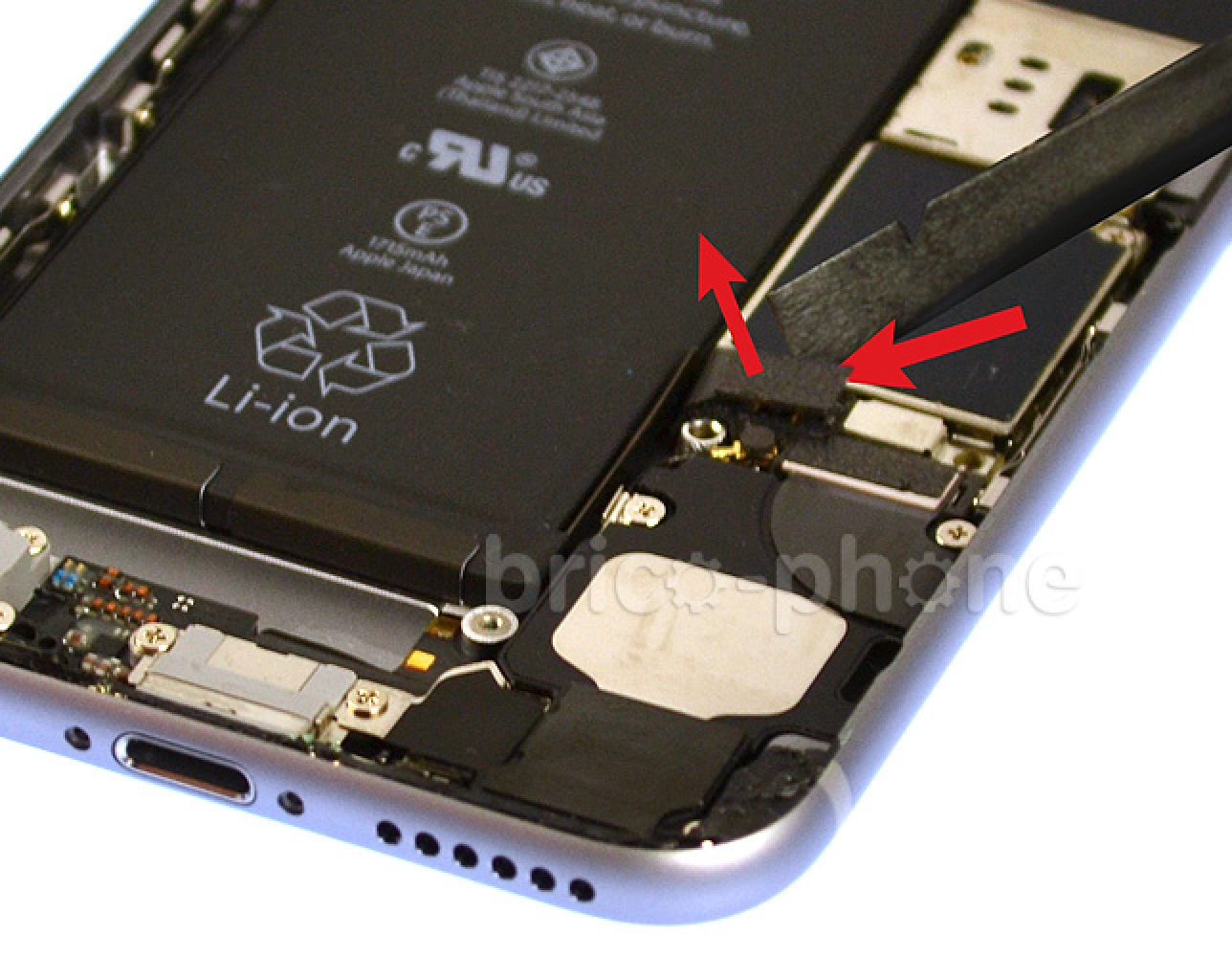

A l’aide du levier en nylon, déclipser délicatement le connecteur de la batterie de gauche à droite.

Si le joint adhésif qui se trouve sur le contour du châssis vous gêne lors de la réparation, retirez-le. Il recouvre notamment les vis I1 et I4 (retrait du connecteur de charge).

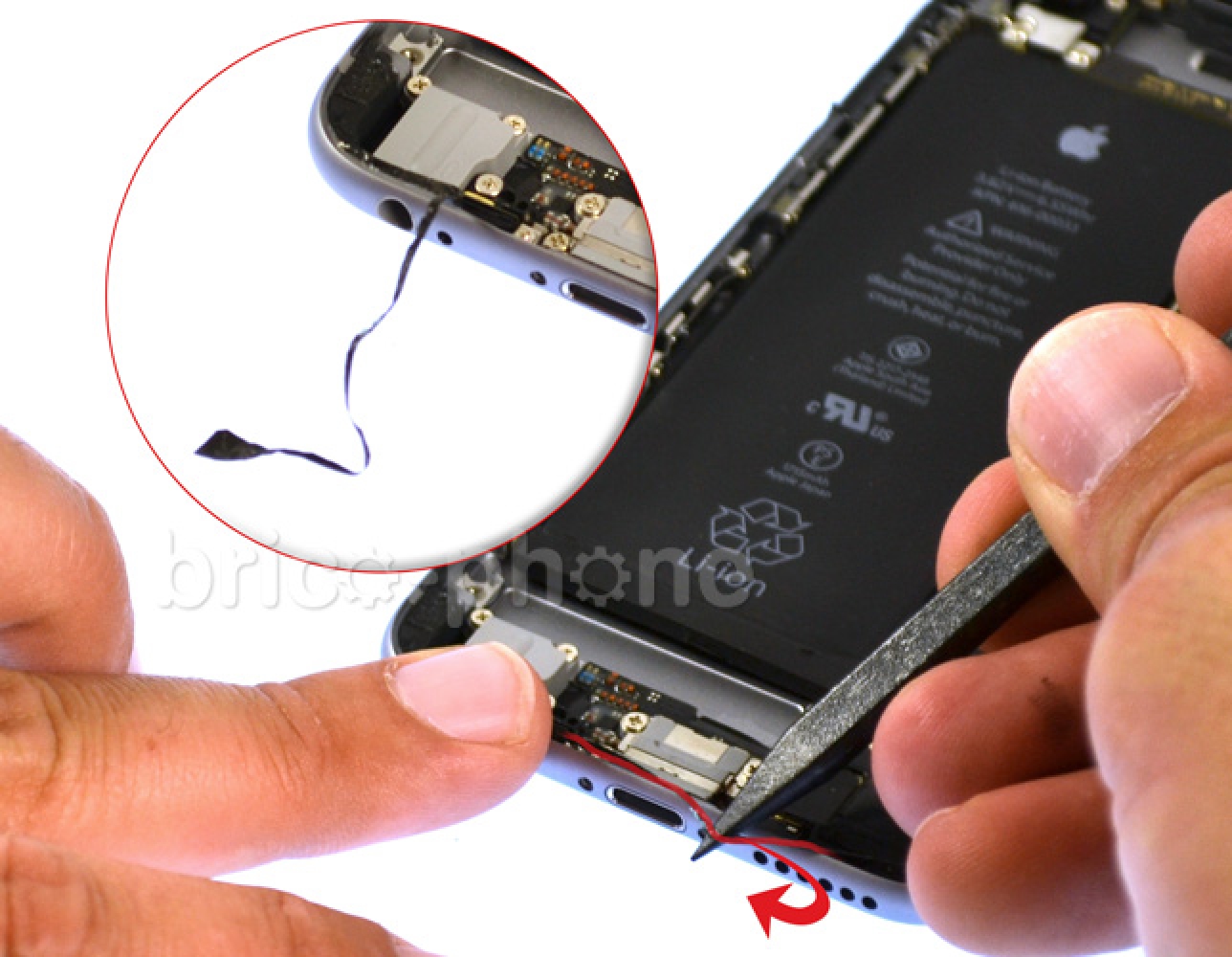

A l’aide du levier, déconnecter le connecteur de la nappe du connecteur de charge USB Dock et de la prise audio jack. Décoller la partie de la nappe collée au bloc haut-parleur.

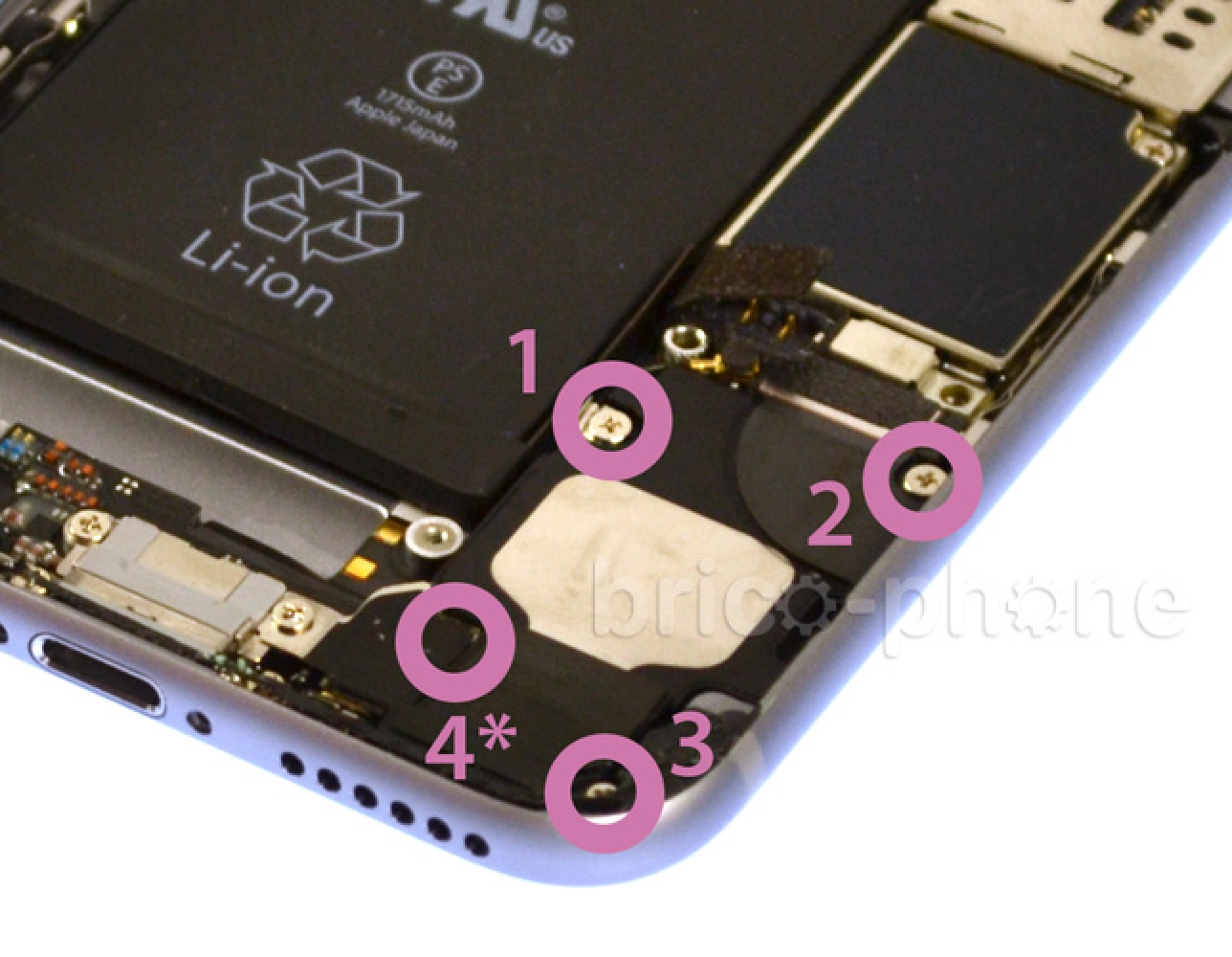

Avec le tournevis cruciforme, retirer les vis H1 à H4 entourées en rose.

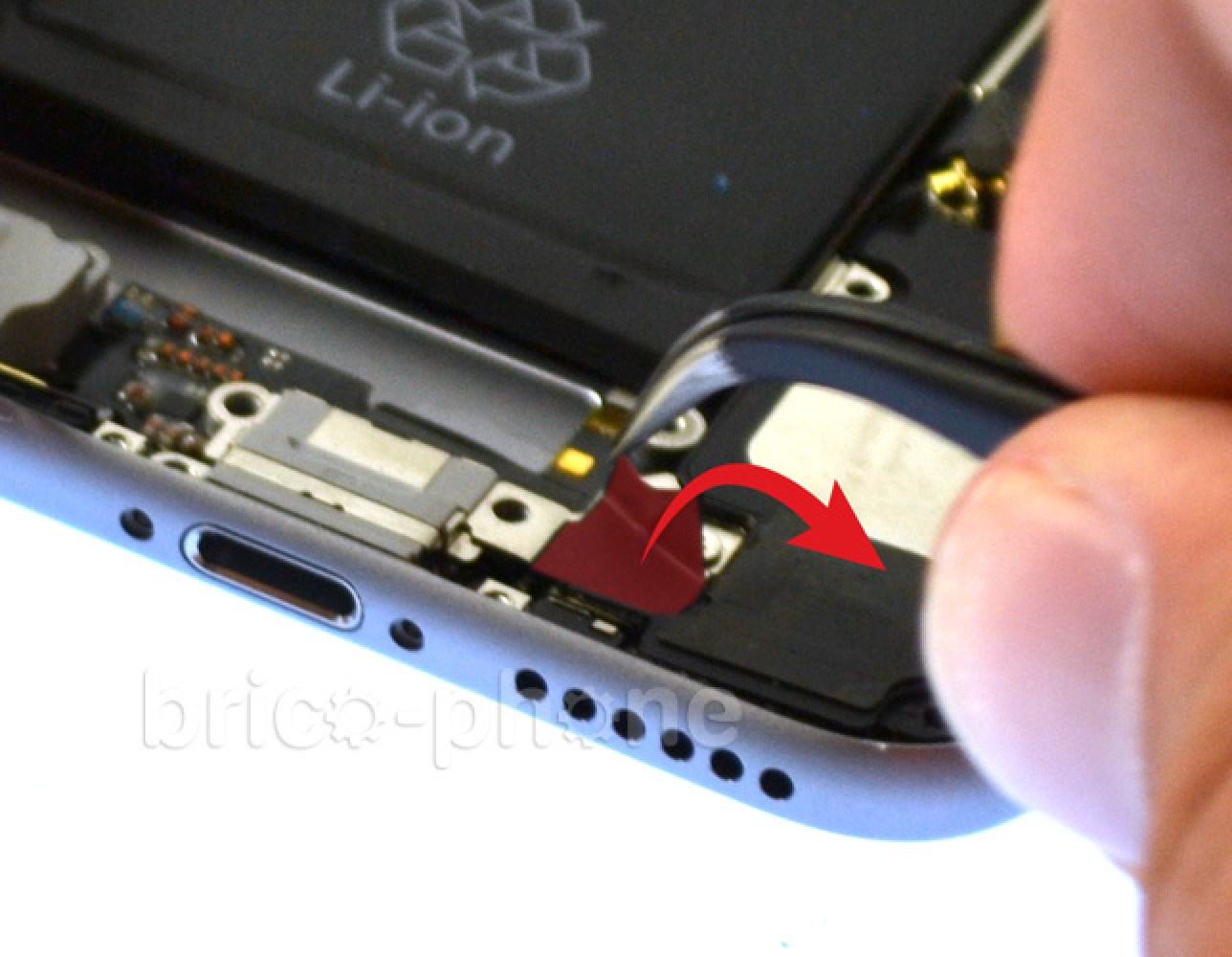

La vis H4 est cachée sous un film adhésif noir, retirer ce film simplement avec la pincette. Cela est sans conséquence si vous ne le remettez pas.

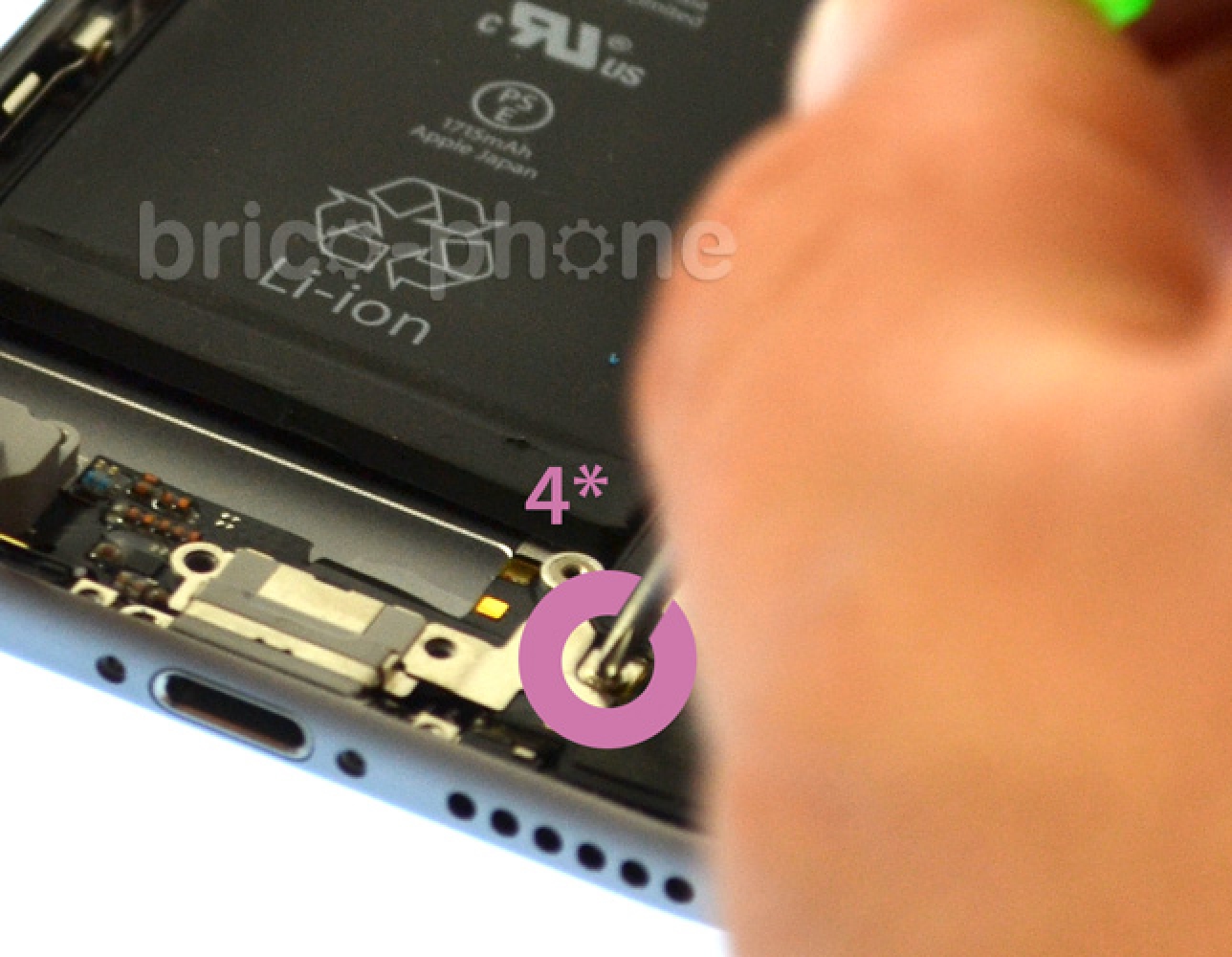

La vis H4 peut maintenant être retirée.

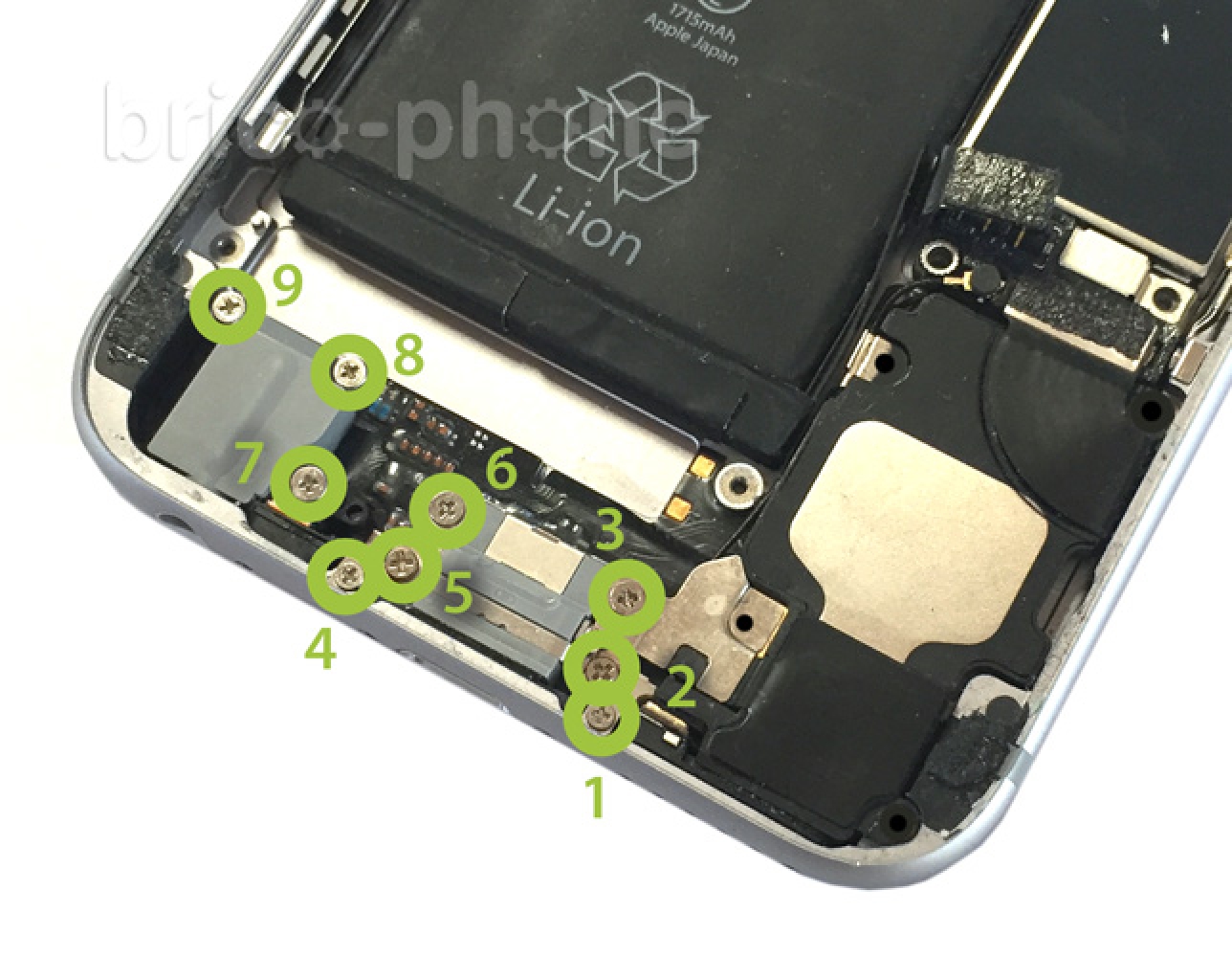

A l’aide du tournevis cruciforme, retirer toutes les vis I1 à I9 qui maintiennent le connecteur de charge, entourées en vert.

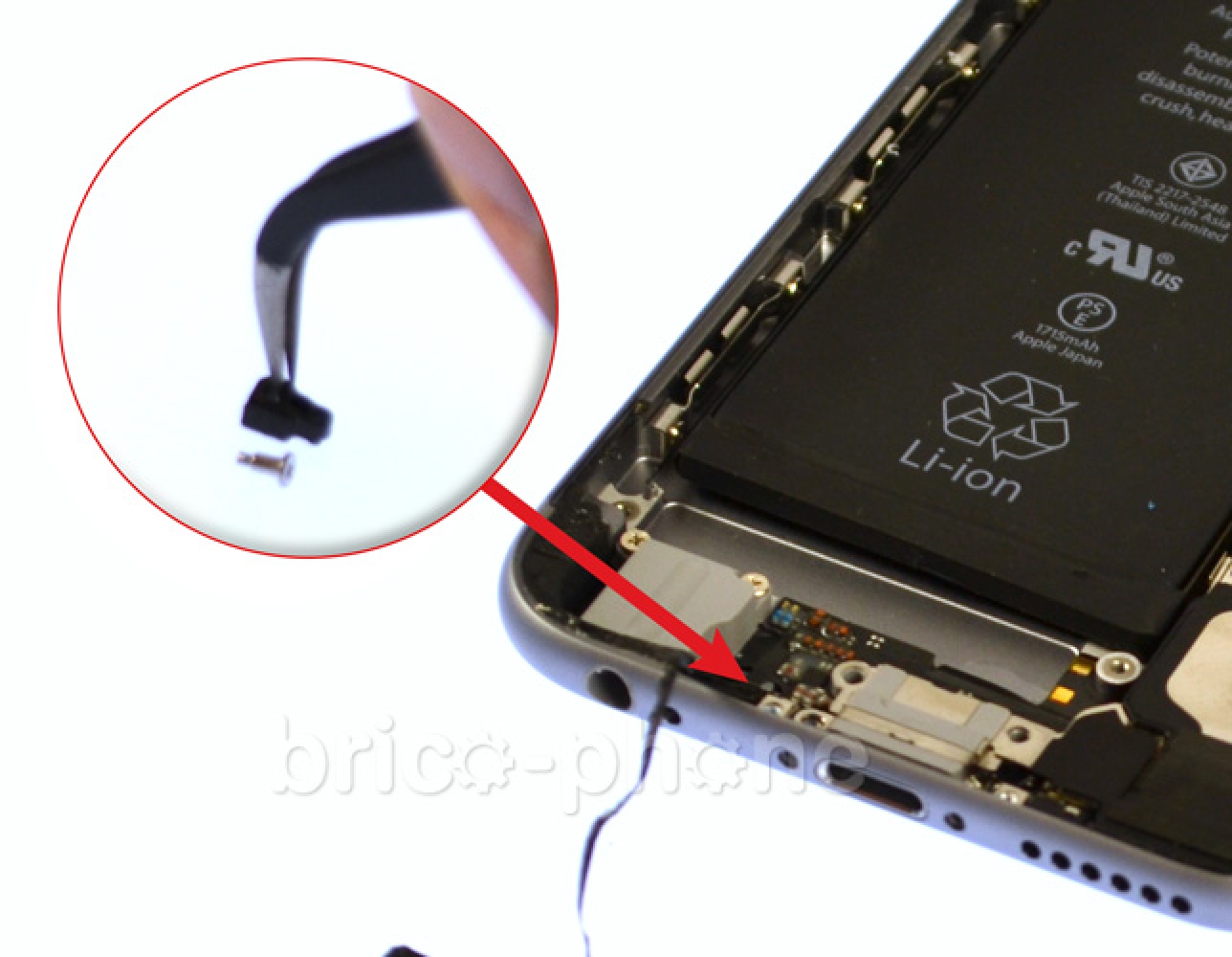

La vis I7 maintient un petit support caoutchouc qui bloque le micro d’ambiance. Veillez à ne pas le perdre afin de pouvoir le replacer au remontage.

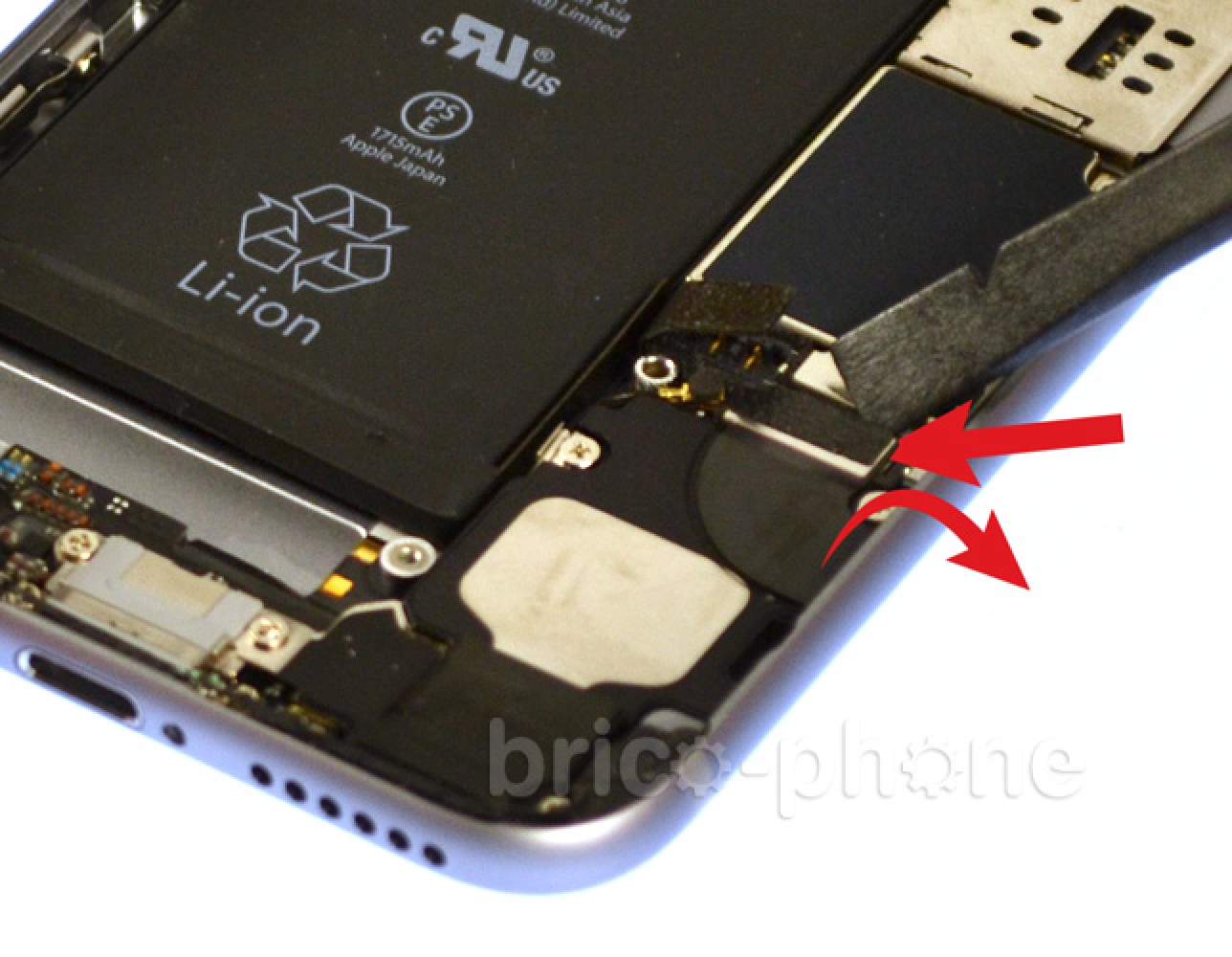

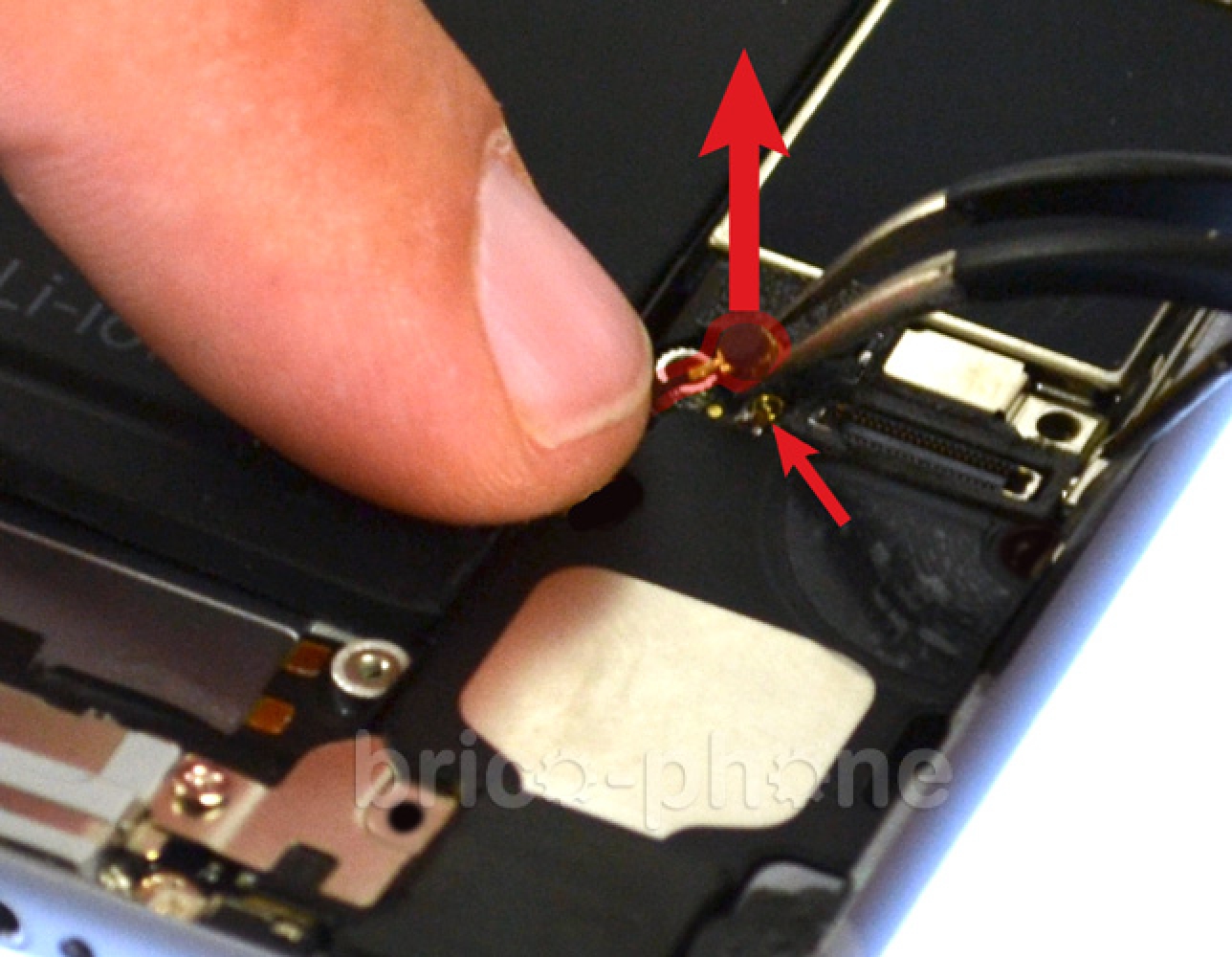

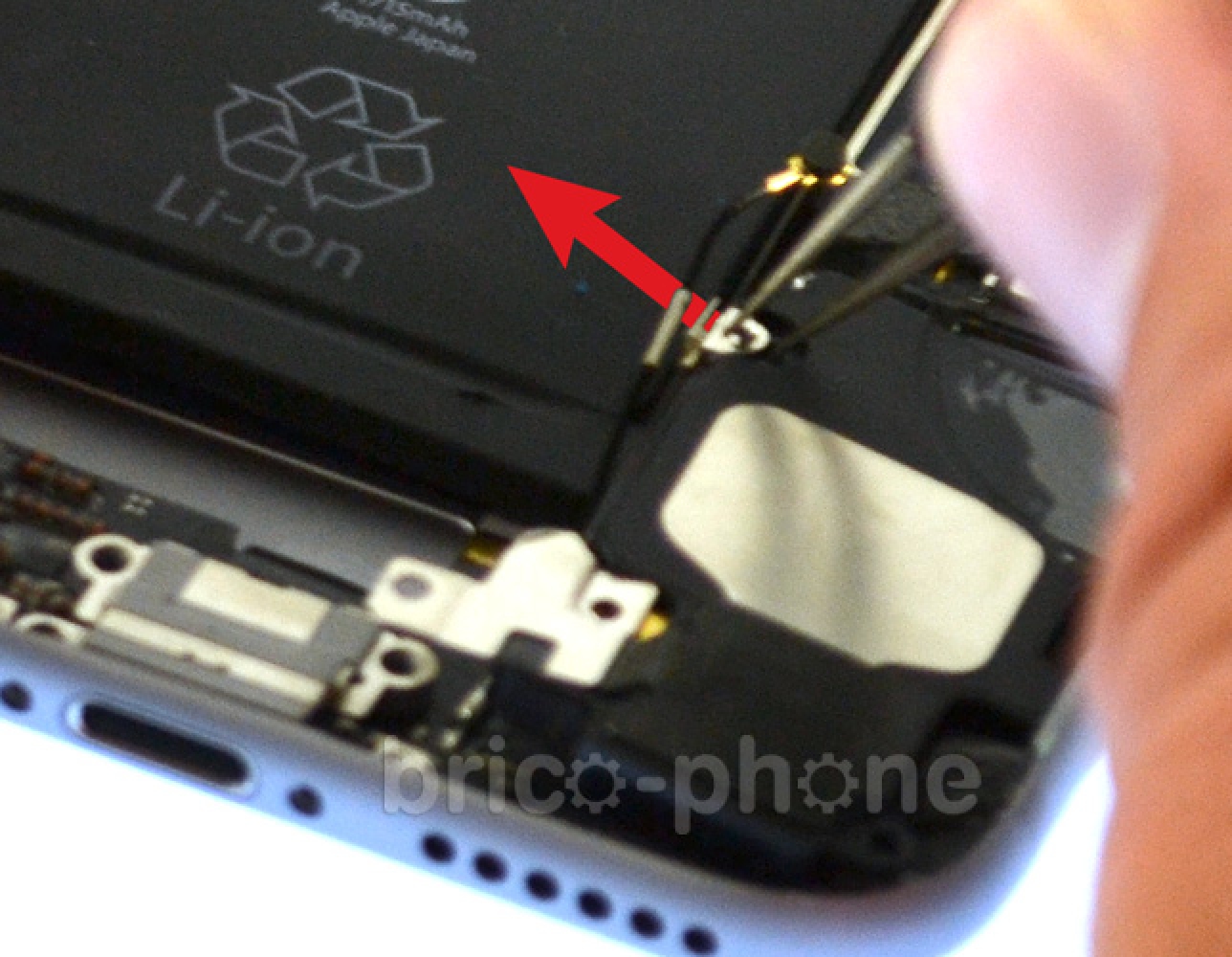

Avec la pincette, déconnecter très délicatement le câble coaxial situé au dessus du bloc haut parleur et qui le longe sur la gauche. Délogez-le du guide en métal sans tirer dessus car il est soudé en partie basse sur le connecteur de charge.
Avec la pincette, déloger la petite pièce métallique emboîtée sur la gauche du haut parleur. Il s’agit du guide qui maintient les antennes (câbles coaxiaux).

Le bloc haut-parleur peut désormais être délogé sans pour autant être retiré complètement. Une antenne le maintient jusqu’en haut de la carte mère.

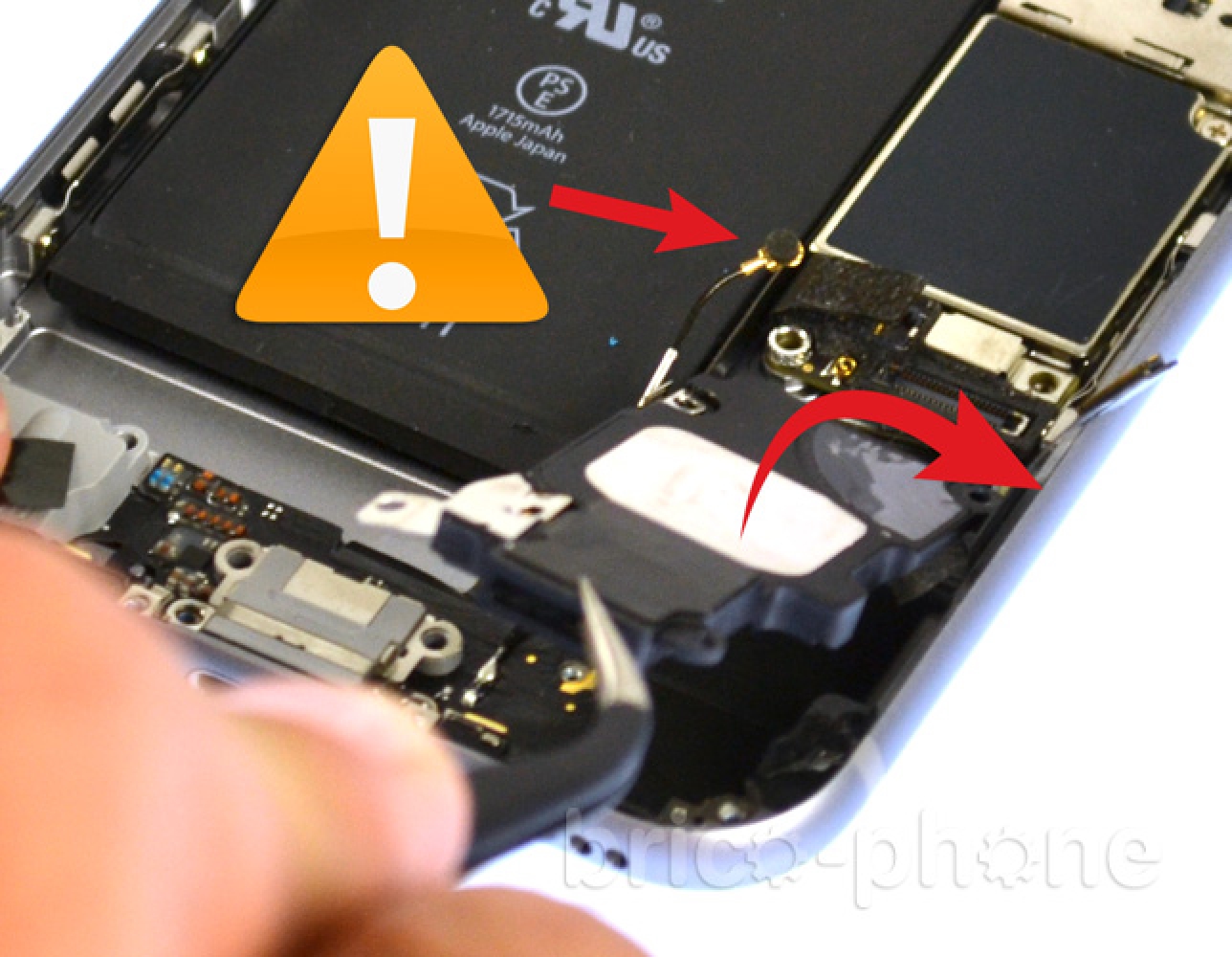

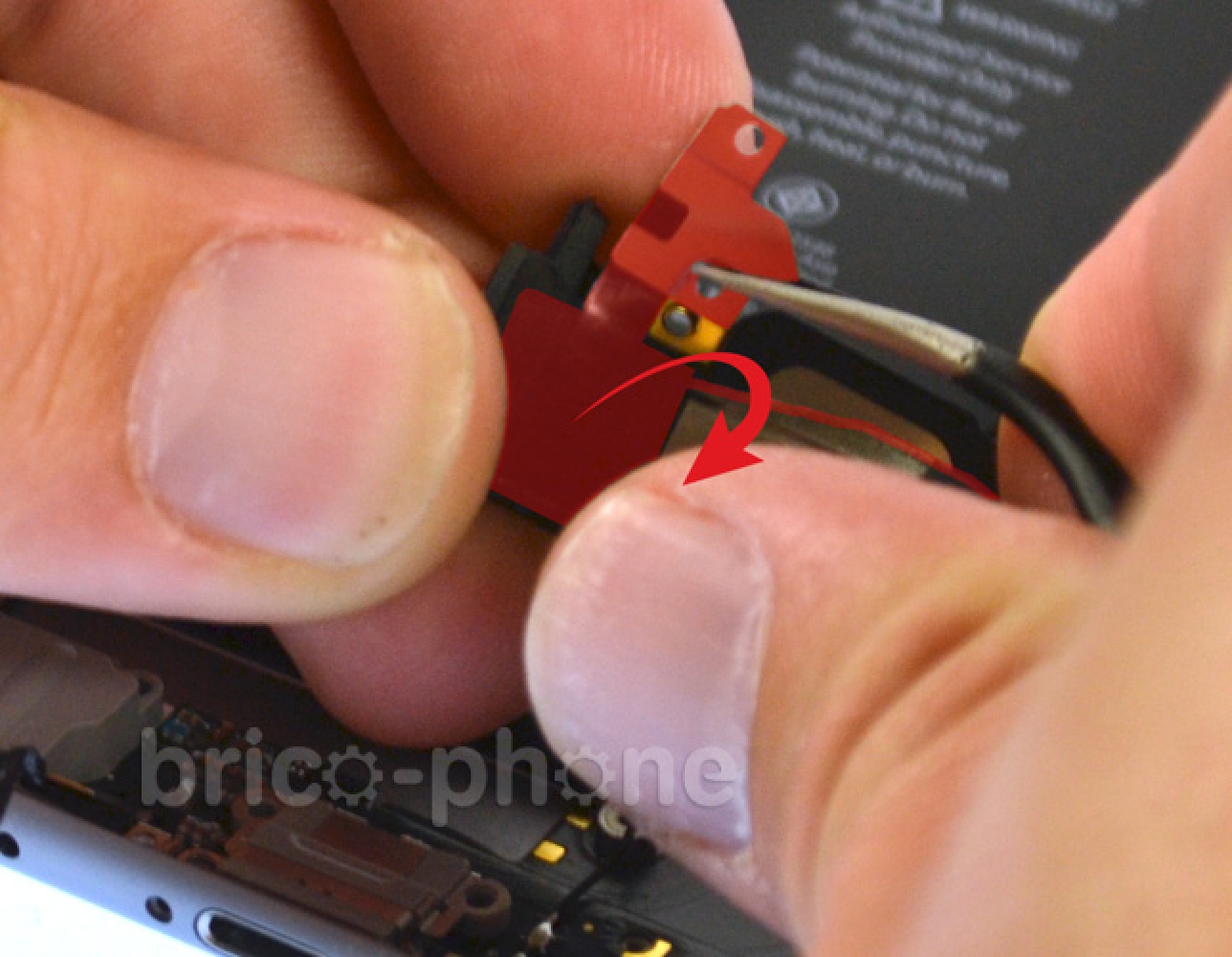

Vous devez récupérer délicatement la partie métallique et l’adhésif collés en bas du bloc. Utiliser la pincette pour décoller cet élément en veillant à ne pas endommager l’antenne qui est soudée au dos.

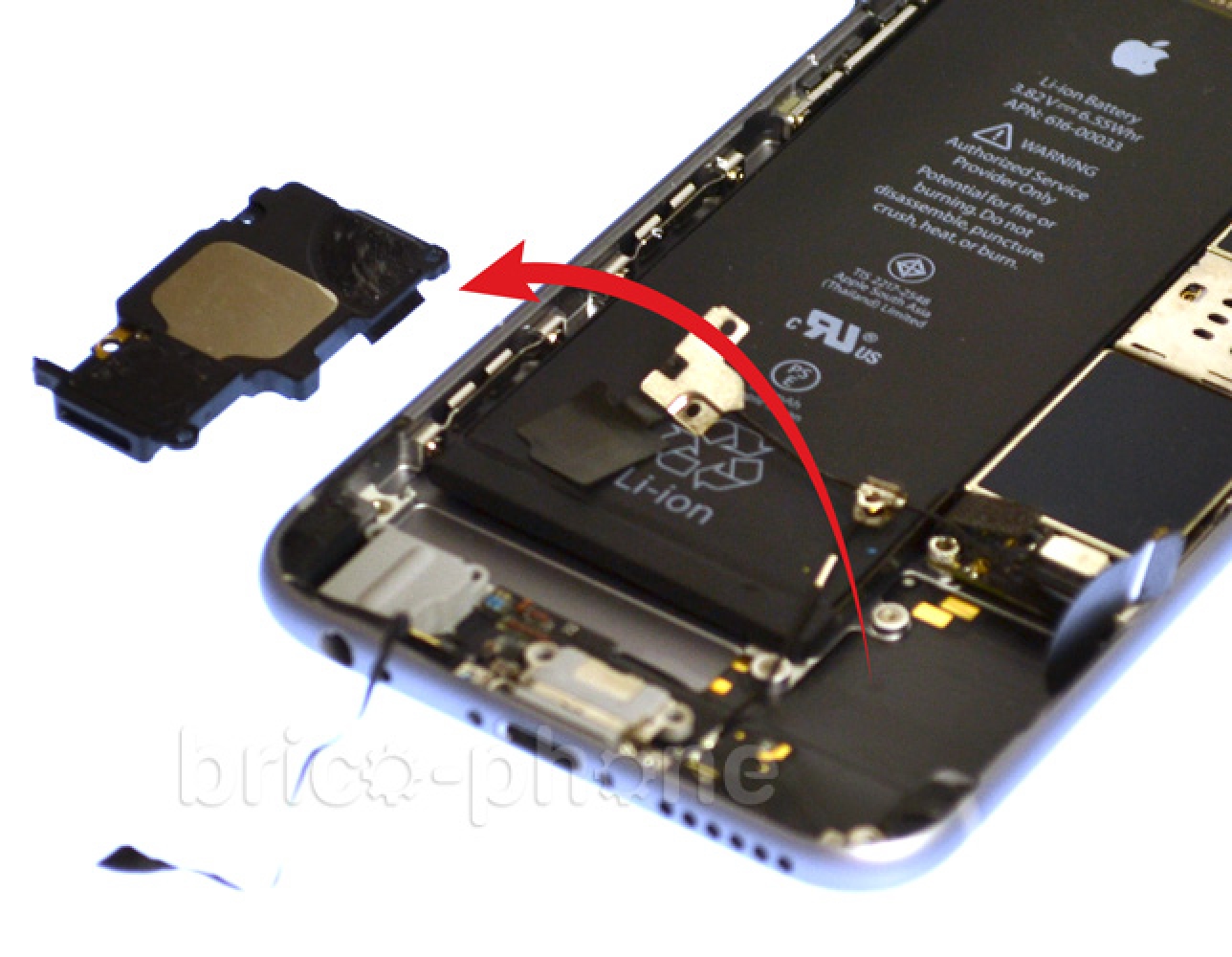

Le bloc haut-parleur est maintenant totalement dégagé. Si vous avez d’autres réparations à effectuer, nous vous conseillons de coller la partie adhésive de l’antenne sur la batterie afin d’éviter d’être gêné.

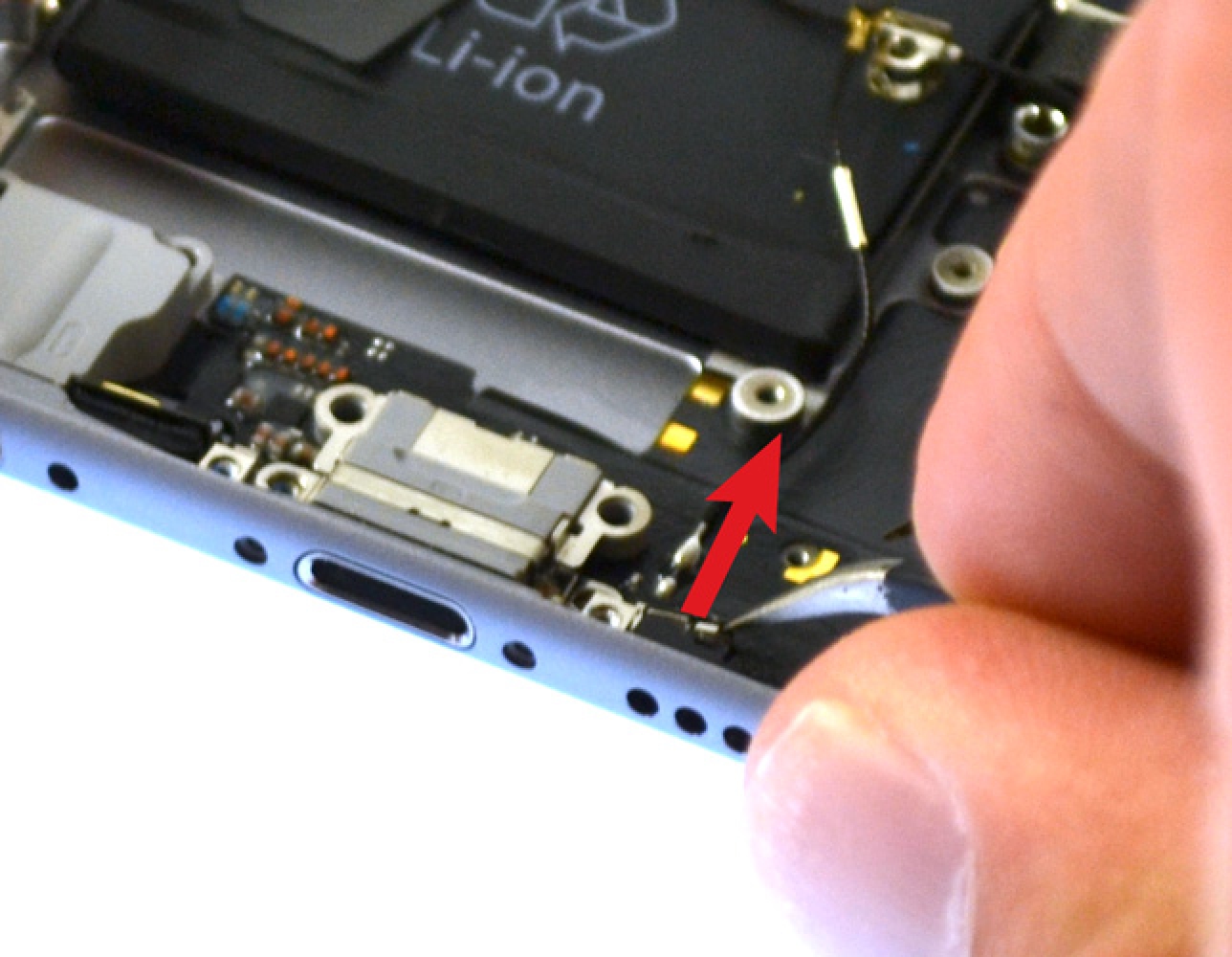

Décoller le micro d’ambiance situé à droite du connecteur de charge.

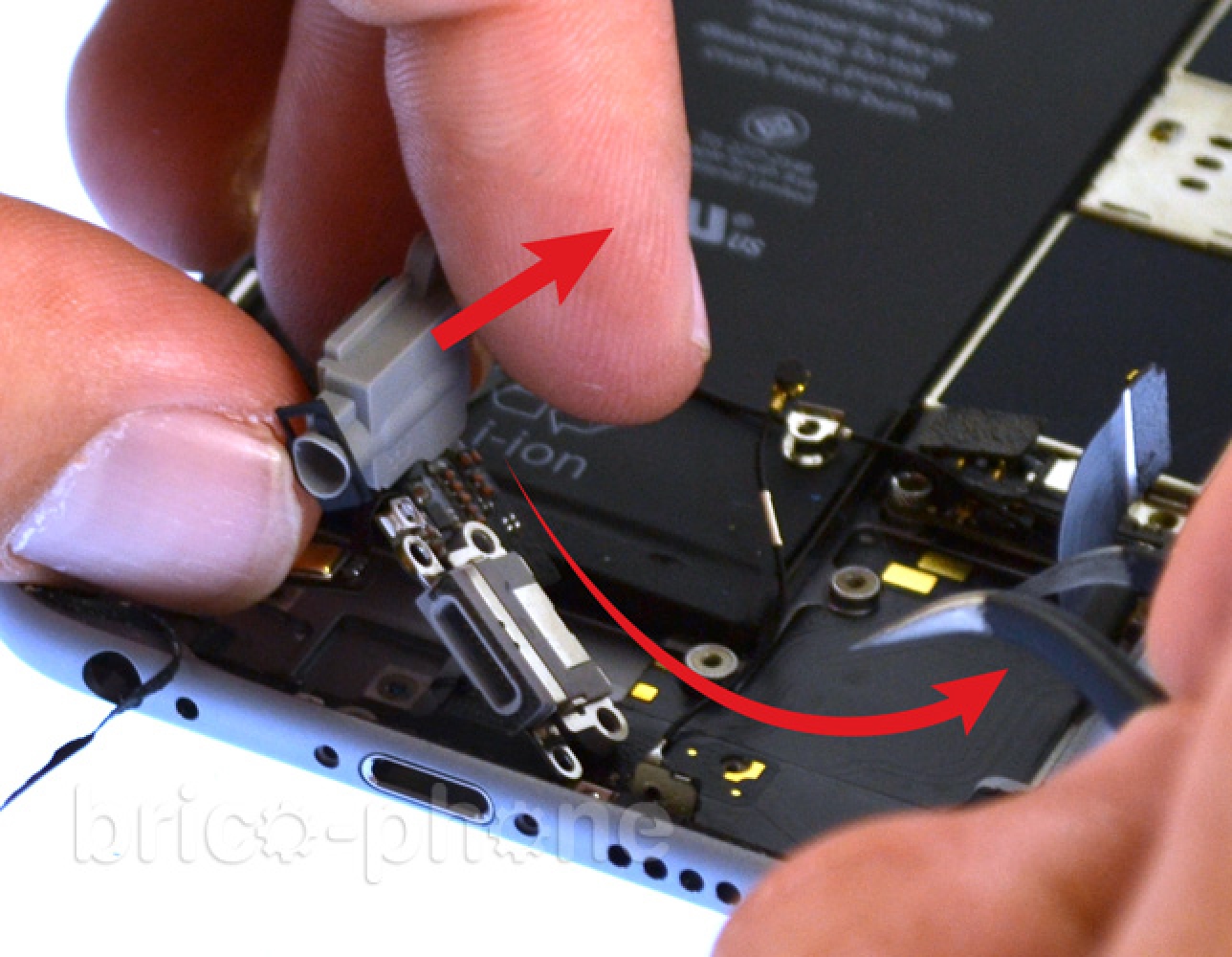

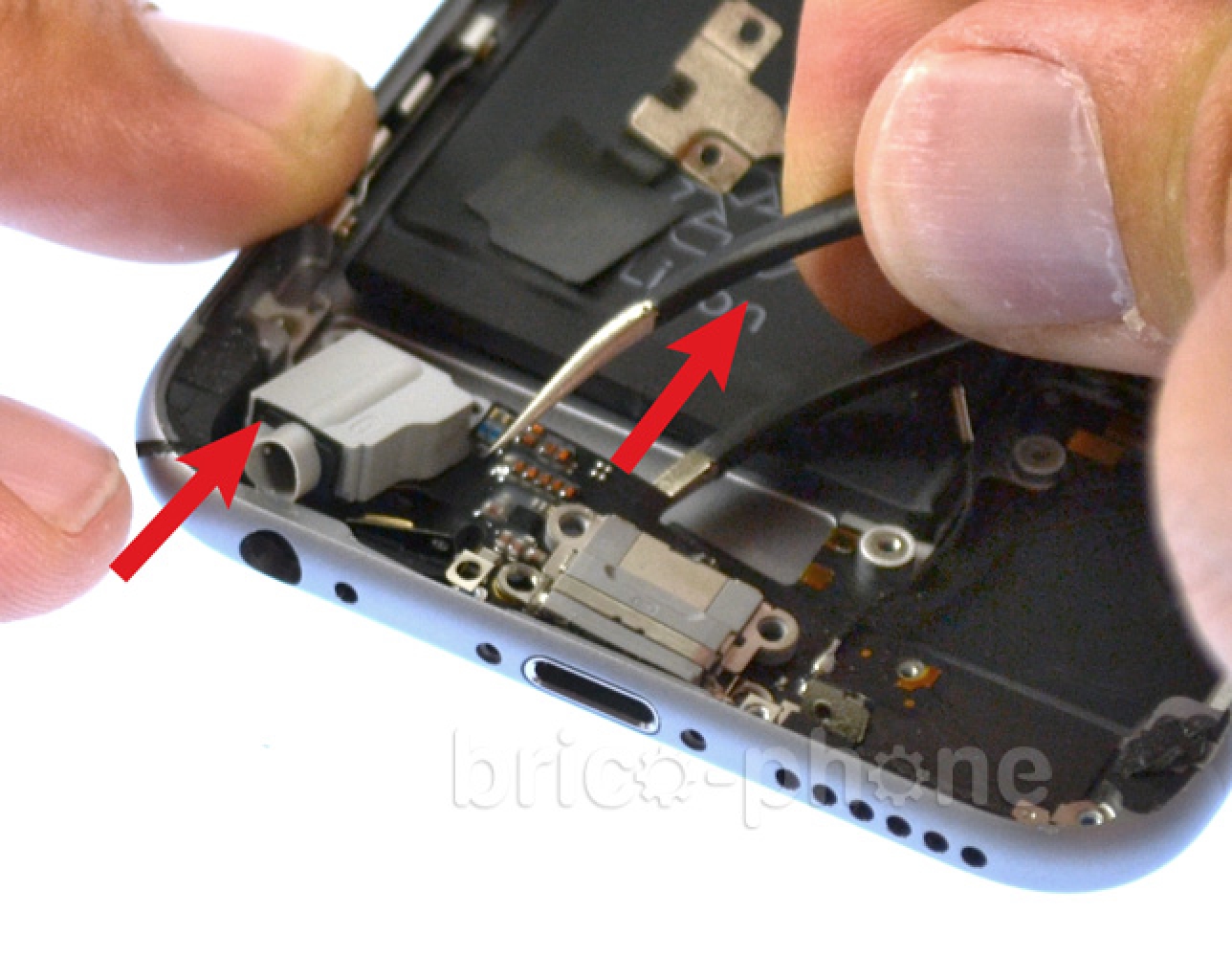

Déloger la prise audio Jack de son emplacement dans le châssis en tirant doucement dessus puis décoller au fur et à mesure le connecteur de charge (aussi appelé nappe Dock).
Le connecteur de charge peut maintenant être complètement décollé.

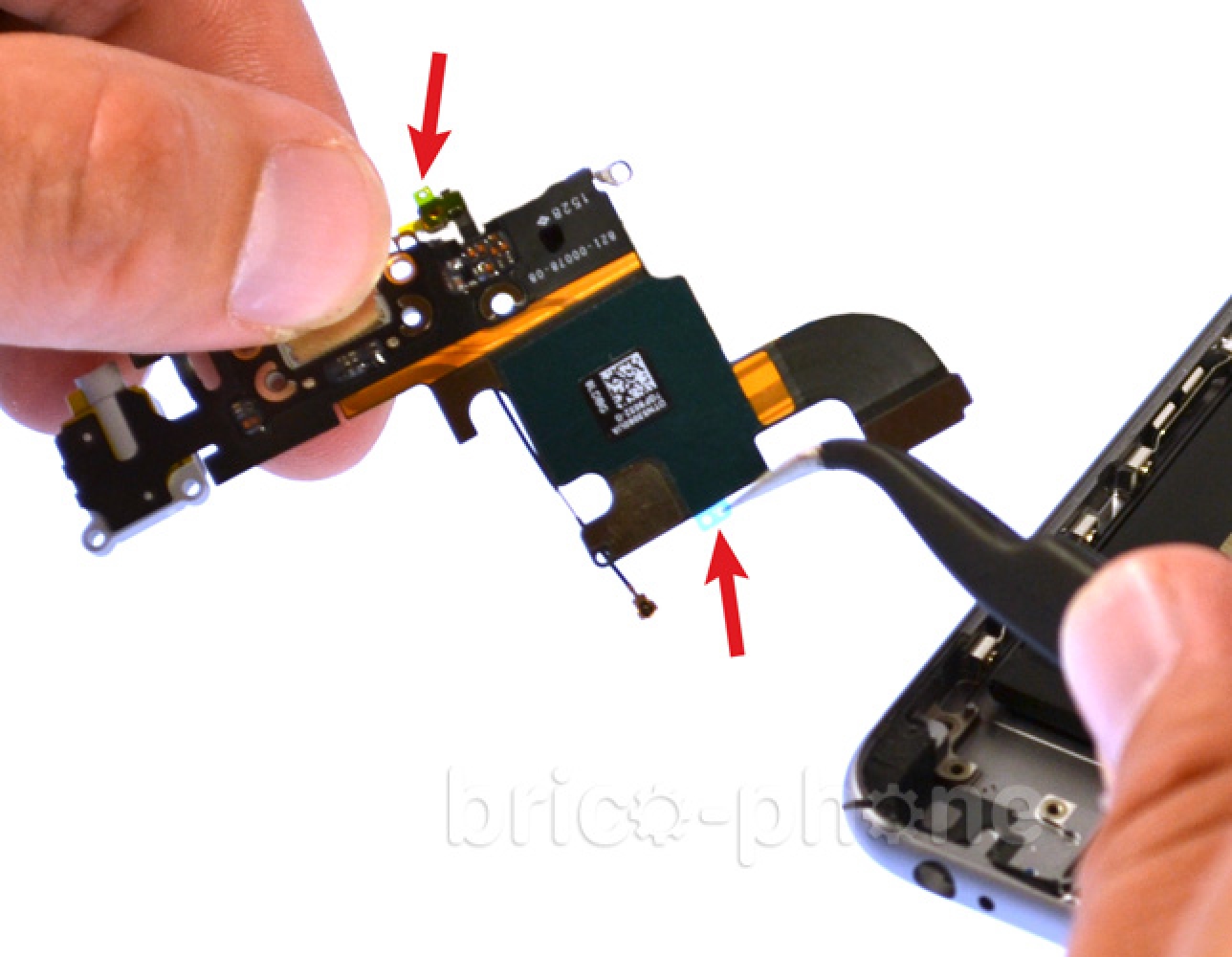

Avant de placer votre nouveau connecteur de charge, prendre soin de retirer tous les protecteurs présents. Veillez également à ne pas coincer le câble de l’antenne sous la nappe.

La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.
