Changement du connecteur de charge sur iPhone XS Max

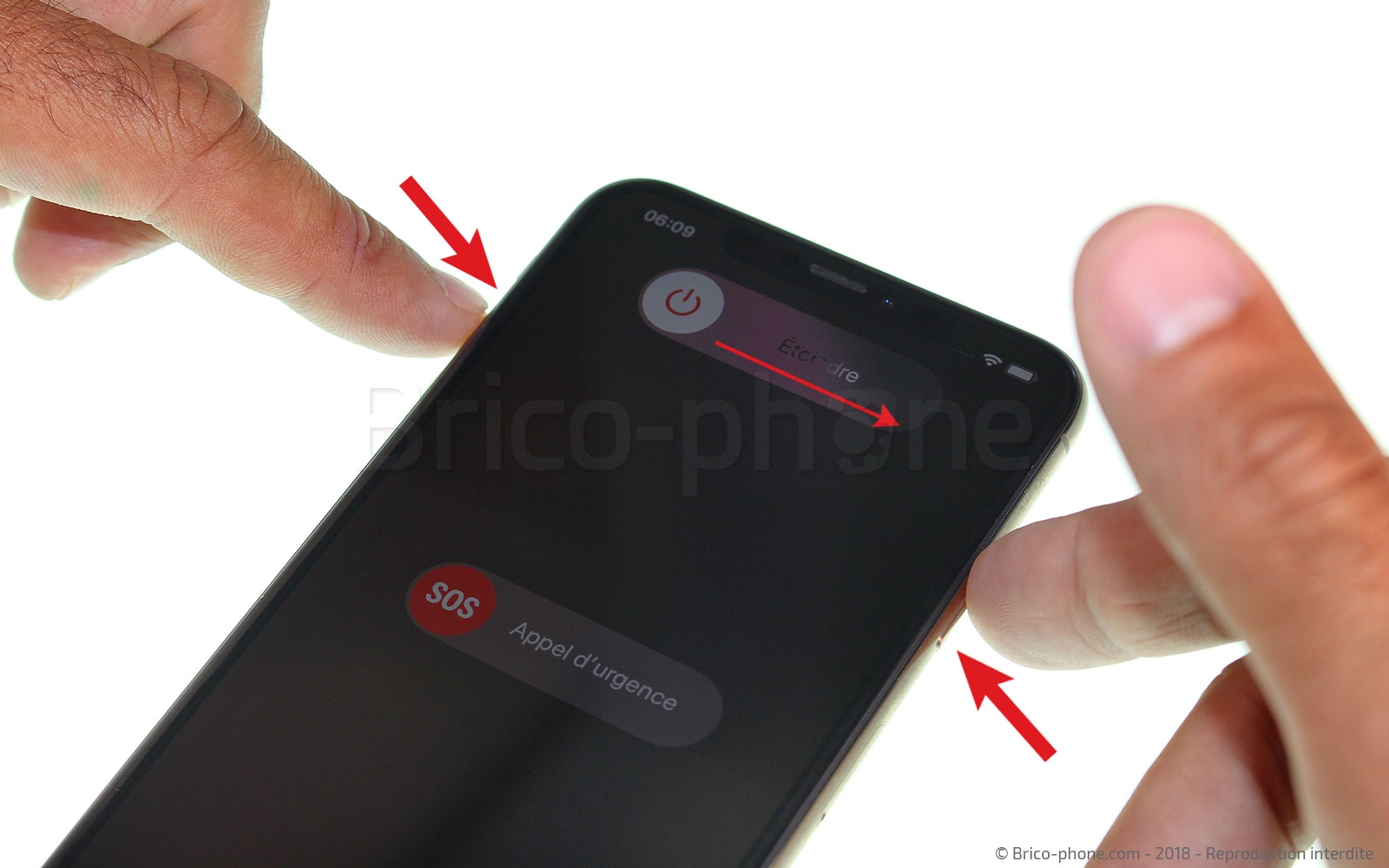

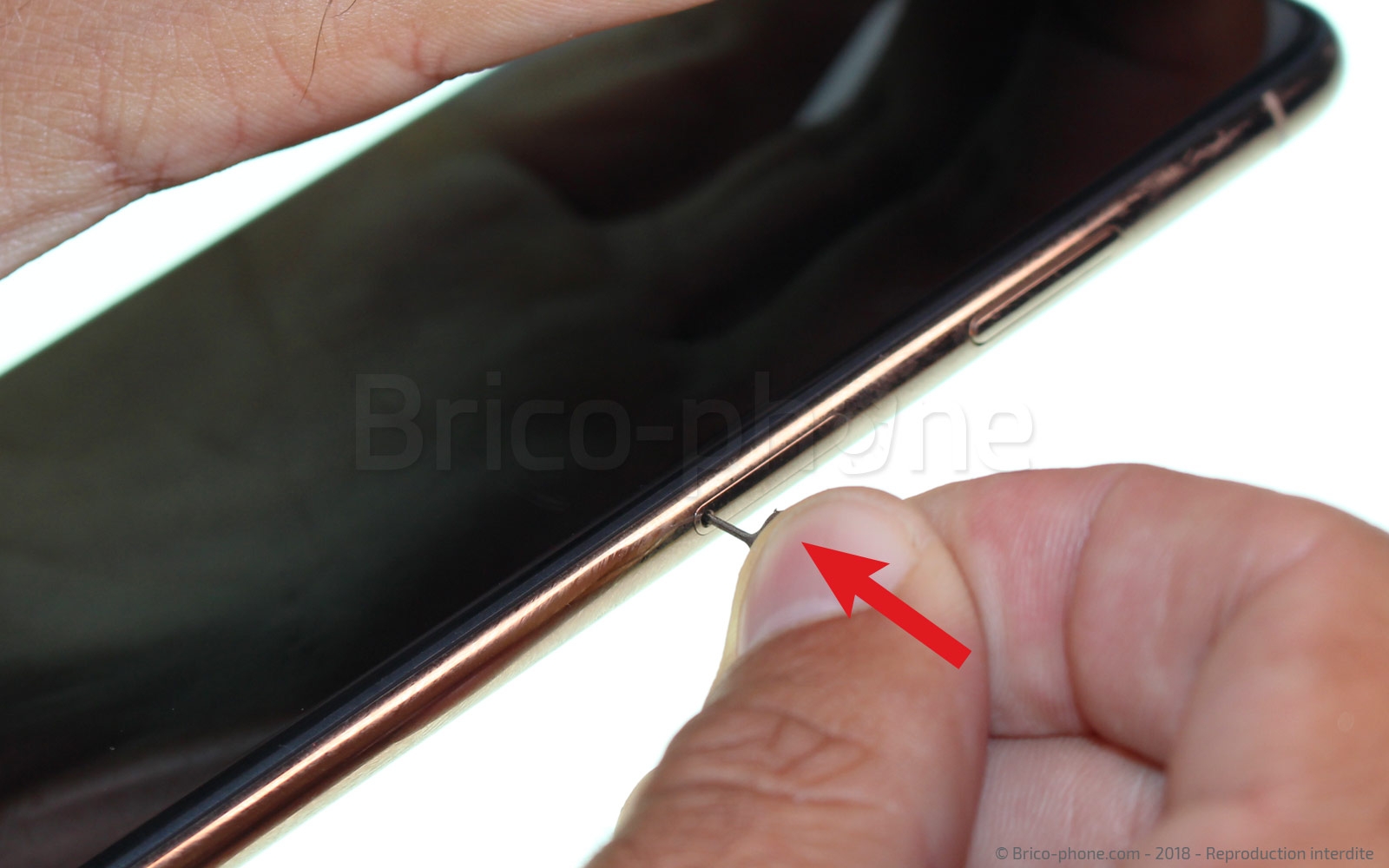

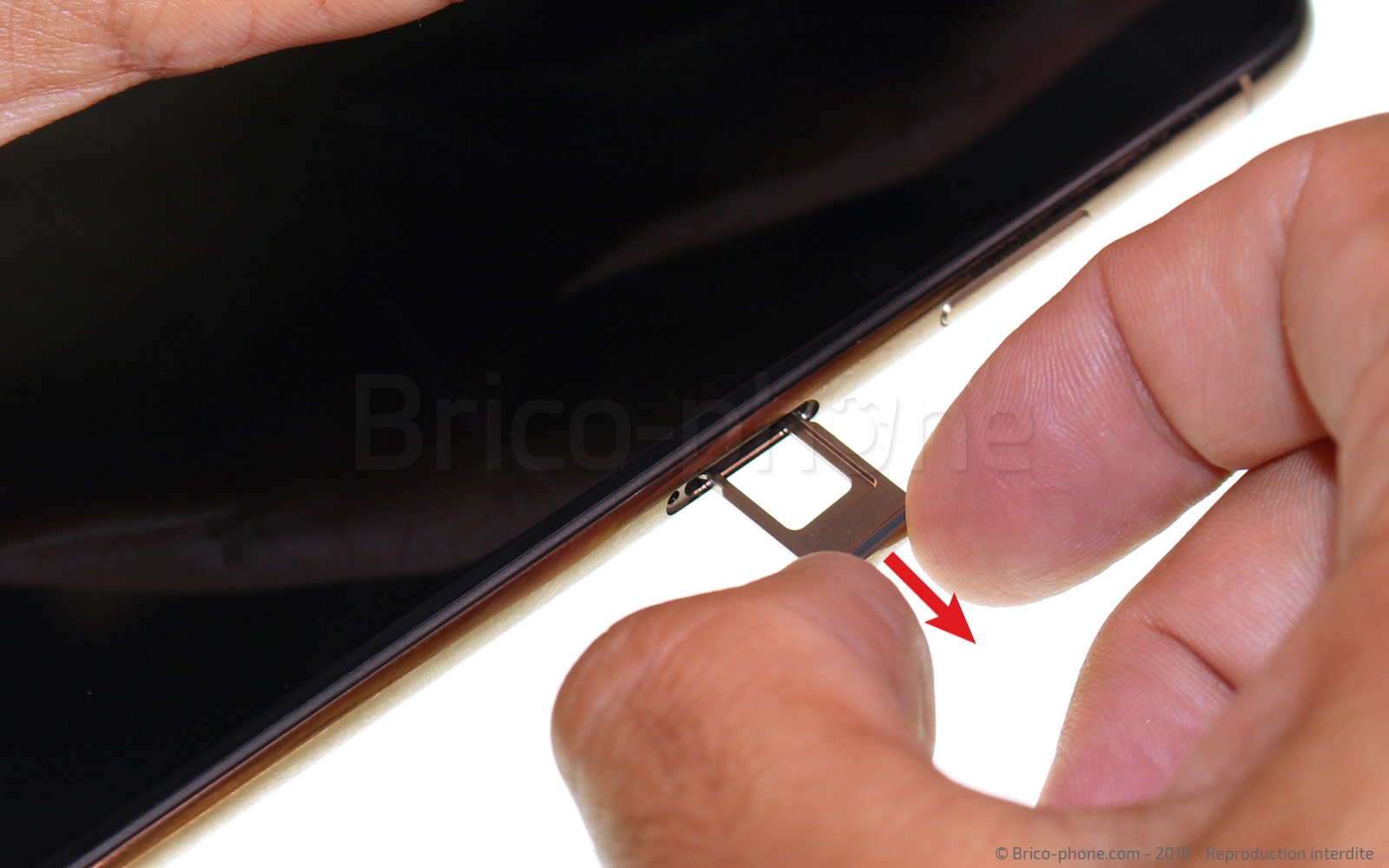

Avant de commencer la réparation du connecteur de charge de votre iPhone Xs Max, il est primordial de le mettre hors tension en appuyant sur le bouton power. Ensuite, retirez le rack de la carte nano SIM à l'aide de l'outil d'ouverture présent dans le kit d'outils.

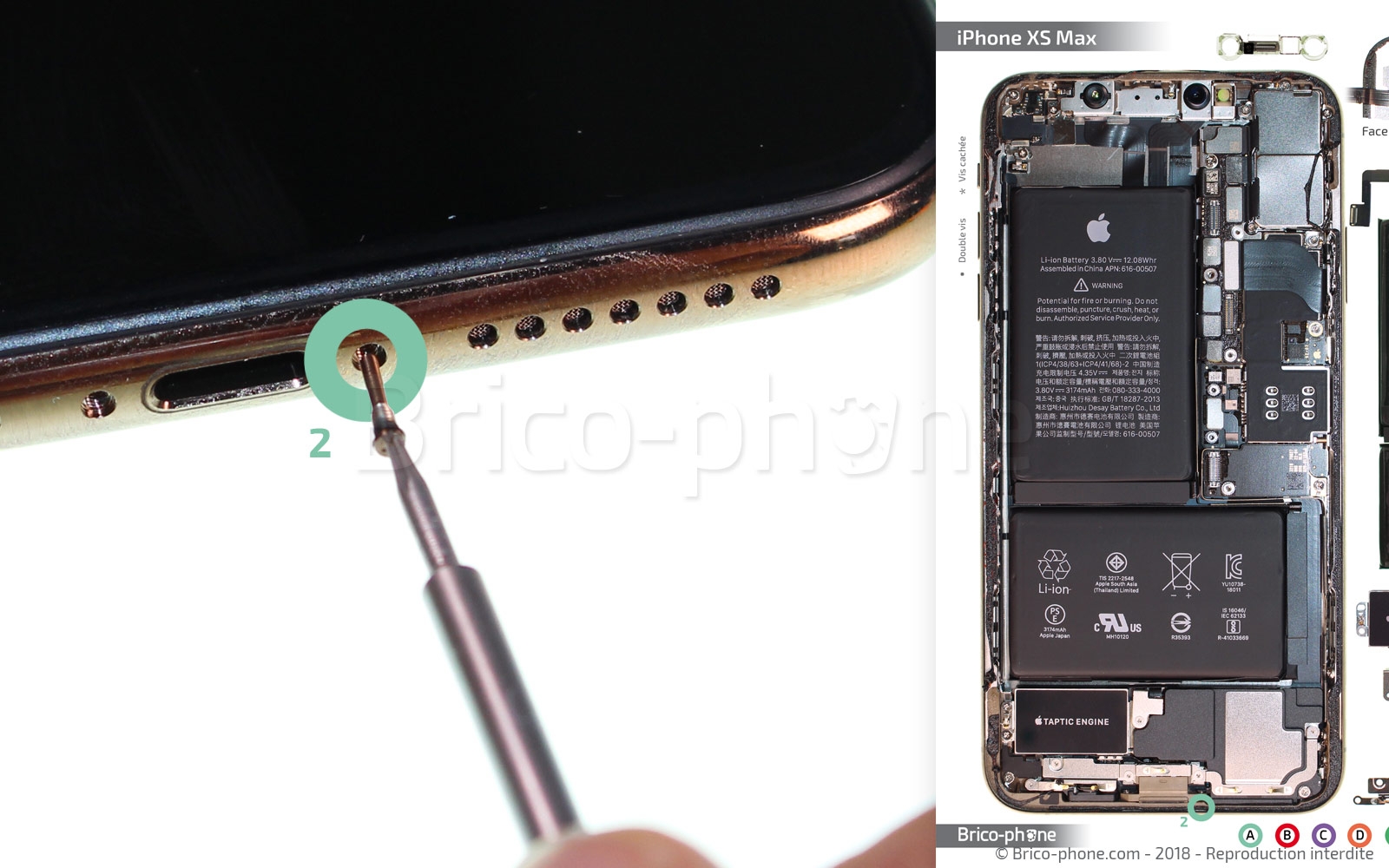

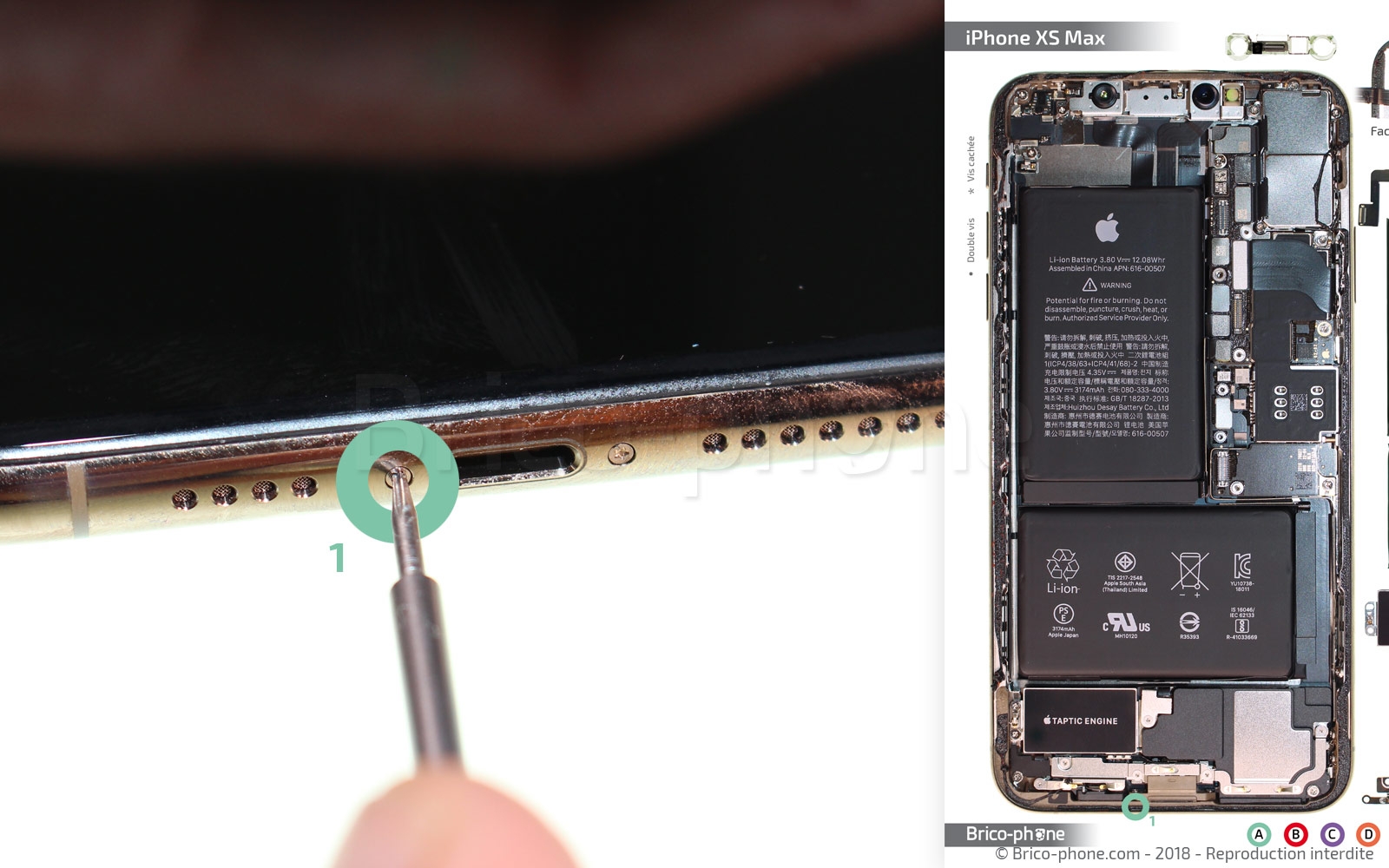

Pour entamer l'ouverture de votre smartphone, dévissez les deux vos pentalobes présentent de chaque coté du connecteur de charge.

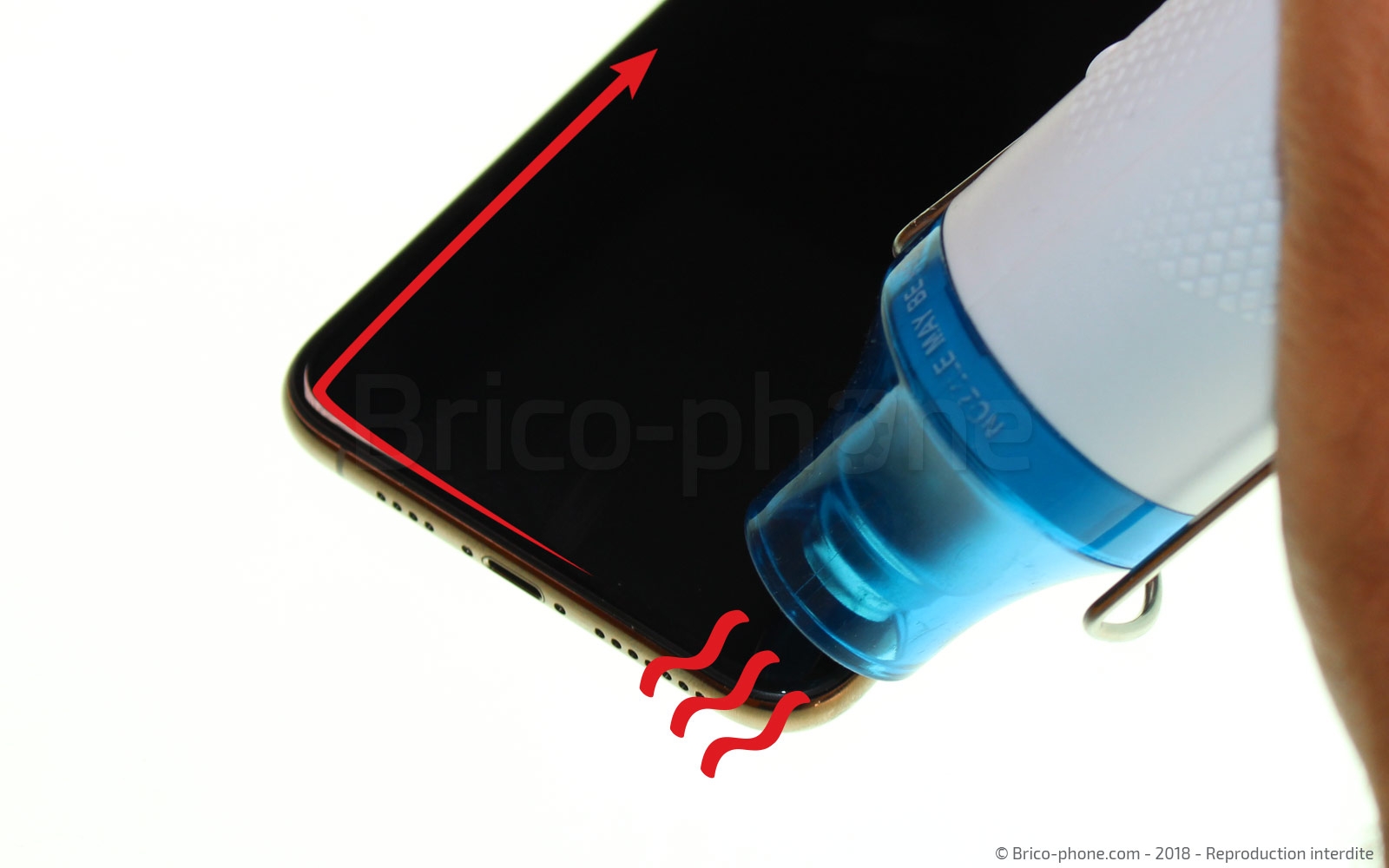

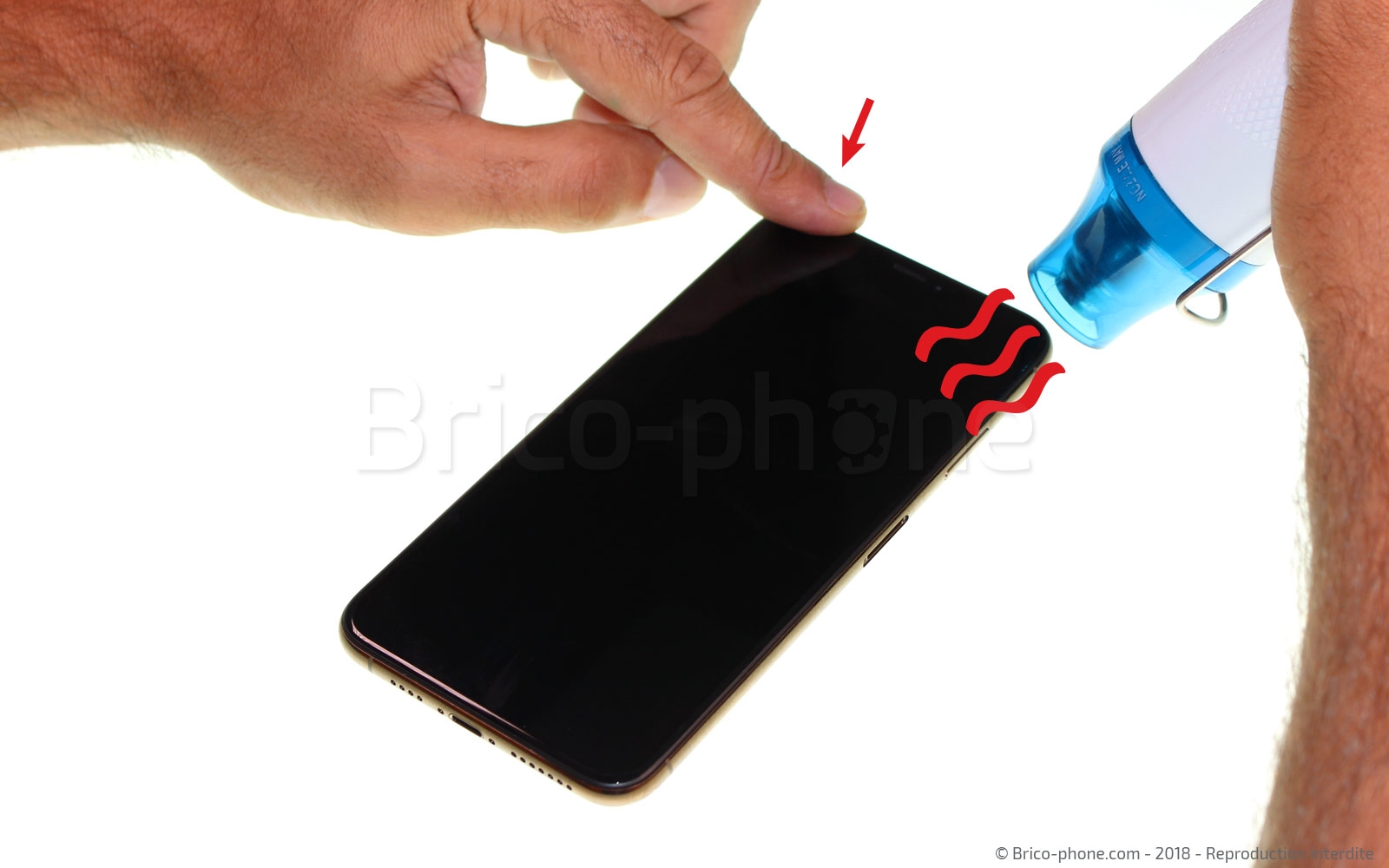

A l'aide d'un sèche-cheveux ou d'un décapeur thermique, chauffez le contour de l'appareil afin de ramollir le joint d'étanchéité présent entre l'écran et le châssis.
Attention, il est important de ne pas dépasser les 80°C pour ne pas endommager les éléments du smartphone.

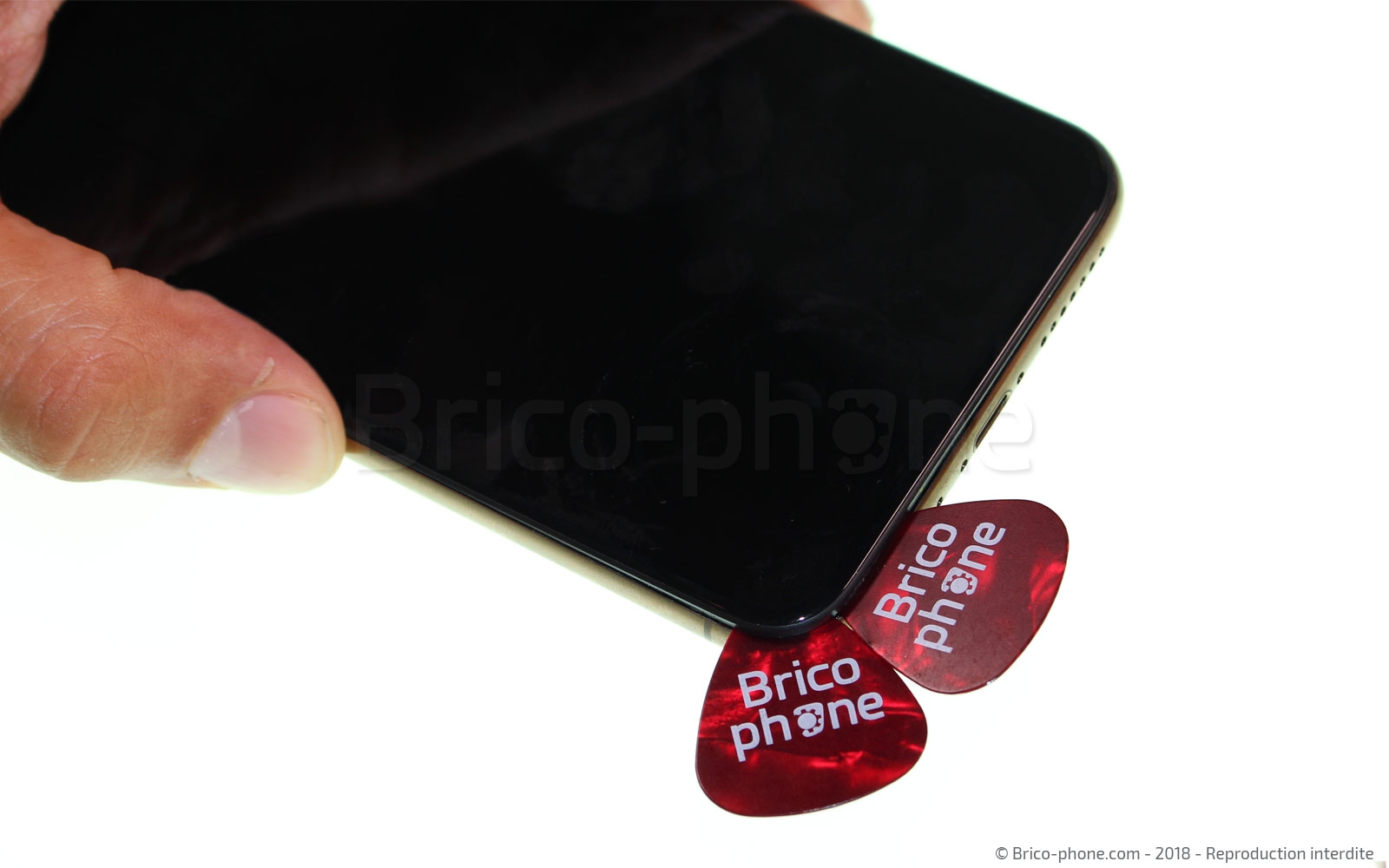

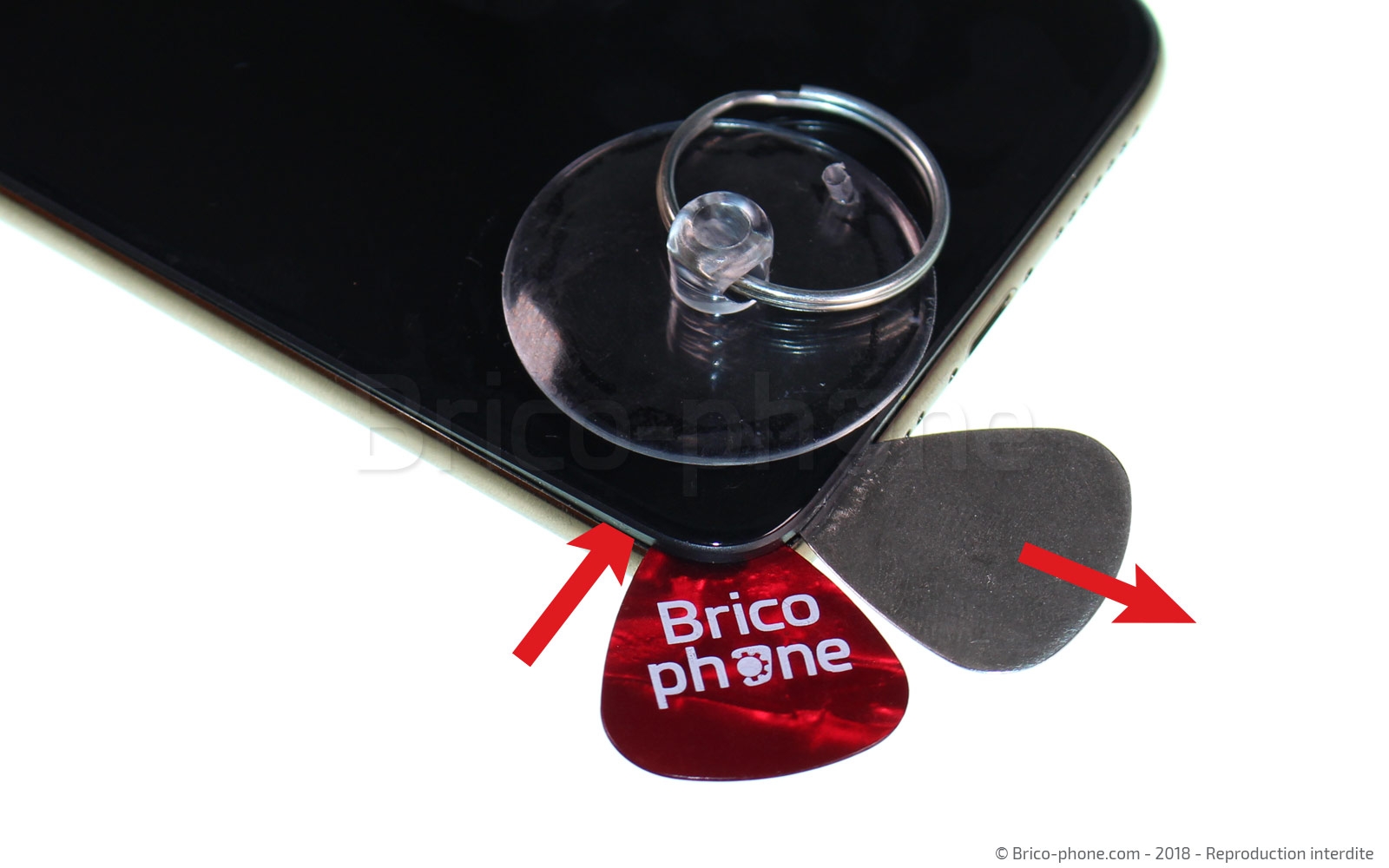

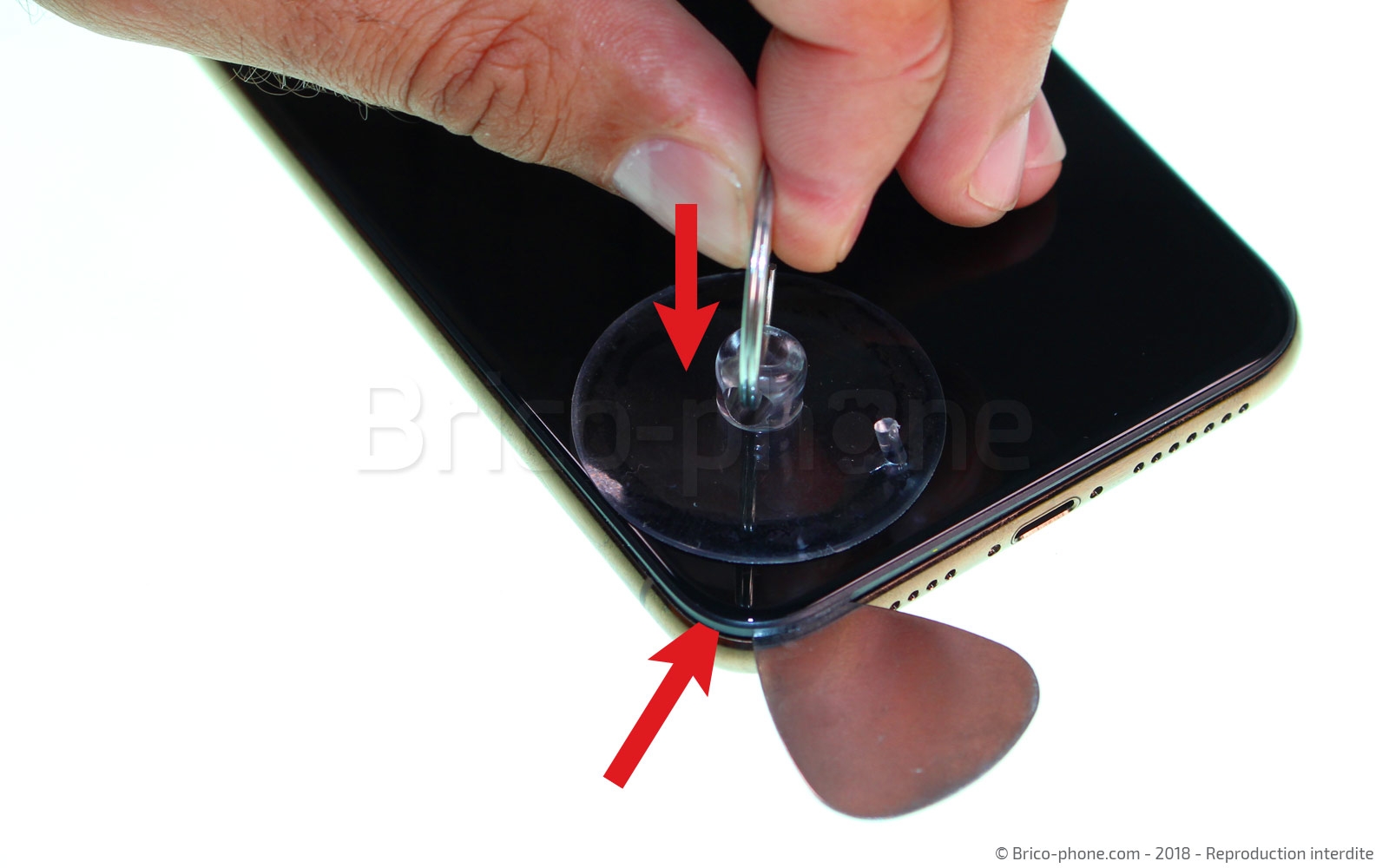

Placez la ventouse un des angles inférieurs de votre iPhone XS Max et tirez fortement dessus pour libérer un espace entre l'écran et le châssis dans lequel insérer le médiator en métal.
Ensuite, faites glisser les médiators en plastique pour qu'ils viennent remplacer la version métallique.

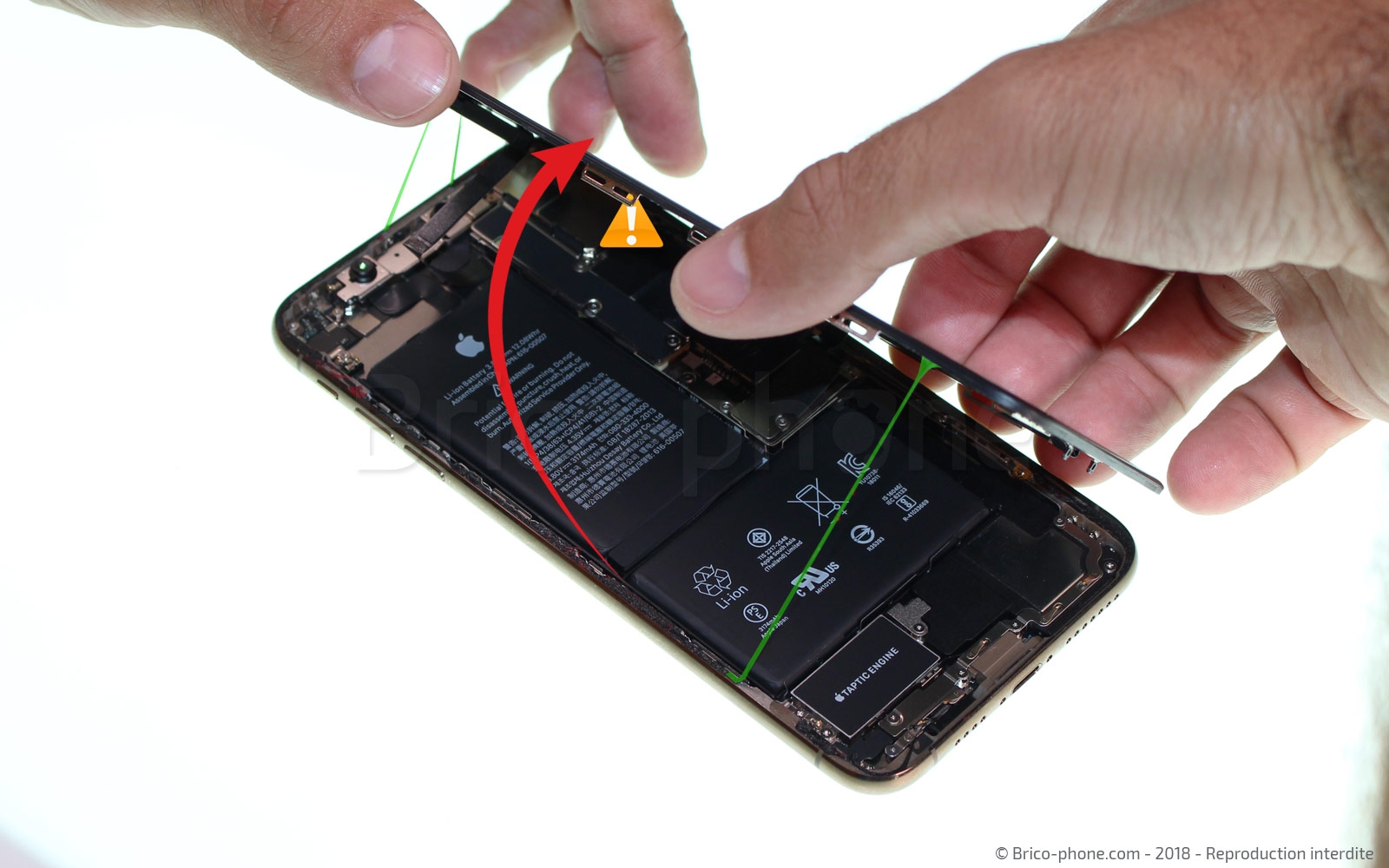

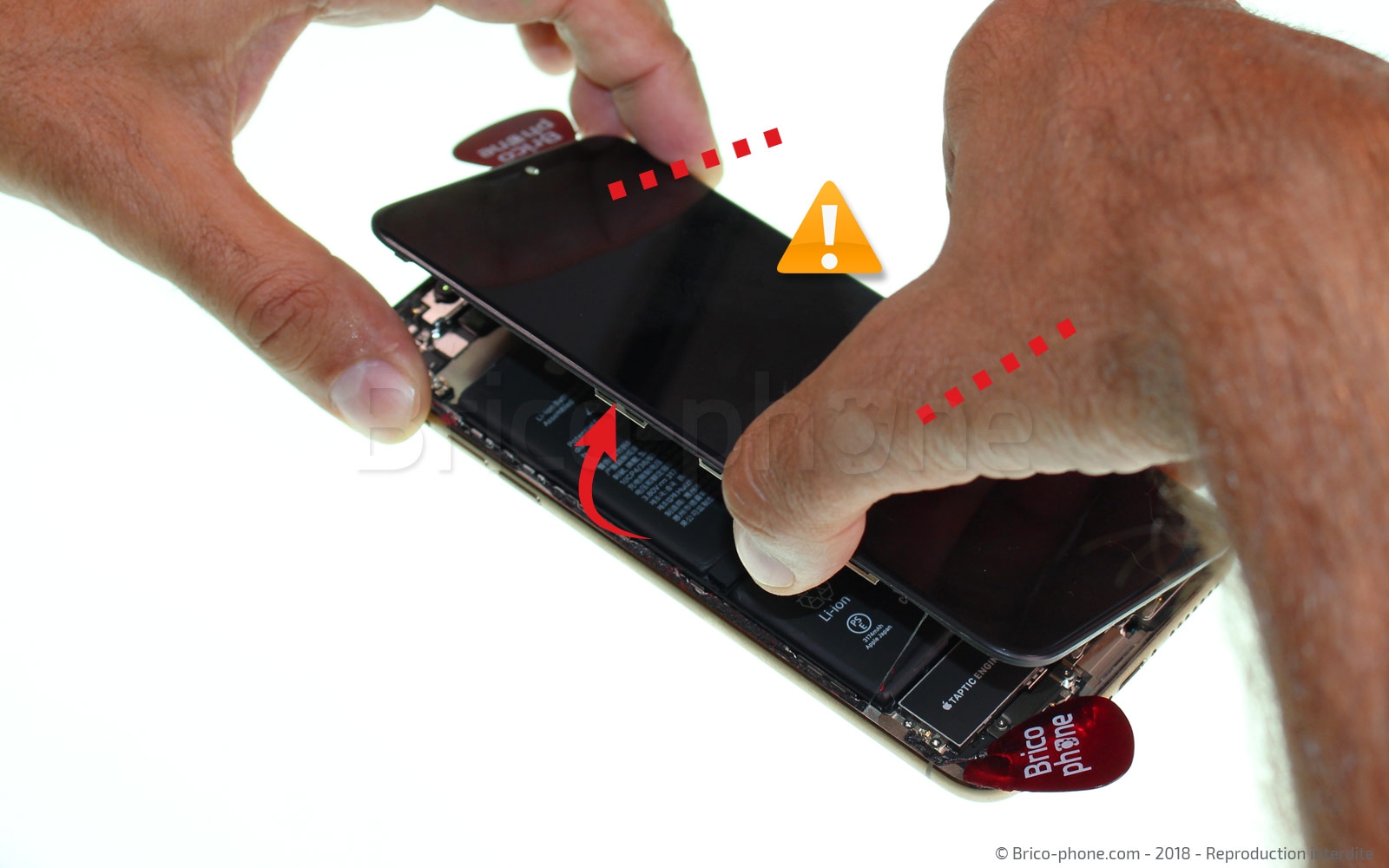

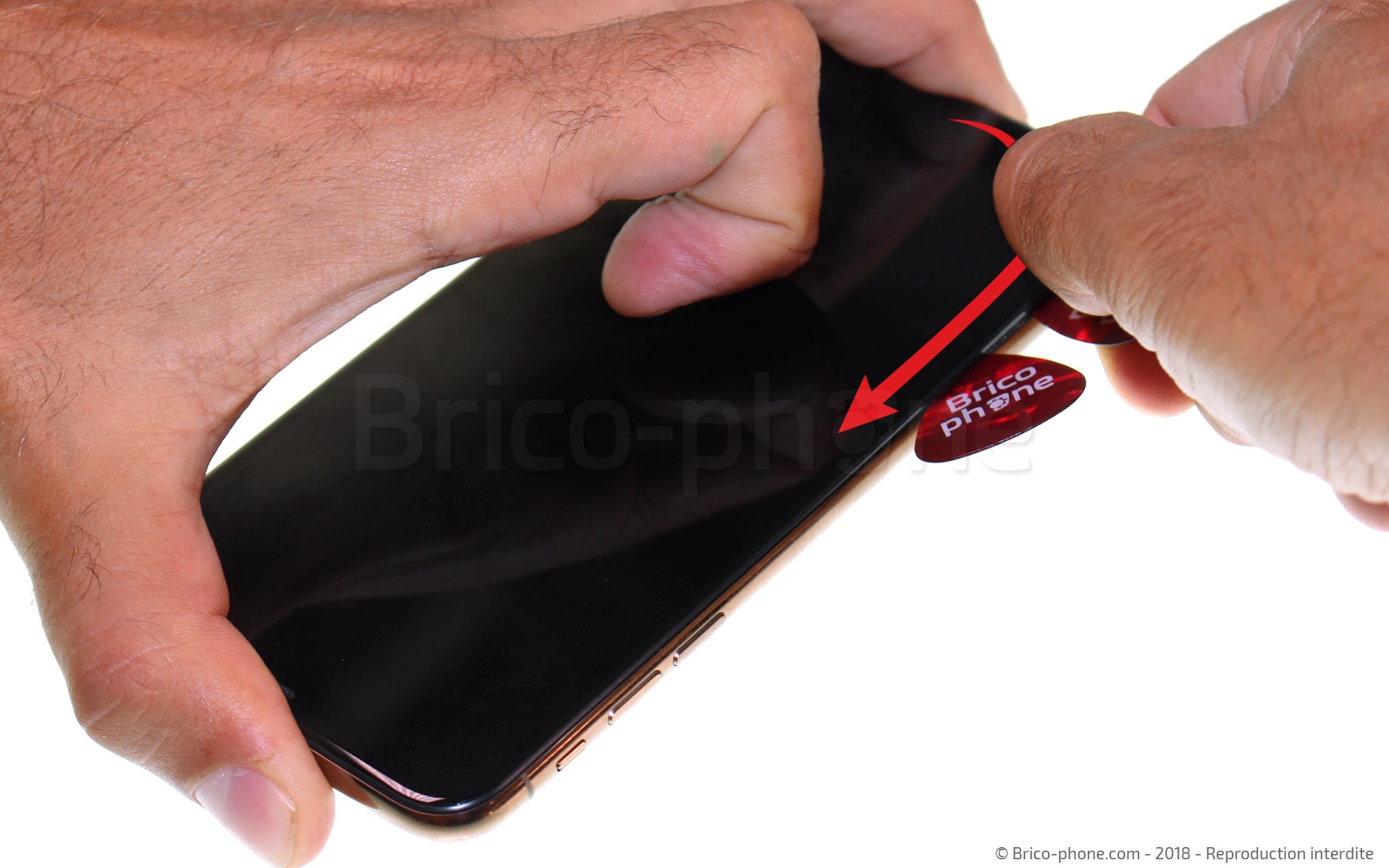

A l'aide des médiators en plastique, décollez tout le pourtour de l'écran en faisant attention aux nappes de ce dernier, présentes sur la droite de l'appareil.

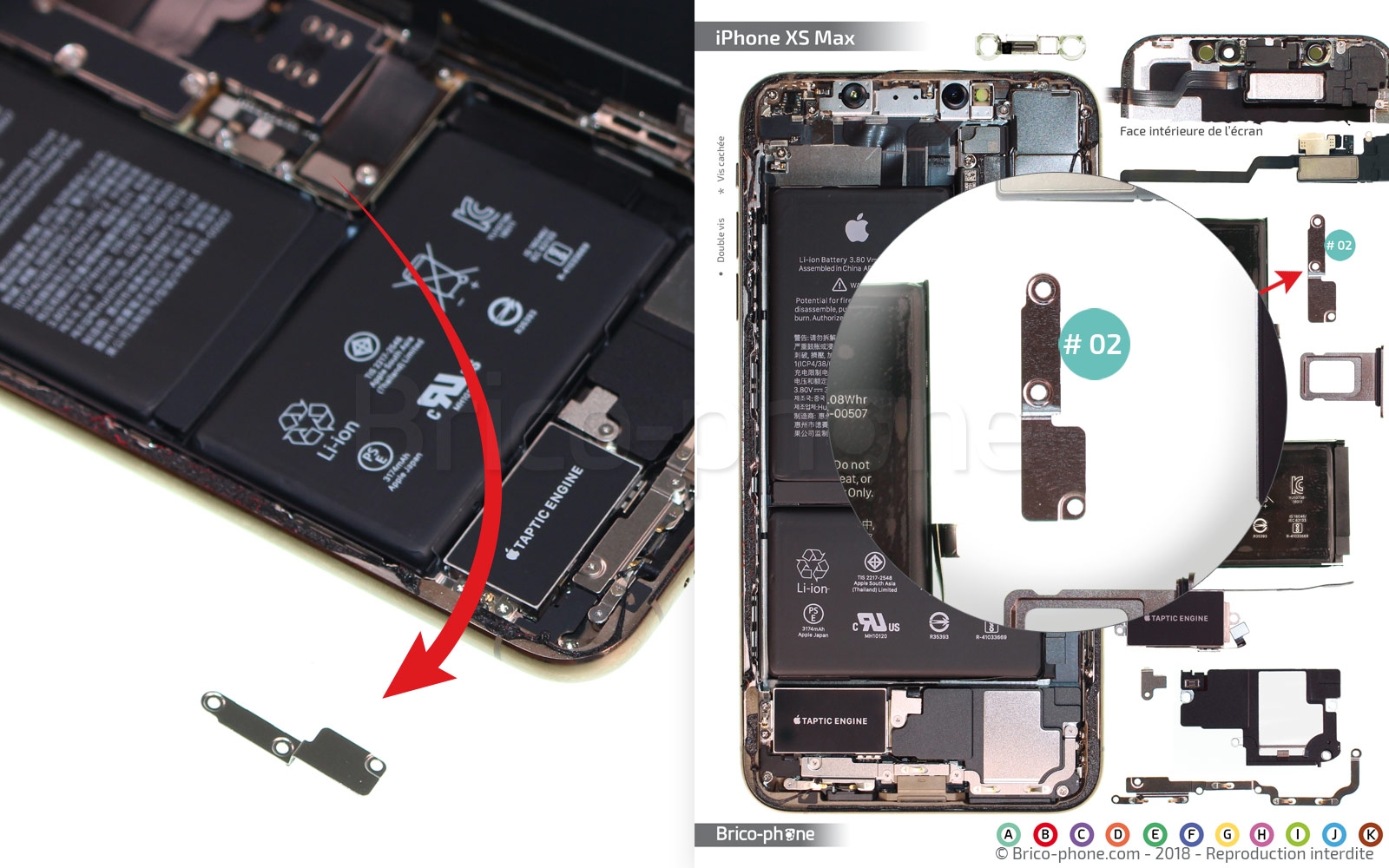

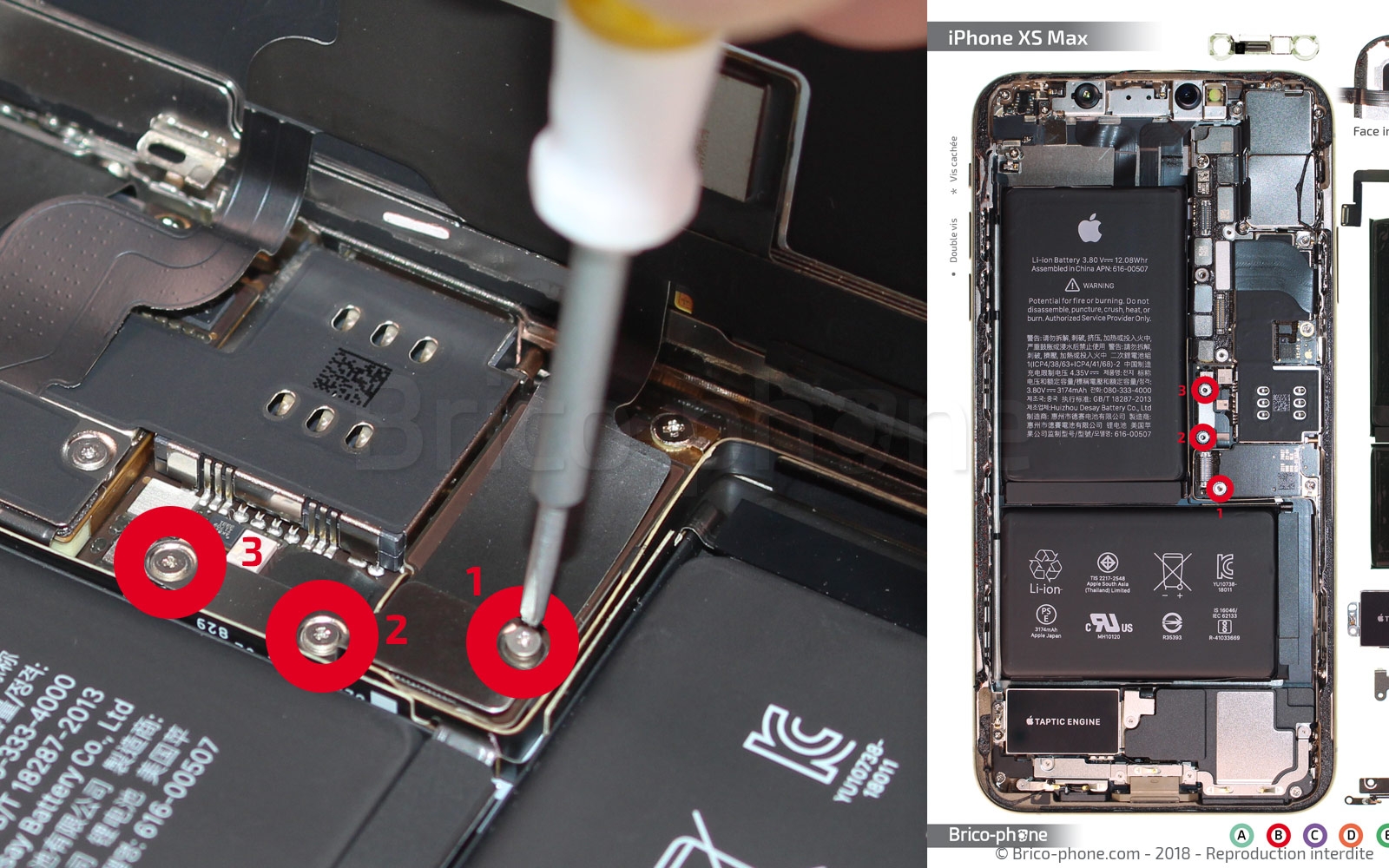

Munissez-vous du tournevis triwing pour retirer les 3 vis de la plaquette métallique #02 et de la pincette en métal pour la sortir.

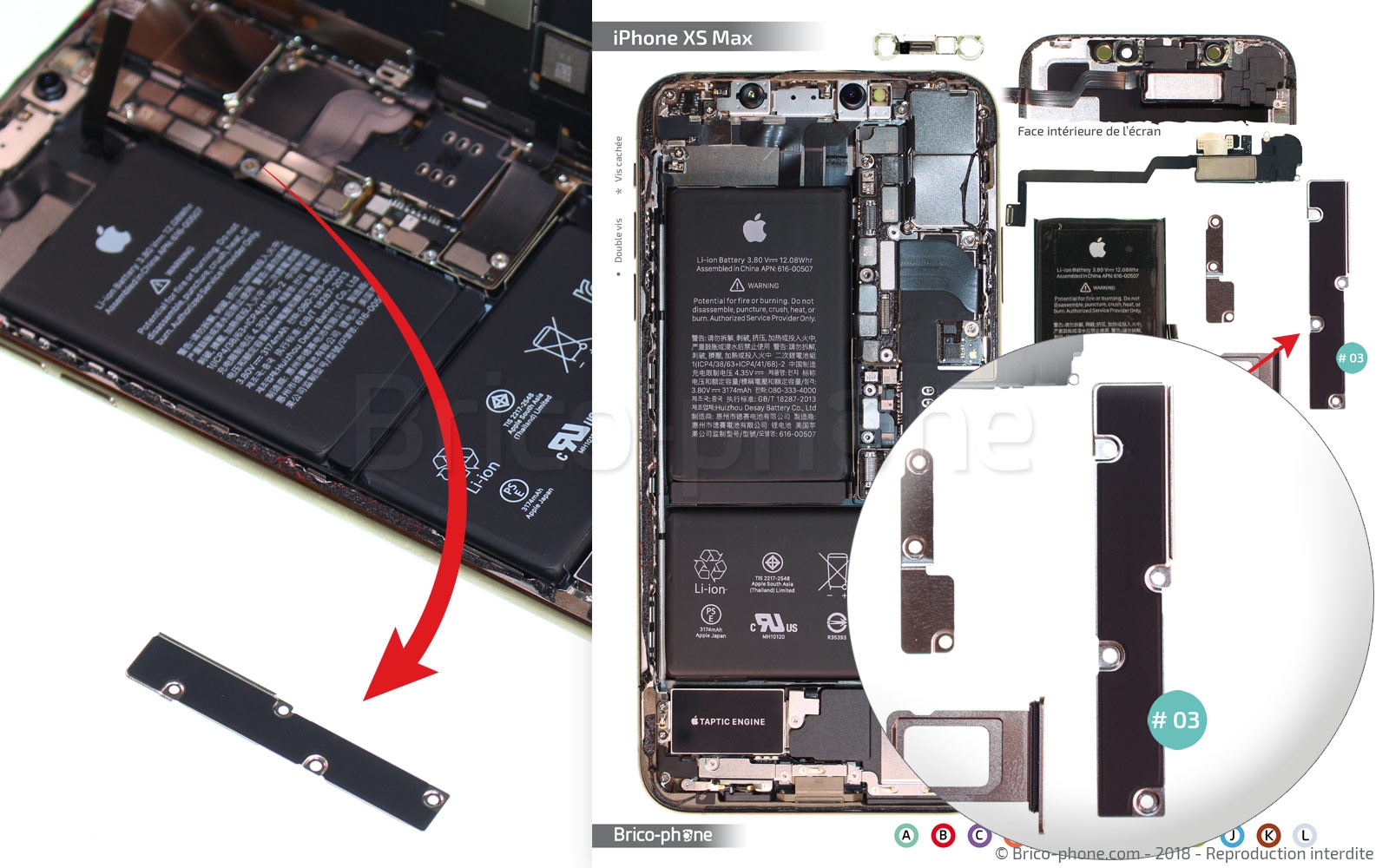

Réitérez la même manipulation que pour l'étape précédente afin d'extraire la plaquette #03.

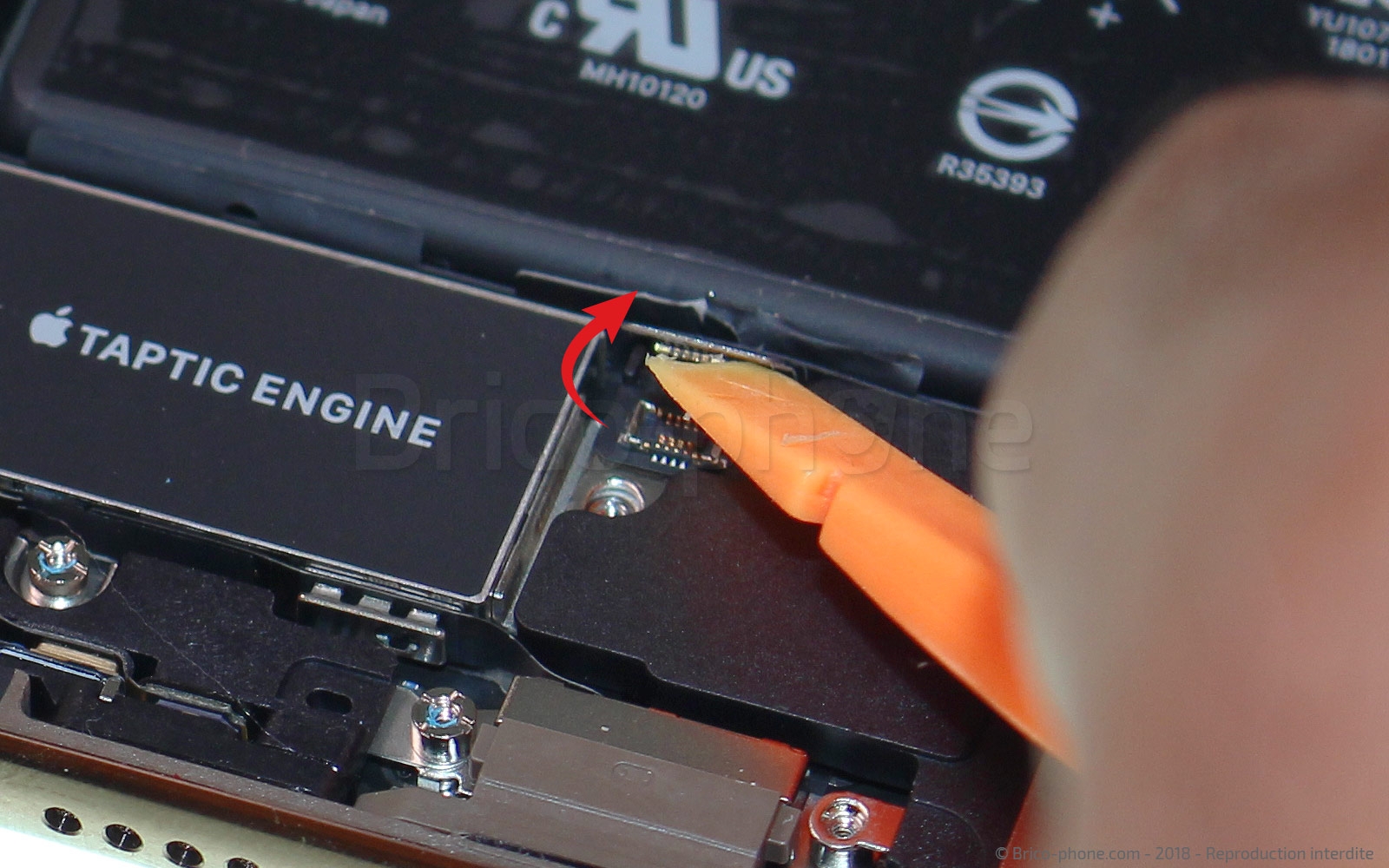

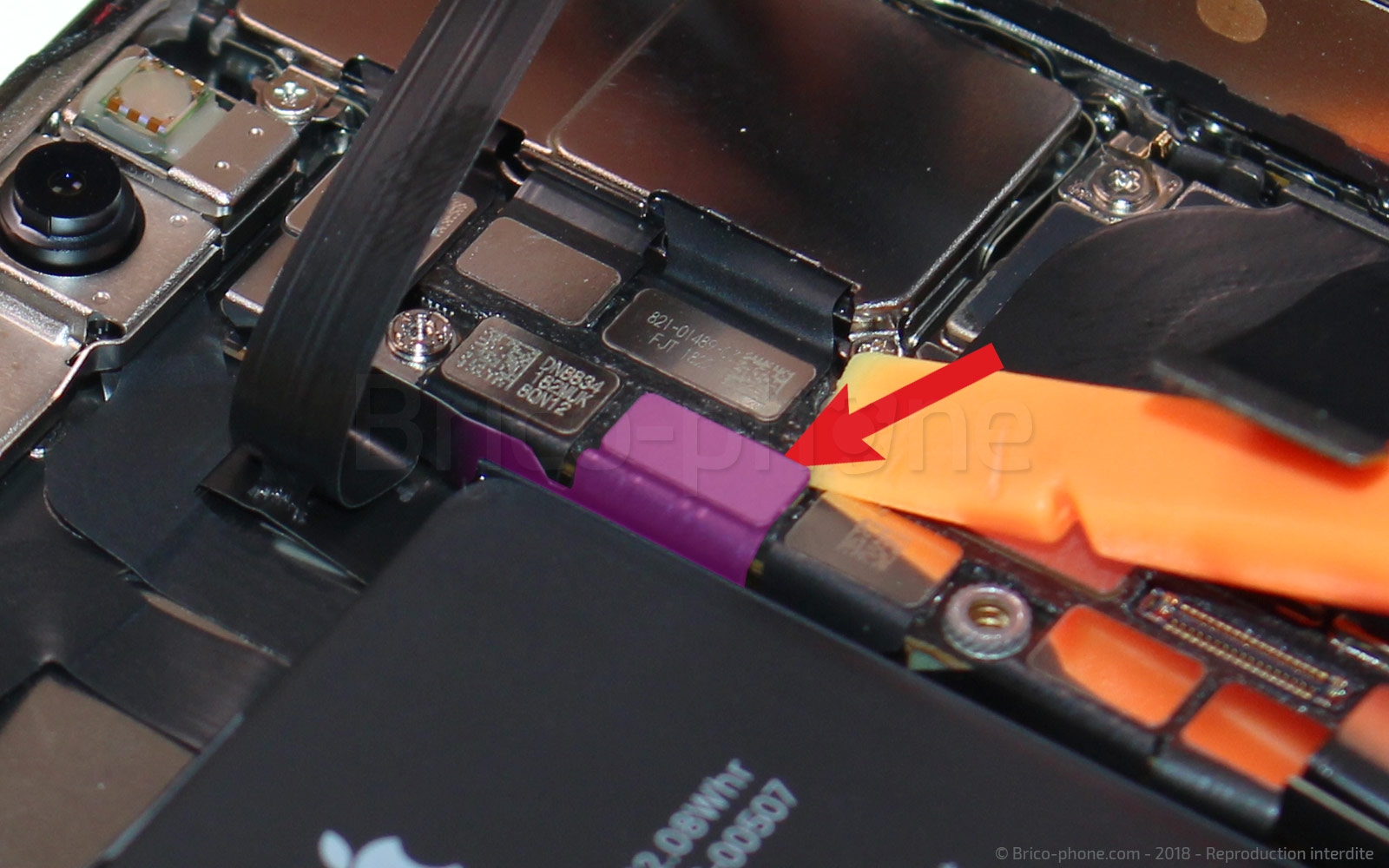

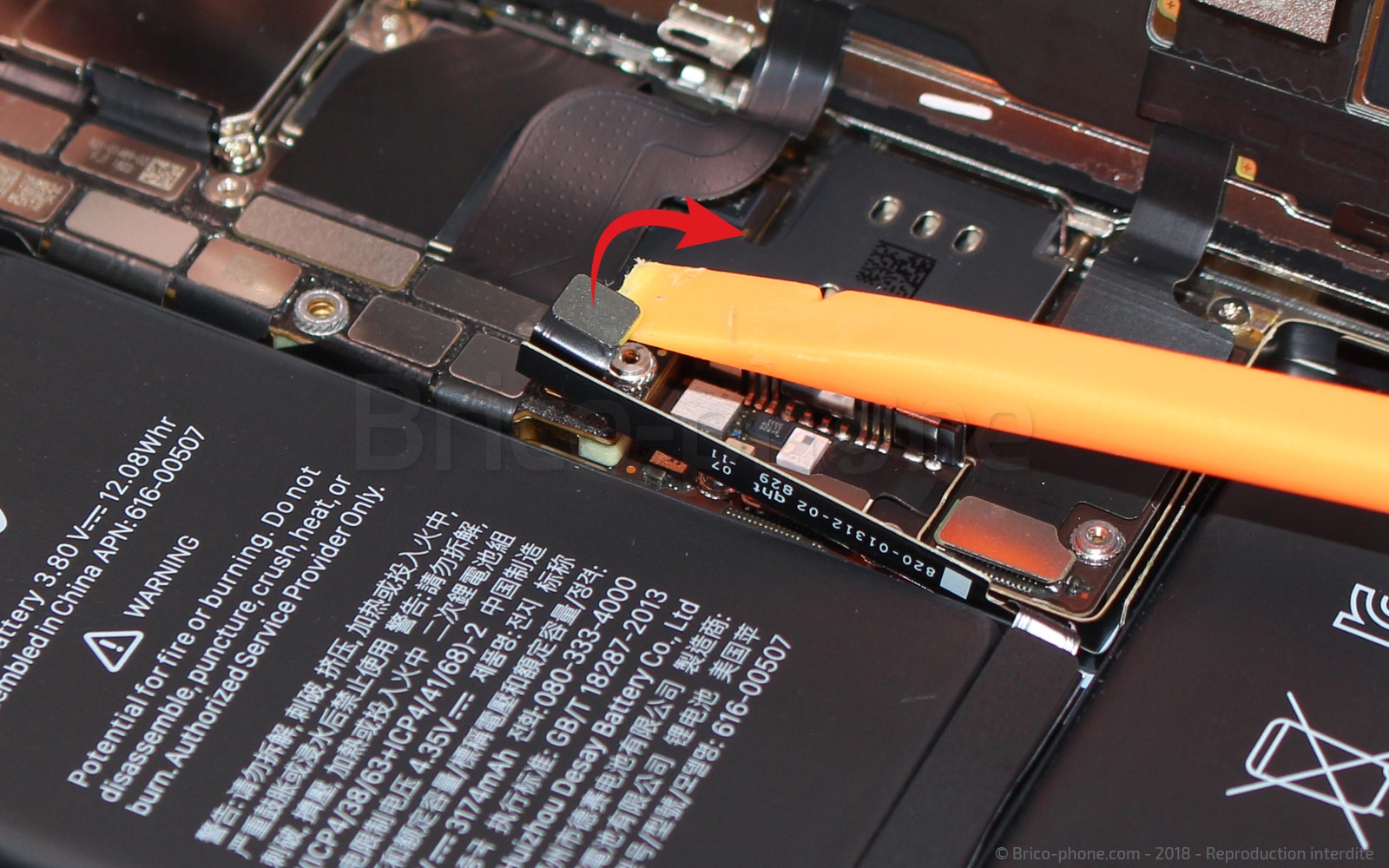

Afin de continuer cette réparation en toute sécurité, déconnectez la batterie à l'aide du spudger.

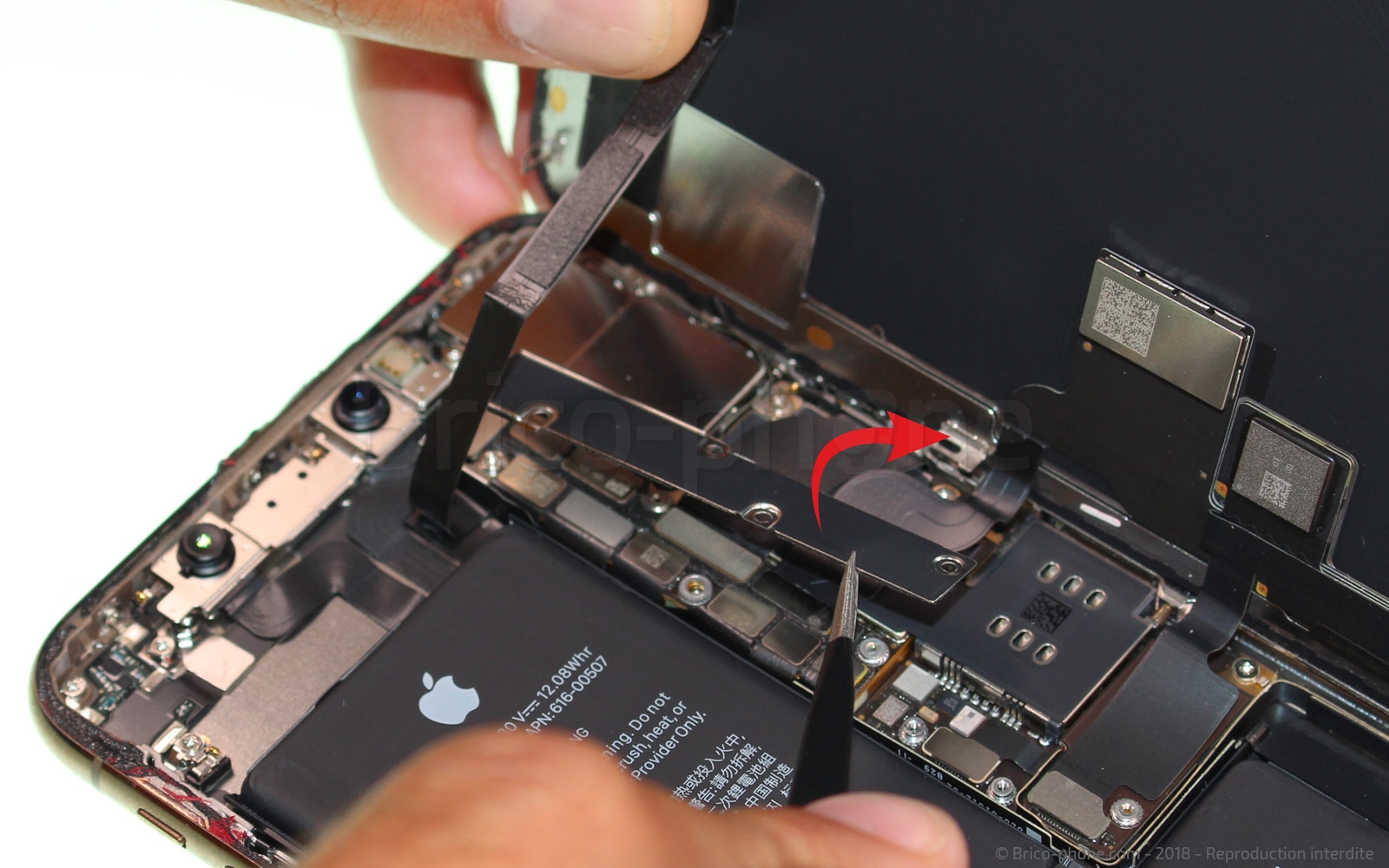

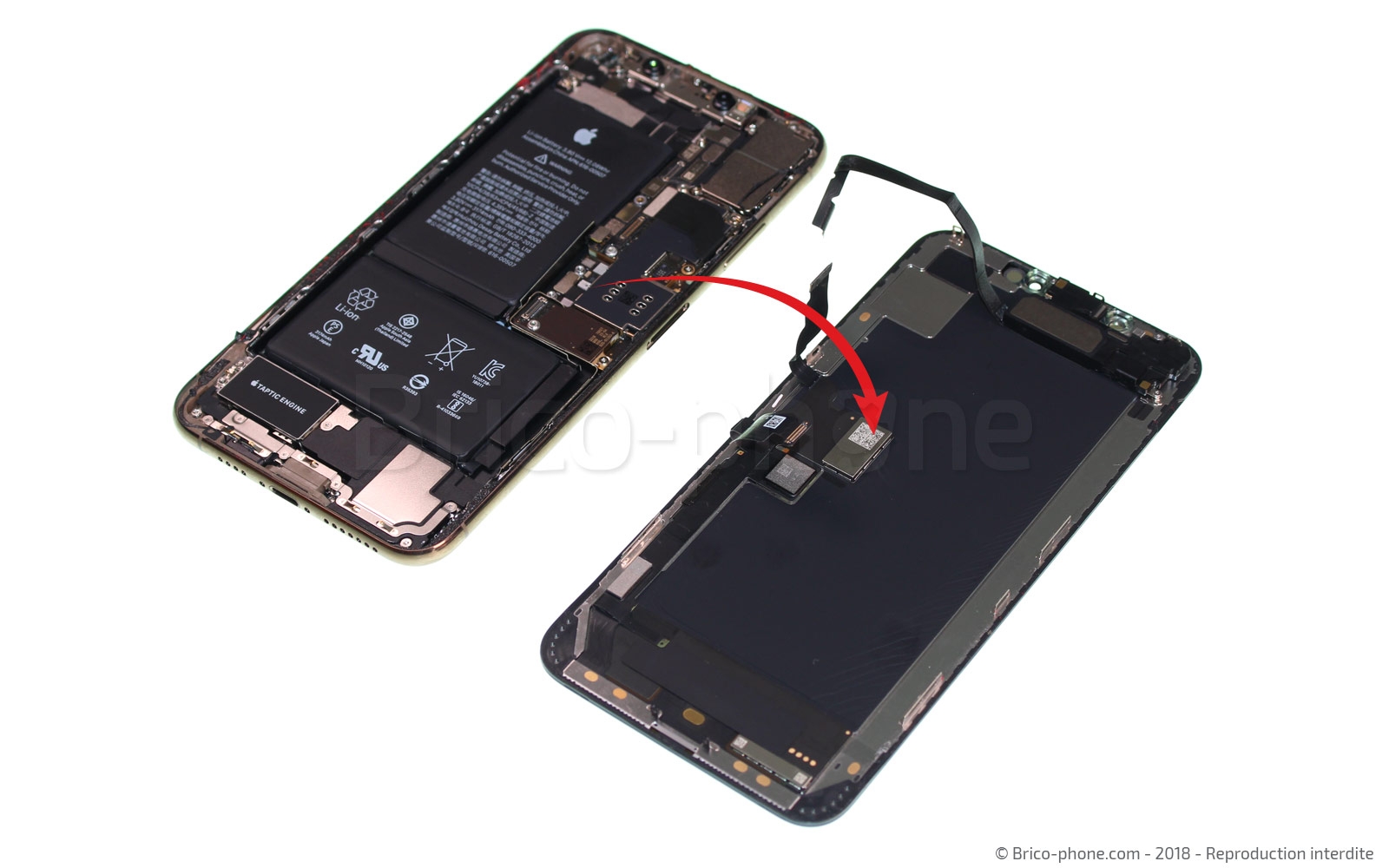

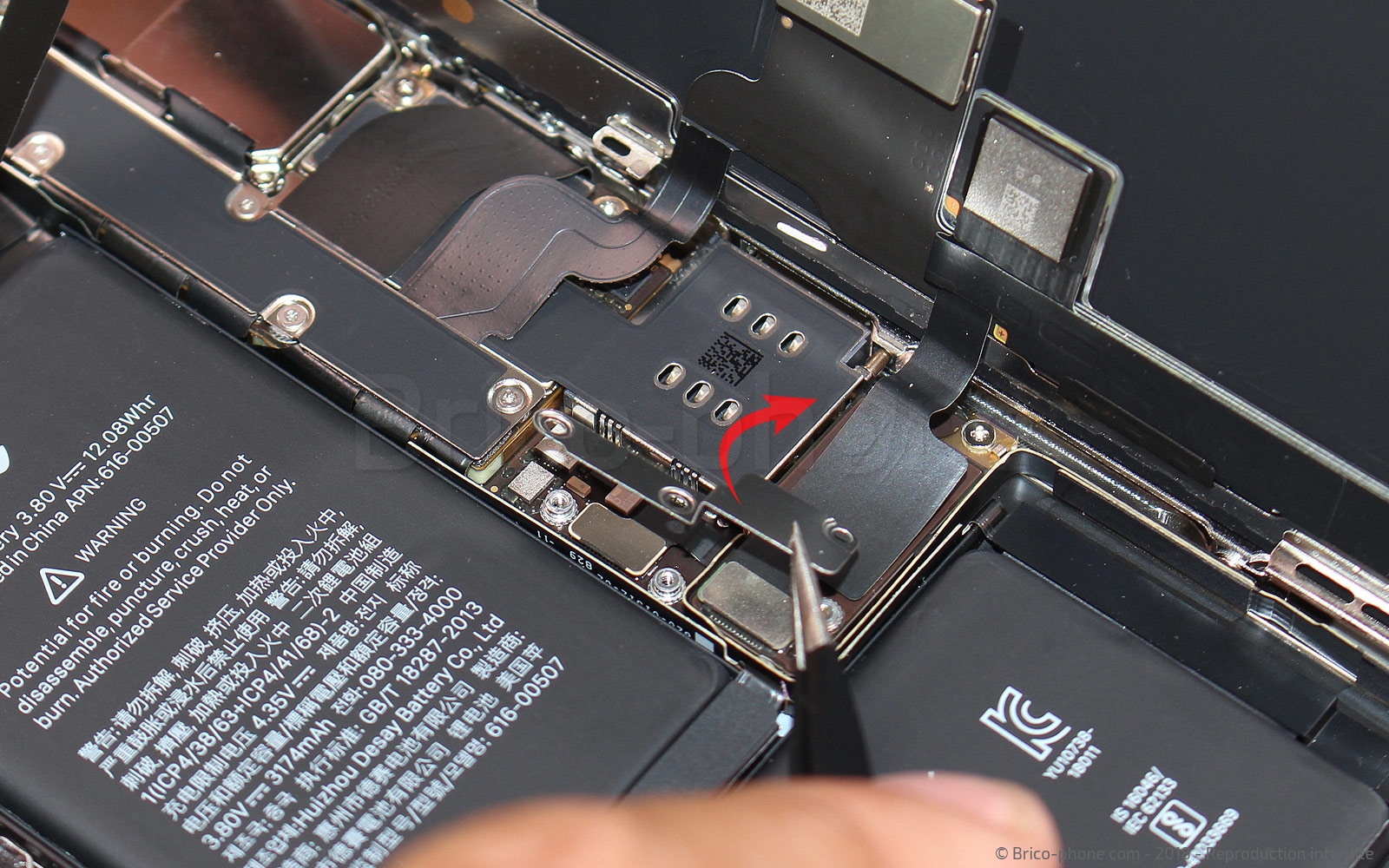

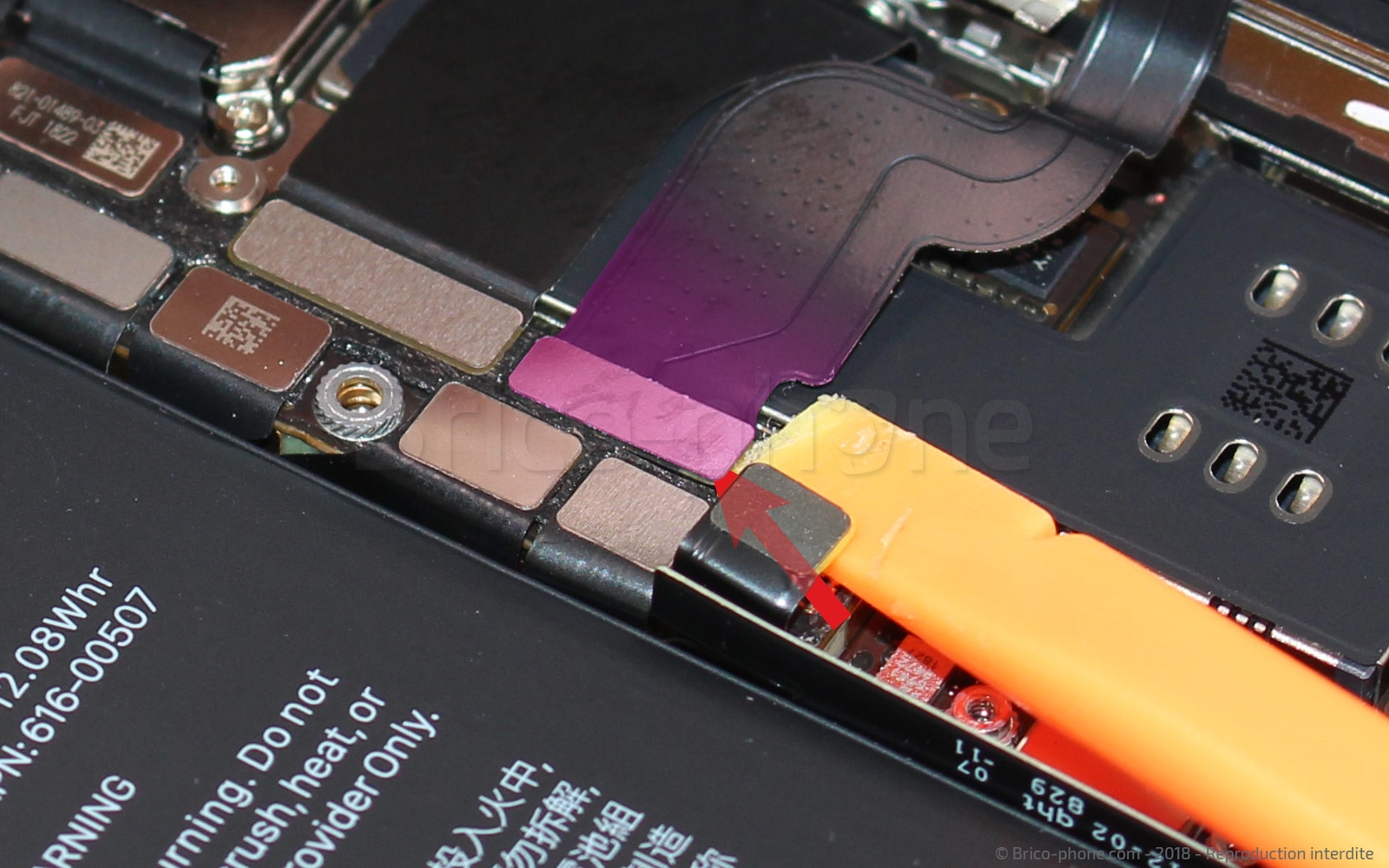

Pour libérer entièrement l'écran, il vous faut déconnecter 3 nappes à l'aide du levier en nylon.

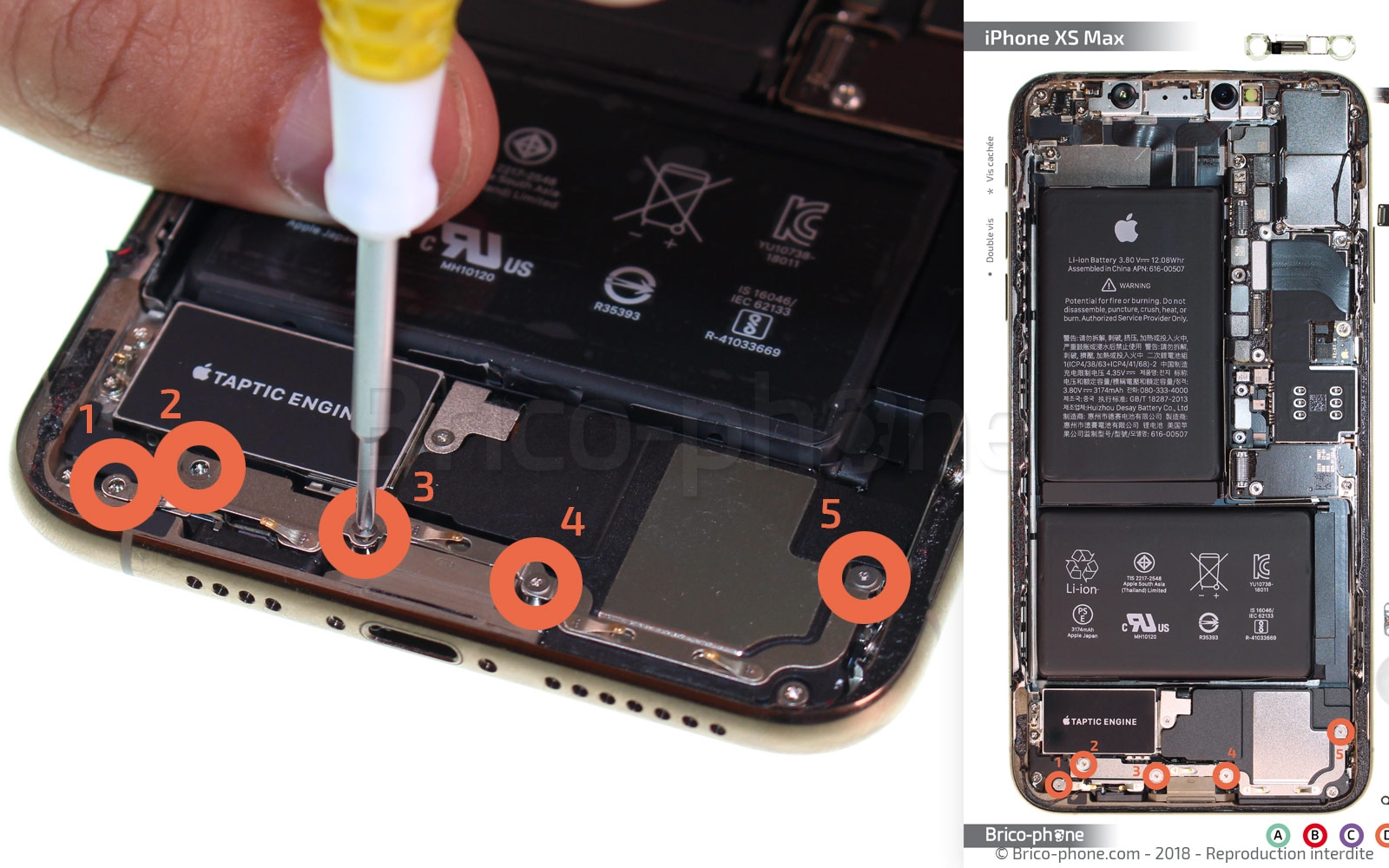

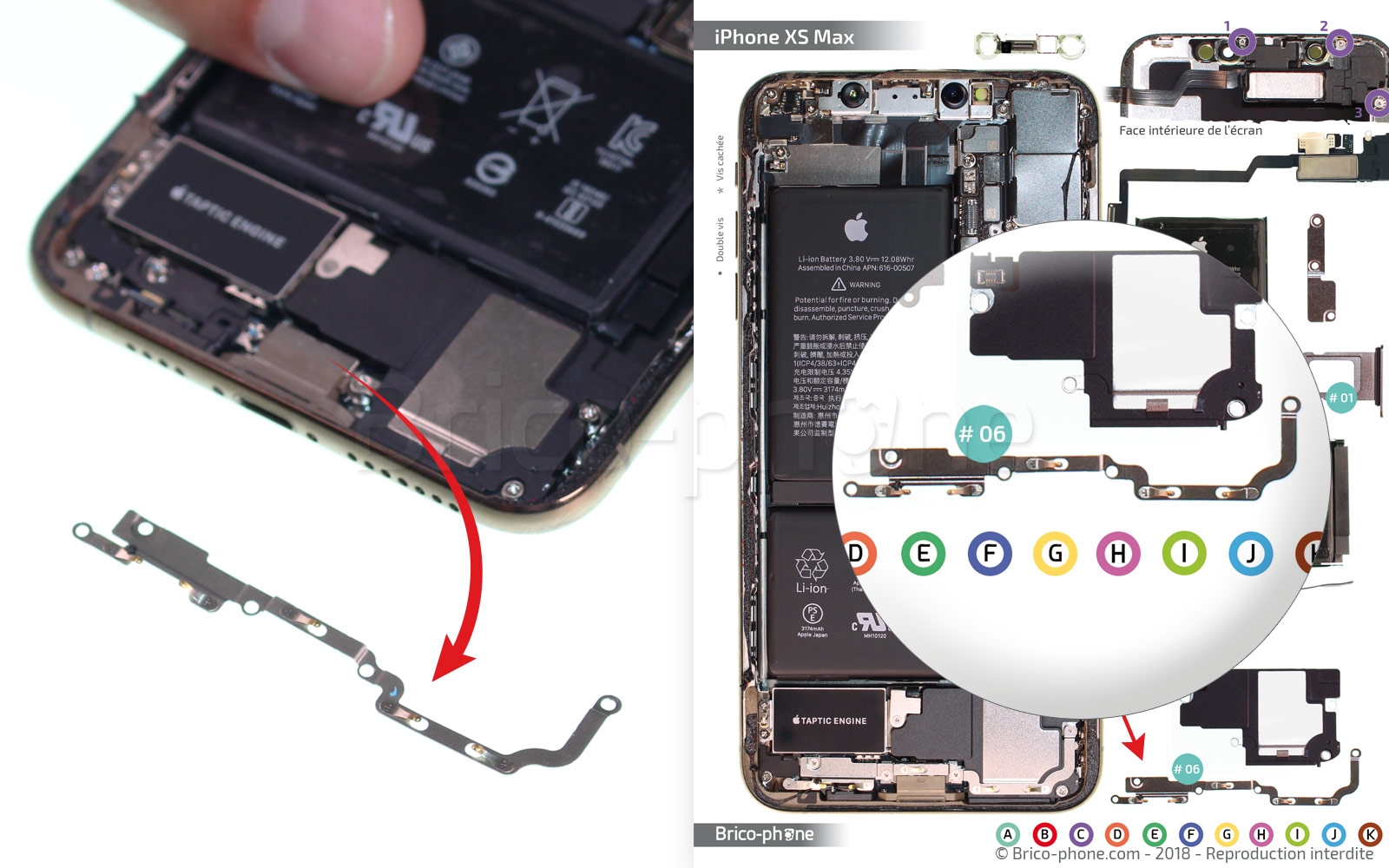

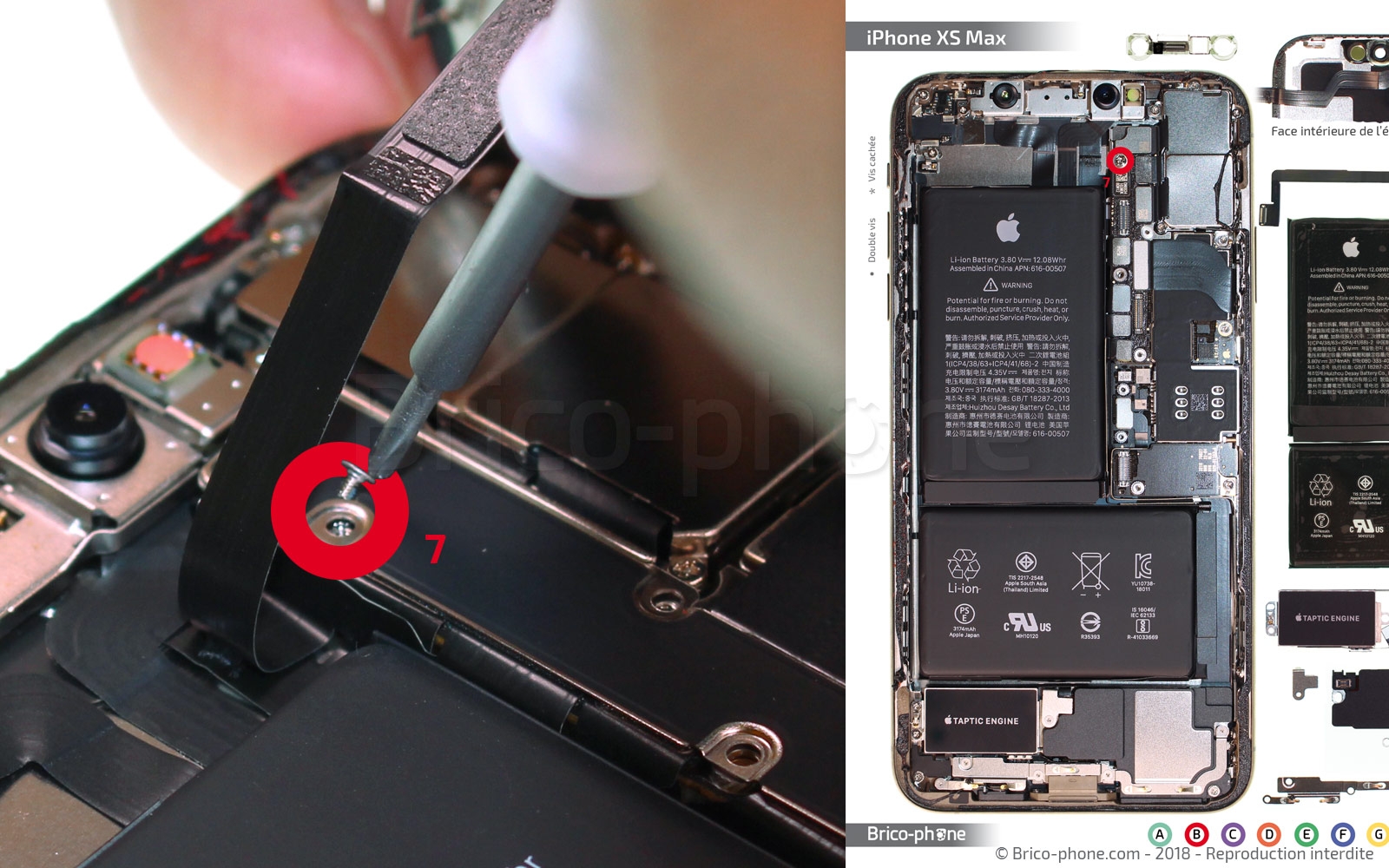

Dévissez à l'aide du tournevis triwing de votre kit d'outils, les 5 vis de la plaquette métallique #06 avant de la retirer avec la pince en métal.

Toujours avec le même tournevis, il faut retirer la vis E1 maintenant la protection en métal du connecteur du haut-parleur, avant de la sortir.

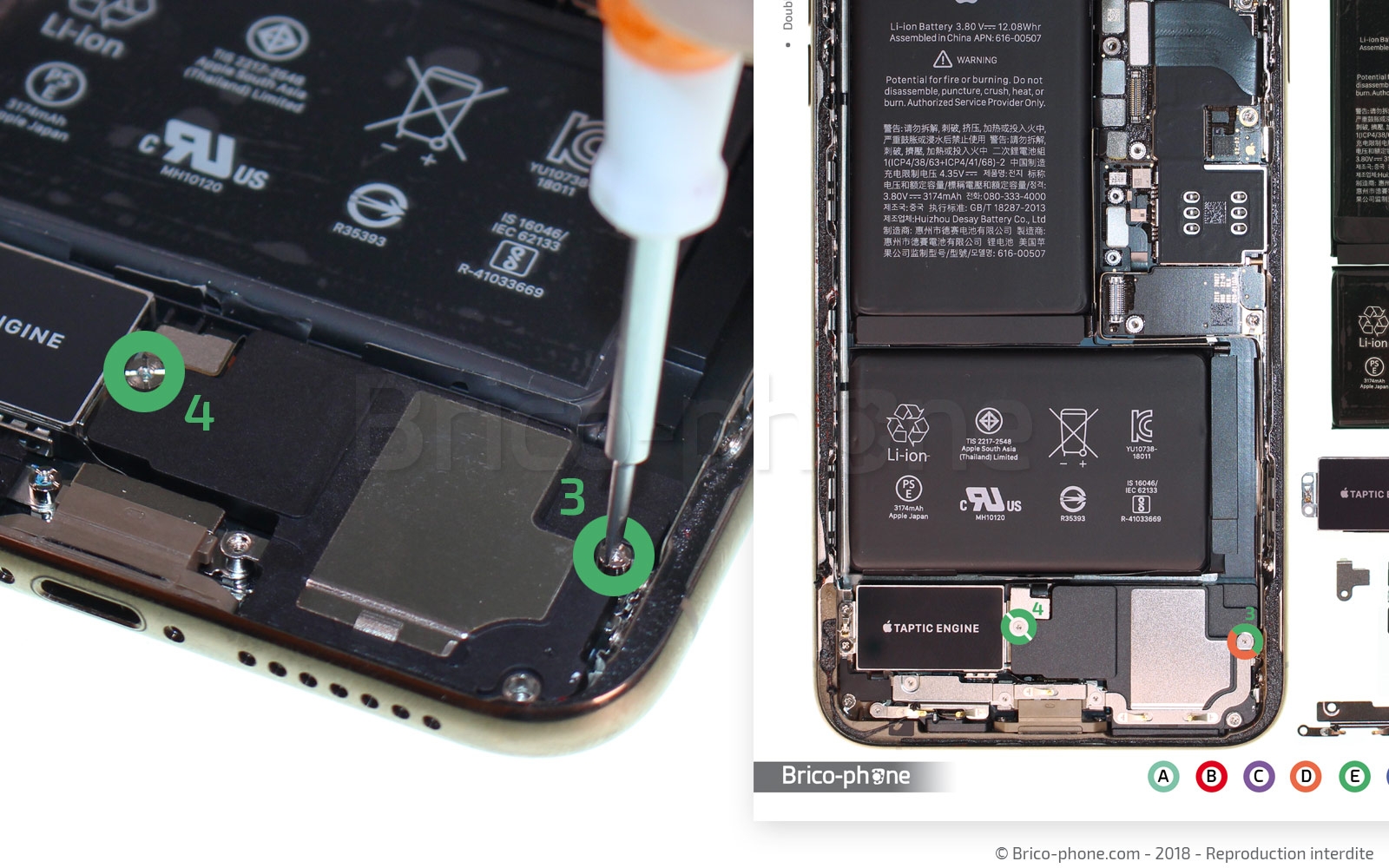

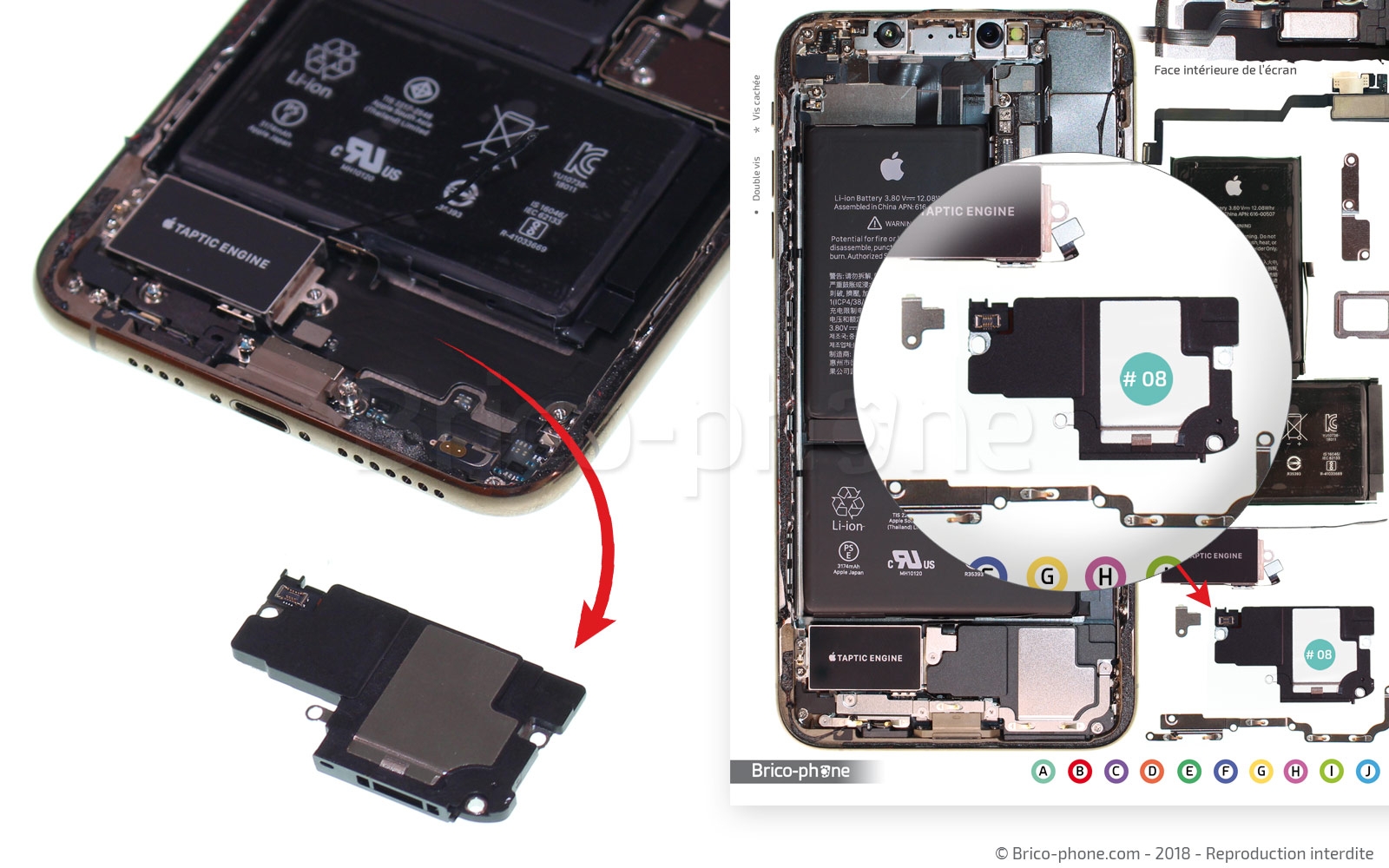

Sur le haut-parleur externe, dévissez la vis E2 en utilisant le tournevis cruciforme et les deux autres vis (E3 et E4) avec le tournevis plat.

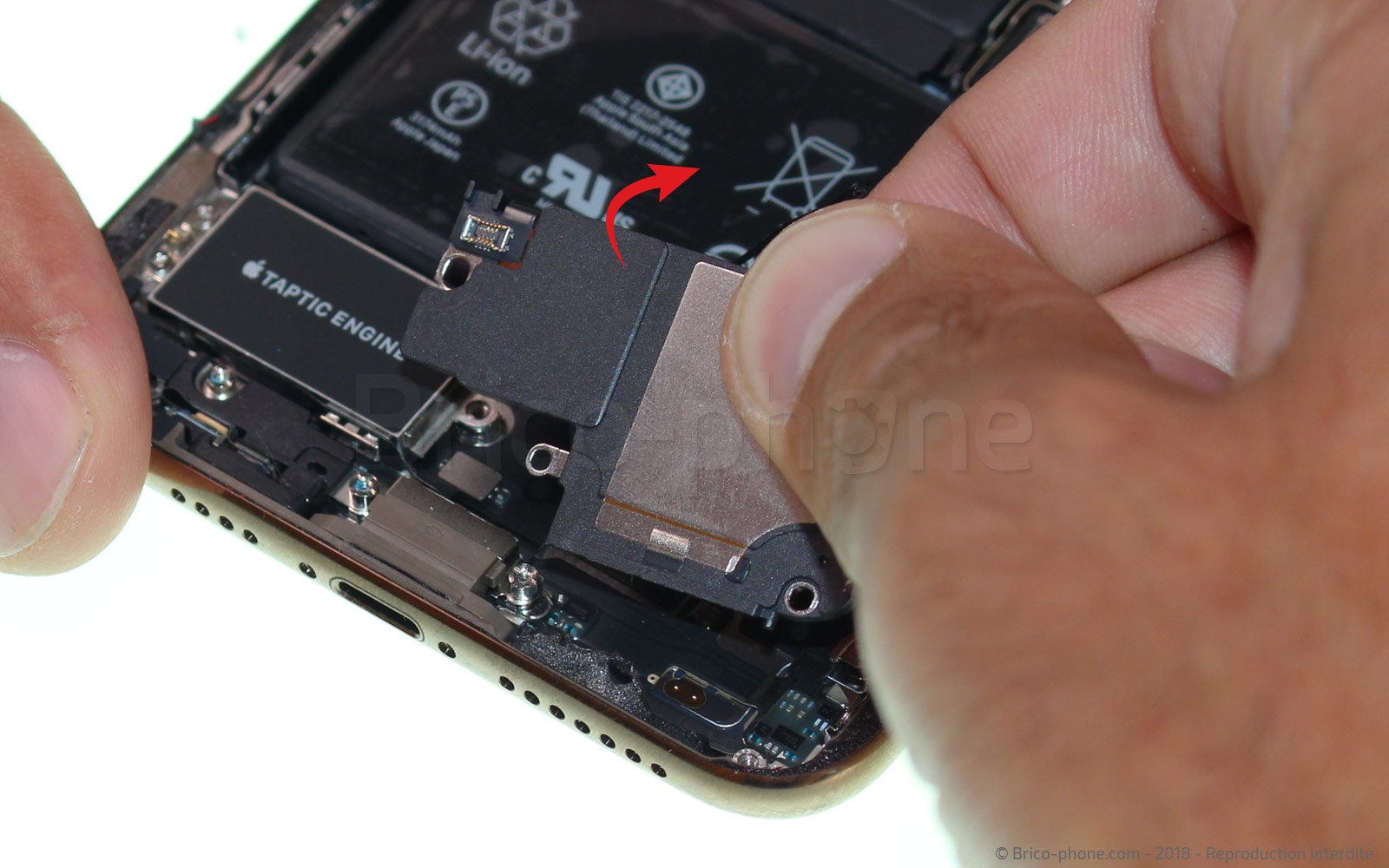

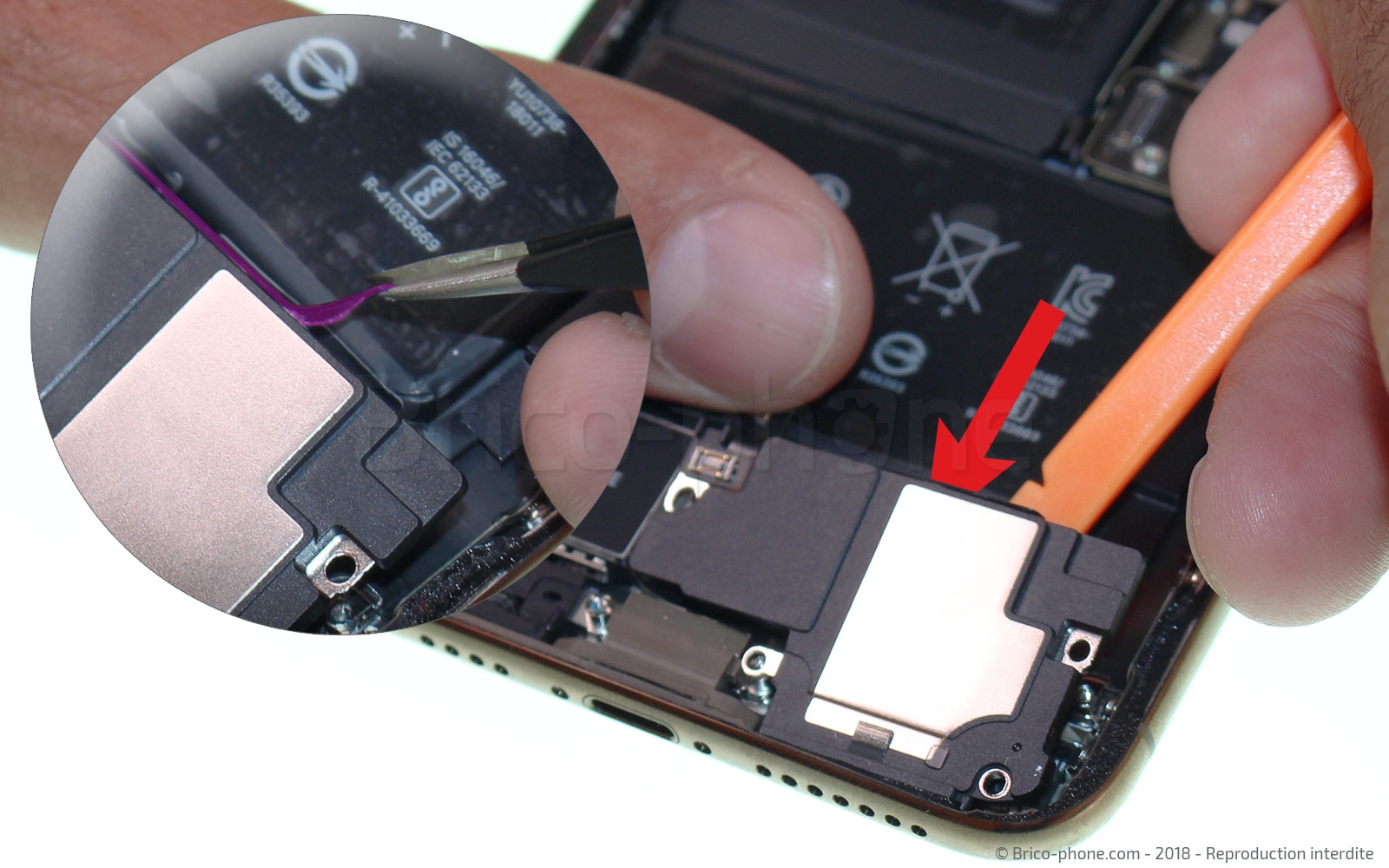

Ensuite, débranchez la nappe du composant avant de le soulever légèrement pour pouvoir retirer l'adhésif de ce dernier avec la pince.

Vous pouvez maintenant sortir le haut-parleur externe du châssis sans aucune difficulté et le poser sur votre espace de travail.

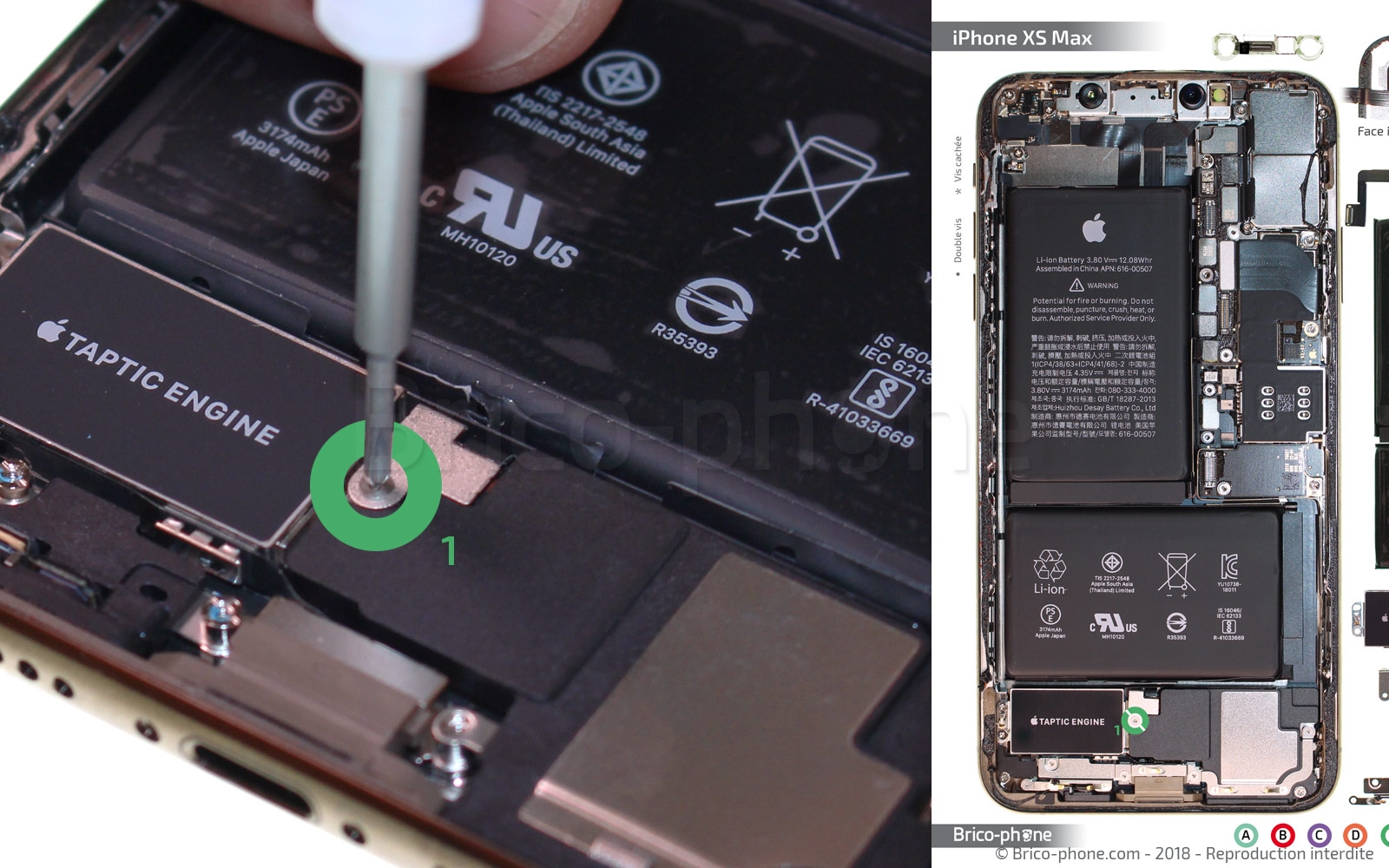

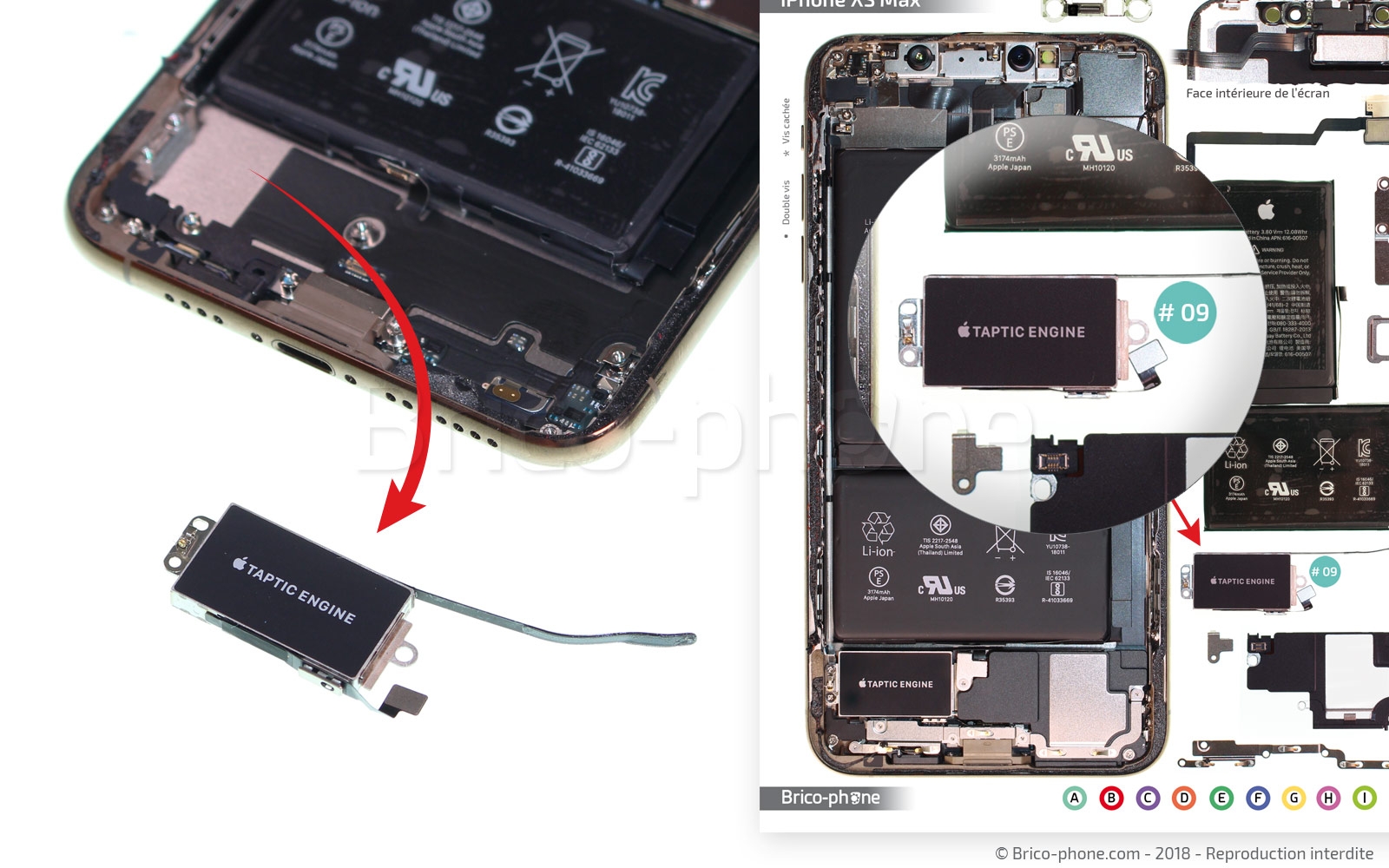

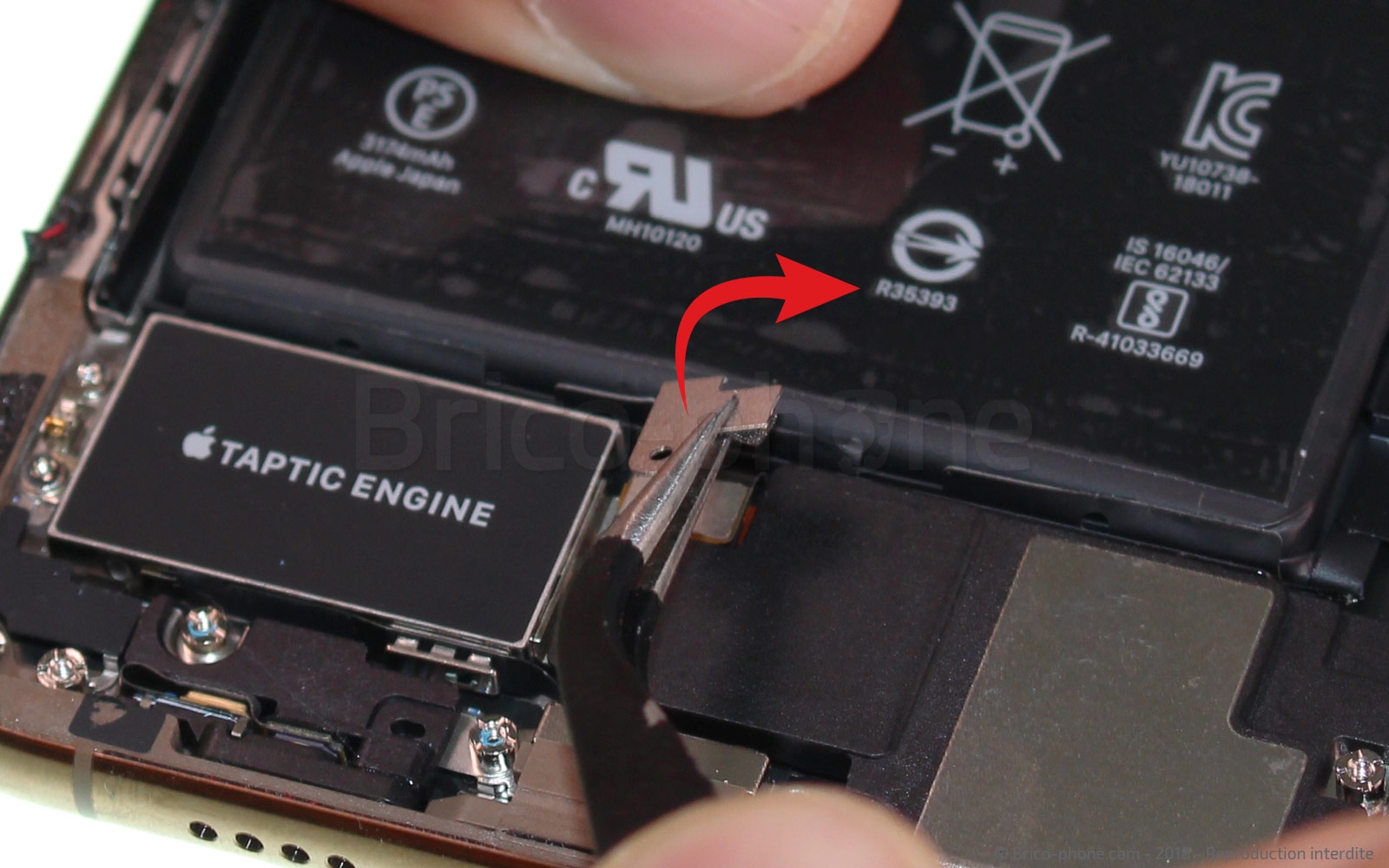

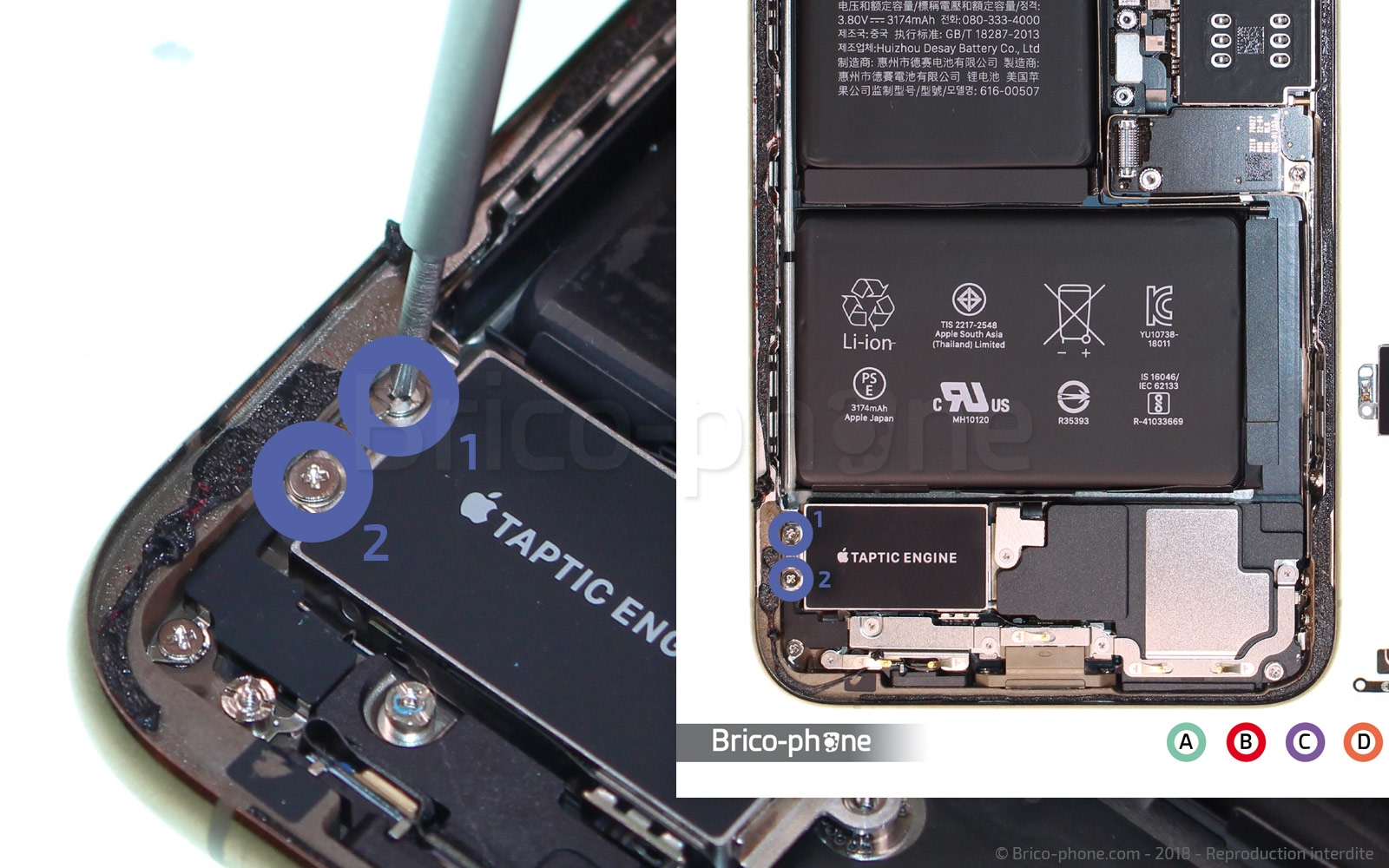

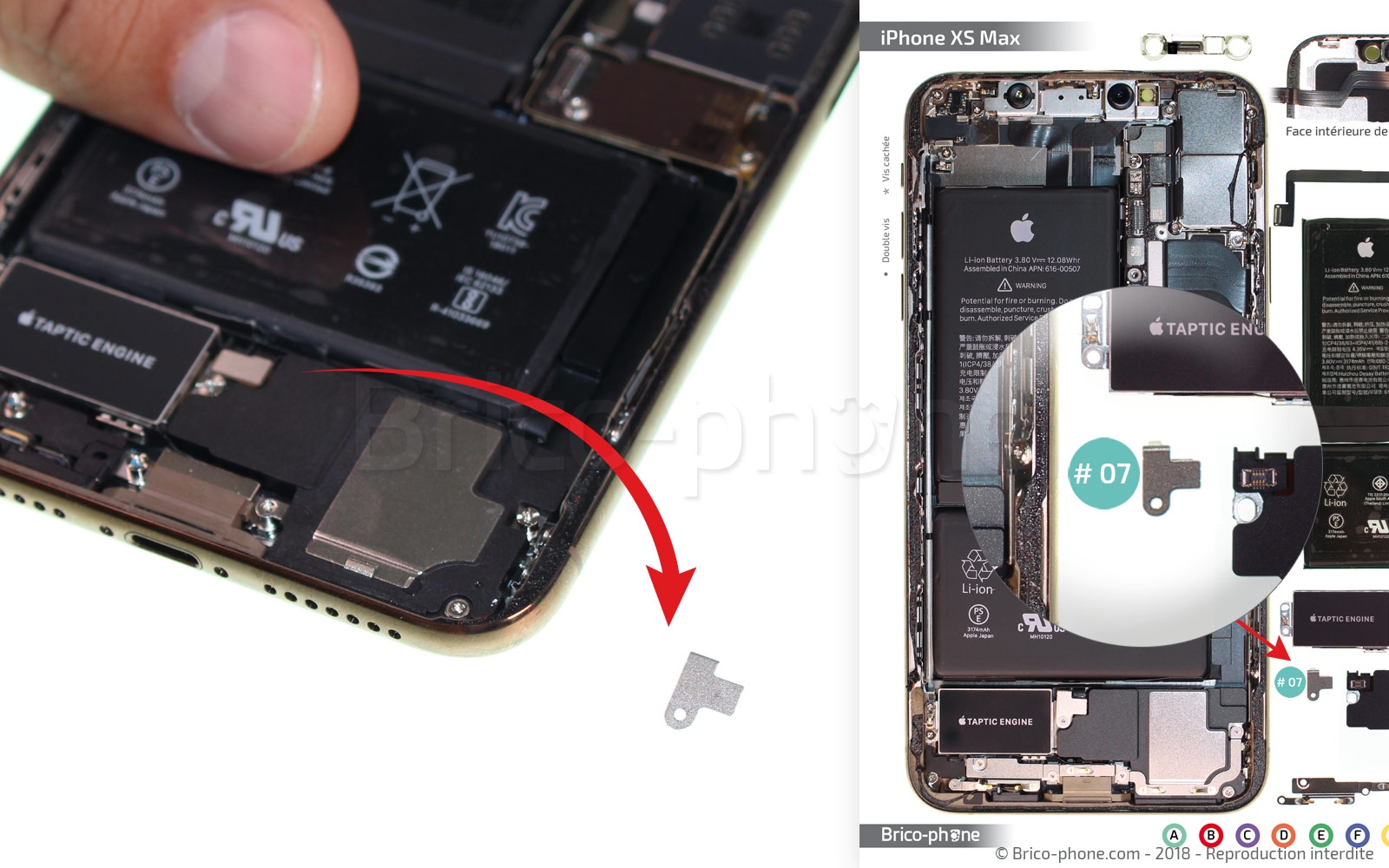

A l'aide de votre tournevis cruciforme, retirez les 2 vis se trouvant à la gauche du Taptic Engine de votre iPhone Xs Max et débranchez la connectique de ce dernier.

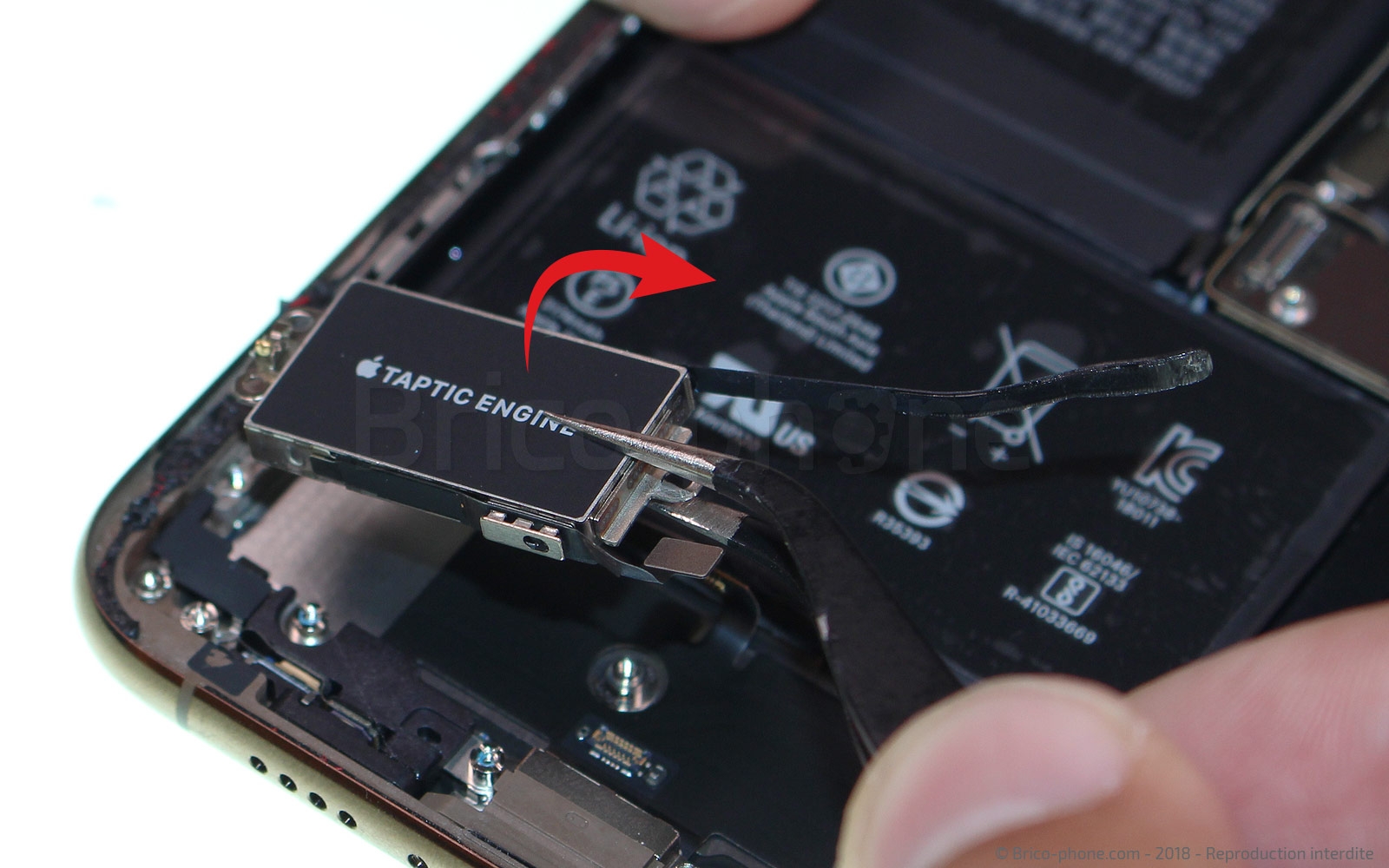

Vous pouvez dès à présent le sortir de son emplacement.

En haut et en bas de votre batterie, vous trouverez des languettes adhésives.

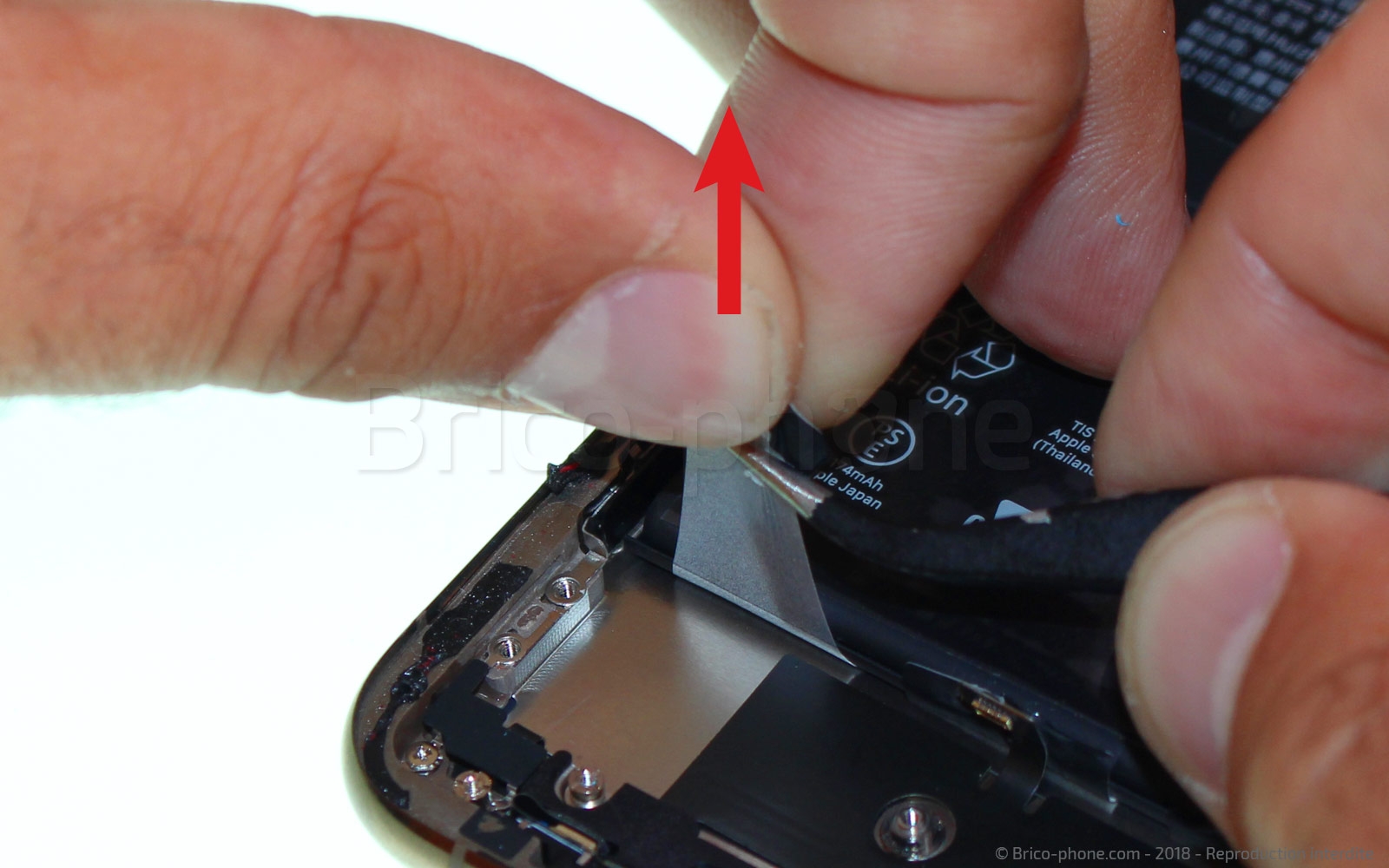

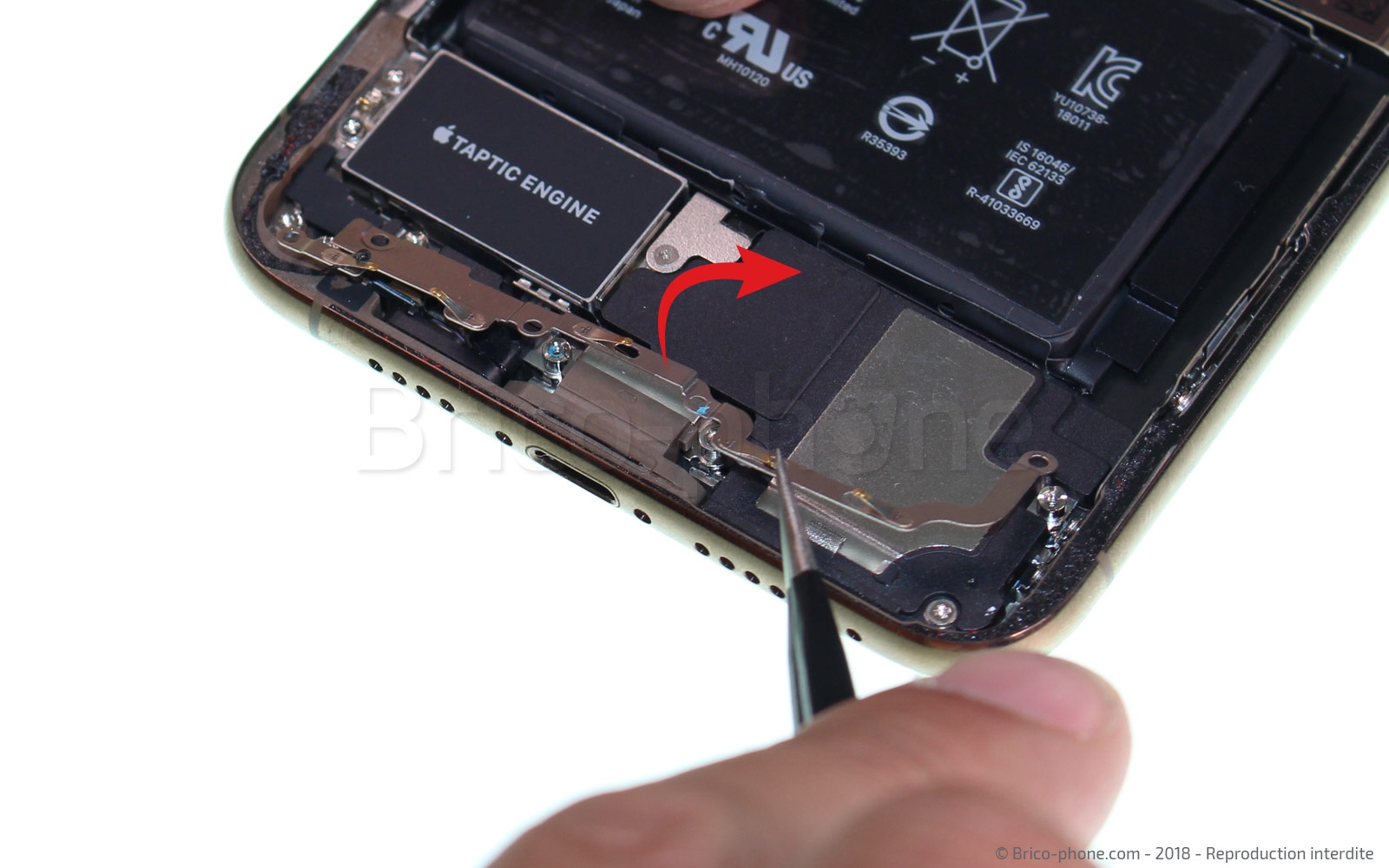

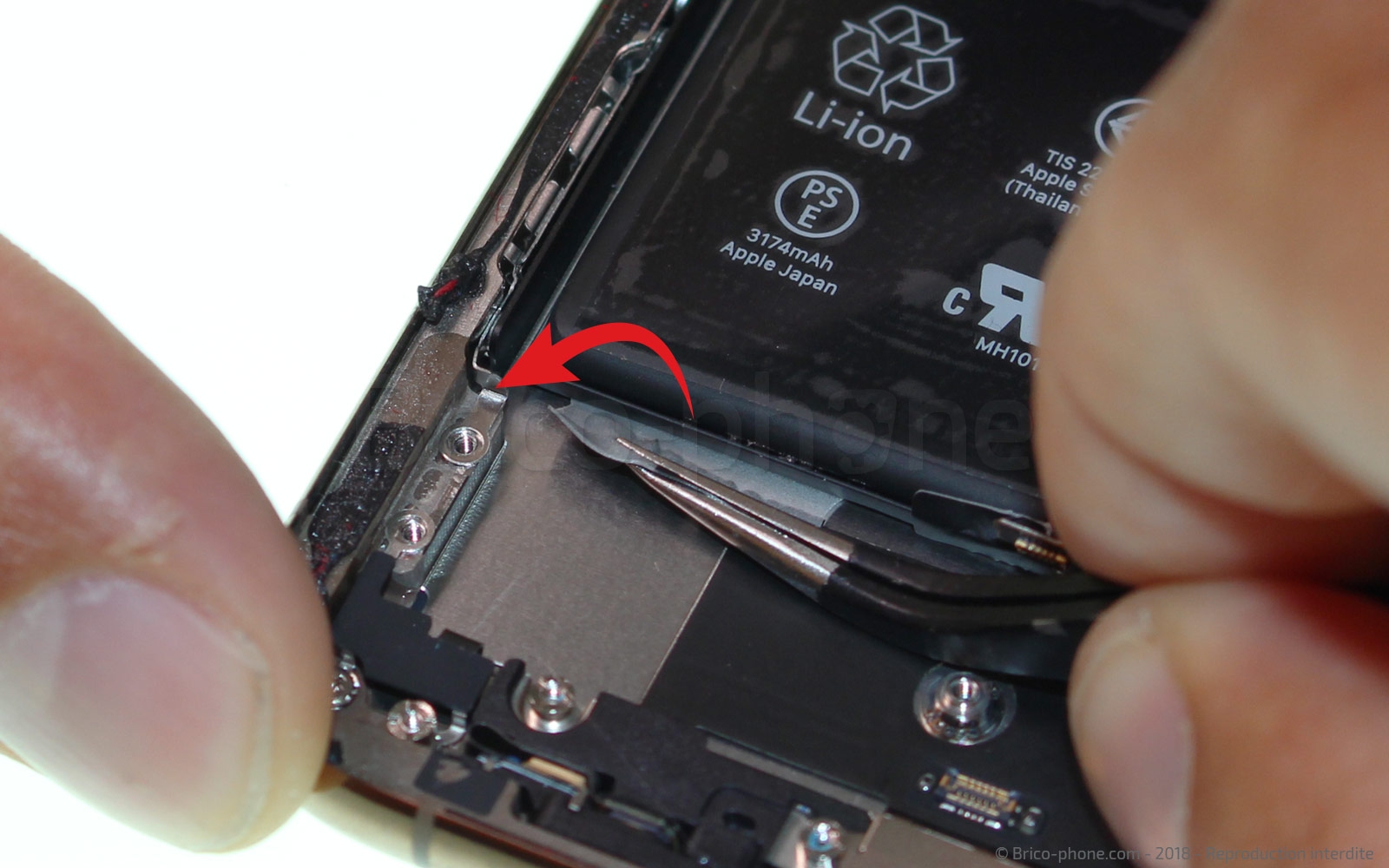

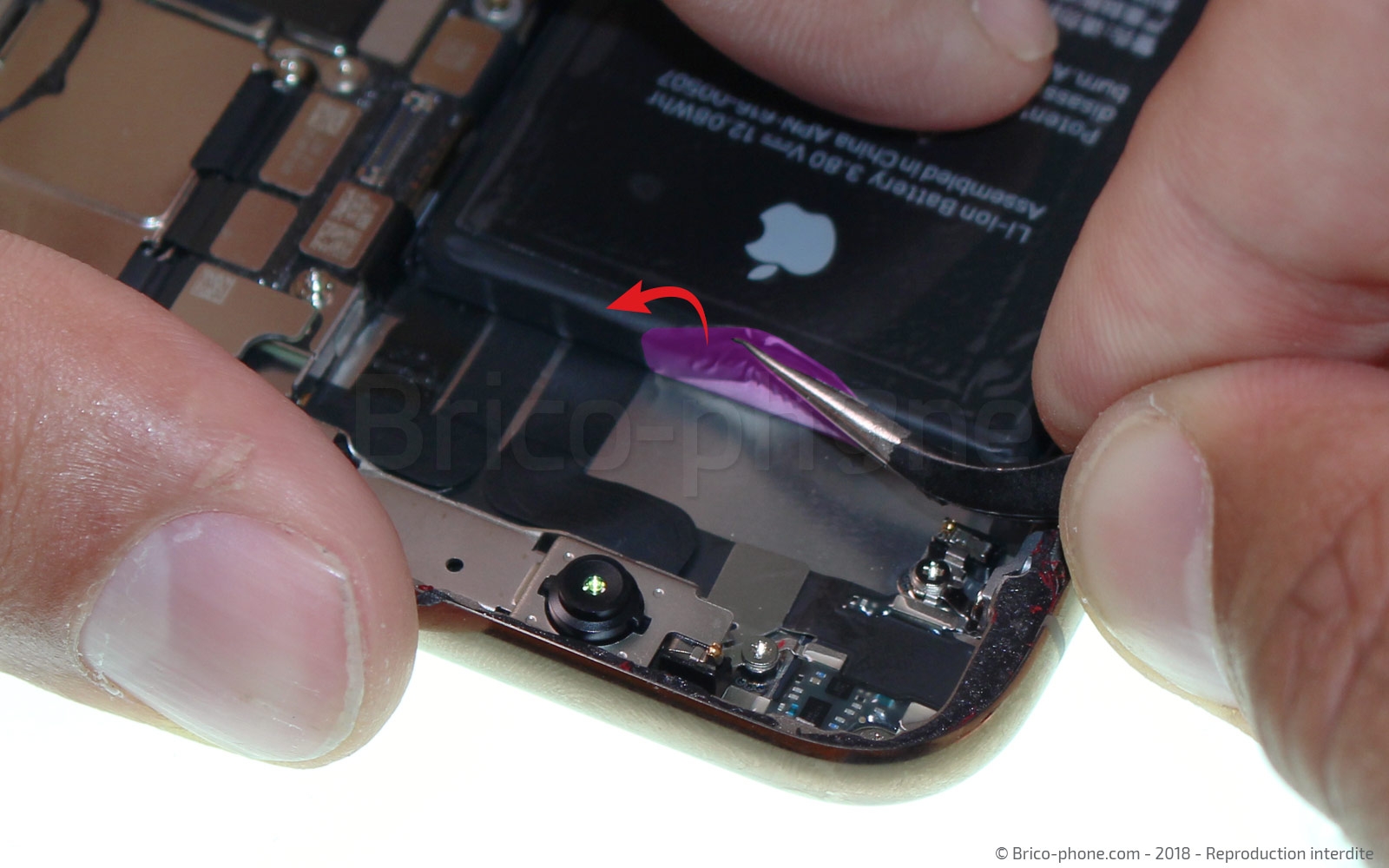

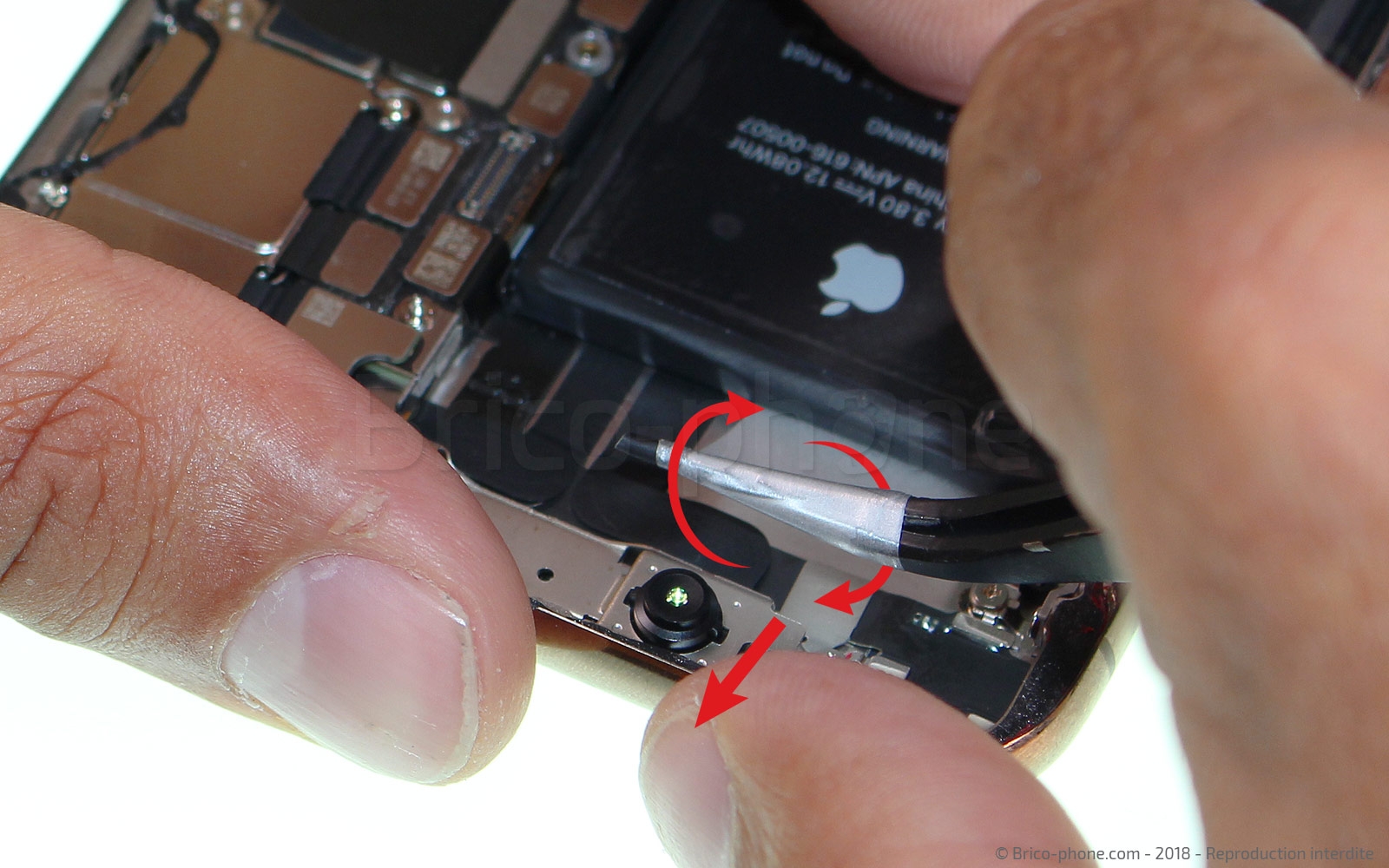

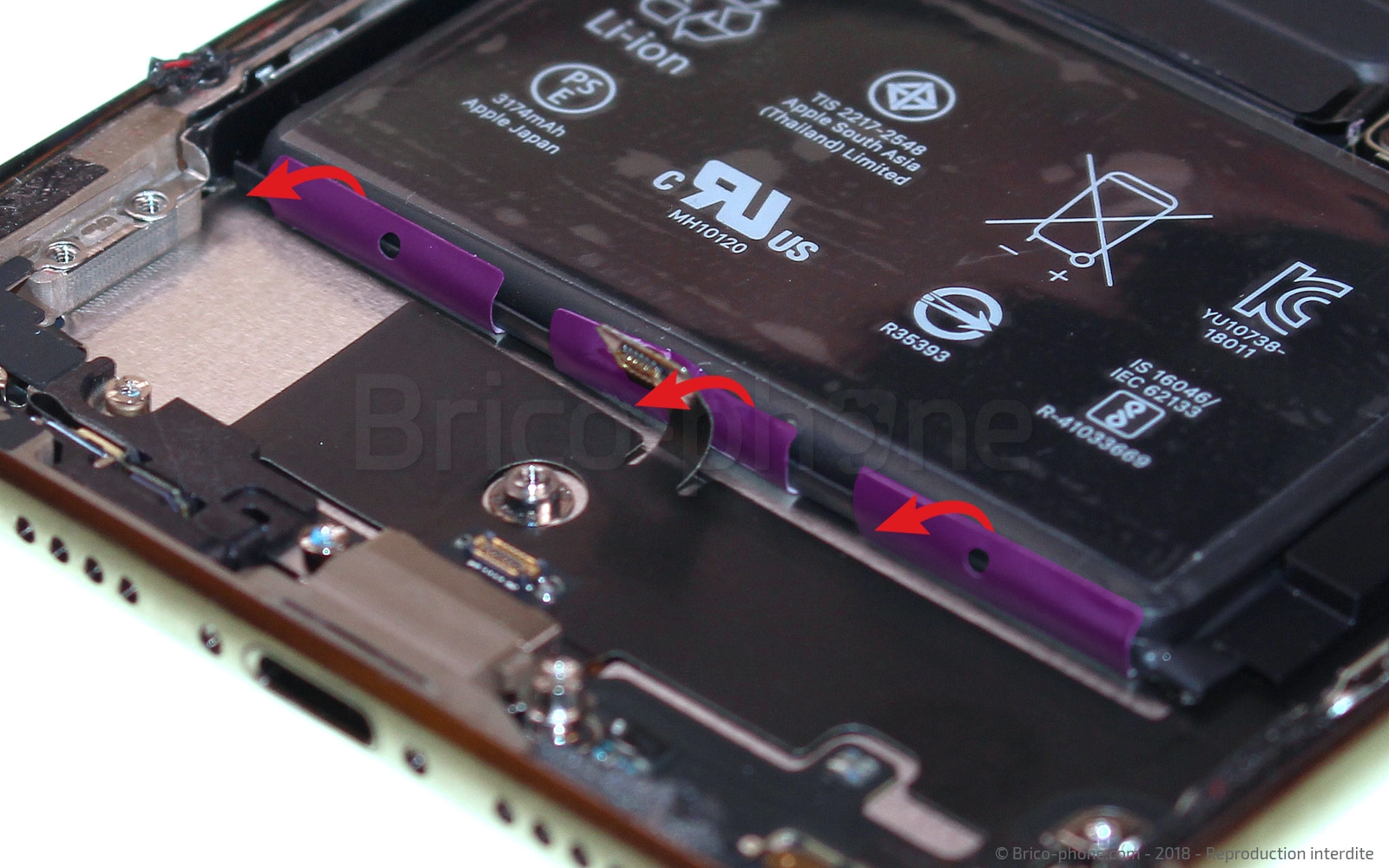

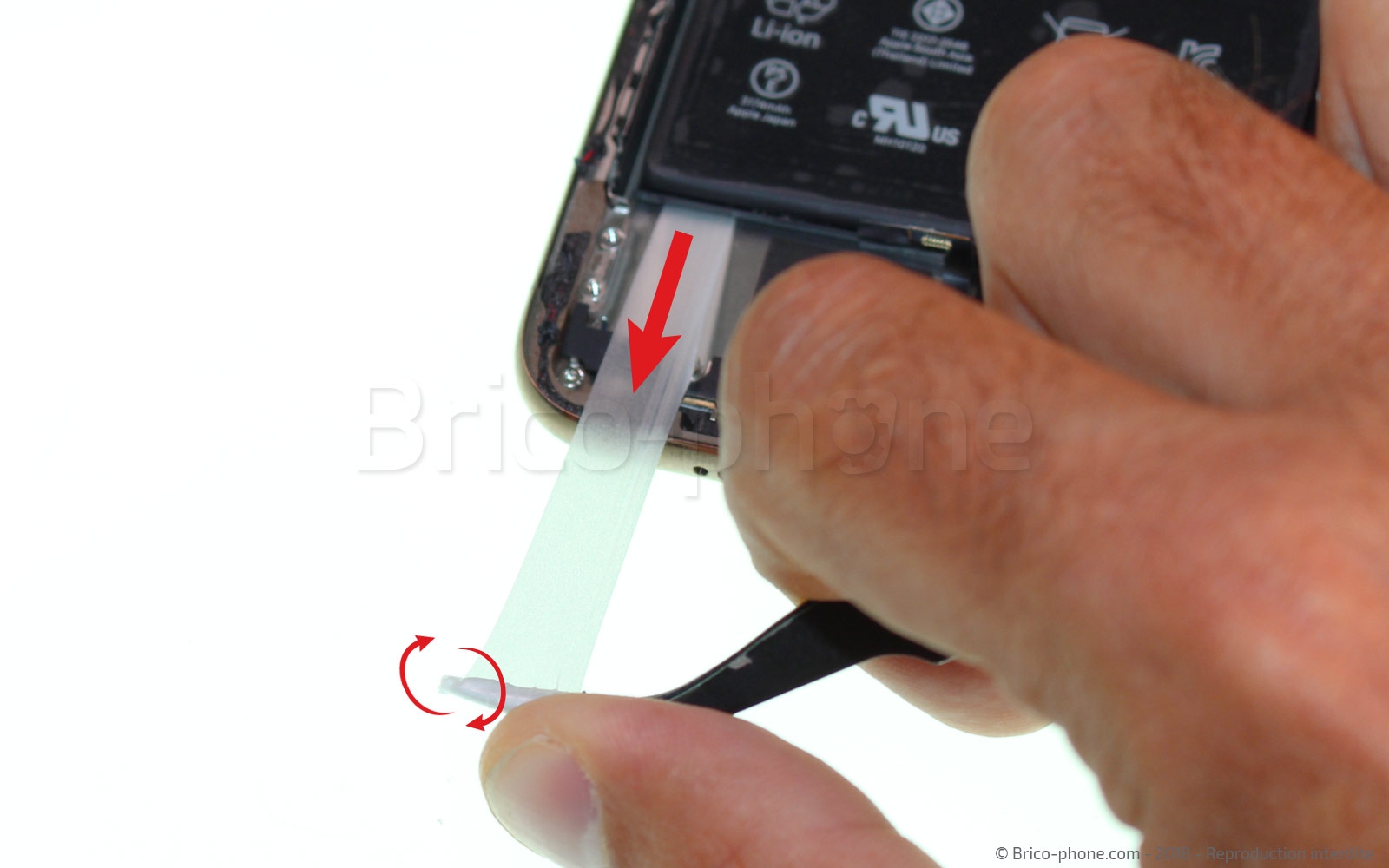

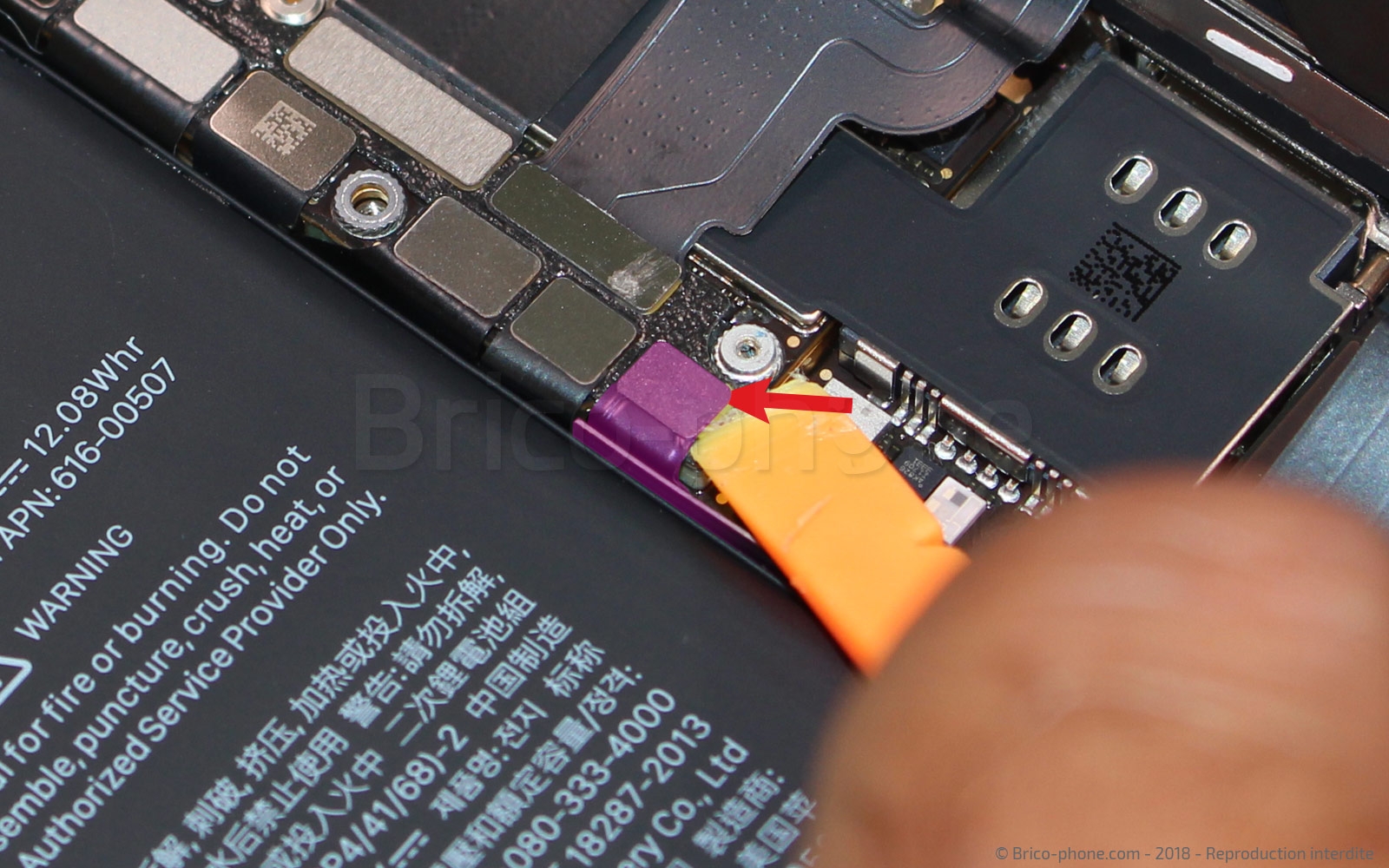

Pour les retirer, il vous suffit de saisir l'extrémité noire repliée sur la batterie avec la pincette métallique et de tirer dessus pour la décoller. Ensuite, tirez avec délicatesse dessus tout en l'enroulant autour de l'outil.

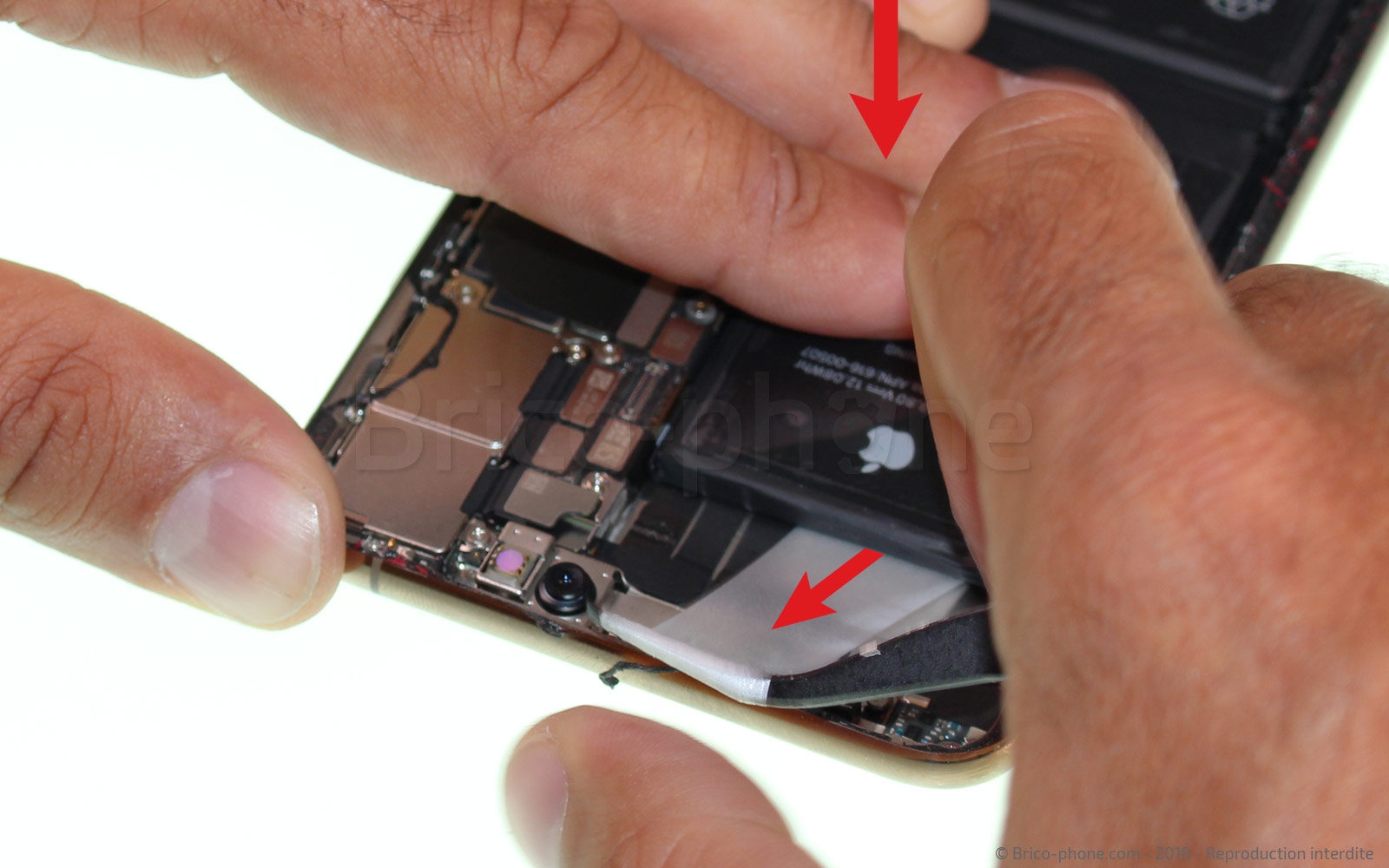

Il vous faut reproduire cette manipulation pour les 3 languettes du bas et celle du haut.

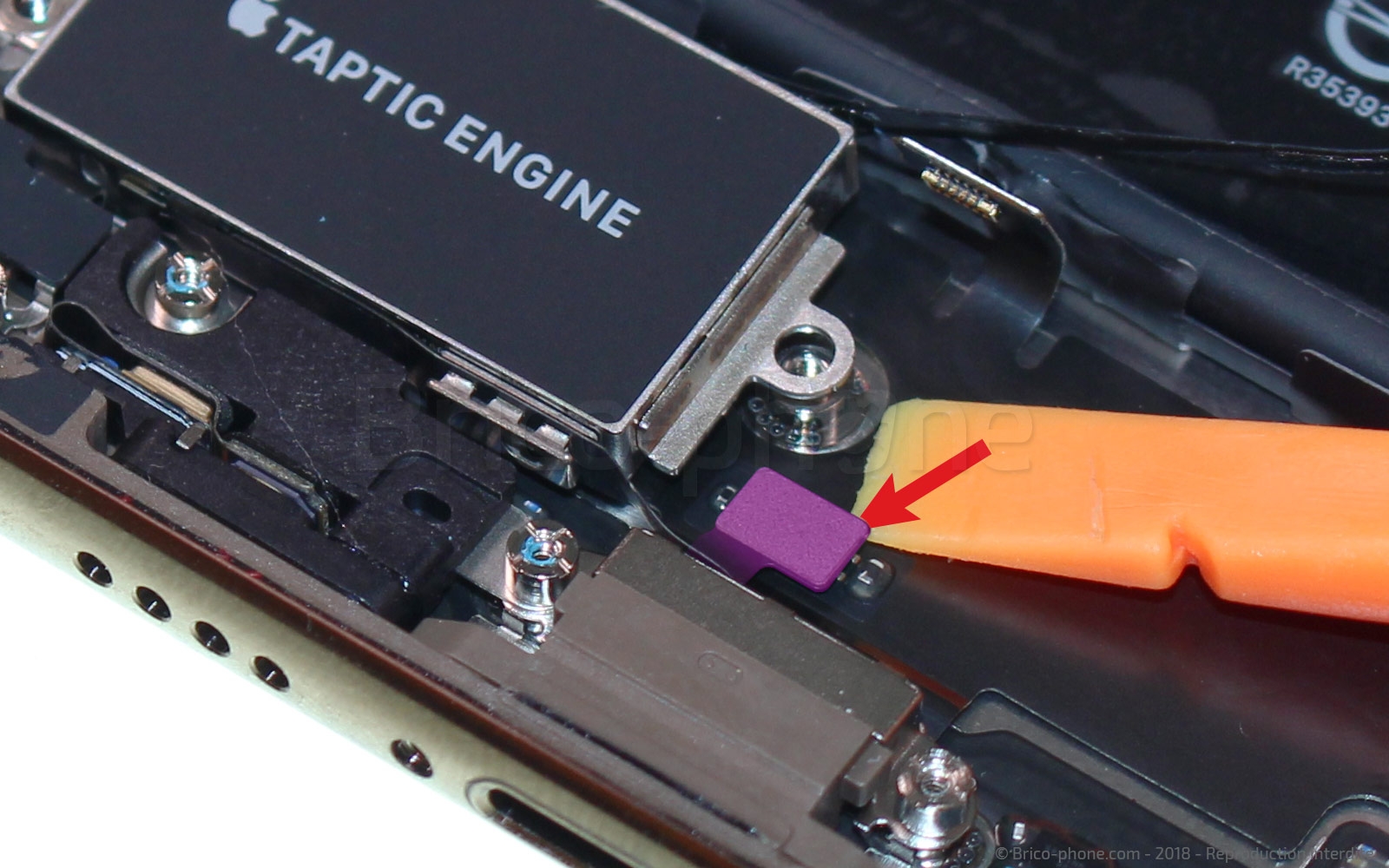

Retirez la languette du haut.

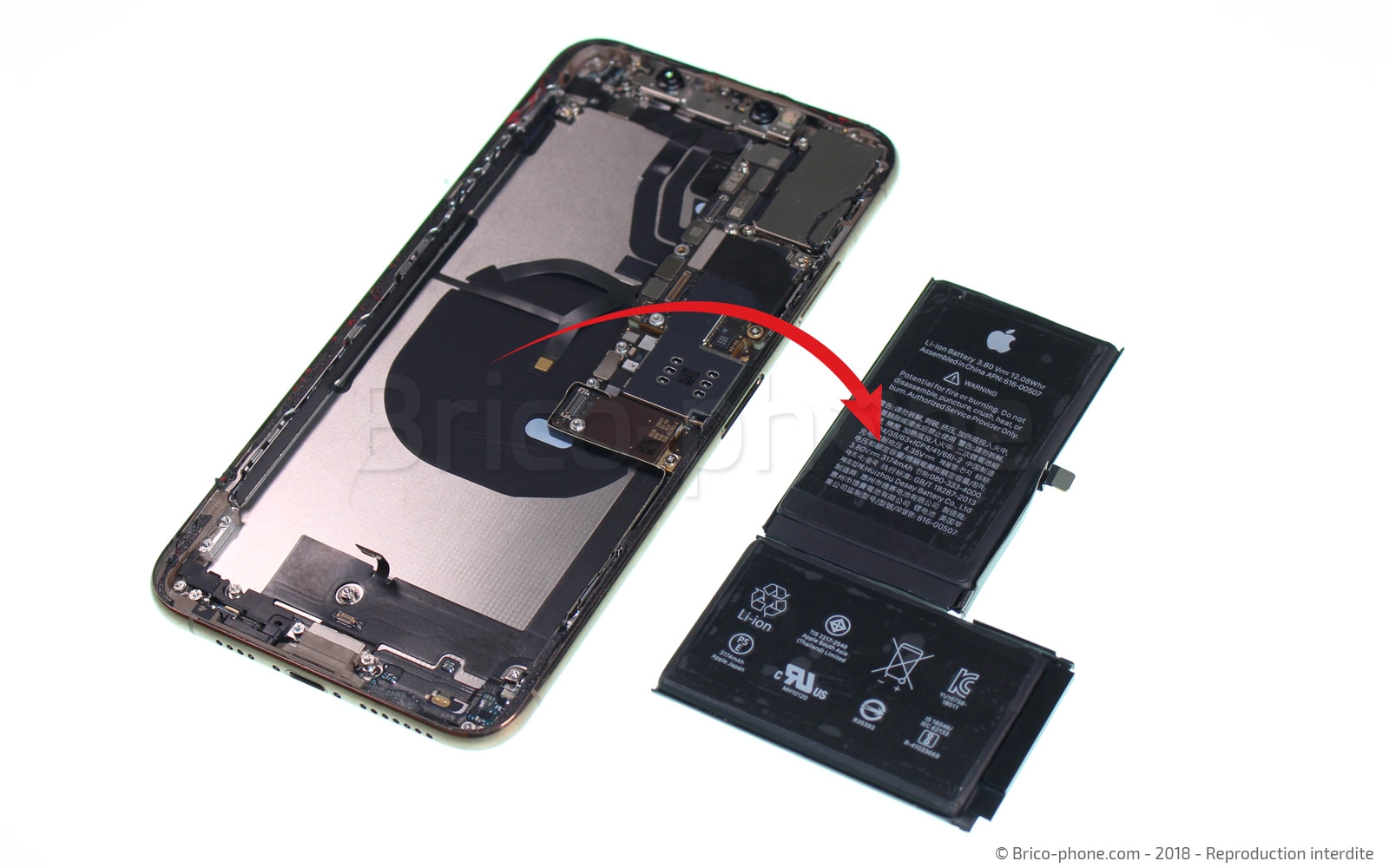

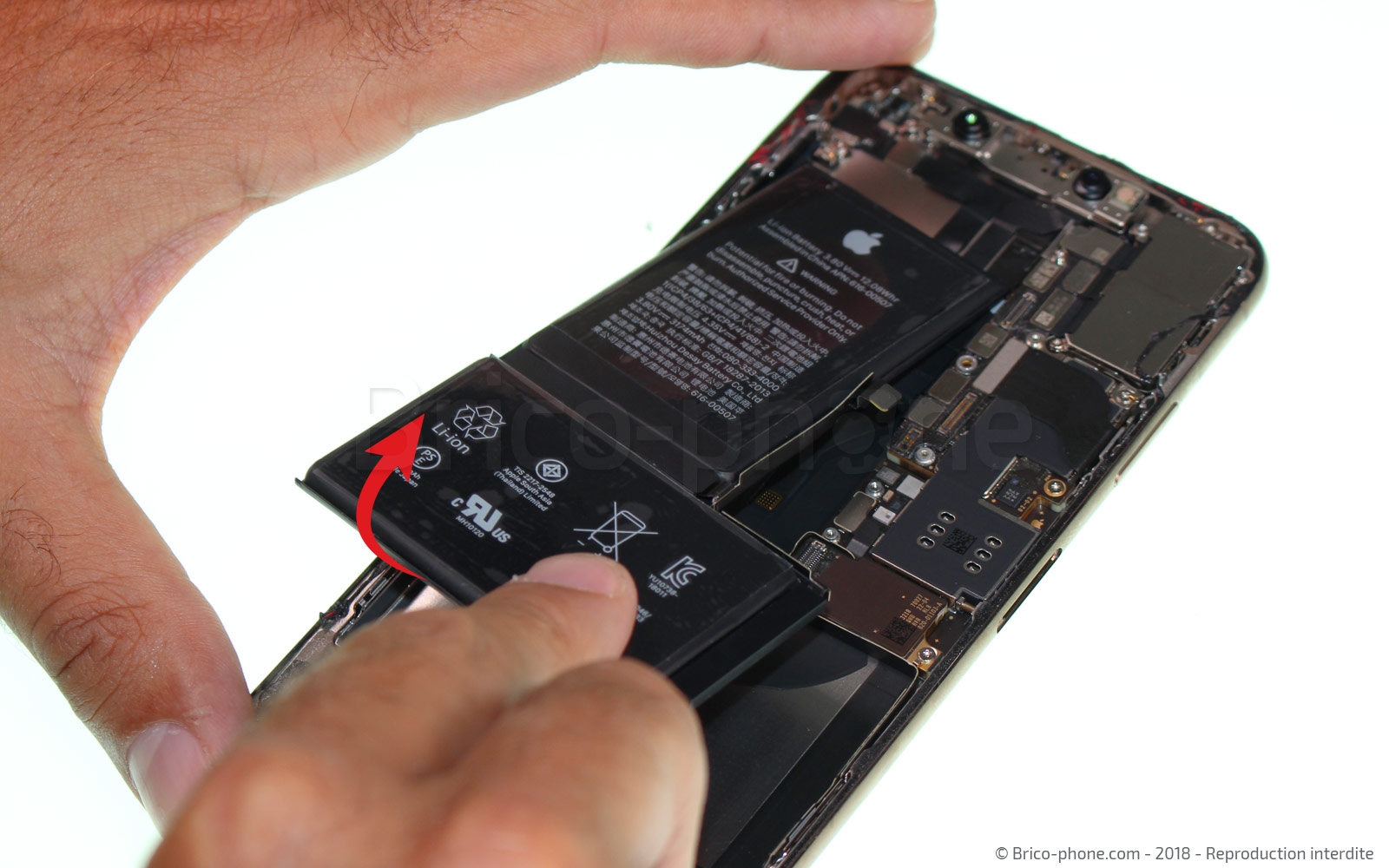

Délogez délicatement la batterie de son emplacement.

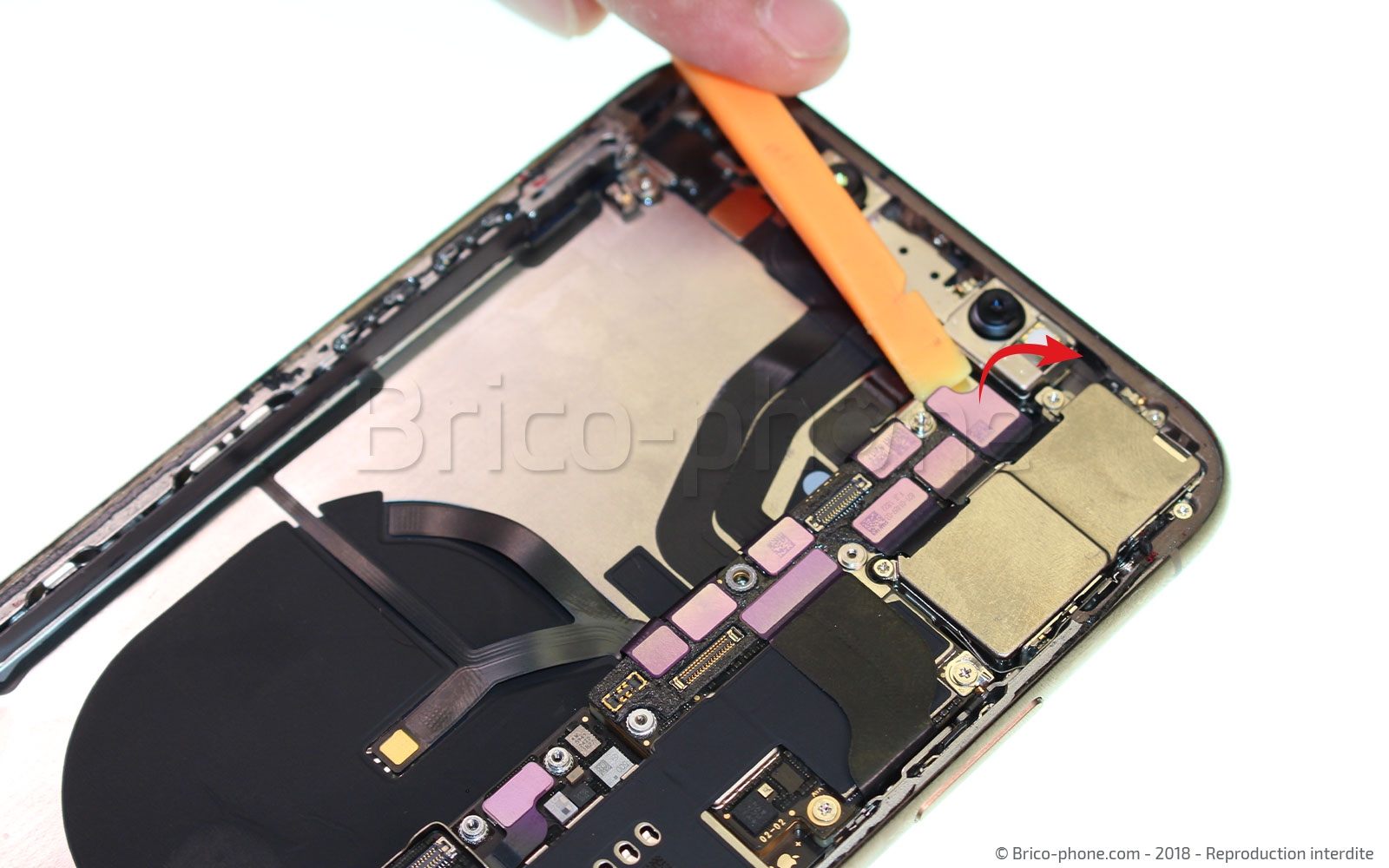

Pour pouvoir retirer la carte mère, il vous faut déconnecter les 9 nappes présentes sur le composant.

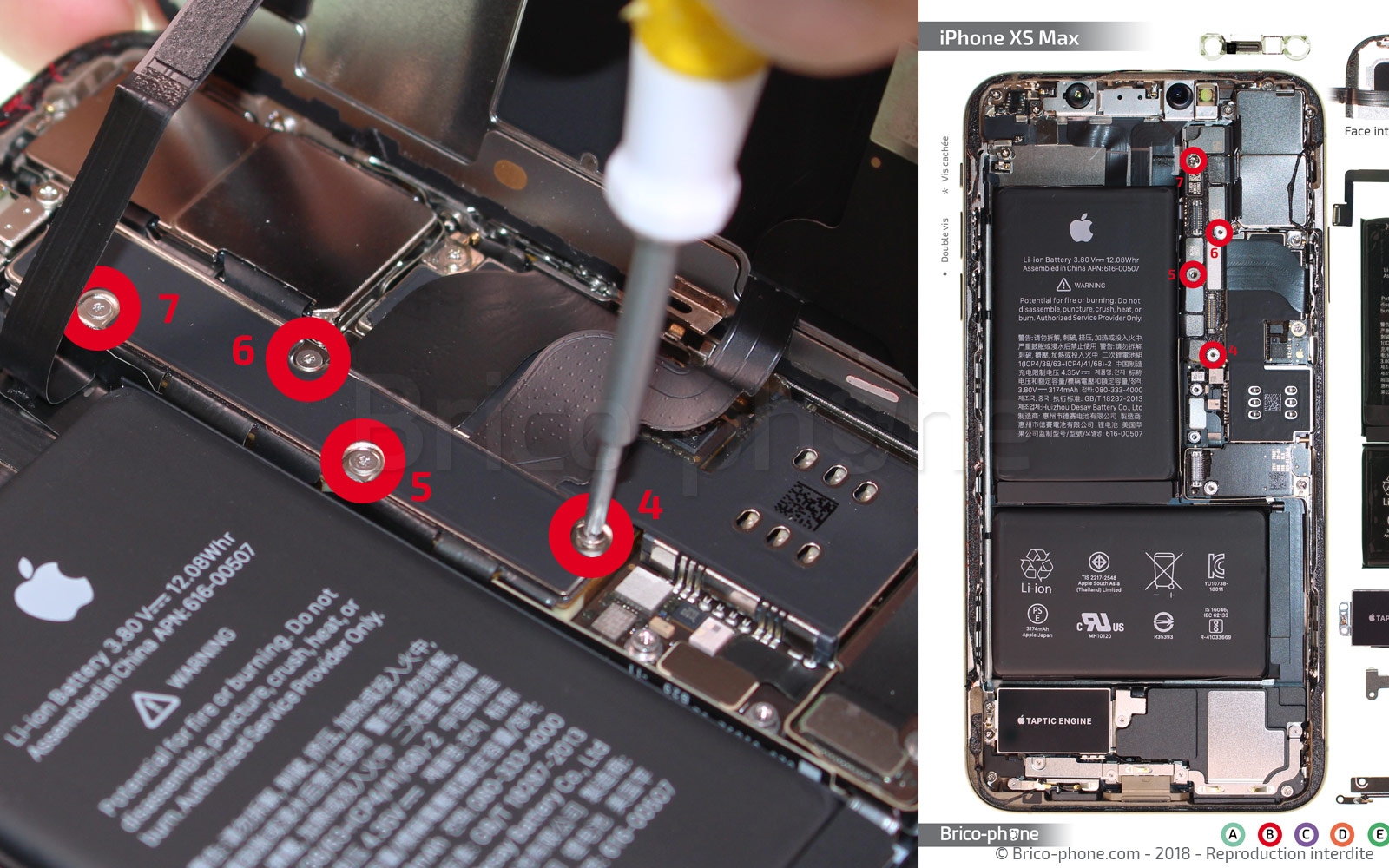

Il est temps de retirer les 3 vis cruciformes, puis de récupérer le petit élément métallique #14 qui est vissé avec la vis H3.
Dévissez ensuite la vis H4 avec le tournevis plat pour prendre l'élément #15.

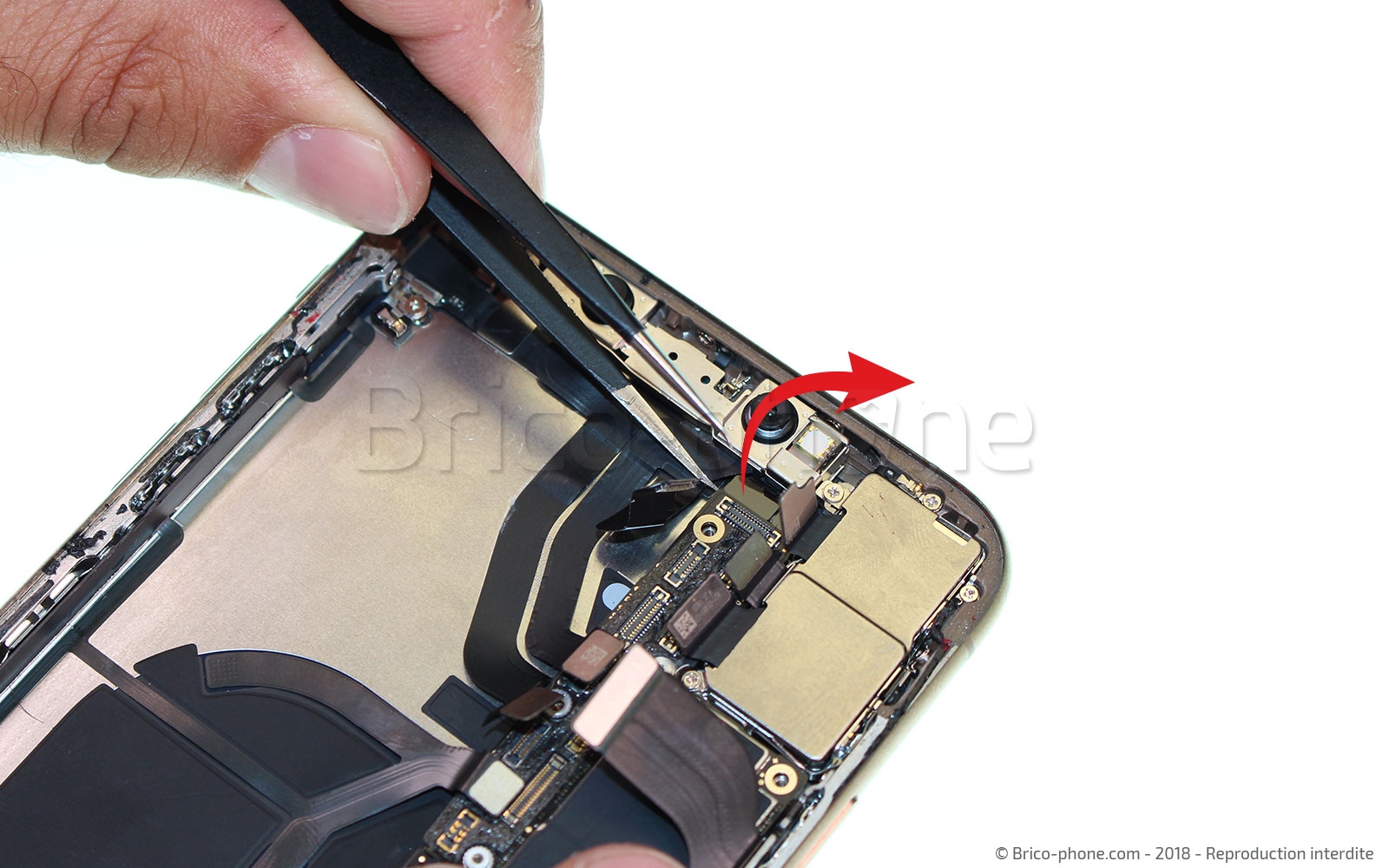

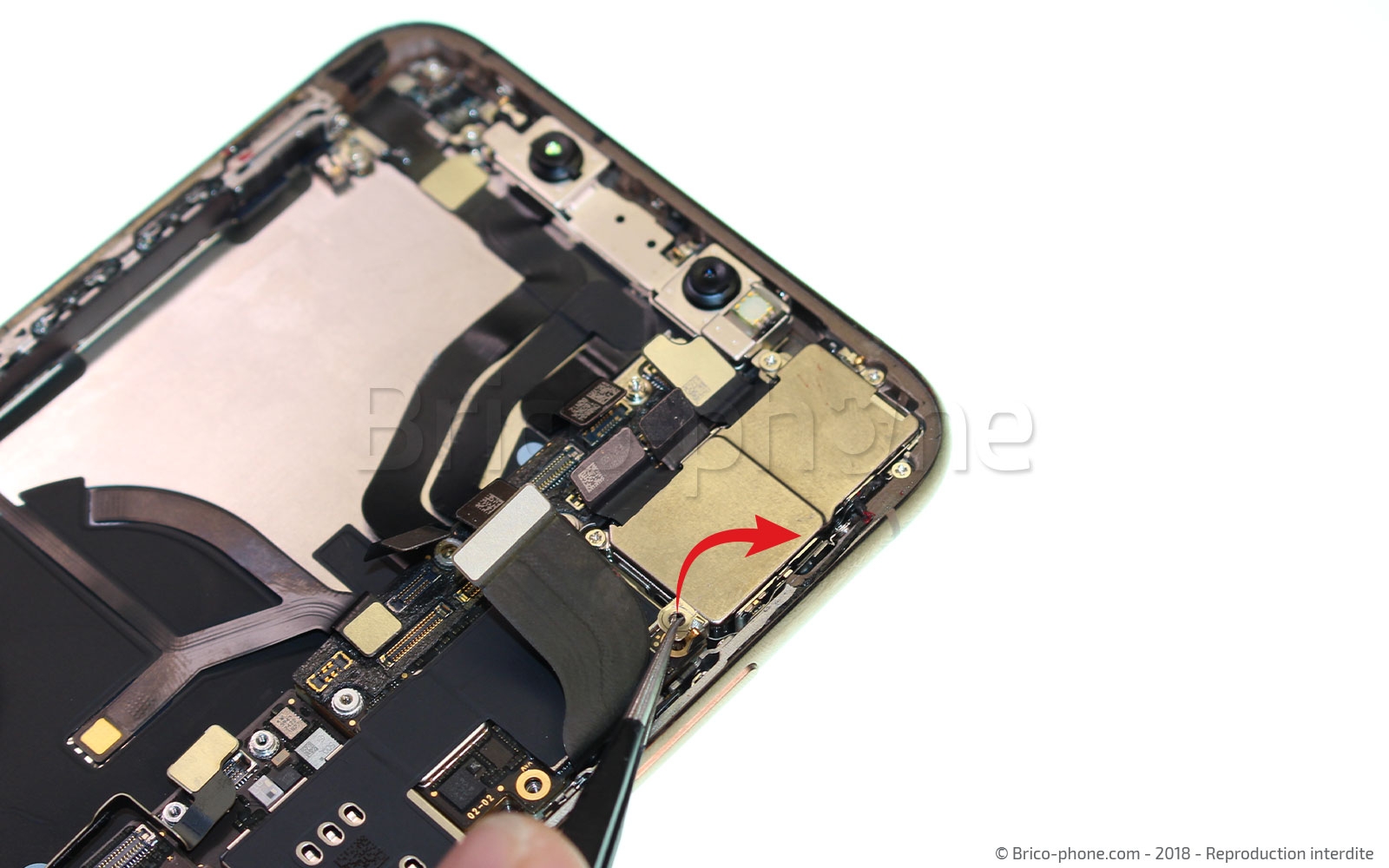

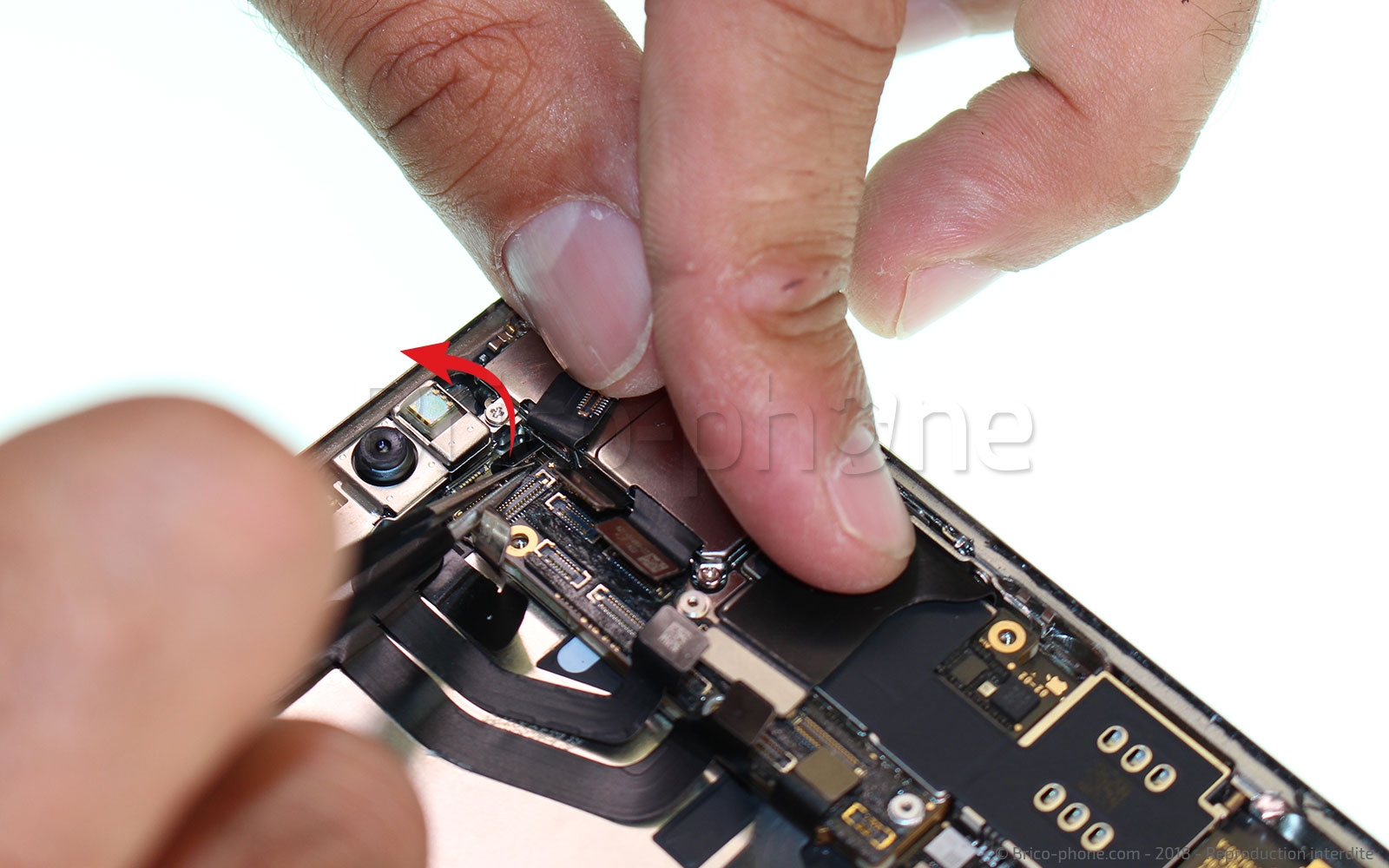

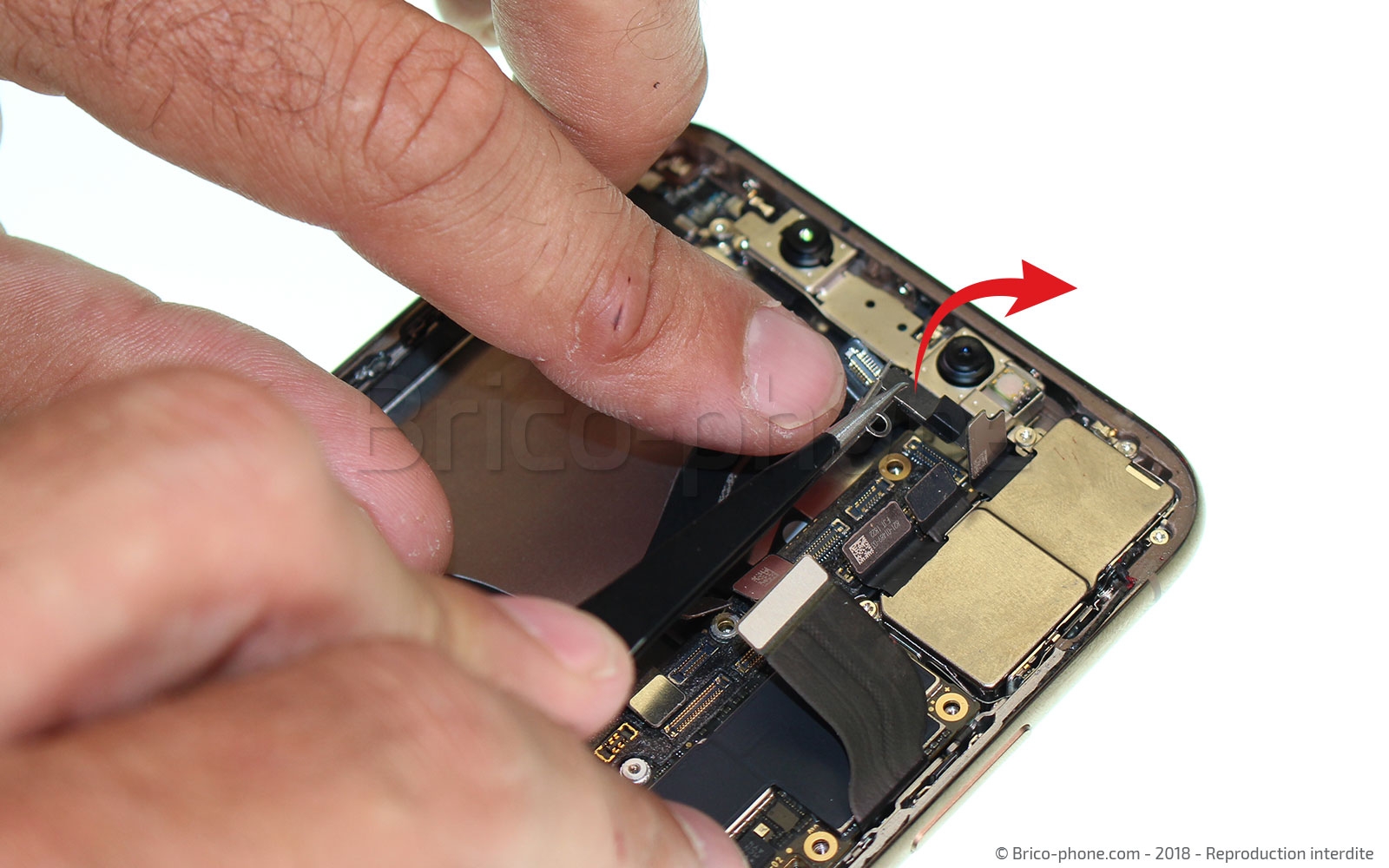

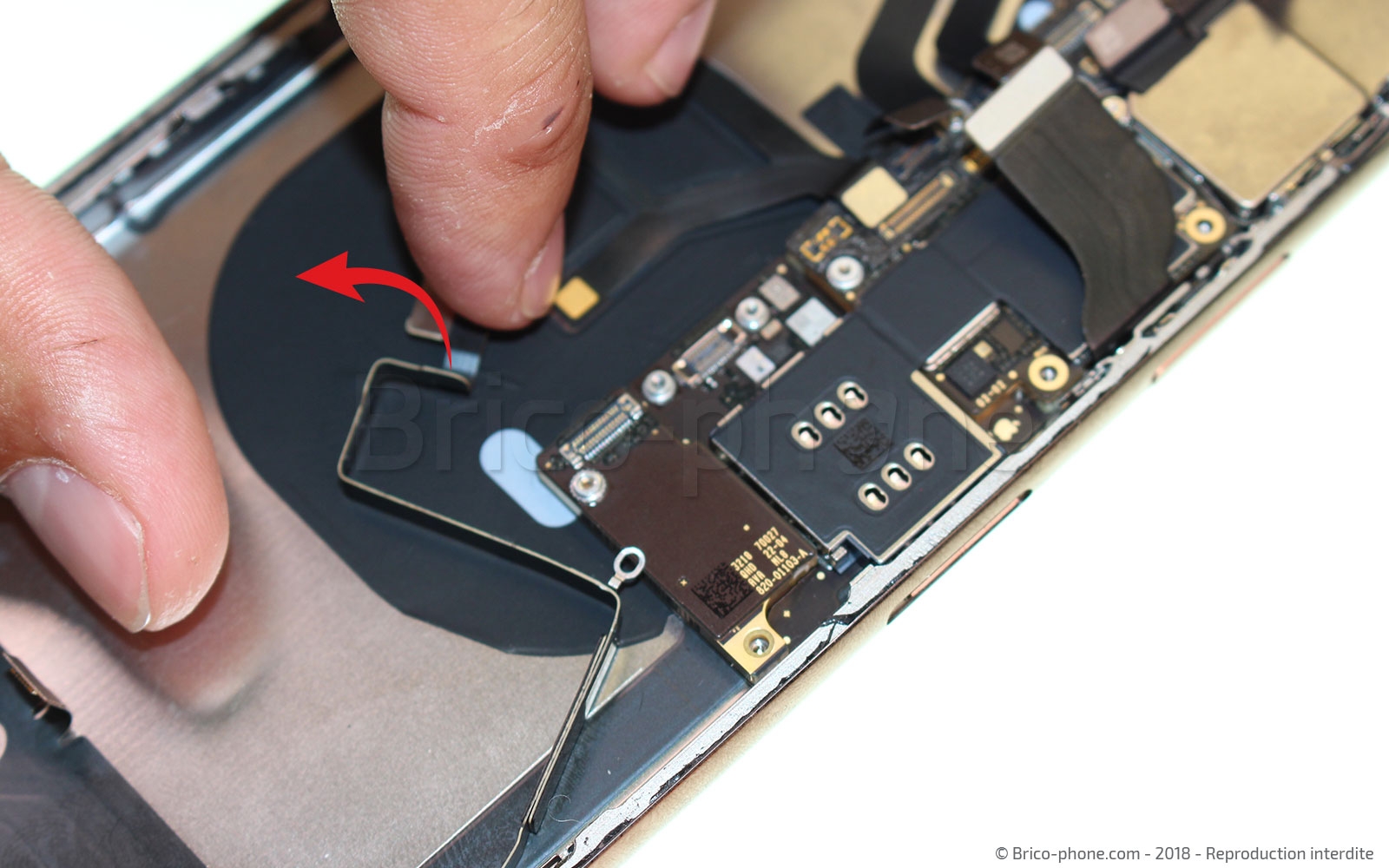

Sur le dessus de la carte mère, nous pouvons maintenant apercevoir deux petites nappes qui sont celles pour le WIFI et le Bluetooth. A l'aide de la pincette en métal, déconnectez-les.

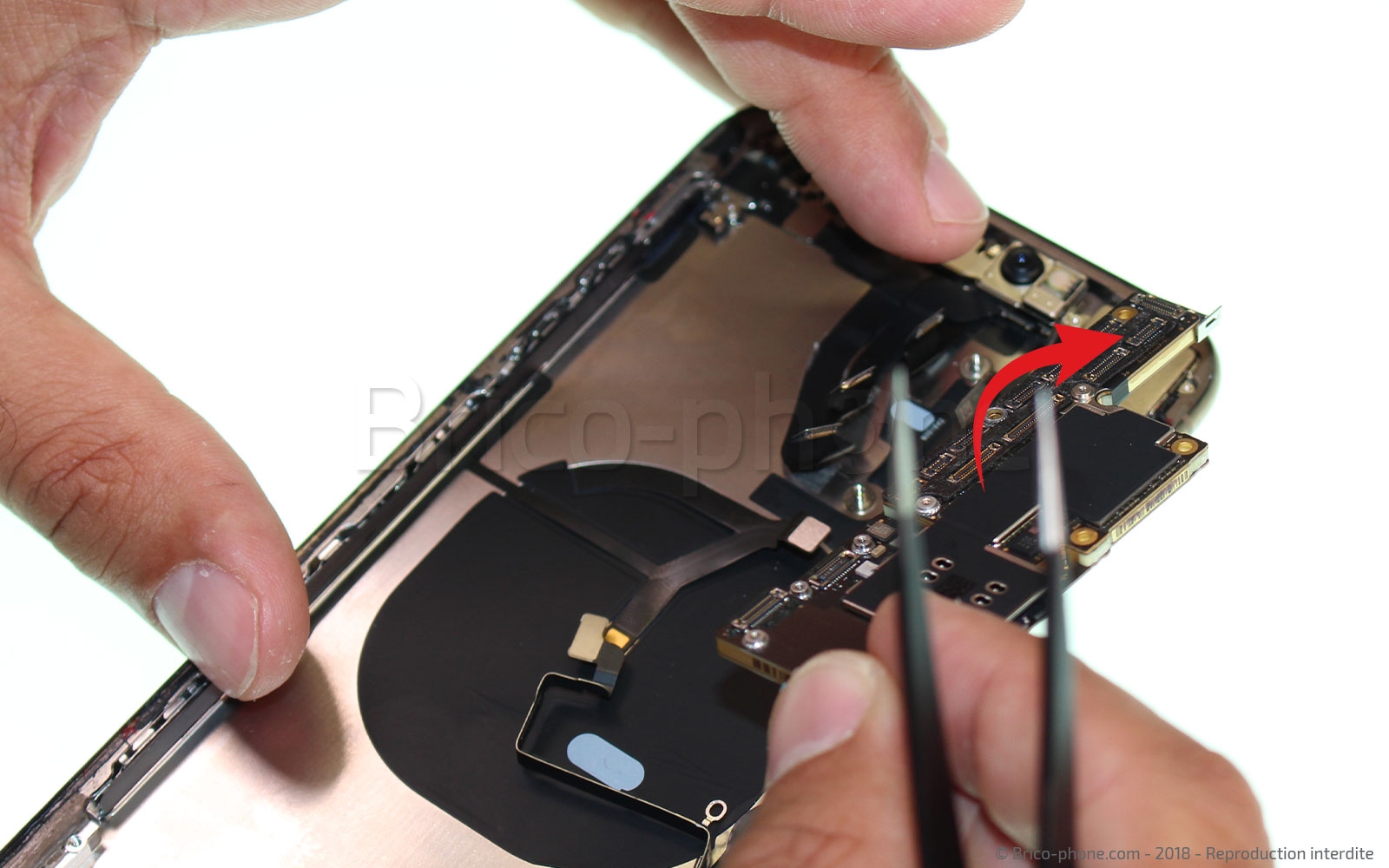

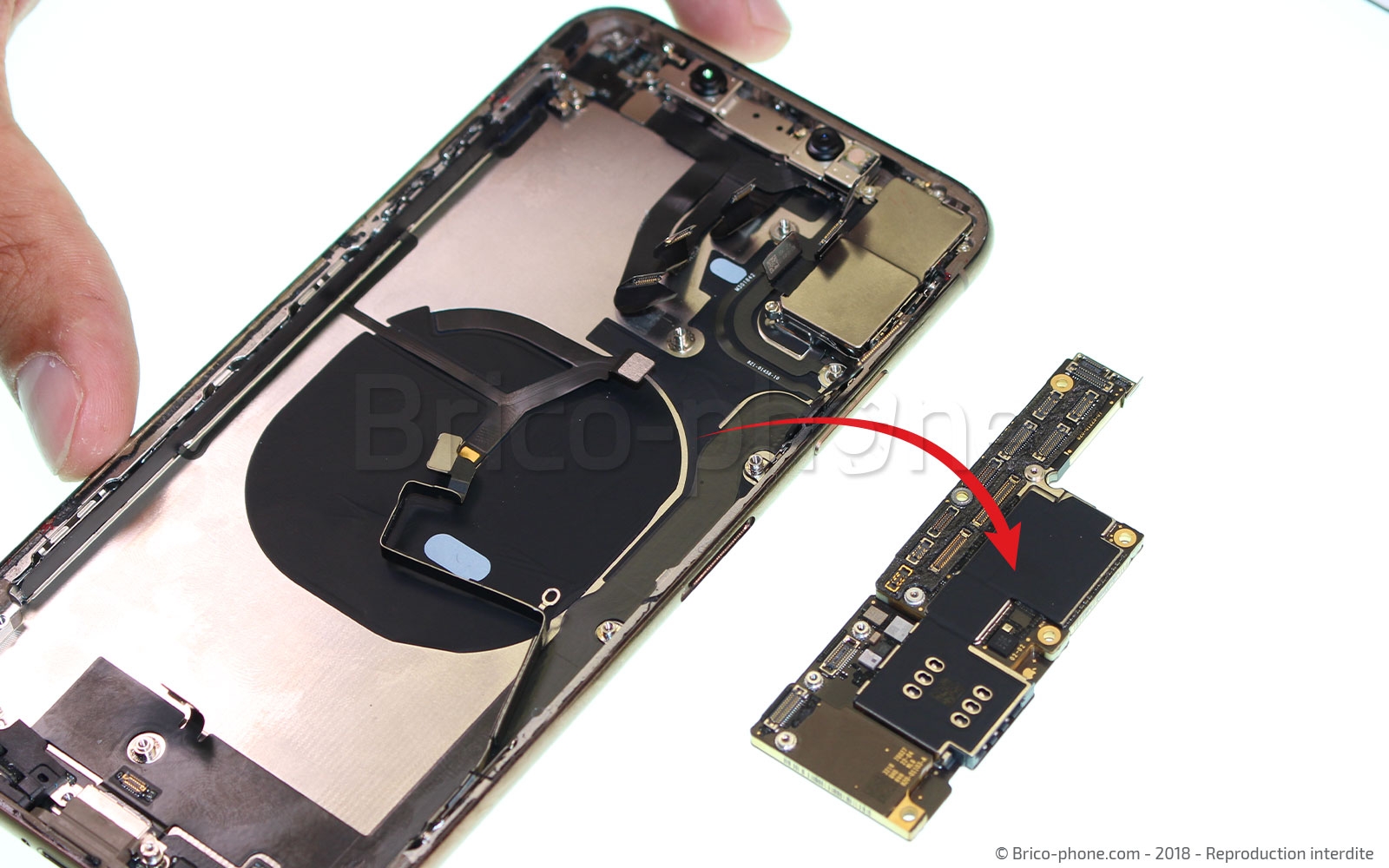

Toujours en vous aidant de la pince, dégagez la carte mère du châssis.
N'hésitez pas à écarter les différentes nappes pour faciliter la manipulation.

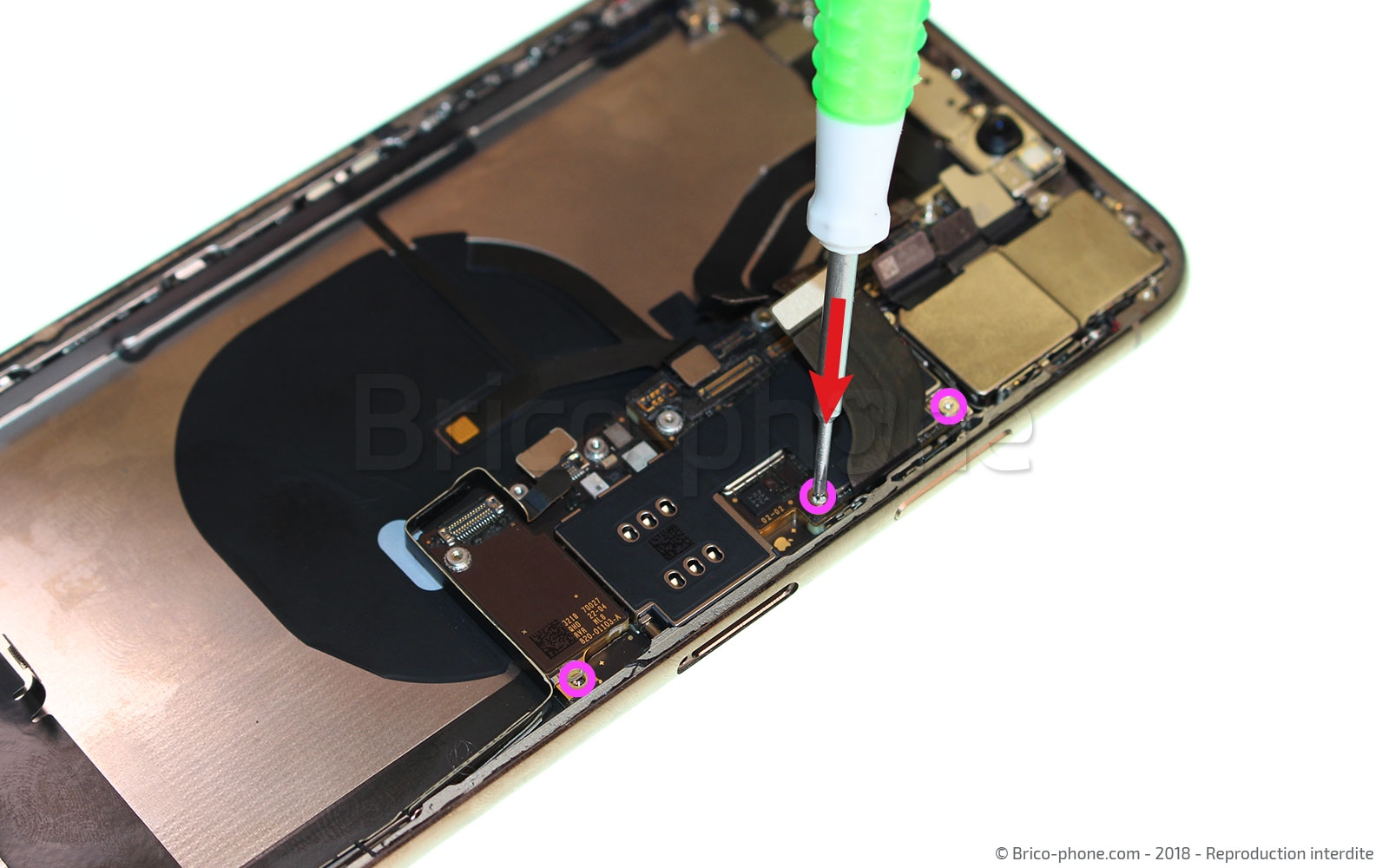

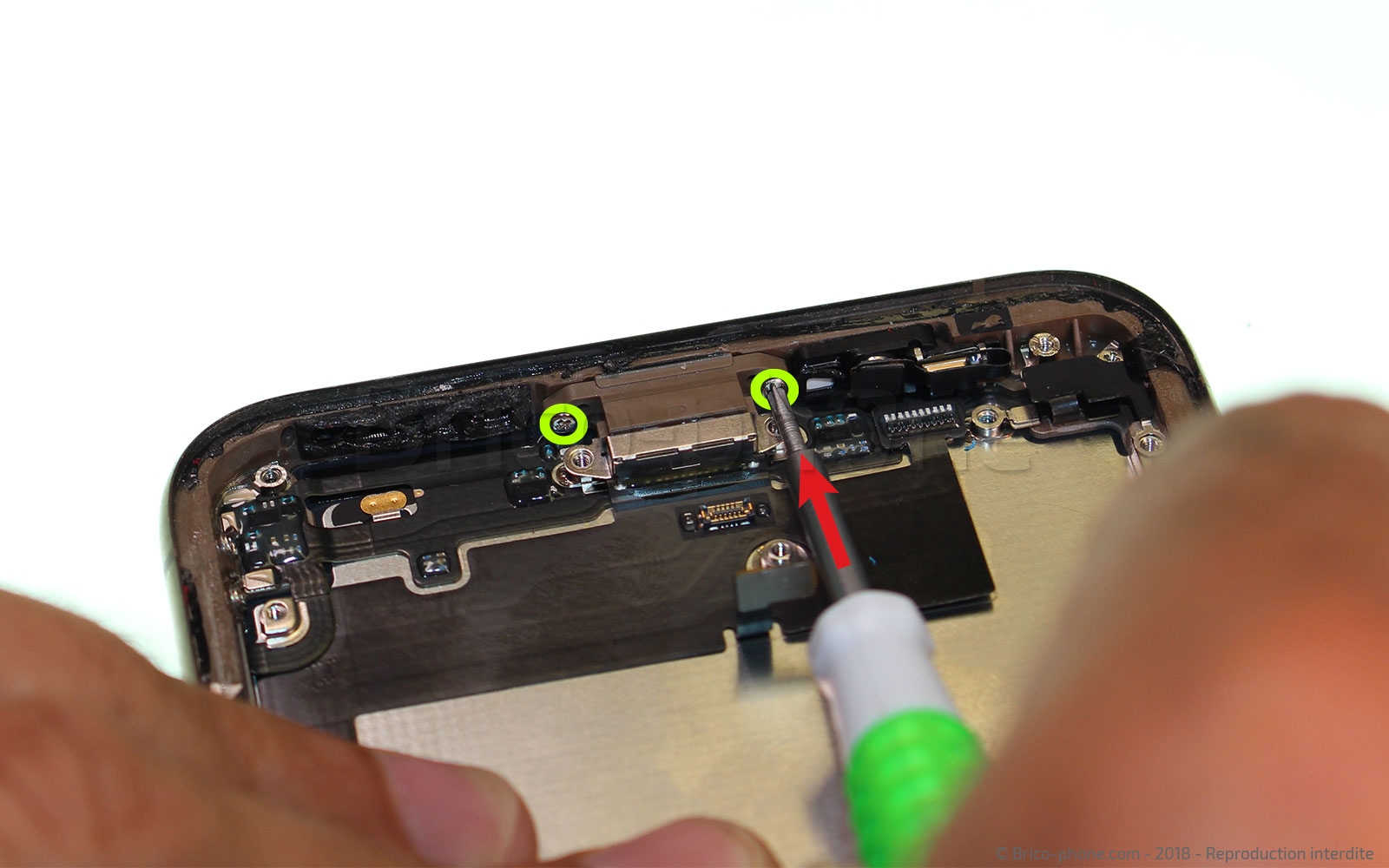

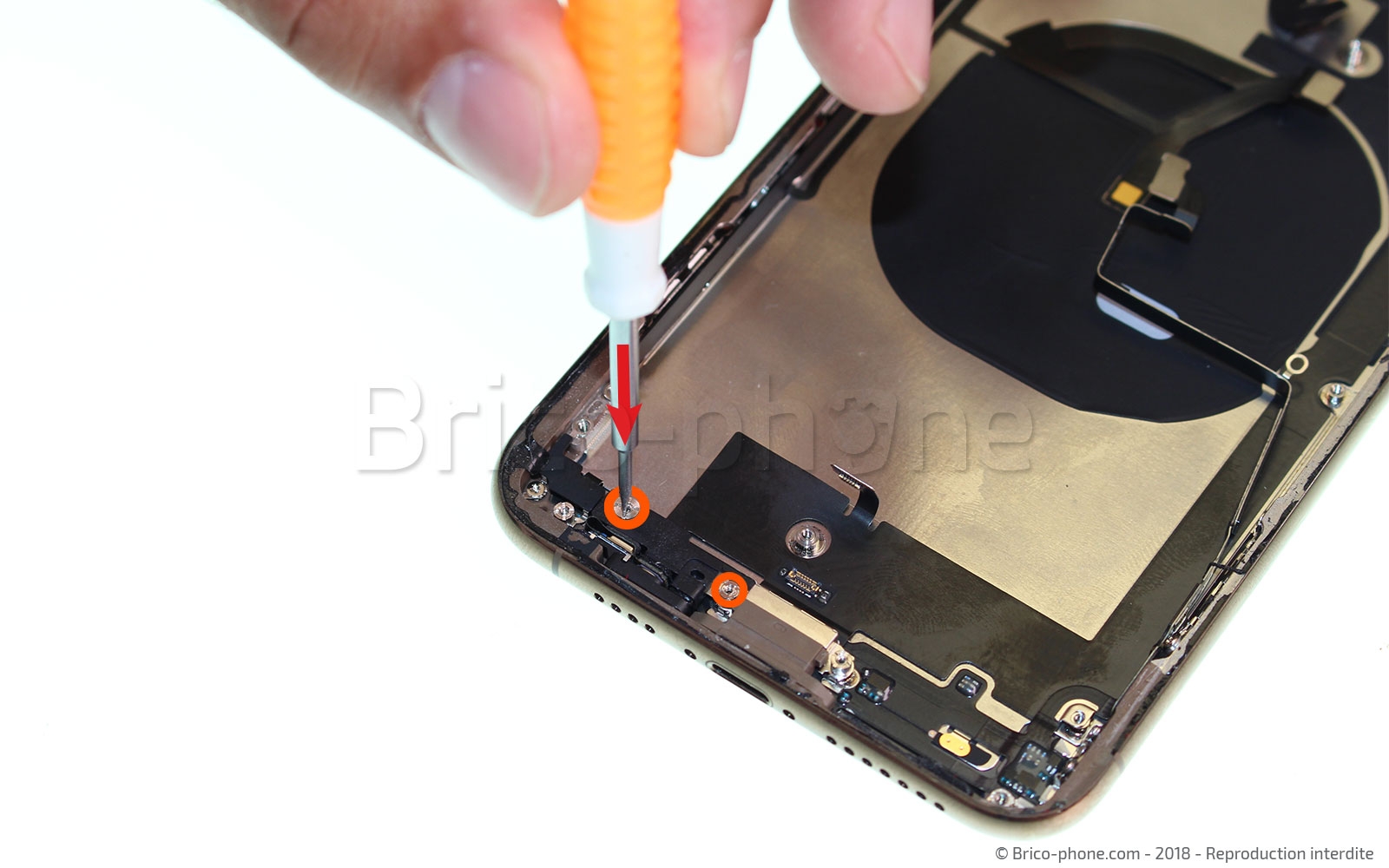

Enlevez les vis I1 à I3 à l'aide du tournevis plat pour dégager le cache micro se trouvant juste à gauche de la prise de charge de votre iPhone.

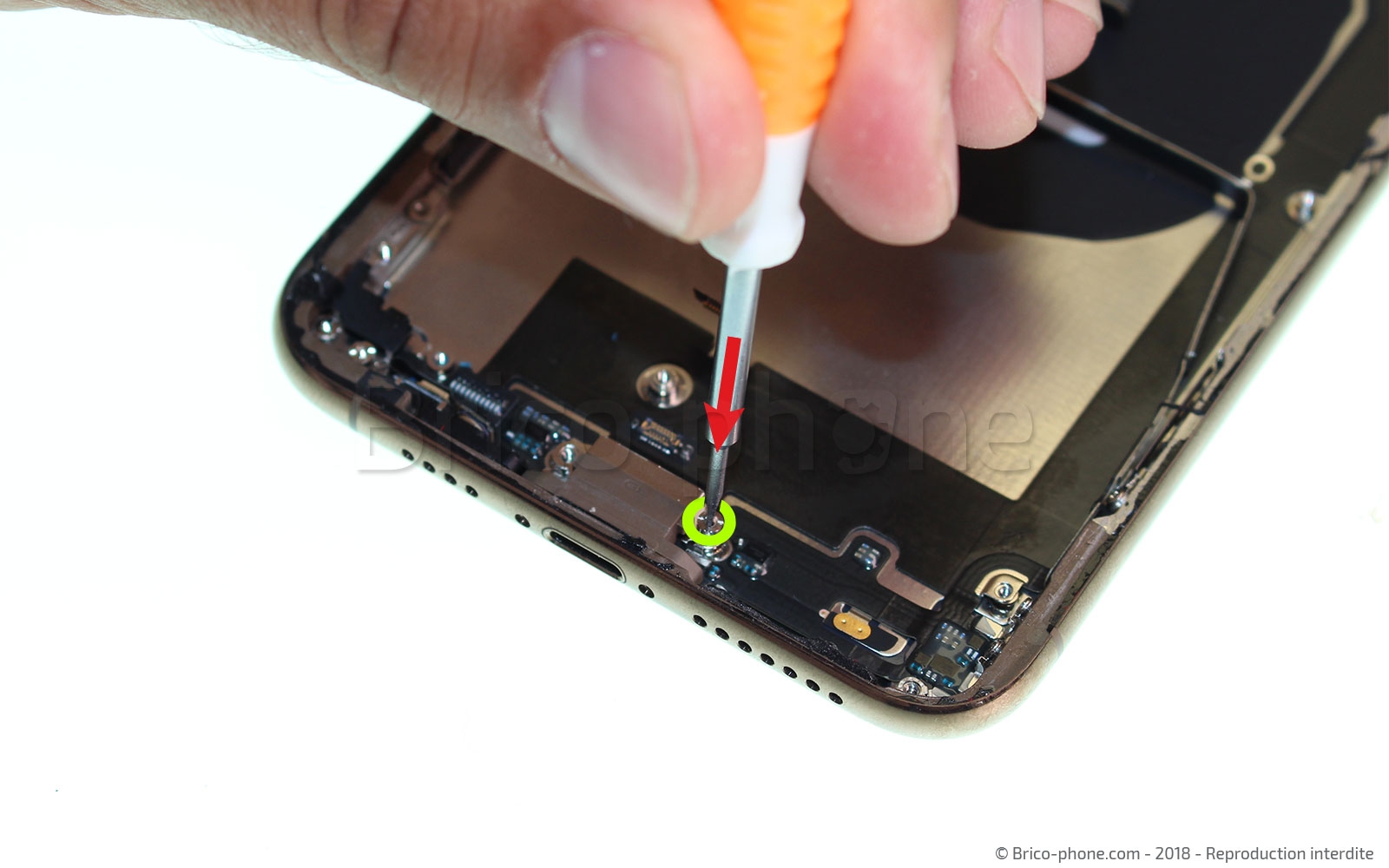

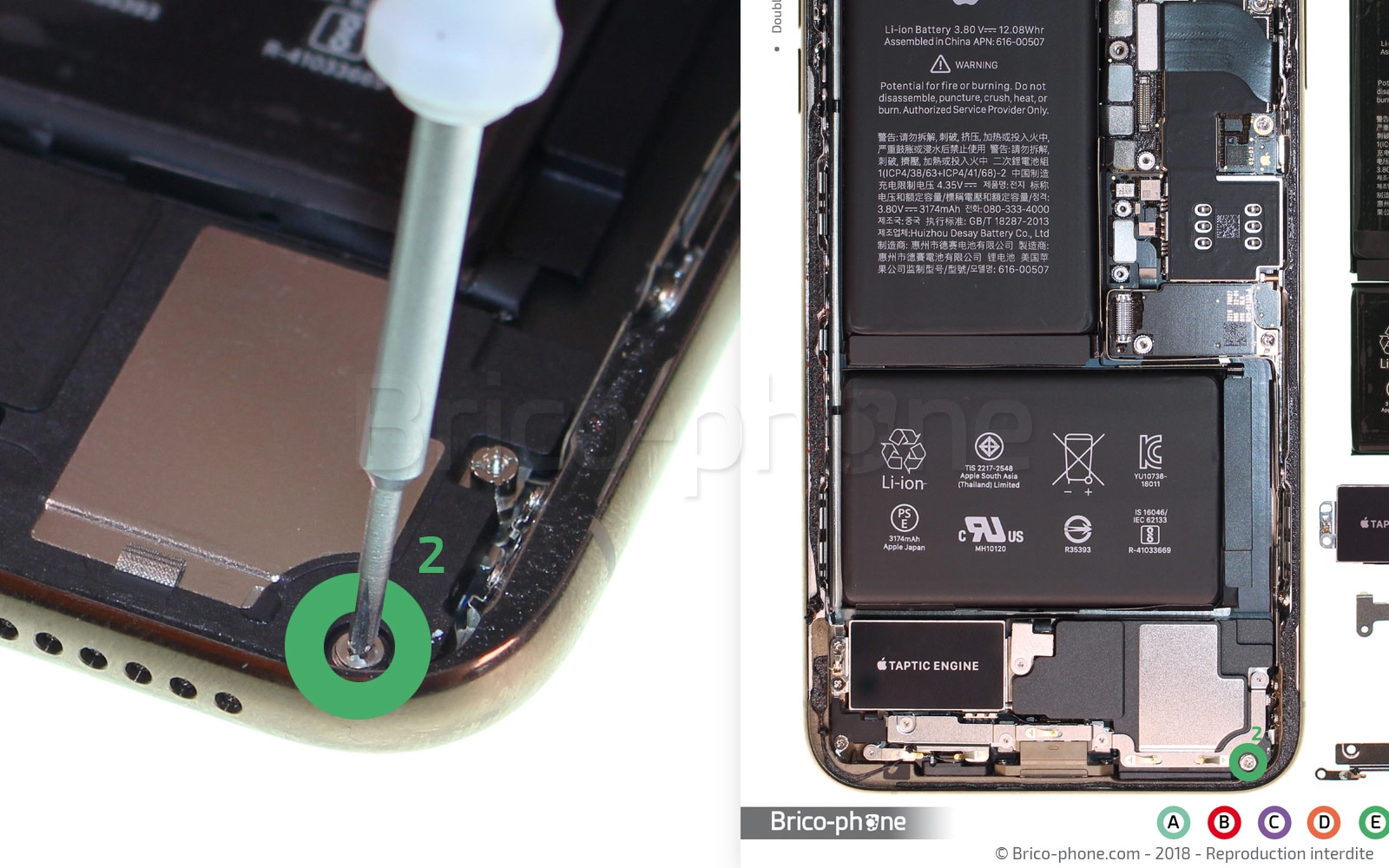

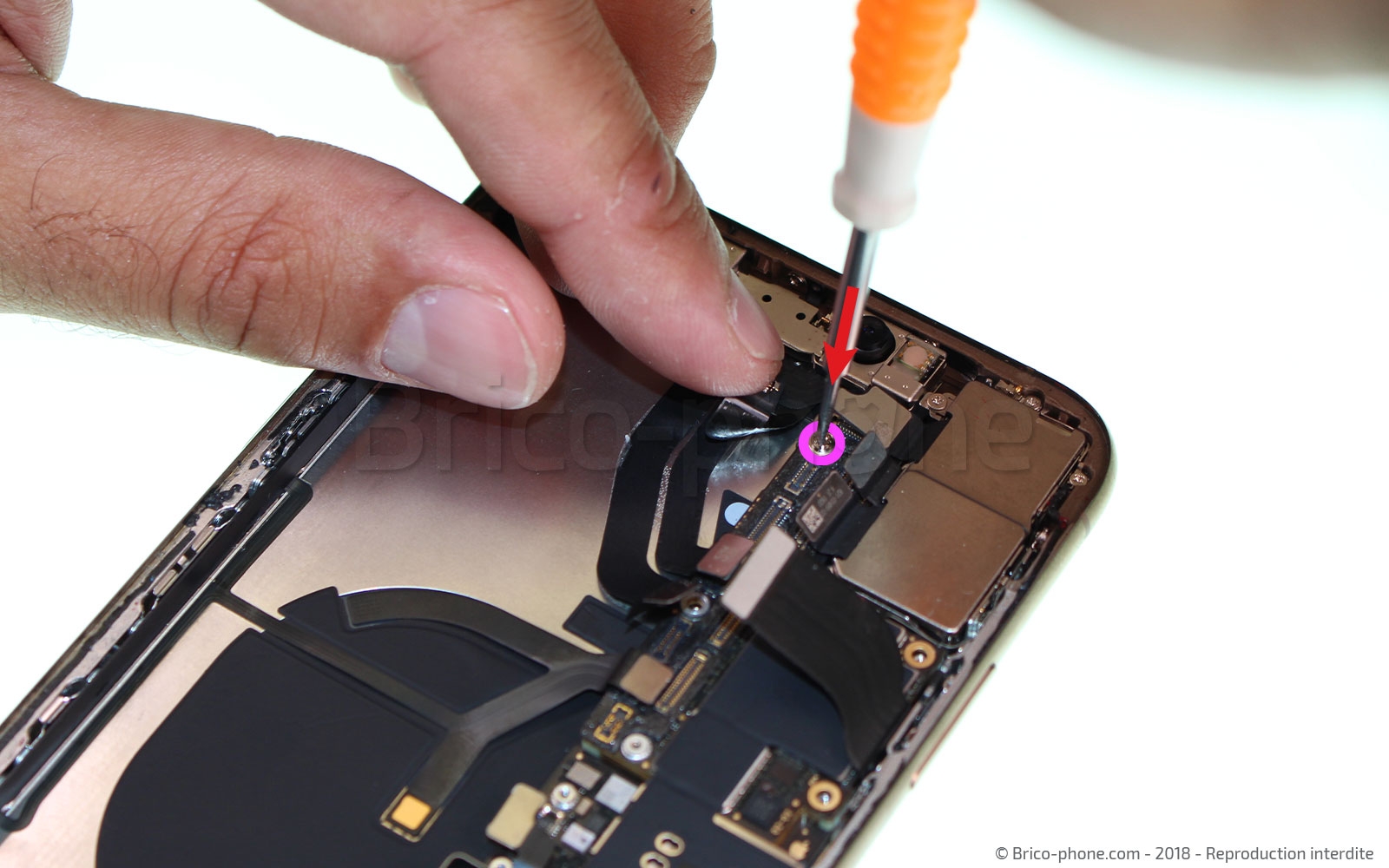

Retirez la vis longue I3 avec le tournevis plat puis les vis I4 et I5 situées sur la tranche du téléphone (de part et d'autres de l'appareil ) à l'aide du tournevis cruciforme.

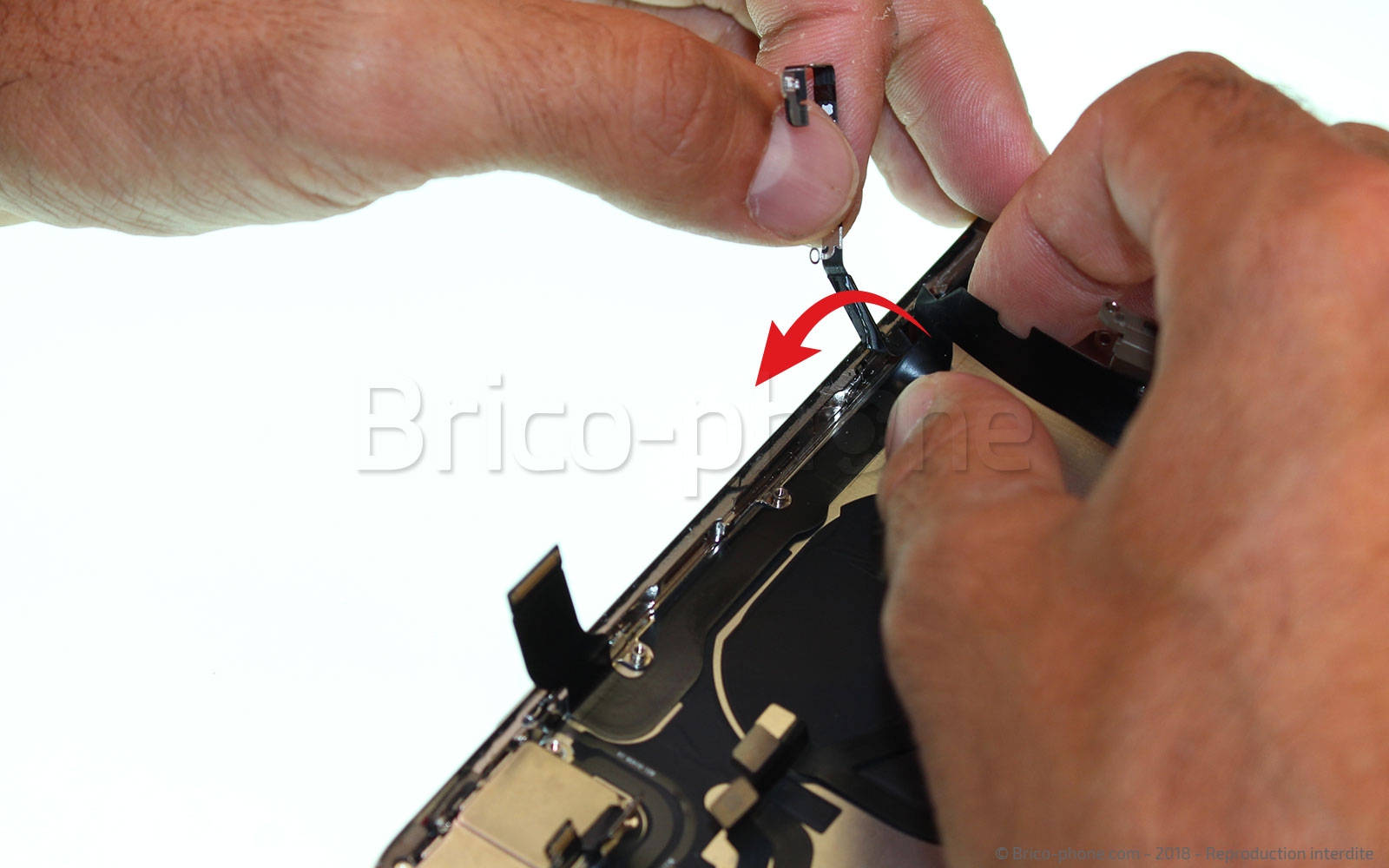

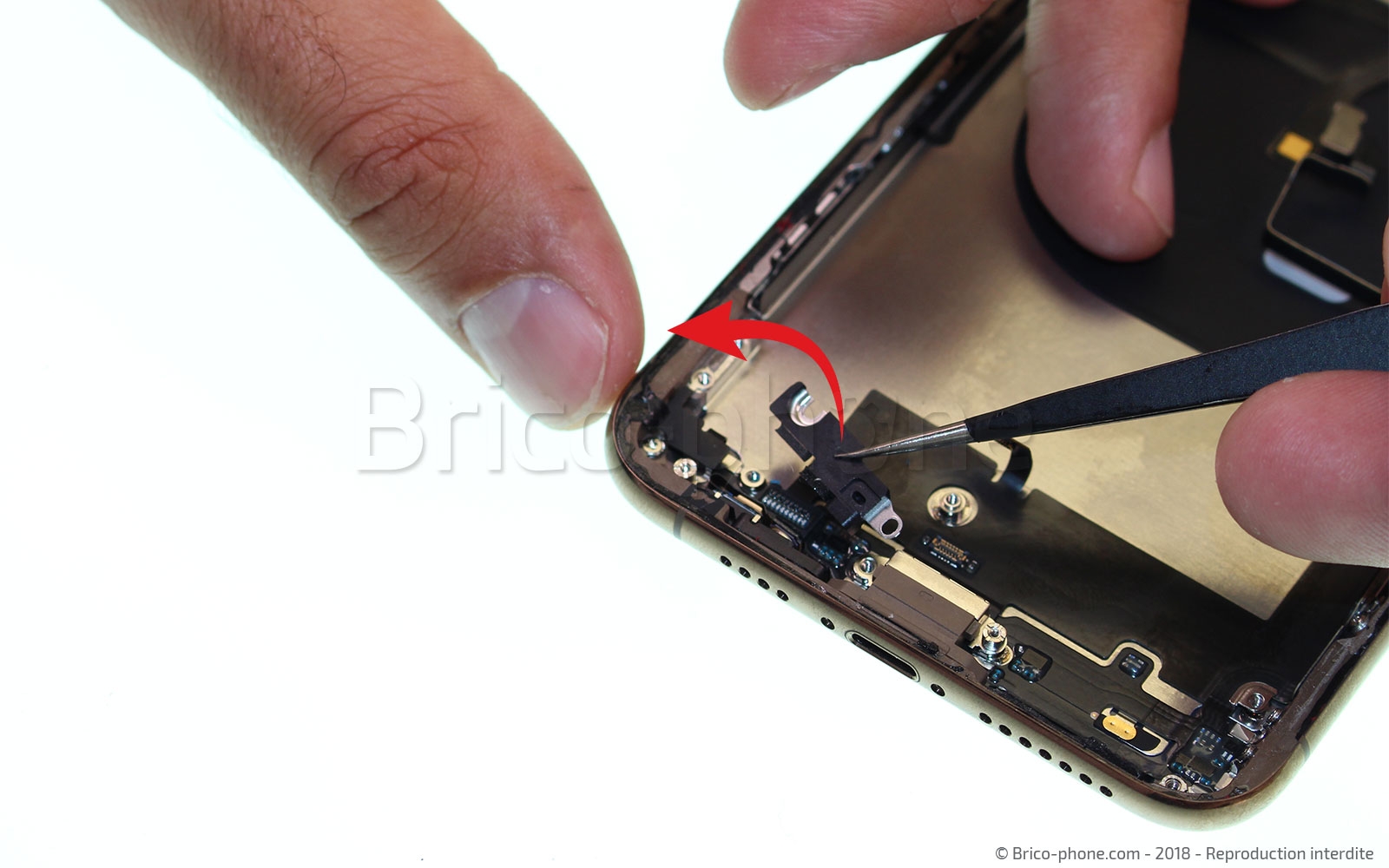

À l'aide de la pince en métal, déclipsez simplement le micro.

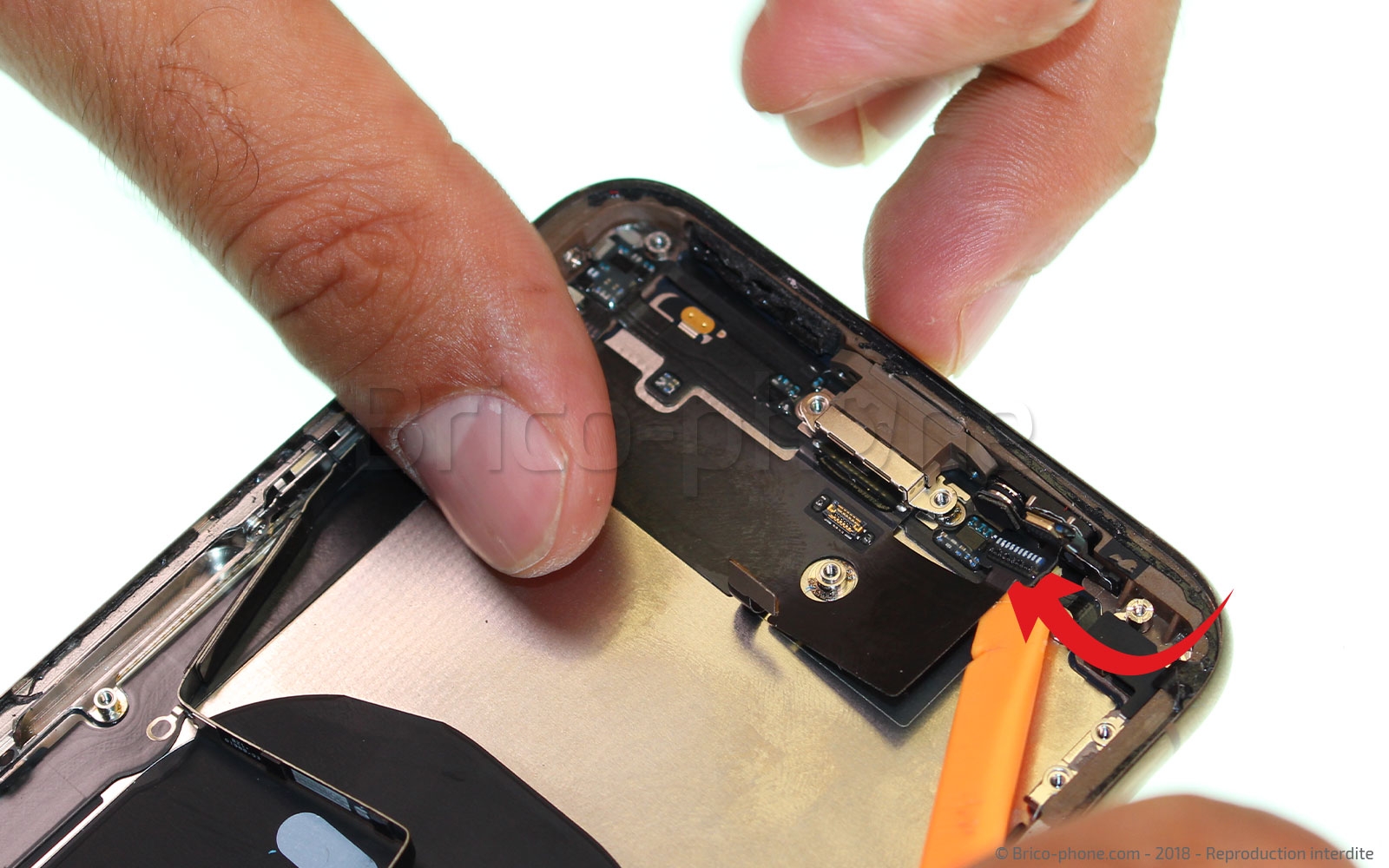

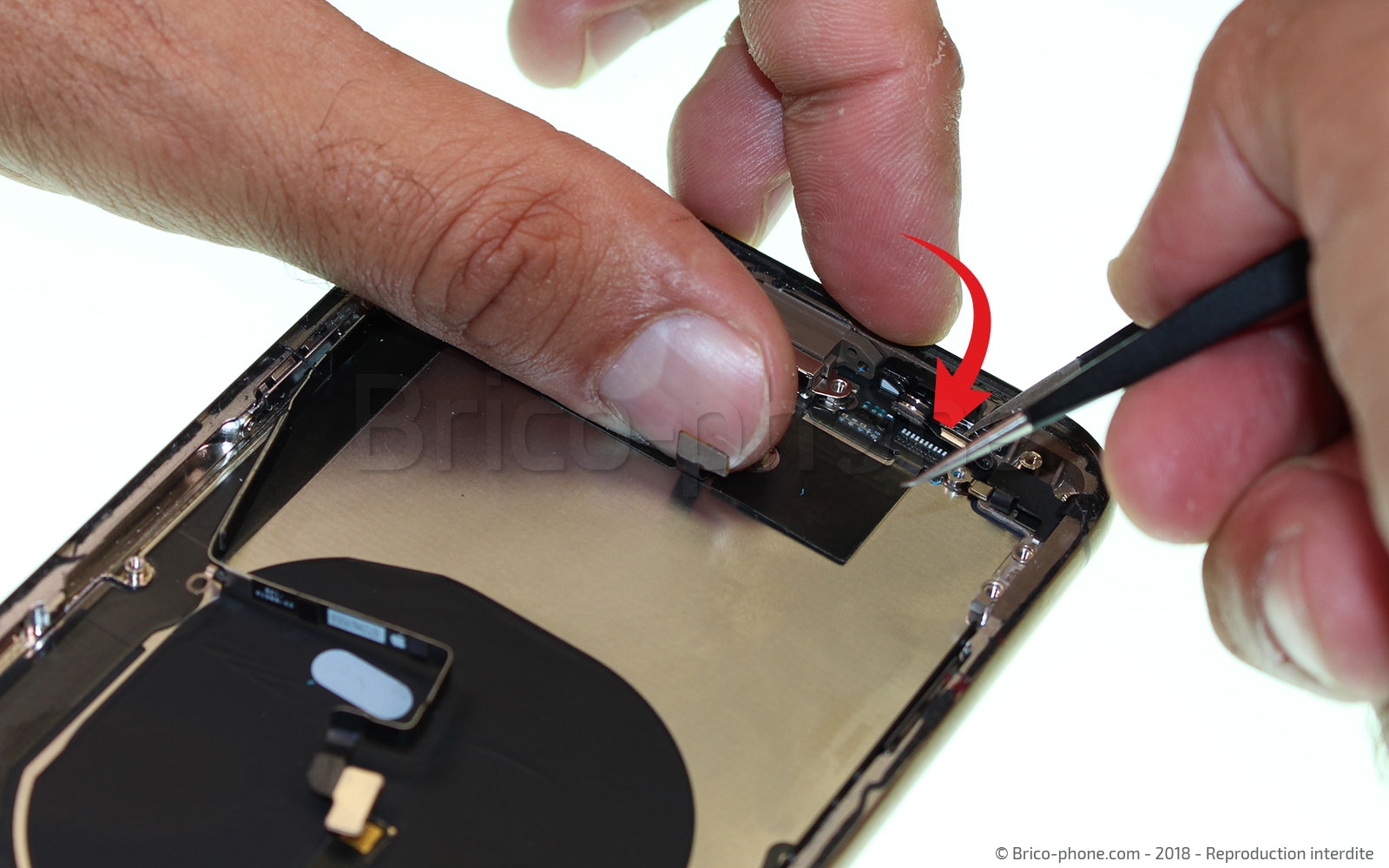

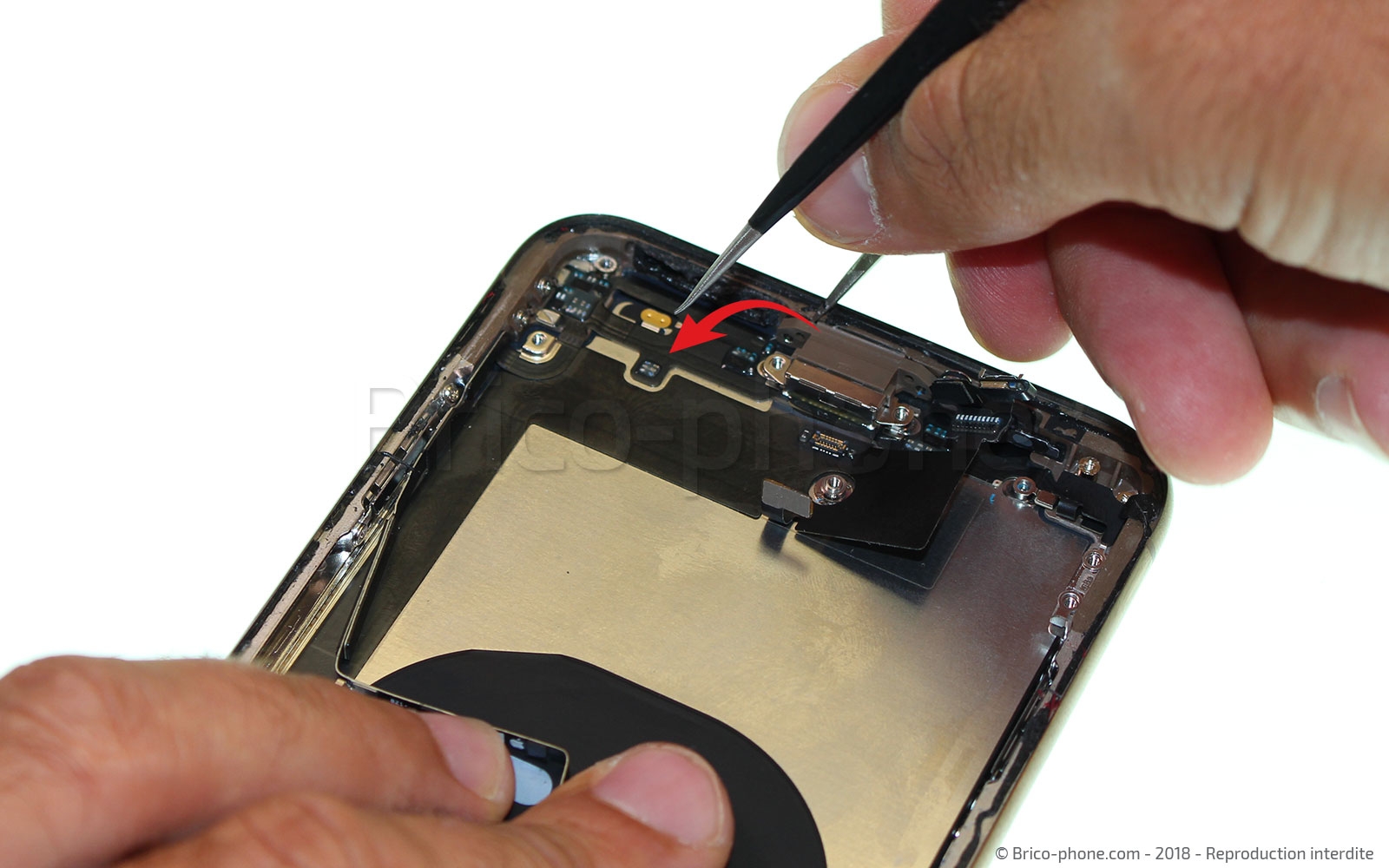

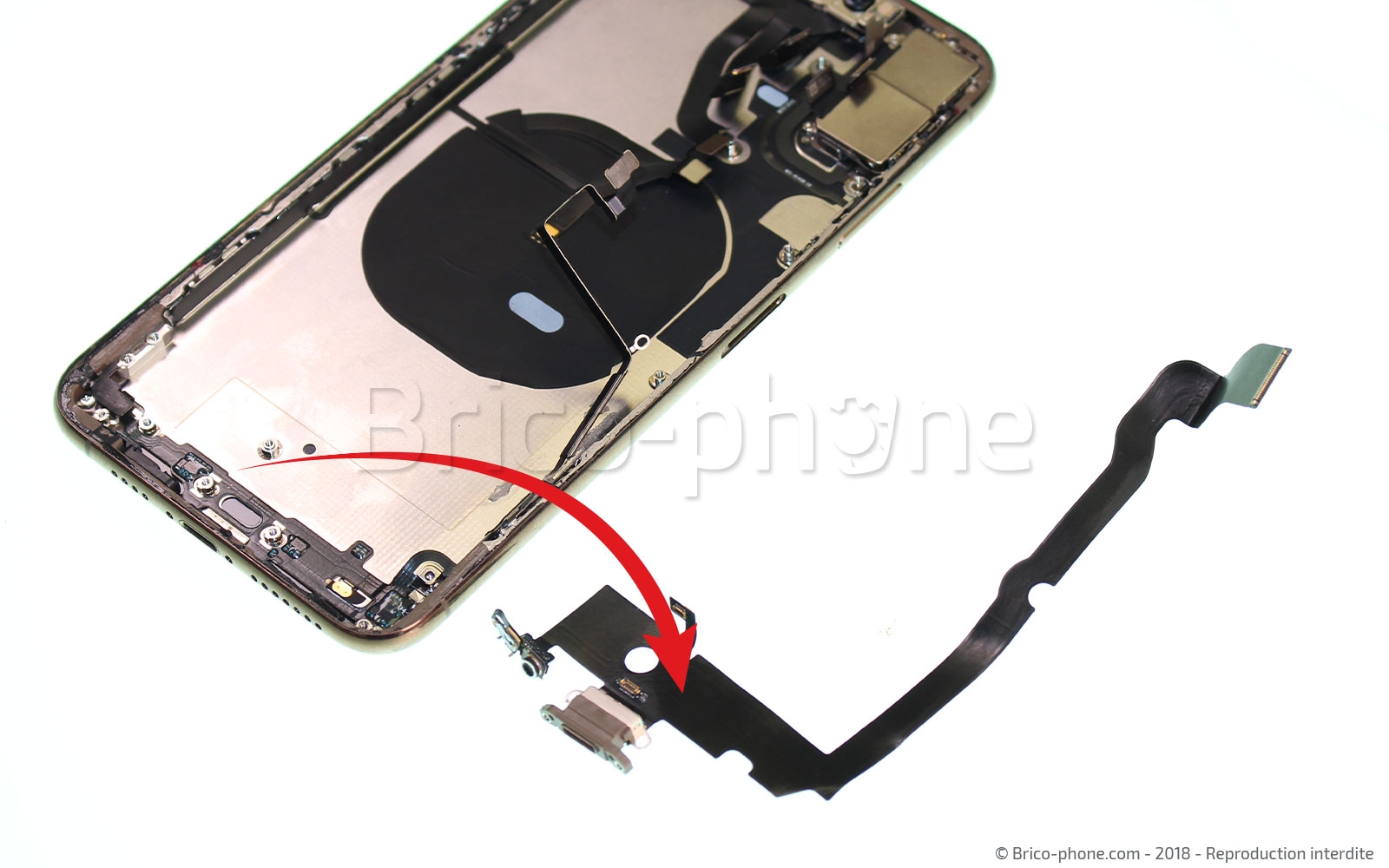

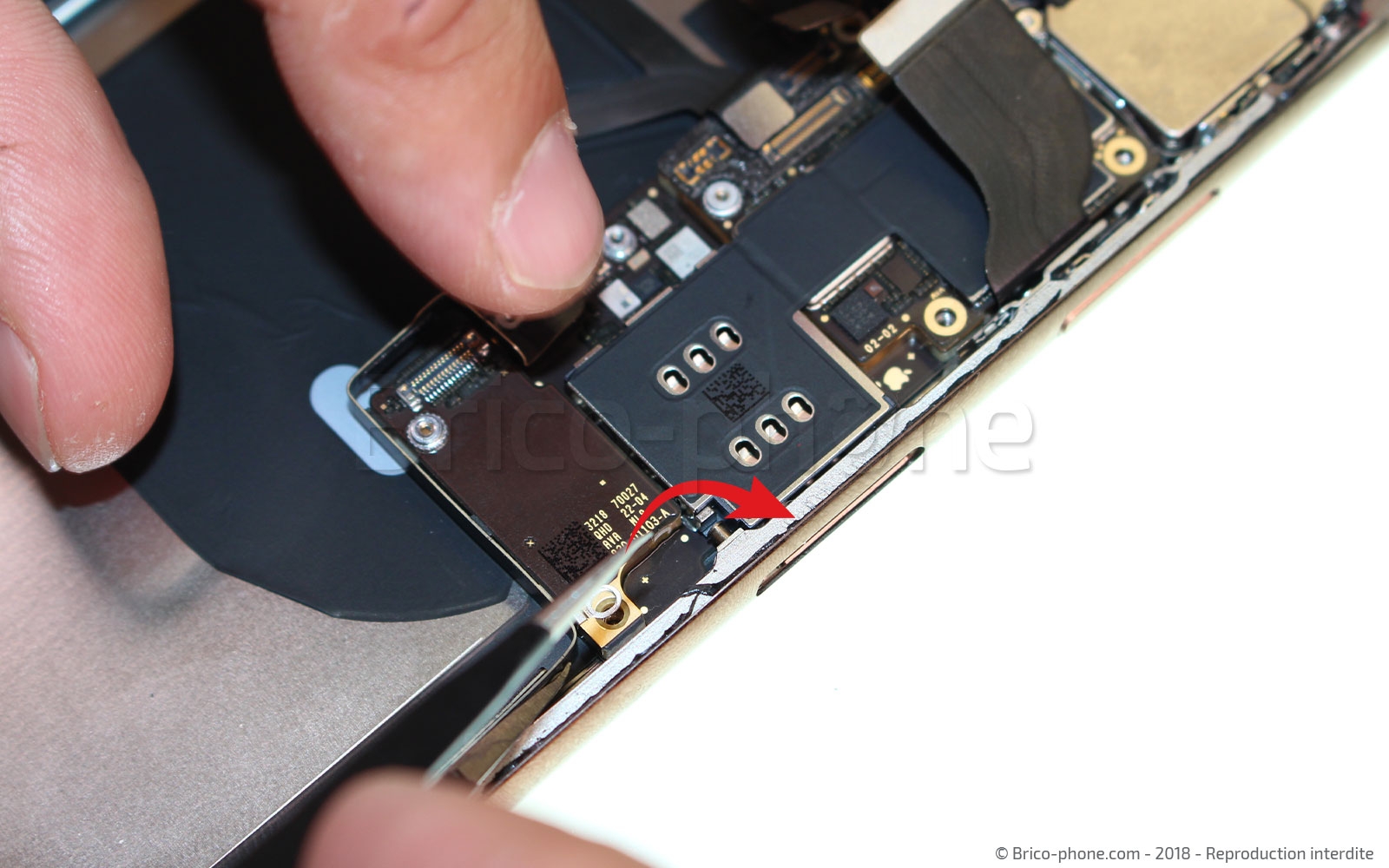

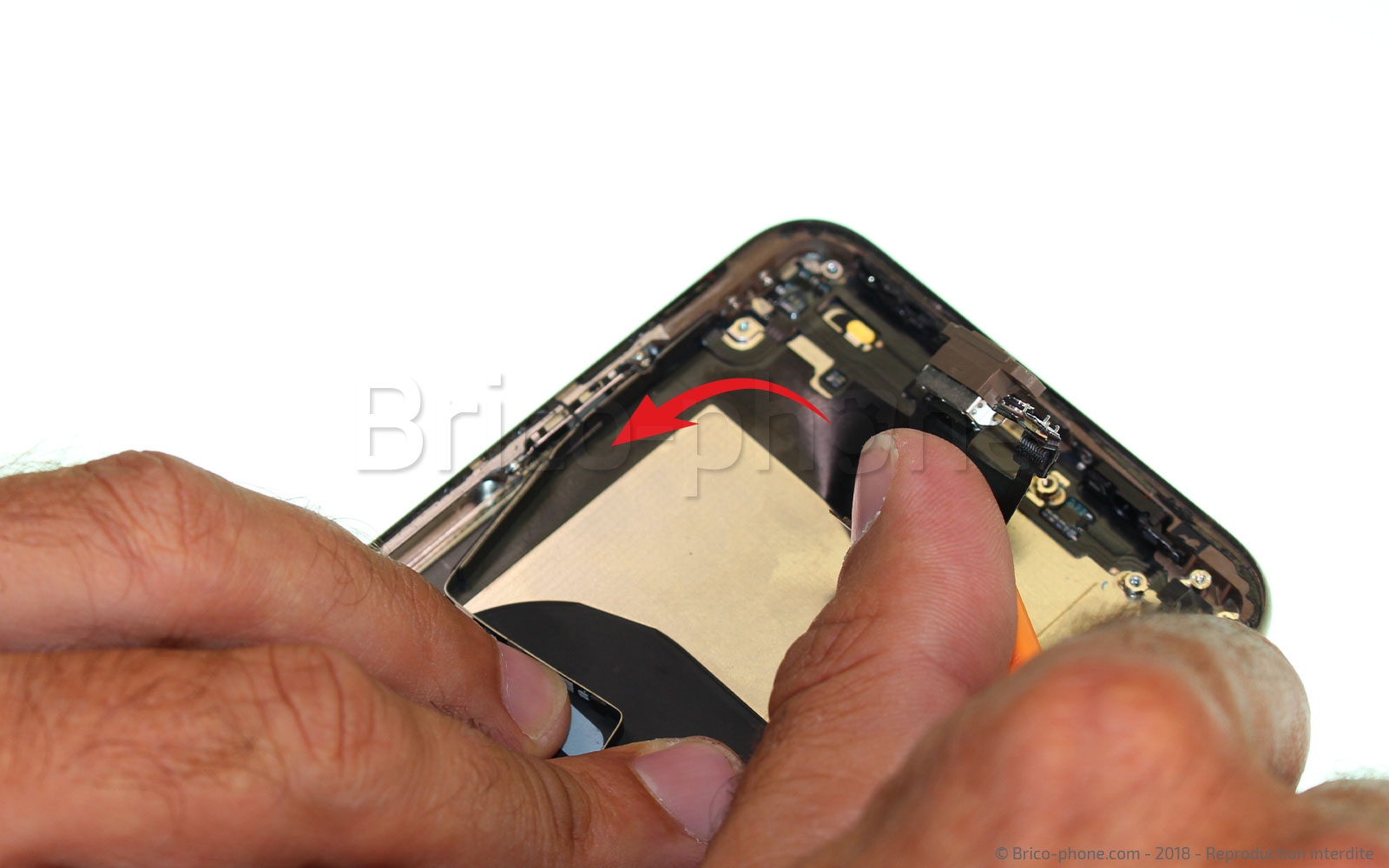

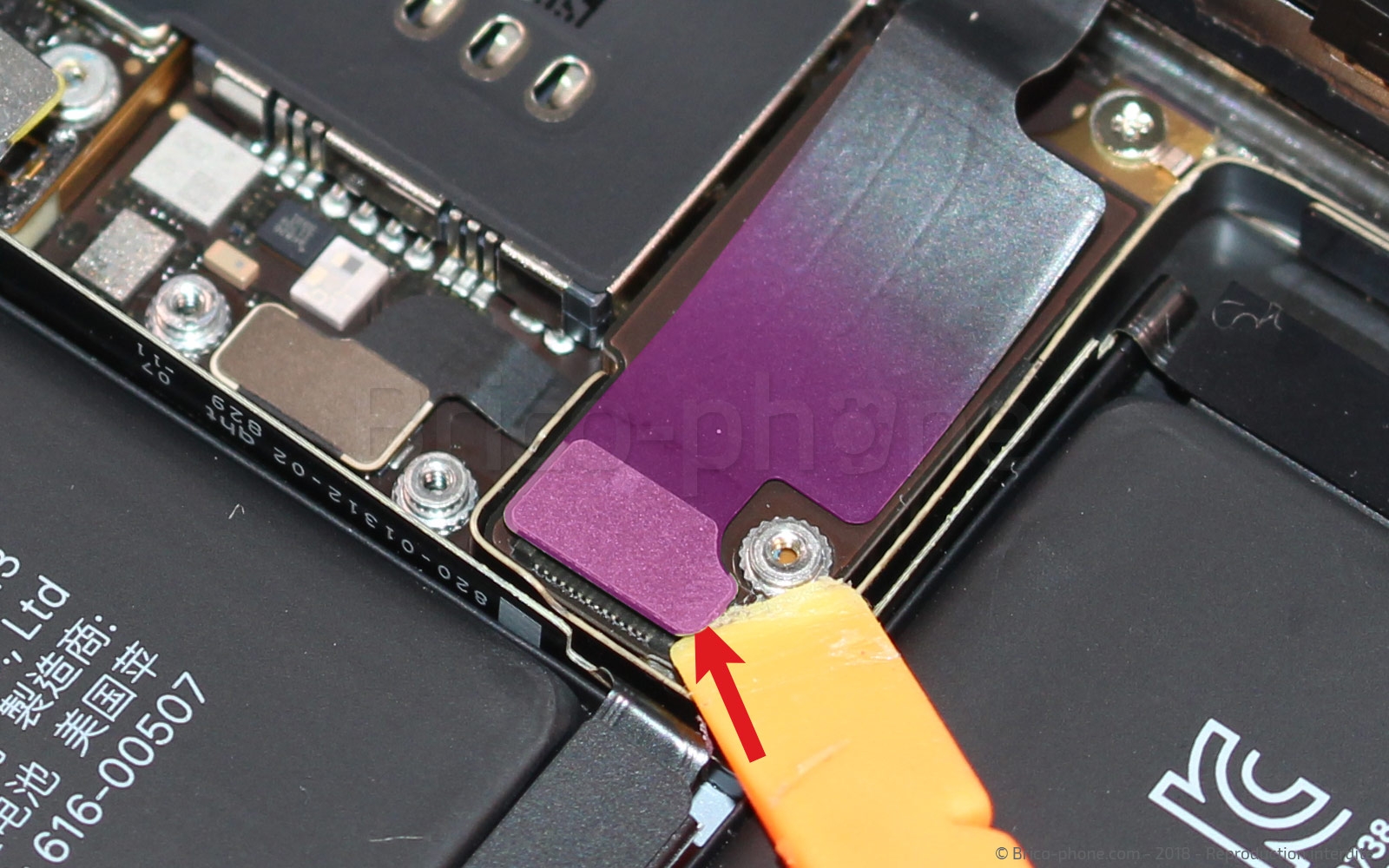

Saisissez-vous de la spatule en nylon afin de décoller la nappe du connecteur de charge. Lorsque vous arrivez au dock, n'hésitez pas à vous munir de la pincette pour le déloger de son emplacement et faciliter le décollage.

Le démontage de votre connecteur de charge est maintenant terminé. Pour remonter, votre iPhone suivez les étapes précédentes dans le sens inverse.
