Changement du haut-parleur interne sur iPhone XS Max

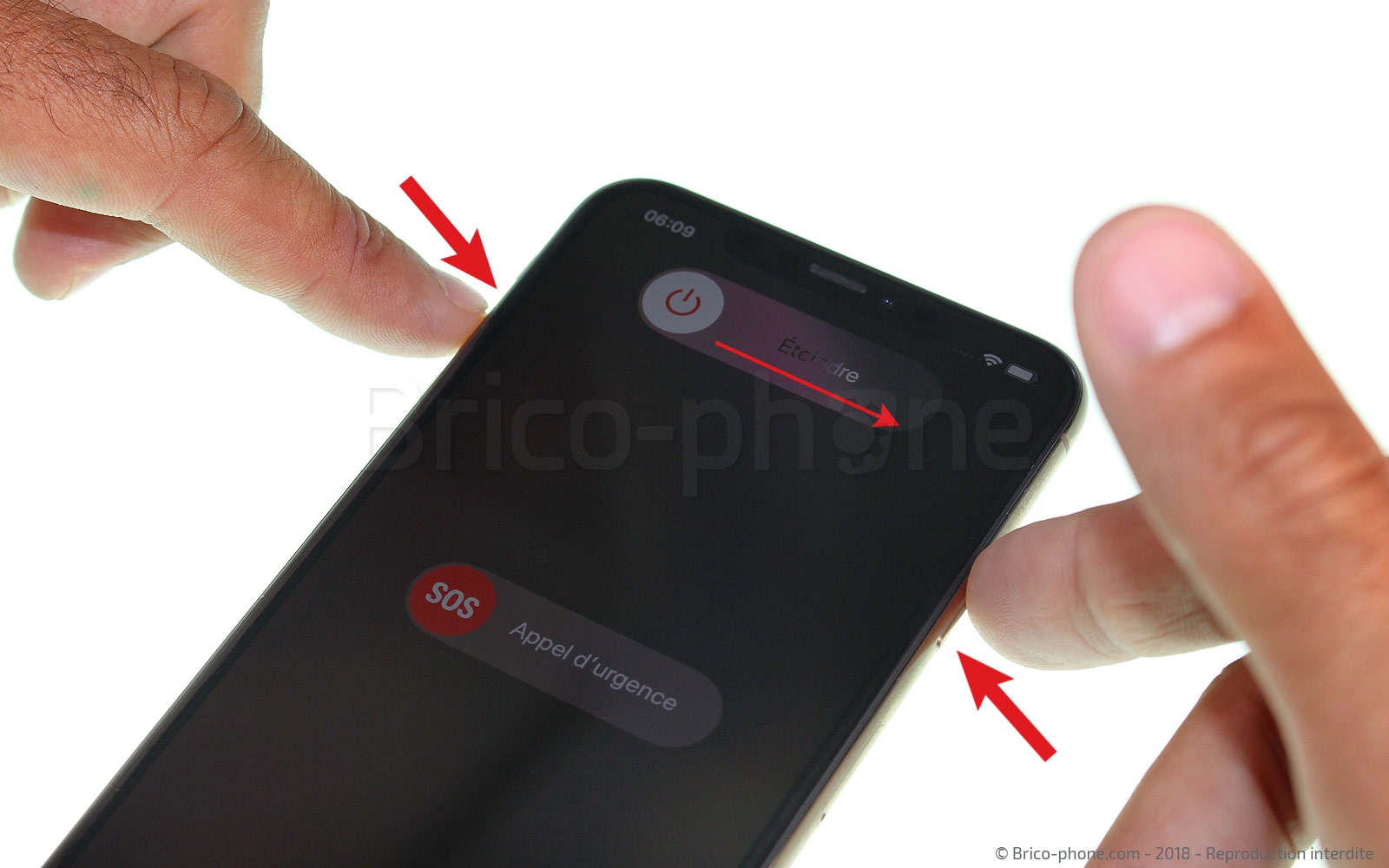

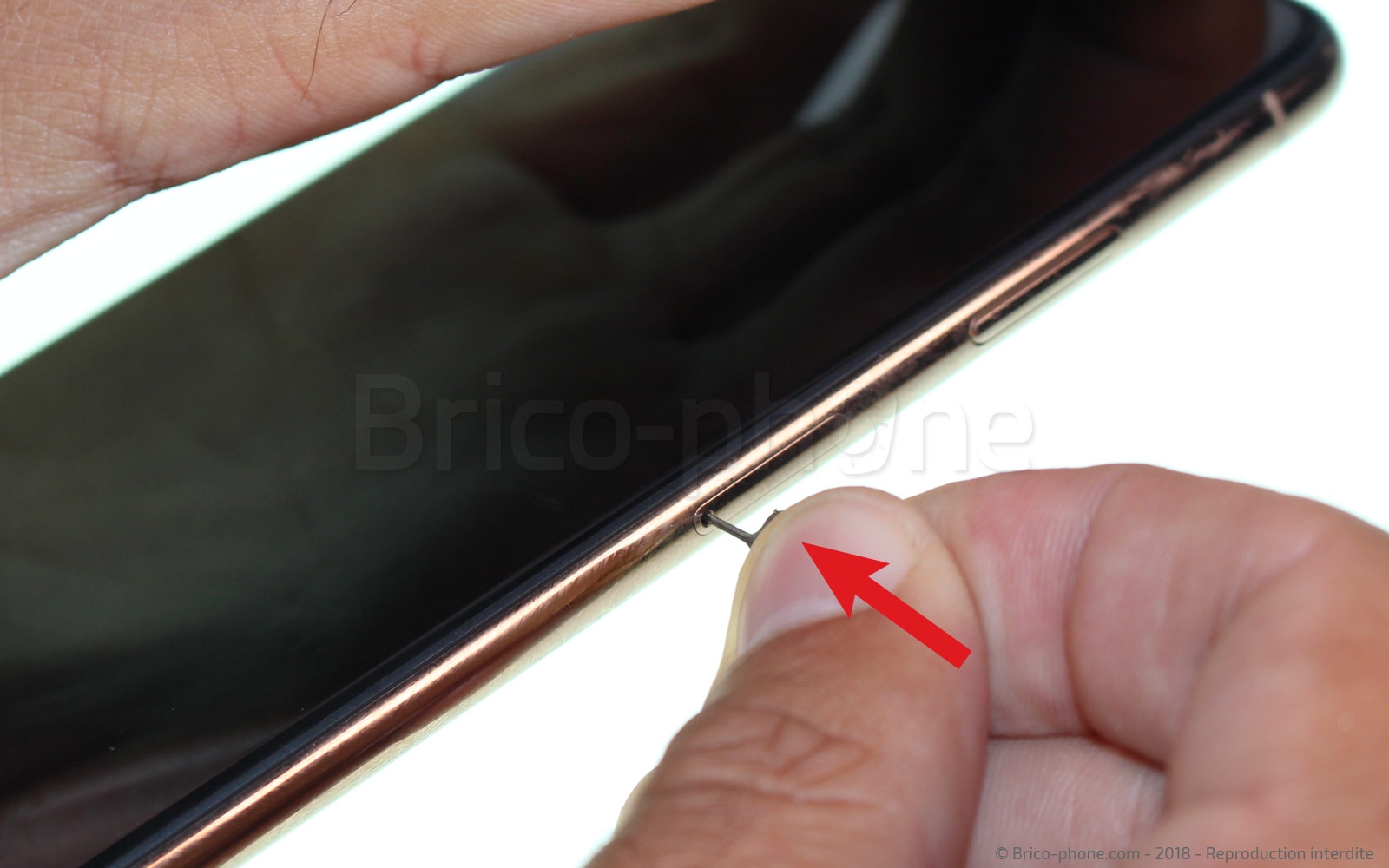

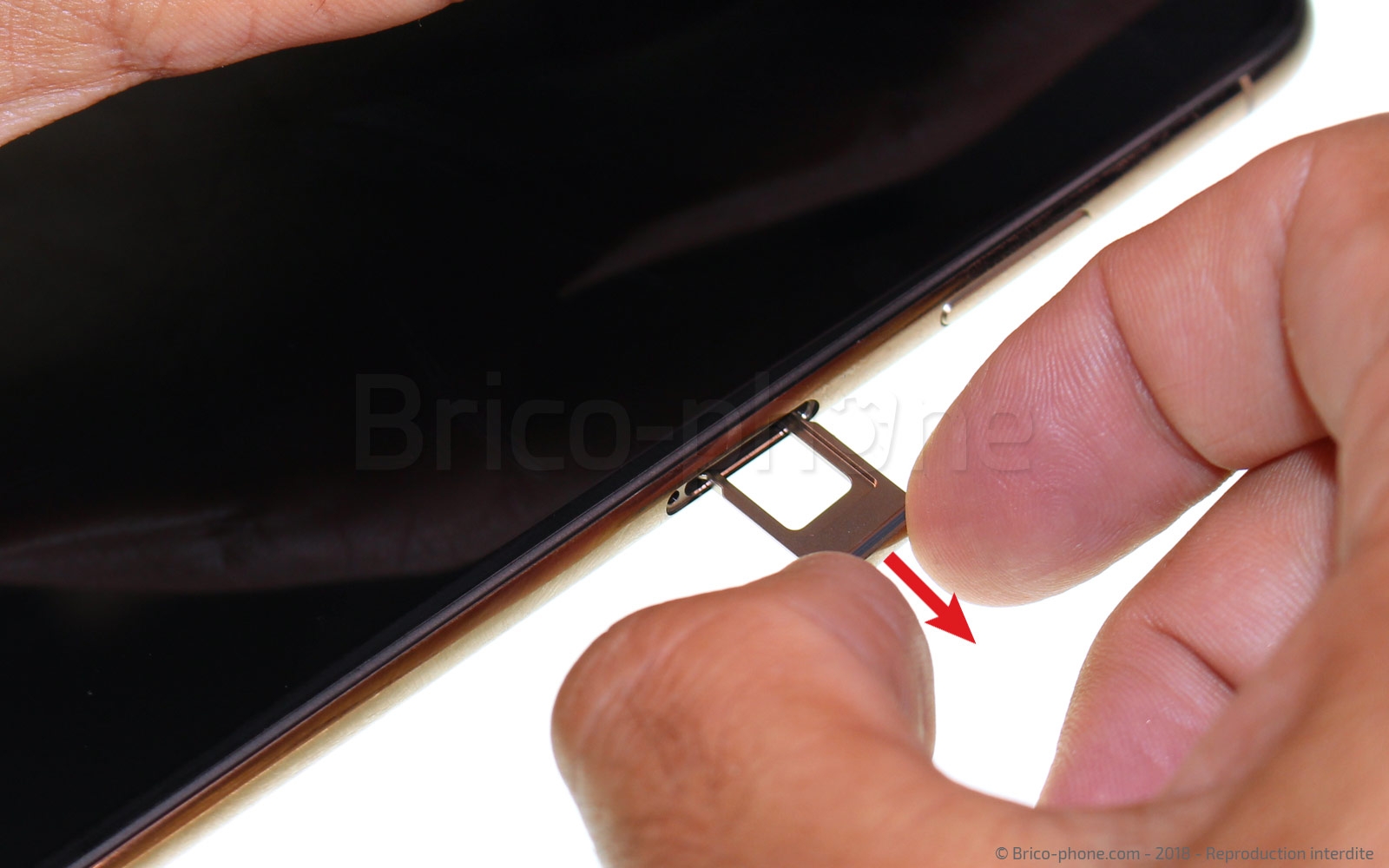

Pour débuter cette réparation, il vous faut dans un premier temps, éteindre votre iPhone Xs Max et retirer le tiroir sim.

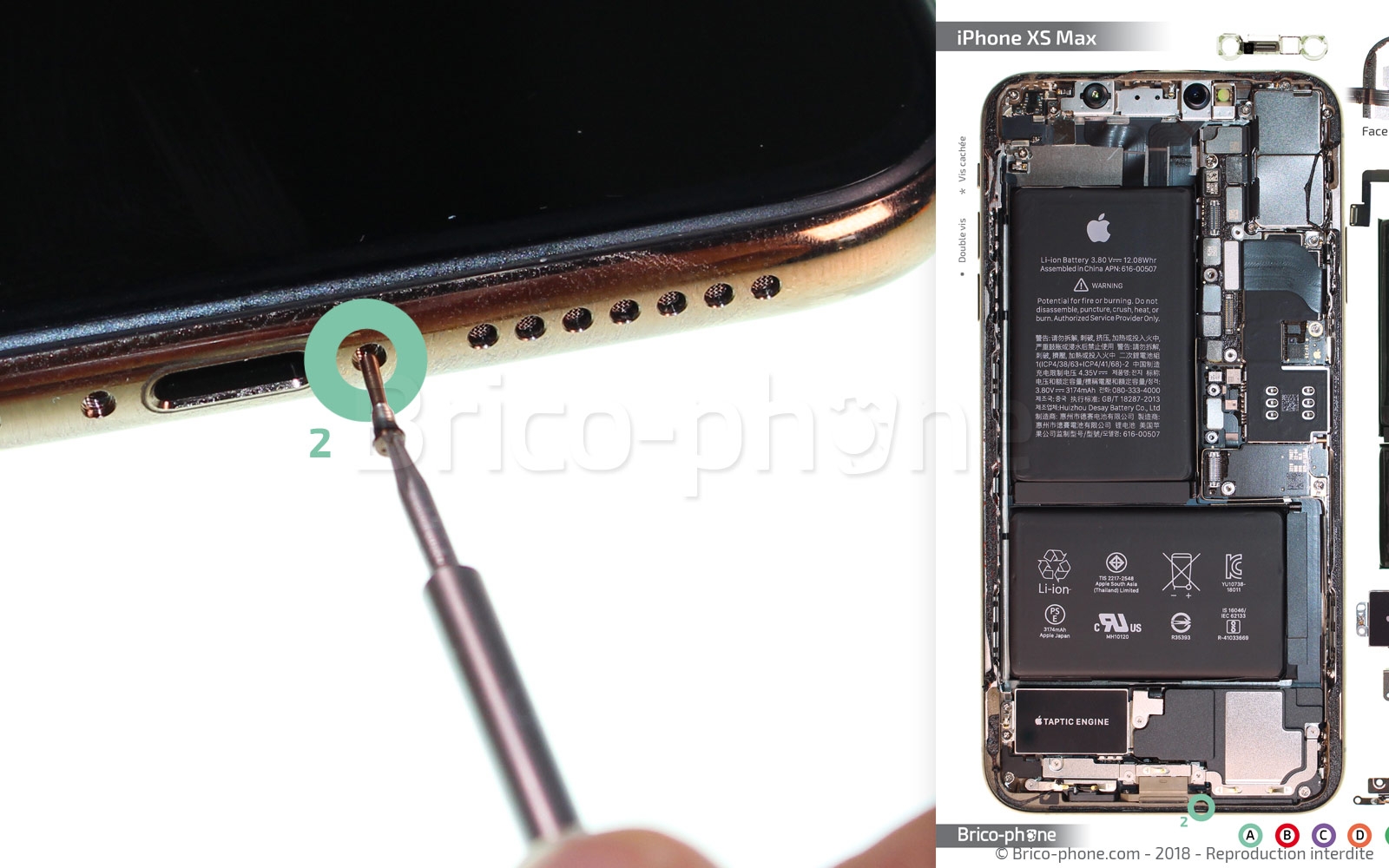

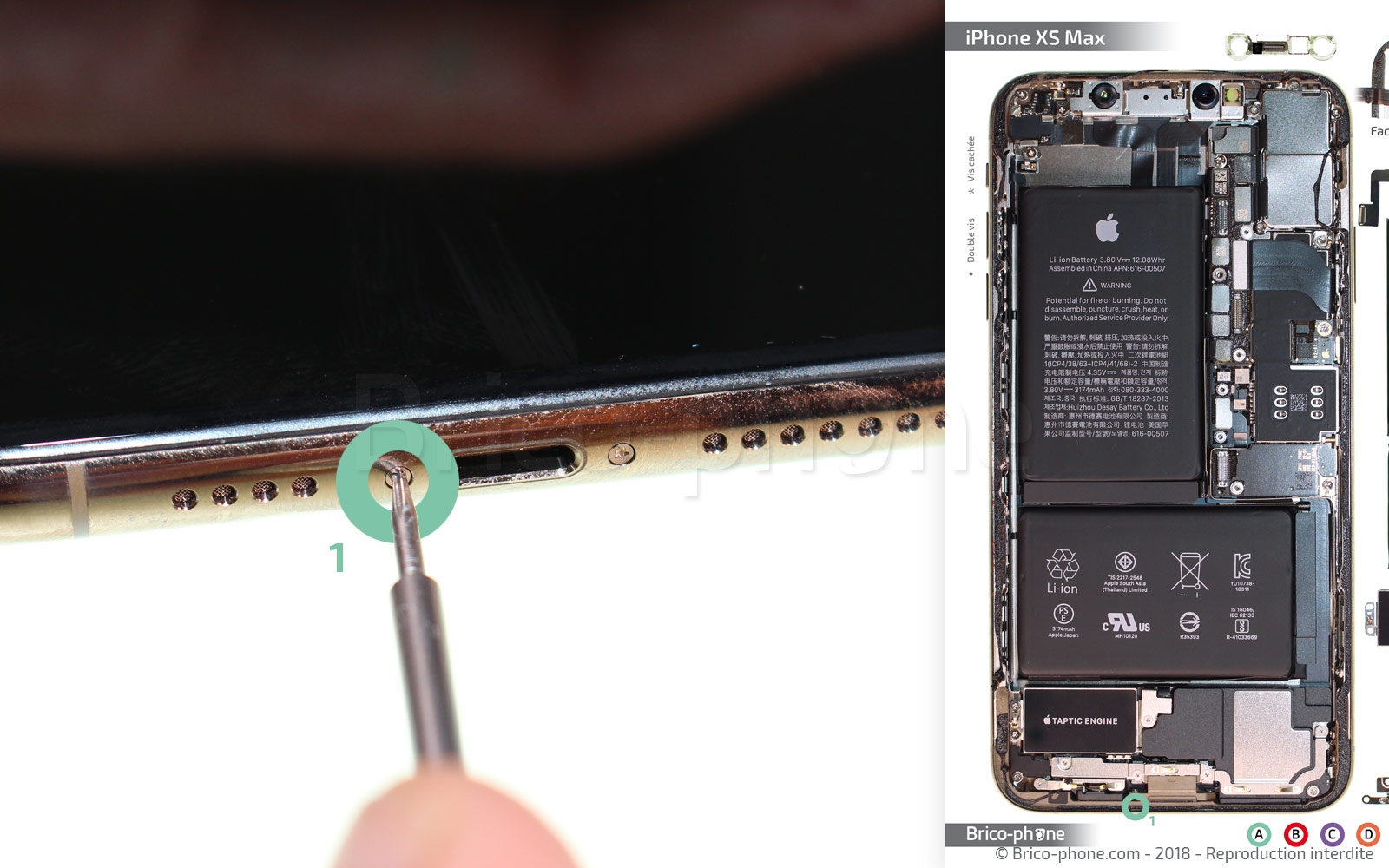

Pour débuter, retirez les 2 vis pentalobes se trouvant au bas de votre appareil.

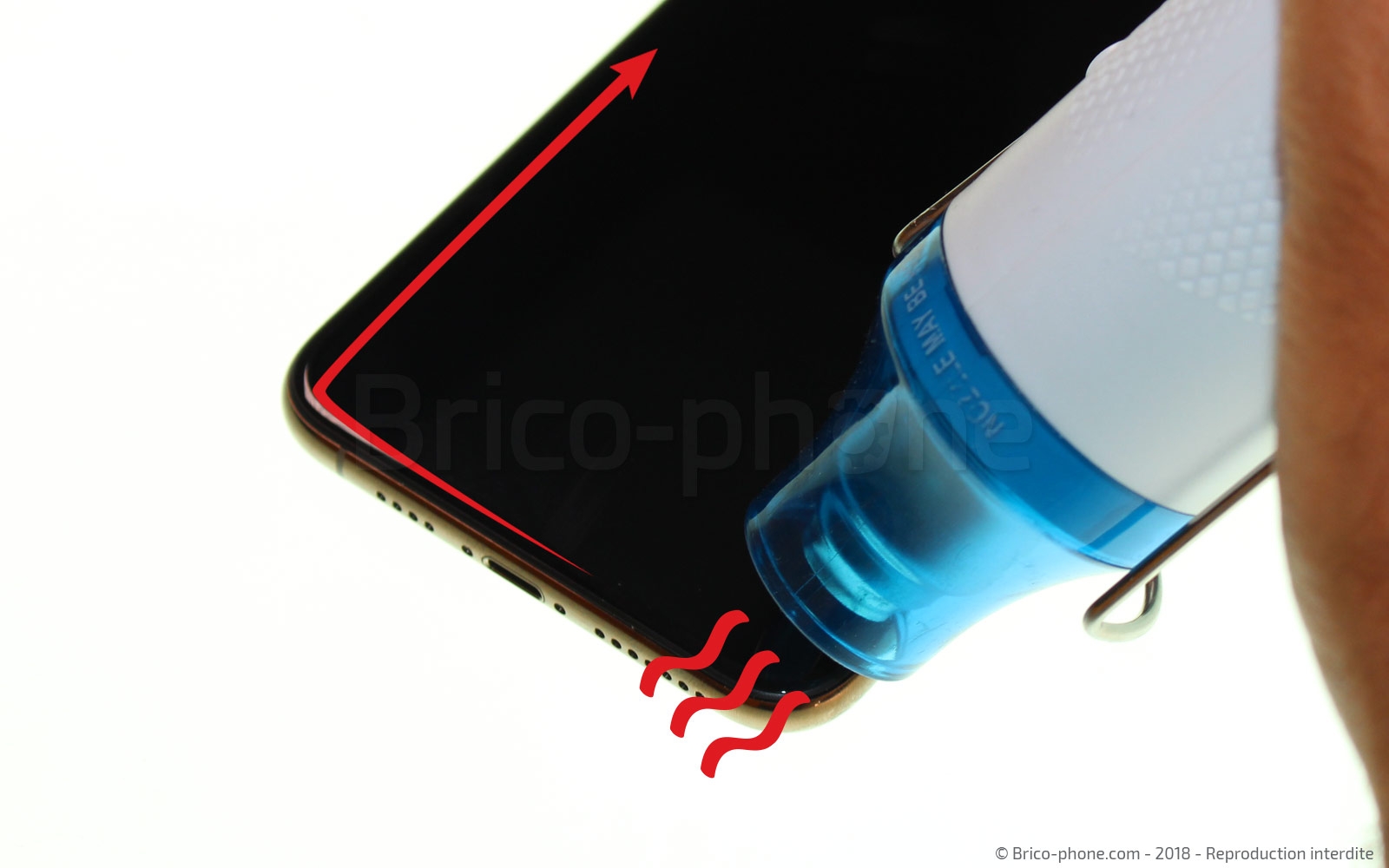

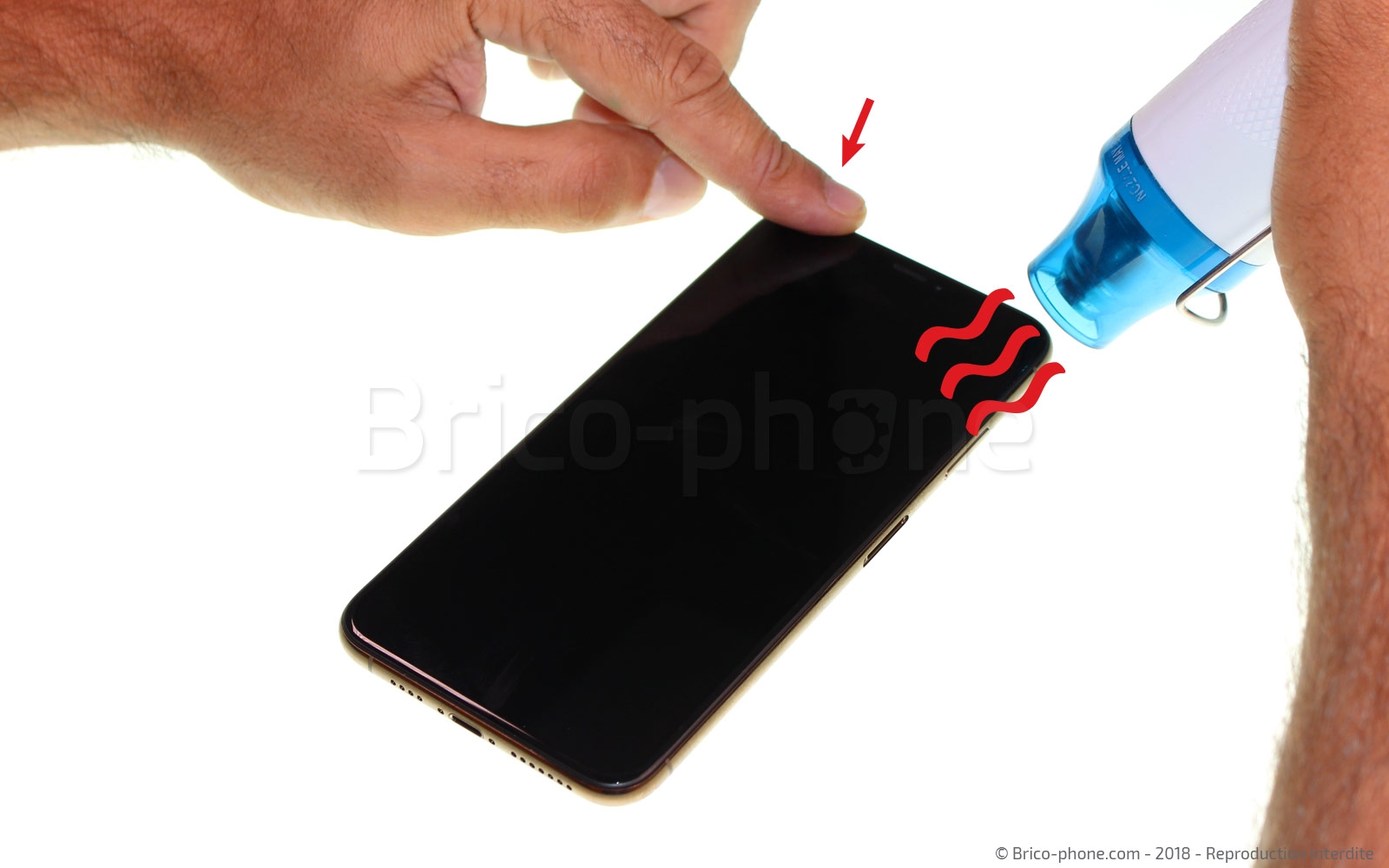

Chauffez l'écran de votre smartphone à l'aide de votre sèche-cheveux ou alors d'un décapeur thermique.
Cette manipulation permet de ramollir le joint d'étanchéité présent entre l'écran et le châssis.
Attention, il est important de ne pas dépasser les 80 degrés pour éviter d'endommager les composants se trouvant dans l'appareil.

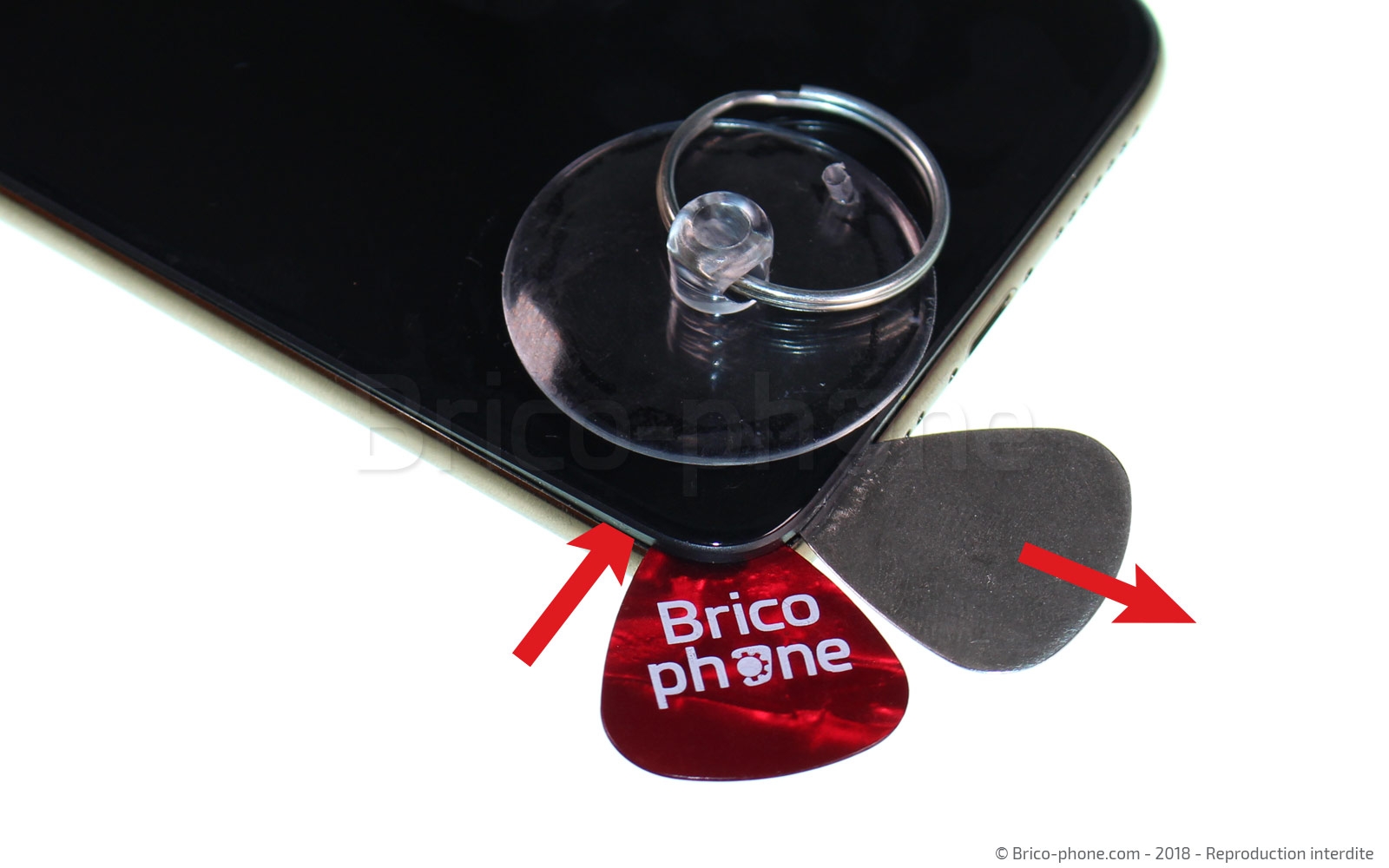

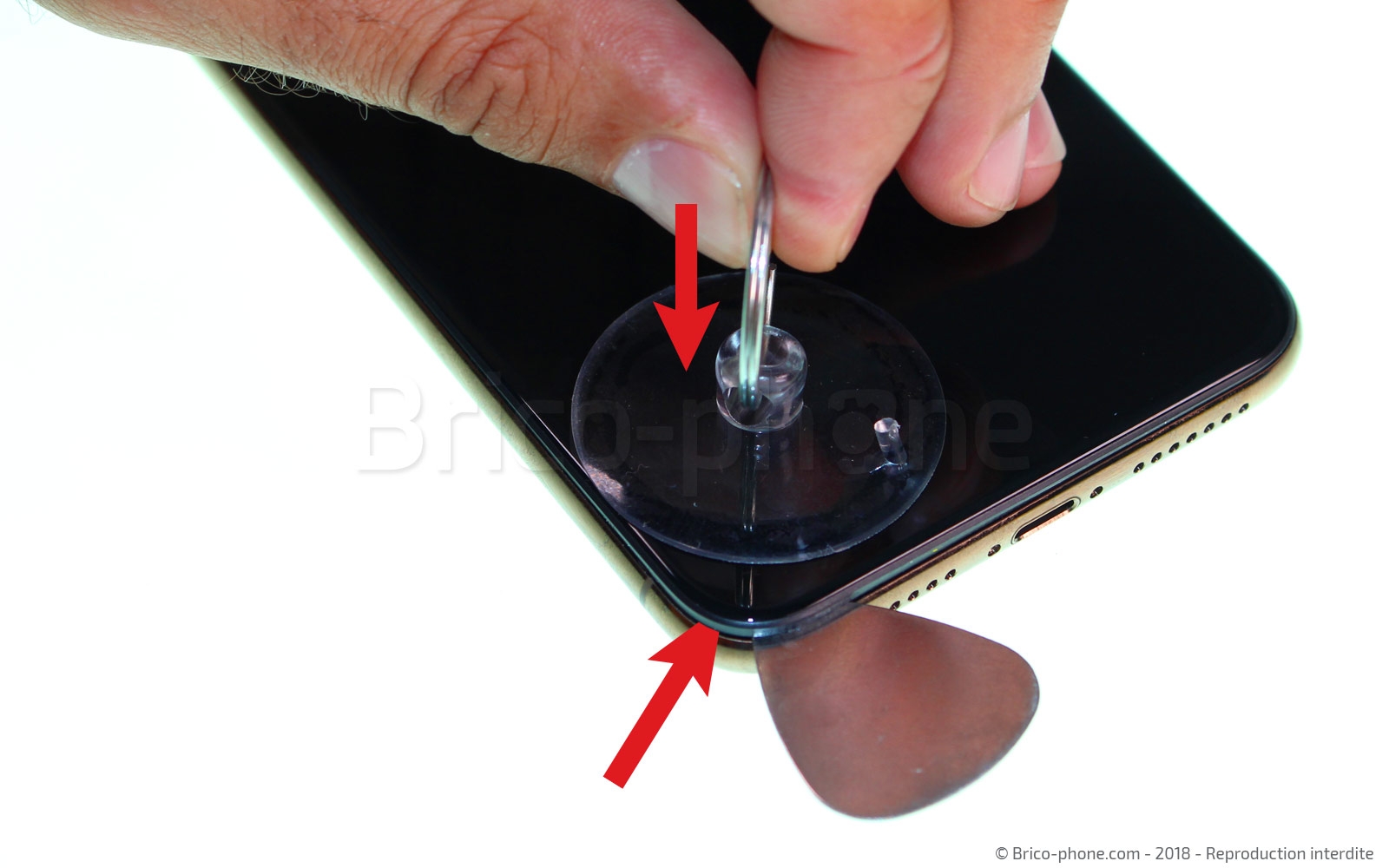

Placez la ventouse au même endroit que sur la photo, puis tout en tirant sur cette dernière, glissez le médiator en métal entre le châssis et l'écran afin de créer un interstice dans lequel vous allez pouvoir insérer un des médiators plastiques.

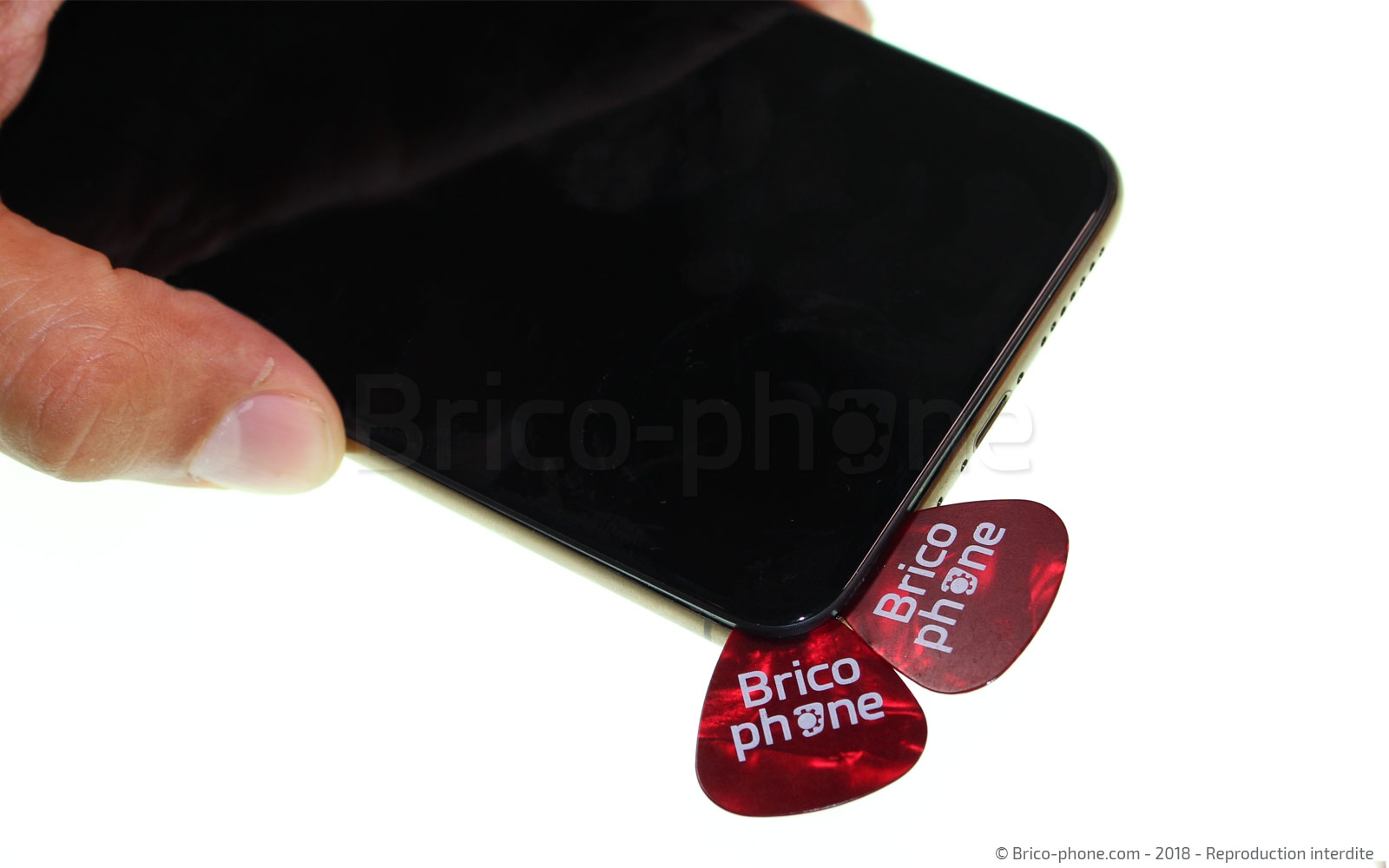

Remplacez ensuite la version métallique par le deuxième médiator en plastique.

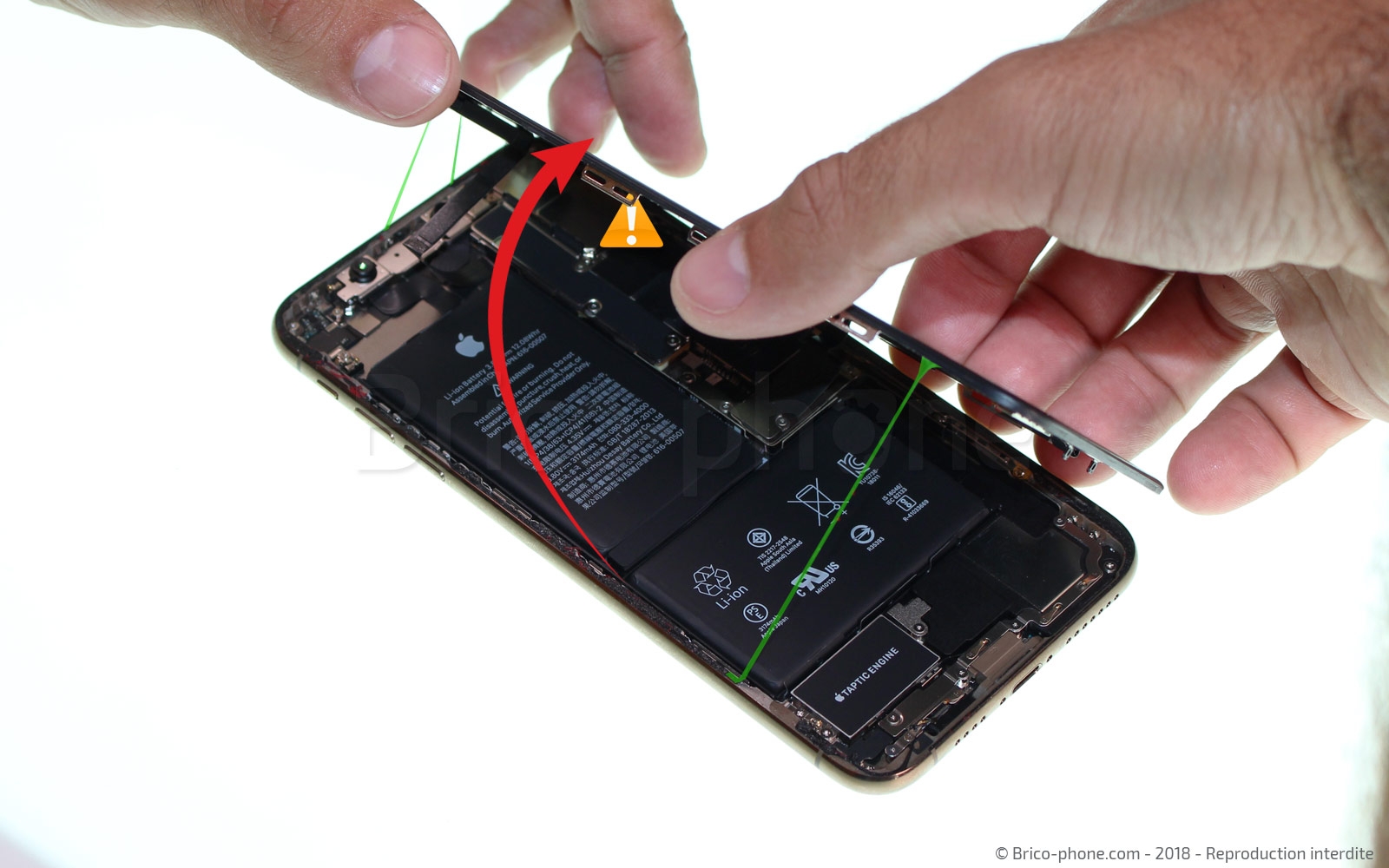

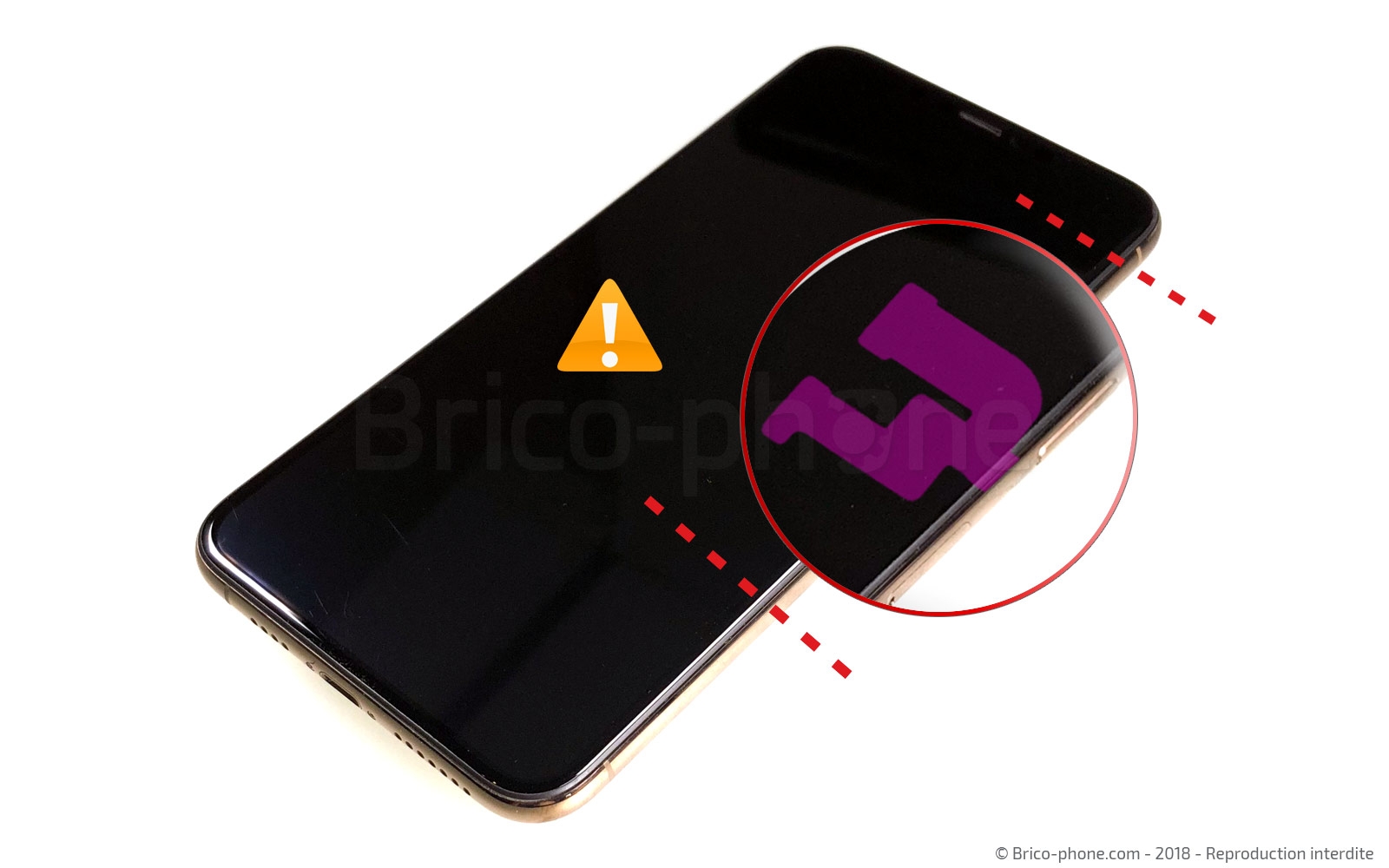

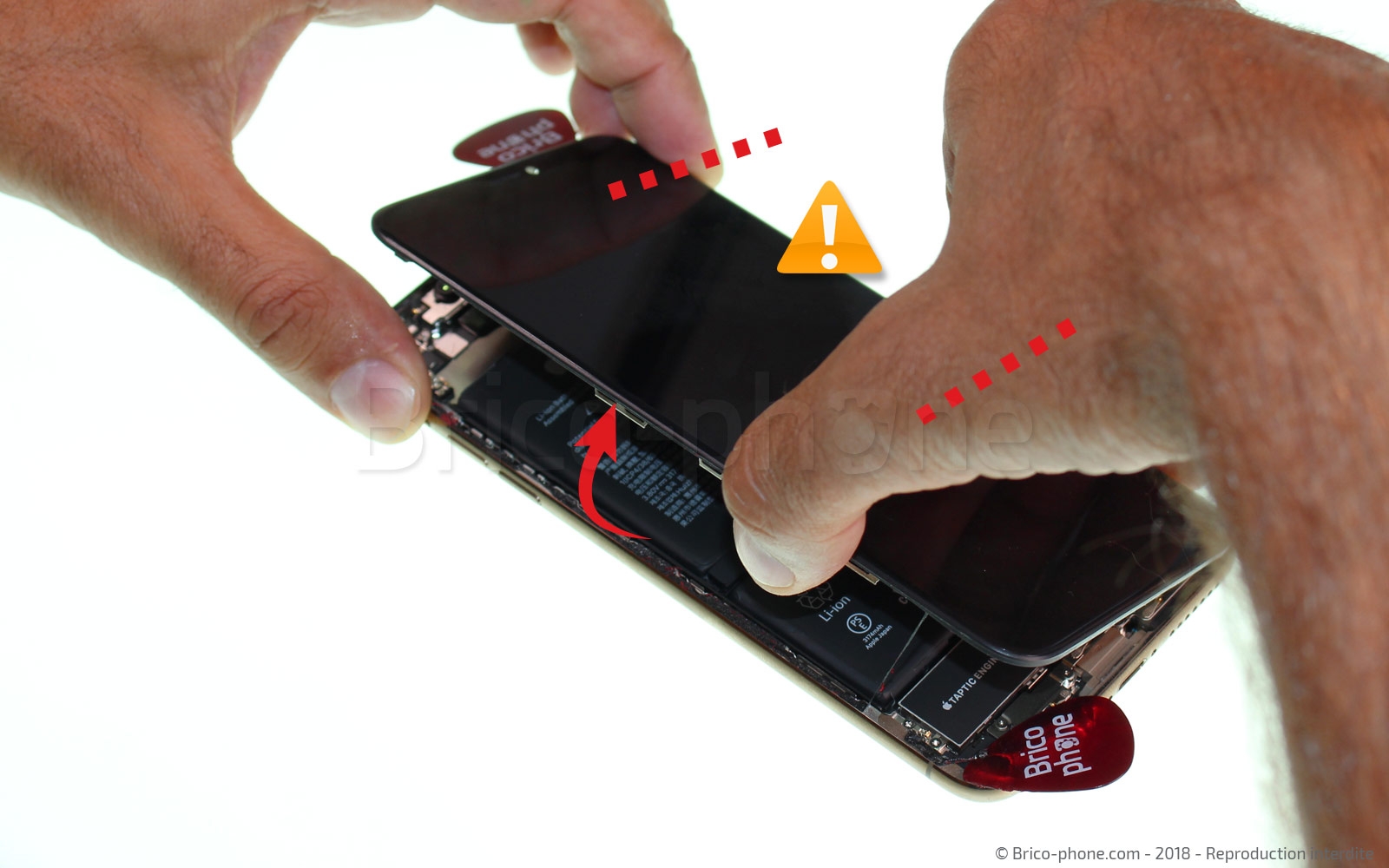

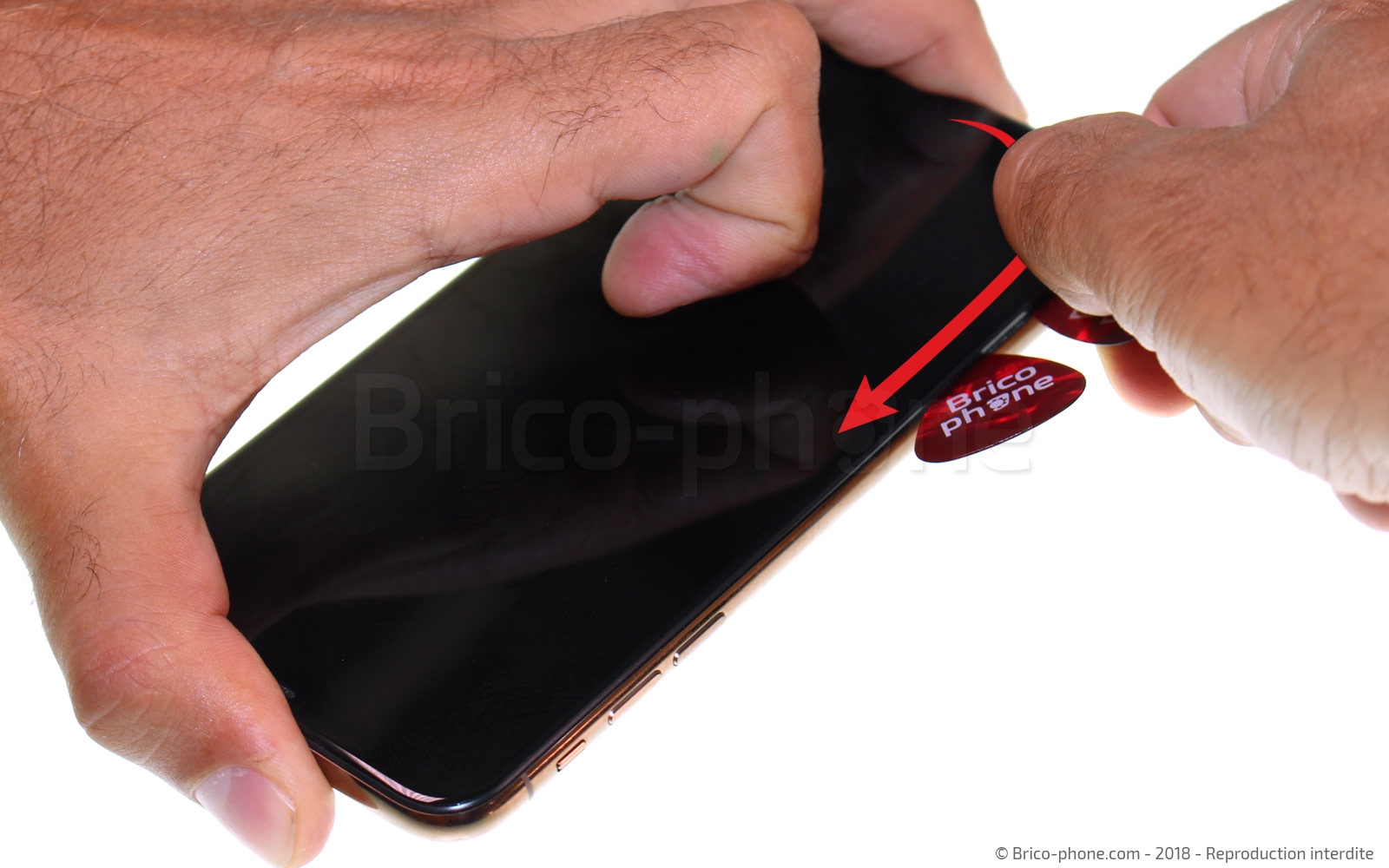

Coulissez les deux médiators en plastique le long de votre appareil en ne les enfonçant pas plus de 2 mm, afin de ne pas endommager les composants et les nappes de l'écran se trouvant sur la droite de votre iPhone. Ouvrez votre smartphone en basculant l'écran sur votre droite.

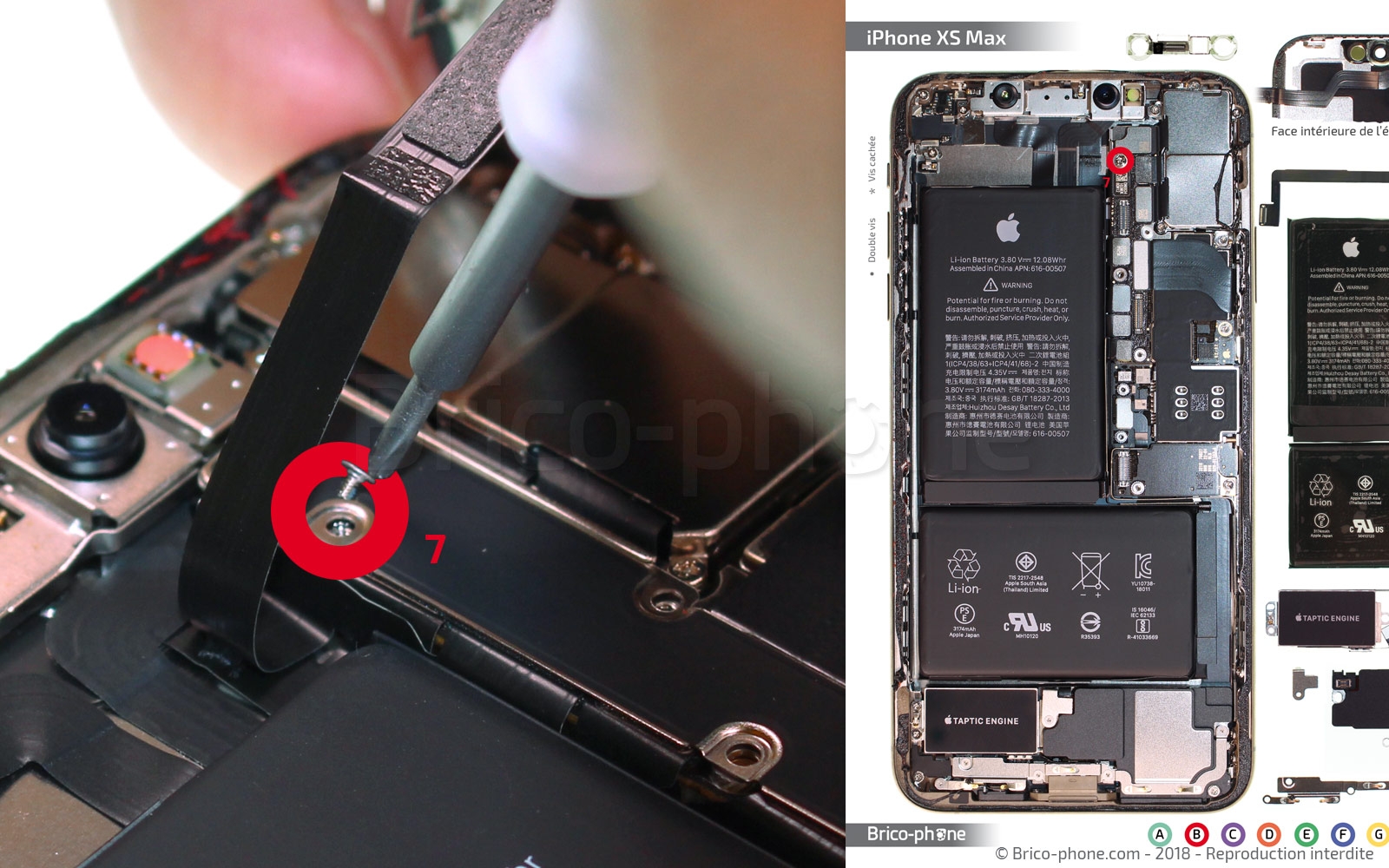

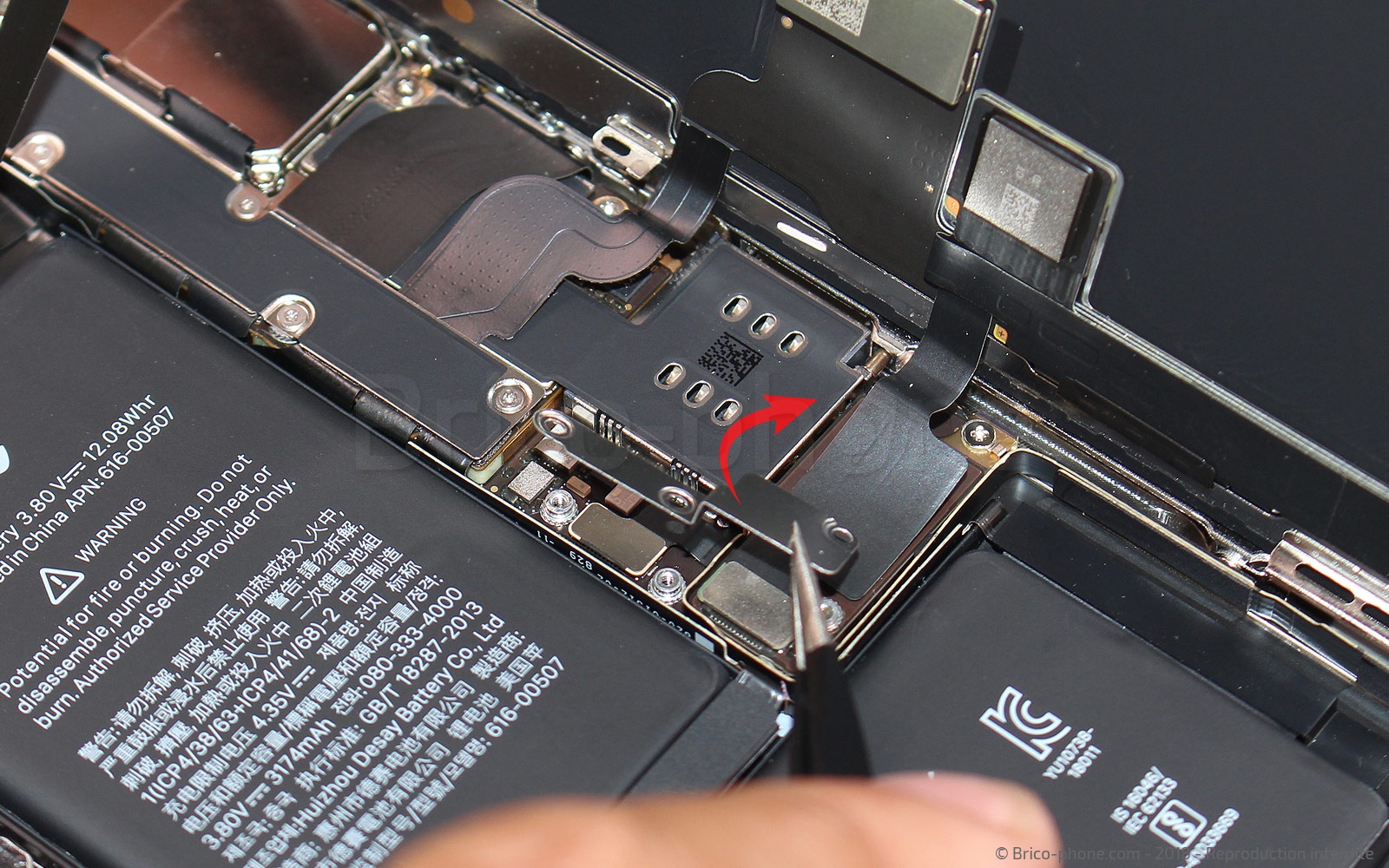

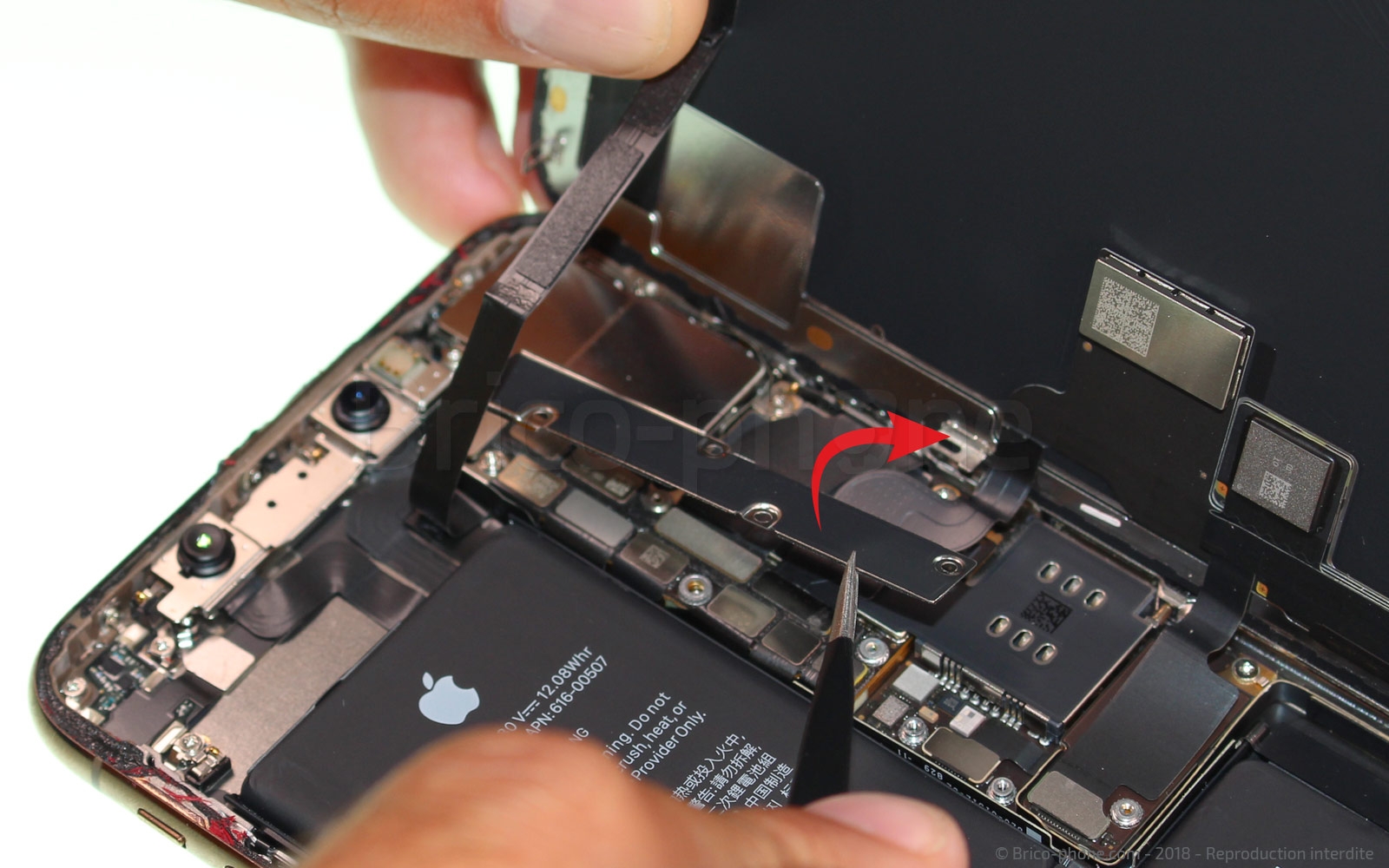

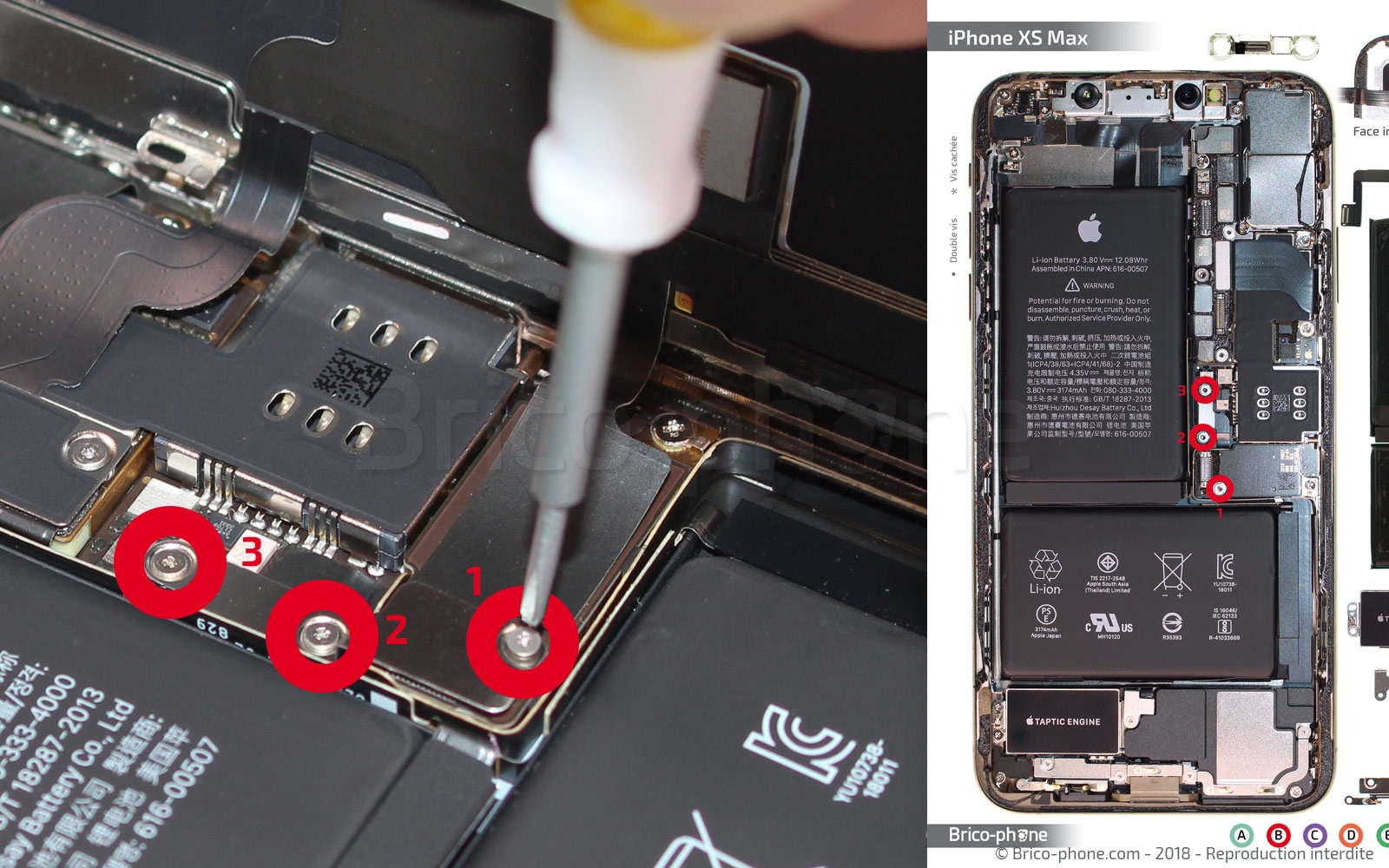

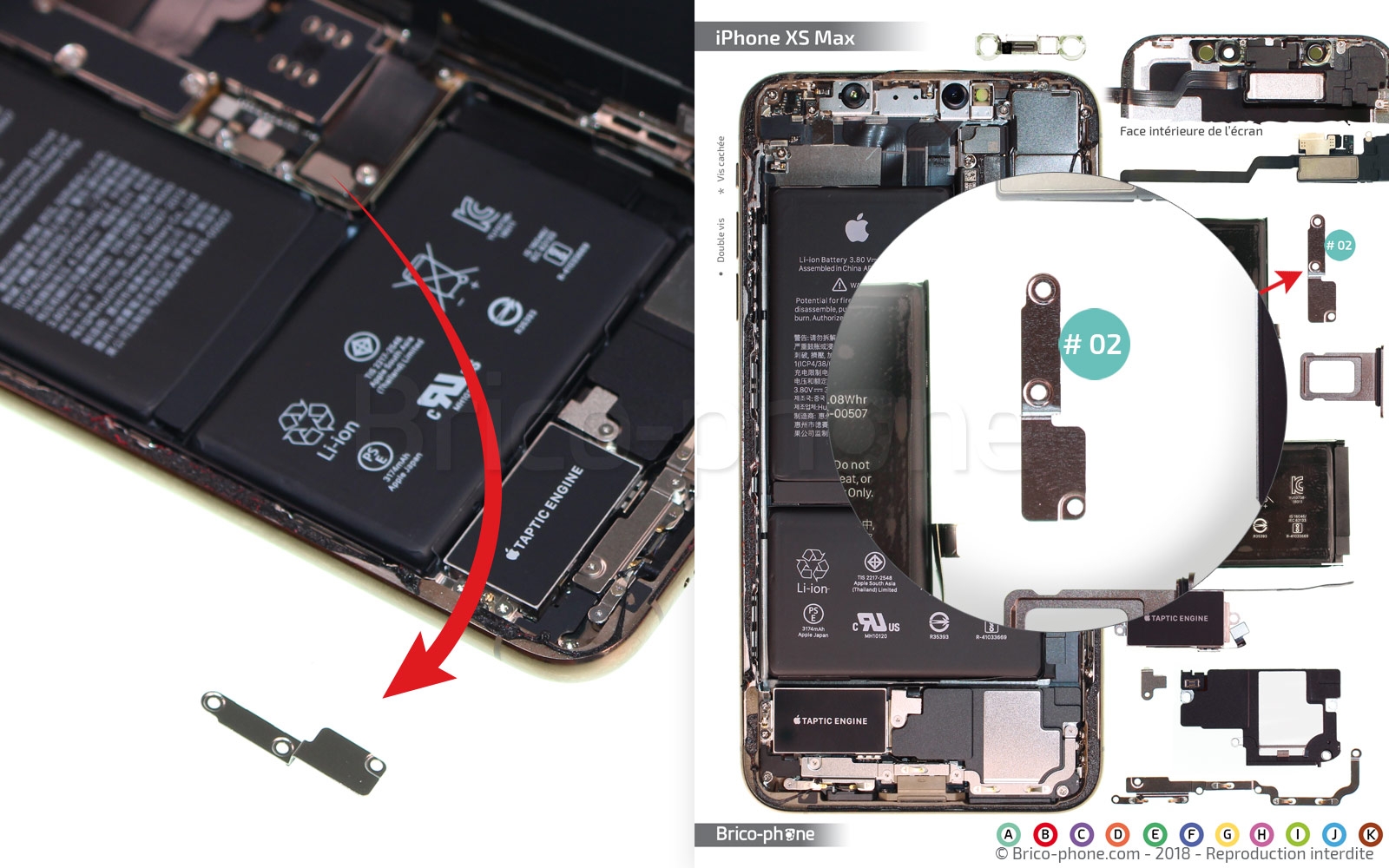

Pour accéder aux nappes de l'écran et à celle de la batterie, il est nécéssaire de retirer les petites plaquettes de protection. De ce fait, attrapez votre tournevis triwing et dévissez les vis B1,B2 et B3 avant de sortir la plaquette avec la pince en métal.

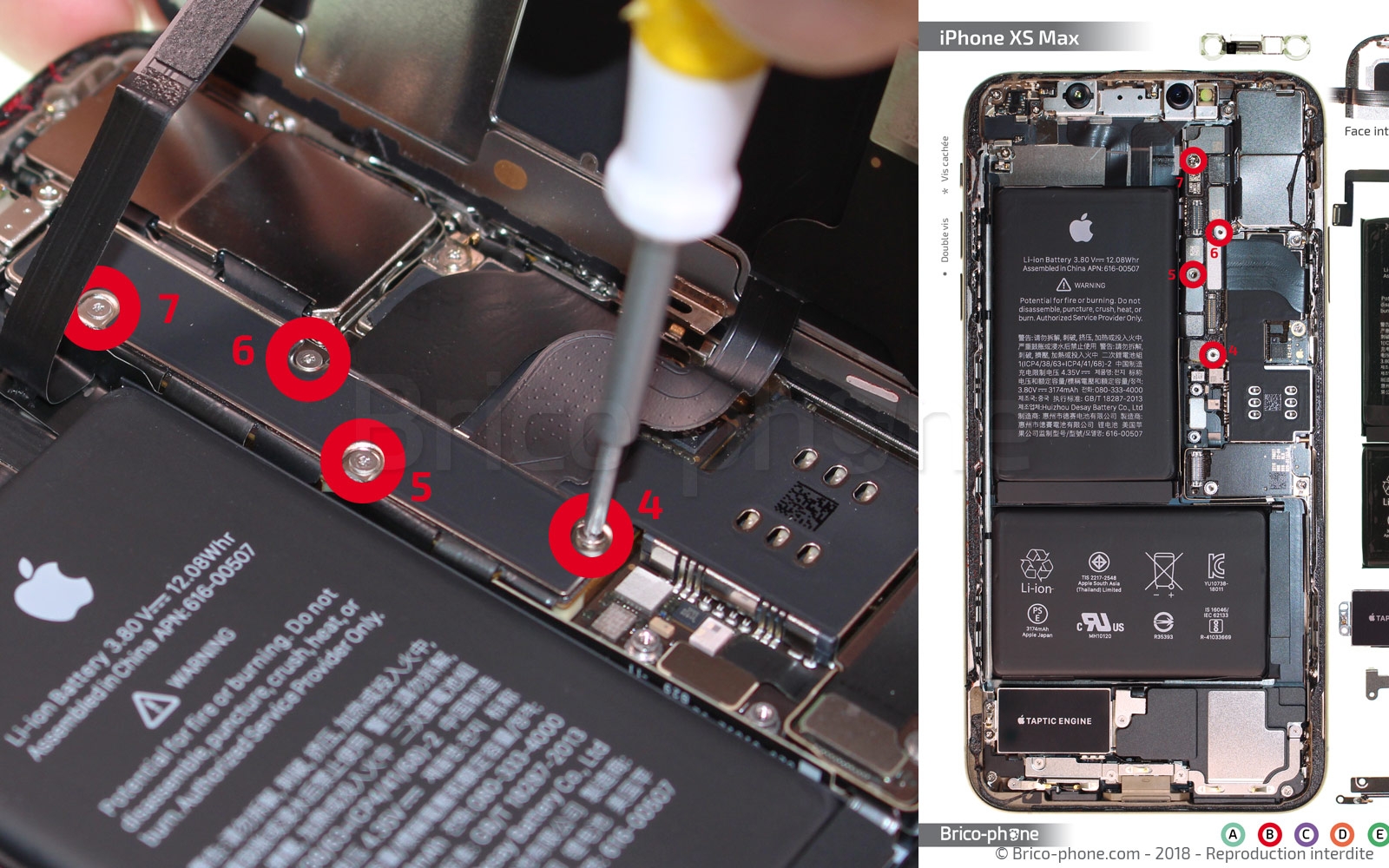

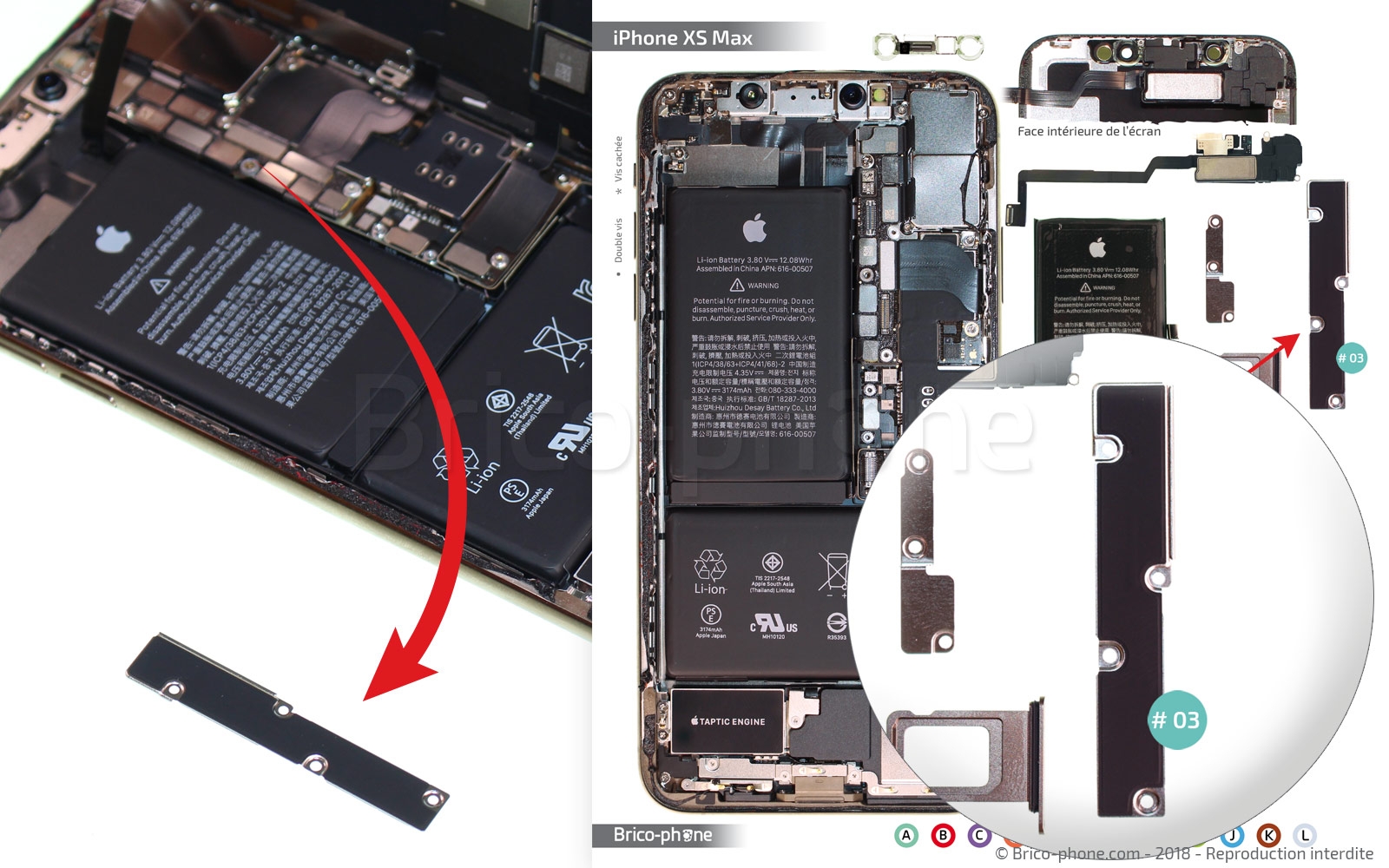

Réitérez l'opération précédente pour la plaquette #03. Pour cette étape, il vous faut dévisser les vis triwing de B4 à B7.

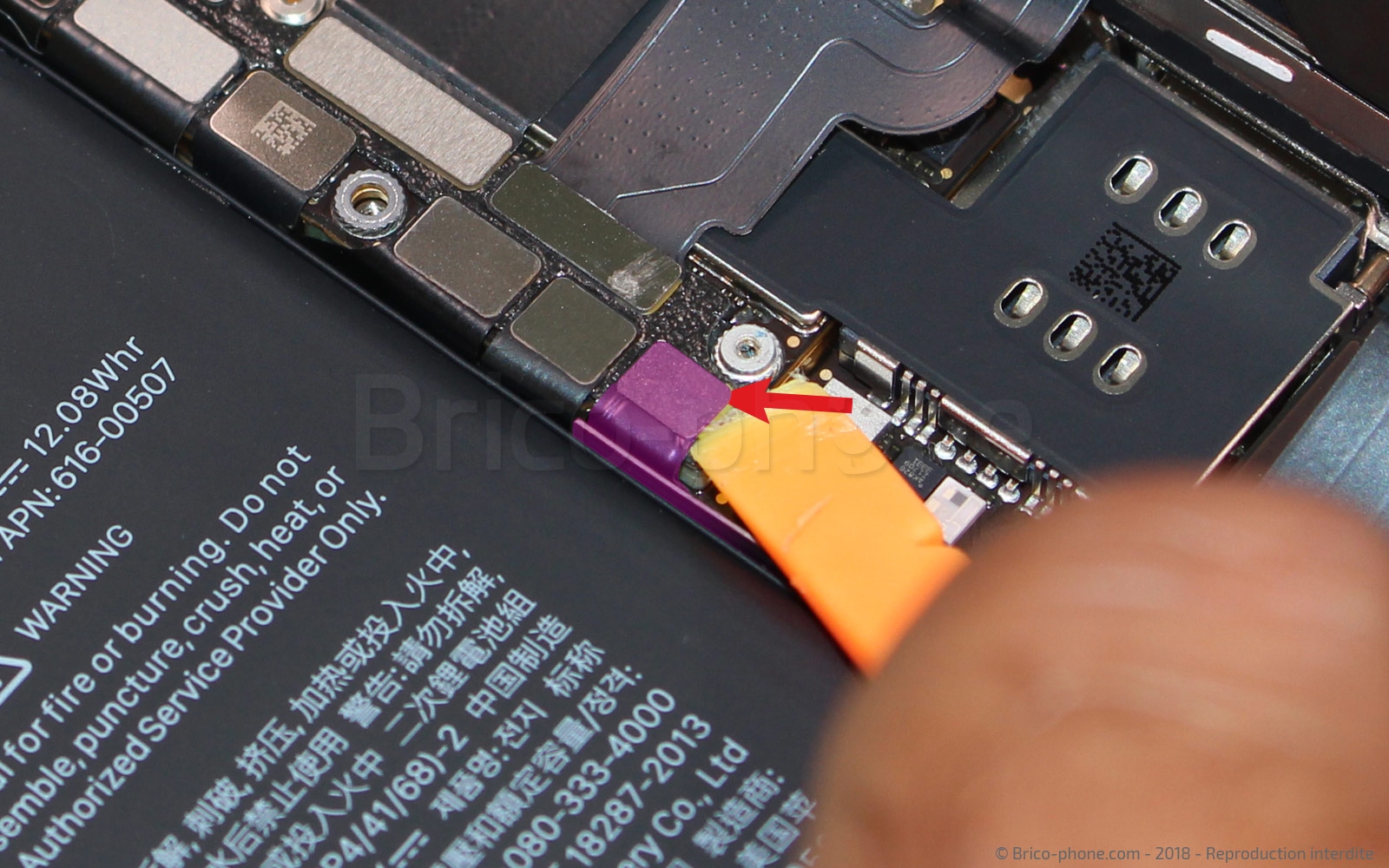

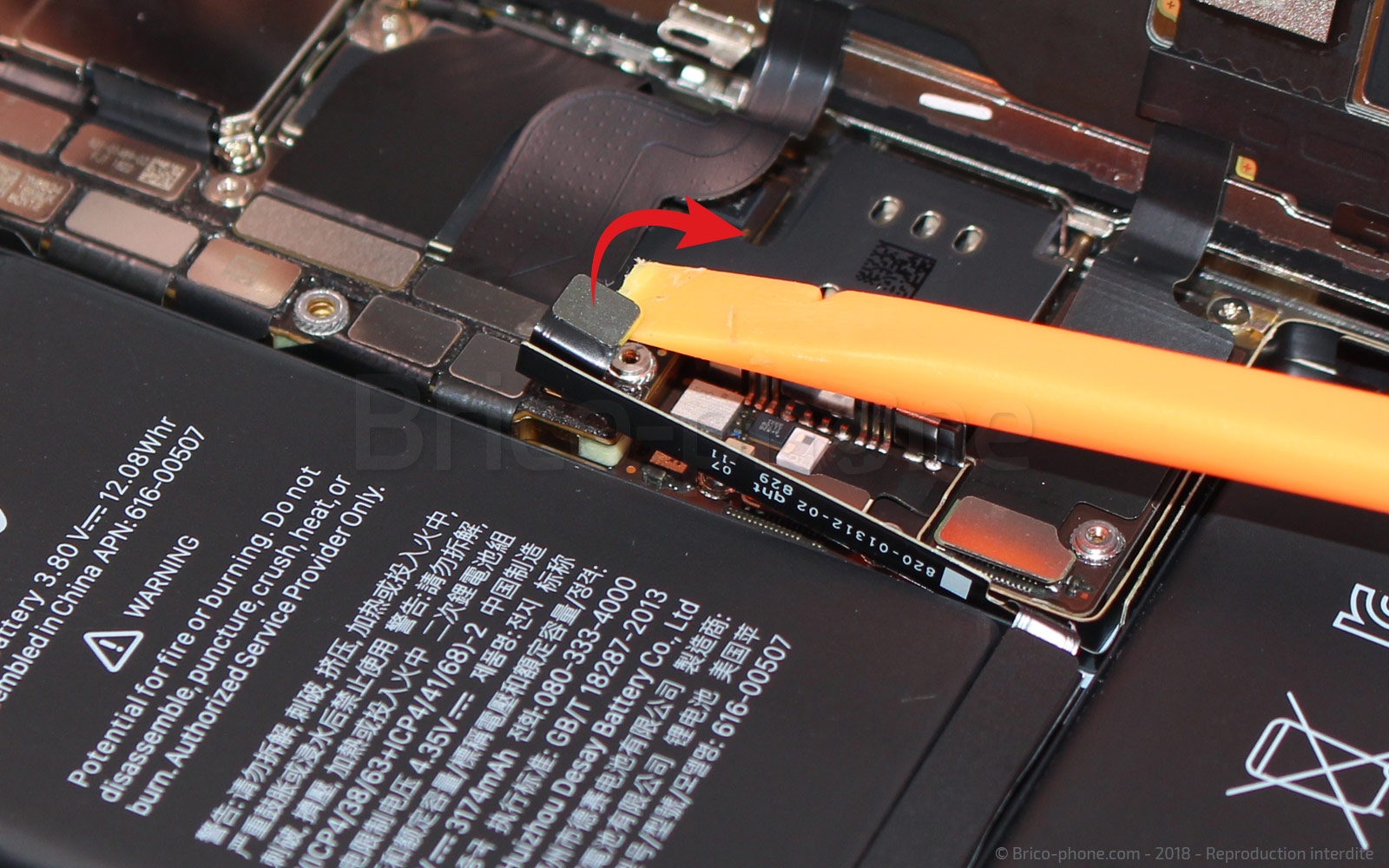

A l'aide de la spatule en nylon, déconnectez la connectique de la batterie.

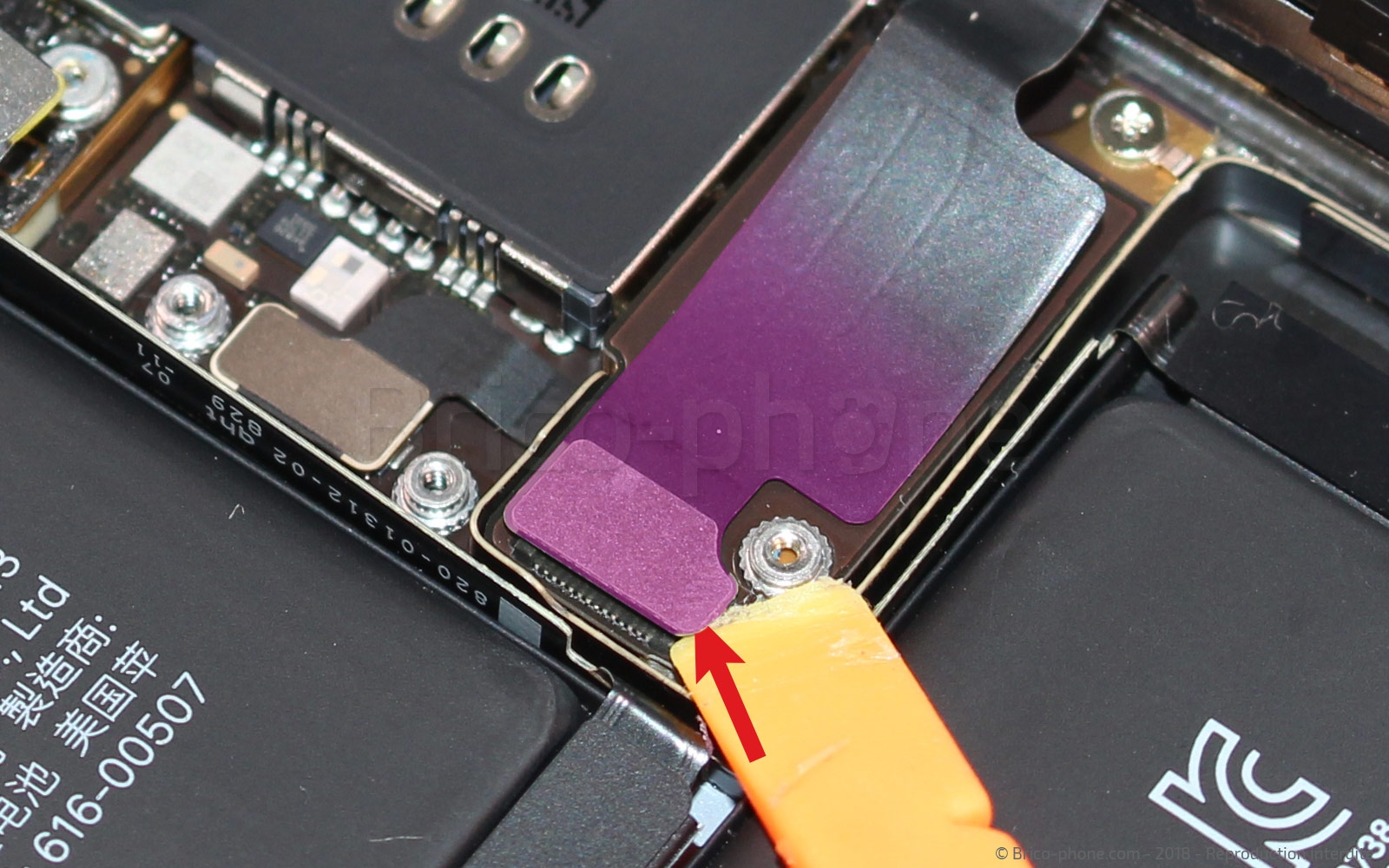

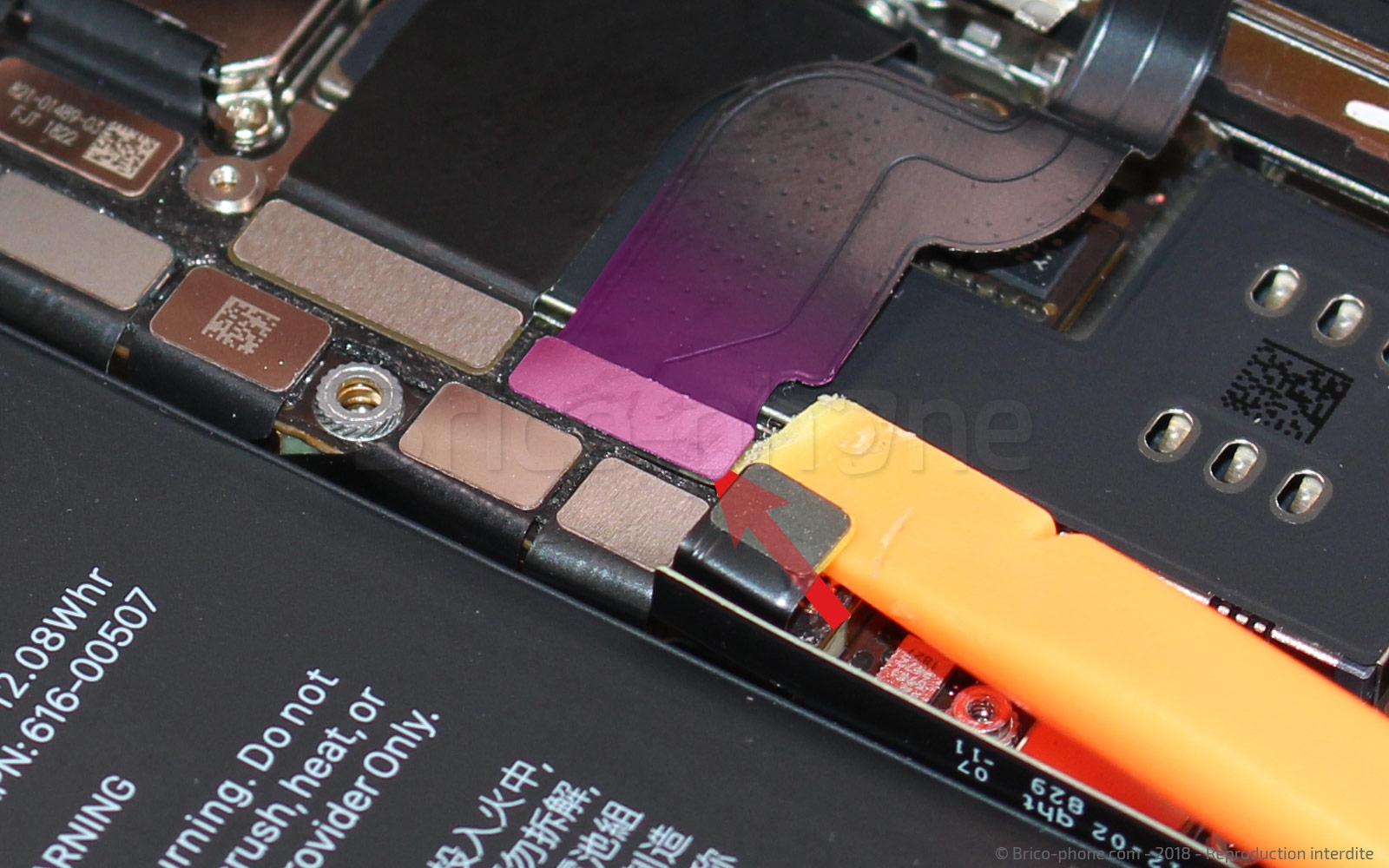

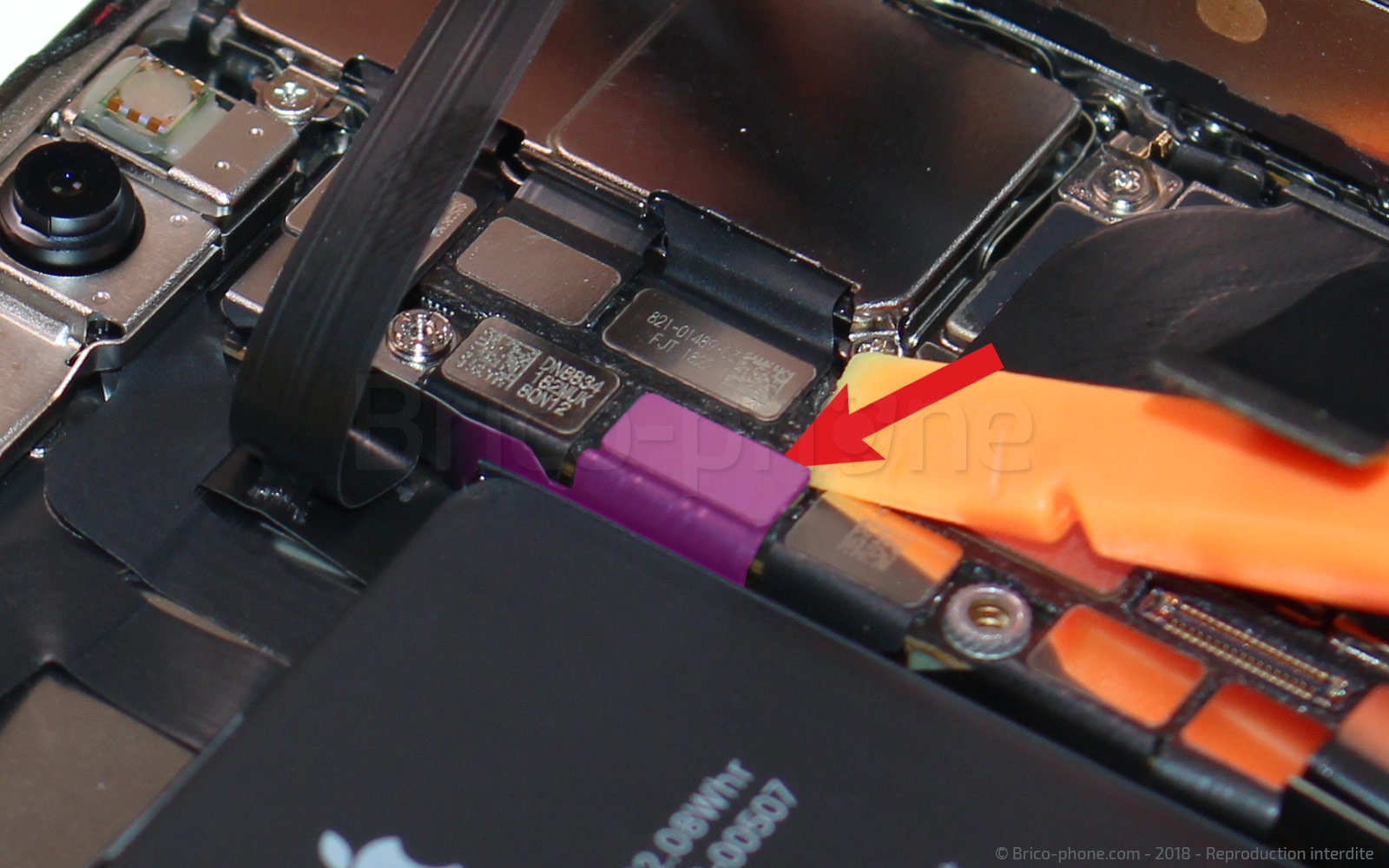

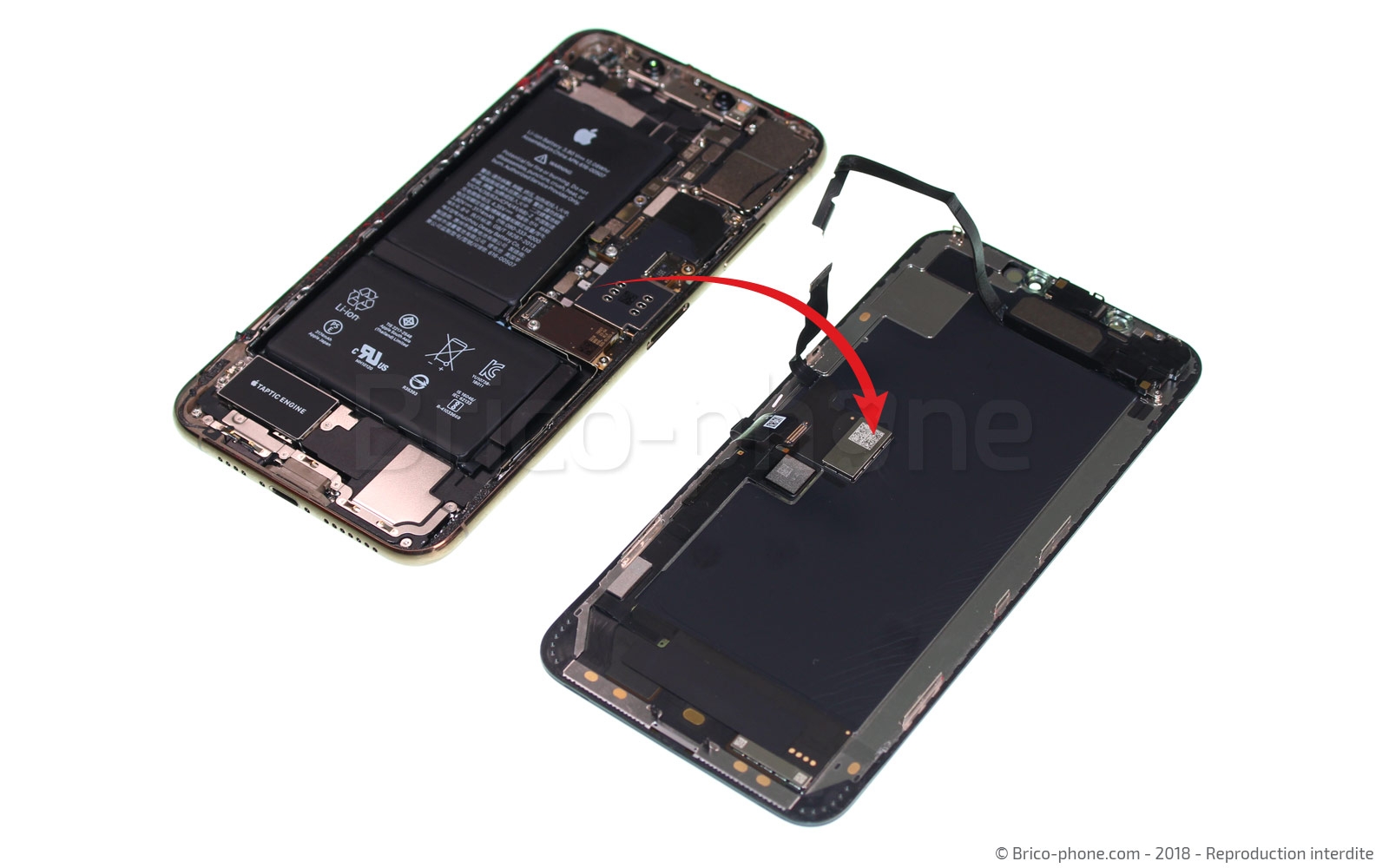

Pour continuer cette réparation, il vous faut déconnecter les deux nappes de l'écran ainsi que celle du haut-parleur interne et micro d'ambiance.

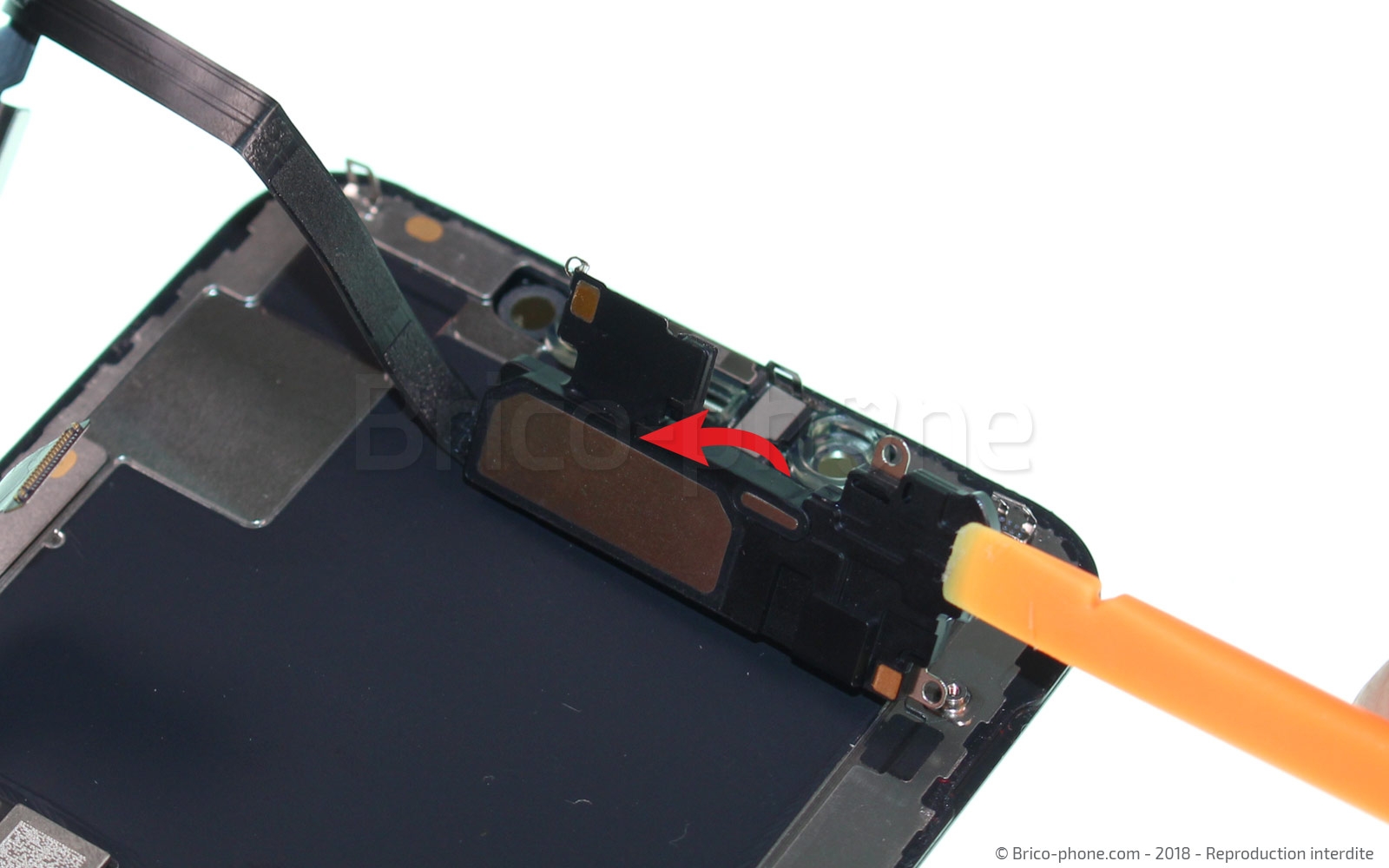

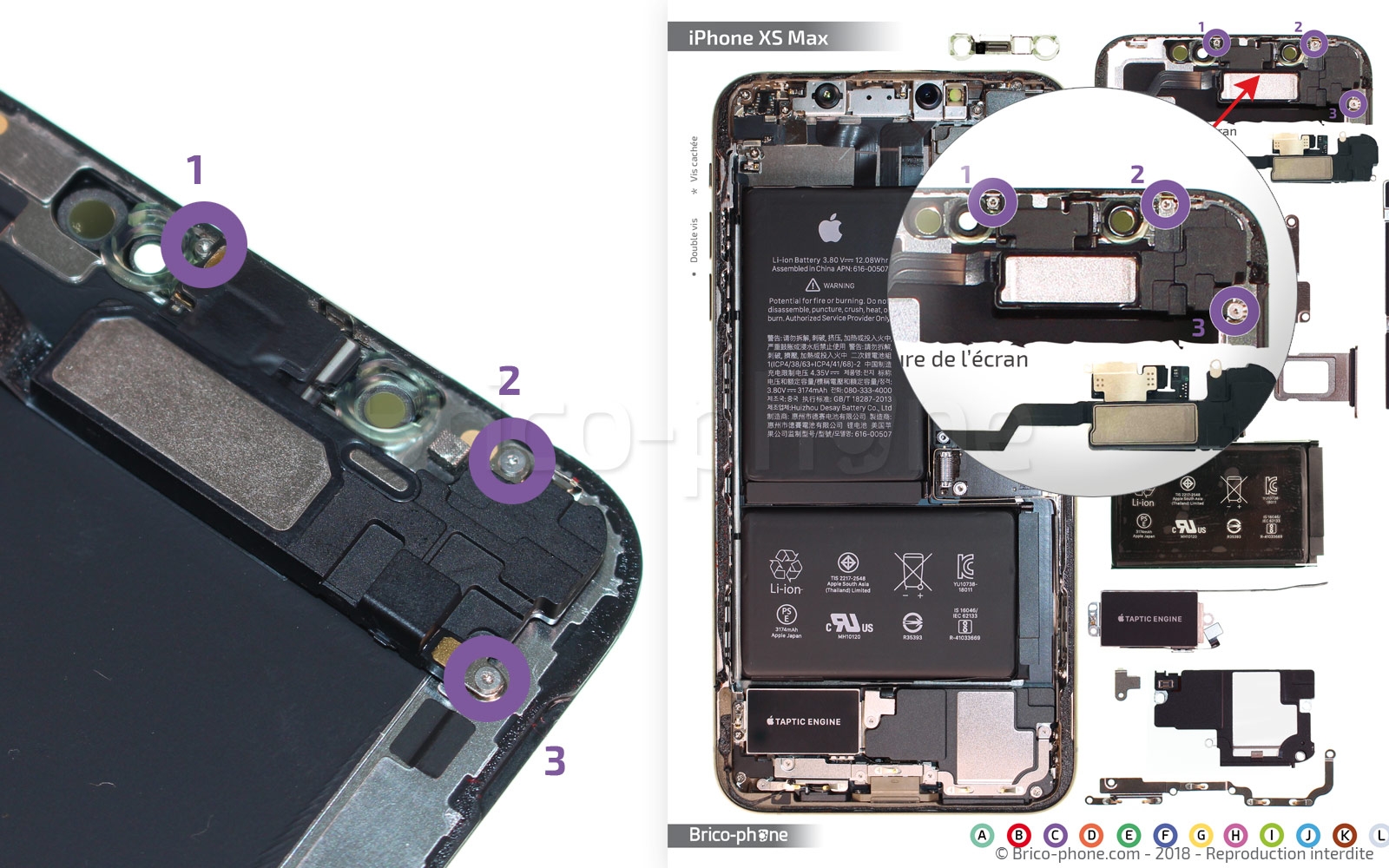

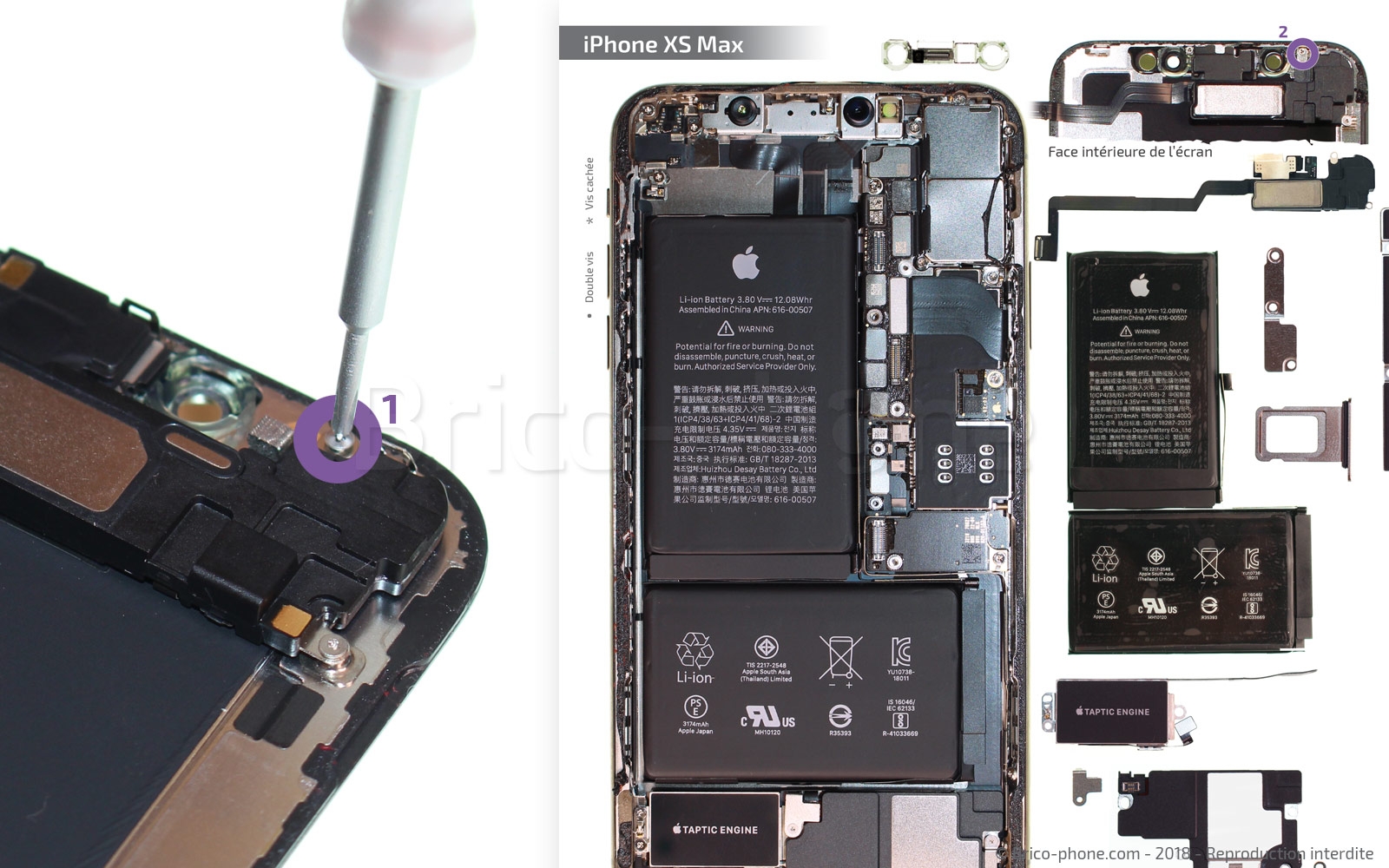

Mettez le châssis de coté et penchons nous sur la partie écran de votre iPhone. Toujours en vous aidant du tournevis triwing, dévissez les 3 vis C1, C2 et C3 de l'écouteur de l'oreille. Ensuite, munissez vous du spudger afin de faire basculer la partie écouteur sur l'écran pour laisser entrevoir d'autres éléments.

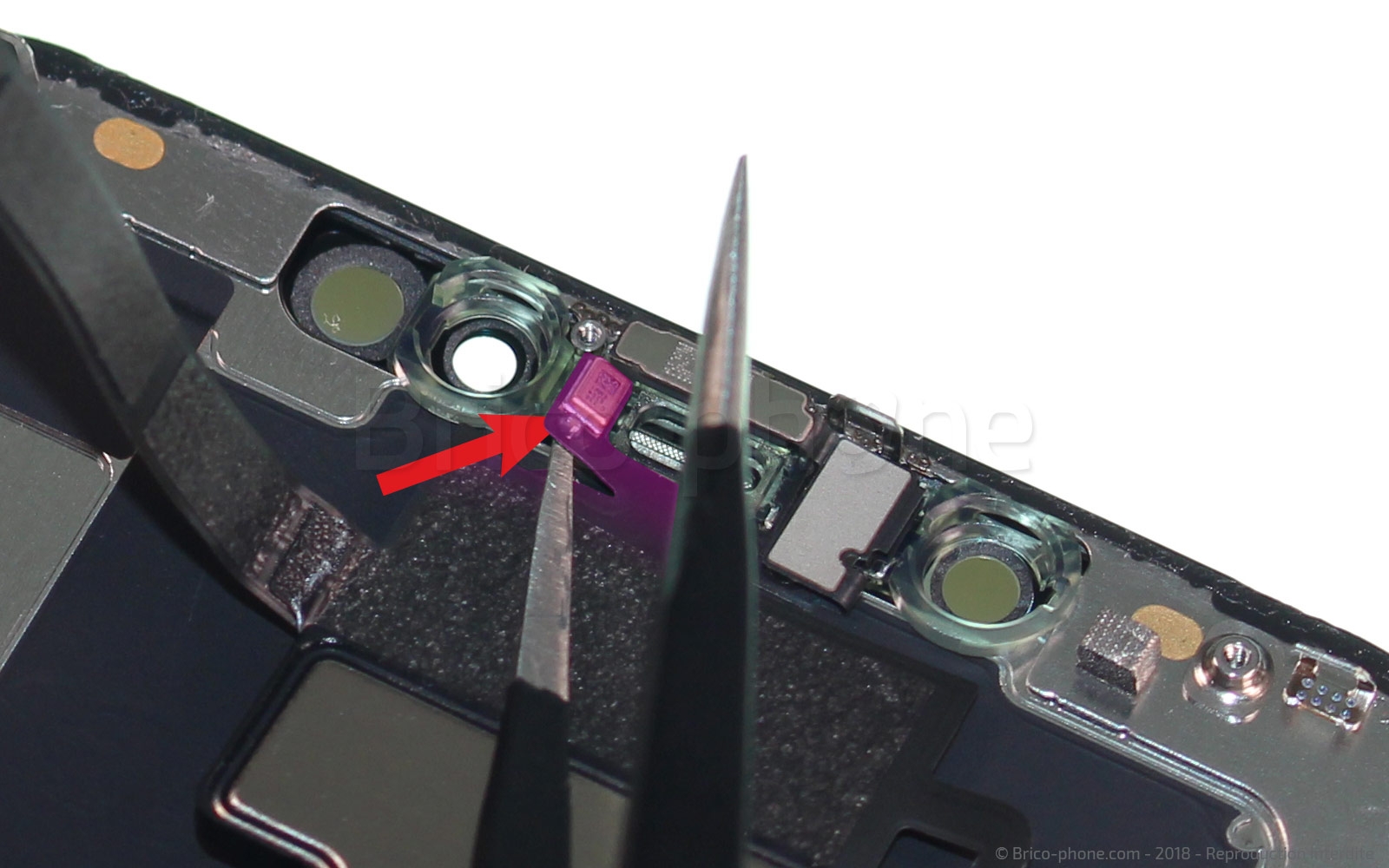

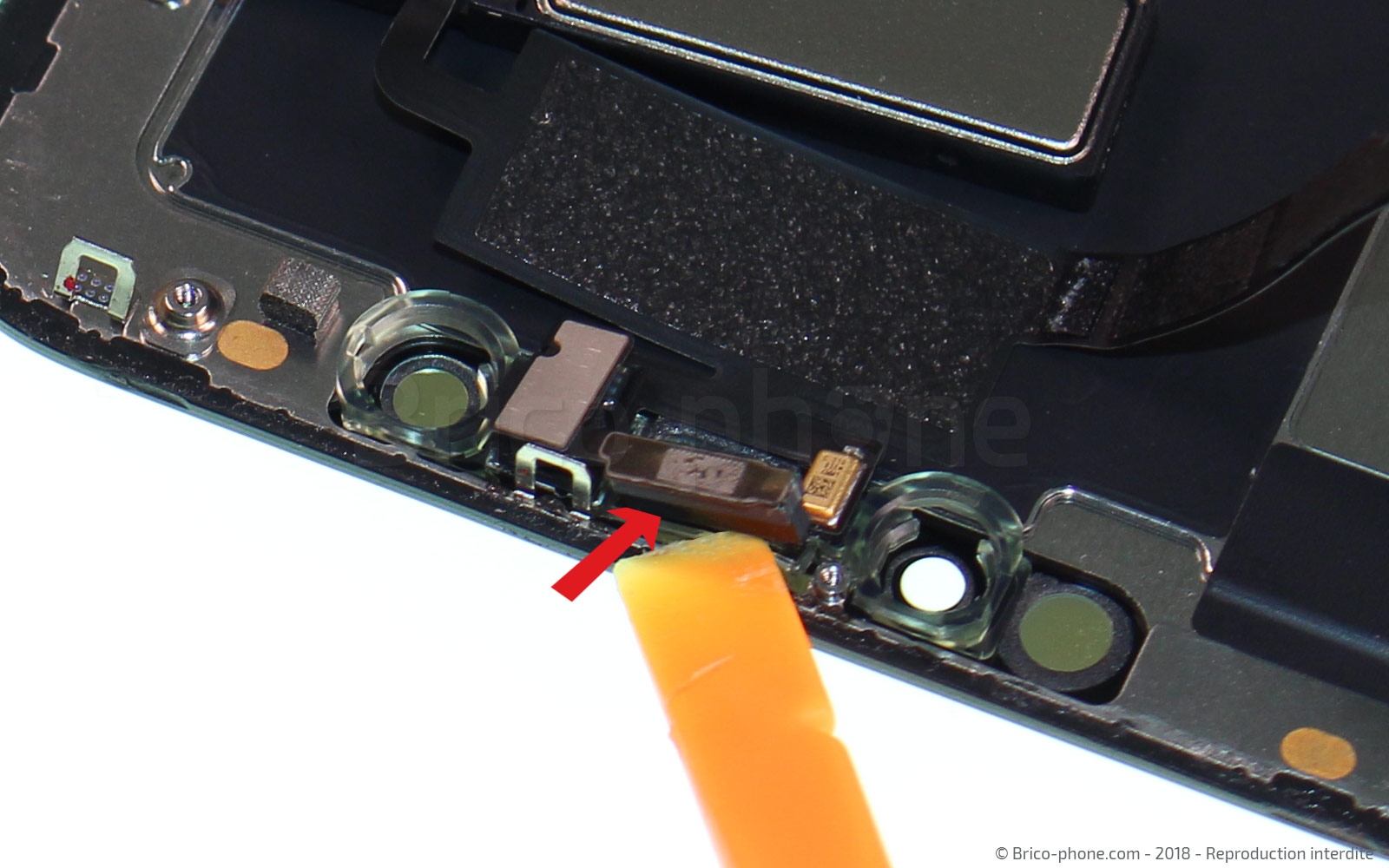

En utilisant la pince en métal, il vous faut décoller le micro d'ambiance, déloger le capteur de luminosité et le capteur de proximité et l'illuminateur qui gère la fonction Face ID.

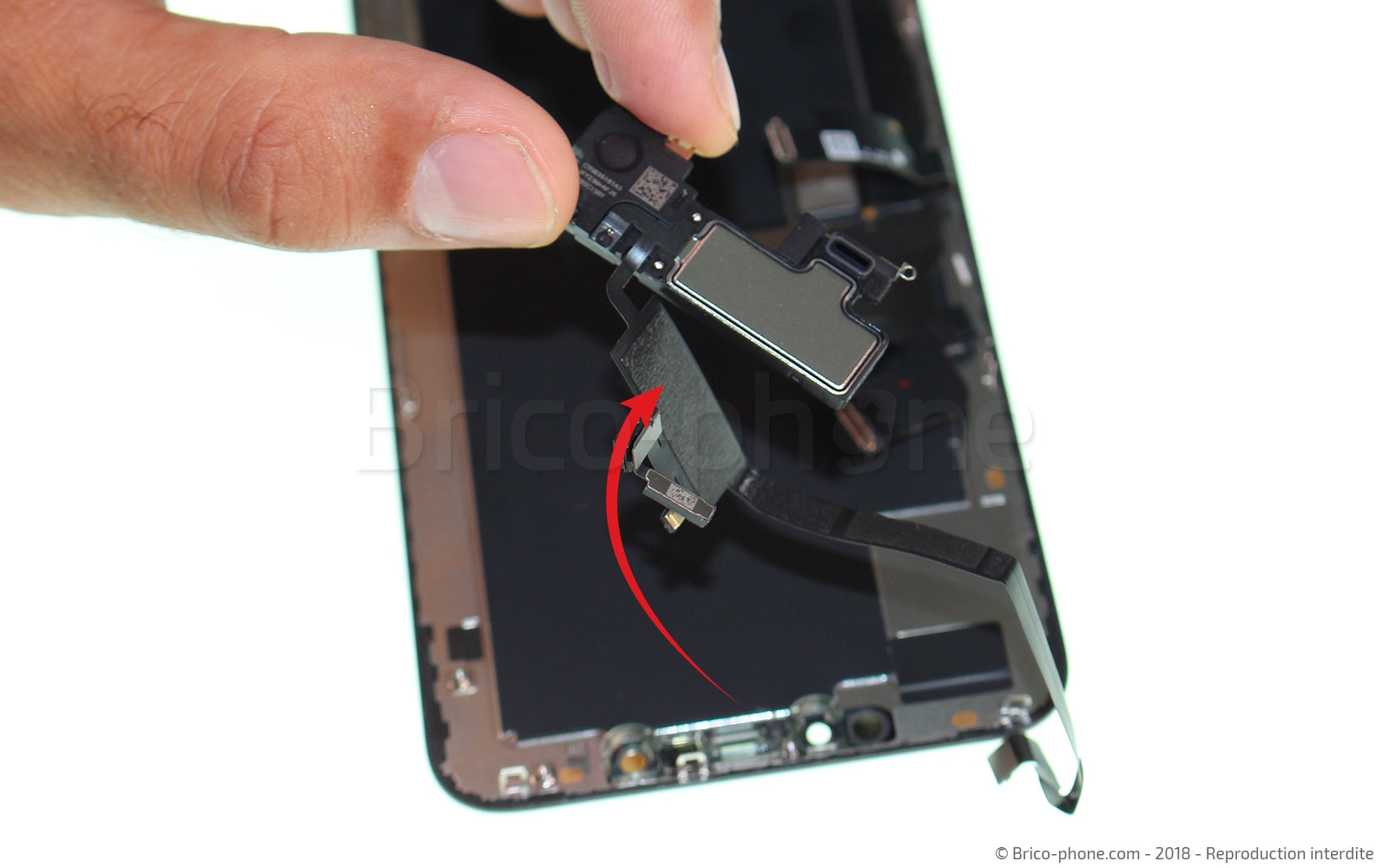

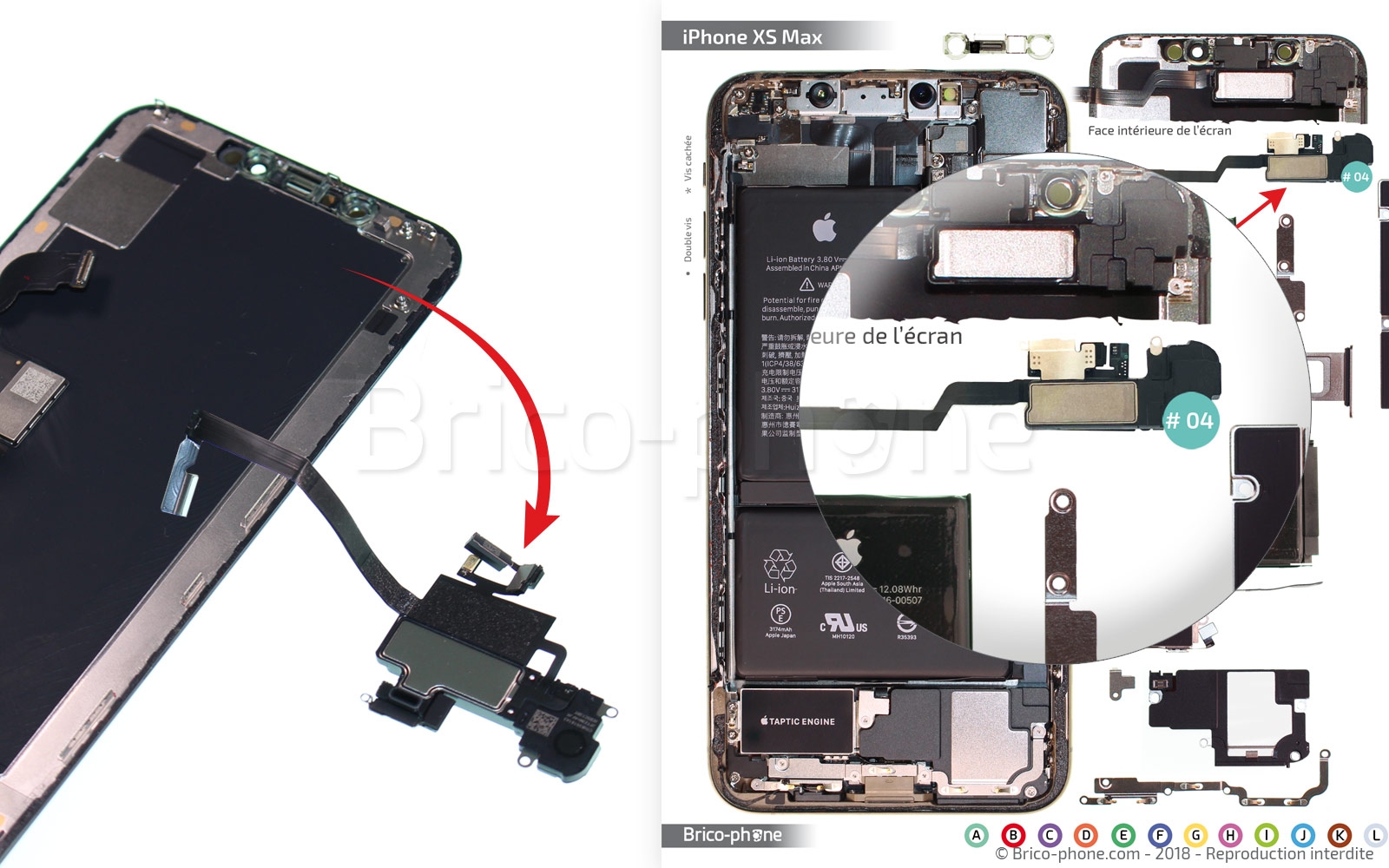

Vous pouvez désormais retirer le haut-parleur interne de l'écran de votre iPhone.

Le démontage de votre écouteur de l'oreille est maintenant terminé. Pour remonter votre iPhone, suivez ce guide dans l'ordre décroissant.
Pensez néanmoins à remplacer le joint d'étanchéité disponible sur notre site internet.
Pour l'installer, il vous faut au préalable nettoyer le châssis de toutes sortes de résidus et retirer la première protection adhésive bleue.
Positionnez ensuite correctement le joint sur le châssis et aplatissez-le avec le levier en nylon ou un tournevis plat afin qu'il adhère parfaitement au châssis.
Une fois en place, il vous suffit de retirer les deux dernières protections bleues.
