Changement du haut-parleur interne sur iPhone XR

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
iPhone XR | Temps estimé : 30 min | Difficulté : 2.5/5

Vous n'avez plus de son à l'oreille lors de vos appels sur votre iPhone XR ? La pièce détachée en question est le petit haut-parleur qui se situe sur le bloc écran.

Suivez pas à pas ce tutoriel afin de changer vous-même cette pièce. Cette procédure est relativement simple néanmoins nous vous recommandons au moment de refermer votre iPhone d'appliquer un nouveau joint d'étanchéité.

Contrairement aux modèles plus anciens de chez Apple, le haut-parleur du haut de l'écran est dorénavant intégrée à la nappe des capteurs de proximité et de luminosité, il ne peut être retiré tout seul.Cependant le remplacement de ce composant entrainera une perte de la fonction Face ID.

Vous pouvez donc être amené à vouloir changer cette pièce si vous rencontrez non pas un problème de son mais si par exemple la reconnaissance de votre visage ne fonctionne plus ou bien si le comportement de votre iPhone XR est défectueux par rapport aux changements de lumière environnante.

Diagnostic

›  Vous n'avez plus de son à l'oreille
›  Vous rencontrez des problèmes de son
›  Votre iPhone XR ne s'éteint plus quand vous le portez à l'oreille
›  Votre visage n'est pas bien reconnu dans l'obscurité

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecouteur interne avec micro et capteurs pour iPhone XR
14,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

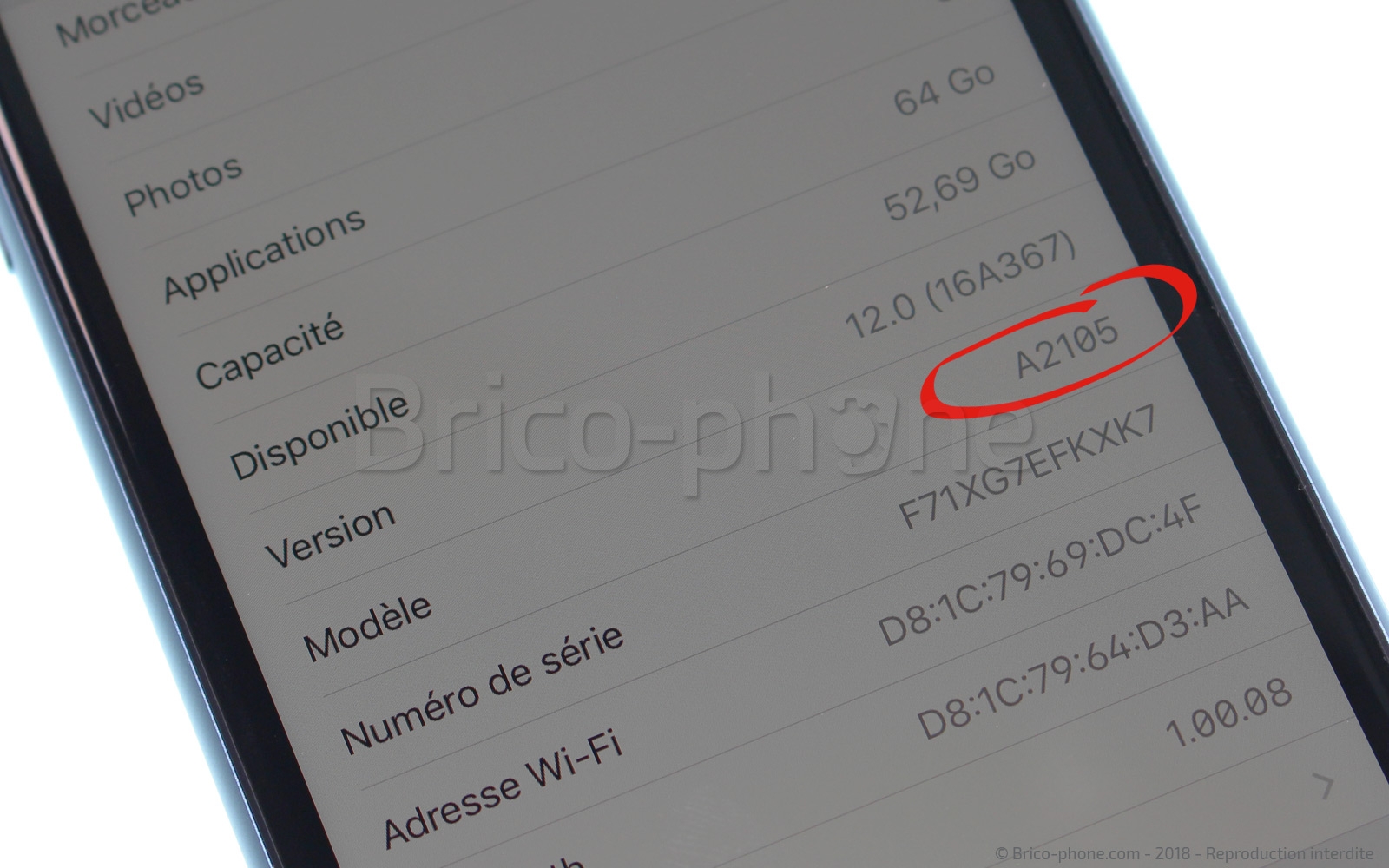

Avant de vous lancer, vérifier que vous possédiez bien un iPhone XR car les pièces détachées sont rarement compatibles d'un modèle à l'autre. Si vous avez un doute, regardez dans les réglages de votre téléphone. Le numéro de modèle doit correspondre à A2105.

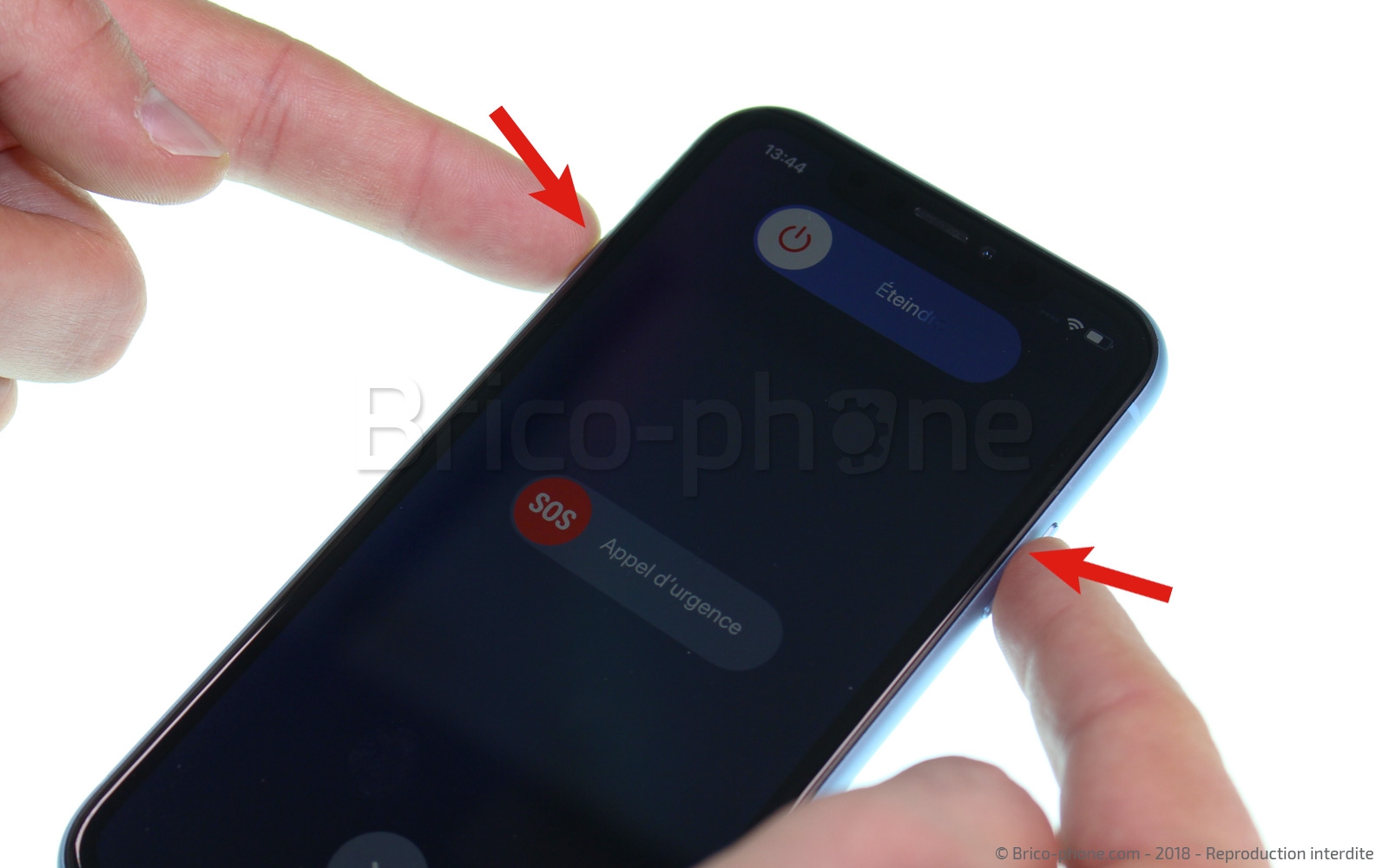

Mettez ensuite votre iPhone XR hors tension avant de démarrer la réparation en appuyant sur le bouton volume et sur le bouton power (Siri) quelques instants. Confirmez l'extinction en faisant un geste latéral sur "éteindre".

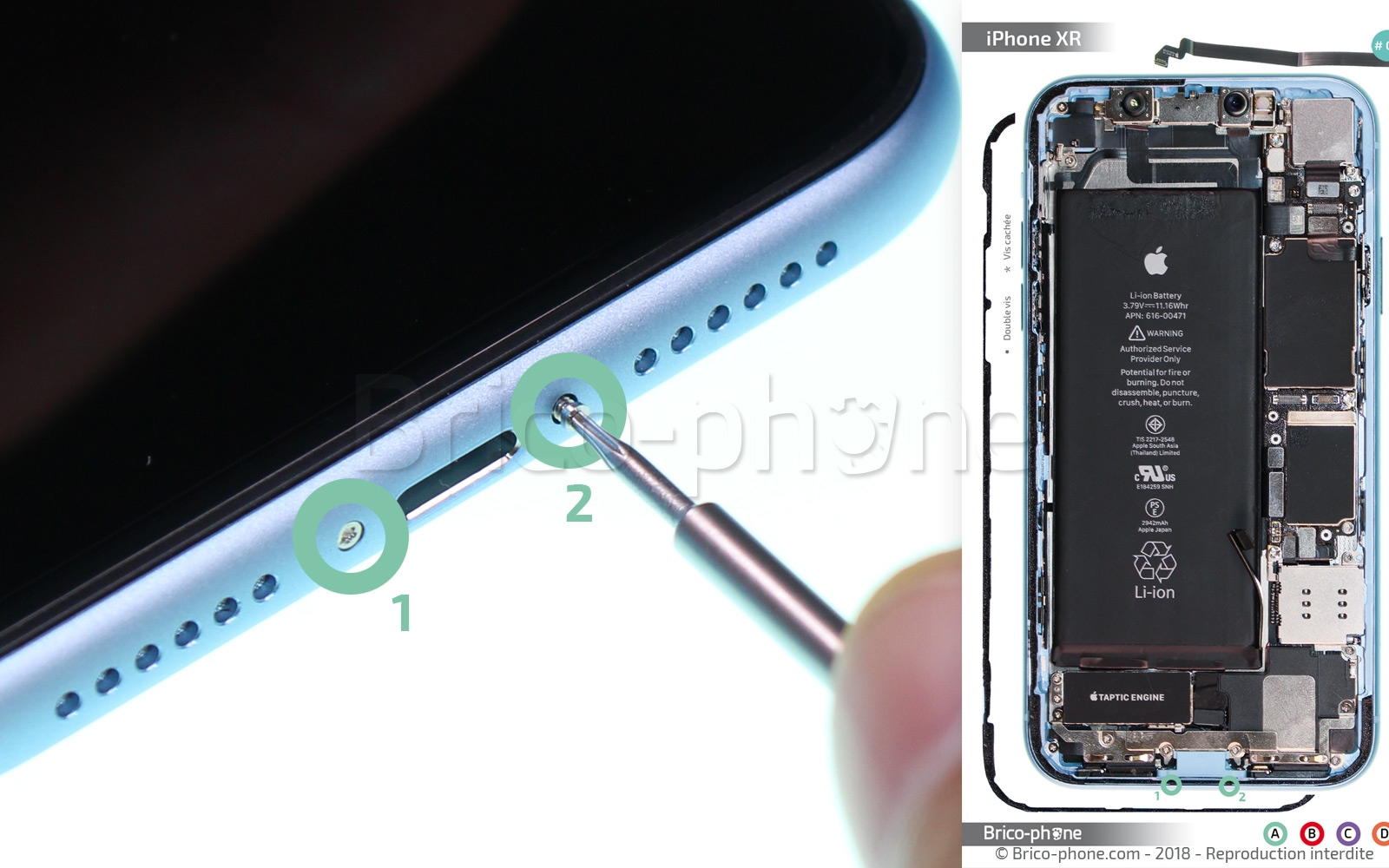

Etape 1 : Retirer les vis pentalobe
L'écran de l'iPhone XR est comme ses prédécesseurs maintenu par deux vis en étoile situées de part et d'autre de chaque côté de la prise lightning, elles sont entourées en turquoise et nommées A1 et A2 sur notre patron d'aide au montage.

Prenez le tournevis pentalobe fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €

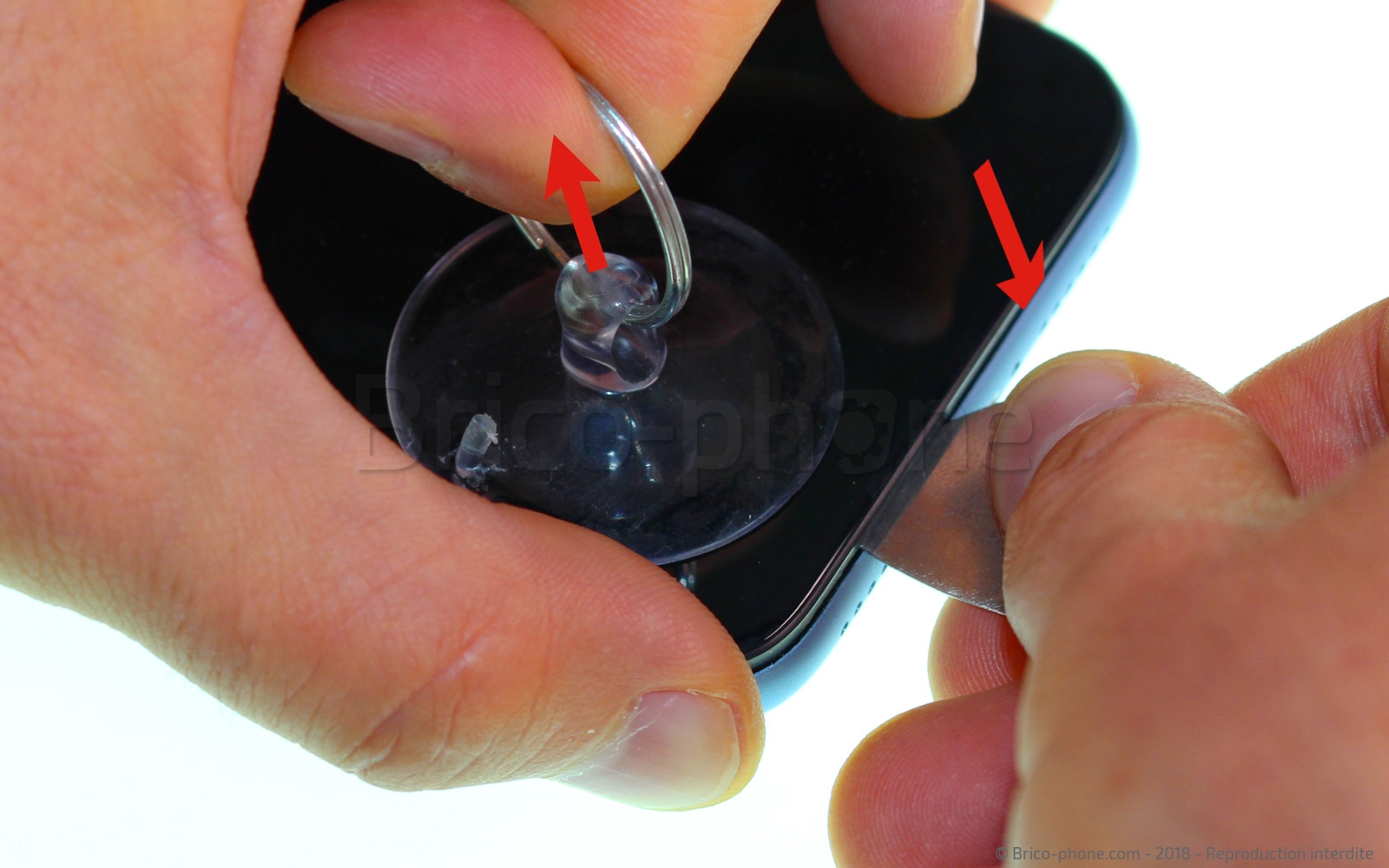

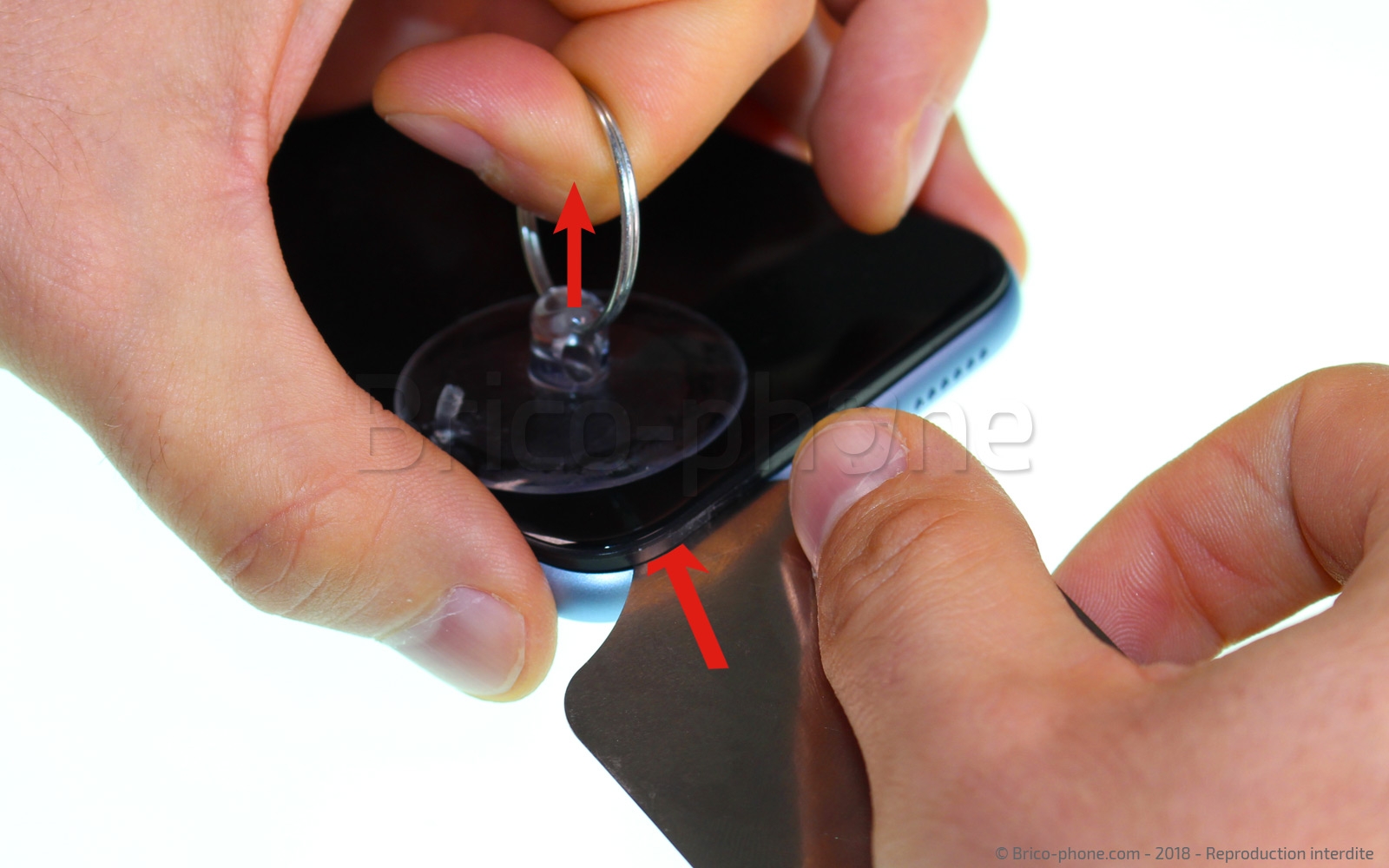

Etape 2 : Créer un interstice

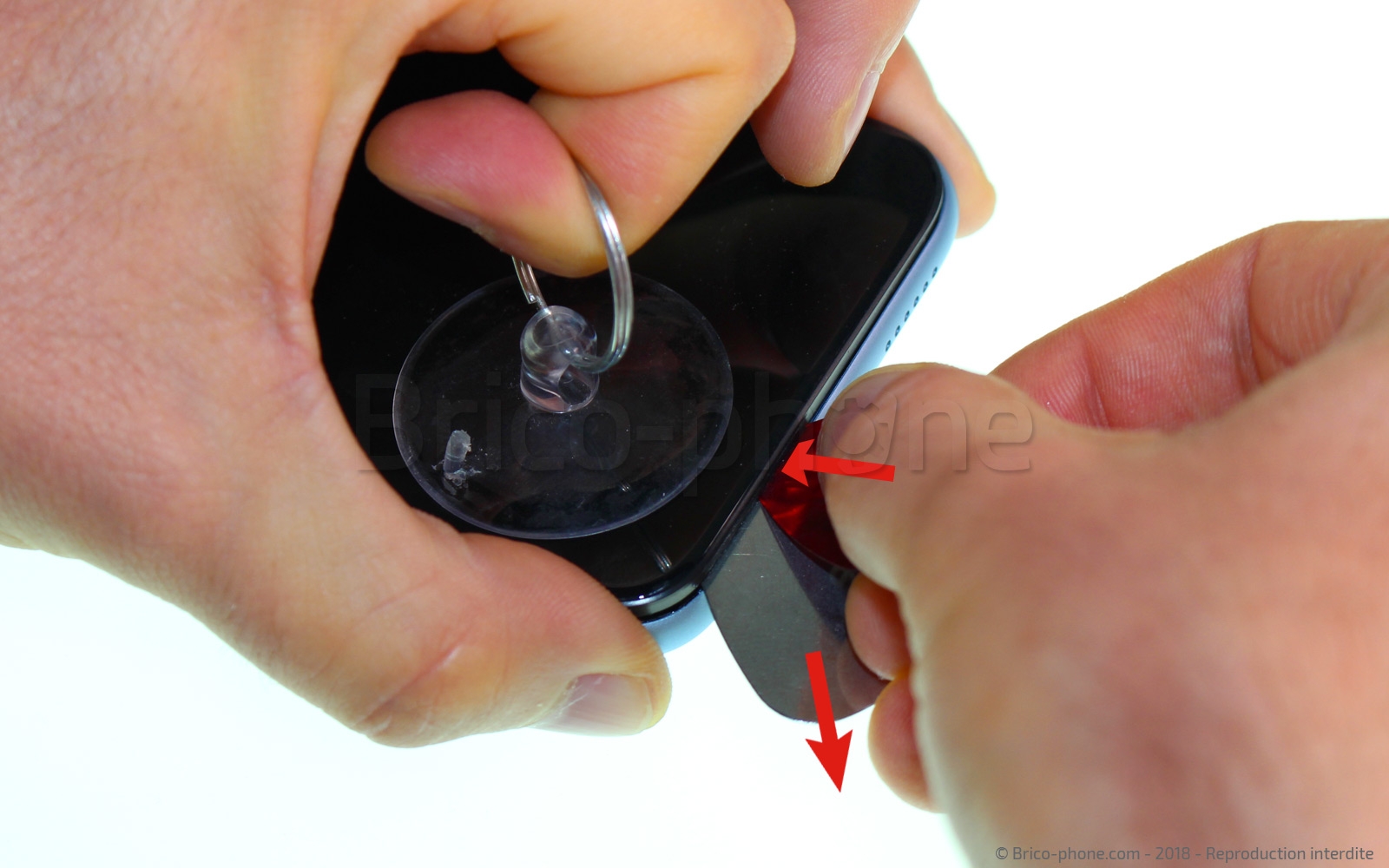

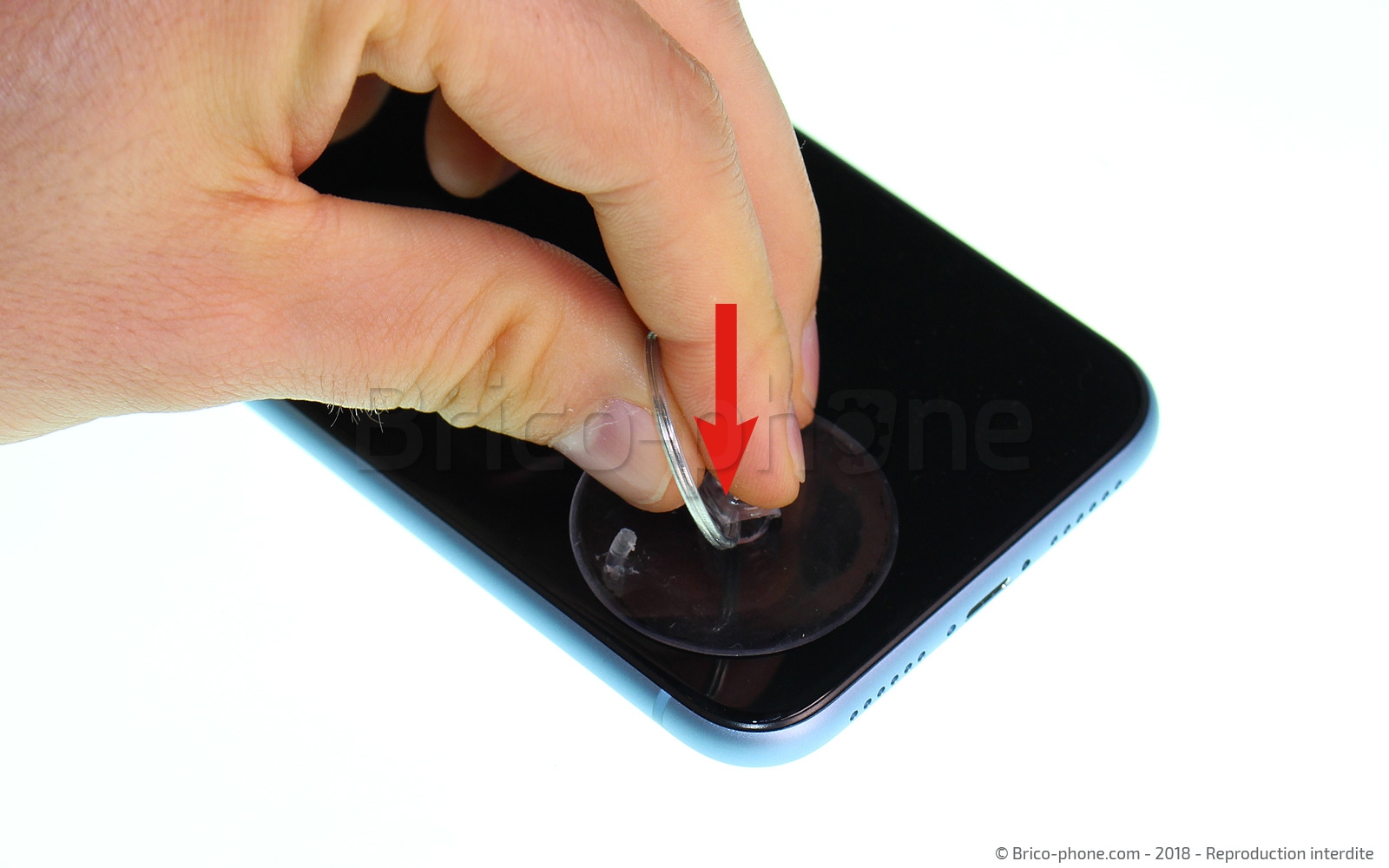

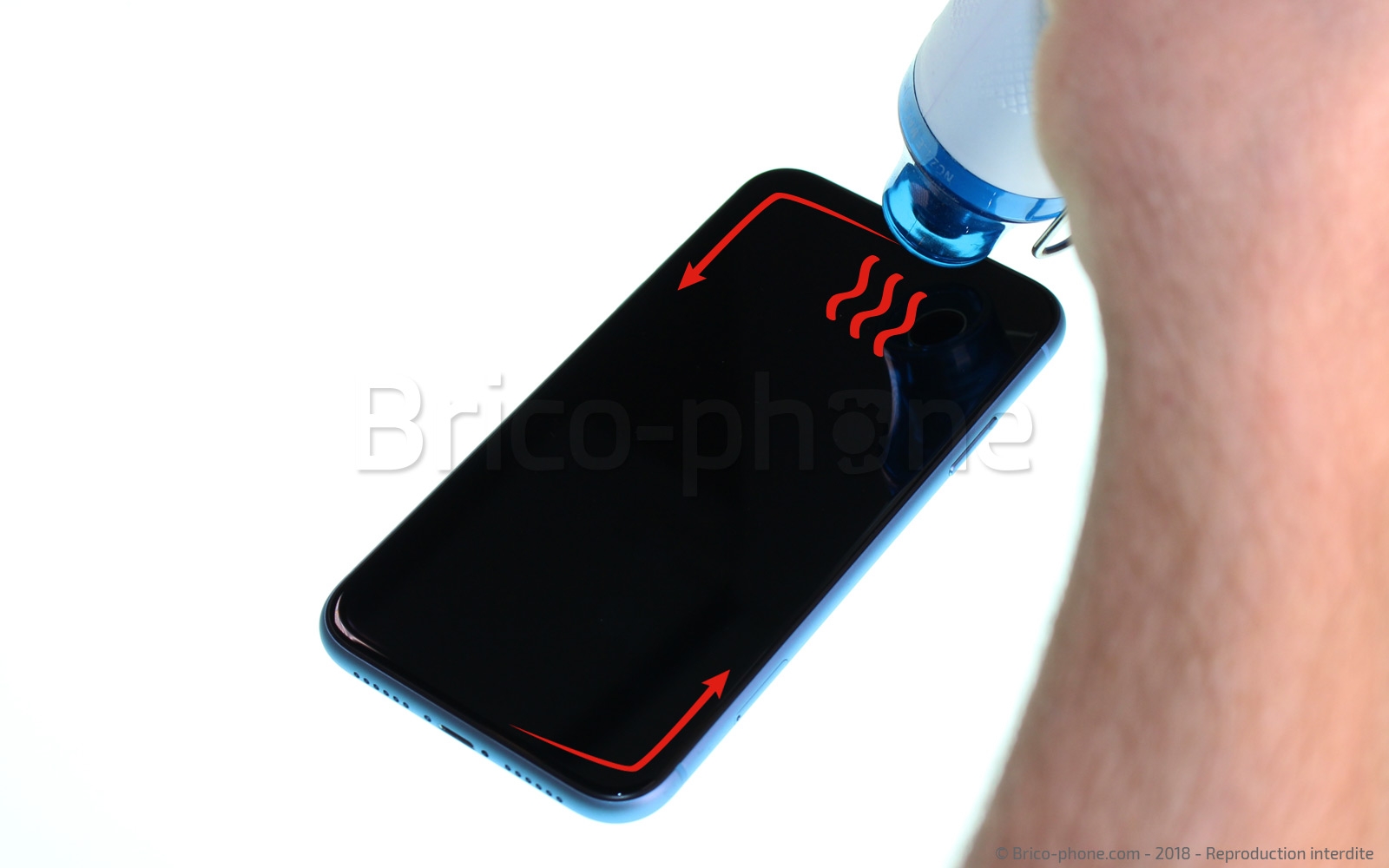

Avec un sèche-cheveux ou d'un décapeur thermique, effectuer des rotations sur les pourtours de l'écran. Placez ensuite une ventouse dans un angle inférieur, puis, tout en soulevant fortement, glisser le médiator en métal, épais et rigide, vous devriez pouvoir l'insérer entre la coque en métal et le châssis de l'écran.

L'écran est plus épais que ceux des anciens iPhone donc n'hésitez pas à tirer et faire levier. Si c'est trop fastidieux, essayez avec un iFlex, cet outil plus fin devrait vous faciliter la tâche.
Ne faites pas coulisser le médiator en métal : vous risqueriez d'endommager le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

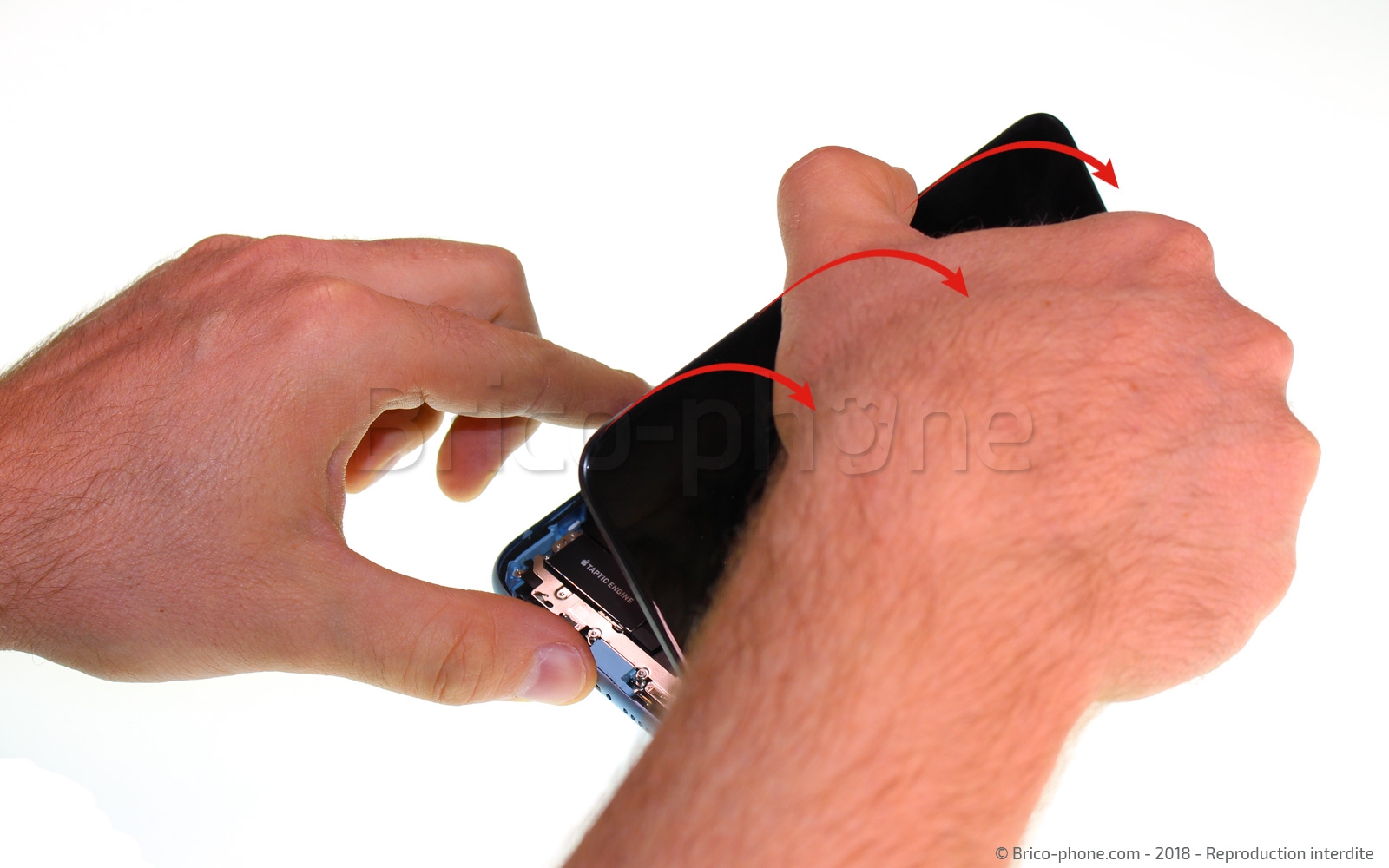

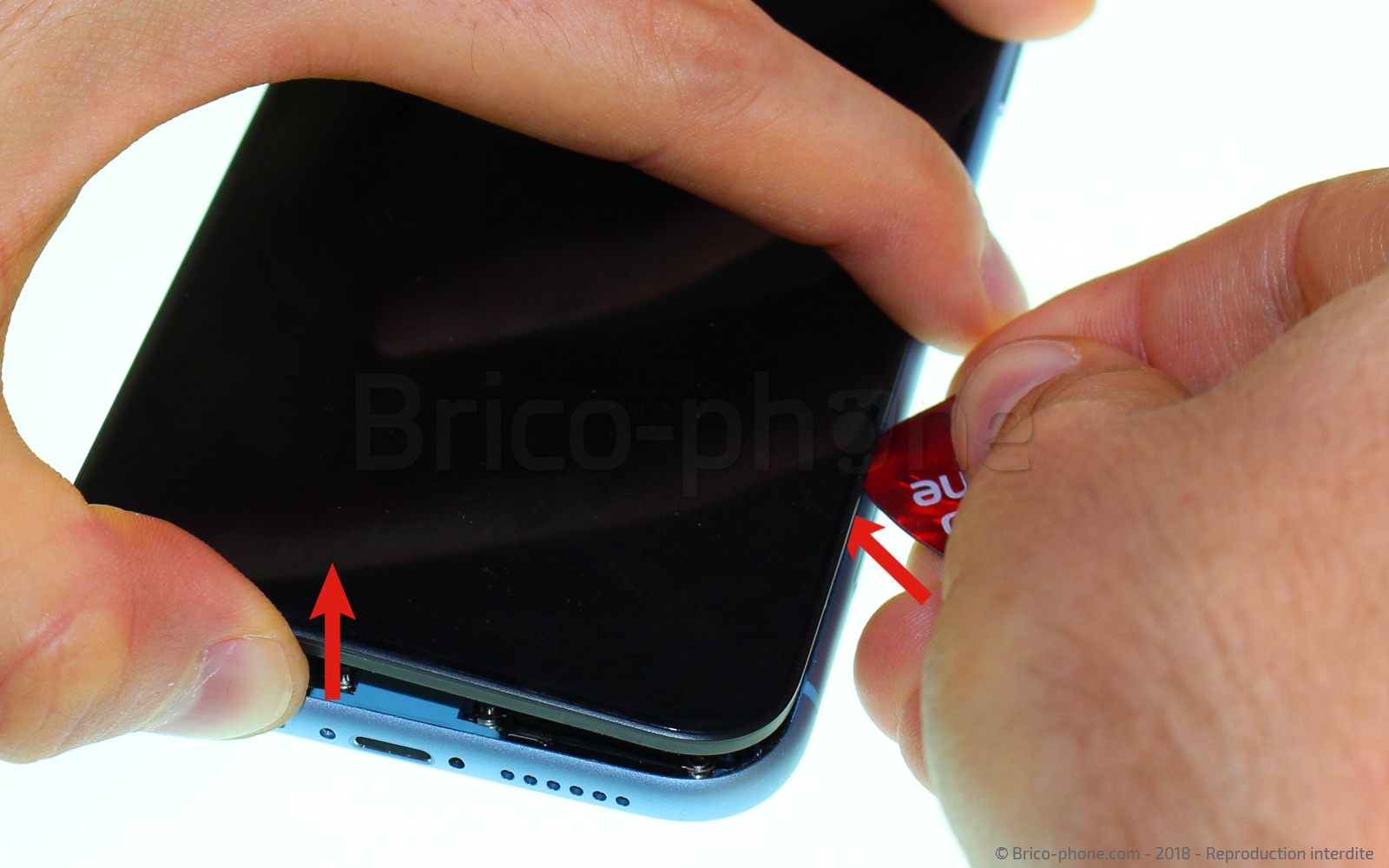

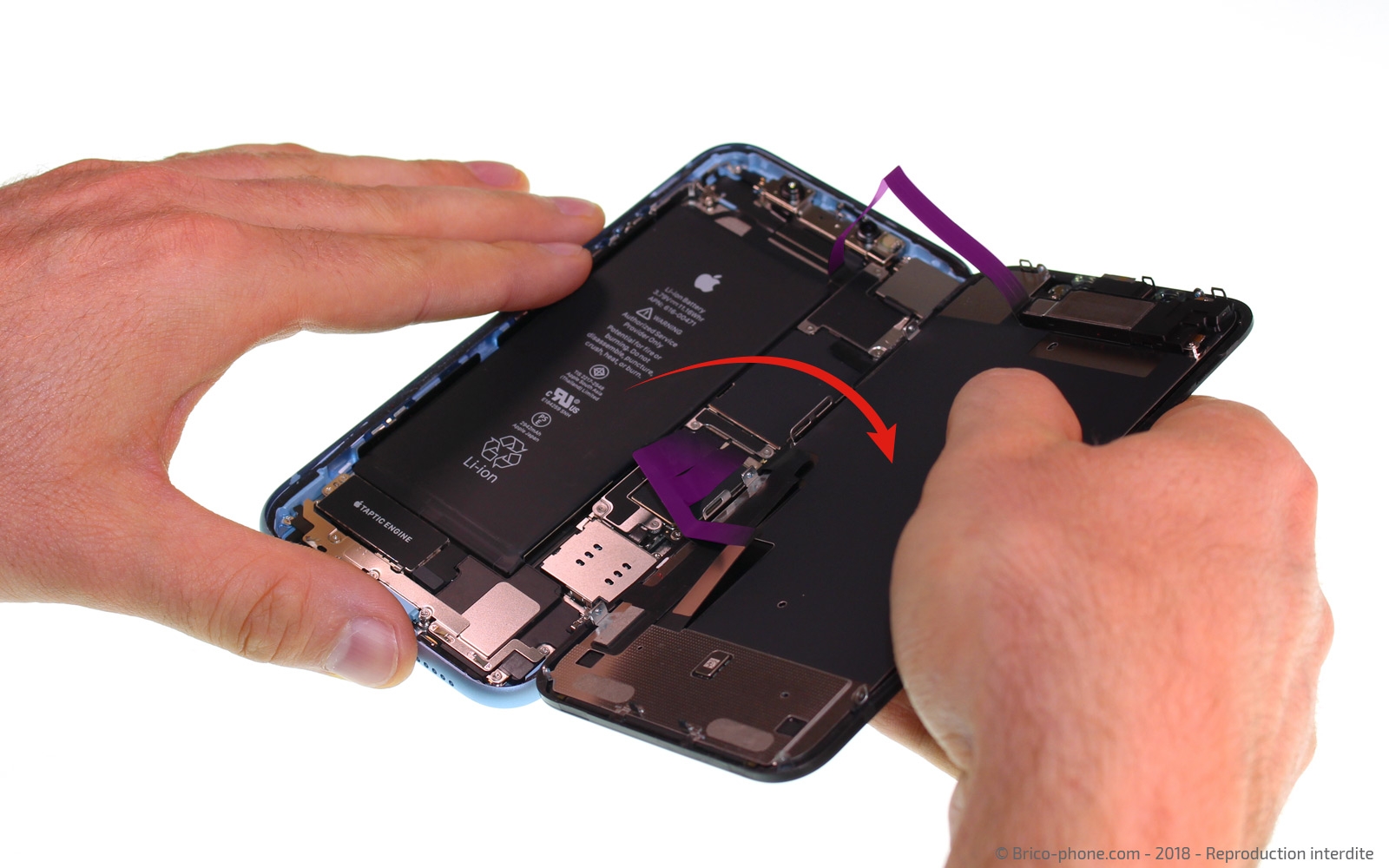

Etape 3 : Ouvrir l'écran
Intervertissez le médiator métal et le médiator en plastique, cela évitera de rayer le châssis lors de l'avancement.
Faites glisser le médiator en plastique sous le contour de l'écran en faisant attention à ne pas l'enfoncer de plus de 2 millimètres du côté droit où se situent les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

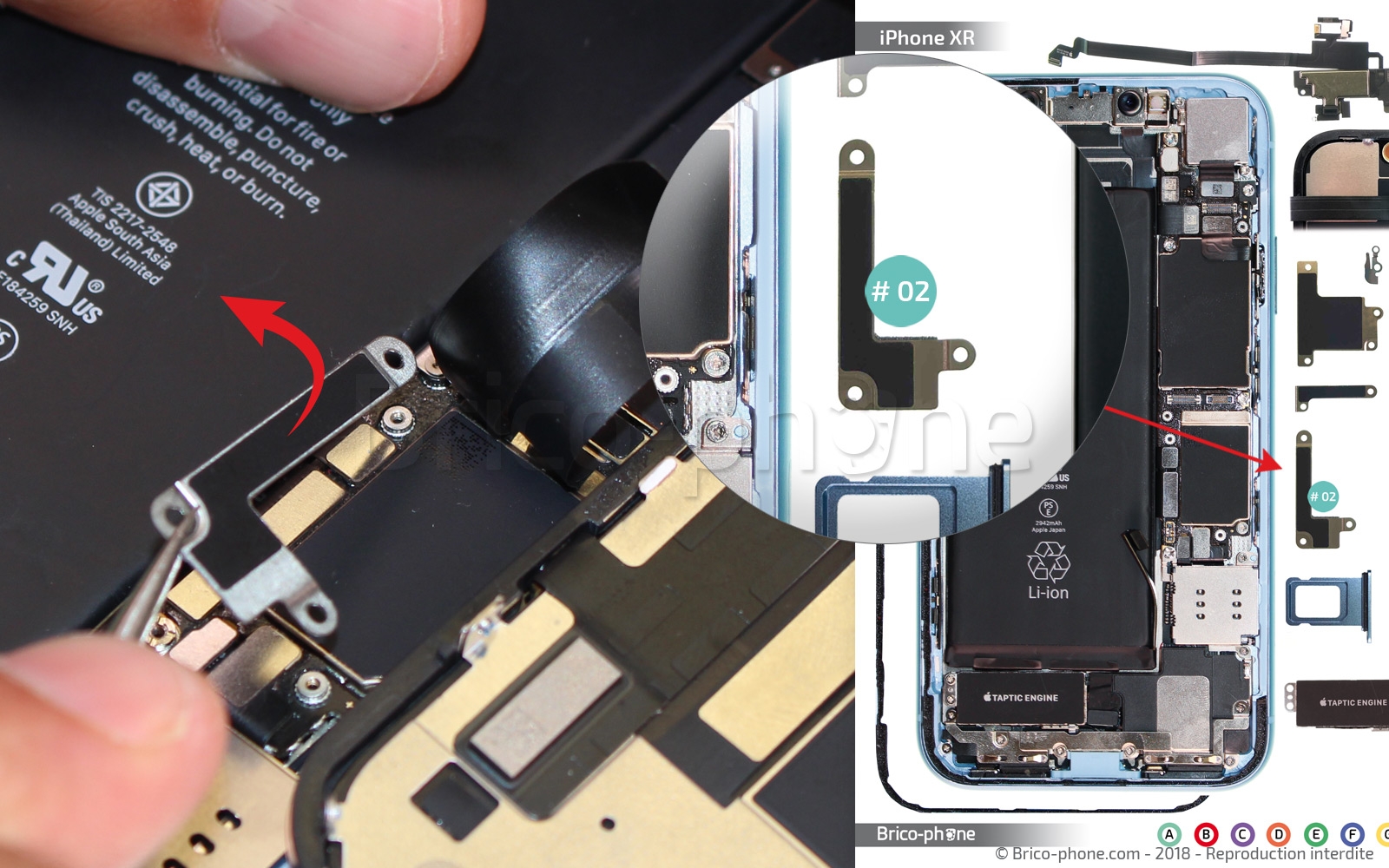

Etape 4 : Déconnecter la batterie
Par précaution et avant de continuer la réparation, vous devez déconnecter la batterie pour éviter que le téléphone ne se remette en route pendant la réparation. Ceci pourrait causer des dommages irréversibles.
Le connecteur de la batterie est protégé par une plaquette en métal vissée à la carte mère.

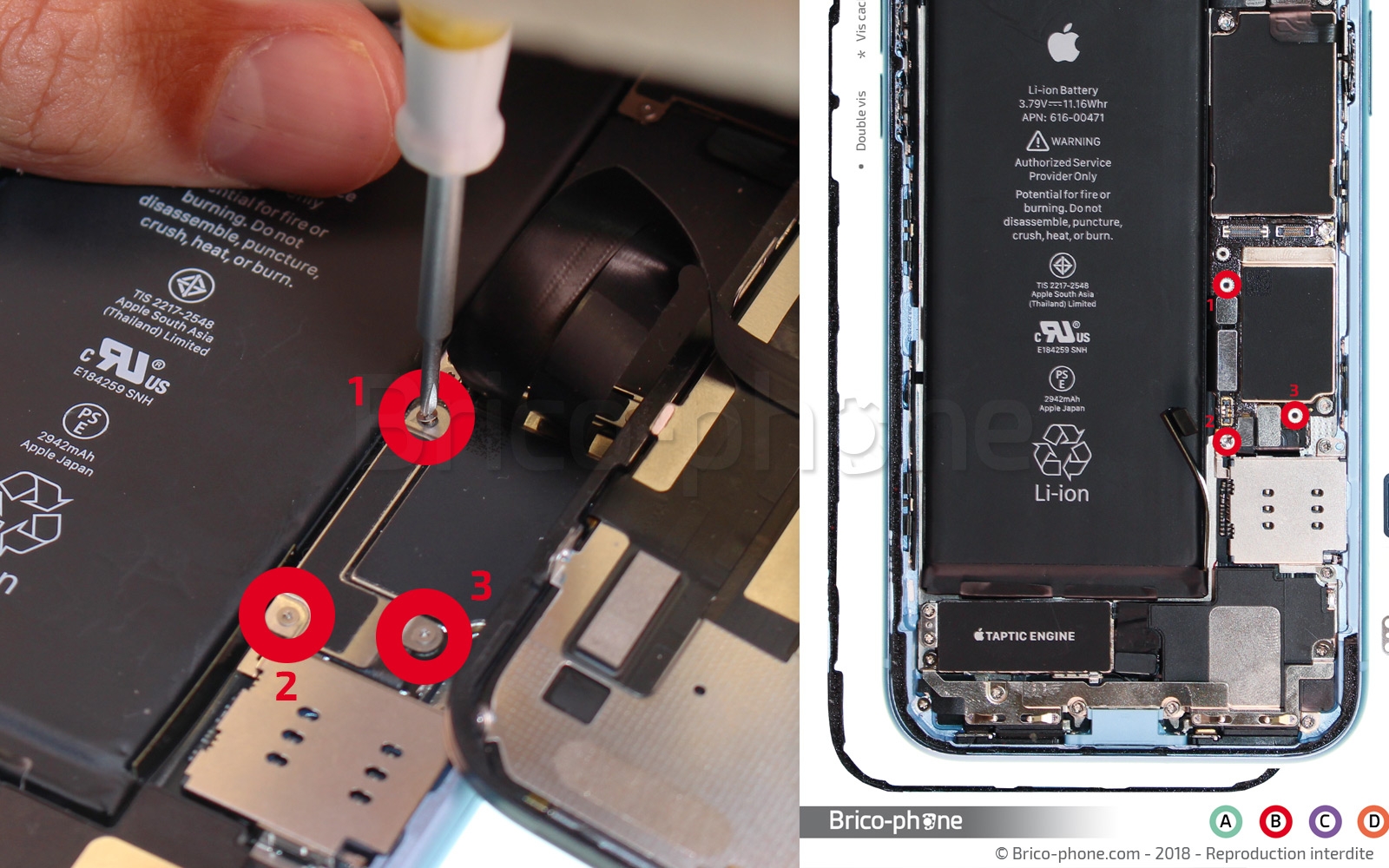

Munissez vous du tournevis triwing et enlevez les vis entourées en rouge appelées B1 à B3.
Délogez ensuite le petit élément appelé #02 sur le patron d'aide au montage.
Positionnez l'ensemble sur le patron pour ne pas les perdre.

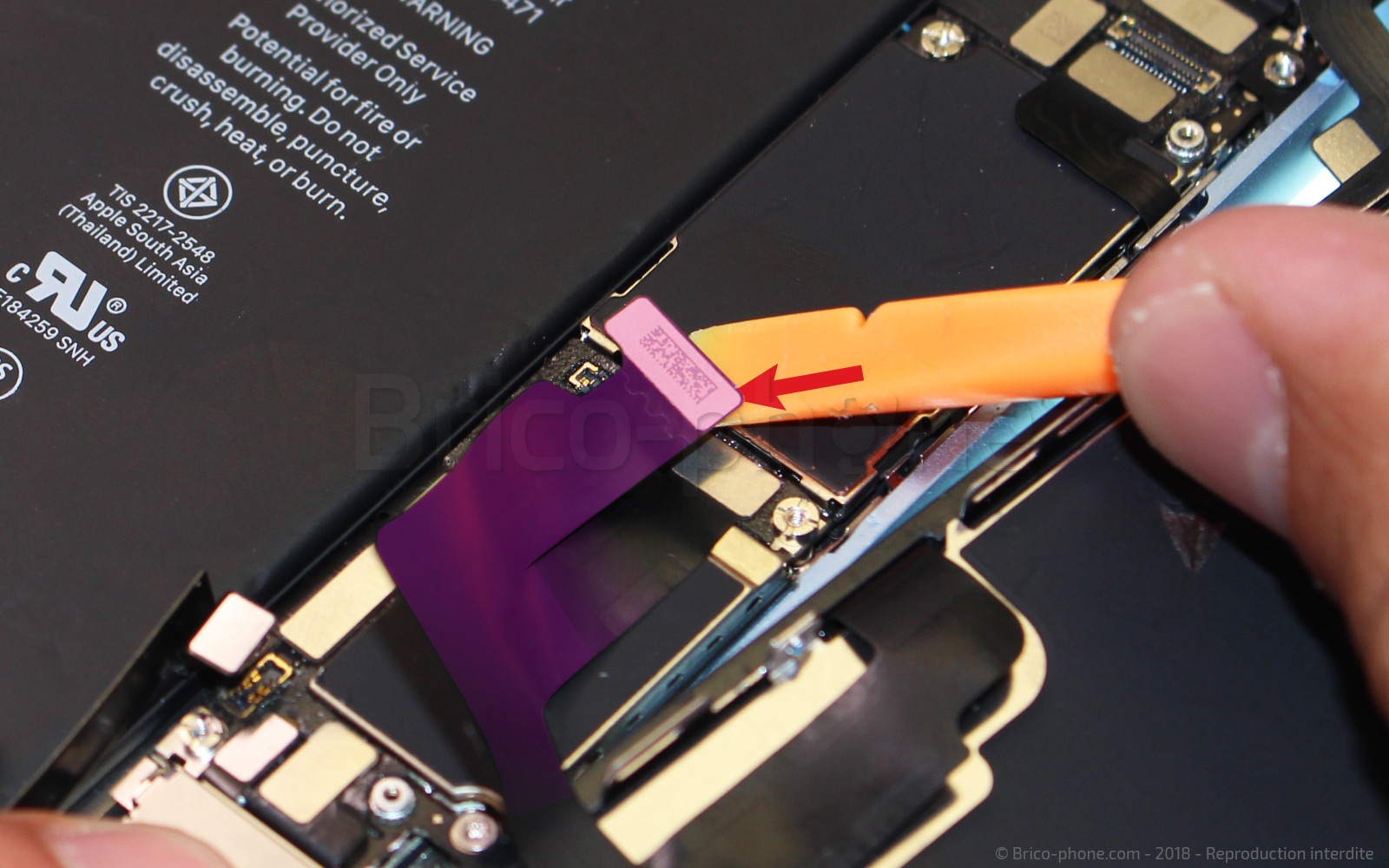

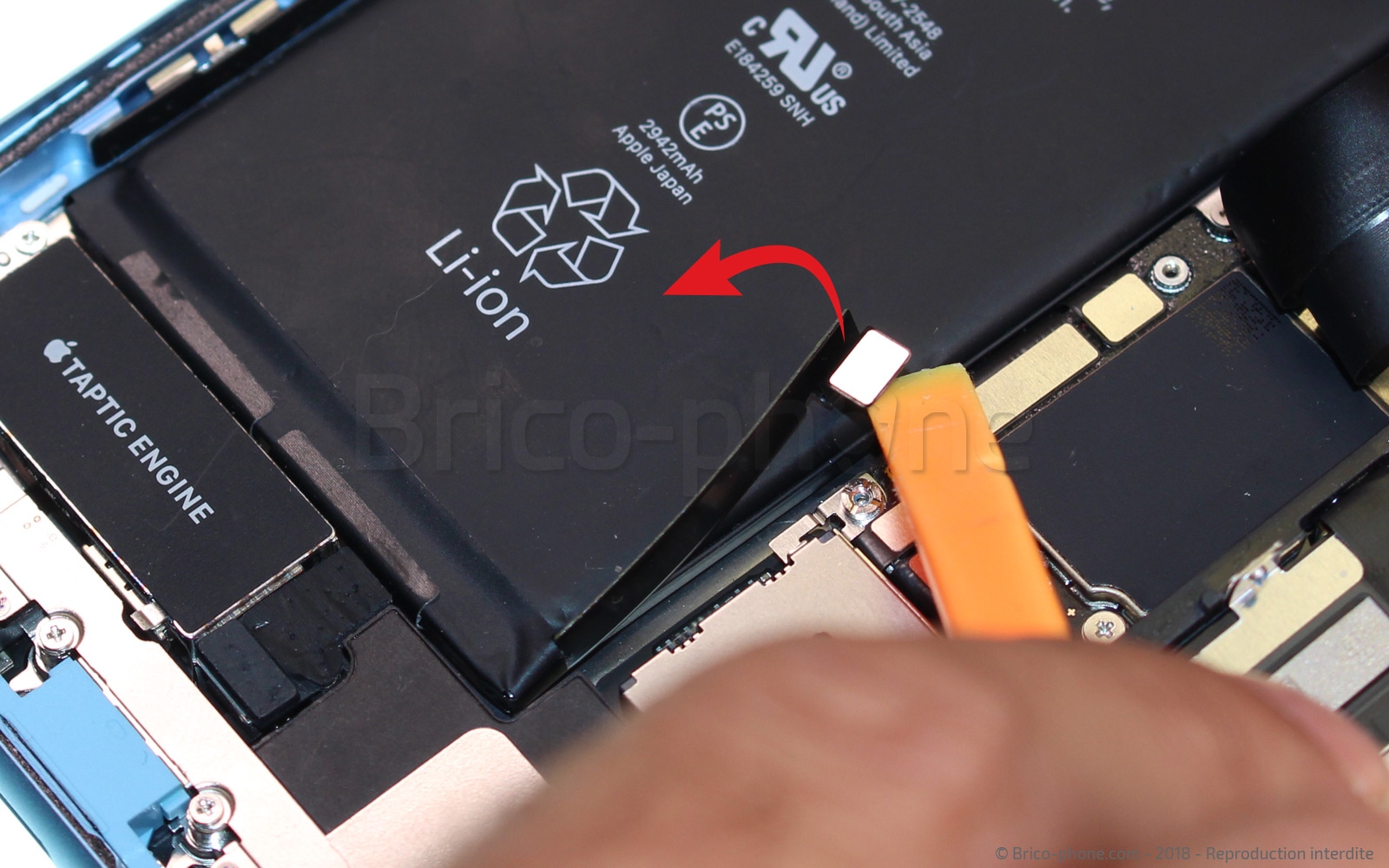

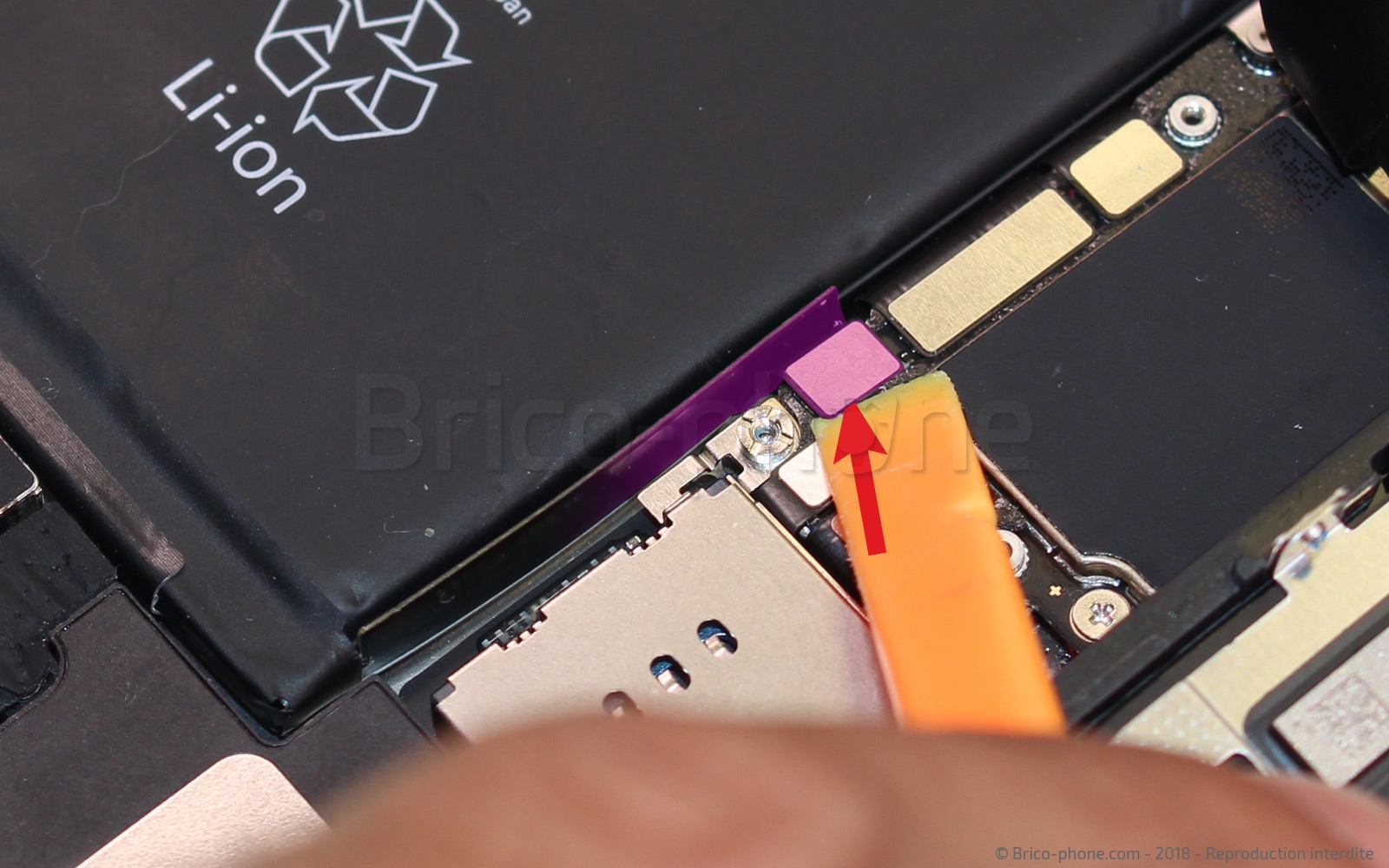

Soulevez maintenant le connecteur délicatement avec le levier en nylon puis relevez un peu la nappe pour éviter qu'elle ne vienne se reconnecter par la suite.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
10,90 €
Etape 5 : Retirer l'élément #03
Poursuivons maintenant avec le connecteur de l'écouteur interne, caché derrière une autre plaquette, juste au dessous de l'appareil photo.

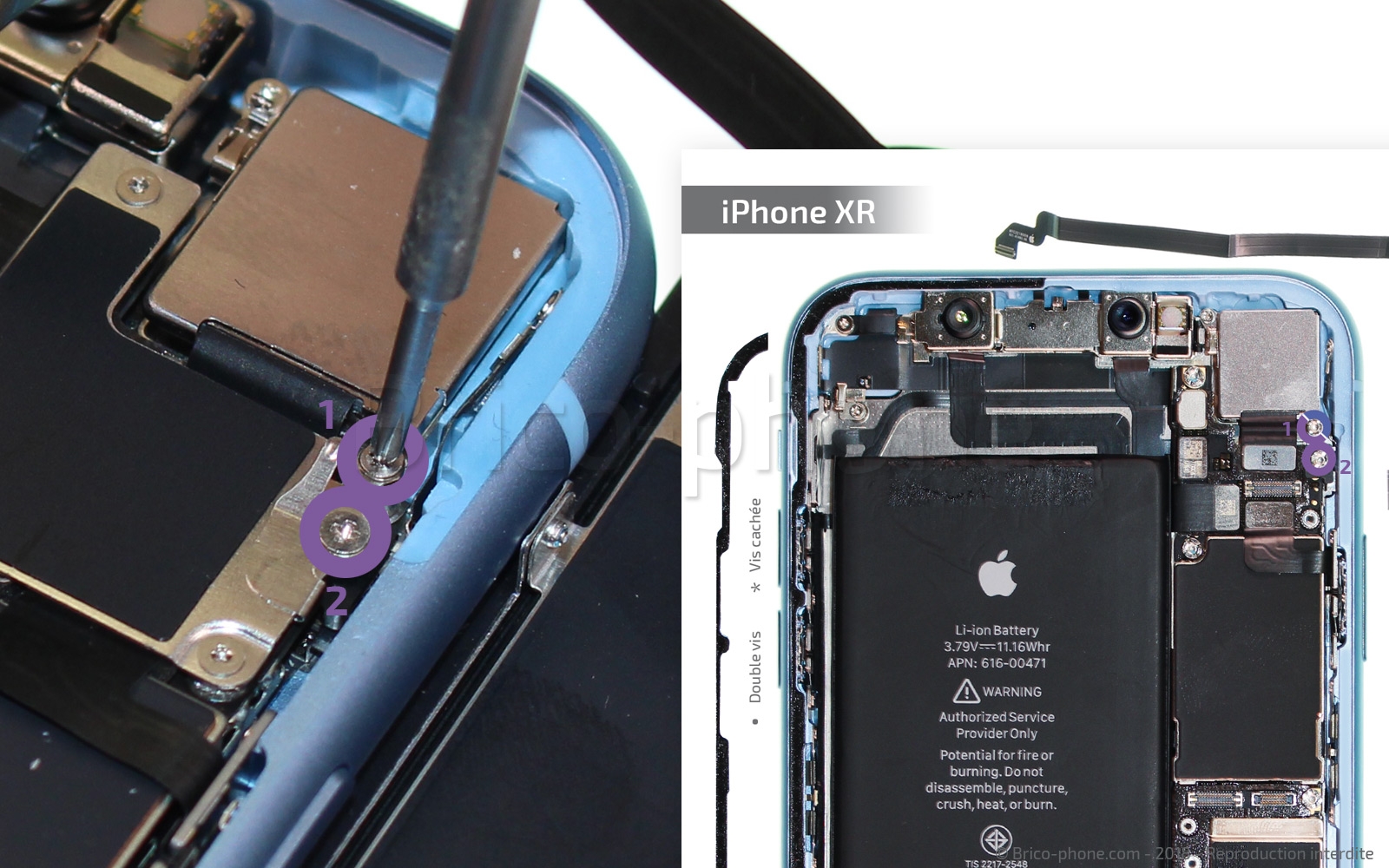

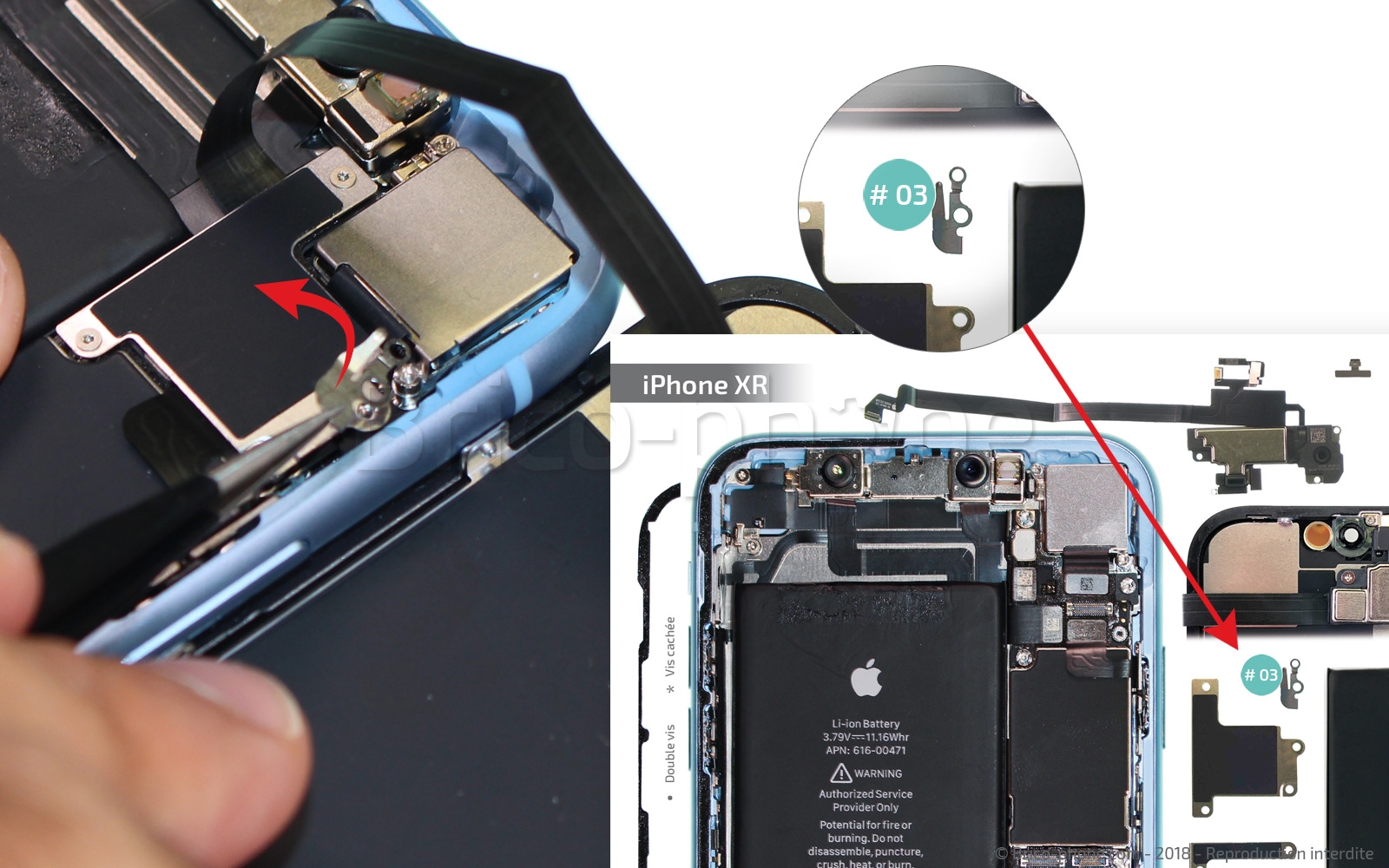

Commencez par ôter les deux vis entourées en violet appelées C1 et C2 en utilisant le tournevis cruciforme, puis délogez le petit élément #03 à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

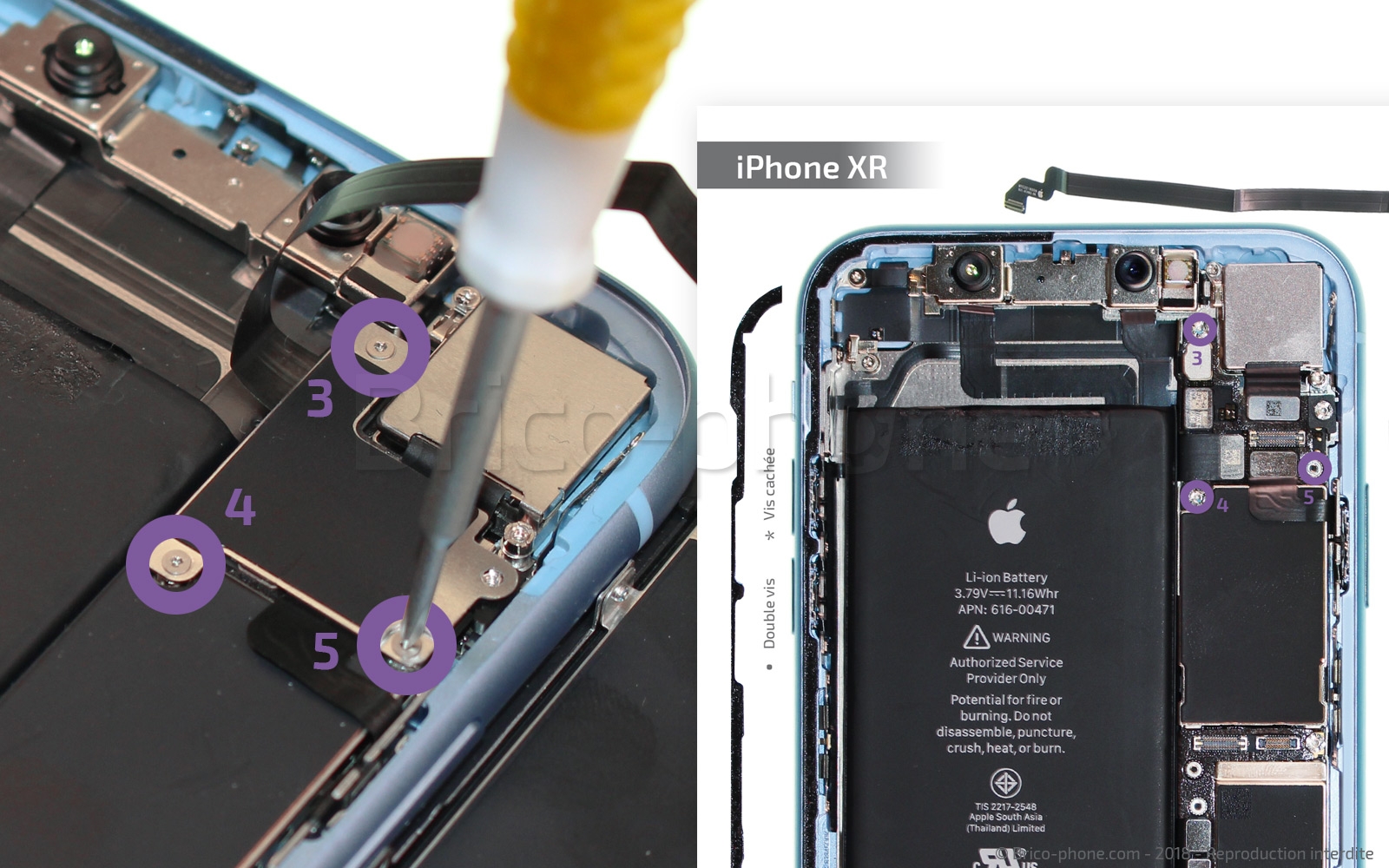

Etape 6 : Déconnecter la nappe de l'écouteur interne

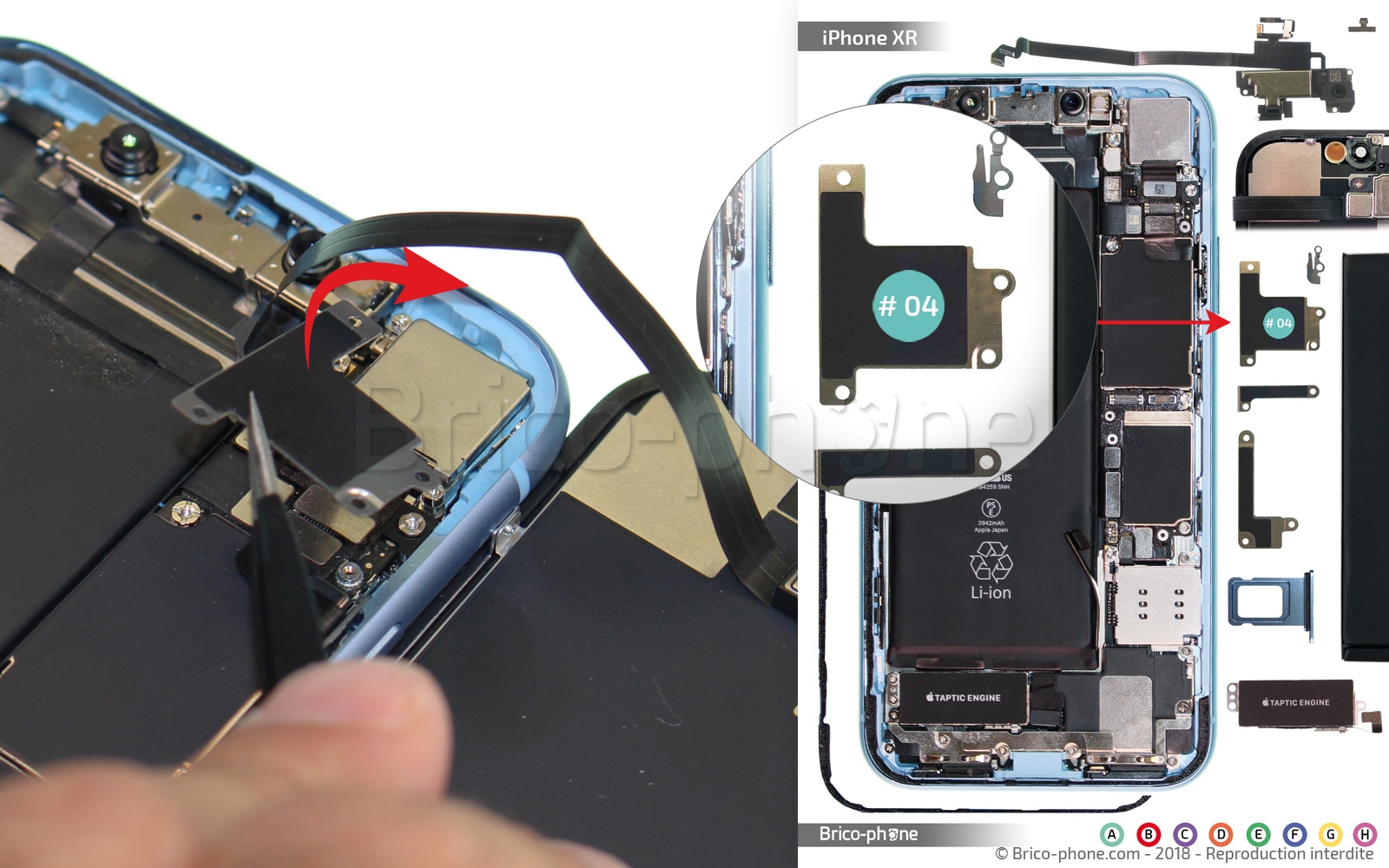

La plaquette #04 est encore maintenue par 3 vis. Prenez cette fois le tournevis triwing et dévissez les vis C3 à C5 entourées en violet.
Vous pouvez à présent utiliser la pincette pour extraire la plaquette.

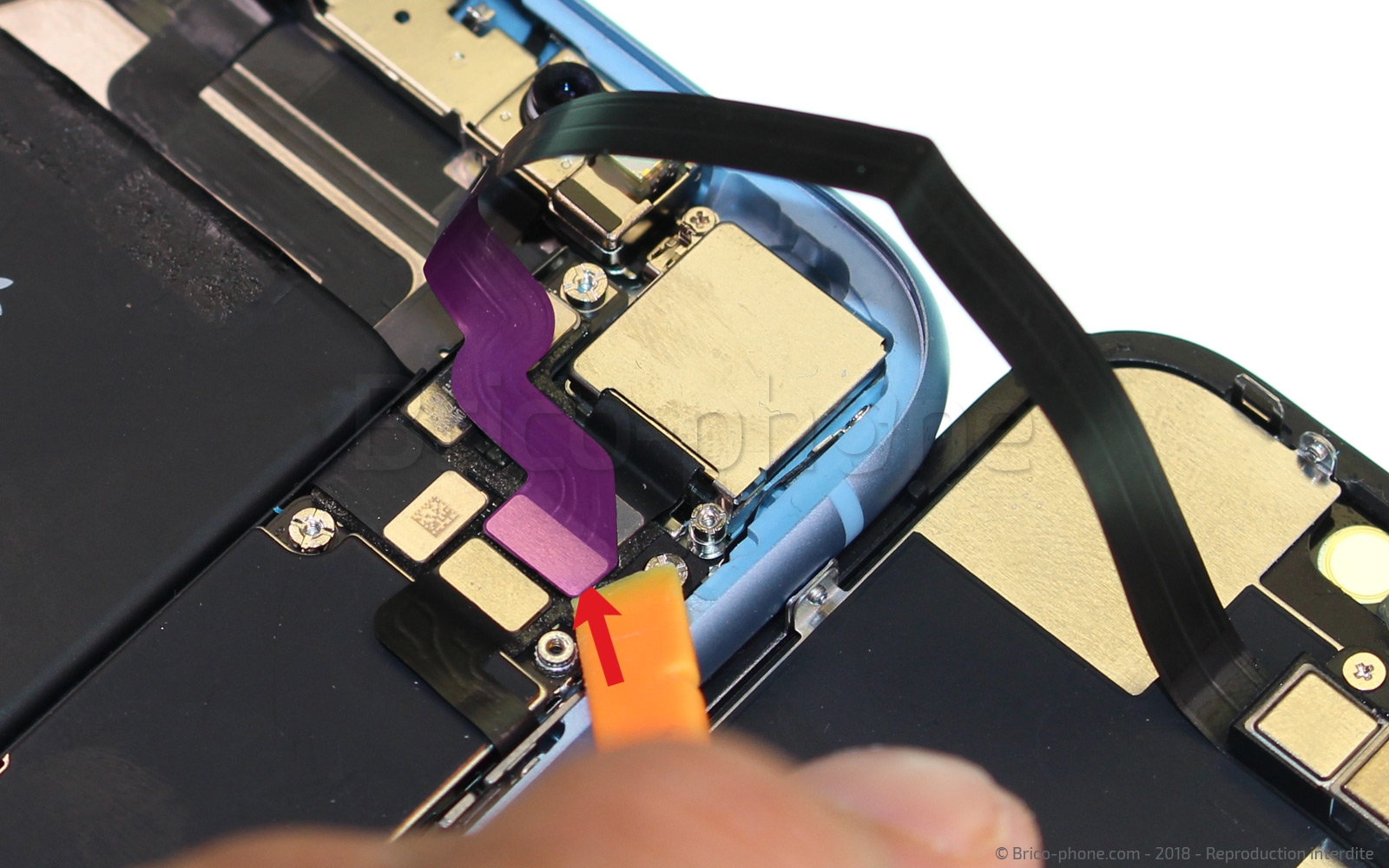

Déconnecter maintenant la nappe en la soulevant doucement en utilisant le levier.
Outils du kit utilisés
Outils du kit utilisés

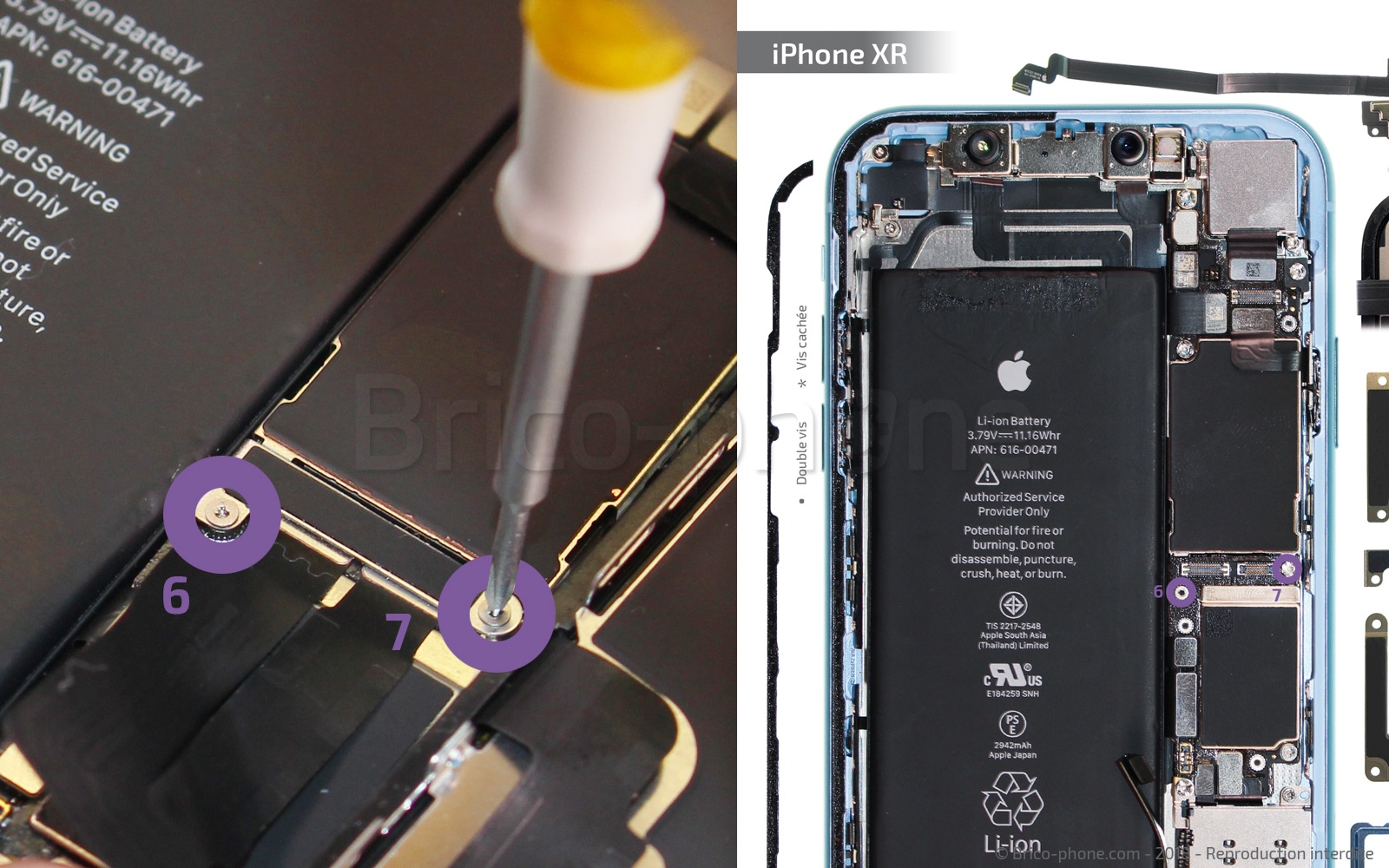

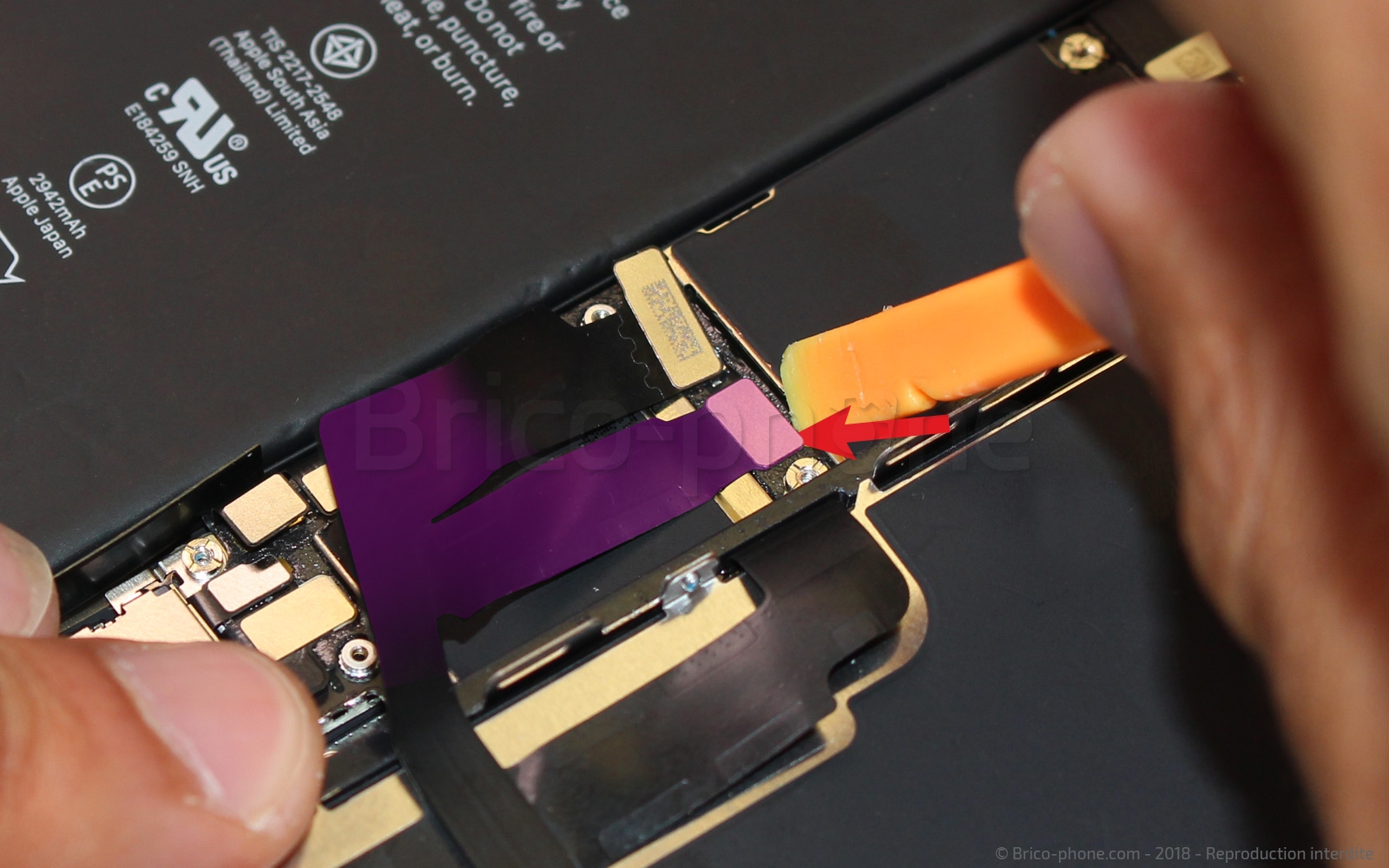

Etape 7 : Déconnecter les nappes de l'écran
Pour finir avec le bloc écran, il reste à déconnecter les deux nappes encore reliées à la carte mère.

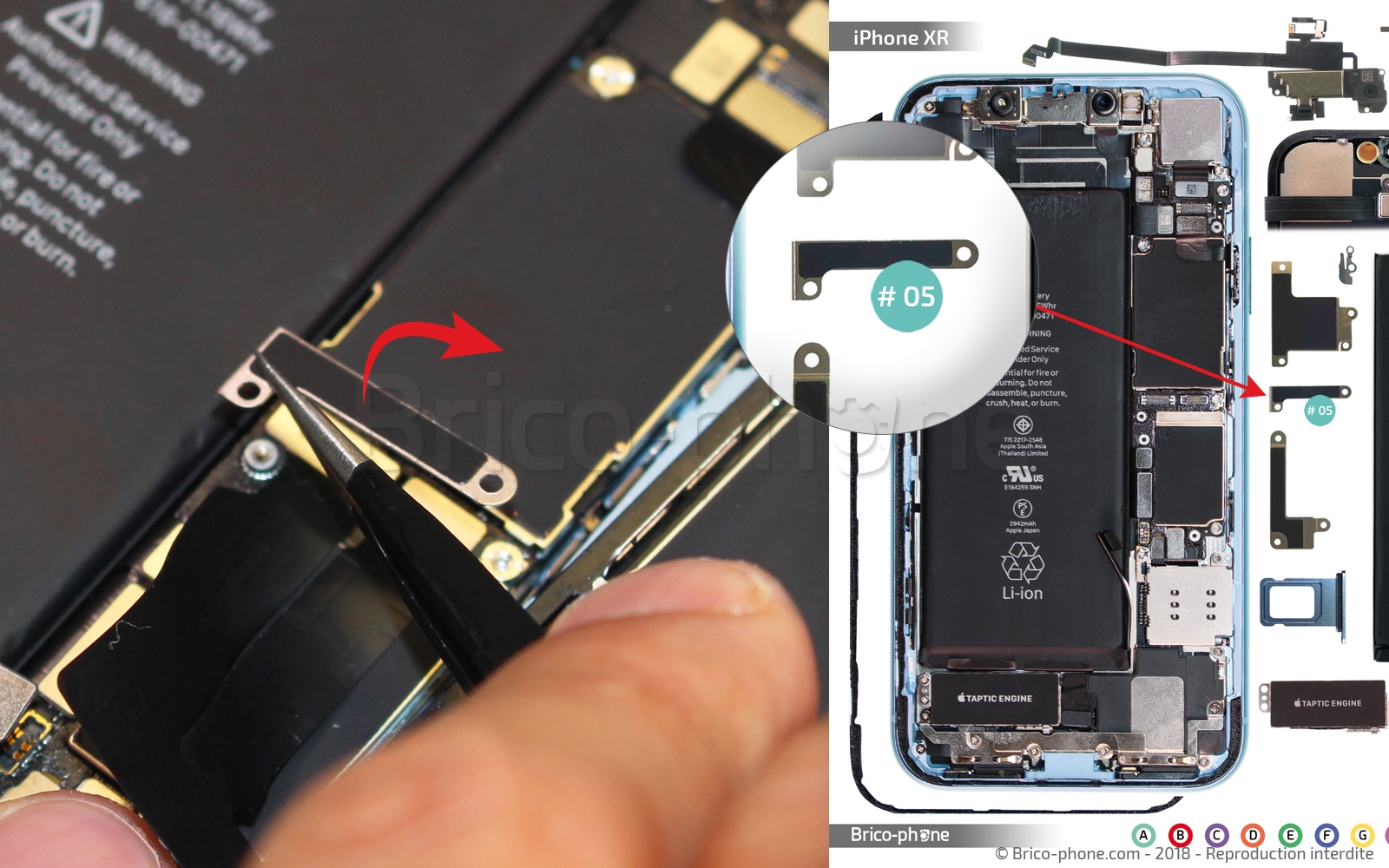

Munissez-vous du tournevis triwing 0.6 et retirez les deux vis C6 et C7 qui maintiennent la plaquette métallique.
Vous pouvez dorénavant la retirer de la même manière que les précédentes.
Et enfin, débranchez les connecteurs qui gèrent le tactile et le LCD.
Outils du kit utilisés
Outils du kit utilisés

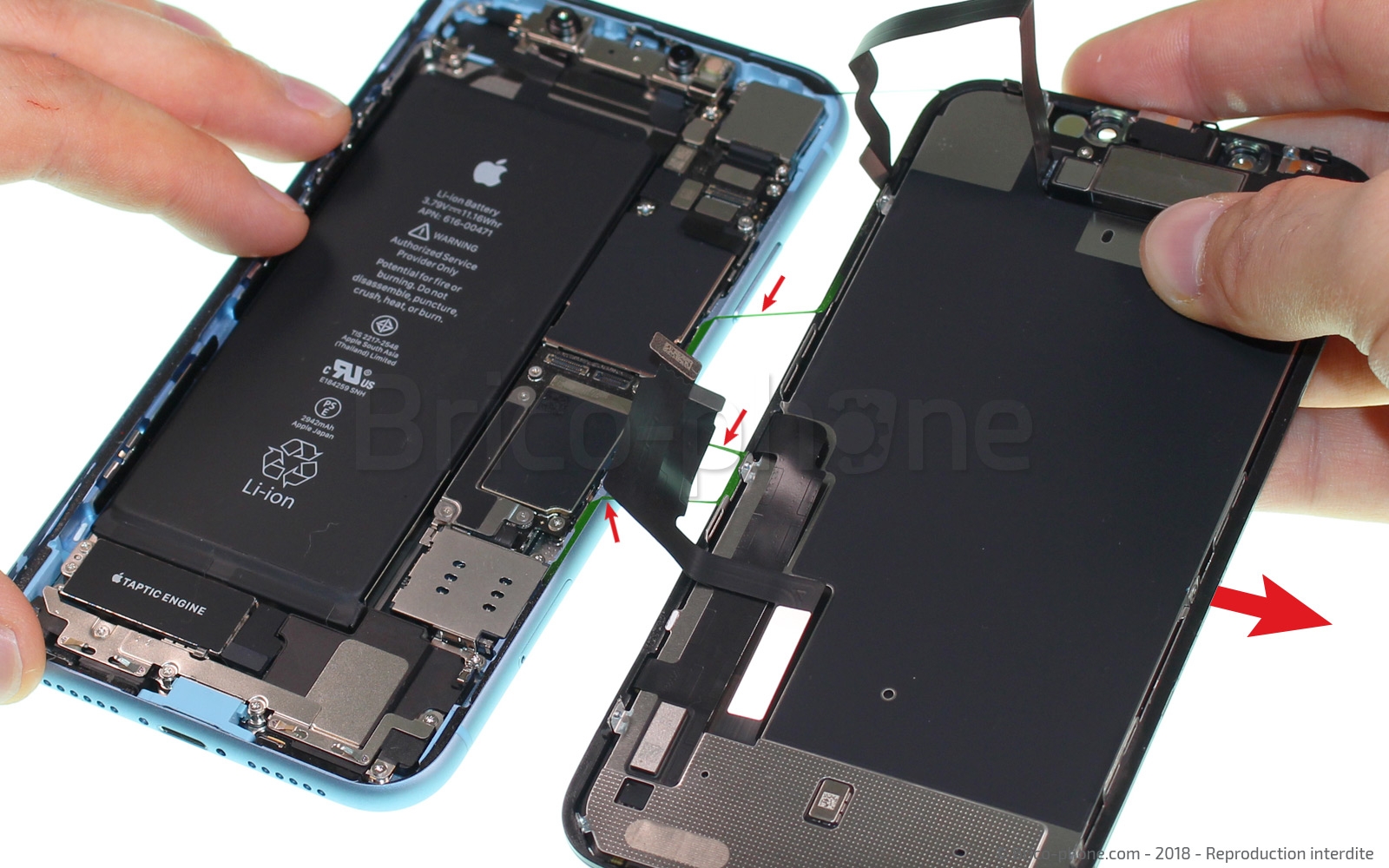

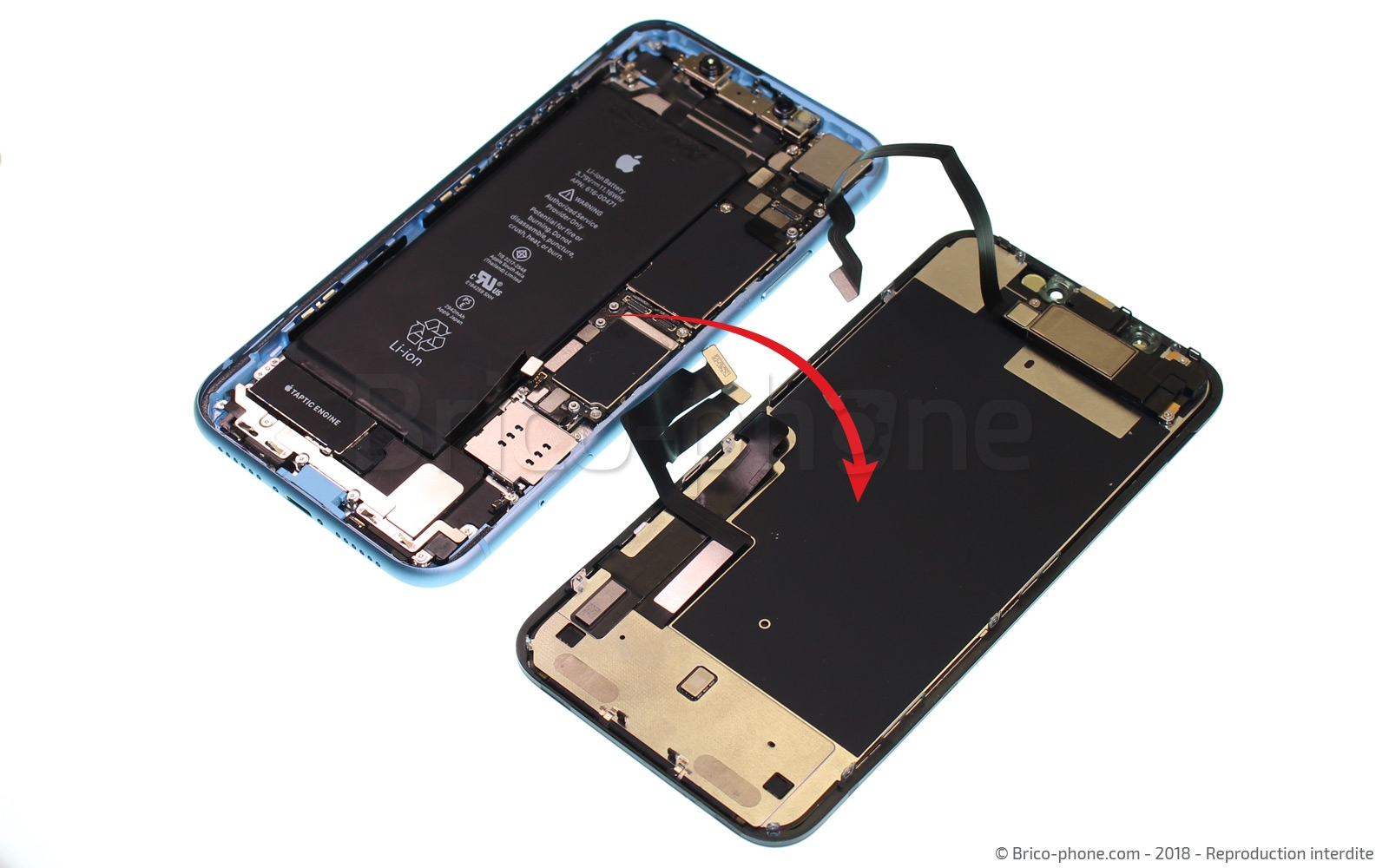

Etape 8 : Retirer l'écran
L'écran est désormais libéré. N'hésitez pas à l'étirer un peu car le joint d'étanchéité est bien collé.
Il faudra penser à le remplacer lors du remontage en sachant que vous retrouverez une certaine étanchéité mais qui ne sera pas aussi performante que celle d'origine.

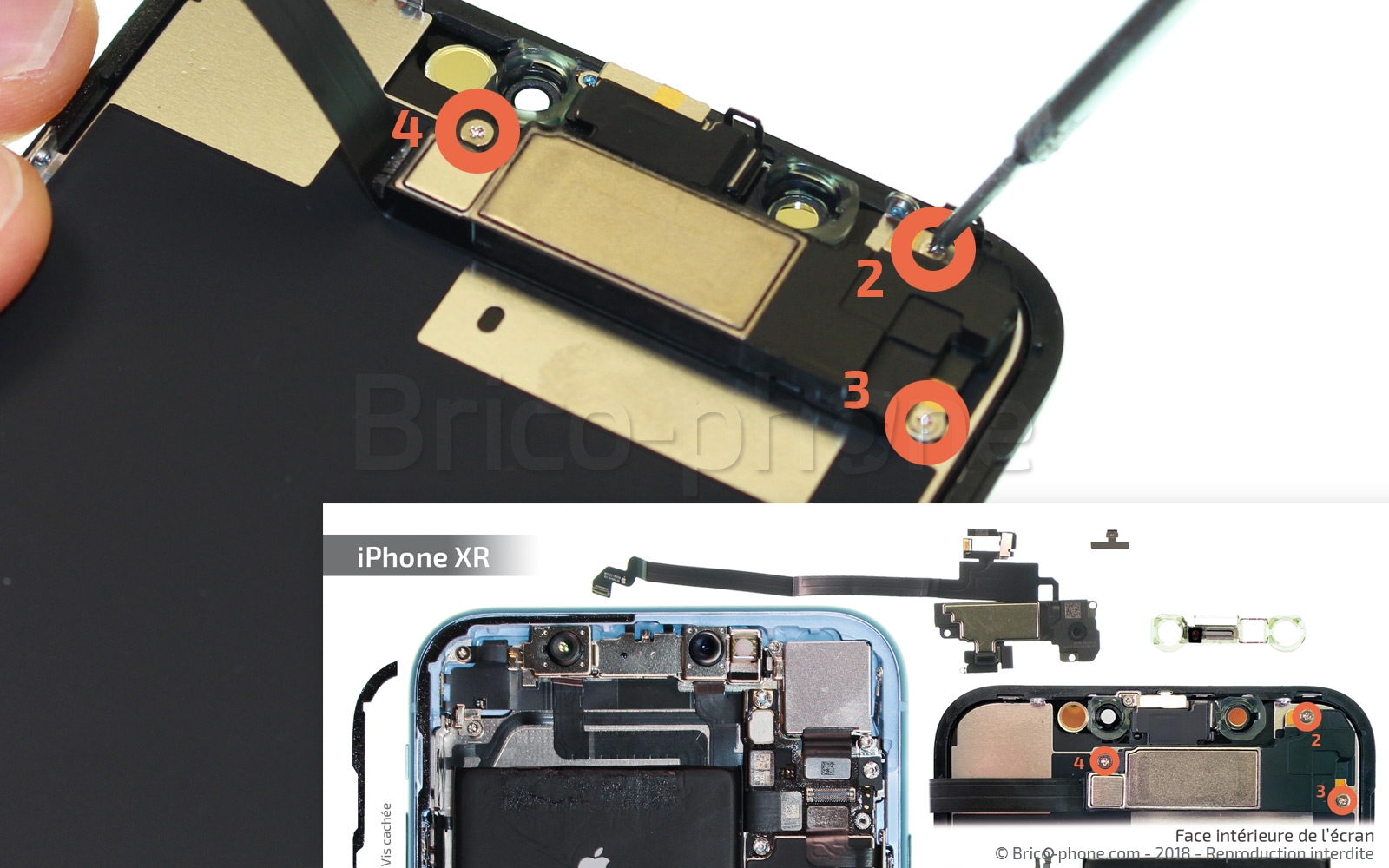

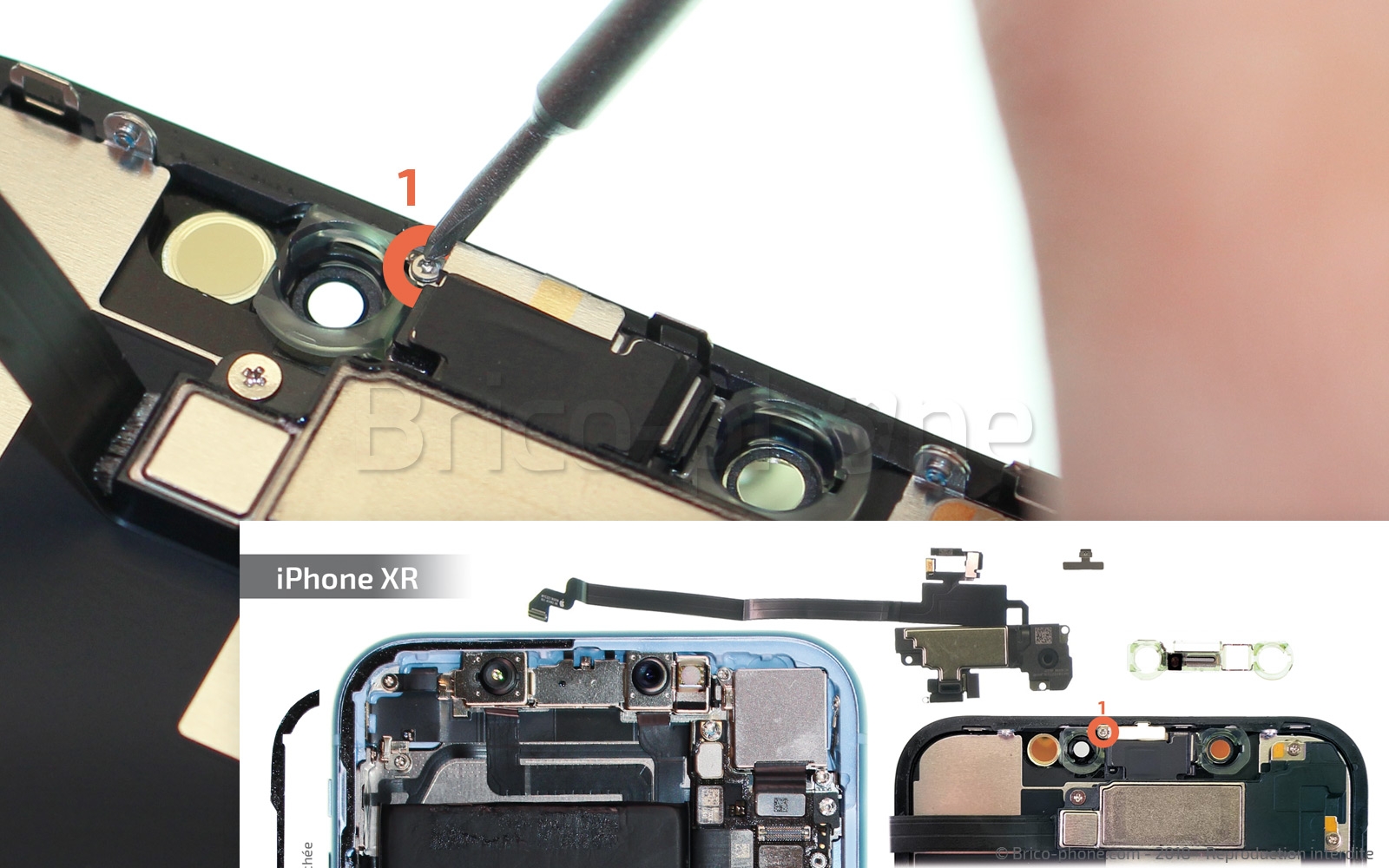

Etape 9 : Dévisser l'écouteur interne

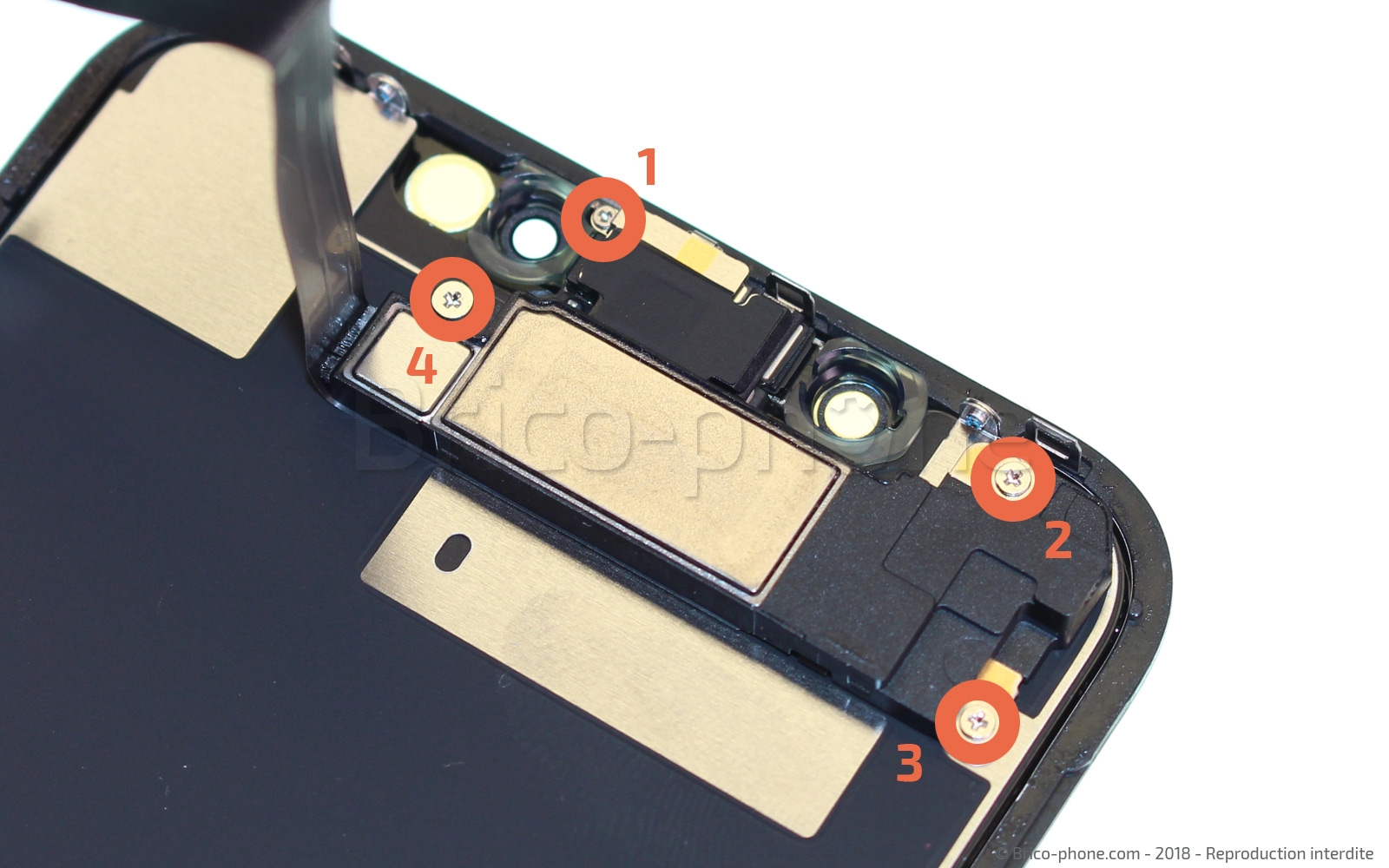

L'écouteur interne est fixé par 4 vis entourées en orange sur notre patron d'aide au montage. Il y a à la fois des triwing et cruciforme mélangées.
Commencez par retirer la vis triwing nommée D1 puis ensuite les trois vis cruciformes D2 à D4.
Outils du kit utilisés
Outils du kit utilisés

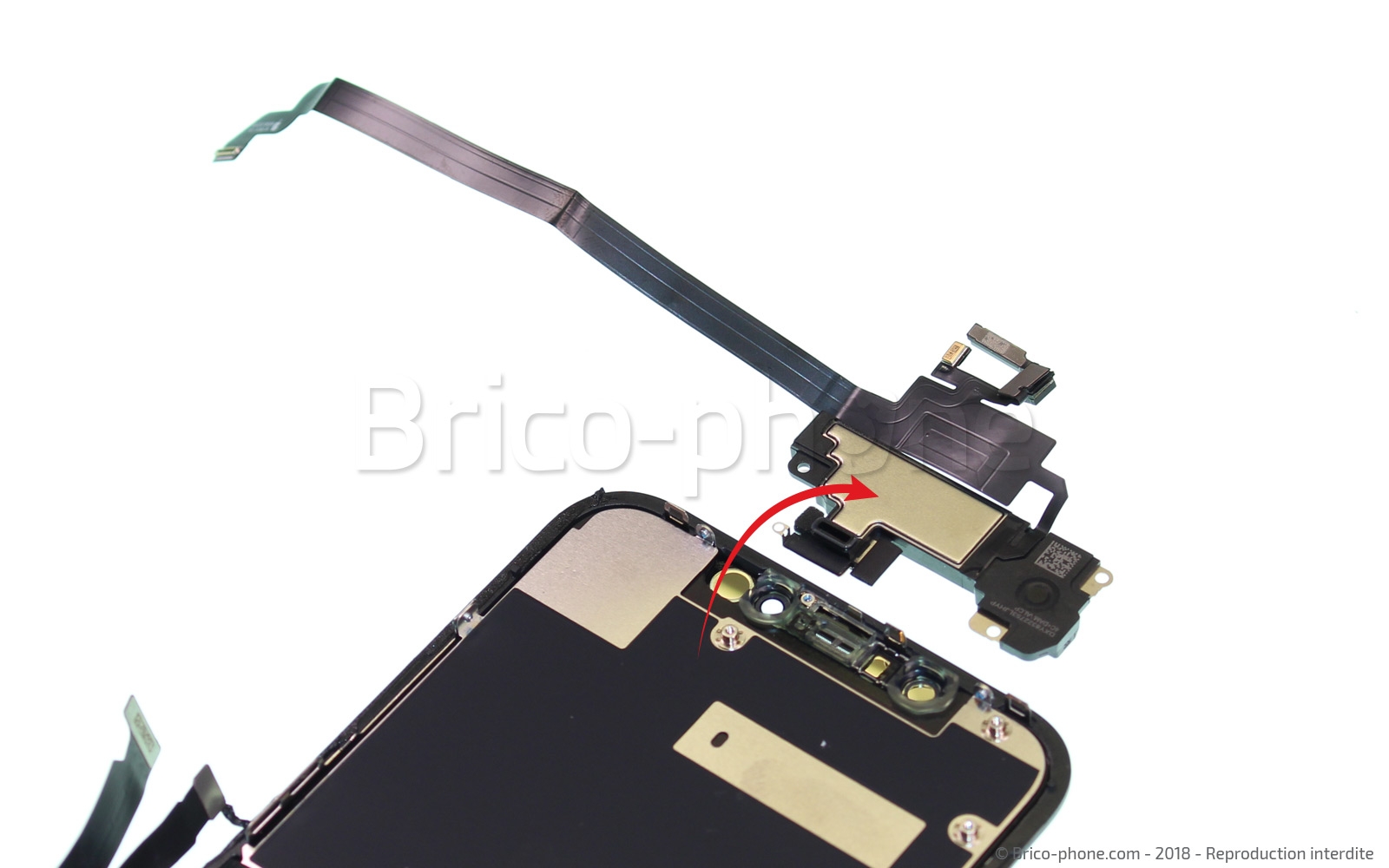

Etape 10 : Soulever l'écouteur

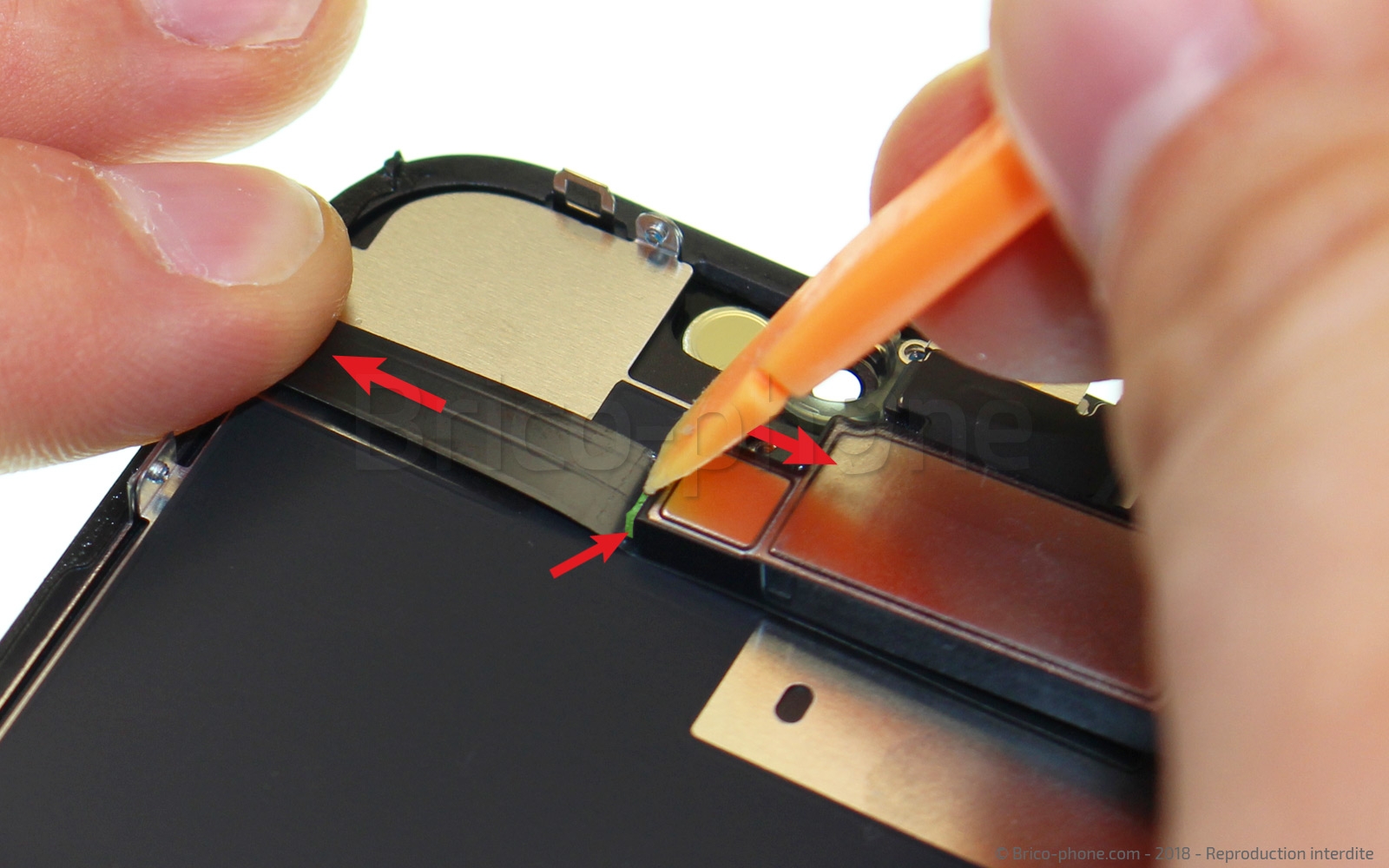

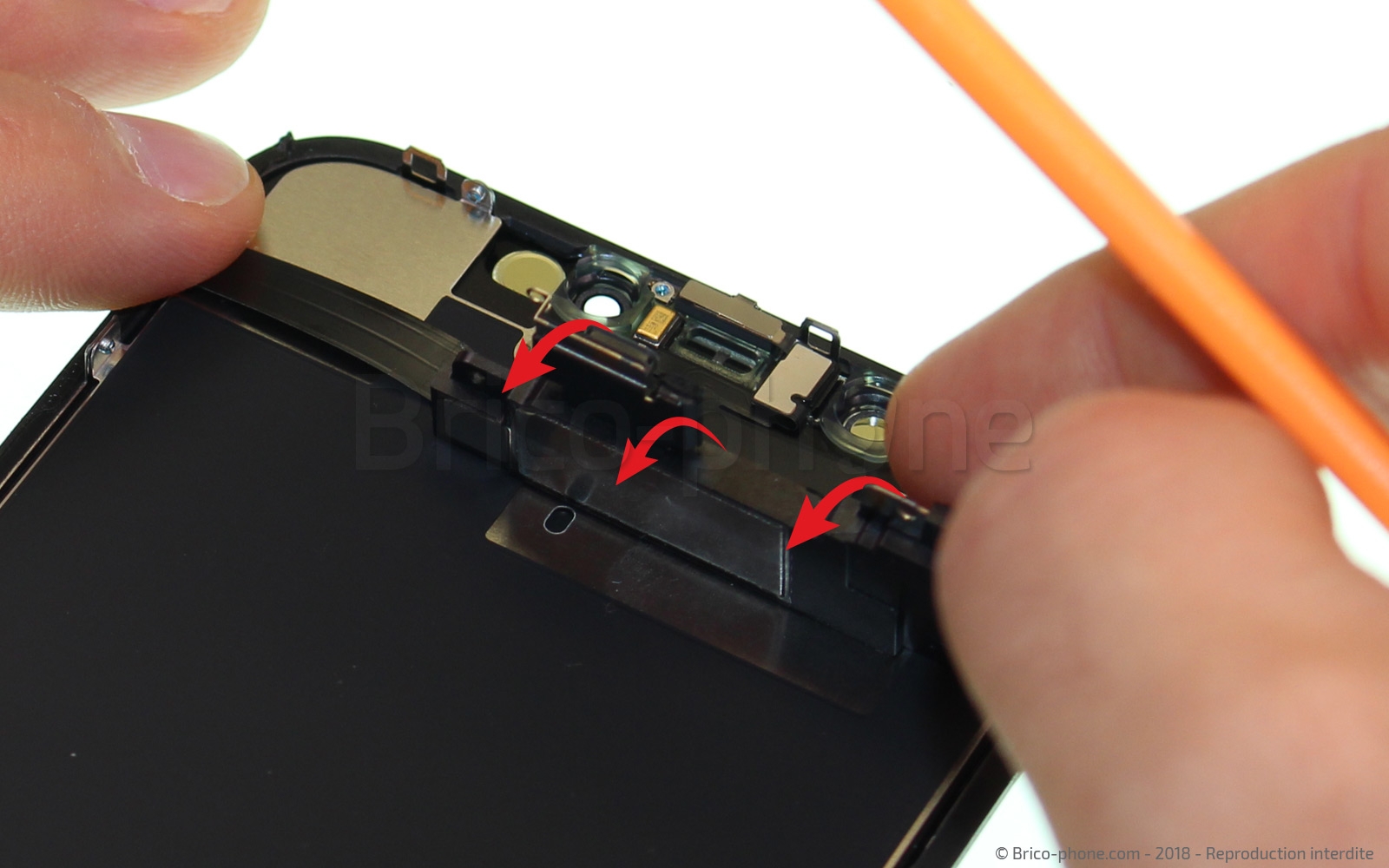

Afin d'accéder aux éléments à déloger, il faut soulever l'écouteur et le basculer vers le bas. Mais au préalable, décollez le repli de la nappe maintenu par un point d'adhésif sur le côté gauche du bloc écouteur. Il suffit de le décoller que sur 2 ou 3 millimètres seulement.
Ensuite, faites pivoter l'écouteur vers le bas pour le reposer sur l'écran.
Outils du kit utilisés
Outils du kit utilisés

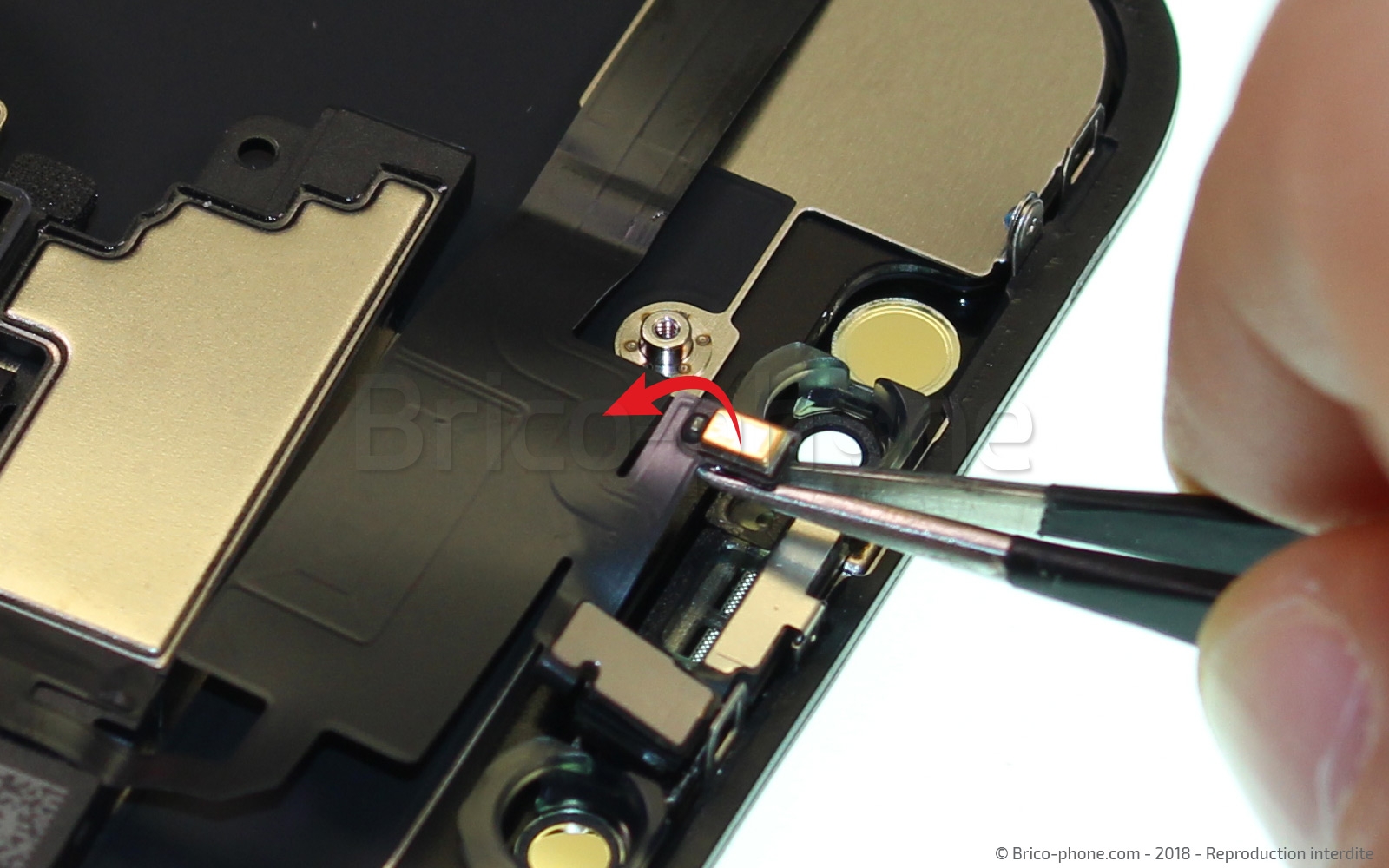

Etape 11 : Libérer le micro d'ambiance et le capteur de proximité

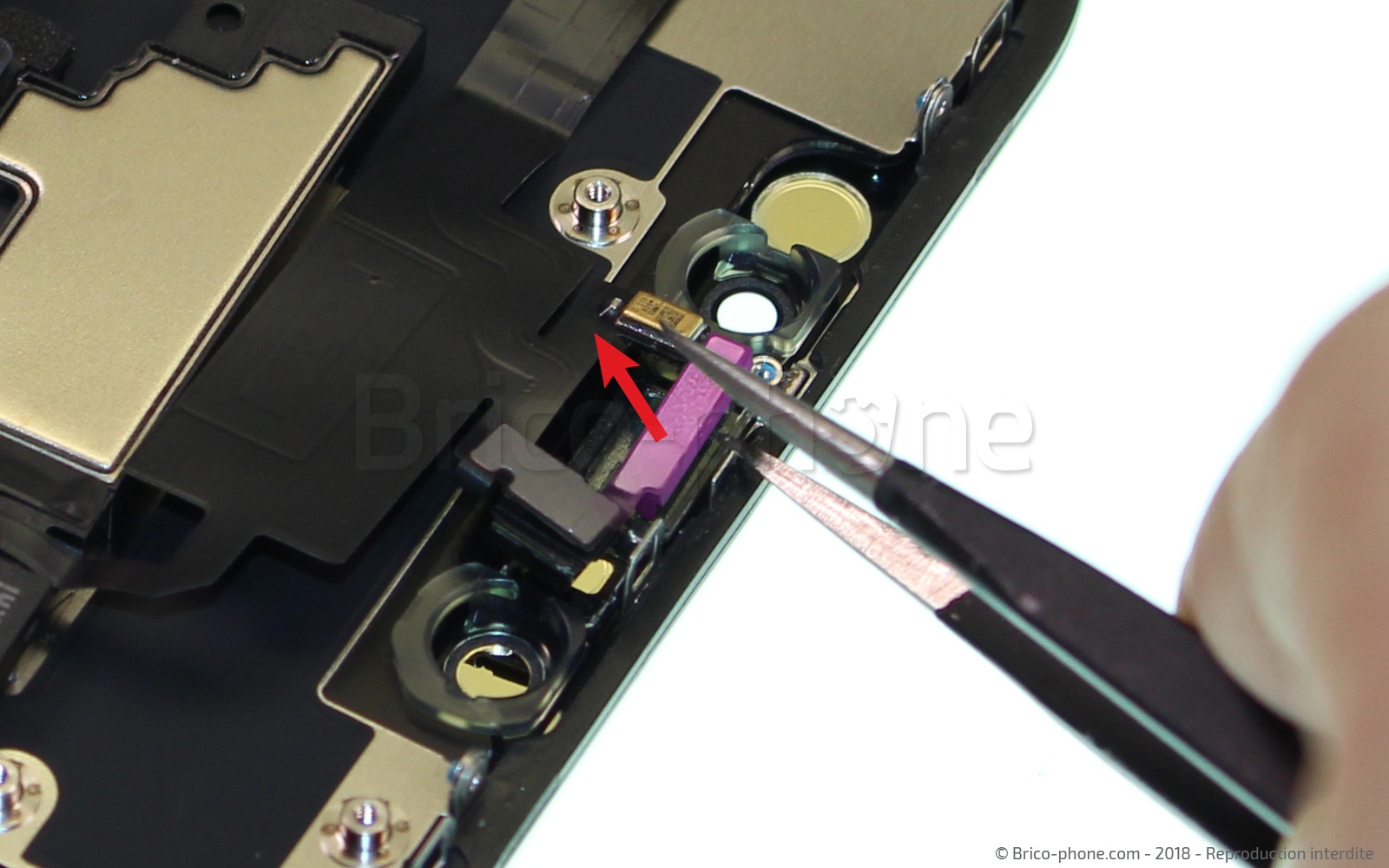

Commencez par retirer le capteur de proximité en le sortant de son emplacement avec l'aide de la pincette. Procédez avec délicatesse pour ne pas abîmer les éléments.

Continuez avec le micro d'ambiance en le décollant du châssis de l'écran, toujours avec la pincette. Puis décollez un peu la nappe en la soulevant.
Outils du kit utilisés
Outils du kit utilisés

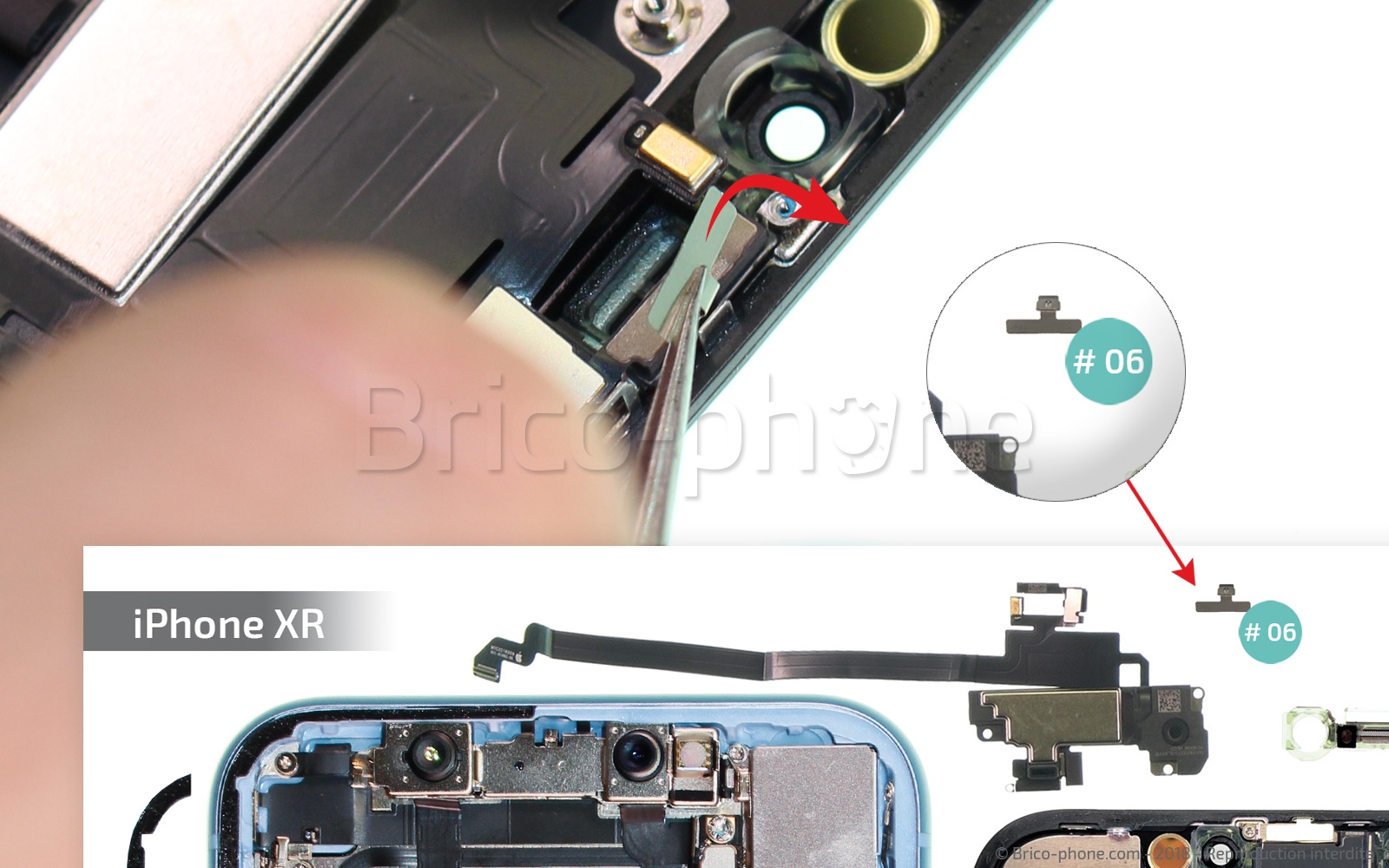

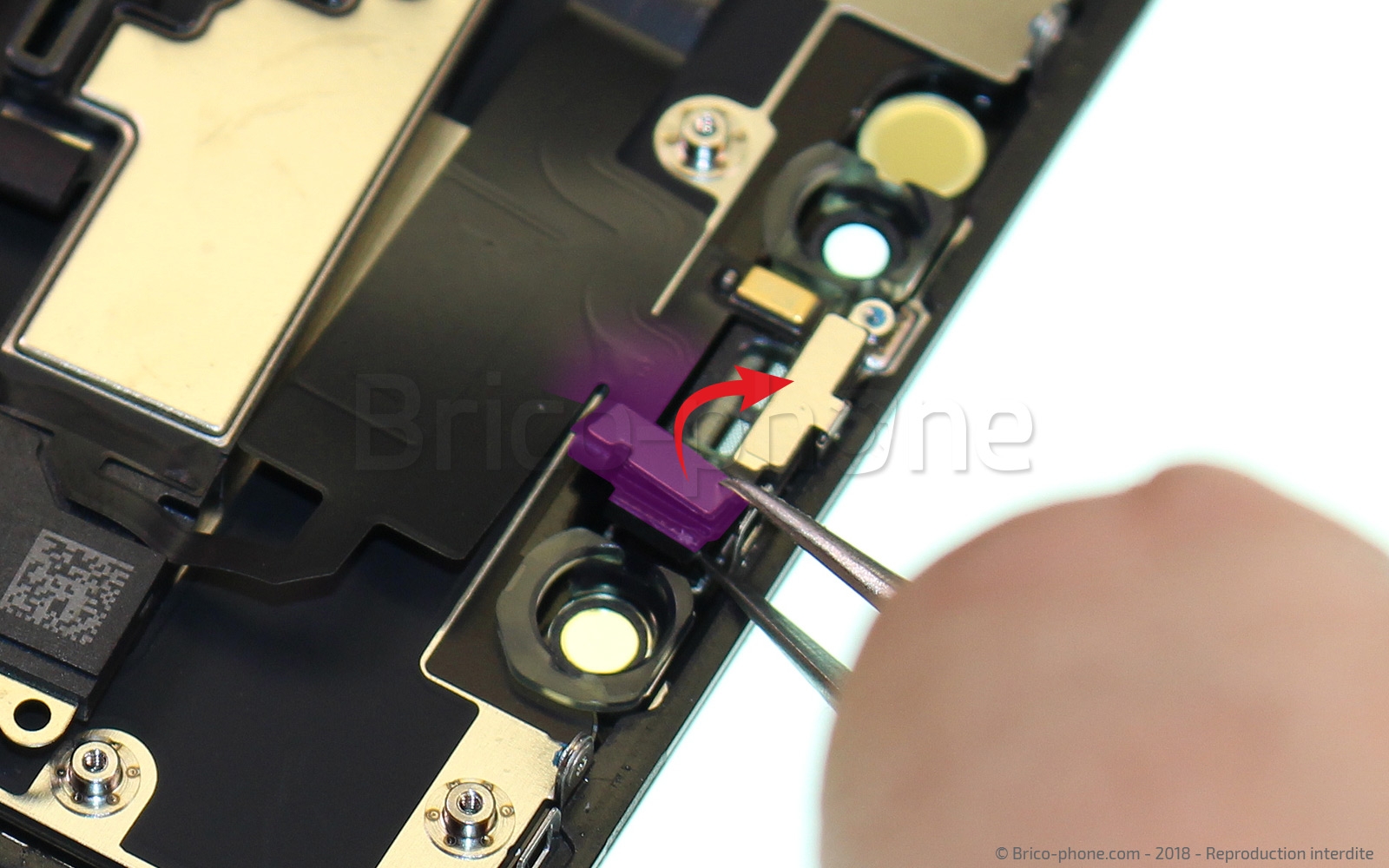

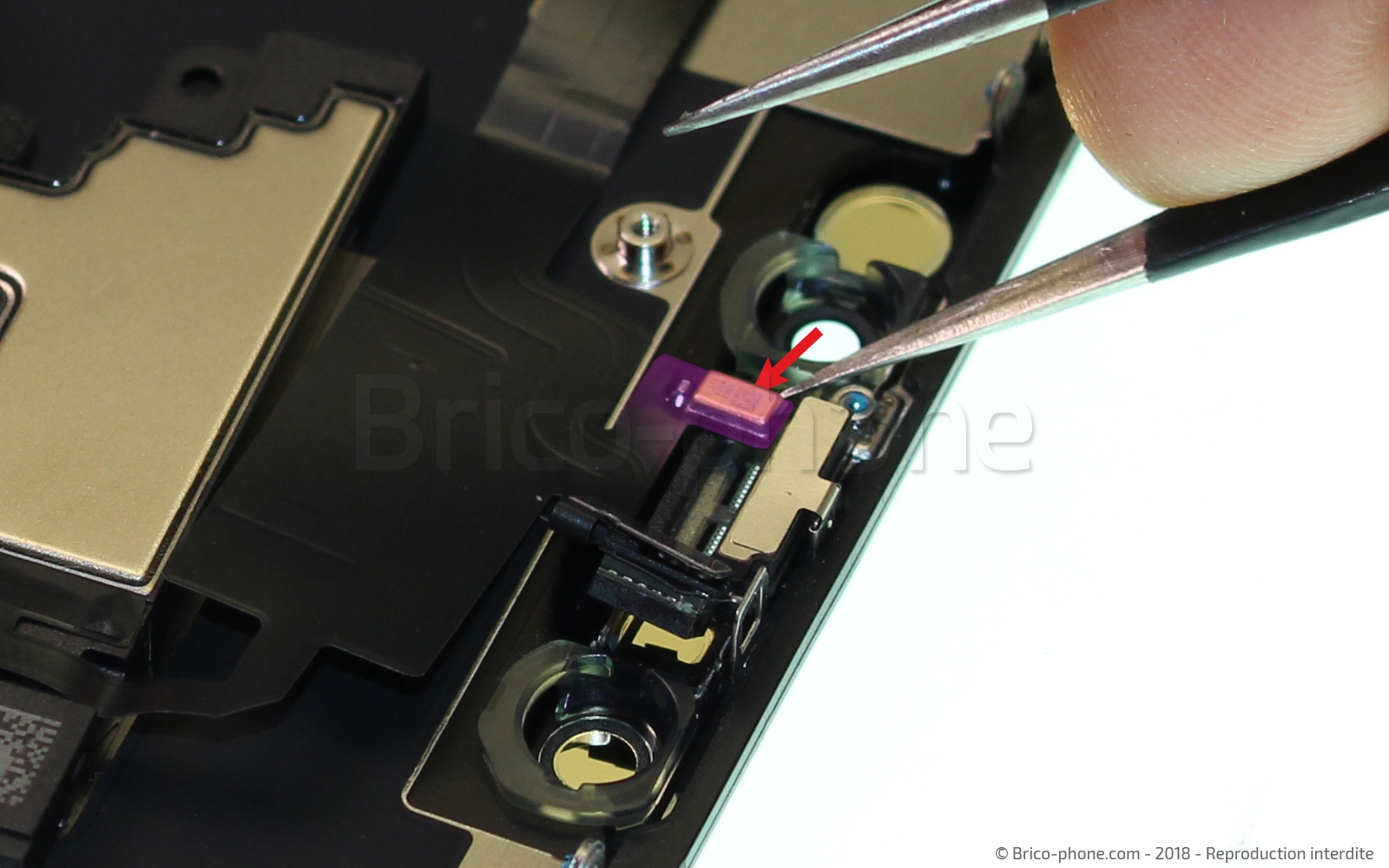

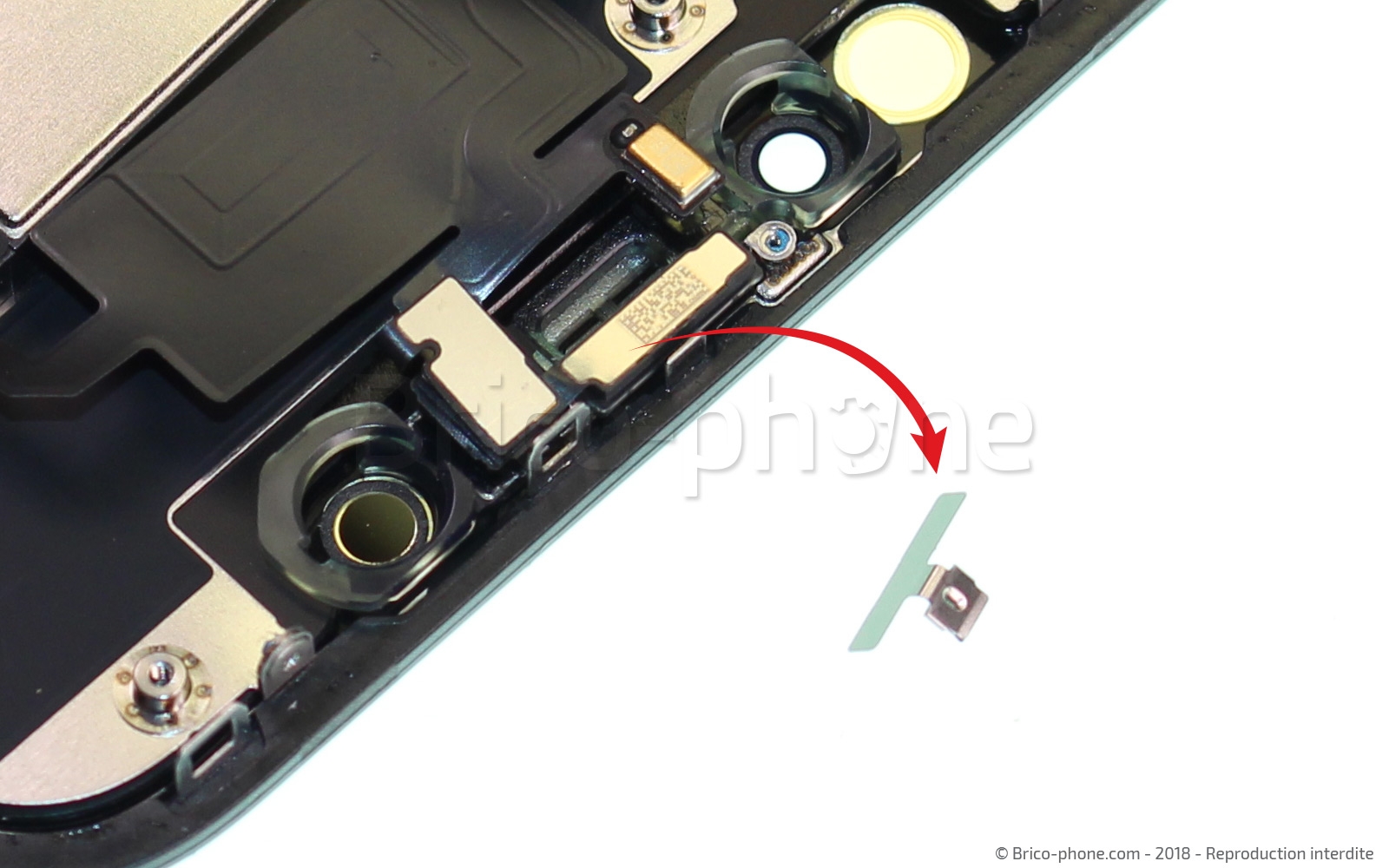

Etape 12 : Déloger le capteur de luminosité ambiante
Ce capteur est fragile, il a pour rôle de reconnaître votre visage dans l'obscurité notamment.

Pour l'extirper, procédez comme pour les autres mais avant vous devez retirer le petit élément en métal nommé #06 et placez-le sur le patron d'aide au montage pour ne pas le perdre.

Décollez enfin le reste de l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés

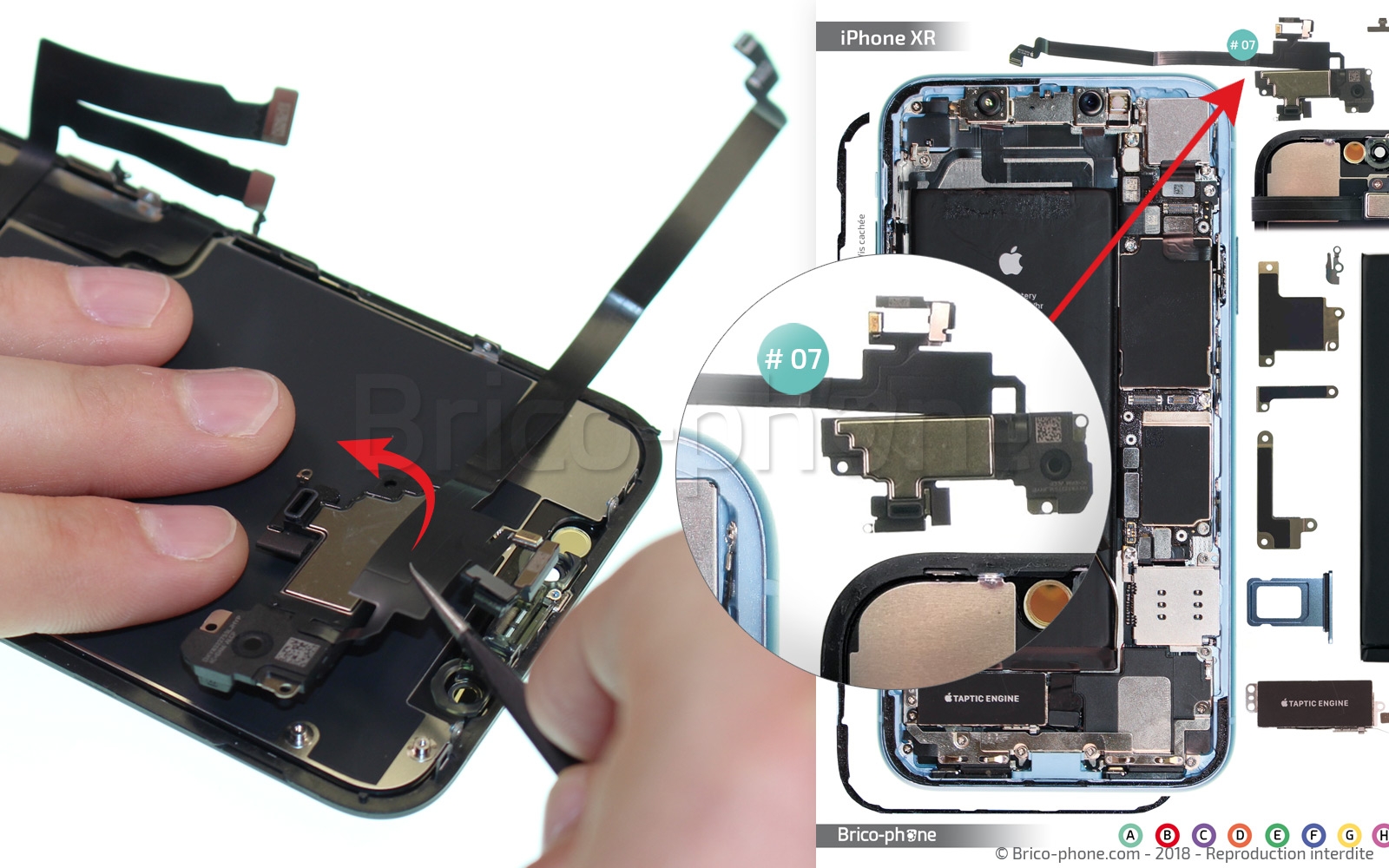

Etape 13 : Retirer l'écouteur interne
La nappe est maintenant totalement détachée. Vous pouvez la remplacer en prenant soin au remontage de bien replacer les capteurs de proximité et de luminosité.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Ce tutoriel est maintenant terminé. Suivez les étapes à l'envers pour effectuer le remontage.

Nous vous conseillons de suivre notre tutoriel sur la pose du joint d'étanchéité pour assurer une fermeture propre et résistante de l'écran, même si vous ne retrouverez pas l'étanchéité d'origine.
