Changement du connecteur de charge sur iPhone XR
Votre câble n'est plus reconnu lorsque vous le branchez à la prise lightning de votre iPhone XR ? Avez-vous vérifié si la prise n'était pas obstruée par un amas de poussière ? L'accumulation de saletés au fond de la prise empêche souvent le bon contact lors du branchement : nettoyez avec un cure dent ou une petite pince résout souvent ce problème.
Si le problème persiste, suivez notre tutoriel photos et laissez vous guider étape par étape pour remplacer le connecteur de charge de votre iPhone XR.
Diagnostic
› Votre iPhone XR ne prend plus la charge
› Vous rencontrez des problèmes de son en communication
› Le remplacement du vibreur n'a pas résolu votre problème de vibration
Avant de commencer

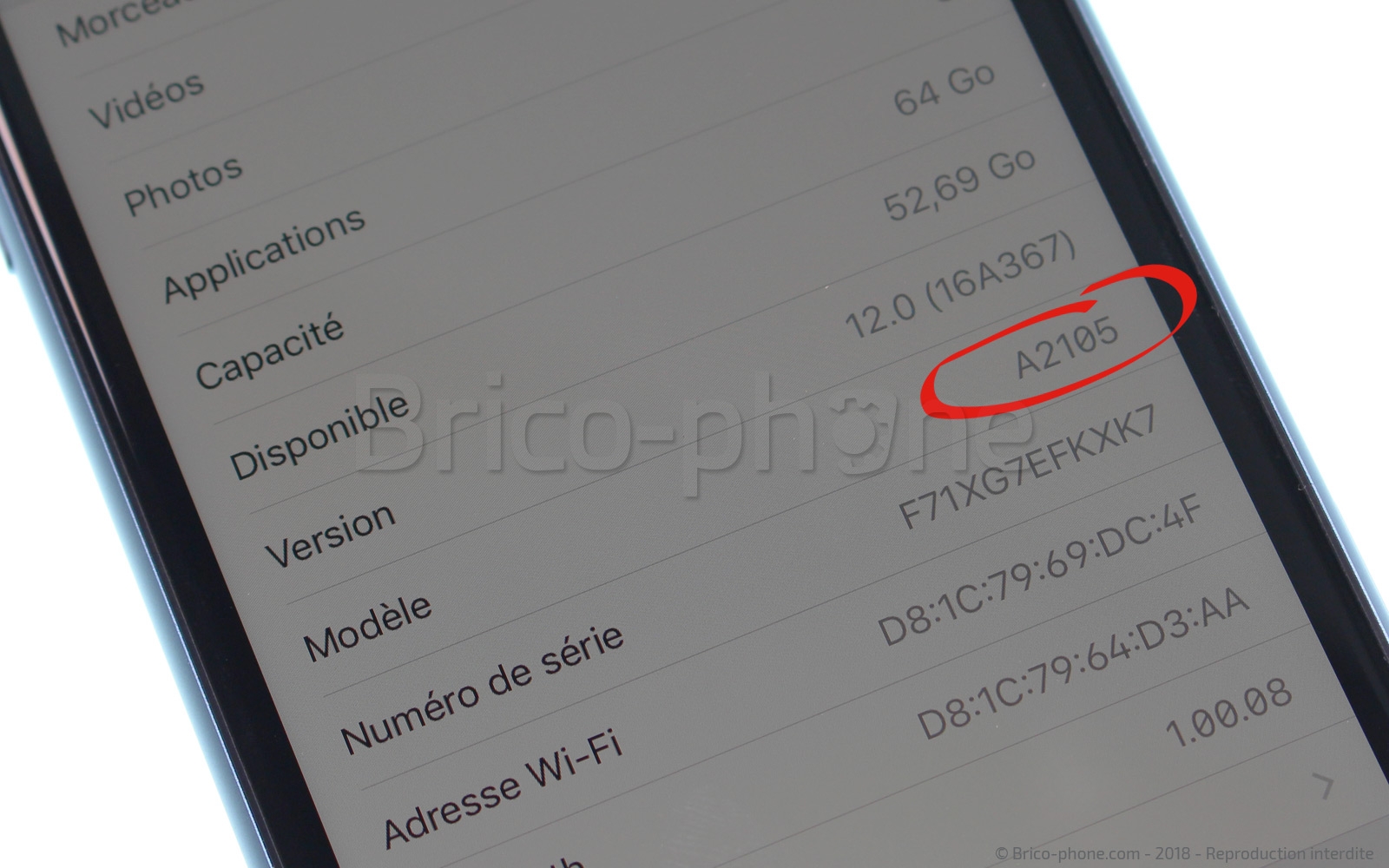

Le numéro de modèle qui correspond à un iPhone XR est le A2105 (dans les réglages de votre téléphone). Si ce n'est pas le cas, nous avons une rubrique pour vous aider à identifier votre modèle https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette

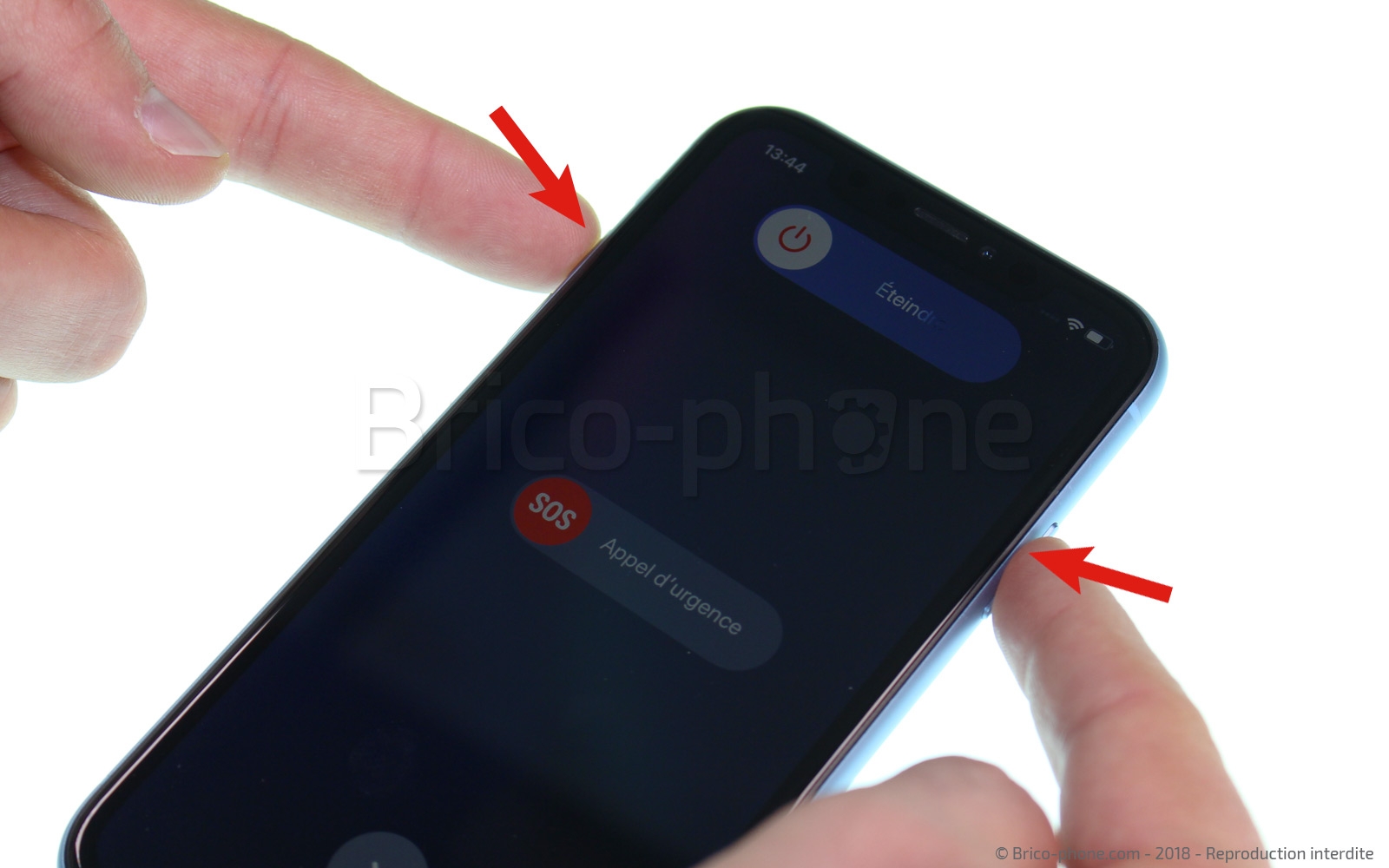

Commencez par éteindre le téléphone en appuyant quelques secondes sur le bouton volume et power, avant de commencer la réparation.
Commencez par éteindre le téléphone en appuyant quelques secondes sur le bouton volume et power, avant de commencer la réparation.
Etape 1 : Dévisser l'écran

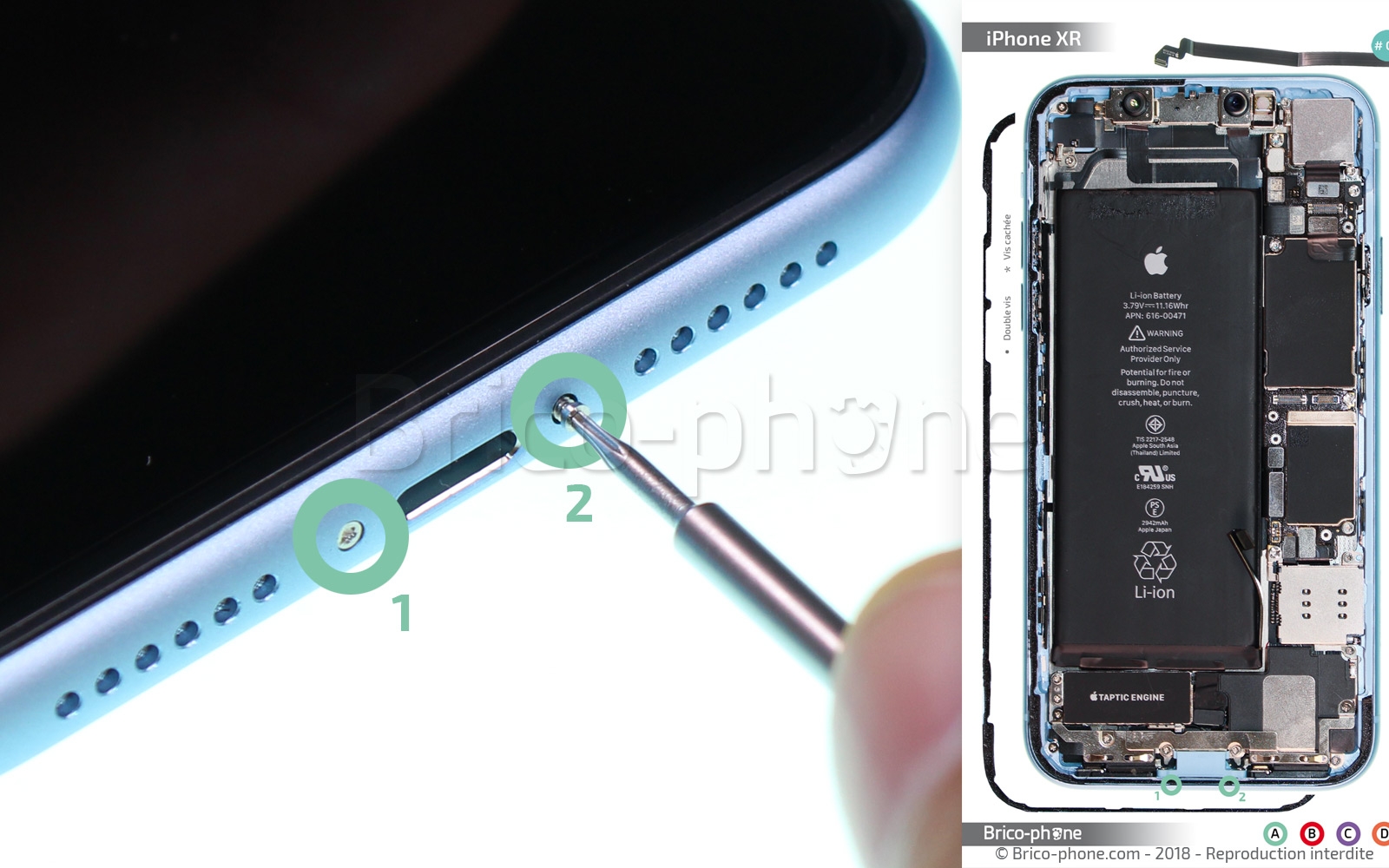

Retirez les deux vis pentalobe appelées A1 et A2 entourées en turquoise. Elles maintiennent l'écran fermé et se trouvent sur le bas du châssis de part et d'autre de la prise lightning. Utilisez le tournevis pentalobe et placez-les sur le patron d'aide au montage offert avec votre commande.
Etape 2 : Créer une ouverture
Pour décoller et déclipser l'écran du châssis, il faut d'abord créer un interstice et insérer un médiator. Si vous possédez un iFlex, utilisez-le pour plus de simplicité.

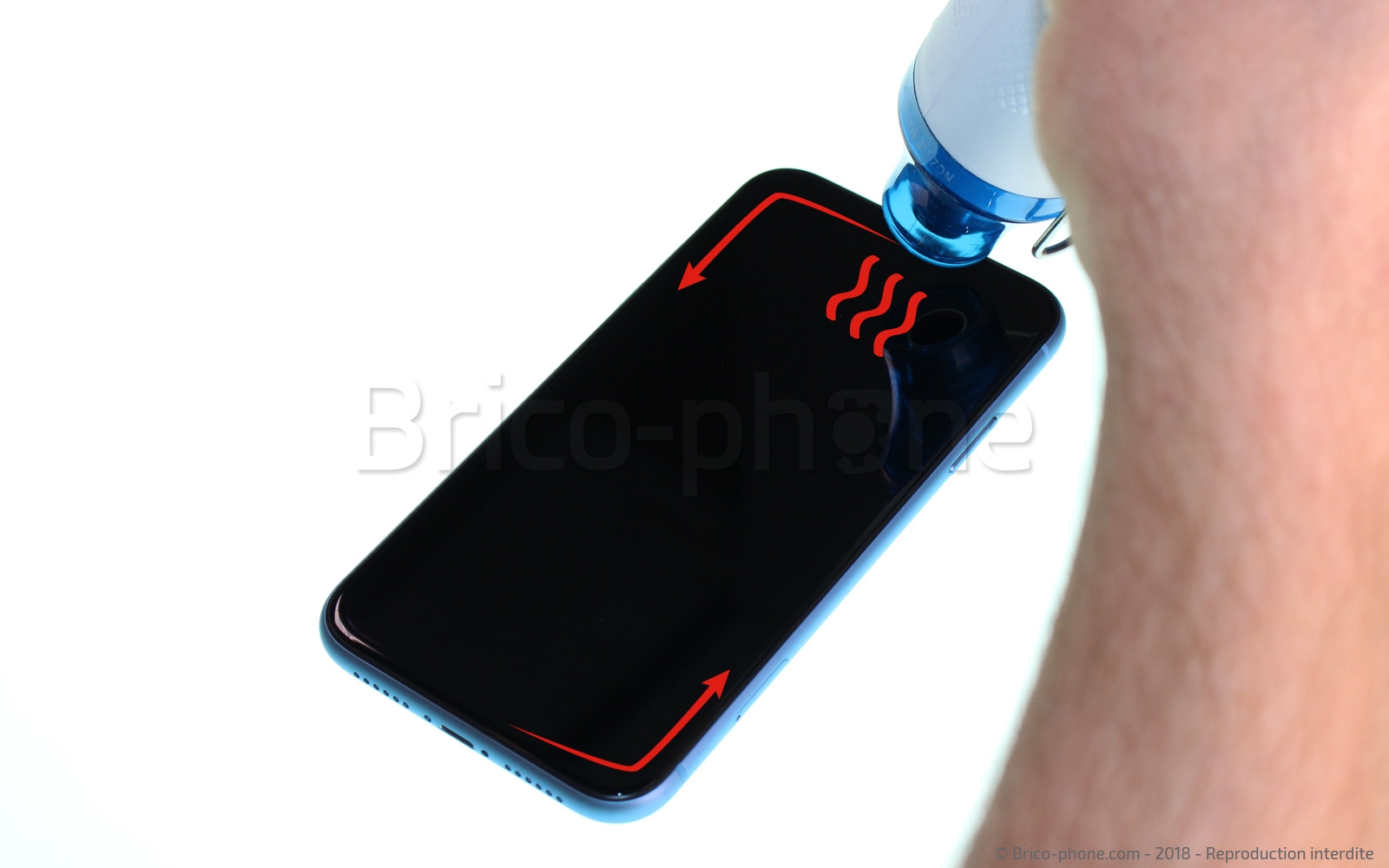

Chauffez tout le contour de l'écran afin de ramollir le joint d'étanchéité, pour cela, utilisez un sèche-cheveux ou un décapeur thermique. Vous trouverez un petit modèle en option. Puis placez la ventouse en bas dans un angle.

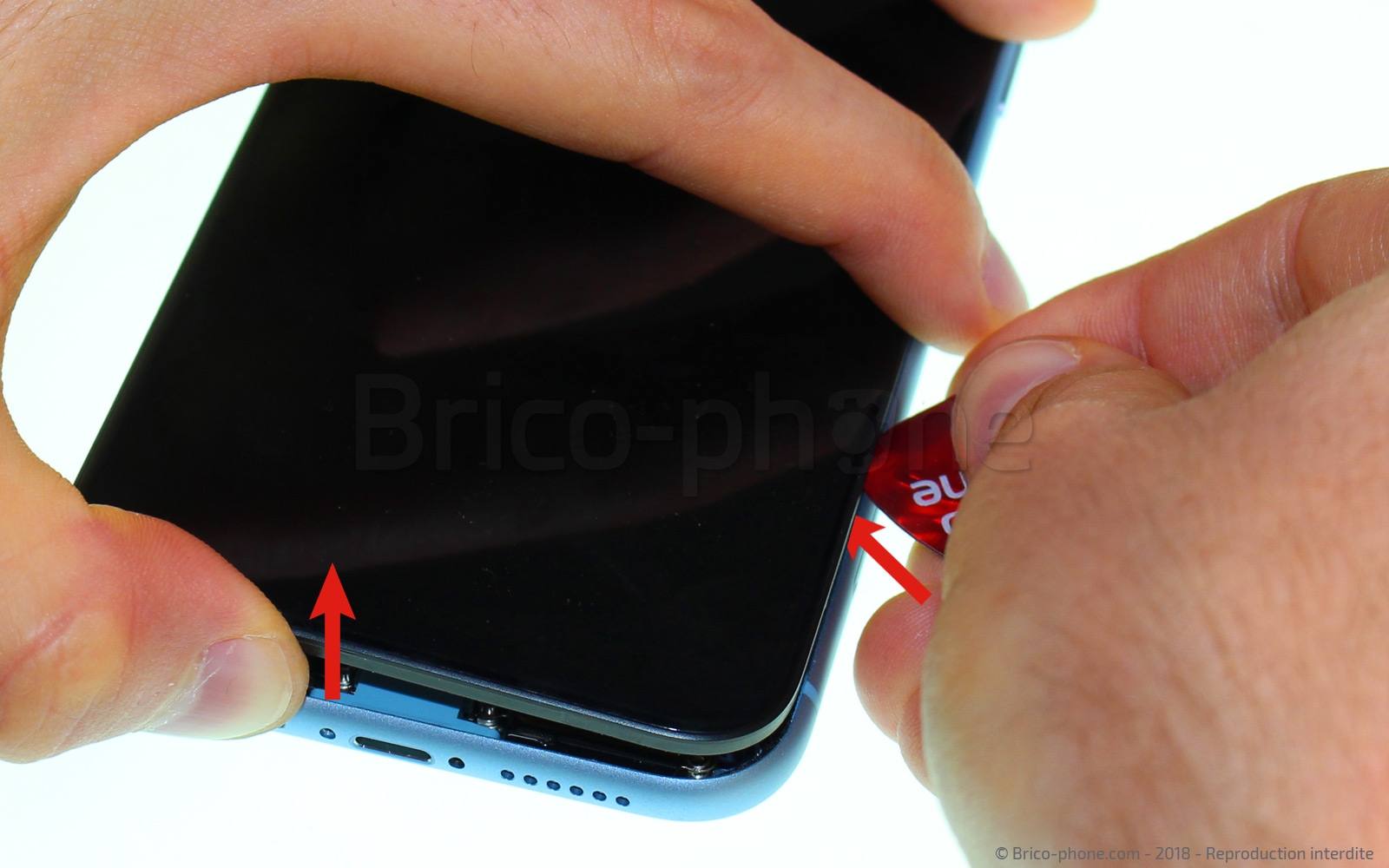

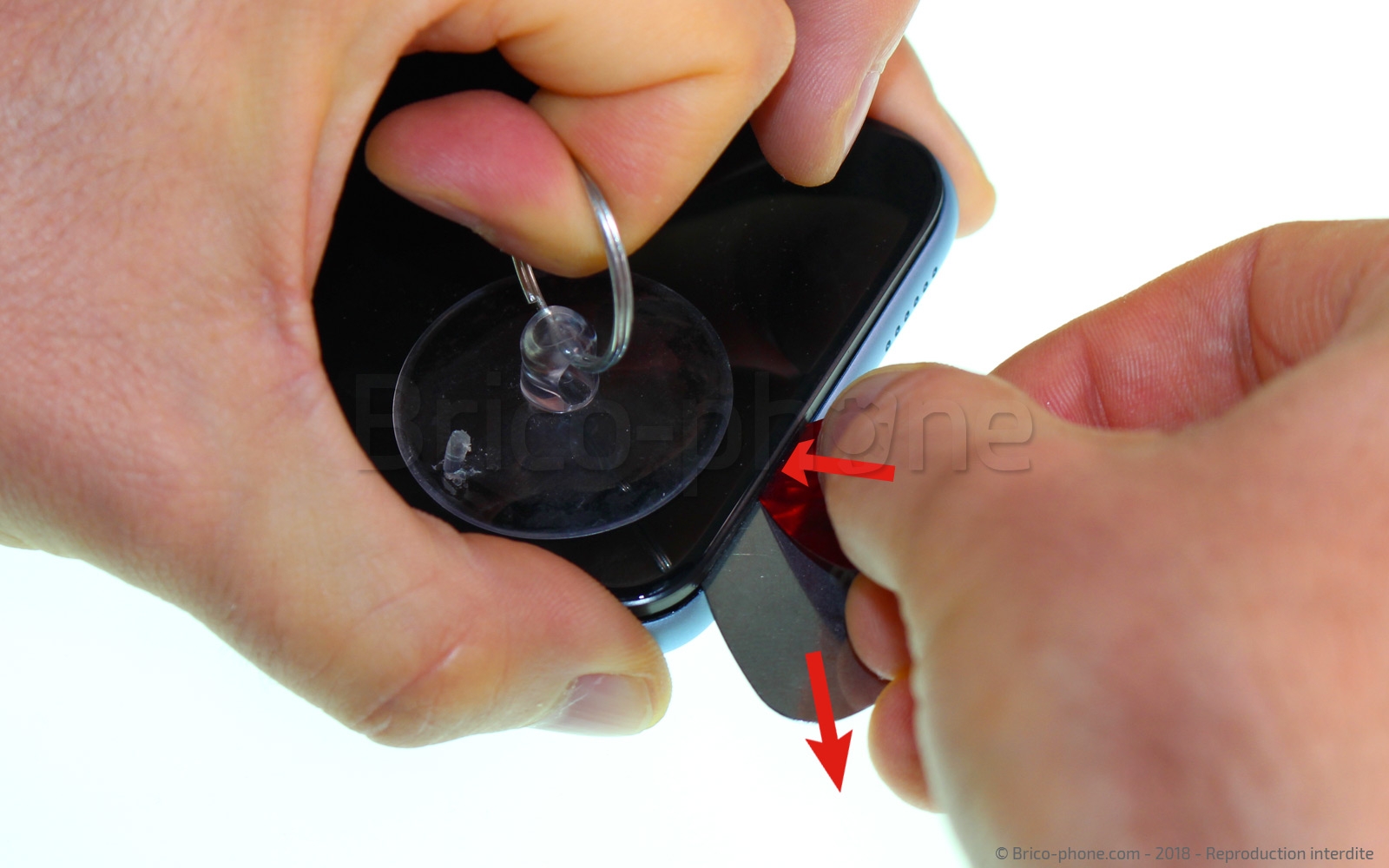

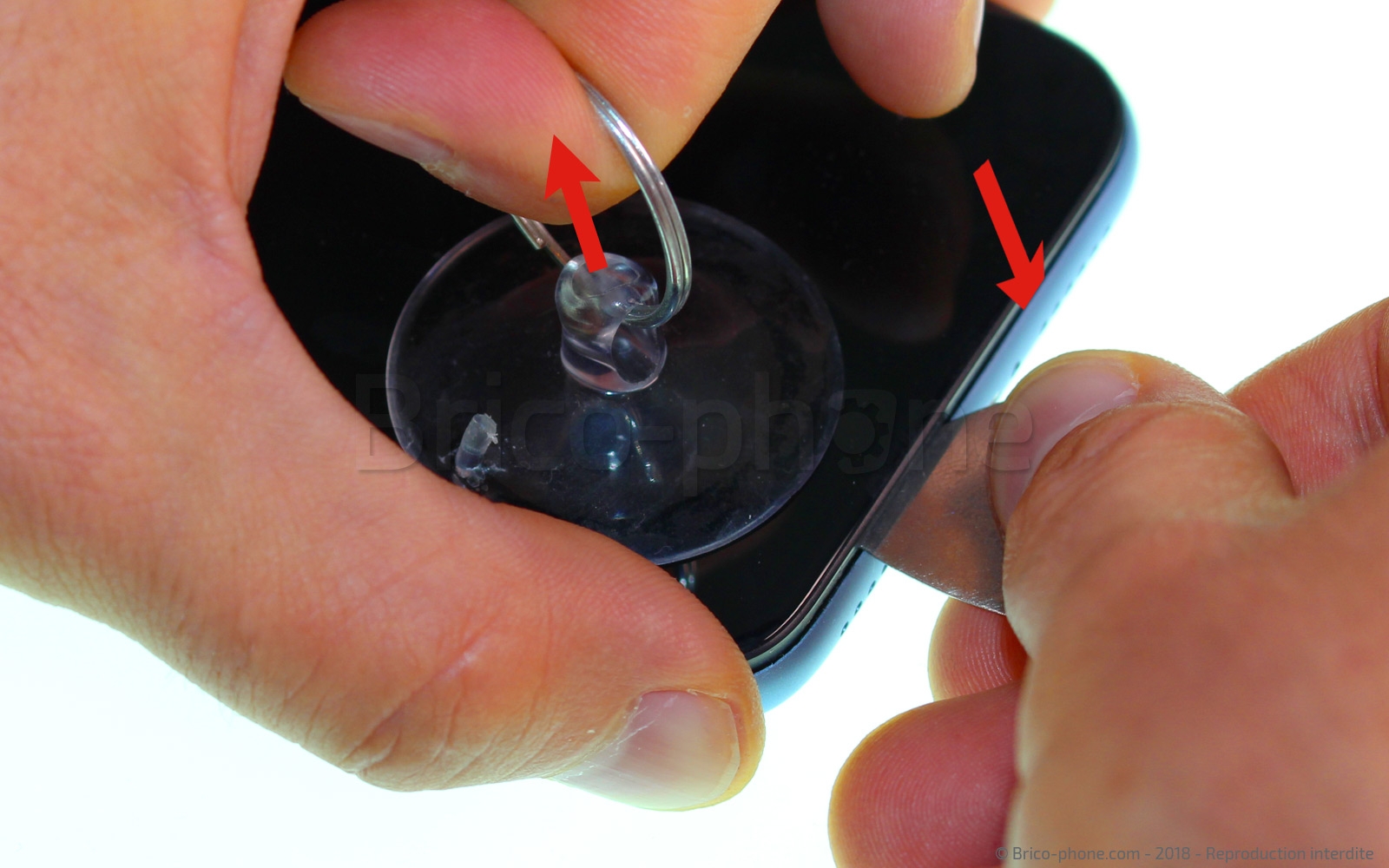

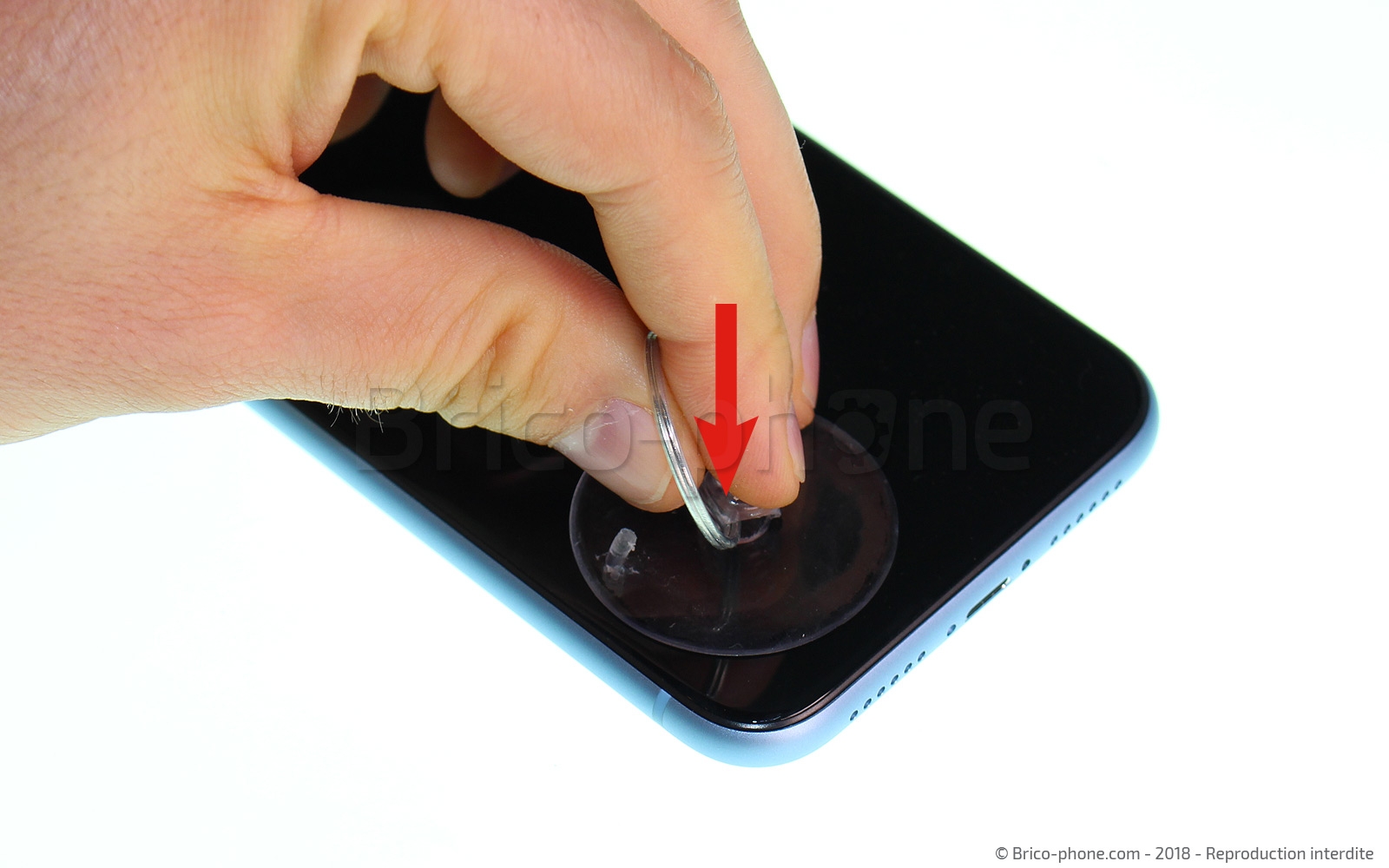

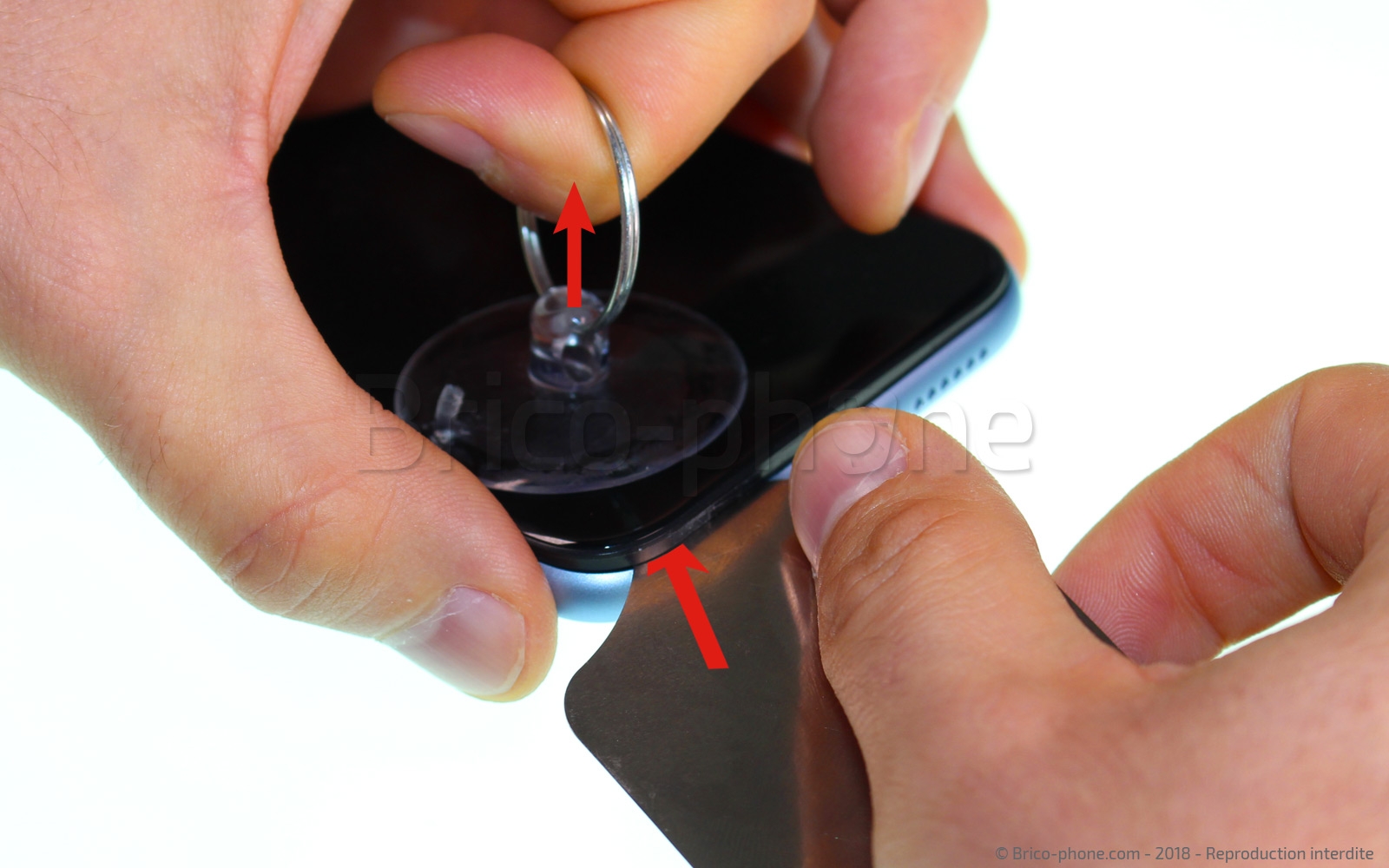

Tirez fortement sur la ventouse pour soulever l'écran et insérer le médiator métal, vous pouvez vous aider du petit levier vert qui est très fin.
Une fois le médiator inséré, ne le faites pas glisser. Vous risqueriez de rayer le châssis.
Chauffez tout le contour de l'écran afin de ramollir le joint d'étanchéité, pour cela, utilisez un sèche-cheveux ou un décapeur thermique. Vous trouverez un petit modèle en option. Puis placez la ventouse en bas dans un angle.
Tirez fortement sur la ventouse pour soulever l'écran et insérer le médiator métal, vous pouvez vous aider du petit levier vert qui est très fin.
Une fois le médiator inséré, ne le faites pas glisser. Vous risqueriez de rayer le châssis.
Etape 4 : Ouvrir l'écran
Avant de poursuivre, remplacez le médiator en métal par un médiator en plastique, plus souple et surtout sans risque de rayer le châssis en métal.
Glissez ensuite le médiator plastique le long du contour en faisant levier pour décoller le joint et déclipser l'écran. Insérez le deuxième médiator plastique pour progresser sans que l'écran ne se recolle.
Faites attention à ne pas glisser le médiator sur la partie droite de l'écran juste au dessus du tiroir sim car la nappe de raccordement de l'écran à la carte mère se situe à ce niveau.

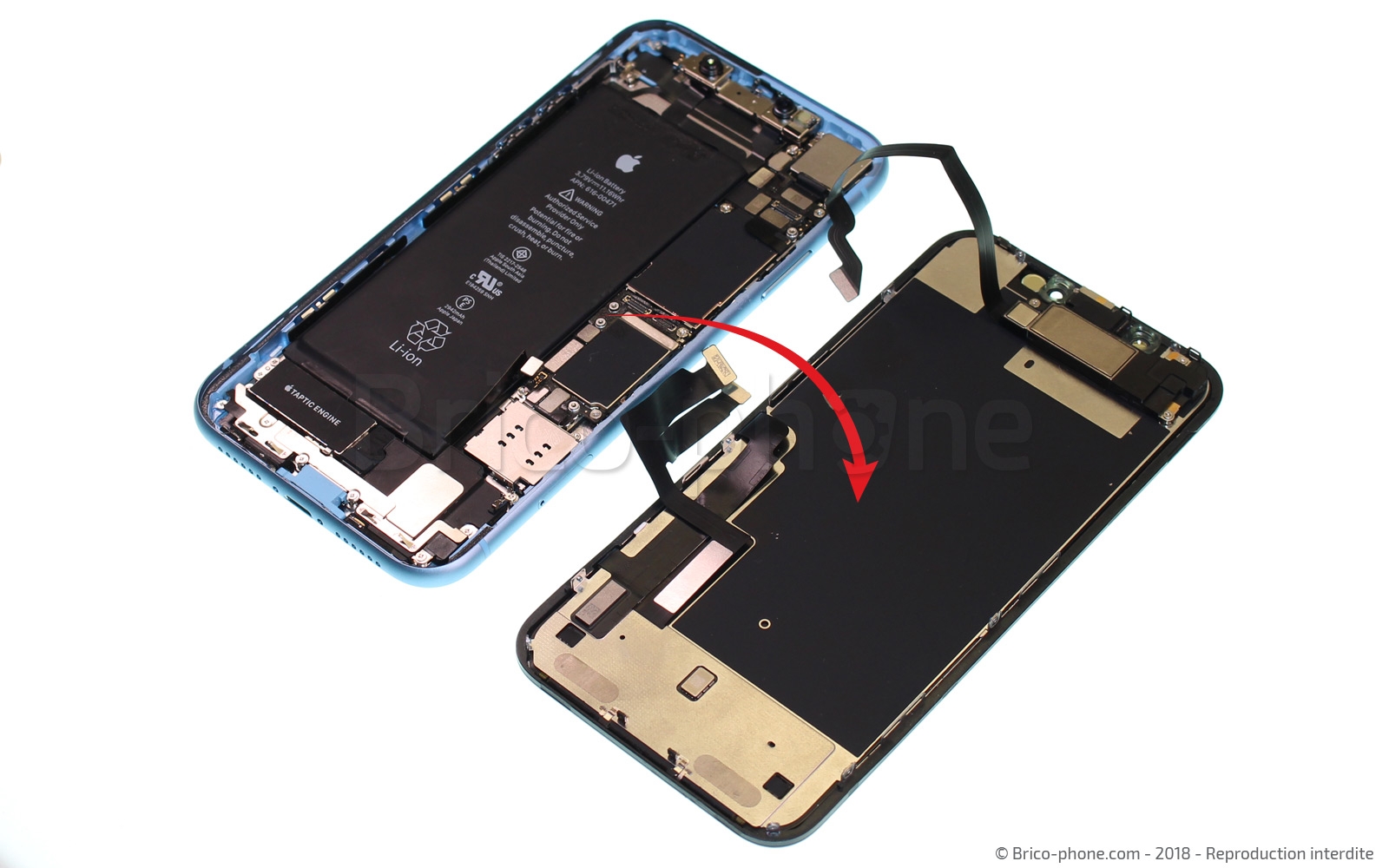

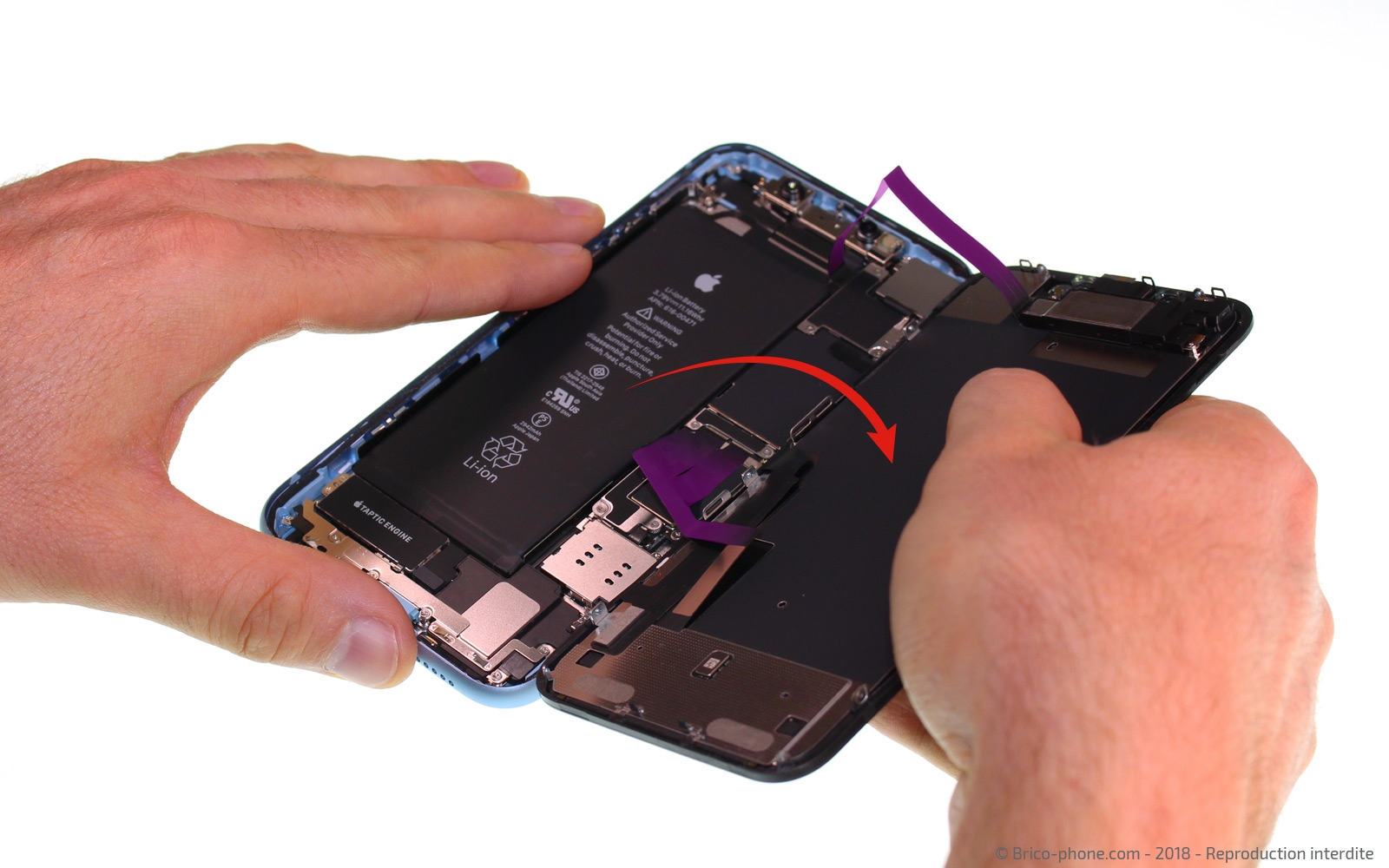

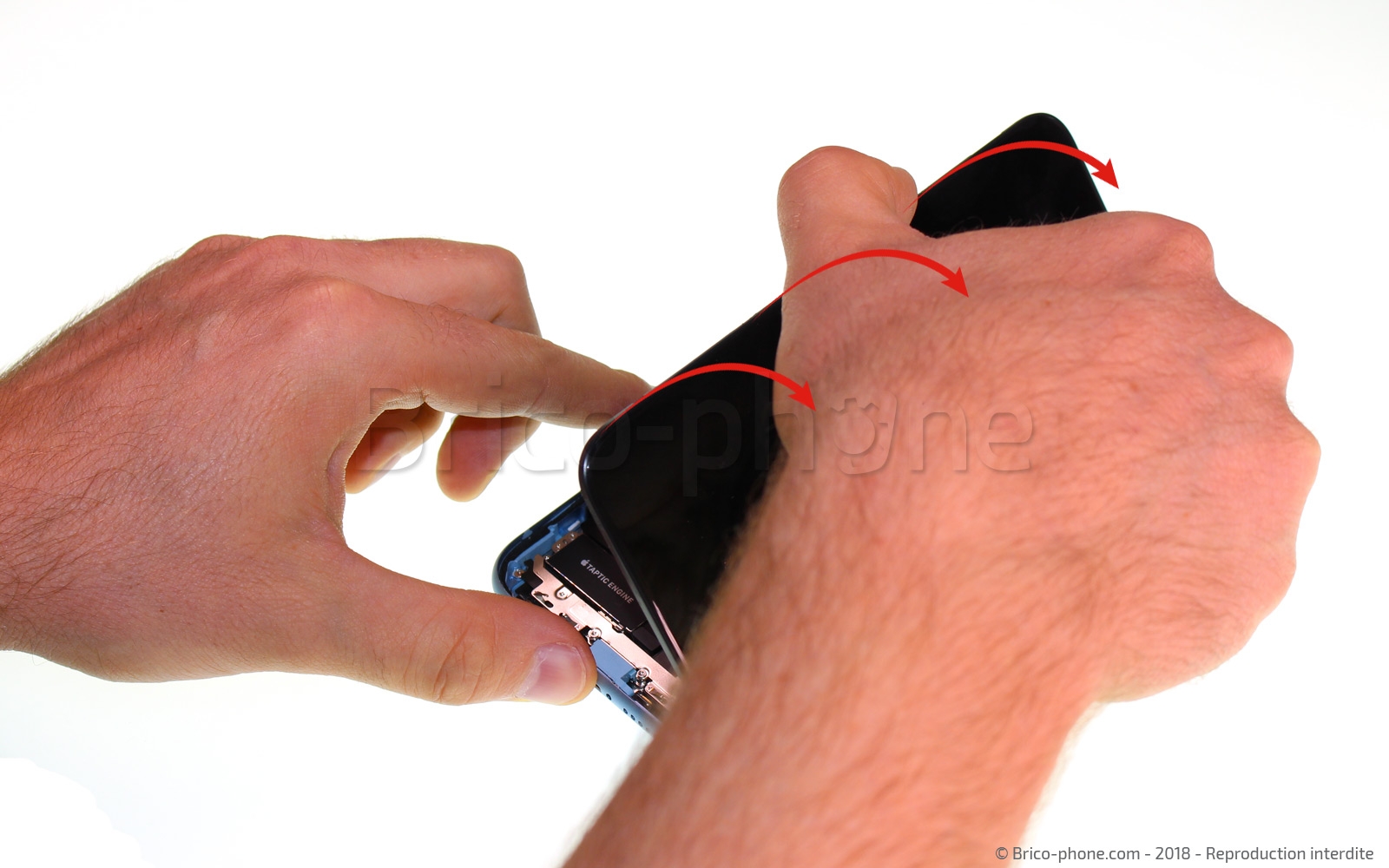

Une fois entièrement déclipsé, ouvrez l'écran comme un livre à l'envers sans tirer dessus pour ne pas arracher les nappes. Superposez-le légèrement sur la coque pour éviter les tensions dans les nappes.
Glissez ensuite le médiator plastique le long du contour en faisant levier pour décoller le joint et déclipser l'écran. Insérez le deuxième médiator plastique pour progresser sans que l'écran ne se recolle.
Faites attention à ne pas glisser le médiator sur la partie droite de l'écran juste au dessus du tiroir sim car la nappe de raccordement de l'écran à la carte mère se situe à ce niveau.
Une fois entièrement déclipsé, ouvrez l'écran comme un livre à l'envers sans tirer dessus pour ne pas arracher les nappes. Superposez-le légèrement sur la coque pour éviter les tensions dans les nappes.
Etape 5 : Déconnecter la batterie

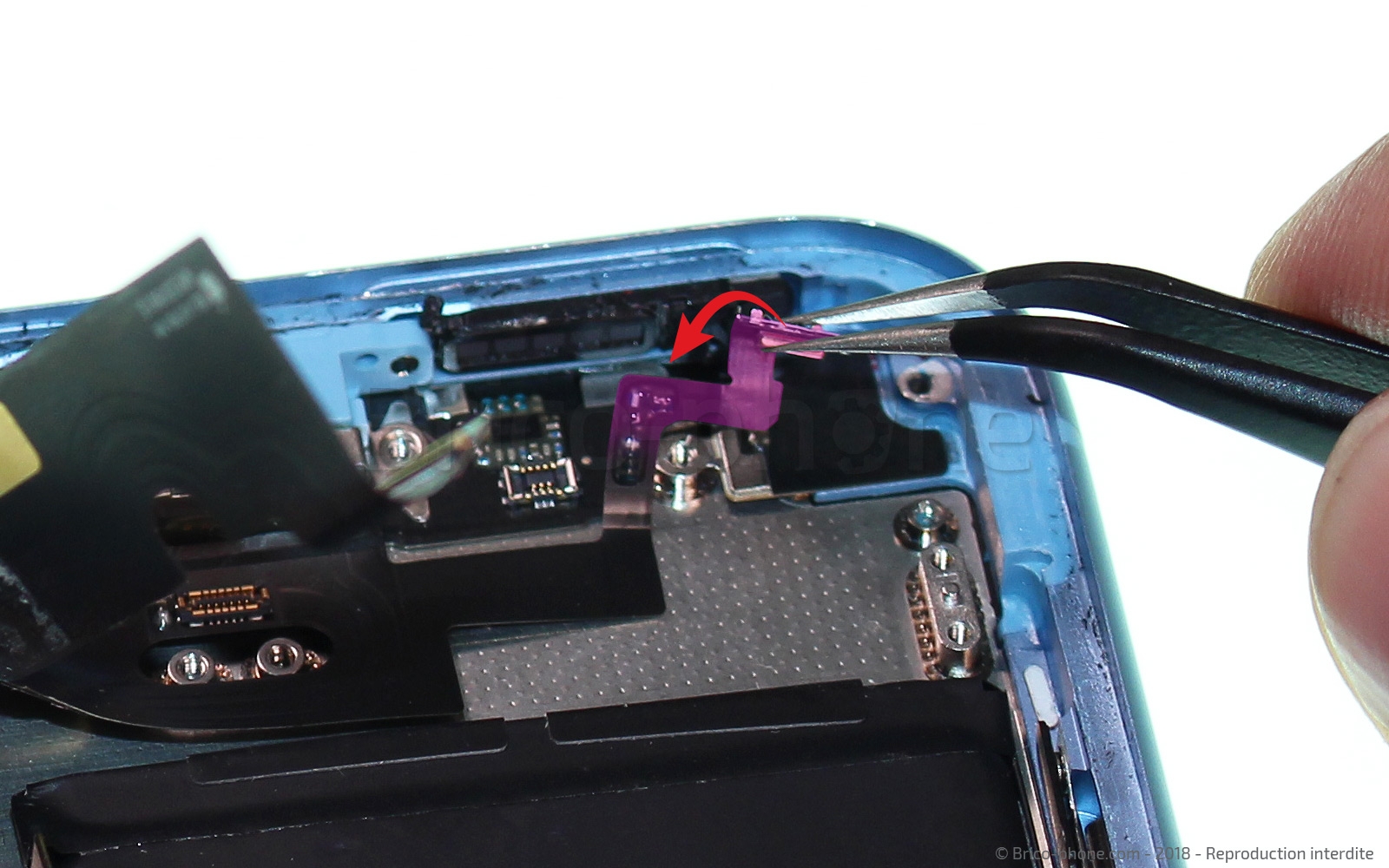

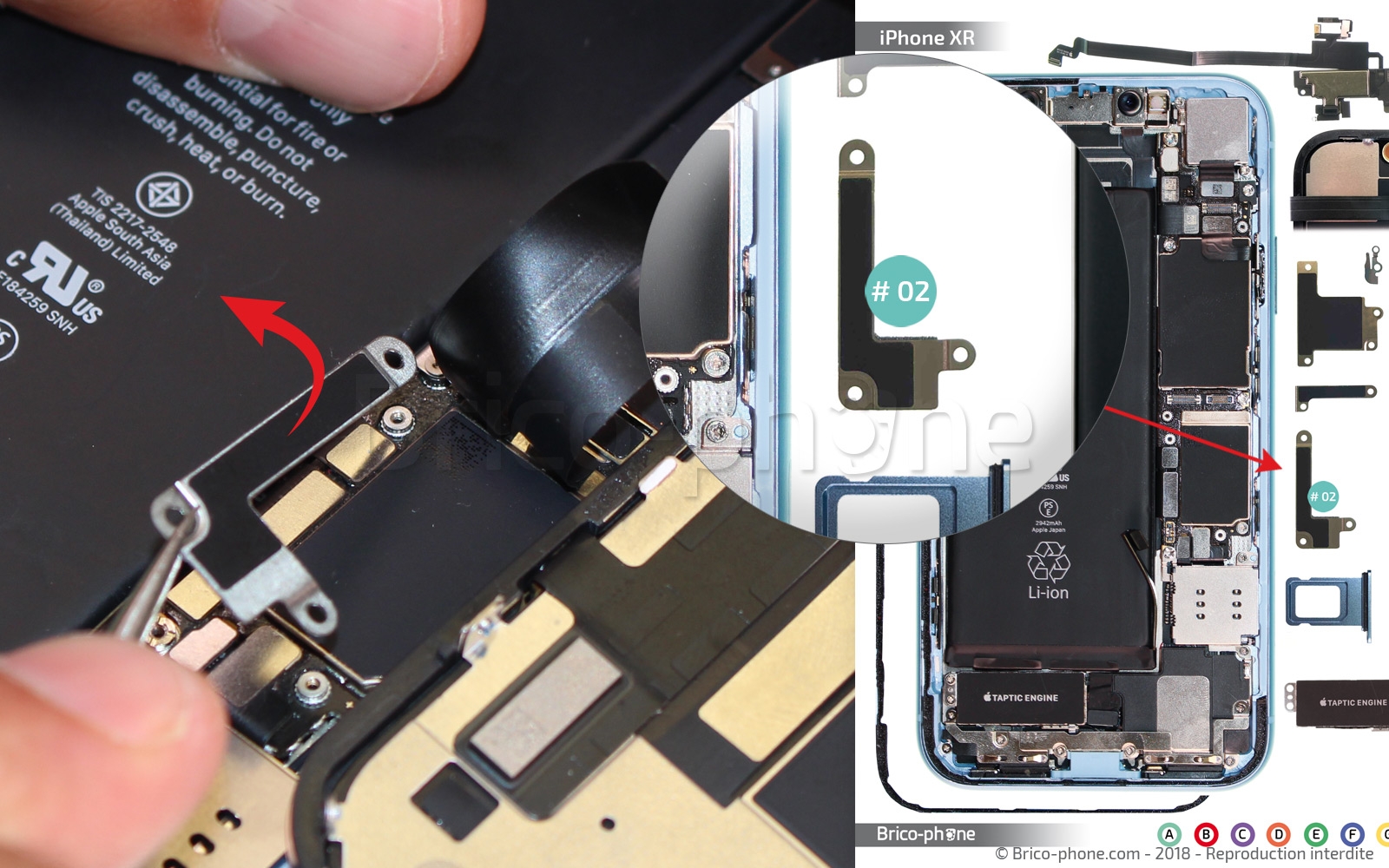

Le connecteur de la batterie est protégé par une petite plaquette métallique nommée #02.

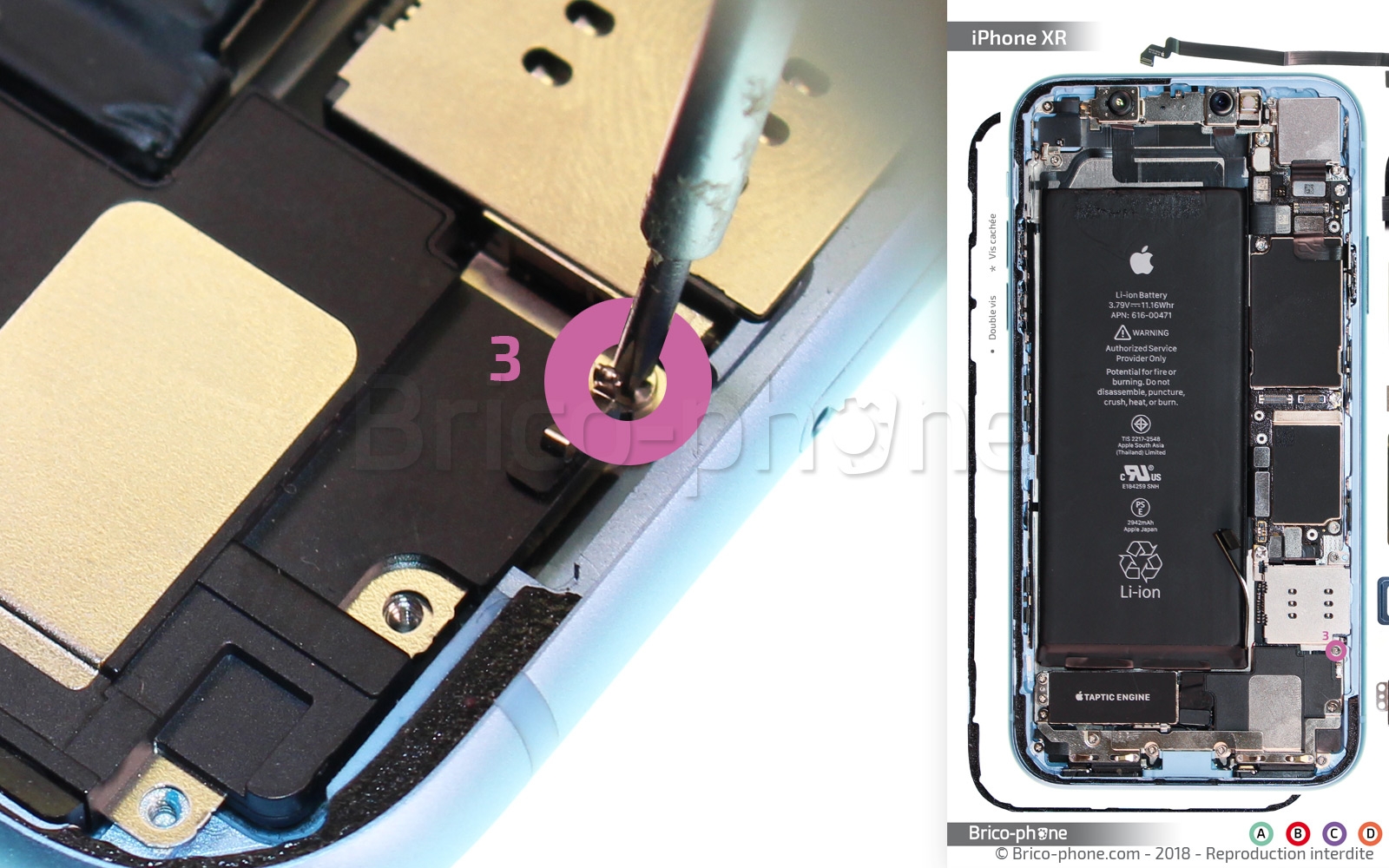

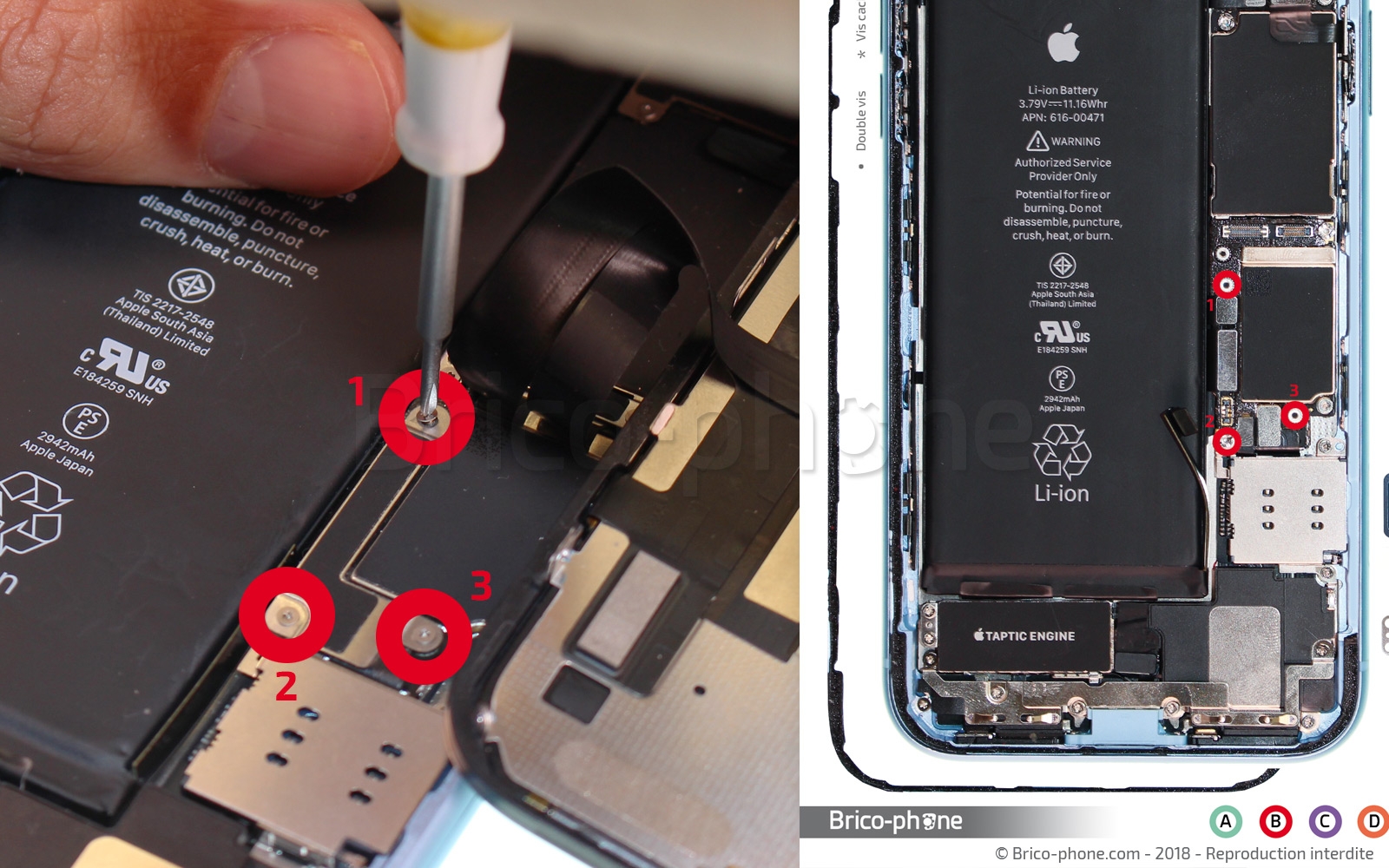

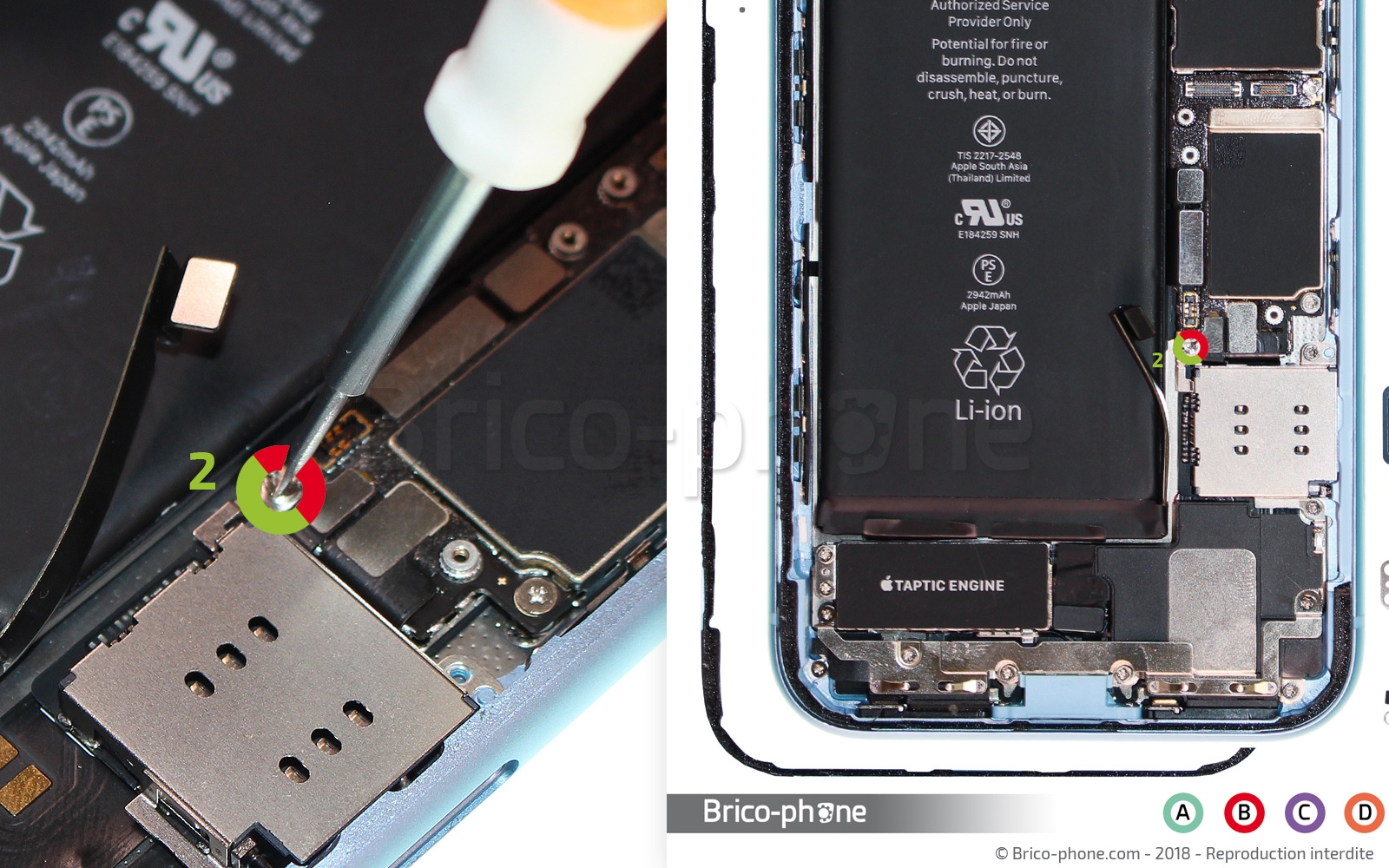

Dévissez les 3 vis avec le tournevis triwing 0,6, elles sont entourées en rouge et nommées B1 à B3, qui maintiennent ce petit élément en forme de L. Puis saisissez la plaquette avec la pincette.

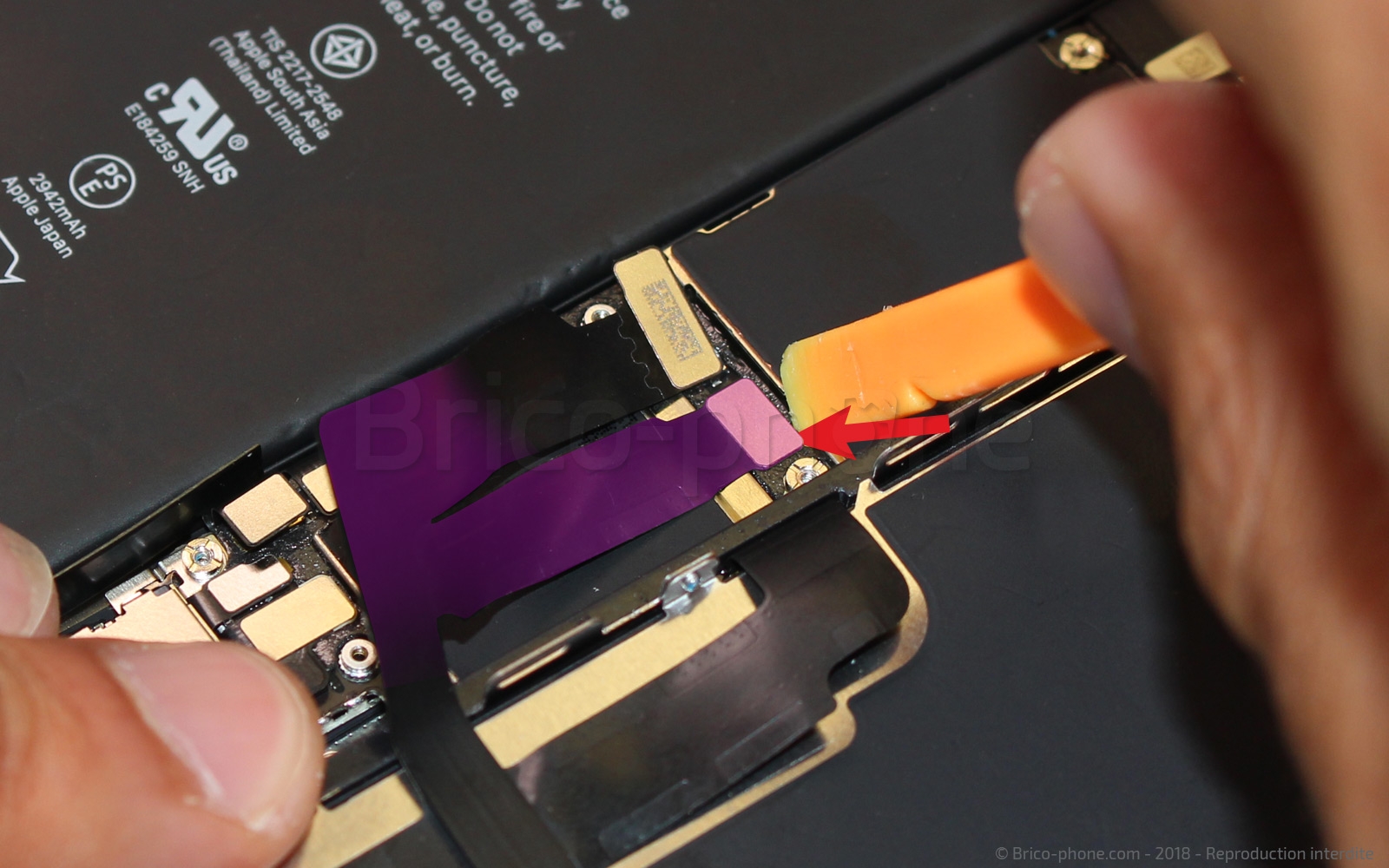

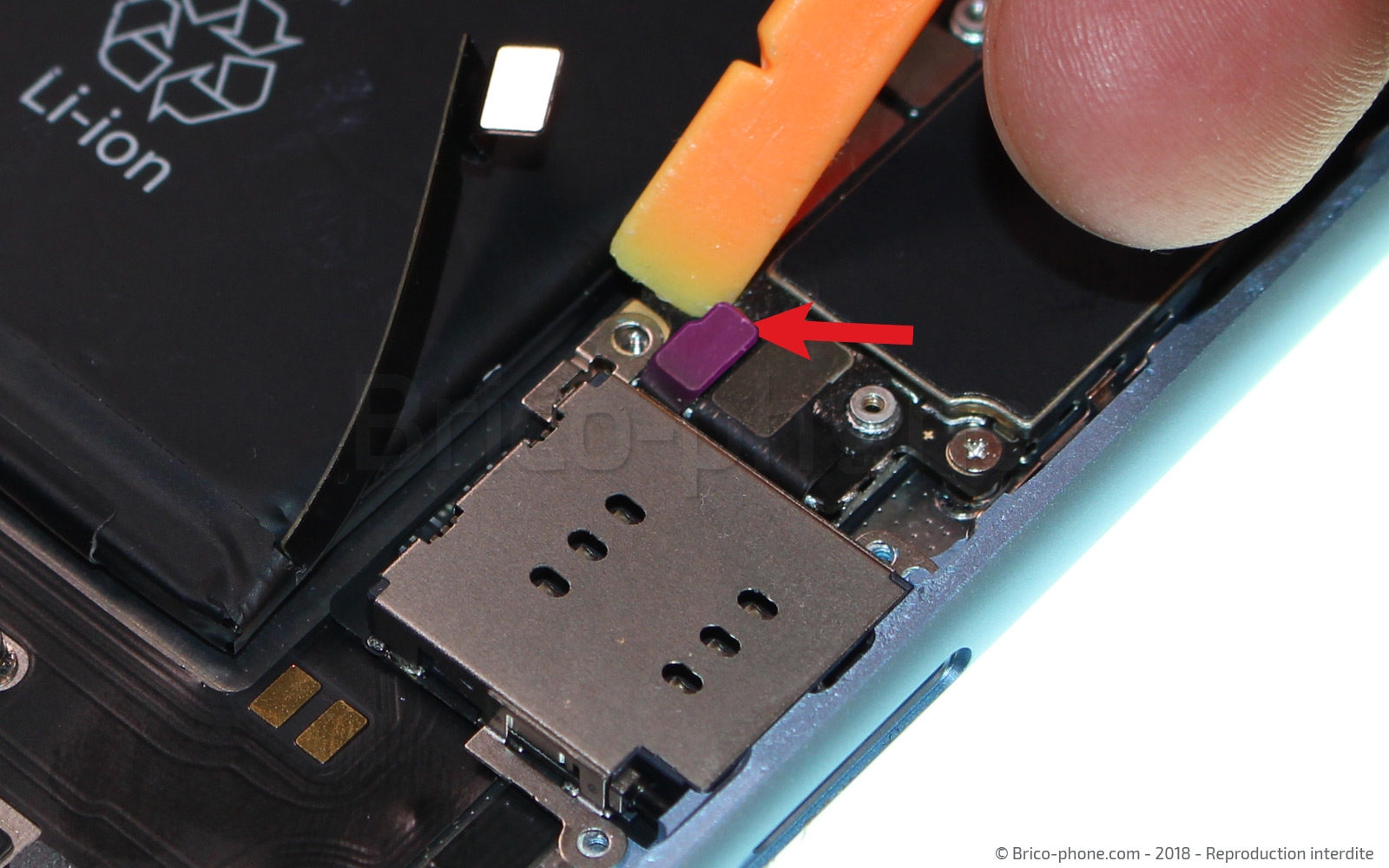

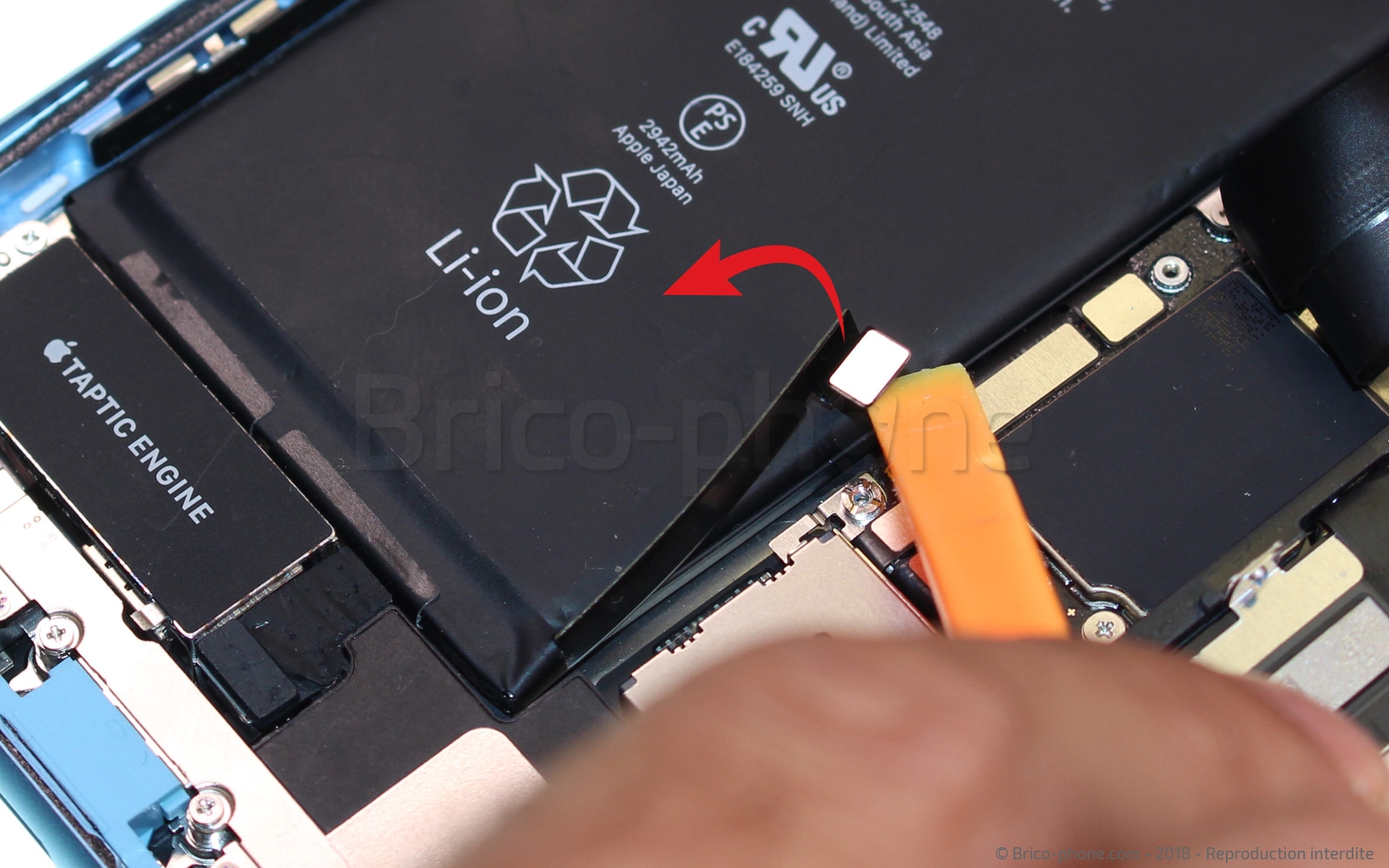

Munissez-vous maintenant du levier en nylon pour soulever doucement le connecteur à partir d'un angle. Puis dégagez la nappe entre la batterie et la carte mère pour éviter qu'elle ne se reconnecte par mégarde. Un téléphone qui se rallume en cours de réparation peut être endommagé.
Dévissez les 3 vis avec le tournevis triwing 0,6, elles sont entourées en rouge et nommées B1 à B3, qui maintiennent ce petit élément en forme de L. Puis saisissez la plaquette avec la pincette.
Munissez-vous maintenant du levier en nylon pour soulever doucement le connecteur à partir d'un angle. Puis dégagez la nappe entre la batterie et la carte mère pour éviter qu'elle ne se reconnecte par mégarde. Un téléphone qui se rallume en cours de réparation peut être endommagé.

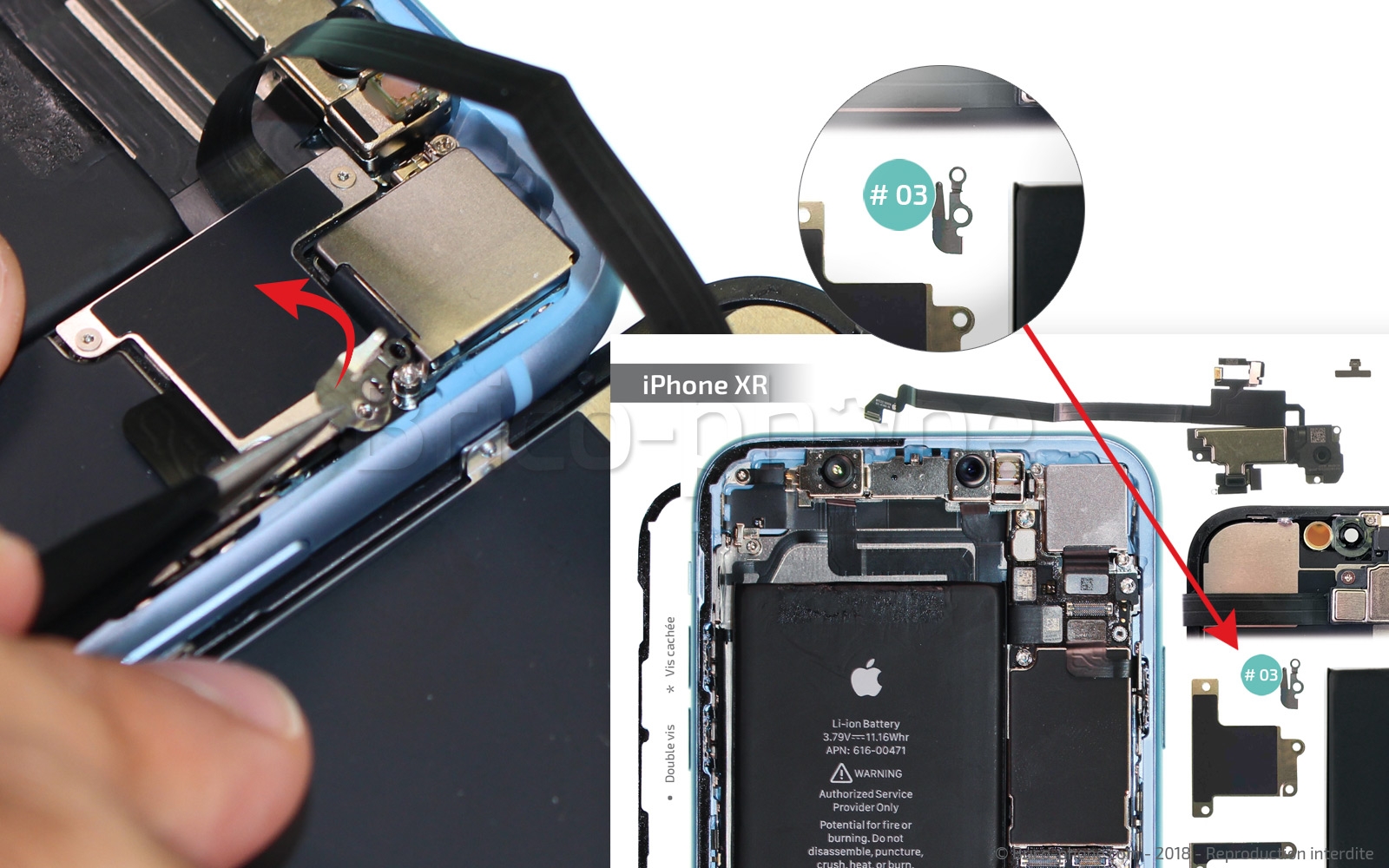

Etape 6 : Retirer la plaquette #04

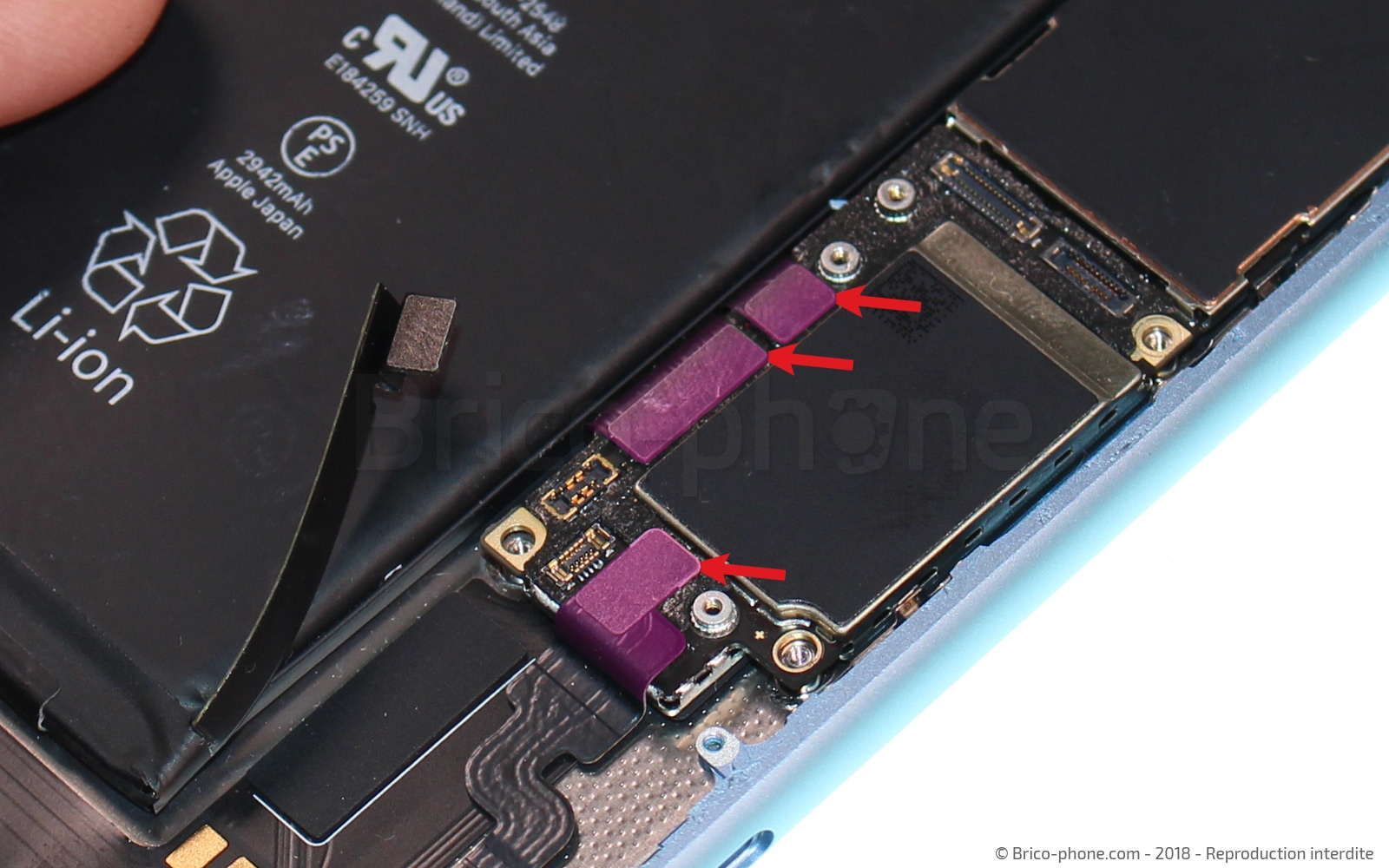

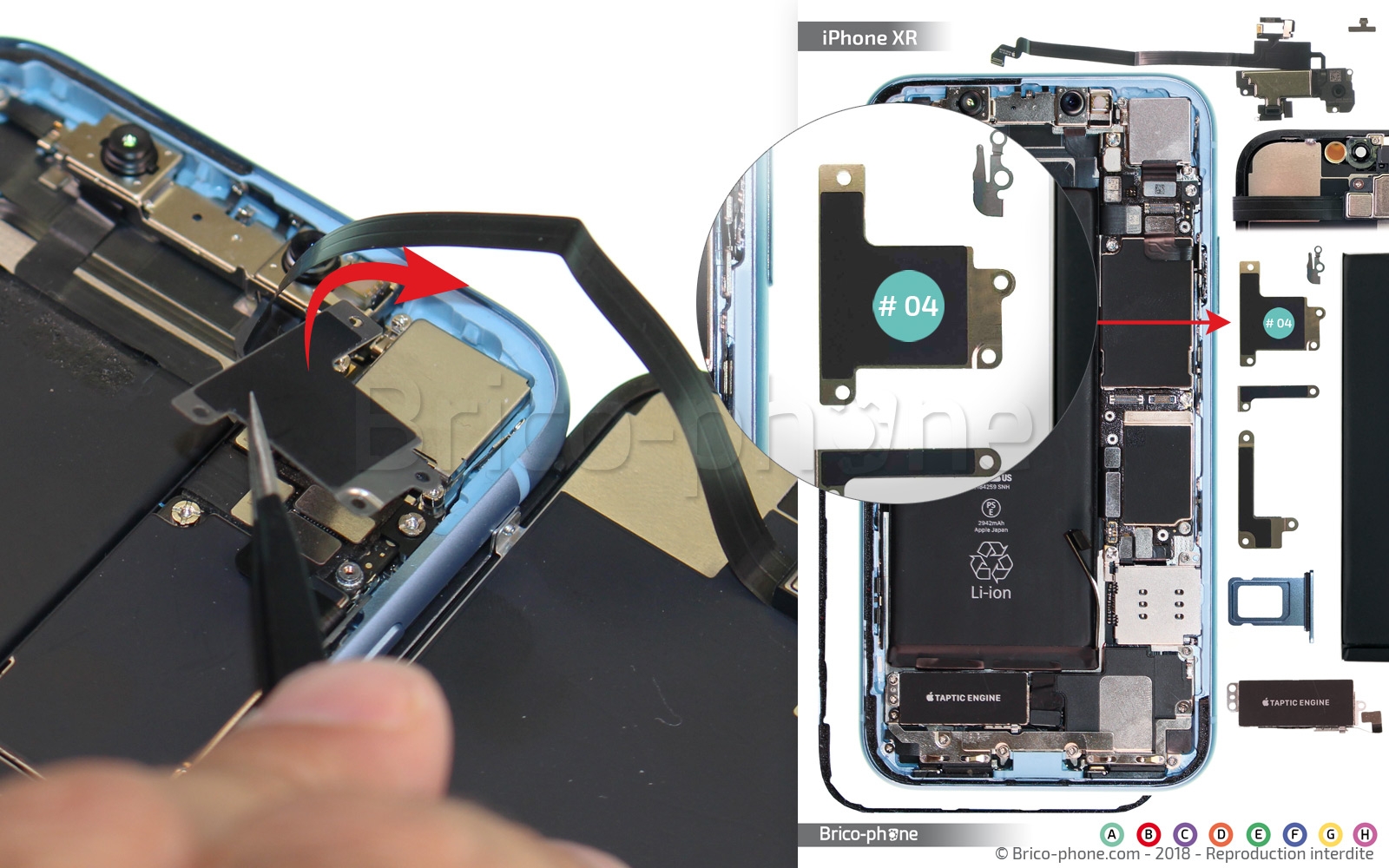

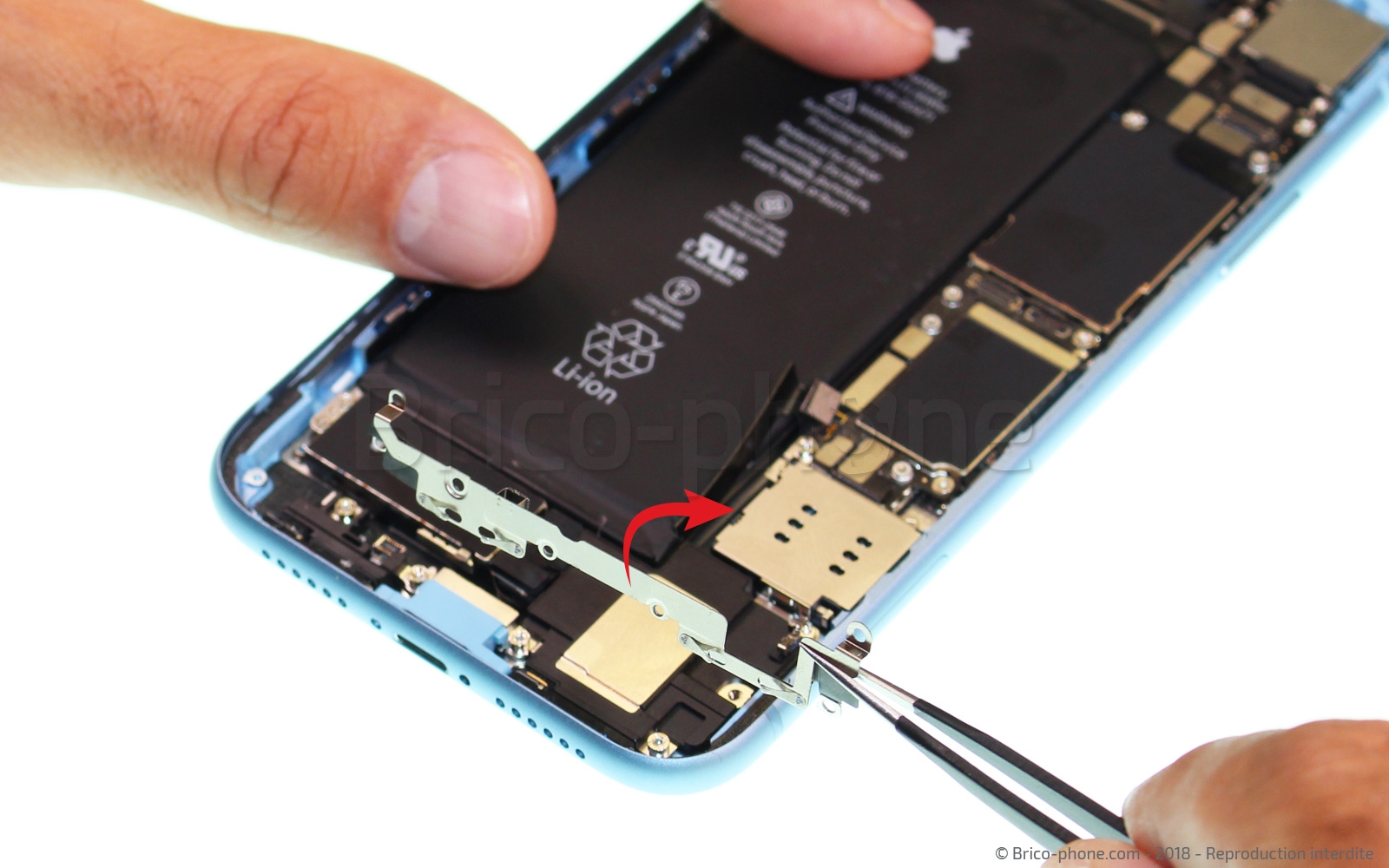

Commencez par la plaquette métallique qui se situe en haut de la carte mère, elle protège le connecteur de l'écouteur interne.

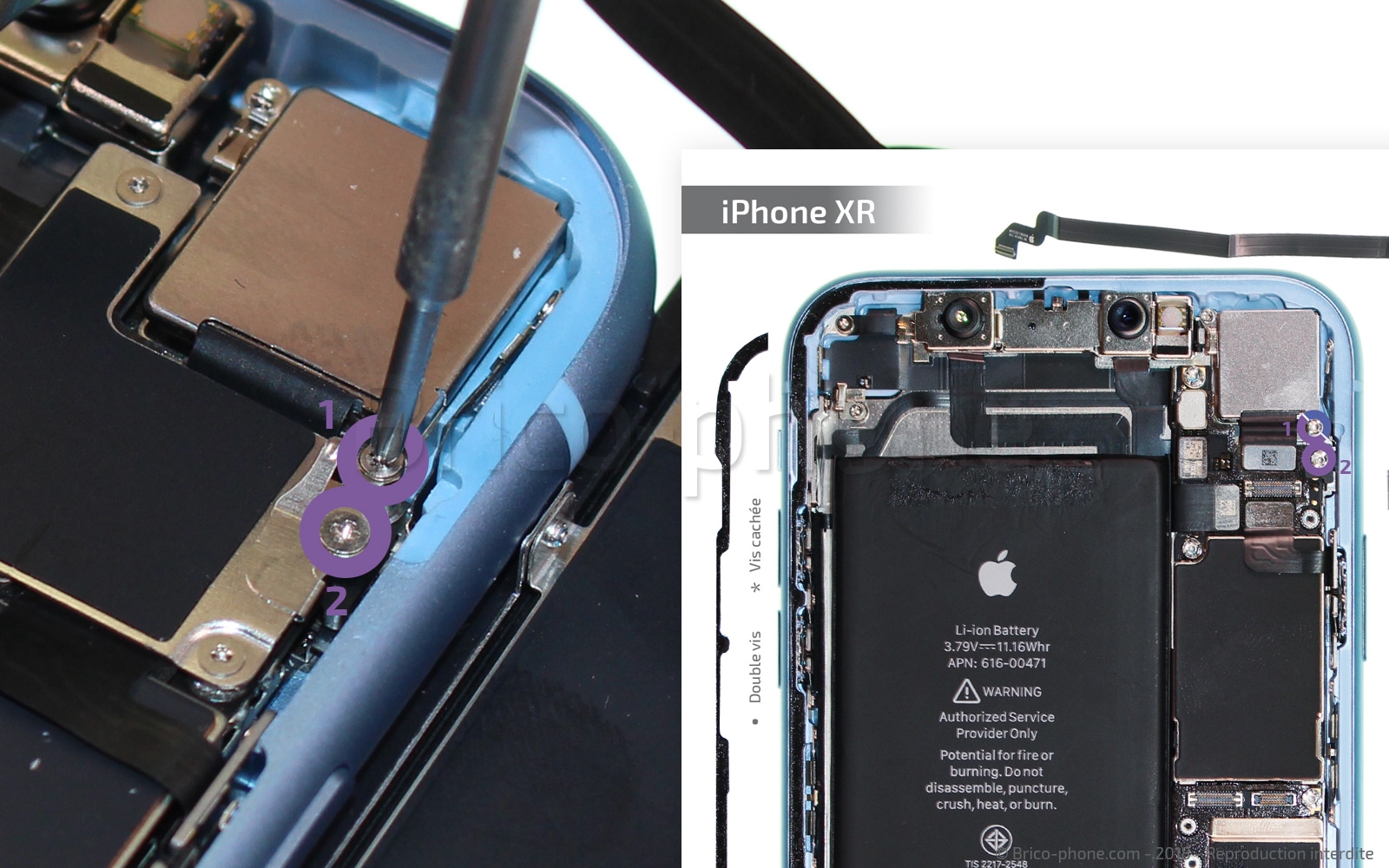

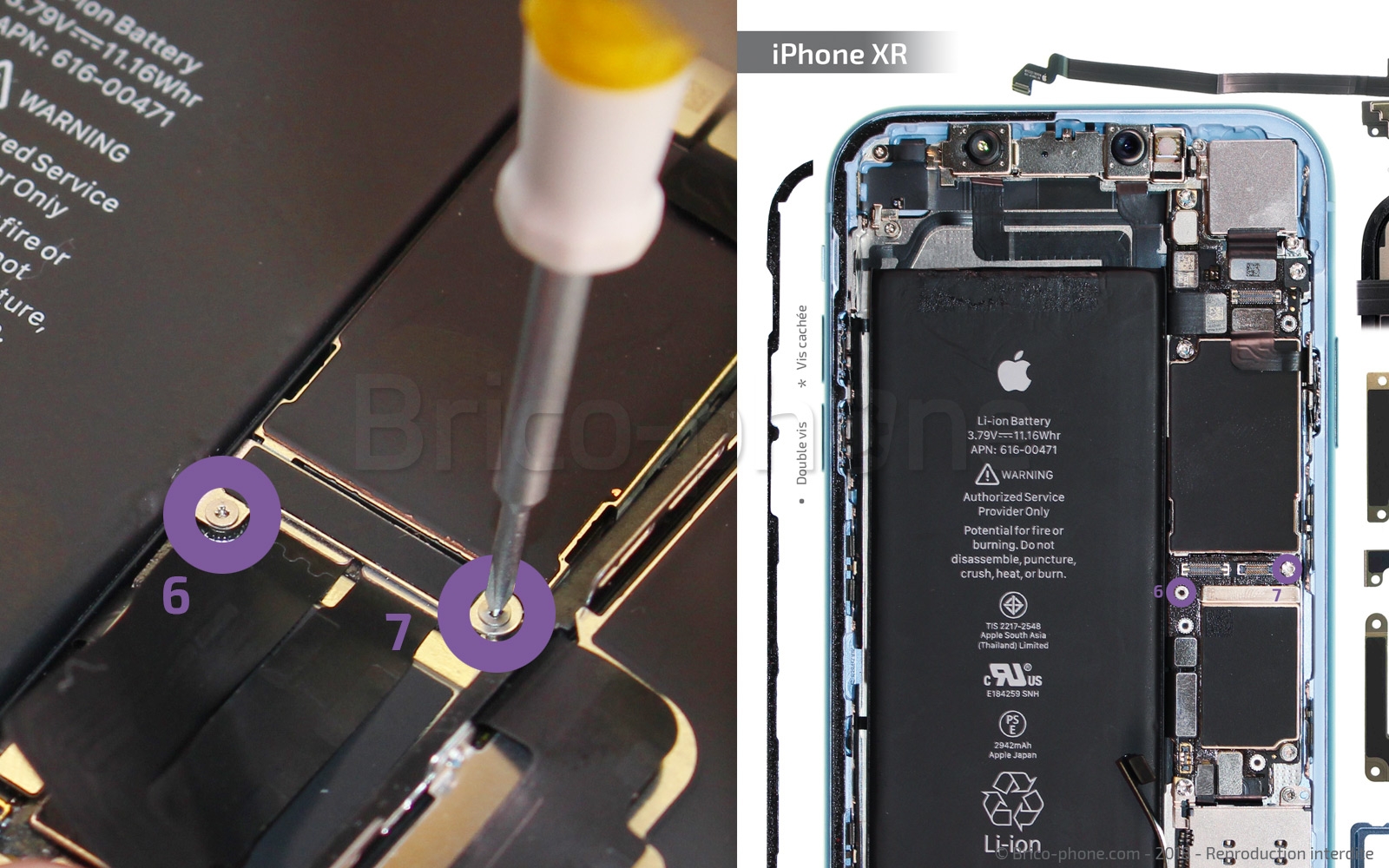

Retirez les deux vis entourées en violet nommées C1 et C2 à l'aide du tournevis cruciforme. Puis retirez le petit élément #03 avec la pincette pour ne pas le perdre. Délogez-le en le tirant un peu vers la droite.
Placez au fur et à mesure les éléments et les vis sur le patron d'aide au montage.

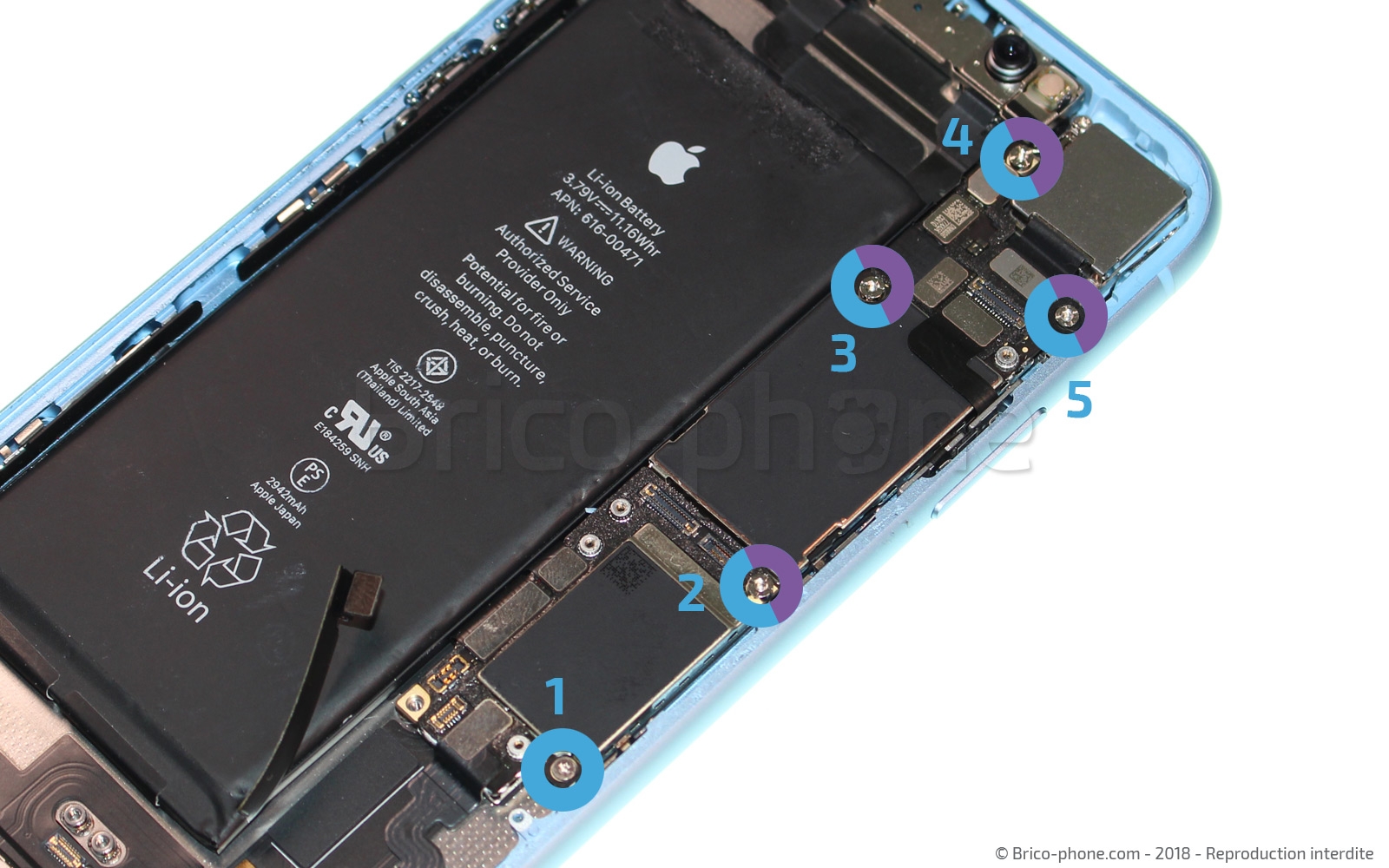

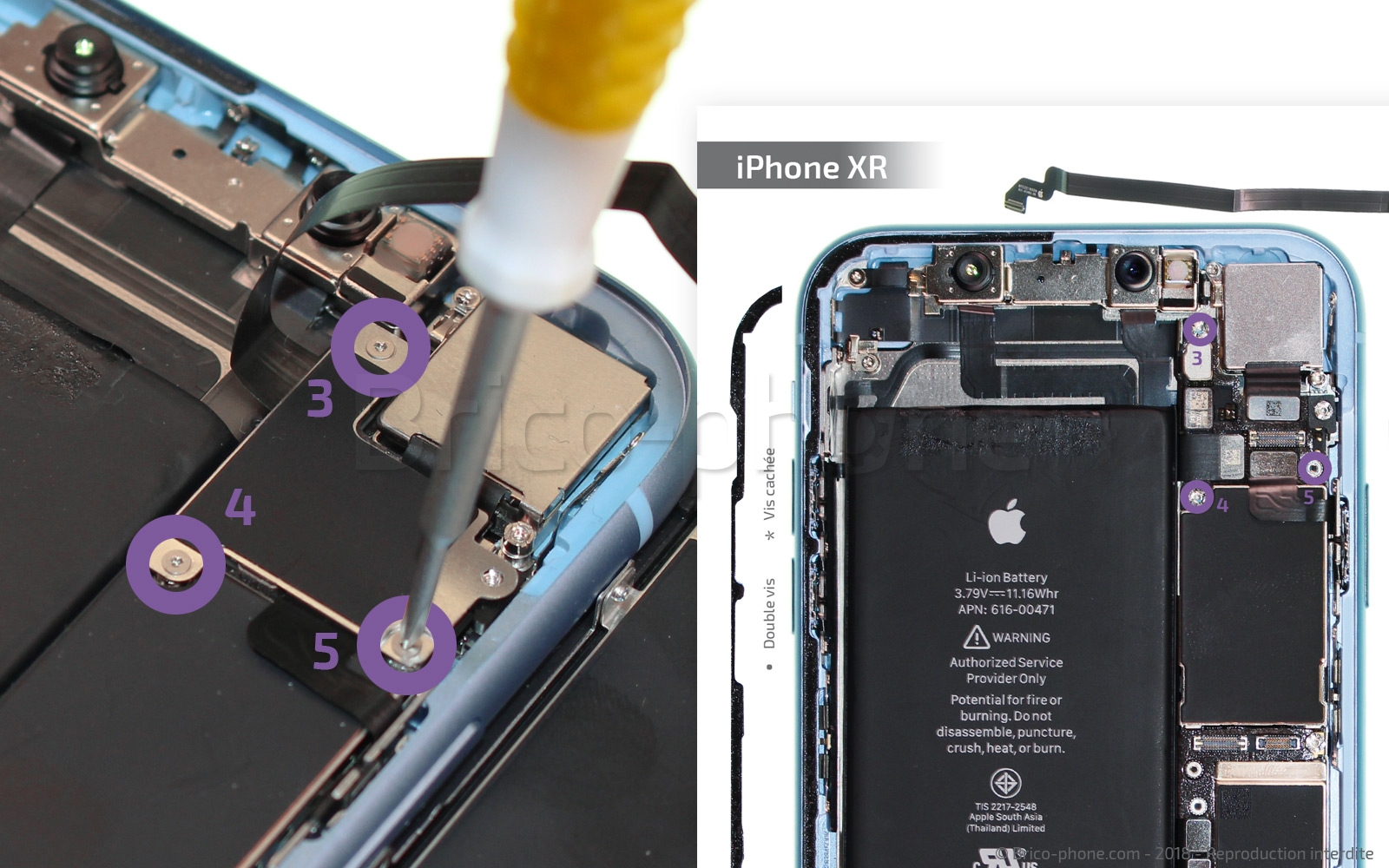

Faites de même pour l'élément #04 mais cette fois en retirant les 3 vis C3 à C5 avec le tournevis triwing 0,6.
Retirez les deux vis entourées en violet nommées C1 et C2 à l'aide du tournevis cruciforme. Puis retirez le petit élément #03 avec la pincette pour ne pas le perdre. Délogez-le en le tirant un peu vers la droite.
Placez au fur et à mesure les éléments et les vis sur le patron d'aide au montage.
Faites de même pour l'élément #04 mais cette fois en retirant les 3 vis C3 à C5 avec le tournevis triwing 0,6.

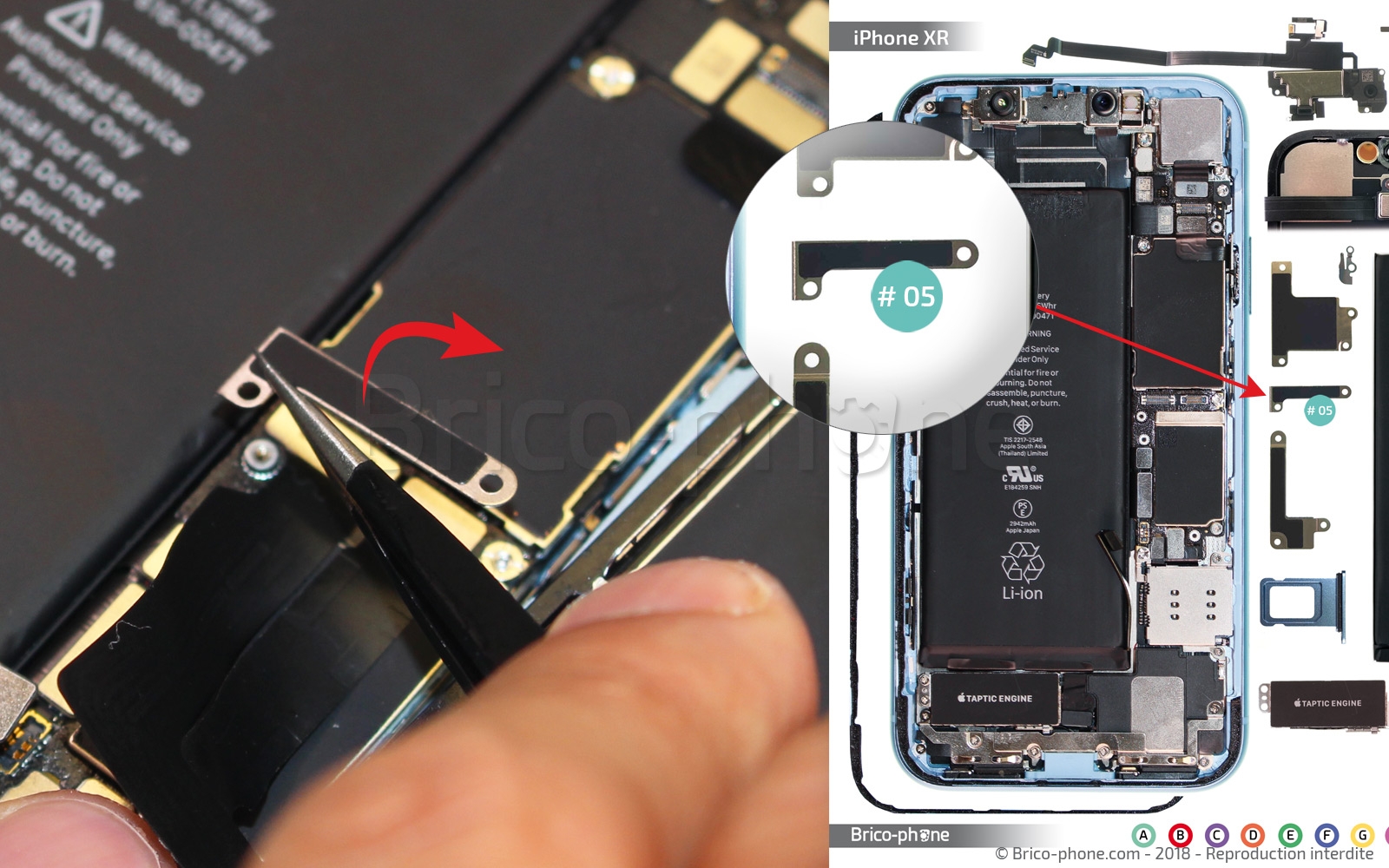

Etape 7 : Retirer la plaquette #05

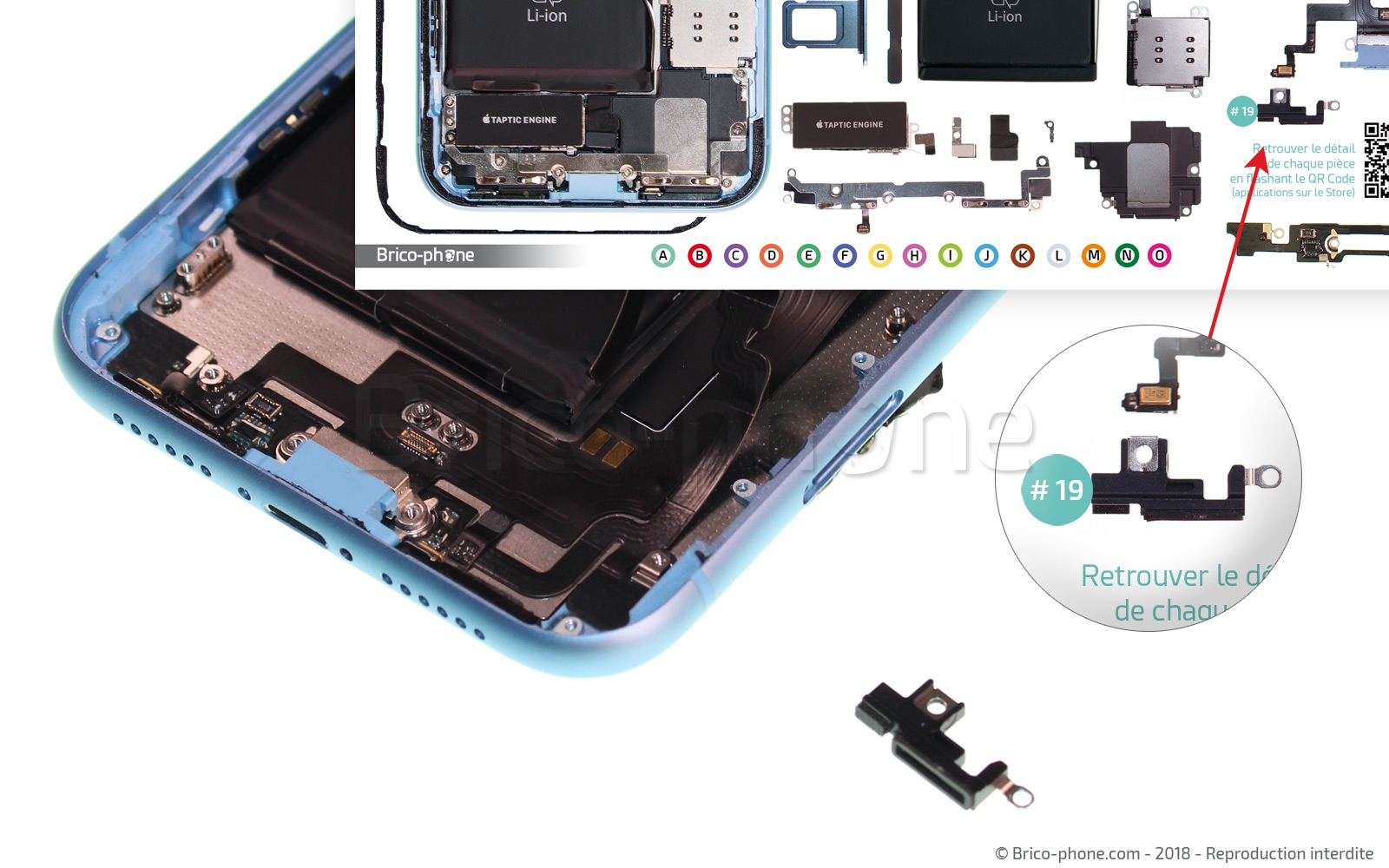

Procédez de la même manière que l'étape précédente pour retirer la plaquette métallique qui protège les nappes de l'écran cette fois.
Utilisez le tournevis triwing 0.6 fourni dans le kit d'outils en option, puis la pincette pour déloger l'élément.
Utilisez le tournevis triwing 0.6 fourni dans le kit d'outils en option, puis la pincette pour déloger l'élément.
Etape 8 : Déconnecter les nappes de l'écran

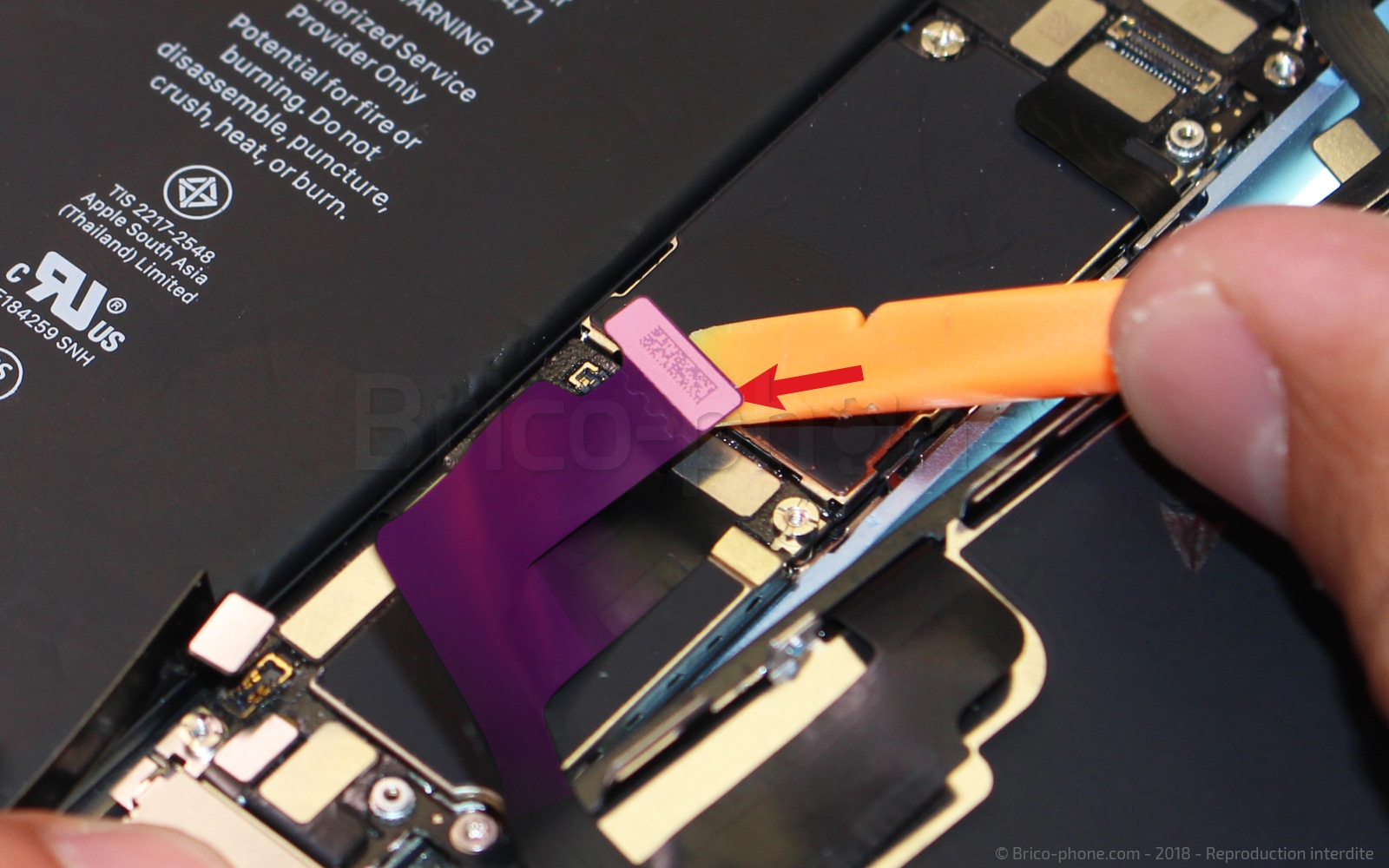

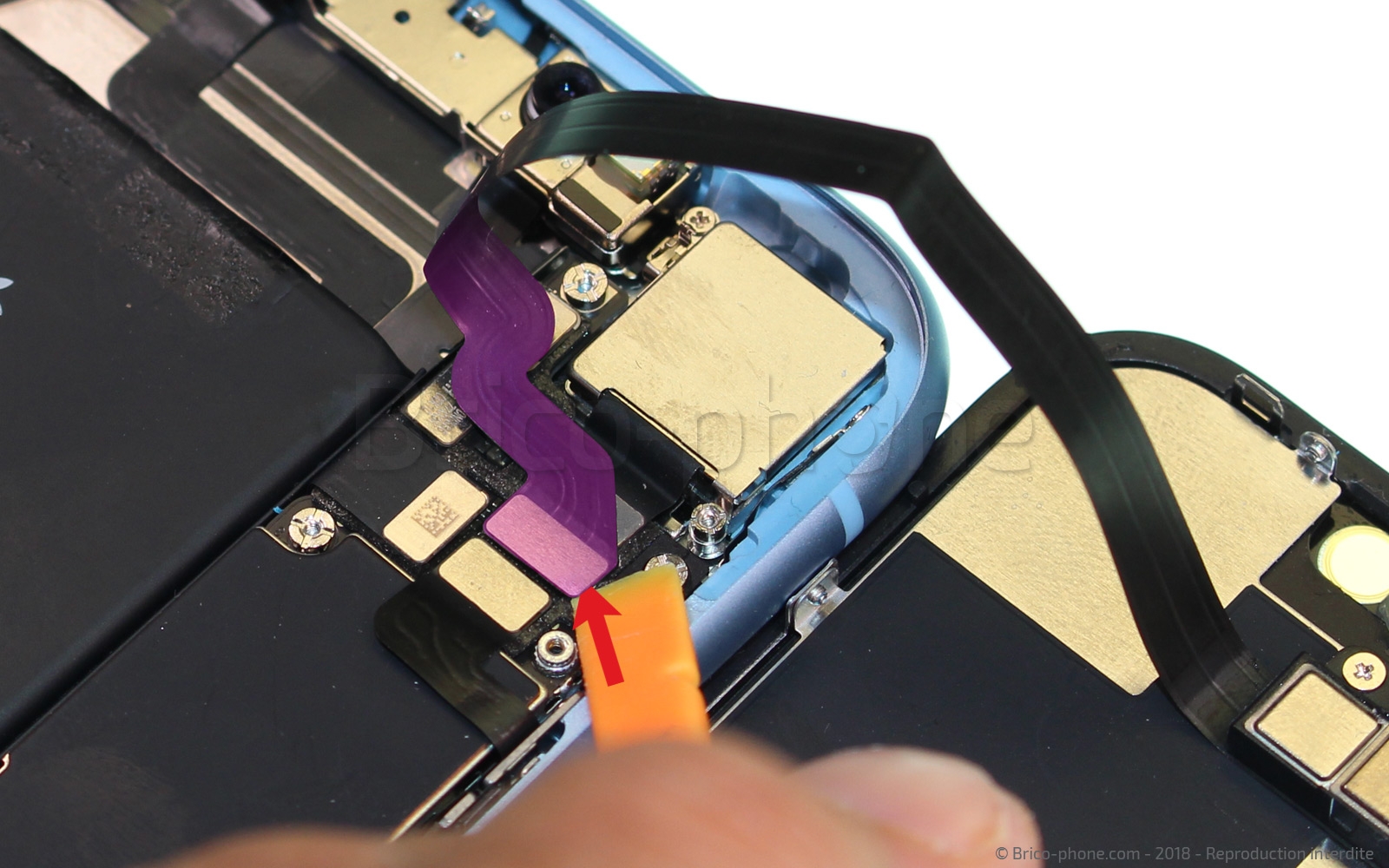

A l'aide du levier en nylon ou du petit levier vert, soulevez délicatement les connecteurs de l'écran reliés à la carte mère. Déconnectez successivement l'écouteur interne puis, l'affichage LCD et enfin le tactile. Procédez avec délicatesse sans appuyer sur la carte mère.
Etape 9 : Retirer l'écran

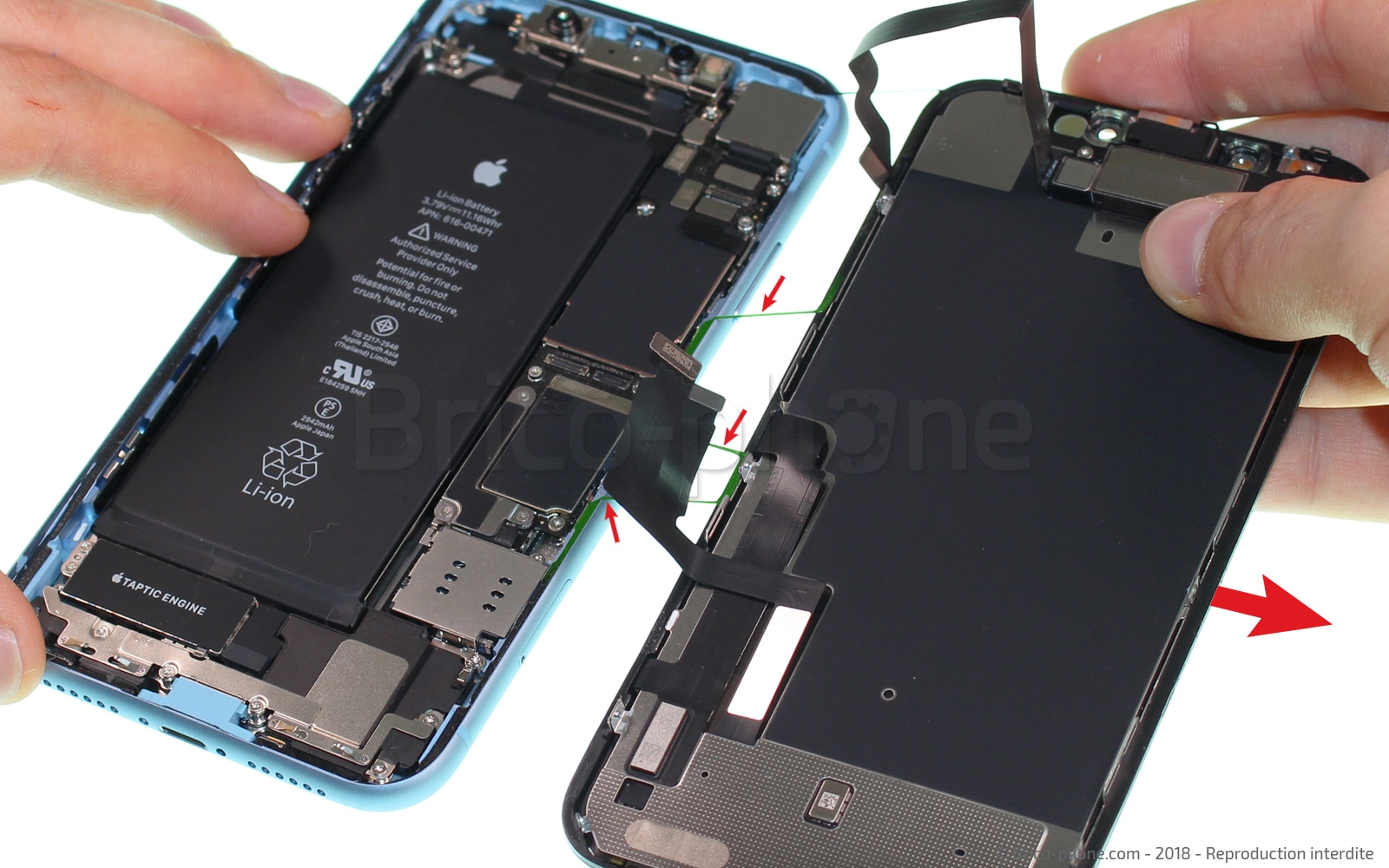

L'écran de votre iPhone XR est désormais détaché et peut être retiré. Le reste de joint va naturellement s'arracher, vous devrez le remplacer au remontage pour assurer une meilleure fermeture.
Etape 10 : Retirer l'antenne secondaire

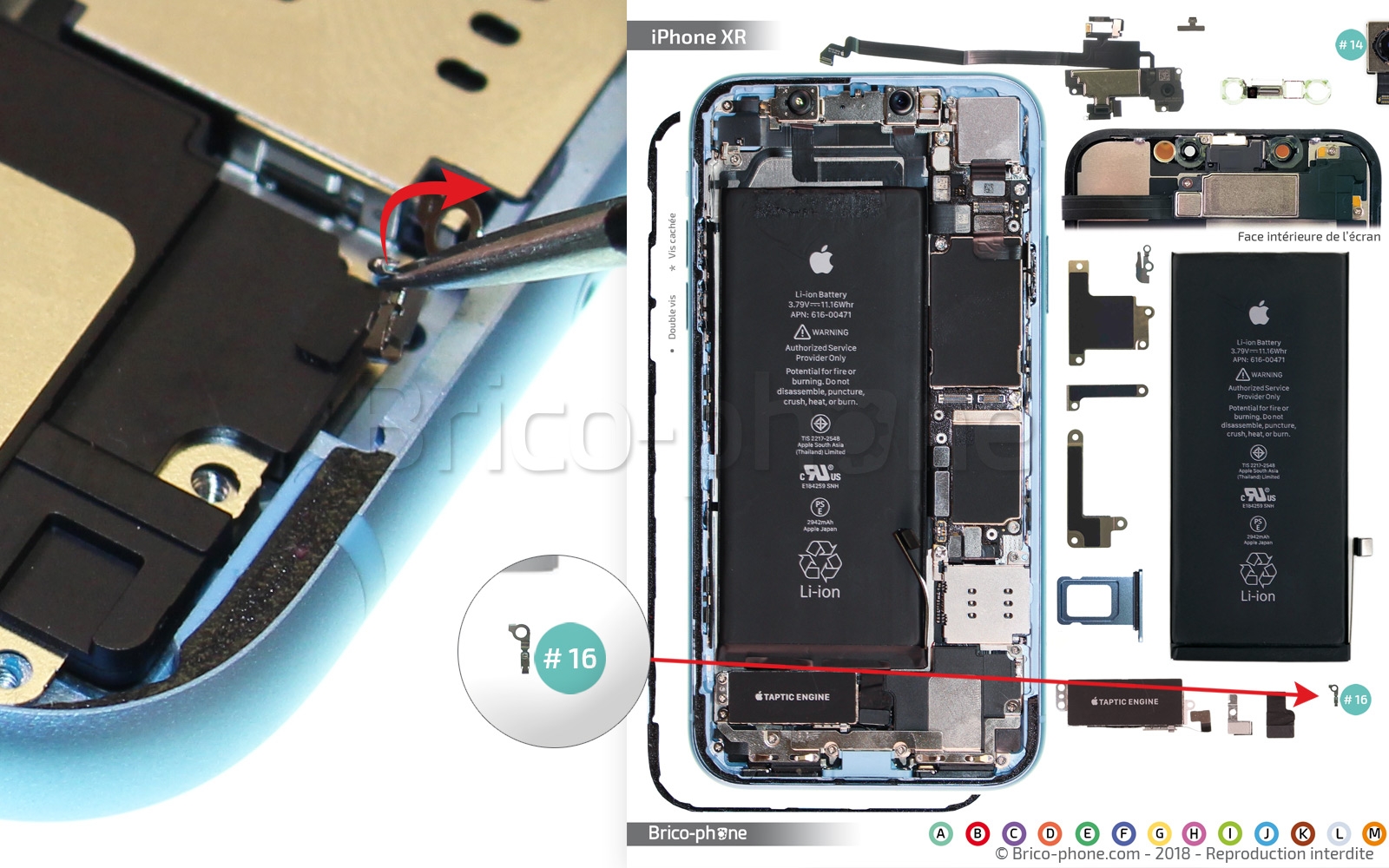

La plaquette "antenne" nommée #15 sur le patron d'aide au montage est maintenue avec 7 vis cruciformes.

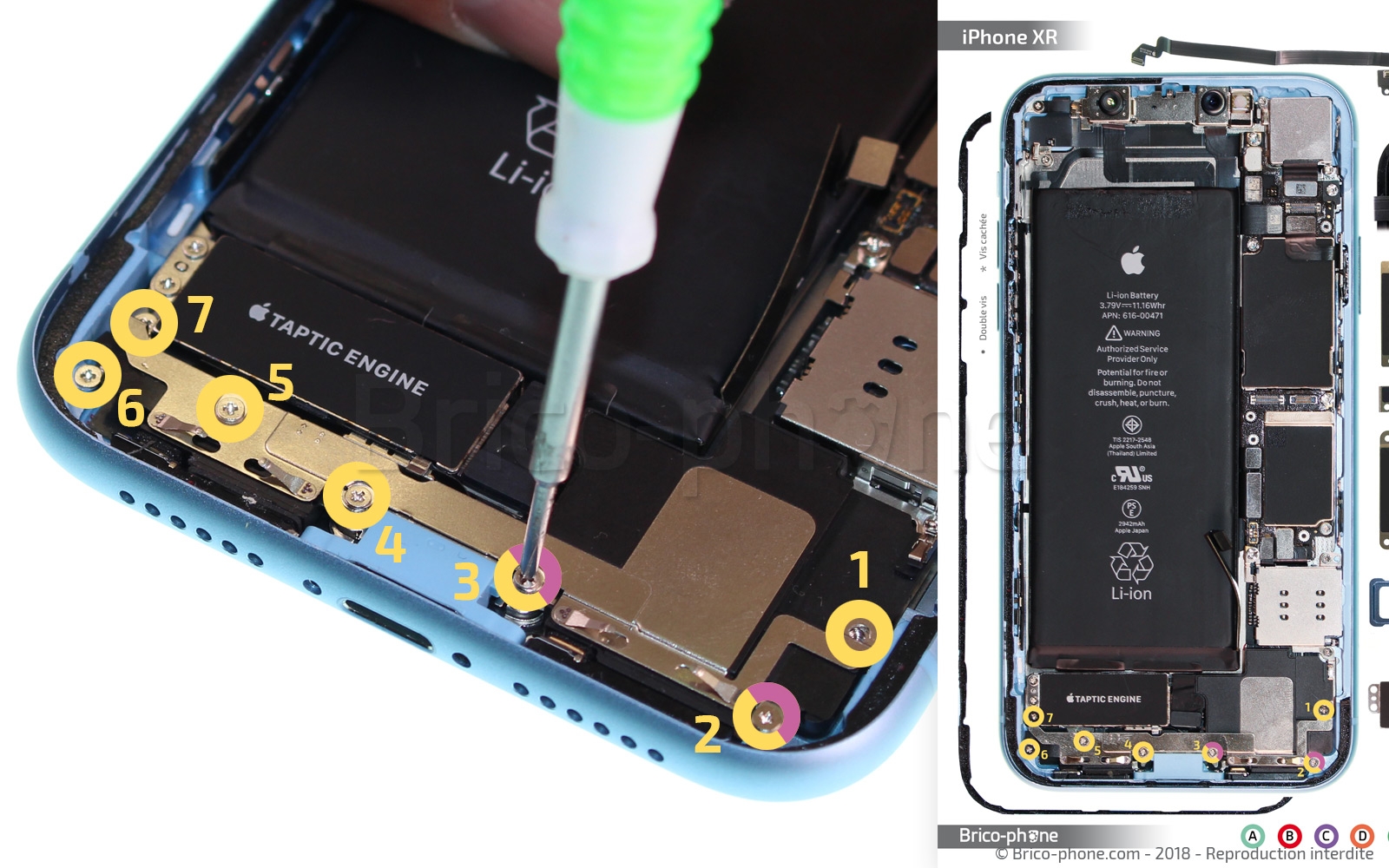

Munissez-vous du tournevis et retirez les vis en les plaçant au fur et à mesure sur le patron d'aide au montage. Elles sont entourées en jaune et appelées G1 à G7.

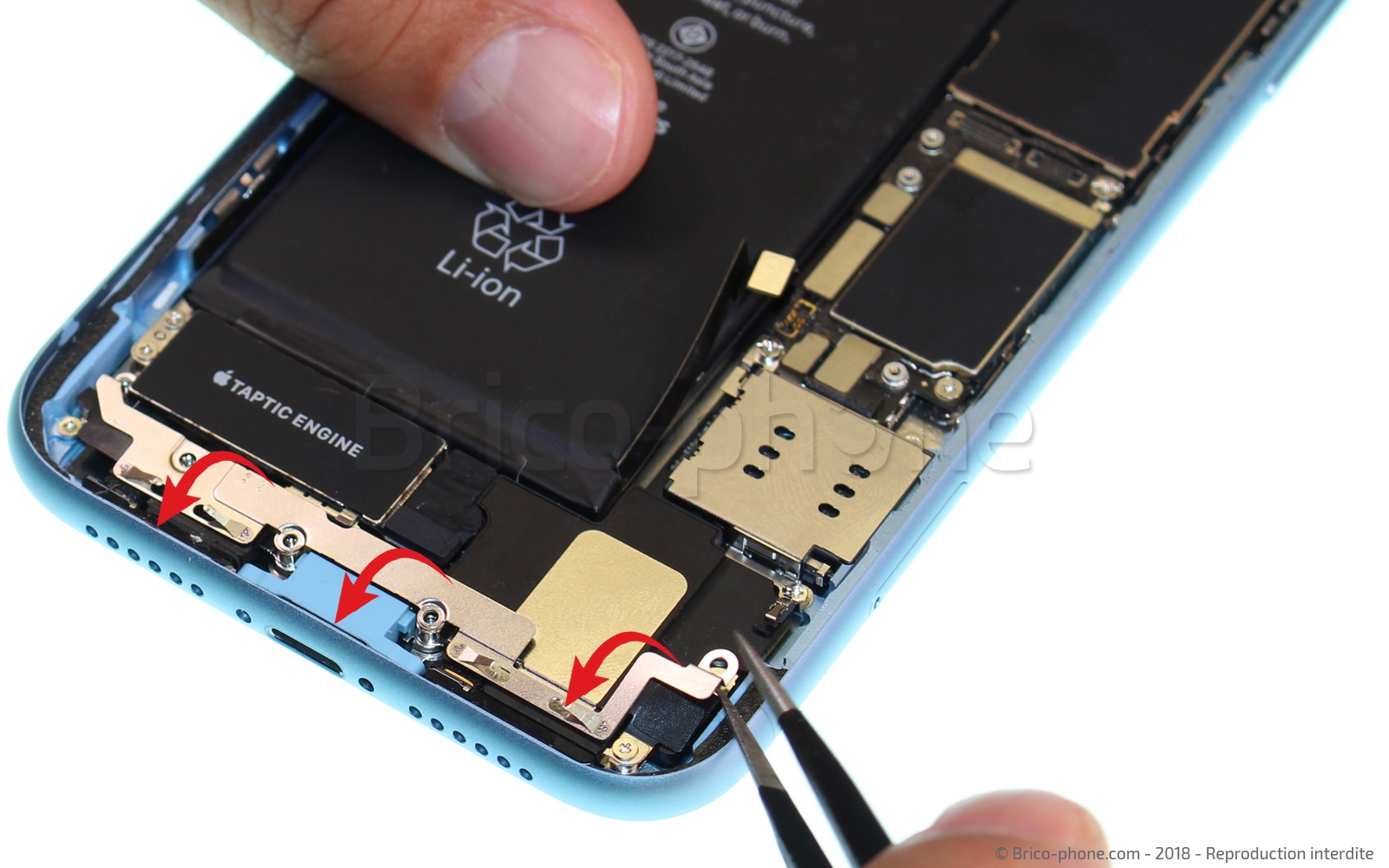

Faites ensuite basculer l'antenne vers le bas afin de la déconnecter de la même manière que les autres connecteurs grâce au levier en nylon. Elle est raccordée au connecteur de charge
L'antenne peut maintenant être retirée et mise de côté pour le remontage.
Munissez-vous du tournevis et retirez les vis en les plaçant au fur et à mesure sur le patron d'aide au montage. Elles sont entourées en jaune et appelées G1 à G7.
Faites ensuite basculer l'antenne vers le bas afin de la déconnecter de la même manière que les autres connecteurs grâce au levier en nylon. Elle est raccordée au connecteur de charge
L'antenne peut maintenant être retirée et mise de côté pour le remontage.
Etape 11 : Retirer les vis du bloc haut-parleur

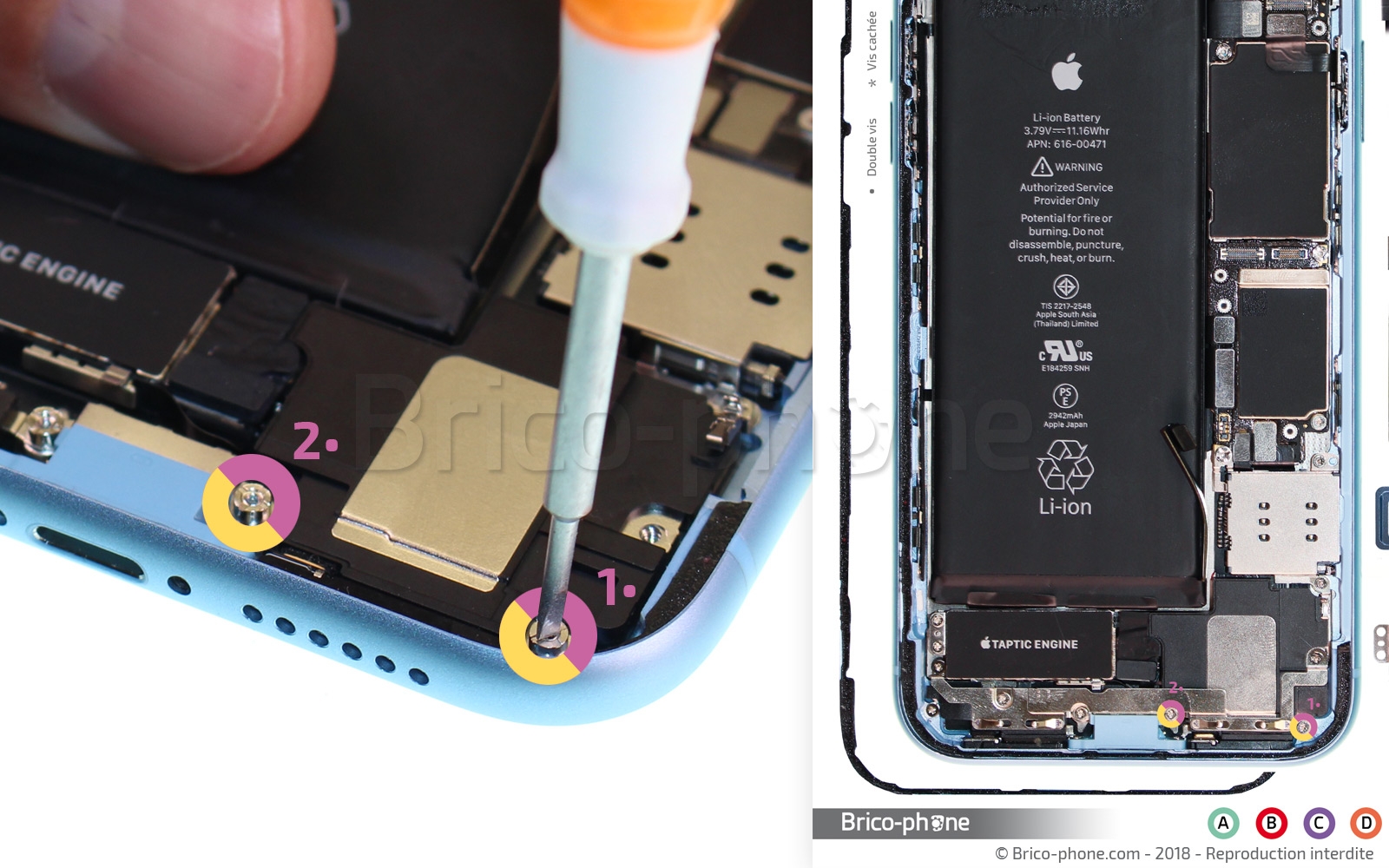

Vous devez retirer les deux plus grosses vis qui sont des vis doubles (les vis de l'antenne était vissées dedans). Il s'agit des vis en rose nommées H1 et H2. Pour cela, utilisez le tournevis plat.

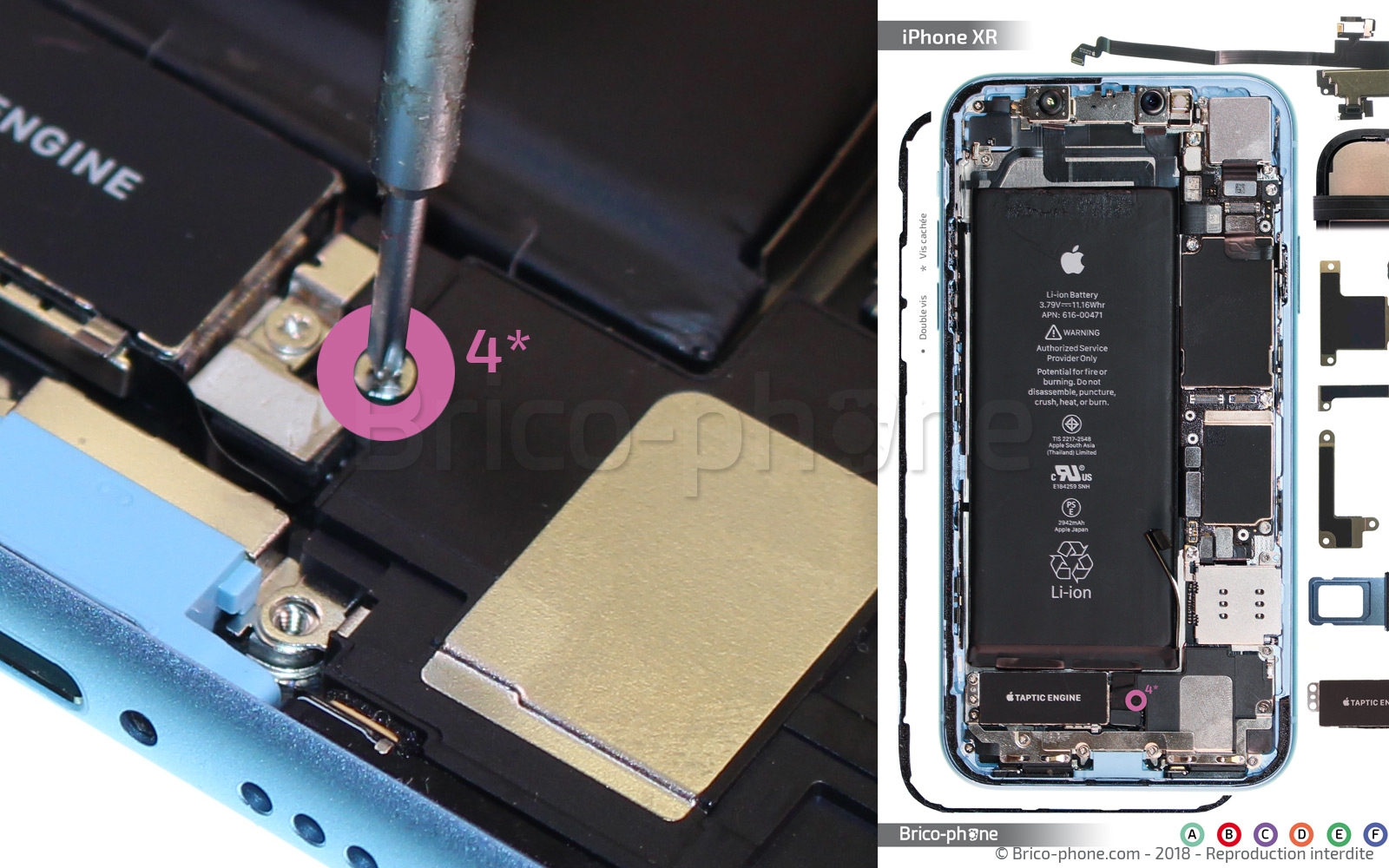

Retirez ensuite la vis H3, grâce au tournevis cruciforme, avant dernière vis. Puis retirez le petit élément métallique qui sert de masse, appelé #16 sur le patron d'aide au montage. Placez-le dessus pour ne pas le perdre.
Retirez ensuite la vis H3, grâce au tournevis cruciforme, avant dernière vis. Puis retirez le petit élément métallique qui sert de masse, appelé #16 sur le patron d'aide au montage. Placez-le dessus pour ne pas le perdre.
Etape 12 : Retirer le bloc haut-parleur

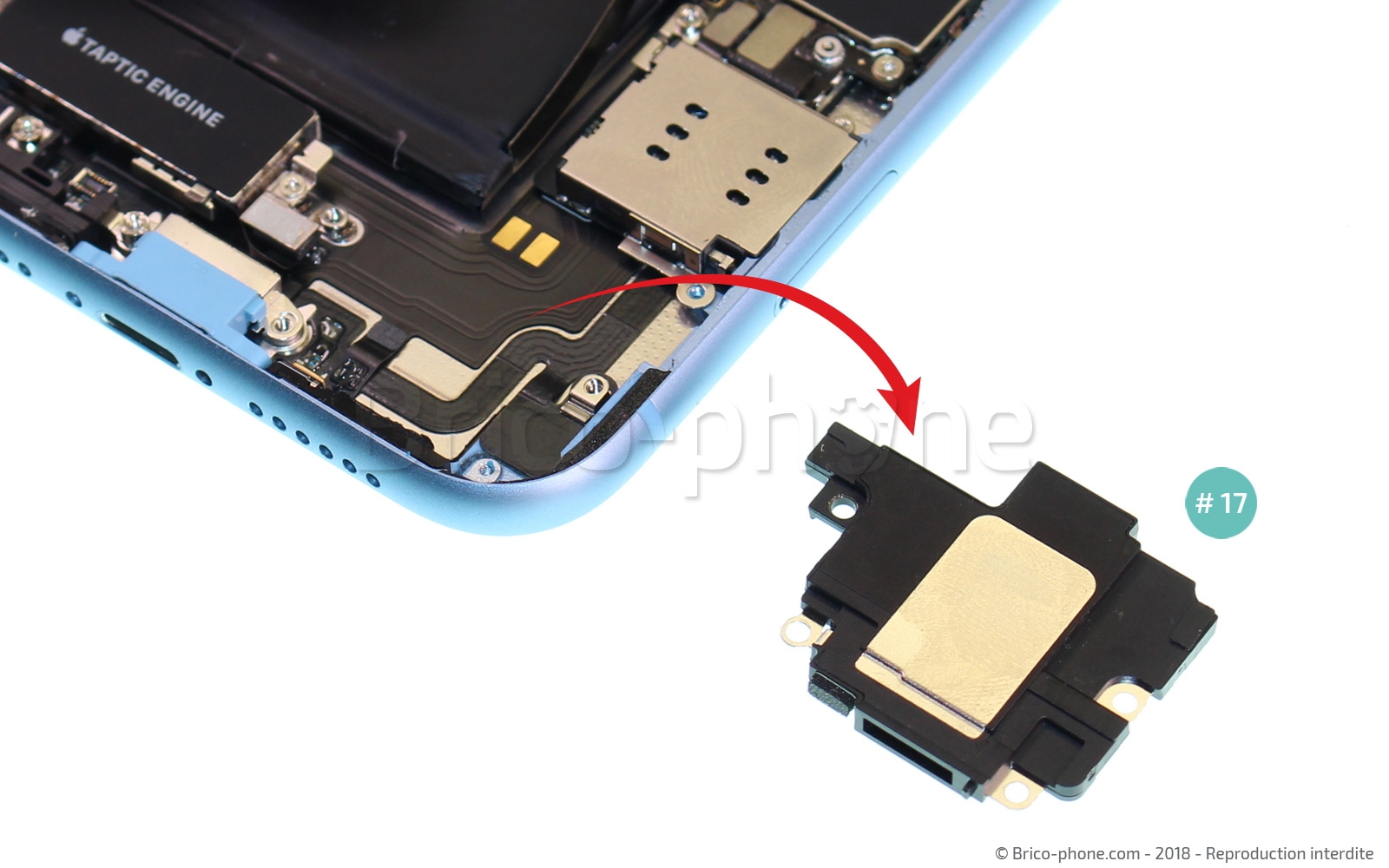

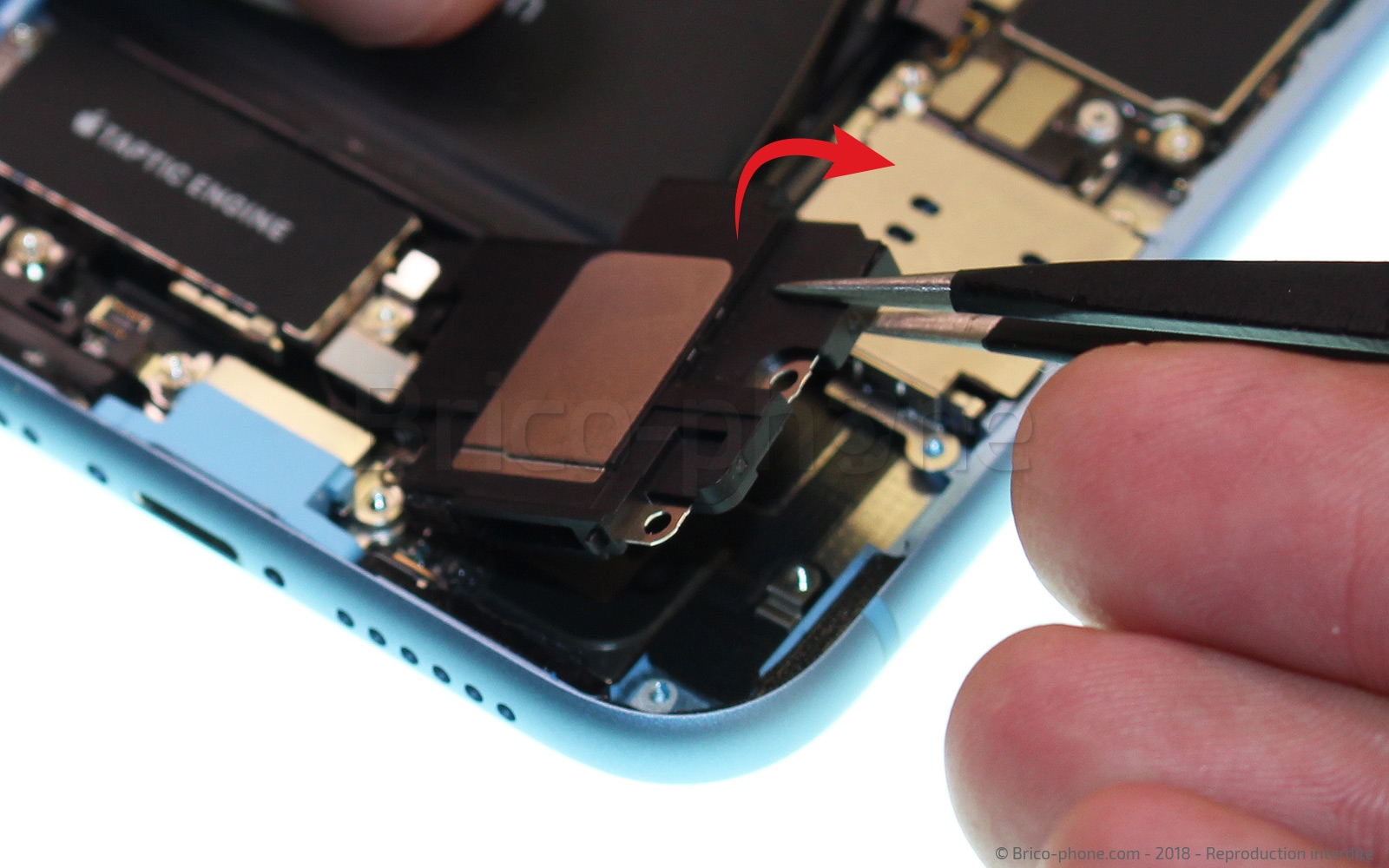

La dernière vis qui maintient encore le bloc HP est cachée sous un film en mousse noir. Vous devez le décoller avec la pincette. Placez-le sur le patron d'aide au montage, il est nommé #09.
Dévissez la vis de droite nommée H4, cruciforme, et retirez maintenant le bloc haut-parleur en utilisant la pincette.
Un joint d'étanchéité peut coller un peu au niveau de la sortie du son entre le bloc et le châssis.
Dévissez la vis de droite nommée H4, cruciforme, et retirez maintenant le bloc haut-parleur en utilisant la pincette.
Un joint d'étanchéité peut coller un peu au niveau de la sortie du son entre le bloc et le châssis.
Etape 13 : Dévisser le Taptic Engine

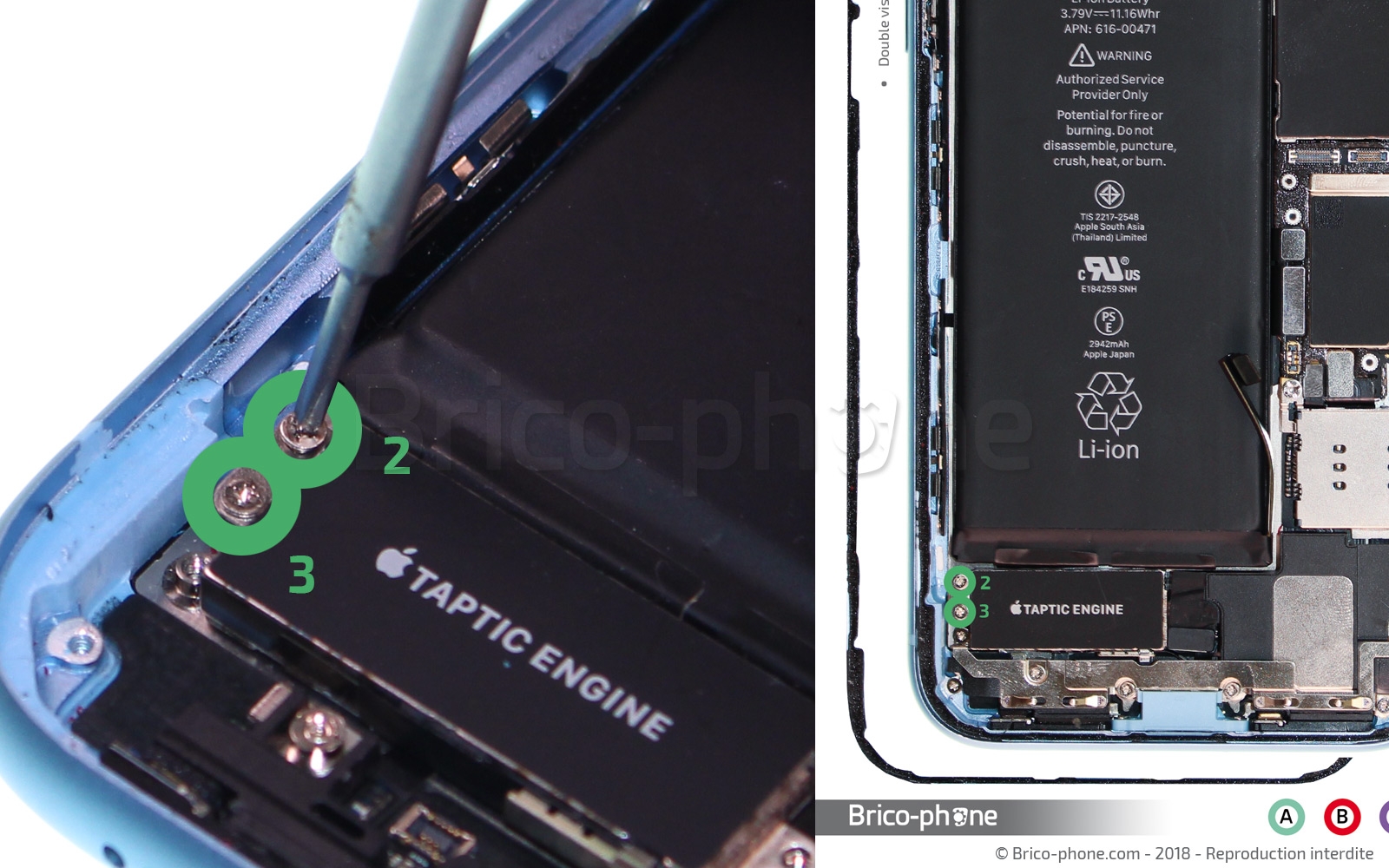

Le vibreur est maintenu par 3 vis cruciformes.

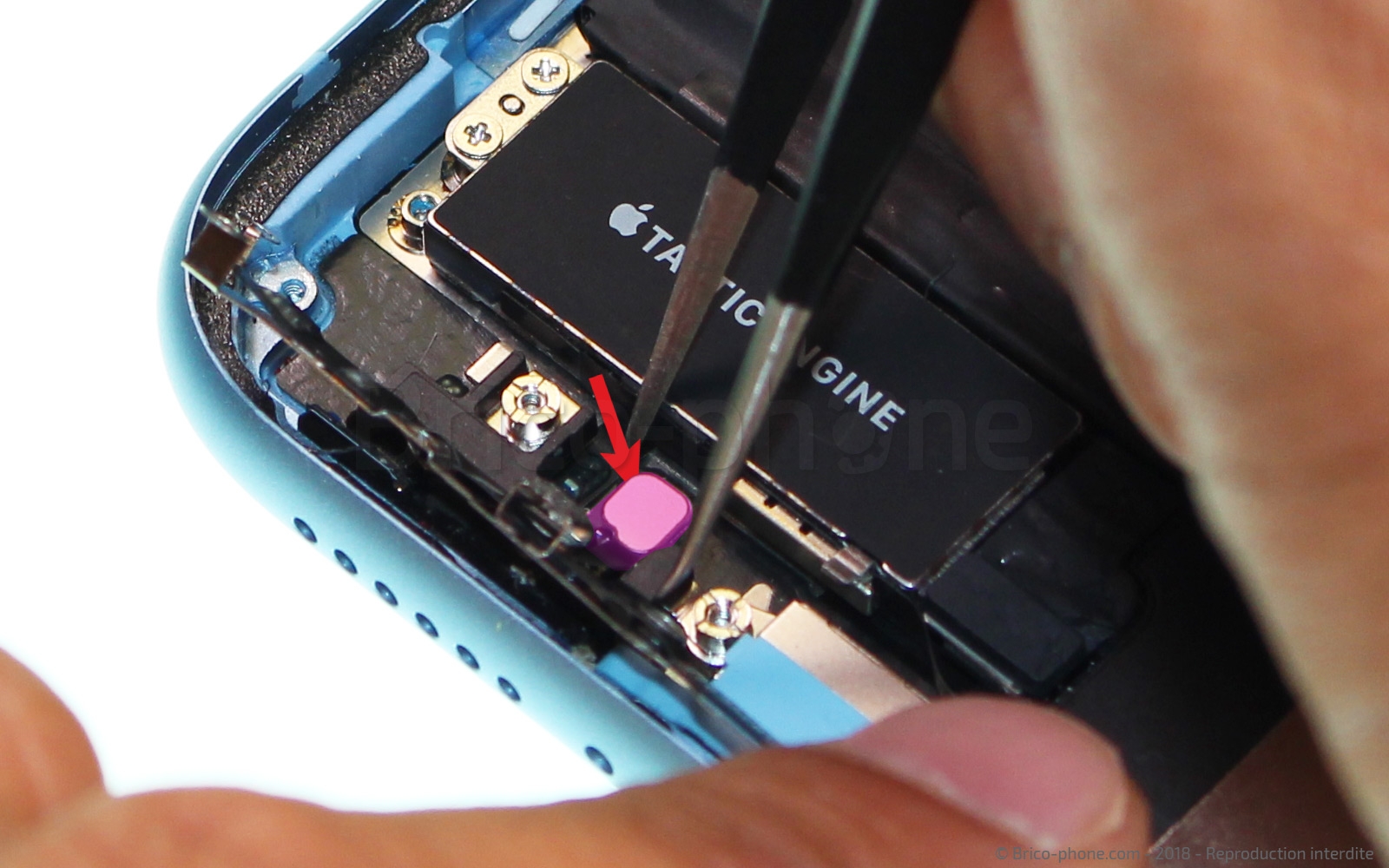

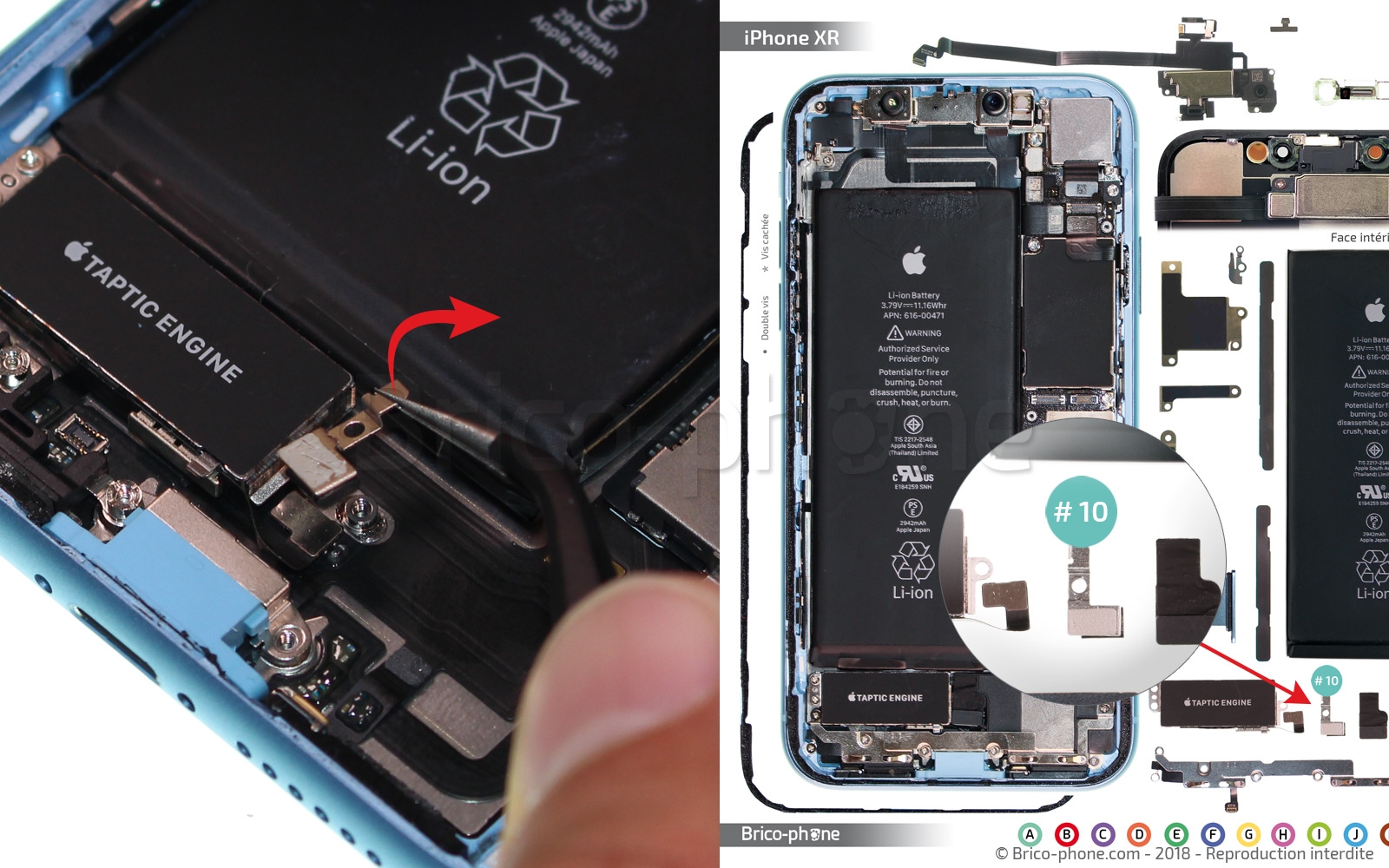

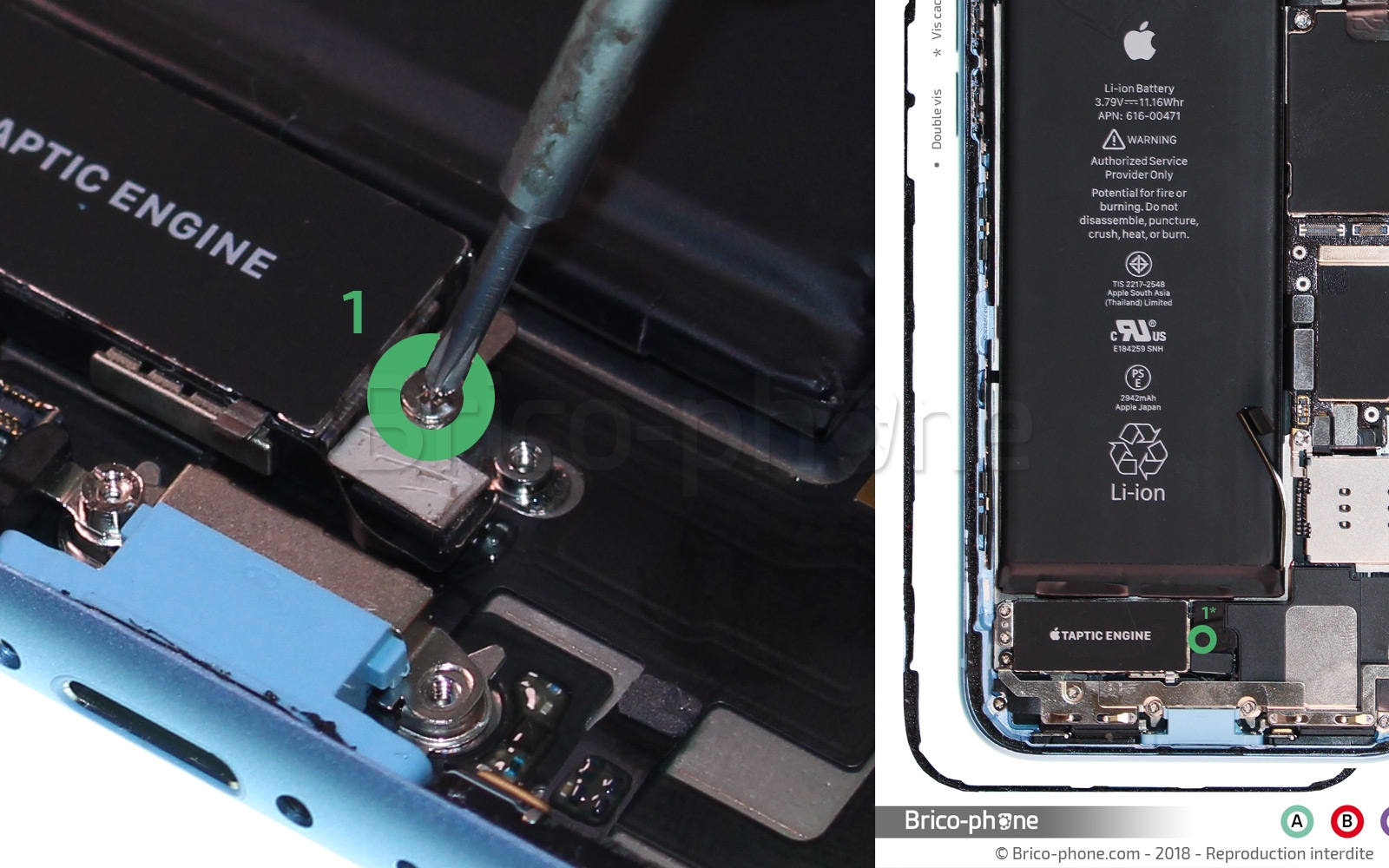

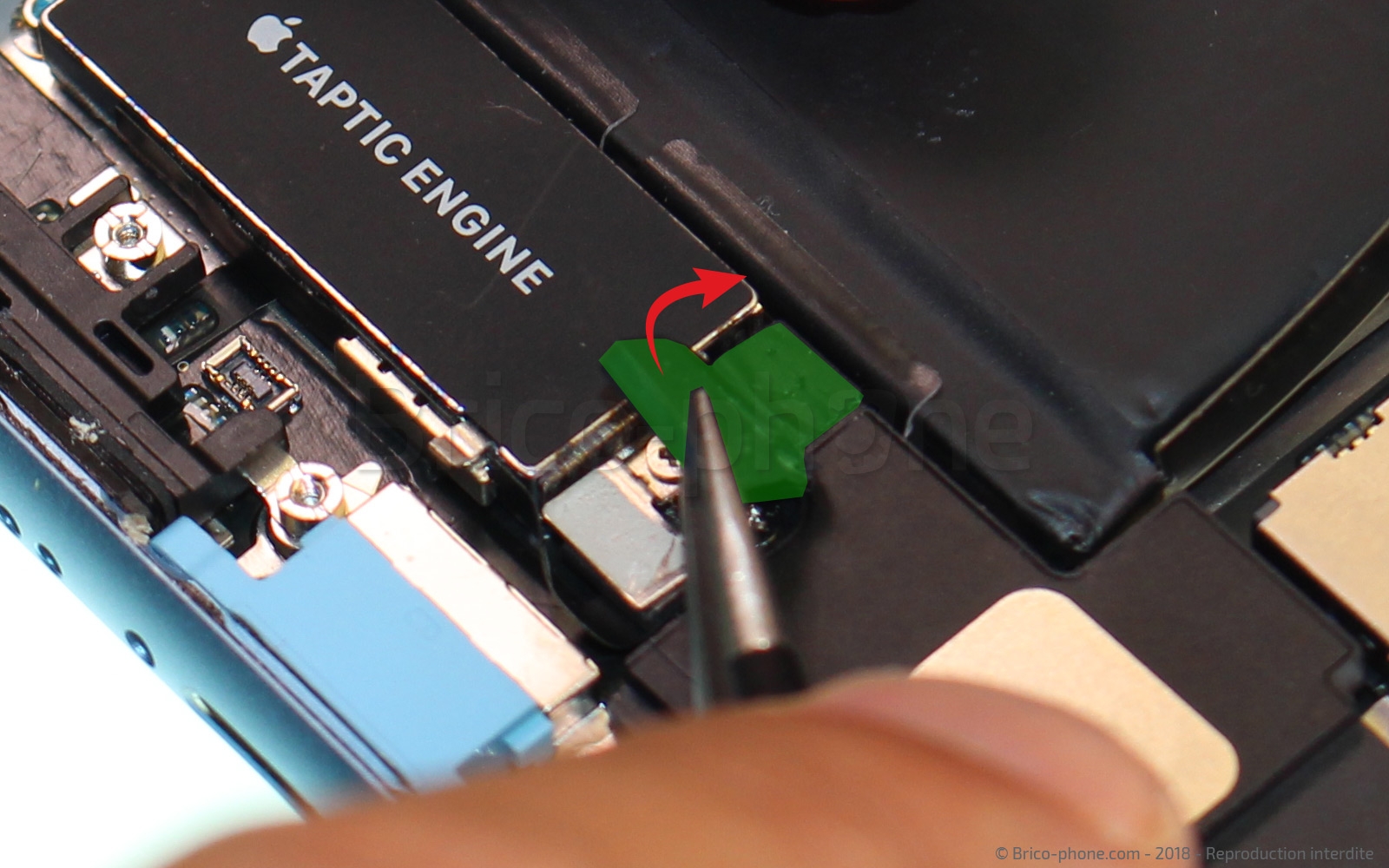

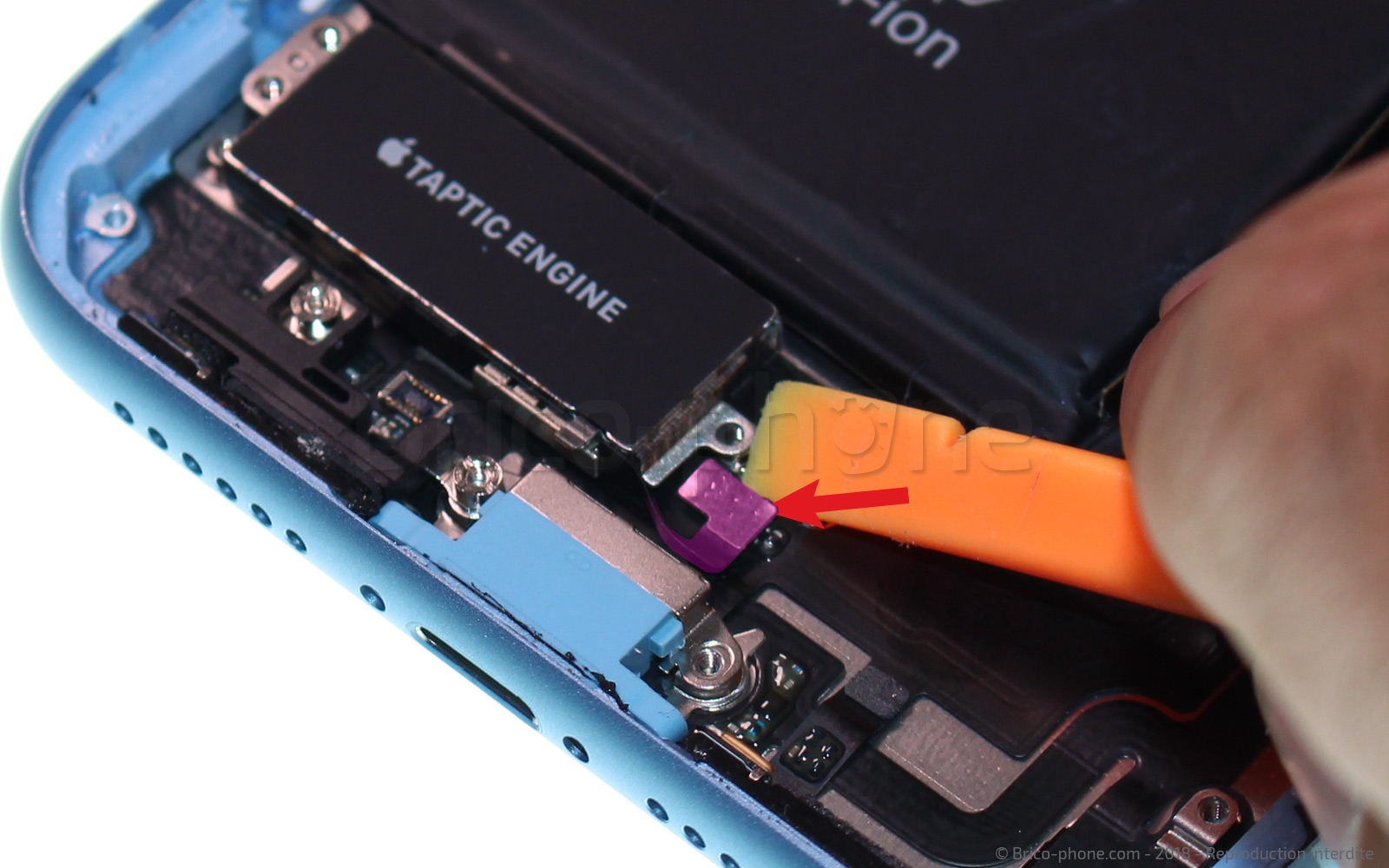

Commencez par retirer la vis E1 entourée en vert puis dégagez le petit élément #10 qui protège le connecteur.
Passez ensuite aux deux dernières vis E2 et E3 sur la gauche.
Commencez par retirer la vis E1 entourée en vert puis dégagez le petit élément #10 qui protège le connecteur.
Passez ensuite aux deux dernières vis E2 et E3 sur la gauche.
Etape 14 : Retirer le vibreur

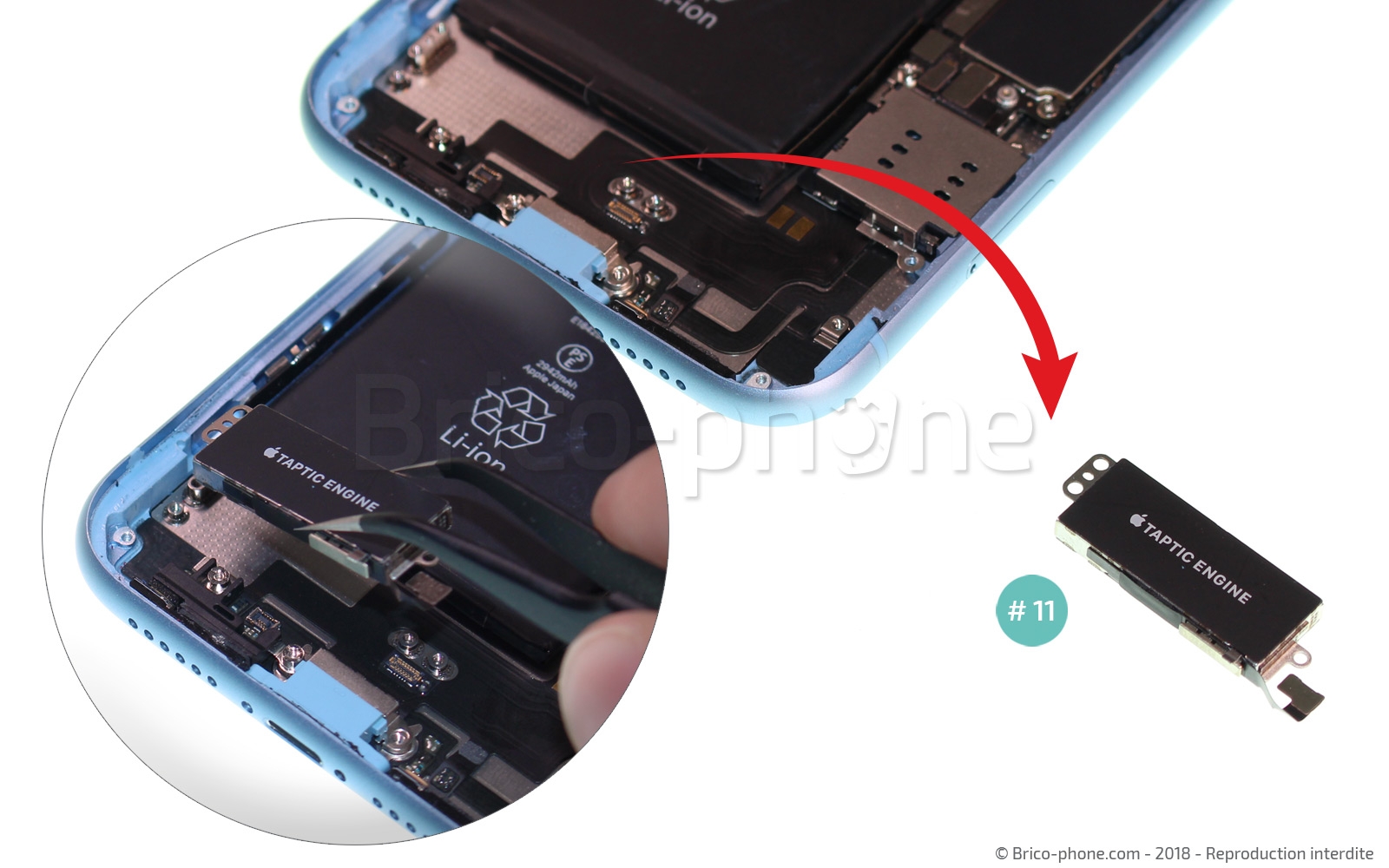

Déconnectez maintenant le Taptic en soulevant délicatement le connecteur avec le levier.
Puis délogez la pièce.
Puis délogez la pièce.
Etape 15 : Retirer le rack sim

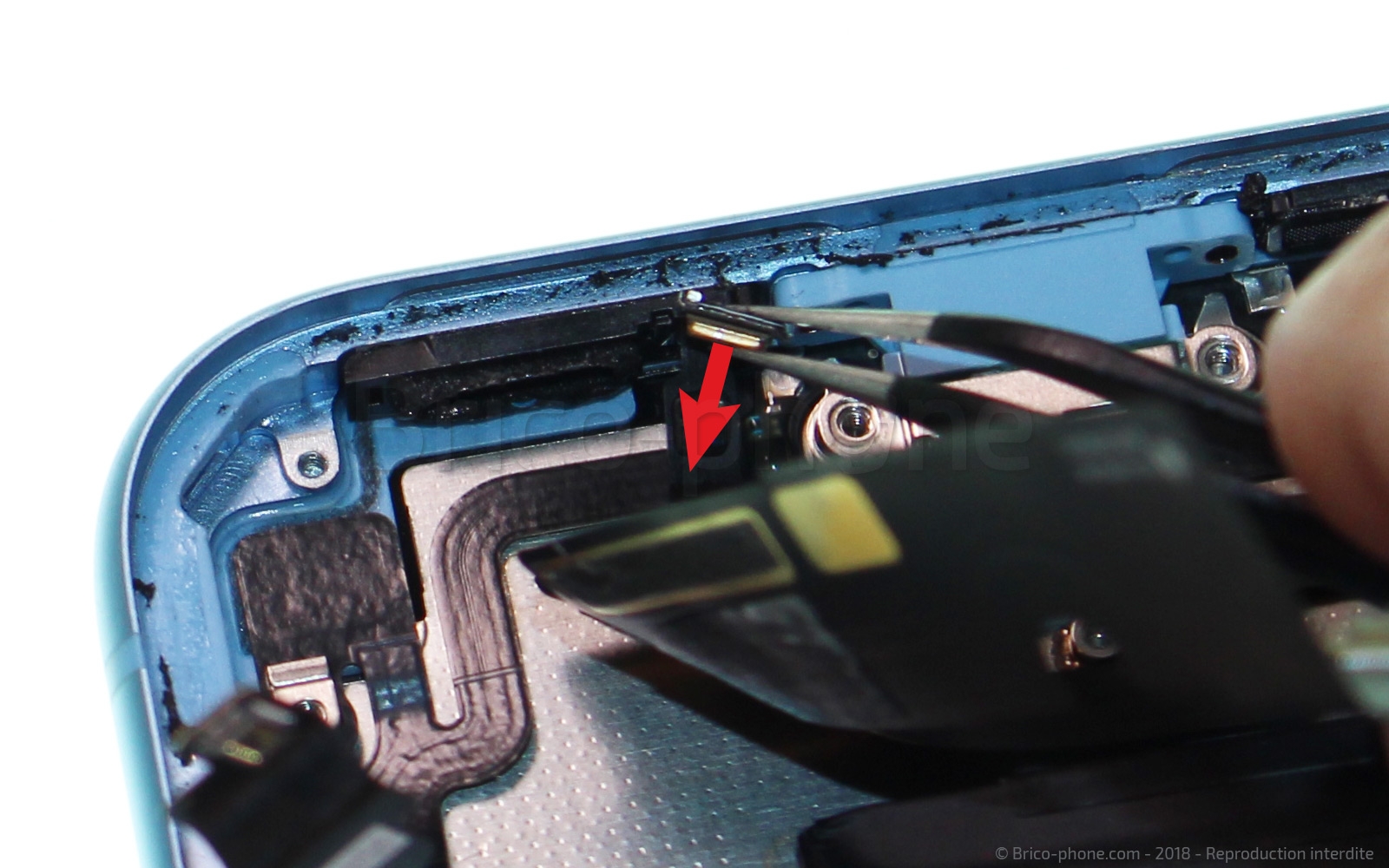

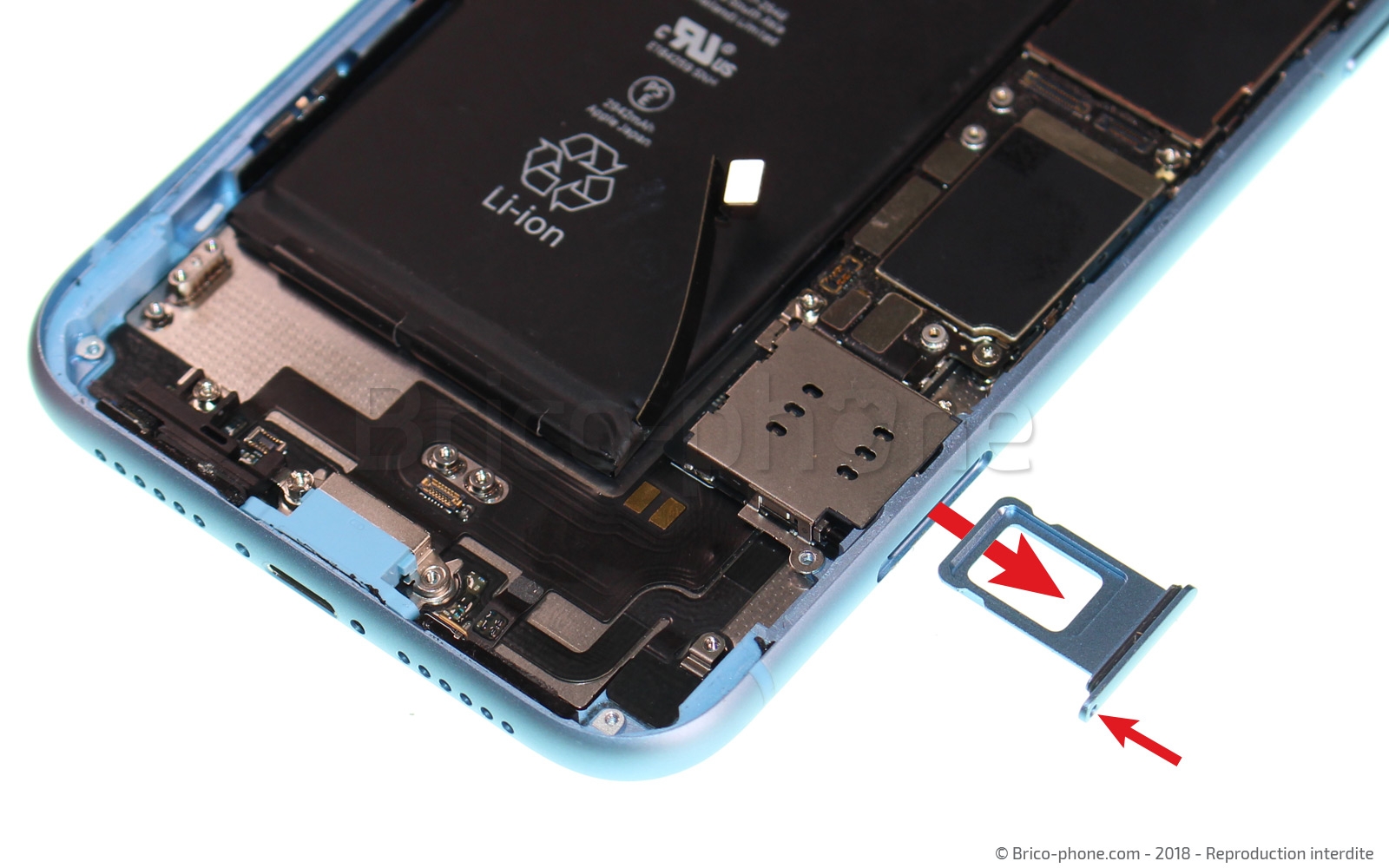

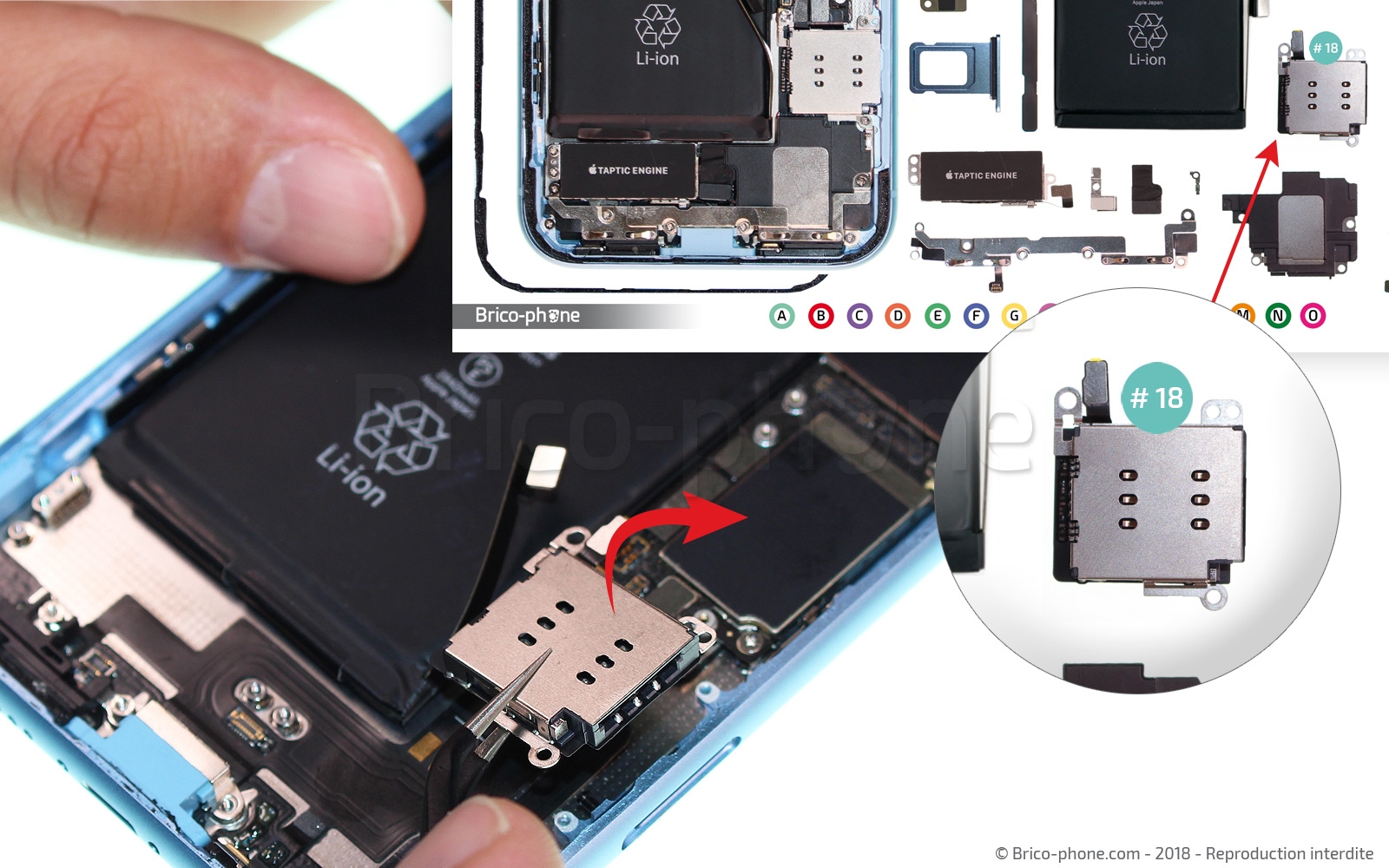

Avant de continuer, retirez le tiroir sim si vous ne l'avez pas fait au début du tutoriel. Pour cela, utilisez l'outil Sim fourni dans le kit et éjectez le rack.
Etape 16 : Retirer le lecteur Sim
Nouveauté sur l'iPhone XR, le lecteur de carte sim est une pièce détachée à part entière et non soudée sur la carte mère.

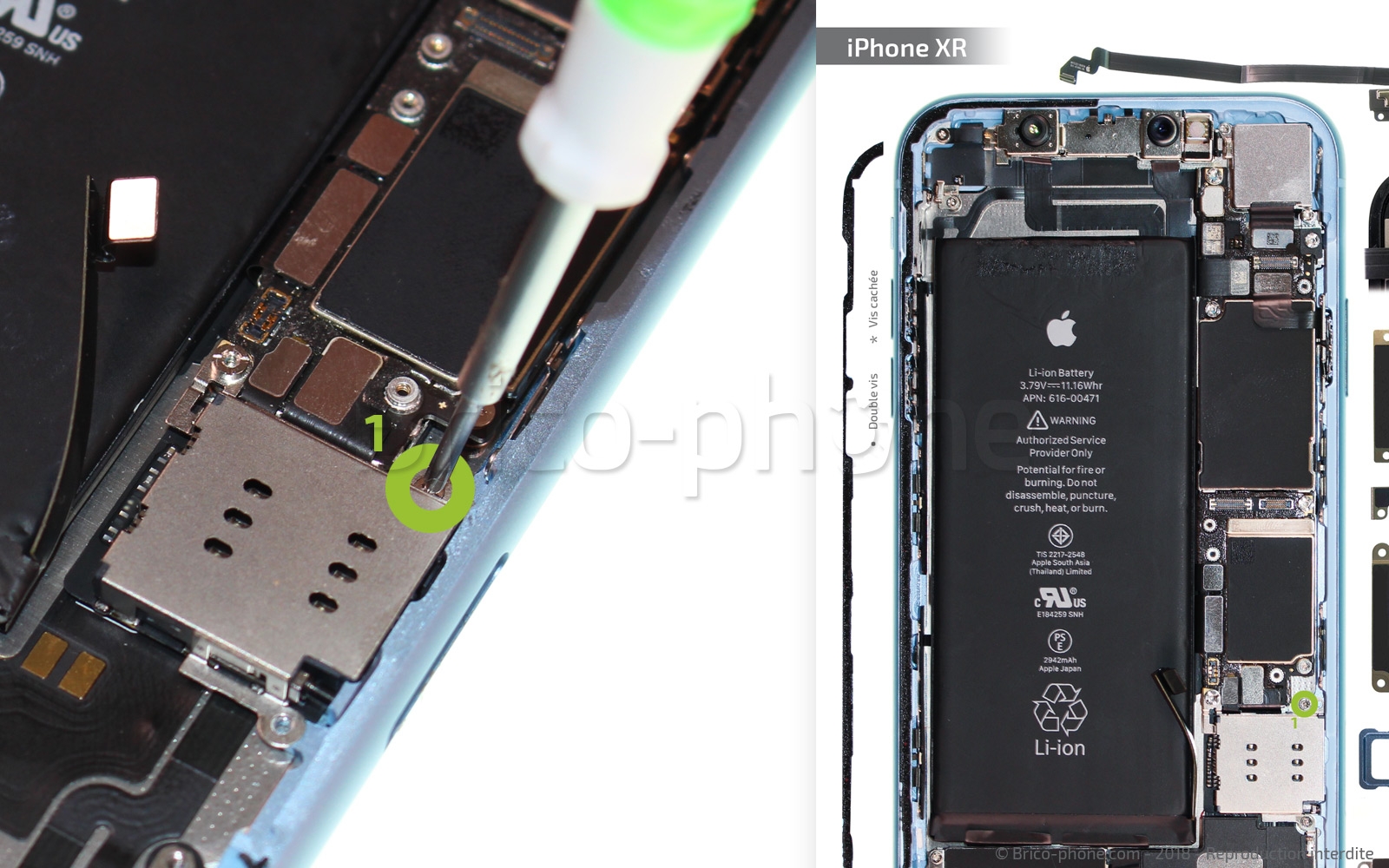

La vis i1, entourée en vert pomme, doit être retirée avec le tournevis cruciforme. Puis saisissez le tournevis plat pour retirer la seconde vis (une vis double plus grosse). N'oubliez de les placer sur le patron d'aide au montage au fur et à mesure.
Déconnectez ensuite le connecteur et enfin retirez le lecteur sim.
La vis i1, entourée en vert pomme, doit être retirée avec le tournevis cruciforme. Puis saisissez le tournevis plat pour retirer la seconde vis (une vis double plus grosse). N'oubliez de les placer sur le patron d'aide au montage au fur et à mesure.
Déconnectez ensuite le connecteur et enfin retirez le lecteur sim.
Etape 17 : Dévisser la carte mère
La carte mère est vissée avec une vis cruciforme et 4 double vis.

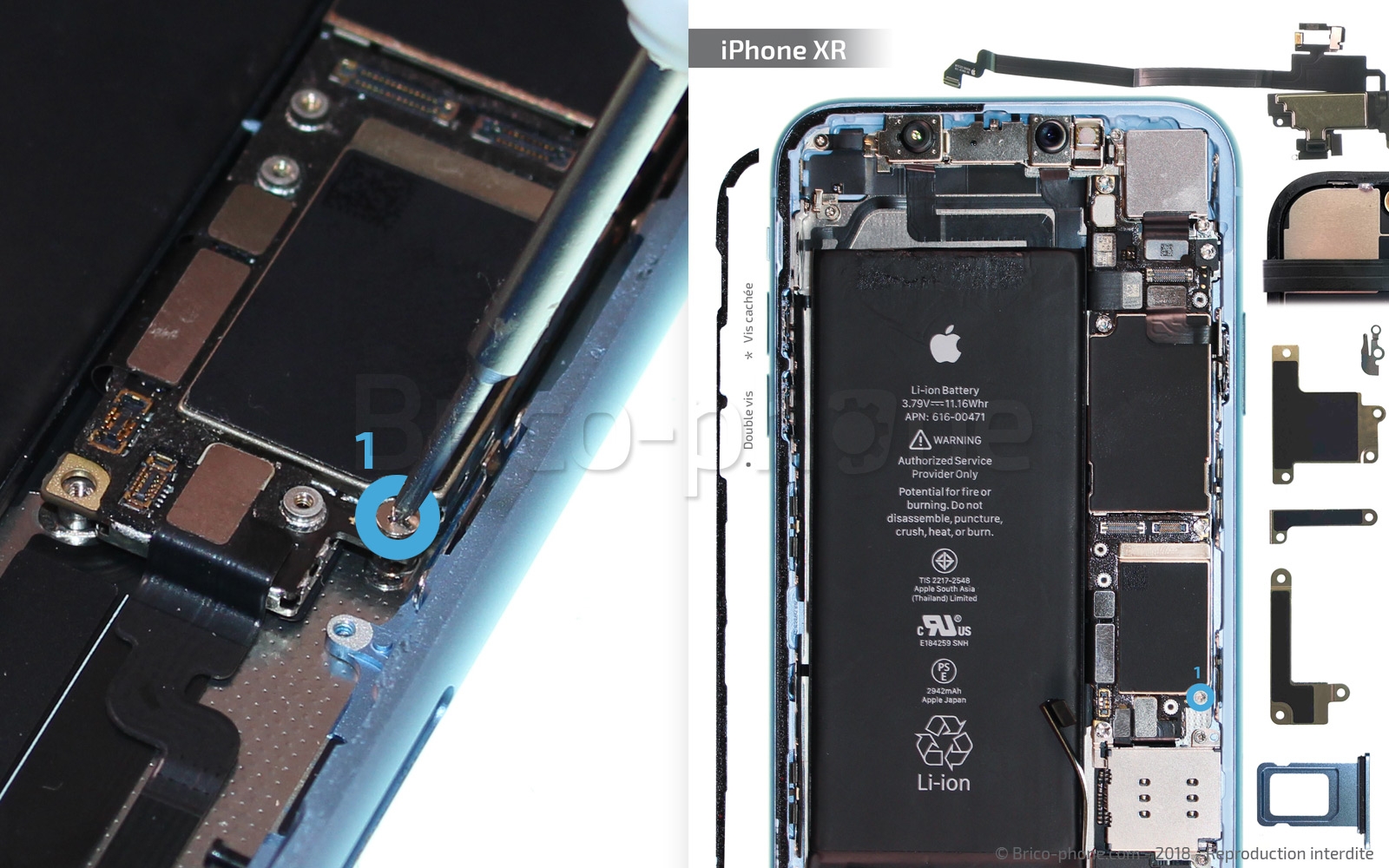

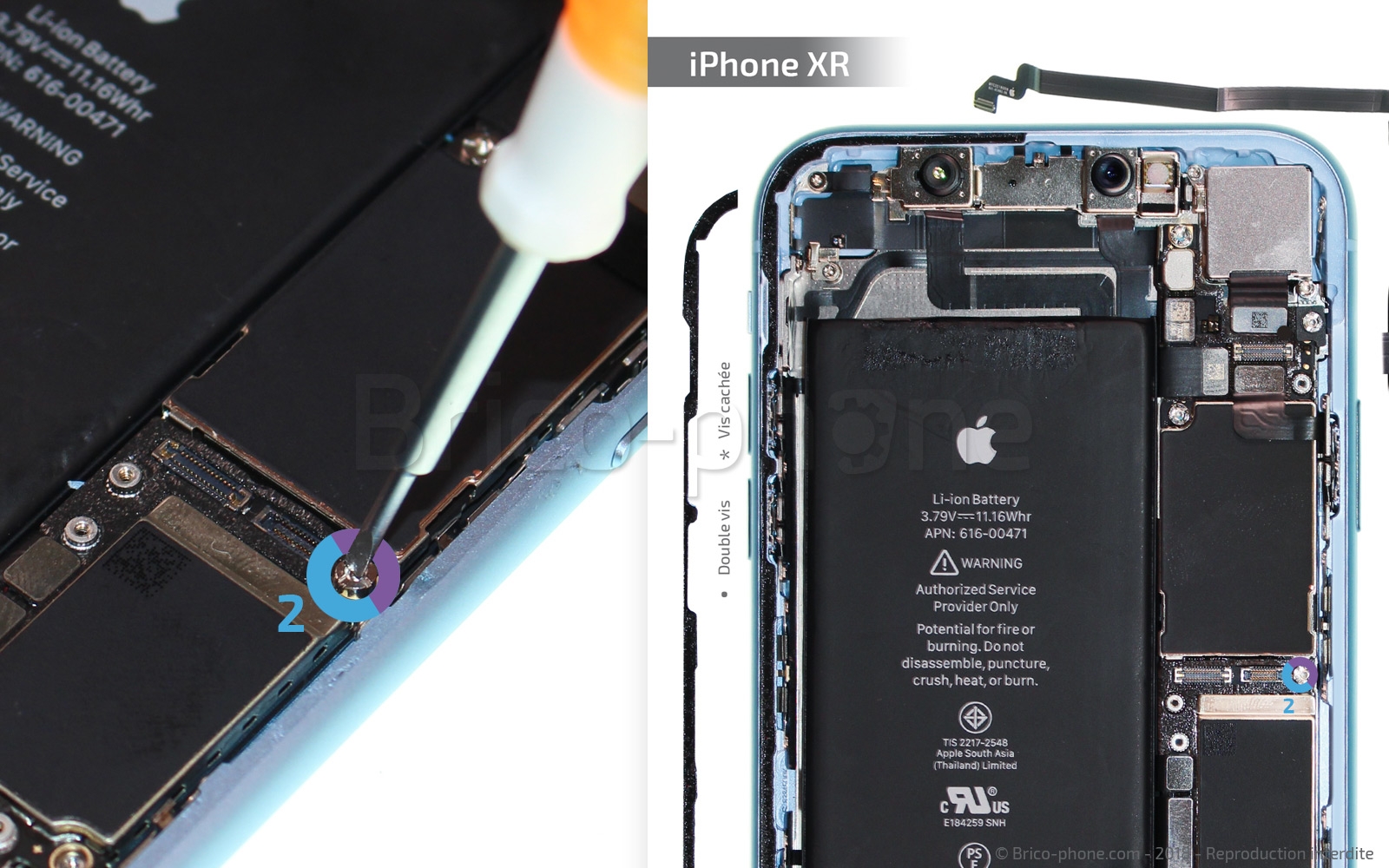

Munissez-vous du tournevis cruciforme pour retirer la vis J1 et du tournevis plat pour retirer les vis J2 à J5, entourées en bleu.
Munissez-vous du tournevis cruciforme pour retirer la vis J1 et du tournevis plat pour retirer les vis J2 à J5, entourées en bleu.
Etape 18 : Libérer les connecteurs
Tous les connecteurs des nappes sont reliés ici, avant de retirer la carte mère, il faut bien veiller à ce que tous les connecteurs soit soulevés, sinon vous risquez de les arracher.
Commencez par les 3 connecteurs en partie basse : l'antenne GSM, le connecteur de charge et la nappe induction.

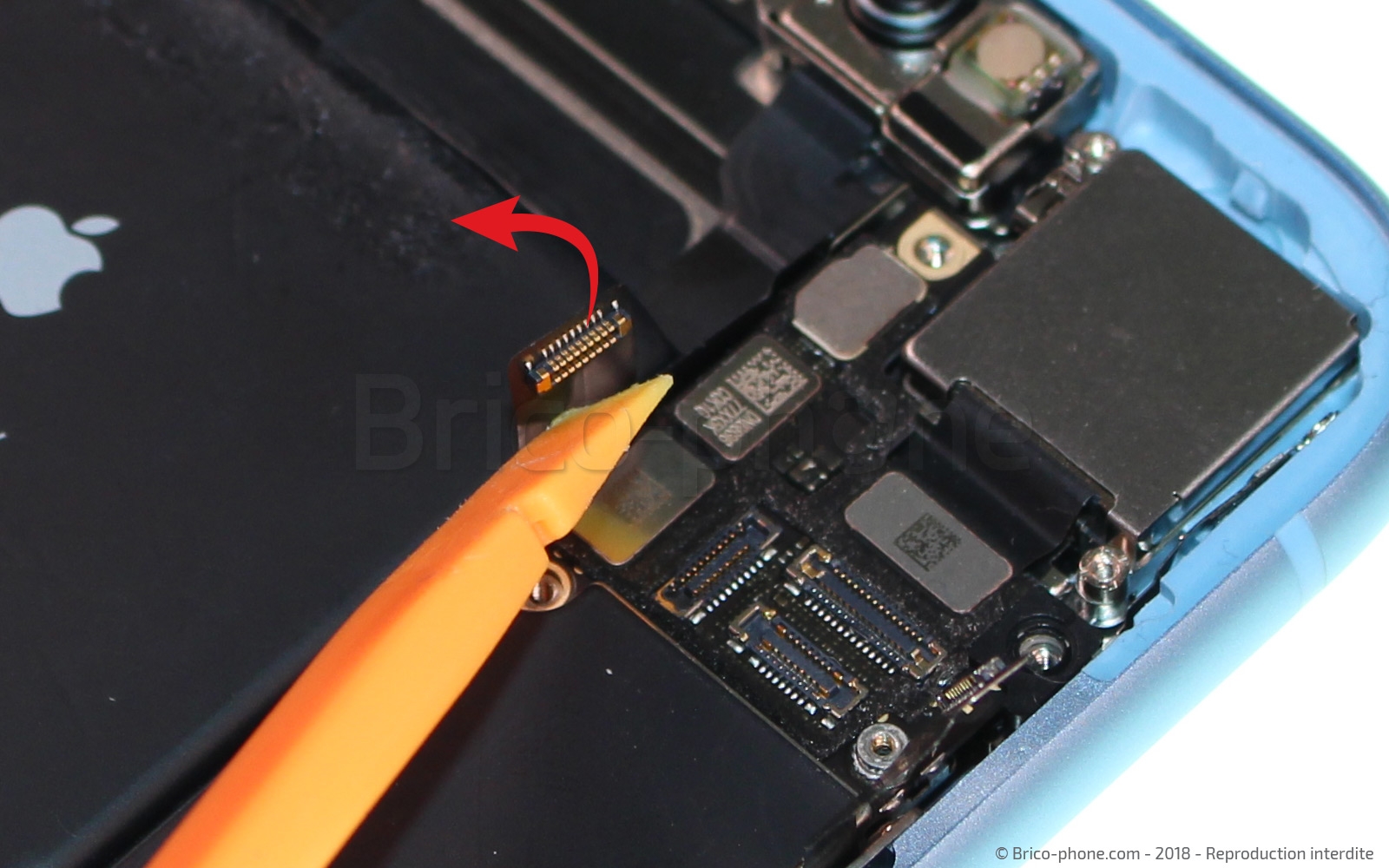

Puis, en haut, les 5 premiers connecteurs visibles : l'antenne wifi, la caméra FaceTime, l'appareil photo arrière et la nappe power.

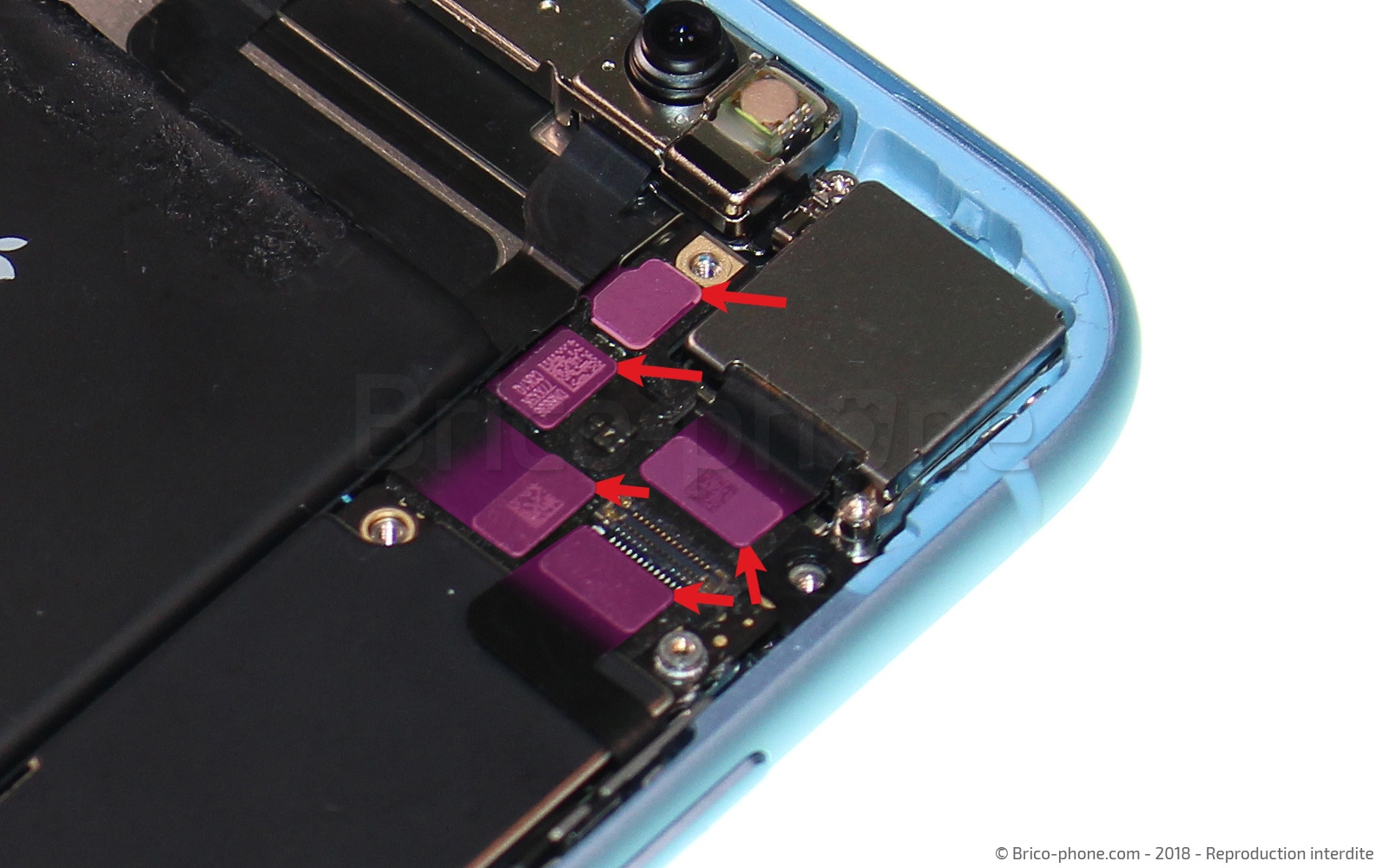

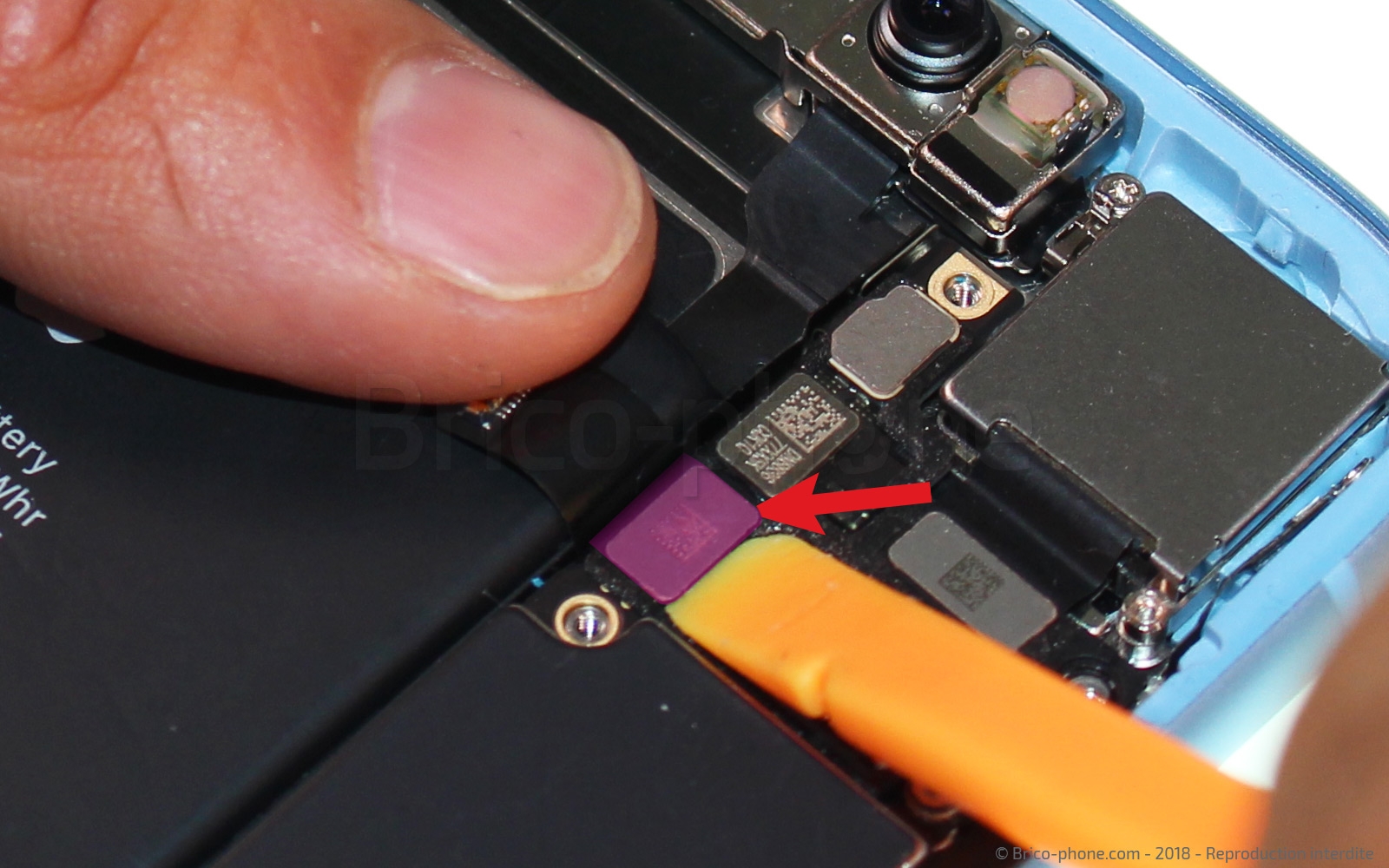

Attention, il reste un connecteur caché sous un autre : le troisième de la caméra Face ID.
Commencez par les 3 connecteurs en partie basse : l'antenne GSM, le connecteur de charge et la nappe induction.
Puis, en haut, les 5 premiers connecteurs visibles : l'antenne wifi, la caméra FaceTime, l'appareil photo arrière et la nappe power.
Attention, il reste un connecteur caché sous un autre : le troisième de la caméra Face ID.

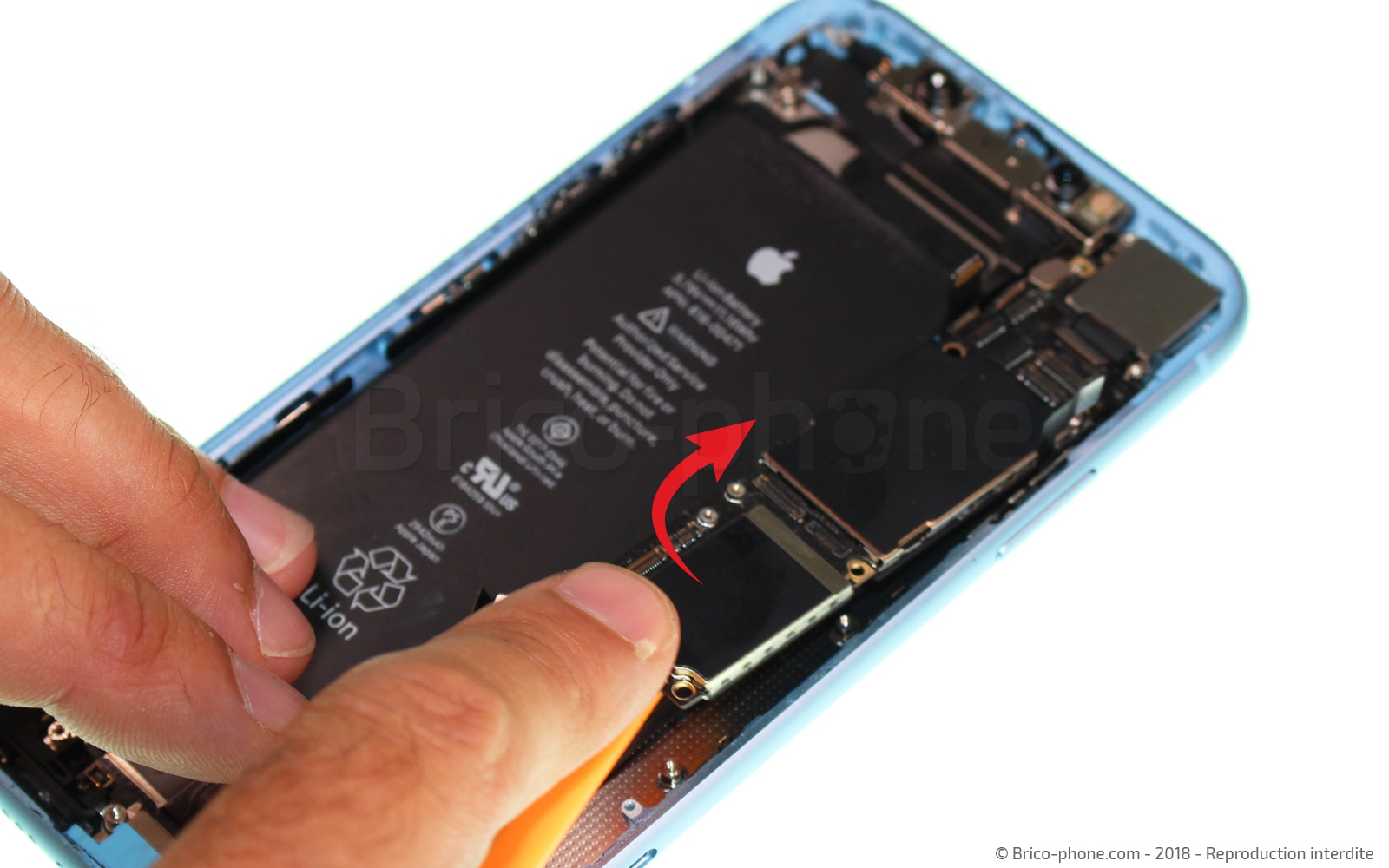

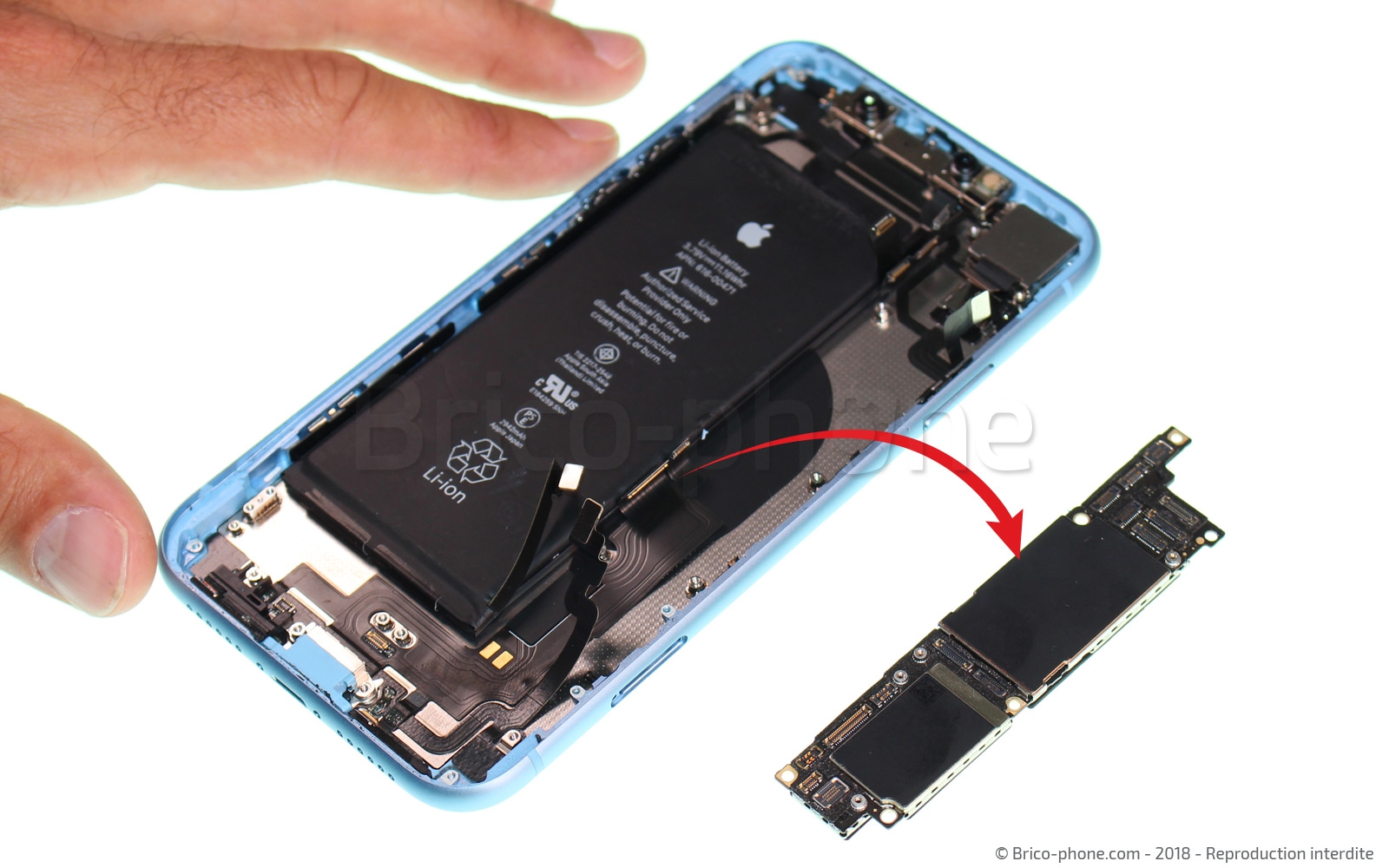

Etape 19 : Enlever la carte mère
La carte mère est désormais libre et peut être retirée.
Ne forcez jamais, si vous sentez une résistance, ce n'est pas normal, vérifiez que vous n'avez oublié aucun connecteur ni aucune vis.
Il s'agit du coeur du téléphone, si vous l'endommagez, vous ne pourrez plus vous servir du téléphone.
Ne forcez jamais, si vous sentez une résistance, ce n'est pas normal, vérifiez que vous n'avez oublié aucun connecteur ni aucune vis.
Il s'agit du coeur du téléphone, si vous l'endommagez, vous ne pourrez plus vous servir du téléphone.
Etape 20 : Dévisser le connecteur de charge

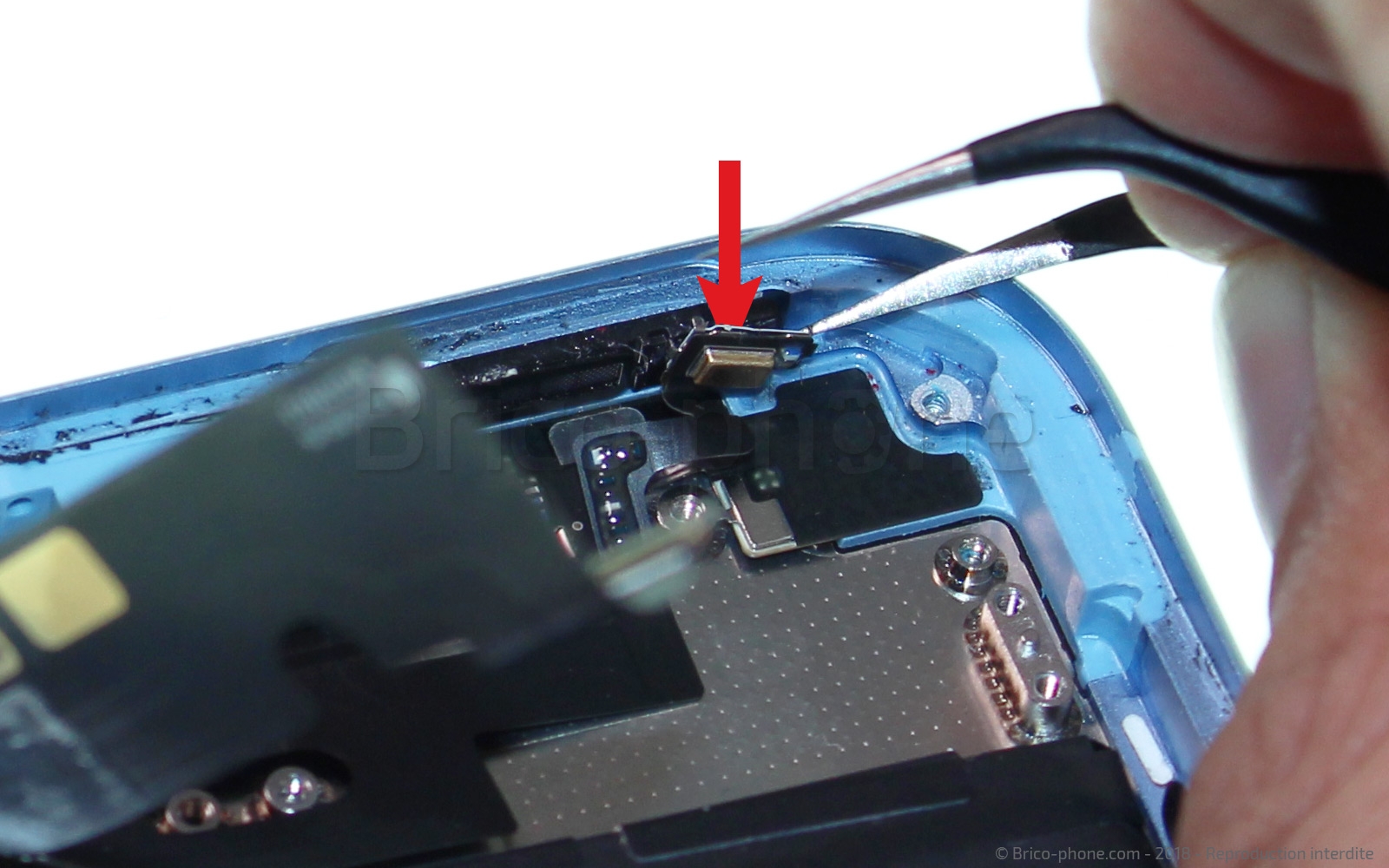

Le micro de gauche, qui fait partie du connecteur de charge, est maintenu par un support qui sert de grille pour un meilleur son.
Vous devez le retirer avant d'enlever le connecteur de charge.

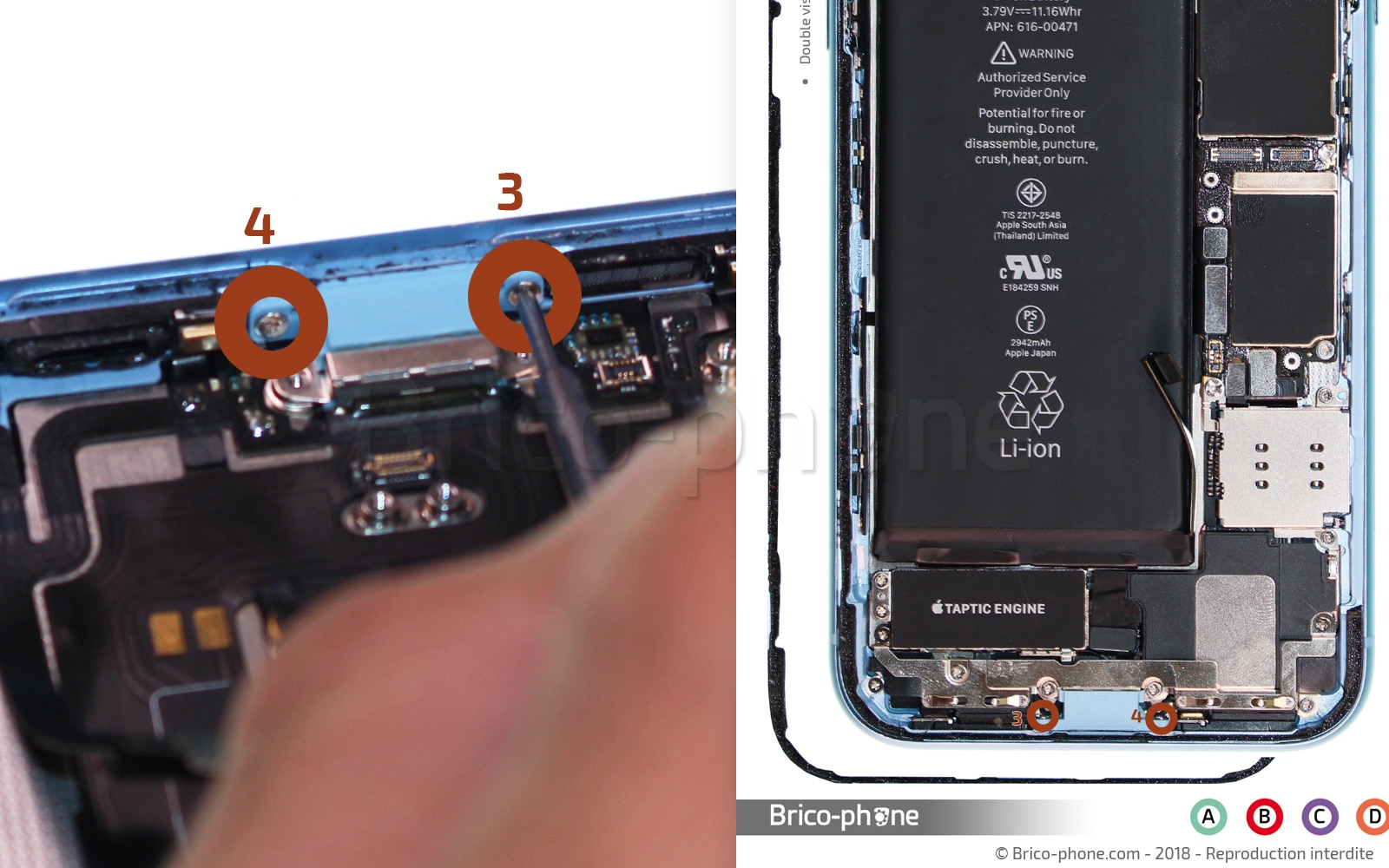

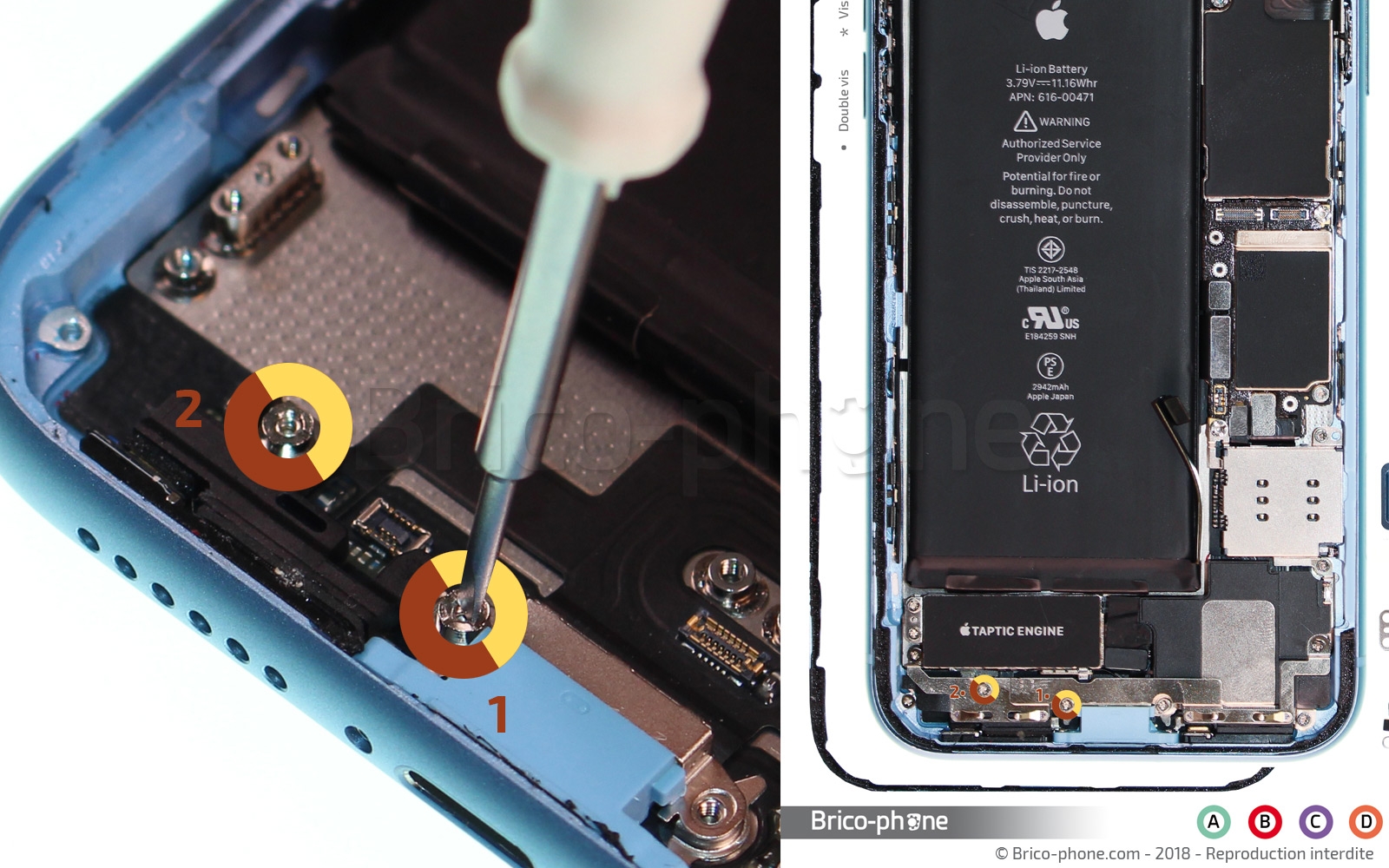

Il est maintenu par les vis K1 et K2 qui sont des double vis à retirer avec le tournevis plat. Délogez ensuite le support nommé #19 avec la pincette.
Munissez-vous ensuite du tournevis cruciforme pour retirer les deux dernières vis K3 et K4 qui maintiennent la prise lightning.
Vous devez le retirer avant d'enlever le connecteur de charge.
Il est maintenu par les vis K1 et K2 qui sont des double vis à retirer avec le tournevis plat. Délogez ensuite le support nommé #19 avec la pincette.
Munissez-vous ensuite du tournevis cruciforme pour retirer les deux dernières vis K3 et K4 qui maintiennent la prise lightning.
Etape 21 : Décoller les micros
Décollez les deux petits micros (carrés dorés) qui sont collés sur le châssis. Utilisez la pincette pour les décoller et tirez un peu sur la nappe pour les déloger.
Etape 22 : Retirer le connecteur de charge

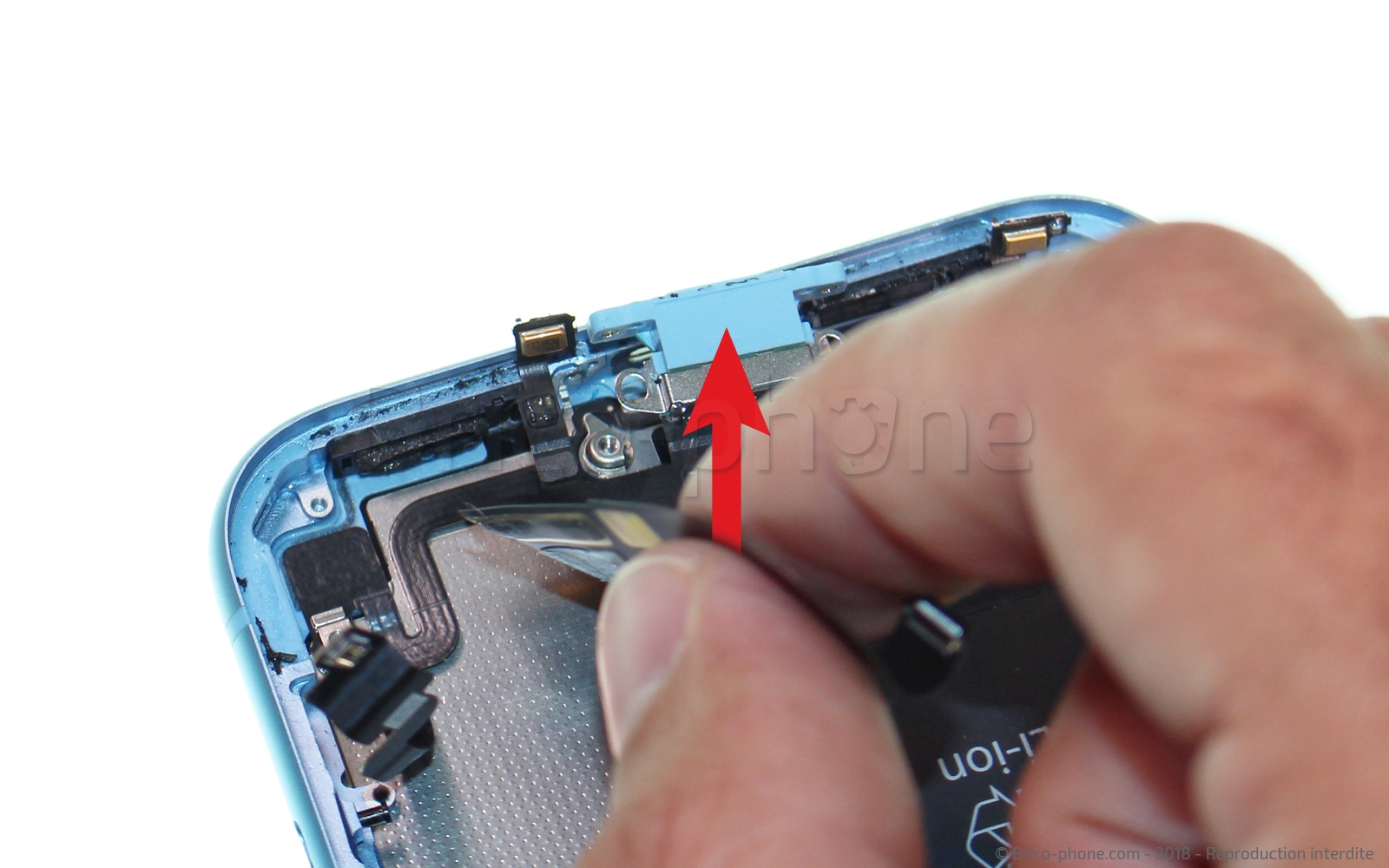

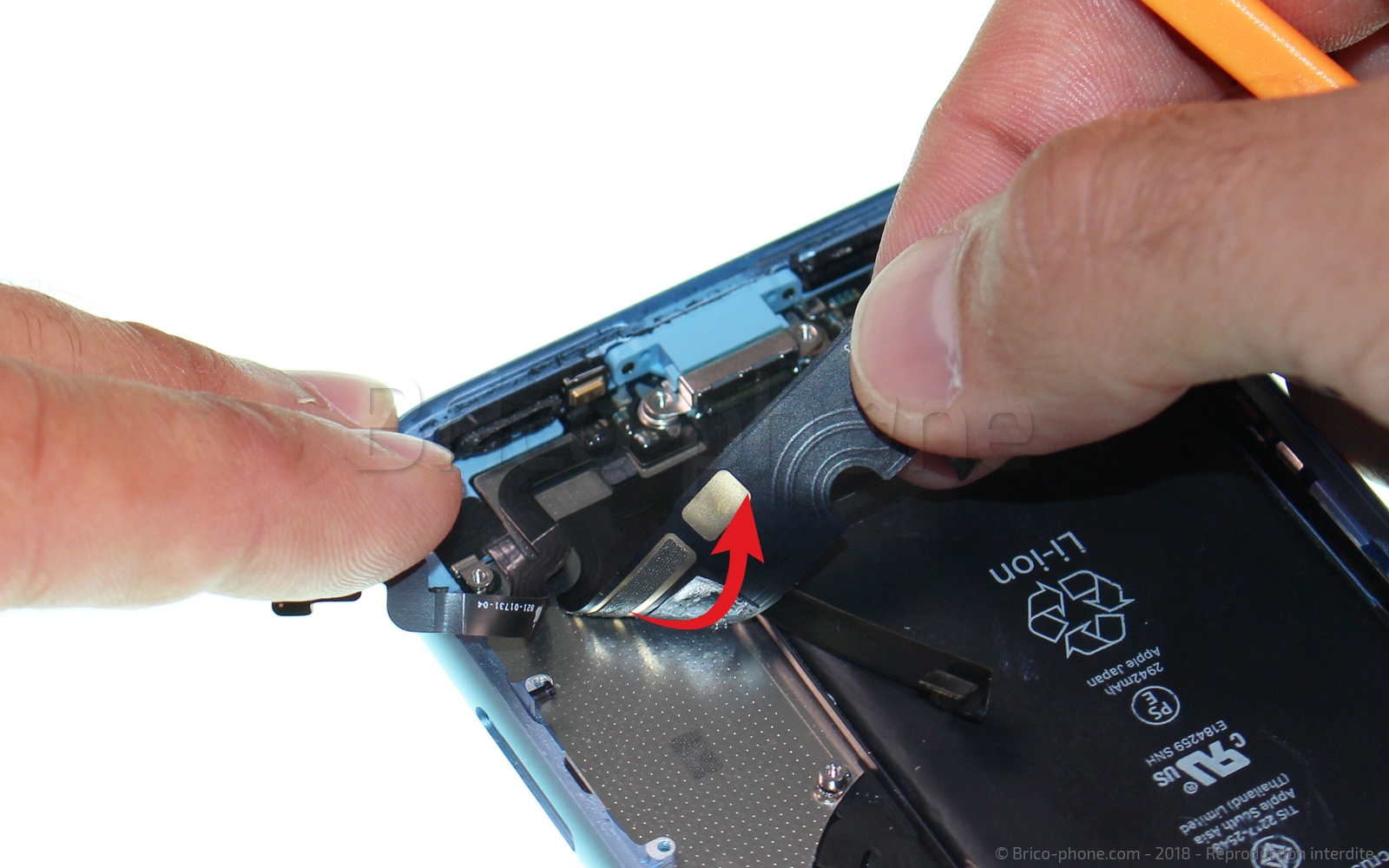

Tirez sur la nappe depuis le connecteur pour commencer à la décoller.

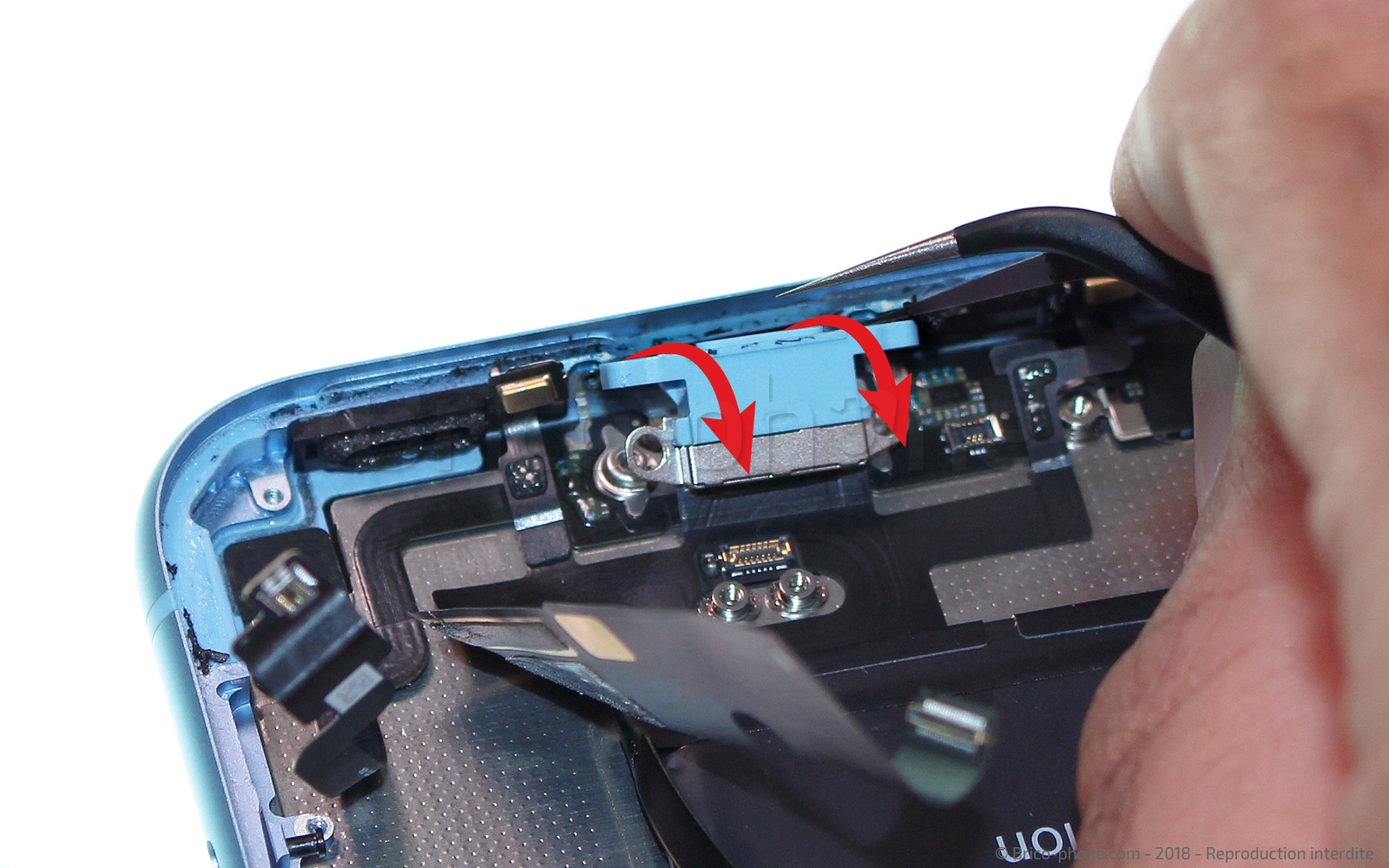

Décollez ensuite la prise du châssis en la poussant avec la pincette.

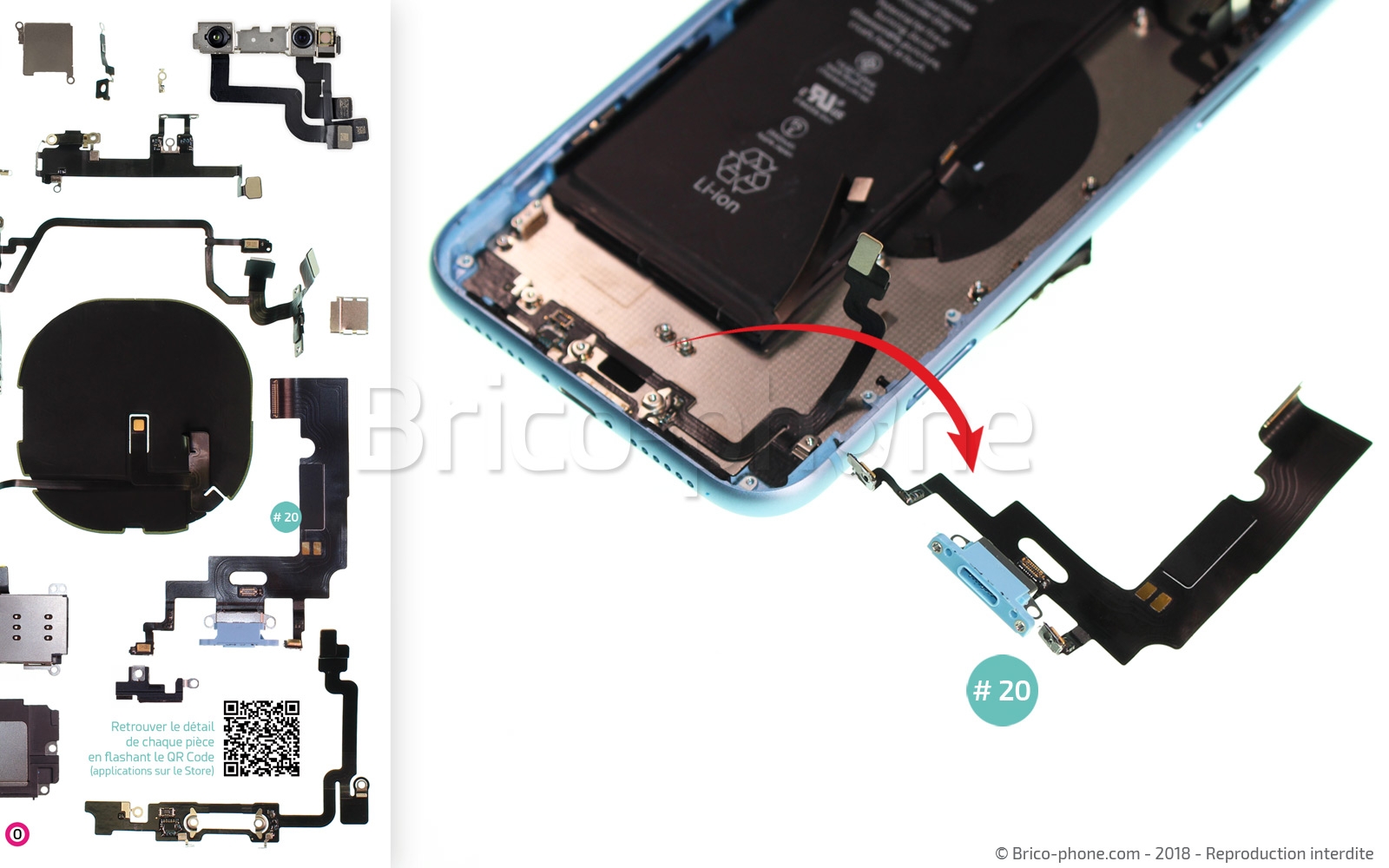

Terminez de décoller toute la nappe et retirez-la.
Décollez ensuite la prise du châssis en la poussant avec la pincette.
Terminez de décoller toute la nappe et retirez-la.
Conseils pour le remontage
Ce tutoriel est maintenant terminé, suivez les étapes à l'envers pour effectuer le remontage.
