Changement de caméra arrière sur Honor 8X

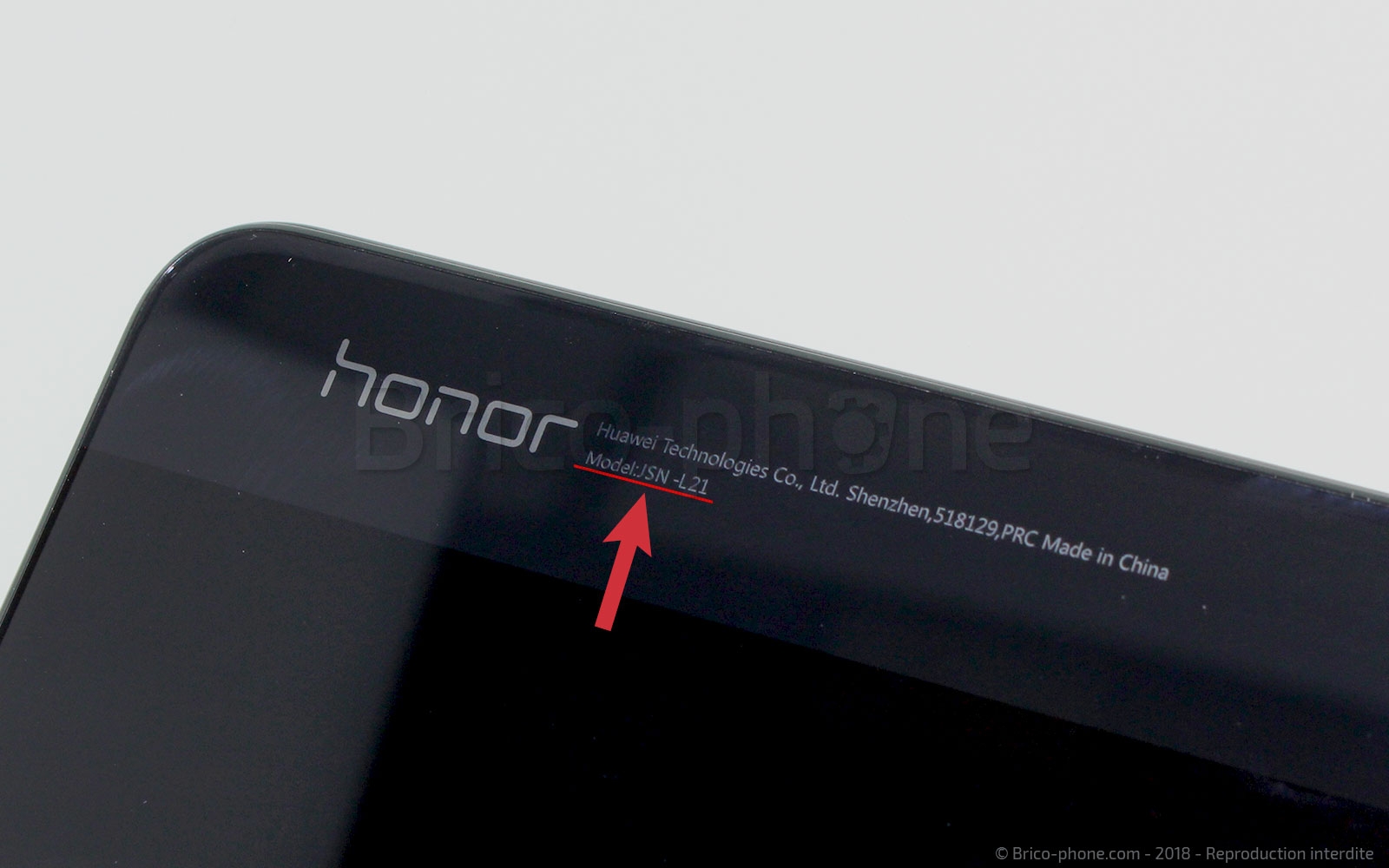

Afin d'éviter tout problème de compatibilité avec votre pièce détachée, assurez-vous d'être bien en possession d'un Huawei Honor 8x en contrôlant le n° de modèle indiqué au dos du téléphone. Le numéro indiqué doit être : SN-L21.

Pour des raisons évidentes, il est conseillé de mettre l'appareil hors tension avant d'attaquer la réparation.

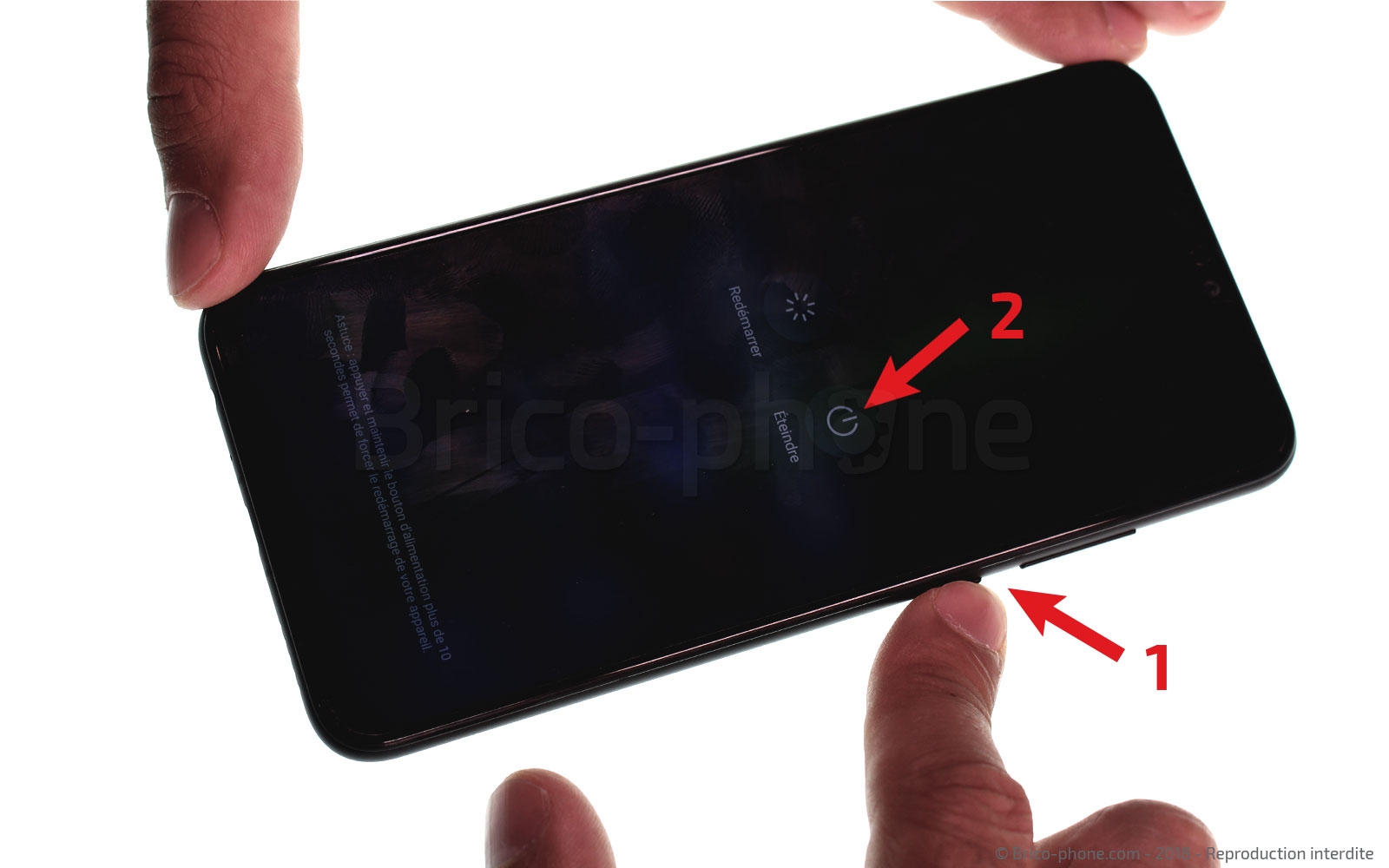

Pour cela, appuyez sur le bouton power puis validez l'extinction directement sur l'écran tactile.

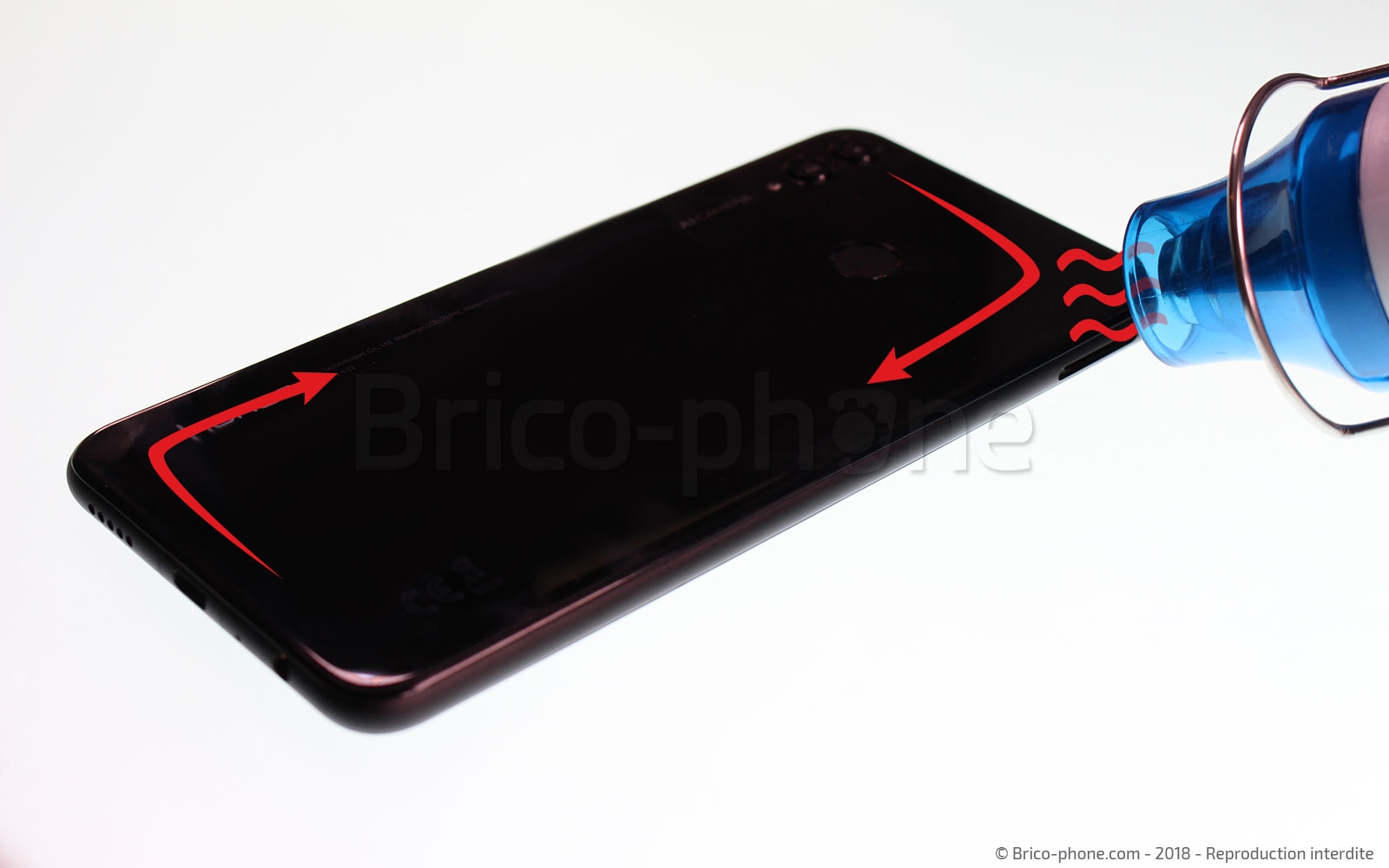

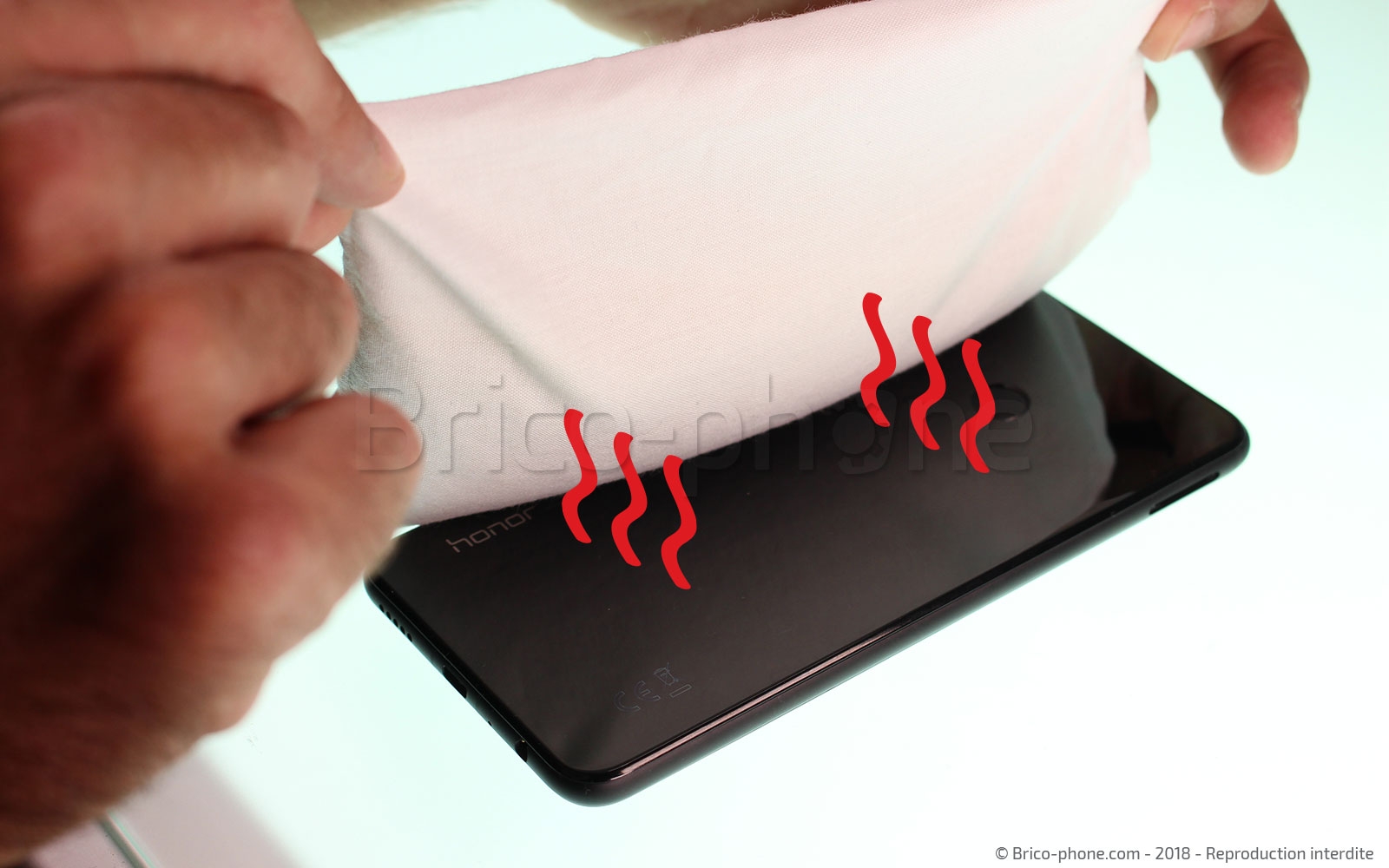

Comme sur beaucoup d'autres modèles de Huawei, vous allez devoir retirer la vitre arrière afin d'accéder aux entrailles de votre Honor 8X. Pour cela, vous avez 2 solutions. La première consiste à chauffer le contour de la vitre à l'aide d'un sèche cheveux ou d'un votre décapeur thermique en faisant attention à ne pas trop chauffer le centre de l'appareil afin de ne pas endommager la batterie. La seconde méthode consiste à ramollir la colle de fixation de la vitre à l'aide de notre coussin chauffant. Si vous optez pour cette solution, il vous suffira de passer ce dernier au four micro-ondes pendant 1 minute puis de le déposer sur la vitre arrière.

Maintenant, nous allons mettre en place les médiators plastiques qui seront utilisés pour le décollage de la vitre.

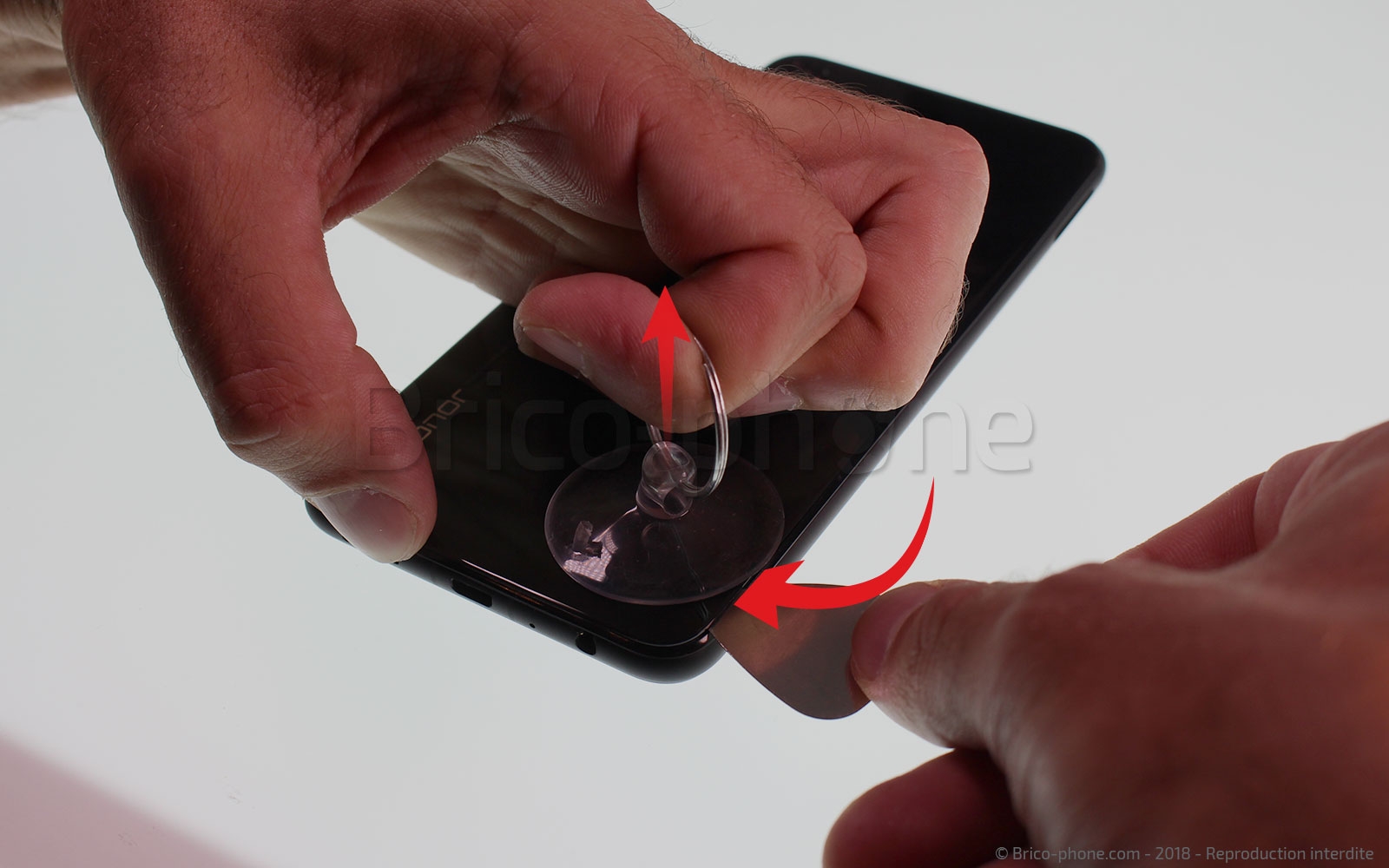

Pour cela, positionnez la ventouse comme sur la photo puis tout en tirant fortement dessus insérez le médiator métal. Cela aura pour conséquence de créer un espace dans lequel vous allez venir mettre les médiators plastiques.

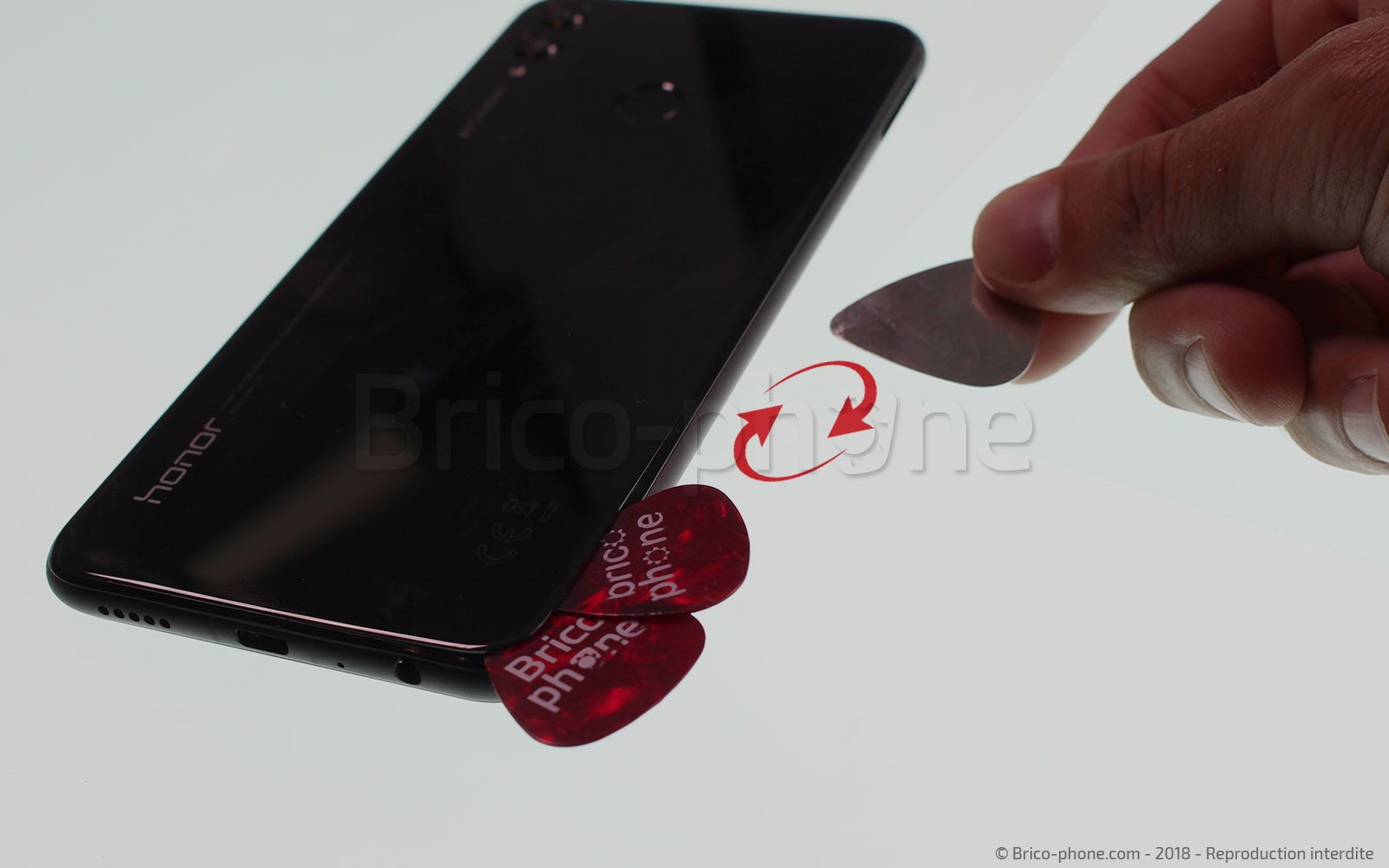

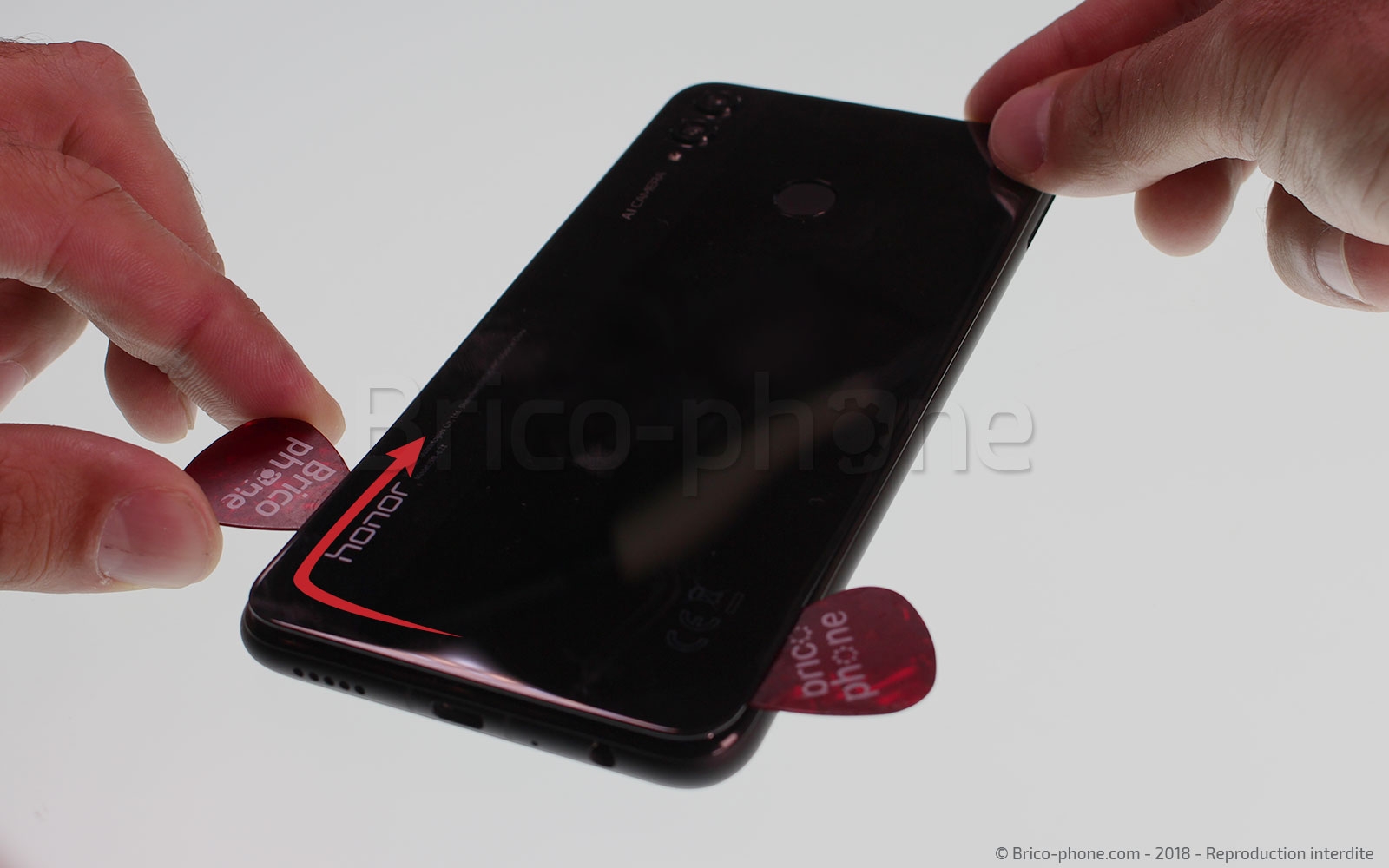

Une fois ces derniers mis en place, il ne vous reste plus qu'à les glisser de part et d'autre de la vitre afin de la décoller complètement.
Faites attention, car le lecteur d'empreintes est toujours connecté.

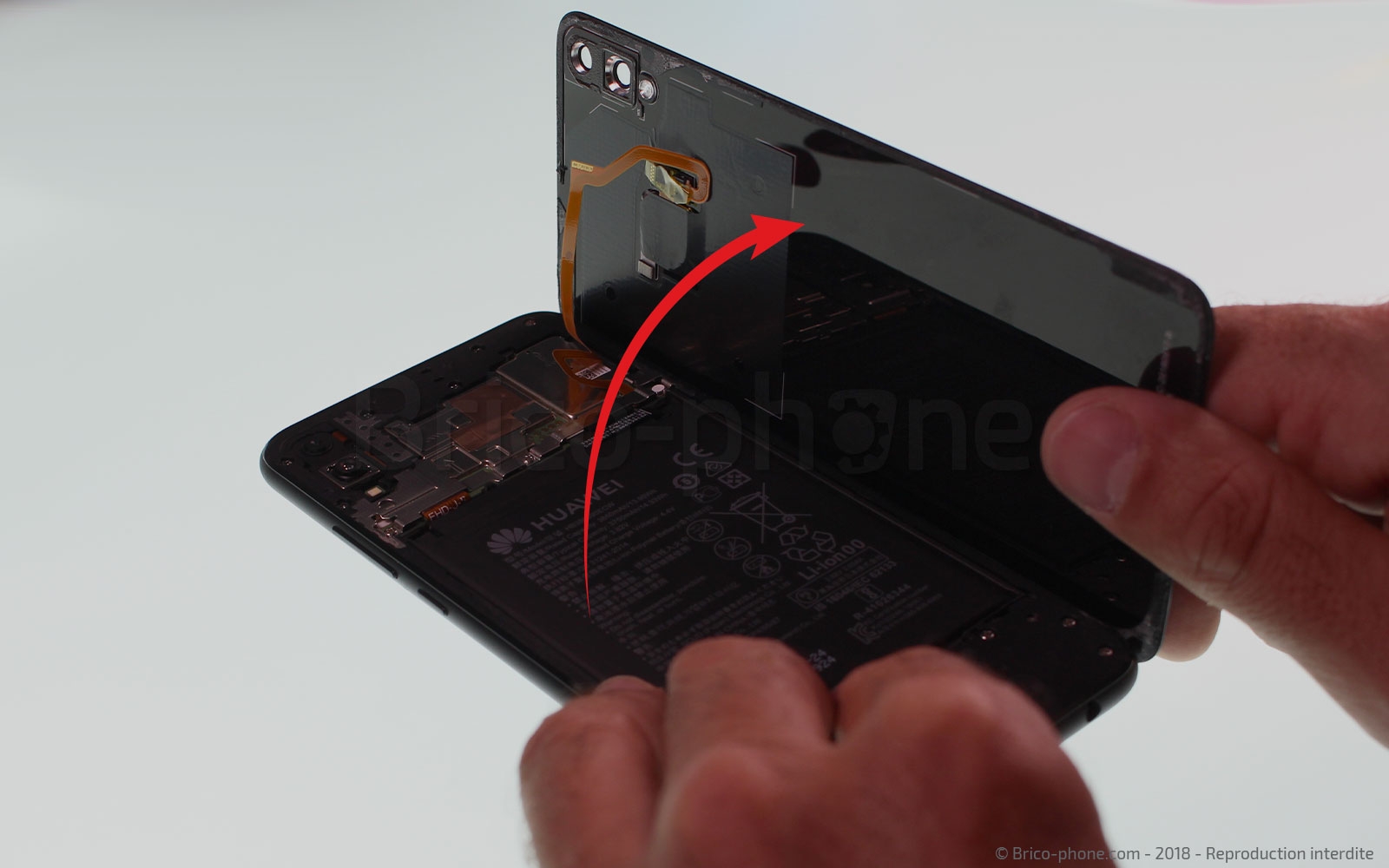

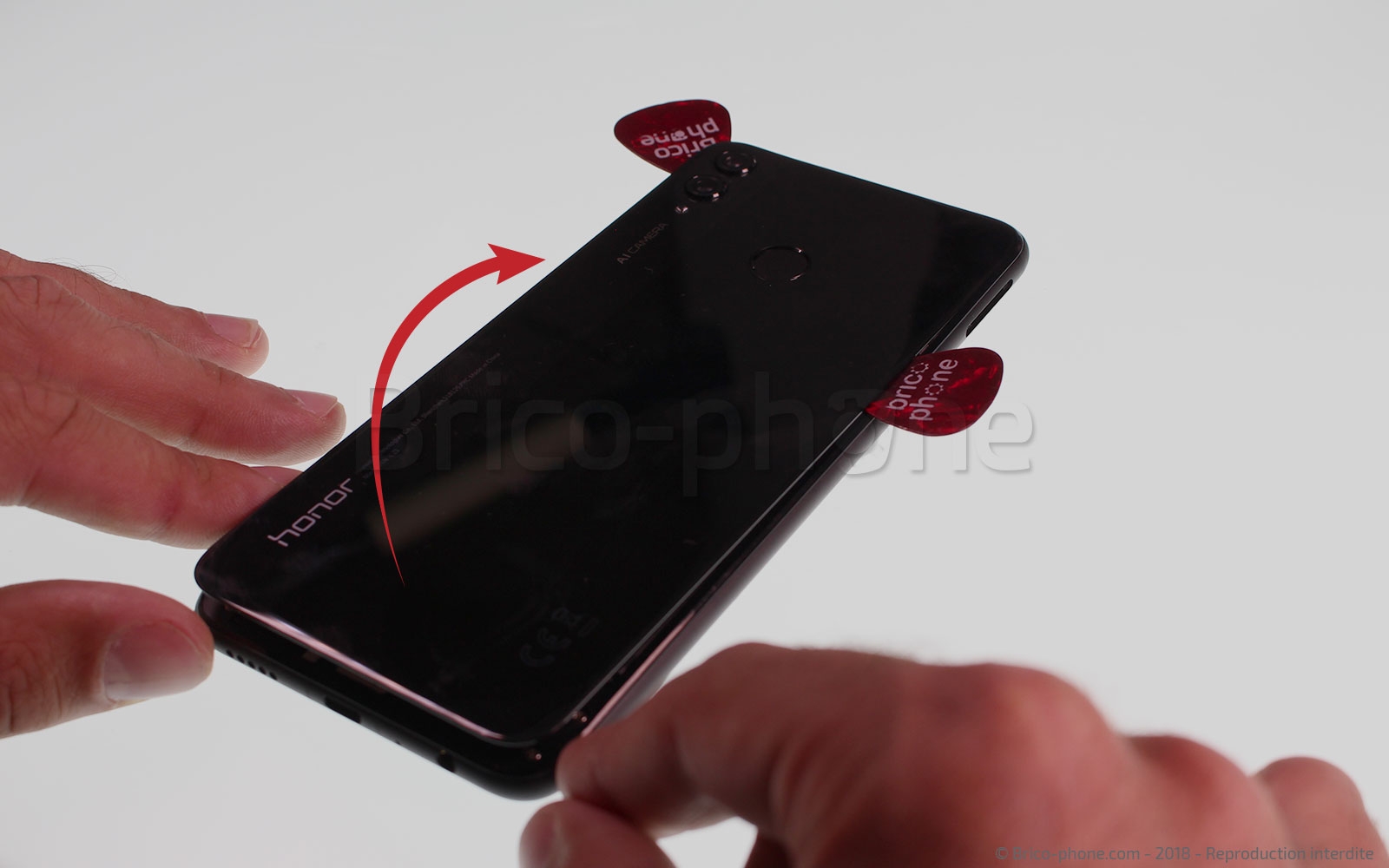

Ouvrez délicatement la vitre puis déposez-la sur le côté. Nous vous rappelons que la nappe est toujours reliée à la carte mère.

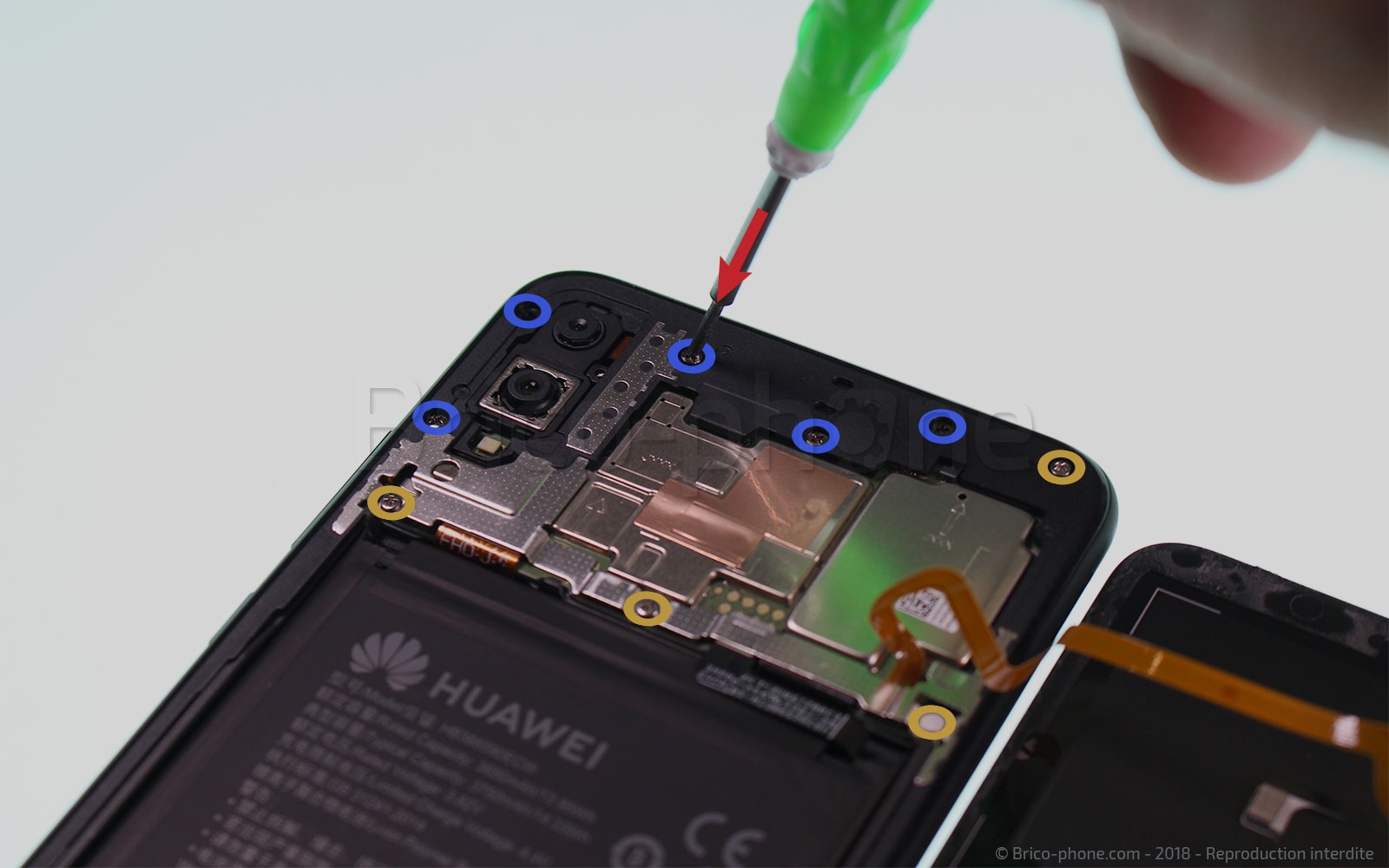

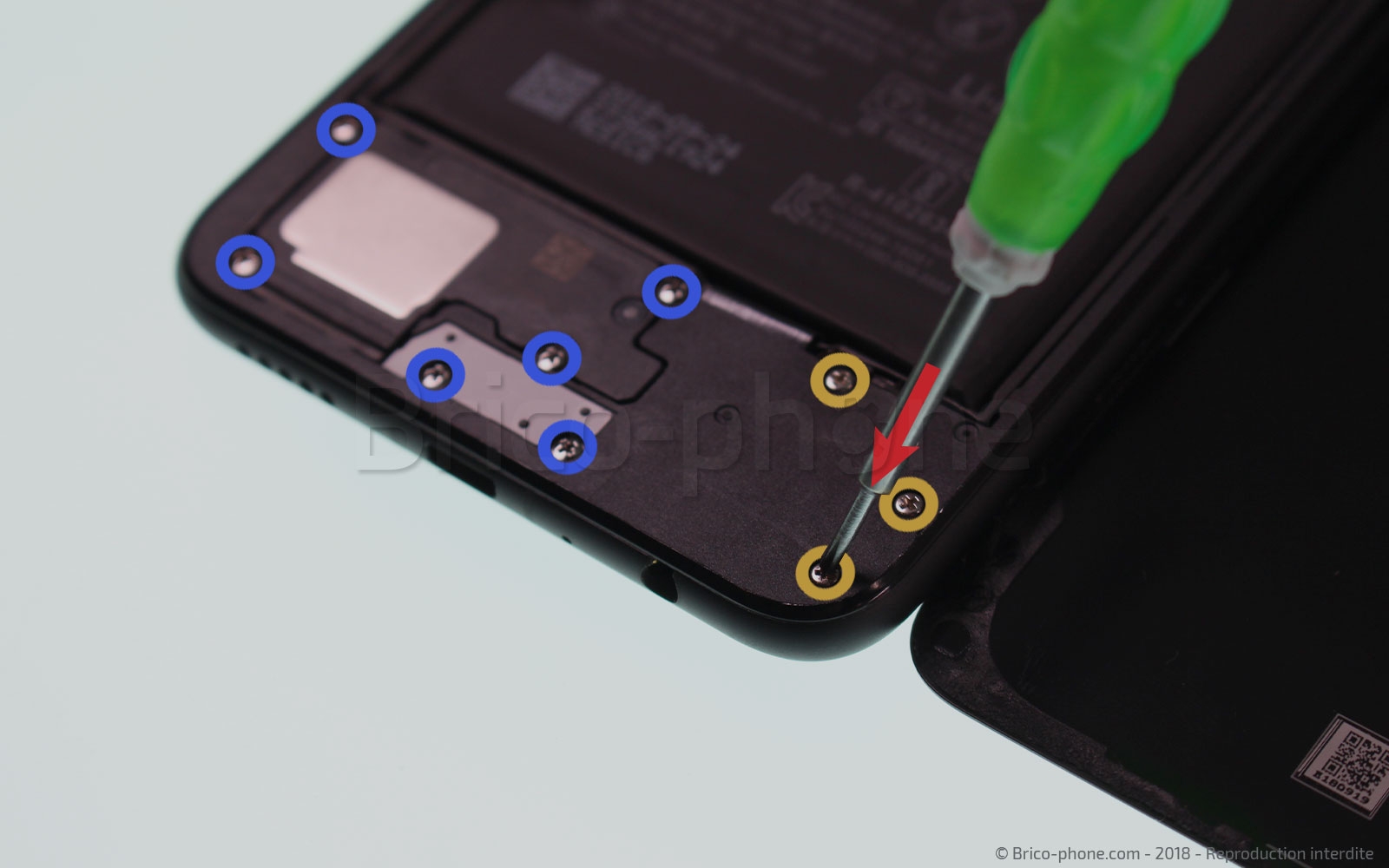

Munissez-vous du tournevis cruciforme afin de retirer les 18 vis qui maintiennent le châssis interne du téléphone.

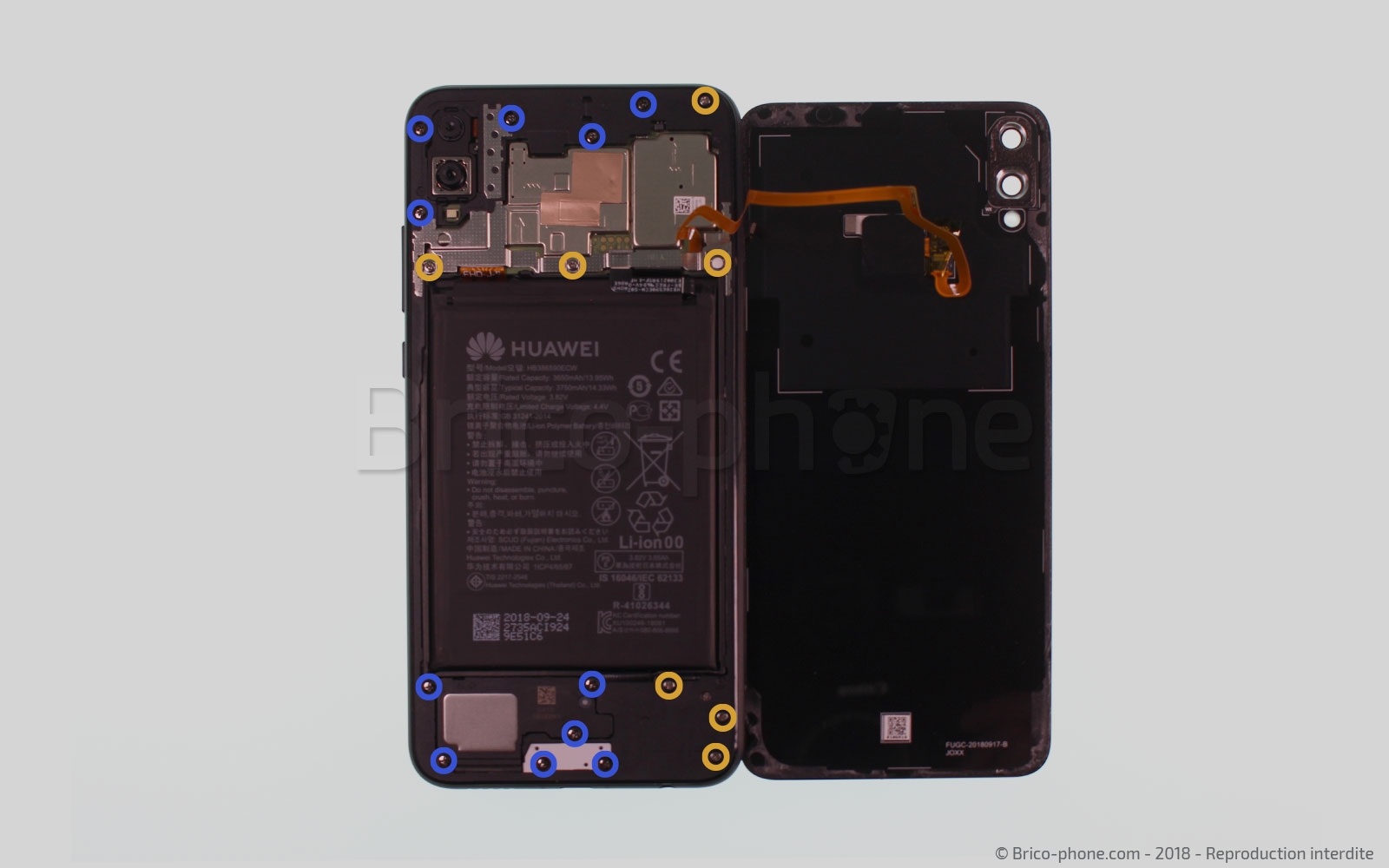

Il y a 2 types de vis et celles-ci ont des tailles différentes. C'est pourquoi il est important de les positionner correctement sur le patron d'aide au montage fourni avec votre pièce détachée.

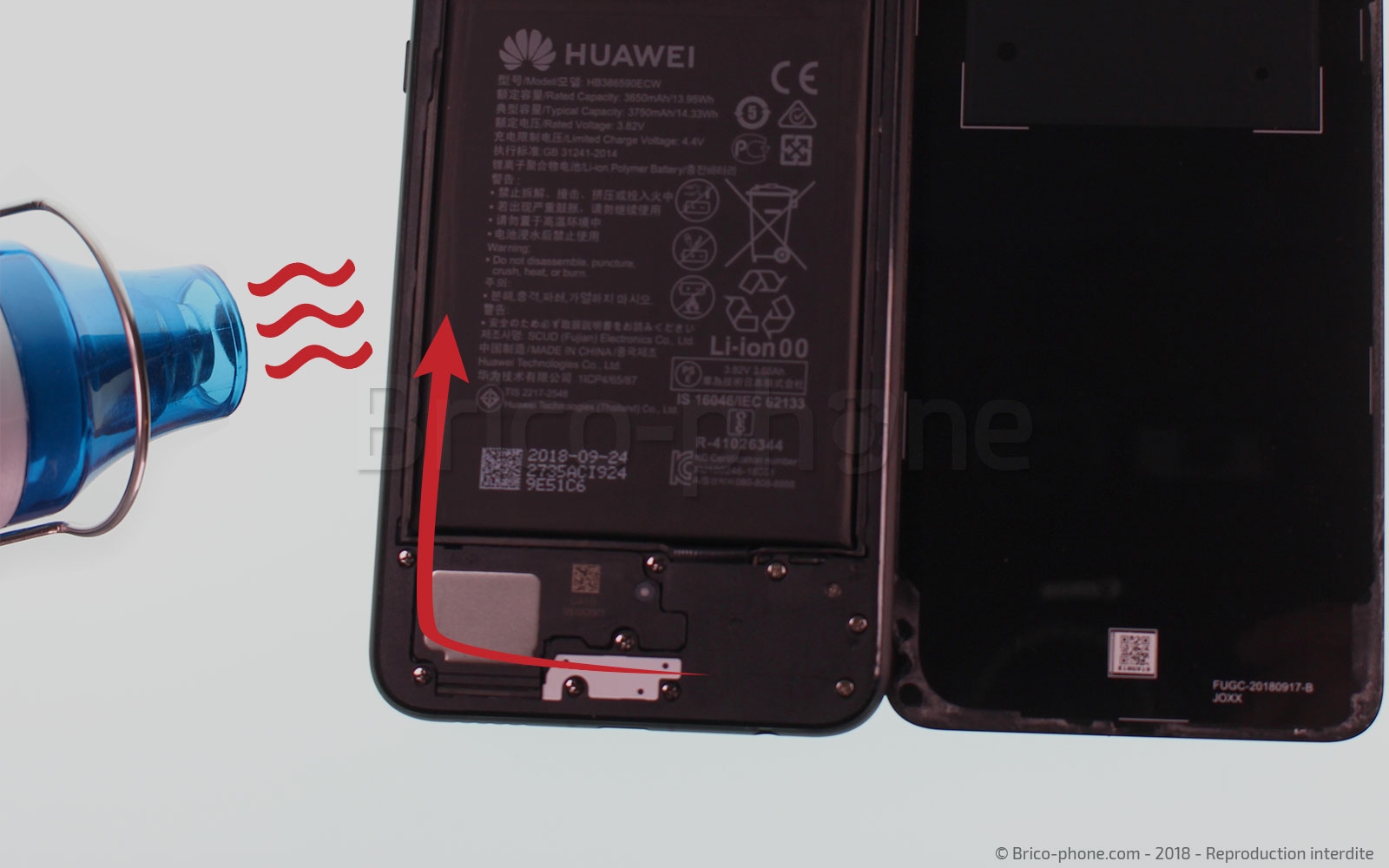

Afin de pouvoir retirer le châssis interne, vous allez devoir chauffer très légèrement celui-ci toujours à l'aide d'un mini-décapeur thermique ou d'un sèche-cheveux,

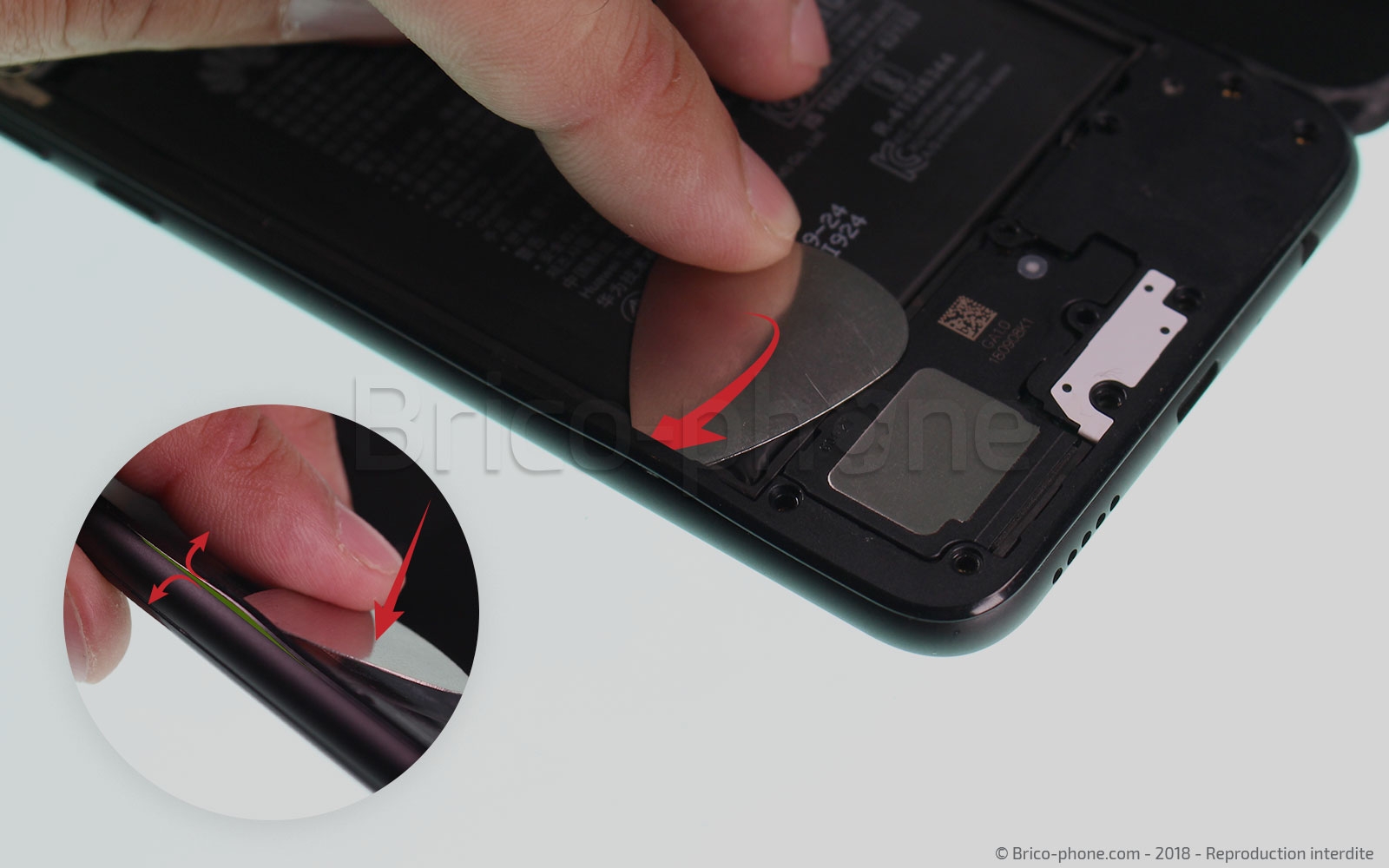

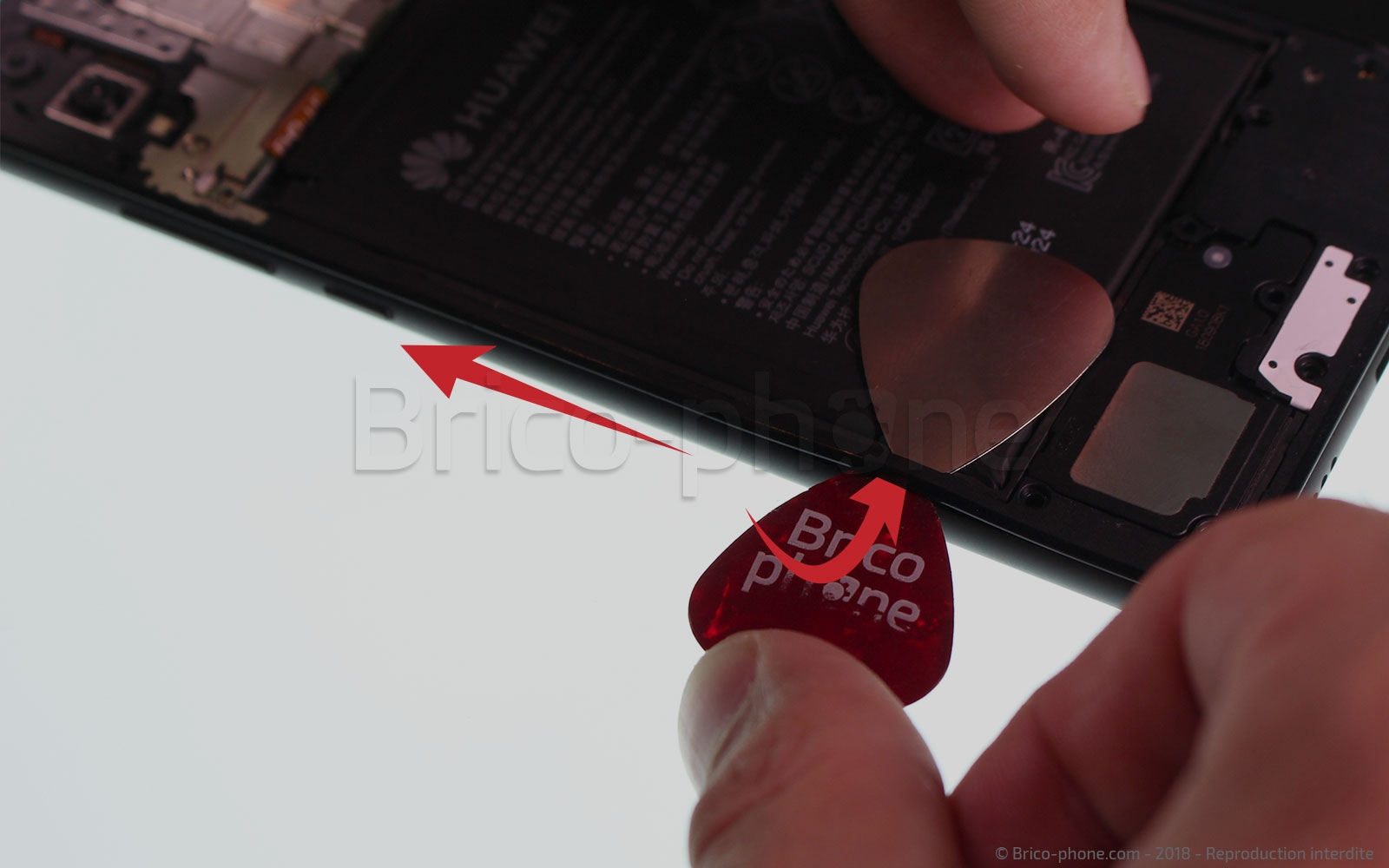

Faites levier au niveau de l'angle inférieur gauche, puis insérez les médiators plastiques.

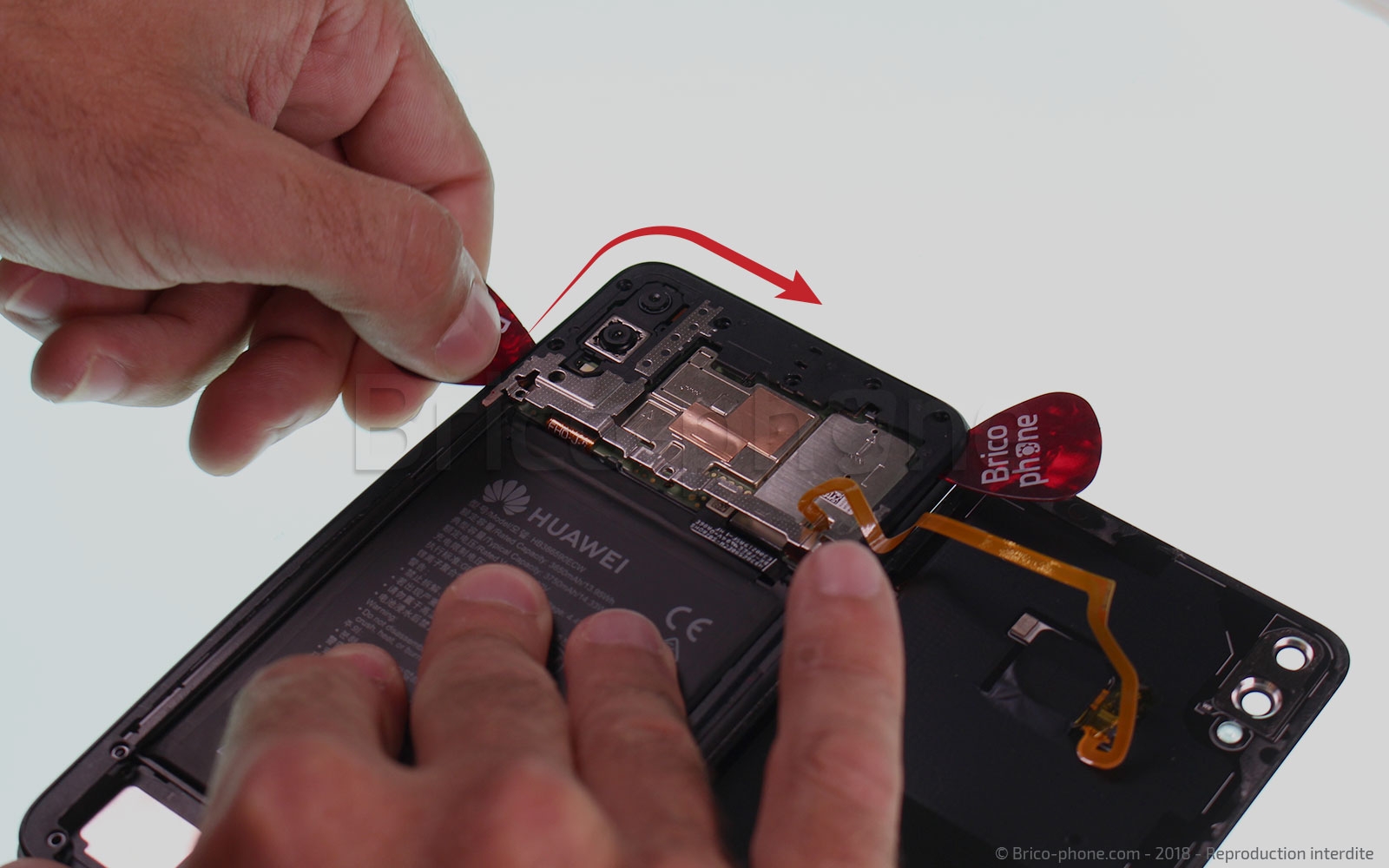

Il ne vous reste plus qu'à faire coulisser ces derniers (comme pour la vitre arrière) afin de décoller entièrement le châssis.

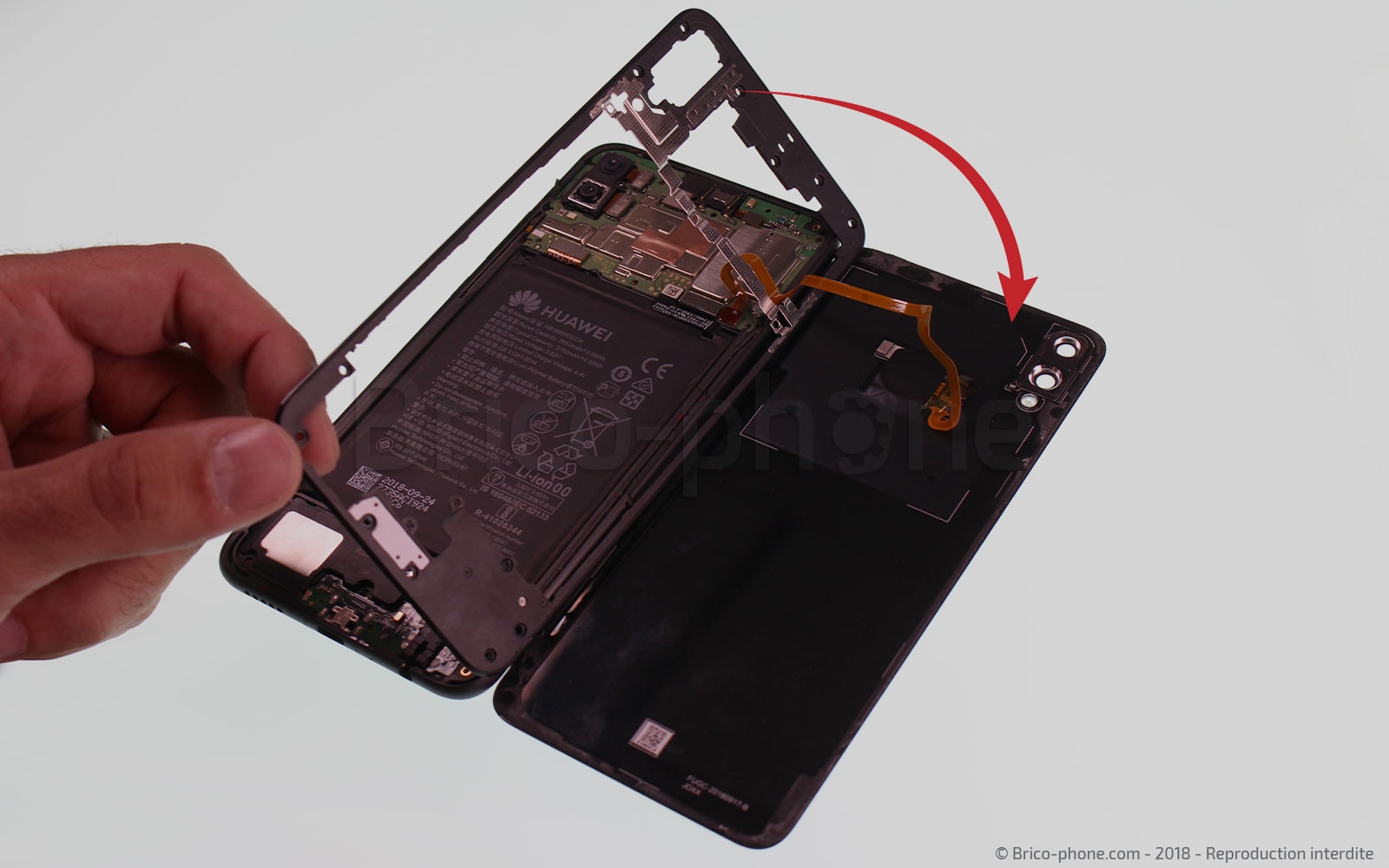

Dégagez le châssis interne de la même manière que la vitre arrière. Vous avez désormais accès aux différents composants du téléphone.

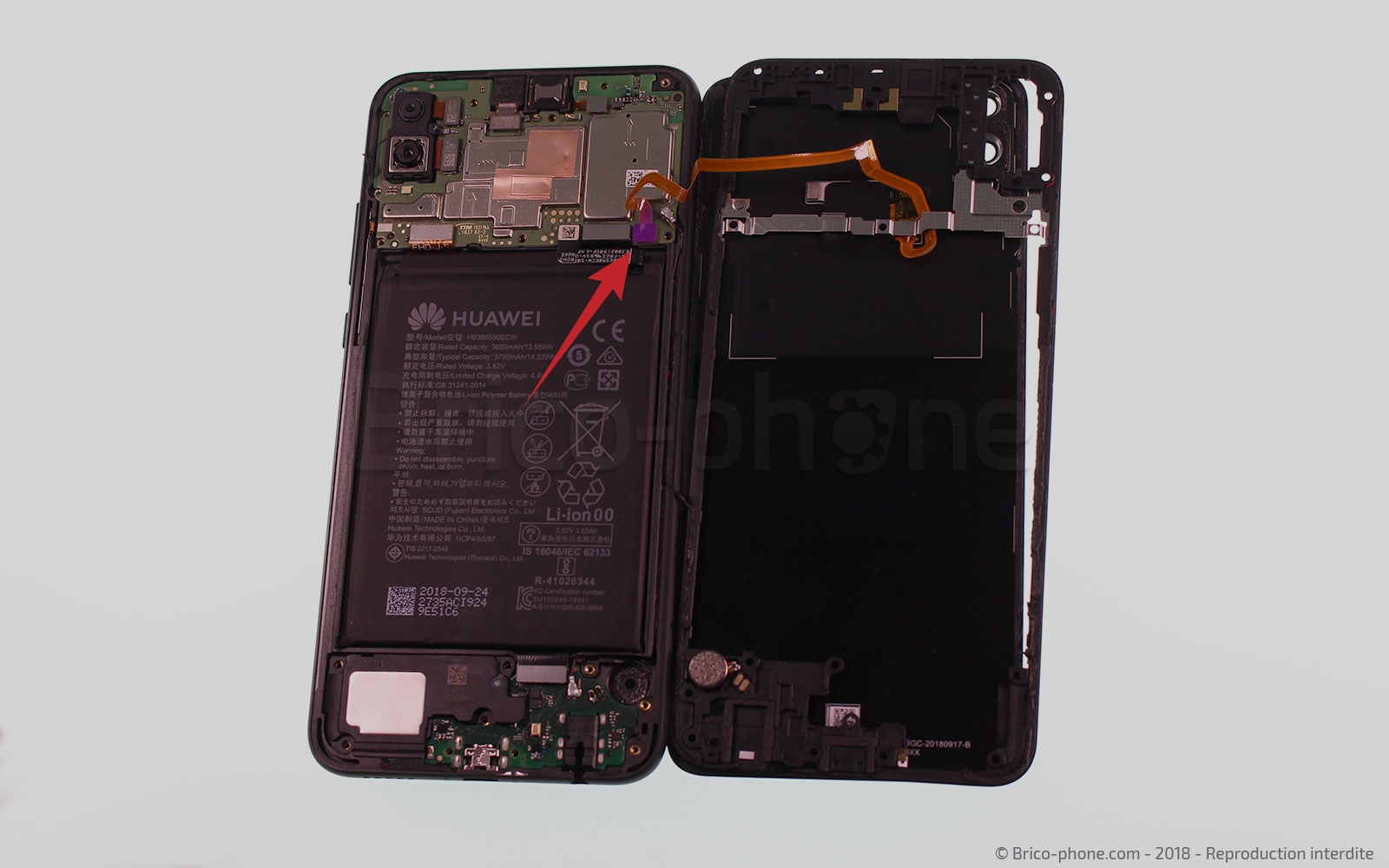

Munissez-vous du levier nylon puis déconnectez la nappe du lecteur d'empreintes digitales.

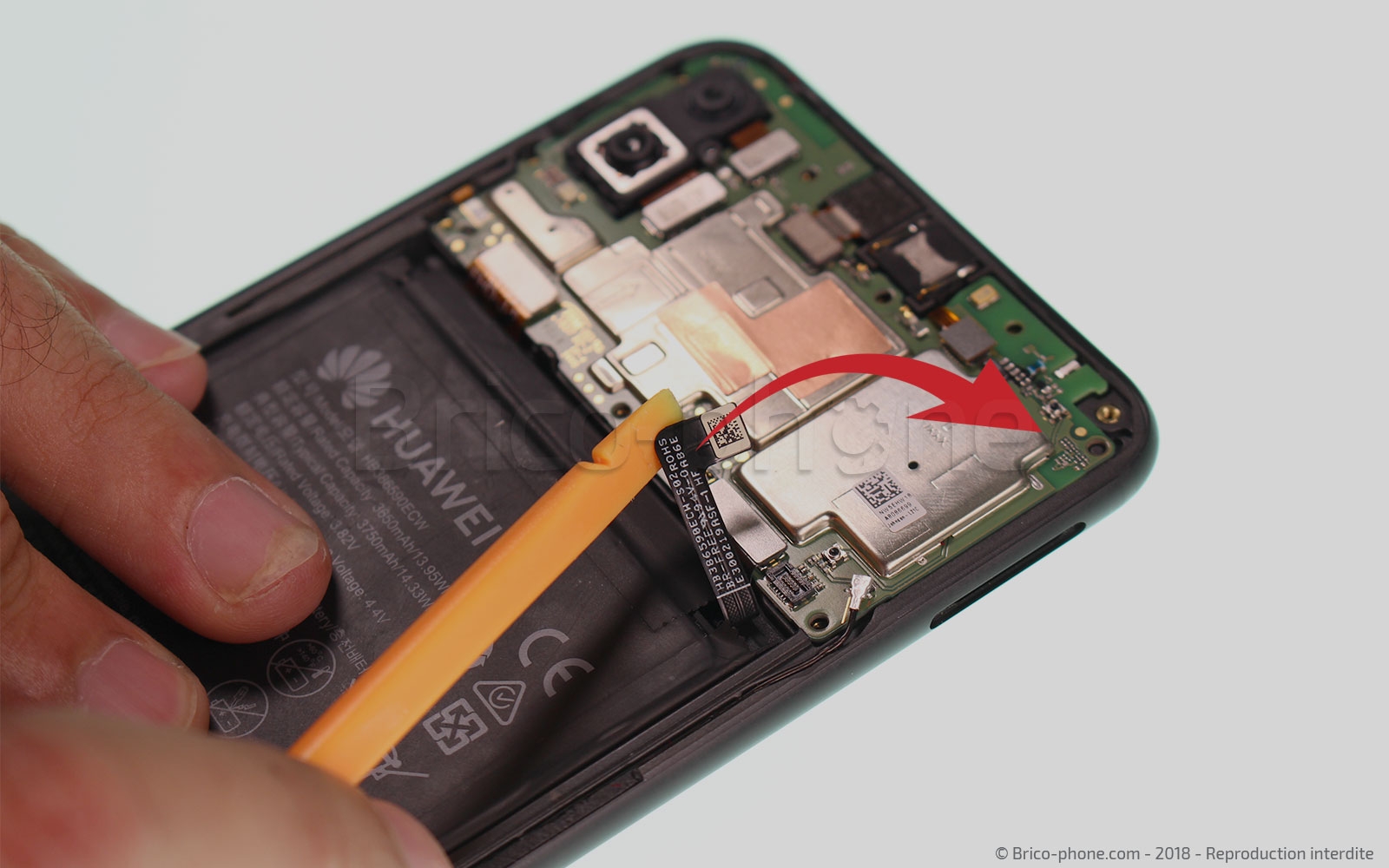

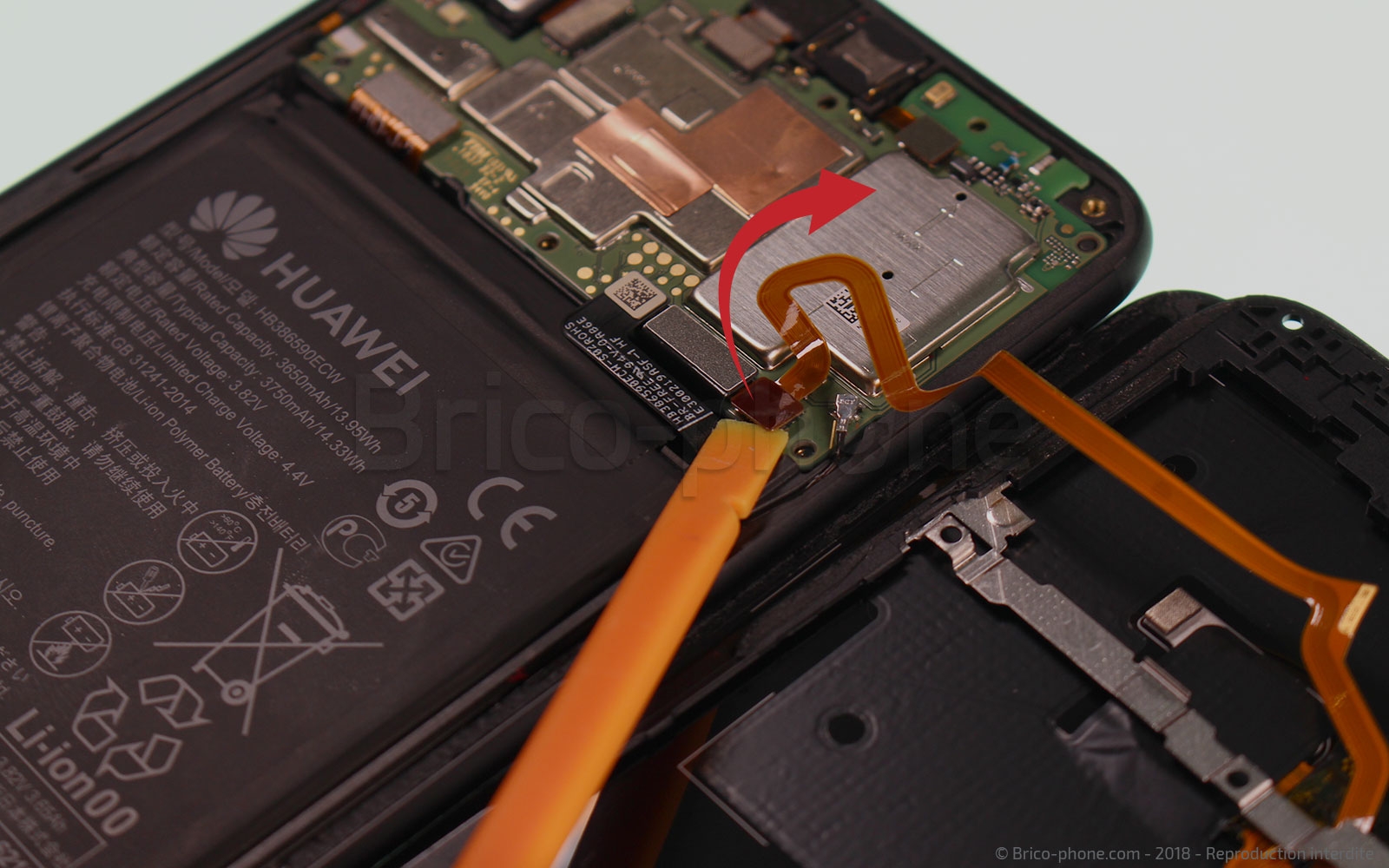

Afin de réduire les risques de courts-circuits, nous vous conseillons de déconnecter la batterie à l'aide du levier nylon.

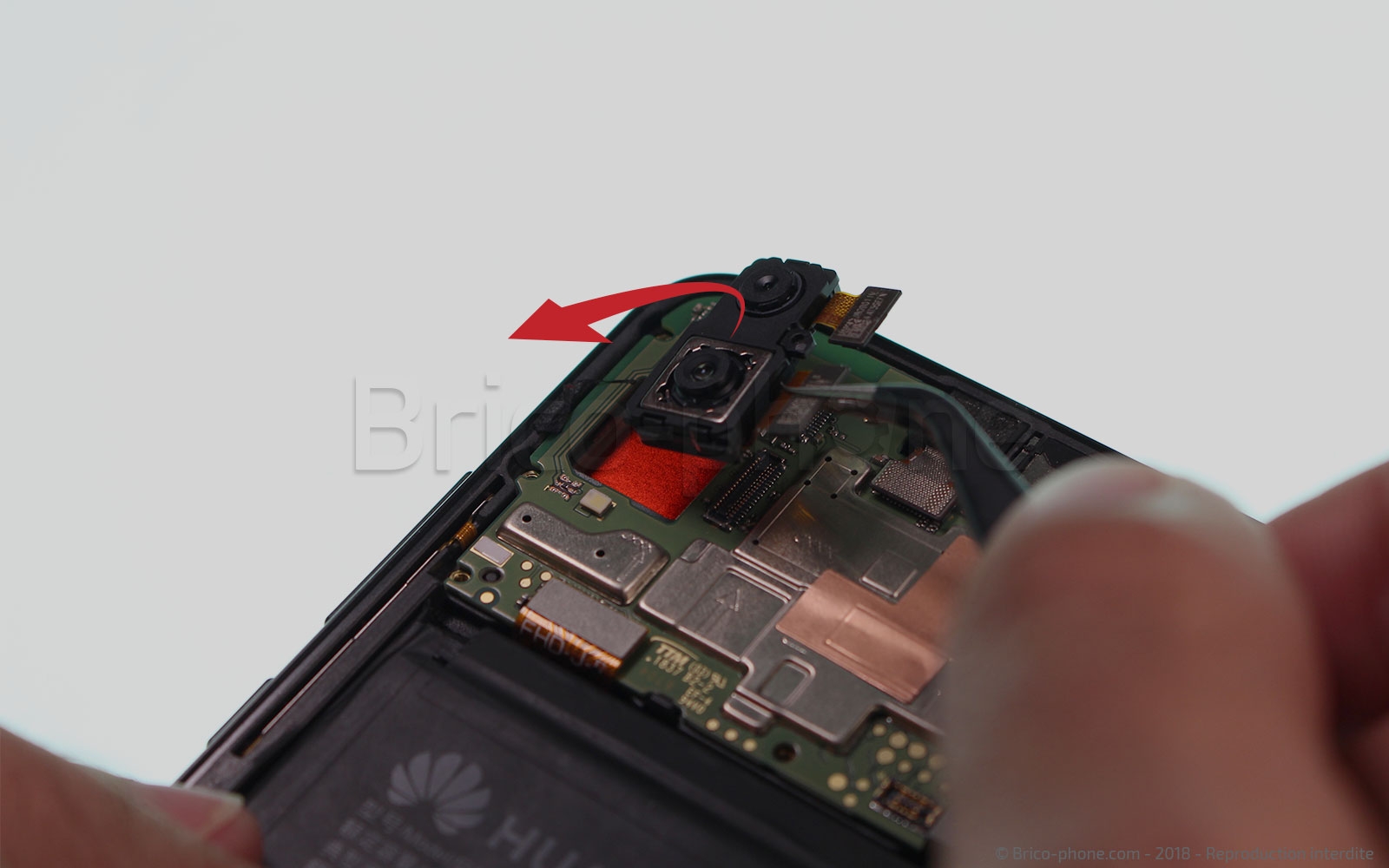

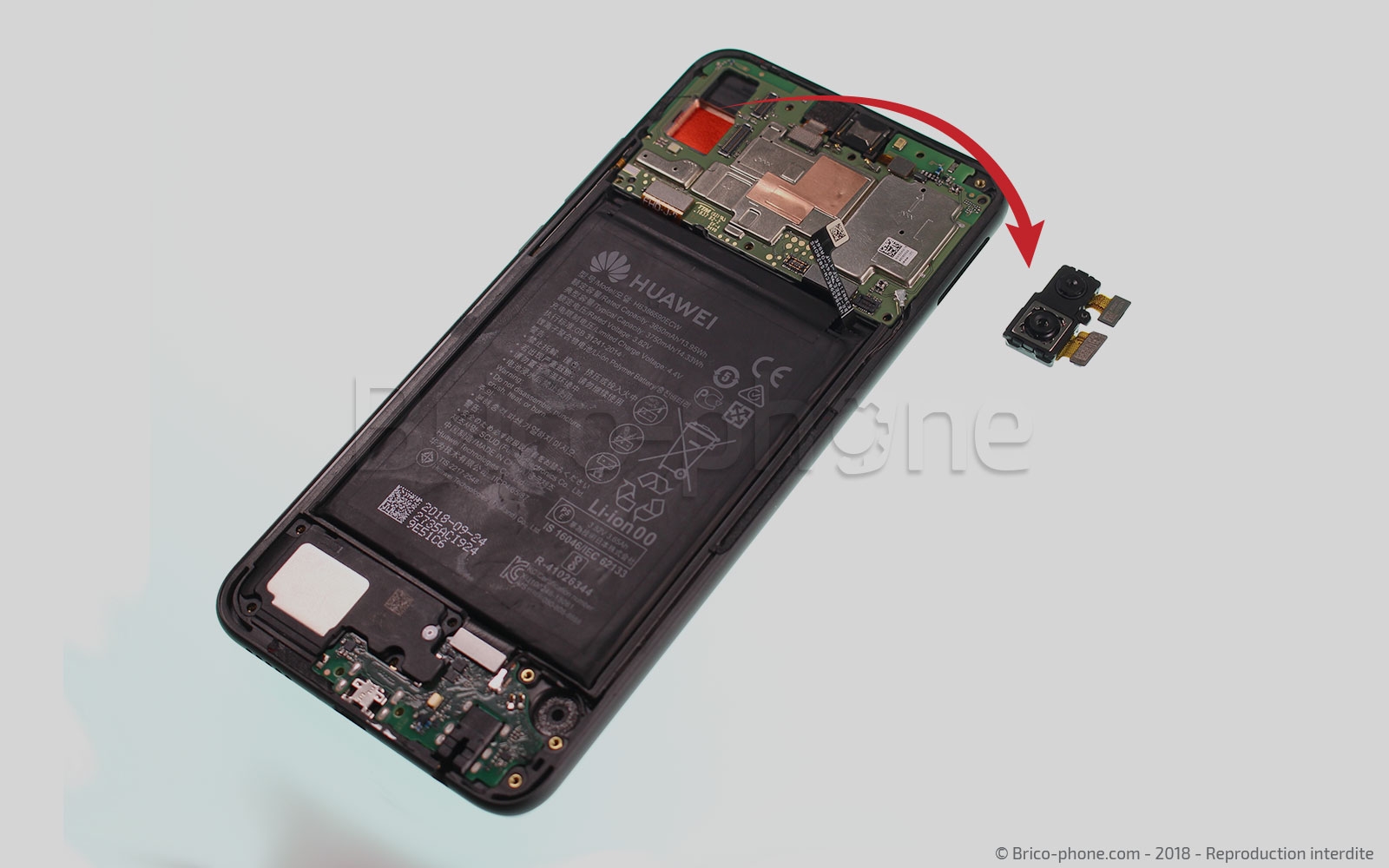

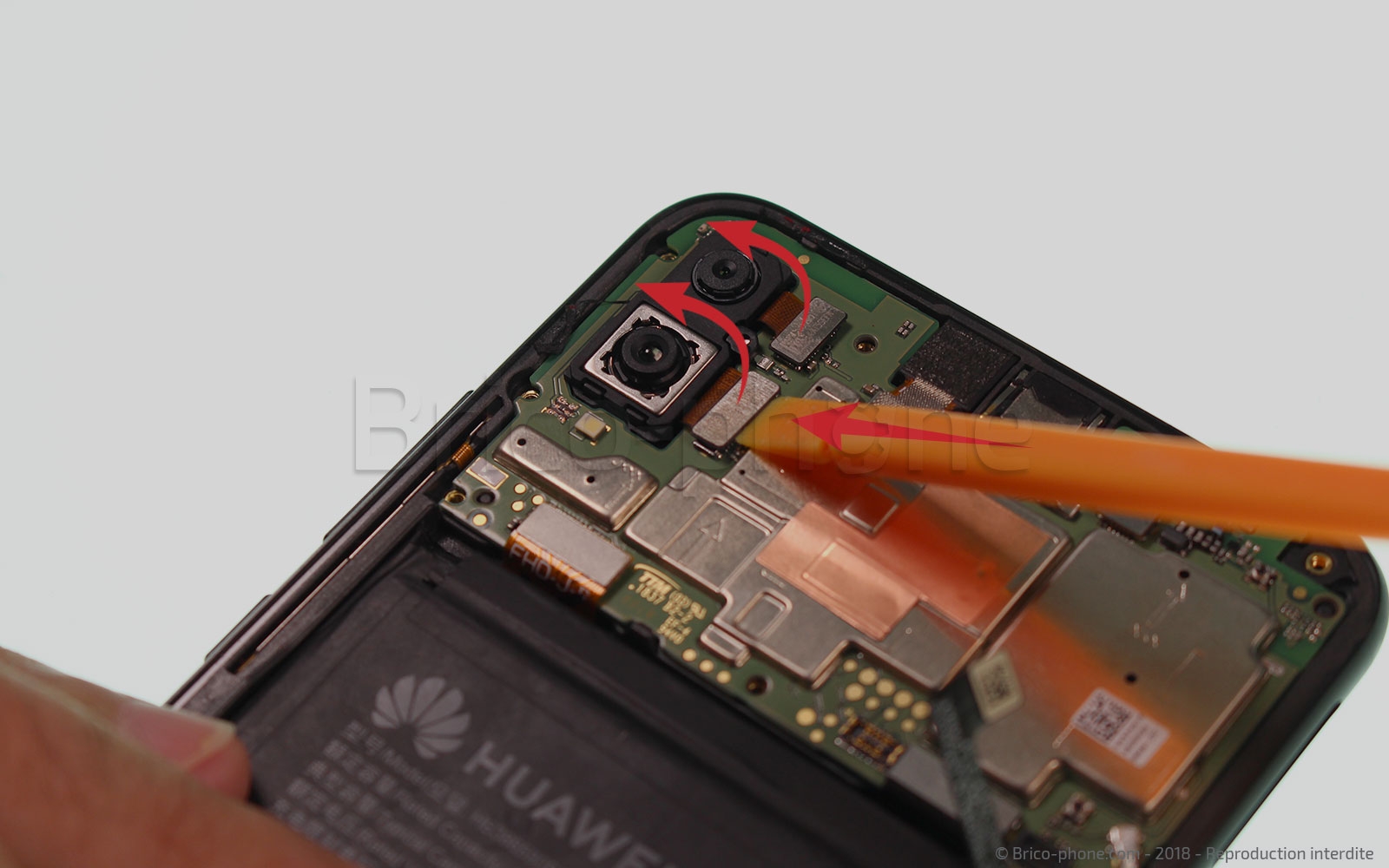

Avec le spudger, déconnectez les 2 connecteurs de la double caméra arrière puis retirez cette dernière à l'aide de la pincette.

Ce tutoriel est maintenant terminé, il ne vous reste plus qu'à mettre en place votre nouvelle caméra et à prendre ce tutoriel en sens inverse afin de procéder au remontage.
Pour remettre en place votre vitre arrière, vous pouvez utiliser la colle B7000 présente dans le kit d'outil en faisant un léger filet de colle sur le contour du châssis.
