Changement de nappe caméra avant Facetime sur iPhone 6

Temps estimé : 30 min
Difficulté : 3/5
iPhone 6 | Temps estimé : 30 min | Difficulté : 3/5

La caméra avant de votre iPhone 6 est cassée et vous voulez la changer vous-même ? Suivez ce guide photos étape par étape pour procéder à la réparation

Diagnostic

›  La caméra avant Facetime de votre iPhone 6 est brisée ou ne fonctionne plus
›  L'écran de votre iPhone 6 ne s'éteint plus lorsque vous le placez à l'oreille
›  La luminosité de l'écran ne s'adapte plus automatiquement

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra avant FaceTime pour iPhone 6
14,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

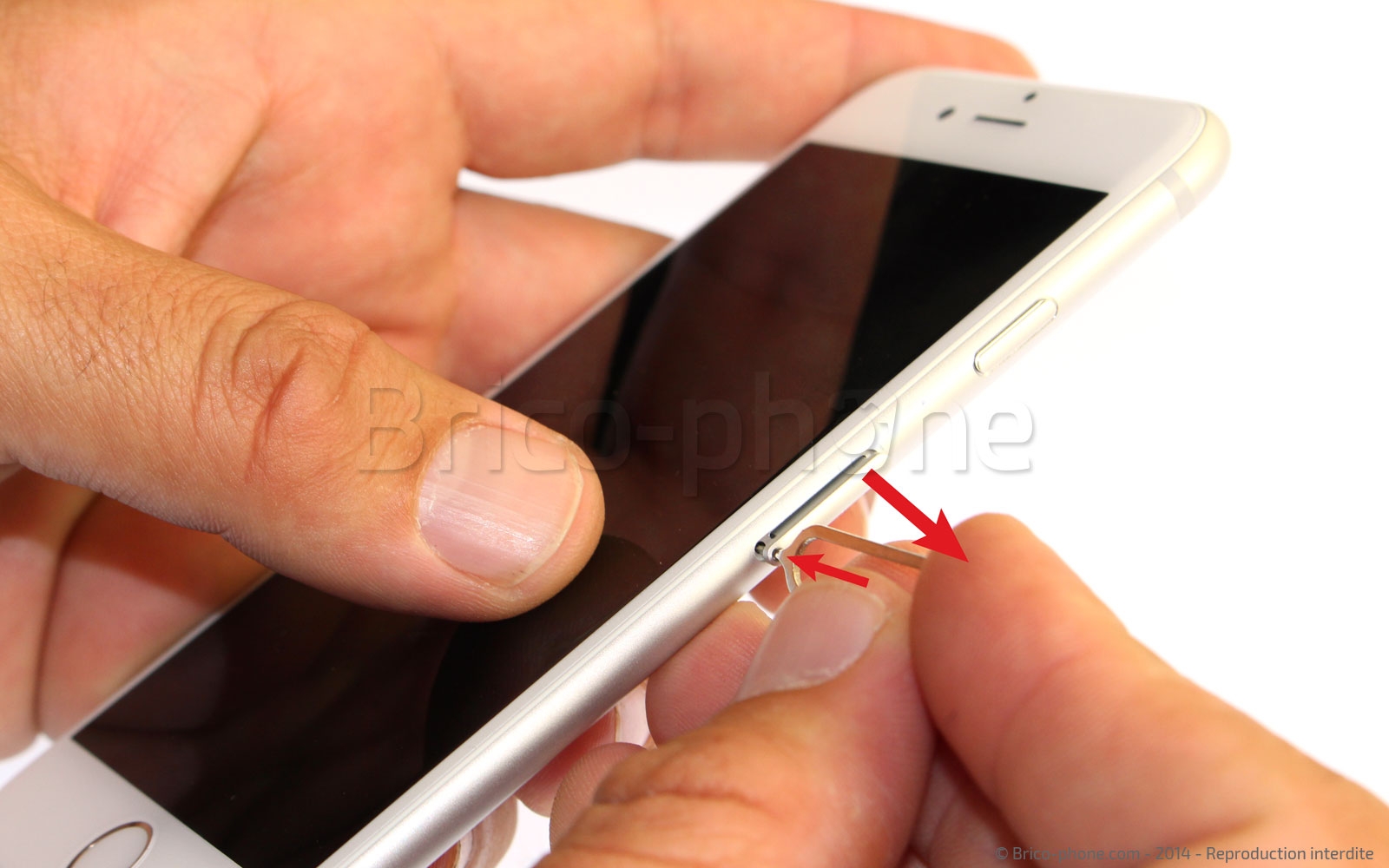

Eteignez votre iPhone 6 puis enlever la carte SIM
Utilisez l'outil d'ouverture SIM pour retirer la carte du téléphone.
Outils du kit utilisés
Outils du kit utilisés

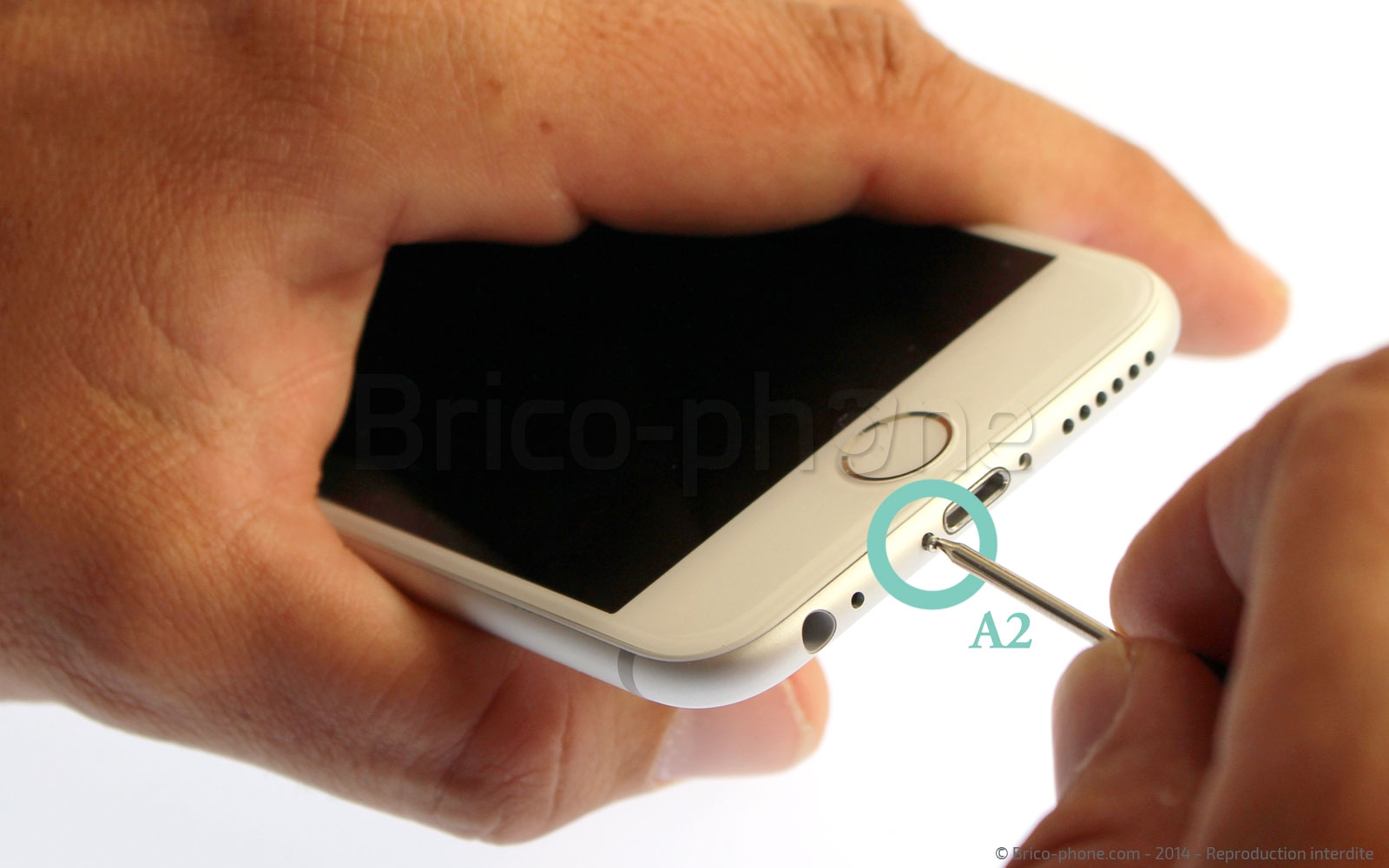

Etape 1 : Retirer les vis du bas

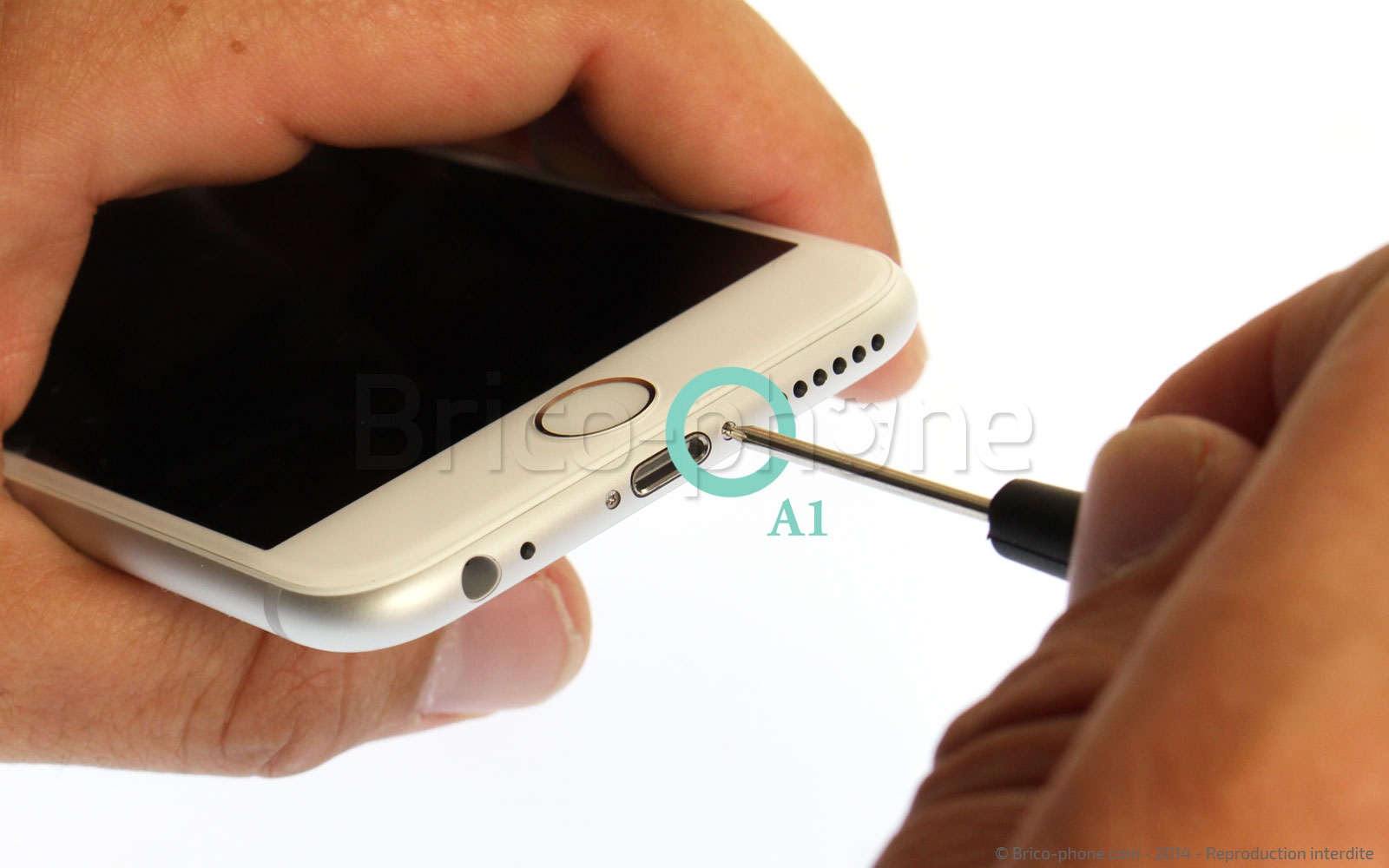

Avec le tournevis pentalobe, retirez les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
8,90 €
Etape 2 : Déboîter la vitre depuis le bas
Selon les outils dont vous disposez, vous avez deux méthodes pour déclipser la vitre : en utilisant la ventouse ou bien en utilisant l'iSclack.

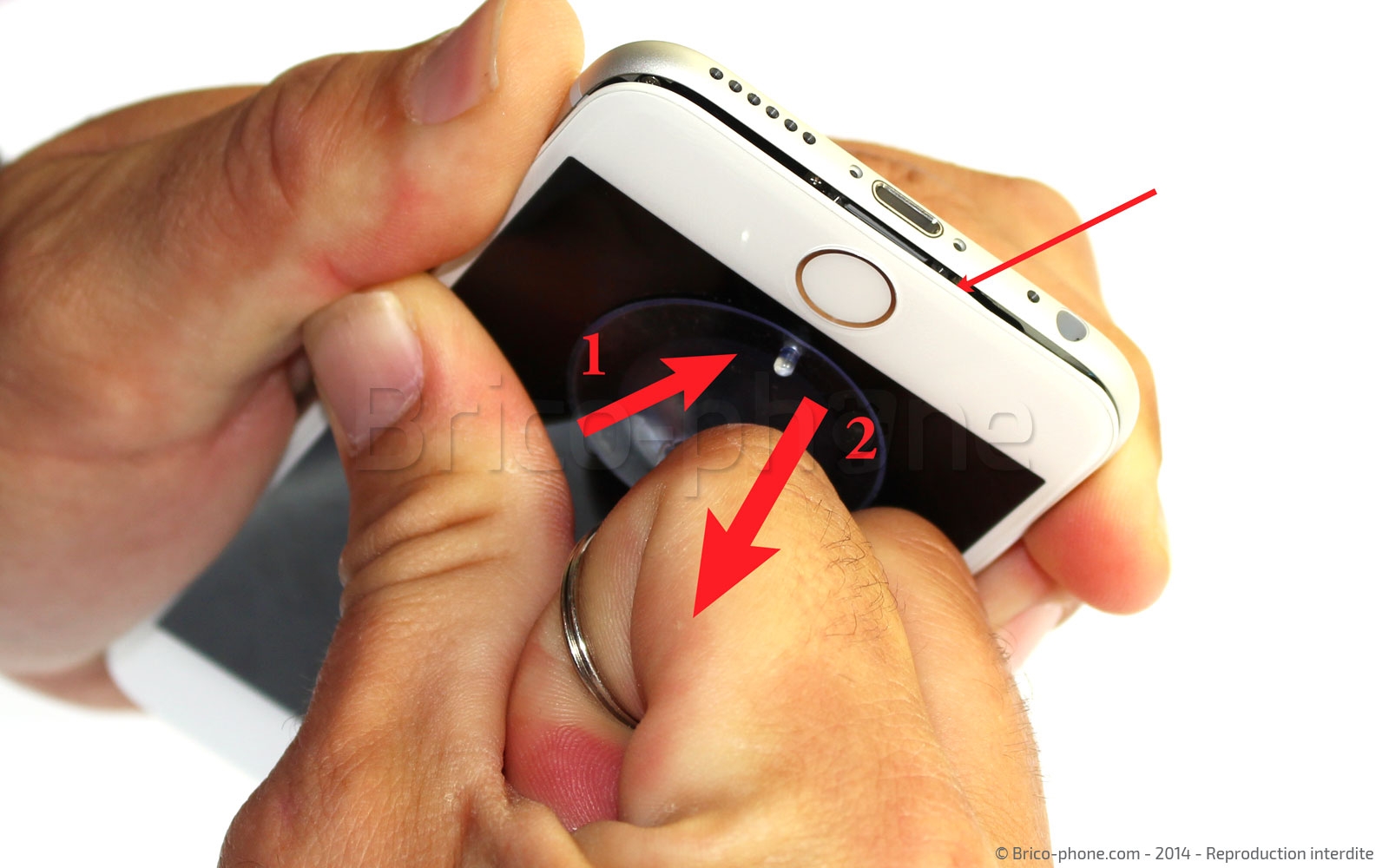

Positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

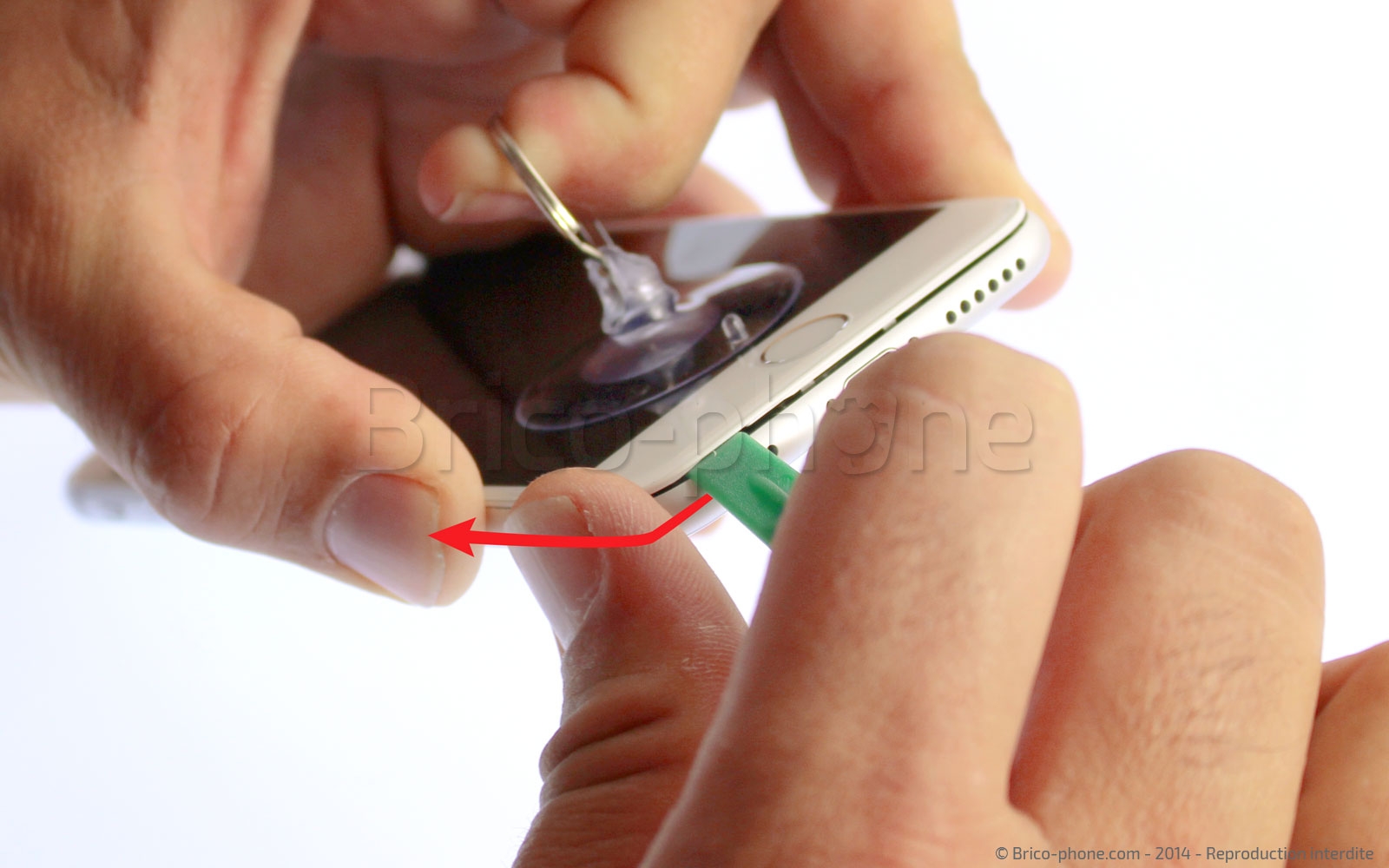

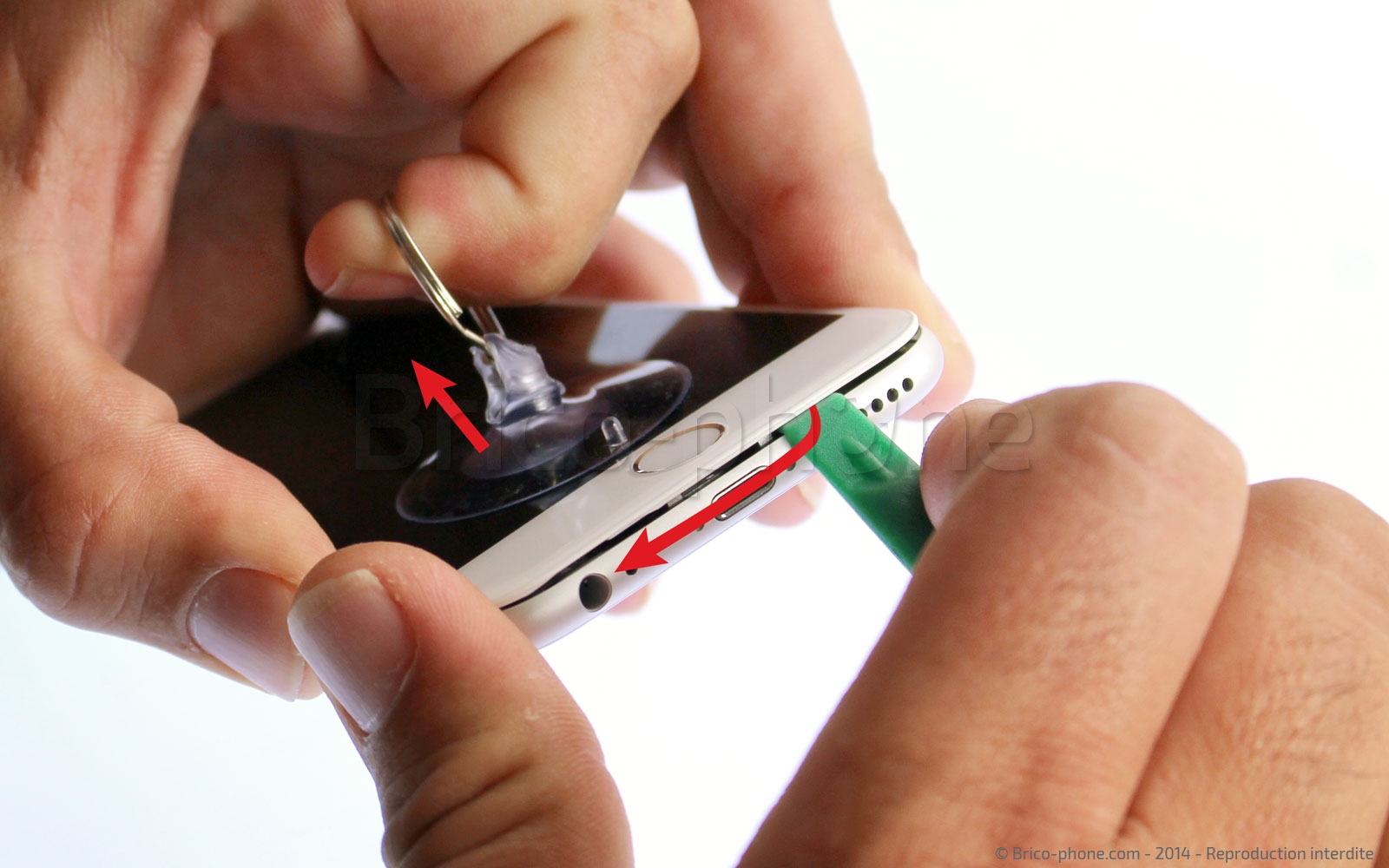

Tirez ensuite vers le haut pour créer un interstice entre l'écran et le châssis de l'iPhone. Une fois ce petit jour créé, glissez le petit levier puis déboîter l'écran sur tout le bas du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Déclipser maintenant les côtés de l'écran

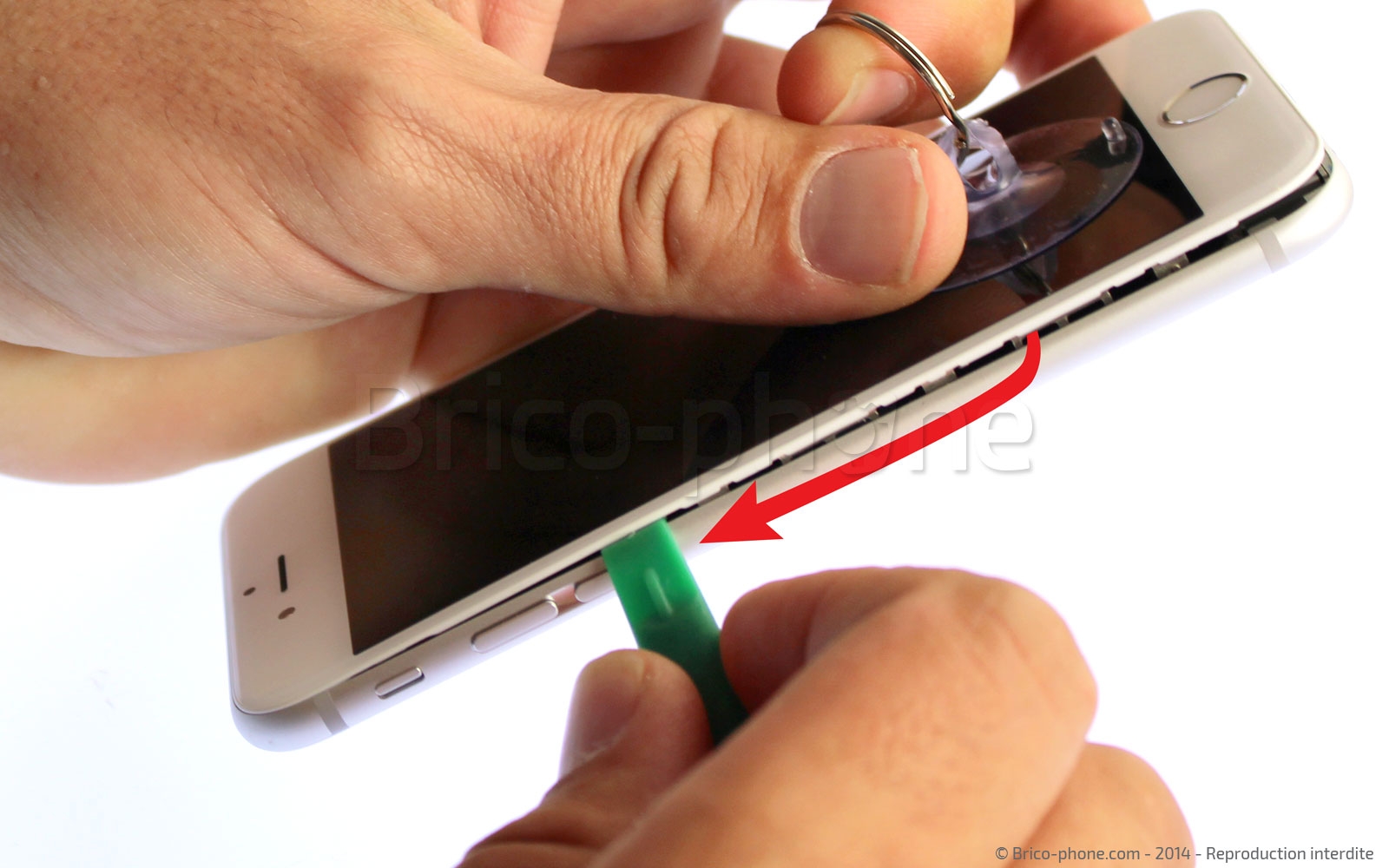

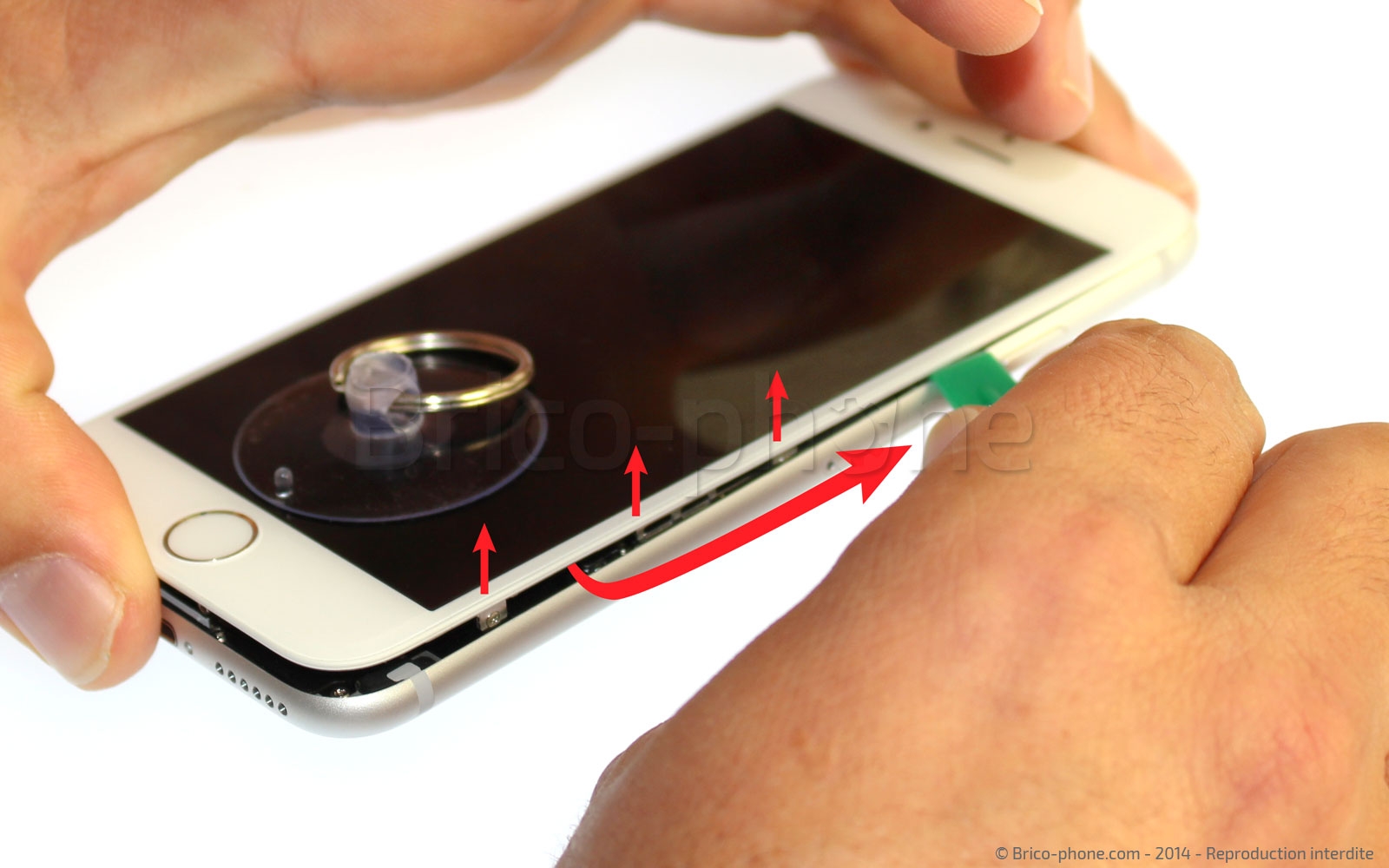

Continuez par la suite avec la spatule le long des côtés de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

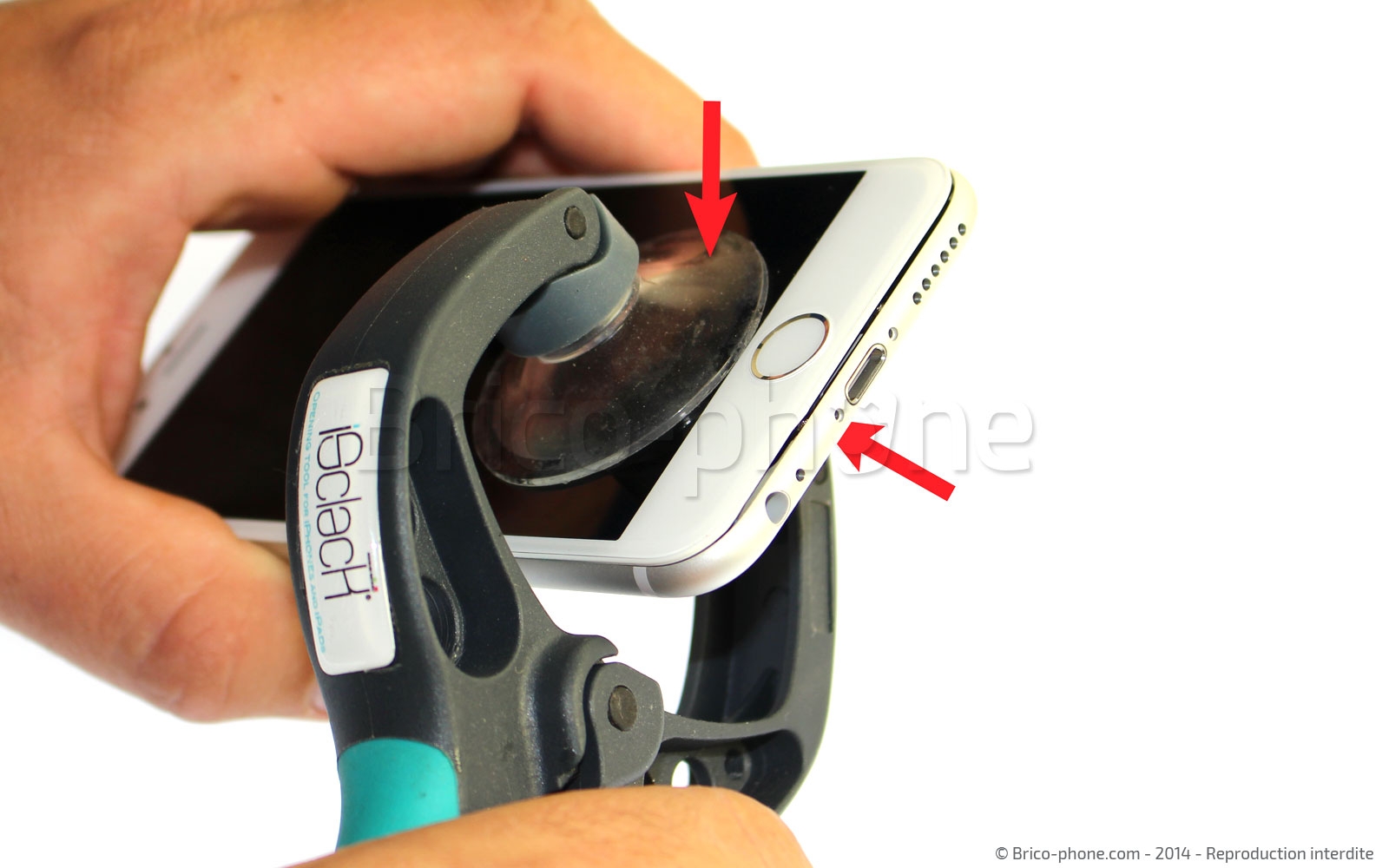

Etape 4 : Déboîter la vitre du châssis avec l'iSclack

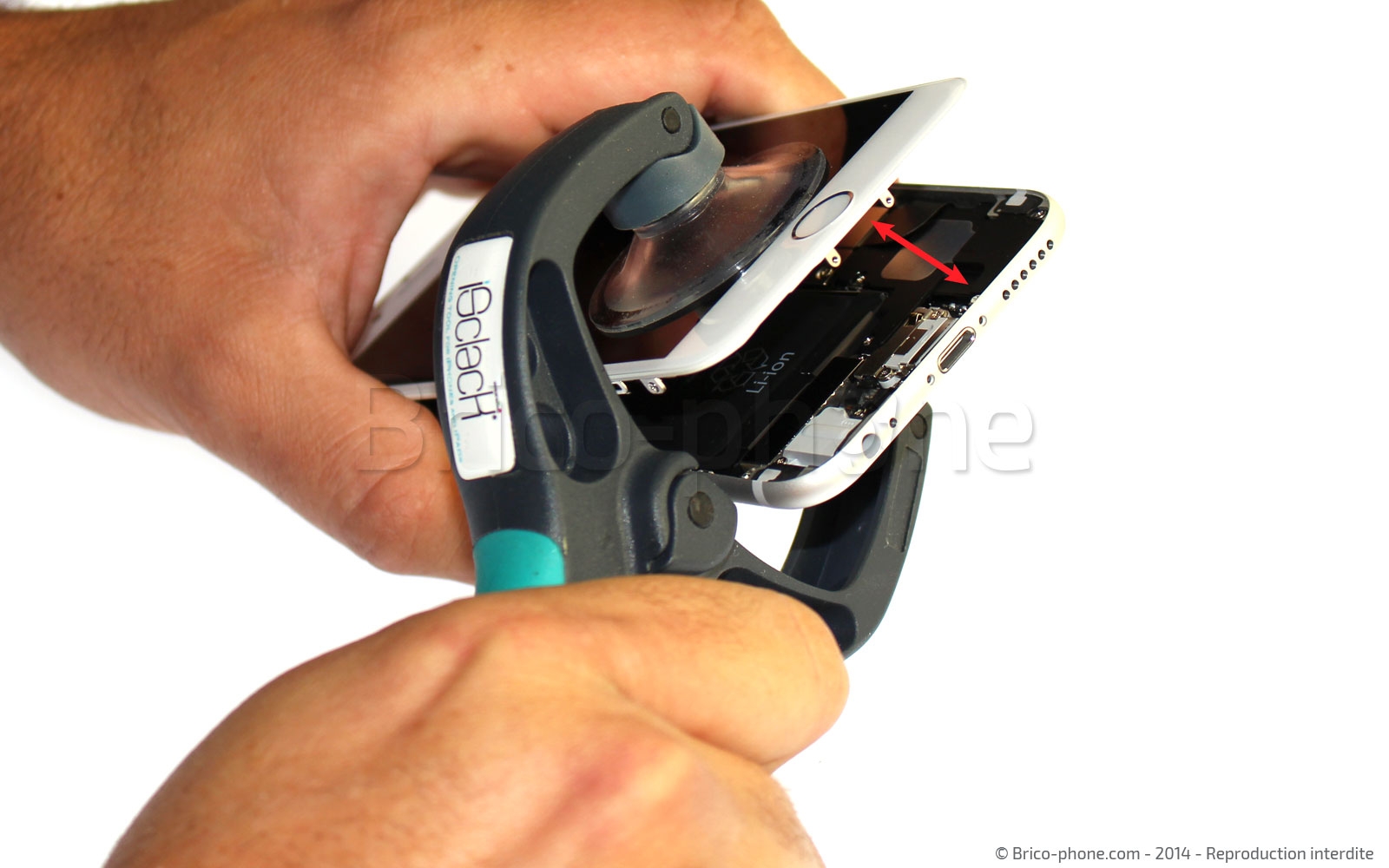

Placez l'outil iSclack de façon à ce que les deux ventouses soient vers le bas du téléphone légèrement au dessus du bouton Home.

En appuyant ensuite sur la pince, vous devriez pouvoir séparer en une seule fois le bloc écran et le châssis, avec l'assurance également que l'ouverture ne sera pas trop grande pour ne pas endommager les nappes de connexion.
Etape 5 : Détacher le bloc écran

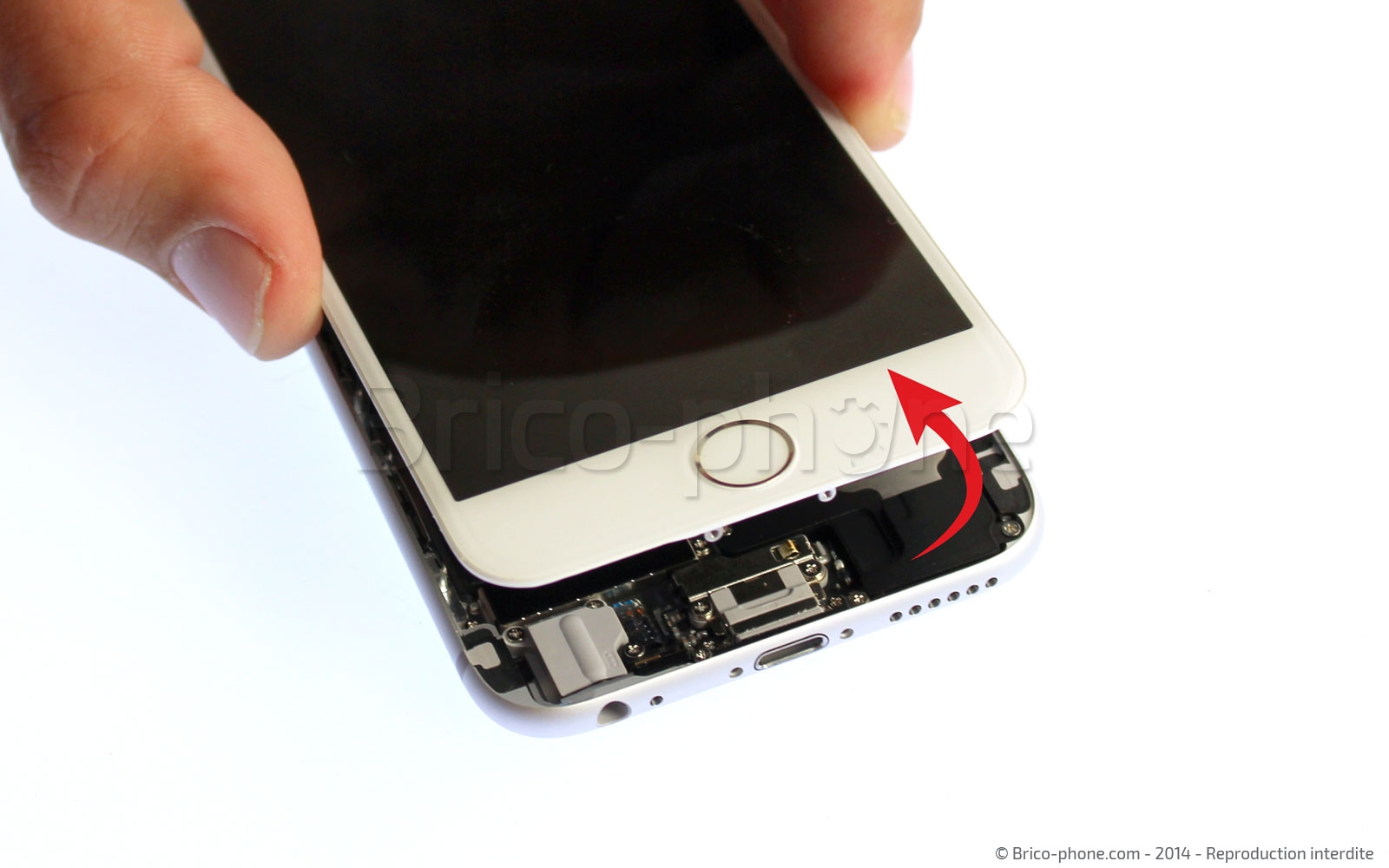

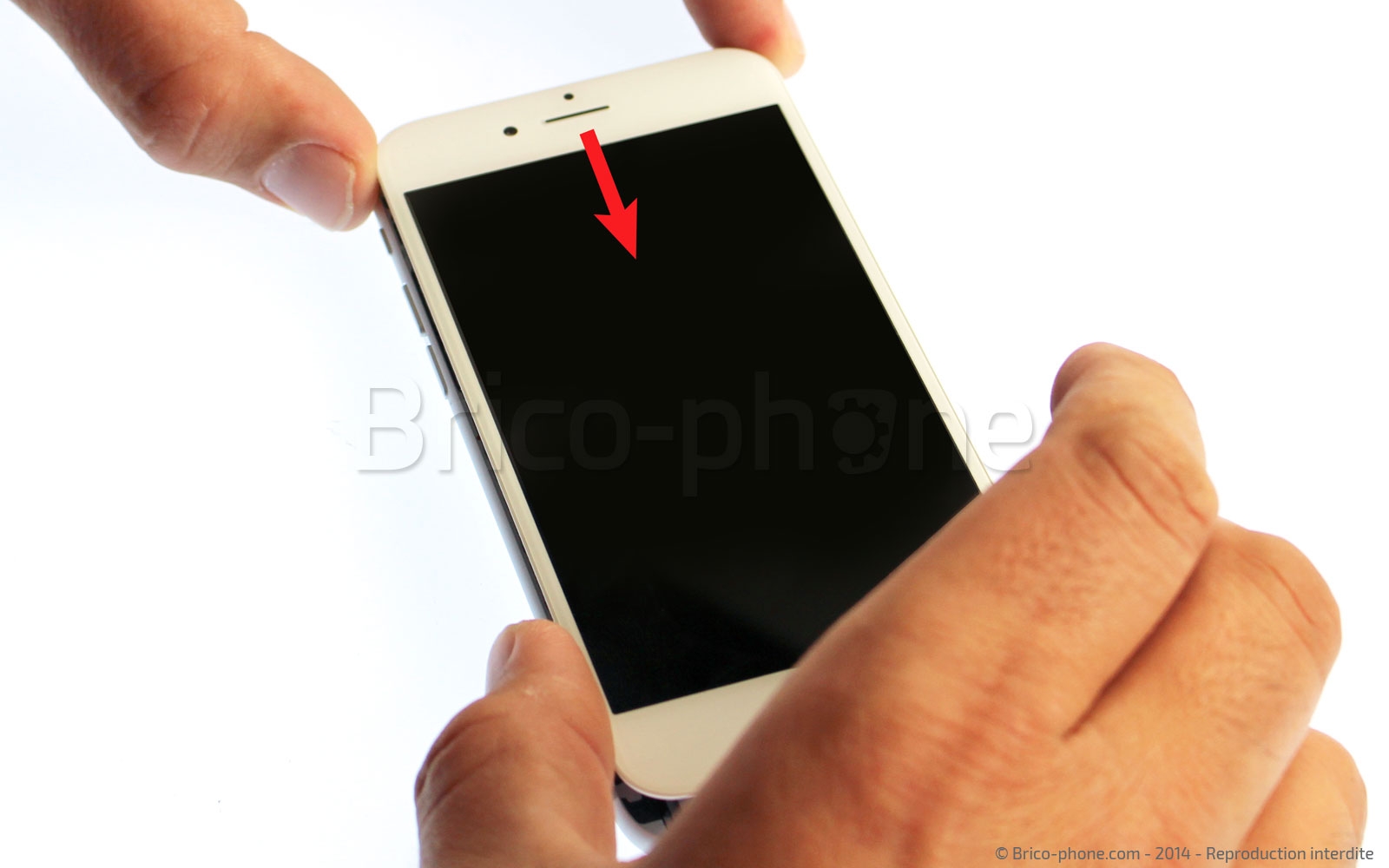

Faites un léger décalage sur 1 ou 2 millimètres à peine vers le bas afin de débloquer l'écran intégralement.

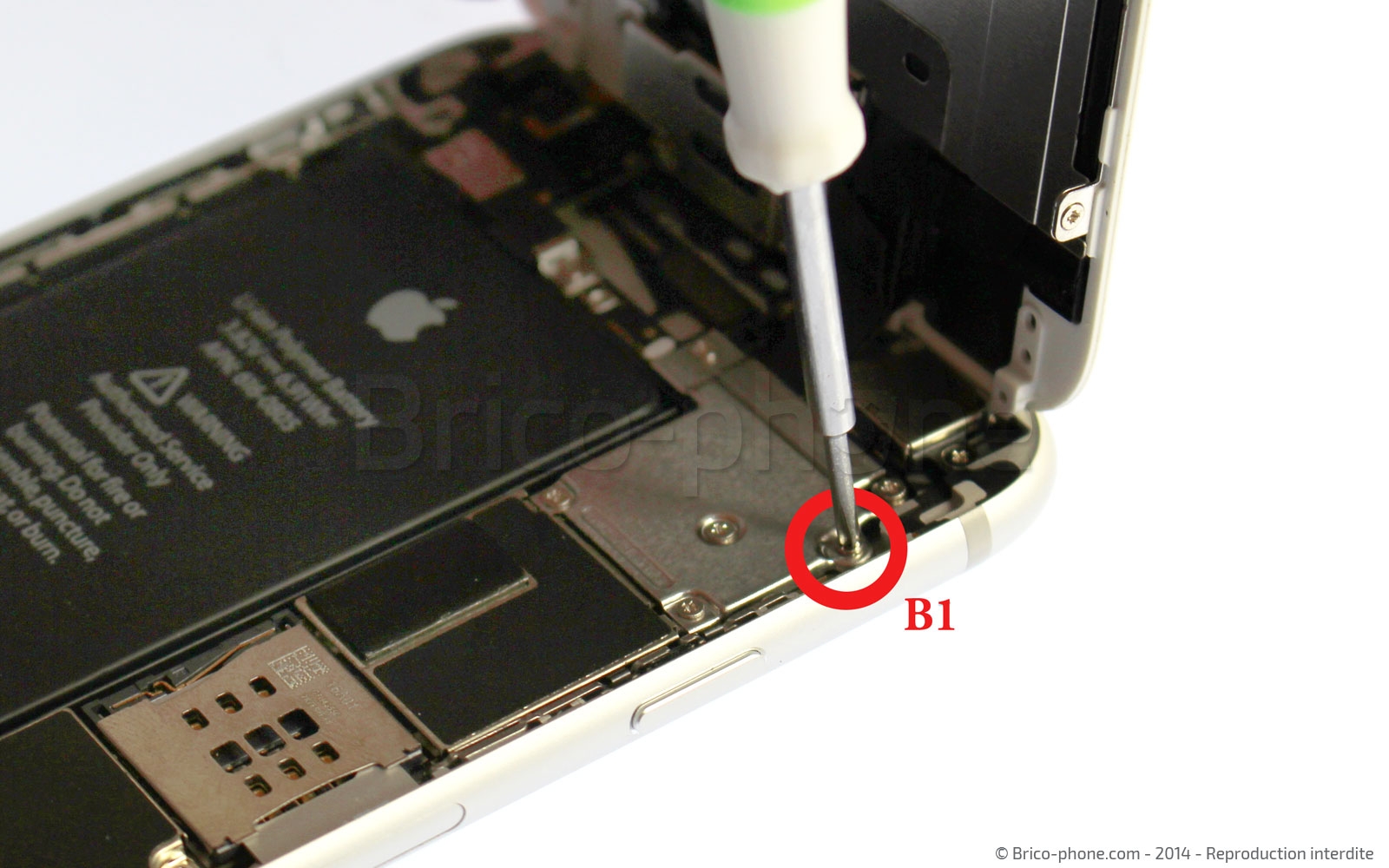

Etape 6 : Retirer la plaquette de protection des nappes

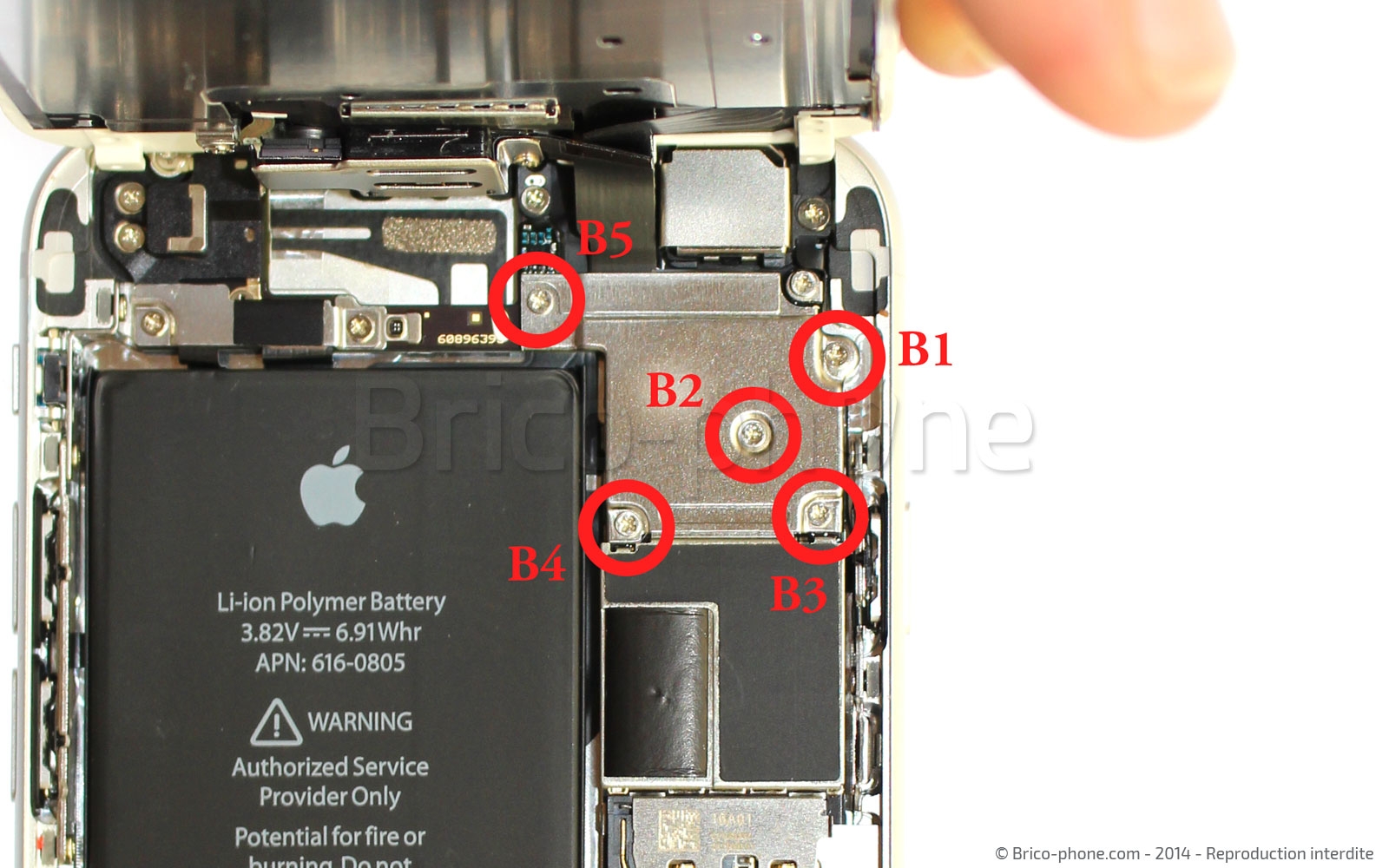

Lever doucement l'écran à environ 90° puis avec le tournevis cruciforme retirez les vis B1 à B5.

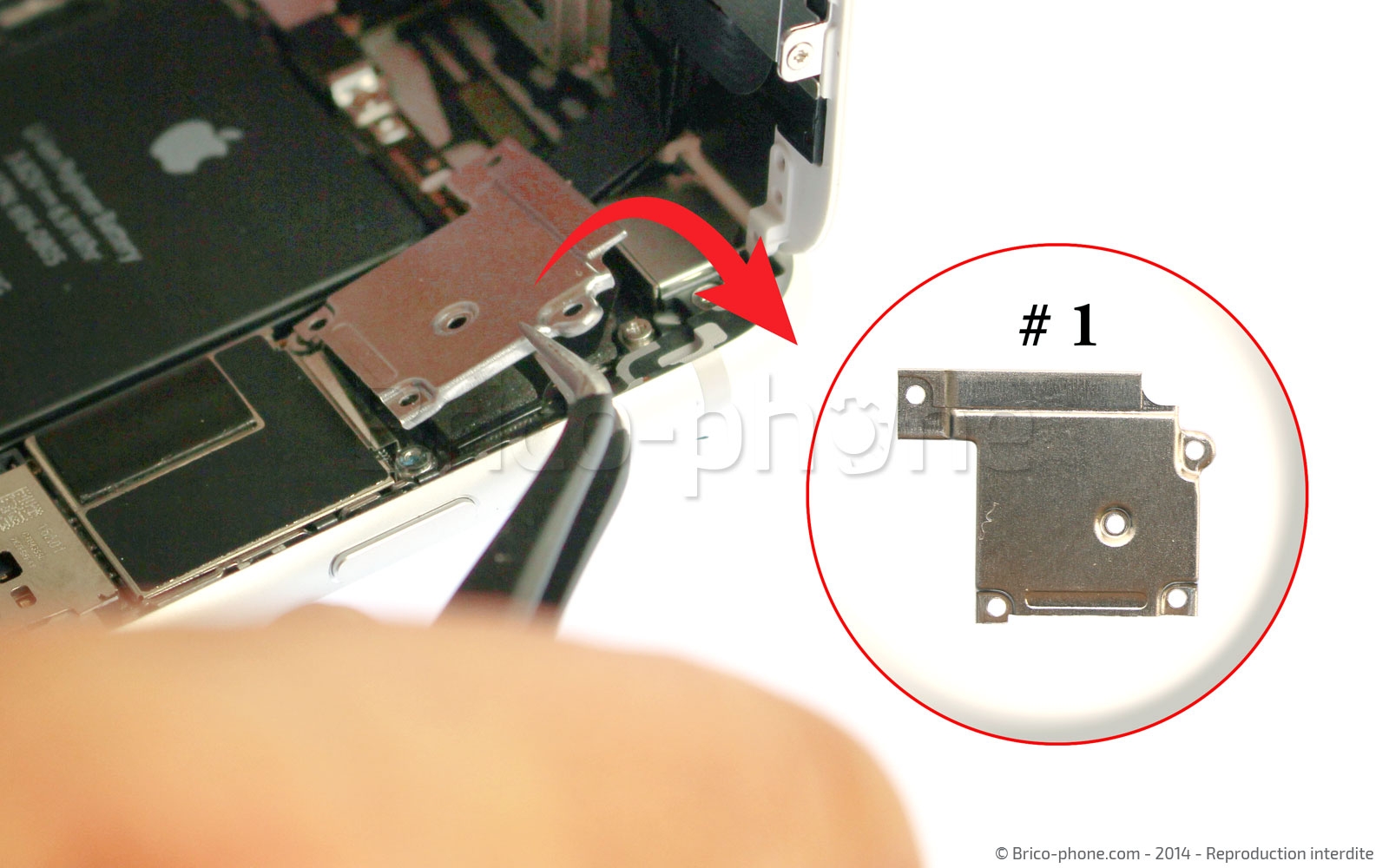

Prenez ensuite de la pincette pour extraire cette petite plaquette métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €

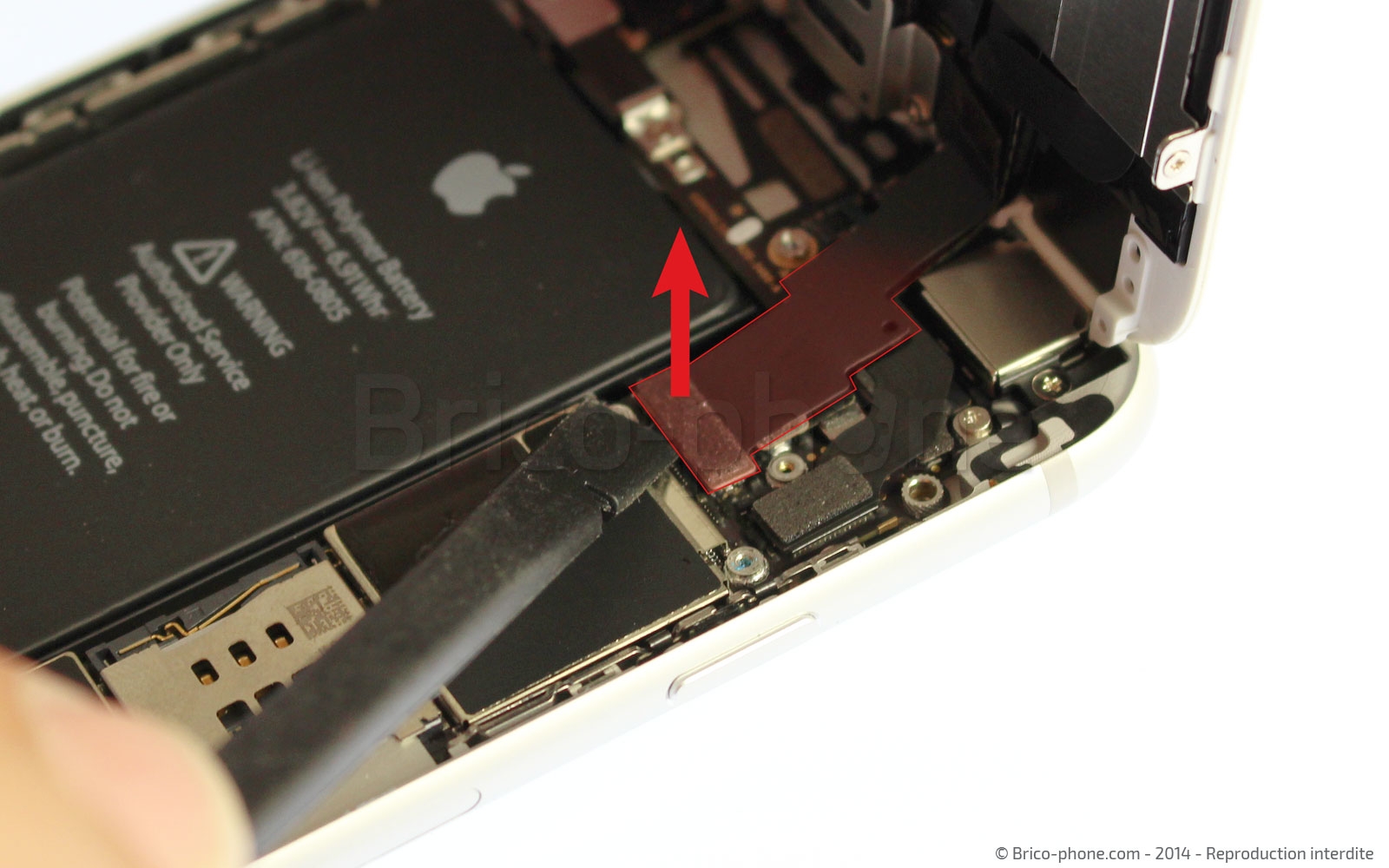

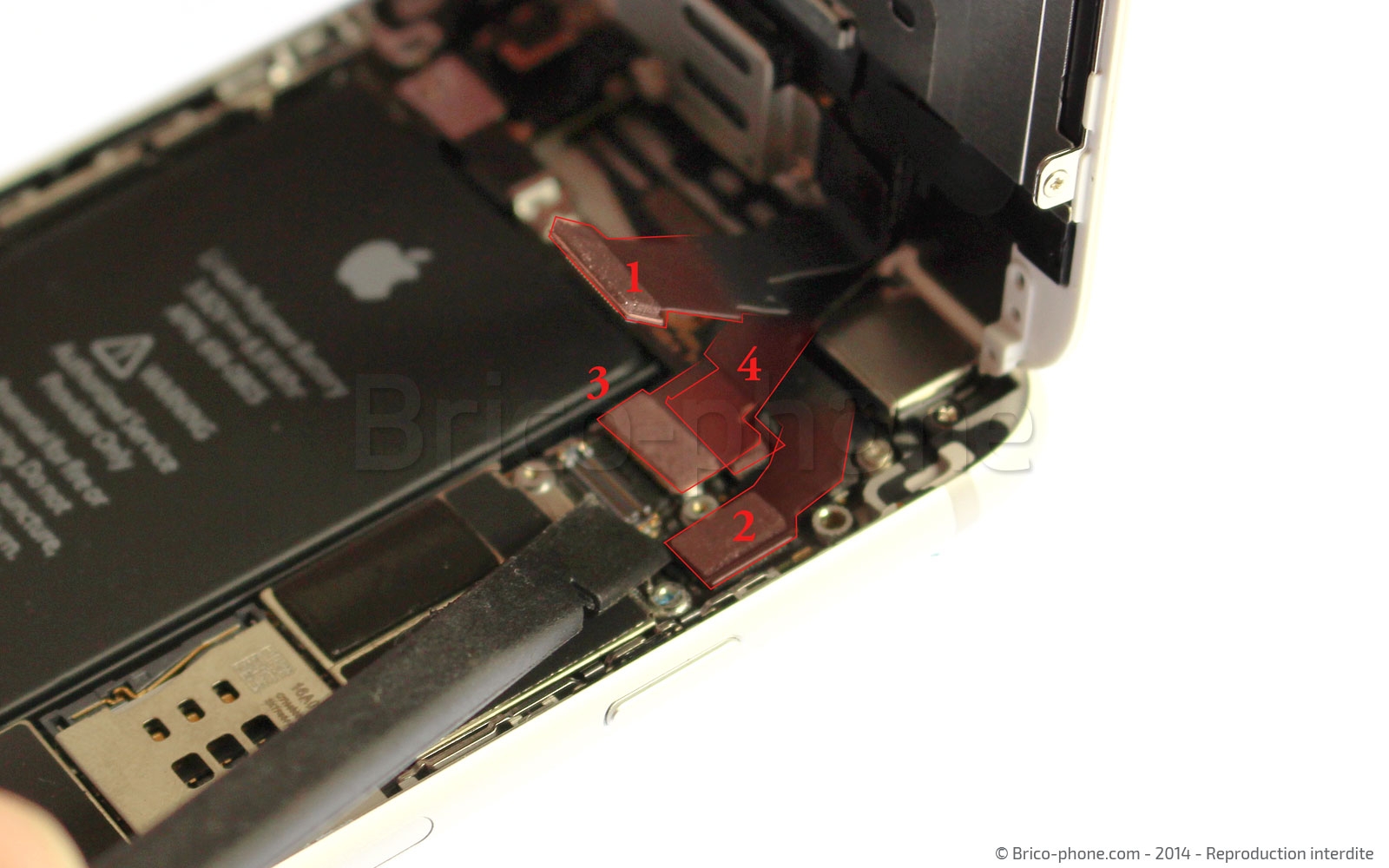

Etape 7 : Déconnecter et ôter l'écran
A l'aide du levier nylon, débranchez les différents connecteurs de l'écran.

Commencez par celui de la nappe Facetime (1), puis par ceux des nappes Home (2), LCD (3) puis Tactile (4).

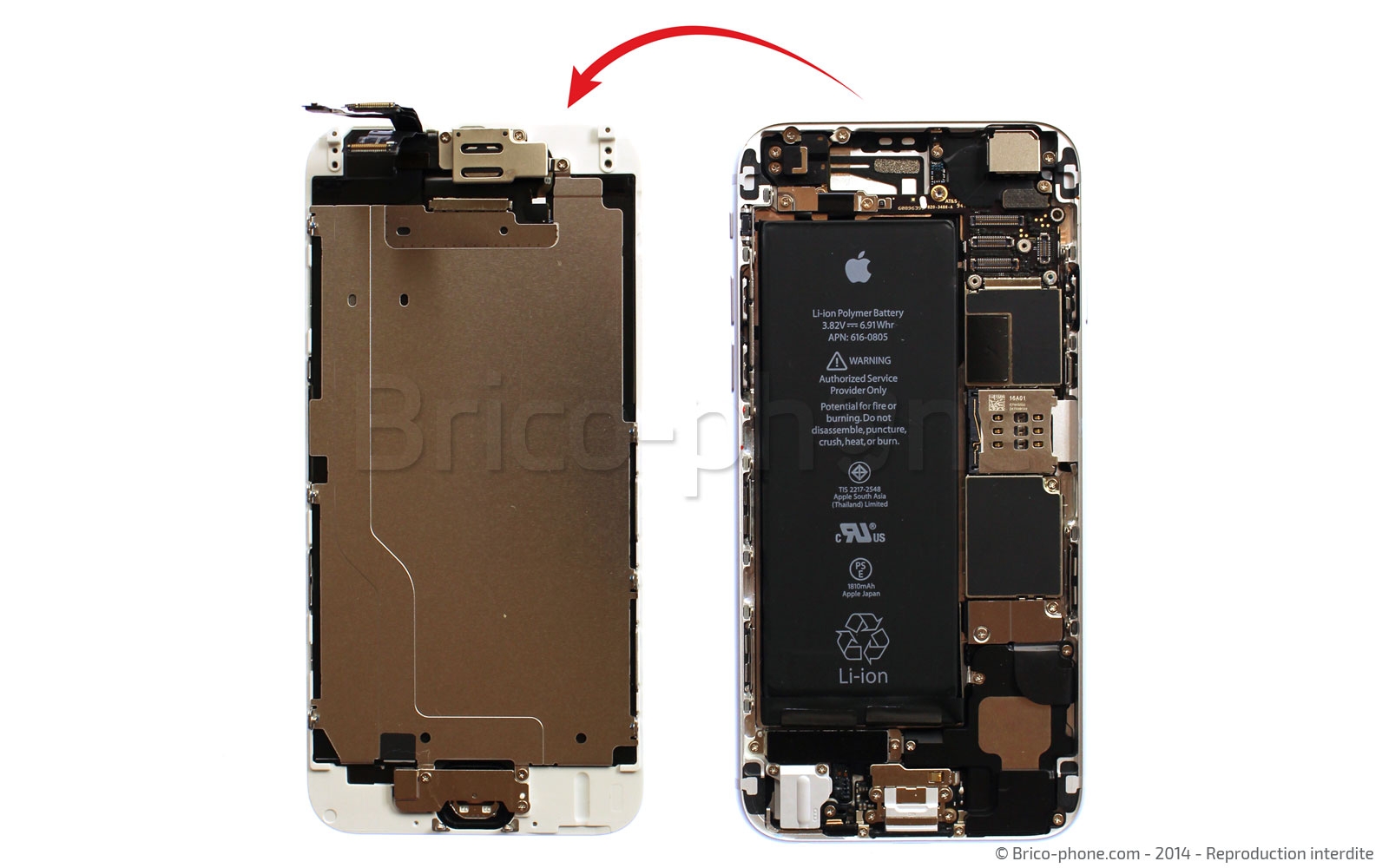

Vous pouvez à présent libérer totalement le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer le support métallique du haut-parleur

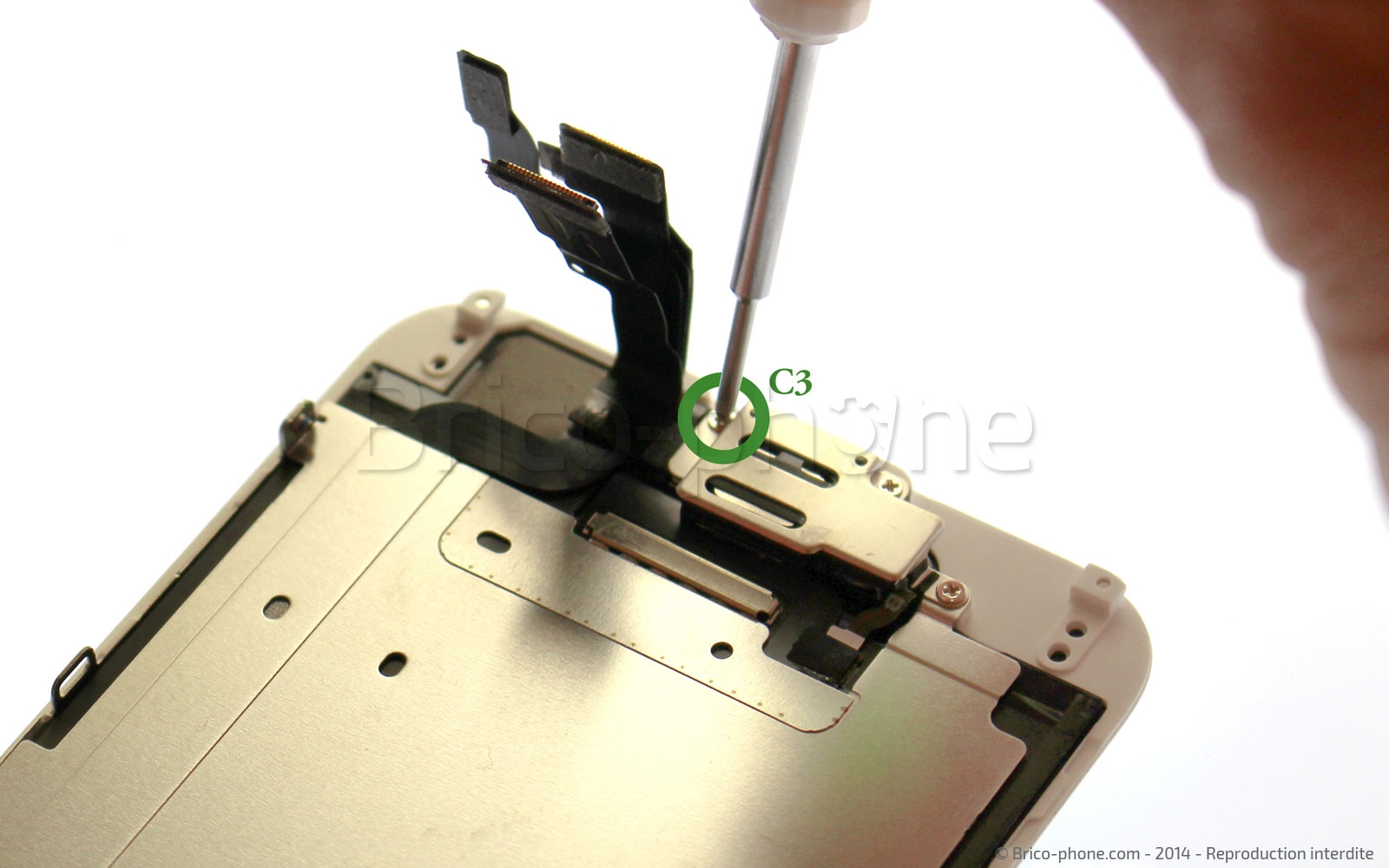

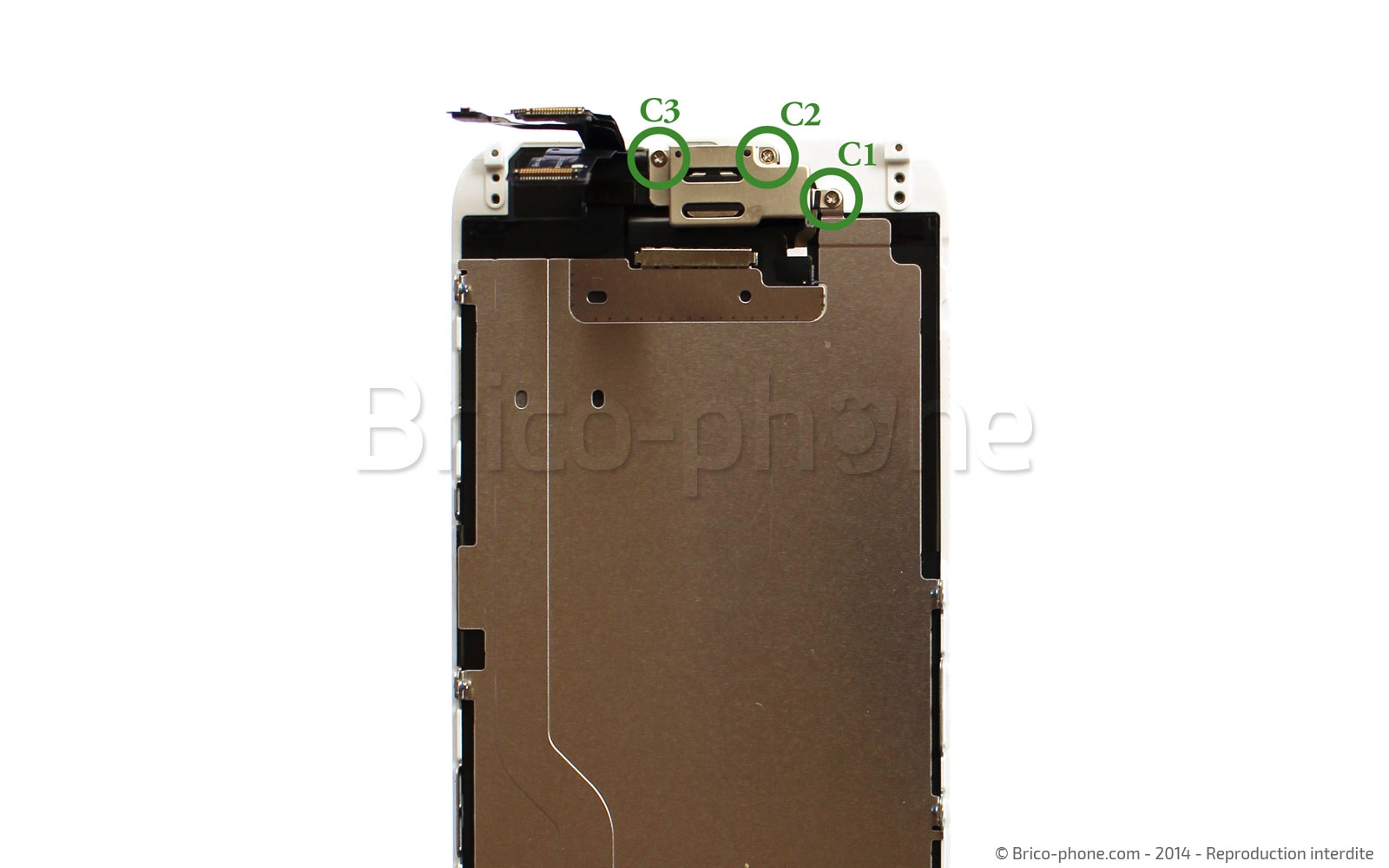

Dévissez les vis C1 à C3 à l'aide du tournevis cruciforme.

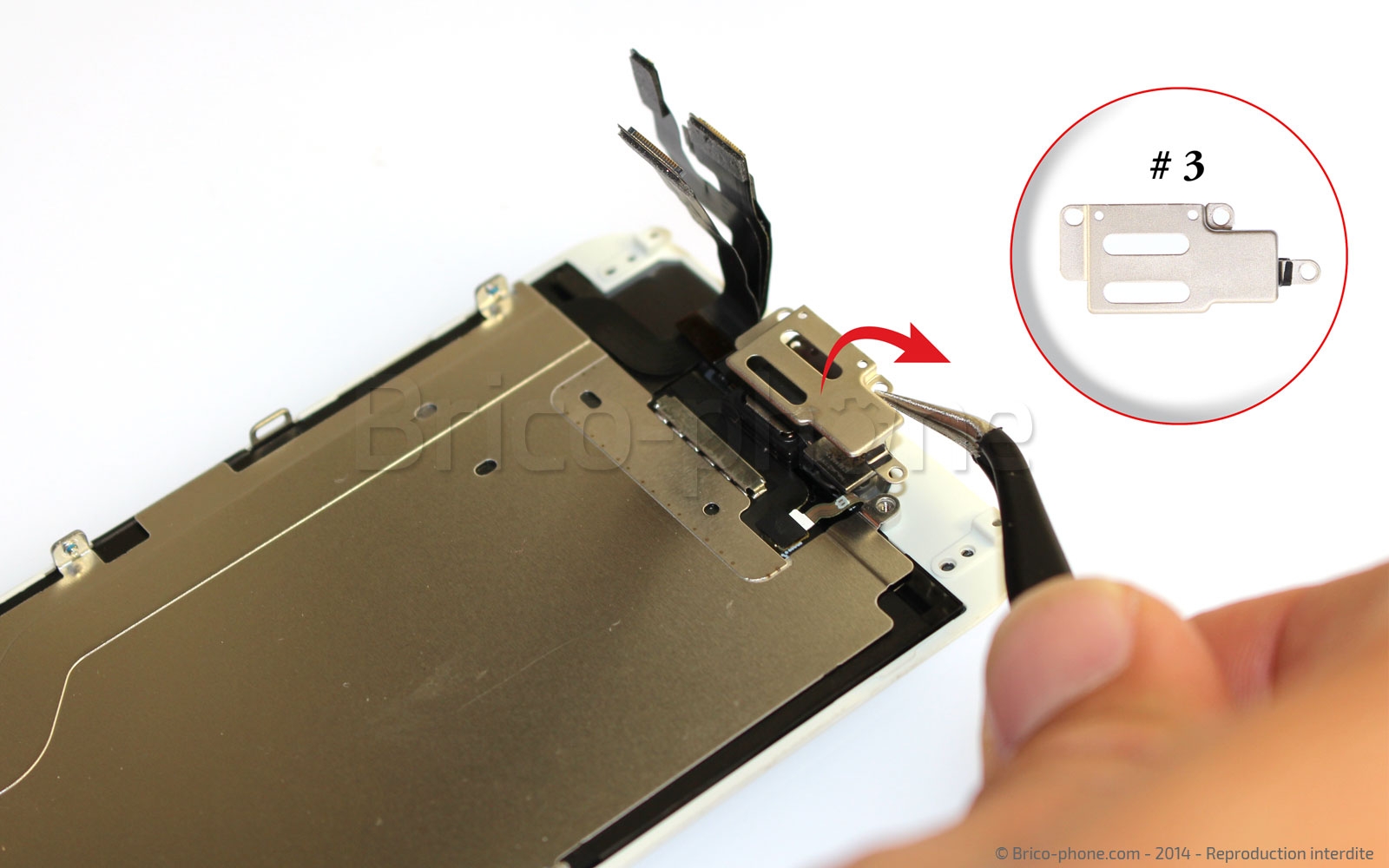

Une fois ces vis retirées, vous pouvez soulever la plaquette avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
7,90 €
Etape 9 : Extraire le haut-parleur interne (buzzer)

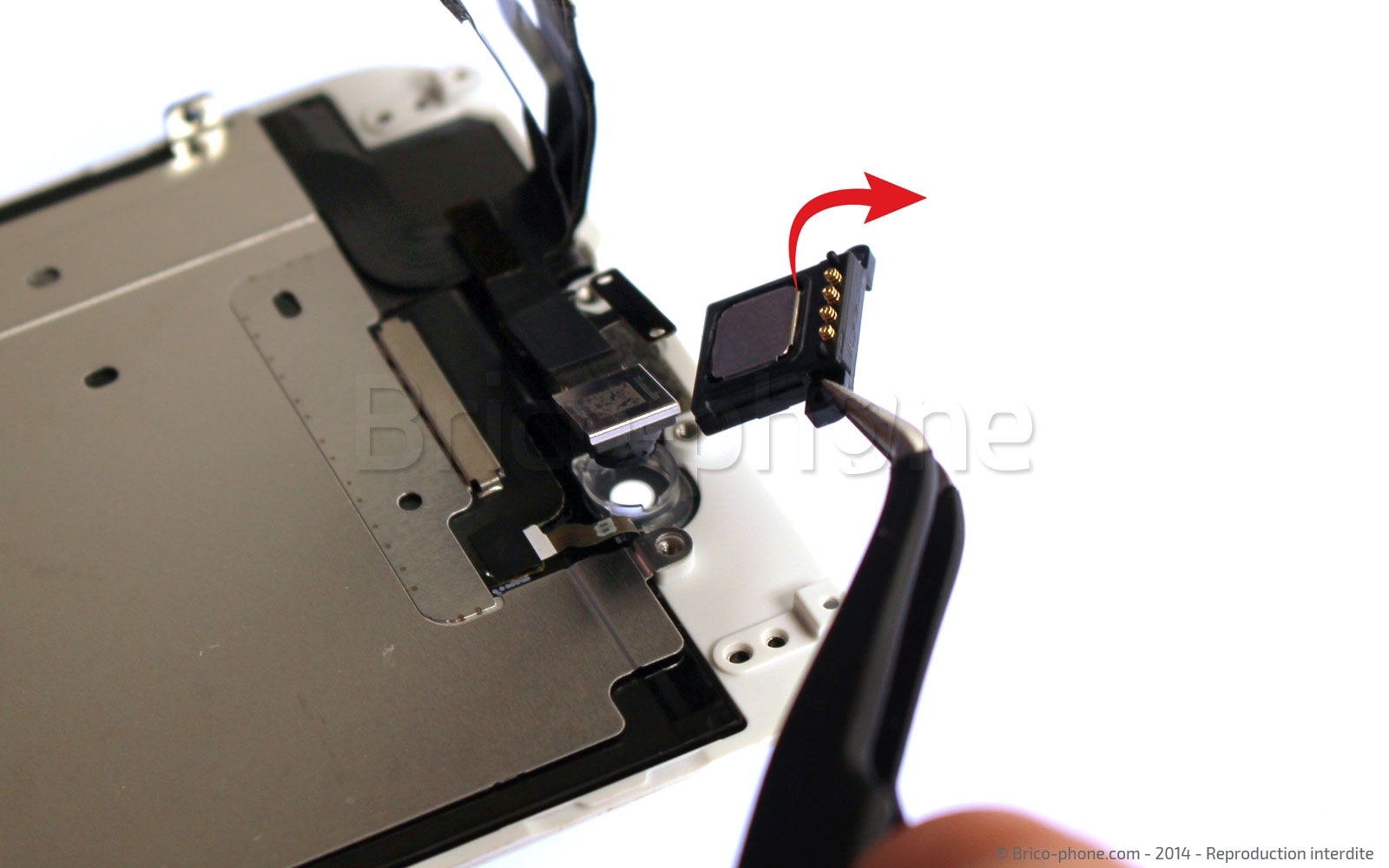

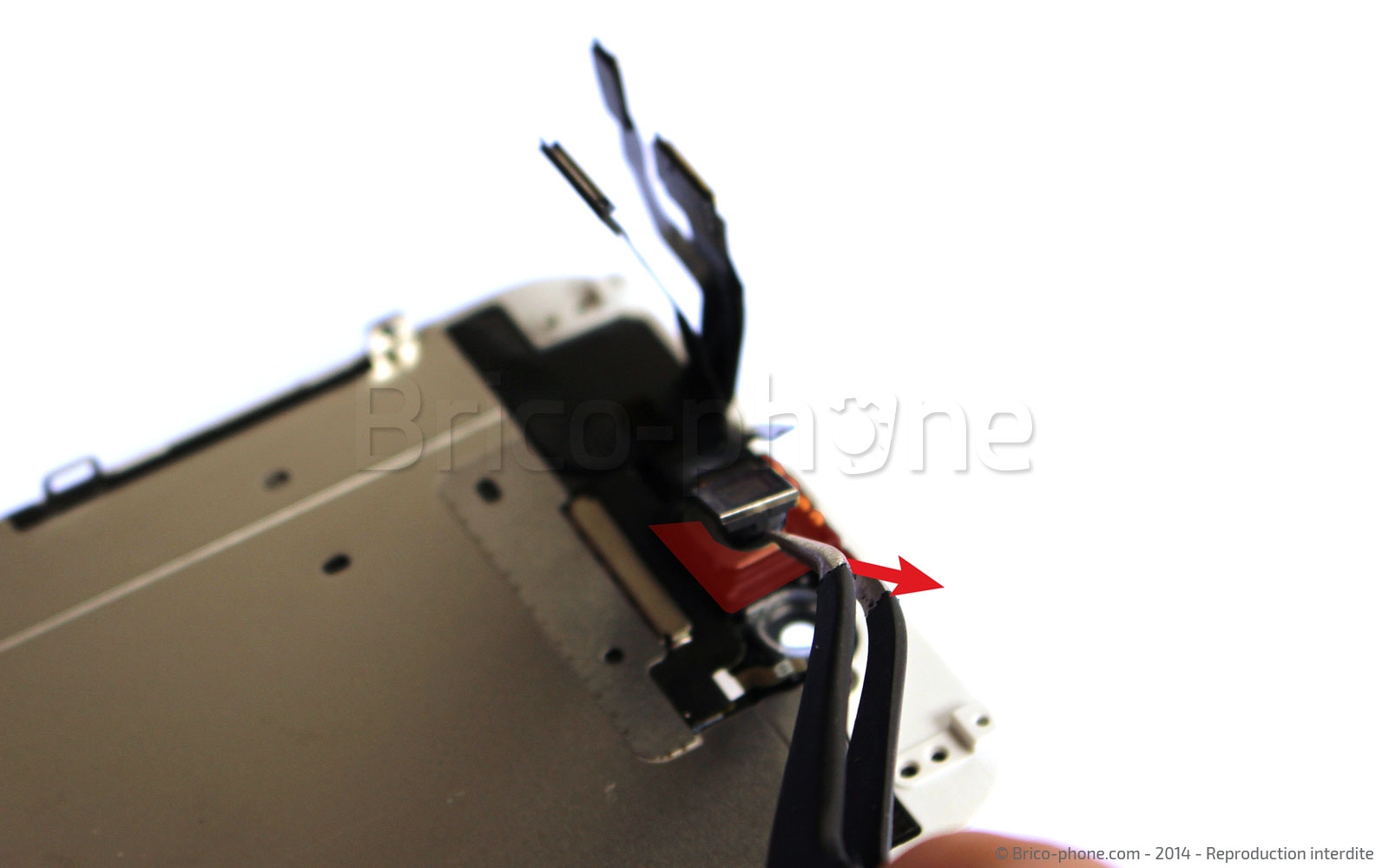

Extirpez la partie de la nappe qui recouvre le haut-parleur. Saisissez ensuite la pincette et soulevez délicatement le petit haut-parleur (écouteur oreille).
Outils du kit utilisés
Outils du kit utilisés

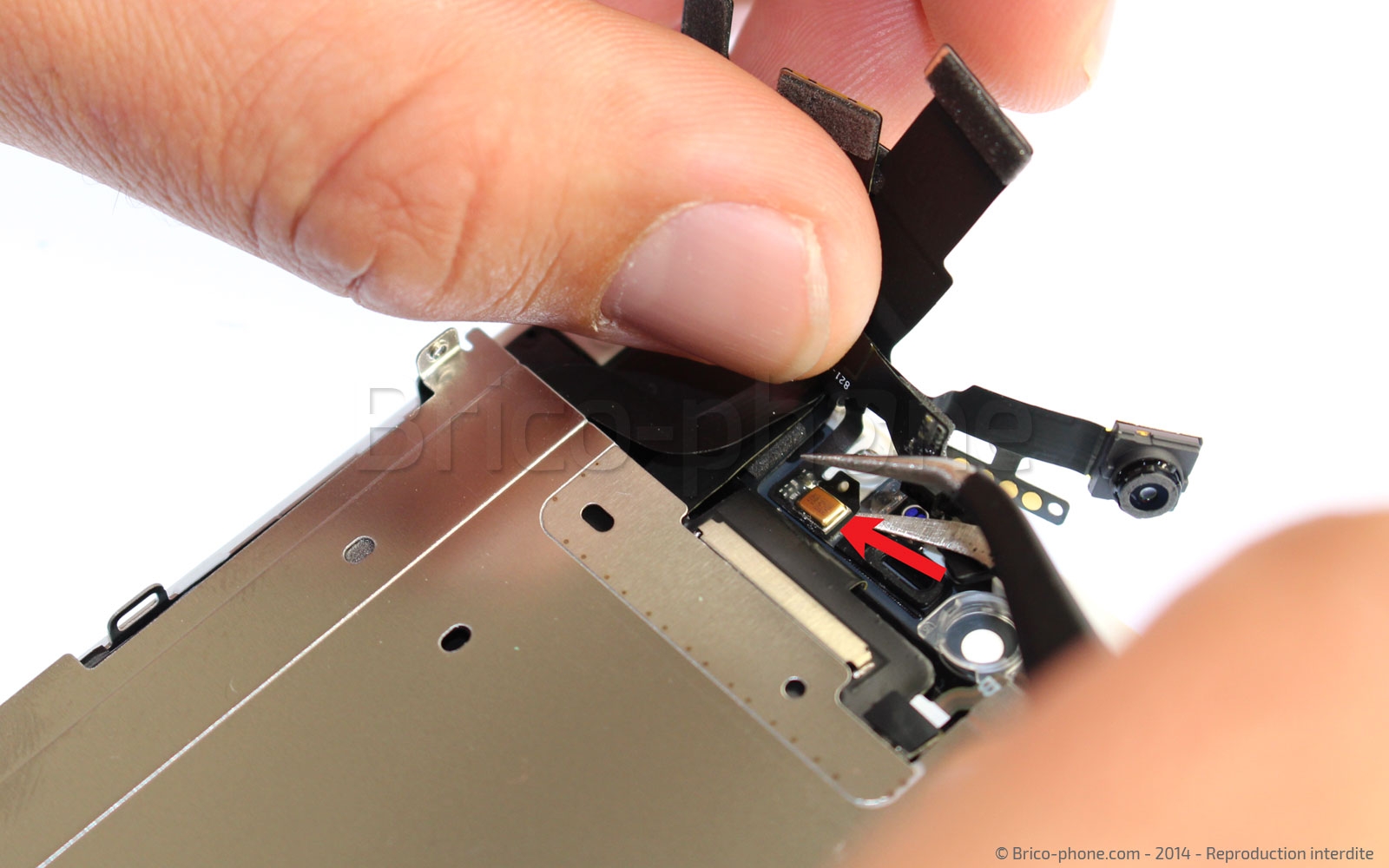

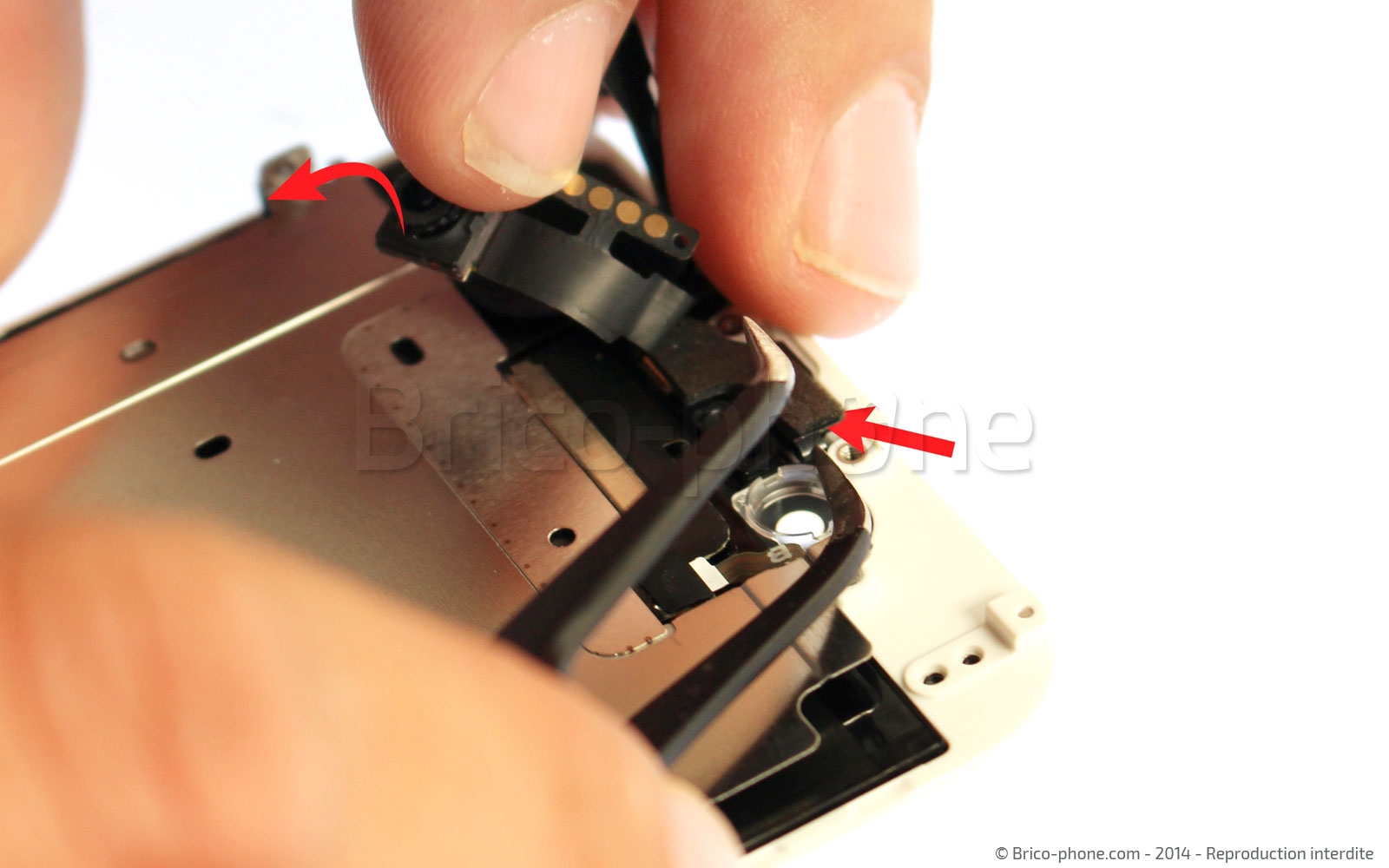

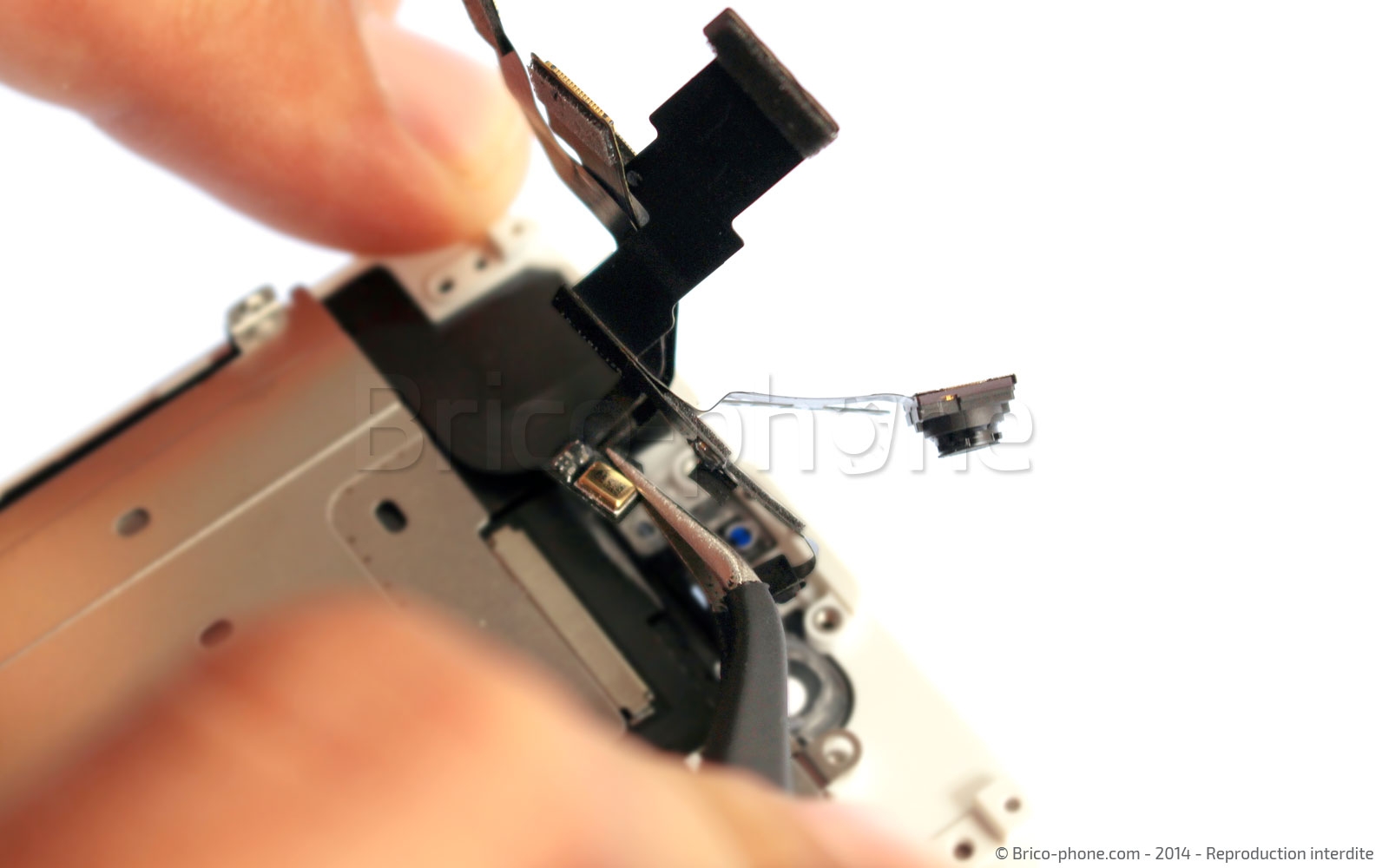

Etape 10 : Retirer la nappe de la caméra avant Facetime

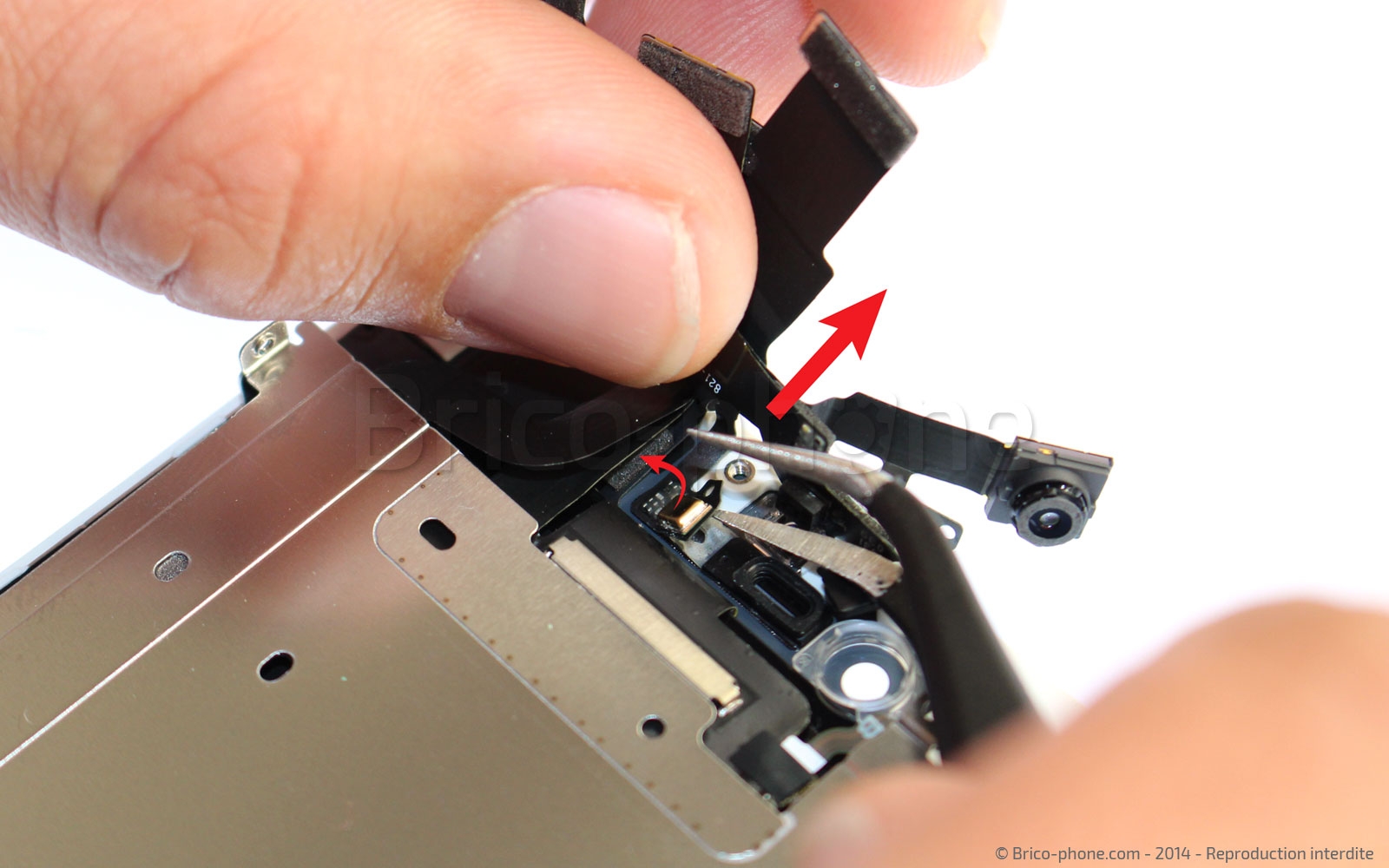

Tenez la nappe au niveau de la caméra puis décollez la doucement au niveau du filtre obscurateur.

Décollez à présent la nappe au niveau du micro d'ambiance.

Vous pouvez maintenant enlever complètement la nappe.
Outils du kit utilisés
Outils du kit utilisés

Quelques conseils pour le remontage

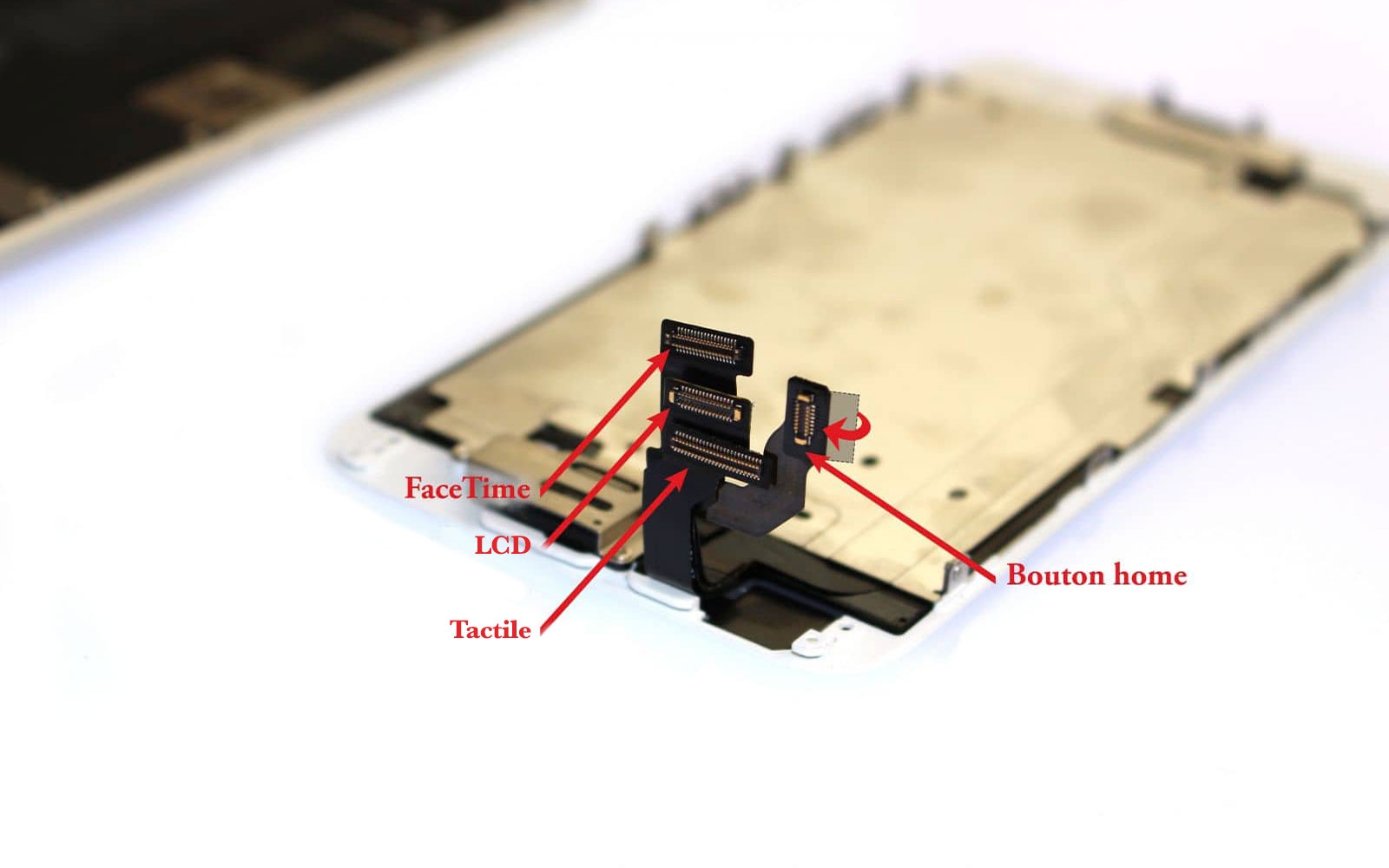

Vérifier que vos nappes se présentent bien dans l'ordre indiqué par la photo. Le connecteur de la rallonge du bouton Home doit être replié sur lui même.
