Changement de caméra arrière sur Galaxy A9 2018

Temps estimé : 30 min
Difficulté : 2.5/5
Galaxy A9 2018 | Temps estimé : 30 min | Difficulté : 2.5/5

La caméra arrière de votre Samsung Galaxy A9 2018 ne fonctionne plus correctement ? Vous voulez retrouver les qualités et performances de votre smartphone sans dépenser une fortune ? Vous êtes au bon endroit ! Grâce à ce tutoriel photo, Brico-Phone vous accompagne étape par étape dans le changement de la caméra avant de vote appareil pour vous faire economiser de l'argent et du temps. Vous retrouverez sur notre boutique en ligne des caméras arrières identiques aux composants d'origine ainsi que des kits d'outils spécifiques à votre réparation, des guides d'aide au montage et bien plus encore !

Diagnostic

› La caméra arrière de votre Samsung Galaxy A9 est endommagé.

› Votre caméra arrière ne fait plus la mise au point.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméras Arrière pour Samsung Galaxy A9 2018
85,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer

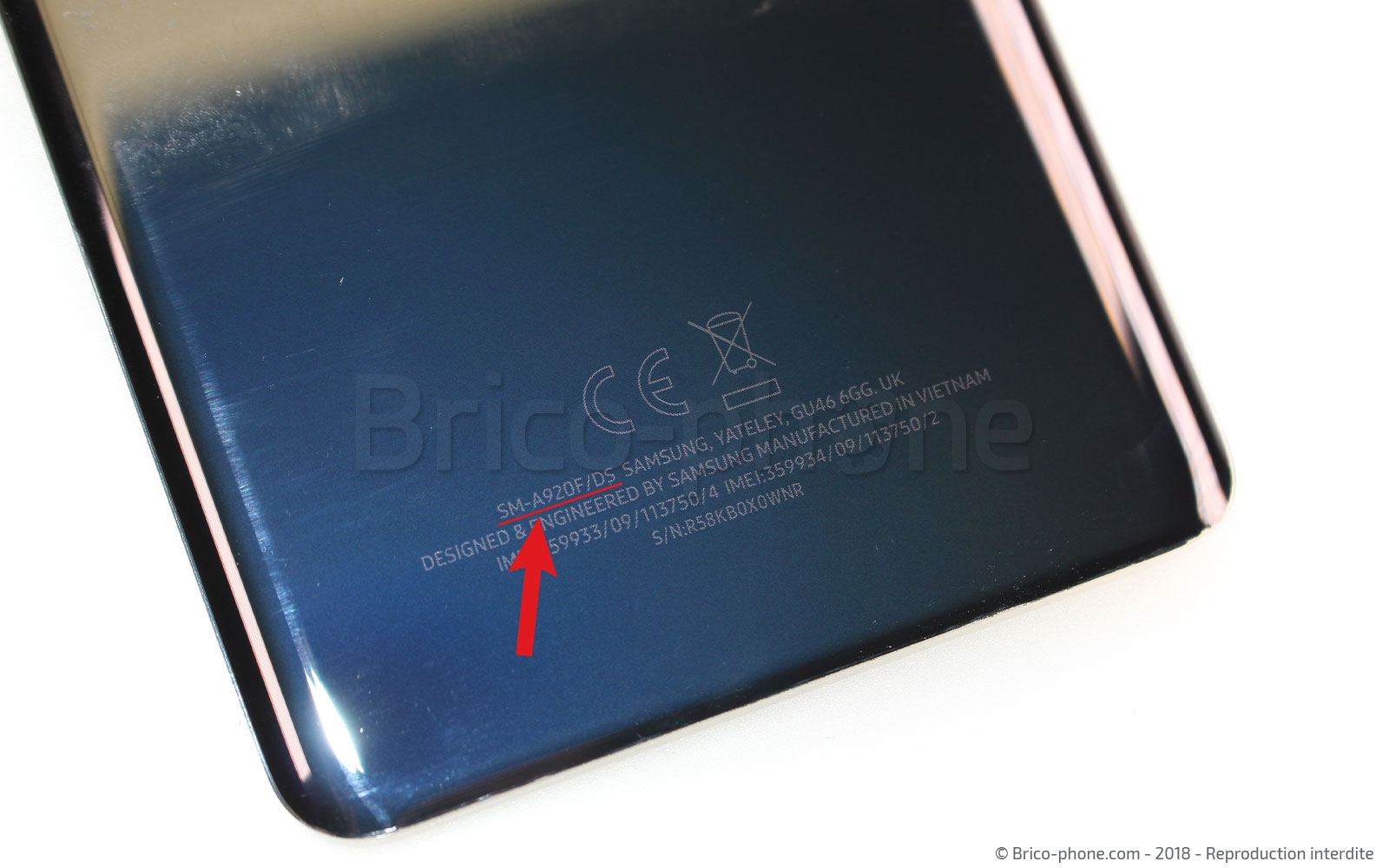

Comme d'habitude, avant de vous lancer dans votre réparation, veillez à bien vérifier le numéro de modèle de votre smartphone. Pour le Samsung Galaxy A9 2018, le numéro au dos du téléphone devrait correspondre à SM-A920F.
Une fois sur de votre modèle, préparez un espace de travail propre et dégagé afin de ne perdre aucun composants, sortez vos outils et vous pouvez commencer.

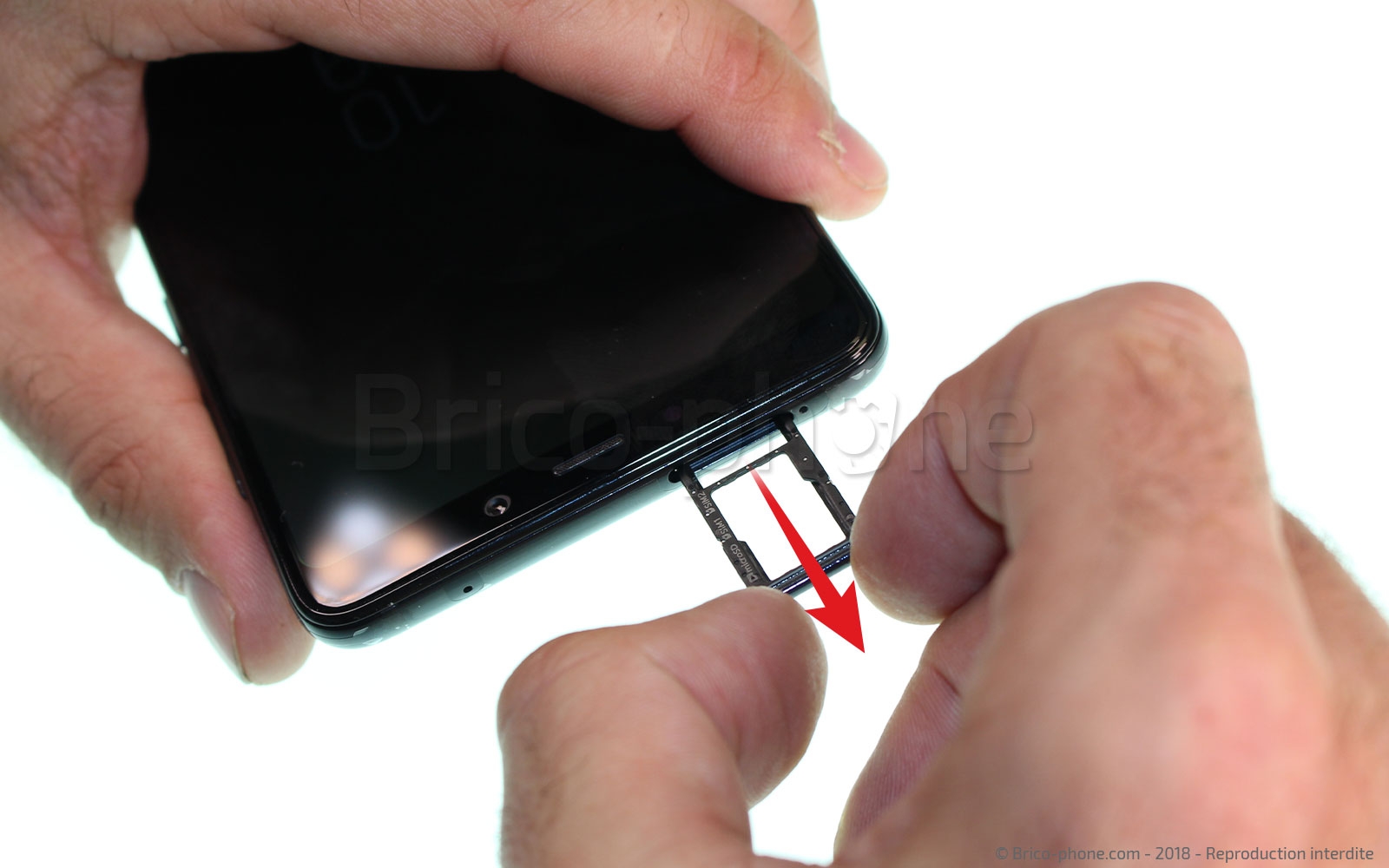

Etape 1: Mettre hors tension et retirer le rack SIM

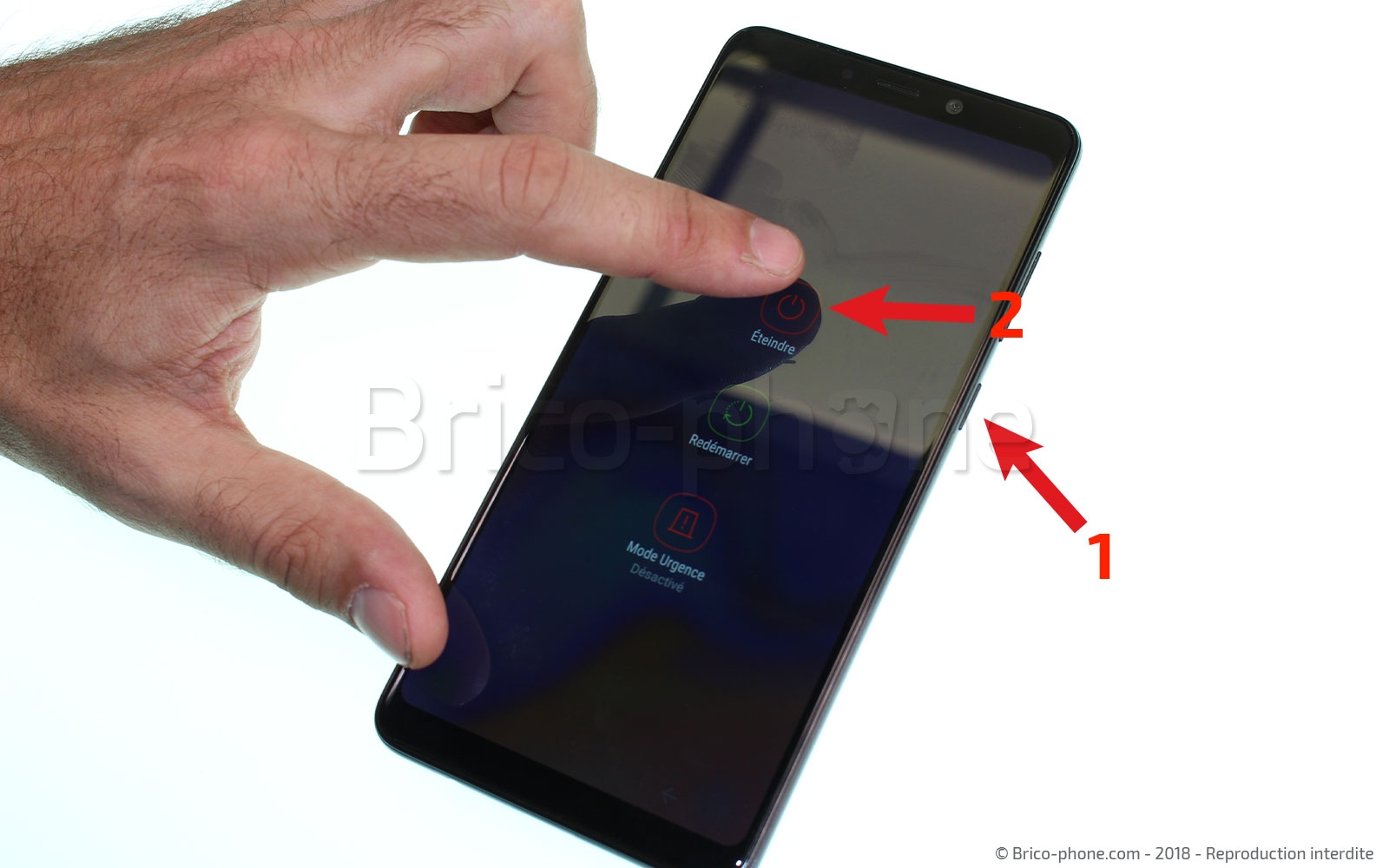

Avant toute réparation ou tout changement de pièce, veillez à bien mettre votre appareil hors tension ! Un smartphone sous tension durant le démontage risquerai de s'endommager.

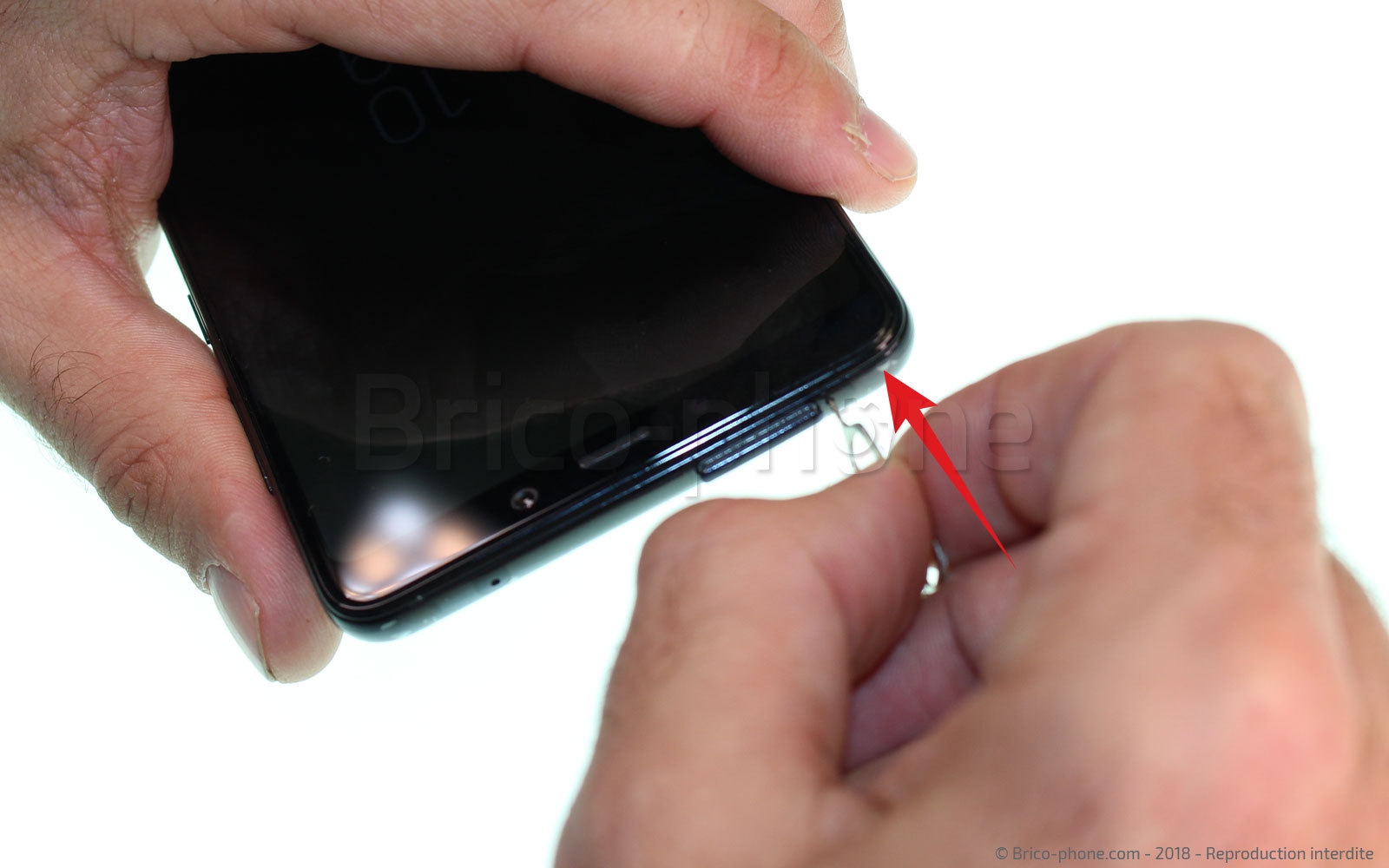

Une fois éteint, utilisez l'outil SIM de votre kit pour extraire le rack SIM puis passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

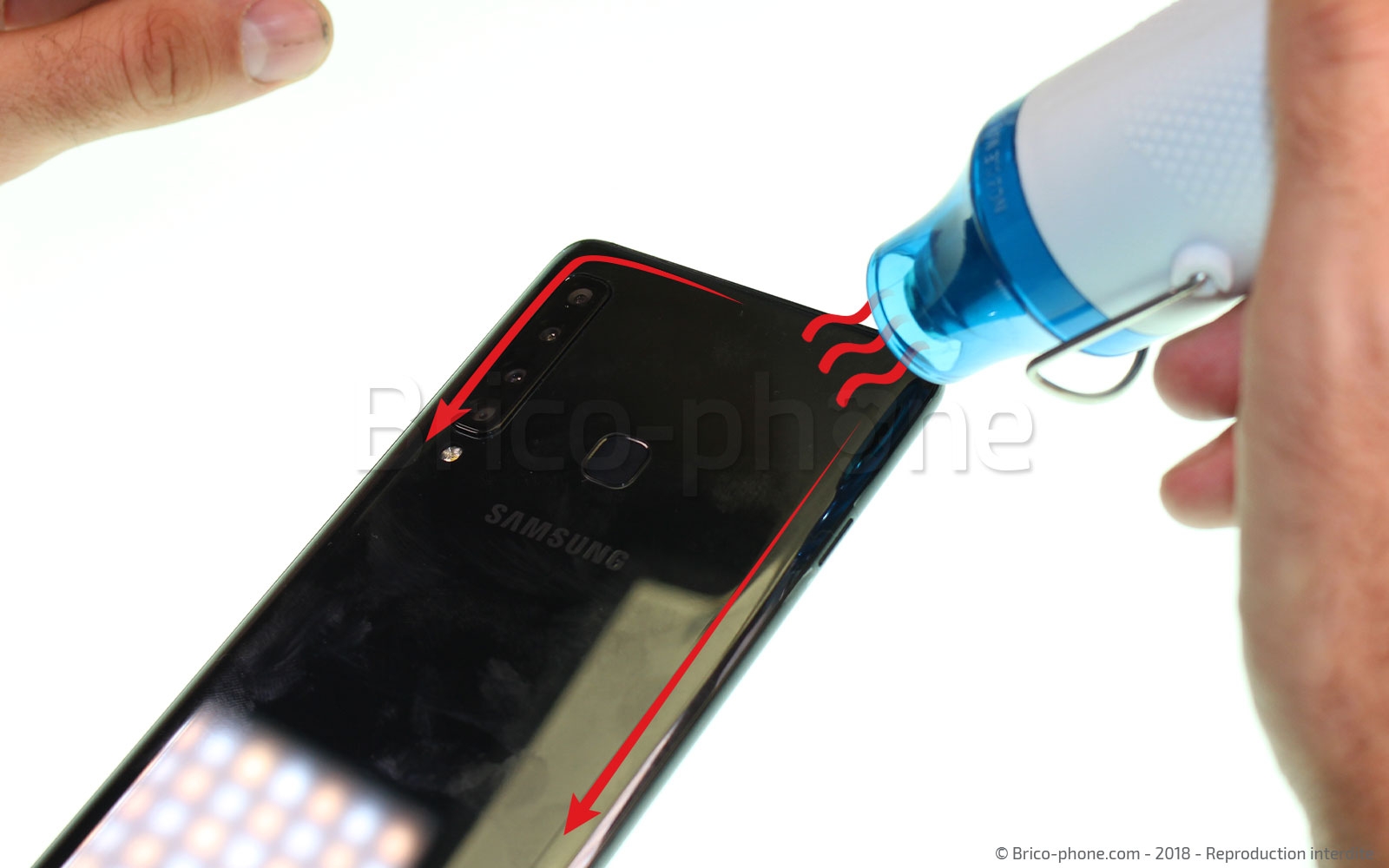

Etape 2 : Chauffer la vitre arrière

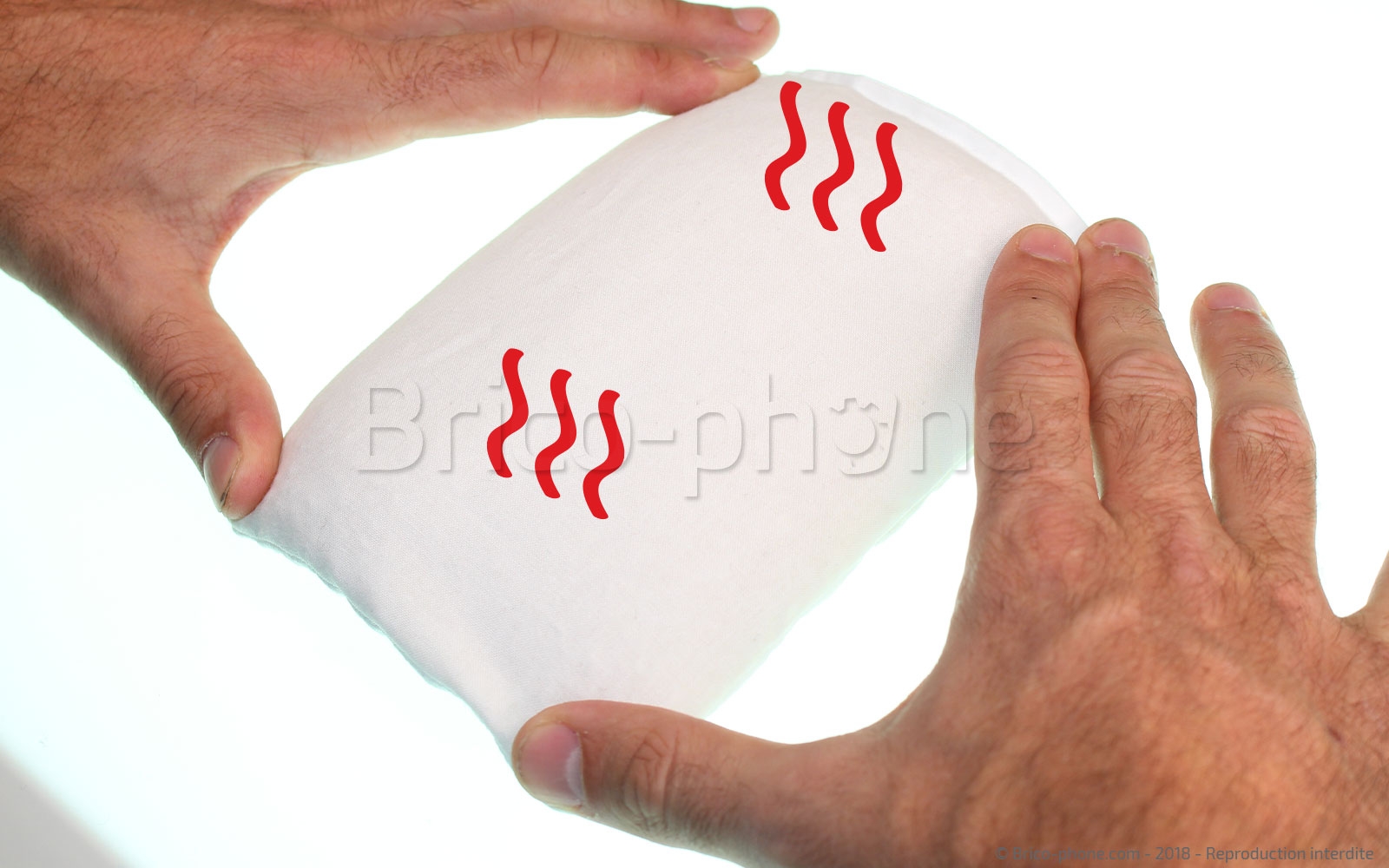

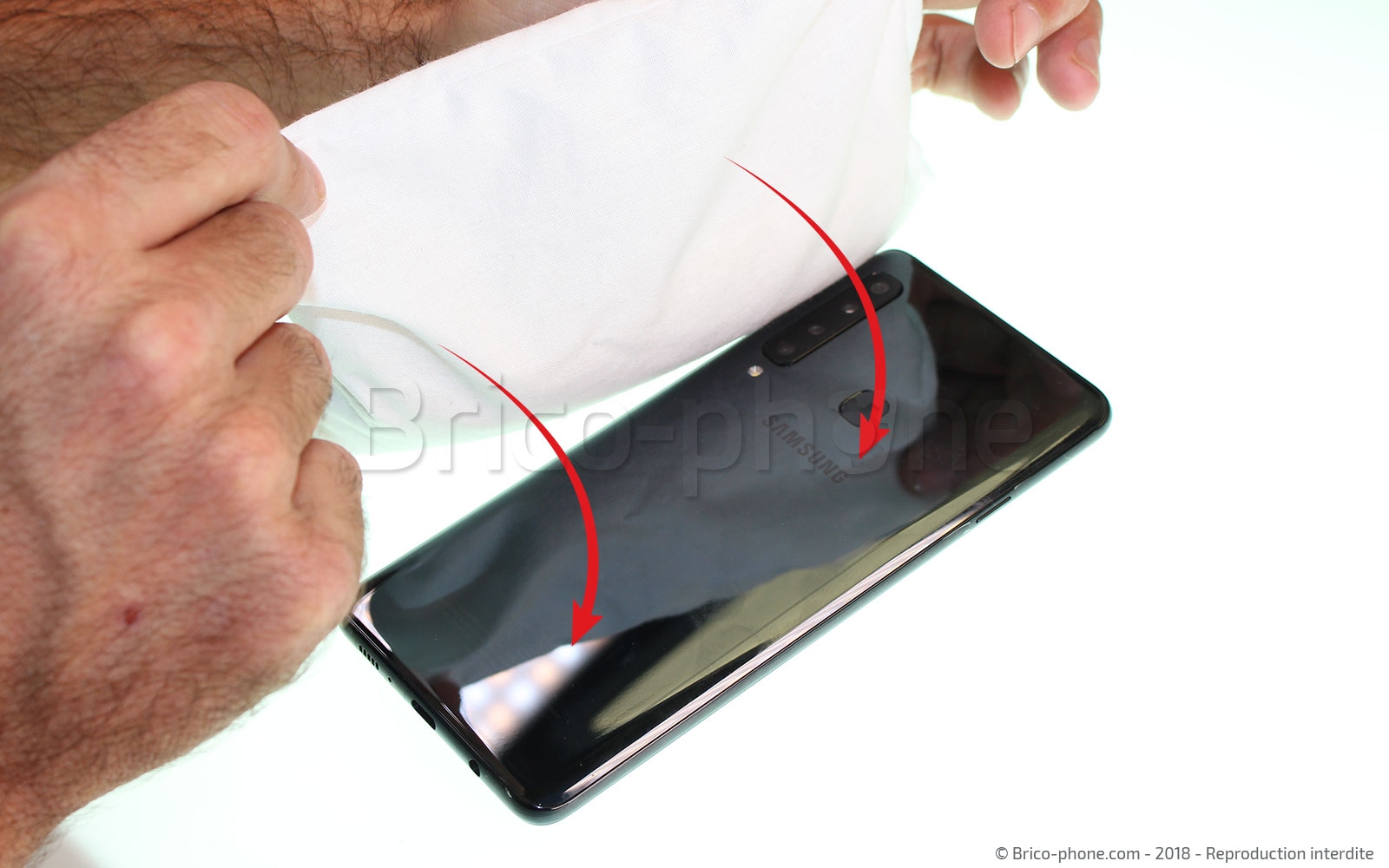

A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, chauffez le contour de la vitre arrière afin d'en ramollir l'adhésif. Vous pouvez aussi vous servir d'un petit coussin chauffant, en vente sur notre boutique en ligne, qu'il vous suffira de chauffer quelques secondes au microondes puis poser sur votre Samsung Galaxy A9.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

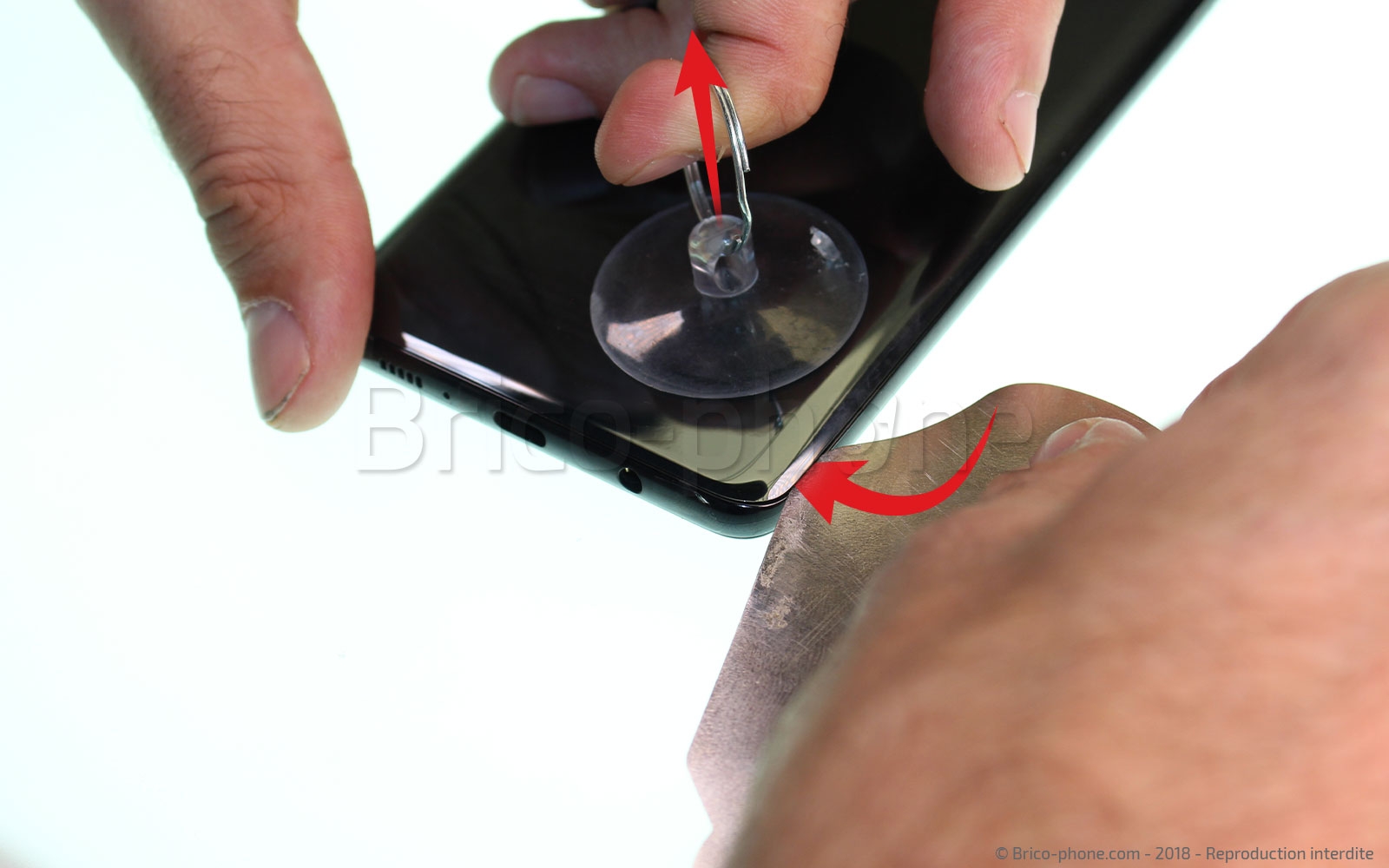

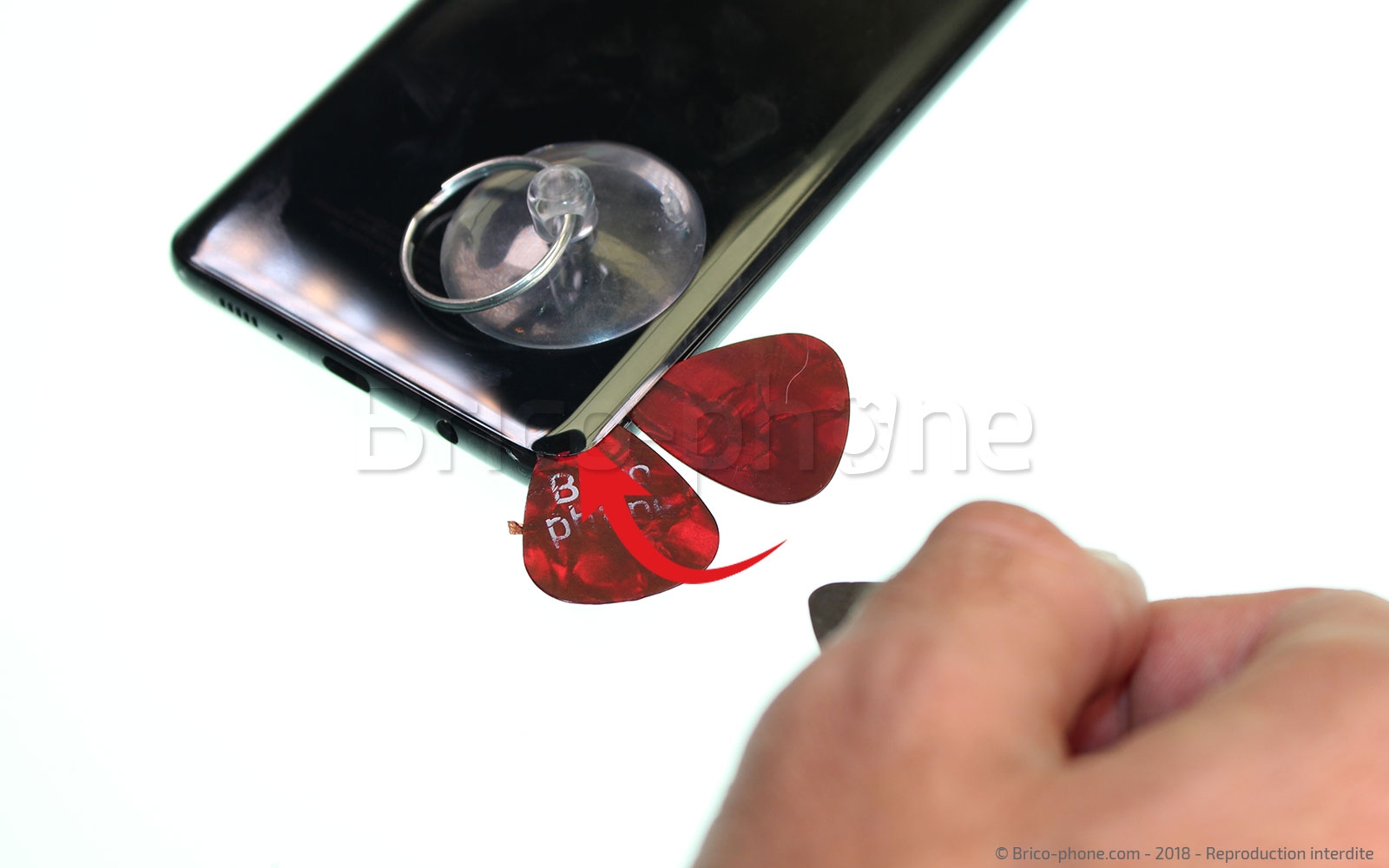

Etape 3 : Créer un interstice entre la vitre arrière et le châssis

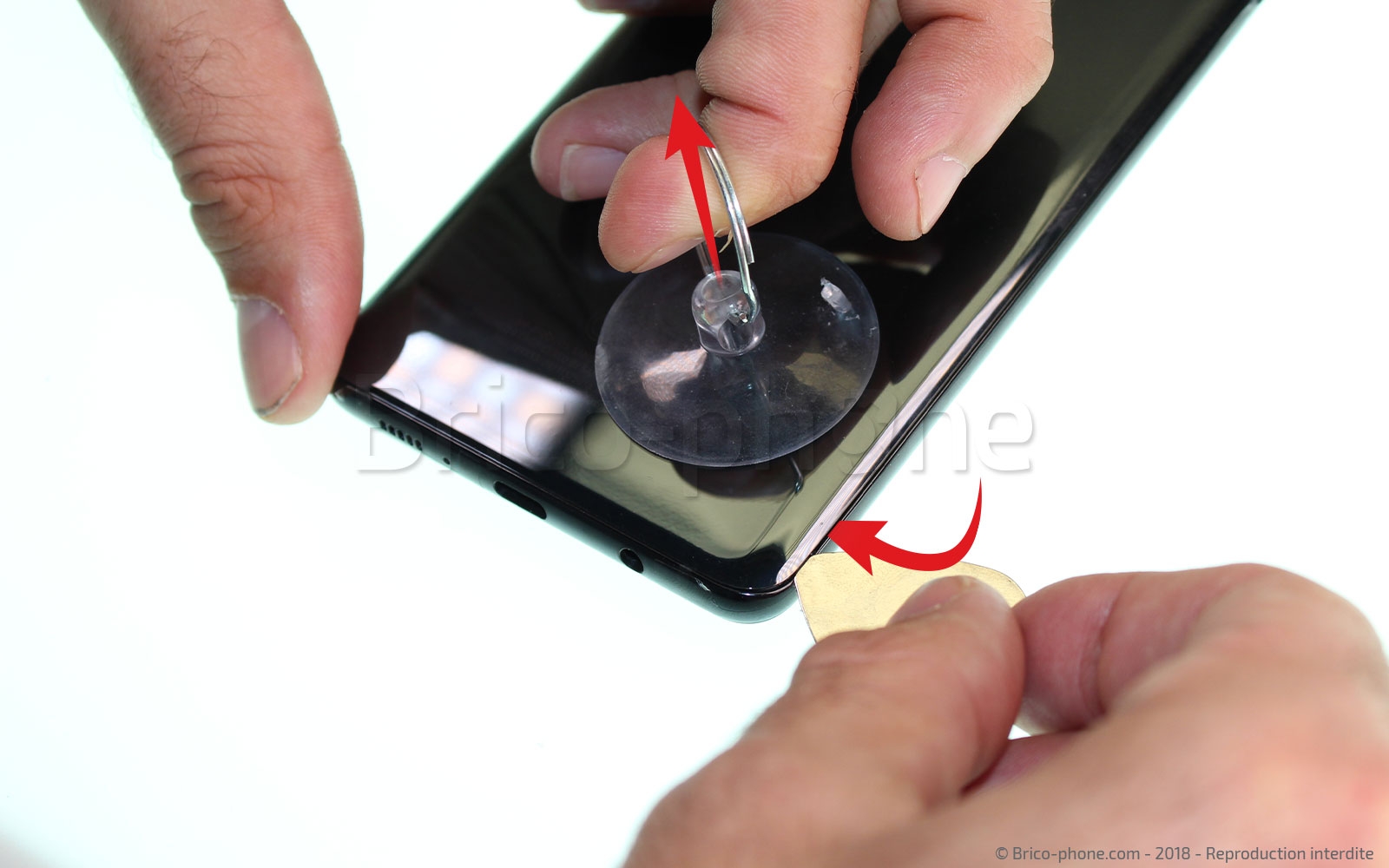

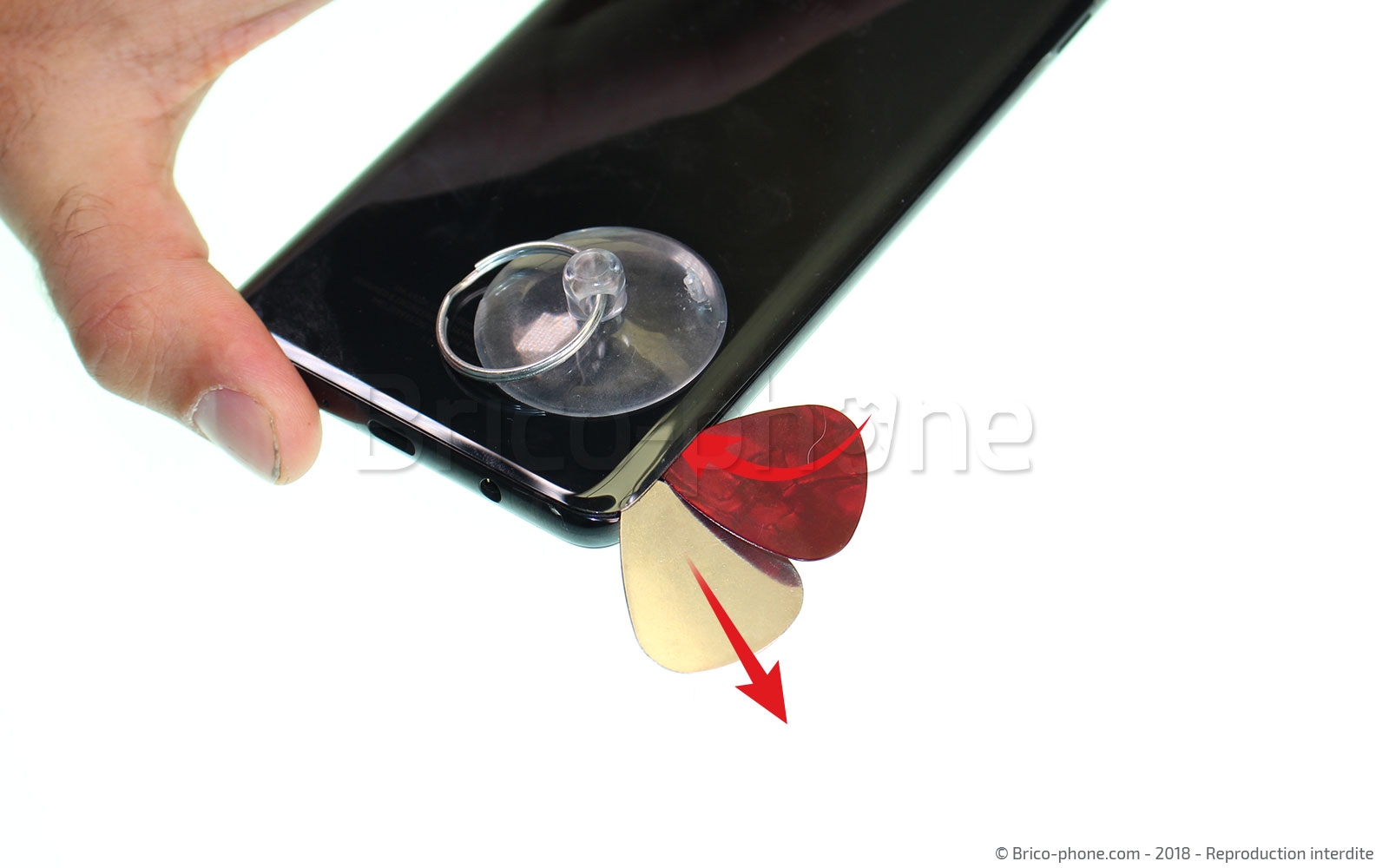

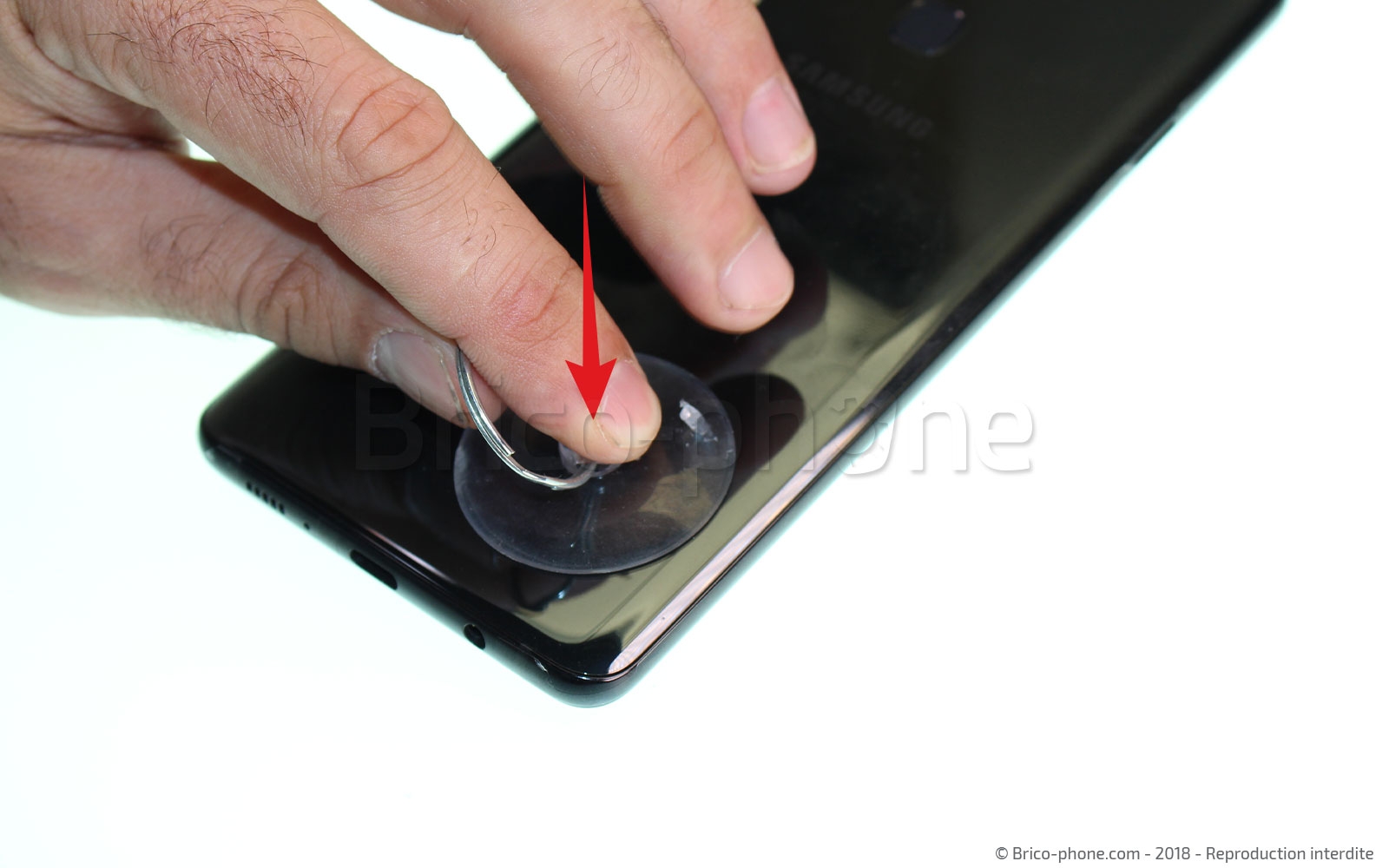

Collez maintenant la ventouse de votre kit d'outils dans le coin de la vitre arrière. En tirant sur la boucle, insérez un médiator métallique entre la vitre et le chassis pour commencer à créer un interstice. Vous pouvez aussi vous munir d'un iFlex, en vente sur notre site internet, plus fin et ergonomique.
Une fois l'interstice créé, placez y un médiator en plastique et passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

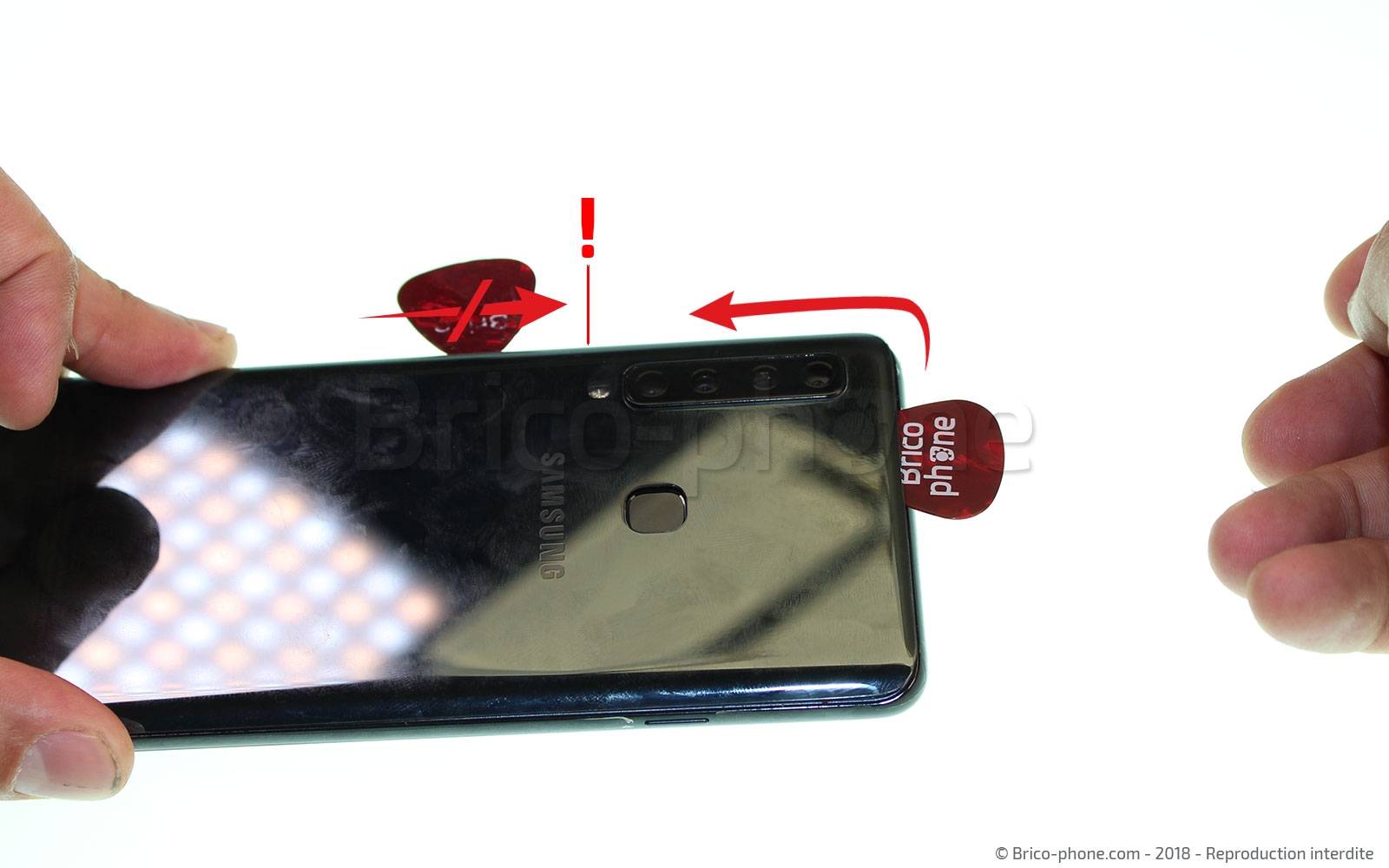

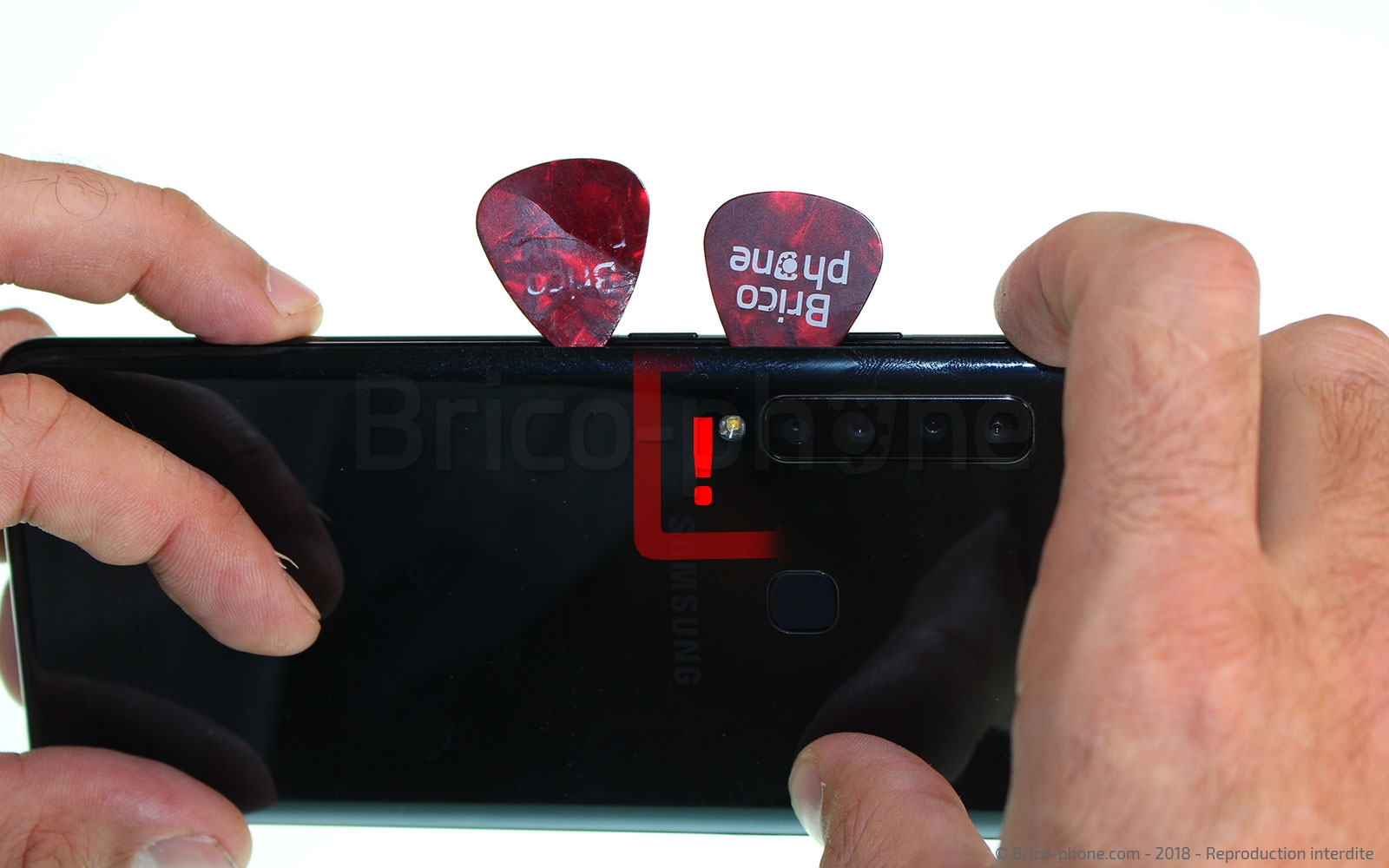

Etape 4 : Décoller la vitre arrière

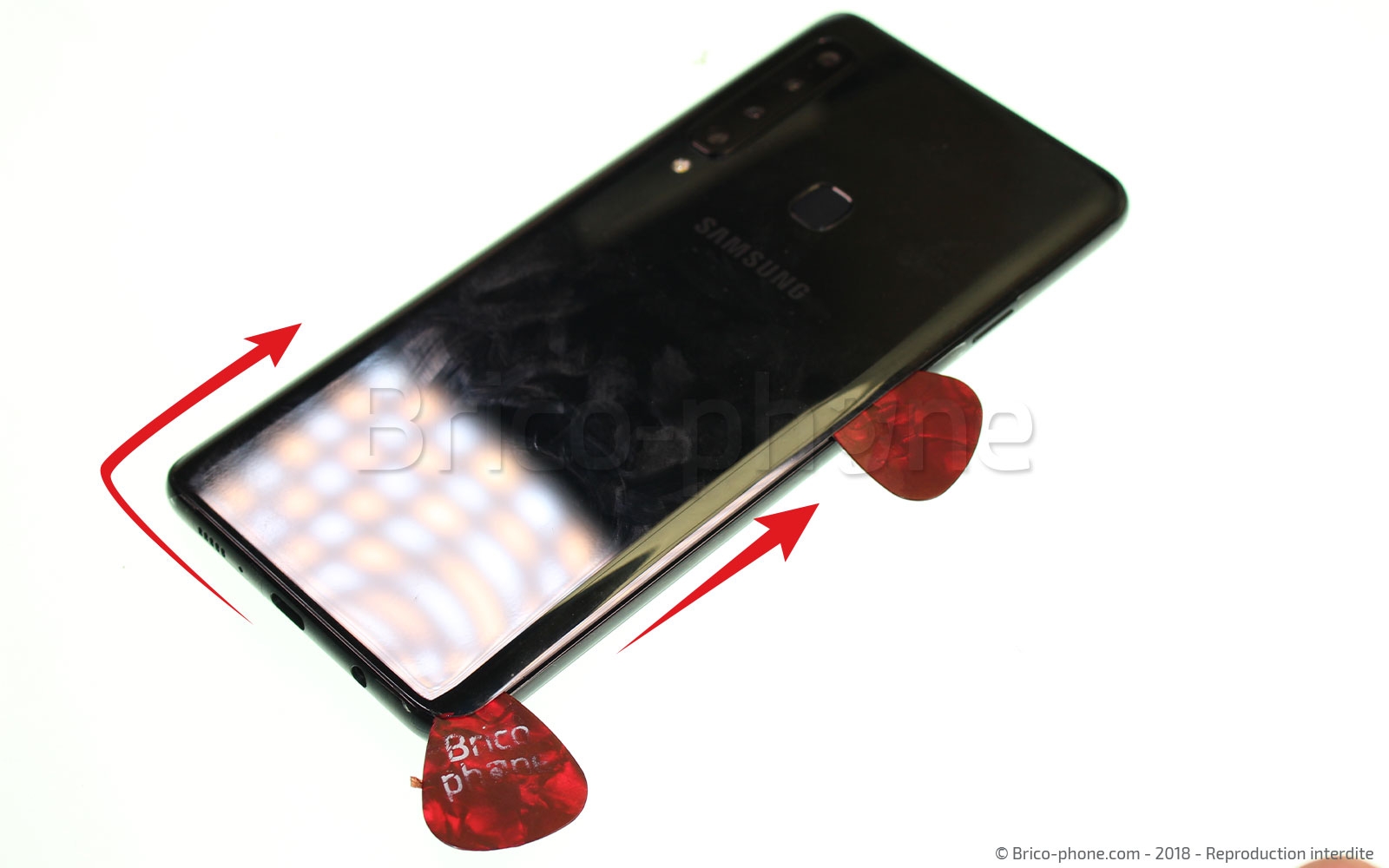

Vous pouvez maintenant remplacer le médiator métallique dans l'interstice par un médiator plastique. Une fois les deux médiators placés sous la vitre arrière, faites les glisser sur tout le contour de la vitre arrière.
ATTENTION : une nappe fragile servant à connecter le bouton power à la carte mère se trouve juste sous la vitre arrière. Faites en sorte de ne pas passer vos médiators au niveau du bouton power afin d'éviter tout risques de dommages irréversibles.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 5 : Retirer la vitre arrière

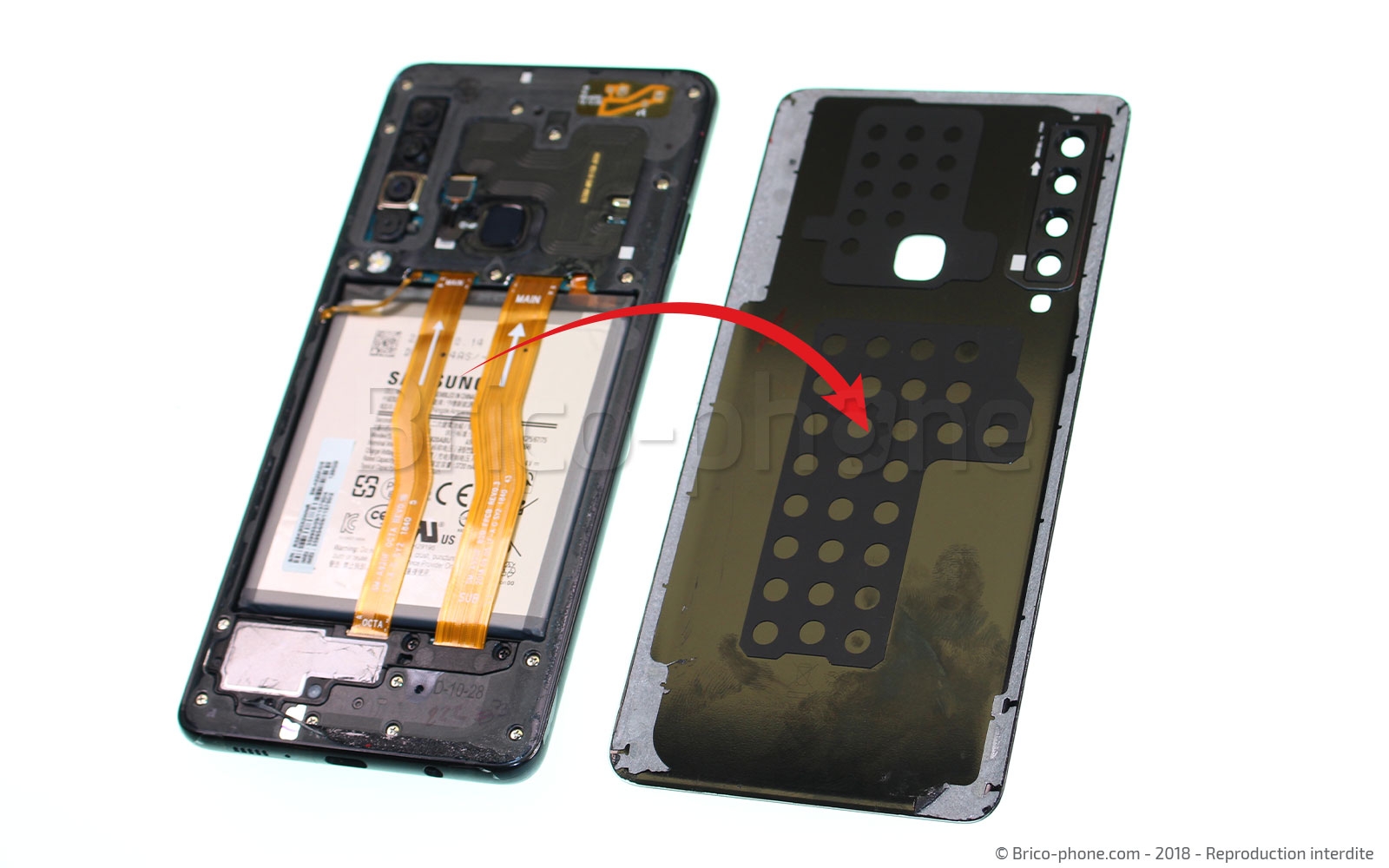

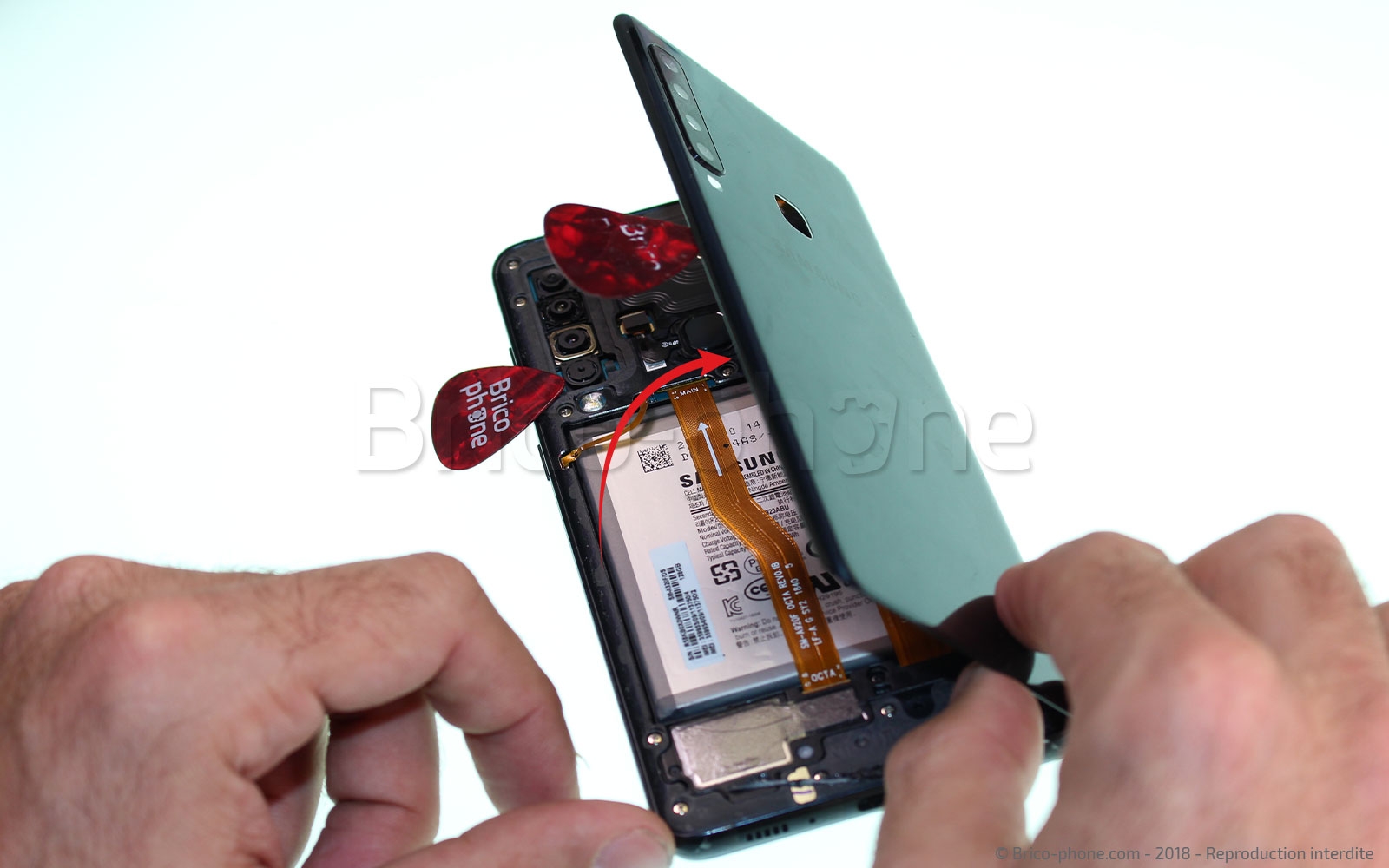

Vous pouvez maintenant retirer la vitre arrière de votre Samsung Galaxy A9 2018 en toute sécurité. Il vous suffit de la basculer pour la retirer complètement du téléphone et laisser place à une vitre arrière neuve de remplacement.

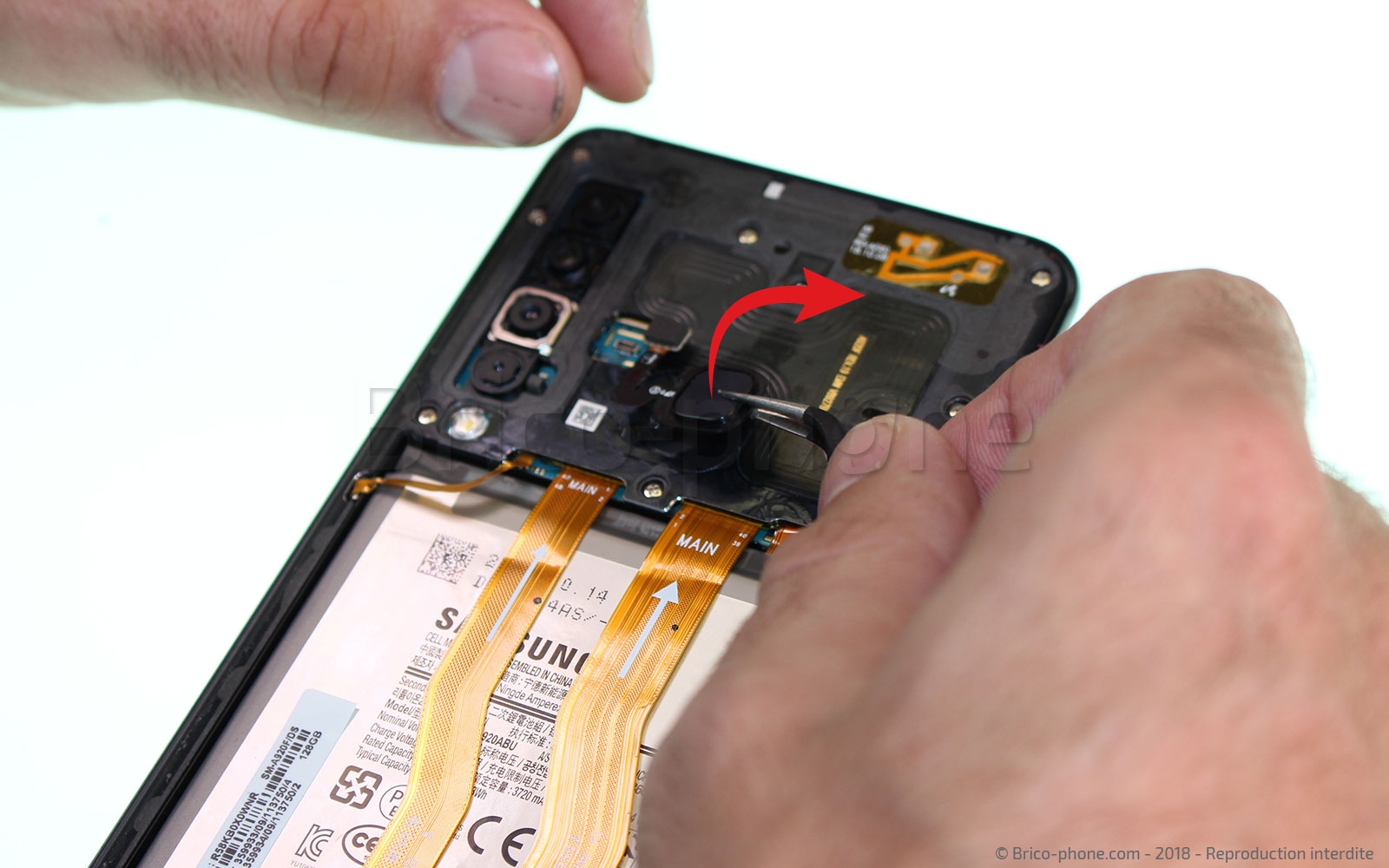

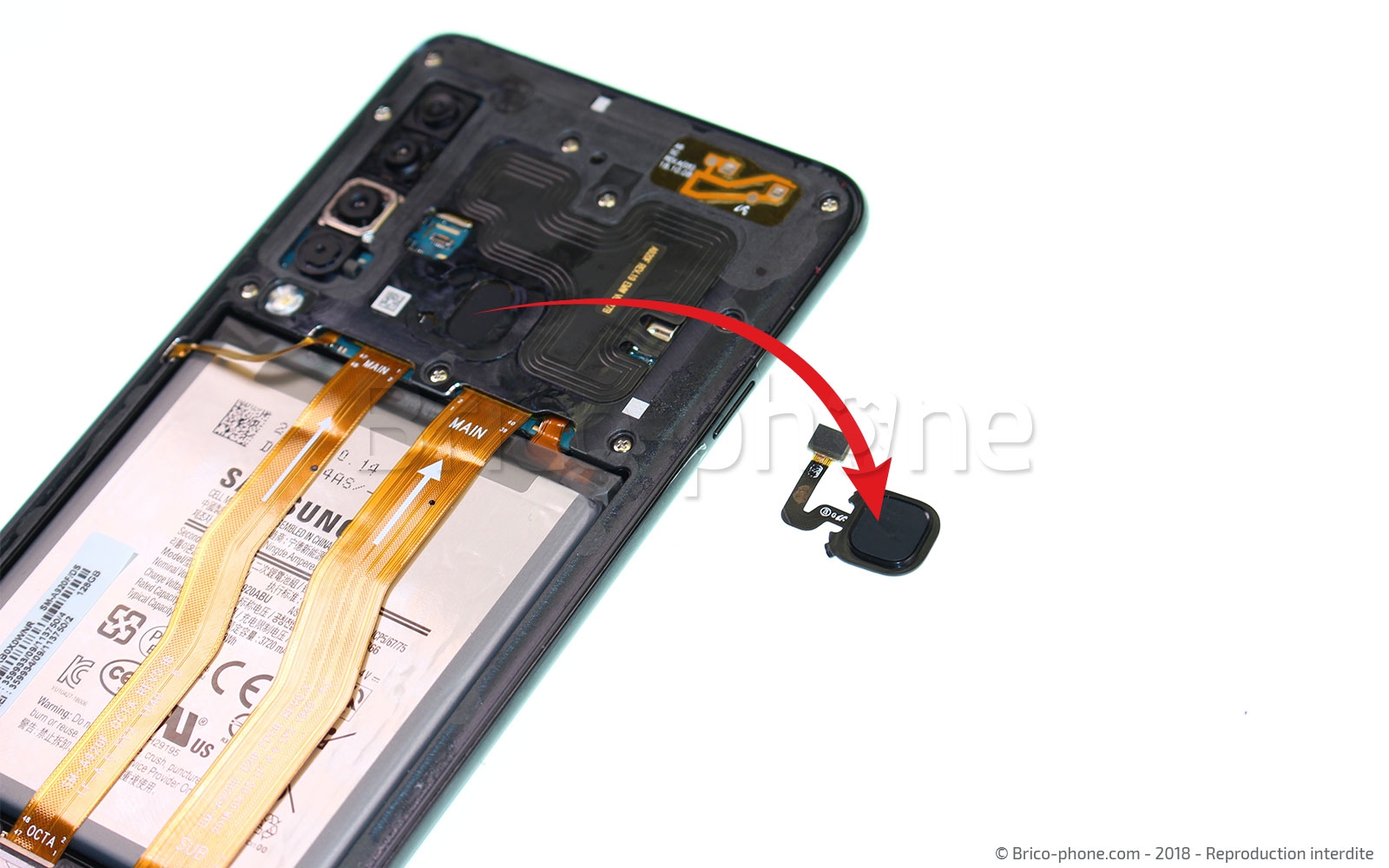

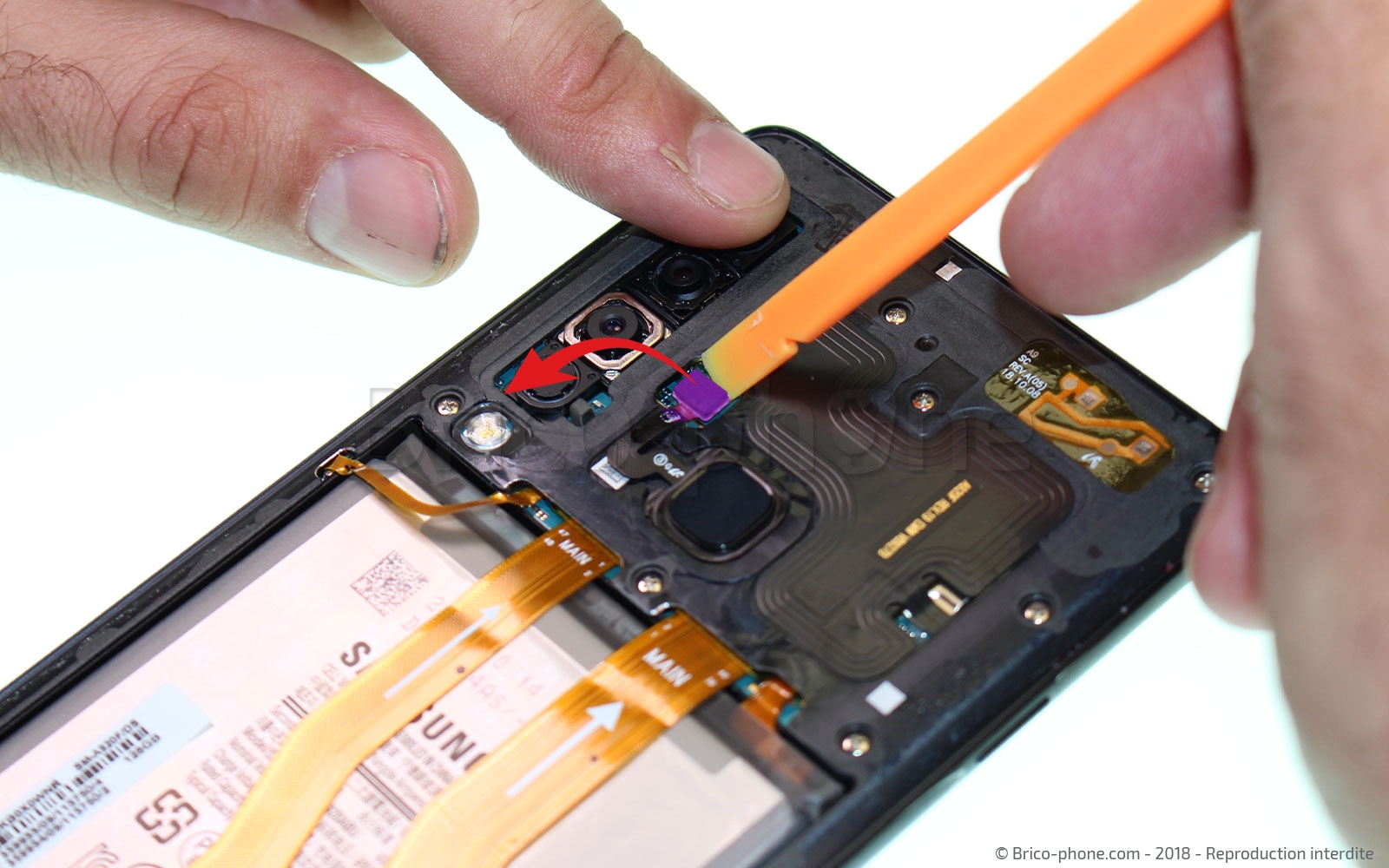

Etape 6 : Retirer le lecteur d'empreinte

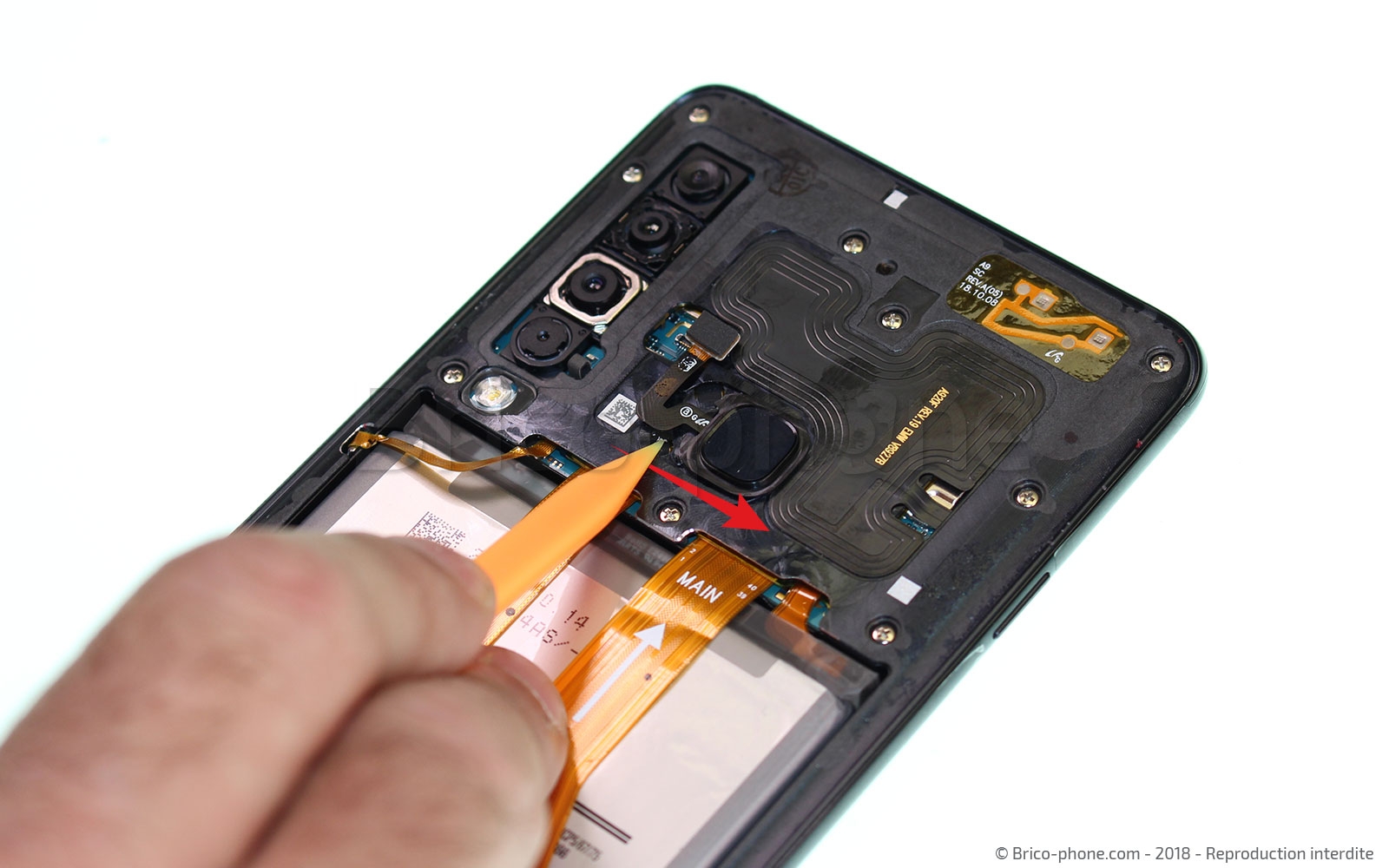

A l'aide de votre levier en nylon, retirez le connecteur qui rattache votre lecteur d'empreintes digitales à la carte mère sous le chassis intermédiaire. Une fois déconnecté, il vous suffira de le glisser légèrement vers la droite pour le dégager de son emplacement puis de le sortir du téléphone à l'aide de la pincette de votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

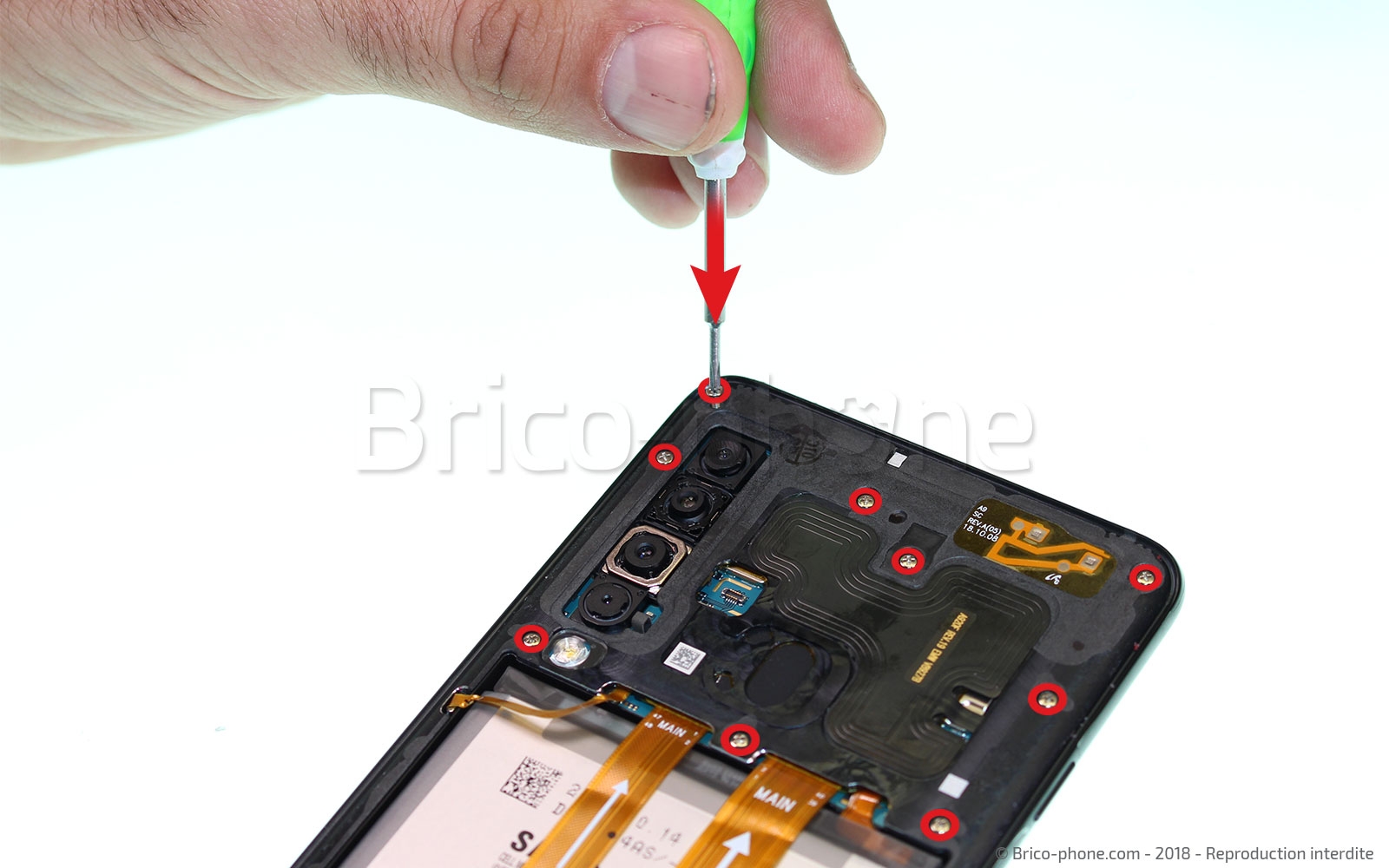

Etape 7 : Dévisser le châssis intermédiaire

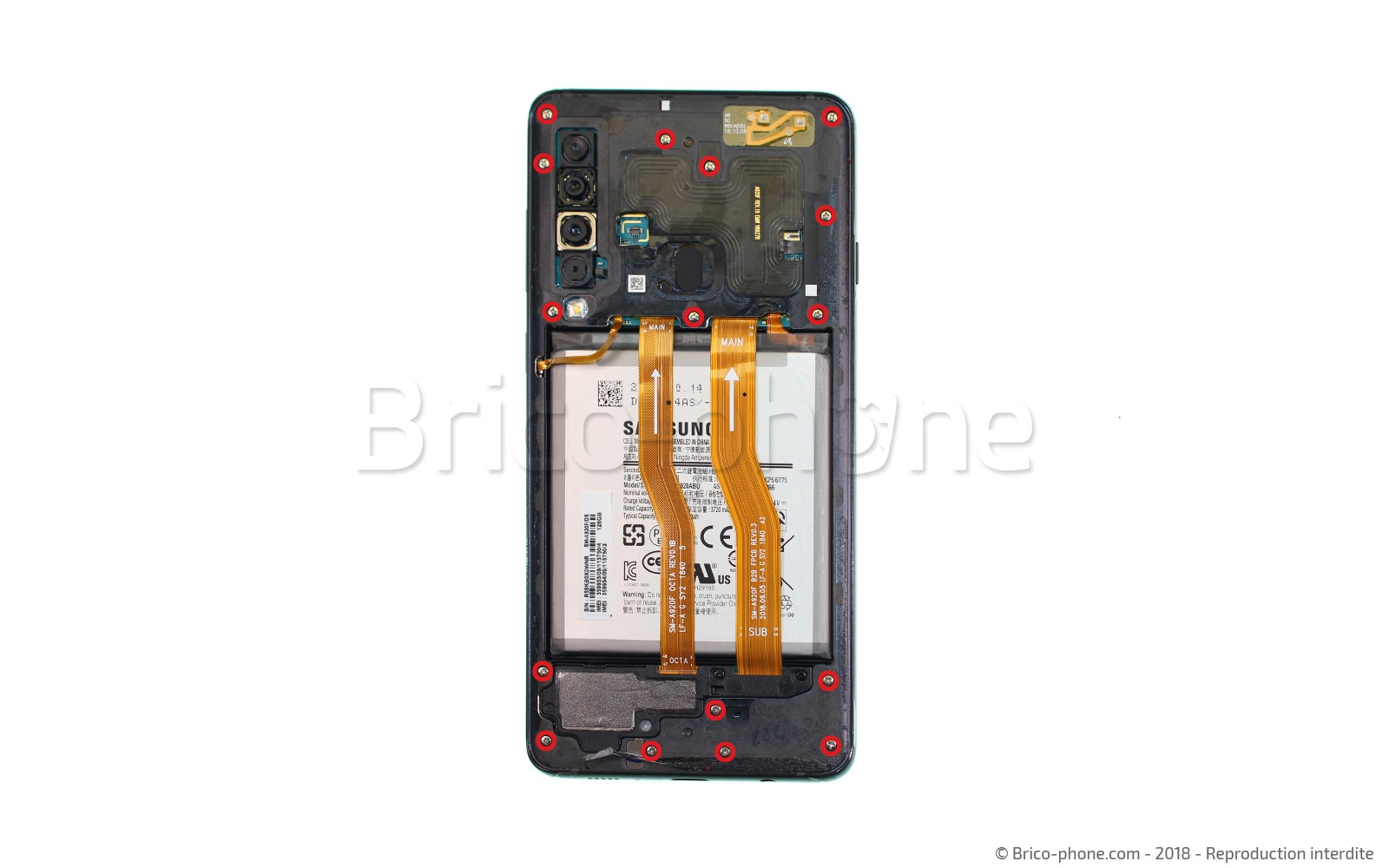

A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 16 vis qui tiennent le chassis intermédiaire de votre Samsung Galaxy A9 en place. Pour vous assurer de ne perdre aucune vis n'hésitez pas à vous procurer un patron universelle magnétique sur notre boutique en ligne, solution efficace pour une réparation réussi.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

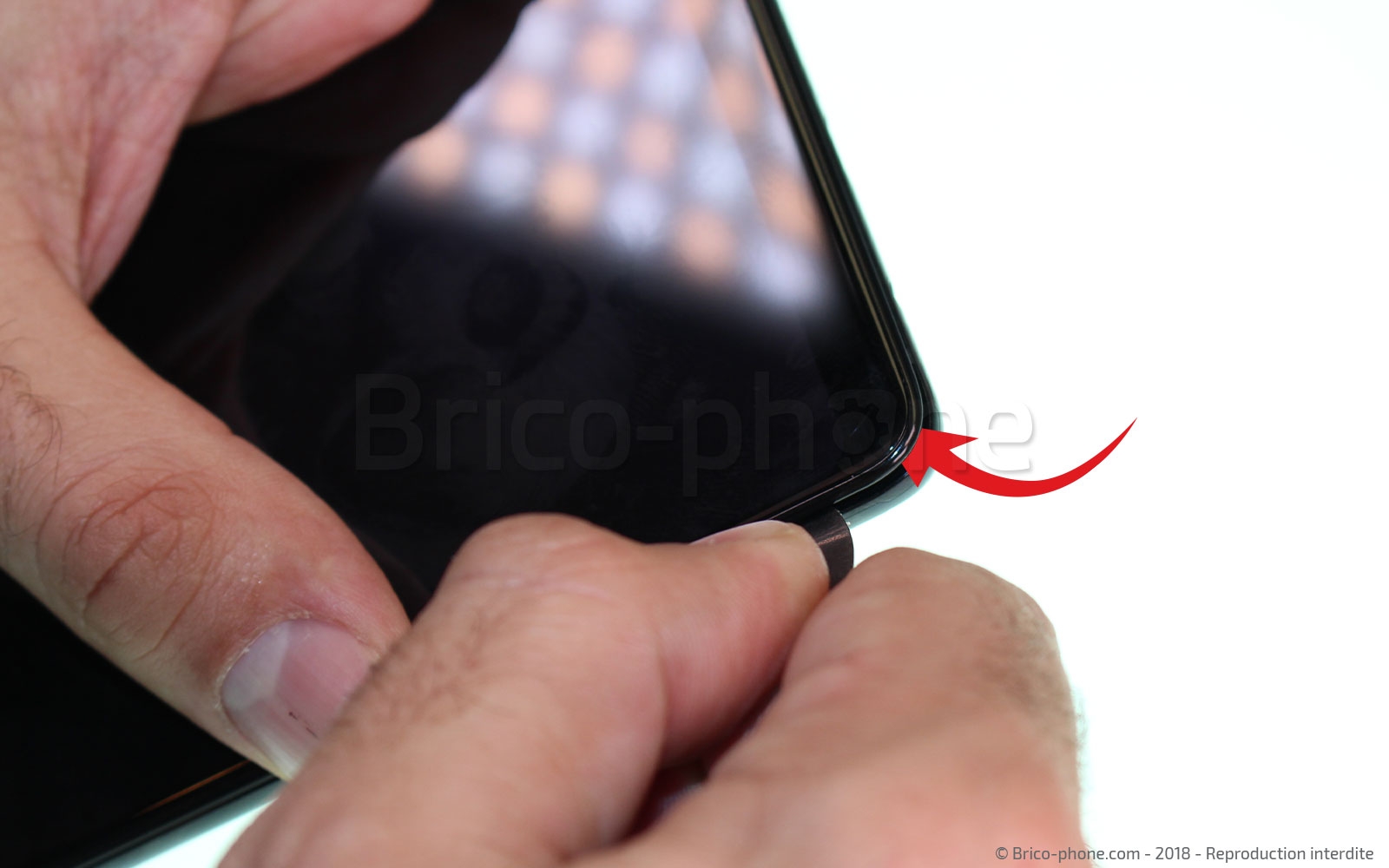

Etape 8 : Retirer le châssis intermédiaire

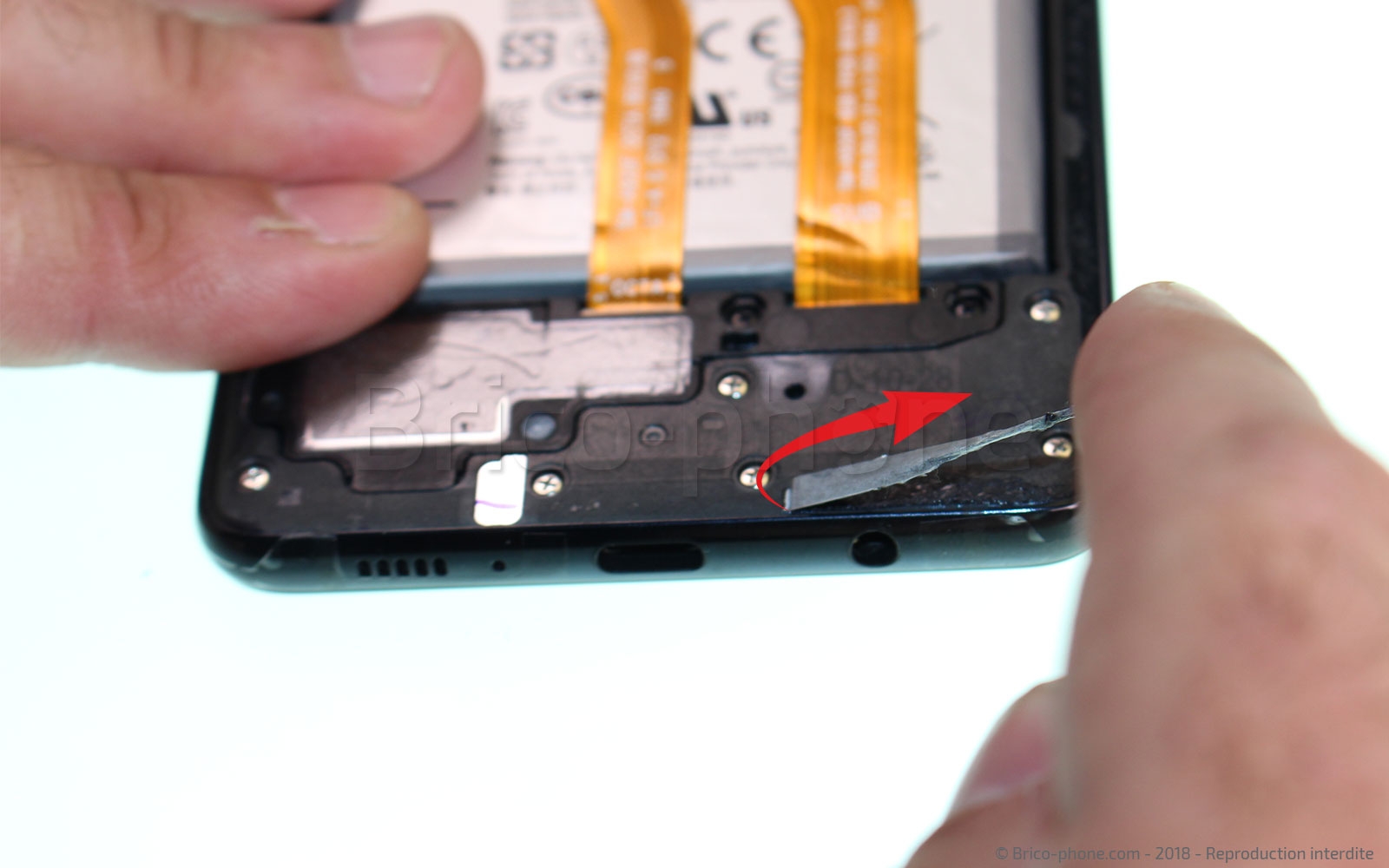

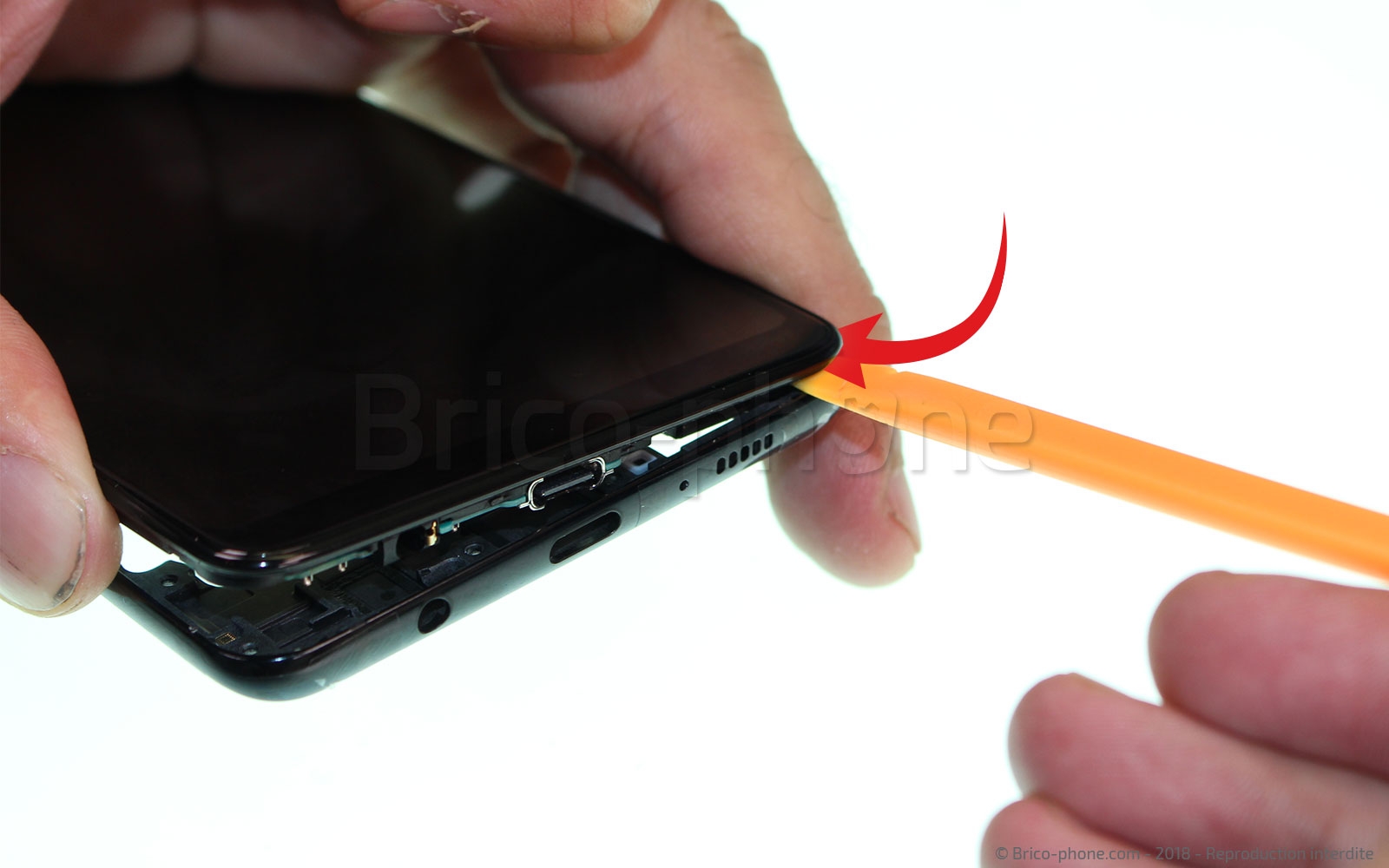

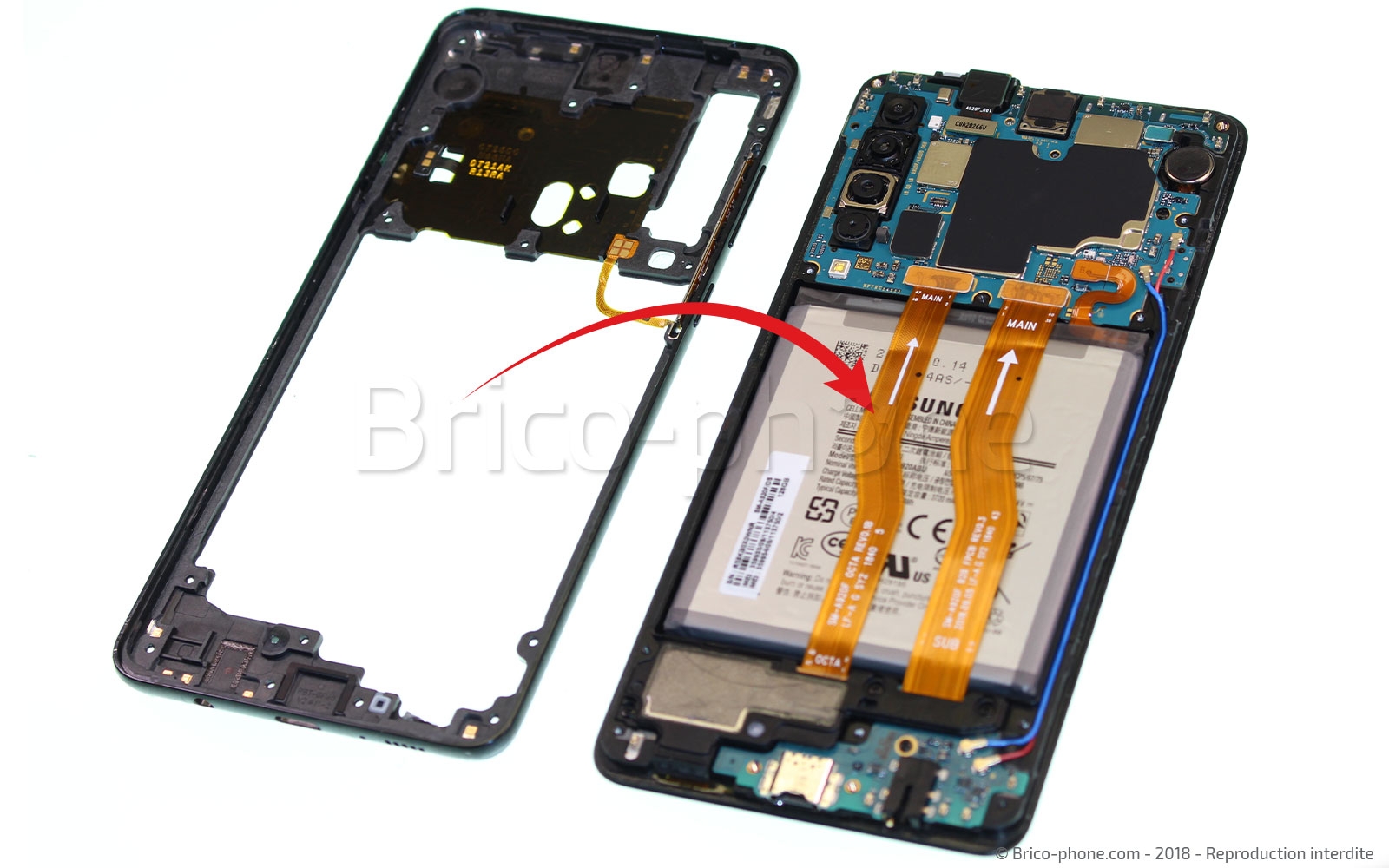

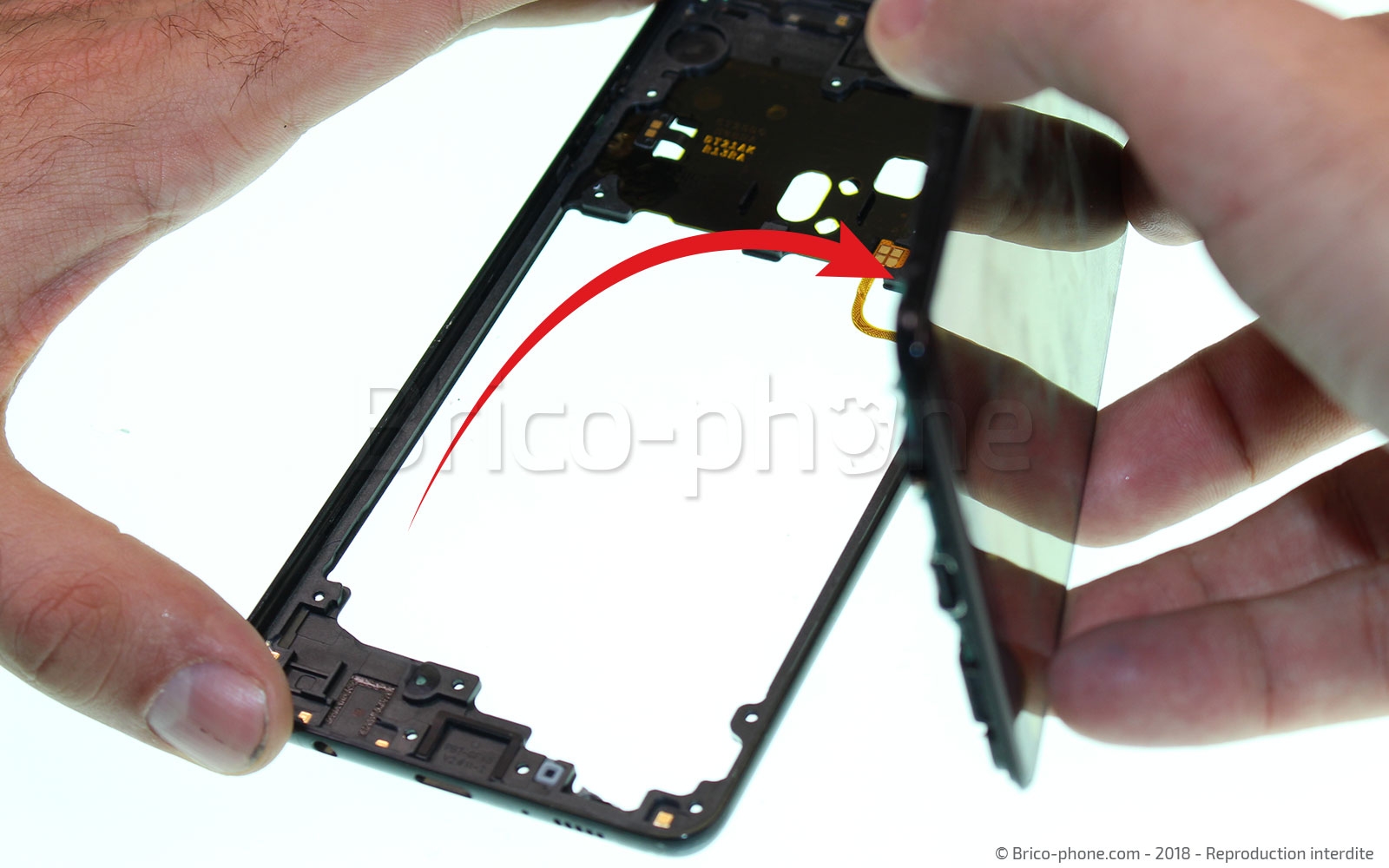

Avec un médiator en métal, commencez à séparer le chassis intermédiaire du bloc écran. Prenez ensuite votre levier en nylon pour déclipser l'ensemble du chassis puis retirez le facilement du reste de votre Samsung galaxy A9.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Déconnecter la batterie

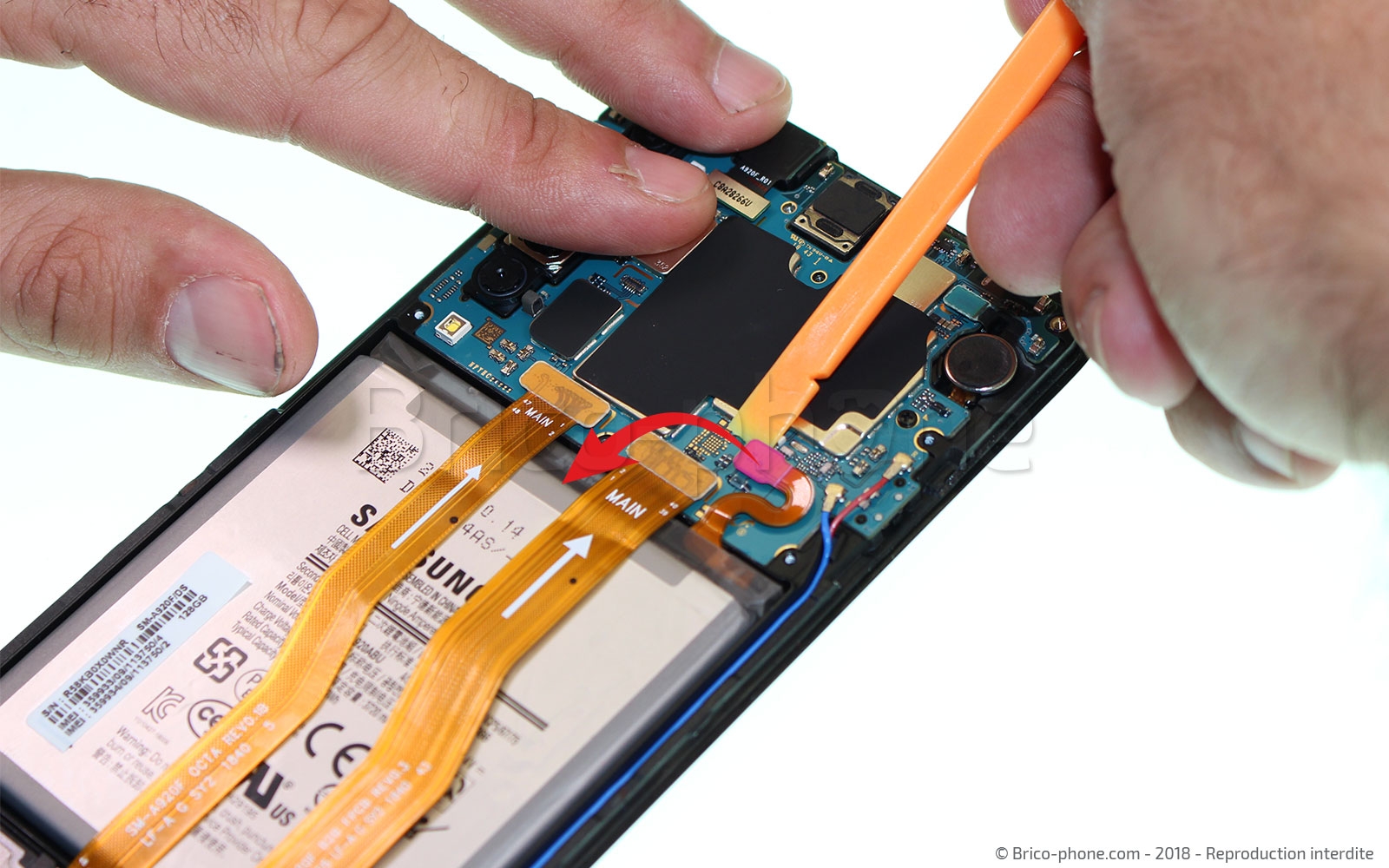

A l'aide du levier en nylon, déconnectez la batterie de la carte mère. Cette étape assurera que votre téléphone ne se remettra pas sous tension durant la suite de ce tutoriel, évitant d'endommager des composants par mégarde.
Outils du kit utilisés
Outils du kit utilisés

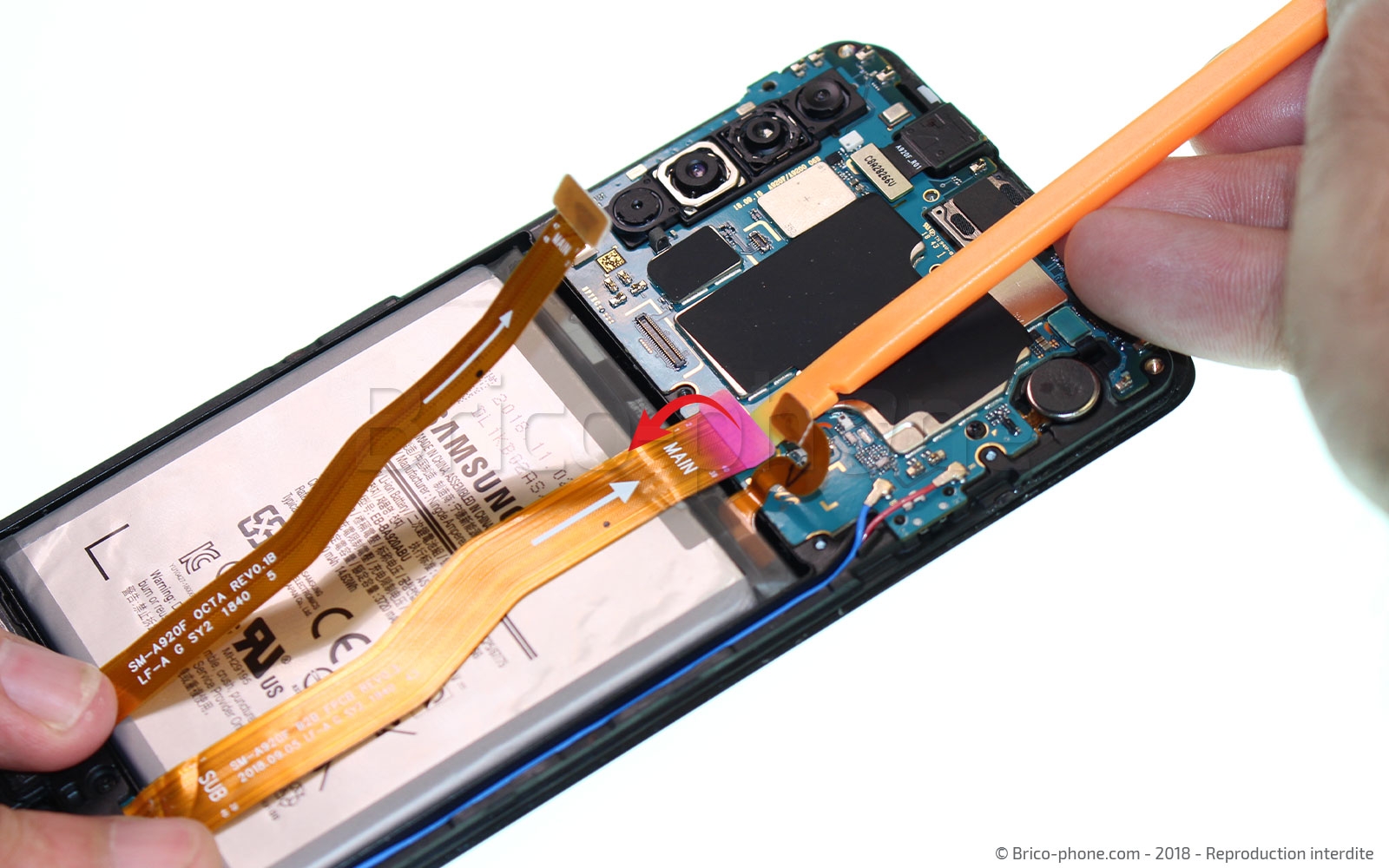

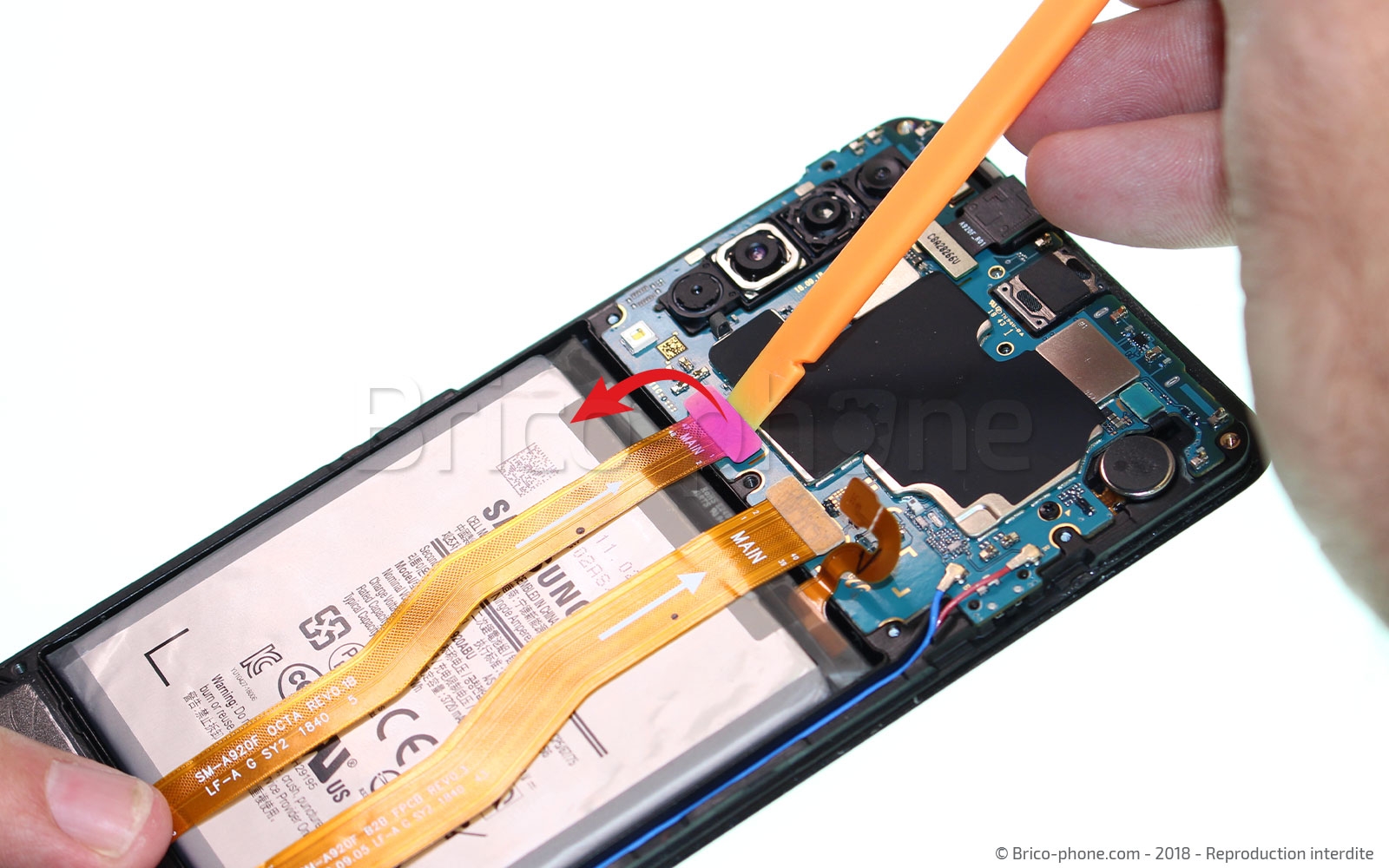

Etape 10 : Libérer la partie basse de la carte mère

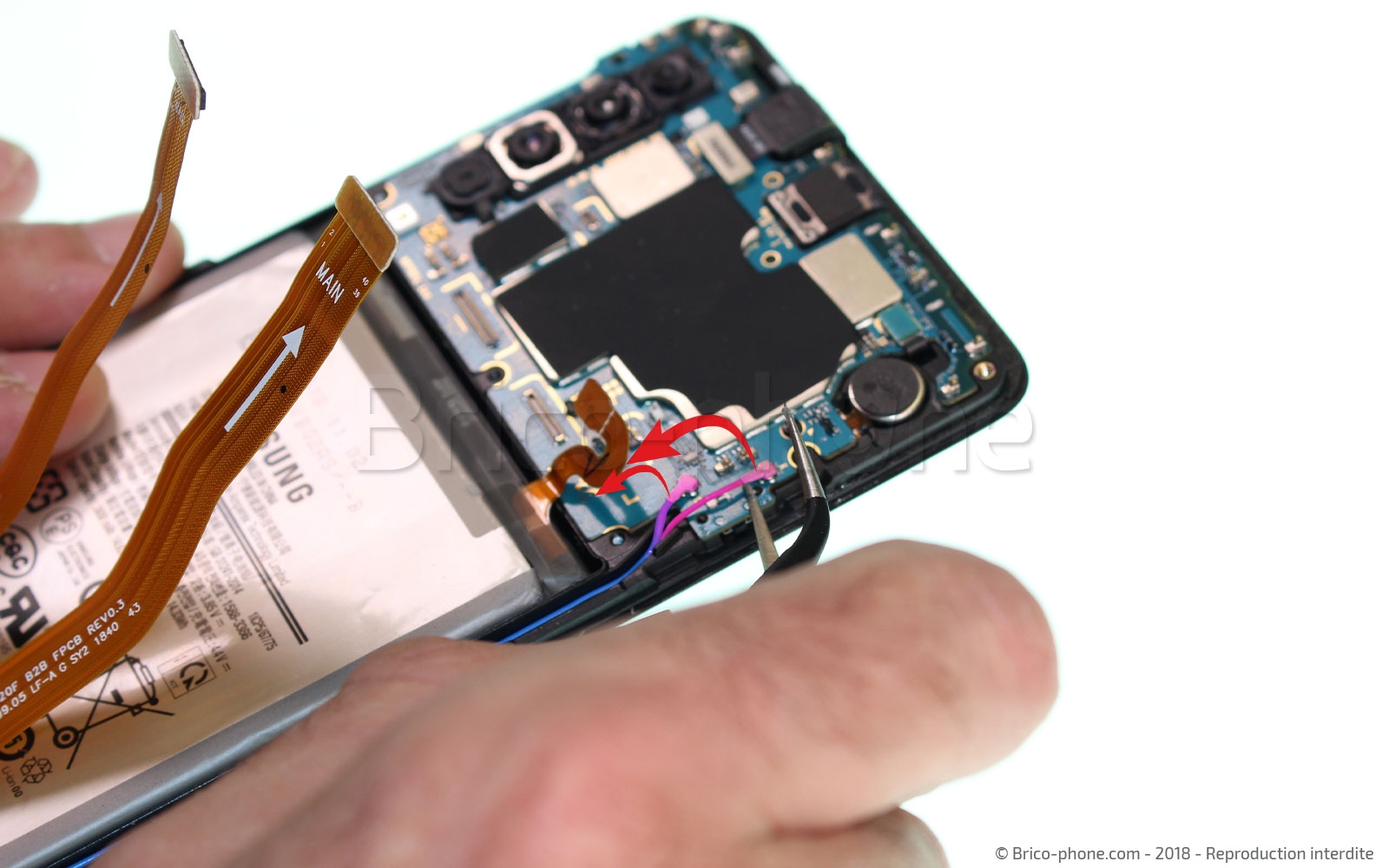

A l'aide du levier en nylon, déconnectez les deux nappes qui passent au dessus de la batterie. Ensuite, déconnectez, à l'aide de la pincette, les deux cables coaxiaux (rouge et bleu) qui s'y rattachent avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Retirer la caméra avant

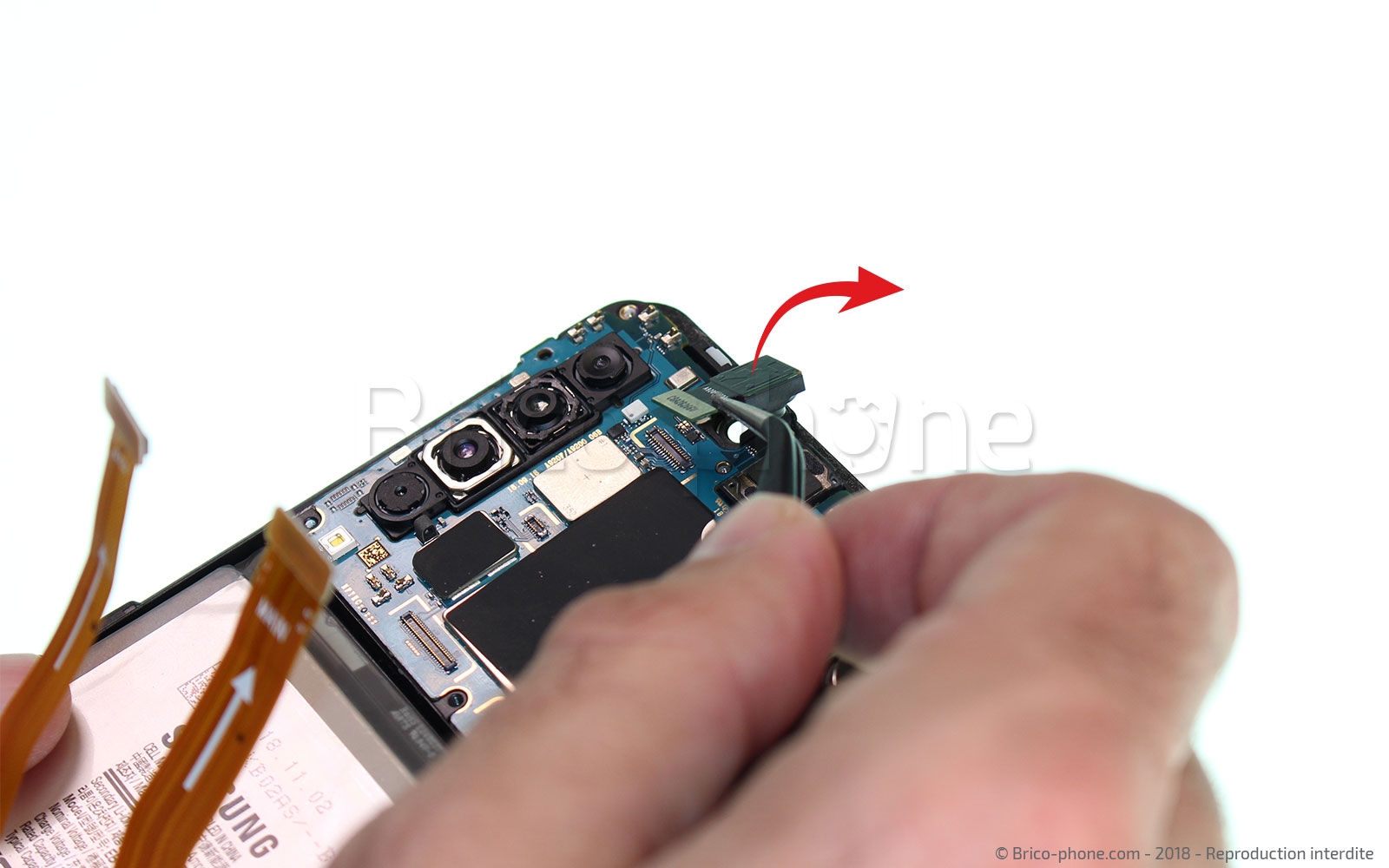

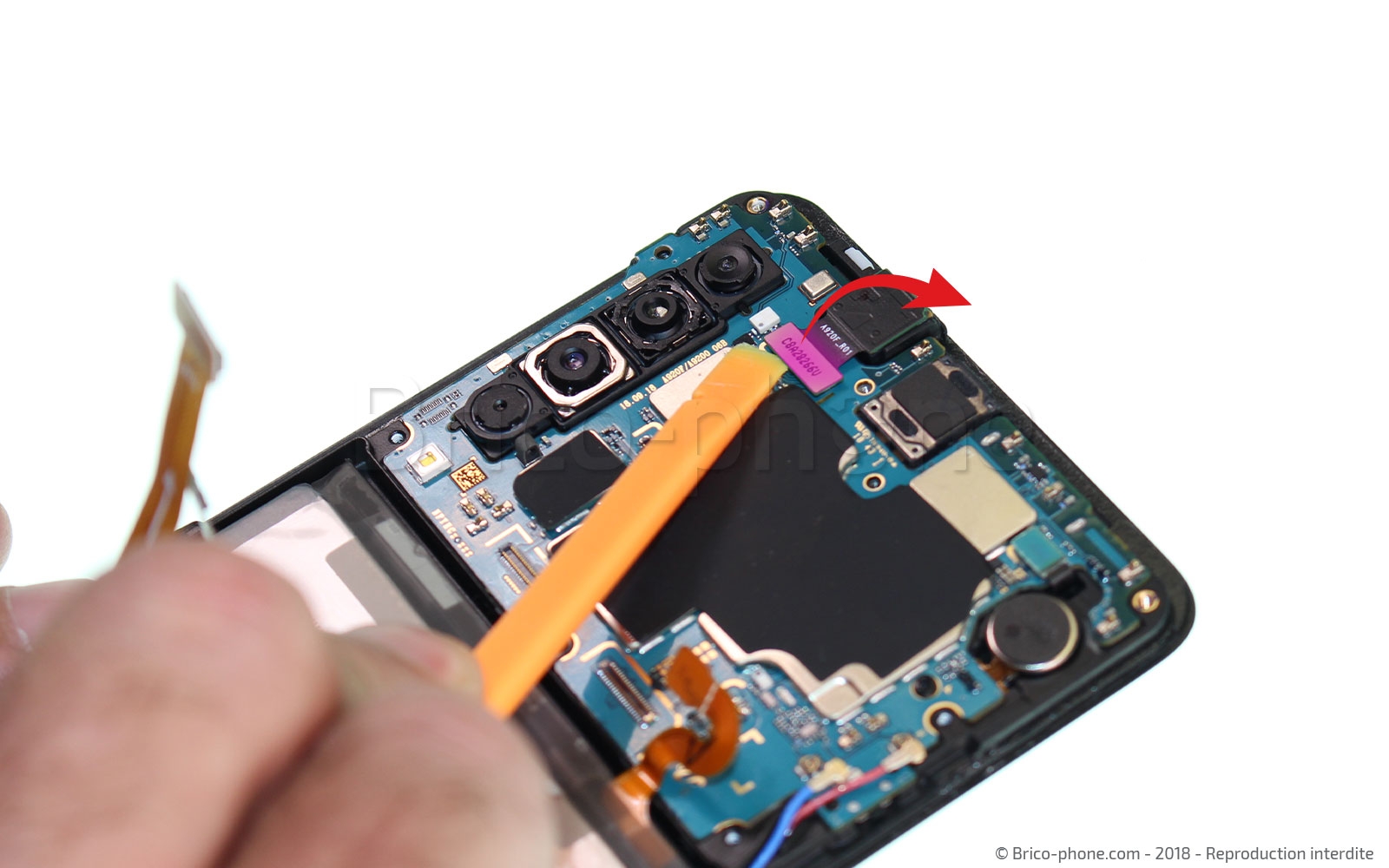

Retirez maintenant la caméra avant de votre Samsung Galaxy A9. Il vous suffit de vous munir du levier en nylon et de débrancher la nappe qui relie votre caméra avant à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

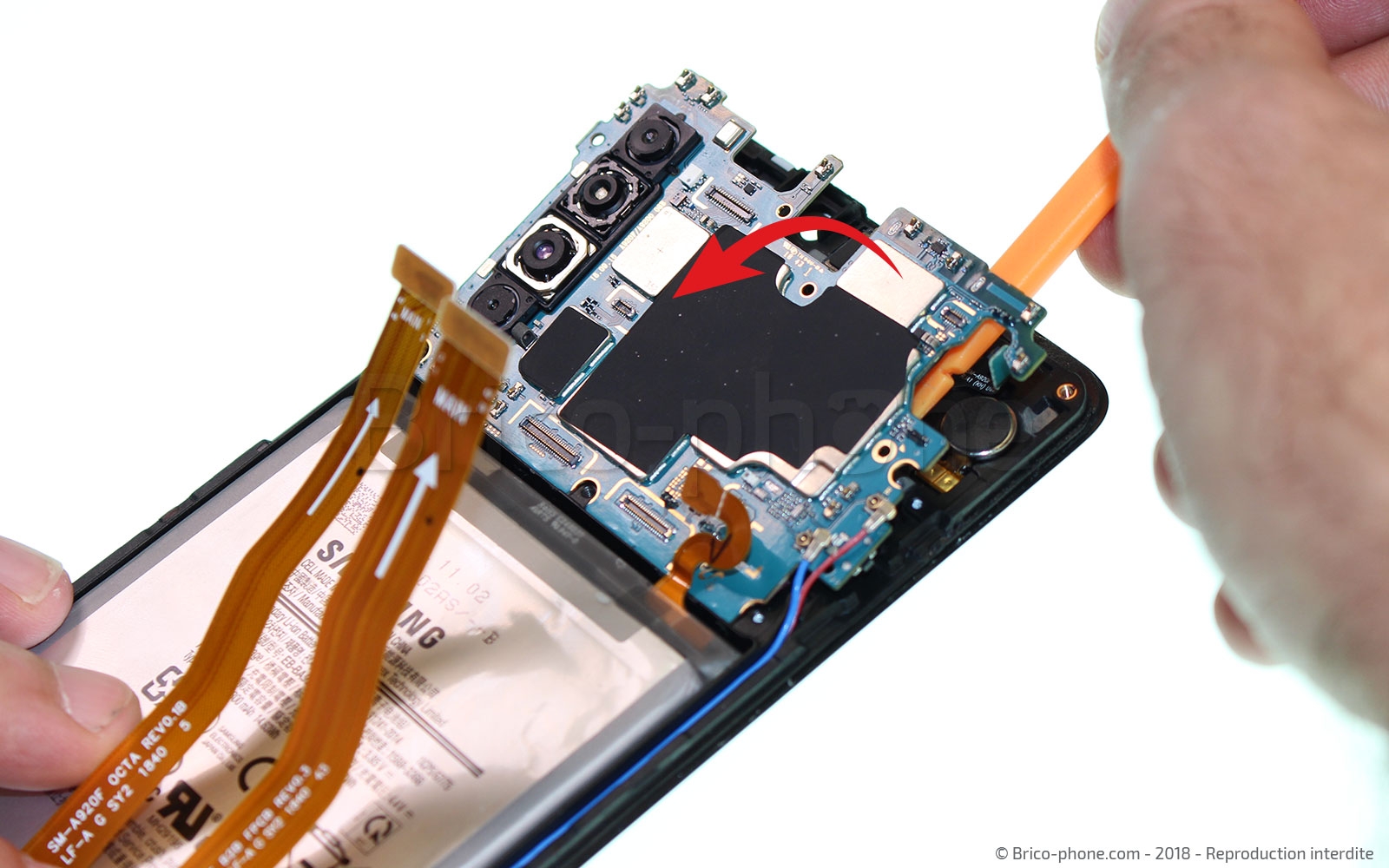

Etape 12 : Retirer la carte mère

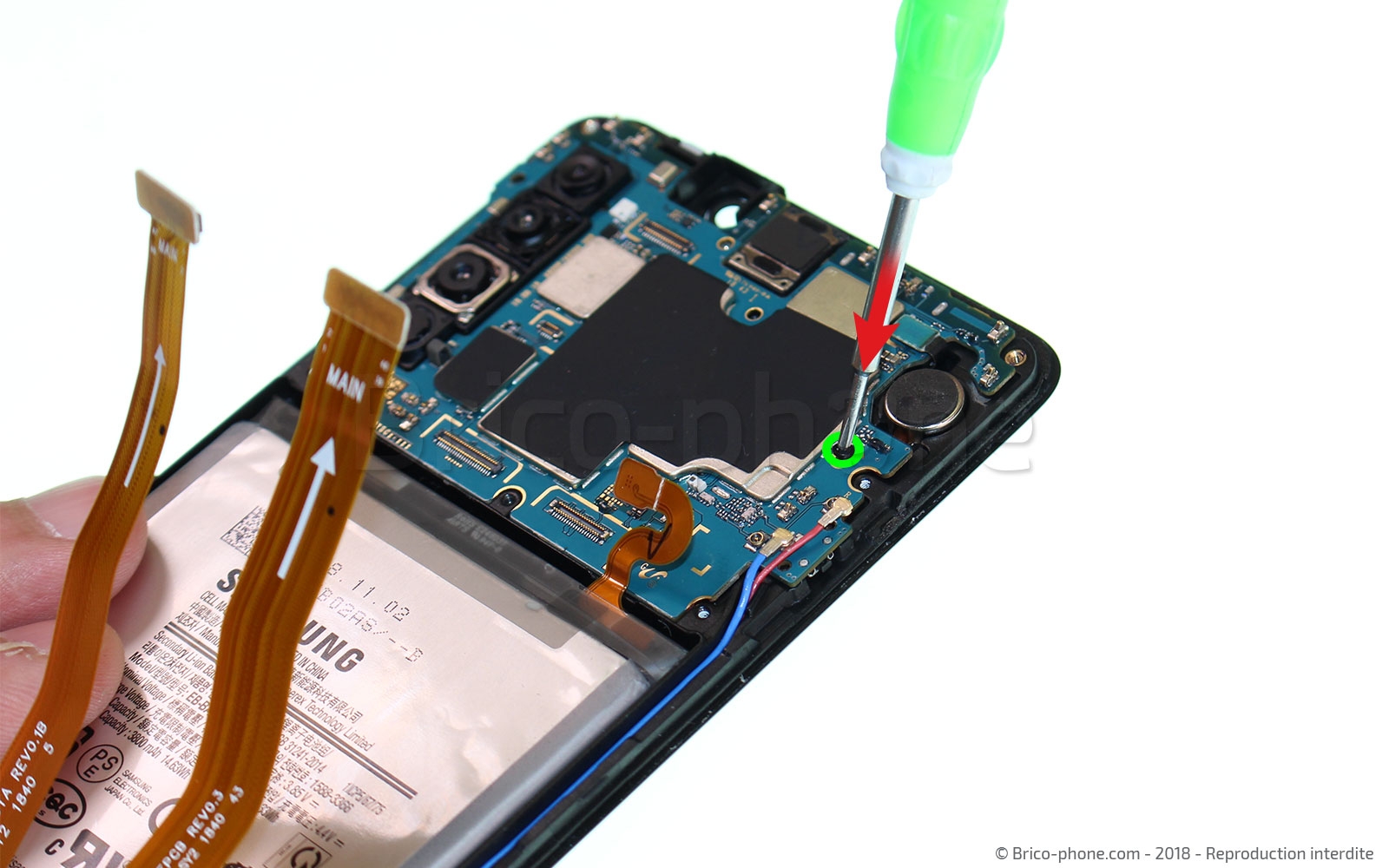

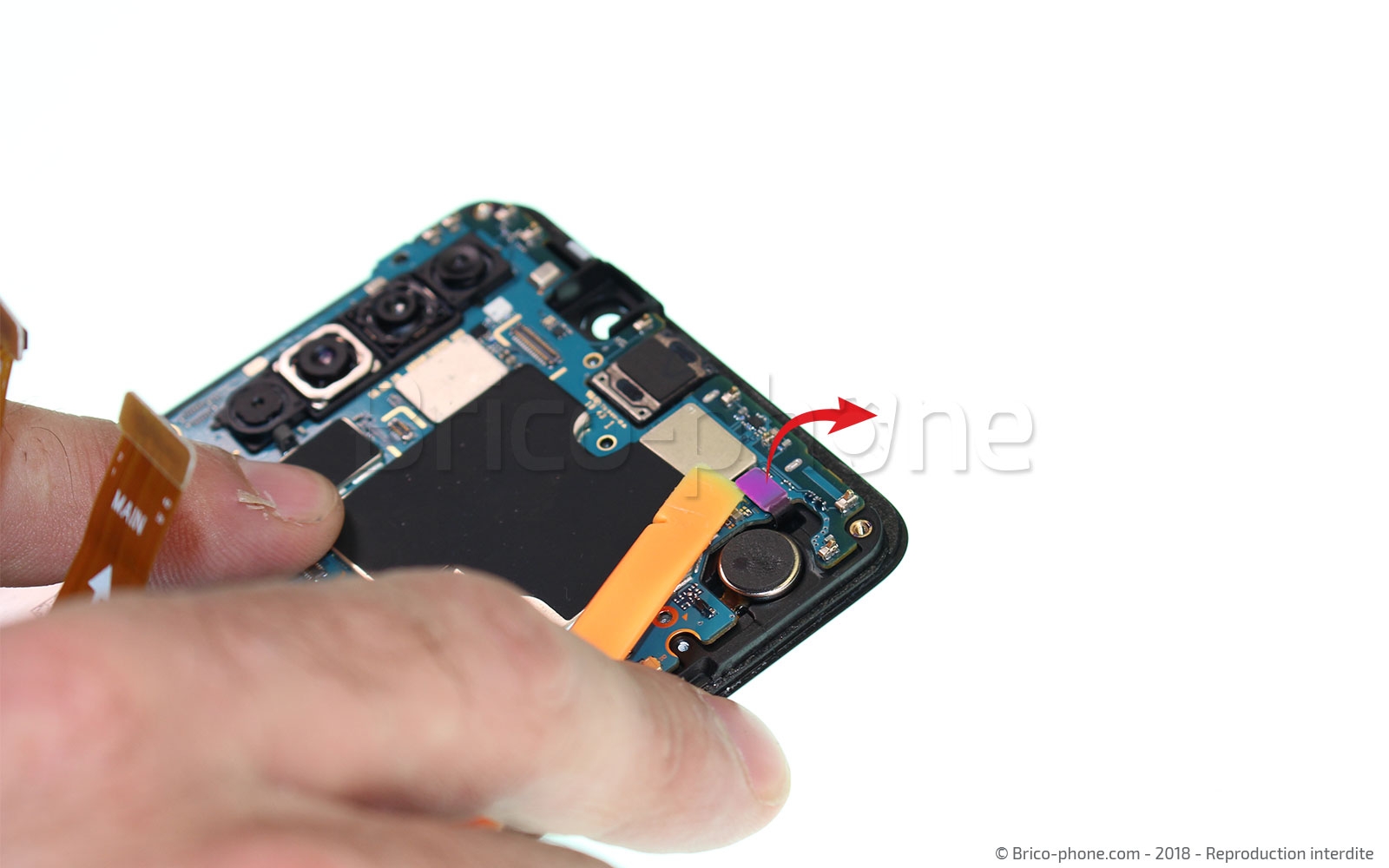

Vous pouvez maintenant finir de libérer la carte mère. Pour ce faire, déconnectez la dernière nappe qui s'y raccorde (en haut à droite) puis retirez, à l'aide du tournevis de votre kit d'outils, la dernière vis qui la tient en place.

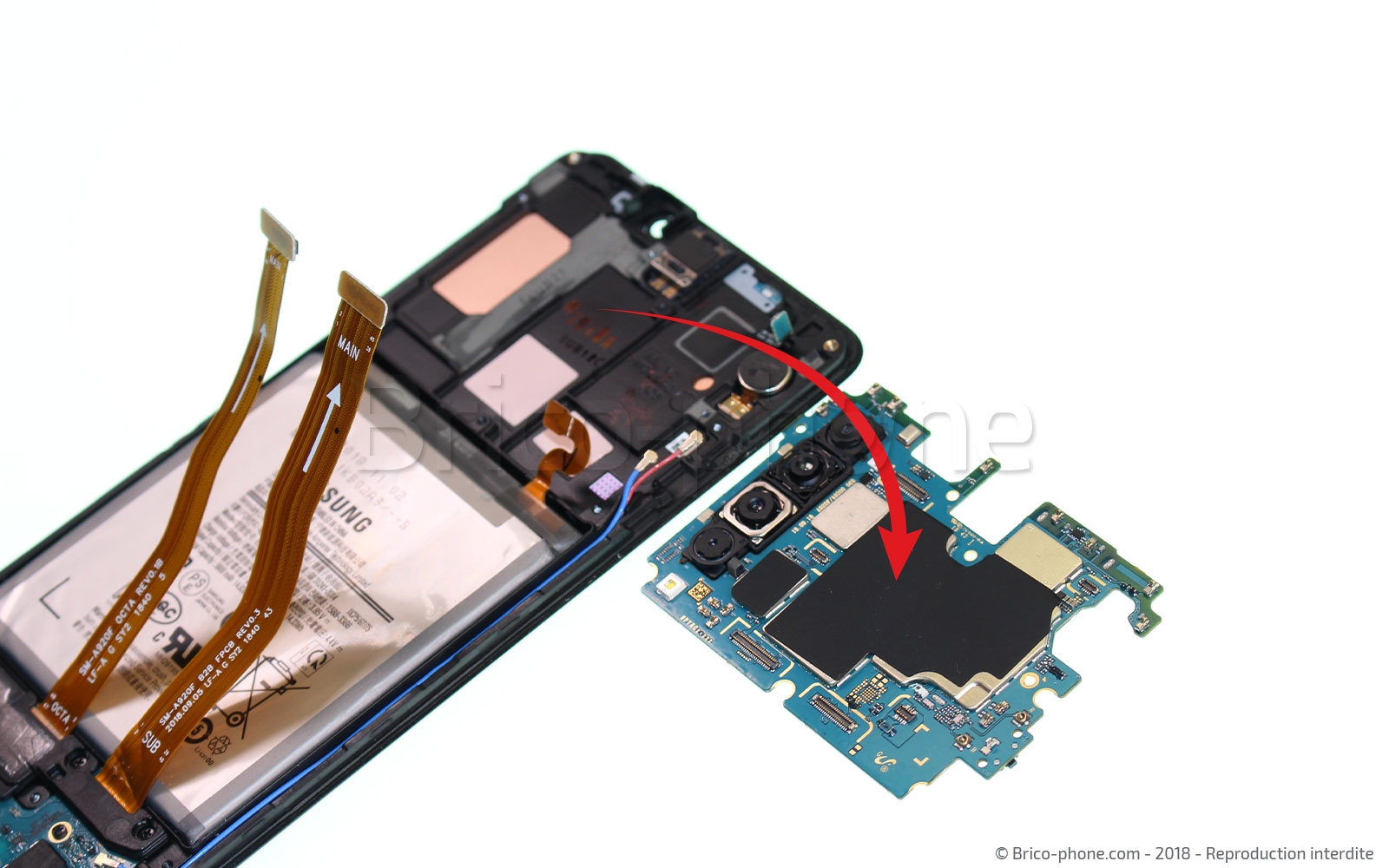

Une fois libre, faites simplement levier avec le levier en nylon pour soulever la carte mère puis sortez la du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Retirer la caméra arrière

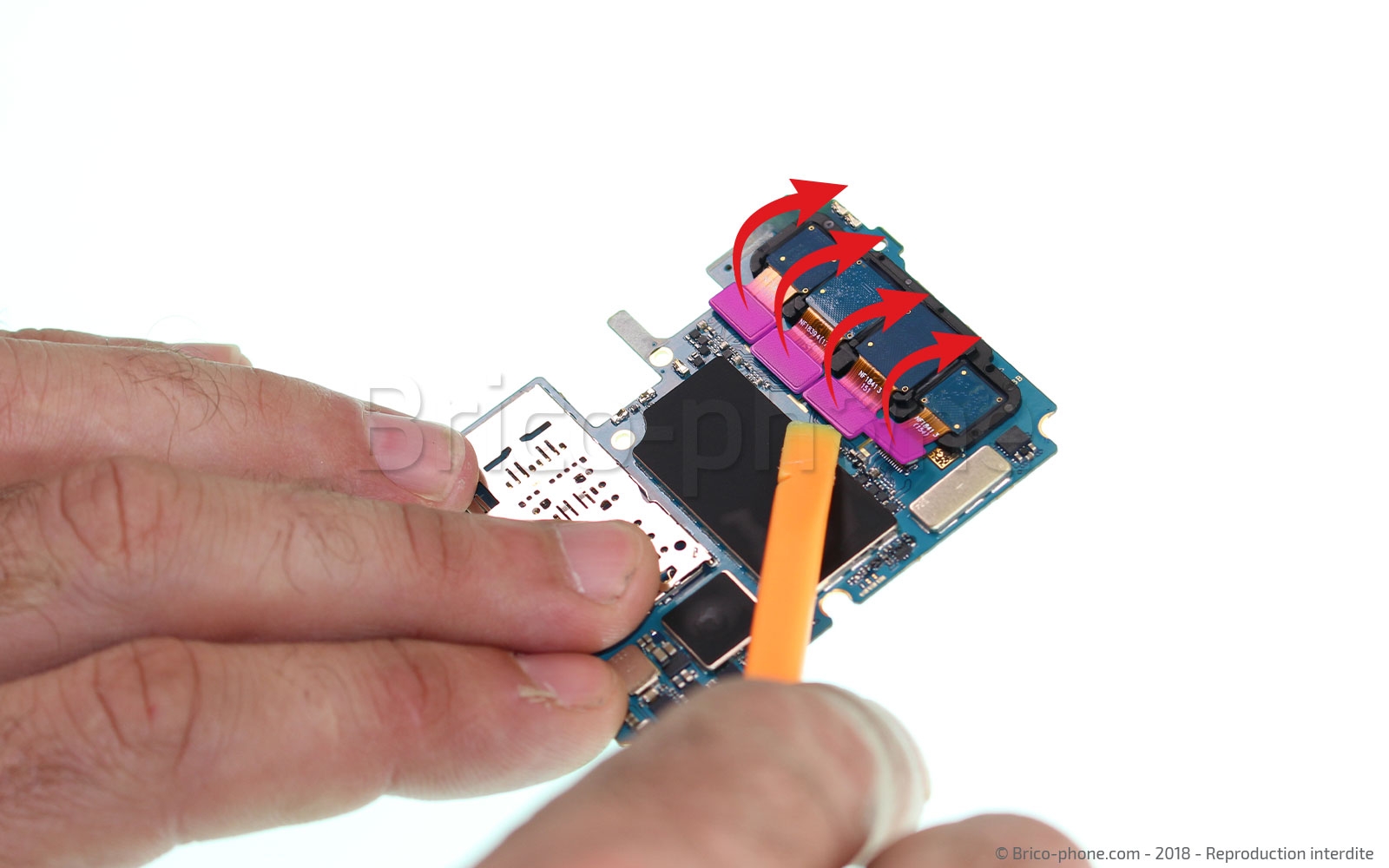

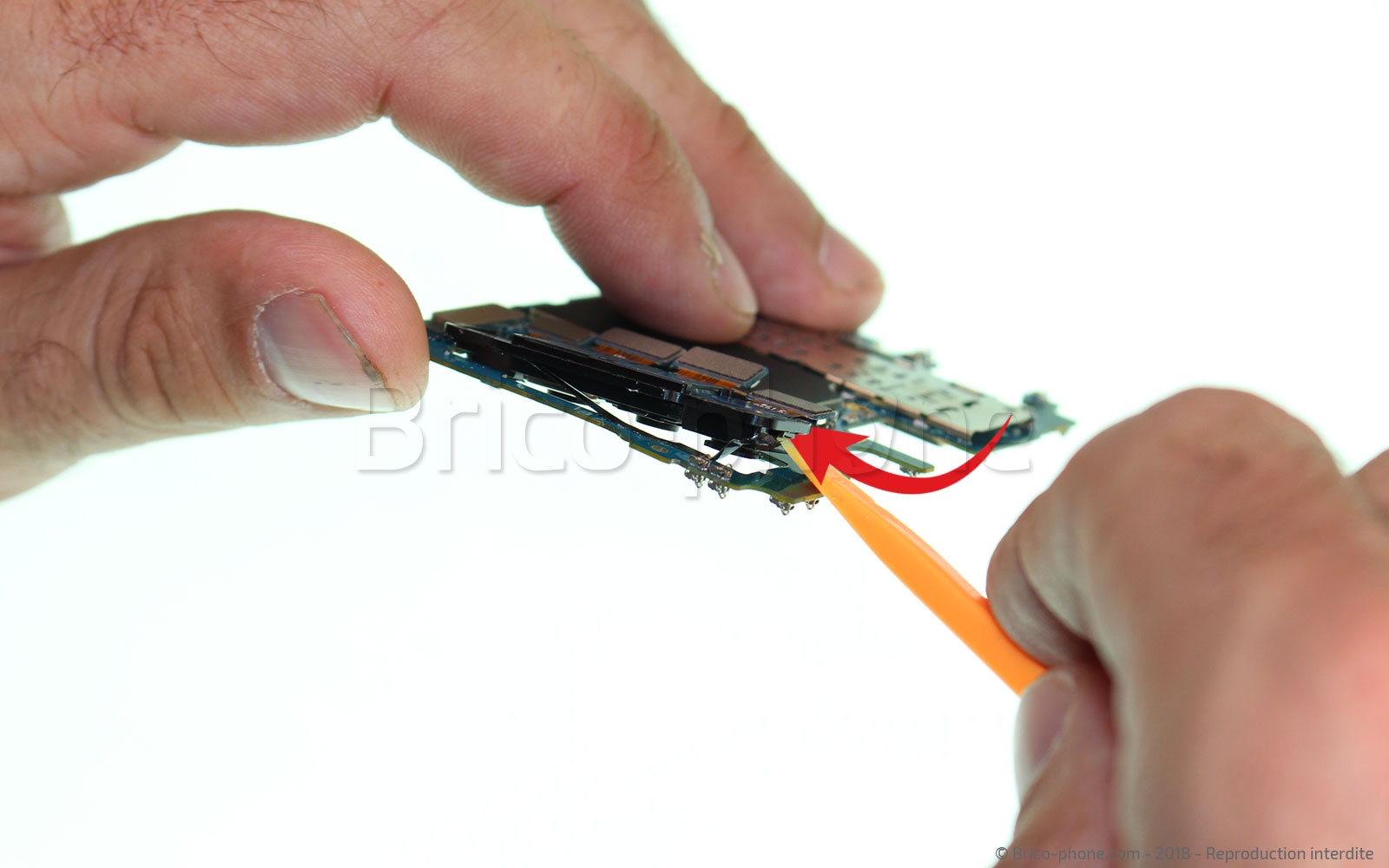

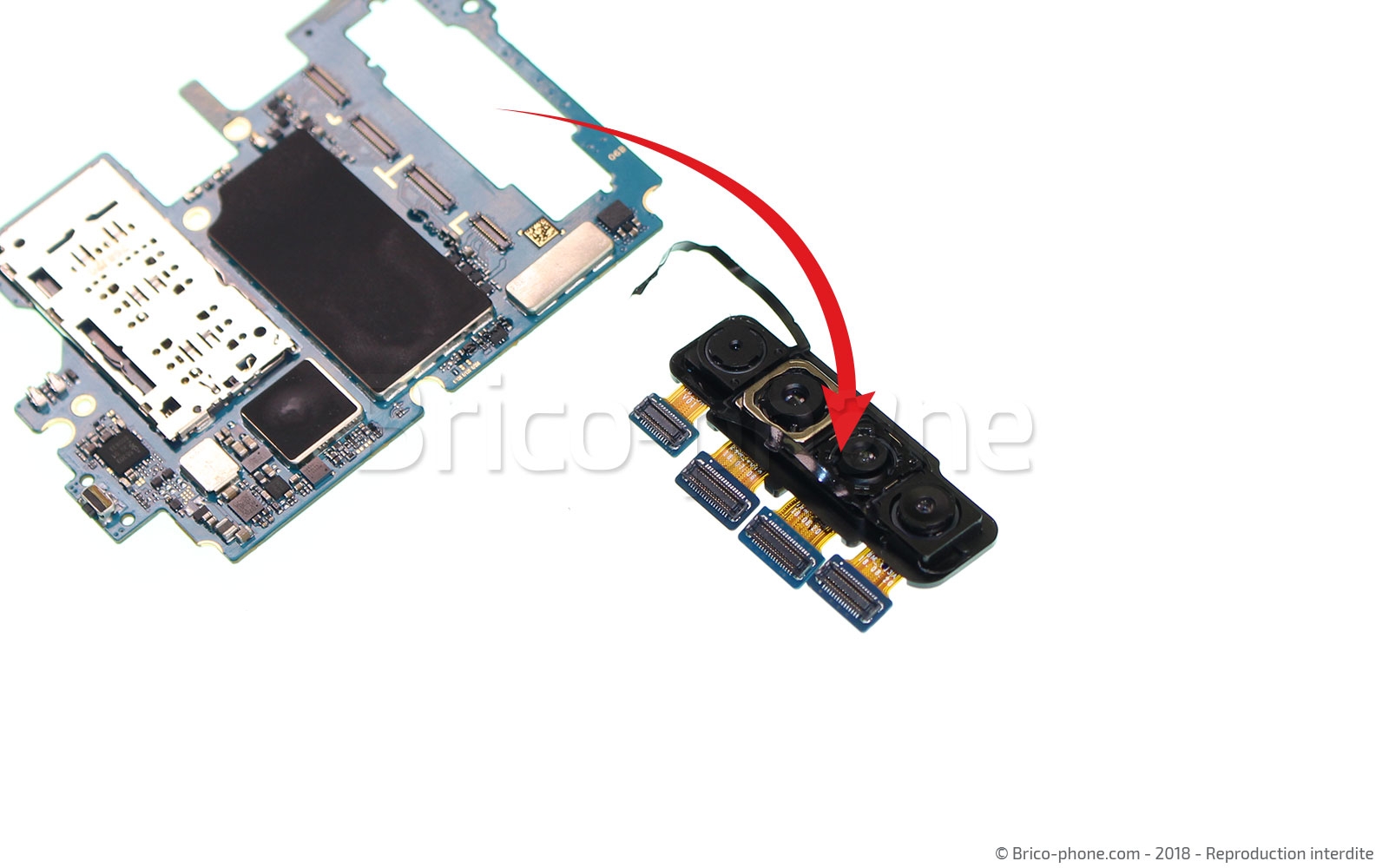

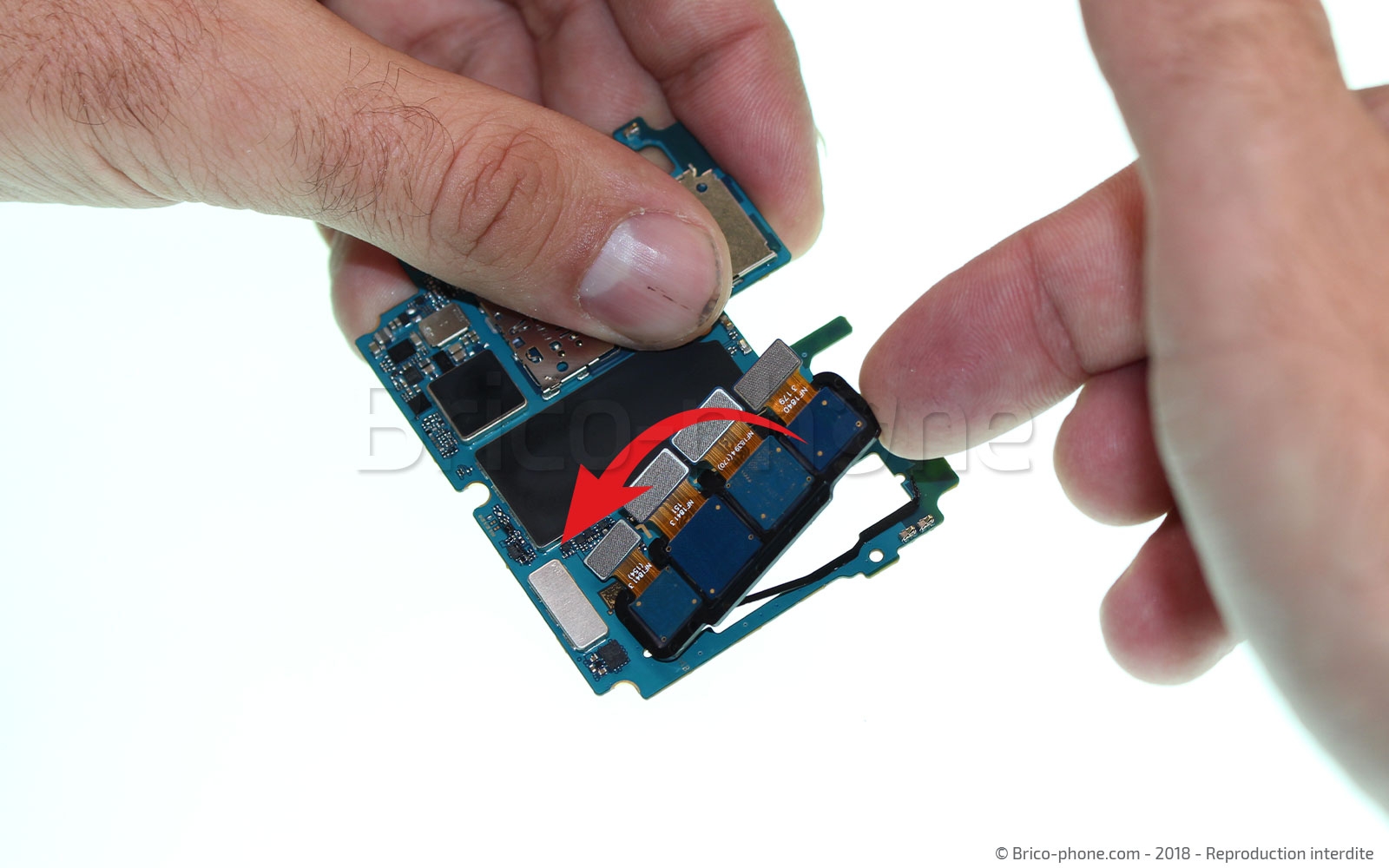

Vous pouvez maintenant accéder à la caméra branché au revers de la carte mère. A l'aide du levier en nylon, déconnectez les quatre connecteurs des caméras de votre appareil puis faite levier pour les libérer de la carte mère. La caméra est maintenu en place par un adhésif mais il ne devrait pas poser trop de problèmes au décollage.
Outils du kit utilisés
Outils du kit utilisés

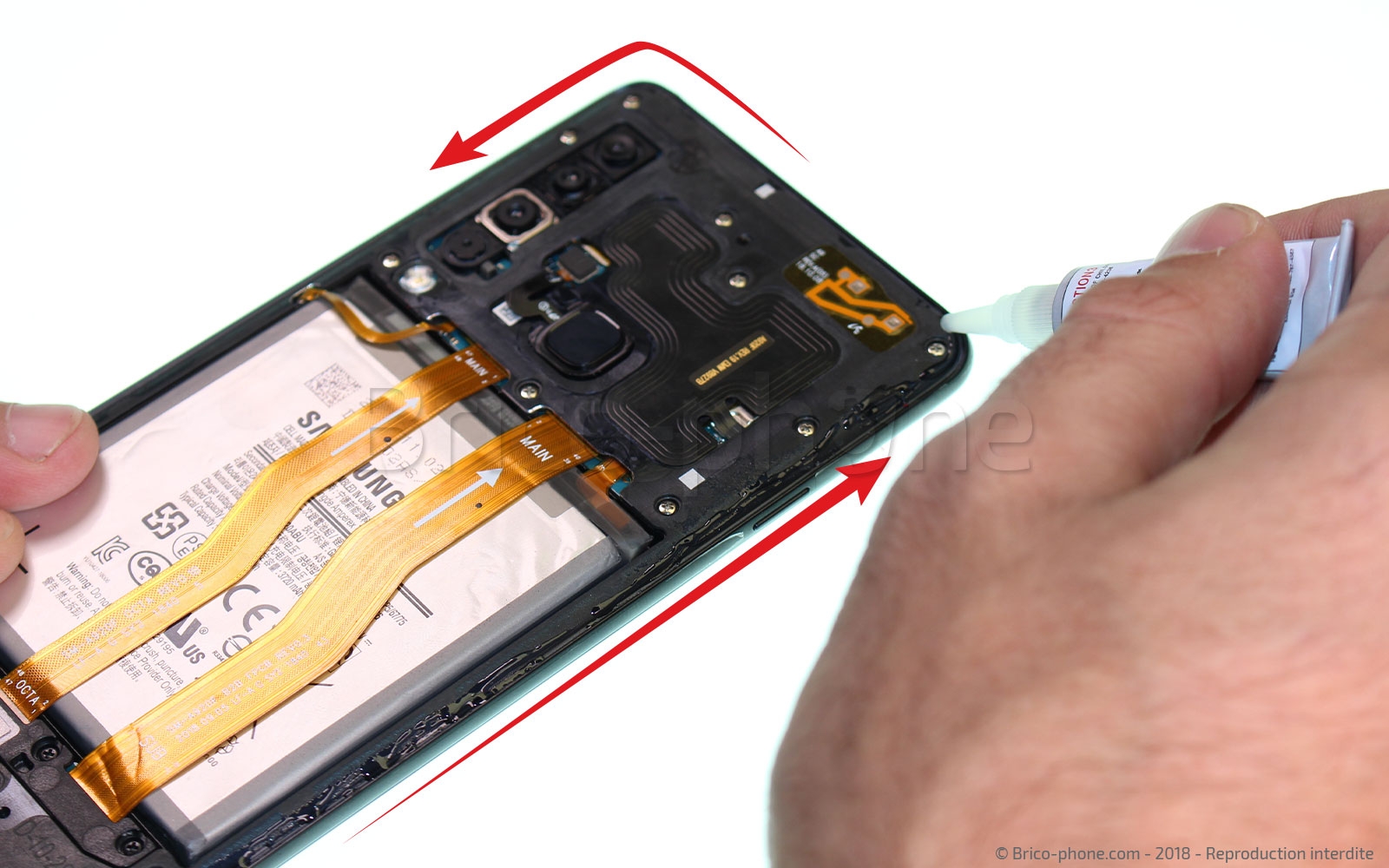

Conseils pour le remontage

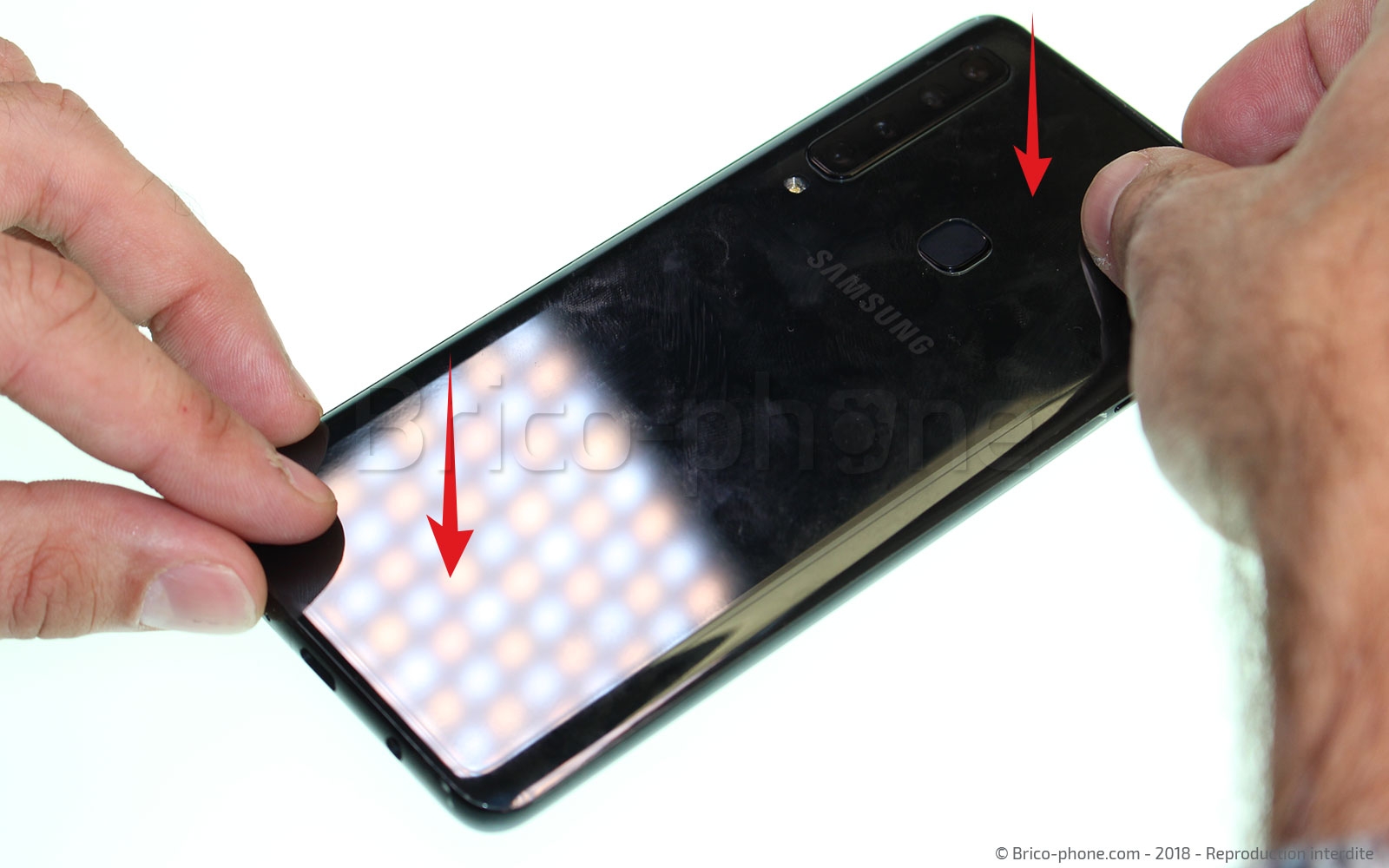

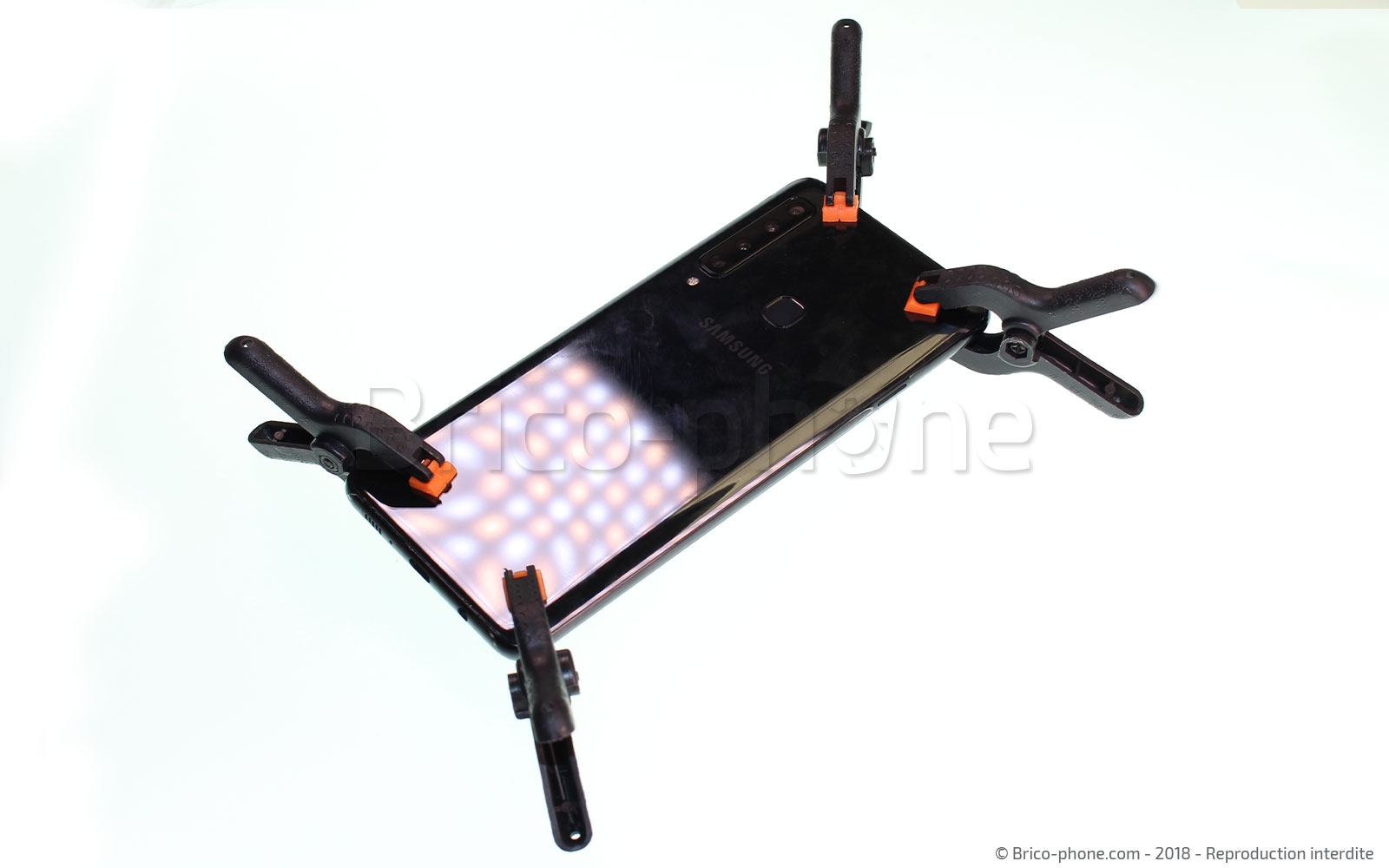

Le moment est venu de remonter votre appareil. Pour ce faire, il vous suffit de suivre les étapes de ce tutoriel dans l'ordre inverse. N'hésitez pas, au moment de coller la nouvelle vitre arrière, à bien gratter et nettoyer le chassis afin d'éliminer tout résidu de colle qui pourrait mettre en péril l'intégrité de votre smartphone. L'utilisation de colle B7000 est recommandé pour une adhérence parfaite de votre vitre. Une fois recollé, placé votre Samsung Galaxy A9 2018 sous presse entre des pinces en plastique ou sous un livre lourd pendant 30 minutes à 1 heure pour un résultat optimal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
