Guide de démontage sur Pocophone F1

Temps estimé : 60 min
Difficulté : 4/5
Note de réparabilité : 15/20
Pocophone F1 | Temps estimé : 60 min | Difficulté : 4/5

Vous souhaitez réparer une pièce interne de votre Xiaomi Pocophone F1 tel que le vibreur ou la nappe power et vous ne trouvez pas le tutoriel associé. Nous vous proposons de regarder ce guide de démontage complet qui vous donnera un aperçu global de toutes les réparations...

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°4 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

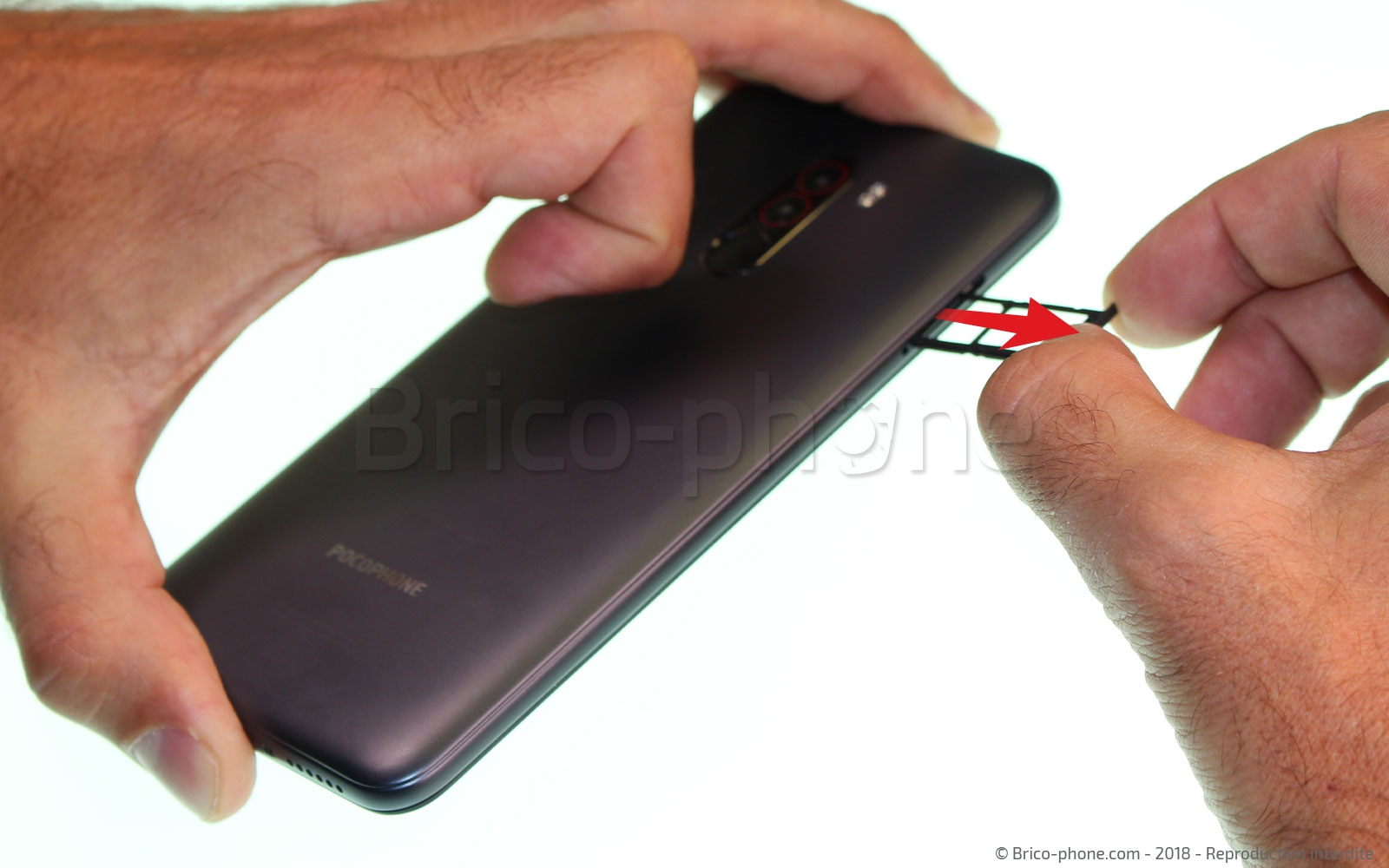

Etape 1 : Eteindre l'appareil et retirer le rack

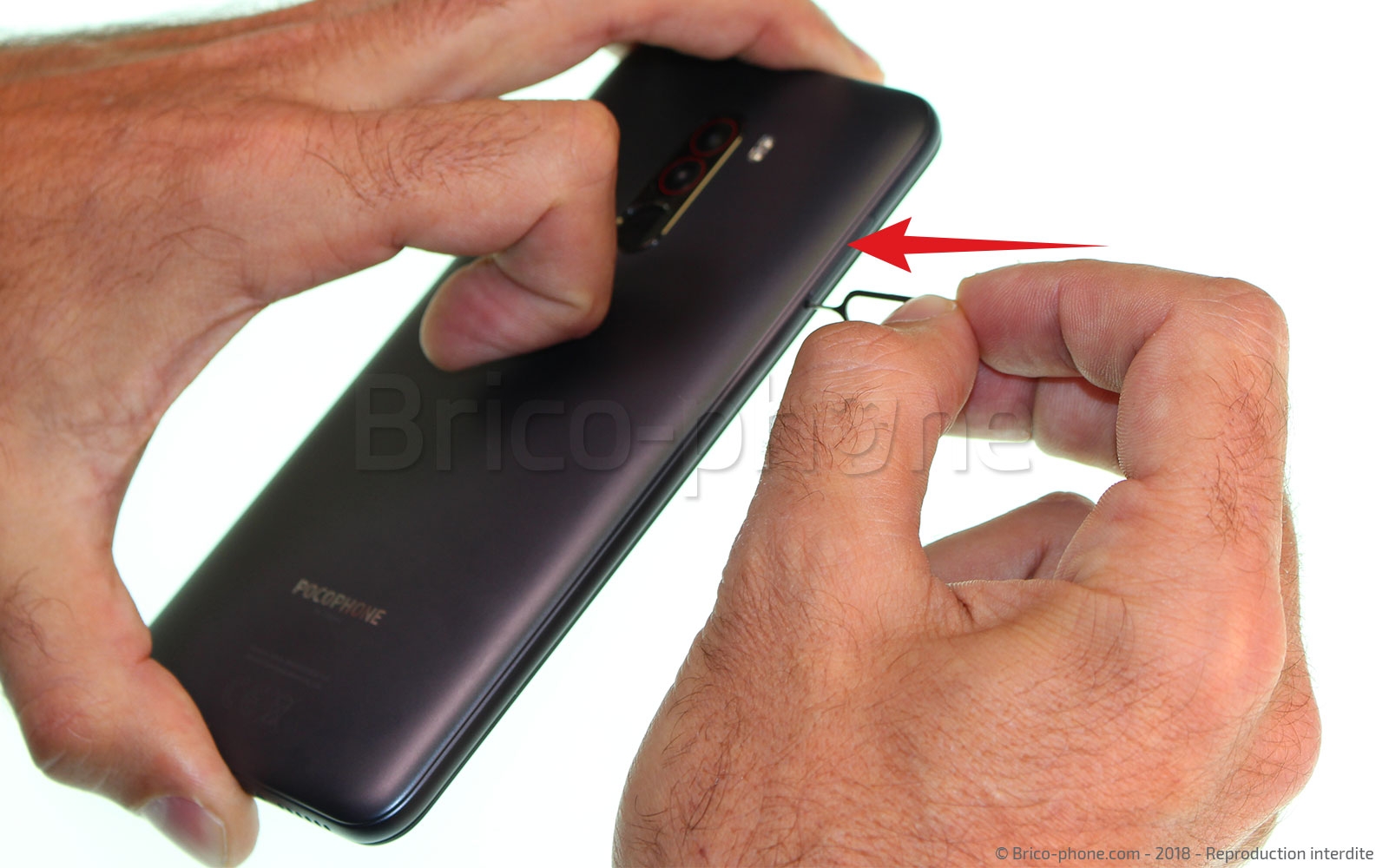

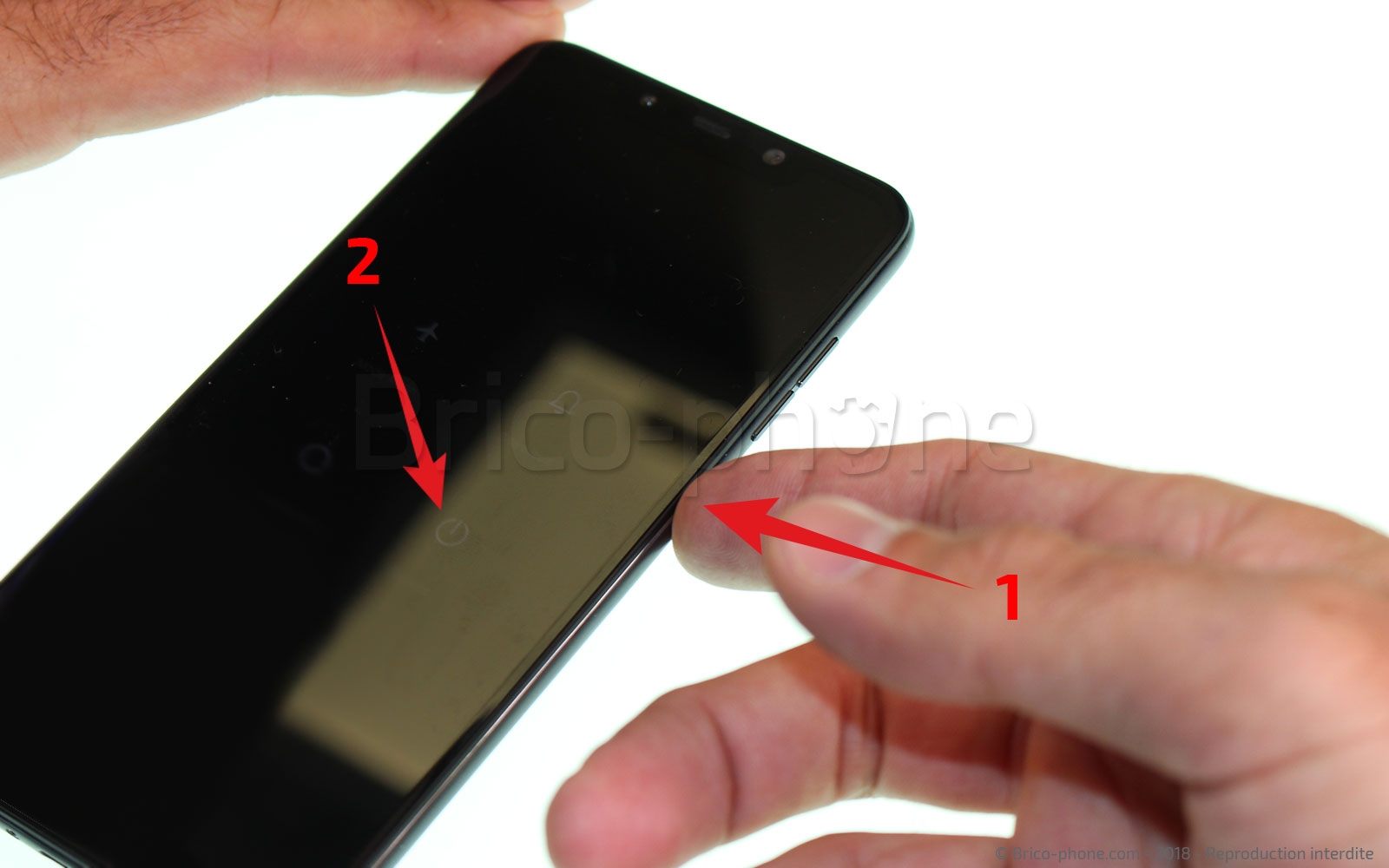

Comme pour toutes les réparations, commencez par éteindre l'appareil à l'aide du bouton power, puis éjectez le tiroir des cartes Nano-Sim et microSD à l'aide de l'outil d'extraction fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

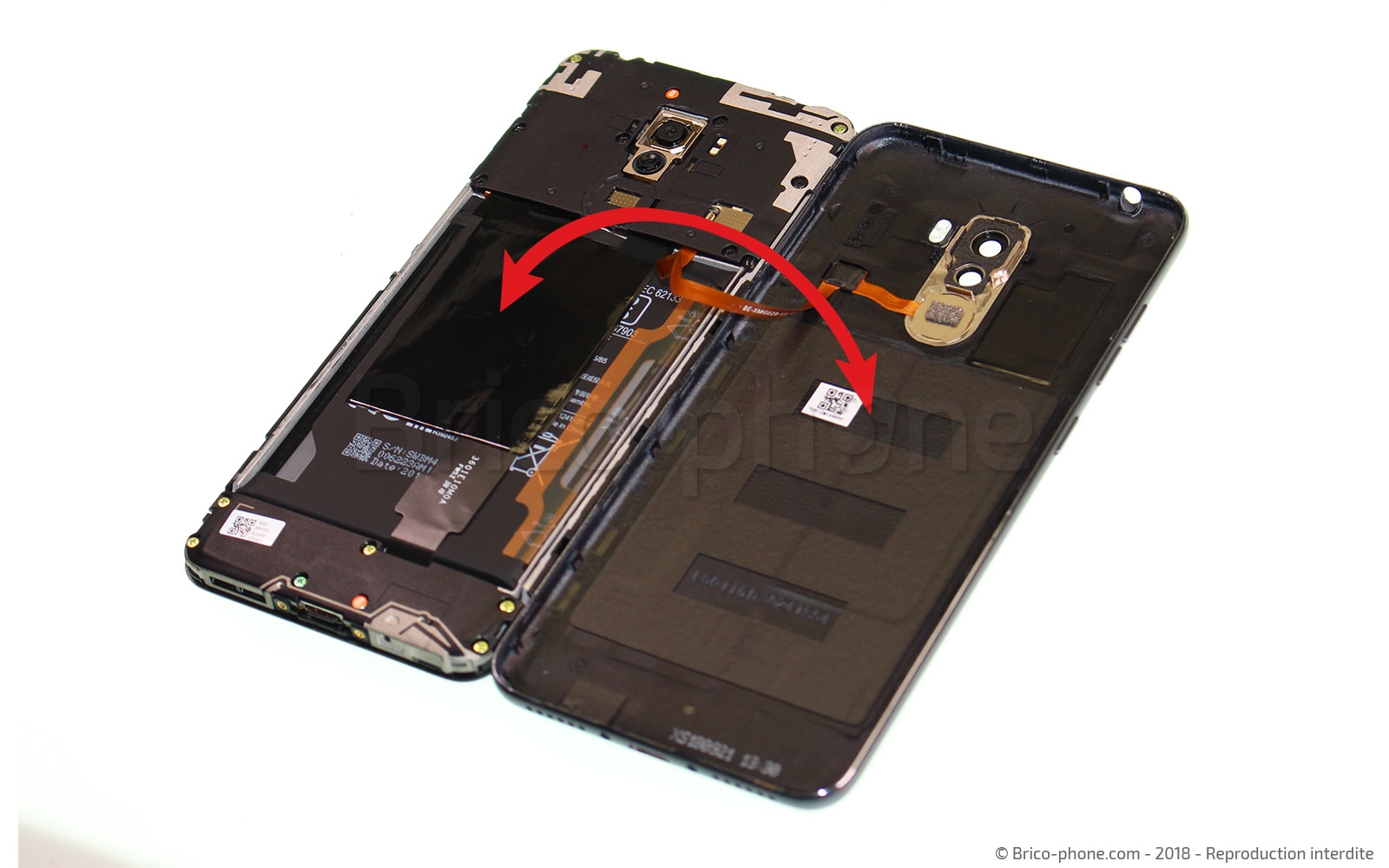

Etape 2 : Retirer la coque arrière
Pour ce tutoriel de démontage complet, nous allons simplifier cette étape. Si vous rencontrez des problèmes, regardez notre tutoriel de remplacement de coque arrière qui sera plus détaillé et qui est disponible sur notre site internet.

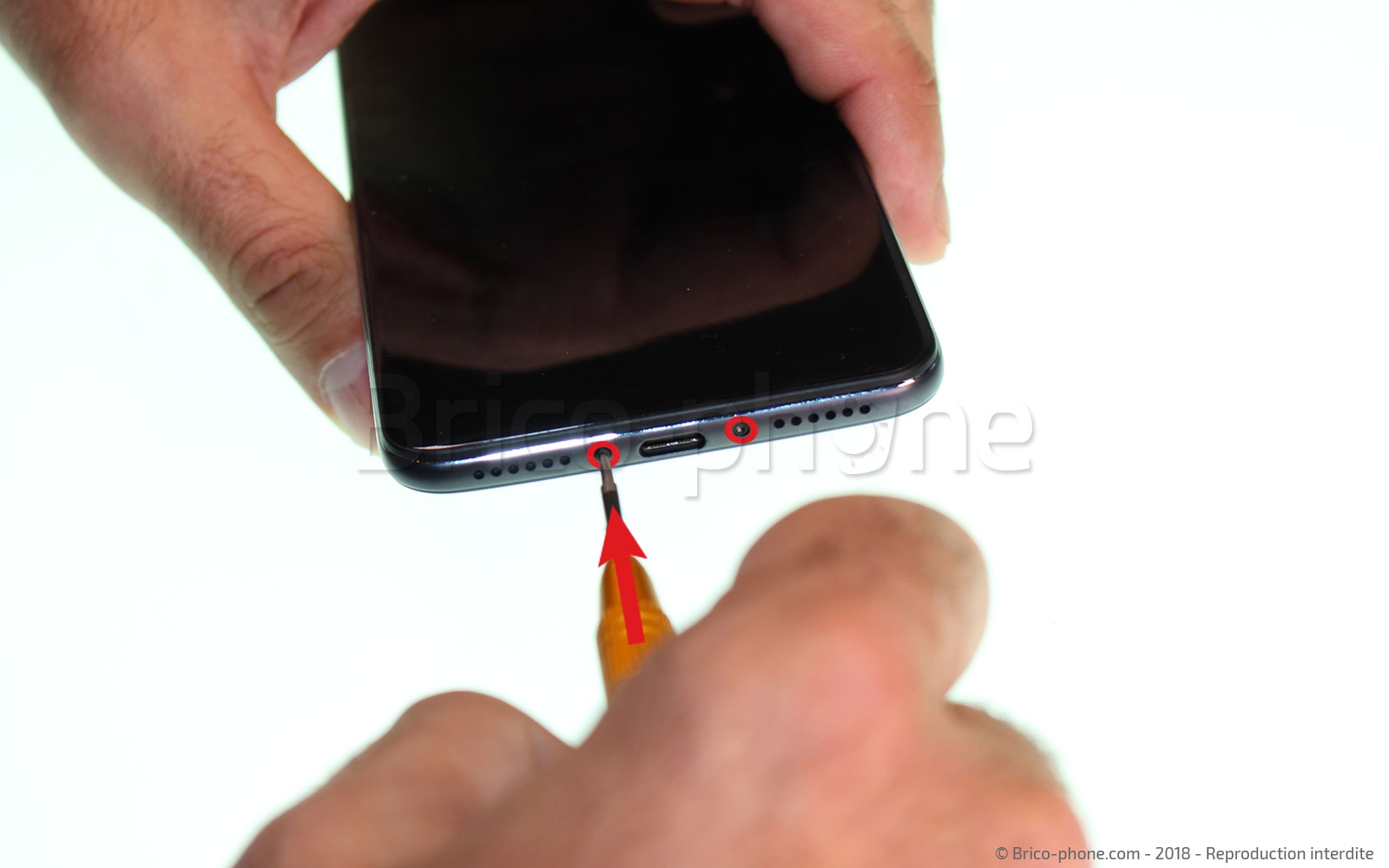

Commencez donc par vous munir du tournevis Torx de taille 3 puis retirez les 2 vis qui se trouvent de chaque côté du connecteur USB-C.

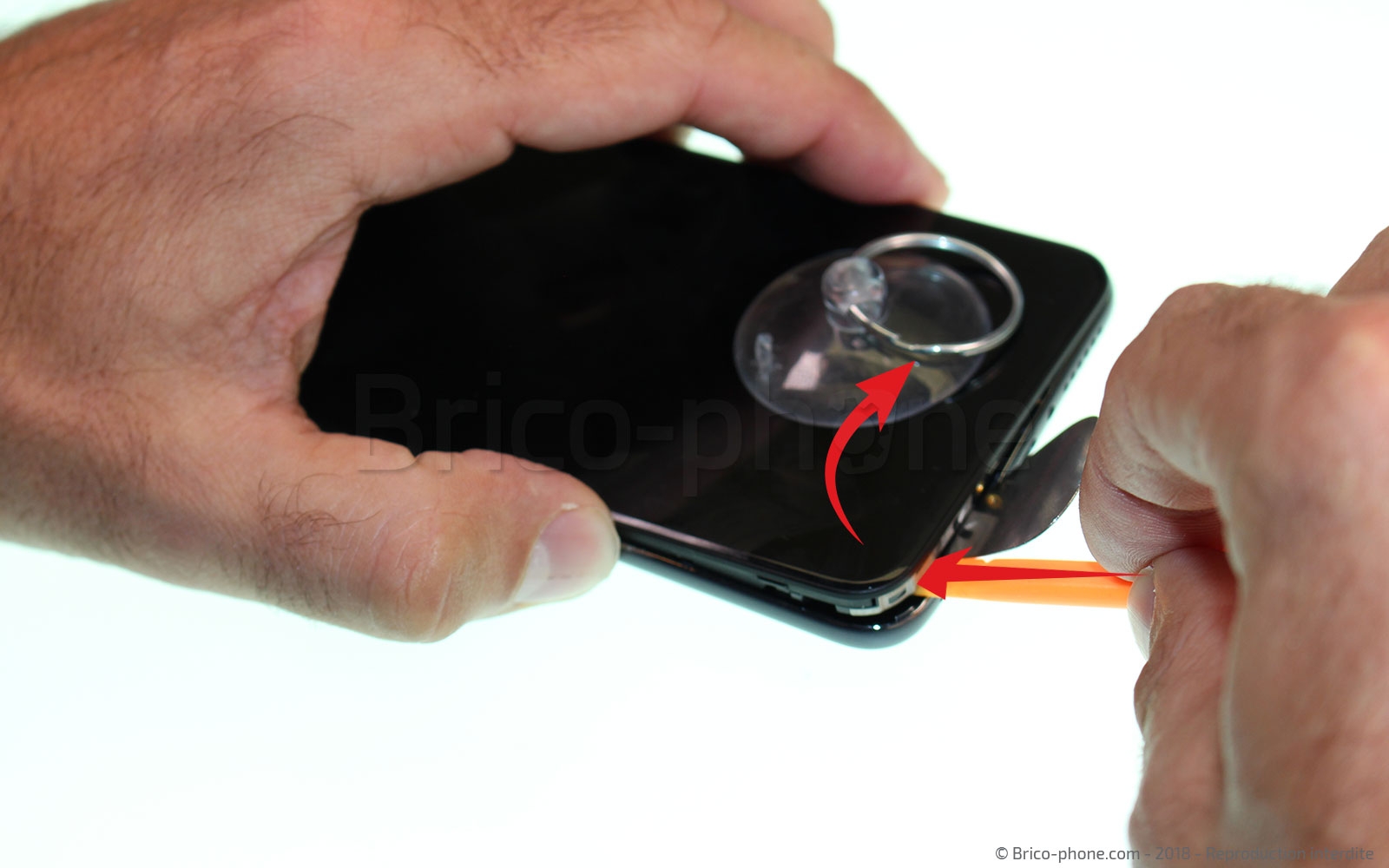

Créez ensuite un point d'insertion à l'aide de la ventouse et du médiator métal afin d'y insérer le levier nylon qui servira à déclipser la coque.

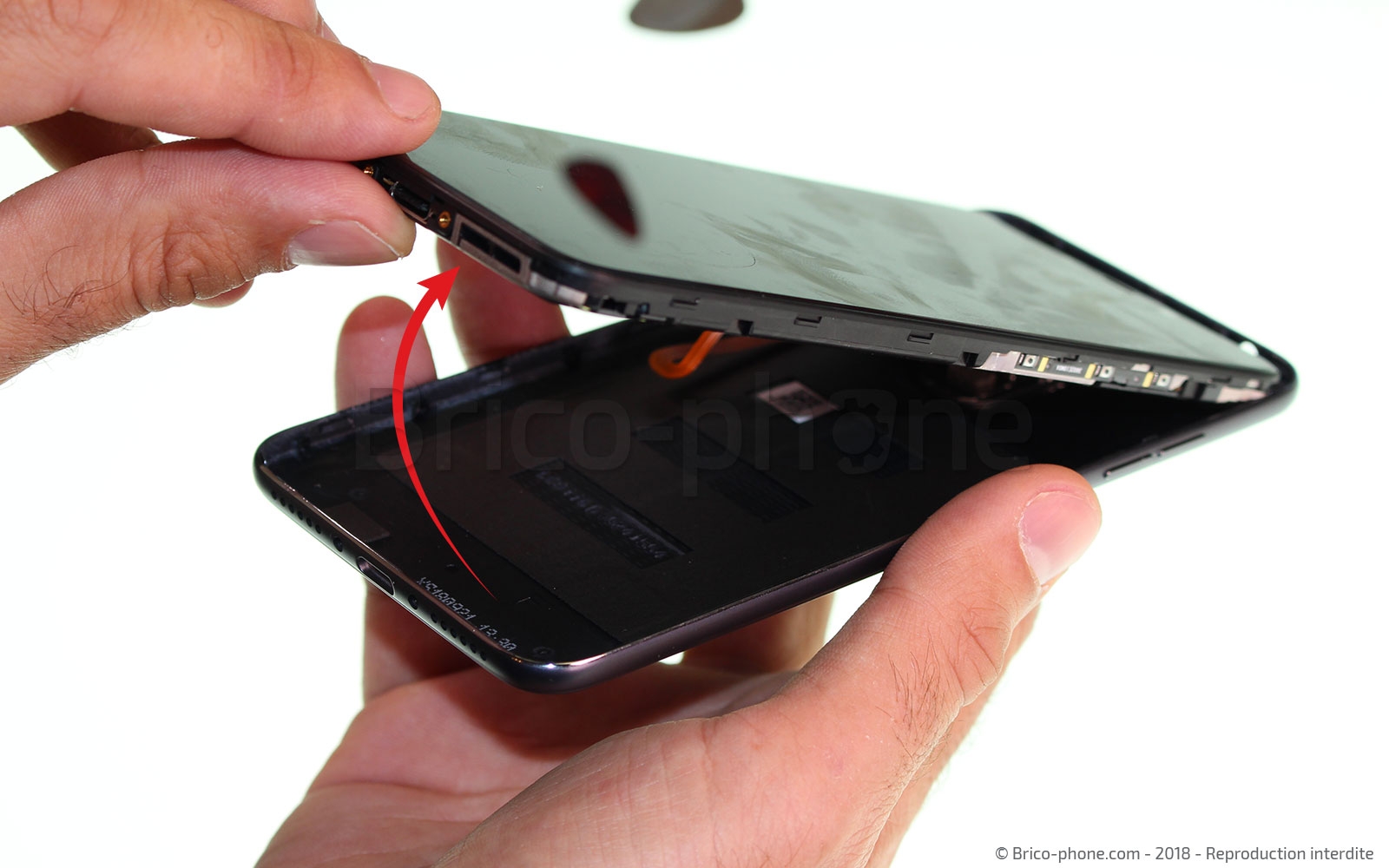

Faites levier a différents sur le contour de la coque afin de la déclipser totalement du reste de l'ensemble de votre smartphone xiaomi ,puis séparez les 2 éléments en faisant attention à la nappe du lecteur d'empreinte qui lui reste connecté pour le moment.
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Retirer le cache carte mère

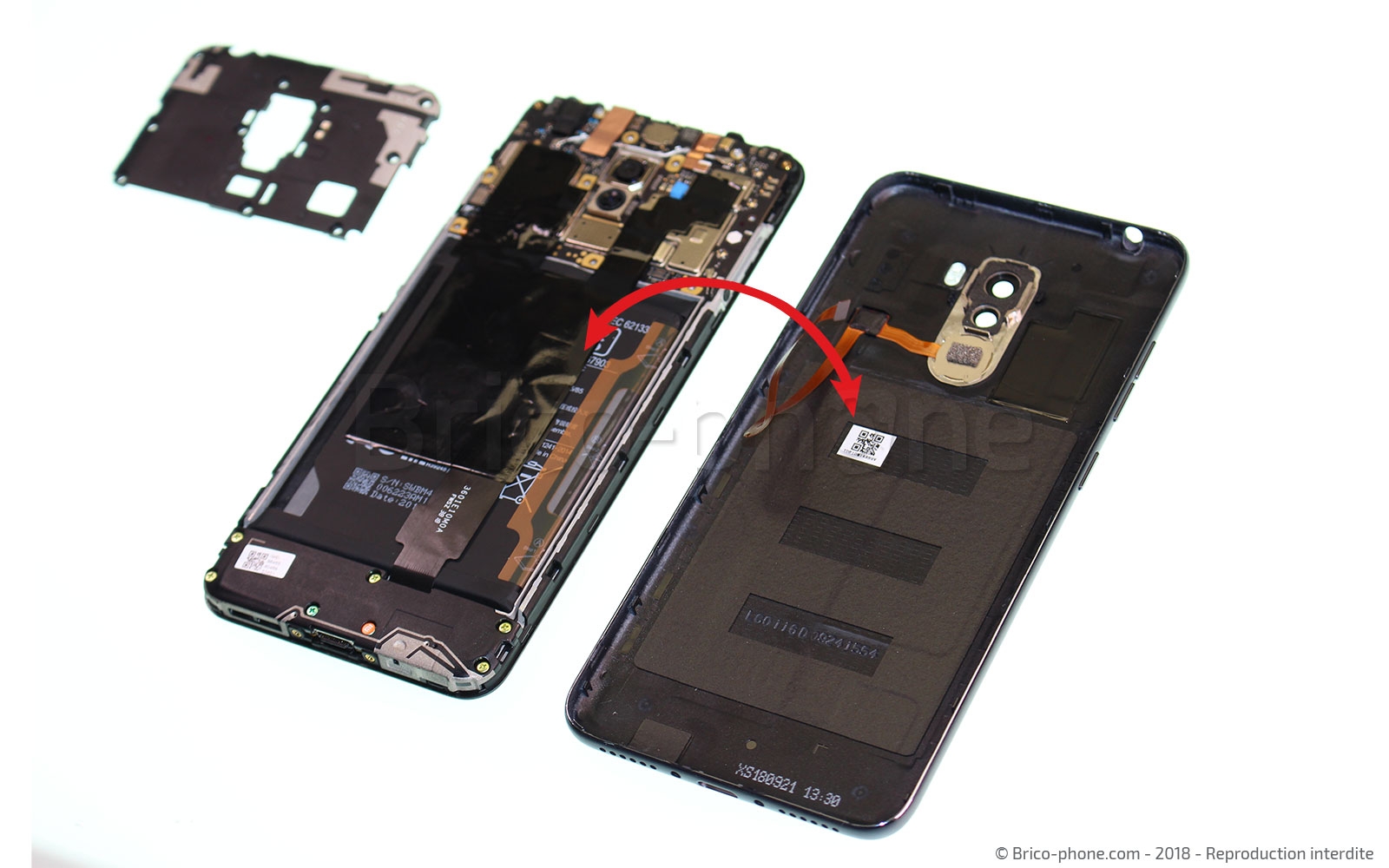

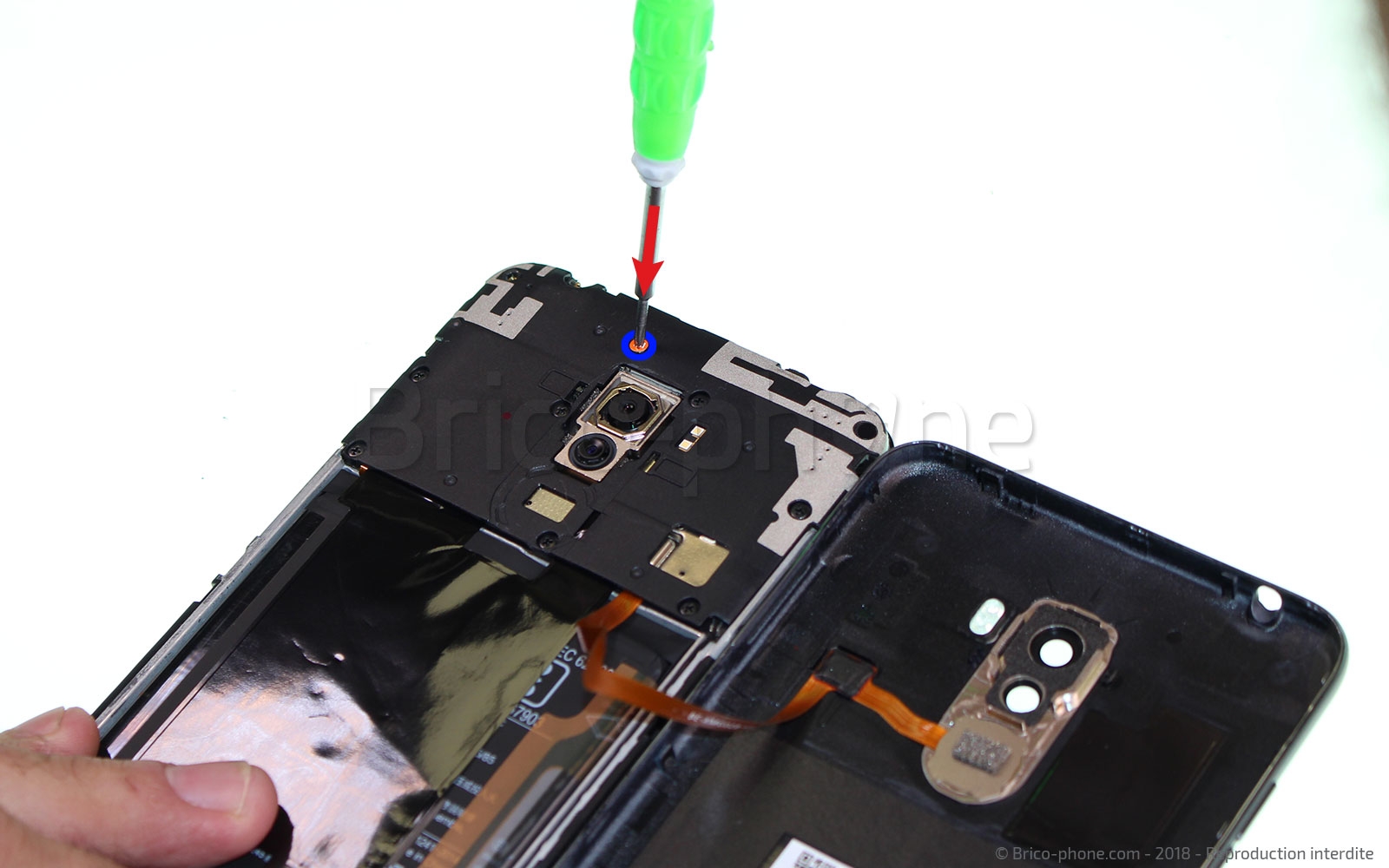

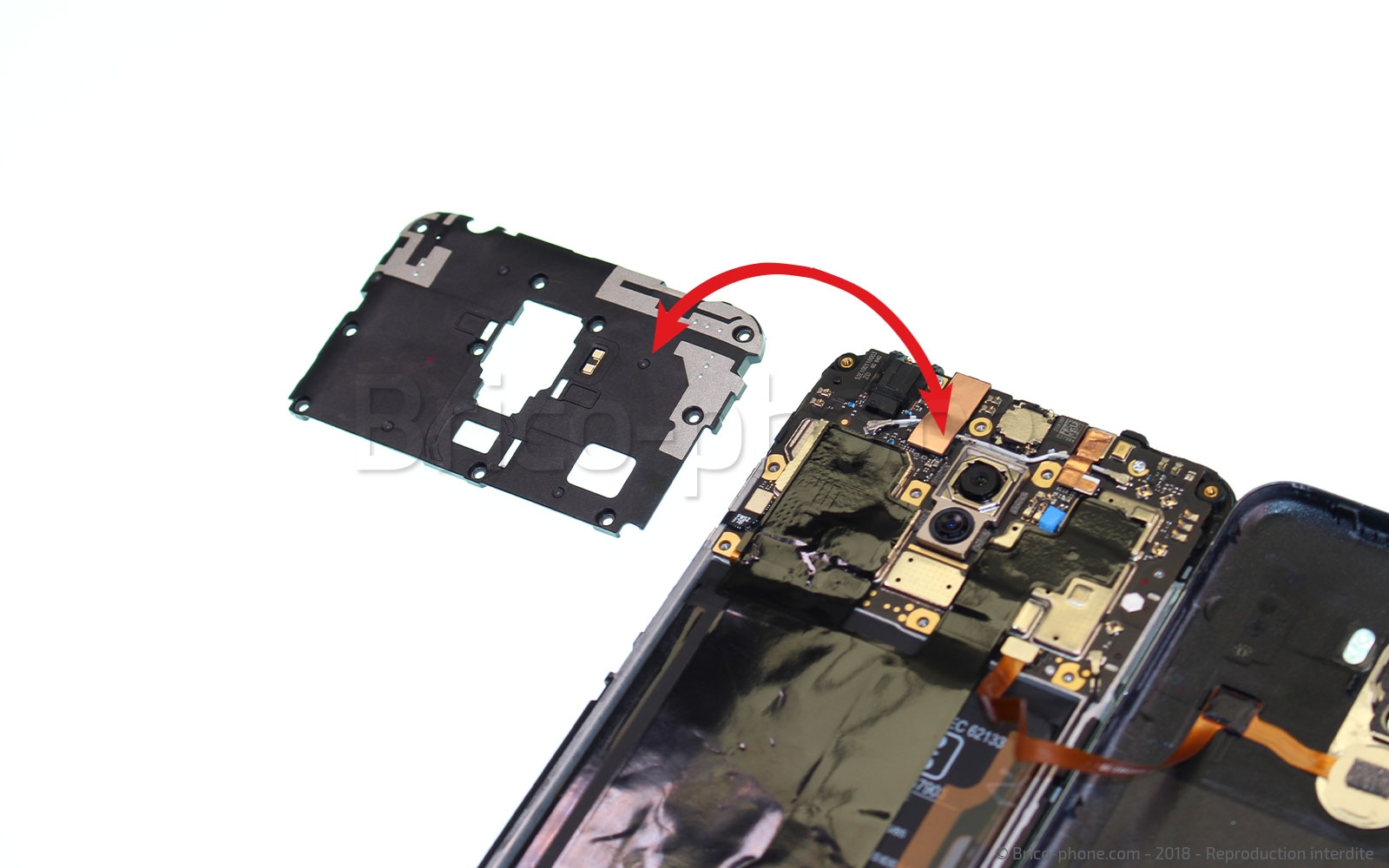

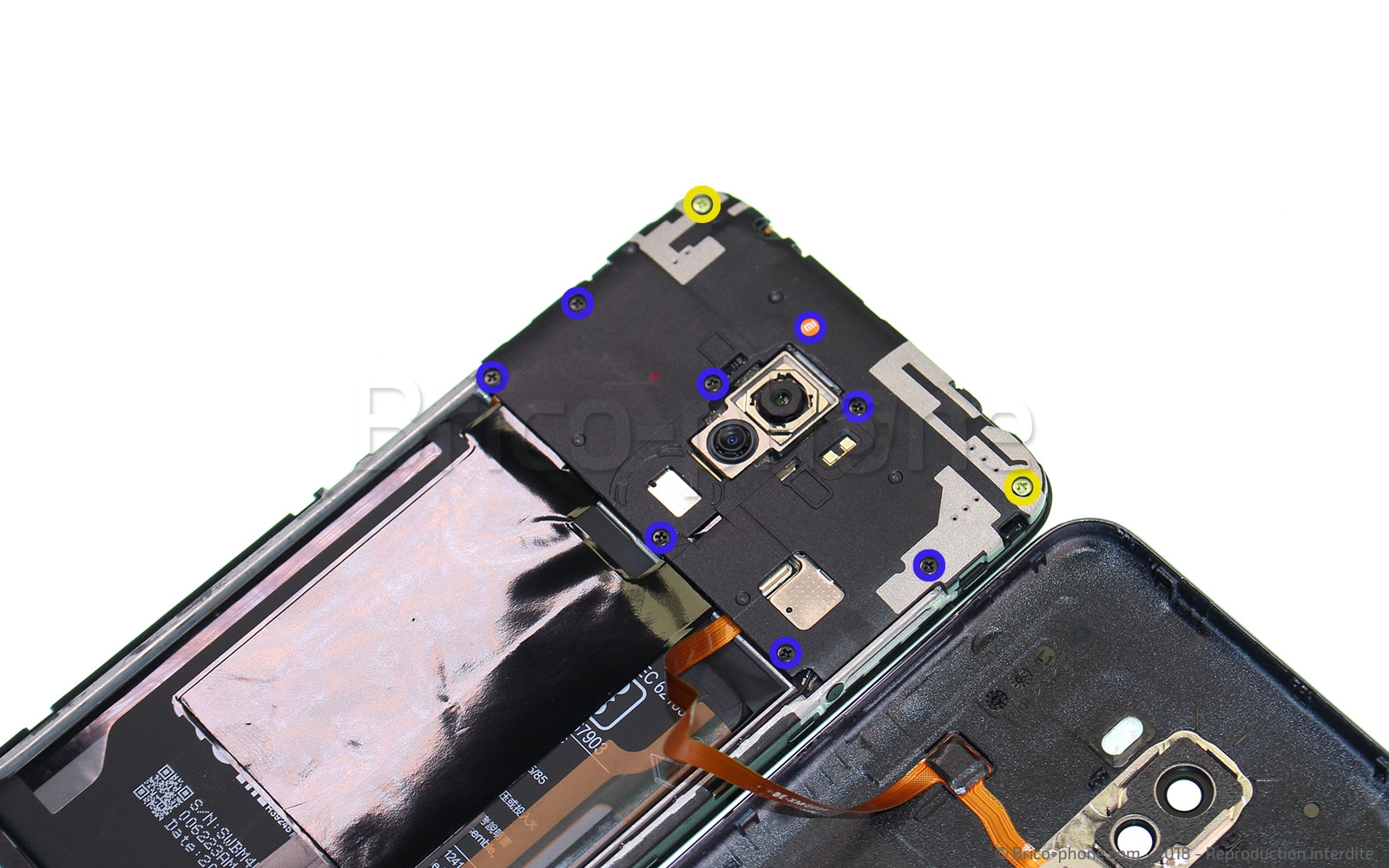

Désormais, nous allons passer au retrait du cache plastique qui recouvre la carte mère de votre appareil. Pour cela retirez les 10 vis qui le maintiennent au châssis à l'aide du tournevis cruciforme.
Il ne vous reste plus qu'à retirer le cache délicatement et à le déposer sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

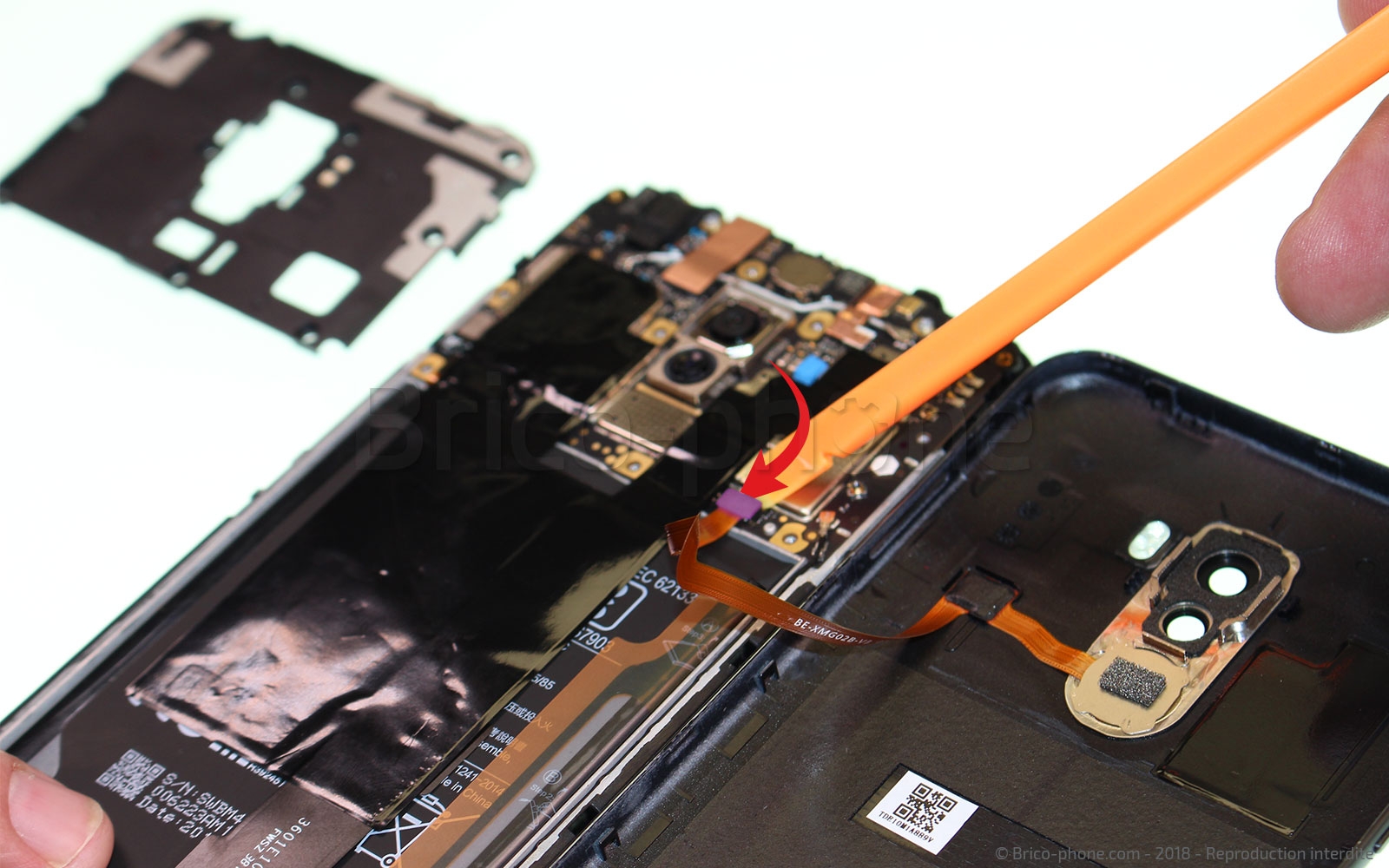

Etape 4 : Déconnecter le lecteur d'empreintes
Afin de libérer complètement la vitre arrière, il ne vous reste plus qu'à déconnecter la nappe du lecteur d'empreintes digitales à l'aide du levier nylon.

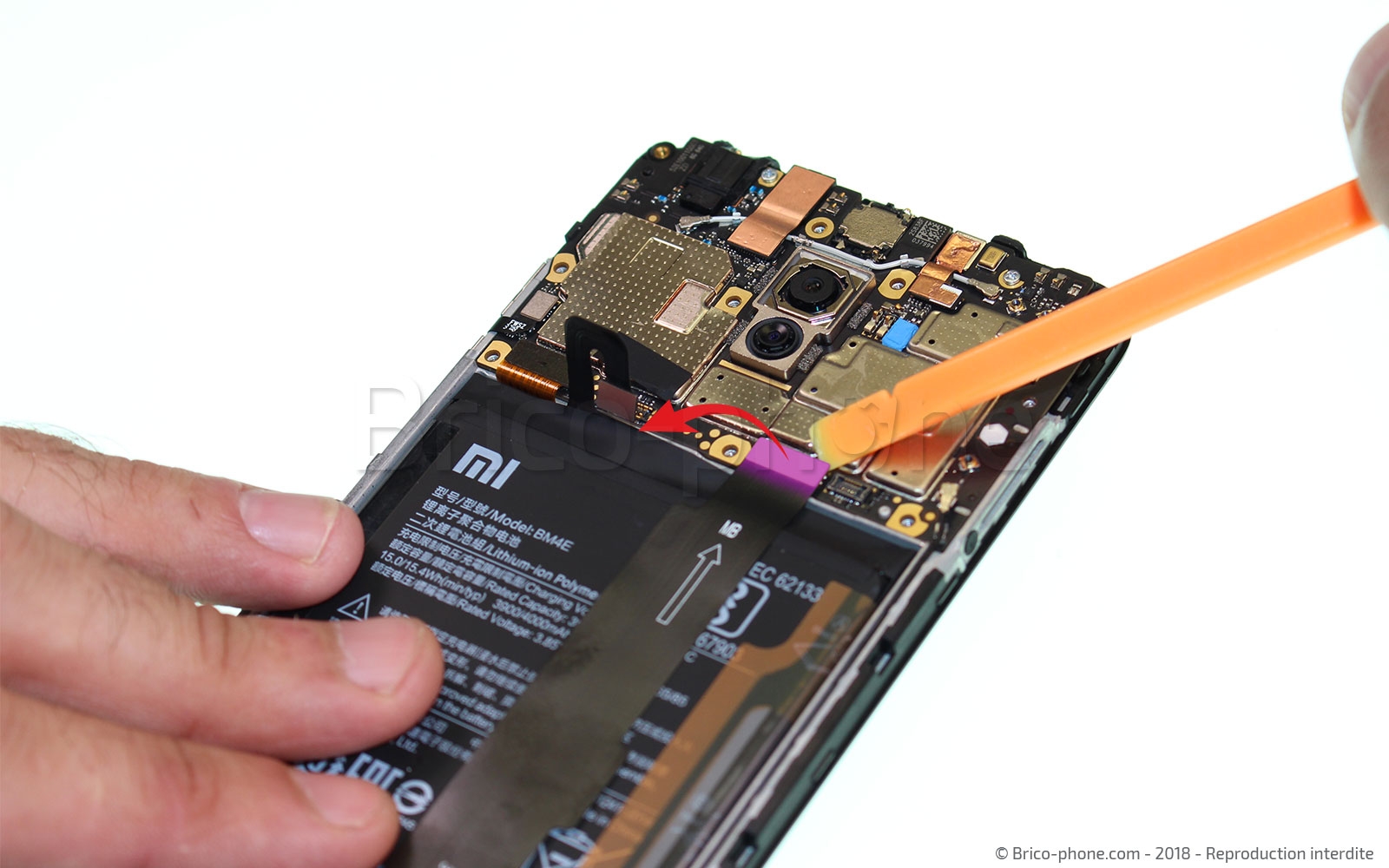

Etape 5 : Déconnecter la batterie

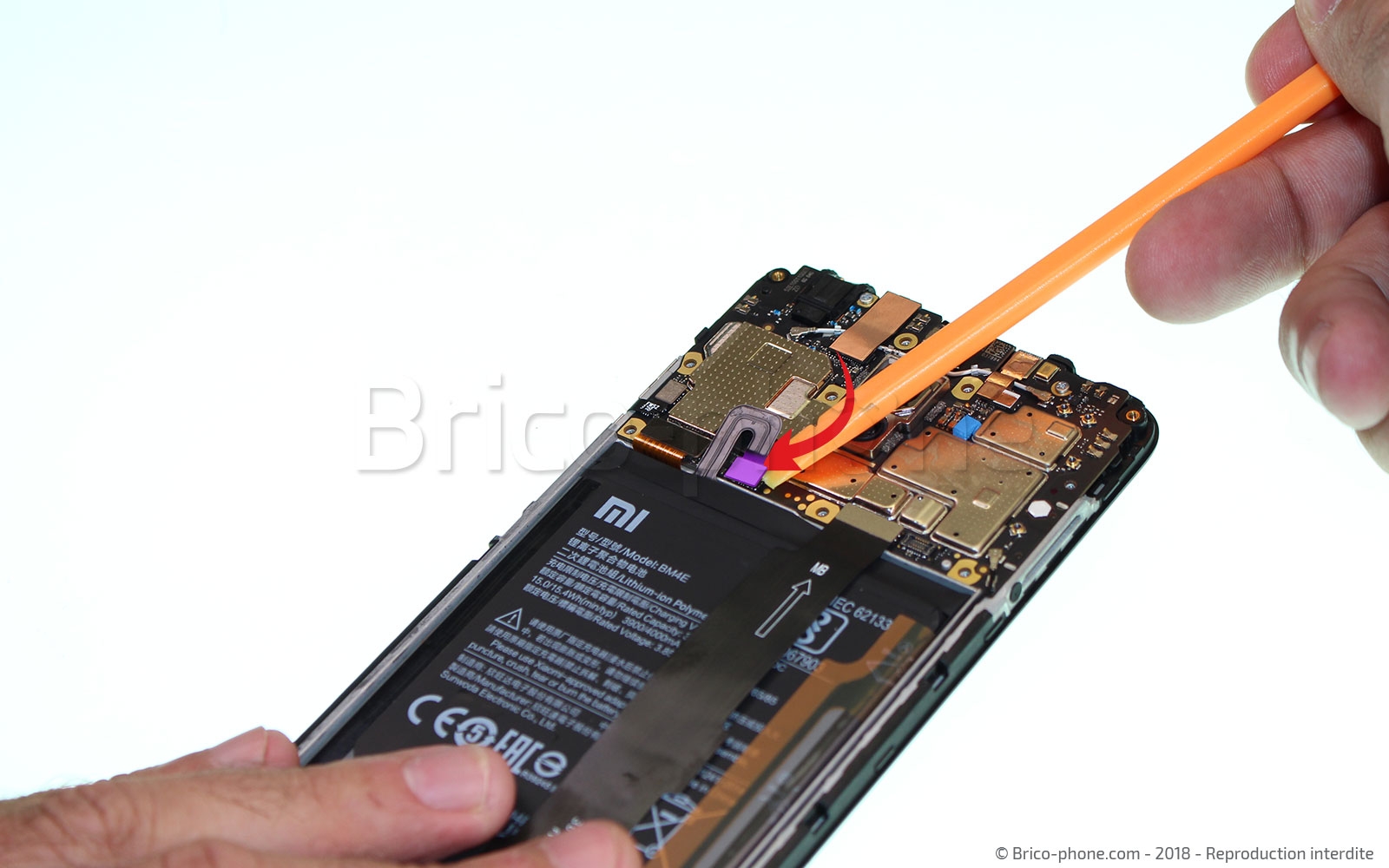

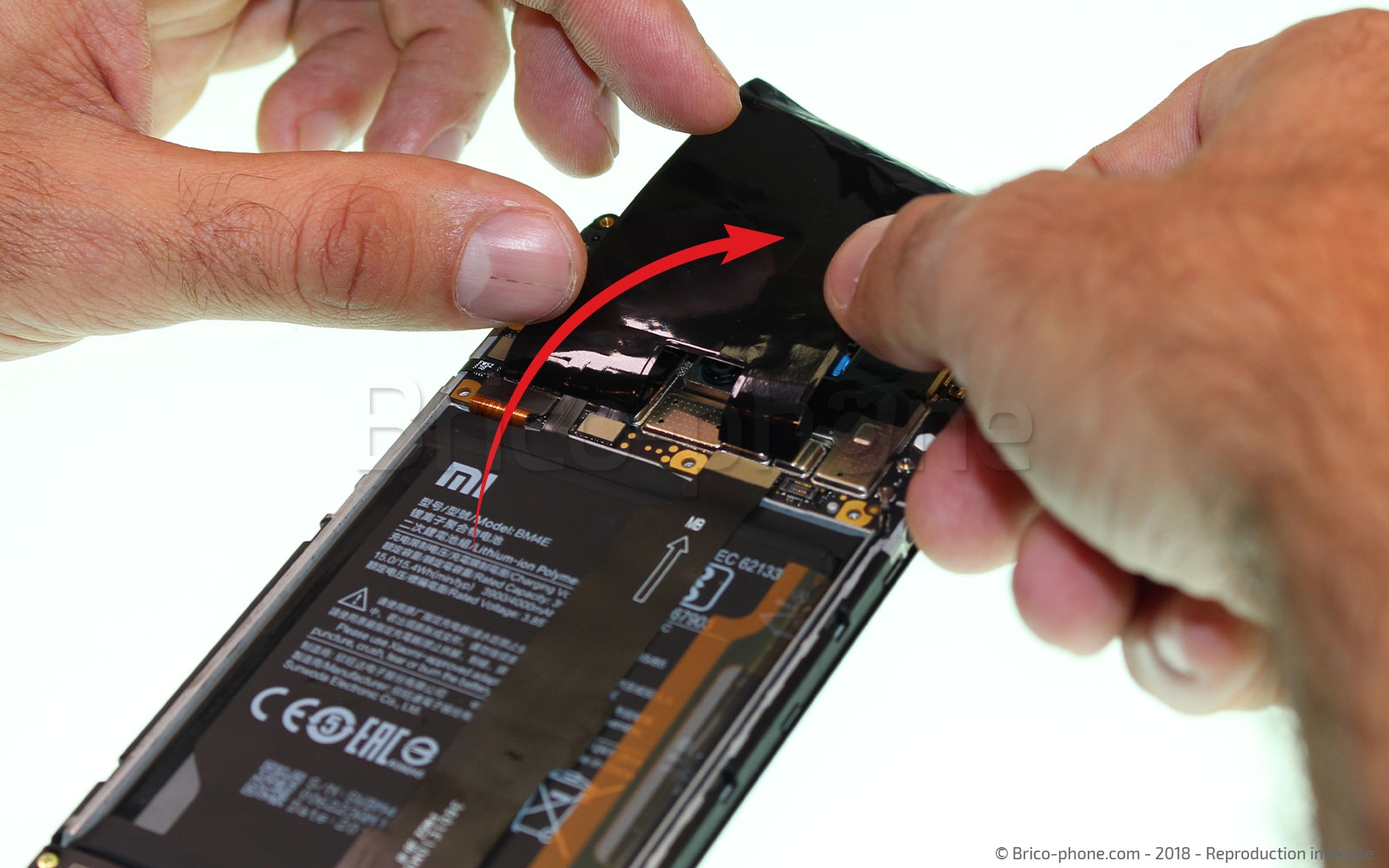

Décollez délicatement l'adhésif de protection thermique à l'aide du levier nylon, puis déposez-le proprement sur votre plan de travail. Il ne vous reste plus qu'à déconnecter la nappe de la batterie toujours avec l'aide du spudger.
Vous pouvez désormais travailler en toute tranquillité.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la nappe interconnexion
Toujours avec le levier, déconnectez la nappe interconnexion qui permet de faire communiquer les information du dock vers la carte mère.

Outils du kit utilisés
Outils du kit utilisés

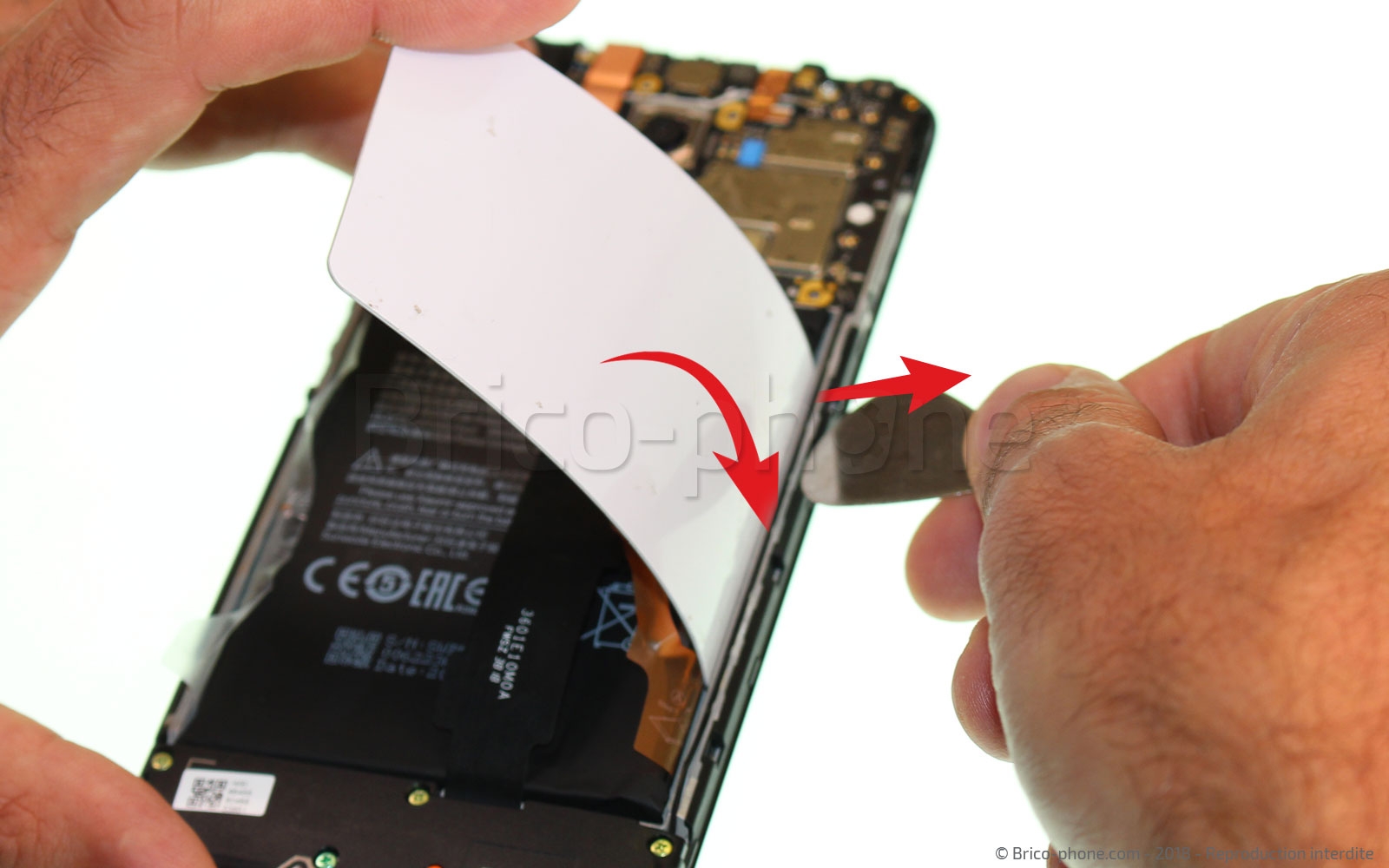

Etape 7 : Décoller la batterie

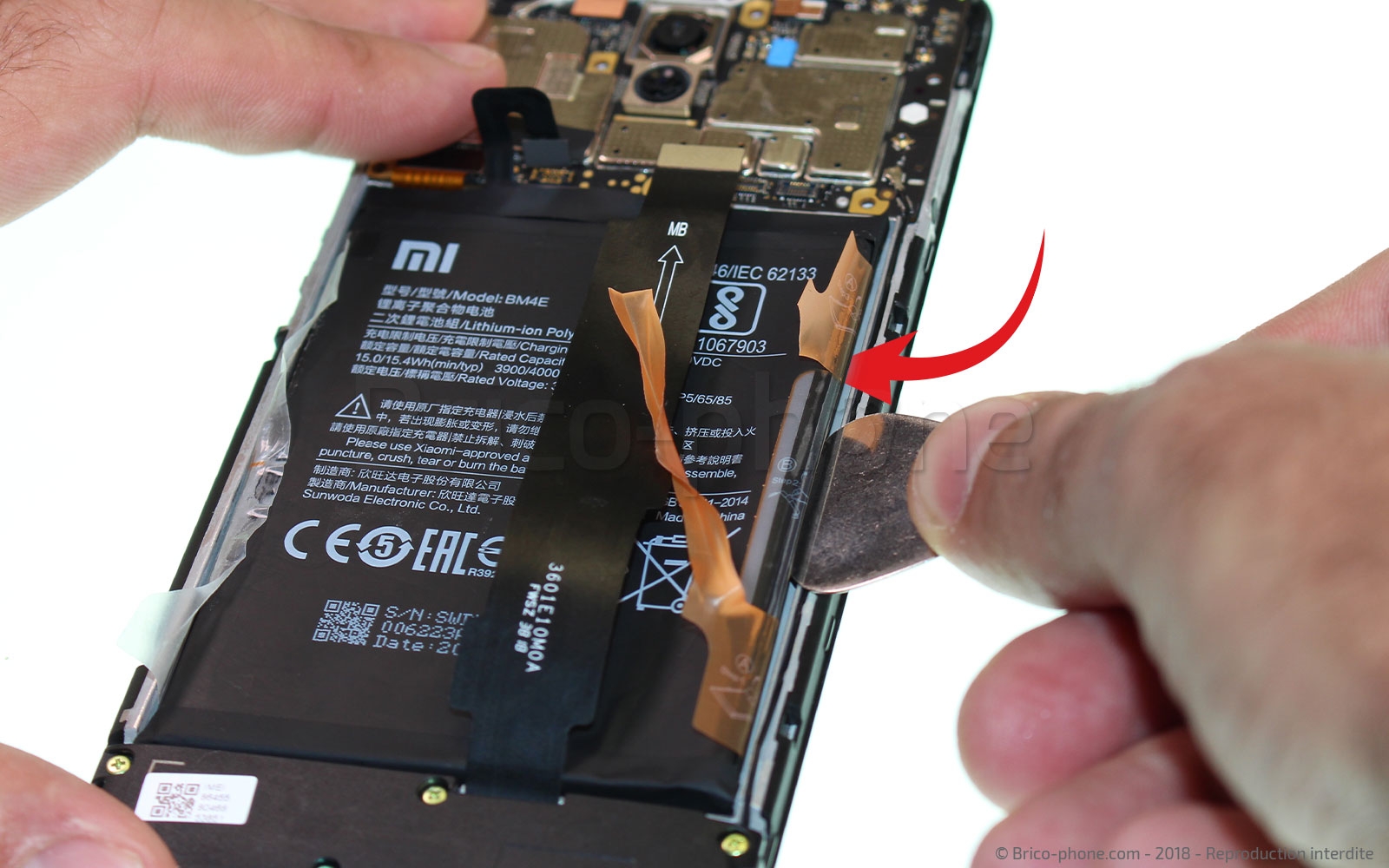

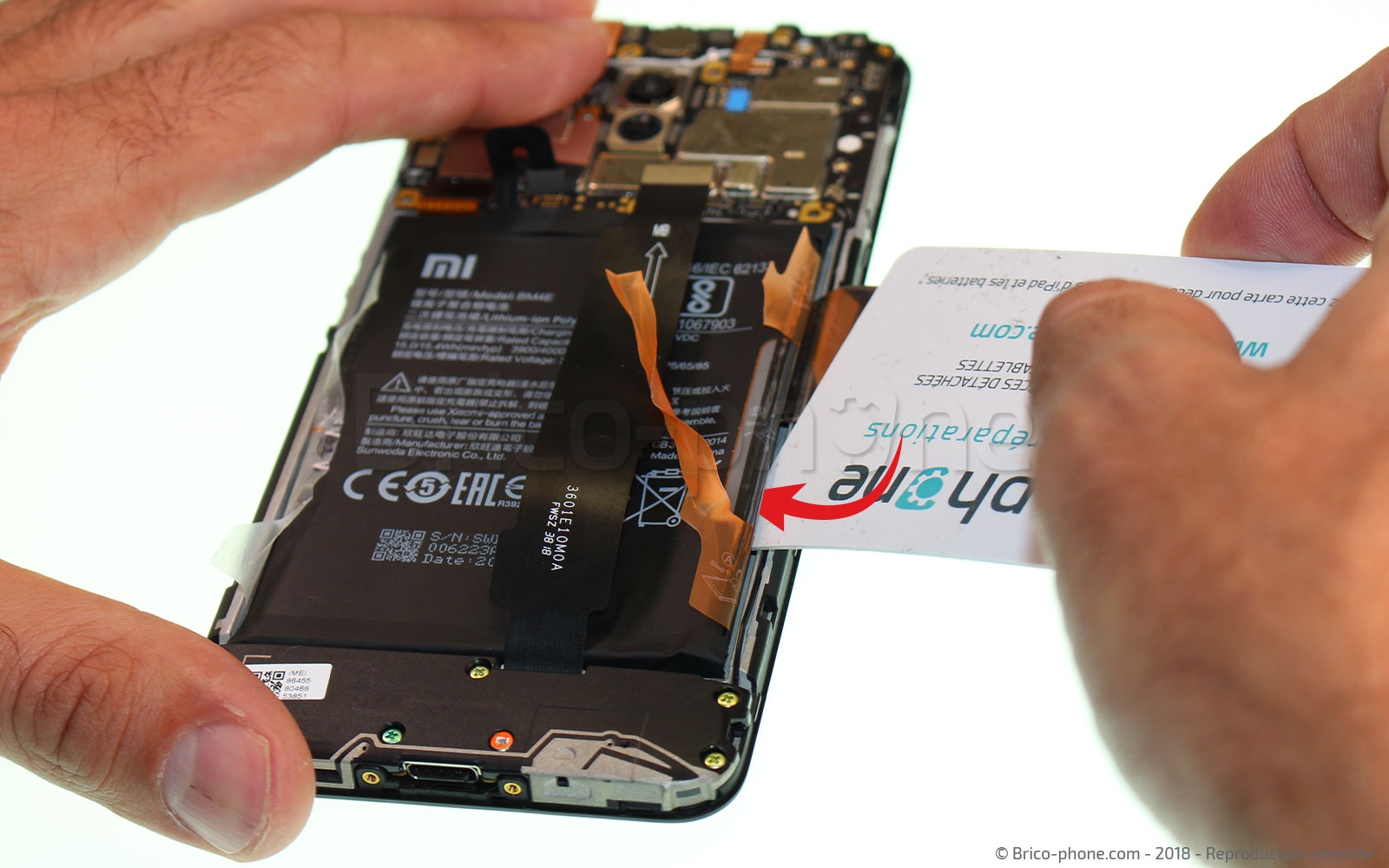

Faites très délicatement levier avec le côté arrondi du médiator métal ente le châssis et la batterie afin de créer un espace qui permettra d'insérer la carte PVC.
Une fois cette dernière mise en place faites la glisser sous la batterie en faisant levier de temps à autre.
Outils du kit utilisés
Outils du kit utilisés

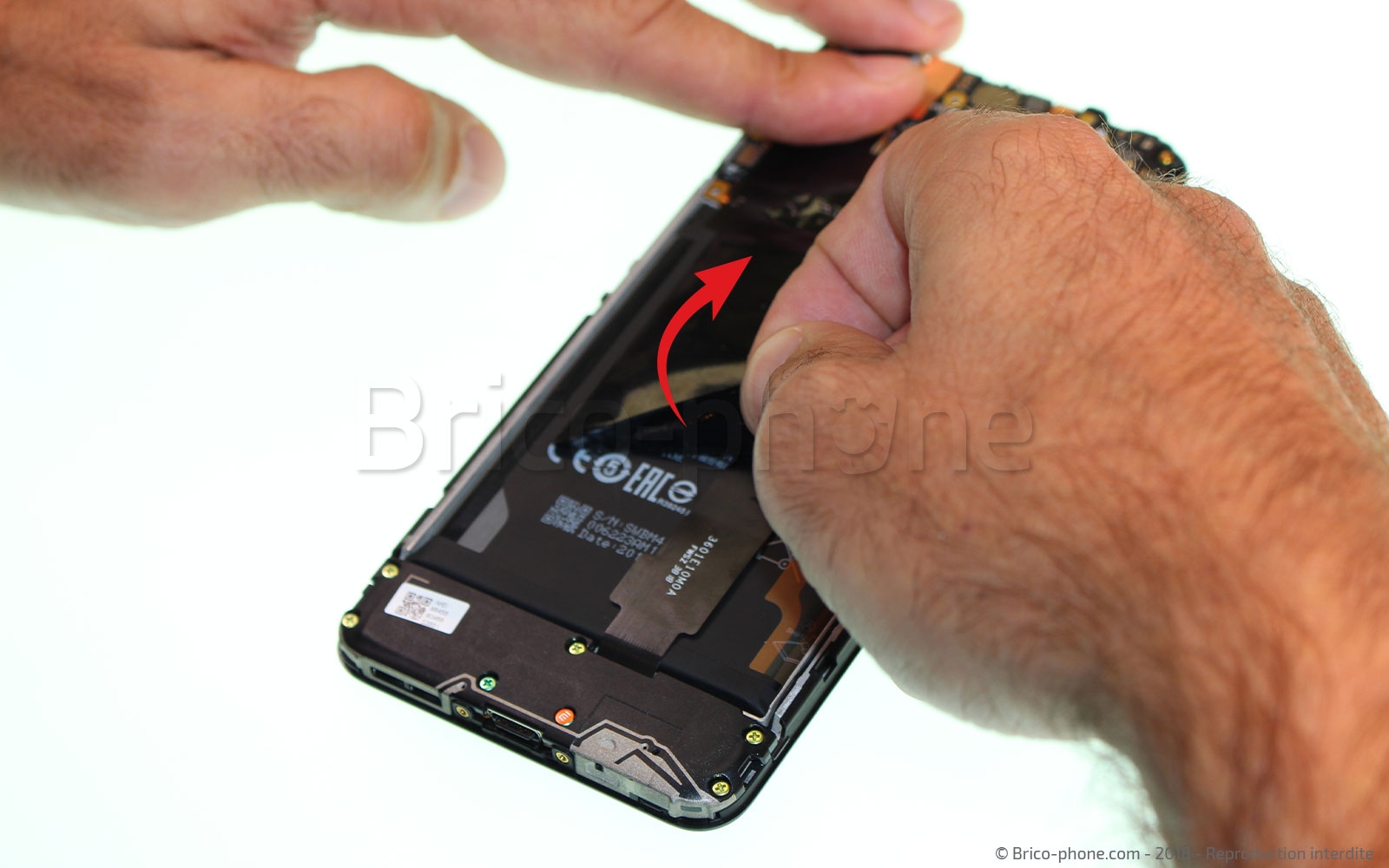

Etape 8 : Retirer la batterie

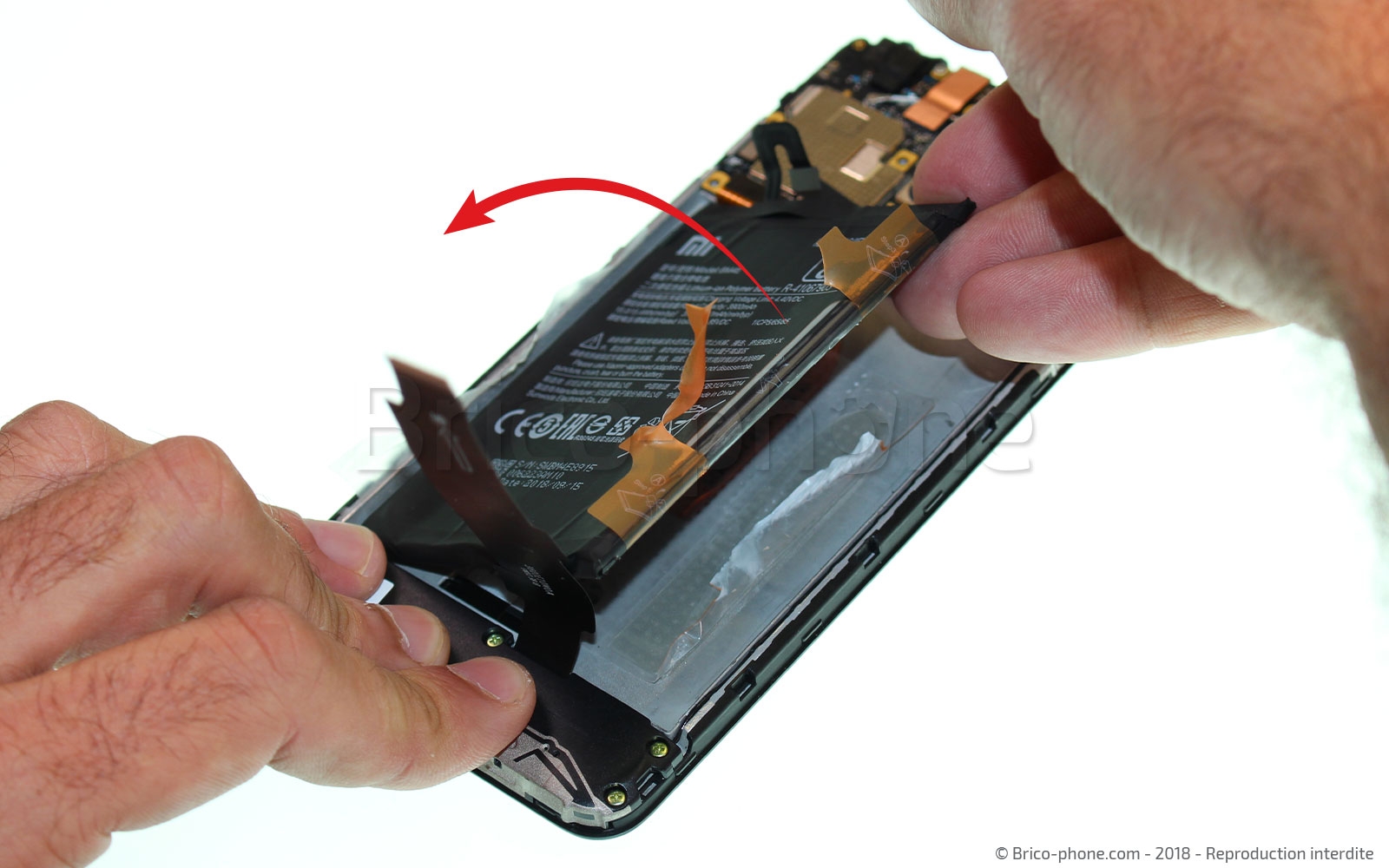

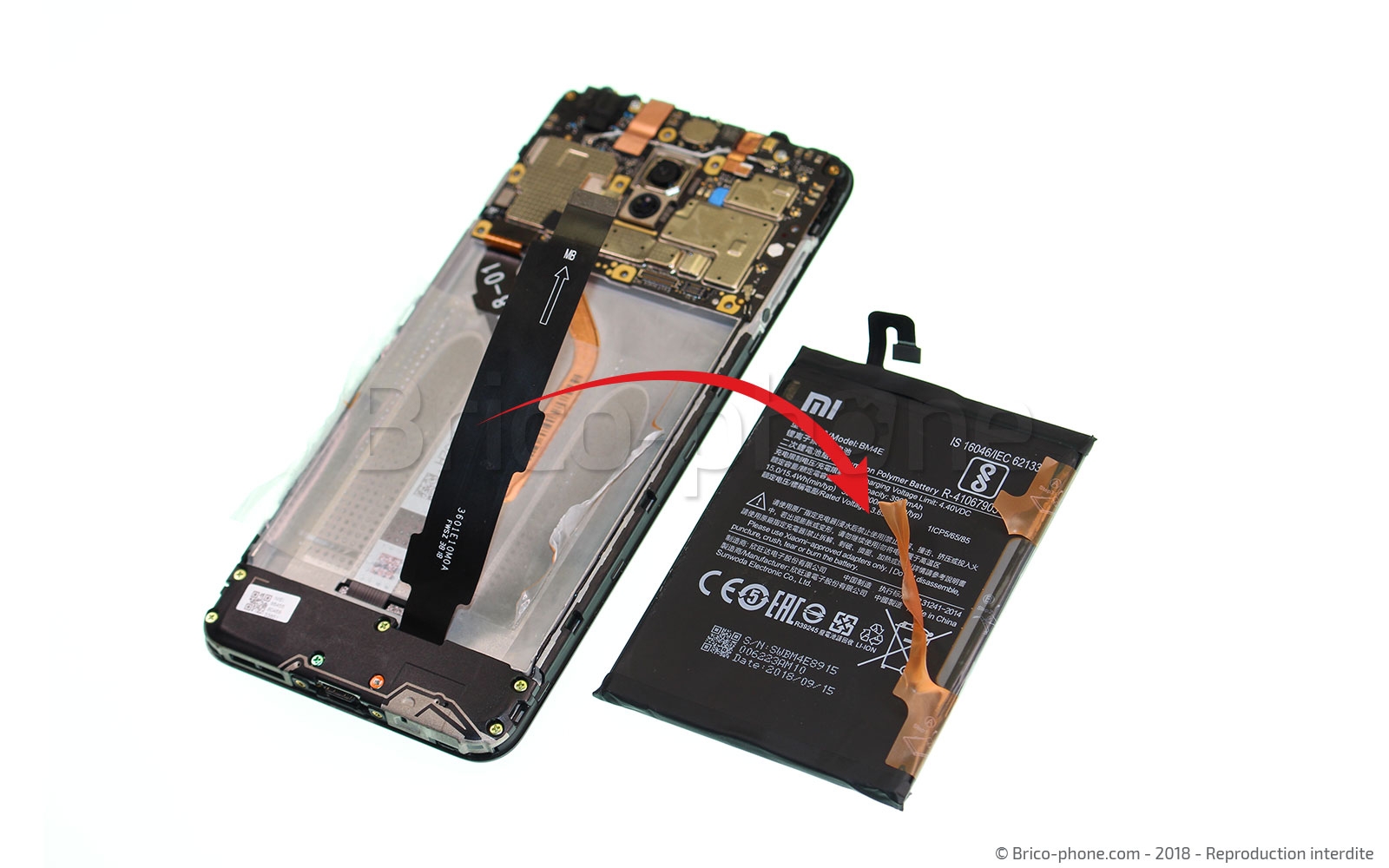

Une fois la batterie complètement décollée, il ne vous reste plus qu'à la sortir de son emplacement et la déposer sur votre espace de travail.
Etape 9 : Libérer la carte mère

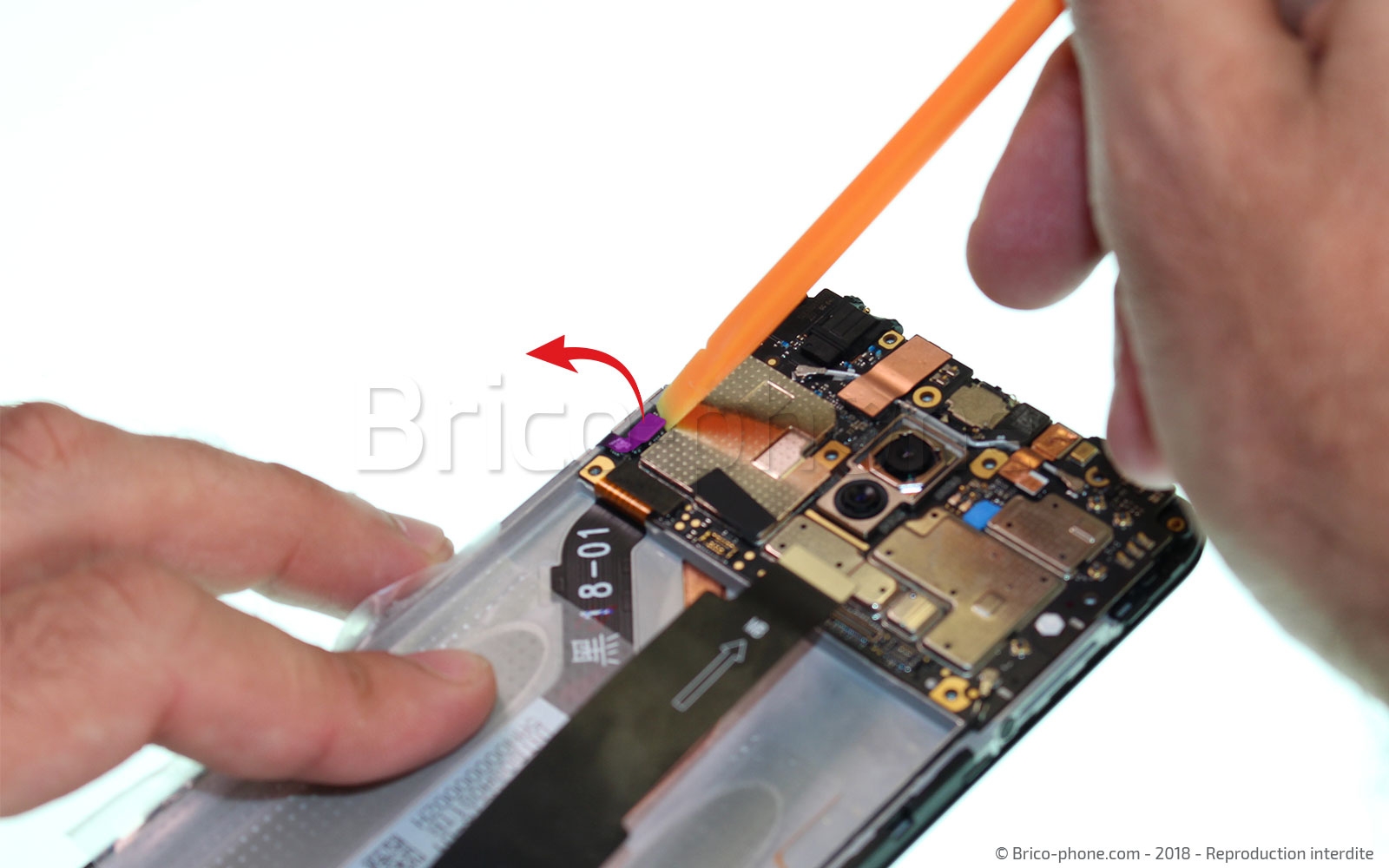

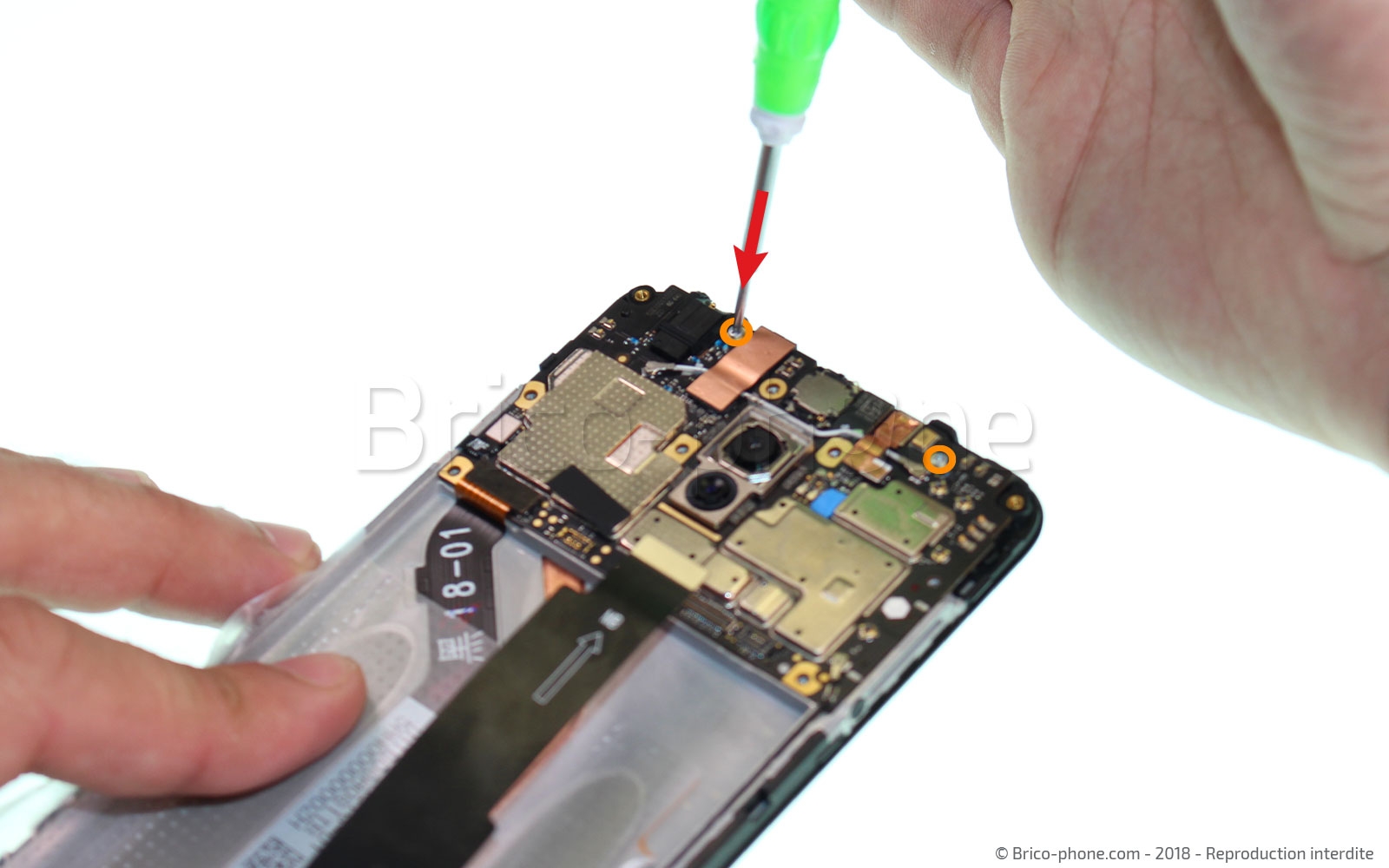

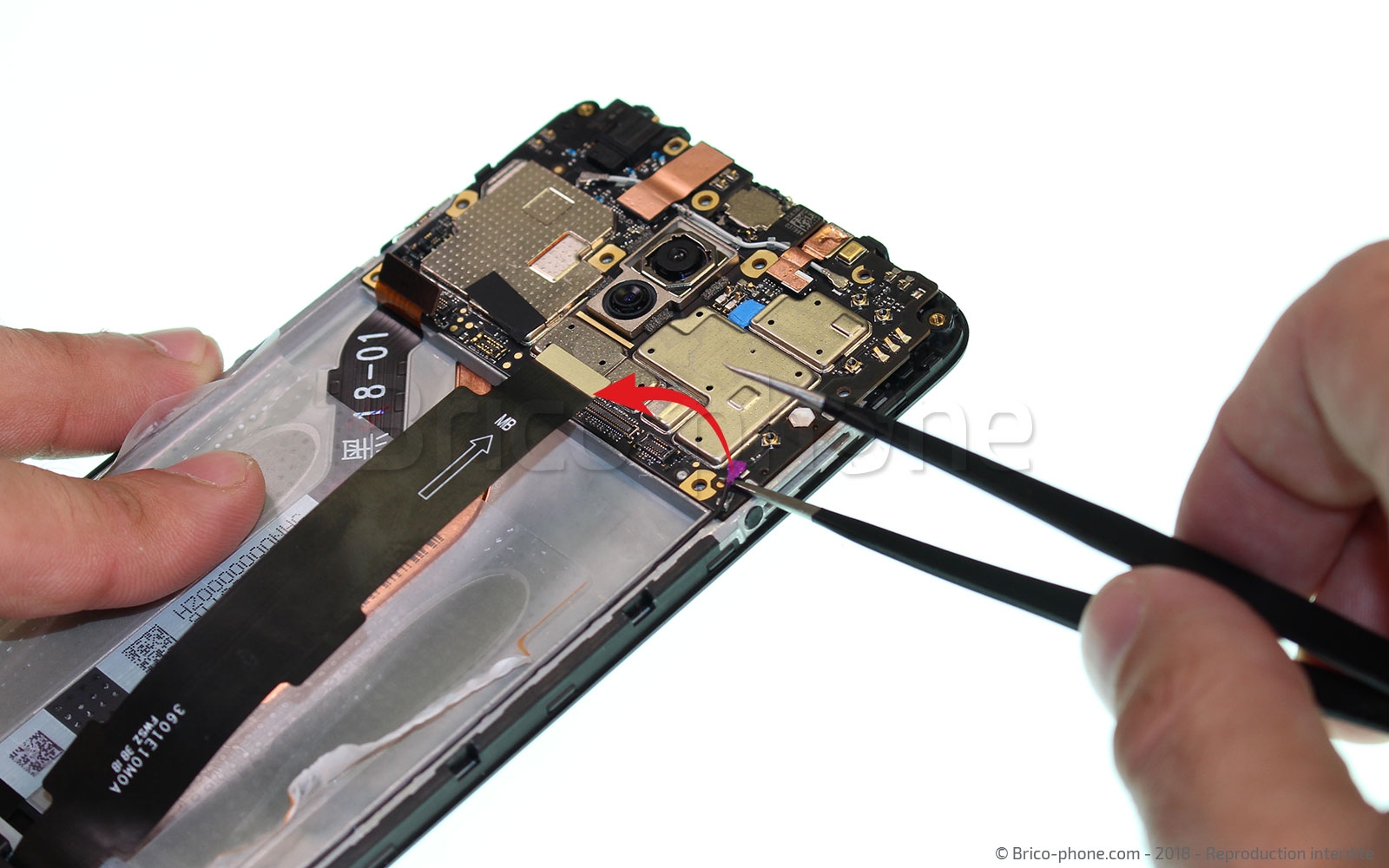

Retirez les vis fixant la carte-mère au châssis a l'aide du tournevis cruciforme. Munissez-vous ensuite du levier nylon afin de débrancher la nappe power et la nappe LCD puis munissez vous de pincette afin de déconnecter le câble coaxial.



Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer la carte mère

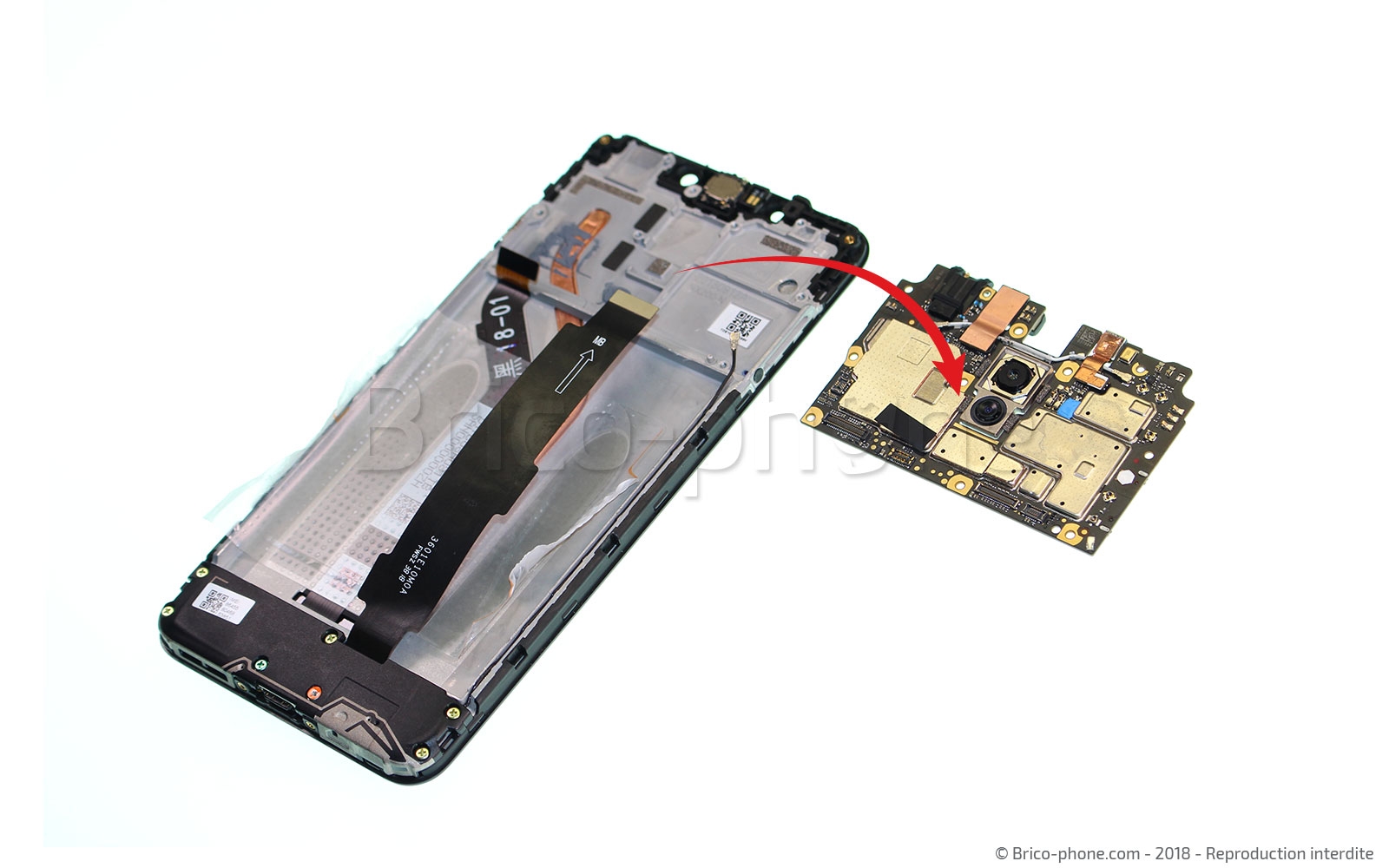

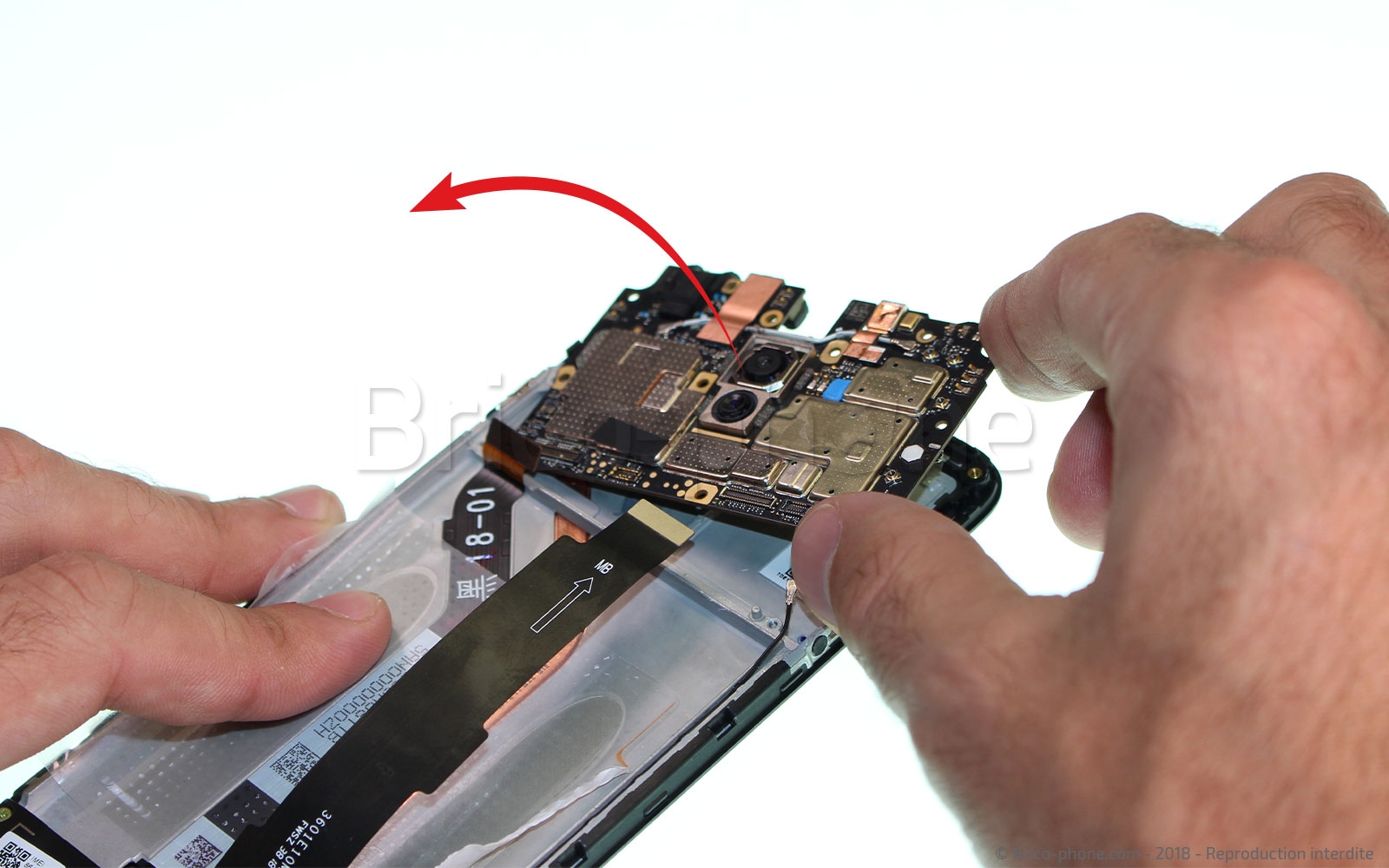

Maintenant que plus rien ne retient la caméra, vous pouvez délicatement la déloger de son emplacement.

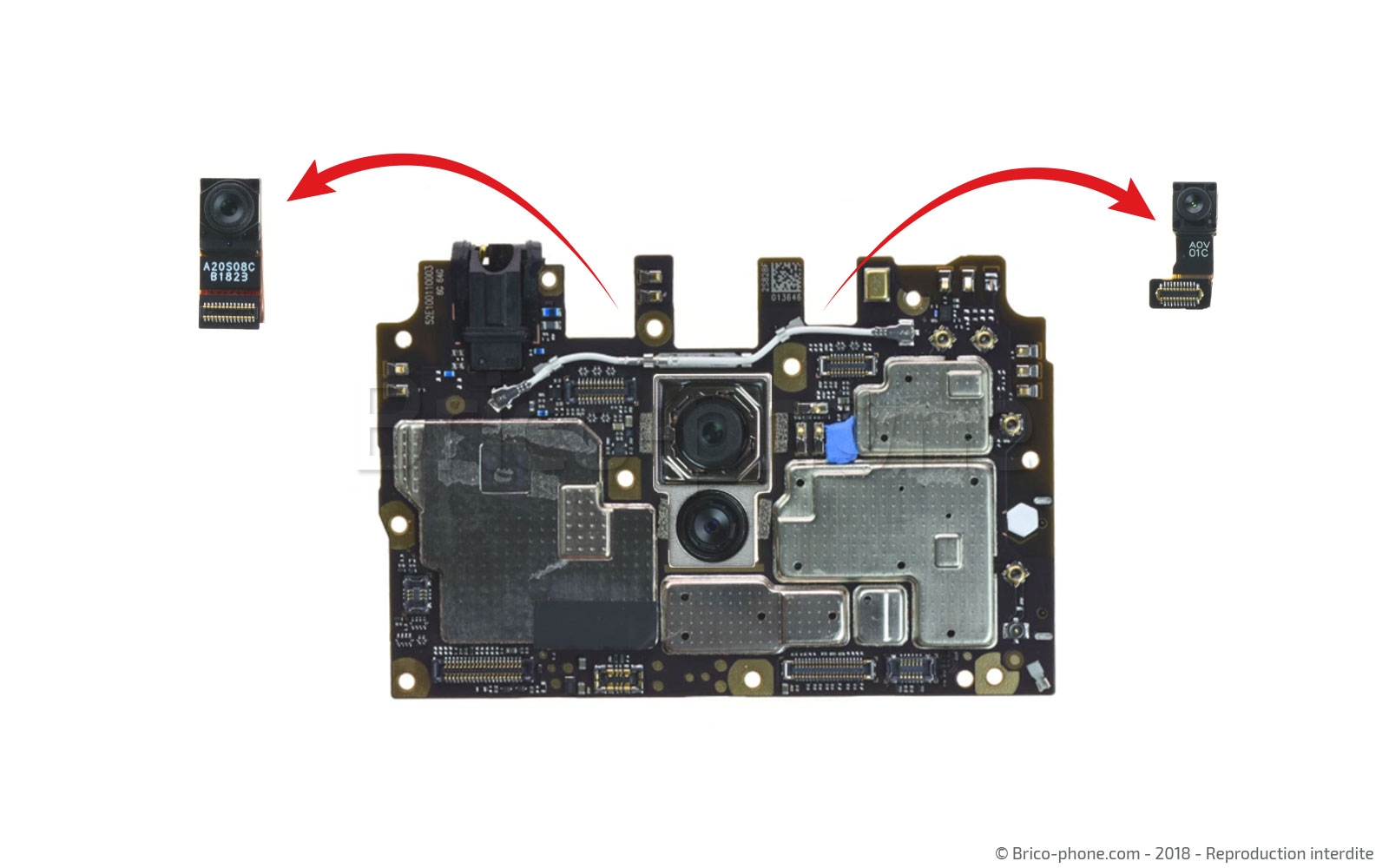

Etape 11 : Retirer les 2 caméras avant

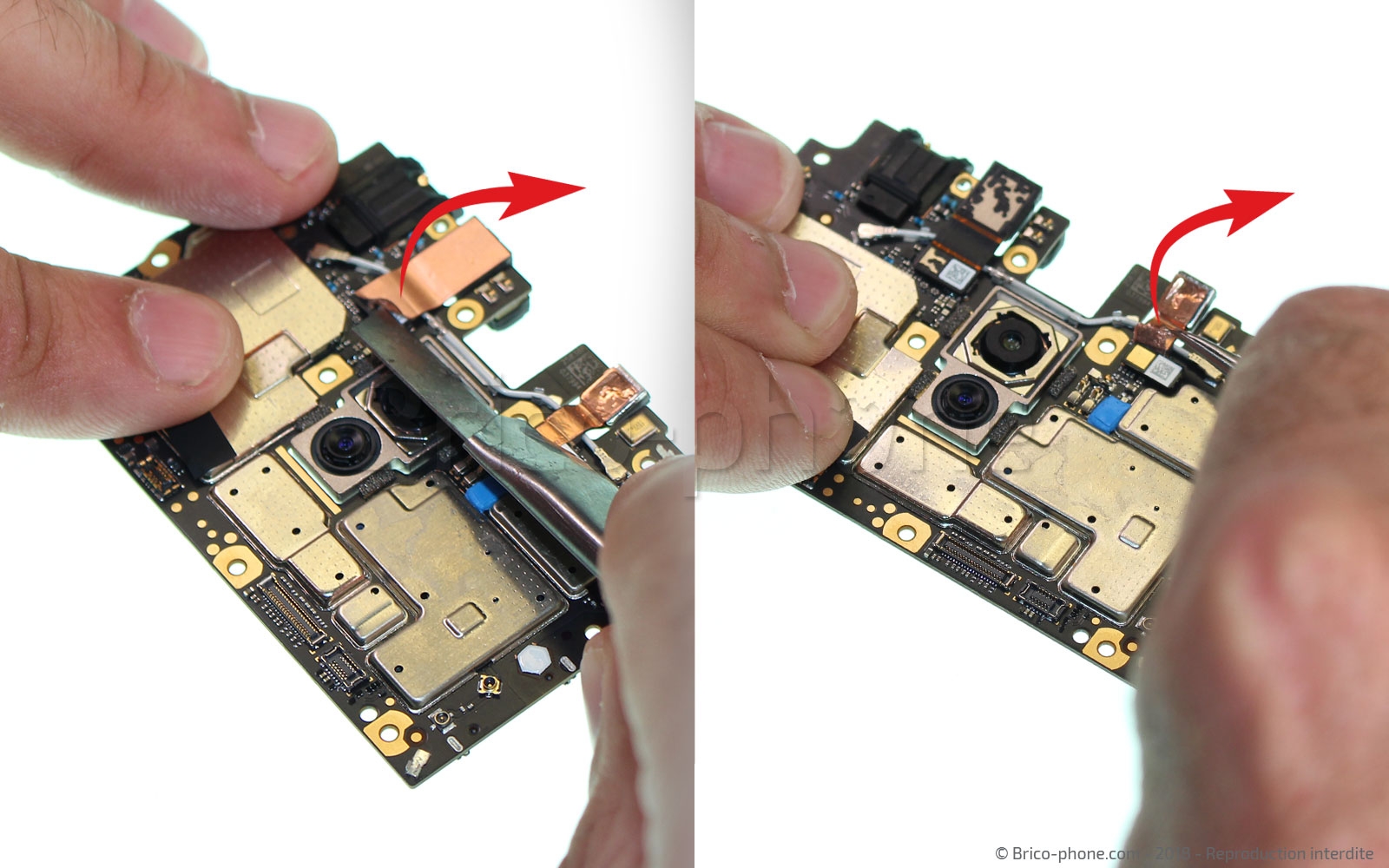

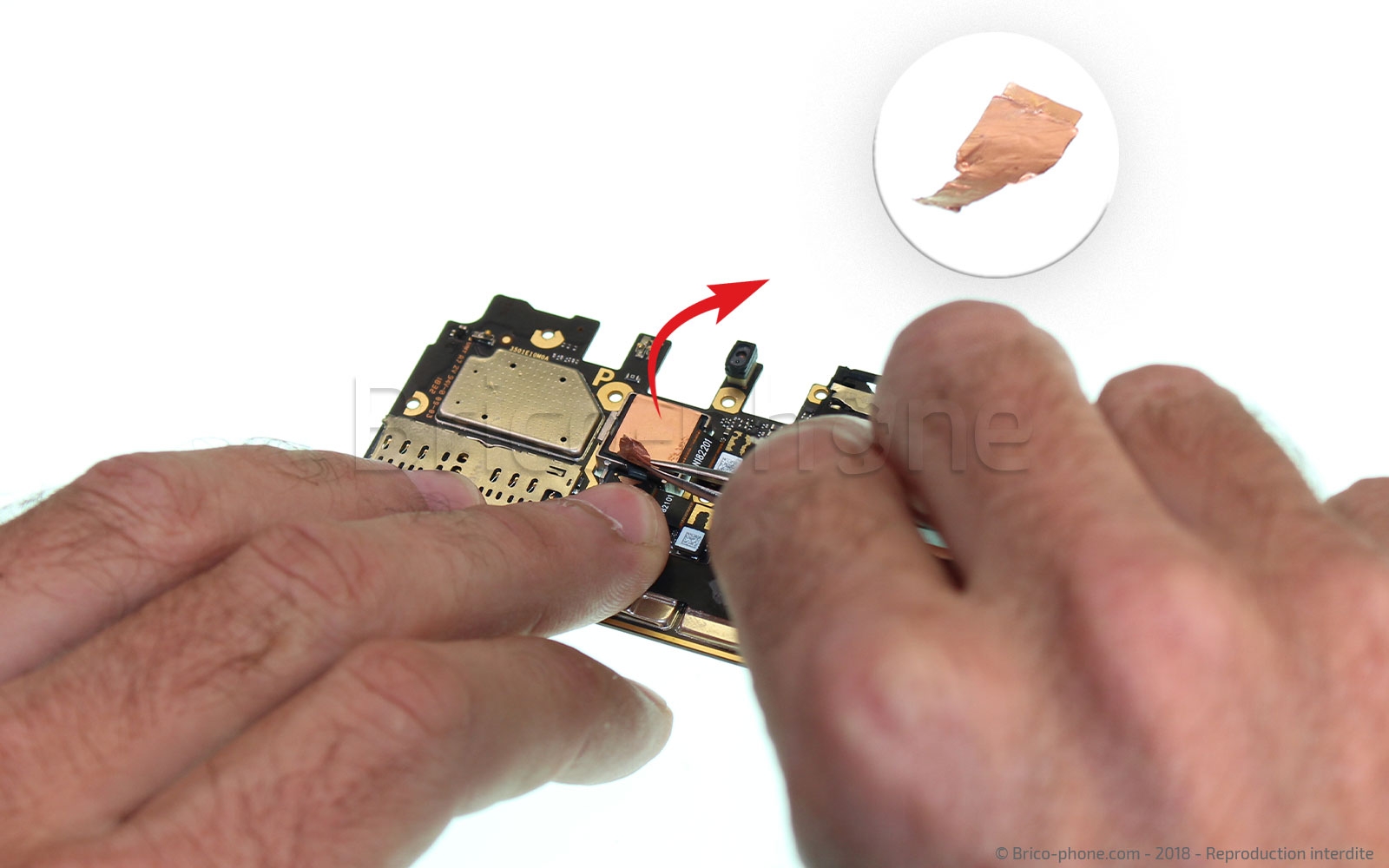

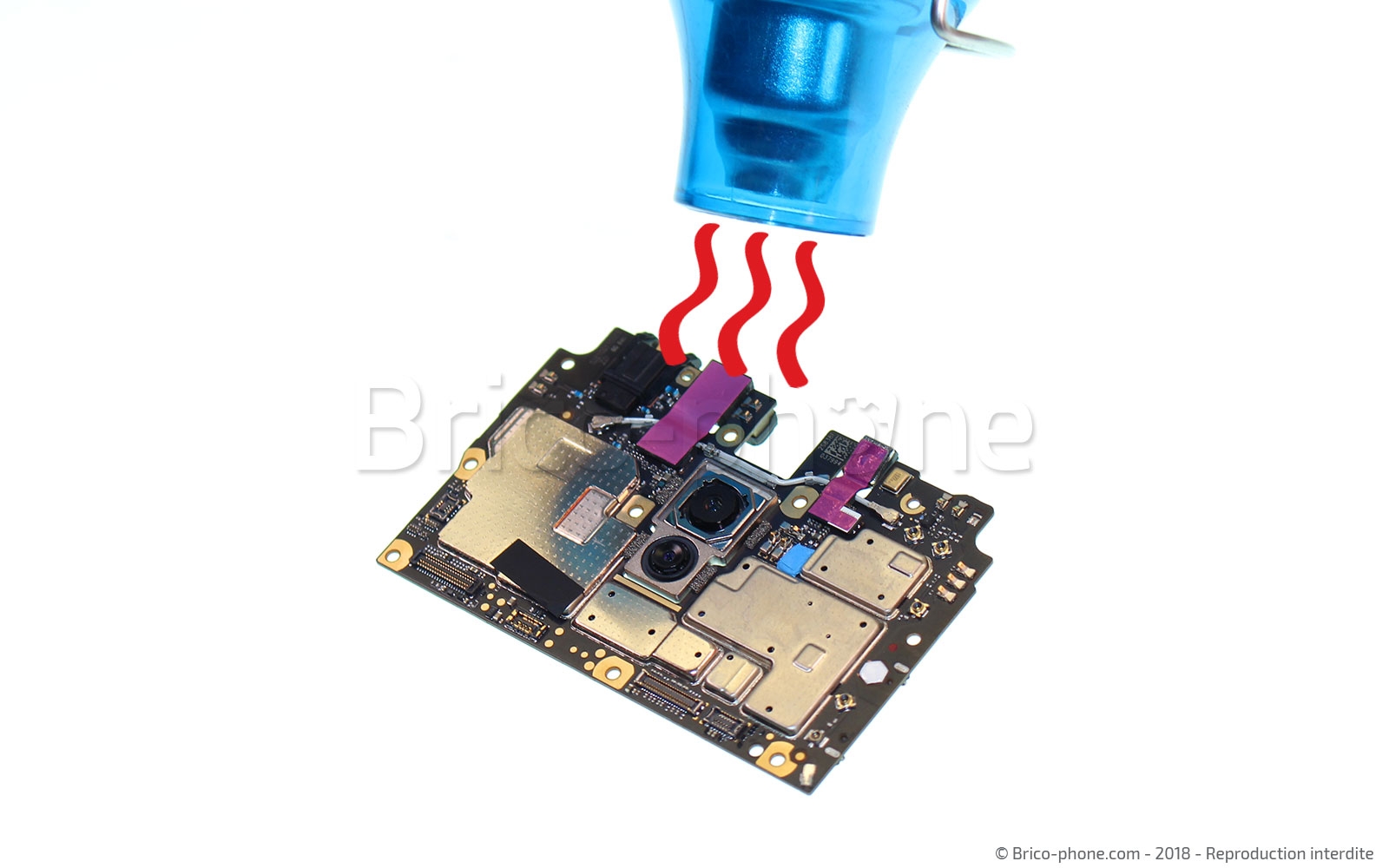

Chauffez très légèrement les 2 adhésifs des caméras avants afin de faciliter le décollage de ces derniers.
Munissez-vous ensuite du levier nylon puis déconnectez les caméras de la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 12 : Sortir la caméra arrière

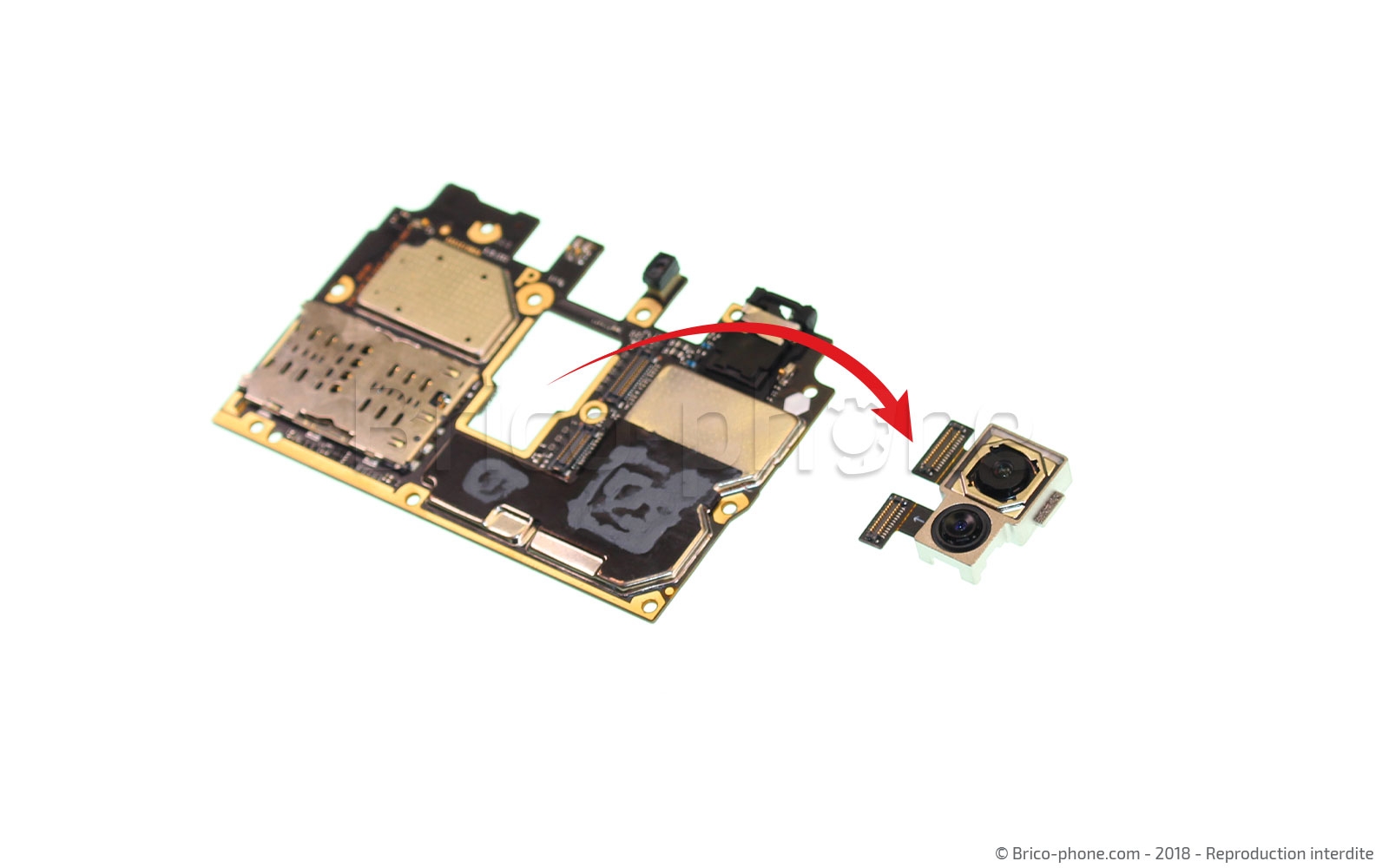

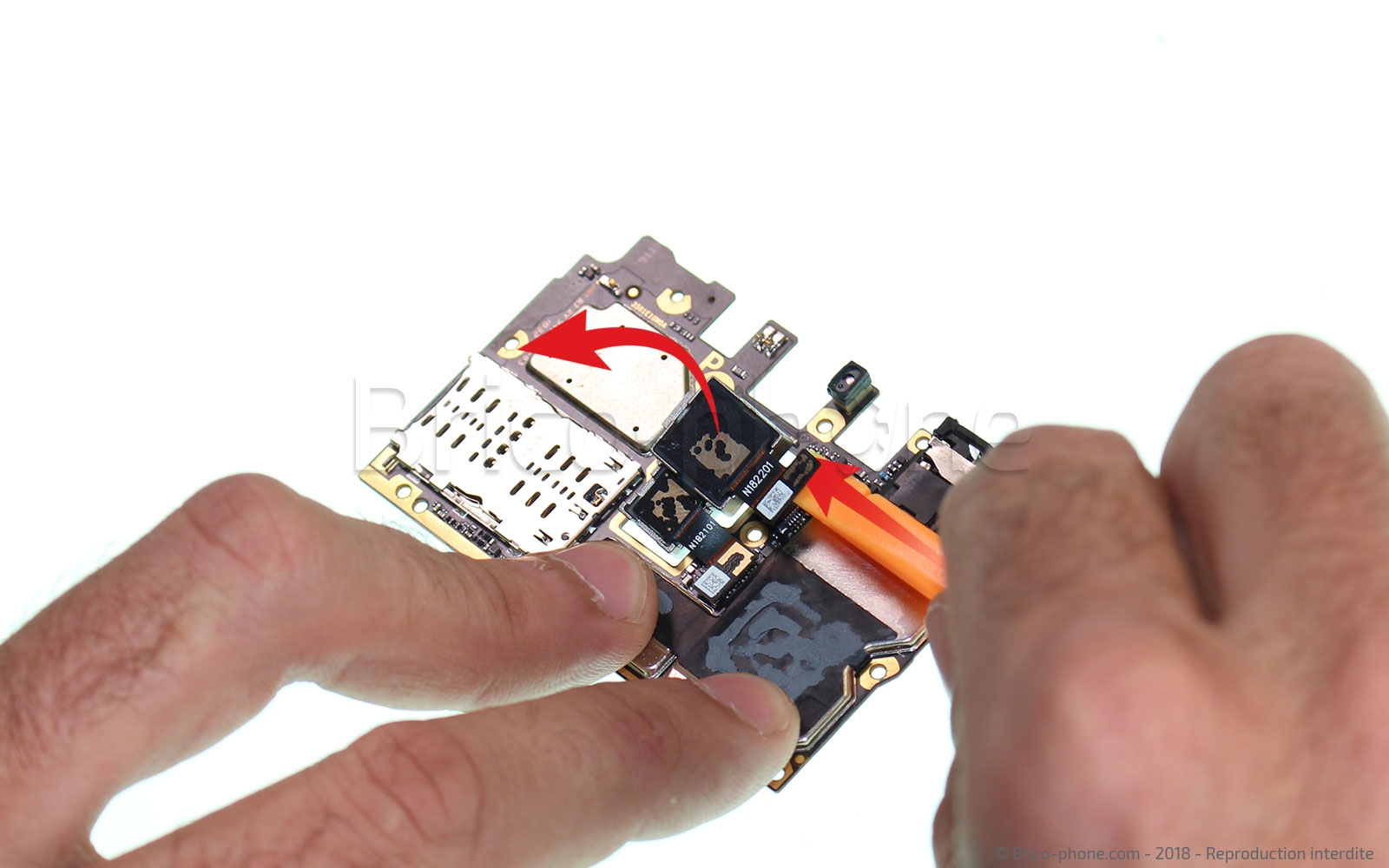

Cette étape est identique à la précédente. Procédez de la même façon afin de retirer la caméra arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 13 : Retirer l'ecouteur interne et le capteur infrarouge

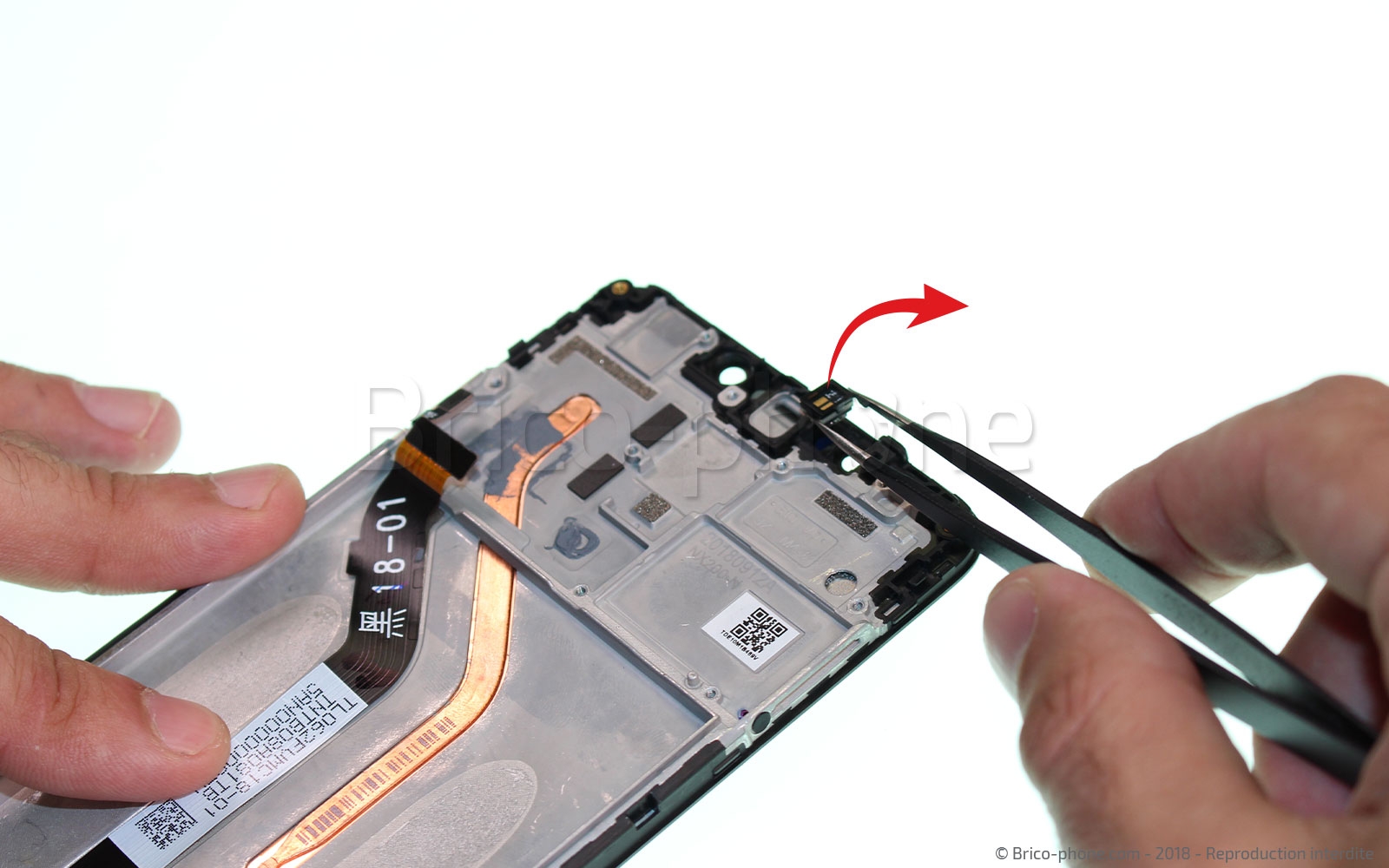

Munissez-vous de la pincette métallique, puis faites levier sous le haut-parleur interne du téléphone afin de le décoller et de le retirer du châssis.

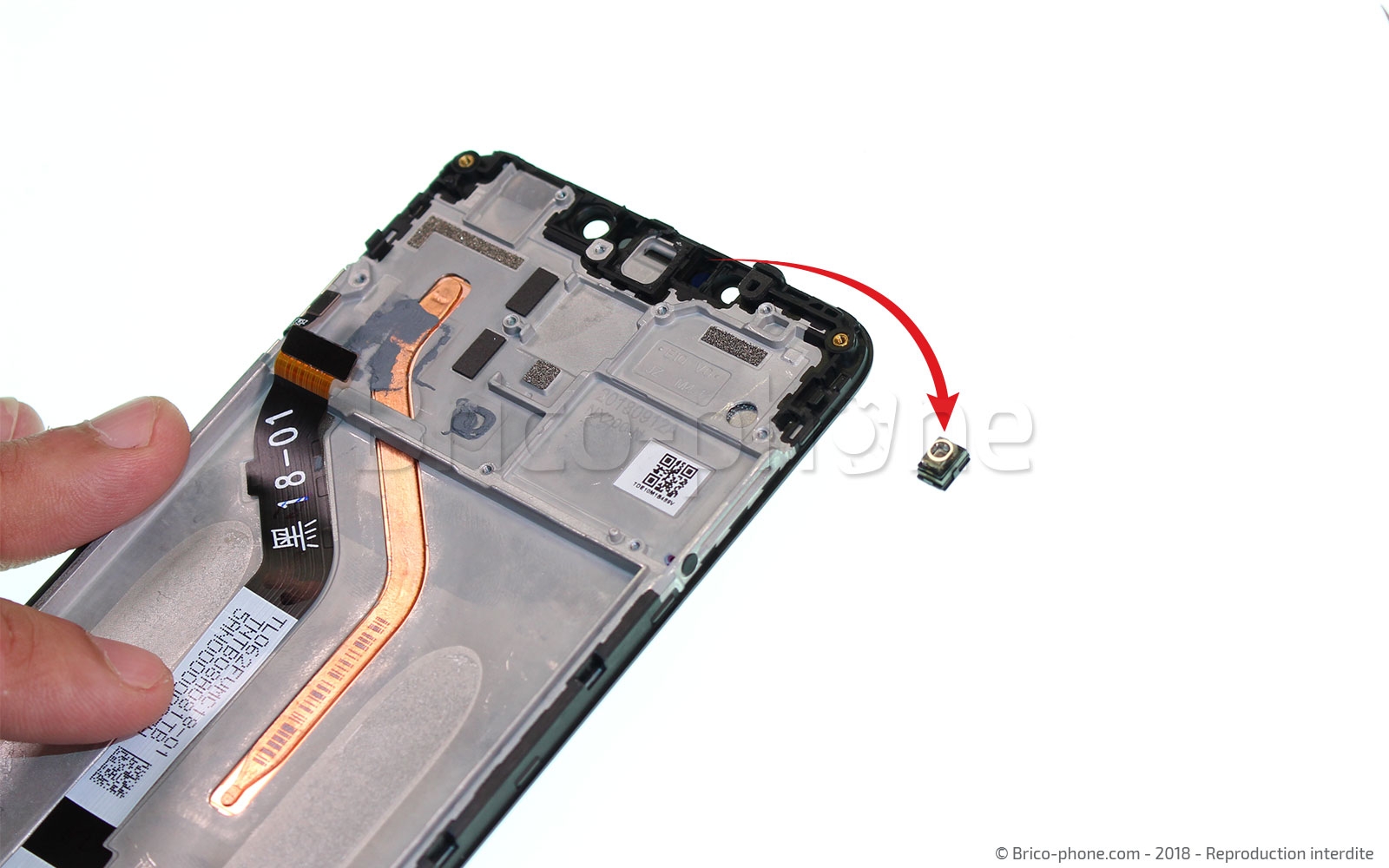

Toujours à l'aide de la pincette, récupérez maintenant le capteur infrarouge.
Outils du kit utilisés
Outils du kit utilisés

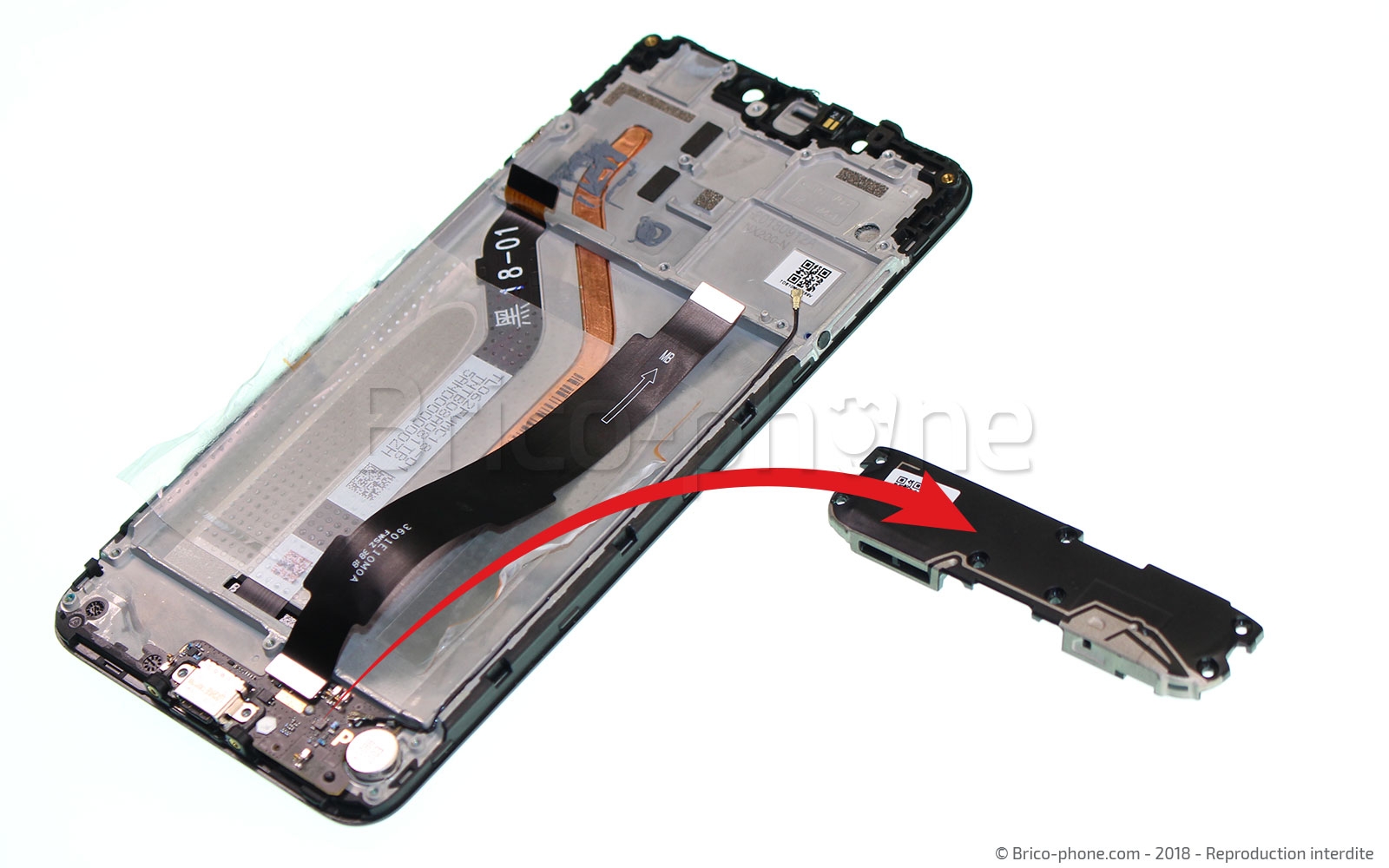

Etape 14 : Retirer le bloc haut-parleur externe
Passons désormais sur la partie basse du téléphone afin de retirer le bloc haut-parleur externe qui se situe sur le dock de charge.

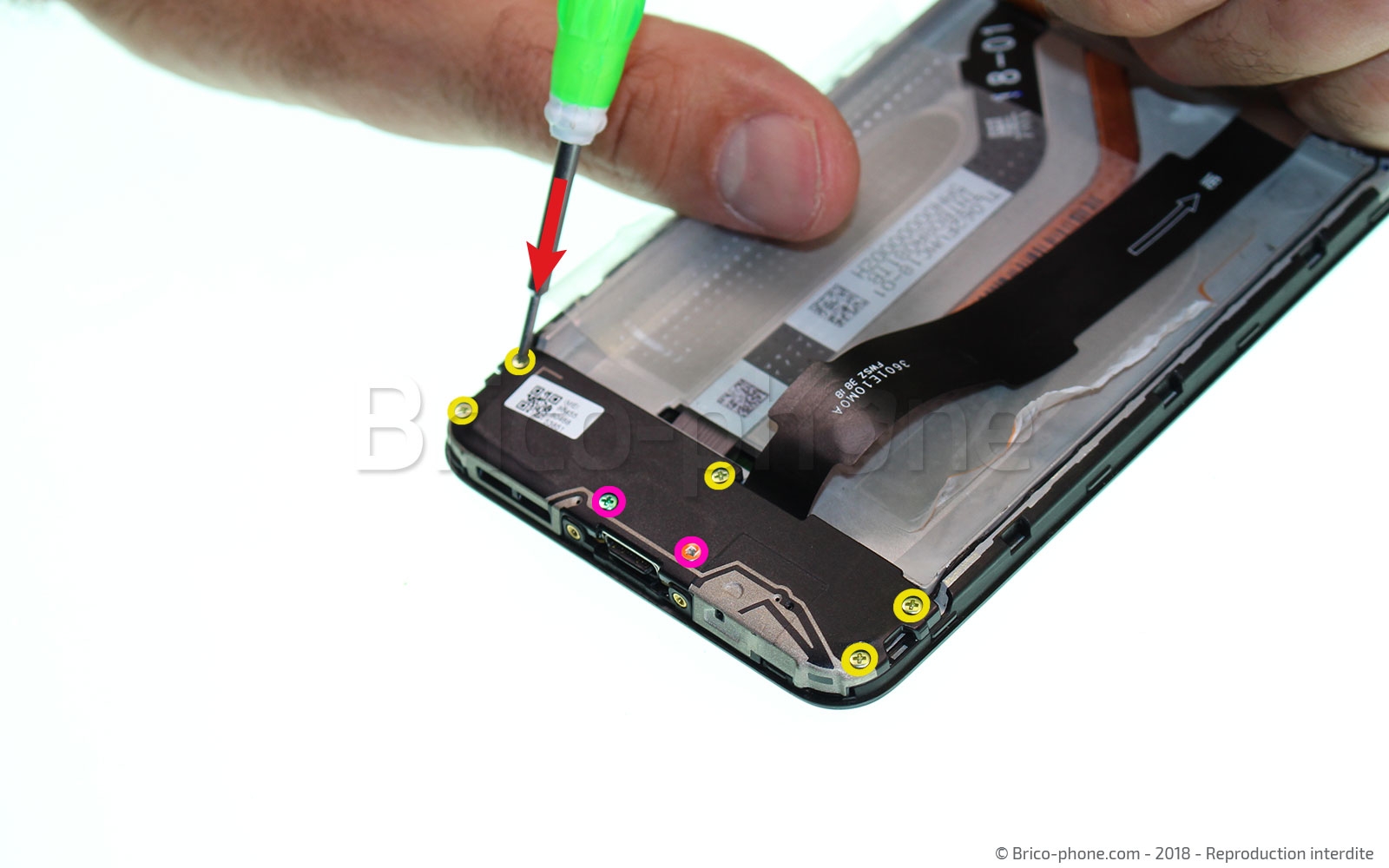

Pour cela, retirez les 7 vis qui maintiennent le bloc haut-parleur à l'aide du tournevis cruciforme.

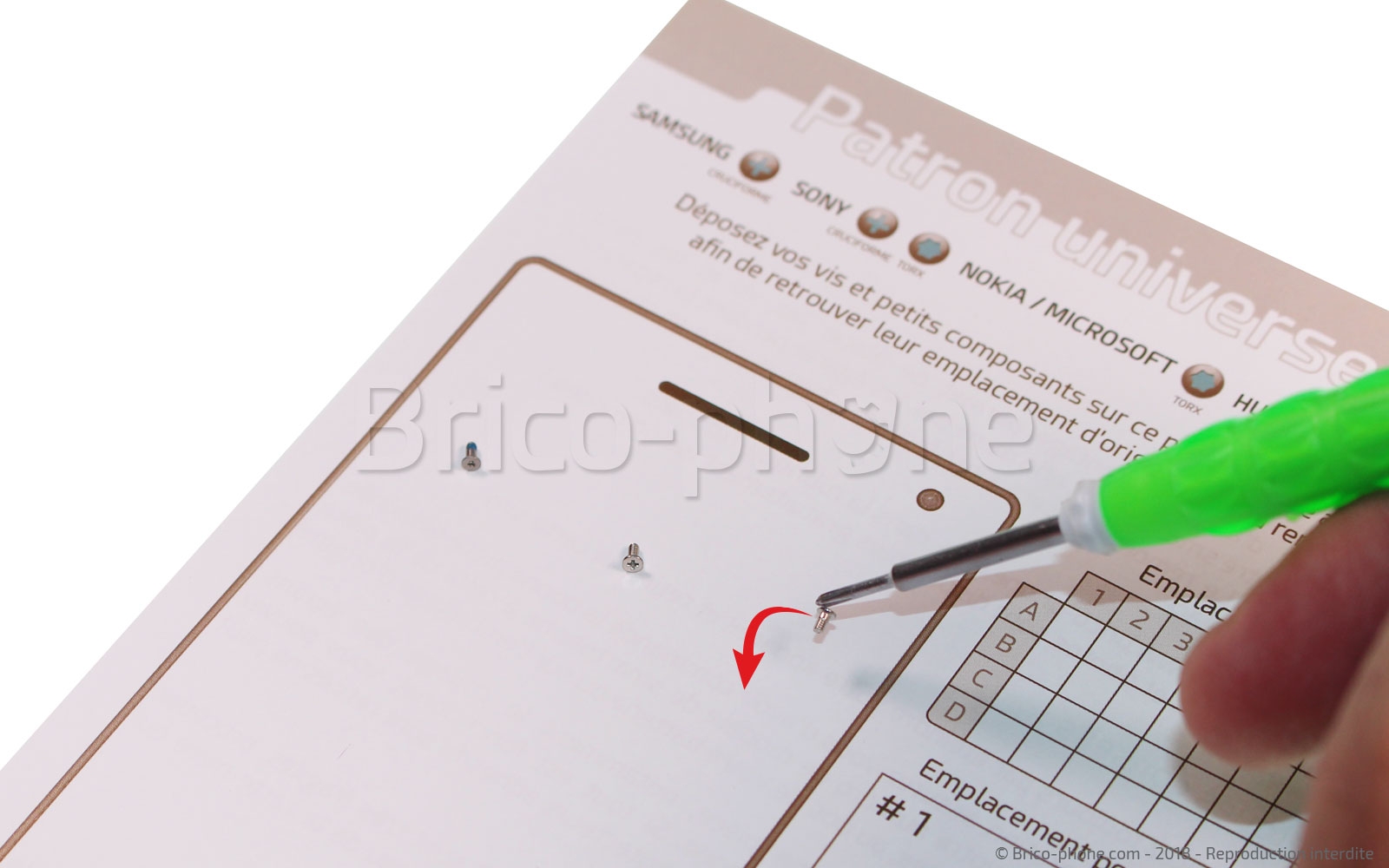

Continuez à déposer soigneusement les vis sur le patron d'aide au montage afin de ne pas les mélanger.

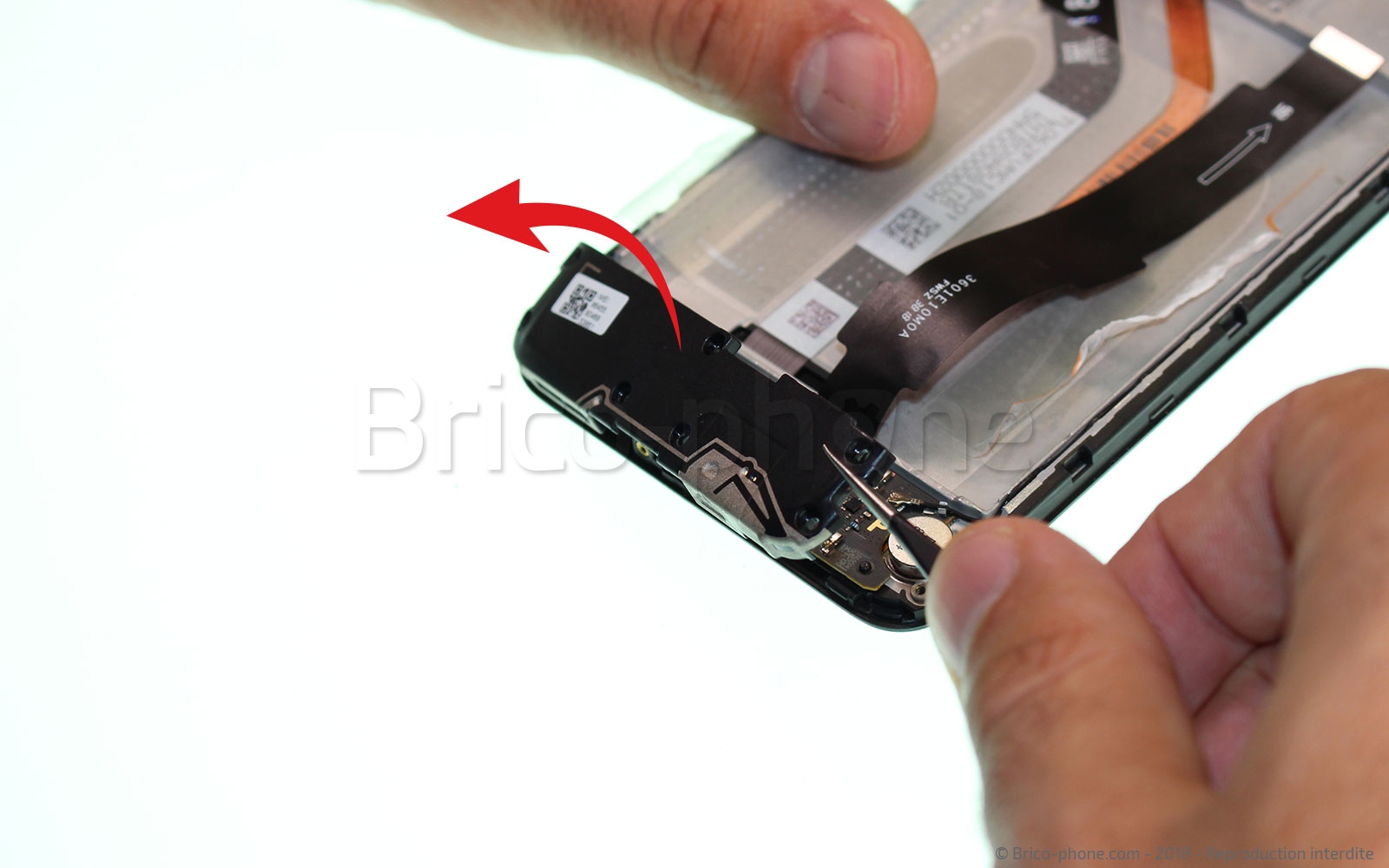

Munisssez-vous ensuite de la pincette pour déclipser et retirer le bloc haut-parleur.
Outils du kit utilisés
Outils du kit utilisés

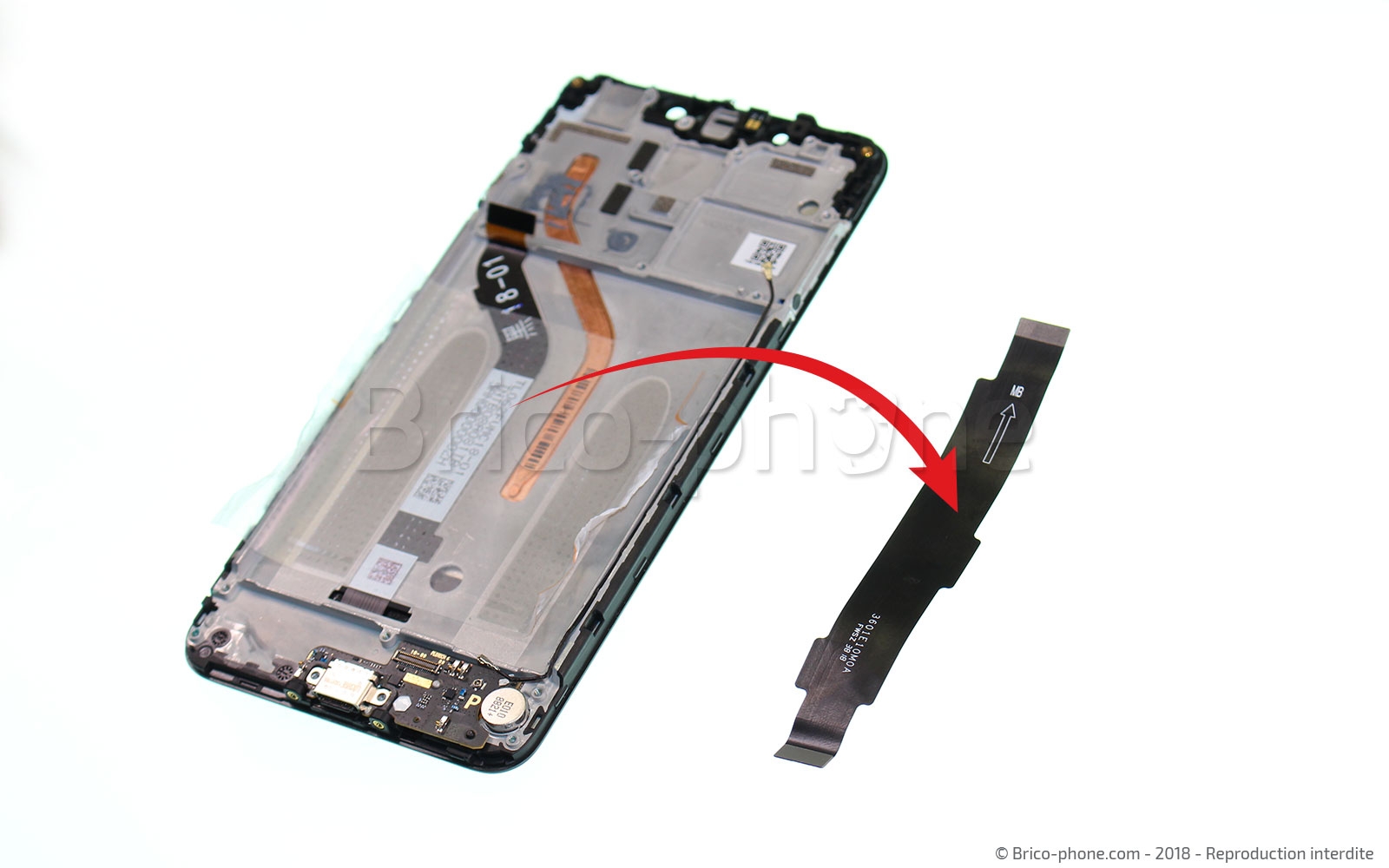

Etape 15 : Libérer les éléments de la nappe USB

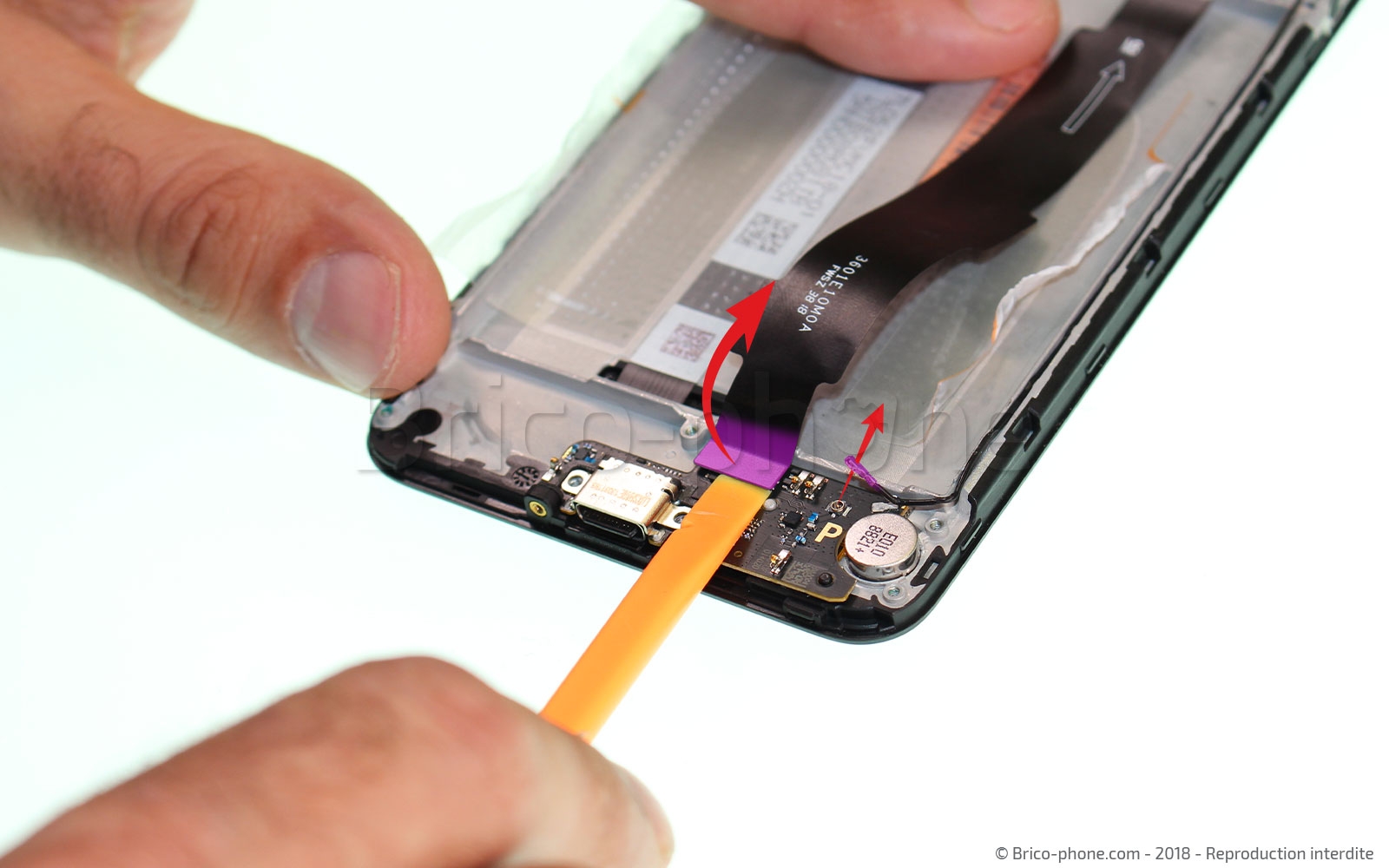

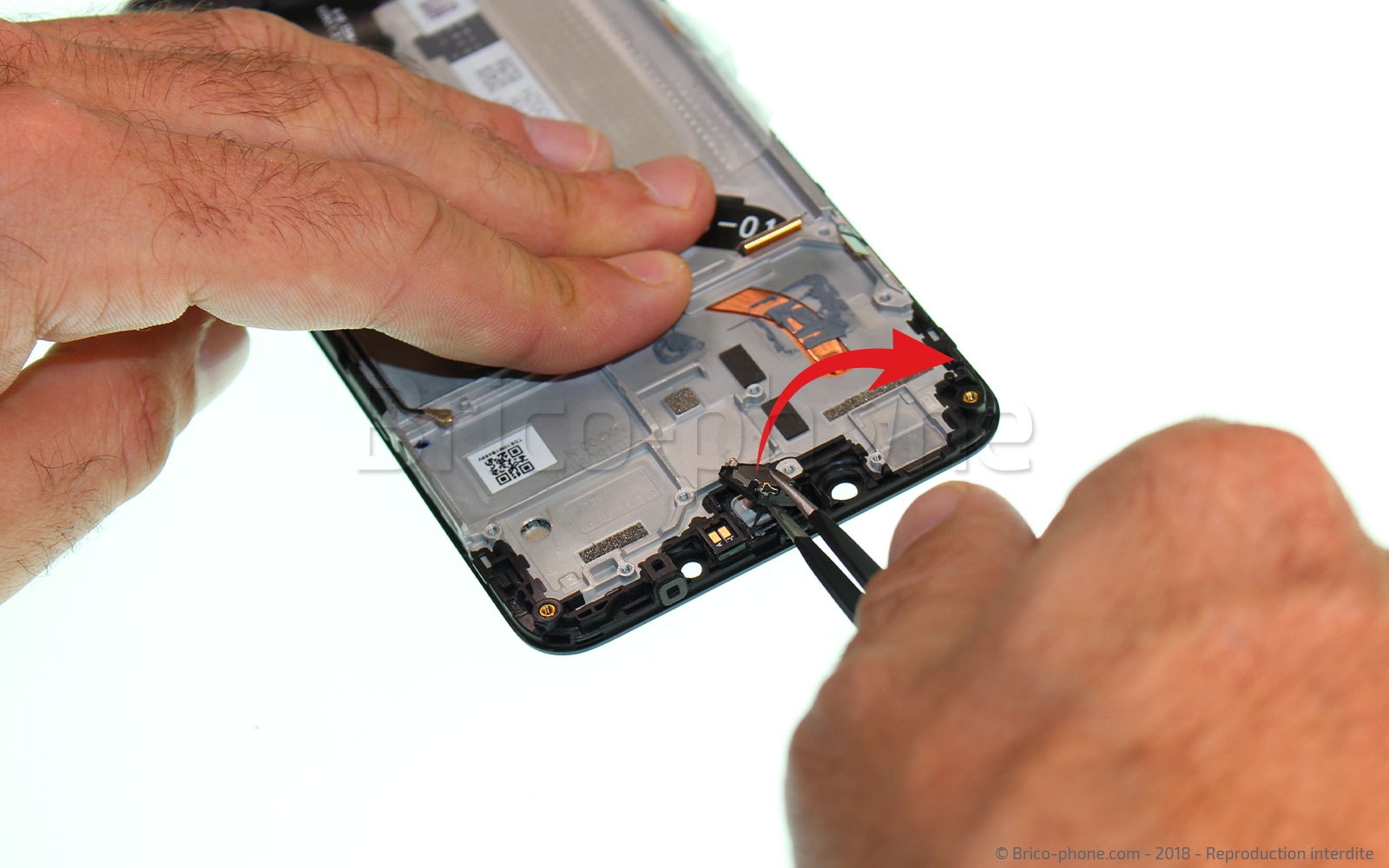

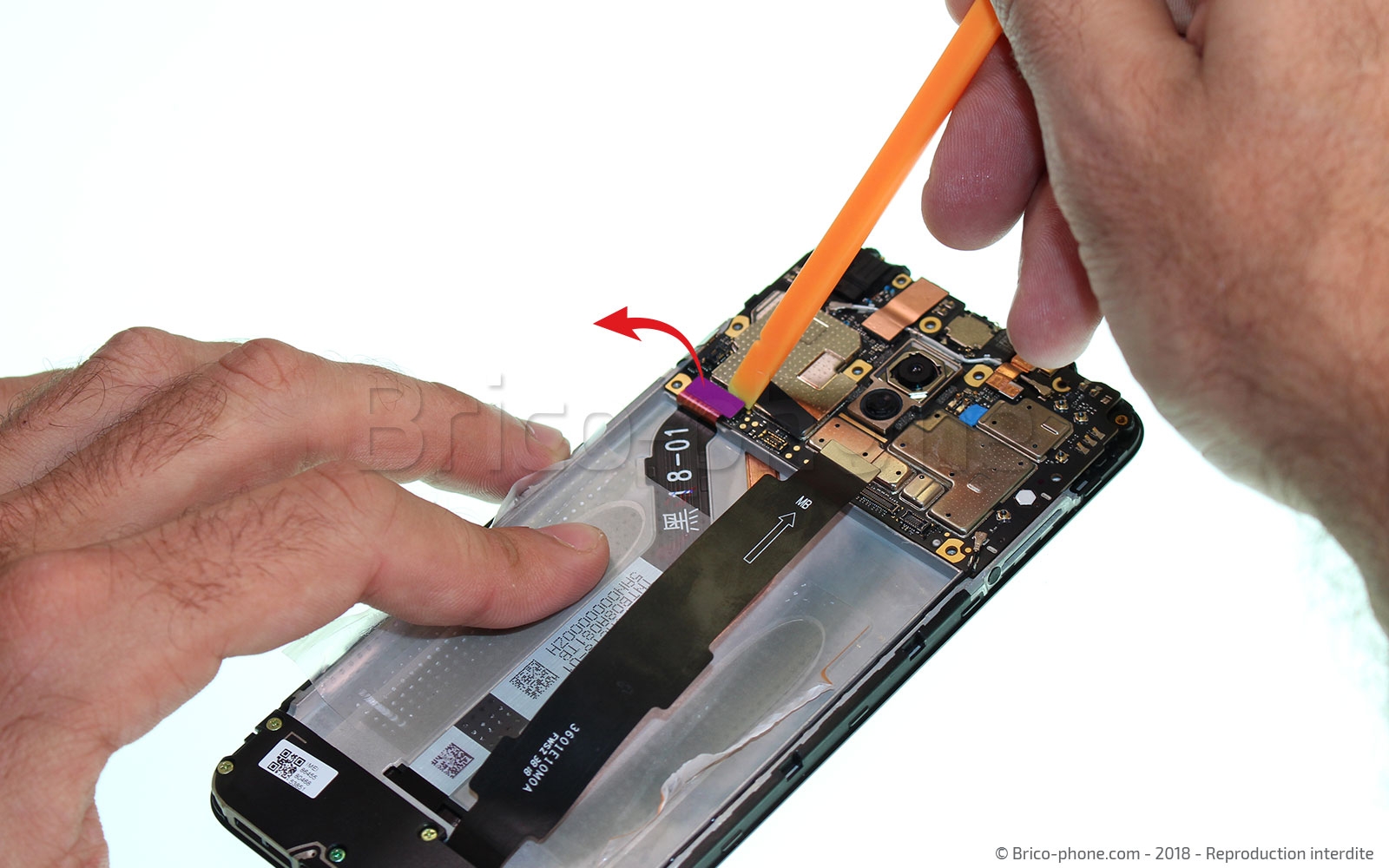

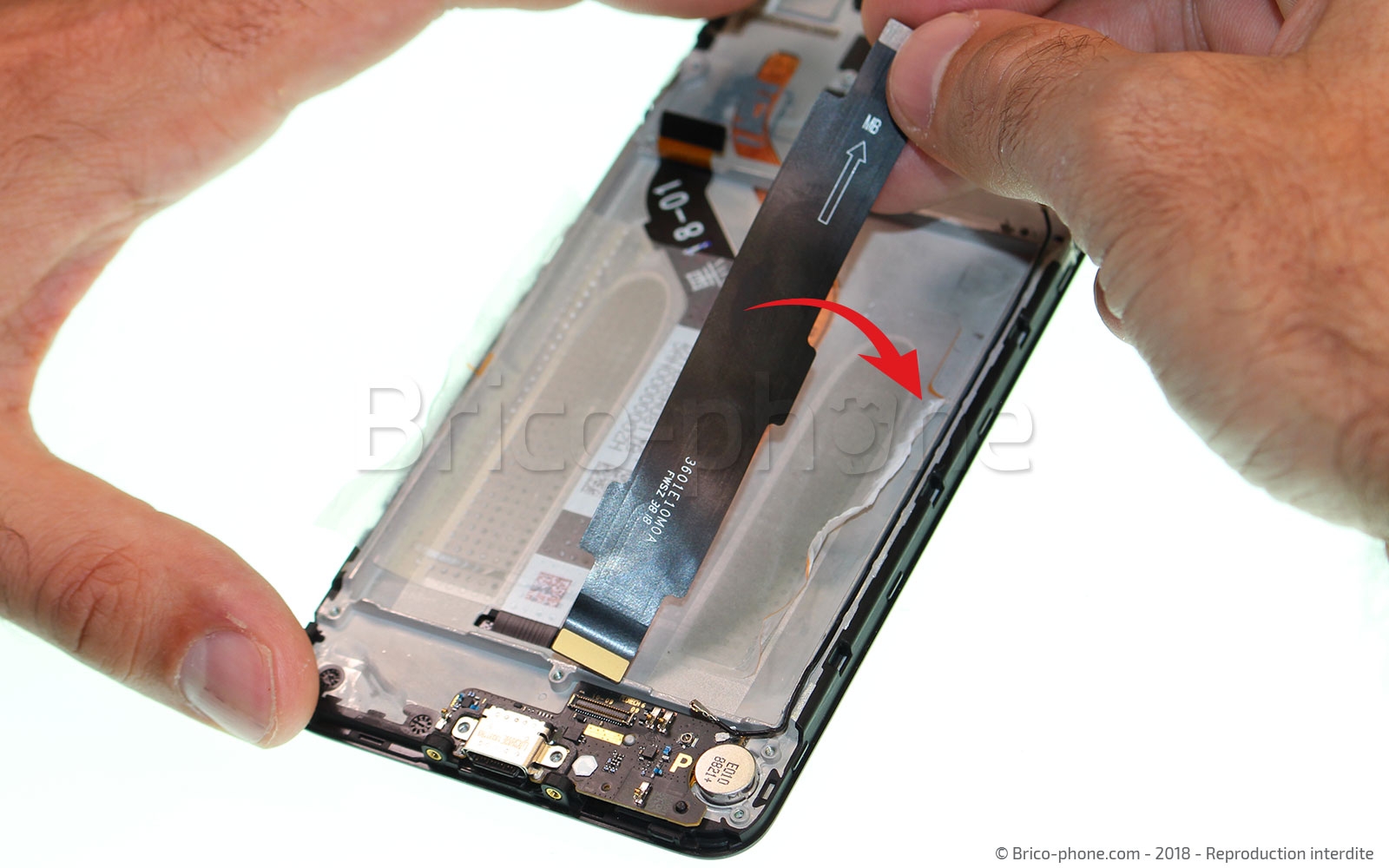

Déconnectez le câble coaxial puis retirez la nappe qui permet de faire communiquer la carte-mère avec la nappe de charge sur laquelle se trouve les éléments tels que le port USB et le micro.
Pour cela déclipez la connectique de la nappe charge à l'aide du levier, décollez cette dernière délicatement du châssis puis déposez la sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

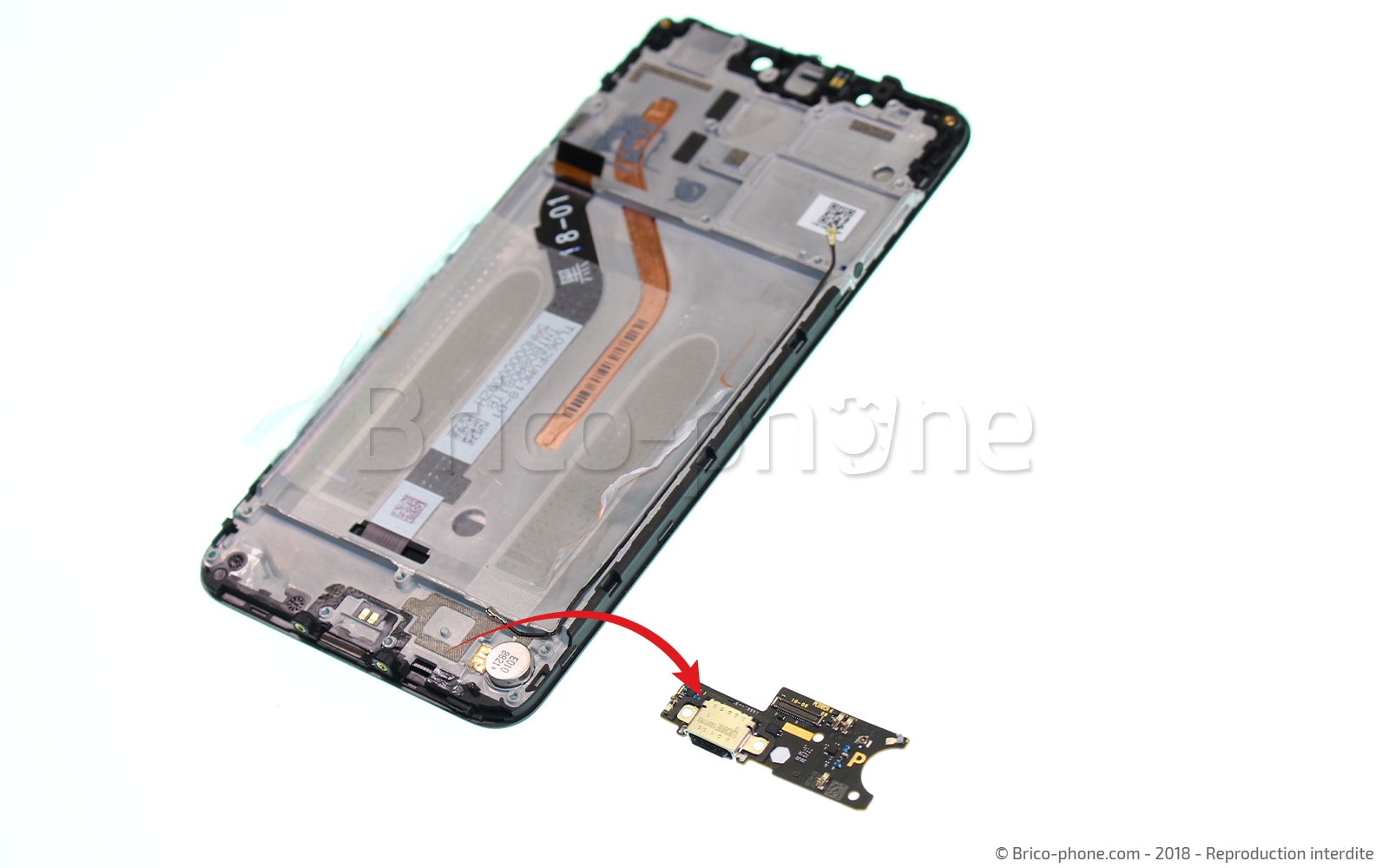

Etape 16 : Retirer la nappe dock

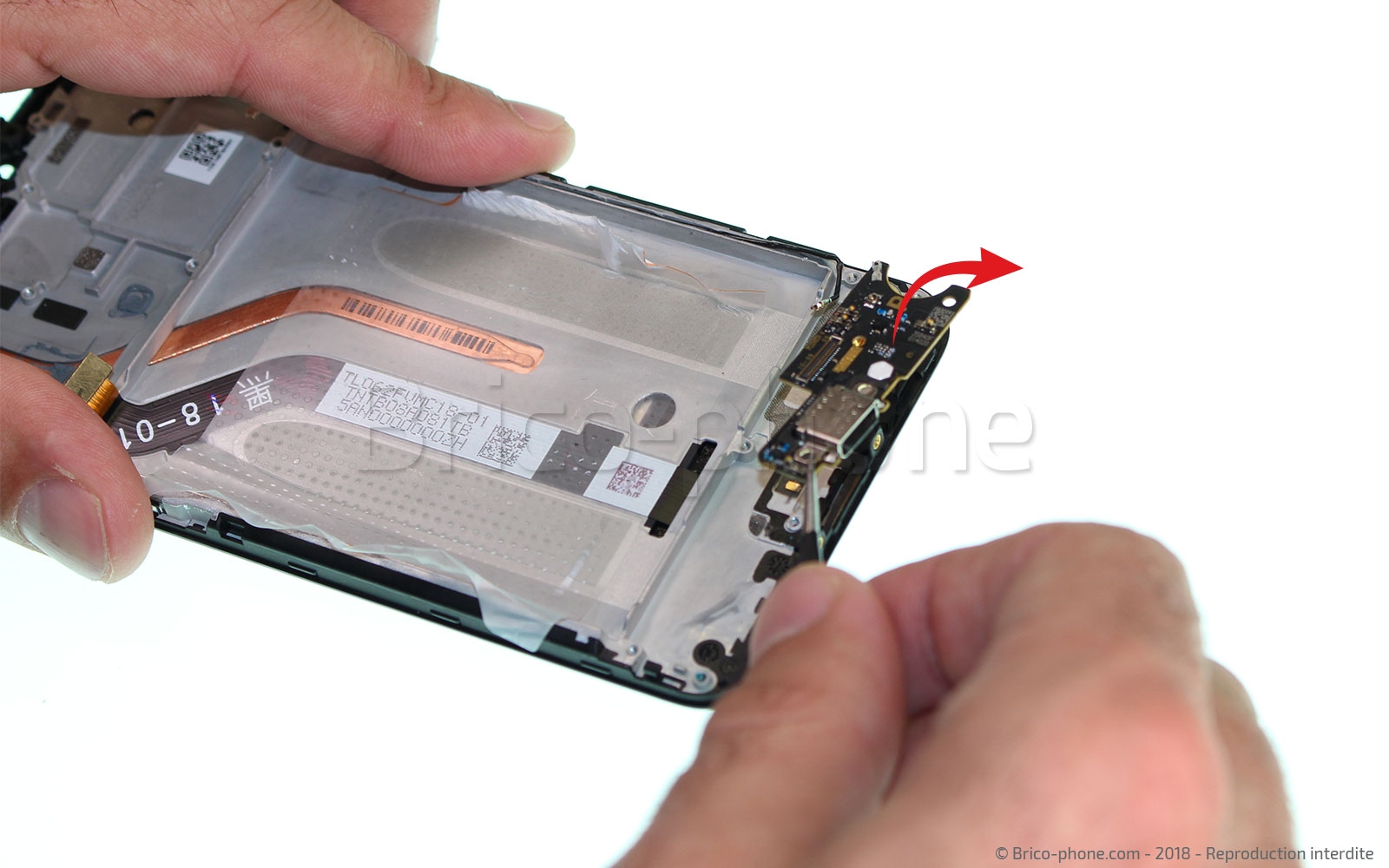

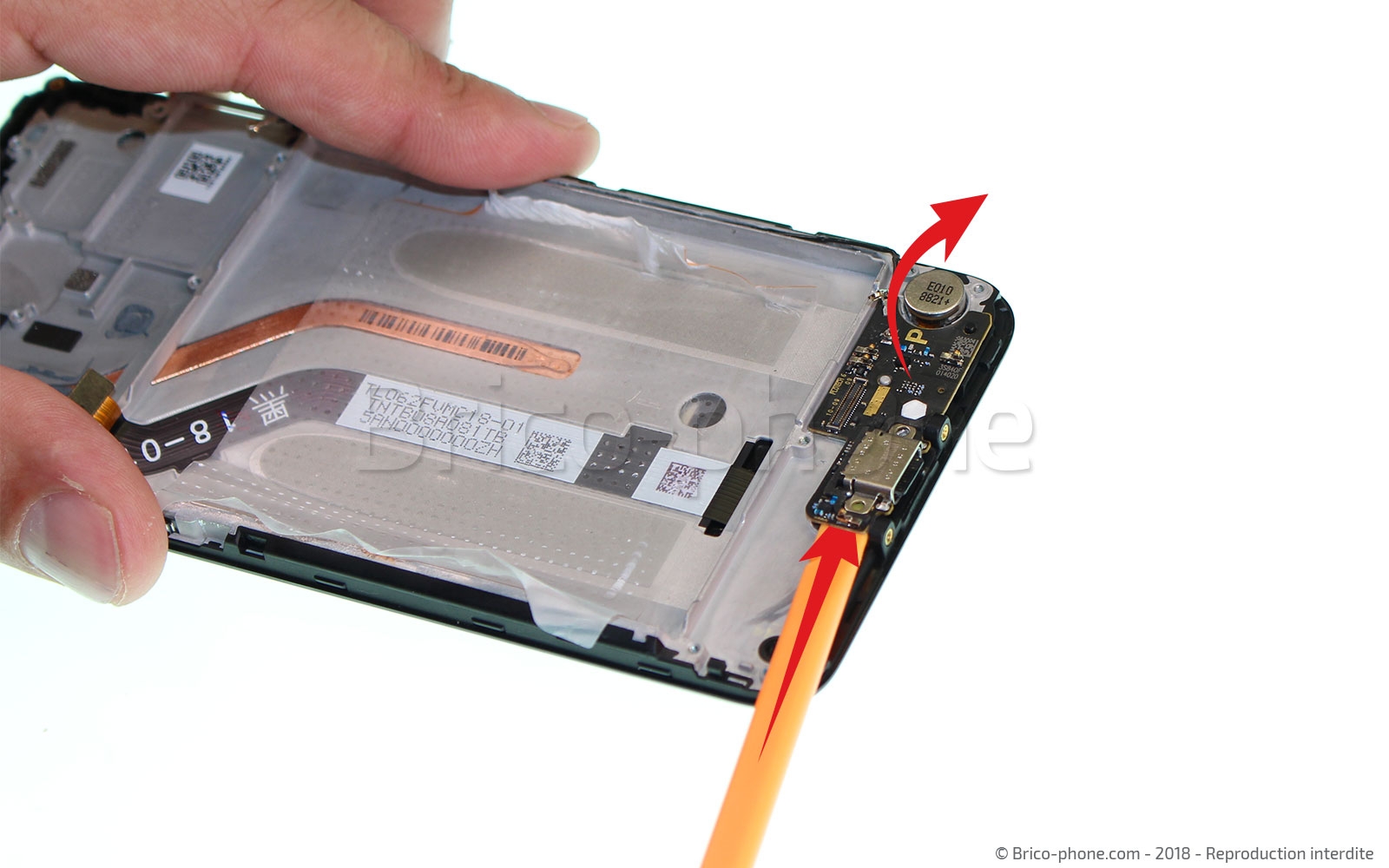

Retirez la nappe de charge à l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Enlever le vibreur

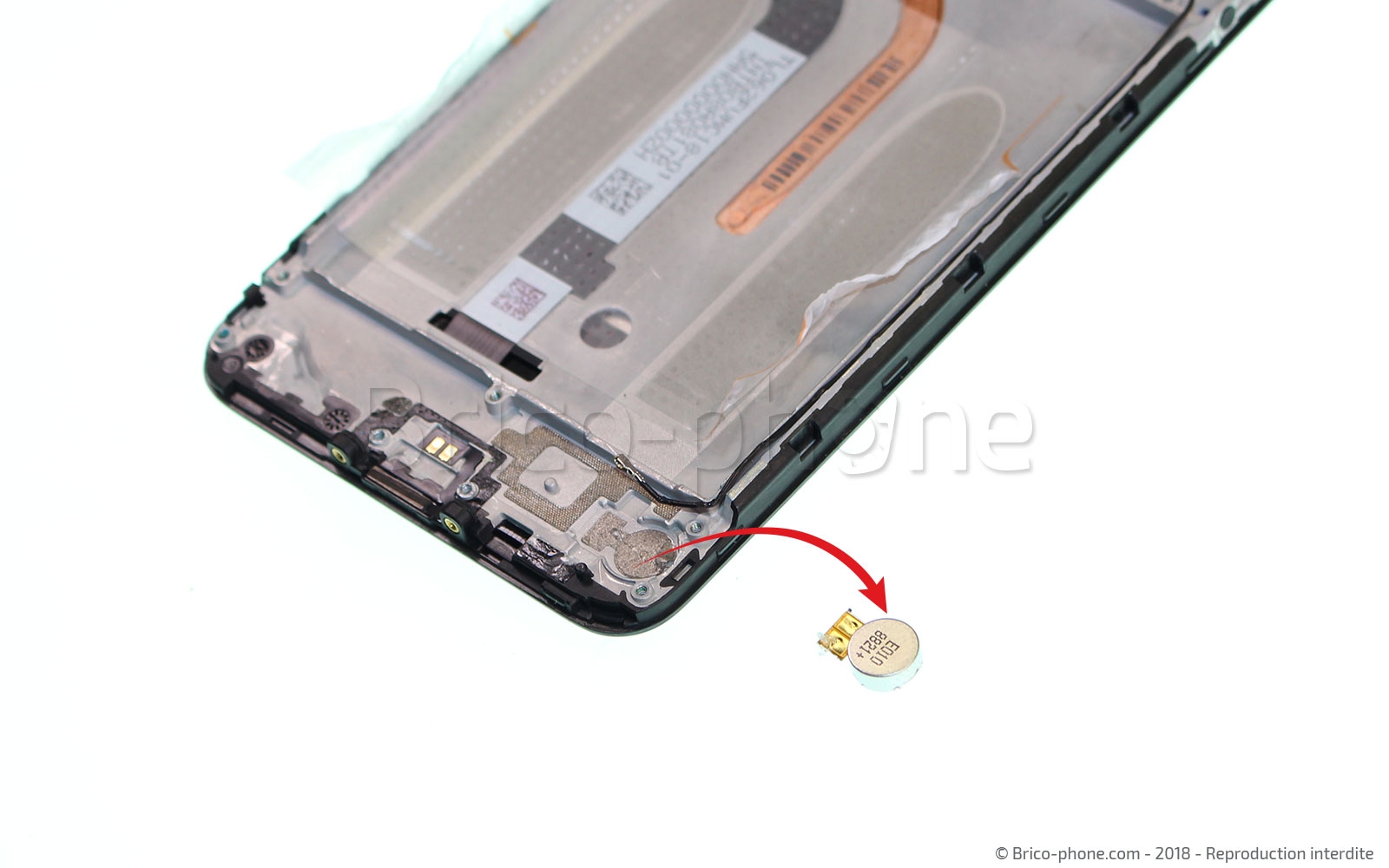

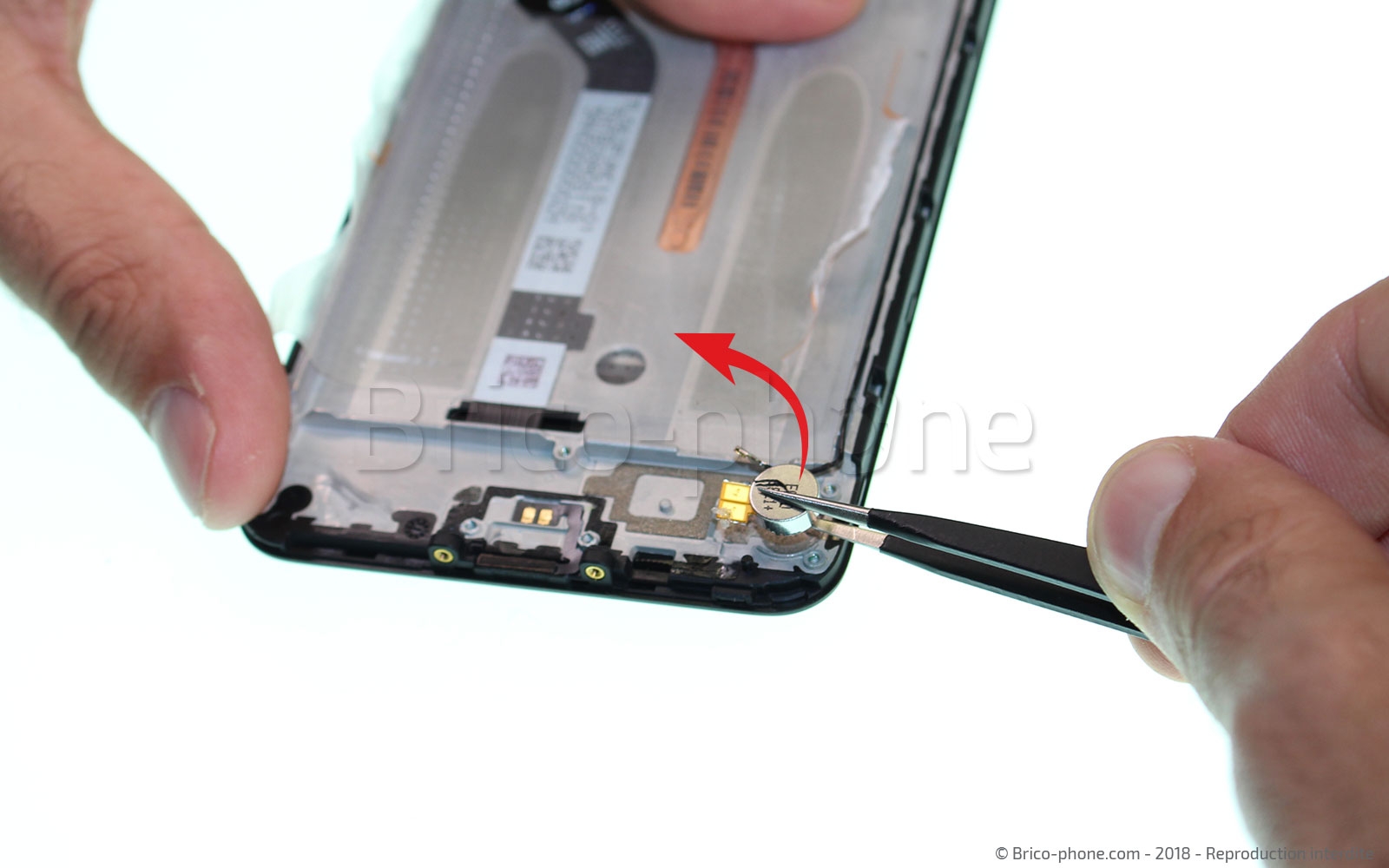

Faites levier sous le vibreur afin de le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

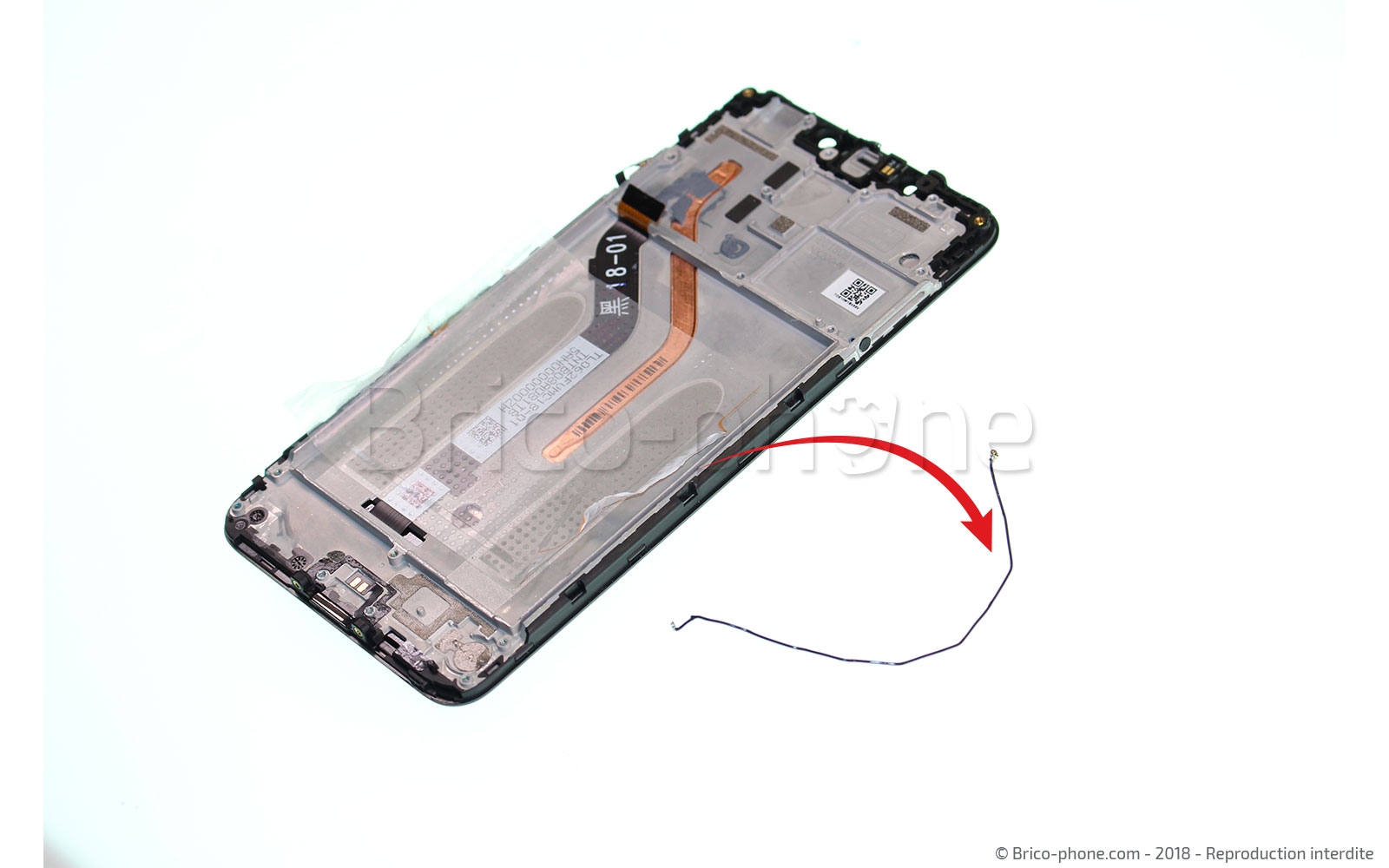

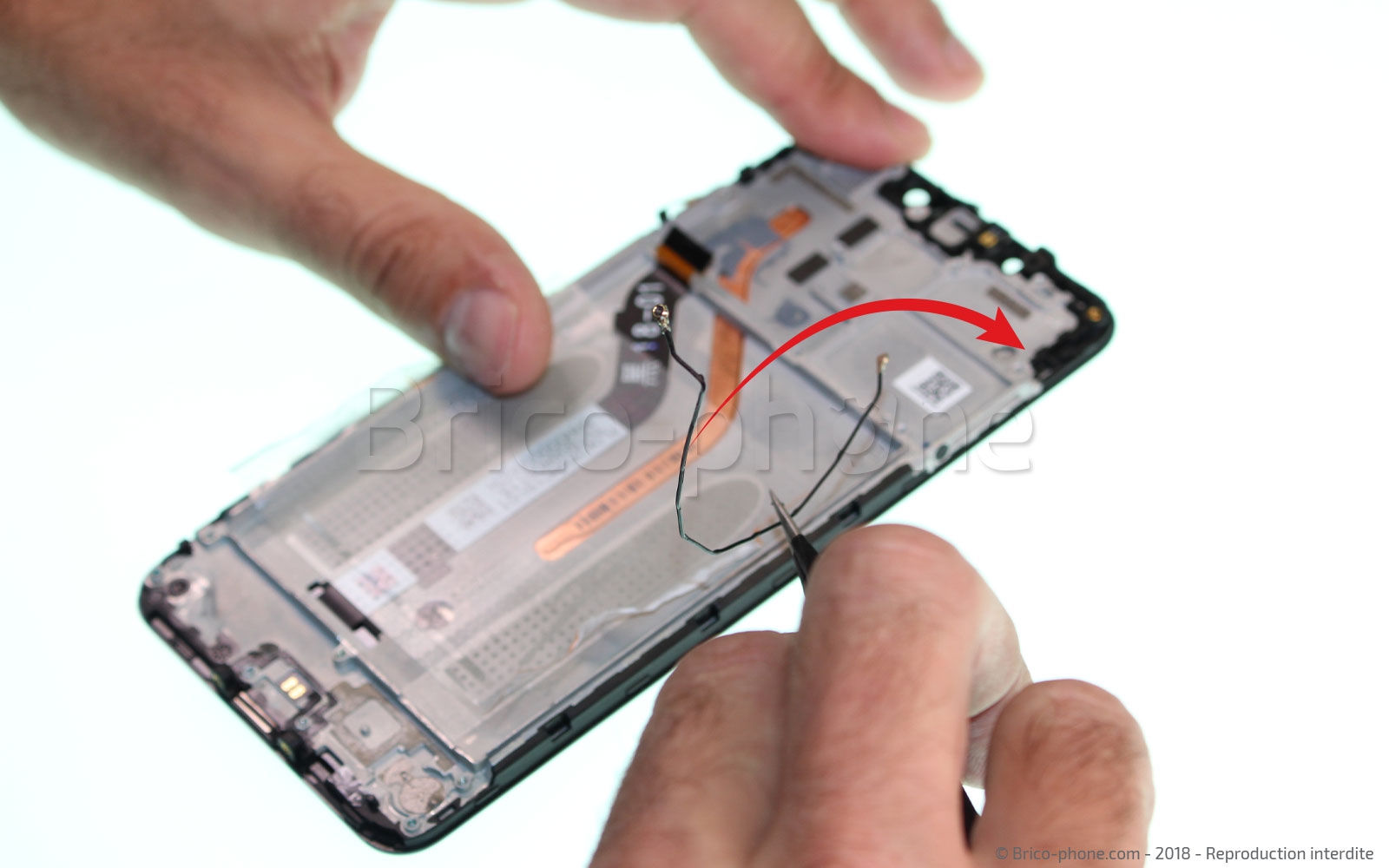

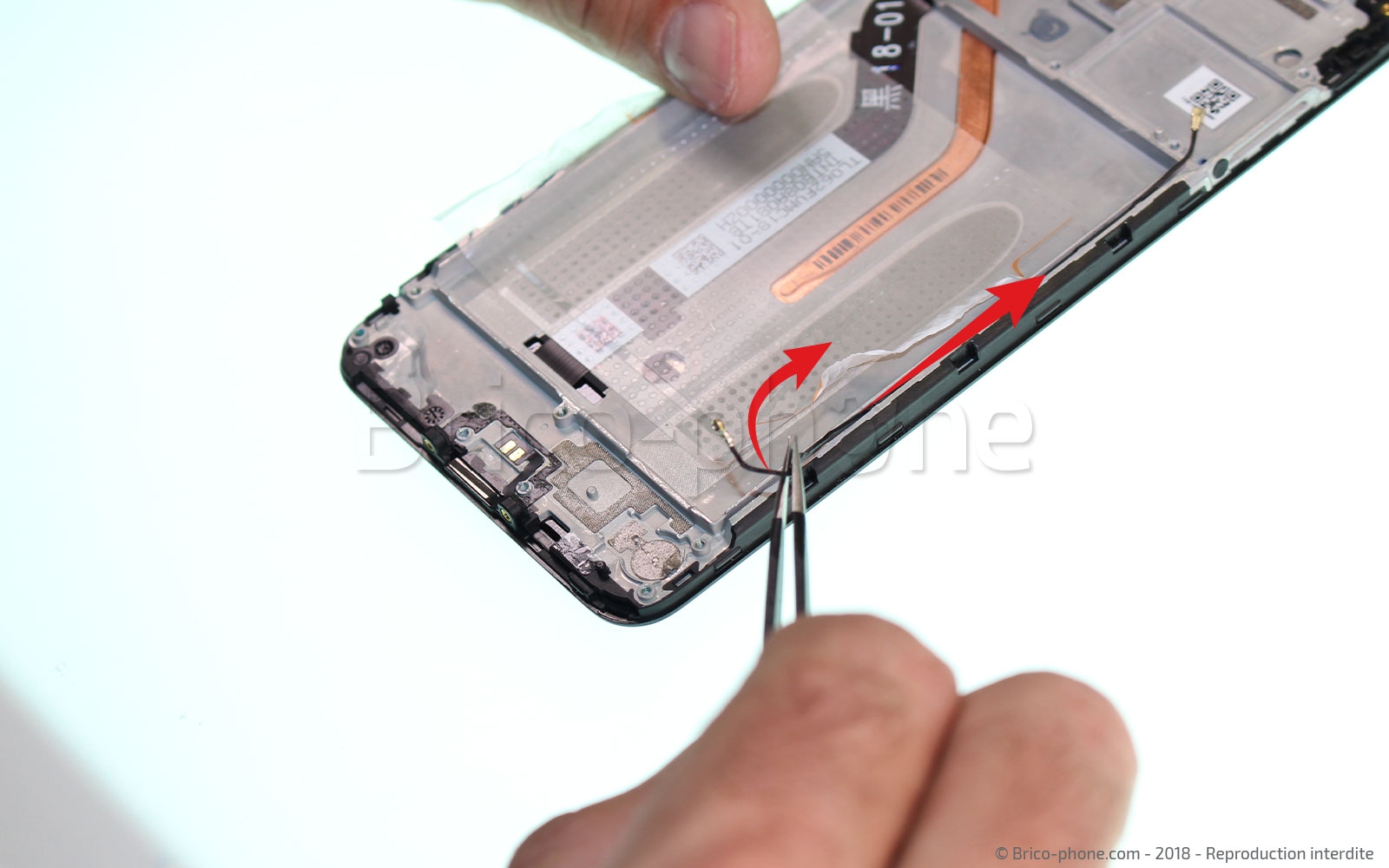

Etape 18 : Déloger le câble coaxial.
Sortez le câble de sa gouttière à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 19 : décoller la nappe duLCD

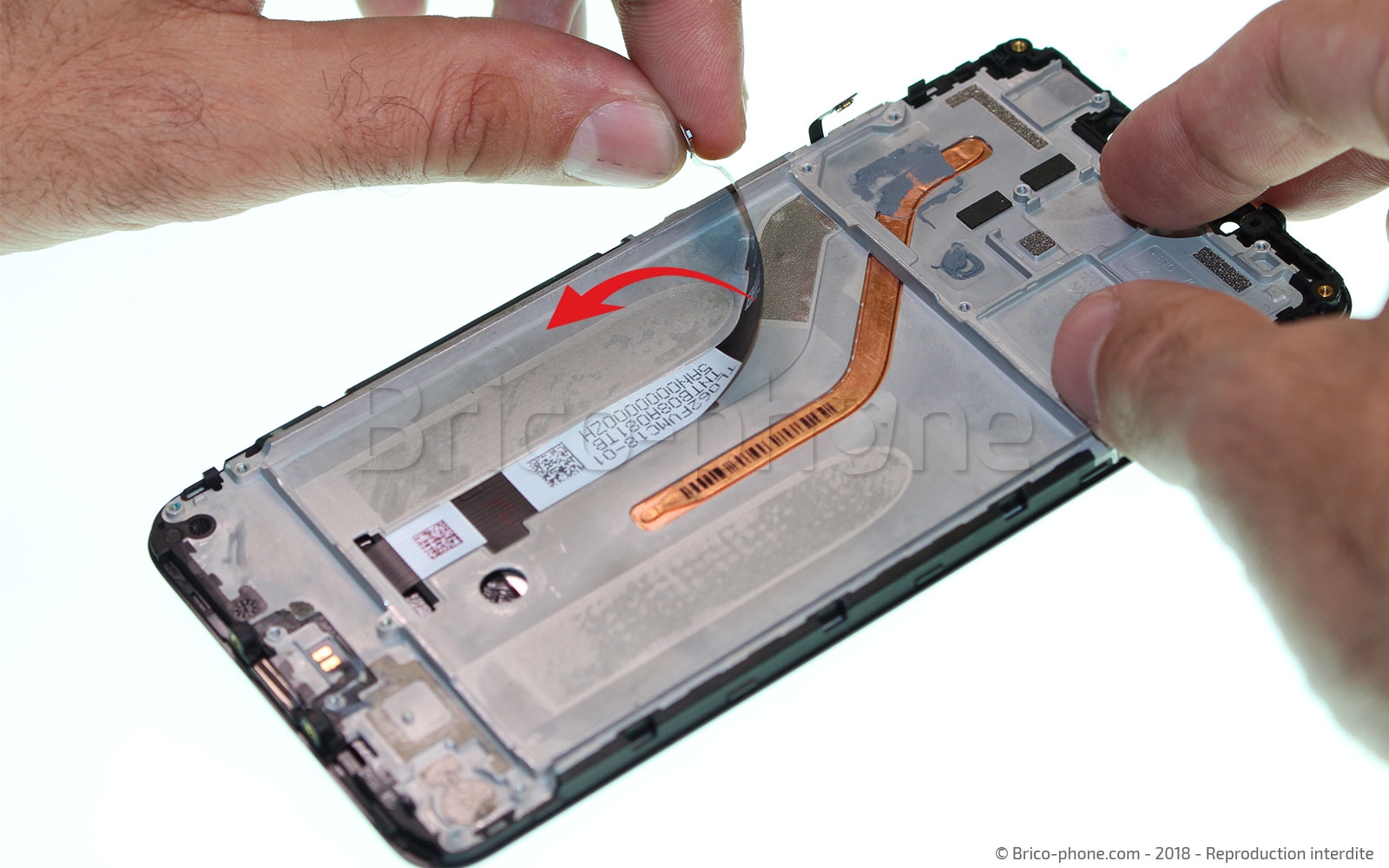

Décoller l 'adhésif transparent du châssis qui recouvre la nappe de l'écran LCD puis décollez cette dernière.
Etape 20 : Chauffer l'écran
Nous allons nous attaquer désormais au retrait de l'écran. Il faut donc commencer par chauffer les contours de l'écran afin de ramollir la colle qui fixe ce dernier au châssis.
Pour cela, il existe 2 méthodes :

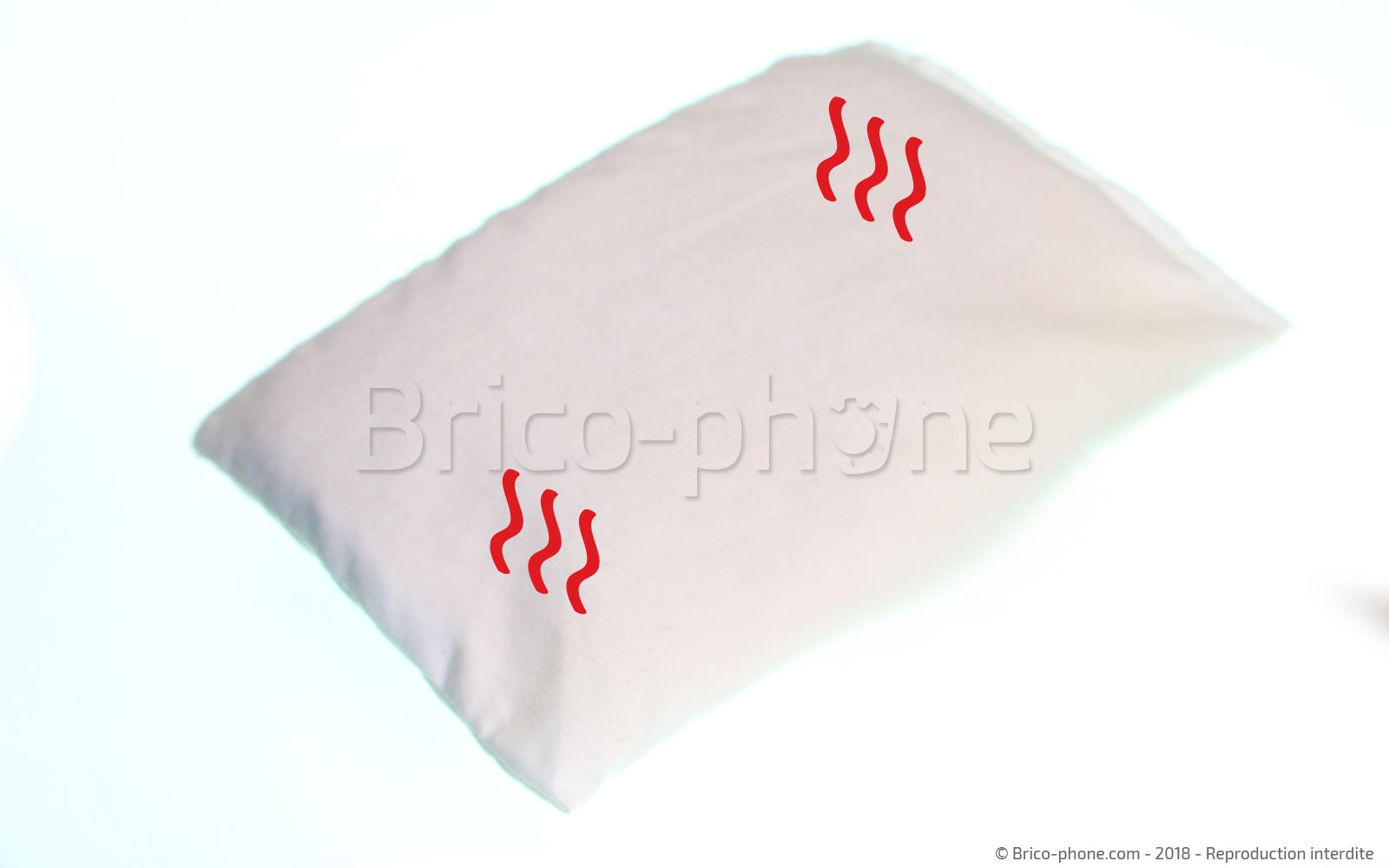

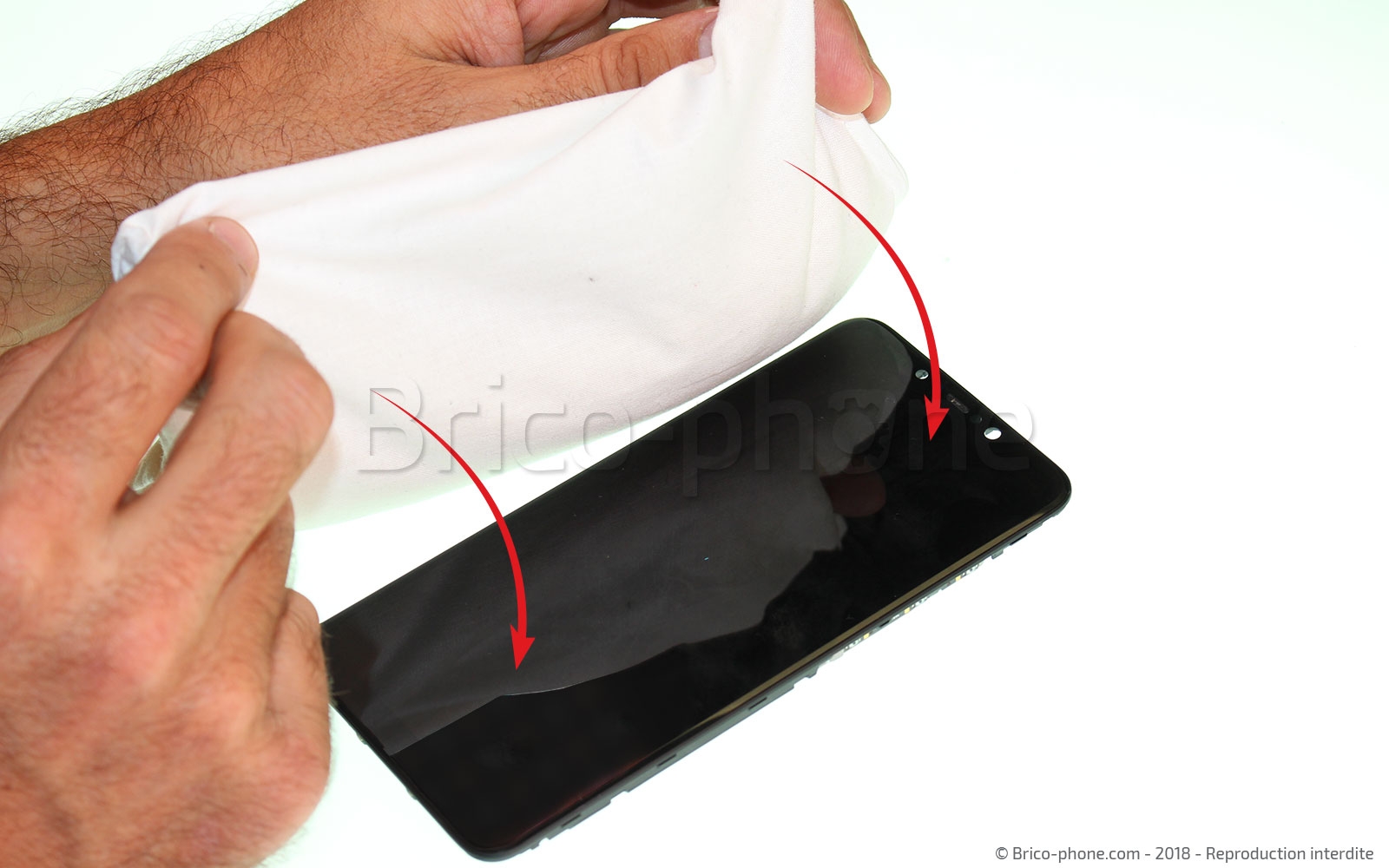

La première consiste à utiliser un coussin chauffant ( en vente sur notre site) . Il vous suffira de passer ce dernier au four à micro-ondes 1 à 2 minutes puis de l'appliquer 30 à 40 secondes sur l'écran.

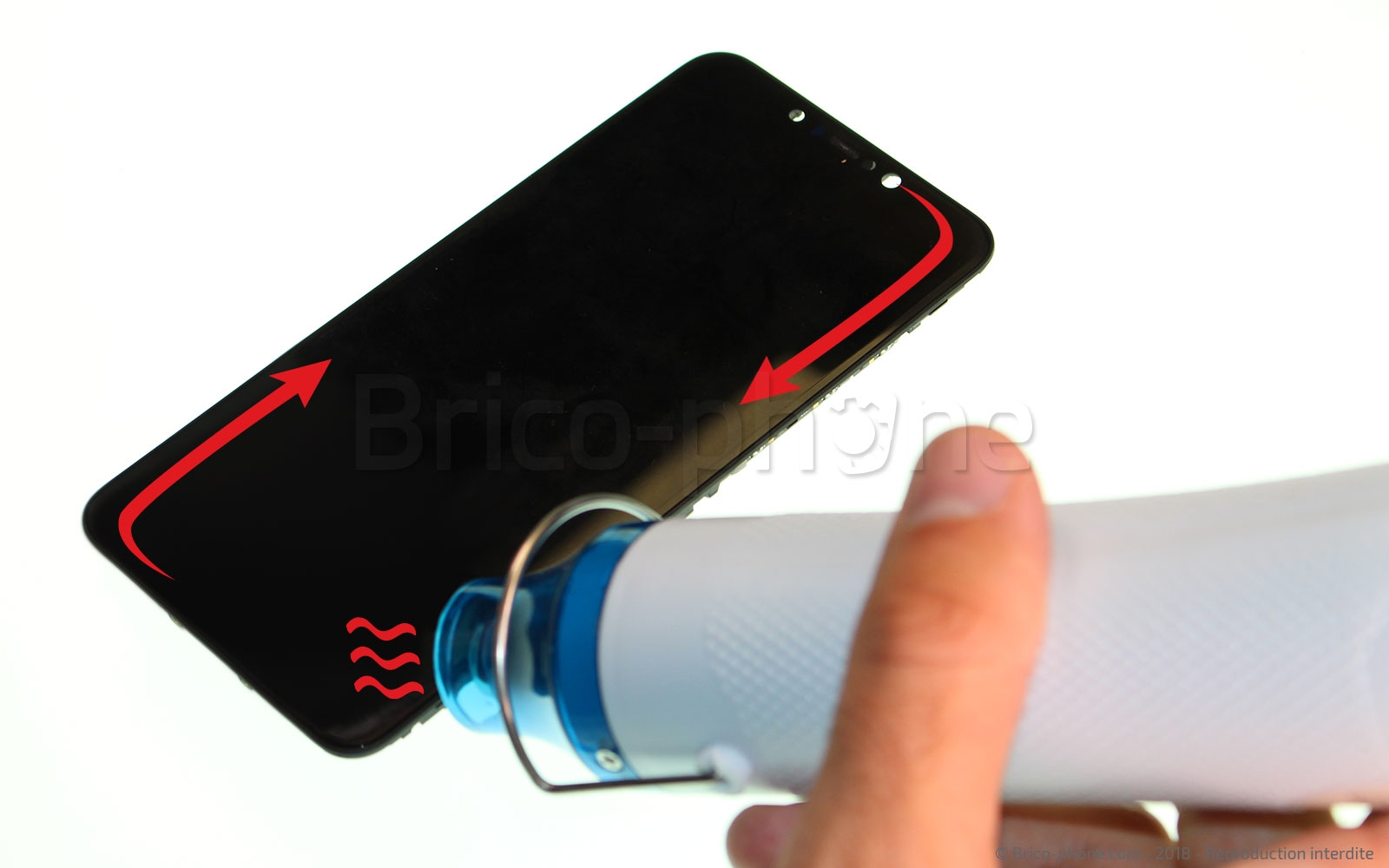

La seconde méthode consiste elle à chauffer l'écran à l'aide d'un sèche-cheveux ou d'un mini décapeur thermique en faisant attention de ne pas dépasser les 80 degrés.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 21 : Créer un point d'insertion.
Cette étape consiste à créer un point d'insertion dans lequel nous viendrons insérer les médiators plastiques qui seront utilisés pour décoller l'écran du châssis.

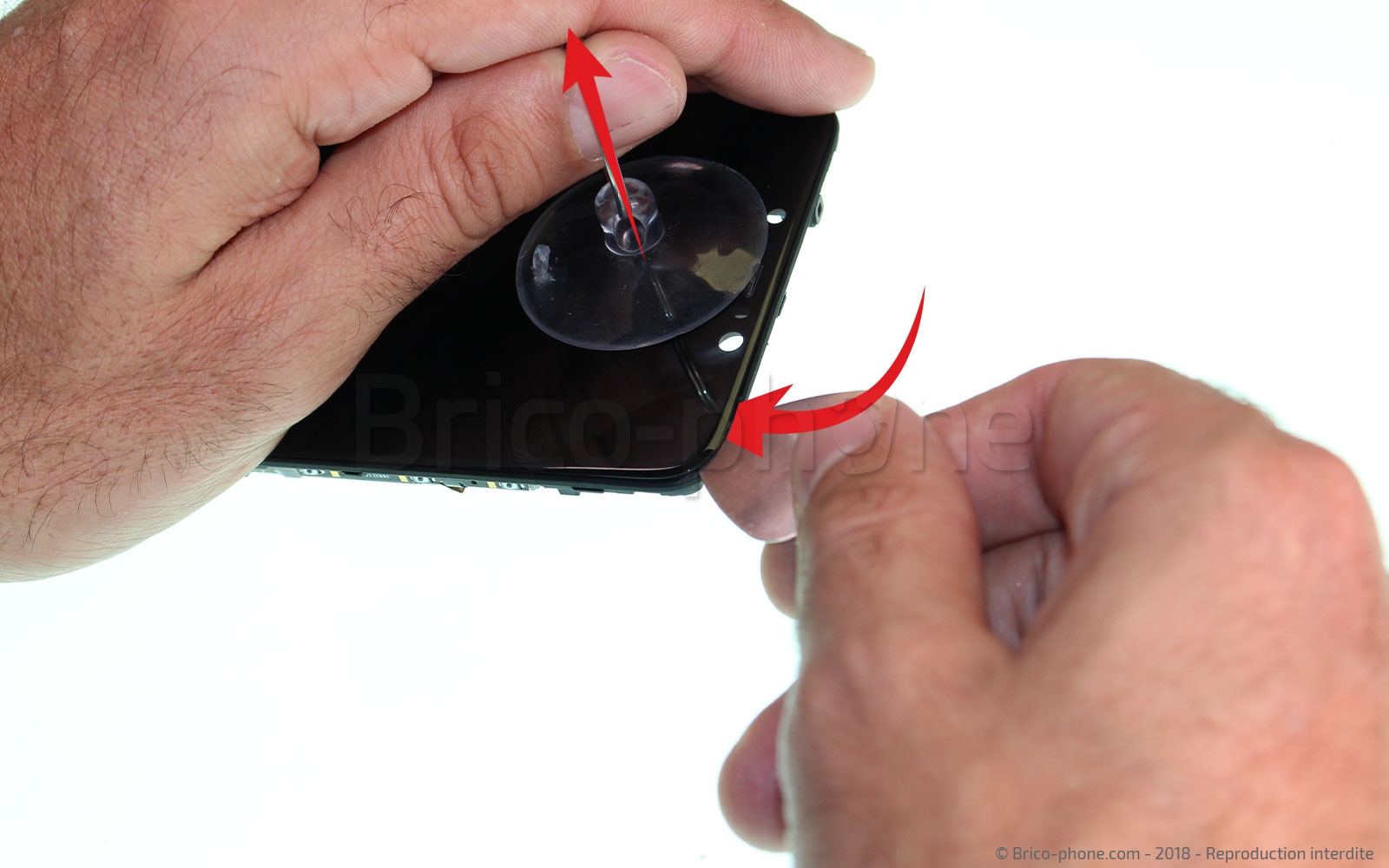

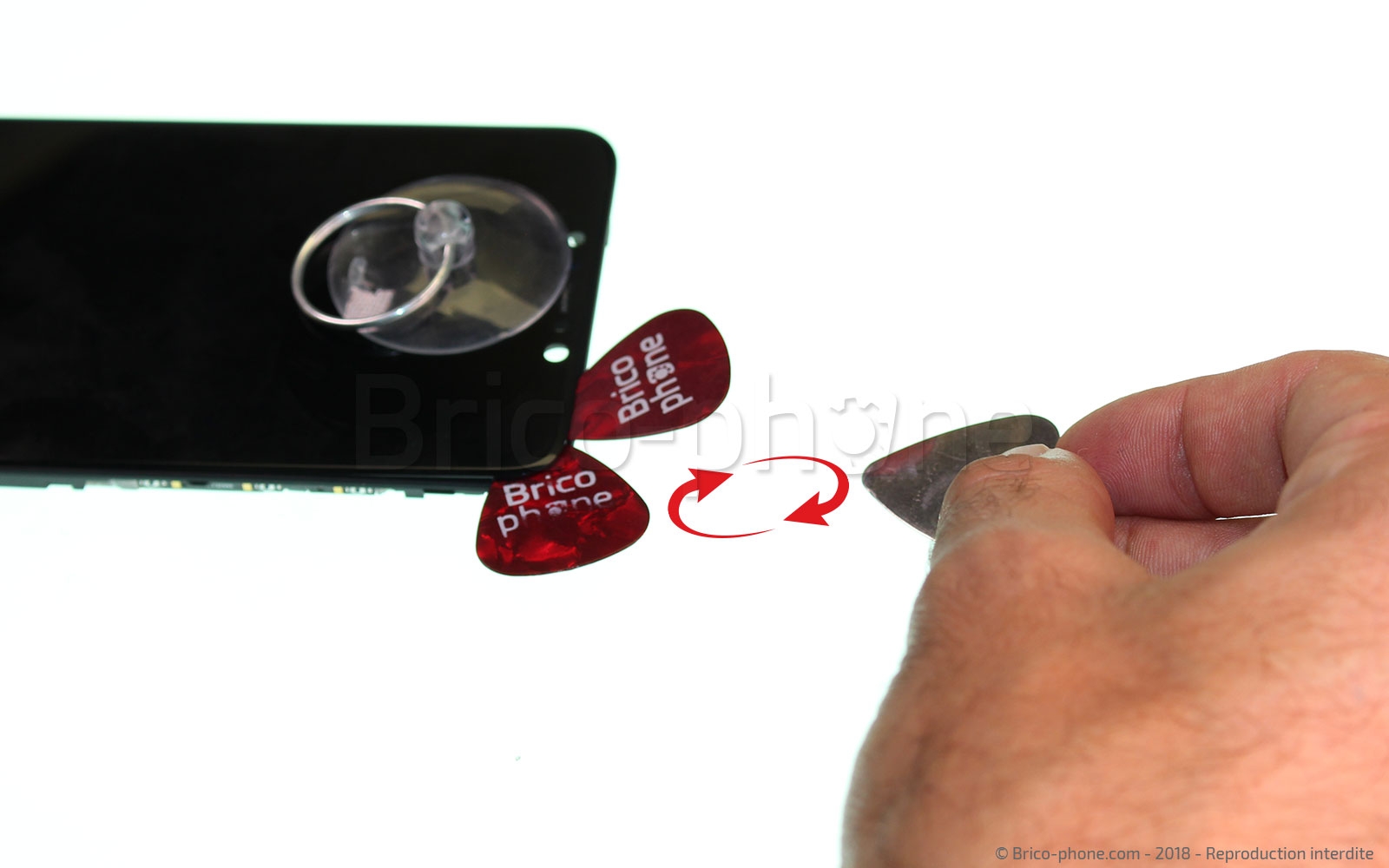

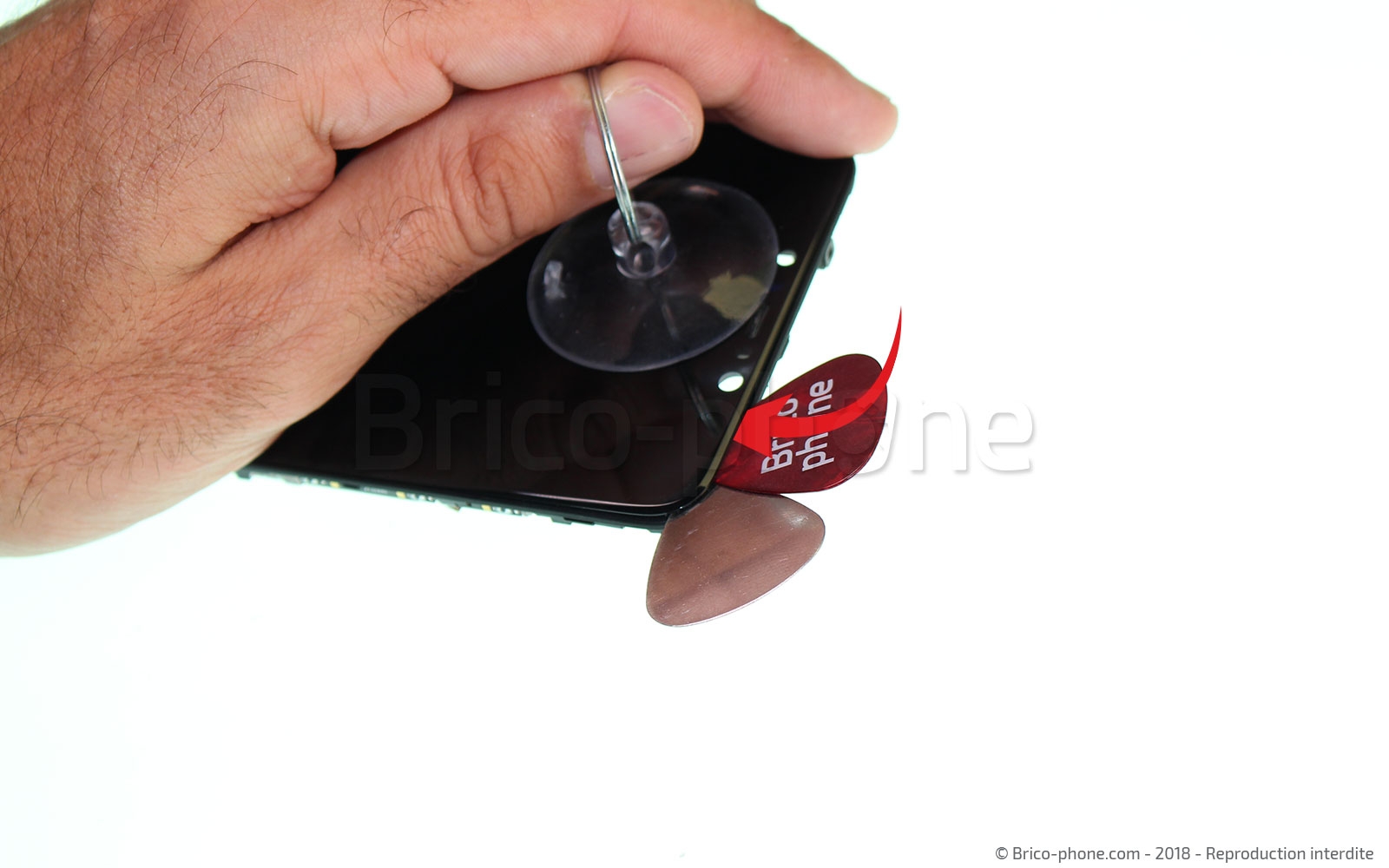

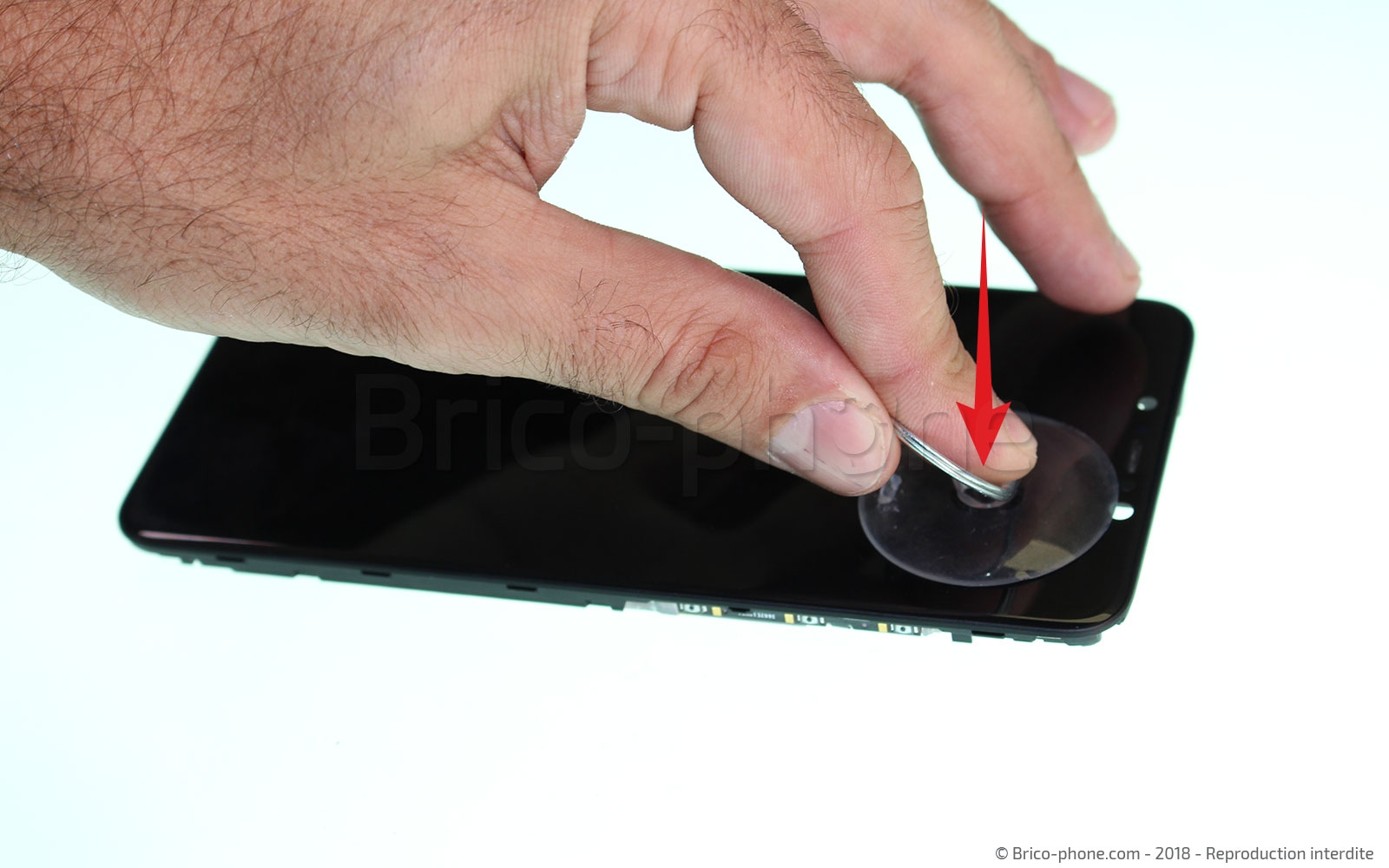

Placez la ventouse sur la partie haute de l'écran et tirez-la vers le haut pour faciliter l'insertion du médiator métal entre l'écran et le châssis intermédiaire. Il ne vous reste plus qu'à mettre en place les deux médiators plastiques dans les espaces créés de chaque côté du médiator métal et de retirer ce dernier.
Outils du kit utilisés
Outils du kit utilisés

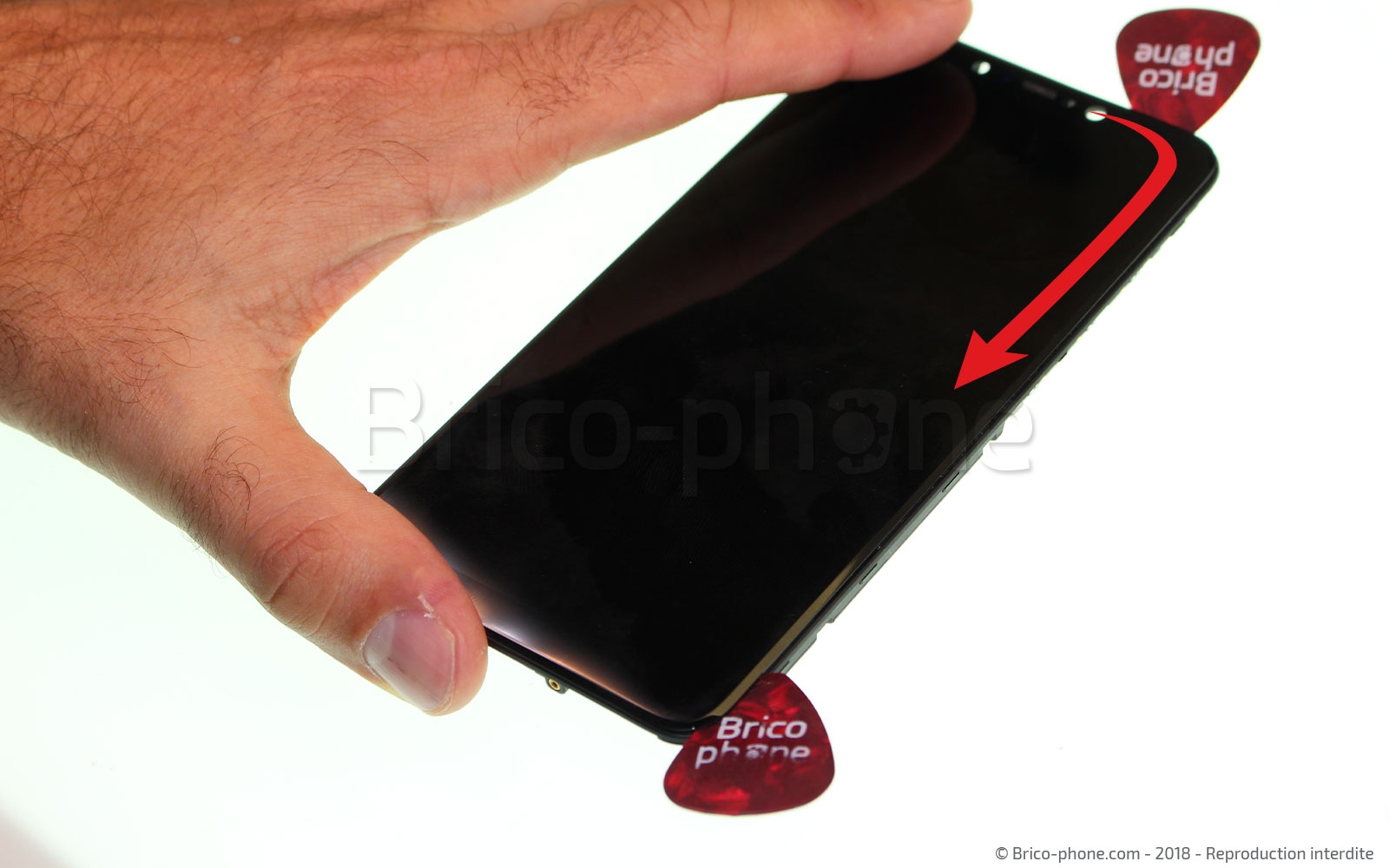

Etape 22 : Décoller et retirer l'écran.

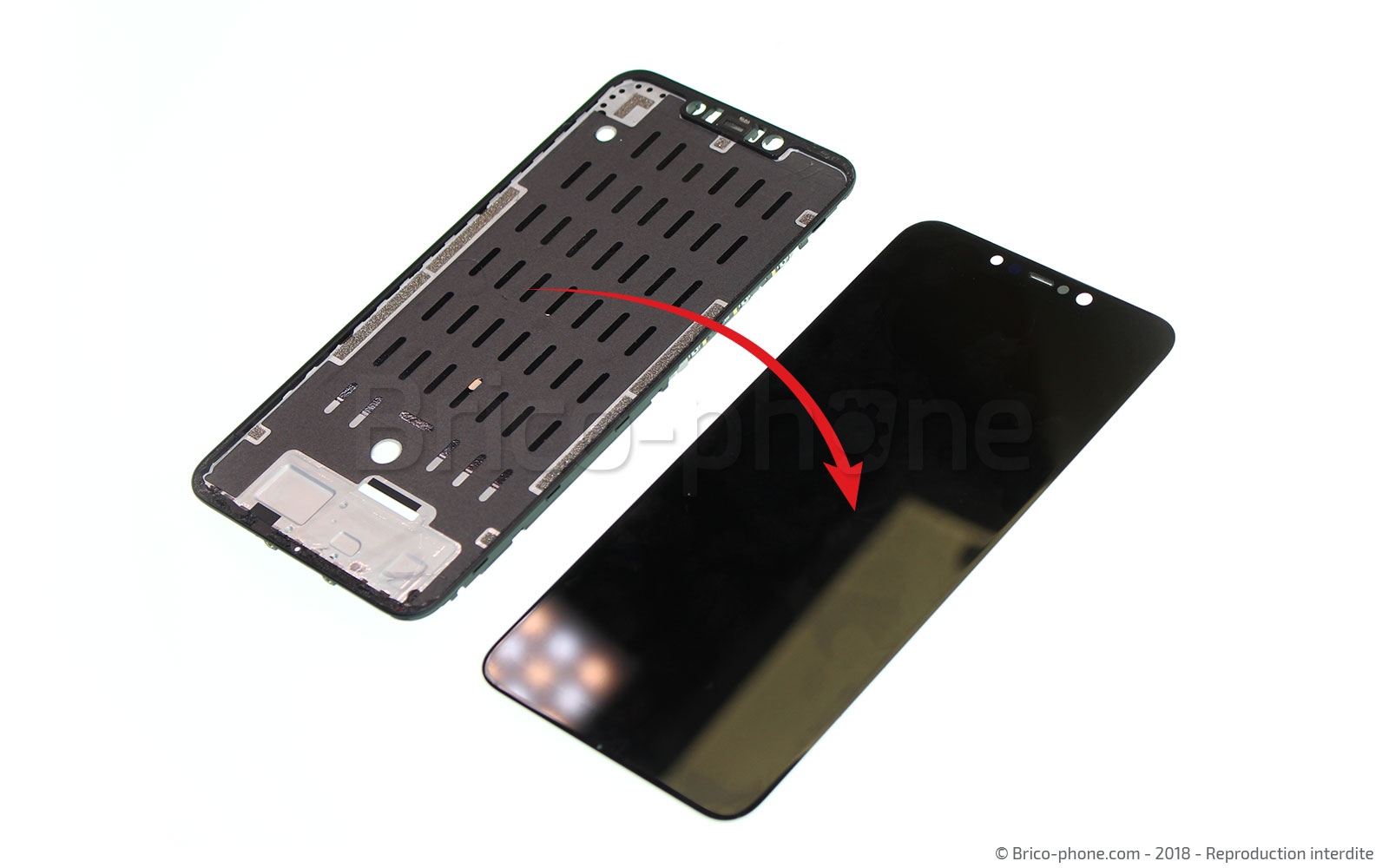

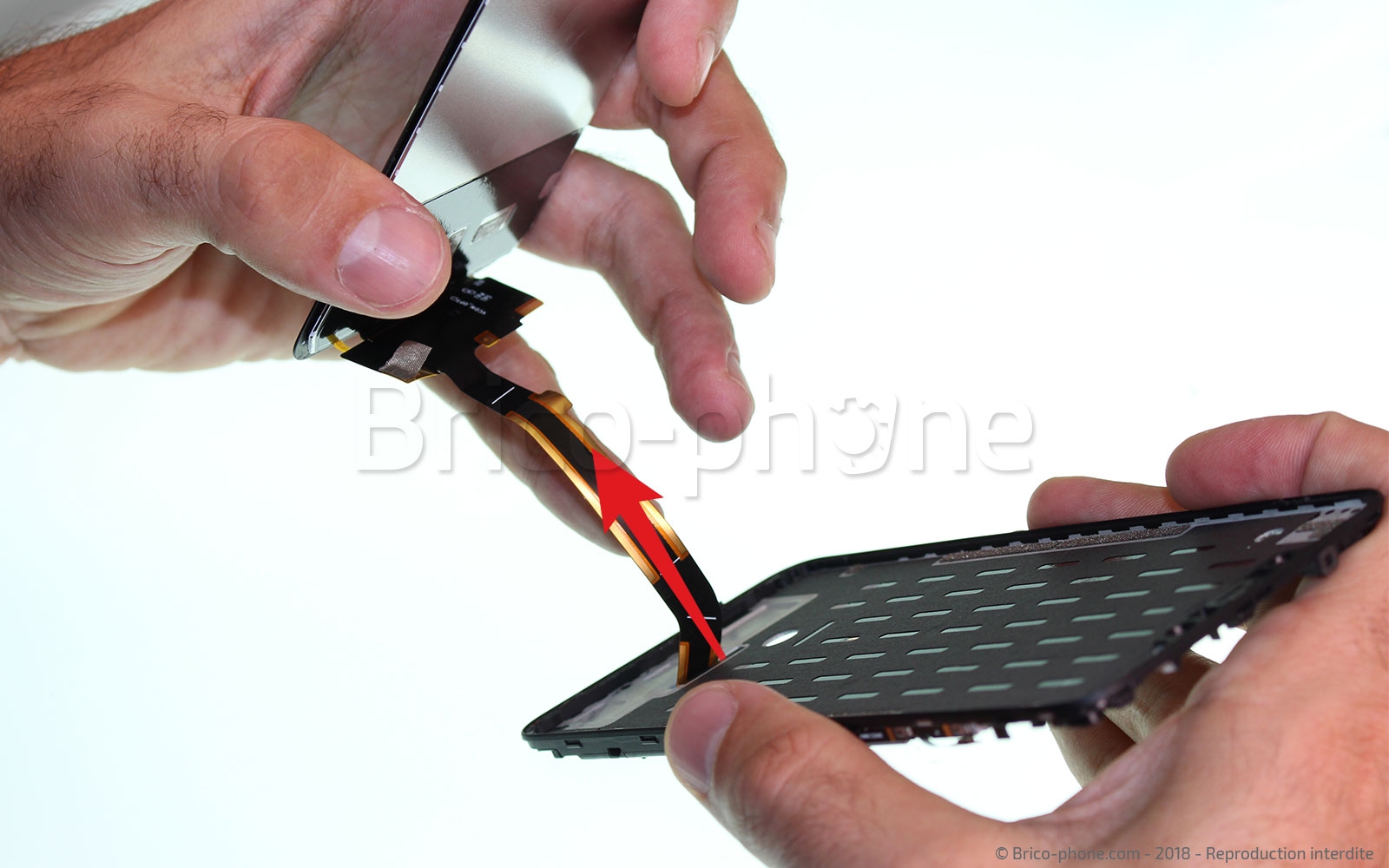

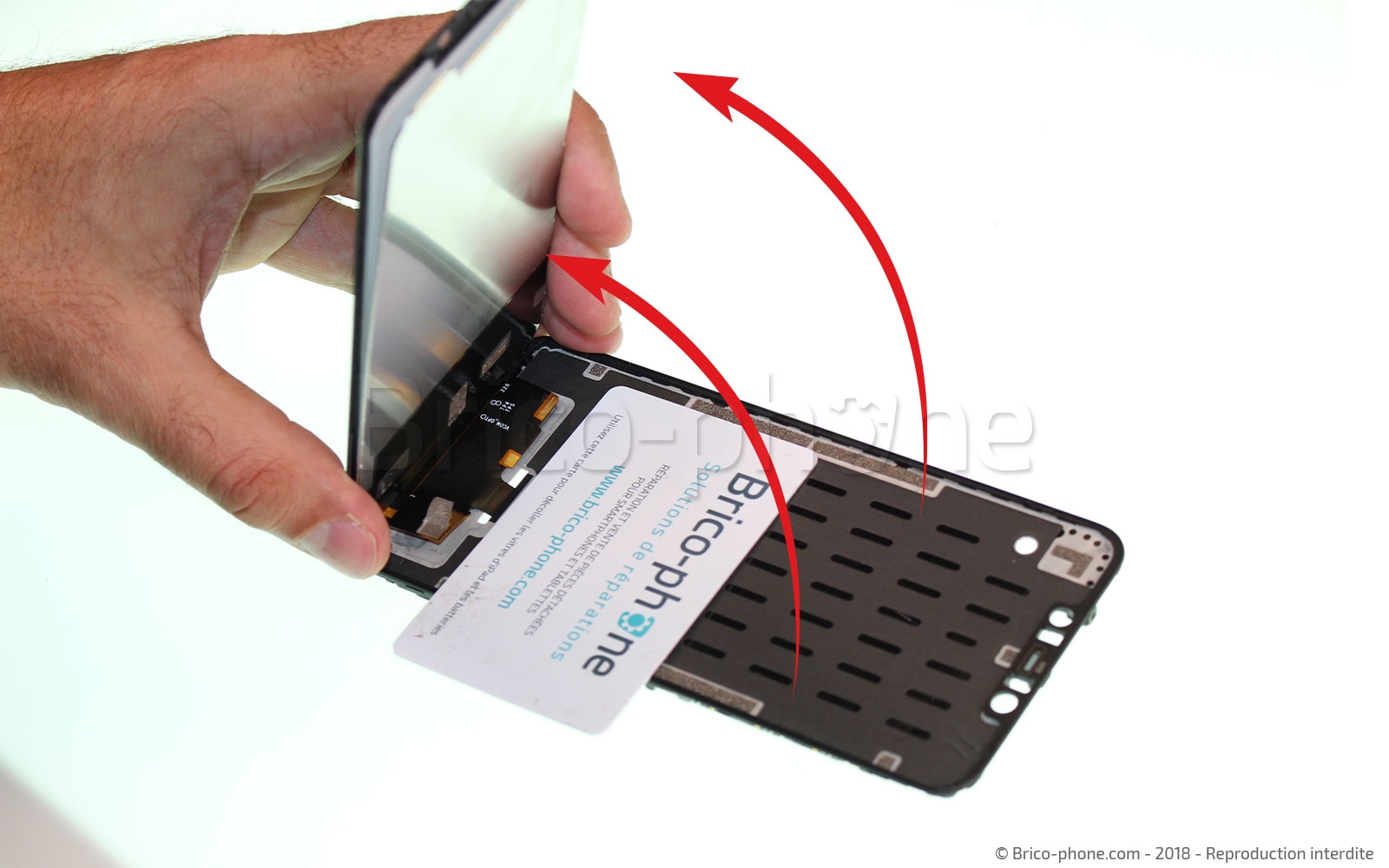

Maintenant faites coulisser les médiators autour du châssis afin de décoller l'écran puis retirez ce dernier en faisant passez la nappe à travers le châssis.
Outils du kit utilisés
Outils du kit utilisés

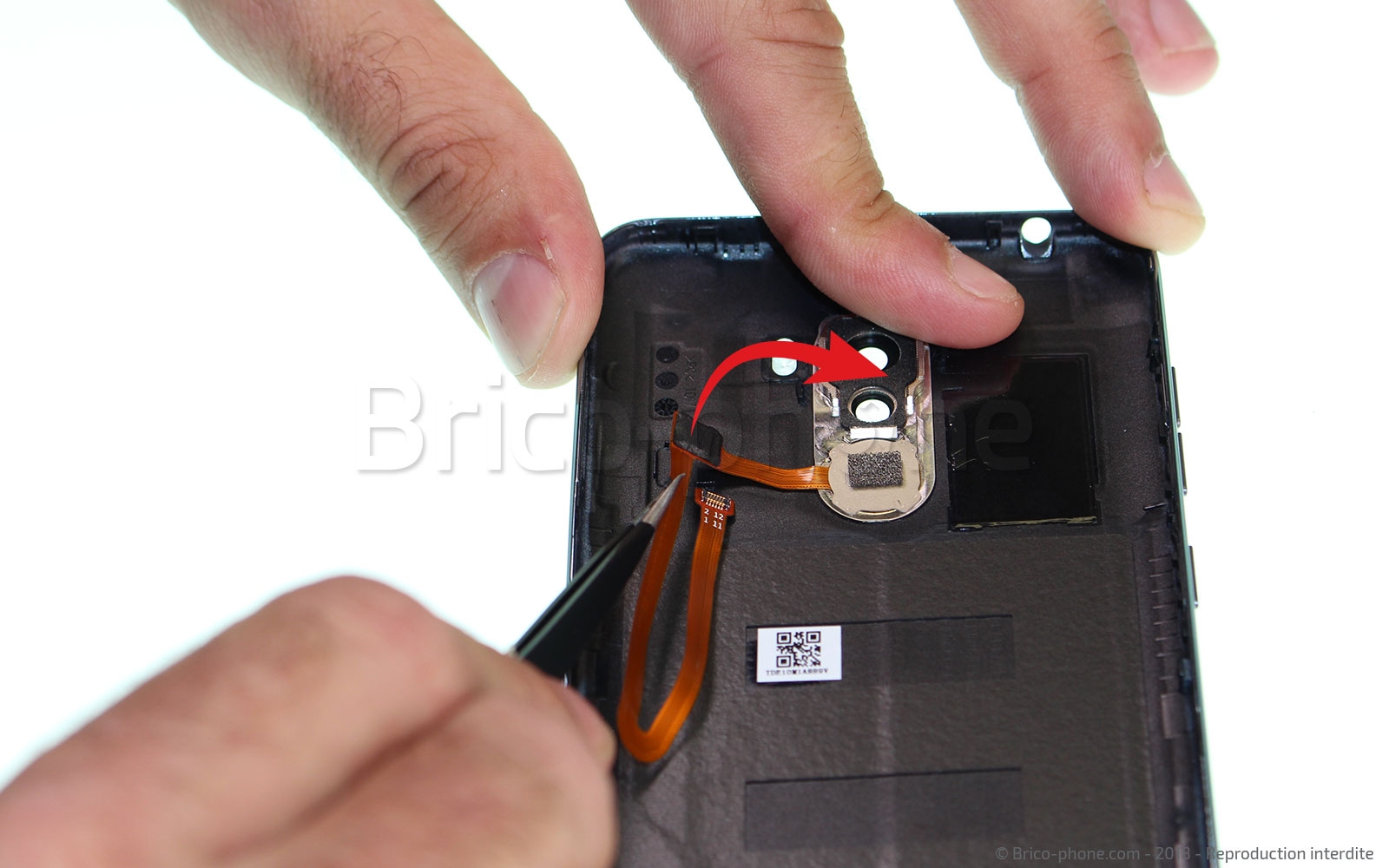

Etape 23 : Retirez le lecteur d'empreintes

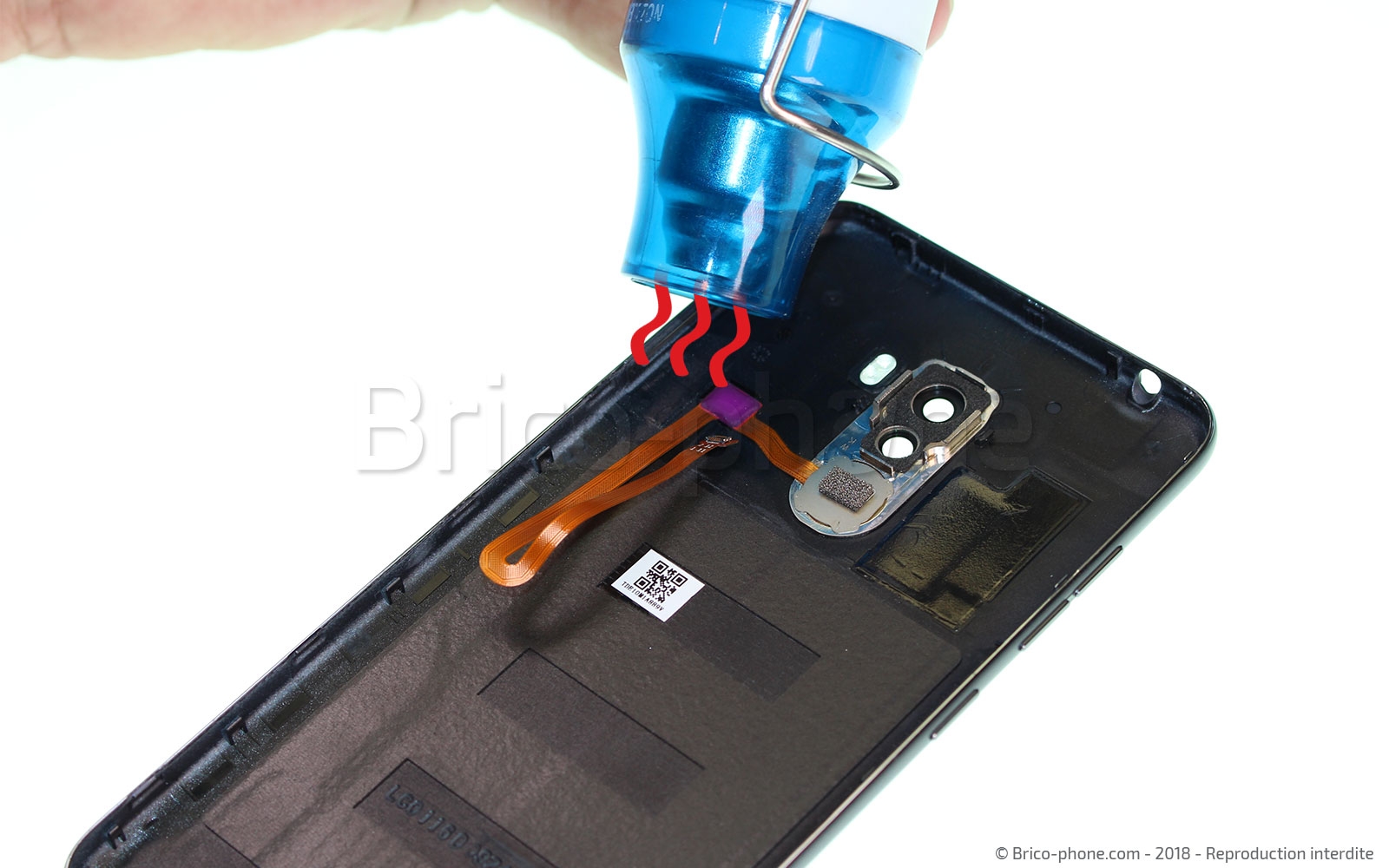

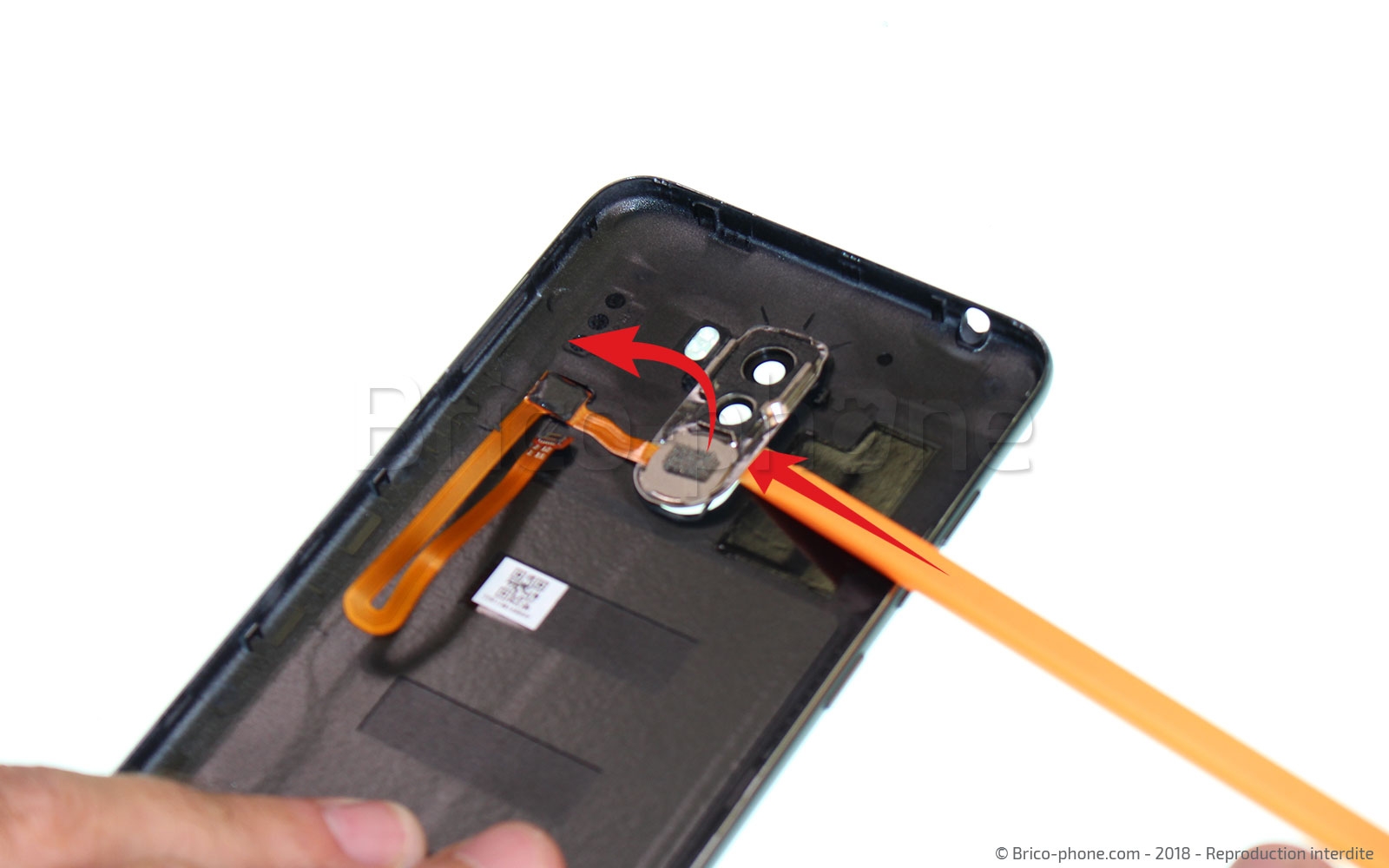

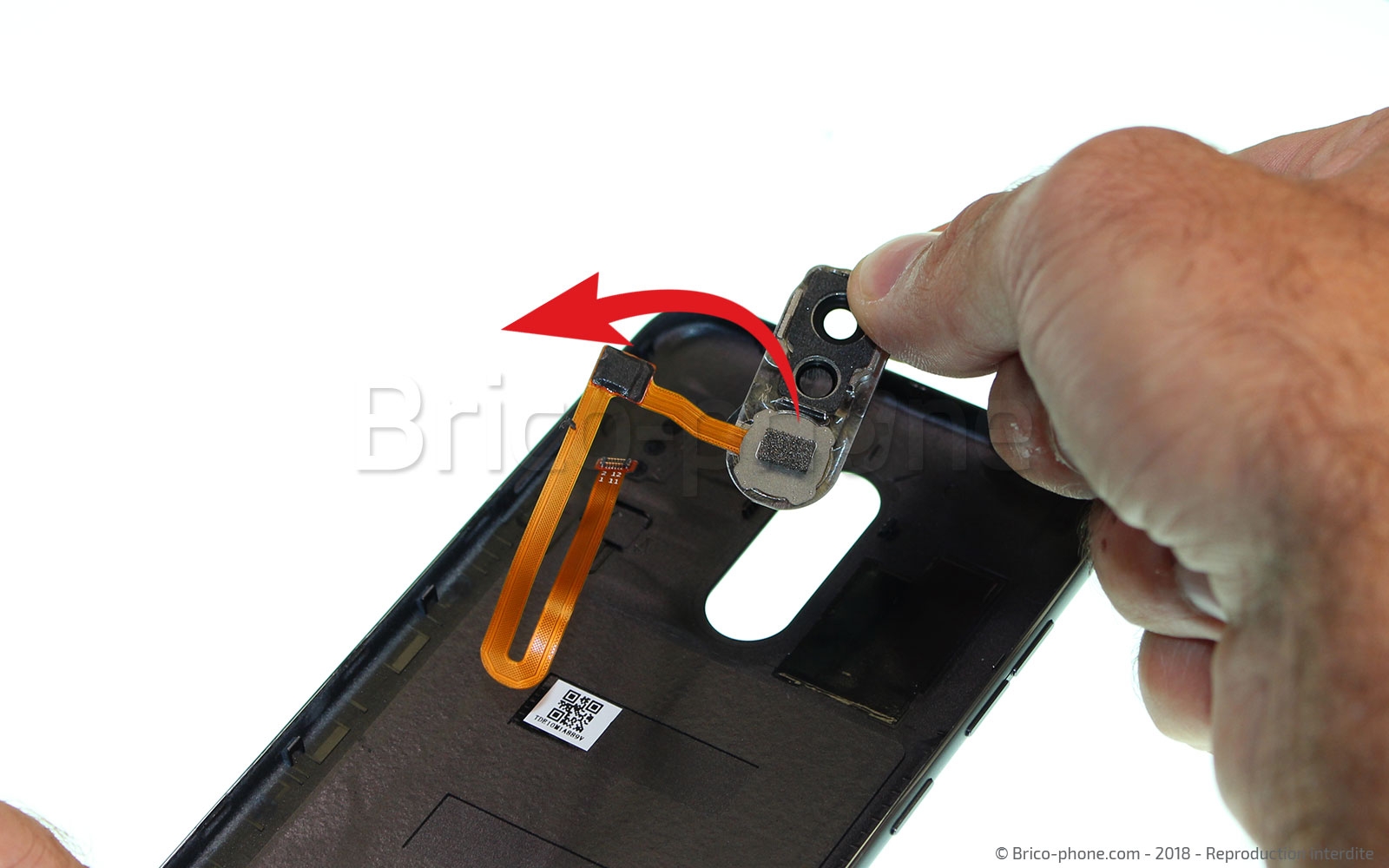

Munissez-vous de votre mini décapeur thermique ou de votre sèche-cheveux puis chauffez très légèrement le lecteur et sa nappe. Puis à l'aide de la pincette et du levier plastique décollez l'ensemble de la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

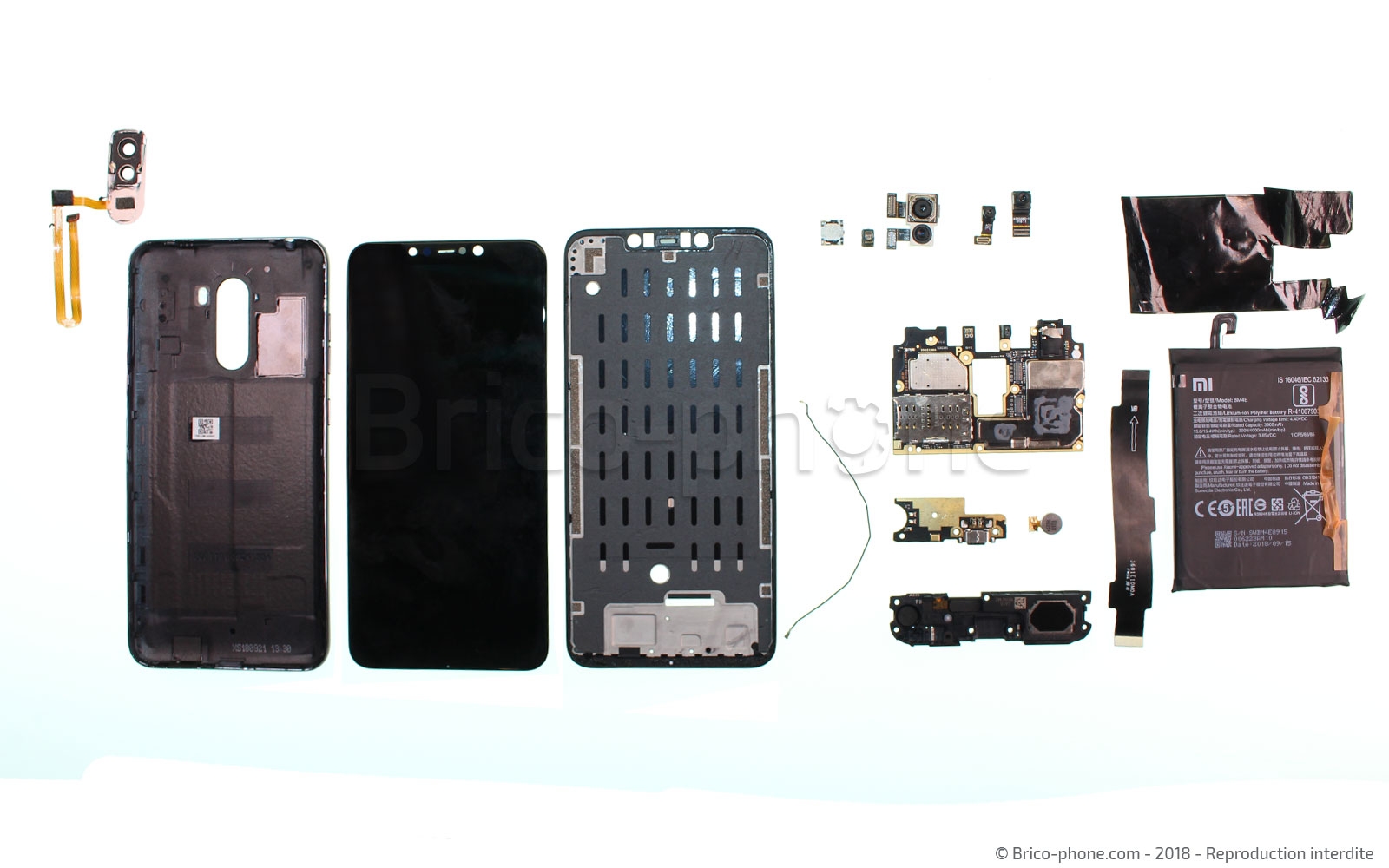

Fin de démontage complet
