Changement du connecteur de charge sur Pocophone F1

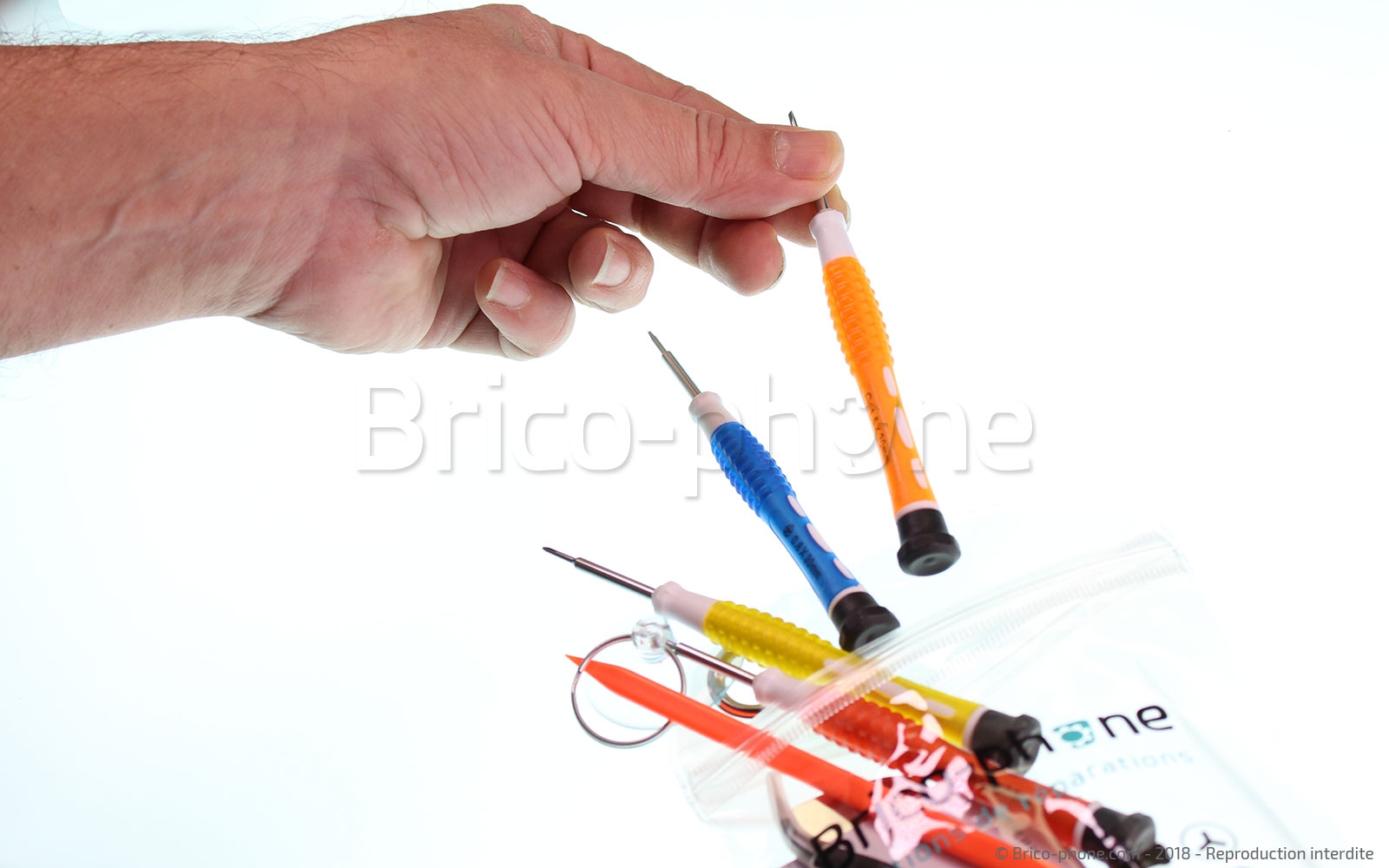

Afin d'être dans de bonnes conditions pour le remplacement de votre connecteur de charge USB type C de votre Xiaomi Pocophone USB type-C, nous vous conseillons de bien préparer votre espace travaille en fixant le patron d'aide au montage correctement et de sortir les outils de leur pochette.

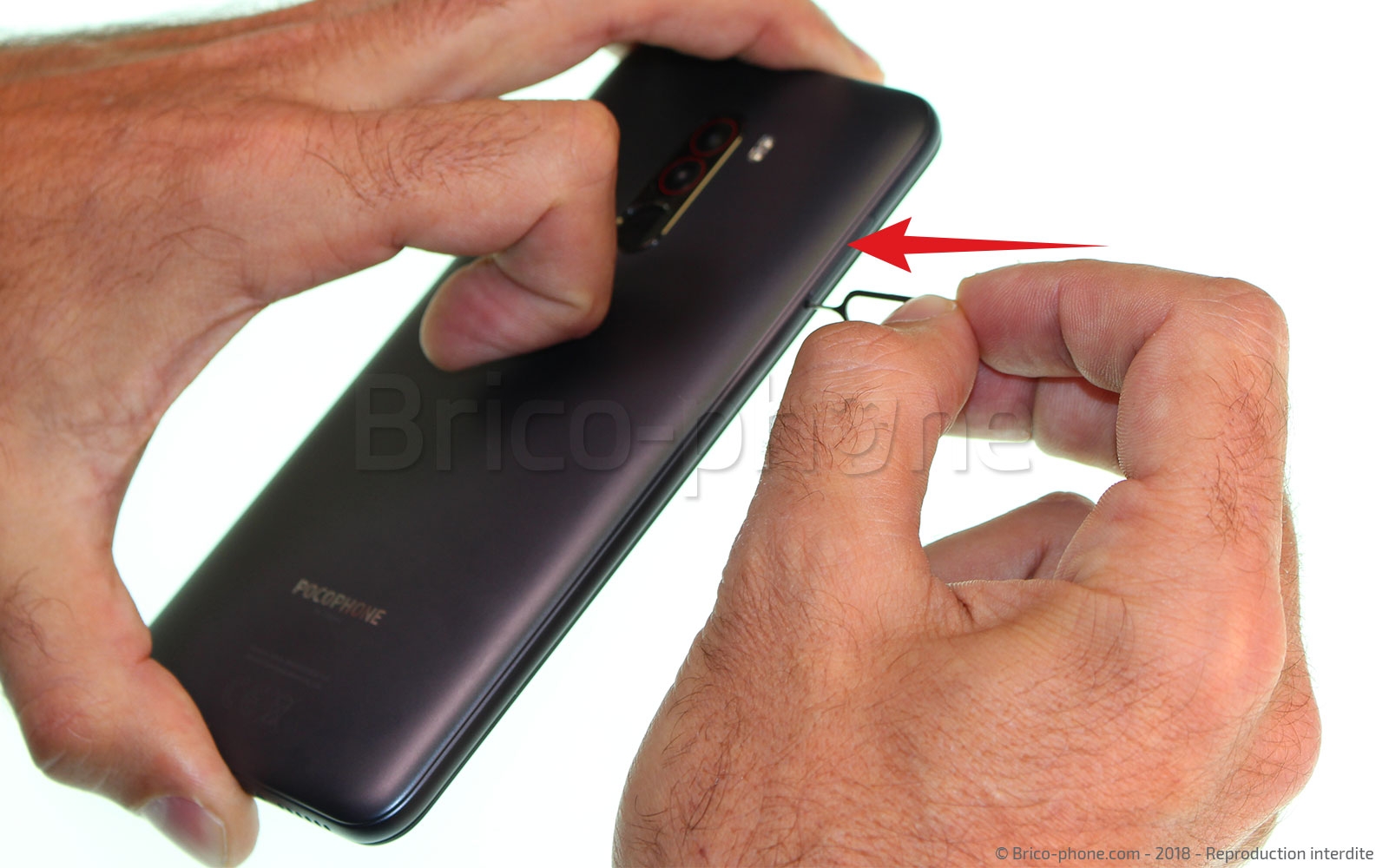

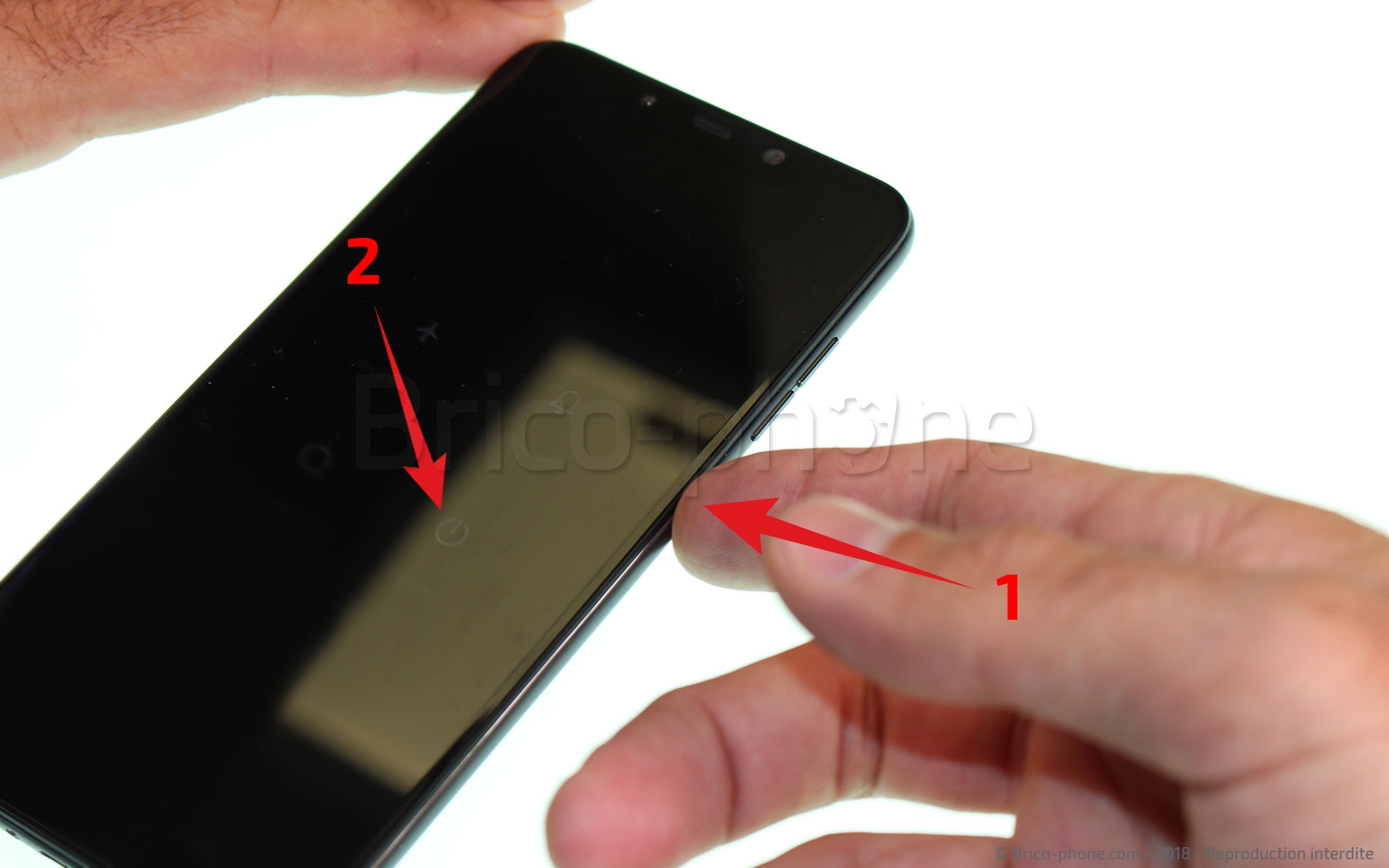

Étendre votre appareil et retirer le tiroir sim et sd à l'aide de l'outil extraction.
Si vous n'avez pas cet outil, un cure-dent peut vous aider.

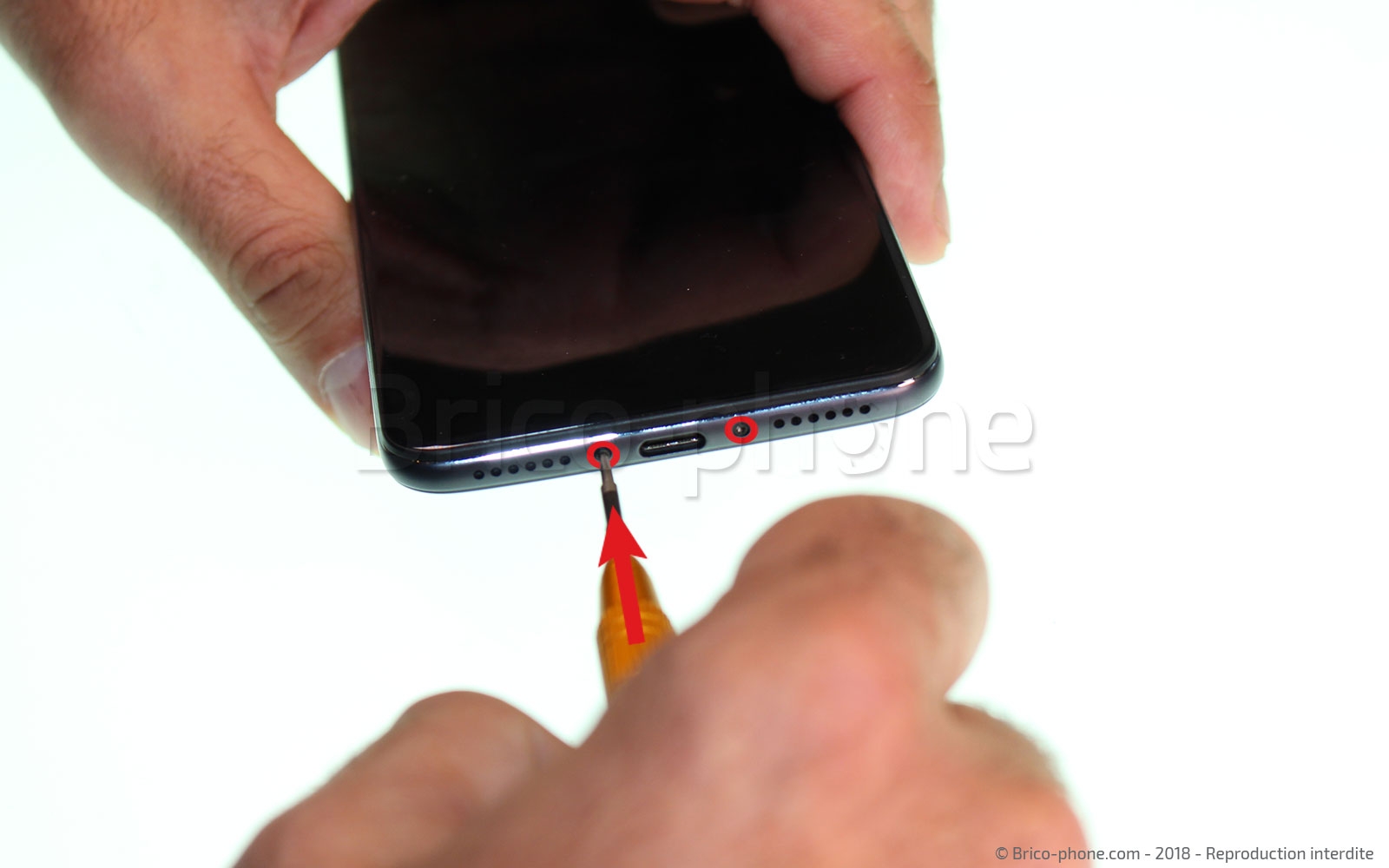

Afin de pouvoir retirer la coque arrière la première étape consiste à retirer les 2 vis Torx de tailles 3 situés de chaque côté du connecteur de charge.

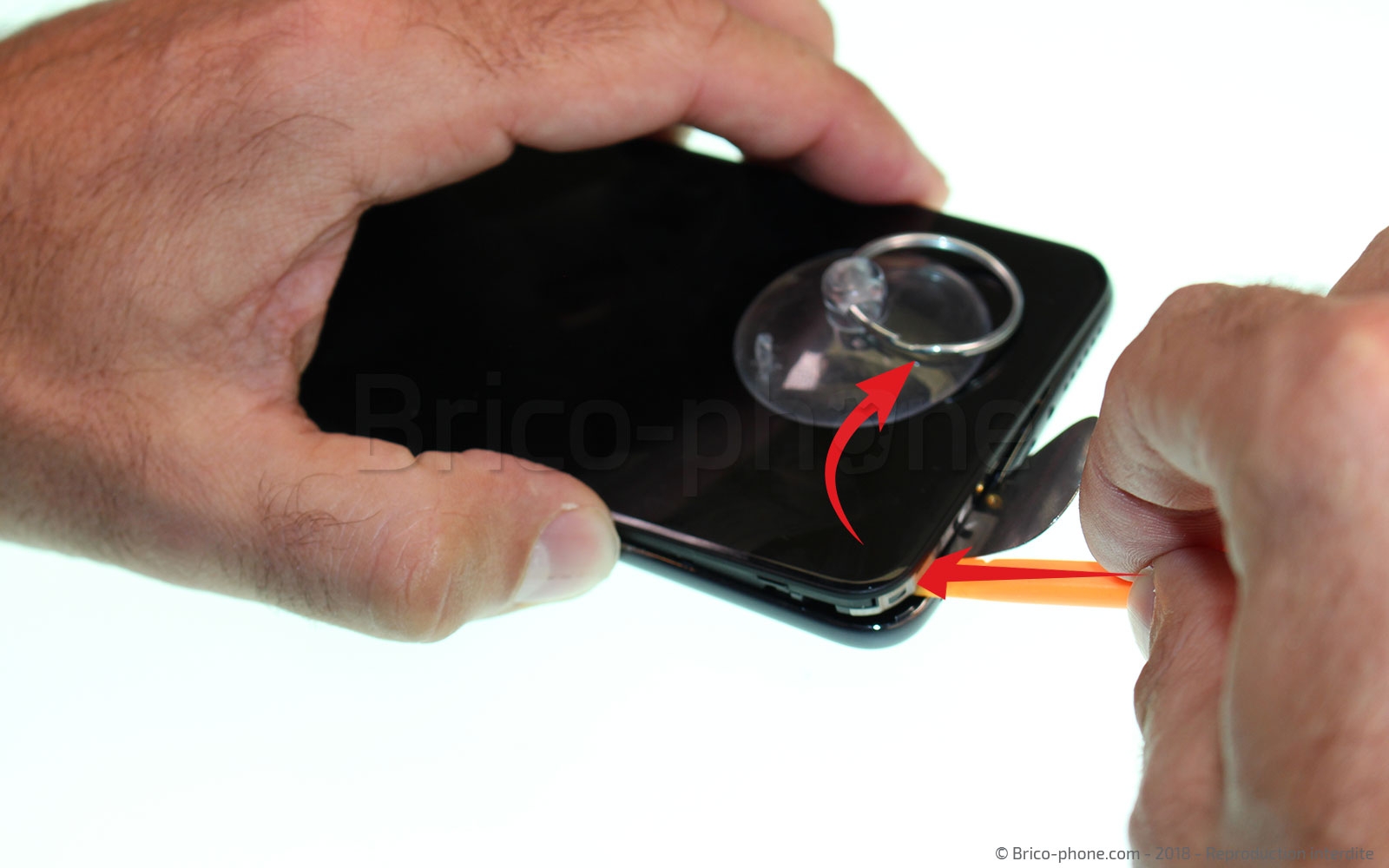

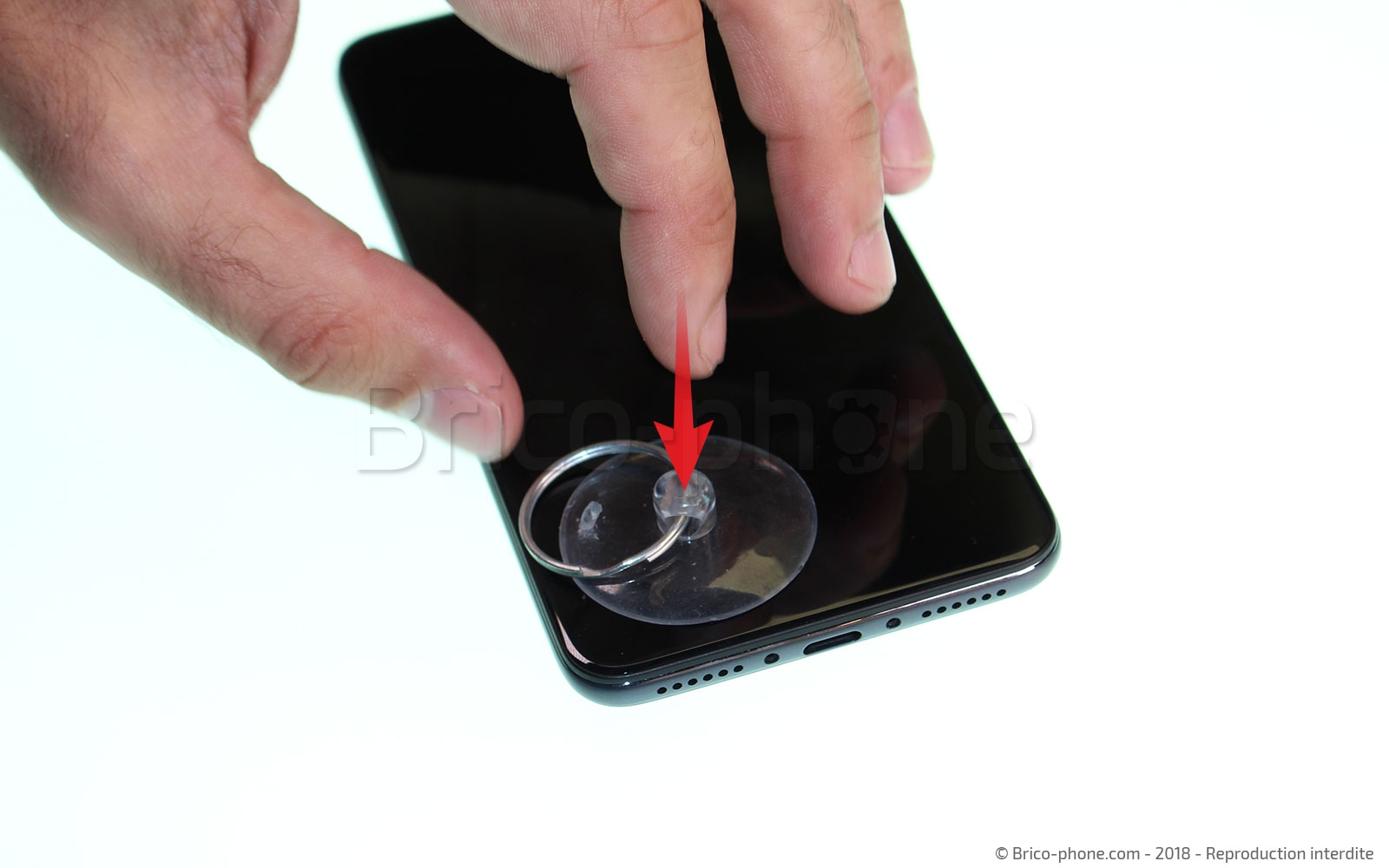

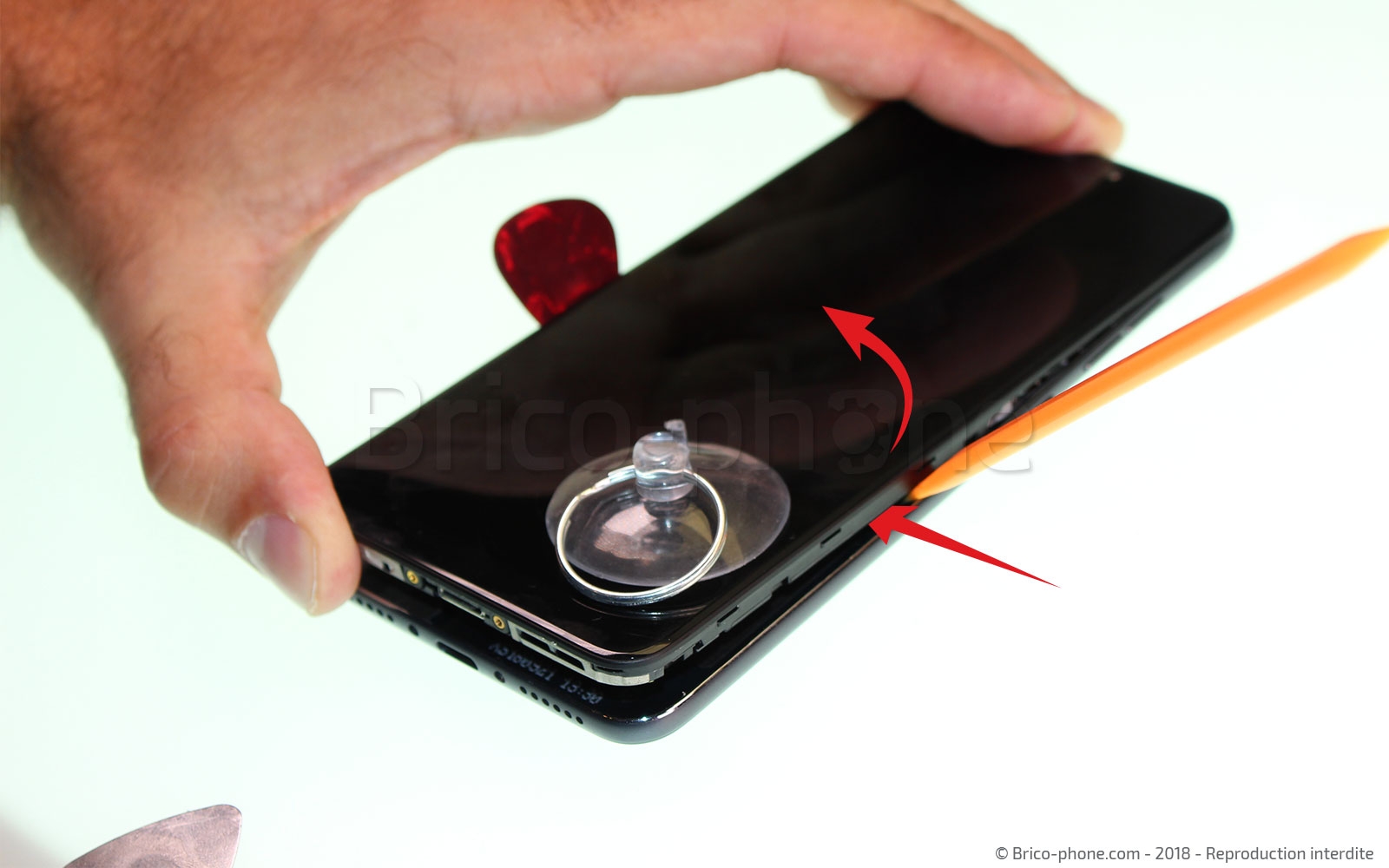

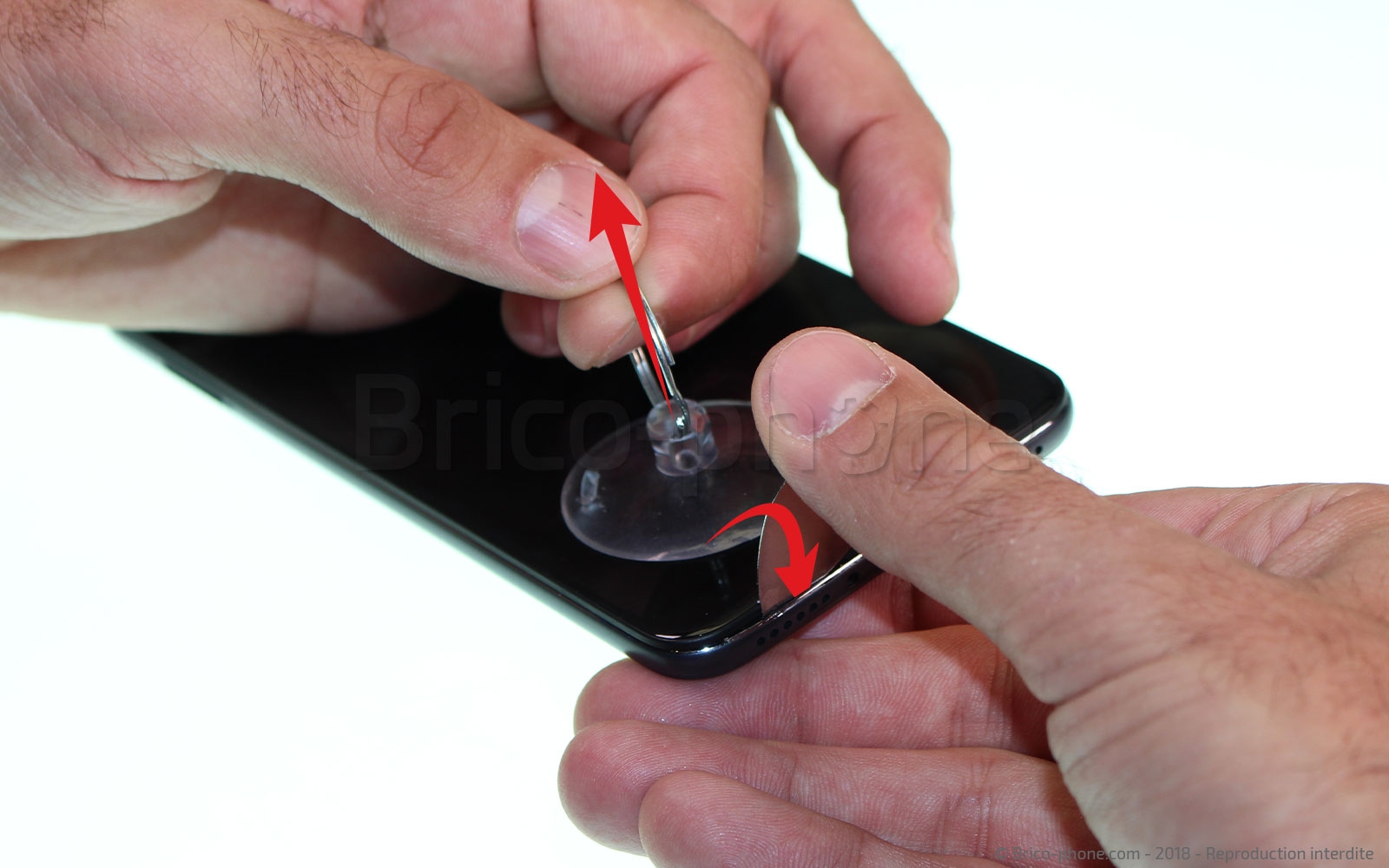

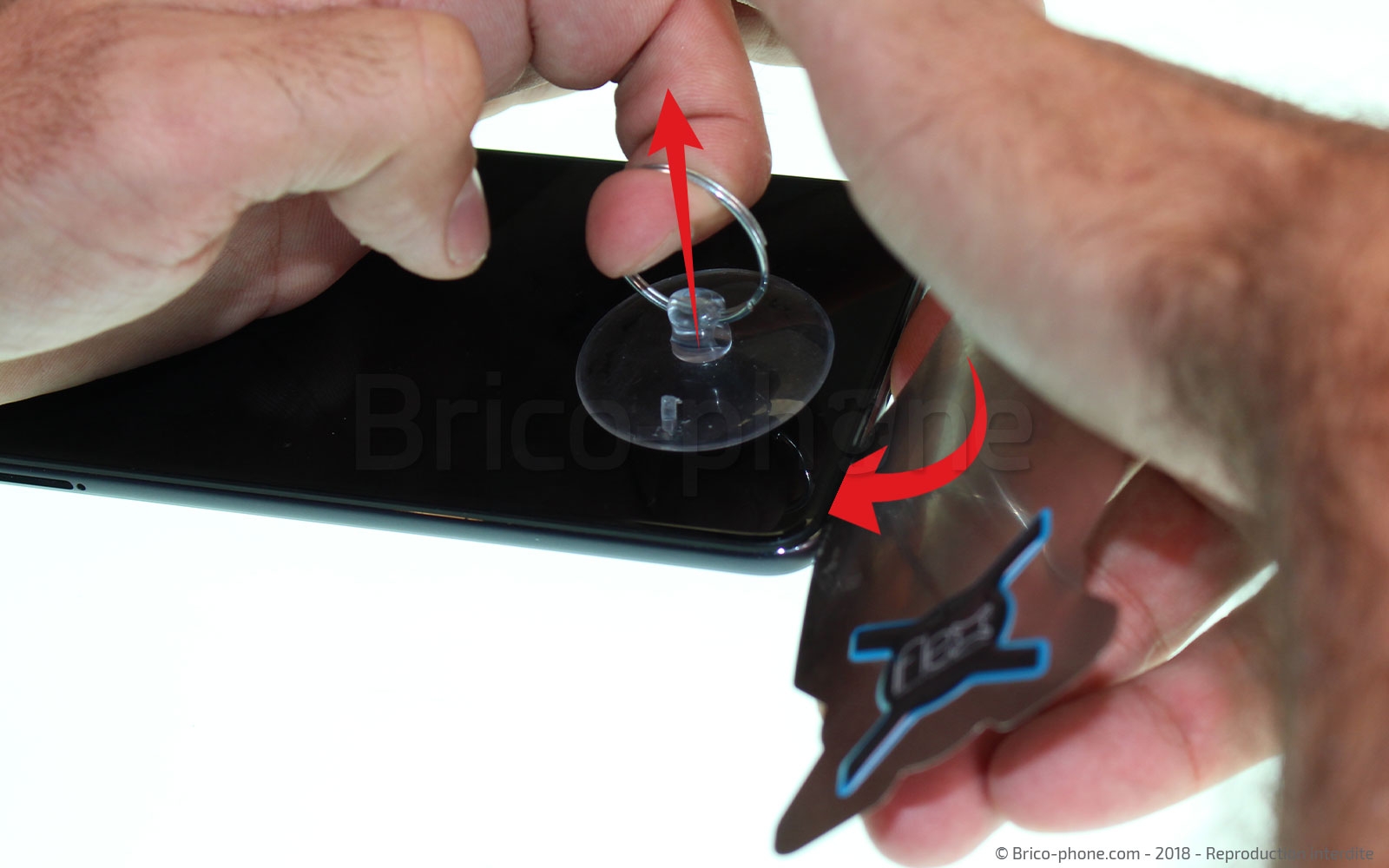

Afin de créer l'espace nécessaire pour placer le levier nylon qui sera utilisé pour déclipser la coque arrière, positionnez la ventouse sur le bas de l'écran puis tout en tirant sur celle-ci venez insérer le médiator métal. L'outil iflex (produit optionnel) sera lui plus facile à insérer que le médiator, car sa lame est plus fine et il propose également une meilleure prise en main.
Une fois l'un de ces outils métallique mis en place il ne vous reste plus qu'à positionner le levier dasn l'espace créé entre la coque etr le châssis.

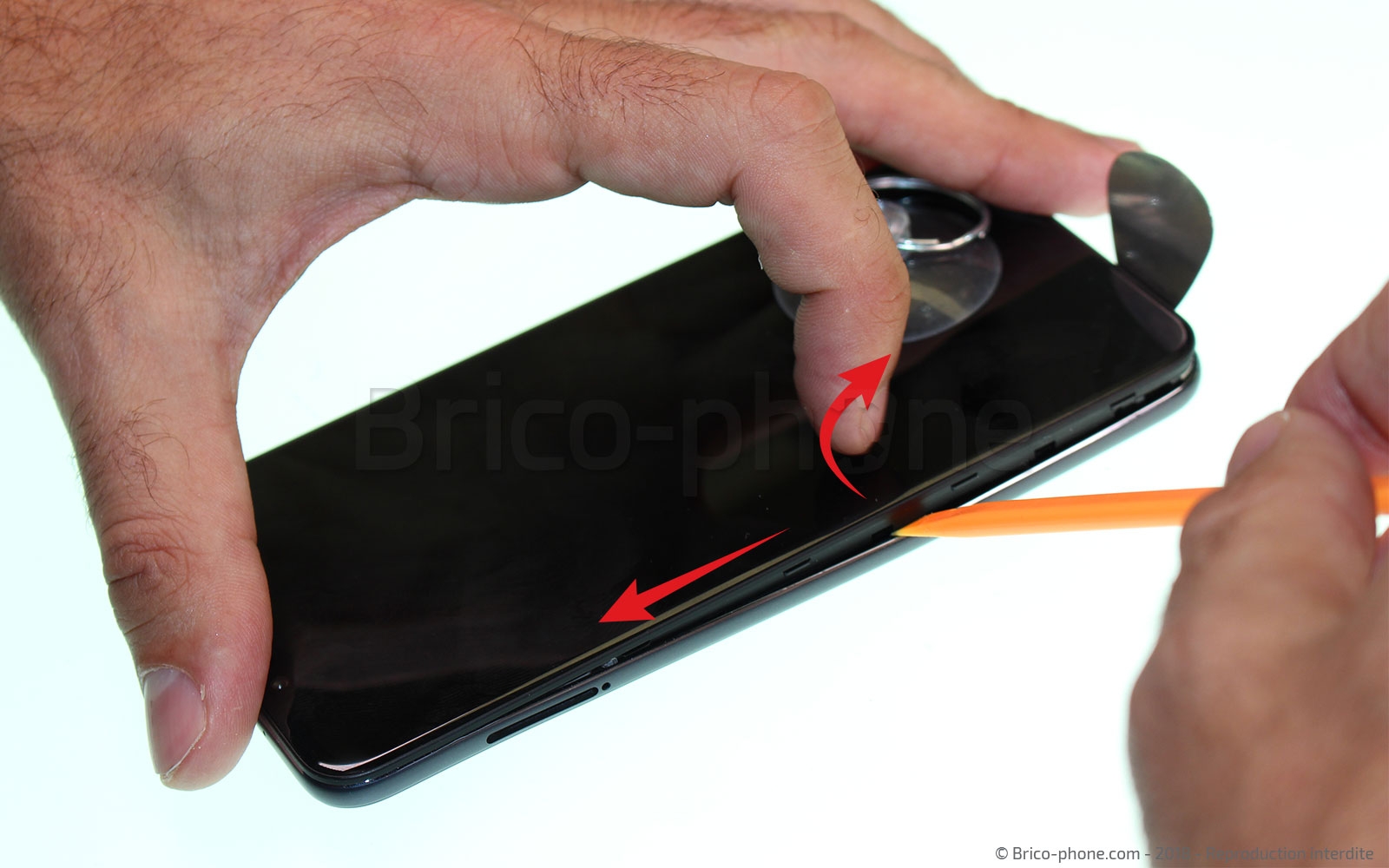

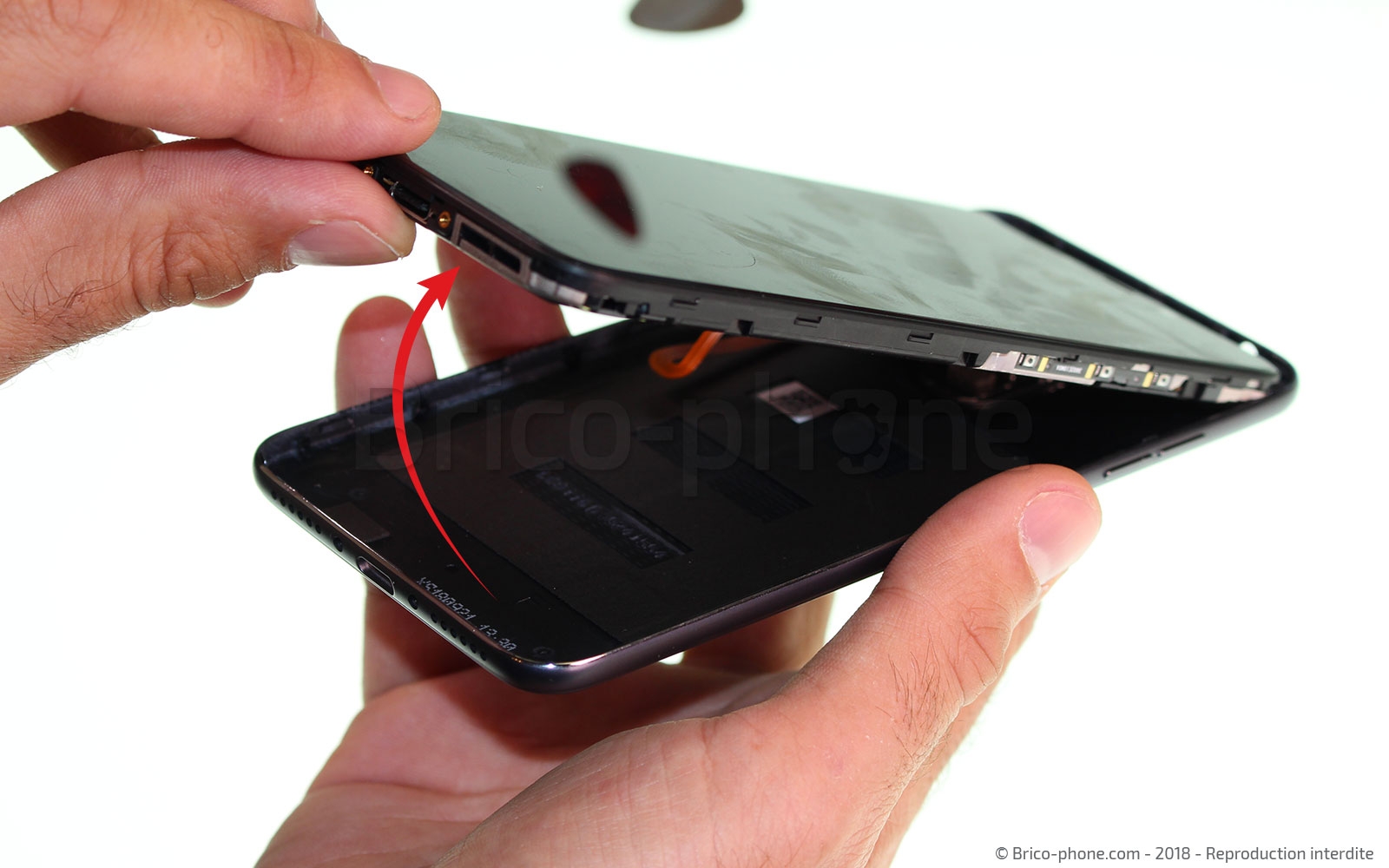

Faites levier à plusieurs endroits sur tout le contour de la coque afin de la libérer du reste du téléphone.

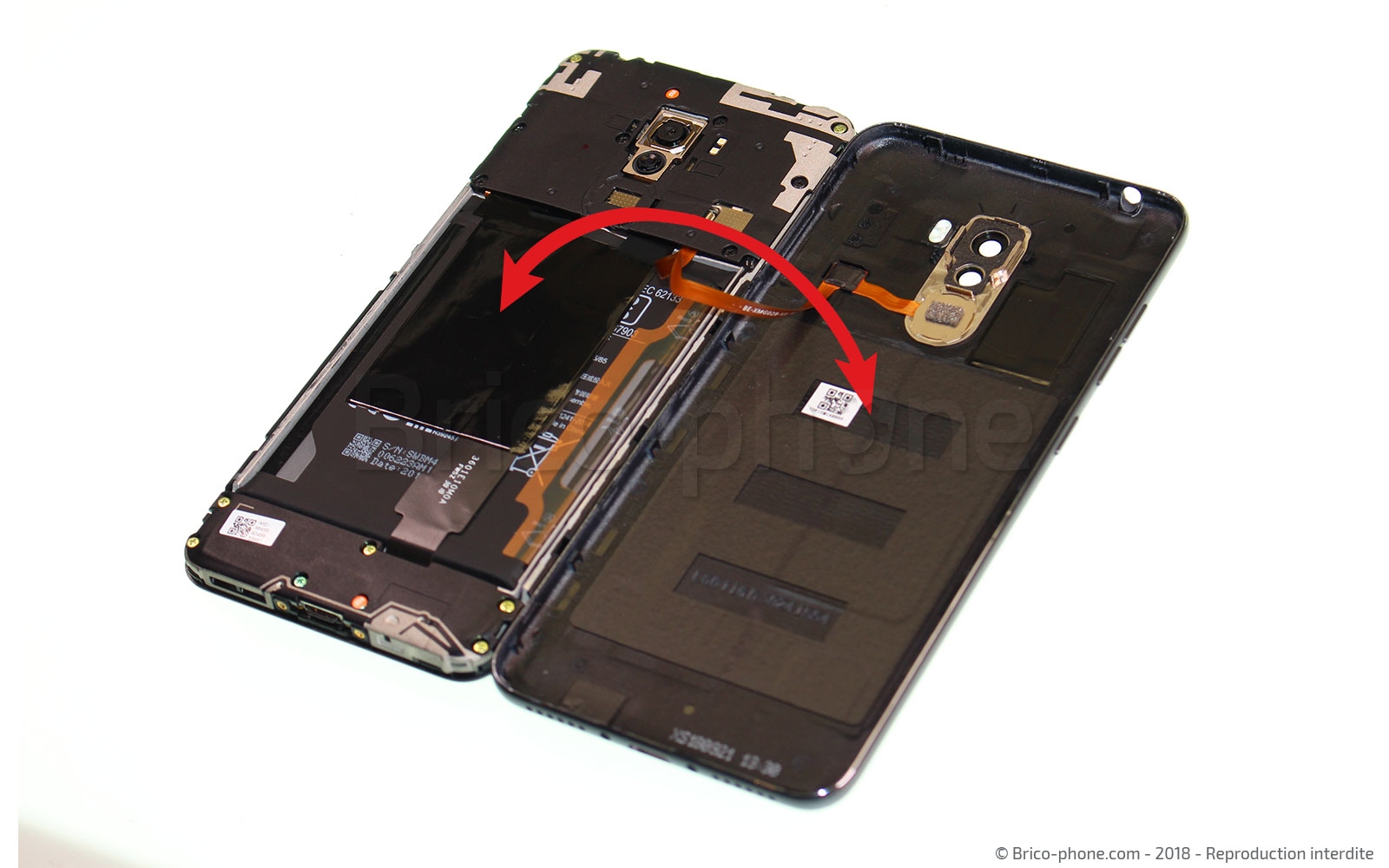

Une fois que la coque est déclipser positionnez les 2 parties comme sur la photo numéro 4 en faisant très attention à la nappe du lecteur d'empreintes

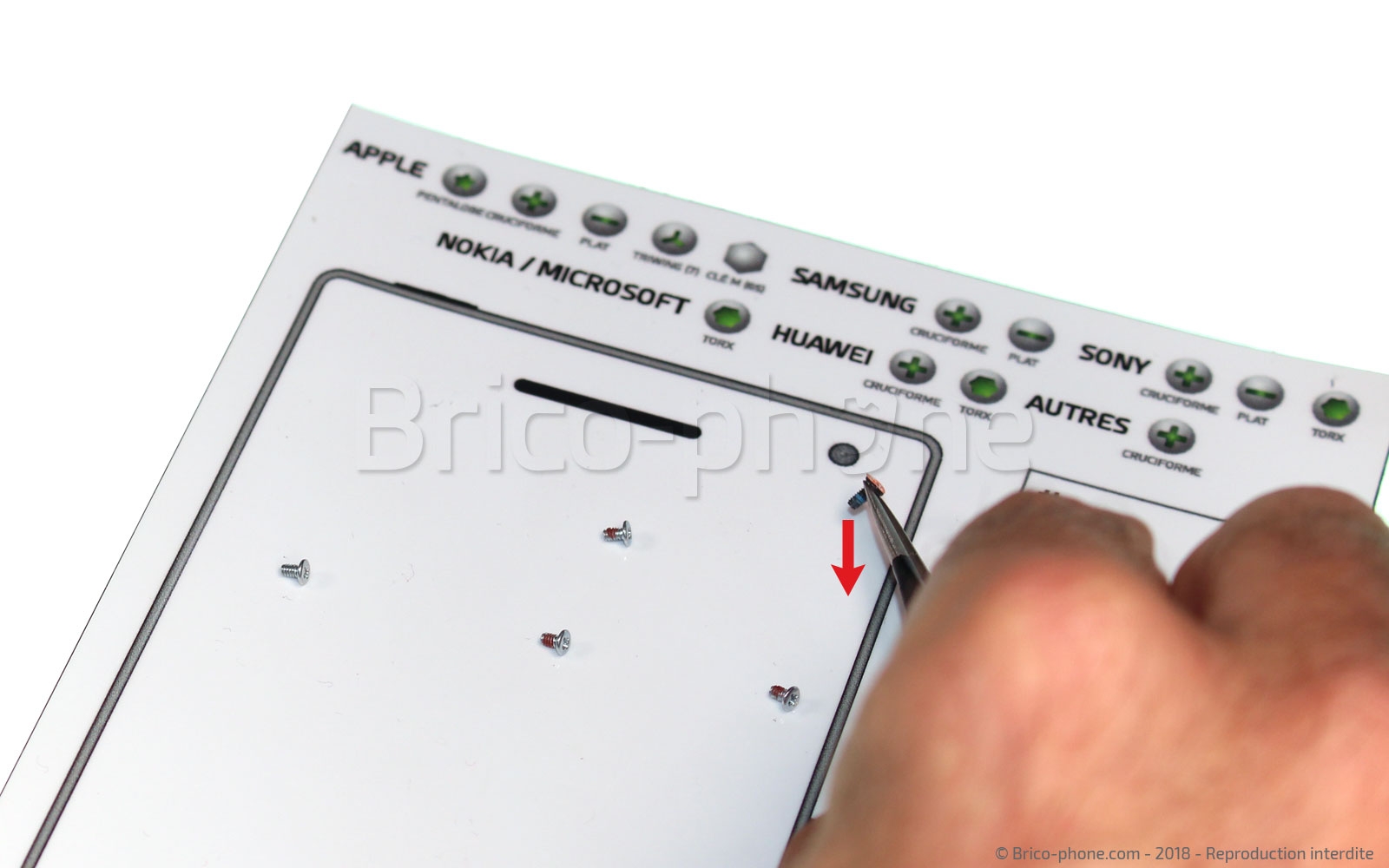

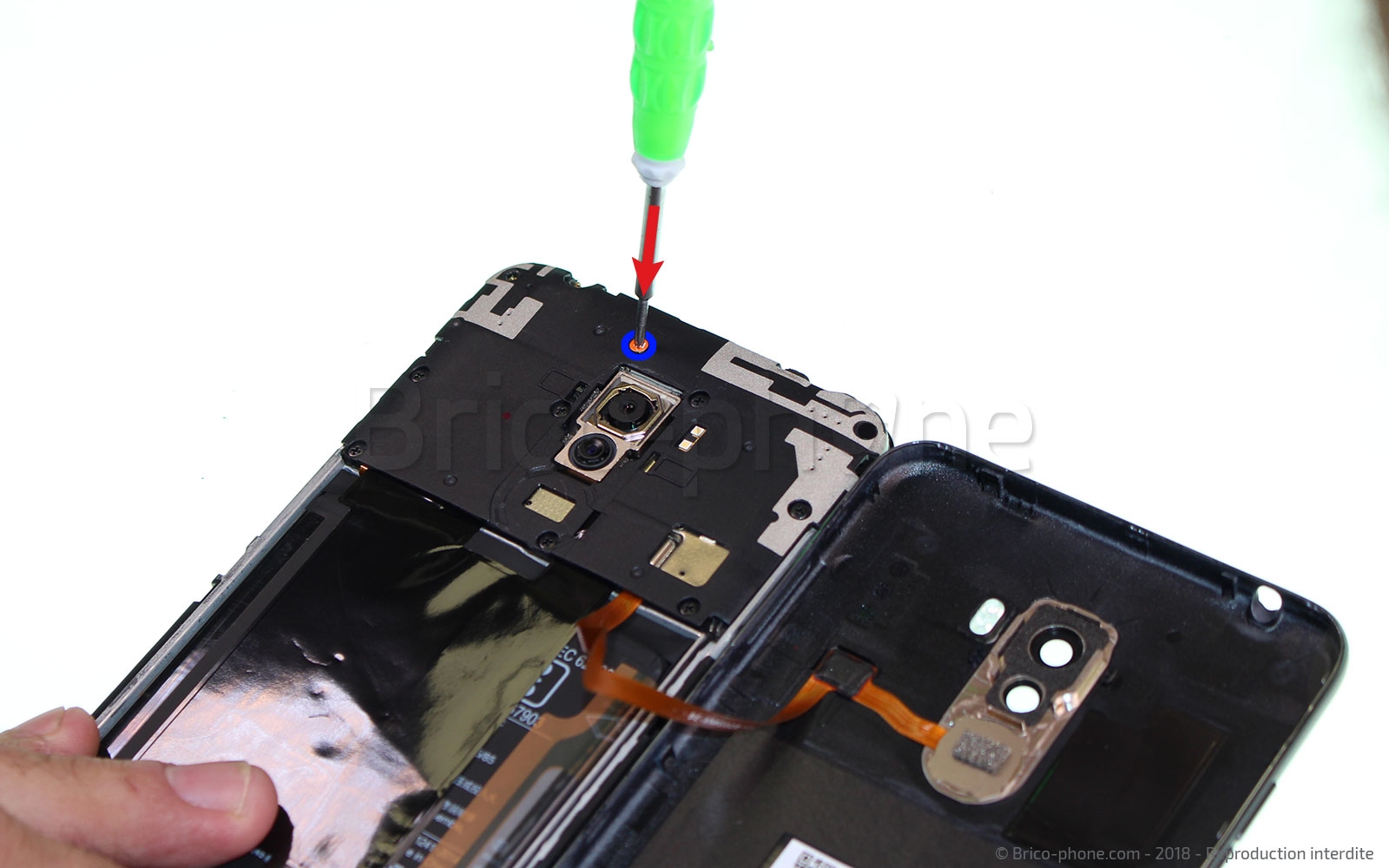

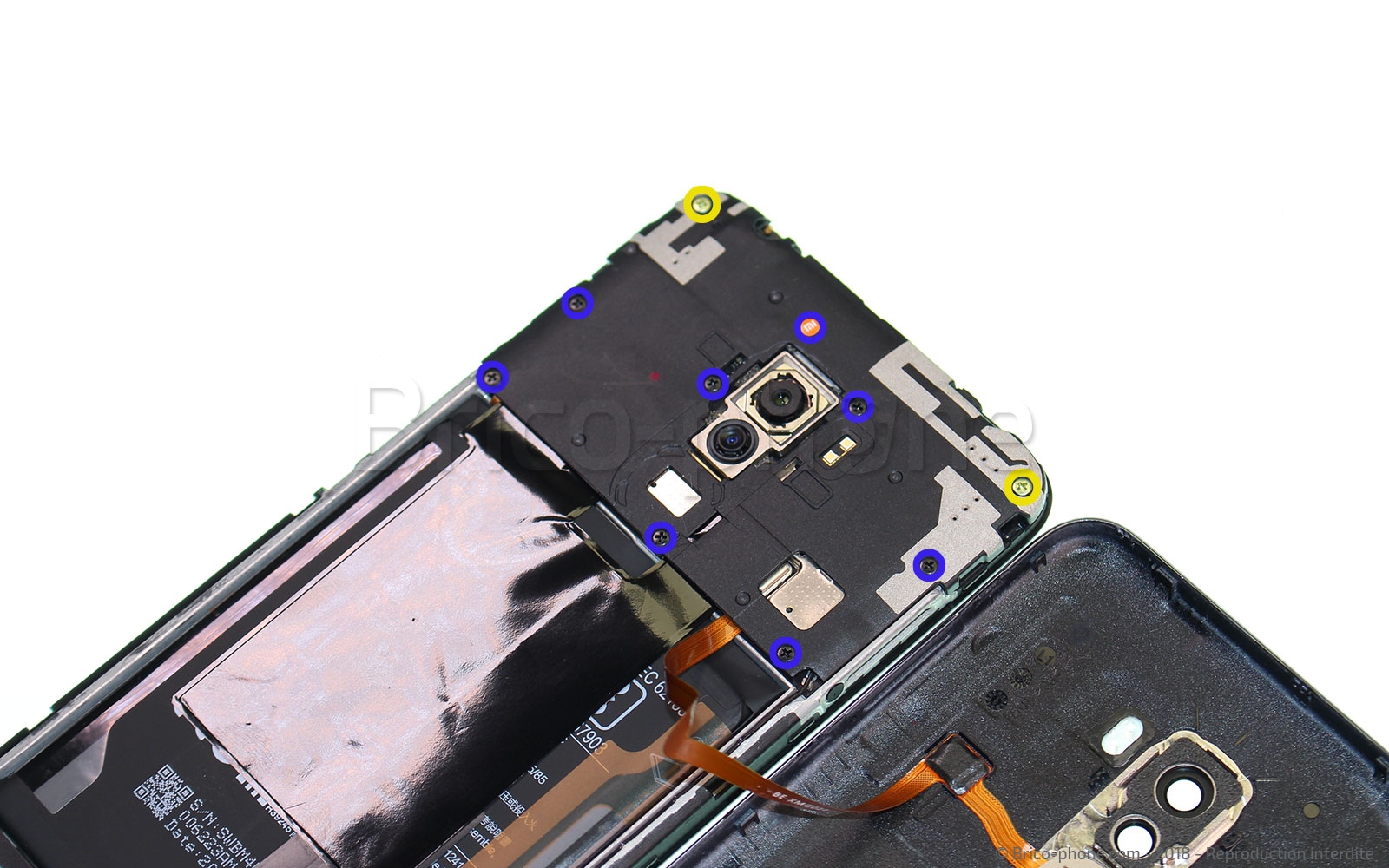

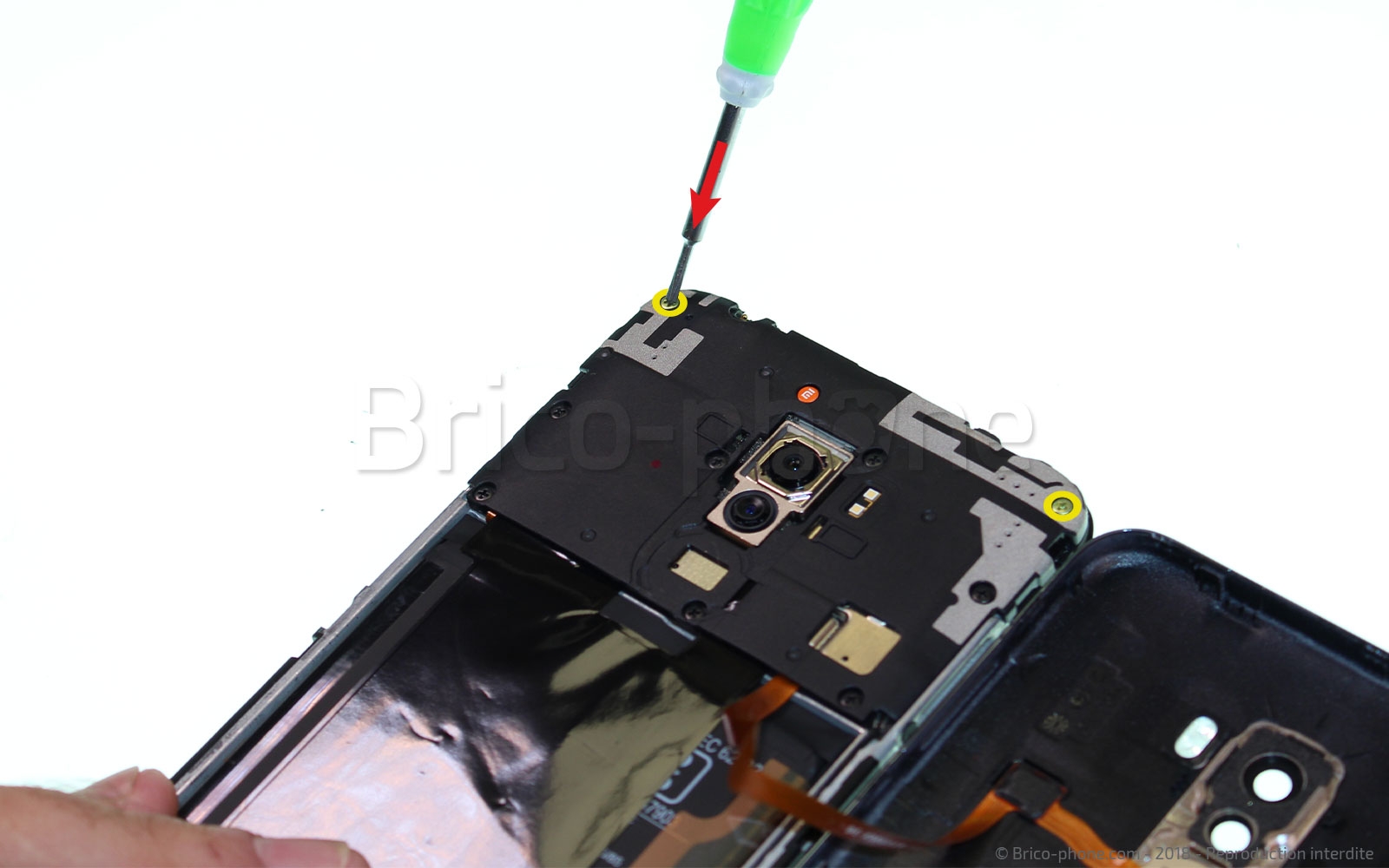

Munissez-vous du tournevis cruciforme puis retirez les 10 vis qui maintiennent le cache plastique au châssis. Placez-les correctement sur le patron d'aide au montage afin de bien repérer l'emplacement de chacune d'elle.

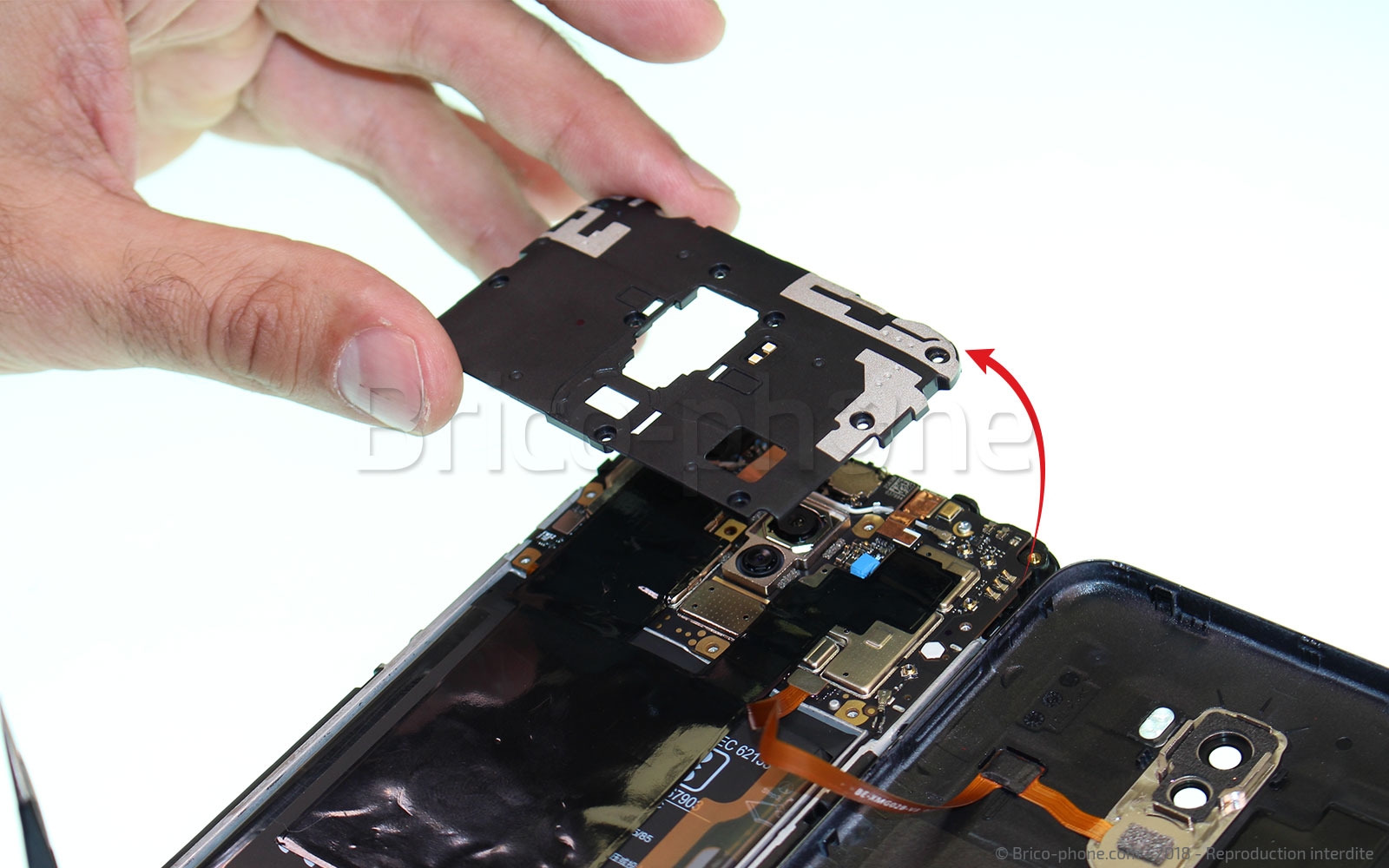

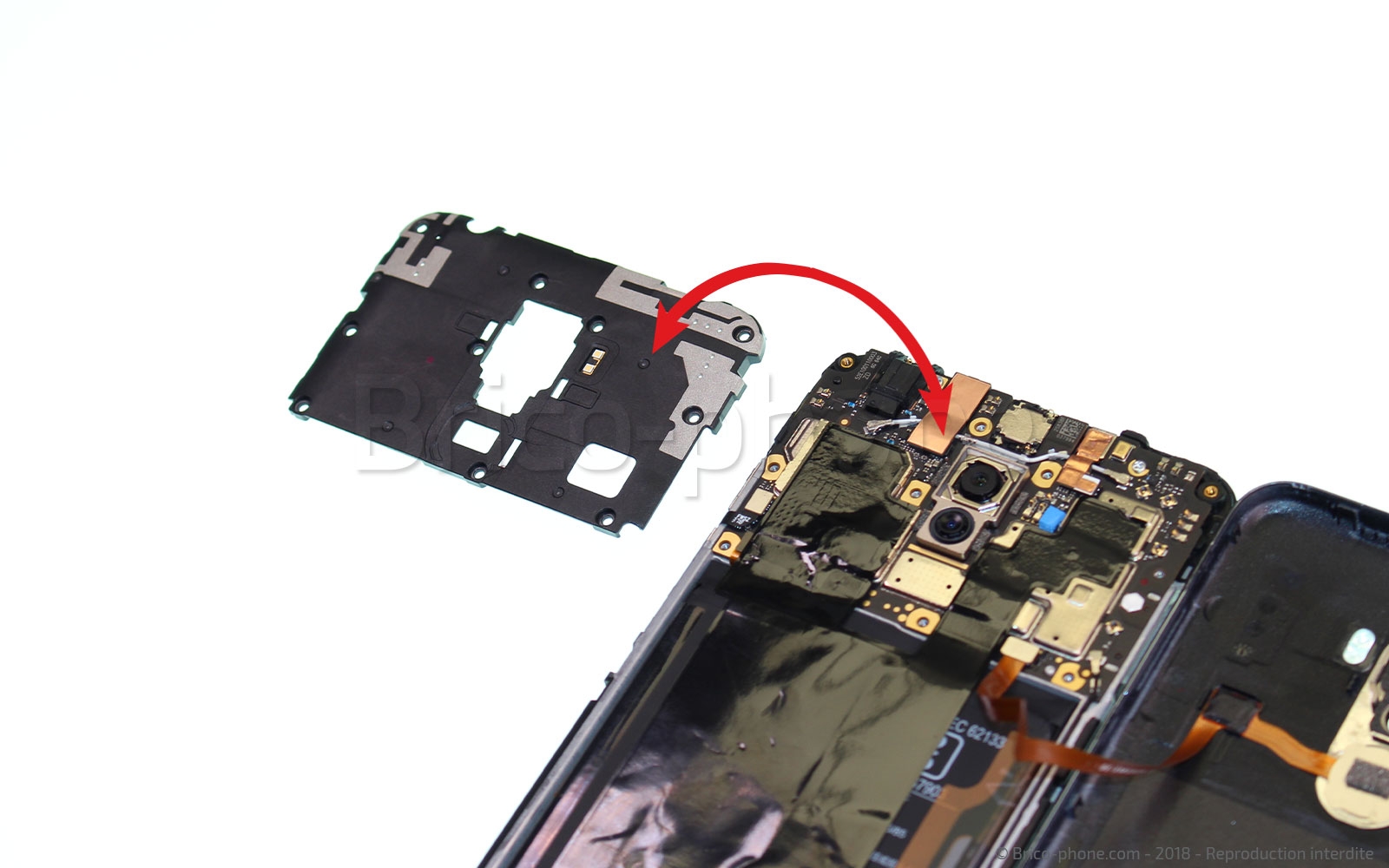

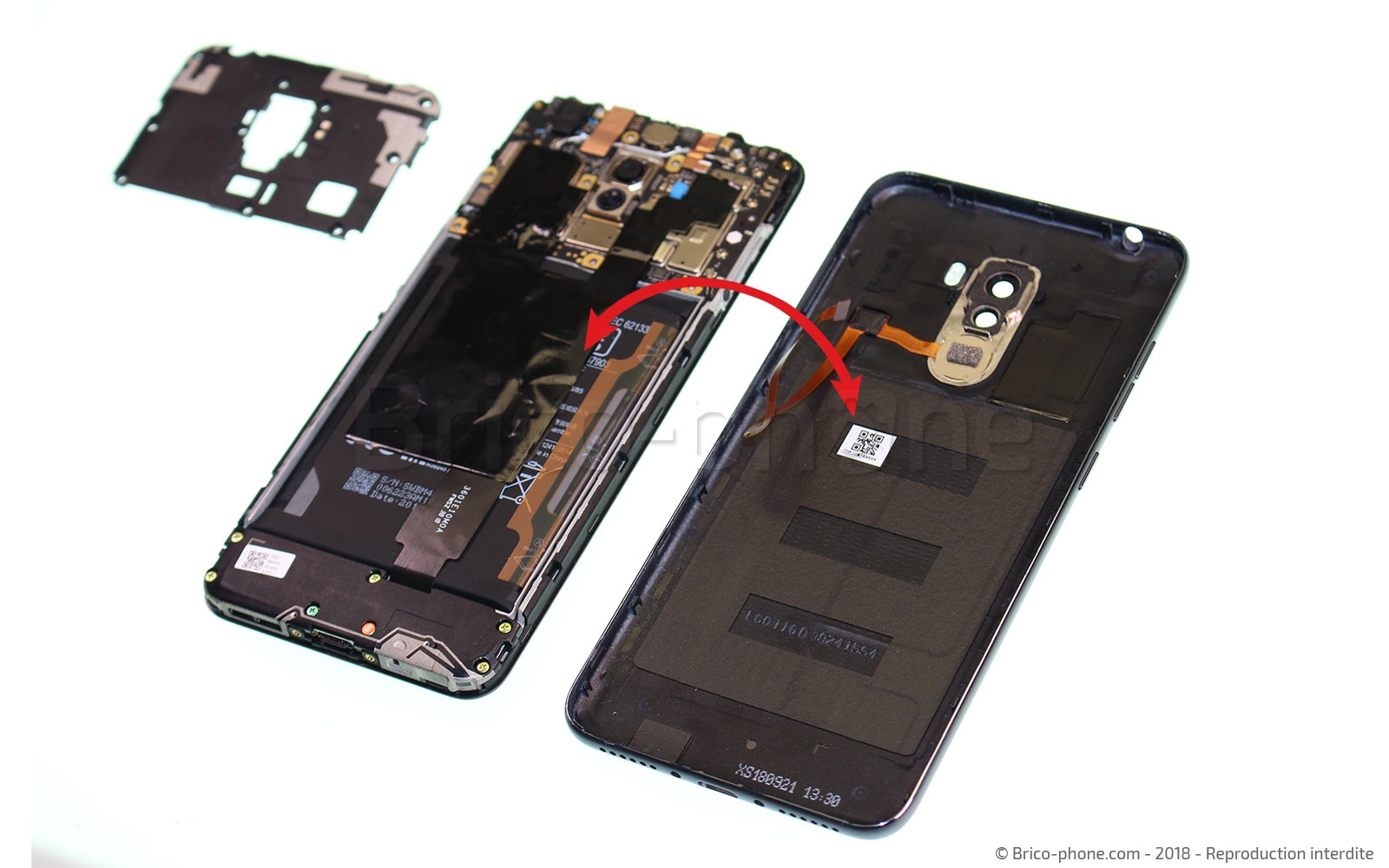

Maintenant que vous avez dévissé tout le cache, il ne vous reste plus qu'à le déloger de son emplacement.

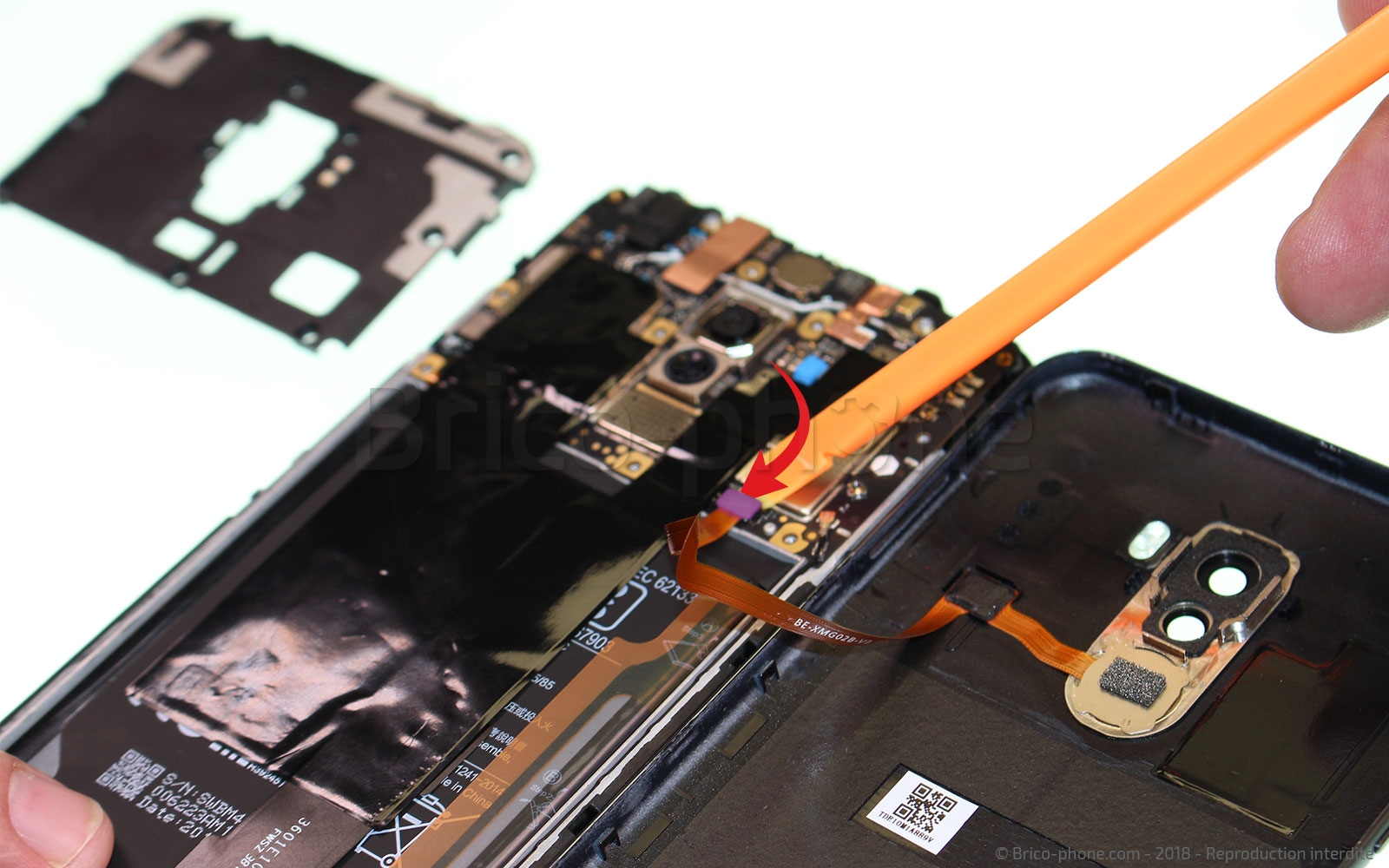

A l'aide du spudger déconnectez la nappe du lecteur d'empreintes digitales . Cette opération à pour effet de libérer complètement la coque.

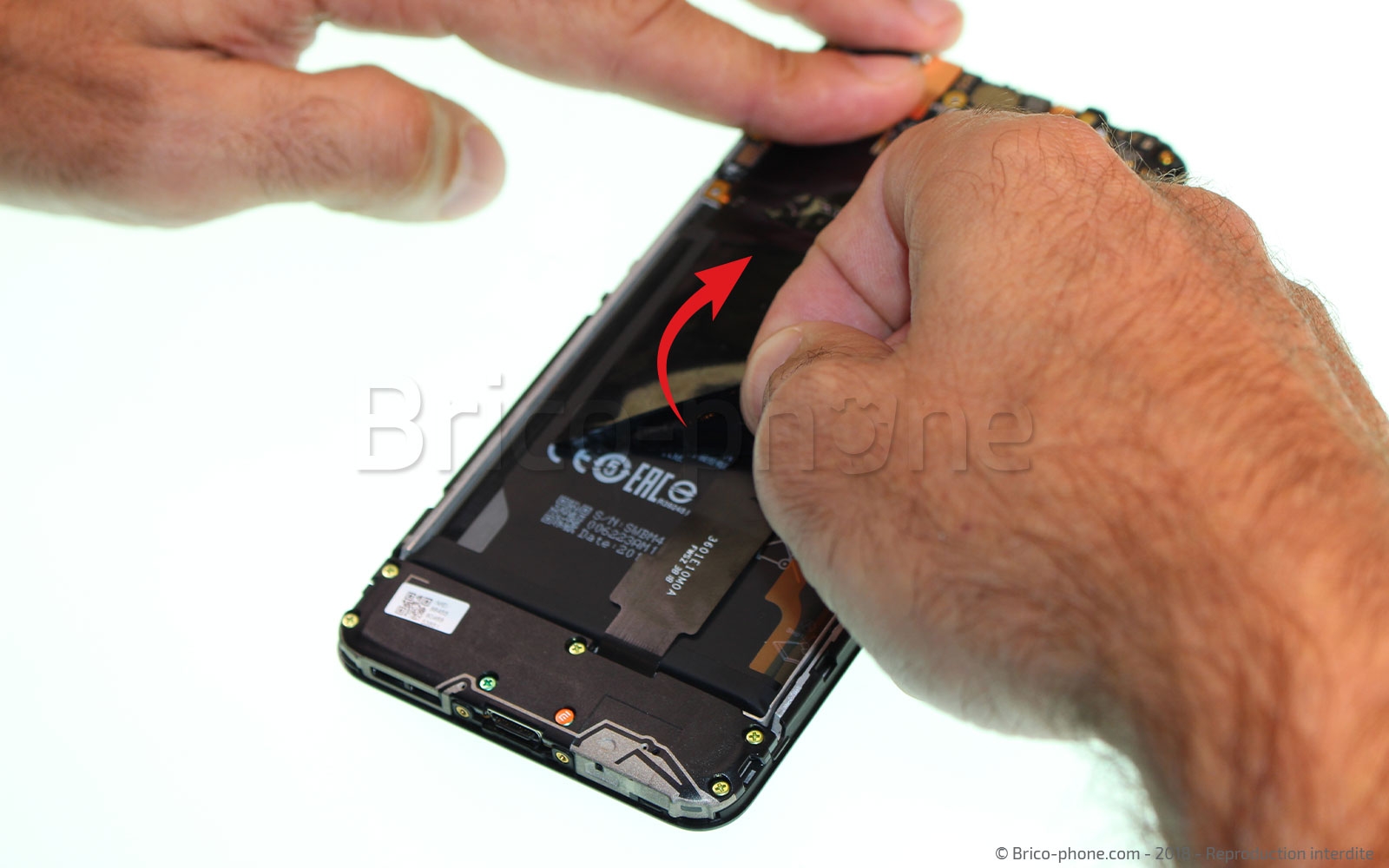

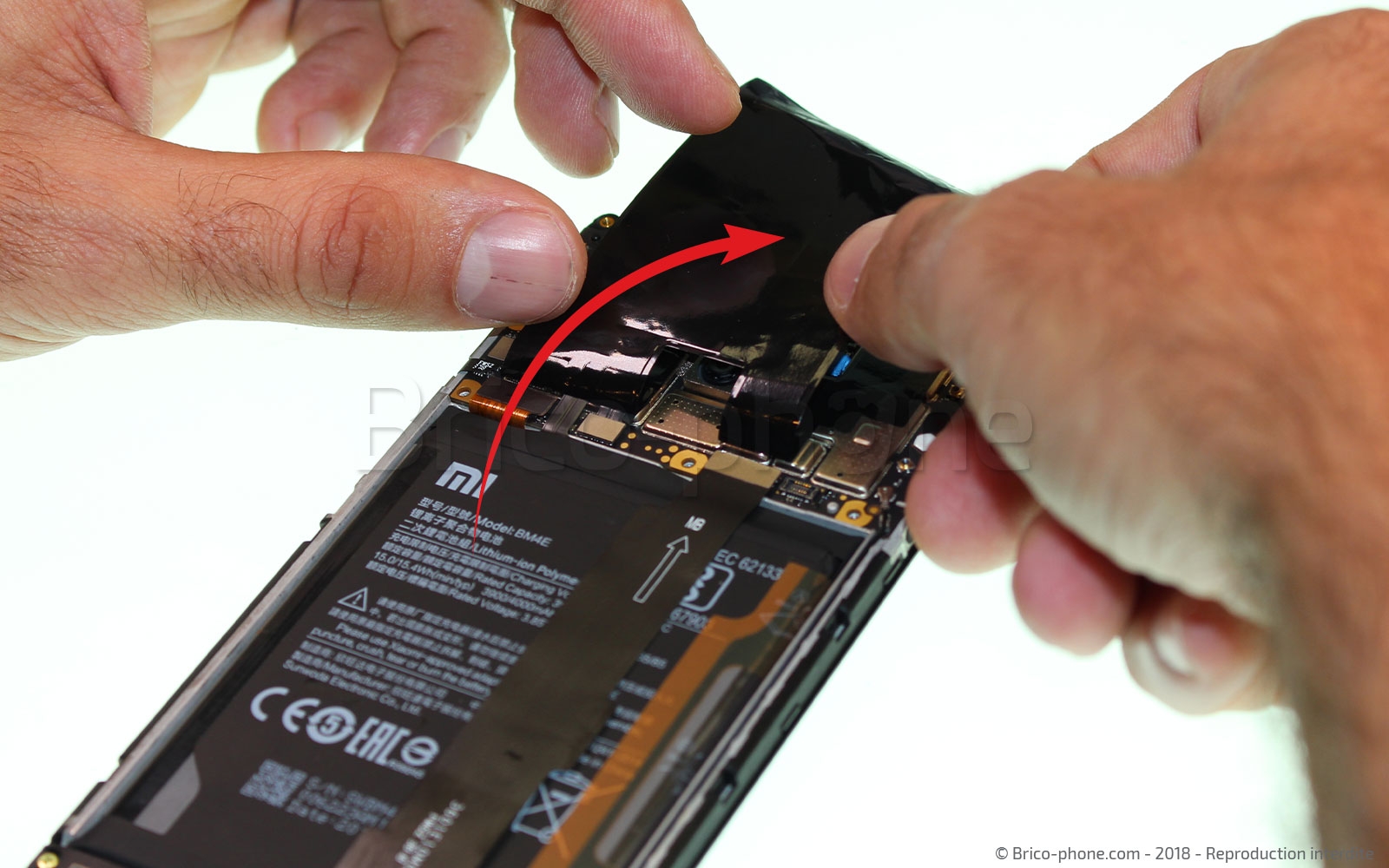

Retirez lentement et délicatement le film de protection qui recouvre une partie de la batterie et de la carte-mère.

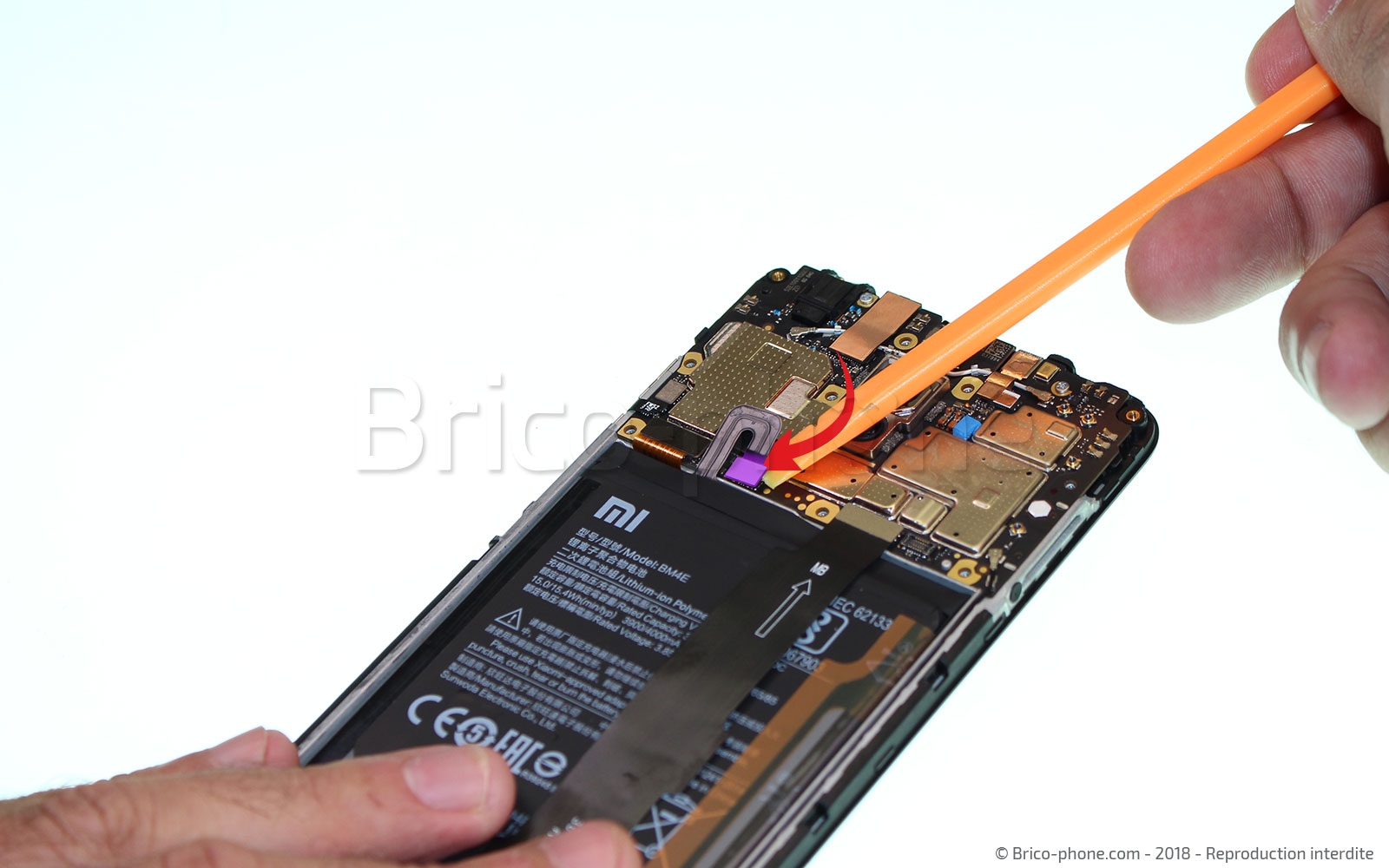

Puis toujours à l'aide du levier déconnectez la batterie.

Passons désormais sur la partie basse du téléphone là ou se trouve notre connecteur de charge.
Munissez-vous du tournevis cruciforme afin de retirer l

Passons désormais sur la partie basse du téléphone là ou se trouve notre connecteur de charge.

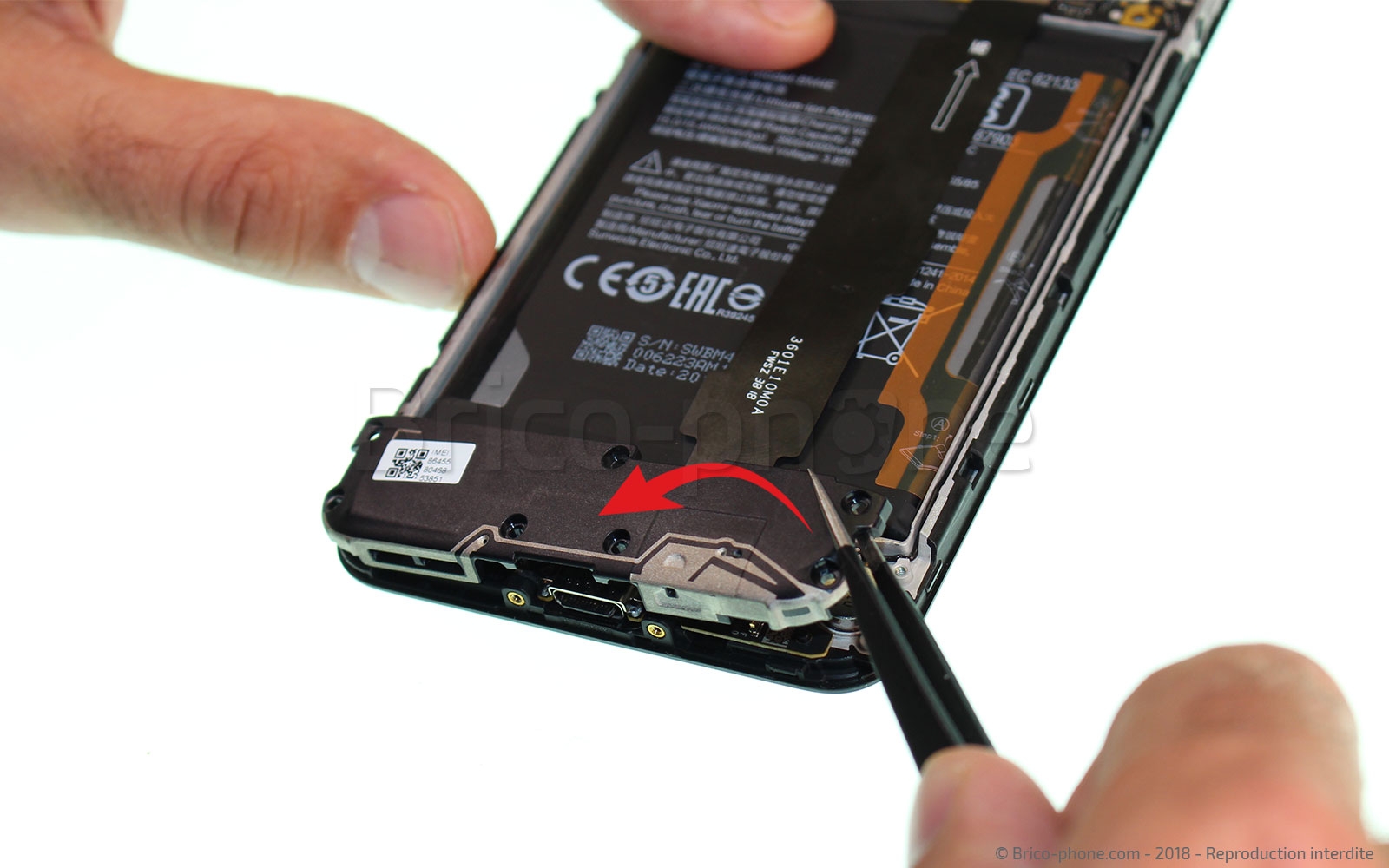

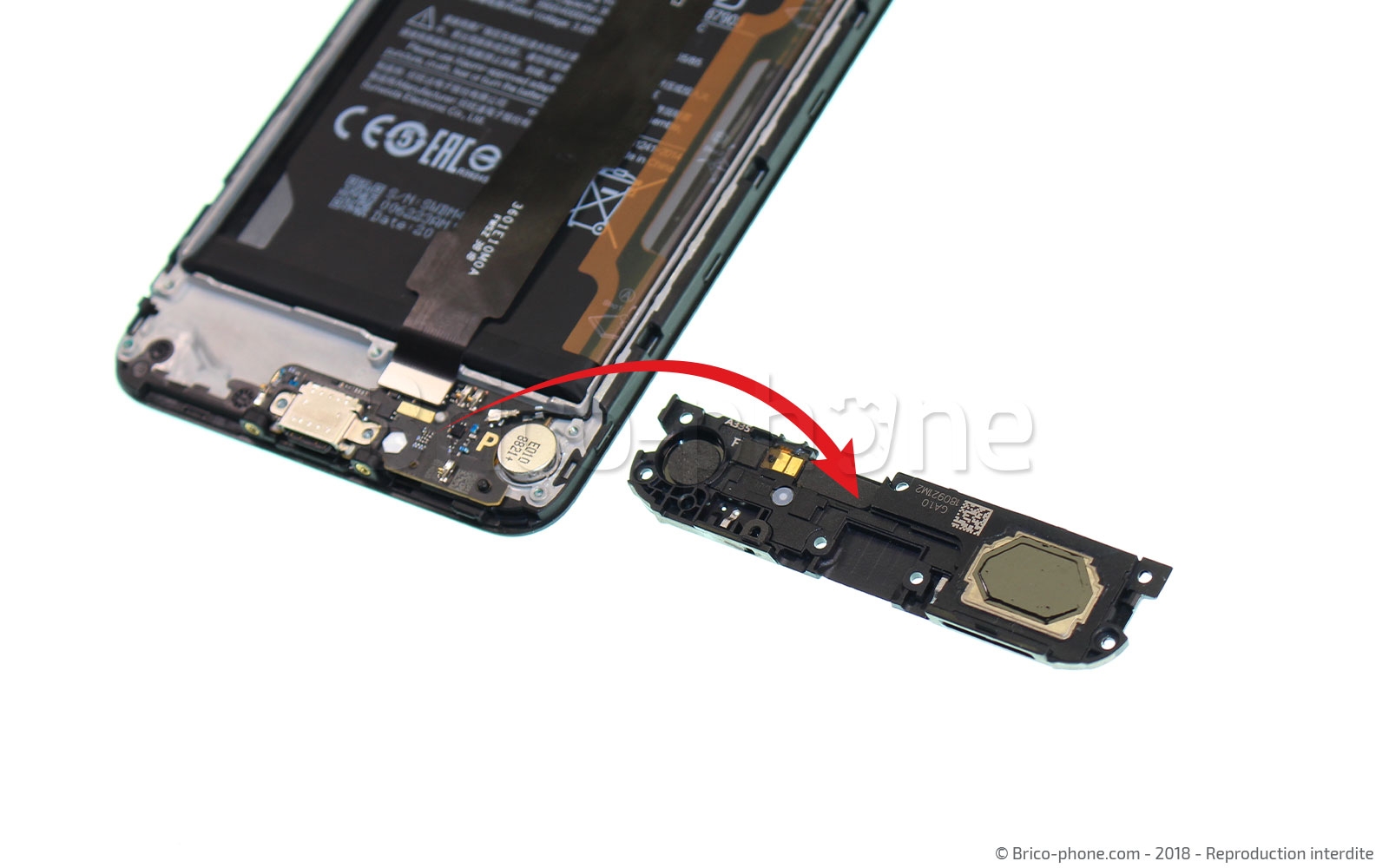

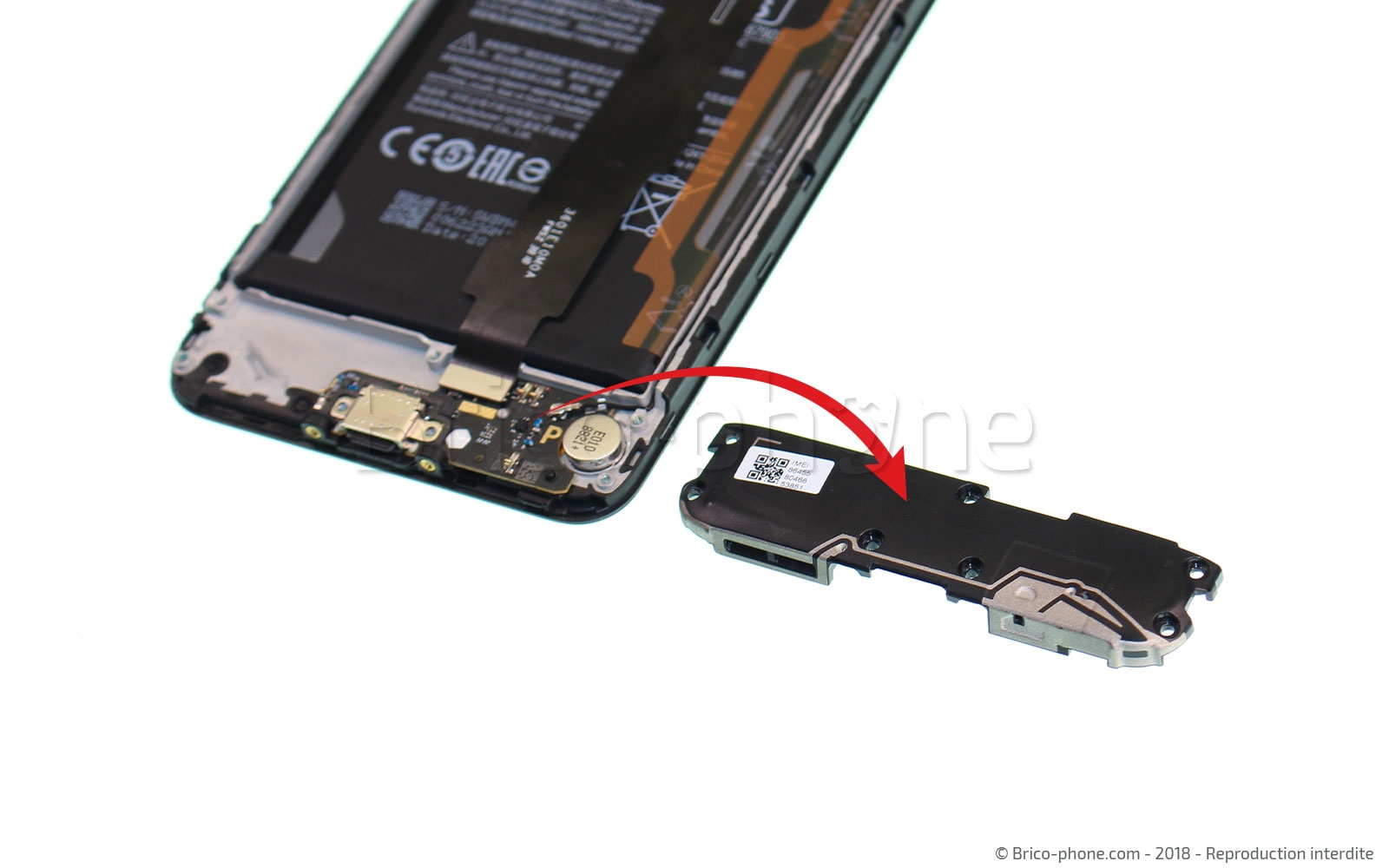

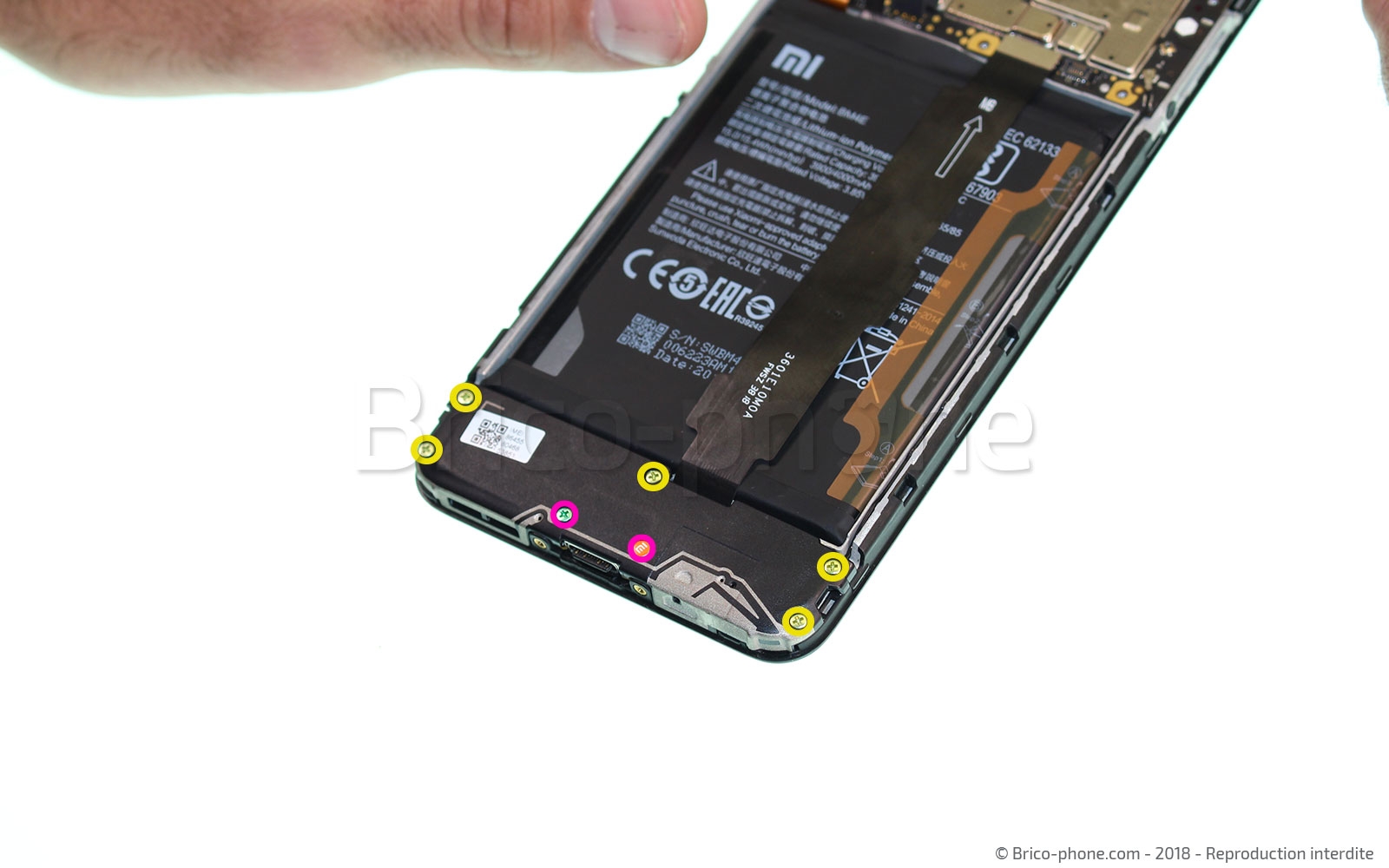

Munissez-vous du tournevis cruciforme afin de retirer les 7 vis qui maintiennent le bloc, puis retirez ce dernier à l'aide de la pincette.

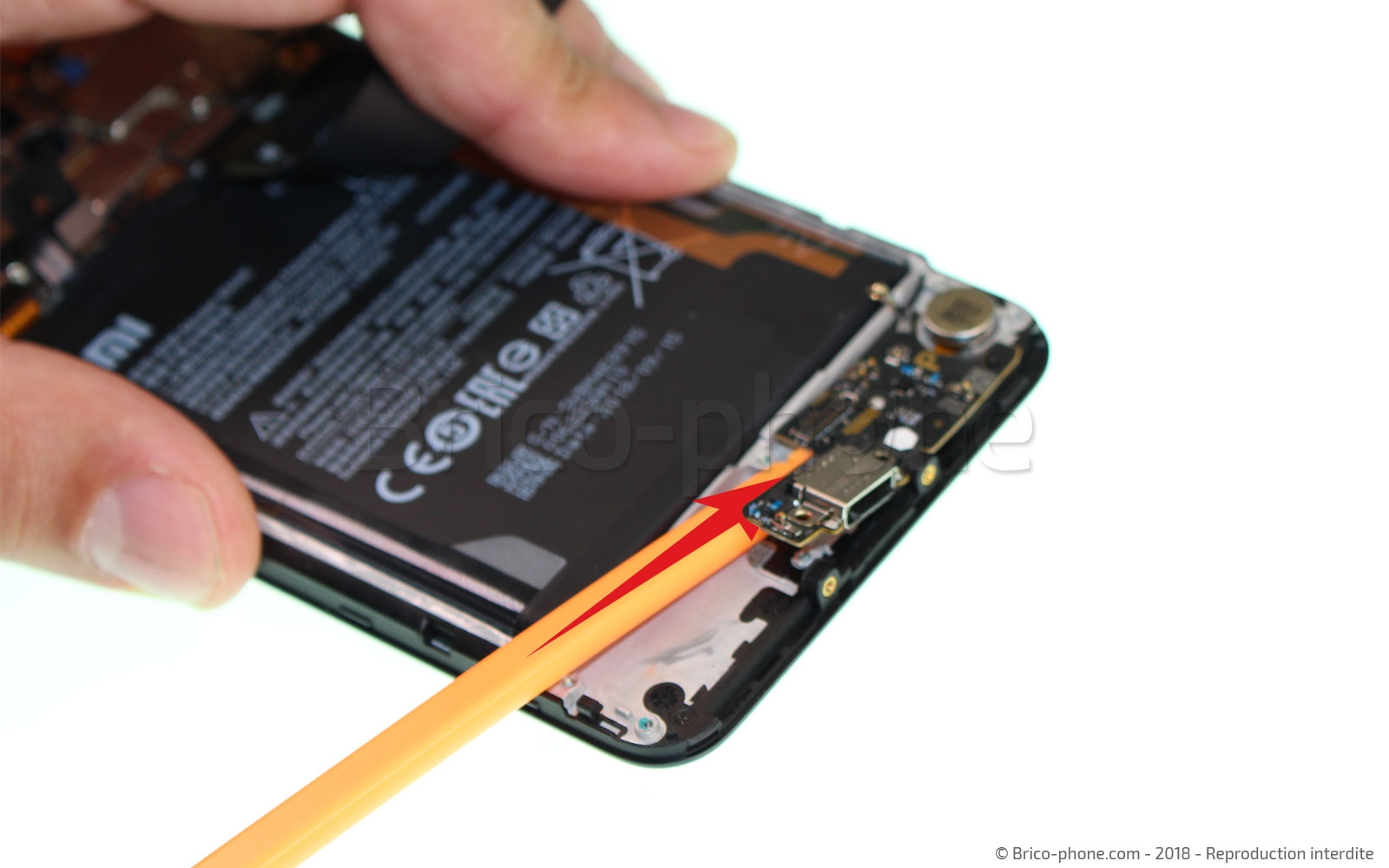

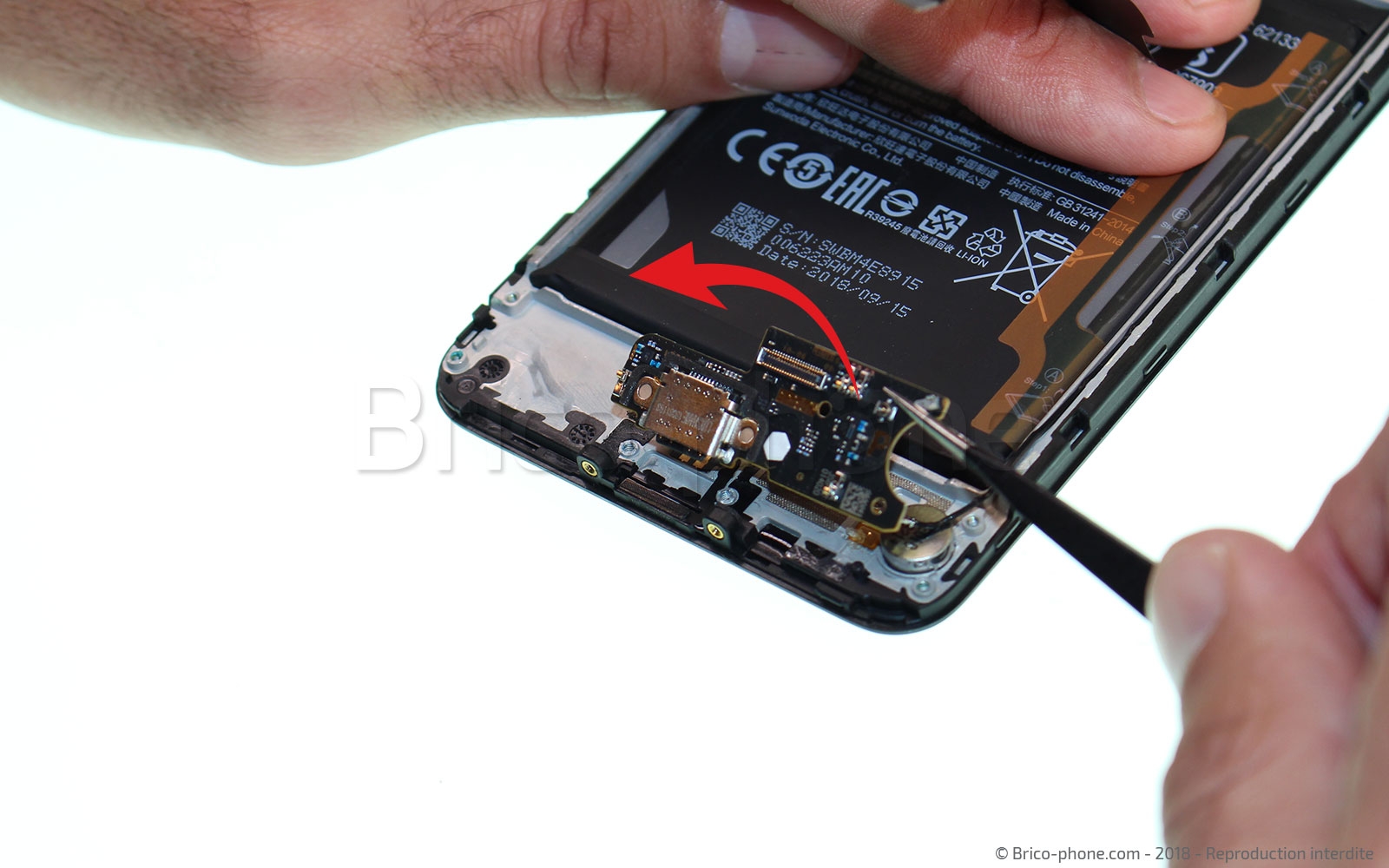

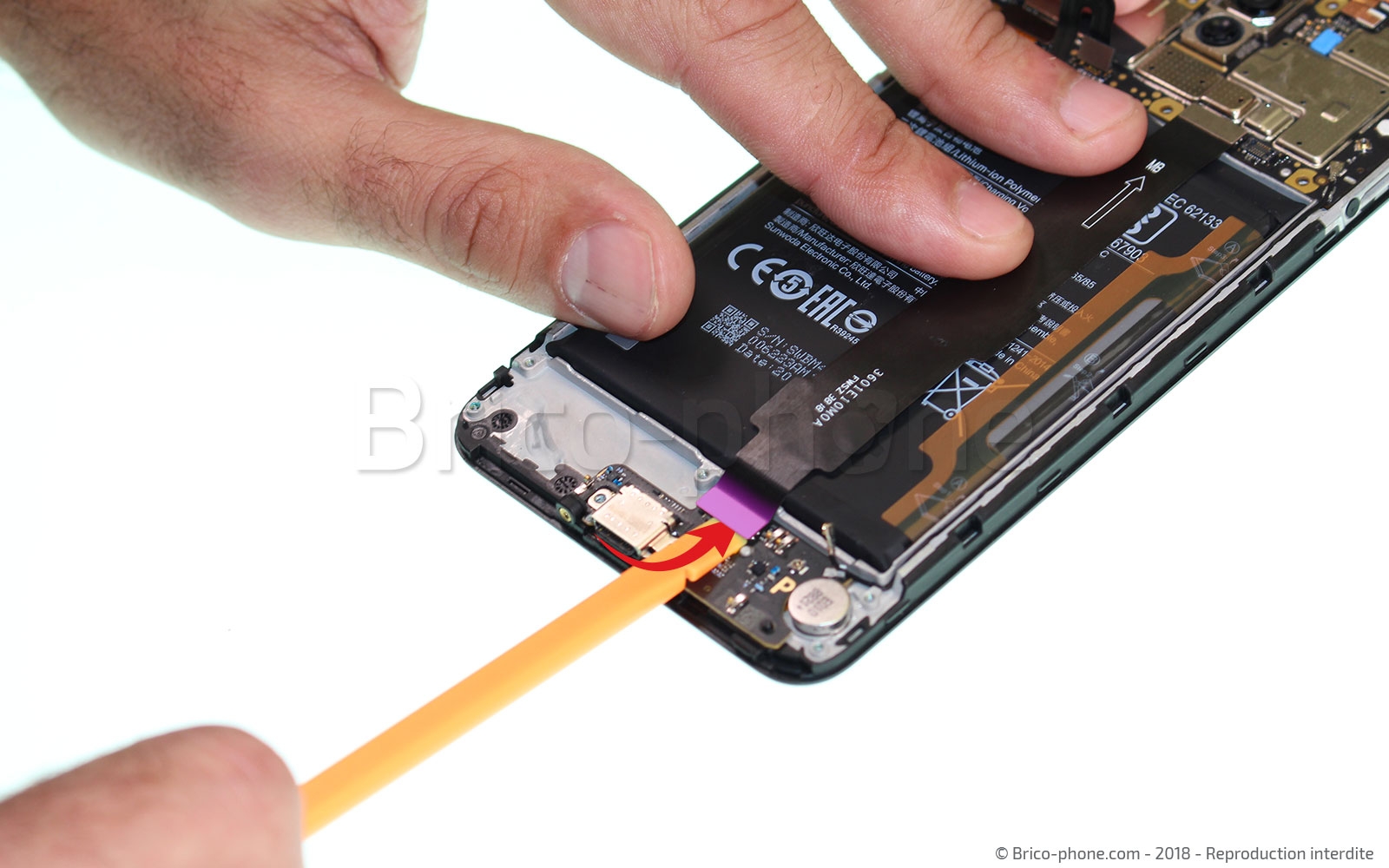

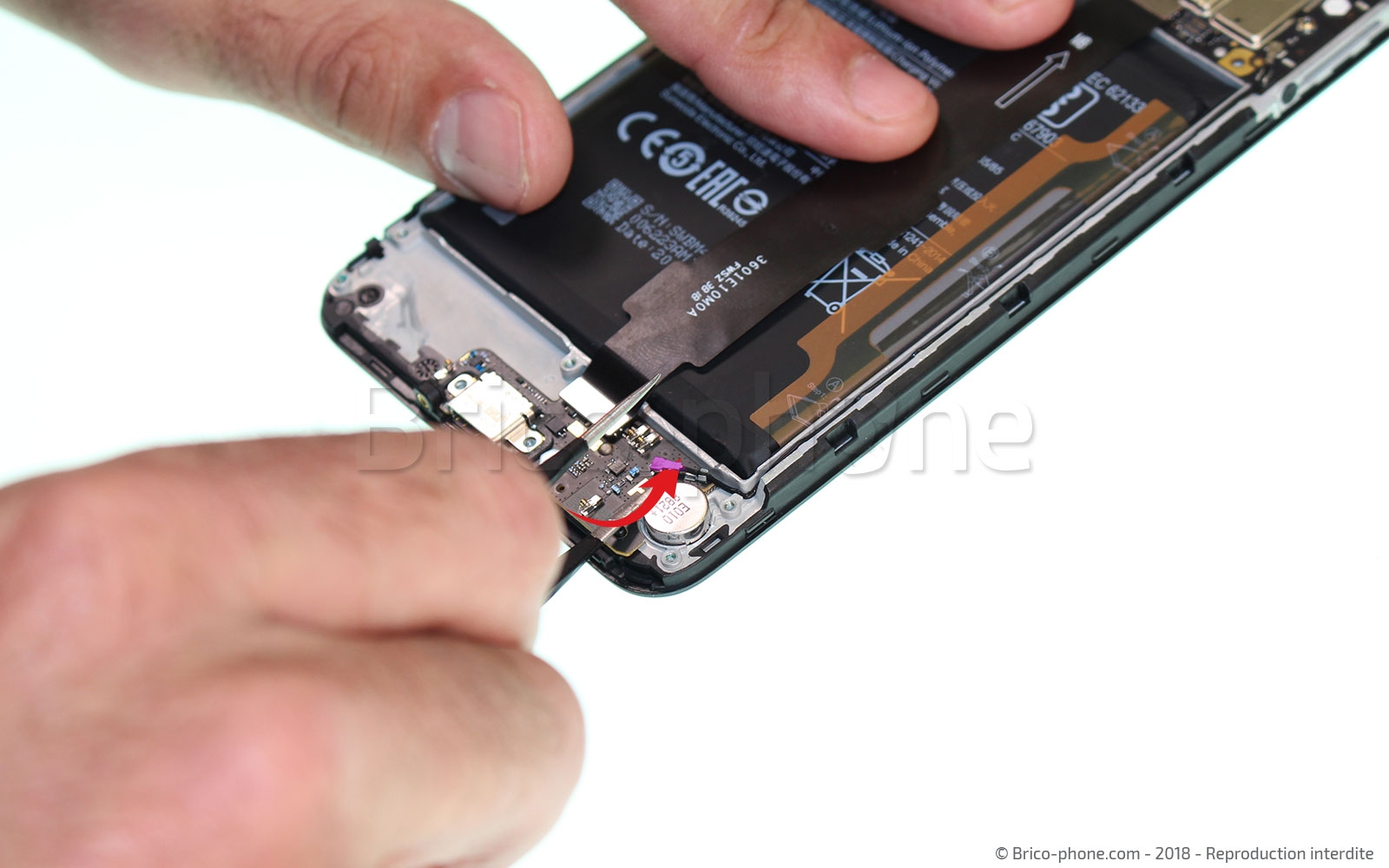

Nous allons maintenant débrancher la nappe interconnexion et le câble coaxial afin de pouvoir passer à la dernière étape de ce tutoriel

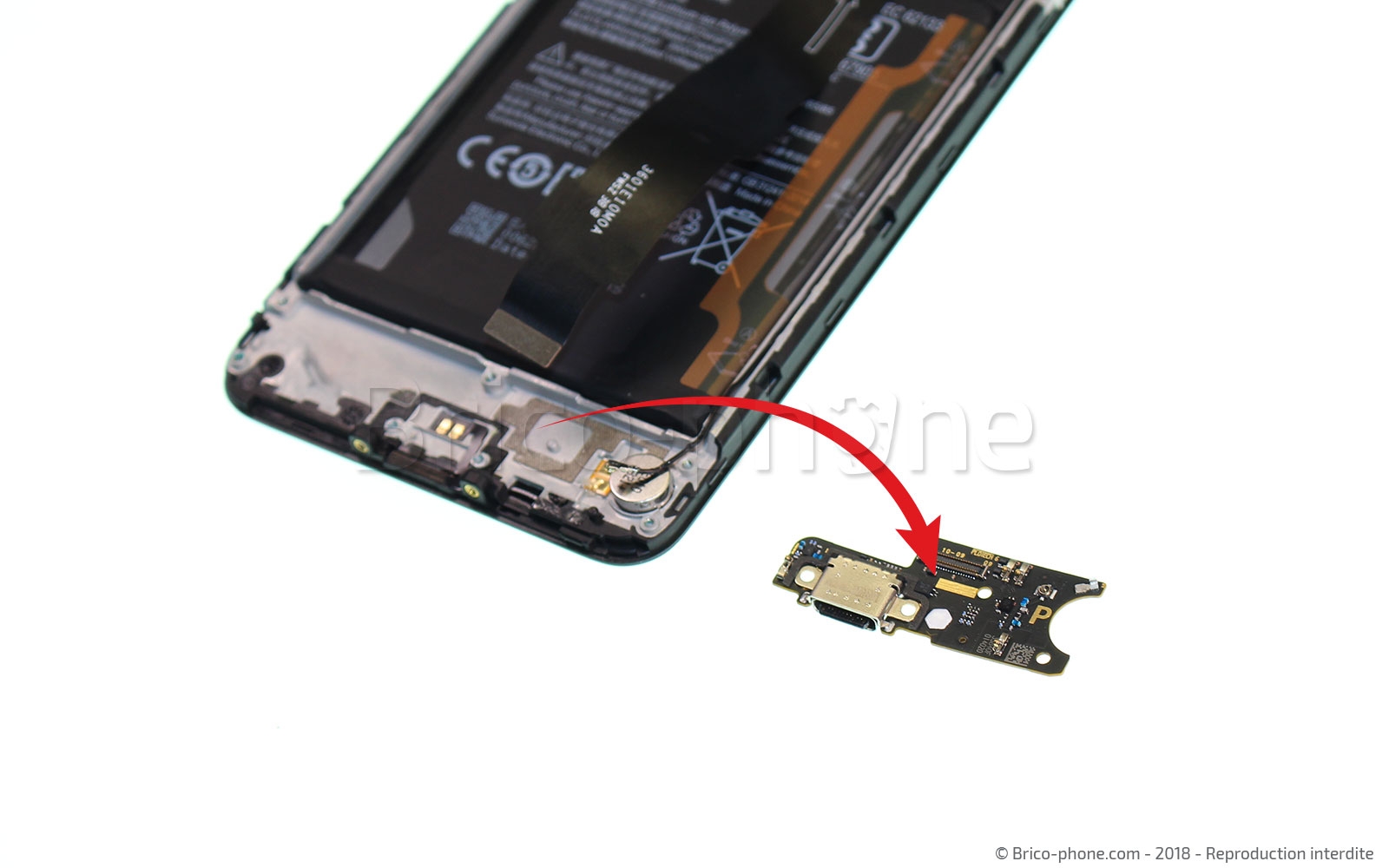

Décollez la carte comprenant le connecteur USB type-C ainsi que d'autres éléments tel que le micro utilisé pour les appels en communication classique.

Remplacez votre connecteur de charge puis passez au remontage de votre Xiaomi Pocophone F1 en prenant ce tutoriel à l'envers.
