Changement de caméra arrière sur Pocophone F1

Temps estimé : 20 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
Pocophone F1 | Temps estimé : 20 min | Difficulté : 2.5/5

La caméra arrière de votre Xiaomi Pocophone F1 ne fonctionne plus correctement ? Nous sommes là pour vous guider pas à pas dans le remplacement de cette dernière grâce à notre tutoriel photo gratuit. Vous trouverez également à la vente sur notre site internet la pièce détachée ainsi que différents kit d'outils spécialement conçu pour cette réparation.

Diagnostic

›  La caméra arrière de votre Xiaomi Pocophone F1 est endommagée
›  Votre caméra arrière ne fait plus la mise au point
›  L'écran reste noir lorsque vous lancez l'appareil photo

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Double caméra arrière pour Xiaomi Pocophone F1
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°4 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Avant de vous lancer

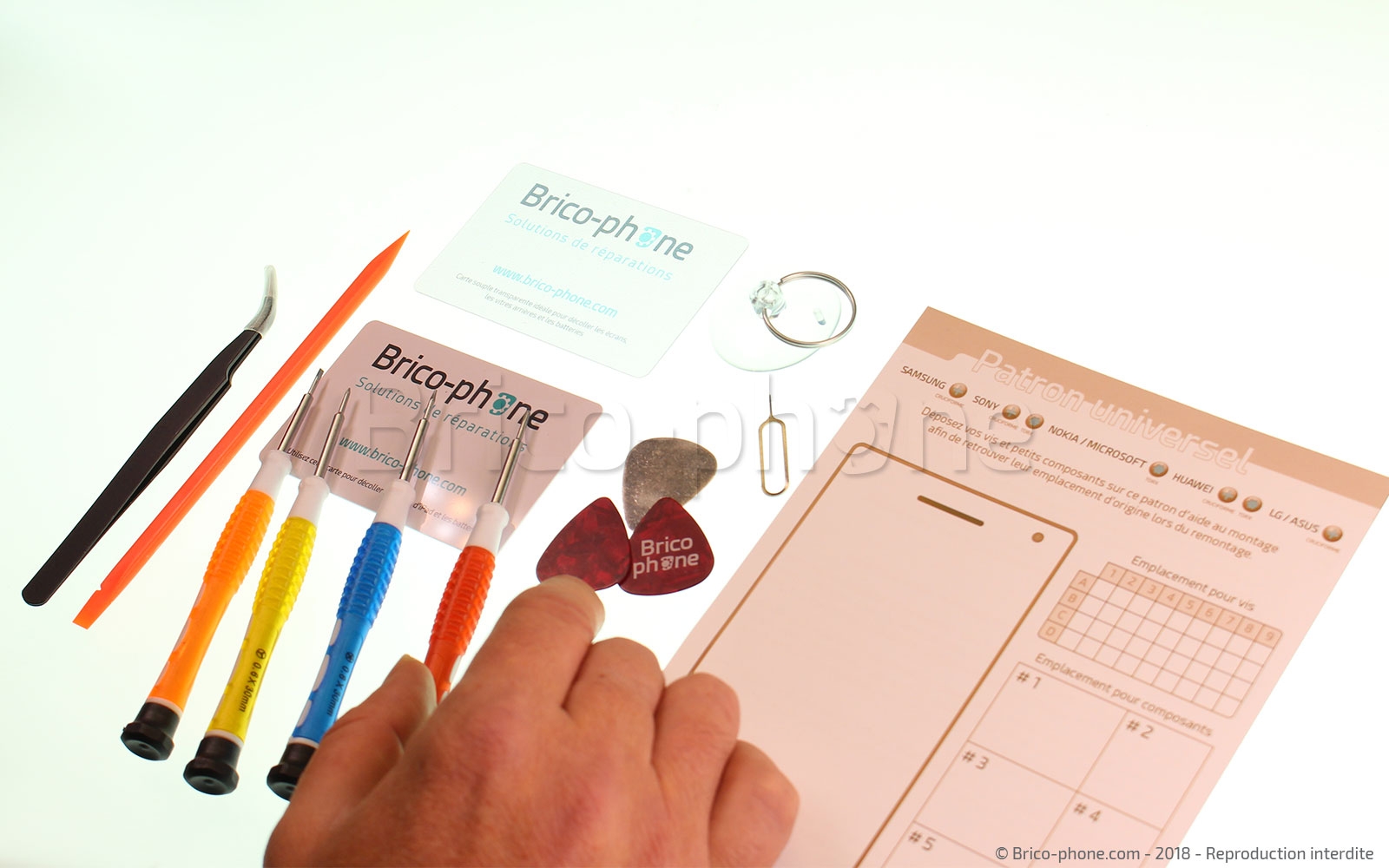

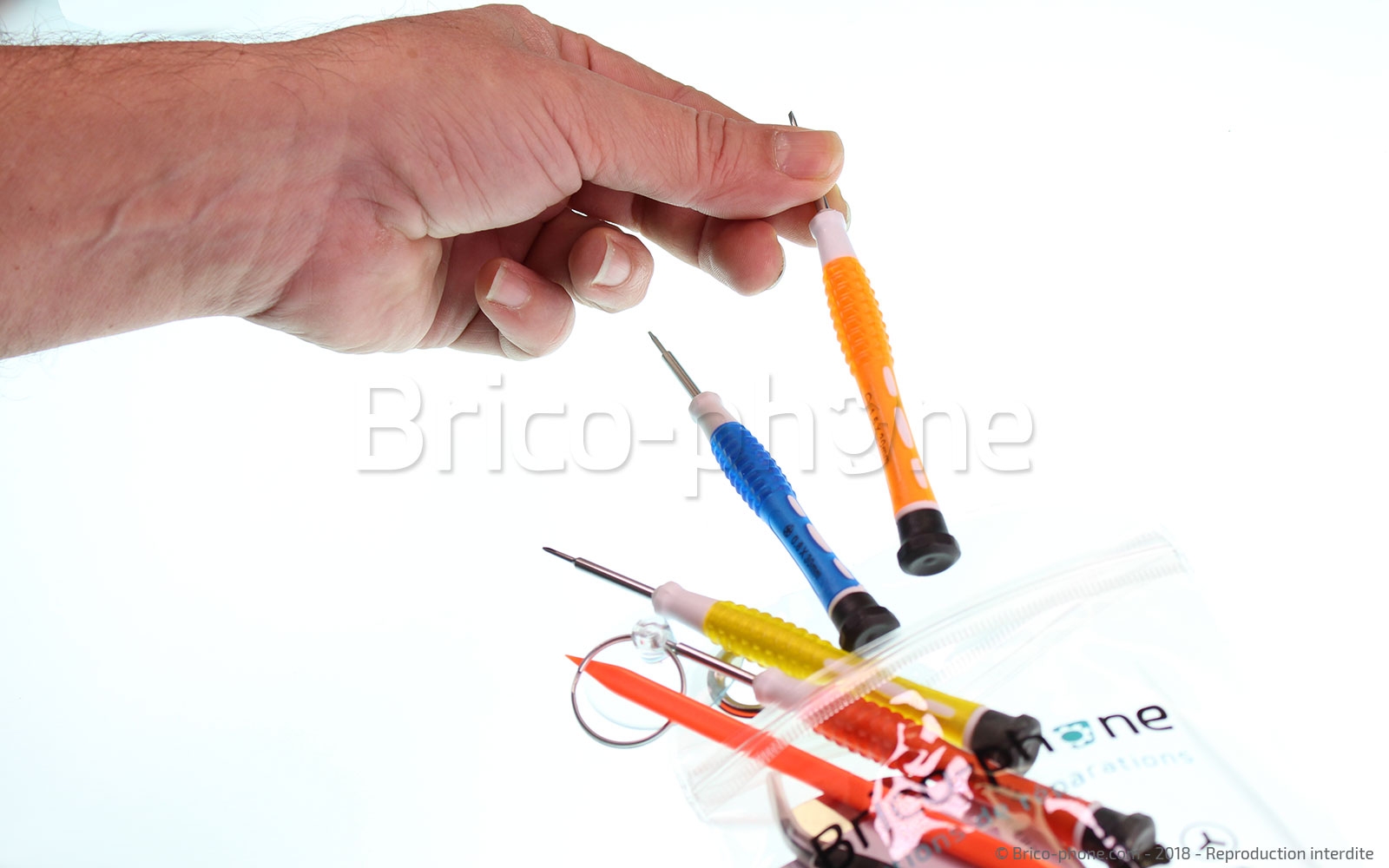

Préparez un espace de travail propre et dégagé afin de ne perdre aucun composant, Fixez le patron d'aide au montage fourni avec votre commande puis sortez vos outils.
Vous pouvez désormais passer à la première étape.
Etape 1 : Mettre hors tension et retirer le rack SIM

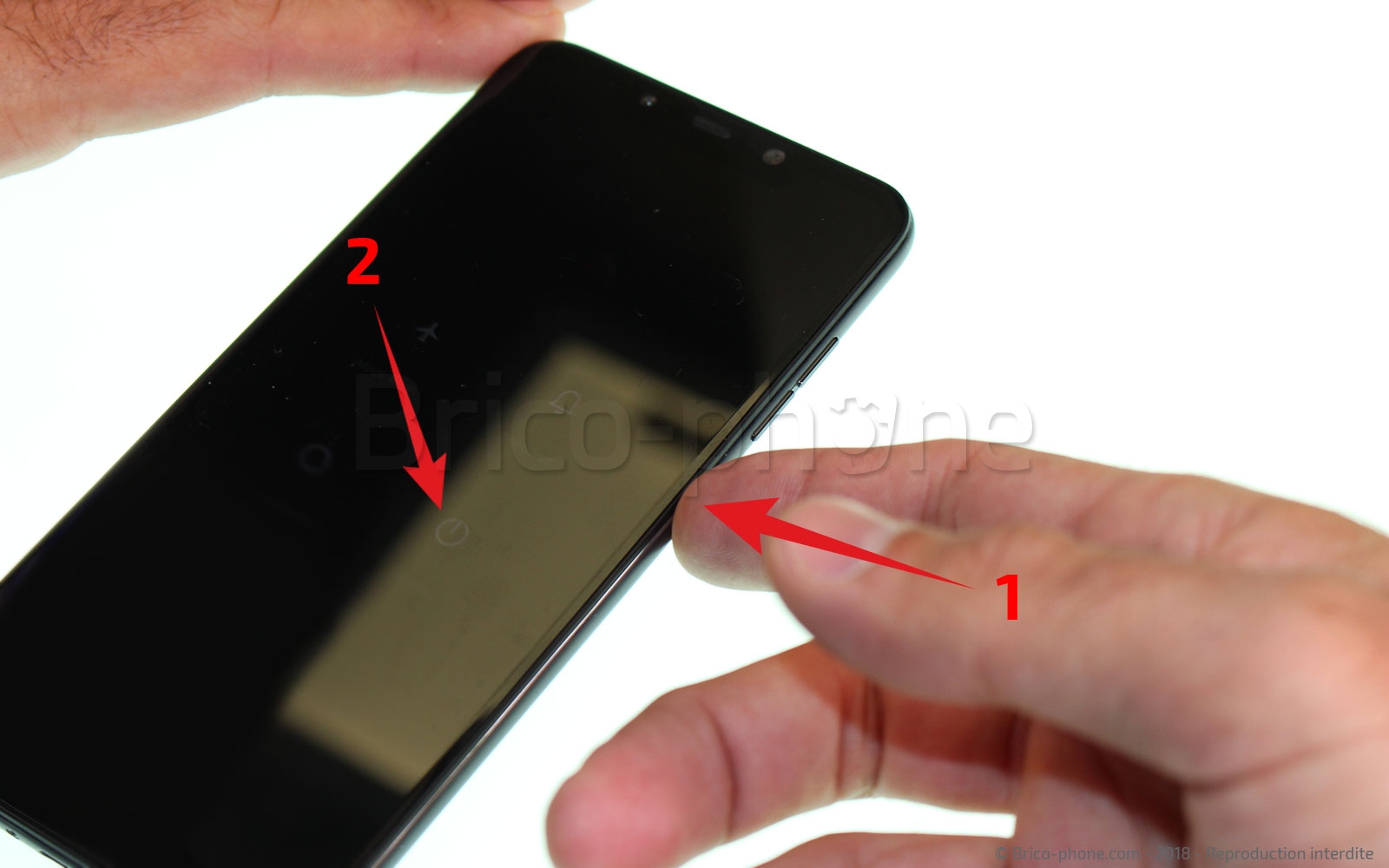

Comme pour tout remplacement de pièce, prenez soin de bien mettre le smartphone hors tension à l'aide du bouton Power.

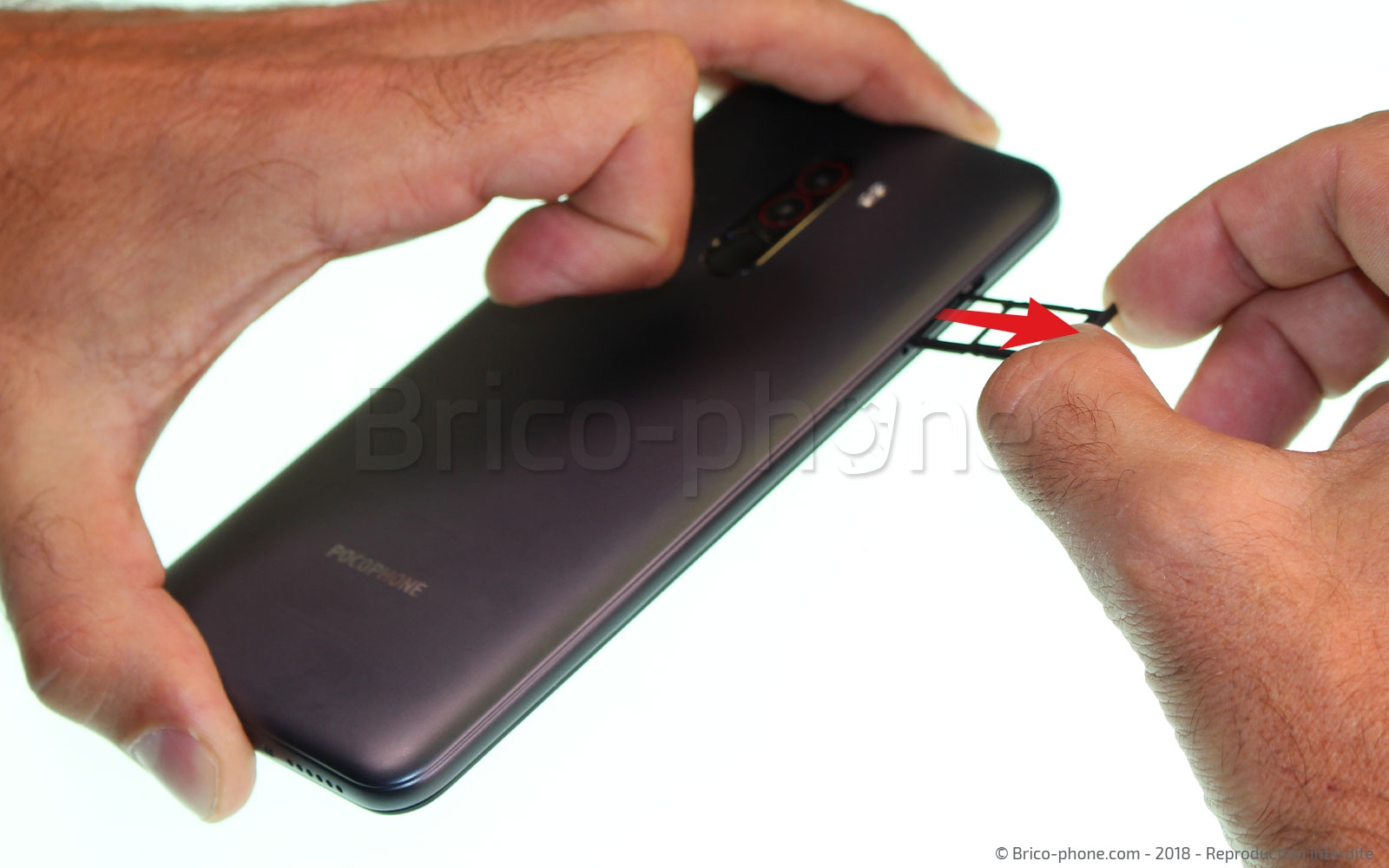

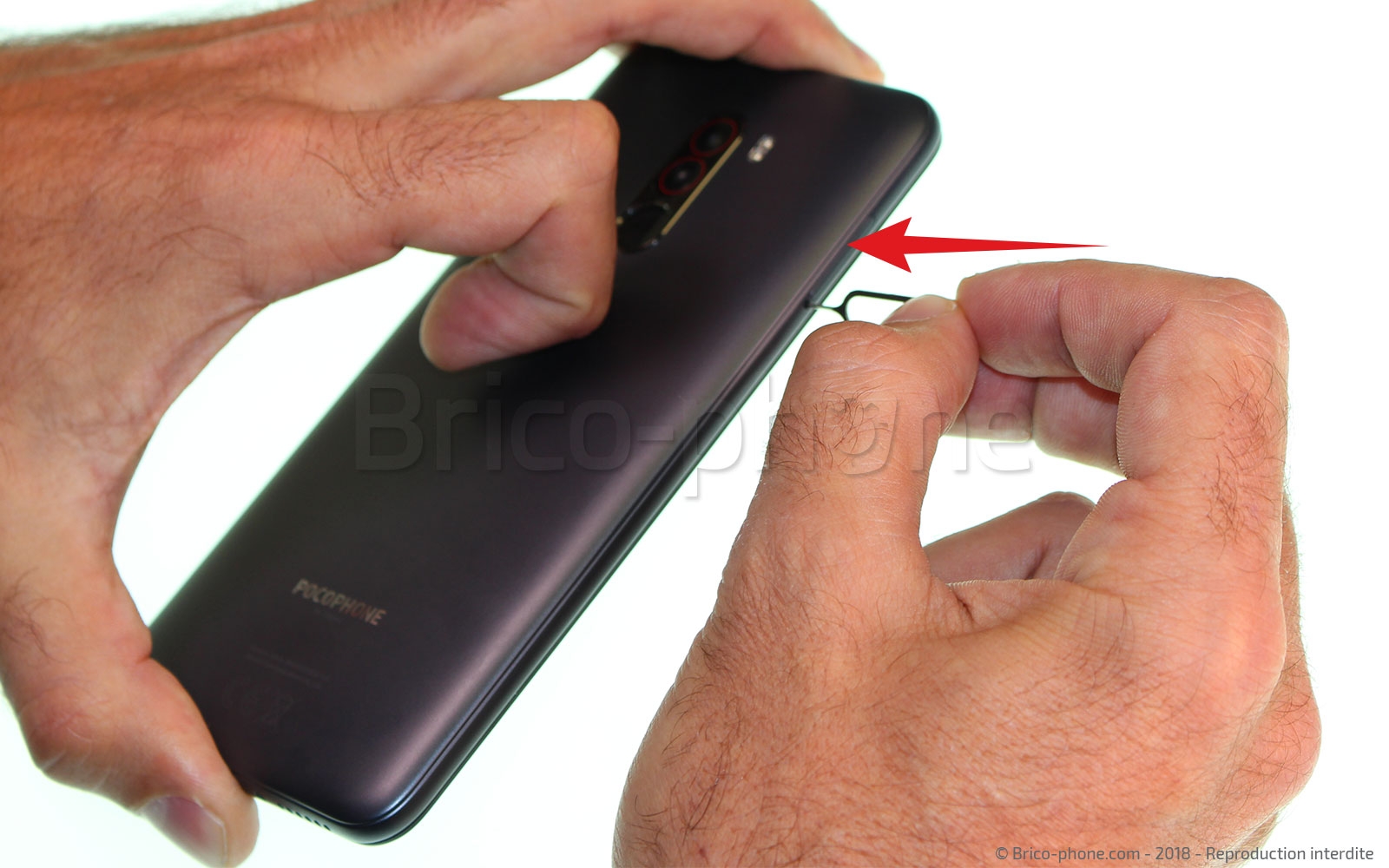

Une fois éteint munissez vous de l'outil SIM fourni dans le kit d'outils puis retirez le rack.
Outils du kit utilisés
Outils du kit utilisés

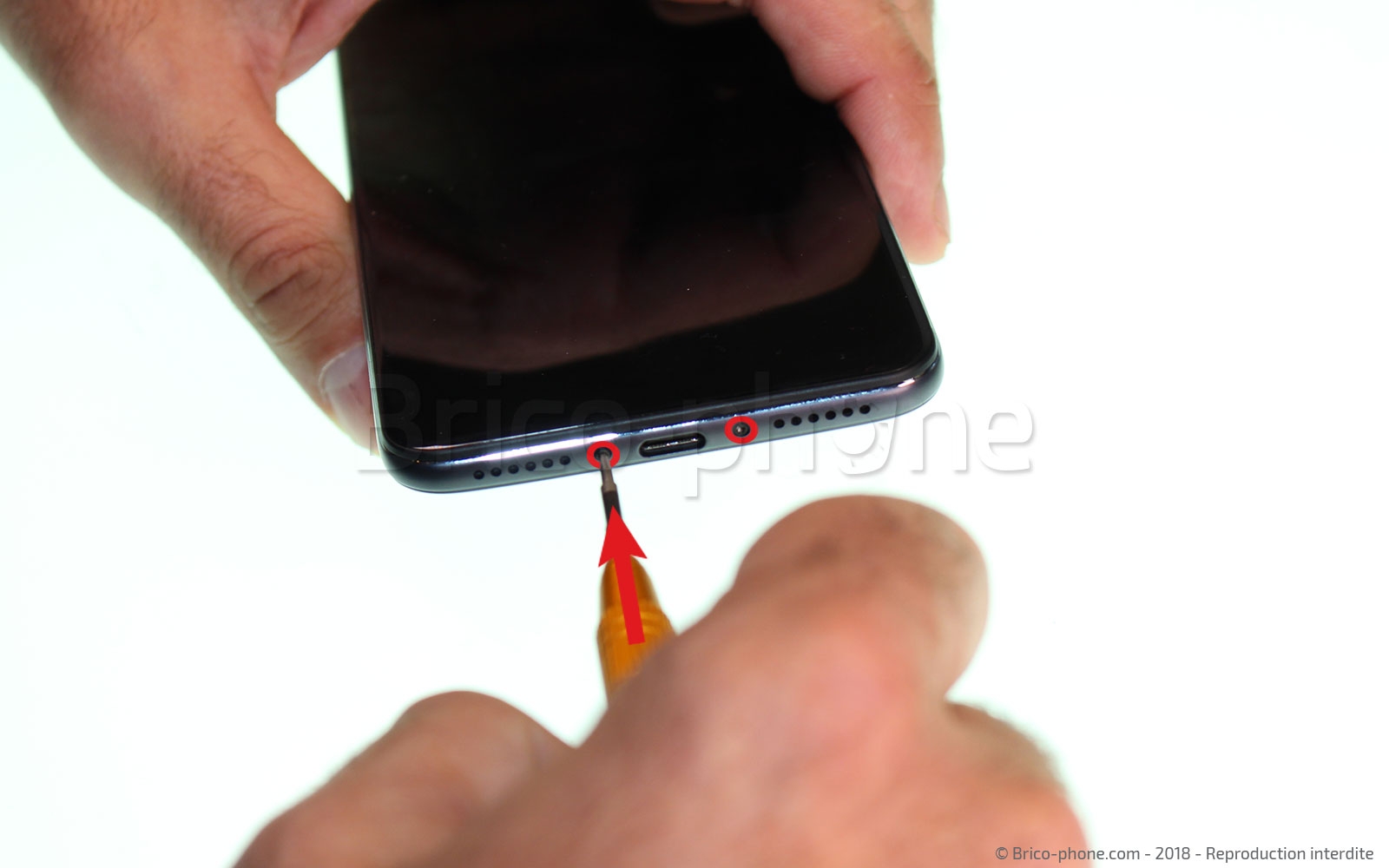

Etape 2 : Extraire les vis Torx
Avant de passer au de la coque prenez soin de retirer les 2 vis de tailles 3 à l'aide du tournevis fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

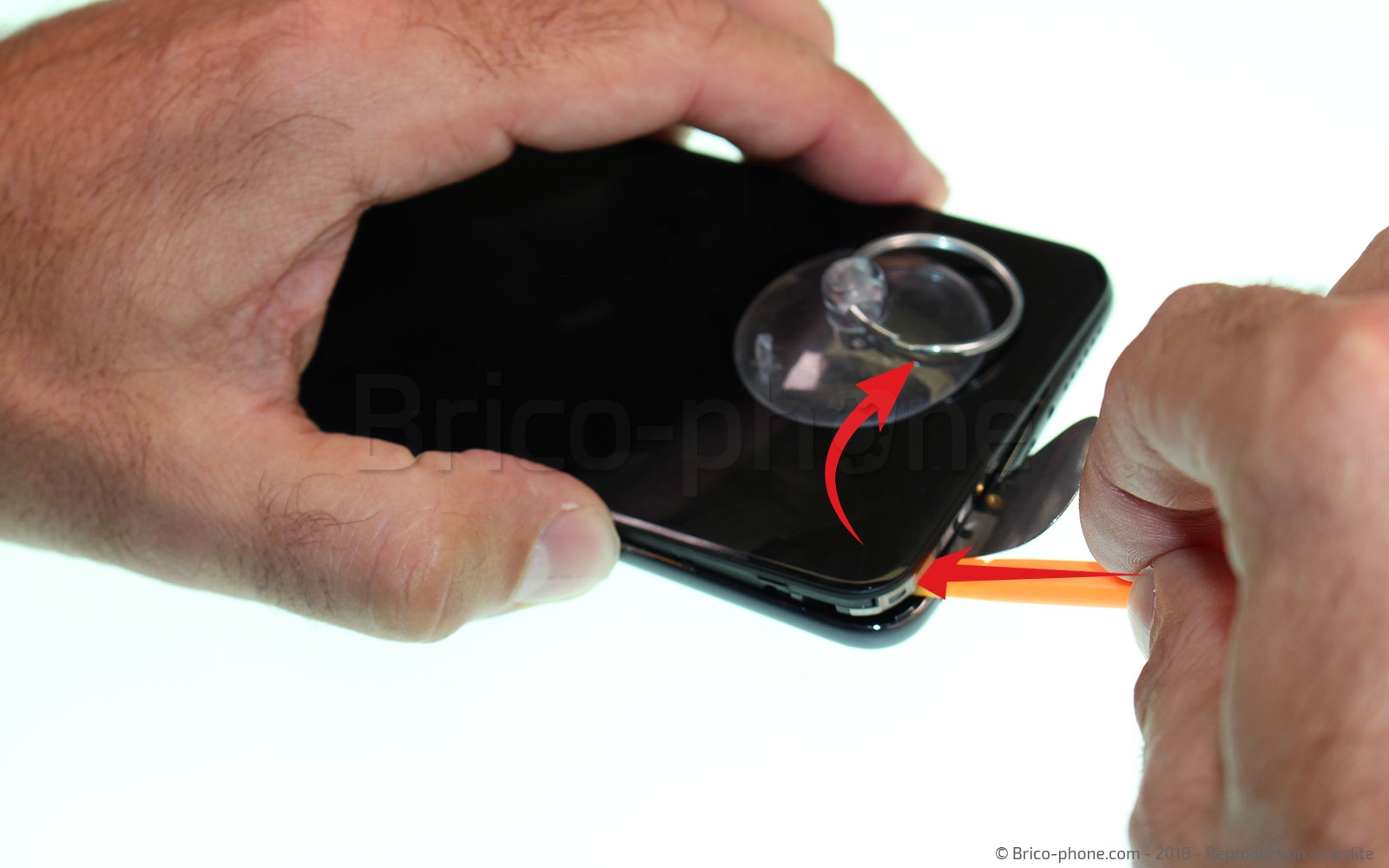

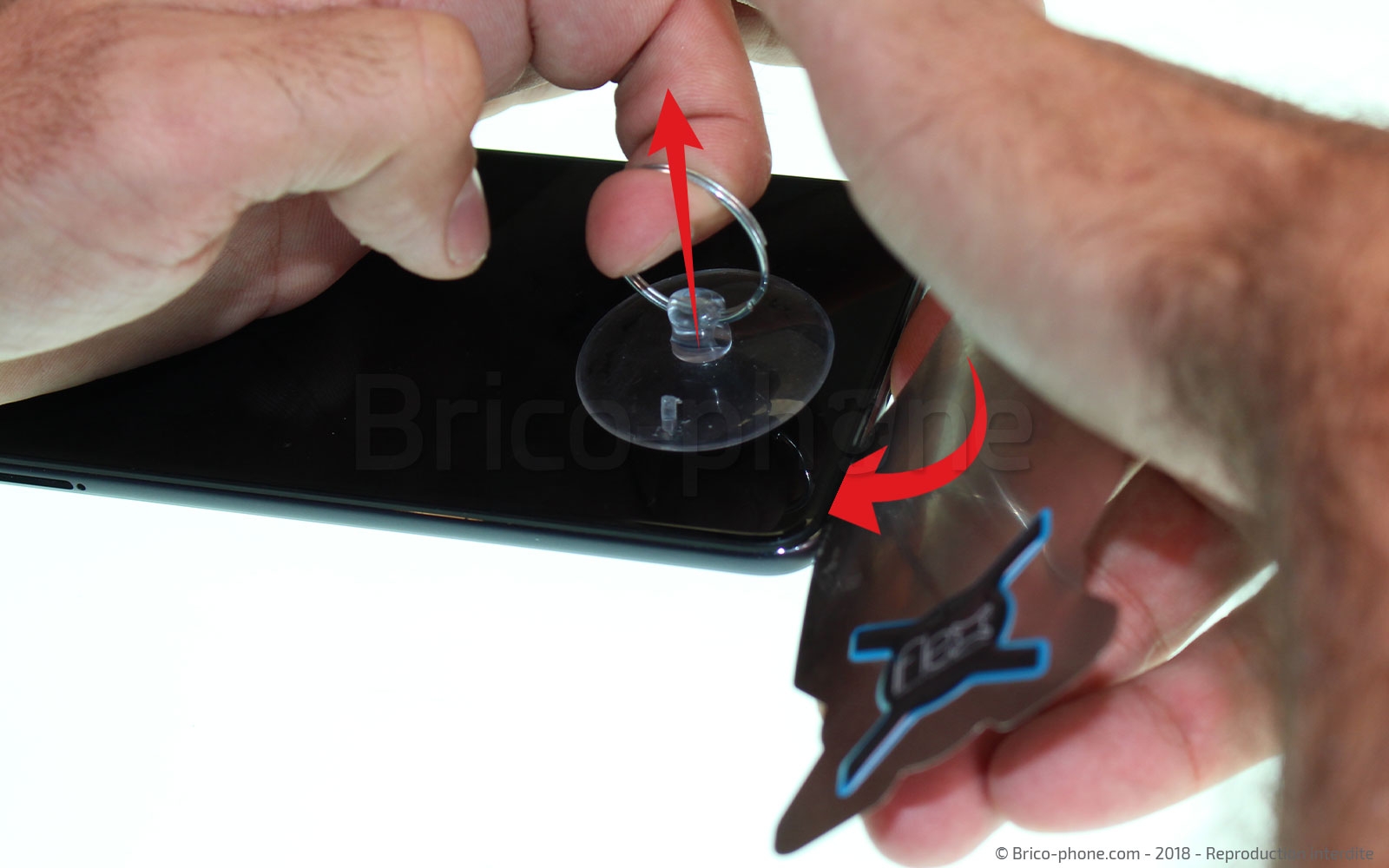

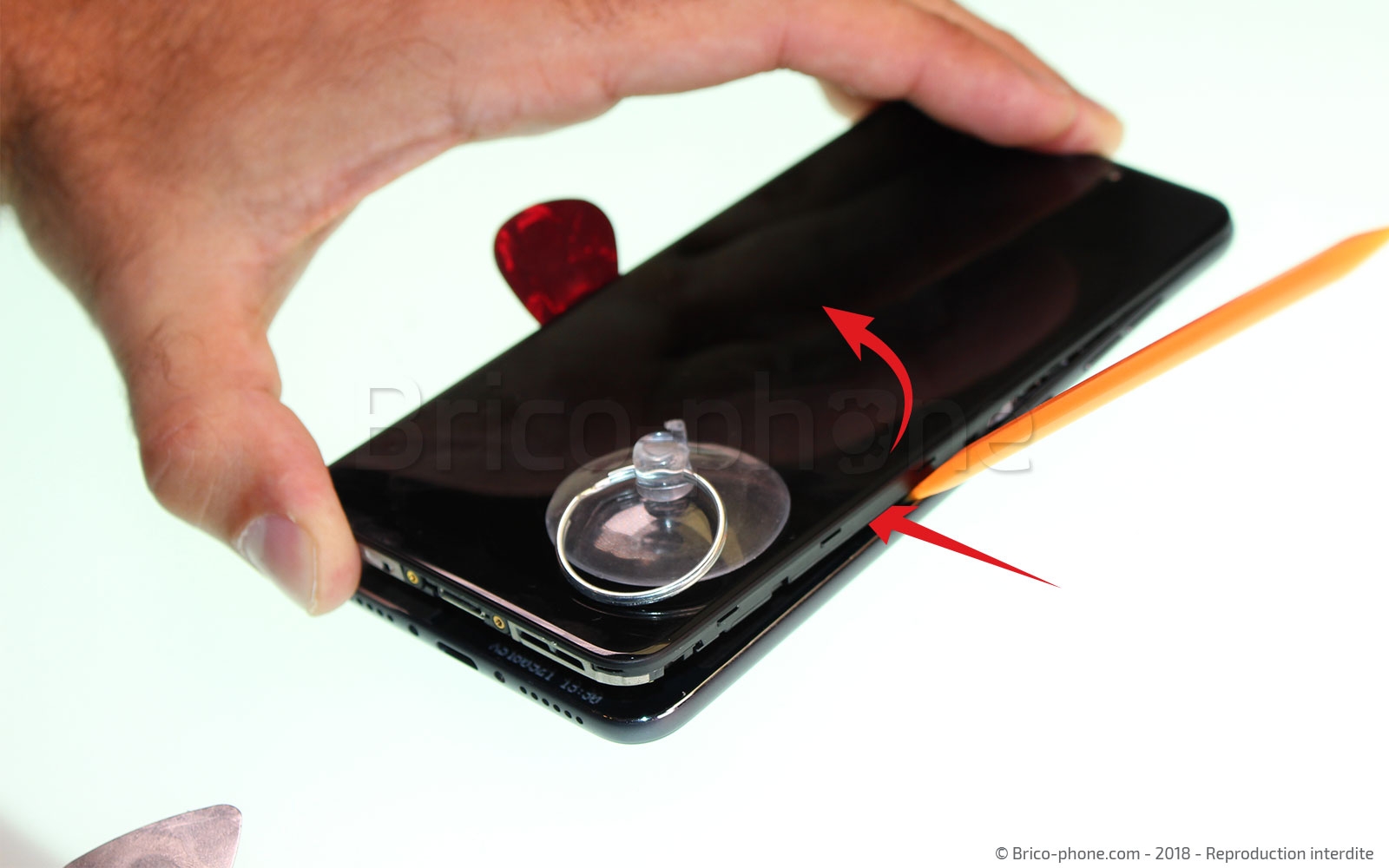

Etape 3 : Créer un interstice entre la coque arrière et le châssis

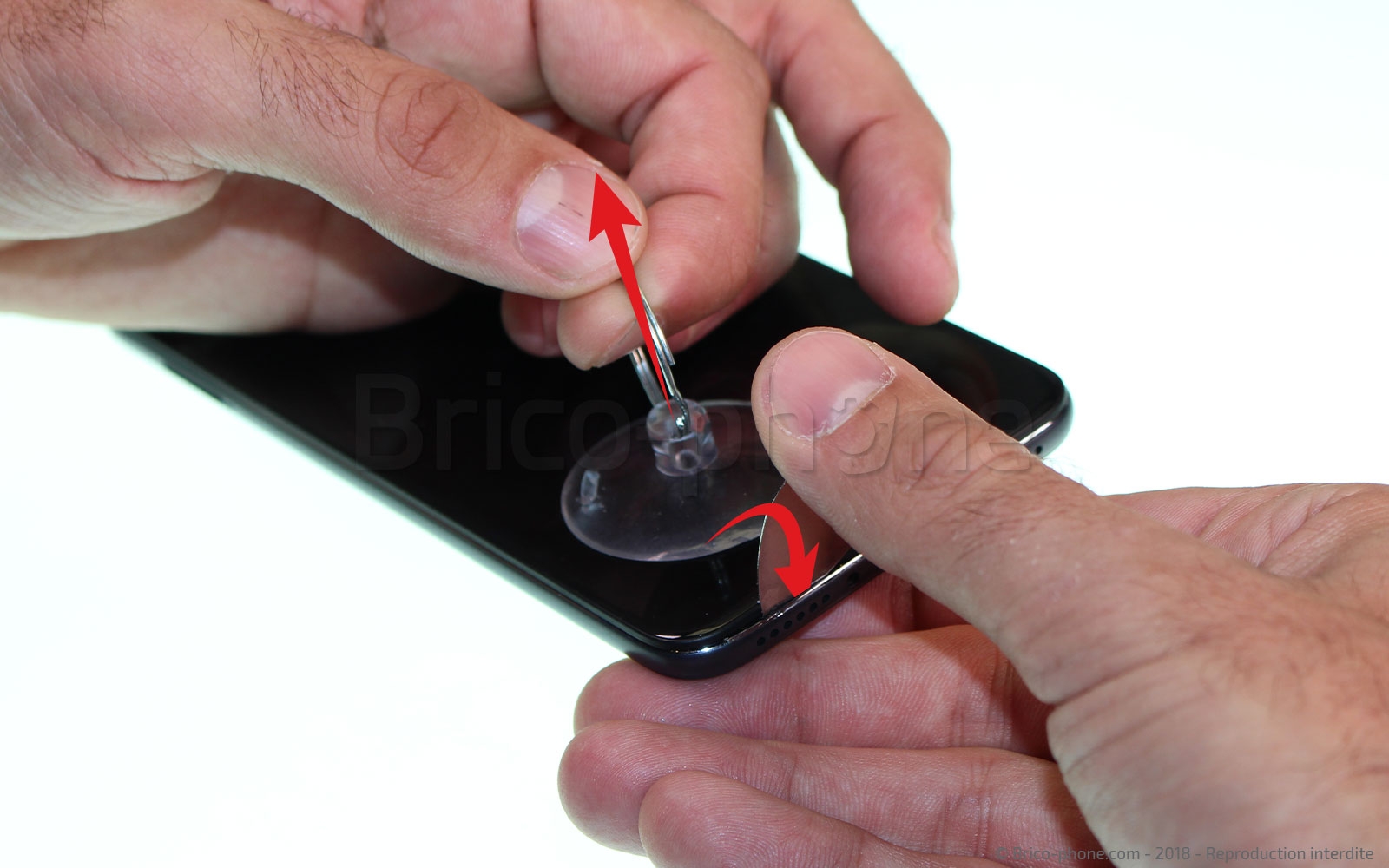

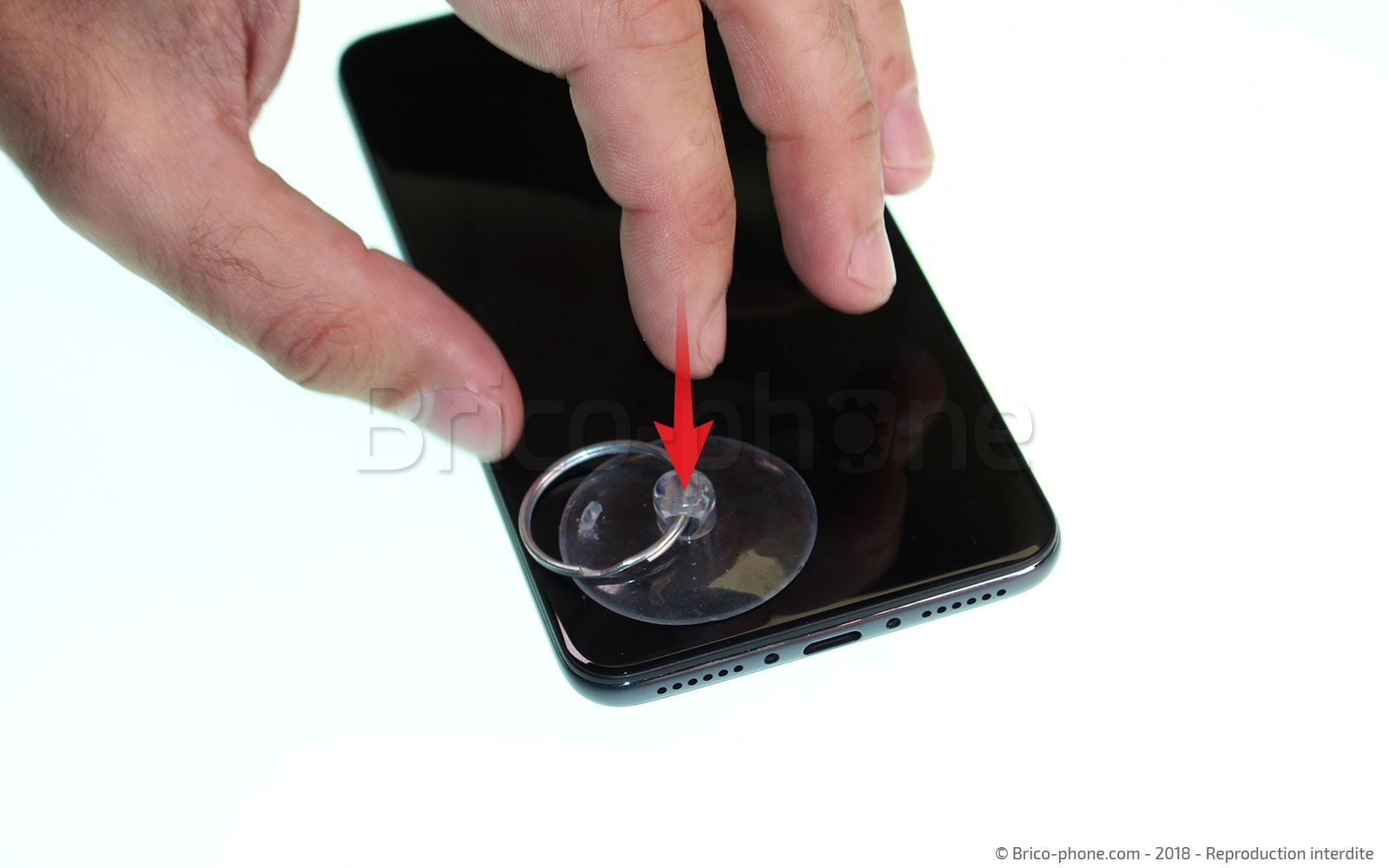

Placez la ventouse sur l'un des angles inférieurs de l'écran puis, en tirant sur la boucle, insérez un médiator métallique entre l'écran et la coque, pour commencer à créer un interstice. Vous pouvez aussi vous munir d'un iFlex, en vente sur notre site internet, plus fin et ergonomique.
Une fois l'interstice créé, placez le levier en nylon, puis passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

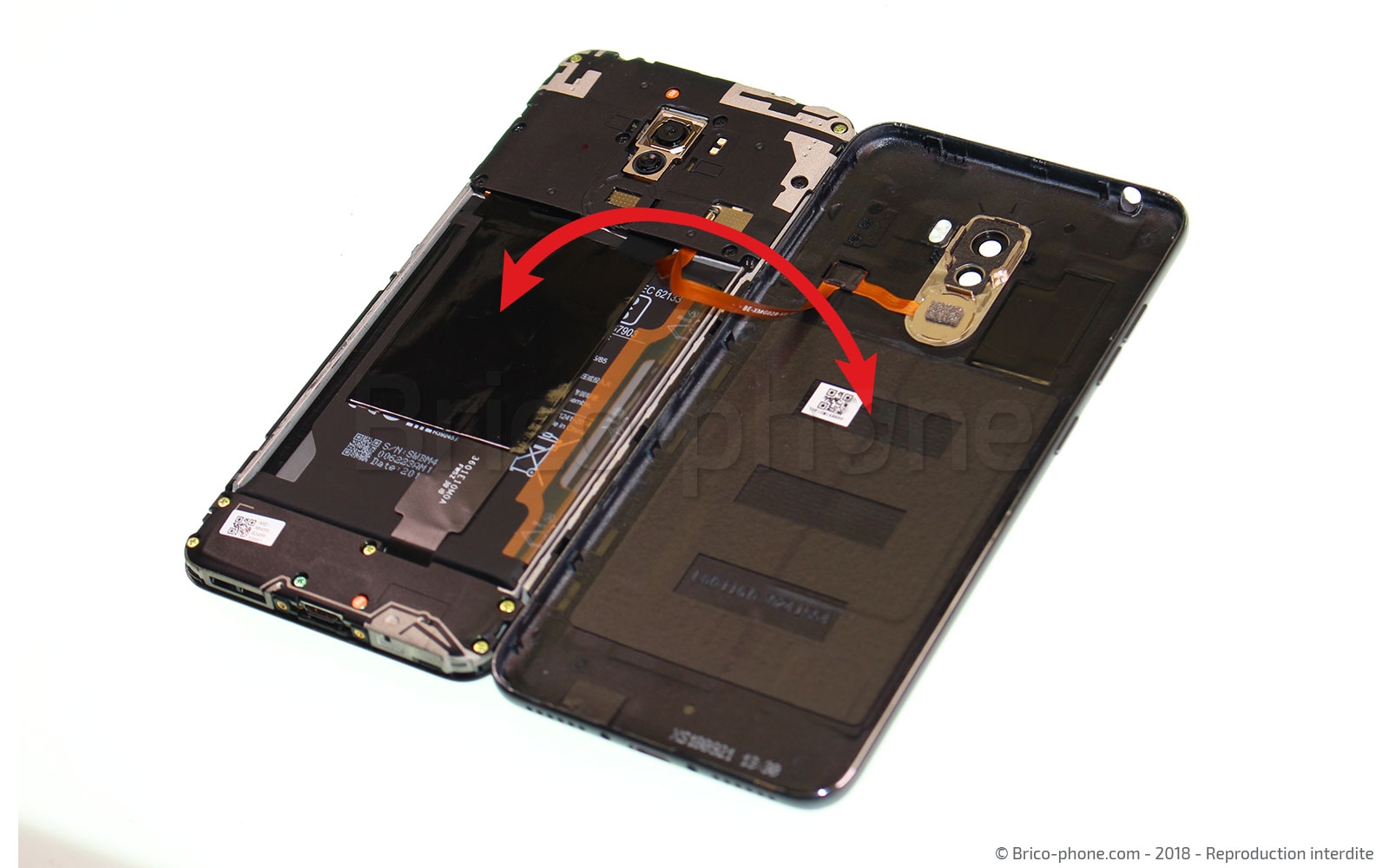

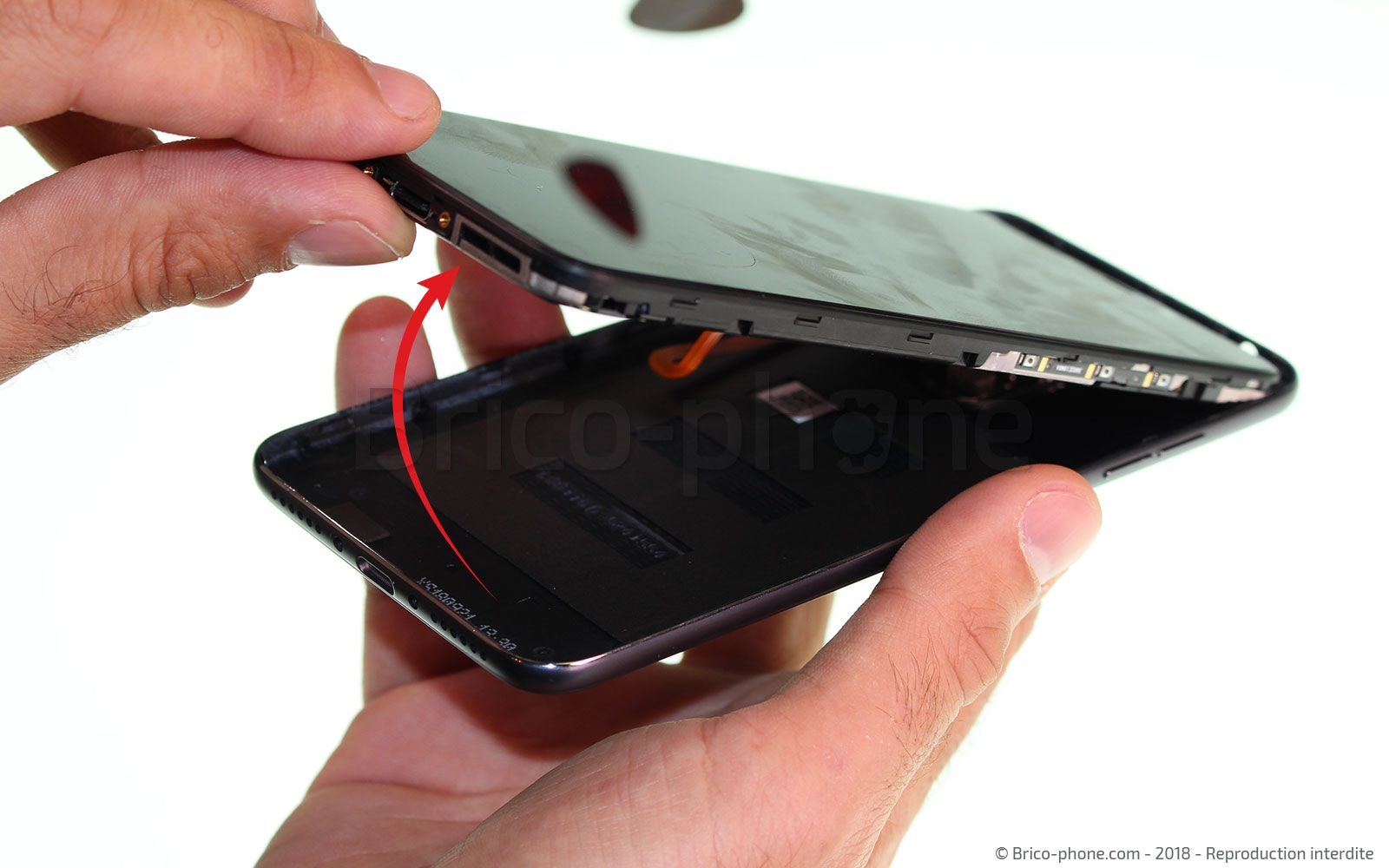

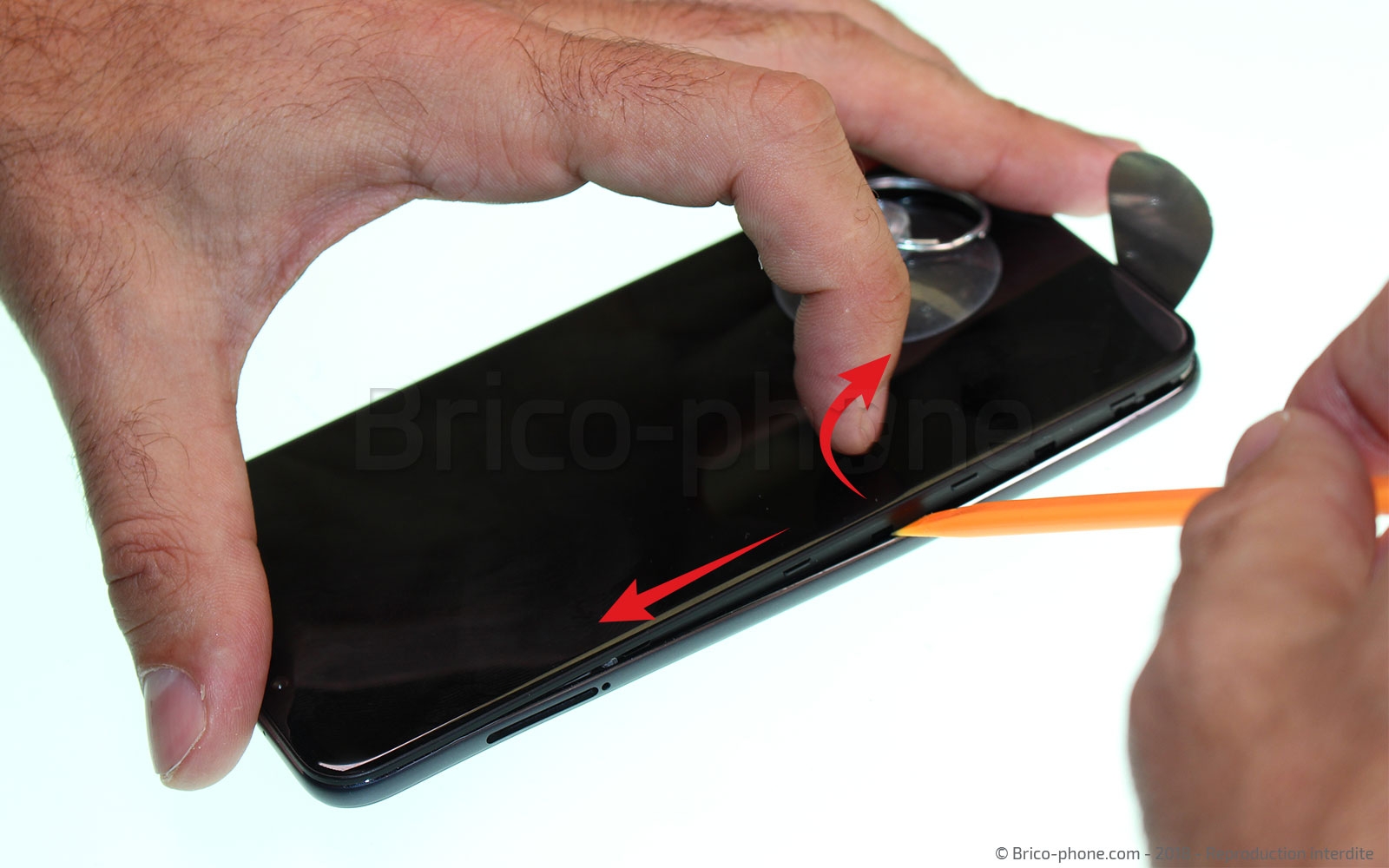

Etape 4 : Déclipser et sortir le bloc écran

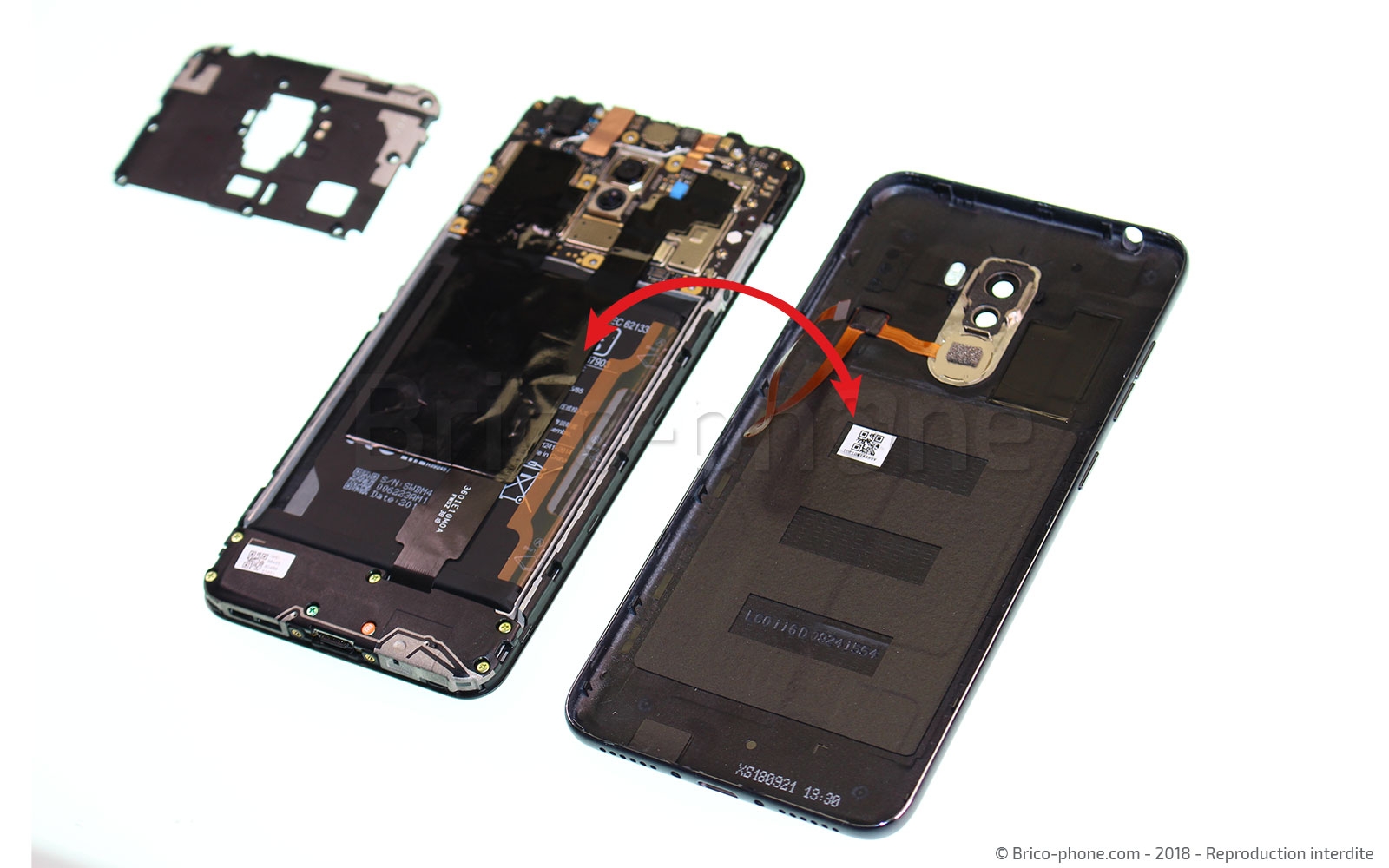

Vous pouvez désormais retirer le médiator métal et la ventouse. Il ne vous reste plus qu'à faire plusieurs points de levier autour de la coque afin de la déclipser complètement.
Outils du kit utilisés
Outils du kit utilisés

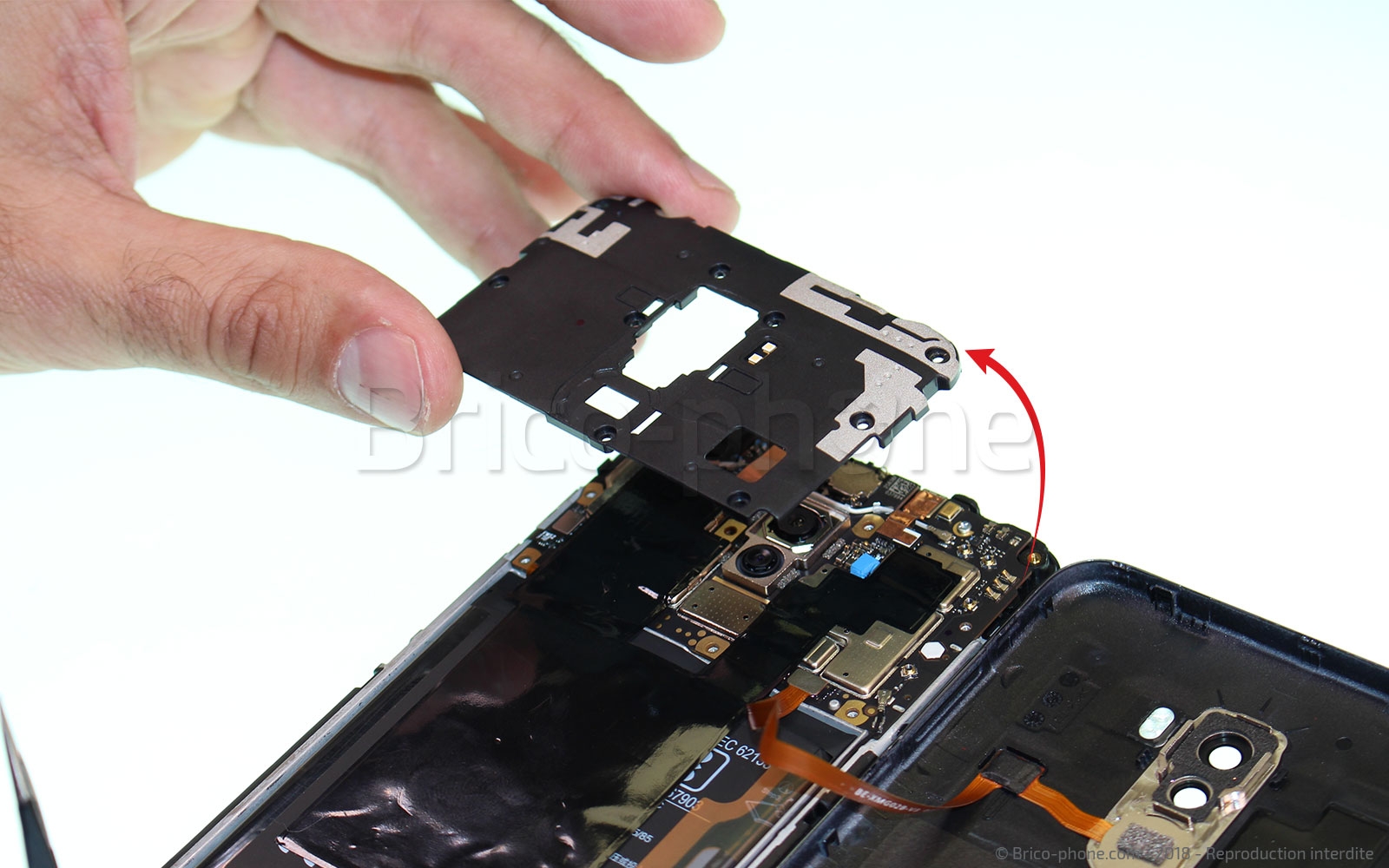

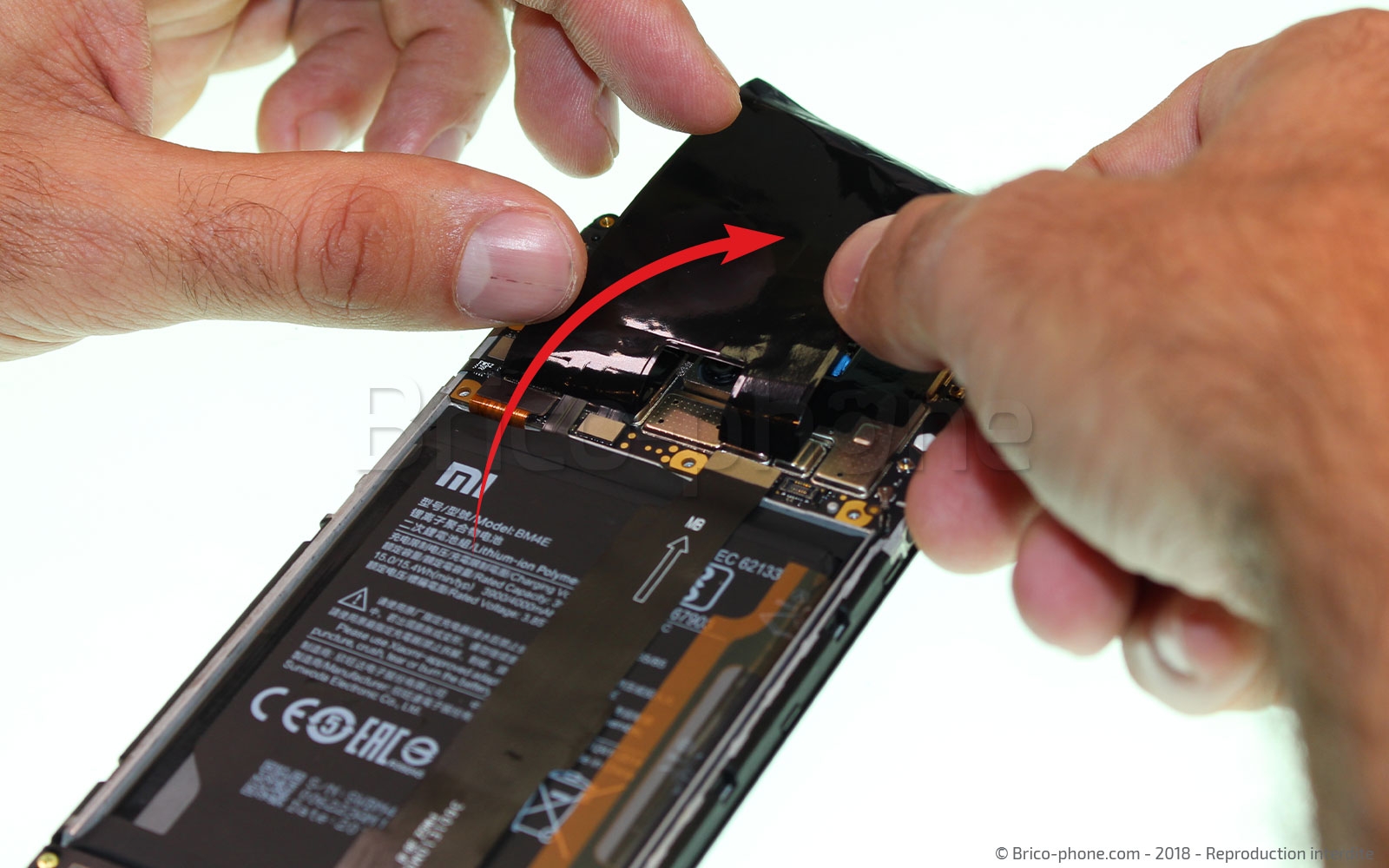

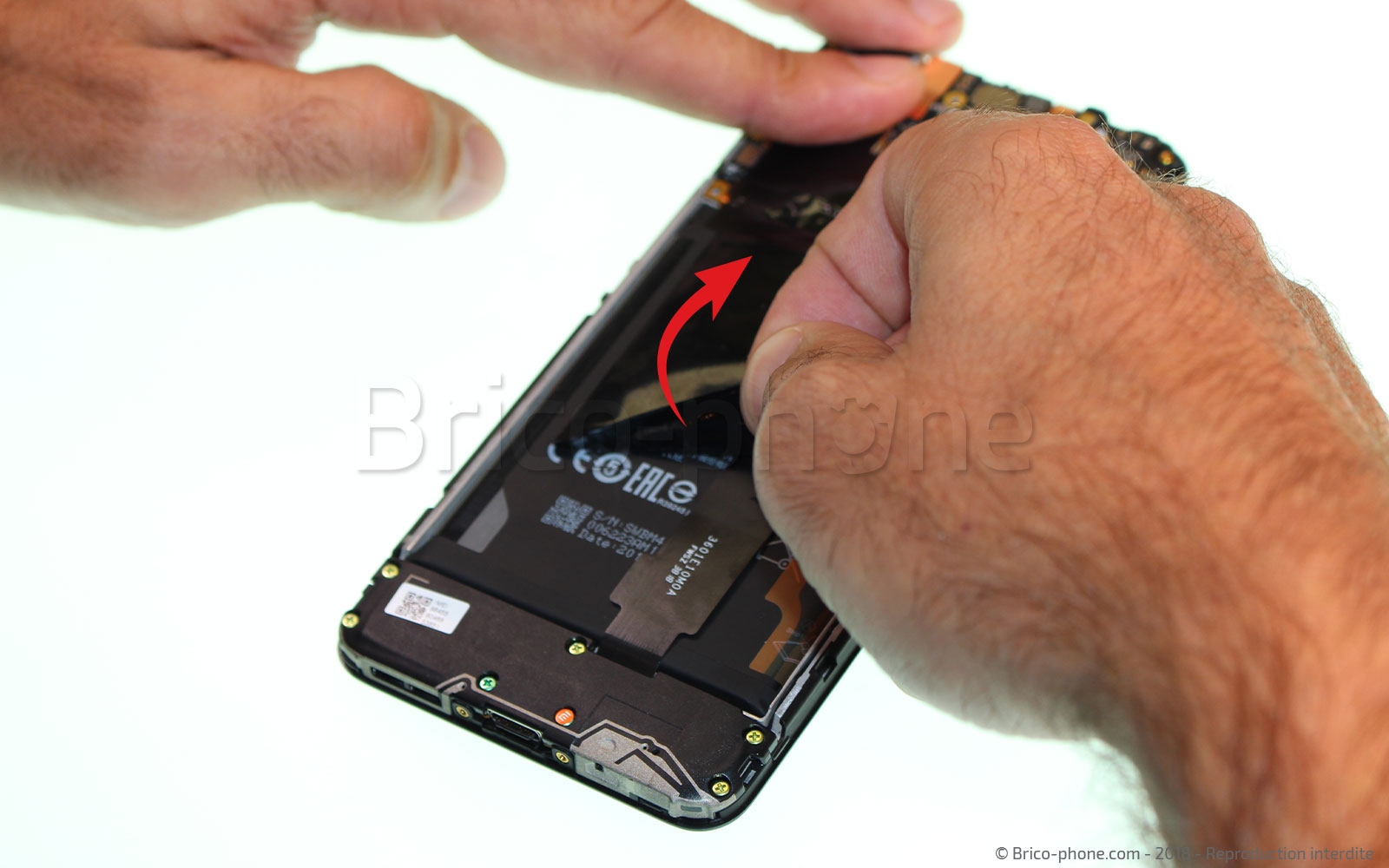

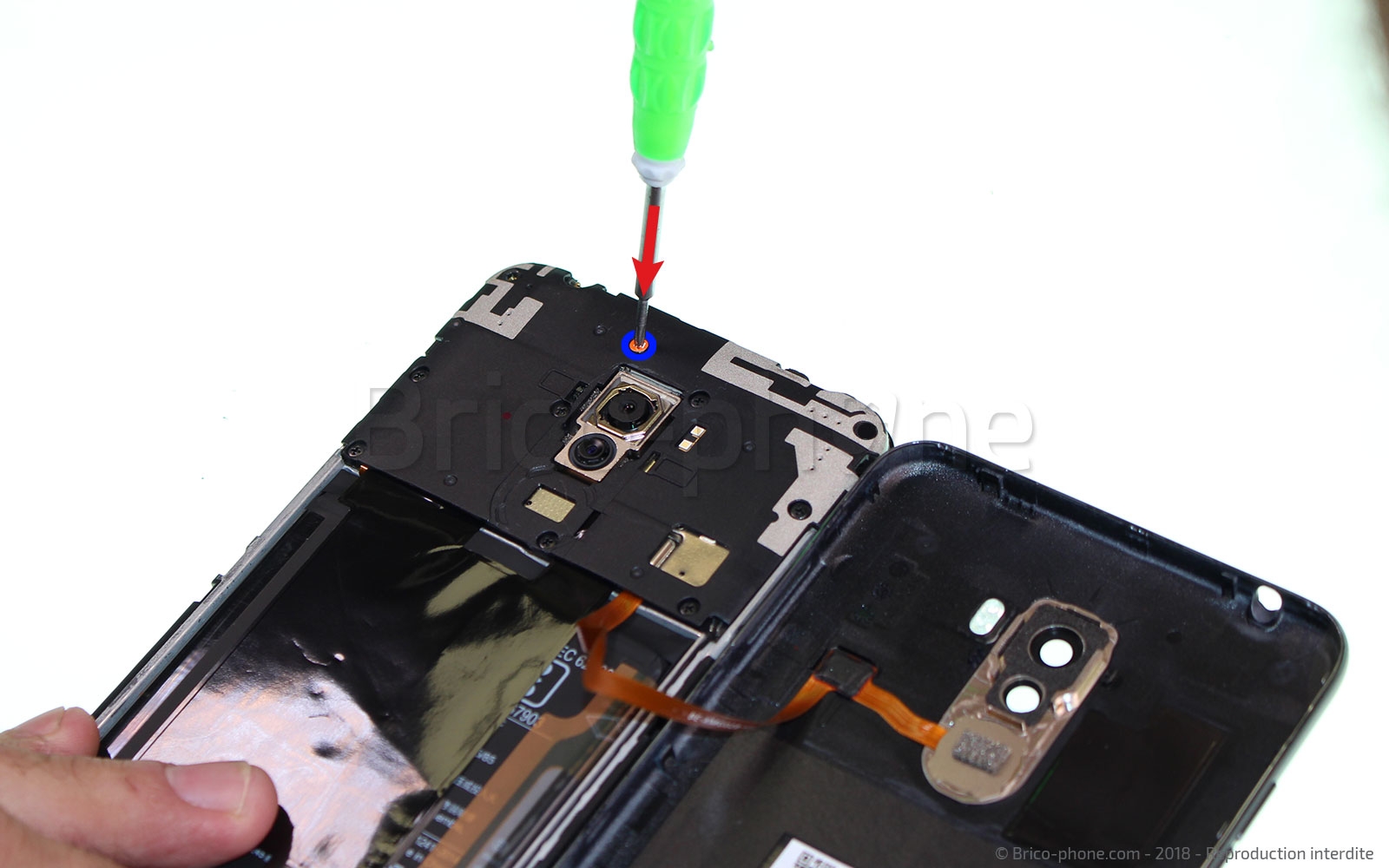

Etape 5 : Retirer le cache interne

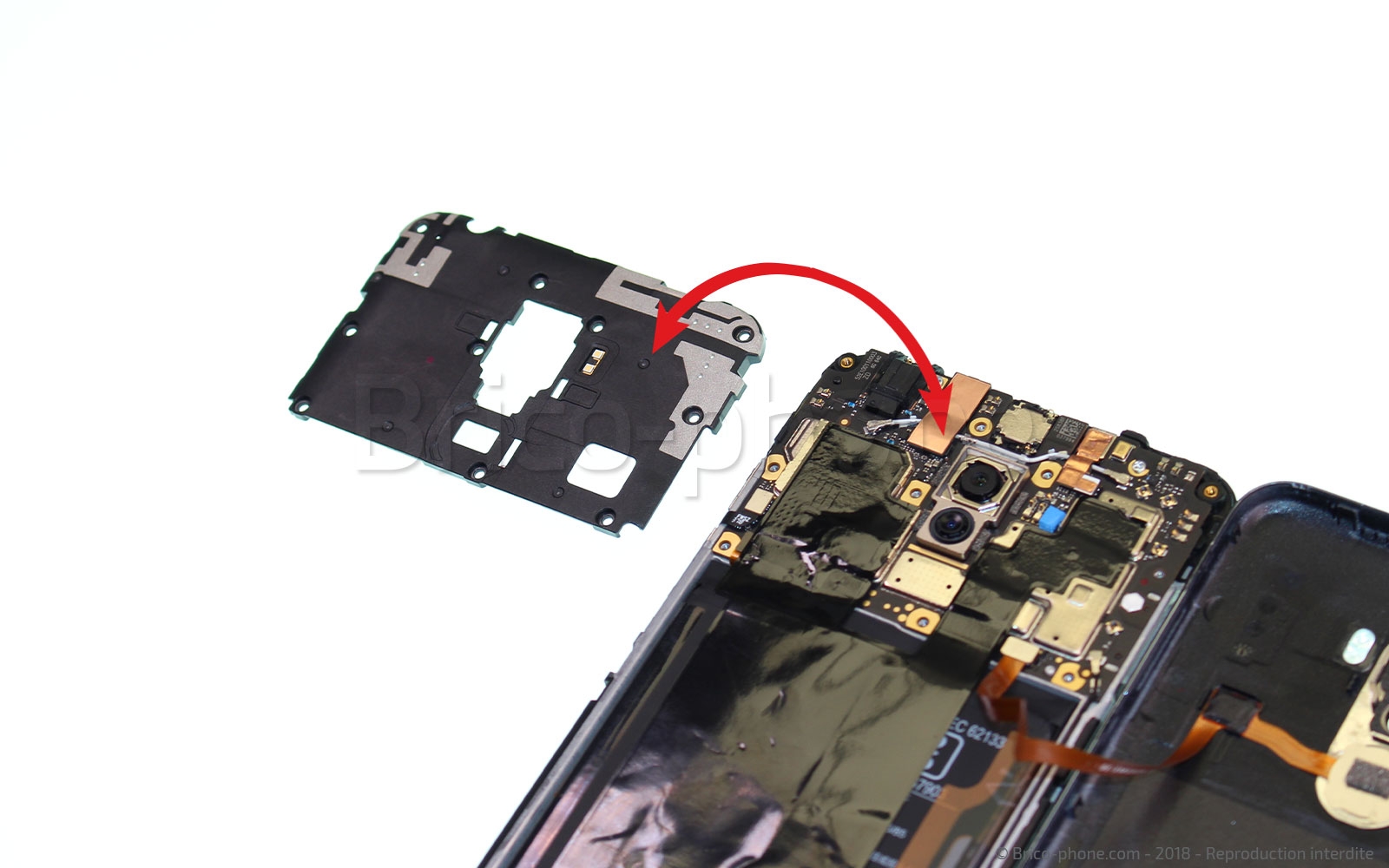

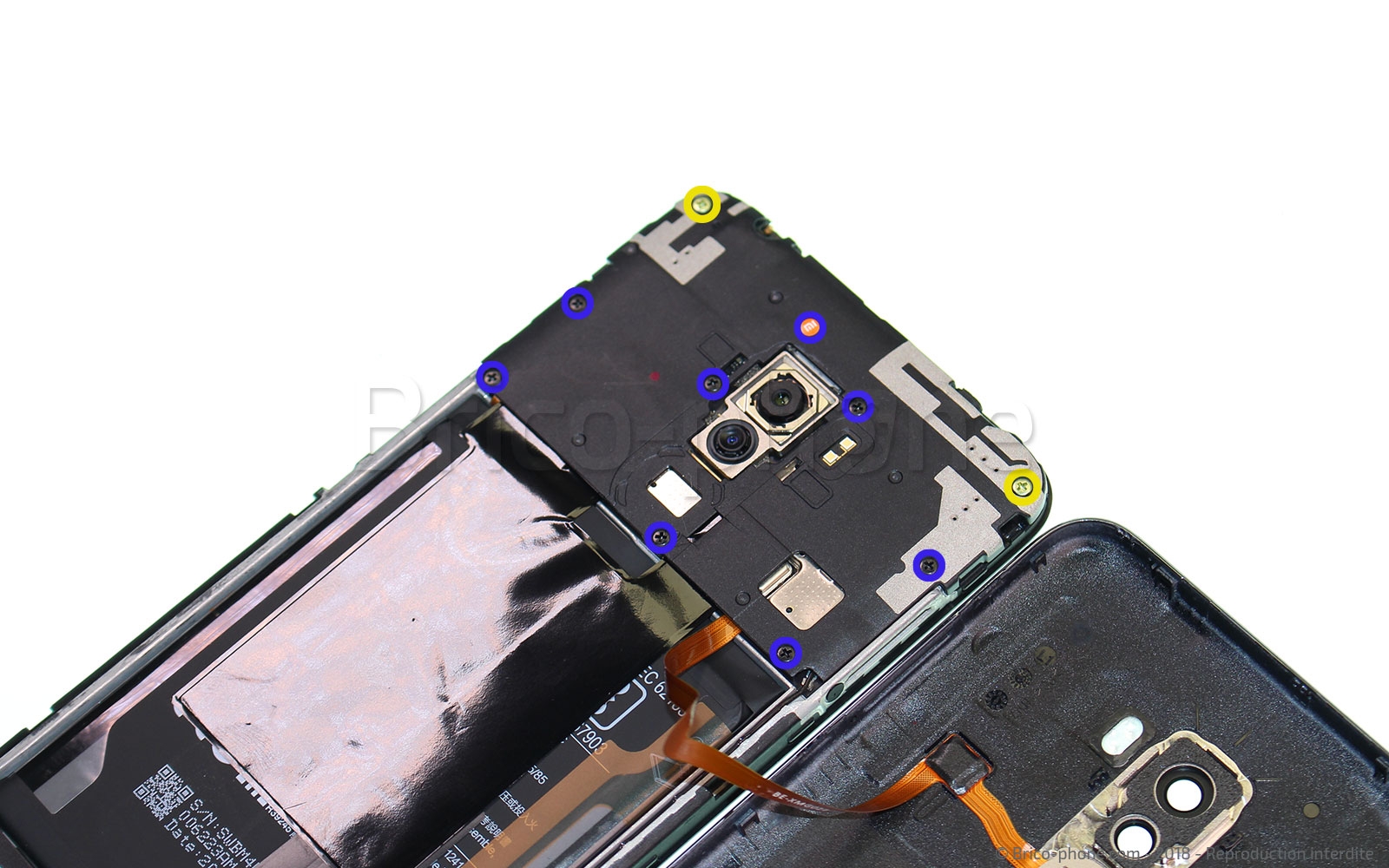

Retirez les vis cruciforme qui fixent le cache interne puis sortez ce dernier.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Débrancher le lecteur d'empreintes digitales

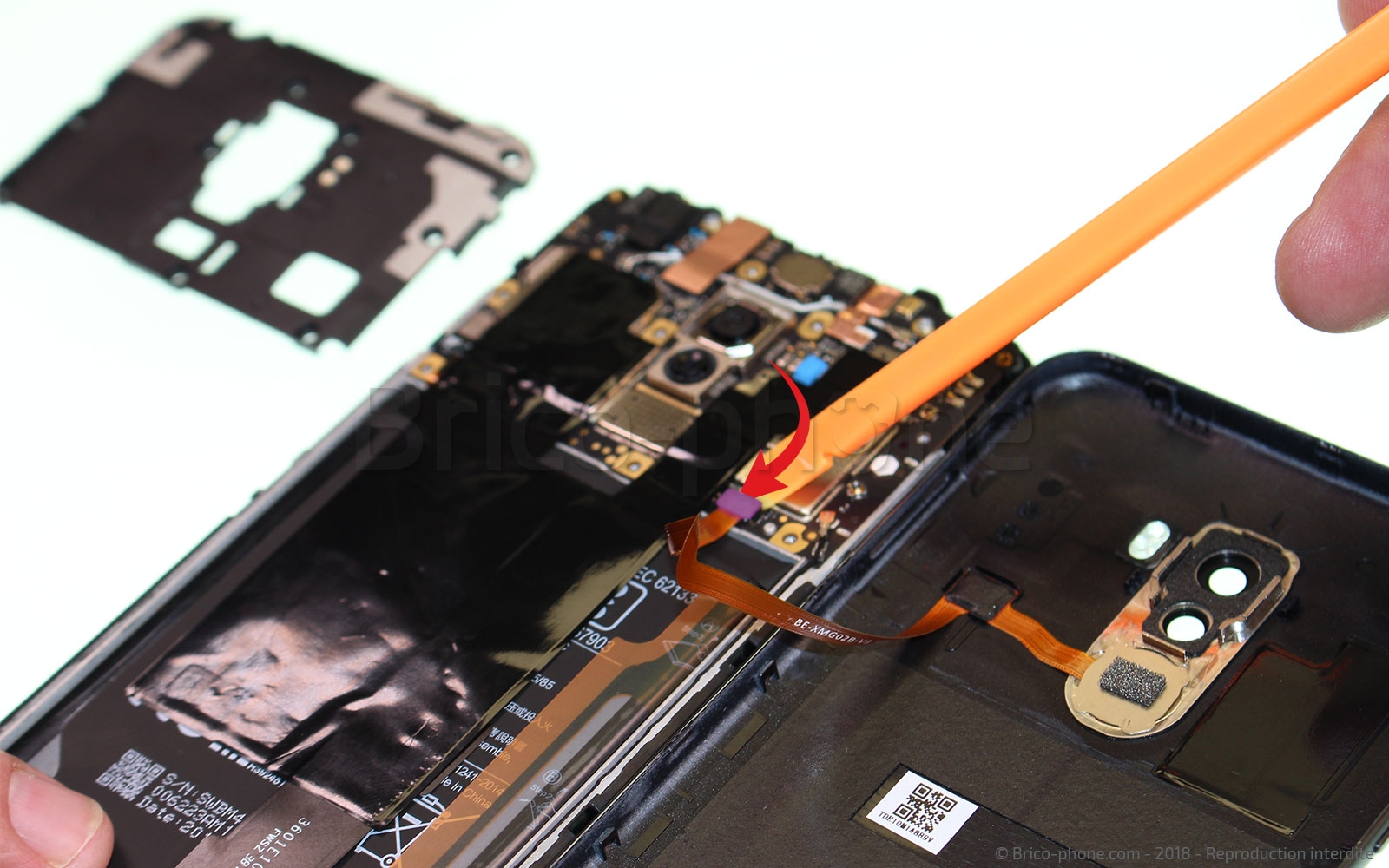

Munissez-vous du spudger afin de déconnecter la nappe du bouton utilisé pour la reconnaissance digitale.
Outils du kit utilisés
Outils du kit utilisés

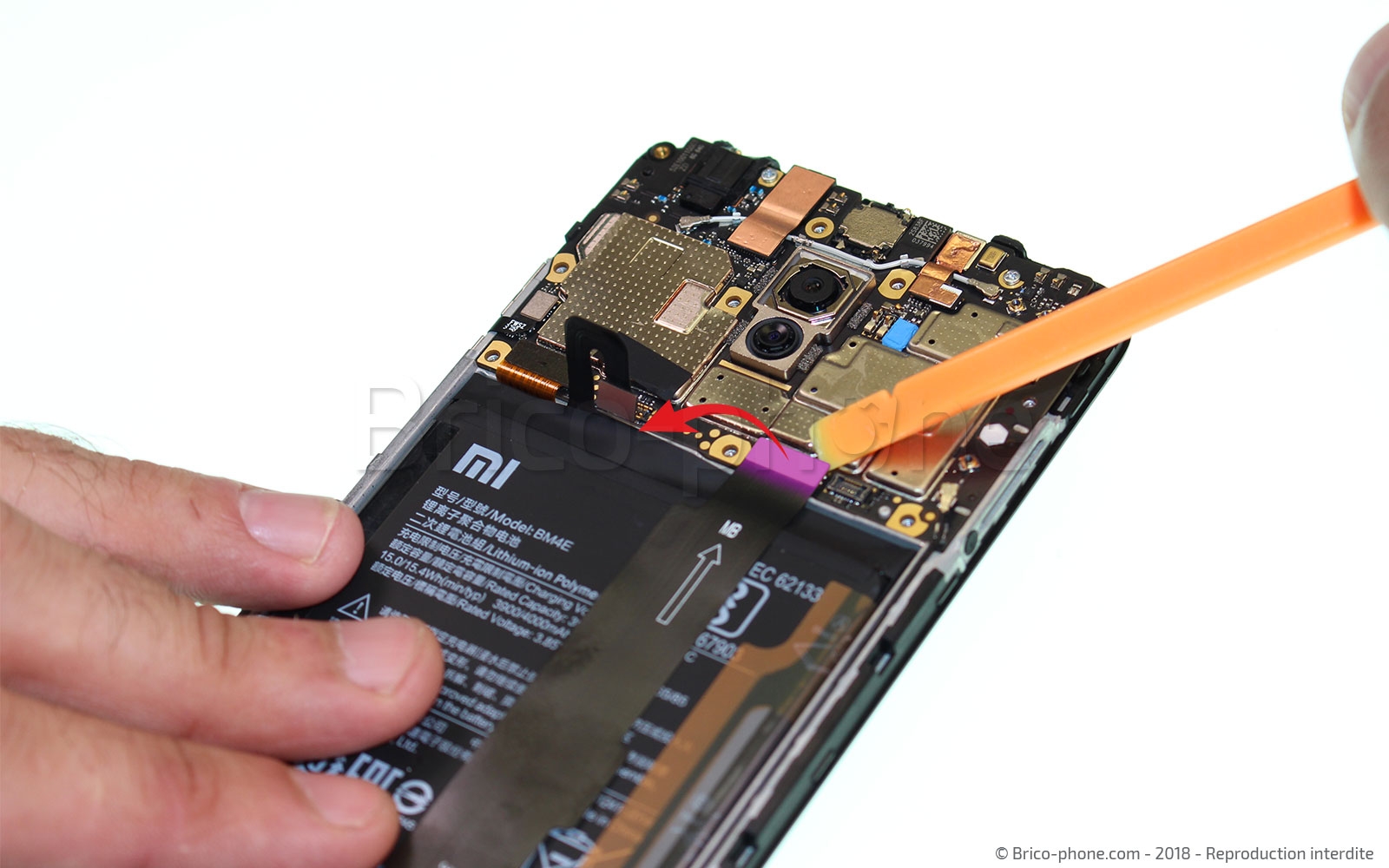

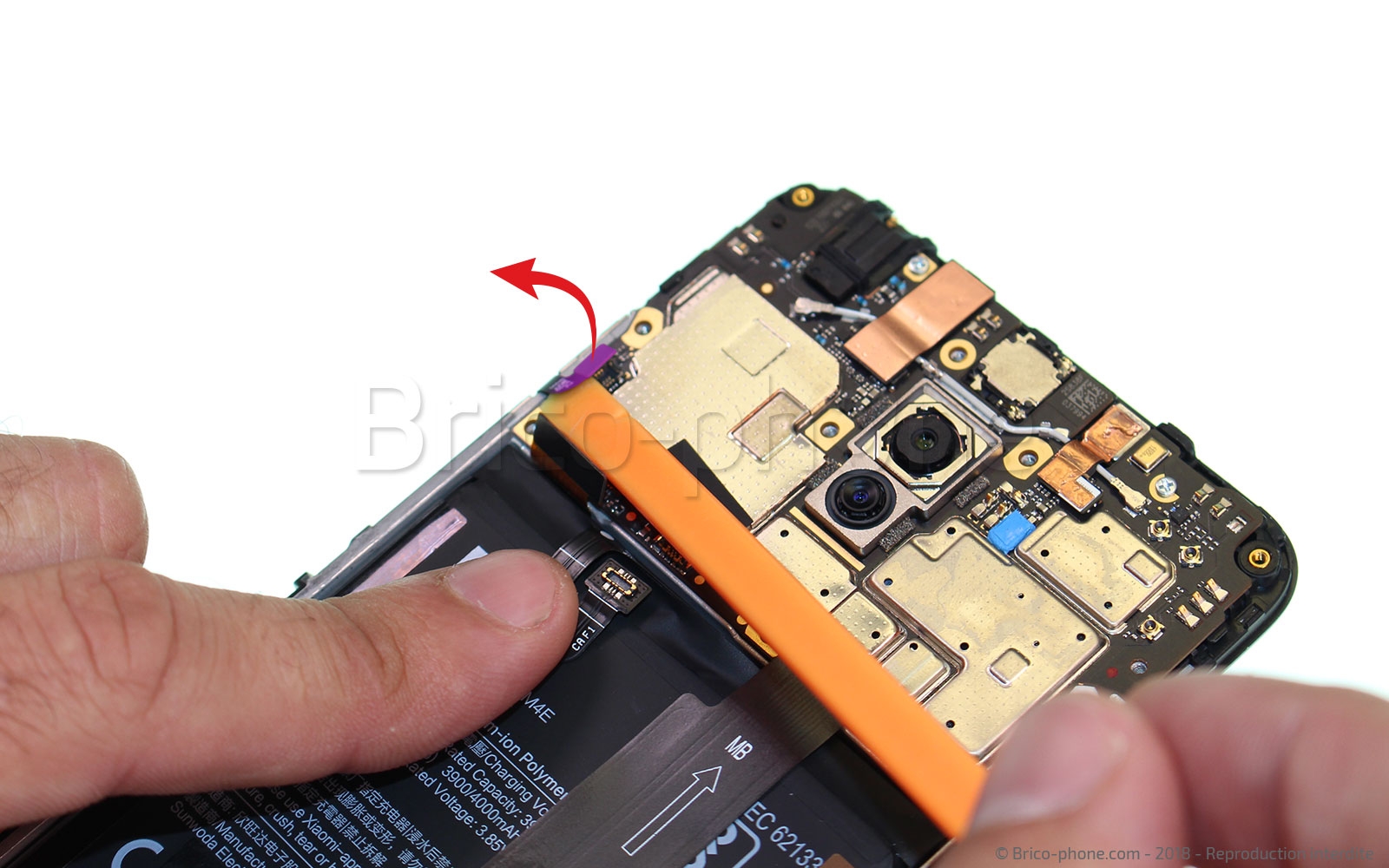

Etape 7 : Déconnecter la batterie

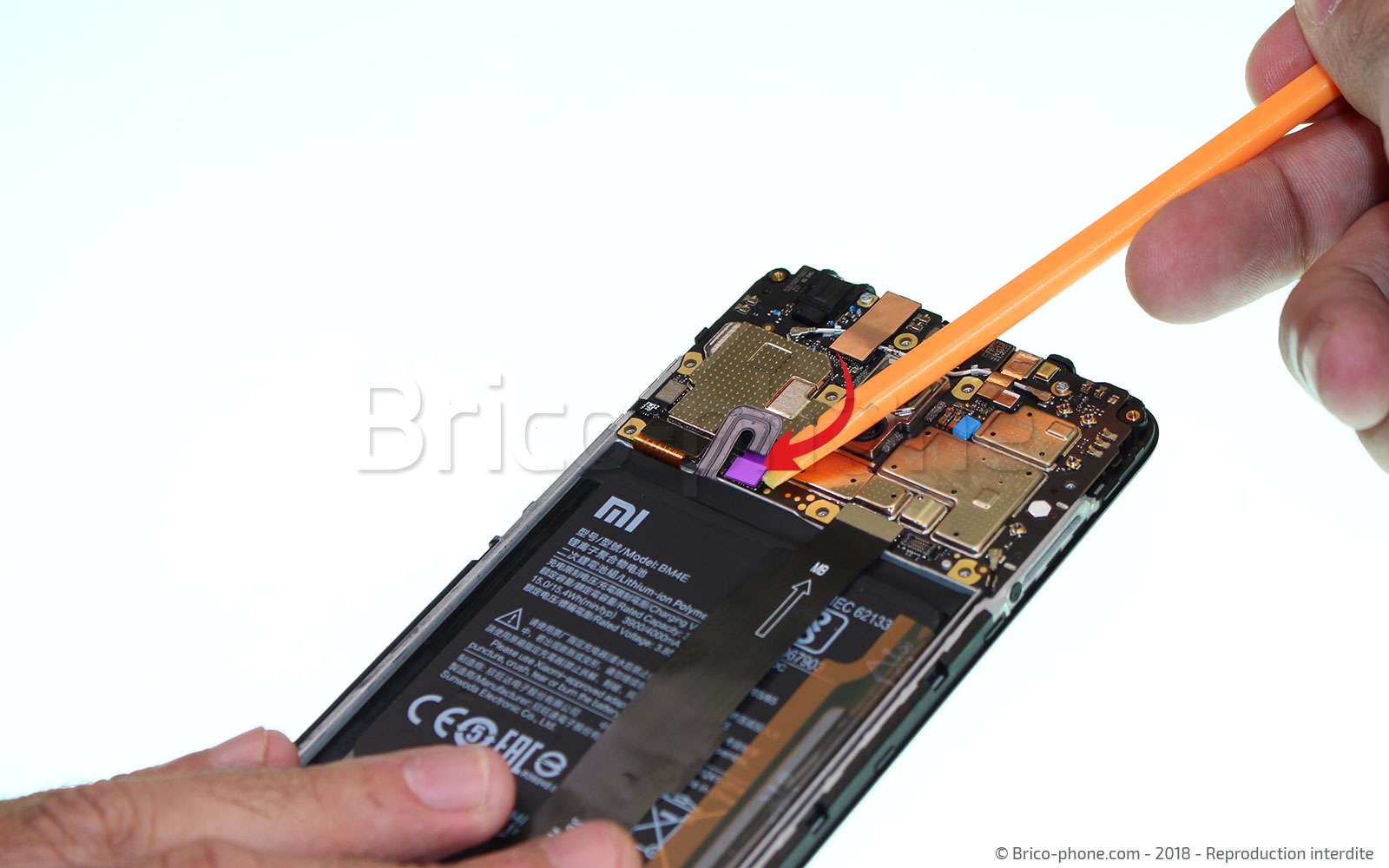

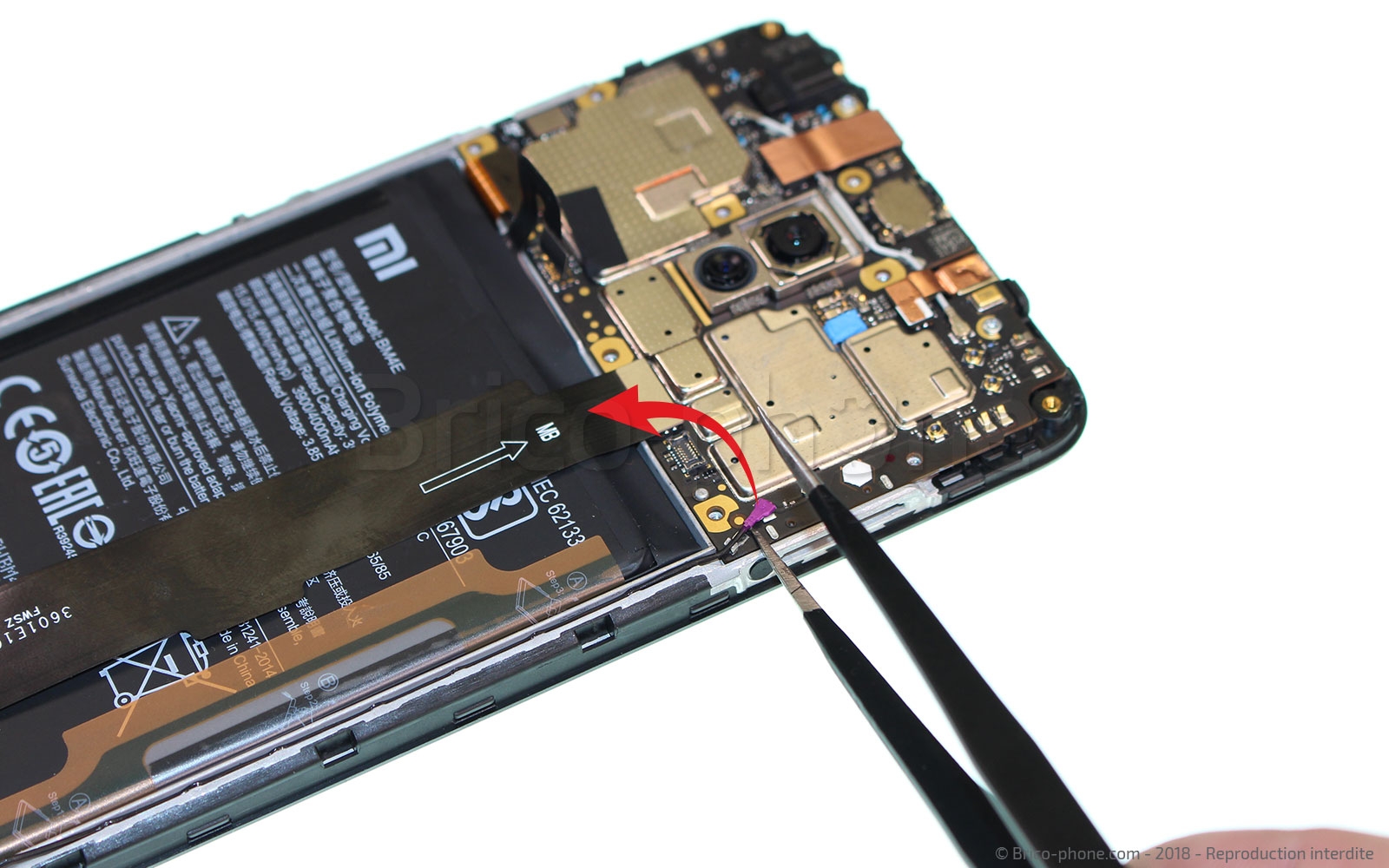

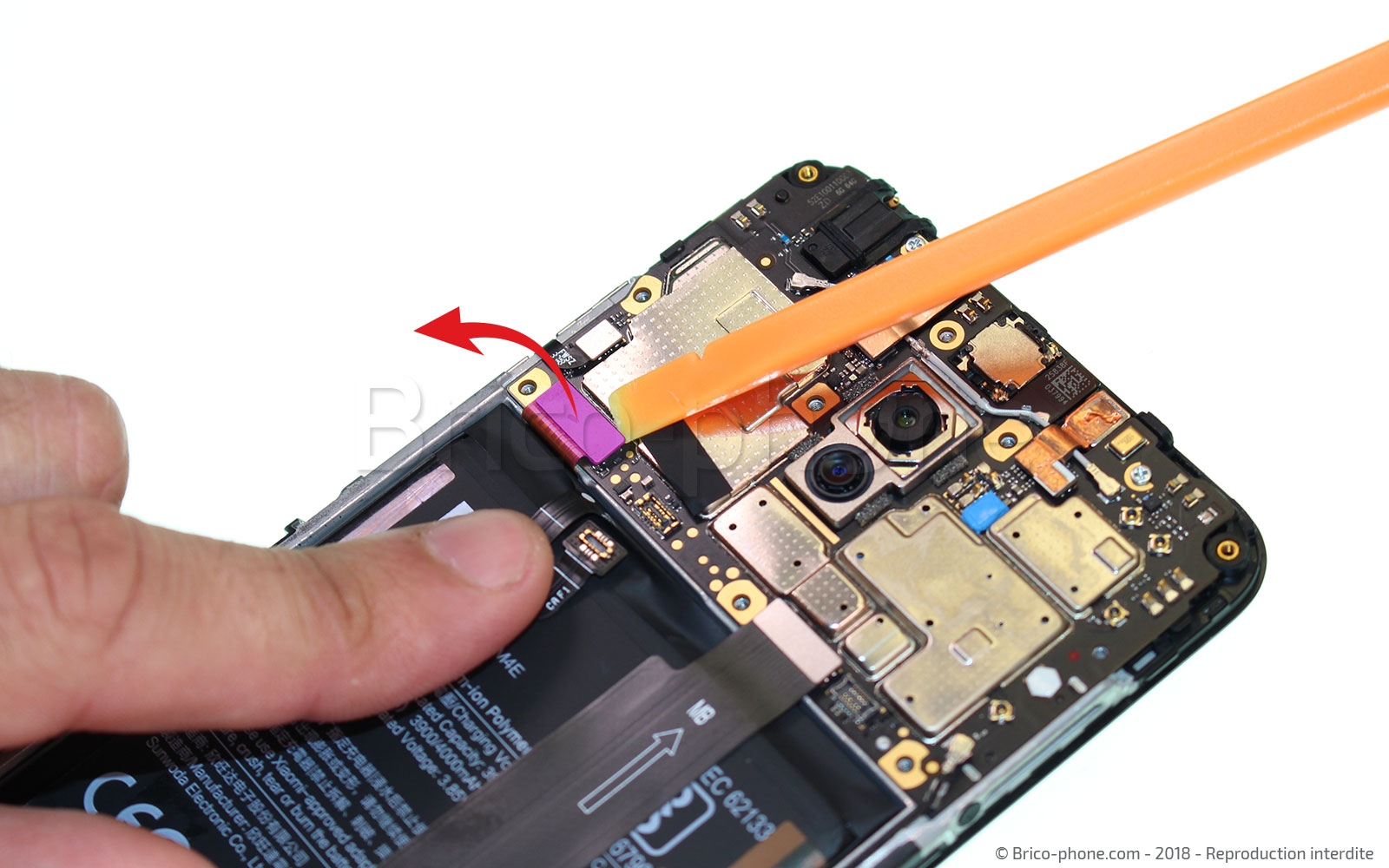

Commencez par retirer délicatement le film de protection thermique qui recouvre une partie de la batterie et de la carte-mère. Puis à l'aide du levier en nylon, déconnectez la batterie de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Libérer la carte-mère
Afin de passer à l'étape suivante qui consiste à sortir la carte-mère de son châssis, nous allons devoir débrancher certains éléments connectés dessus.
Prenez la pincette puis déconnecter le câble coaxial situé sur la partie droite de la carte mère. Puis en utilisant de nouveau le levier nylon, débranchez la nappe interconnexion, le connecteur de l'écran LCD puis la nappe power.
Outils du kit utilisés
Outils du kit utilisés

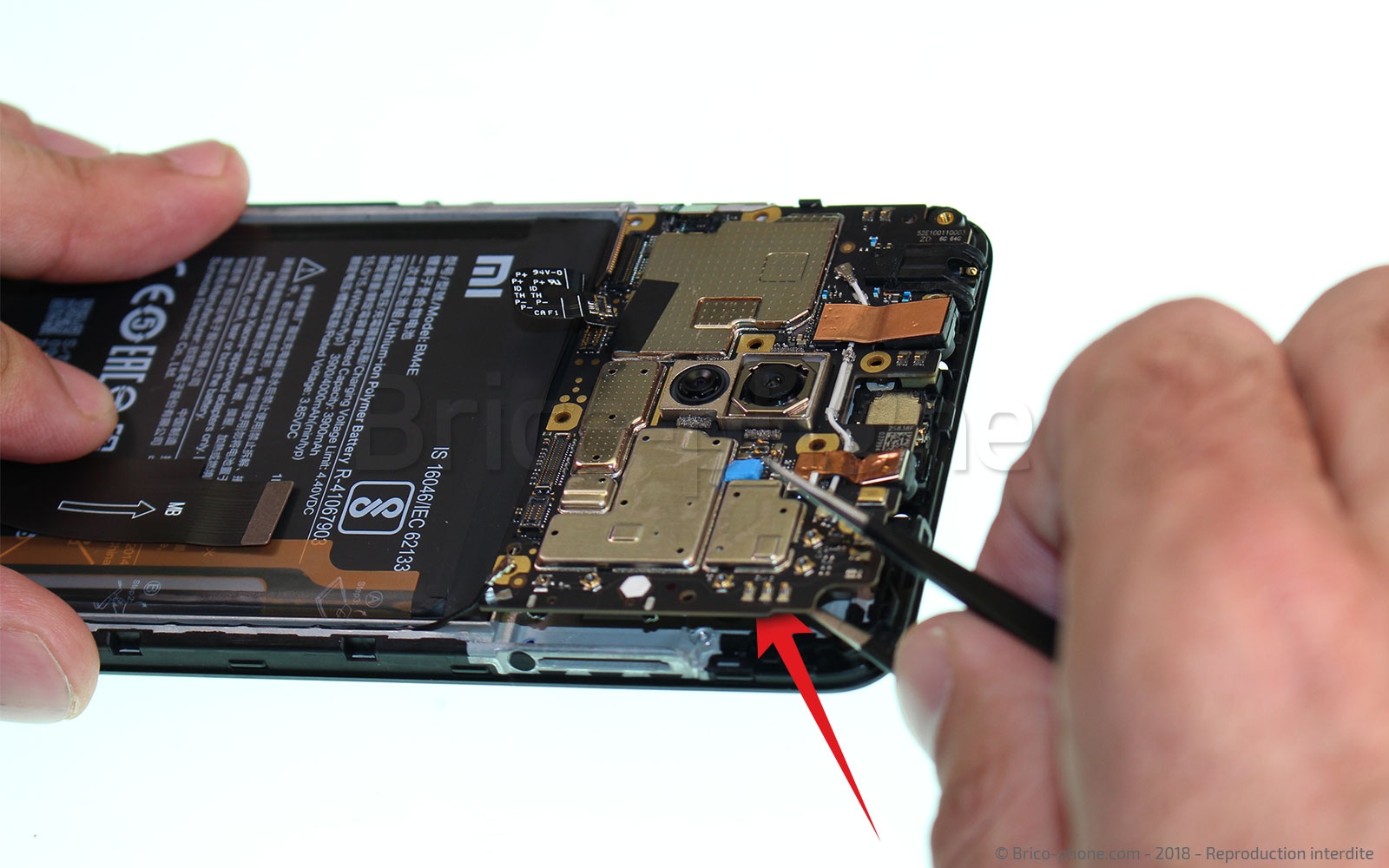

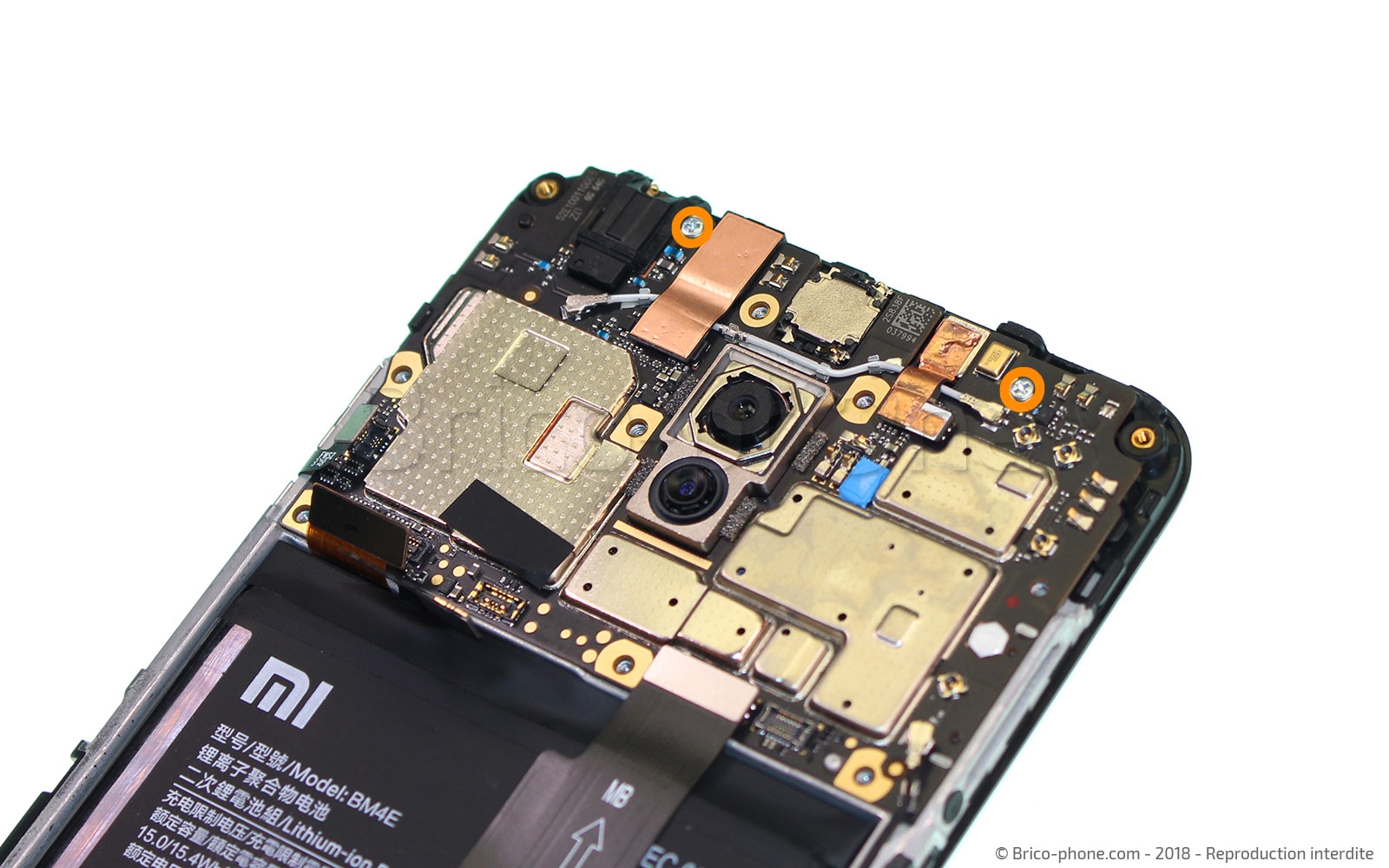

Etape 9 : Sortir la carte-mère

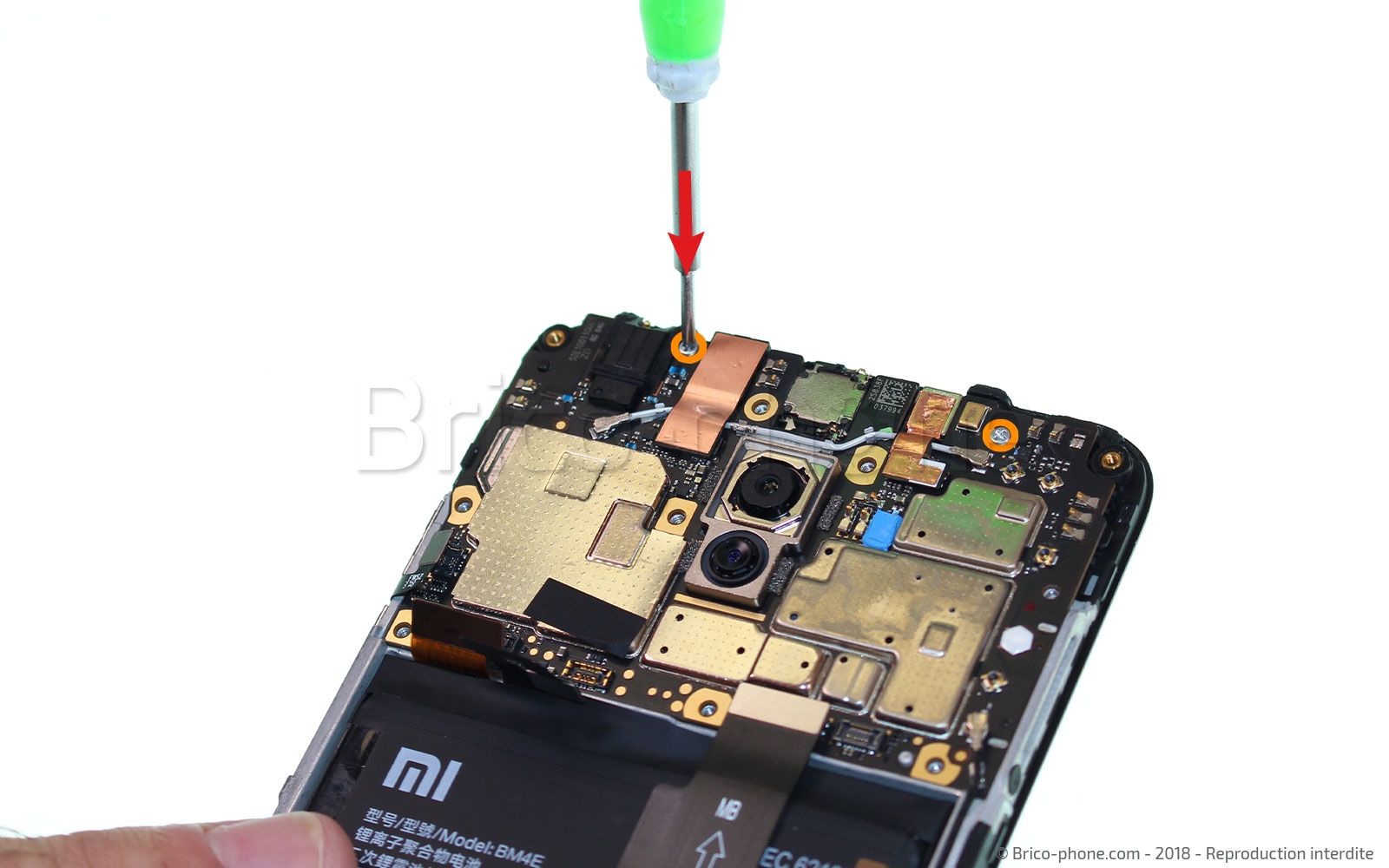

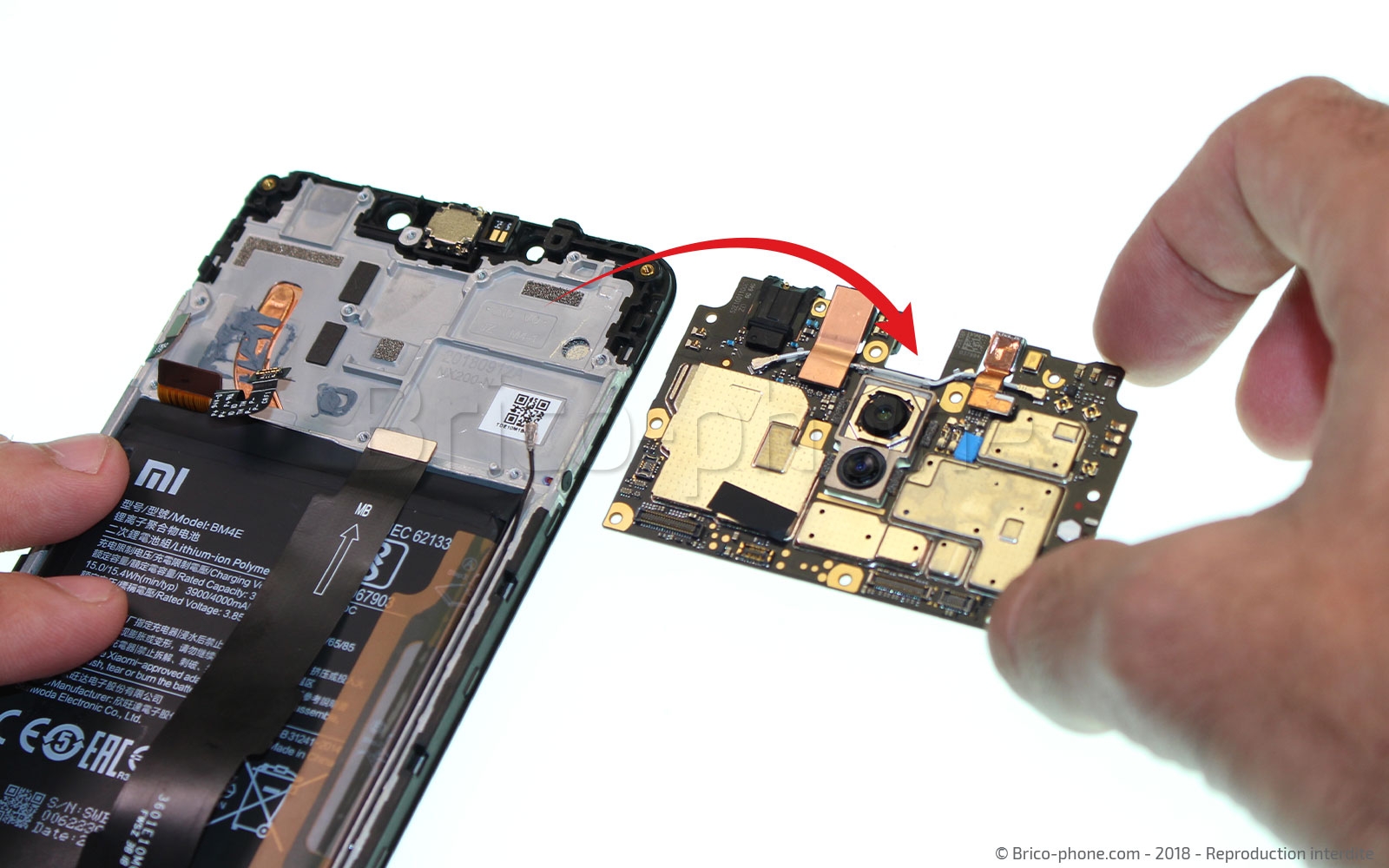

Prenez le tournevis cruciforme afin d'enlever les 2 vis cruciformes qui fixent la carte-mère à l'intérieur du châssis puis dégagez cette dernière en vous faisant levier à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

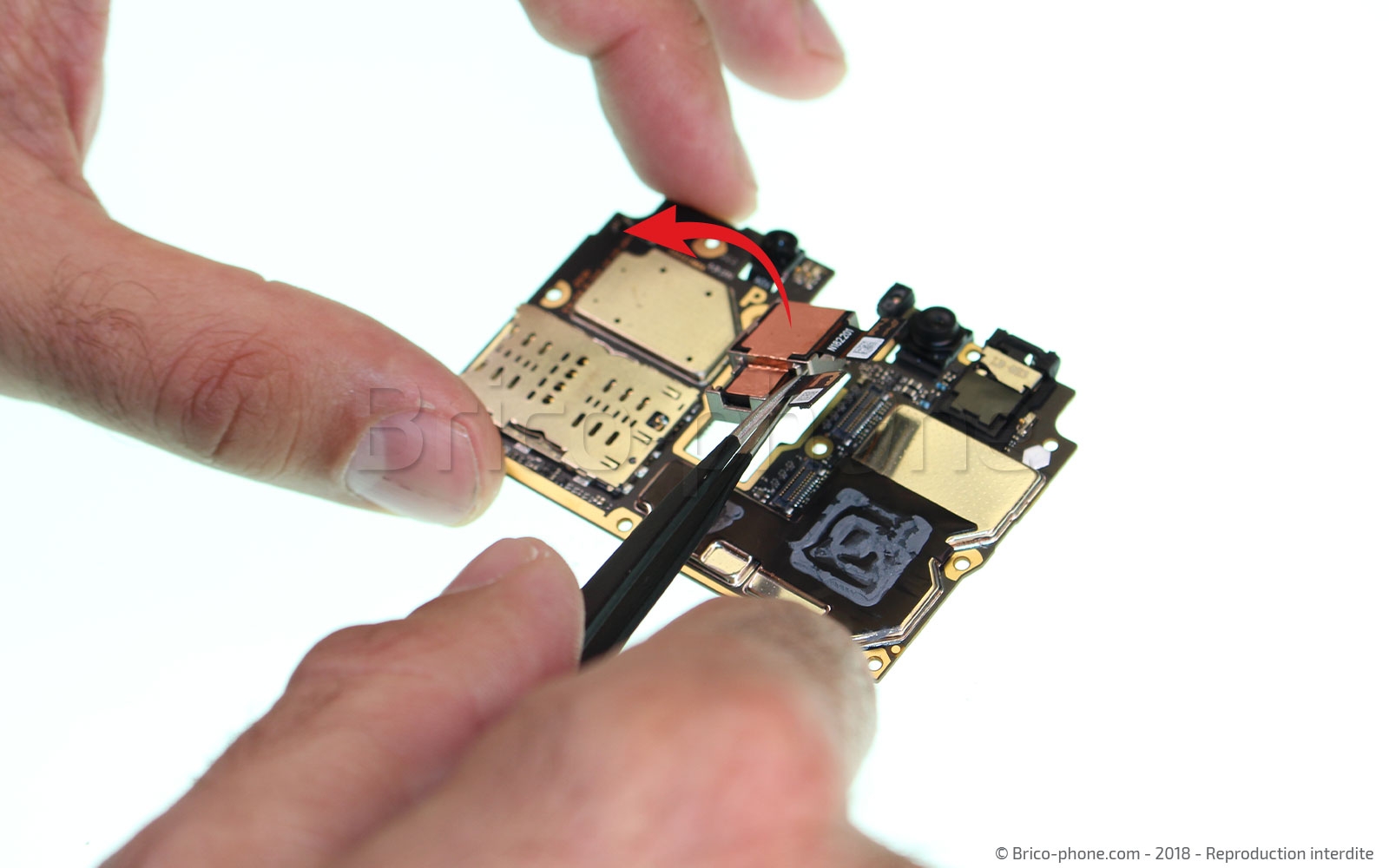

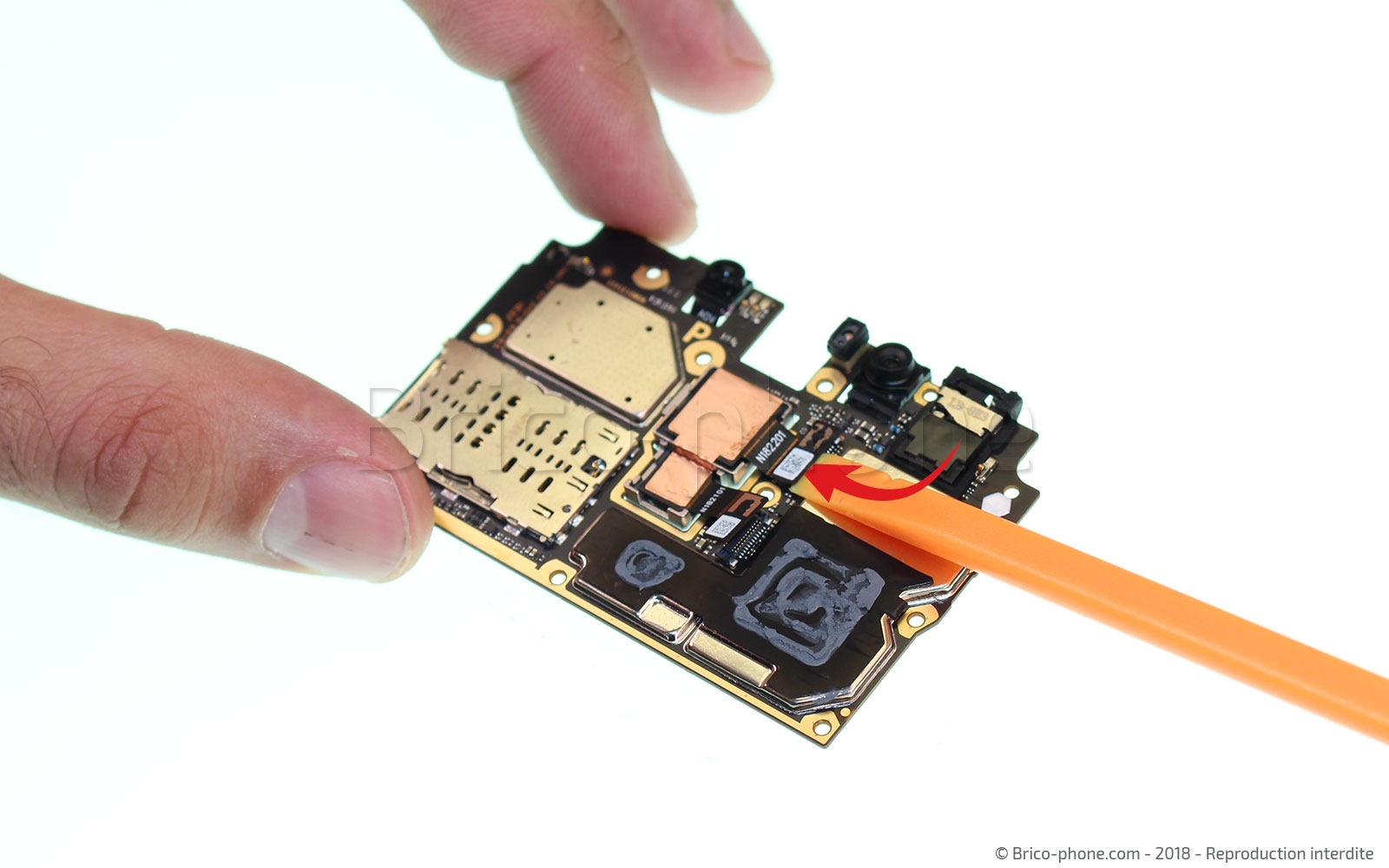

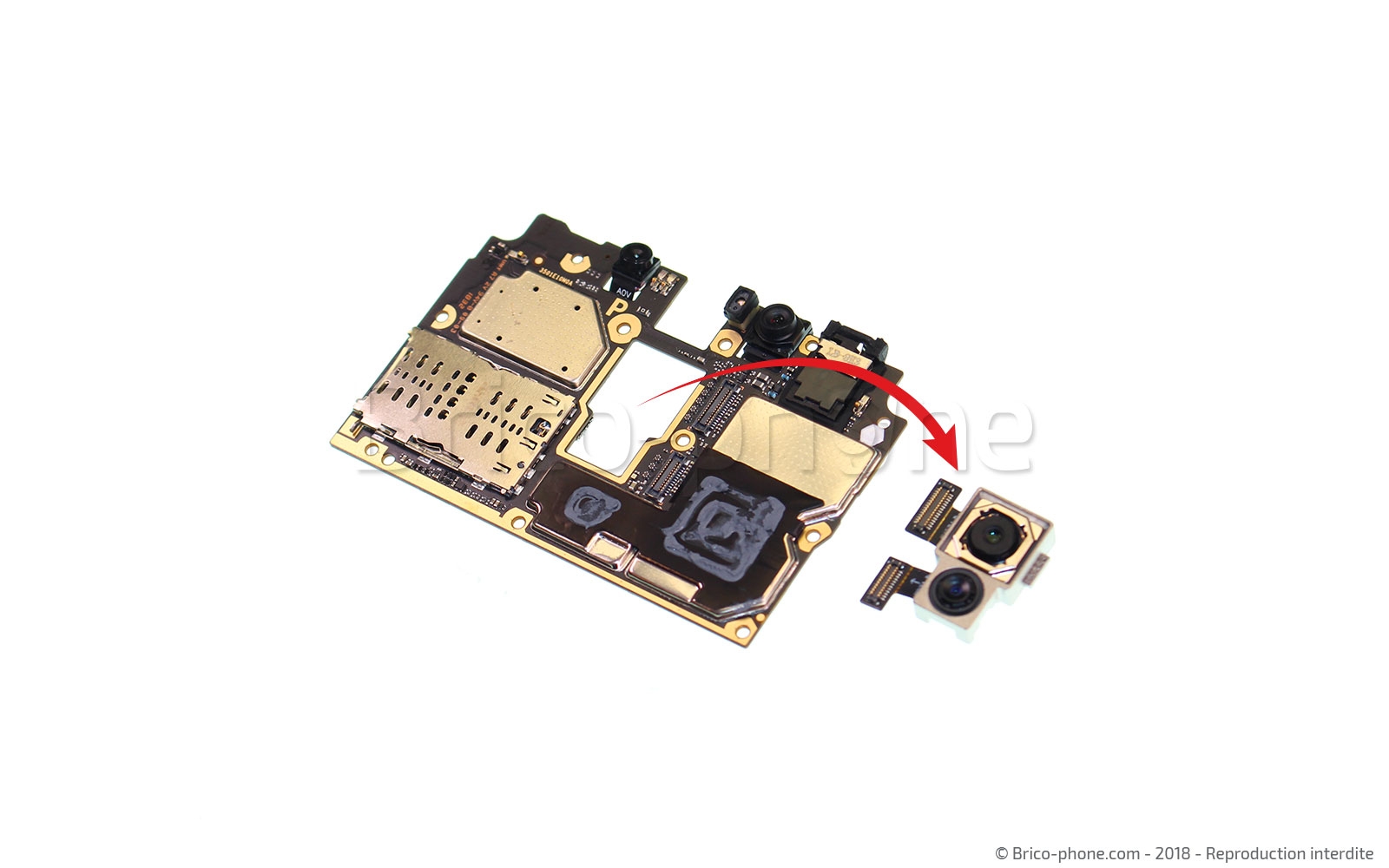

Etape 10 : Retirer la double caméra arrière

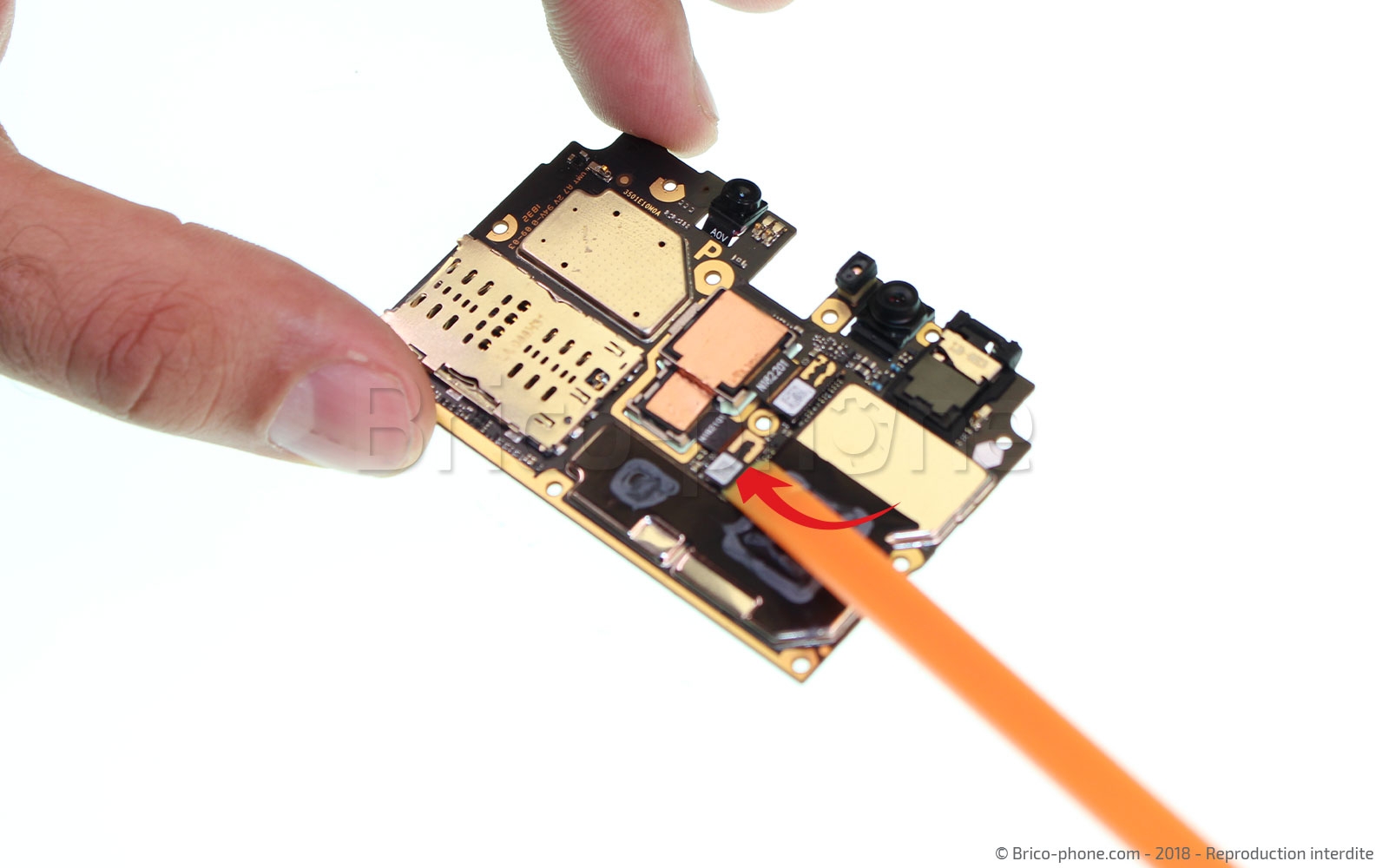

Il ne vous reste plus qu'à déconnecter la double caméra arrière de votre carte mère afin de la dégager complètement.
Vous pouvez passer au remplacement de l'appareil photo.
Outils du kit utilisés
Outils du kit utilisés


Fin du tutoriel de démontage
Une fois votre nouvelle caméra (12Mpx+5Mpx) mise en place, il ne vous reste plus qu'à prendre ce tutoriel à l'envers afin de remonter complètement votre Xiaomi Pocophone F1
