Changement du connecteur de charge sur Honor 10

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
Honor 10 | Temps estimé : 20 min | Difficulté : 2/5

Vous rencontrez des problèmes avec votre prise USB-C, il ne prend pas la charge lorsque vous le branchez ou bien il n'est pas reconnu par votre ordinateur ? Il s'agit sûrement du connecteur de charge.

Si vous avez un souci avec la prise Jack, il s'agit de la même pièce détachée.

En moins de 20 minutes, et muni de la pièce et des outils adéquats proposés en option, vous retrouverez un Honor 10 parfaitement fonctionnel.

Suivez notre guide photos gratuit et réparez votre Huawei Honor 10 chez vous !

Diagnostic

›  La prise usb de votre Honor 10 ne fonctionne plus
›  Votre Honor 10 n'est plus reconnu par l'ordianteur quand vous le branchez
›  Le câble ne recharge plus la batterie
›  Votre prise audio jack ne fonctionne plus
›  Vous rencontrez des problèmes de son

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Type-C et prise jack pour Huawei Honor 10
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°5 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer !
Avant d'ouvrir votre téléphone, commencez par vérifier que vous possédez bien un Huawei Honor 10. De nombreux modèles se ressemblent et il est vite possible de les confondre.

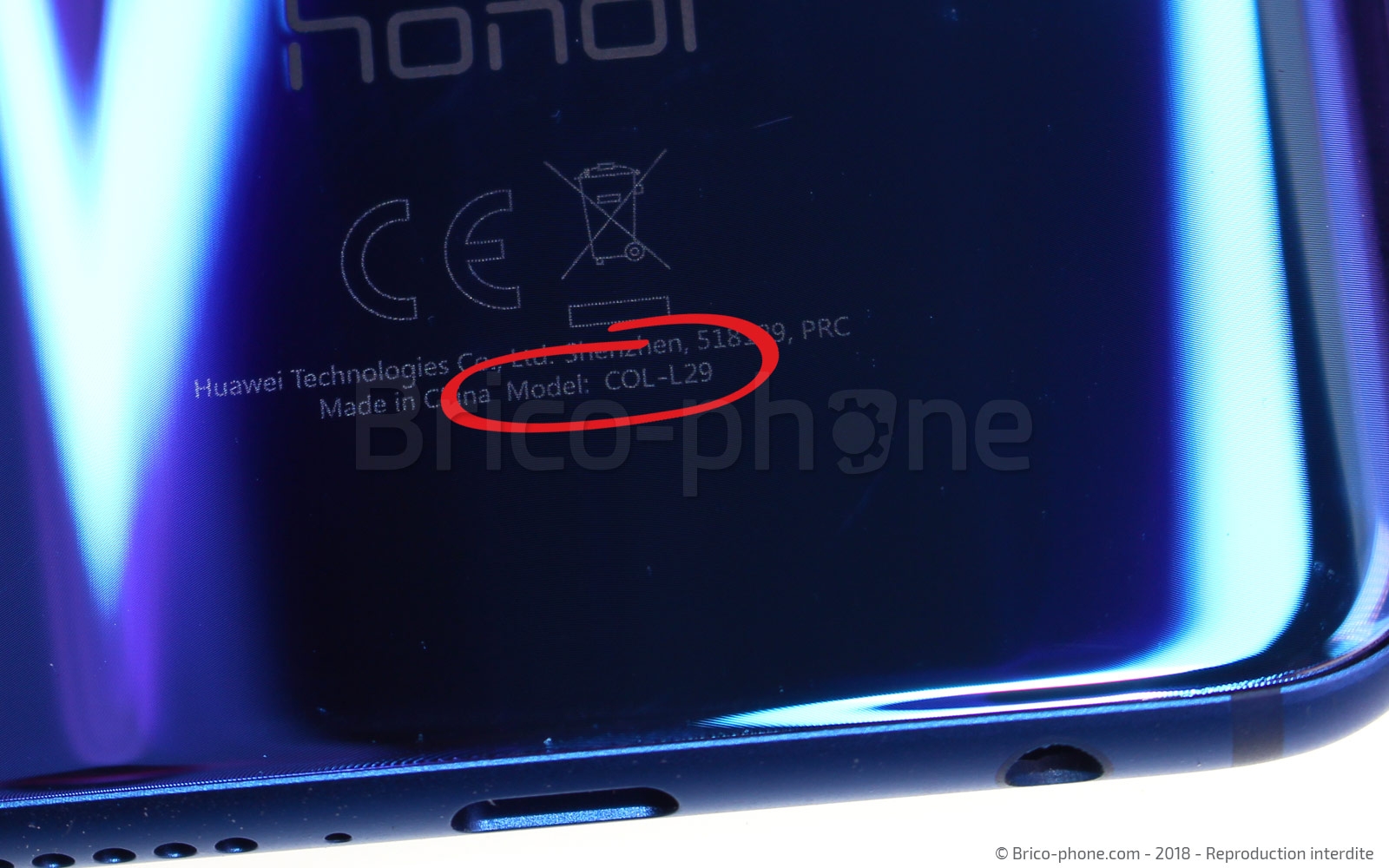

Pour cela vérifiez que le n° de modèle inscrit au dos de l'appareil soit le suivant : COL-L29
Préparez ensuite votre plan de travail en sortant les outils et en fixant votre patron d'aide au montage offert avec votre commande.

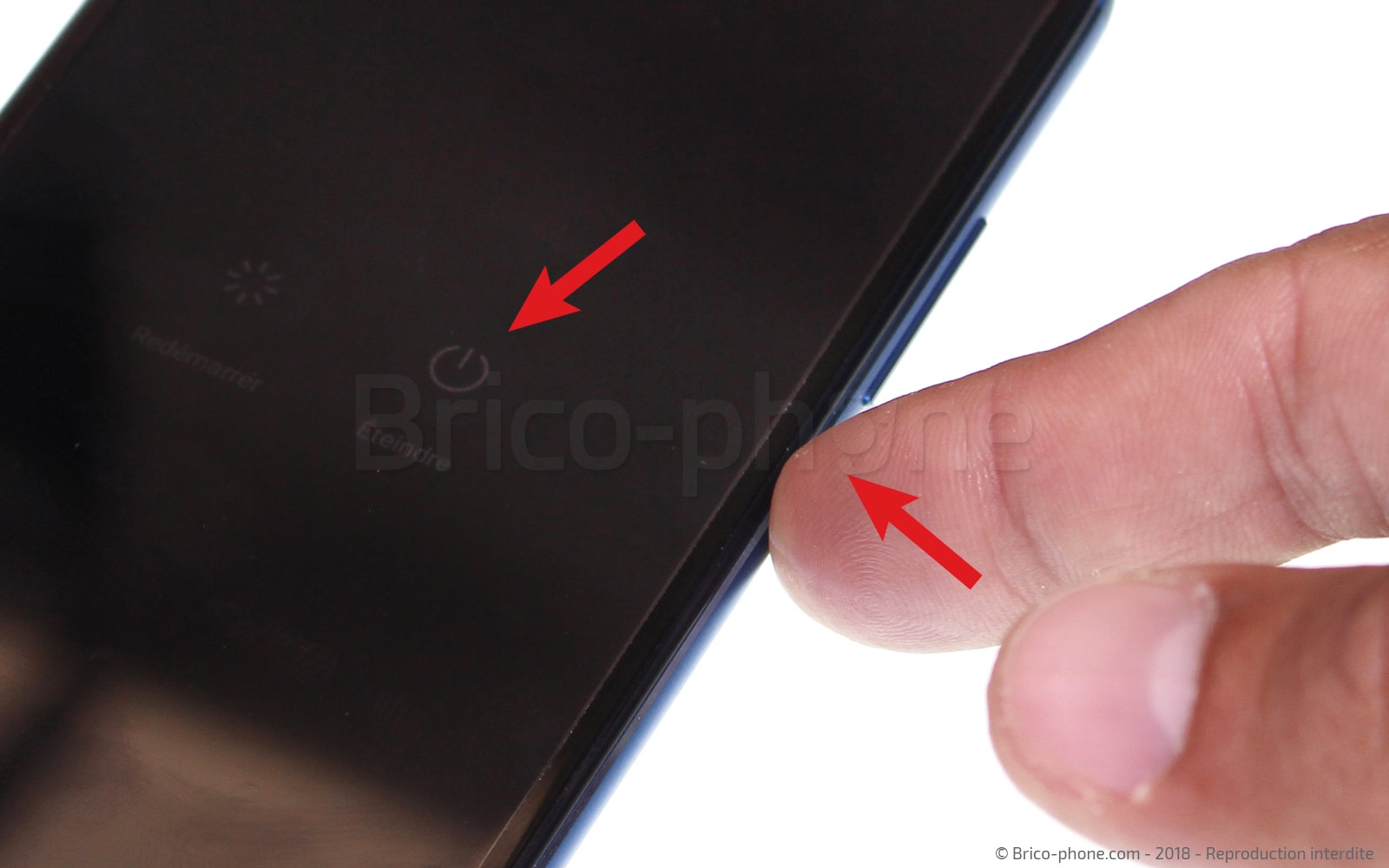

Etape 1 : Eteindre l'appareil
Avant d'attaquer le démontage de votre appareil afin de remplacer le connecteur de charge, commencez par éteindre votre smartphone à l'aide du bouton power.
Etape 2 : Mettre en place les outils pour le décollage de la vitre

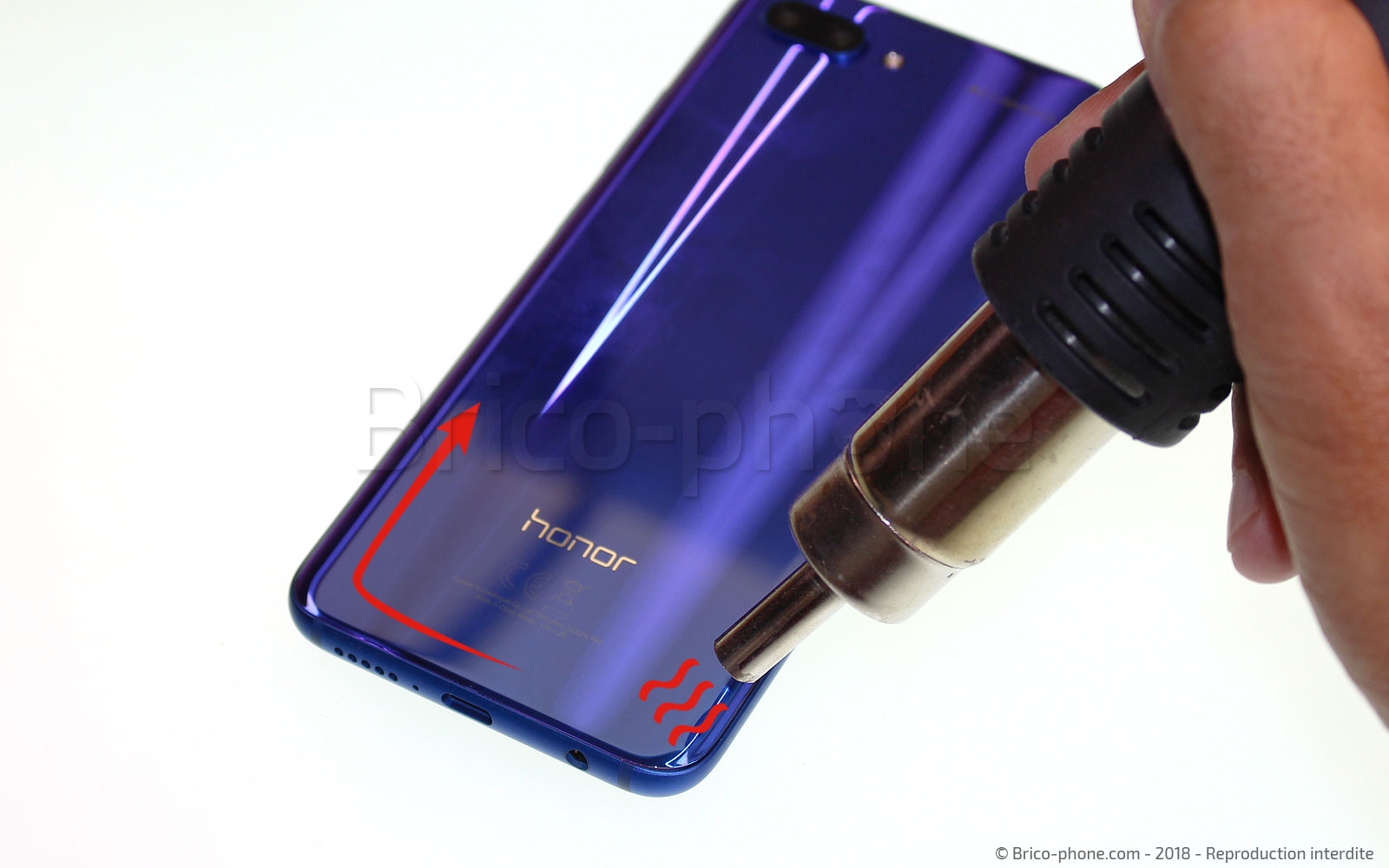

Afin de retirer la vitre arrière et d'accéder au connecteur de charge de votre Huawei Honor 10, vous allez devoir commencer par chauffer le contour de celle-ci afin de ramollir la colle qui la fixe au reste de votre téléphone . Pour cela utiliser par exemple un mini décapeur thermique ou votre propre sèche-cheveux. Dans les 2 cas, n'insistez pas sur le centre de l'appareil, car la batterie se trouve à cet endroit.

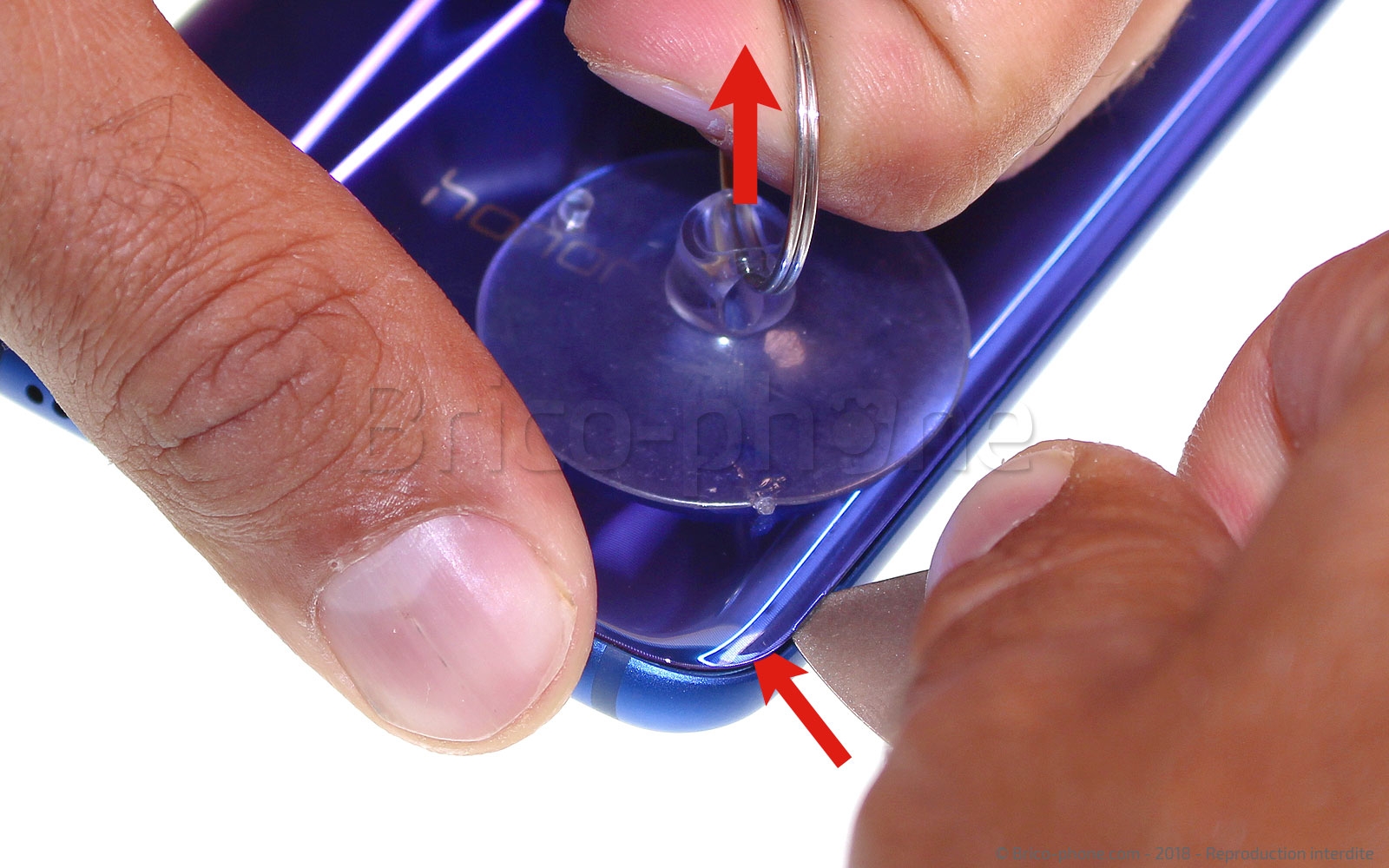

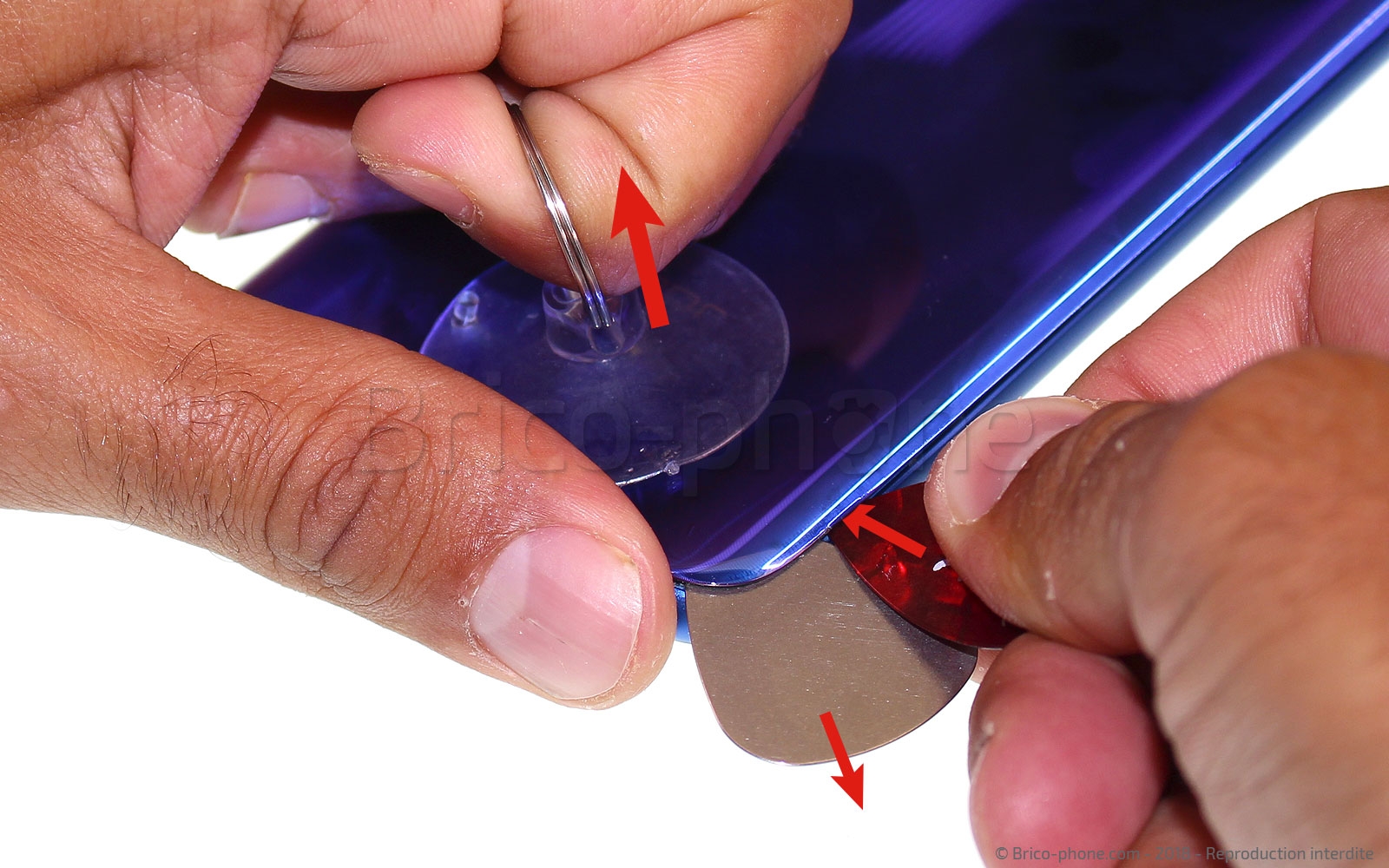

Placez maintenant la ventouse sur un angle inférieur puis en tirant dessus à l'aide de l'anneau insérez le médiator métal entre la vitre et le châssis.

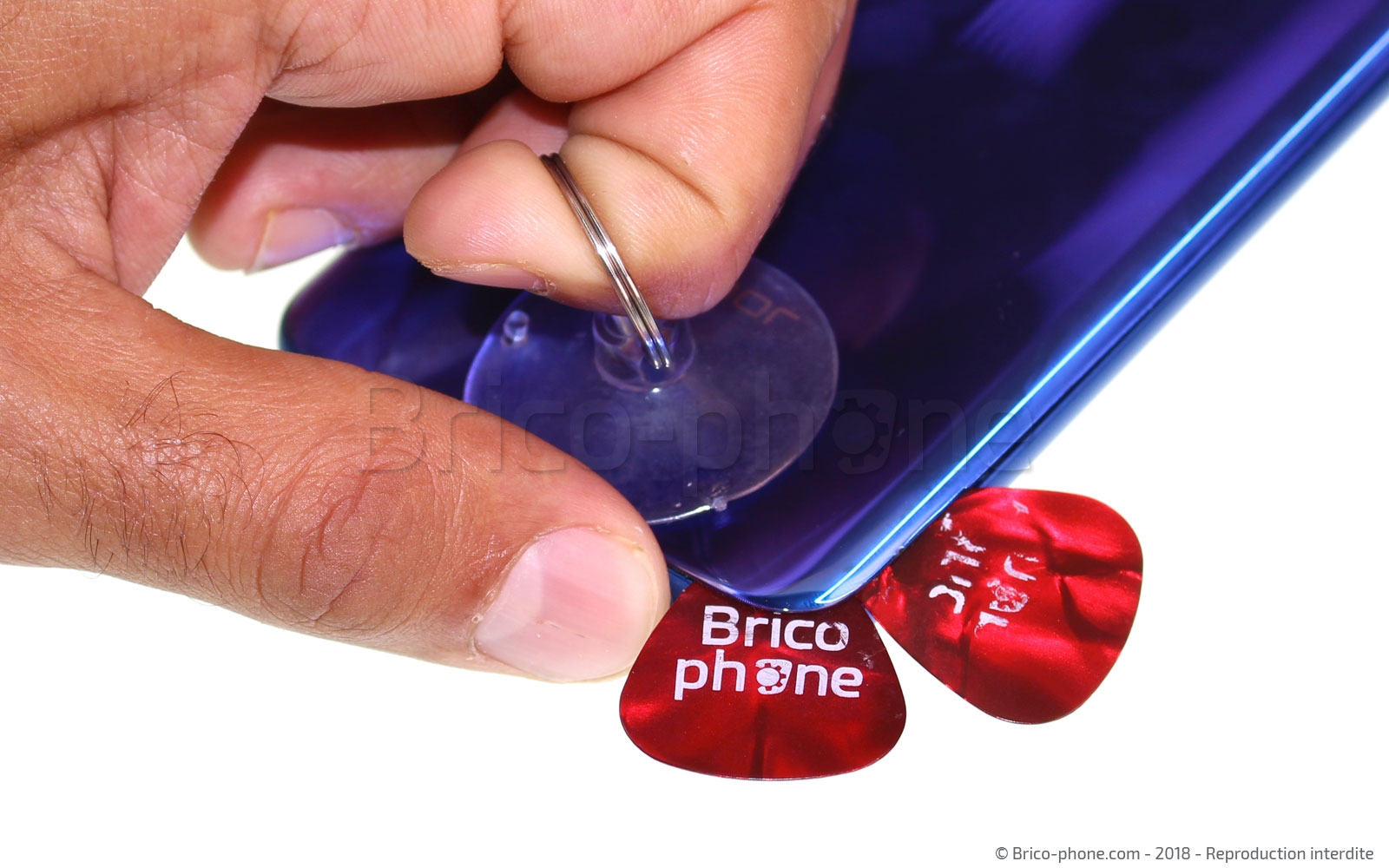

Il ne vous reste plus qu'a placer les médiators plastiques dans l'espace créé par celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

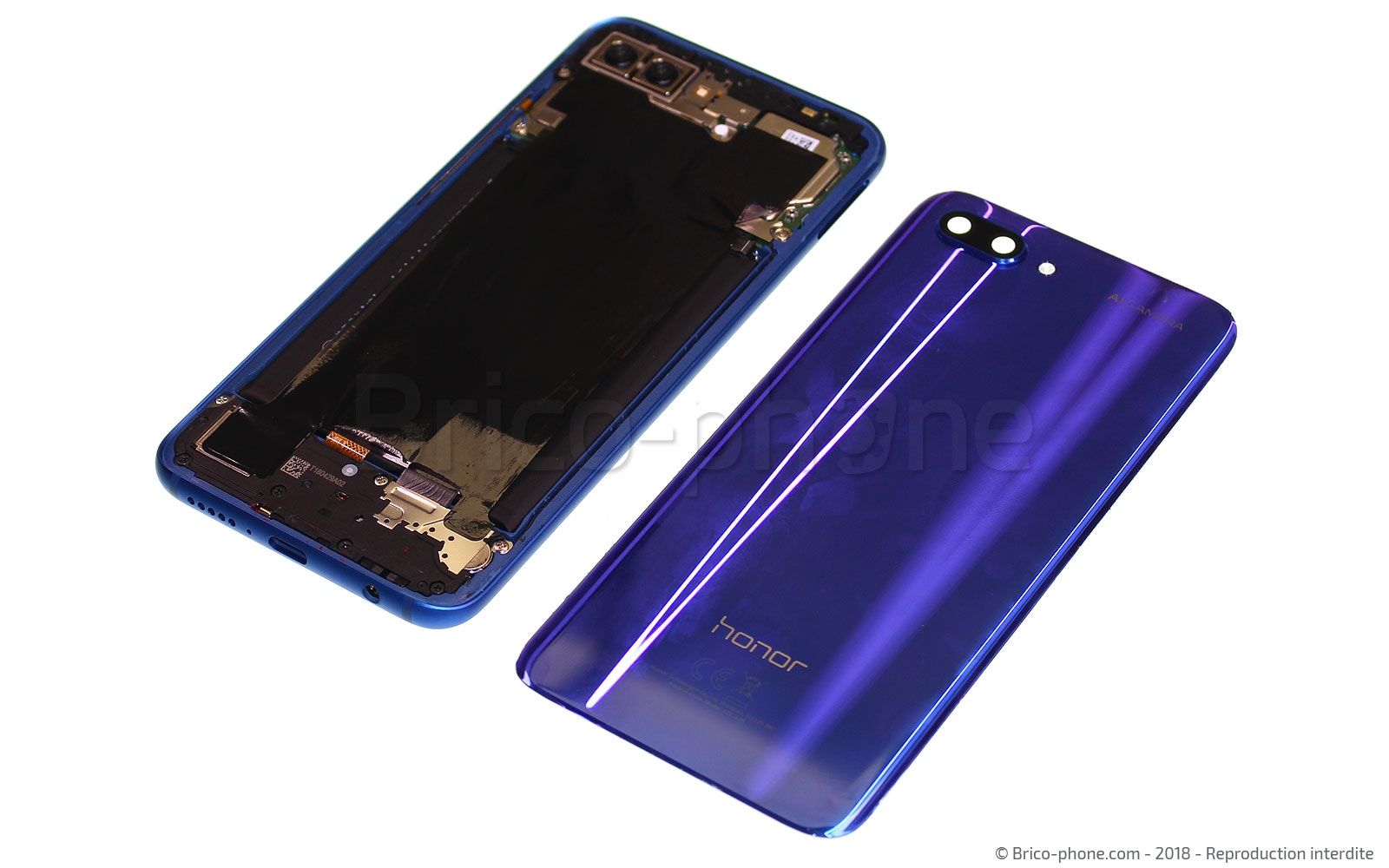

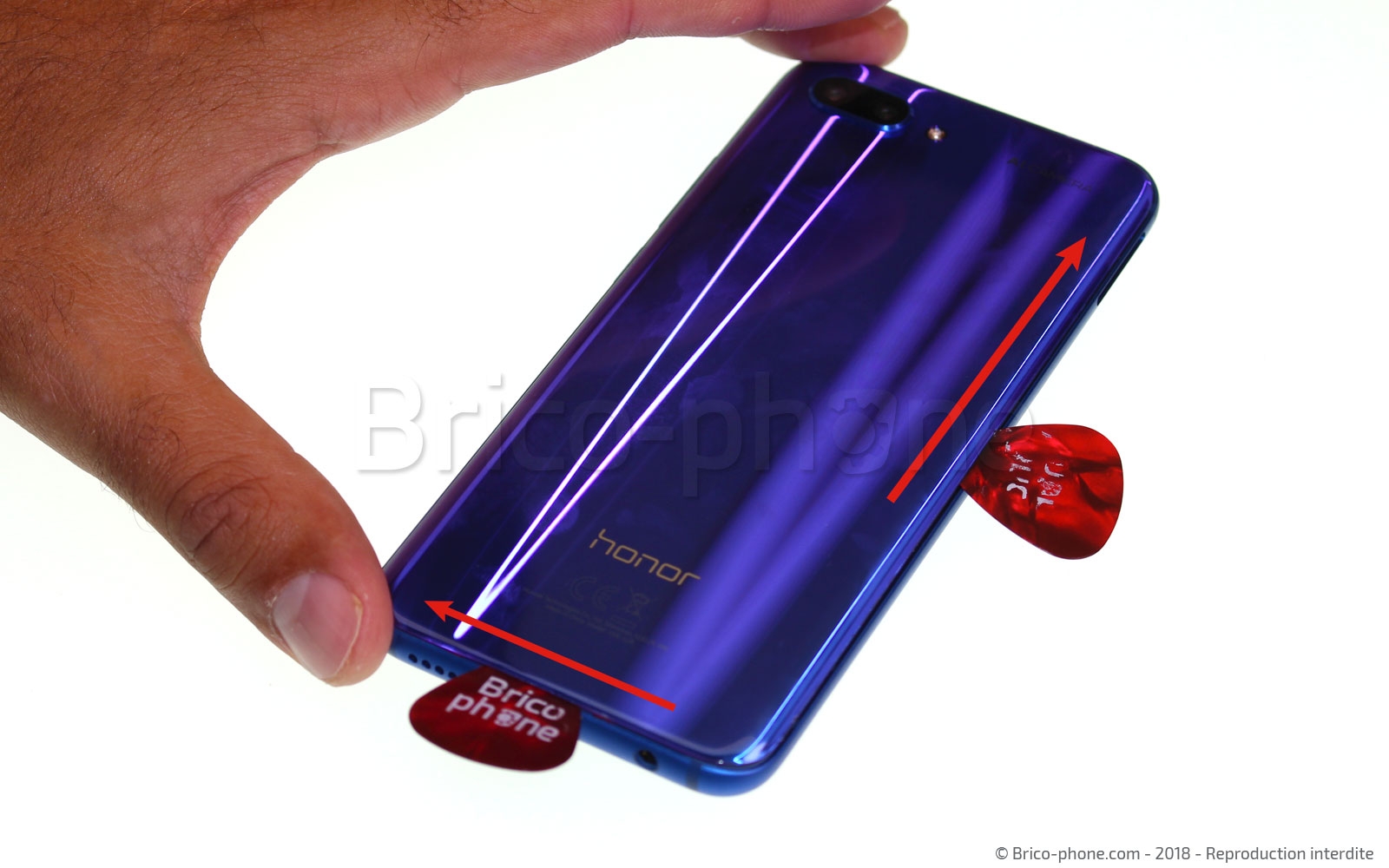

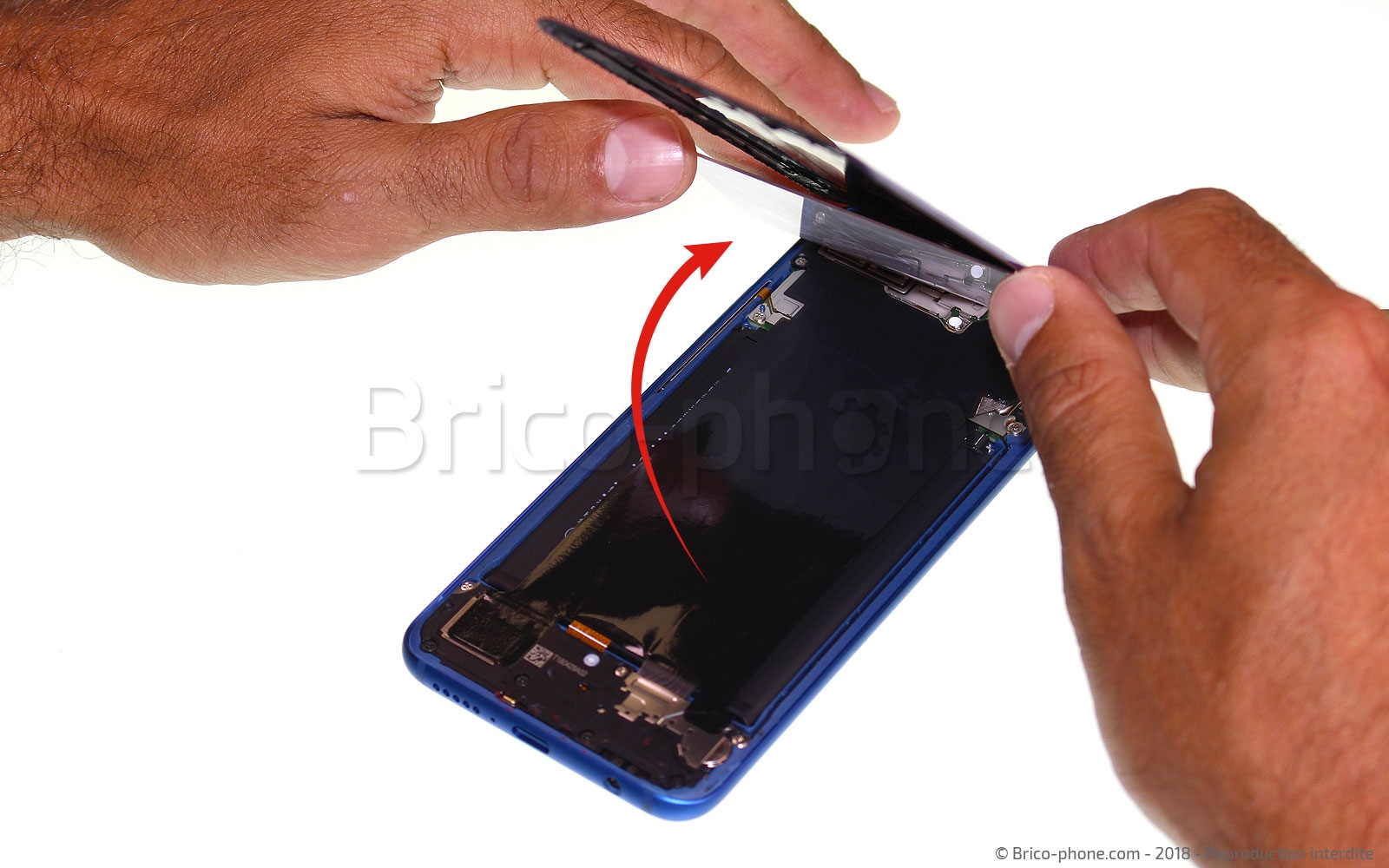

Etape 3 : Décoller et retirer la vitre arrière

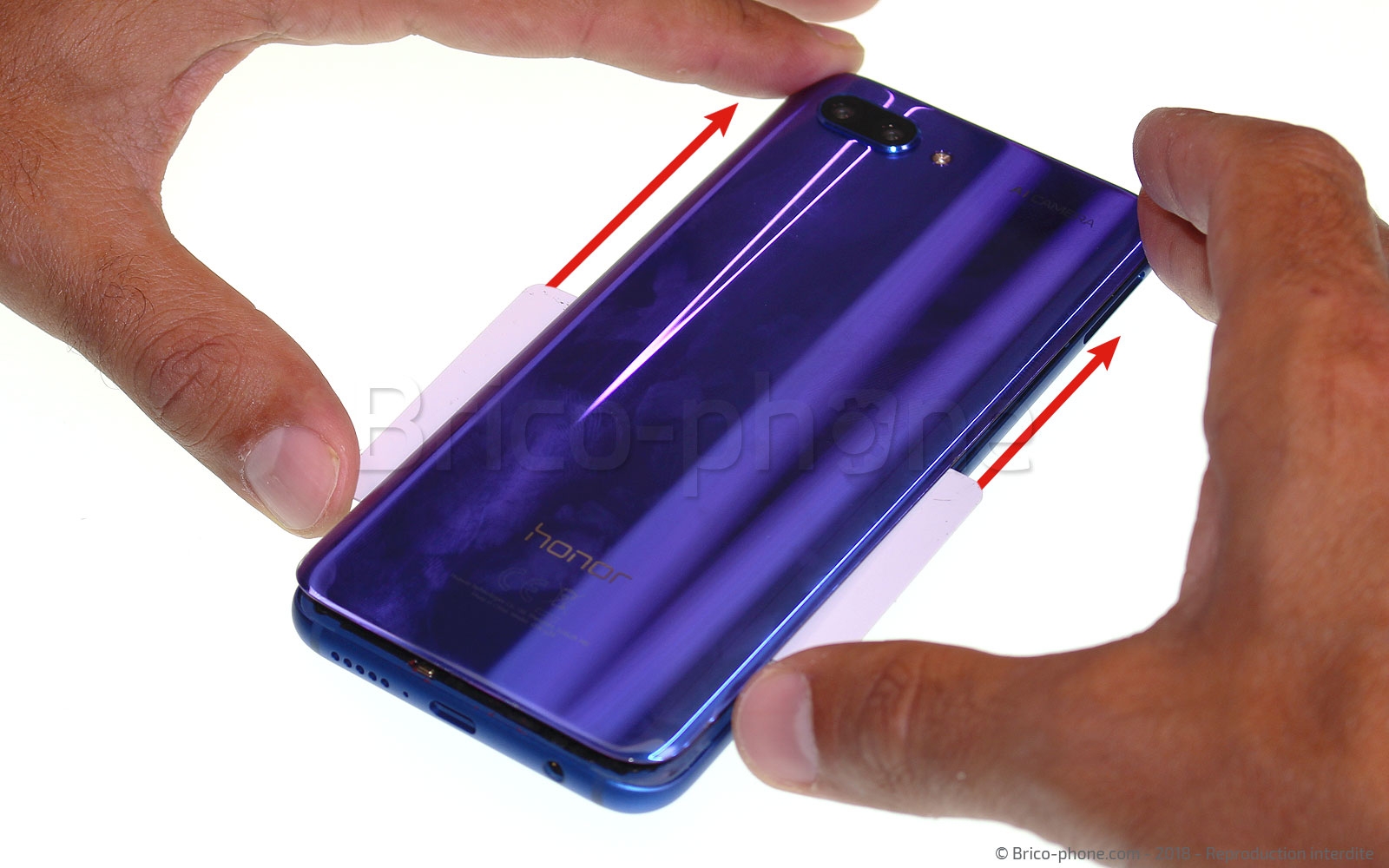

Faites glisser les médiators plastique de part et d'autre de la vitre afin de la désolidariser du châssis.
Aidez-vous ensuite de la carte PVC afin de la décoller complètement de façon uniforme. Faites attention de ne pas abîmer le film de protection thermique.
Outils du kit utilisés
Outils du kit utilisés

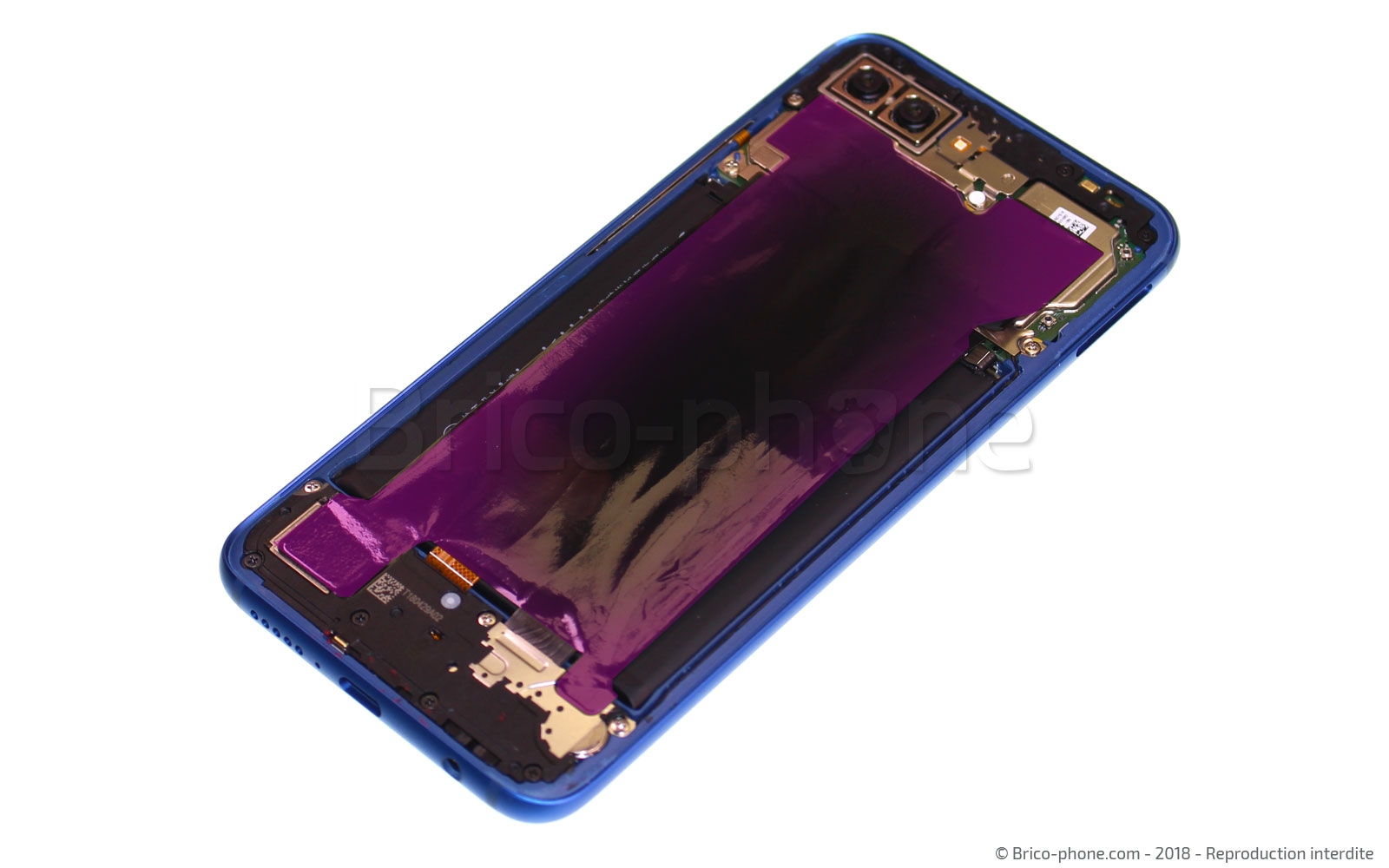

Etape 4 : Retirer le film de protection thermique

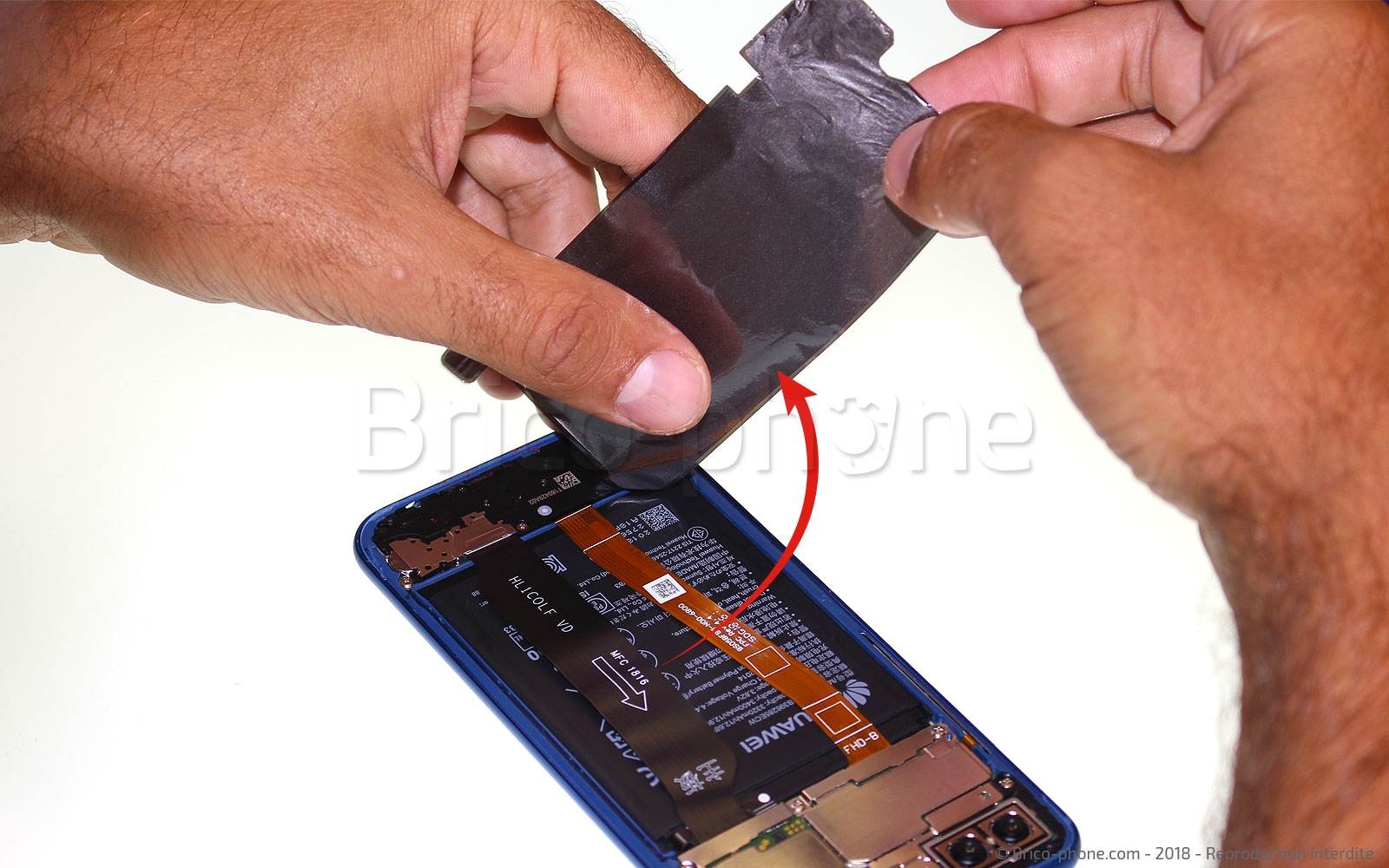

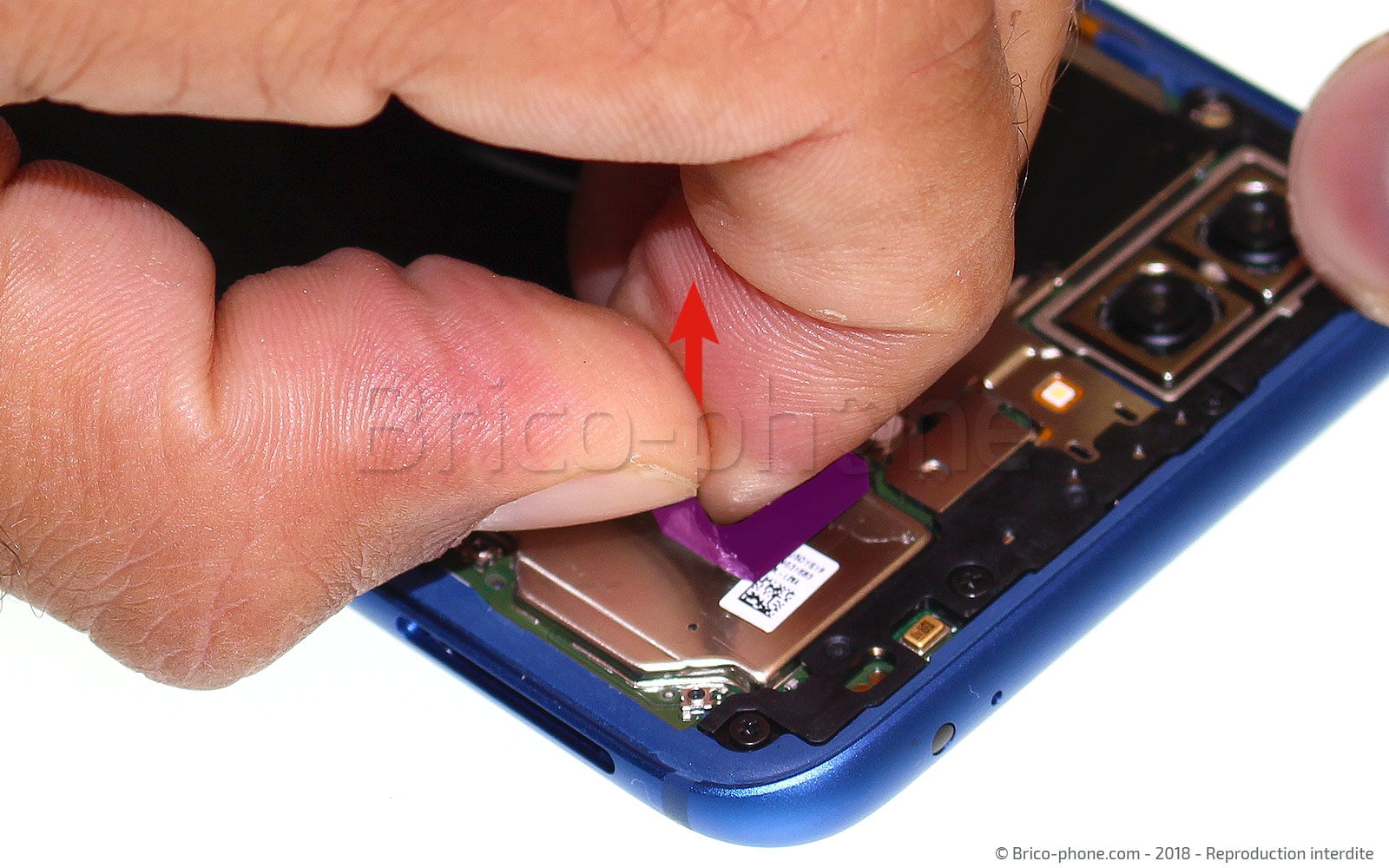

Désormais, vous pouvez retirer le film sa protection thermique. Il n'est pas nécessaire d'utiliser un outil spécifique pour cette étape.
Faites simplement attention de le déposer bien à plat sur le plan de travail.

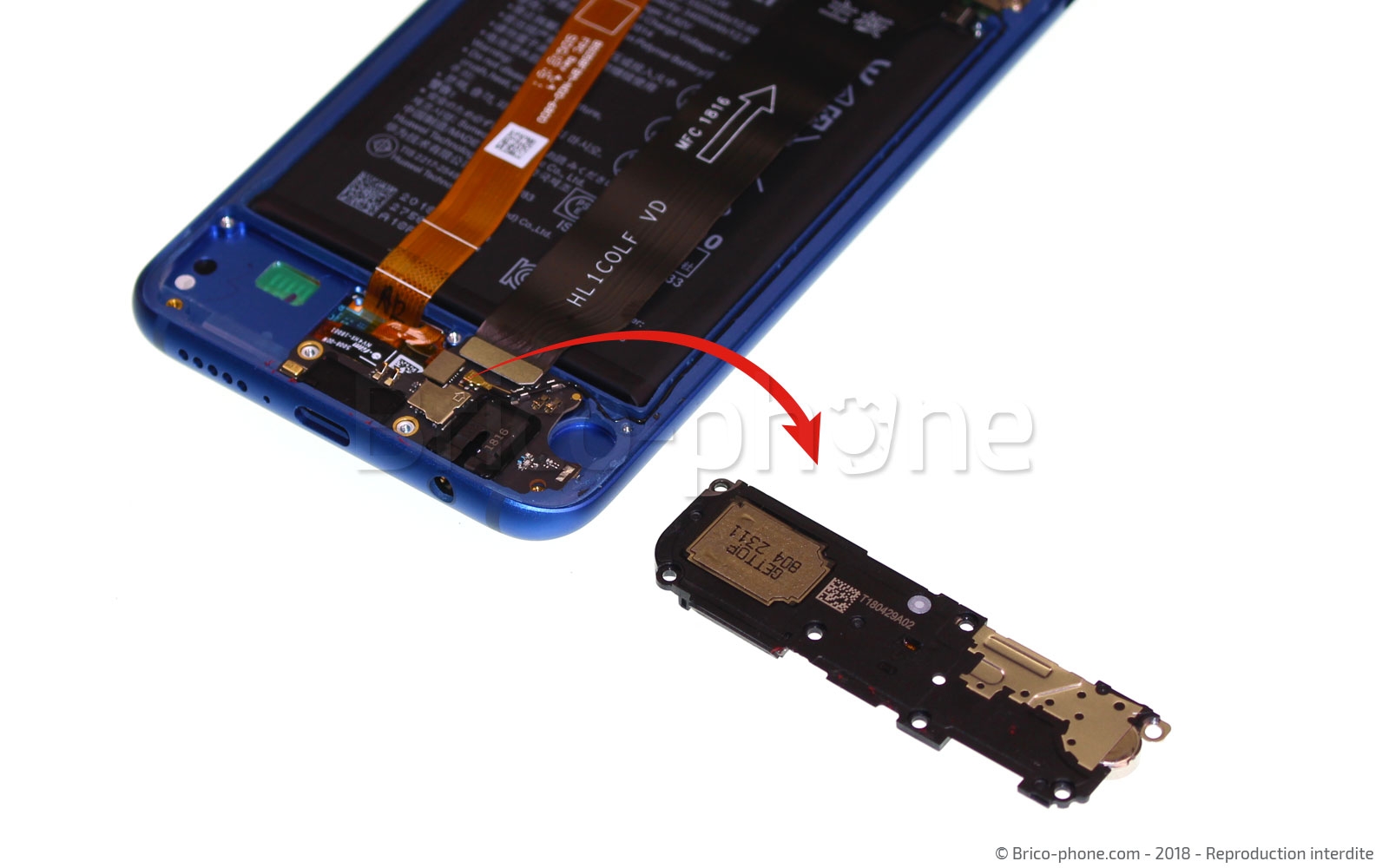

Etape 5 : Retirer le bloc-Haut parleur

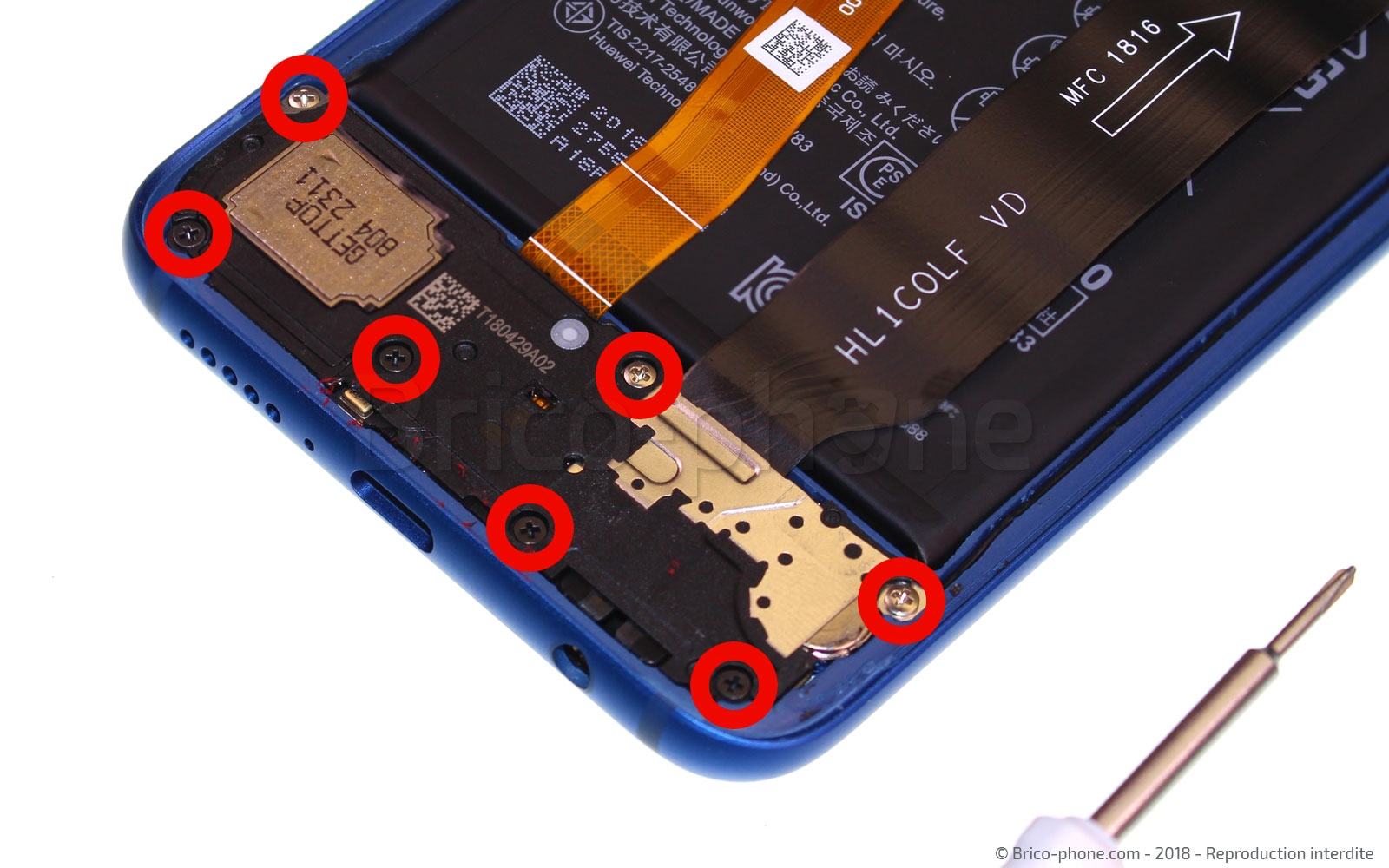

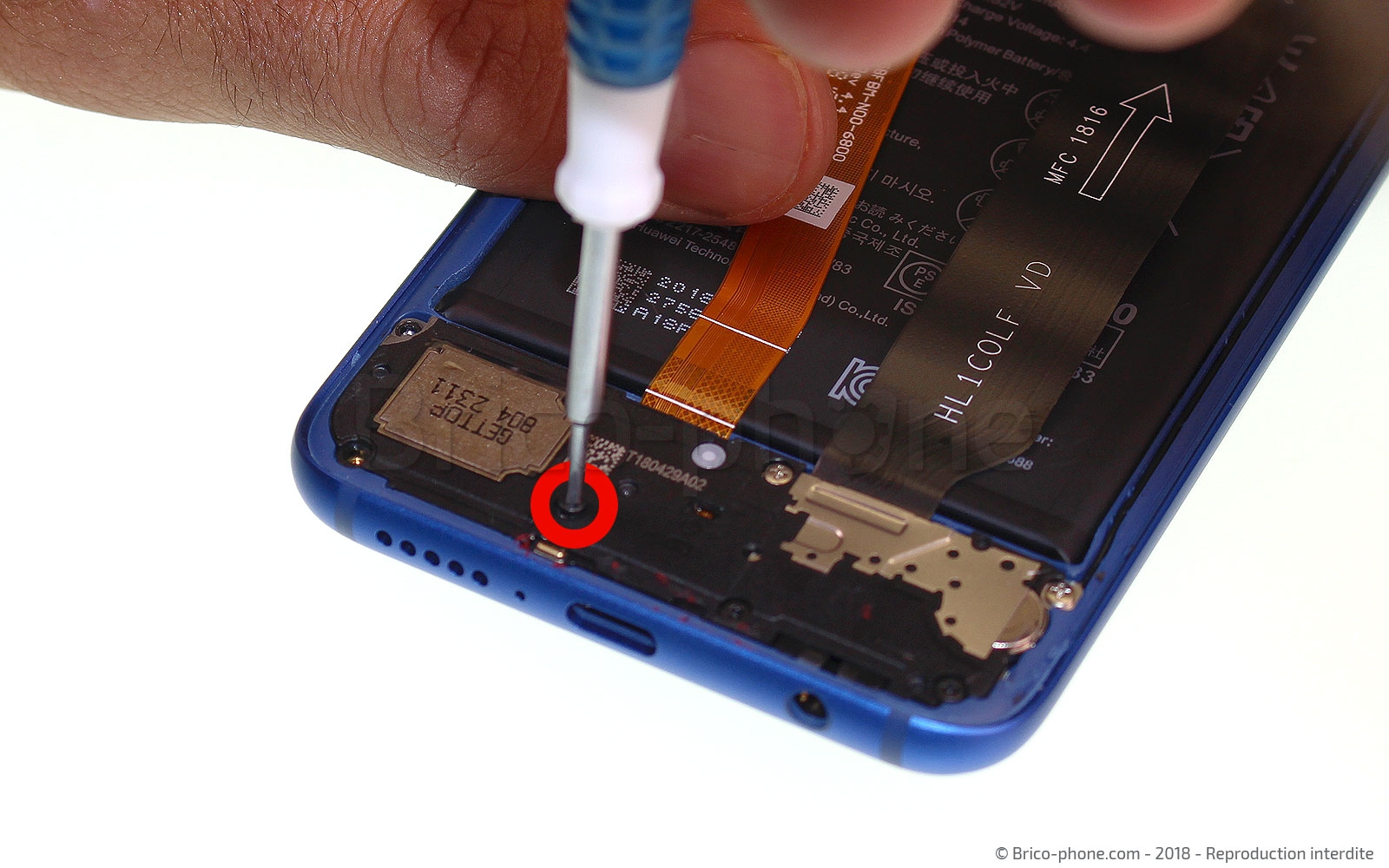

Notre carte USB Type C se trouve sous le haut-parleur externe il va donc falloir le retirer en dévissant les 7 vis cruciforme qui le fixe dans le châssis, il ne vous reste plus qu'à le retirer à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Libérer la carte USB Type C de ses connectiques
Afin de pouvoir sortir la carte comportant votre connecteur de charge, il va falloir la libérer des éléments connectés dessus.

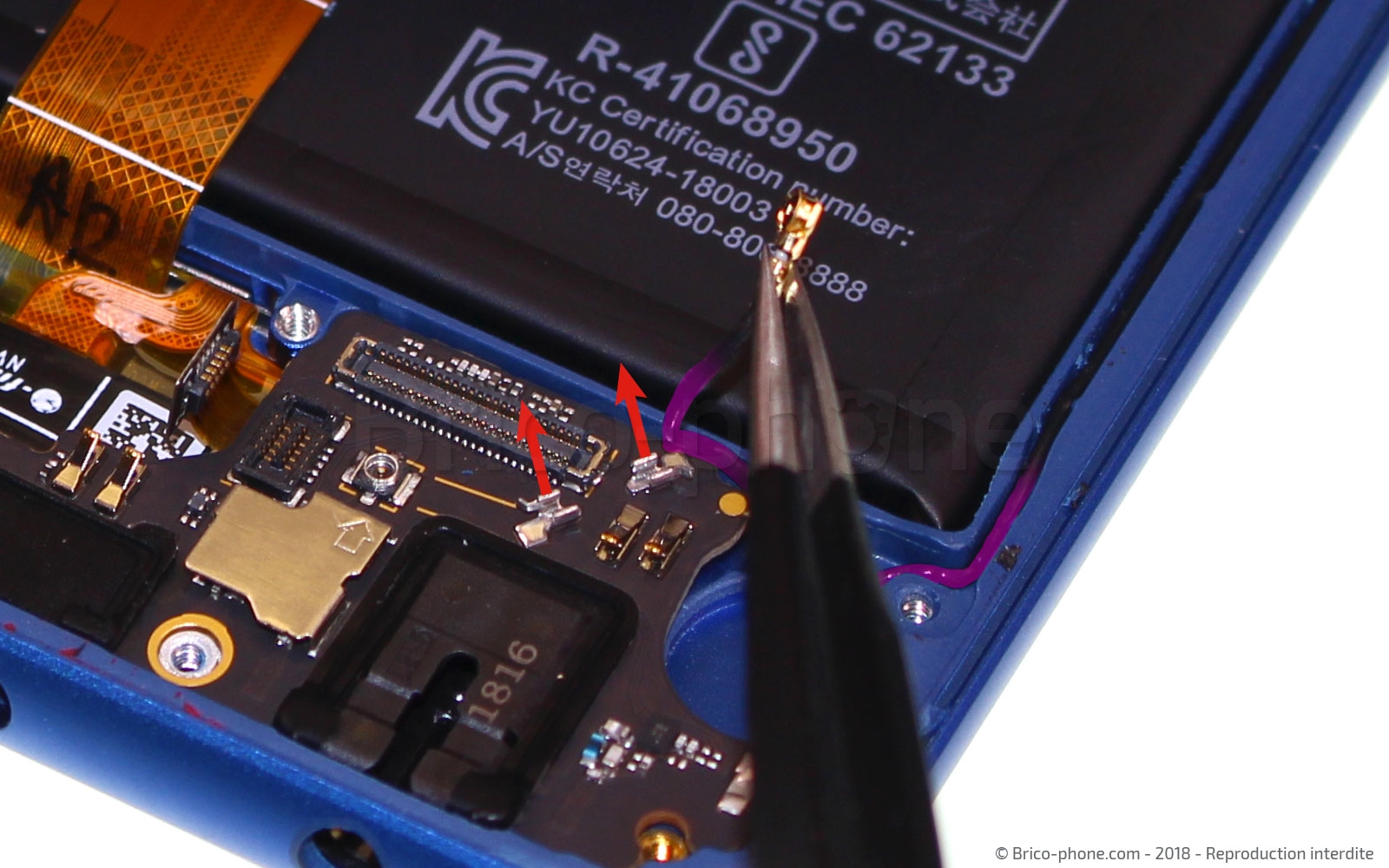

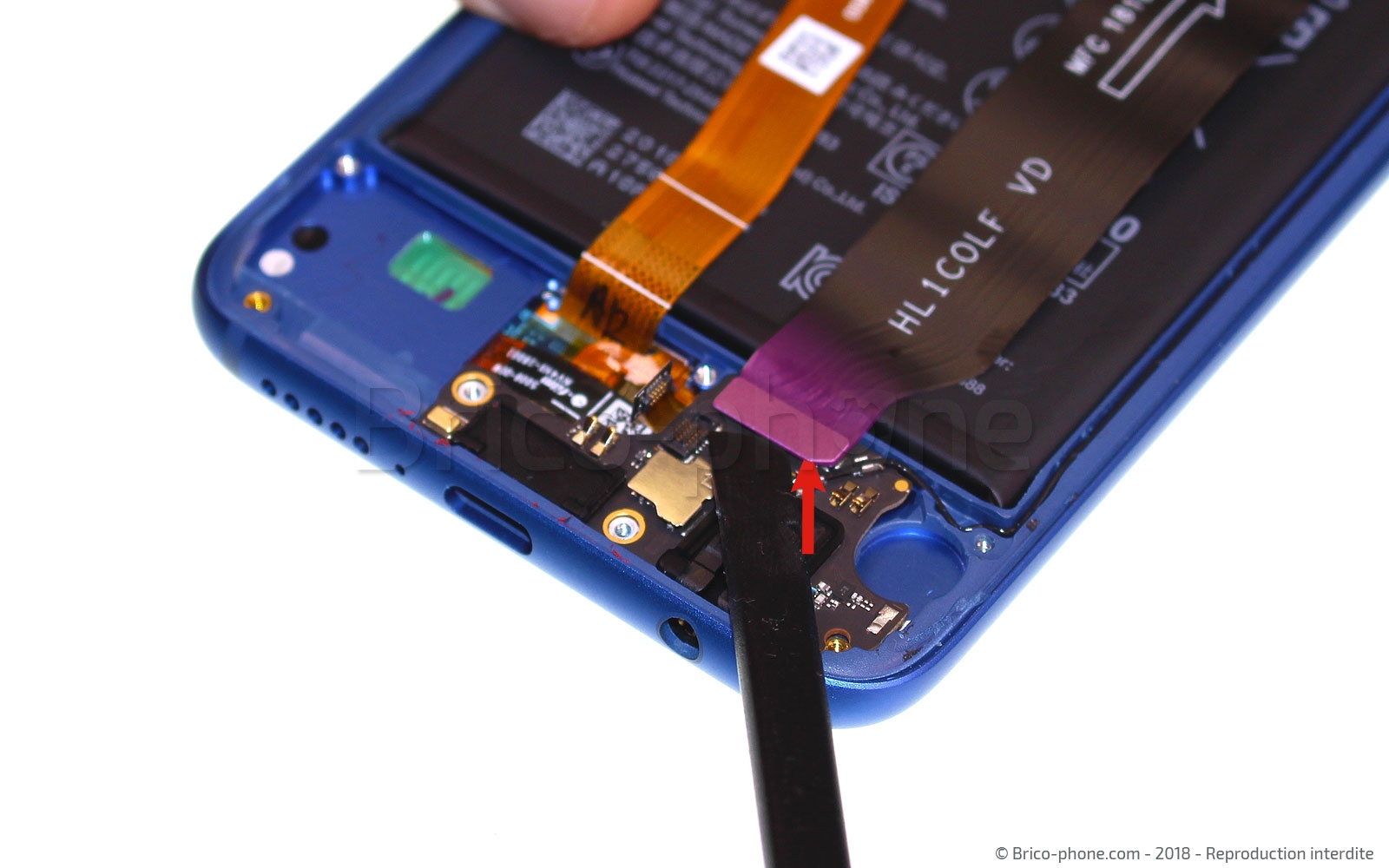

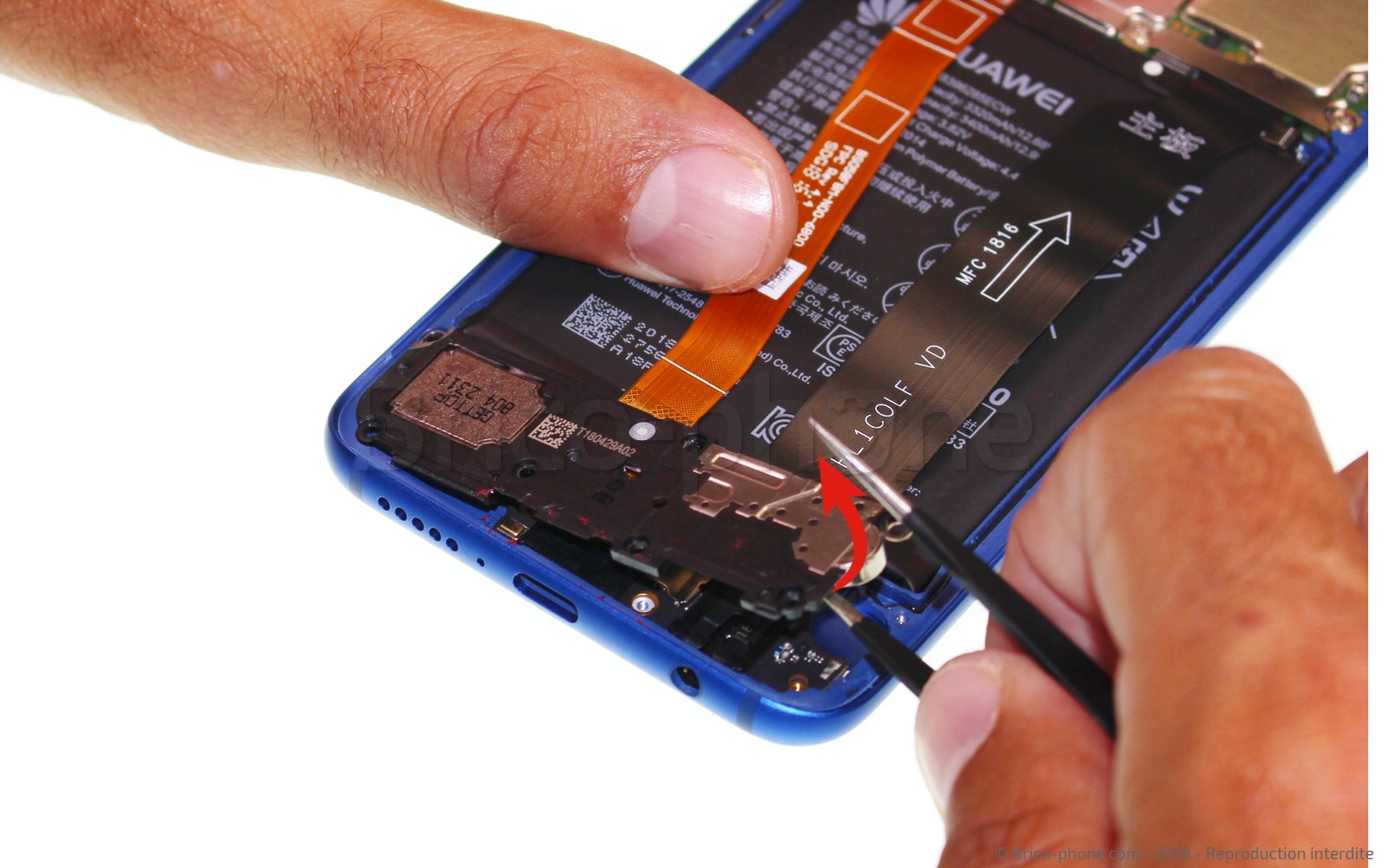

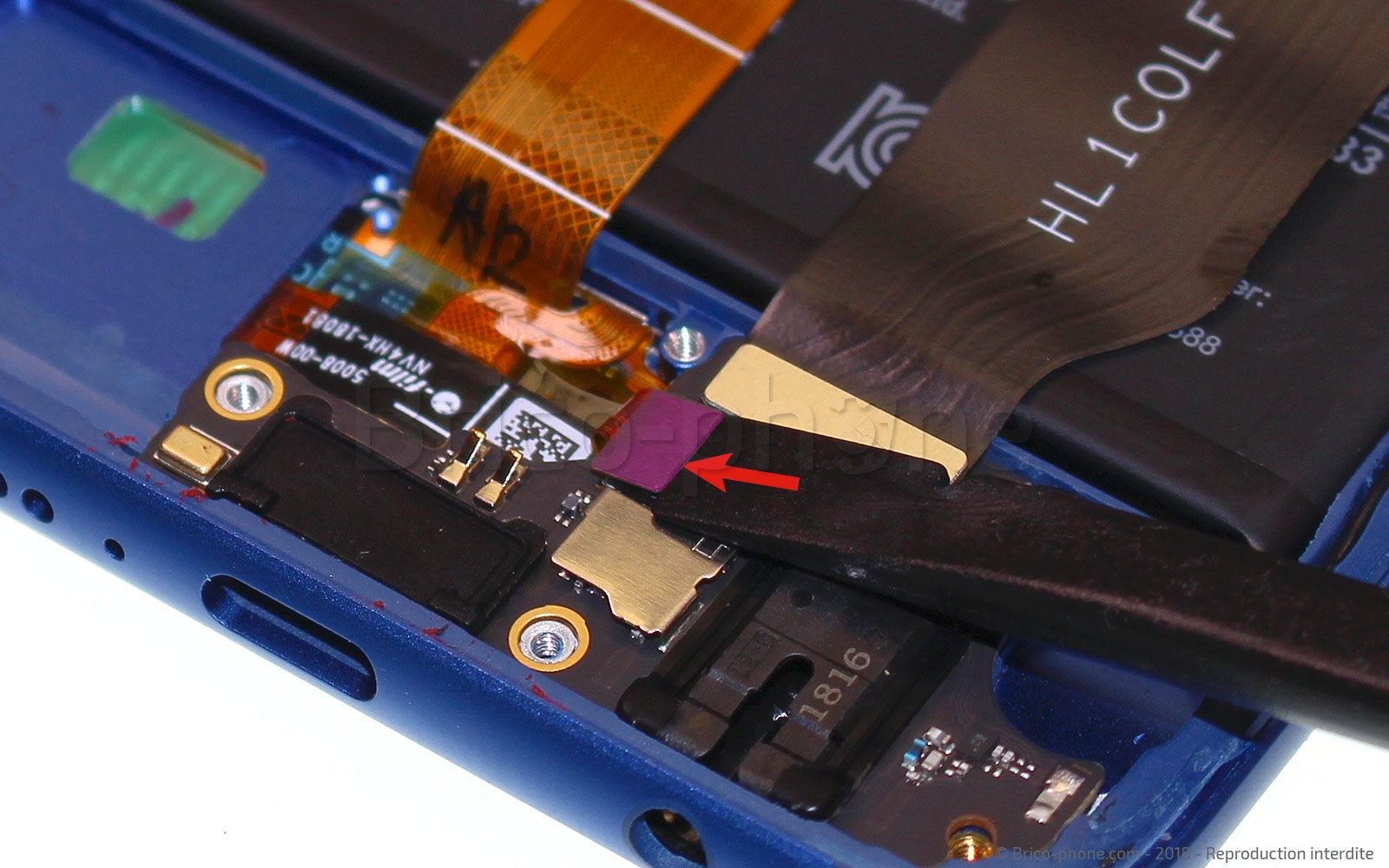

Pour cela, munissez-vous du levier nylon afin de débrancher la nappe du bouton home, puis celle servant à faire communiquez la carte-mère avec le dock.

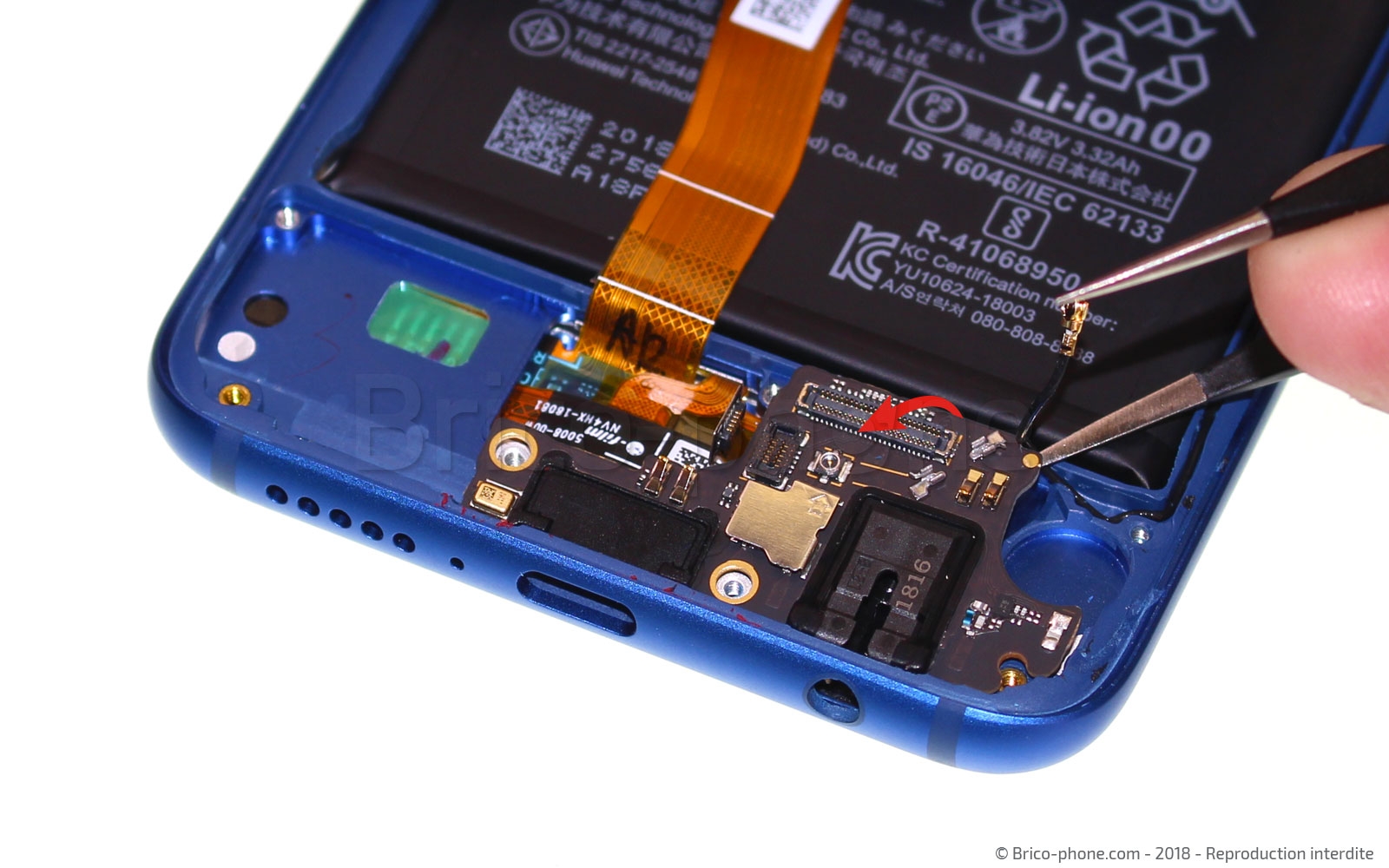

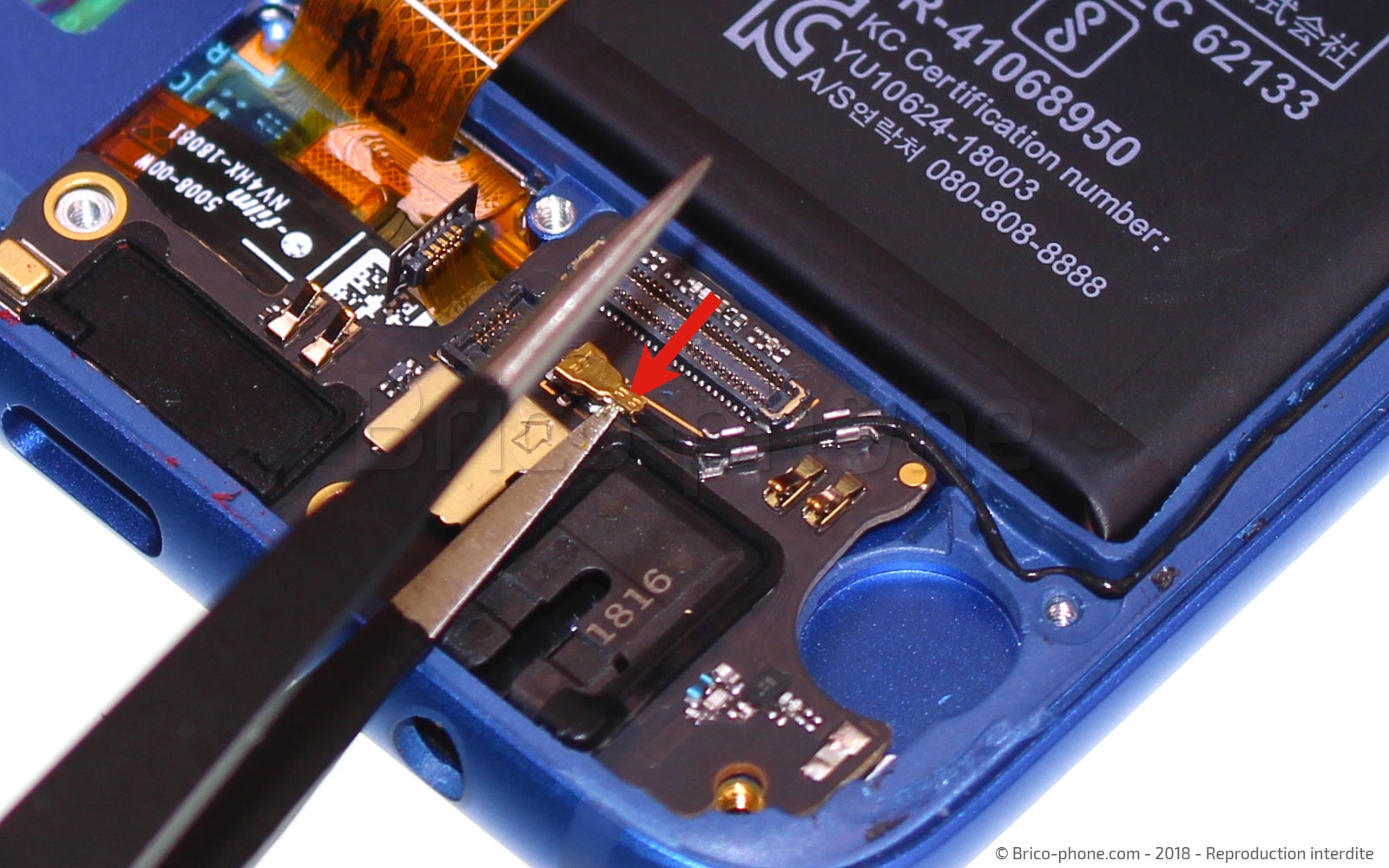

Il ne vous reste plus qu'à vous munir de la pincette et de débrancher le câble coaxial.
Vous pouvez désormais passer à l'étape finale de ce démontage.
Outils du kit utilisés
Outils du kit utilisés

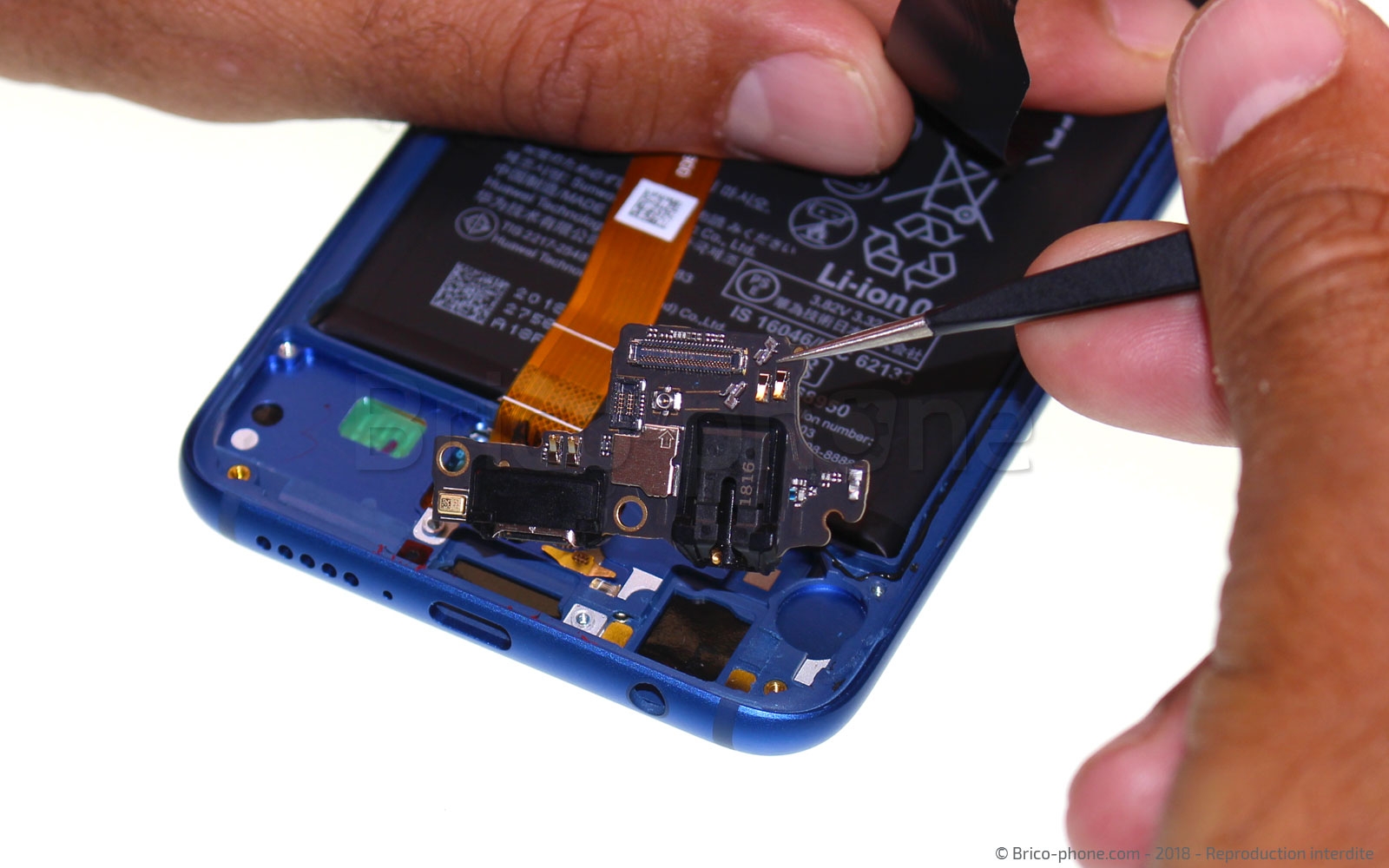

Etape 7 : Sortir la carte USB

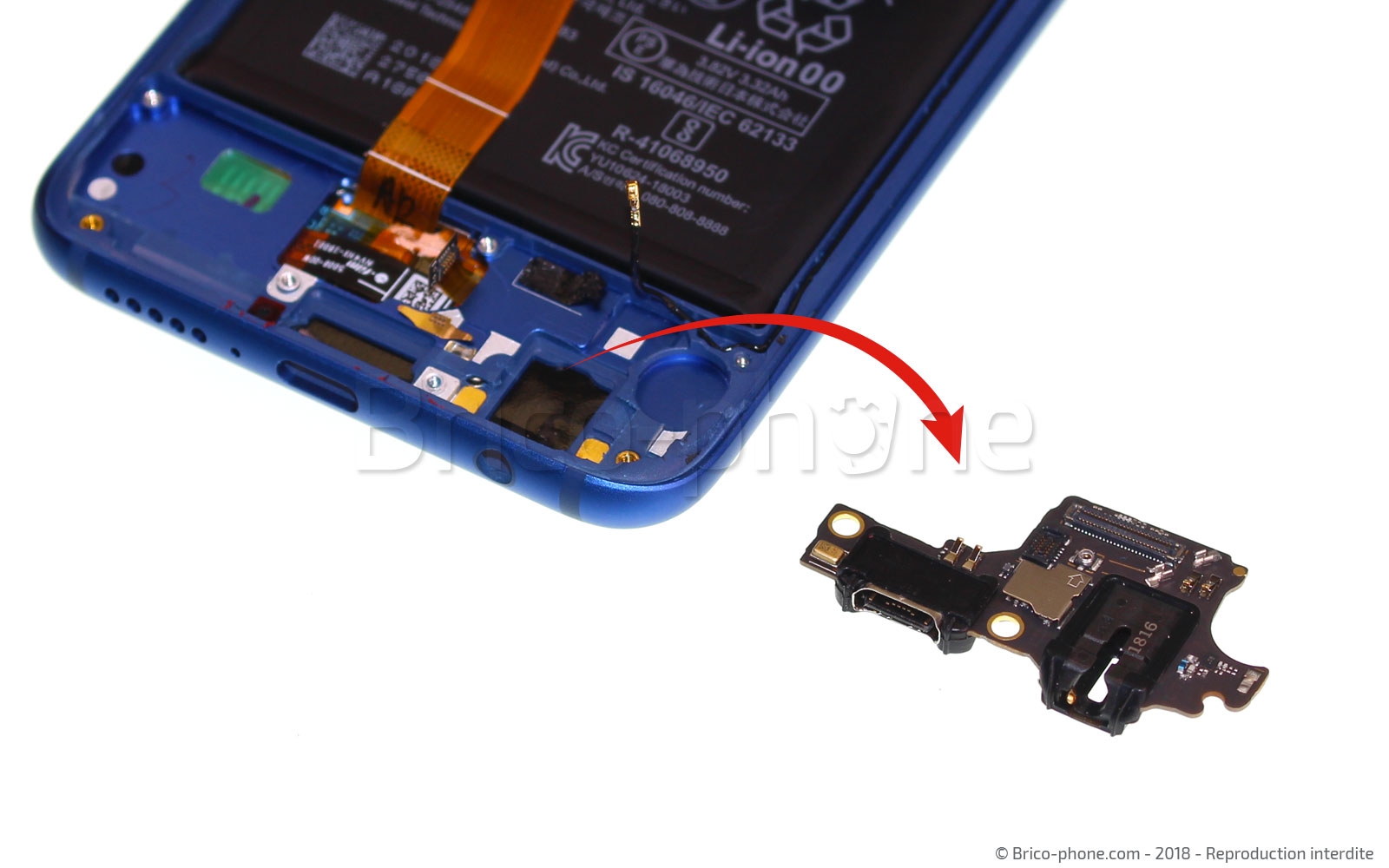

Il ne vous reste plus qu'à sortir la carte gérant la charge ainsi que d'autres éléments tel que le micro à l'aide de la pincette en faisant délicatement levier, puis de passer à son remplacement.
Outils du kit utilisés
Outils du kit utilisés

Fin du tutoriel !
Voilà ce tutoriel servant à démonter vote appareil avec comme objectif de remplacer la connectique USB Type-C de votre Huawei Honor 10 est maintenant terminé, il ne vous reste plus qu'à le prendre en sens inverse afin de procéder au remontage.
