Changement de double caméra arrière sur Honor 10

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 15/20
Honor 10 | Temps estimé : 30 min | Difficulté : 2/5

La caméra de votre Huawei Honor 10 est défectueuse ou visiblement endommagé ? Vous ne voulez pas vous séparer de votre smartphone ? Brico-Phone à la solution pour vous !

Nos techniciens sélectionnent pour vous les meilleurs composants du marché à un rapport qualité/prix imbattable pour vous permettre de réparer votre appareil plutôt que de le remplacer. Nos tutoriels photos vous accompagne dans chaque étape de la réparation afin que tout le monde, que vous soyez novice ou expert dans le domaine, puisse remettre son smartphone à neuf !

Diagnostic

› La caméra arrière de votre Huawei Honor 10 est défectueuse.

› Votre caméra arrière ne fait plus la mise au point.

› Votre caméra arrière est visiblement endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

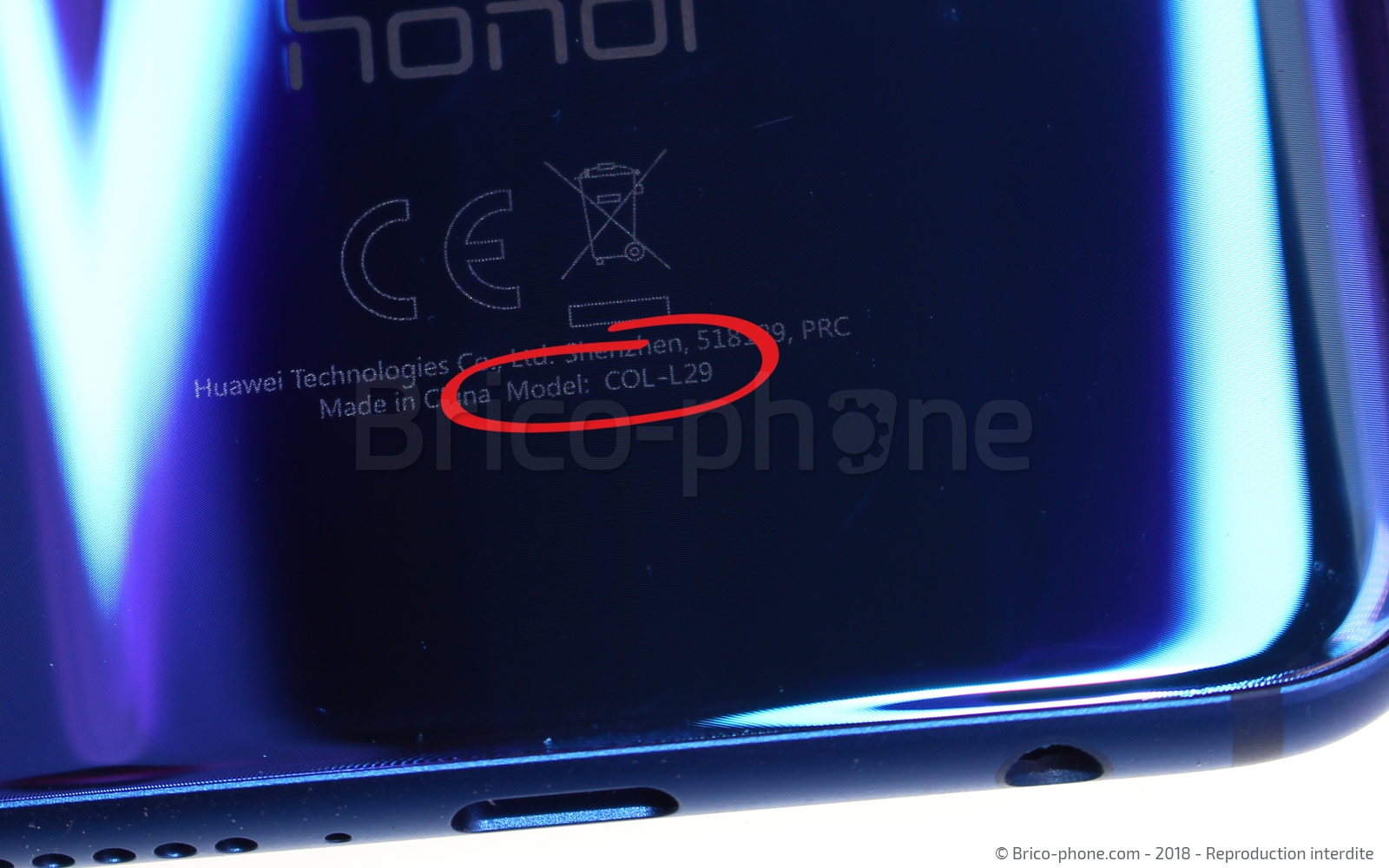

Avant toute réparation, il est important de s'assurer du modèle de smartphone que vous possédez. Si votre appareil est belle et bien un Huawei Honor 10, vous devez voir la référence suivante COL-L29 indiquée au dos de l'appareil. Une fois sur de votre modèle, préparez un espace de travail propre et dégagé fixez le patron d'aide au montage puis sortez vos outils.

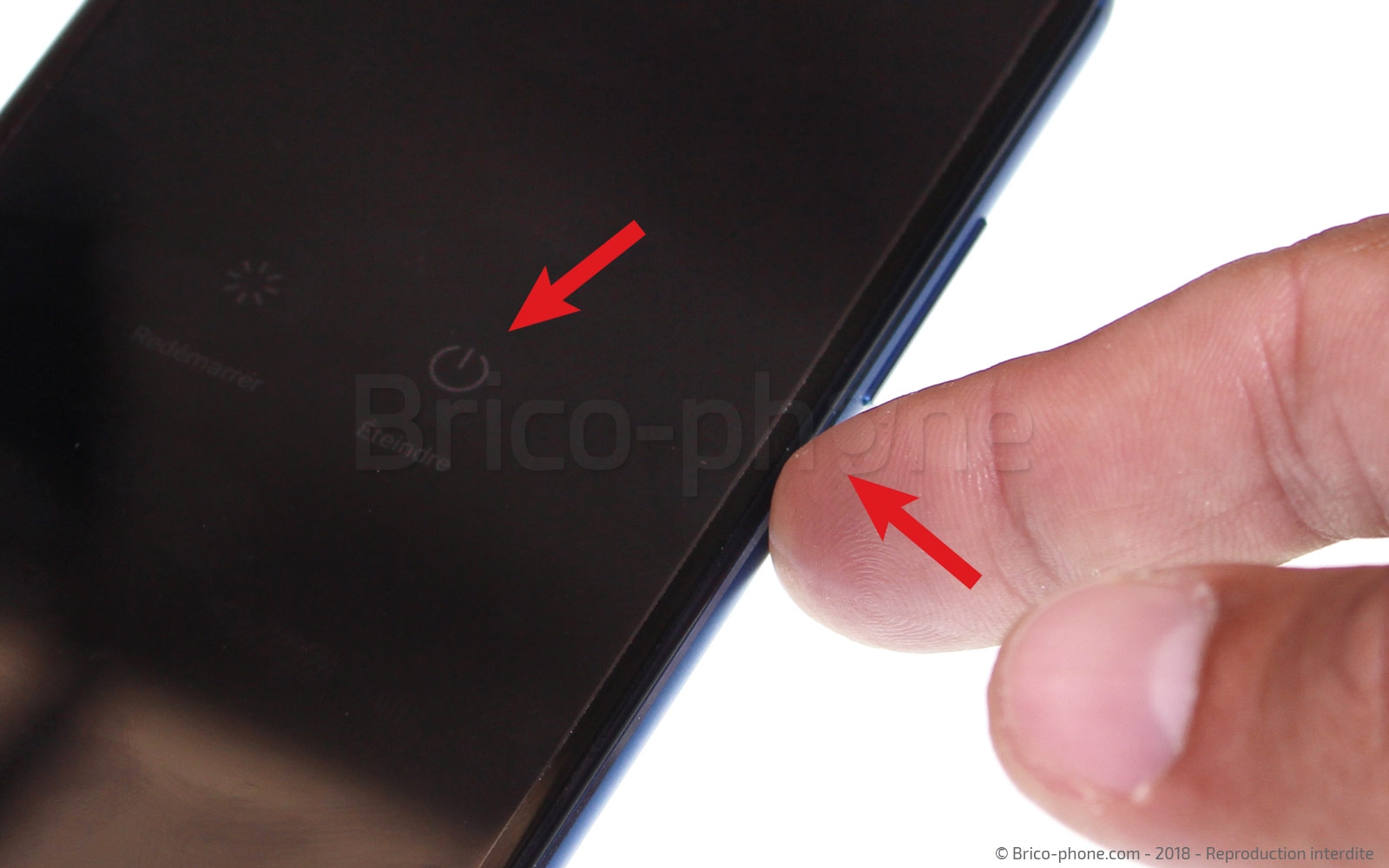

Il ne vous reste plus qu'à éteindre votre smartphone à l'aide du bouton power.
La réparation peut commencer !
Etape 1 : chauffer la vitre et placer les outils

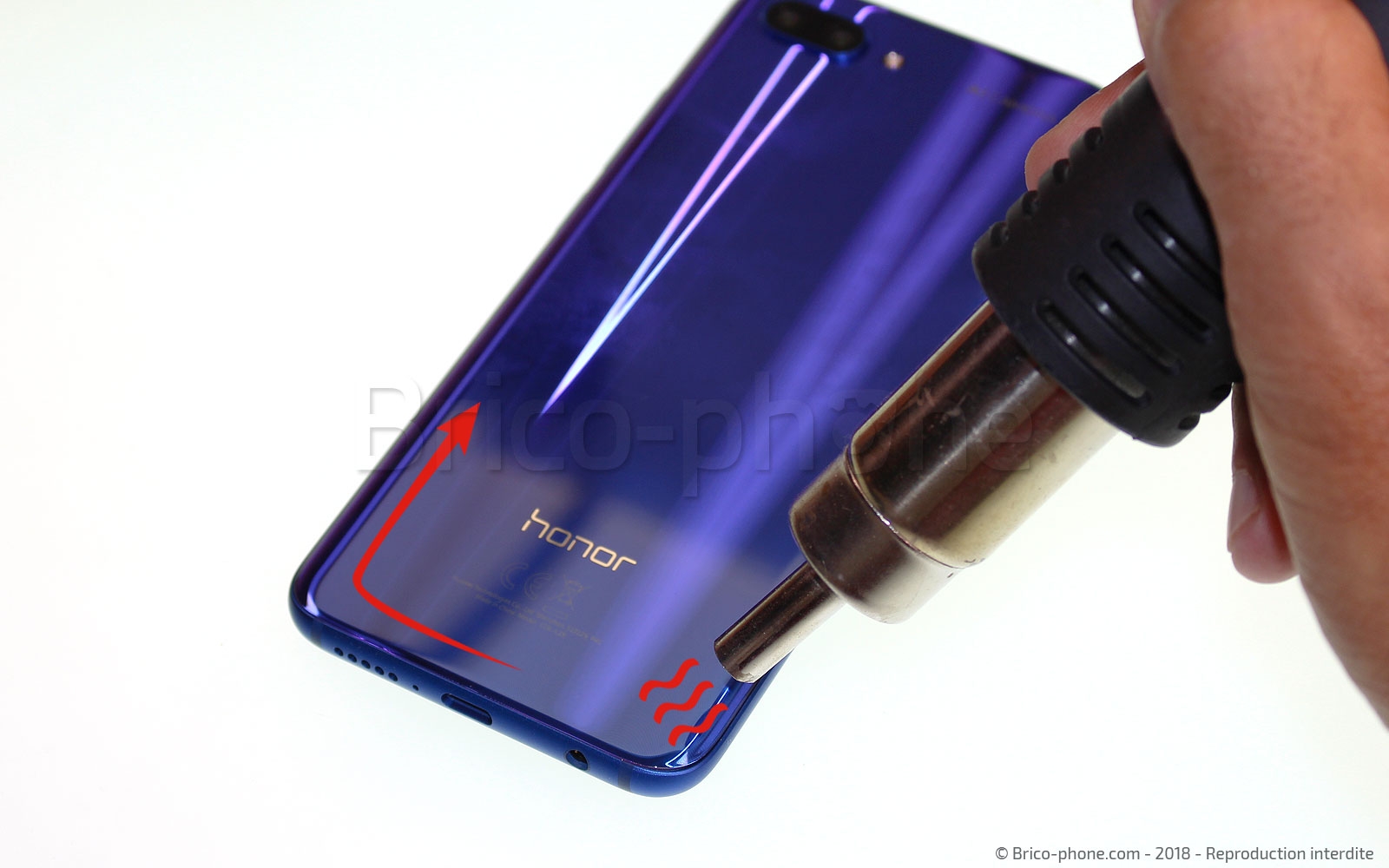

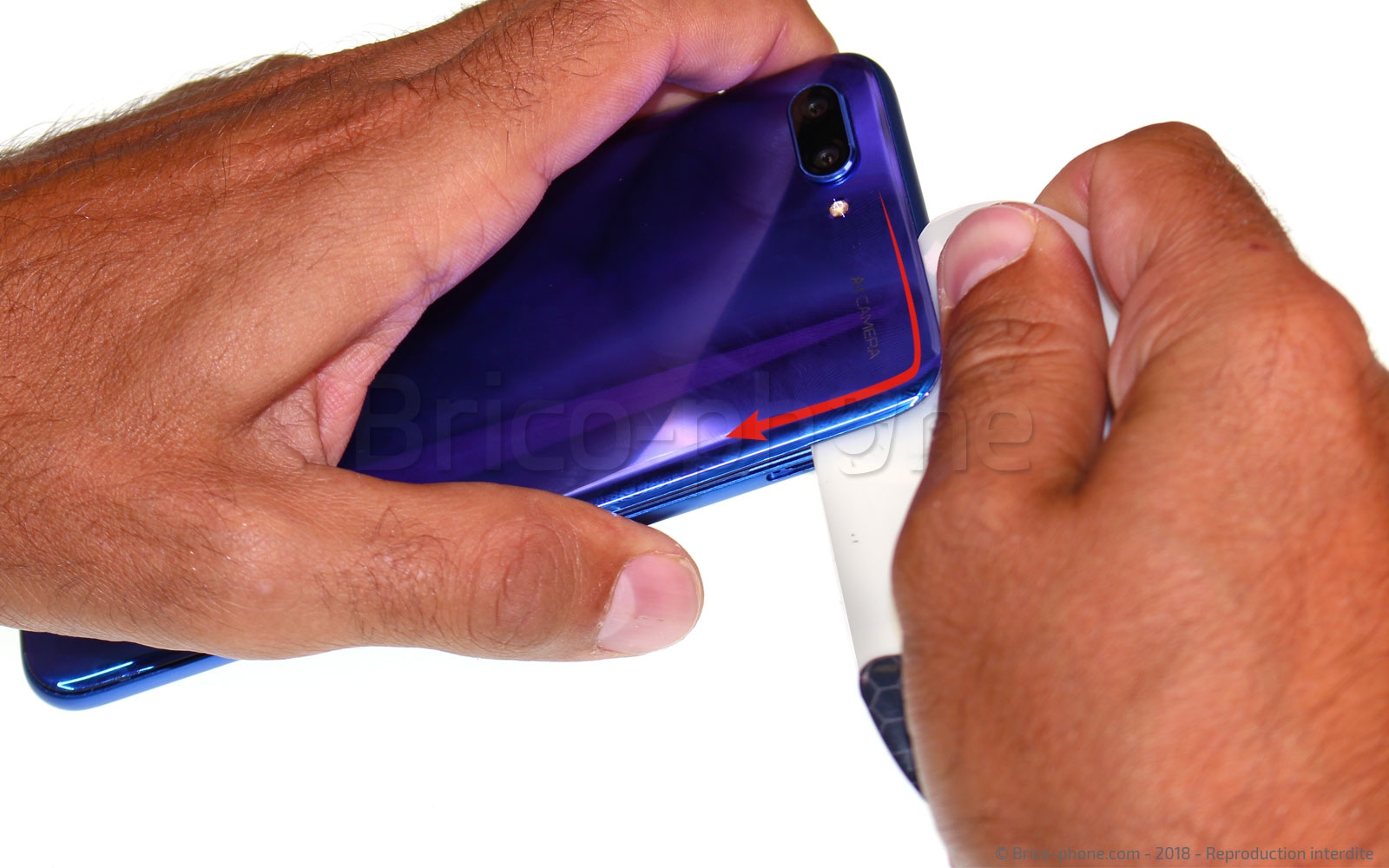

Munissez-vous d'un sèche-cheveux ou d'un mini-décapeur thermique (en vente sur notre boutique en ligne) et chauffez le contour de la vitre arrière de votre appareil. N'insistez pas sur le centre, car il n'y a pas de colle à cet endroit et la batterie se trouve en dessous.

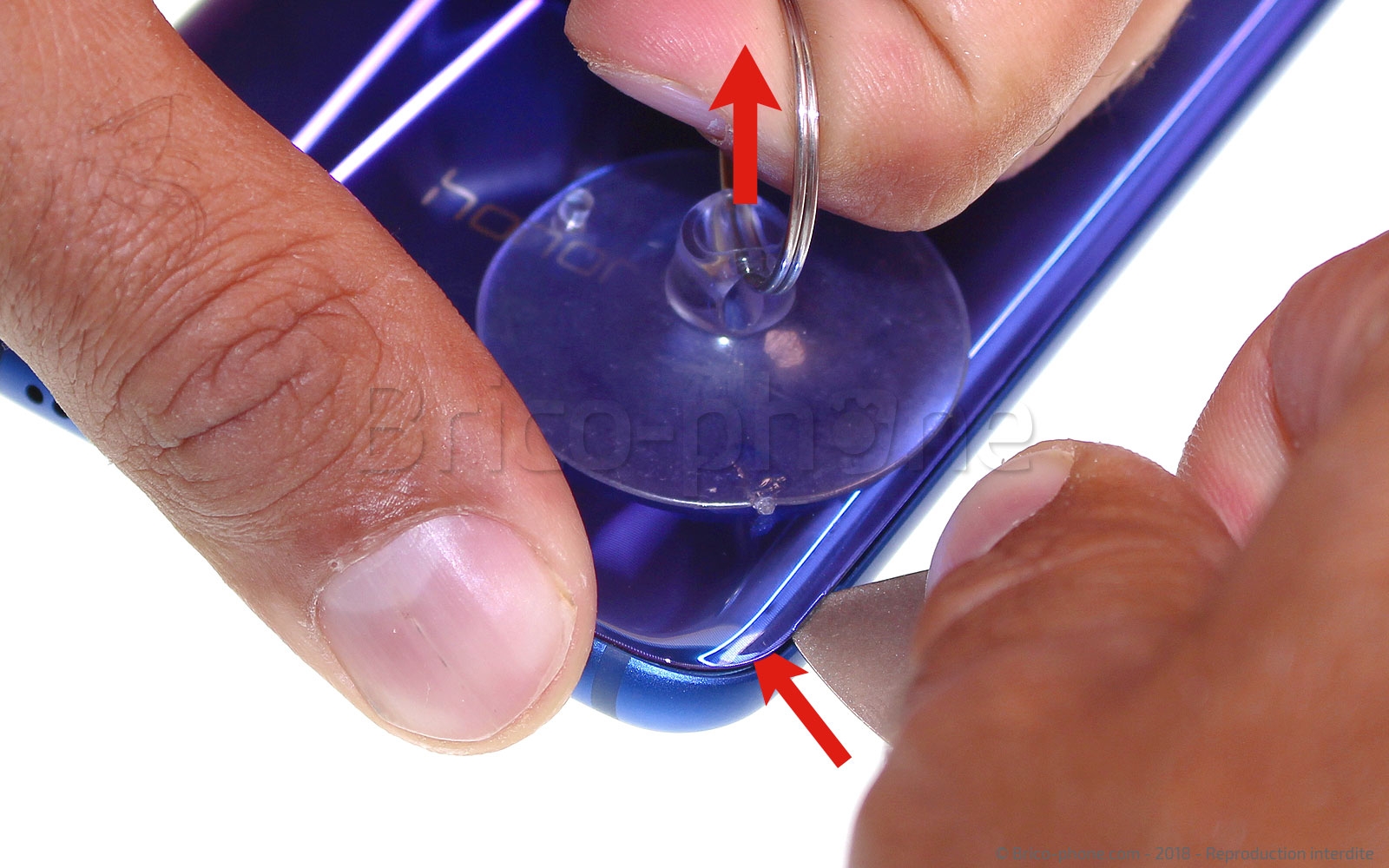

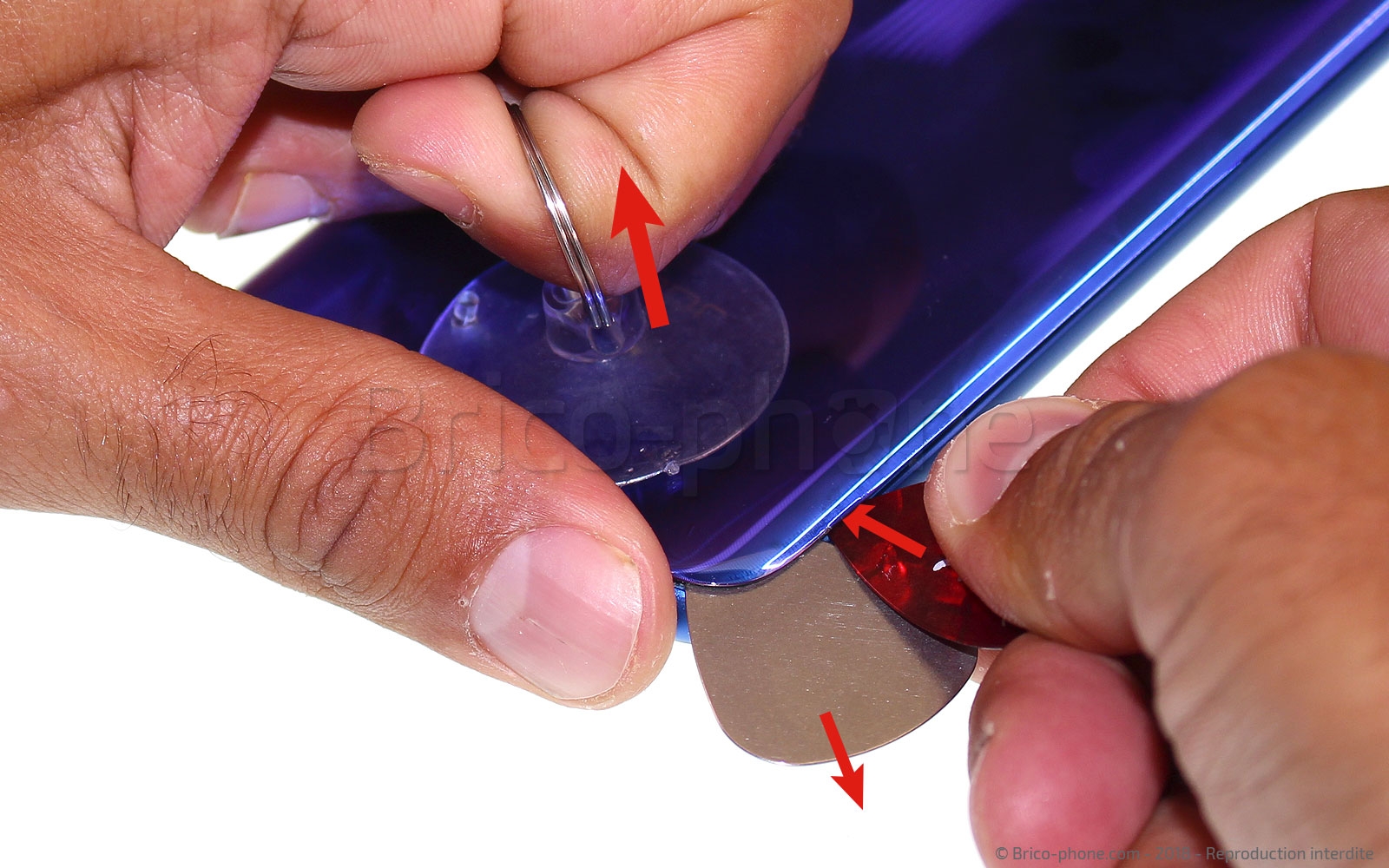

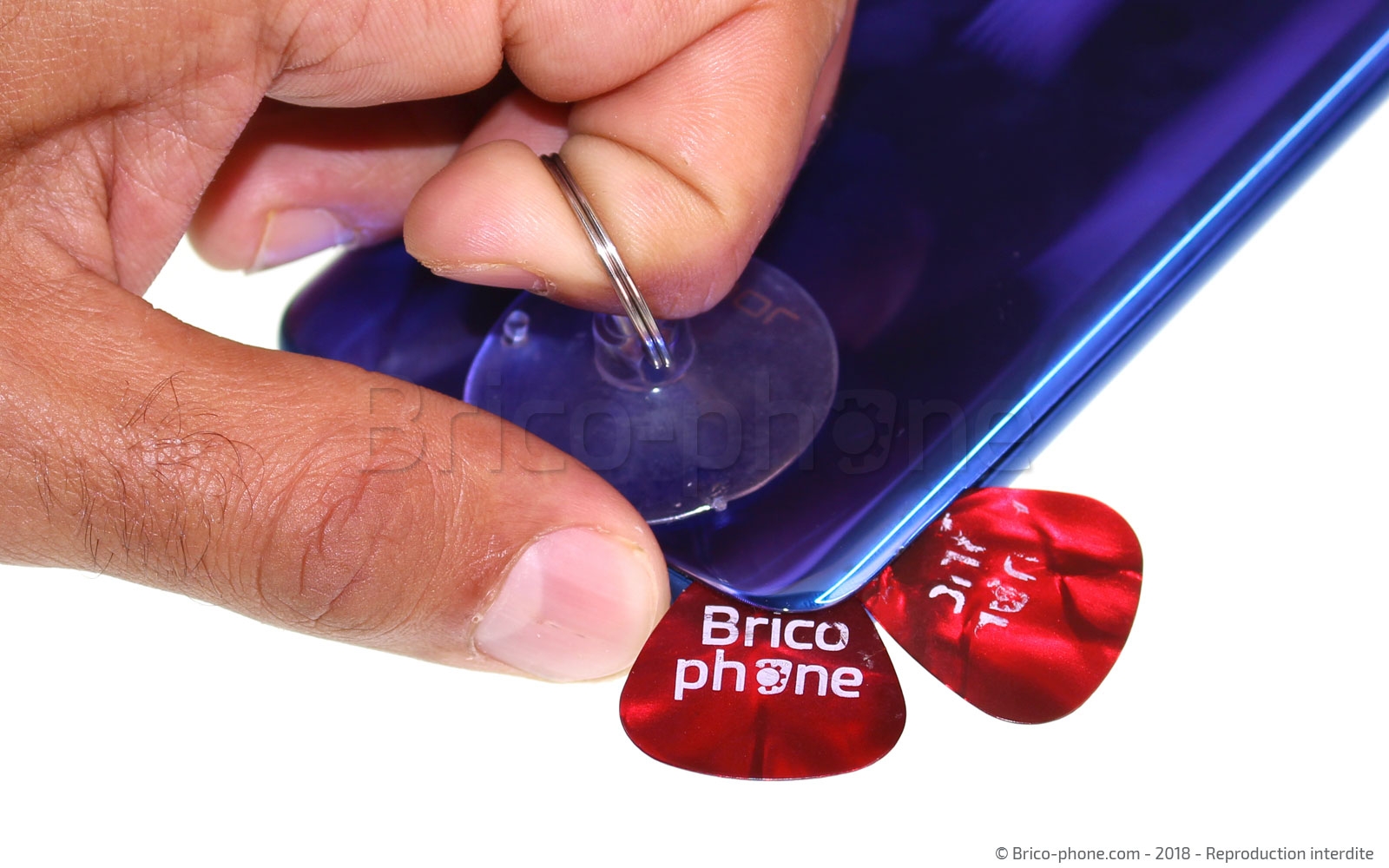

Collez la ventouse dans l'un des angles inférieur, tirez sur la boucle puis insérez le médiator métal entre le châssis et la vitre, ce qui a pour effet de créer un point d'insertion dans lequel vous allez venir placer les médiators plastiques.
Pour cette étape, vous pouvez utiliser également un outils iFlex plus ergonomique et plus efficace qu'un médiator métal grâce a sa faible épaisseur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €
Etape 2 : Décoller la vitre arrière

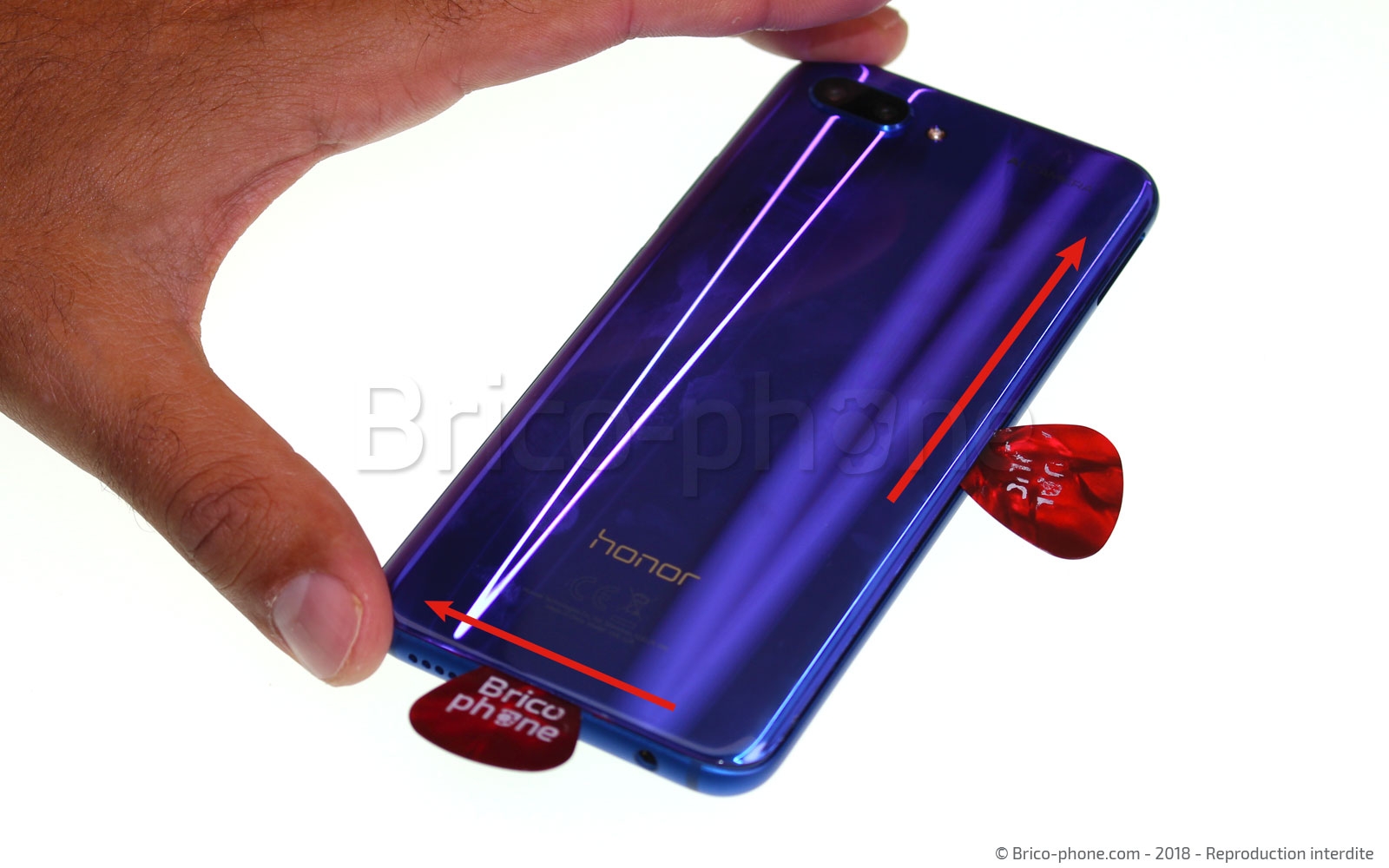

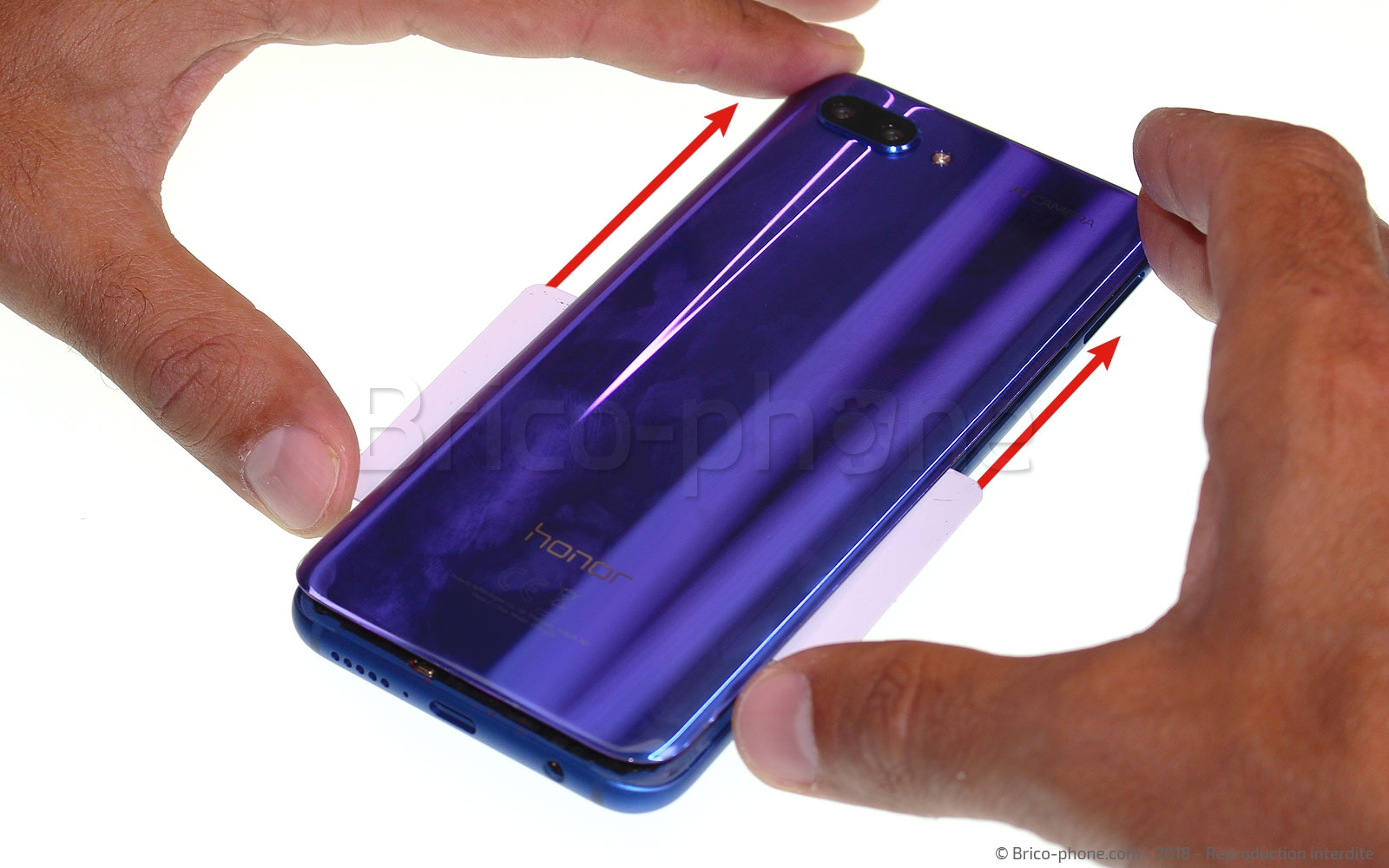

Les médiators plastiques enfin en place, il ne vous reste plus qu'à les faire glisser sous tout le contour du châssis afin de décoller entièrement le cache arrière.

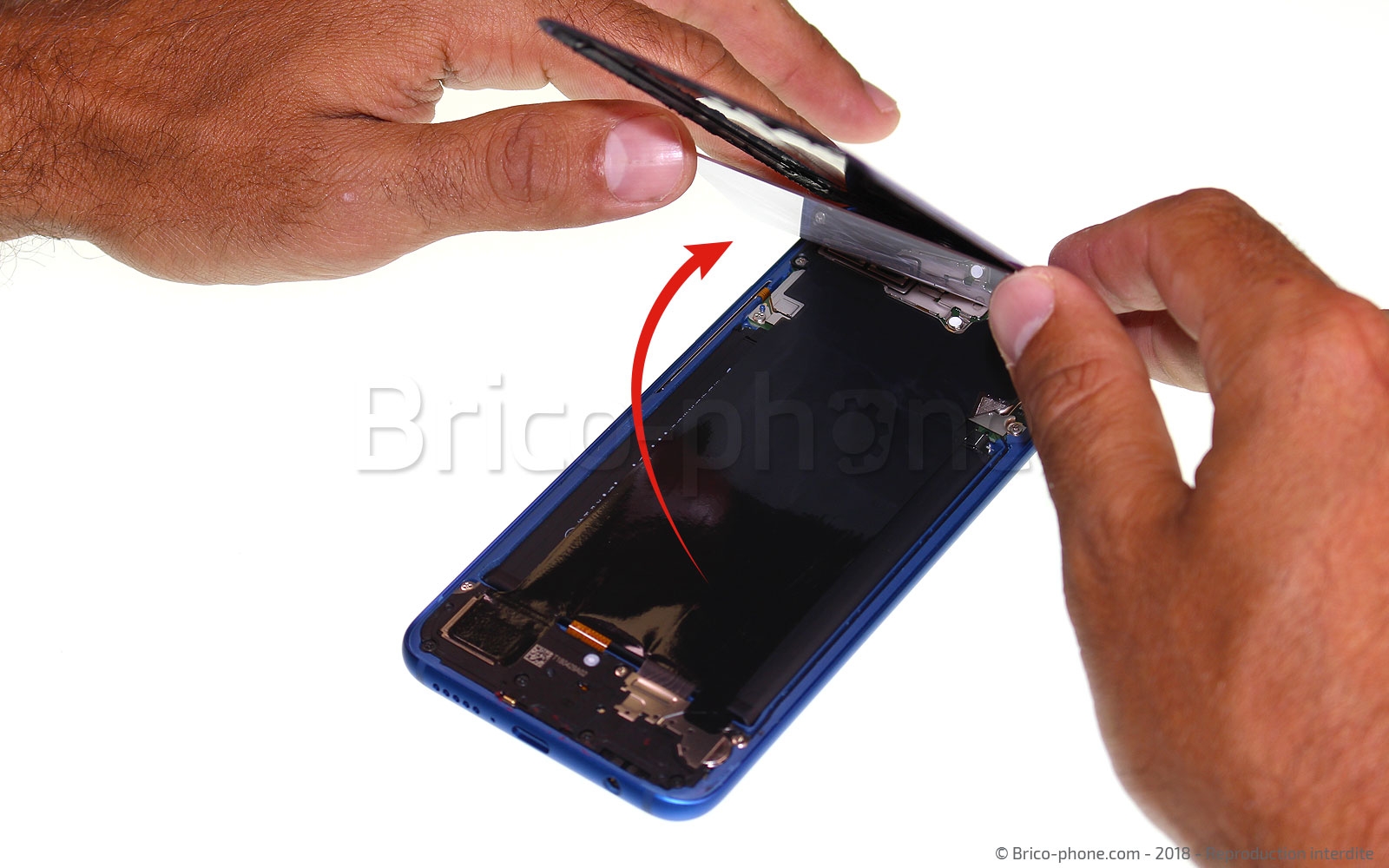

Munissez-vous ensuite de la carte PVC pour retirer uniformément la vitre.
L'outil iPlastix peut être utilisé à la place des médiators plastiques.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 3 : Retirer le film de protection thermique

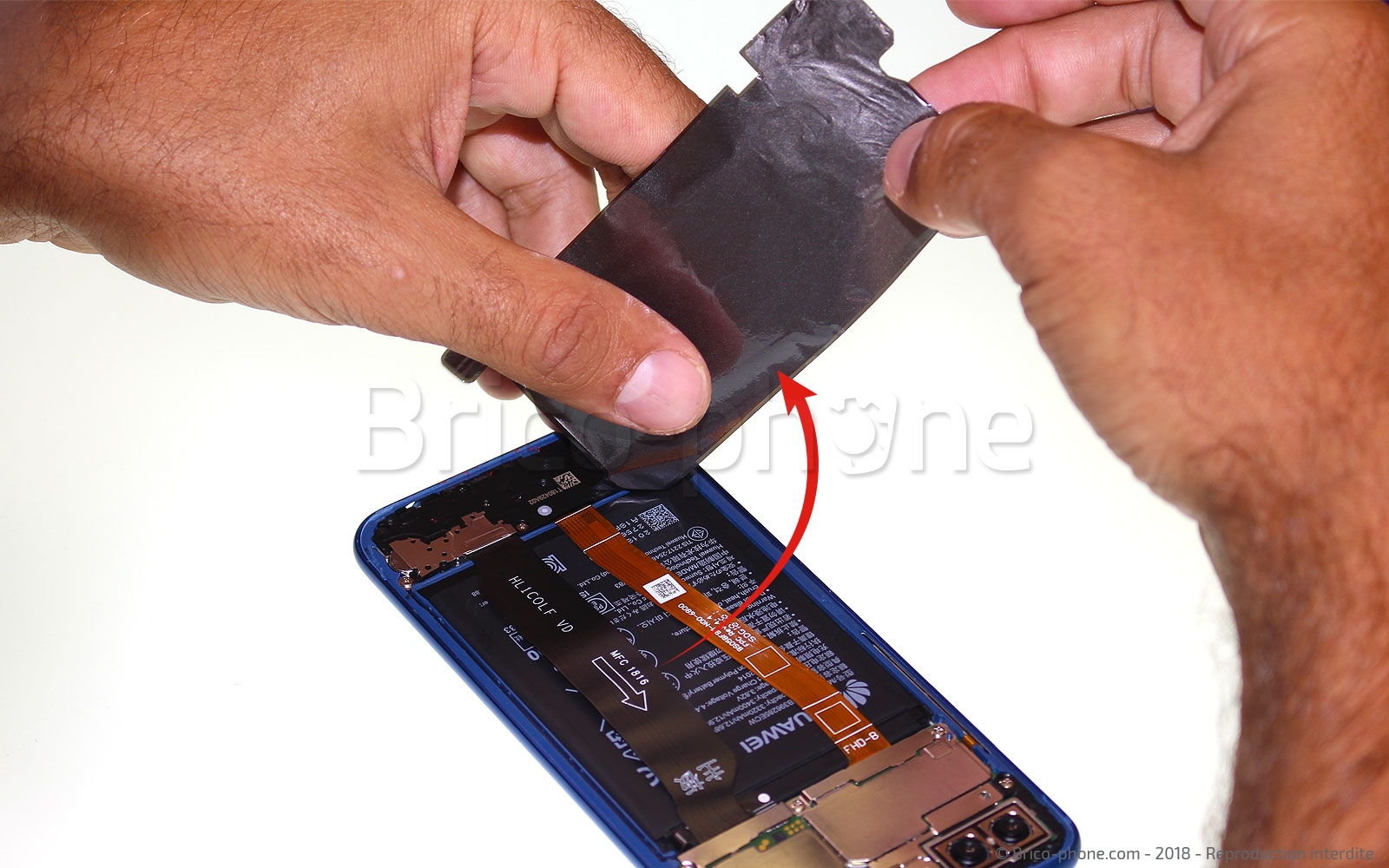

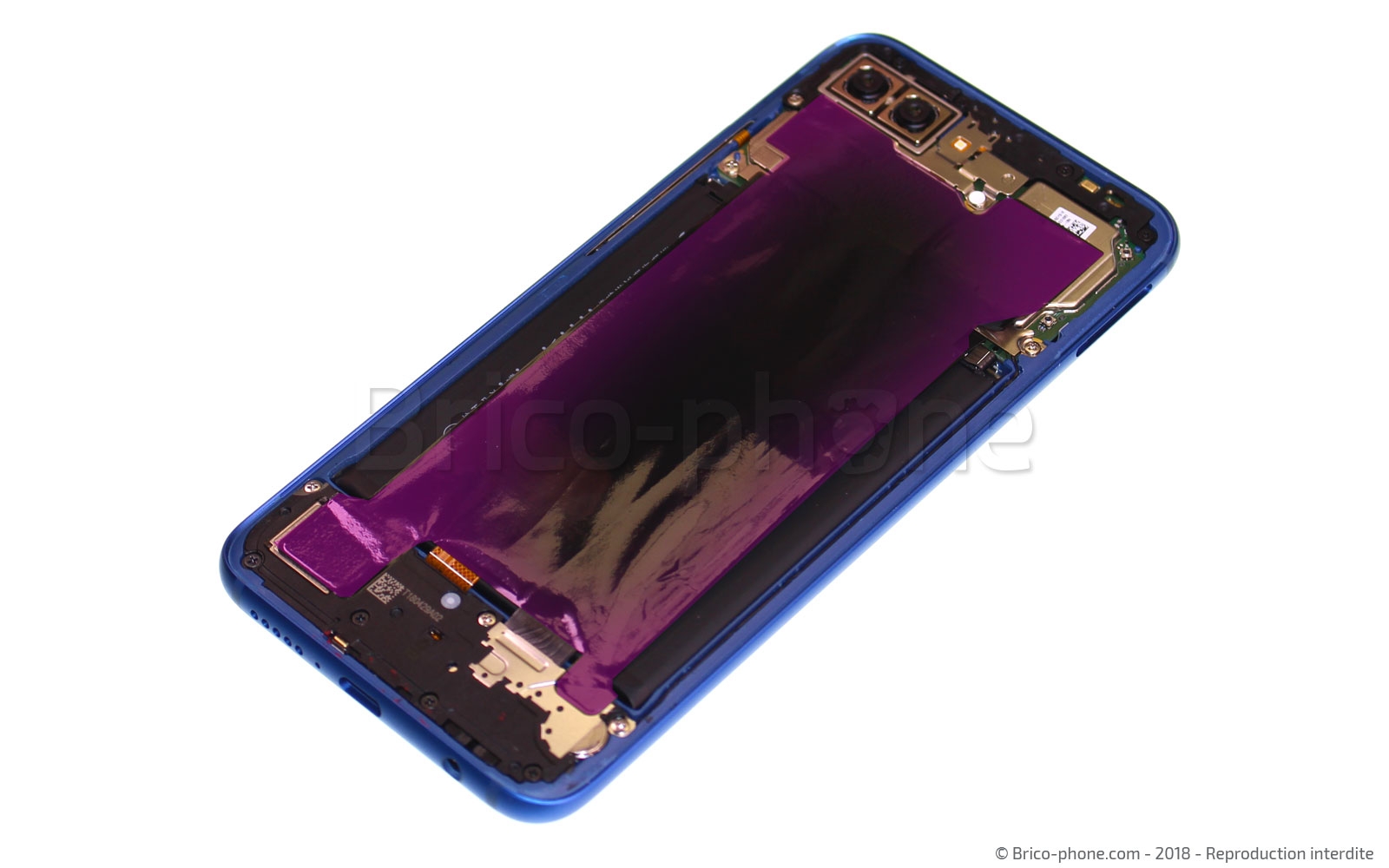

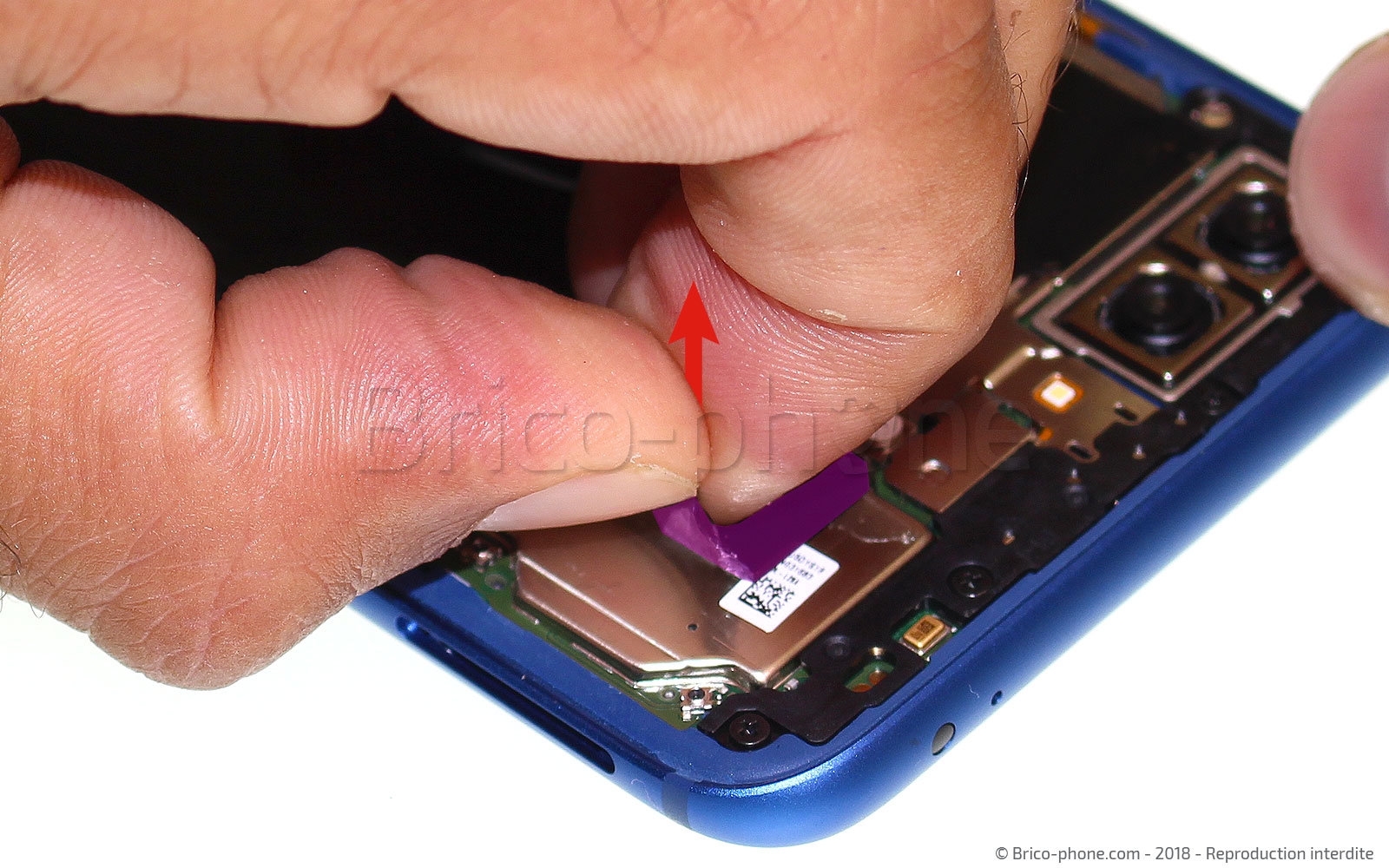

Sans utiliser d'outil spécifique, Retirez le film de protection thermique qui se trouve sur la batterie, puis déposez le proprement sur votre espace de travail afin de ne pas l'endommager.
Etape 4 : Retirer la plaquette métallique

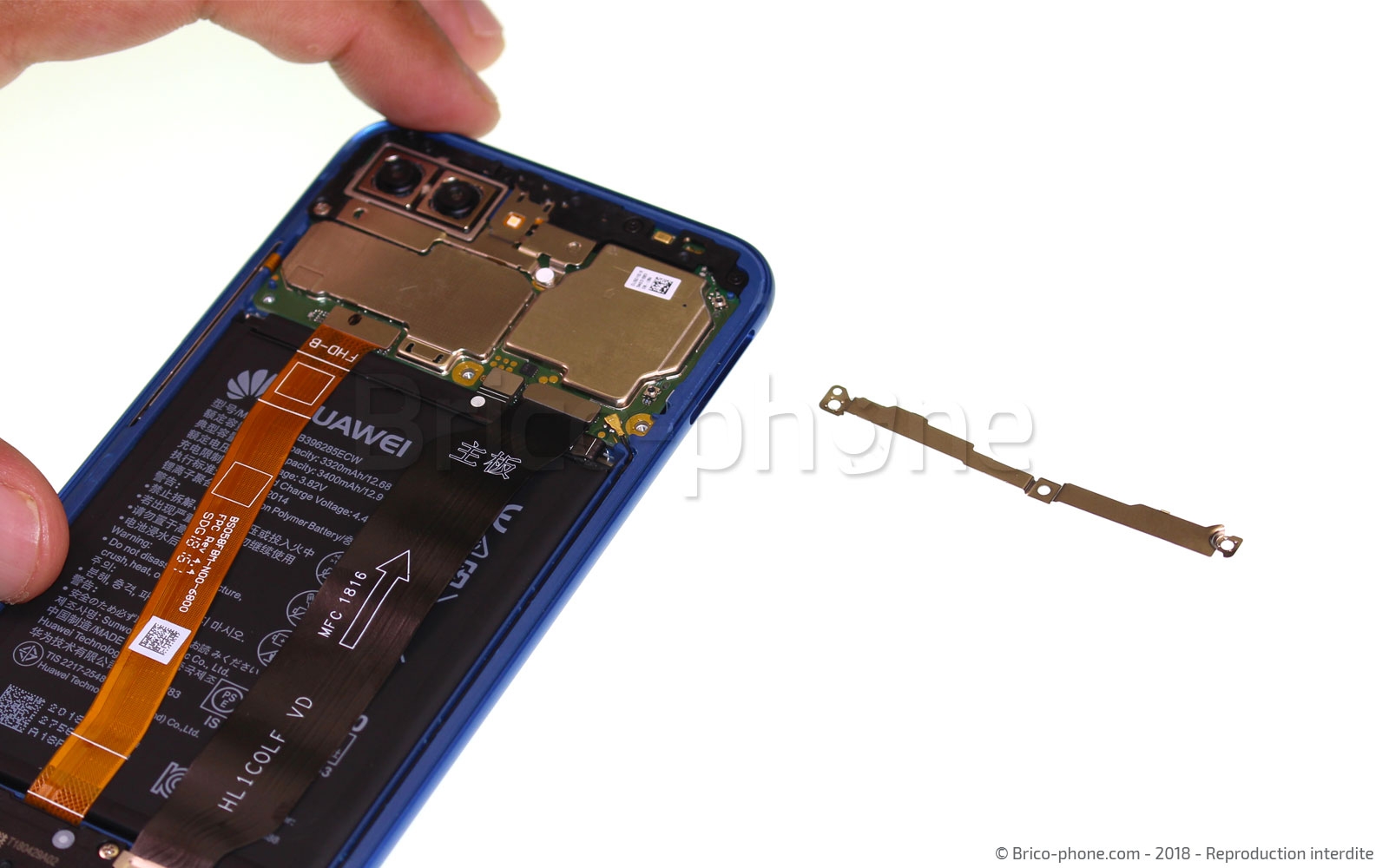

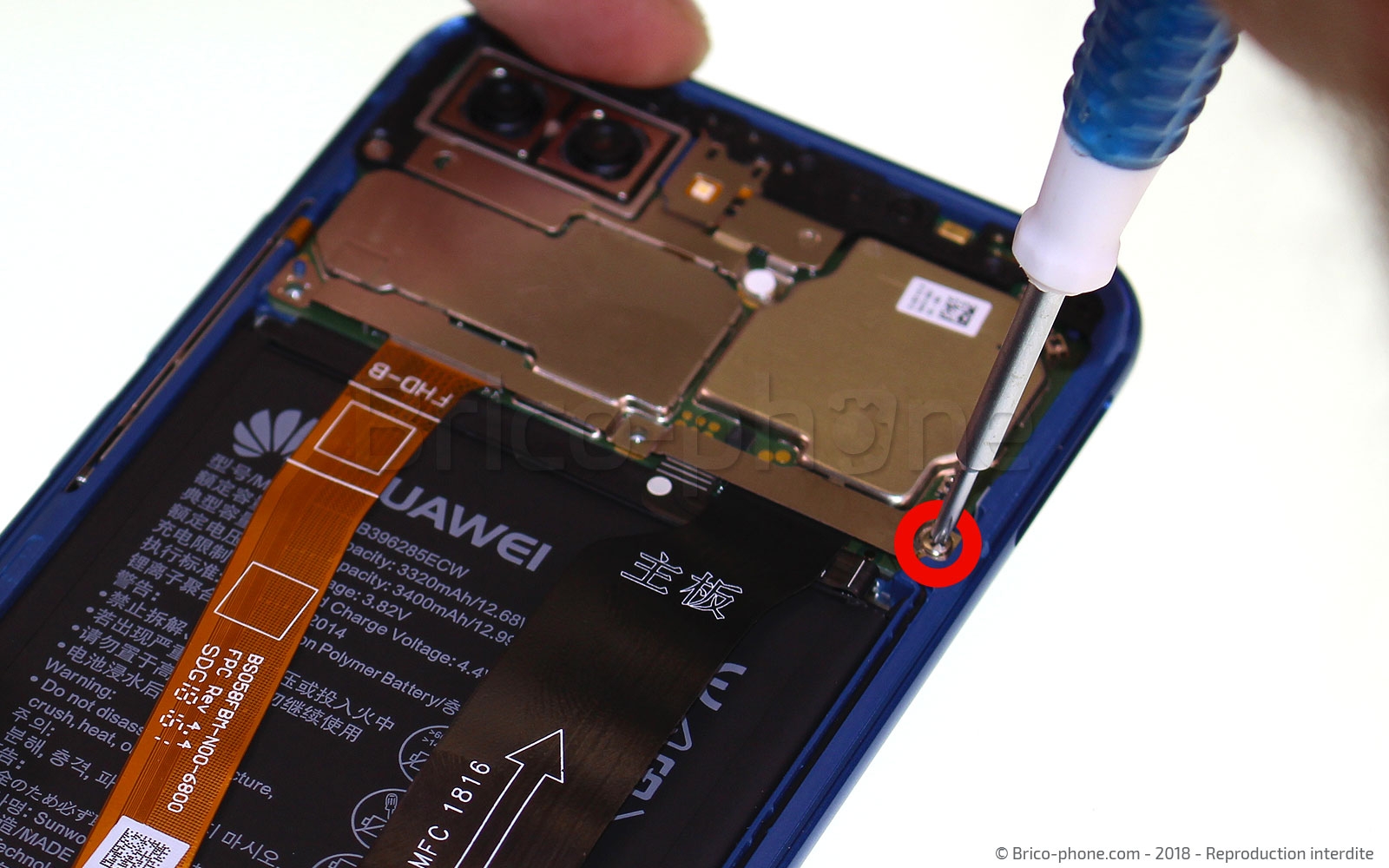

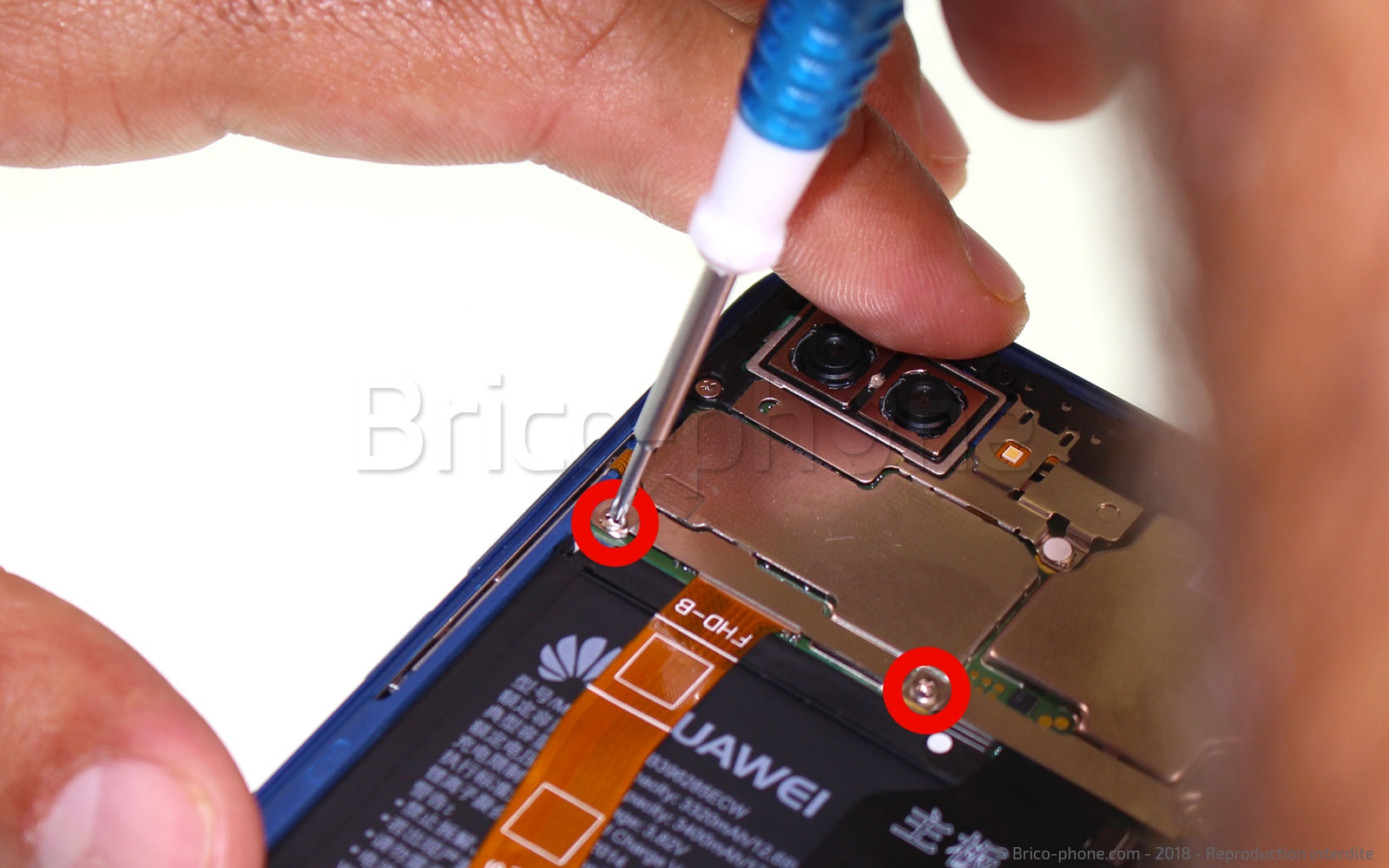

À l'aide du tournevis cruciforme retirez les 2 vis qui maintiennent la plaquette métallique qui recouvre différentes connectiques telles que celle de la batterie.

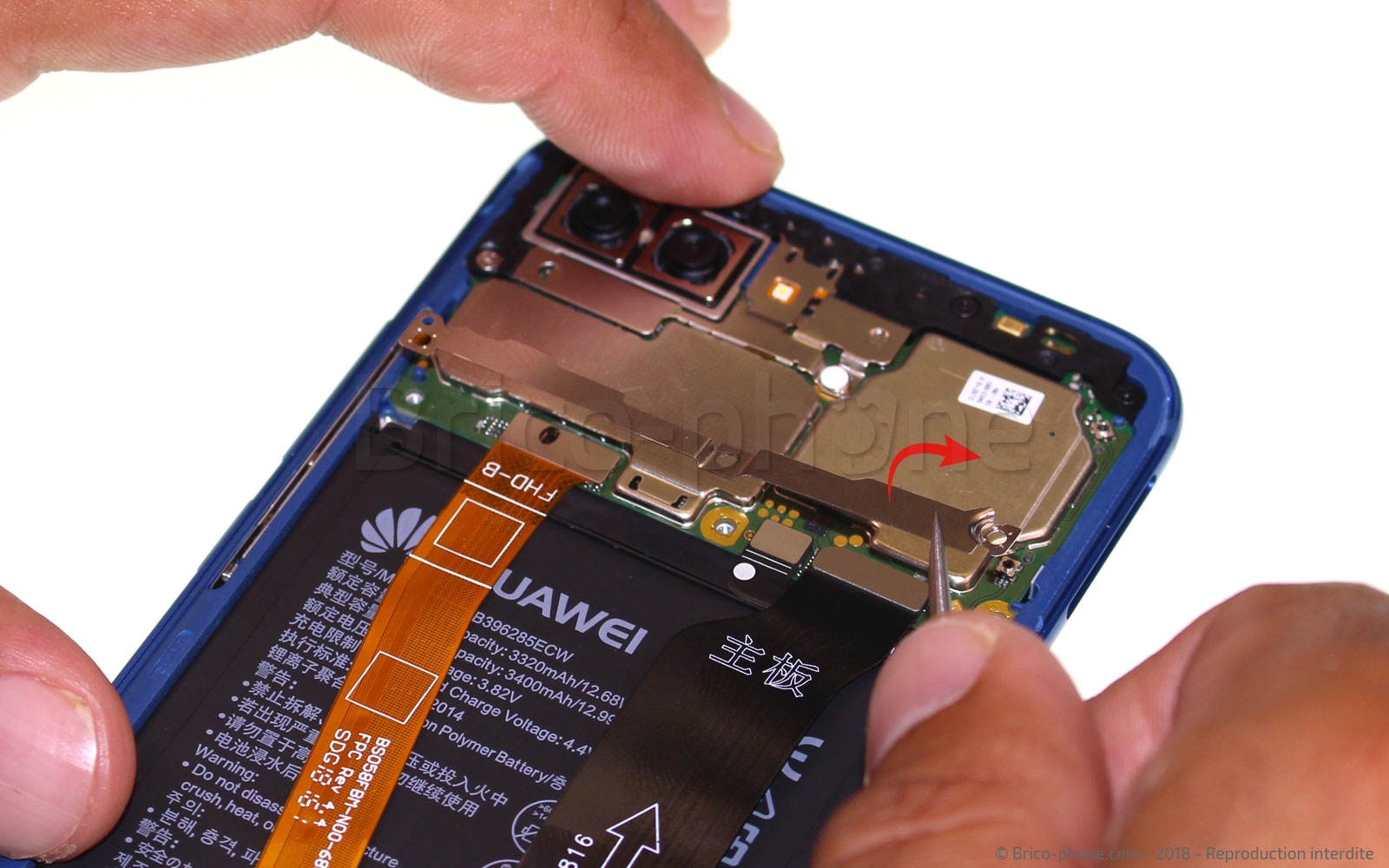

Une fois, les vis retirées, saisissez la plaquette à l'aide de la pincette puis sortez là du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

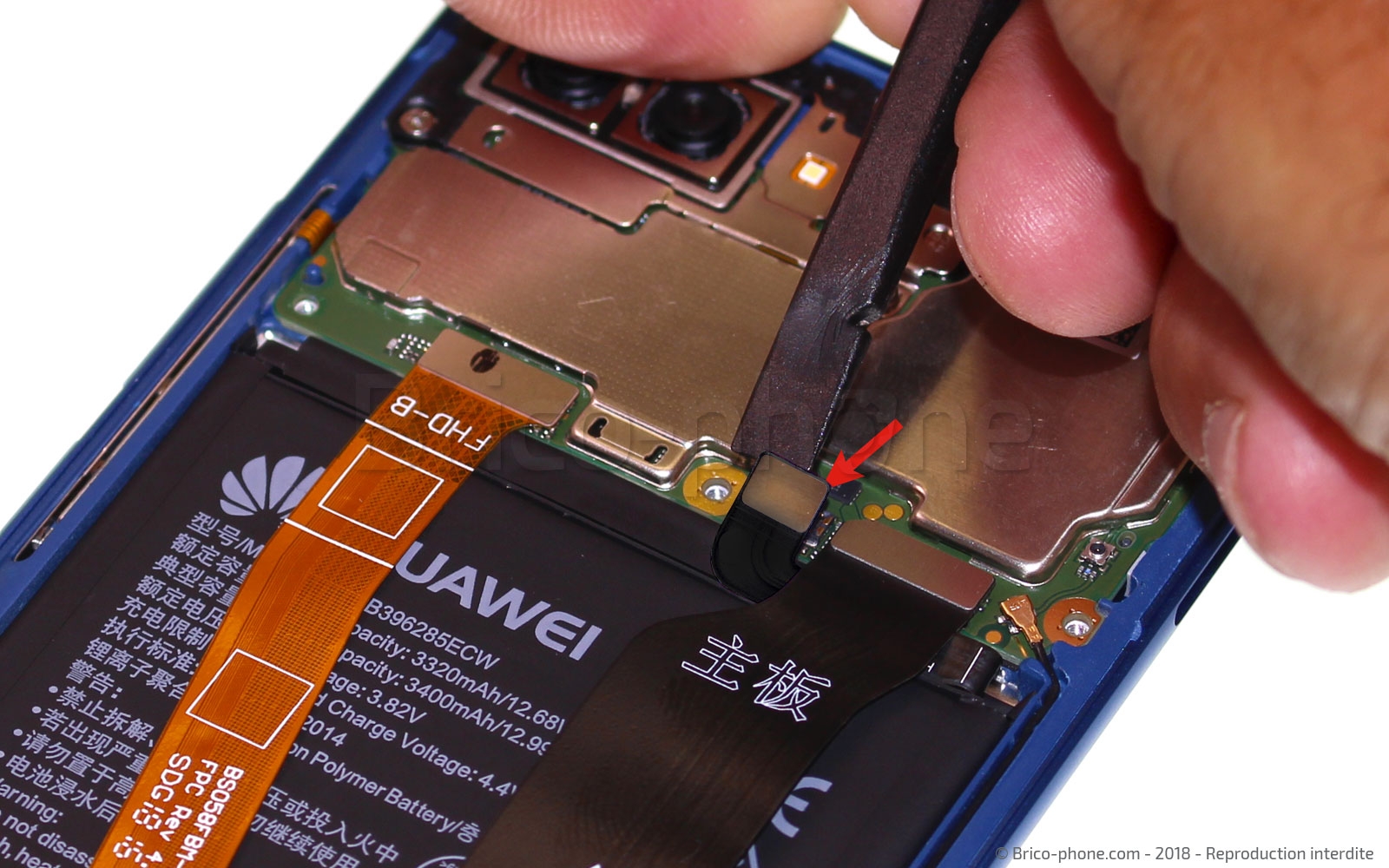

Munissez-vous à nouveau du levier en Nylon fourni dans votre kit d'outils et déconnectez le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etaep 6 : Retirer le cache supérieur

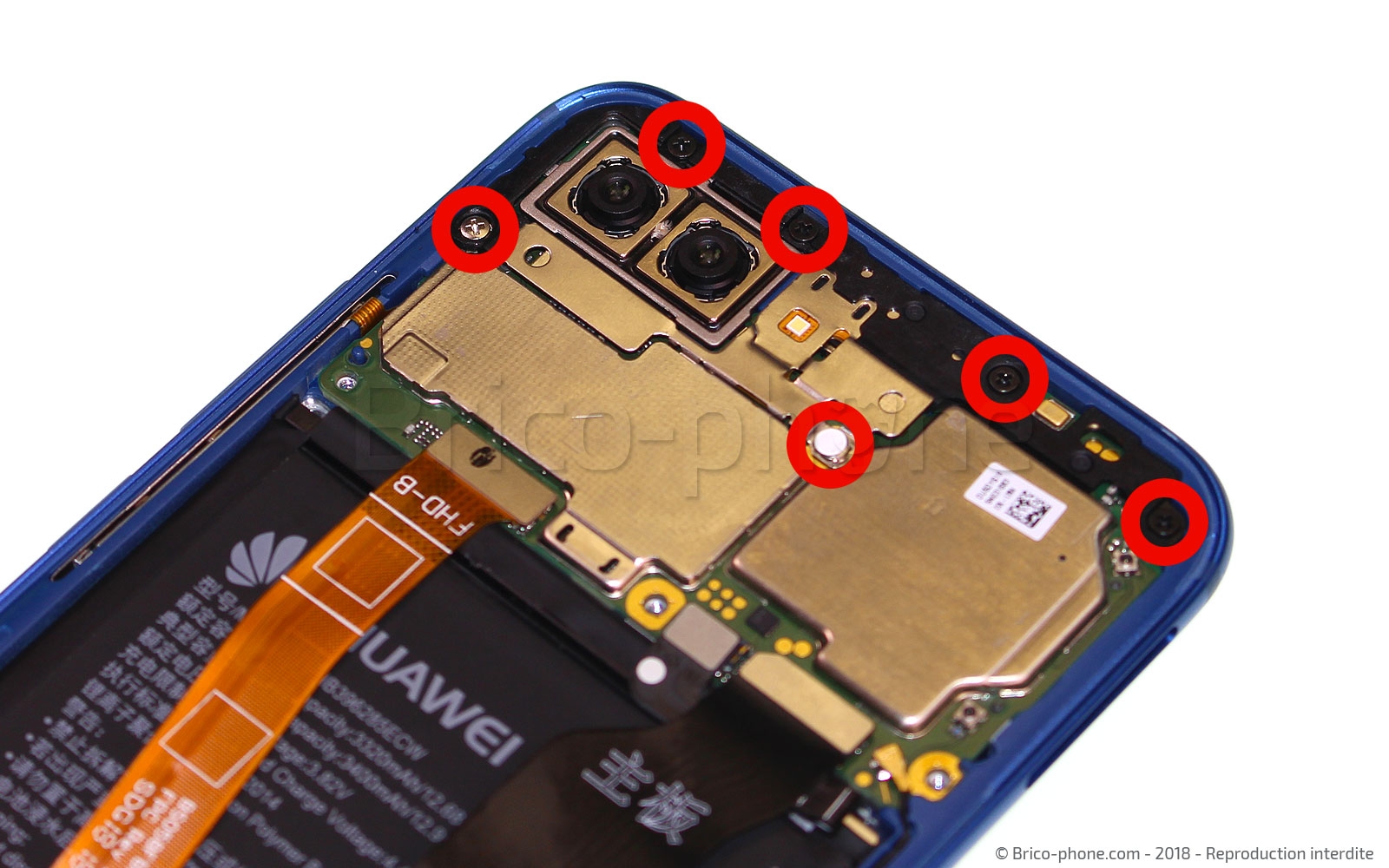

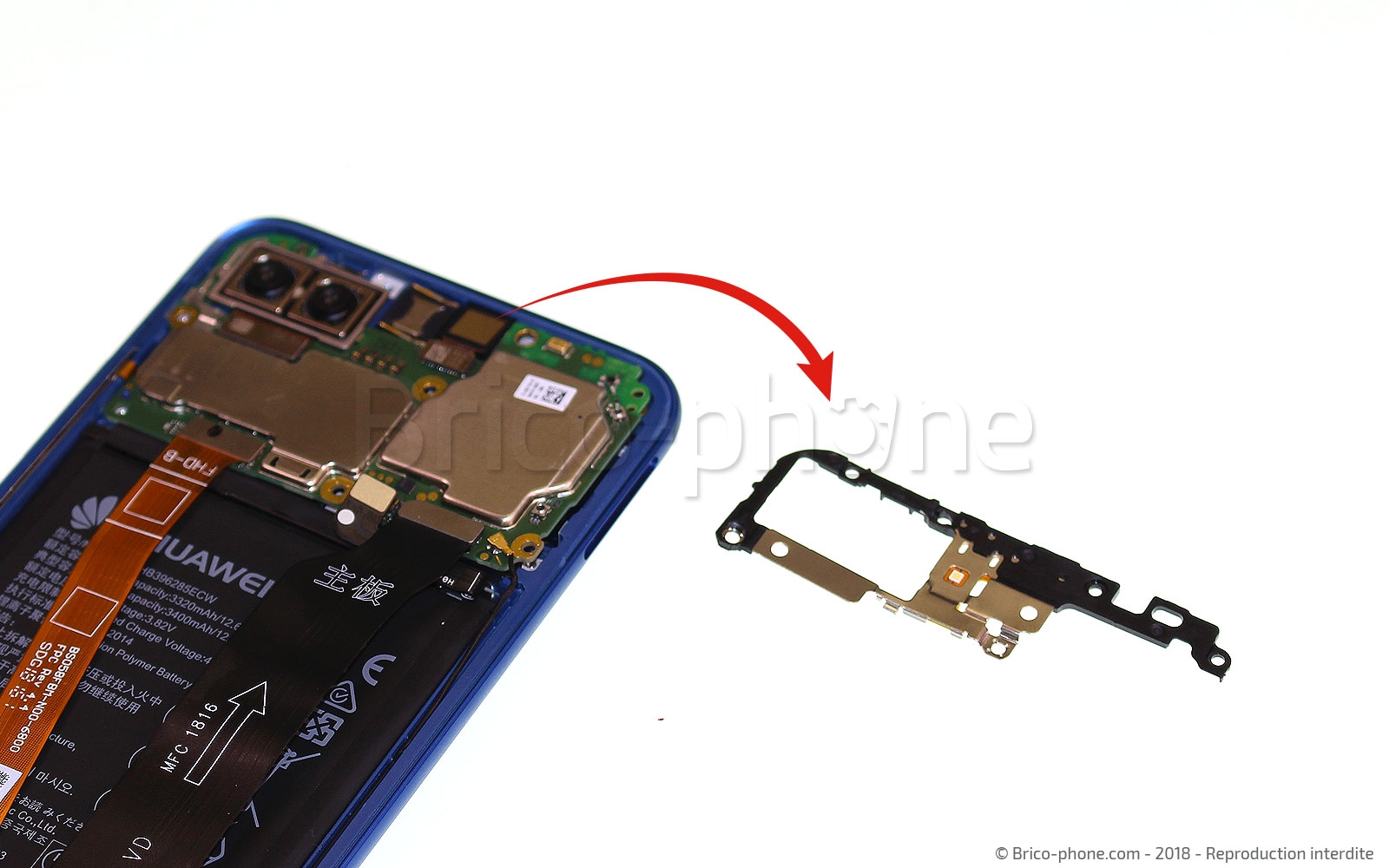

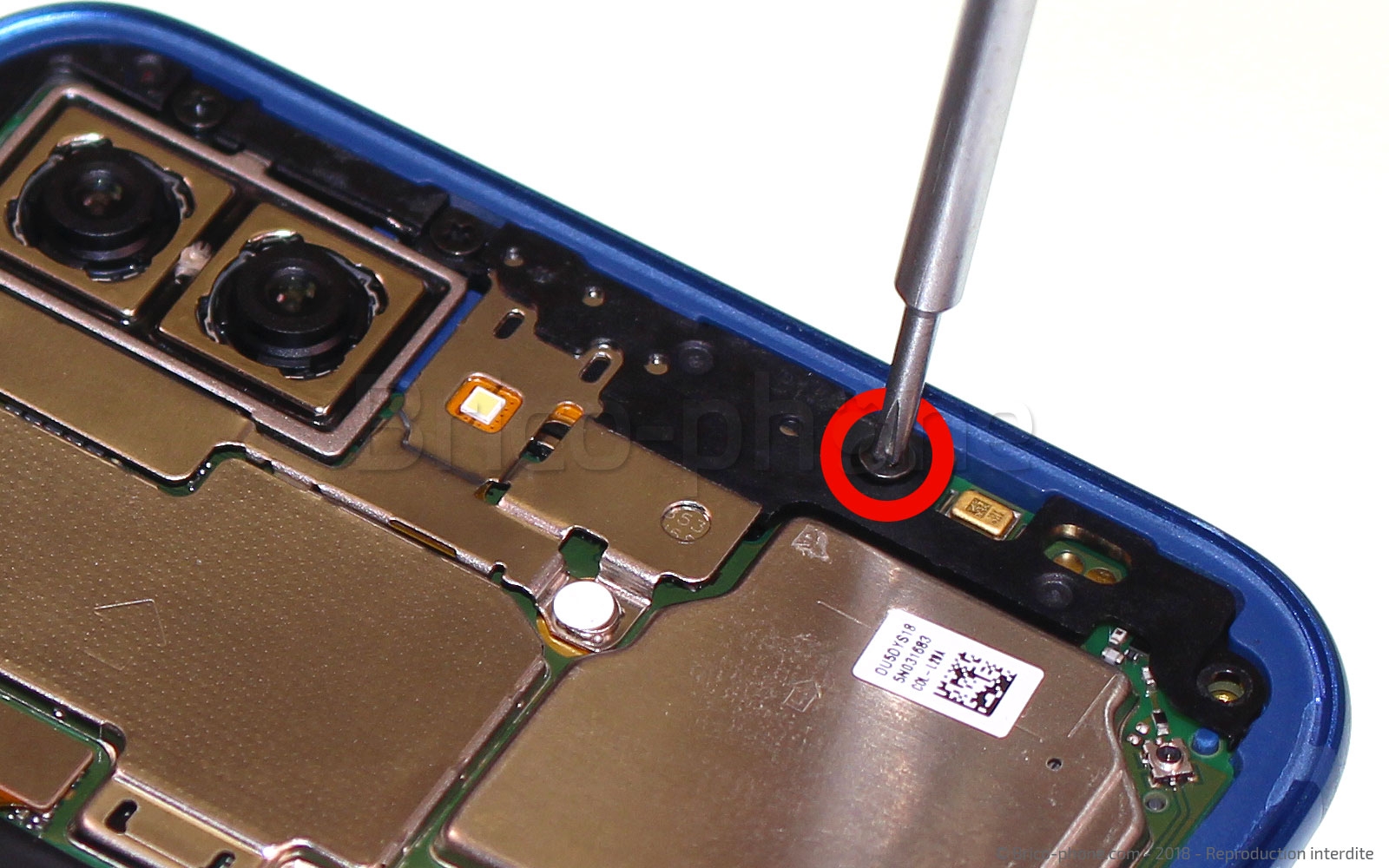

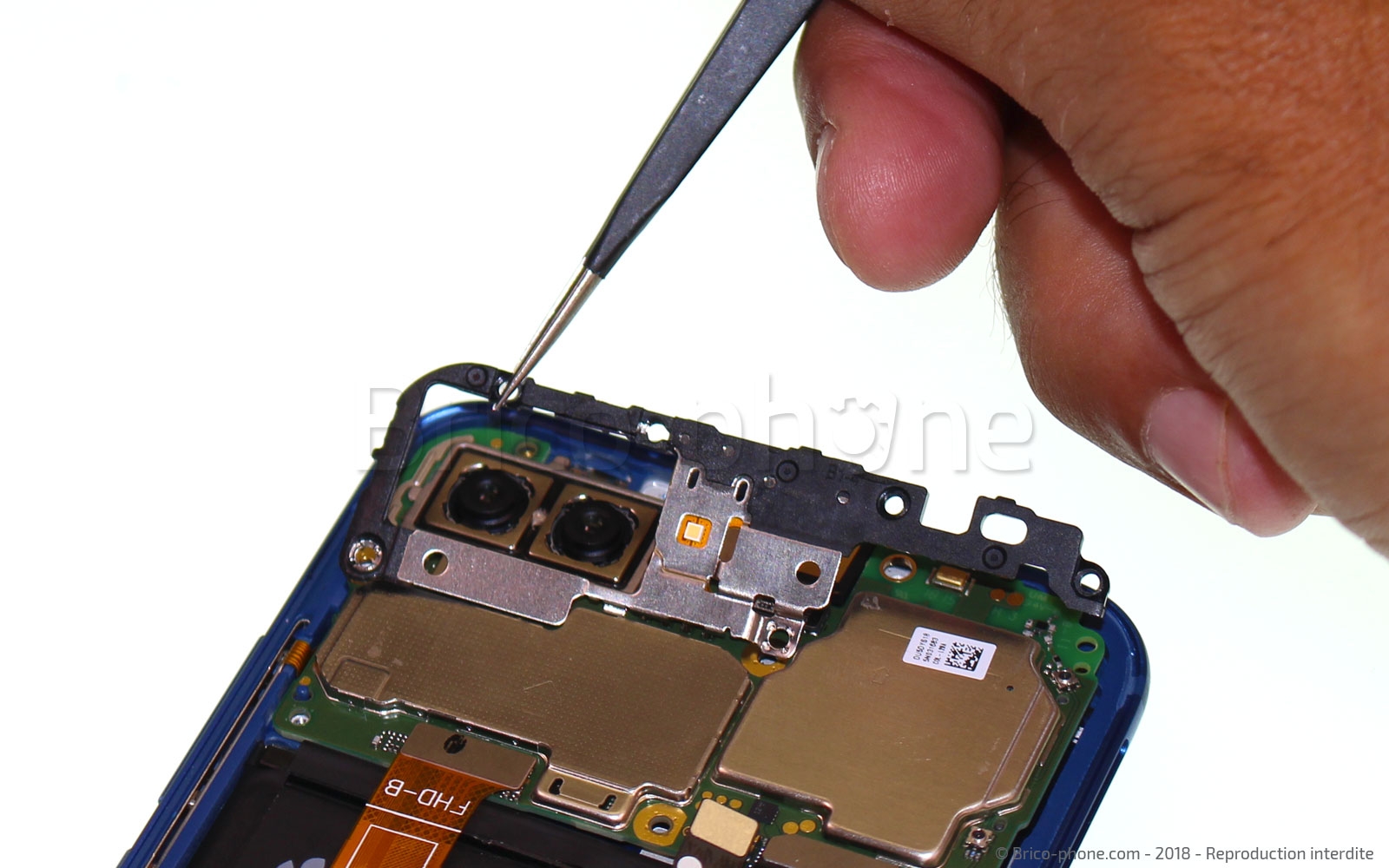

Munissez-vous du tournevis cruciforme afin de retirer les 6 vis du cache supérieur puis déclipsez et sortez ce dernier à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer la double caméra arrière

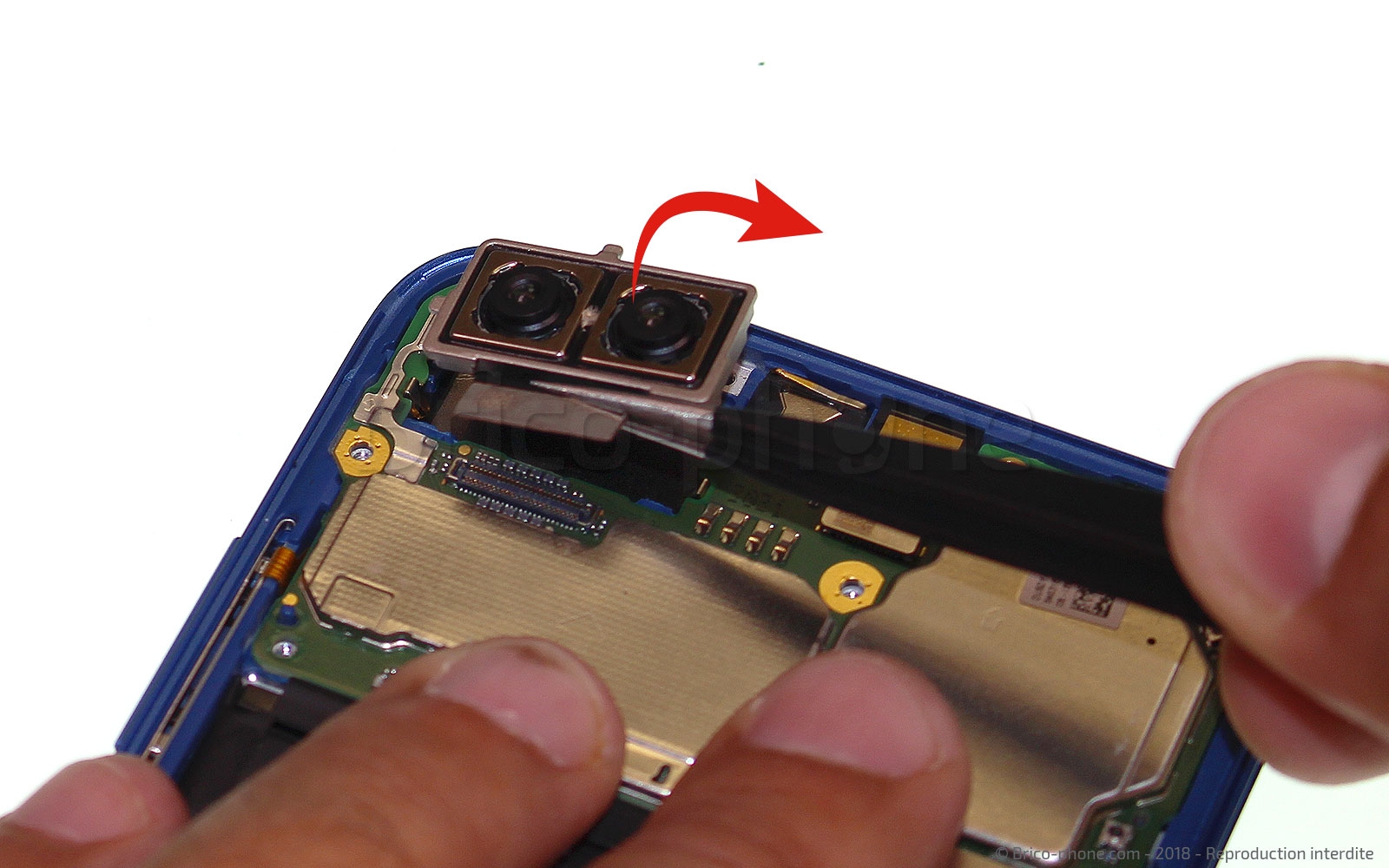

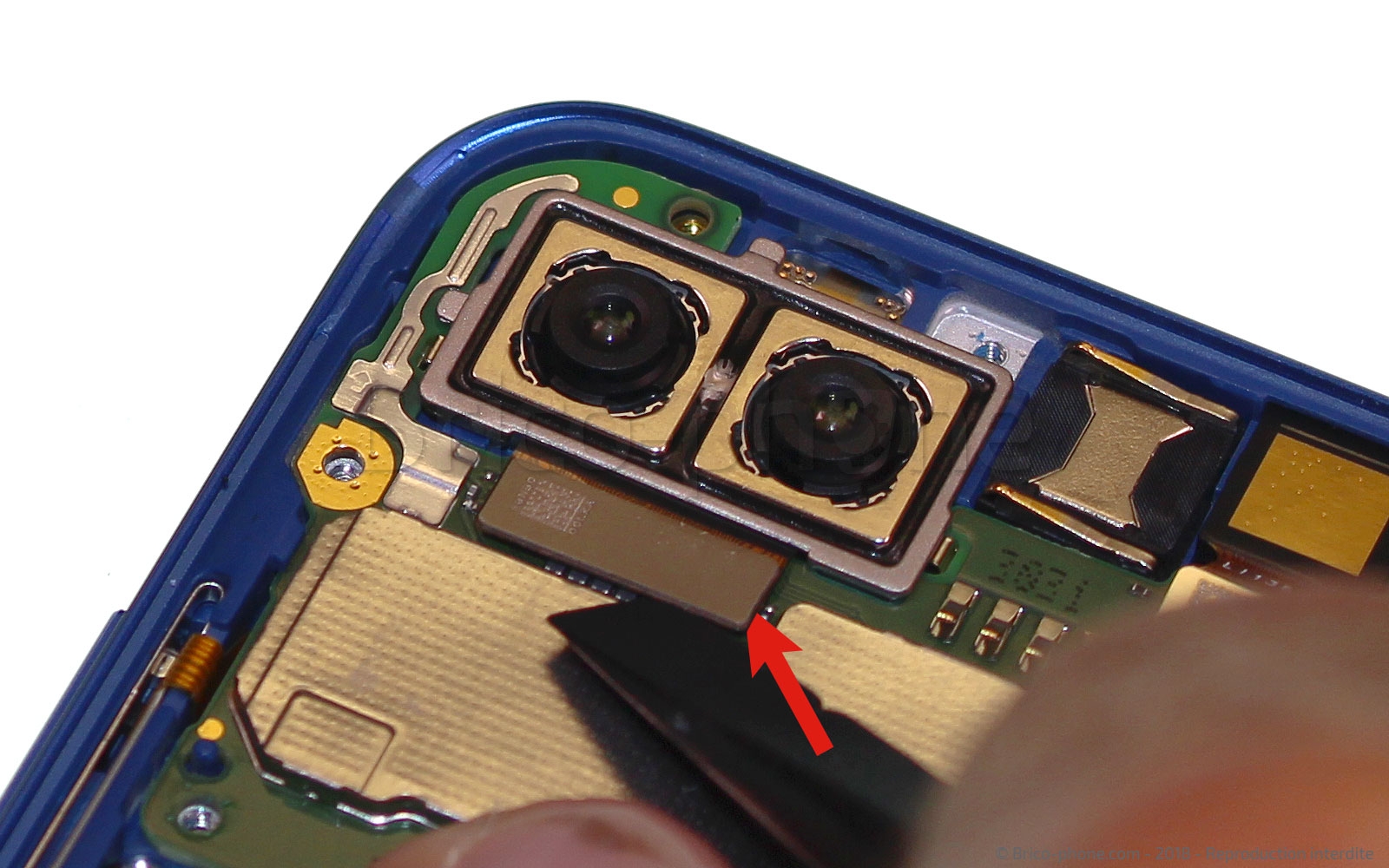

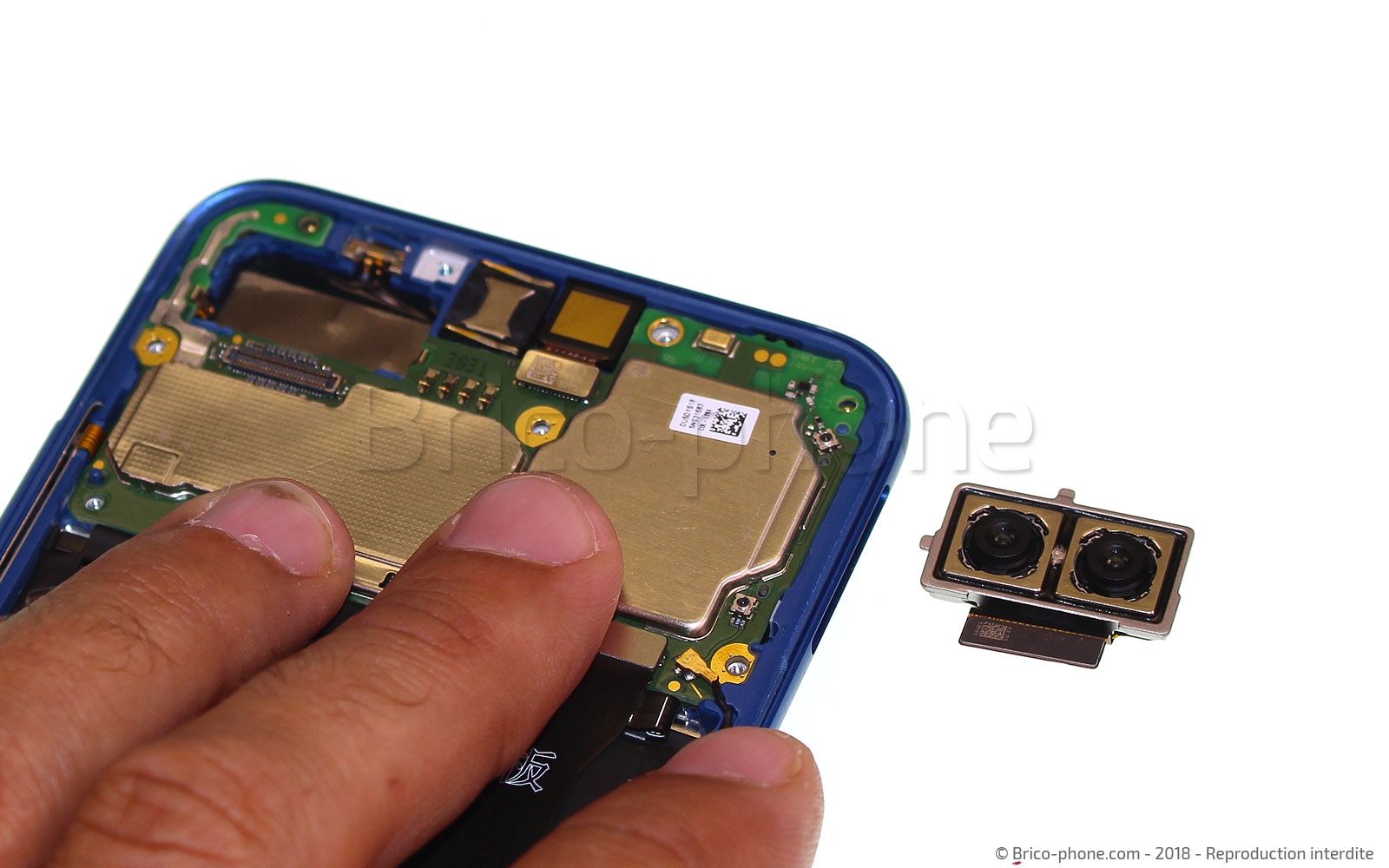

A l'aide du levier nylon déconnecter la double caméra arrière puis sortez la à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Mettez en place votre nouvelle caméra arrière puis reprenez ce tutoriel en sens inverse afin de procéder au remontage.
