Changement de bloc écran avec batterie sur Honor 10

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 15/20
Honor 10 | Temps estimé : 30 min | Difficulté : 2/5

L'écran de votre Huawei Honor 10 s'est brisé après une chute et vous rencontrez des problèmes de d'affichage ou de tactile ! Nous vous proposons de réparer vous-mêmes votre smartphone afin de lui donner une seconde vie. Vous n'êtes pas un professionnel de la réparation ! Cela ne pause aucun problème, car brico-phone vous propose en plus de la pièce détachée un kit d'outil spécifique à chaque réparation, ainsi qu'une assistance téléphonique gratuite avec un de nos techniciens au cas où vous rencontreriez un problème. Lancez-vous ! Commandez la pièce et les outils directement sur notre site internet www.brico-phone.com puis une fois votre commande reçue lancez vous dans la réparation en suivant ce tutoriel photos étape par étape.

Diagnostic

›  Votre vitre de Huawei Honor 10 est brisée
›  Votre écran LCD présente des défauts d'affichage
›  Votre écran reste noir à l'allumage
› Le tactile ne fonctionne plus
›  Vous souhaitez remplacer le bloc complet pour retrouver un téléphone neuf
›  Votre écran est brisé et votre batterie présente des signes de faiblesse
›  Vous recherchez un bloc écran d'origine Huawei
›  Le châssis est endommagé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran complet prémonté sur châssis + batterie pour Huawei Honor 10 Noir
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant toute réparation, il est important de s'assurer du modèle de smartphone que vous possédez. Si votre appareil est belle et bien un Huawei Honor 10, vous devez voir la référence suivante COL-L29 indiquée au dos de l'appareil. Une fois sur de votre modèle, préparez un espace de travail propre et dégagé fixez le patron d'aide au montage puis sortez vos outils.

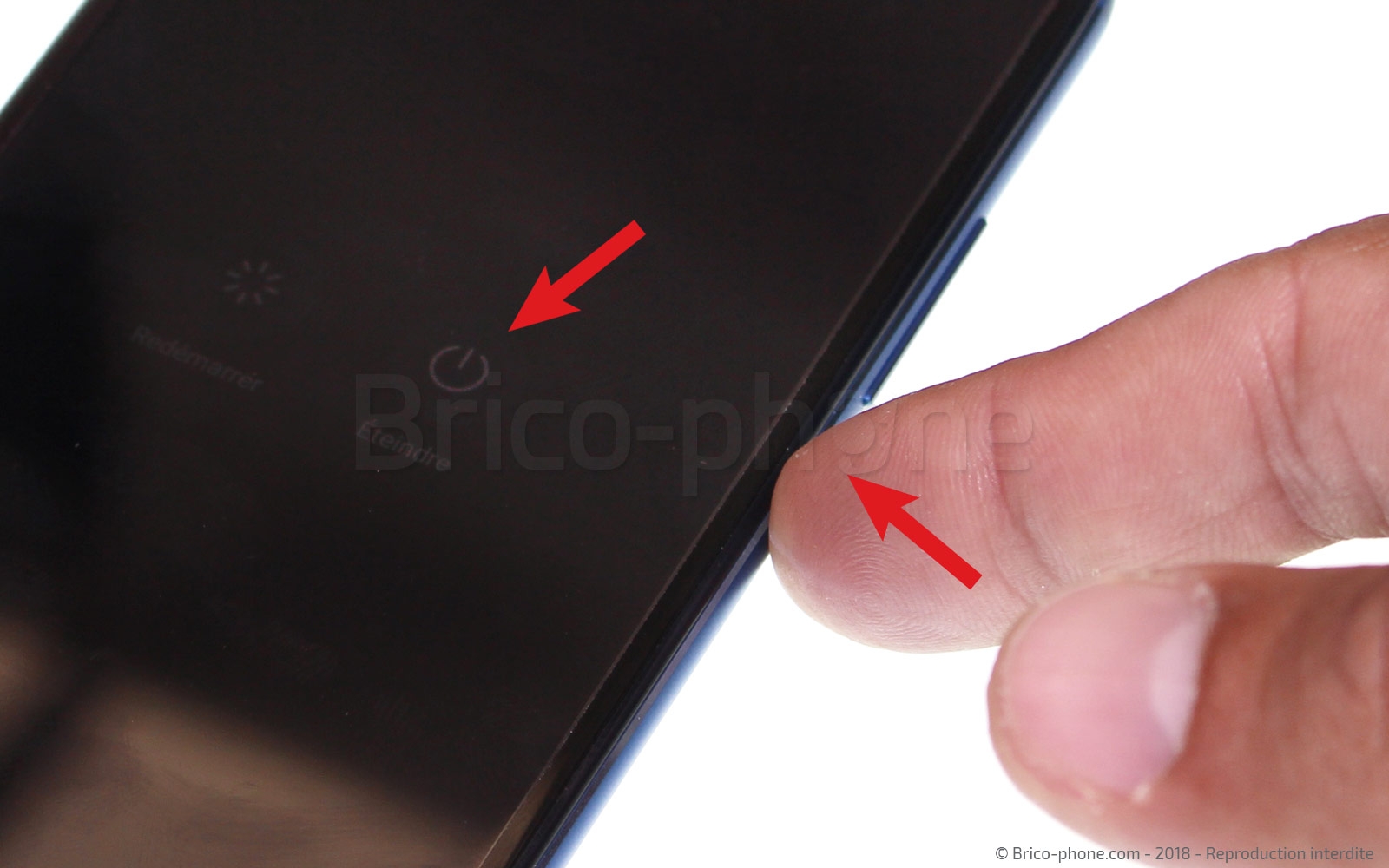

Il ne vous reste plus qu'à éteindre votre smartphone à l'aide du bouton power.
La réparation peut commencer !

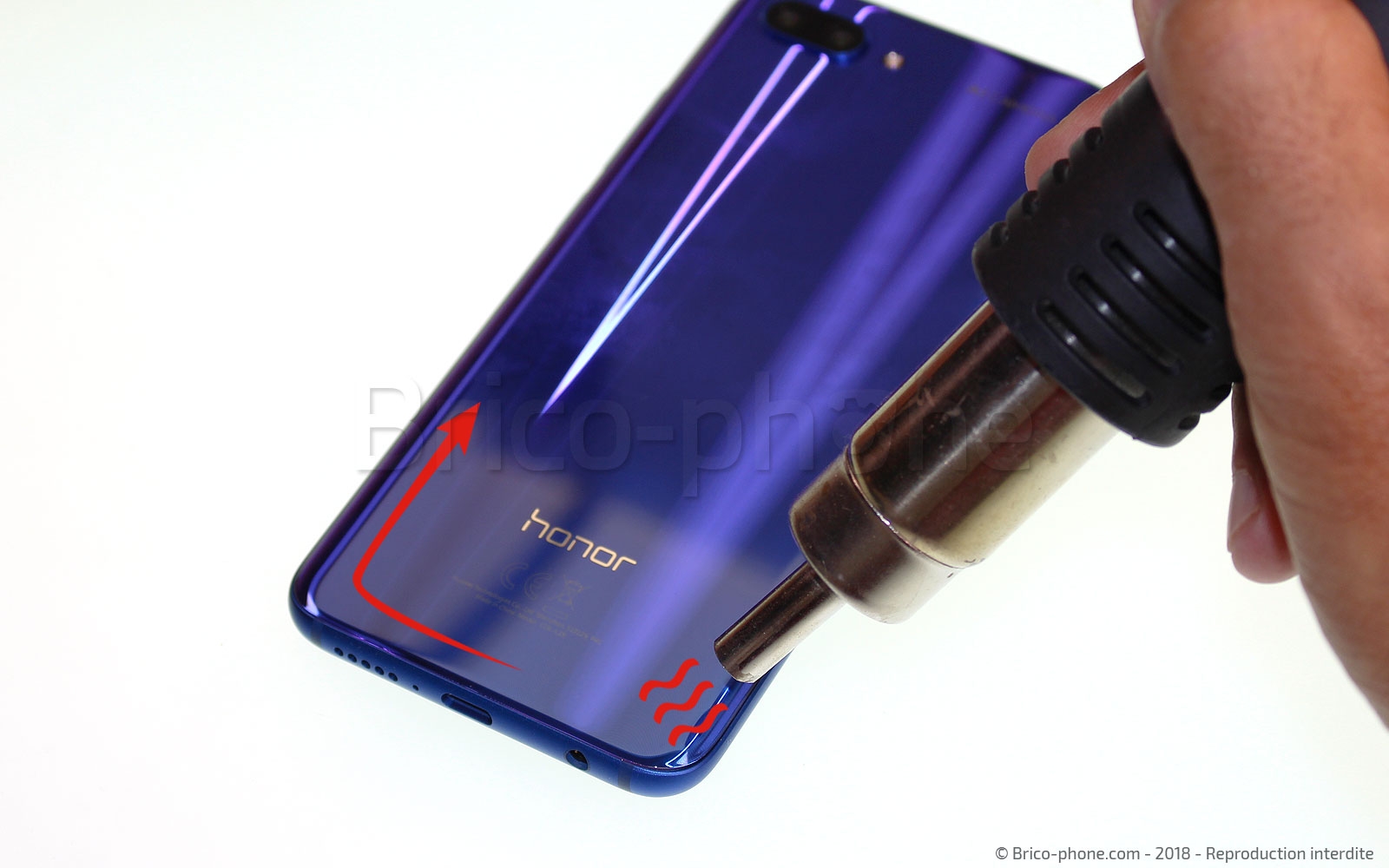

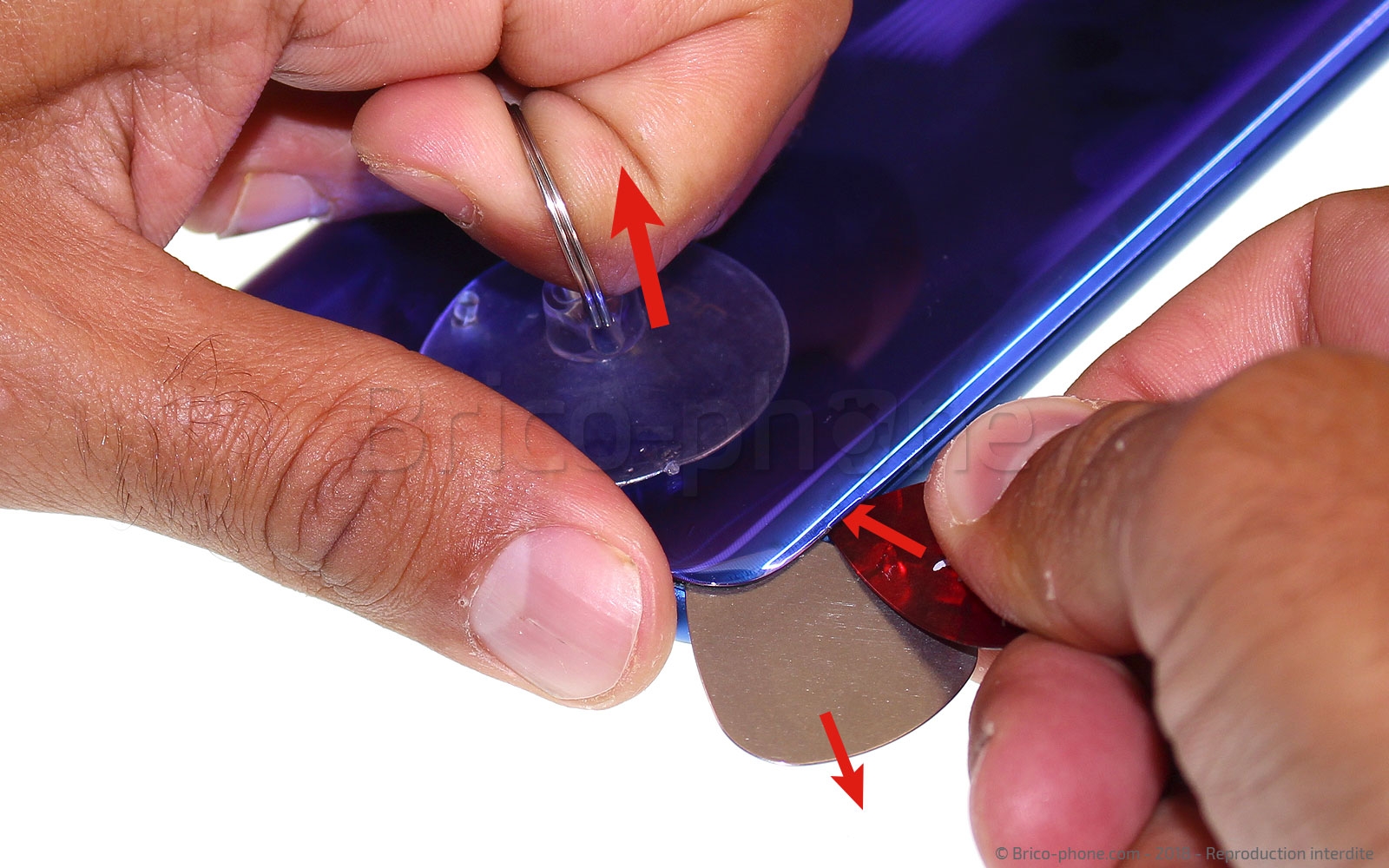

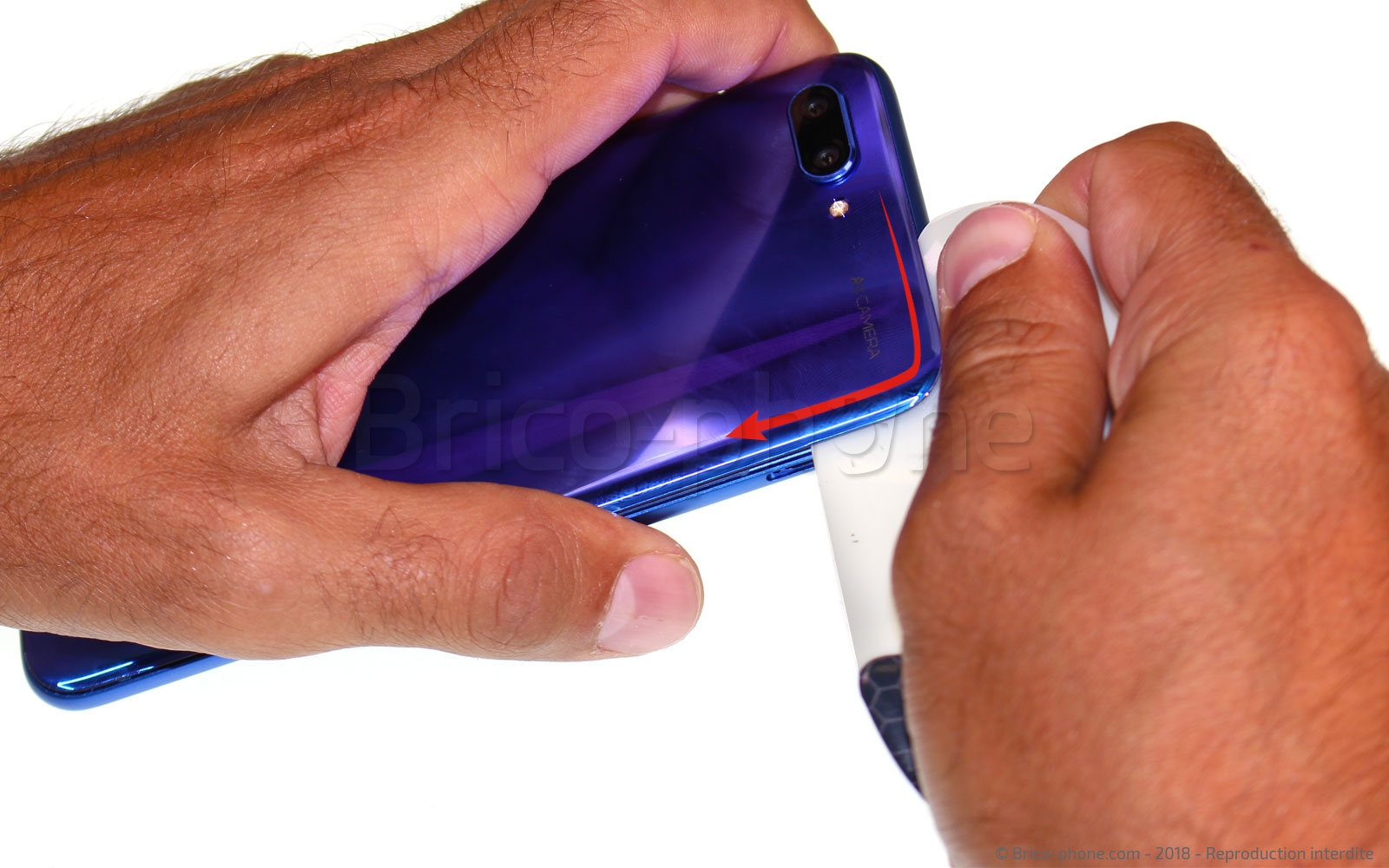

Etape 1 : chauffer la vitre et placer les outils
Munissez-vous d'un sèche-cheveux ou d'un mini-décapeur thermique (en vente sur notre boutique en ligne) et chauffez le contour de la vitre arrière de votre appareil. N'insistez pas sur le centre, car il n'y a pas de colle à cet endroit et la batterie se trouve en dessous.

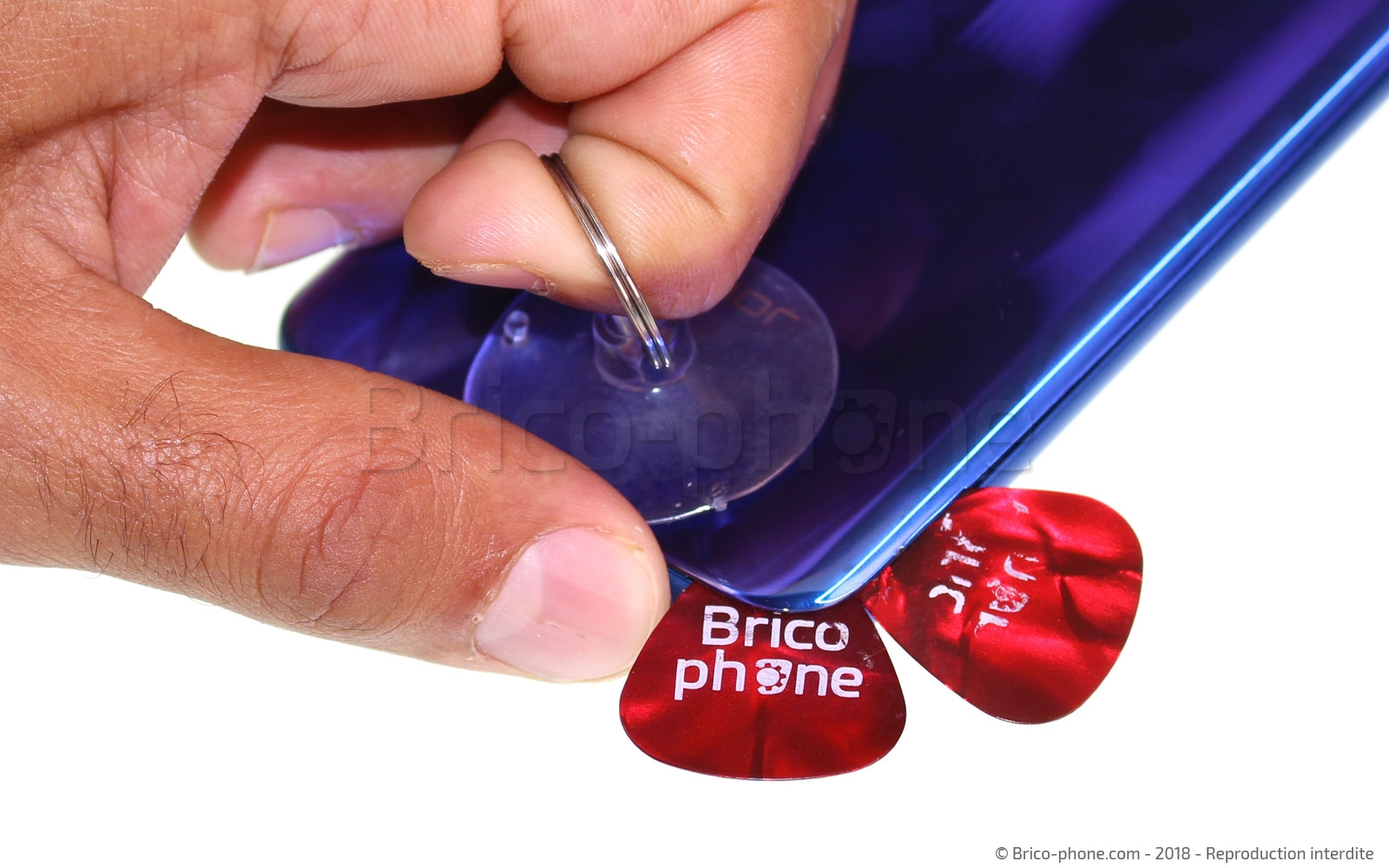

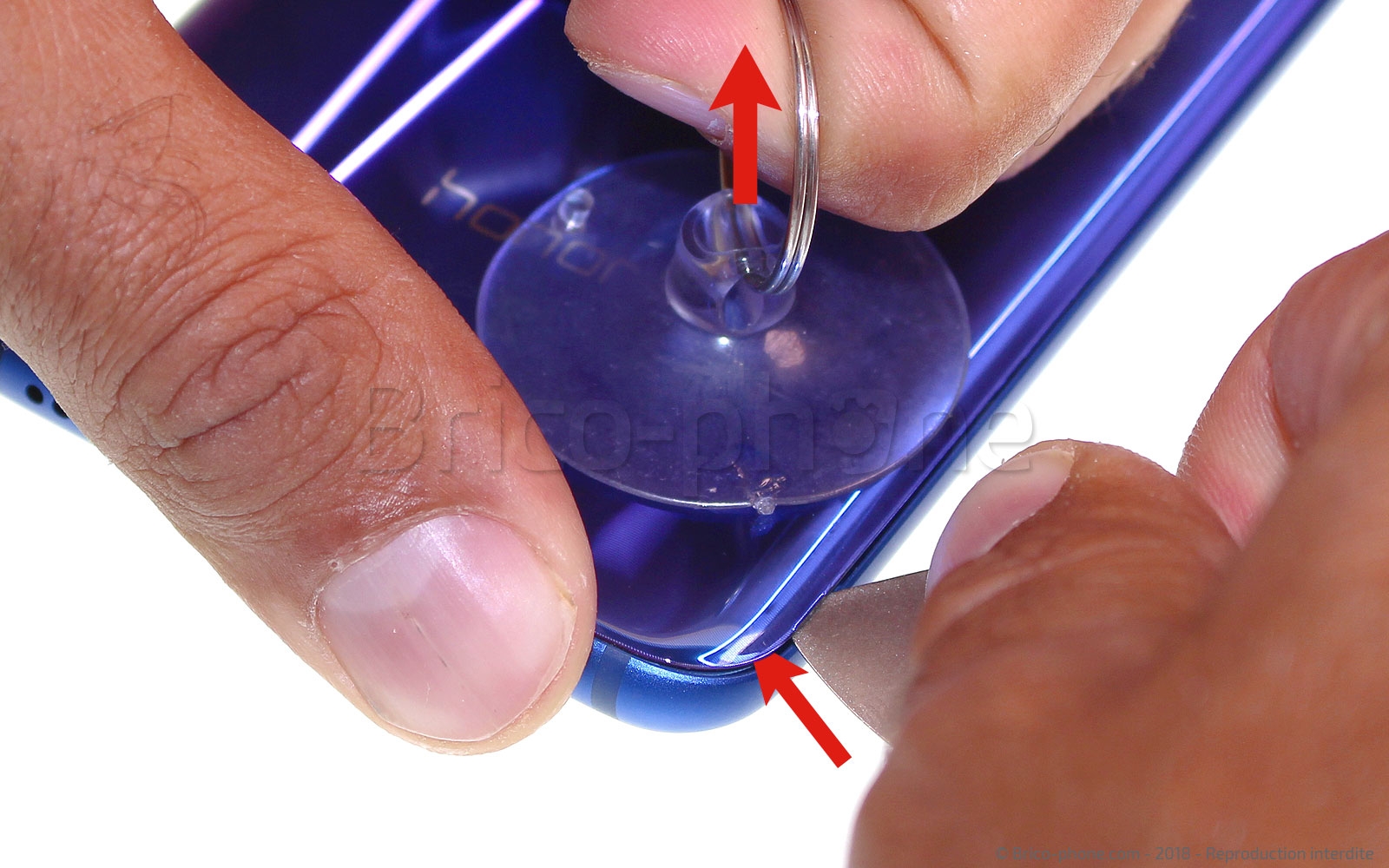

Collez la ventouse dans l'un des angles inférieur, tirez sur la boucle puis insérez le médiator métal entre le châssis et la vitre, ce qui a pour effet de créer un point d'insertion dans lequel vous allez venir placer les médiators plastiques.
Pour cette étape, vous pouvez utiliser également un outils iFlex plus ergonomique et plus efficace qu'un médiator métal grâce a sa faible épaisseur.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €

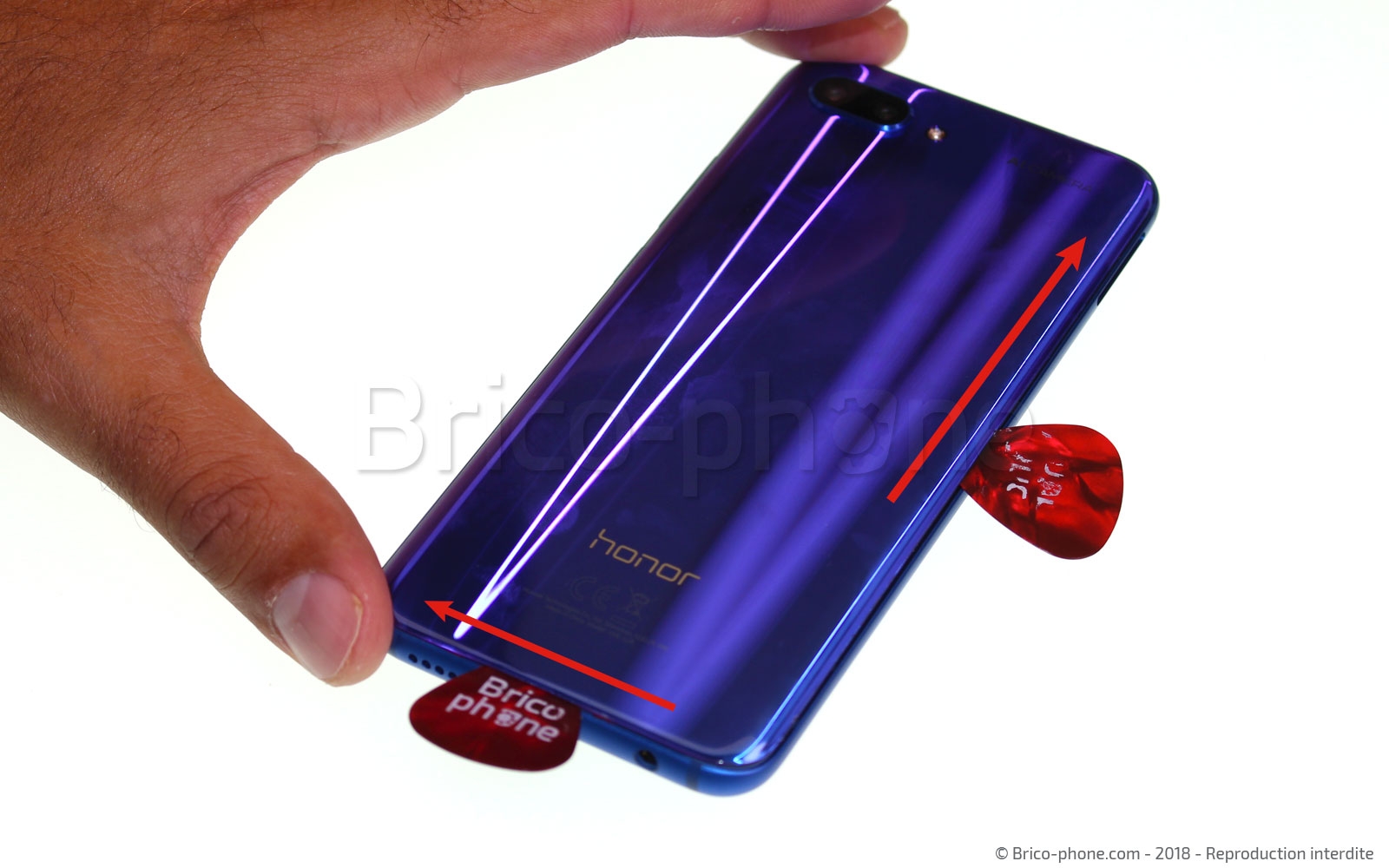

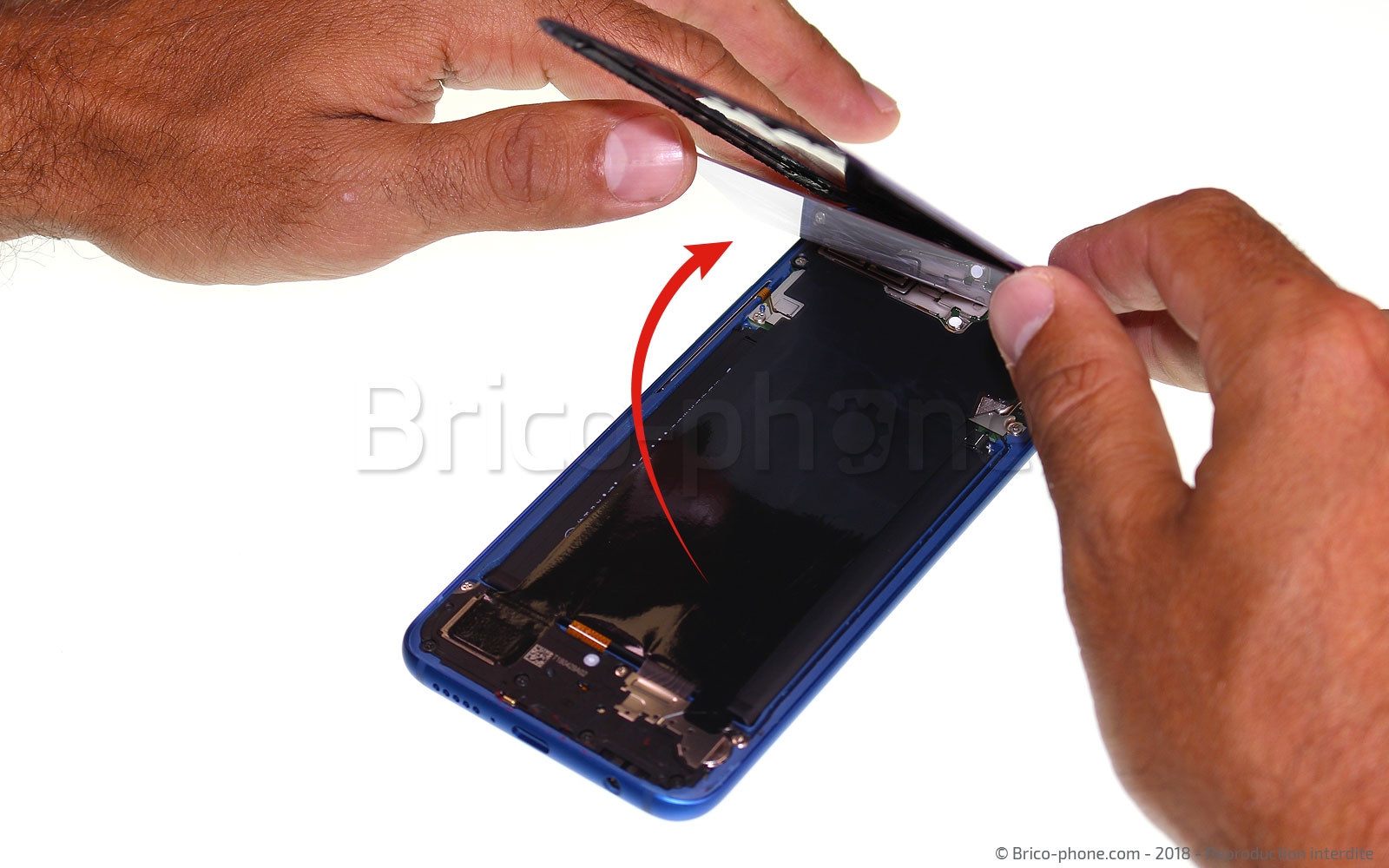

Etape 2 : Décoller la vitre arrière

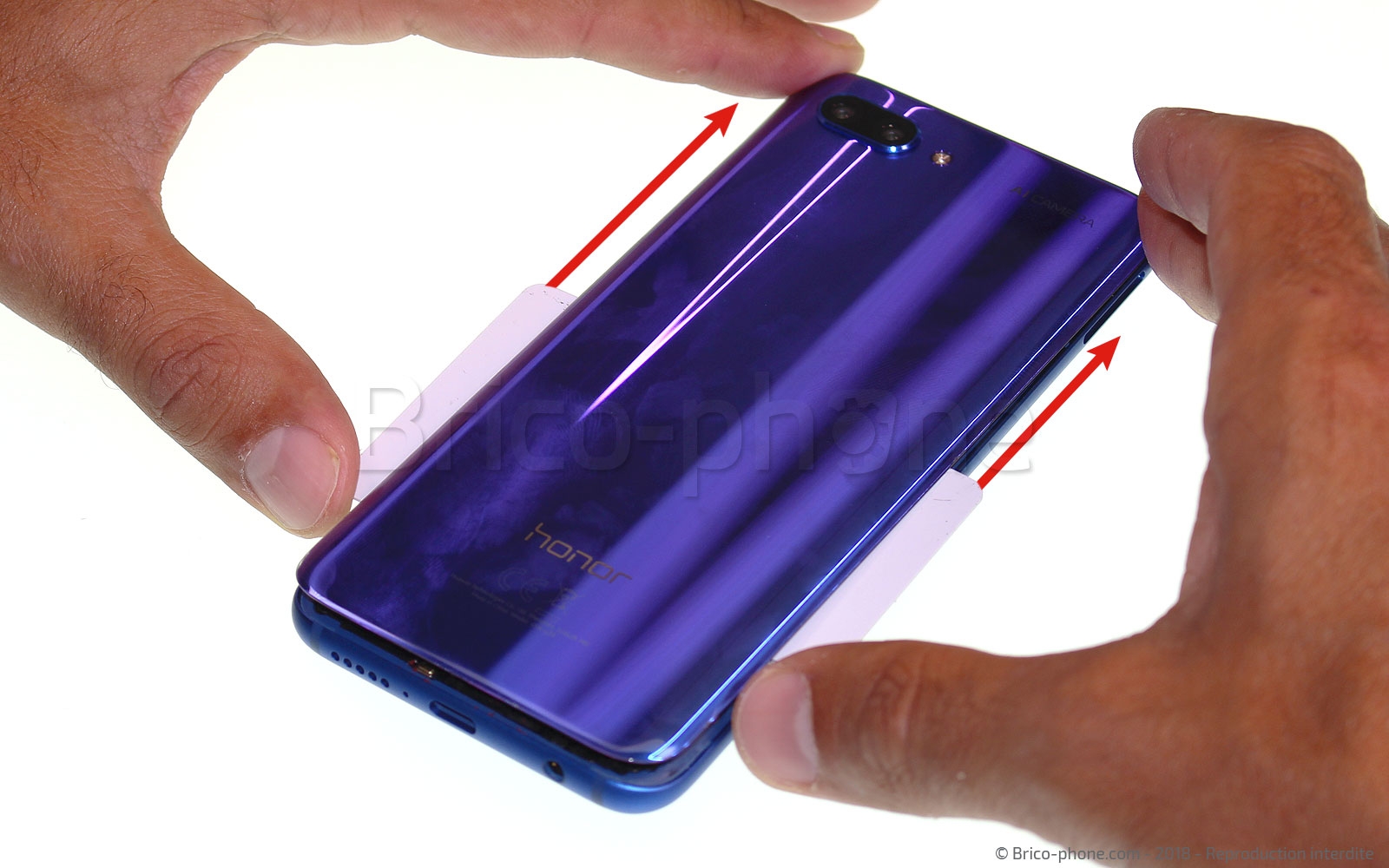

Les médiators plastiques enfin en place, il ne vous reste plus qu'à les faire glisser sous tout le contour du châssis afin de décoller entièrement le cache arrière.
Munissez-vous ensuite de la carte PVC pour retirer uniformément la vitre.
L'outil iPlastix peut être utilisé à la place des médiators plastiques.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

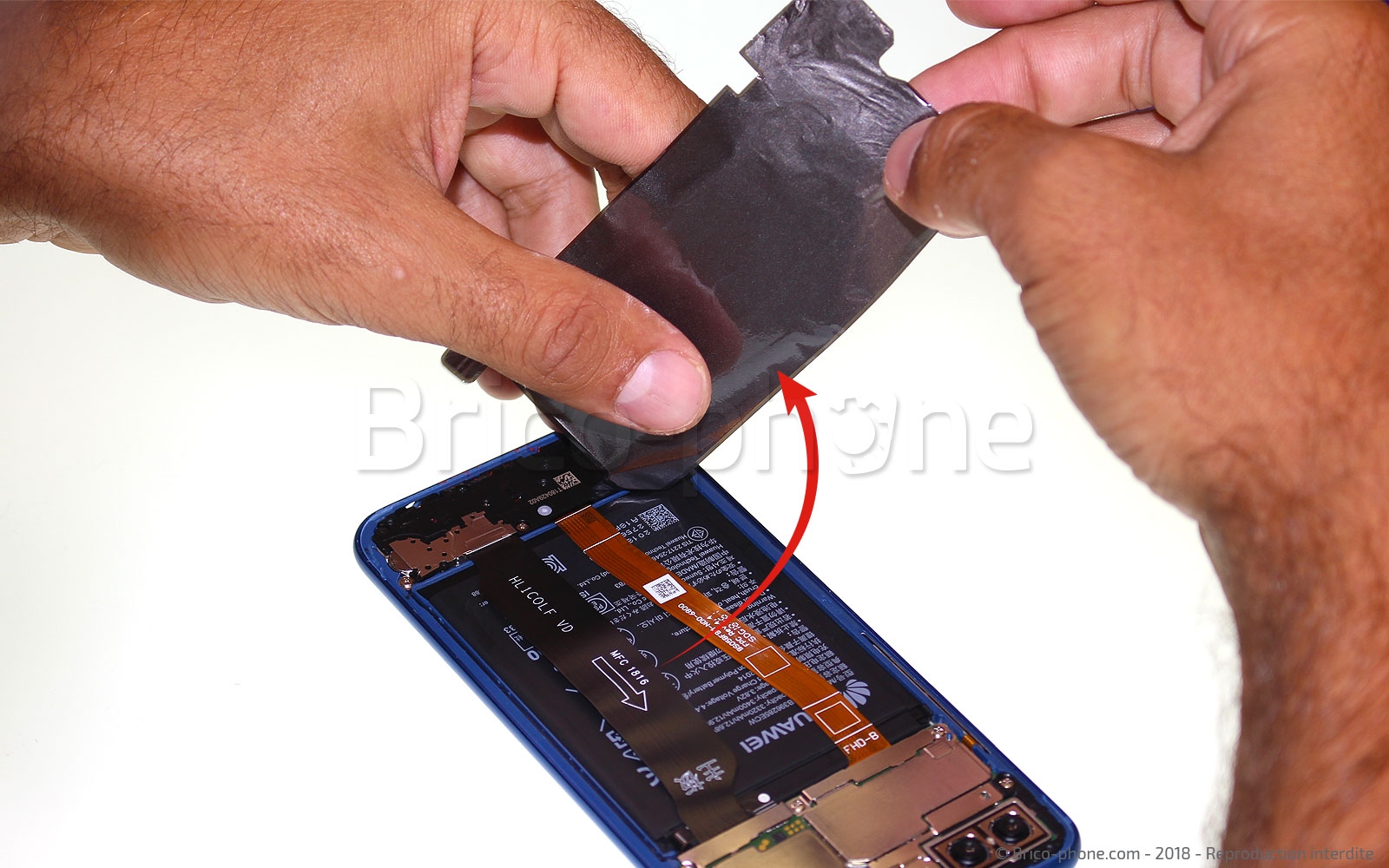

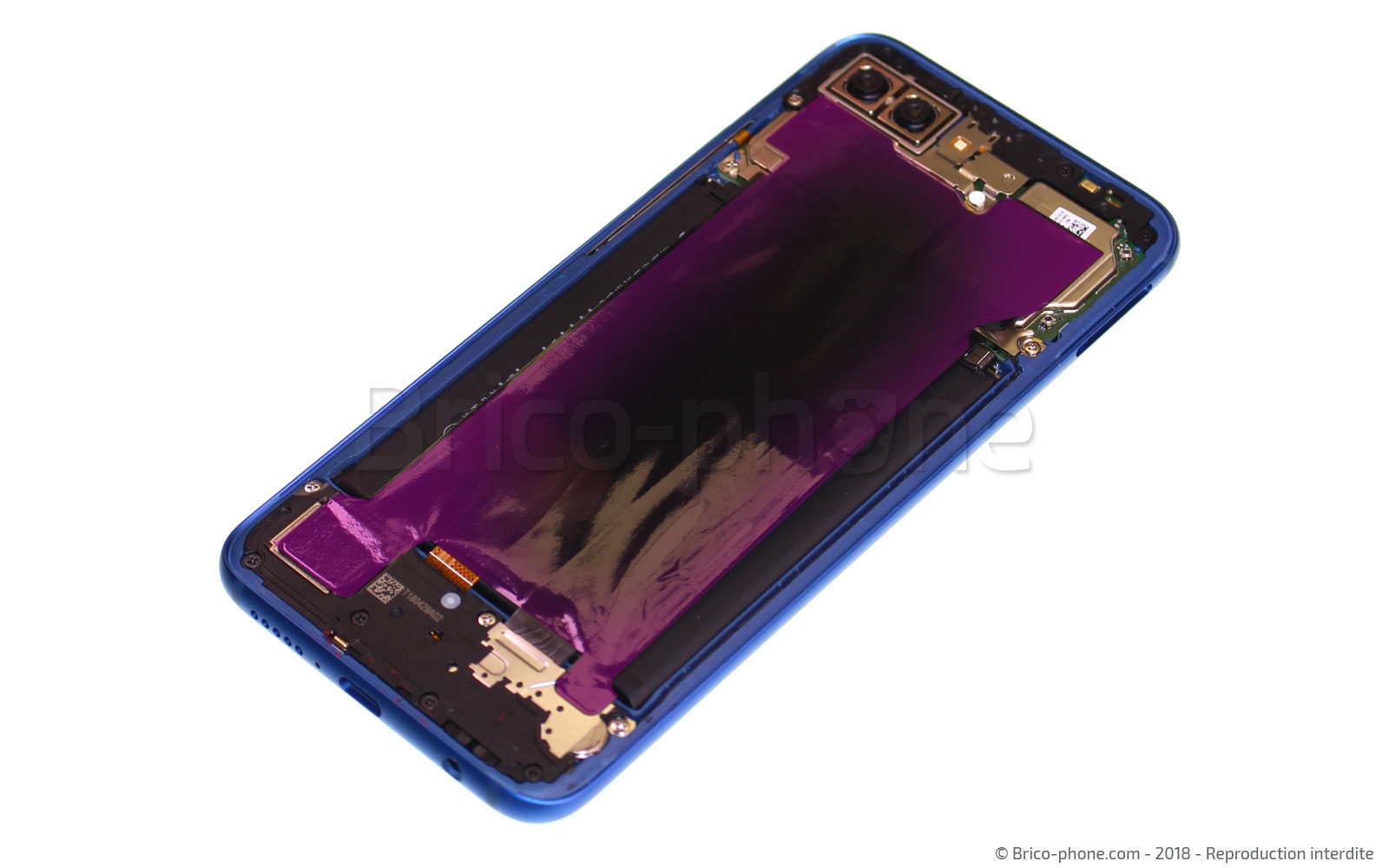

Etape 3 : Retirer le film de protection thermique

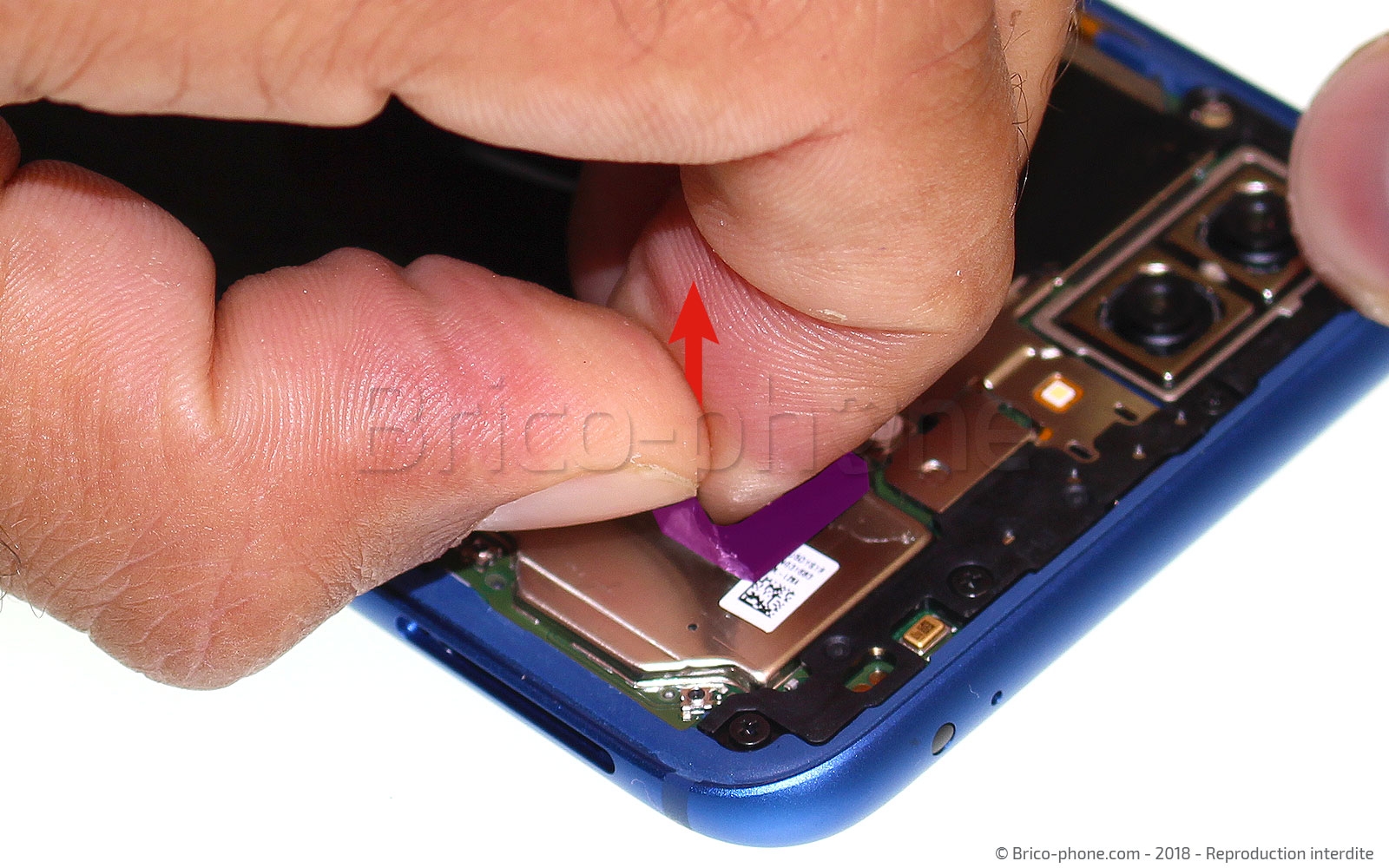

Sans utiliser d'outil spécifique, Retirez le film de protection thermique qui se trouve sur la batterie, puis déposez le proprement sur votre espace de travail afin de ne pas l'endommager.

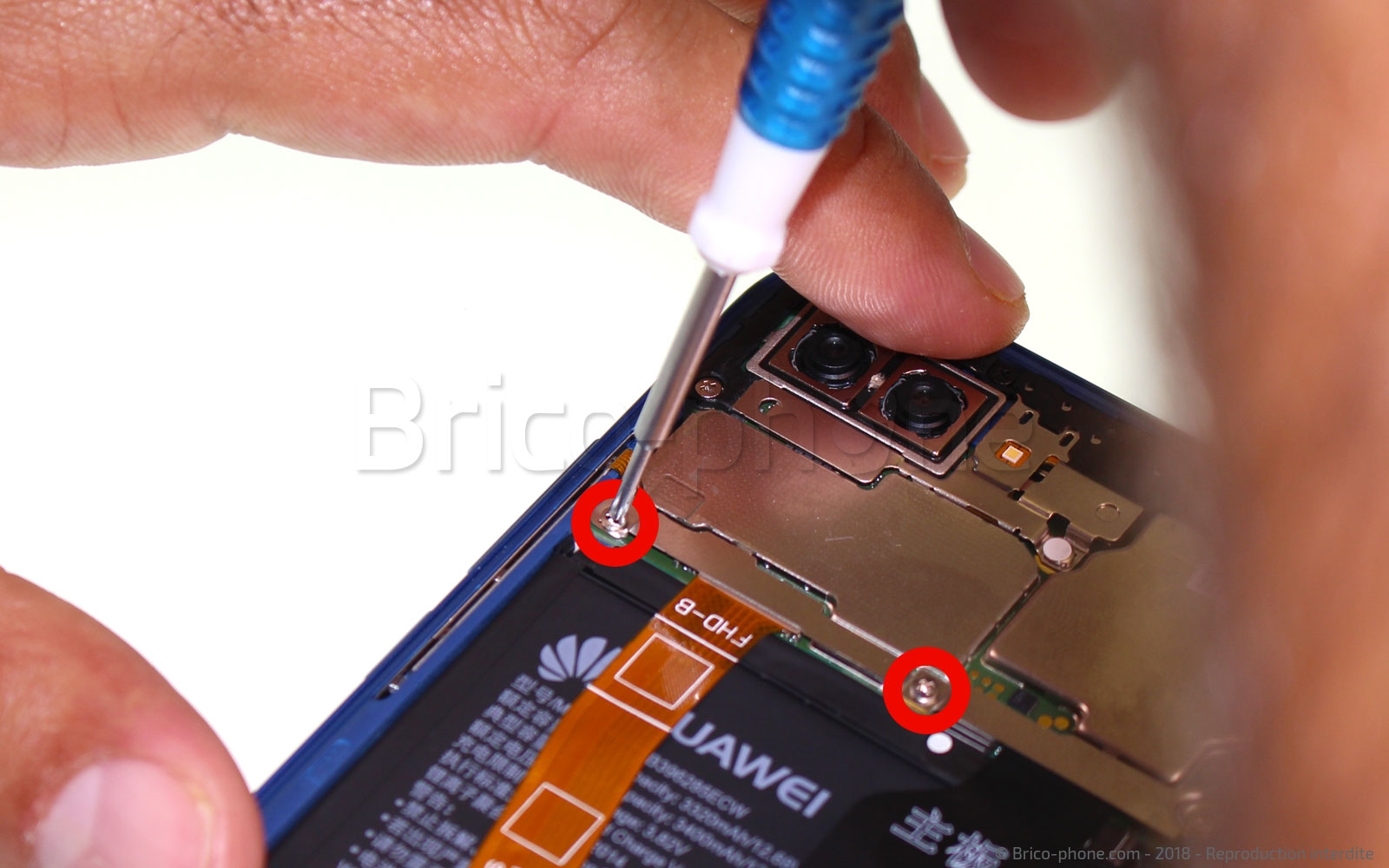

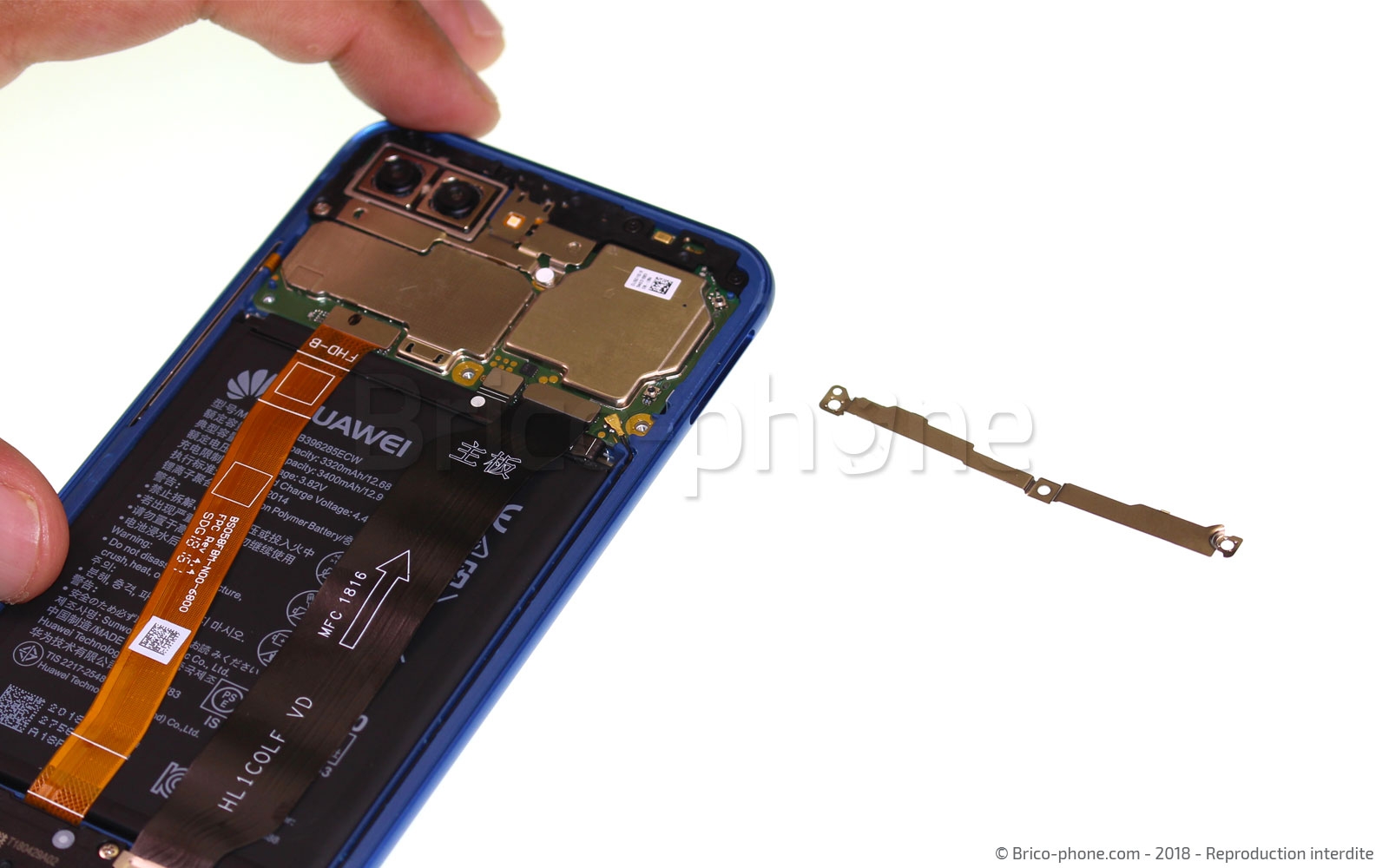

Etape 4 : Retirer la plaquette métallique
À l'aide du tournevis cruciforme retirez les 2 vis qui maintiennent la plaquette métallique qui recouvre différentes connectiques telles que celle de la batterie.
Une fois, les vis retirées, saisissez la plaquette à l'aide de la pincette puis sortez là du téléphone.
Outils du kit utilisés
Outils du kit utilisés

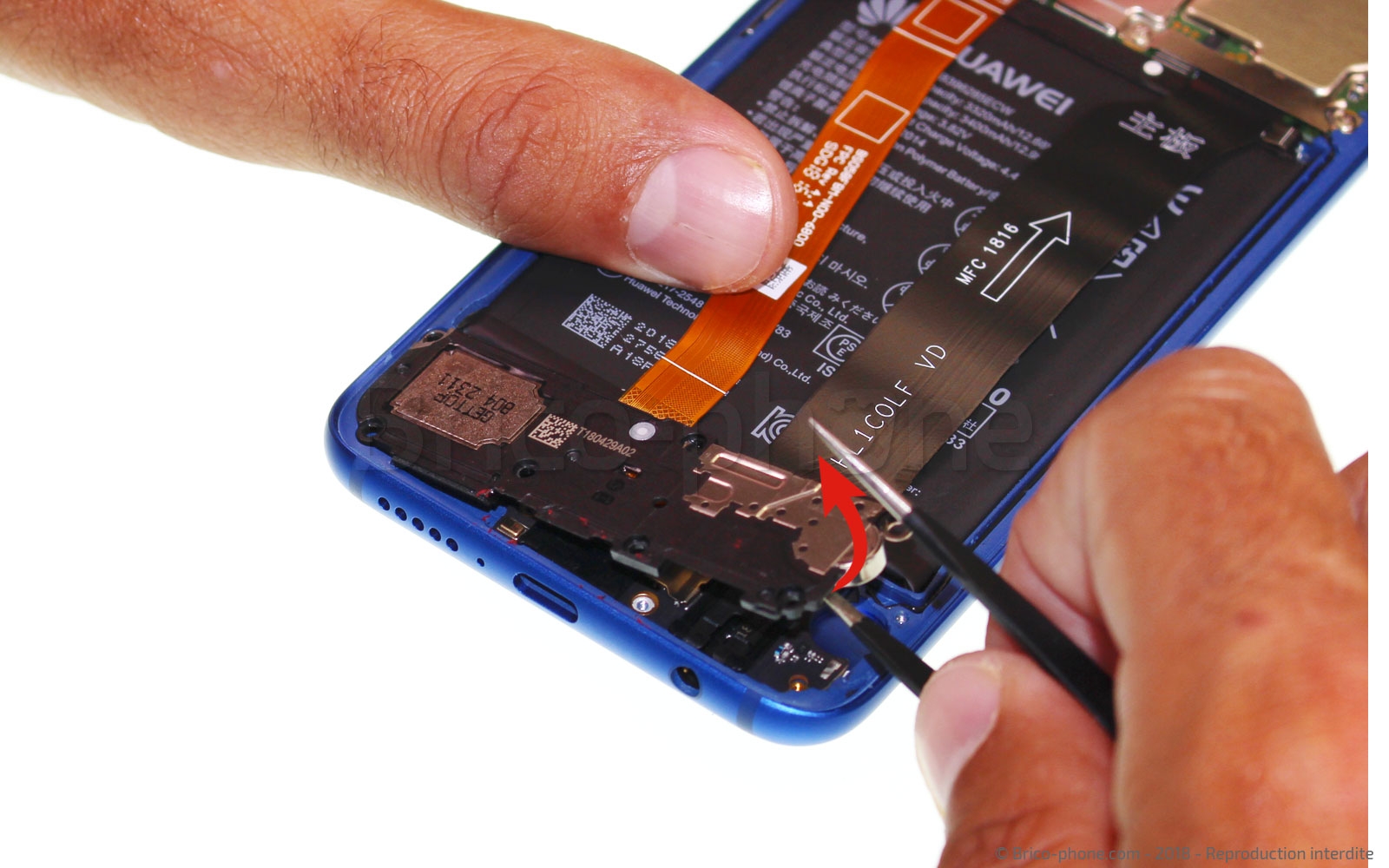

Etape 5 : Déconnecter la batterie
Munissez-vous à nouveau du levier en Nylon fourni dans votre kit d'outils et déconnectez le connecteur de la batterie.
Outils du kit utilisés
Outils du kit utilisés

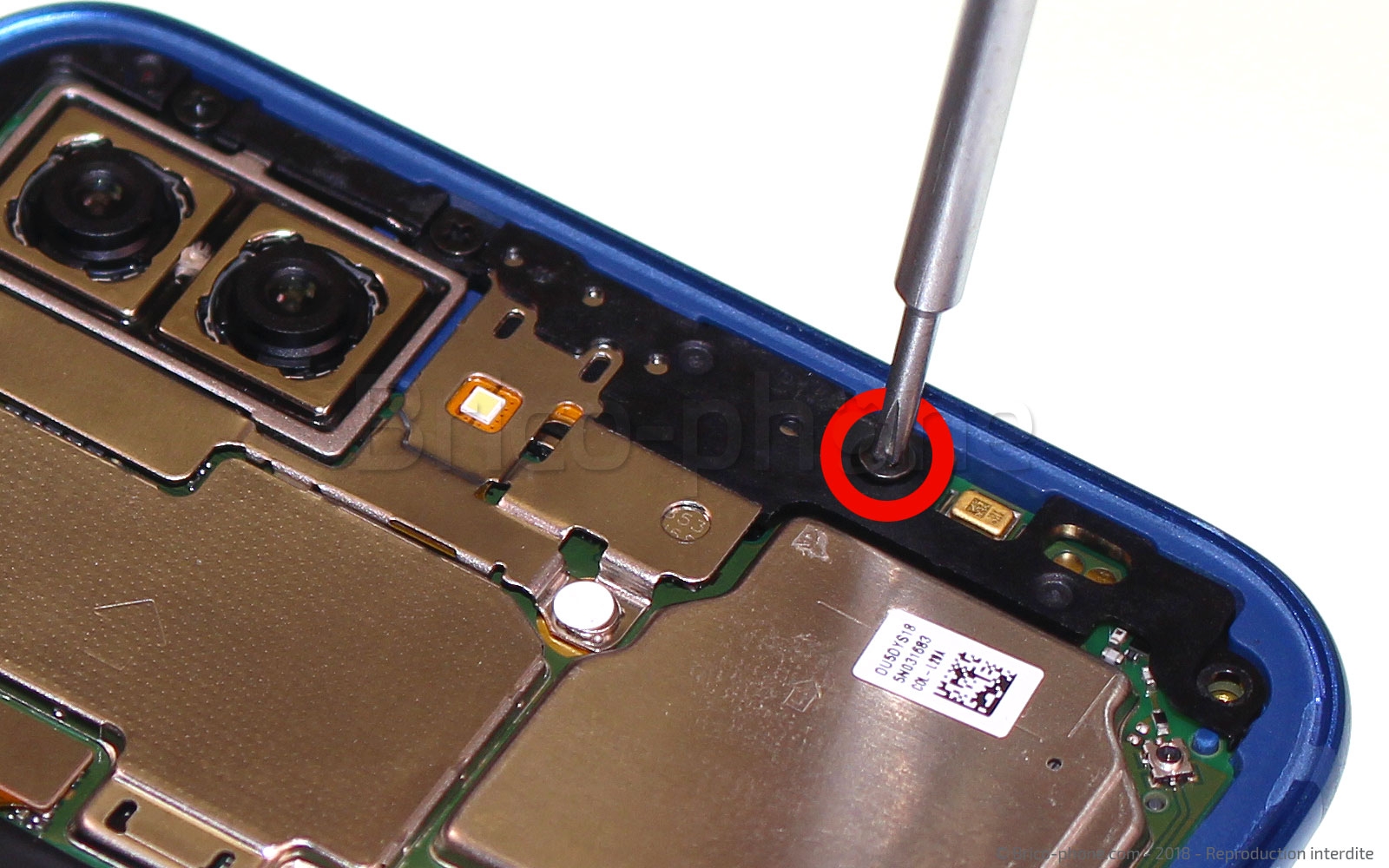

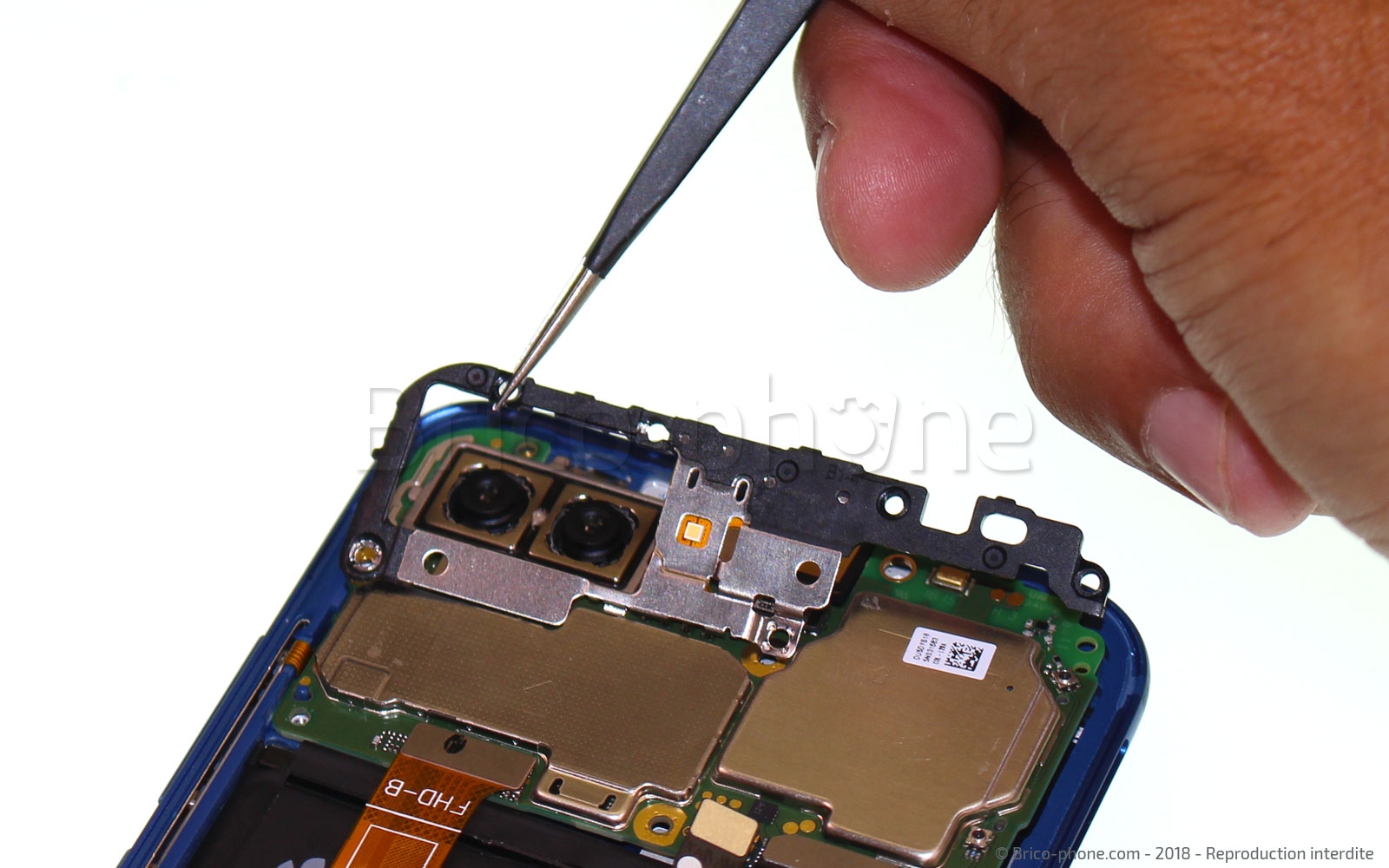

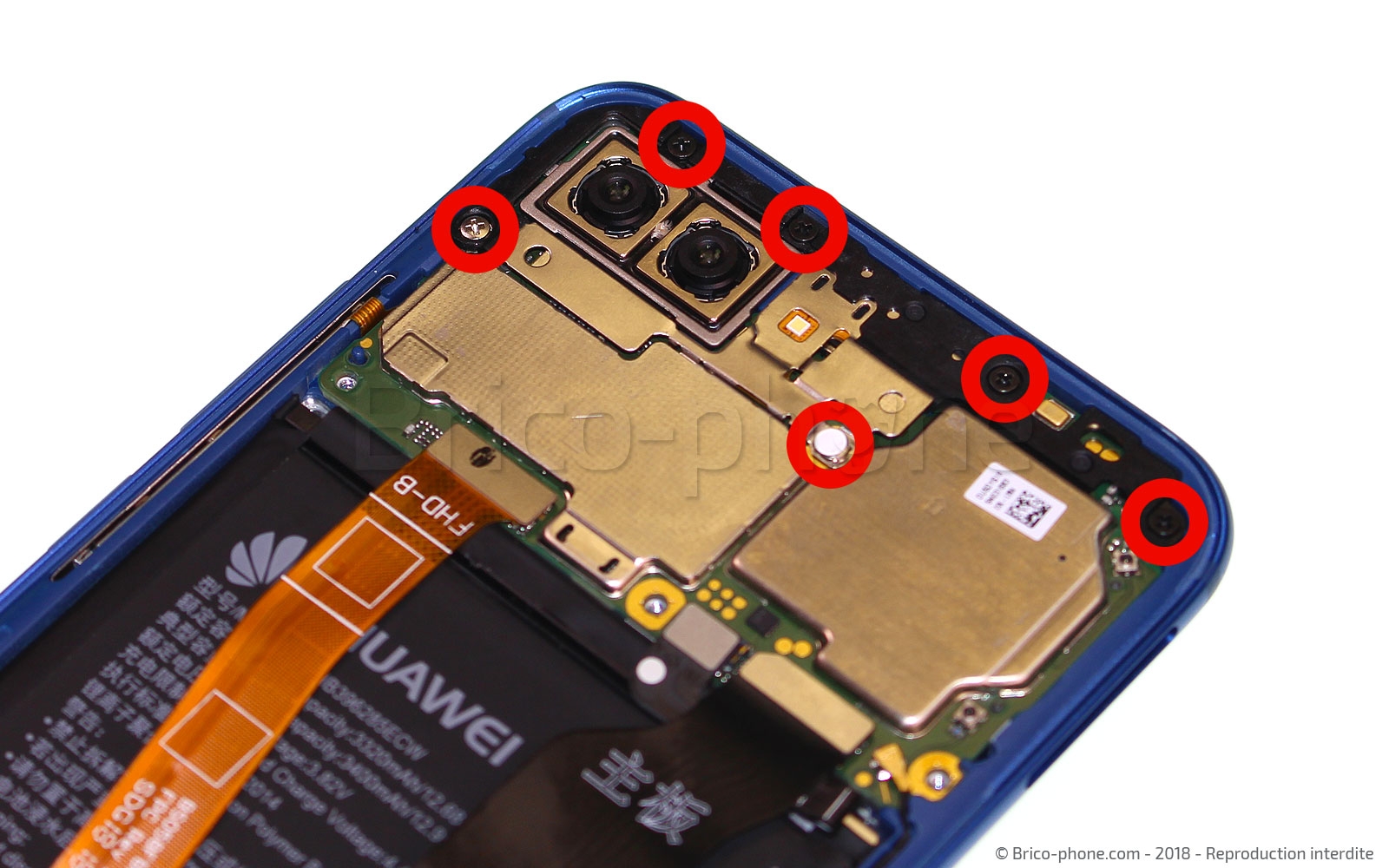

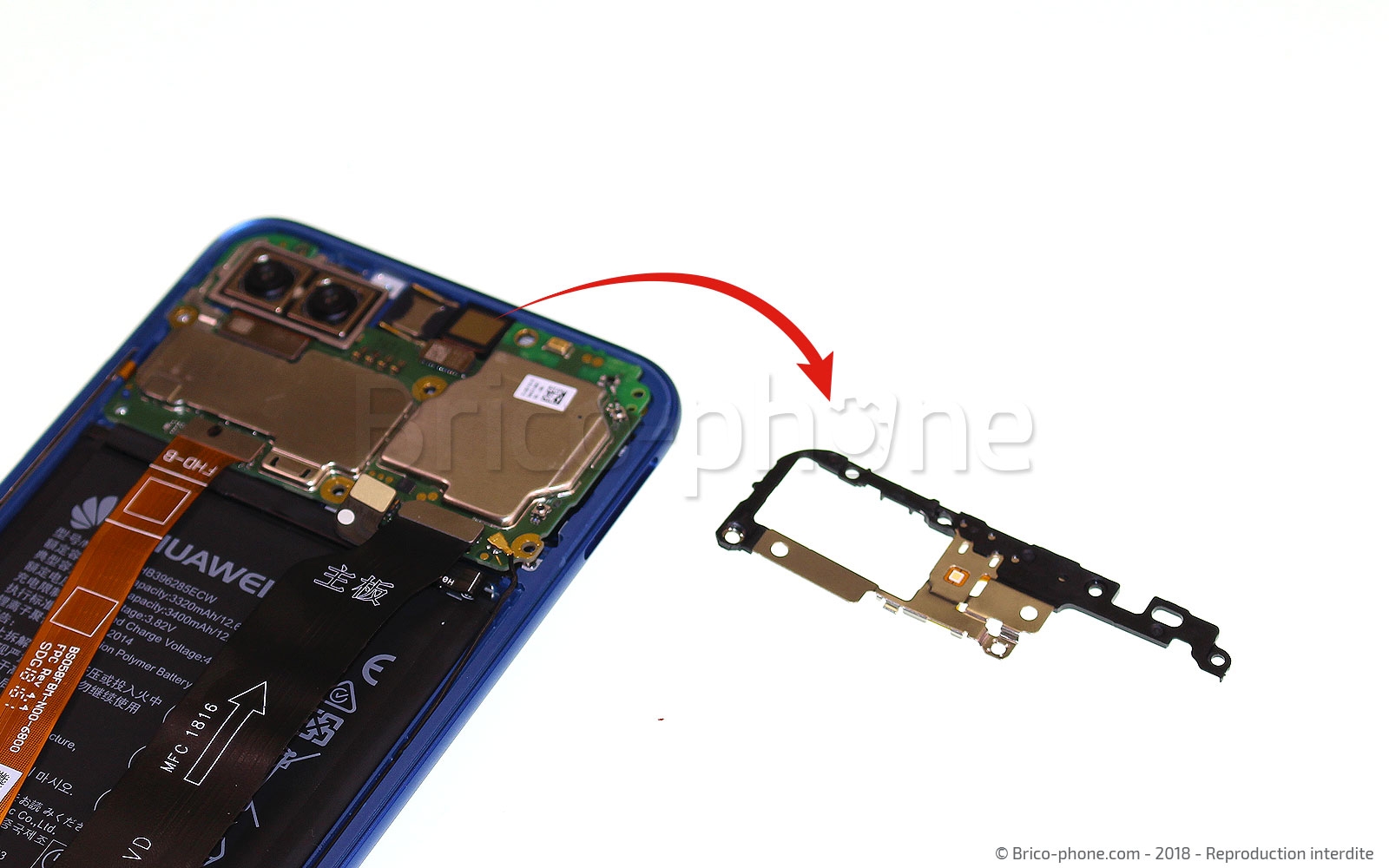

Etape 6 : Retirer le cache supérieur
Munissez-vous du tournevis cruciforme afin de retirer les 6 vis du cache supérieur qui recouvre le haut de la carte-mère, puis déclipsez et sortez ce dernier à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

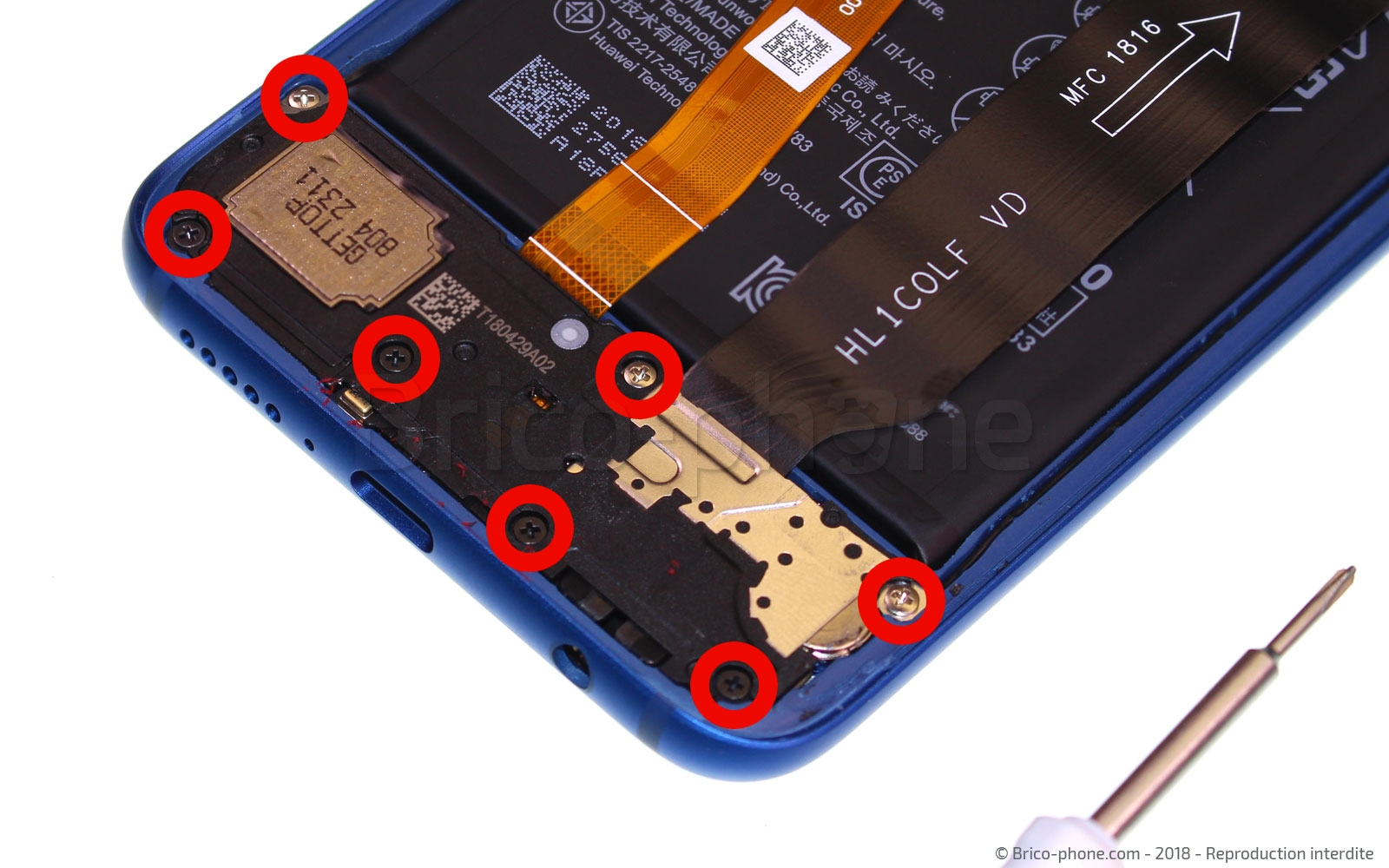

Etape 7 : Retirer le bloc Haut-parleur

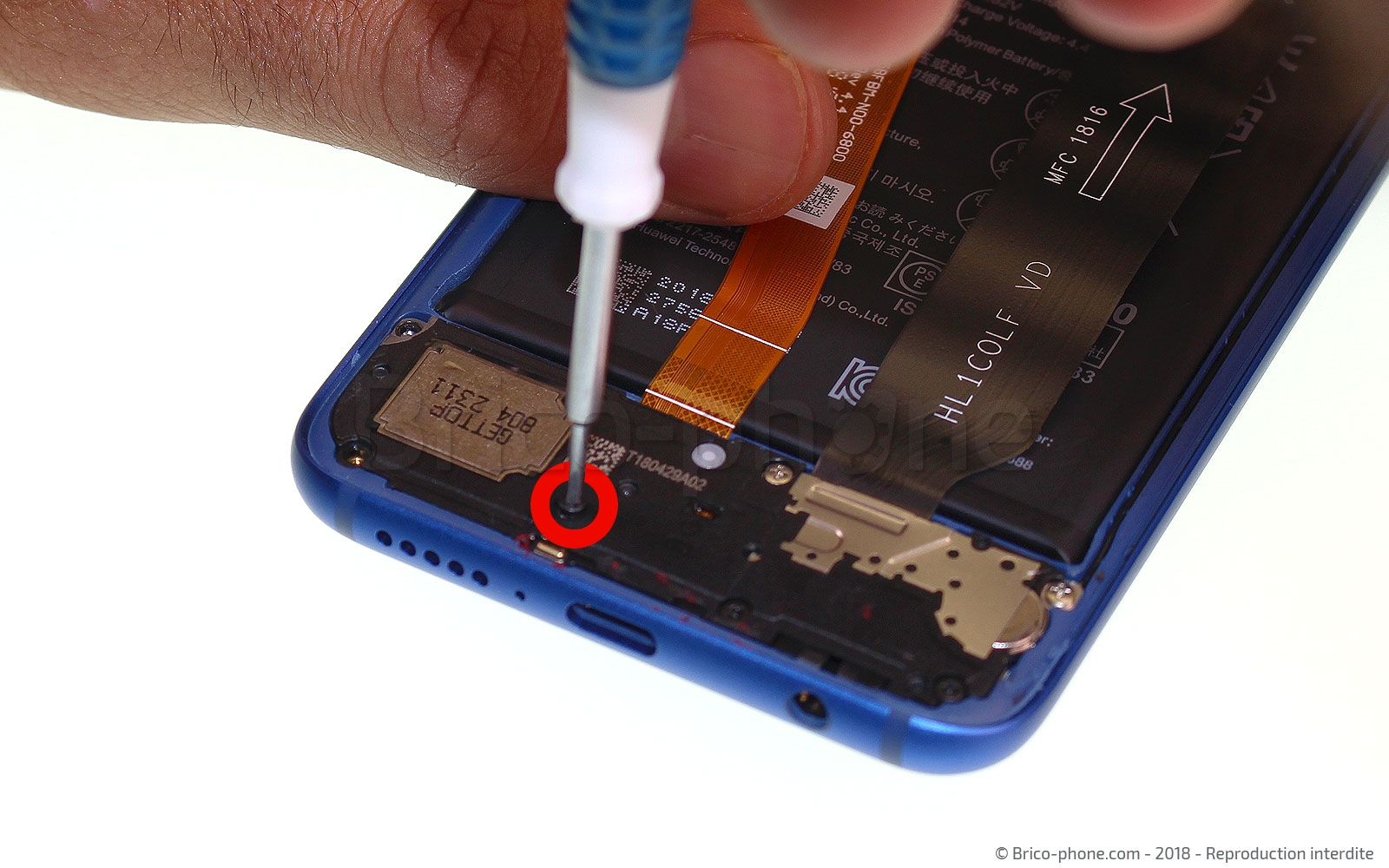

Passons désormais sur la partie basse de votre appareil. Munissez-vous désormais de votre tournevis cruciforme afin de retirer les 7 vis qui maintiennent le bloc dans le châssis.

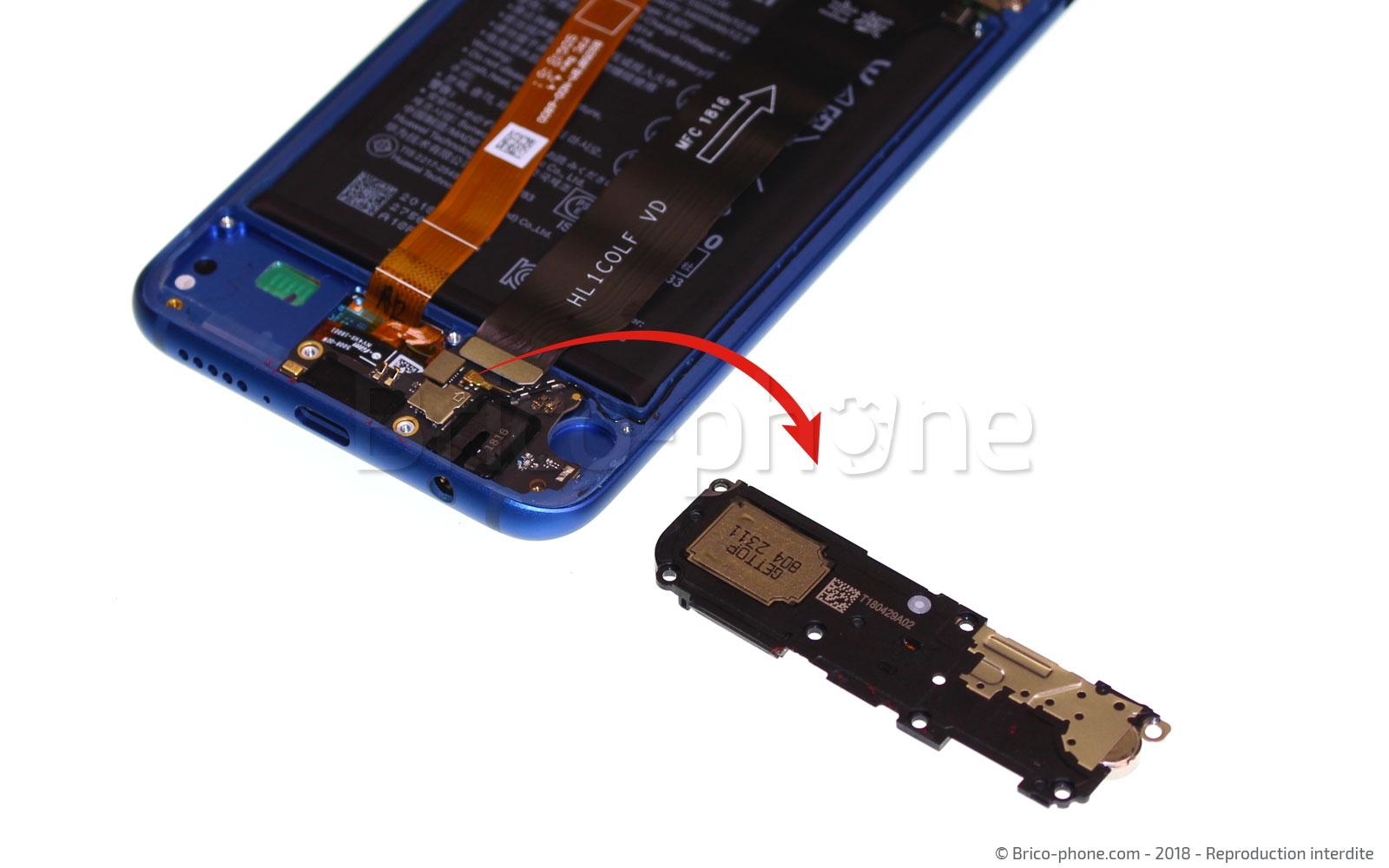

Puis à l'aide de la pincette retirez le HP du châssis
Outils du kit utilisés
Outils du kit utilisés

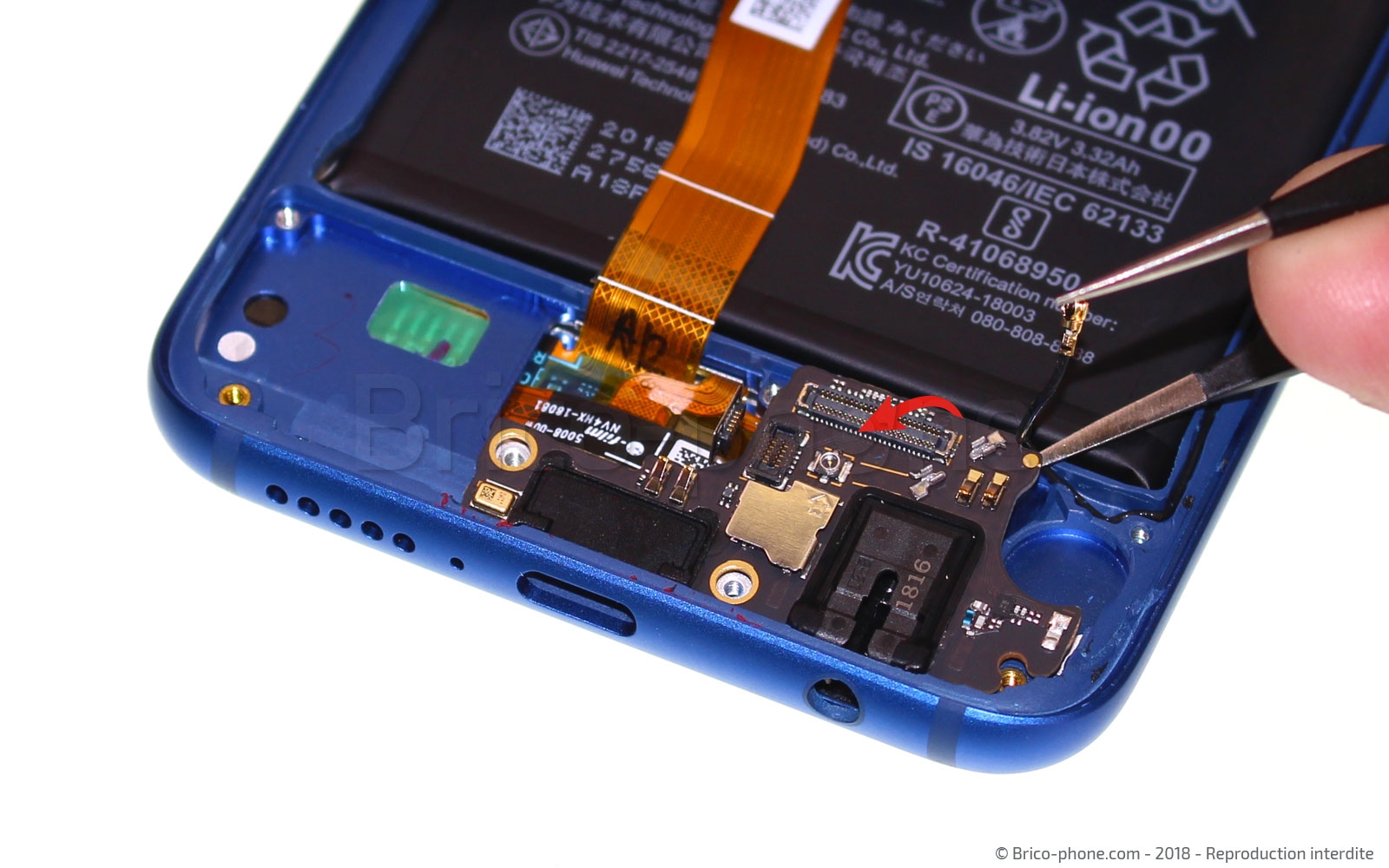

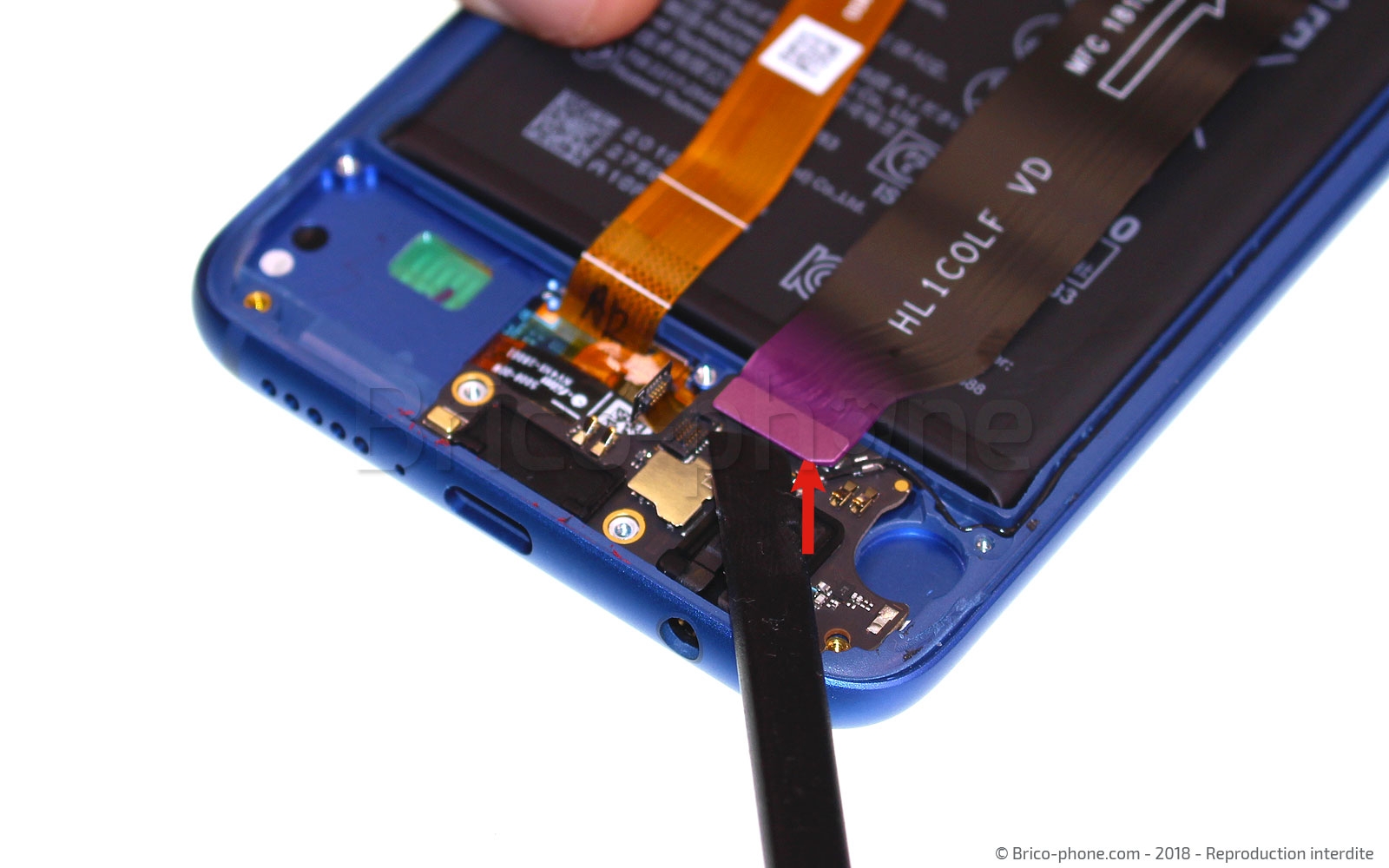

Etape 8 : Libérer la carte USB Type C de ses connectiques
Afin de pouvoir sortir la carte comportant votre connecteur de charge, il va falloir la libérer des éléments connectés dessus.

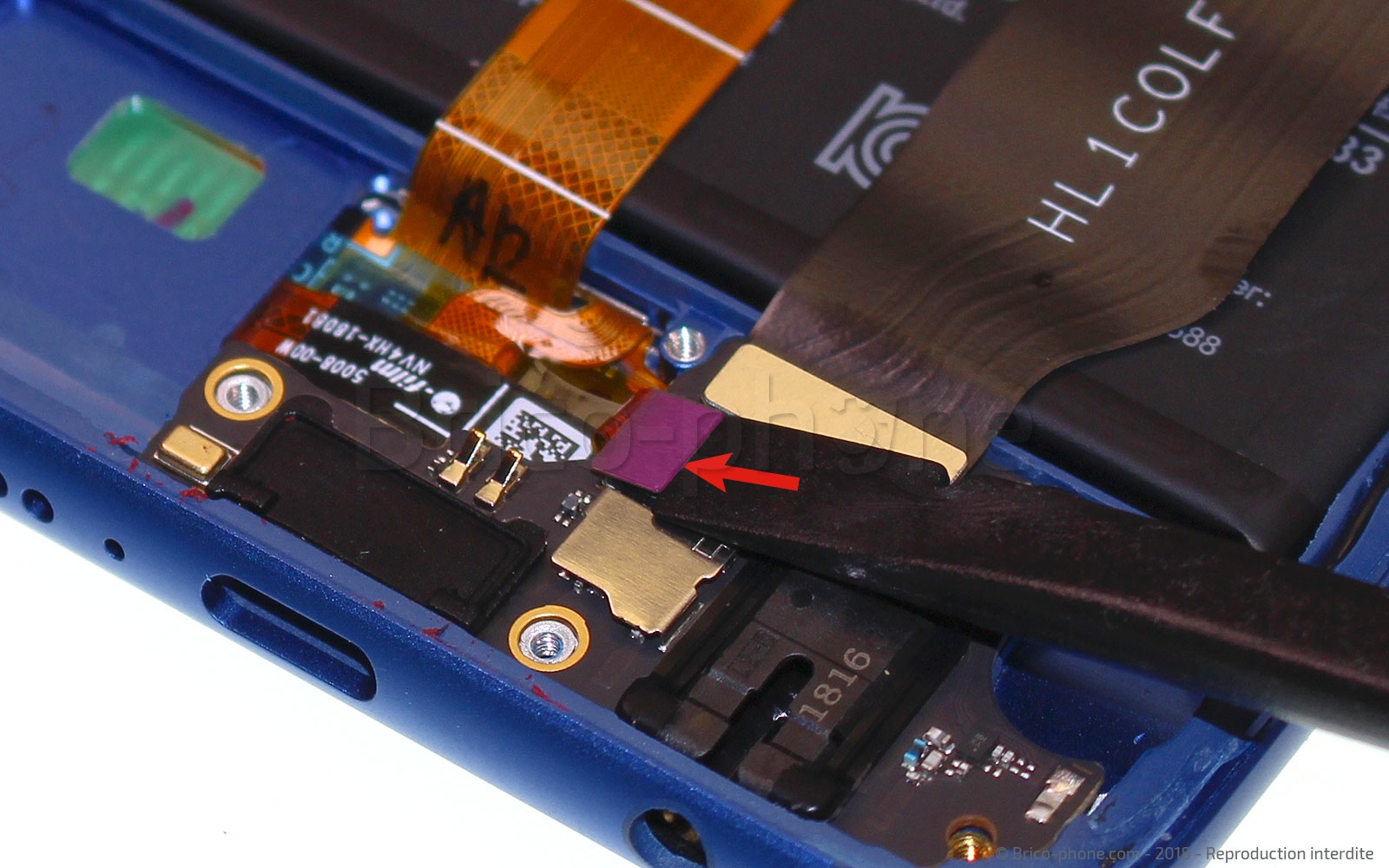

Pour cela, munissez-vous du levier nylon afin de débrancher la nappe du bouton home, puis celle servant à faire communiquez la carte-mère avec le dock.

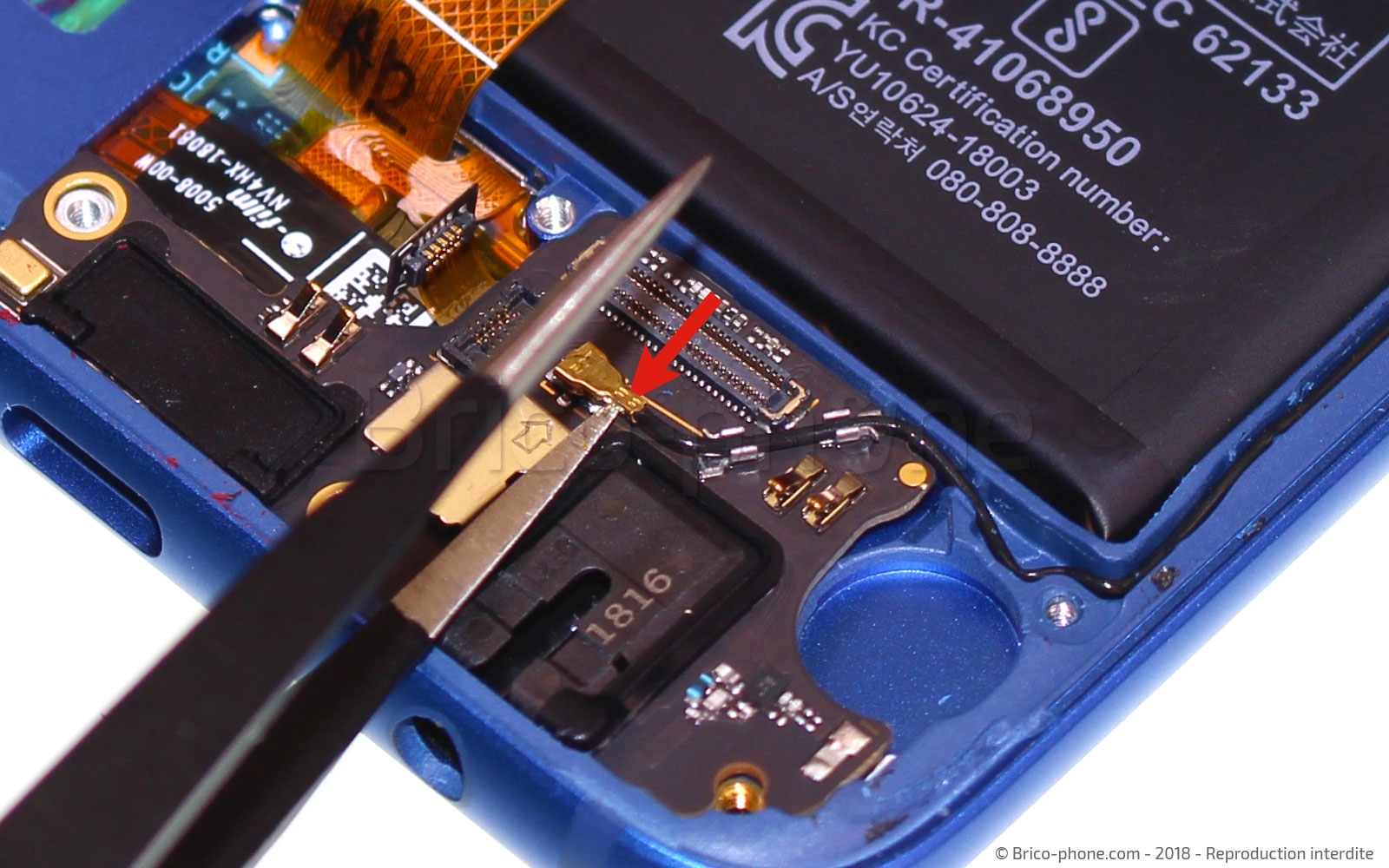

Il ne vous reste plus qu'à vous munir de la pincette et de débrancher le câble coaxial.
Vous pouvez désormais passer à l'étape finale de ce démontage.
Outils du kit utilisés
Outils du kit utilisés

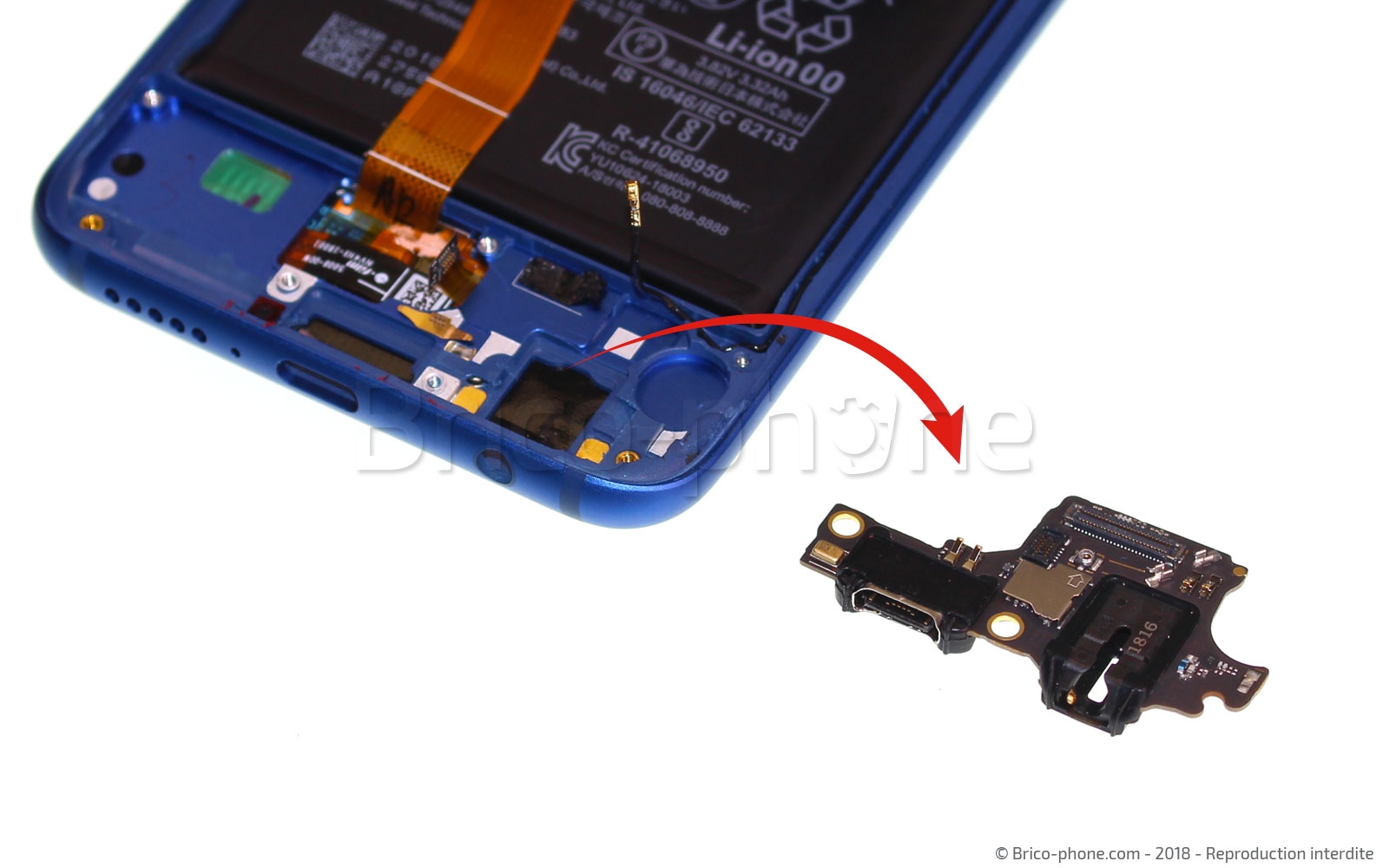

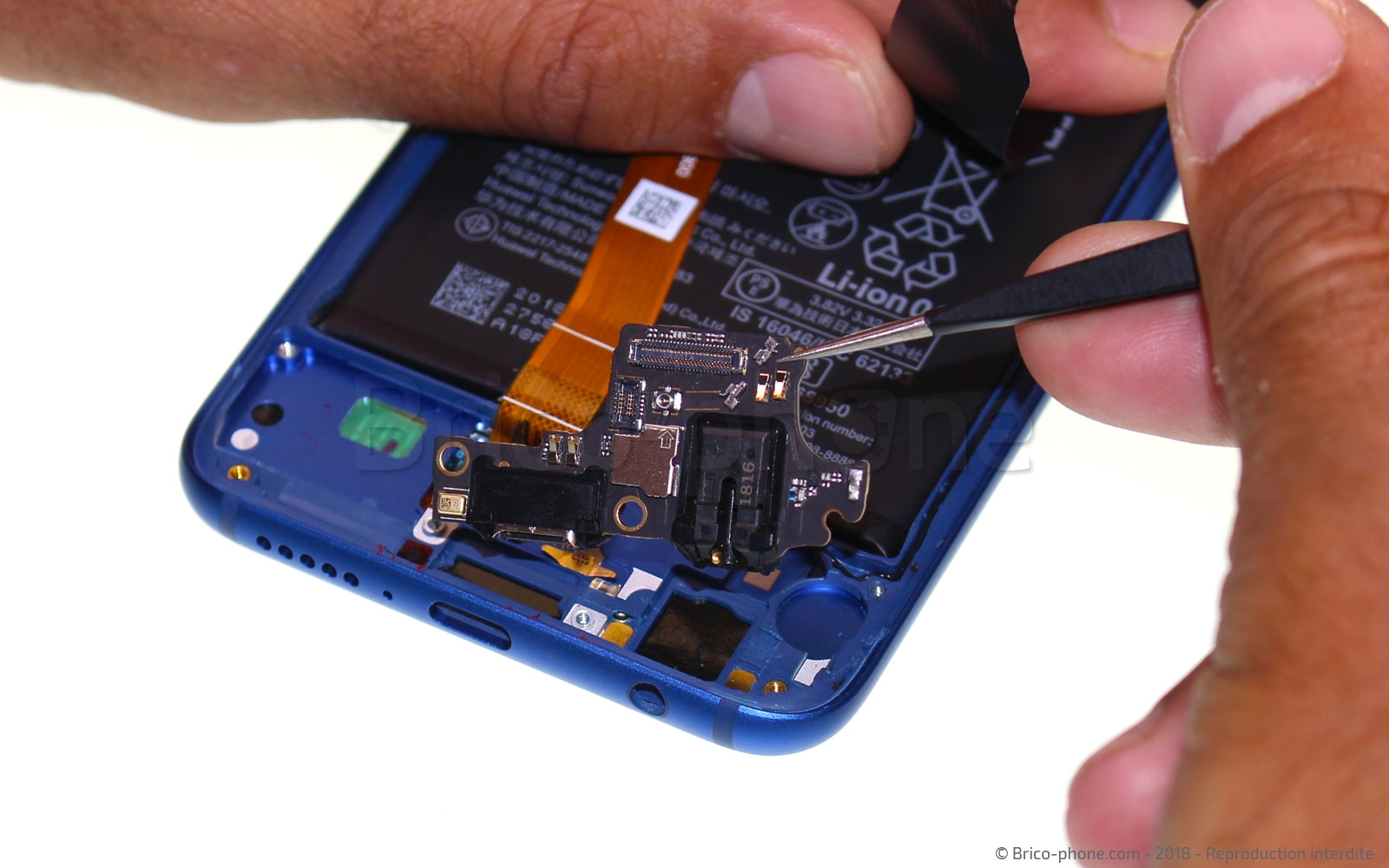

Etape 9 : Sortir la carte USB
Il ne vous reste plus qu'à sortir la carte gérant la charge ainsi que d'autres éléments tel que le micro à l'aide de la pincette en faisant délicatement levier, puis de passer à son remplacement.
Outils du kit utilisés
Outils du kit utilisés

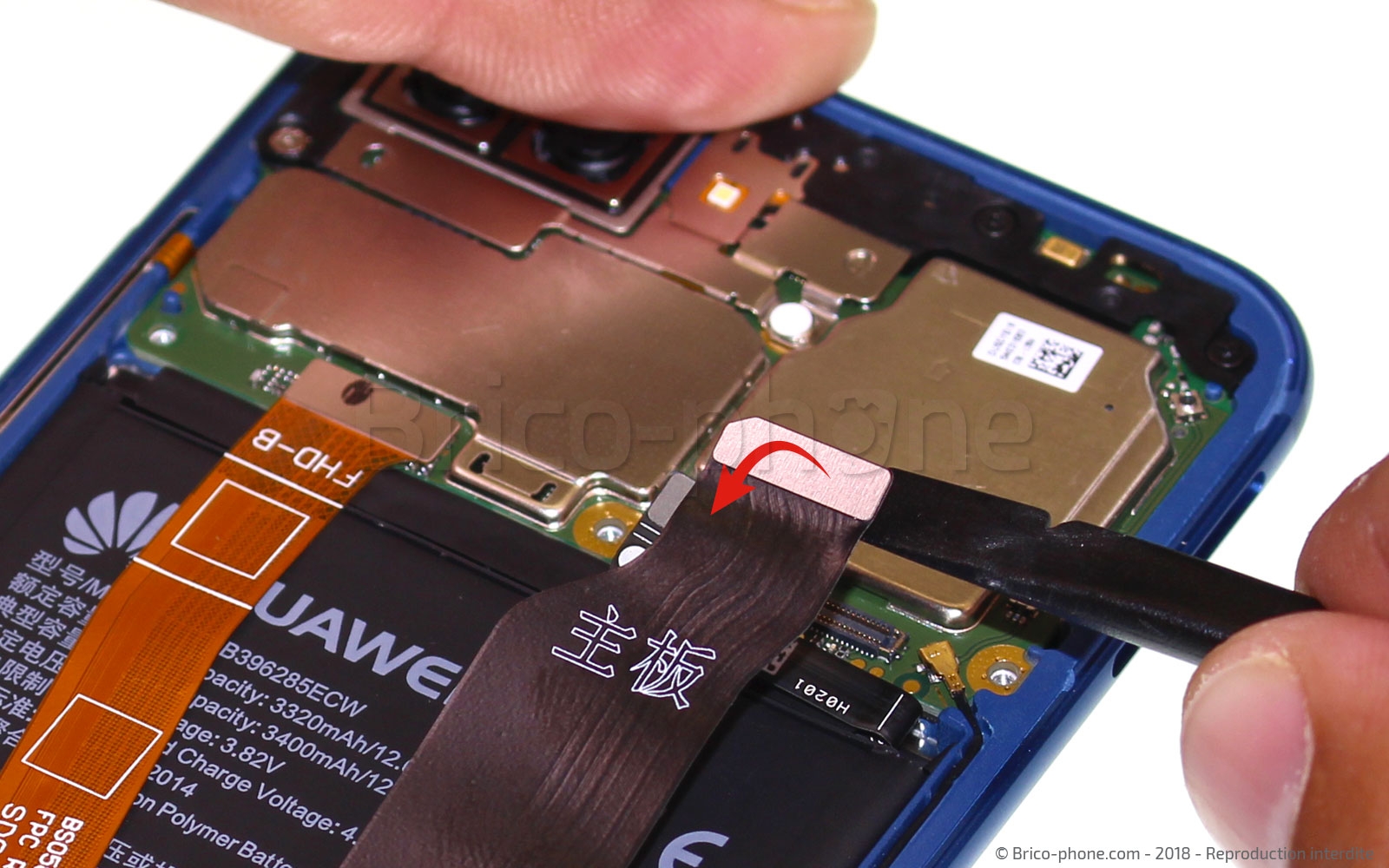

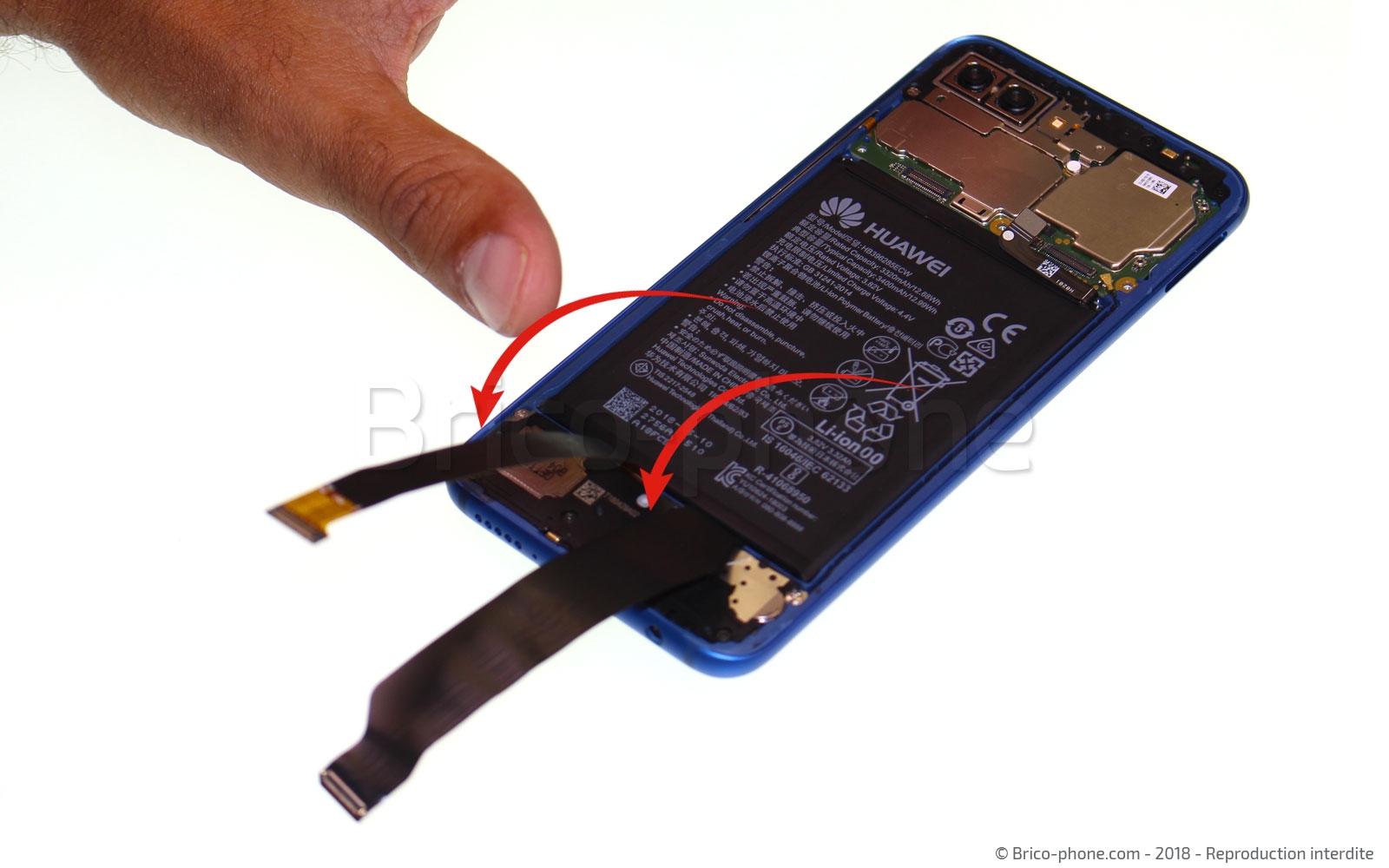

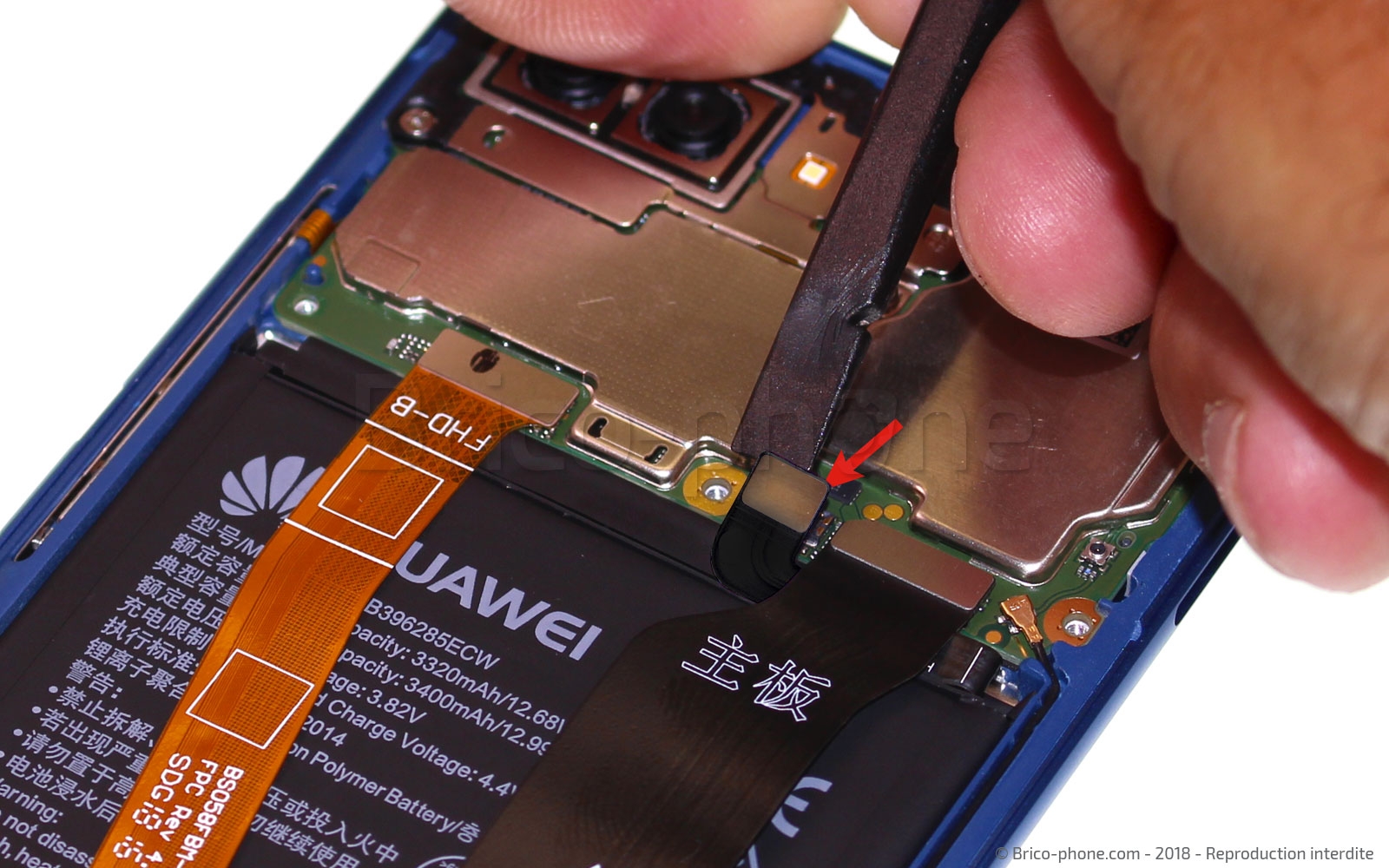

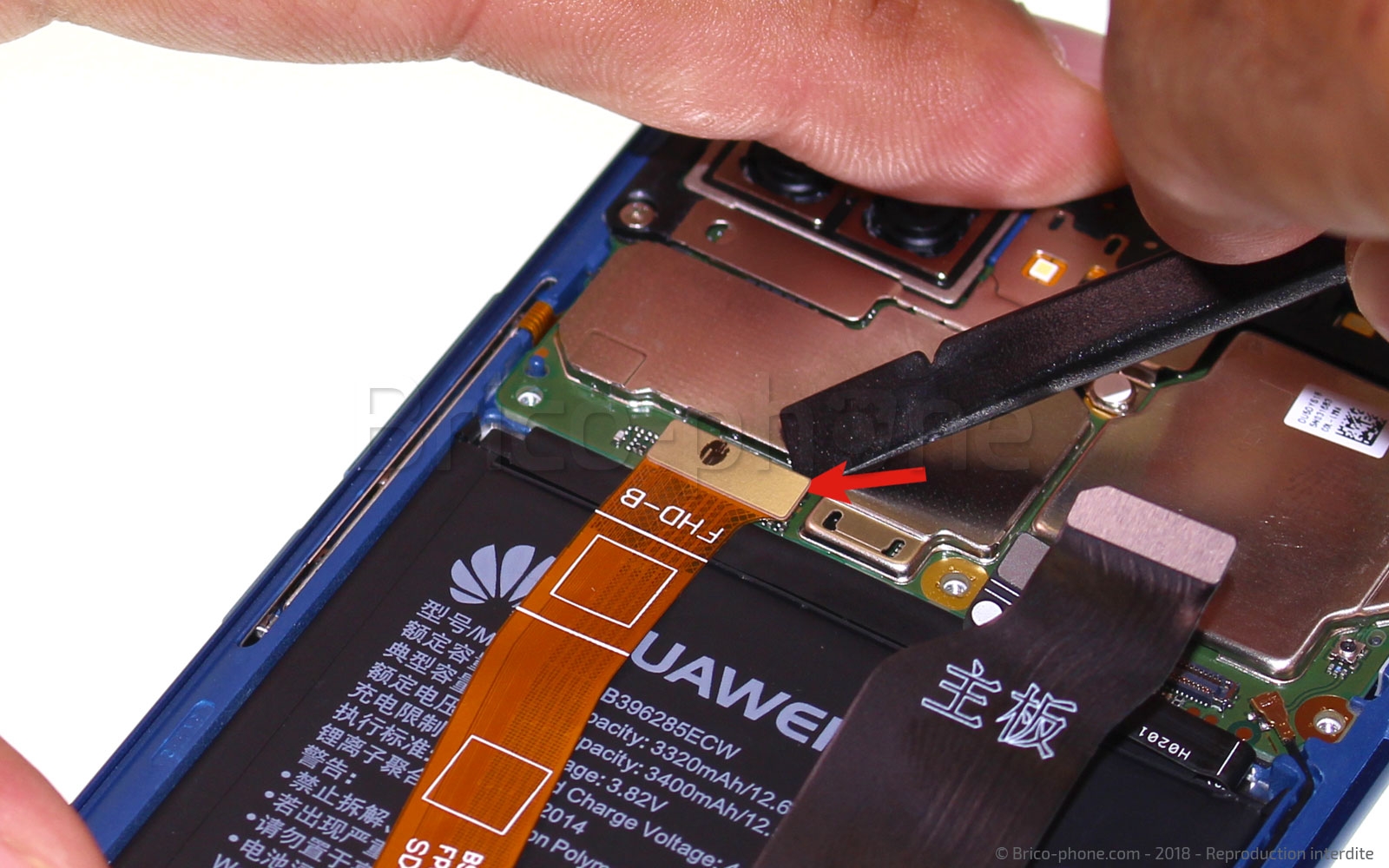

Etape 10 : Déconnecter la nappe interconnexion et celle du LCD
En vous aidant une nouvelle fois du levier nylon, déconnectez la nappe interconnexion et celle du LCD, puis dégagez les en les basculants vers le bas.
Outils du kit utilisés
Outils du kit utilisés

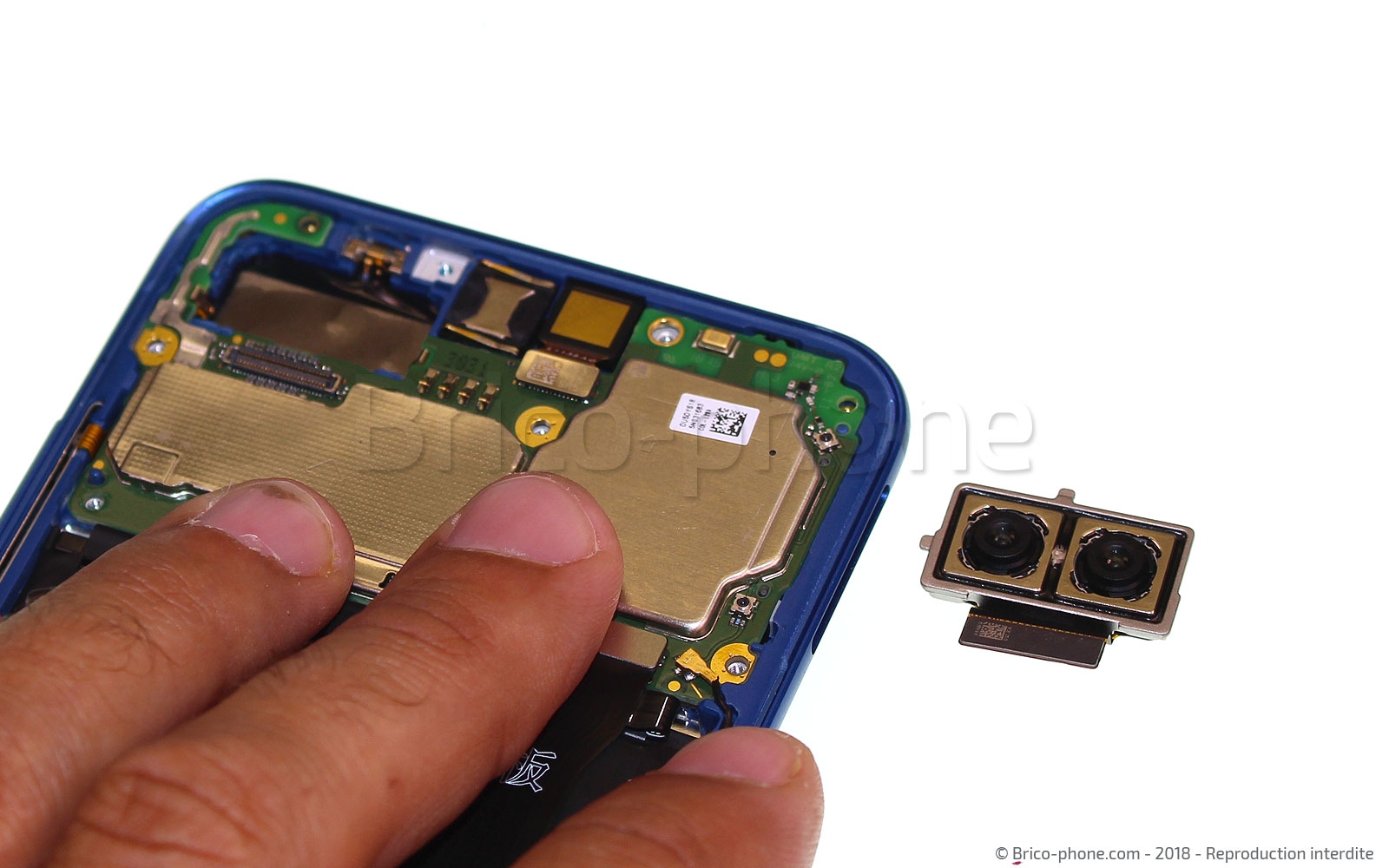

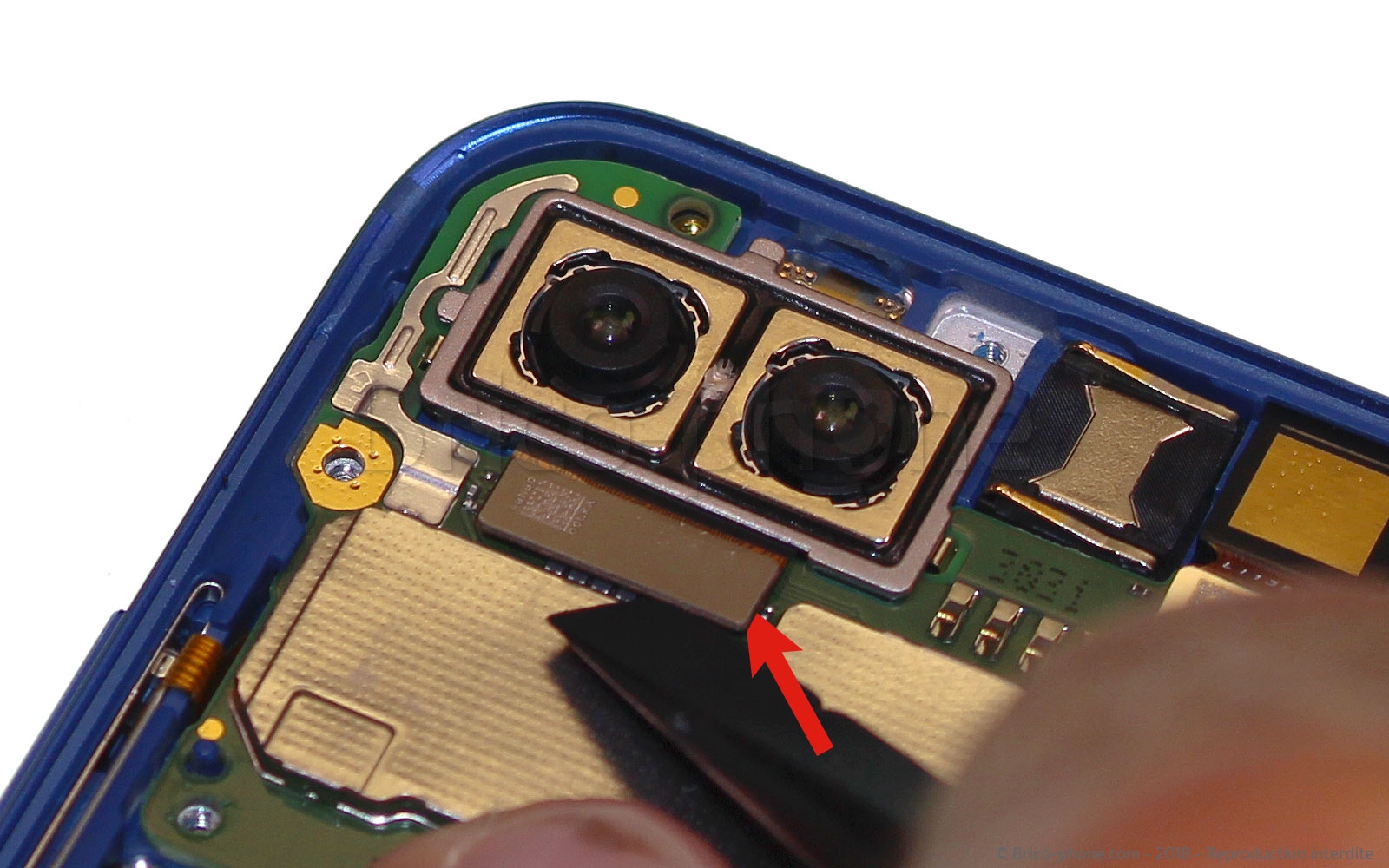

Etape 11 : Retirer la caméra arrière

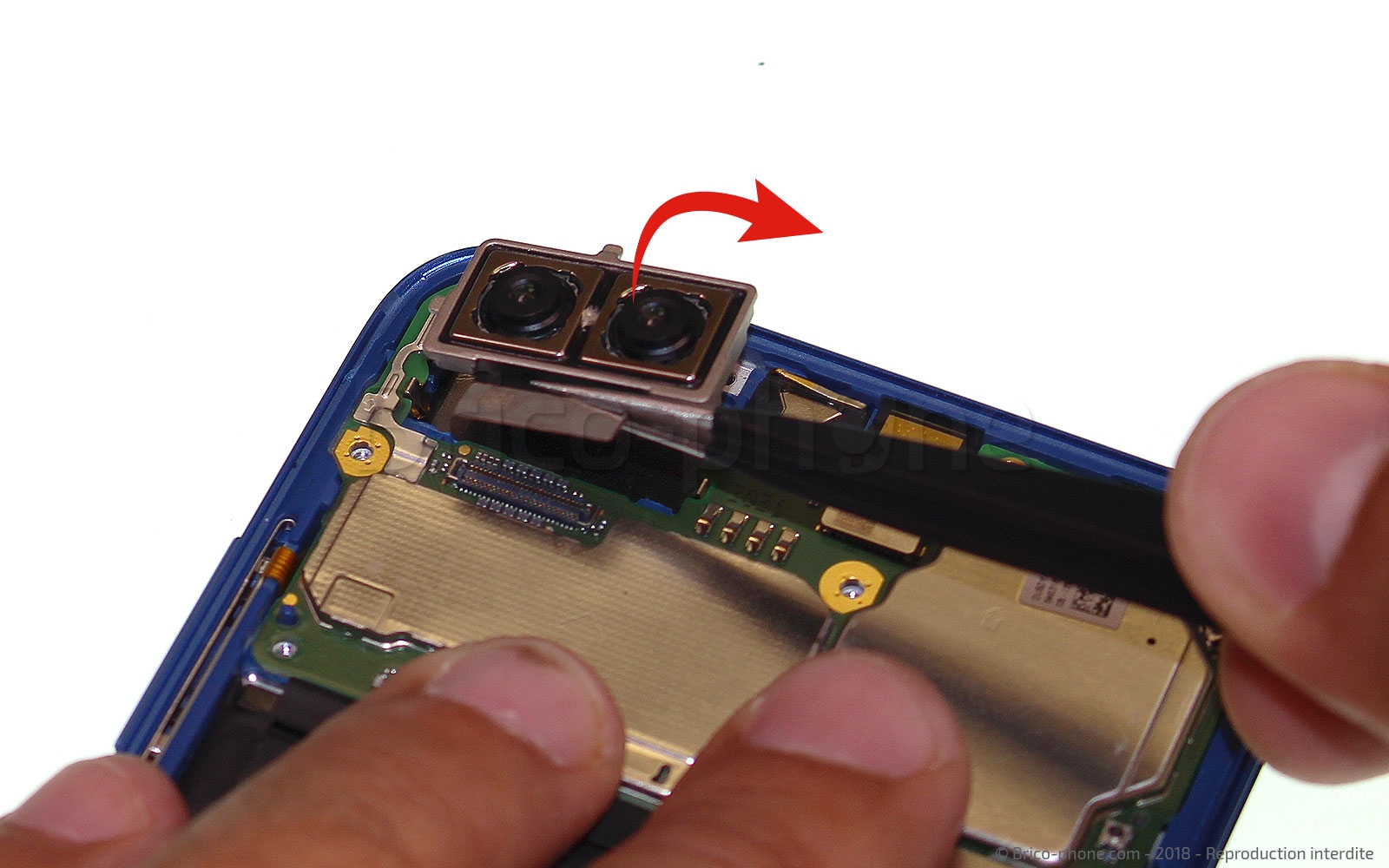

Toujours à l'aide du spudger déconnectez la double caméra arrière puis sortez la du châssis.
Outils du kit utilisés
Outils du kit utilisés

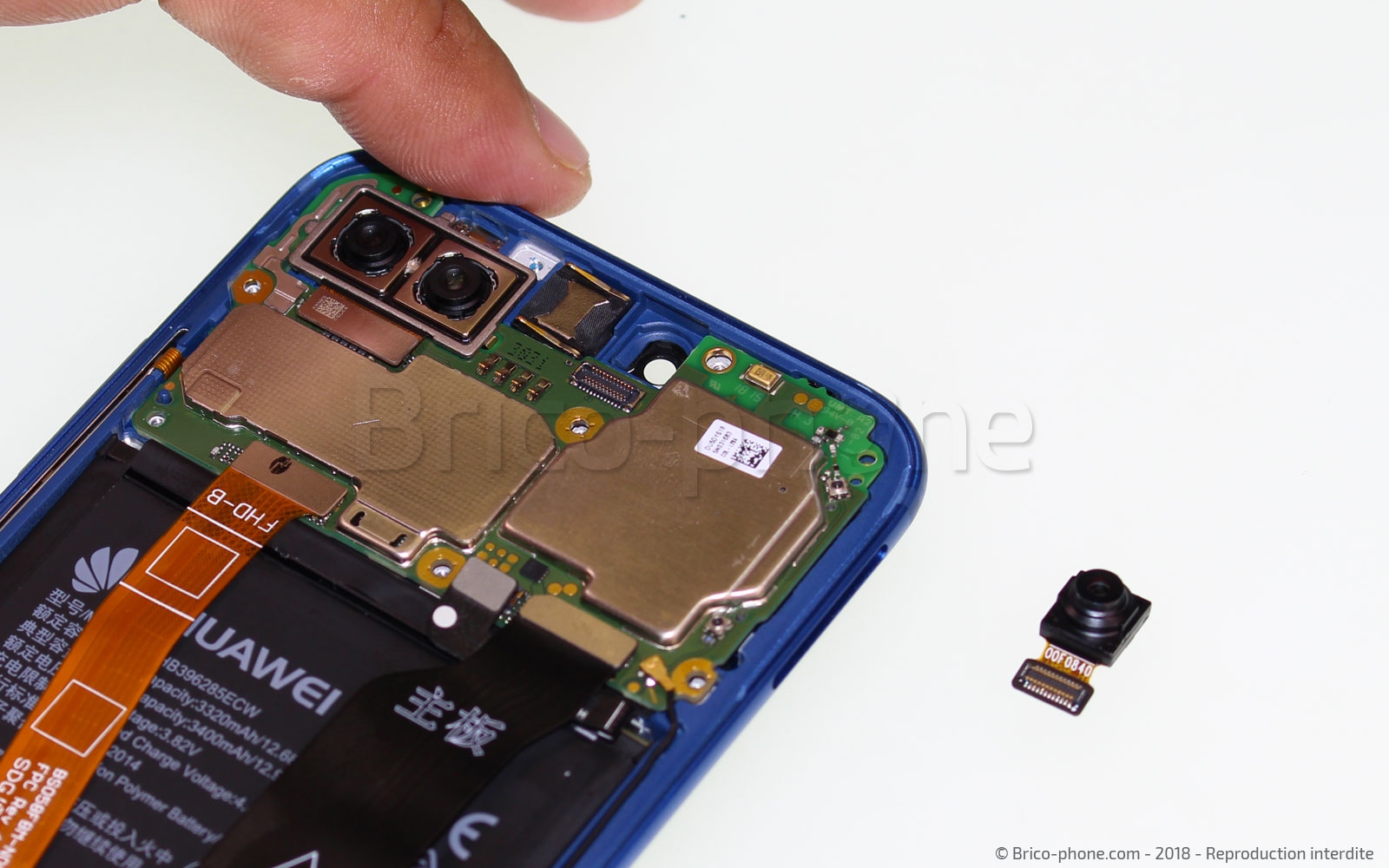

Etape 12: Sortir la caméra avant

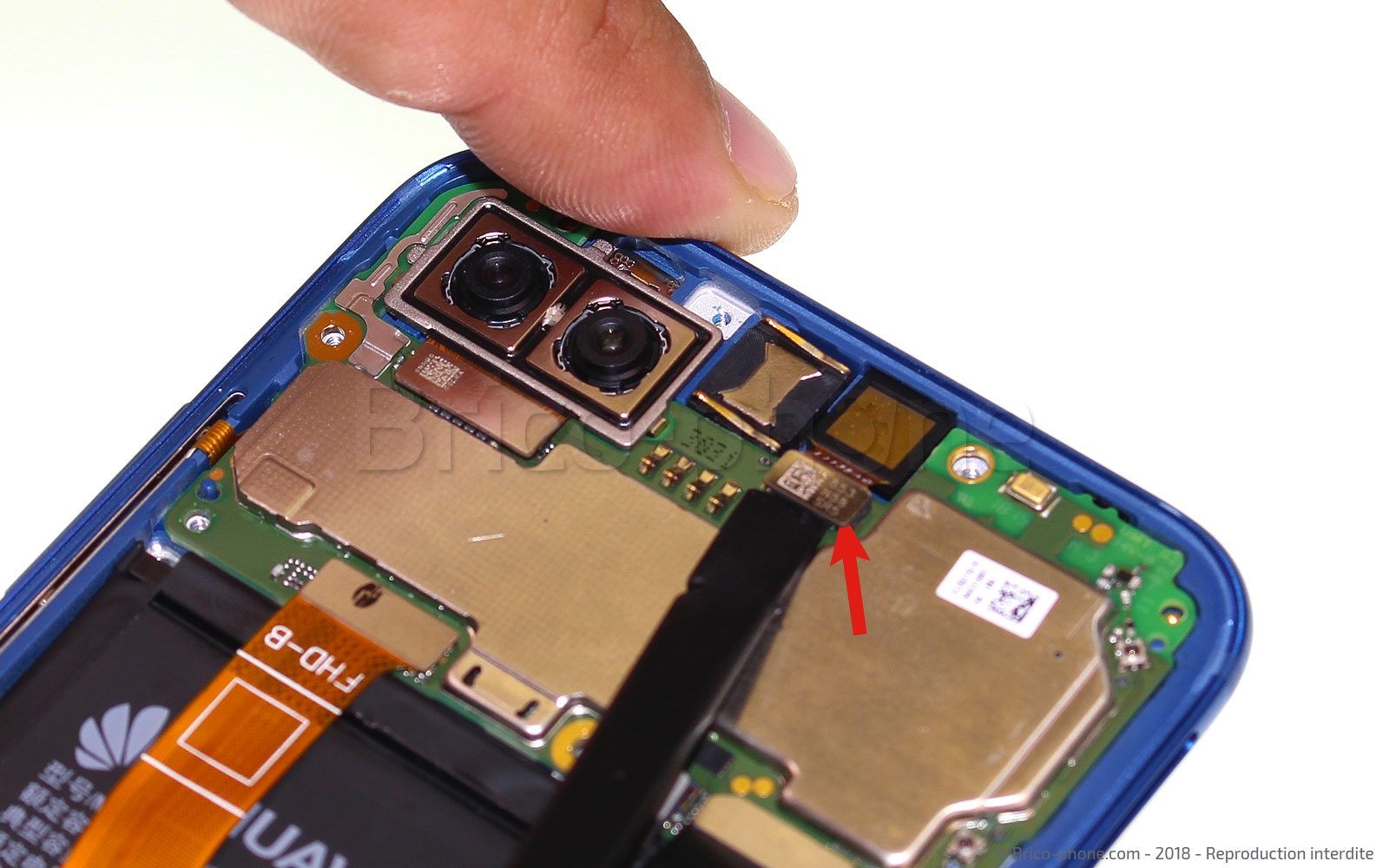

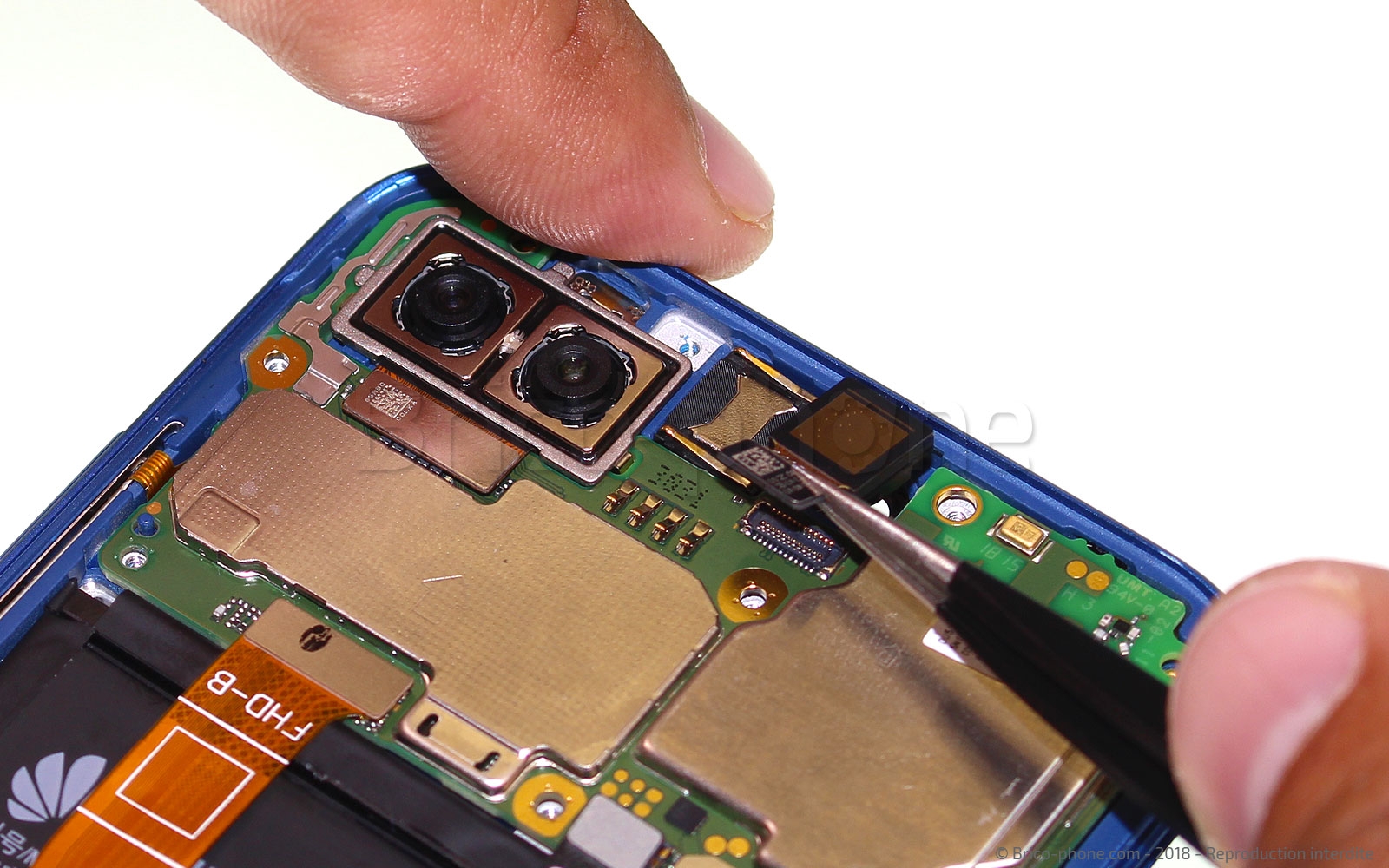

Déconnectez maintenant la caméra avant toujours à l'aide du spudger puis sortez la à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

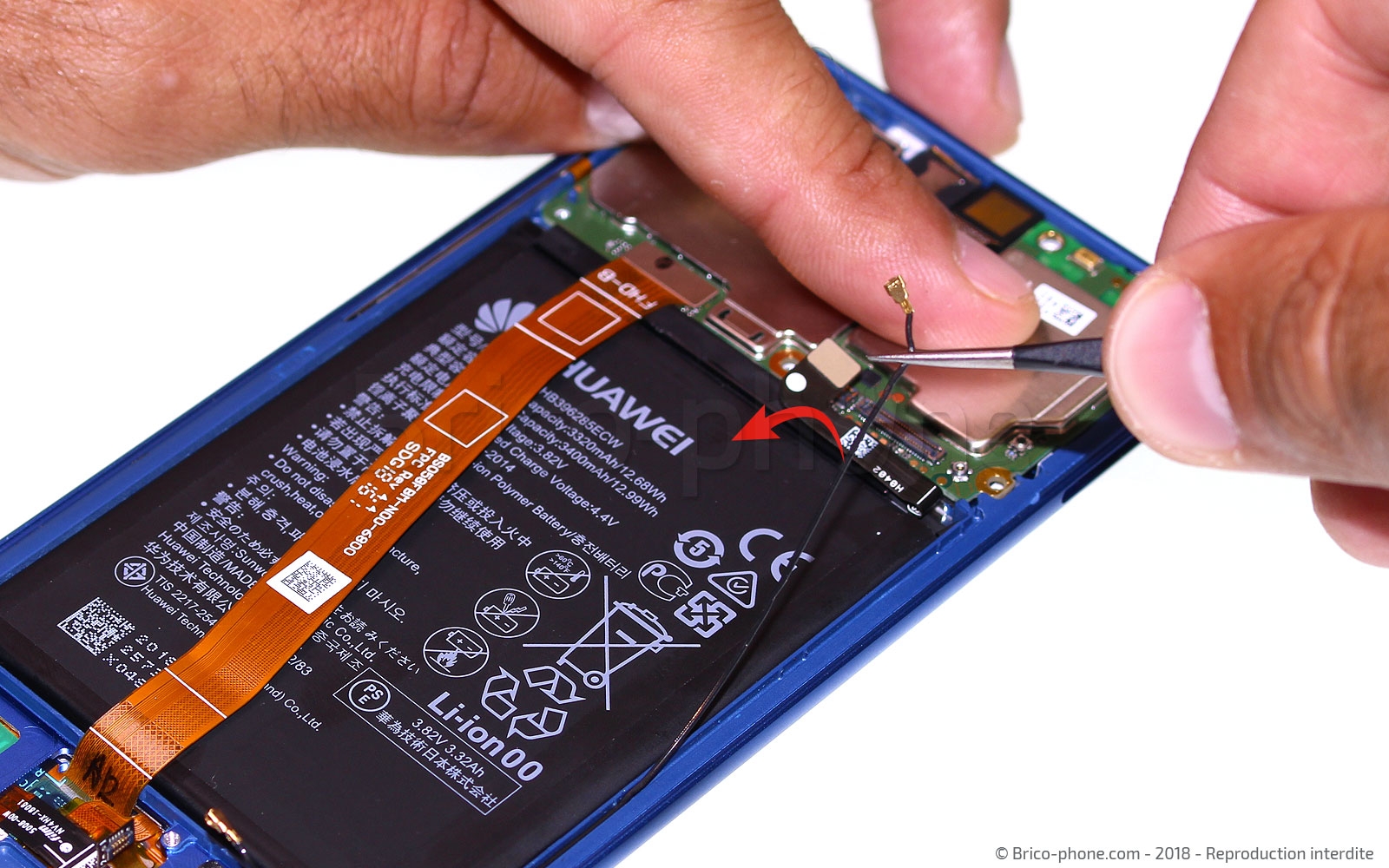

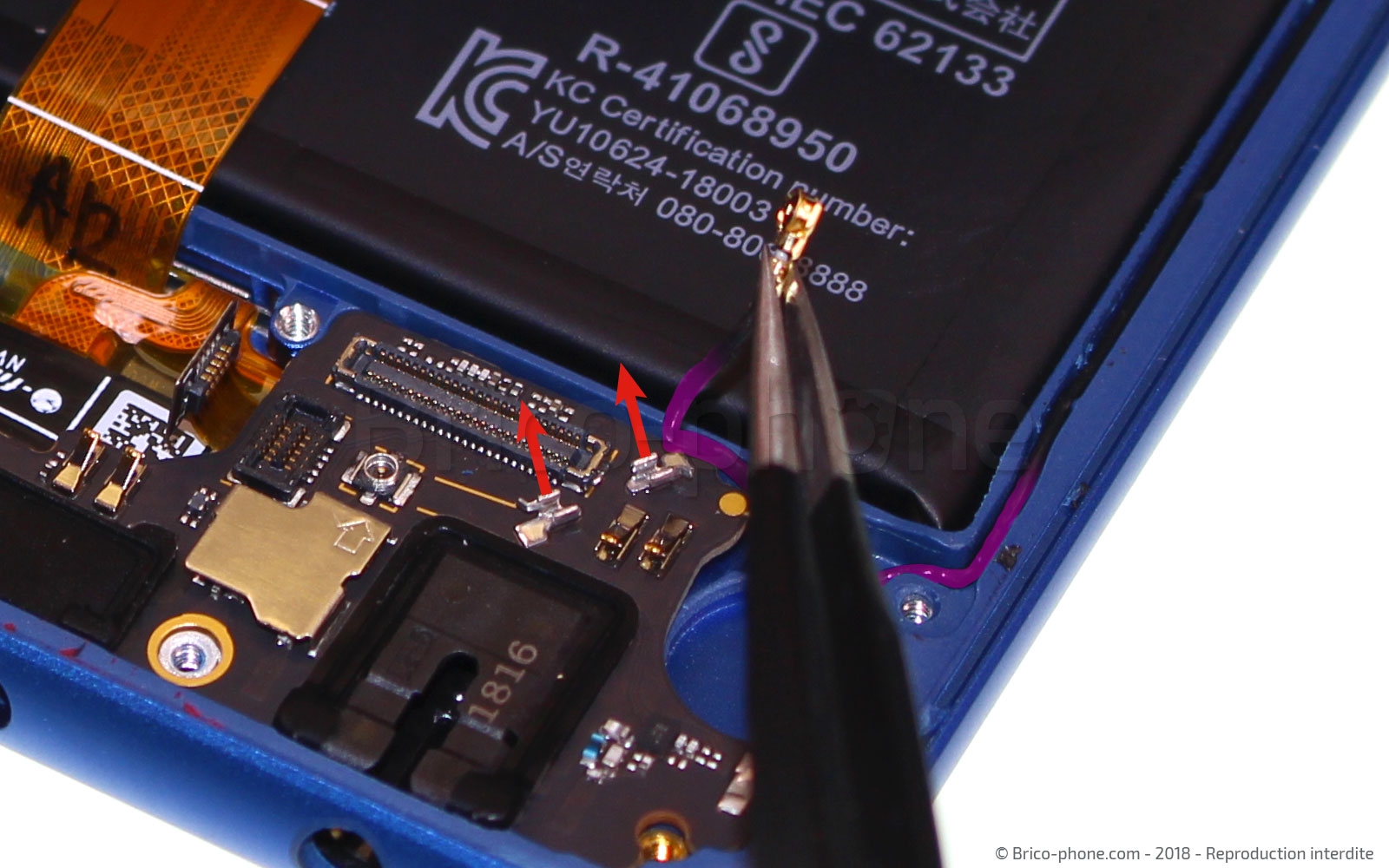

Etape 13 : Retirer le câble coaxial

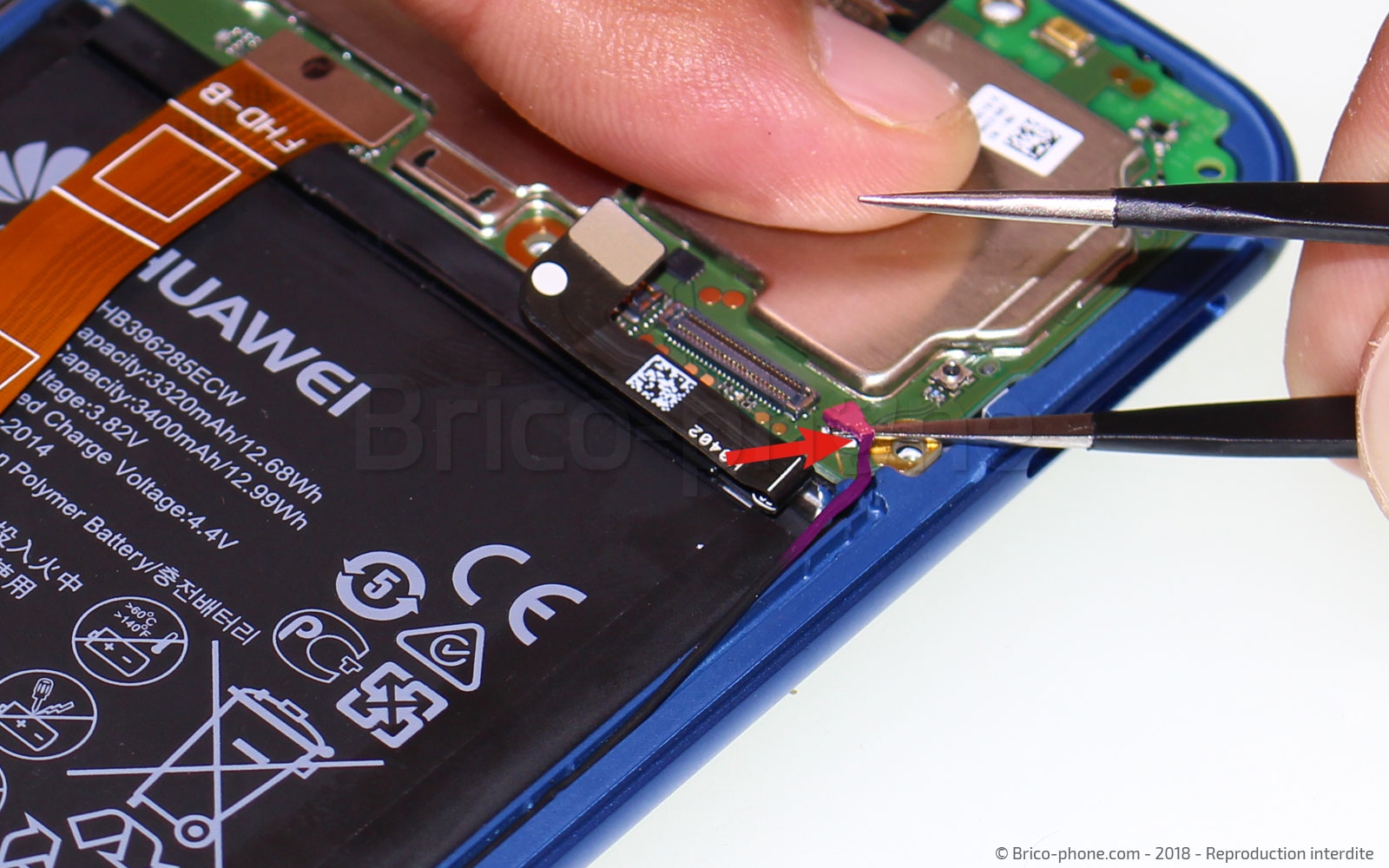

En prenant de nouveau la pincette , déconnectez le câble coaxial situé sur la droite de la carte-mère puis sortez le de sa goutière.
Outils du kit utilisés
Outils du kit utilisés

Etape 14: Sortir la carte mère

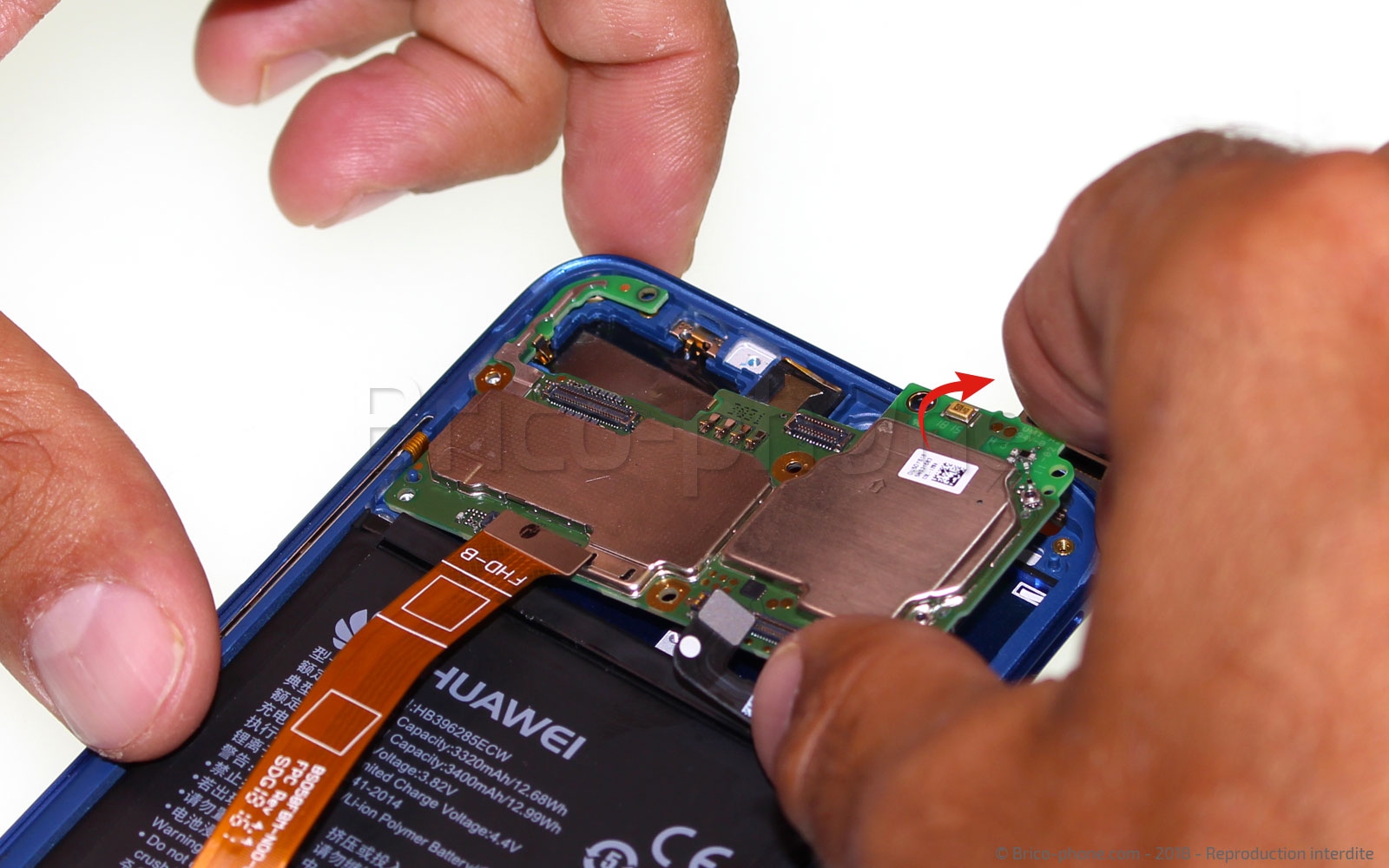

Maintenant que nous avons complètement libéré la carte-mère des différents élément connecté dessus, sortez là délicatement du châssis.
Etape 15 : passer au remontage de votre nouveau bloc écran
Notre tutoriel de démontage pour le remplacement de votre bloc écran touche à sa fin. Il ne vous reste plus qu'à remonter les éléments un par un dans votre pièce de rechange en prenant ce guide photos en sens inverse.
Pour le remontage de la vitre arrière, n'hésitez pas à visionner notre tutoriel de remplacement de cette pièce ou nous vous indiquerons la procédure pour son remontage.
