Changement de connecteur de charge sur Xperia XZ2

Temps estimé : 45 min
Difficulté : 4/5
Note de réparabilité : 12/20
Xperia XZ2 | Temps estimé : 45 min | Difficulté : 4/5

Votre Sony Xperia XZ2 a subi une mésaventure ? Votre téléphone ne prend plus la charge ? Vous cherchez un moyen de le réparer plutôt que de le remplacer ? Brico-Phone a la solution pour vous !

A travers ce tutoriel photo, nos techniciens vous accompagnent étape par étape dans le démontage du connecteur de charge défaillant de votre Sony Xperia XZ2. De plus, grace aux pièces de qualité et au kits d'outils sur notre boutique en ligne, effectuez votre réparation à moindre frais directement chez vous !

Alors, que vous soyez expert, novice ou tout simplement curieux, laissez vous guider par les tutoriels Brico-Phone !

Diagnostic

›  Votre Xperia Xz2 n'est plus reconnu par l'ordinateur
›  Il ne prend plus la charge
›  La prise est cassée
›  Le câble USB n'est plus reconnu

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Sony Xperia XZ2 / XZ2 Dual
28,30 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

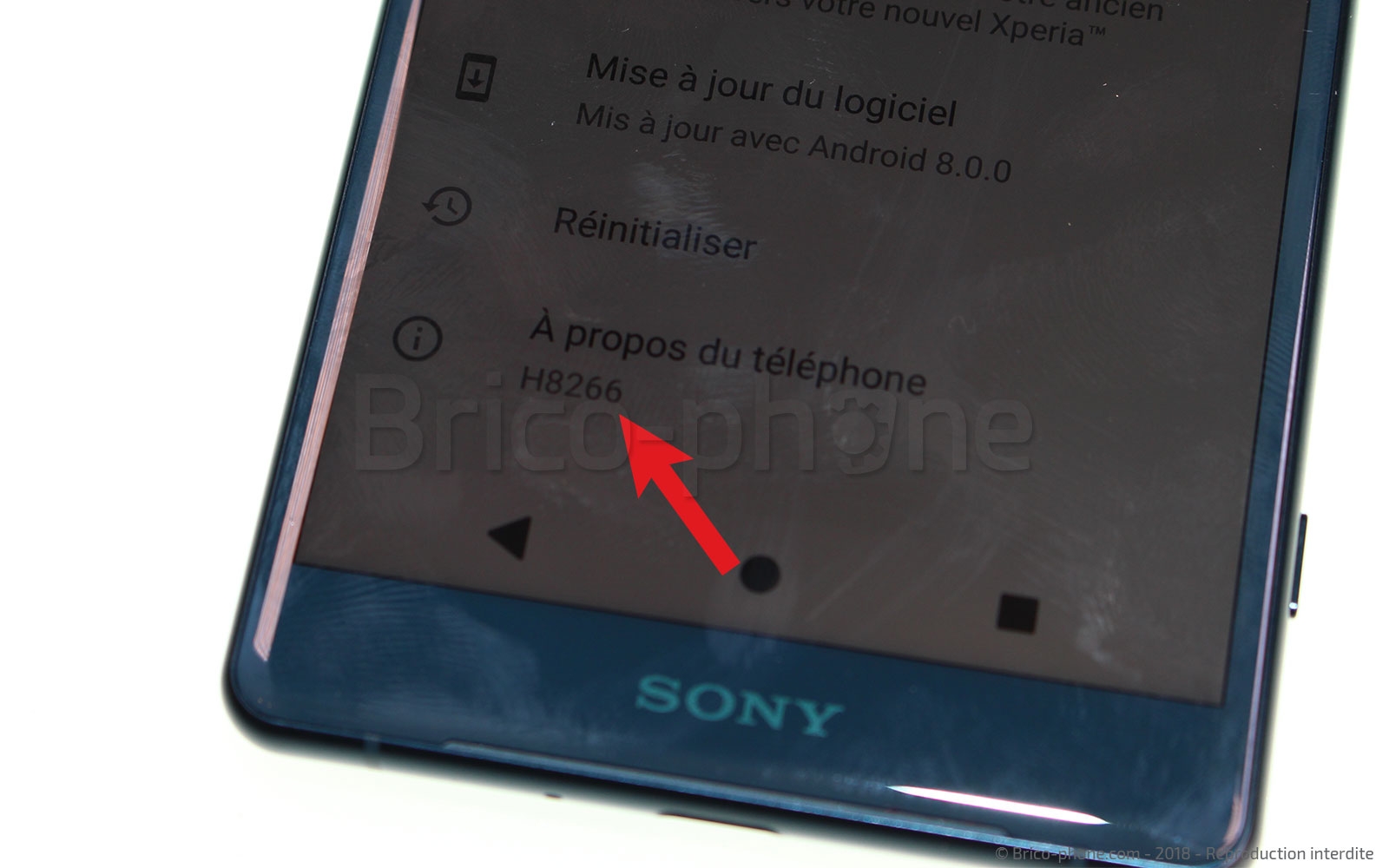

Avant de démarrer la moindre réparation, il est important de bien avoir identifier son modèle de téléphone. Un numéro de modèle peut être trouvé sous le rack SIM de votre appareil ou dans les réglages. Pour un Sony Xperia XZ2 ce numéro devrait correspondre à H8266.
Une fois votre modèle correctement identifié et vos composants et outils livrés, préparez un espace de travail propre et dégagé. La réparation peut commencer.

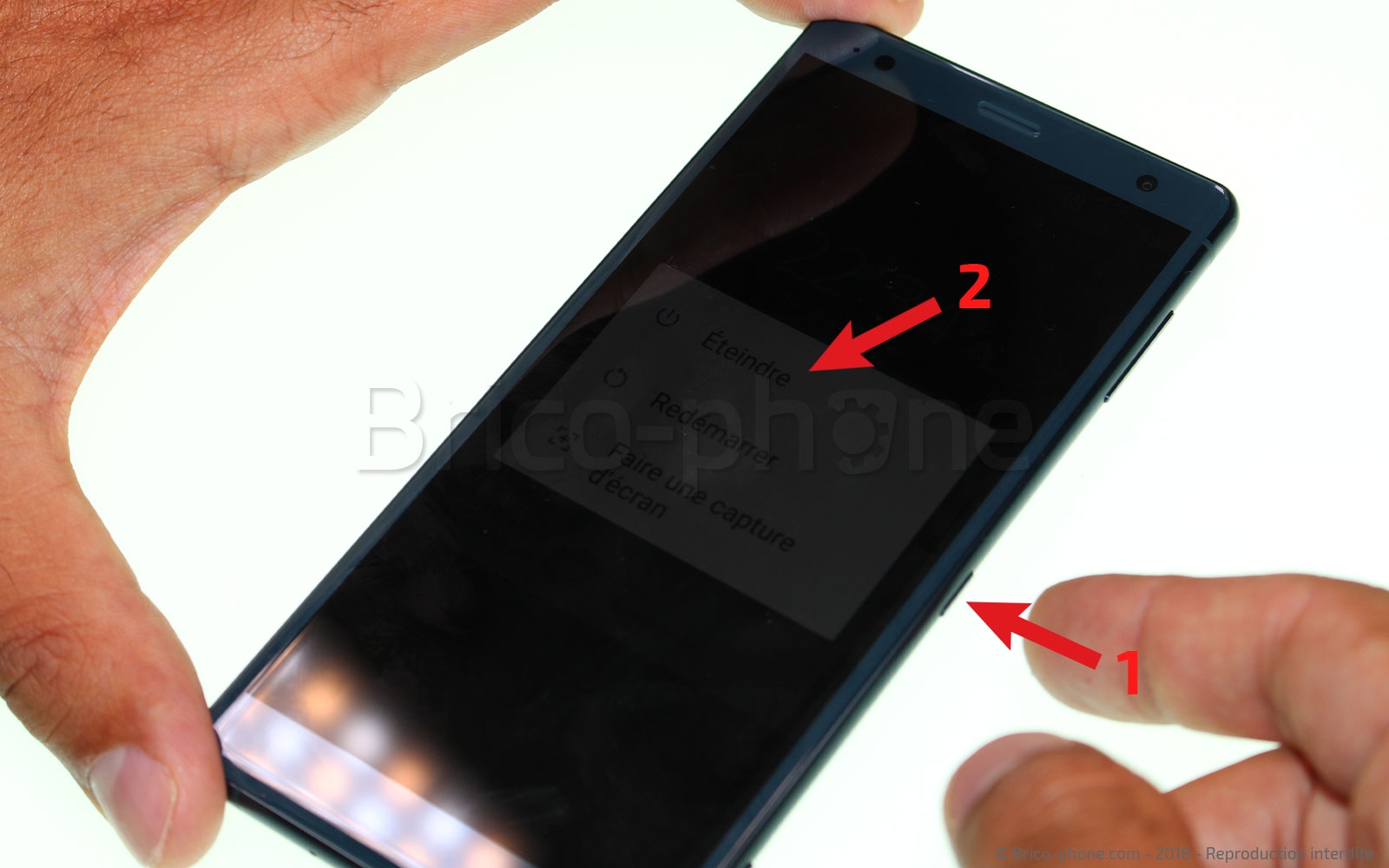

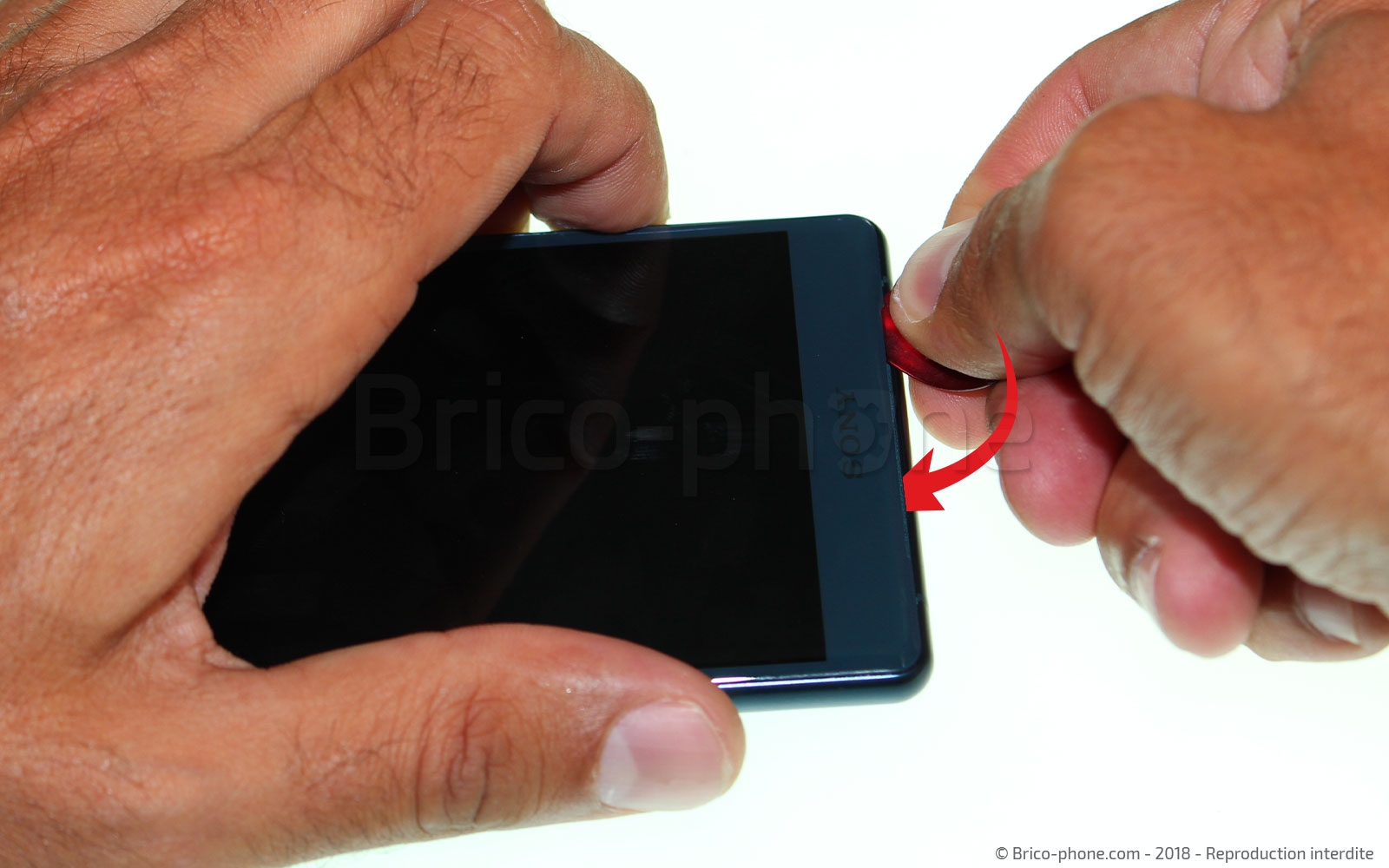

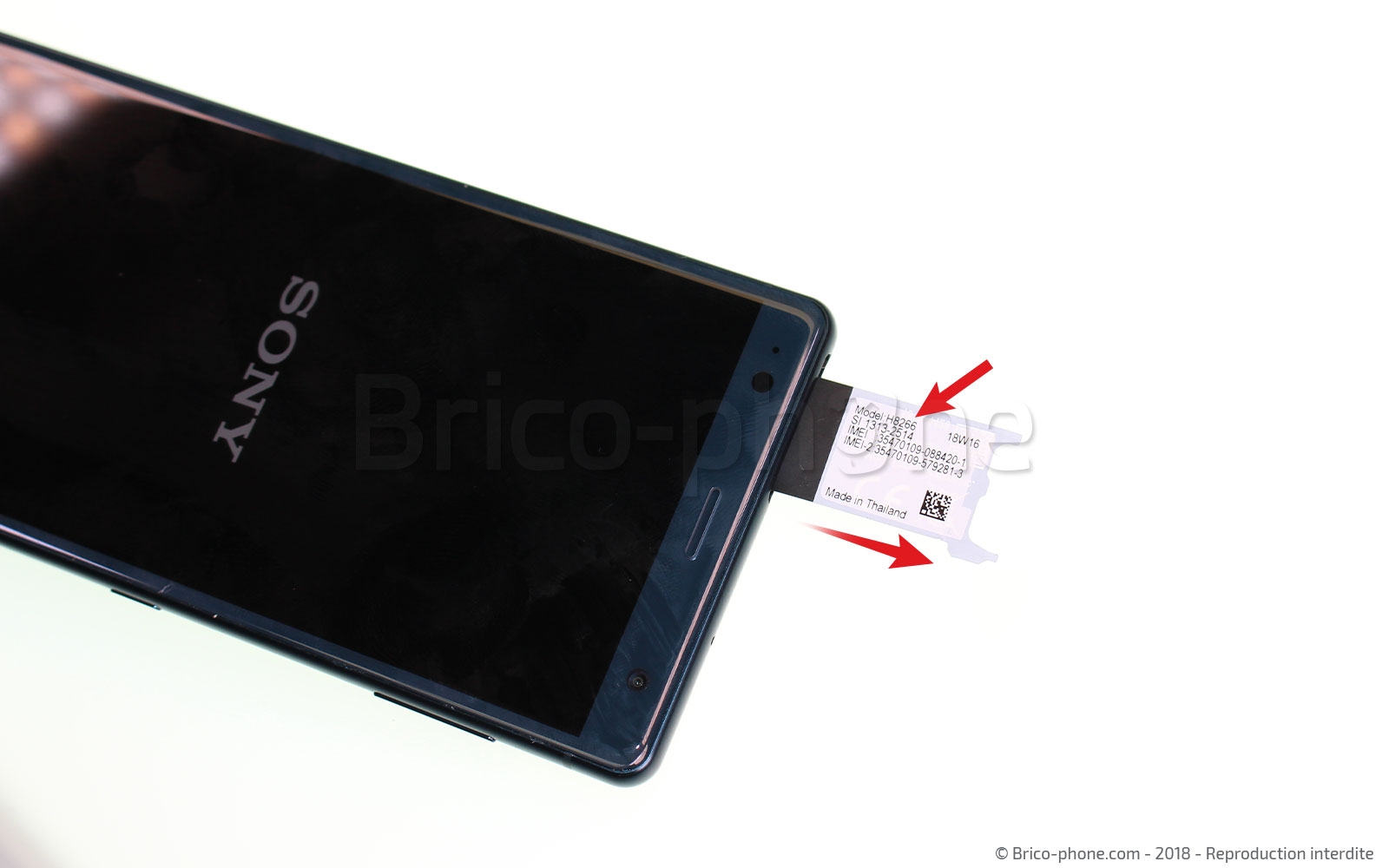

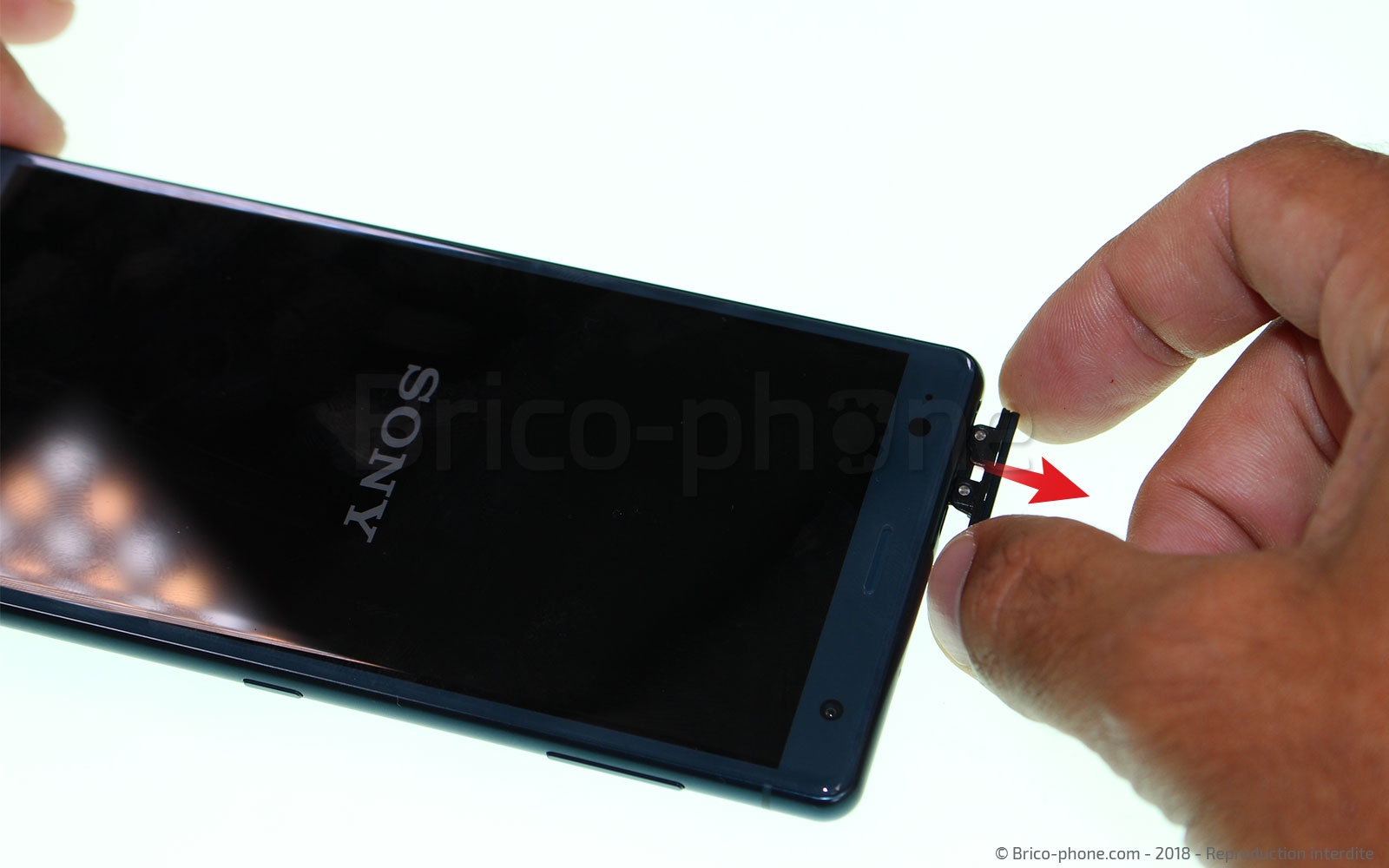

Etape 1 : Mettre hors tension et retirer le rack SIM
N’oubliez pas de mettre votre appareil hors tension avant de commencer à le démonter. Un smartphone sous tension lors d’une réparation pourrait être endommagé par accident. Retirez ensuite le rack SIM de votre Xperia XZ2 pour démarrer le démontage.

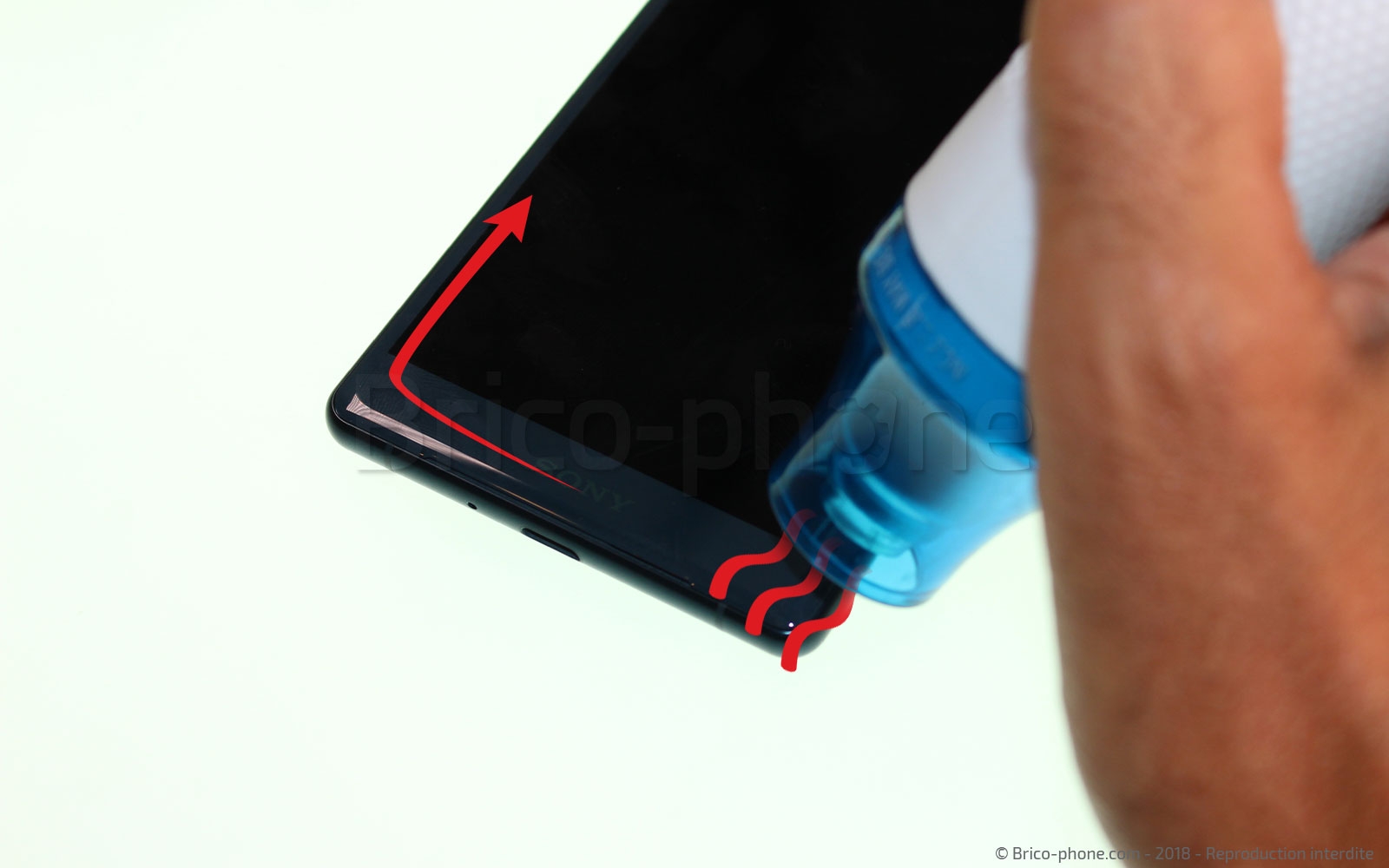

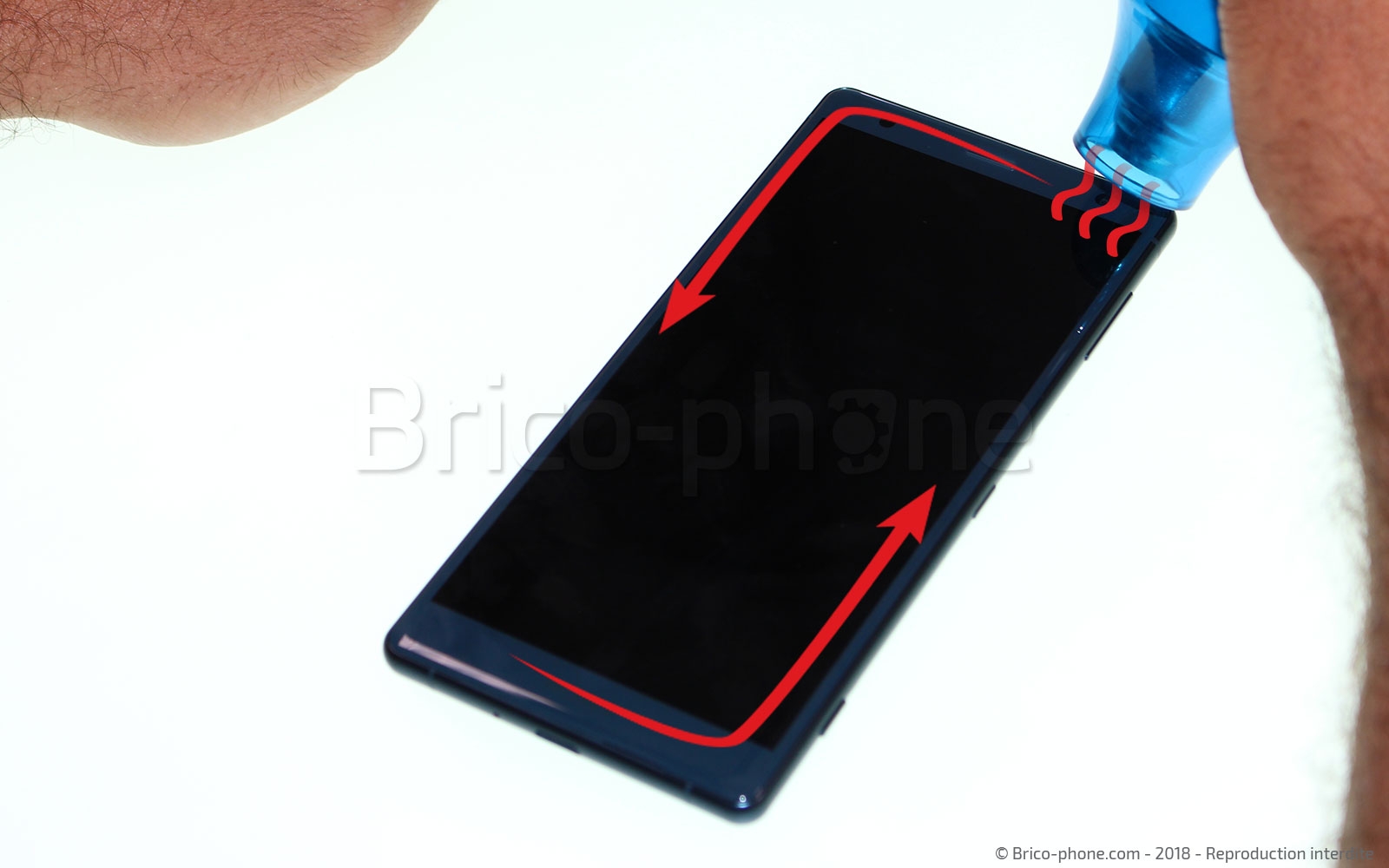

Etape 2 : Chauffer le contour de l'écran
A l’aide d'un sèche cheveux ou d’un mini décapeur thermique (en vente sur notre boutique en ligne), chauffez le contour de votre écran afin de le libérer de l’adhésif qui le tient en place. Soyez délicat et ne chauffez pas une partie de l’écran pendant trop longtemps, cela pourrait endommager la dalle LCD sous la vitre.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

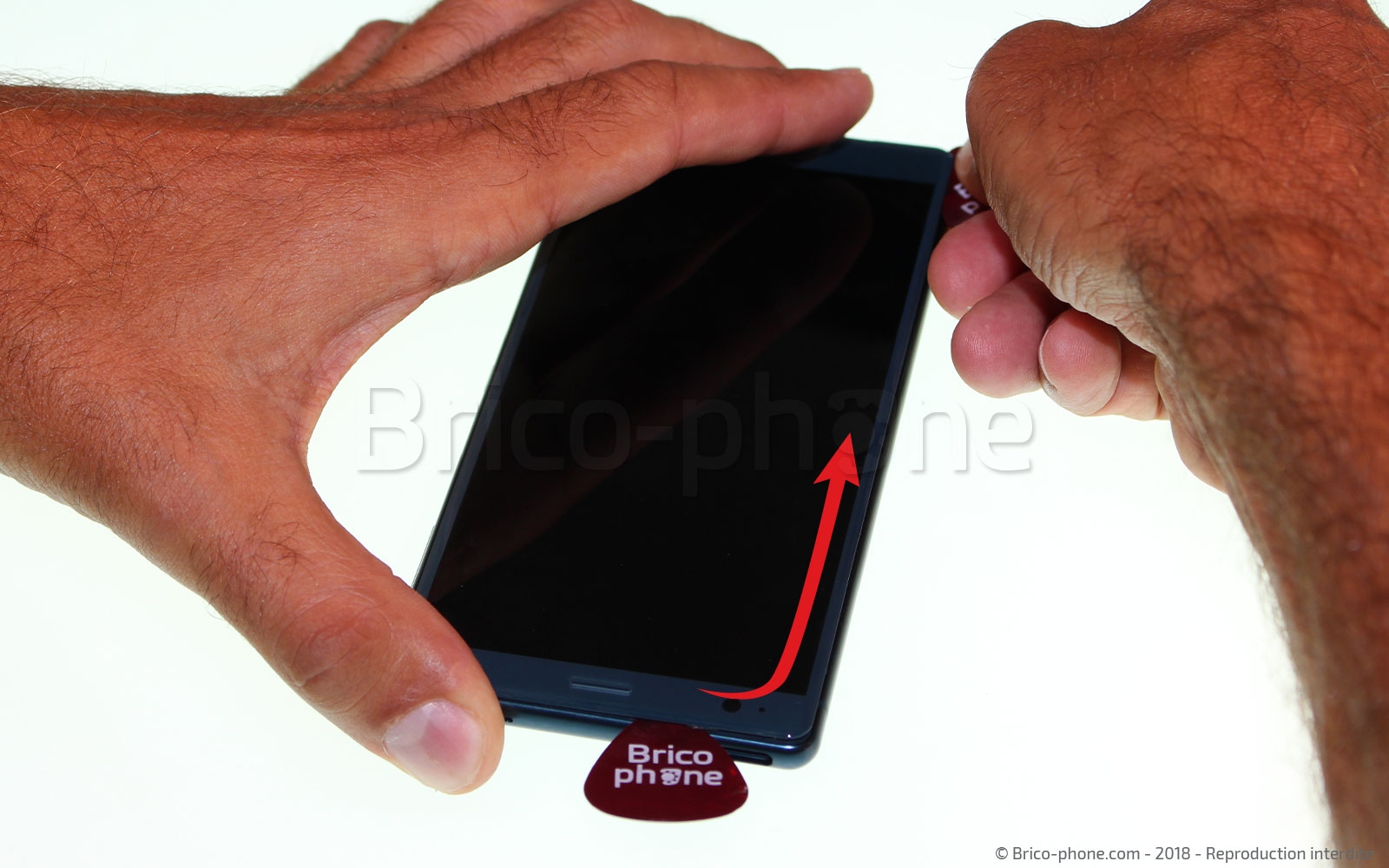

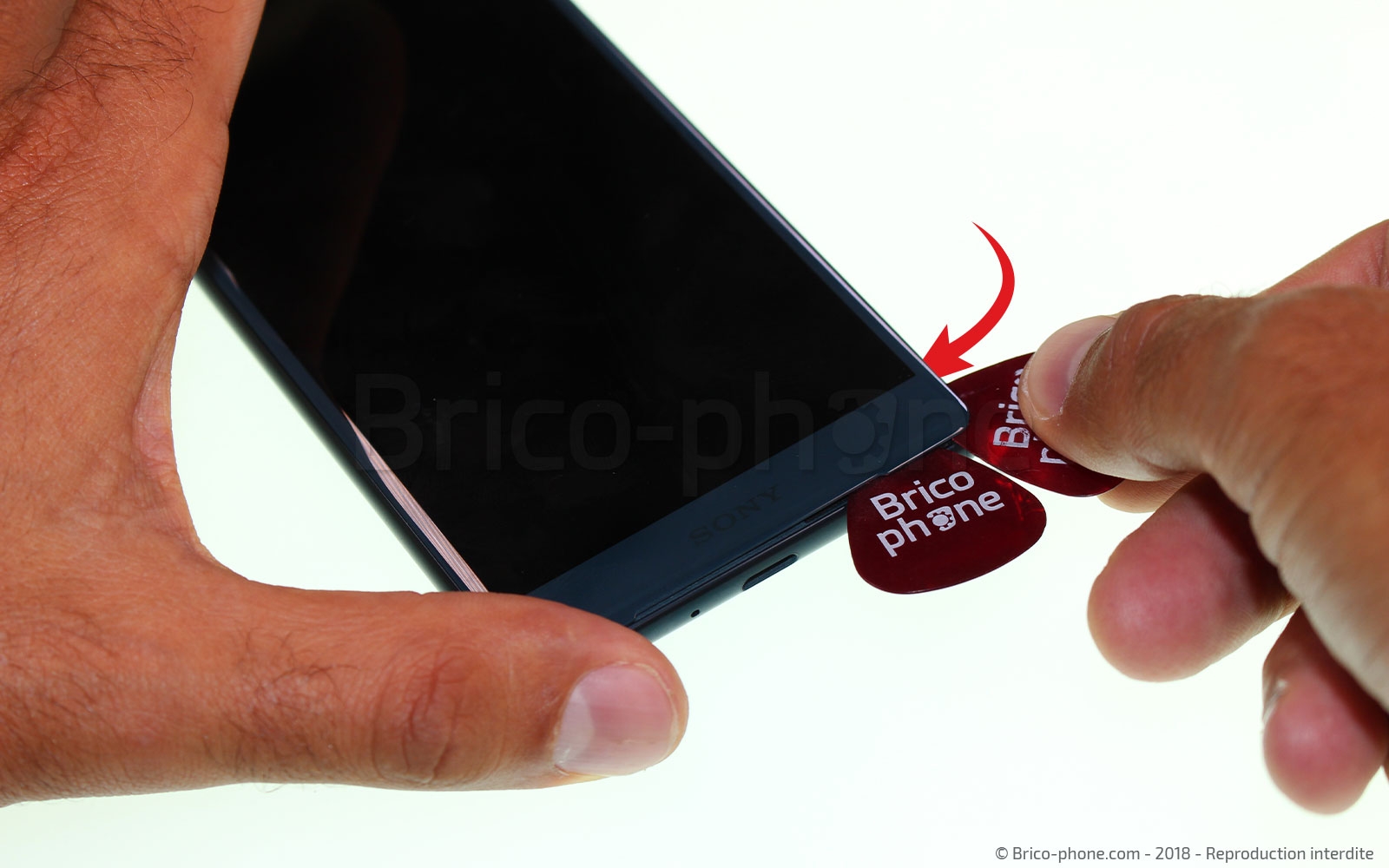

Etape 3 : Décoller l'écran
Munissez vous maintenant de votre médiator en plastique. En le glissant doucement entre l’écran et le chassis vous pourrez créer un petit interstice. Insérez ensuite un second médiator dans cet interstice et glissez progressivement les médiators sur tout le contour de votre écran afin de le décoller du chassis.
Outils du kit utilisés
Outils du kit utilisés

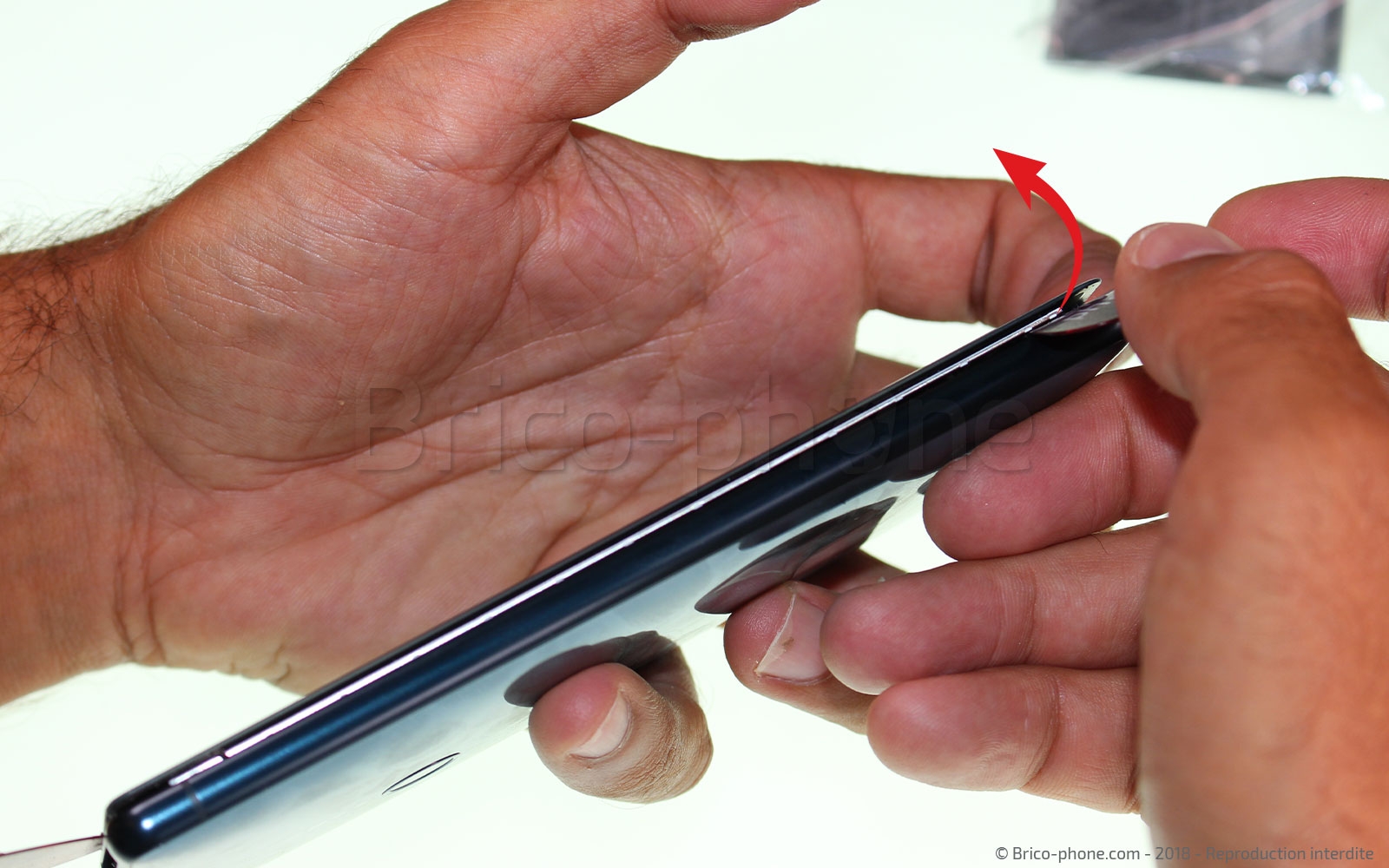

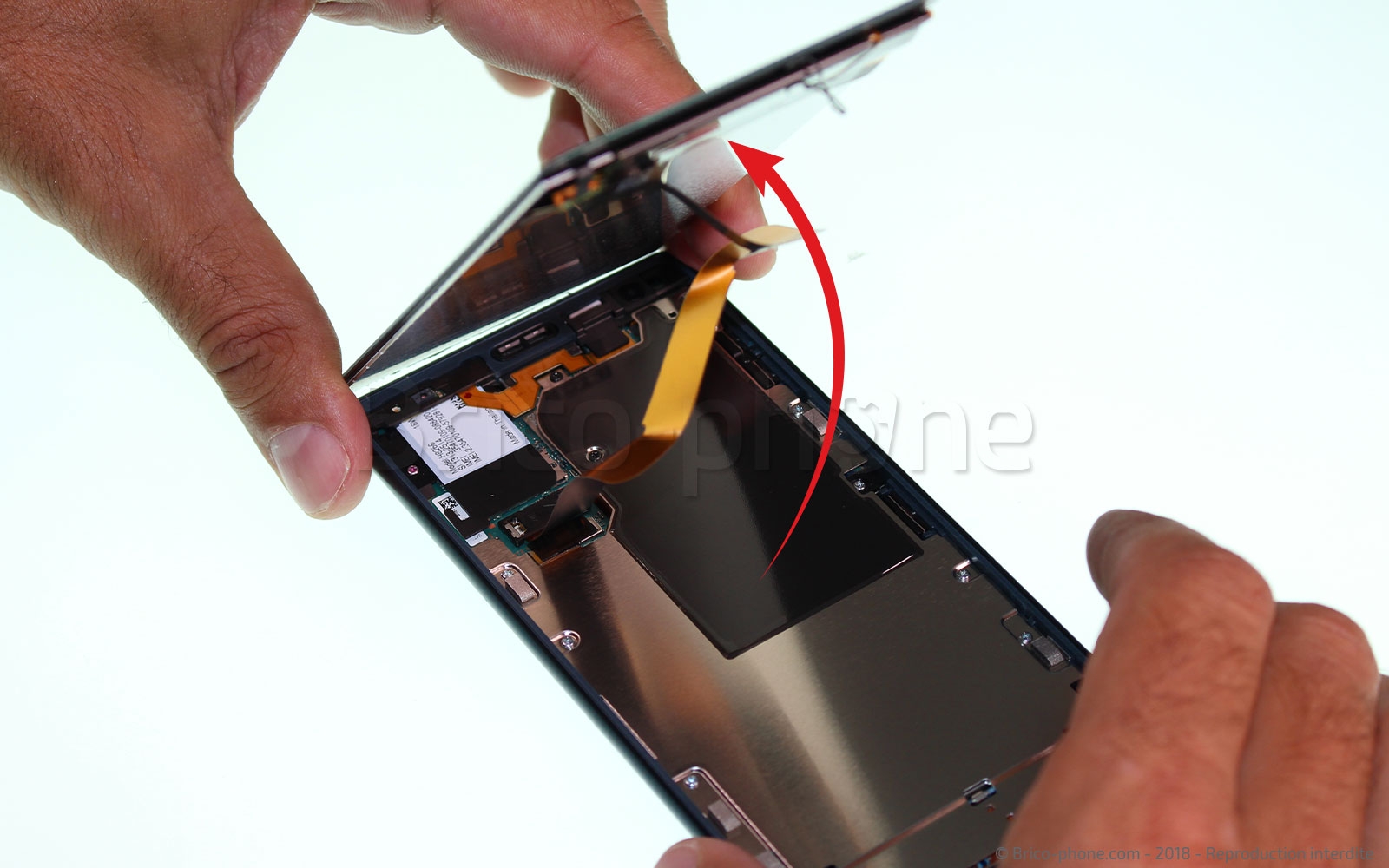

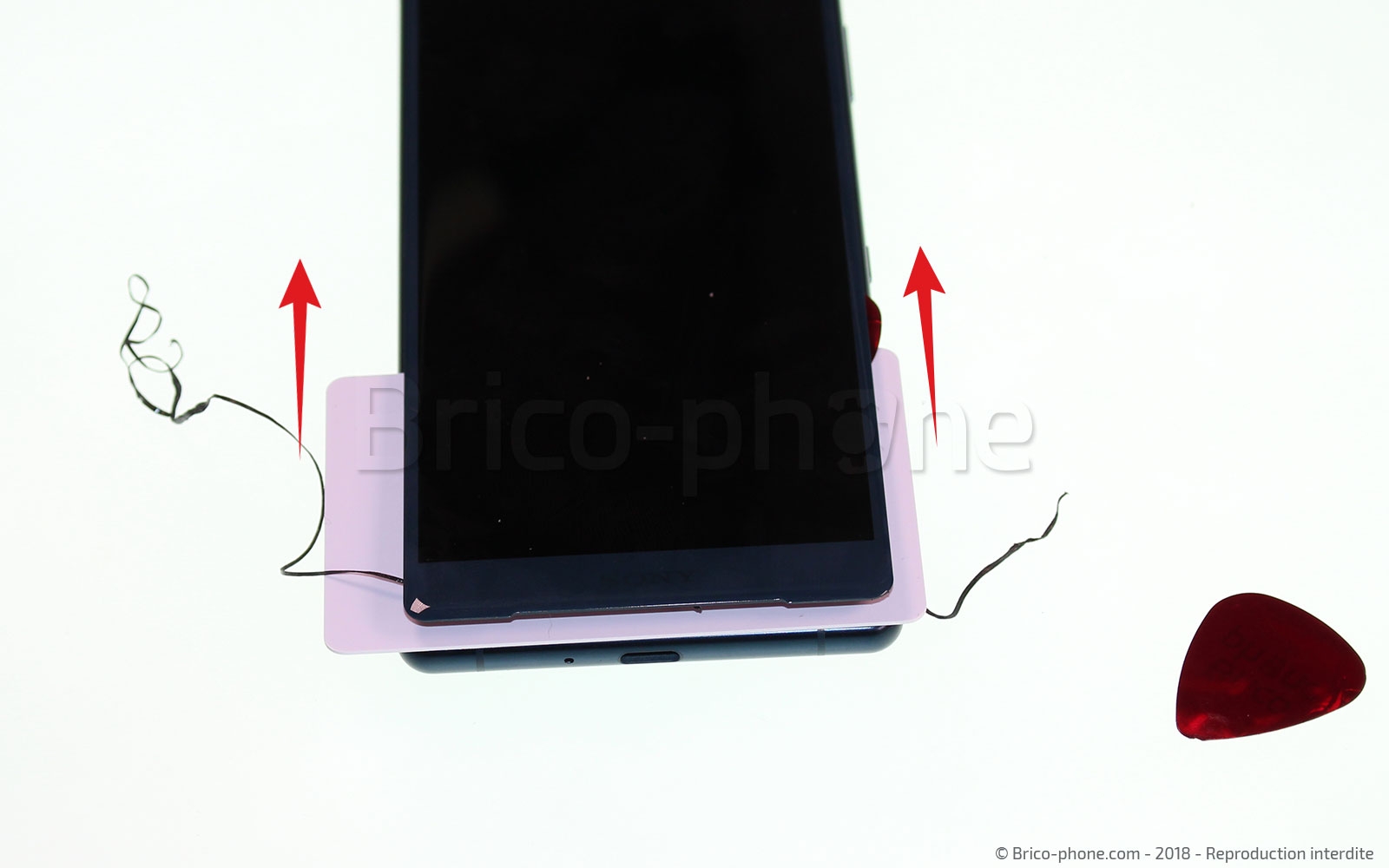

Etape 4 : Retirer l'écran
Faites ensuite légèrement levier afin de libérer l’écran. Vous pouvez aussi utiliser la carte en PVC contenu dans votre kit d’outils afin de soulever la vitre et la dalle LCD uniformément. Soyez prudent, votre écran est encore connecté au reste du téléphone par une nappe fragile.
Outils du kit utilisés
Outils du kit utilisés

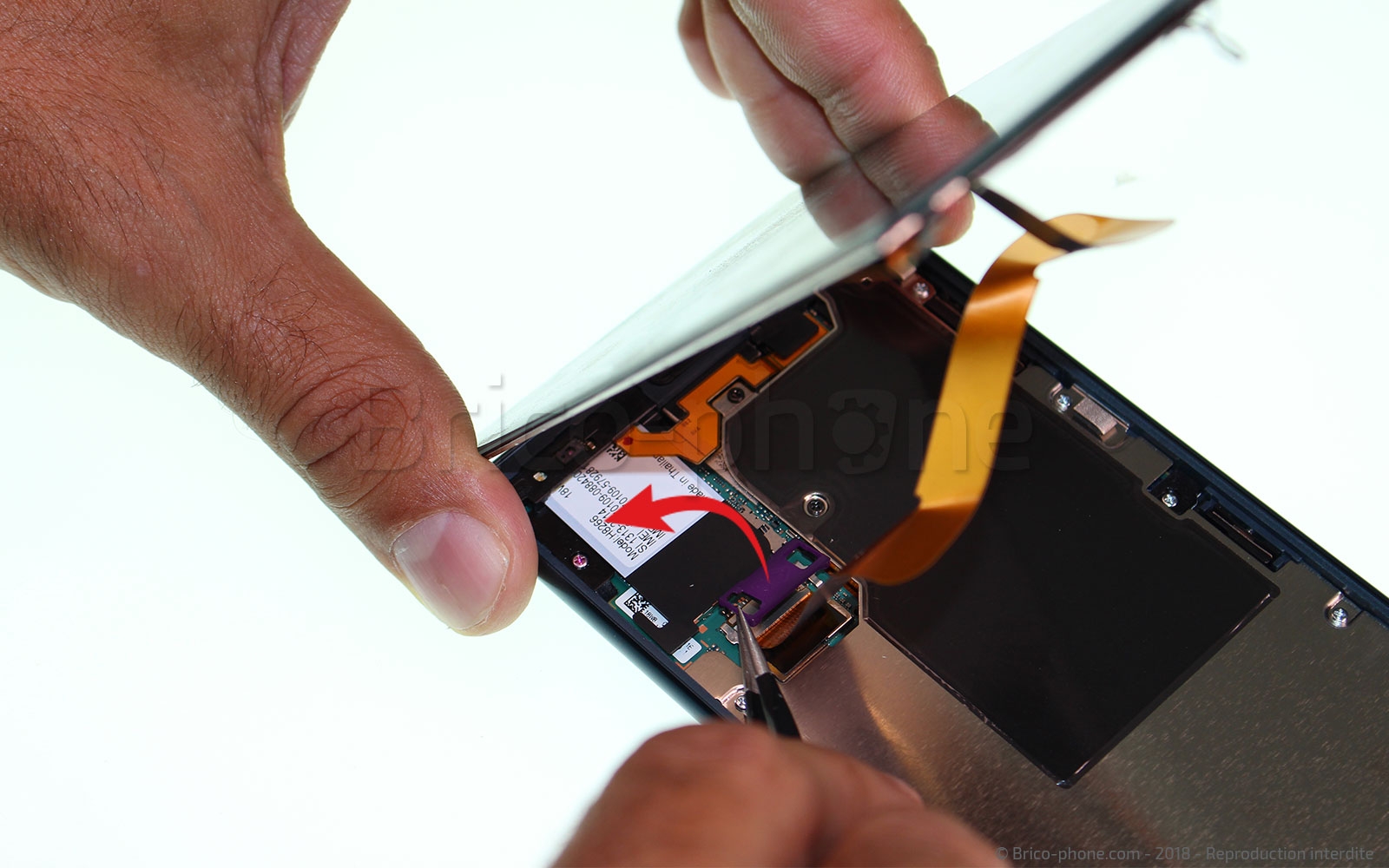

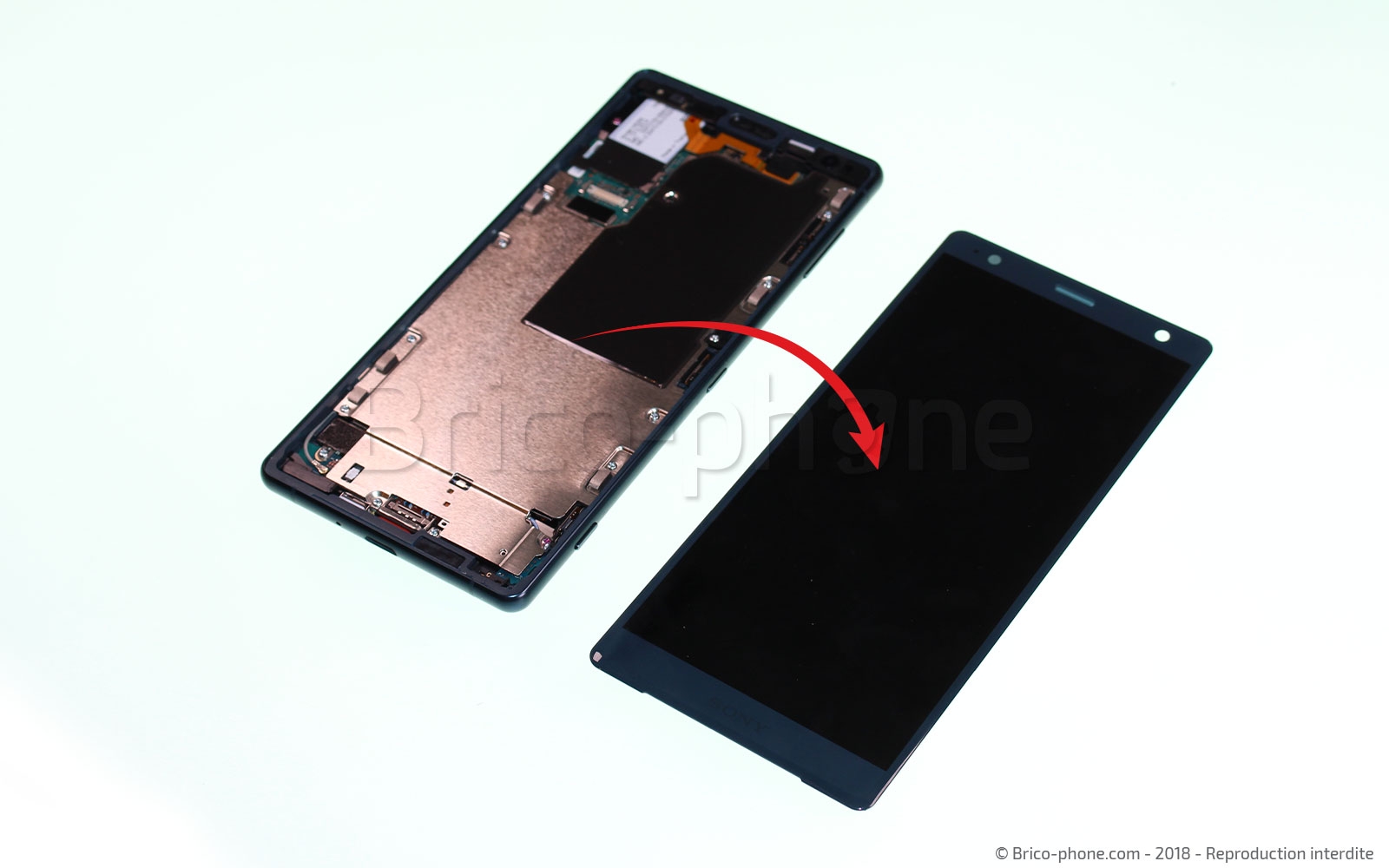

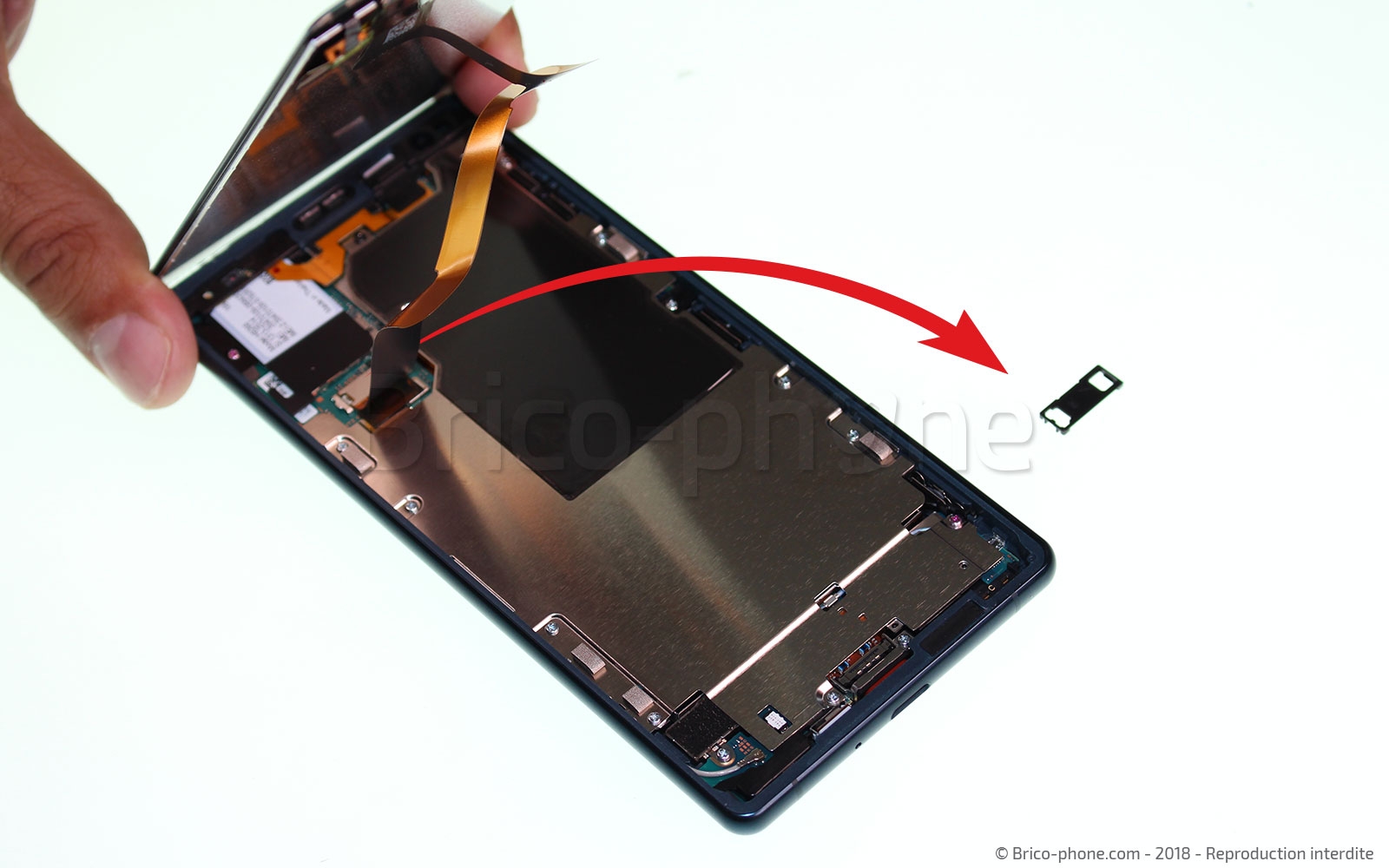

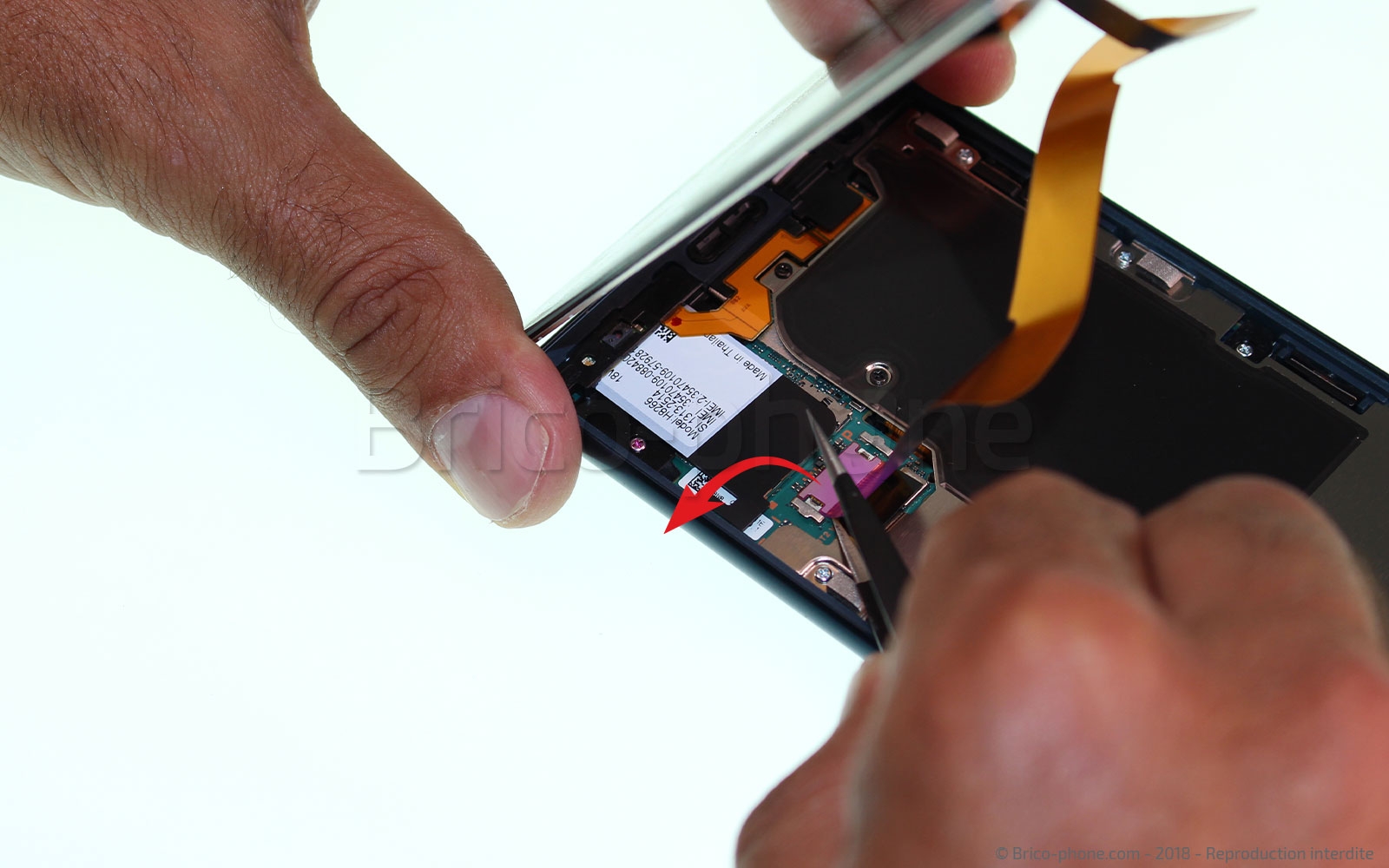

Etape 5 : Déconnecter l'écran
En soulevant partiellement l’écran, vous pourrez apercevoir le connecteur de votre nappe écran. A l’aide de la pincette métallique de votre kit, retirez le cache en plastique qui recouvre le connecteur puis faites levier afin de déconnecter complètement l’écran pour le retirer.
Outils du kit utilisés
Outils du kit utilisés

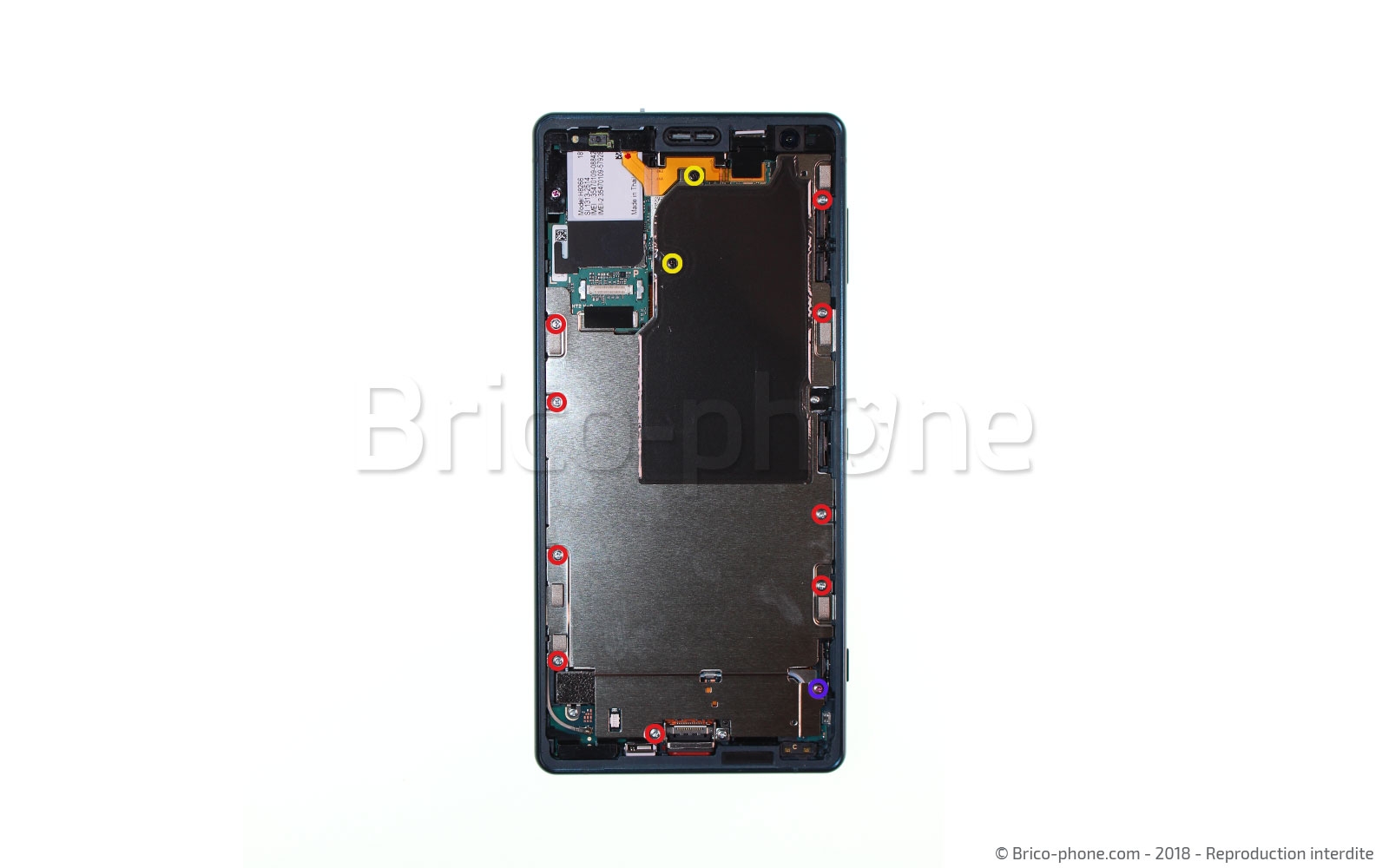

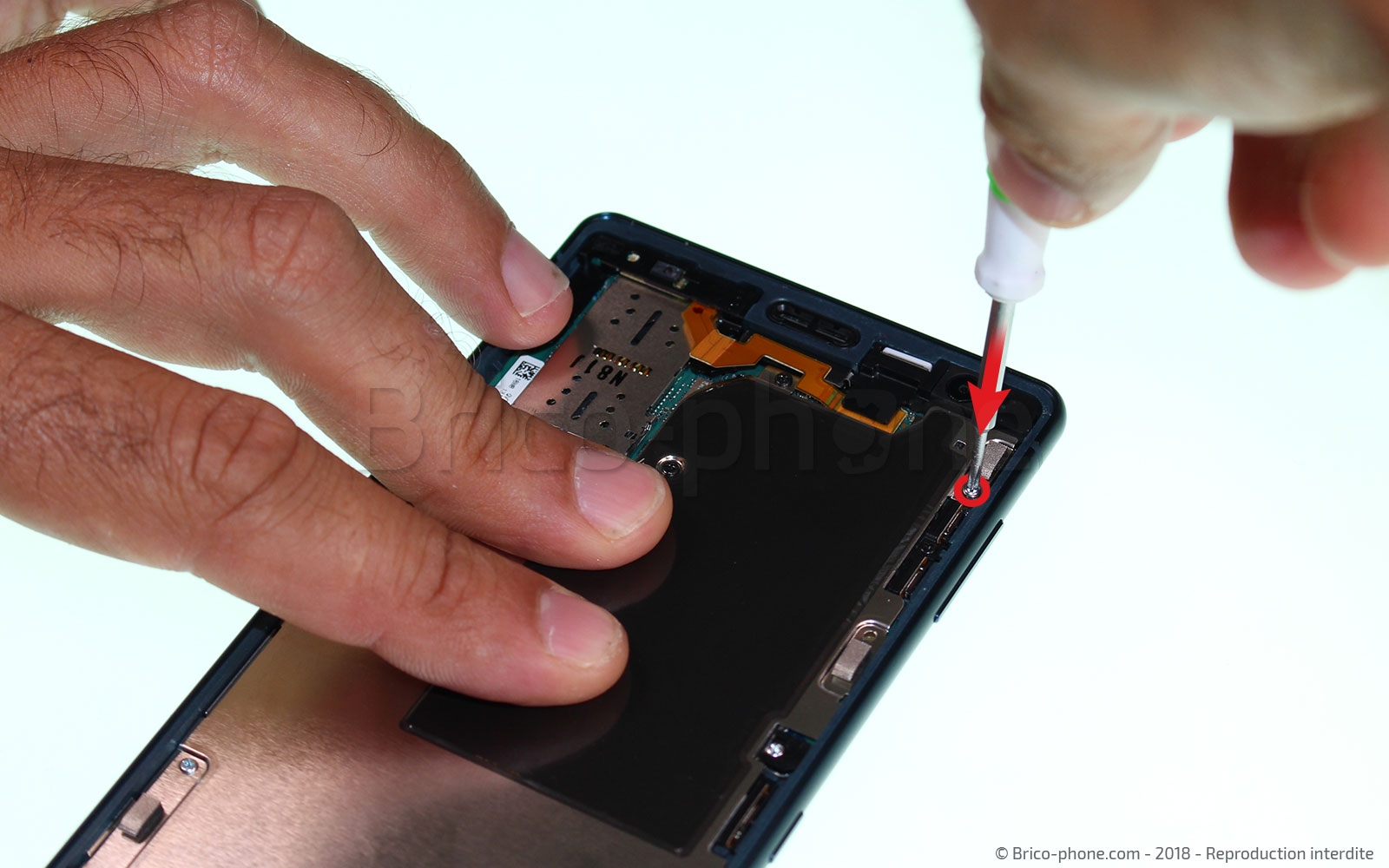

Etape 6 : Dévisser la plaquette intermédiaire

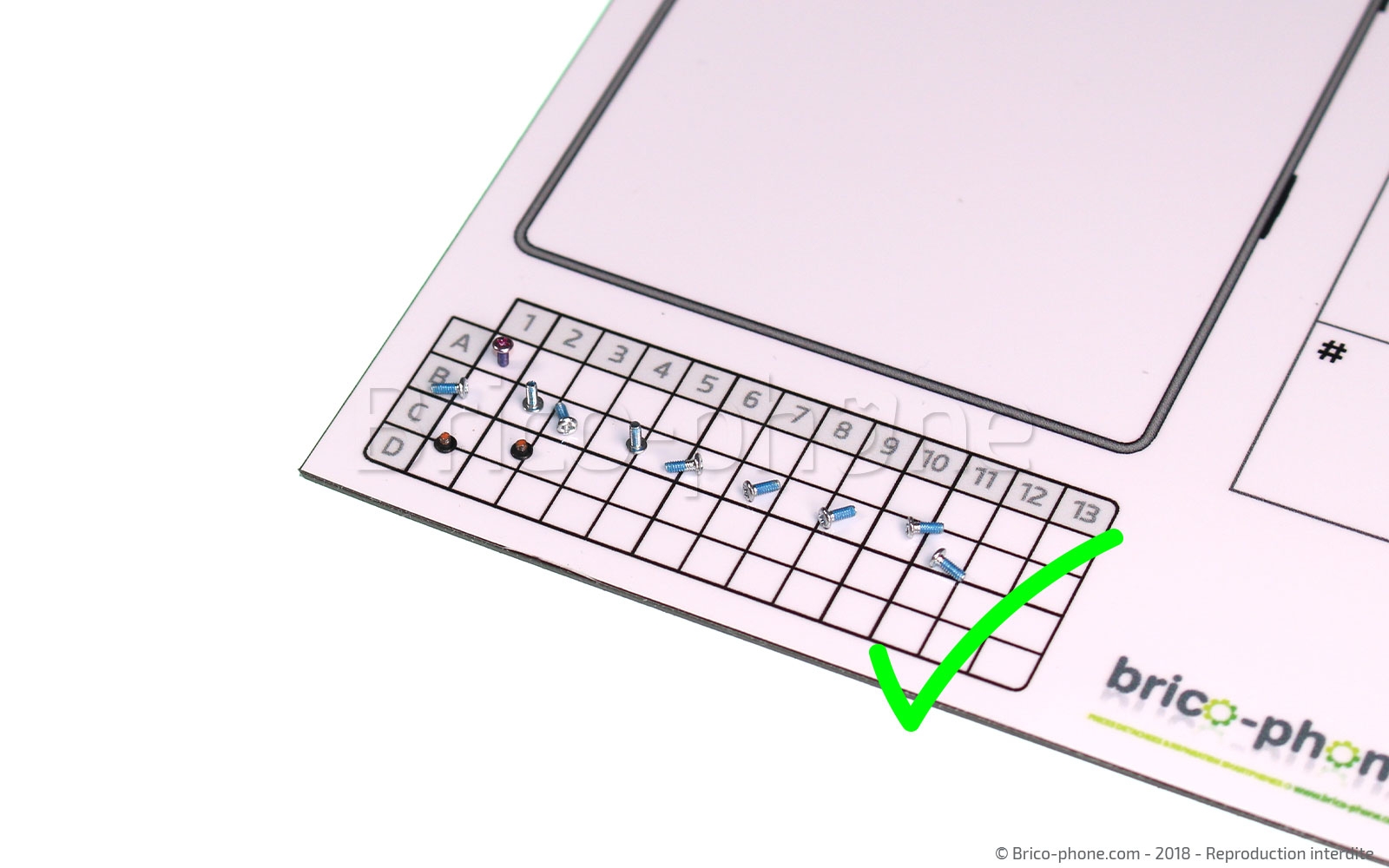

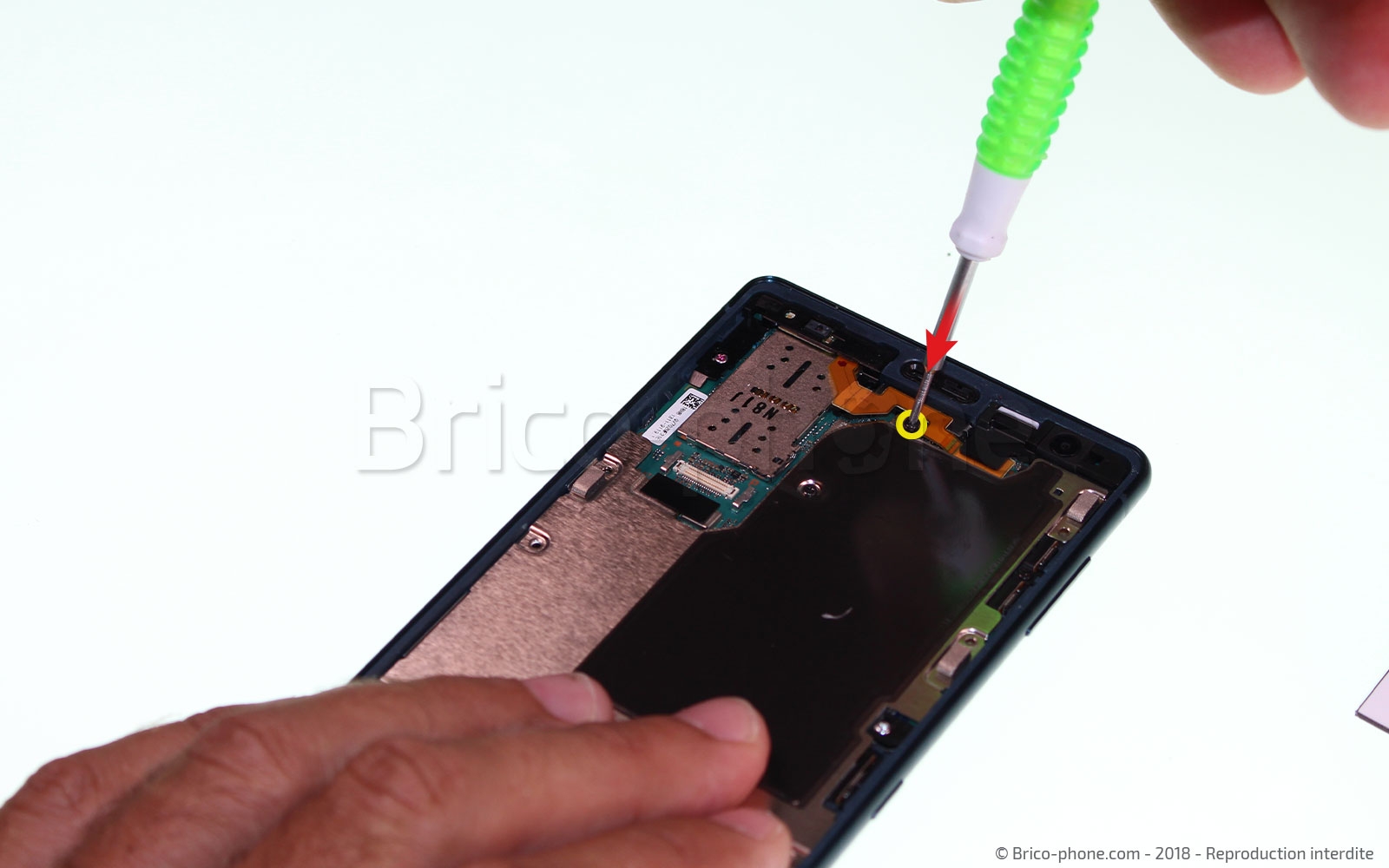

Vous pouvez maintenant commencer à démonter les composants internes du téléphone. Pour ce faire, utilisez votre tournevis cruciforme pour retirer les 12 vis de la plaquette métallique qui couvre vos composants. Faites attention, ces vis ne sont pas toutes les mêmes, ne les mélangez pas ! N’hésitez pas à vous munir d’un patron universelle magnétique pour garder vos vis triées tout au long de la réparation.
Outils du kit utilisés
Outils du kit utilisés

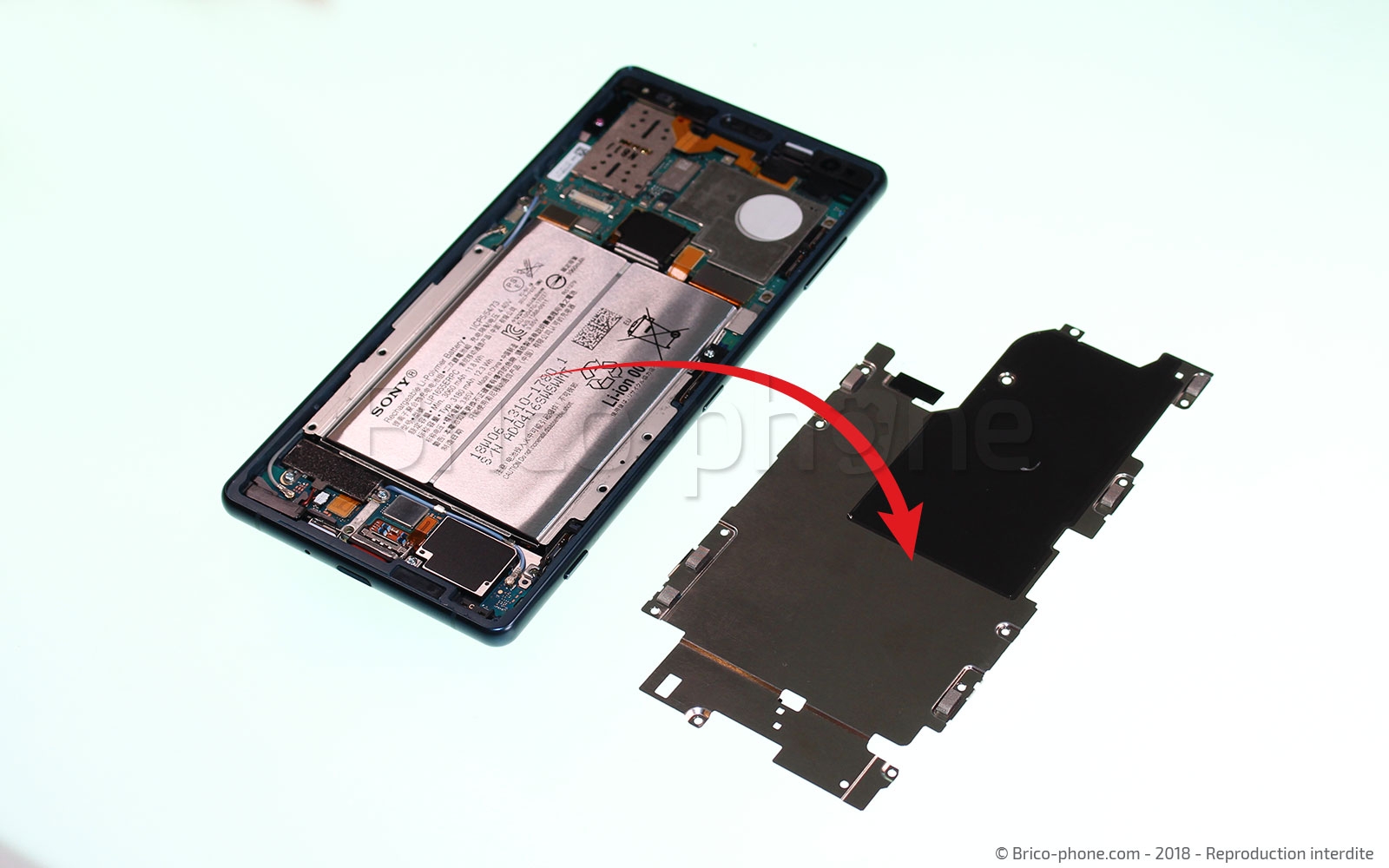

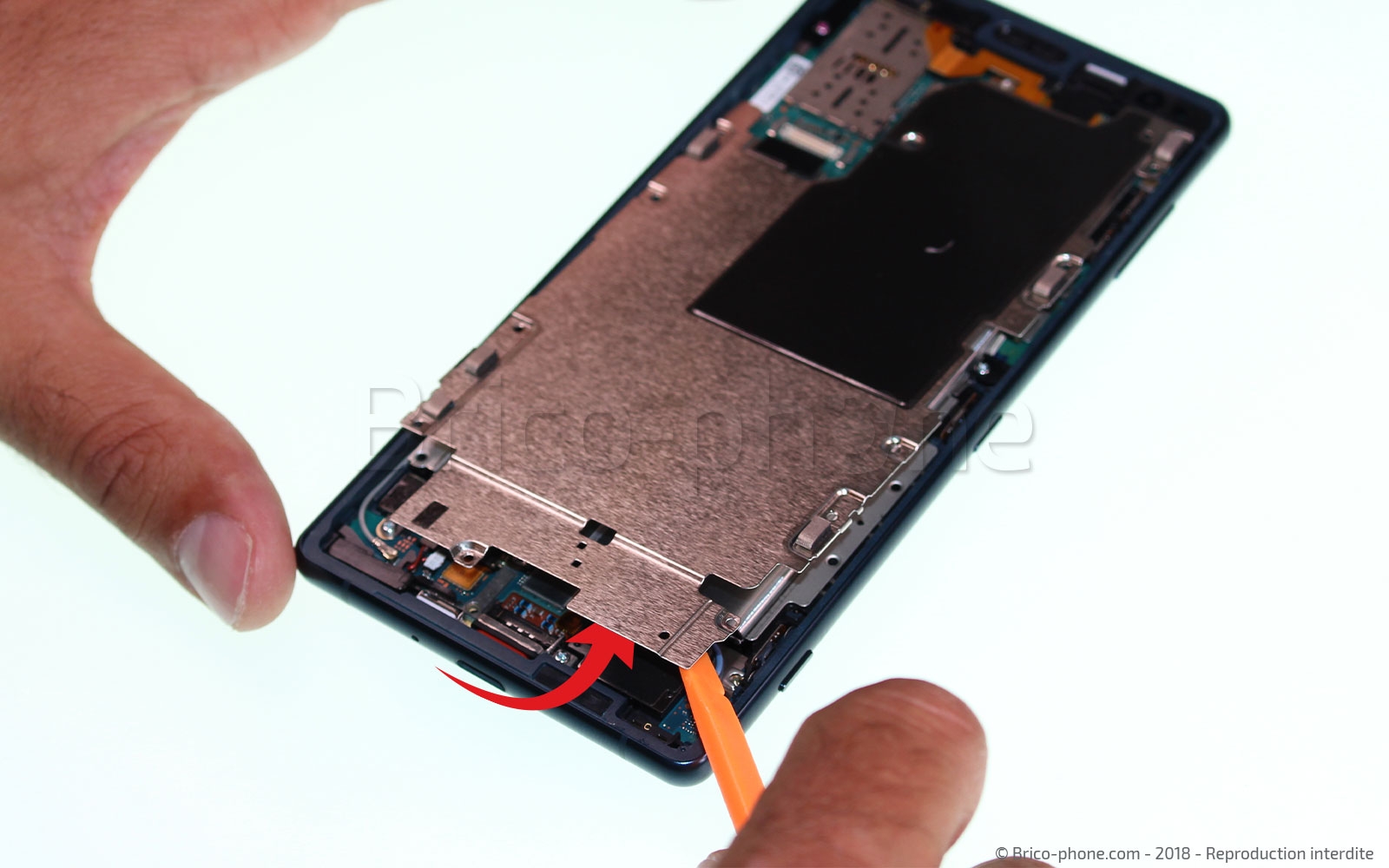

Etape 7 : Retirer la plaquette intermédiaire
Vous pouvez maintenant simplement retirer la plaquette métallique en la soulevant légèrement avec votre levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

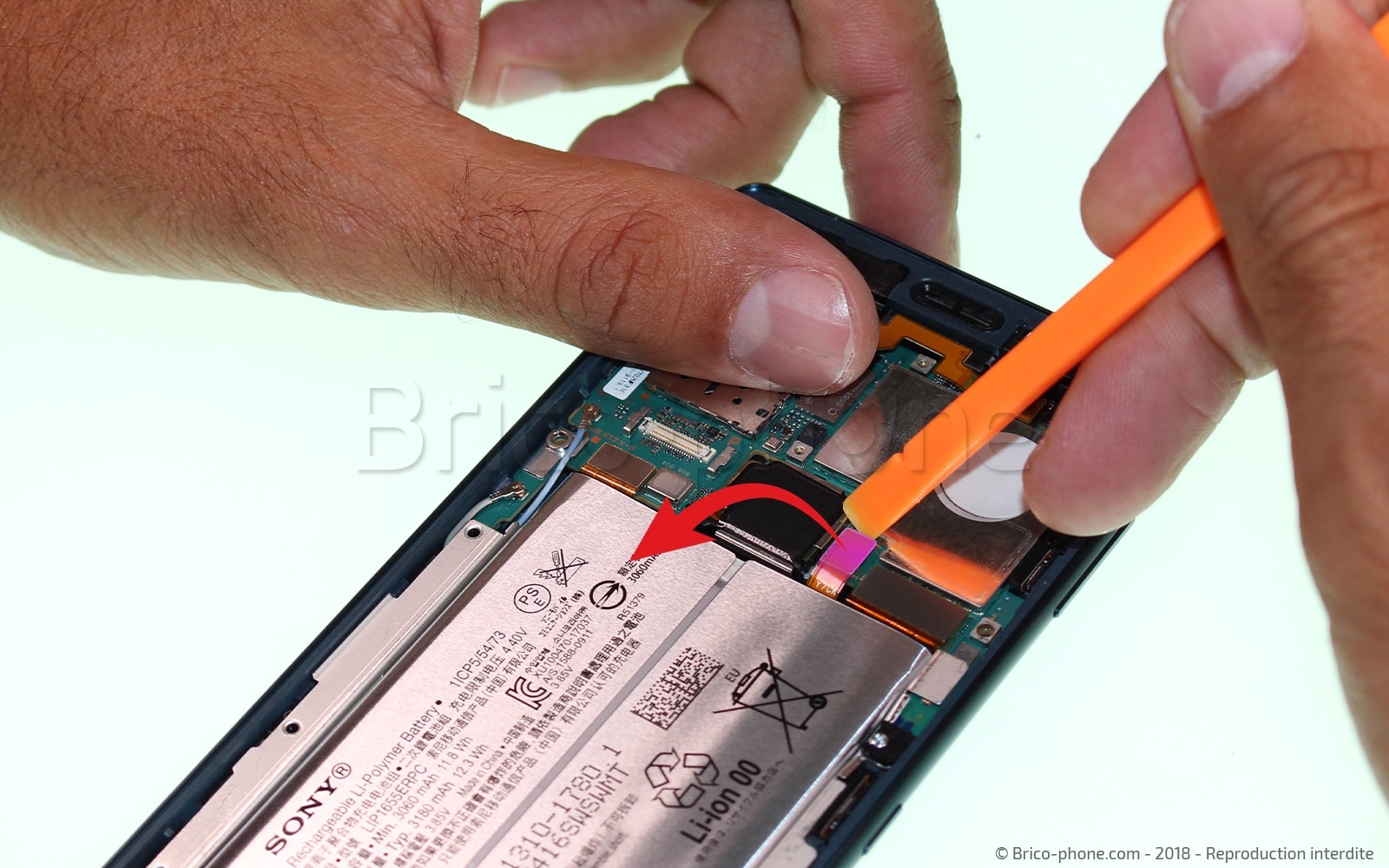

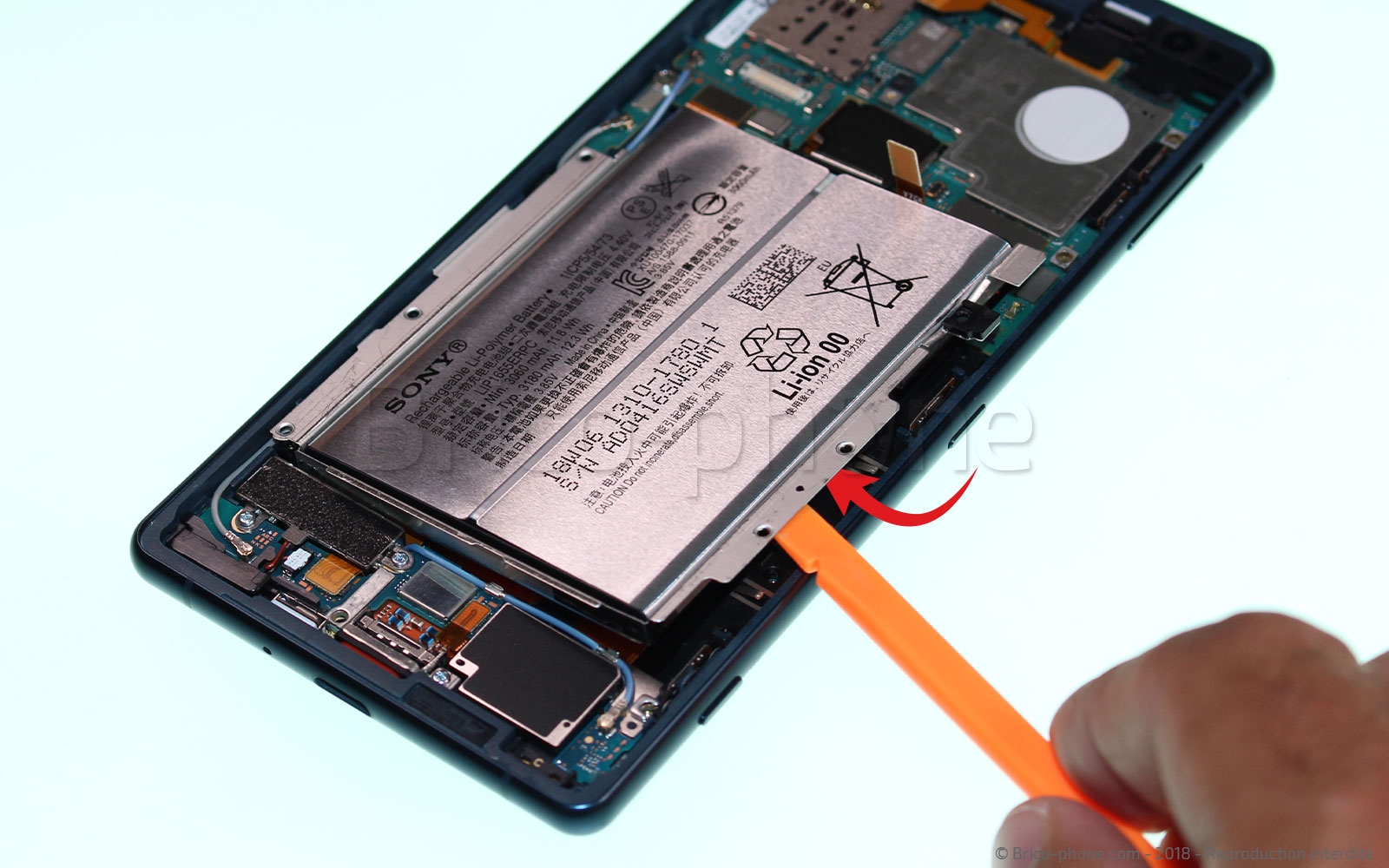

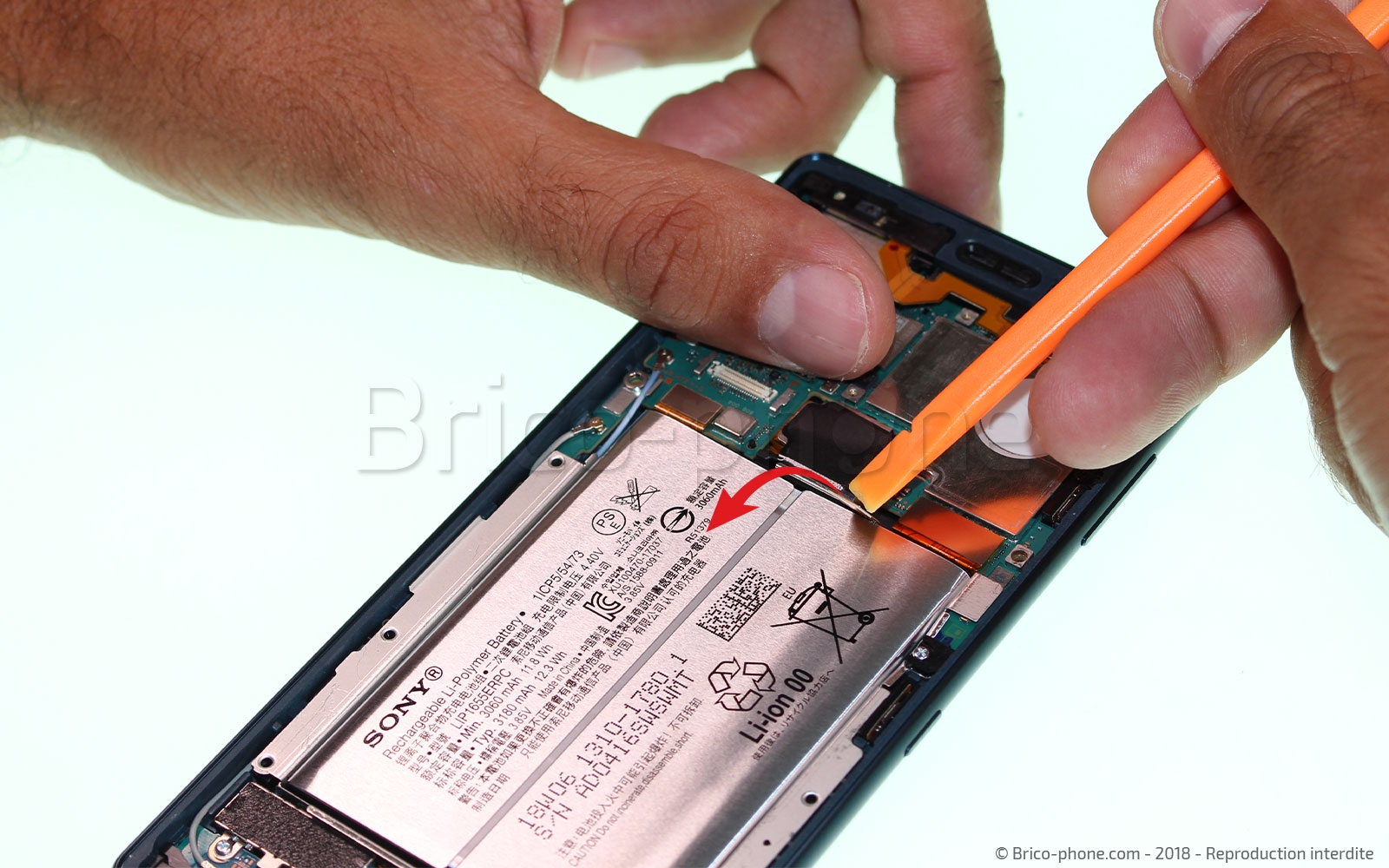

Etape 8 : Déconnecter la batterie
L’ensemble de vos composants sont maintenant accessibles. Avant de poursuivre le démontage en toute sécurité, déconnectez la batterie a à l’aide de votre levier en nylon. Cela vous assurera que votre téléphone ne se remettra pas sous tension par accident pour les étapes suivantes.
Outils du kit utilisés
Outils du kit utilisés

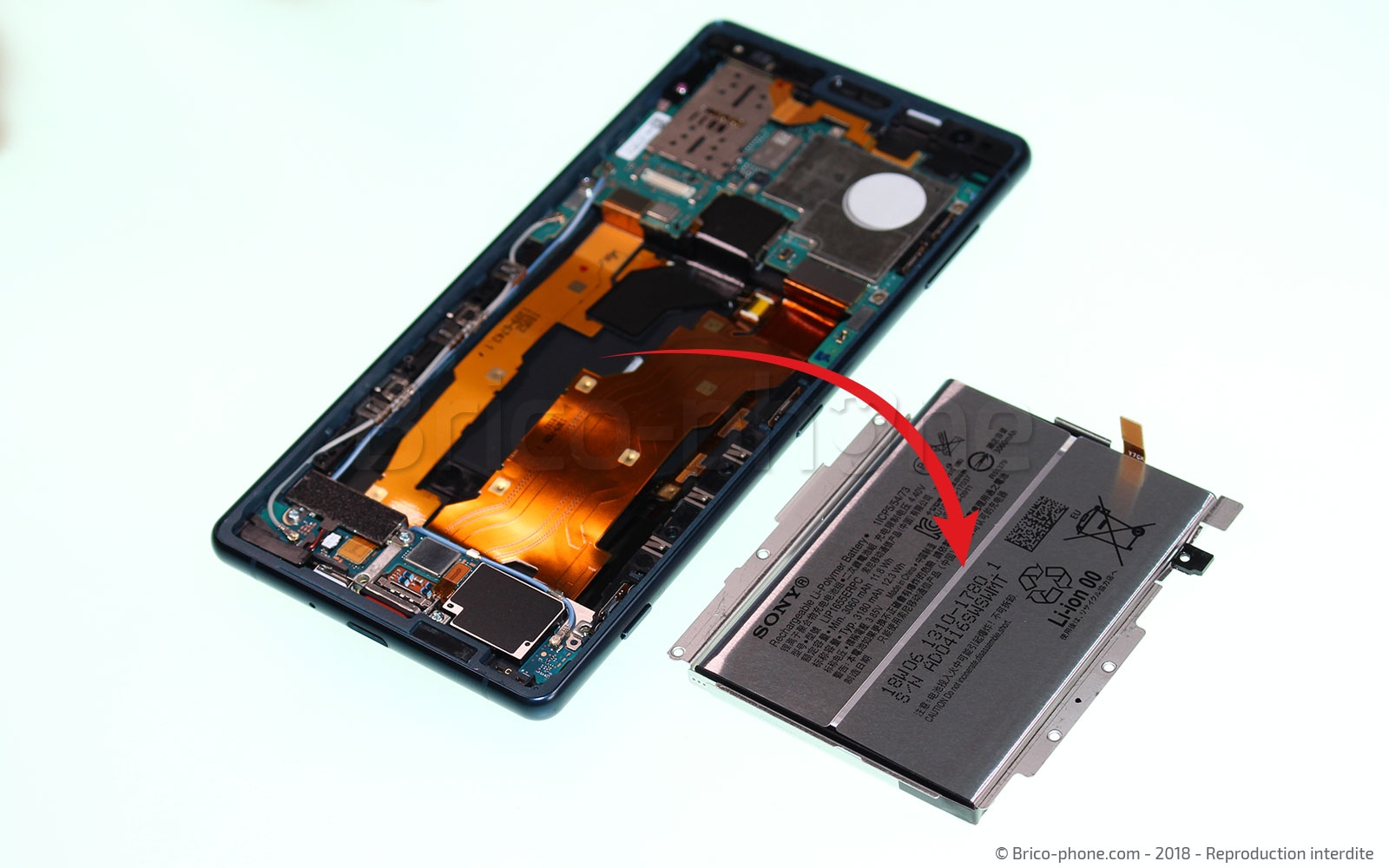

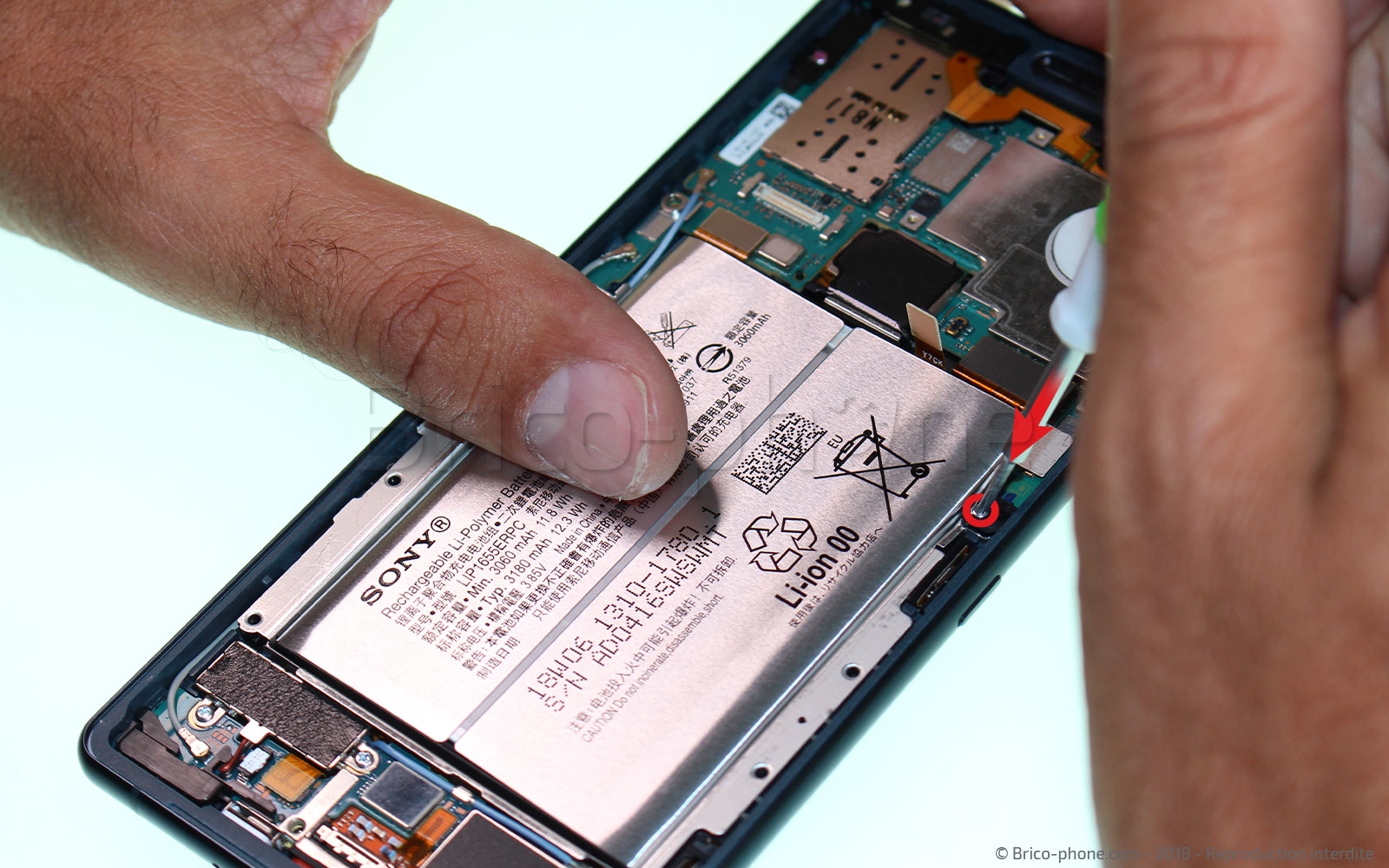

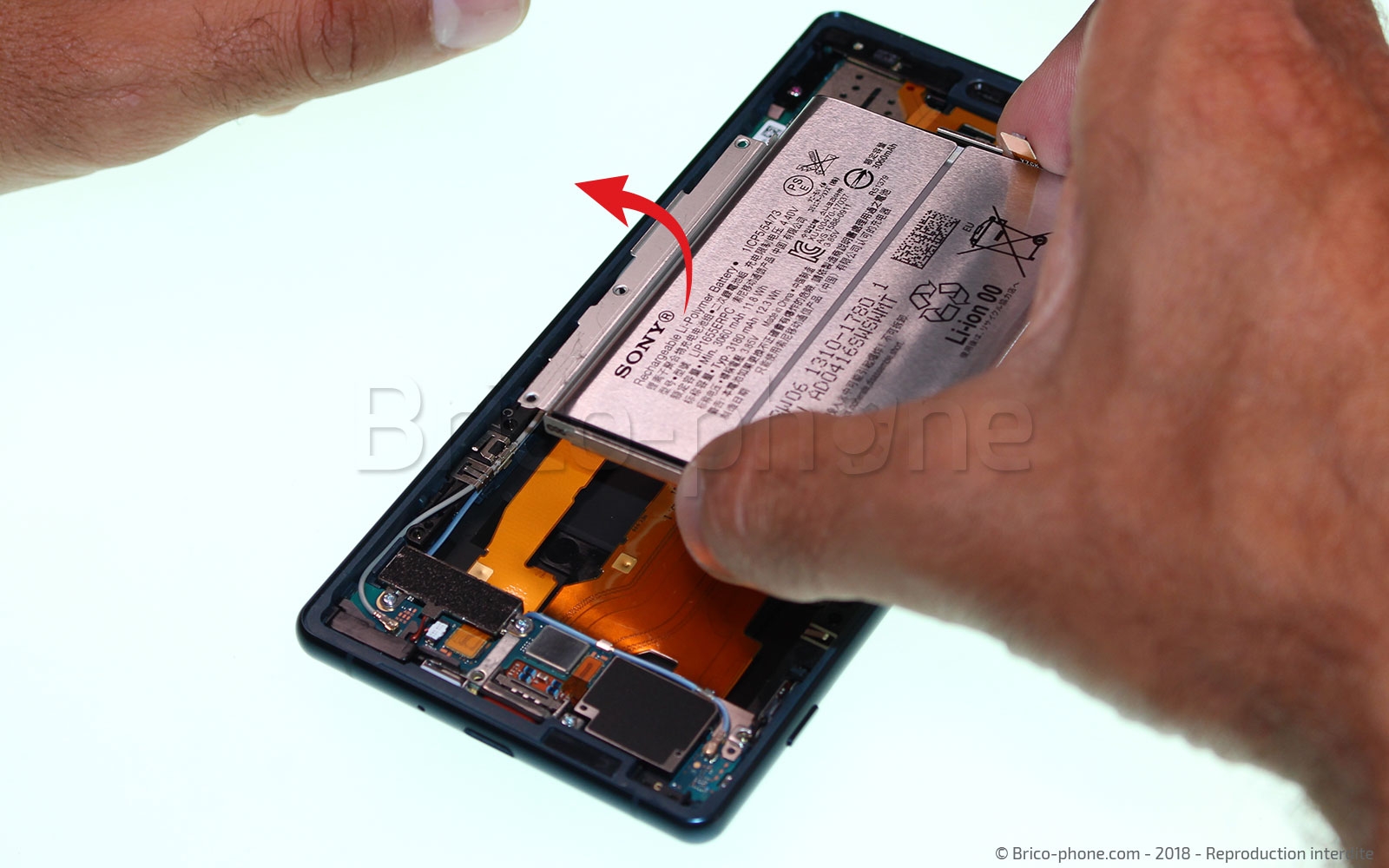

Etape 9 : Retirer la batterie avec support
Vous pouvez maintenant retirer la batterie de votre appareil. Utilisez votre tournevis pour retirer la la vis qui retient le support de votre batterie puis faites simplement levier afin de l’extraire de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

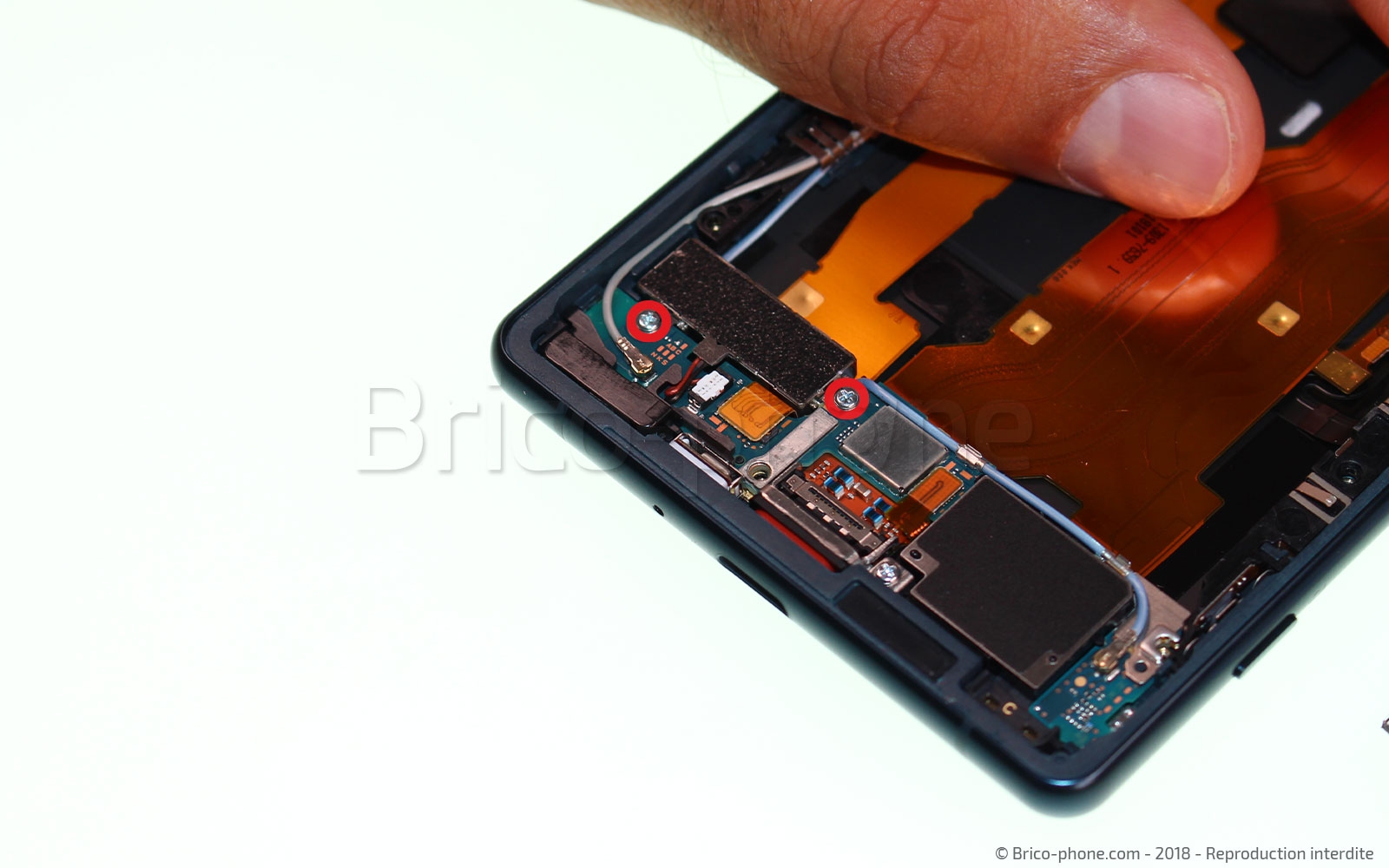

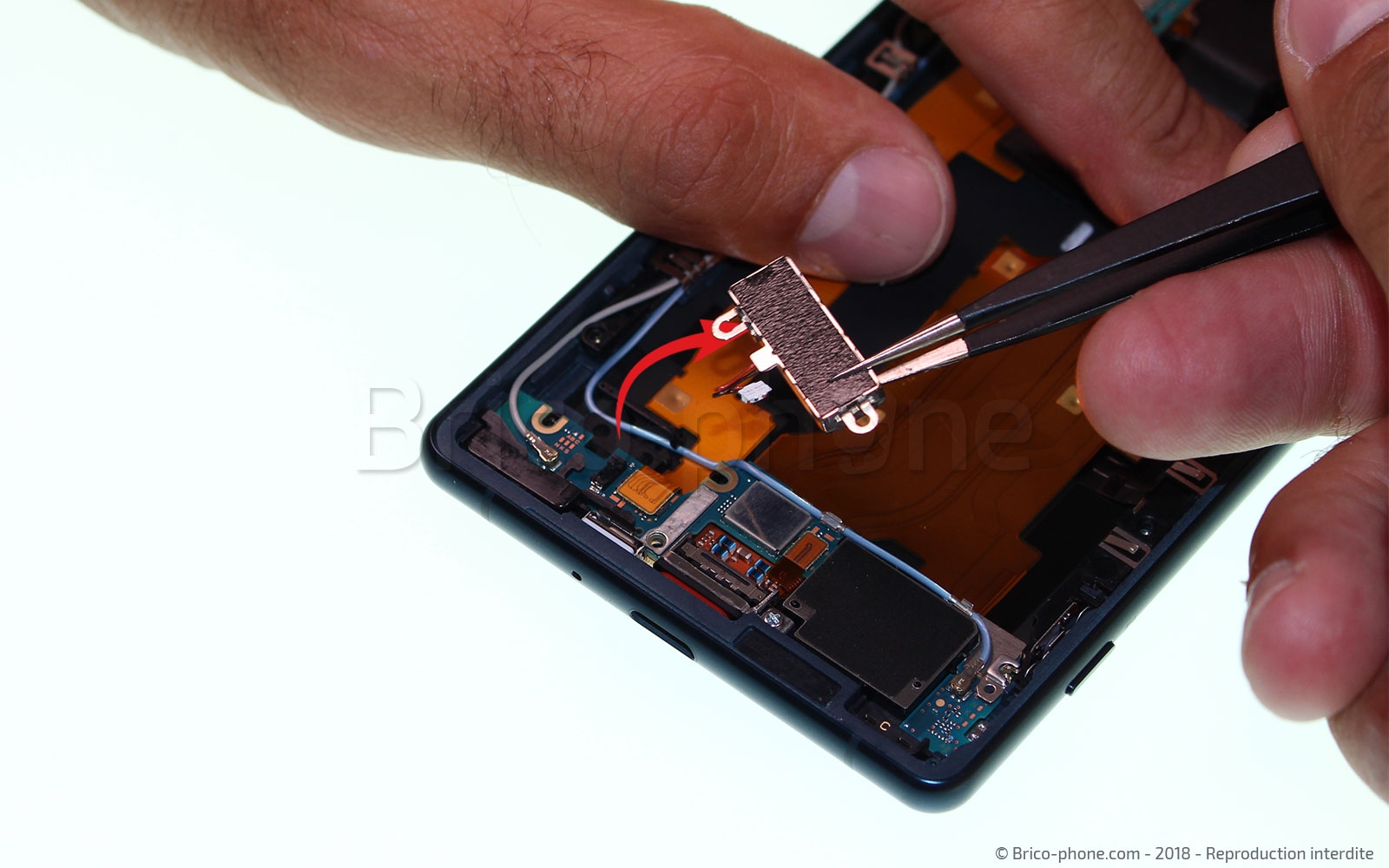

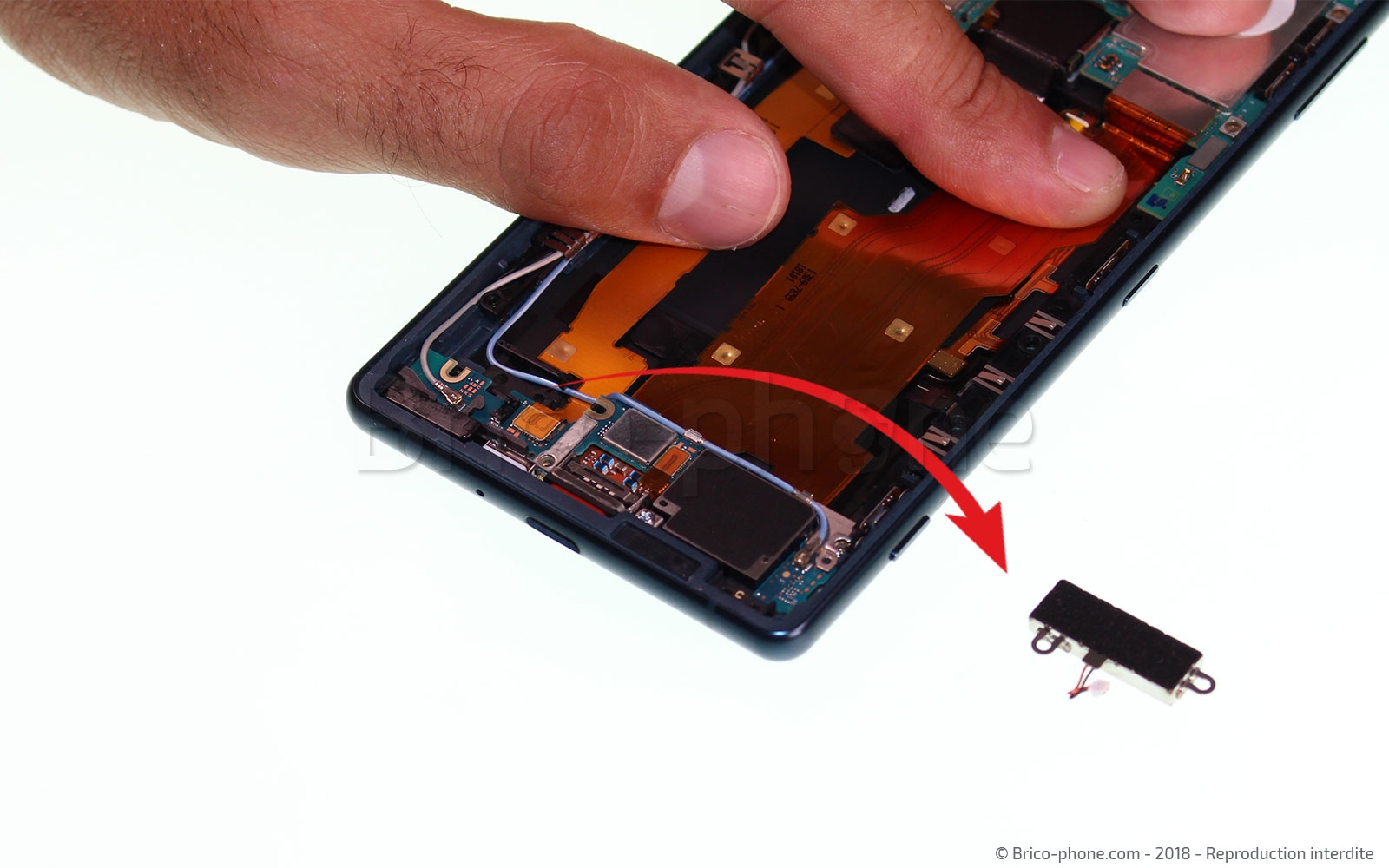

Etape 10 : Retirer le vibreur
Une fois la batterie retiré, nous pouvons commencer à retirer les éléments sur le bas du téléphone. Commençons par le vibreur : Prenez le tournevis cruciforme de votre kit d’outils pour retirer les deux vis qui tiennent le bloc vibreur en place. Une fois dévissé, il vous suffit de débrancher le petit connecteur blanc qui le relie à la carte fille avec votre pincette puis de le sortir de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Libérer la carte fille

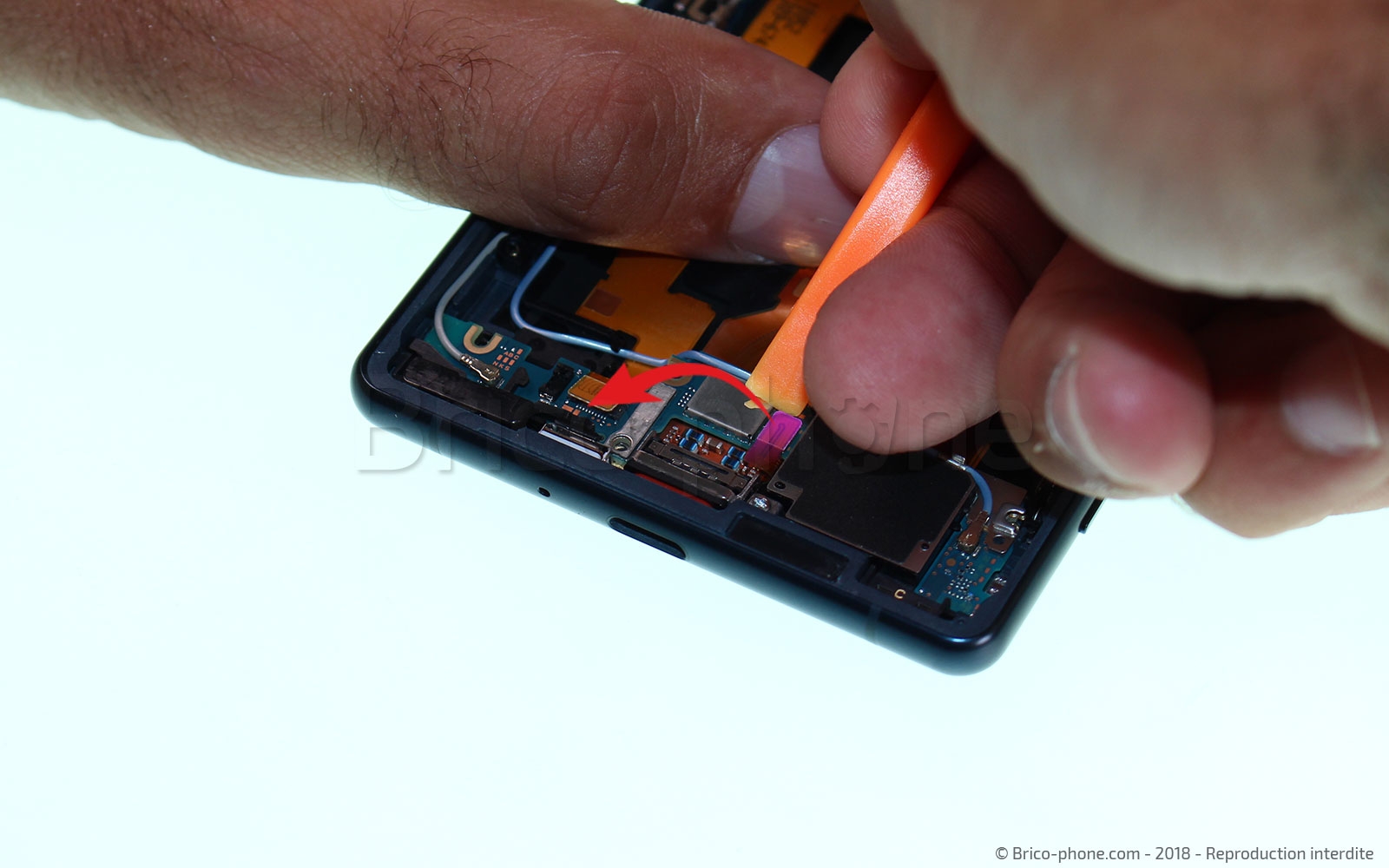

Débranchez maintenant les connecteurs reliés à votre carte fille. En vous aidant de votre levier en nylon, soulevez délicatement les nappes afin de libérer les composants du bas du téléphone.
Outils du kit utilisés
Outils du kit utilisés

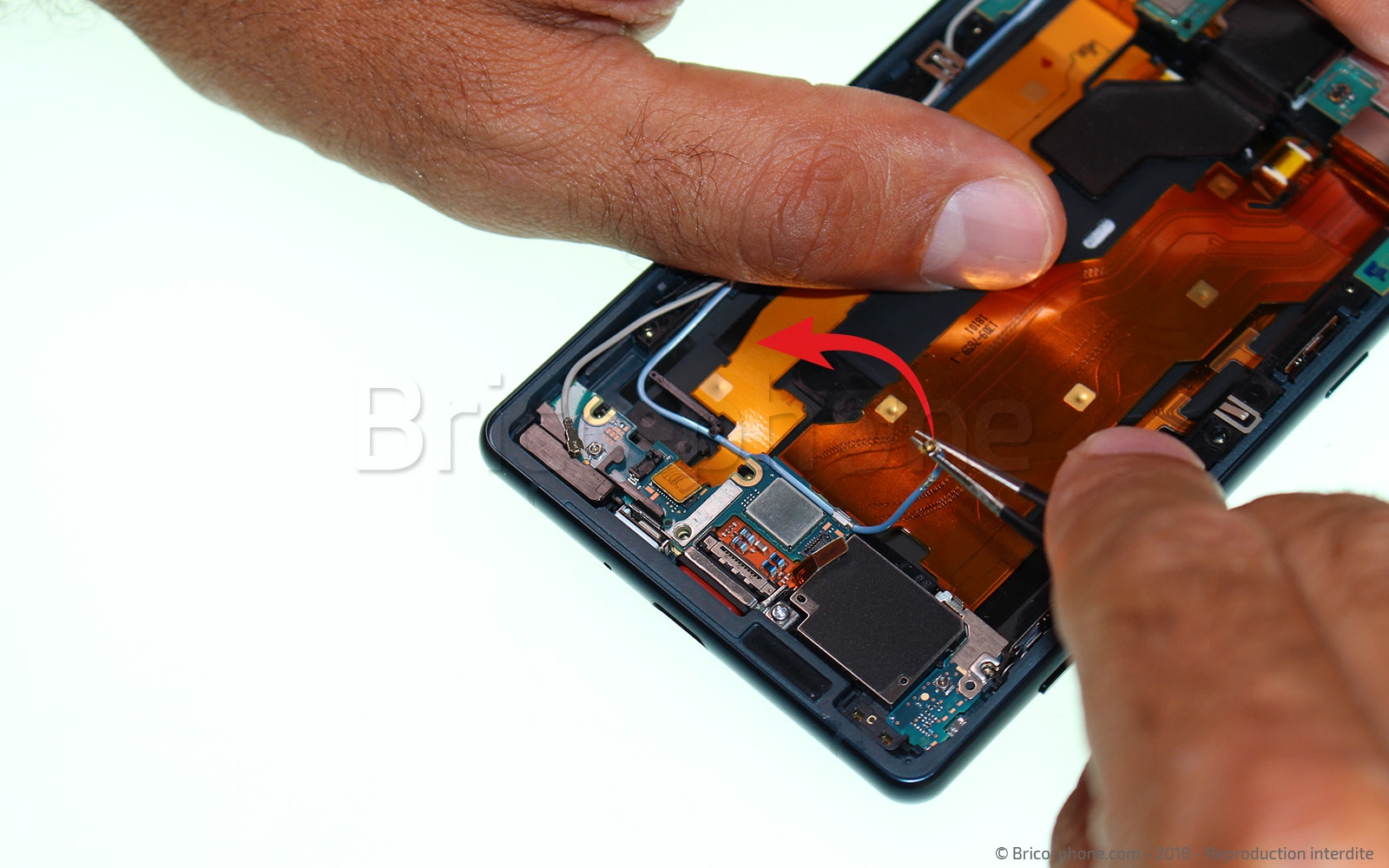

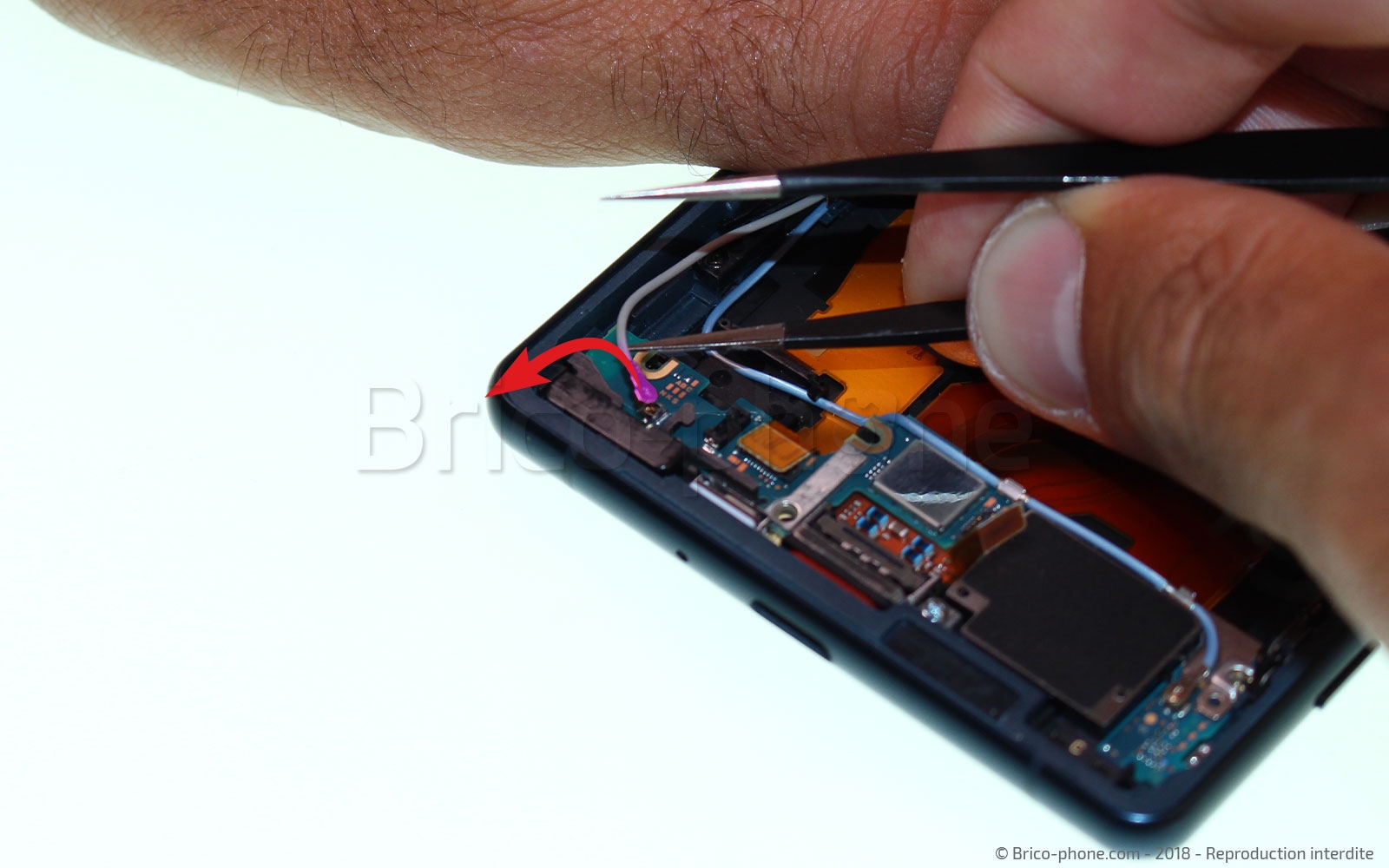

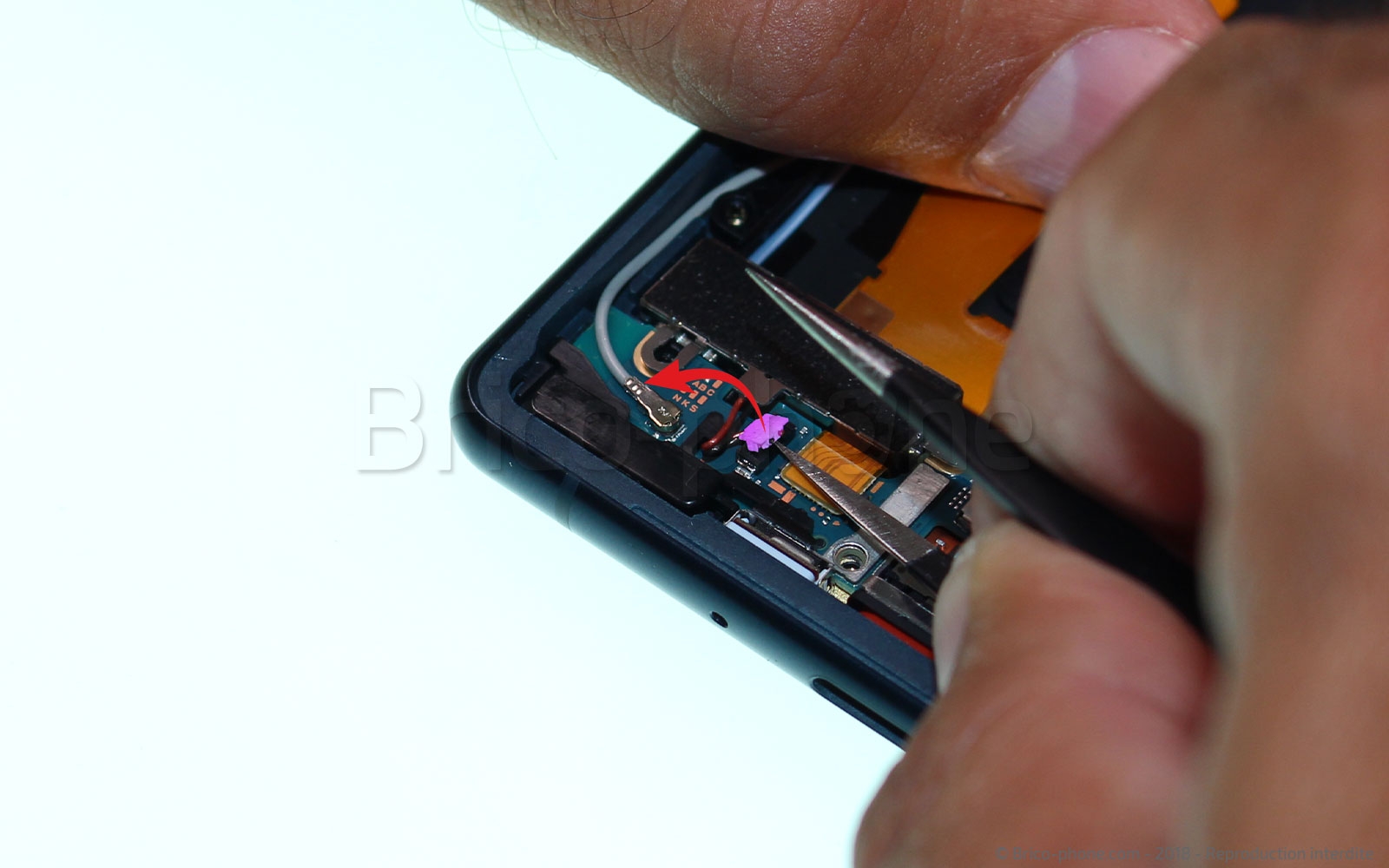

Etape 12 : Déconnecter les deux cables coaxiaux

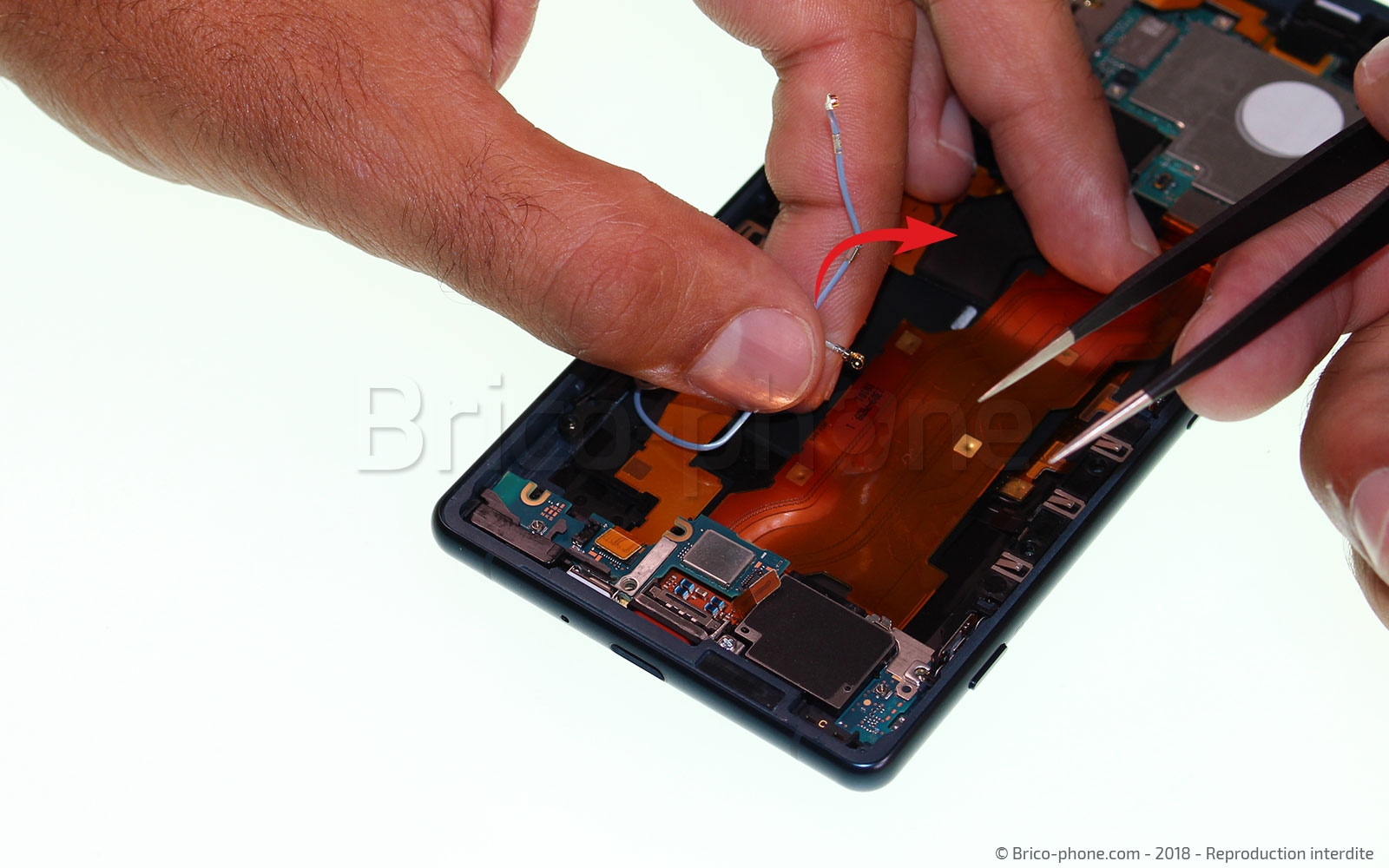

Débranchez ensuite les deux câbles coaxiaux en les soulevant avec votre pincette. Dégagez les ensuite du dessus des cartes du bas du téléphone afin qu’ils ne vous gênent pas pendant la suite du démontage.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Retirer la carte fille
La carte fille est maintenant entièrement déconnecté et peut être retiré en toute sécurité. Il vous suffit de vous munir de votre pincette en métal et de retirer le composant.
Outils du kit utilisés
Outils du kit utilisés

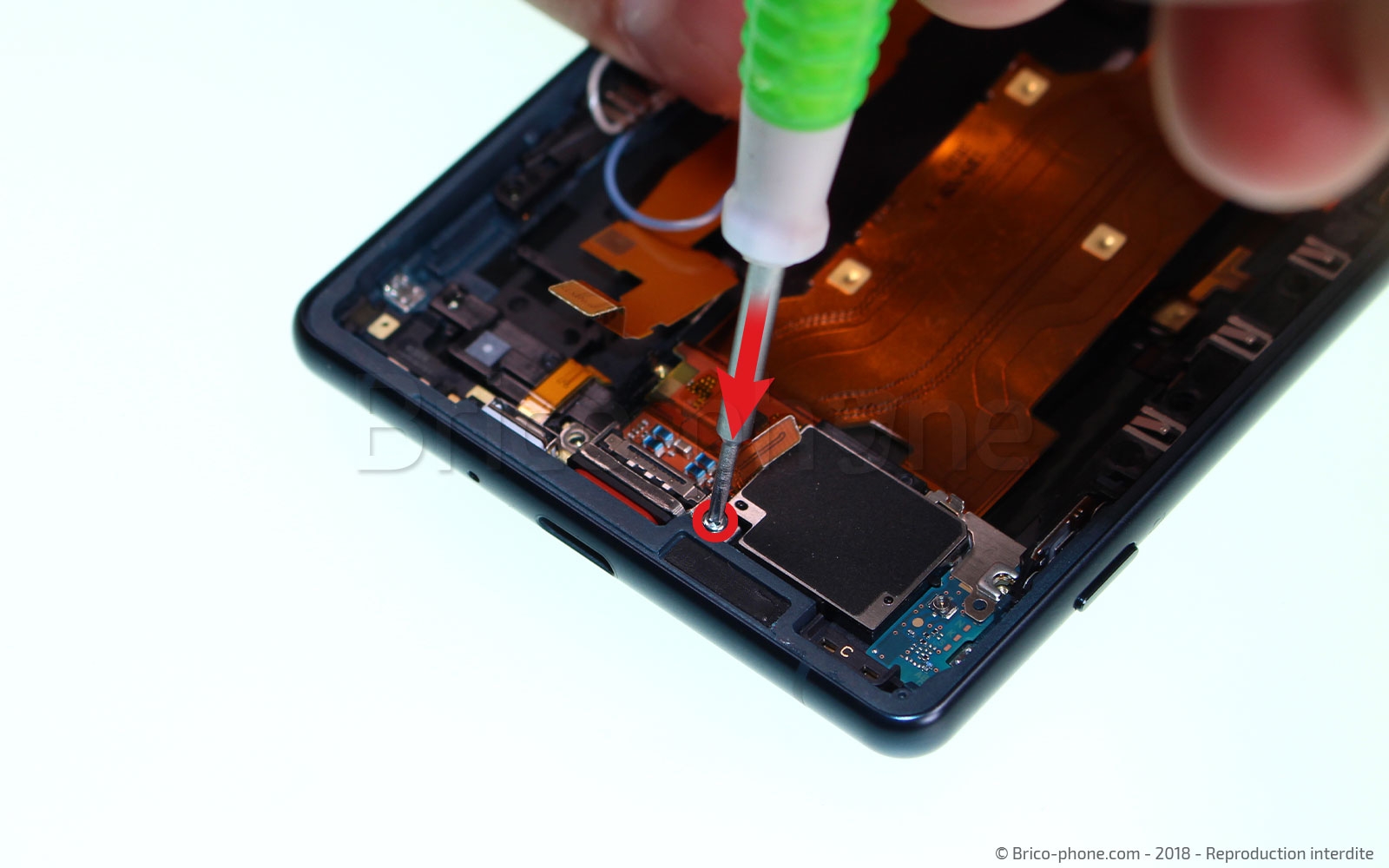

Etape 14 : Dévisser le connecteur de charge
Vous pouvez maintenant commencer à retirer le dock. Pour ce faire, commencez par retirer la vis cruciforme qui le maintient en place afin de libérer le dock de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

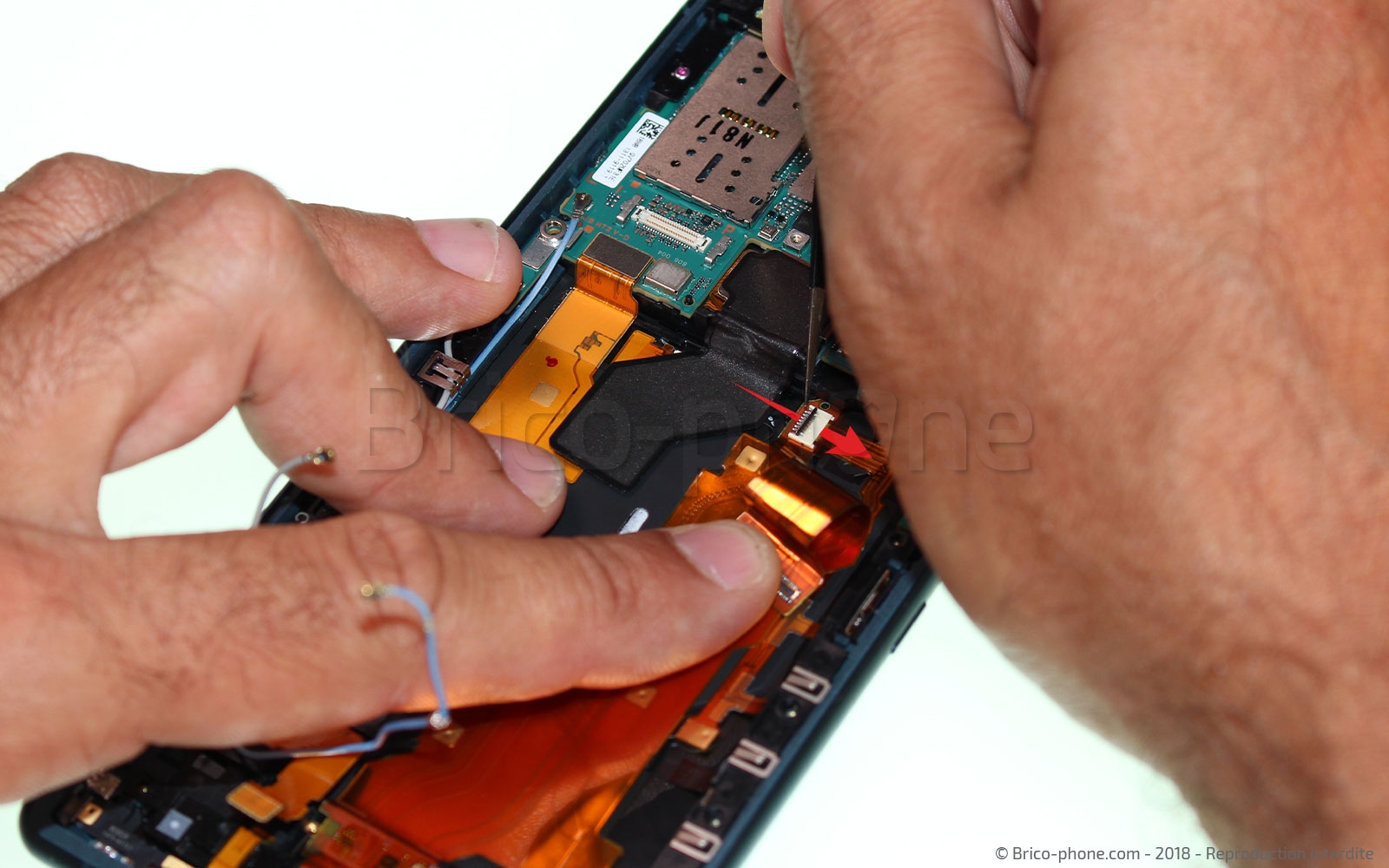

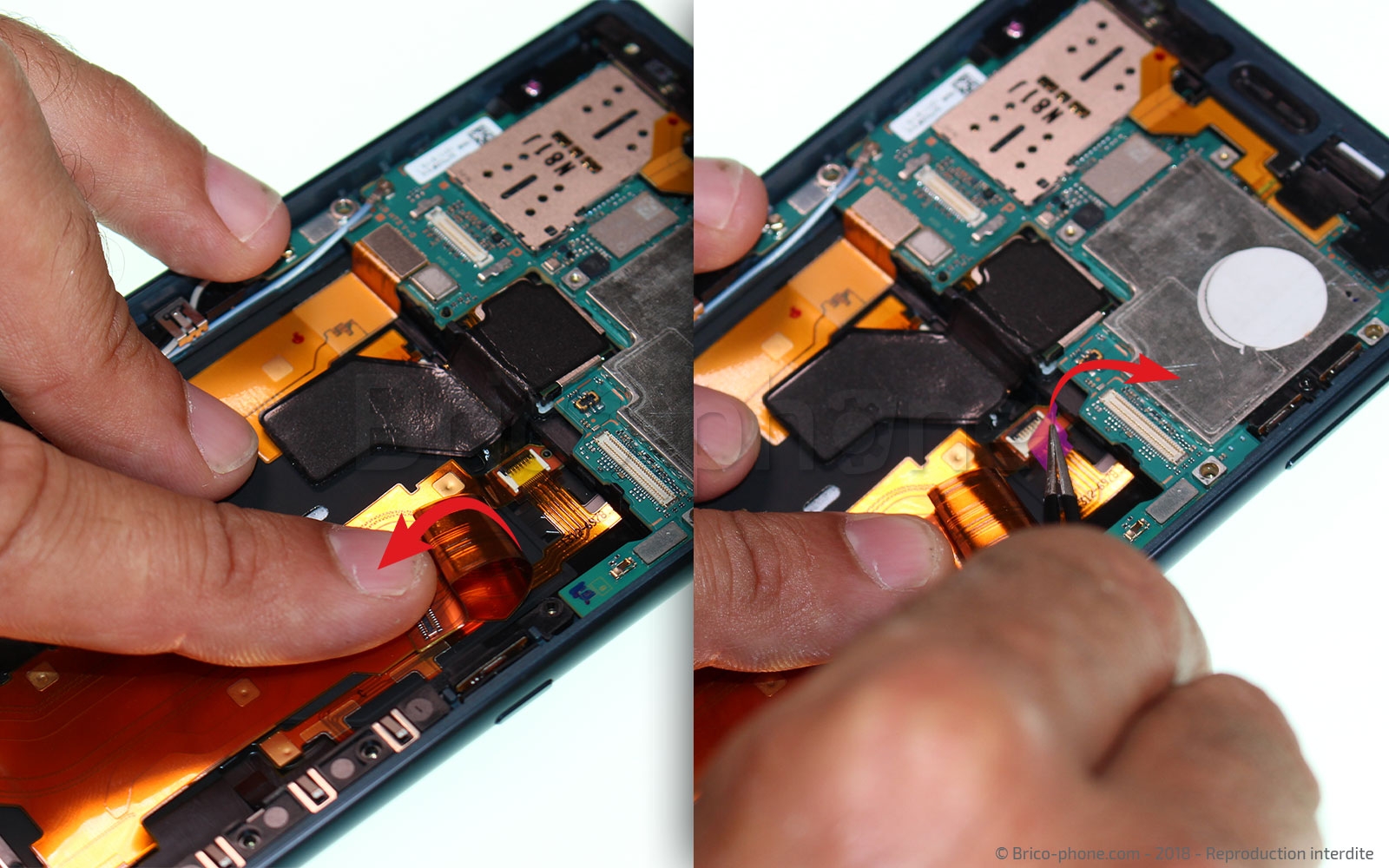

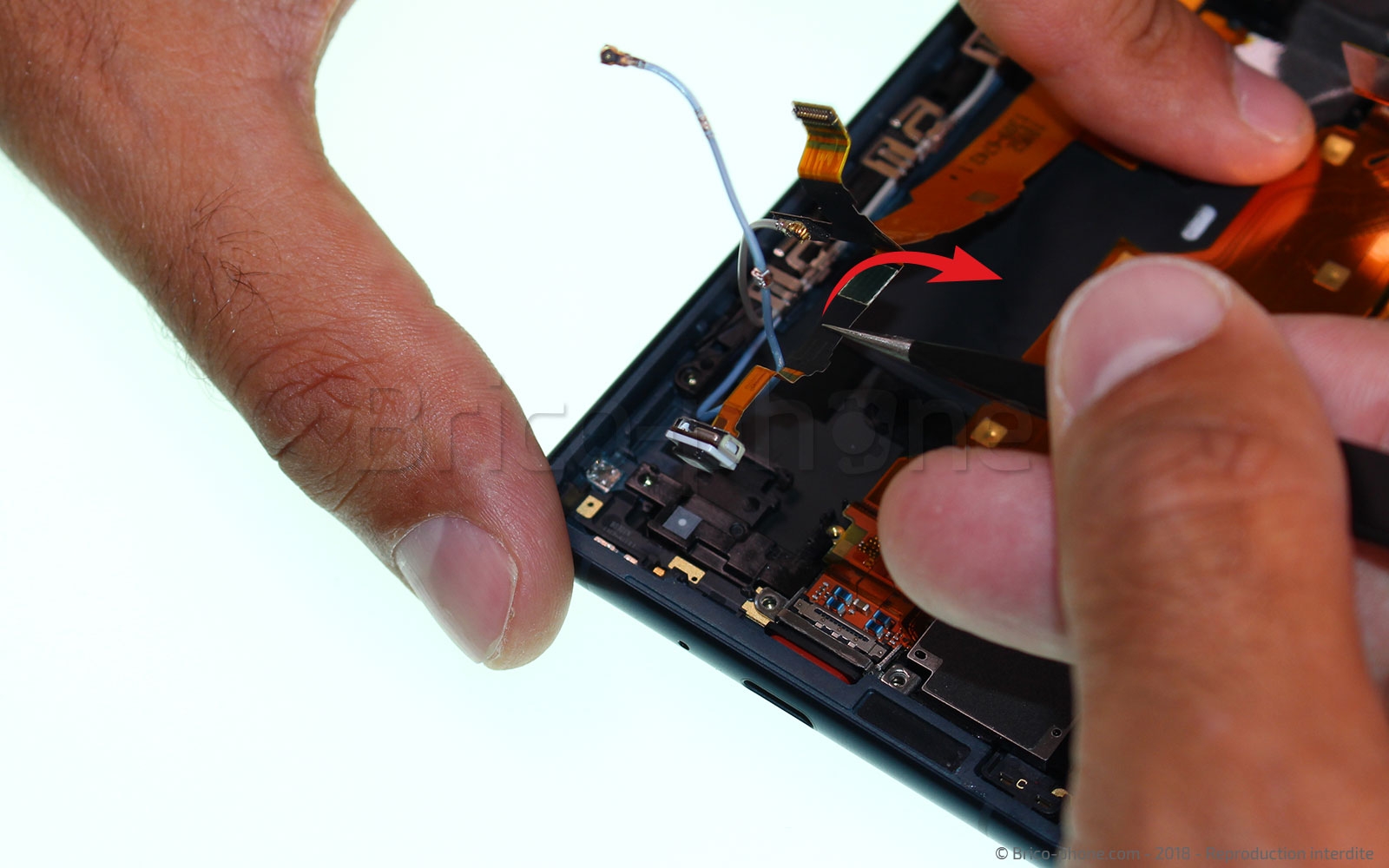

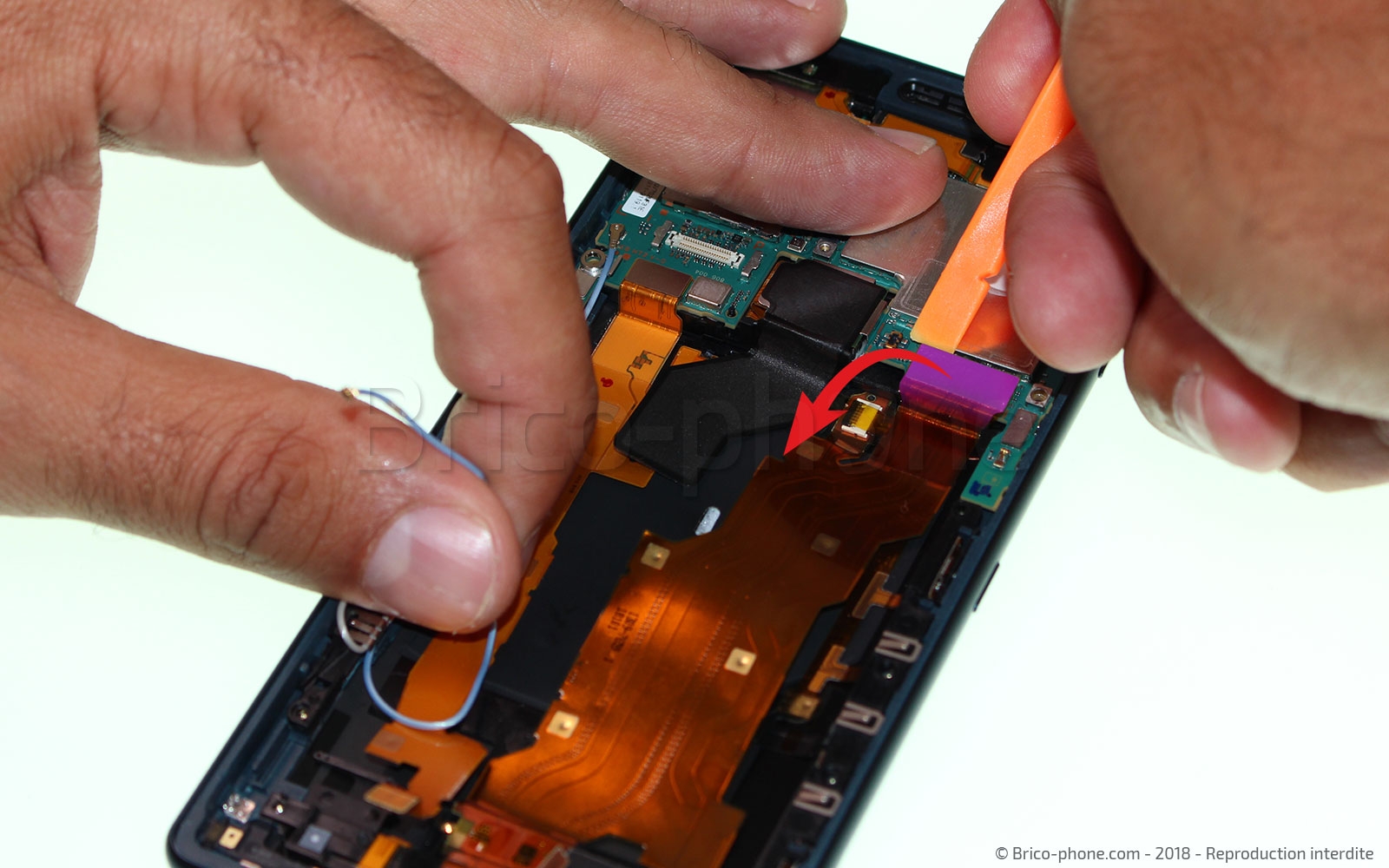

Etape 15 : Débrancher la nappe dock

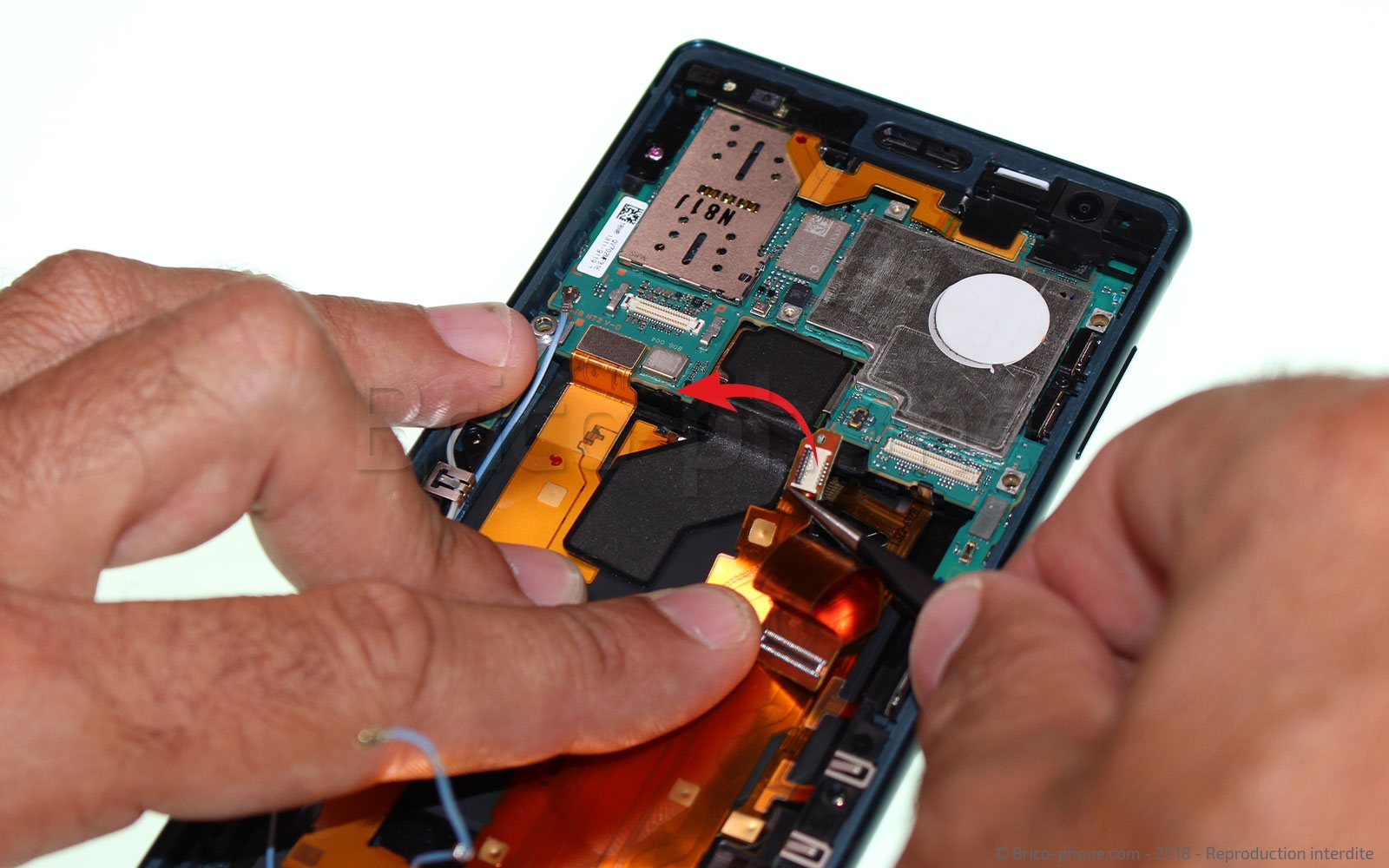

A l’aide du levier en nylon, débranchez la nappe du dock de charge de la carte mère. Vous remarquerez une seconde nappe connecté en dessous. A l’aide de votre pincette retirez l’adhésif de protection qui recouvre le connecteur de la nappe des boutons latéraux. Vous pouvez ensuite soulever le clapet du connecteur a l’aide de la pincette pour retirer la nappe en toute sécurité. Une fois les deux nappes déconnectés, décollez délicatement la partie haute de la nappe dock en faisant levier avec votre pincette .
Outils du kit utilisés
Outils du kit utilisés

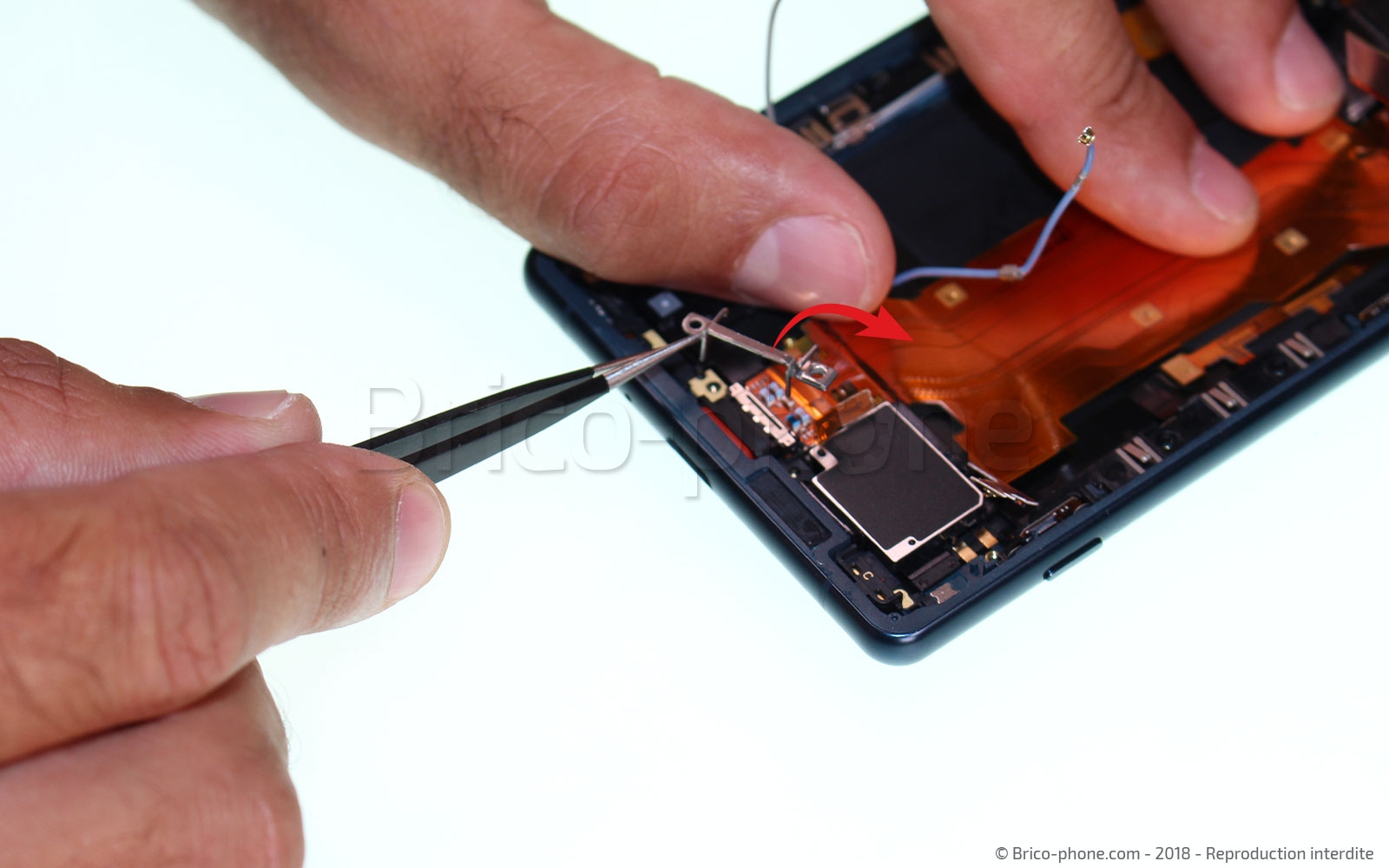

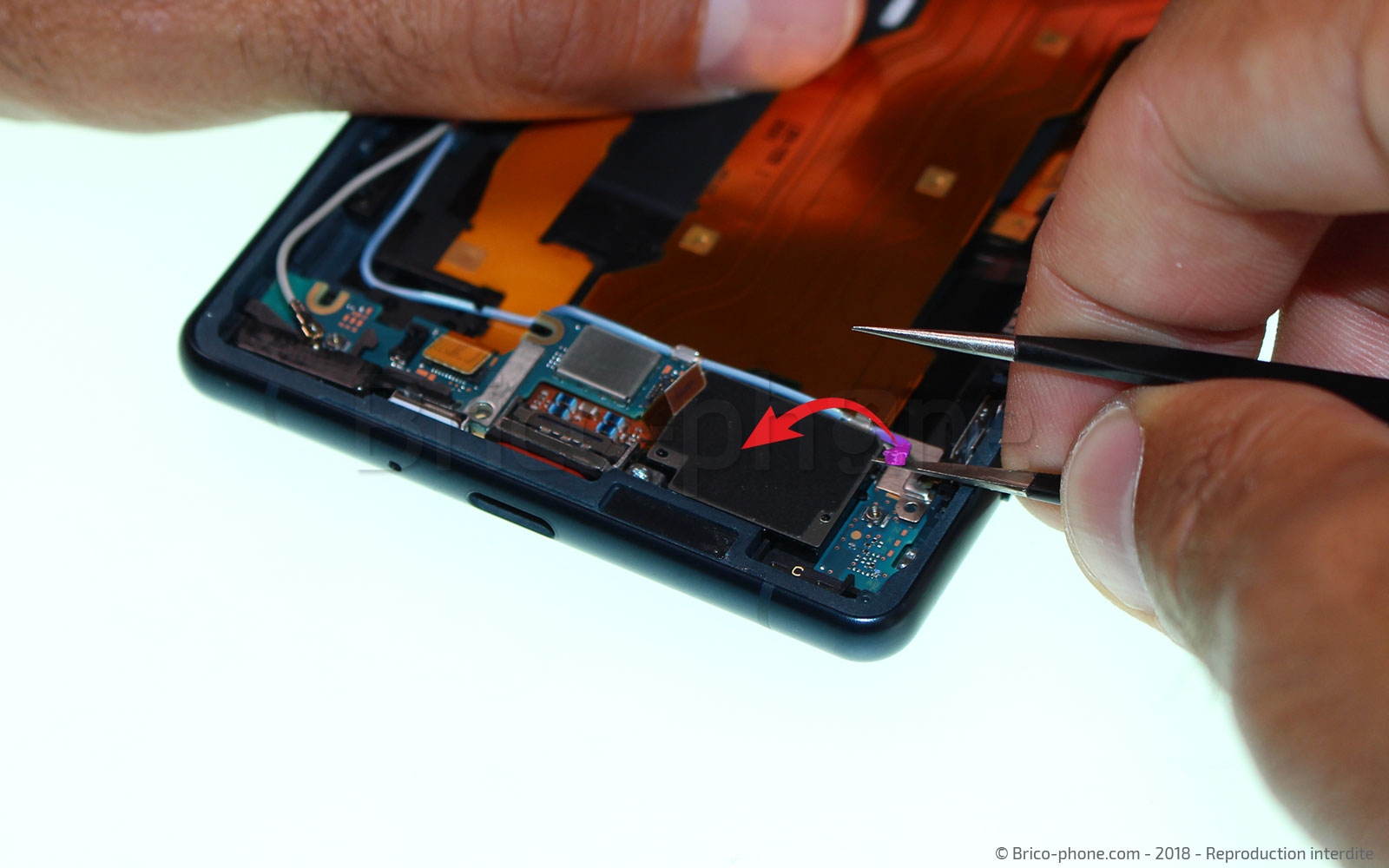

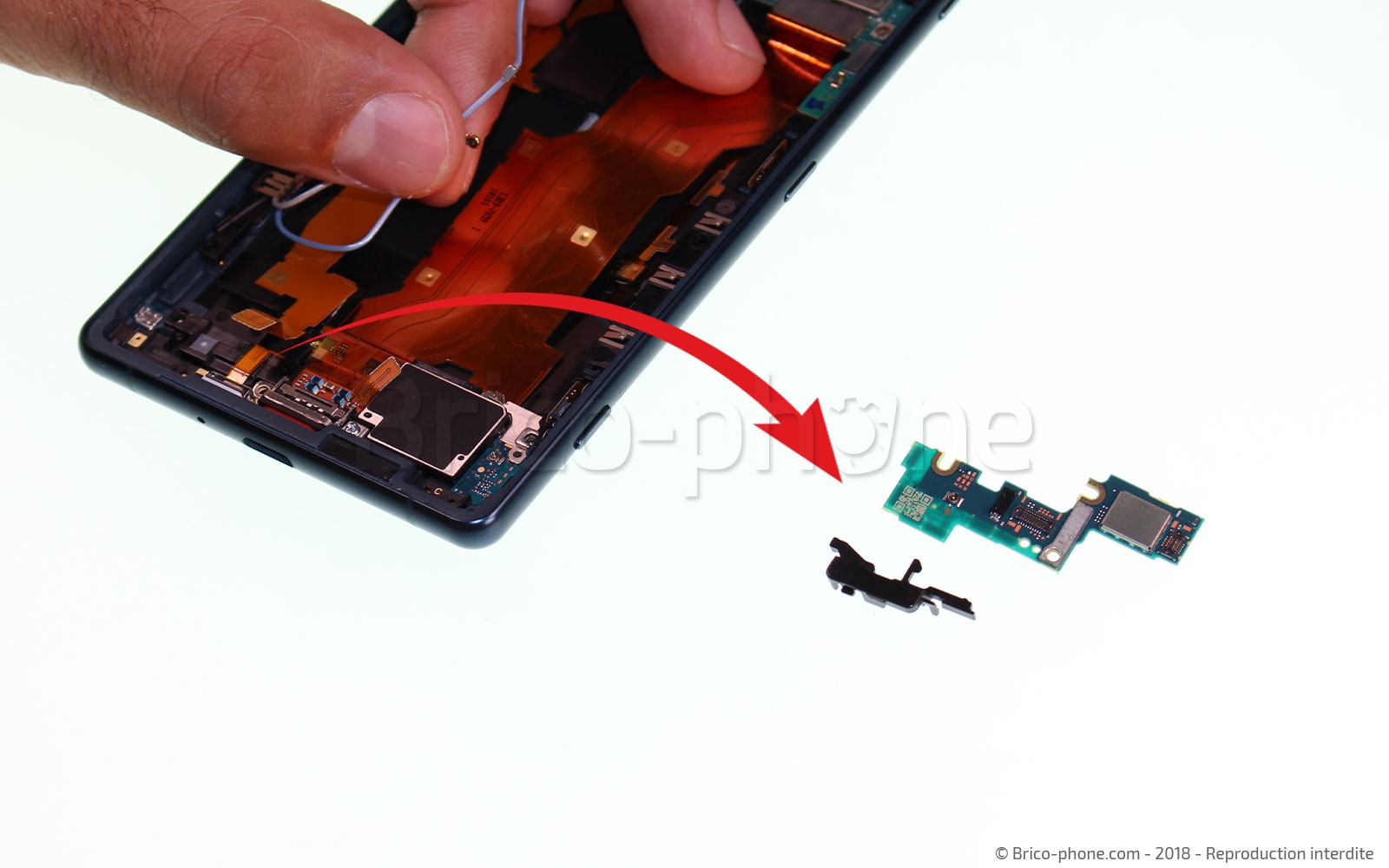

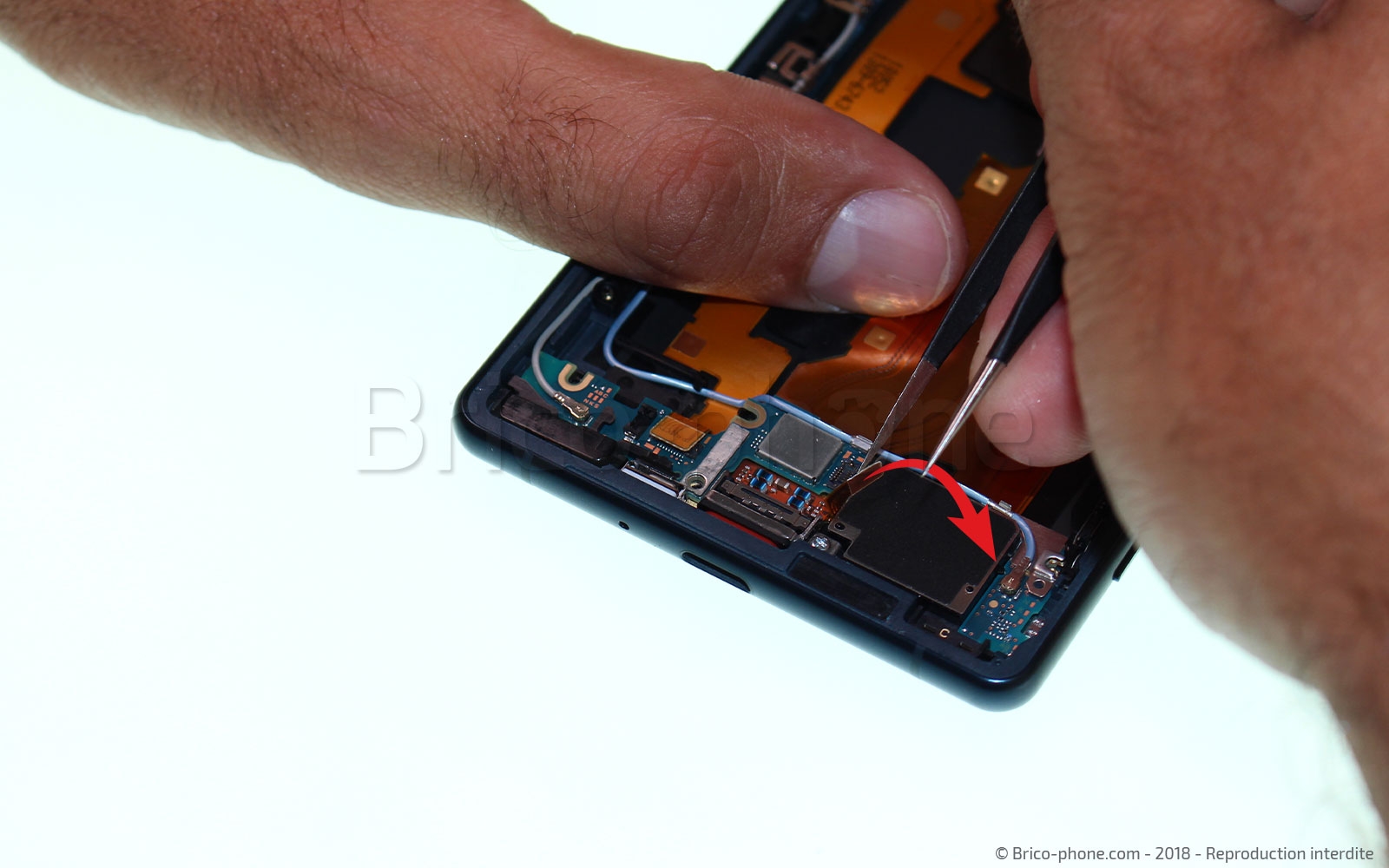

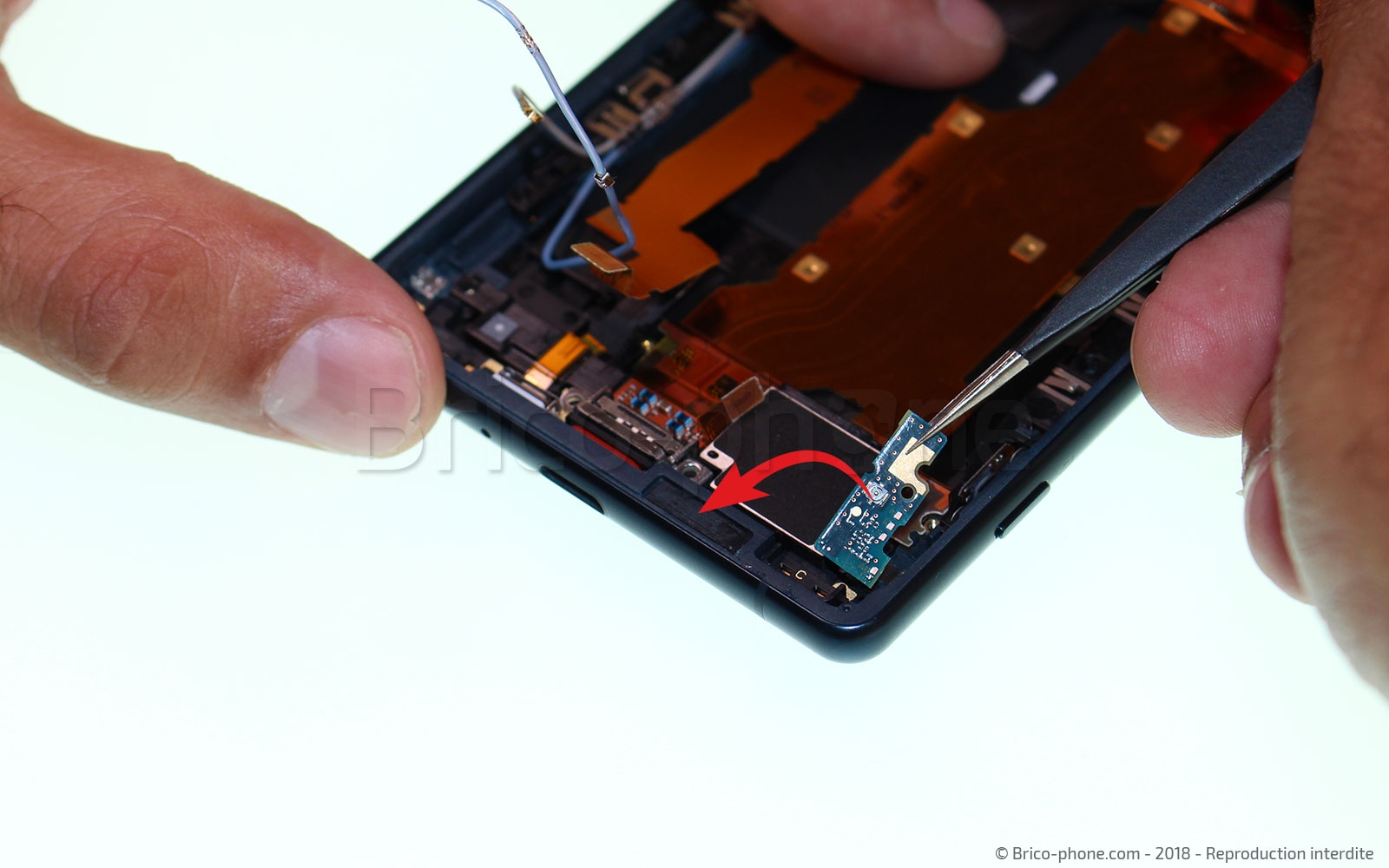

Etape 16 : Libérer les éléments du bas

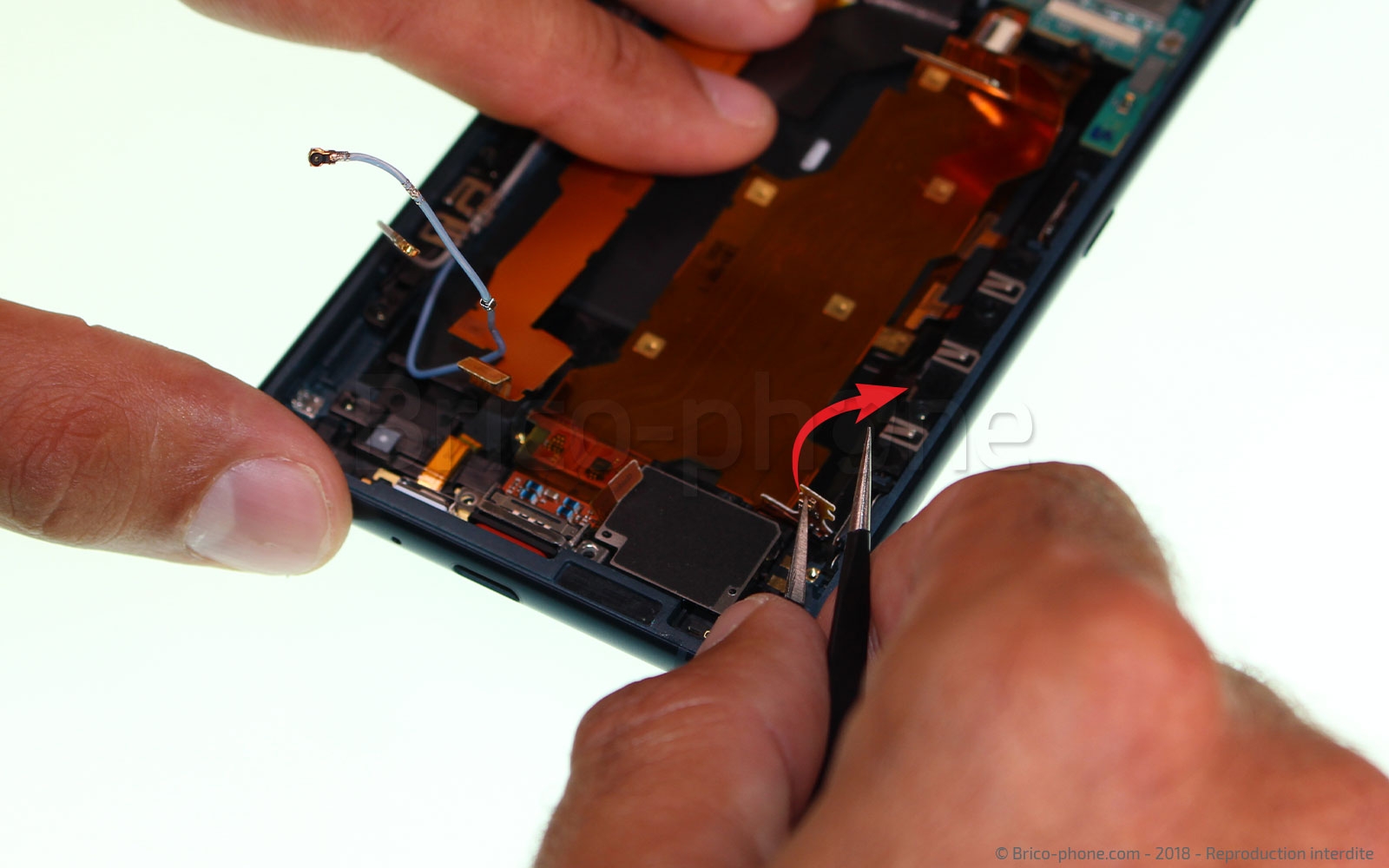

Avec votre pincette, retirez la plaquette métallique en bas à droite du téléphone. Vous pourrez ensuite dégager la petite carte réseau (WIFI et Bluetooth) qui se trouve en dessous en la soulevant à l’aide de la pincette. Soyez prudent, ces éléments se raccordent à la nappe du connecteur de charge et pourrait être endommagés si ils sont manipulés de façon trop hâtive.
Outils du kit utilisés
Outils du kit utilisés

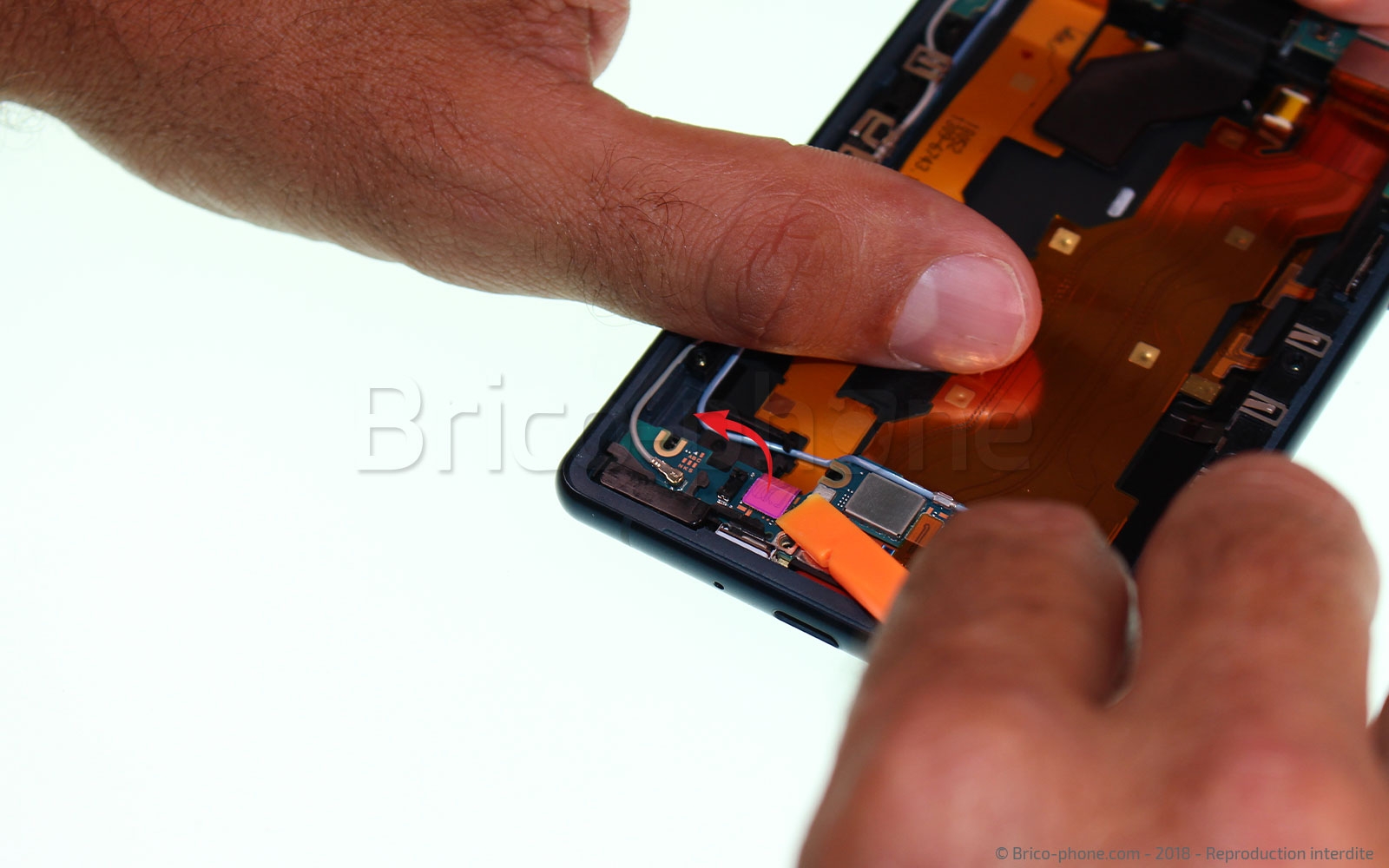

Etape 17 : Libérer le micro

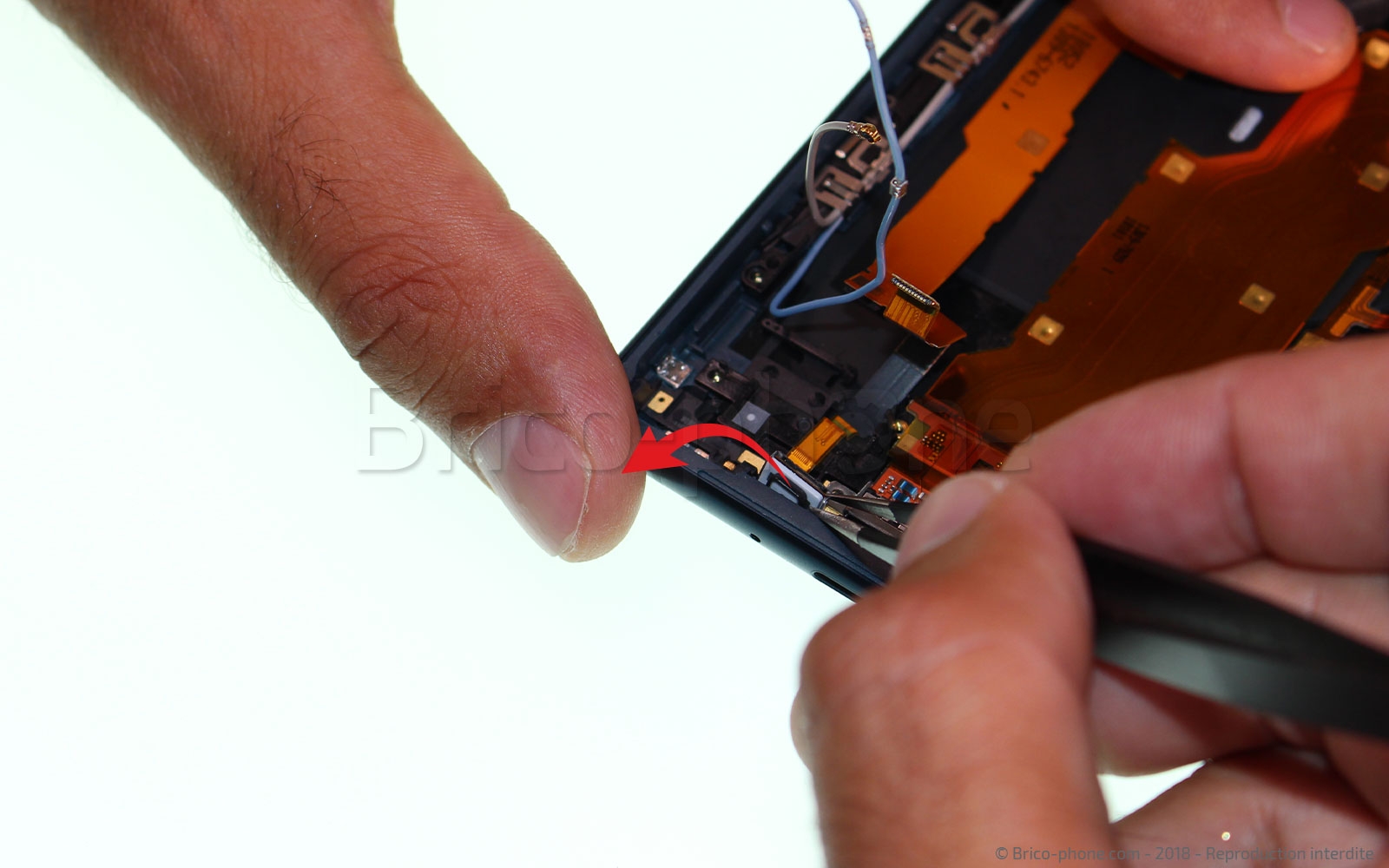

Désengagez maintenant le micro situé en bas de la nappe d’interconnexion. Il vous suffira de faire légèrement levier avec votre pincette en métal pour le déloger de l’encoche dans laquelle il est collé.
Outils du kit utilisés
Outils du kit utilisés

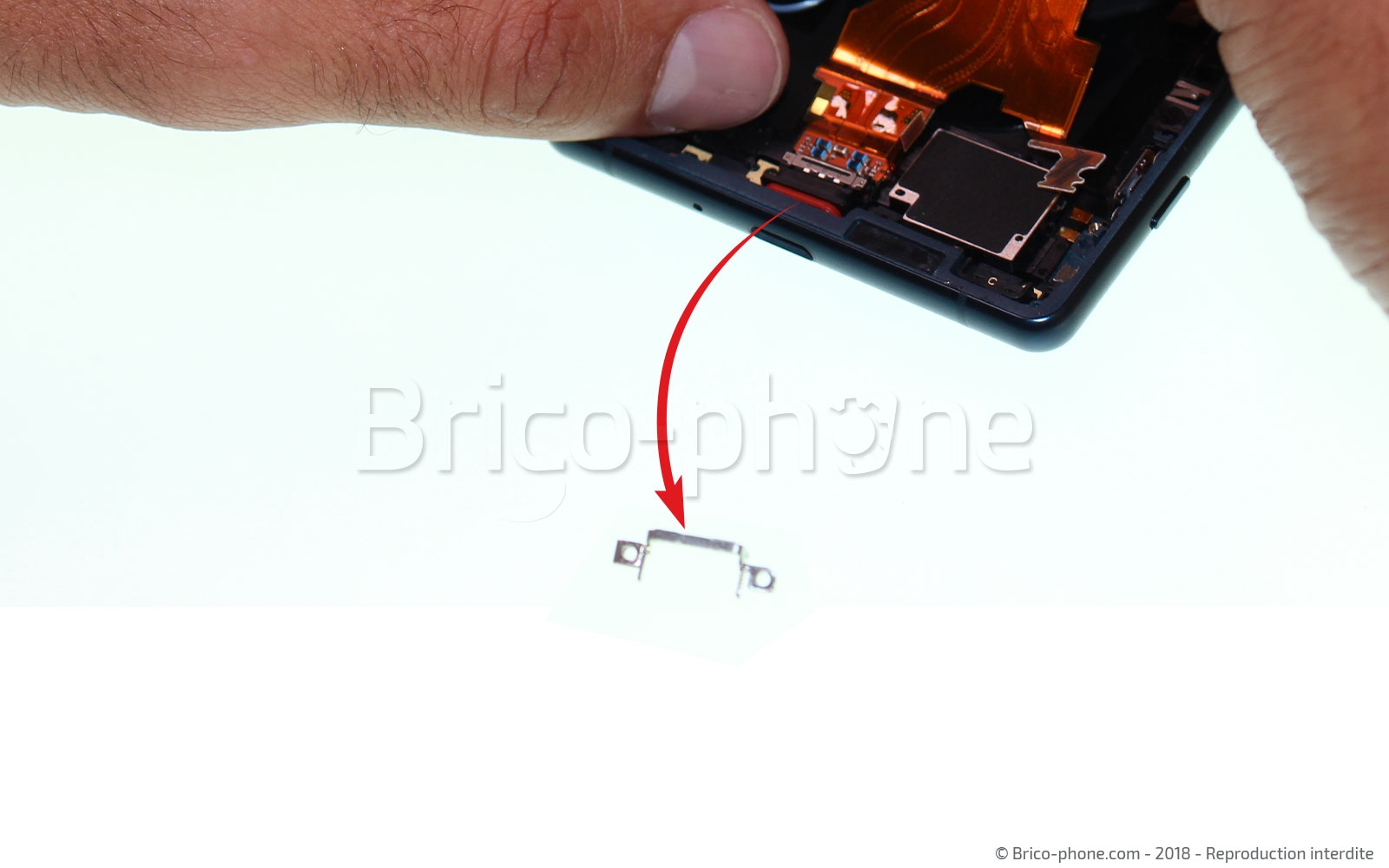

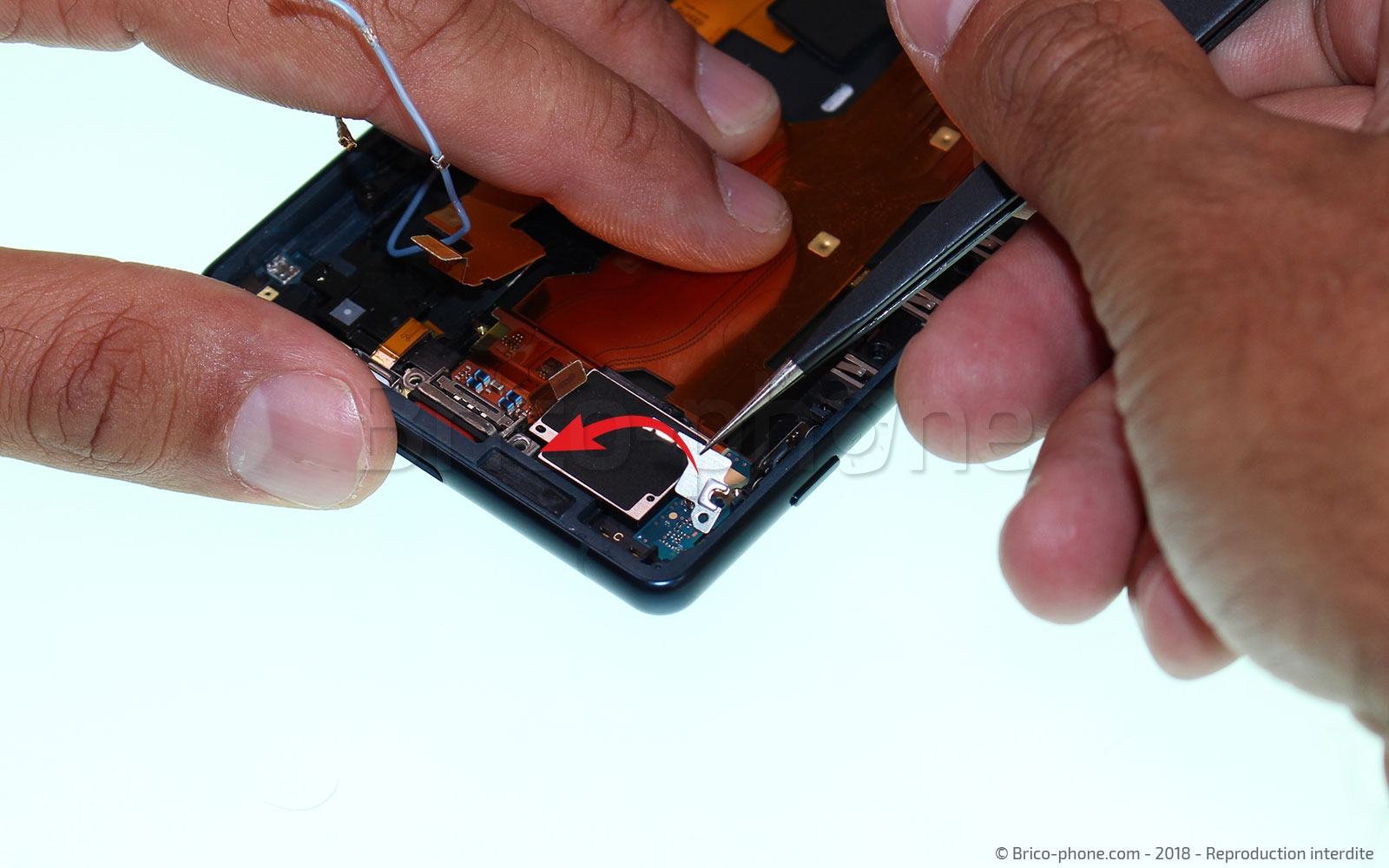

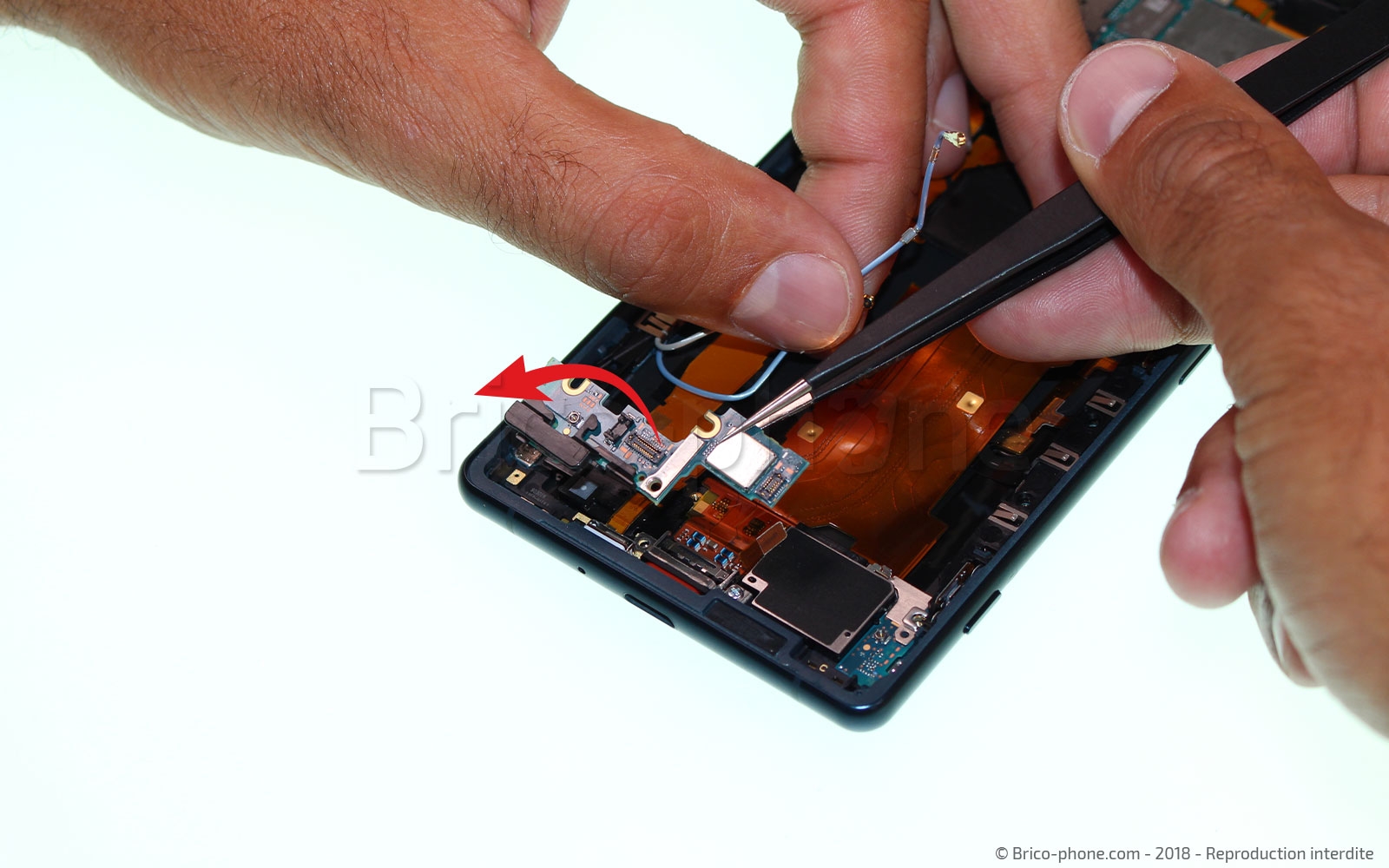

Etape 18 : Retirer la plaquette du dock
Retirez maintenant la petit plaquette métallique qui maintient la prise USB-C de votre Sony Xperia XZ2 en place. Soulevez la simplement avec la pincette de votre kit d(outils et mettez la de coté afin de ne pas l’égarer.
Outils du kit utilisés
Outils du kit utilisés

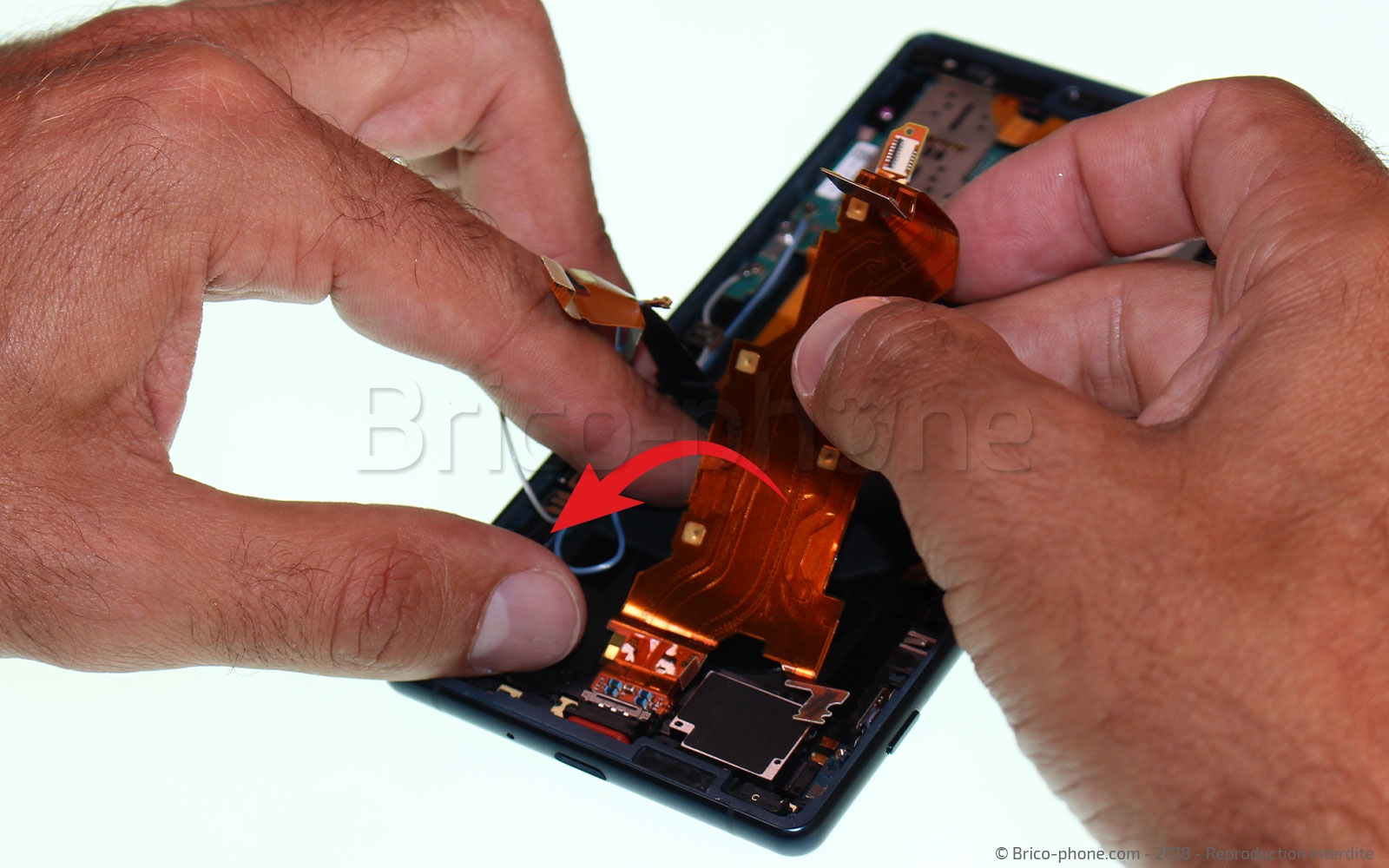

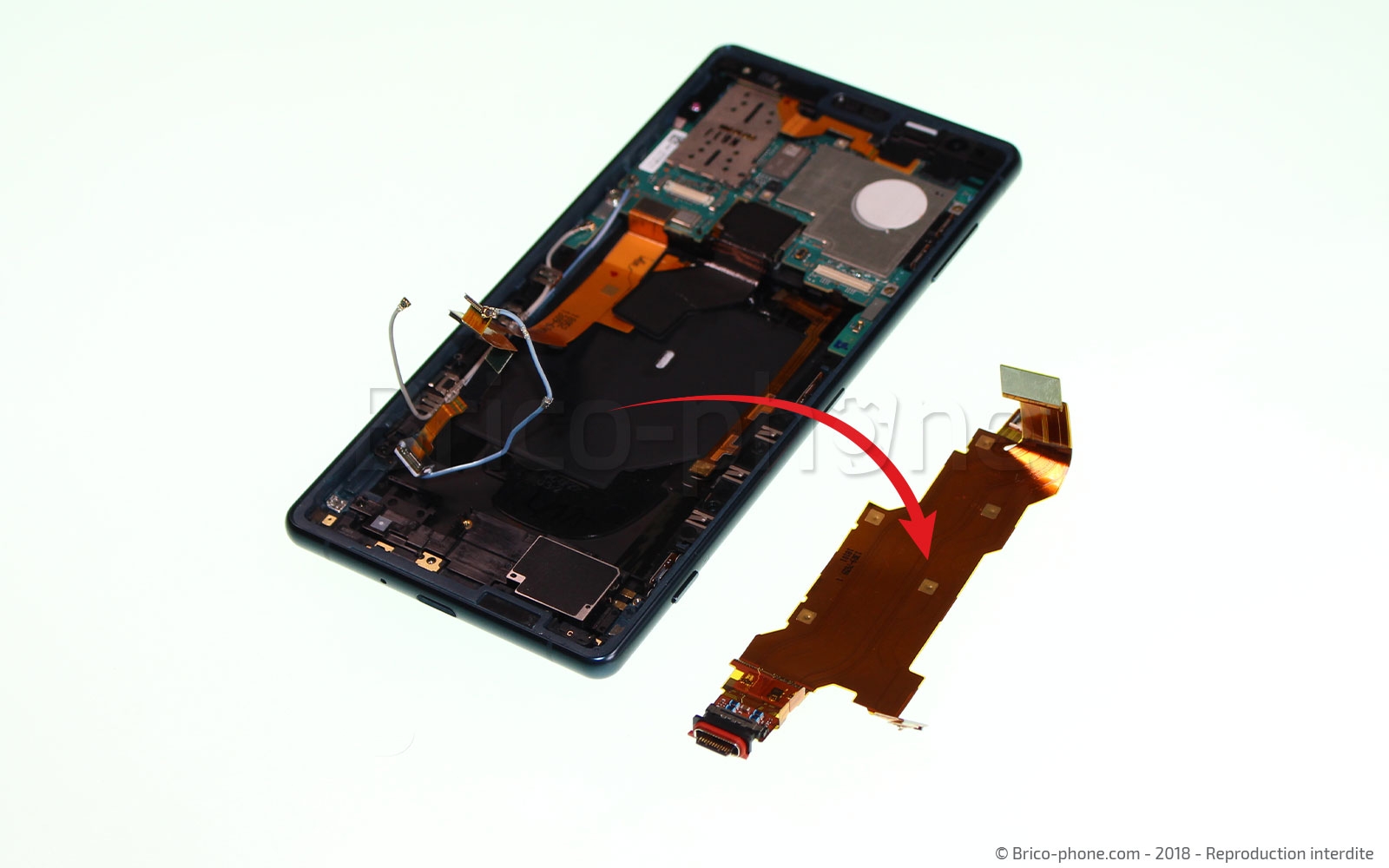

Etape 19 : Retirer le connecteur de charge
Vous pouvez enfin retirer le connecteur de charge et la nappe d’interconnexion de votre appareil. Il vous suffira de la saisir et de la soulever délicatement pour l’extraire du téléphone.
Conseils pour le remontage
Votre Sony Xperia XZ2 est maintenant entièrement démonté, vous pouvez facilement changer chacun des composants en cas de défaillances. Pour remettre votre téléphone en forme, suivez simplement les étapes de ce guide de démontage dans l'ordre inverse. N'oubliez pas de vous munir de la colle B-7000 afin de remonter votre smartphone de façon optimale !
Outils du kit utilisés
Outils du kit utilisés
