Changement de caméra arrière sur Galaxy S9

Vous allez vous lancer dans la réparation de la caméra arrière de votre Samsung Galaxy S9.

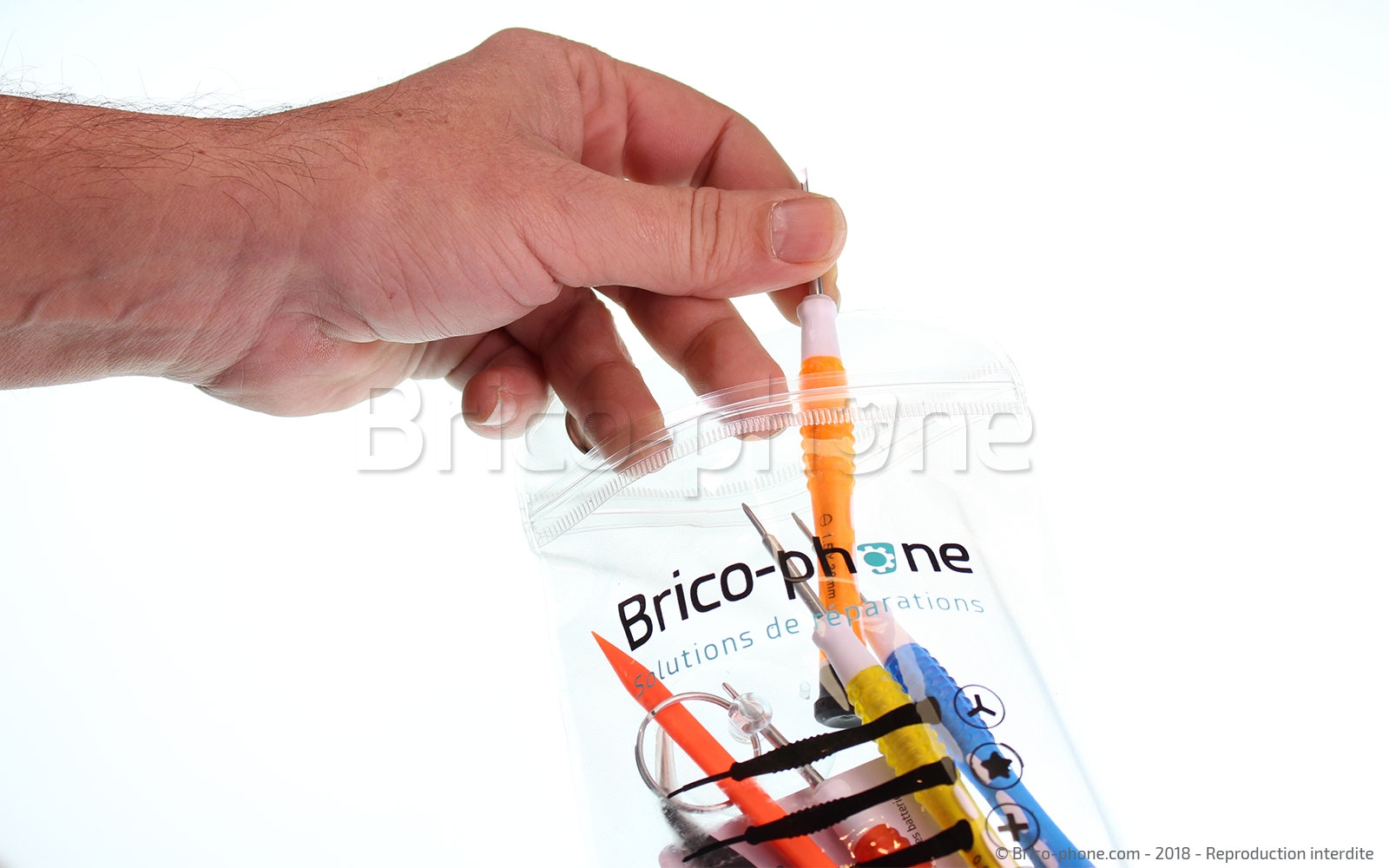

Commencez par préparer votre espace de travail en fixant à l'aide d'un adhésif le patron d'aide au montage puis sortez un par un les outils recommandés pour cette réparation.

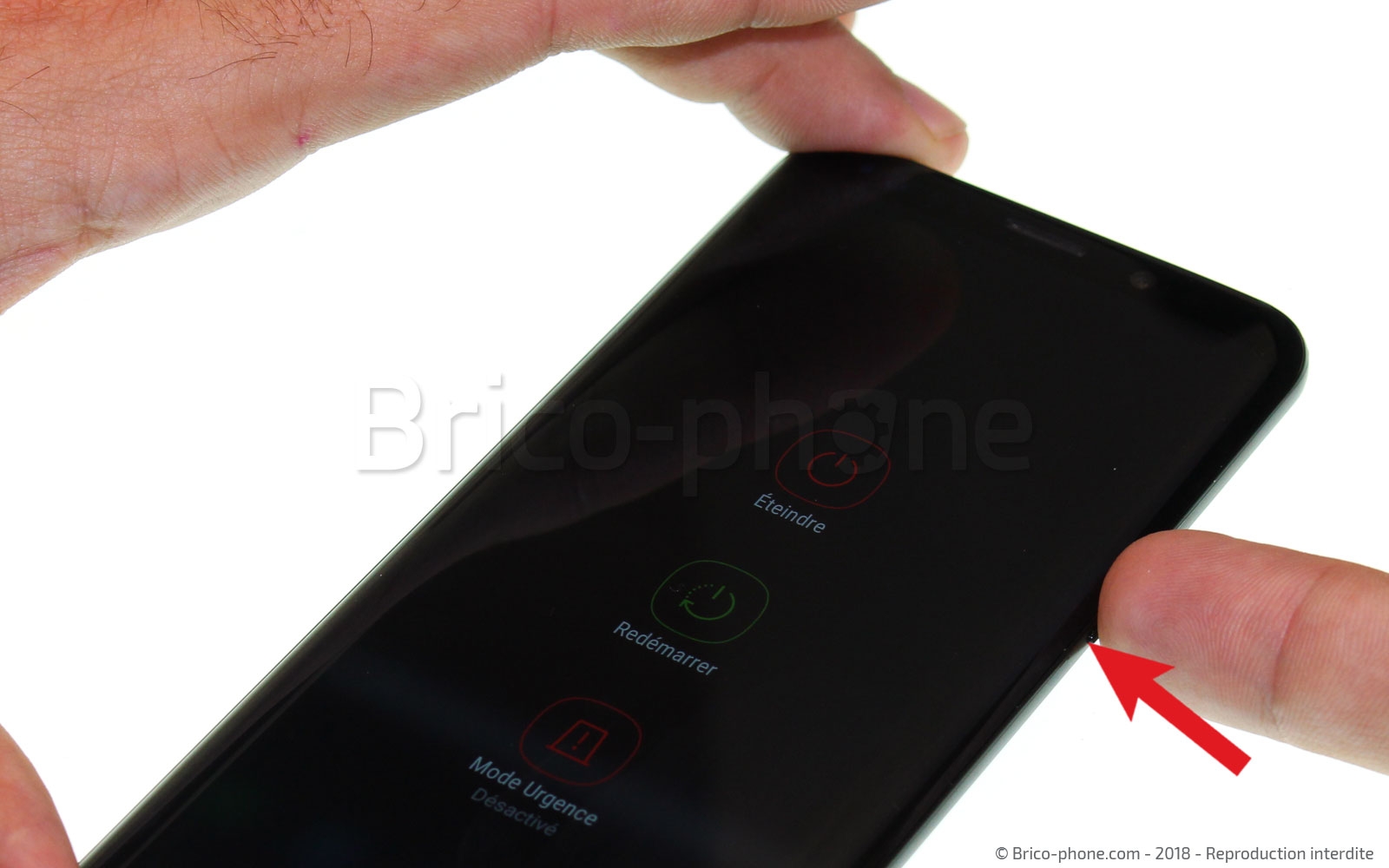

Commencez par mettre hors tension votre Samsung Galaxy S9 en appuyant quelques secondes sur le bouton power.

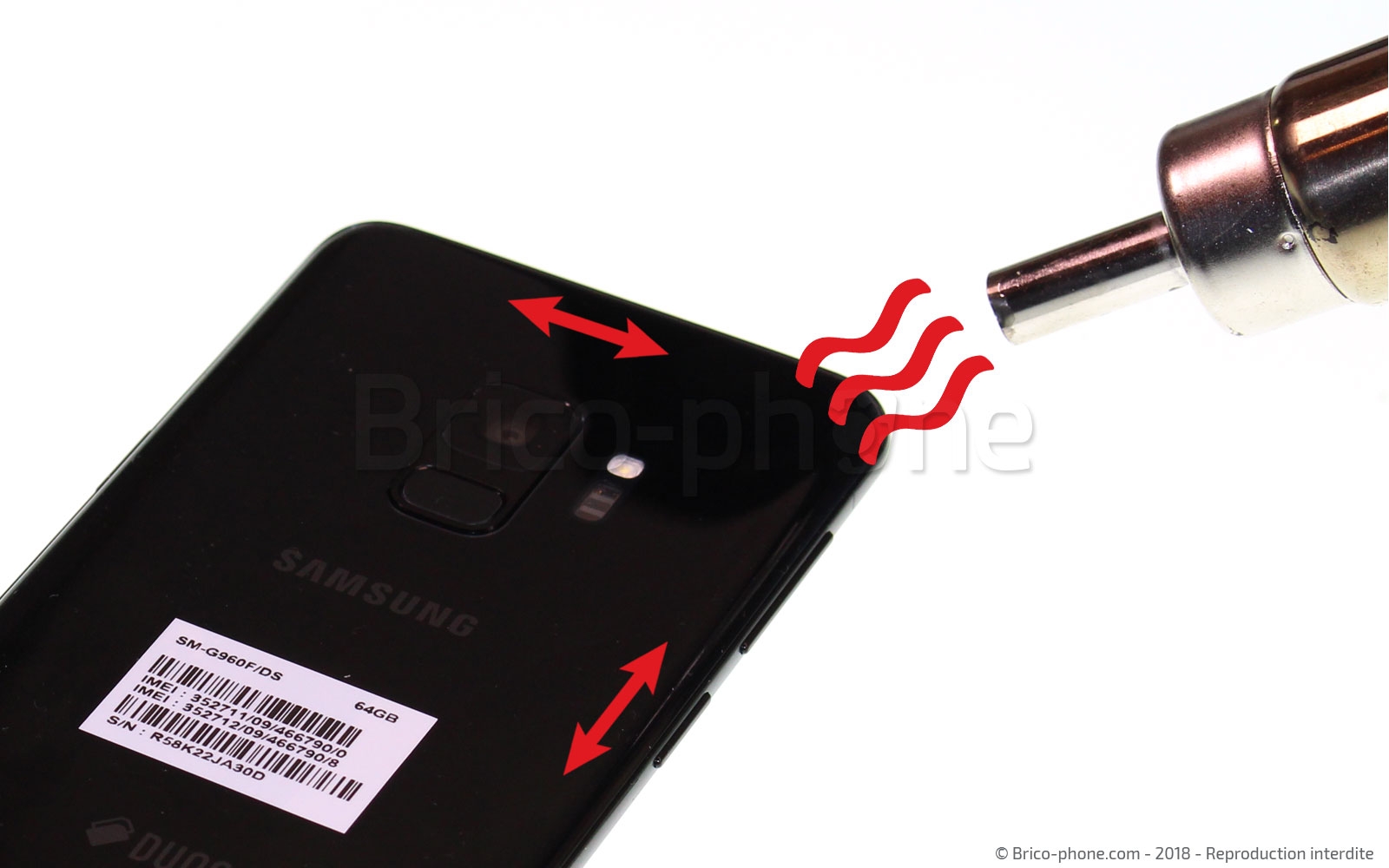

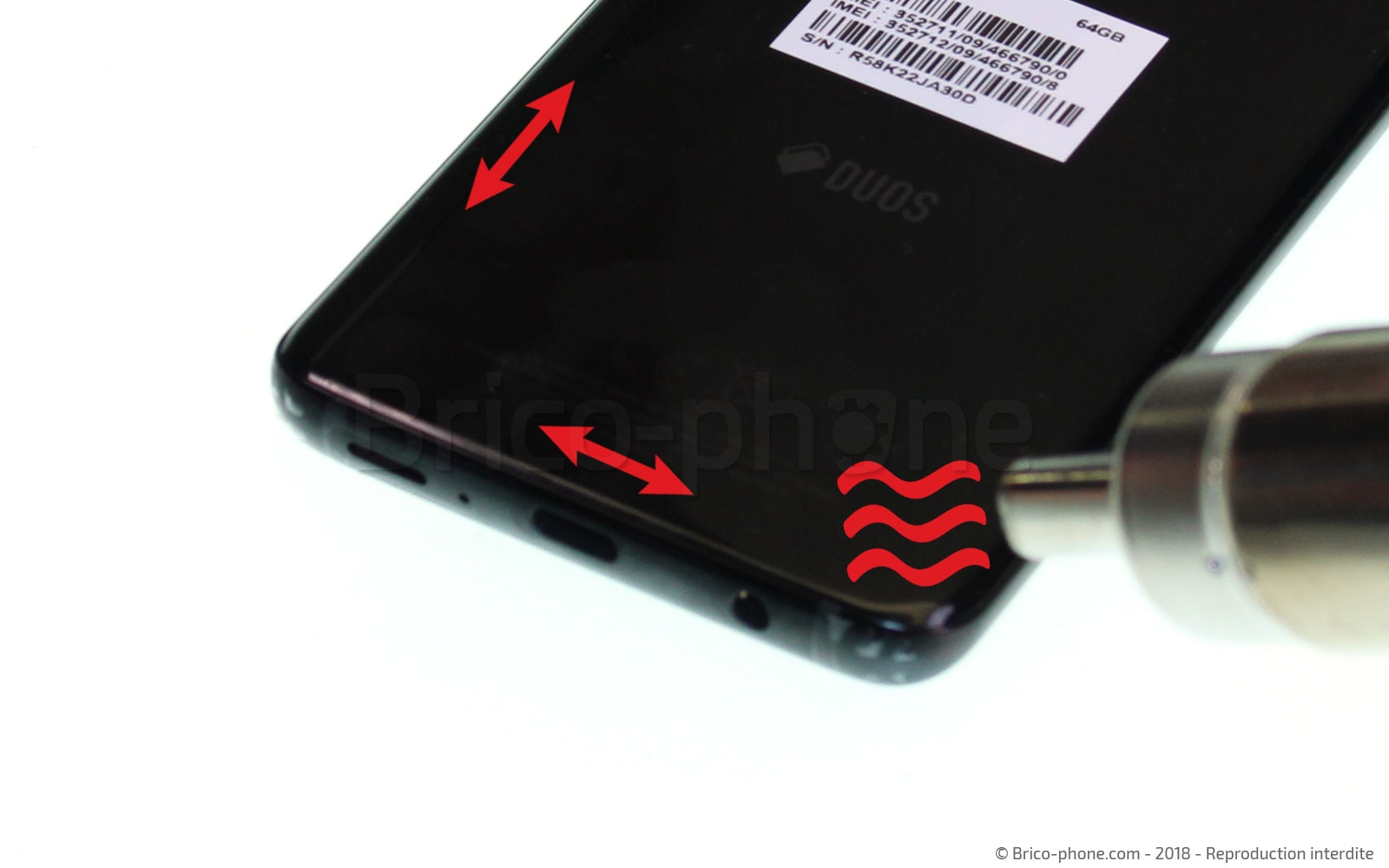

Chauffez les contours de la vitre grâce à un sèche-cheveux, un décapeur thermique afin de ramollir l'adhésif qui fixe la vitre.

Vous devez maintenant créer un espace entre la vitre arrière et le châssis pour pouvoir mettre en place les médiators plastiques qui serviront à décoller la vitre.

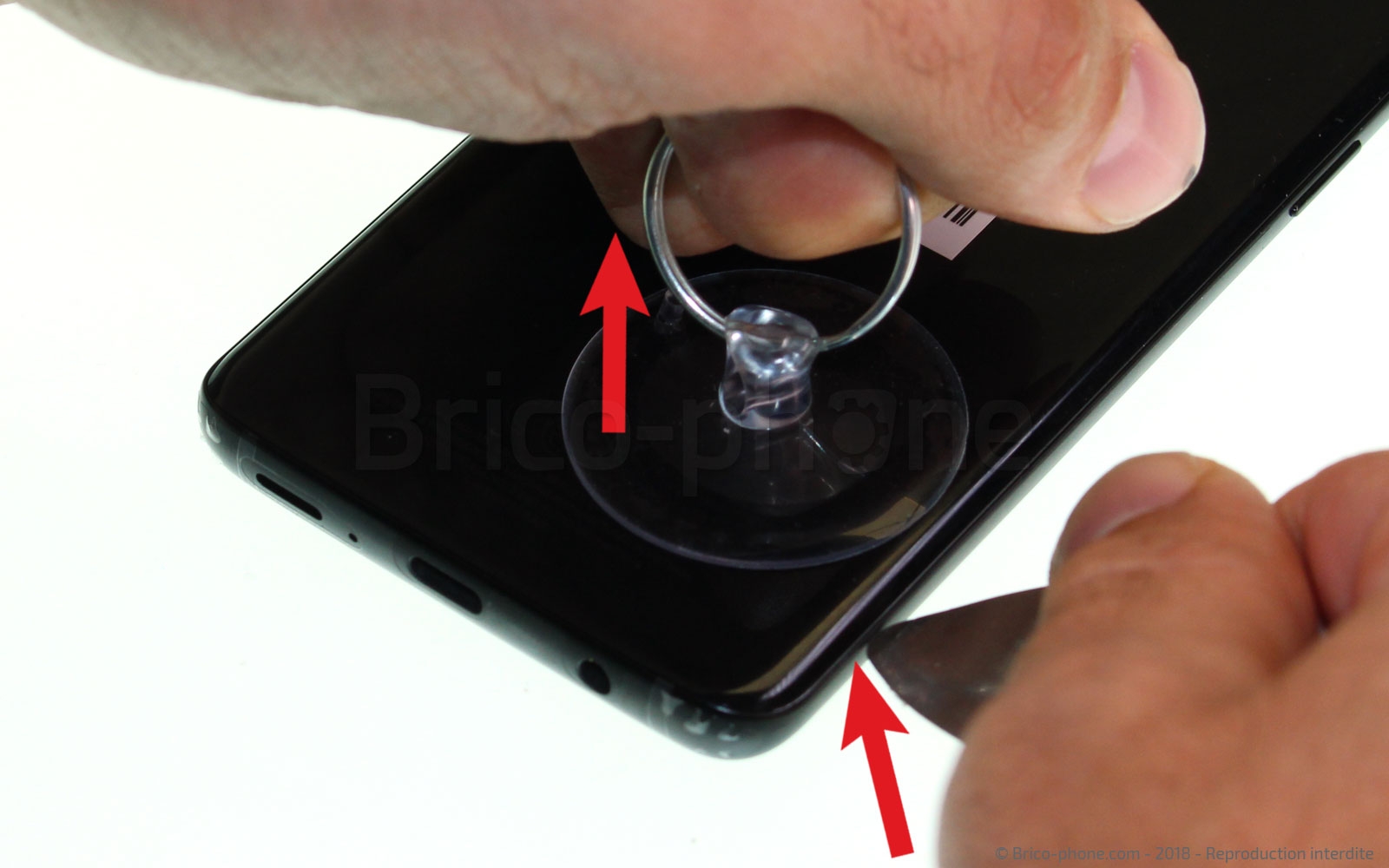

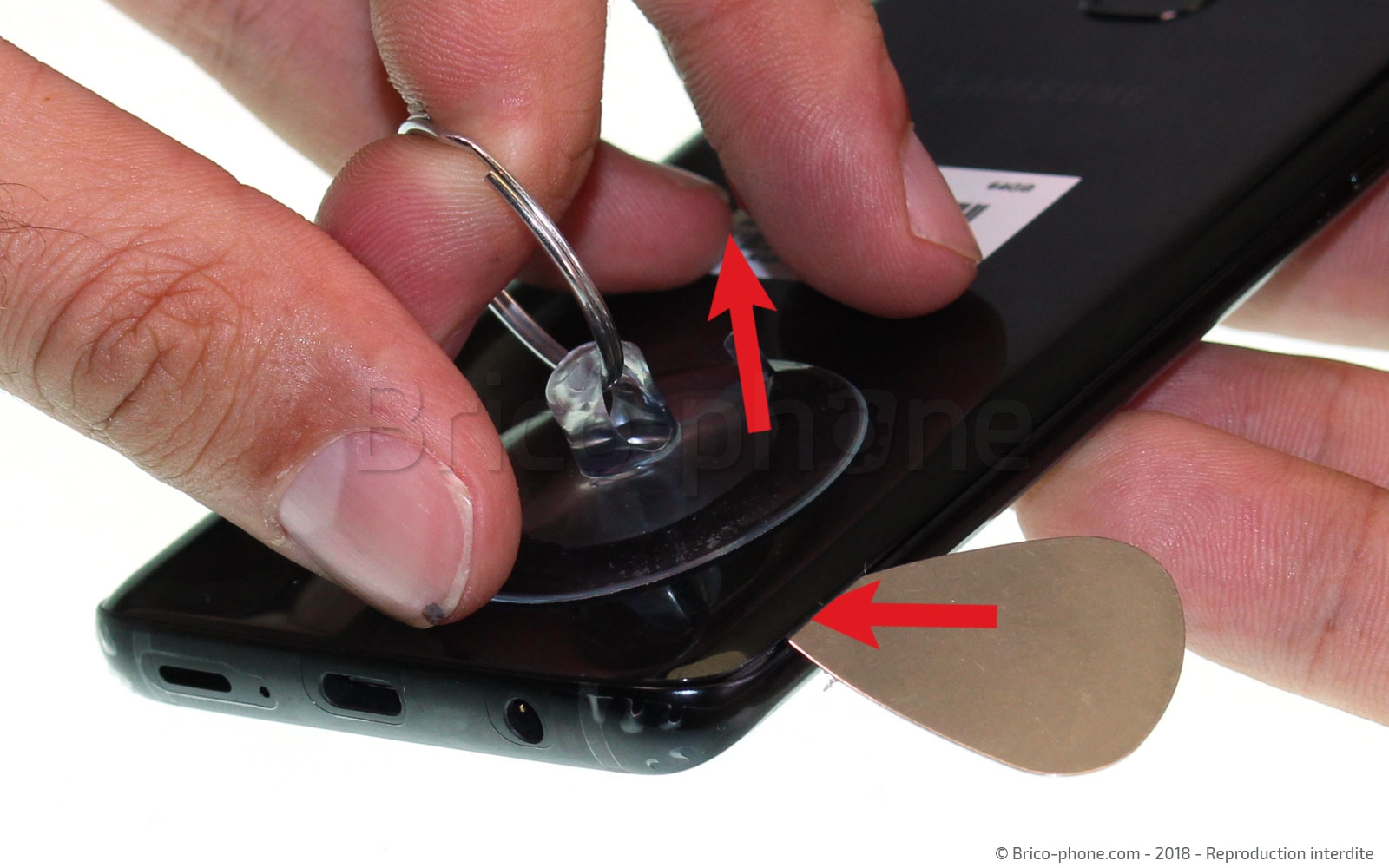

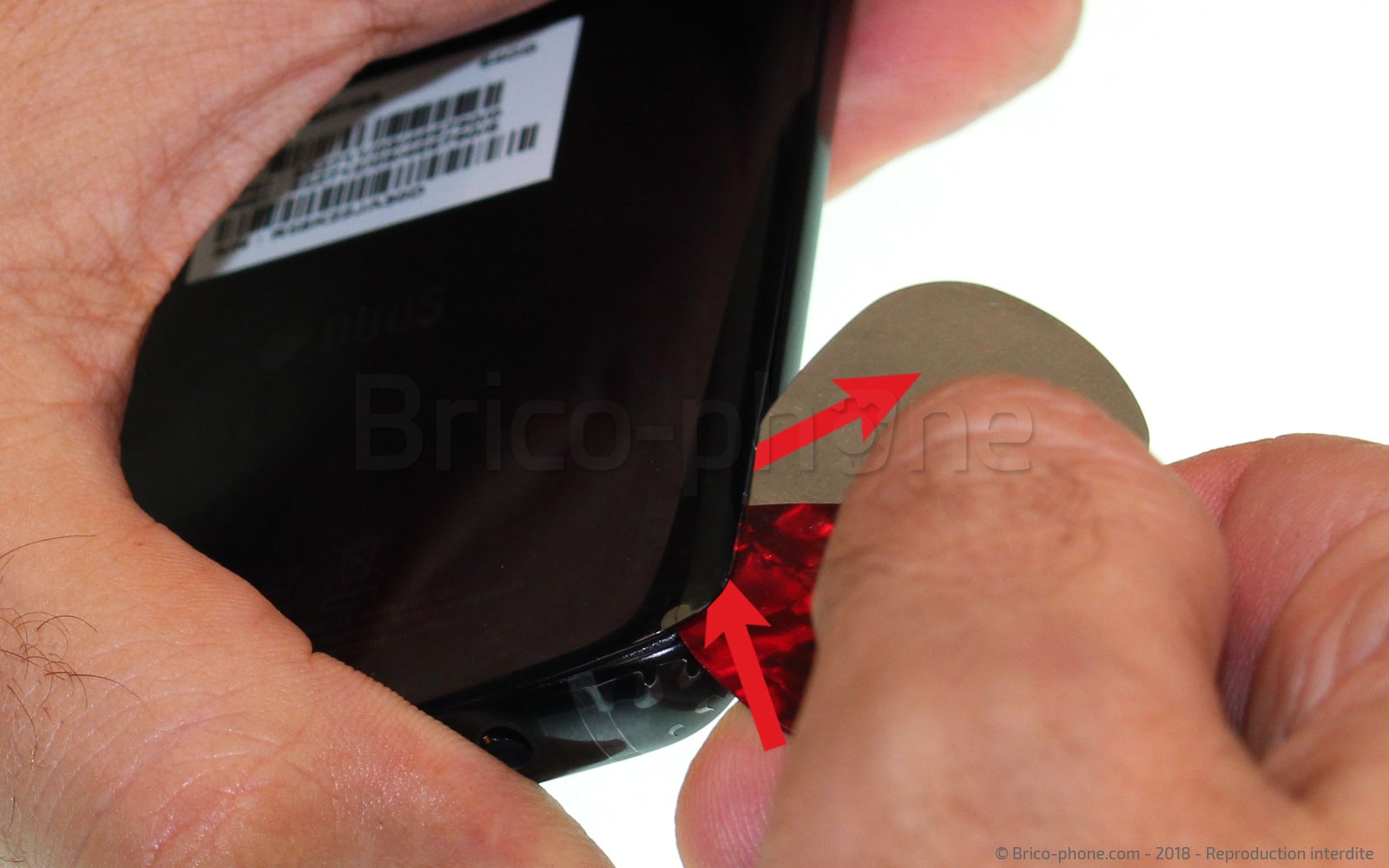

Pour cela, placez la ventouse sur un des angles bas, puis soulevez fortement la vitre en tirant sur la ventouse. Insérez ensuite le médiator en métal pour créer un interstice. Positionnez ensuite les médiators plastiques dans l'espace créé.

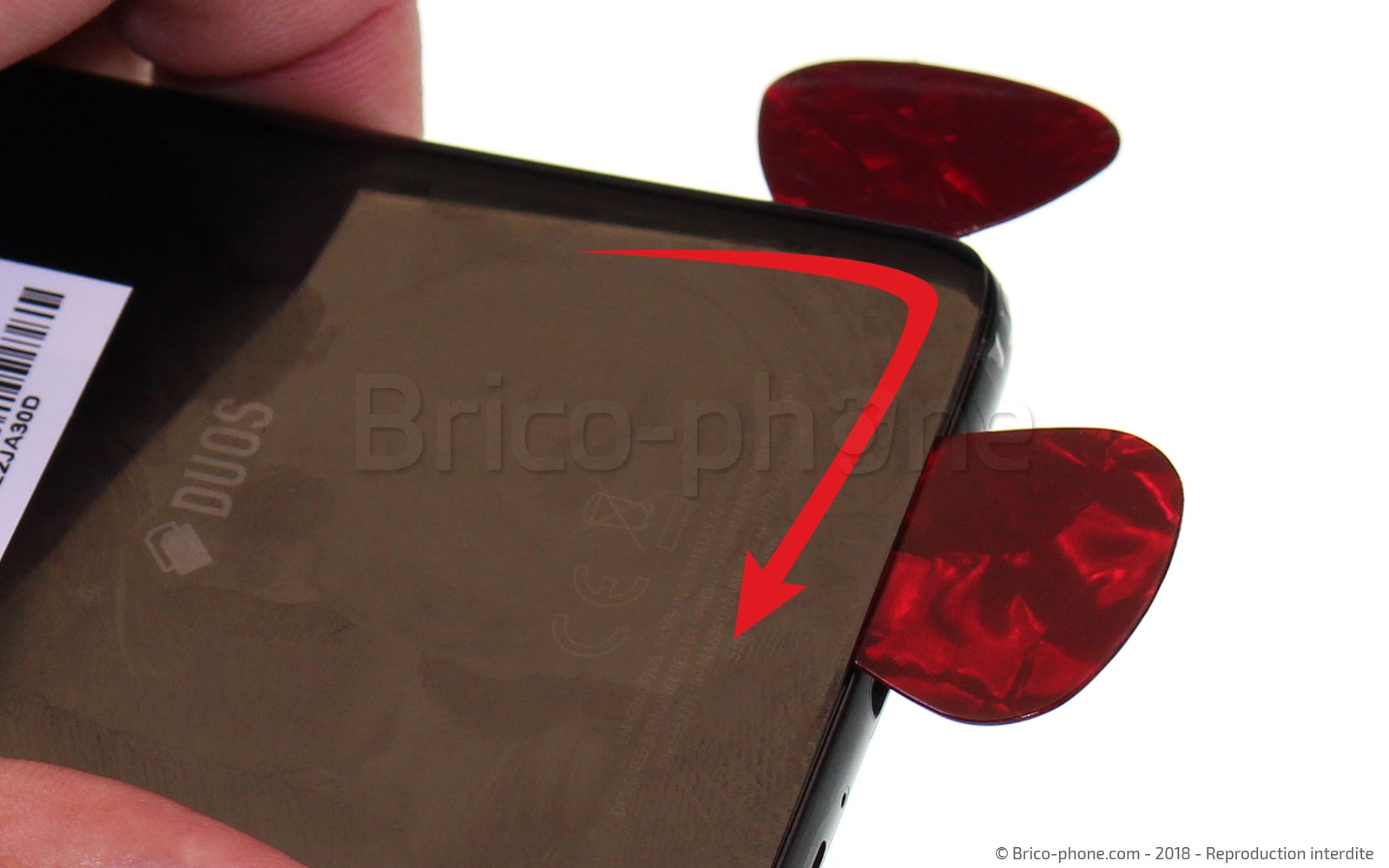

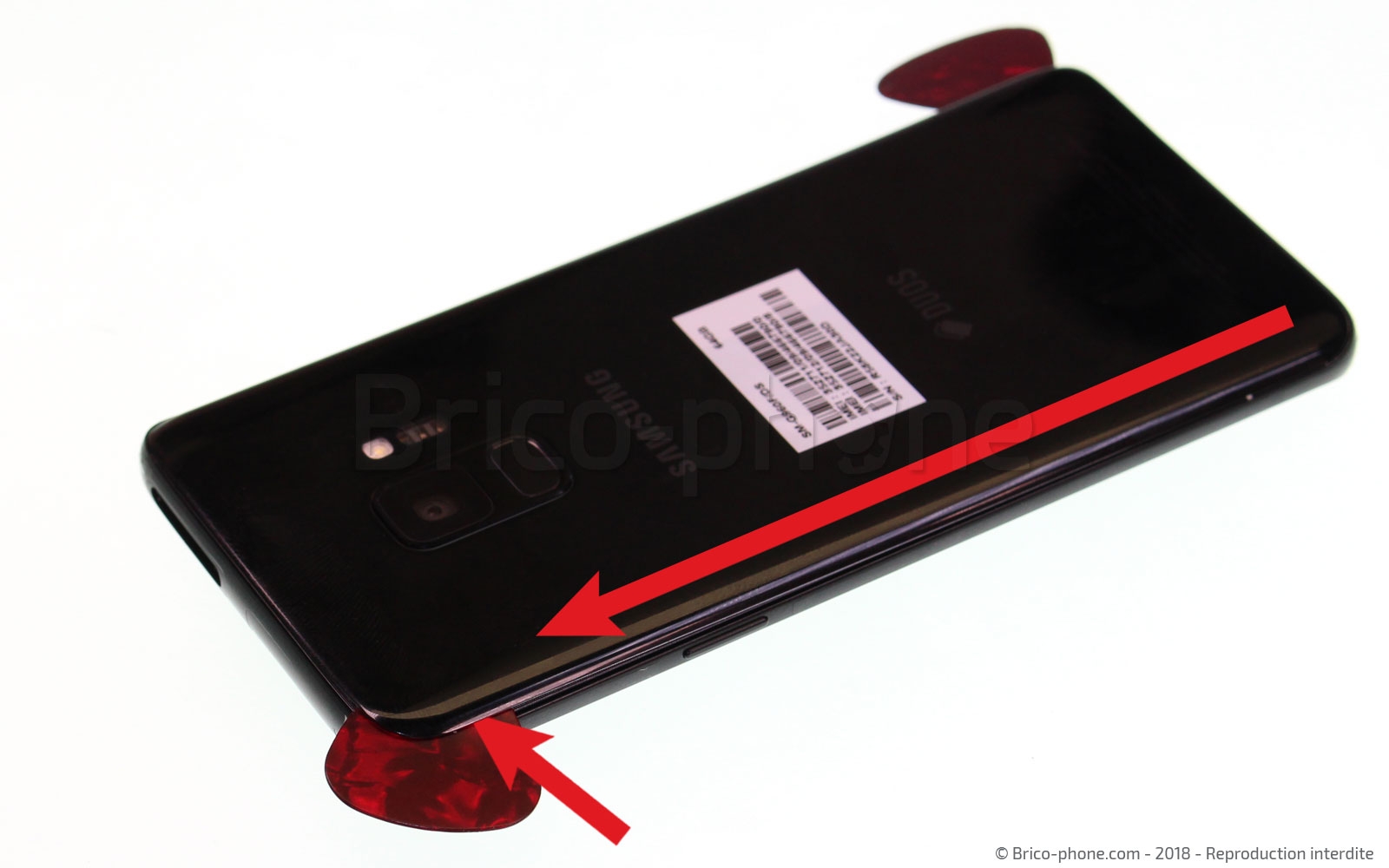

Faites glisser les médiators plastiques sur tout le long des bords du S9 jusqu'à ce que vous ne sentiez plus de résistance. Chauffez de nouveau si nécessaire.
Pour cette étape vous pouvez également utiliser un outils iplastix plus efficace que les médiators

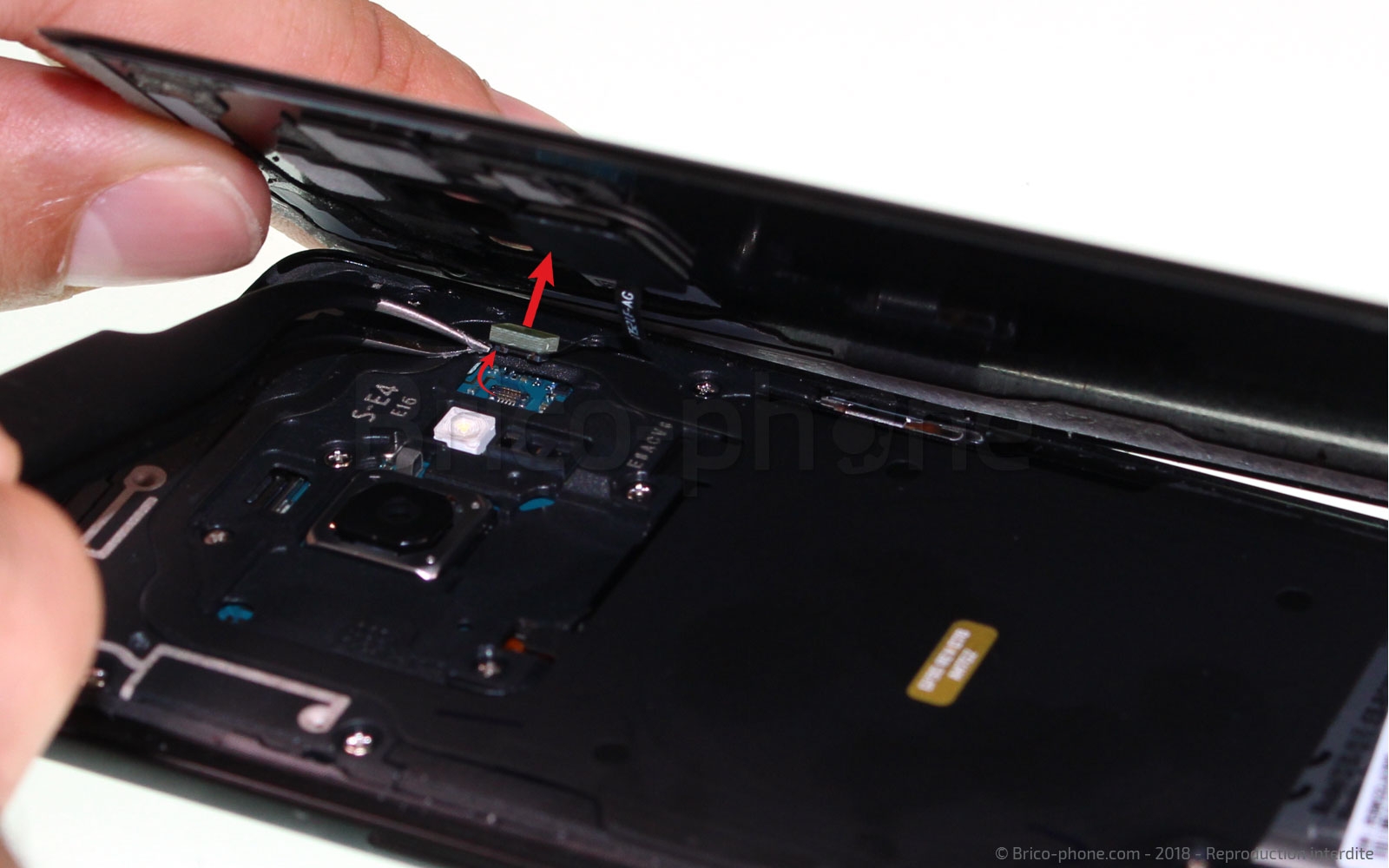

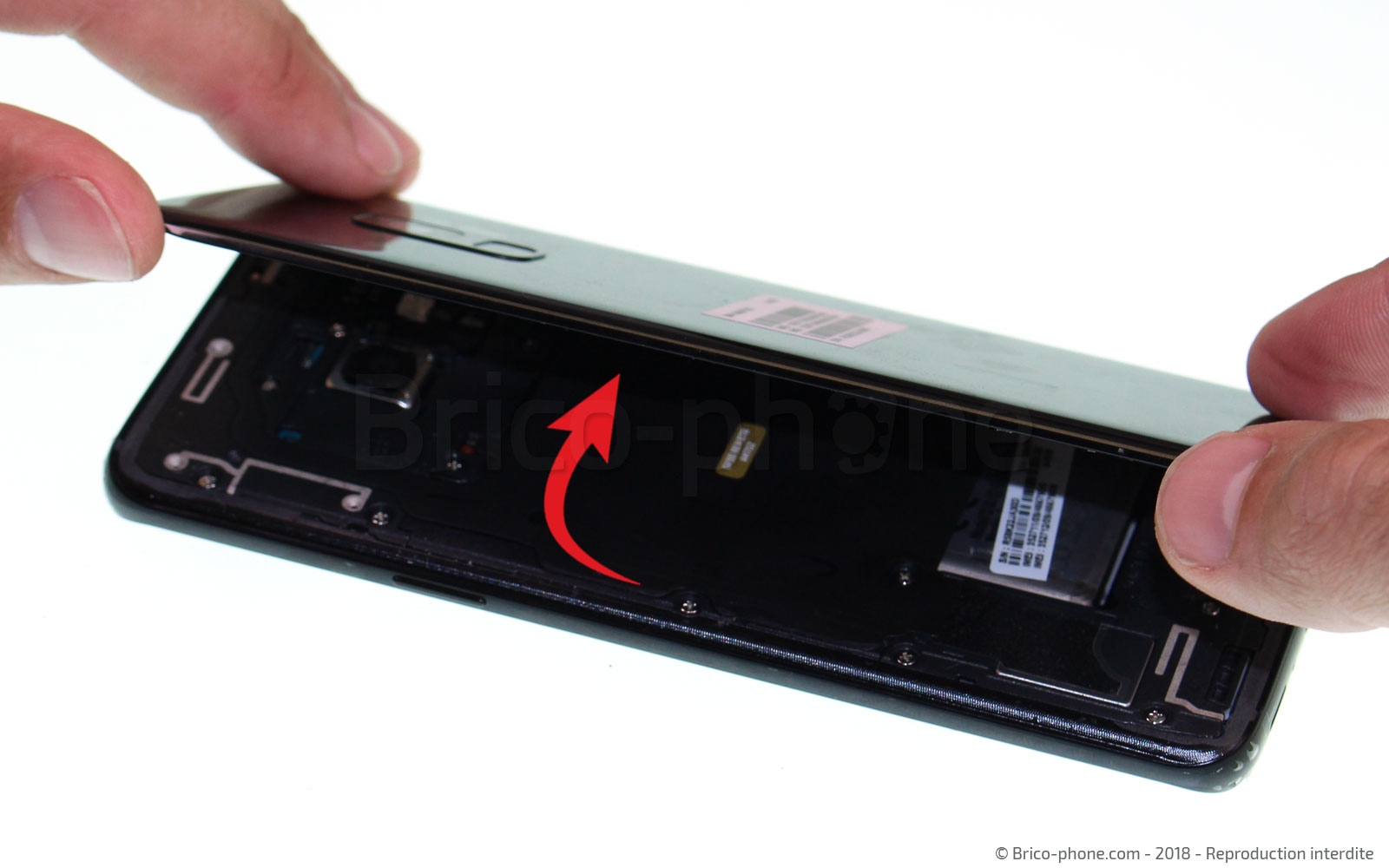

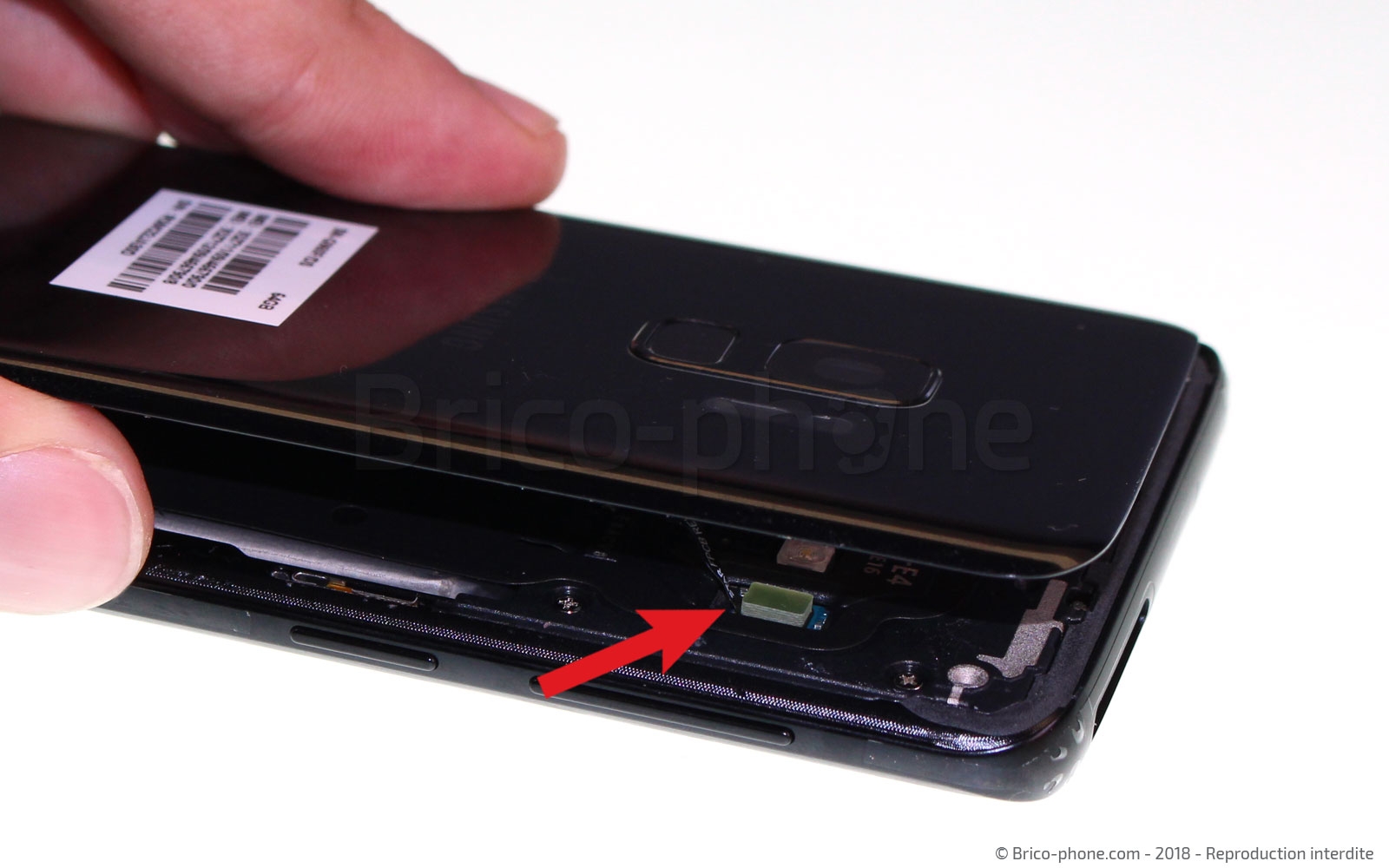

Soulevez la vitre arrière légèrement jusqu'à apercevoir le connecteur de la nappe lecteur d'empreintes. Déconnectez-la à l'aide de la pincette.

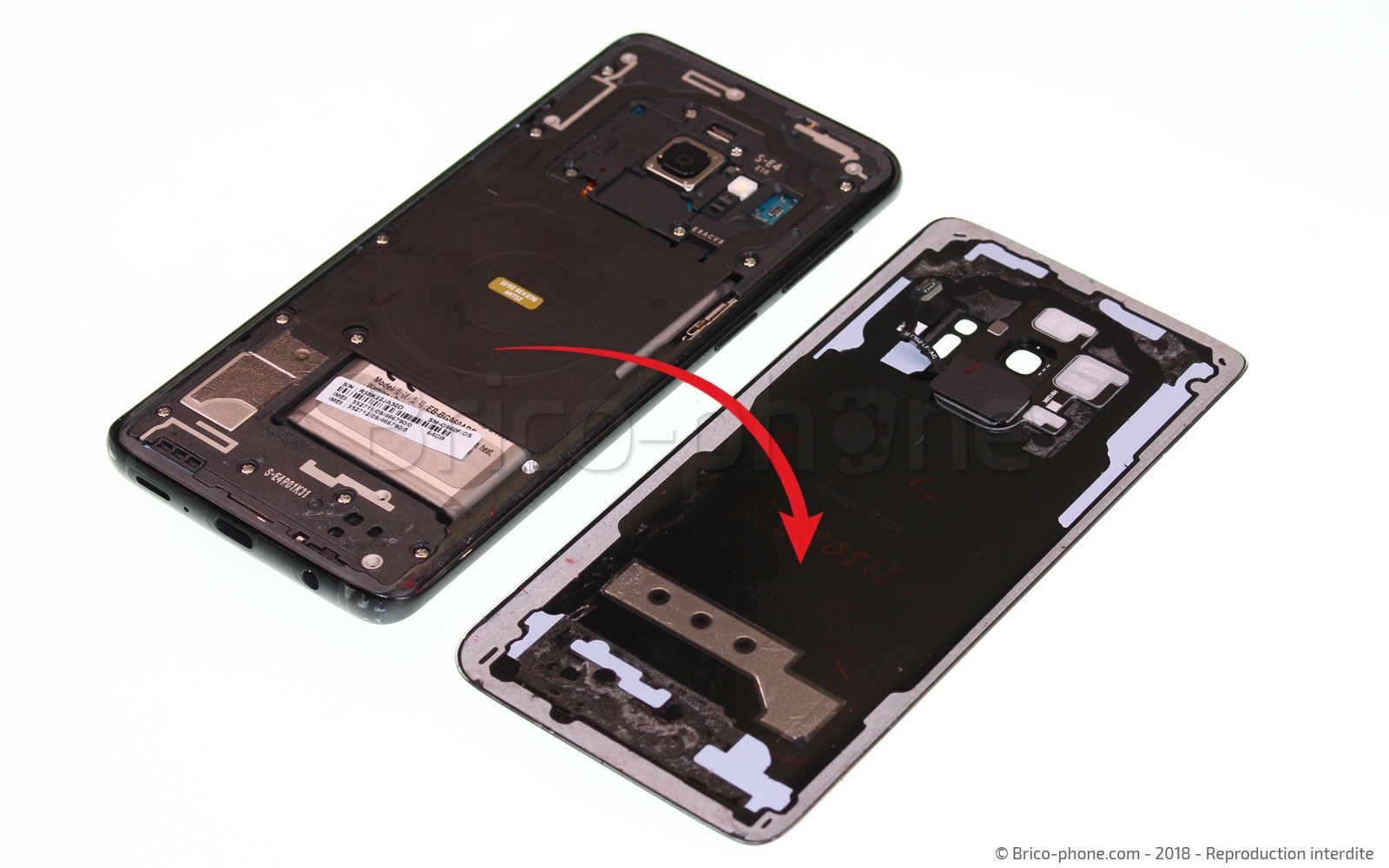

La vitre arrière est désormais détachée. Mettez-la de côté pour le remontage.

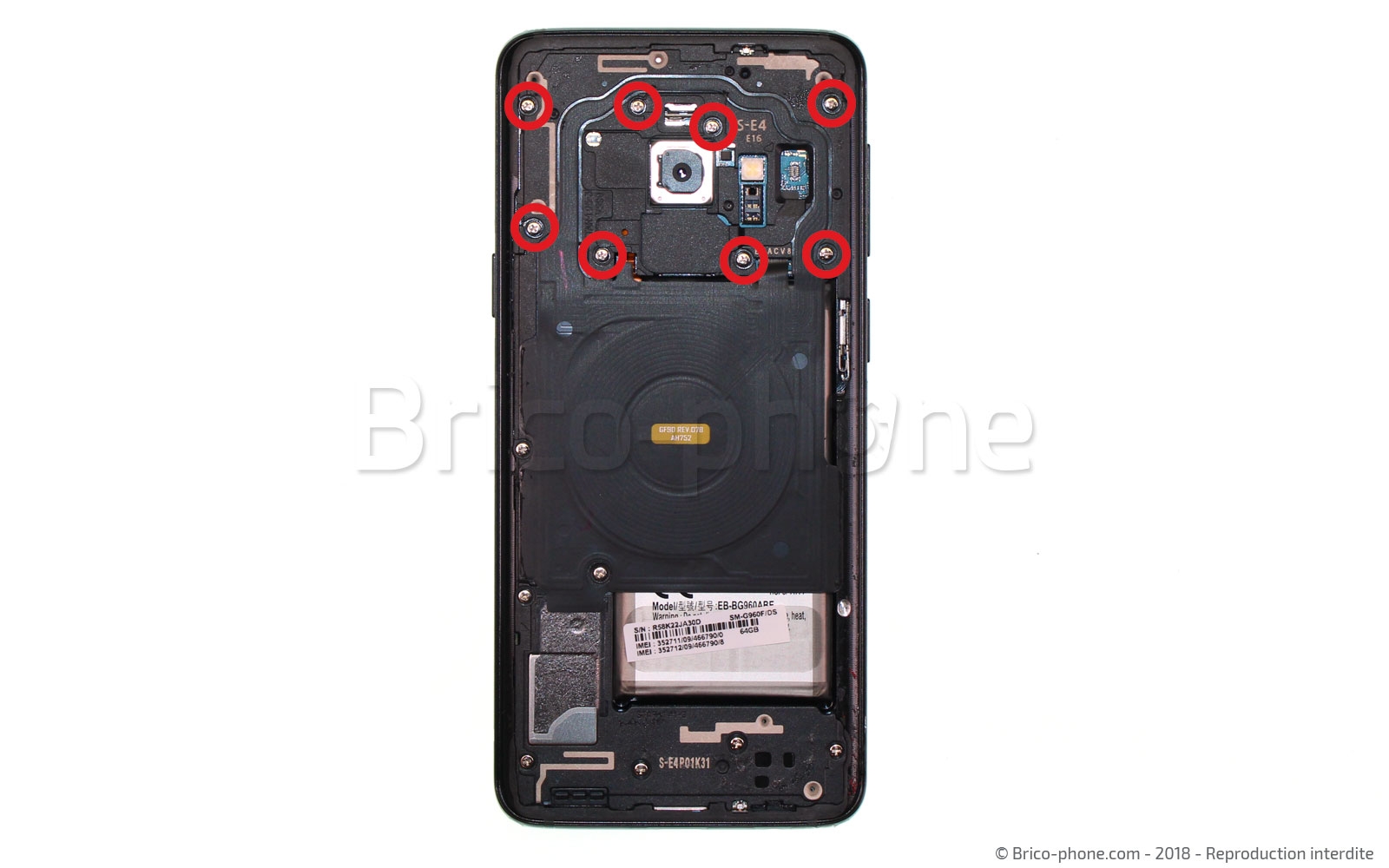

A l'aide du tournevis cruciforme 1.5 fourni dans le kit d'outils, retirez les 8 vis qui maintiennent la plaquette au châssis du téléphone.

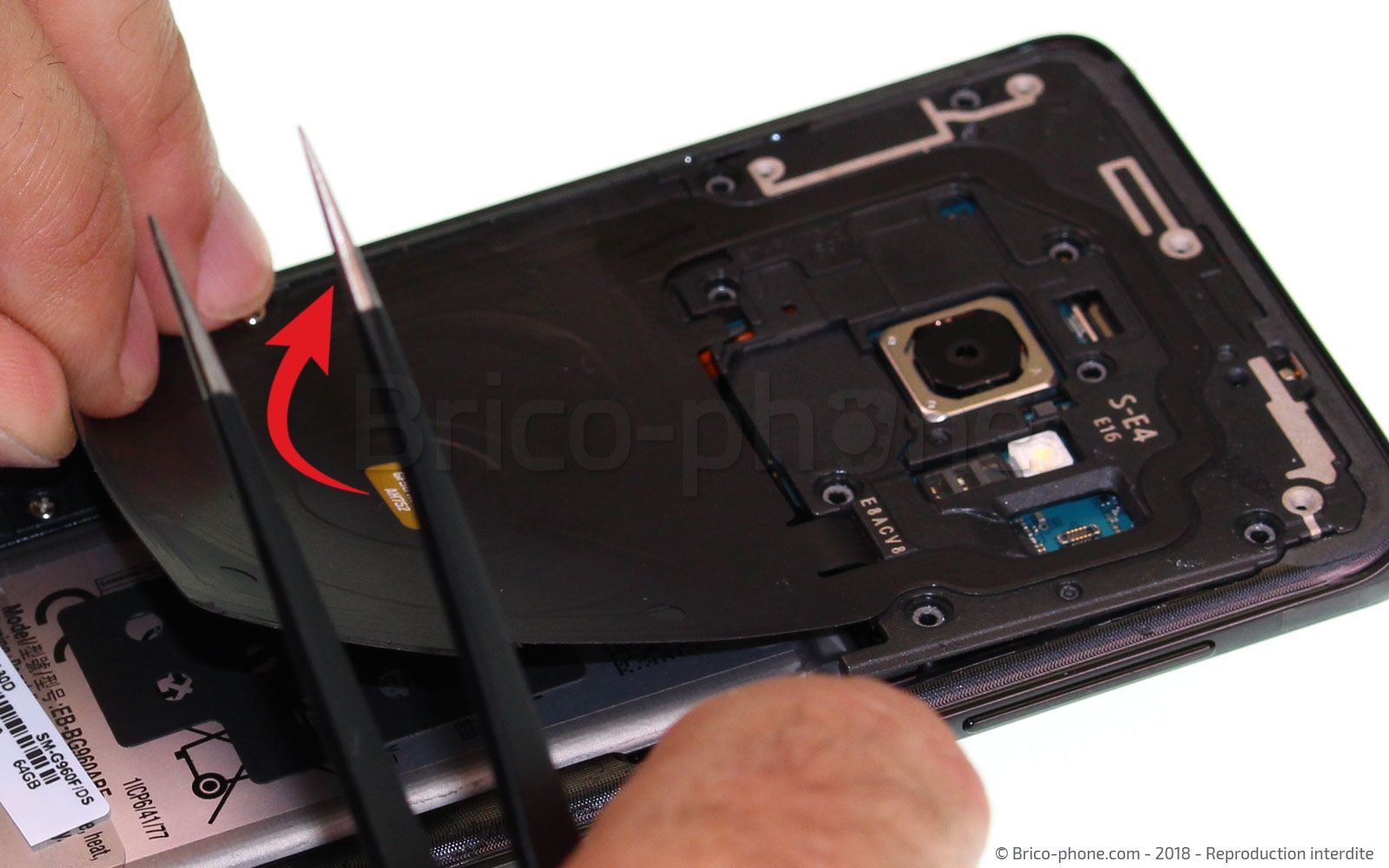

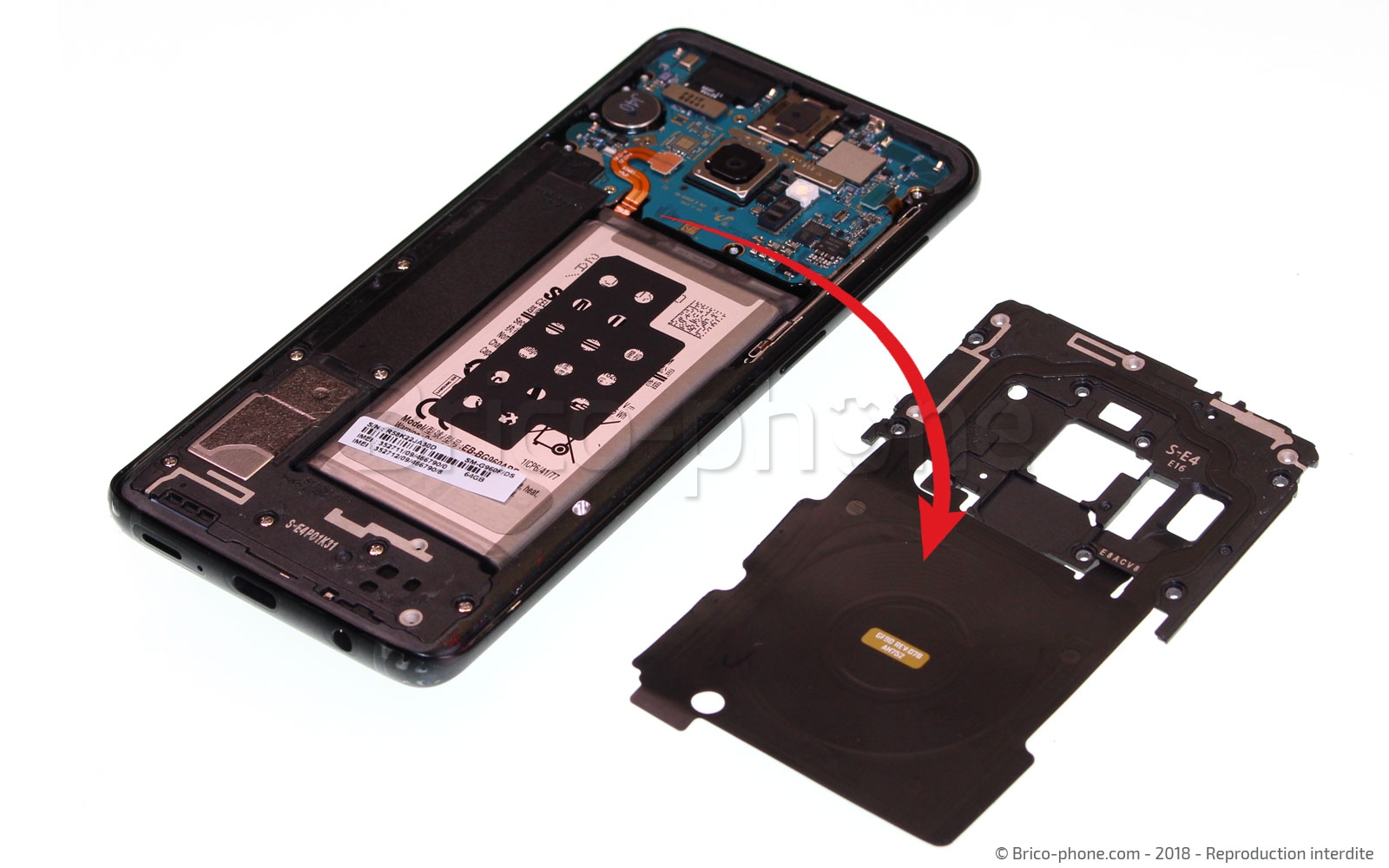

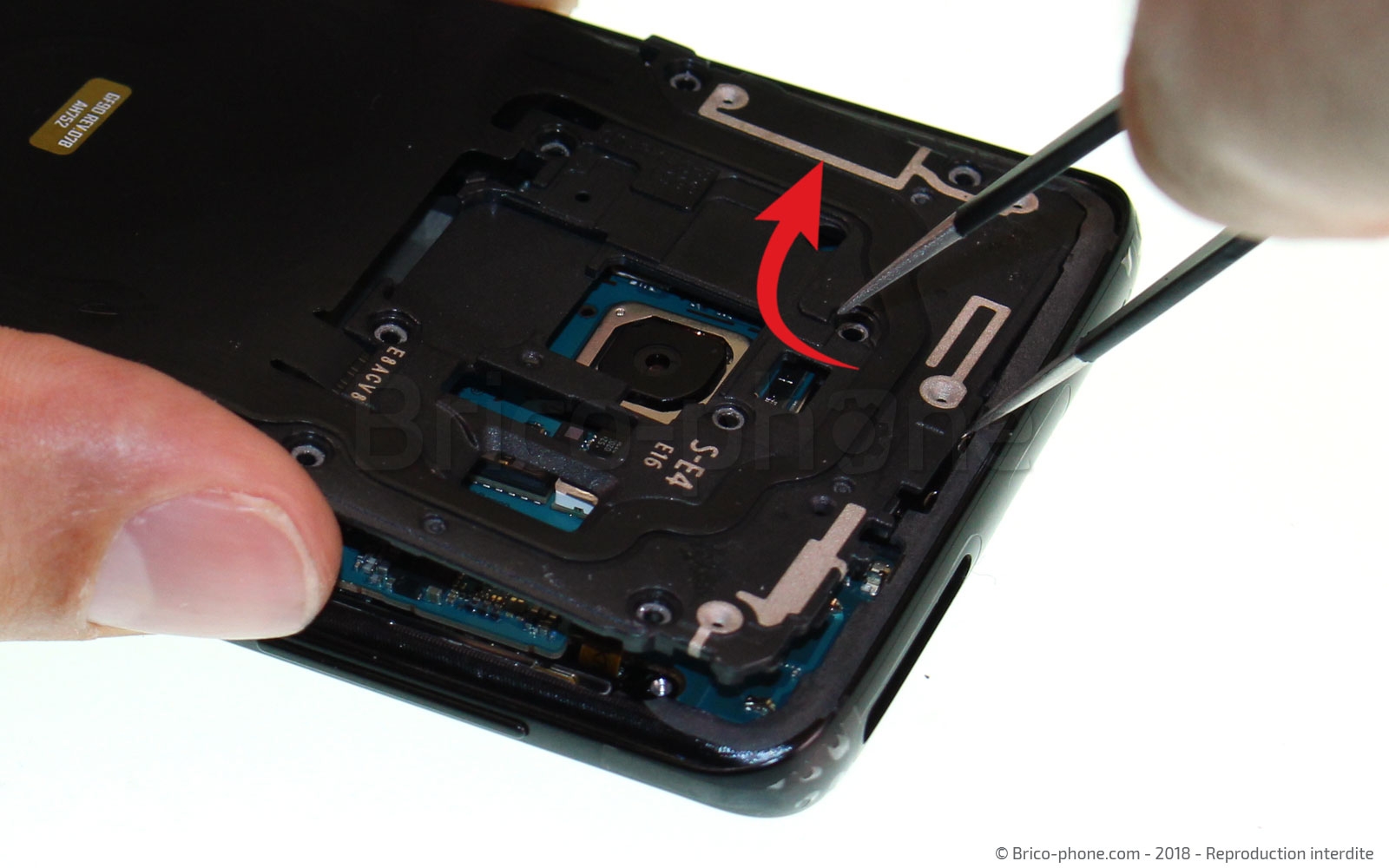

Soulevez la nappe induction à partir du bas puis déclipsez la plaquette en la libérant des encoches à l'aide de la pincette.
La plaquette est désormais libérée.

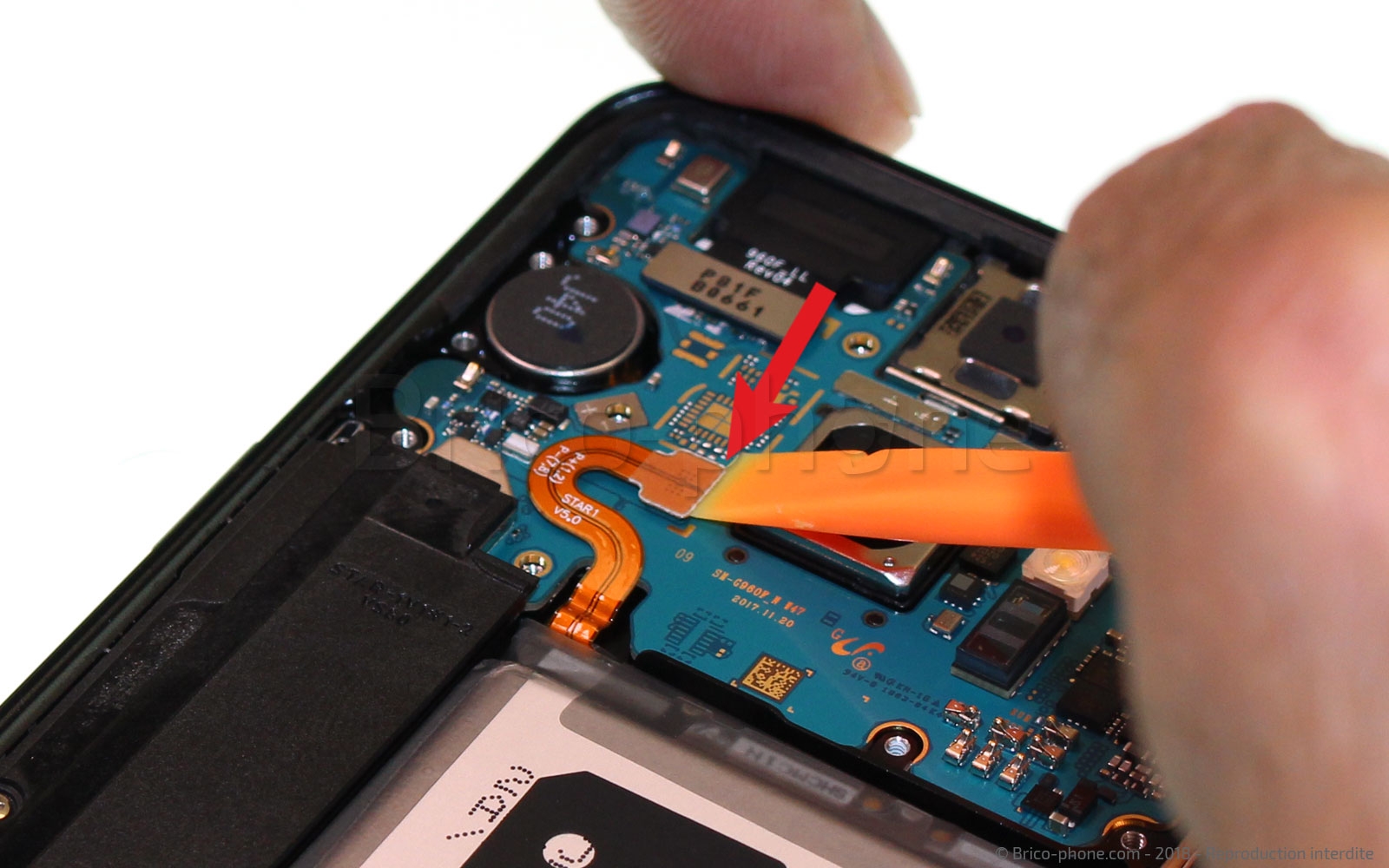

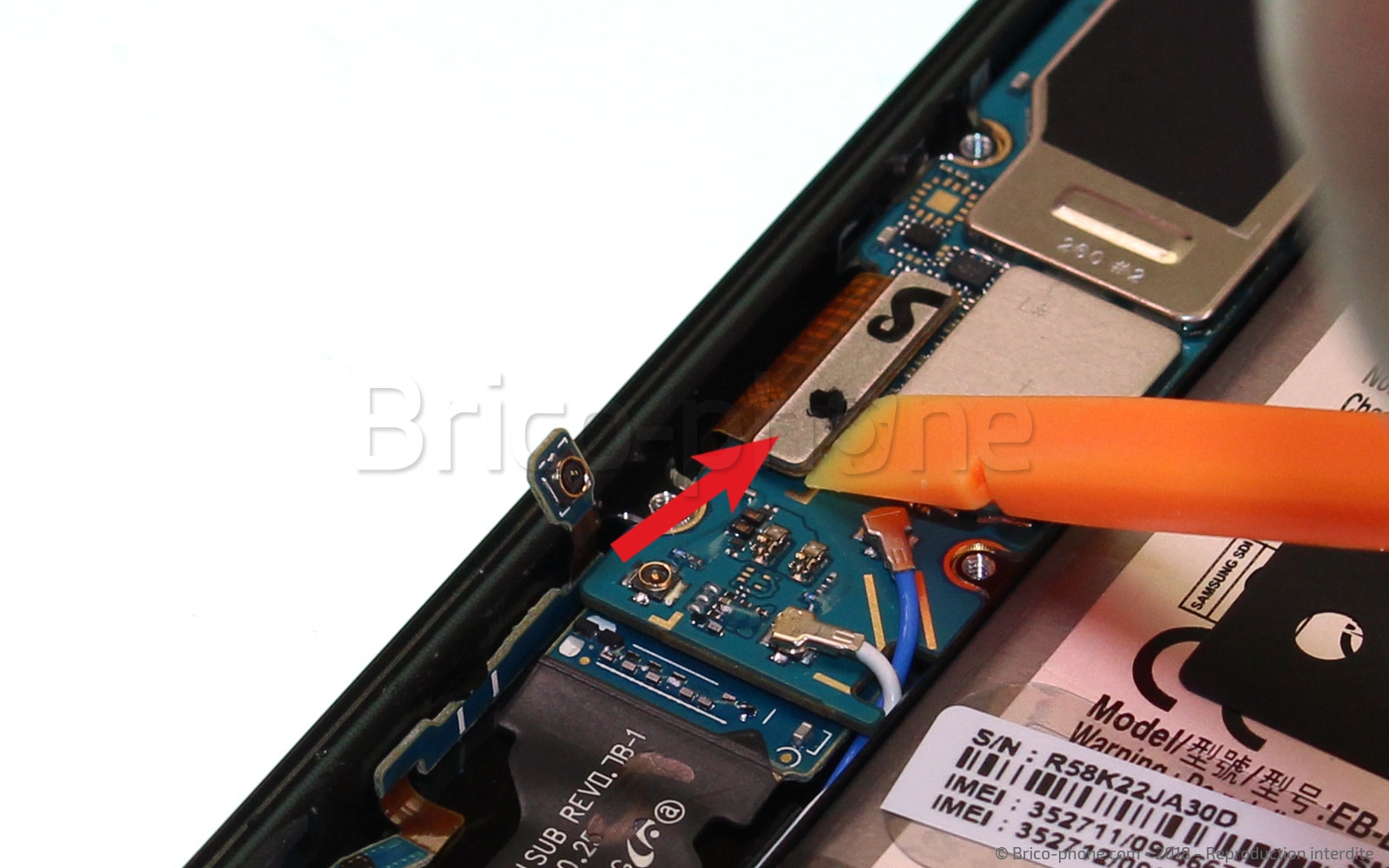

Déconnectez la batterie afin d'éviter tout problème de court-circuit. Pour cela, soulevez délicatement le connecteur en utilisant la pointe plate du levier en nylon.

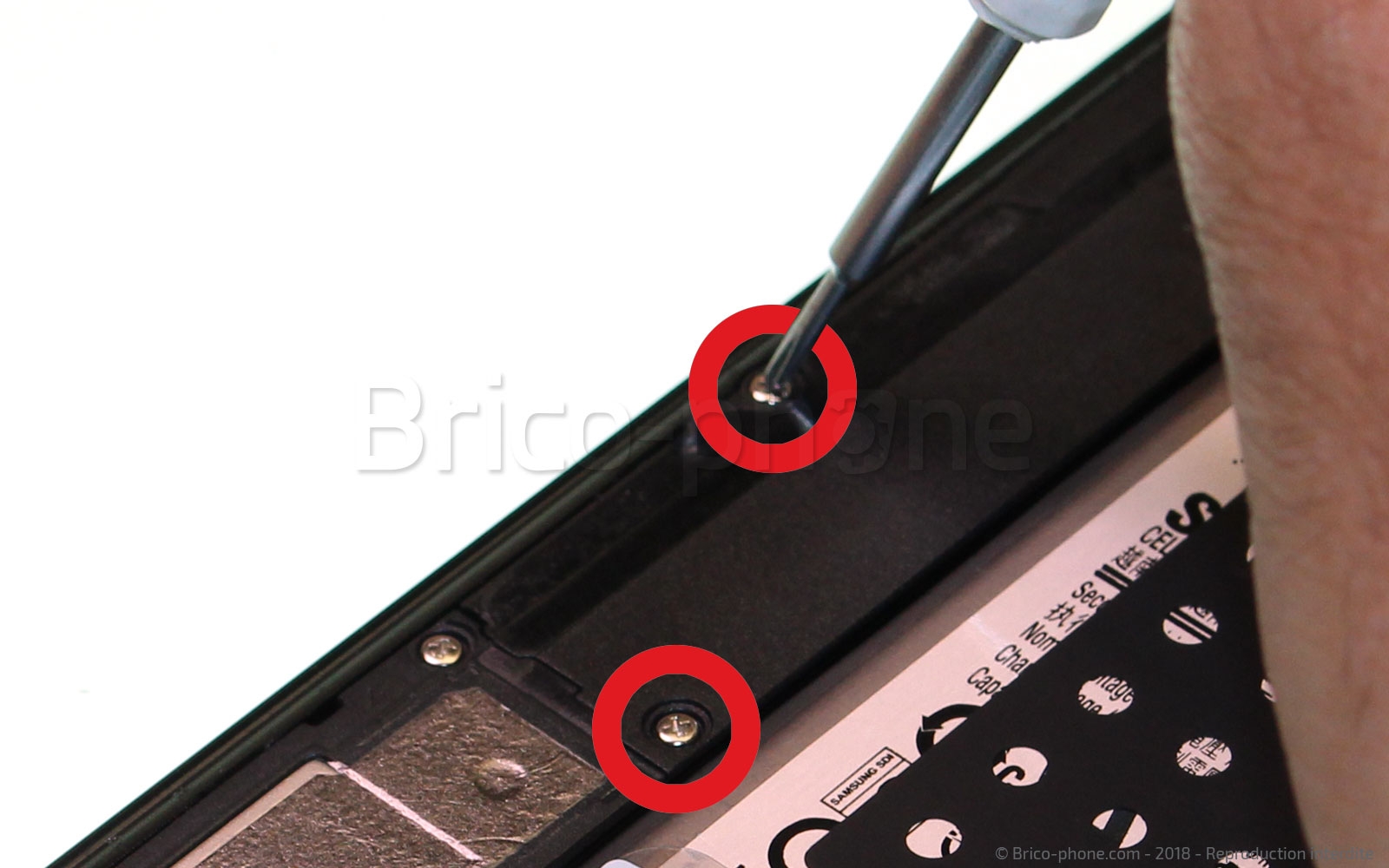

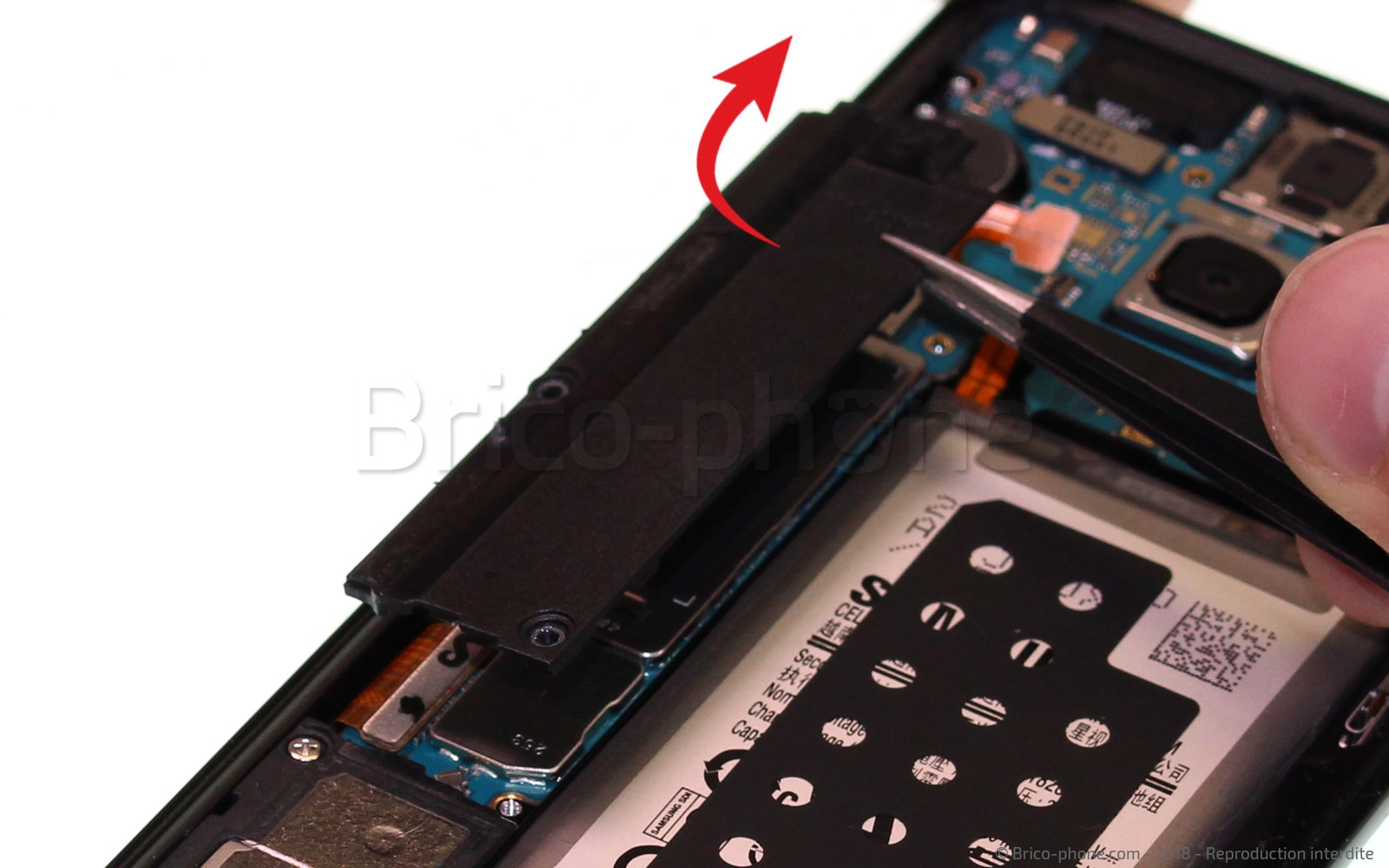

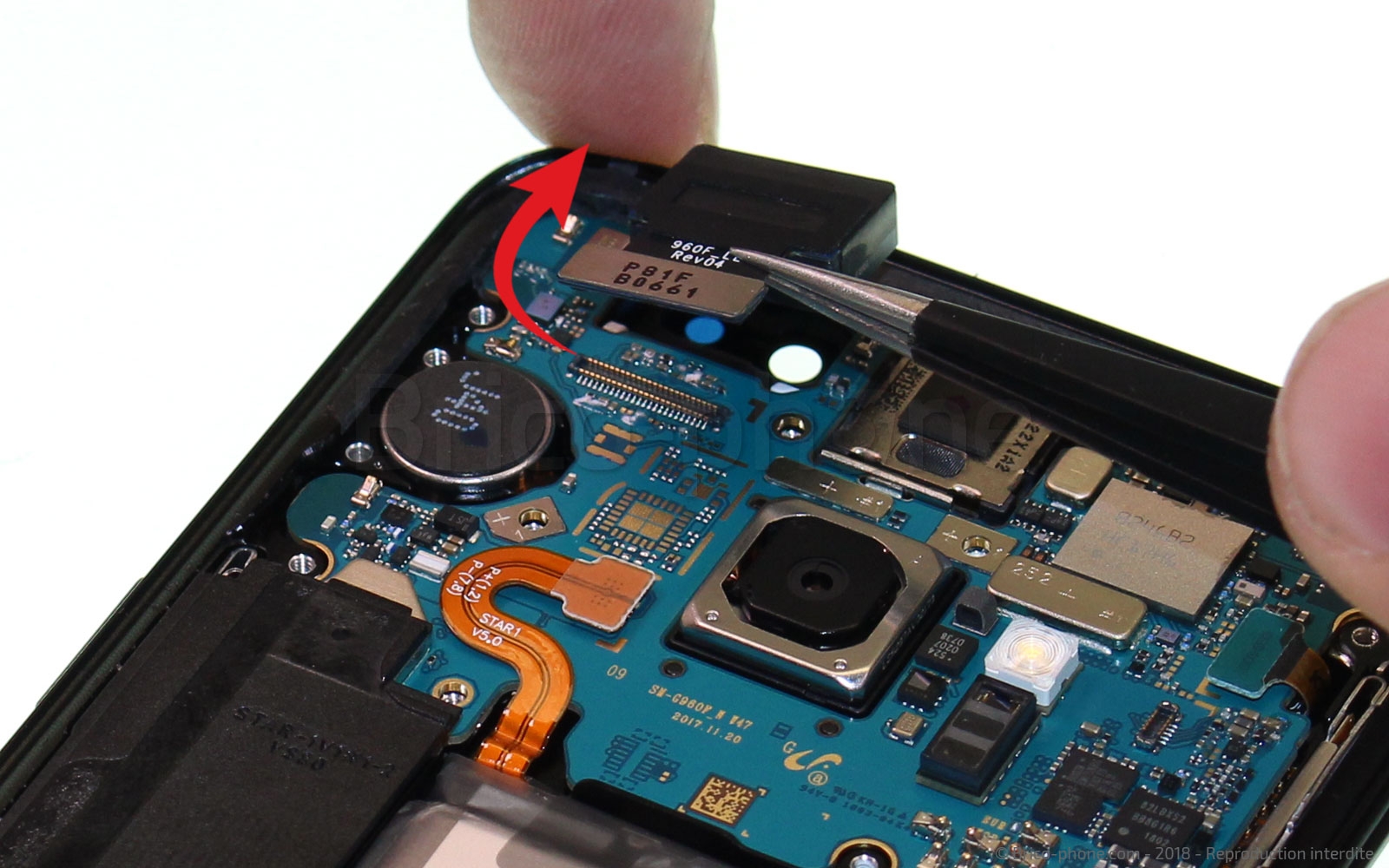

Dévissez les deux vis cruciformes qui maintiennent le cache latéral,puis retirez la plaquette en la saisissant avec la pincette .

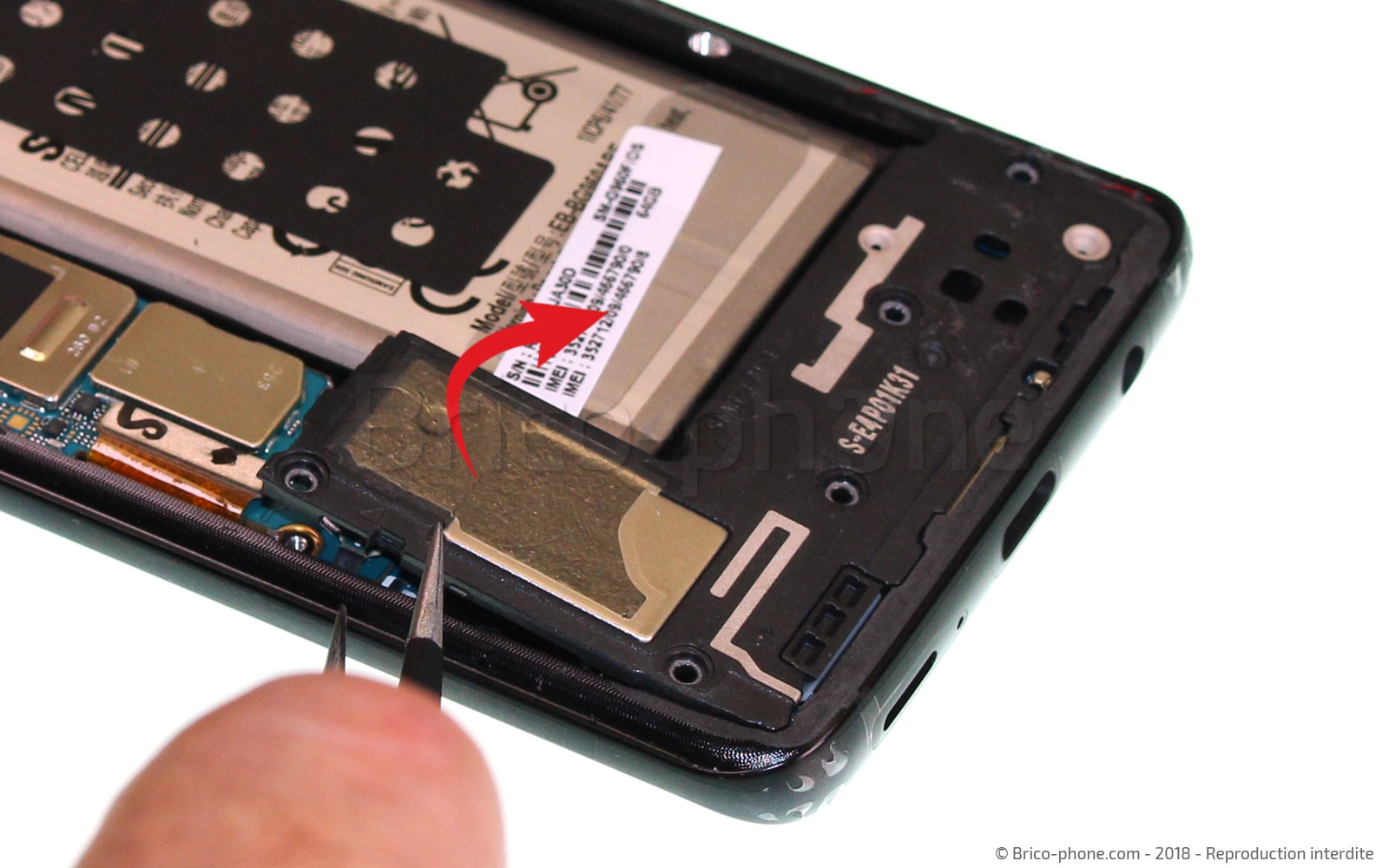

Toujours avec le tournevis cruciforme, retirez les 5 vis du bloc haut-parleur.

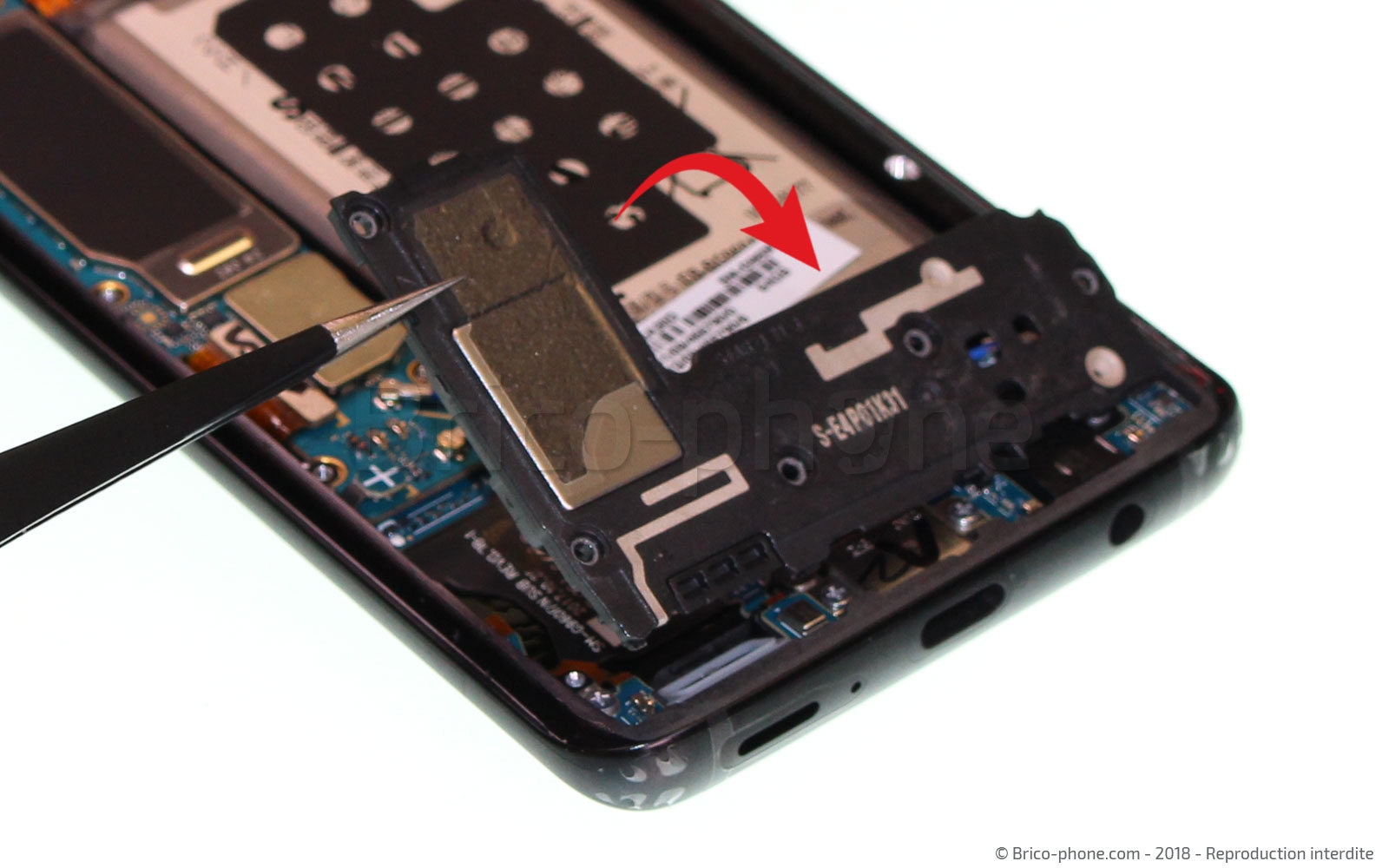

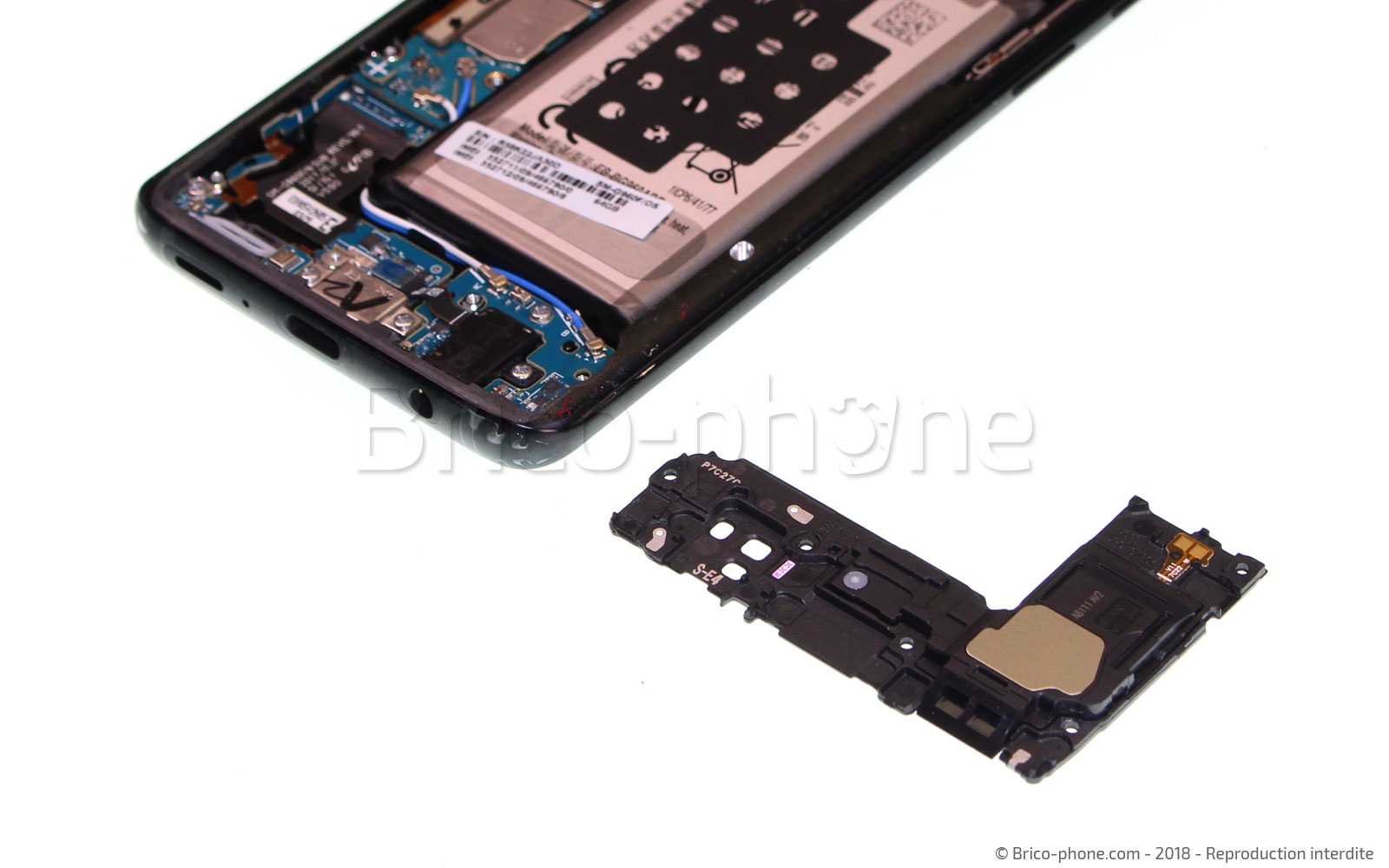

sortez le ensuite délicatement en partant de la partie gauche comme sur la photo.

La carte mère doit être retirée, pour cela vous devez d'abord retirer tous les éléments qui y sont raccordés.
Commencez par la partie située à gauche de la batterie.

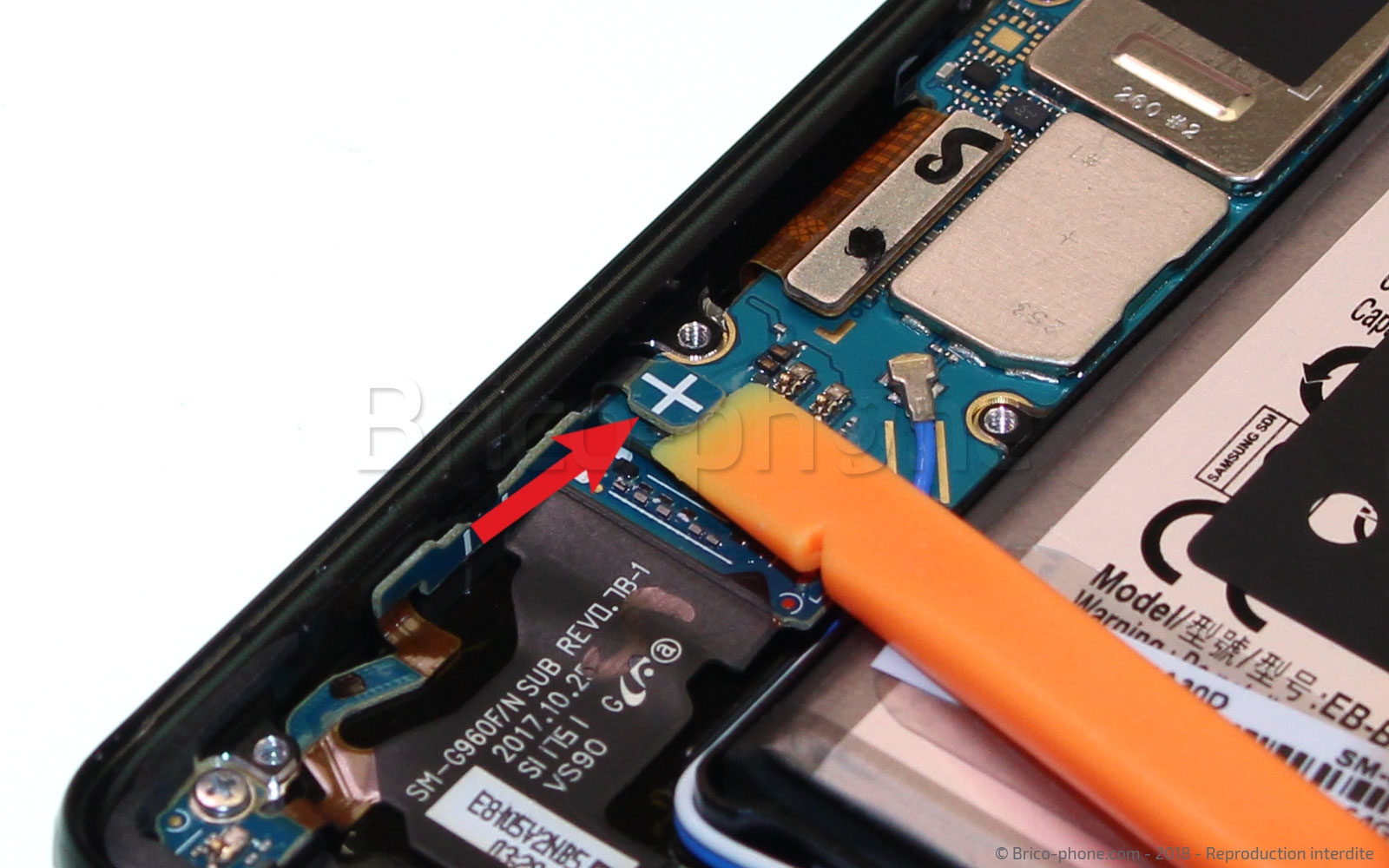

Munissez-vous de la spatule en nylon et déconnectez les deux connecteurs en commençant par le petit qui correspond à une antenne et le plus grand correspond à l'écran.

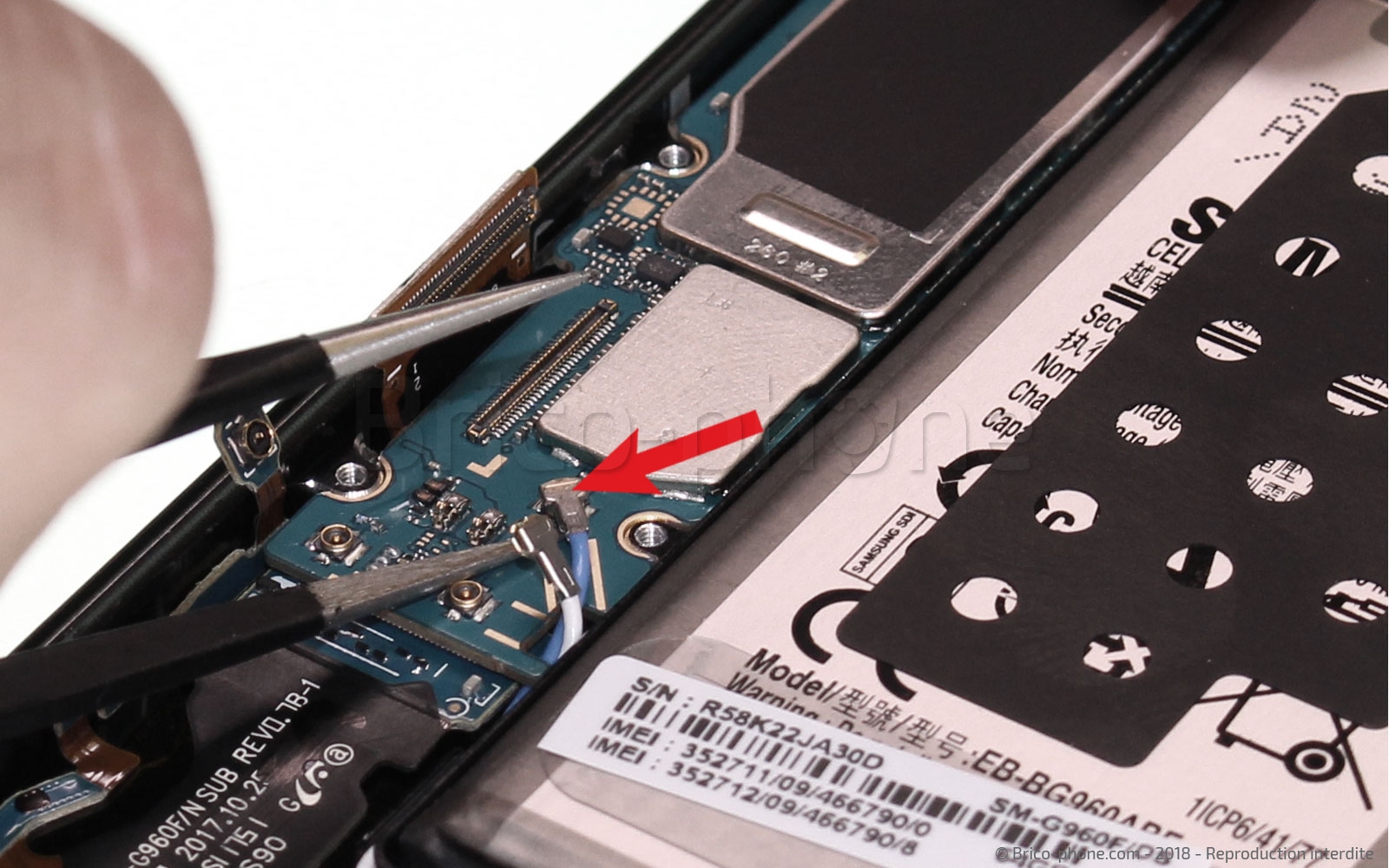

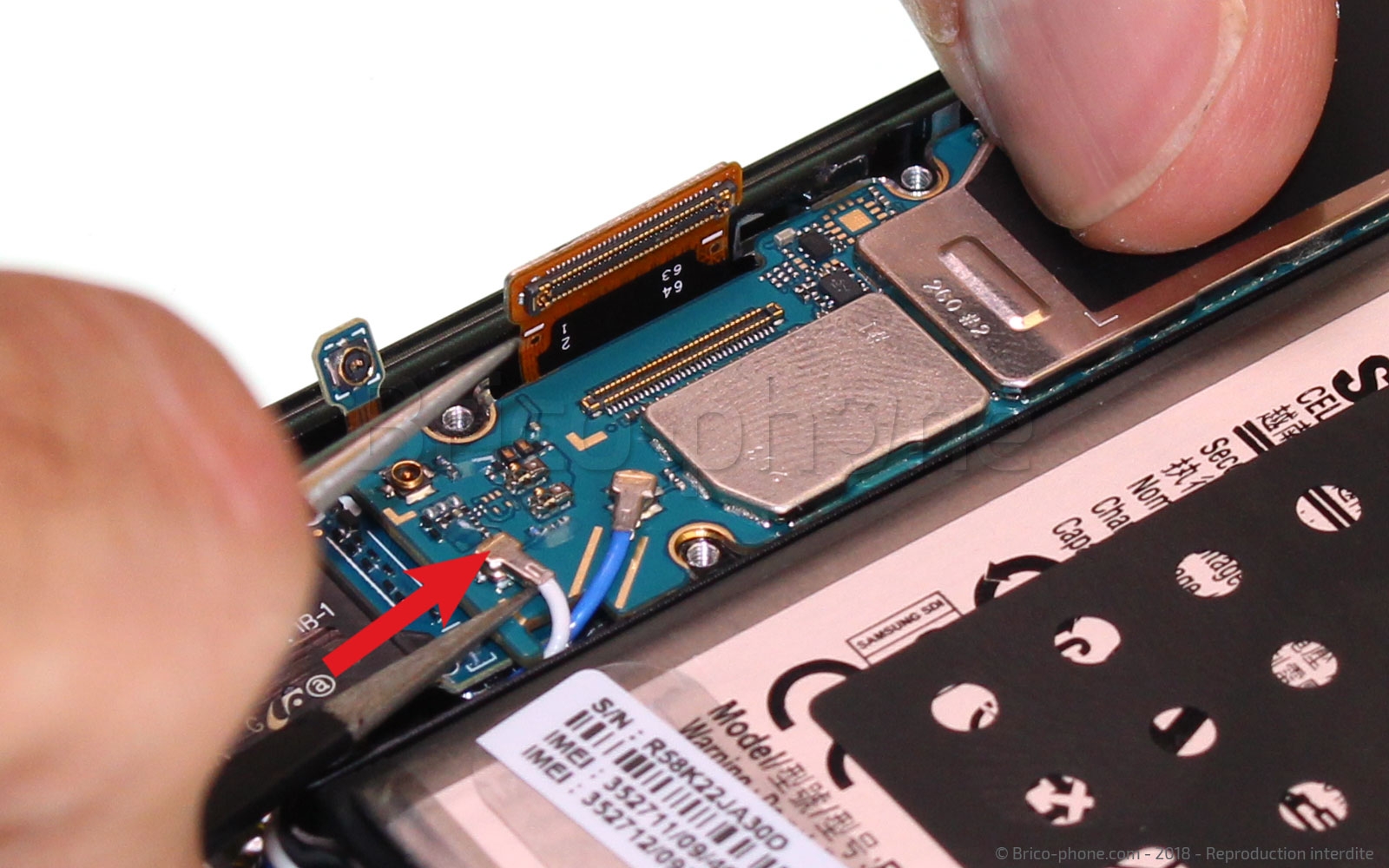

Puis, à l'aide de la pincette et de ses pointes fines, saisissez l'un après l'autre les embouts des câbles coaxiaux. Comme sur la photo, vous devez les prendre à la base de la tête car ils sont très fragiles. Procédez avec précision.

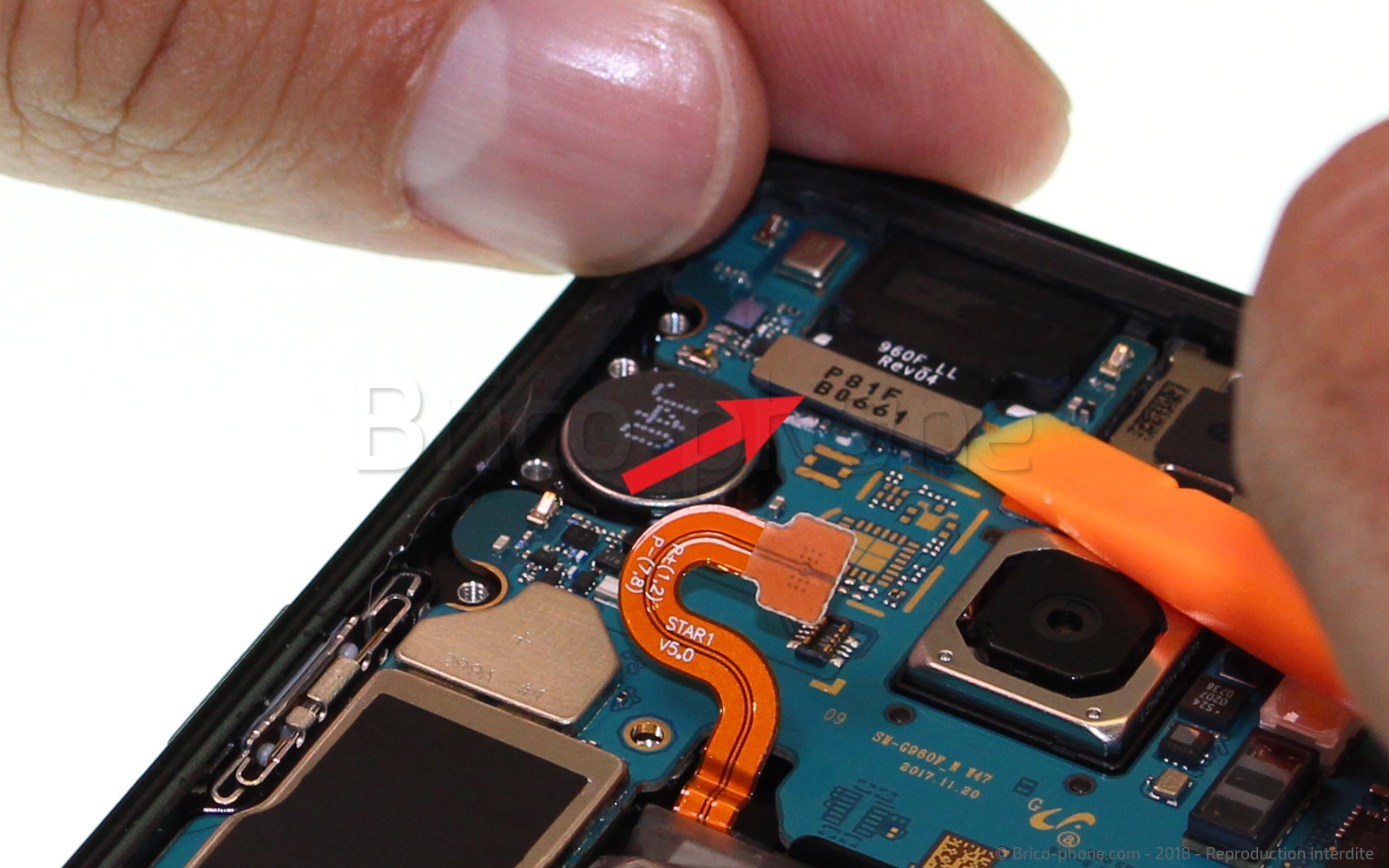

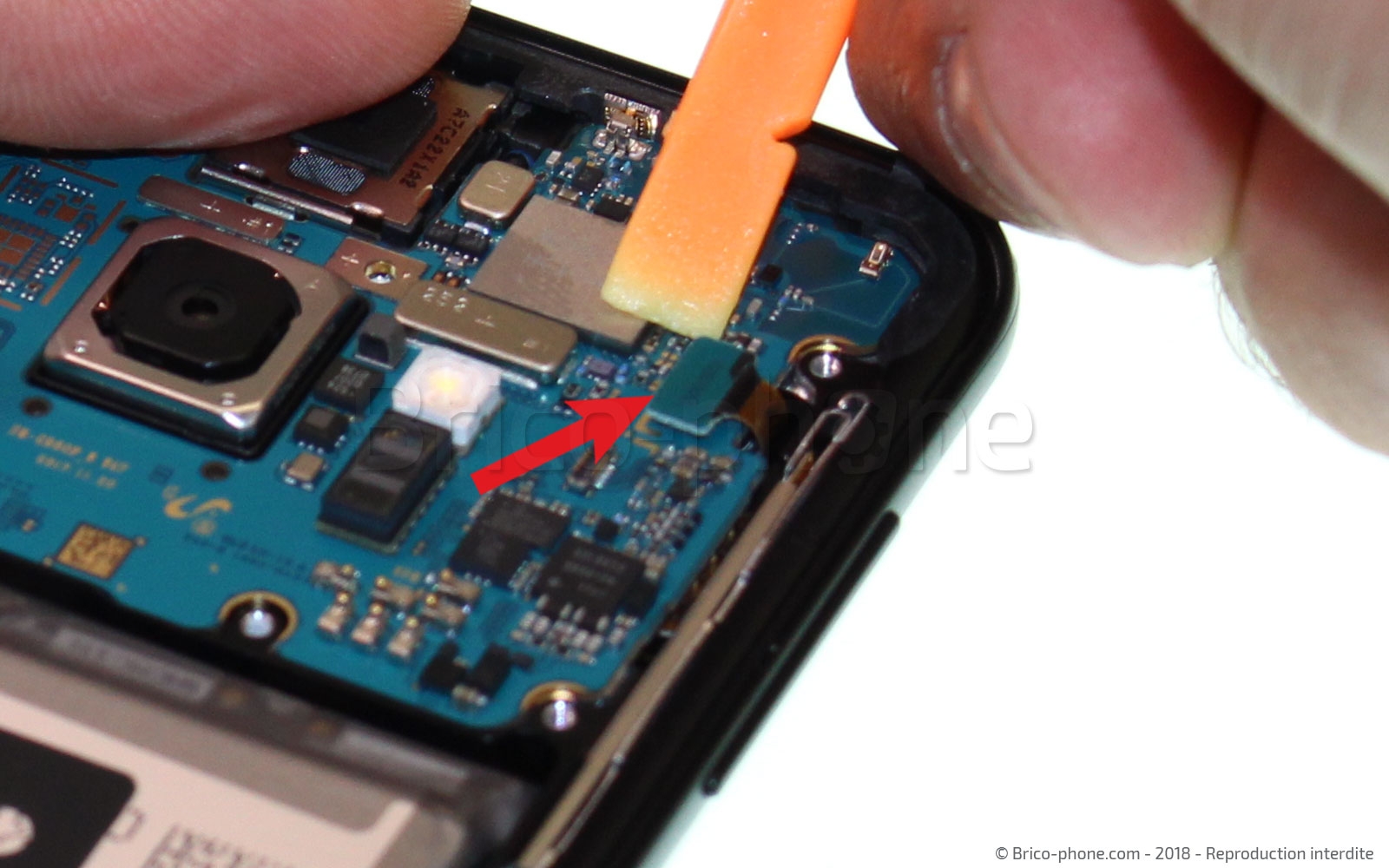

Toujours avec le levier, soulevez le connecteur de la double caméra avant puis délogez-la avec la pincette, puis débranchez la connectique des capteurs de proximité et luminosité.

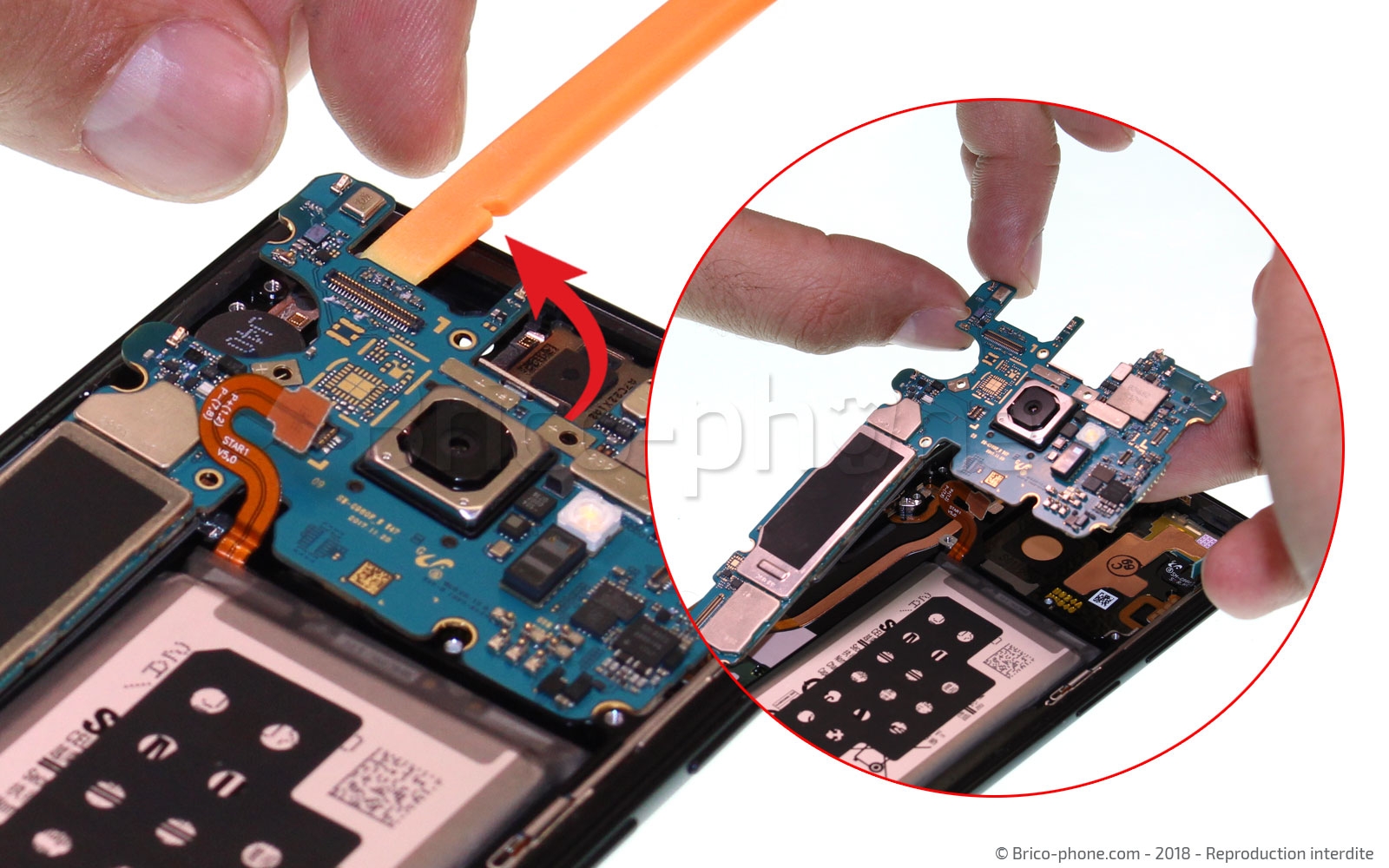

Soulevez la carte mère en la basculant vers le hau a l'aide du levier nylon

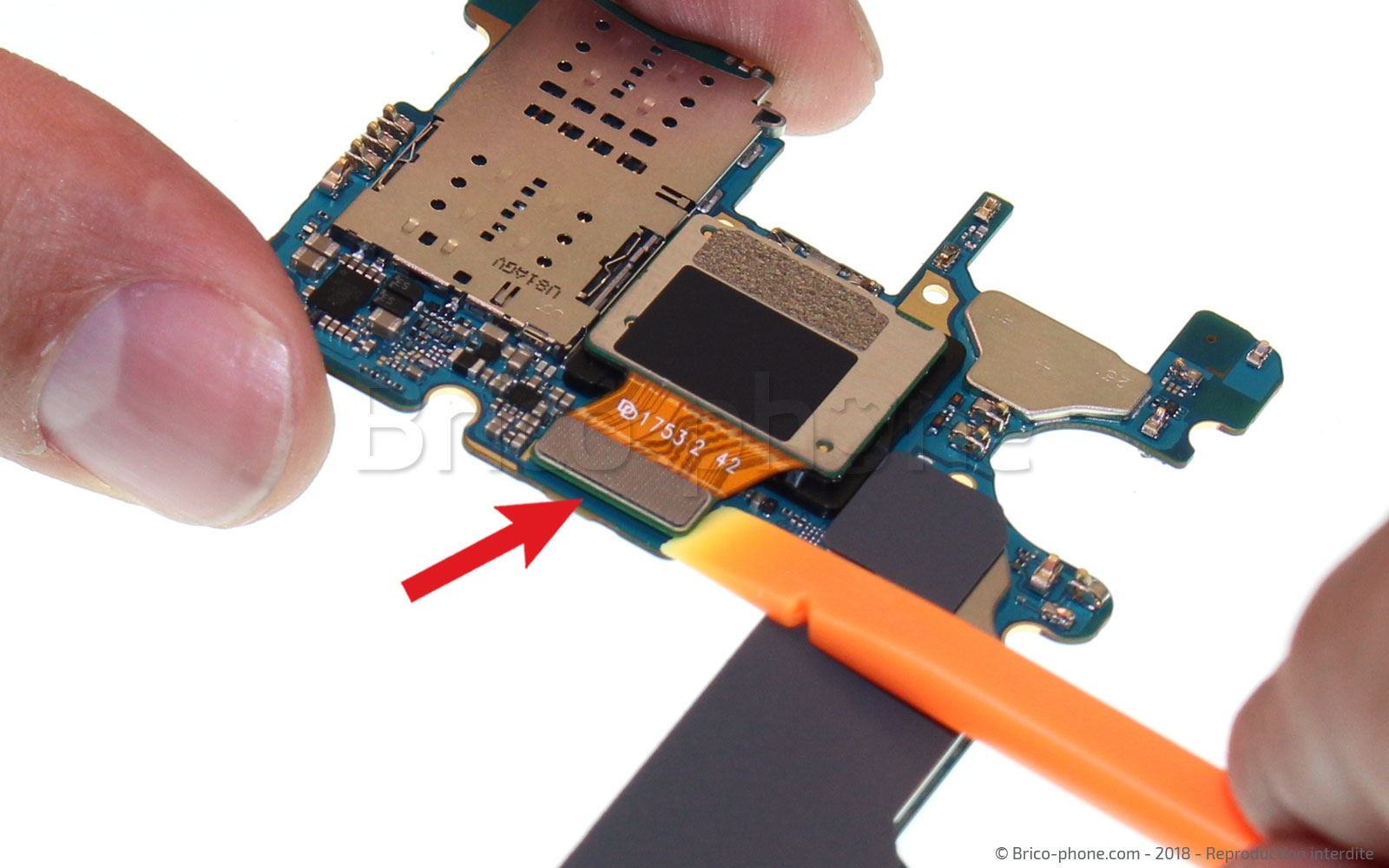

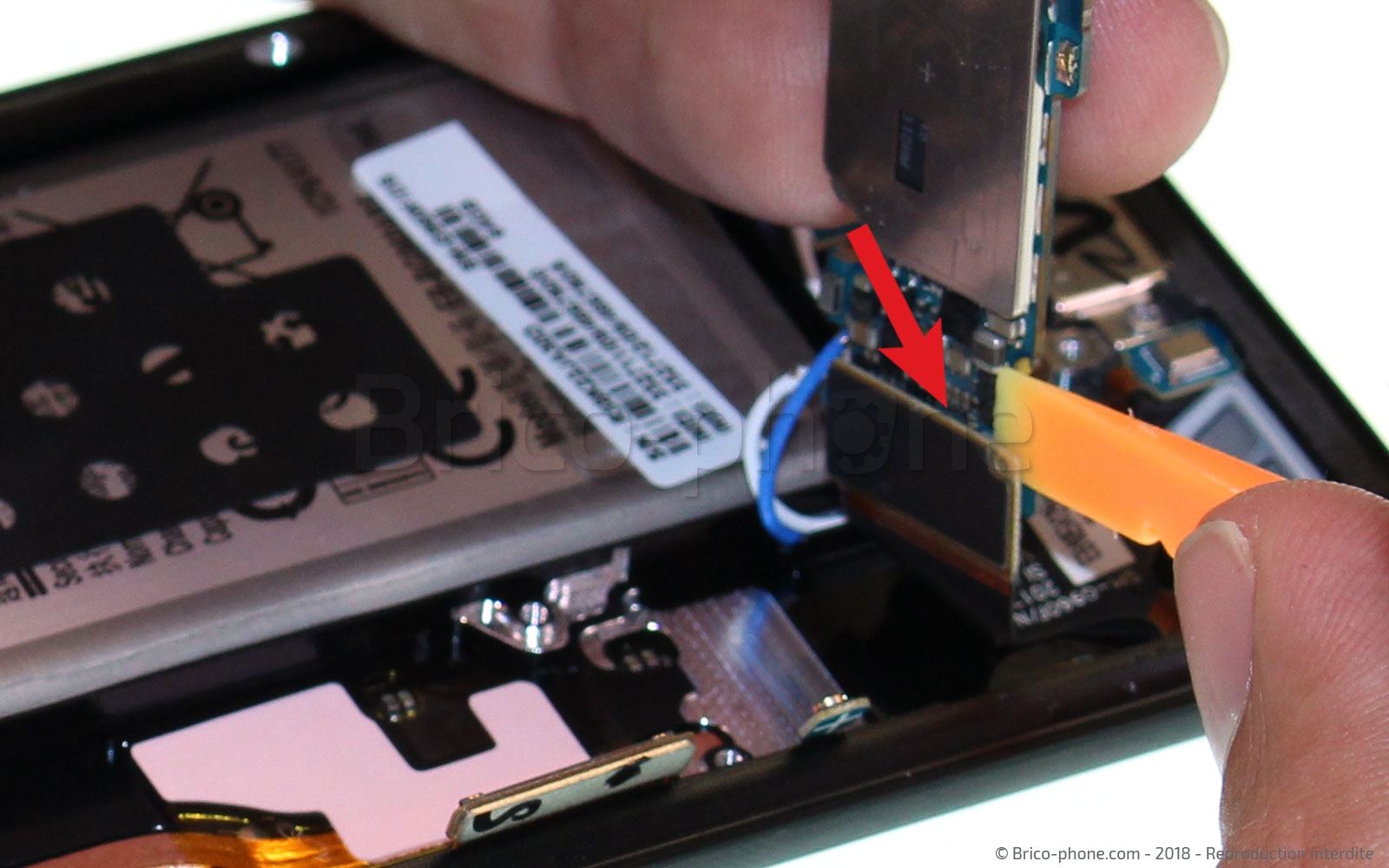

Attention le connecteur de charge est relié au dos. Déclipsez le connecteur grâce au levier en nylon.

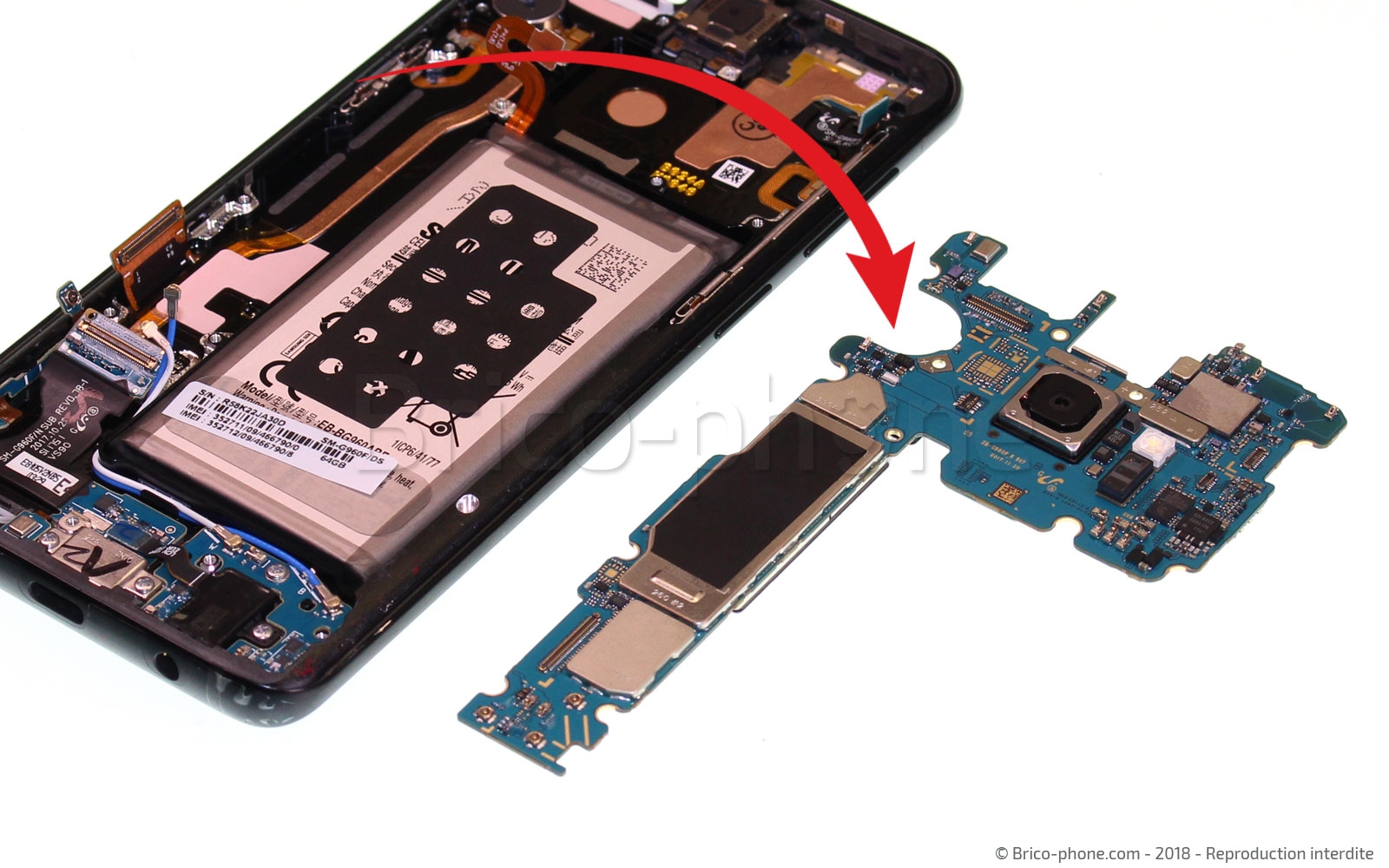

La carte mère est maintenant libérée. Conservez là dans un endroit sûr, c'est le coeur de votre téléphone non remplaçable.

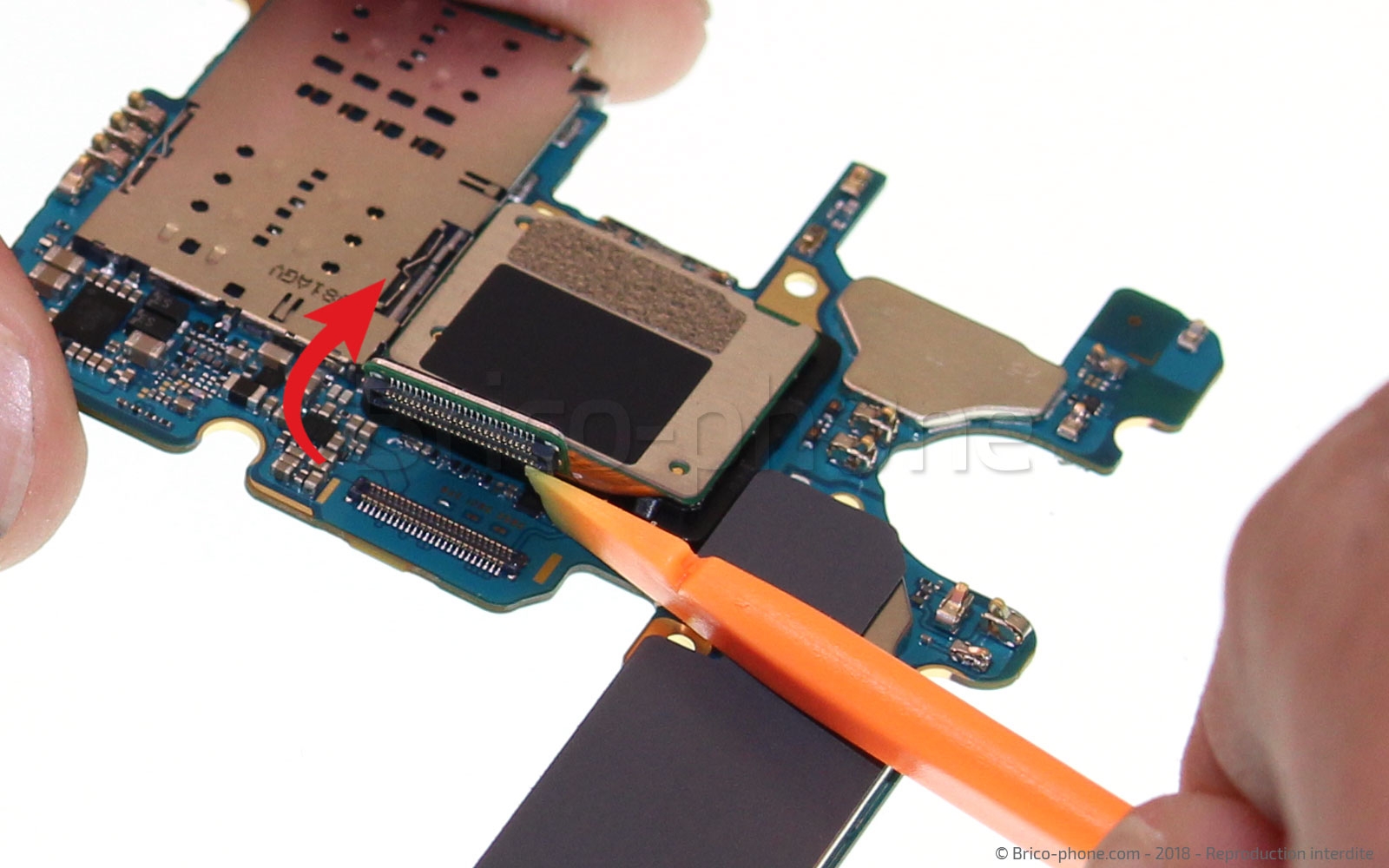

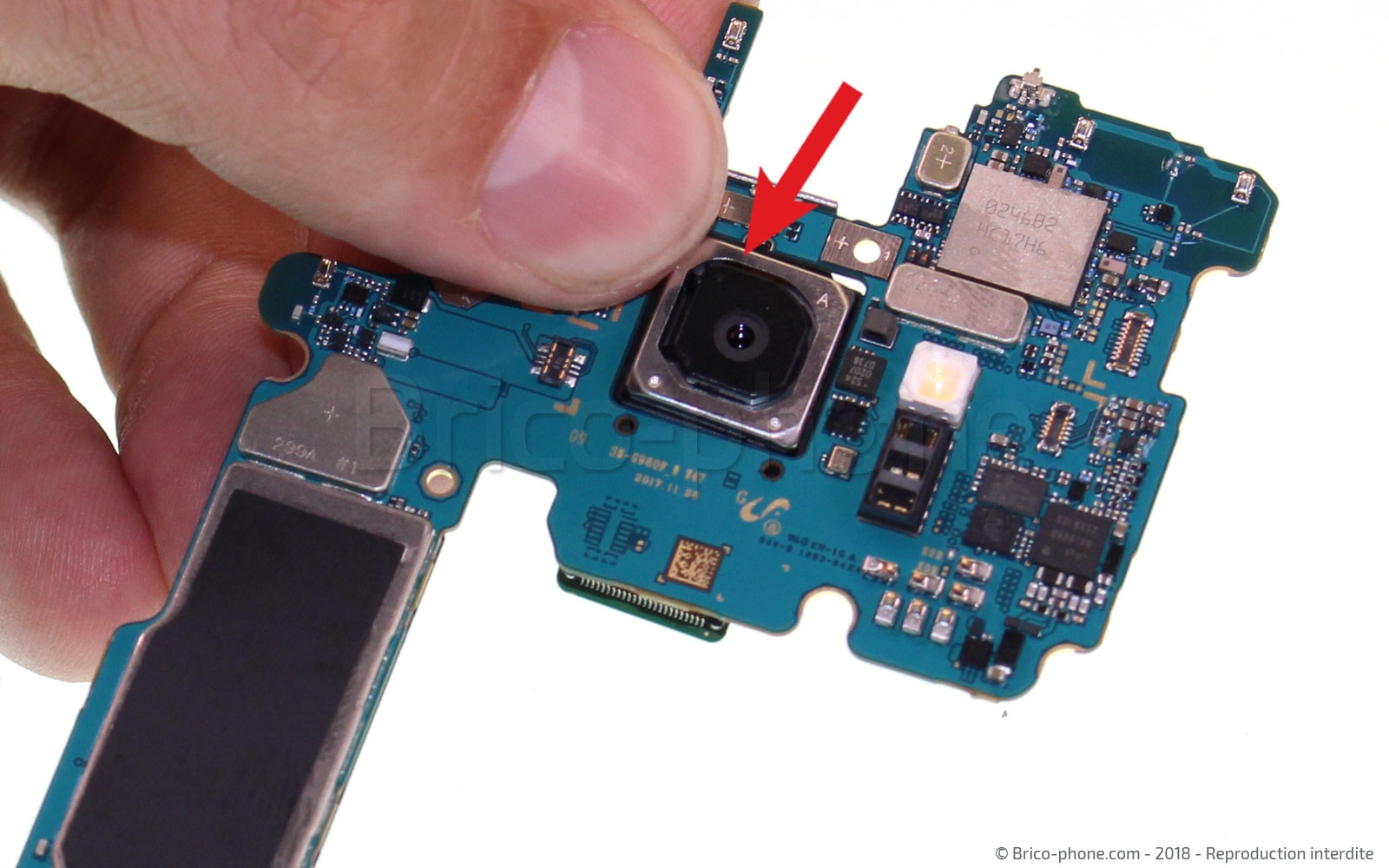

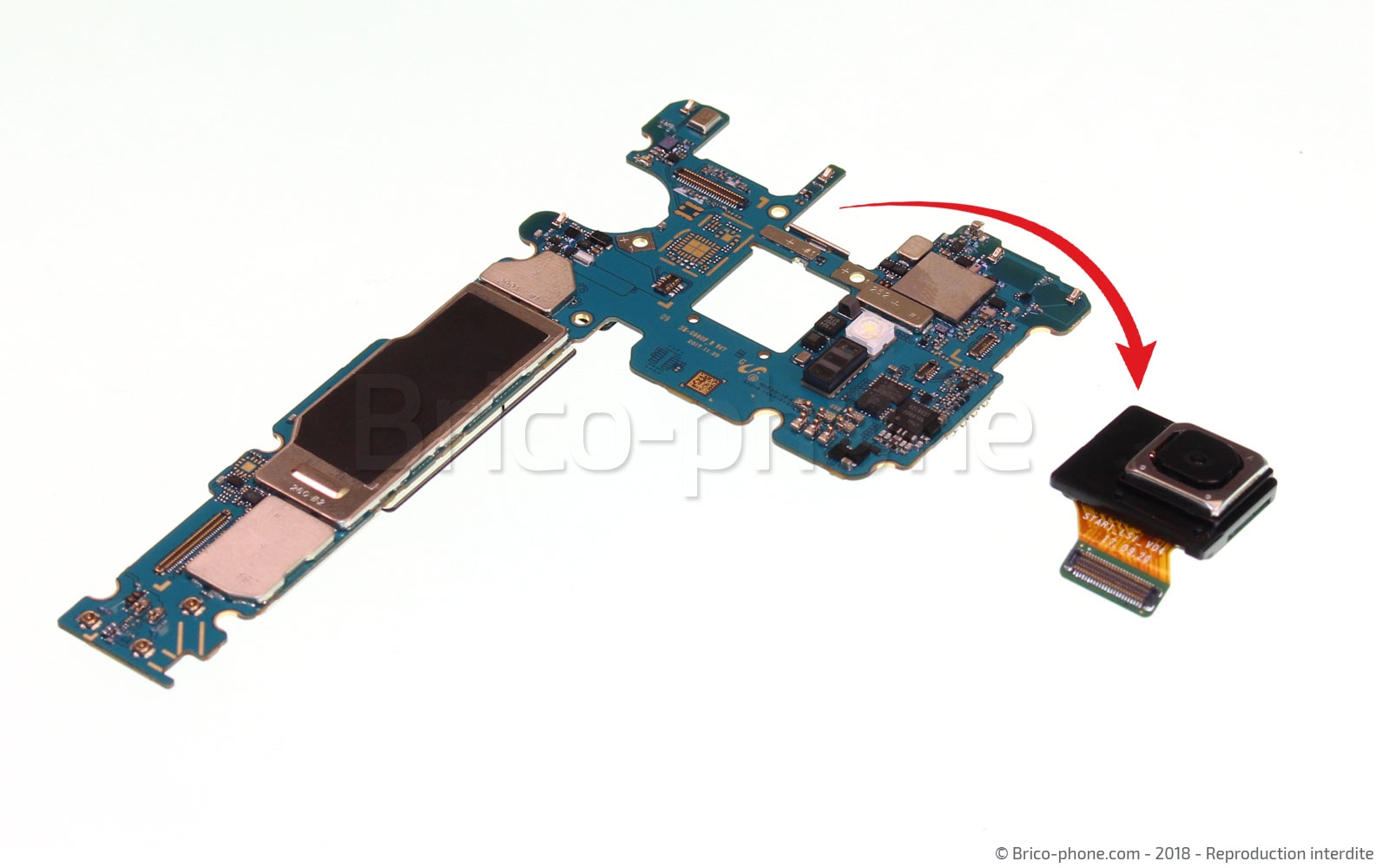

Déconnectez la caméra de la carte mère, puis en exerçant une légère pression dégagez la de la carte mère.

Ce tutoriel de démontage de la caméra arrière sur votre Samsung S9 est maintenant terminé il ne vous reste plus qu'à monter votre pièce de remplacement et à reprendre ce tutoriel en sens inverse pour procéder au remontage de votre appareil.
