Changement de prise audio Jack sur Galaxy S9

Temps estimé : 30 min
Difficulté : 2.5/5
Galaxy S9 | Temps estimé : 30 min | Difficulté : 2.5/5

 Vous n'avez plus de son dans vos oreillettes et vous avez pris soin d'en essayer de nouveau afin de vous assurer que le souci ne viennent pas de votre kit main libre ! Le problème vient donc bien de votre prise audio jack. Ce tutoriel vous guidera étape par étape afin de précéder à son remplacement.

Diagnostic

›  La prise audio de votre Galaxy S9 ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Prise audio Jack pour Samsung Galaxy S9 et S9 Plus
8,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Préparez vos outils ainsi que le patron d'aide au montage offert dans votre commande.

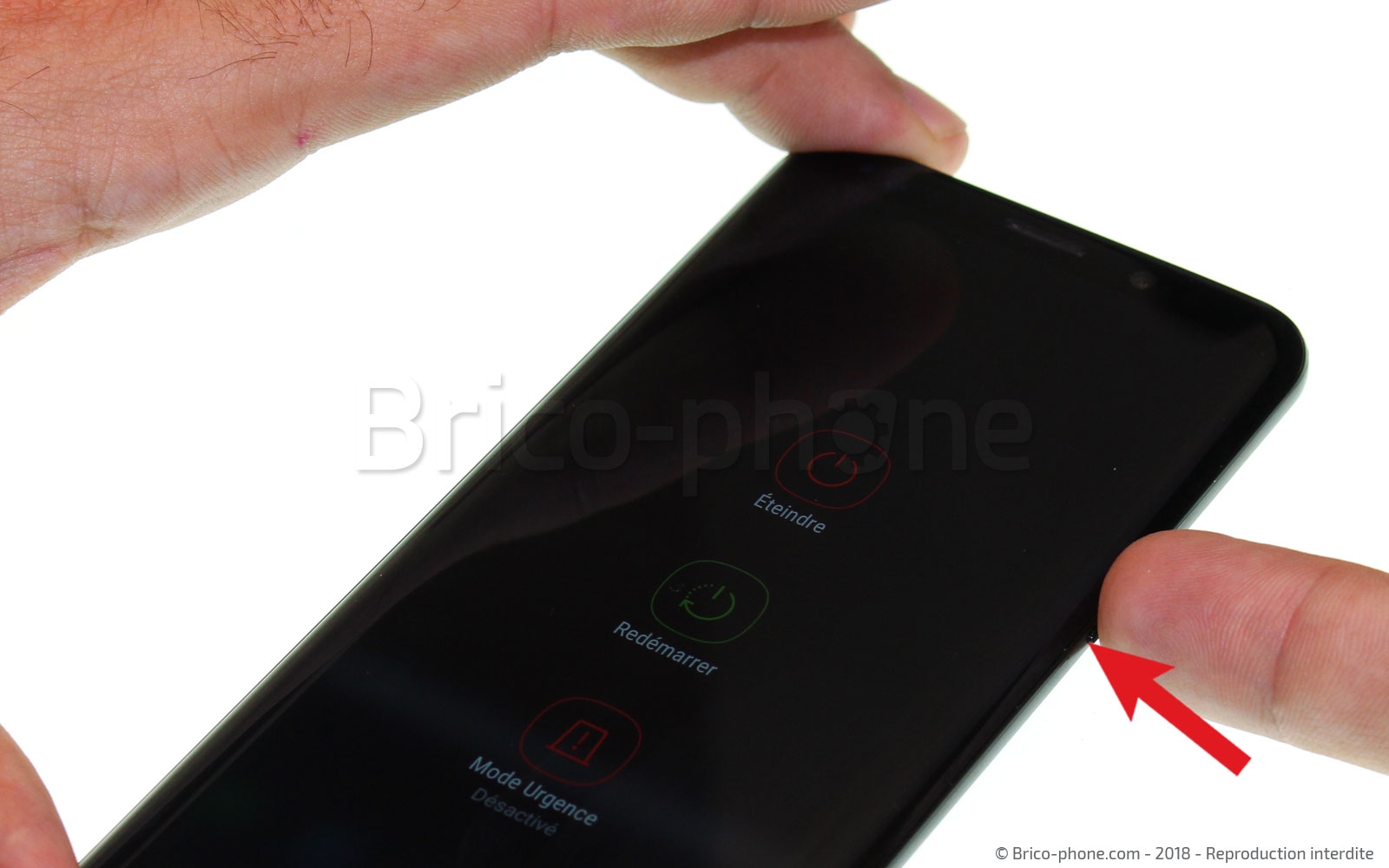

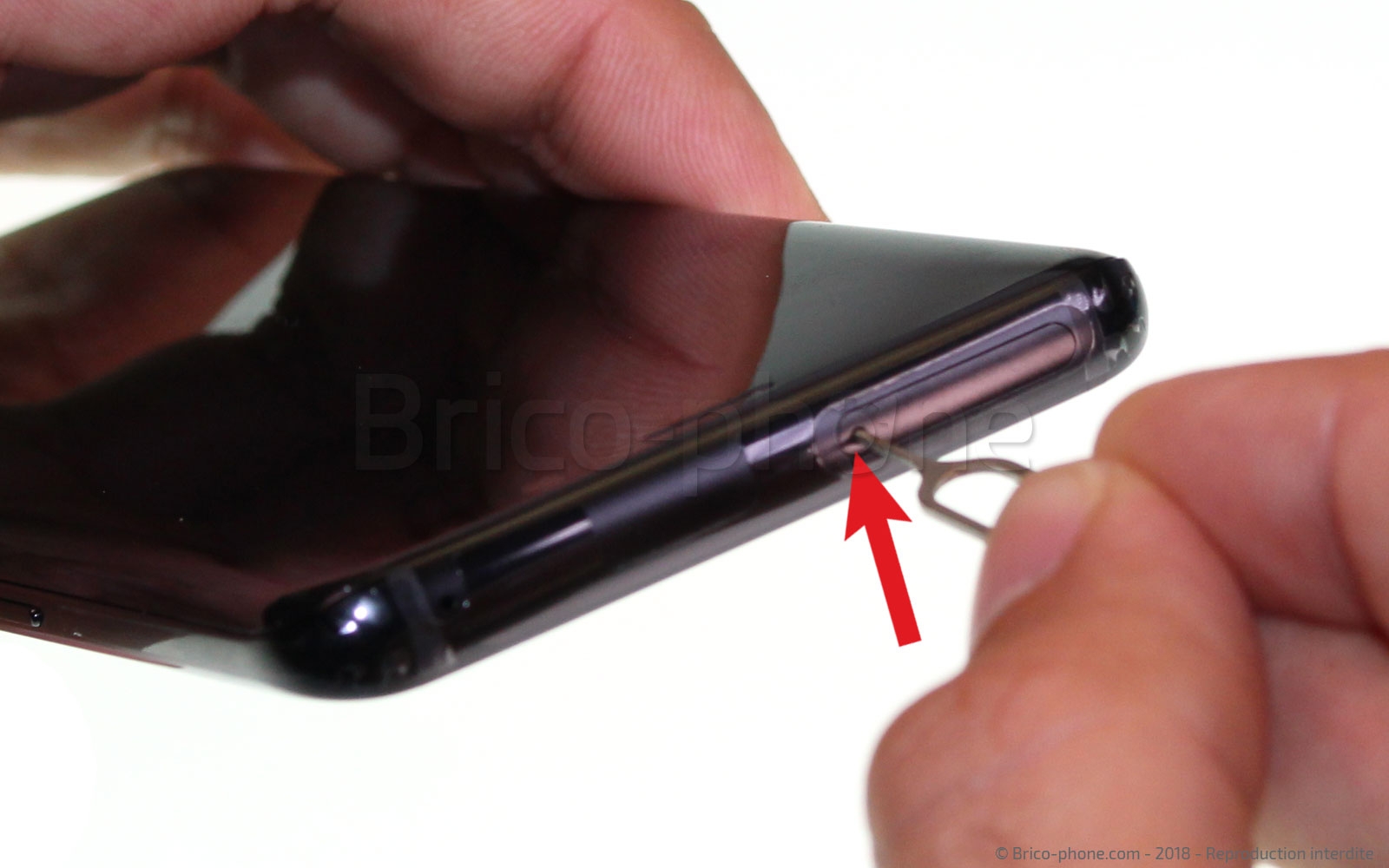

Éteignez votre Samsung Galaxy S9 en appuyant quelques secondes sur le bouton power puis retirez le tiroir sim en utilisant l'outil d'ouverture fourni dans le kit ou votre outil d'origine.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

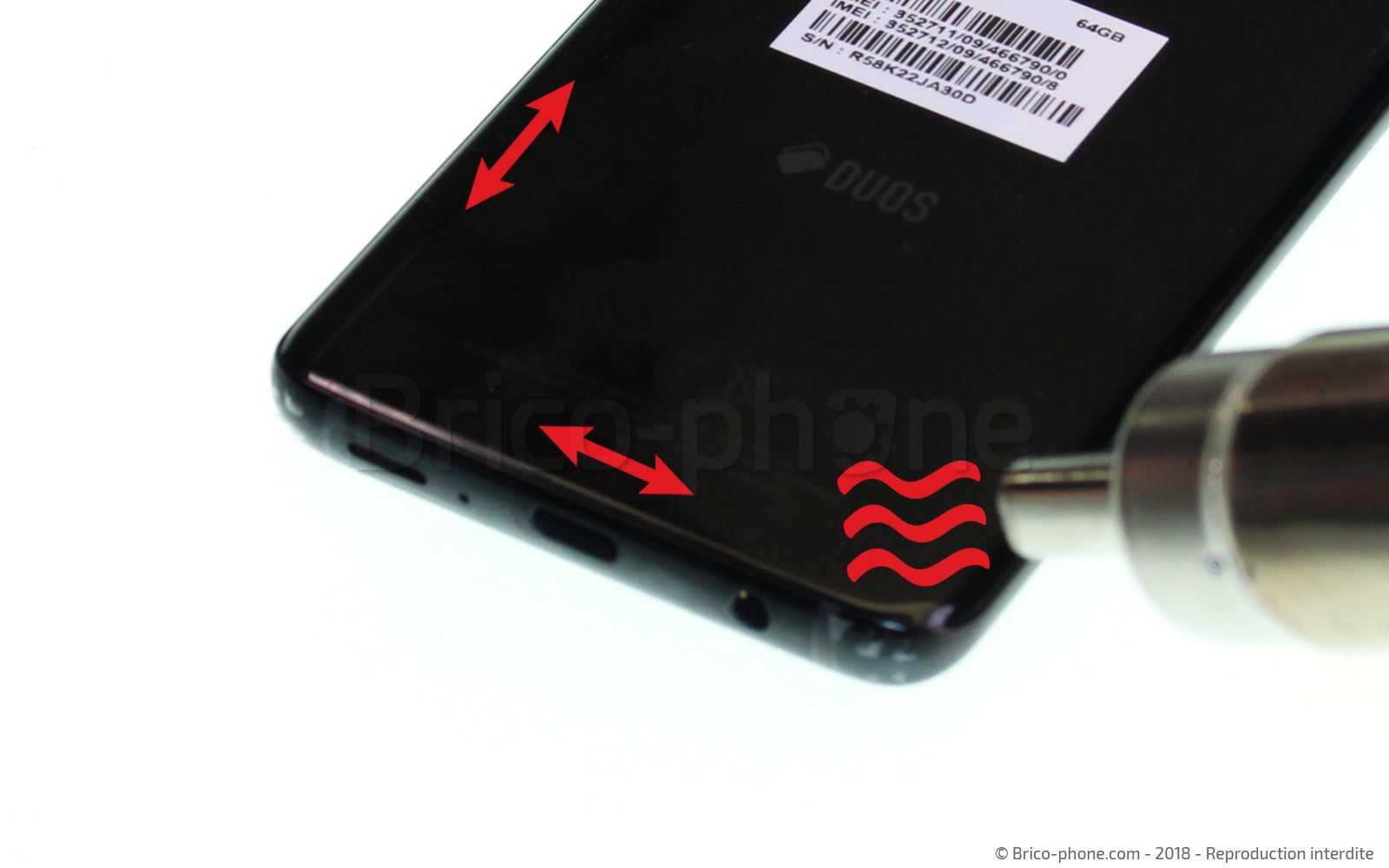

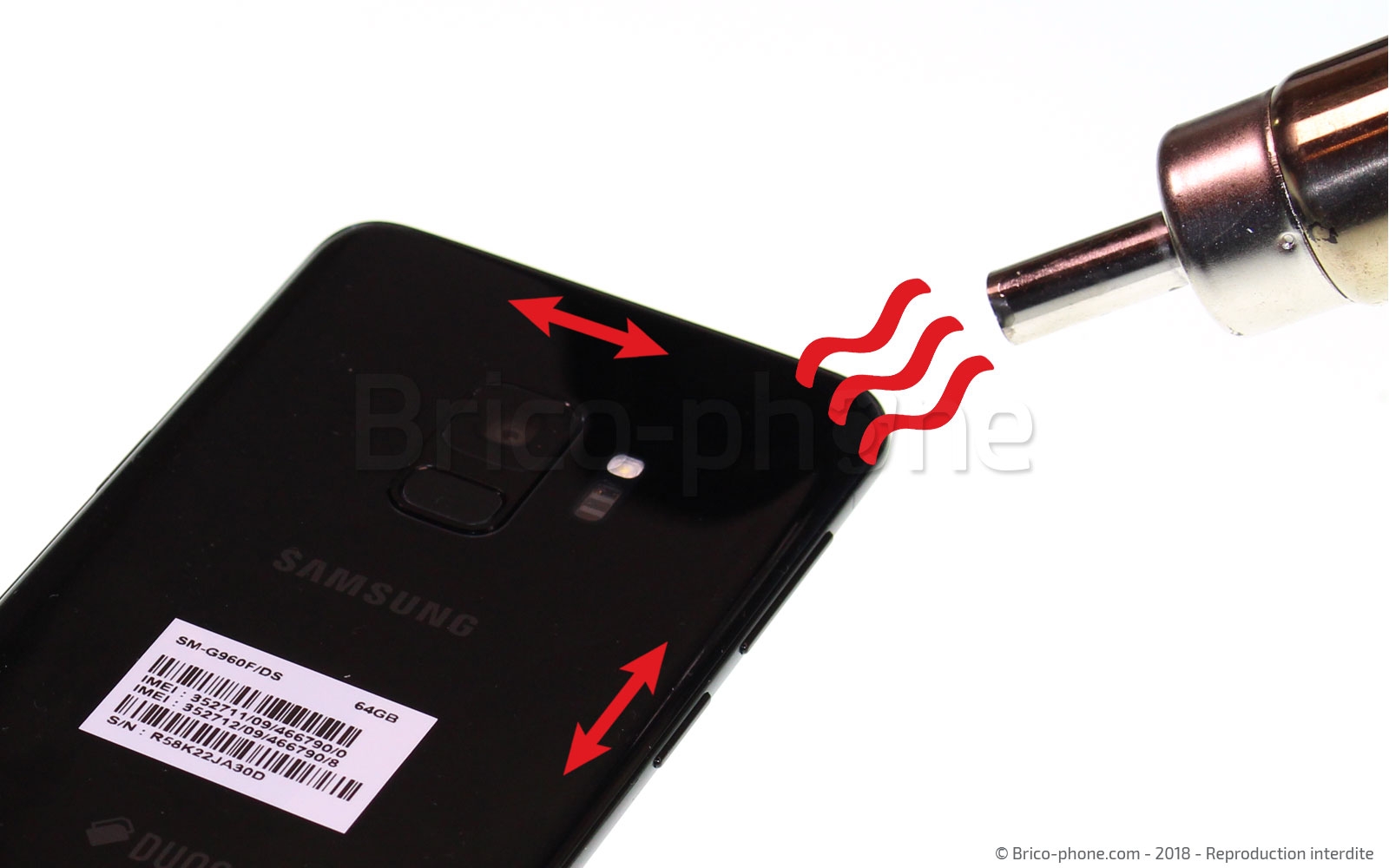

Pour commencer, chauffez les contours de la vitre grâce à un sèche-cheveux ou un mini décapeur thermique. Ne chauffez pas trop fort sur la partie centrale au risque d'abîmer la batterie
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 2 : insérer le médiator plastique

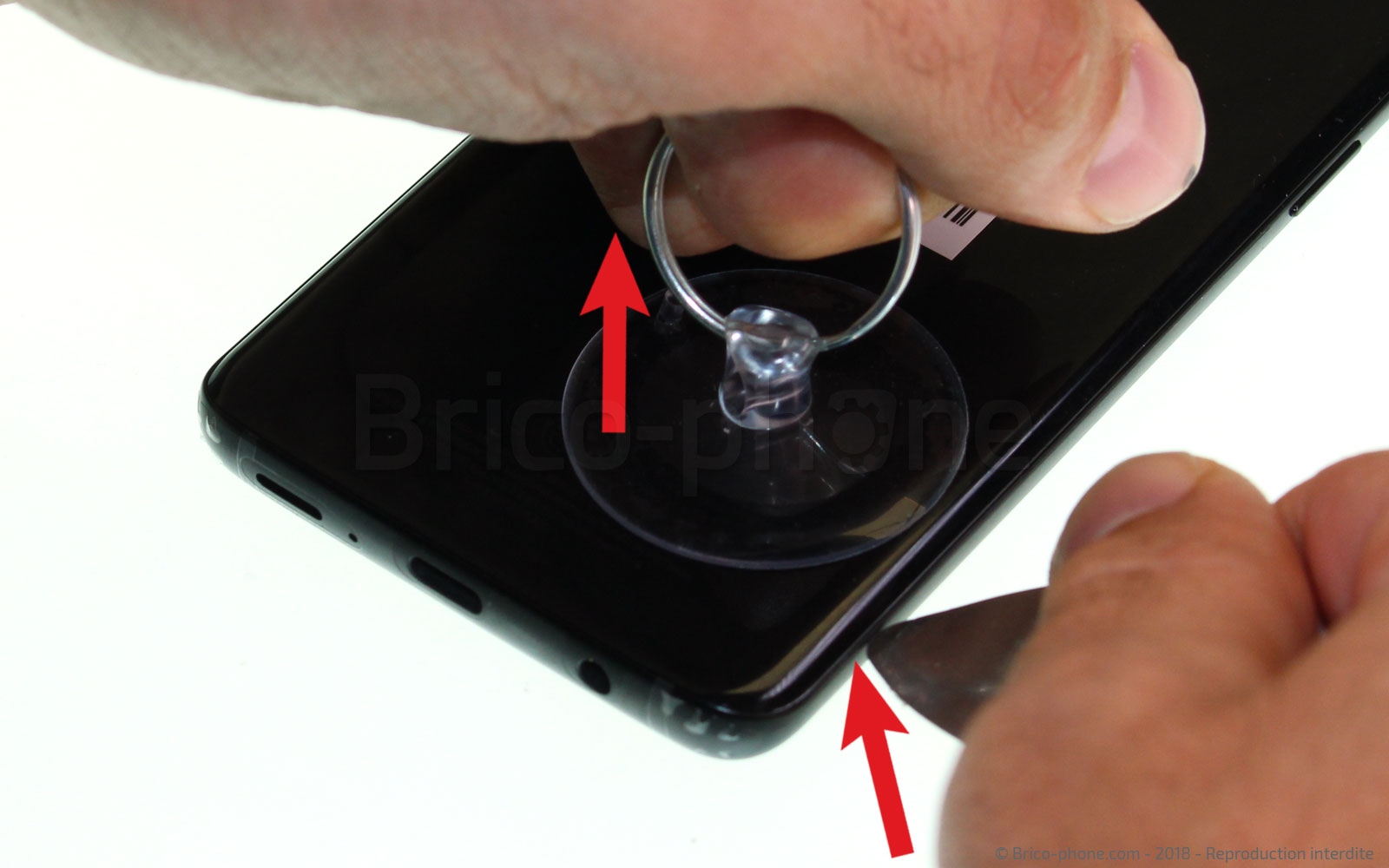

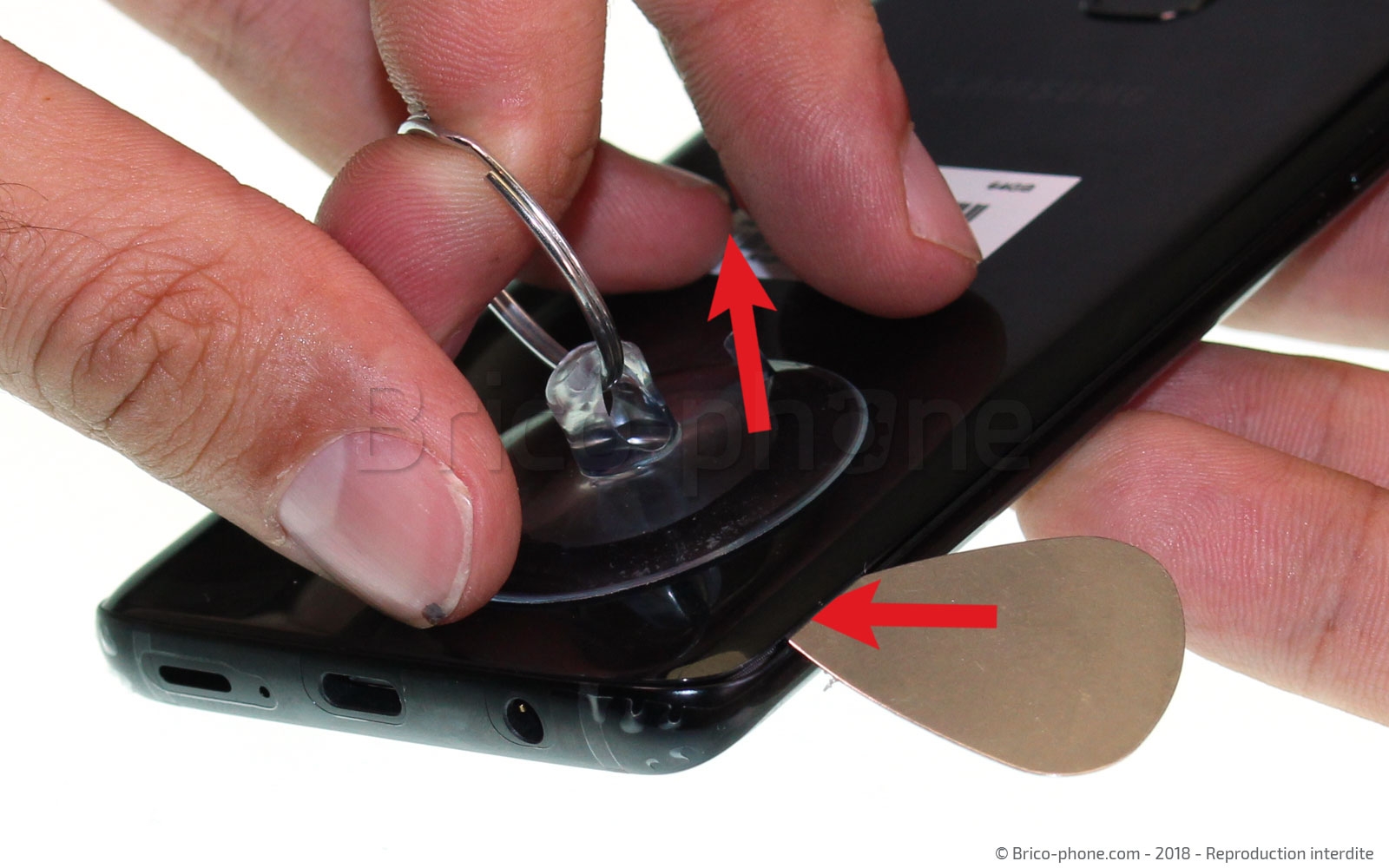

Vous devez maintenant créer un jours entre le cache arrière et le châssis de votre smartphone. Placez la ventouse sur l'un des angles inférieur de la vitre, puis tout en tirant fortement sur cette dernière insérez le médiator métal sous la vitre du téléphone. Il ne vous reste plus qu'à positionner le médiator plastique dans le jour créé à côté de celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Décoller la vitre arrière

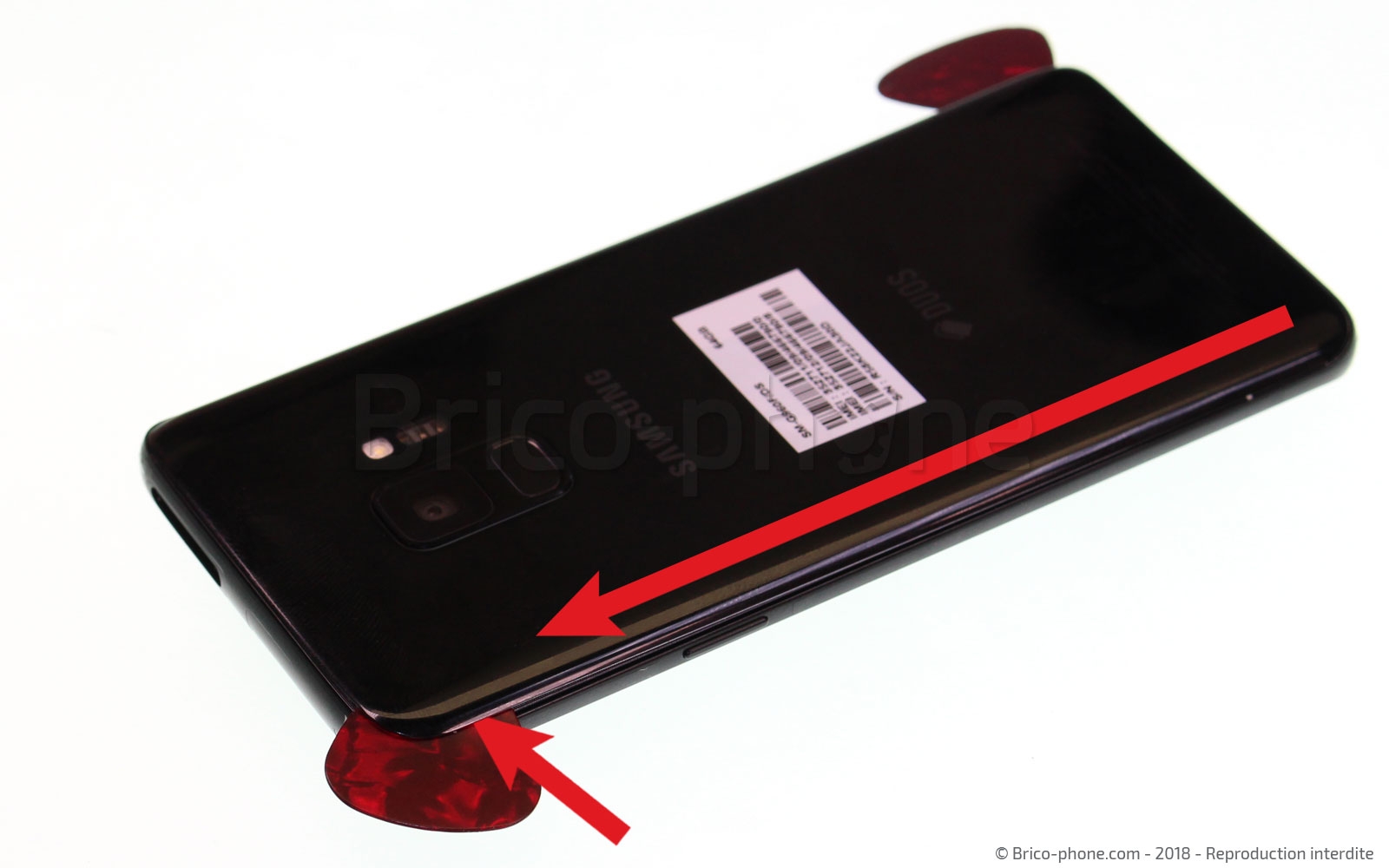

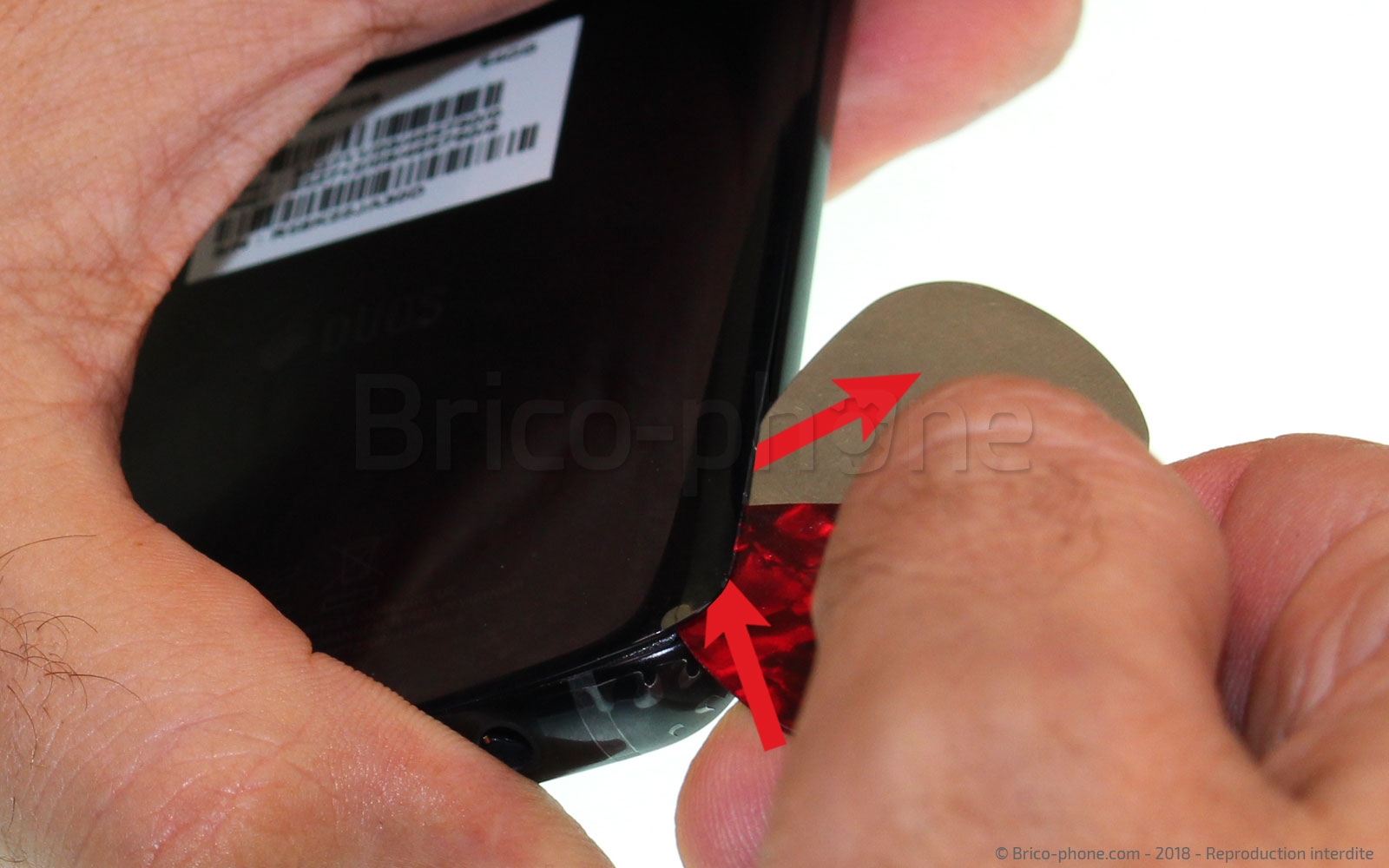

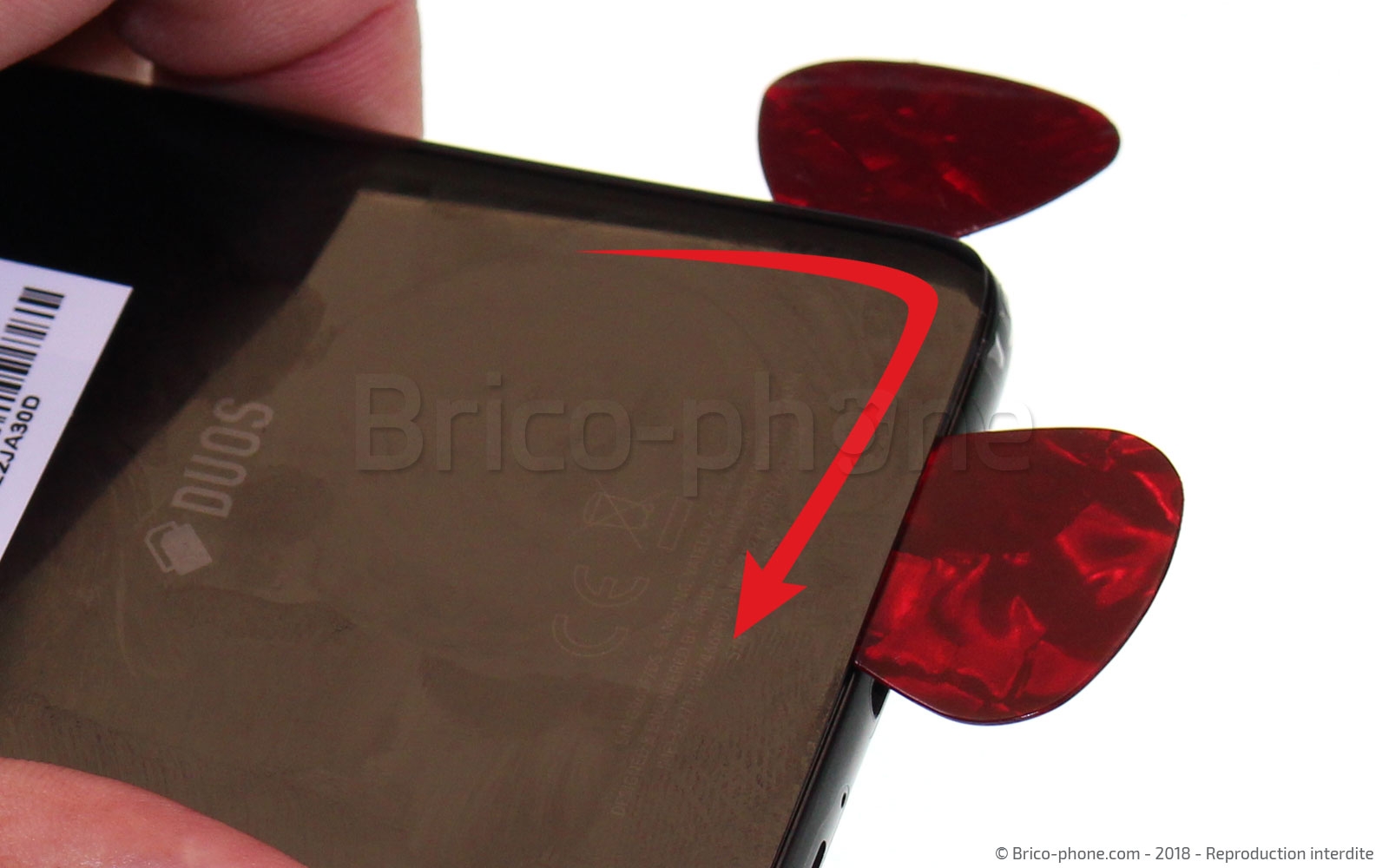

Faites glisser les médiators plastiques sur tout le long des bords du S9 jusqu'à ce que vous ne sentiez plus de résistance. Chauffez de nouveau si nécessaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Déconnecter le lecteur d'empreintes

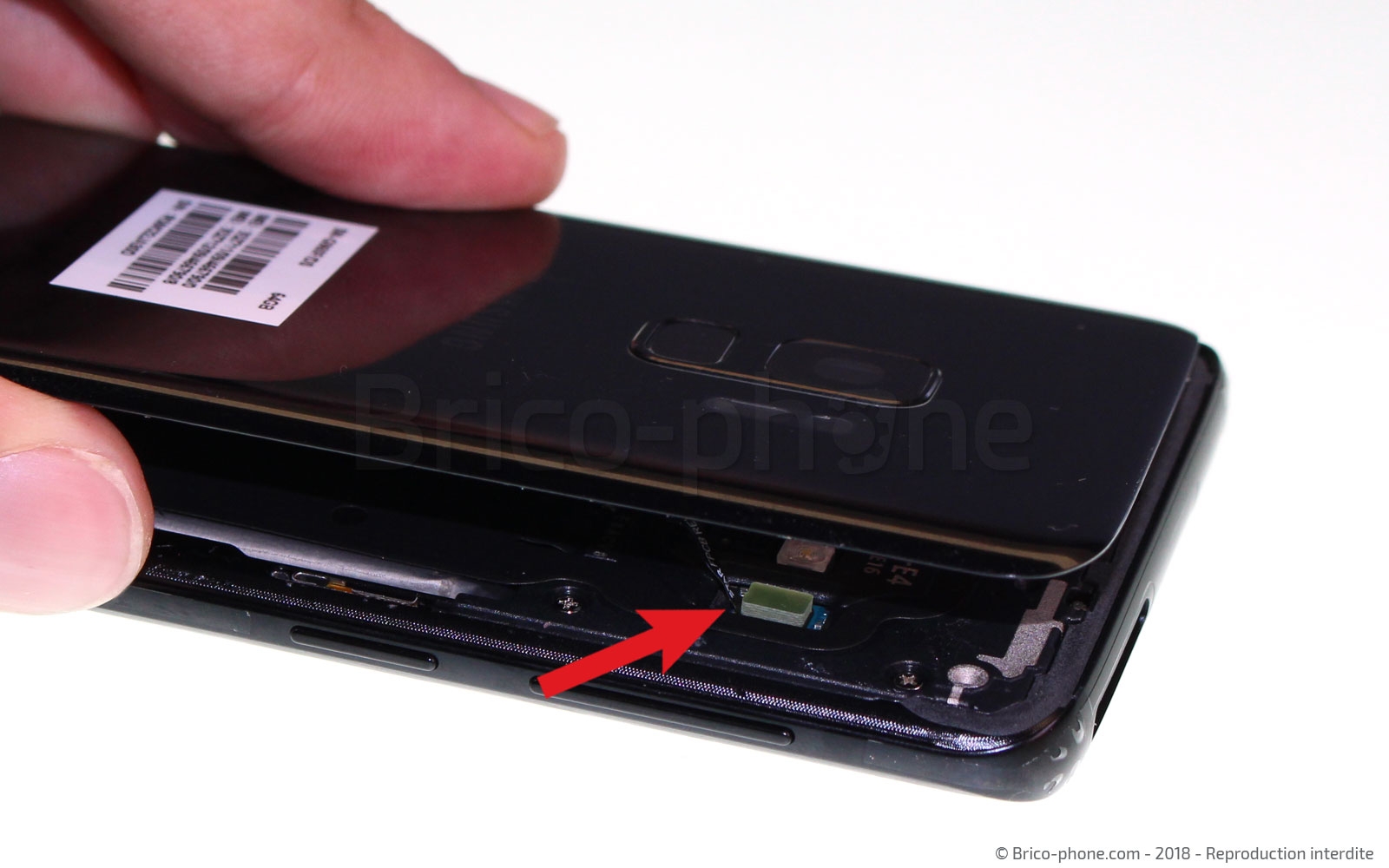

Soulevez légèrement le côté de la a vitre arrière jusqu'à apercevoir le connecteur de la nappe lecteur d'empreintes.

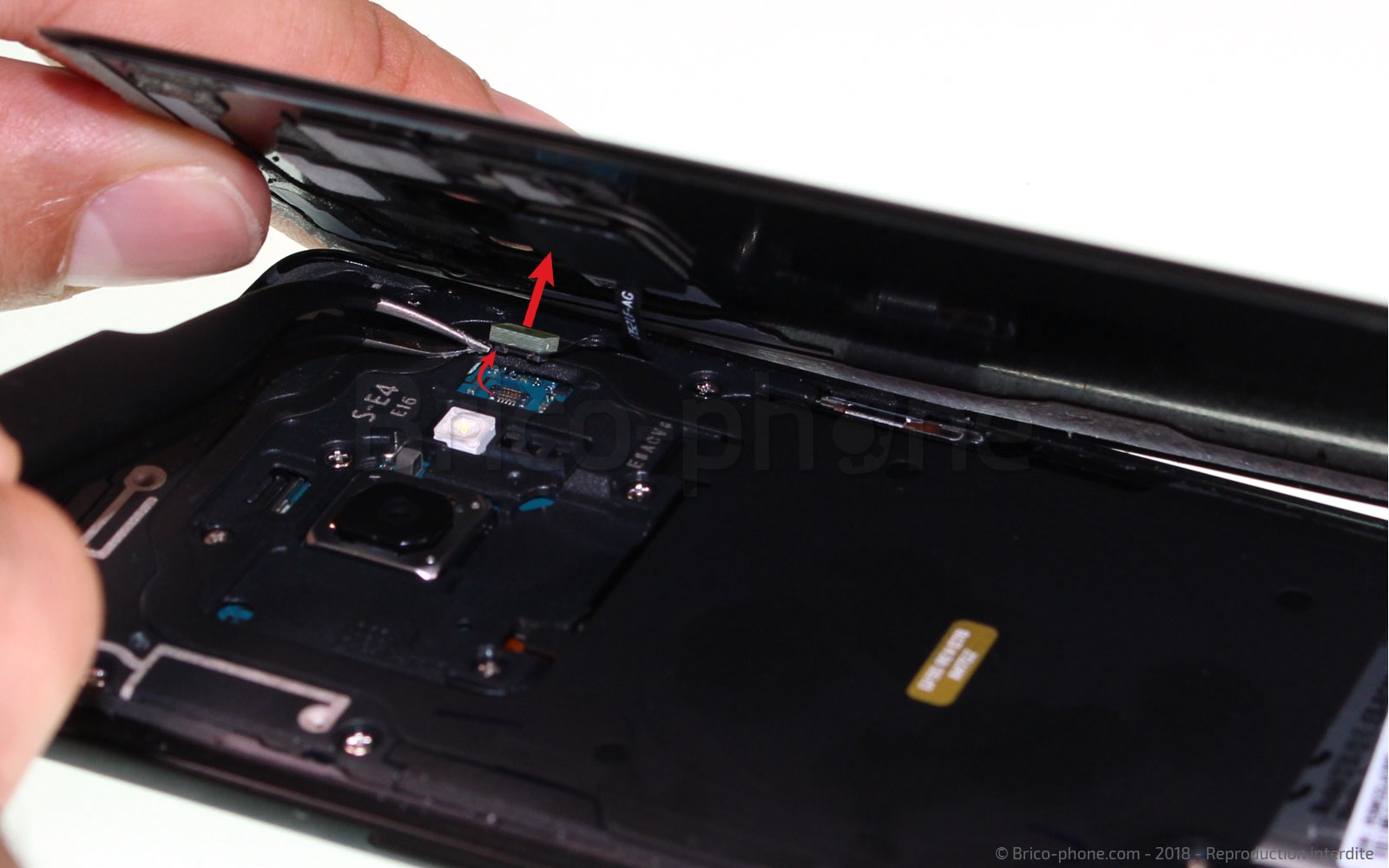

Déconnectez cette dernière à l'aide de la pincette
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la vitre arrière

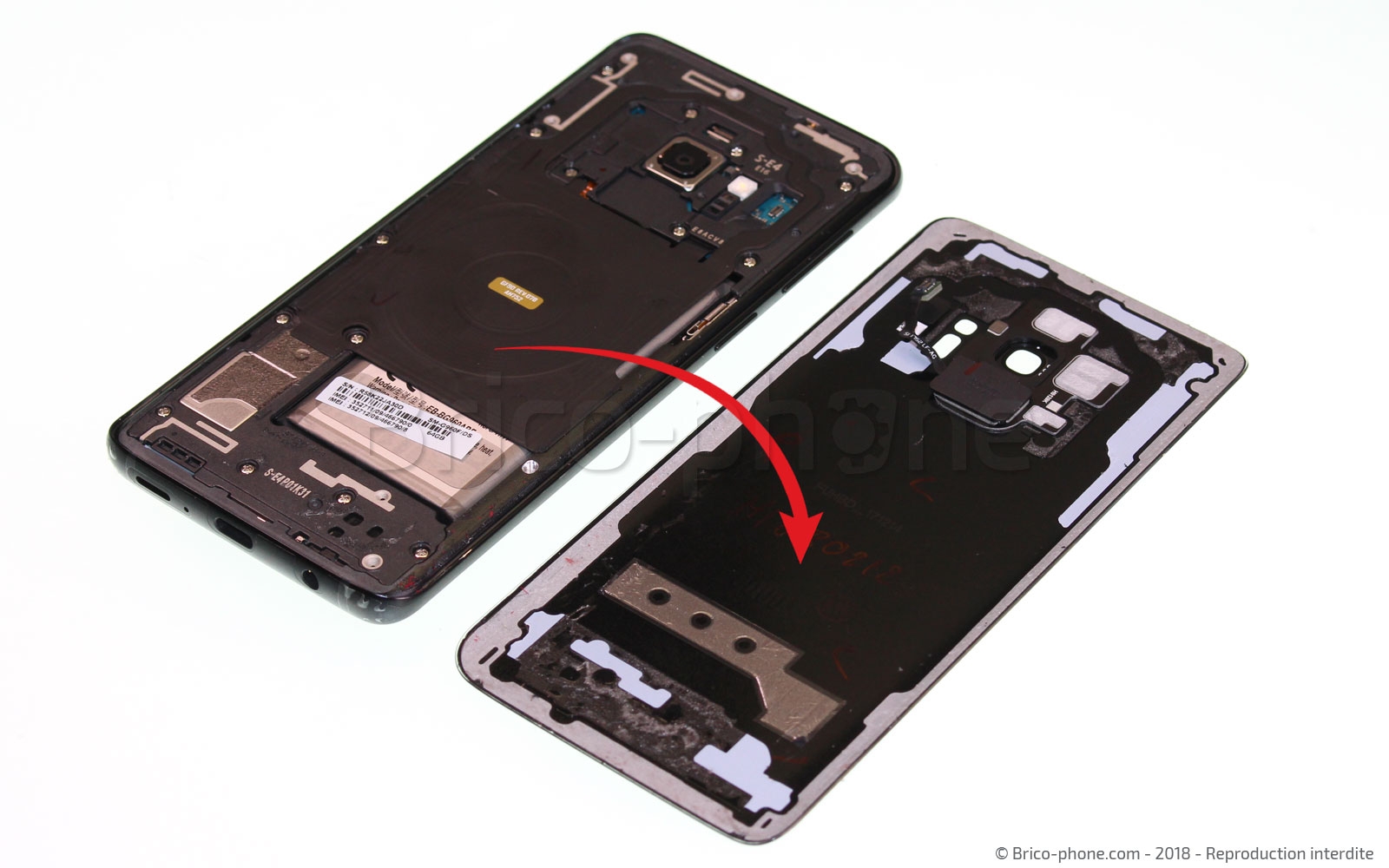

Le cache arrière étant libre ,il ne vous reste plus qu'à le déposer sur votre plan de travail.

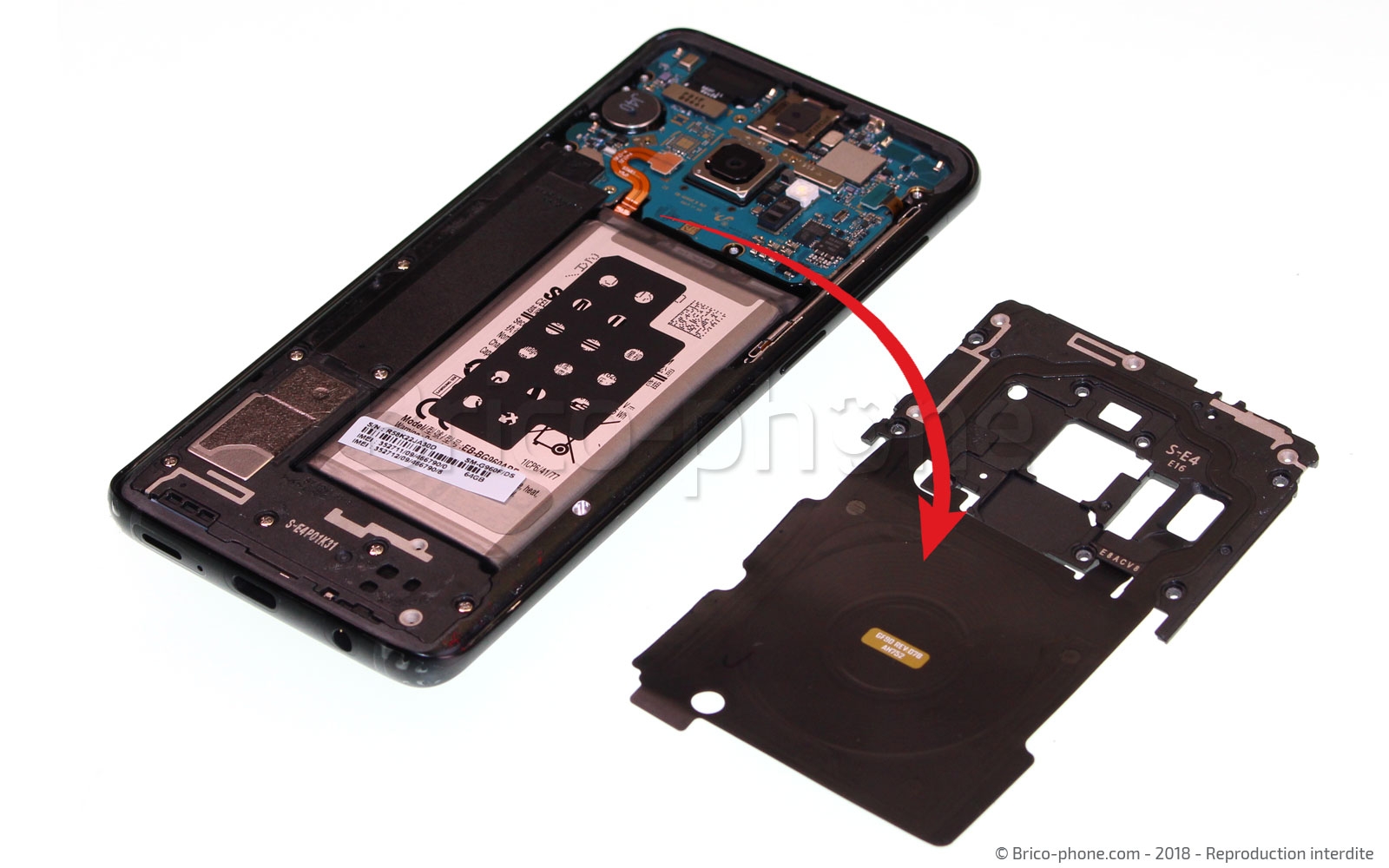

Etape 6 : Retirer la nappe induction et le châssis intermédiaire supérieur

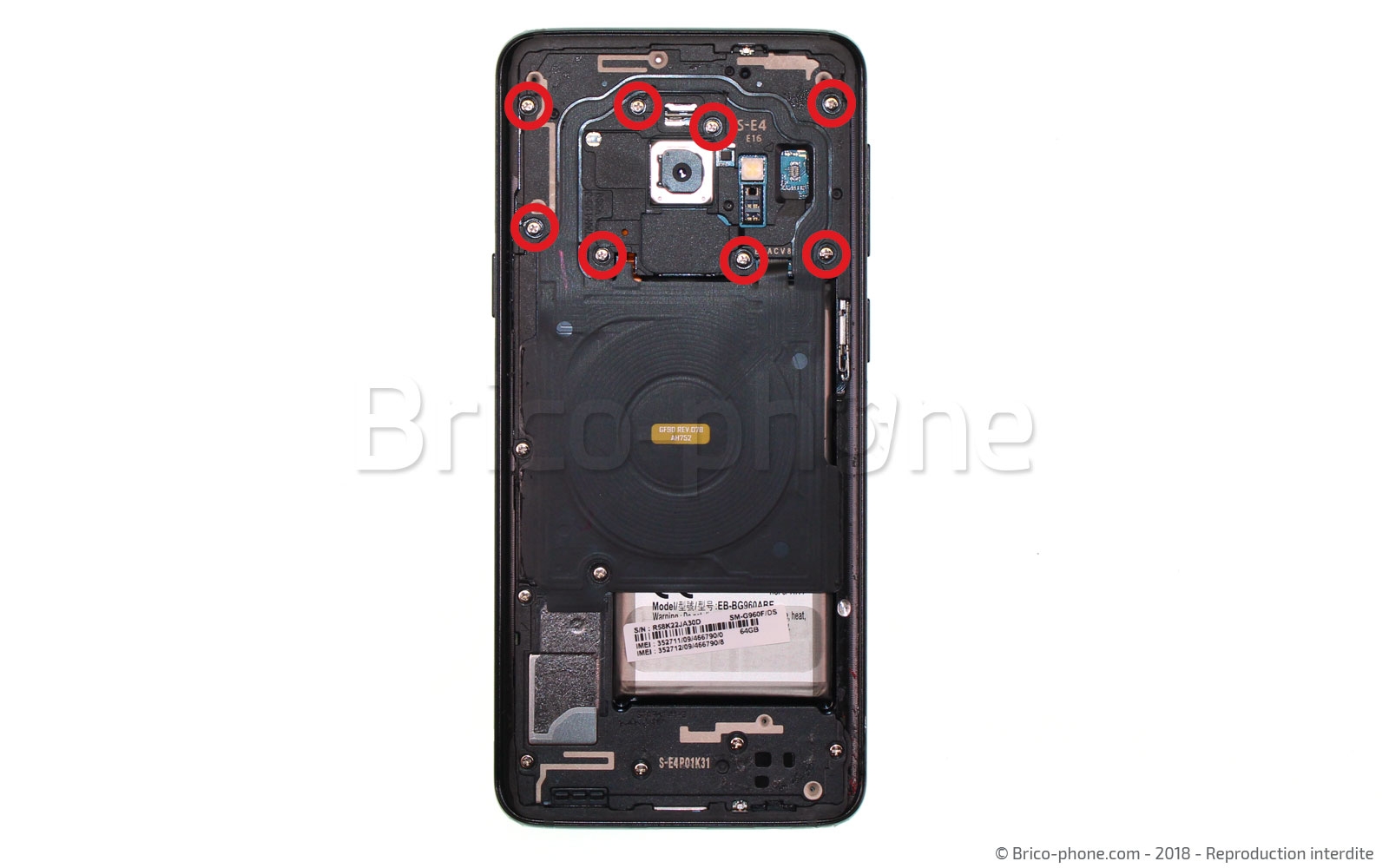

Retirez les 8 vis qui maintiennent la plaquette au châssis du téléphone. Positionnez les vis directement sur votre patron d'aide au montage afin de ne pas les perdre.

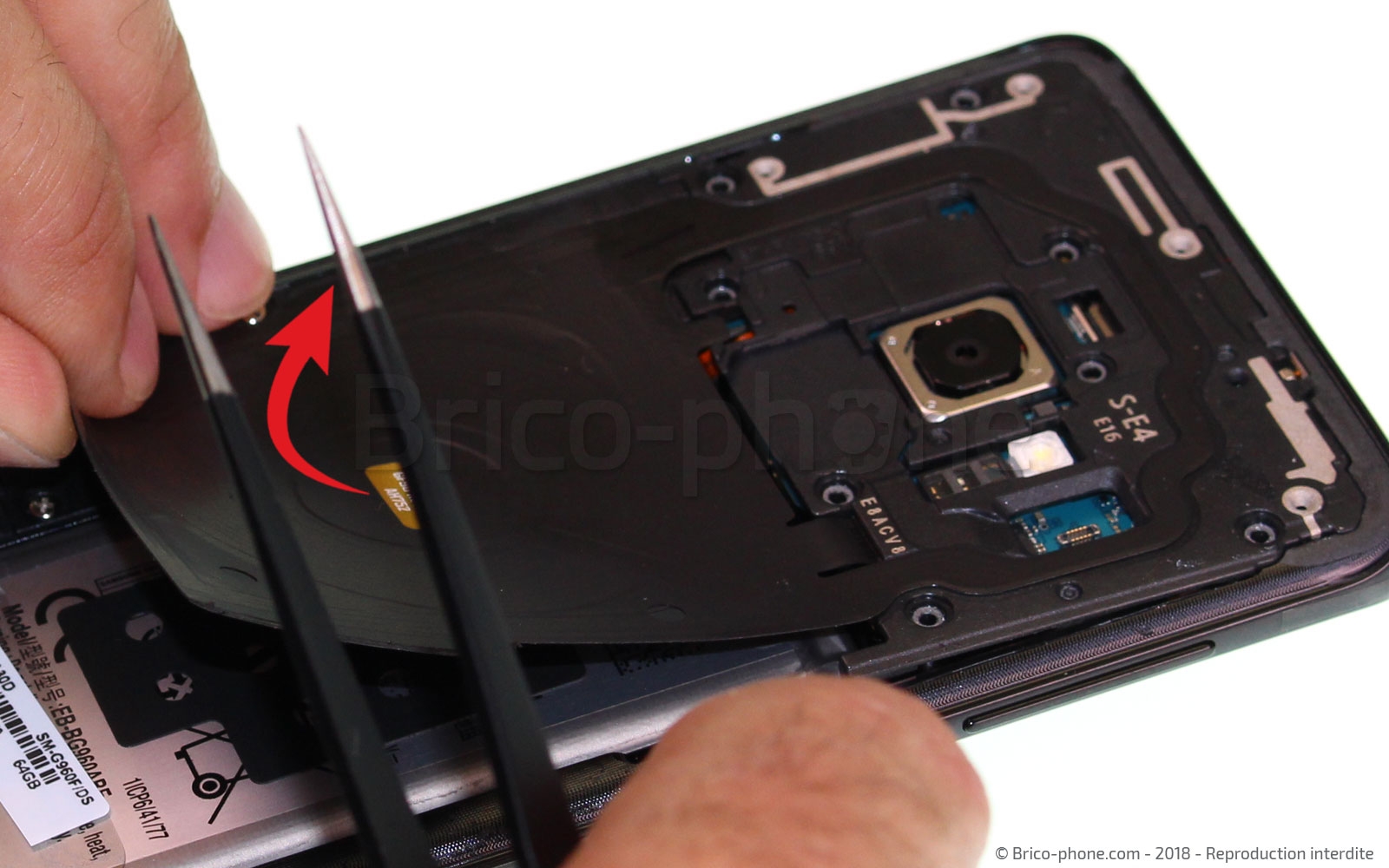

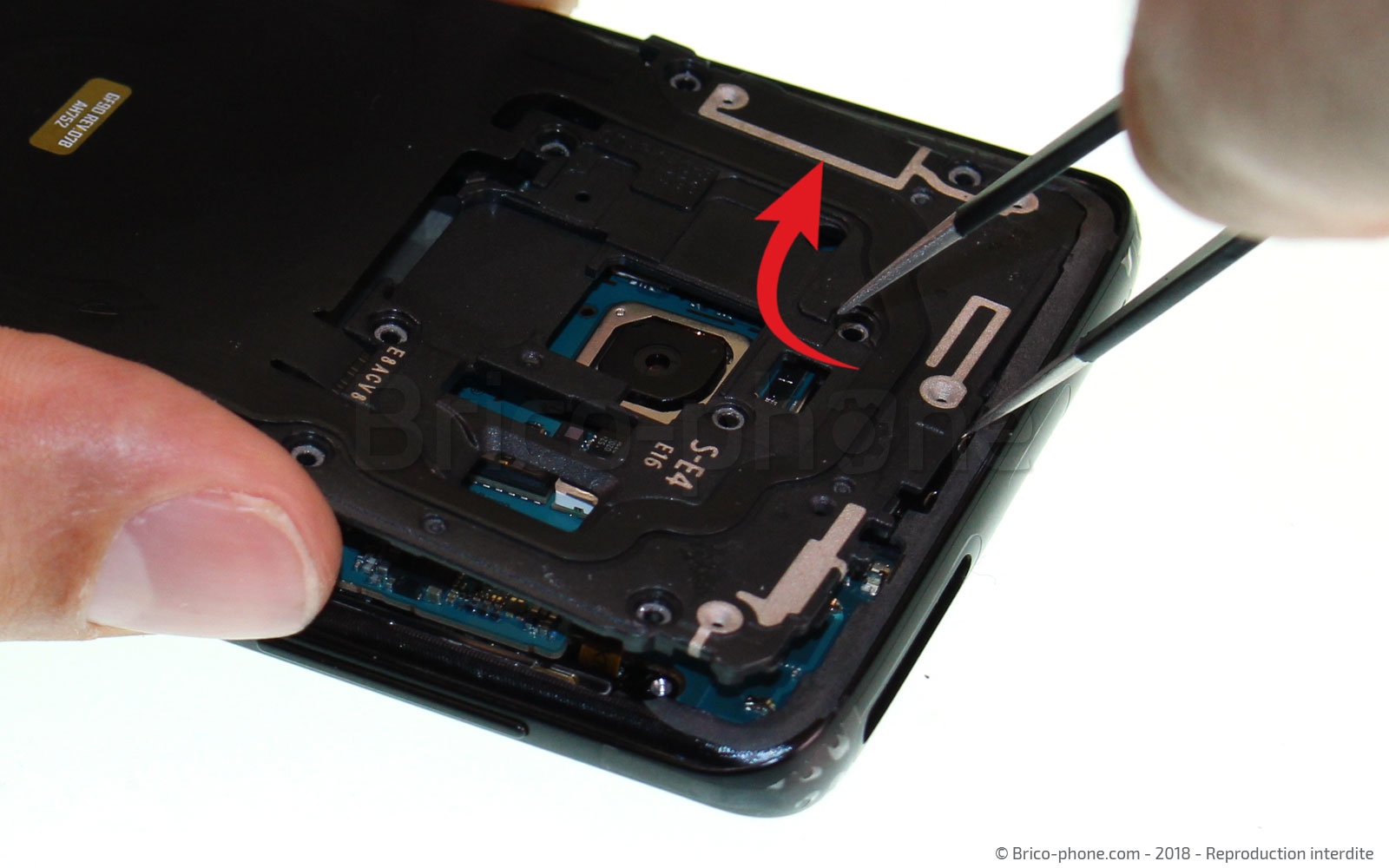

Soulevez la nappe induction à partir du bas puis déclipsez la plaquette en la libérant des encoches à l'aide de la pincette.
La plaquette est désormais libérée
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter la batterie

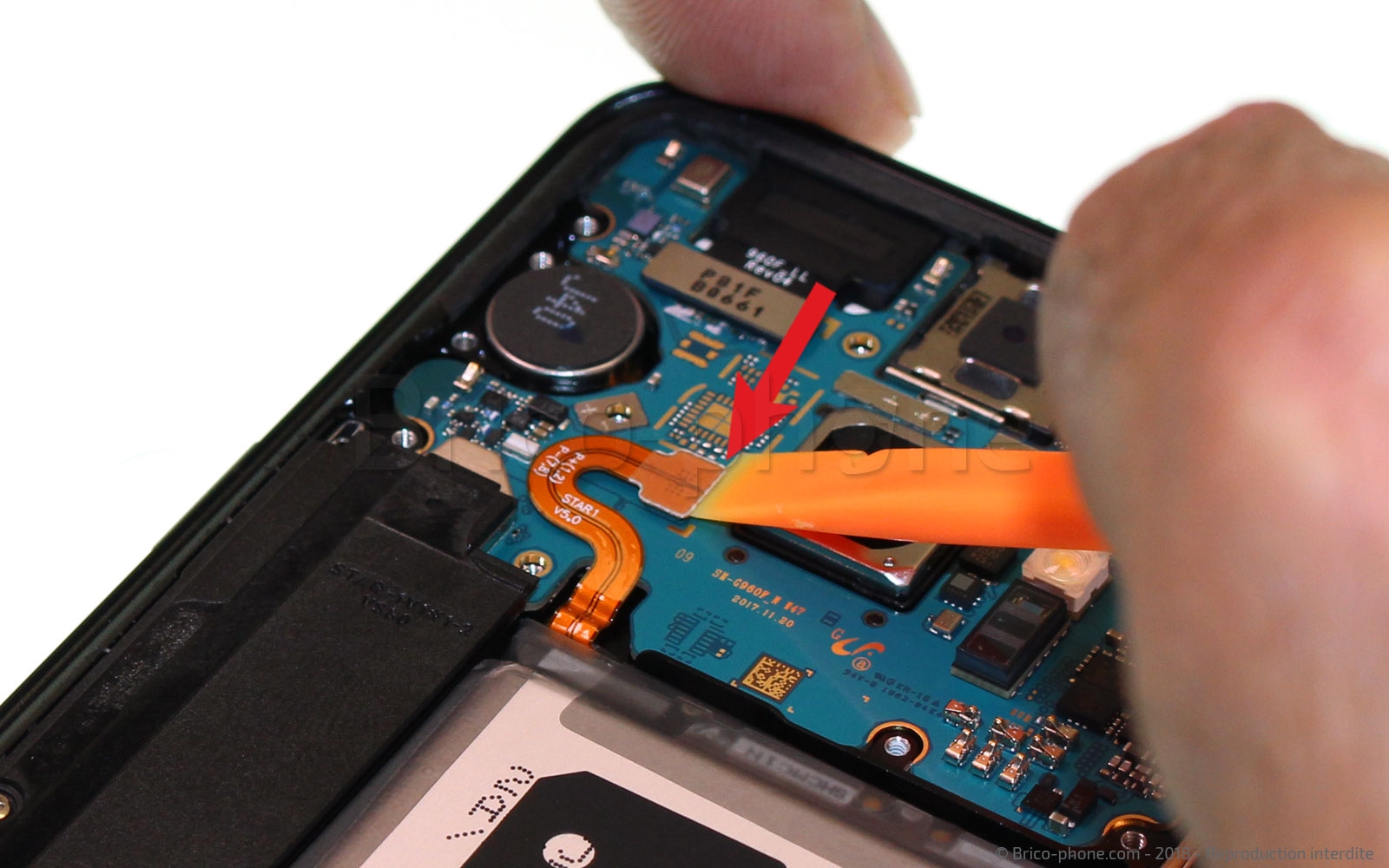

À l'aide du levier nylon, Déconnectez le connecteur de la batterie afin de continuer ce tutoriel de démontage en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer le haut-parleur interne

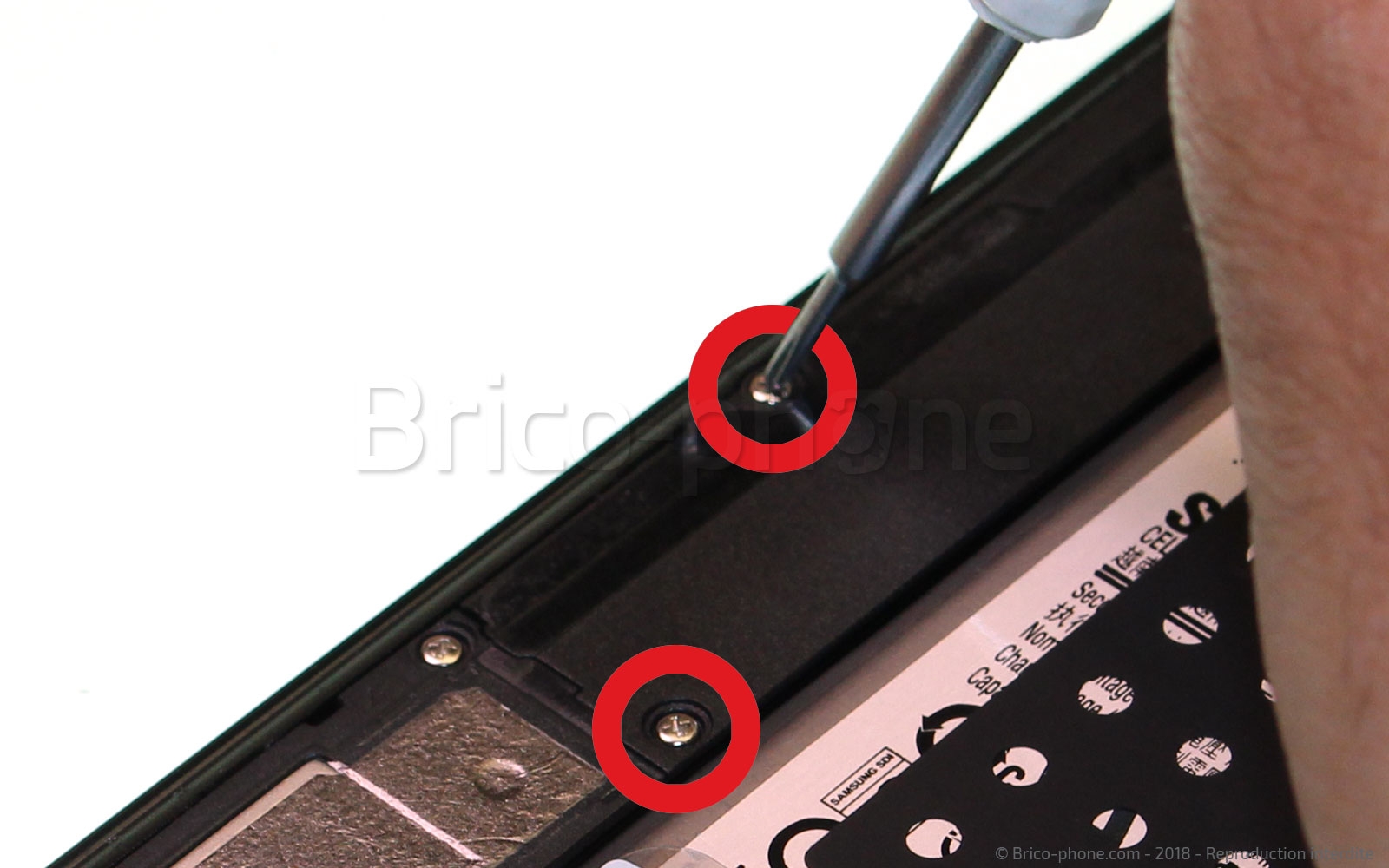

Retirez les 2 vis qui maintiennent le cache latéral, puis sortez ce dernier du châssis.

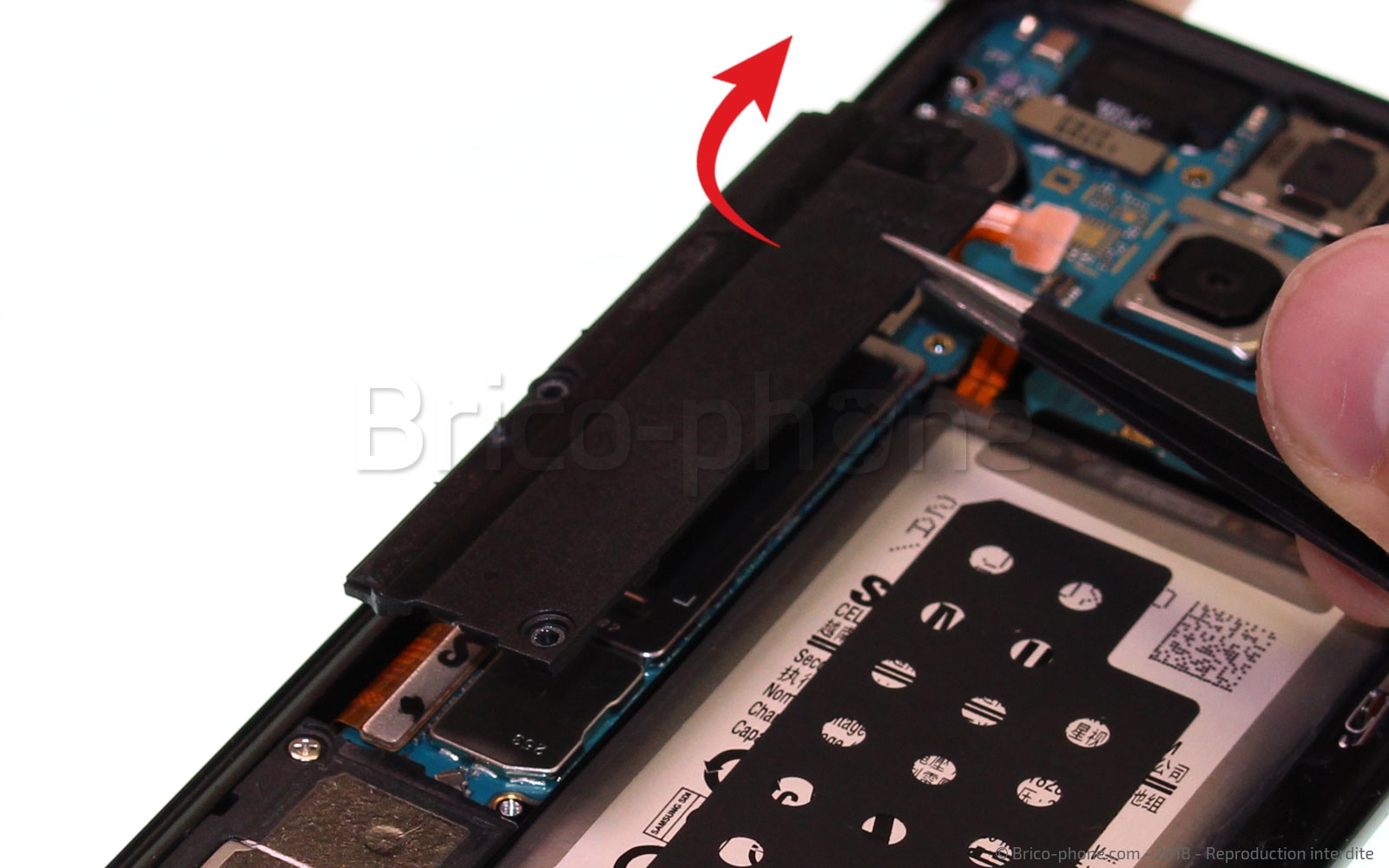

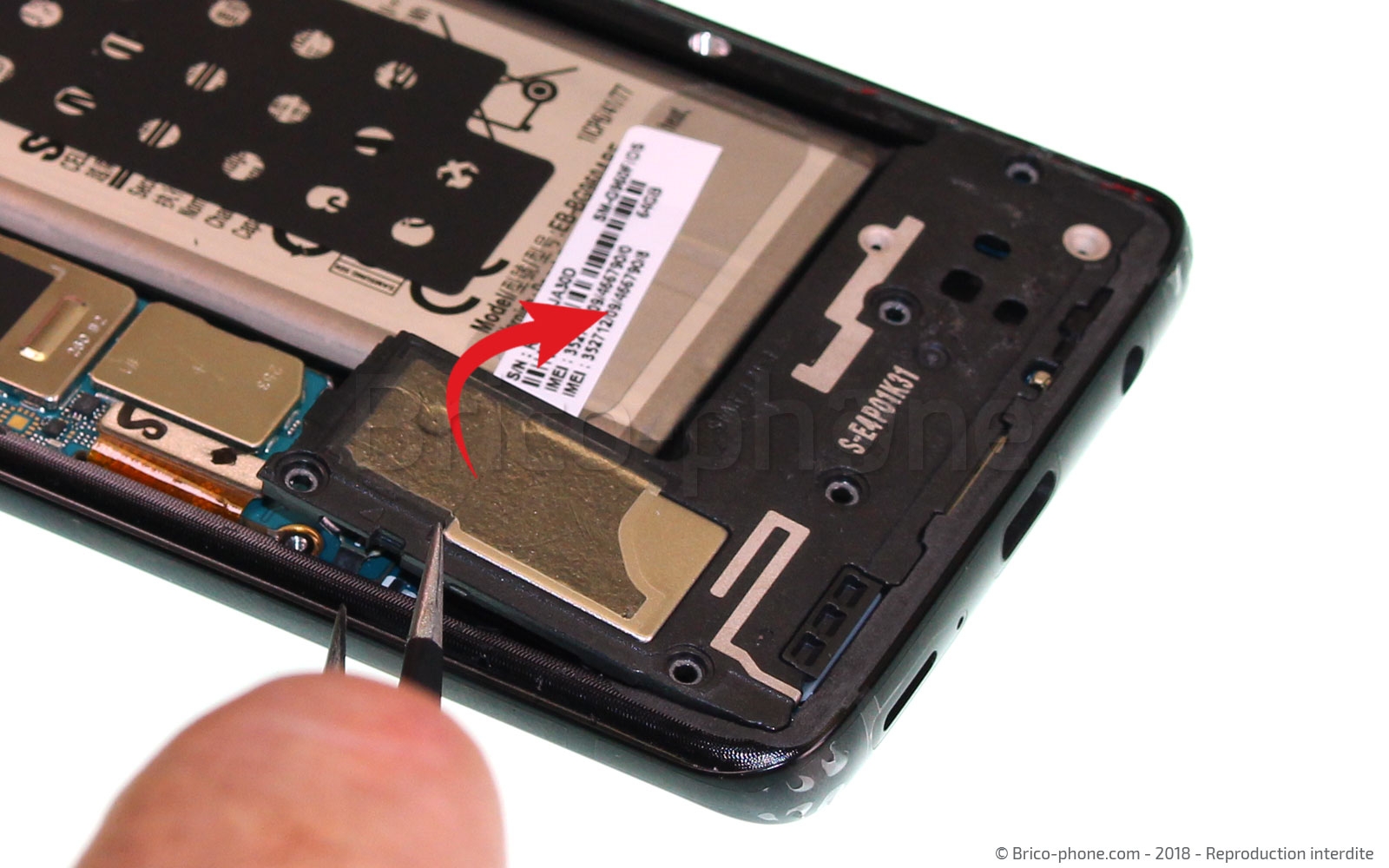

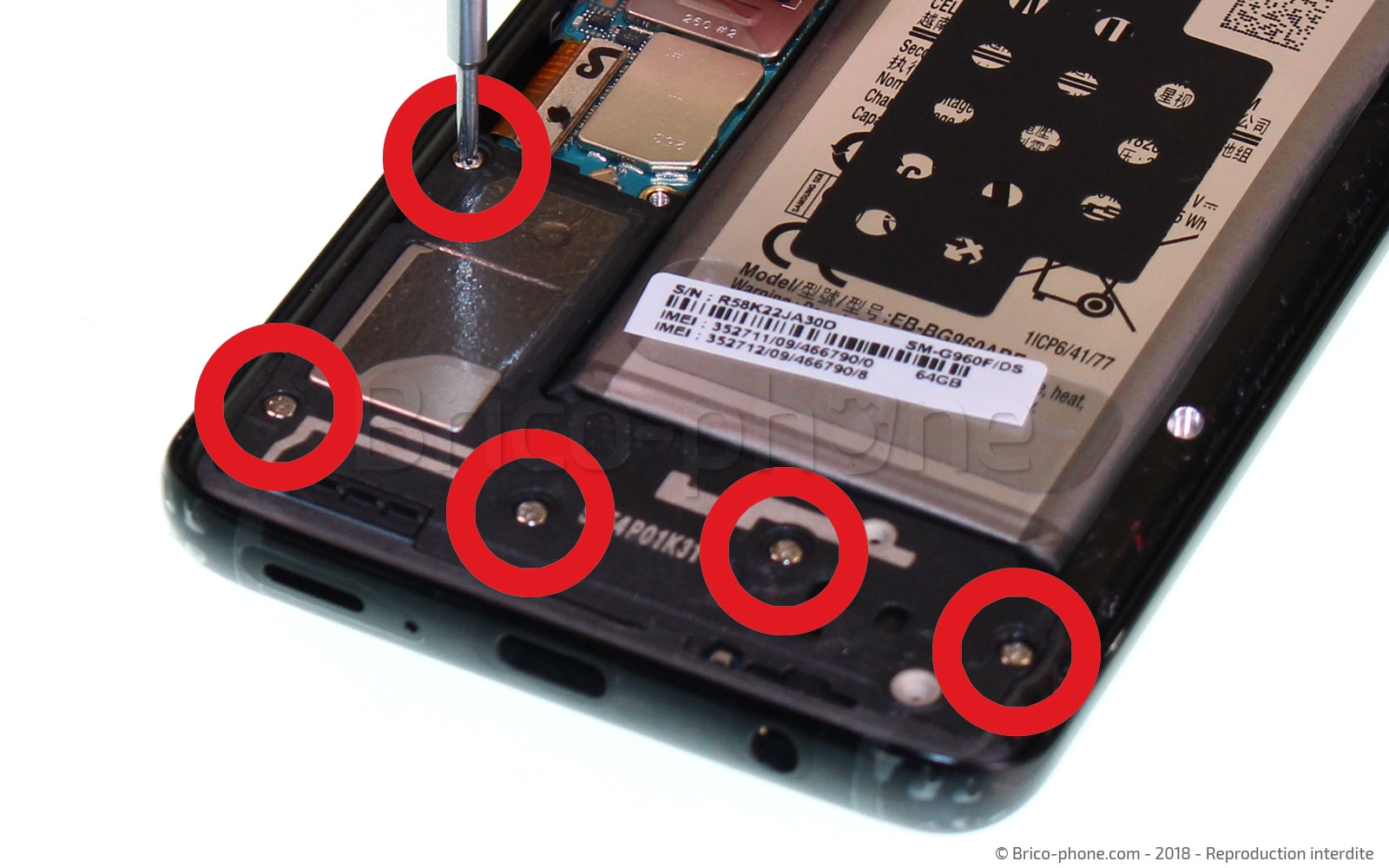

Dévissez ensuite les 5 vis du haut-parleur externe puis basculez ce dernier afin de le sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Sortir la prise jack
Le bloc haut parleur étant retiré, vous pouvez apercevoir sur le bas à droite la prise jack.

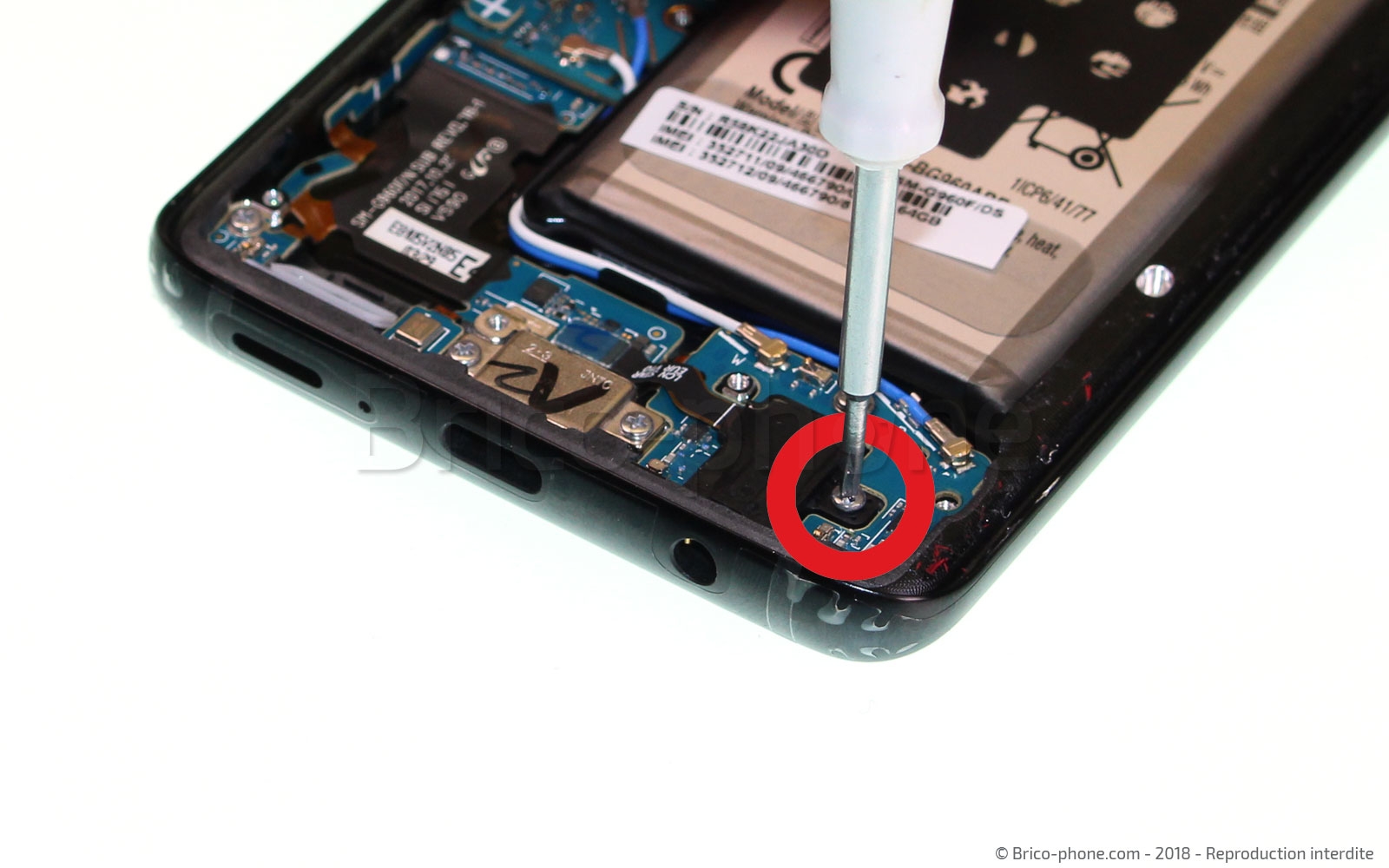

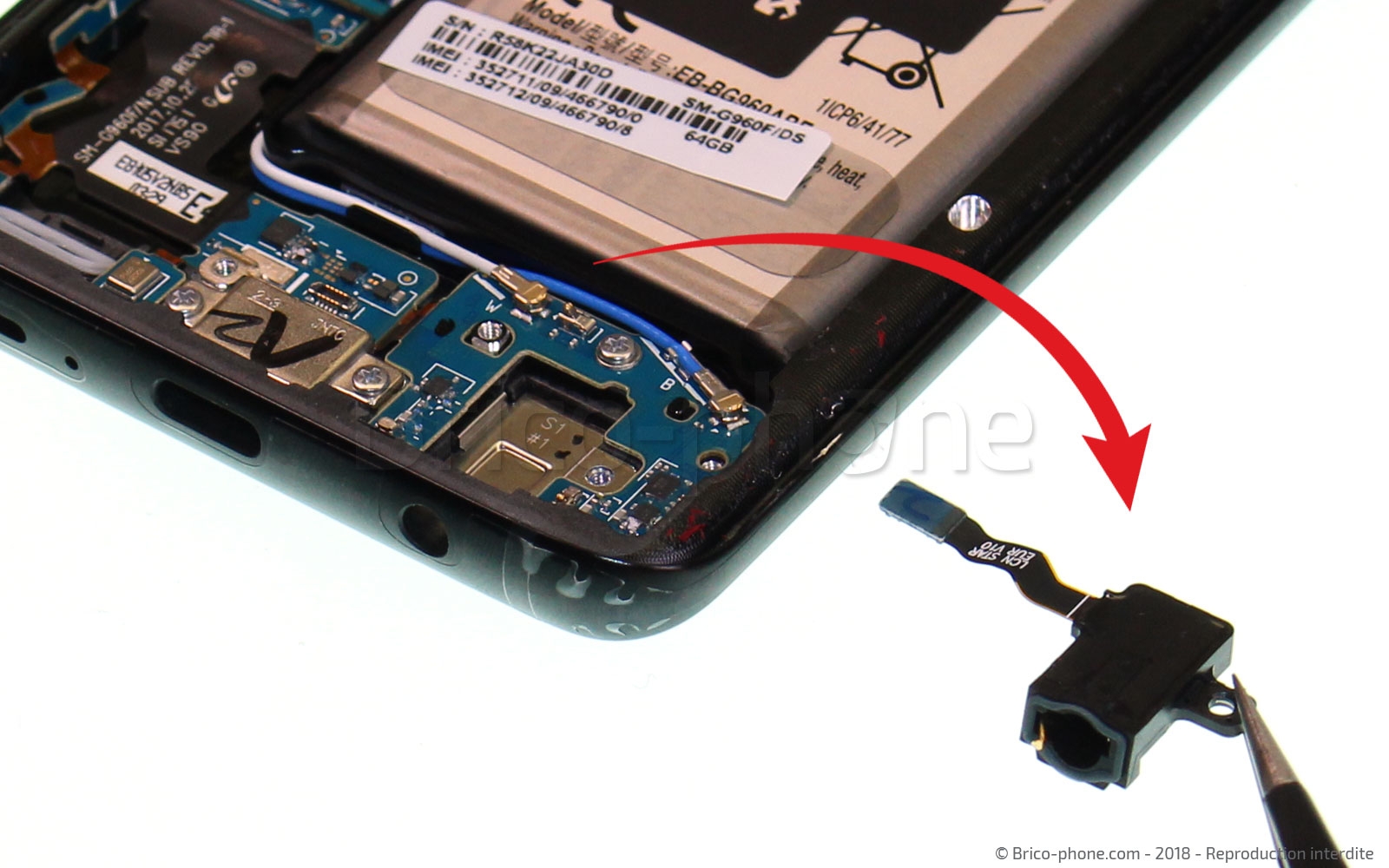

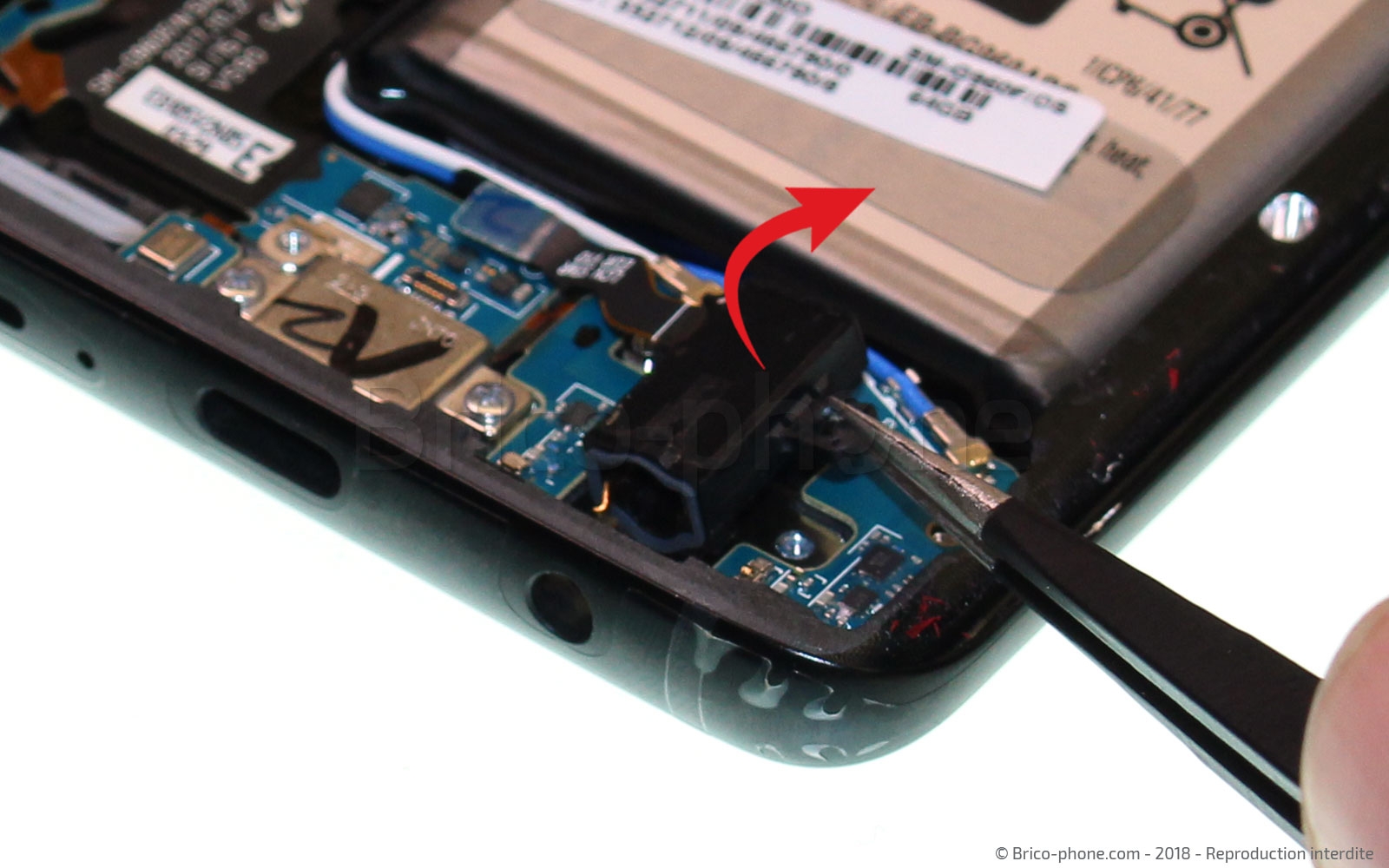

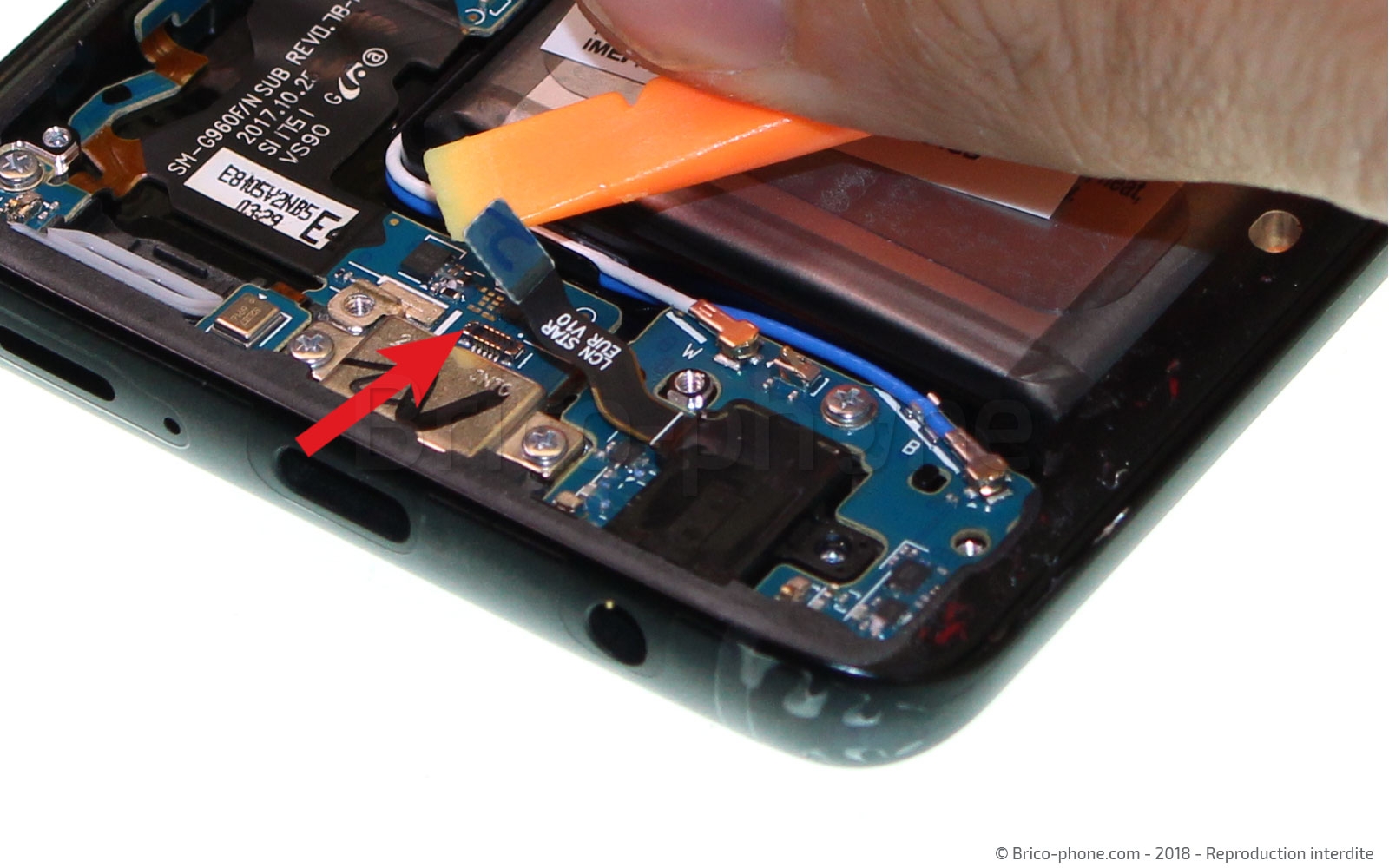

Dévissez la vis cruciforme puis déconnectez cette dernière de la carte usb à l'aide du levier nylon. Sortez ensuite la prise du kit main libre de son emplacement à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Fin du tutoriel
Ce tutoriel de démontage de la prise jack su Samsung Galaxy S9 est maintenant terminé. Il ne vous reste plus qu'à passer au remplacement de cette dernière et de prendre ce tutoriel photos à l'envers pour remonter entièrement votre téléphone.
