Changement de prise audio jack sur Galaxy S8

Temps estimé : 20 min
Difficulté : 3/5
Galaxy S8 | Temps estimé : 20 min | Difficulté : 3/5

Vous n'avez plus de son dans vos oreillettes et vous avez pris soin d'en essayer de nouveau afin de vous assurer que le souci ne viennent pas de votre kit main libre ! Le problème vient donc bien de votre prise audio jack. Ce tutoriel vous guidera étape par étape afin de procéder à son remplacement.

Diagnostic

› Votre prise audio fonctionne mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Prise audio Jack pour Samsung Galaxy S8 et S8 Plus
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Pack prêt à réparer Universel pour tout Smartphone sauf iPhone
23,87 €
Ajouter au panier

Avant de commencer
Préparez vos outils ainsi que le patron d'aide au montage offert dans votre commande.

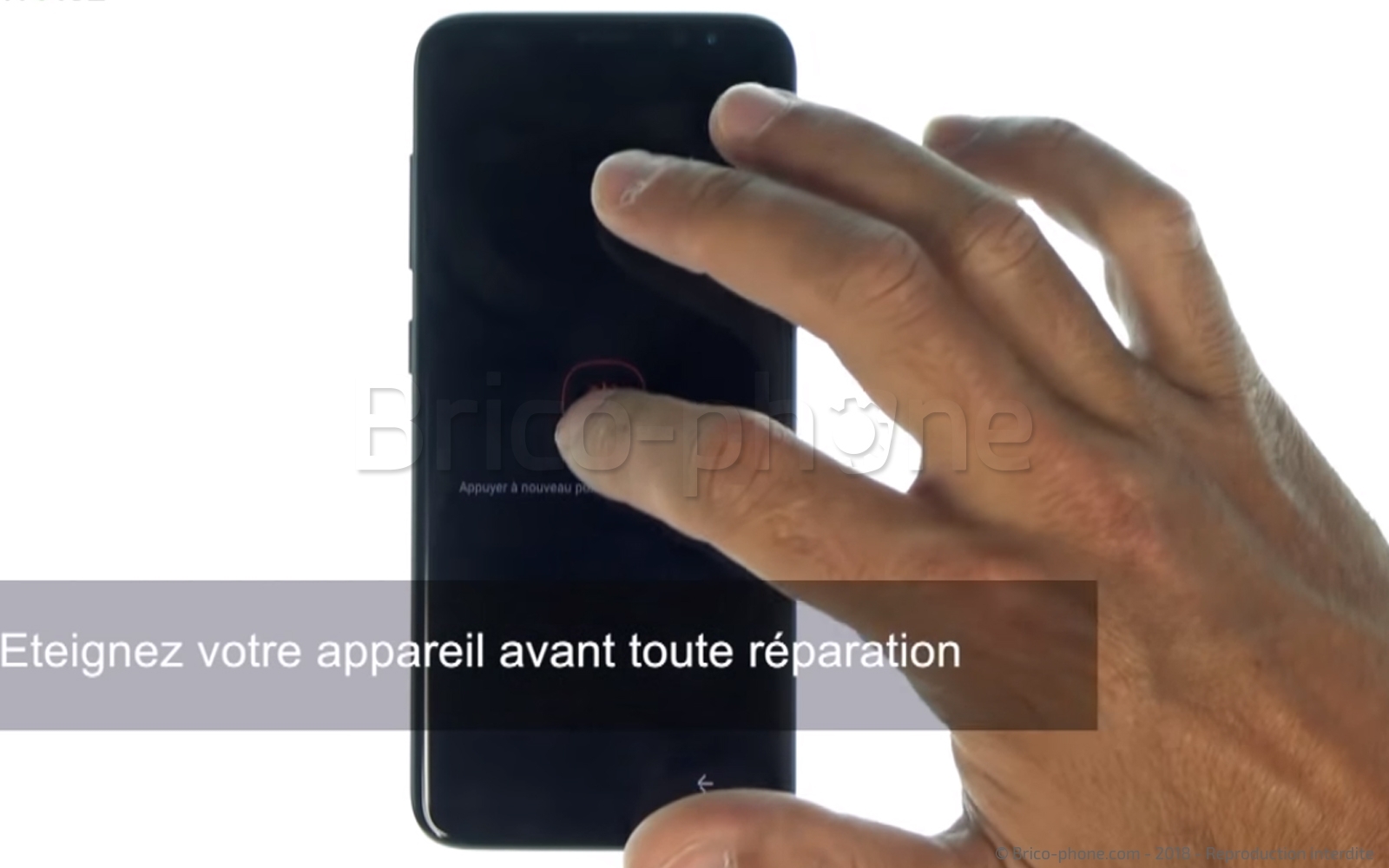

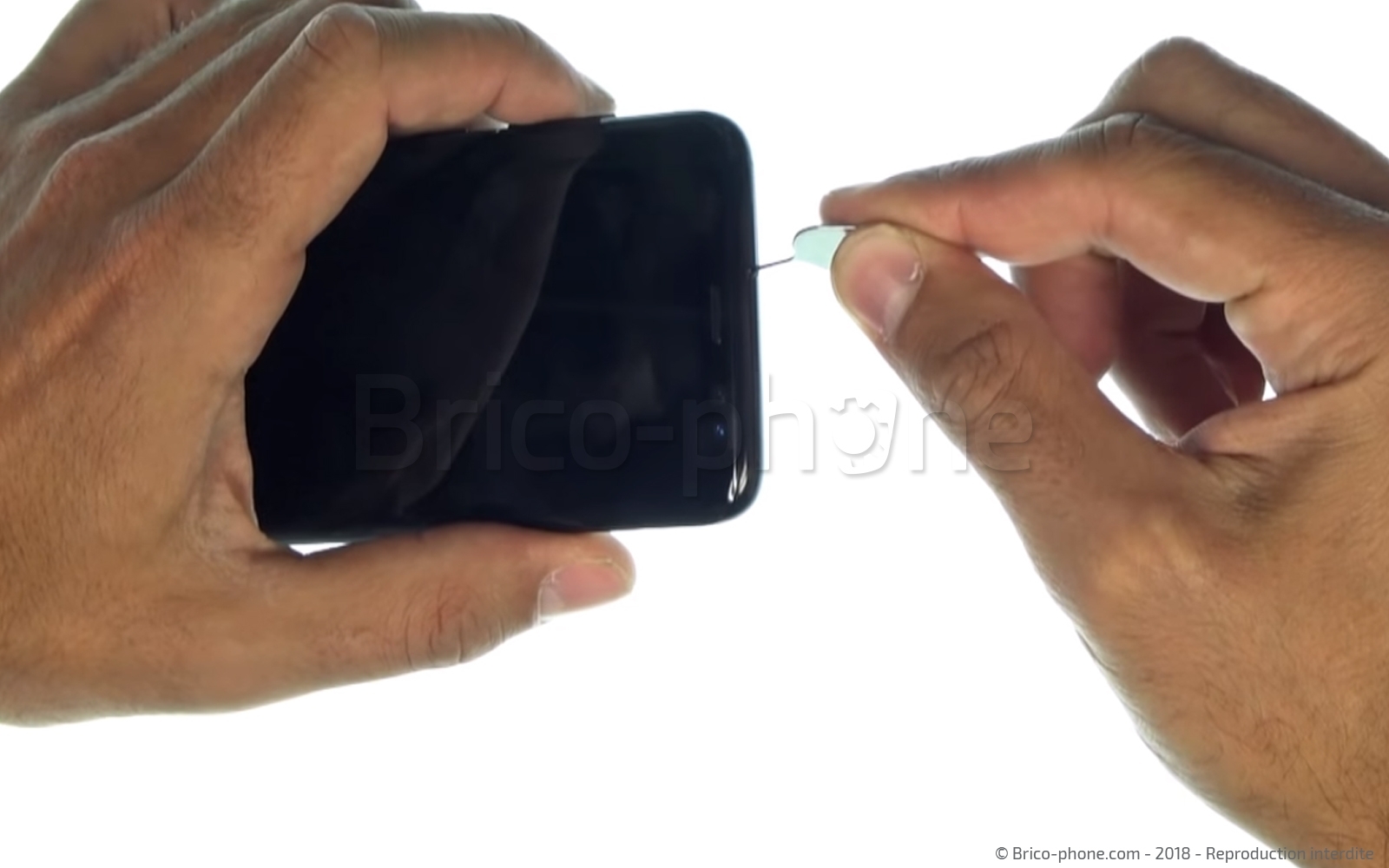

Éteignez votre Samsung Galaxy S8 en appuyant quelques secondes sur le bouton power puis retirez le tiroir sim en utilisant l'outil d'ouverture fourni dans le kit ou votre outil d'origine.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

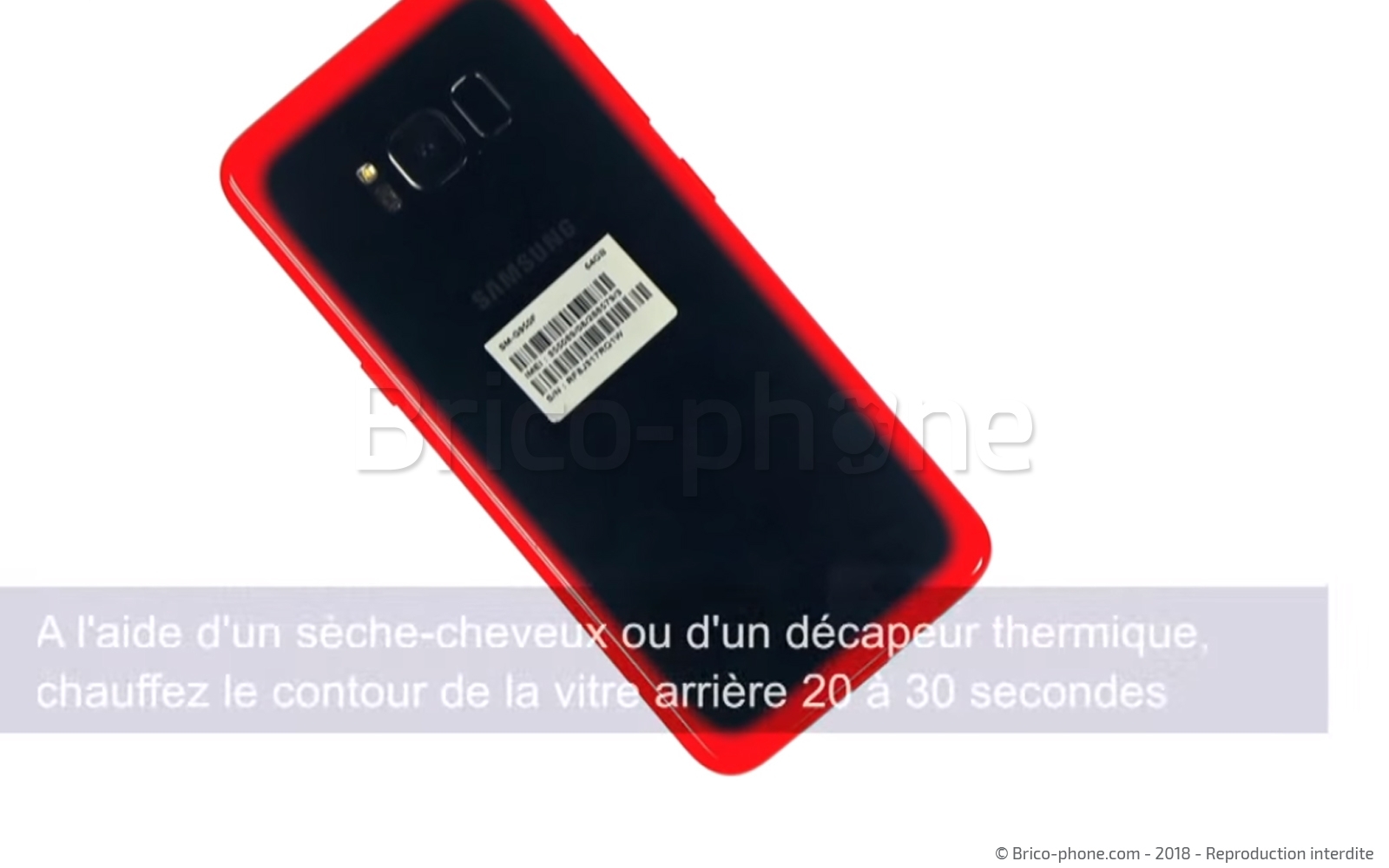

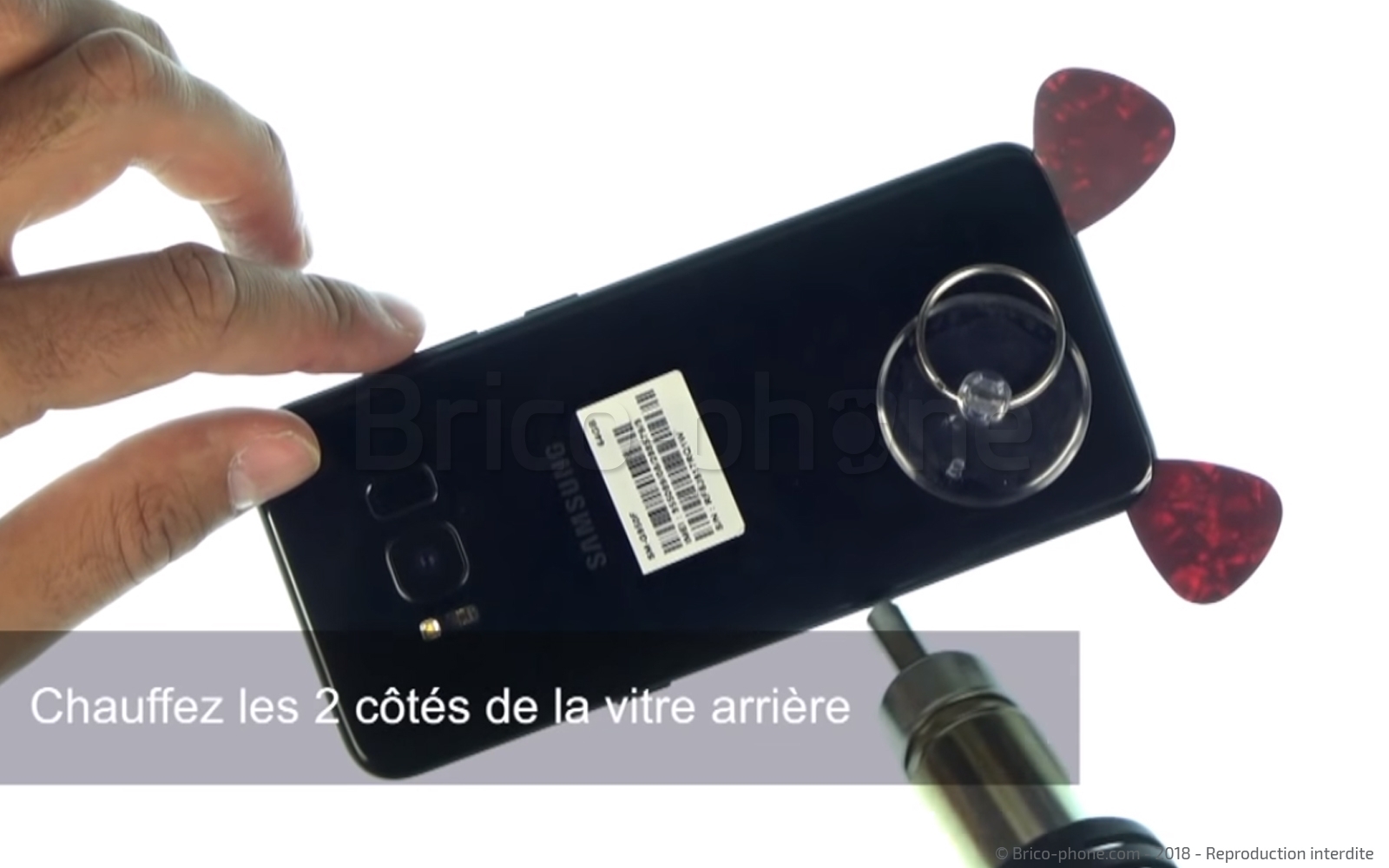

Pour commencer, chauffez les contours de la vitre grâce à un sèche-cheveux ou un mini décapeur thermique.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 2 : Décoller la vitre

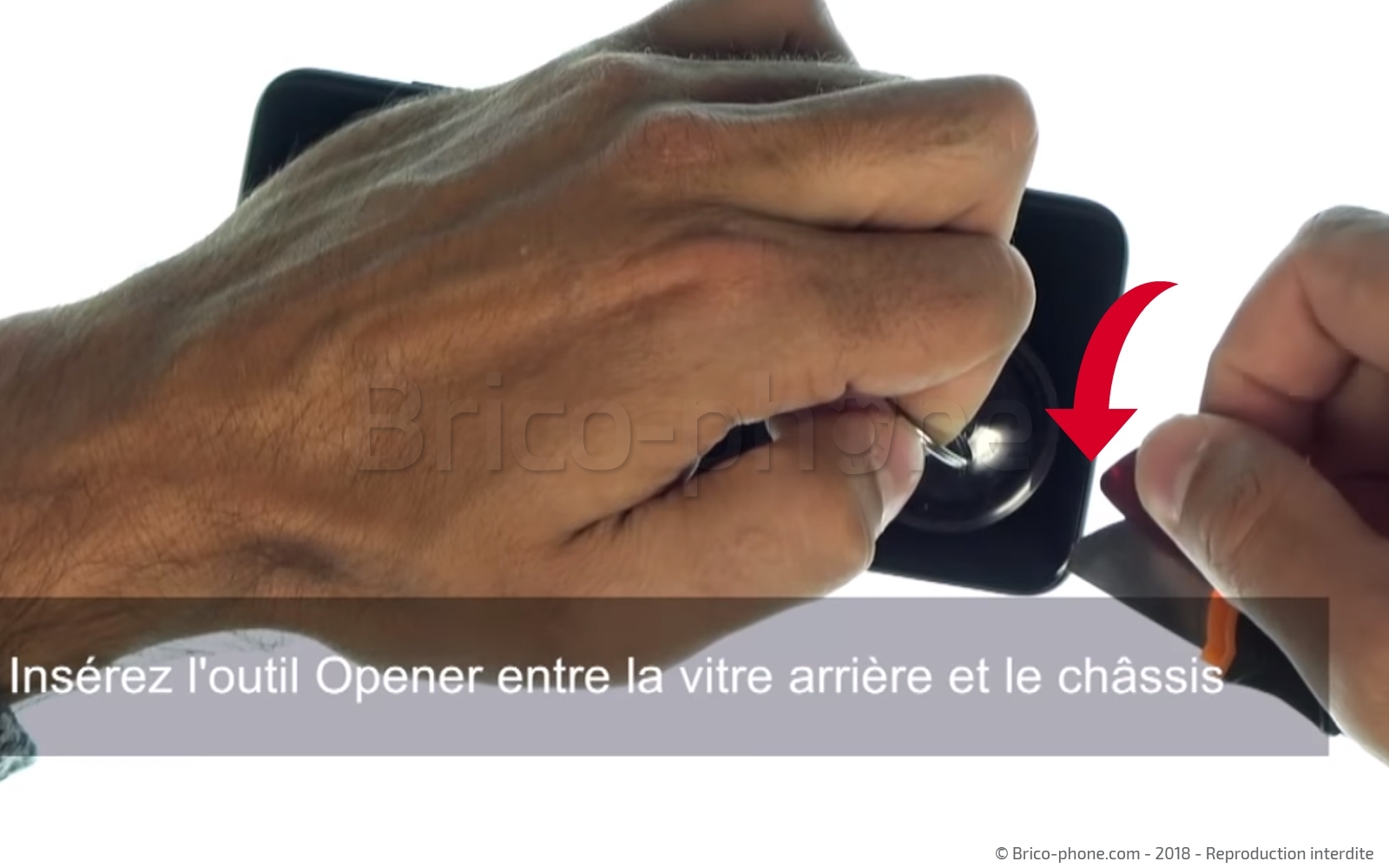

Appliquez la ventouse sur la partie basse de la vitre arrière puis tout en tirant dessus, insérez l'outil opener ou le médiator métal entre la vitre et le châssis. Une fois que le jour est créé, positionnez les médiators plastiques qui vont vous permettre de décoller progressivement la vitre en les faisant coulisser sous le contour de la vitre .
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture double embouts métal
8,90 €
Etape 3 : Retirer le cache arrière

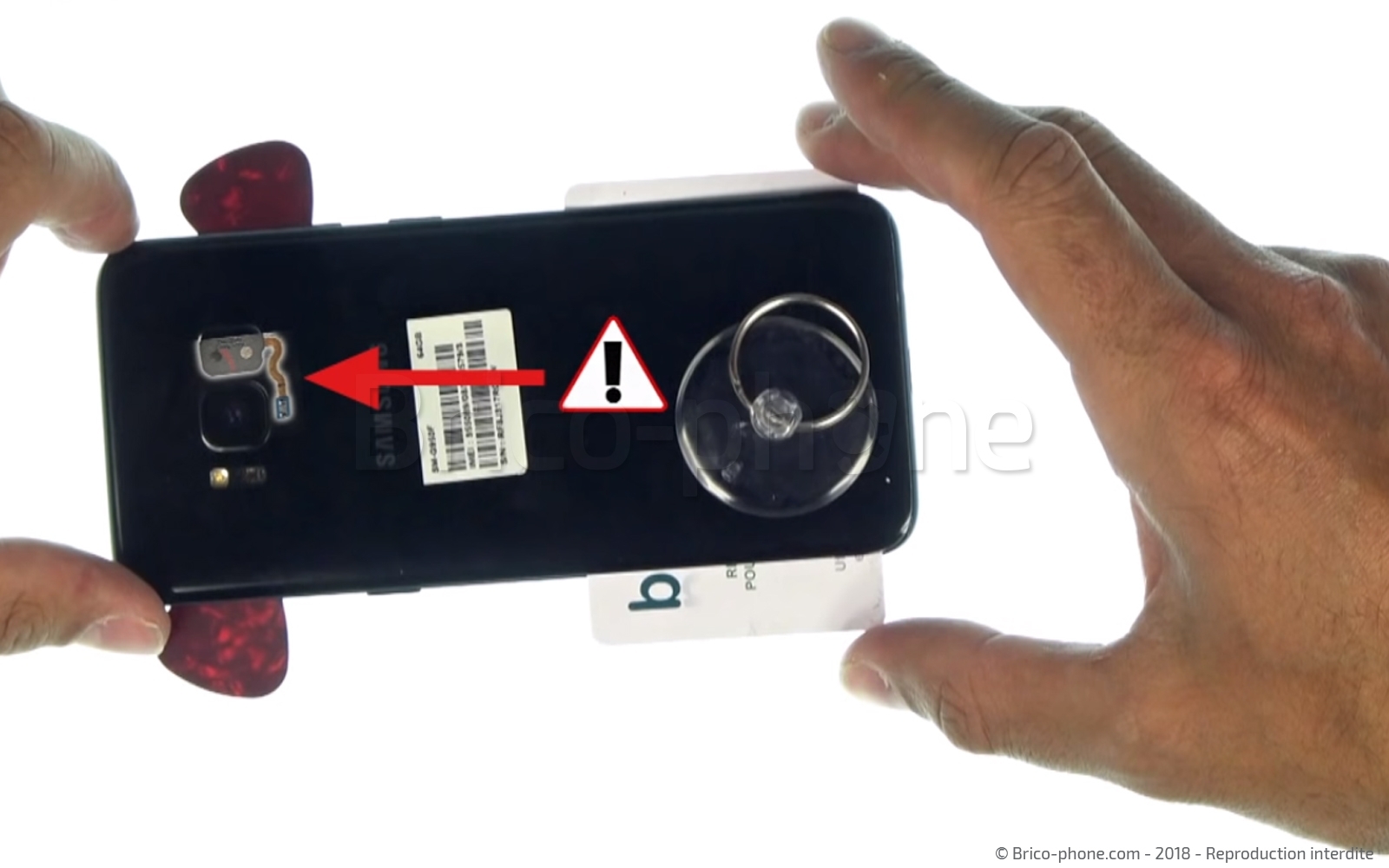

Attention ! La nappe du lecteur d'empreintes digitales retient la vitre arrière.

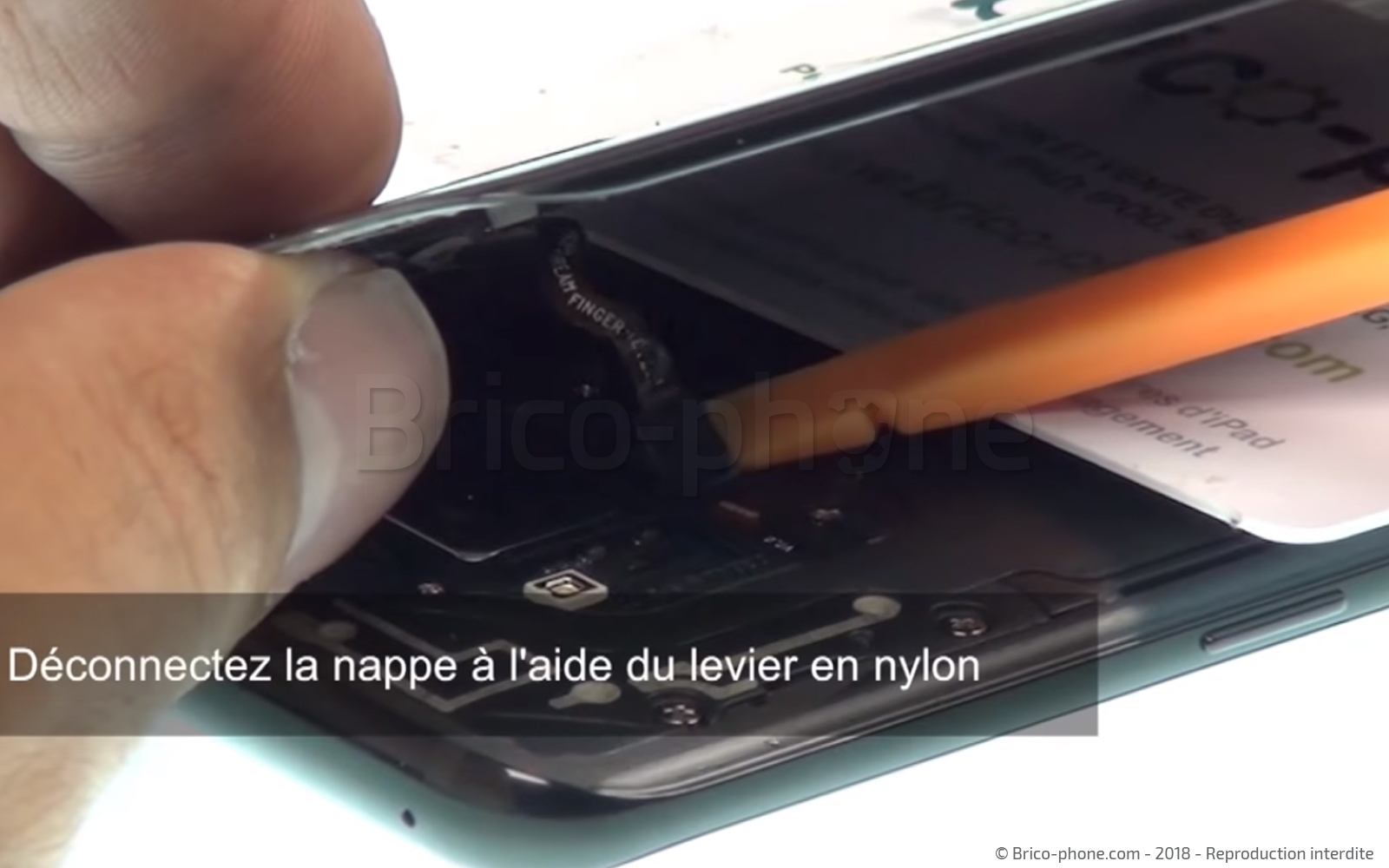

Déconnectez cette dernière à l'aide du levier en nylon.

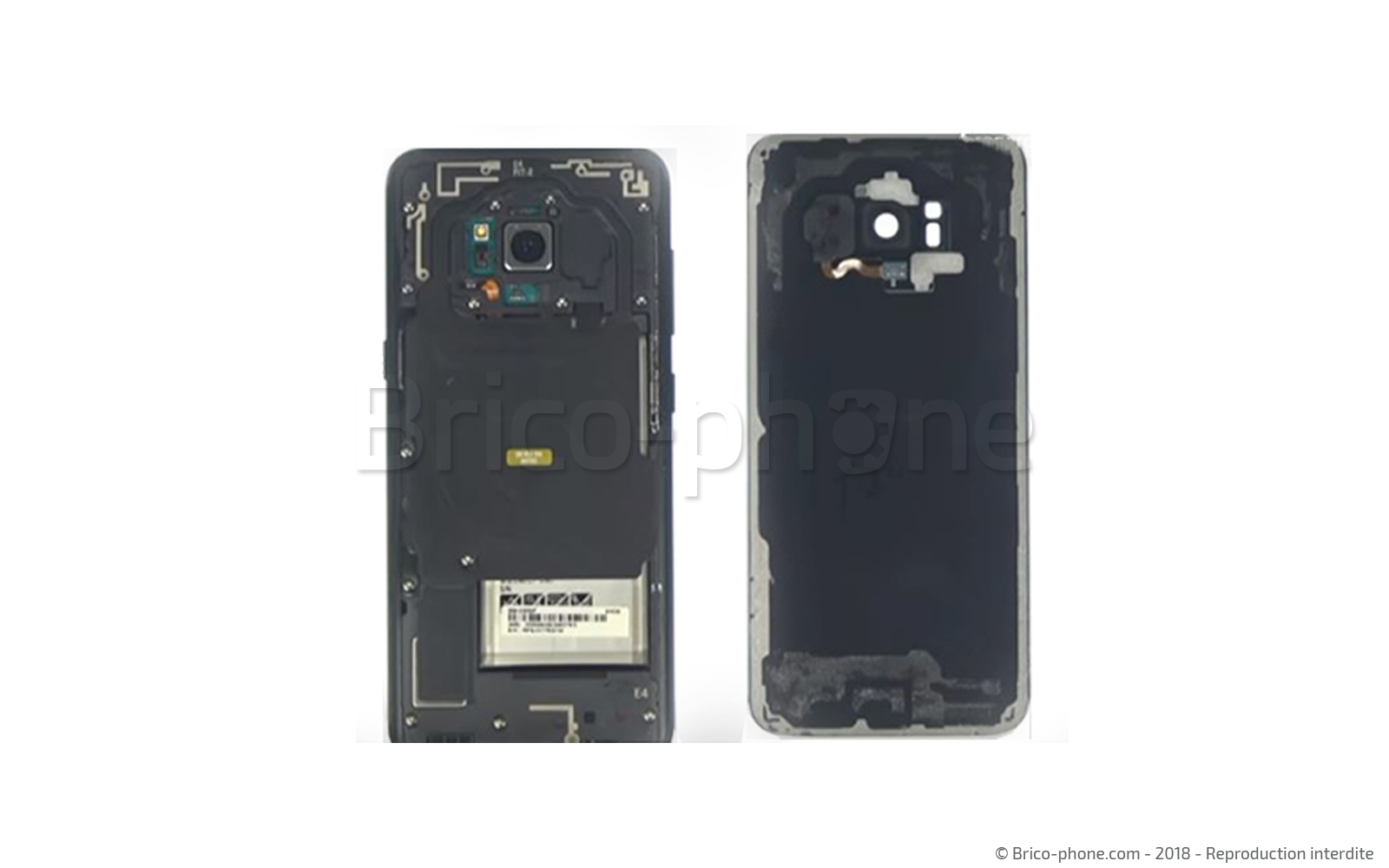

La vitre arrière est maintenant totalement libre vous pouvez la déposer sur votre plan de travail en toute sécurité
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Retirer le cache carte mère

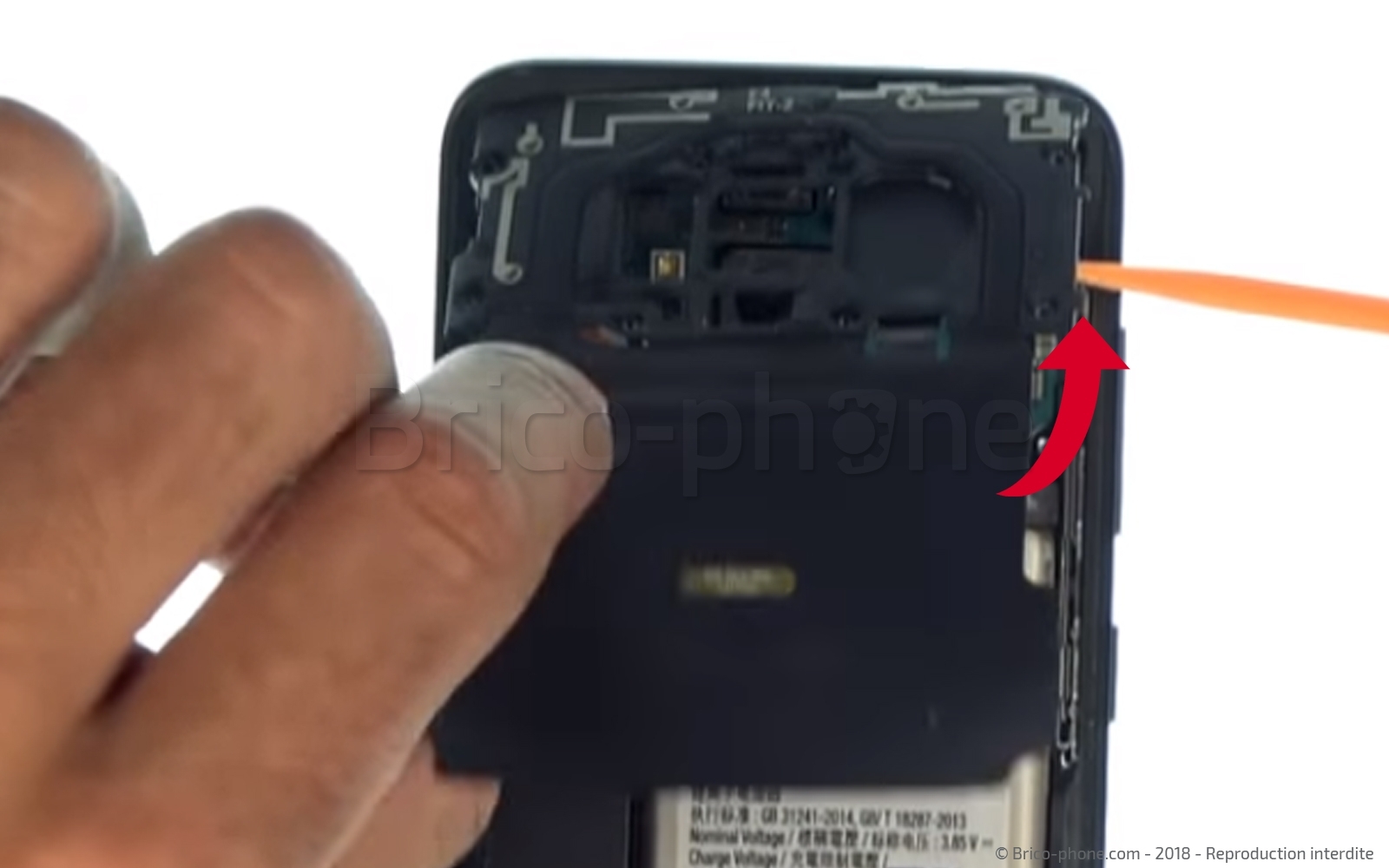

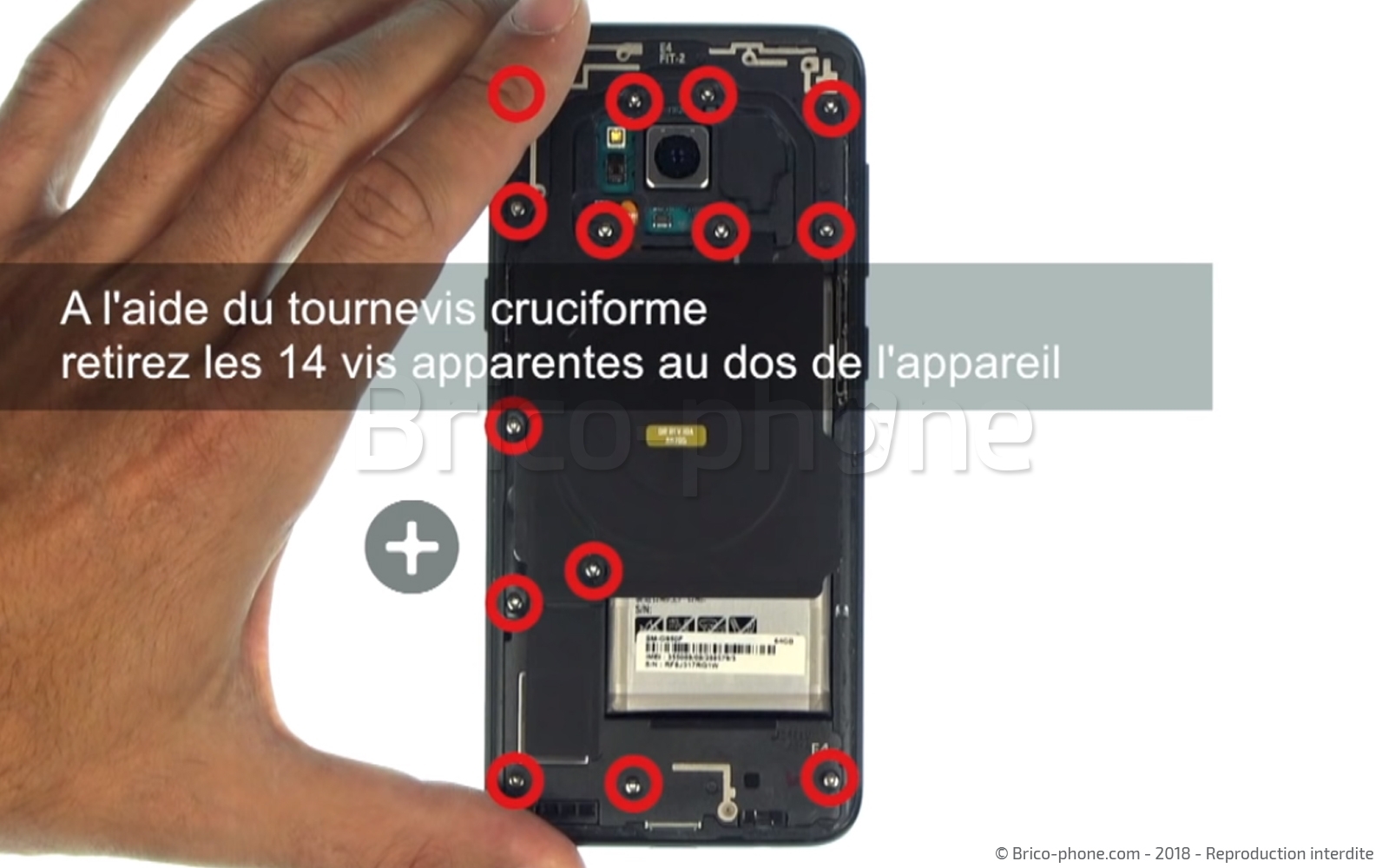

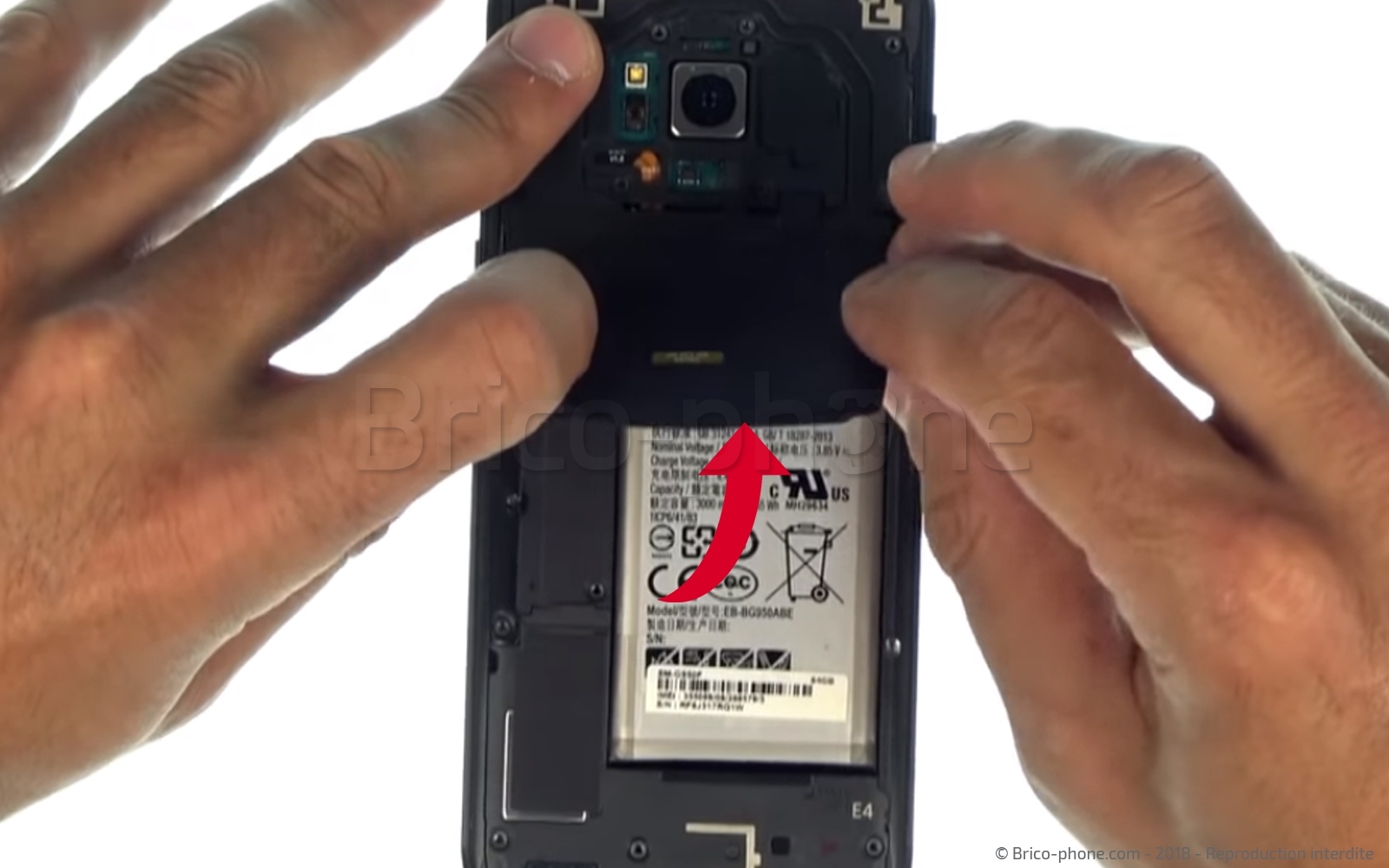

RetireZ les 14 vis cruciforme à l'aide du tournevis fourni dans le kit d'outils.Décollez ensuite délicatement la nappe NFC qui se trouve en partie collé surla batterie.
Déclipsez et retirez ensuite le cache et la nappe NFC à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer le cache latéral et le bloc haut parleur

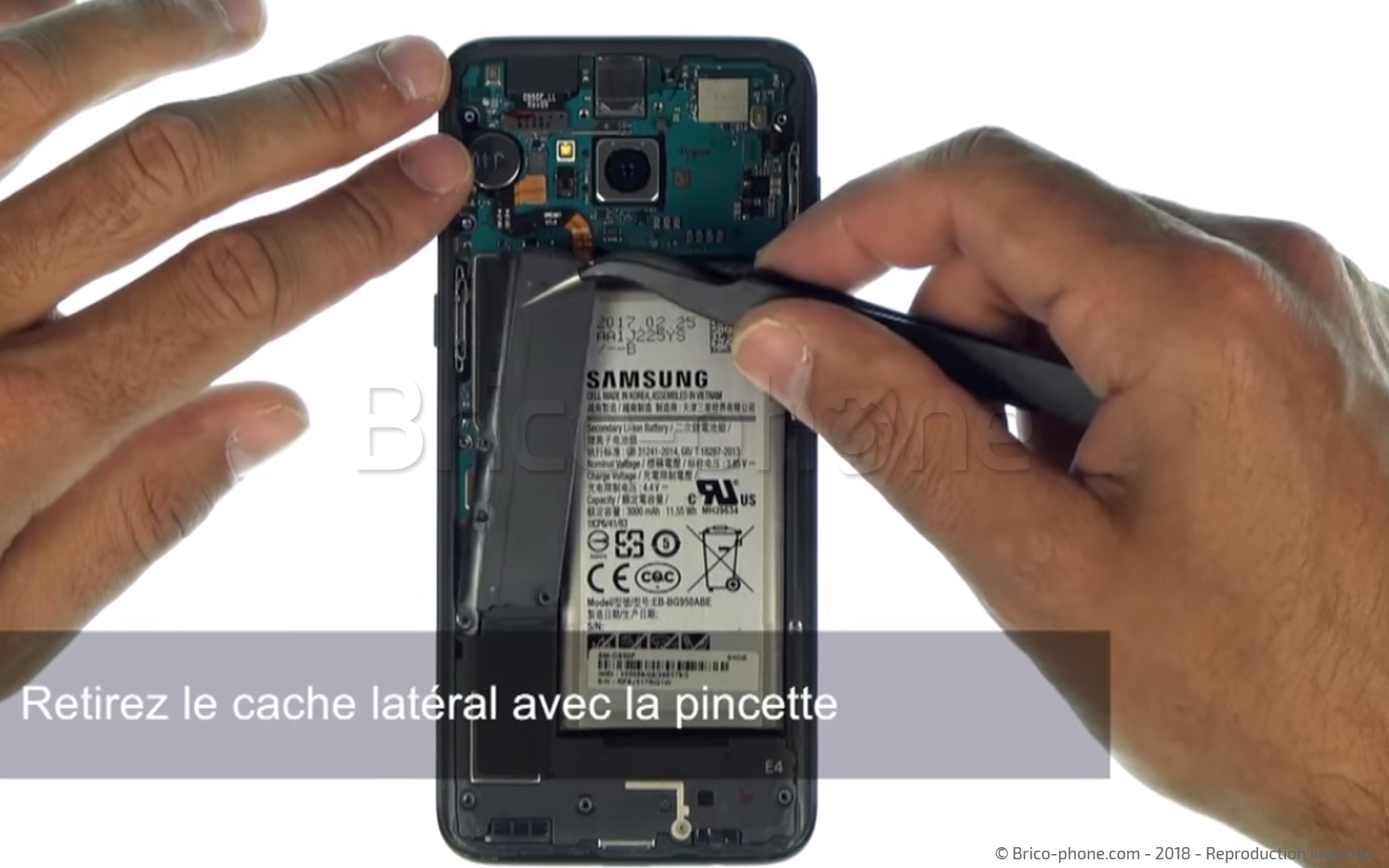

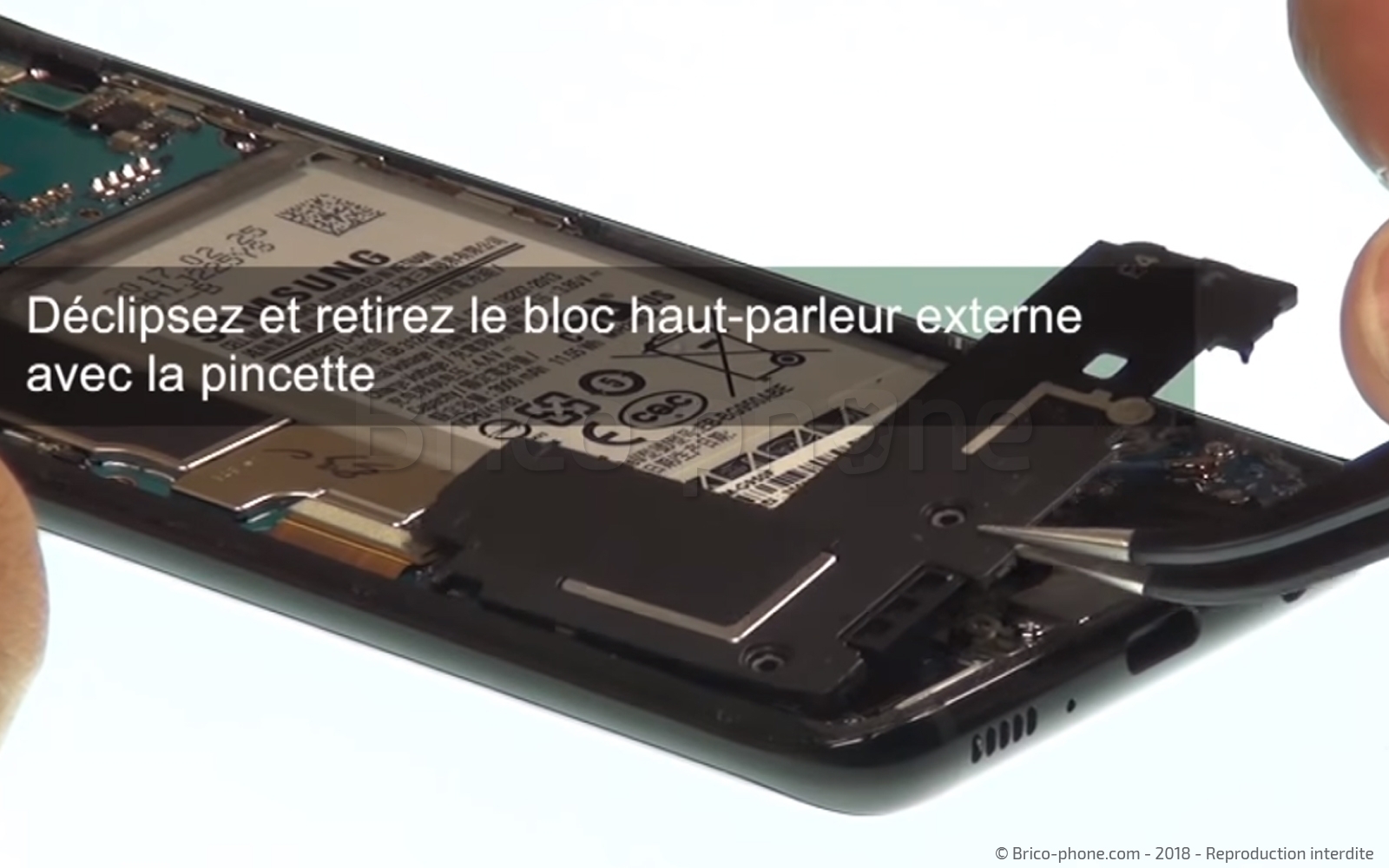

Toujours à l'aide retirez le cache latéral situé sur la gauche puis dégagez la bloc haut-parleur du châssis à l'aide de la pincette.
Vous avez désormais accès à la prise jack.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la prise jack

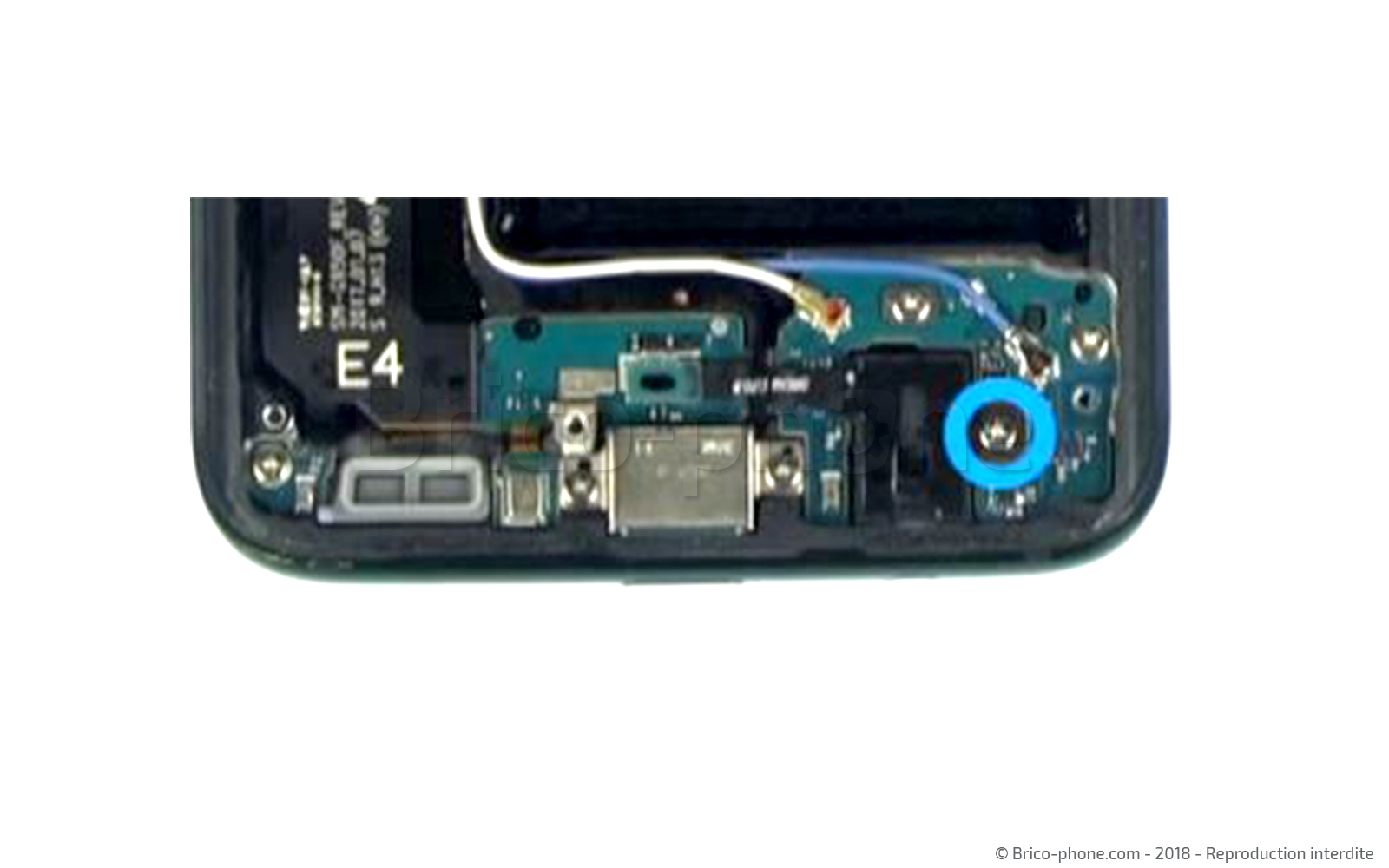

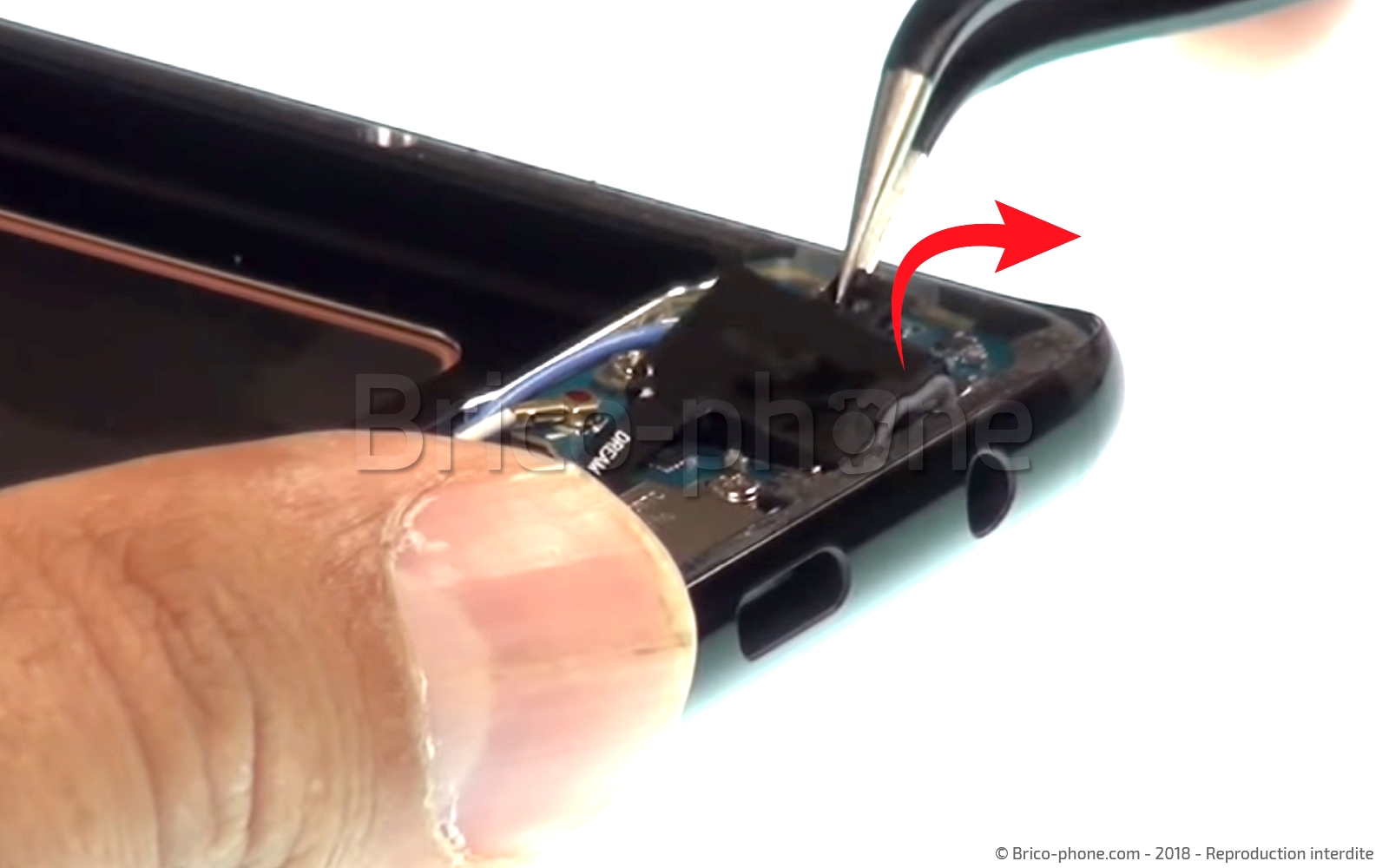

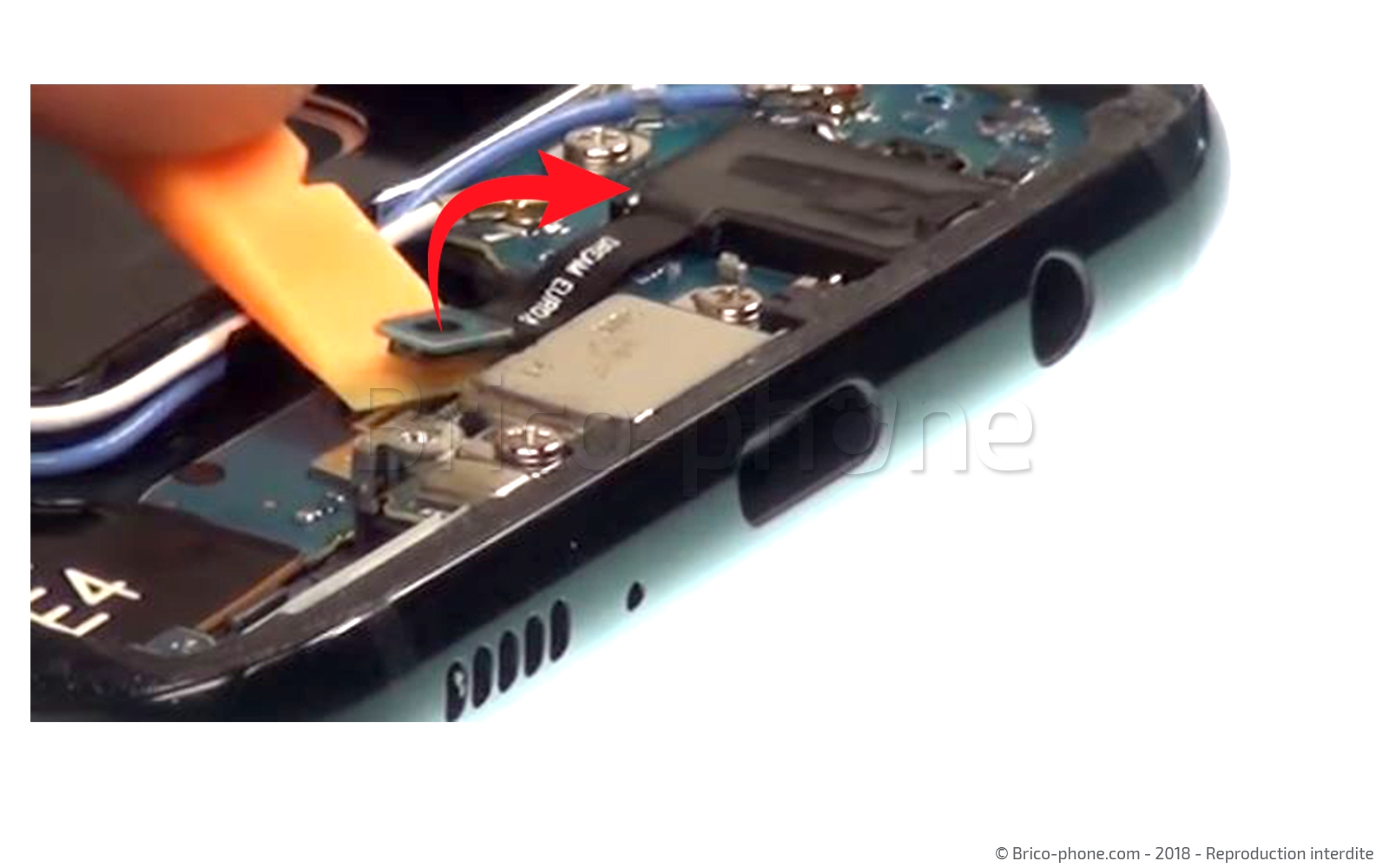

Retirez la vis cruciforme fixant la prise jack au châssis puis à l'aide du spudger déconnecter sa connectique qui est reliée a la nappe usb/dock . Il ne vous reste plus qu'à sortir la prise de son emplacement à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Fin du tutoriel
Prenez maintenant ce tutoriel de démontage en sens inverse afin de remplacer votre prise jack. Pour à fixer à nouveau votre vitre arrière, il vous suffira de faire un léger filet de colle B7000 sur le contour du châssis et de mettre l'ensemble sous presse.
Outils du kit utilisés
Outils du kit utilisés
