Changement d'écran (vitre+AMOLED) sur Galaxy A5 2017

Temps estimé : 45 min
Difficulté : 3/5
Galaxy A5 2017 | Temps estimé : 45 min | Difficulté : 3/5

Votre écran est endommagé et vous ne pouvez plus utiliser votre Samsung A5 2017! vous souhaitez rendre ce dernier à nouveau fonctionnel en changeant vous-même l'écran amoled ! Brico-phone vous propose ce guide photos qui vous accompagnera pas à pas dans votre réparation.

Diagnostic

› La vitre de votre A5 2017 est brisée
› Le tactile répond mal ou plus du tout
› L'écran Amoled présente des défauts (traits, tâches, pixels morts, luminosité)

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran noir avec vitre + Amoled pour Samsung Galaxy A5 2017
139,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Sticker de vitre AVANT pour Samsung Galaxy A5 2017
9,90 €
Ajouter au panier

Avant de démarrer

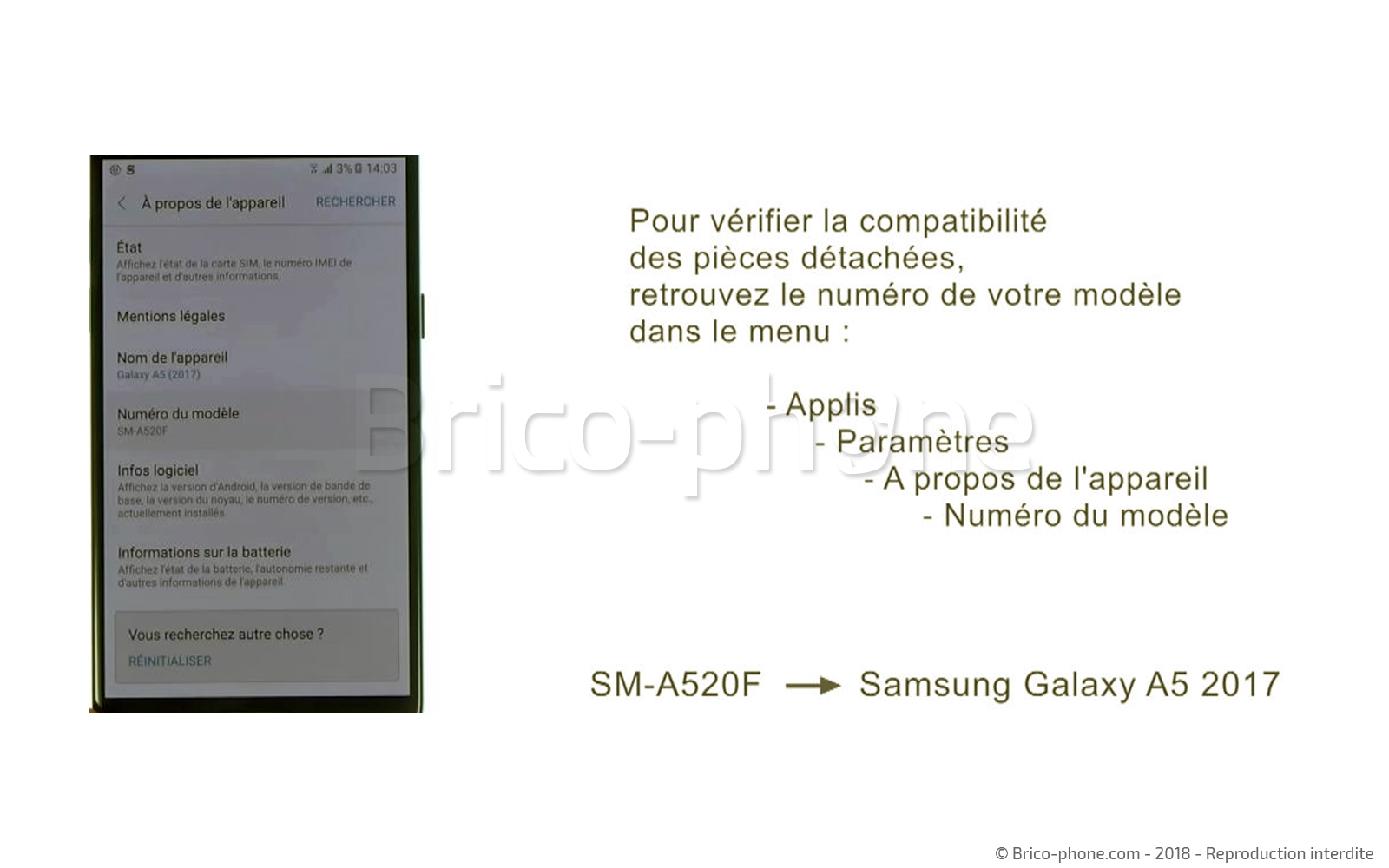

Assurez-vous d'être bien en possession d'un Galaxy A5 2017 afin de ne pas avoir de problèmes sur la compatibilité de votre nouvel écran. Vous devez contrôler que la référence SM-A520F est bien celle indiquée dans les paramètres de votre téléphone.

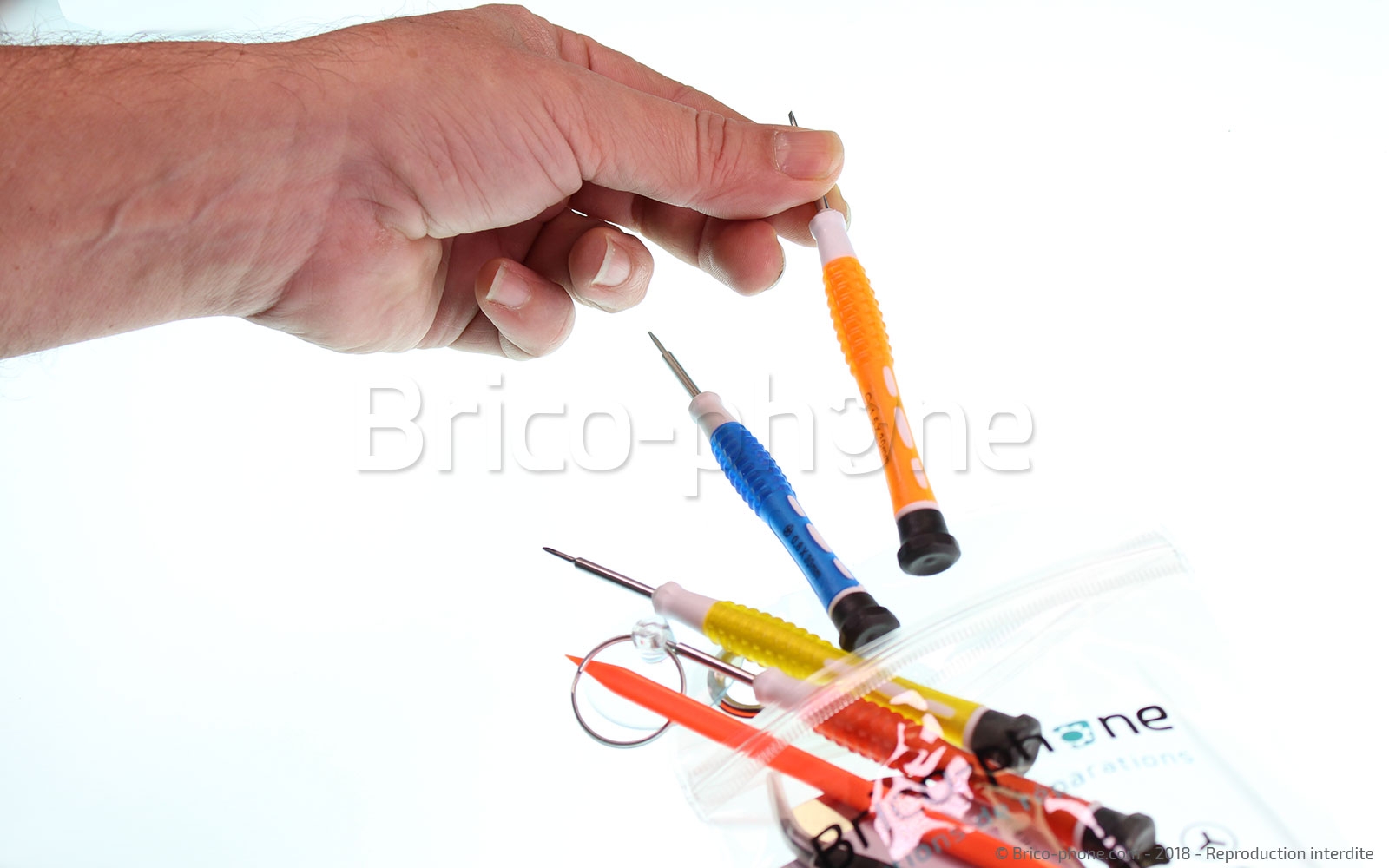

Préparez ensuite votre espace de travail en fixant correctement votre patron d'aide au montage qui vous servira à identifier les vis. Il ne vous reste plus qu'à sortir les outils de leur pochette.
Etape 1 : Eteindre l'appareil et retirer le rack sim

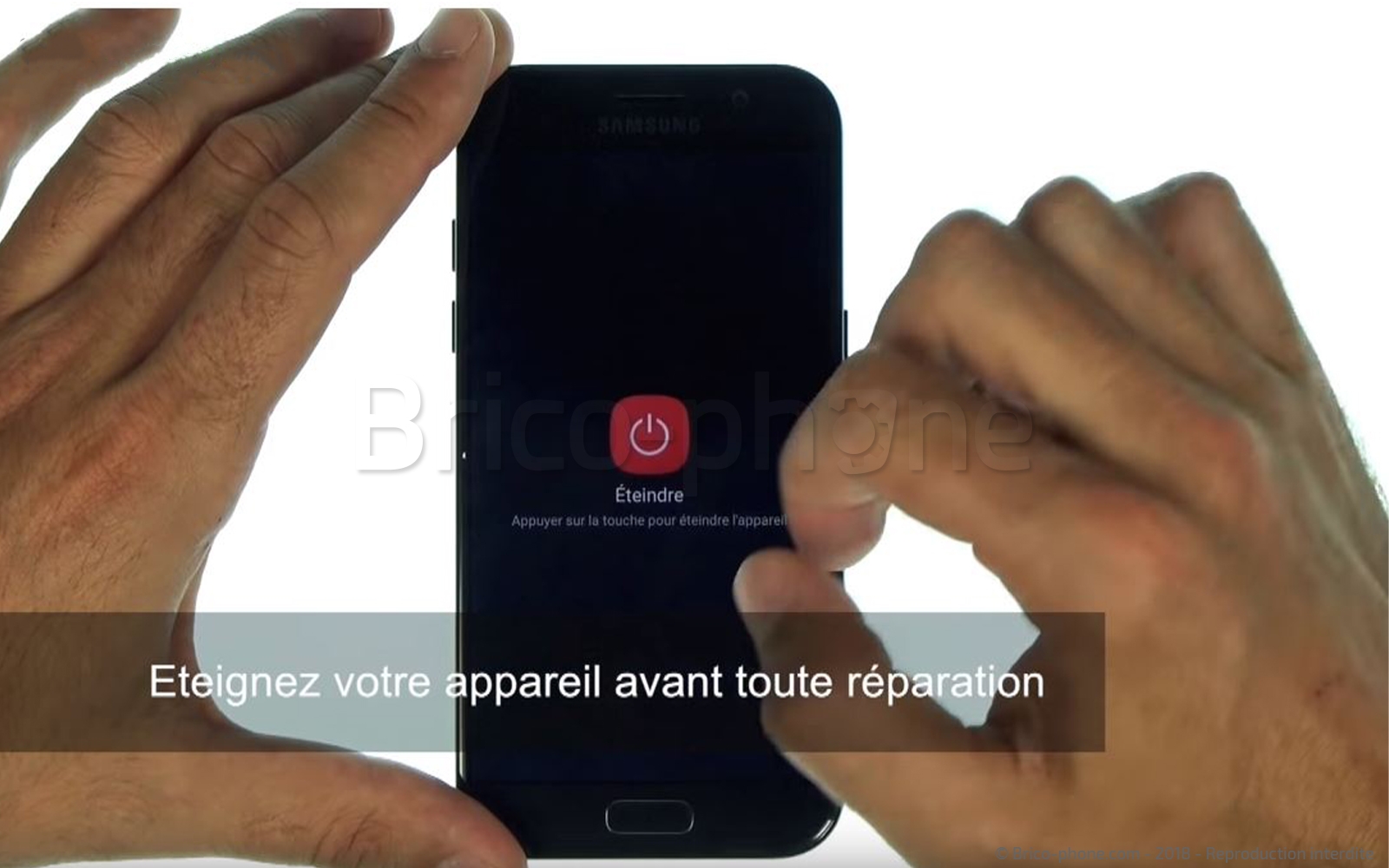

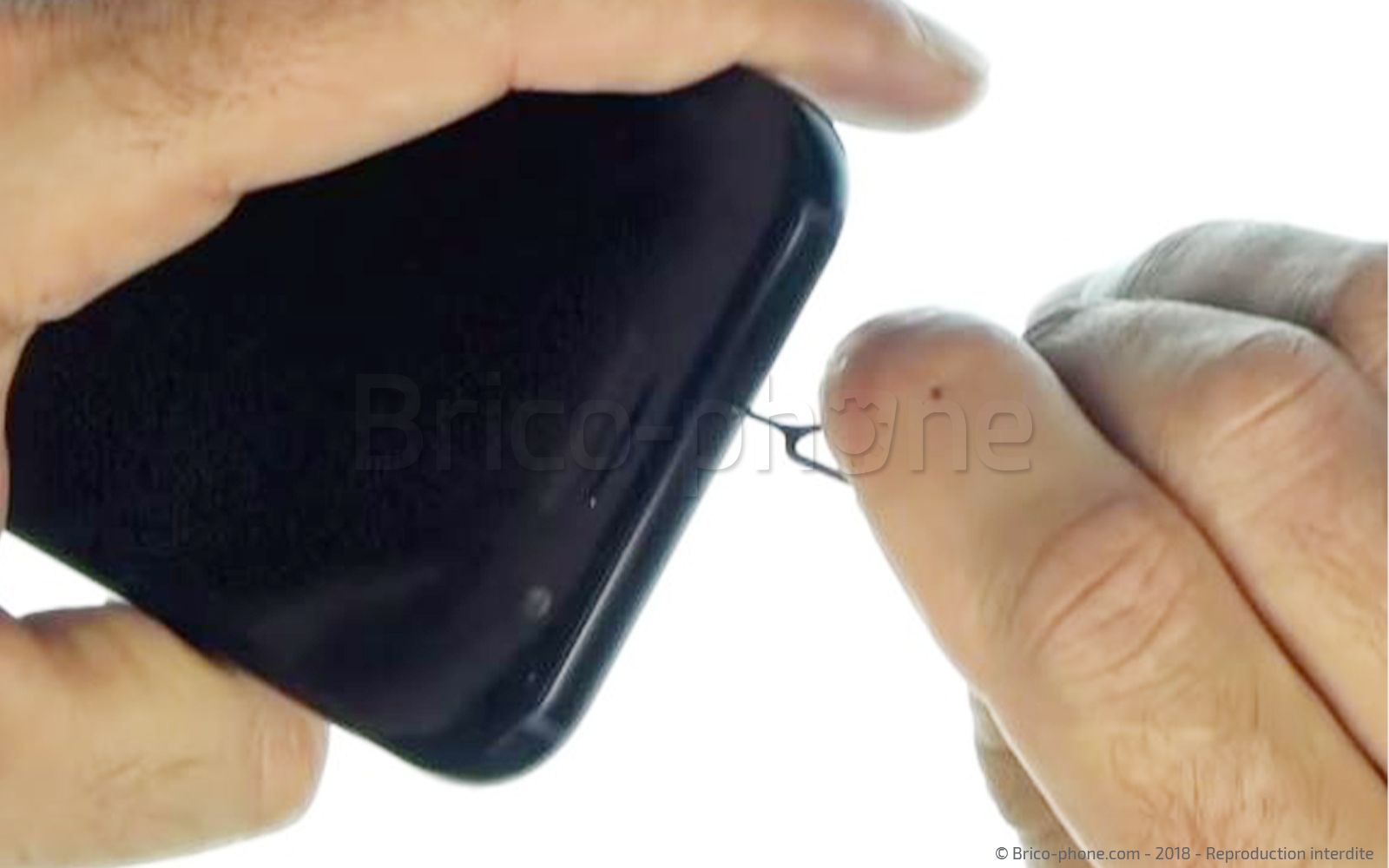

Avant de vous lancer dans le démontage de votre smartphone prenez soin d'éteindre ce dernier et de retirer le rack de carte Sim et SD à l'aide de l'outil d'extraction prévu à cet effet.
Outils du kit utilisés
Outils du kit utilisés

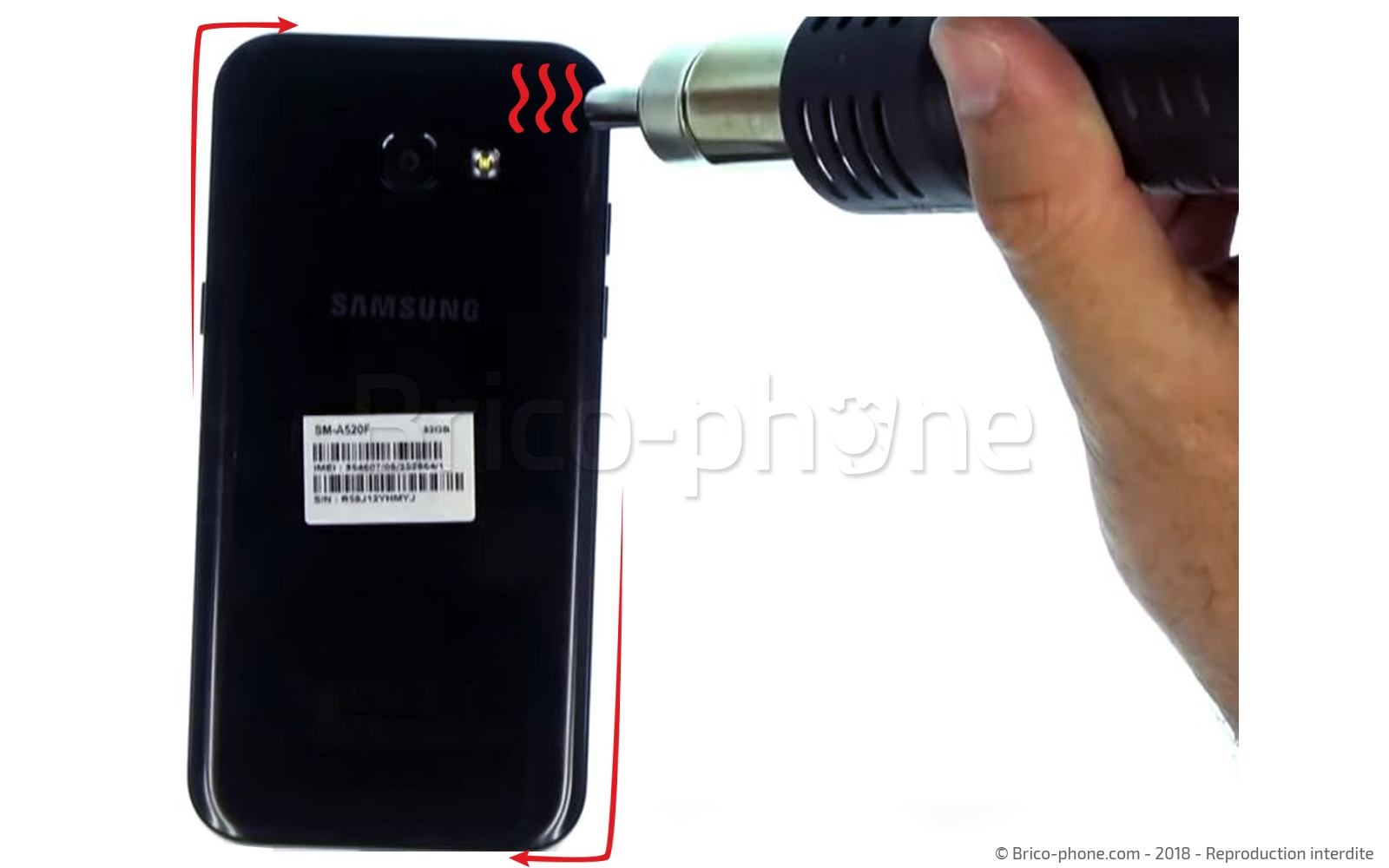

Etape 2 : Chauffer le cache arrière
Afin de décoller la vitre arrière, vous devez en chauffer les contours. Pour cela, utilisez un sèche-cheveux ou un mini décapeur thermique que vous trouverez en vente sur notre site.

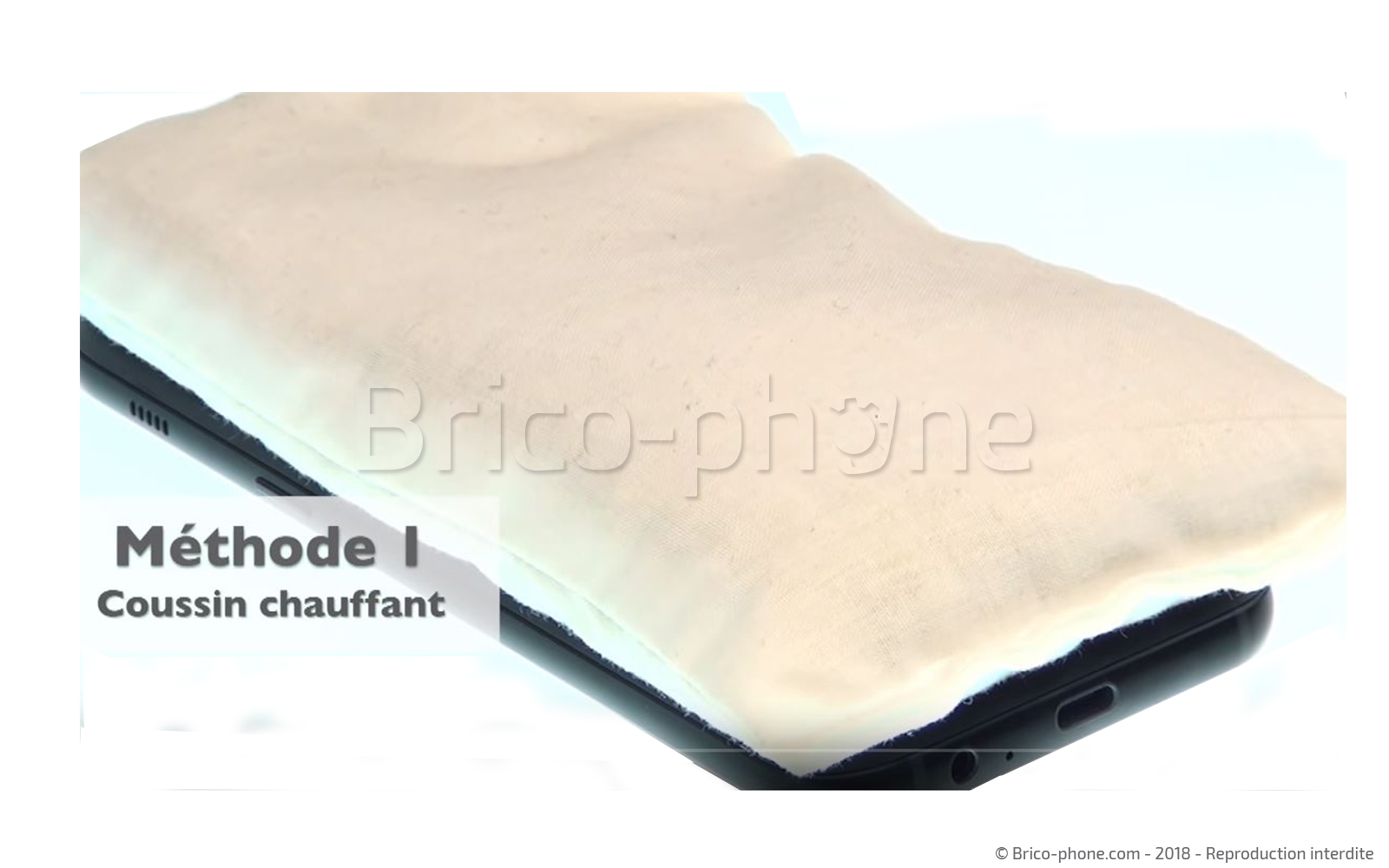

Vous pouvez également vous servir d'un coussin chauffant (composé de grains de riz dans une housse en coton) qui se chauffe au four micro-ondes et que vous déposez par la suite sur la vitre afin de ramollir la colle qui fixe le cache arrière.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

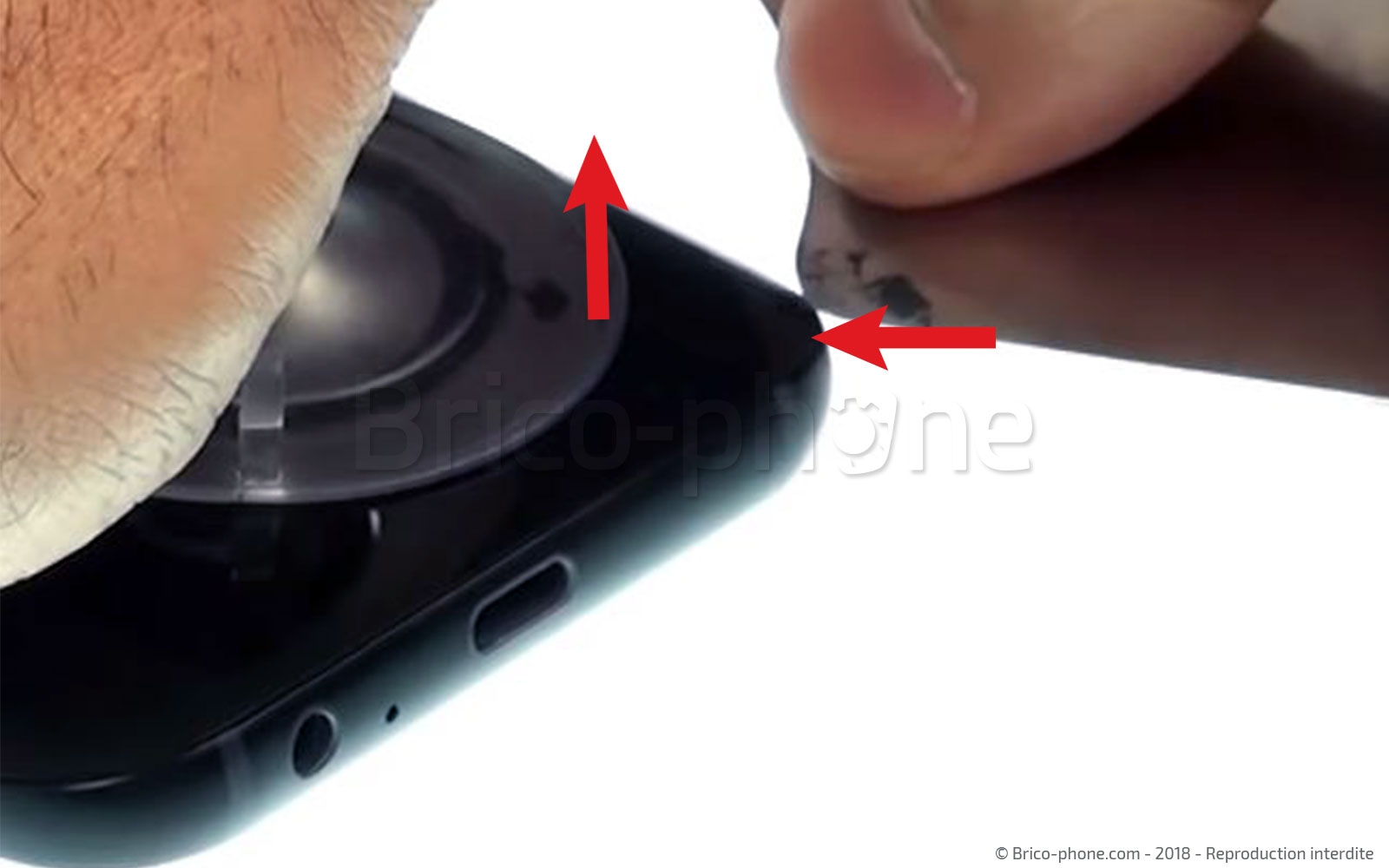

Etape 3 : Créer un point d'insertion

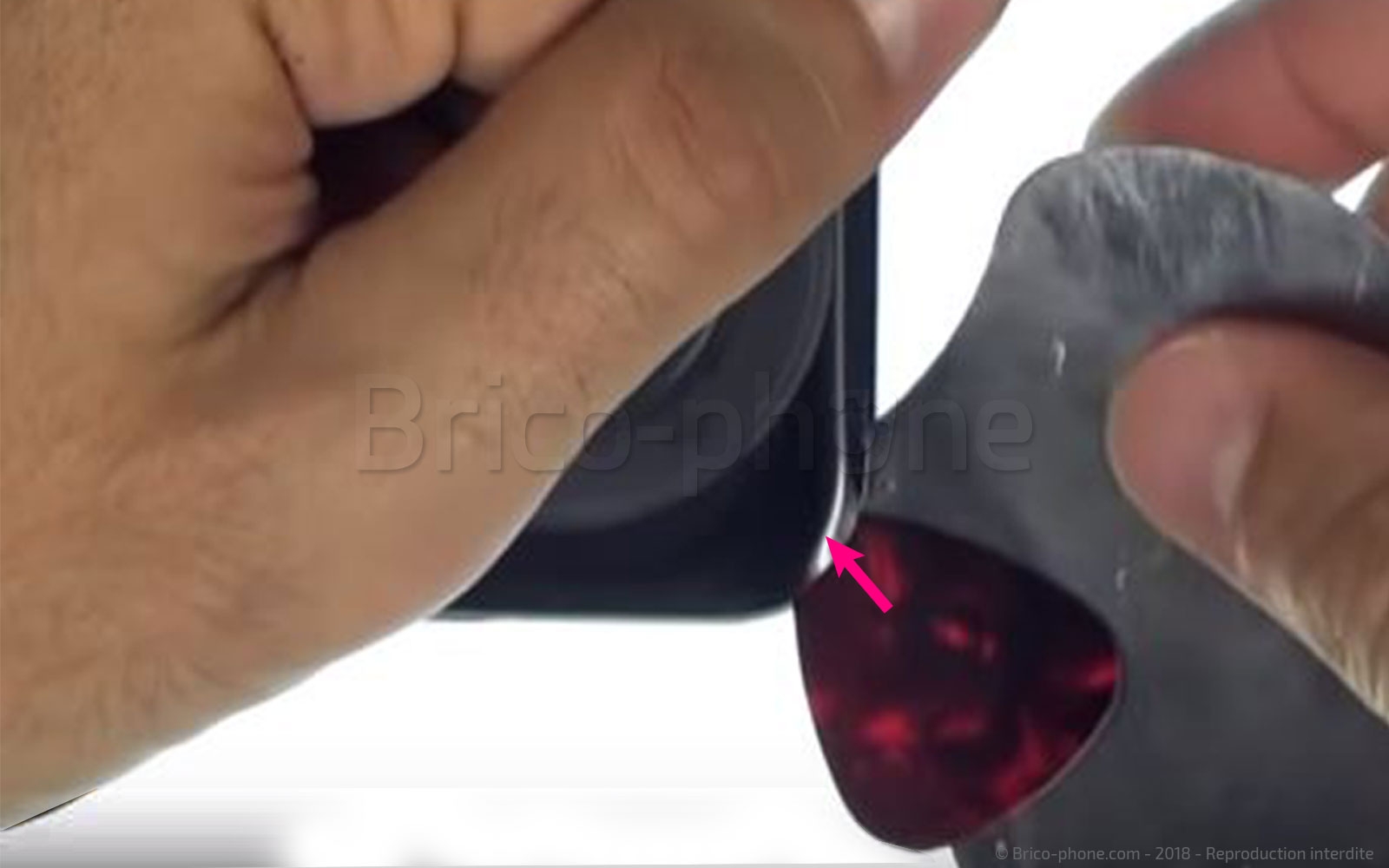

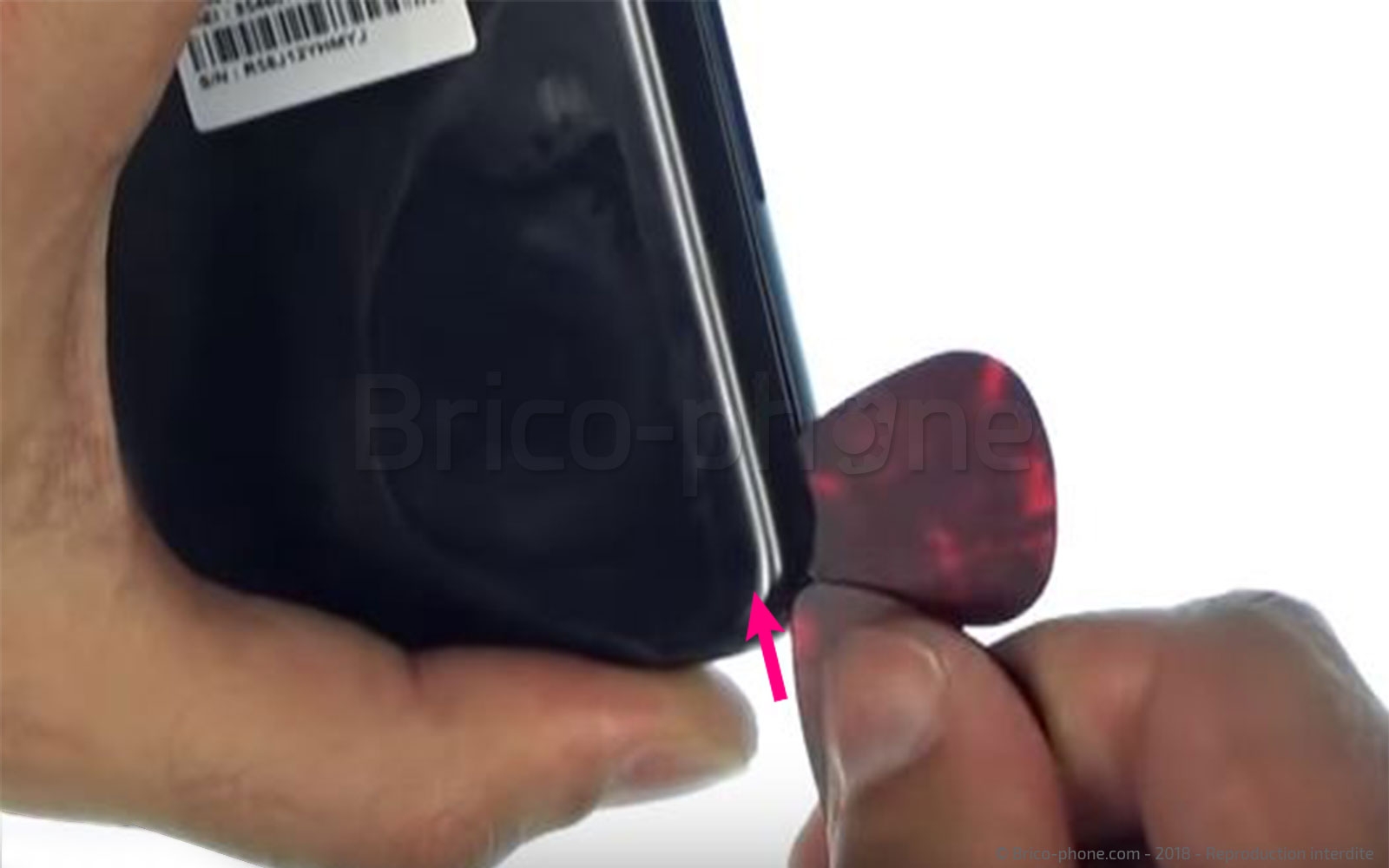

Une fois, la colle de fixation de la vitre ramollie, munissez-vous de la ventouse et du médiator métal fournis dans le kit. Positionnez la ventouse dans un angle inférieur, puis en tirant fortement, insérez la pointe du médiator métal entre la vitre et le châssis.
Un espace est créé pour l'insertion des médiators plastiques.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Décoller la vitre

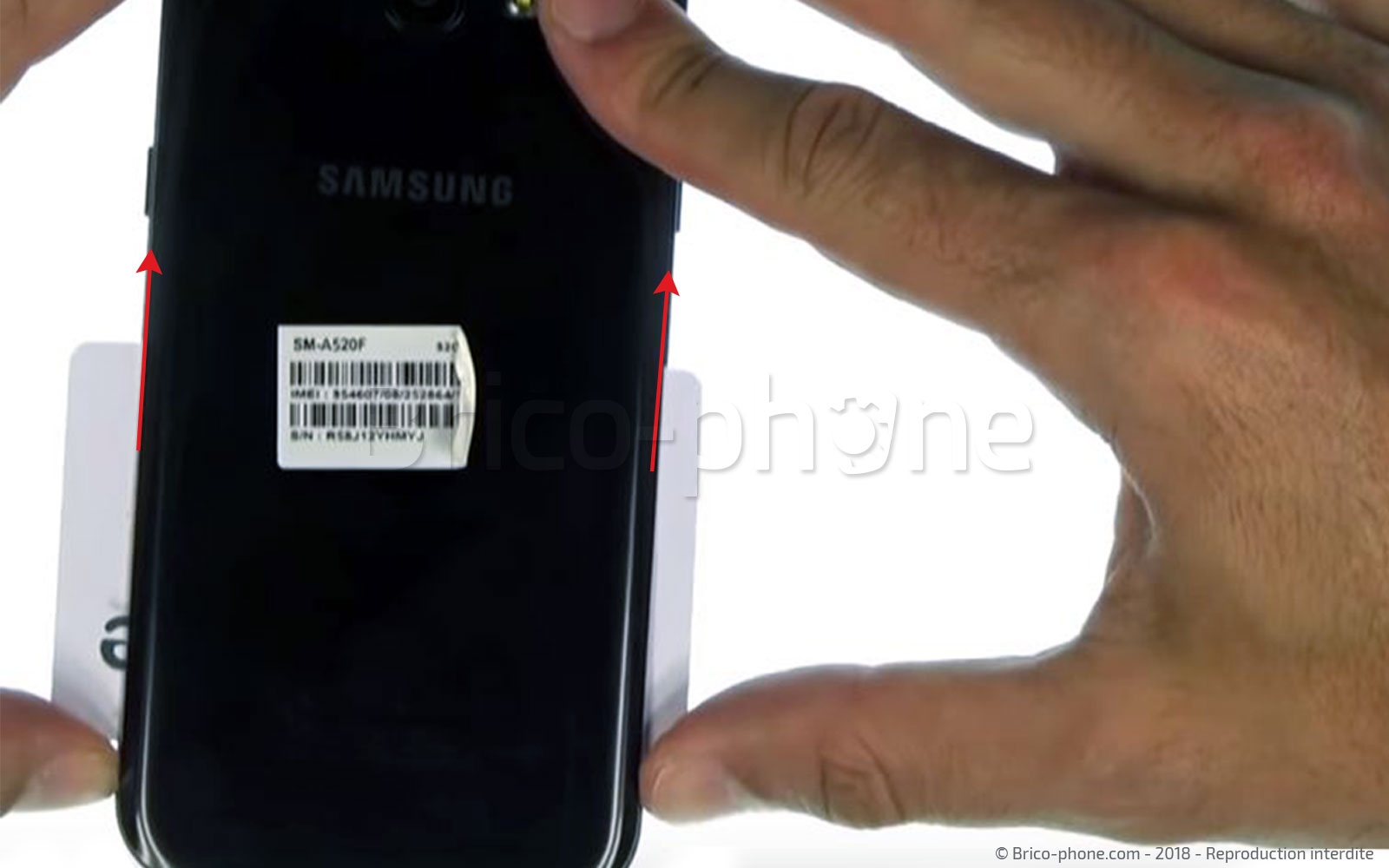

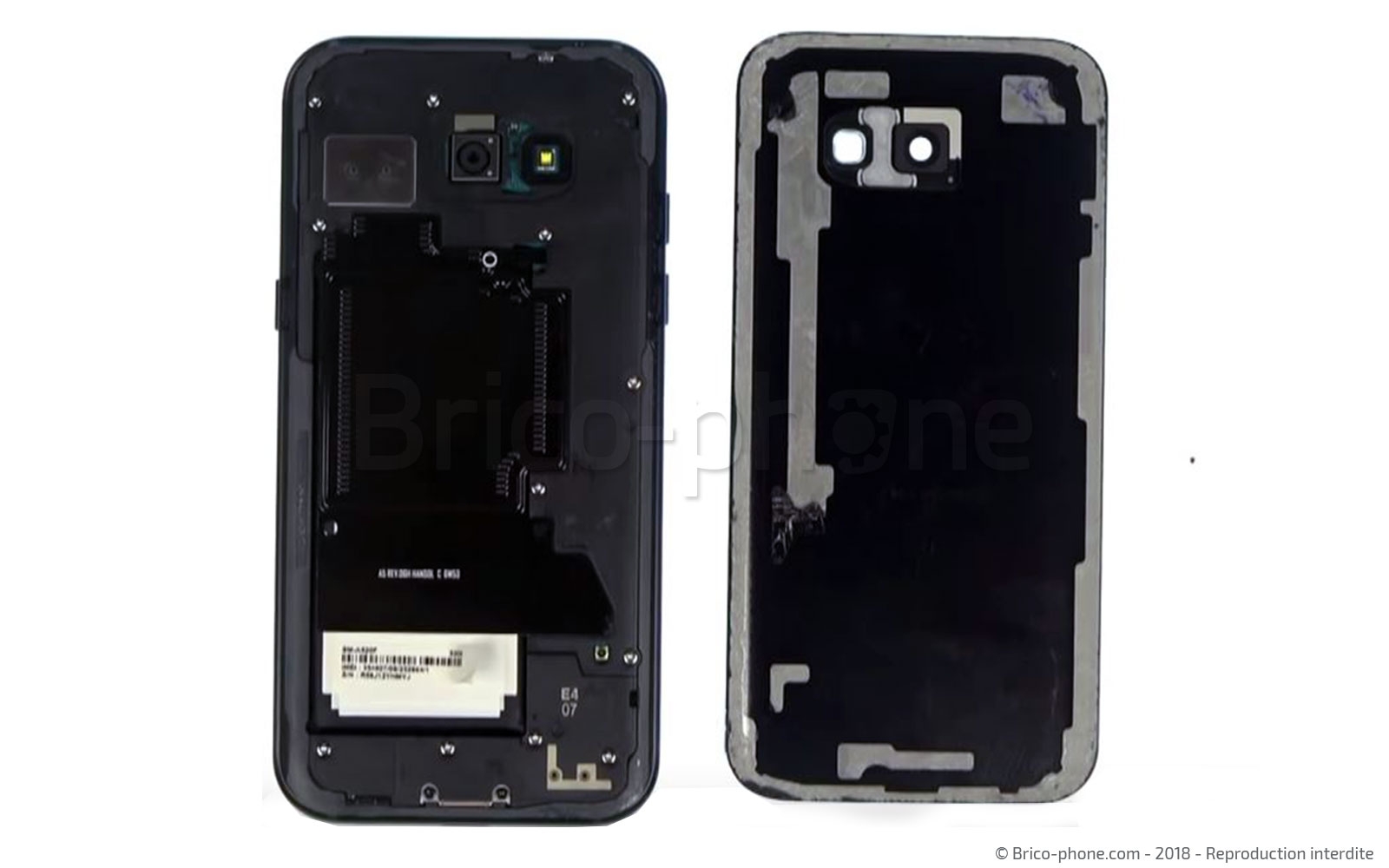

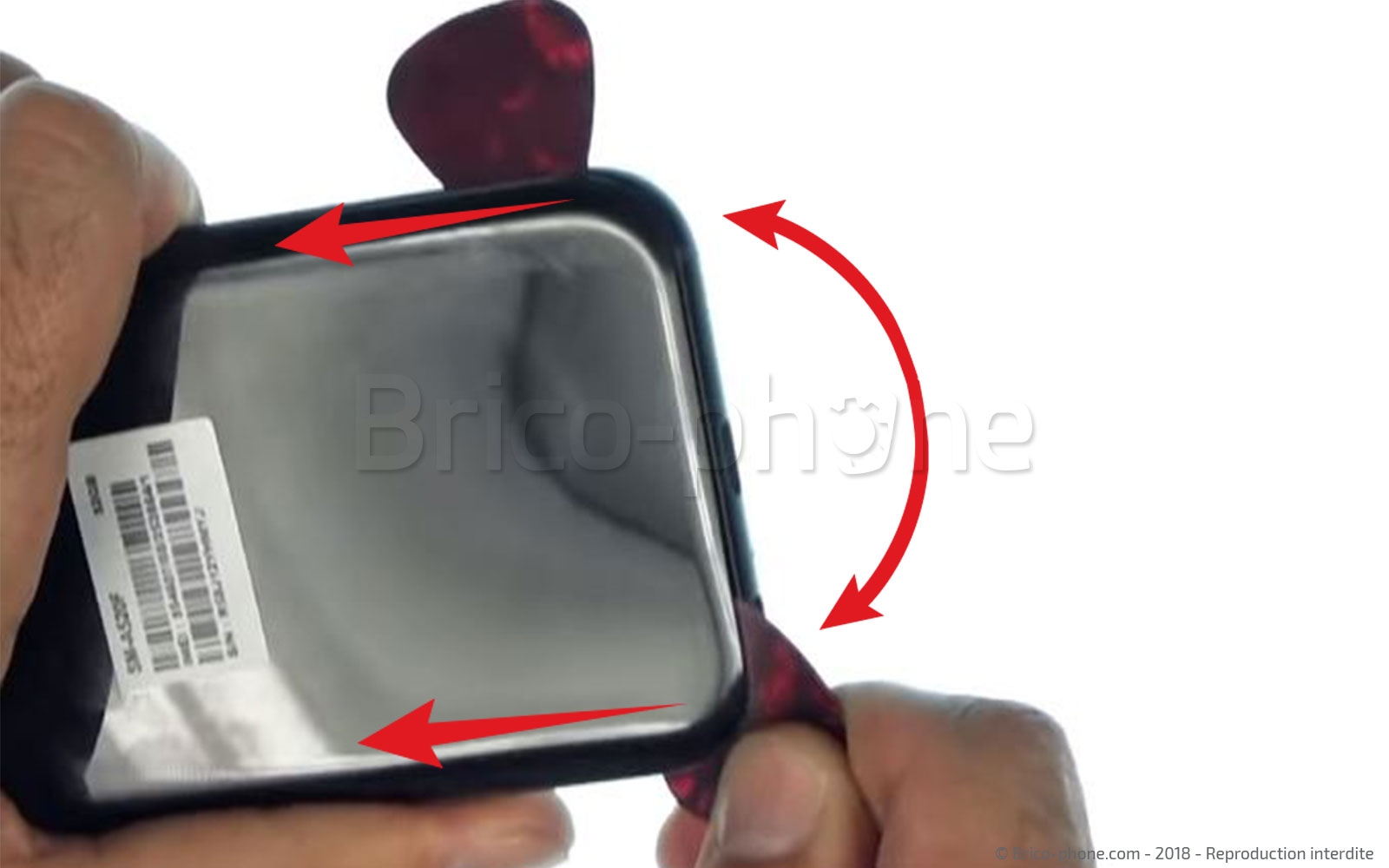

Faites coulisser les médiators plastiques de part et d'autre de la vitre afin de décoller entièrement le cache arrière. Aidez-vous de la carte PVC pour la retirer puis déposer là sur votre espace de travail.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer l'ensemble bloc haut parleur / nappe NFC

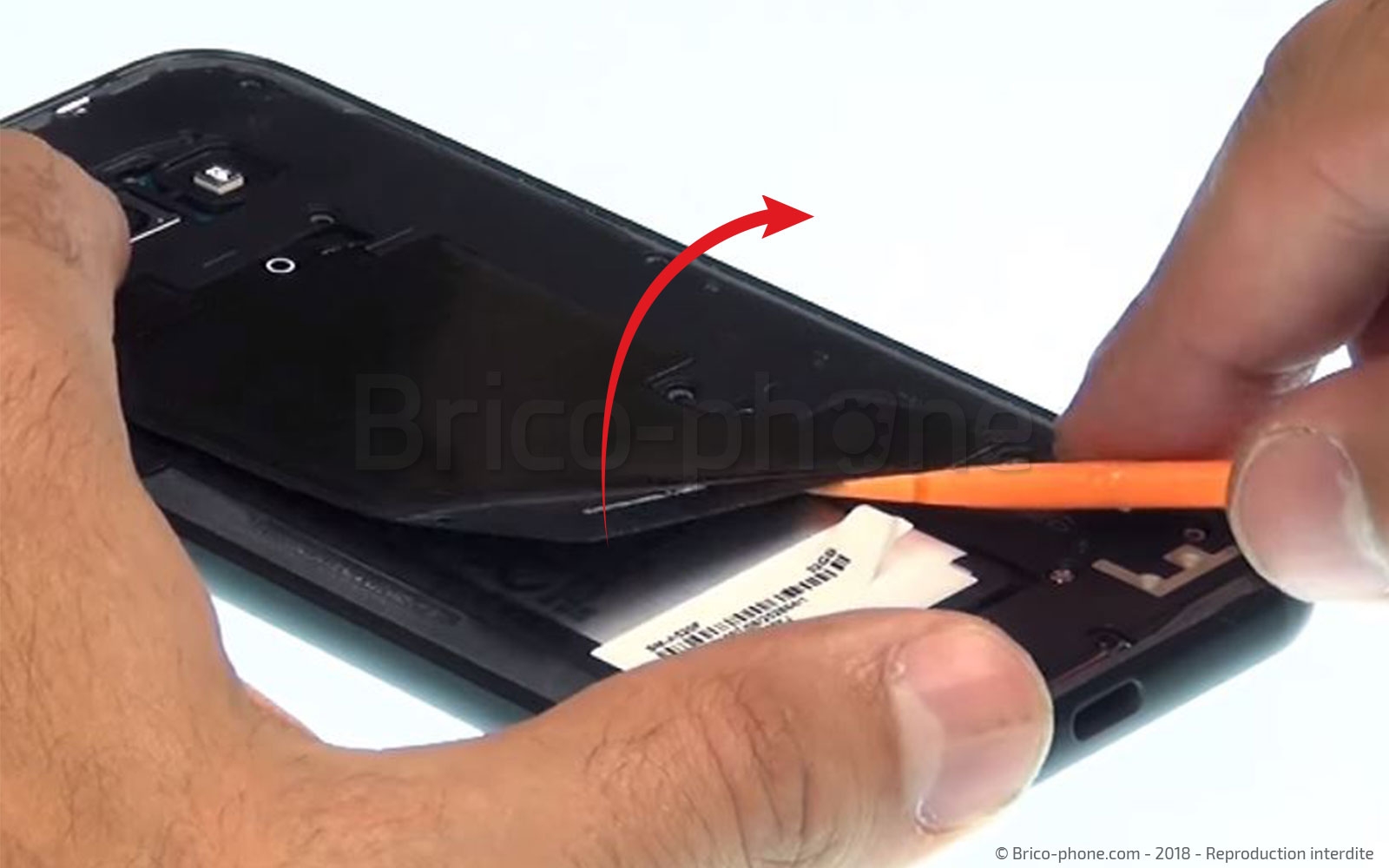

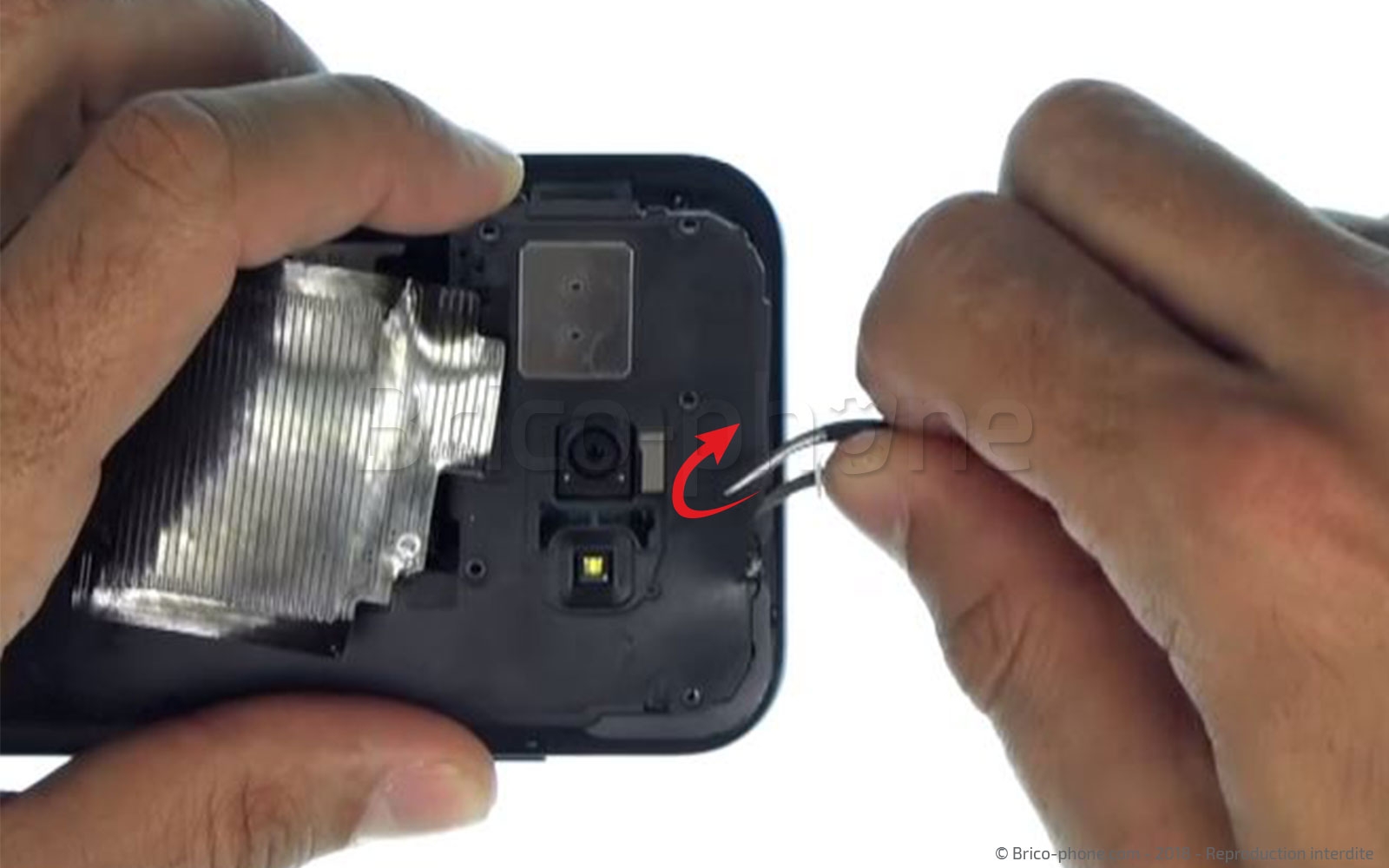

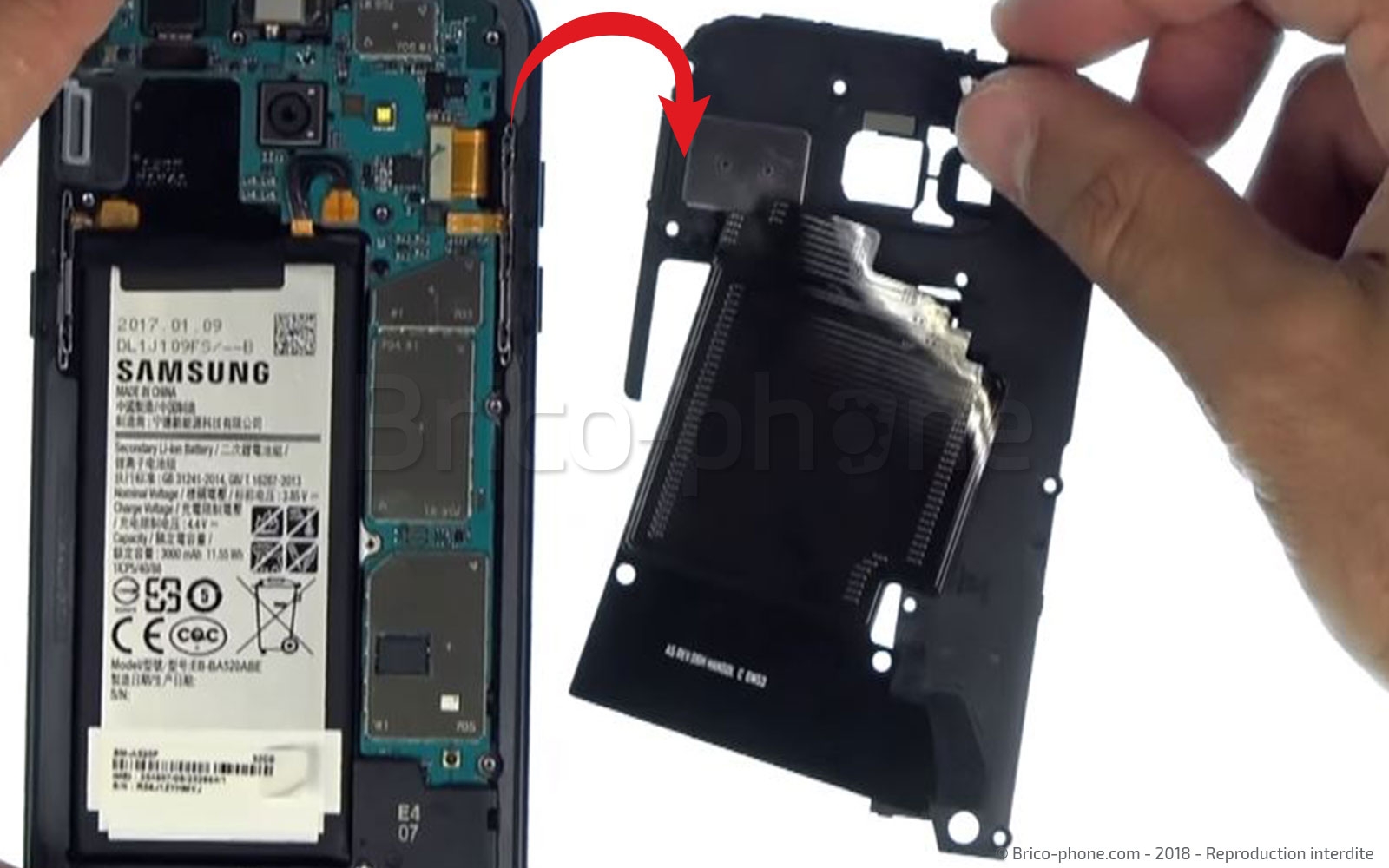

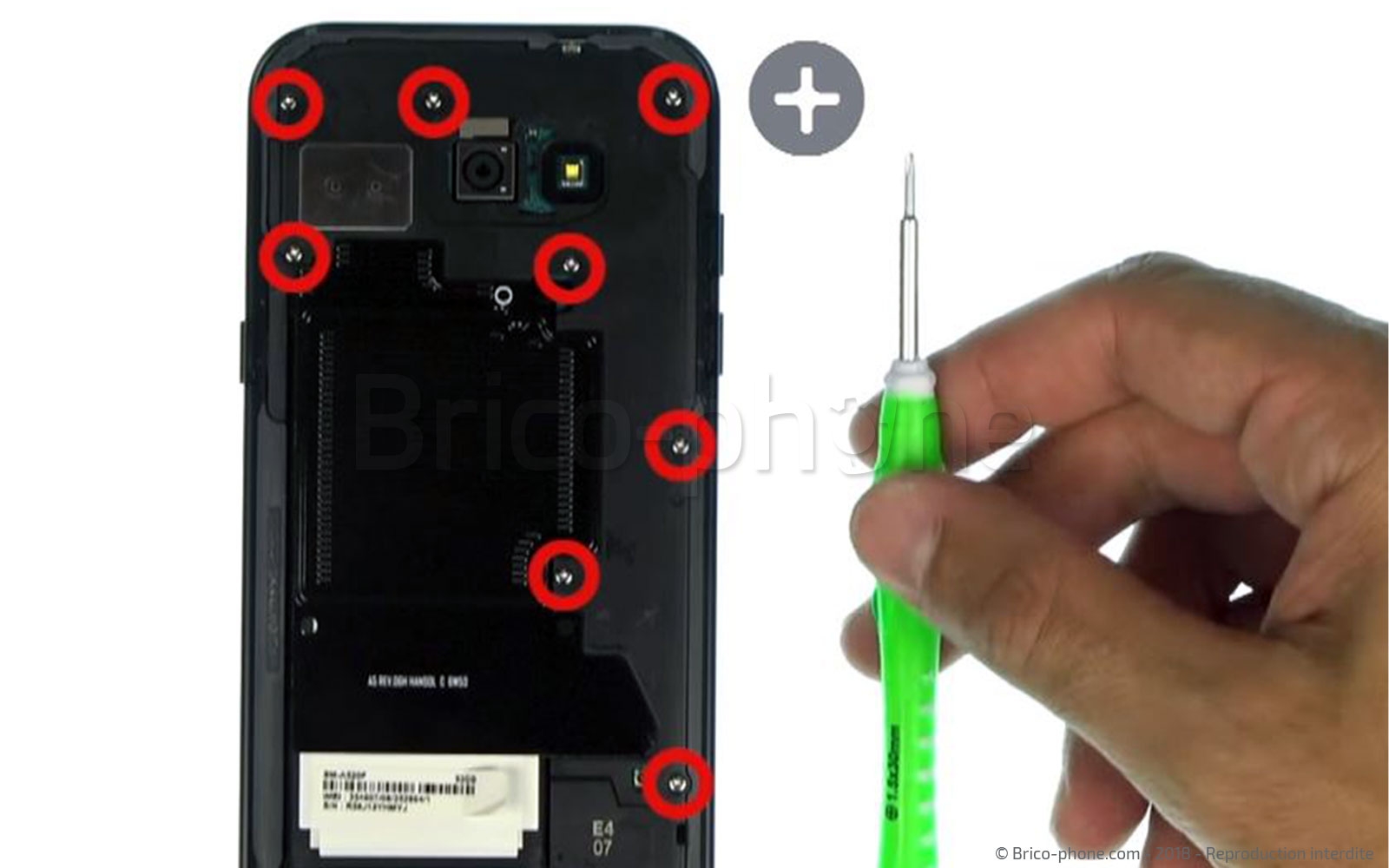

À l'aide du tournevis cruciforme retirez les 8 vis qui maintiennent l'ensemble HP externe et NFC au châssis. Décollez délicatement cette dernière à l'aide du levier nylon puis retirez l'ensemble à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Etape 6 : Déconnecter la batterie et le LCD

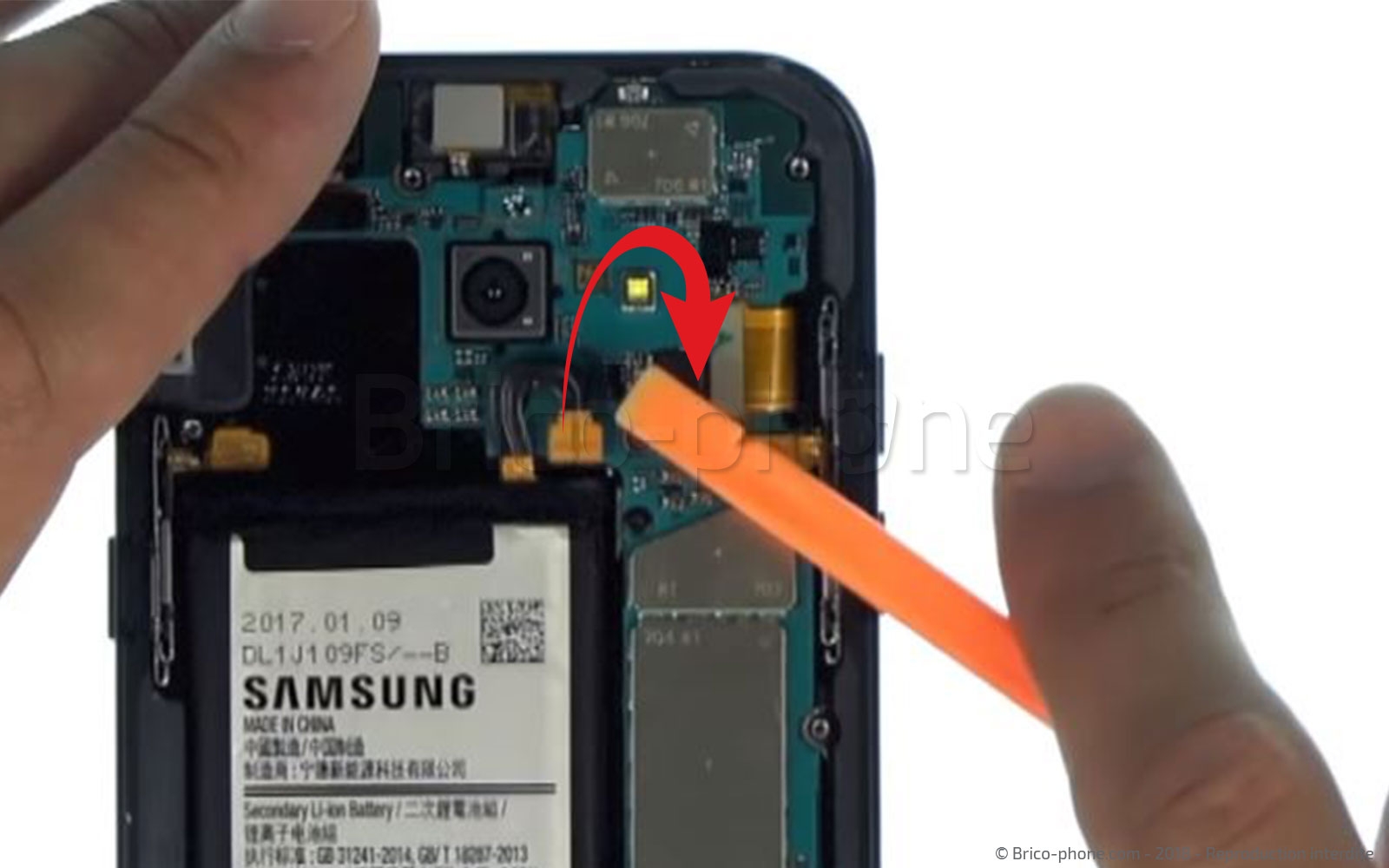

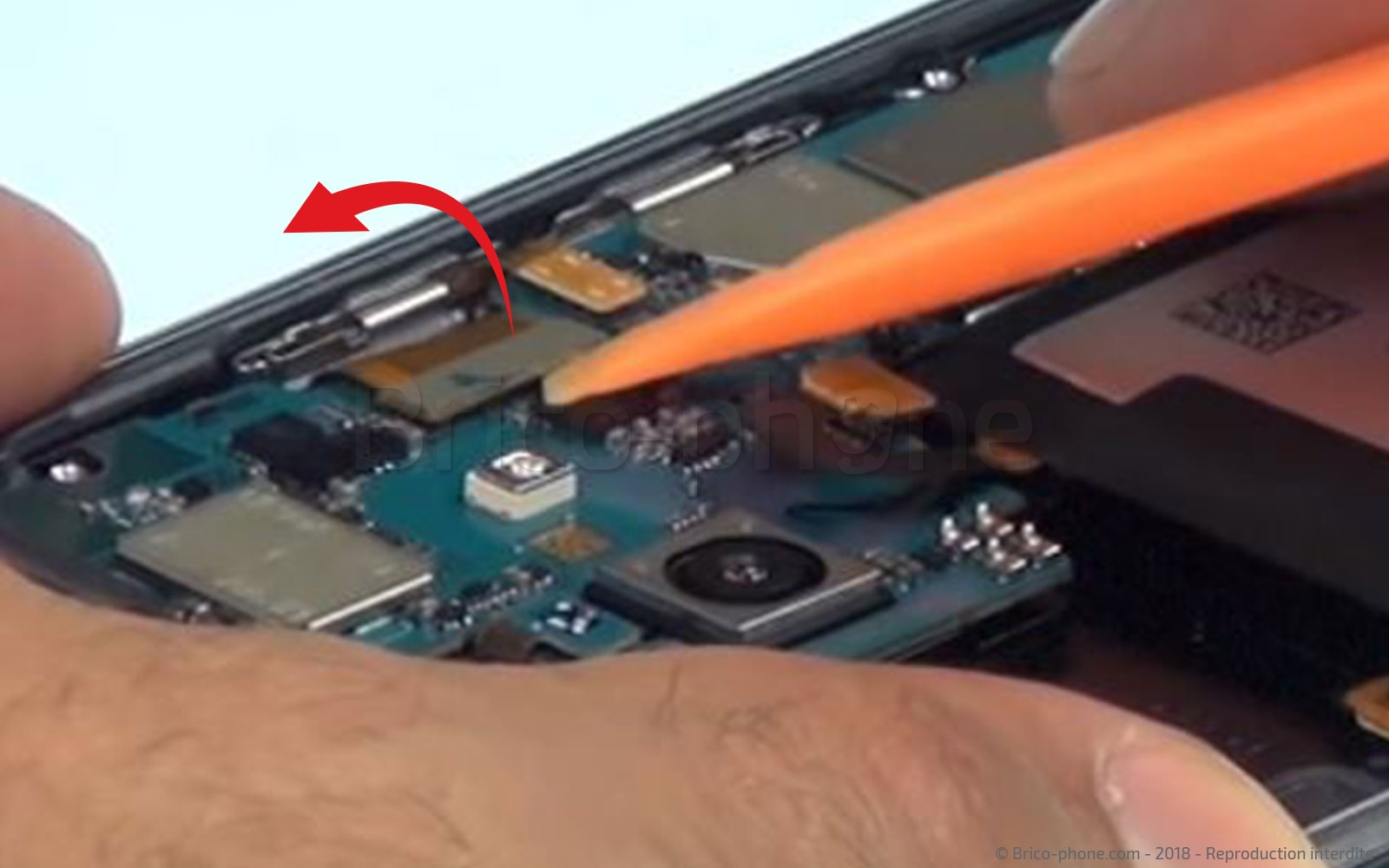

Avant de passer au décollage de l'écran, il ne vous reste plus qu'à déconnecter la batterie pour raisons de sécurités, puis de débrancher la nappe de l'écran amoled toujours avec l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Chauffer l'écran

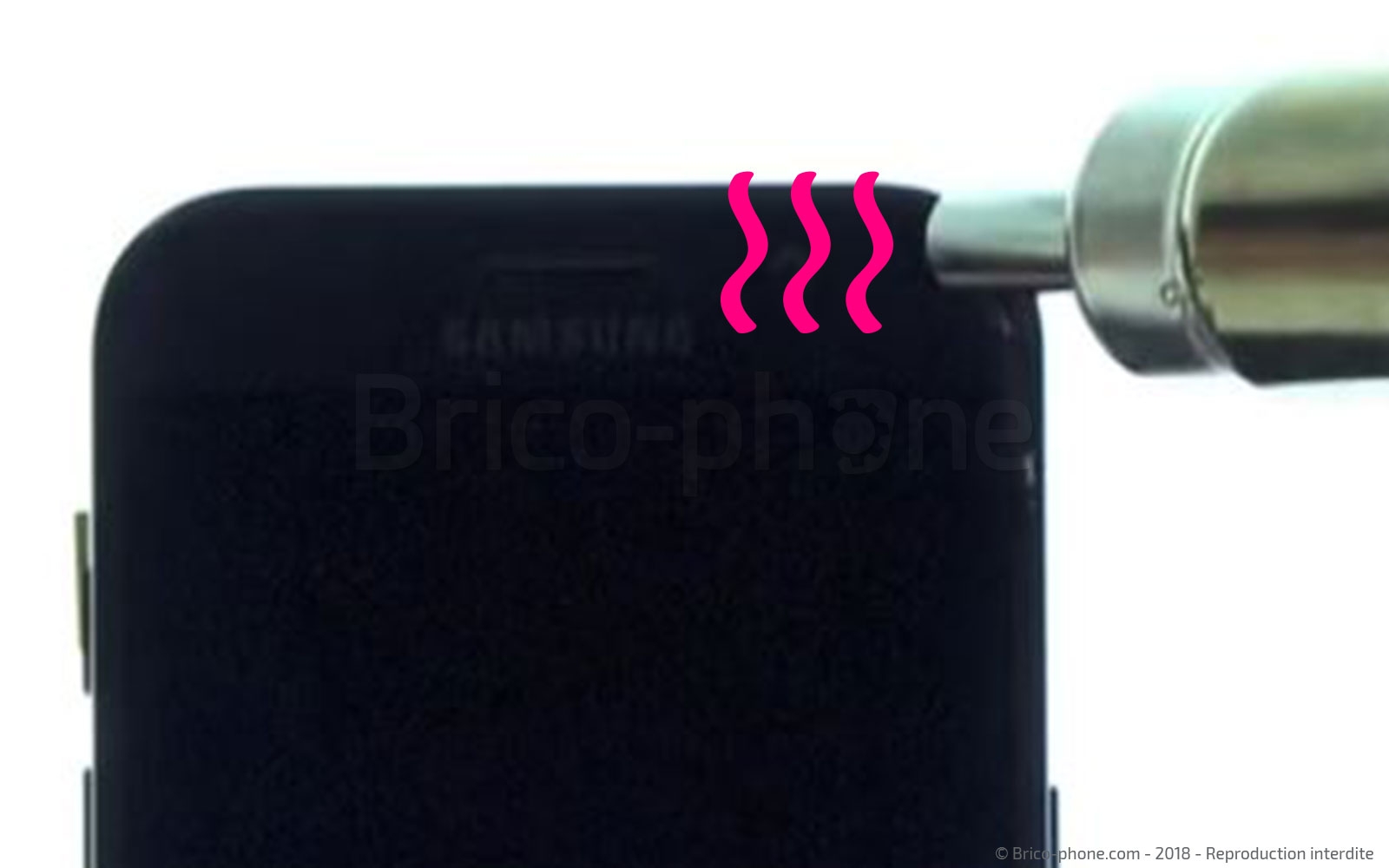

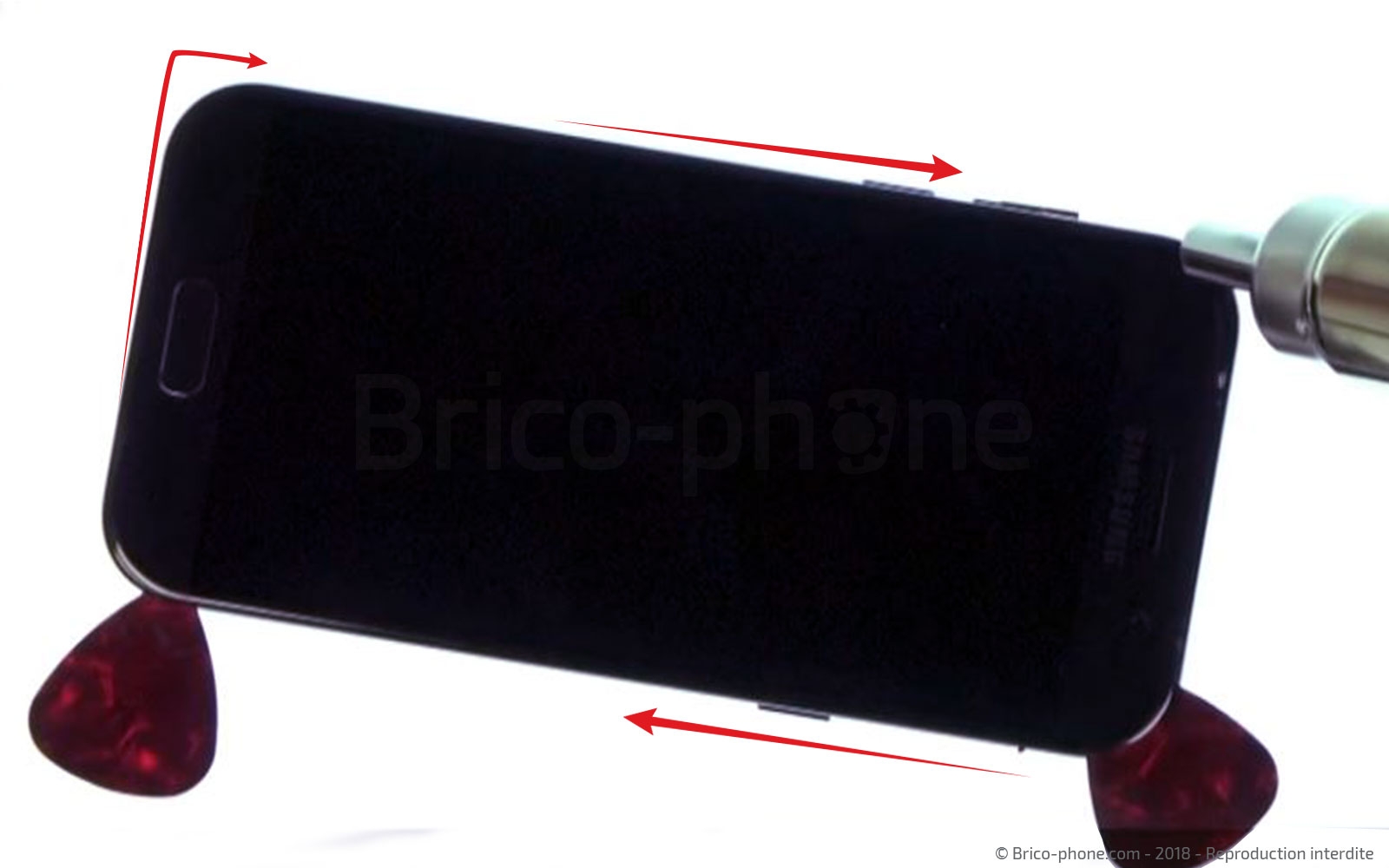

En utilisant de nouveau votre sèche cheveux ou un mini décapeur thermique chauffez le contour de la vitre tactile.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 8 : Placer les médiators plastiques
Cette étape consiste à mettre en place les outils qui seront utilisés pour le décollage de l'écran.

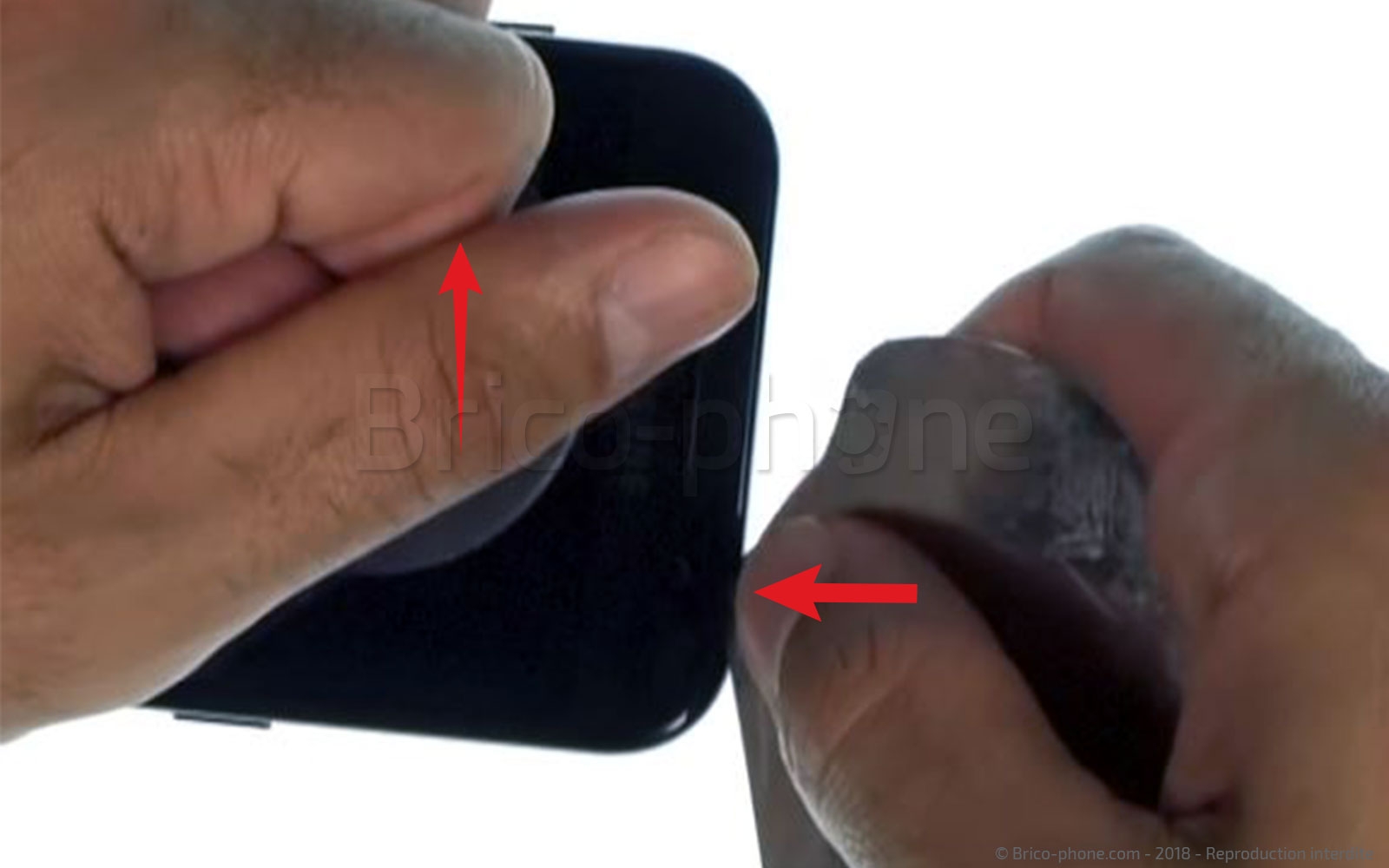

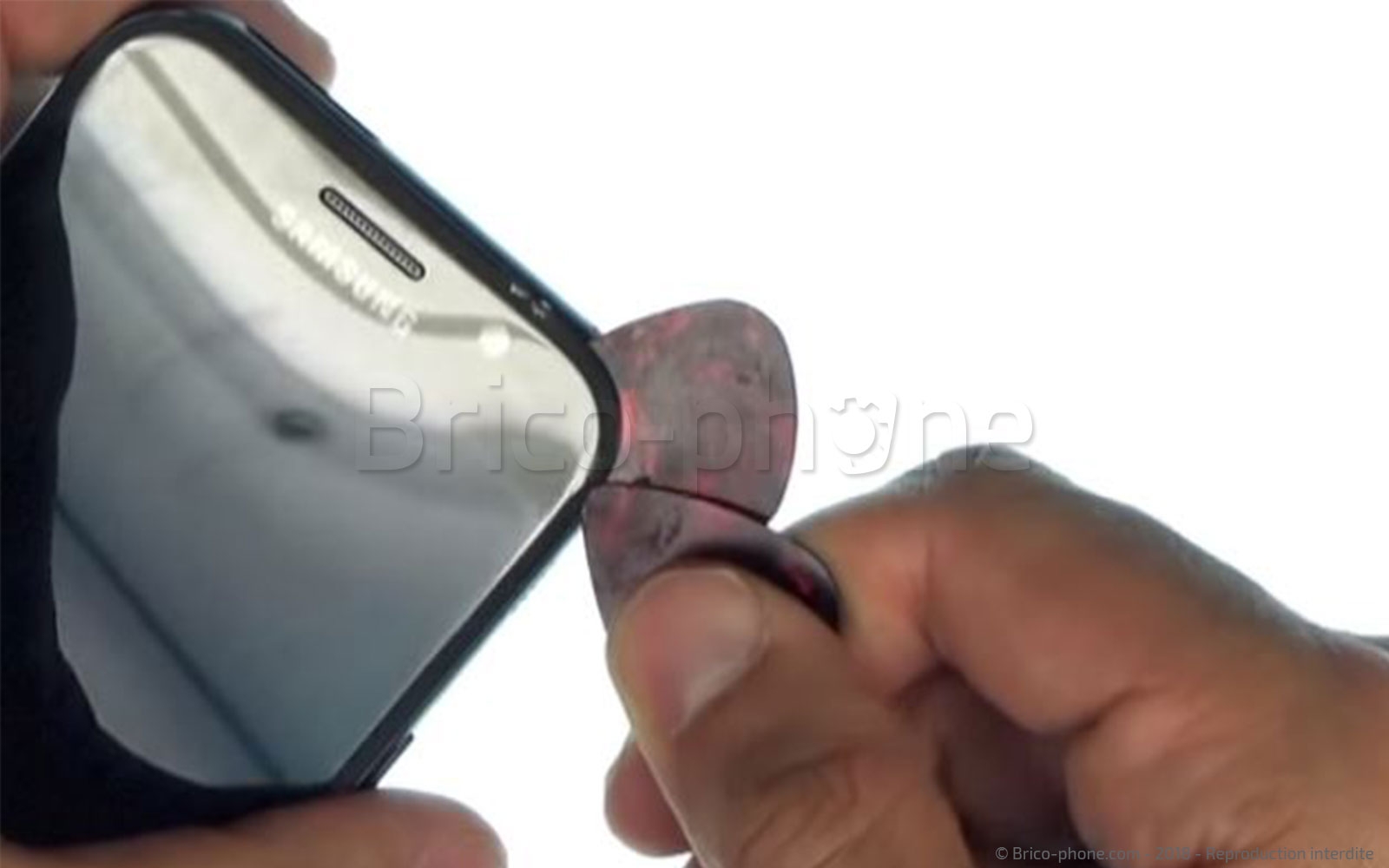

Placez la ventouse sur un des angles supérieurs de l'écran. Celle-ci vous aidera à insérer le médiator métal. Il vous suffira simplement de tirer dessus ce qui soulagera la pression de la vitre sur le châssis. (la méthode est identique que pour la vitre arrière.). Une fois ce dernier mis en place, il ne vous reste plus qu'à positionner les deux médiators plastiques dans l'espace créé.


Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Décoller l'écran Amoled
Faites coulisser les médiators plastiques sous le contour de la vitre afin de la décoller du châssis. Faites attention sur la zone basse de ne pas trop enfoncer les médiators, car vous risqueriez d'endommager la nappe des boutons "retour" et "menu"
N'hésitez pas a chauffez de temps à autre si les médiators forcent trop.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 10 : Retirer la vitre et l'écran Amoled

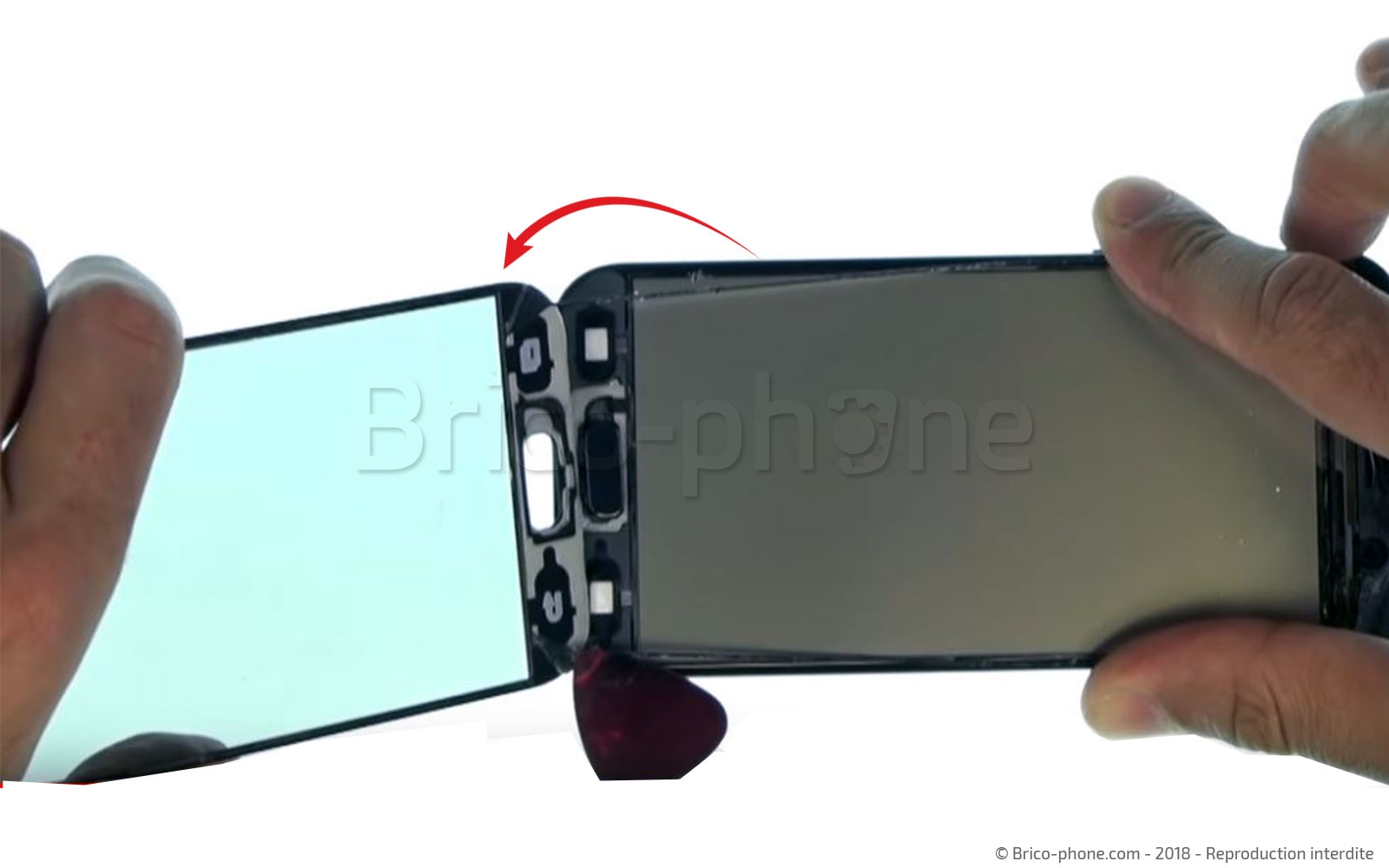

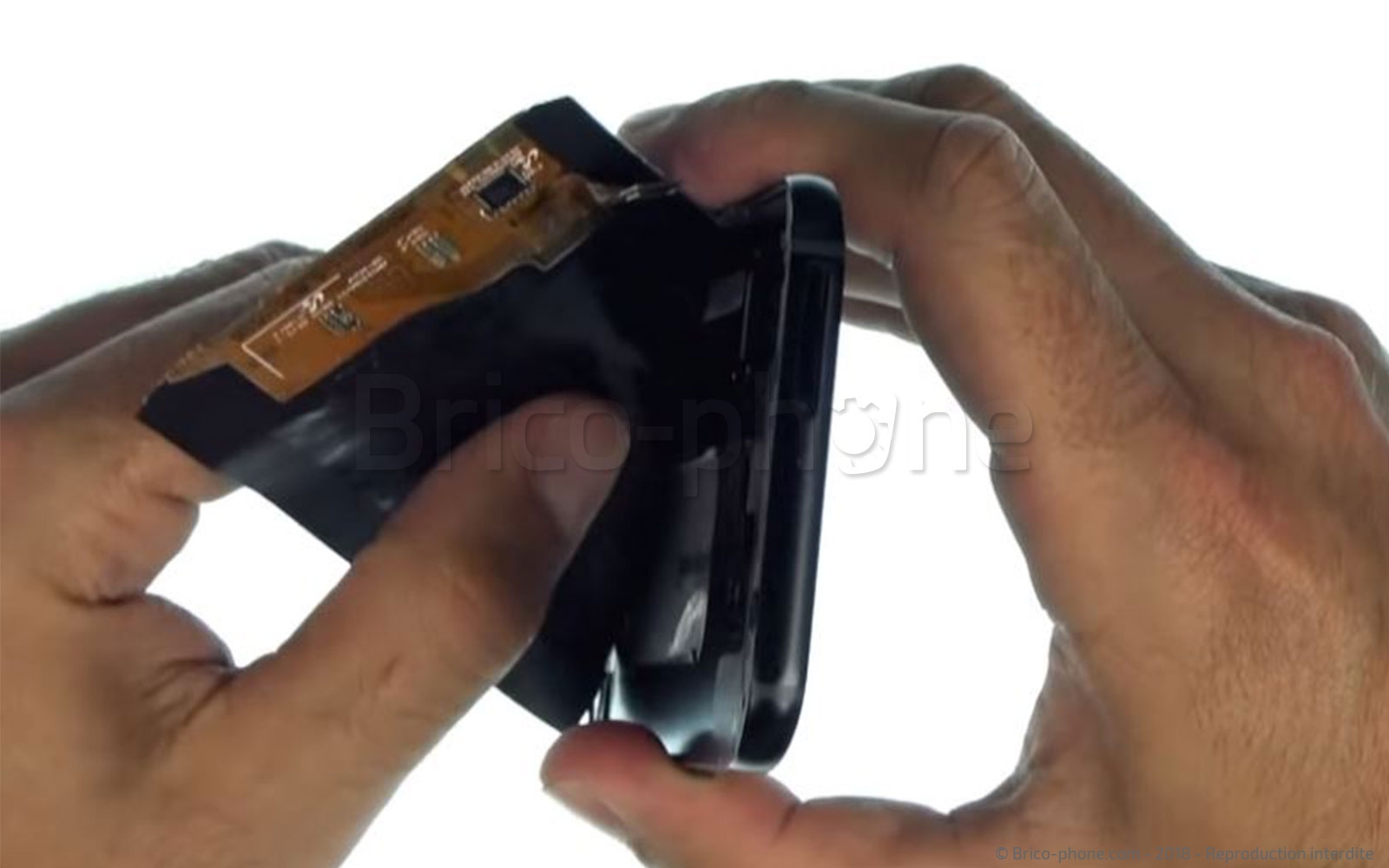

Maintenant que la vitre est totalement décollée, il ne vous reste plus qu'à la basculer en commençant par le haut. L'écran Amoled est lui collé sur sa partie centrale. Il va falloir le retirer en tirant fortement dessus (l'afficheur est très fin et fragile, il va donc se briser lors du décollage).
Lors de cette manipulation, il vous faudra faire bien attention à l'adhésif qui passe sous la nappe du bouton Home.
Conseil pour remonter votre smartphone
Nous arrivons à la fin de ce tutoriel. Reprenez celui-ci en sen inverse afin de remonter entièrement votre Samsung Galaxy A5_2017.
Pour fixer votre nouvel écran Amoled et le cache arrière, il vous suffira de faire un filet de colle B7000 sur le contour du châssis et de mettre sous presse.
