Changement du haut-parleur externe sur Galaxy A5 2017

Temps estimé : 15 min
Difficulté : 2/5
Galaxy A5 2017 | Temps estimé : 15 min | Difficulté : 2/5

Le haut parleur externe de votre Samsung Galaxy A5 2017  n'émet plus de son ou grésille ? Vous voulez réparer votre smartphone sans dépenser une fortune ? Grâce à ce tutoriel photo, Brico-Phone vous accompagne étape par étape dans le changement du haut parleur externe de vote appareil. Vous retrouverez sur notre boutique en ligne des haut parleurs externes identiques aux composants d'origine ainsi que des kits d'outils spécifiques à votre réparation, des guides d'aide au montage et bien plus encore !

Diagnostic

› Votre Galaxy A5 2017 n'a plus de son en mode haut-parleur ou pour une vidéo
› Le son de votre Haut-parleur grésille

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Haut-parleur Externe pour Samsung Galaxy A5 2017
24,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

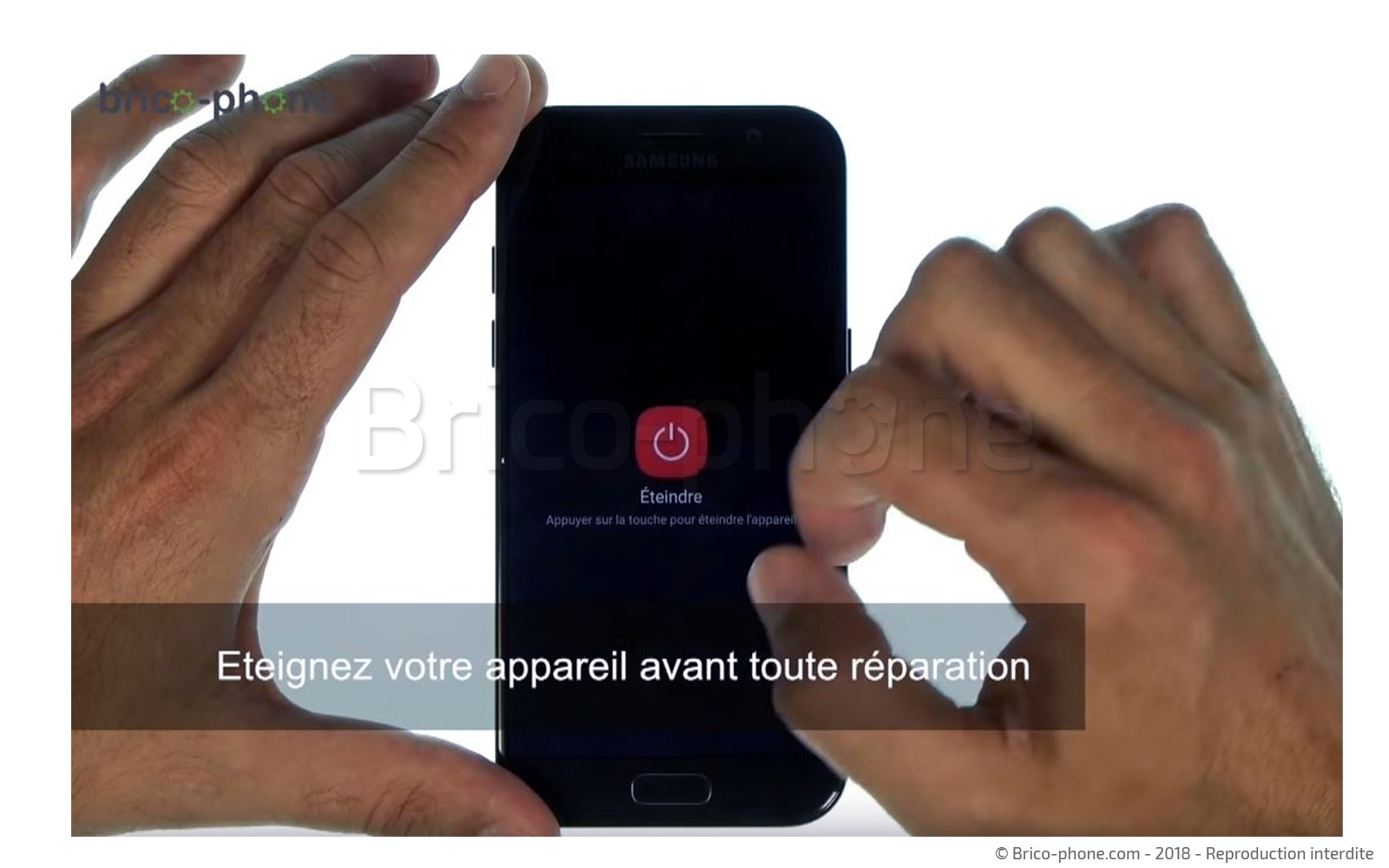

Etape 1 : Mettre l'appareil hors tension
Avant toute réparation ou tout changement de pièce, veillez à bien mettre votre appareil hors tension ! Un smartphone sous tension durant le démontage risquerai de s'endommager.

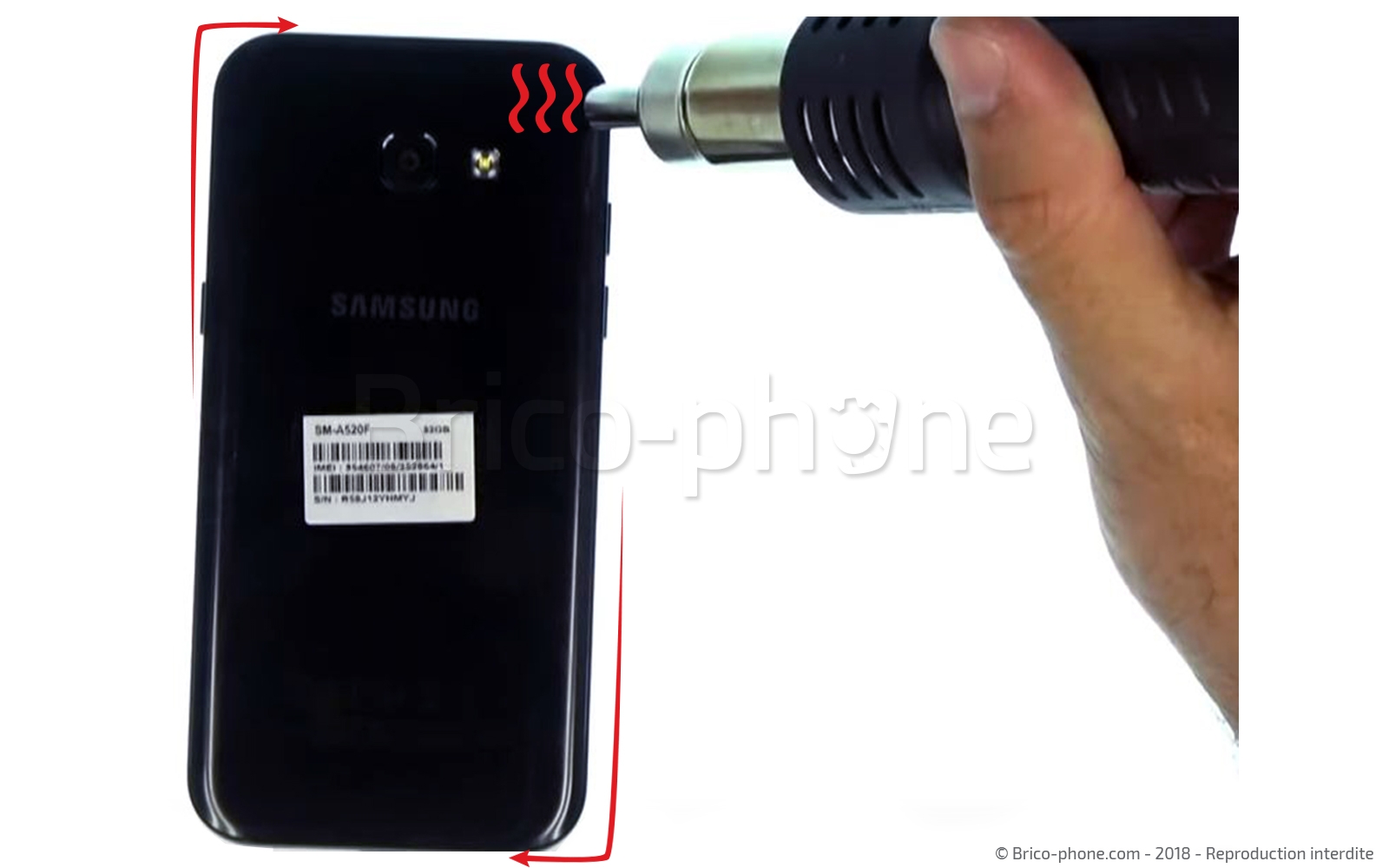

Etape 2 : Chauffer le cache arrière
A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, chauffez le contour de la vitre arrière afin d'en ramollir l'adhésif qui fixe le cache arrière au châssis.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

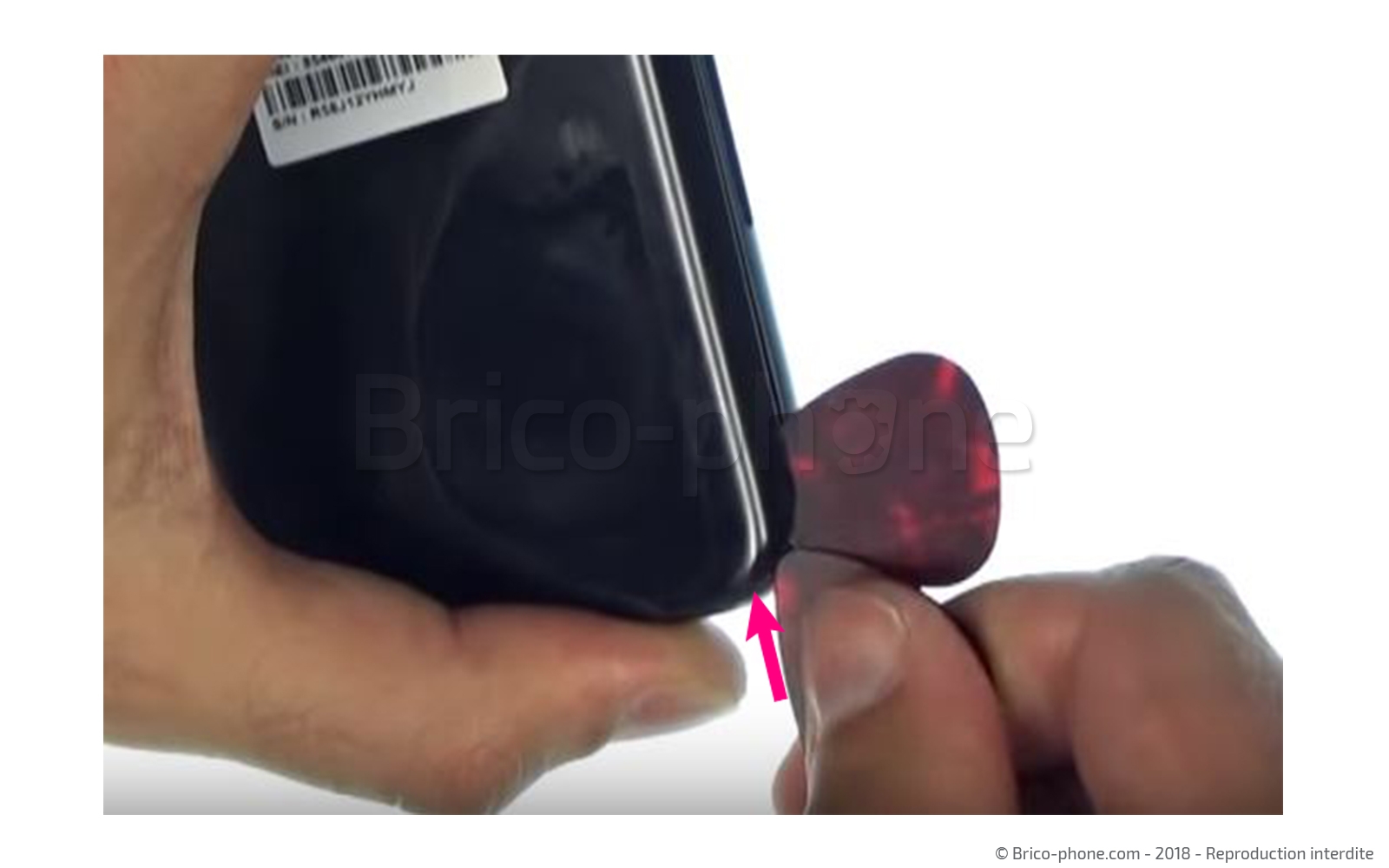

Etape 3 : insérer les médiators plastiques
Cette étape consiste à insérer les médiators plastiques qui seront utilisés pour décoller la vitre.

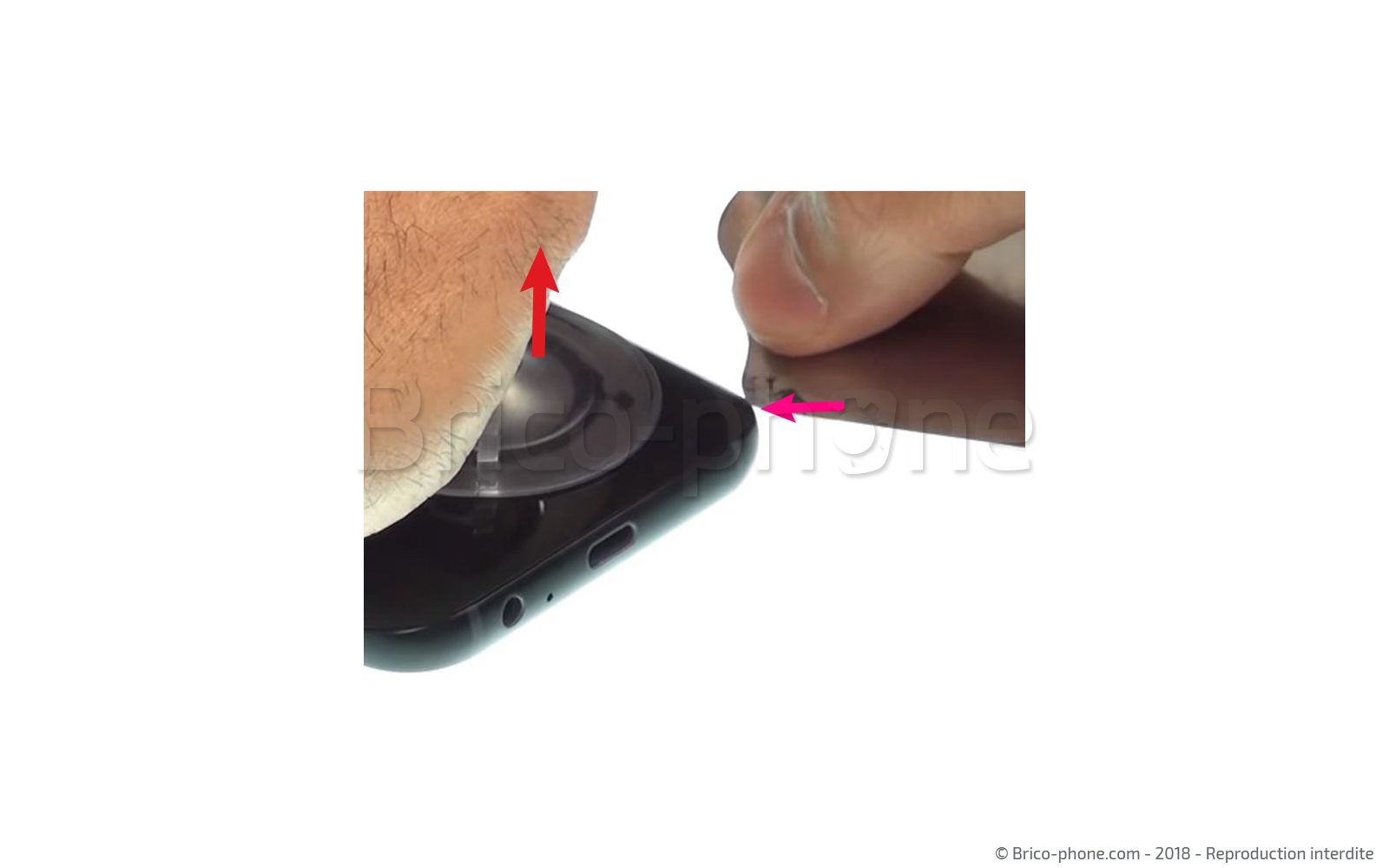

Positionnez dans un premier temps la ventouse sur l'un des angles inférieurs de la vitre arrière de votre Galaxy A5-2017.
Saisissez le petit anneau métallique puis, tirez la ventouse vers le haut pour faciliter l'insertion du médiator métal entre le cache arrière et le châssis.

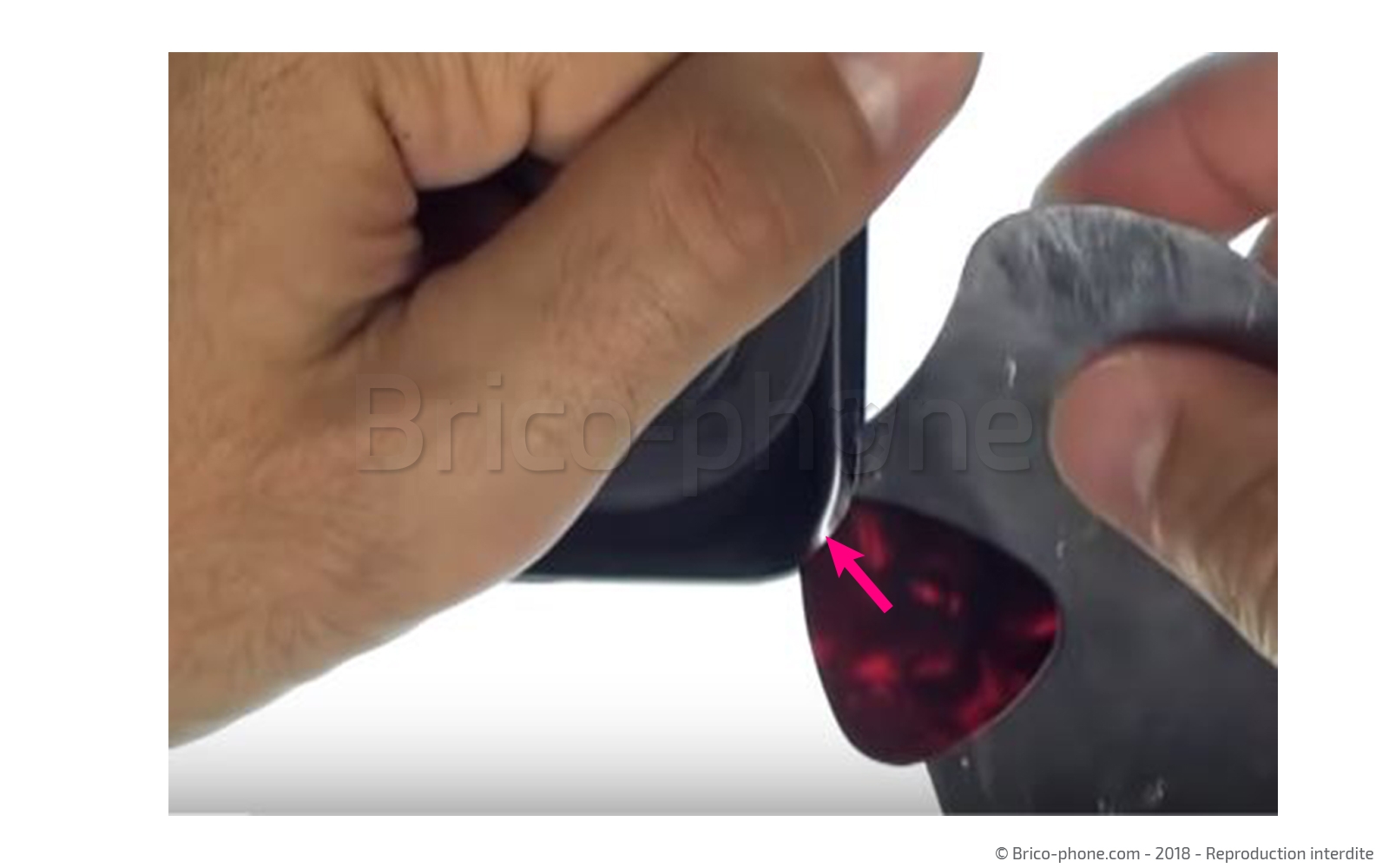

Cette manipulation a pour effet de créer un léger espace dans lequel vous allez venir mettre en place les 2 médiators plastiques.
(pour cette étape, vous pouvez également les outils iFlex et Iplastix qui seront plus efficaces que les médiators.)
Outils du kit utilisés
Outils du kit utilisés

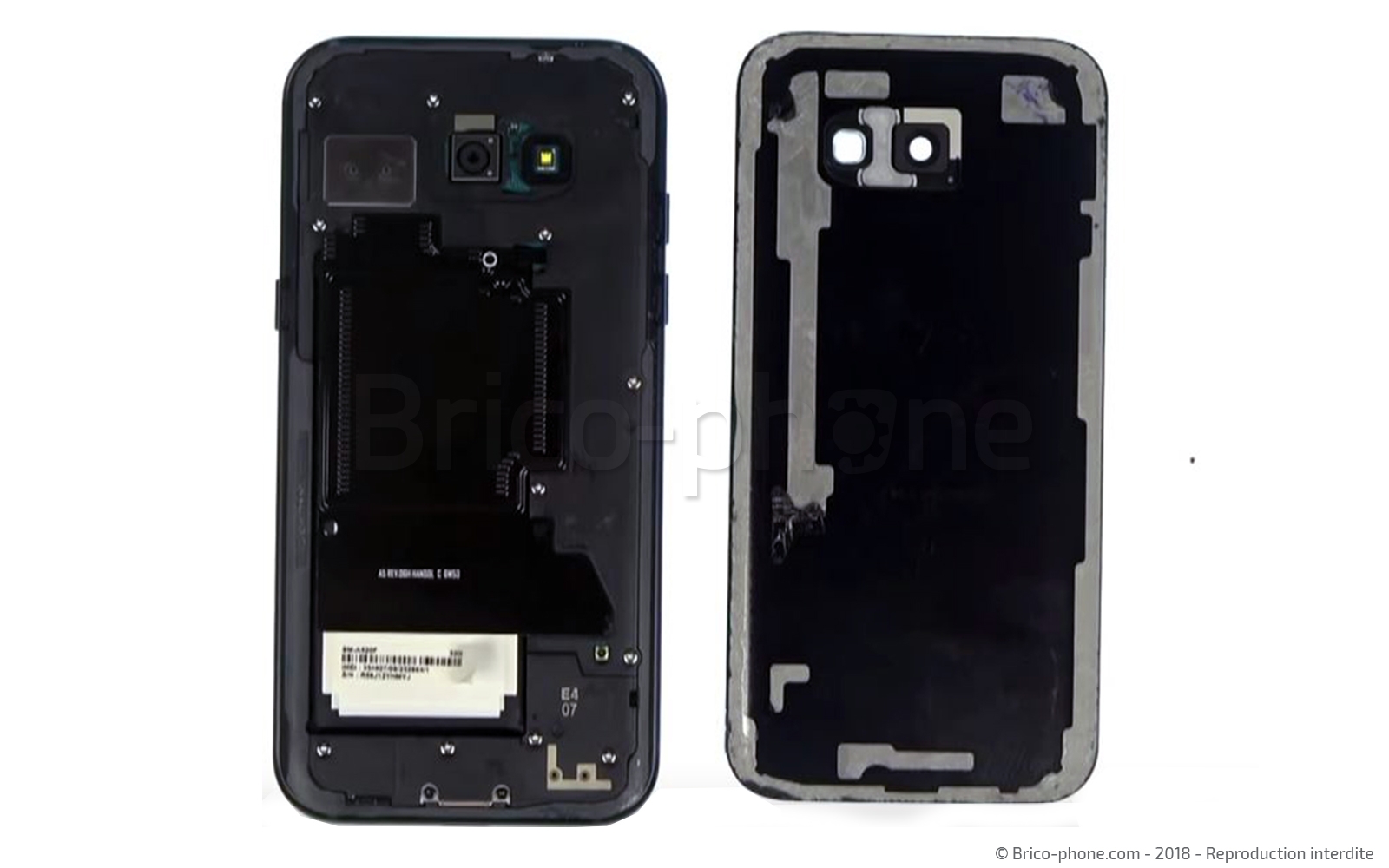

Etape 4 : Décoller et retirer la vitre arrière

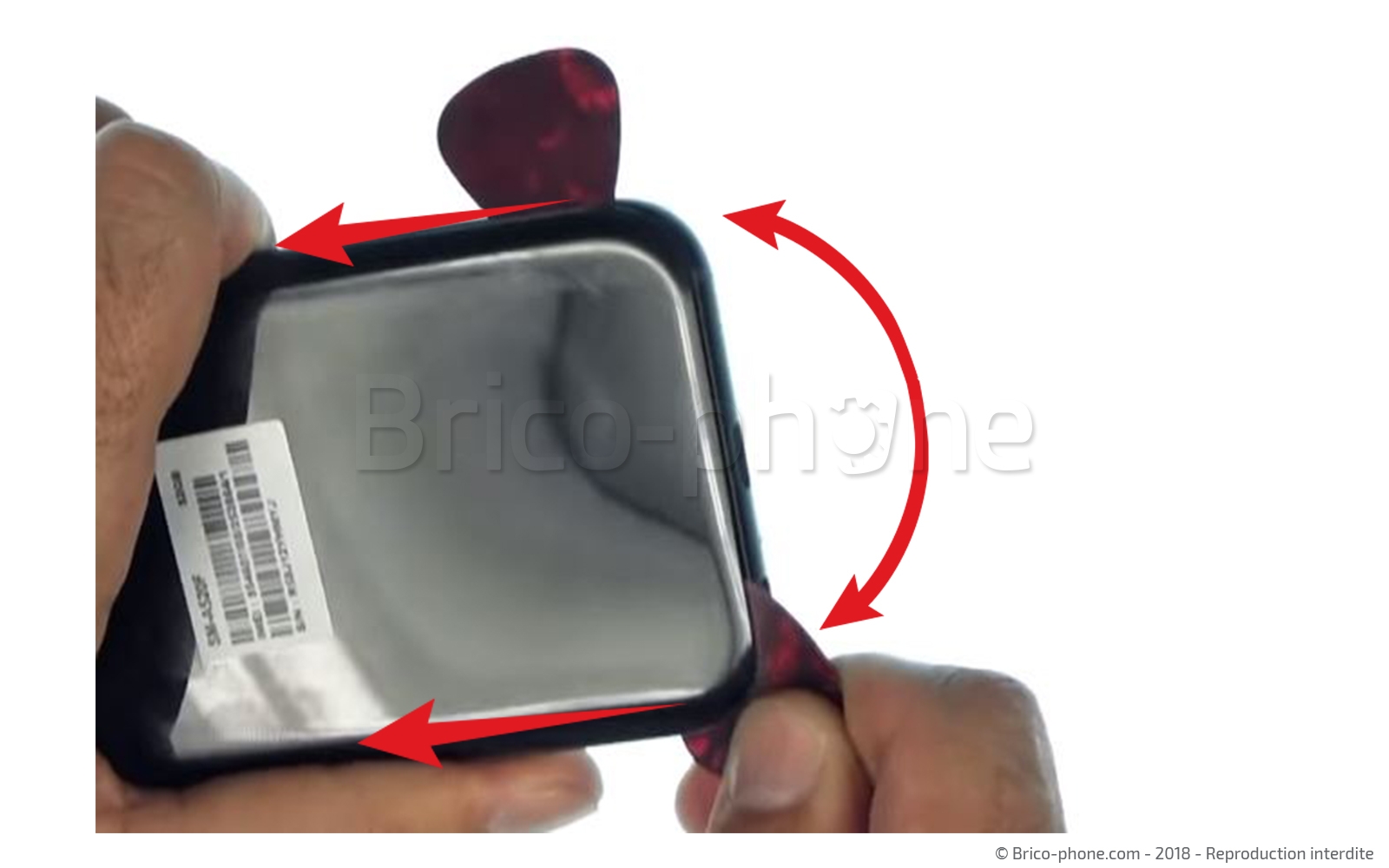

Maintenant que les médiators plastiques sont en place, faites les coulisser sous le contour de la vitre.

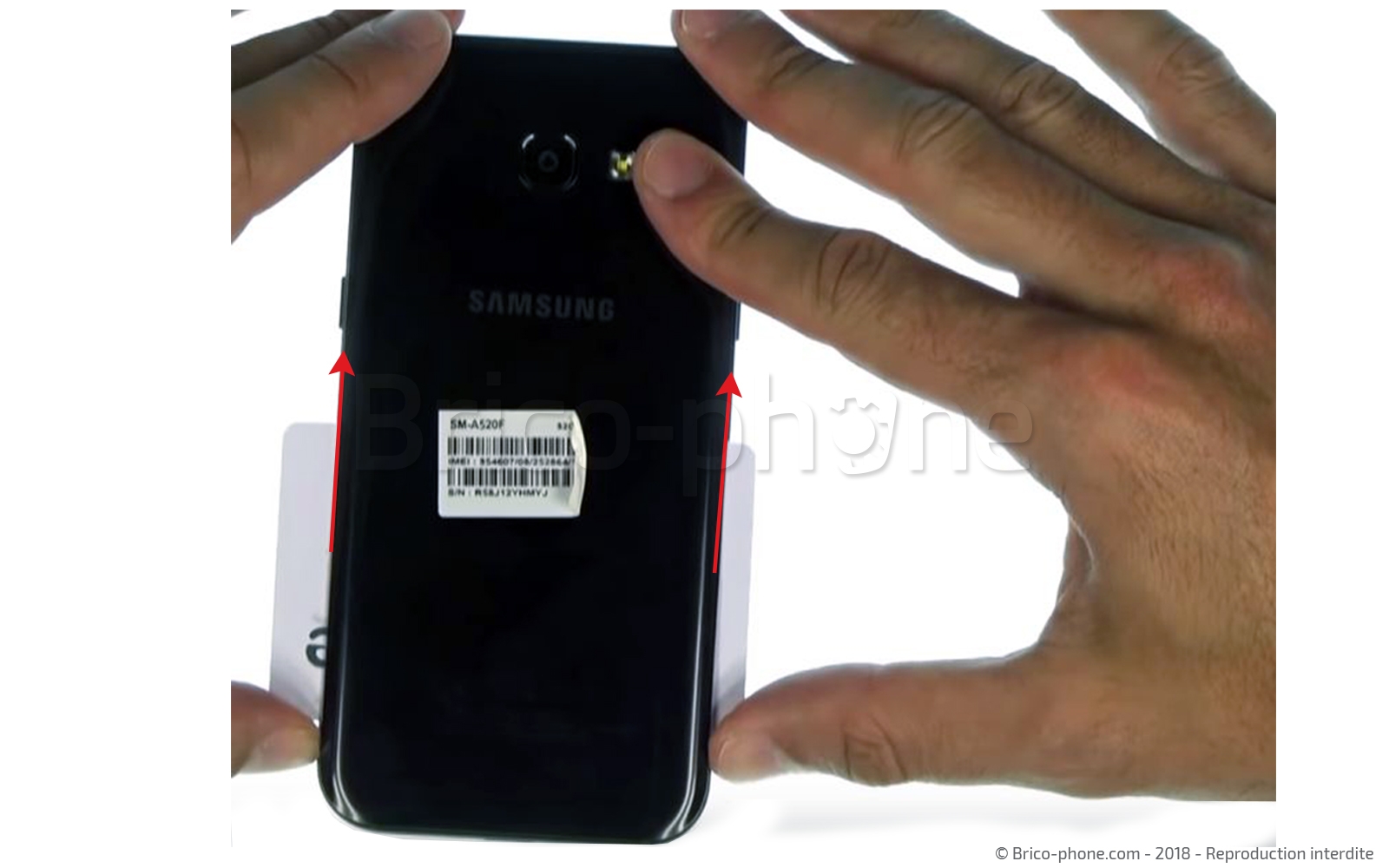

Utilisez ensuite la carte PVS afin de décoller et retirer de façon uniforme le cache.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer les vis du bloc haut-parleur externe

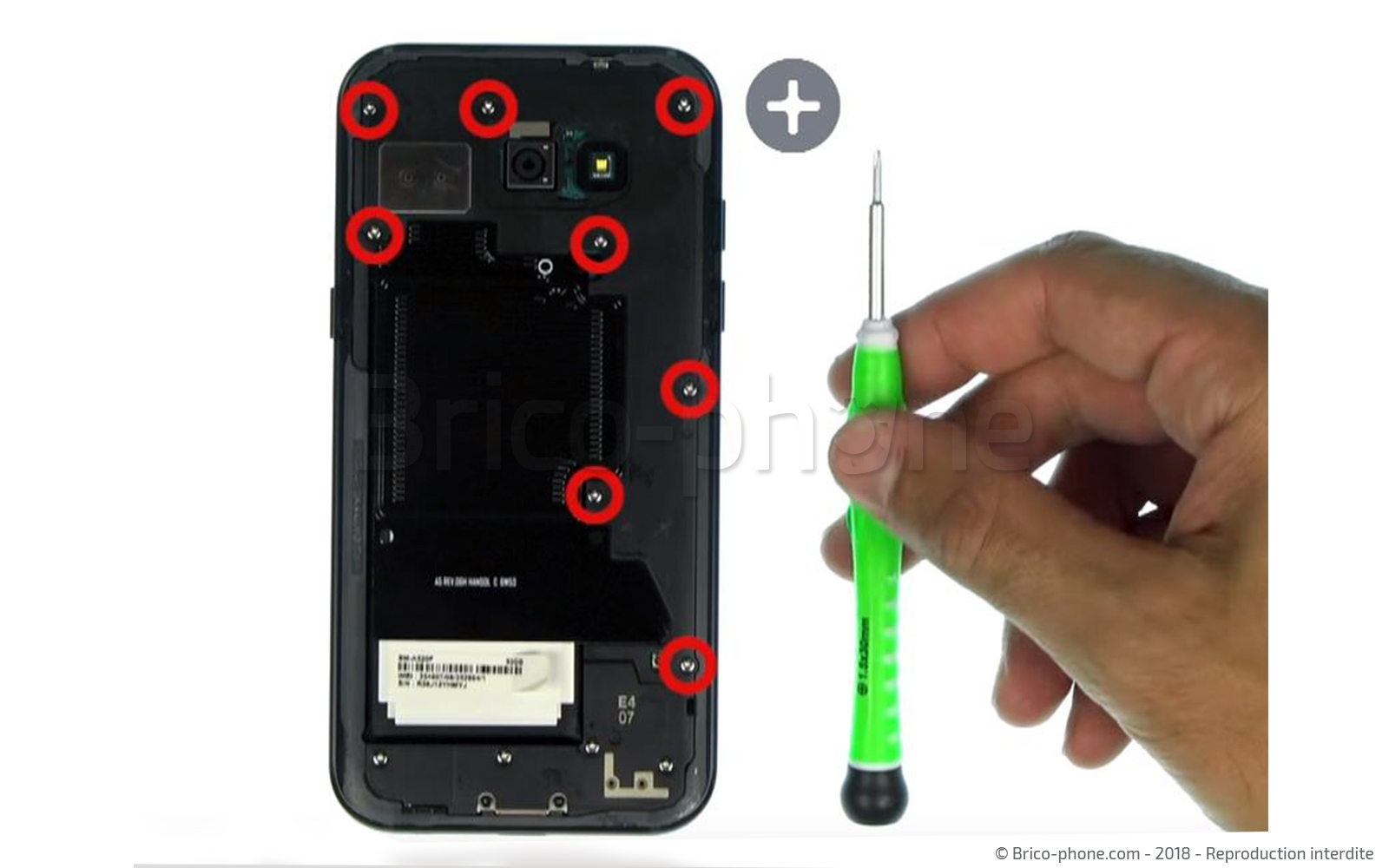

Prenez le tournevis cruciforme afin de retirer les 8 vis maintenant le support de la nappe NFC qui recouvre la carte-mère. Déposez les unes à une sur votre patron d'aide au montage afin de ne pas les égarer.
Outils du kit utilisés
Outils du kit utilisés

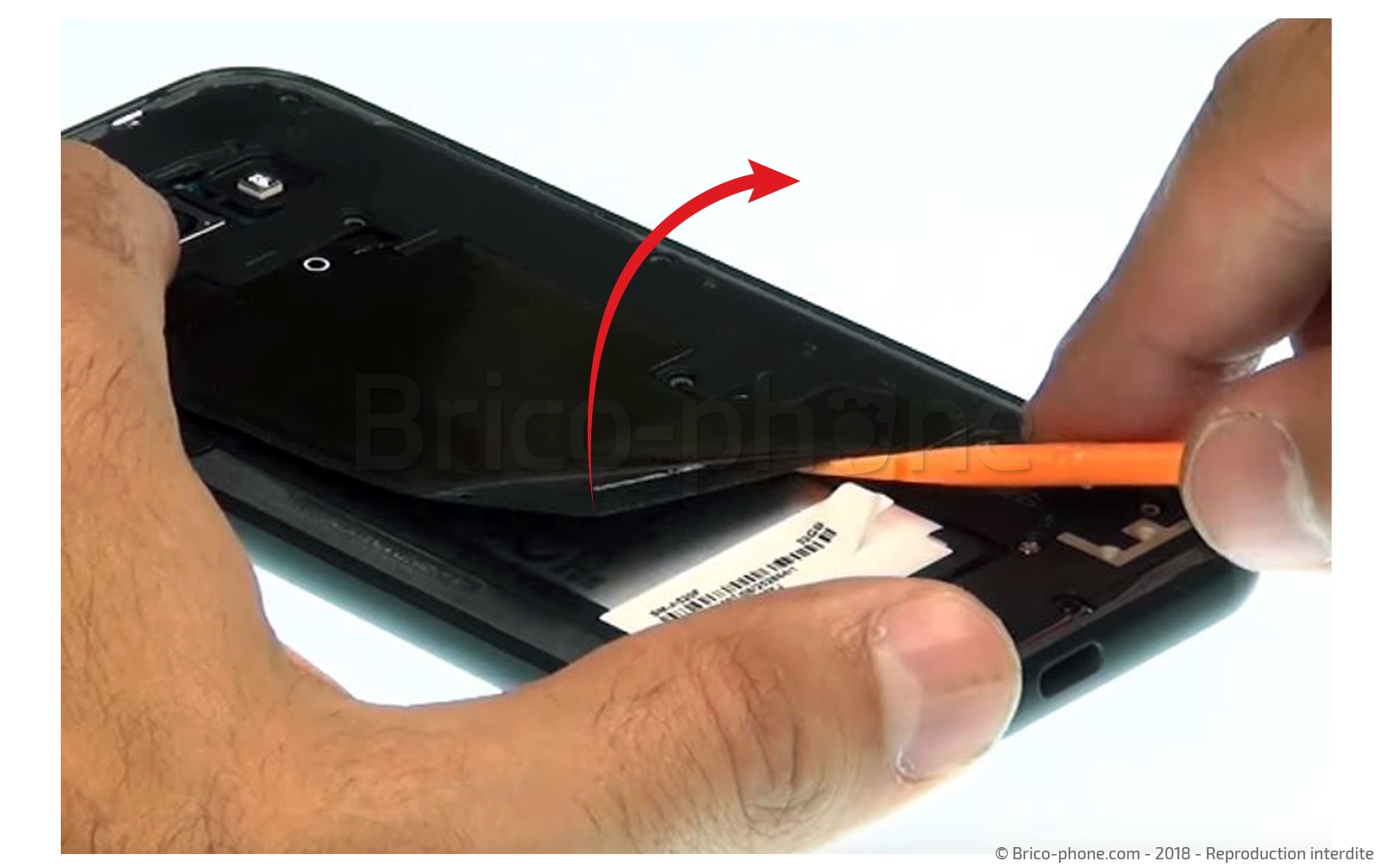

Etape 6: Décoller la nappe NFC

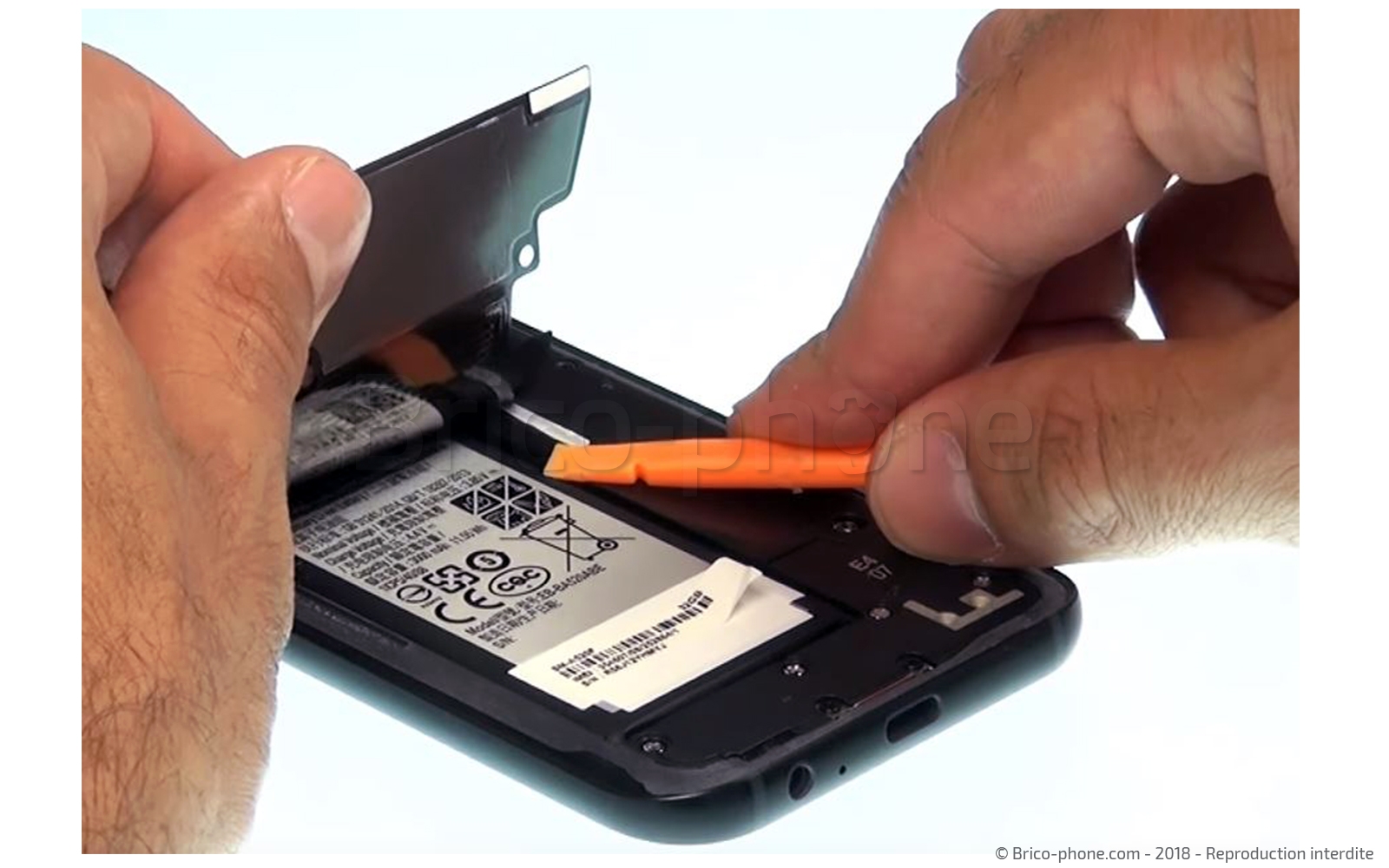

Avec le spudger (levier nylon fourni dans votre kit d'outils) décoller doucement et délicatement la nappe NFC qui est collée sur la batterie.
Outils du kit utilisés
Outils du kit utilisés

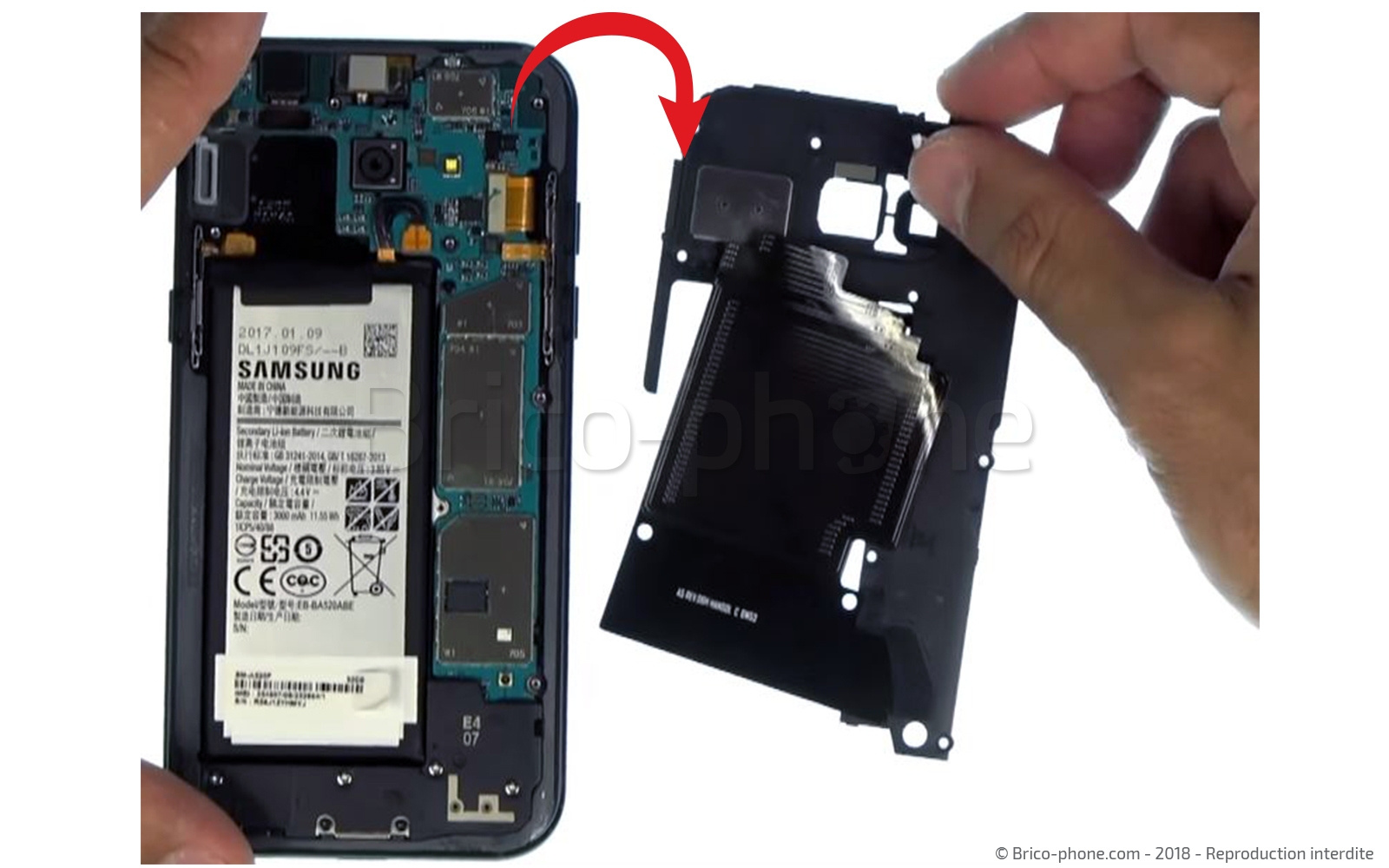

Etape 7 : Retirer l'ensemble HP et NFC

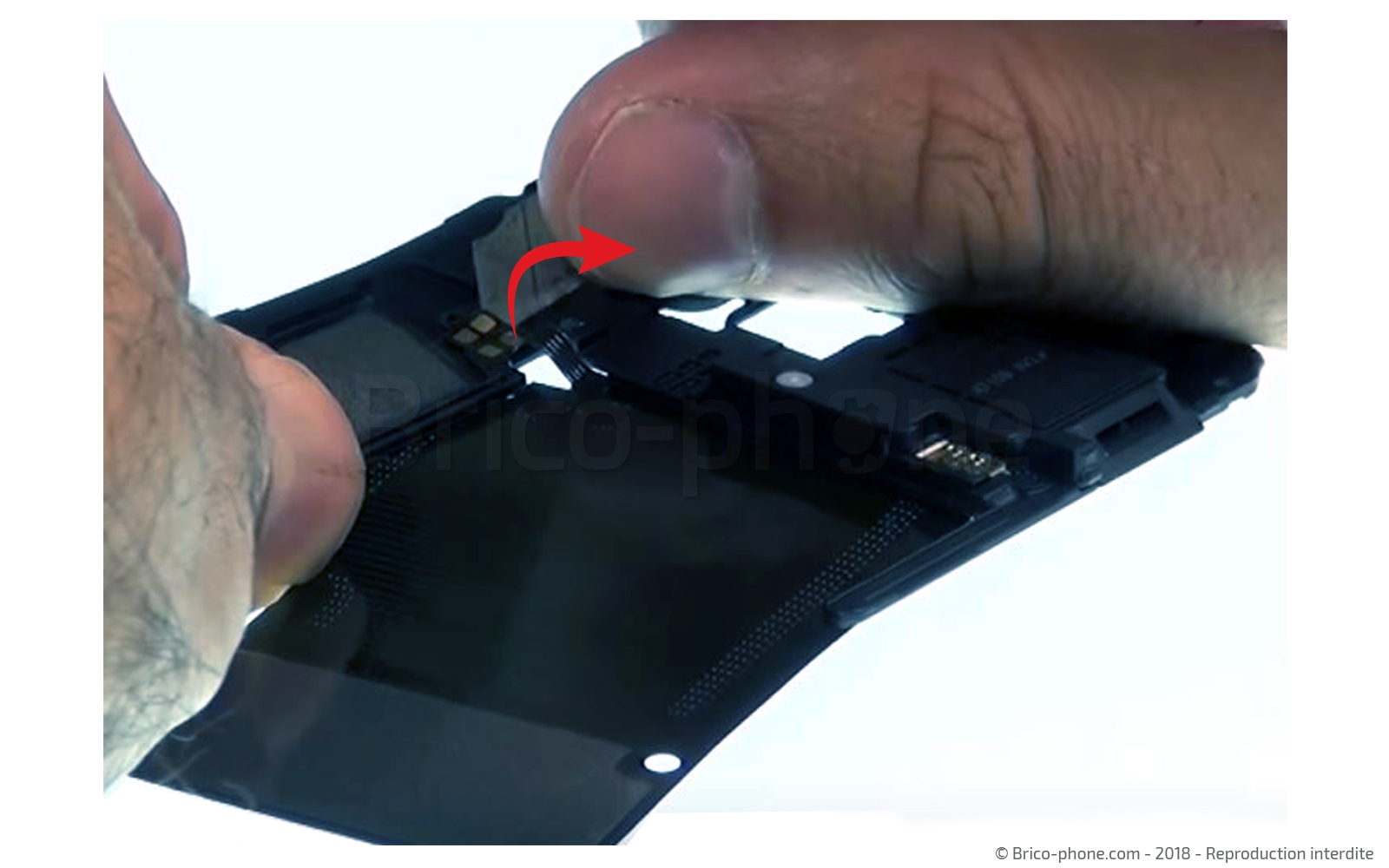

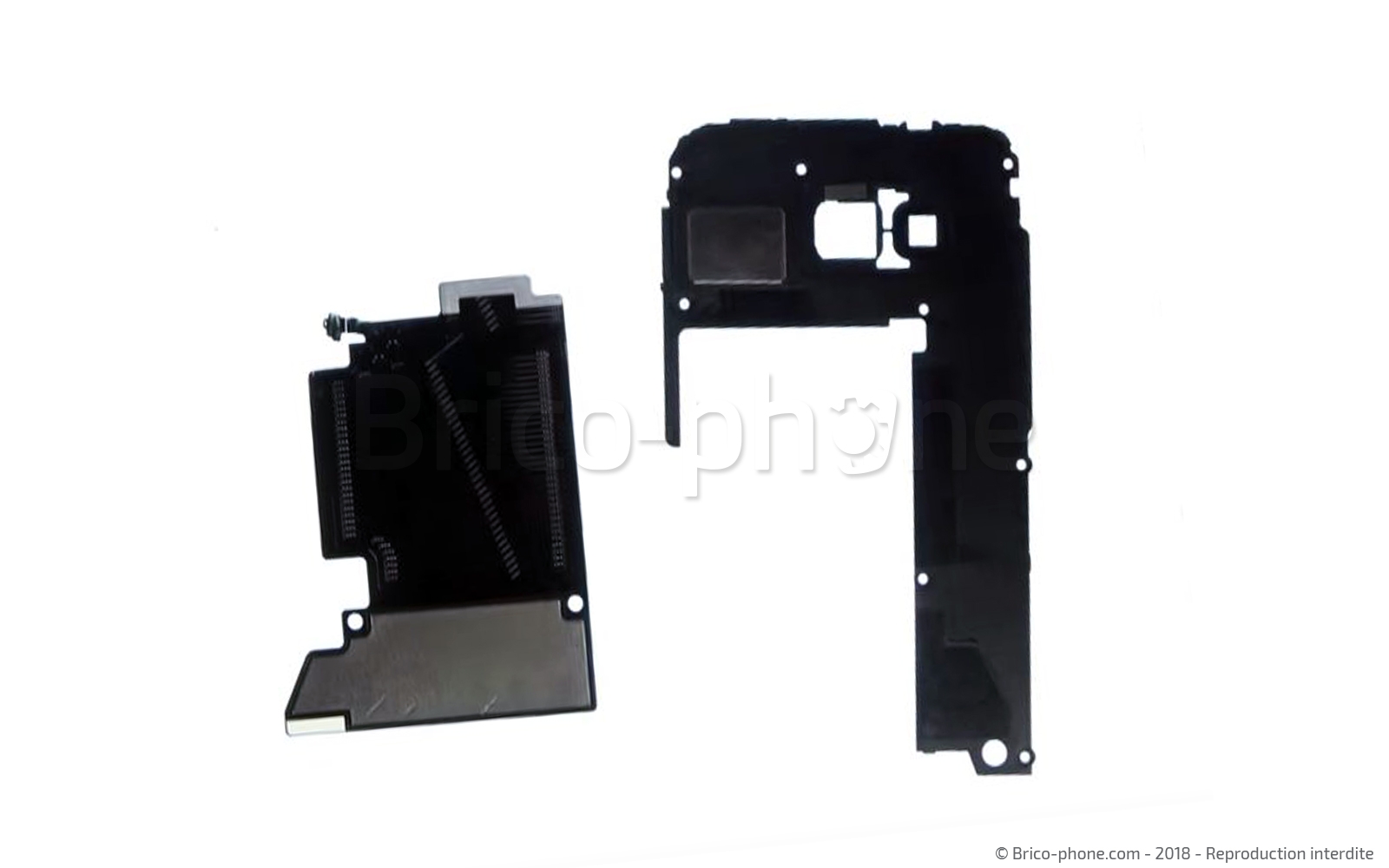

Maintenant vous pouvez retirer le bloc haut-parleur externe et la nappe NFC en déclipsant l'ensemble à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Décoller la nappe NFC
À l'aide d'une fine lame de cutter, décollez la nappe NFC du bloc Haut-parleur externe afin de la monter sur votre pièce de remplacement.
Outils optionnels
Outils optionnels
Cutter en inox
6,90 €
Conseil pour le remontage
Il ne vous reste plus qu'a remonter la nappe NFC sur le nouvel haut-parleur puis de prendre ce guide de démontage en sens inverse afin de remonter votre appareil.
Pour fixer de nouveau le cache arrière, il vous suffira de nettoyer soigneusement le châssis puis de le coller à l'aide de la colle b7000.
Outils du kit utilisés
Outils du kit utilisés
