Changement de prise audio jack sur Galaxy A5 2017

Temps estimé : 15 min
Difficulté : 2/5
Galaxy A5 2017 | Temps estimé : 15 min | Difficulté : 2/5

 Vous n'avez plus de son dans vos oreillettes et vous avez pris soin d'en essayer de nouveau afin de vous assurer que le souci ne viennent pas de votre kit main libre ! Le problème vient donc bien de votre prise audio jack. Ce tutoriel vous guidera étape par étape afin de précéder à son remplacement.

Diagnostic

› Votre prise audio fonctionne mal ou plus du tout
› Vous n'avez plus de son dans votre casque audio

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Prise audio Jack pour Samsung Galaxy A3 2017 et A5 2017
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Préparez vos outils ainsi que le patron d'aide au montage offert dans votre commande.

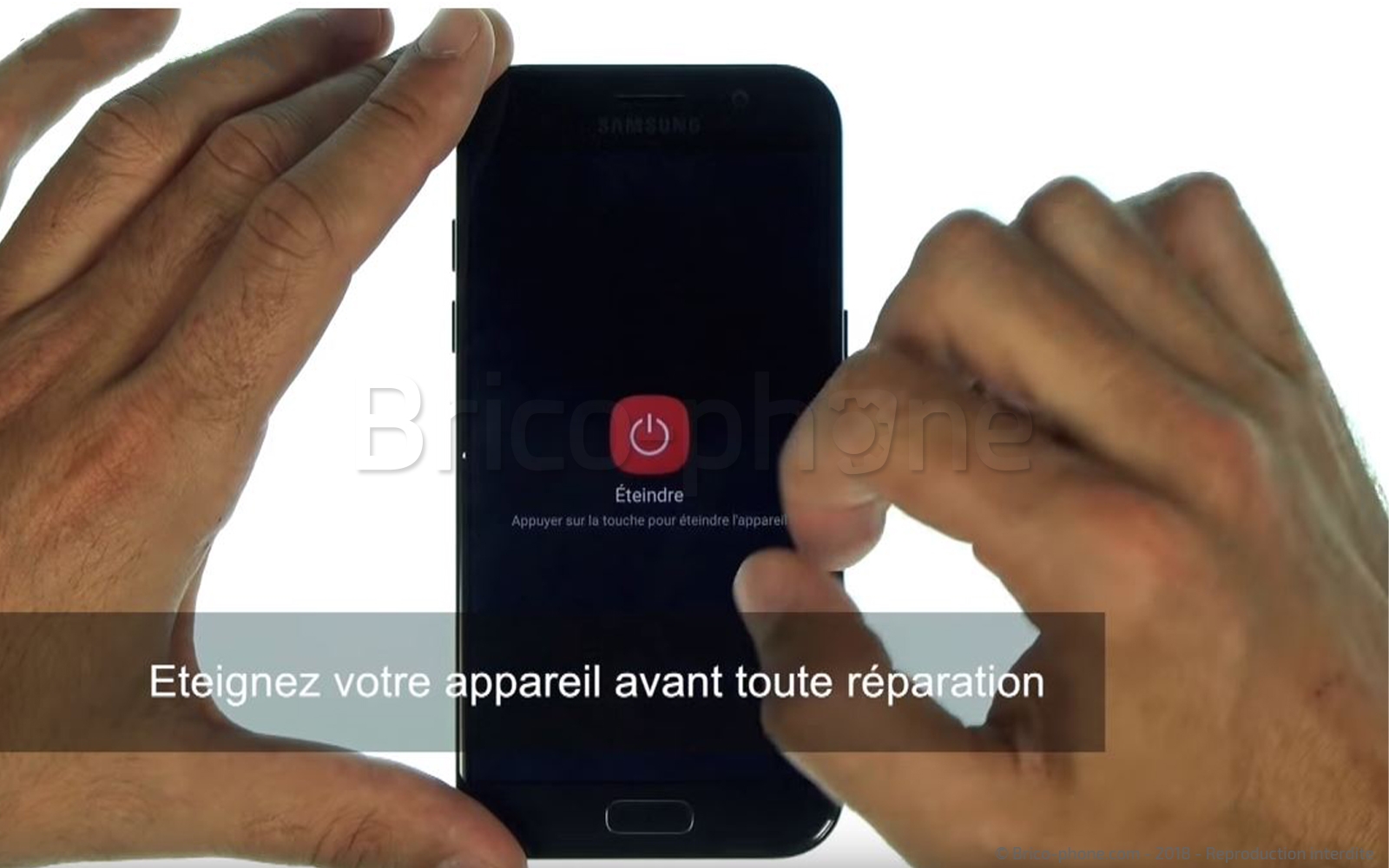

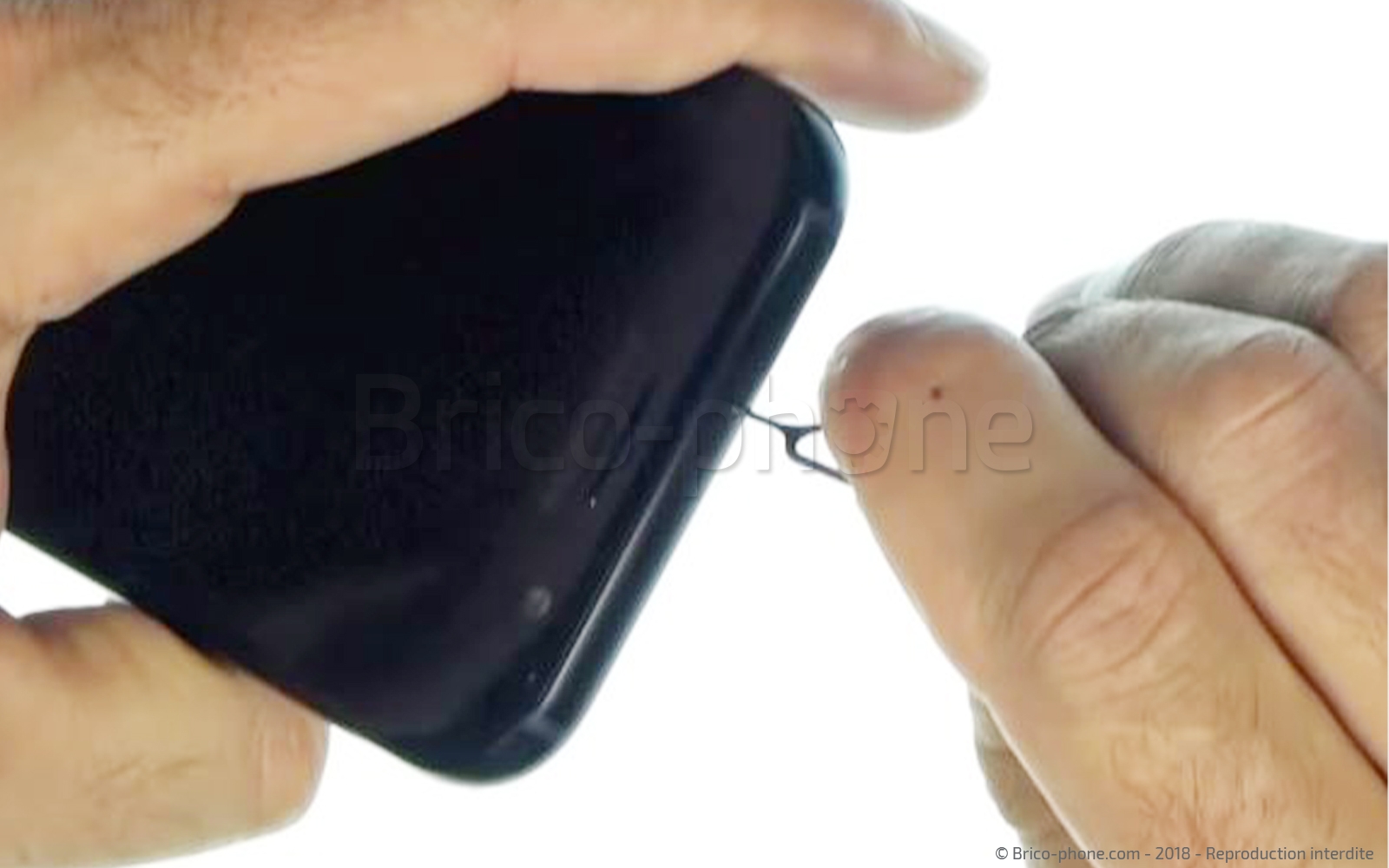

Éteignez votre Samsung Galaxy A5 2017en appuyant quelques secondes sur le bouton power puis retirez le tiroir sim en utilisant l'outil d'ouverture fourni dans le kit ou votre outil d'origine.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chaufffer la vitre arrière

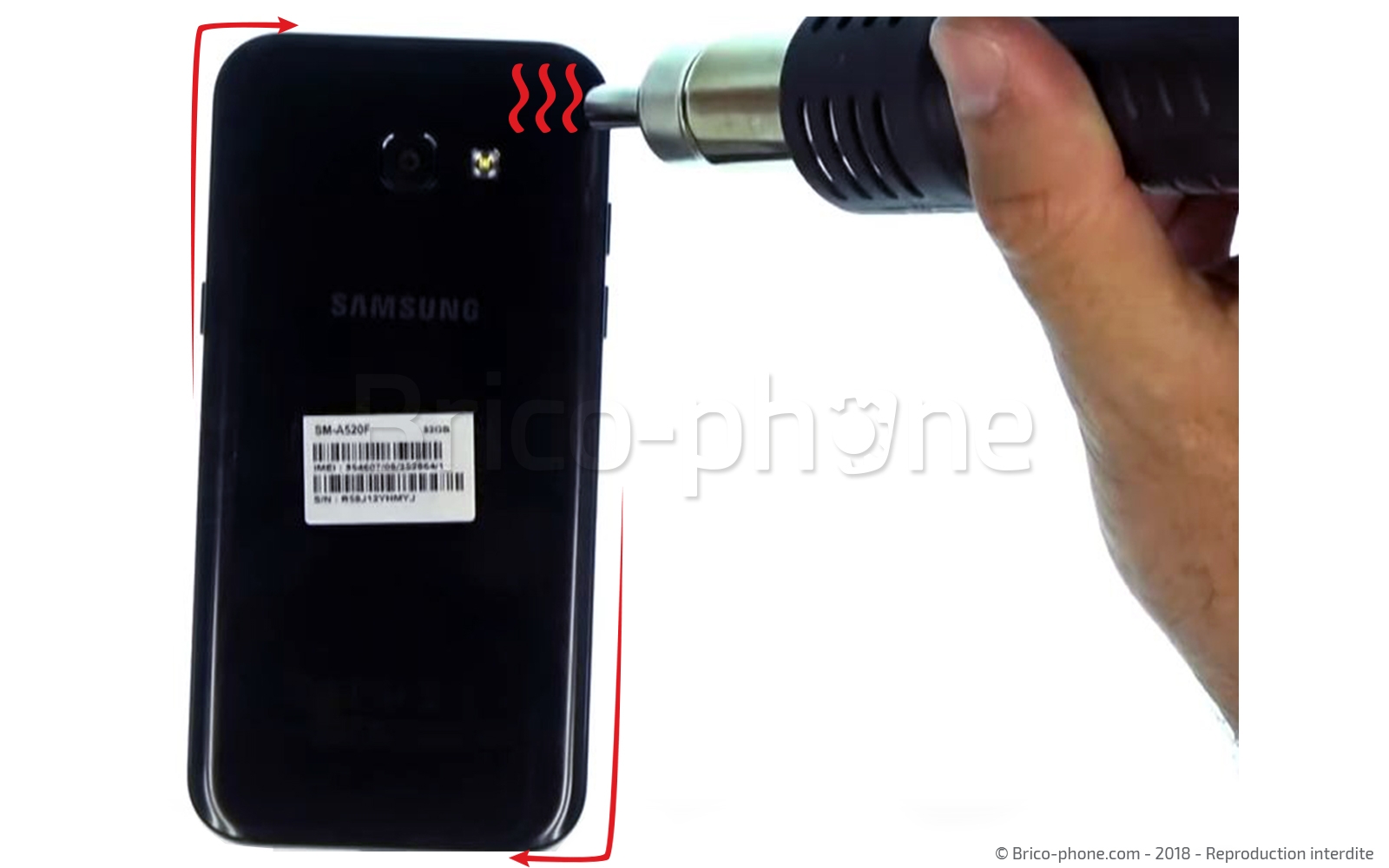

Pour commencer, chauffez les contours de la vitre grâce à un sèche-cheveux ou un mini décapeur thermique. Ne chauffez pas trop fort sur la partie centrale au risque d'abîmer la batterie

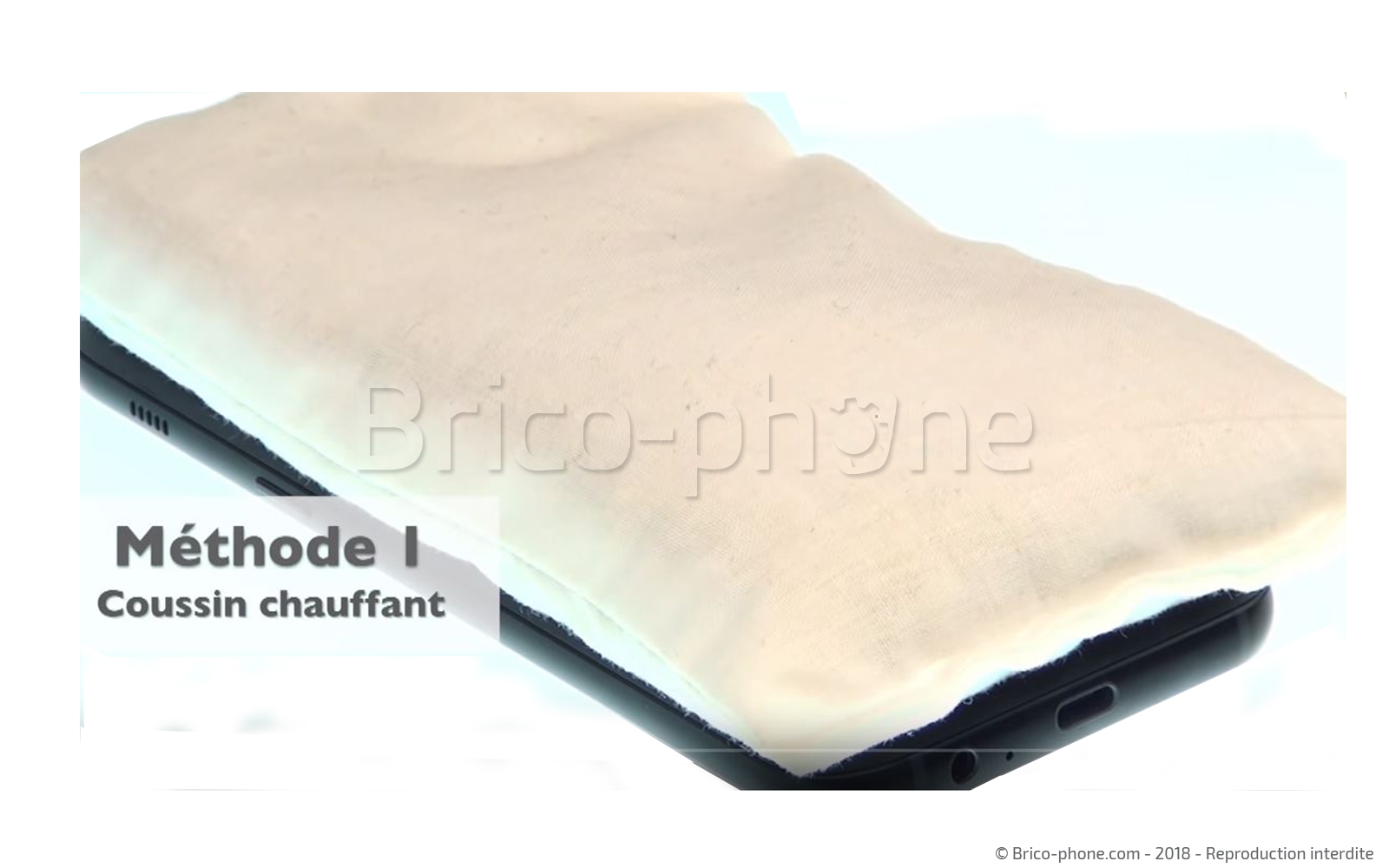

Vous pouvez également utiliser le mini coussin chauffant en vente dur notre site. Il vous sufifra de le passer au four micro-ondes puis de déposer sur la vitre pendant 1 à 2 minutes
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 2 : positionner les médiators plastiques
Comme pour beaucoup d'autres modèles Samsung, vous allez devoir créer un "espace" afin de mettre en place les médiators plastiques qui seront utilisés pour le décollage.

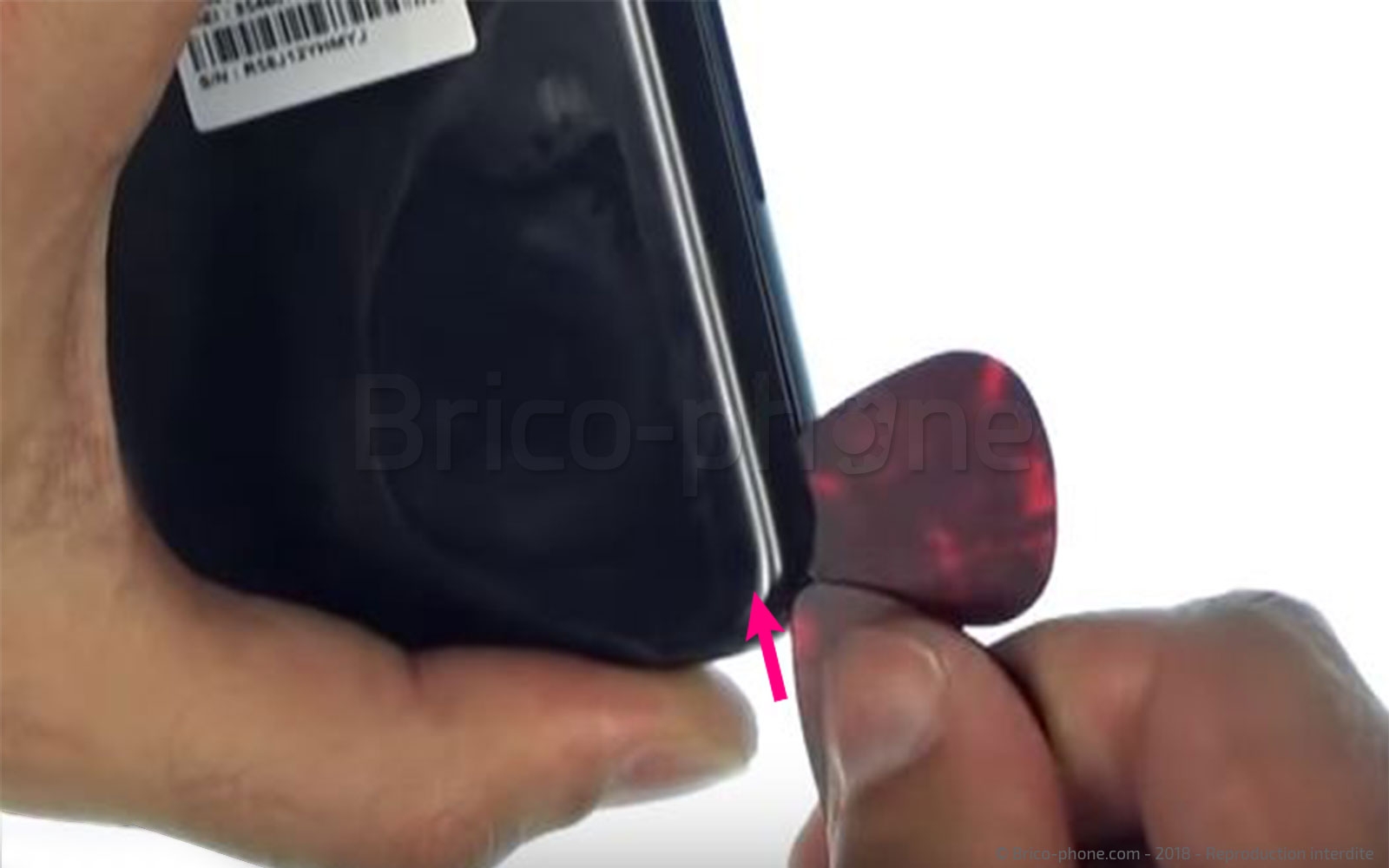

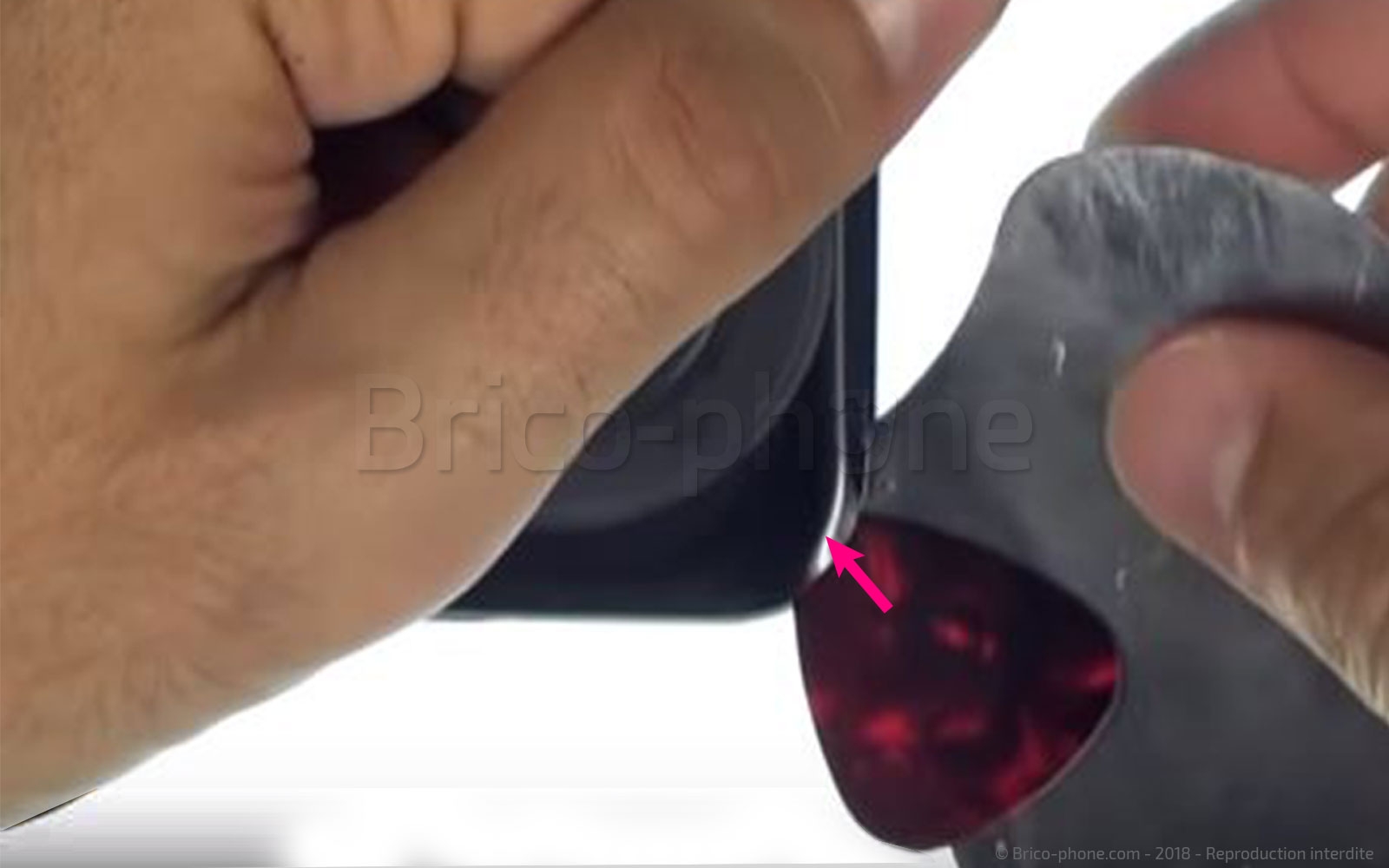

Mettez en place la ventouse dans l'un des angles inférieurs de la vitre puis tirez fortement sur celle-ci afin de faciliter l'insertion du médiator métal. Une fois ce dernier mis en place insérez ceux en plastiques dans les espaces créés de chaque côte du médiator métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 3 : Décoller et retirer le cache arrière

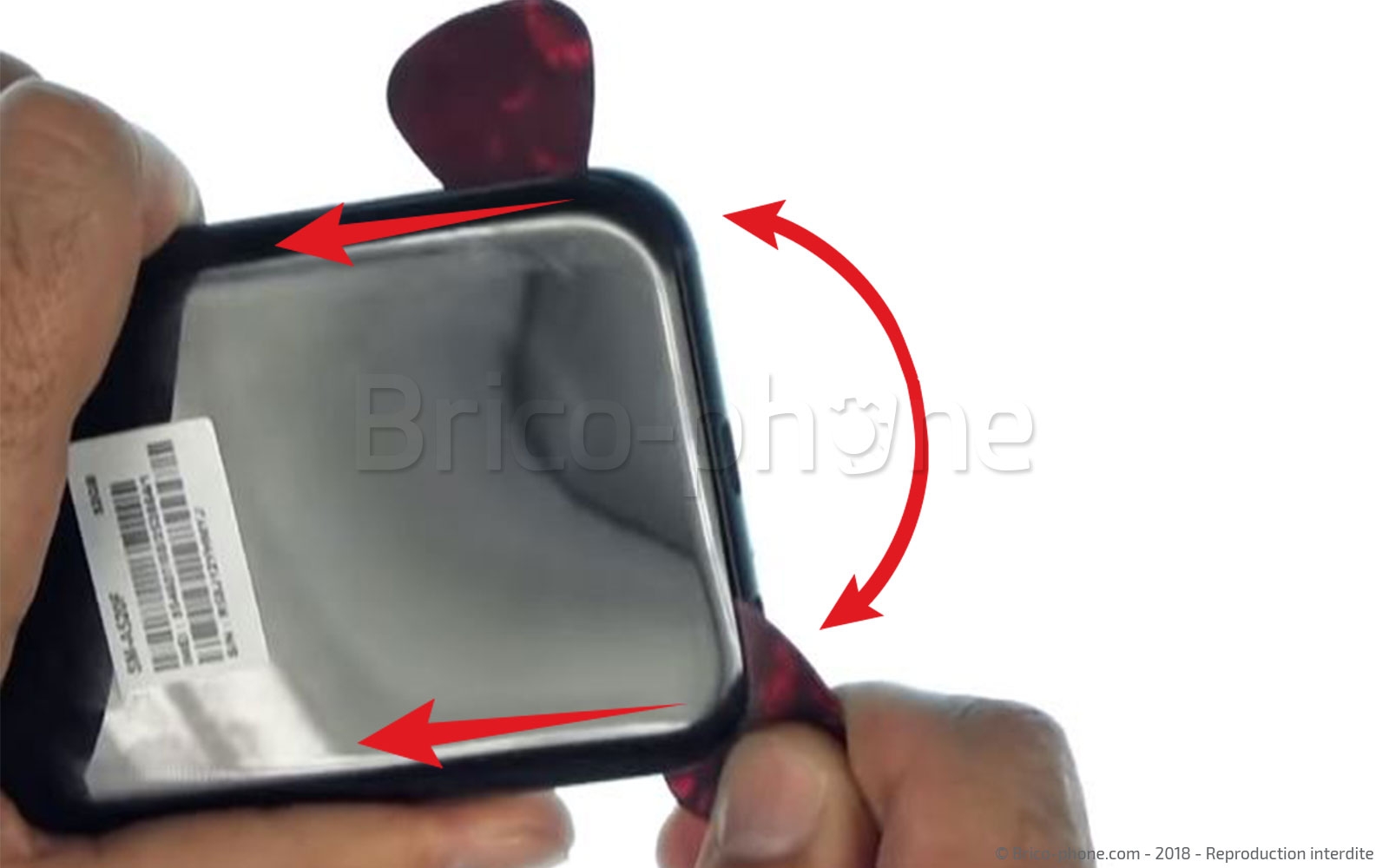

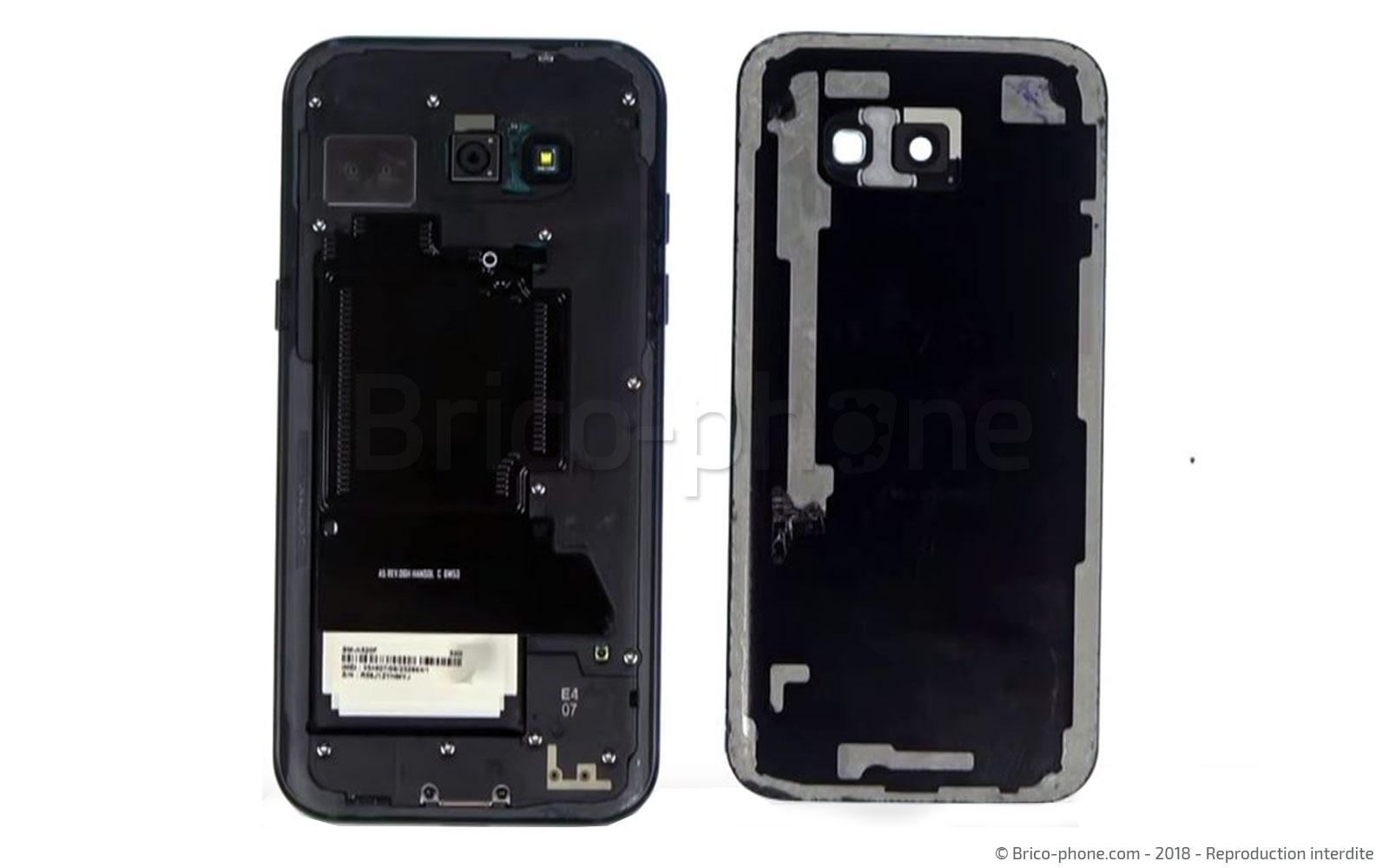

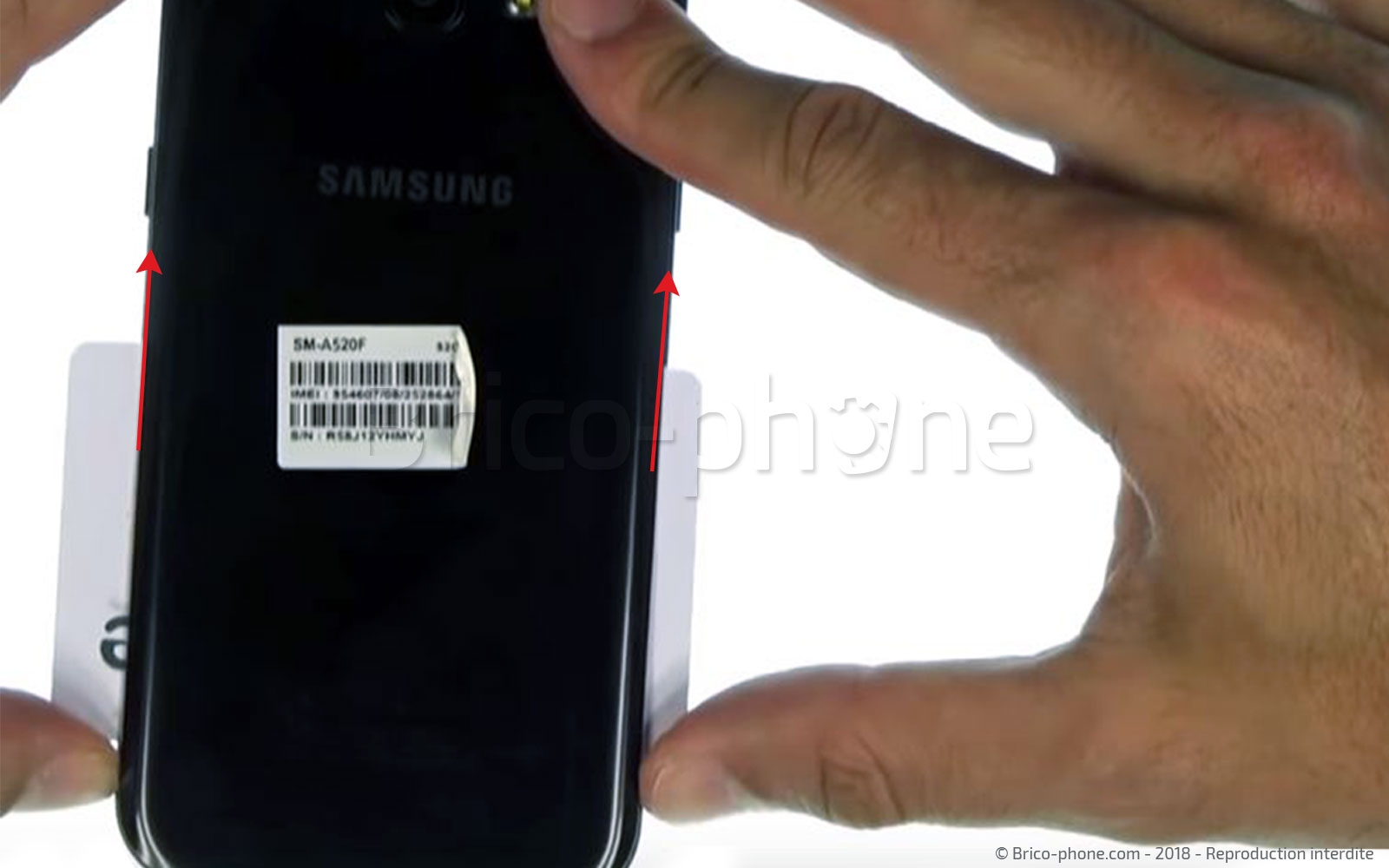

Coulissez les médiators sous tout le contour de la vitre puis aidez vous de la carte pvc pour la retirer de manière uniforme.
Etape 4 : Retirer le cache plastique

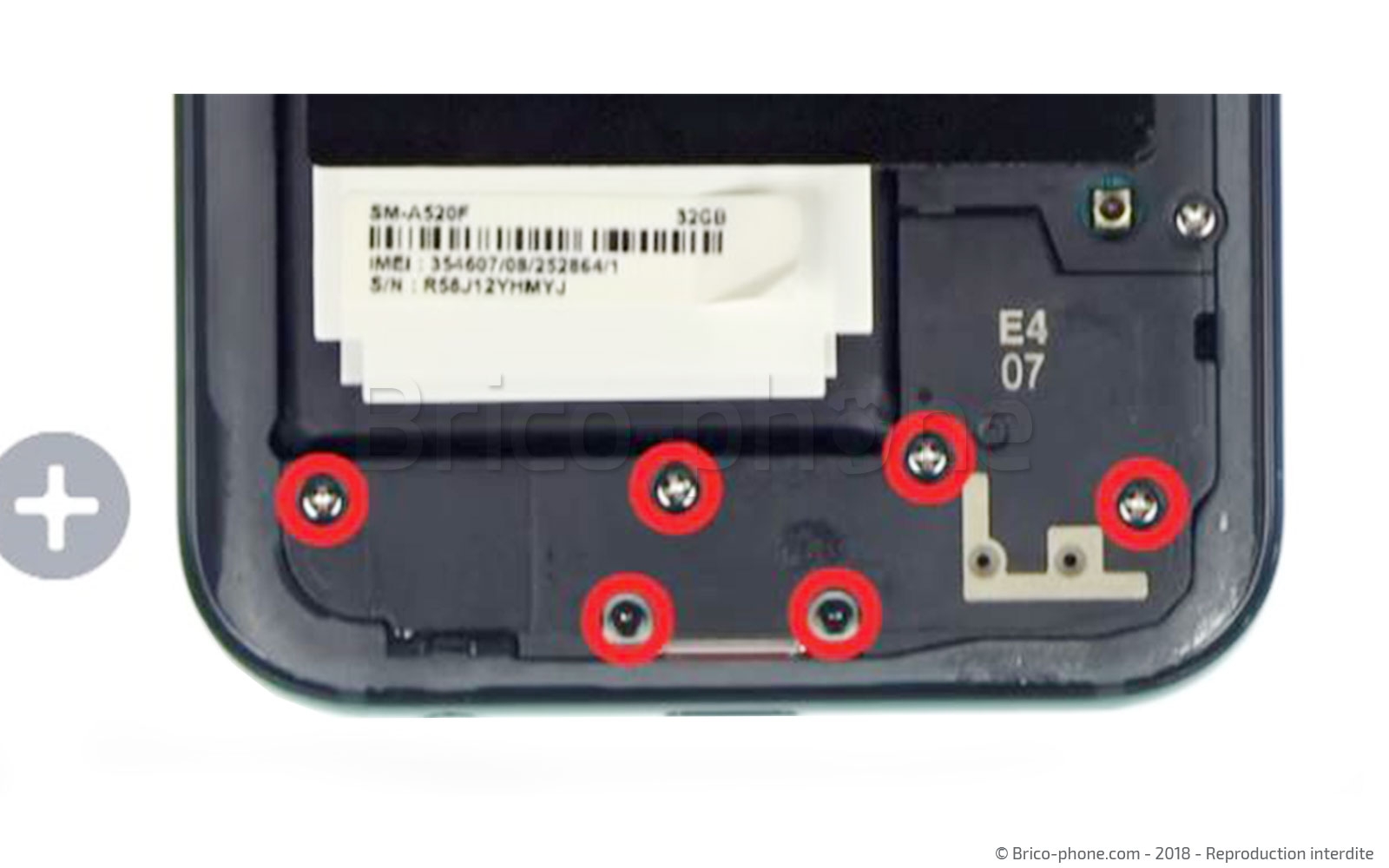

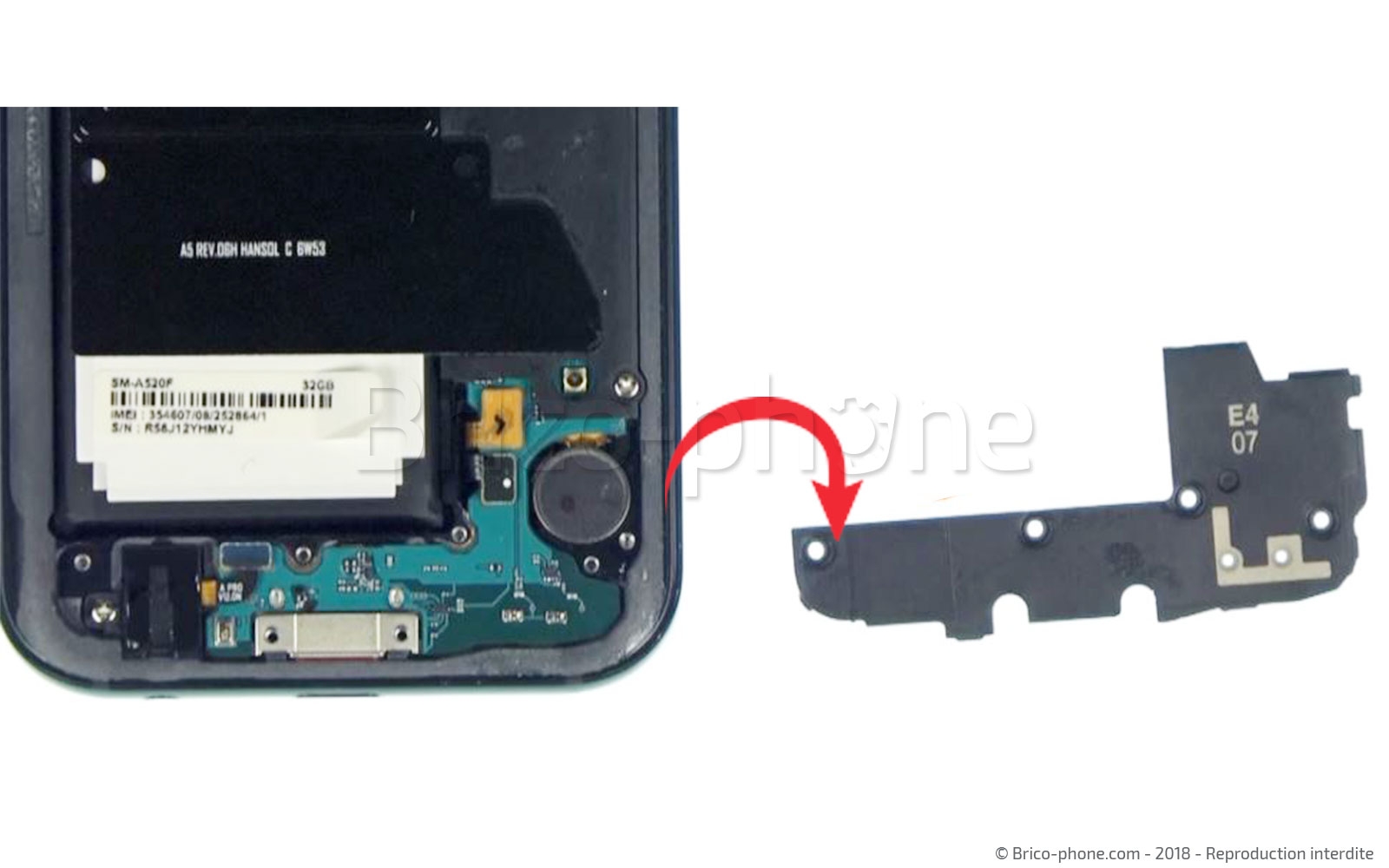

Retirez les 6 vis cruciforme du cache situé au-dessus de la prise jack et du dock de charge puis dégagez ce dernier à l'aide de la pincette en le déclipsant du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : retirer la prise jack

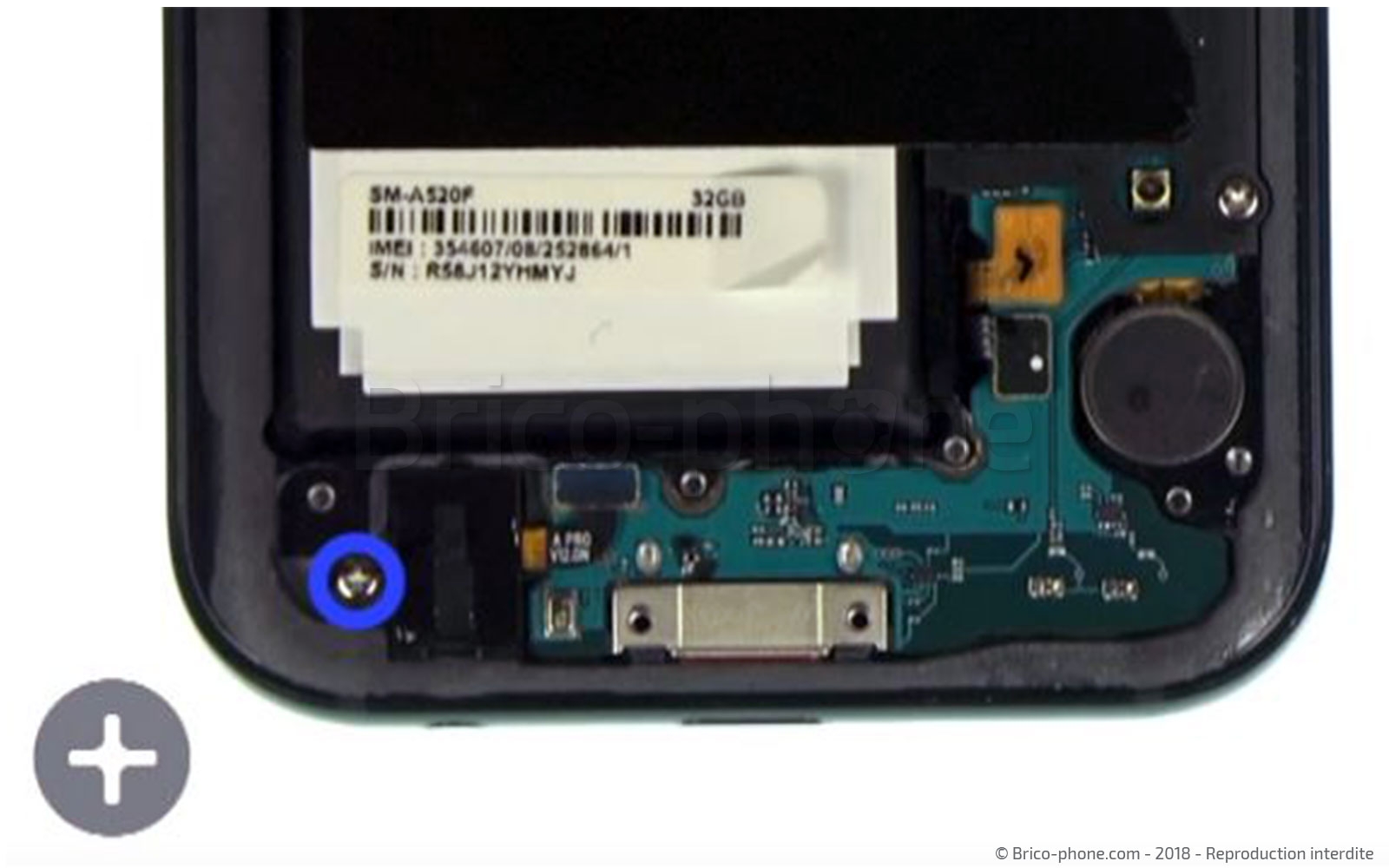

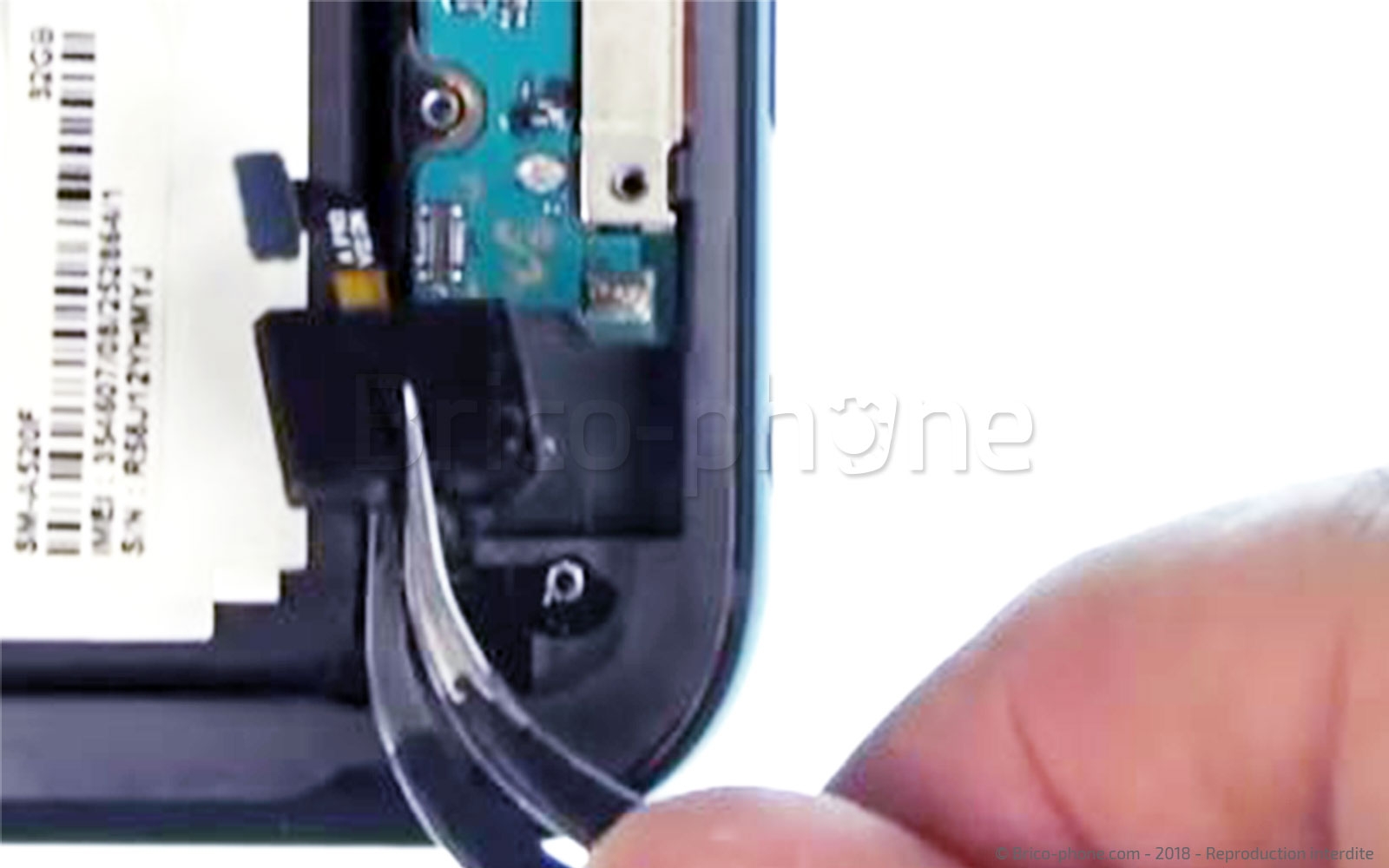

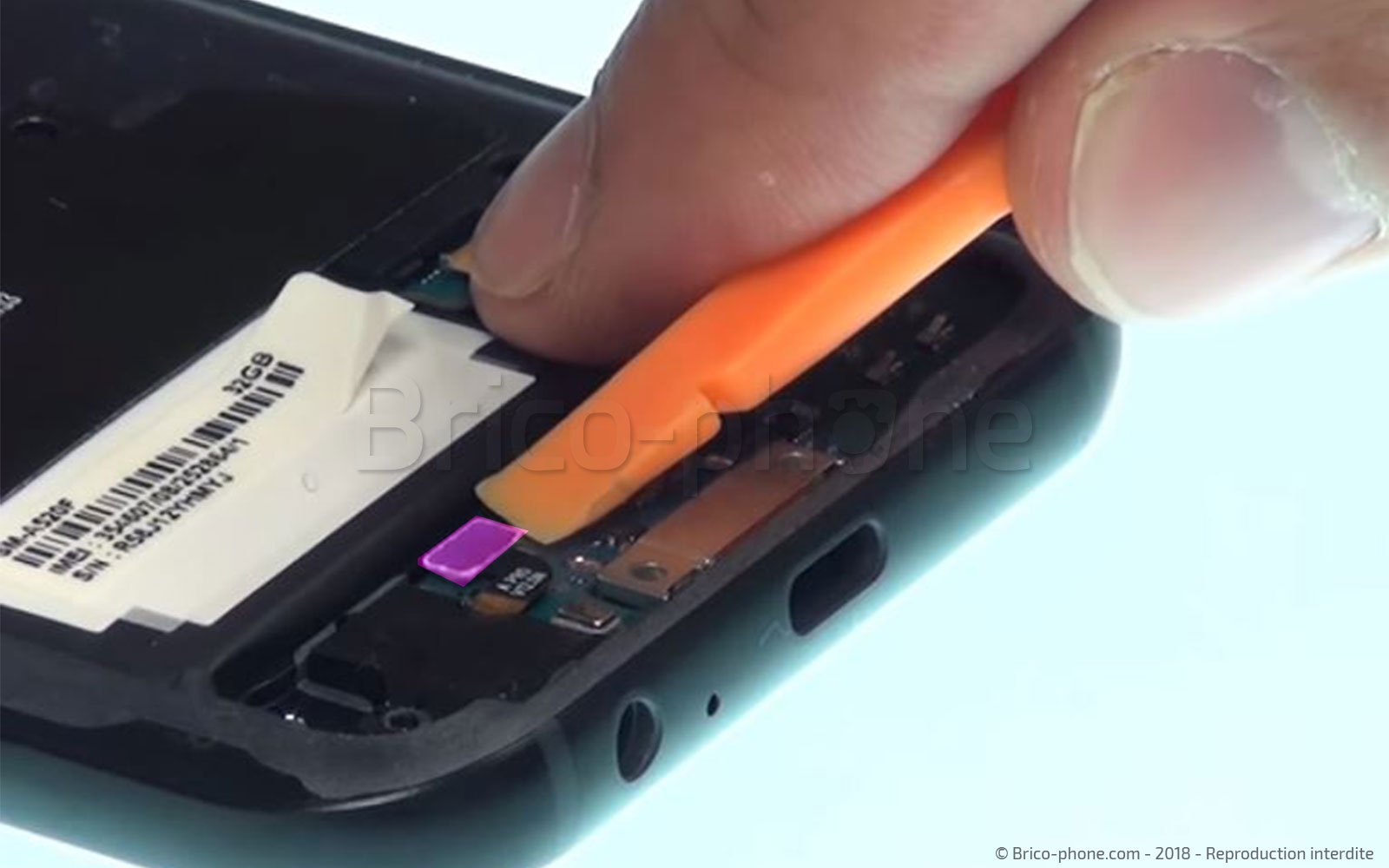

Retirez la vis cruciforme qui maintiens la prise audio jack dans le châssis. Déconnectez la prise de la plaquette USB à l'aide du spudger puis retirez la à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés



Fin du tutoriel de démontage de la prise jack !
