Démontage complet sur Galaxy A7 2018

Temps estimé : 60 min
Difficulté : 4/5
Galaxy A7 2018 | Temps estimé : 60 min | Difficulté : 4/5

Ce guide de démontage complet pour le Samsung Galaxy A7 2018 vous montre en détail chaque étape de l'ouverture au retrait de tout les composants de votre appareil. Que vous vouliez changer un haut-parleur interne, le dock, le vibreur ou tout autre composant de votre smartphone, vous trouverez tout les détails ici.

Suivez simplement les étapes spécifiques pour la pièce que vous souhaitez changer, cités ci-dessous, ou procédés à l'ensemble des étapes pour un démontage intégral de votre appareil.

Sommaire

Changement d'écran : étapes 1 à 8 ; 10 à 11 ; 20 à 22

Changement de batterie : étapes 1 à 7 ; 19

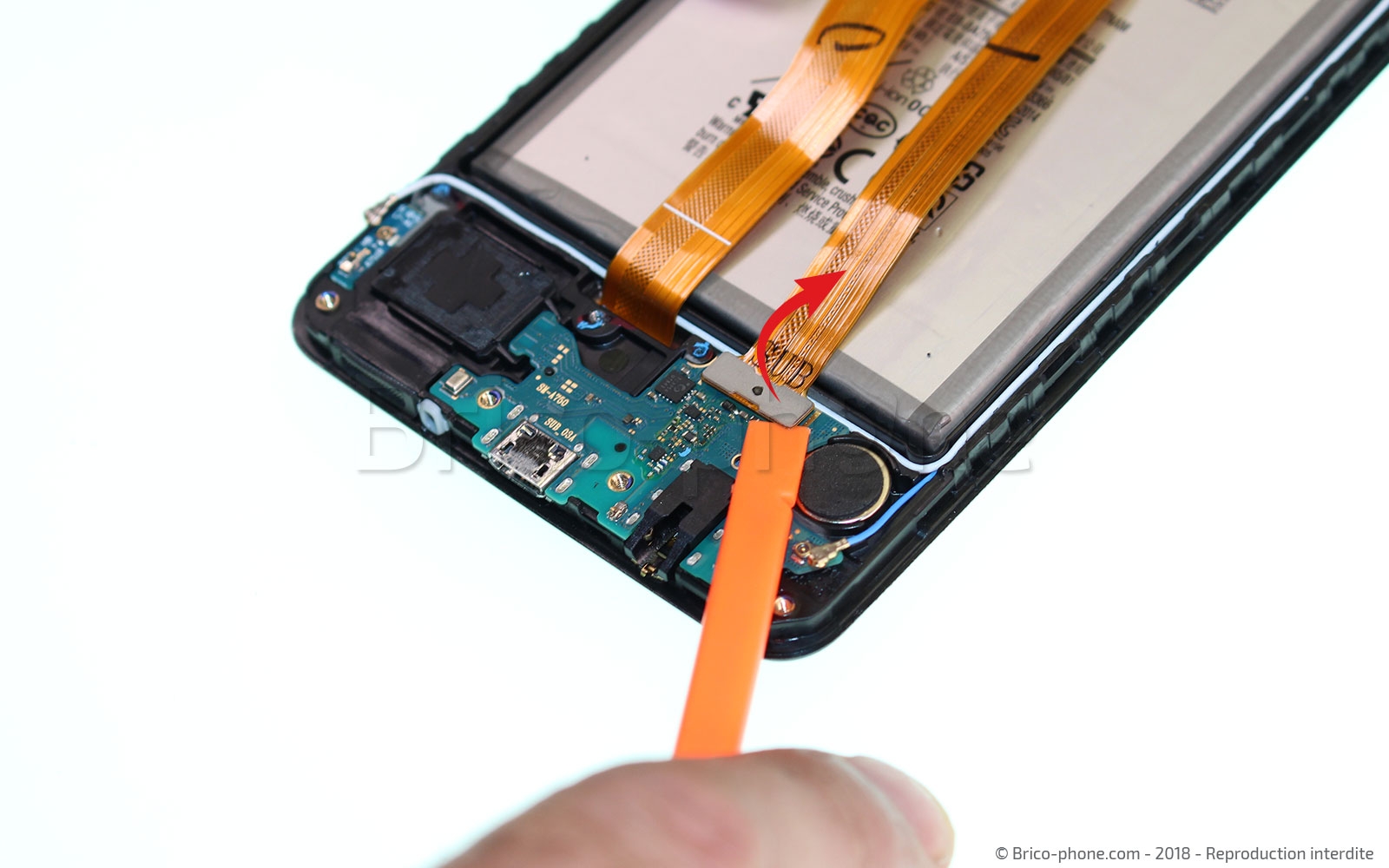

Changement de dock : étapes 1 à 8 ; 10 à 11

Changement de vitre arrière : étapes 1 à 4

Changement de haut-parleur externe : étapes 1 à 9

Changement de haut-parleur interne : étapes 1 à 7 ; 14 à 17

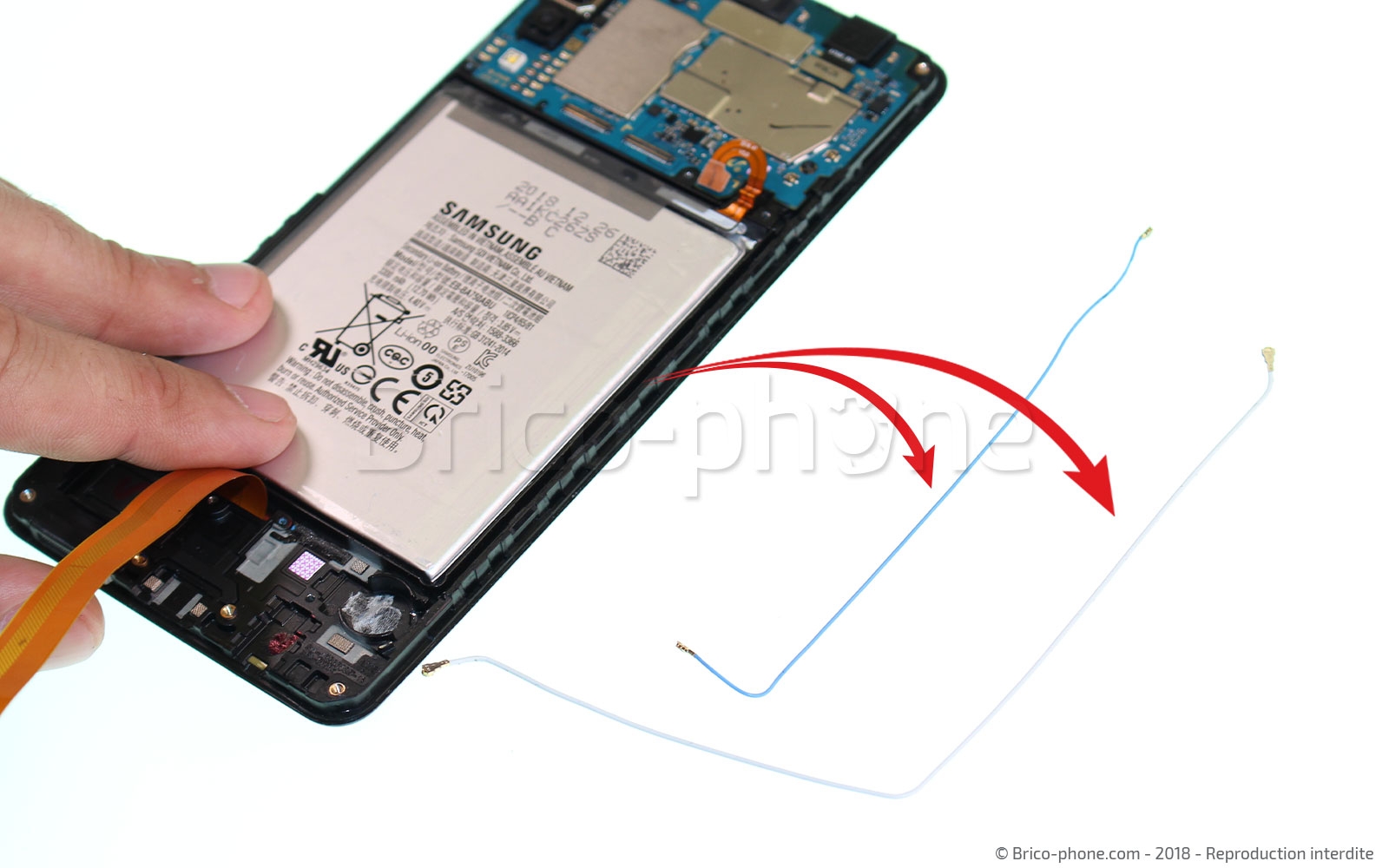

Changement de vibreur : étapes 1 à 8 ; 10 à 12

Changement d'antenne : étapes 1 à 8 ; 10 ; 13

Changement de caméra arrière : étapes 1 à 7 ; 14 à 16 ; 18

Changement de caméra avant : étapes 1 à 7 ; 15

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier

Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

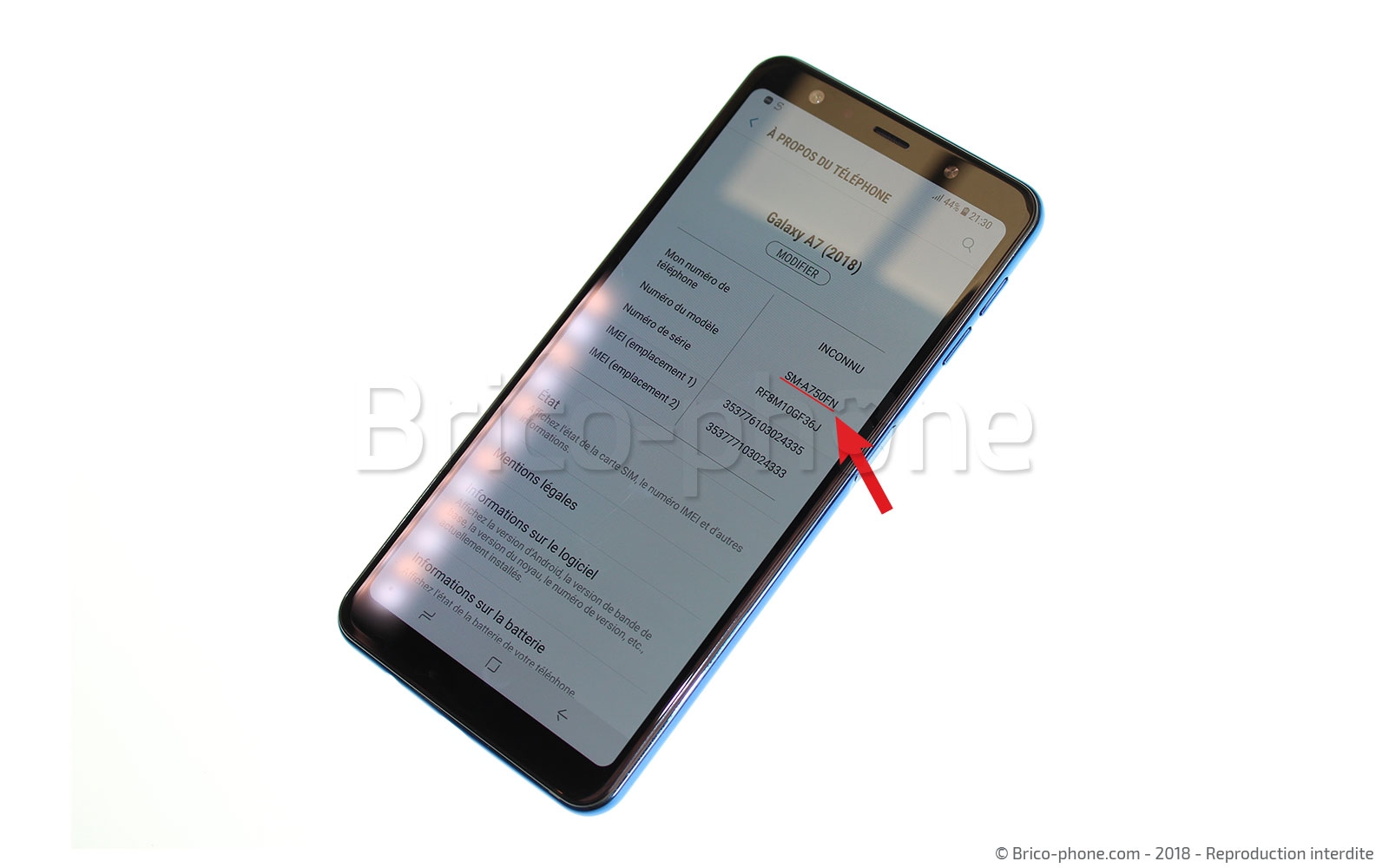

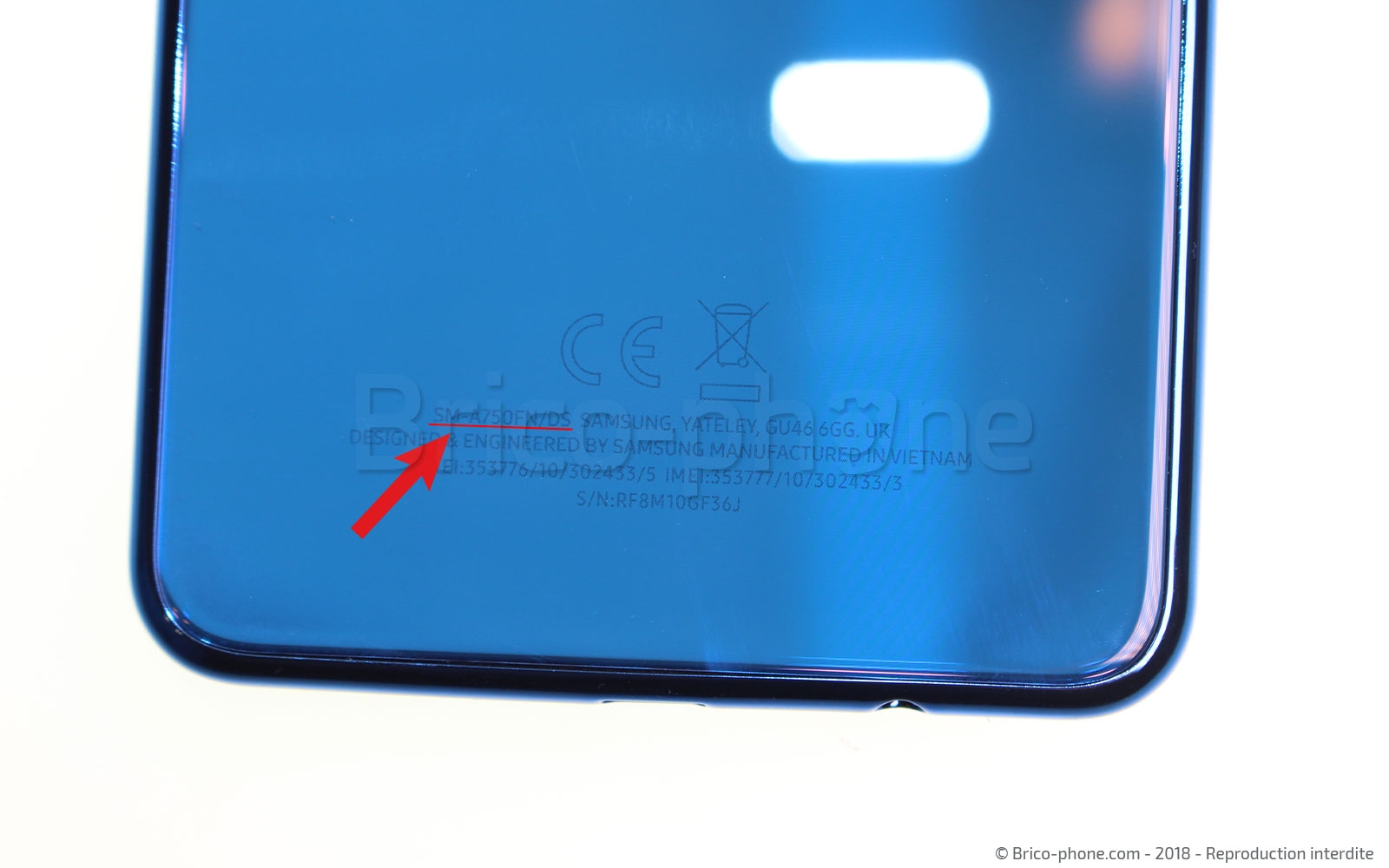

Avant de commencer, il est important de bien identifier le modèle de votre appareil. Pour un Samsung Galaxy A7 2018, un numéro de modèle peut être trouvé au dos du smartphone ou dans les réglages de votre appareil. Celui-ci devrait correspondre à SM-A750FN si votre modèle correspond bien.
Une fois votre modèle identifié, munissez vous de vos outils et de vos composants de rechange, préparez un espace de travail propre et dégagé et commencez la réparation.

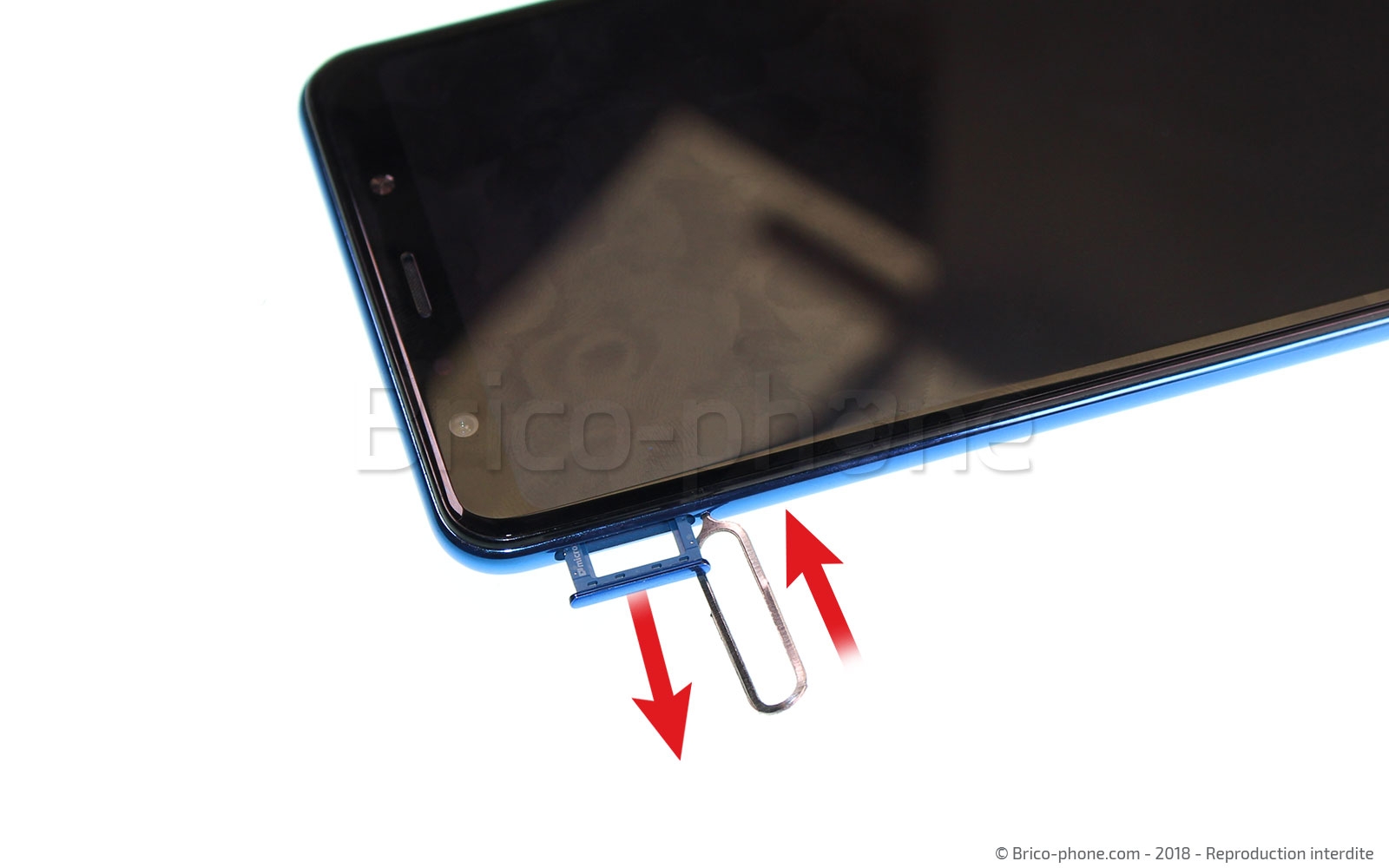

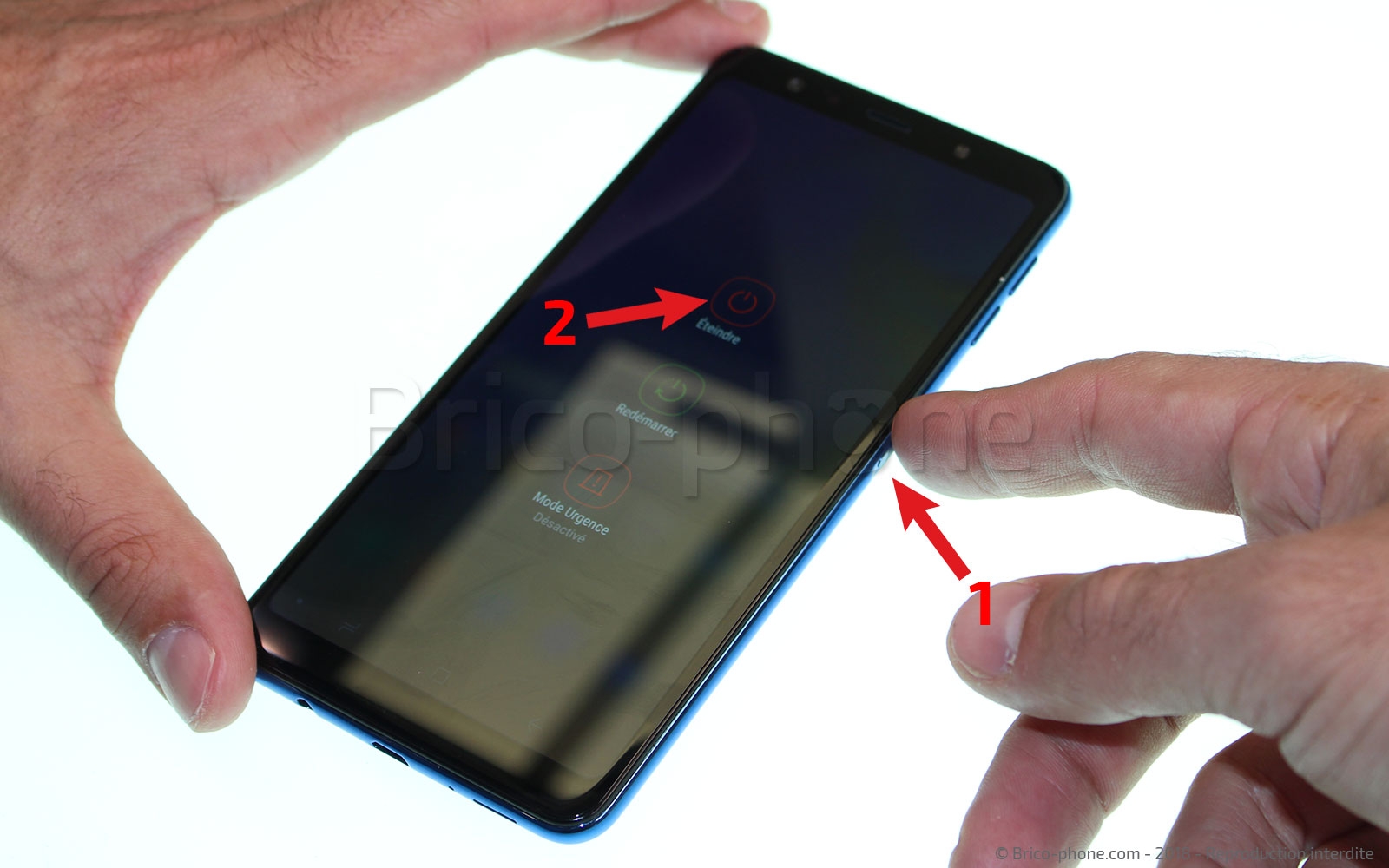

Etape 1 : Mettre hors tension et retirer le rack SIM
Avant de démonter votre Samsung Galaxy A7 2018, assurez vous que celui-ci est bien hors tension. Un téléphone allumé lors du démontage risquerai d’être endommagé de façon irréversible. Une fois éteint, retirez le rack SIM de l’appareil et suivez les étapes de ce tutoriel.
Outils du kit utilisés
Outils du kit utilisés

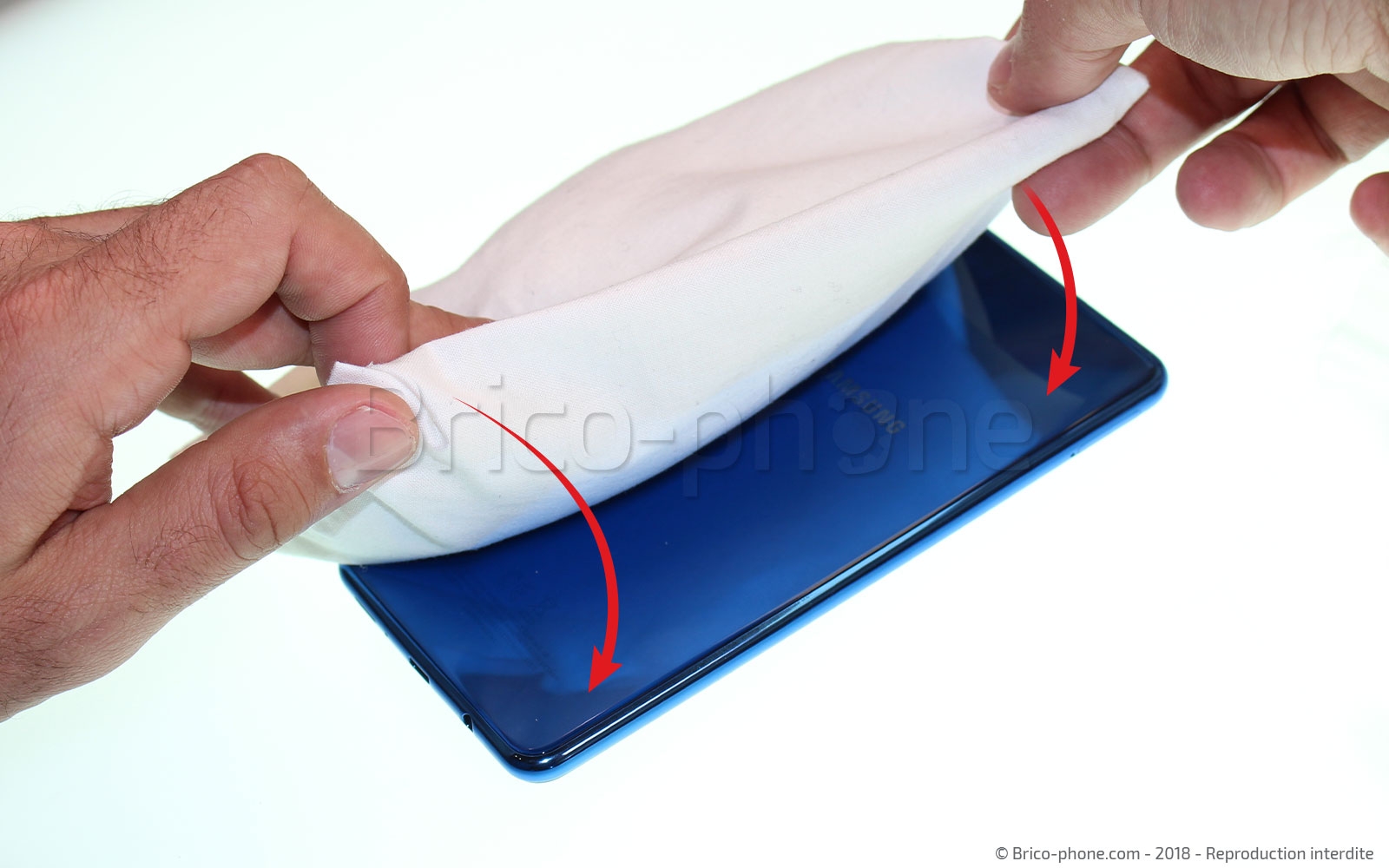

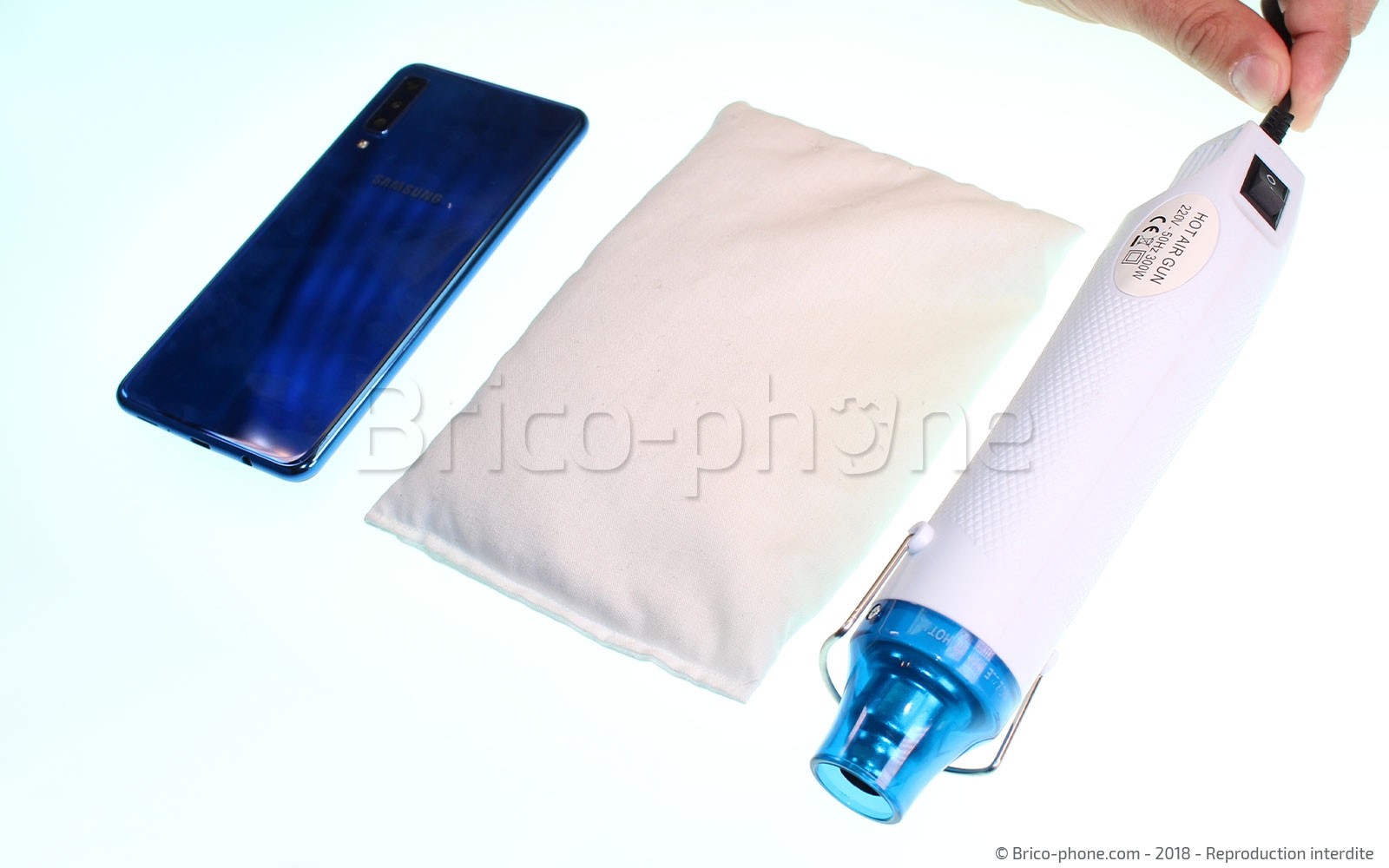

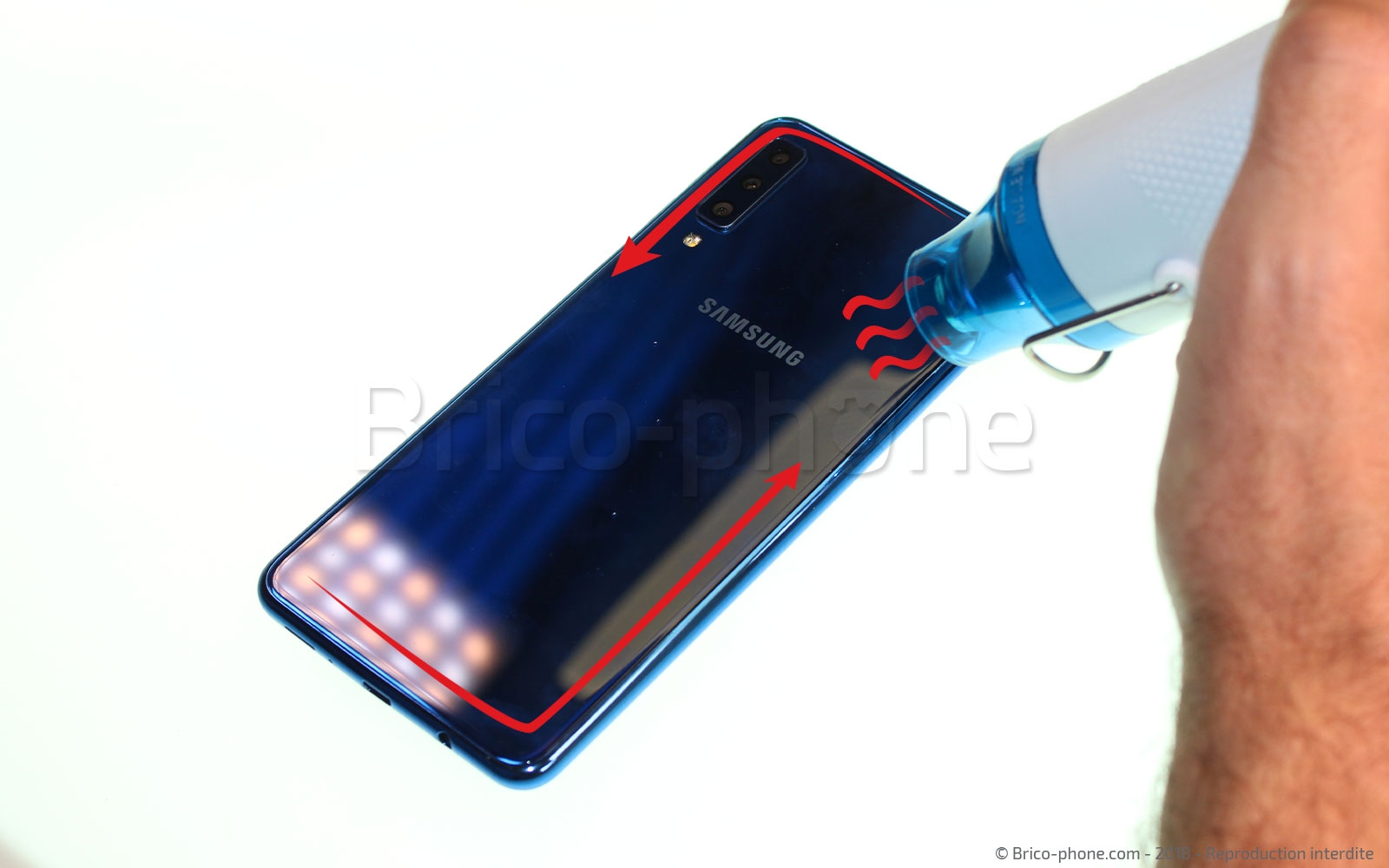

Etape 2 : Chauffer la vitre arrière

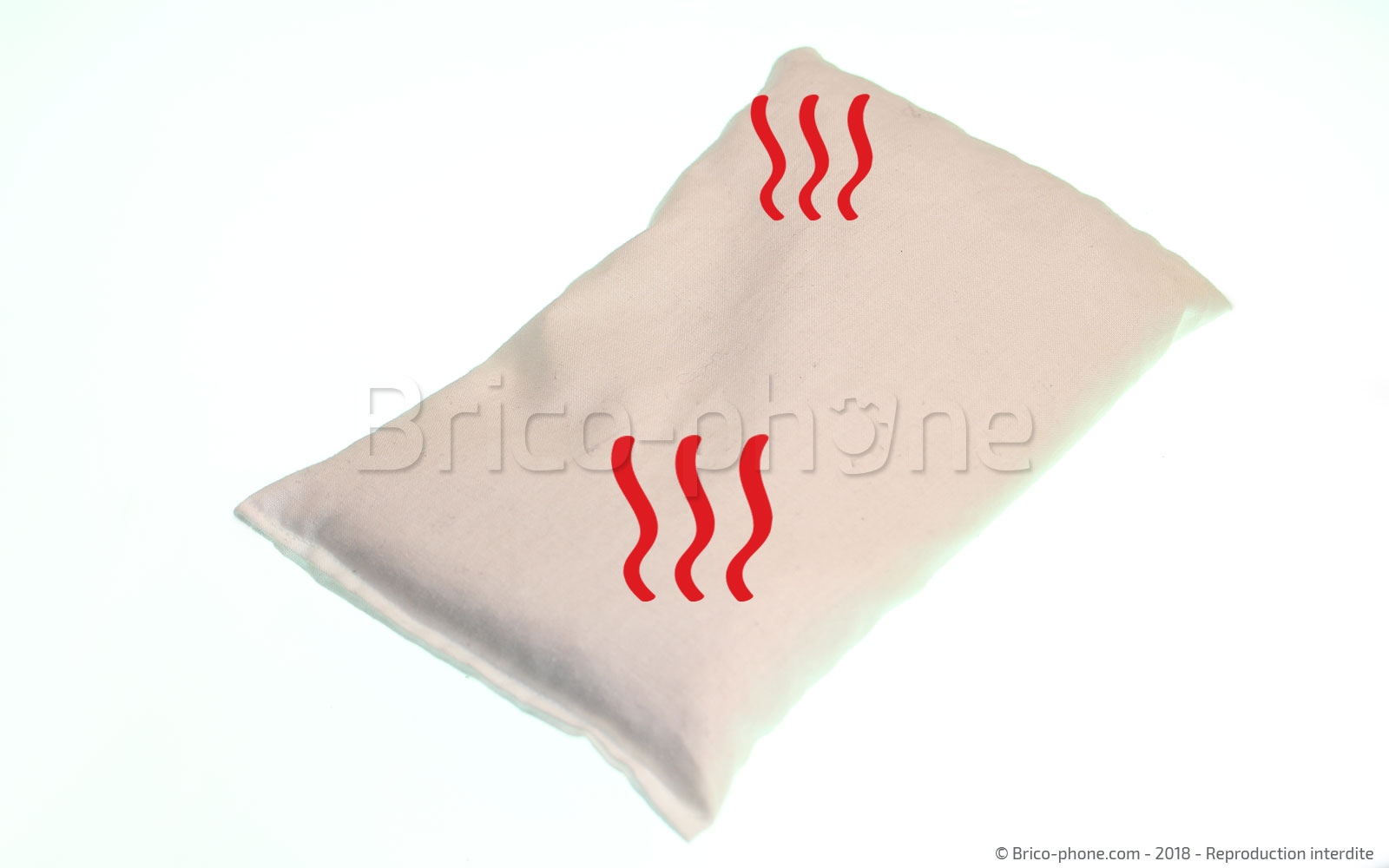

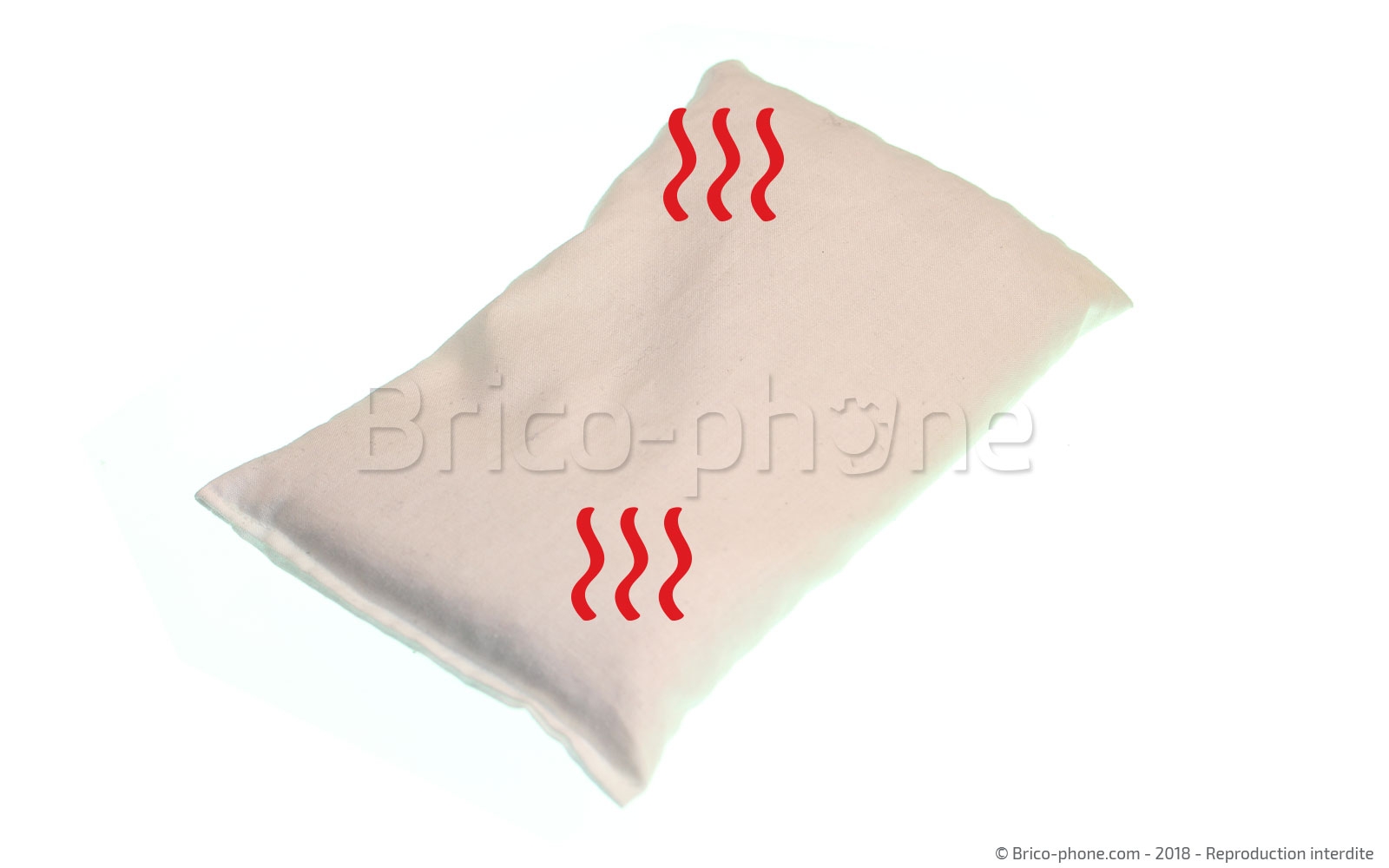

Pour retirer la vitre arrière de votre Samsung Galaxy A7 2018, chauffez la à l’aide d’un coussin chauffant ou d’un décapeur thermique (en vente sur notre boutique en ligne) afin de la libérer de l’adhésif qui la maintient en place. N’hésitez pas à insister sur la partie haute de la vitre arrière si celle-ci résiste trop !
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

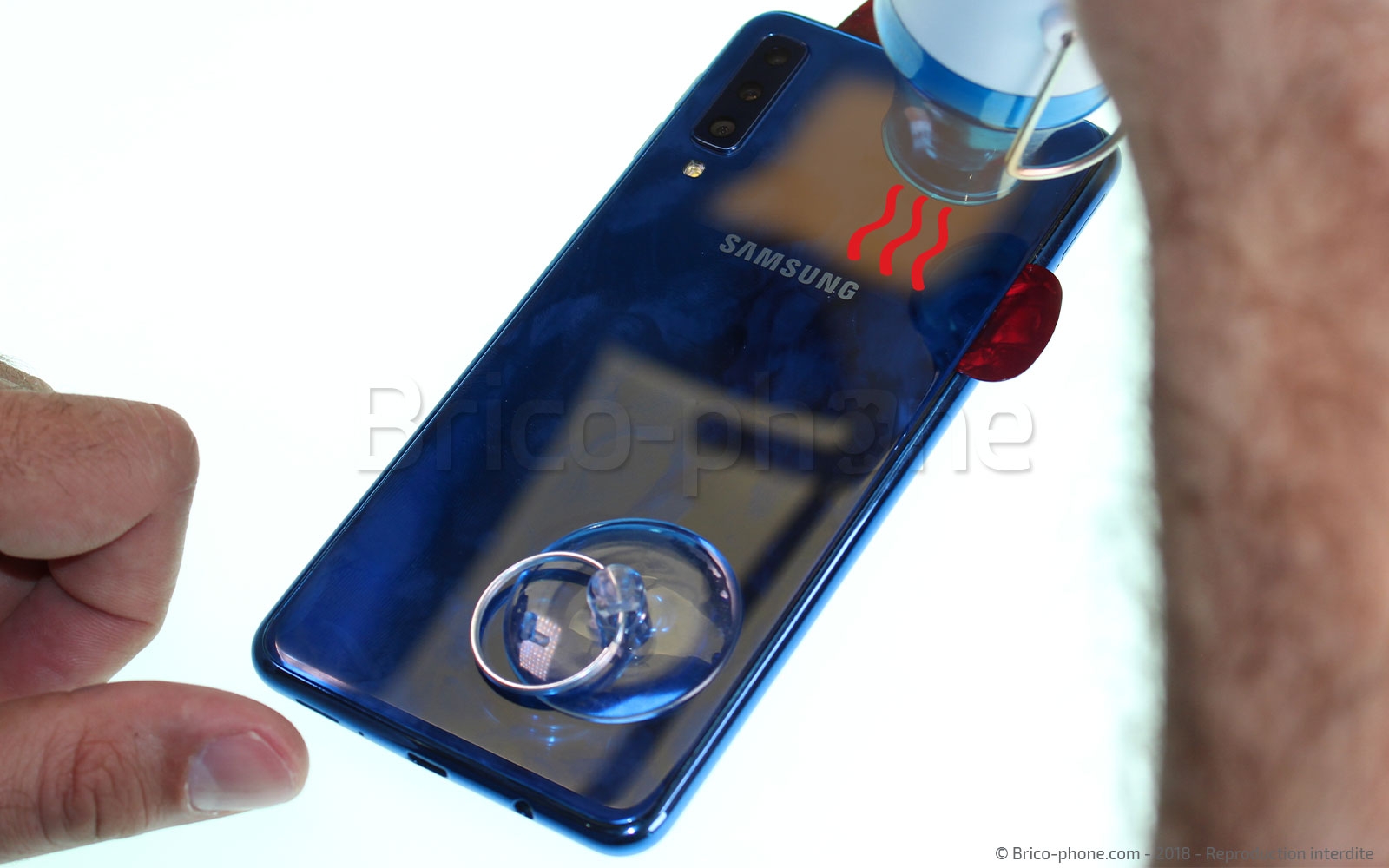

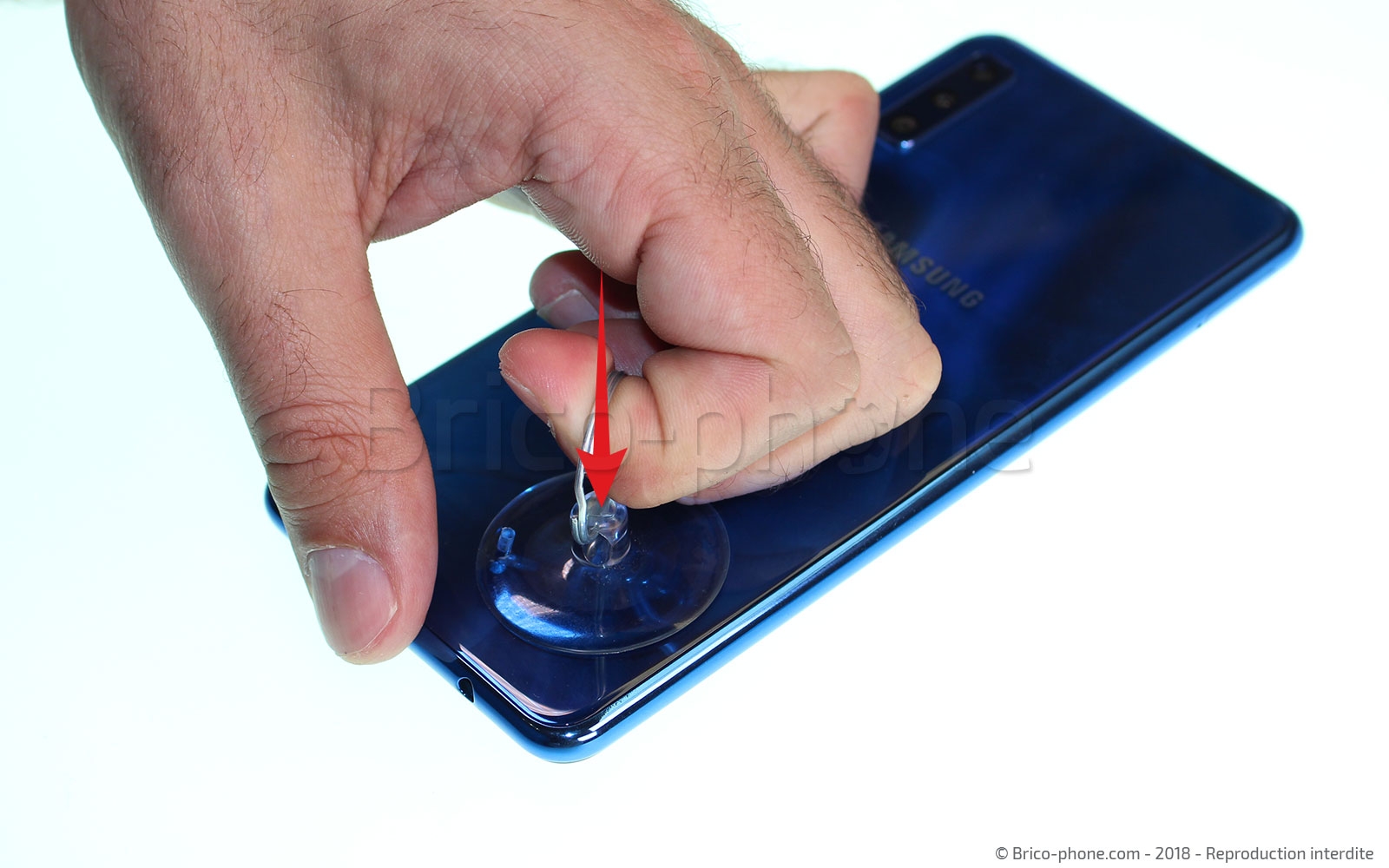

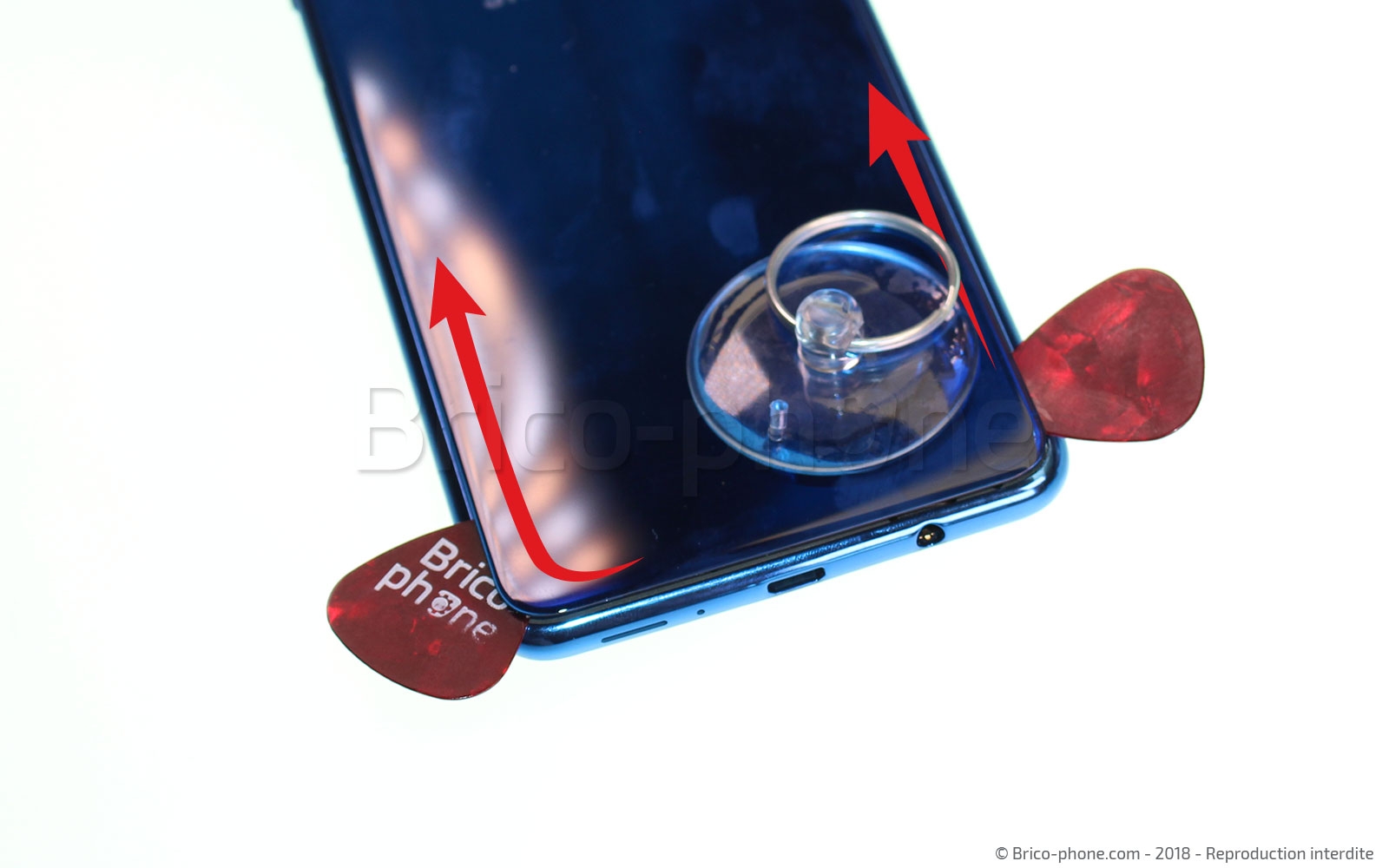

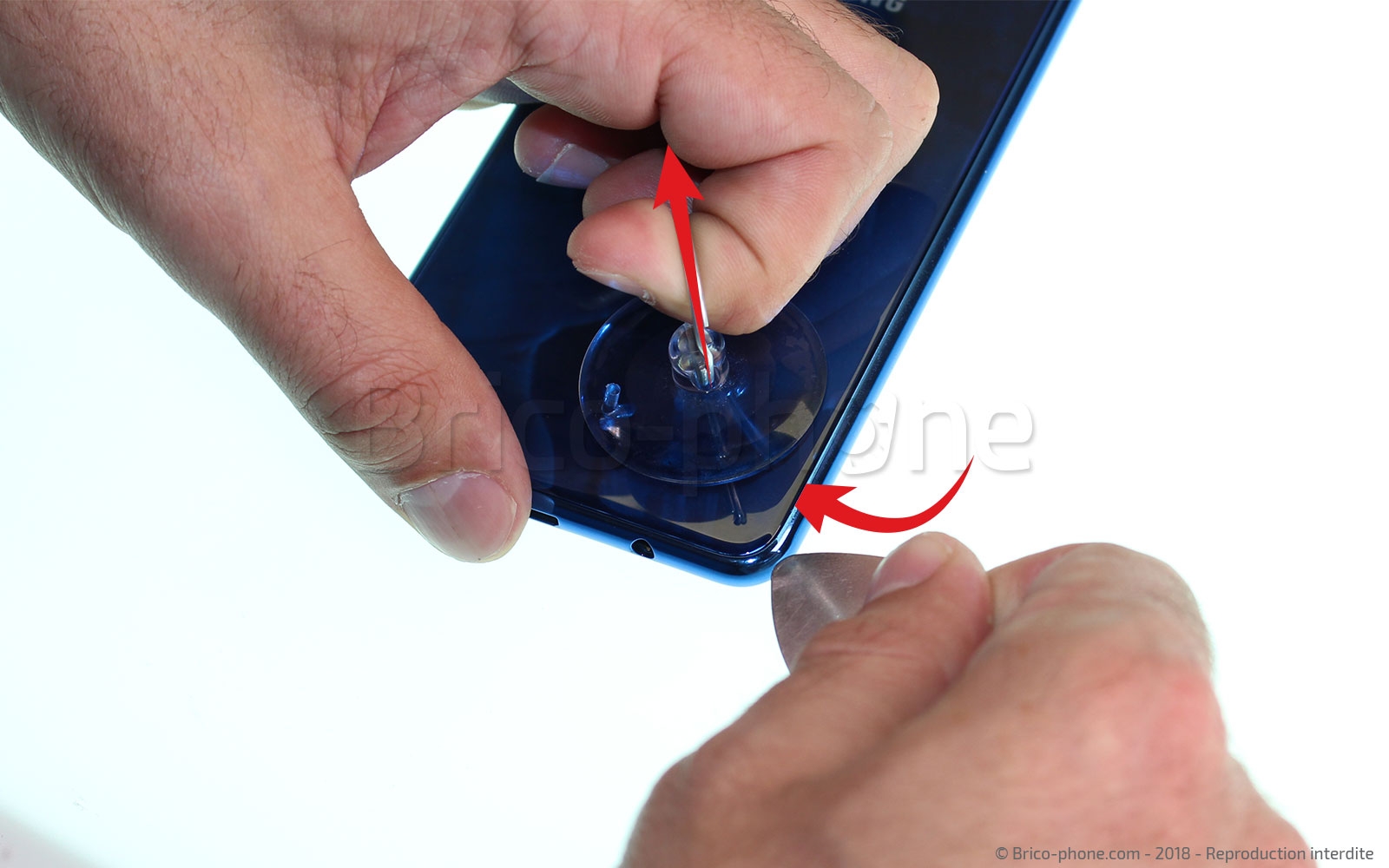

Etape 3 : Décoller la vitre arrière

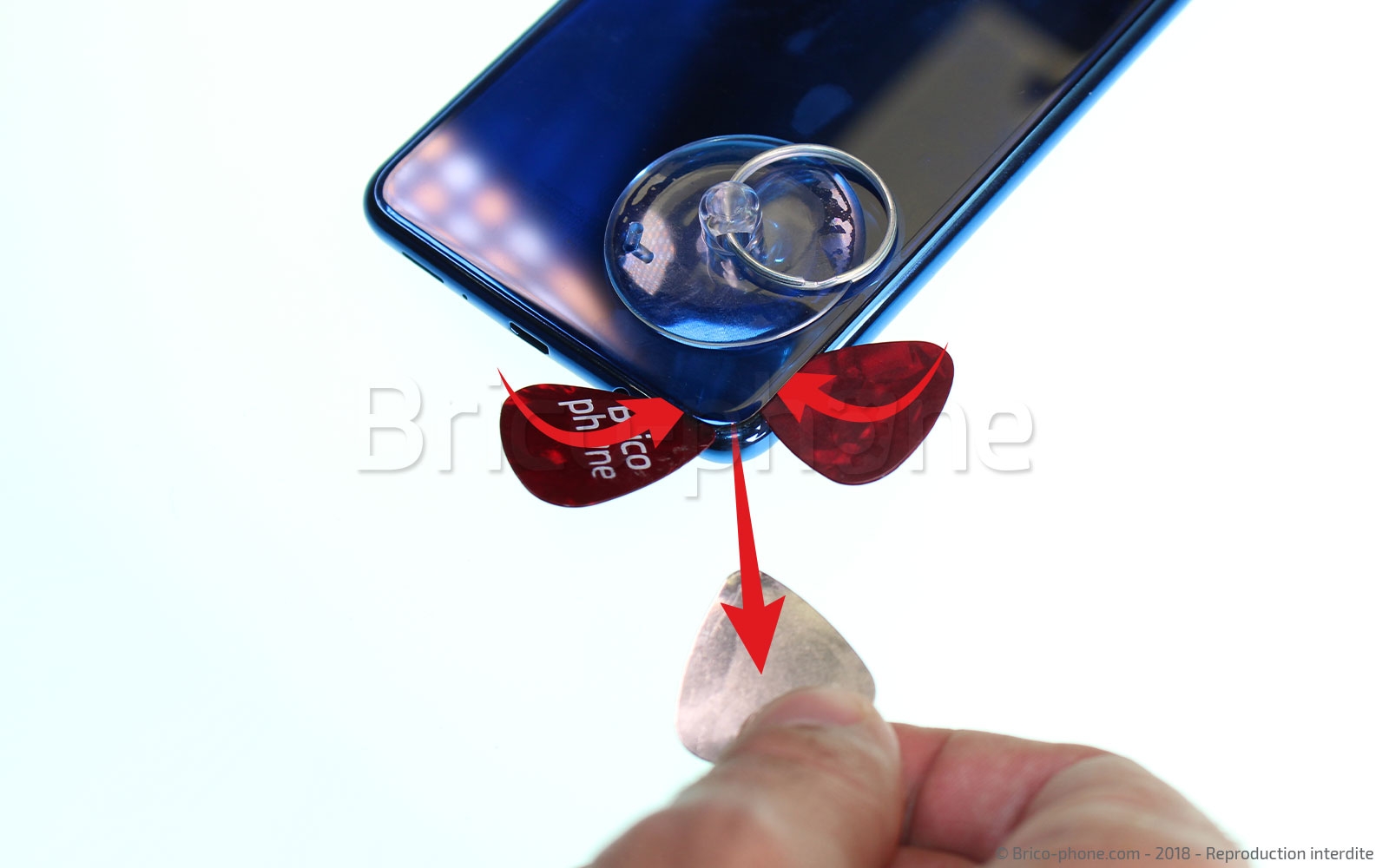

Collez maintenant votre ventouse dans le coin en bas du téléphone puis tirez sur la boucle afin de pouvoir glisser votre médiator en métal entre la vitre arrière et le chassis intermédiaire. Une fois l’interstice créé, ajoutez y un médiator en plastique puis un second avant de les faire glisser sur tout le contour de la vitre arrière pour la décoller.
Outils du kit utilisés
Outils du kit utilisés


Etape 3.5 : Décoller la vitre arrière

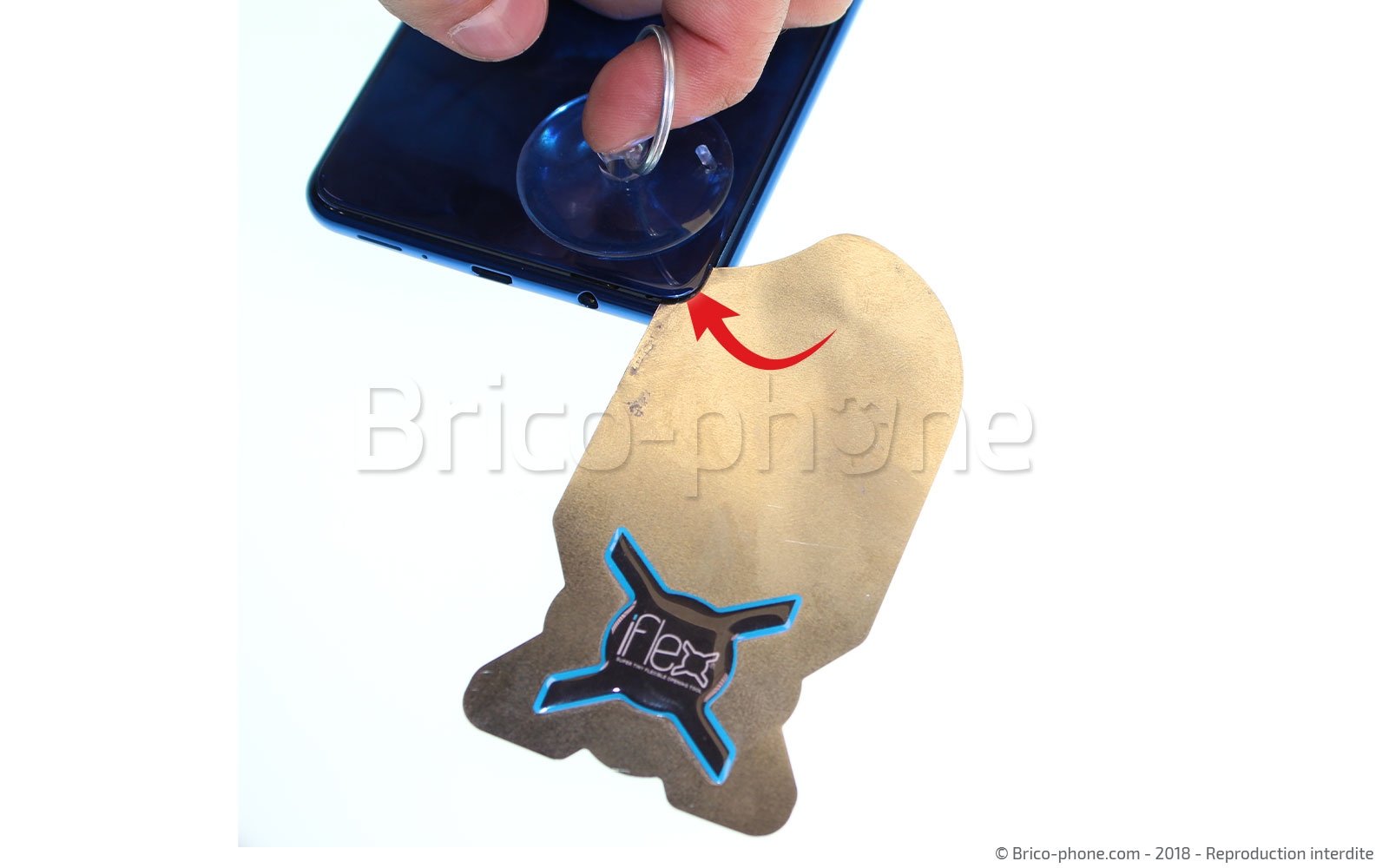

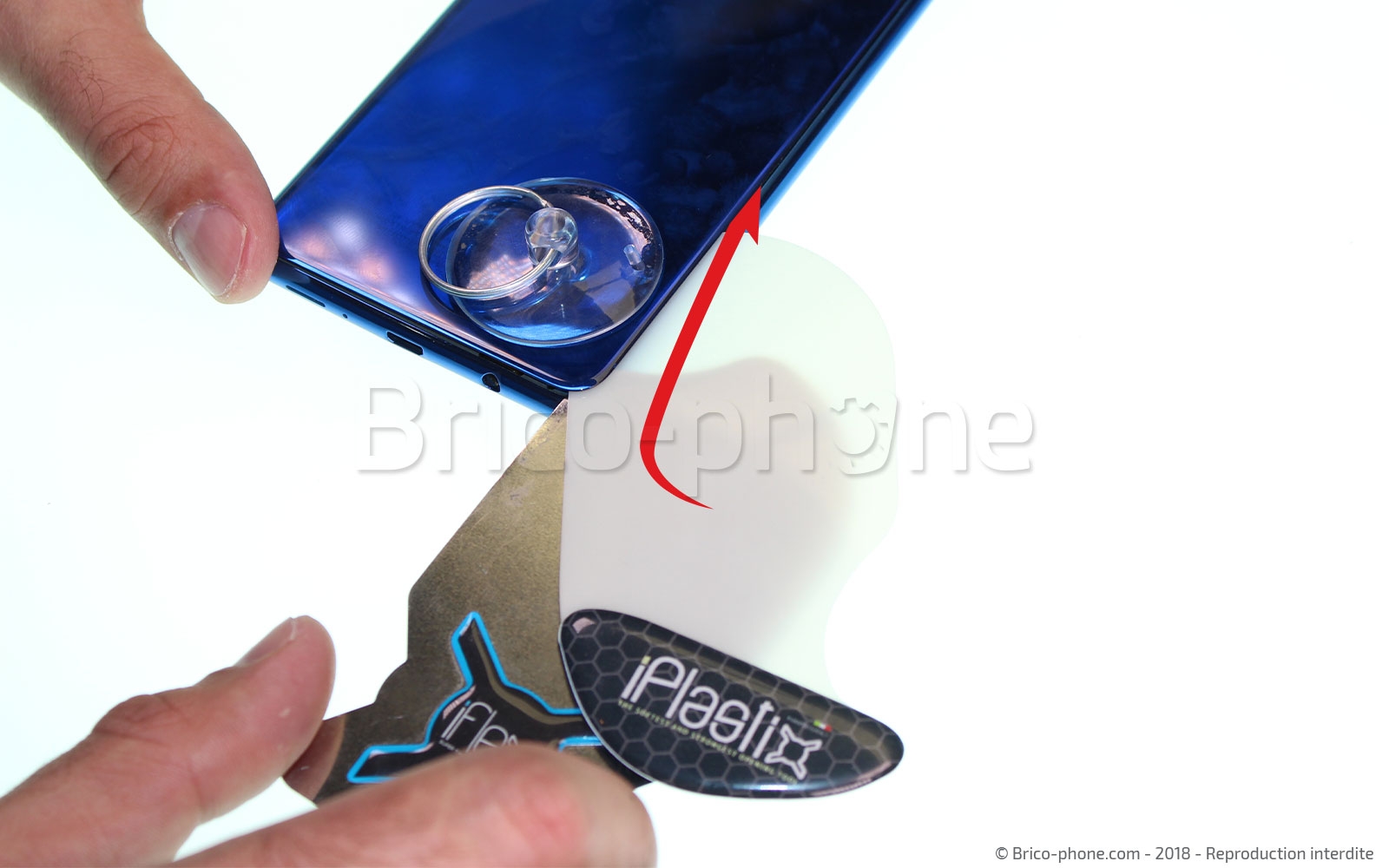

Vous pouvez aussi vous servir d’un iFlex et d’un iPlastics afin de décoller la vitre arrière. Ces outils, en vente sur notre site, sont plus ergonomiques que les médiateurs de votre kit d’outils et peuvent être utilisés pour faciliter cette étape. Encore une fois, n’hésitez pas à chauffer la vitre arrière à nouveau si jamais celle-ci résiste trop.
Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €

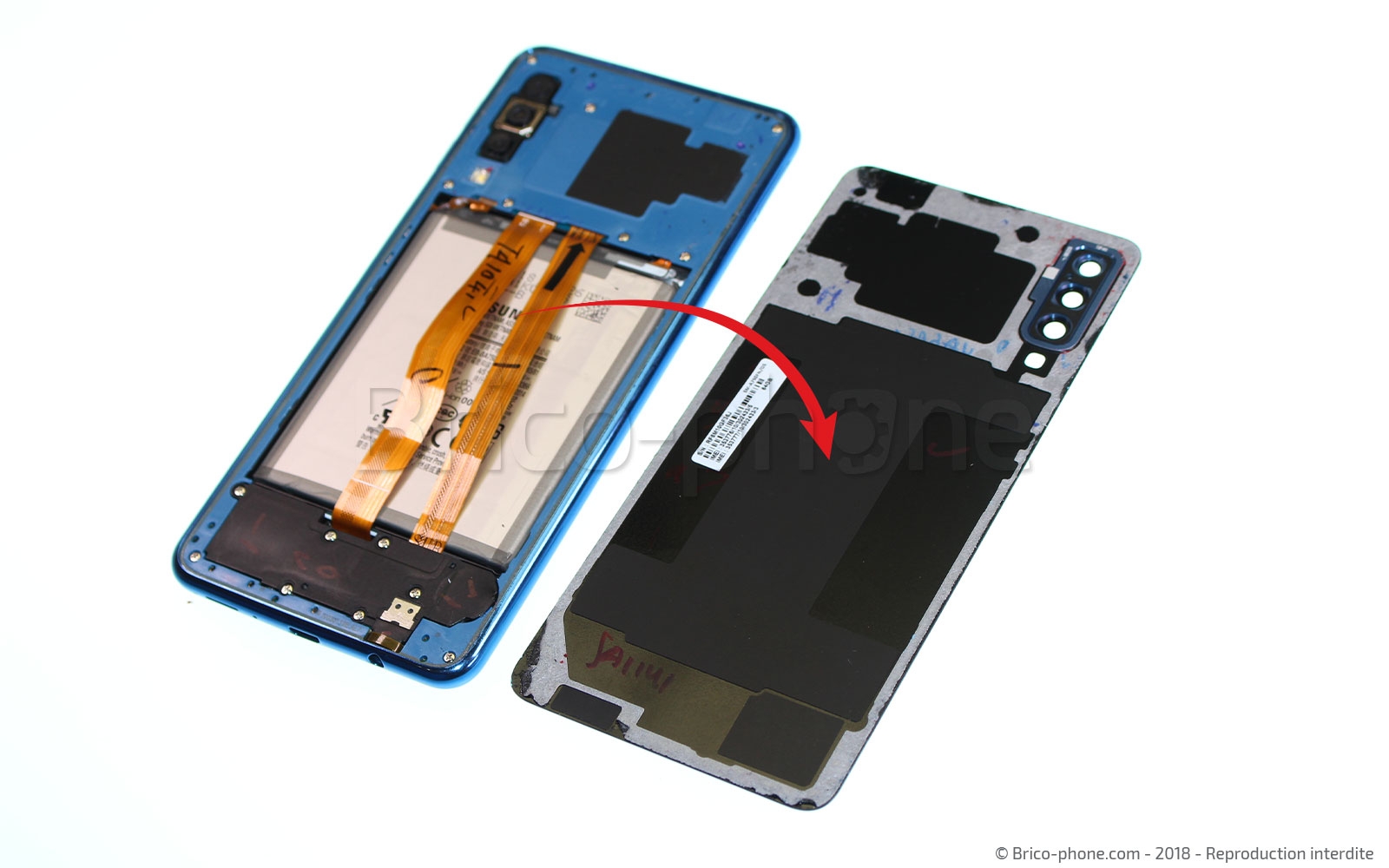

Etape 4 : Retirer la vitre arrière

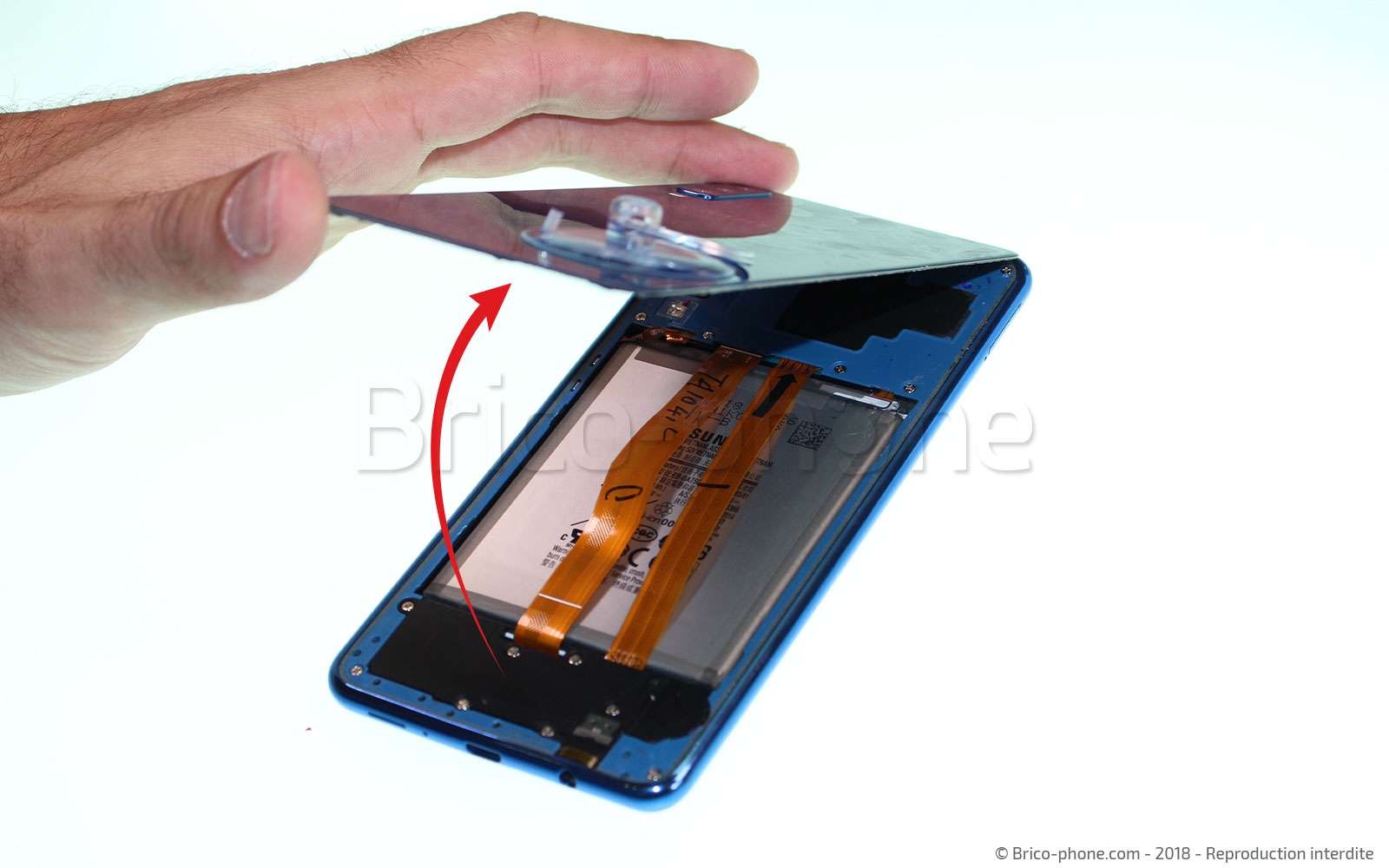

Vous pouvez maintenant simplement retirer la vitre arrière en la basculant vers le haut puis en la tirant du reste du chassis intermédiaire.

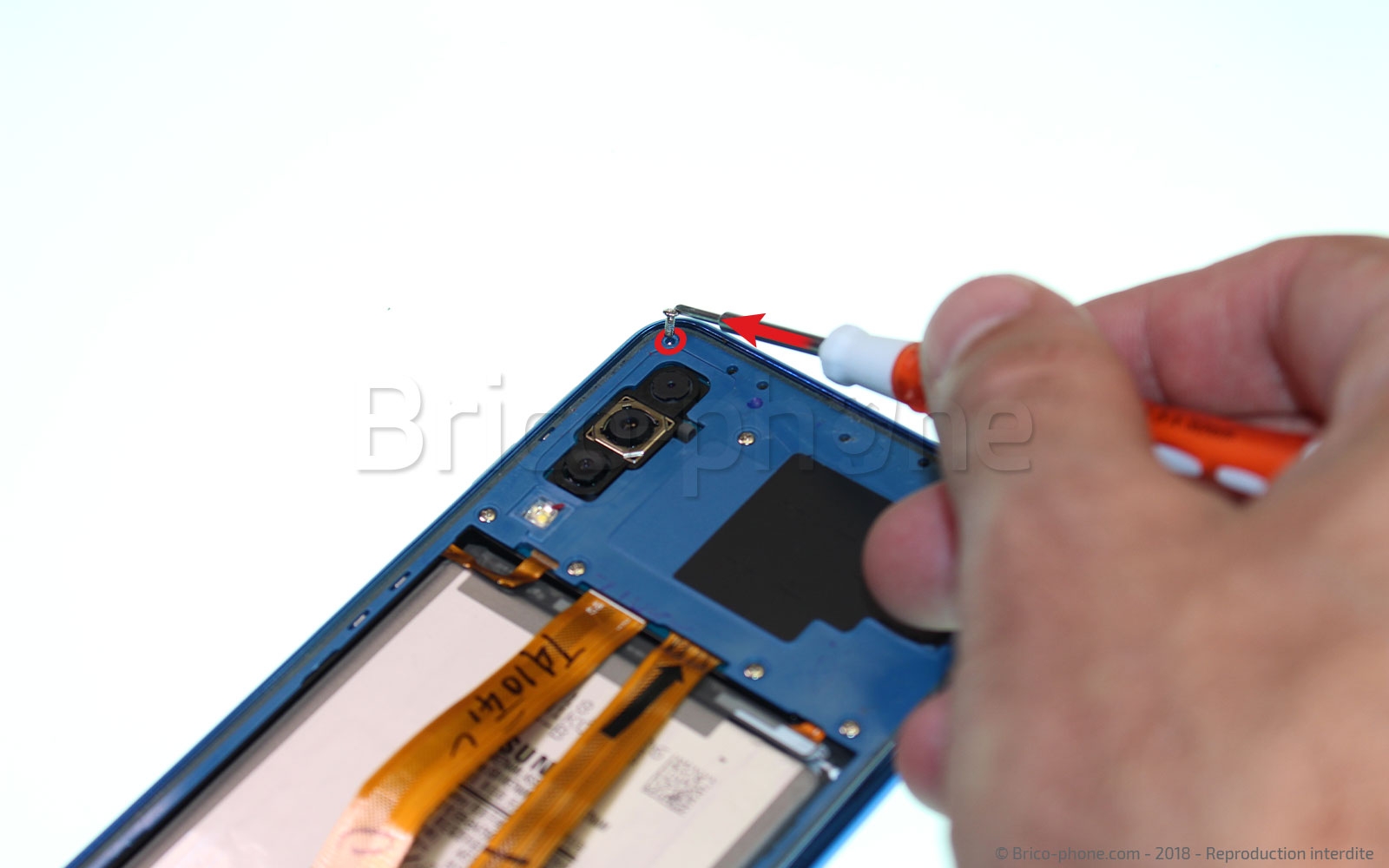

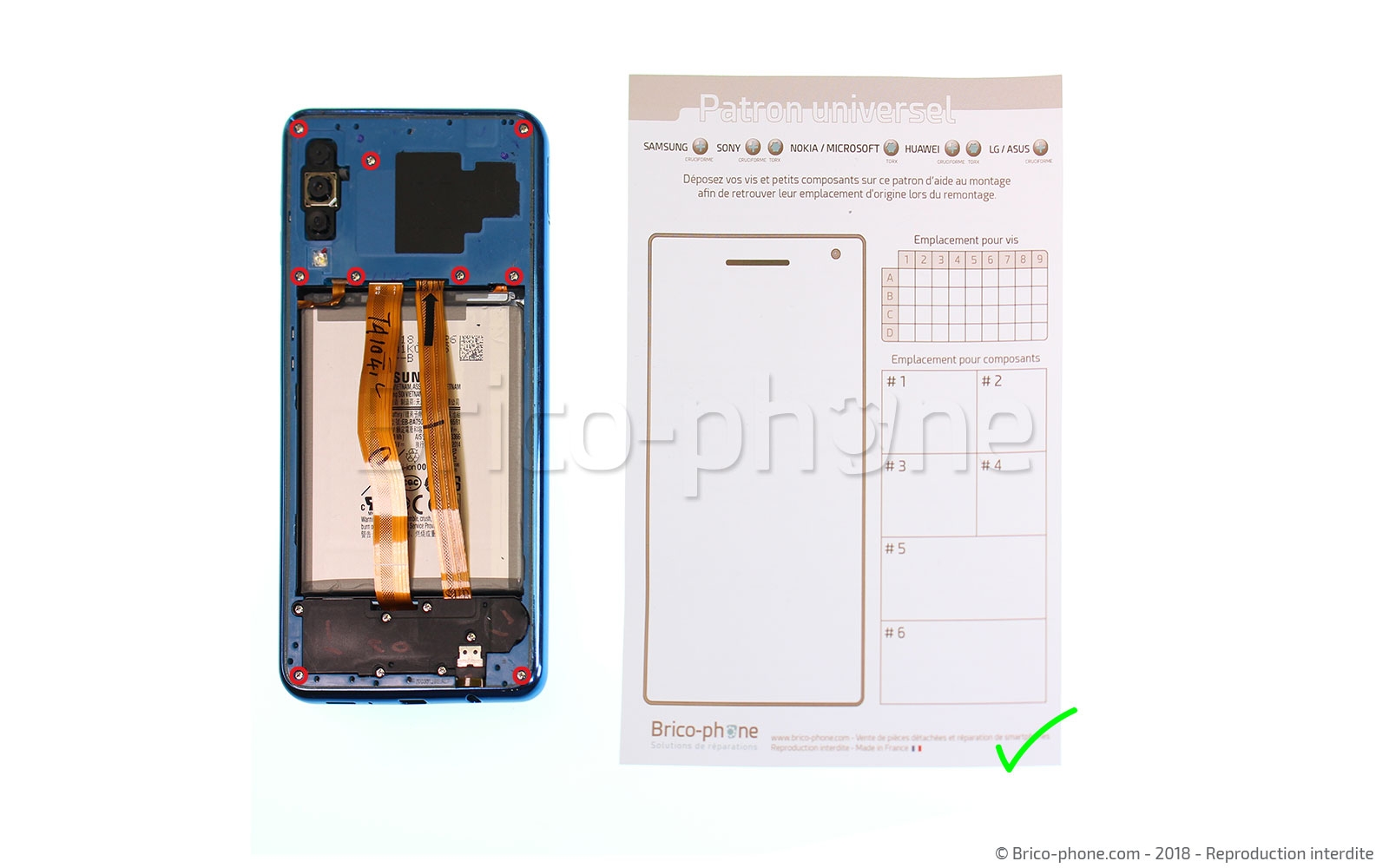

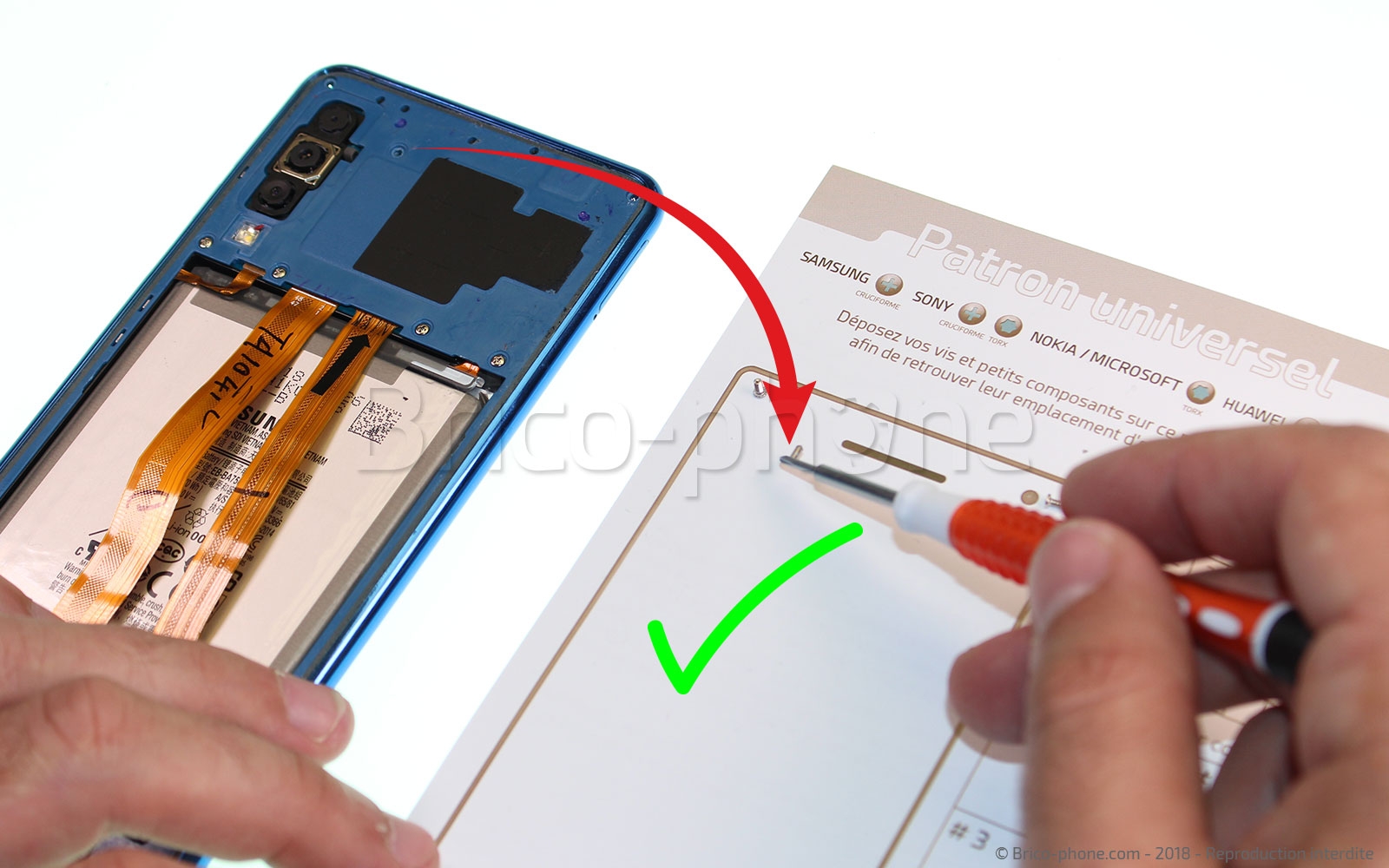

Etape 5 : Dévisser le chassis intermédiaire
A l’aide de votre tournevis cruciforme, retirez les 9 vis qui tiennent le chassis intermédiaire en place sur votre Samsung Galaxy A7 2018. Nous vous recommandons d’utiliser le patron universel fourni dans votre kit afin de ne perdre aucune vis et de les replacer au bon endroit au moment du remontage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

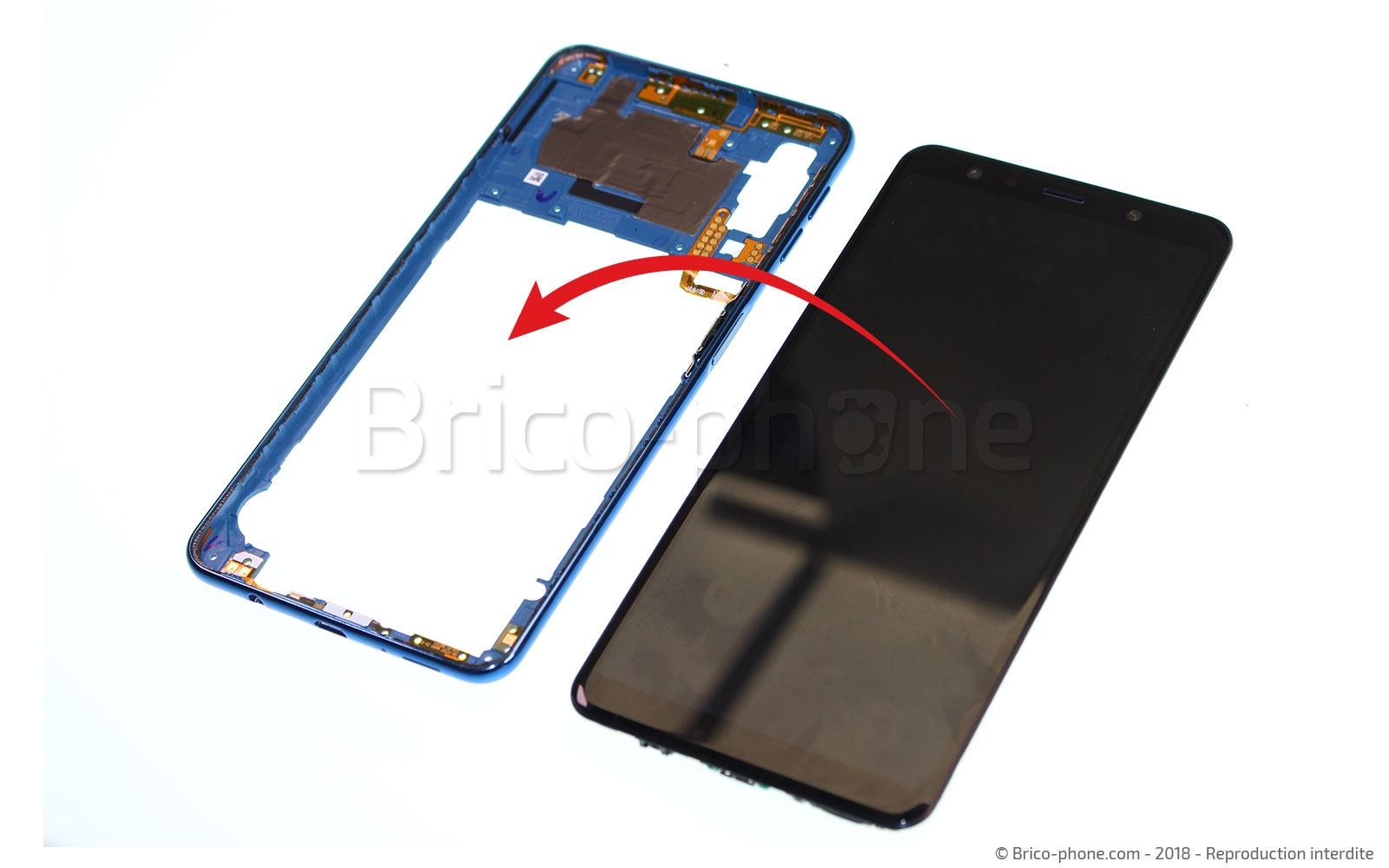

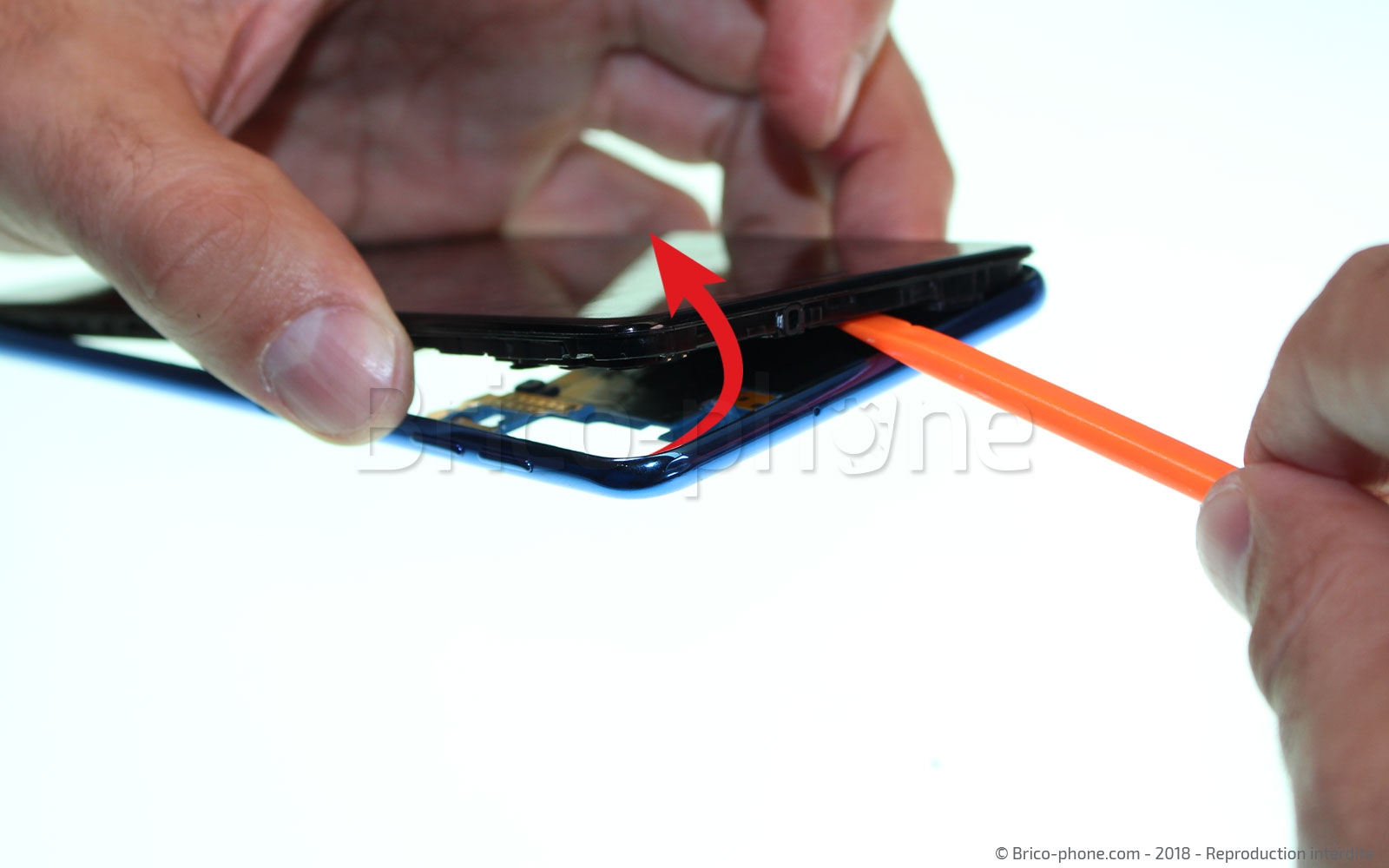

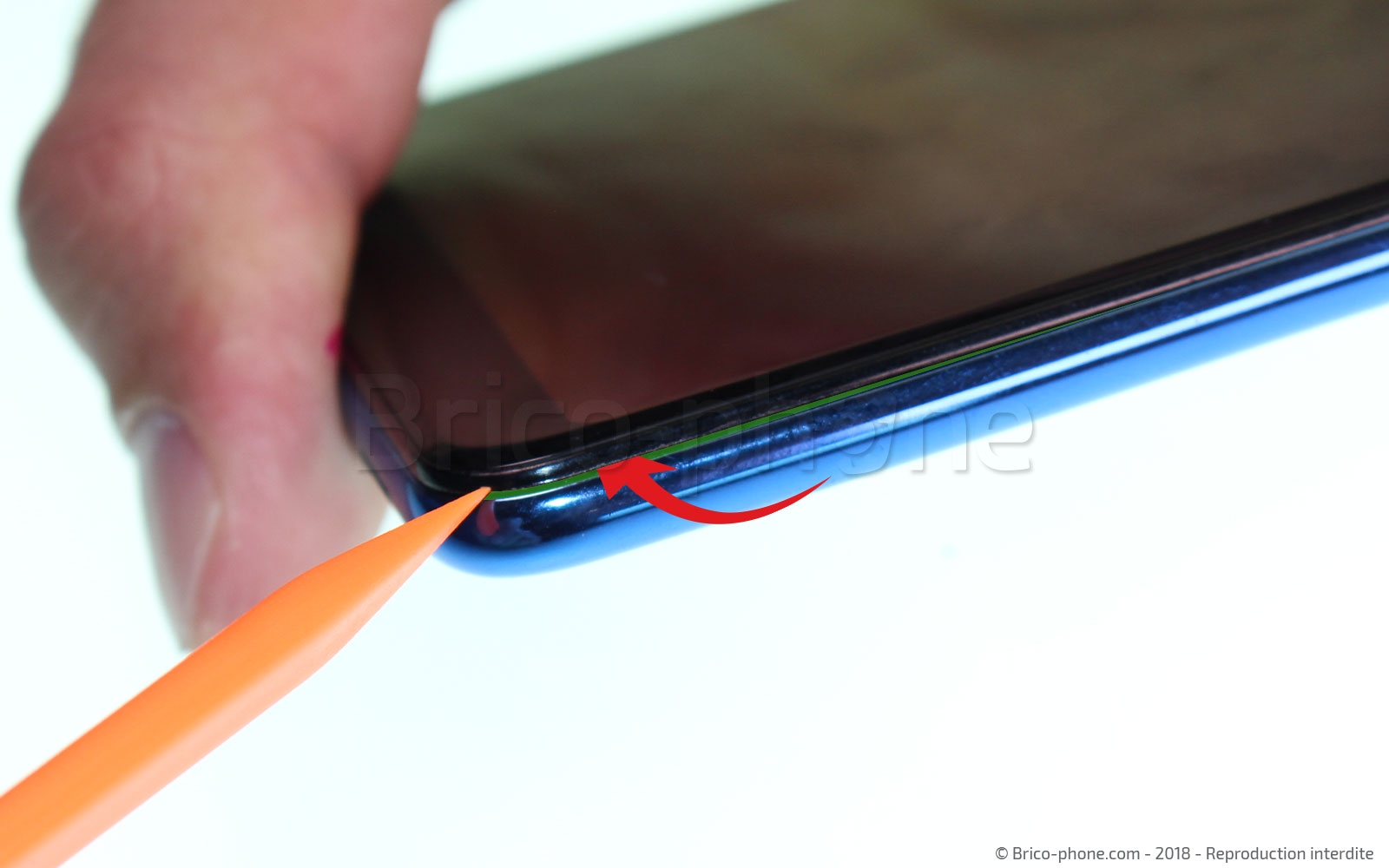

Etape 6 : Déclipser le chassis intermédiaire
En glissant un médiator métal entre le chassis intermédiaire et le bloc écran, faites levier afin de commencer à déclipser ces deux éléments. Utiliser ensuite le levier en nylon de votre kit d’outils afin de faire levier sur tout le contour du chassis intermédiaire et éclipsez entièrement ce dernier.
Outils du kit utilisés
Outils du kit utilisés

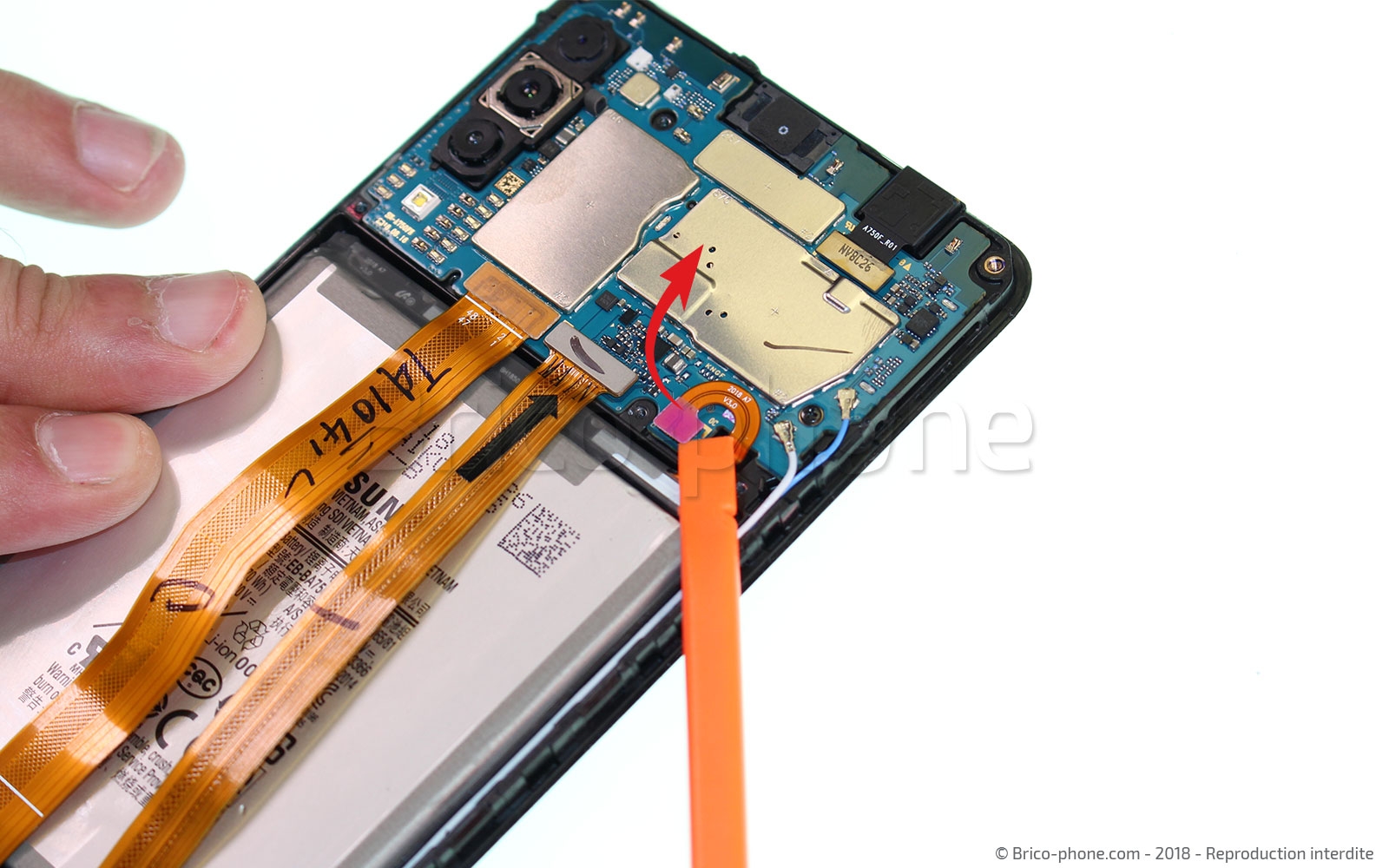

Etape 7 : Déconnecter la batterie

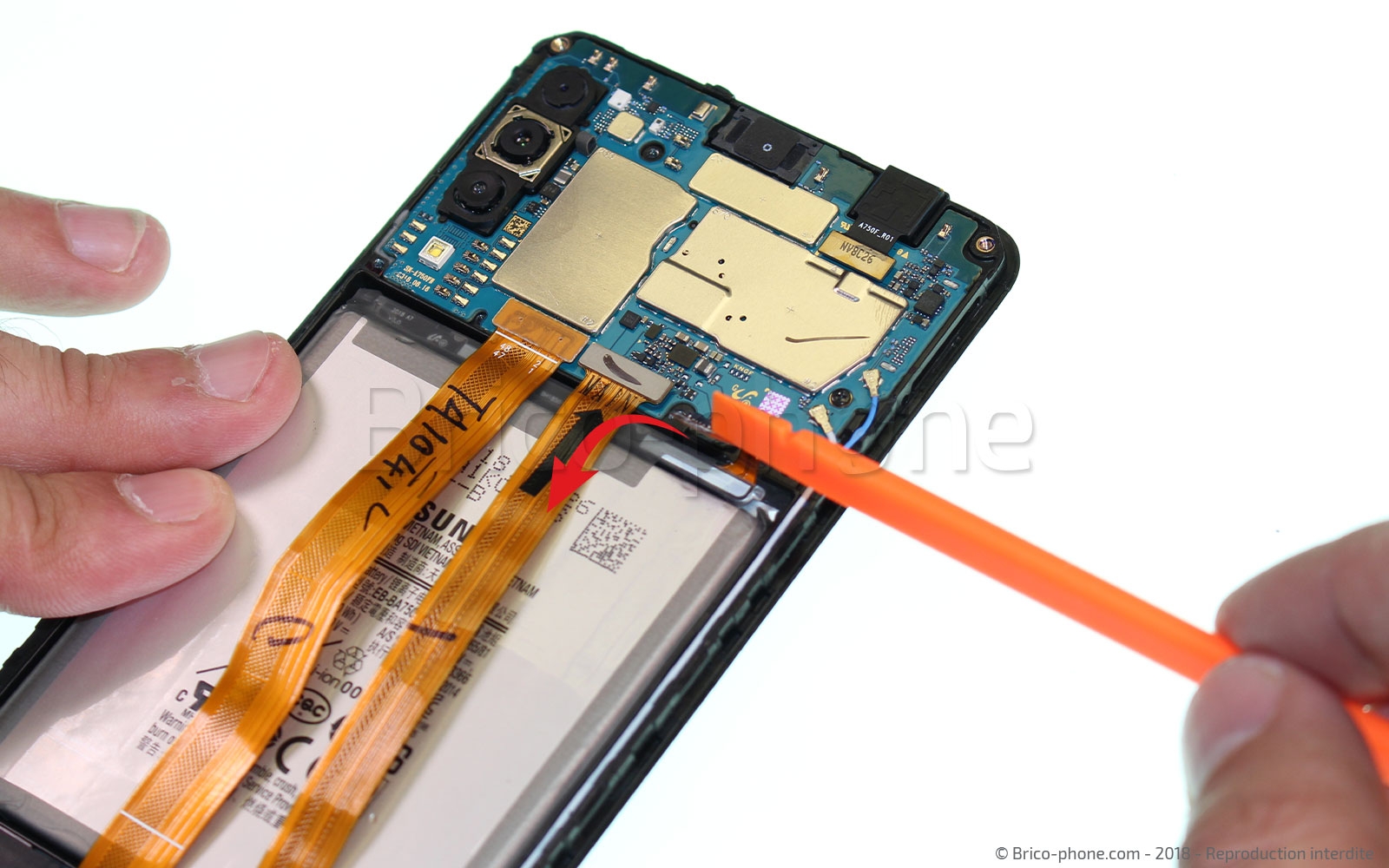

Vous pouvez maintenant accéder au connecteur de la batterie. Afin de poursuivre cette réparation en toute sécurité, déconnectez le connecteur de la batterie. Cela assurera que votre téléphone ne se remettra pas sous tension au milieu de la réparation.
Outils du kit utilisés
Outils du kit utilisés

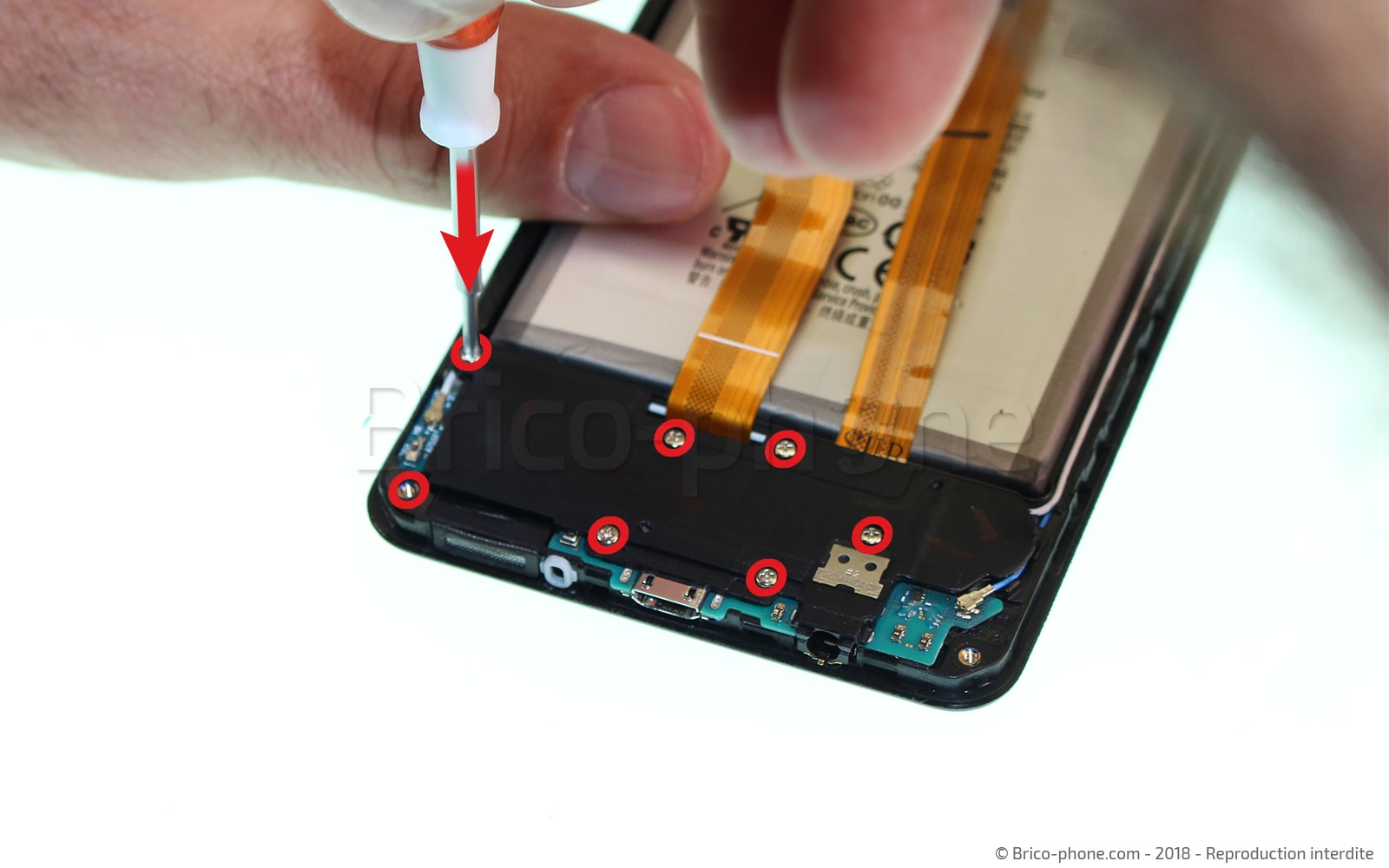

Etape 8 : Retirer le cache en plastique

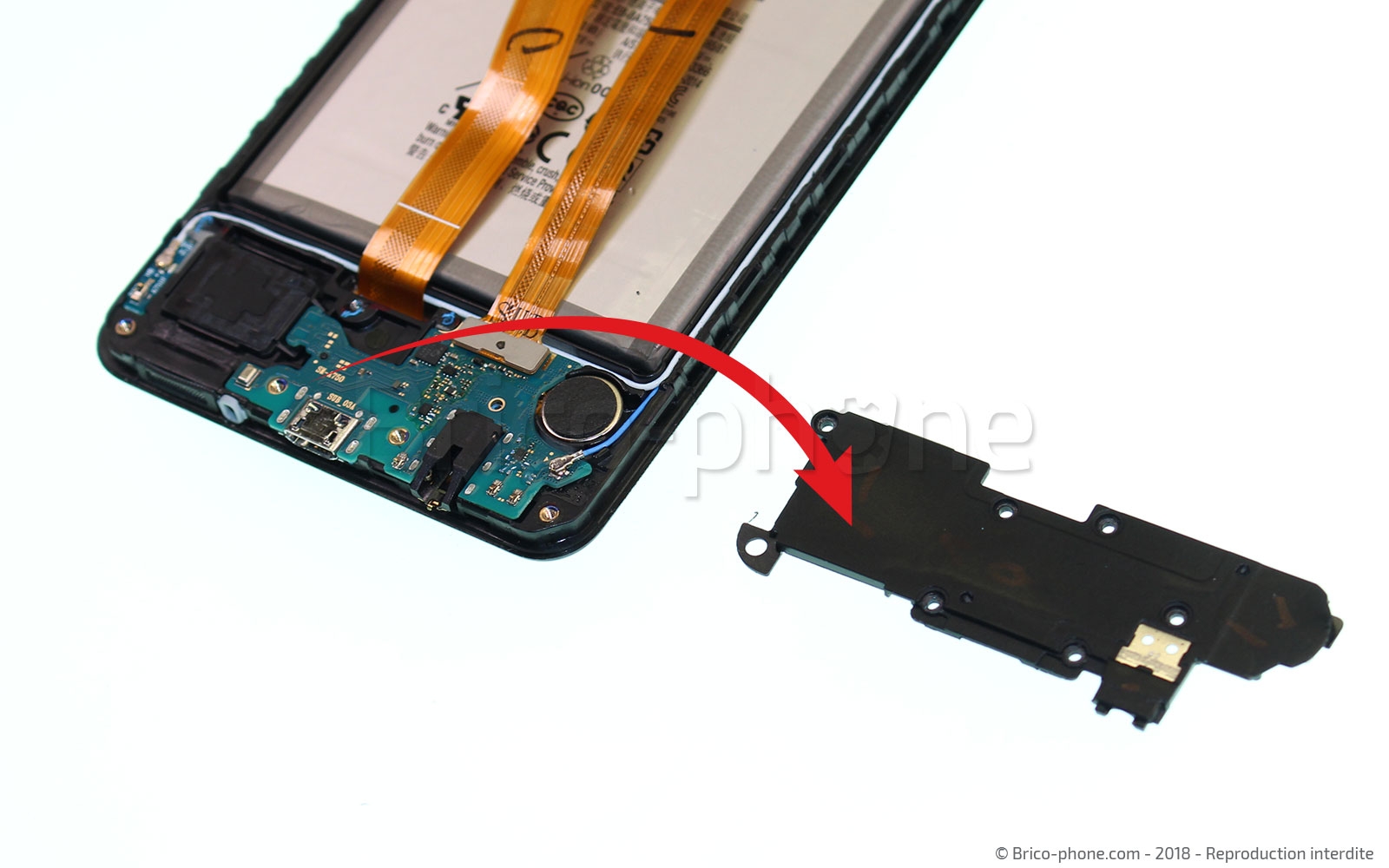

A l’aide de votre tournevis cruciforme, retirez les 7 vis qui tiennent le cache en plastique de la partie basse de votre Samsung Galaxy A7 2018 en place. Encore une fois, faites attention de ne perdre aucune vis durant cette étape. Vous pourrez ensuite simplement retirer cette plaquette à l’aide de la pincette de votre kit d’outils.
Outils du kit utilisés
Outils du kit utilisés

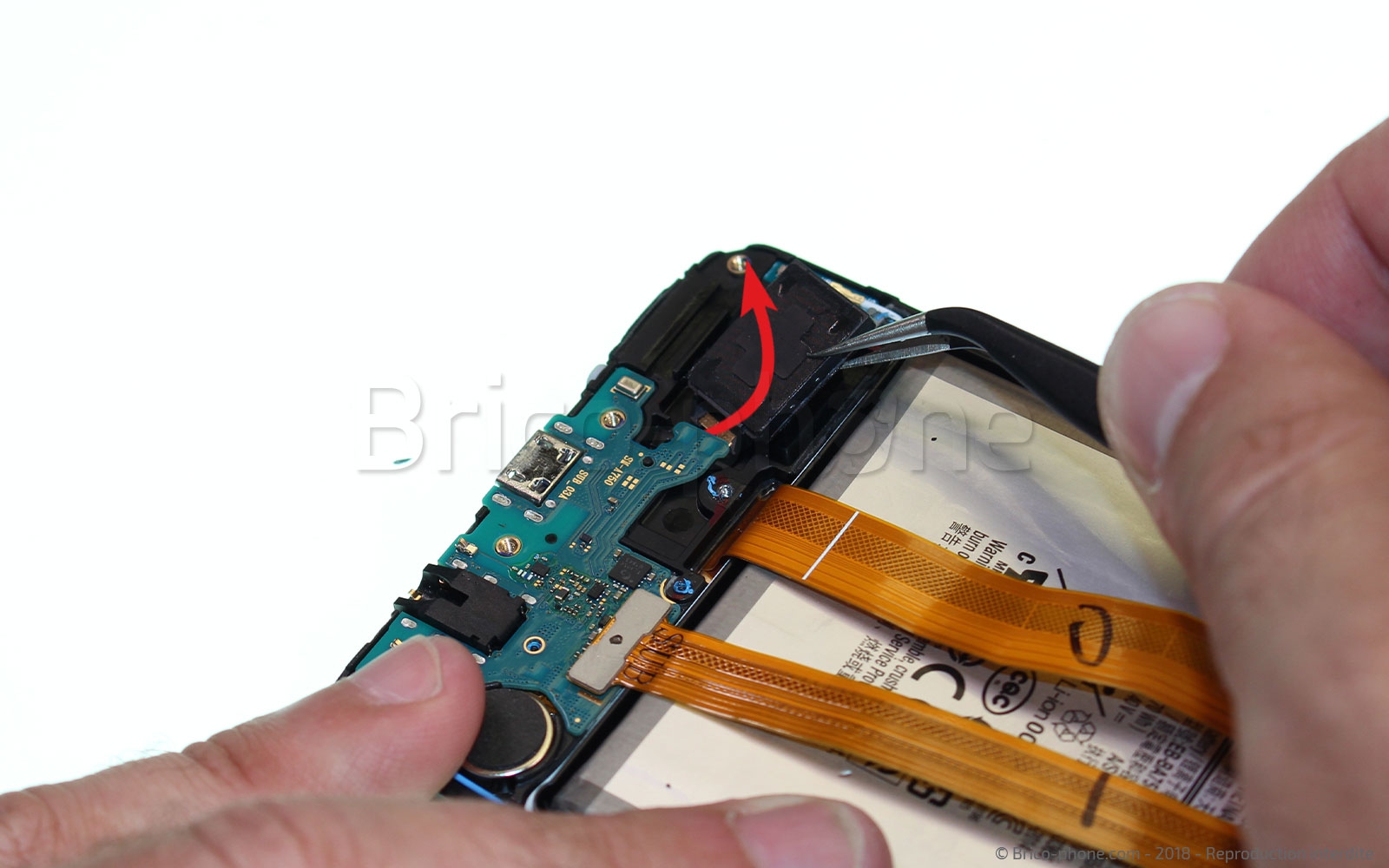

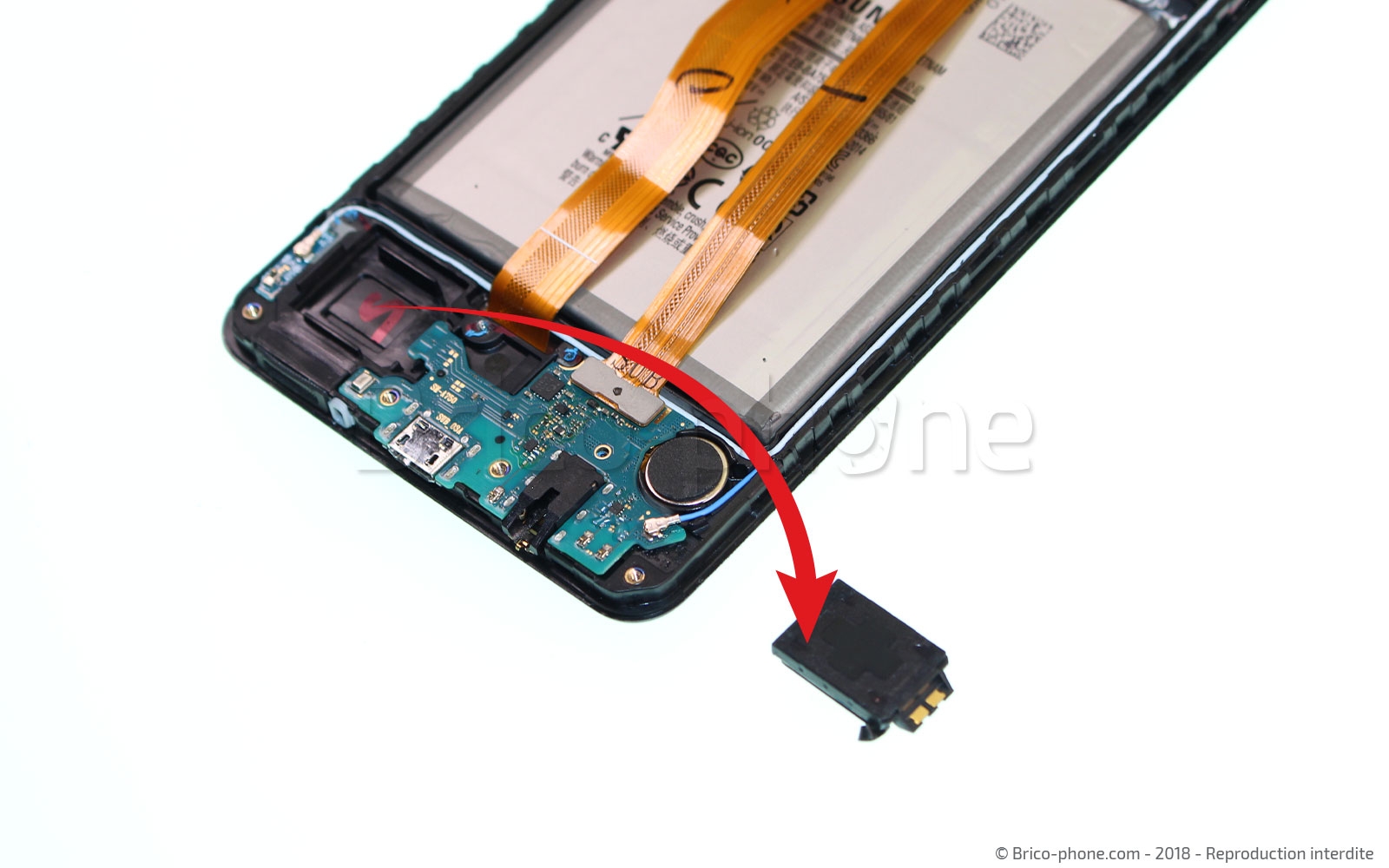

Etape 9 : Retirer le haut-parleur externe
A l’aide de votre pincette, retirez le haut-parleur externe. Celui-ci est tenu en place par un léger adhésif qui ne devrait pas resister très longtemps.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Haut-parleur Externe pour Samsung Galaxy Série A, J et M
12,90 €

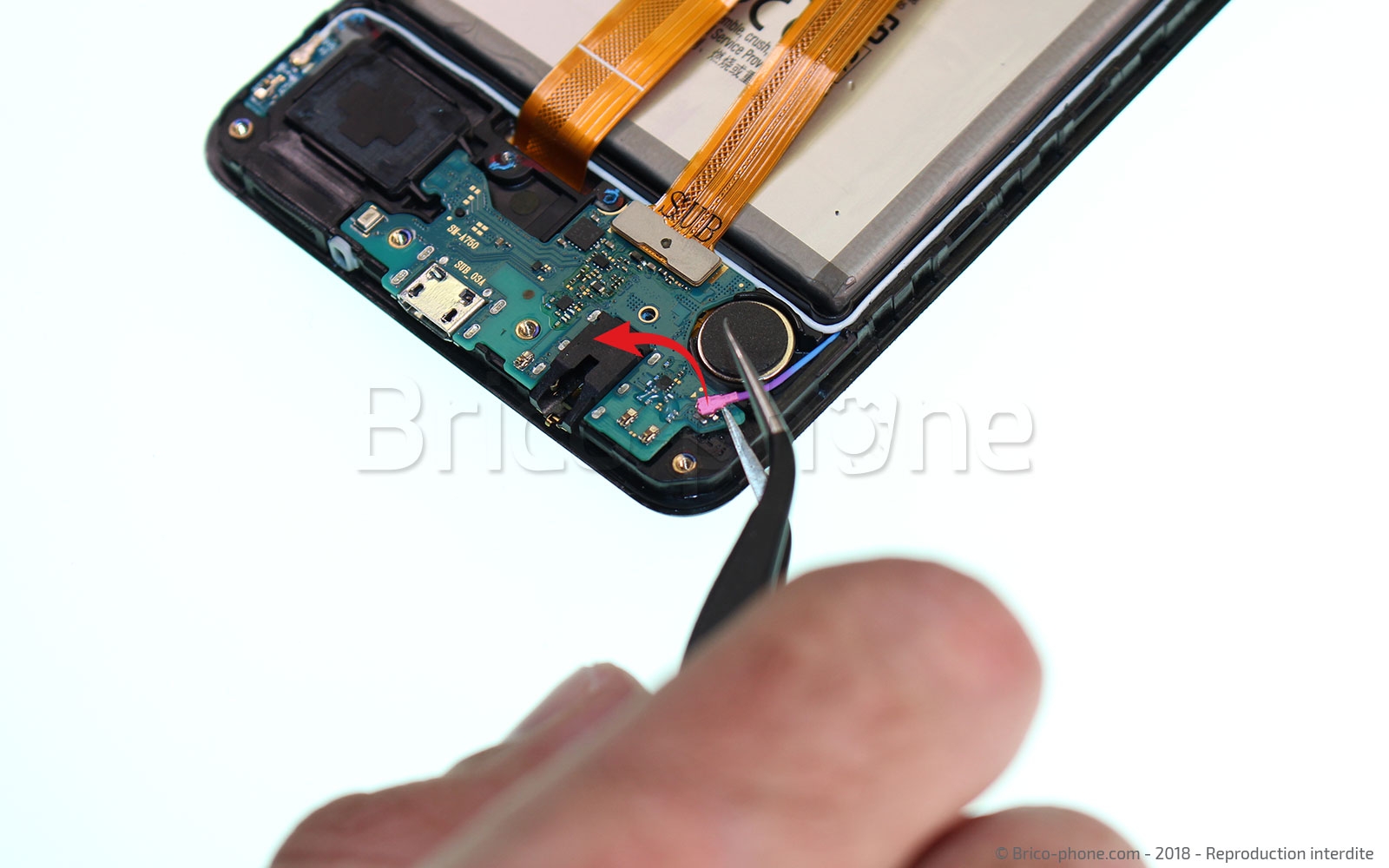

Etape 10 : Libérer le dock
Avant de commencer à retirer le dock, il est important de déconnecter les éléments qui s’y raccorde. Commencez par déconnecter les deux cables coaxiaux puis la nappe d’interconnexion a l’aide de votre levier en nylon et de votre pincette métallique avant de passer à l’étape suivante.
Outils du kit utilisés
Outils du kit utilisés

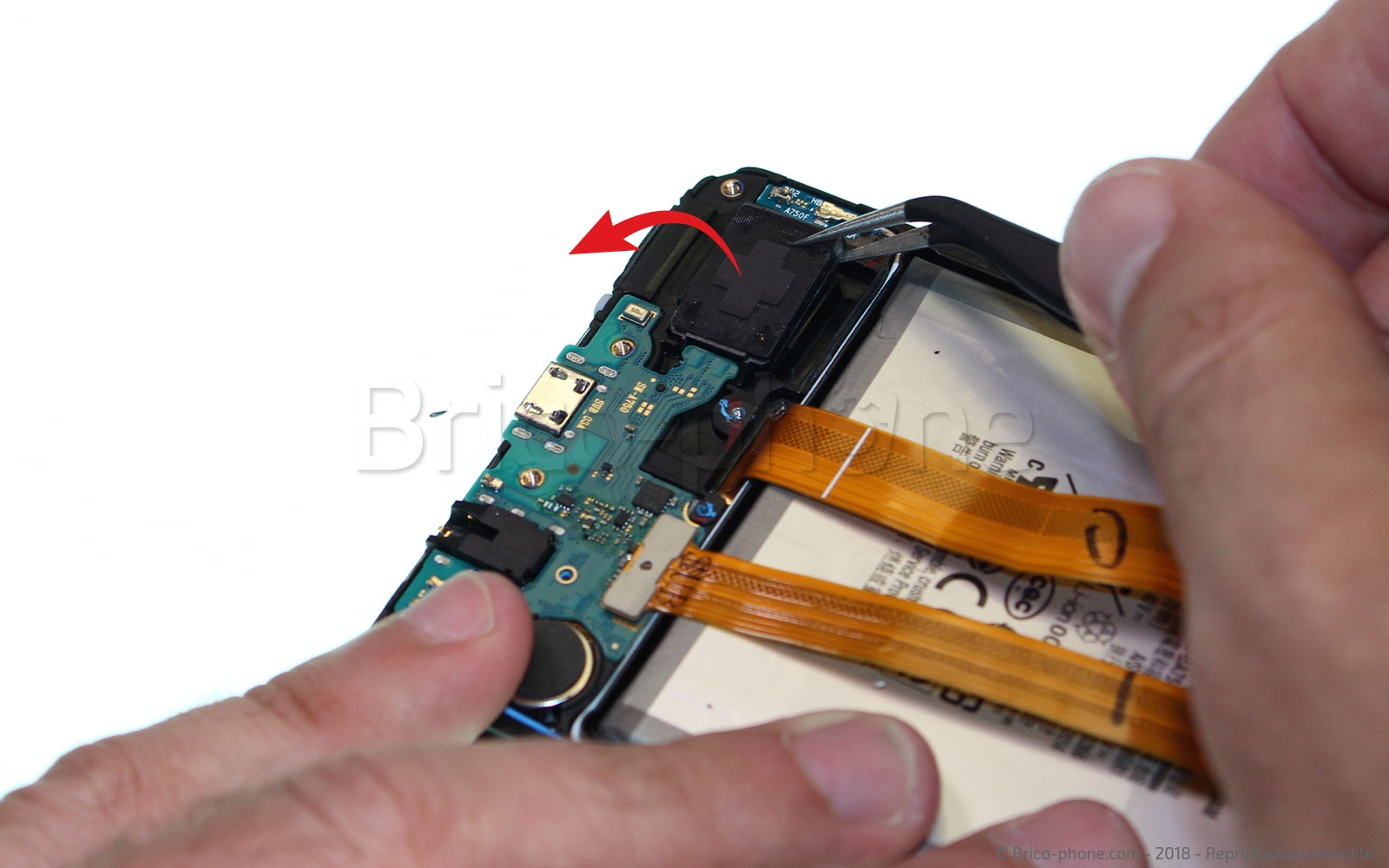

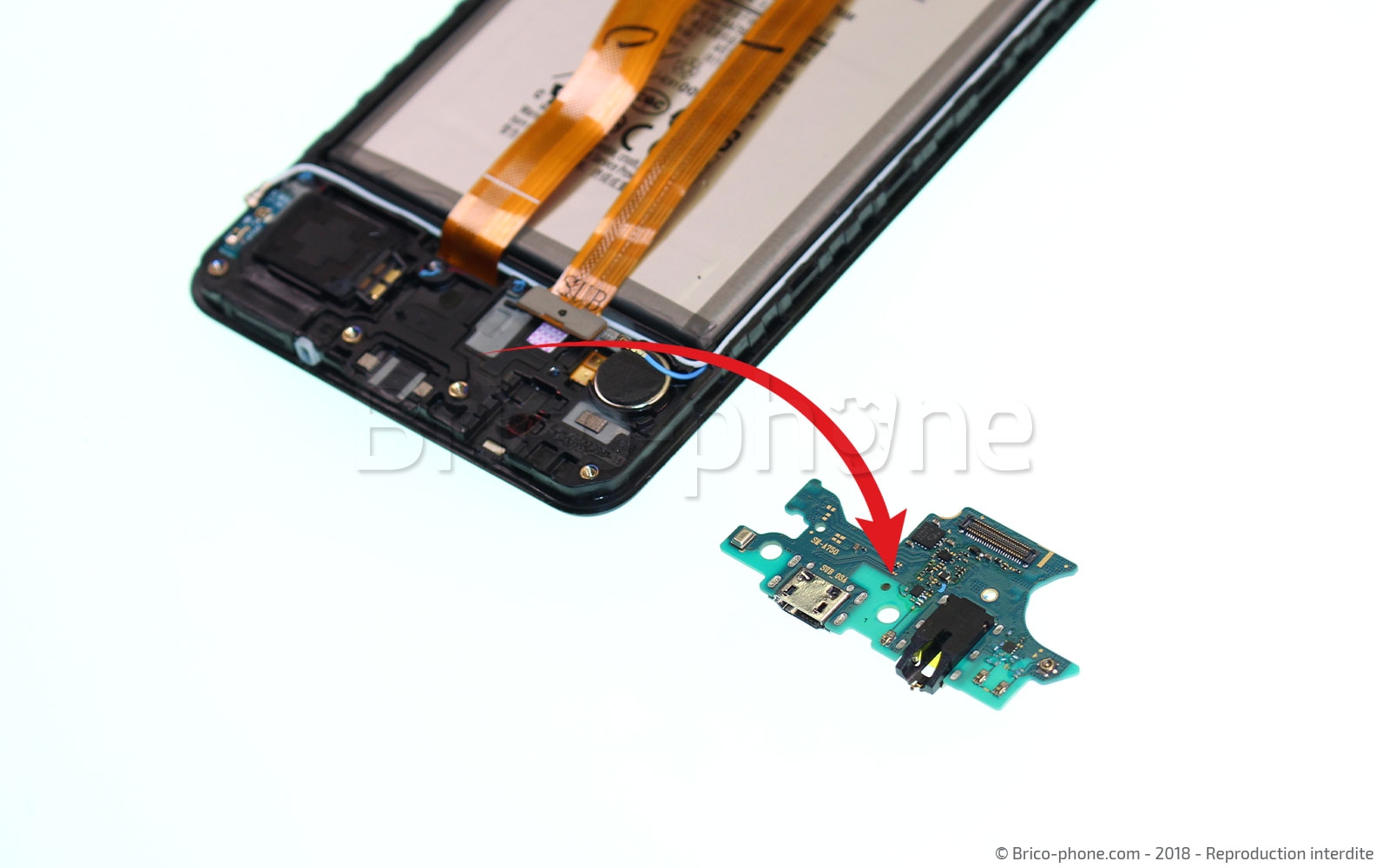

Etape 11 : Retirer le dock

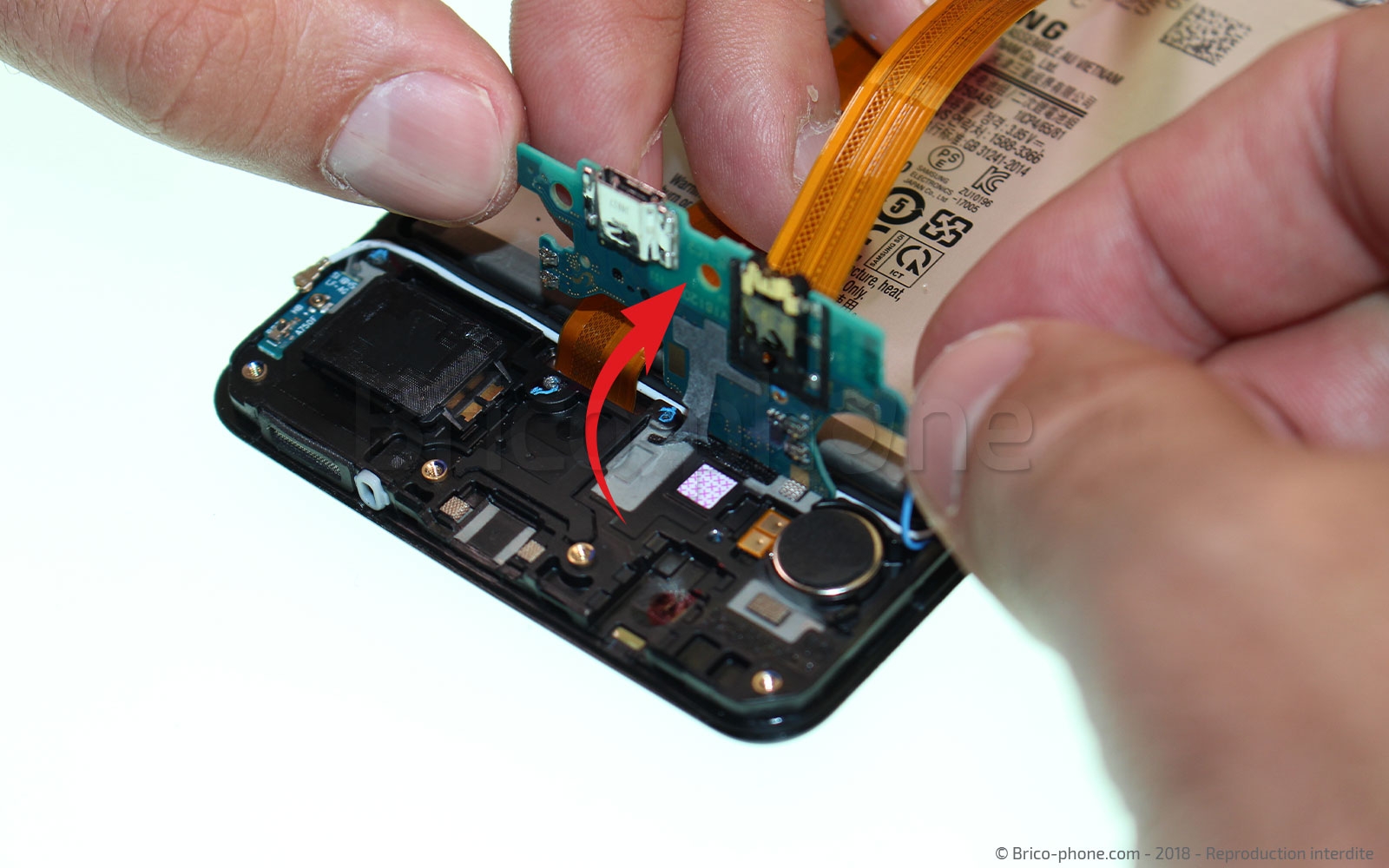

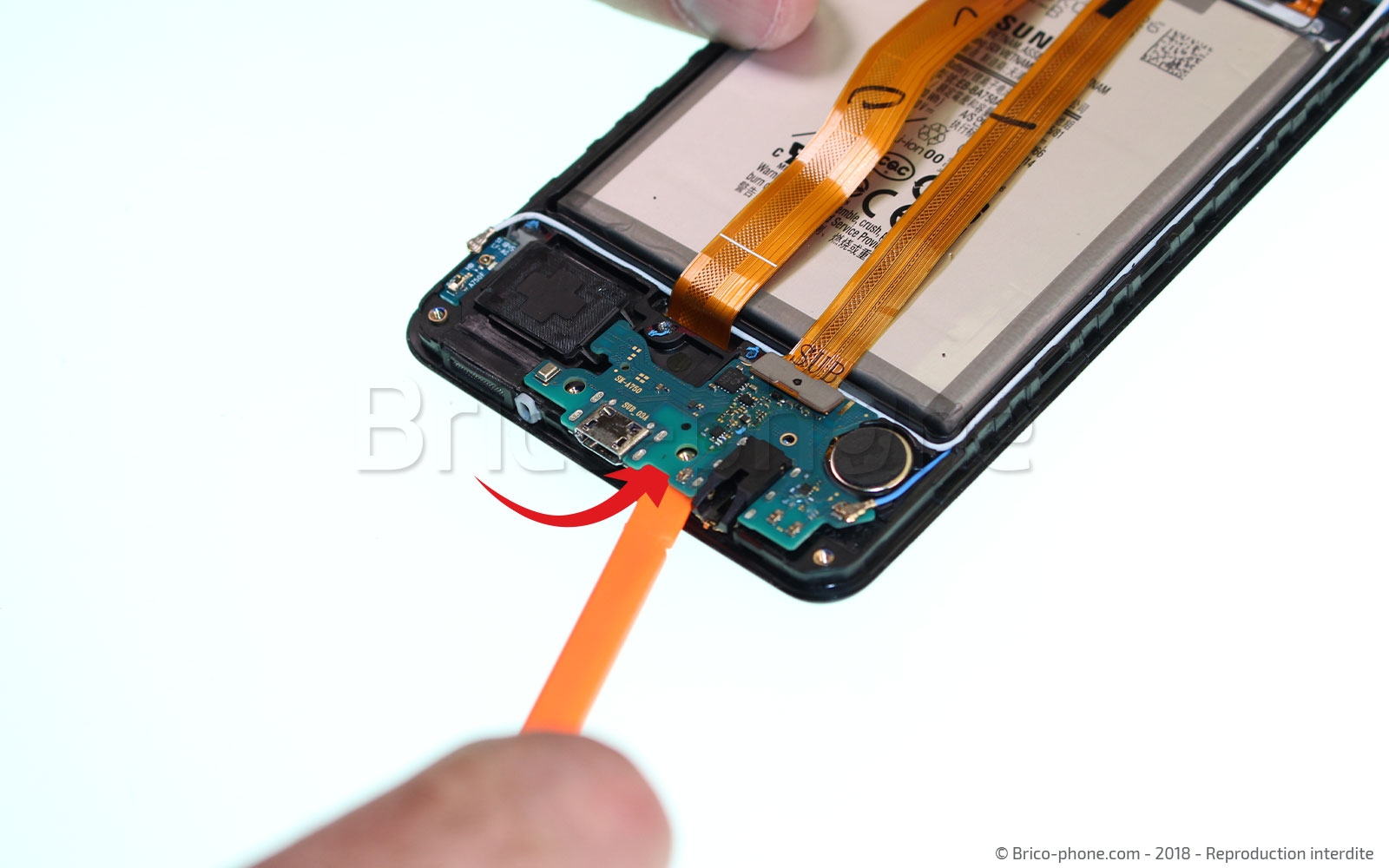

Faites maintenant levier avec votre spudger en Nyon afin de soulever le dock de votre Samsung Galaxy A7 une fois soulevé, il vous suffit de le sortir de son emplacement à la main.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rallonge carte mère pour Samsung A7 2018
10,90 €

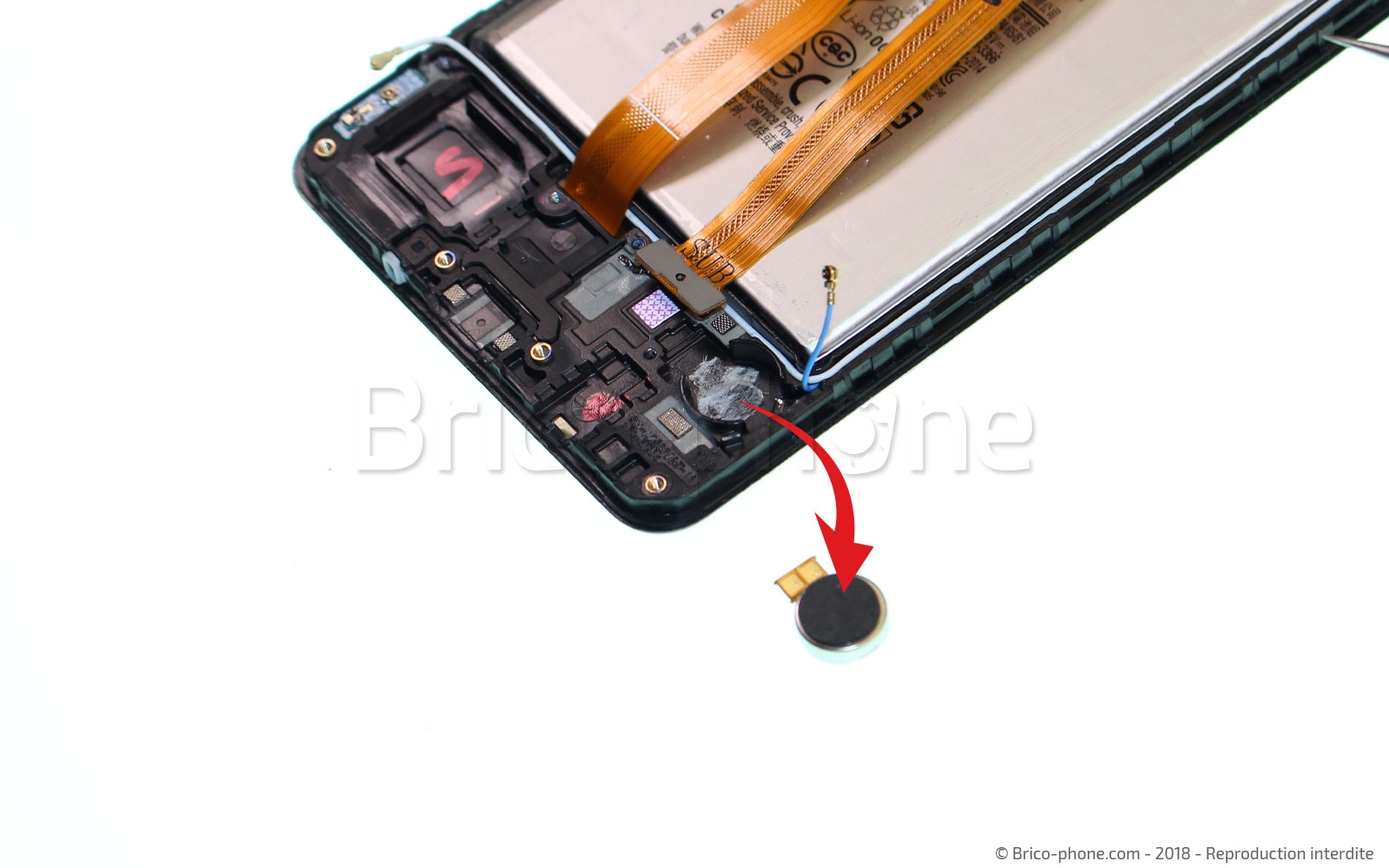

Etape 12 : Retirer le vibreur

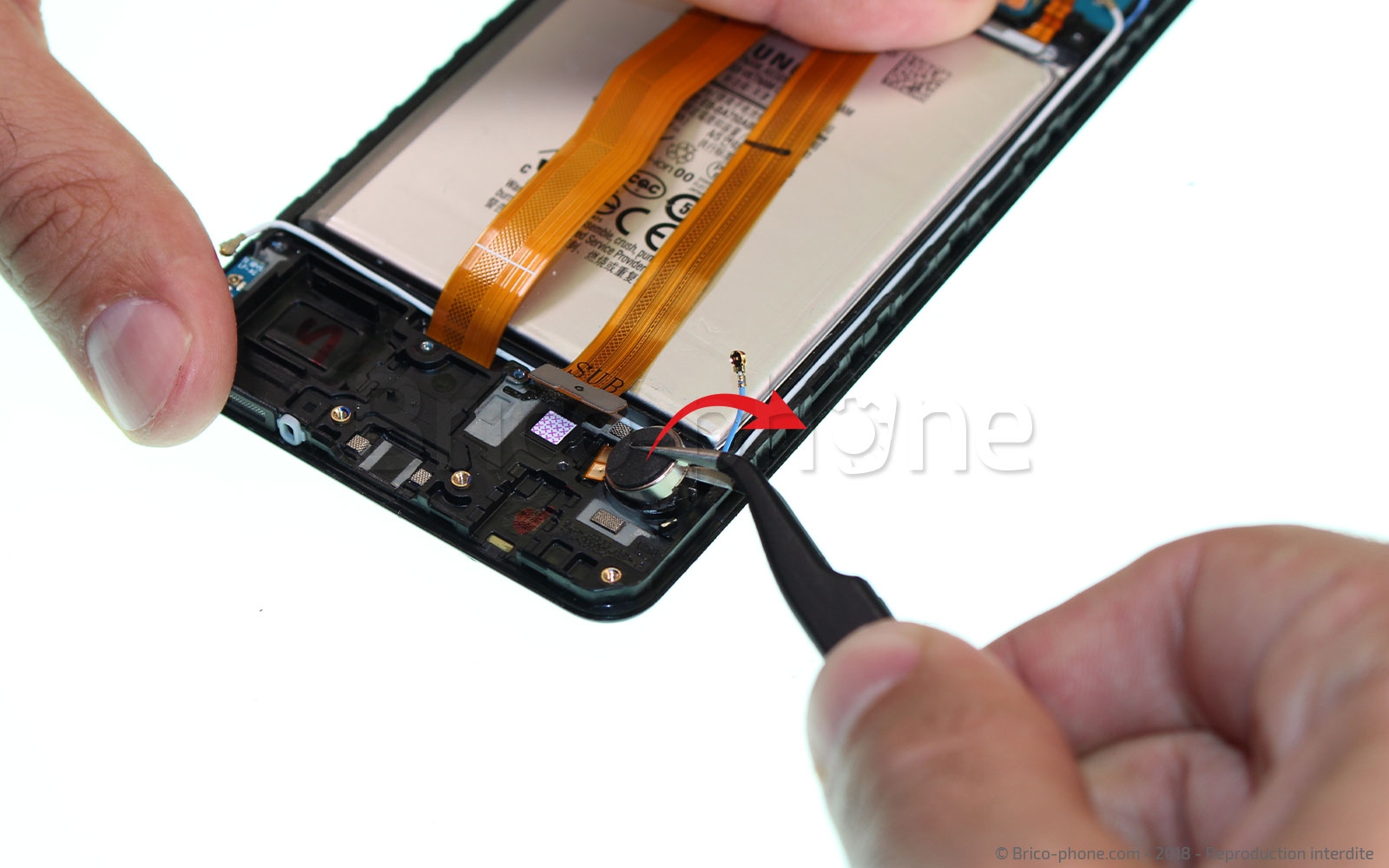

Vous pouvez maintenant facilement accéder au vibreur de votre appareil. Pour le retirer, il vous suffit de faire légèrement levier avec votre pincette métallique puis de saisir le vibreur pour le sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vibreur pour Samsung Galaxy A7 2018, A5 2017, Xcover 4 et J5 2017
7,90 €

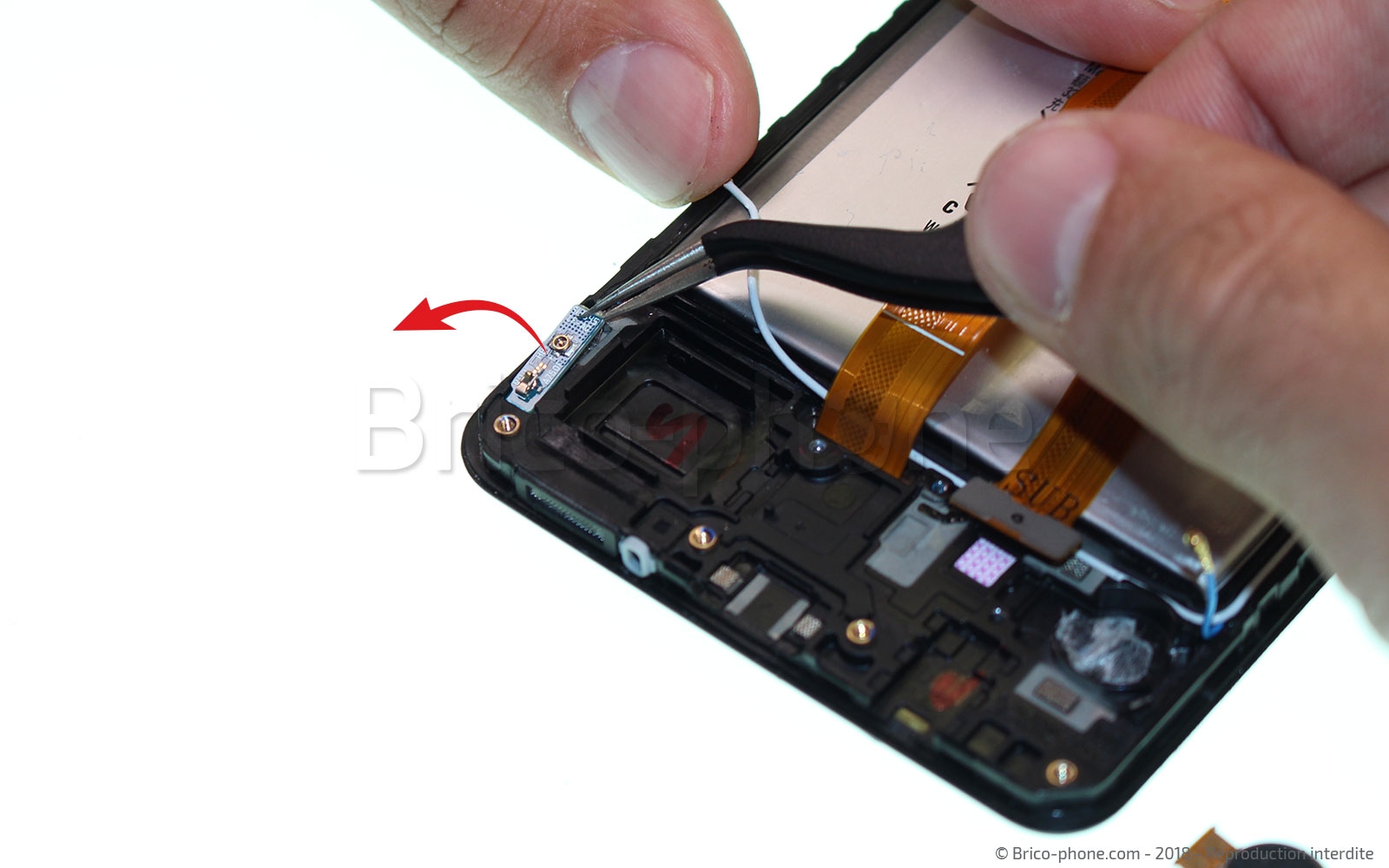

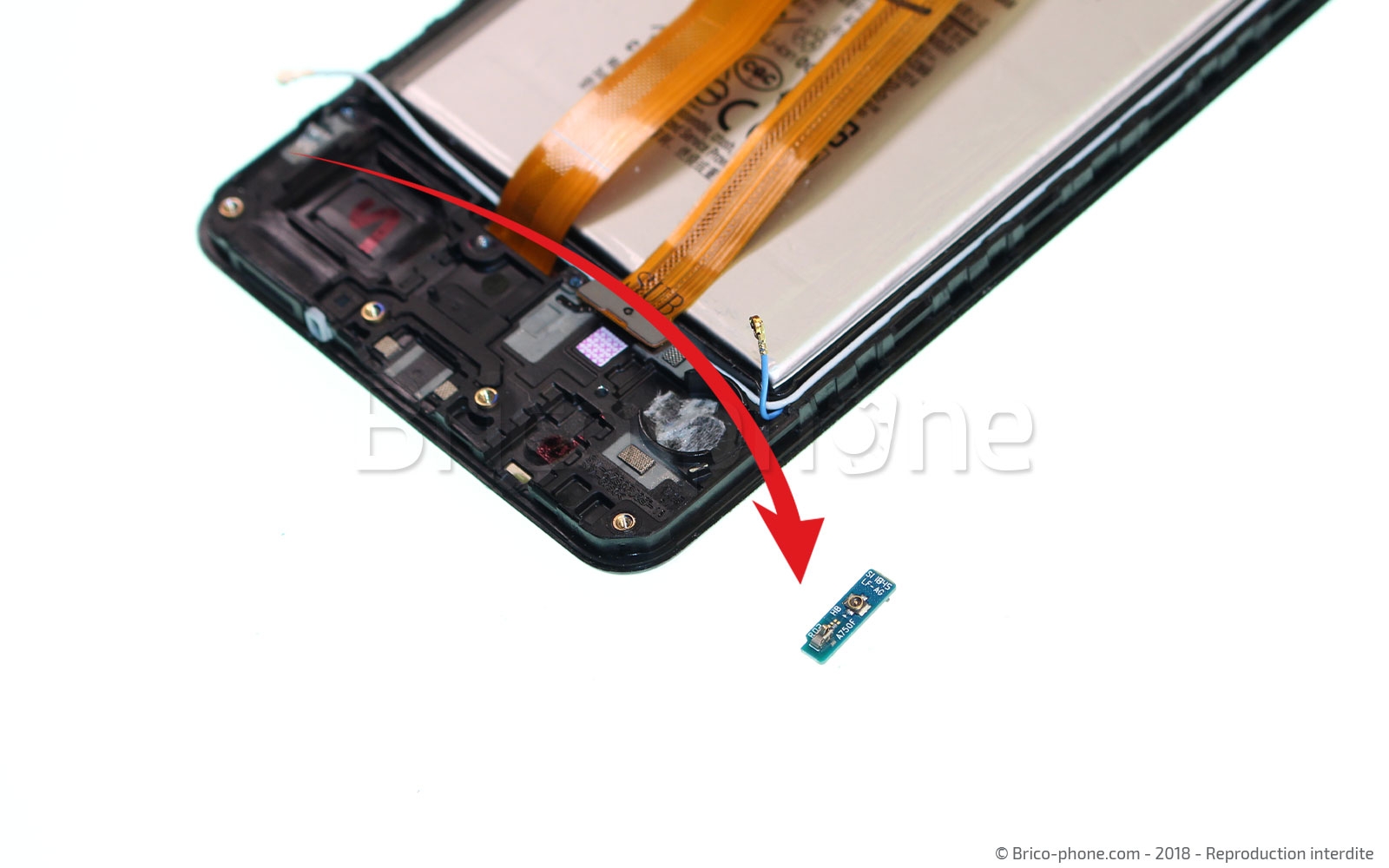

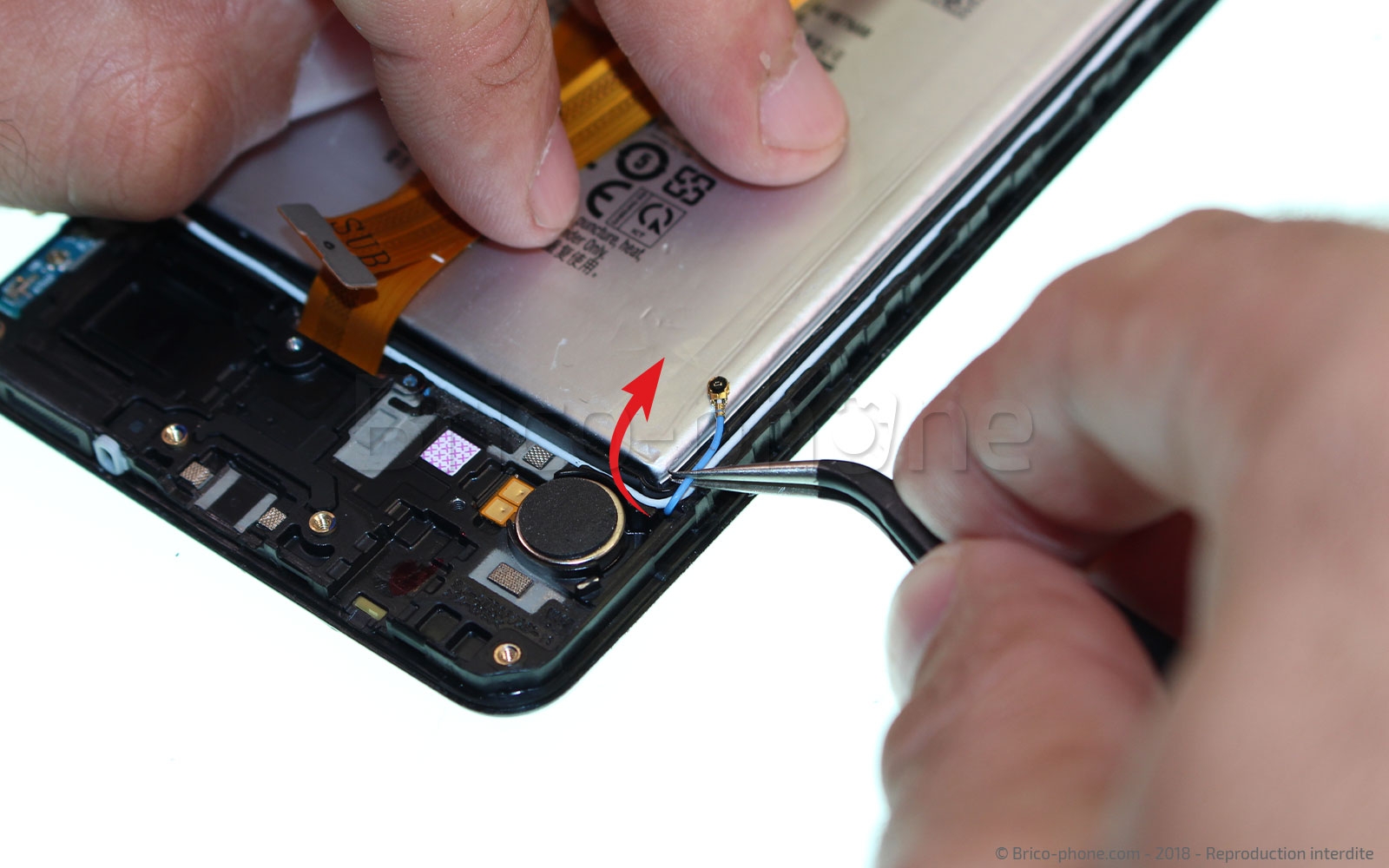

Etape 13 : Retirer le module antenne
Il ne reste plus qu'un petit composant sur la partie basse de votre Samsung Galaxy A7 2018 : le module antenne. Pour le retirer il suffit de le saisir avec la pincette de votre kit d'outils et de le retirer de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

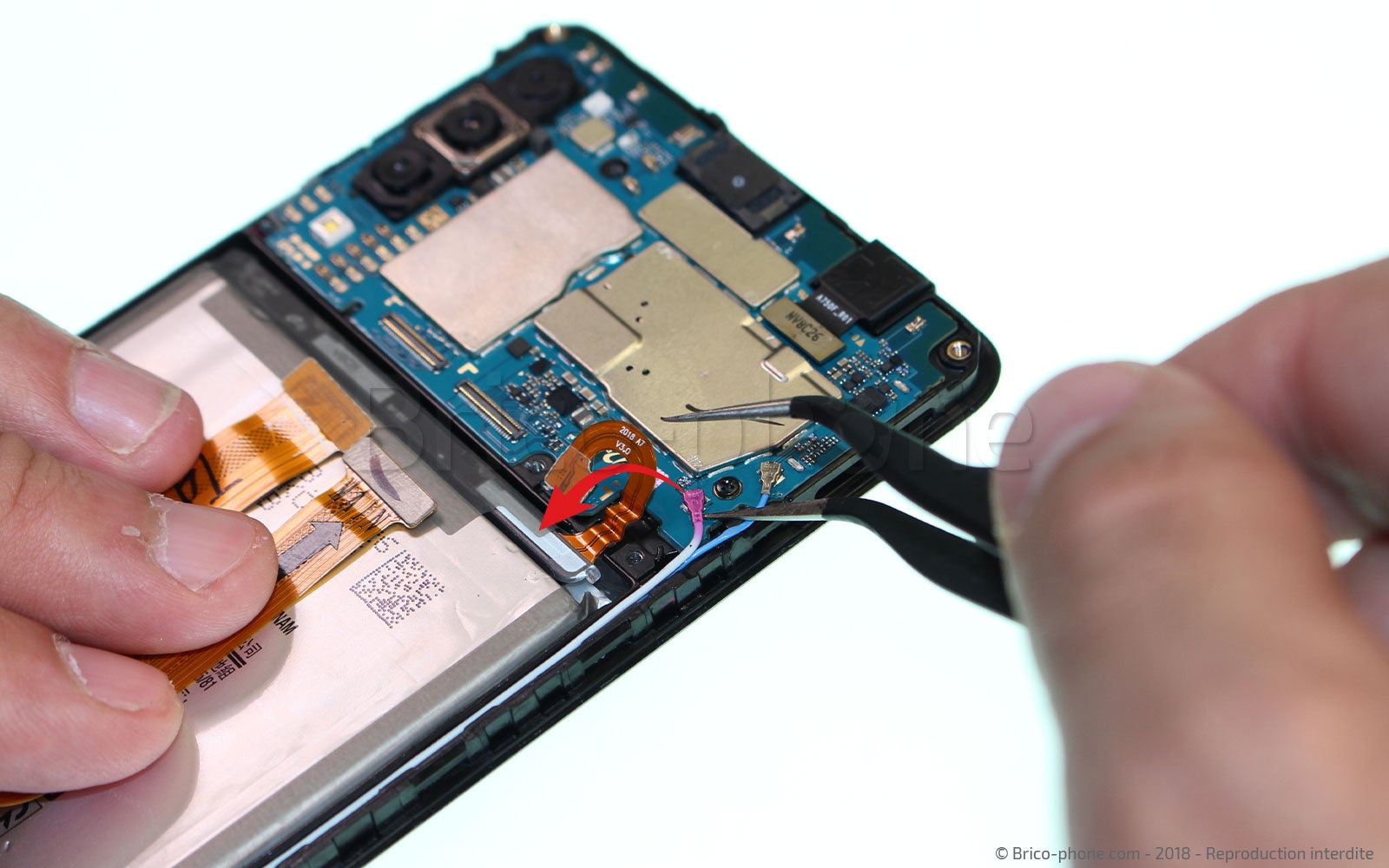

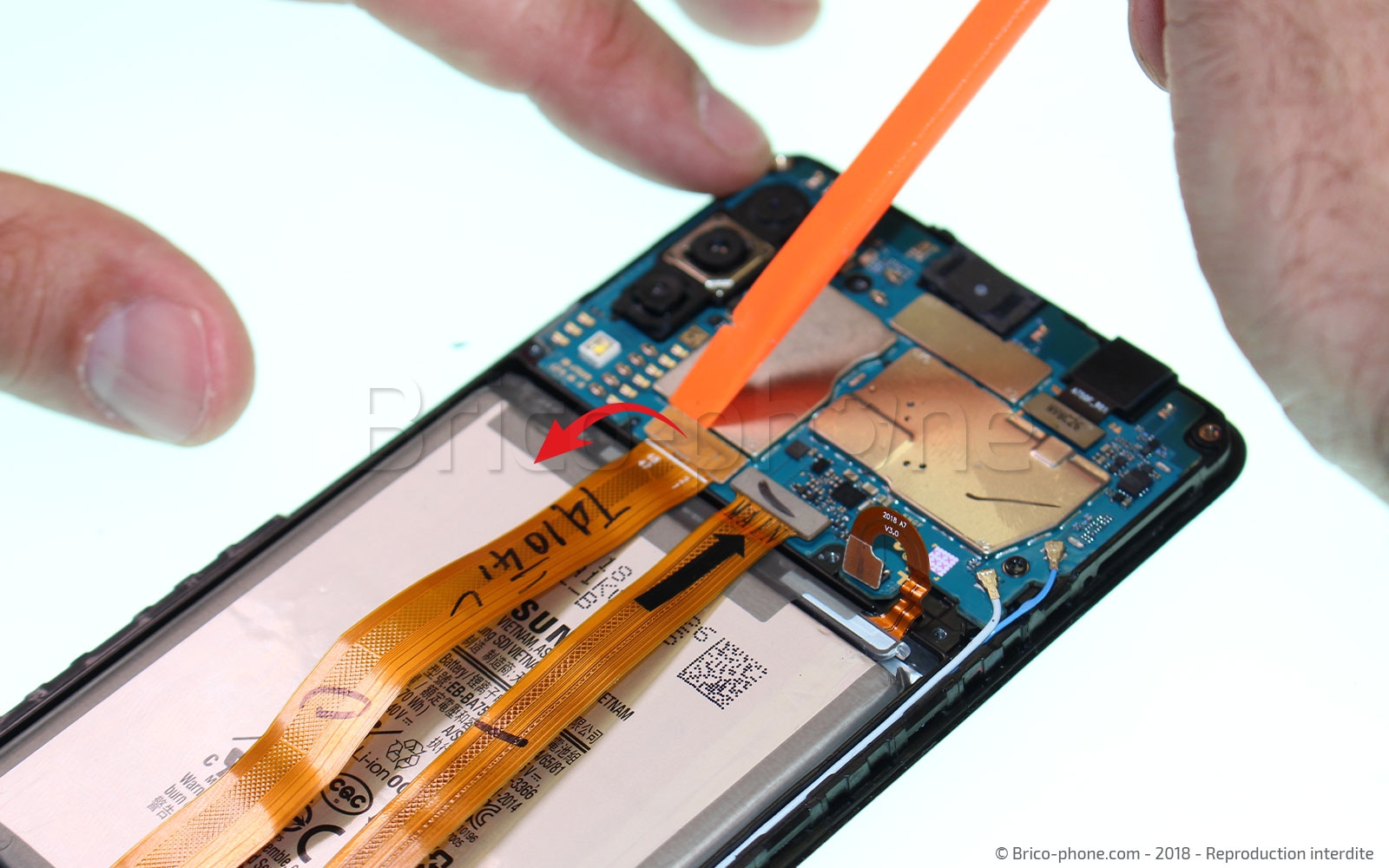

Etape 14 : Libérer la carte mère

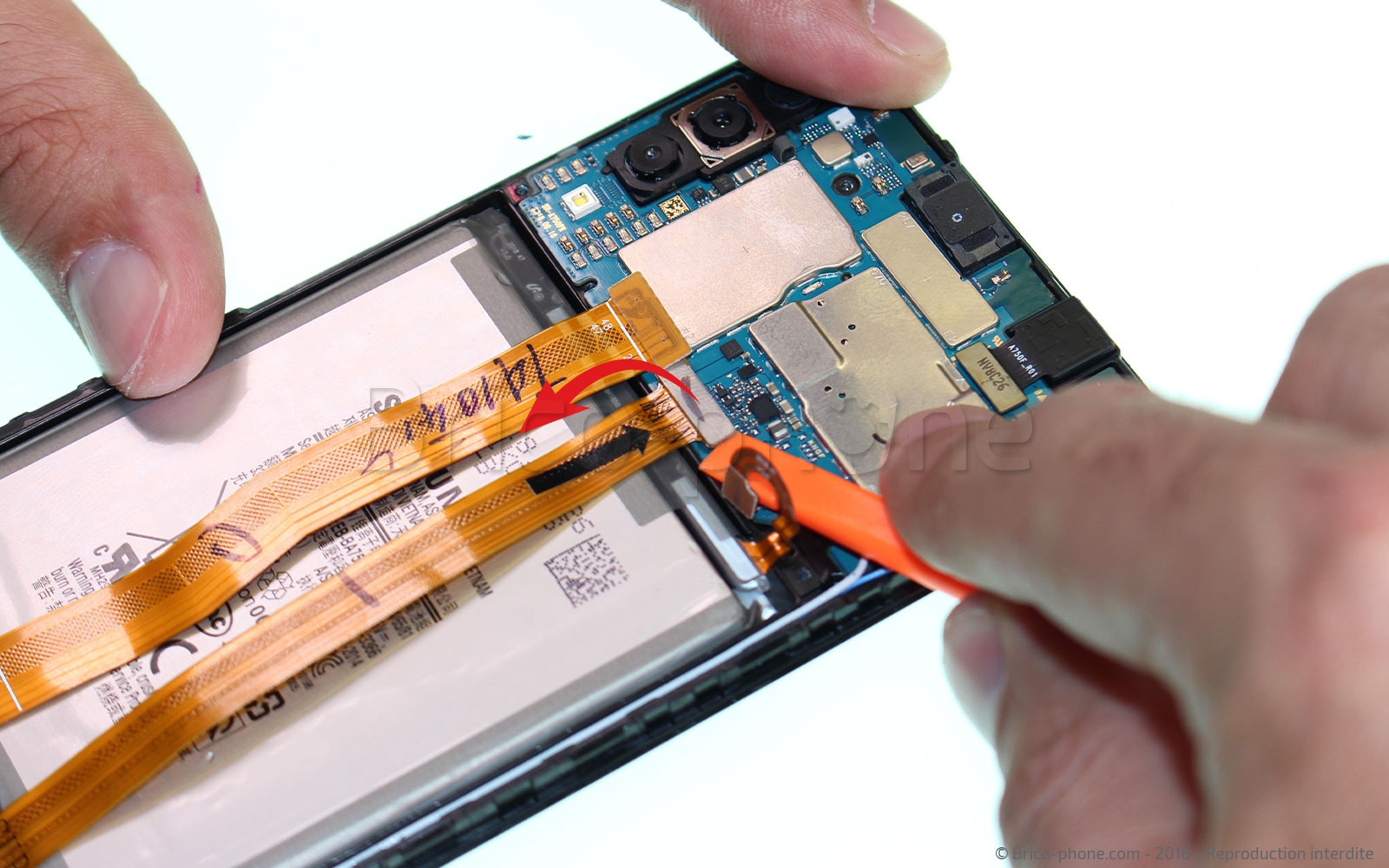

A l'aide de votre levier en nylon, déconnectez les deux nappes connectées à votre carte mère. Vous pouvez ensuite déconnecter et retirer les deux cables coaxiaux qui s'y raccordent à l'aide de votre pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Câble d'antenne Blanc pour Samsung A7 2018
12,90 €
Câble d'antenne Bleu pour Samsung A7 2018
12,90 €

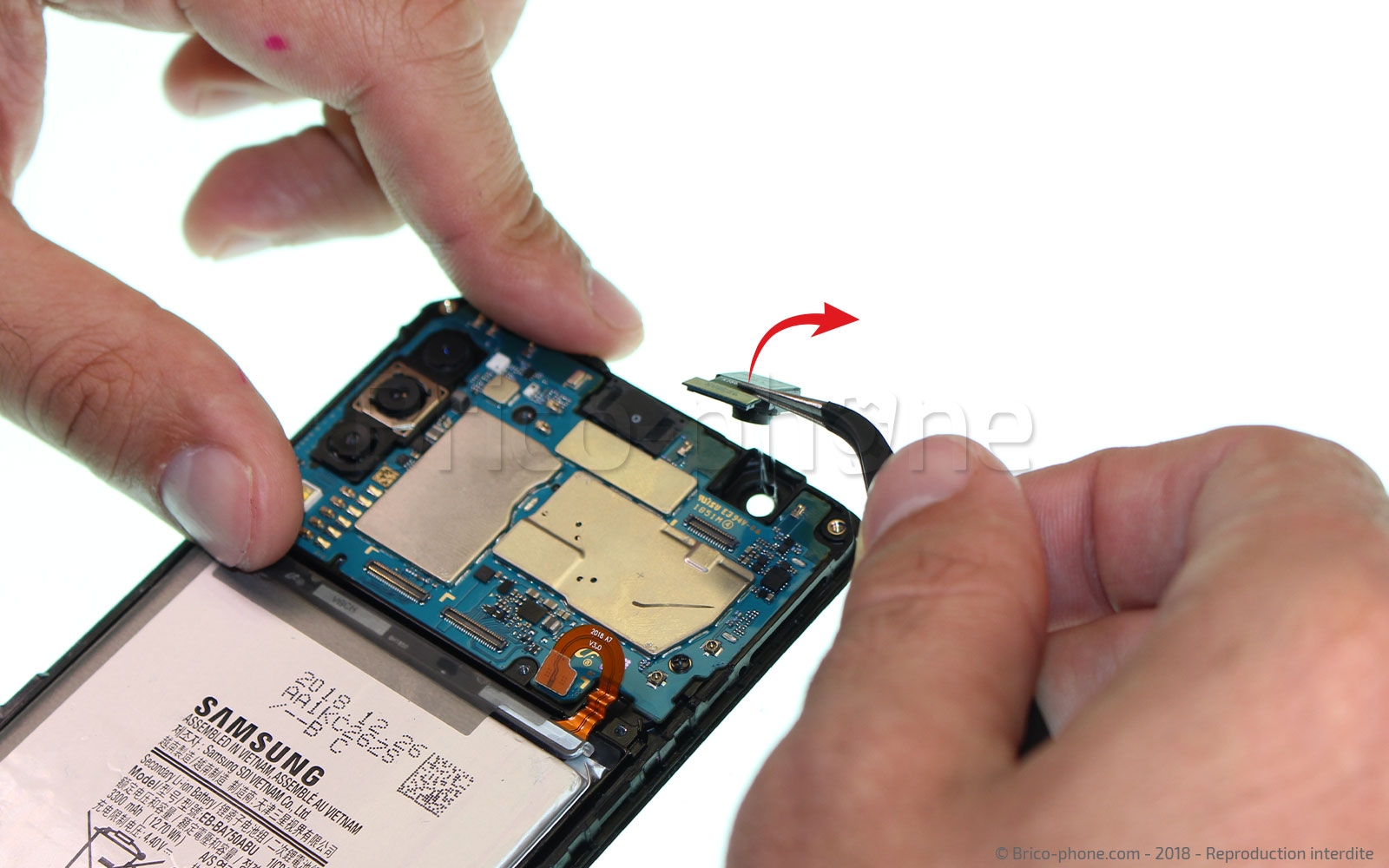

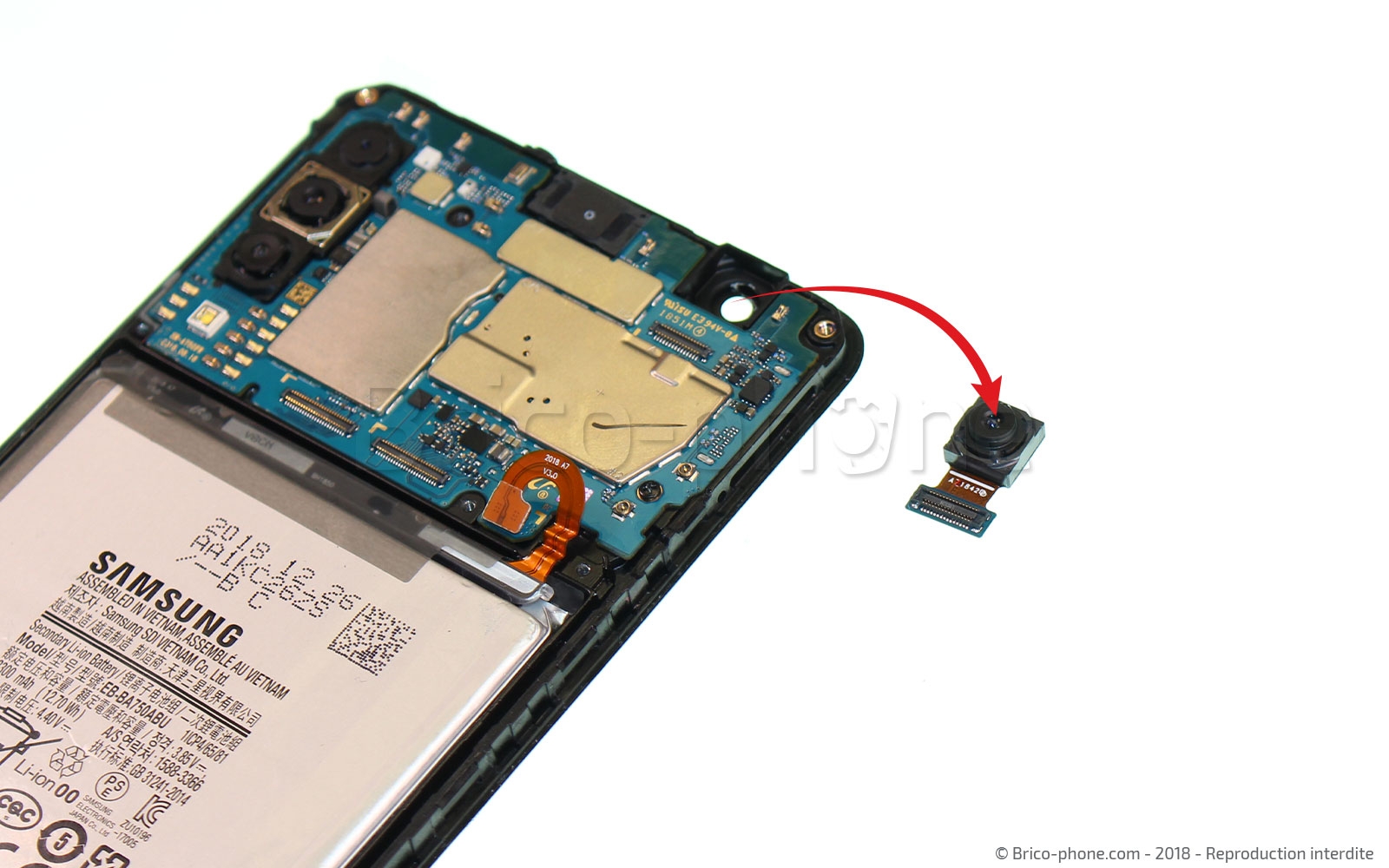

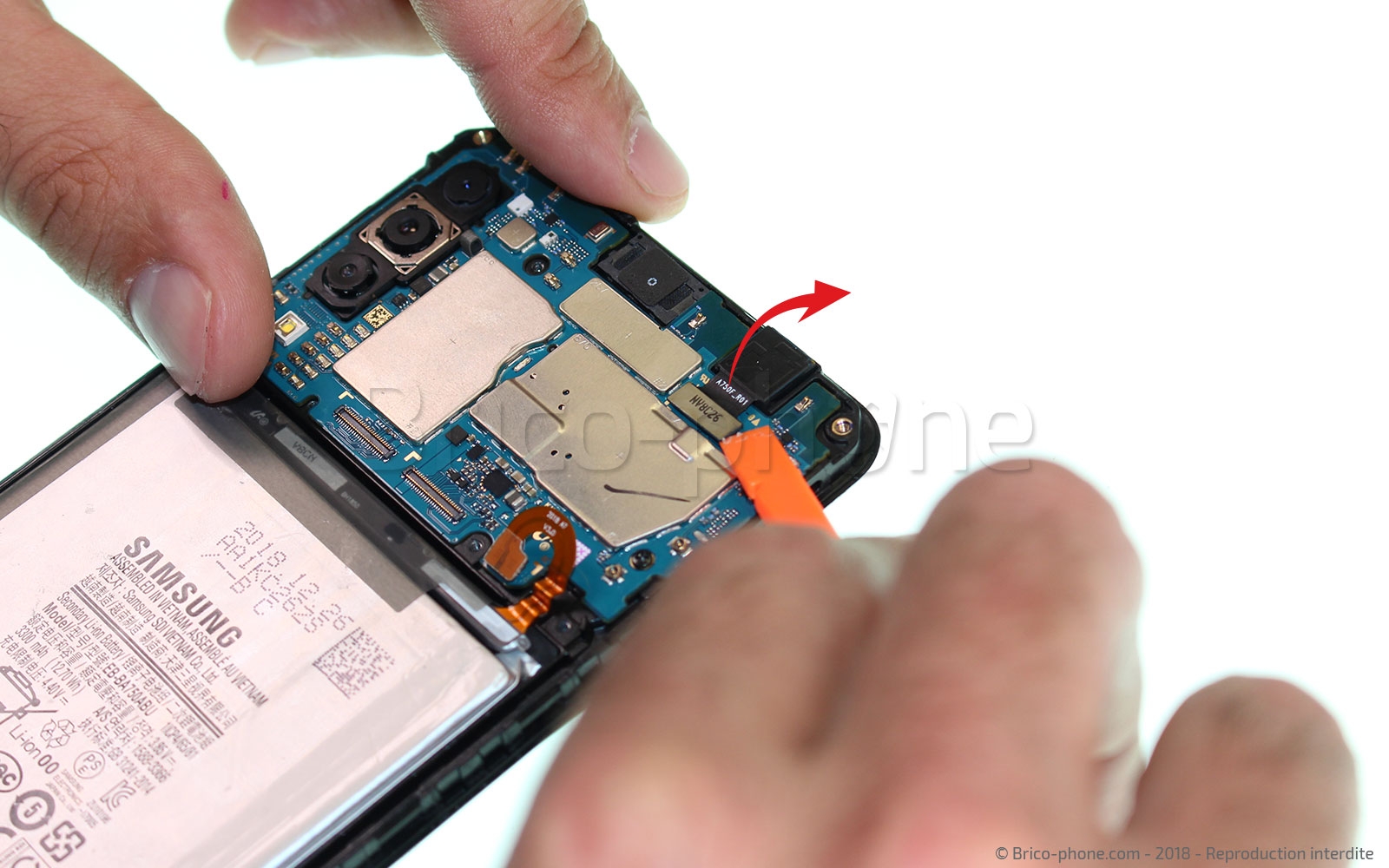

Etape 15 : Retirer la caméra avant
A l’aide de votre levier en nylon, déconnectez le connecteur de la caméra avant de votre appareil. Il vous suffit ensuite de retirer celle-ci de votre Samsung Galaxy A7 2018 avec la pincette métallique de votre kit d’outils.
Outils du kit utilisés
Outils du kit utilisés

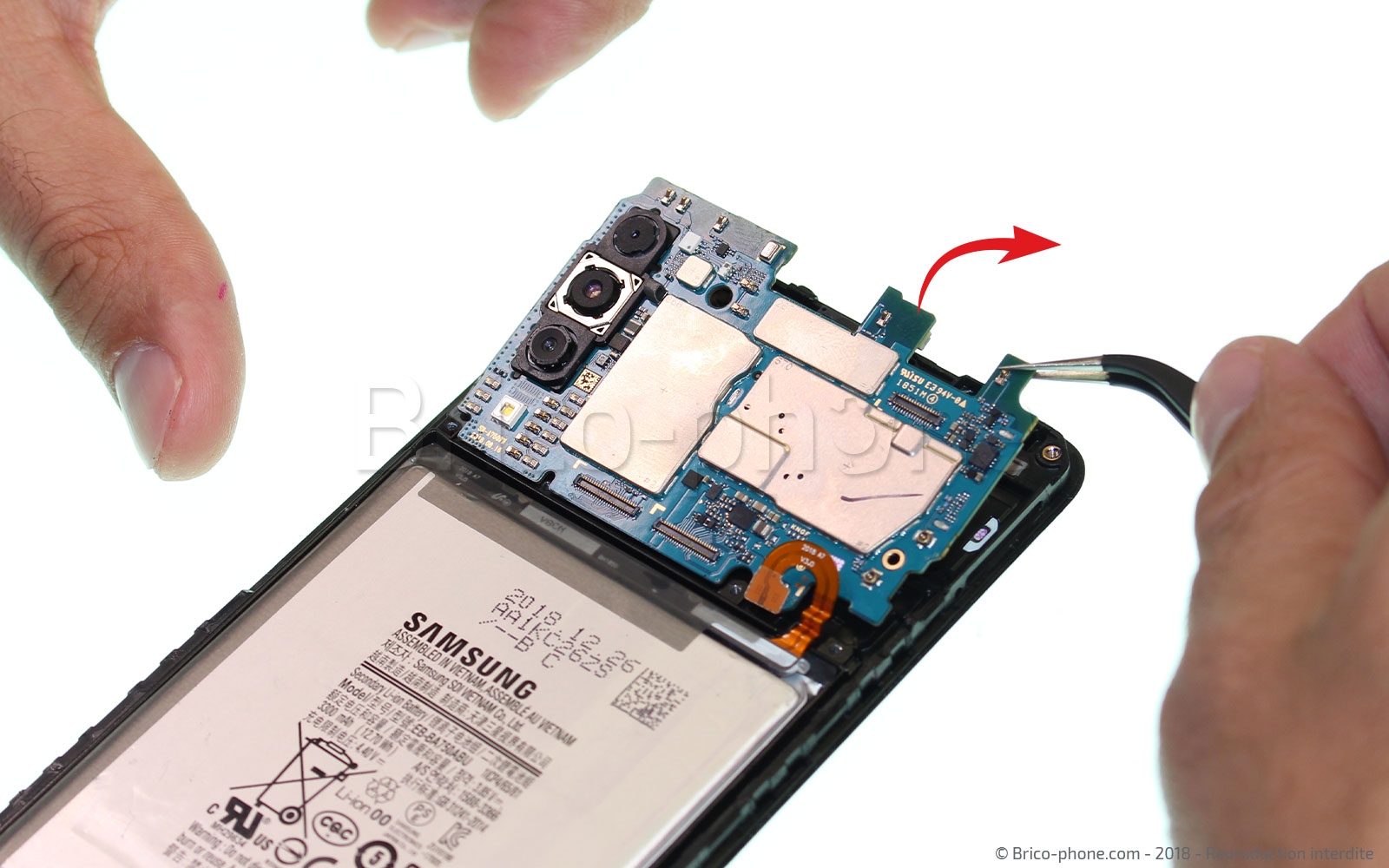

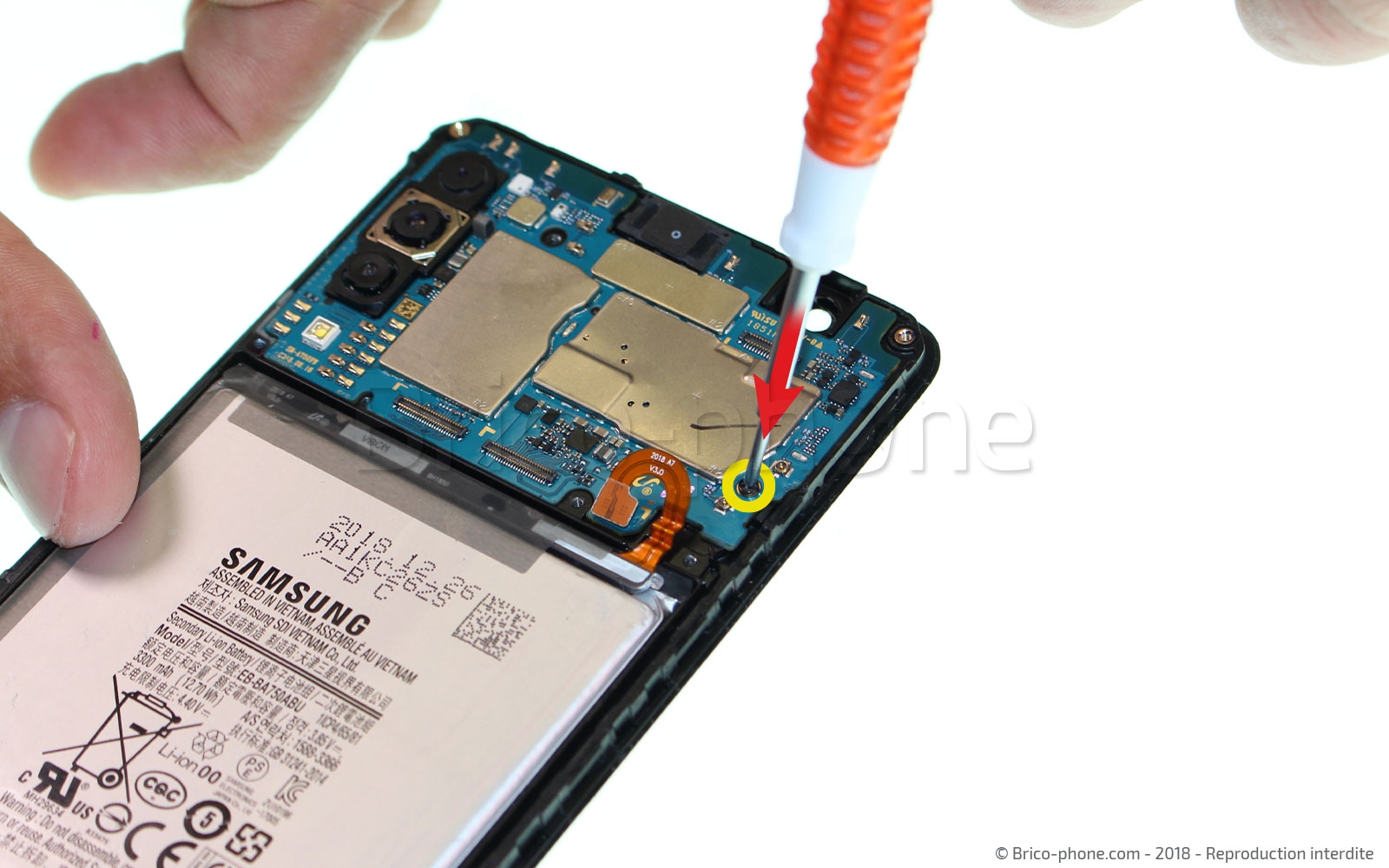

Etape 16 : Dévisser la carte mère

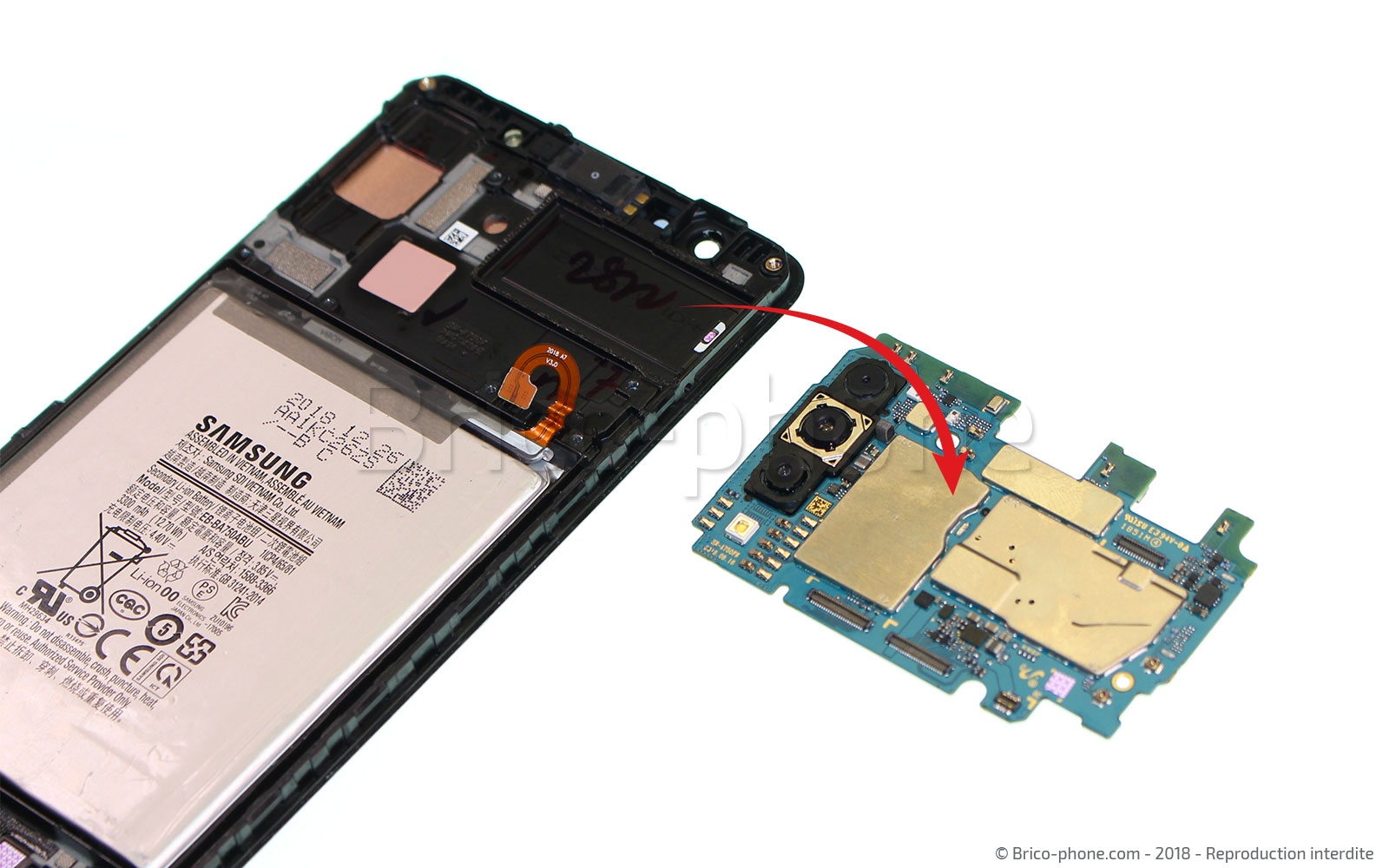

Dévissez maintenant la vis cruciforme qui retient votre carte mère (attention, celle-ci n’est pas la même que les vis précédentes), puis retirez la carte mère à l’aide de votre pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

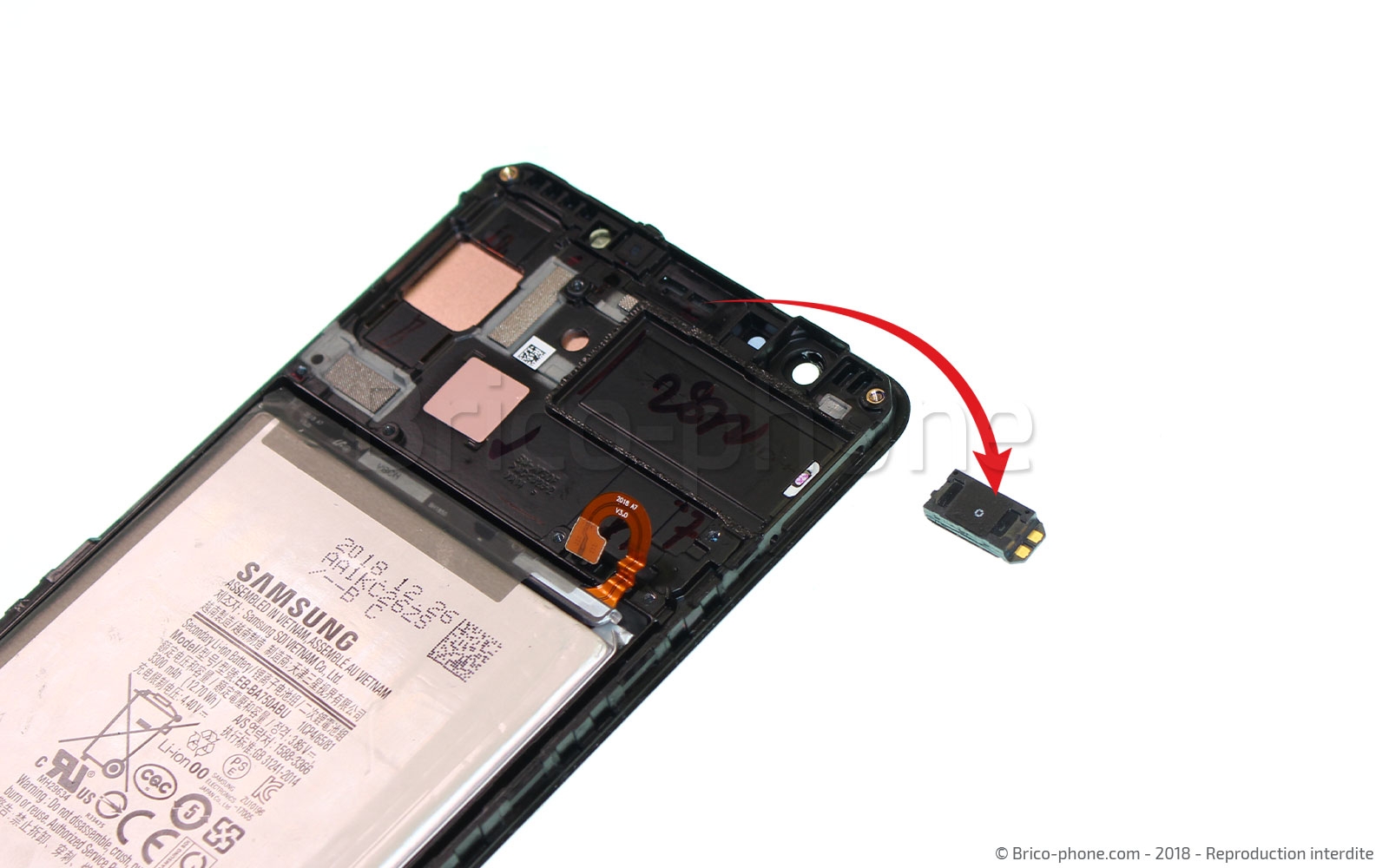

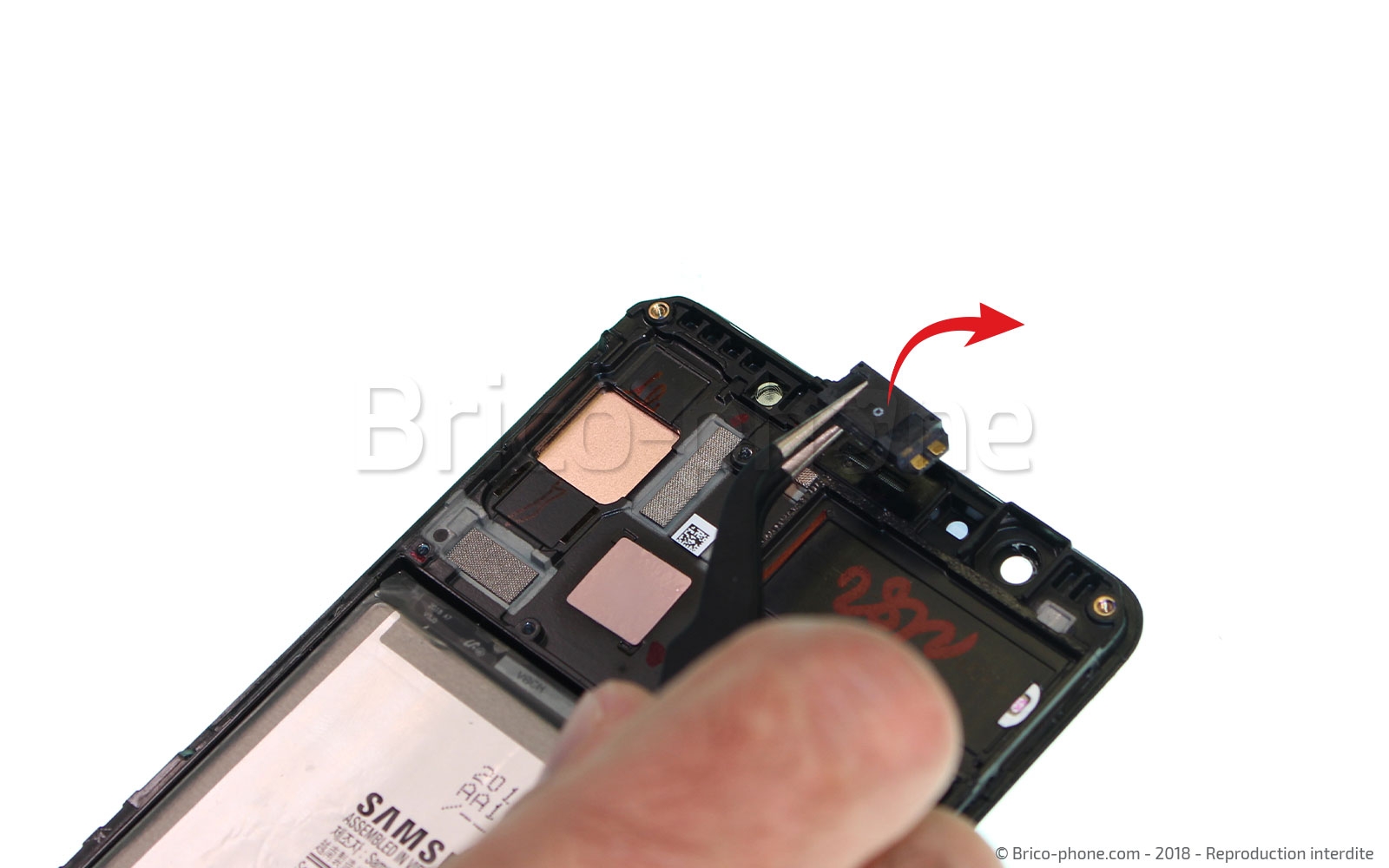

Etape 17 : Retirer le haut-parleur interne
Vous pouvez maintenant facilement retirer le haut-parleur interne de votre appareil en le soulevant délicatement avec votre pincette pour le sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Haut-parleur de l'oreille Buzzer pour différents modèles de Samsung
9,90 €

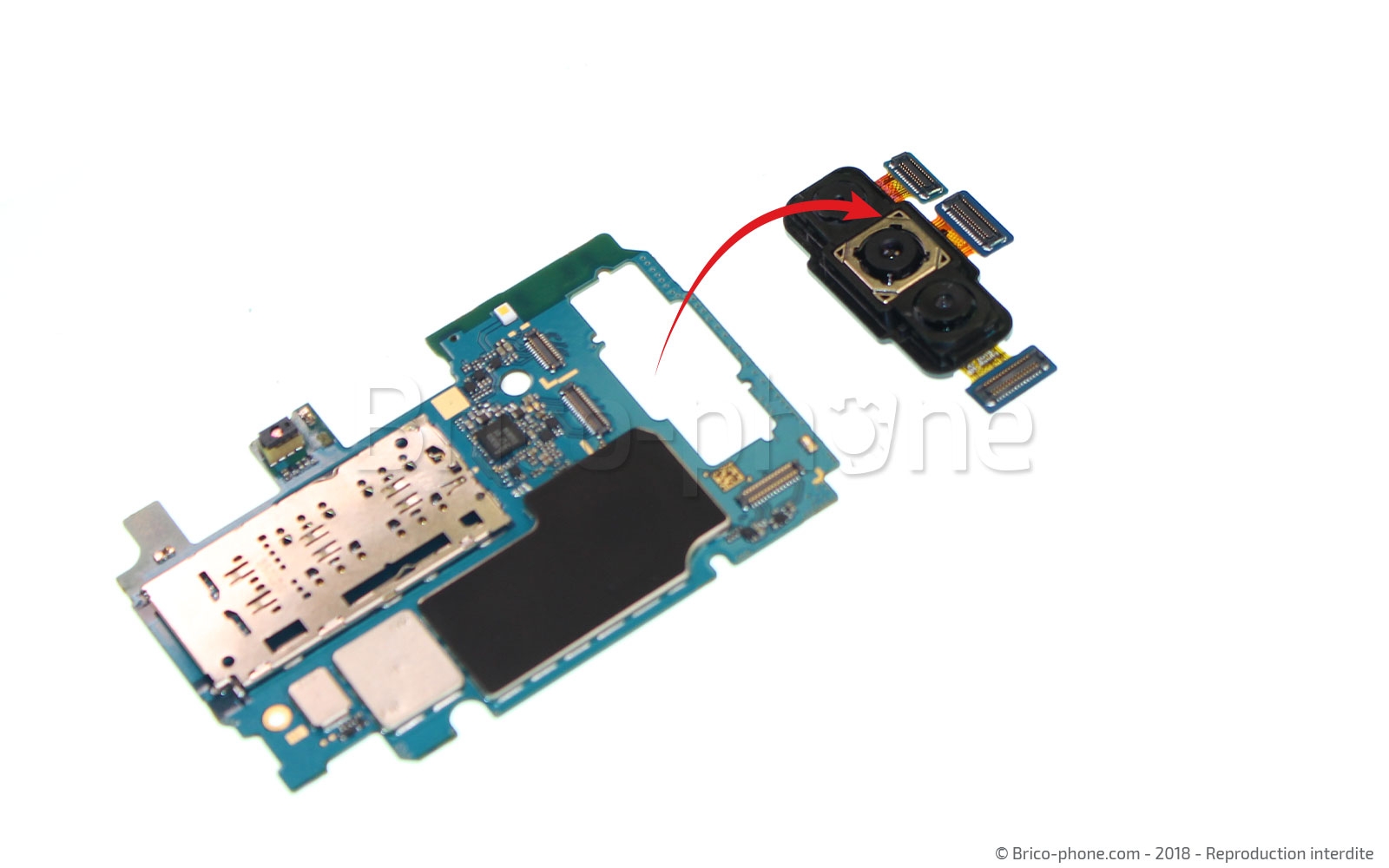

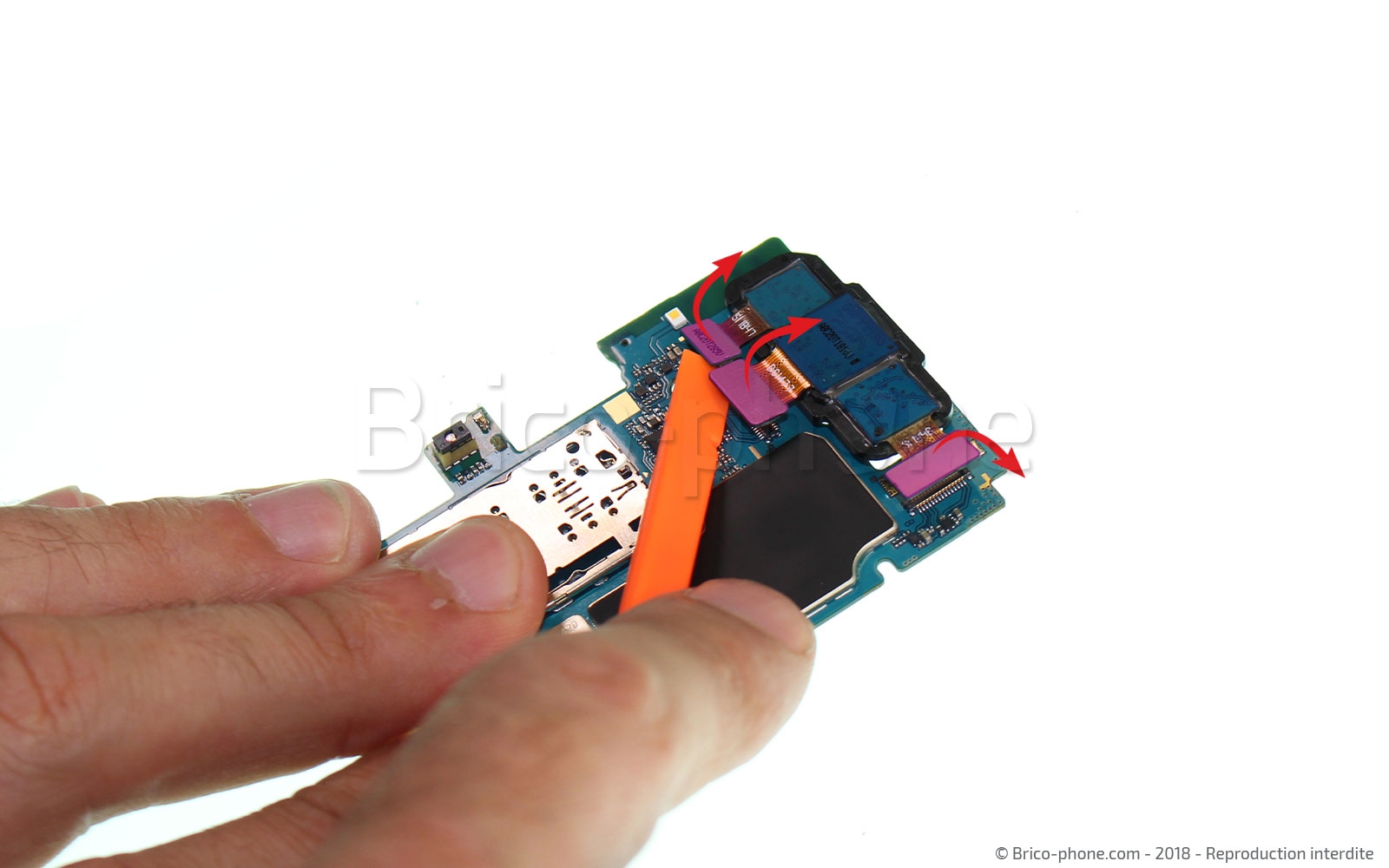

Etape 18 : Retirer la caméra arrière
Vous pouvez maintenant retirer la caméra arrière de la carte mère en toute simplicité. Celle-ci est tenu en place par ses trois connecteurs. Déconnectez les avec votre levier en nylon puis retirez la caméra avec votre pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra arrière pour Samsung A7 2018
59,90 €

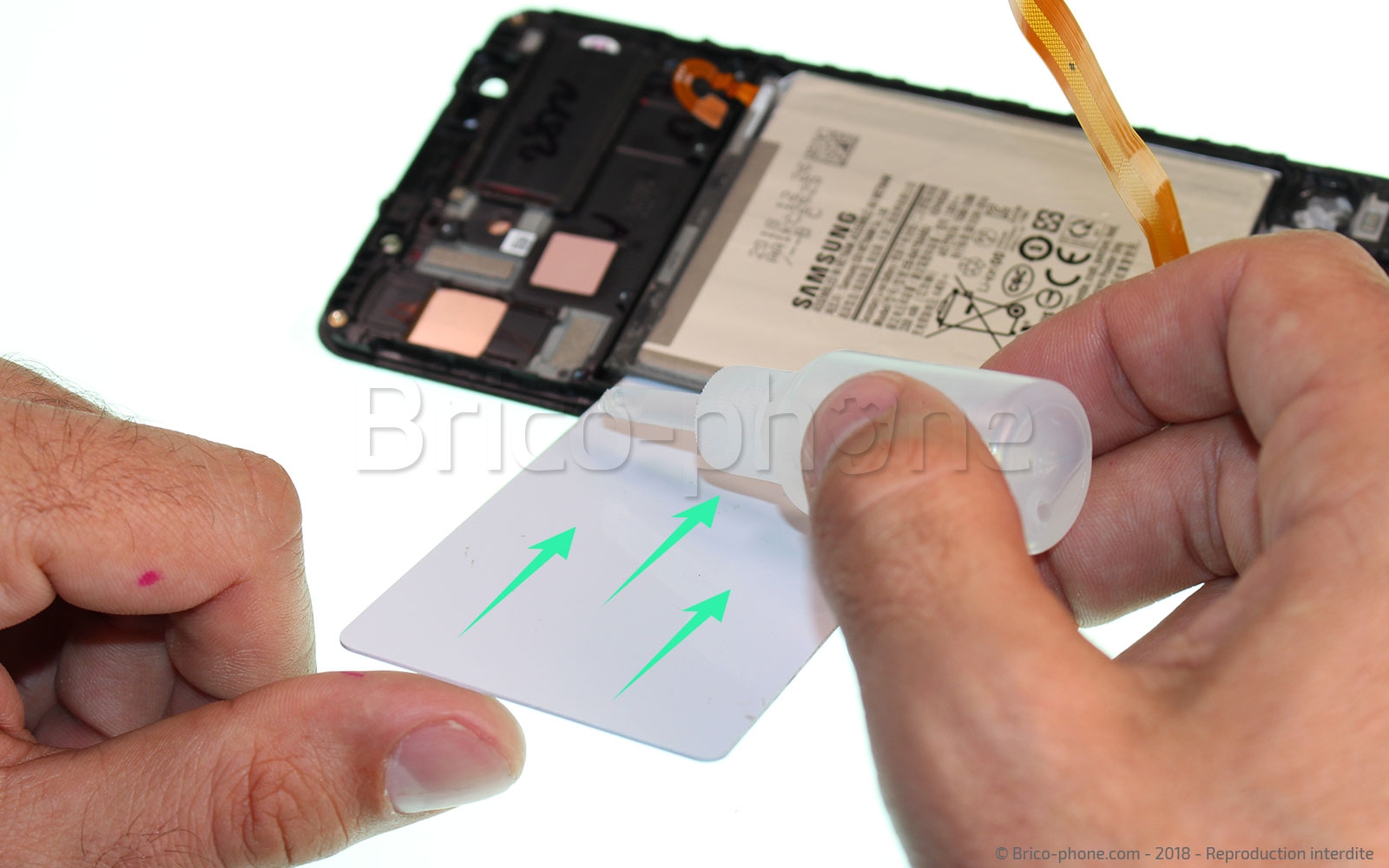

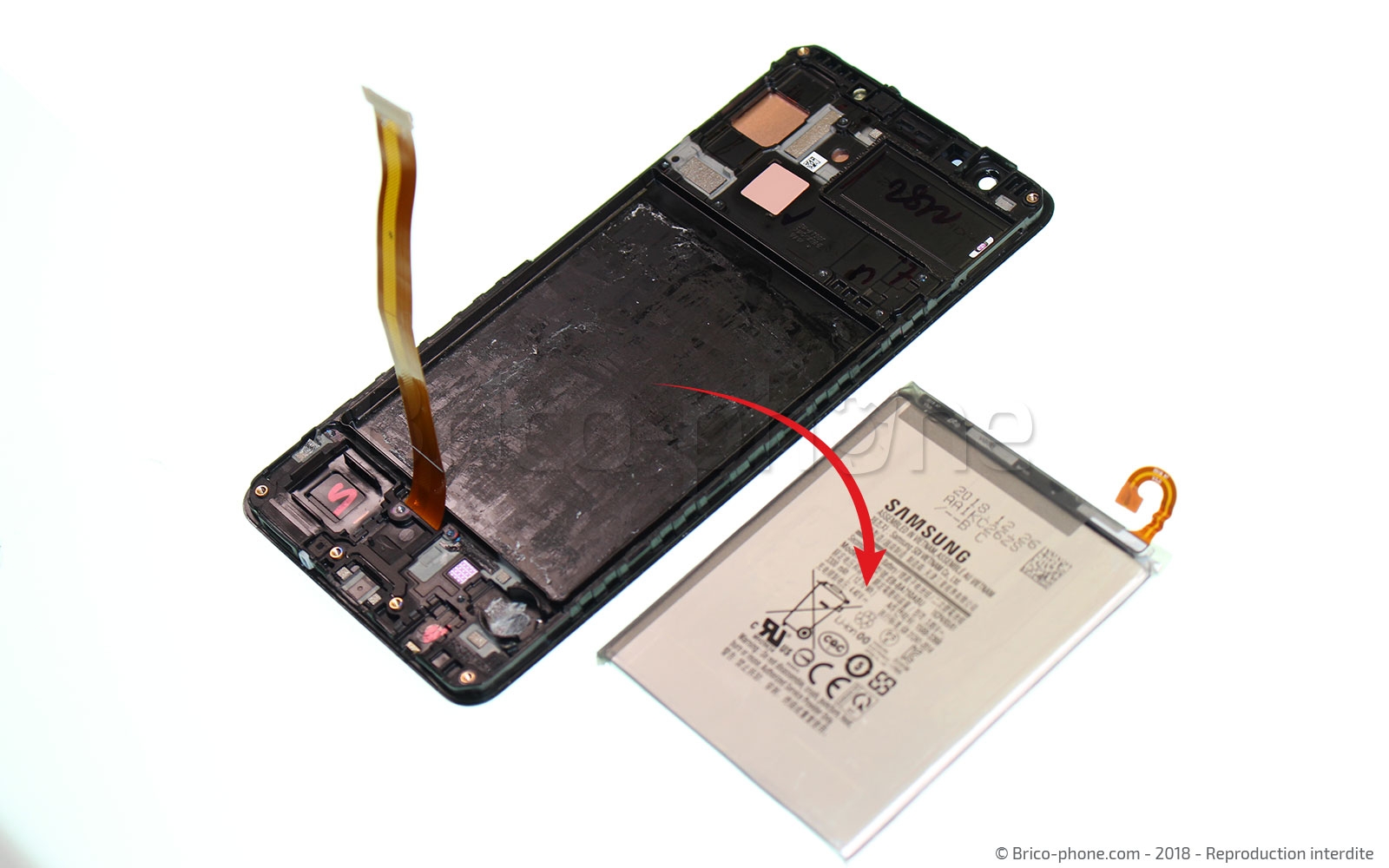

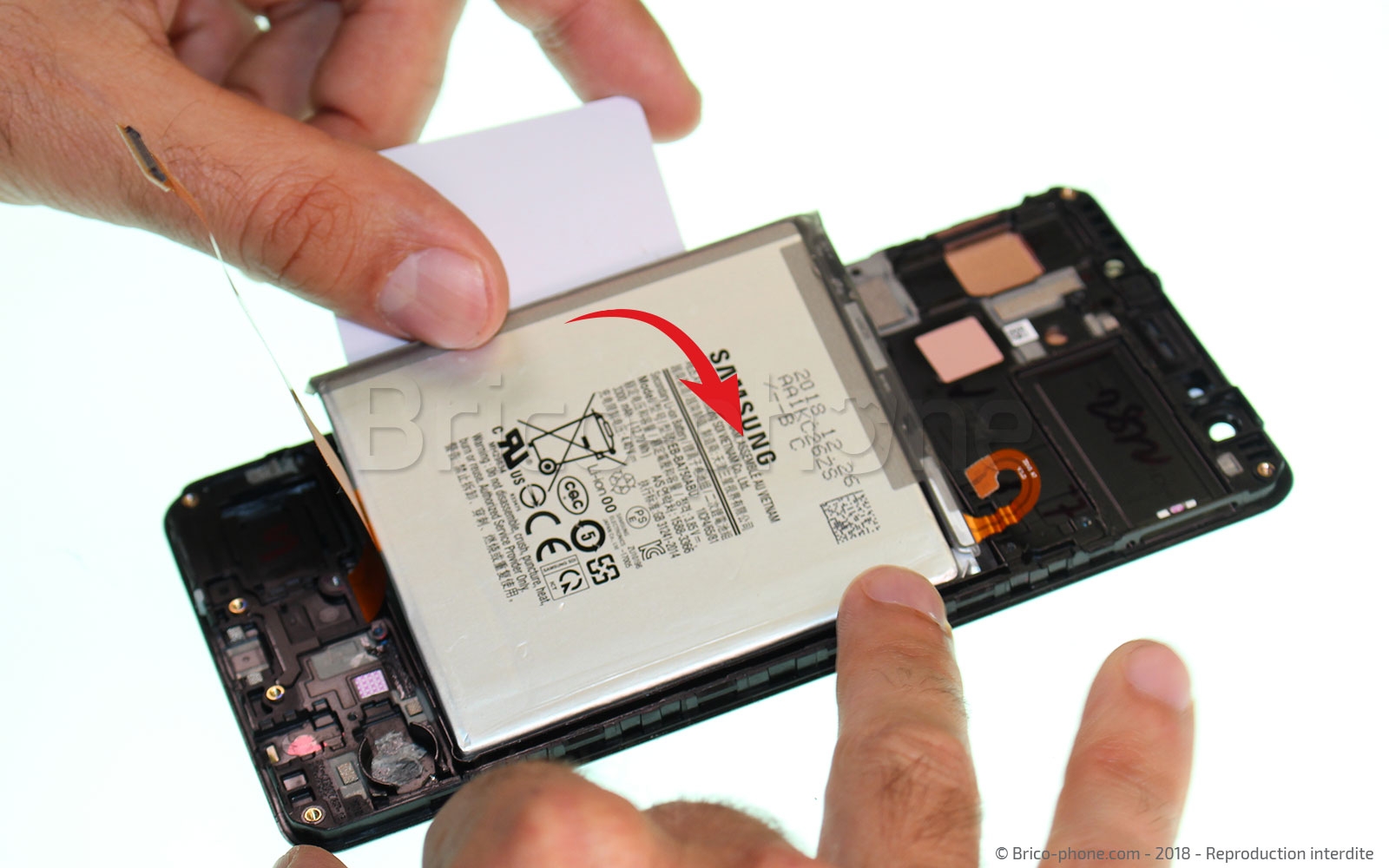

Etape 19 : Retirer la batterie
Vous pouvez maintenant retirer la batterie de votre Samsung Galaxy A7 2018. Pour la décoller du bloc écran, n'hésitez pas à vous munir du produit anti-adhésif spécial décollage de batterie en vente sur notre site. Faites glisser le liquide le long de la carte en PVC et sous la batterie puis attendez une dizaine de minutes. Faites ensuite levier avec la carte. Celle-ci ne devrait pas résister trop longtemps.
Outils du kit utilisés
Outils du kit utilisés

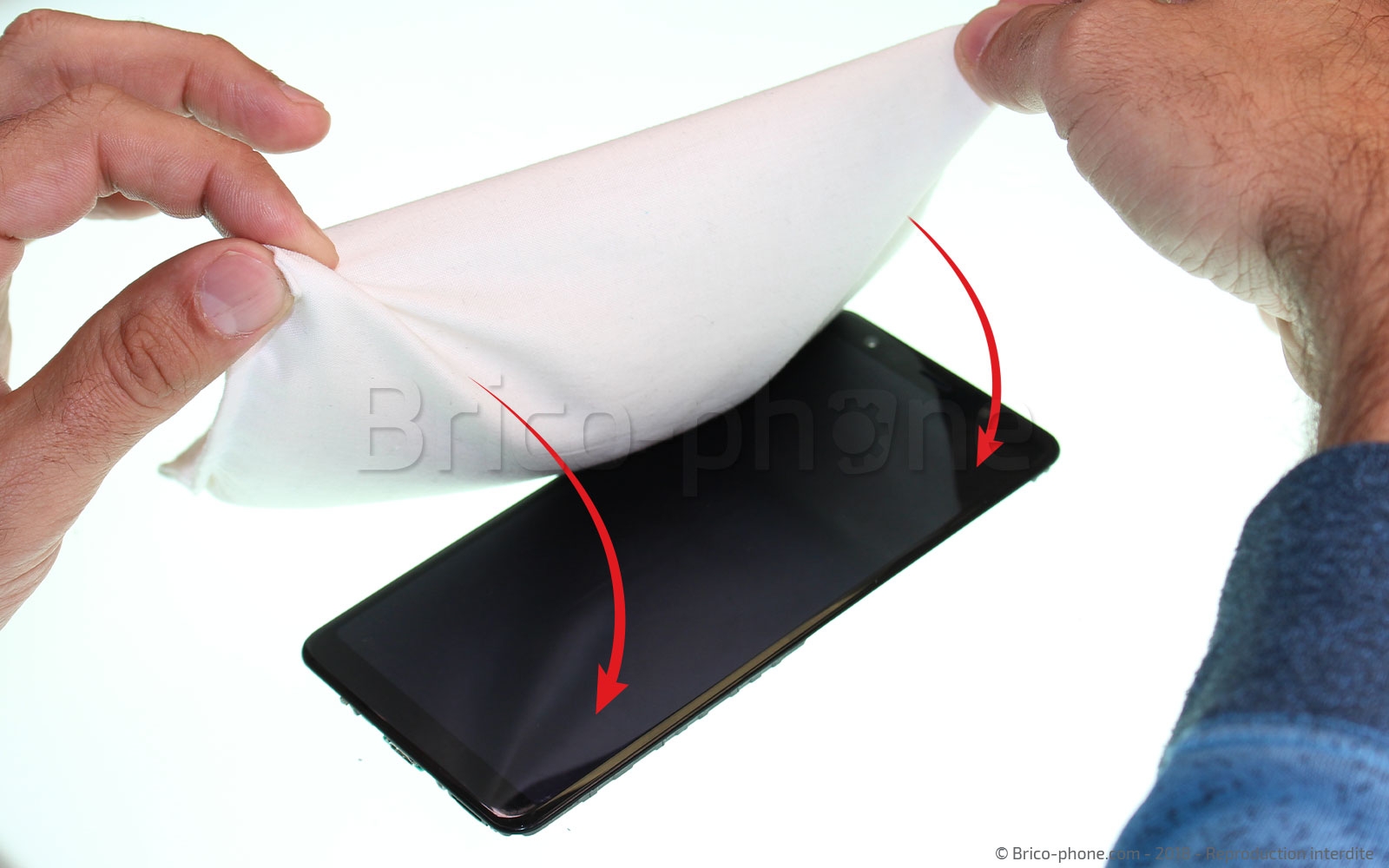

Etape 20 : Chauffer l'écran

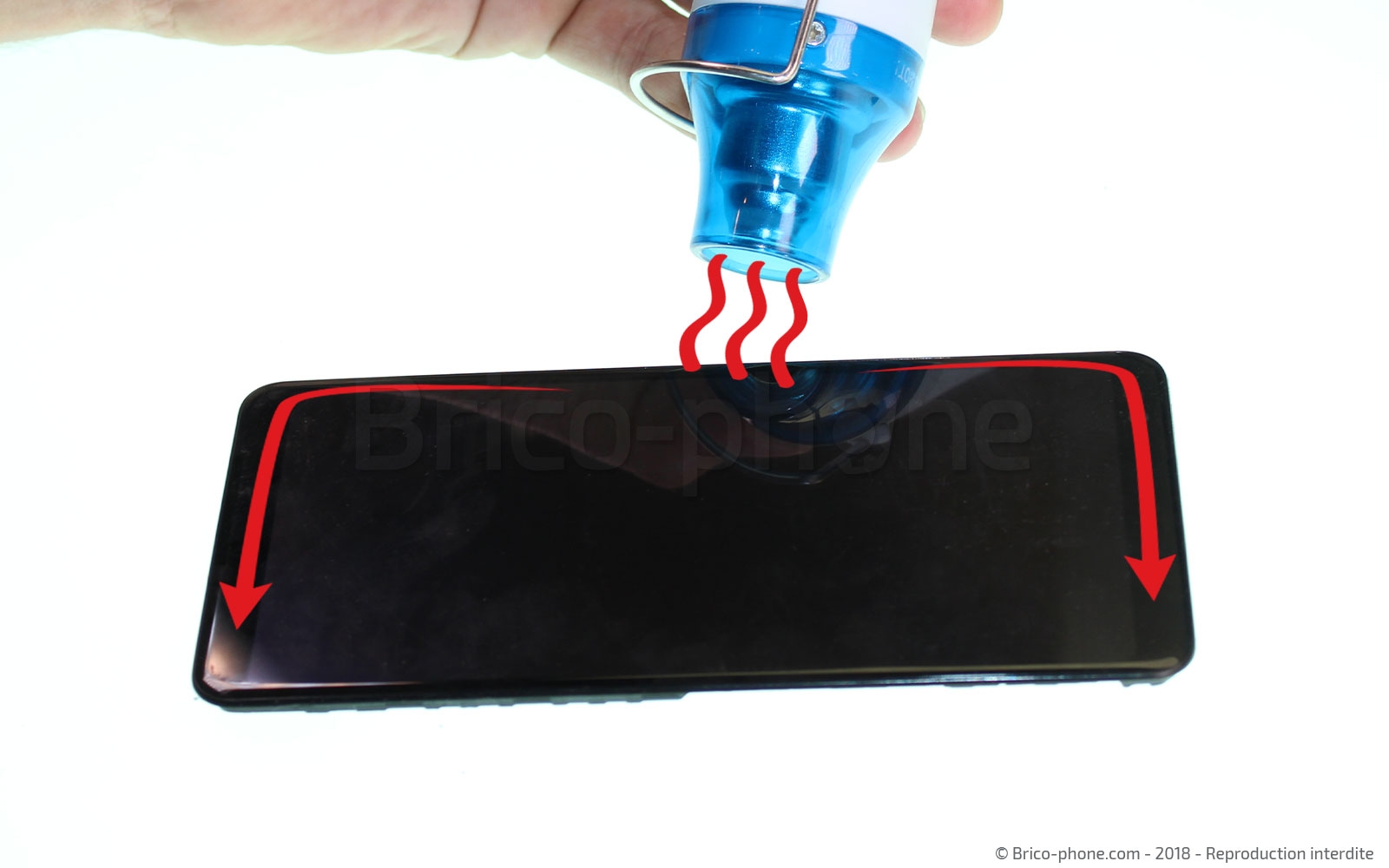

A l'aide d'un coussin chauffant, d'un sèche cheveux ou d'un mini-décapeur thermique, chauffez les contours de l'écran afin de le libérer de son adhésif.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

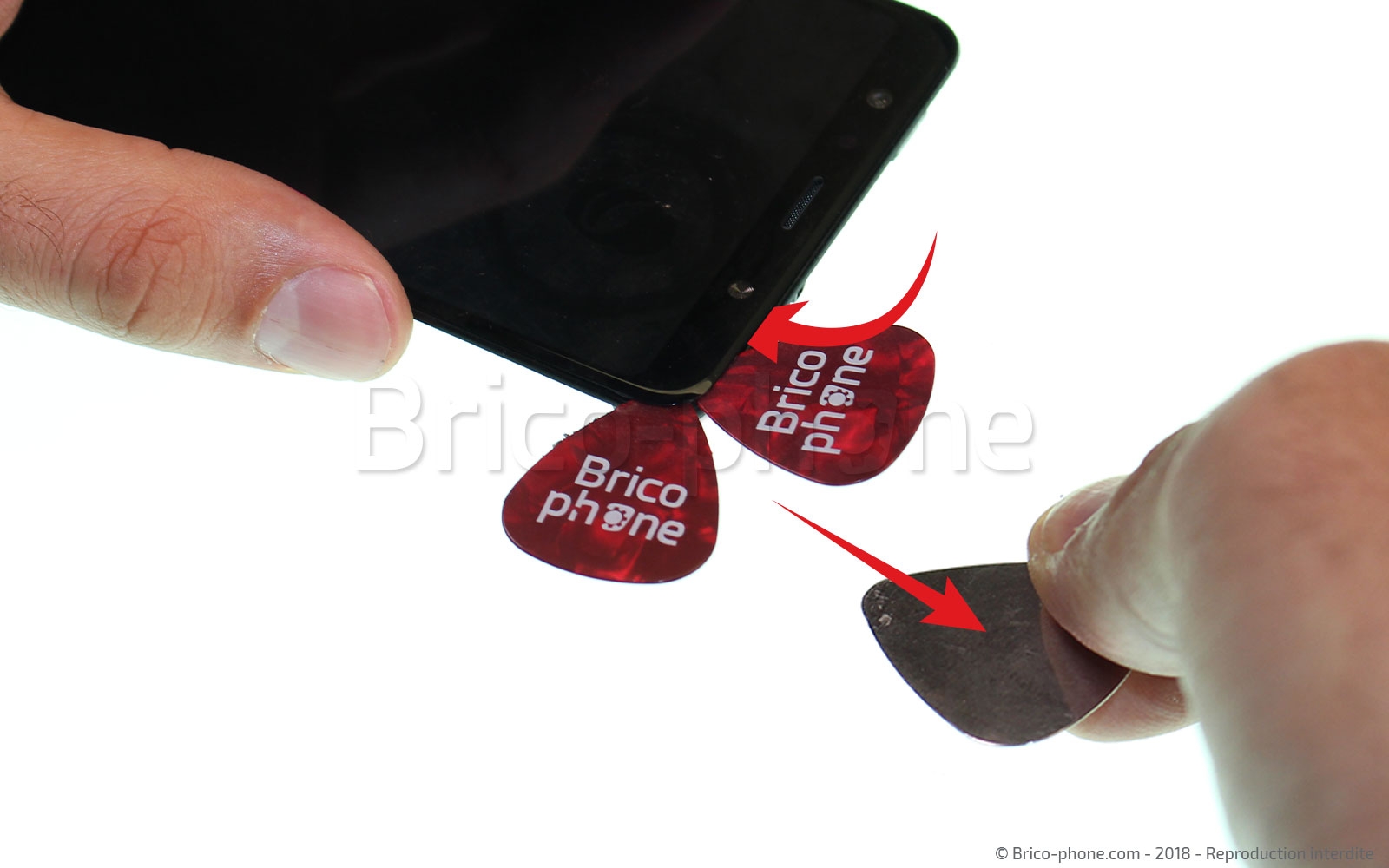

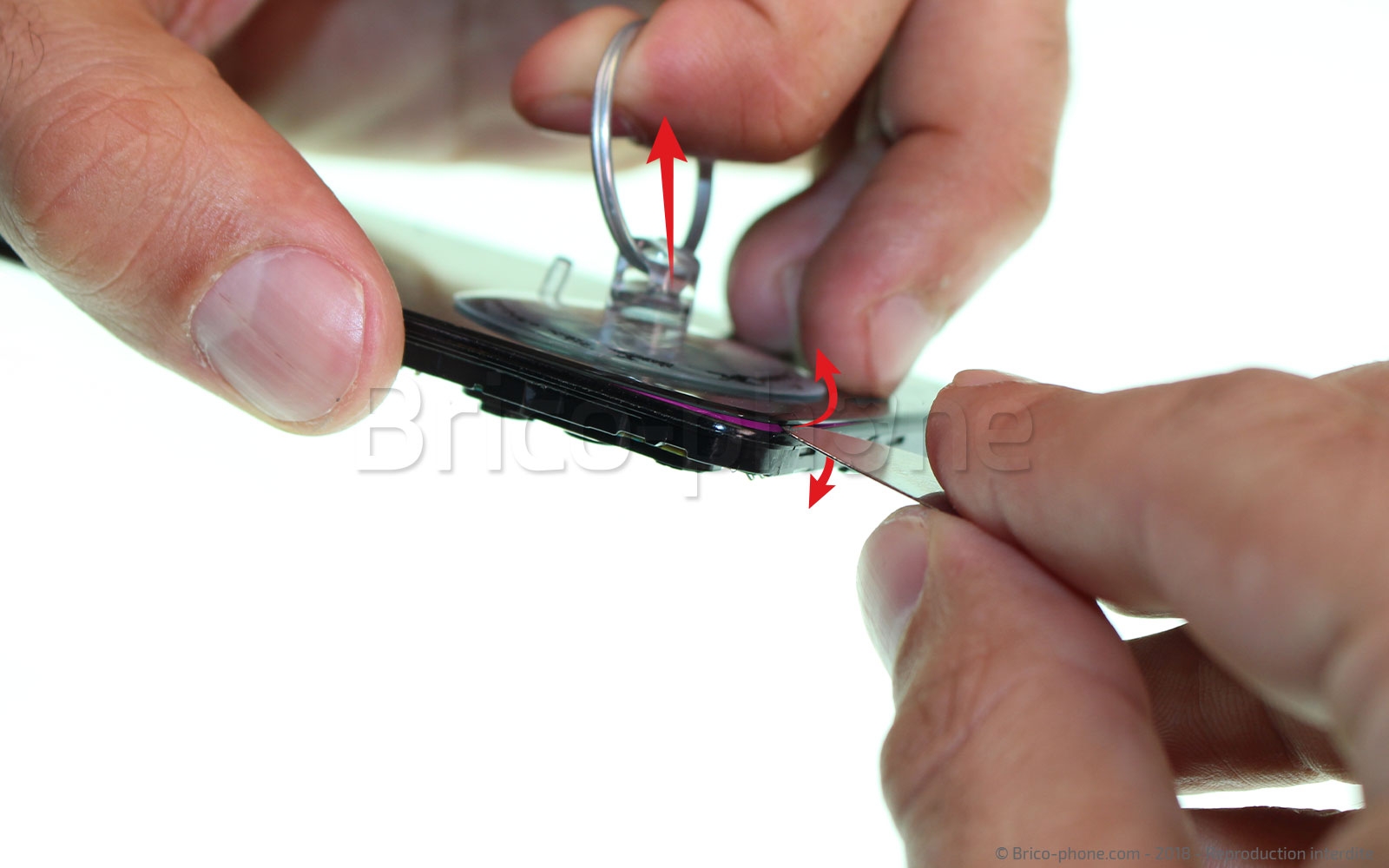

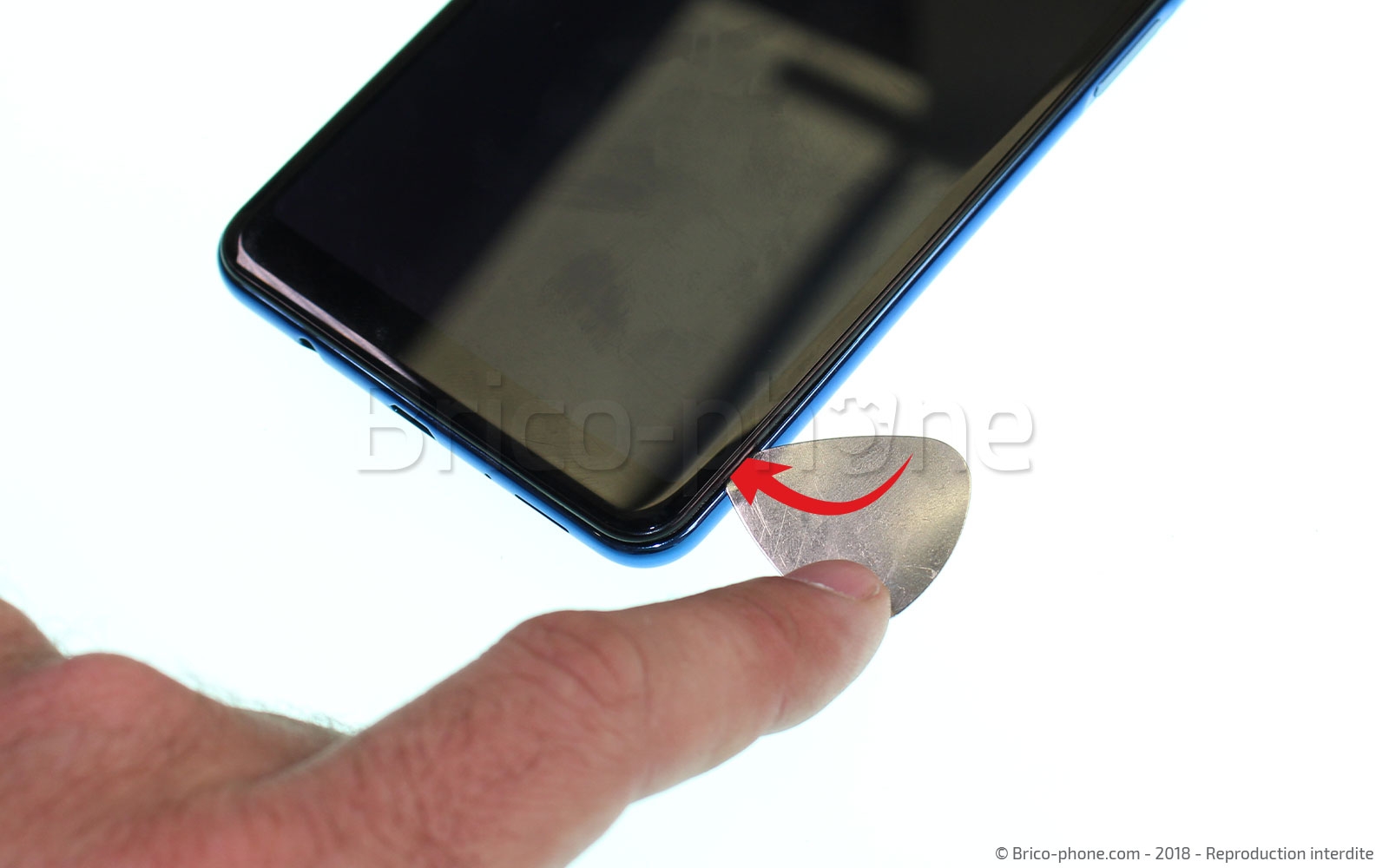

Etape 21 : Décoller l'écran

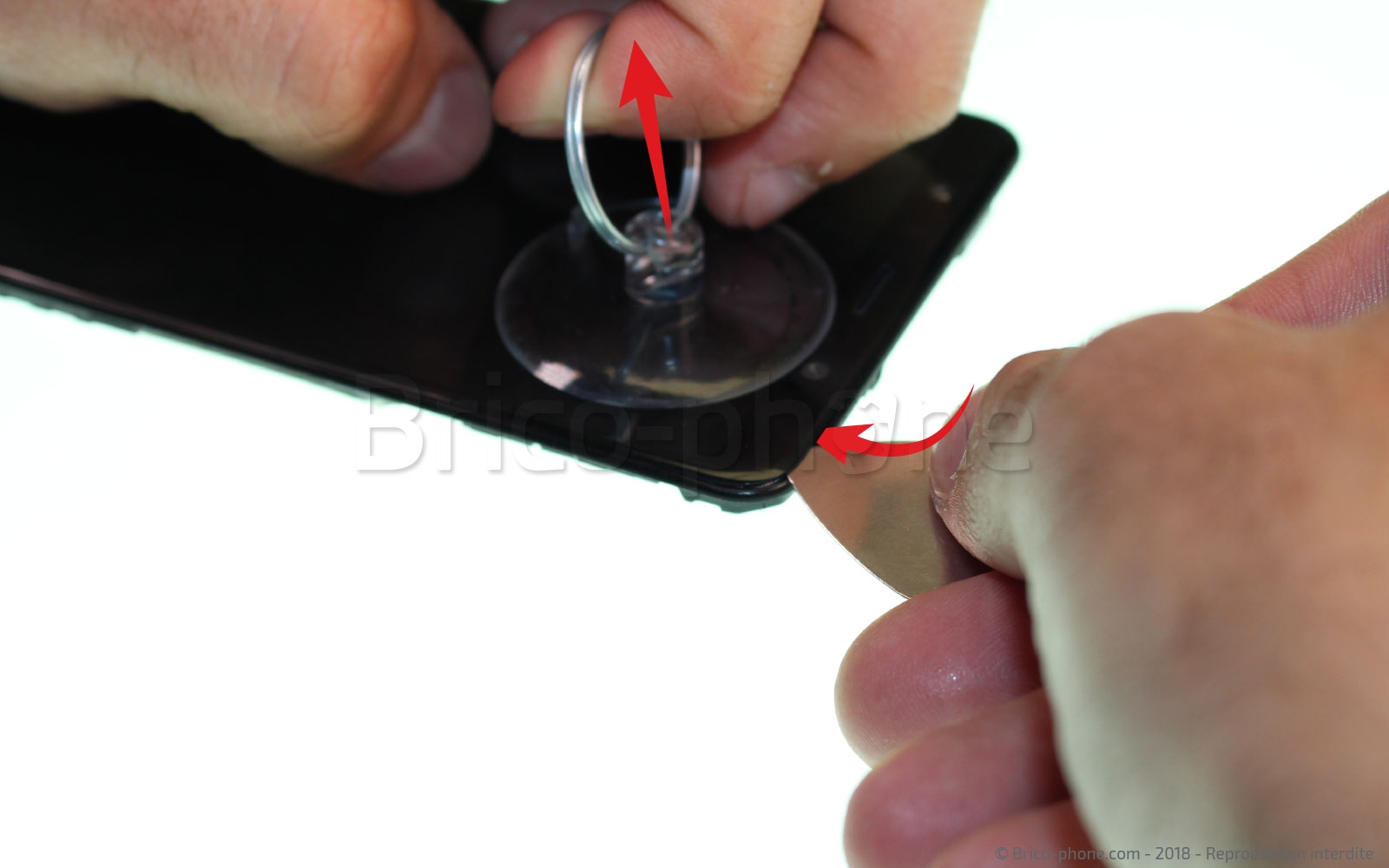

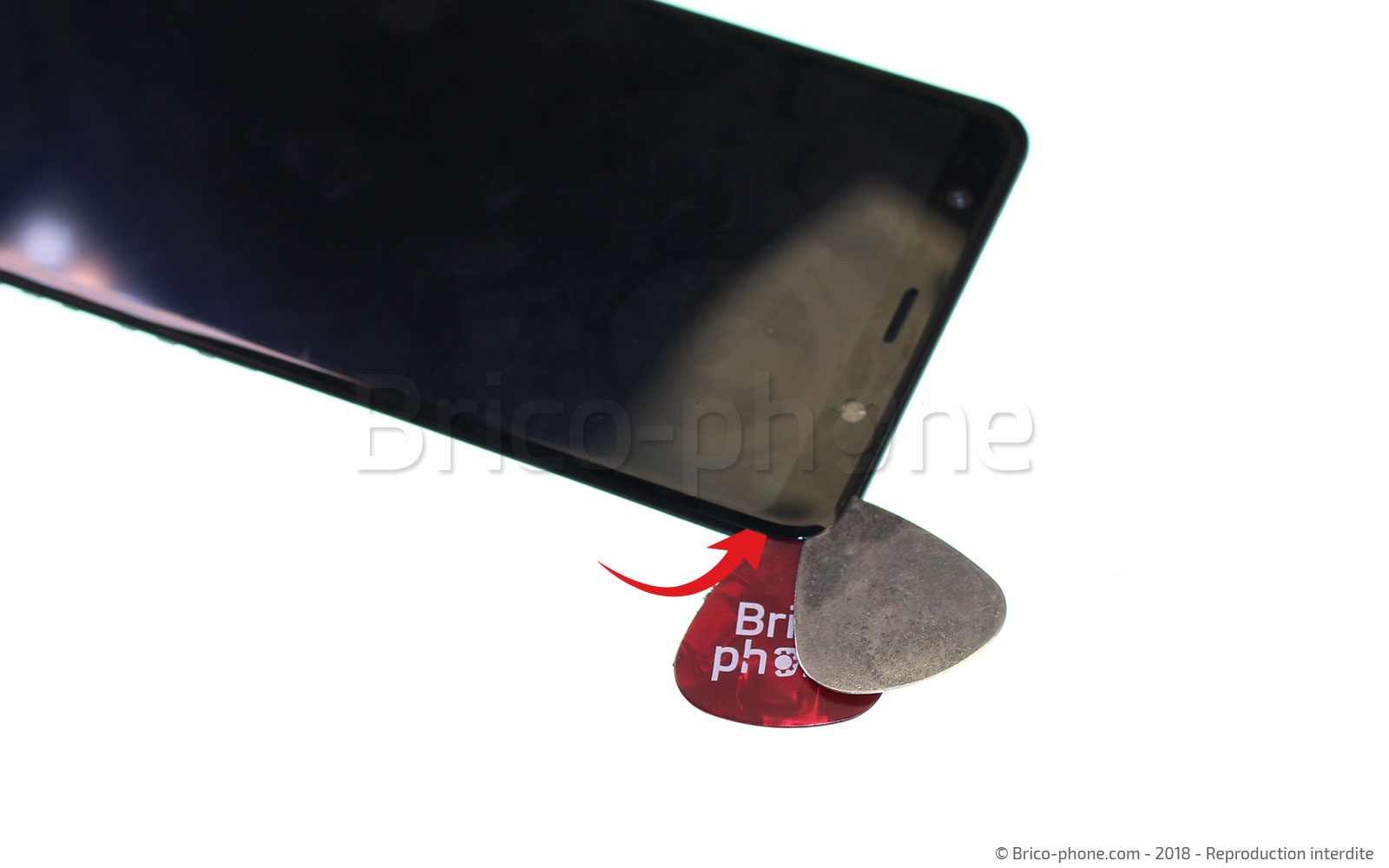

Collez maintenant une ventouse dans le coin en haut de l'écran puis, en tirant sur la boucle, insérez un médiator en métal entre l'écran et le chassis. venez ensuite placer un médiator plastique dans l'interstice, puis un second avant de retirer le médiator métal.
Outils du kit utilisés
Outils du kit utilisés

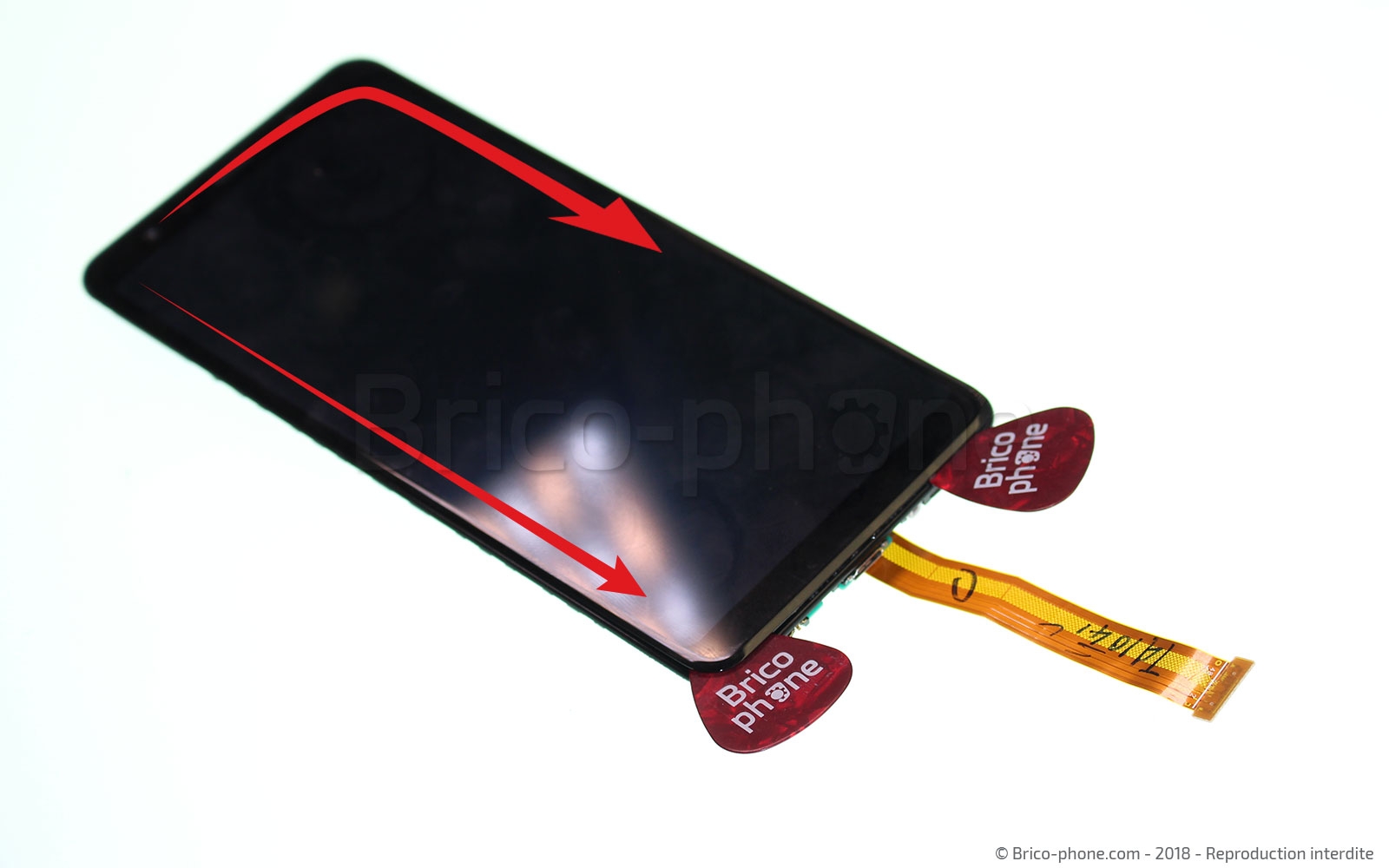

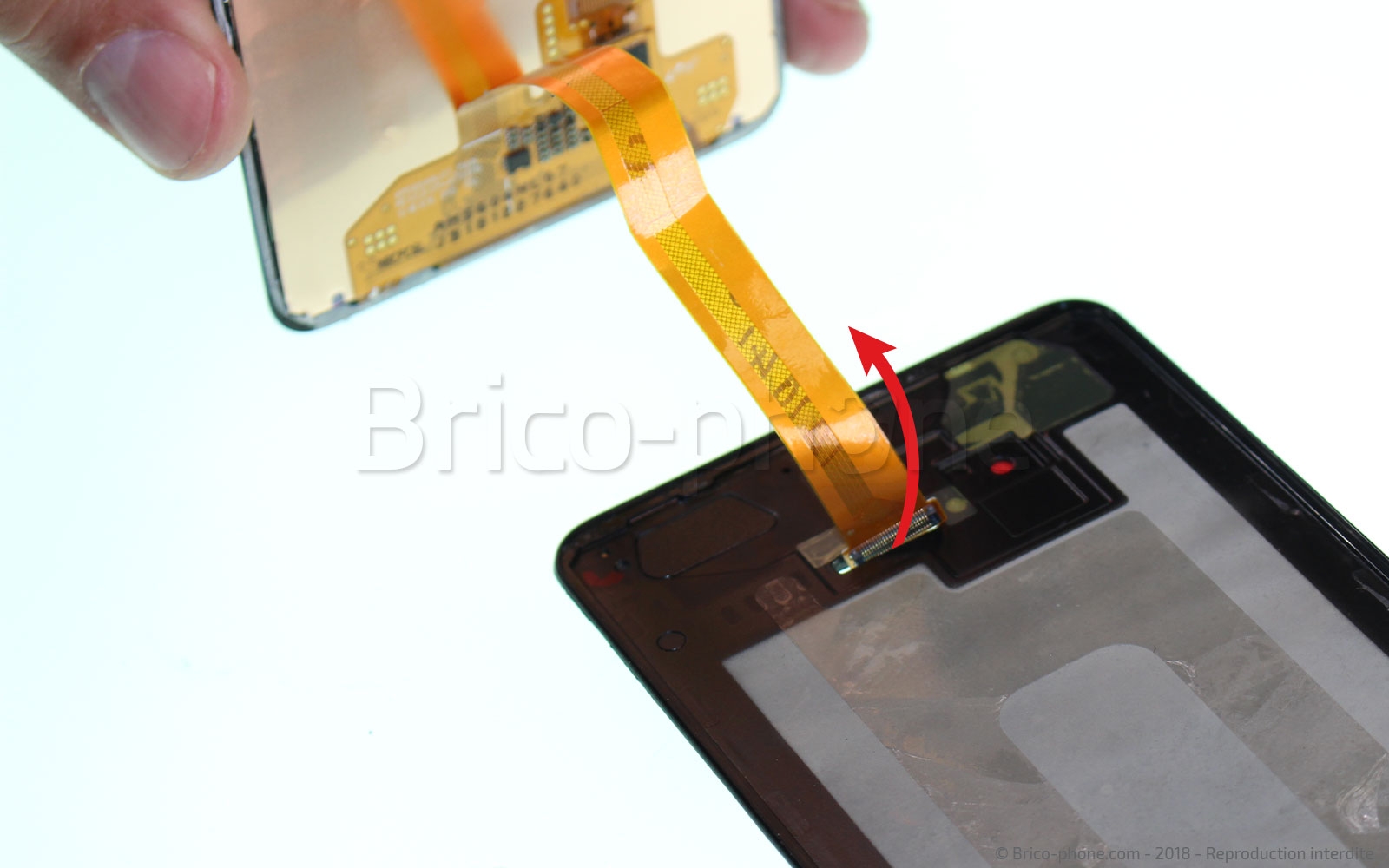

Etape 22 : Retirer l'écran

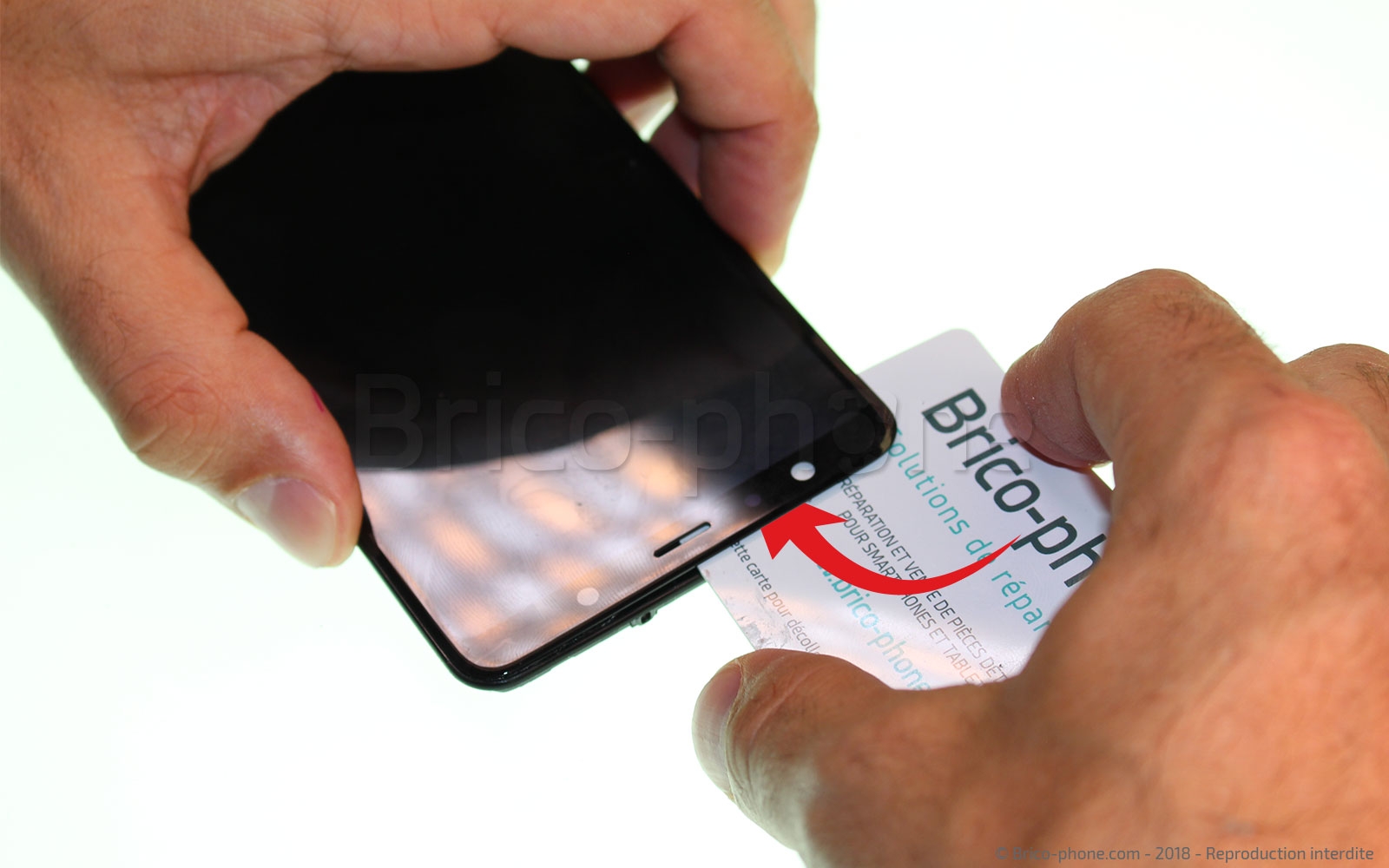

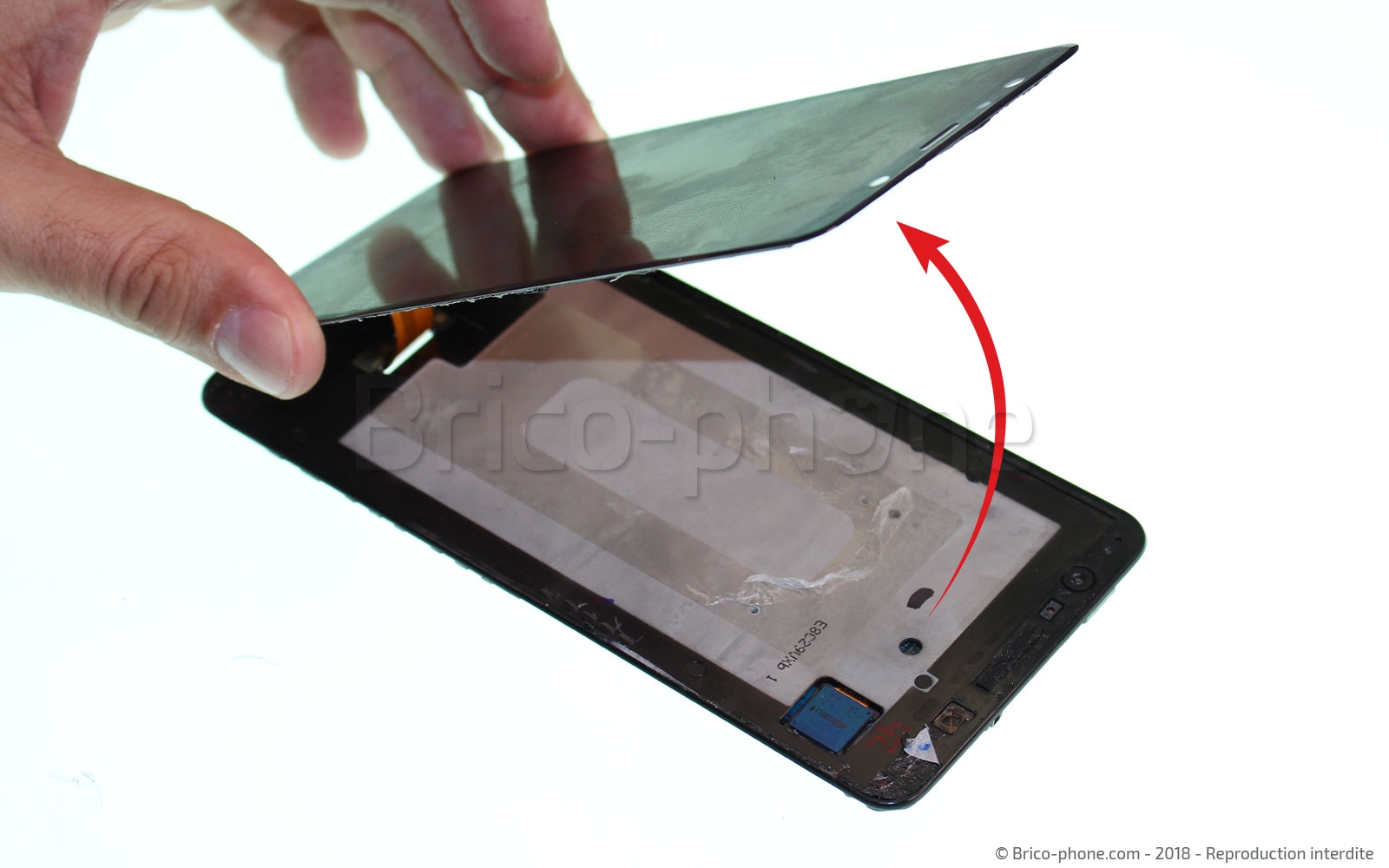

Vous pouvez maintenant glisser les médiators plastique sur le contour de l'écran afin de le séparer du téléphone. Vous pouvez aussi vous munir de la carte PVC de votre kit pour le soulever plus uniformément. Une fois désolidarisé, il vous suffit de faire passer la nappe de l'écran par le trou dans le chassis pour entièrement le séparer.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Votre Samsung Galaxy A7 2018 est maintenant entièrement démonté. Pour le remettre en état, suivez simplement les étapes de notre tutoriel photo dans l'ordre inverse.
