Changement d'écran (vitre+AMOLED sans châssis) sur Galaxy J7 2017

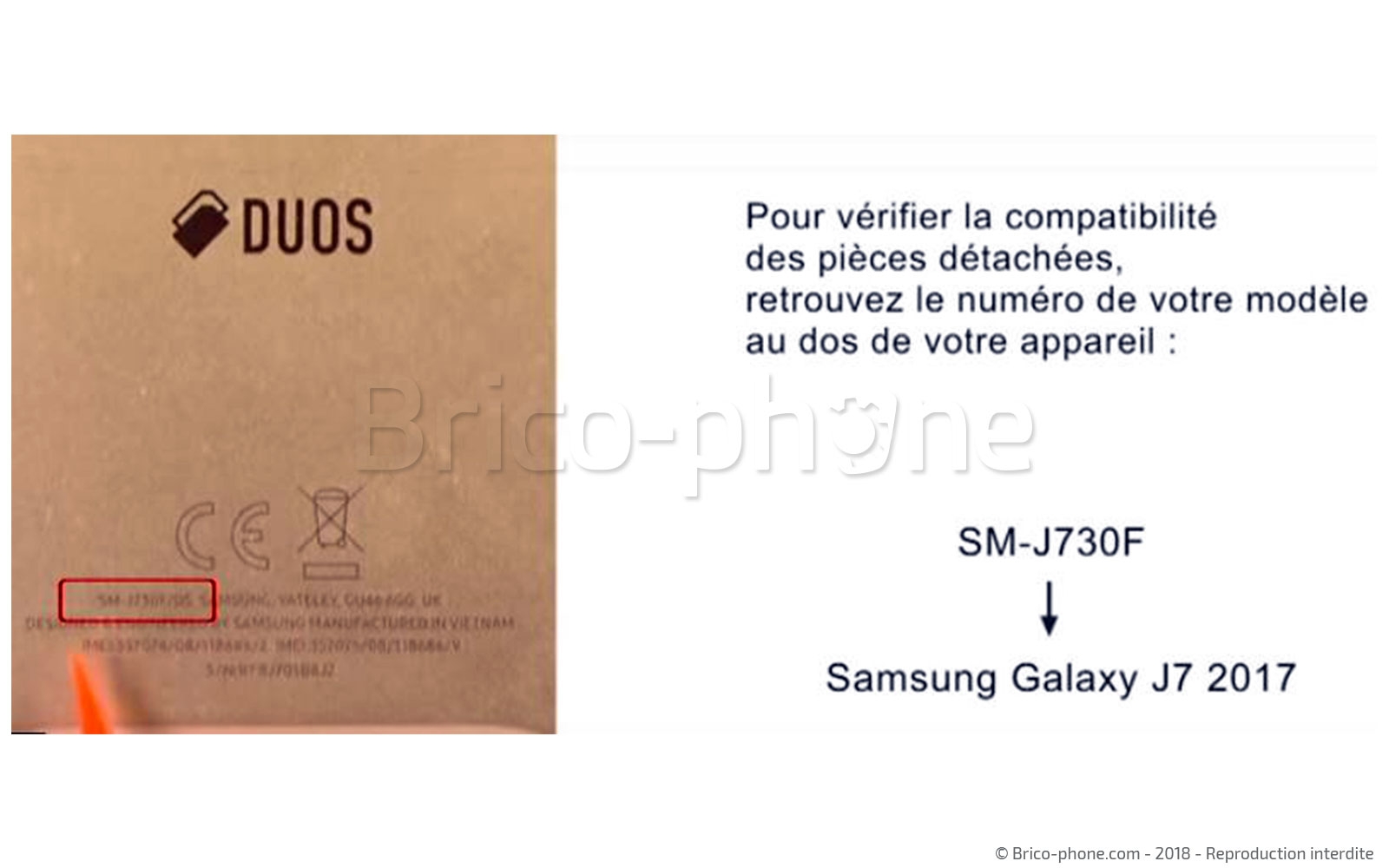

Afin de ne pas rencontrer de problème lors du montage de votre écran assurez-vous que celui-ci soit bien compatible avec le numéro de modèle de votre smartphone. Vous trouverez ce numéro dans les paramètres de votre appareil. Le numéro indiqué doit être le suivant : SM-J730F
Avant d'attaquer le démontage, préparez votre espace de travail en fixant le patron d'aide au montage . Il ne vous reste plus qu'à vous assurer d'avoir l'outillage nécessaire avant de passer à la première étape de ce tutoriel.

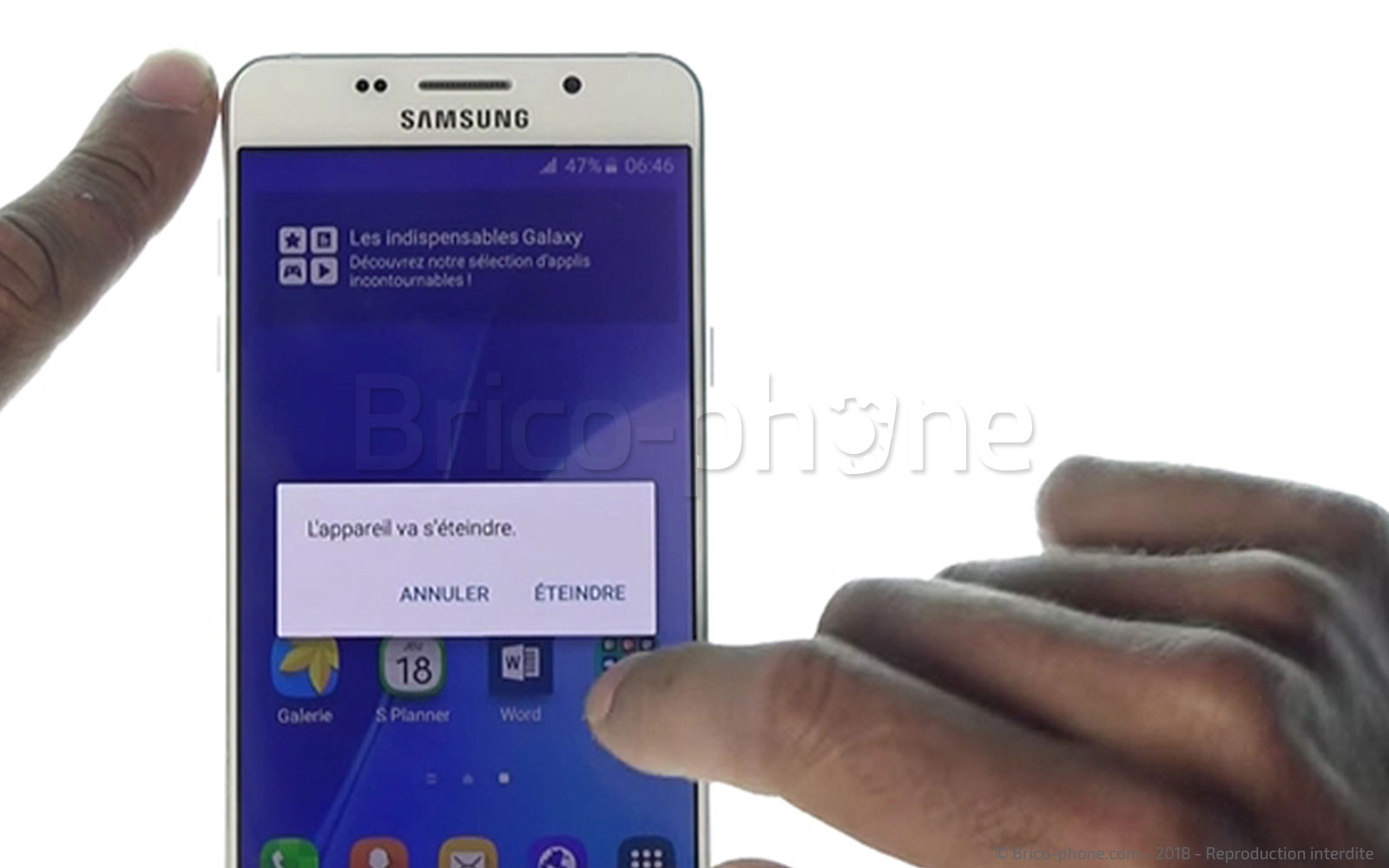

Mettez votre appareil afin de réduire les risques de court-circuit lors du démontage. À noter que toute déconnexion et reconnexion d'écran avec le smartphone allumé produiront un bug au niveau de l'affichage. Il vous faudra le re booter à l'aide du bouton volume bas et power.

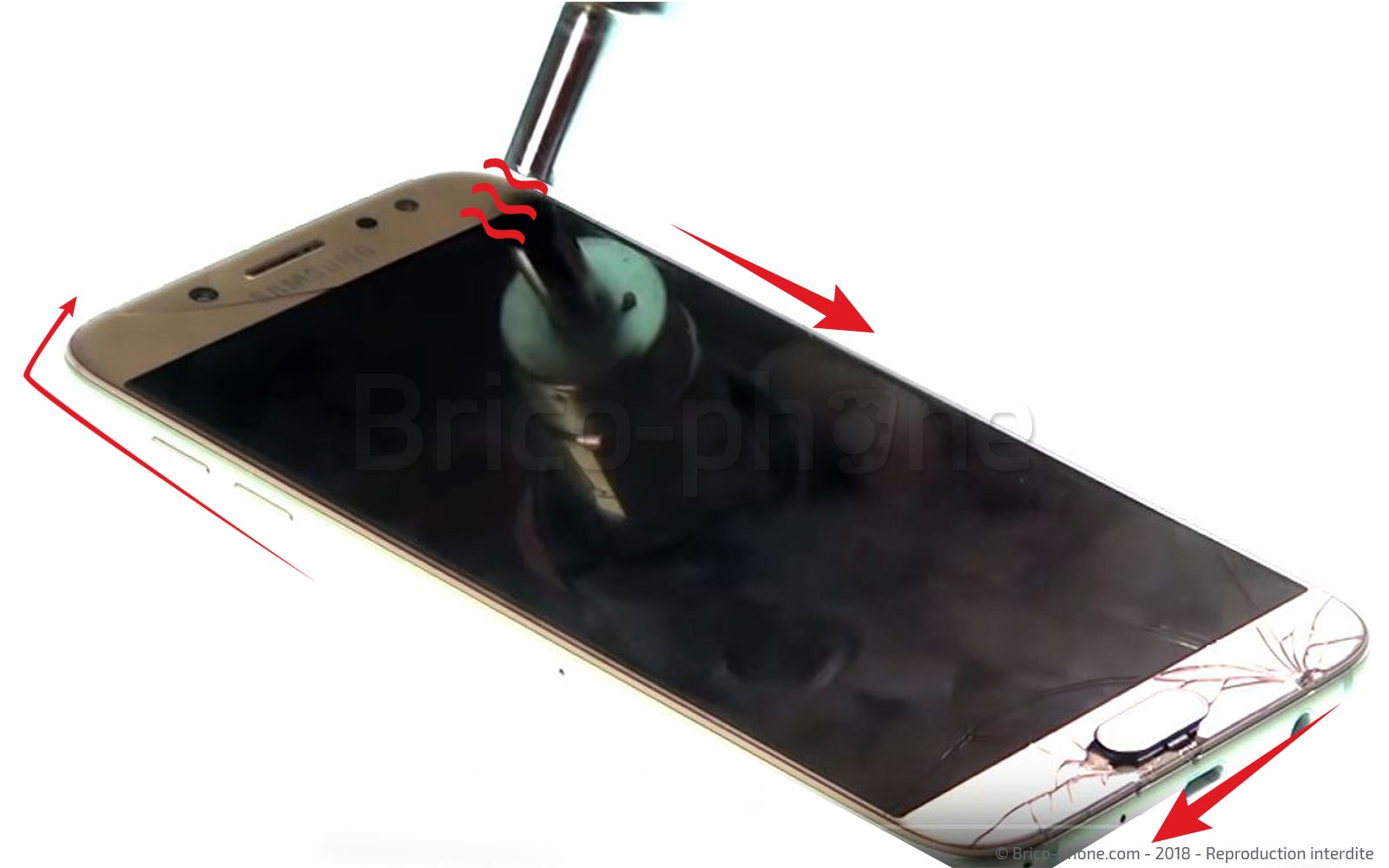

Munissez-vous de votre propre sèche-cheveux ou d'un mini décapeur que vous trouverez en vente sur notre site internet. Les professionnels de la réparation pourront utiliser une station à air chaud. Chauffez le contour de l'écran en faisant attention de ne pas dépasser les 80 °C.

Cette étape consiste à venir mettre en place le médiator métal entre la vitre et le châssis afin de créer un point d'insertion pour les médiators plastiques.

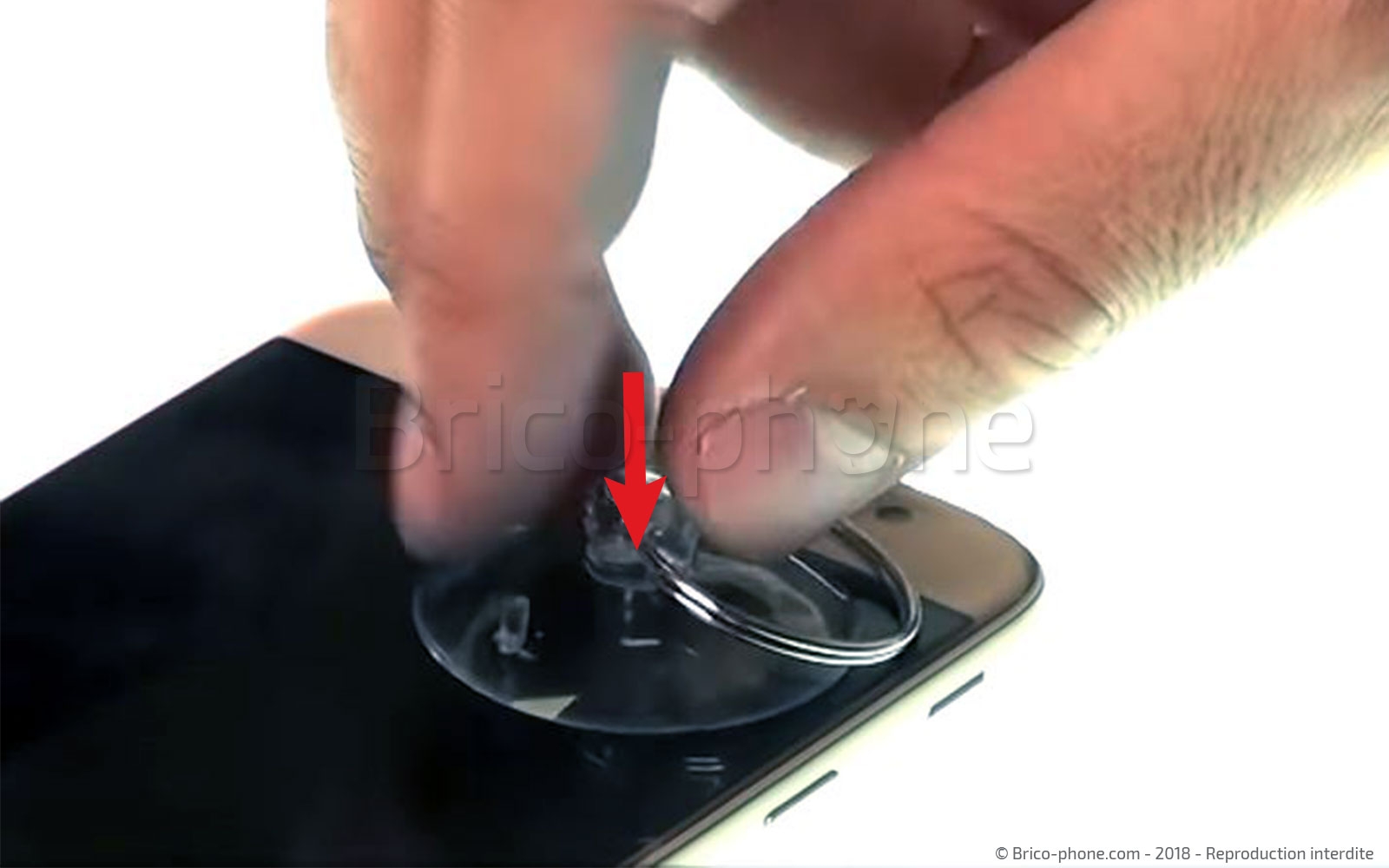

Placez la ventouse sur l'un des angles supérieurs de l'écran en exerçant une pression sur son centre, afin de la faire adhérer à la vitre.

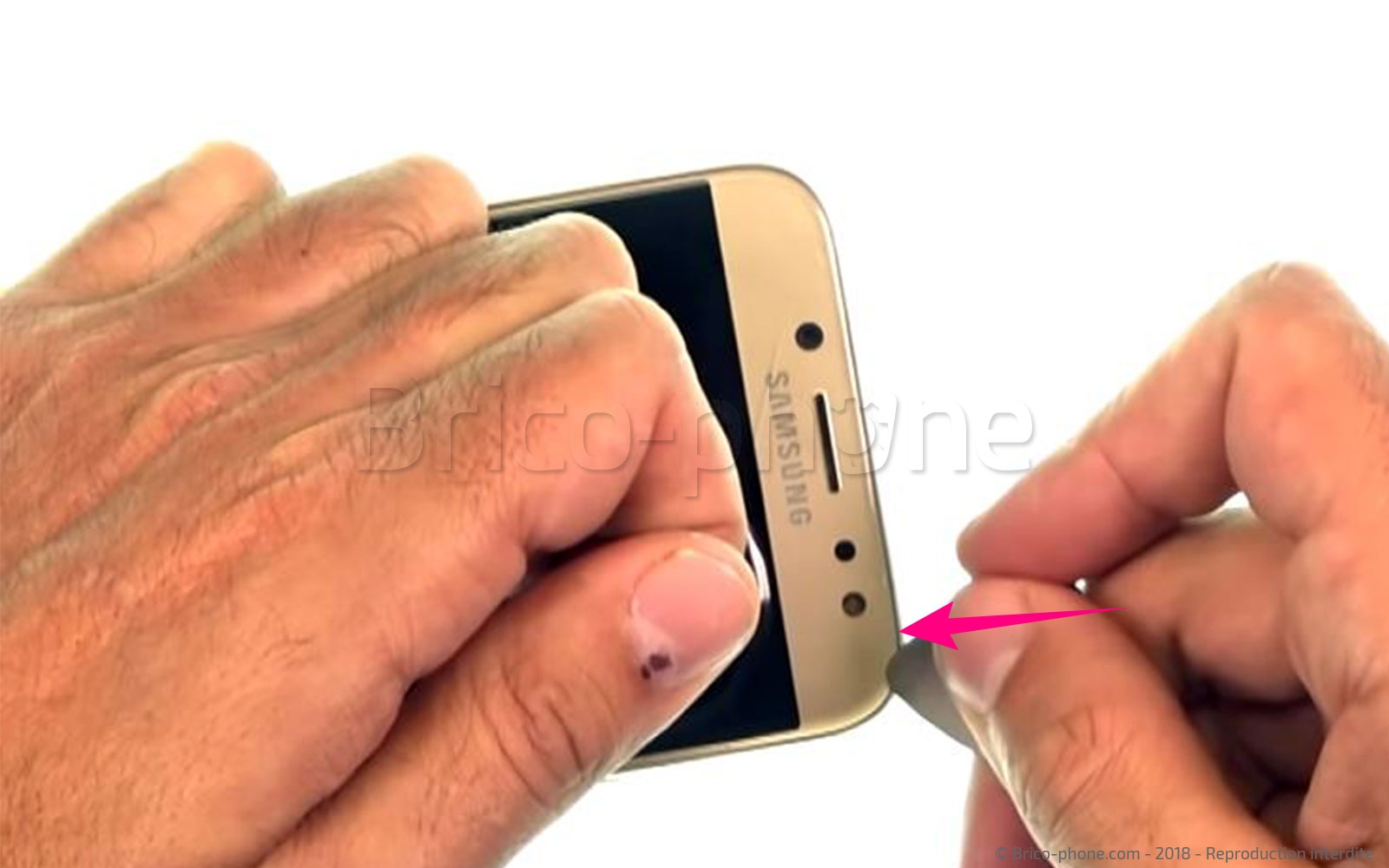

Tirez fortement sur cette dernière afin de soulager la vitre puis glissez le médiator métal.

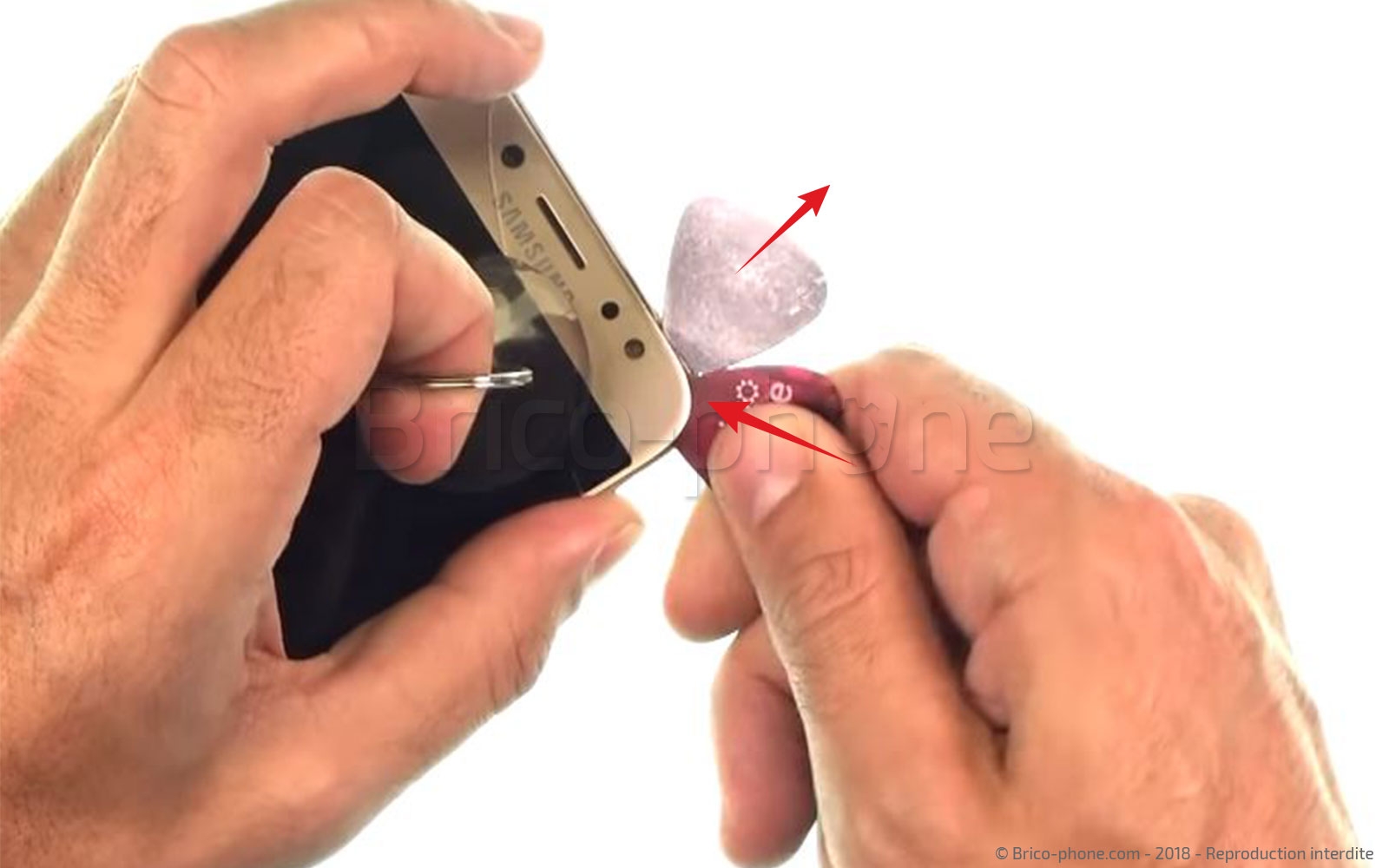

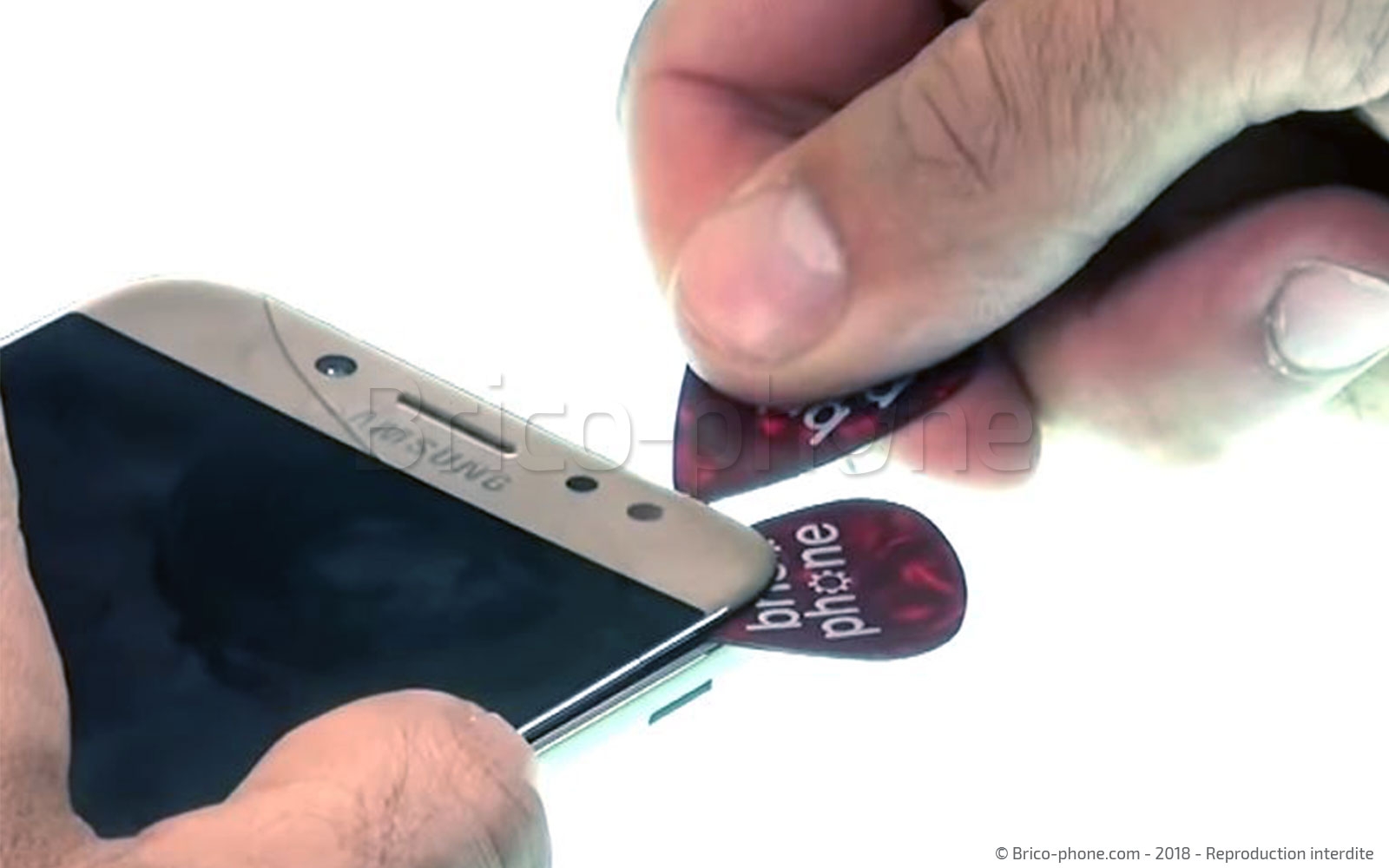

Placez le premier médiator plastique dans l'un des espaces créés par celui en métal.
Retirez ce dernier afin de mettre en place le second en plastique.
Pour cette étape, vous pouvez également utiliser un outil iPlastix plus ergonomique et plus fin qu'un médiator.

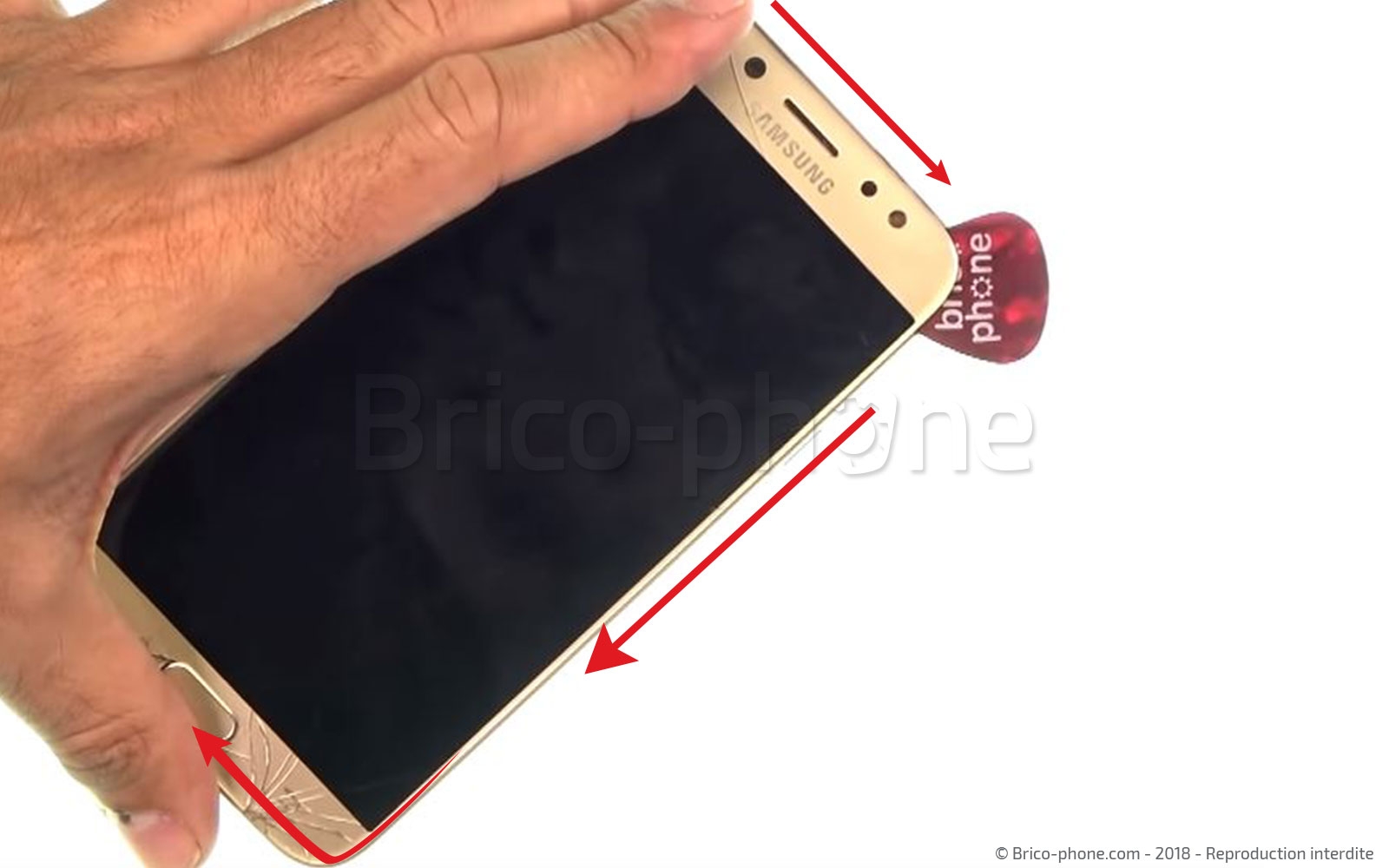

Faites coulisser les médiators plastiques sous tout le contour de la vitre afin de décoller entièrement cette dernière.
Si jamais vous sentez que les médiators bloquent n'hésitez pas à chauffer de nouveau afin de ramollir un peu plus la colle.
Faites attention de ne pas trop enfoncer les outils sur le bas de l'appareil, car vous risqueriez d'endommager les boutons retour et menu.

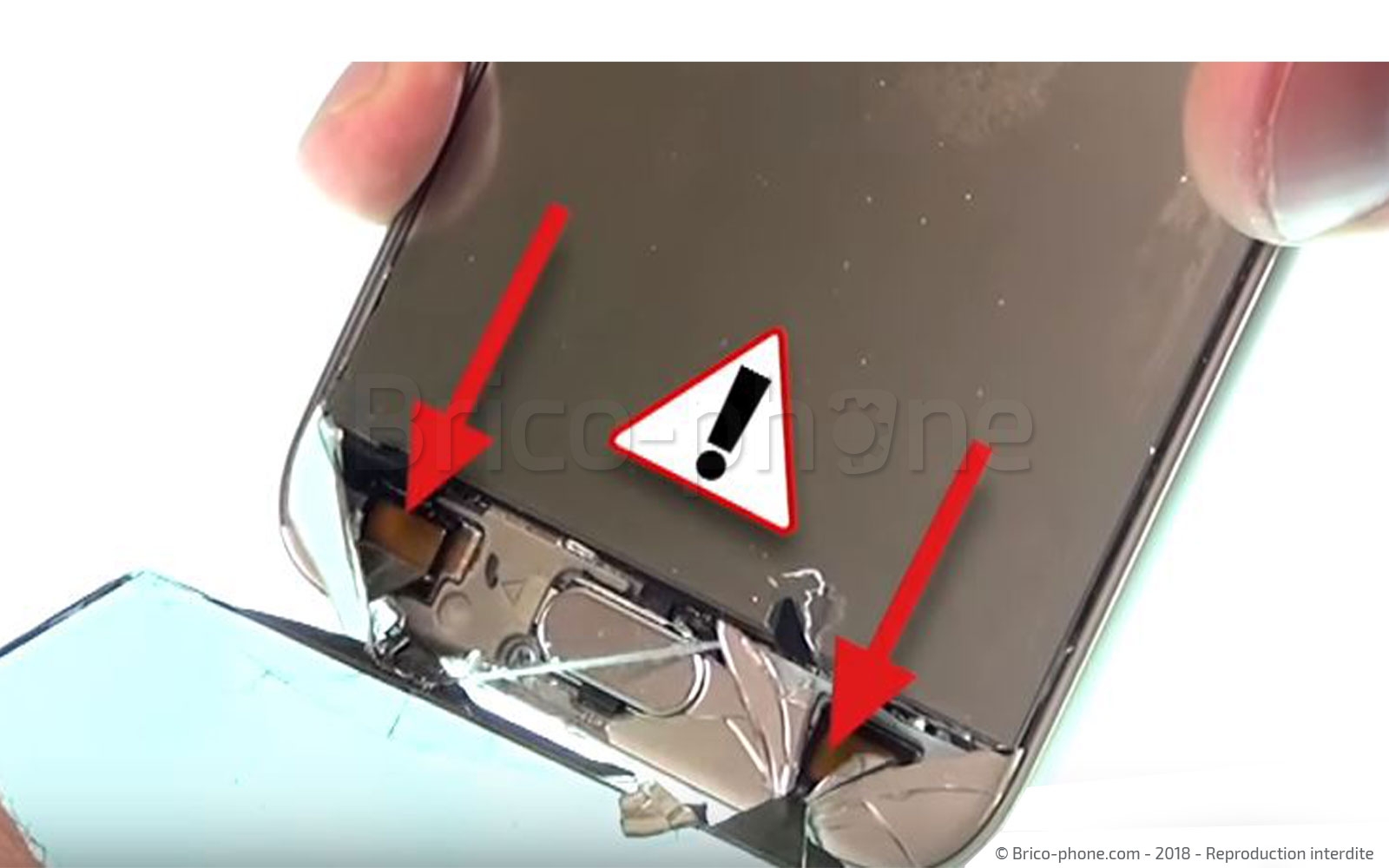

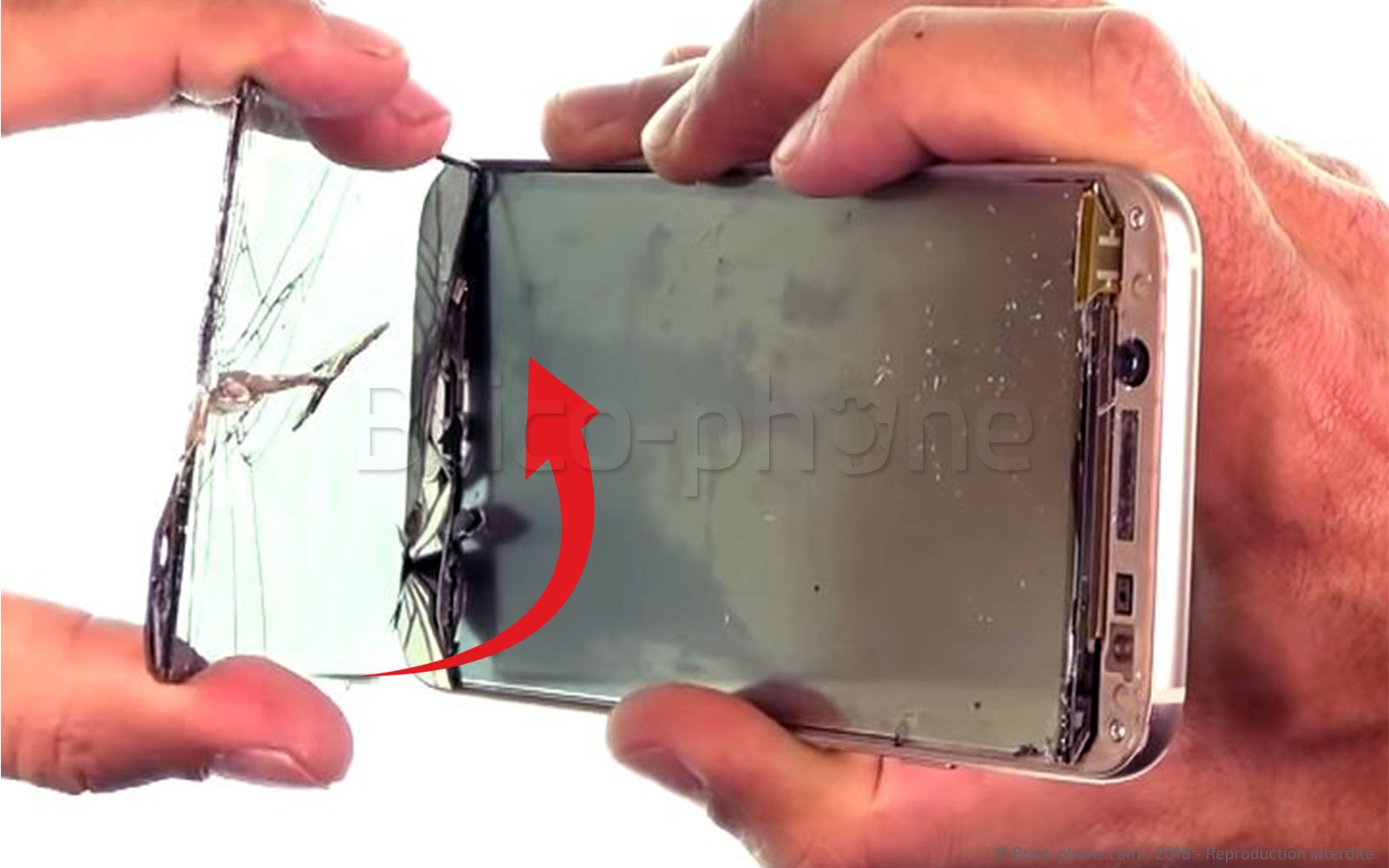

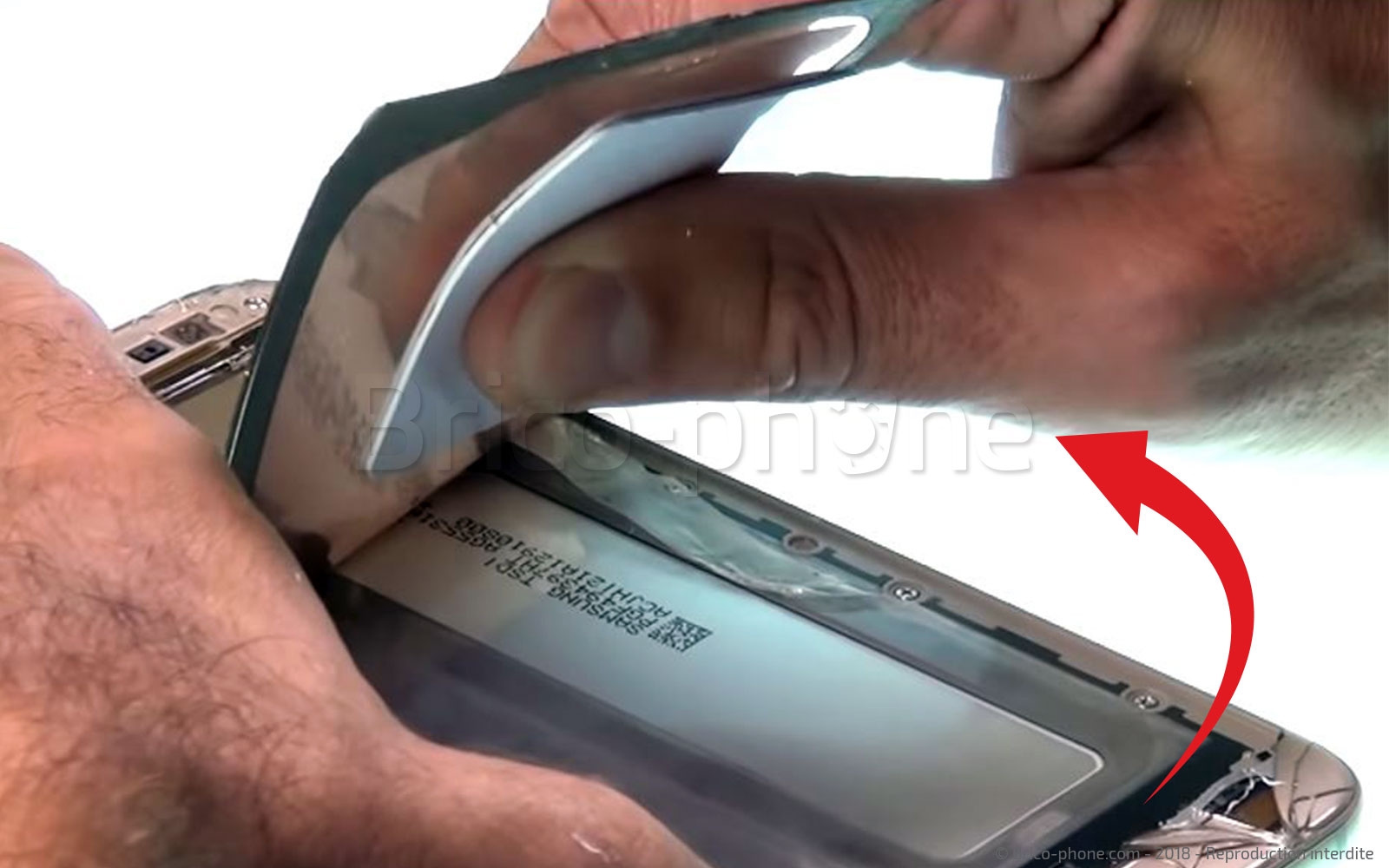

Vous pouvez maintenant retirer la vitre en la basculant. Faites attention aux nappes situées de chaque côté du bouton home.

Petit rappel : la vitre et l'écran sont bien pré-montés d'origine ensemble, mais le décollage nous oblige systématiquement à déchirer la nappe qui les relie, car l'afficheur est fortement collé au châssis. Voilà pourquoi nous les retirons séparément.

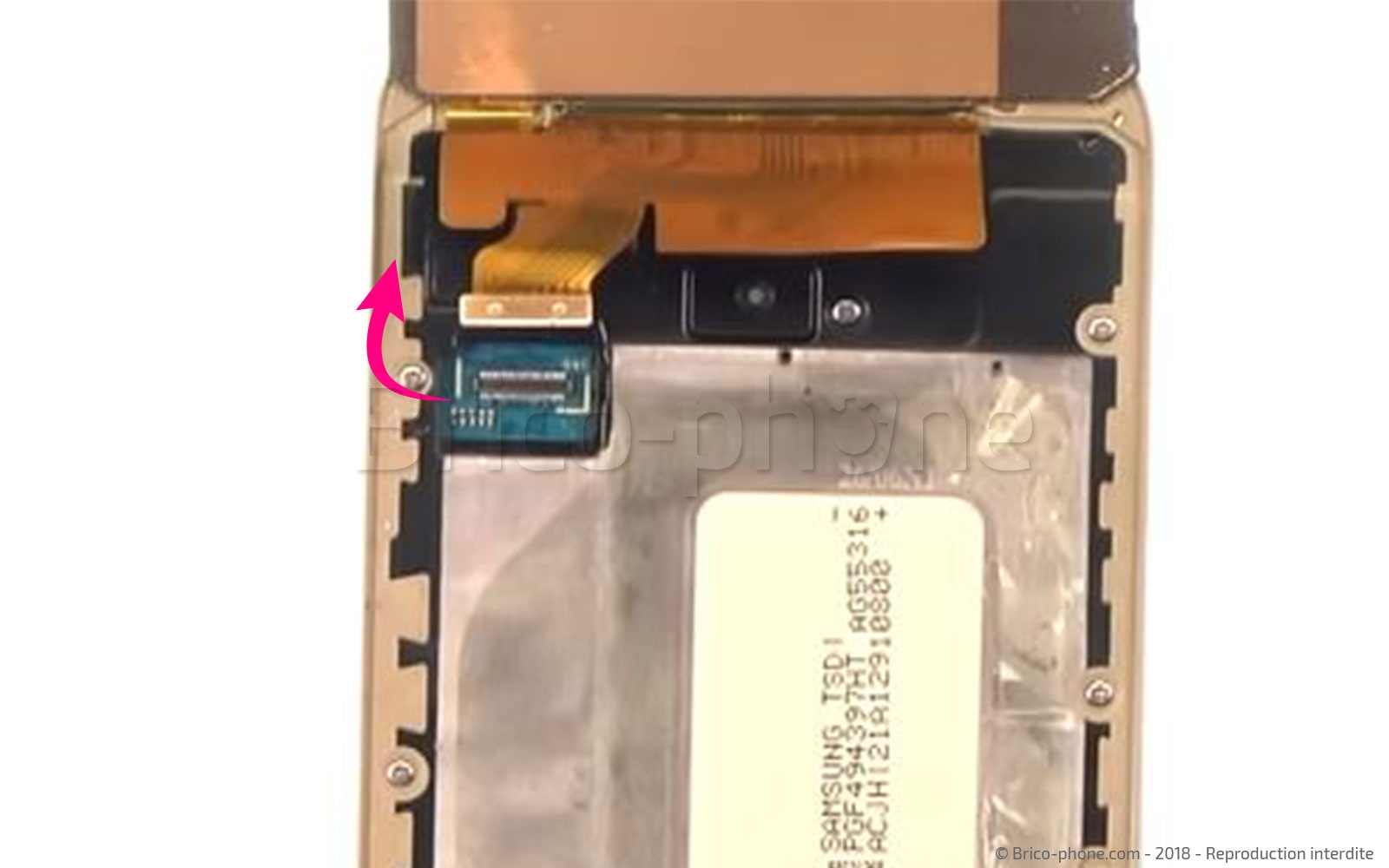

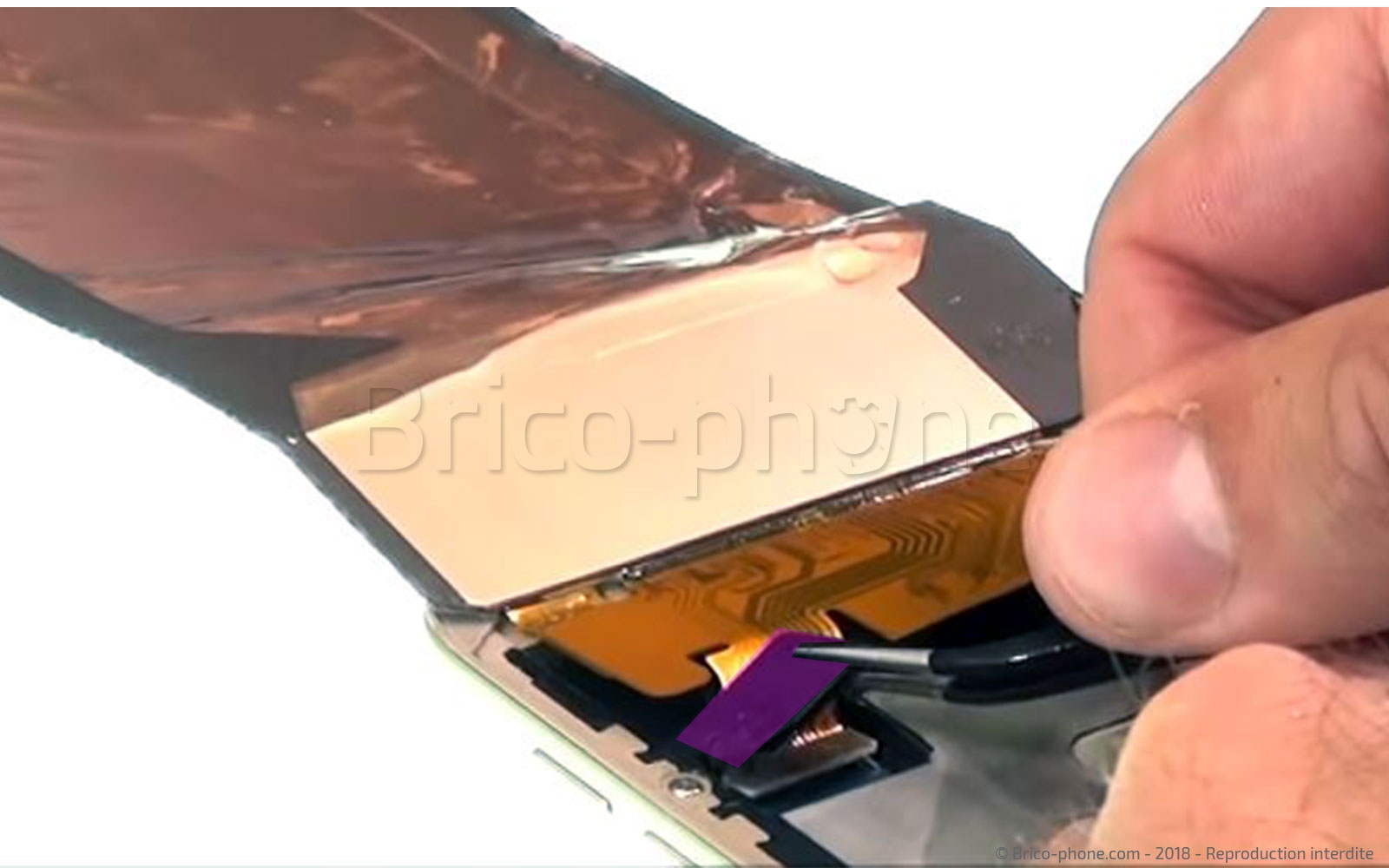

La dernière étape de ce guide de démontage consiste à retirer l'écran Amoled. Celui-ci est fortement collé en son centre vous n'aurez donc pas d'autres choix que de "l'arracher". Partez du bas vers le haut afin d'accéder au cache du connecteur de l'écran . Retirez ce dernier à l'aide de la pincette puis déconnecter la nappe.

Avant de passer au remontage de votre écran prenez soin de bien nettoyer le châssis de votre appareil. Afin d'assurer le maintien de l'écran n'hésitez pas à faire un léger filet de colle B7000 sur le contour du châssis.
