Changement de connecteur de charge sur Galaxy A7 2018

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 13/20
Galaxy A7 2018 | Temps estimé : 20 min | Difficulté : 2/5

Votre Samsung Galaxy A7 2018 ne prend plus la charge ? Votre connecteur est visiblement endommagé ? Votre appareil n'est pas reconnu lorsque vous le branchez à votre ordinateur ? Nous avons la solution pour vous !

Brico-Phone vous propose de remplacer simplement le dock connecteur de charge et jack de votre Samsung Galaxy A7 2018 grâce à cette pièce identique à l'originale. Munissez vous d'un kit d'outils spécialement composé par nos techniciens et attaquez vous à ce tutoriel photo. Nous vous guiderons étape par étape dans le changement de votre composant défectueux et restons a disposition par chat, email et téléphone en cas de problèmes.

Alors pourquoi remplacer quand vous pouvez réparer grâce aux services Brico-Phone !

Diagnostic

›  Votre téléphone ne prends plus la charge.

›  Votre Samsung Galaxy A7 2018 n'est pas reconnu quand branché à un ordinateur.

›  Votre connecteur de charge est visiblement endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge micro USB pour Samsung Galaxy A7 2018
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer

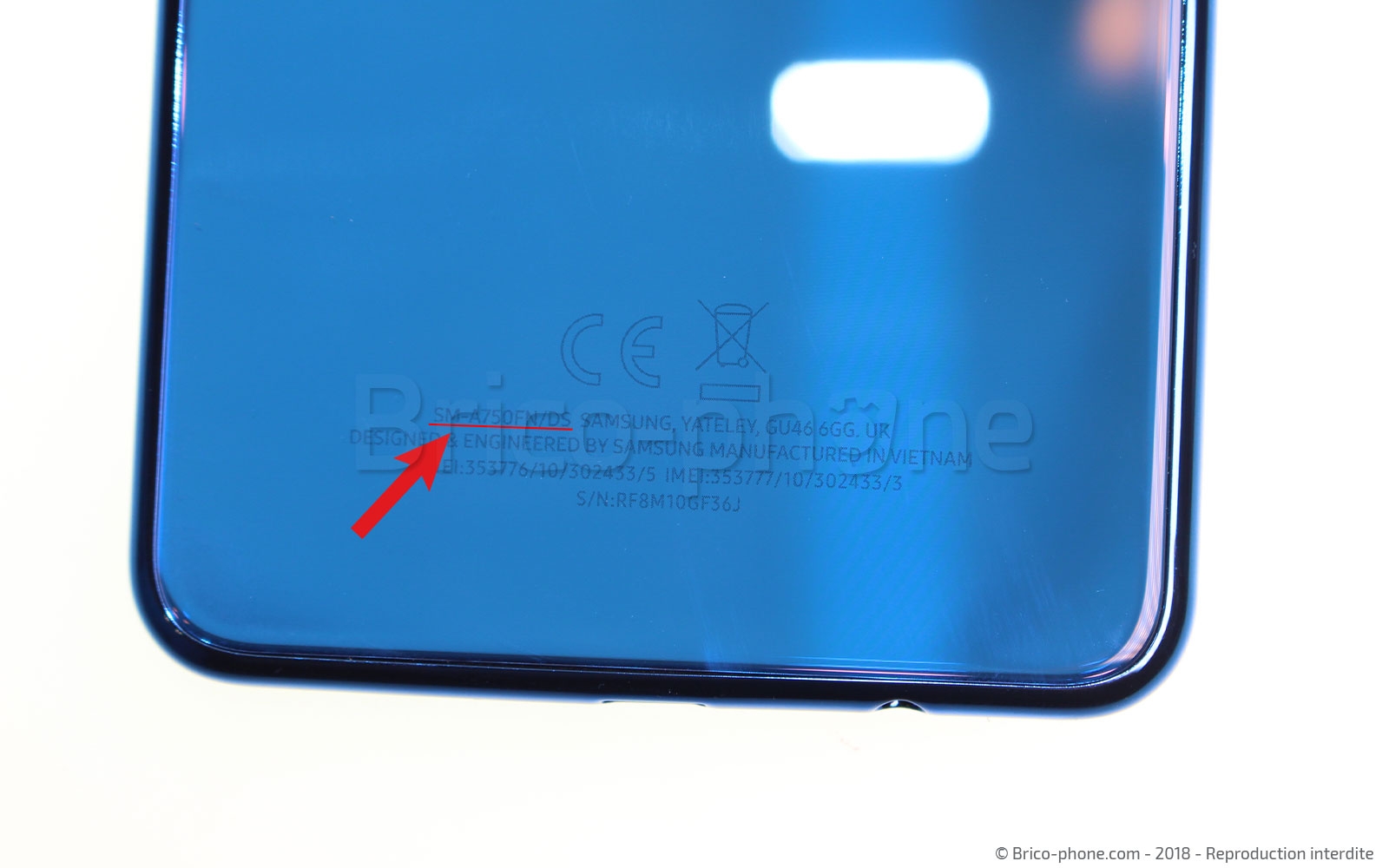

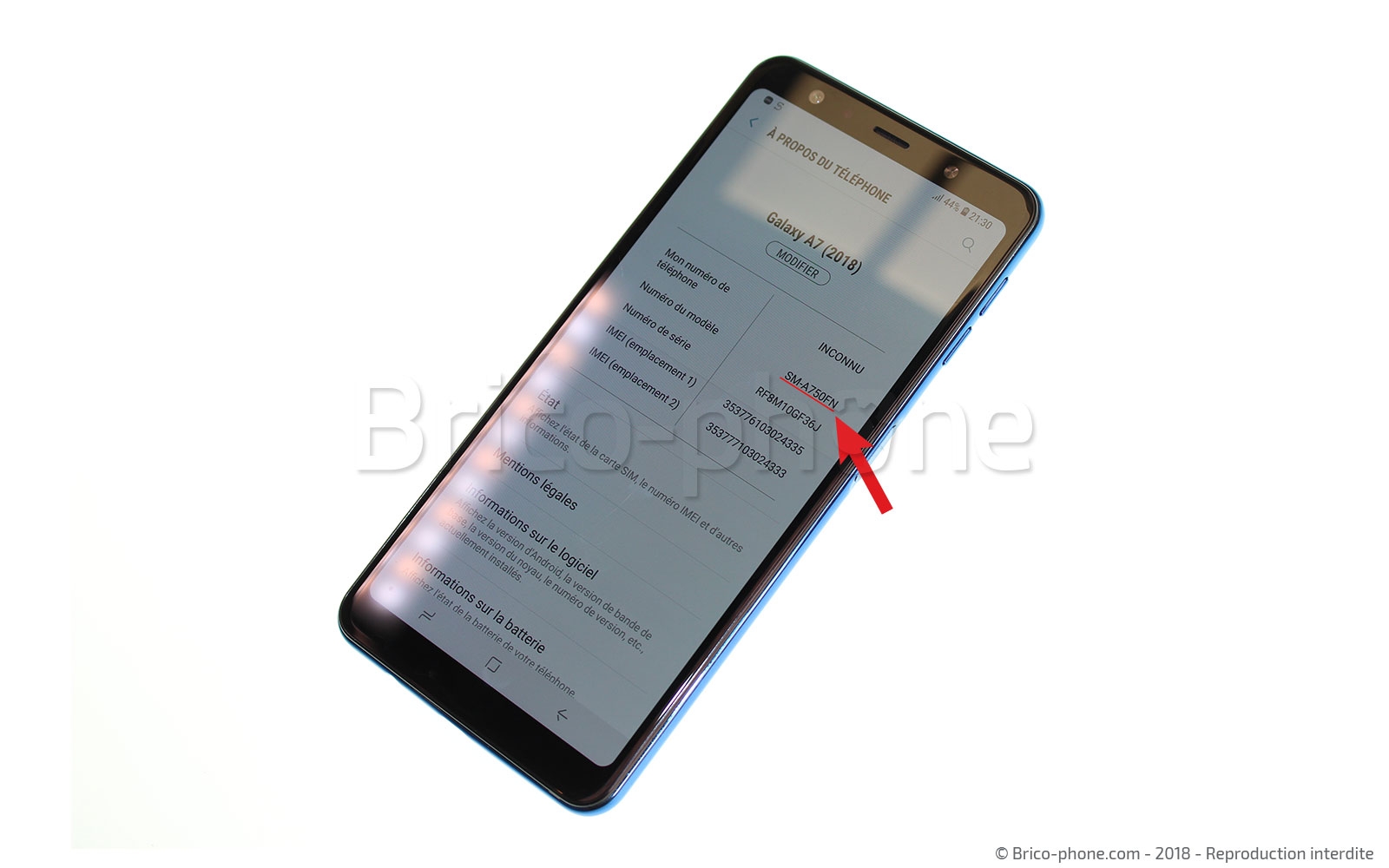

Avant de commencer, il est important de bien identifier le modèle de votre appareil. Pour un Samsung Galaxy A7 2018, un numéro de modèle peut être trouvé au dos du smartphone ou dans les réglages de votre appareil. Celui-ci devrait correspondre à SM-A750FN si votre modèle correspond bien.
Une fois votre modèle identifié, munissez vous de vos outils et de vos composants de rechange, préparez un espace de travail propre et dégagé et commencez la réparation.

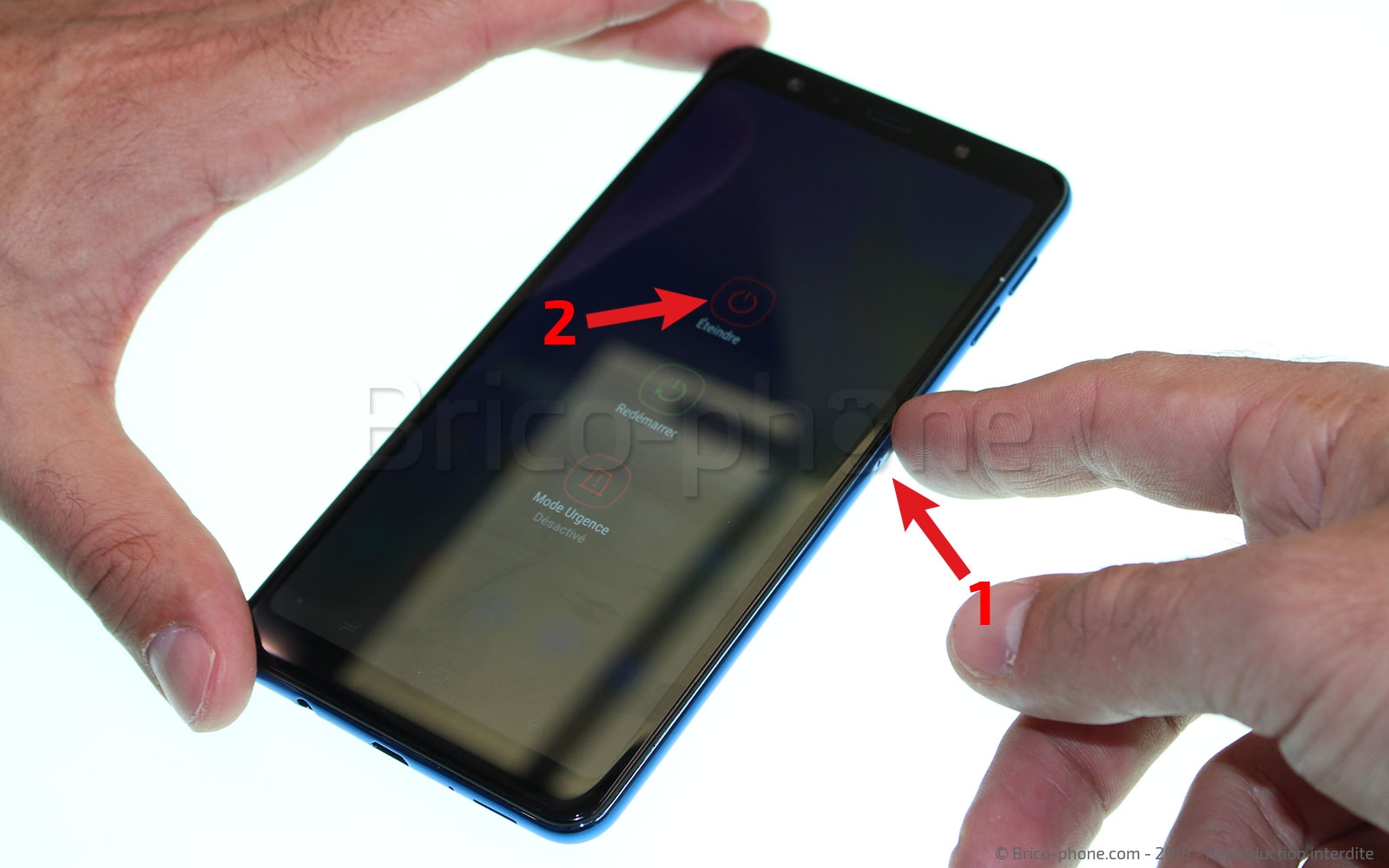

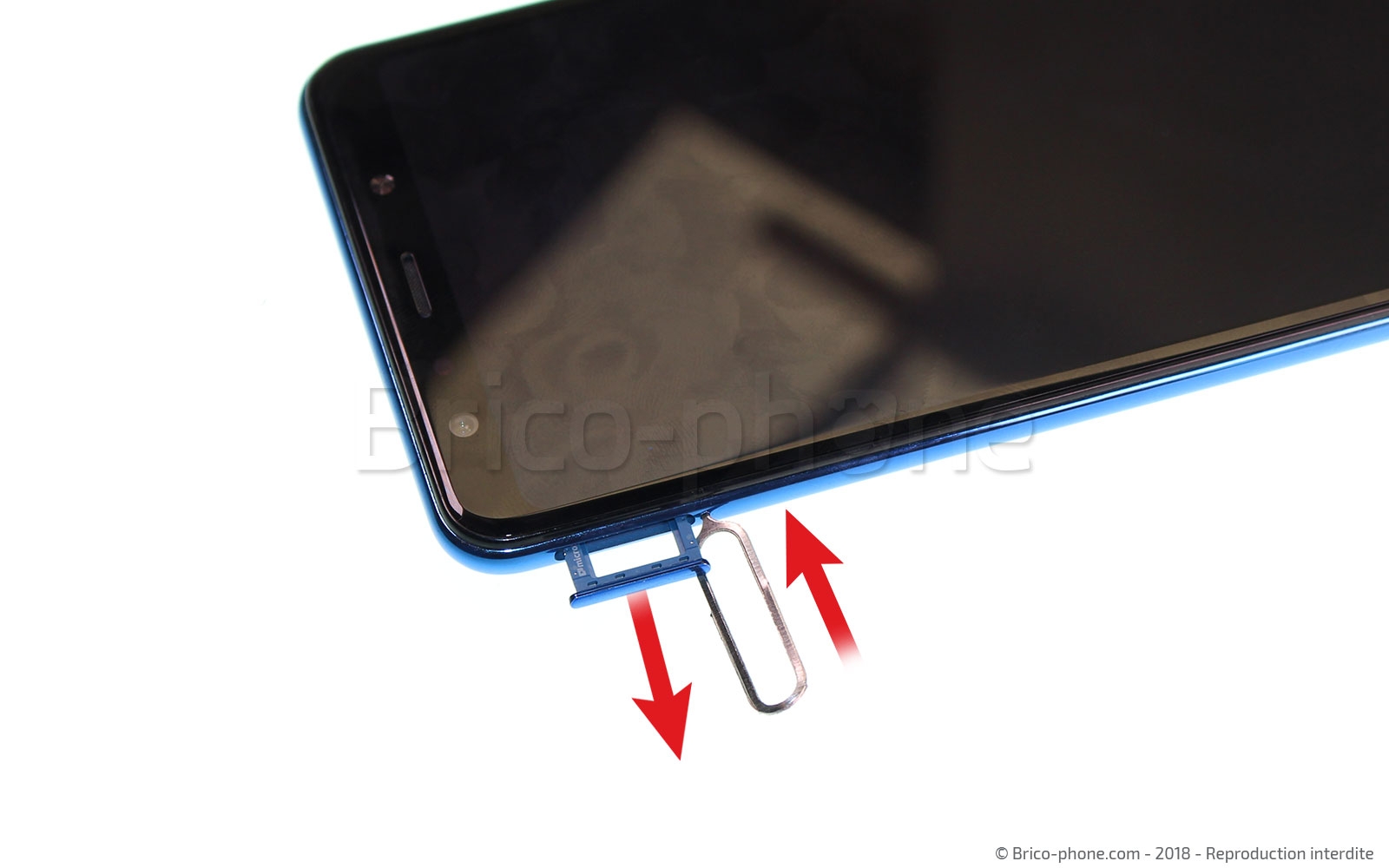

Etape 1 : Mettre hors tension et retirer le rack SIM
Comme d'habitude, il est impératif de mettre votre appareil hors tension avant d'entamer une réparation. Cela assurera que votre téléphone ne sera pas endommagé par un allumage lors du démontage. retirez ensuite le rack SIM et débutez la réparation.
Outils du kit utilisés
Outils du kit utilisés

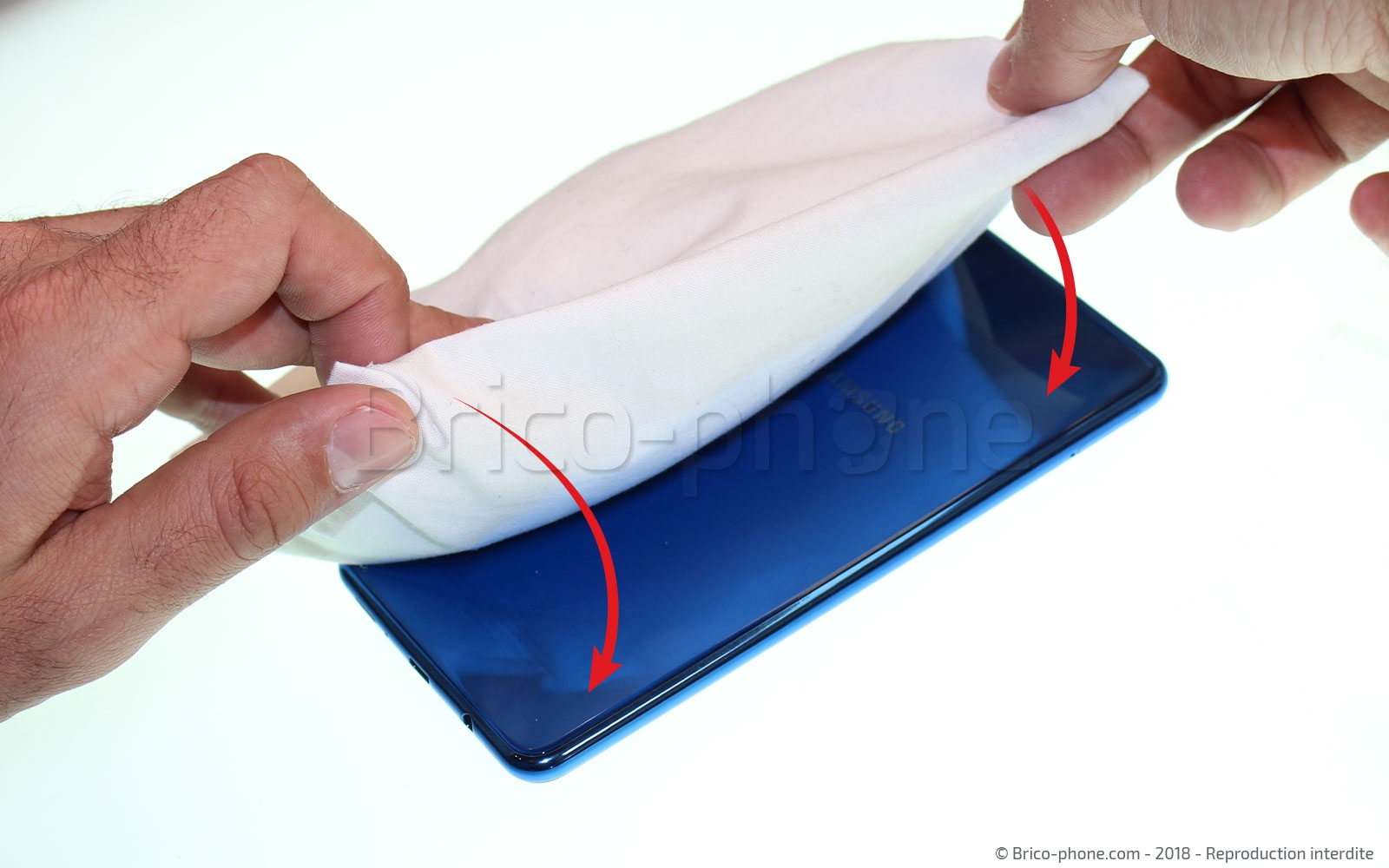

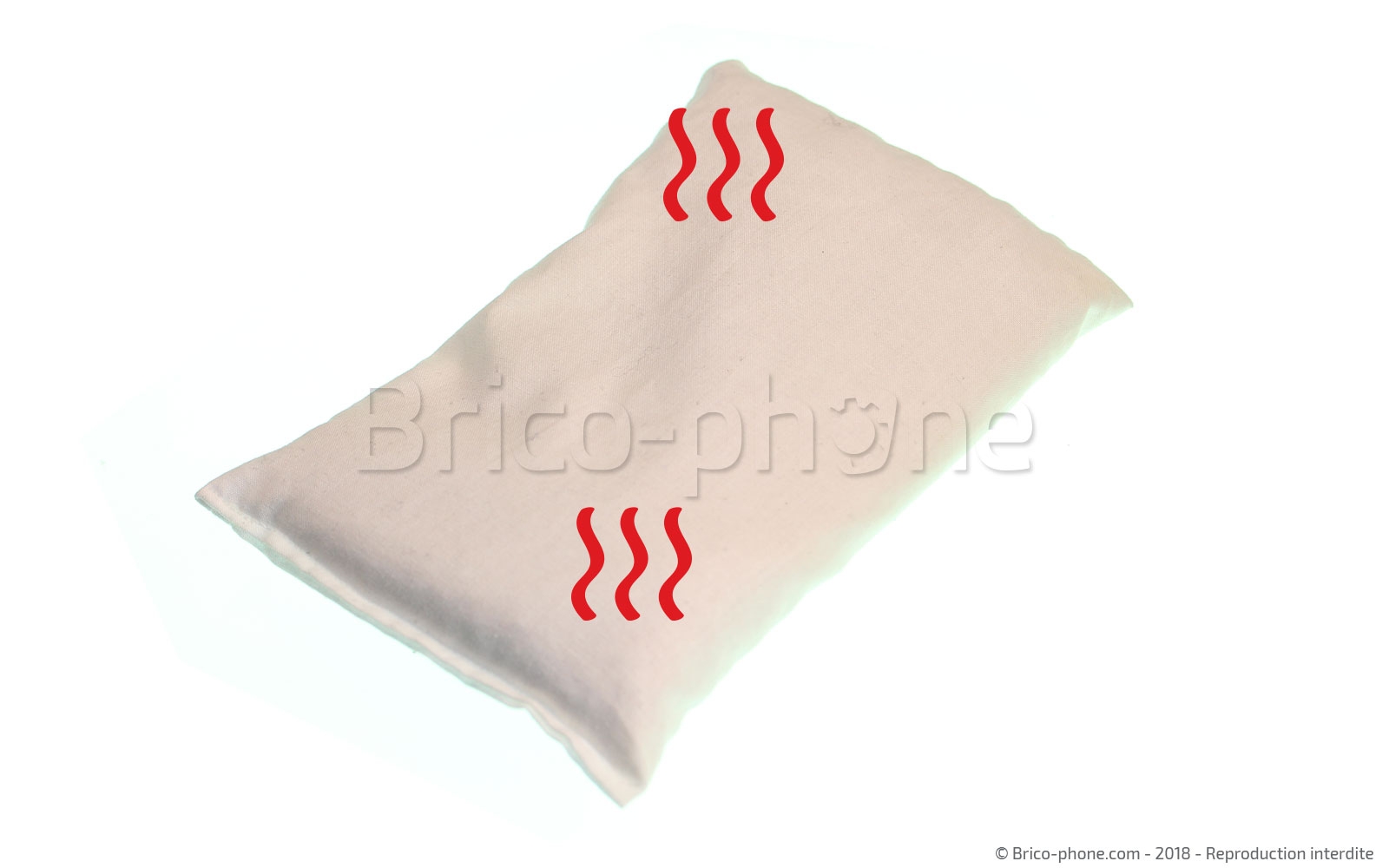

Etape 2 : Chauffer la vitre arrière

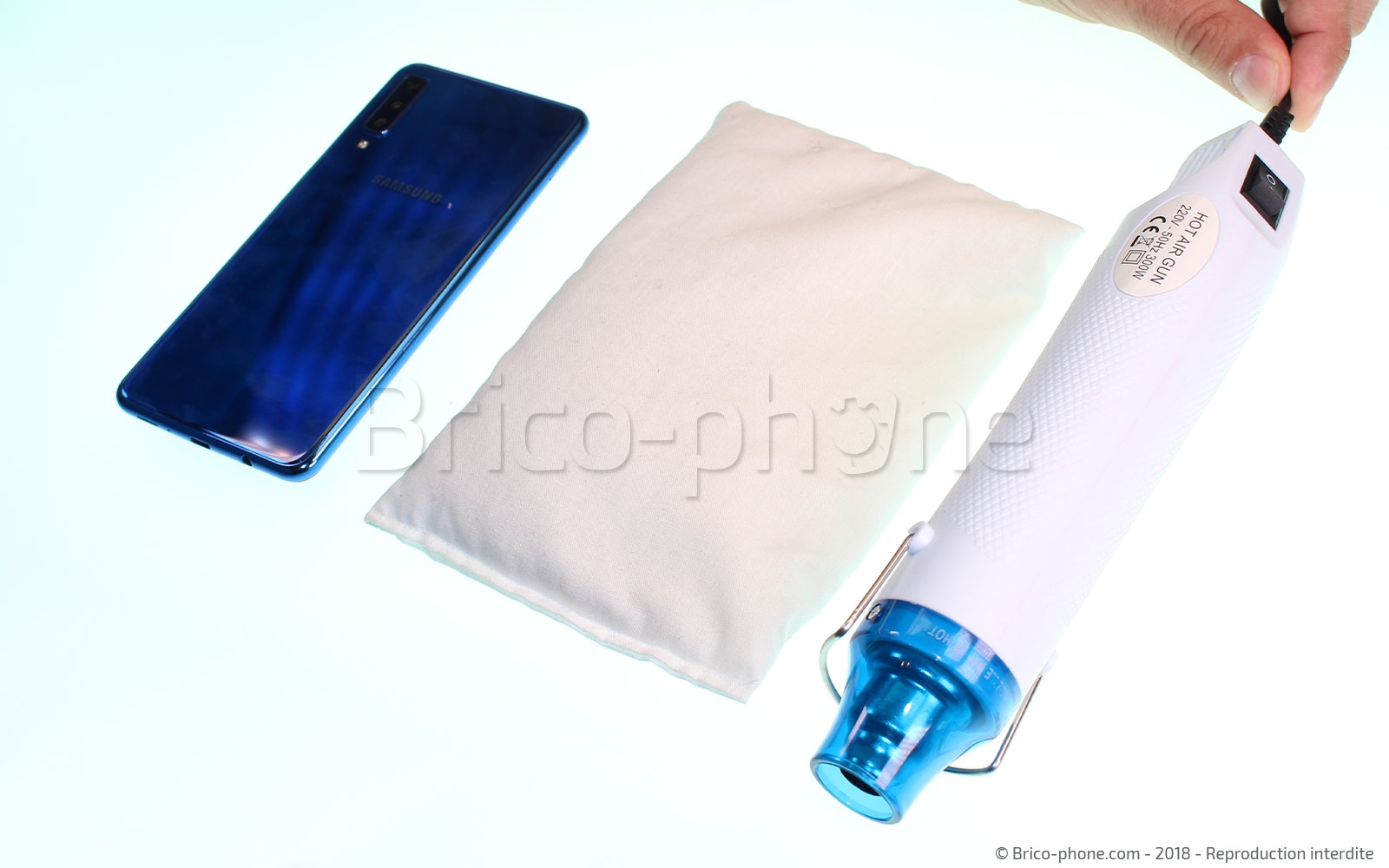

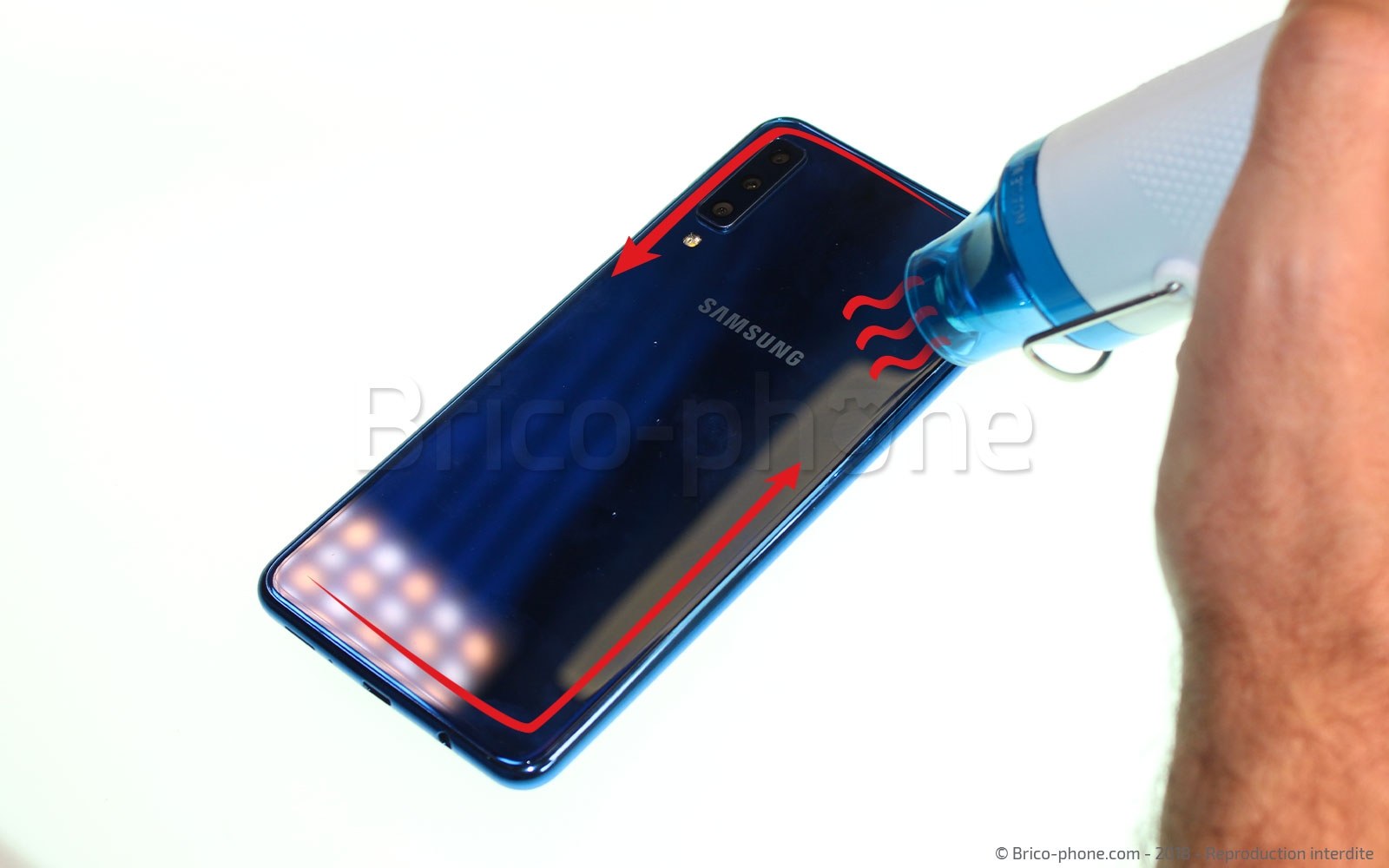

En vous servant d'un sèche cheveux, d'un mini décapeur ou d'un coussin chauffant, faites fondre la colle qui maintient votre vitre arrière en place en insistant sur la partie haute du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

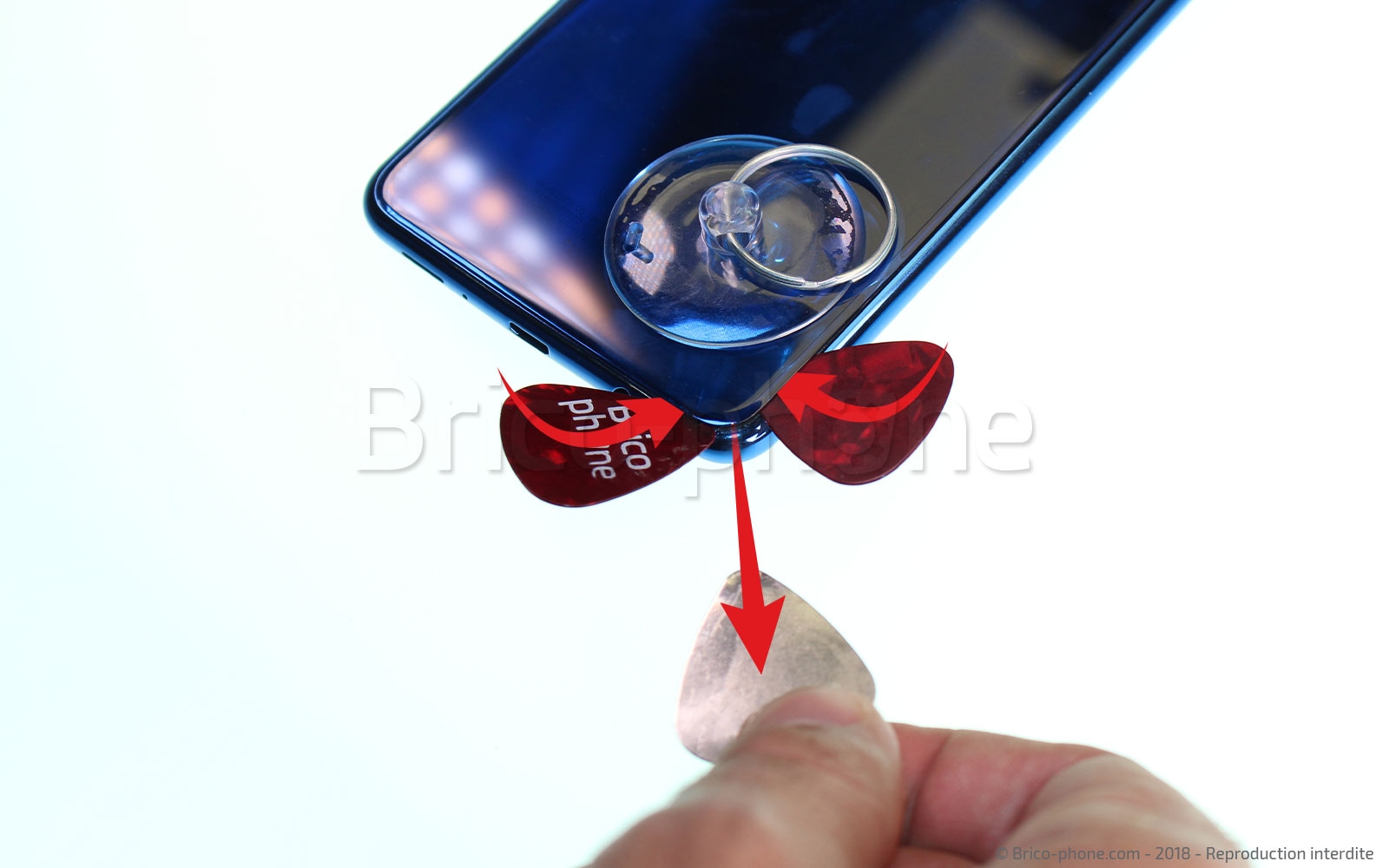

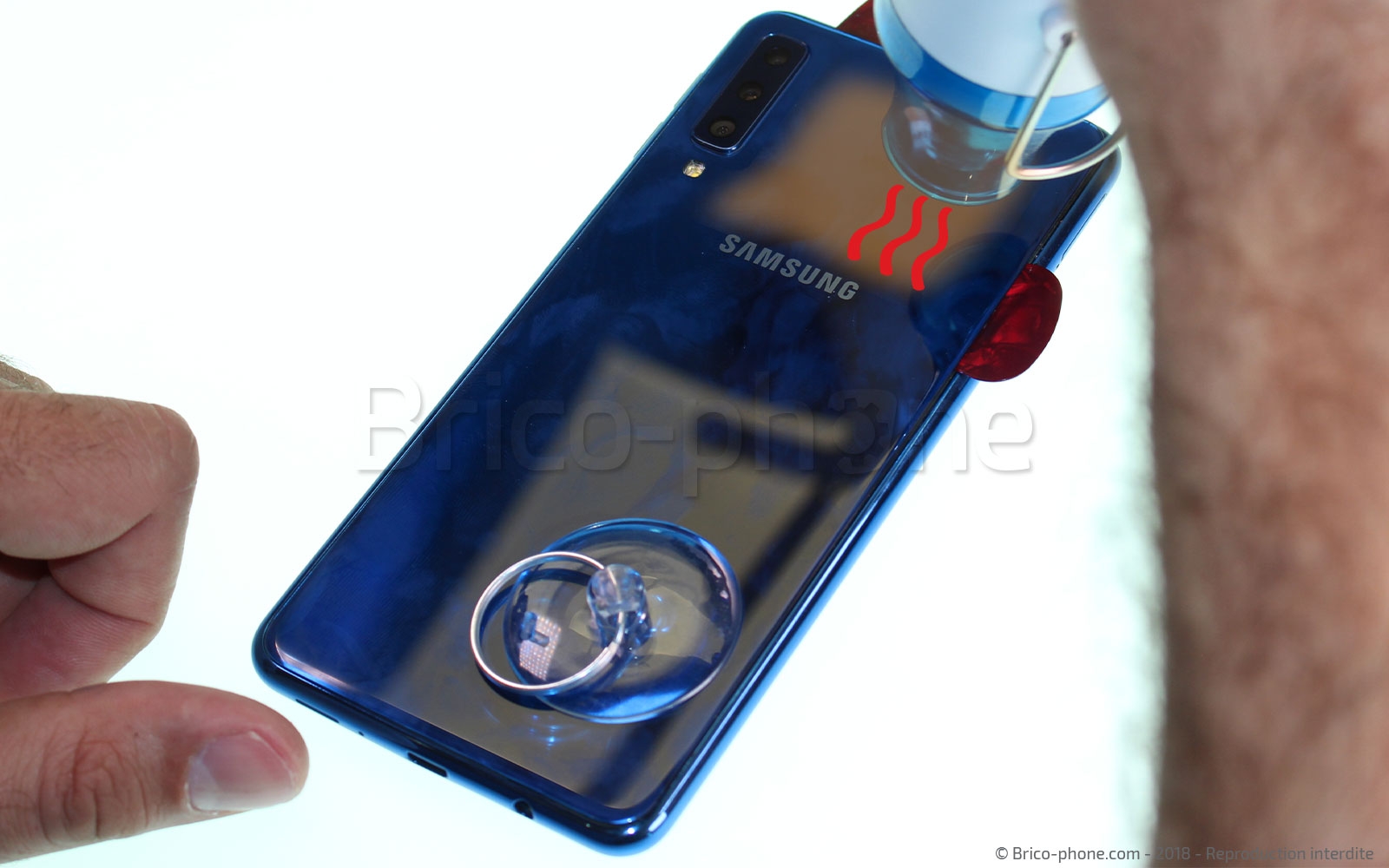

Etape 3 : Décoller la vitre arrière

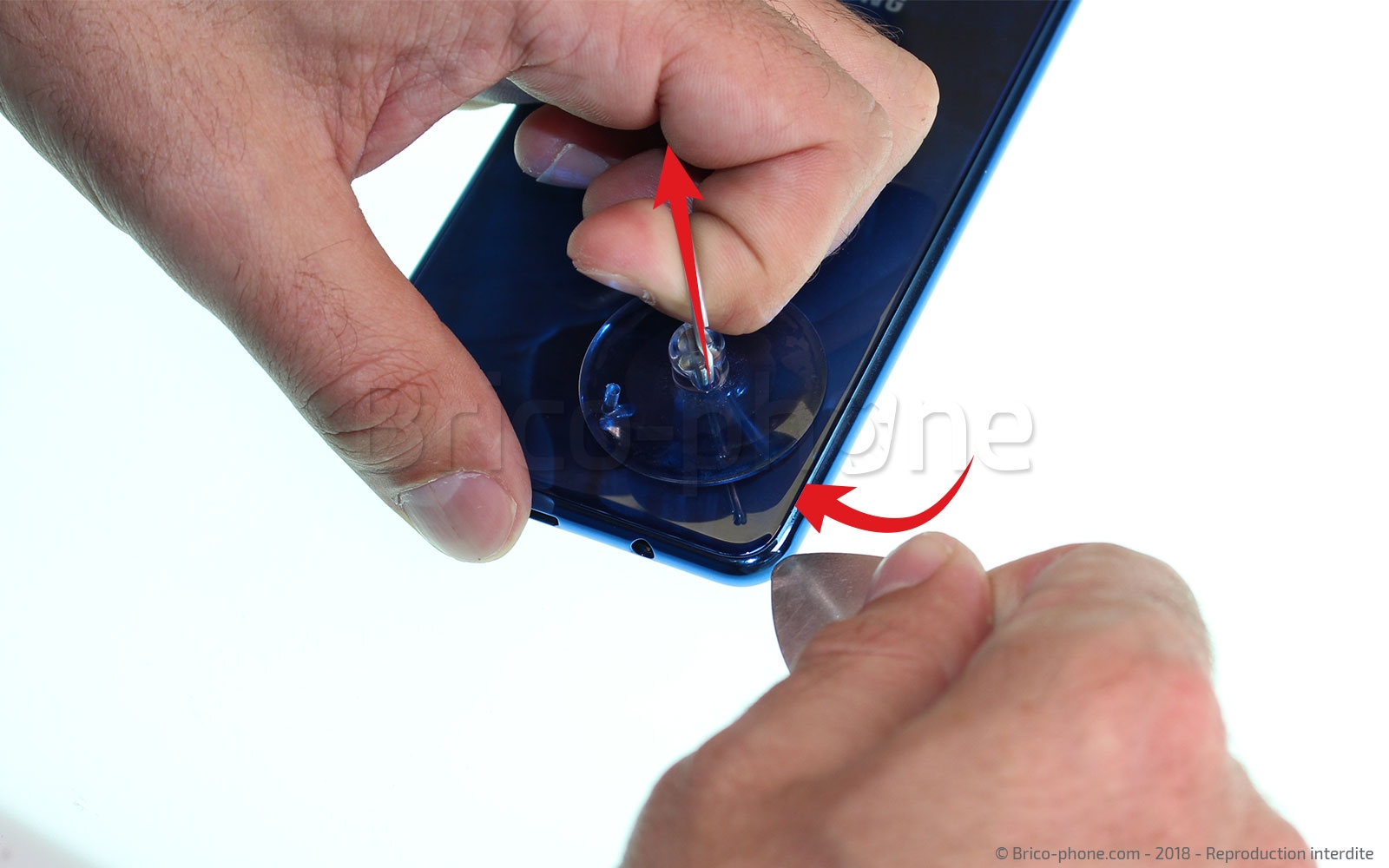

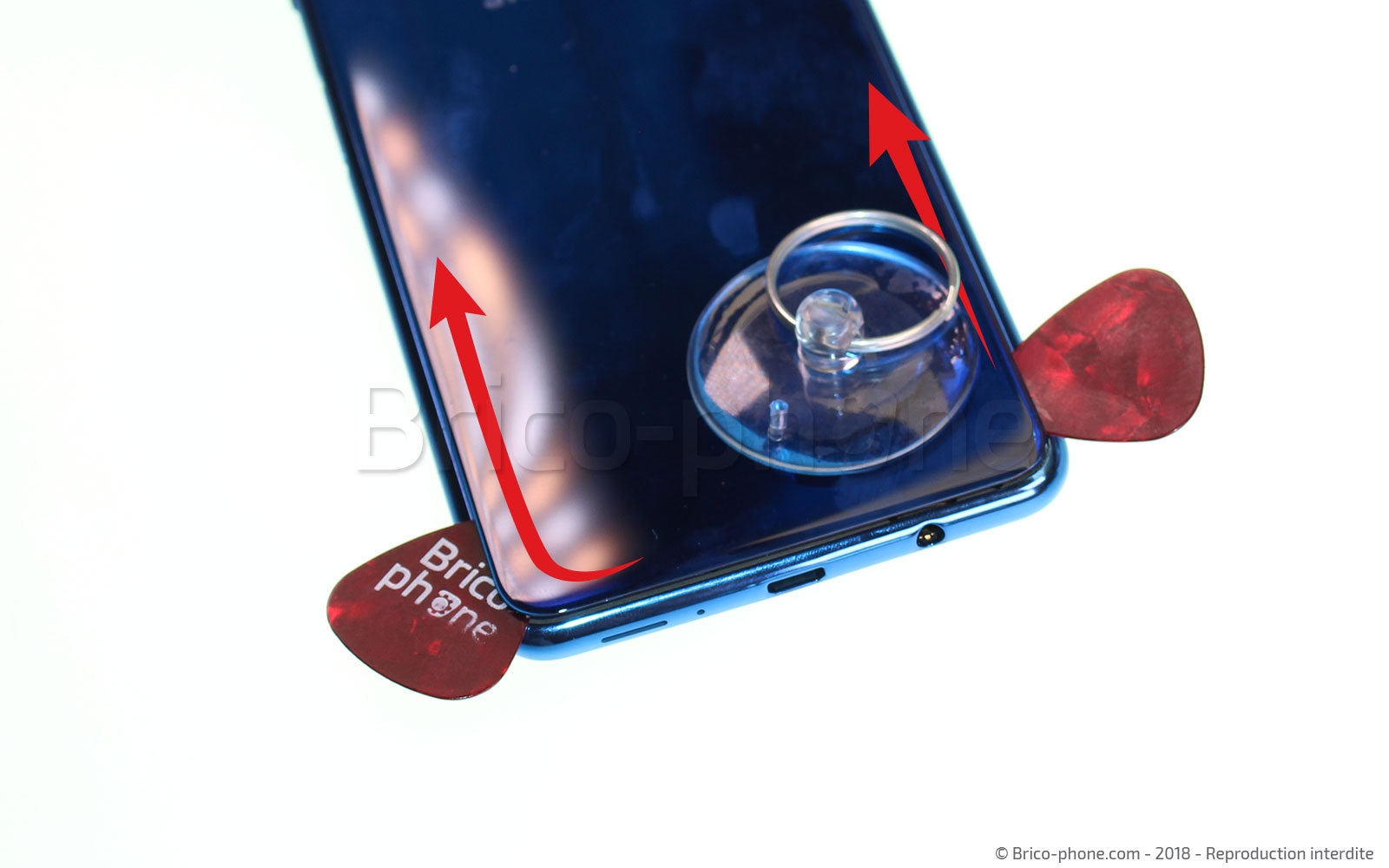

Placez maintenant votre ventouse dans le coin en bas du téléphone et tirez sur la boucle afin de venir placer un médiator métal entre la vitre arrière et le chassis. Venez ensuite placer un médiator plastique dans l'interstice puis échangez le métallique pour un second plastique avant de les faire glisser sur le contour de la vitre. Cela la décollera facilement.
Outils du kit utilisés
Outils du kit utilisés

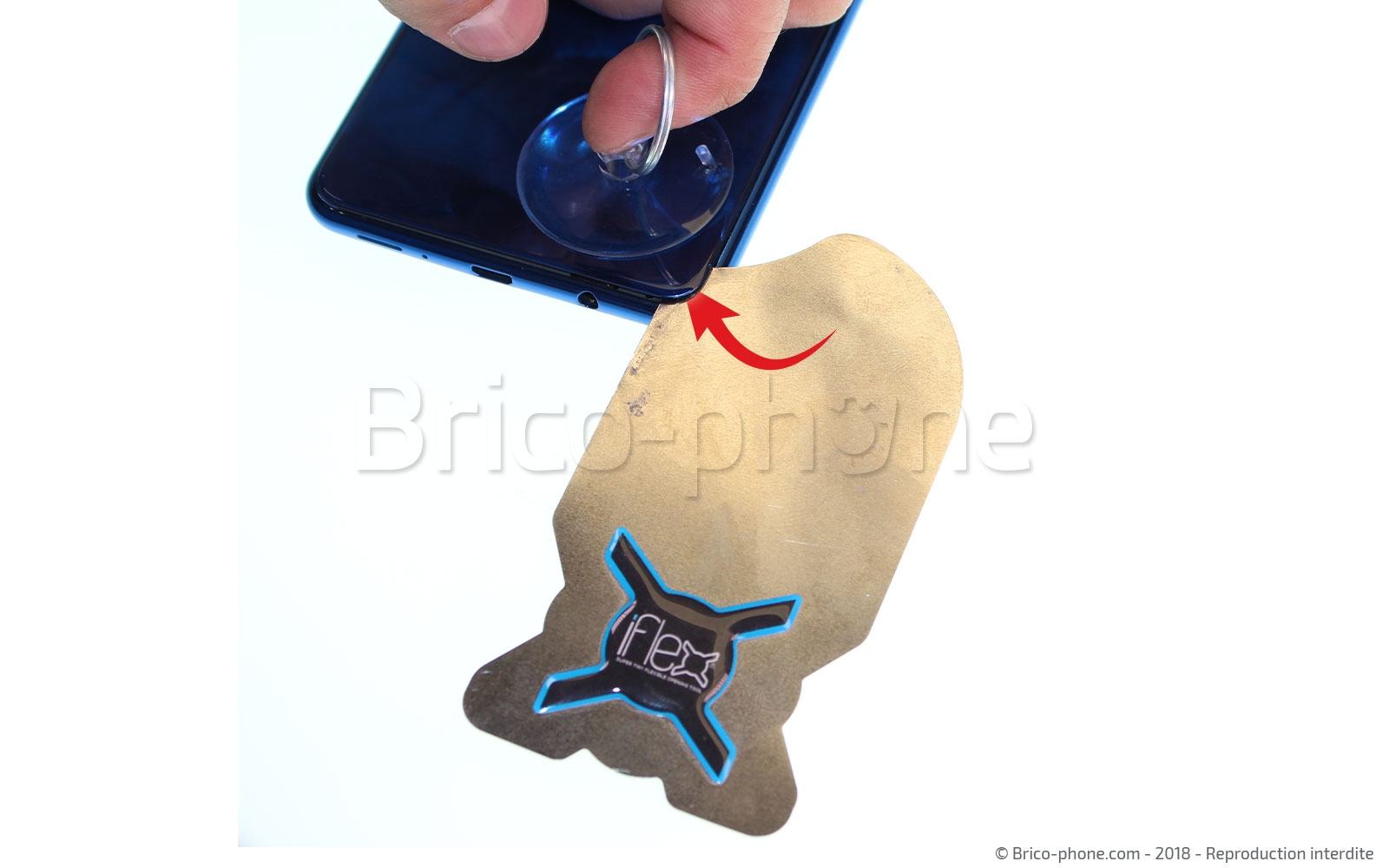

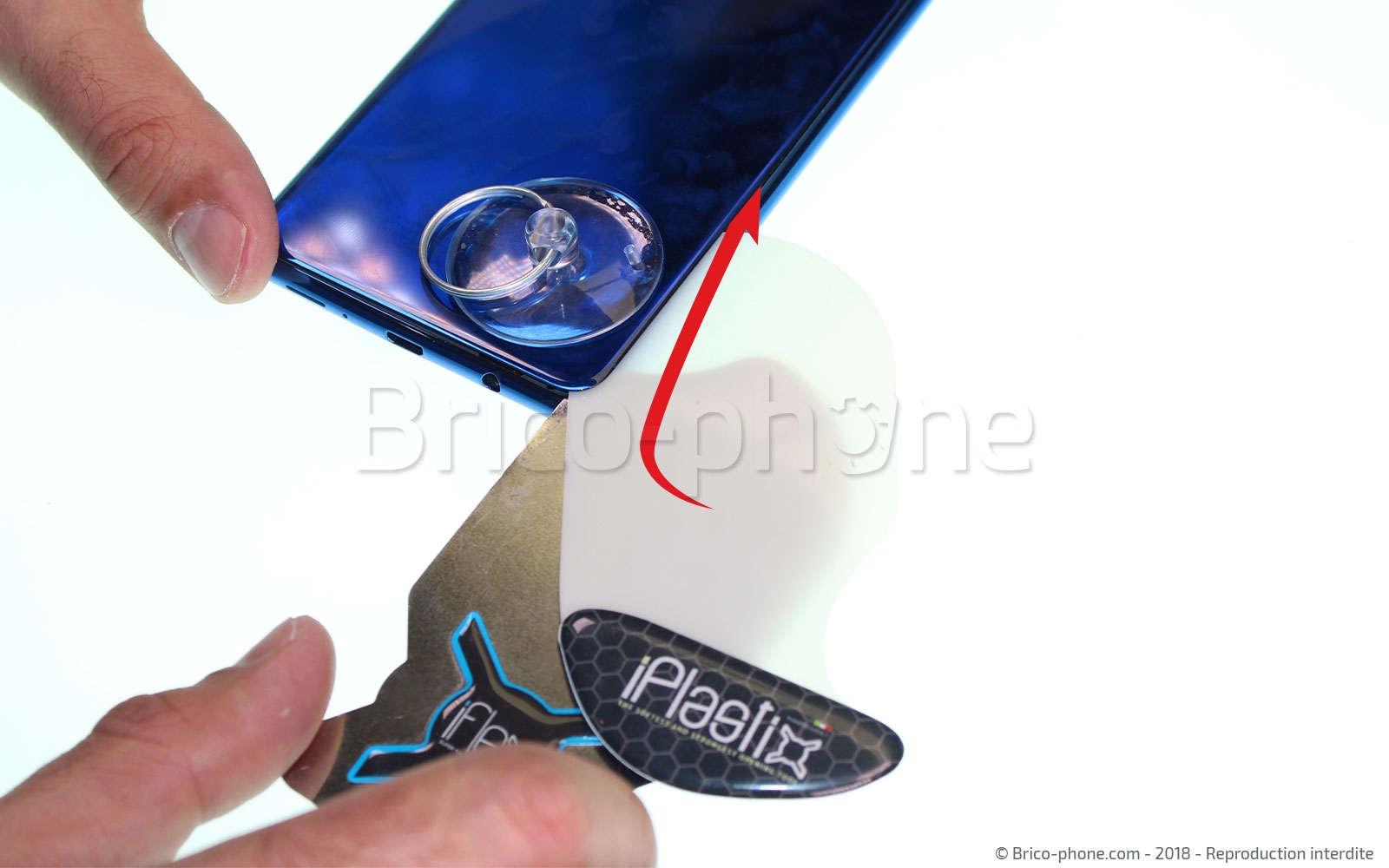

Etape 3.5 : Décoller la vitre arrière
Vous pouvez aussi vous servir d’un iFlex et d’un iPlastics afin de décoller la vitre arrière. Ces outils, en vente sur notre site, sont plus ergonomiques que les médiateurs de votre kit d’outils et peuvent être utilisés pour faciliter cette étape. Encore une fois, n’hésitez pas à chauffer la vitre arrière à nouveau si jamais celle-ci résiste trop.
Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Outil d'ouverture iPlastix
9,90 €

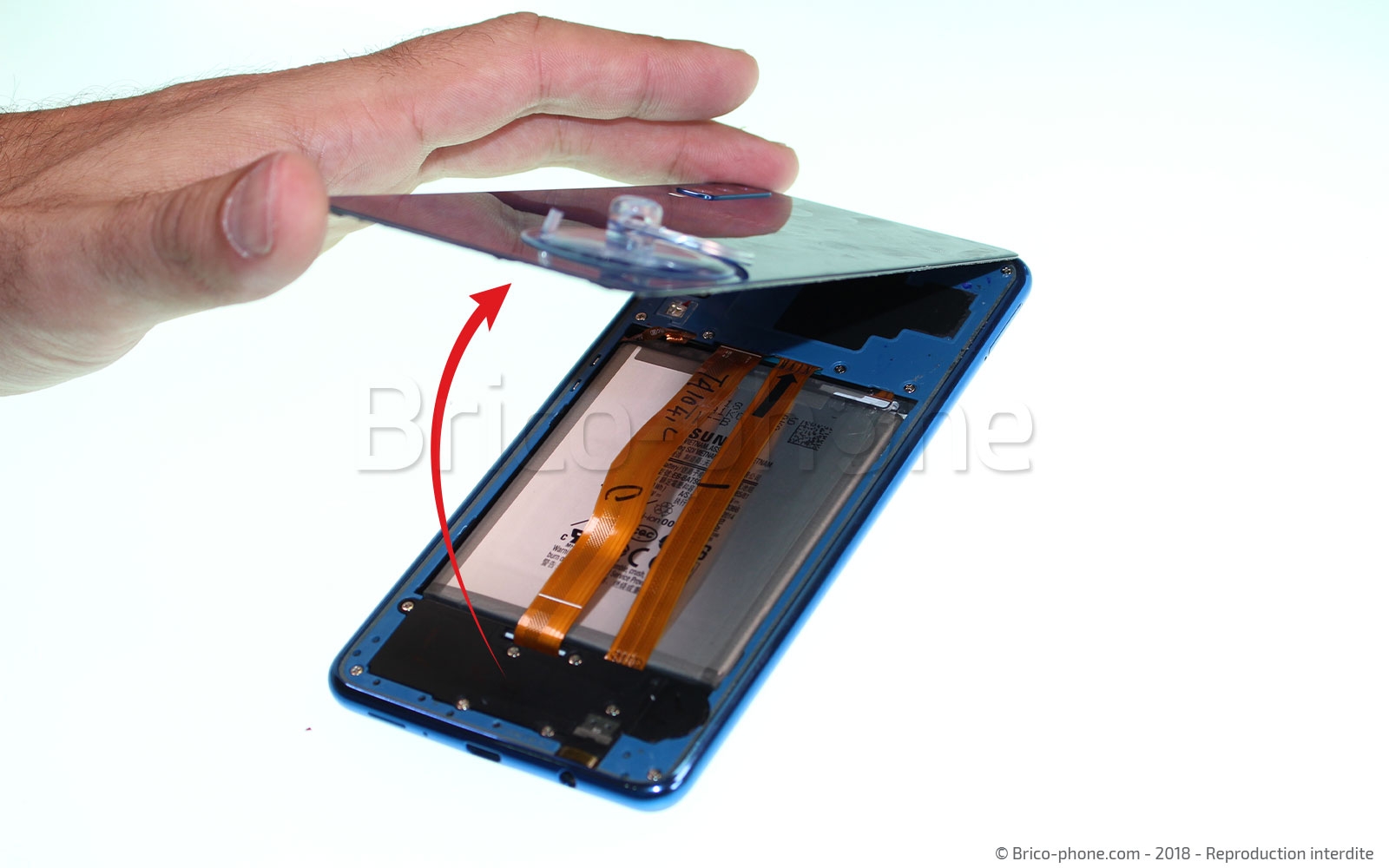

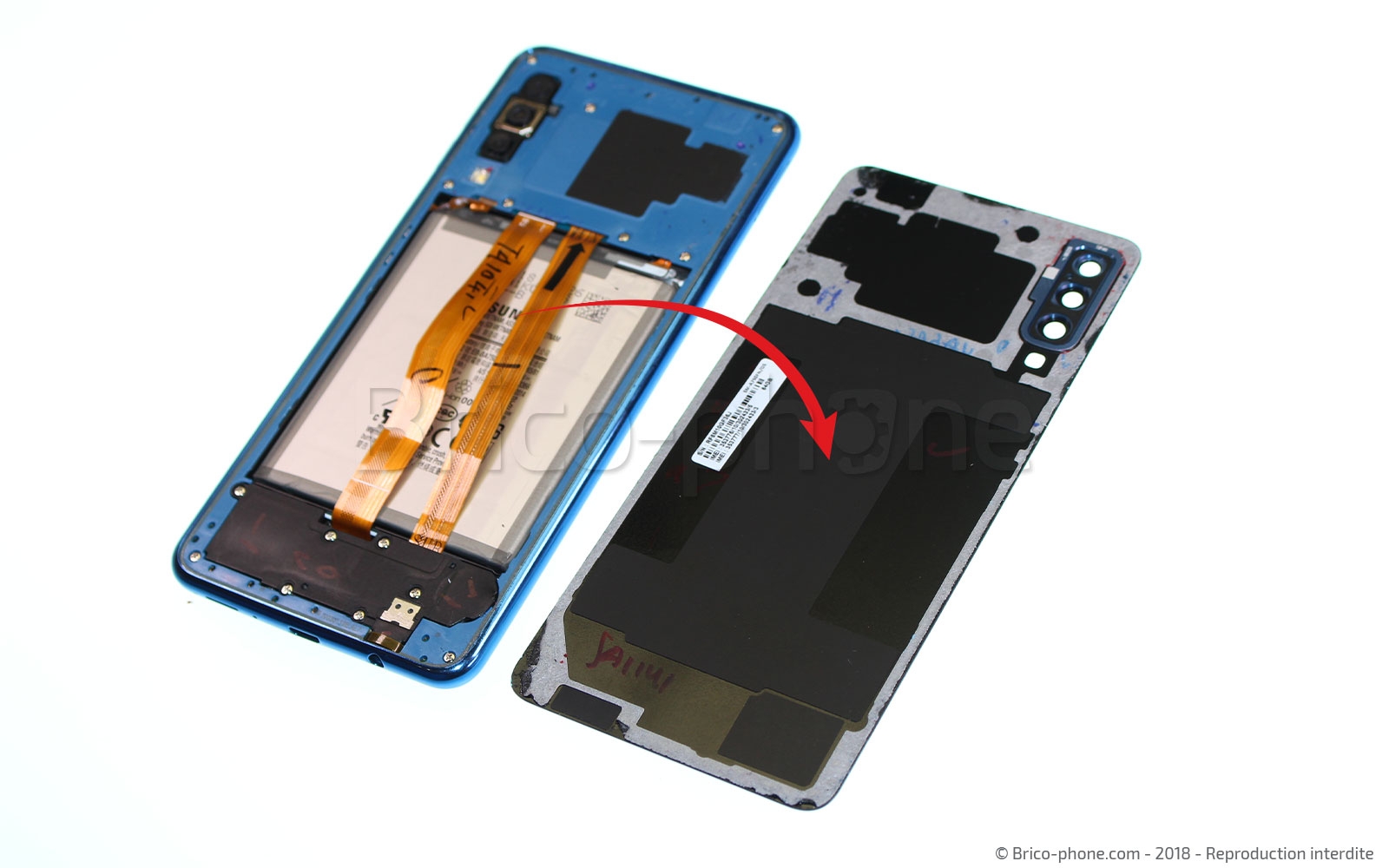

Etape 4 : Retirer la vitre arrière

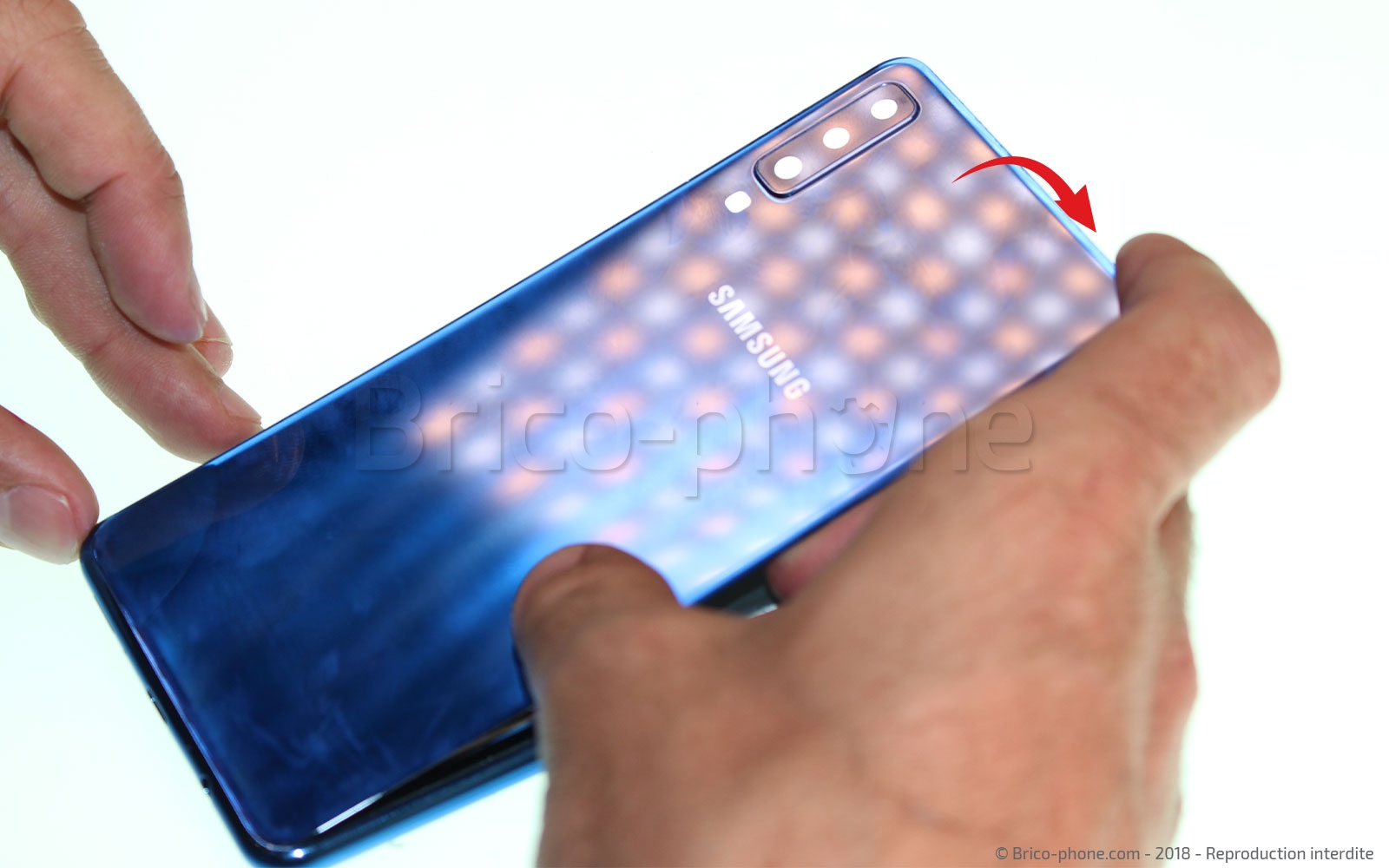

En basculant la vitre arrière vers le haut, retirez la en toute simplicité. Si vous sentez la moindre resistance, chauffez et repassez un médiator sous la vitre sur la zone qui pose problème.

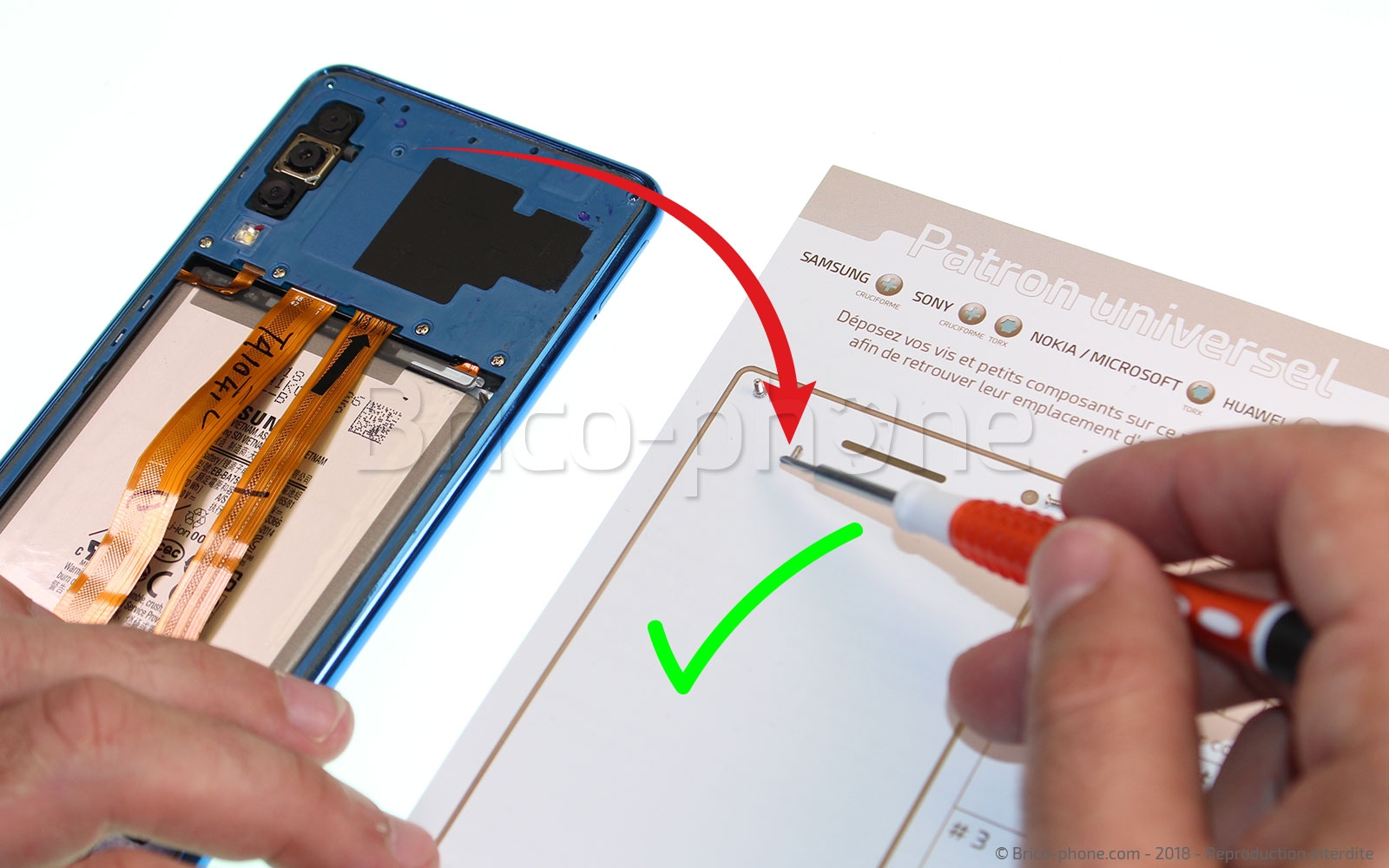

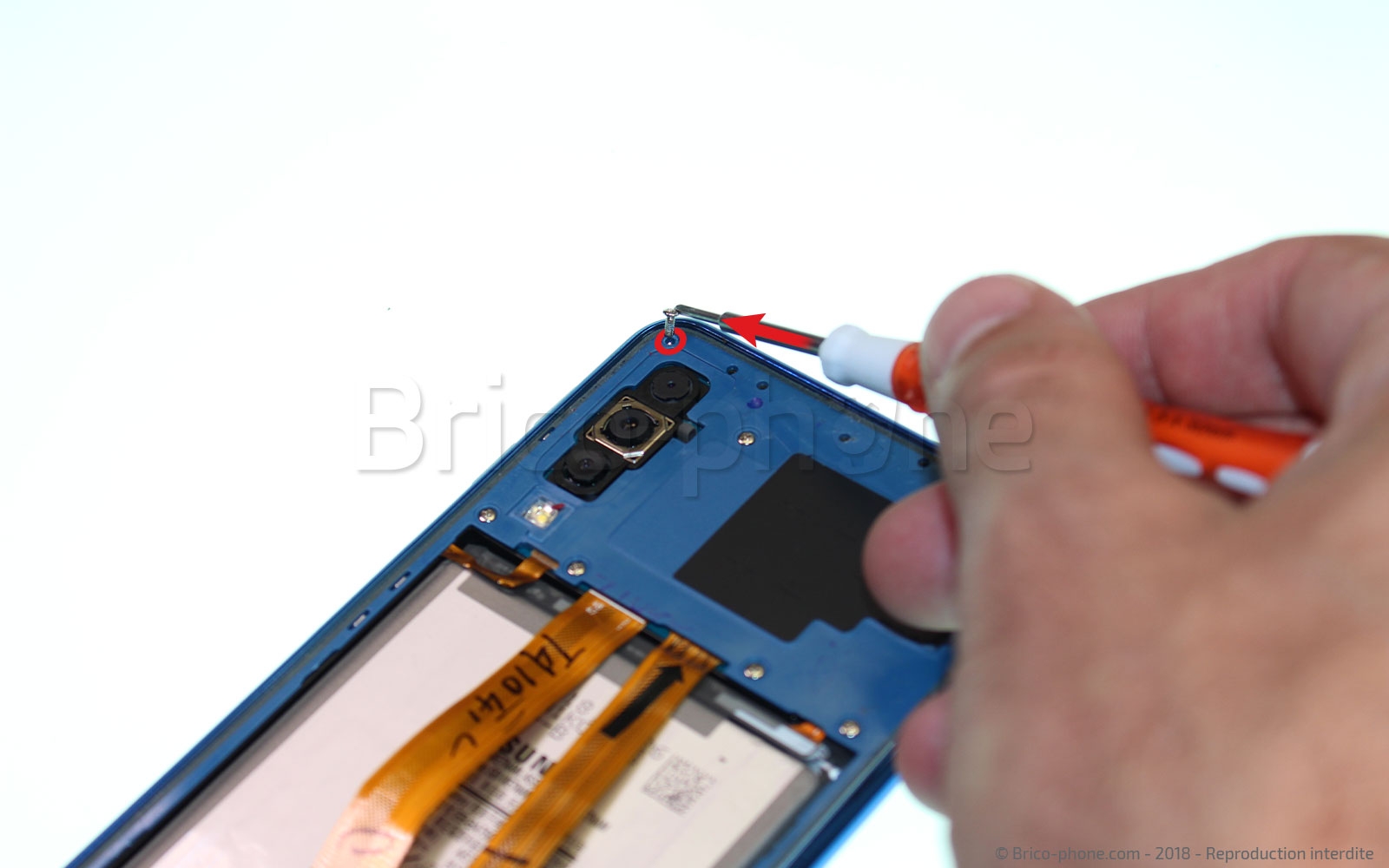

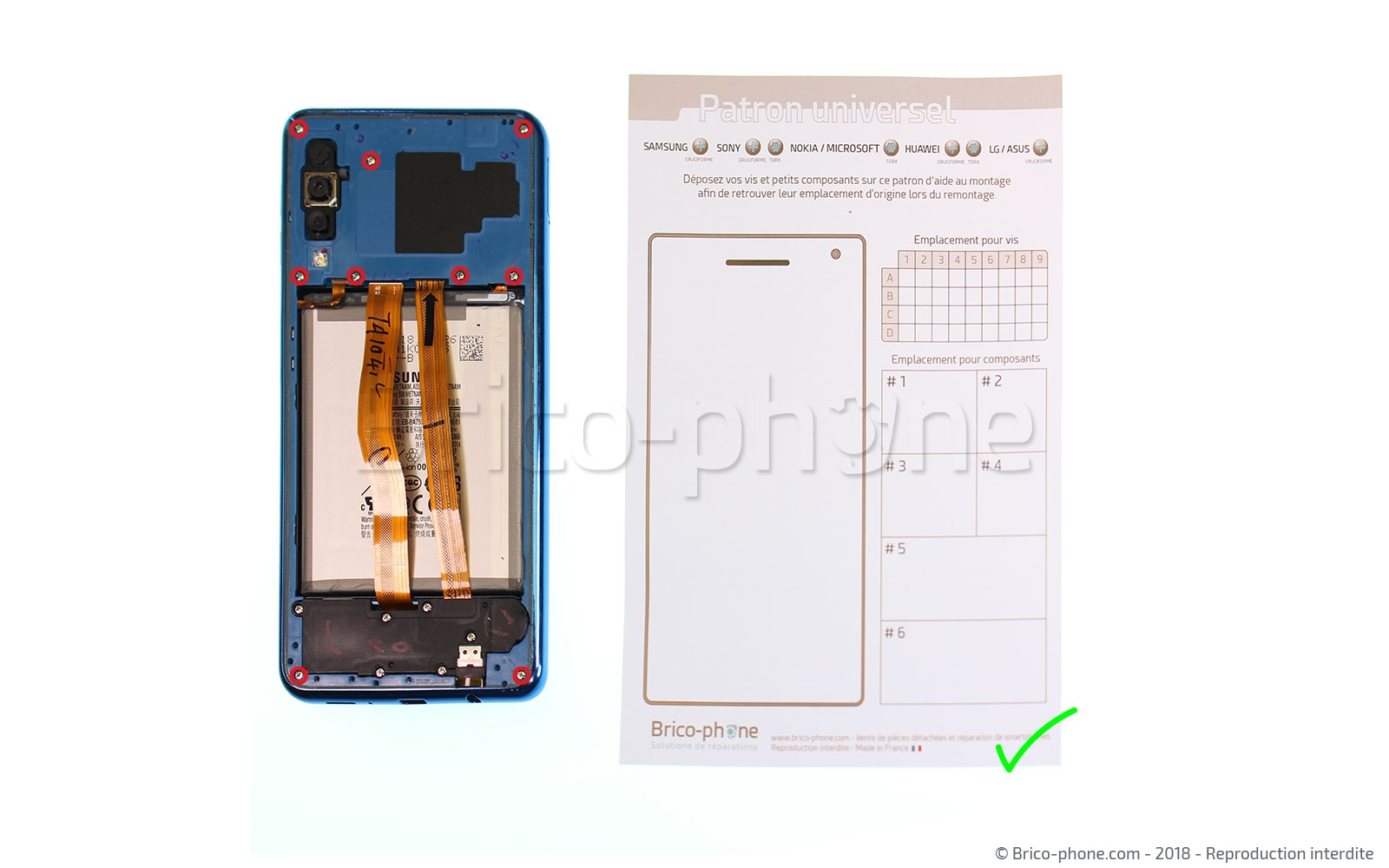

Etape 5 : Dévisser le chassis intermédiaire
Il vous faut maintenant retirer le chassis intermédiaire. Prenez votre tournevis cruciforme pour retirer les 9 vis qui le tiennent en place. Une fois retirées, gardés les vis en lieux surs (nous vous recommandons l'utilisation d'un patron universel magnétique afin de ne rien perdre pendant la suite de la réparation).
Outils du kit utilisés
Outils du kit utilisés

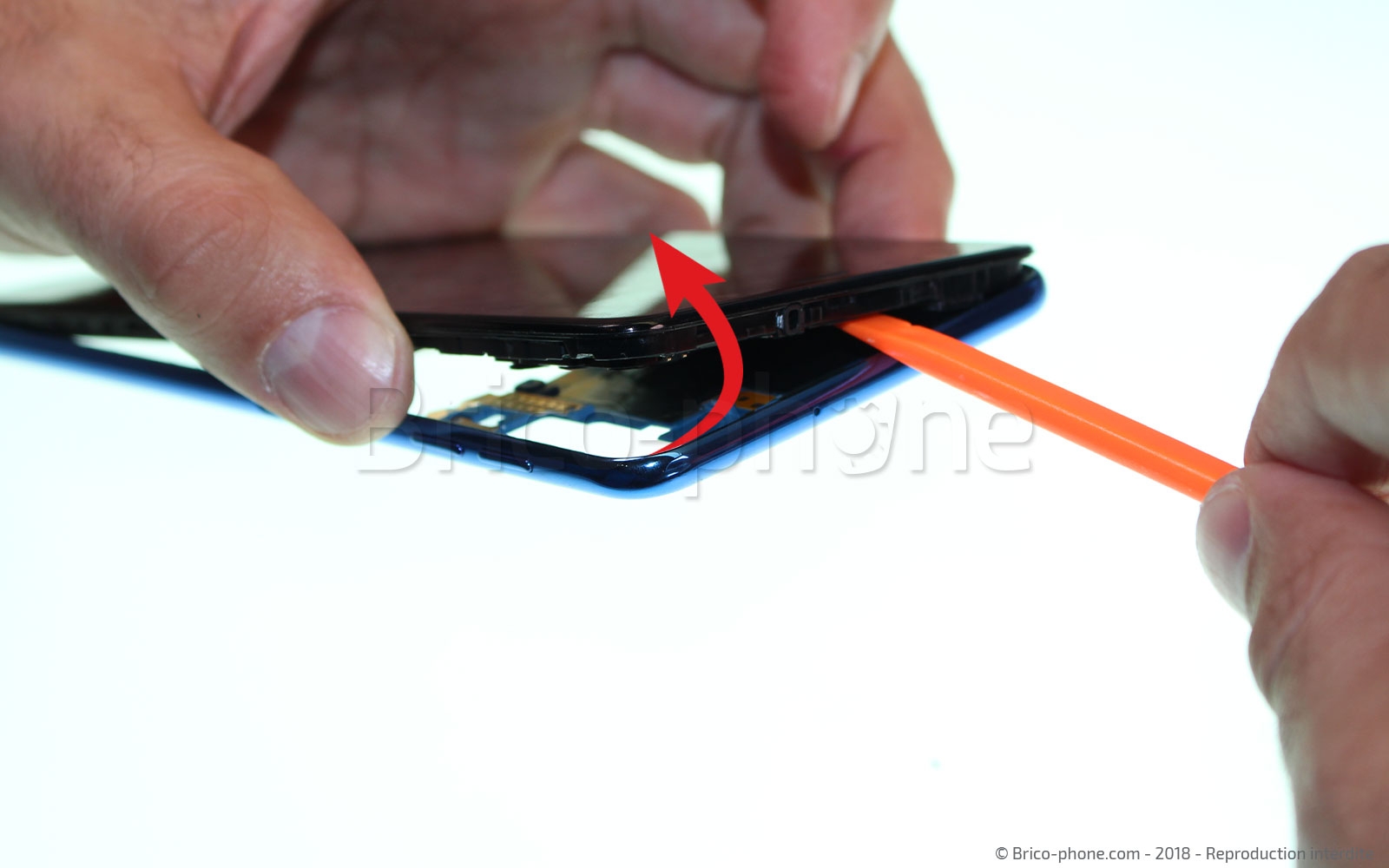

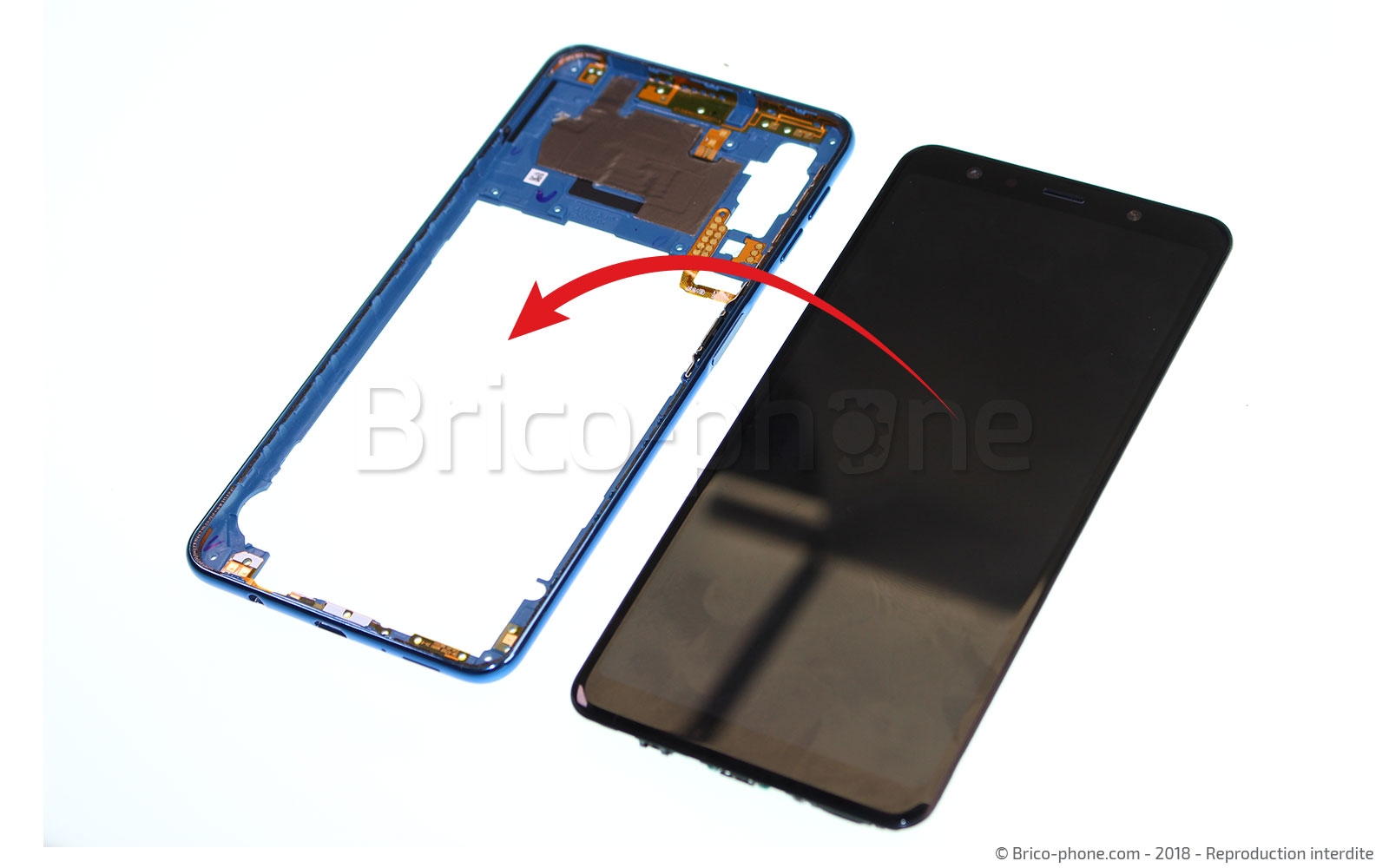

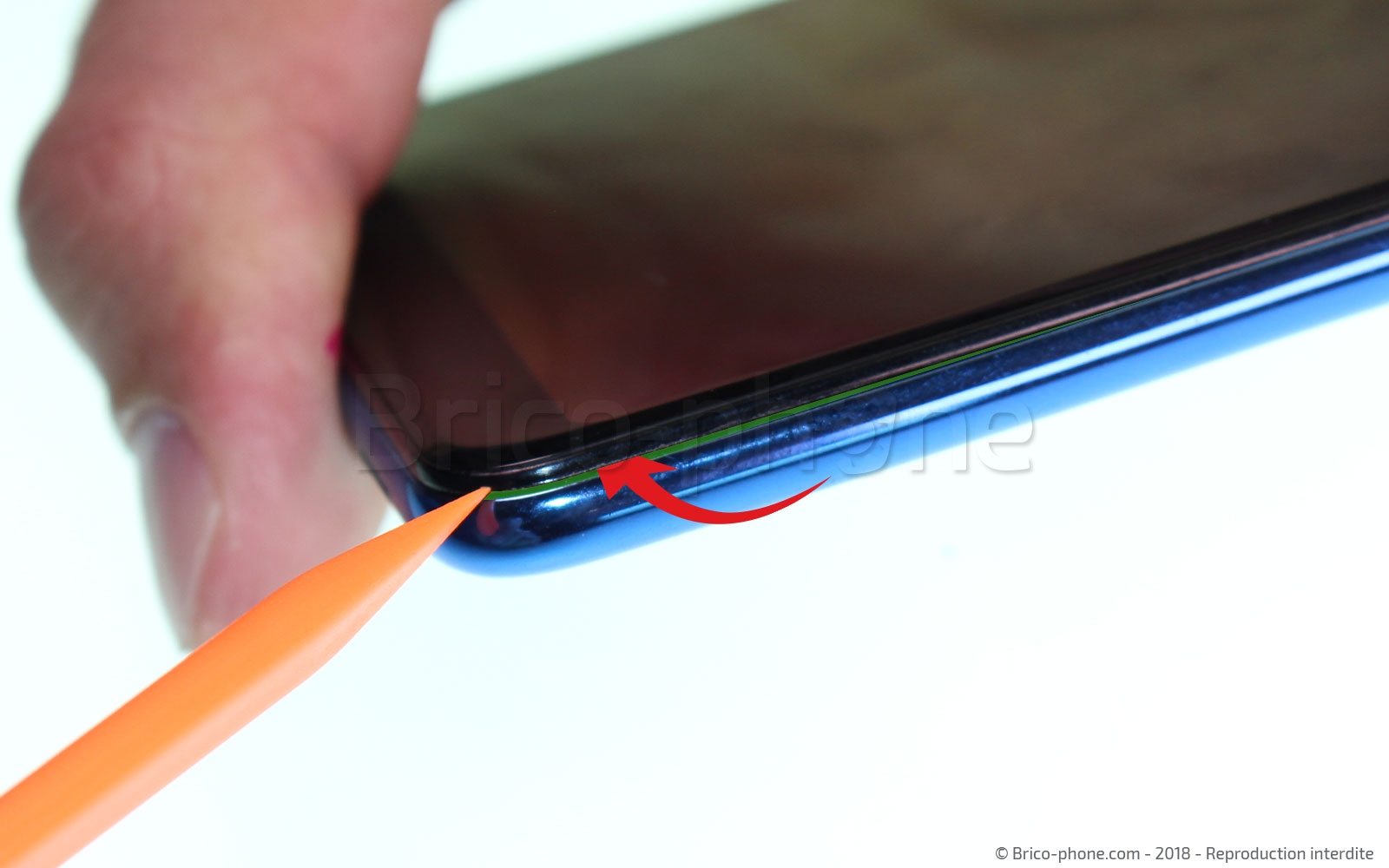

Etape 6 : Déclipser le chassis intermédiaire

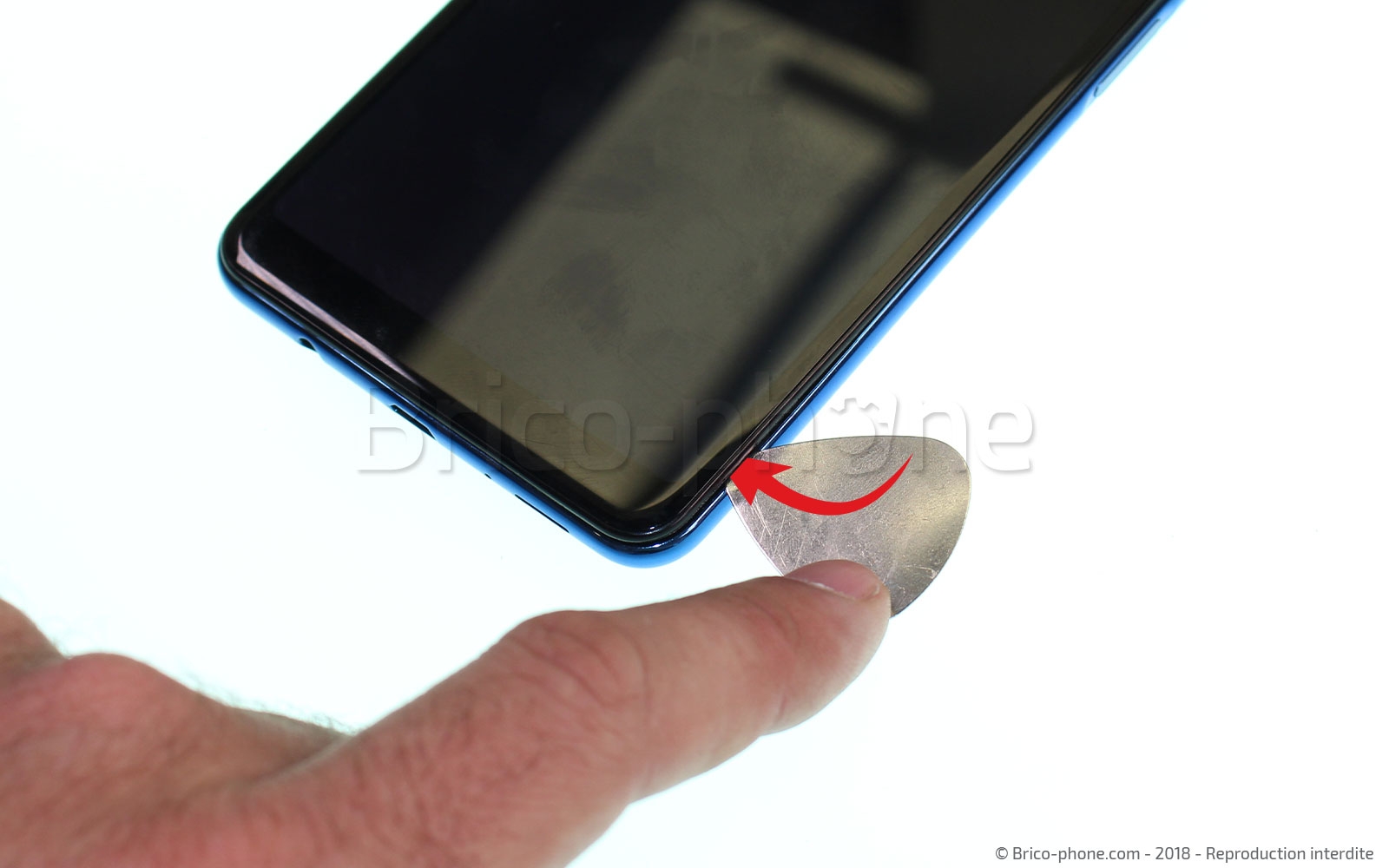

Vous pouvez maintenant séparer le chassis du bloc écran en faisant simplement levier avec un médiator métal puis votre levier en nylon sur tout le contour de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

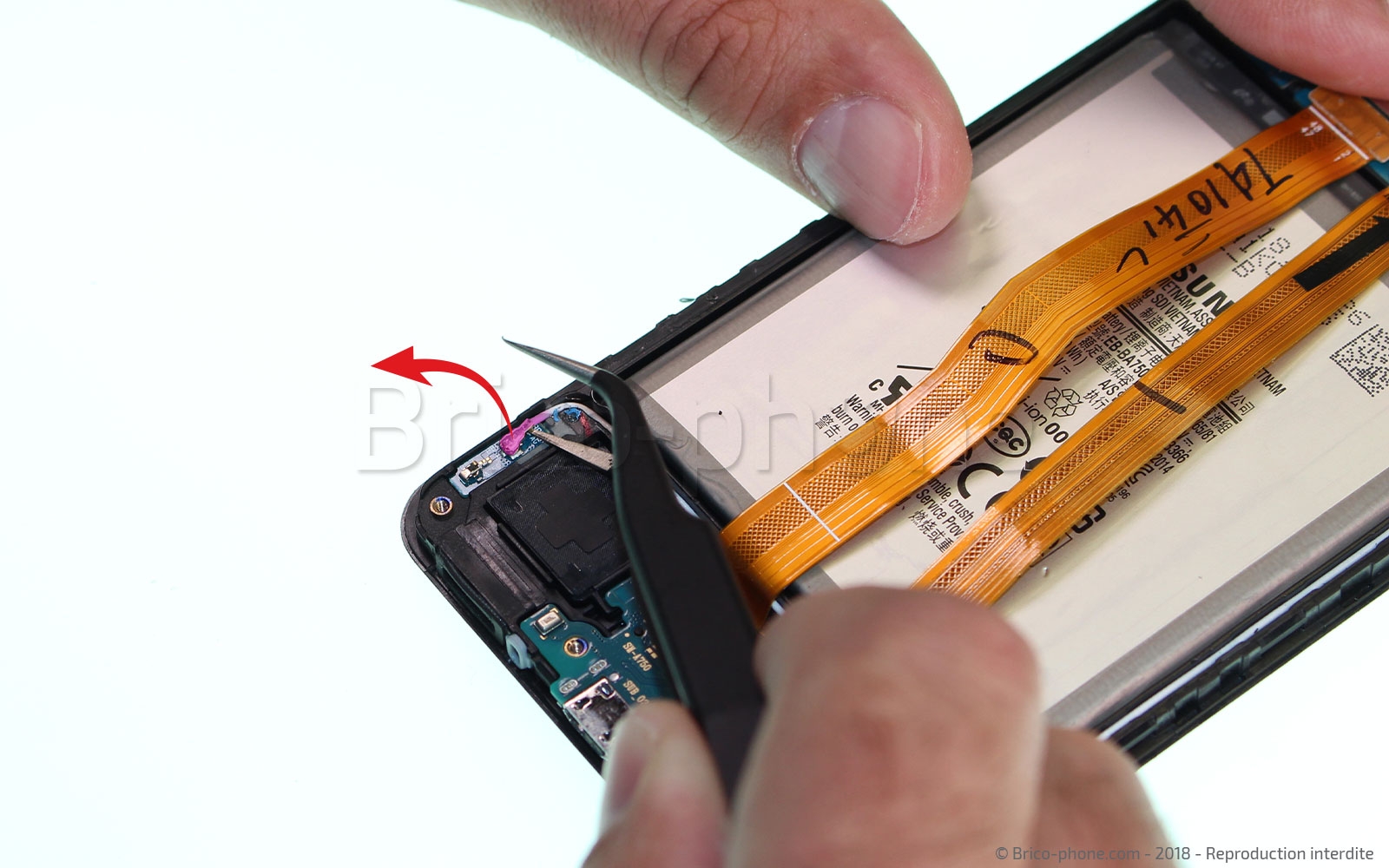

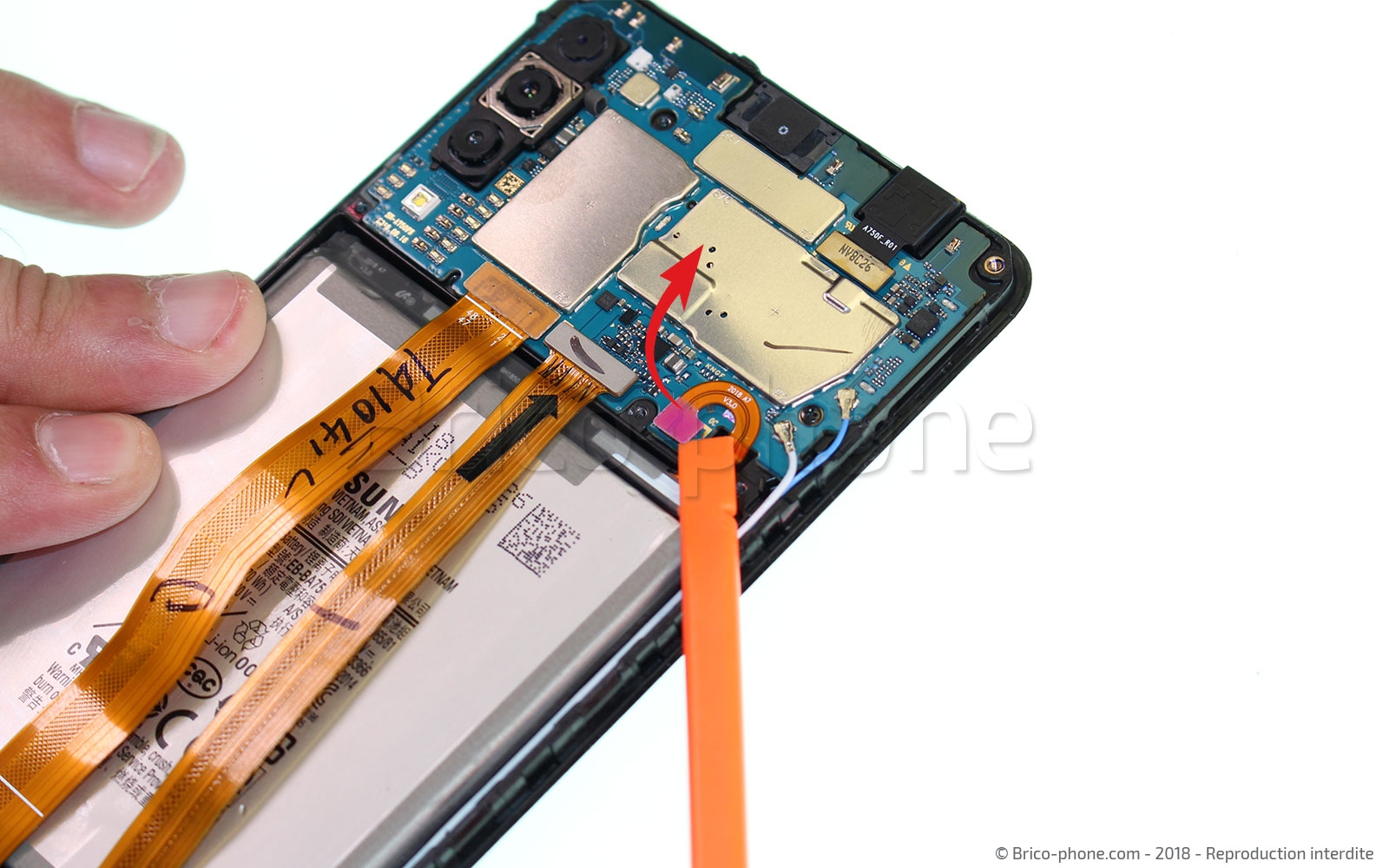

Etape 7 : Déconnecter la batterie

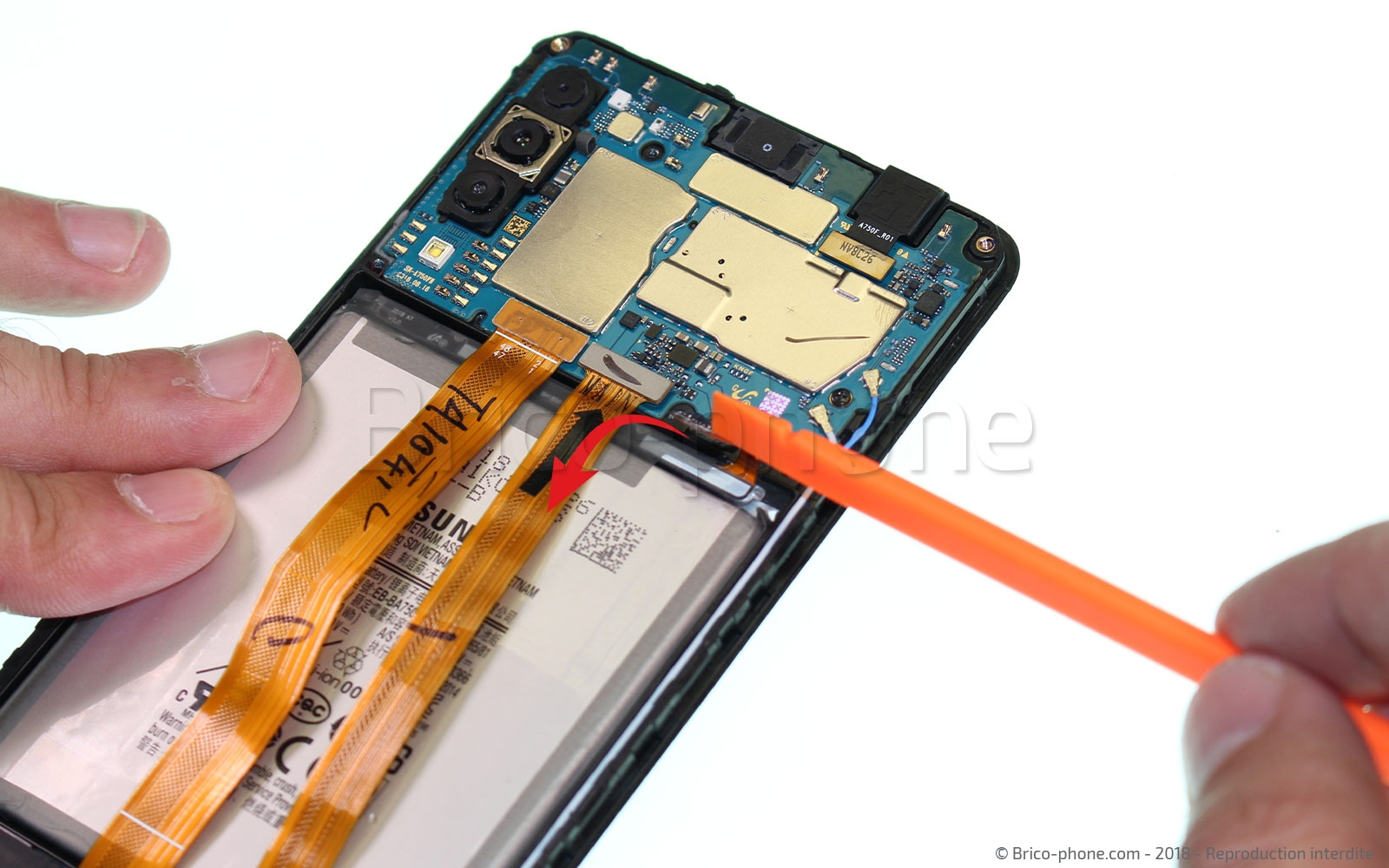

Avant de poursuivre le démontage, profitez de cette étape pour déconnecter la batterie. Cela assurera que votre téléphone ne se remettra pas sous tension au milieu du démontage. Ensuite, déconnectez les connecteur des deux nappes qui passent sur votre batterie.
Outils du kit utilisés
Outils du kit utilisés

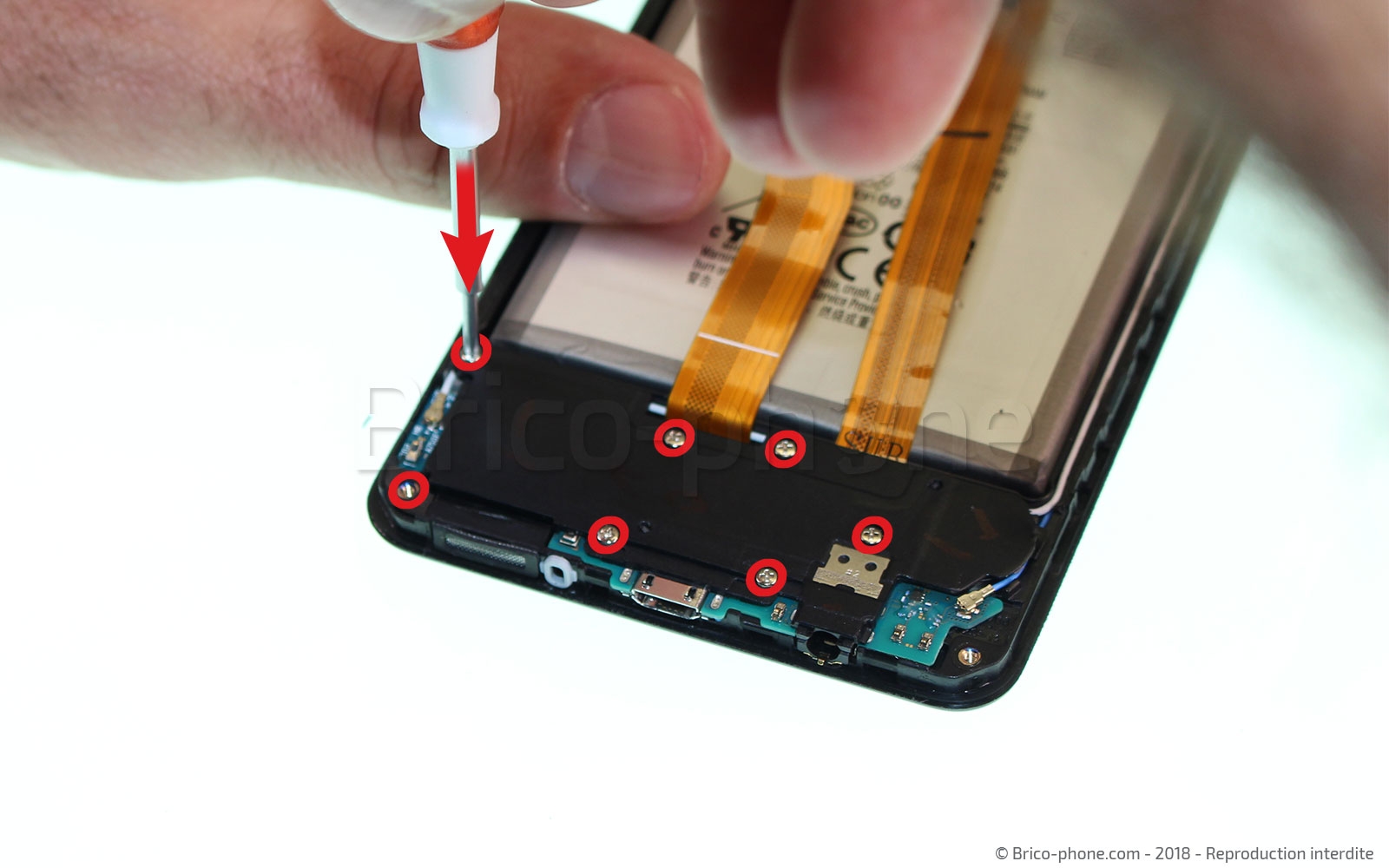

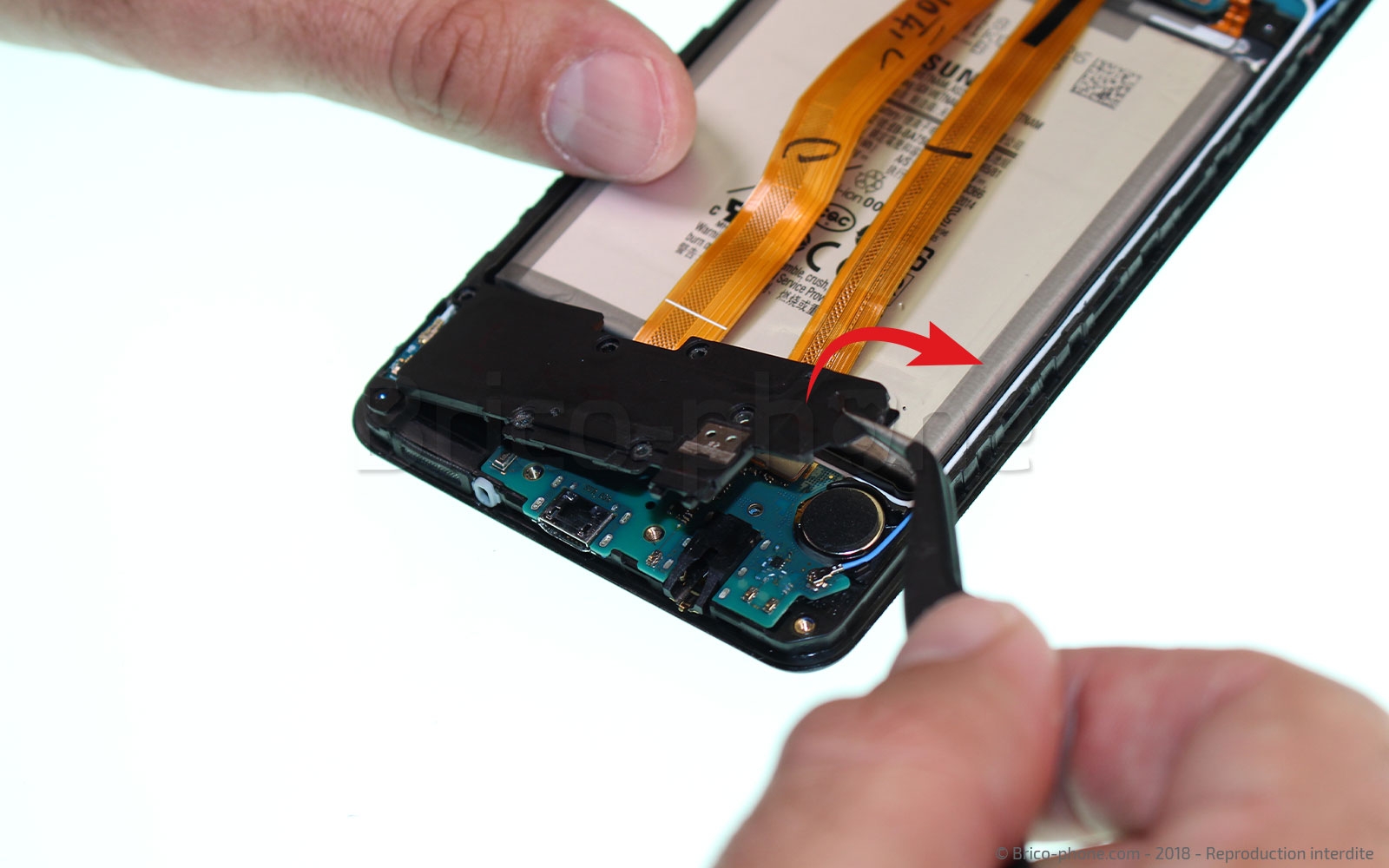

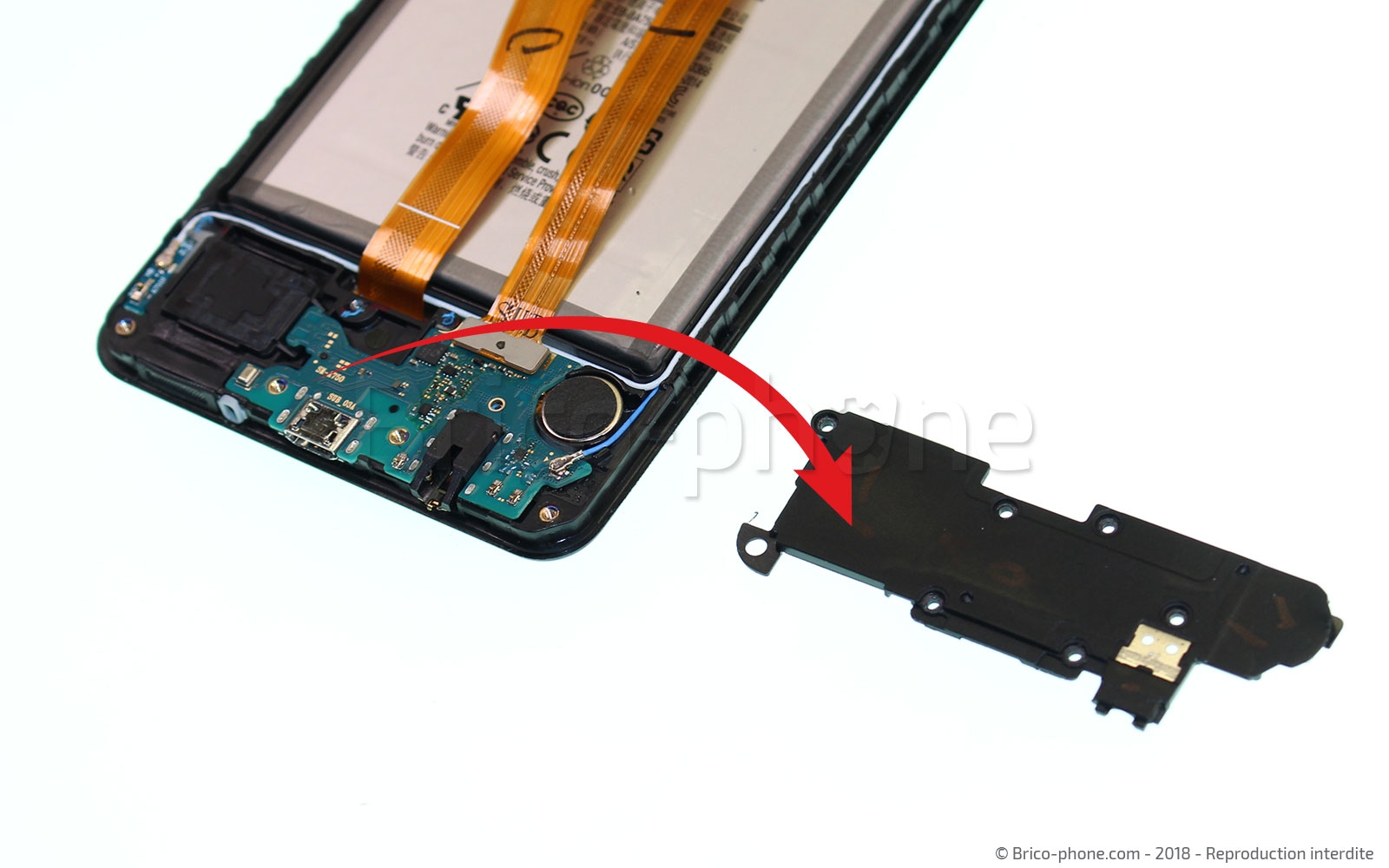

Etape 8 : Dévisser le cache plastique
A l’aide de votre tournevis cruciforme, retirez les 7 vis qui tiennent le cache en plastique de la partie basse de votre Samsung Galaxy A7 2018 en place. Encore une fois, faites attention de ne perdre aucune vis durant cette étape. Vous pourrez ensuite simplement retirer cette plaquette à l’aide de la pincette de votre kit d’outils.
Outils du kit utilisés
Outils du kit utilisés

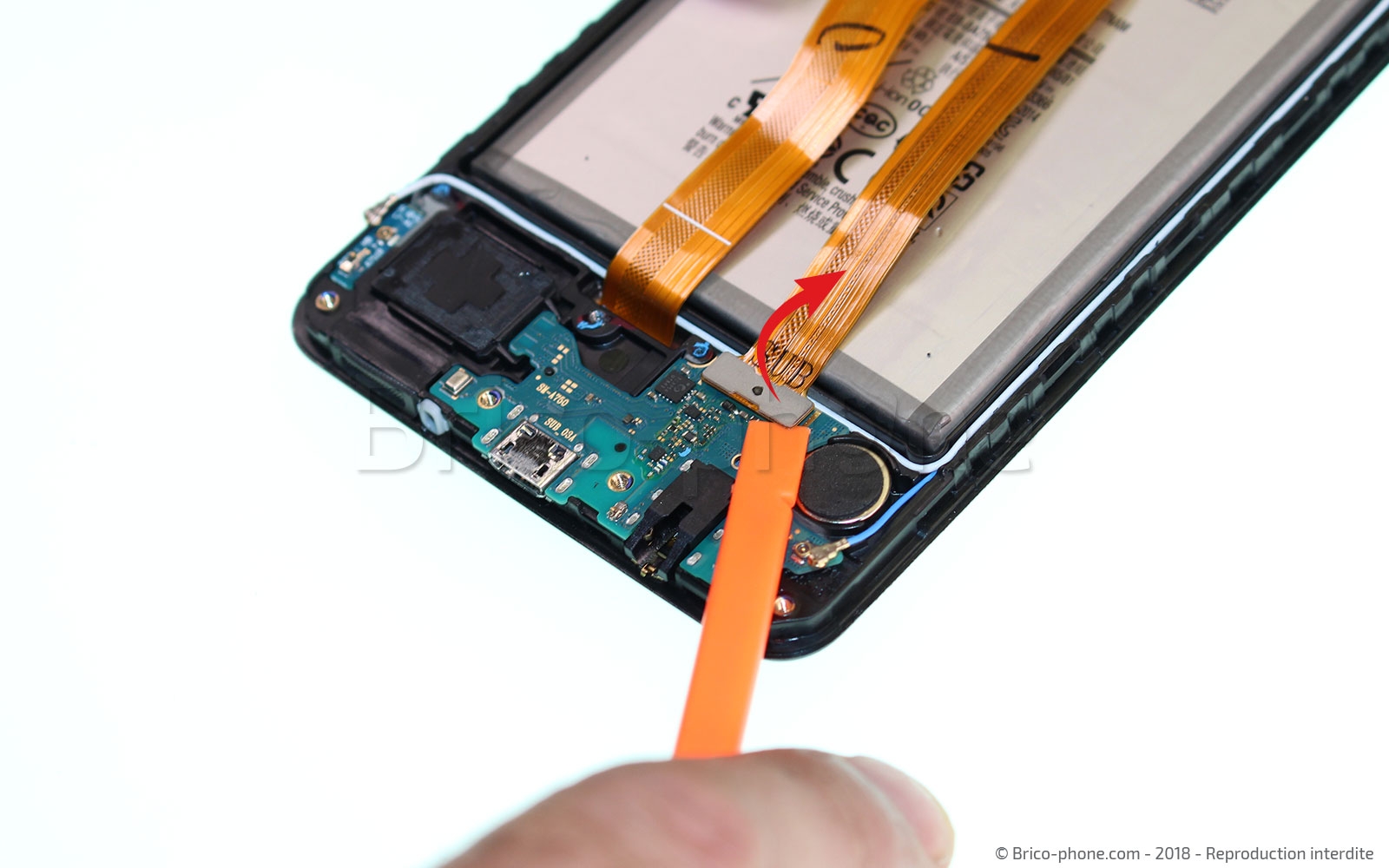

Etape 9 : Libérer le dock

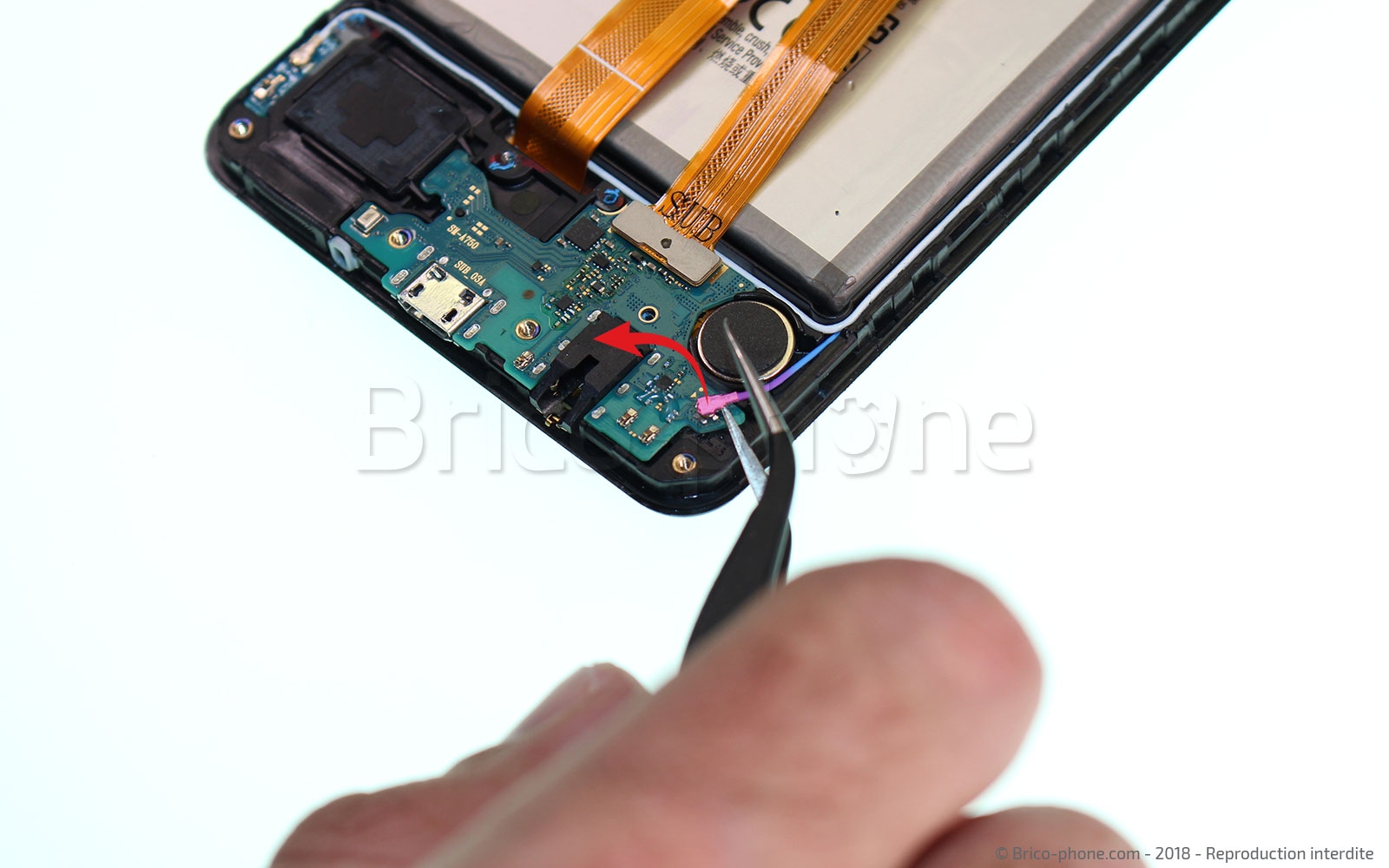

Pour démonter le dock de votre Samsung Galaxy A7 2018, il est préalablement nécessaire de retirer les éléments qui s'y raccorde. Munissez vous de votre pincette et du levier en nylon de votre kit et déconnectez le petit cable coaxial bleu et la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

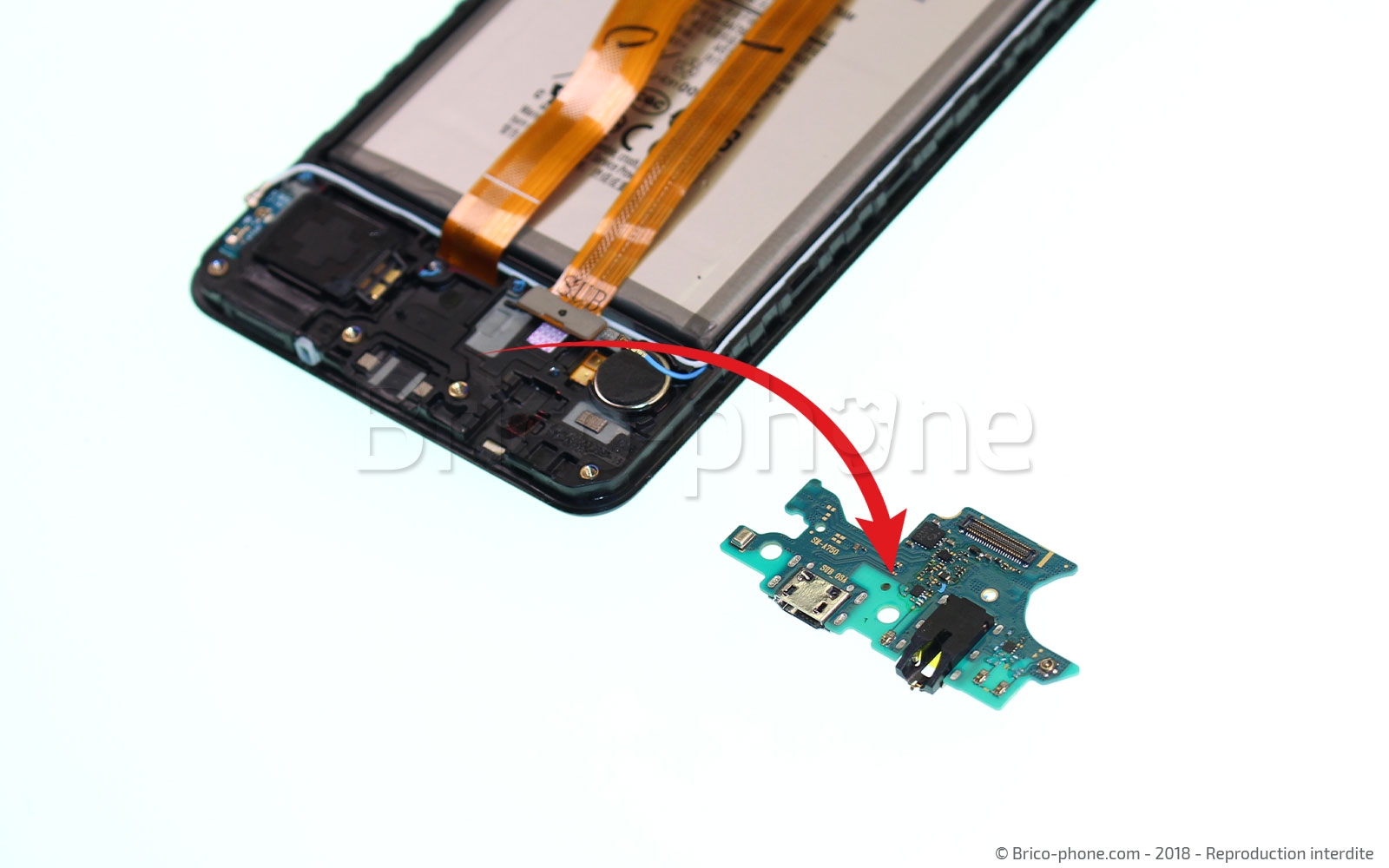

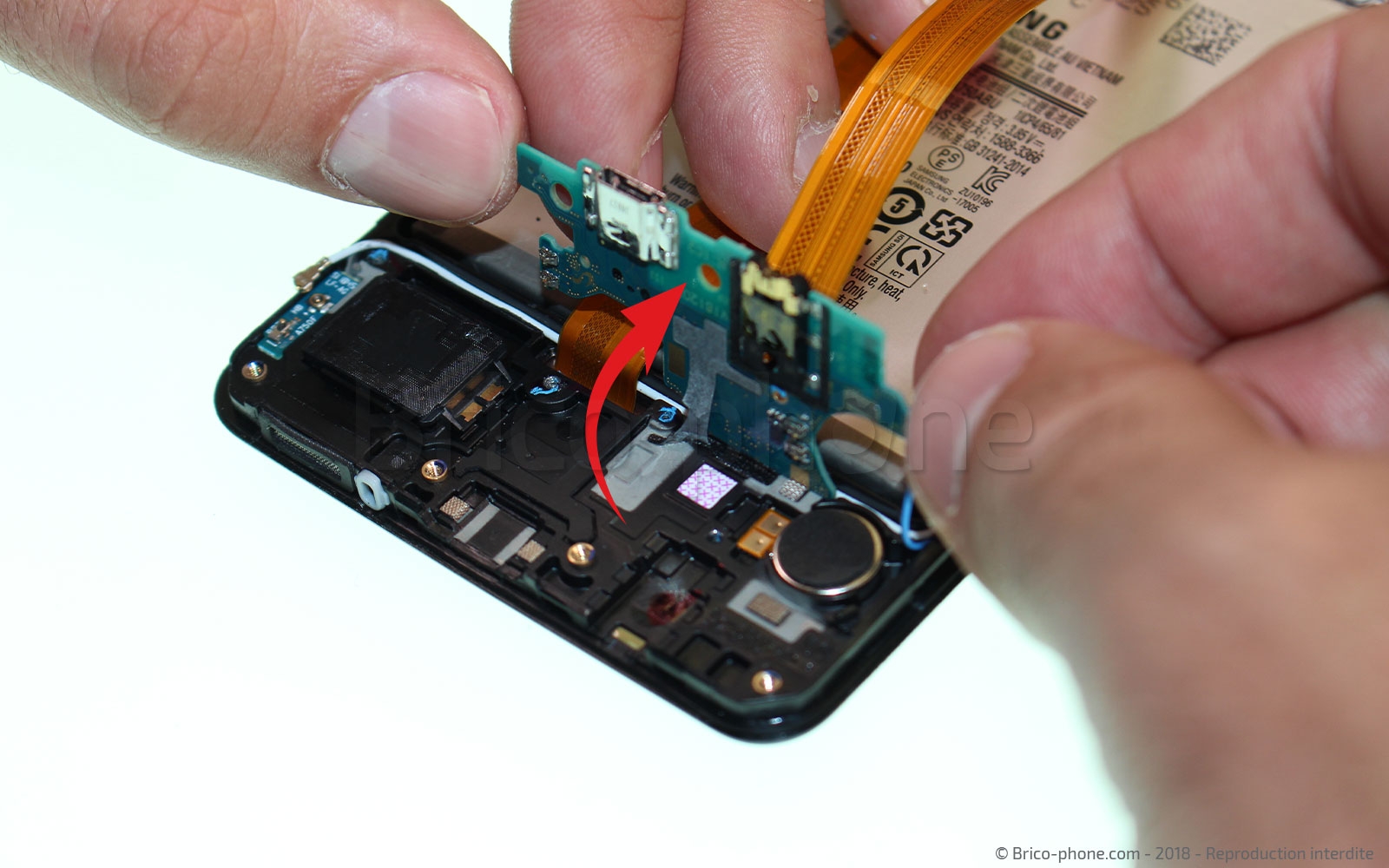

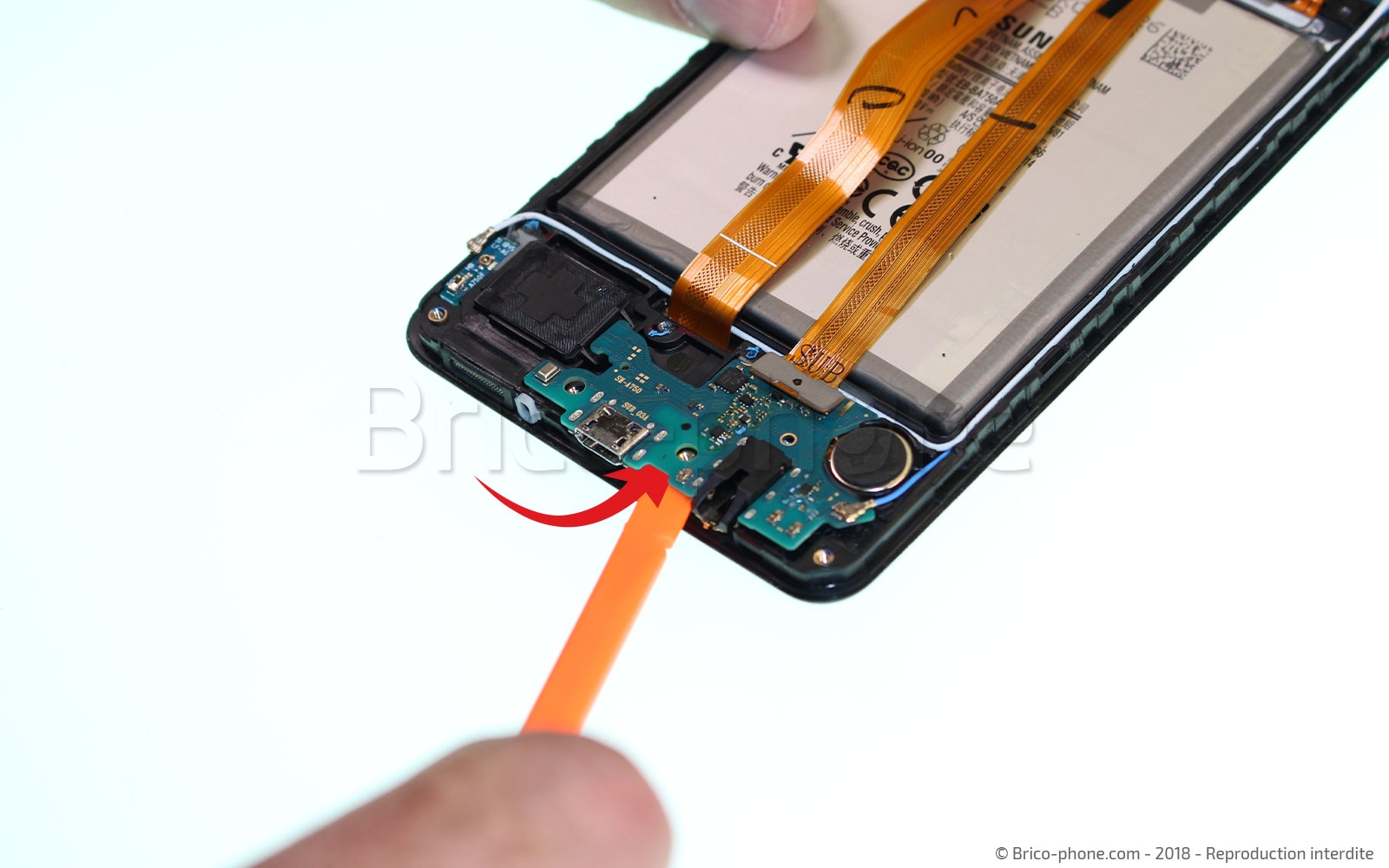

Etape 10 : Retirer le Dock
Maintenant que le dock est entièrement libre, il vous suffit de le lever légèrement avec votre levier en nylon pour le dégager de son emplacement. Vous pourrez ensuite le prendre à a main en toute simplicité.
Outils du kit utilisés
Outils du kit utilisés

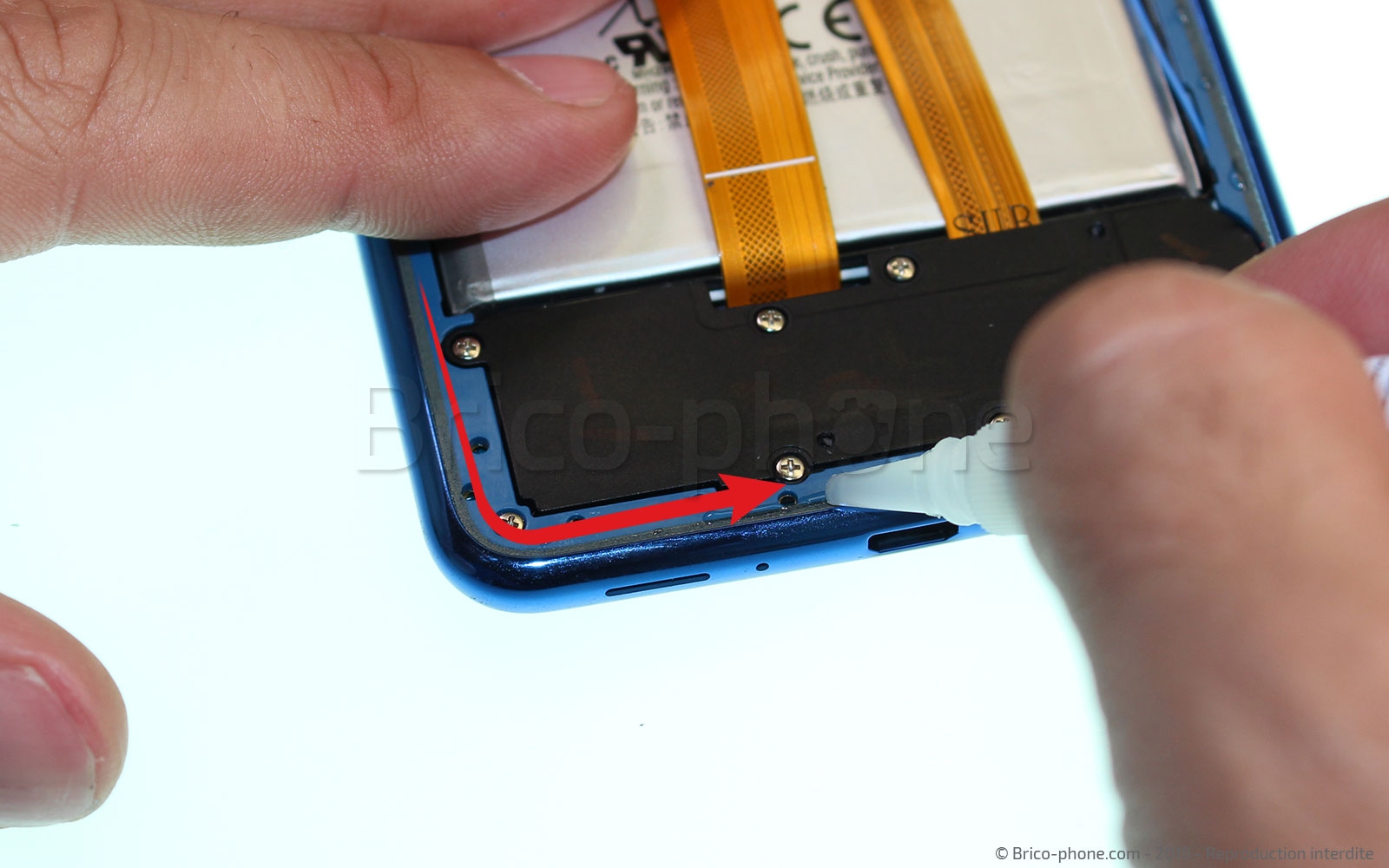

Conseils pour le remontage
Vous pouvez maintenant remplacer votre connecteur de charge avec une pièce de rechange. Il vous suffit de suivre les étapes de ce guide dans l'ordre inverse afin de remonter votre appareil. Vous pouvez vous munir de colle B7000 afin de recoller la vitre arrière de votre Samsung Galaxy A7 2018 et procurer un résultat optimal.
Outils du kit utilisés
Outils du kit utilisés
