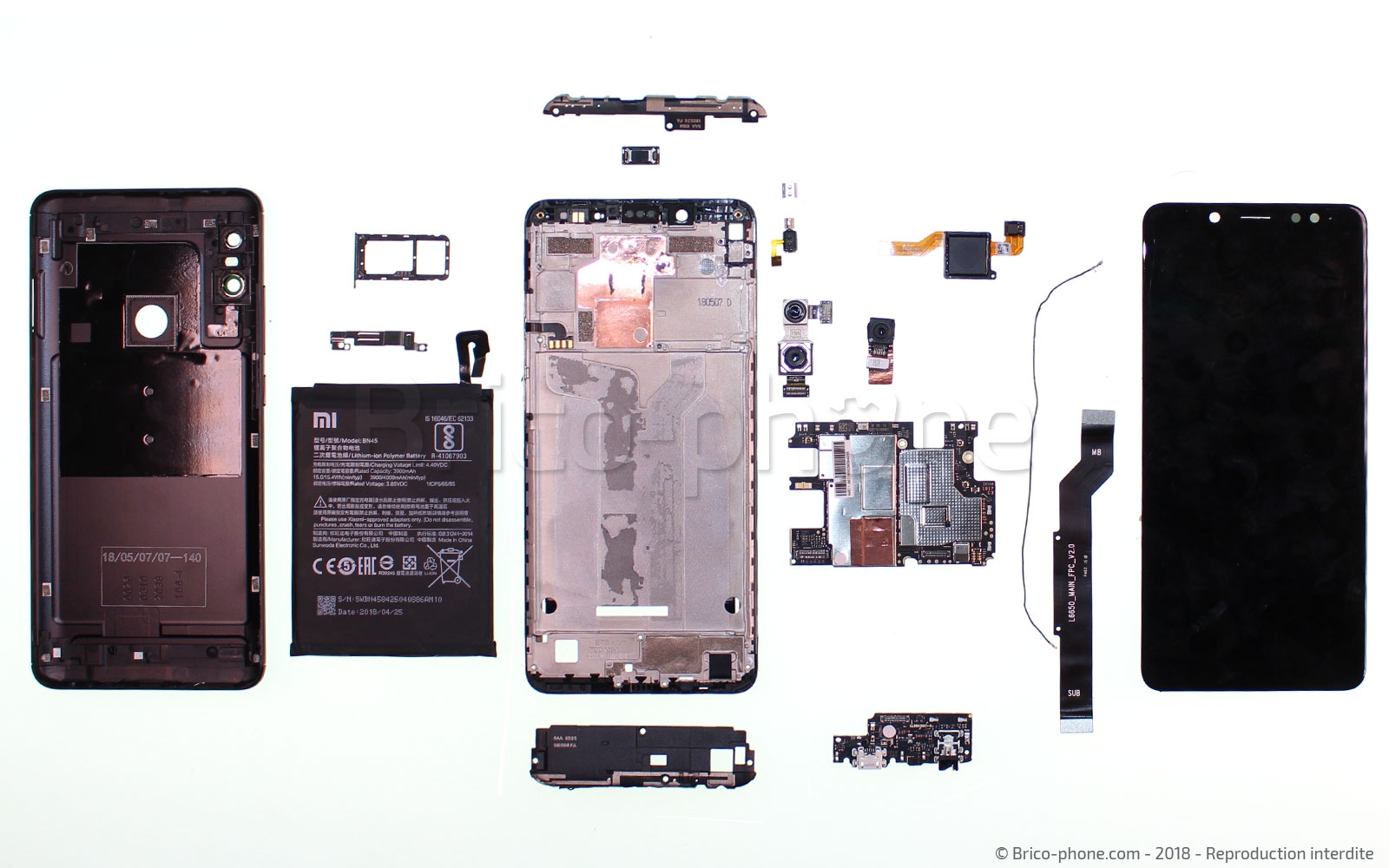

Démontage complet sur Redmi Note 5

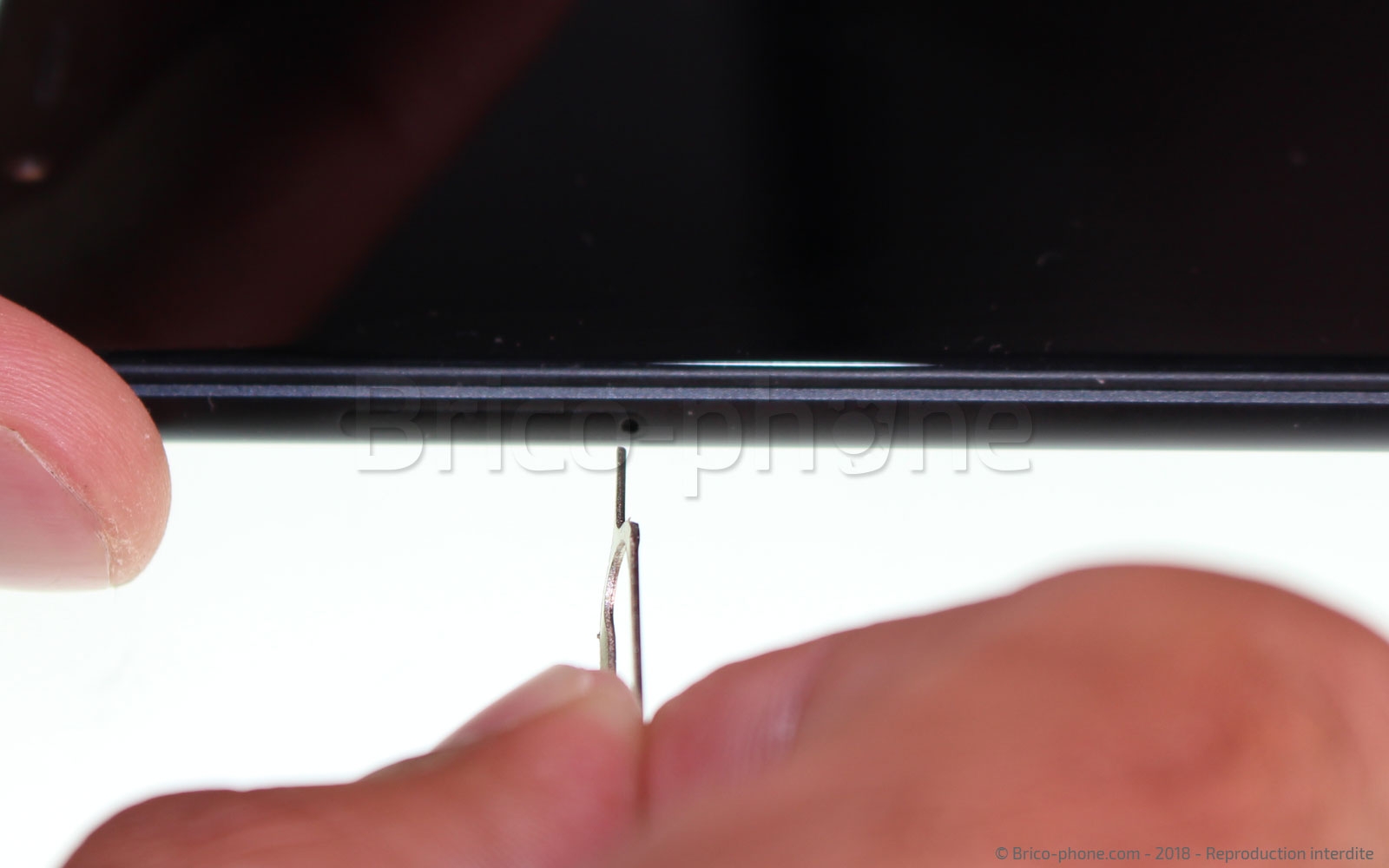

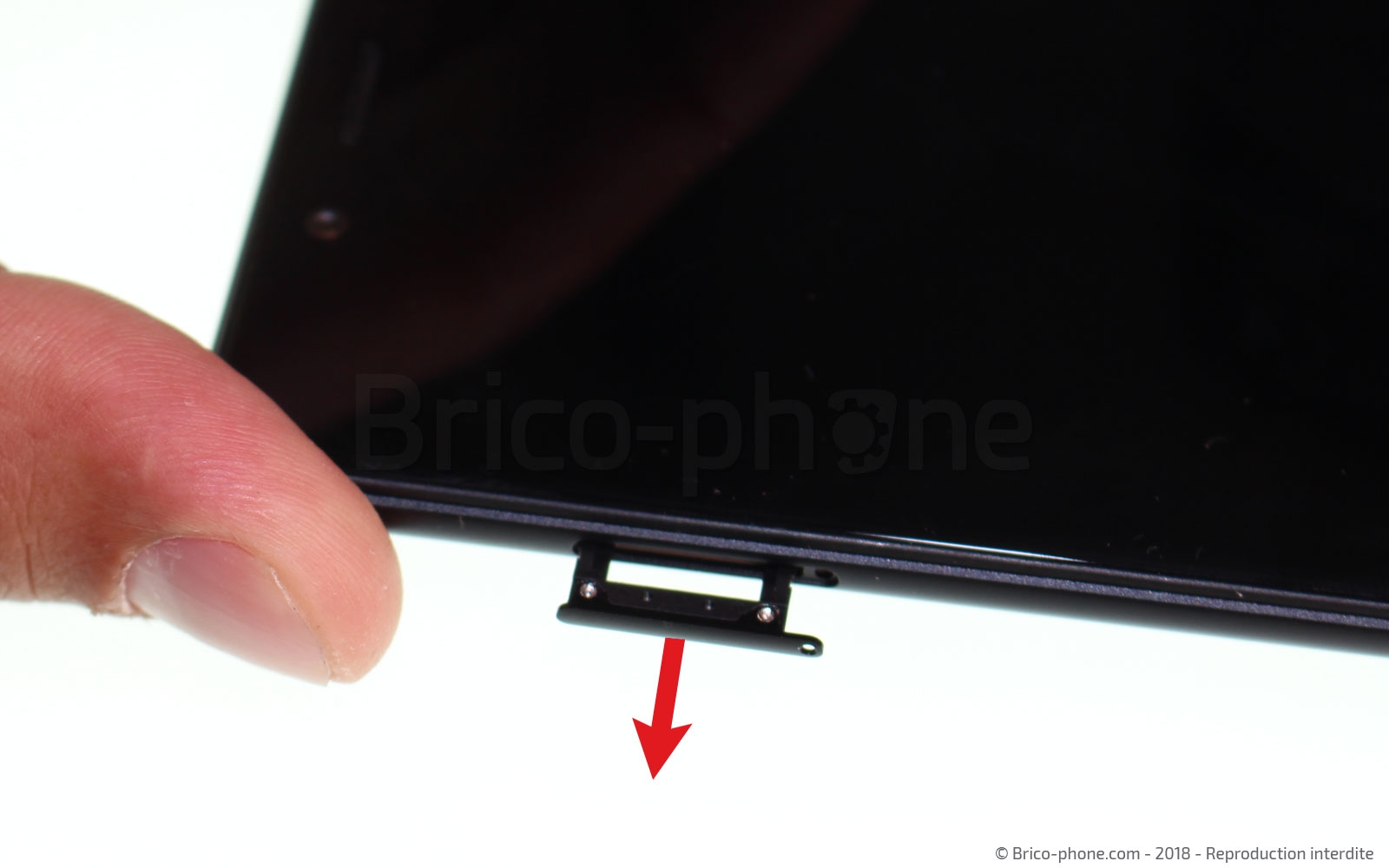

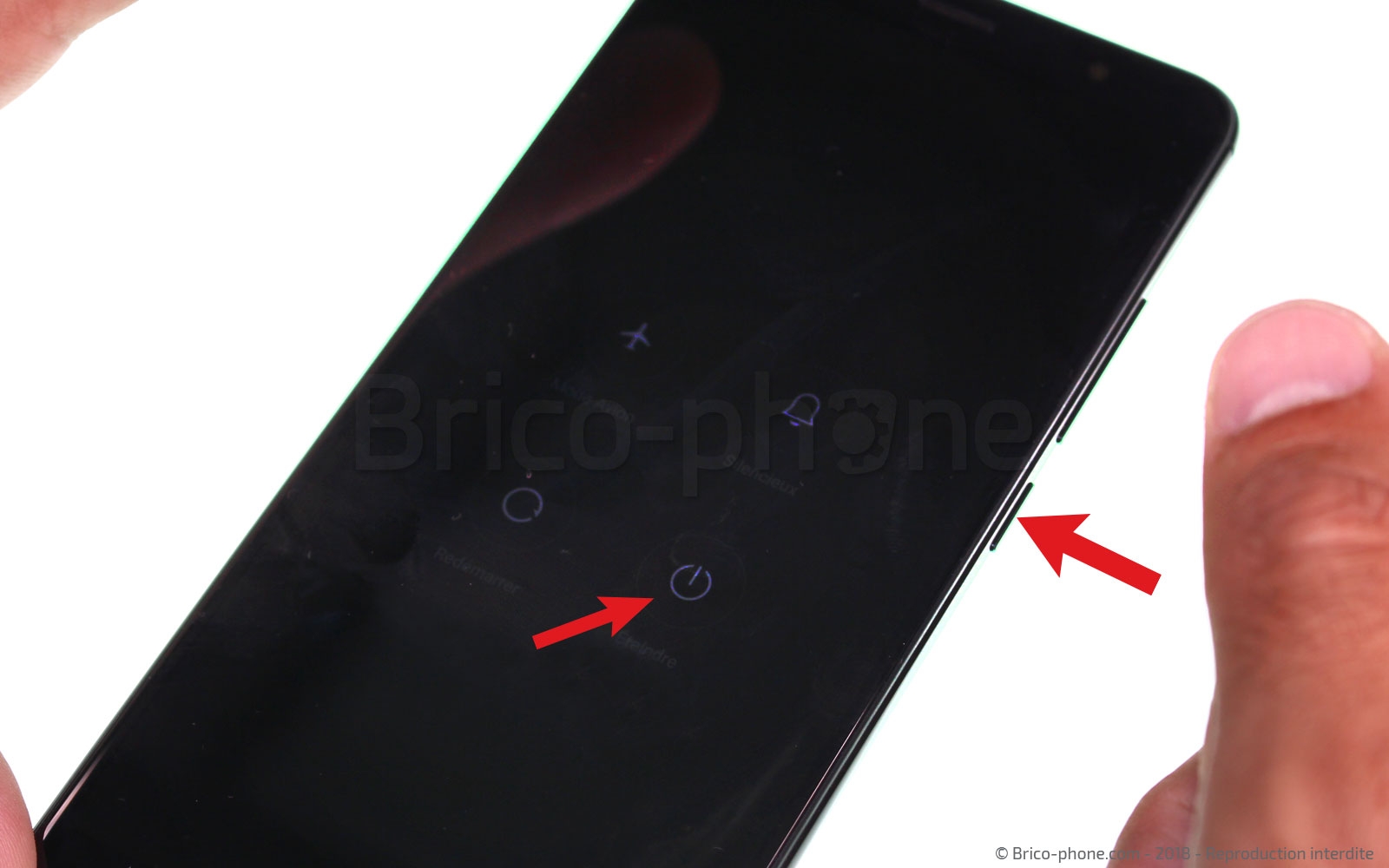

Éteignez votre téléphone xiaomi à l'aide du bouton prévu a cet effet , puis éjectez le rack des cartes Nano-Sim et micro SD à l'aide de l'outil d'extraction fourni dans le kit d'outils.

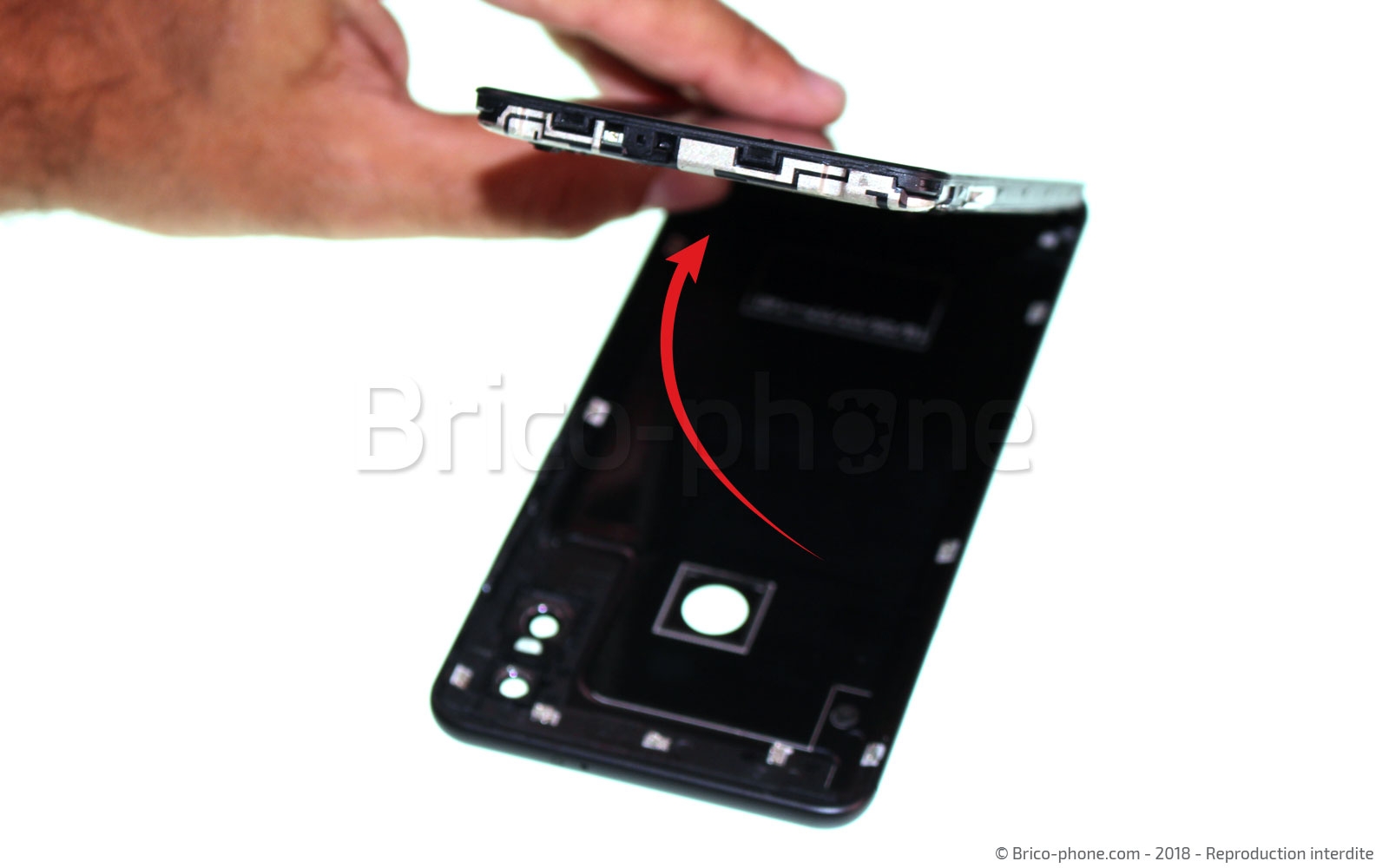

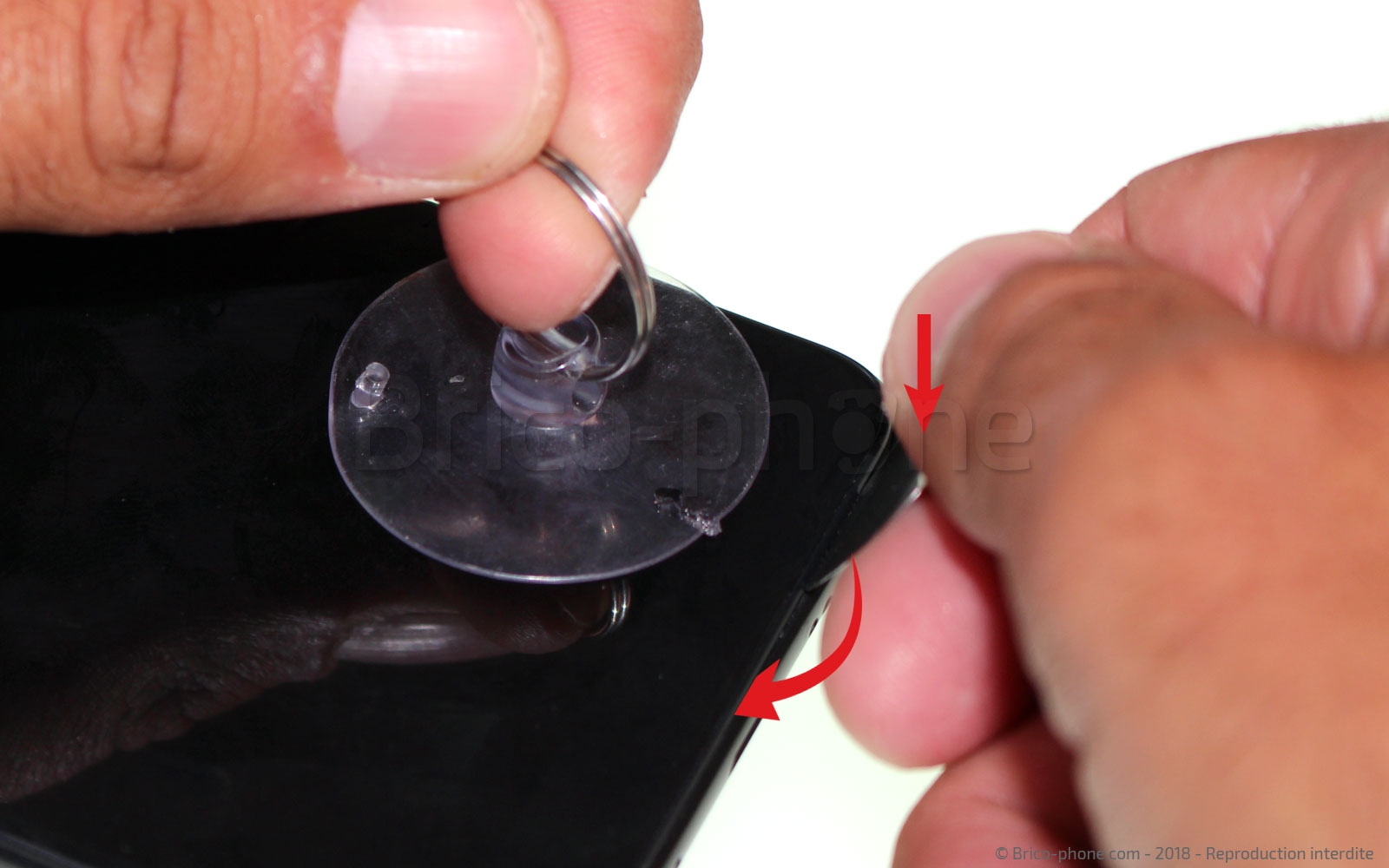

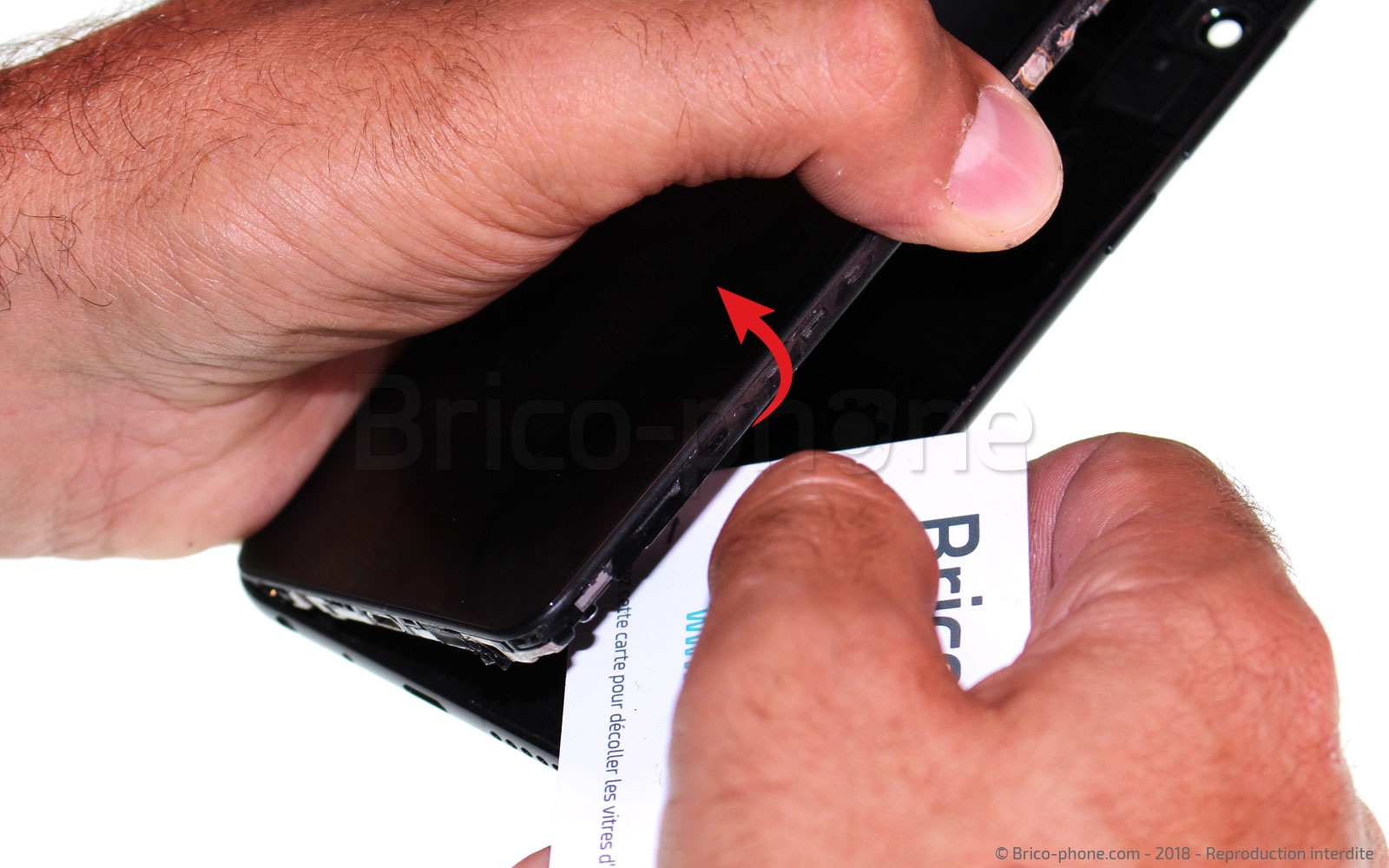

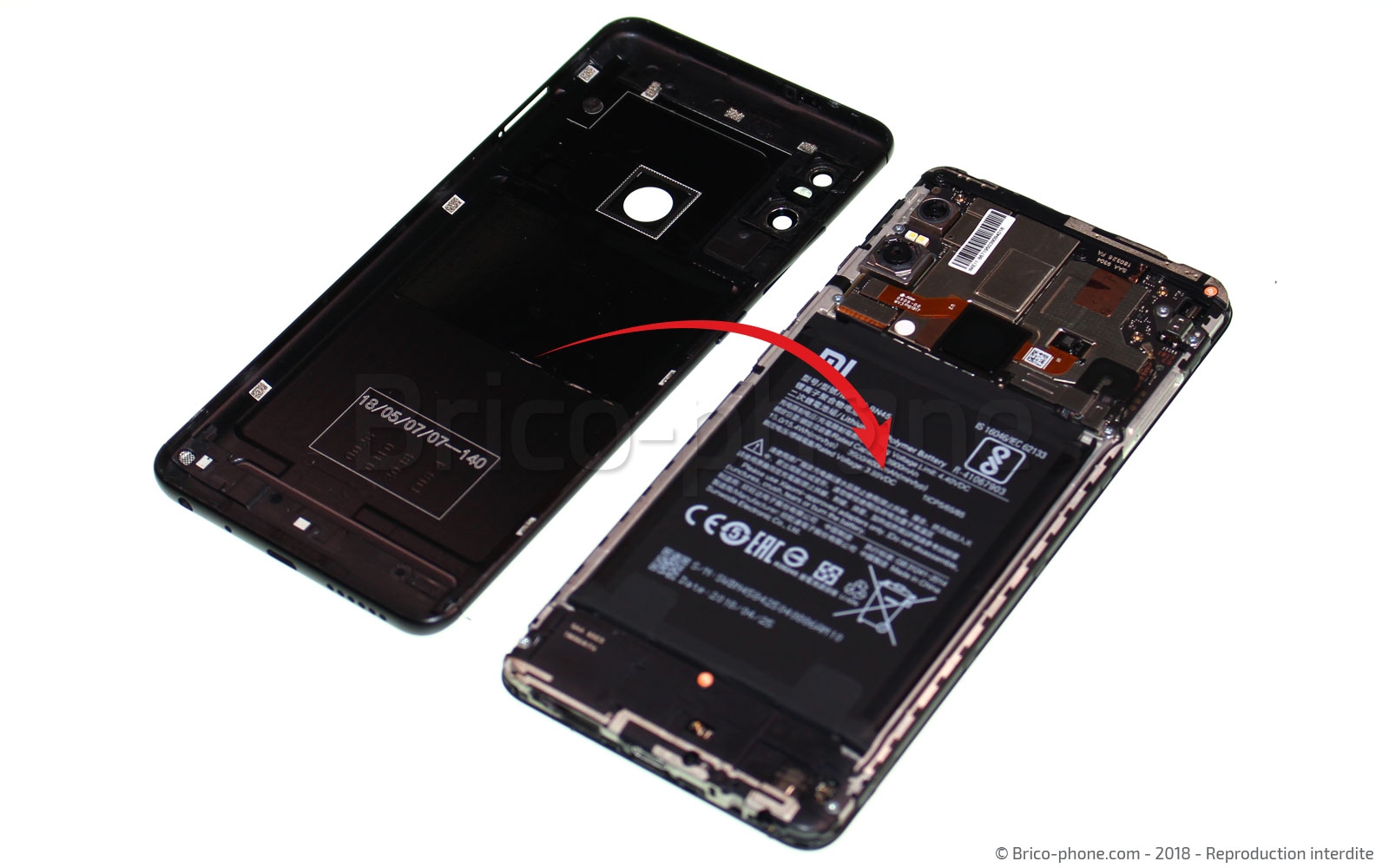

Placez votre ventouse sur le bas de l'écran puis tout en tirant fortement sur celle-ci insérez le médiator métal entre la coque et le châssis de l'appareil. Faites levier autour de la coque afin de la déclipser entièrement. Vous pouvez également vous aider de la carte PVC qui aura pour avantage de ne pas faire de traces.

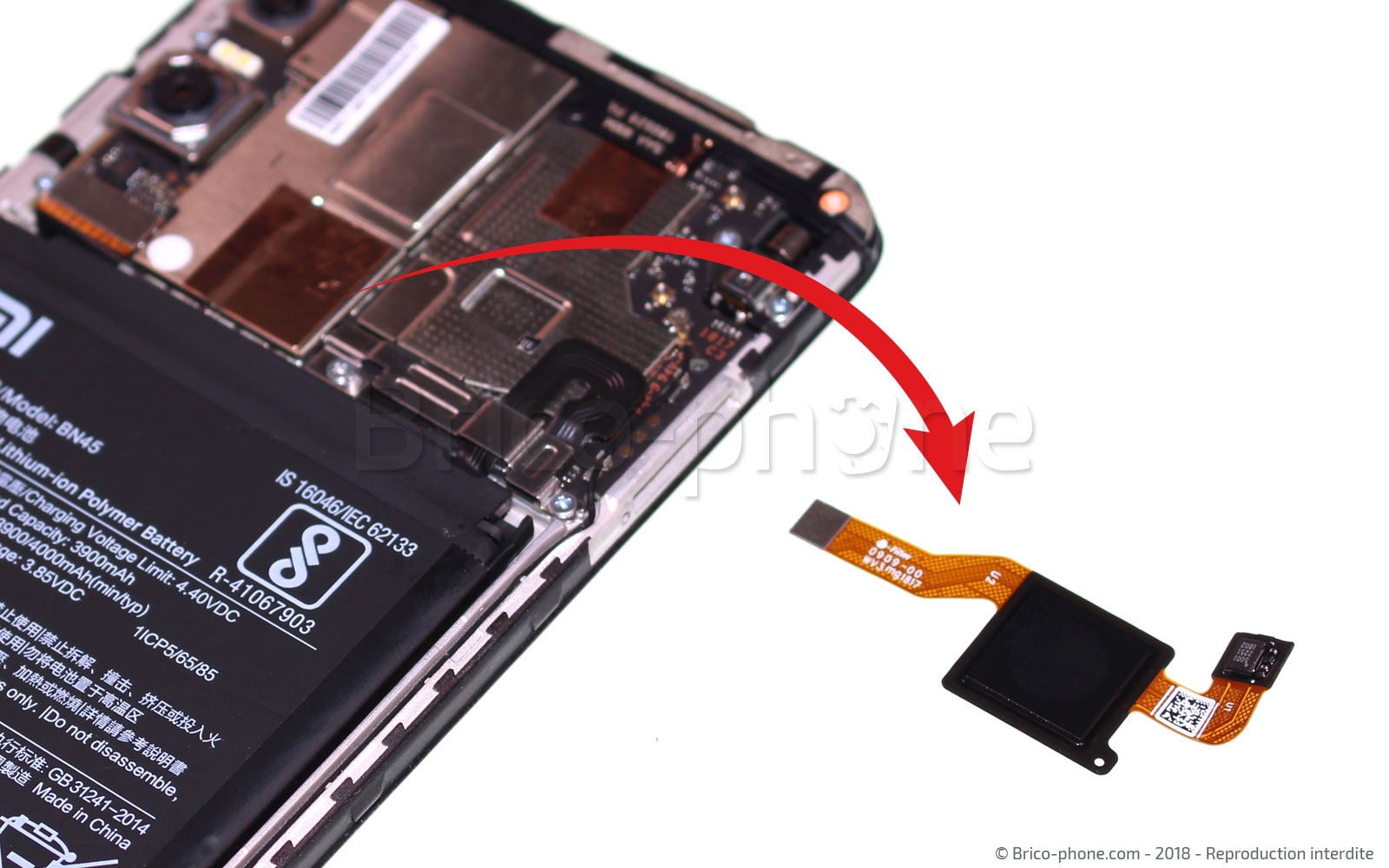

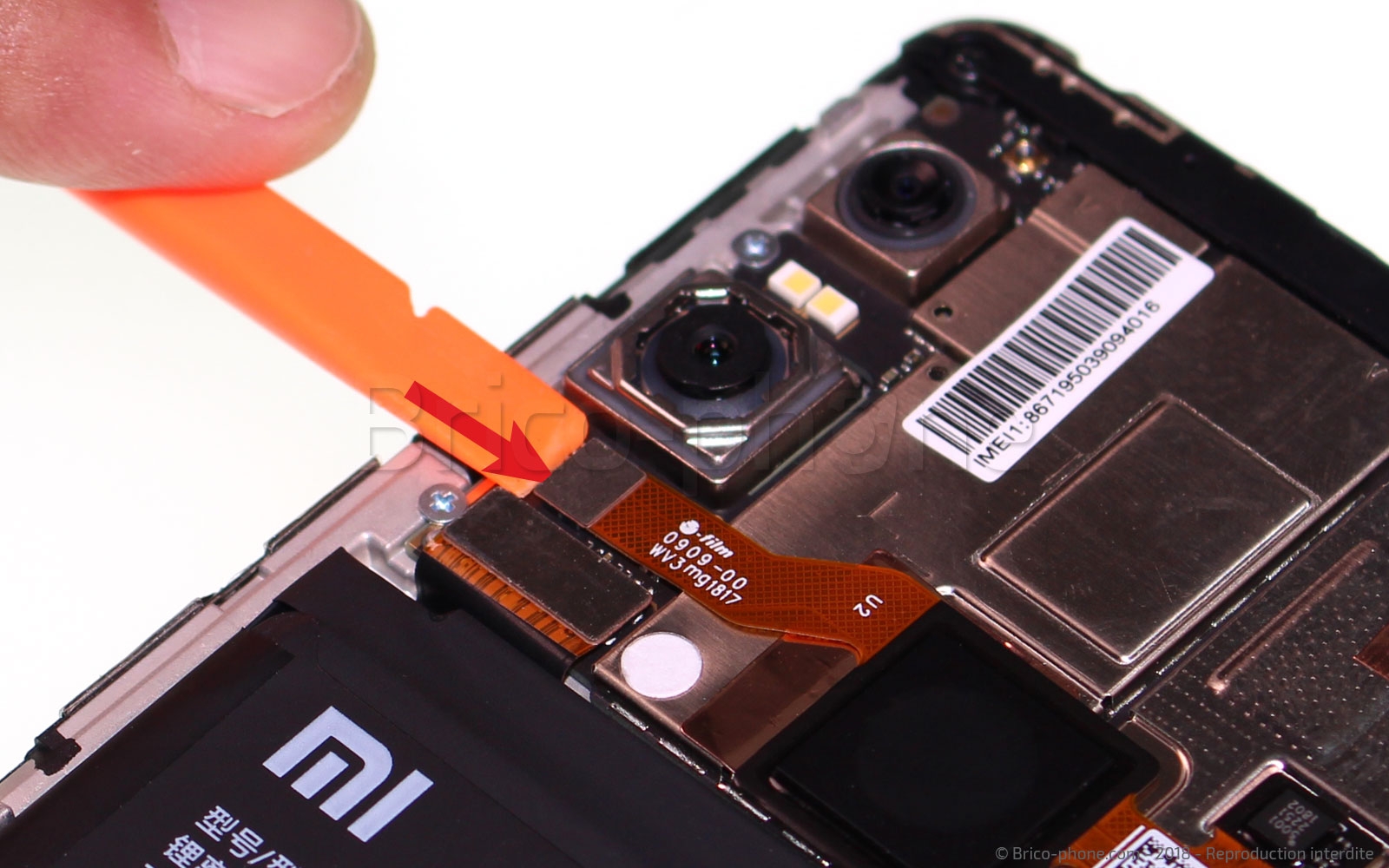

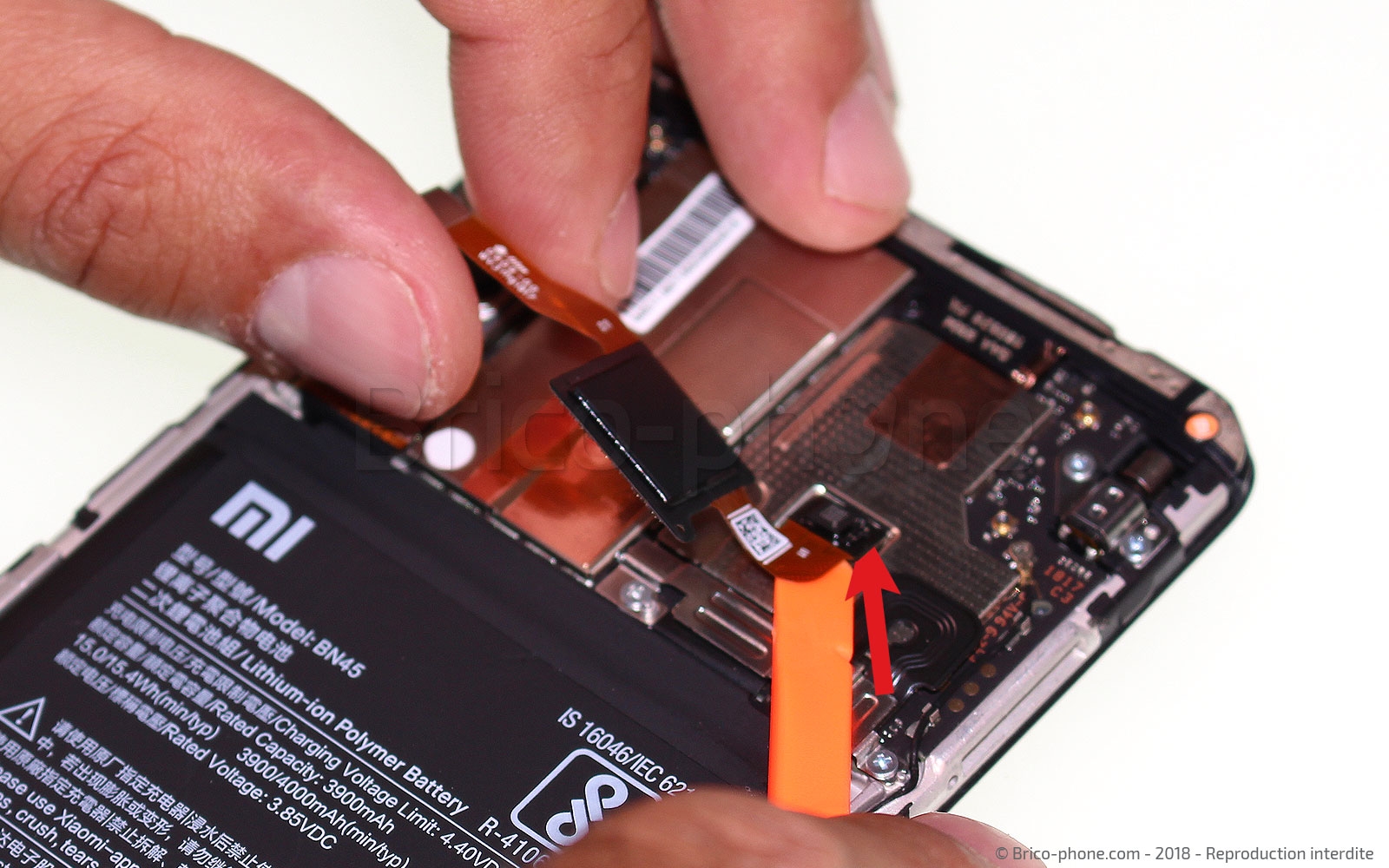

À l'aide du levier nylon ,déconnectez la nappe du lecteur d'empreintes puis décoller l'élément afin de le retirer entièrement.

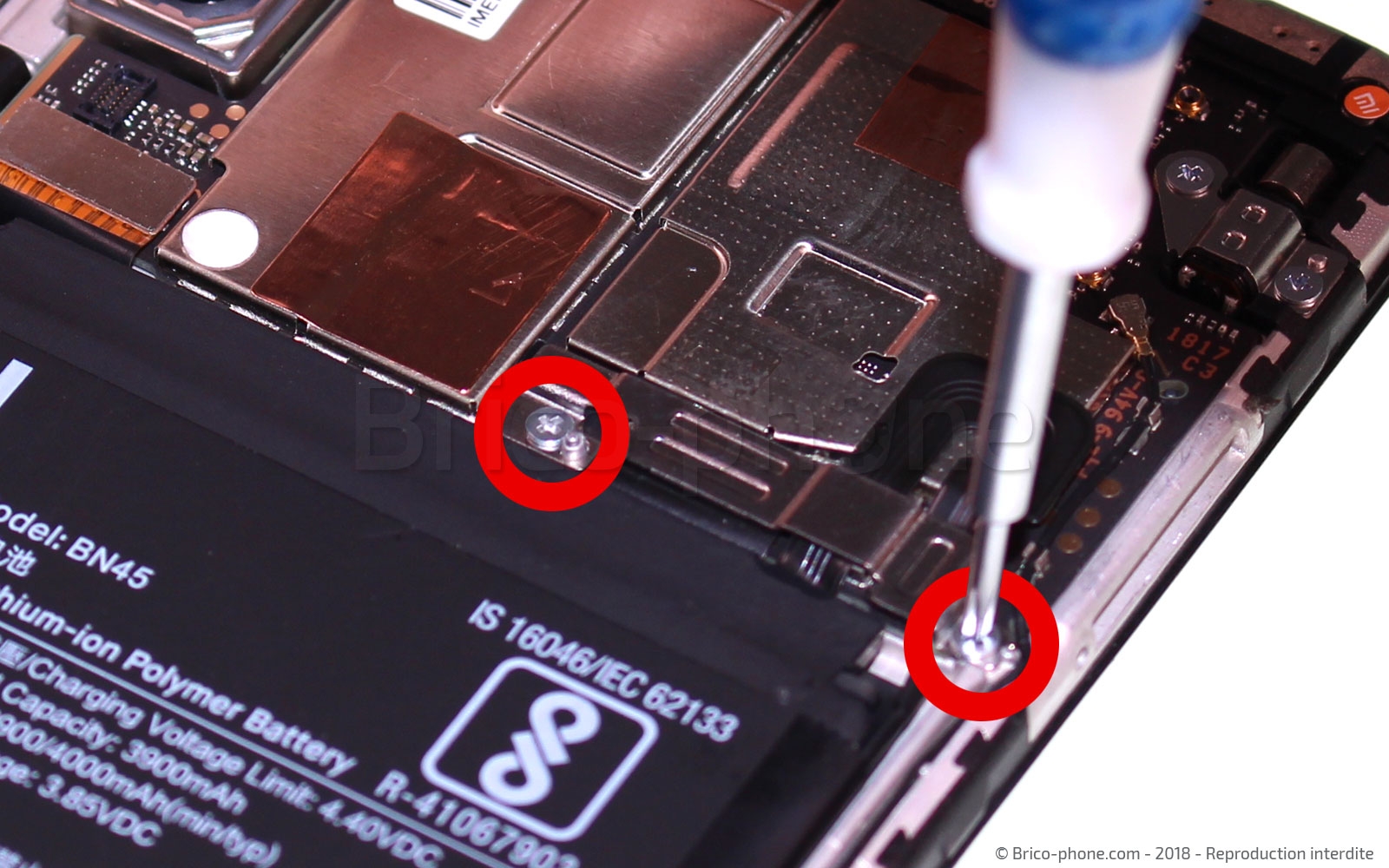

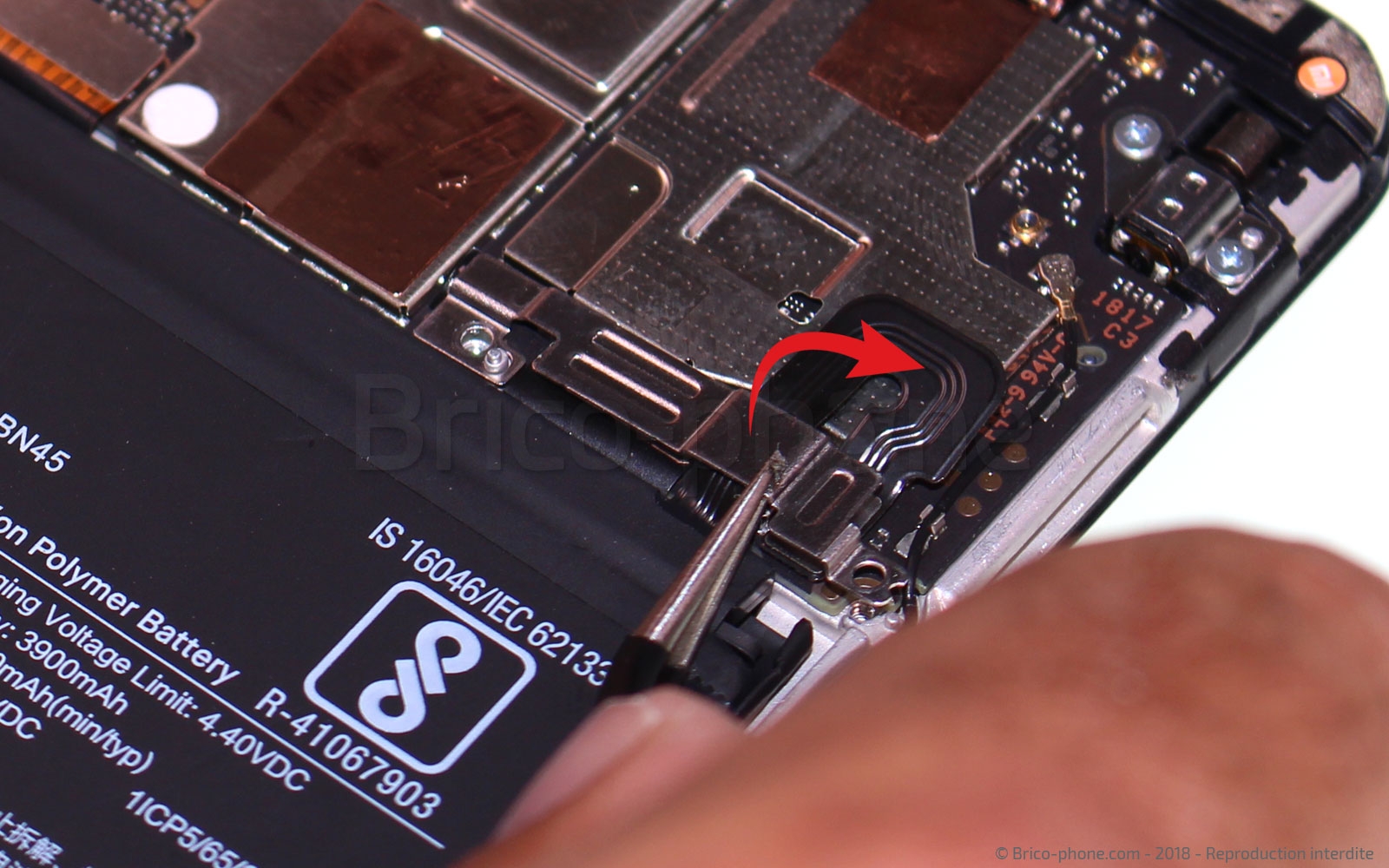

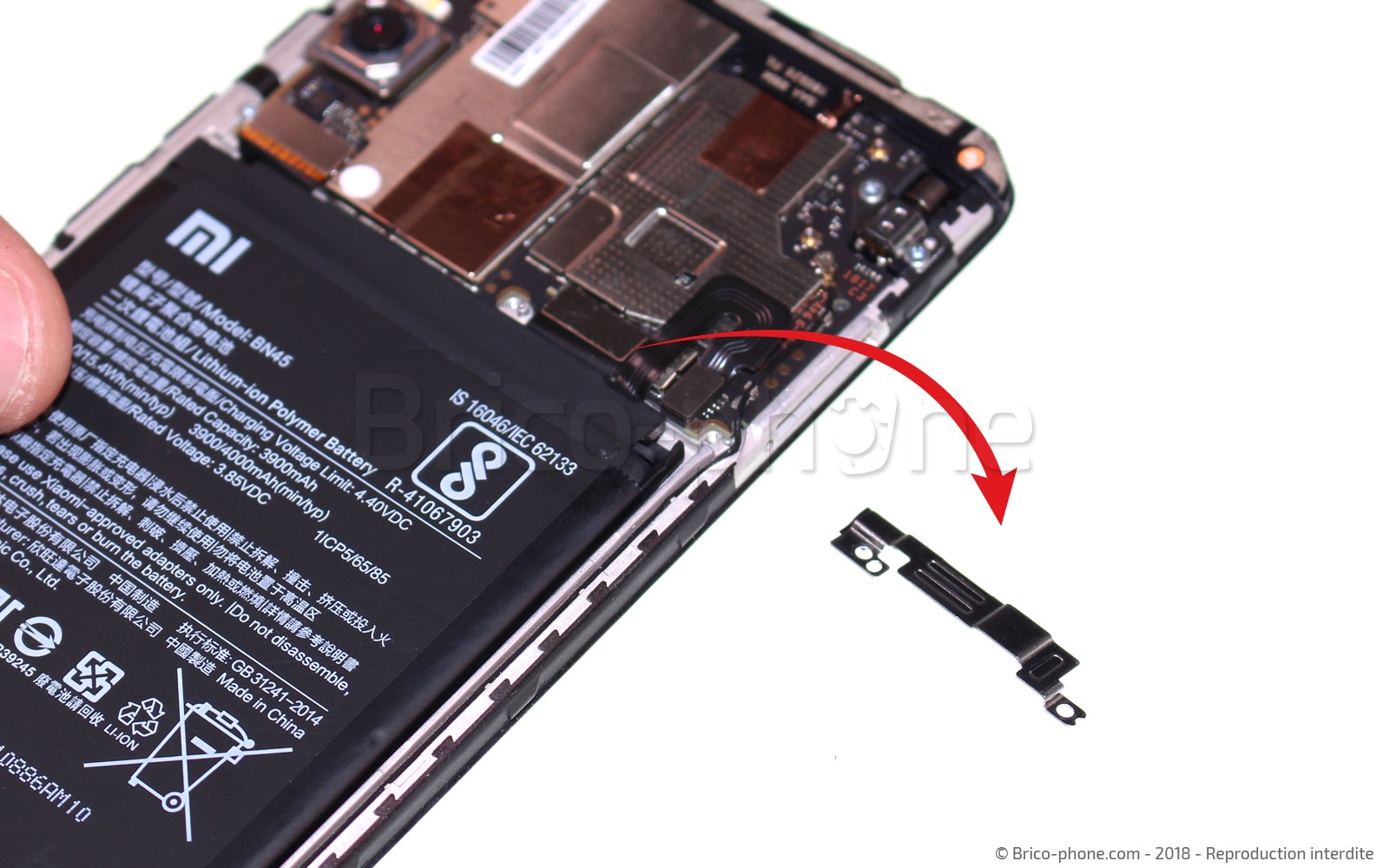

Retirez à l'aide du tournevis cruciforme les 2 vis fixant la petite plaquette métallique qui recouvre la connectique de la batterie puis retirez la à l'aide de la pincette.
N'hésitez pas à déposer les vis sur le patron universel d'aide au montage afin de pas les intervertir ou de les perdre .

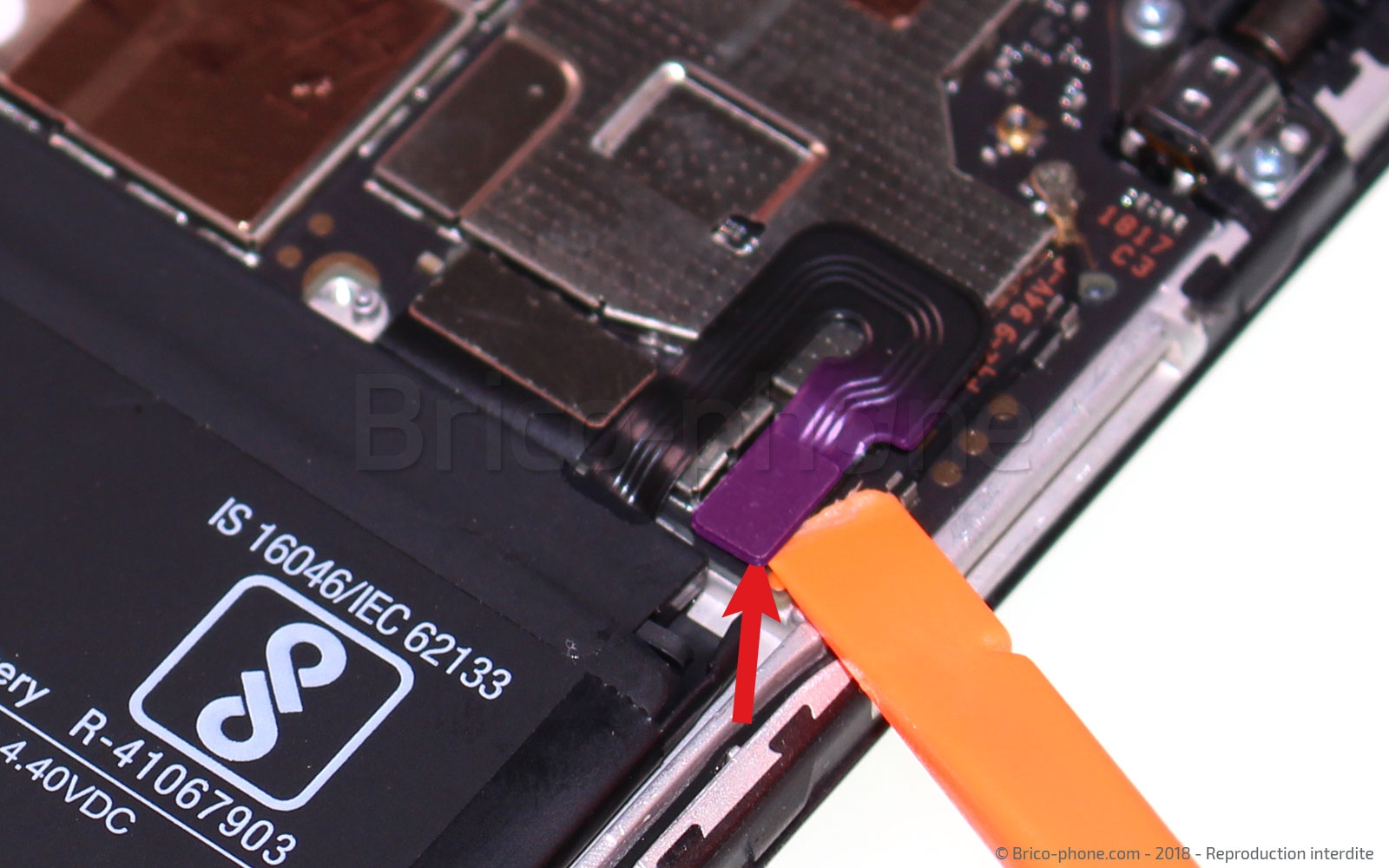

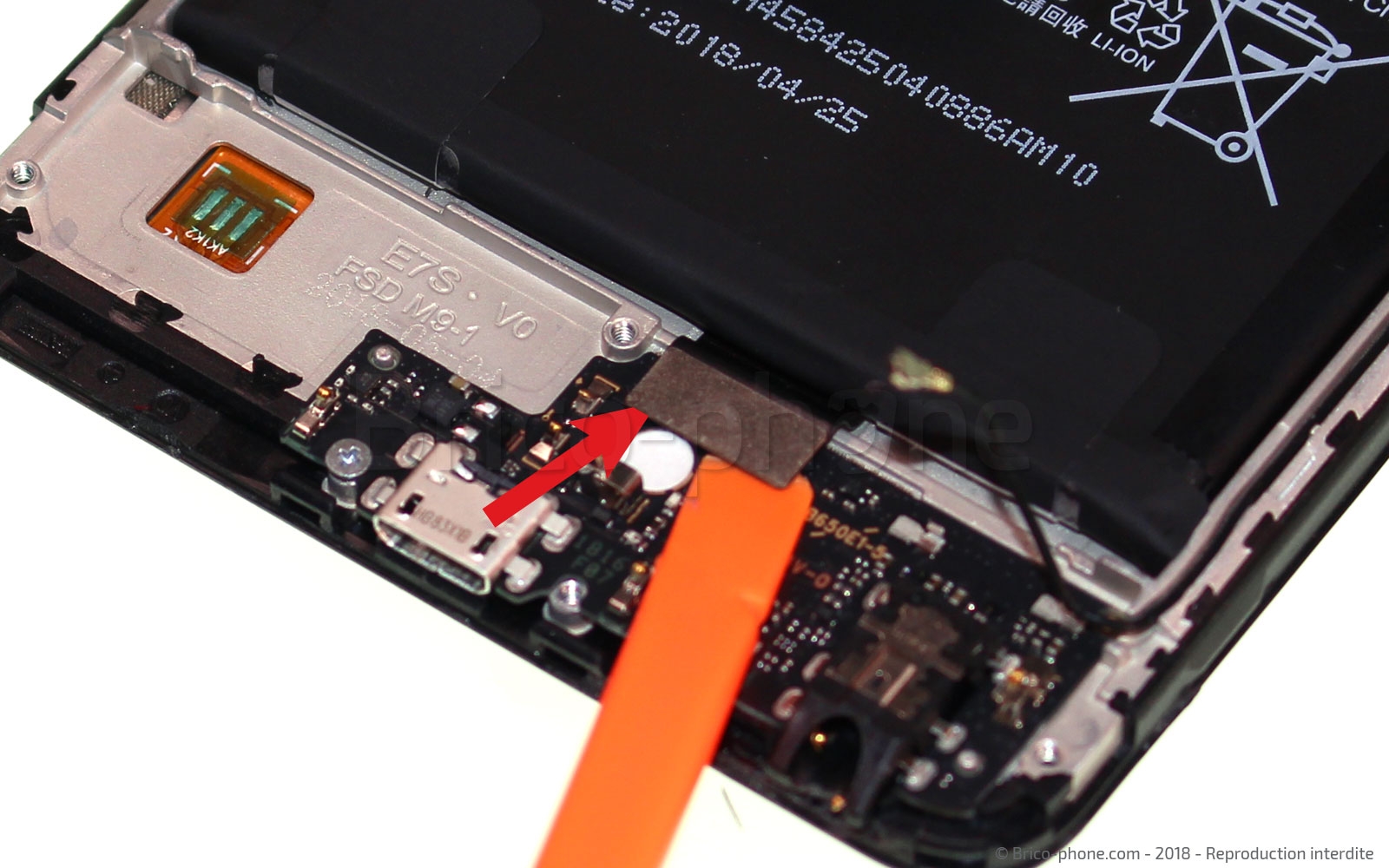

Déconnectez ensuite la batterie à l'aide du levier nylon.

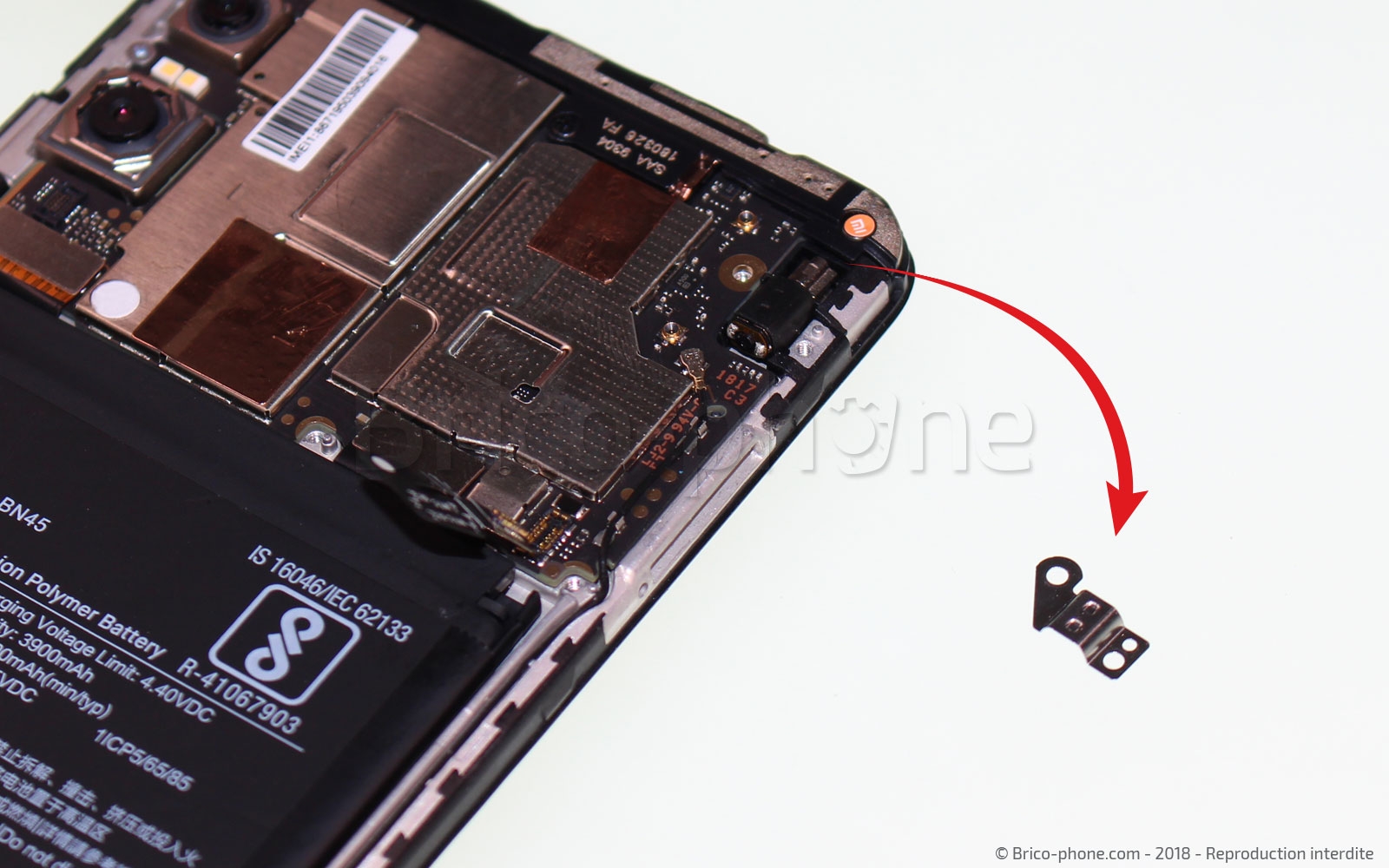

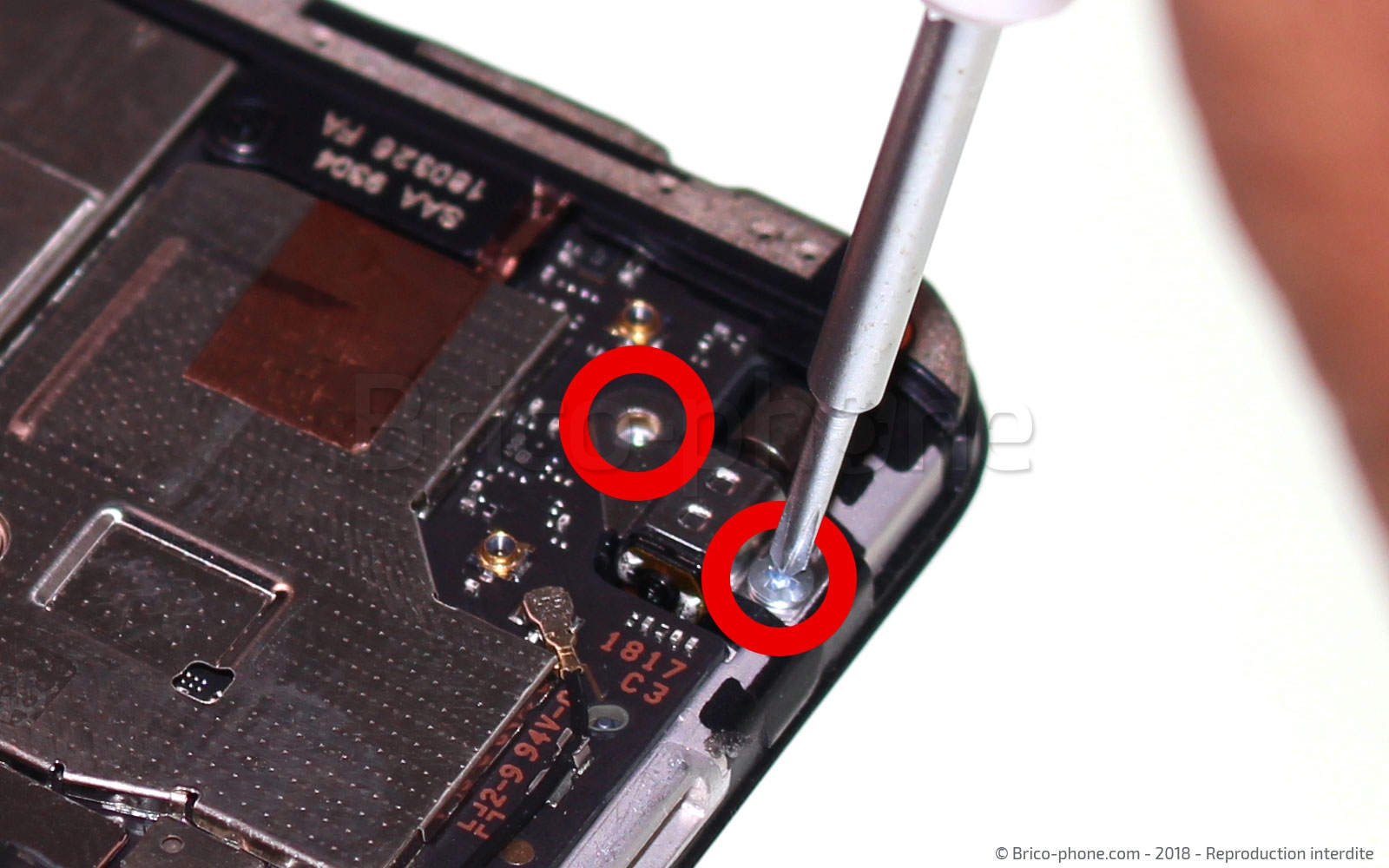

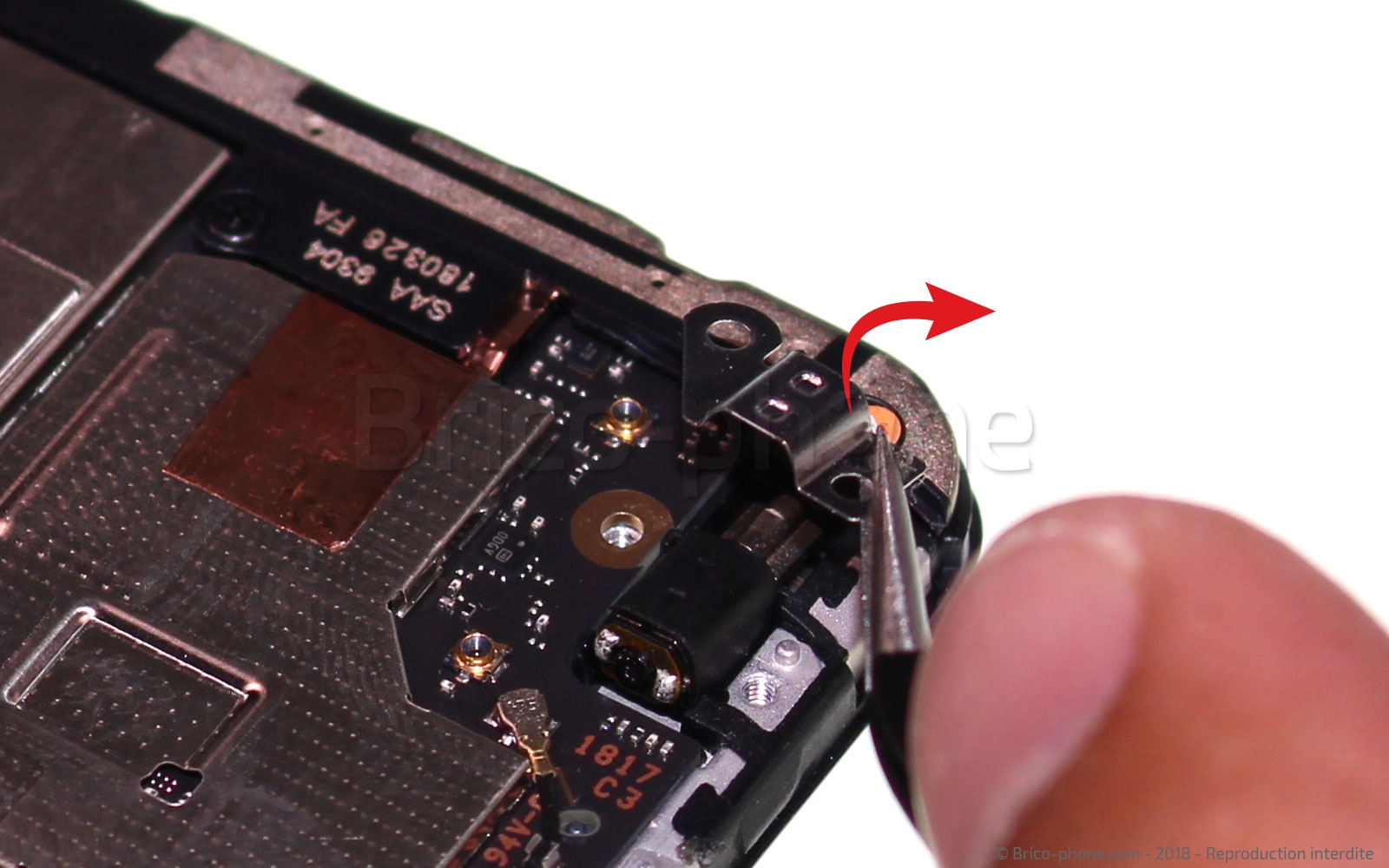

Retirez les 2 vis qui maintiennent la plaquette métallique du vibreur à l'aide du tournevis cruciforme, puis retirez cette dernière avec la pincette.

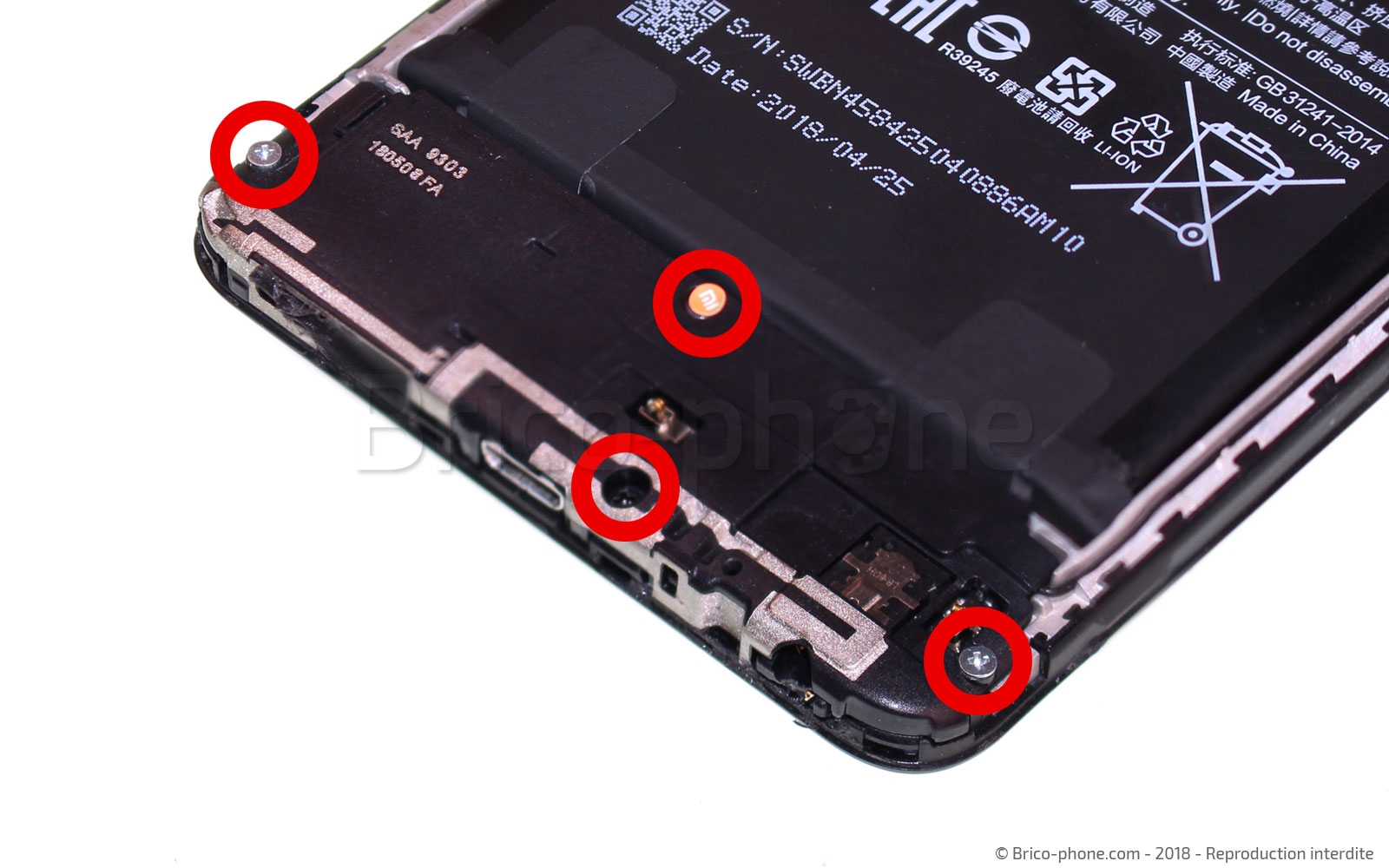

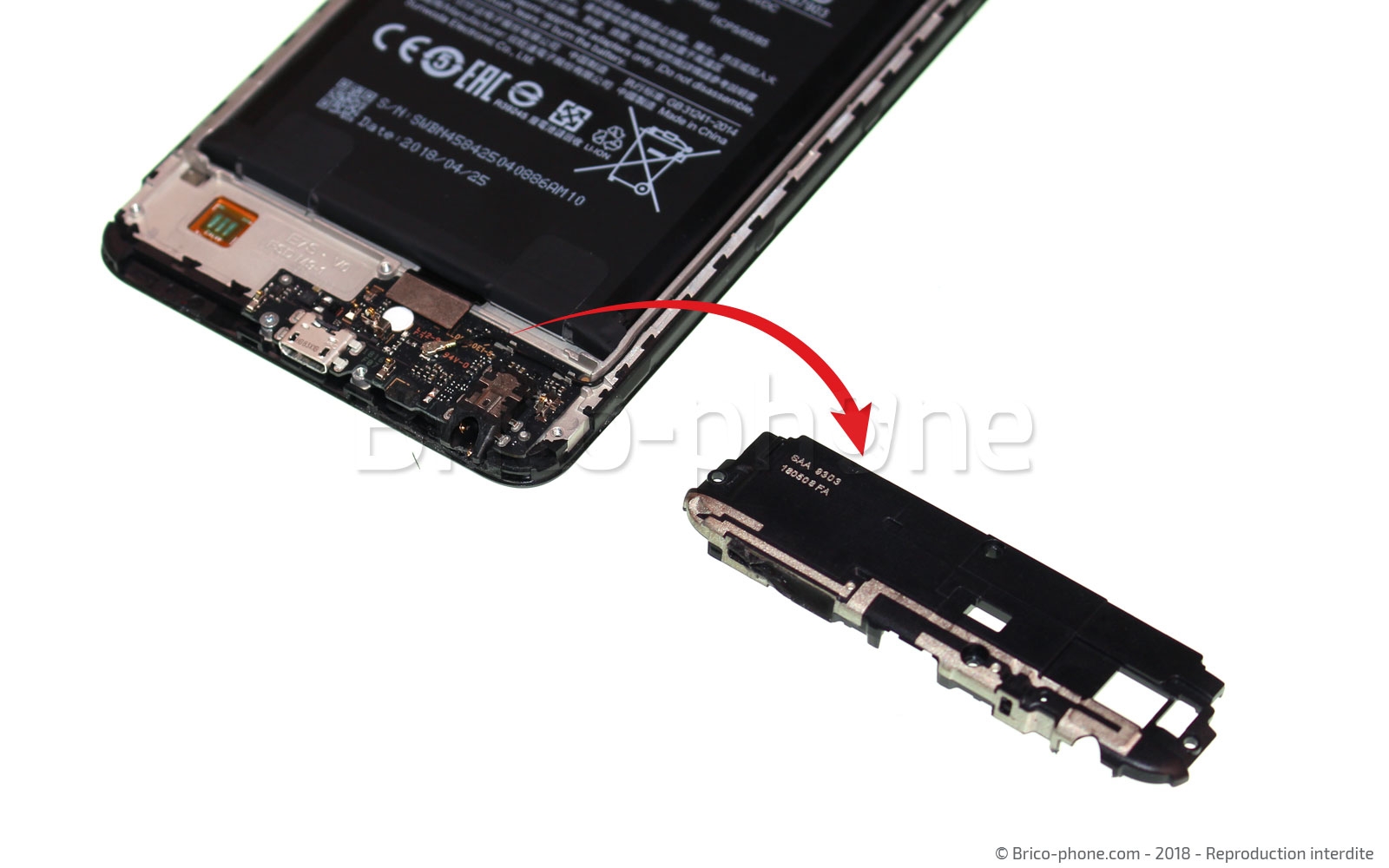

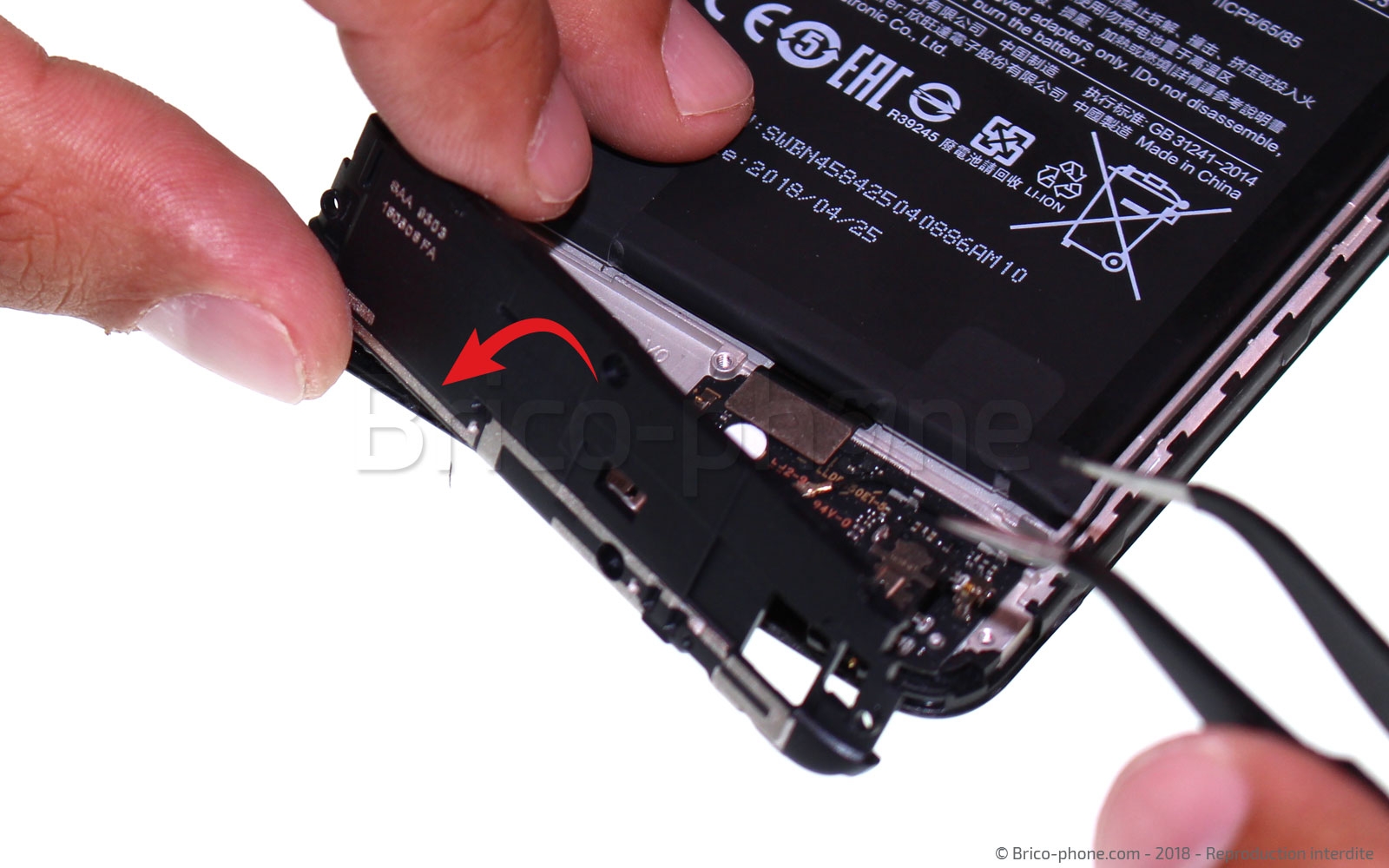

Retirez les 4 vis qui maintiennent le bloc haut-parleur à l'aide du tournevis cruciforme, puis déclipsez et retirez cet élément à l'aide de la pincette.

Déconnectez le câble coaxial à l'aide de la pincette puis débranchez la nappe interconnexion avec le levier en nylon.

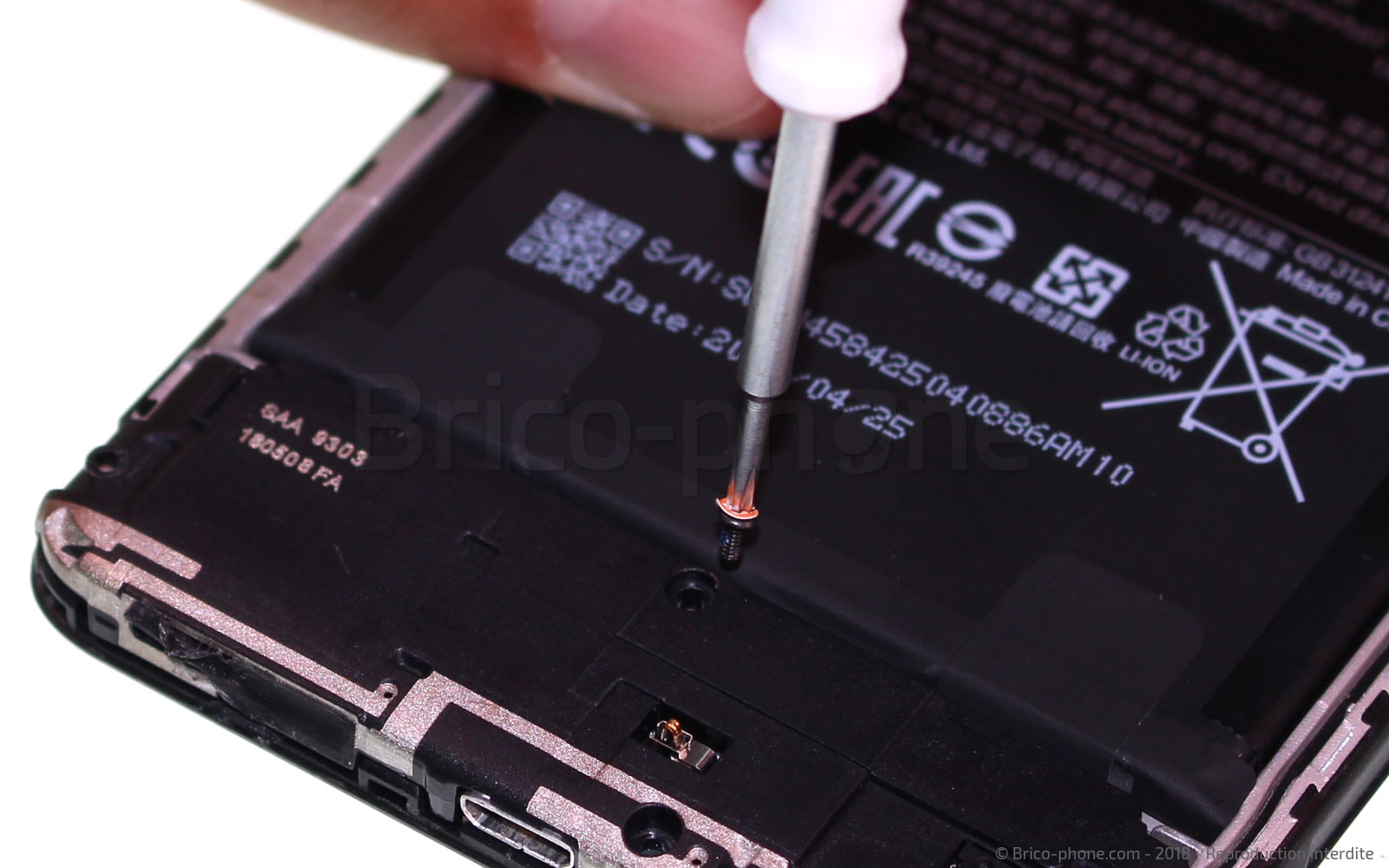

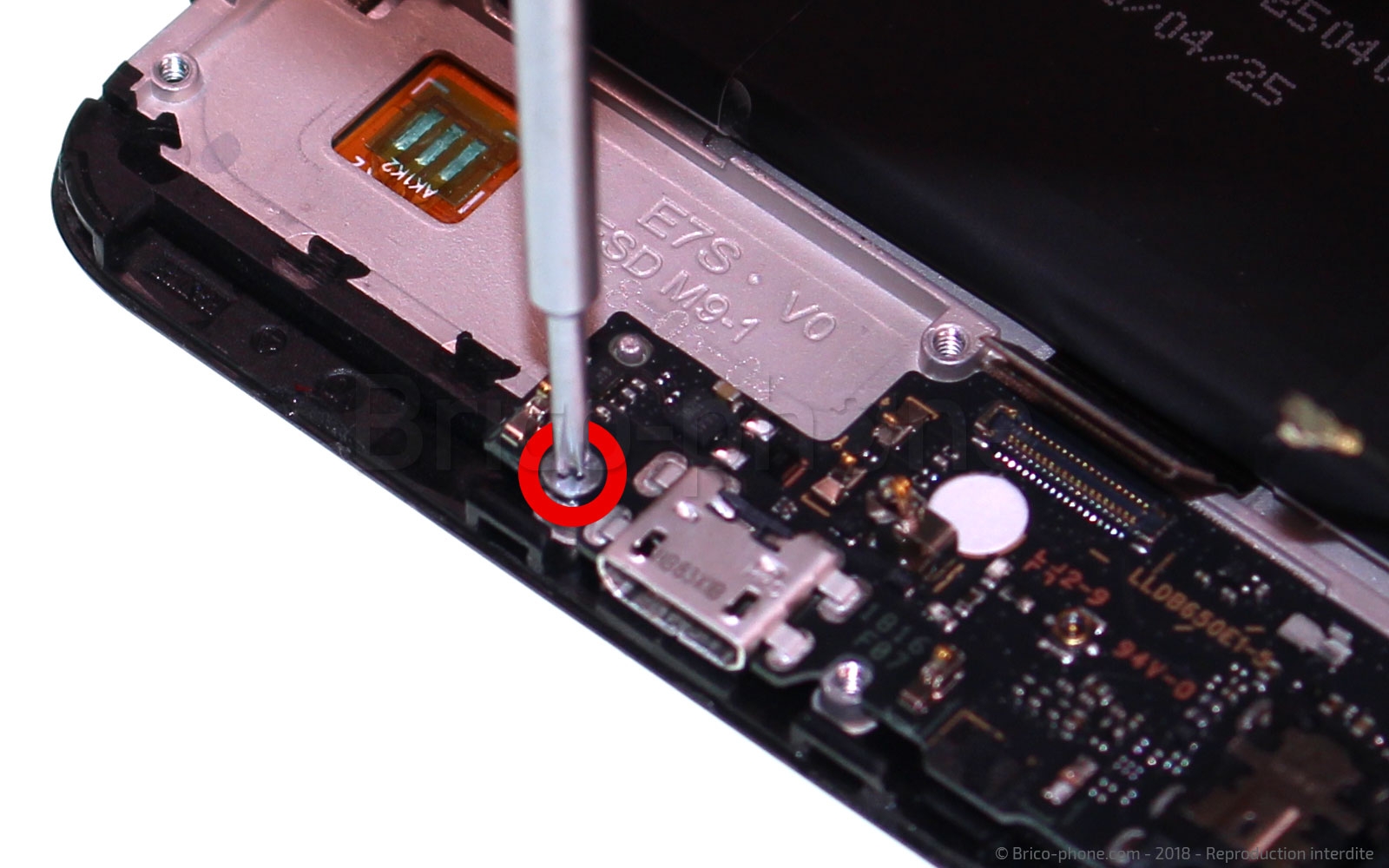

Retirez ensuite la vis qui maintient le module de charge à l'aide du tournevis cruciforme.

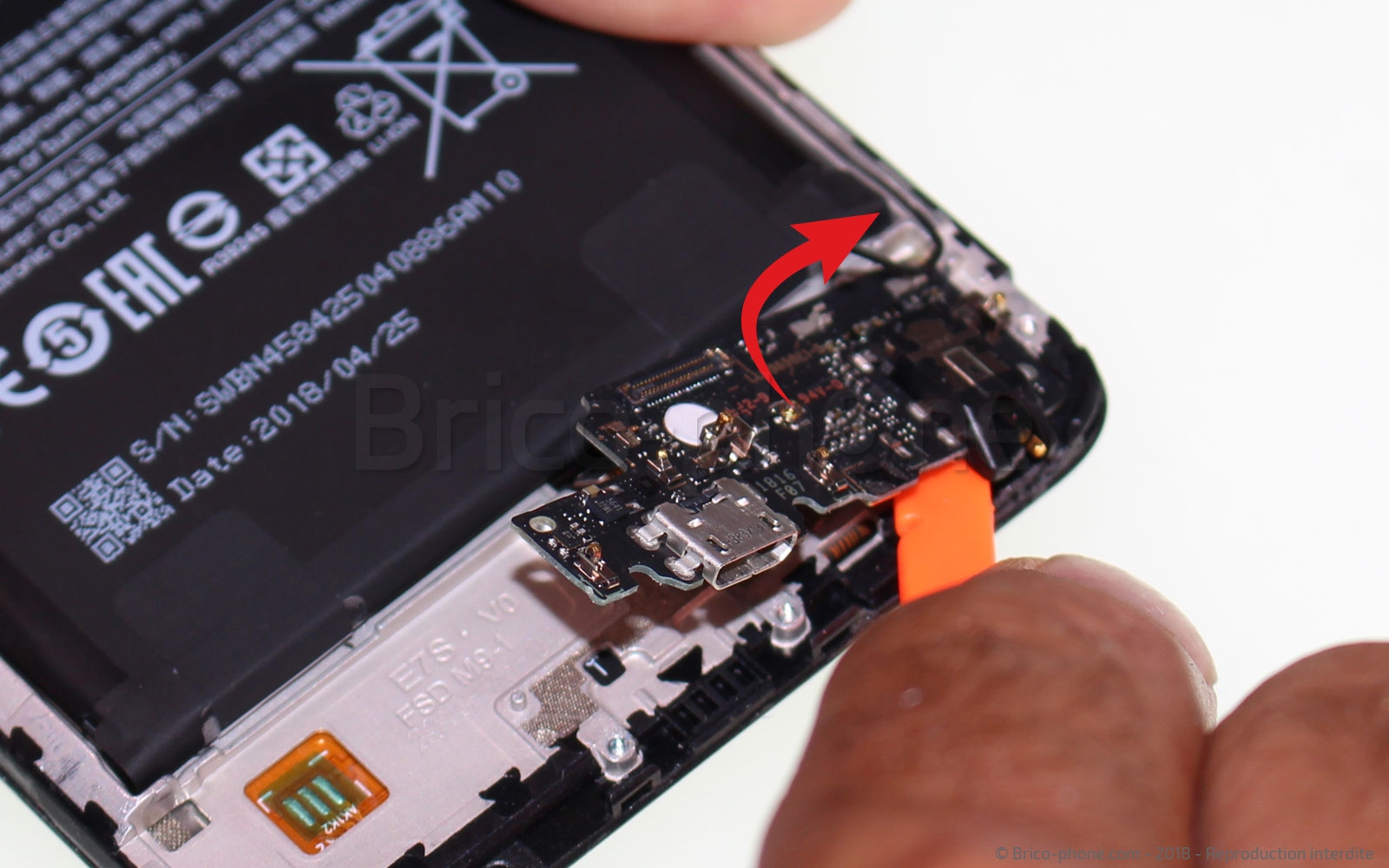

Le module est maintenant totalement libre, il ne vous reste plus qu'à le décoller délicatement avec le levier.

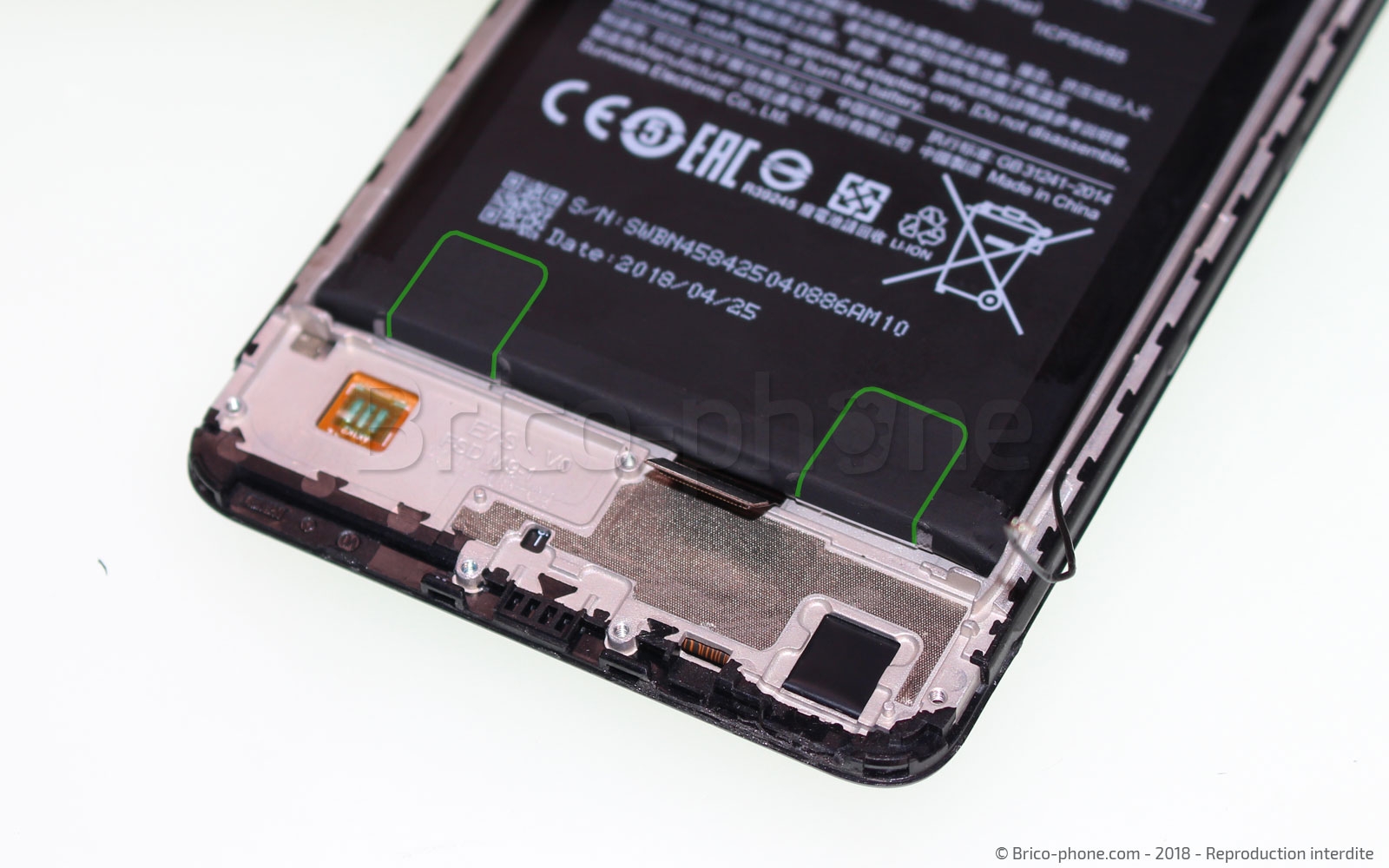

La batterie est fixée au châssis à l'aide de 2 languettes adhésives.

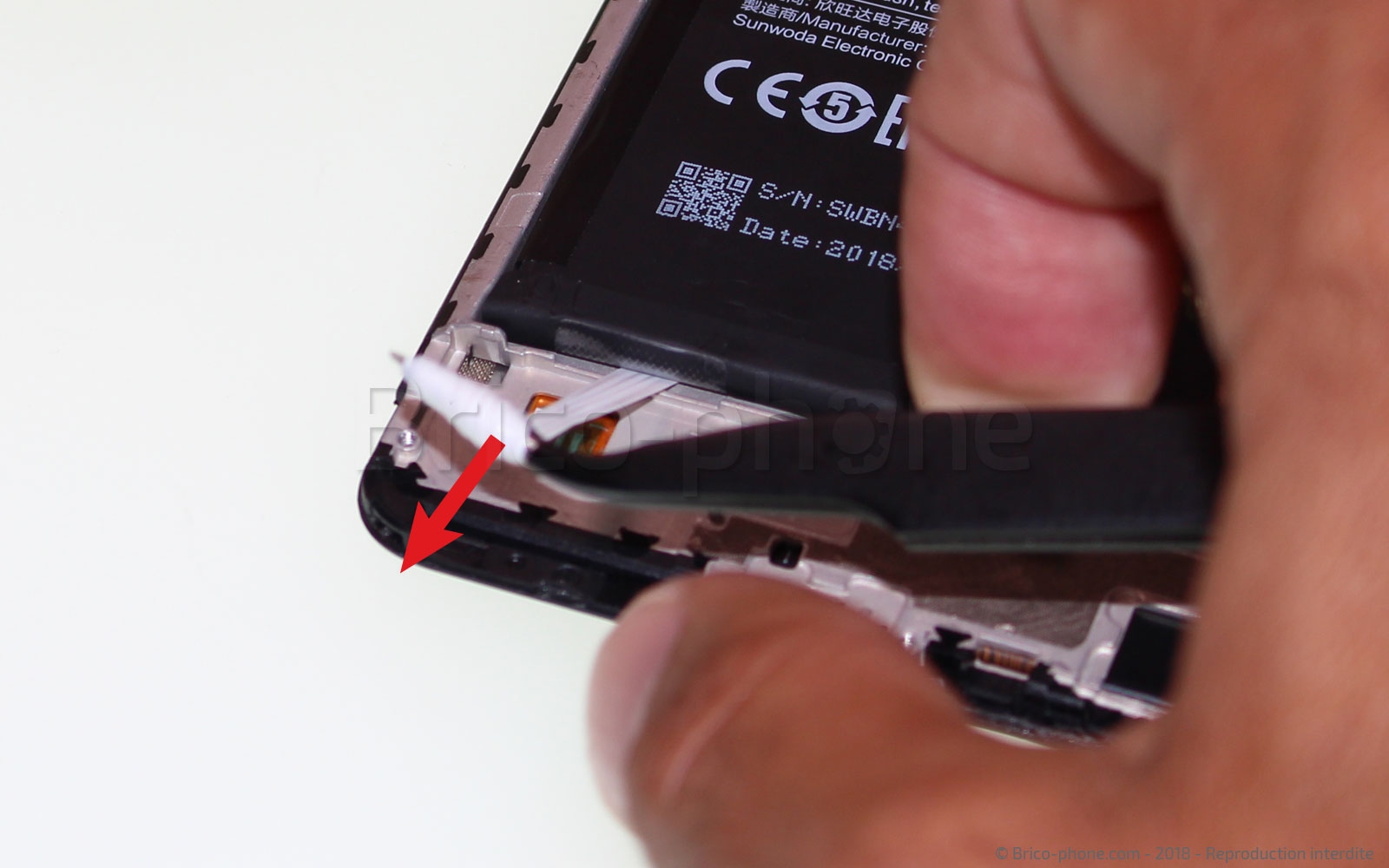

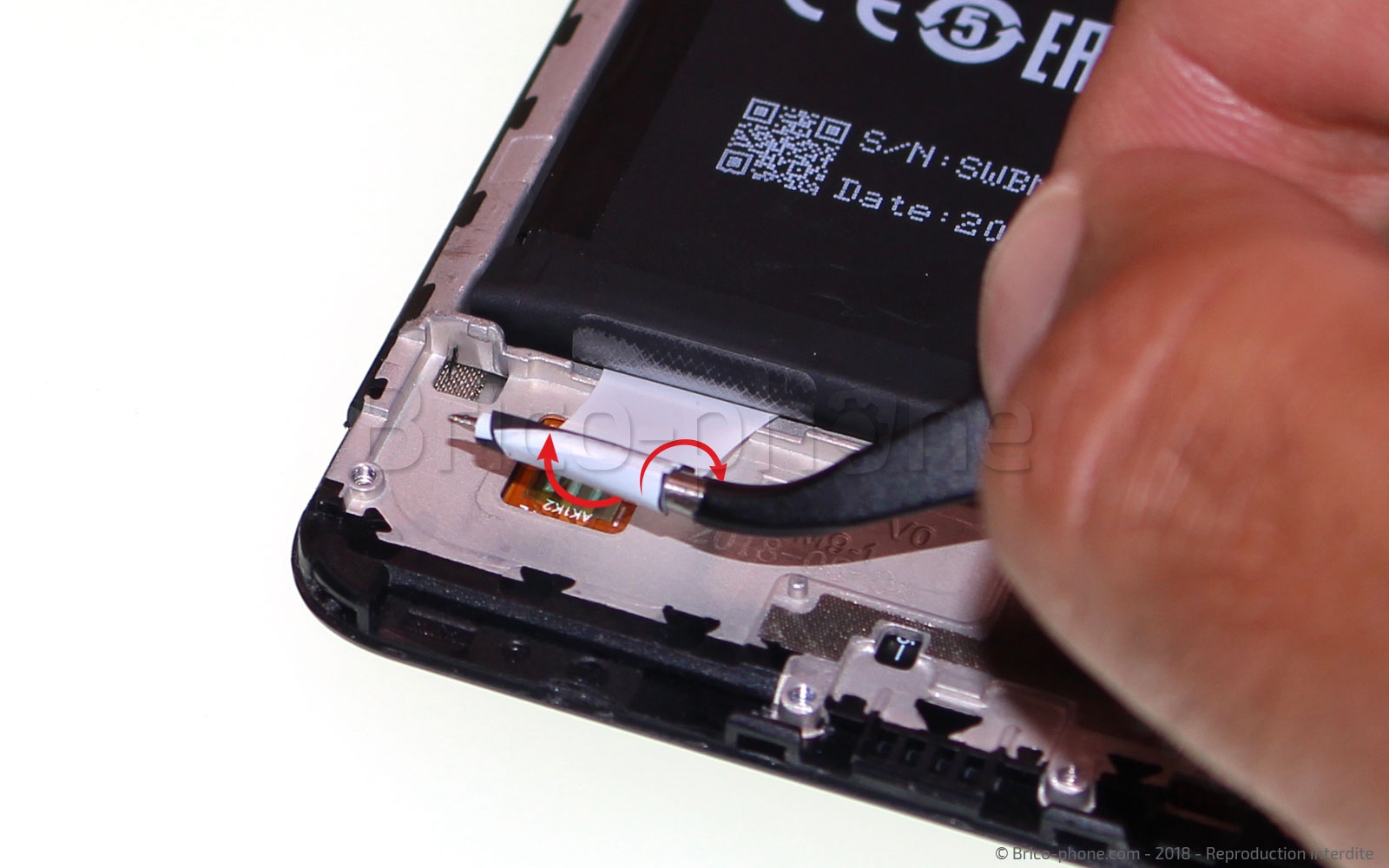

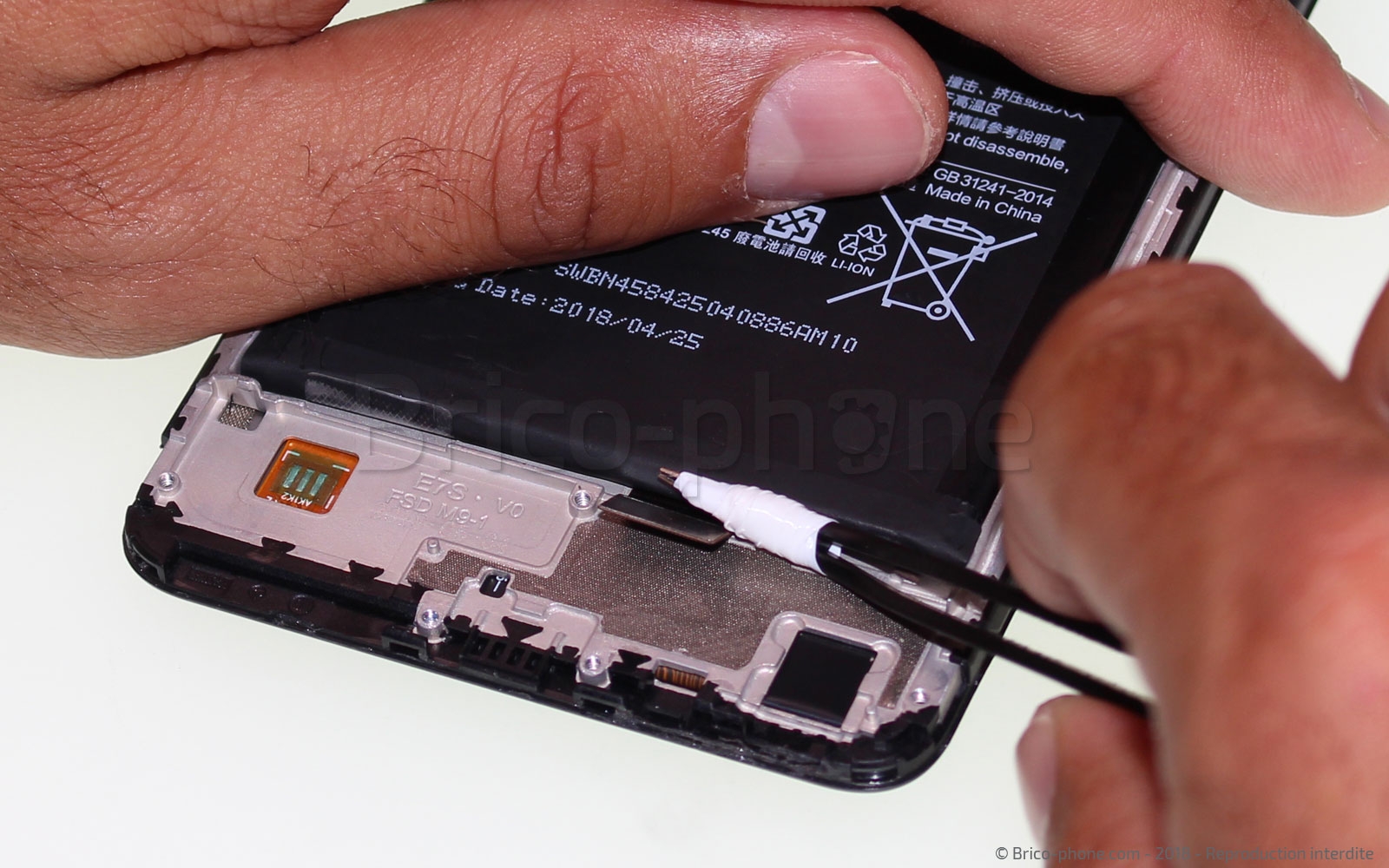

Saisissez l'extrémité de chaque languette adhésive avec la pincette puis tirez-les à l'horizontale en les enroulant progressivement autour de la pincette.

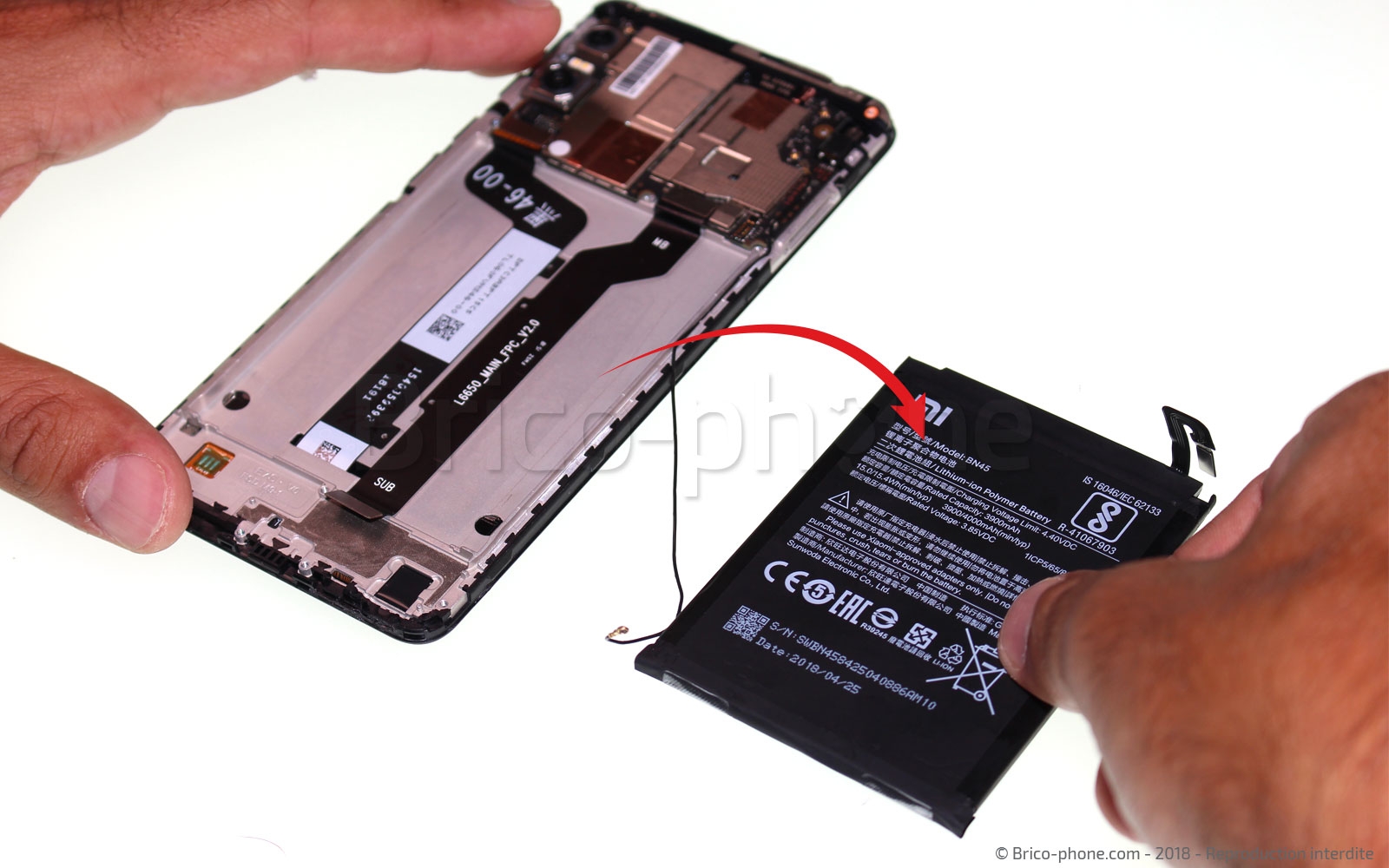

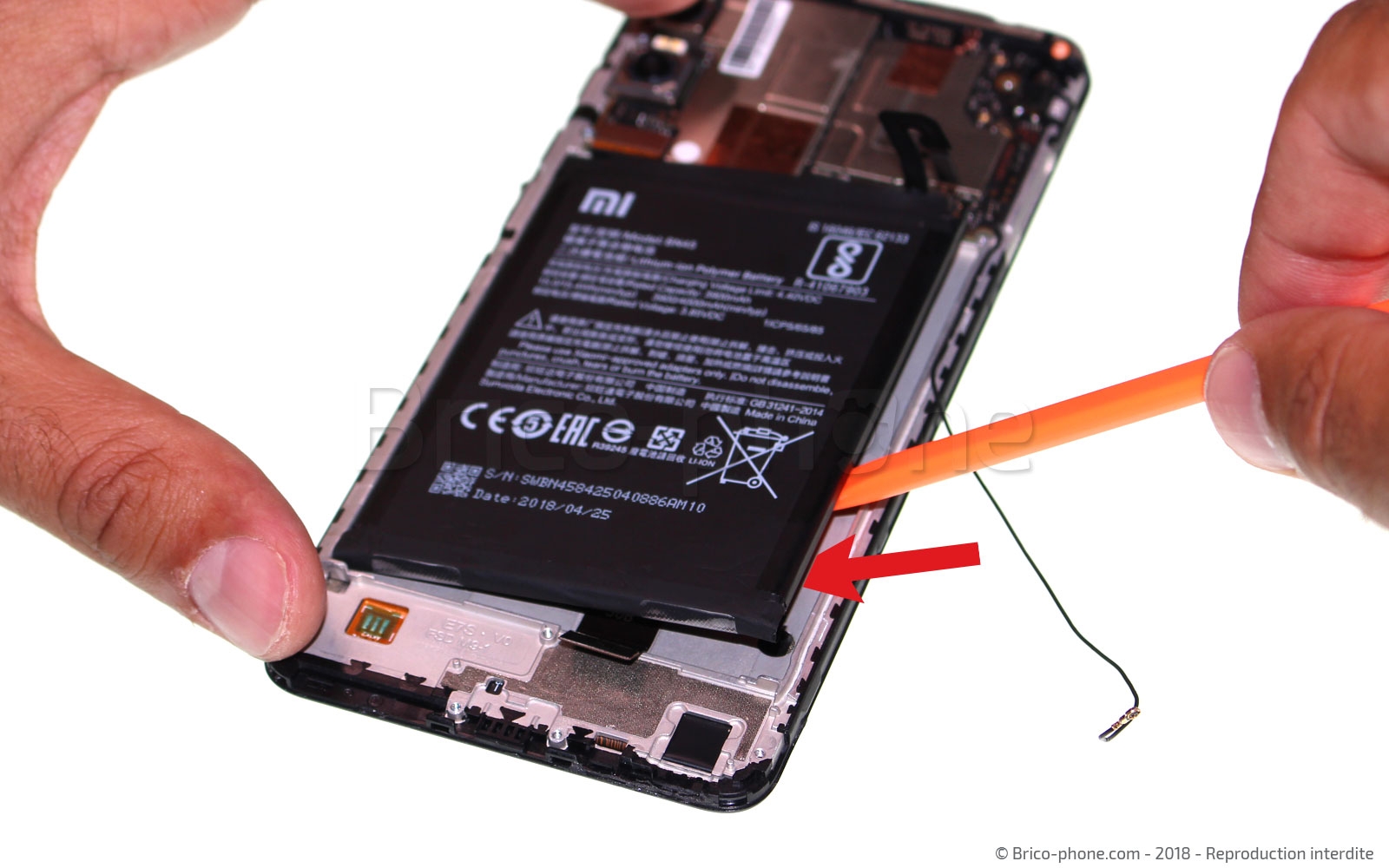

Maintenant que les adhésifs de la batterie sont retirés, il ne vous reste plus qu'à sortir la batterie de son emplacement en faisant levier sous la batterie. N'utilisez pas d'outil métallique pour cette étape car vous risqueriez de percer cette dernière.

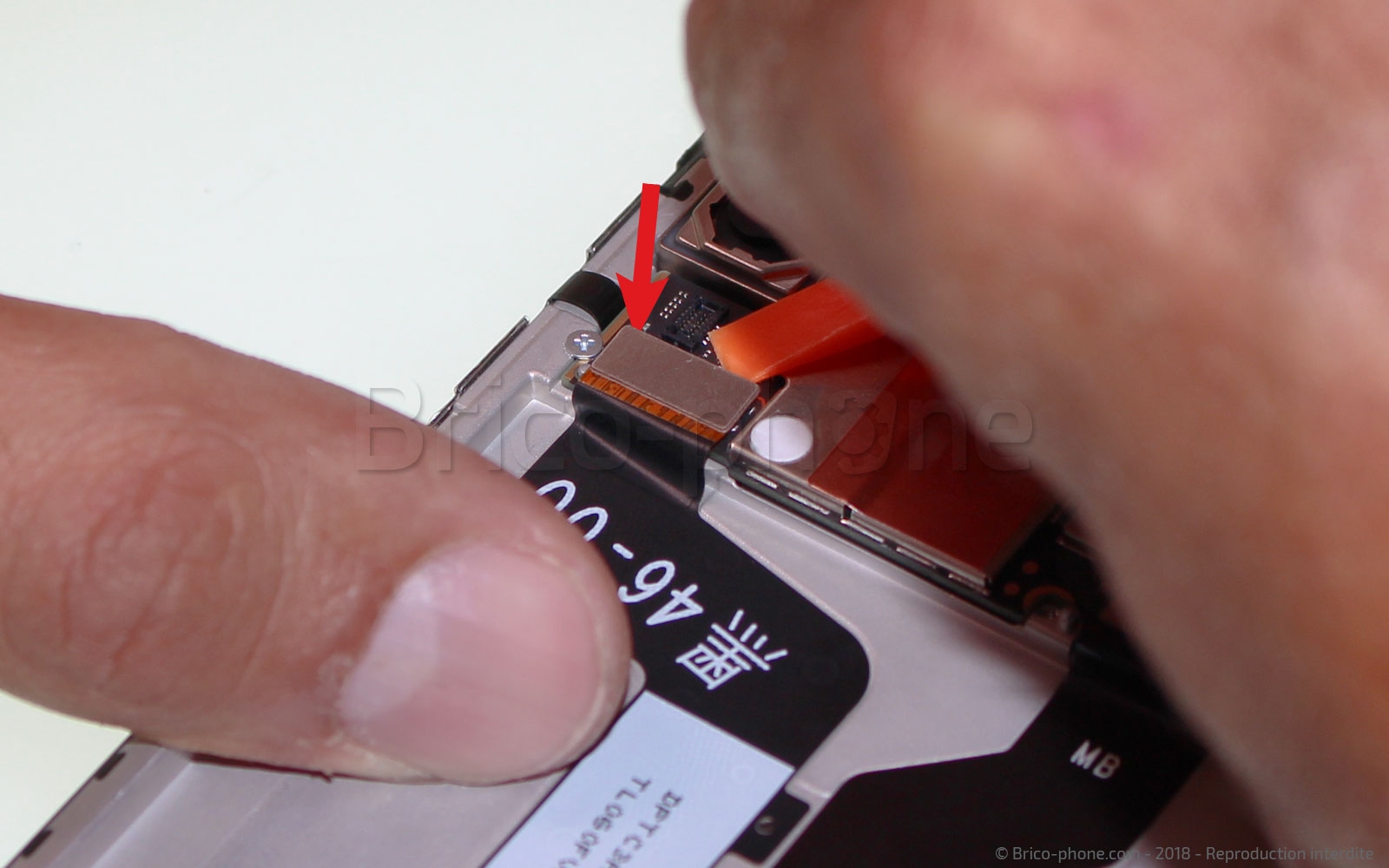

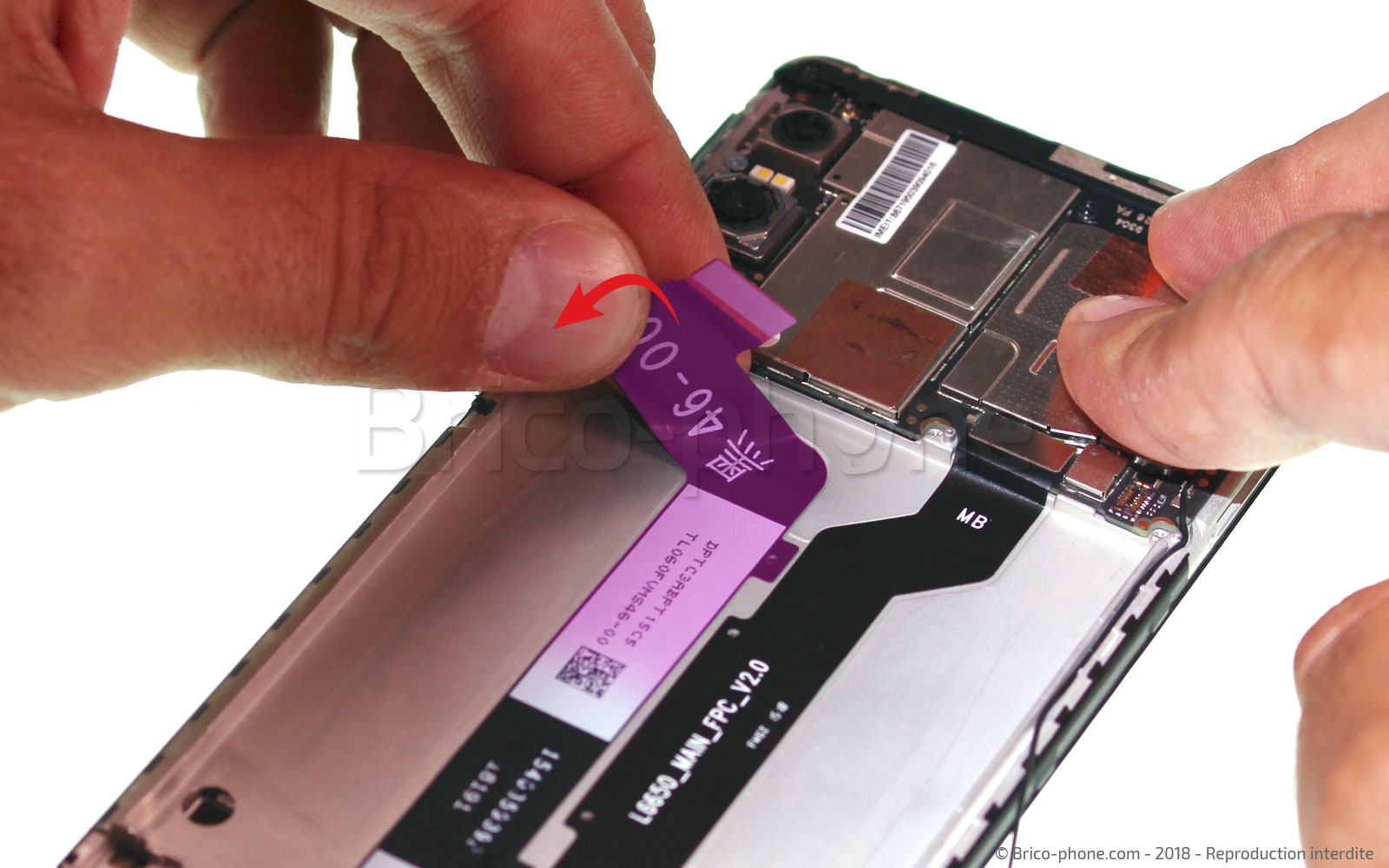

Avant de passer au retrait de l'écran, nous allons déconnecter la nappe de l'écran LCD à l'aide du spudger puis décoller délicatement cette dernière du châssis.

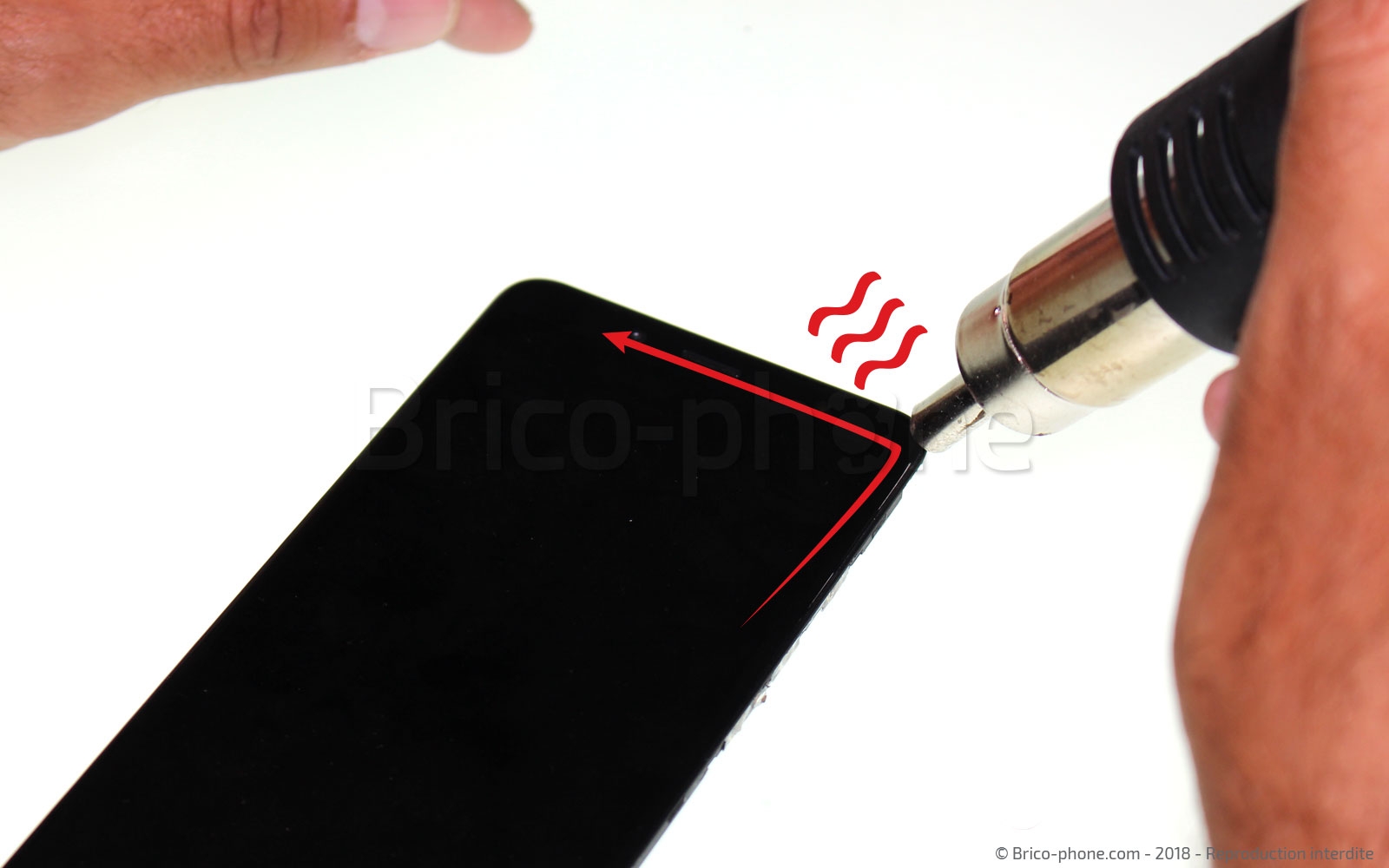

Afin de faciliter le décollage de l'écran, nous allons chauffer le contour de l'écran pour ramollir l'adhésif qui le fixe au châssis.
Pour cela, vous pouvez utiliser un mini coussin chauffant en vente sur notre site internet, un décapeur thermique ou tout simplement votre sèche-cheveux.

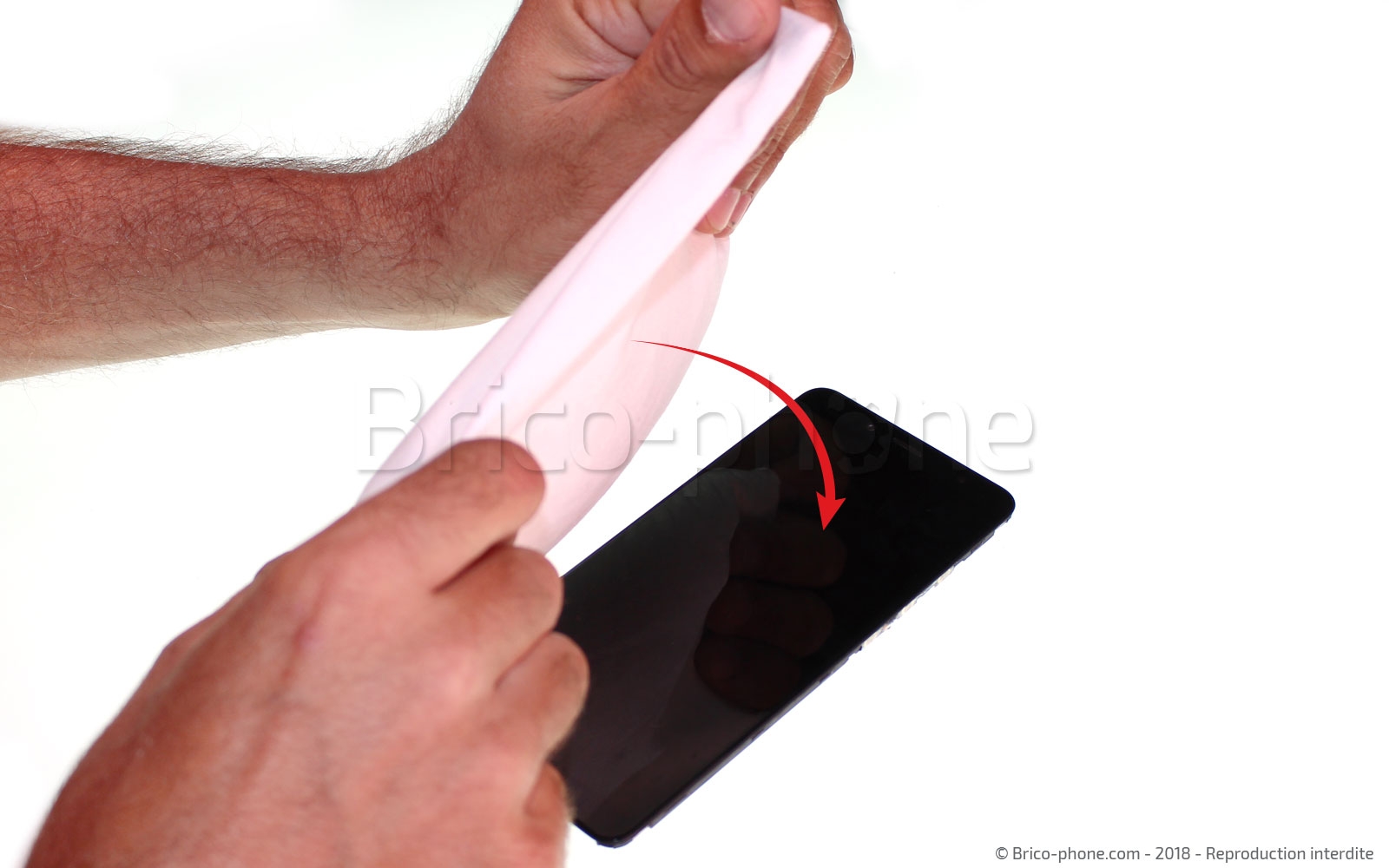

Si vous optez pour le petit coussin, il vous faudra le passer au four micro-ondes 1 à 2 minutes, puis l'appliquer 30 à 40 secondes sur l'écran.

Nous allons maintenant mettre en place le médiator plastique qui sera utilisé pour le décollage.

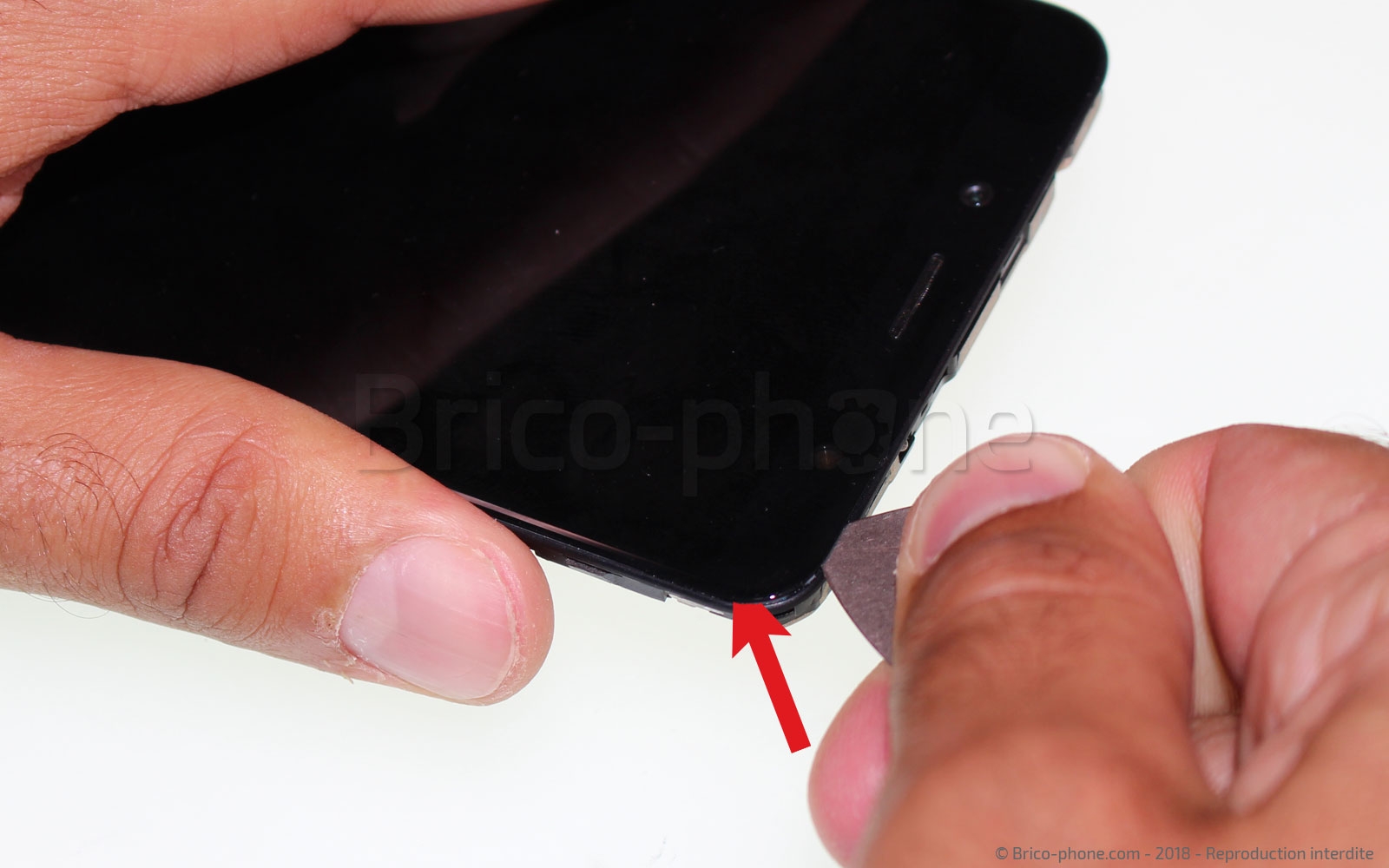

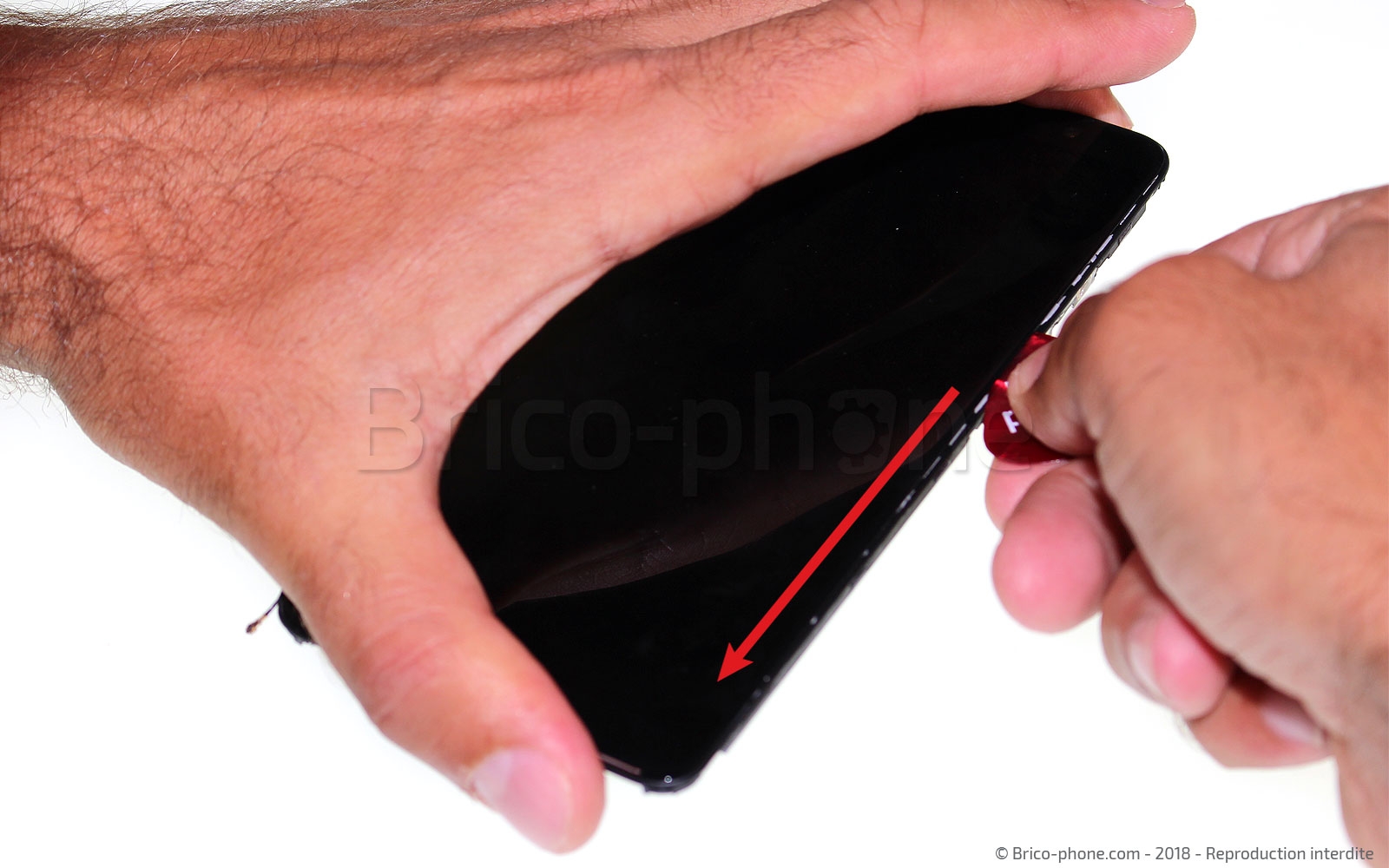

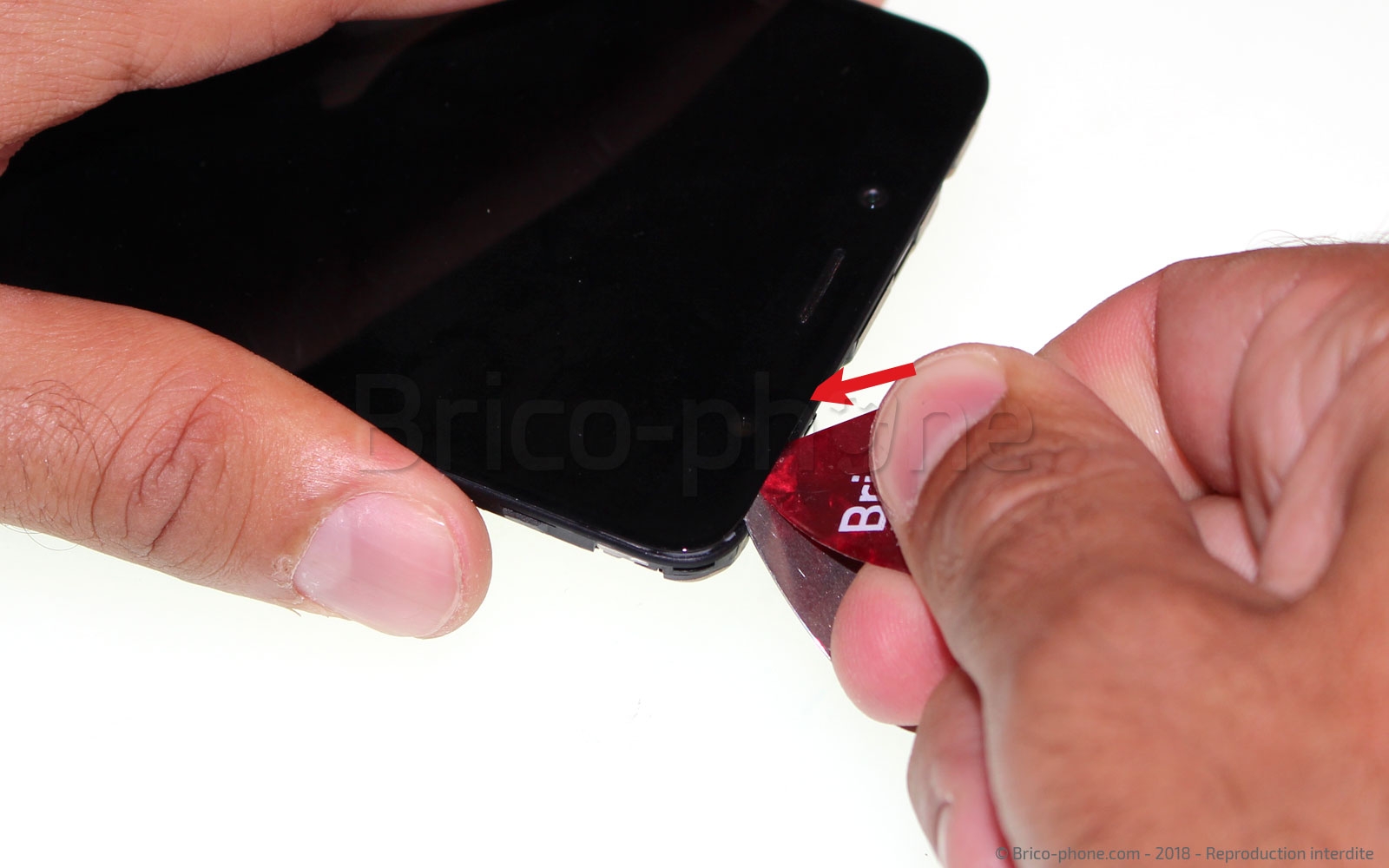

Créez un point d'insertion en introduisant le médiator métal entre le châssis et l'écran. Par cette action, vous venez de créer 2 petits espaces de chaque côté du médiator. Placez maintenant celui en plastique dans l'interstice de votre choix puis faites le coulisser sous le contour de la vitre.

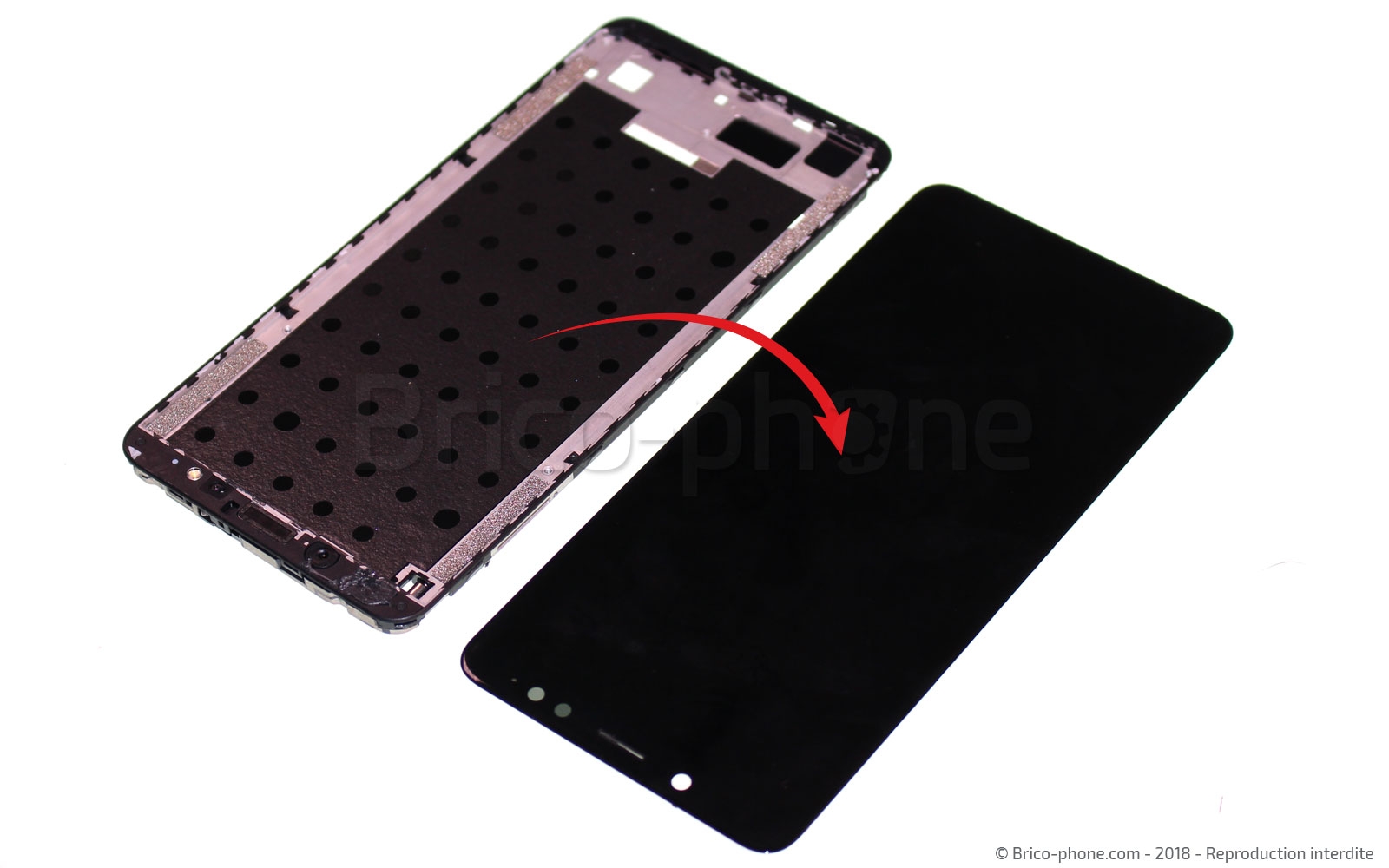

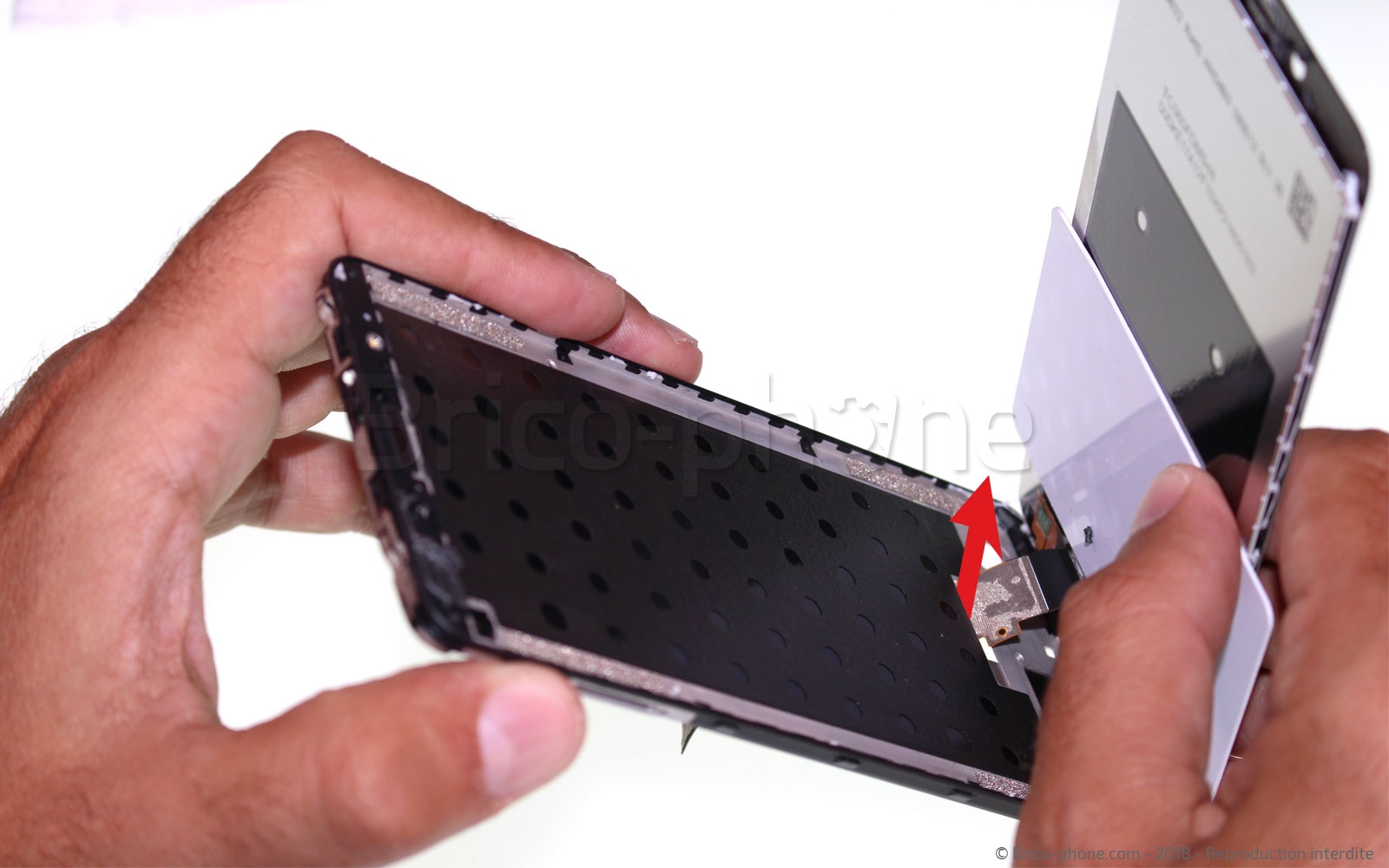

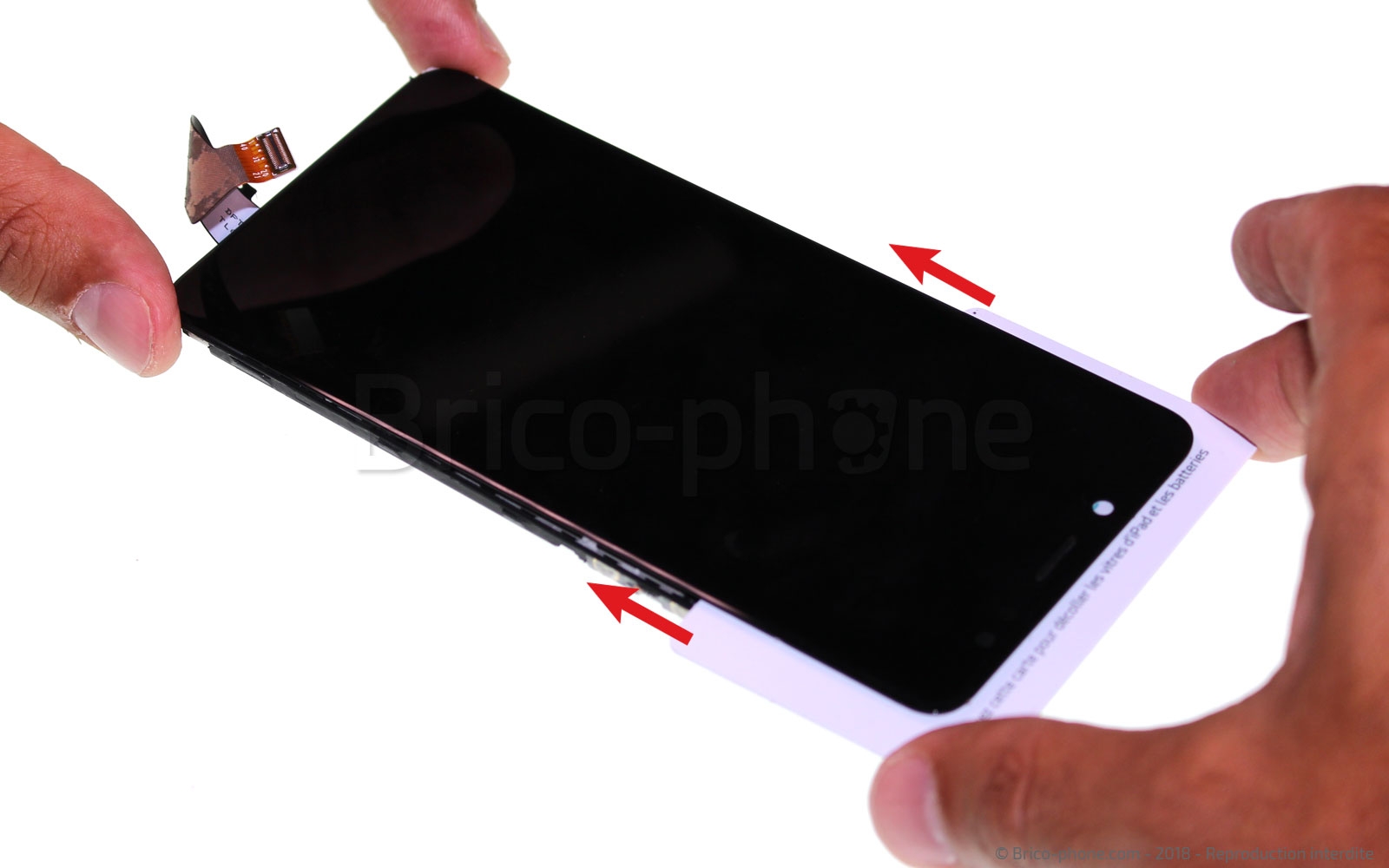

Aidez-vous de la carte PVC afin de finaliser le décollage de l'écran. Veillez à glisser cette dernière sous la dalle LCD afin de décoller l'écran complet. Il ne vous reste plus qu'à basculer l'écran vers le haut tout en faisant passer la nappe à travers le châssis.

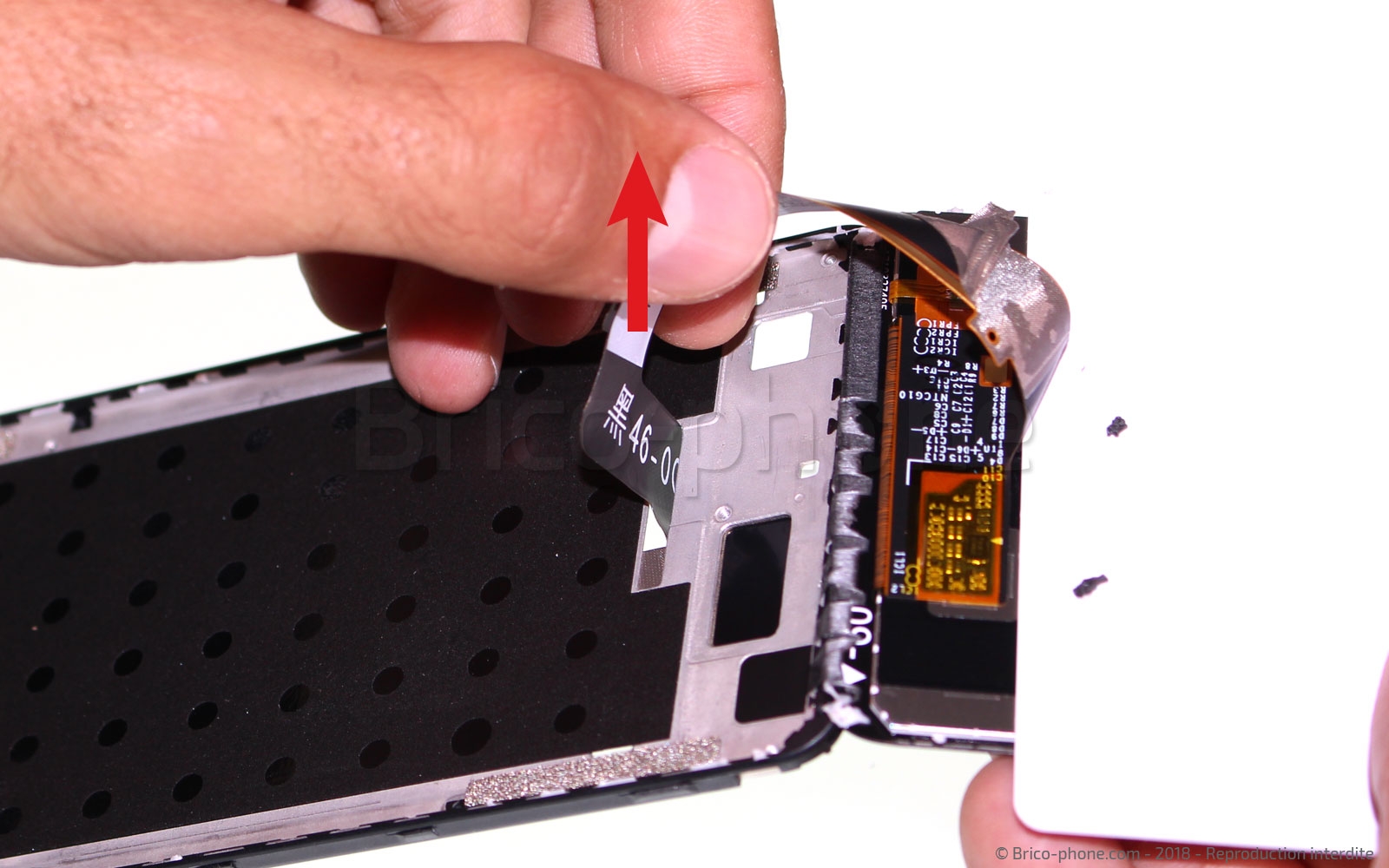

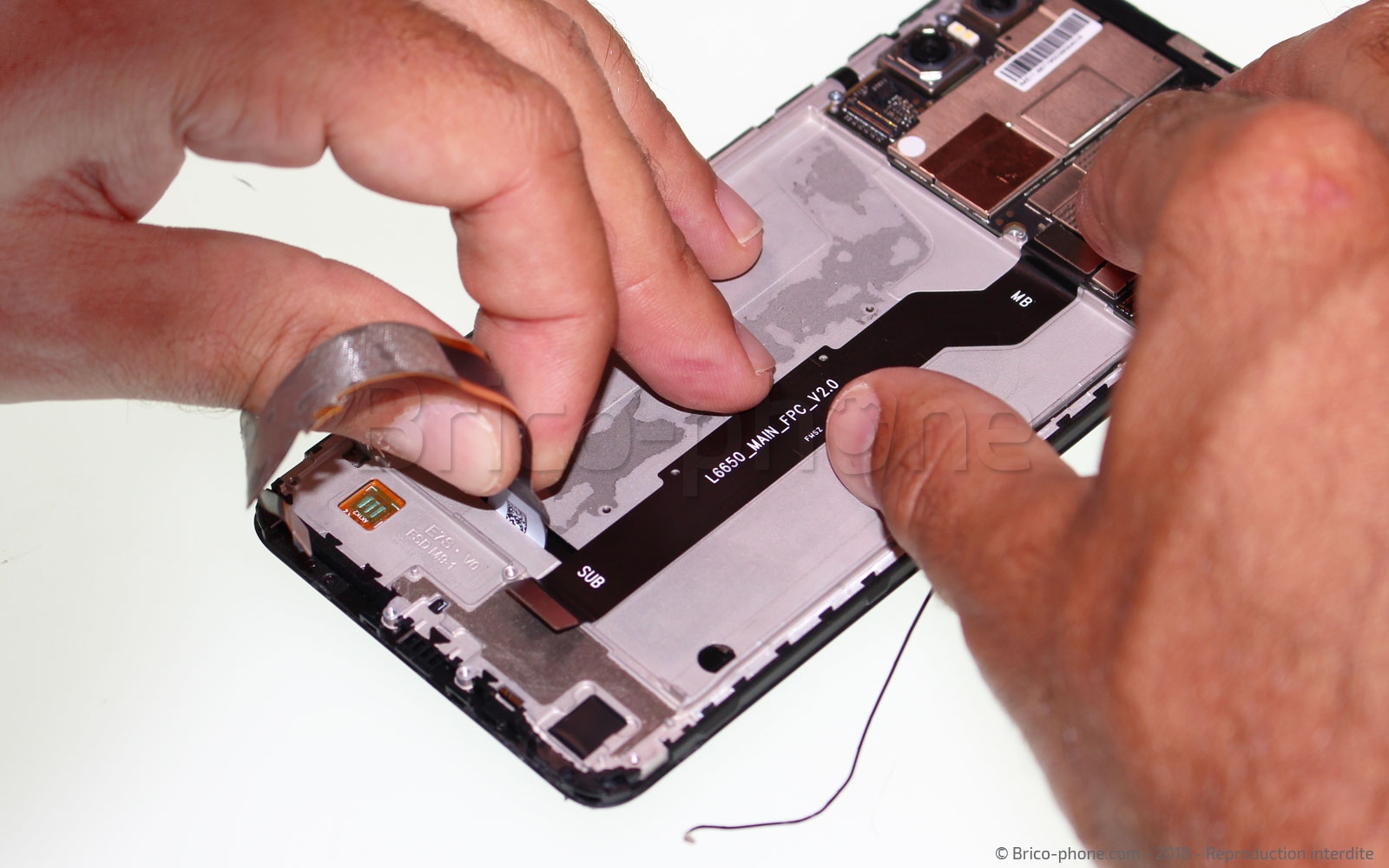

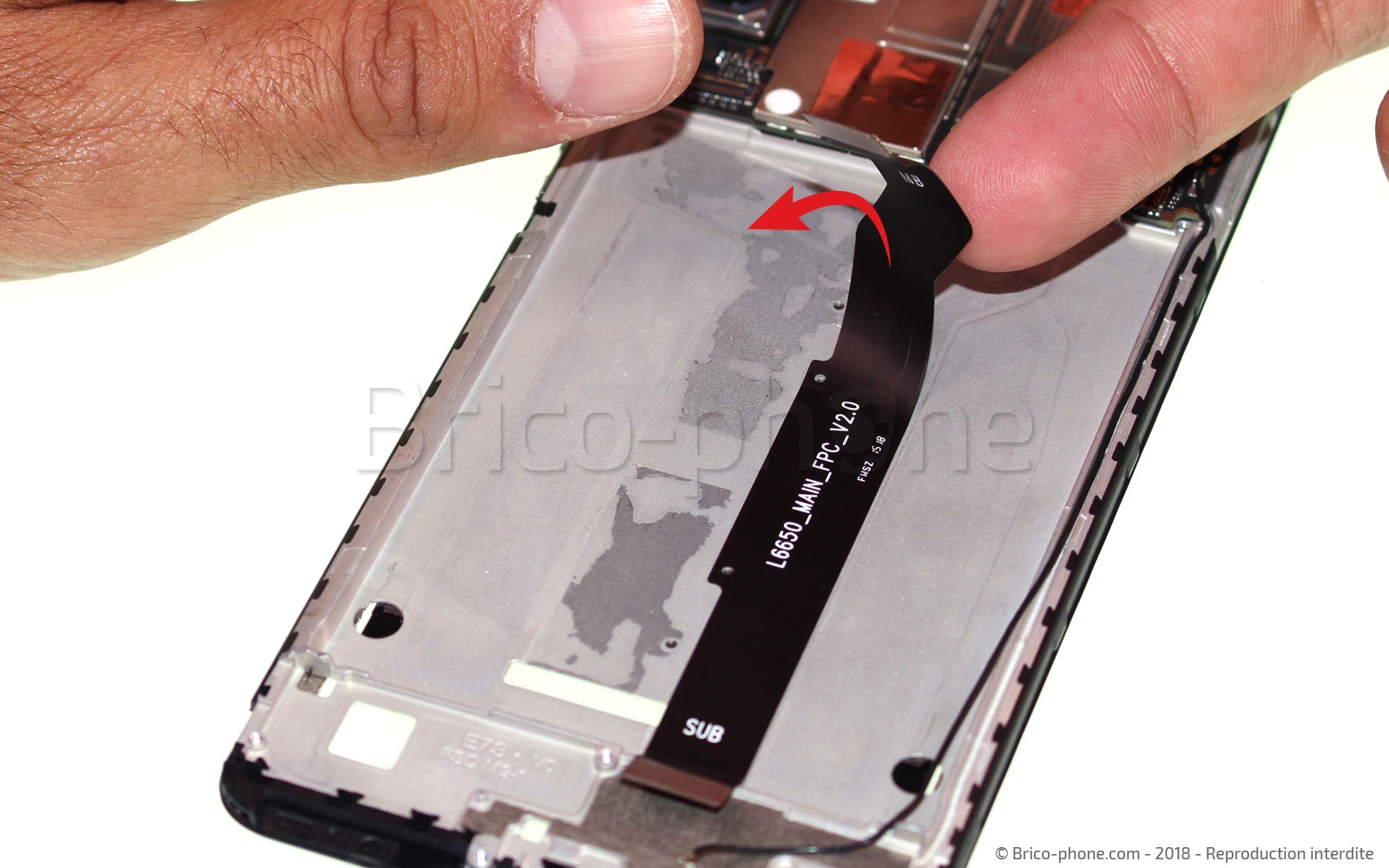

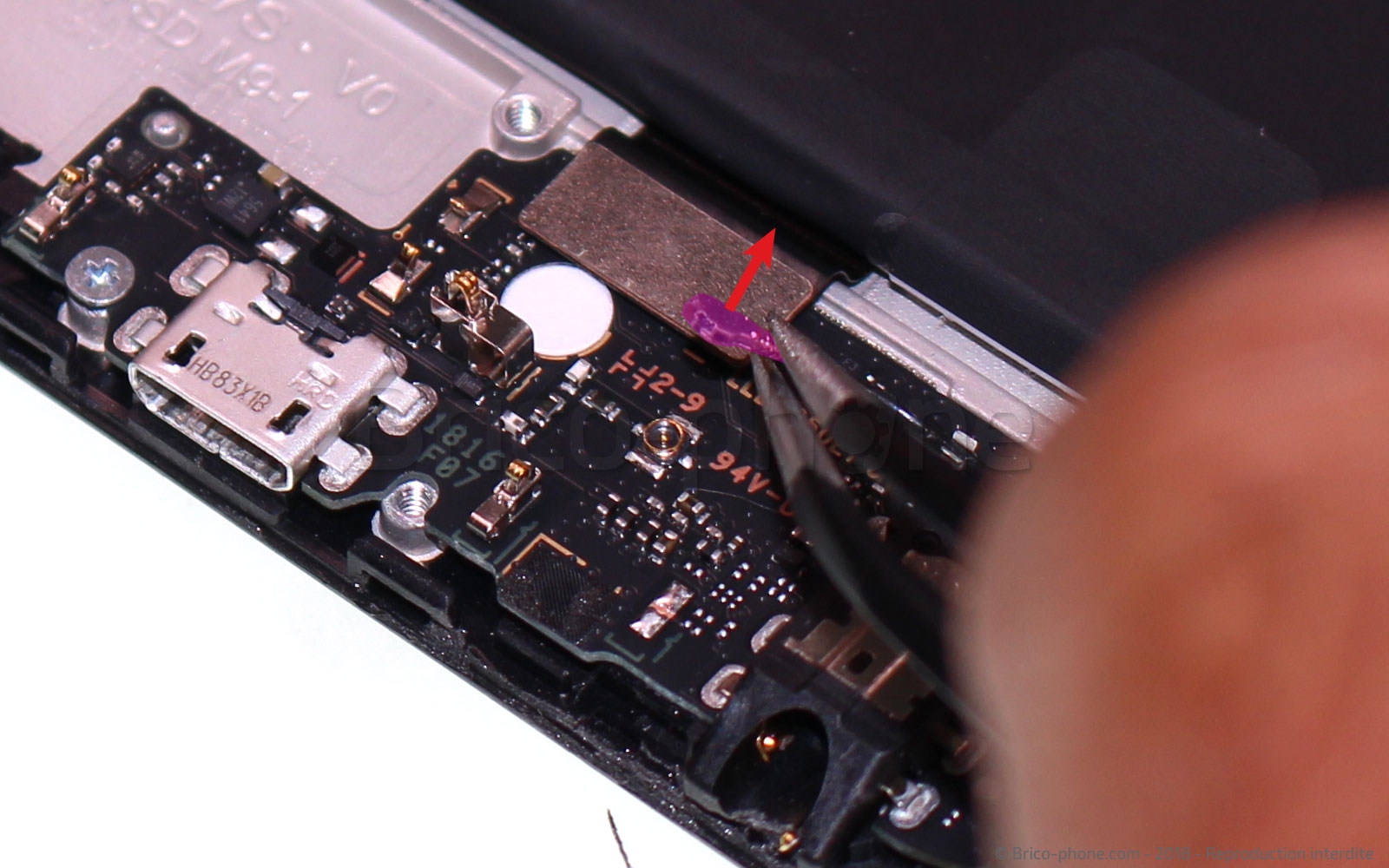

Décollez lentement et délicatement la nappe interconnexion qui permet de faire communiquer la carte-mère avec la plaquette USB.

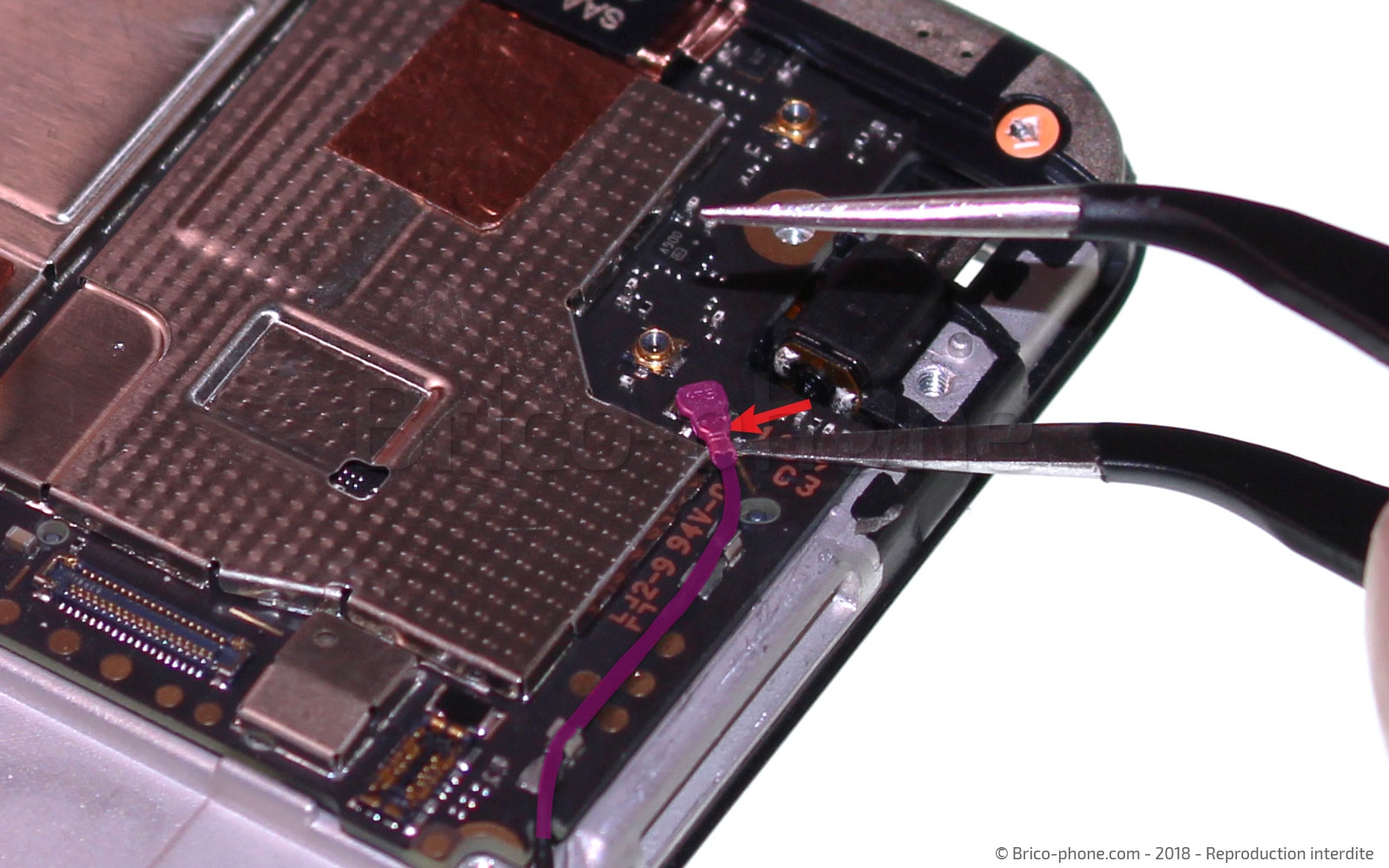

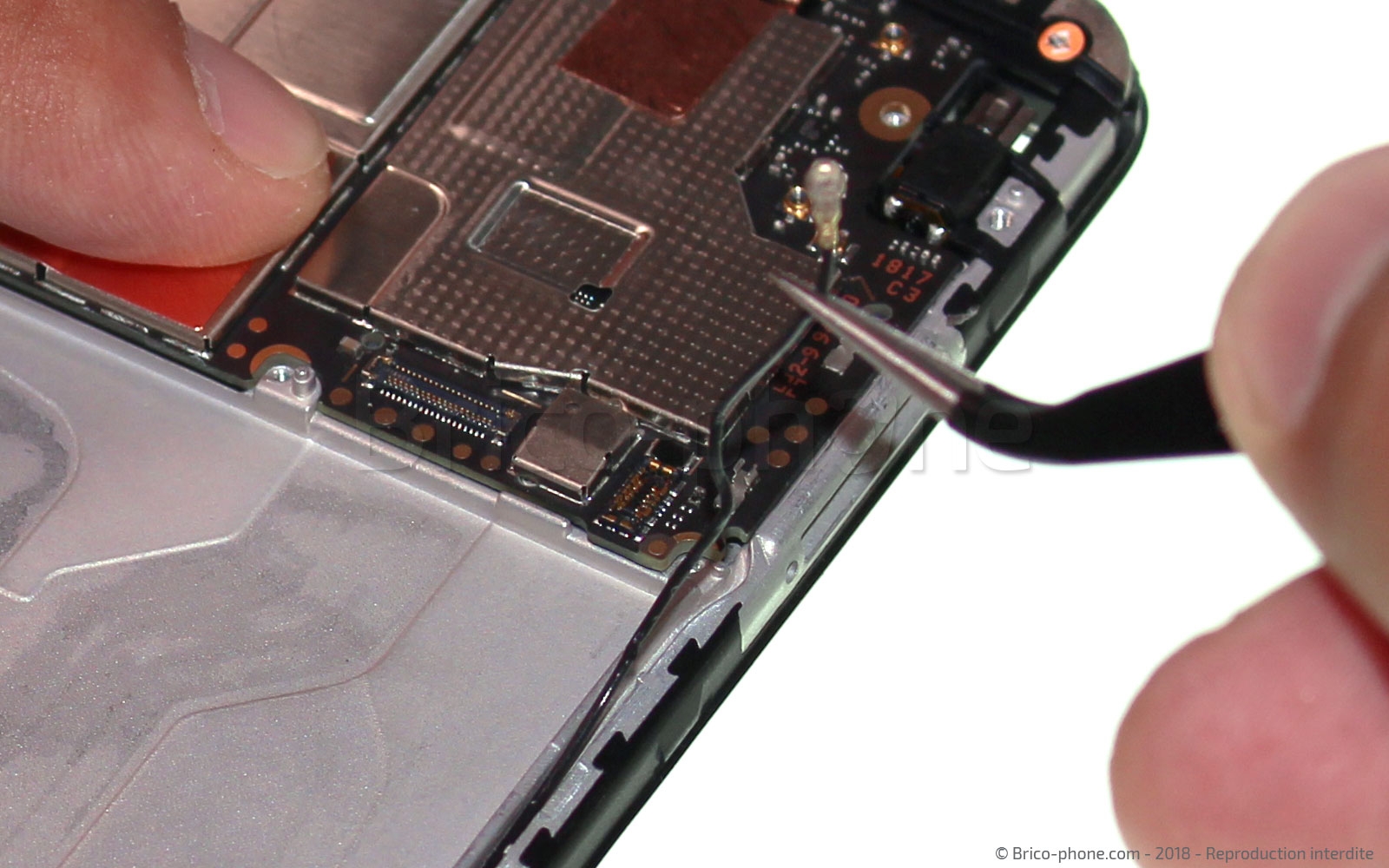

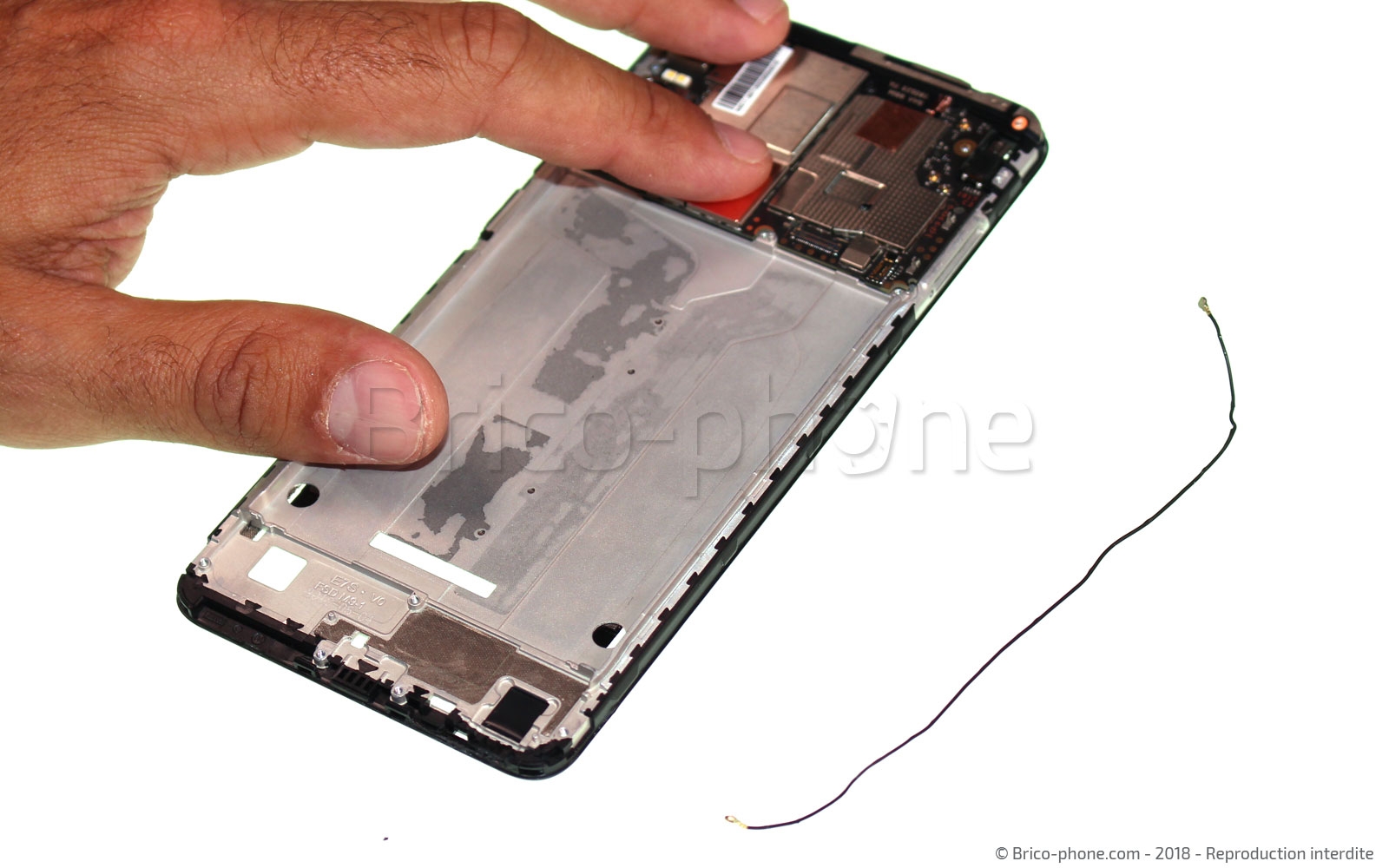

Munissez-vous de la pincette afin de débrancher le câble coaxial qui est connecté en bas à droite de la carte mère.

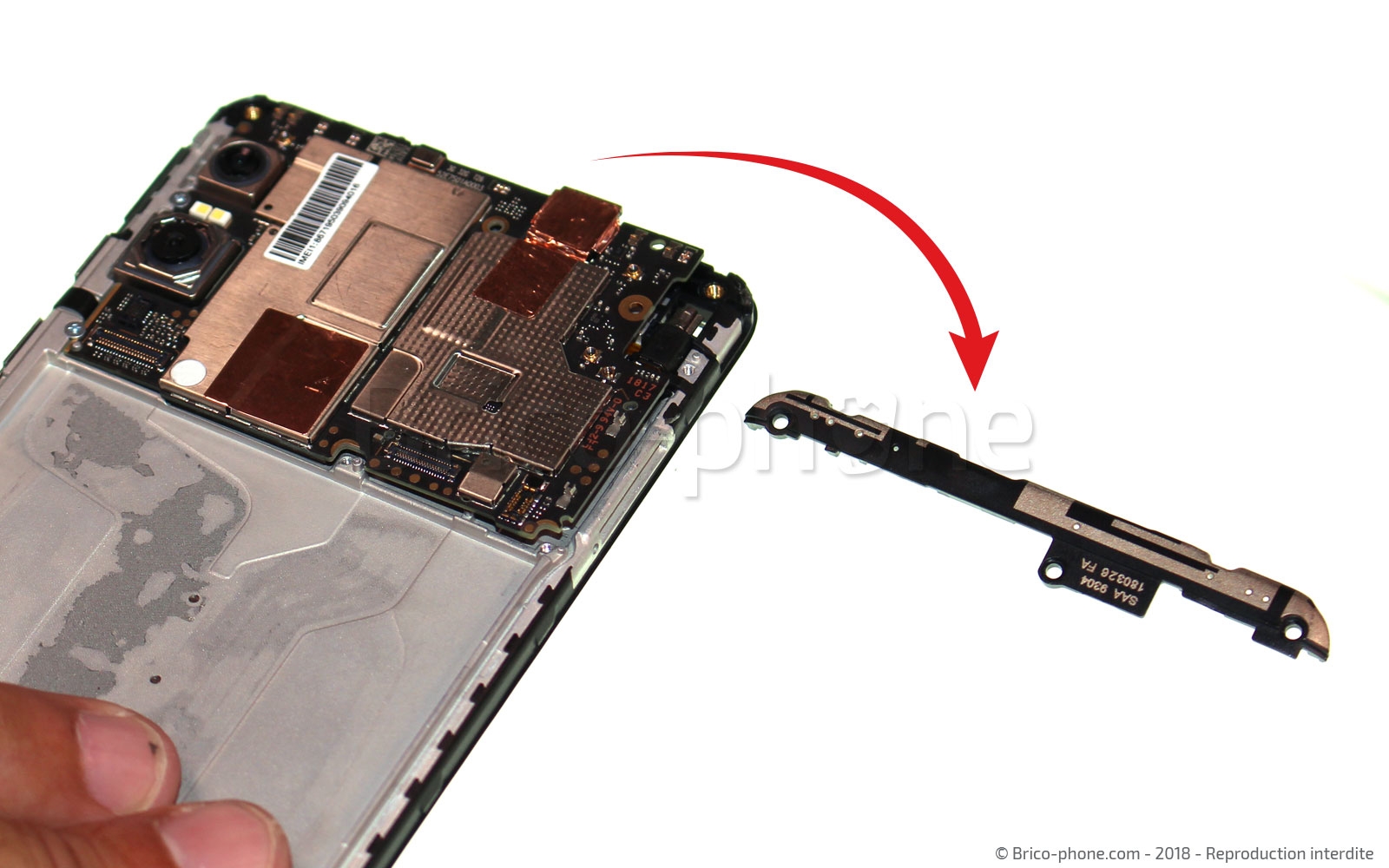

Afin de pouvoir passer au retrait de la carte mère, nous allons retirer le cache plastique qui recouvre le haut de cette dernière.

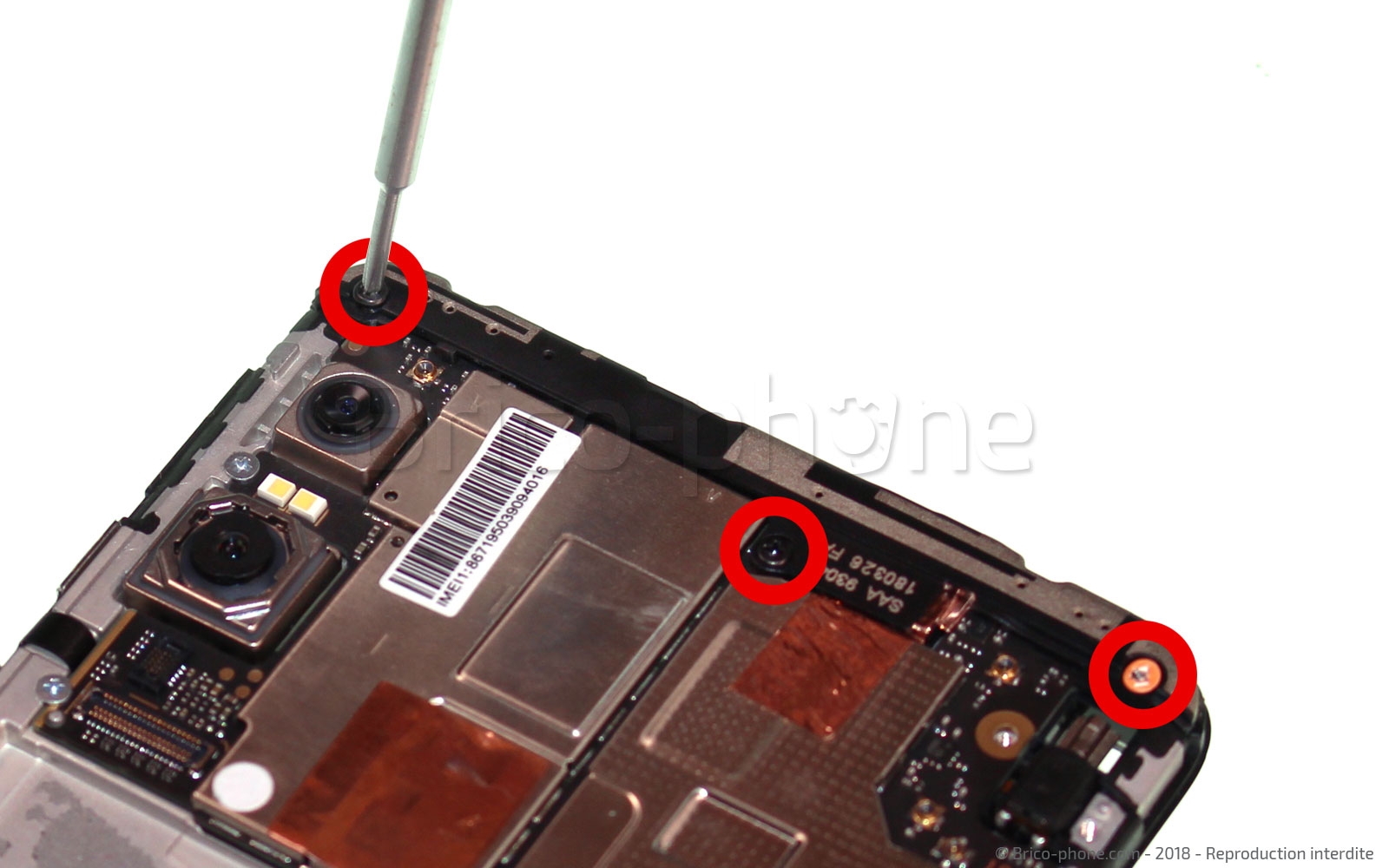

Pour cela retirez les 3 vis qui maintiennent cet élément à l'aide du tournevis cruciforme puis déposer le cache à l'aide de la pincette.

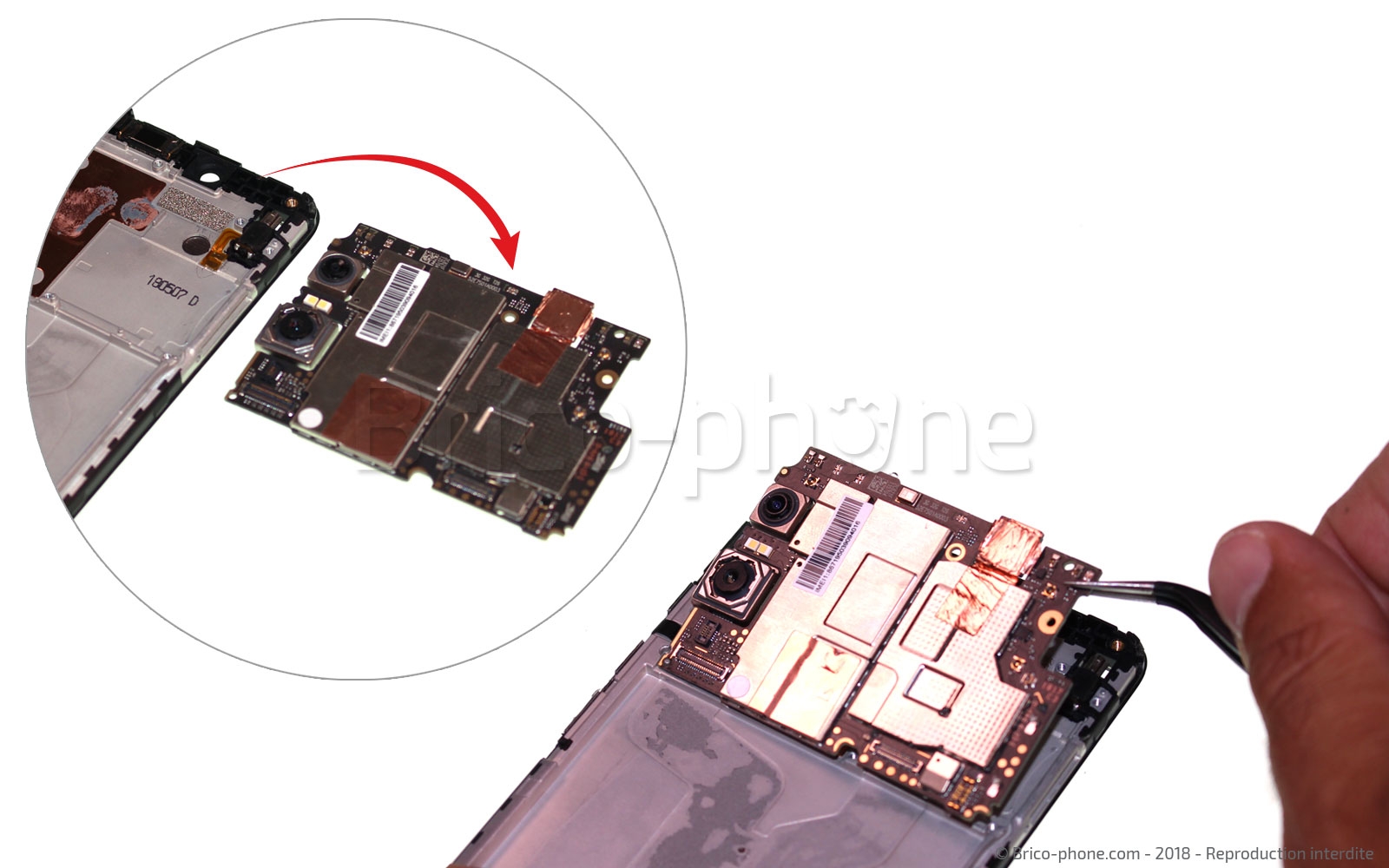

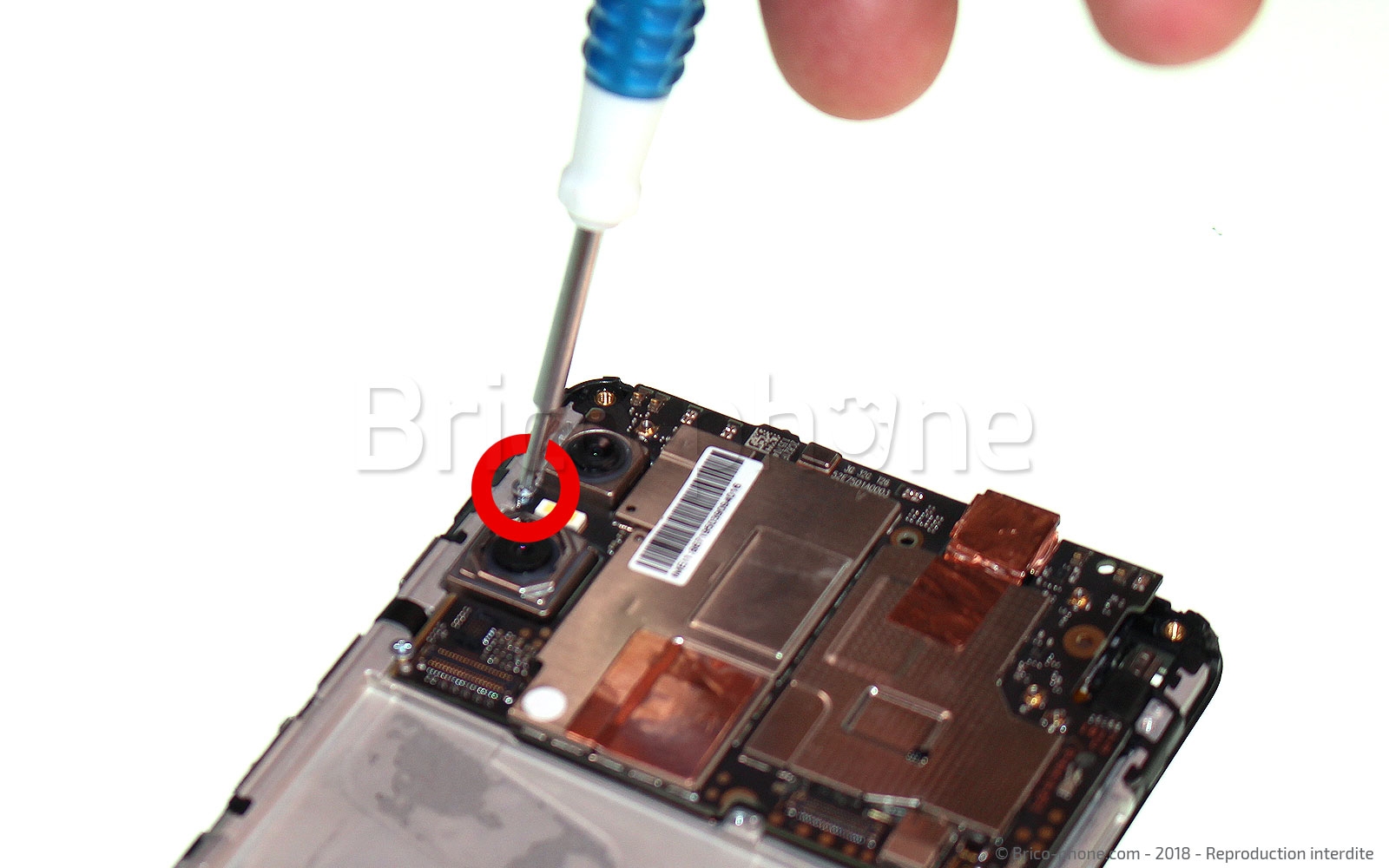

Retirez la dernière vis qui fixe la carte-mère, puis déloger la carte-mère.

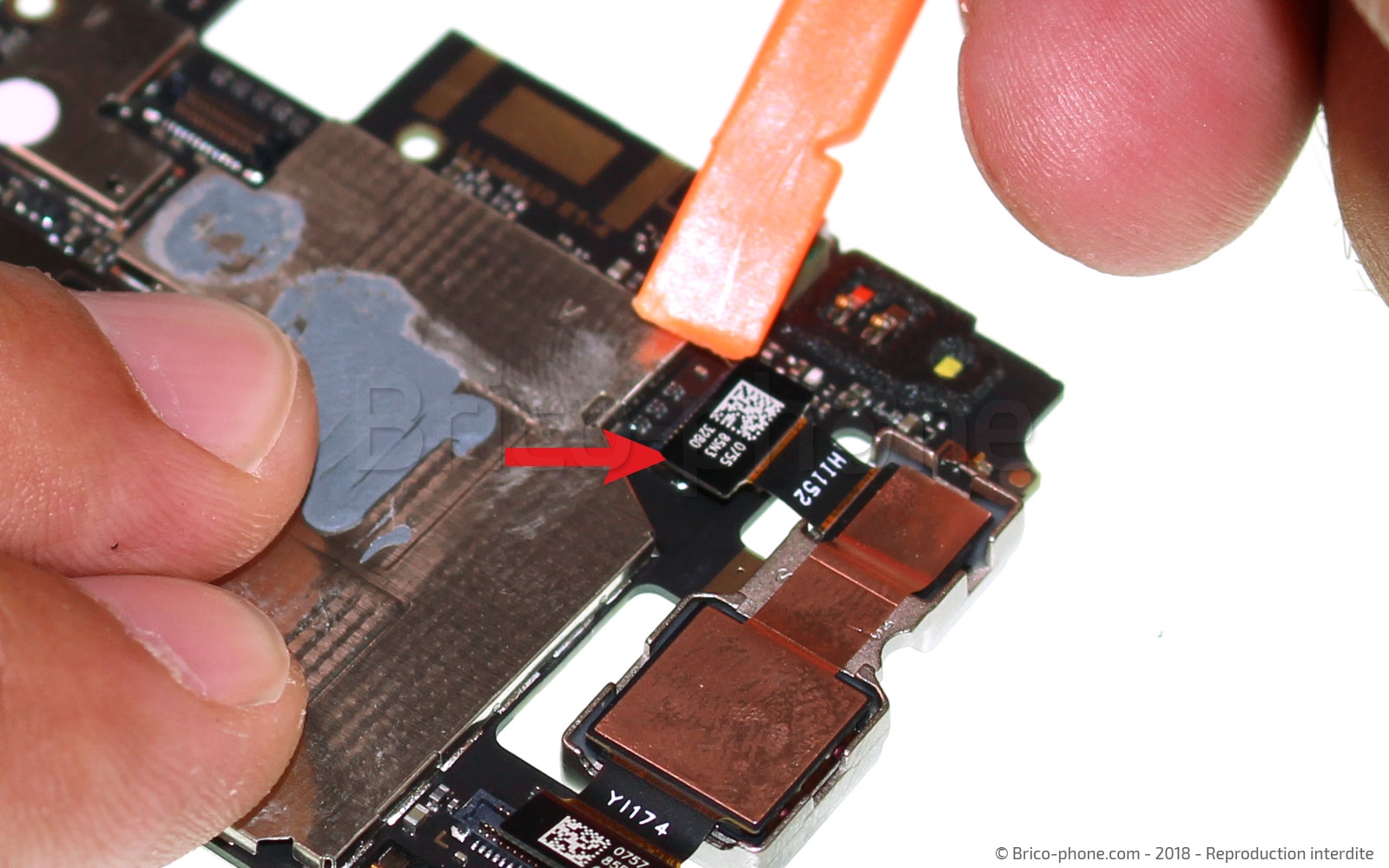

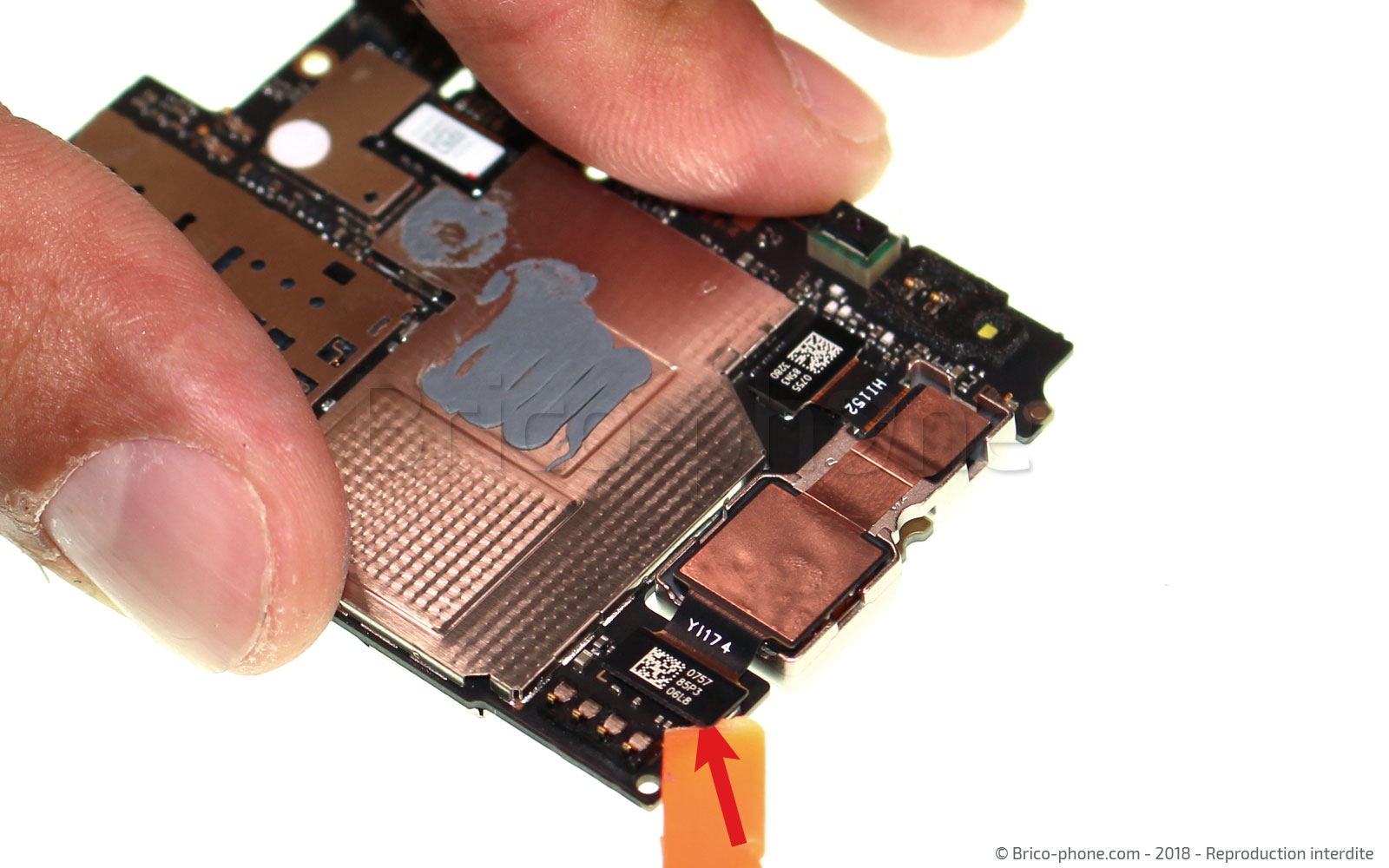

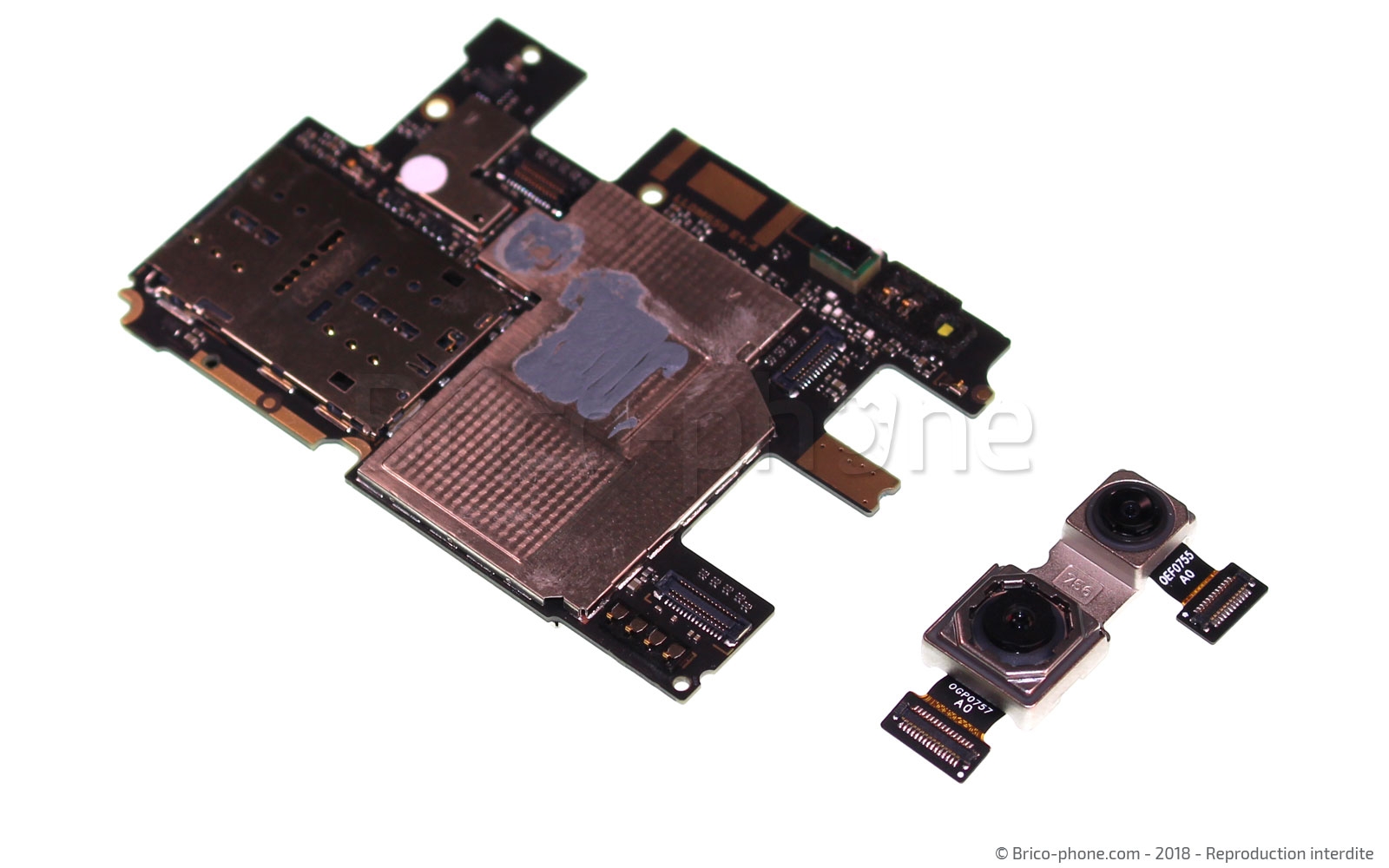

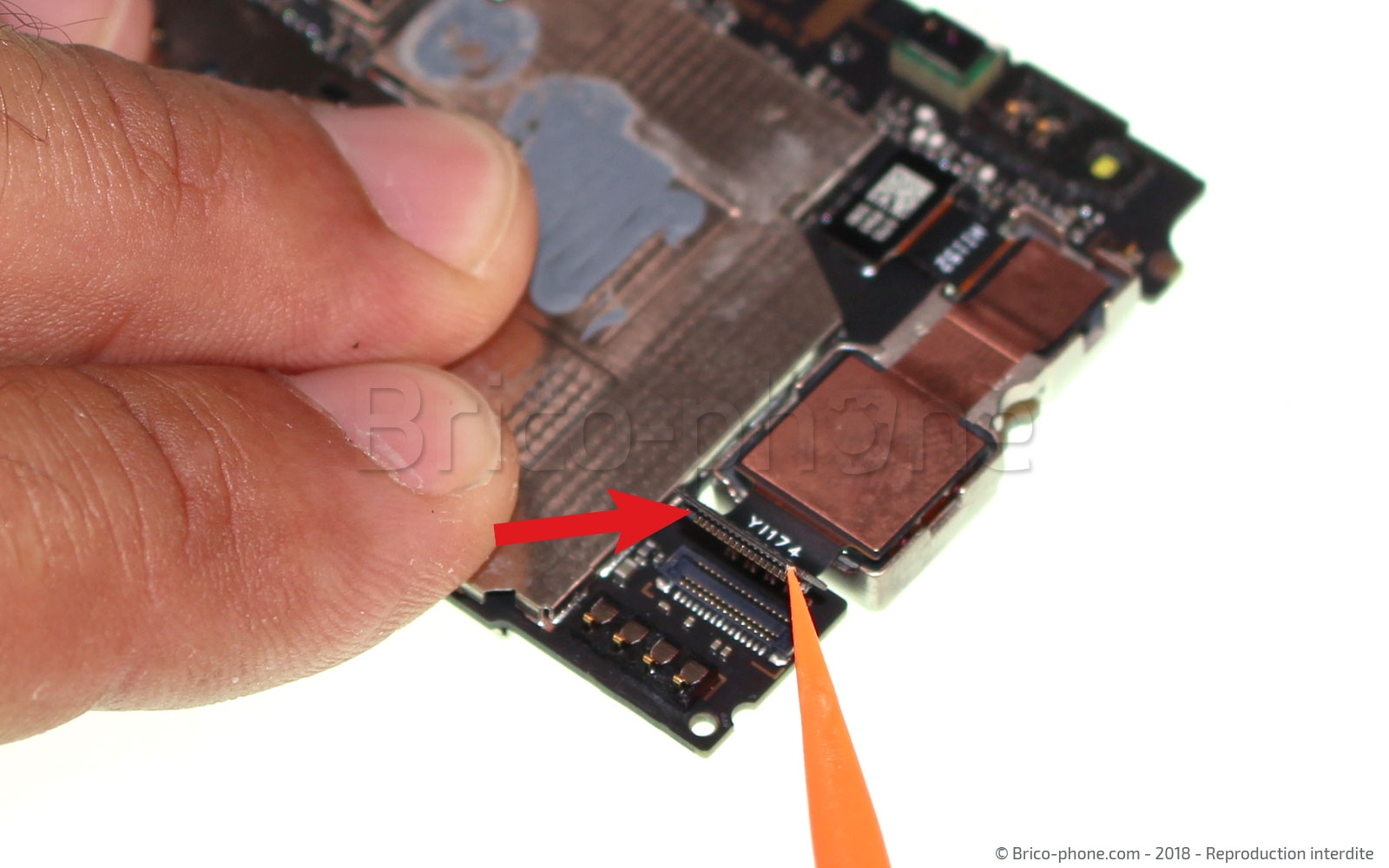

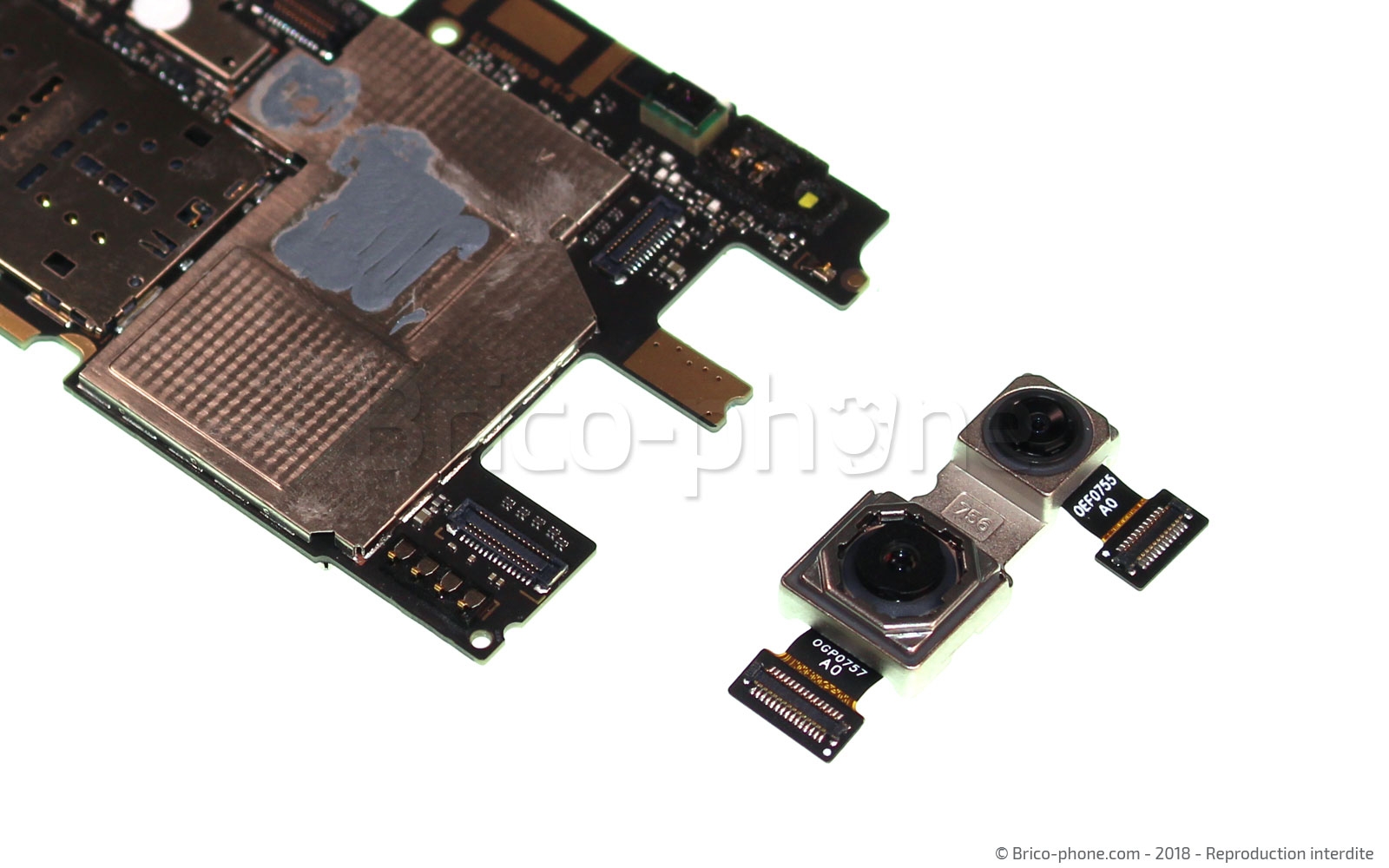

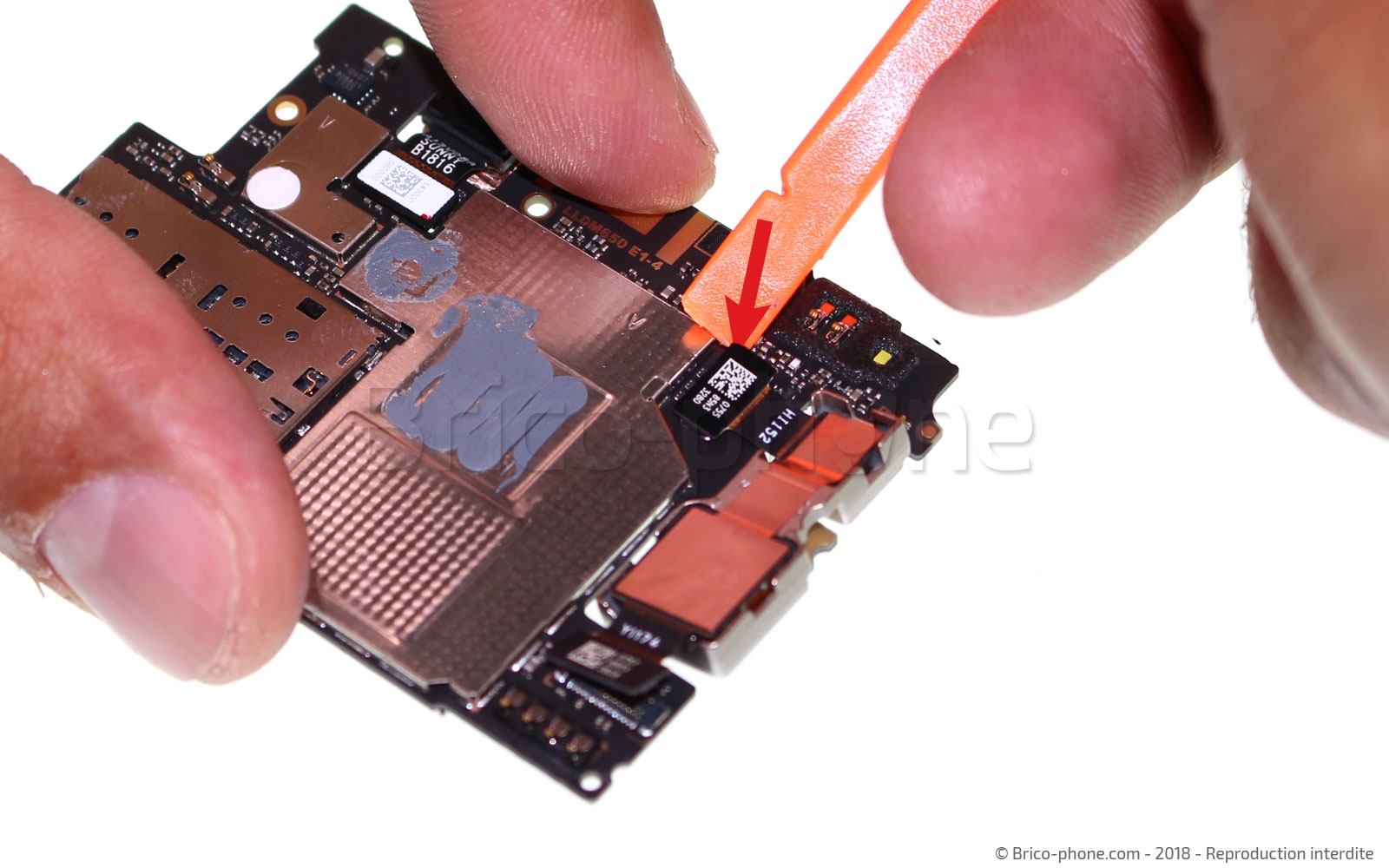

Nous allons maintenant déconnecter et retirer la caméra avant et la double caméra arrière à l'aide du spudger.

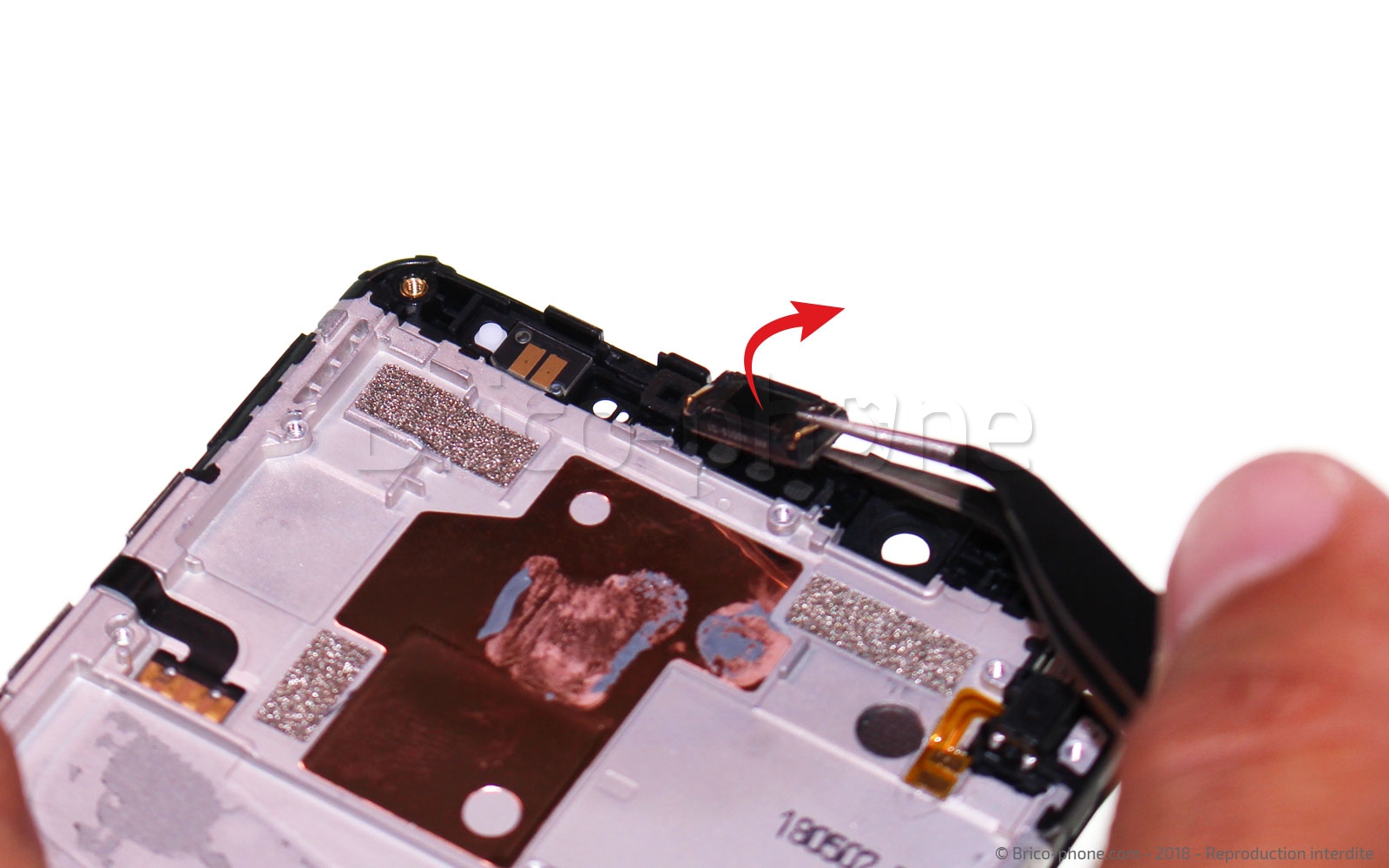

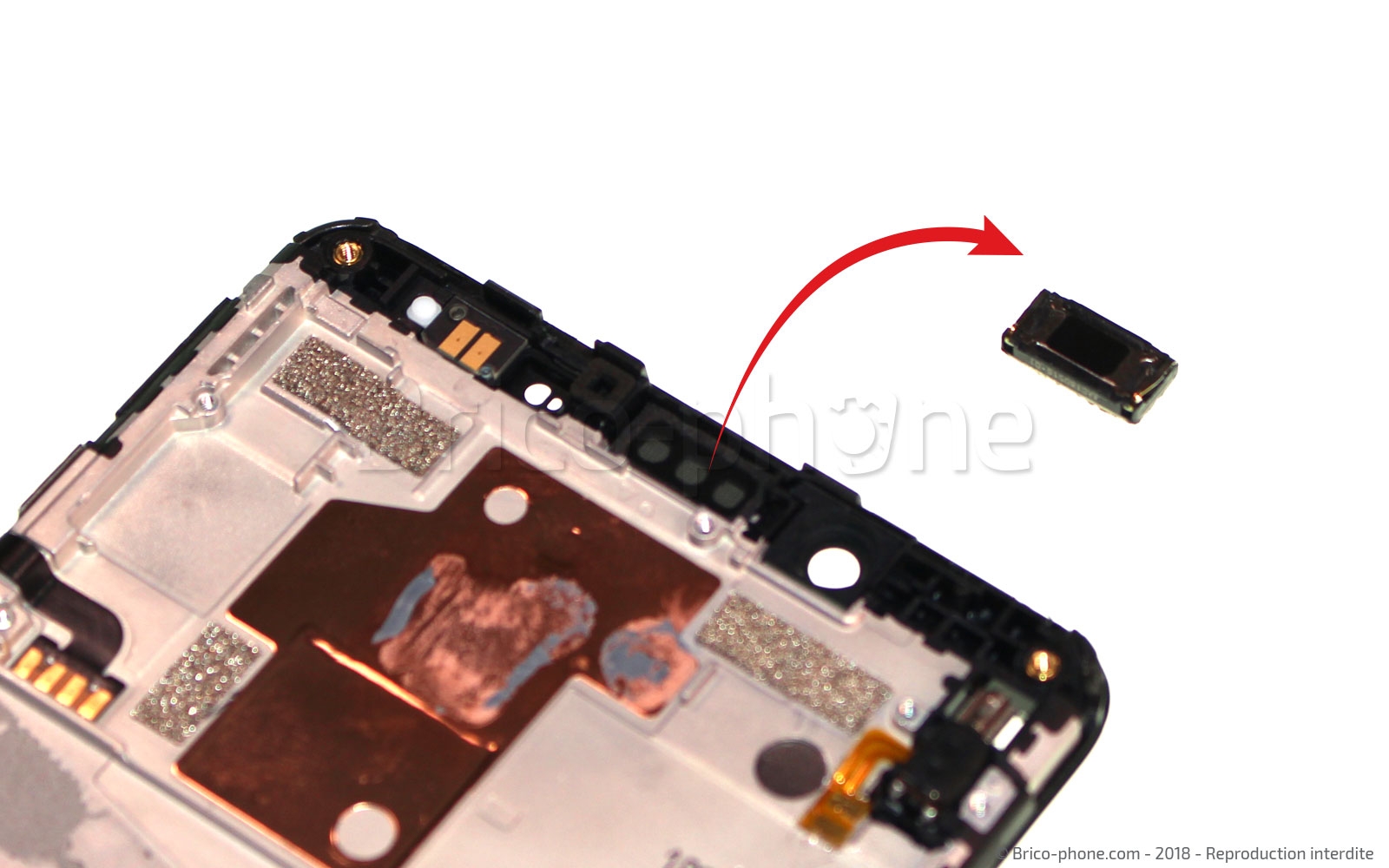

Retirer maintenant le Haut-parleur interne de son logement à l'aide de la pincette

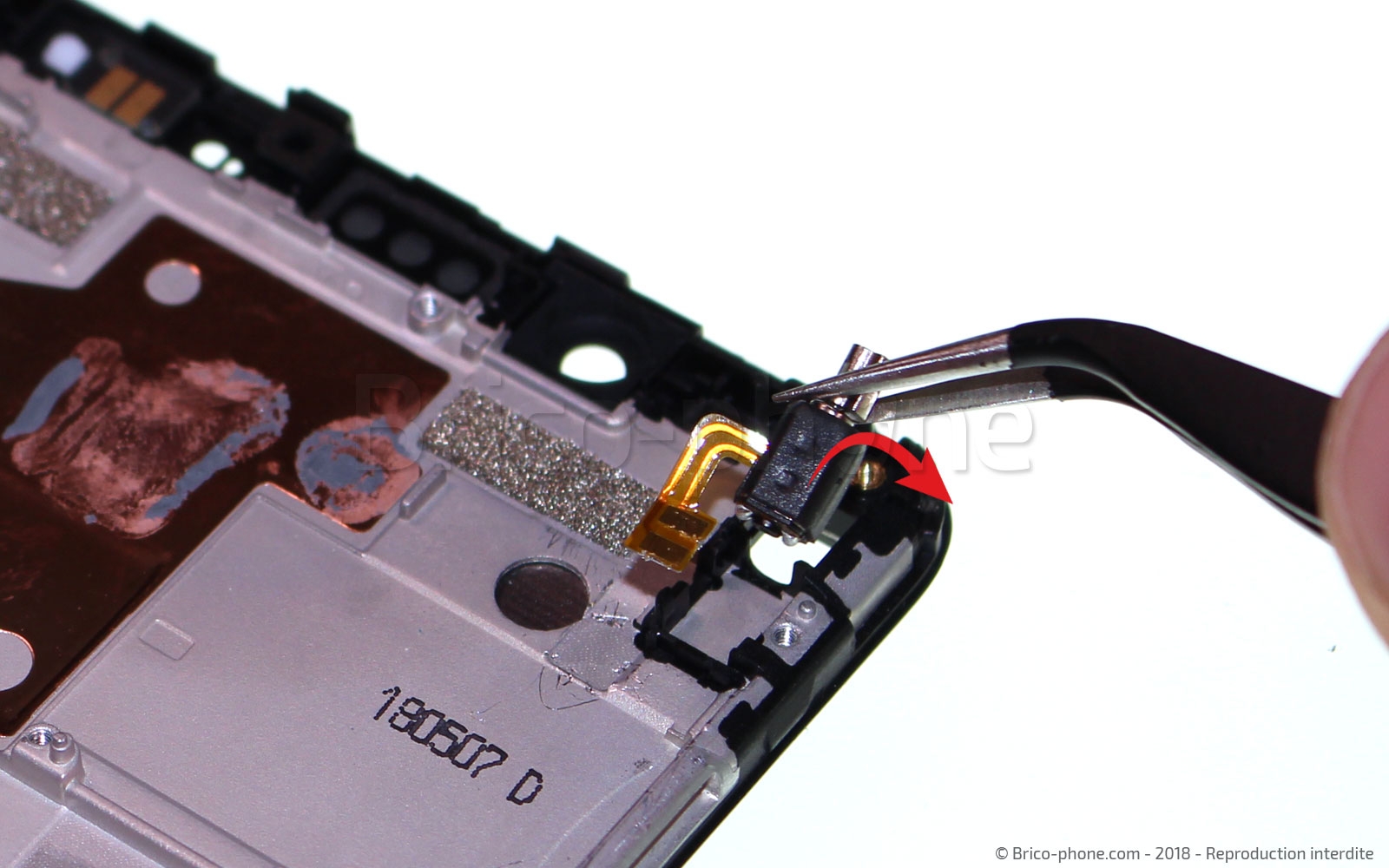

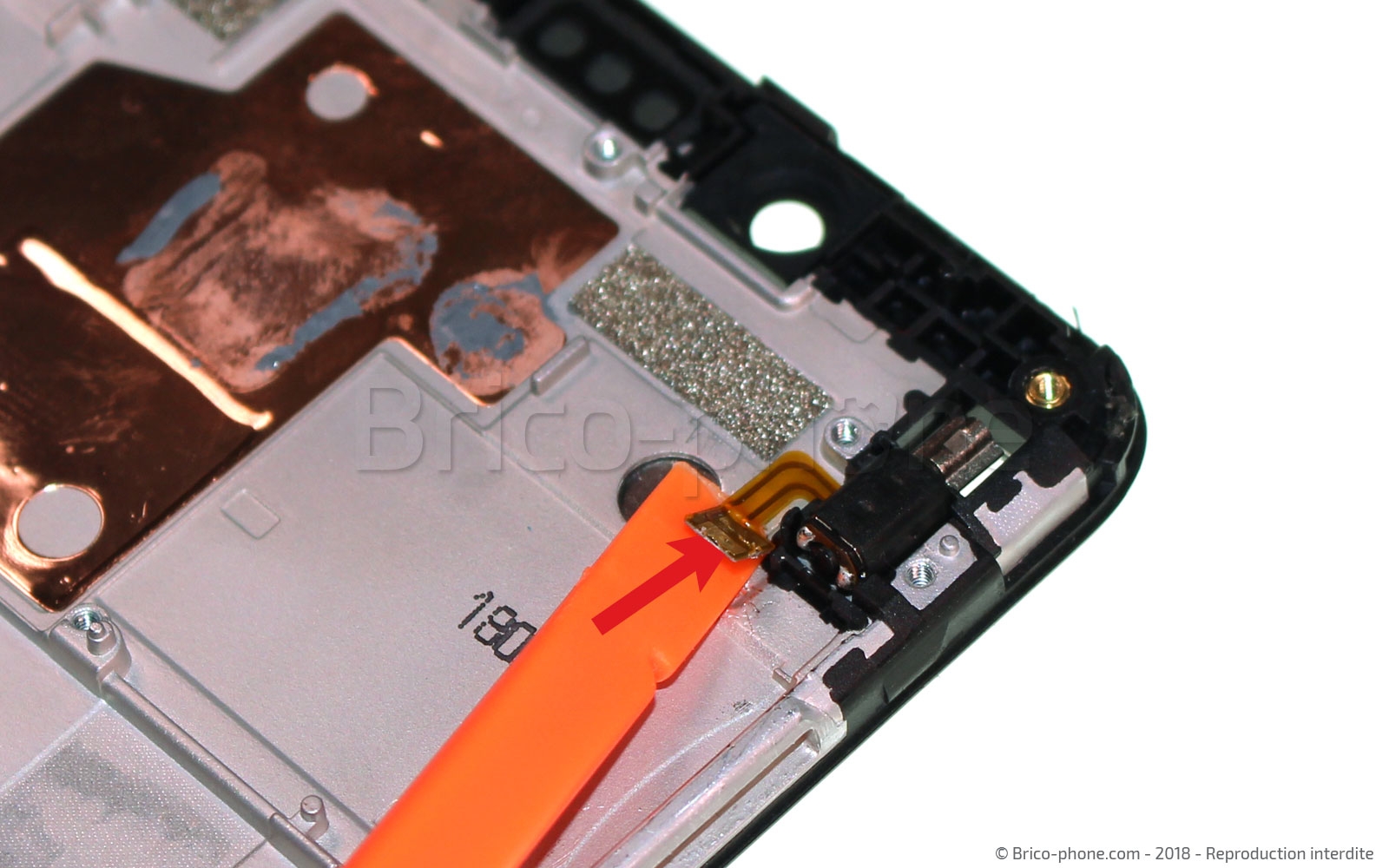

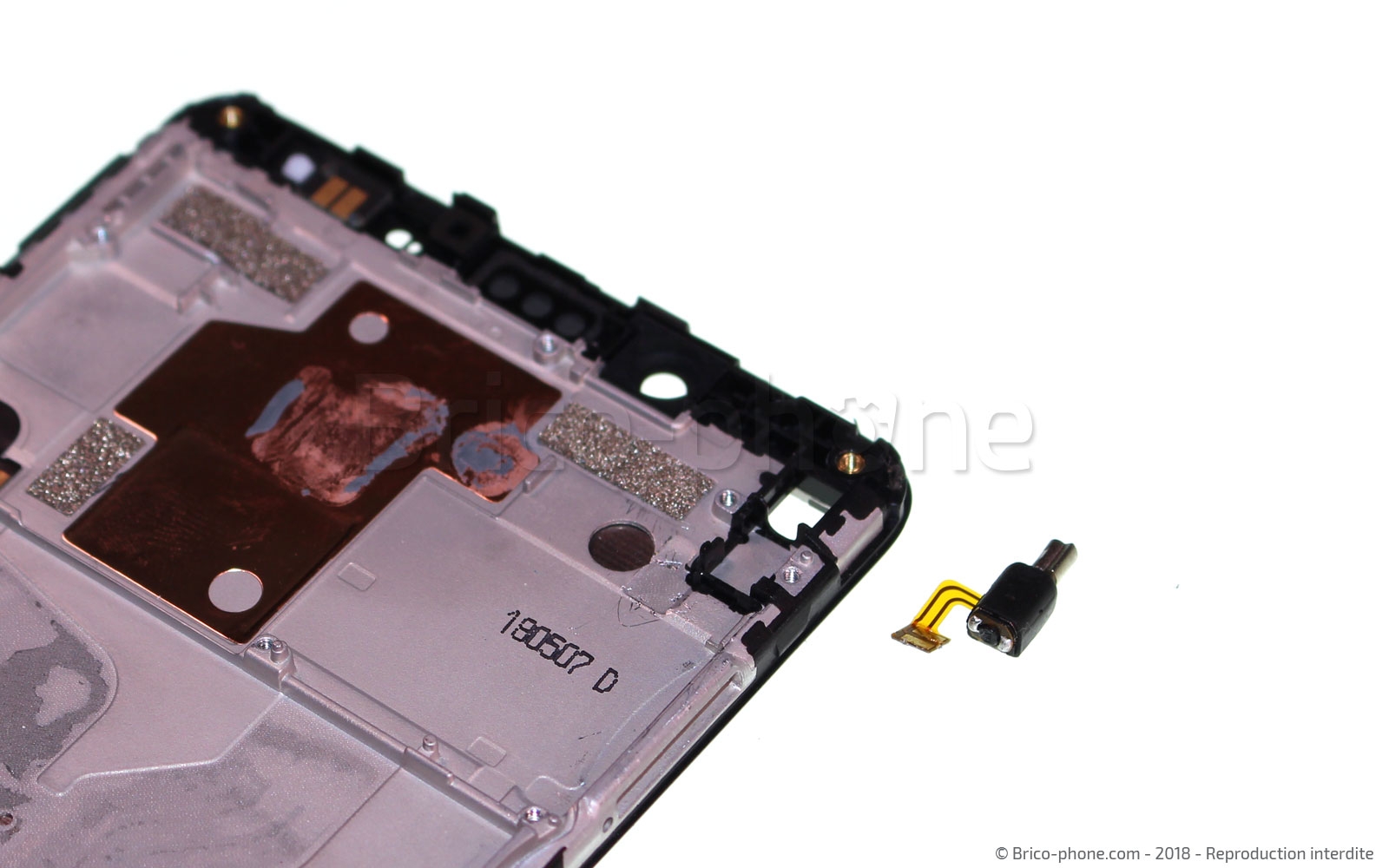

Décollez la nappe du vibreur à l'aide d'un cutter ou du levier nylon, puis sortez l'élément à l'aide de la pincette.
