Tutoriel générique pour le remplacement d'une lentille de caméra arrière

Temps estimé : 20 min
Difficulté : 3/5
Tout smartphone | Temps estimé : 20 min | Difficulté : 3/5

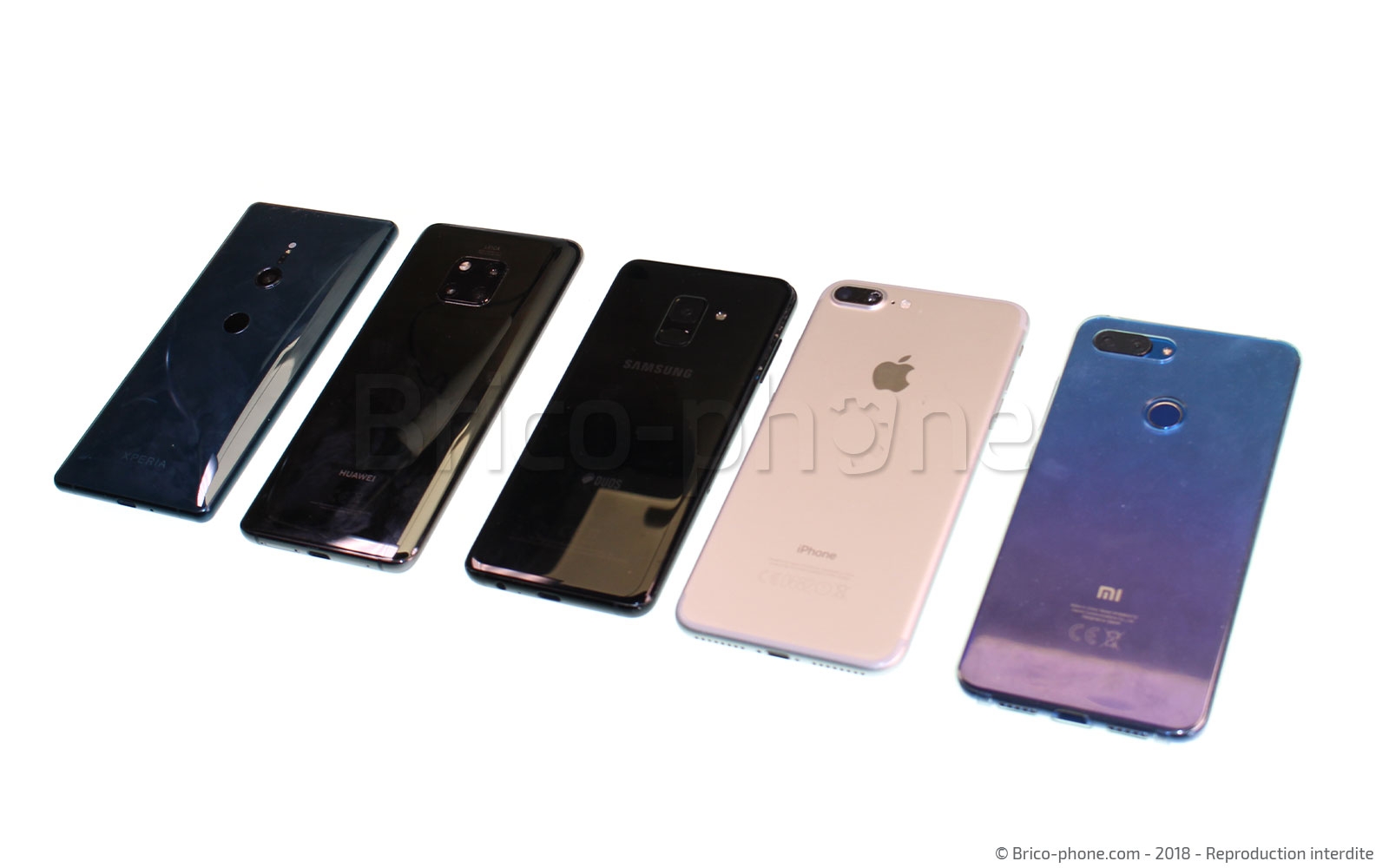

Vous possédez un smartphone Xiaomi, Samsung, Sony ou d'une autre marque et vous souhaitez remplacer la lentille de la caméra arrière ! Ce tutoriel photo générique valable pour une grande partie des appareils en ventes sur le marché, vous expliquera comment remplacer cette pièce en toute simplicité et à moindre coût.

Diagnostic

› Votre lentille arrière est brisée ou tombée
› La lentille de la caméra arrière est rayée

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°3 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Avant de démarrer

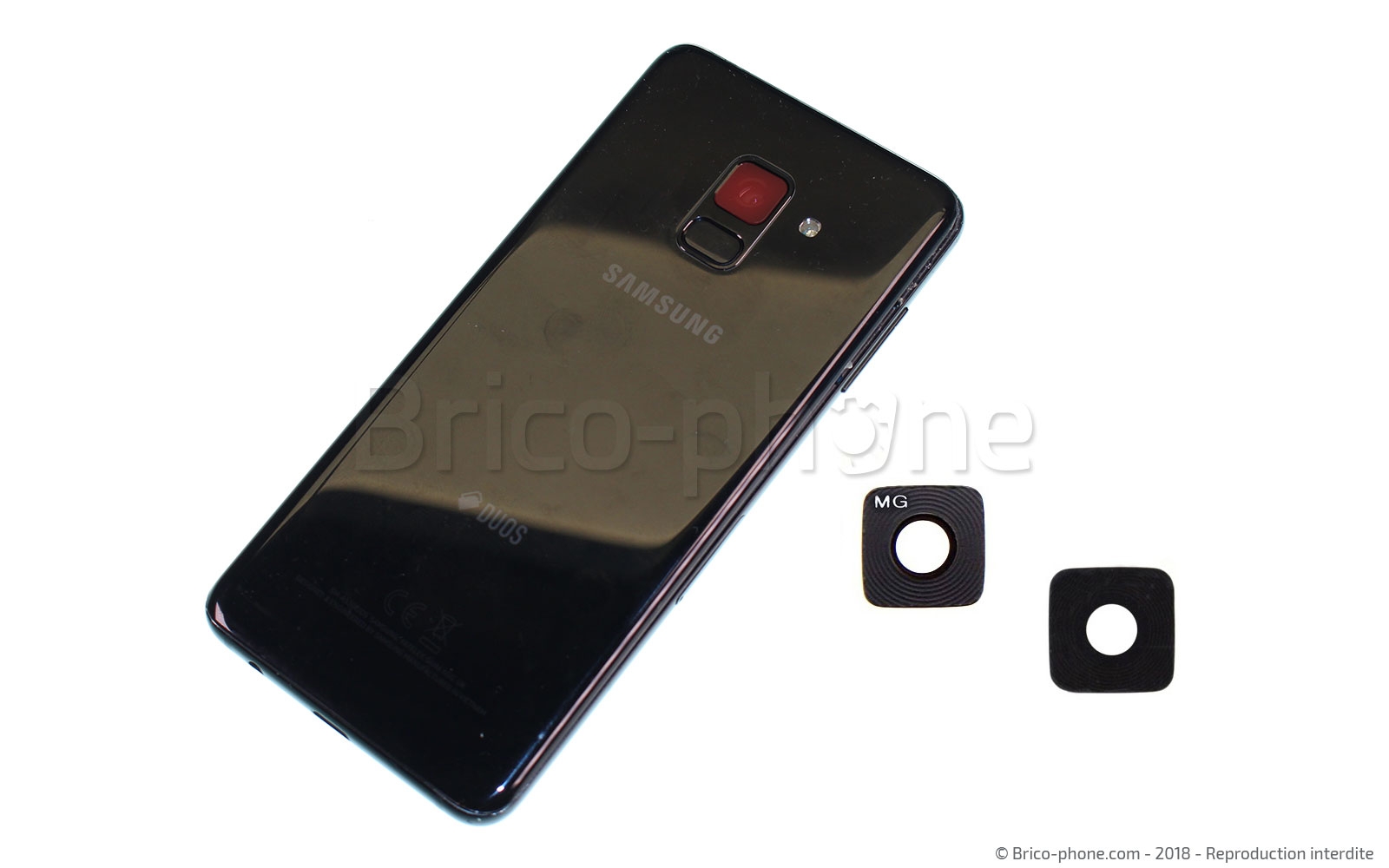

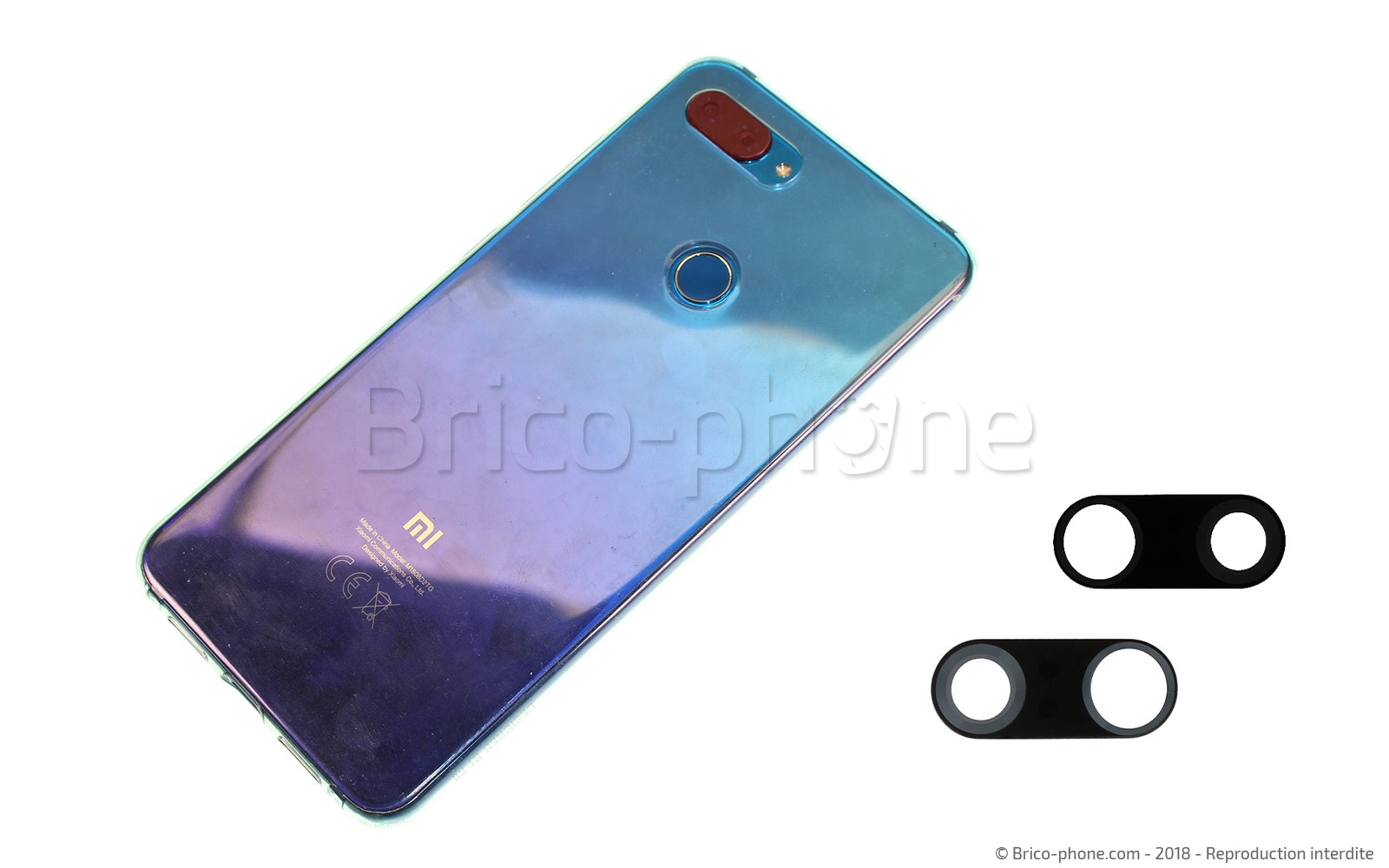

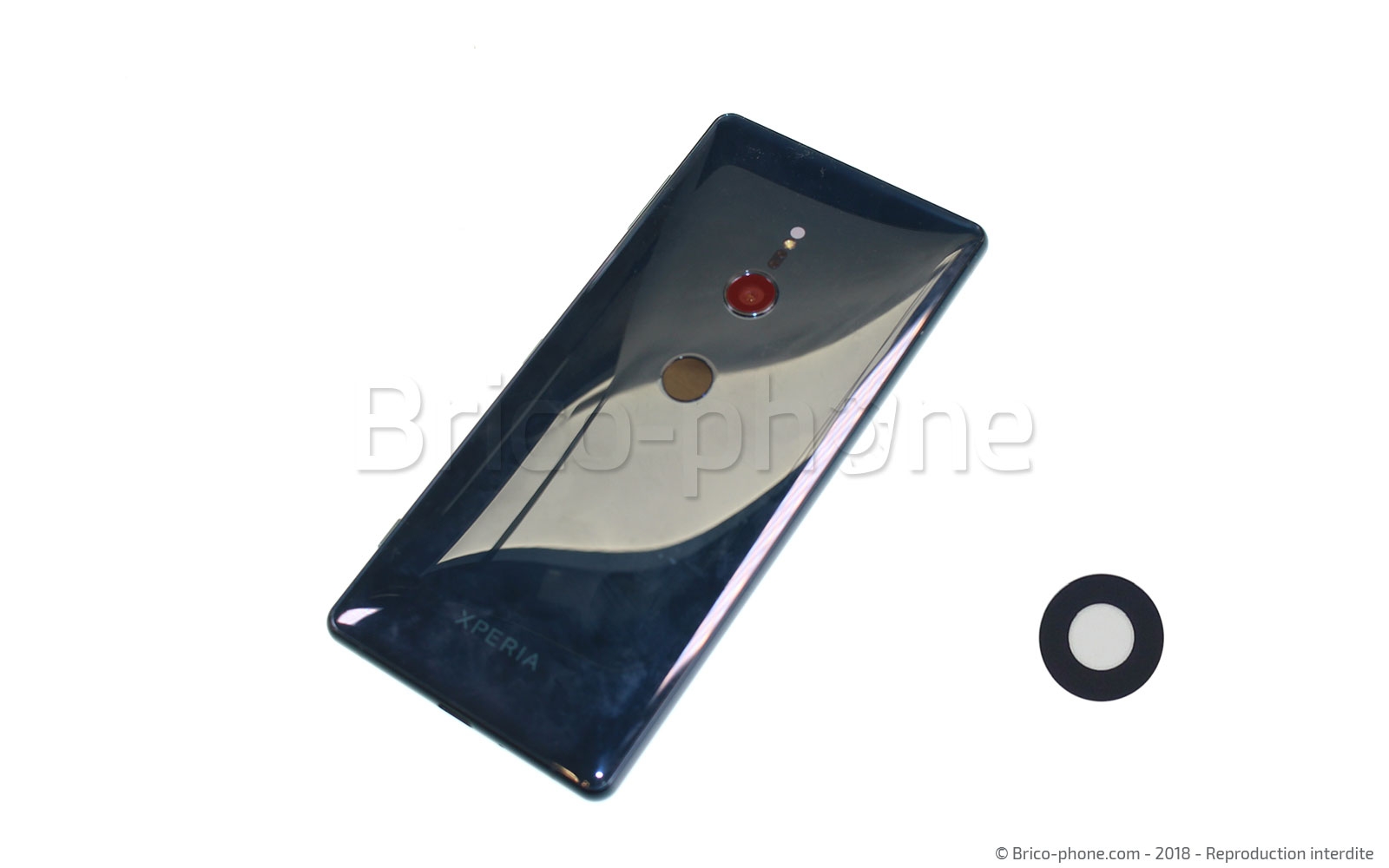

Avant de vous lancer dans le remplacement de votre lentille de caméra arrière, il faudra tout d'abord vous assurer que la lentille commandée soit bien compatible avec le n° de modèle de votre smartphone. En effet, il existe différentes sortes de lentilles (simple, double, triple, etc.) et celles-ci ne sont pas compatibles d'un modèle à un autre.

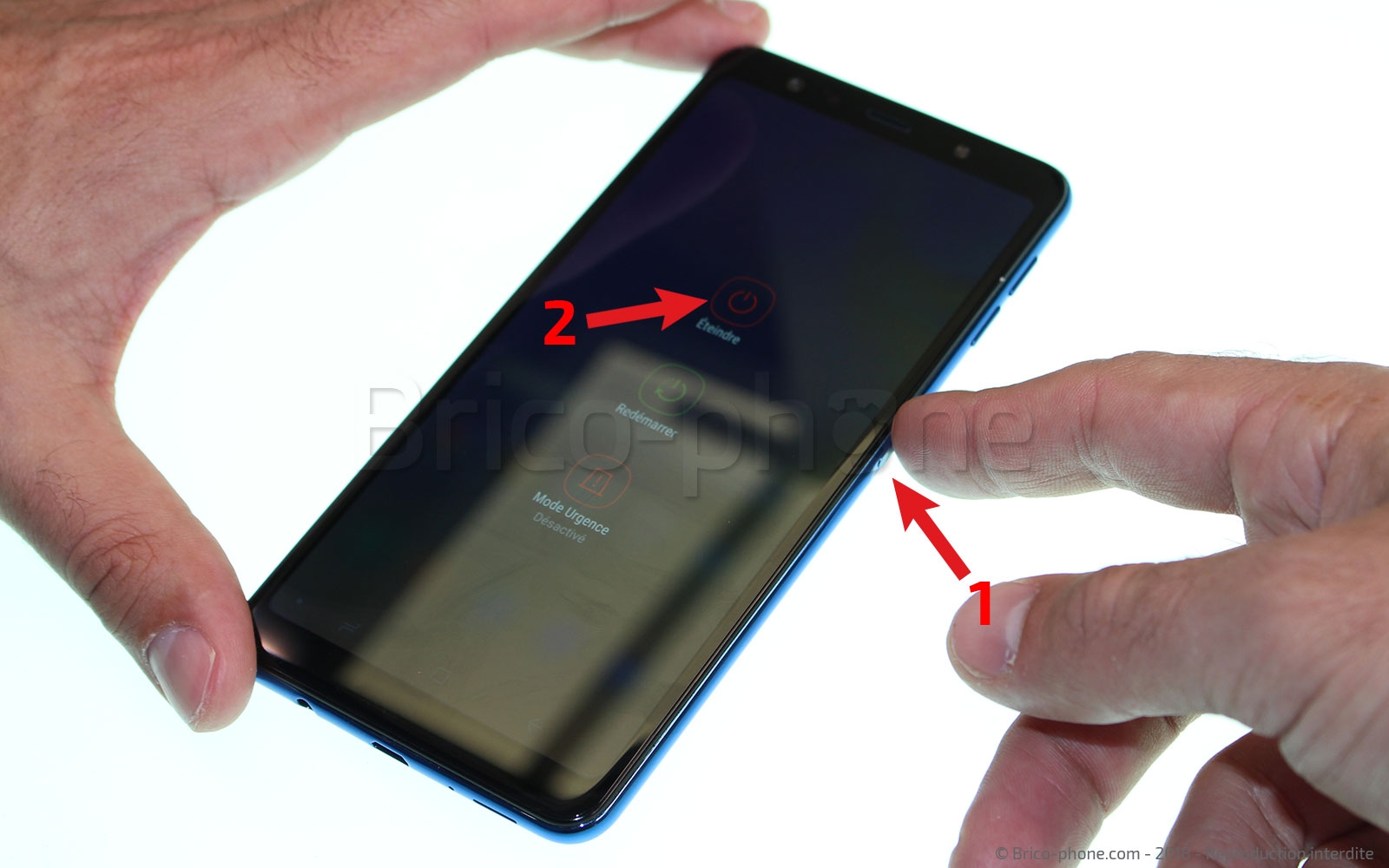

Etape 1 : Eteindre l'appareil
Il n'y a pas énormément de risques à faire cette réparation avec le téléphone allumé, mais nous vous conseillons tout de même de l'éteindre avant de passer à l'étape suivante.
Etape 2 : chauffer la lentille

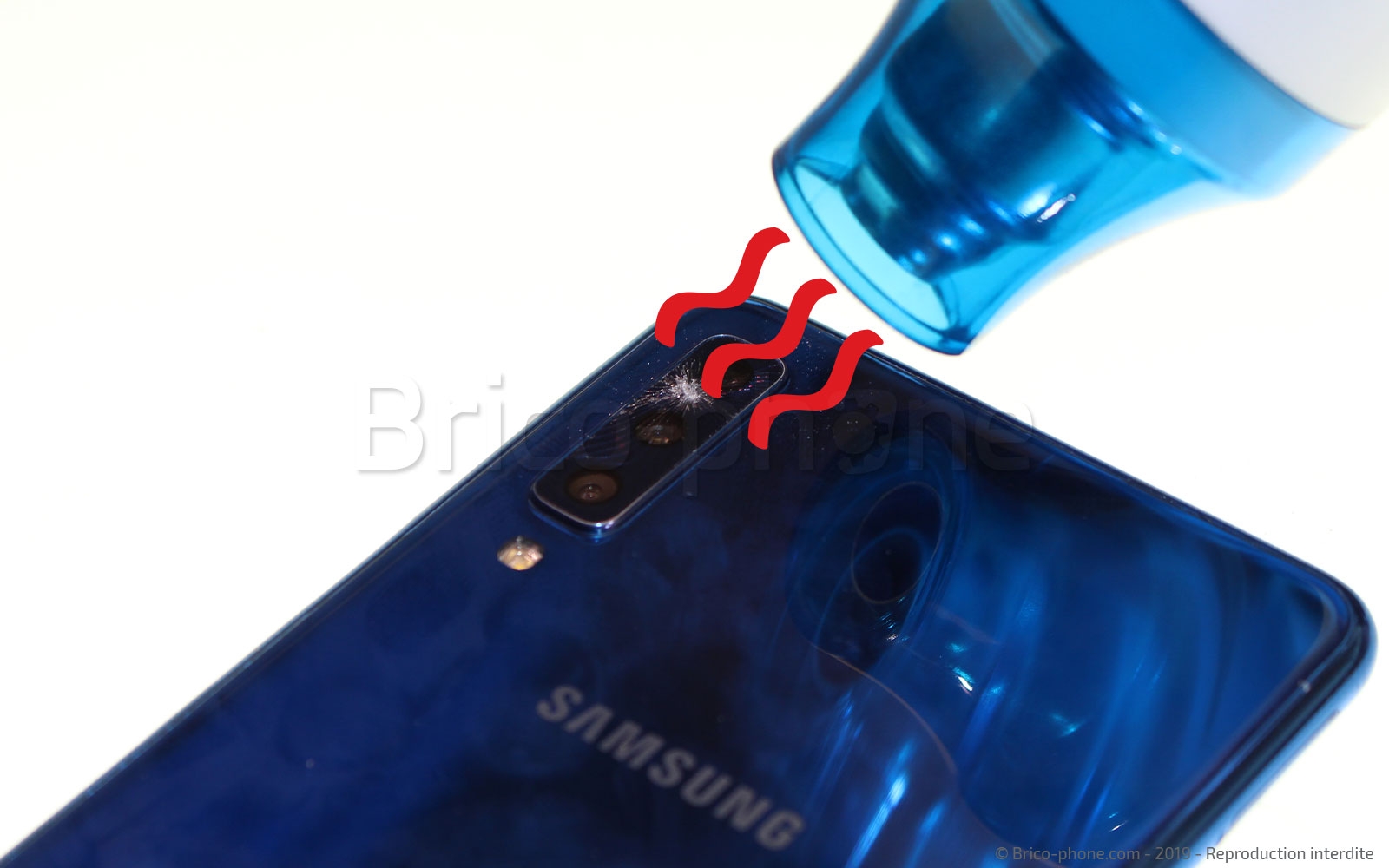

À l'aide d'un mini décapeur thermique ou tout simplement de votre propre sèche-cheveux, chauffez la lentille afin de ramollir la colle qui la fixe sur le châssis de la vitre arrière. Faites un mouvement de va-et-vient afin de ne pas trop insistez sur une même zone et de chauffer trop fort la lentille.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

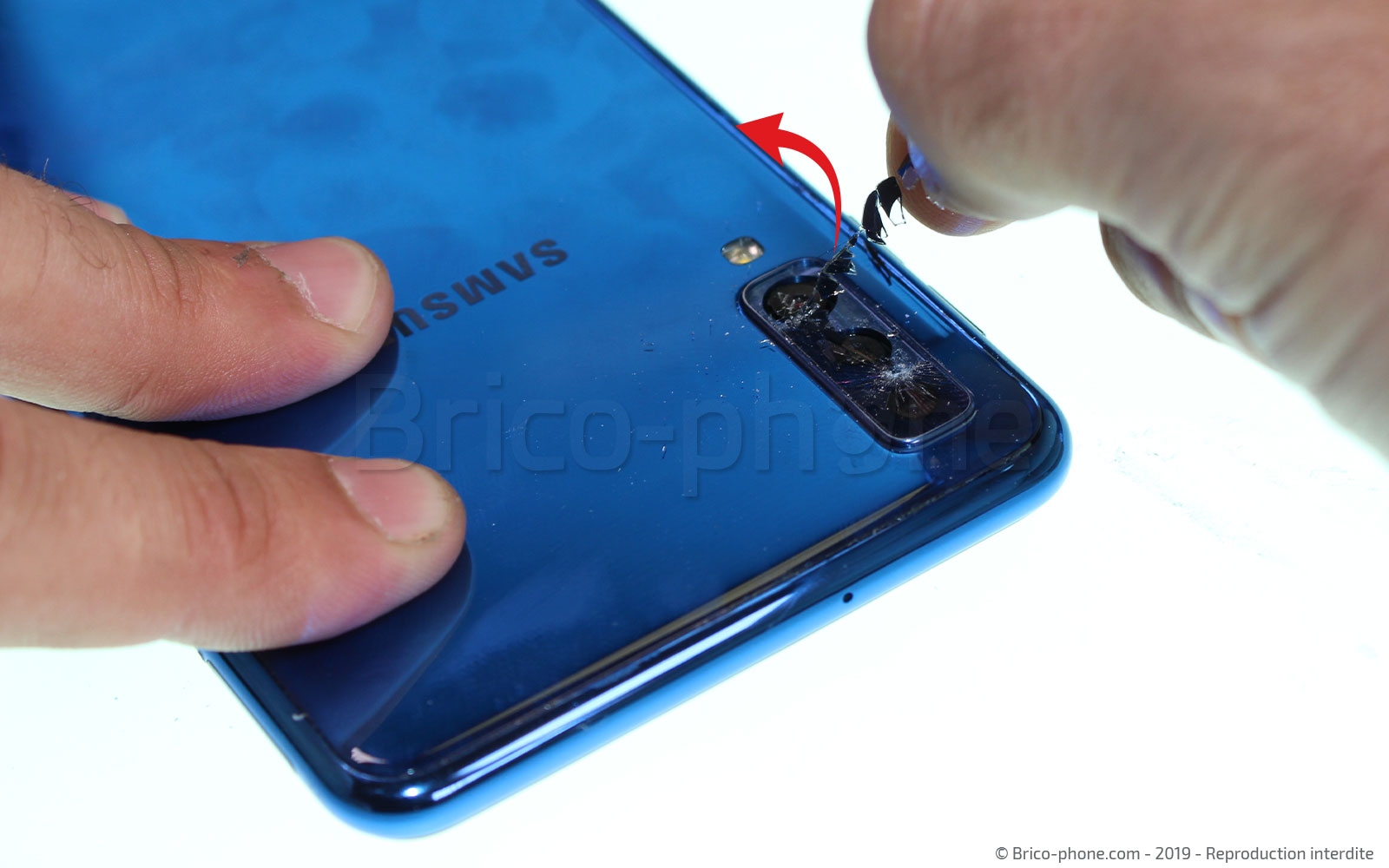

Etape 3 : retirer la lentille brisée

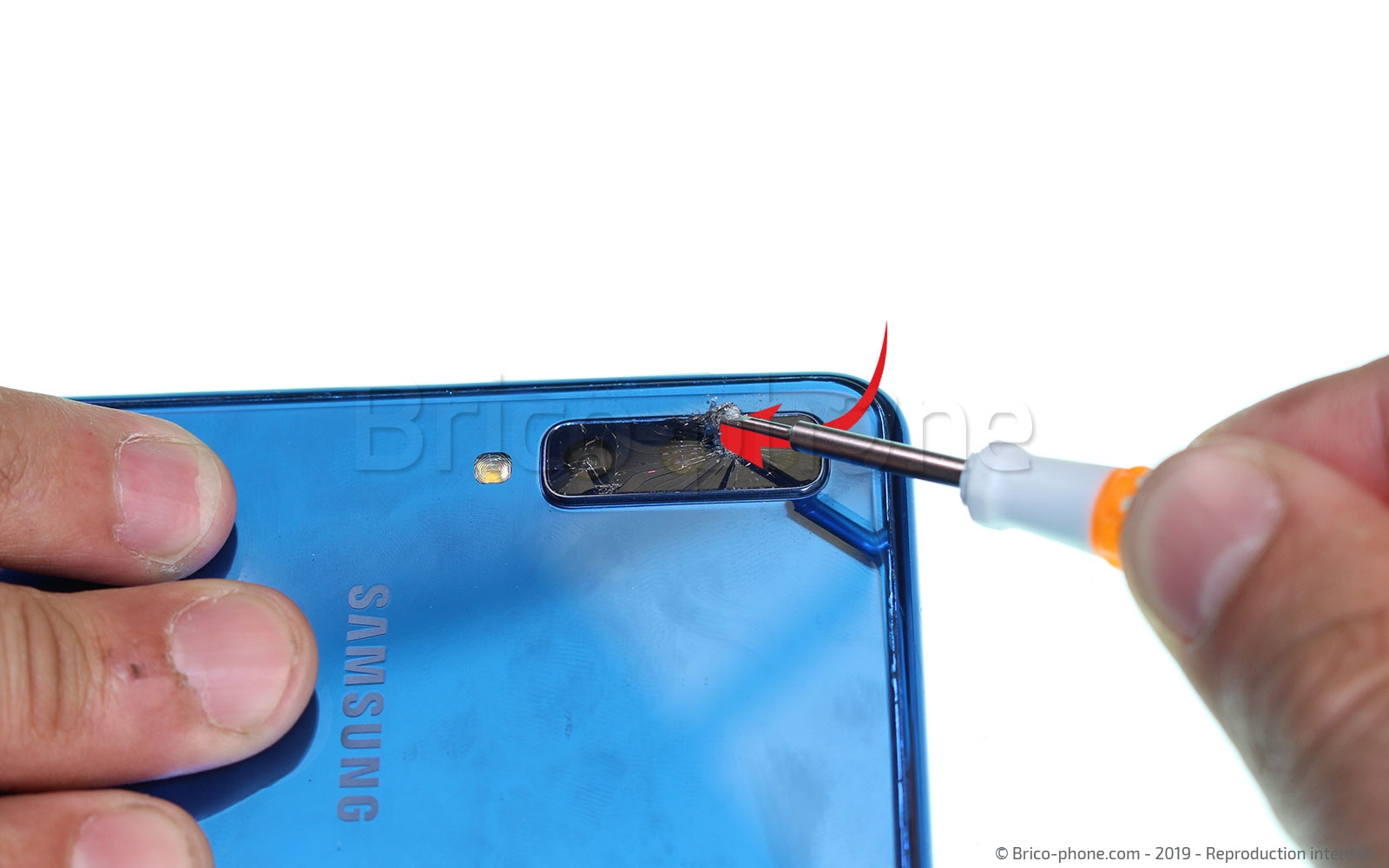

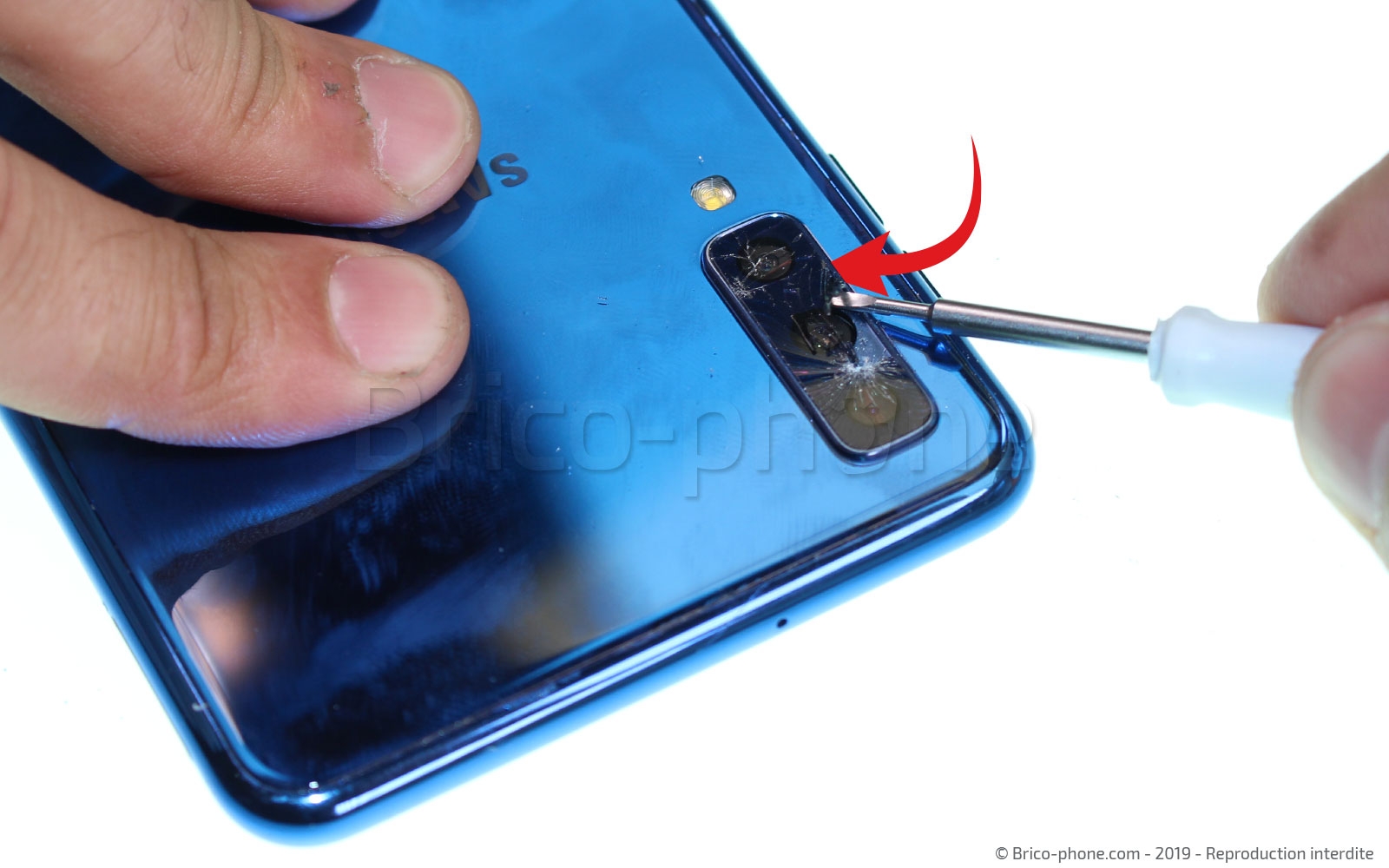

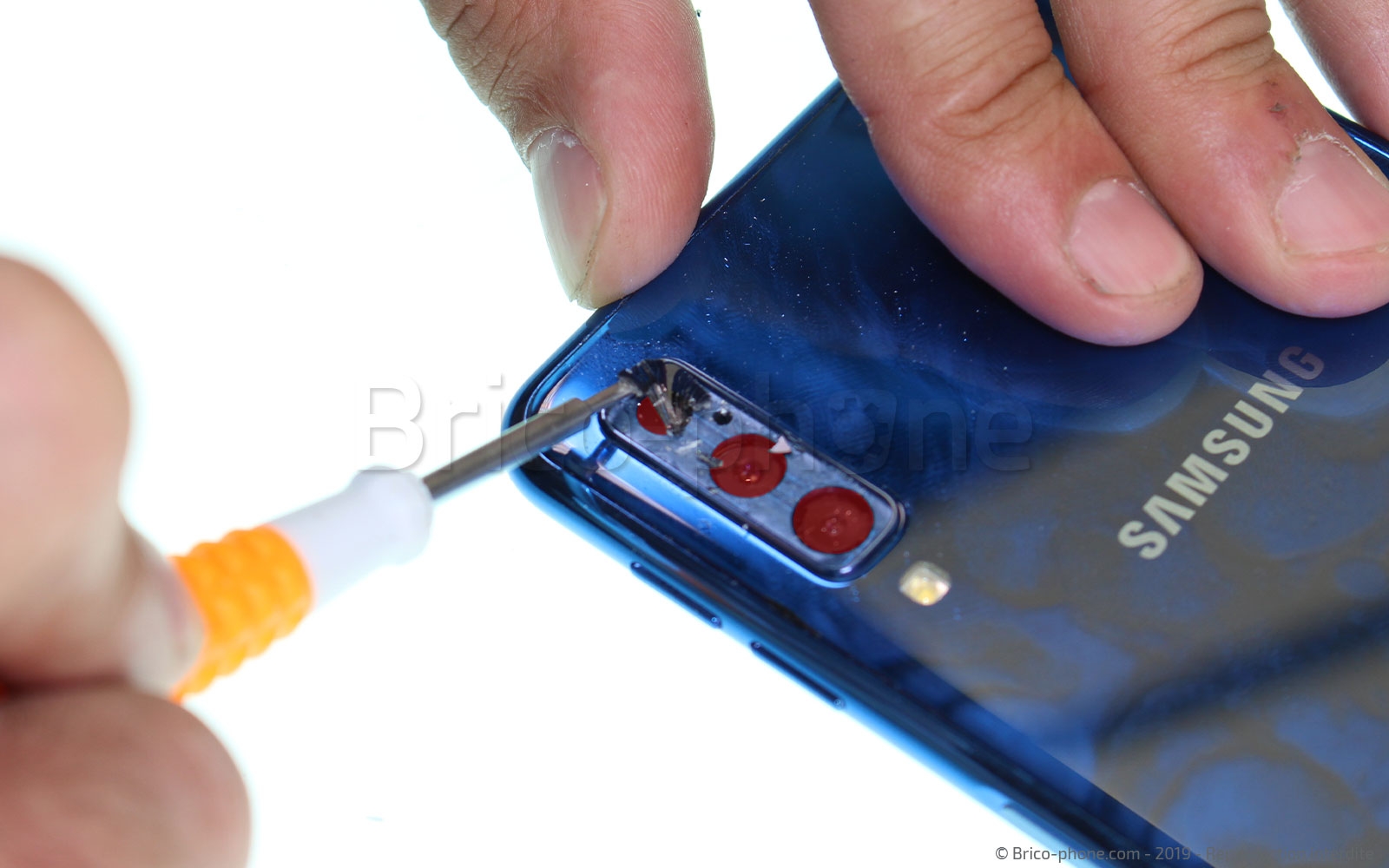

Munissez-vous du tournevis plat afin de retirer morceaux par morceaux votre lentille d'origine. Faites attention de bien faire levier entre le châssis et la lentille et de ne pas prendre appui sur l'une des caméras, car vous risqueriez de l'endommager.
Pour cette étape, nous vous recommandons de vous équiper de gants et de lunettes de protection.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels

Paire de gants anti-statiques - Taille S
4,90 €
Etape 4 : Nettoyer le support de la lentille

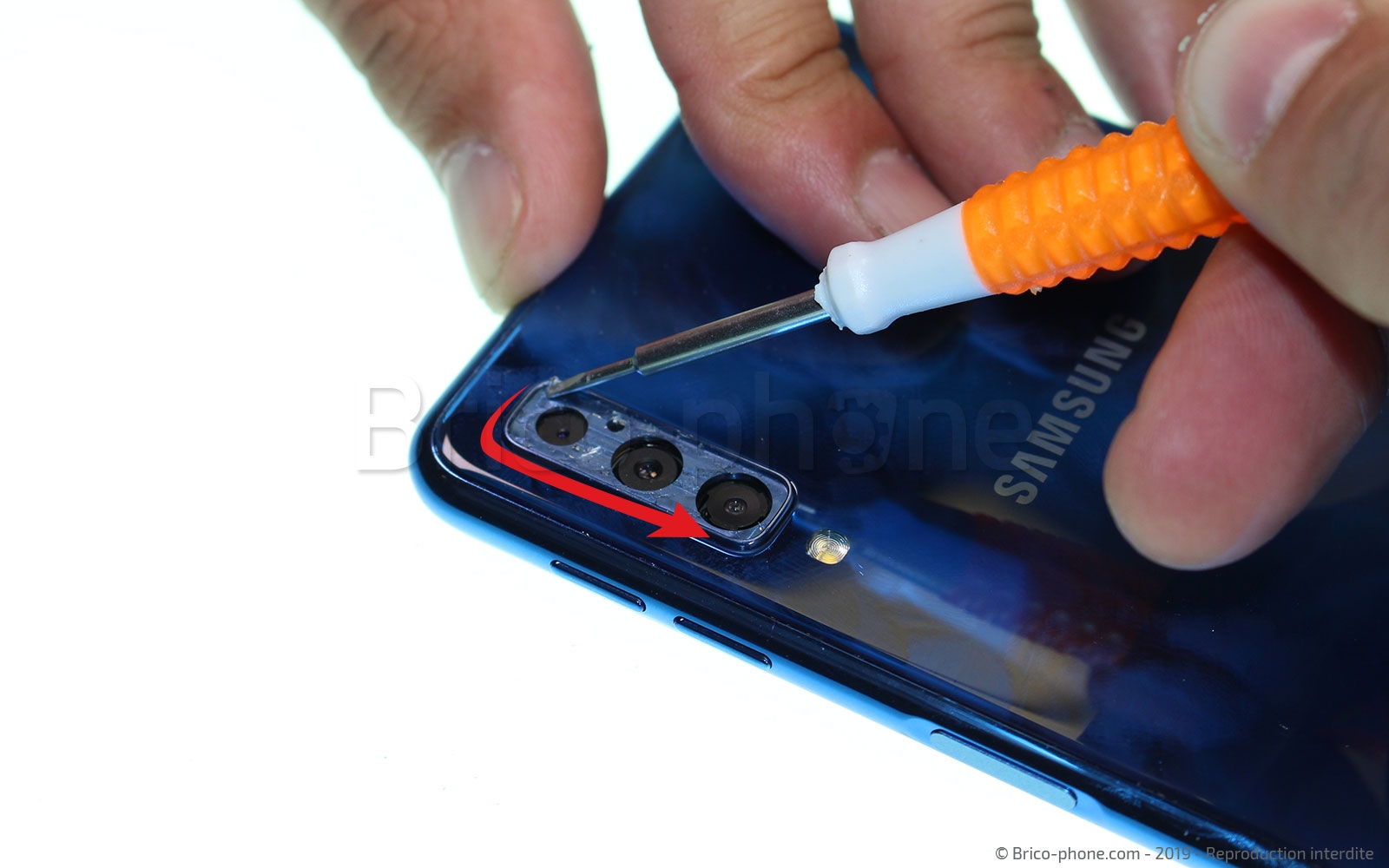

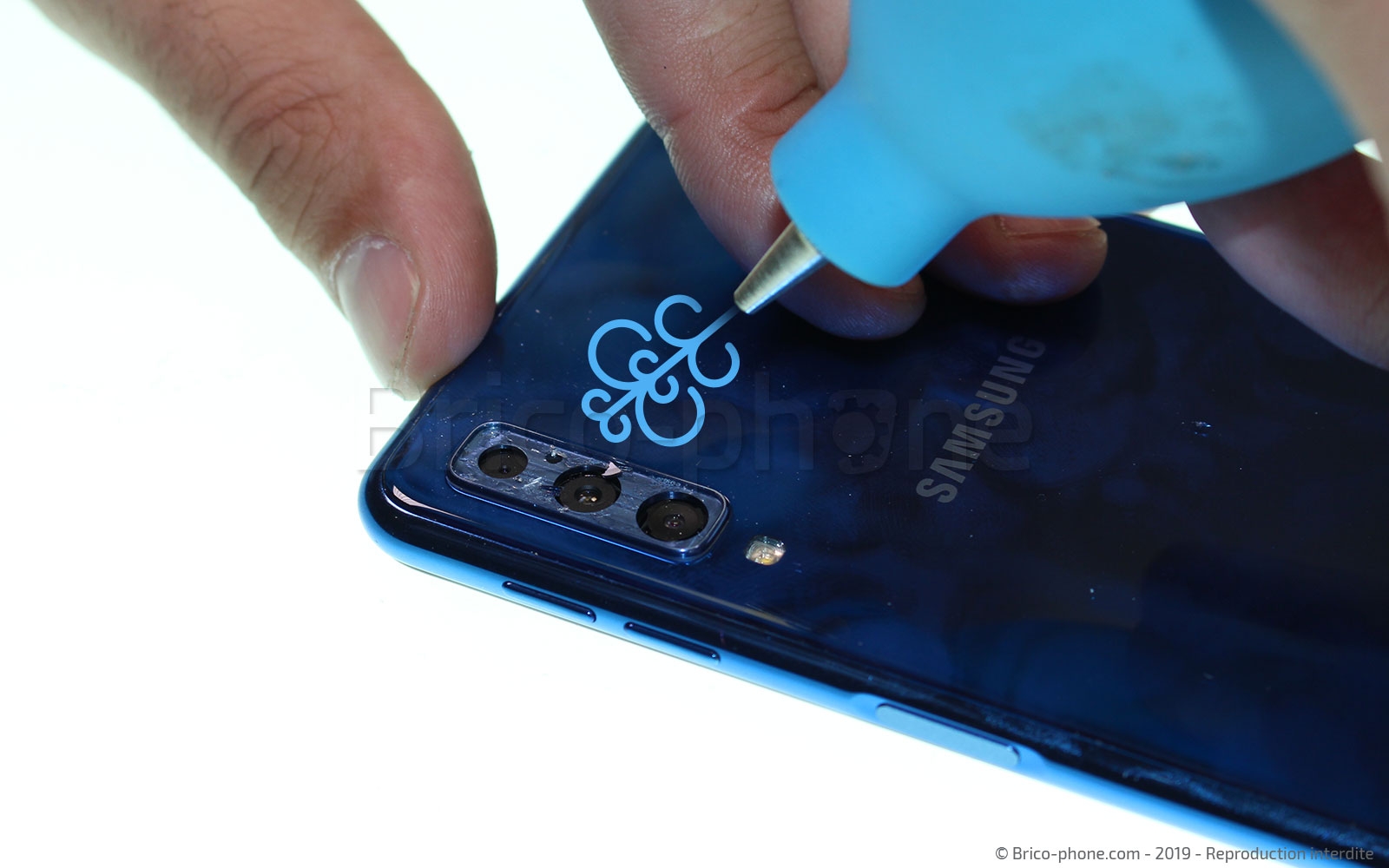

Prenez le temps maintenant de bien nettoyer le support de la lentille afin de ne pas rencontrer de problèmes lors du collage de votre pièce de remplacement. À l'aide d'une petite soufflette, balayez les résidus de verre éventuel . N'hésitez pas à utiliser de nouveau le tournevis plat au cas où un éclat de verre serait resté collé.

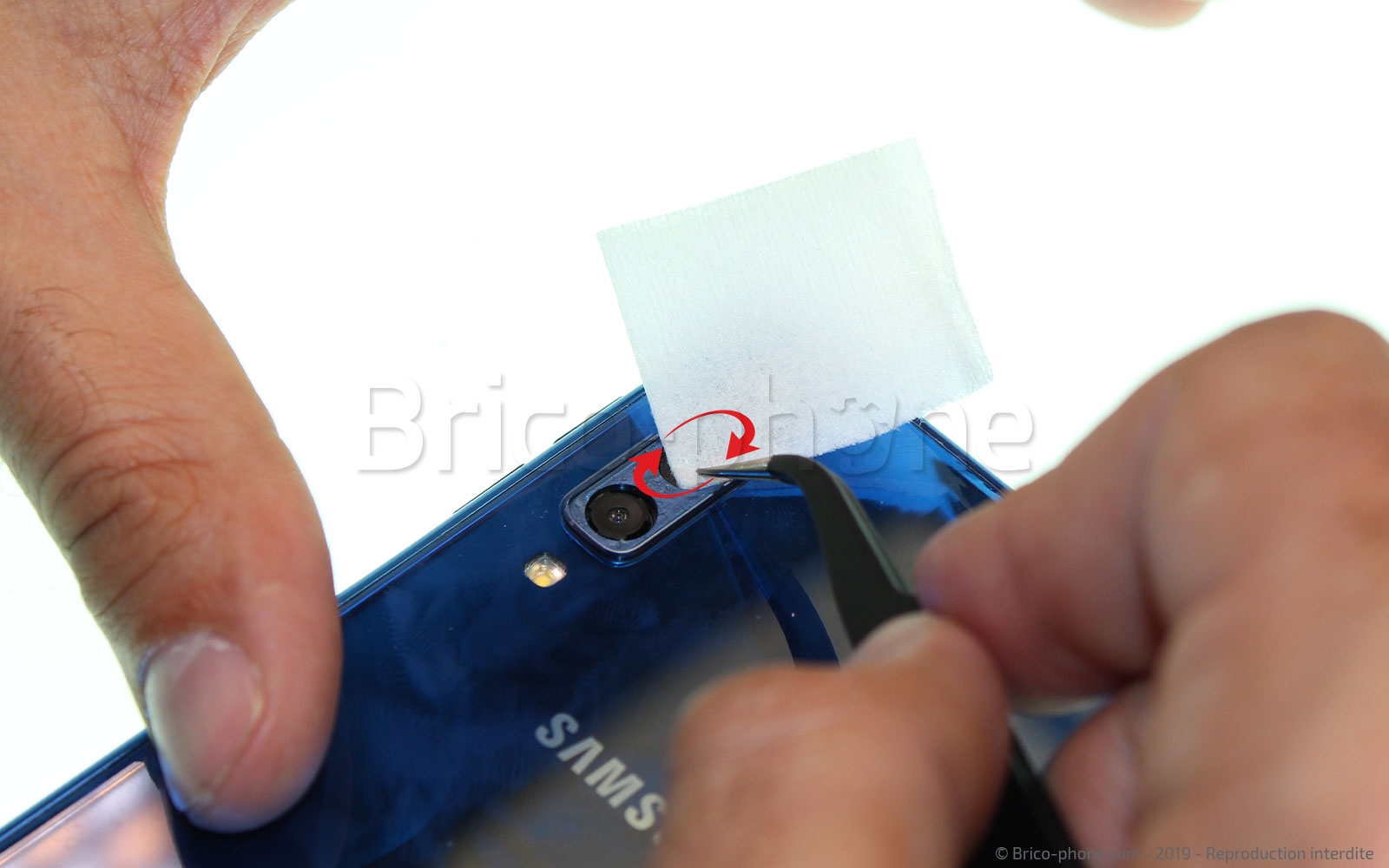

Passez ensuite la lingette sur les caméras à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Souffleur antipoussière
6,90 €
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée)
0,49 €

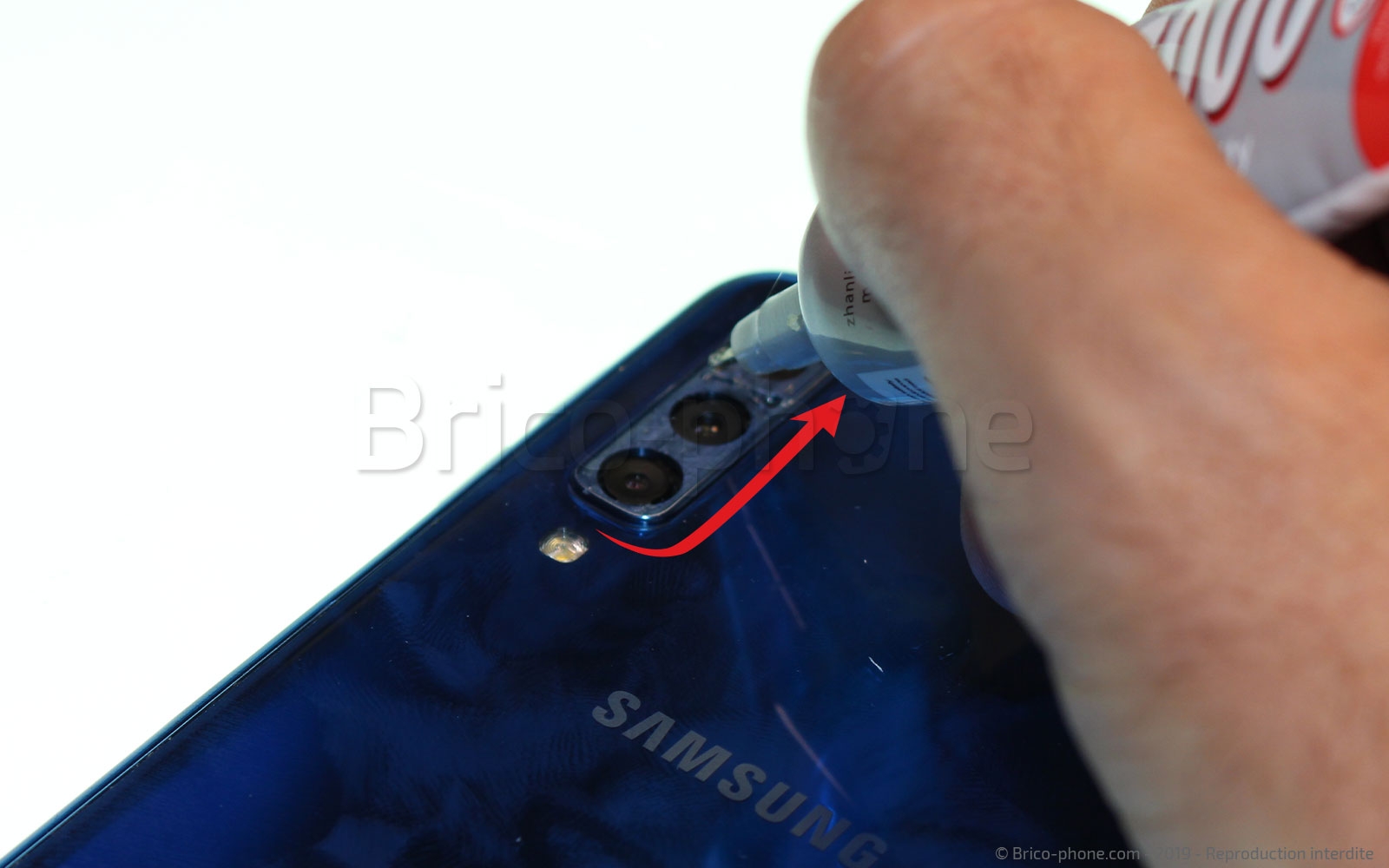

Etape 5 : Mettre la colle

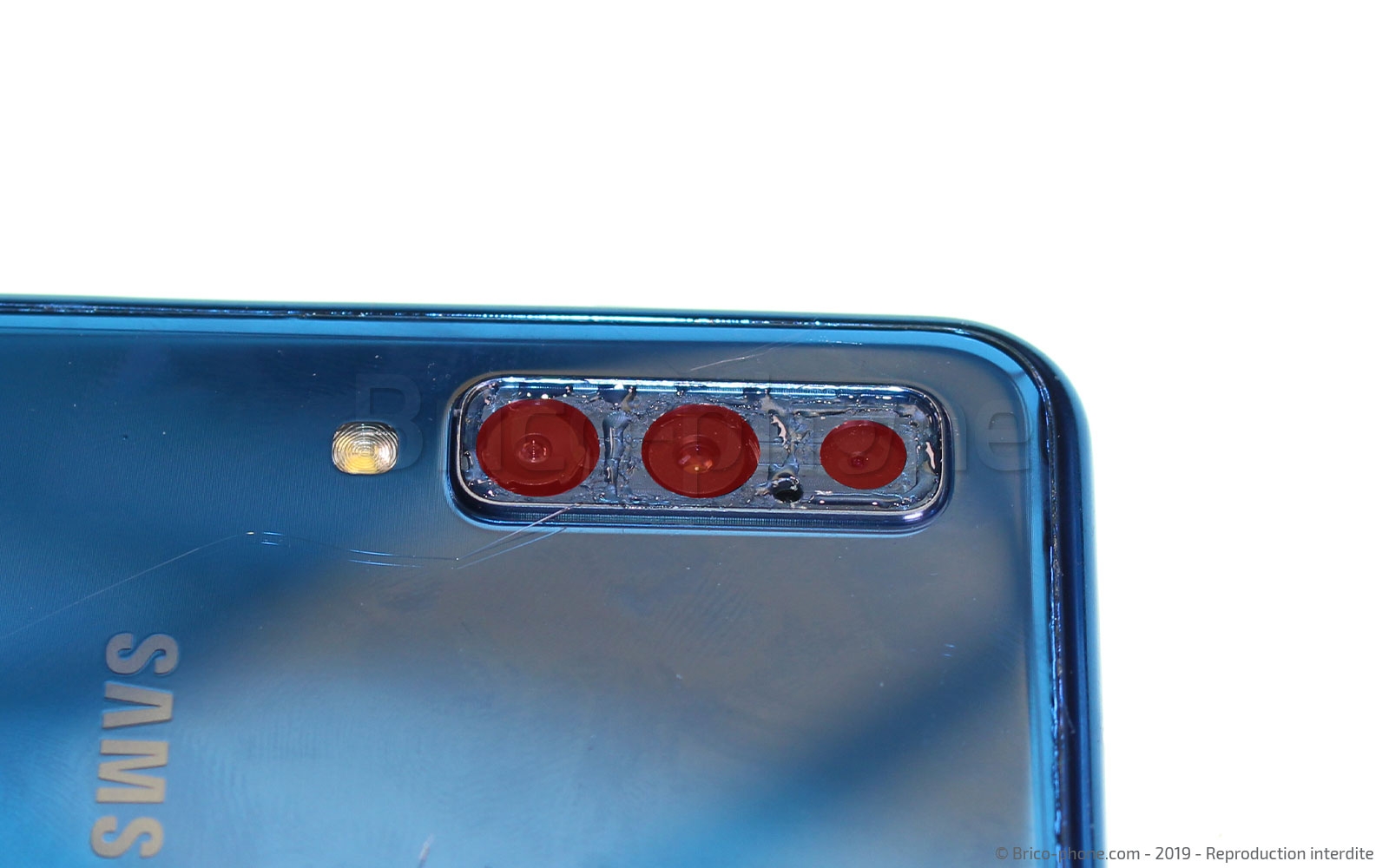

Prenez maintenant le tube de B 7000 présente dans votre kit d'outils puis faites un léger filet de colle sur le contour du support de lentille en faisant attention de ne pas en mettre sur les objectifs de caméras.
Outils du kit utilisés
Outils du kit utilisés

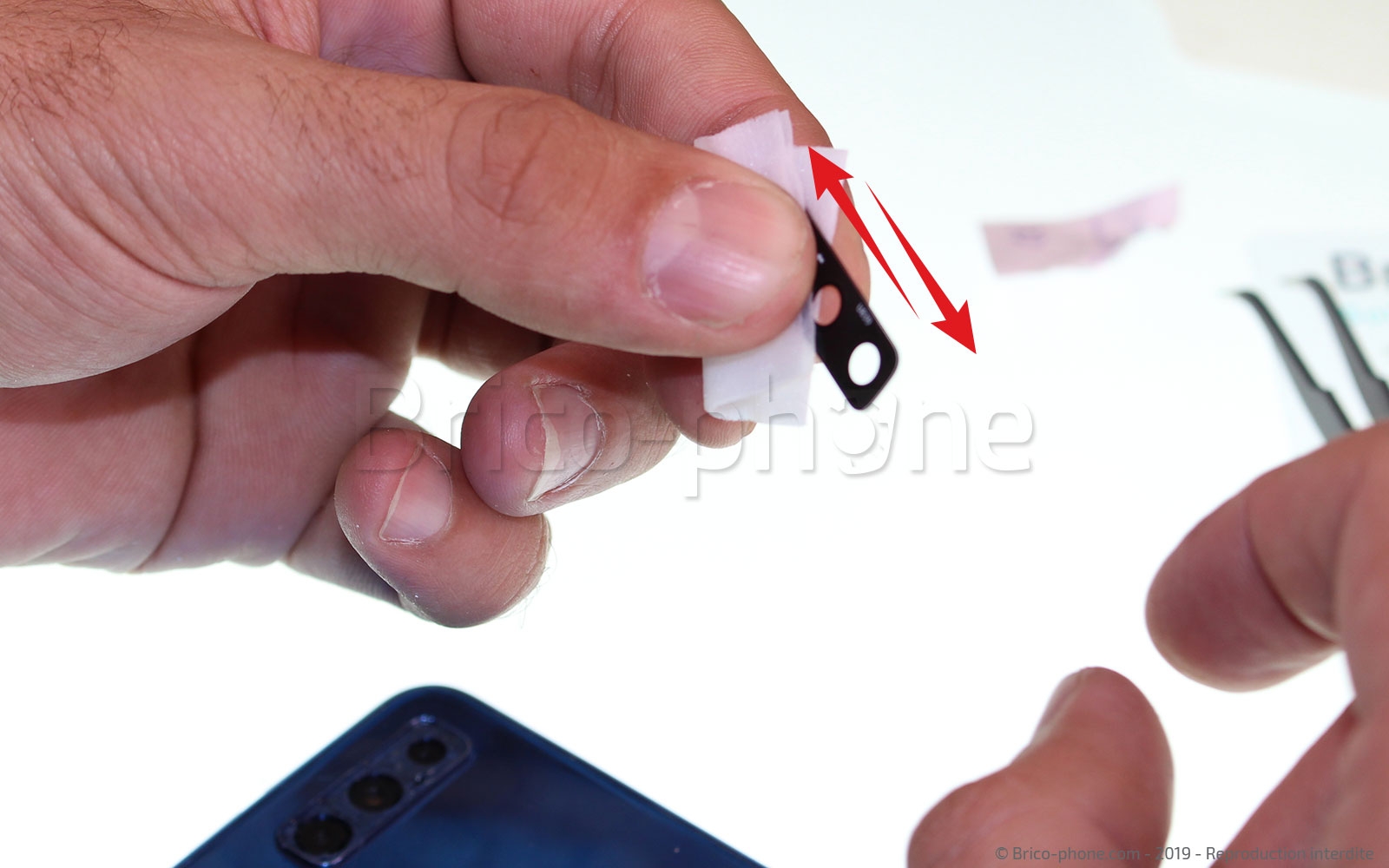

Etape 6 : Préparer la lentille

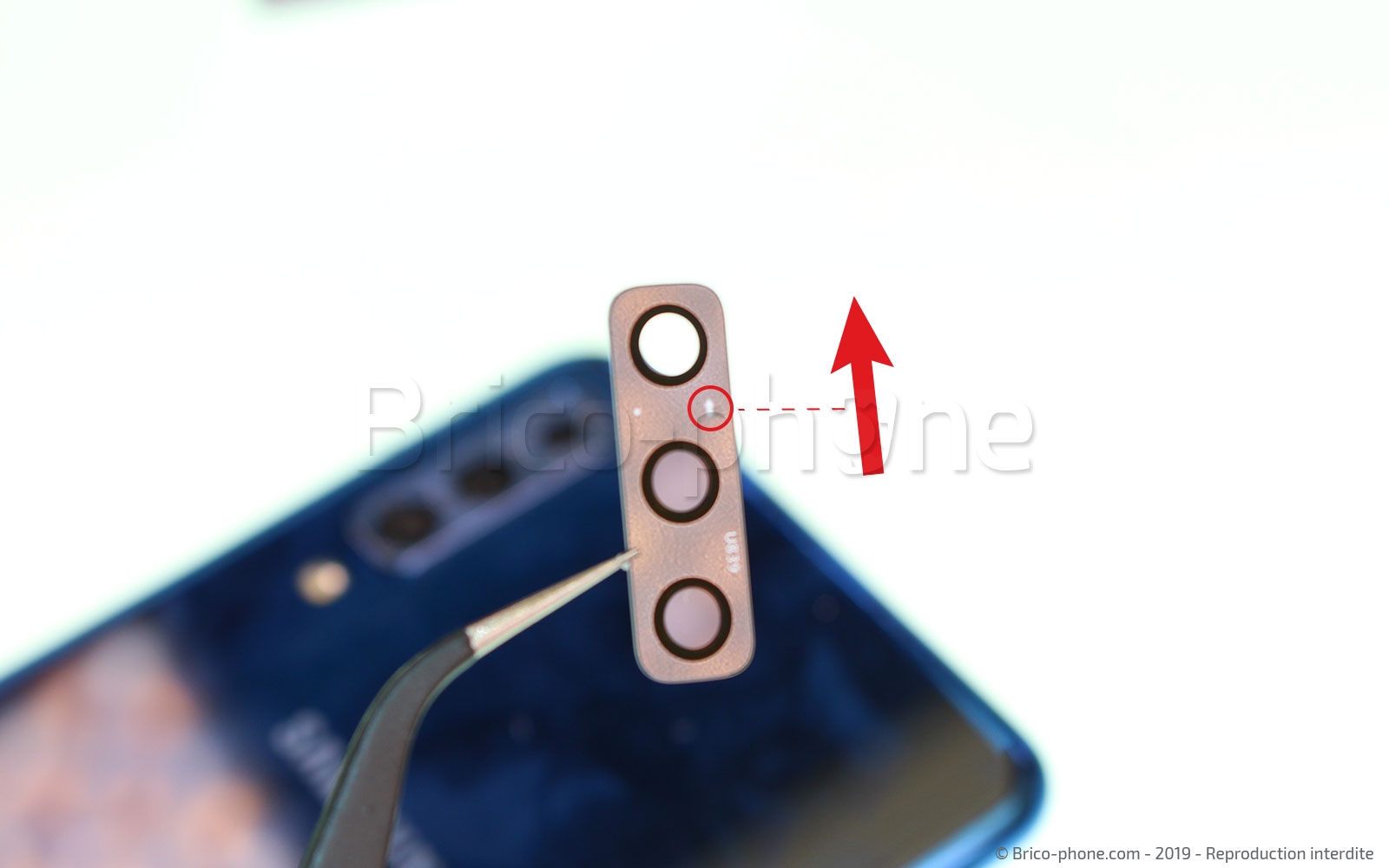

Sortez maintenant la lentille de son emballage.

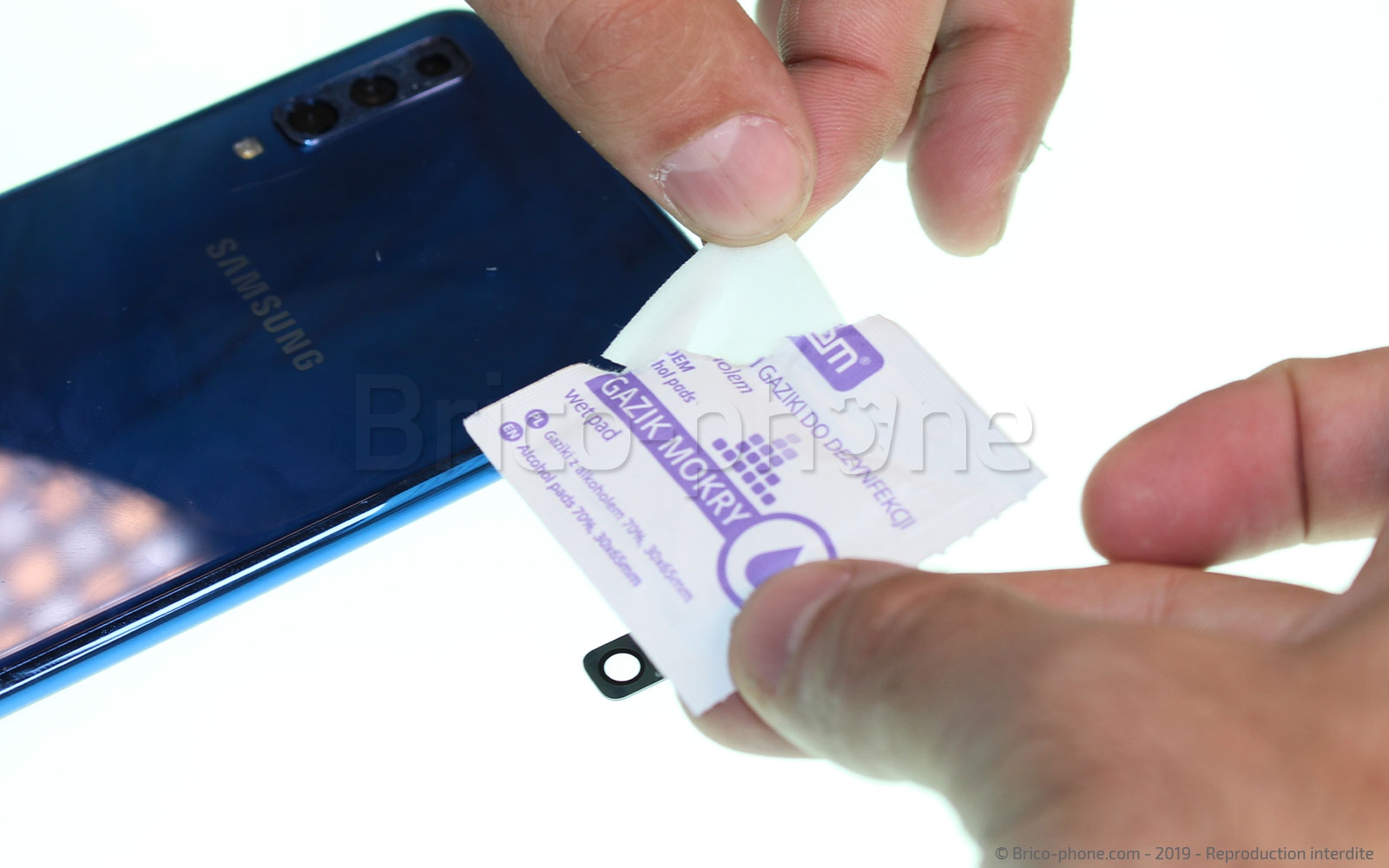

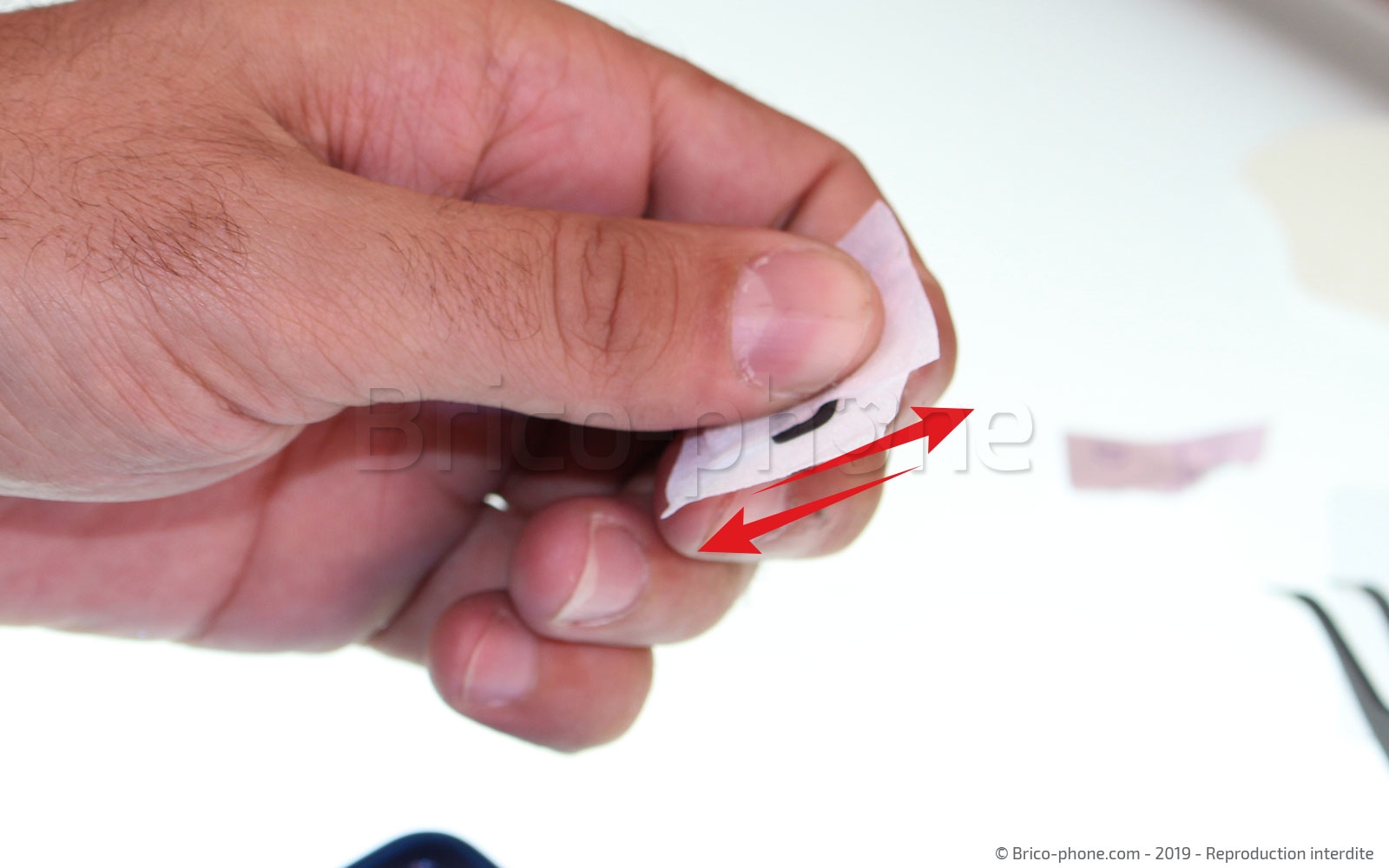

Nettoyer la délicatement avec la petite lingette humidifiée dans un premier temps puis avec la sèche dans un second temps.
Etape 7 : Poser la lentille arrière

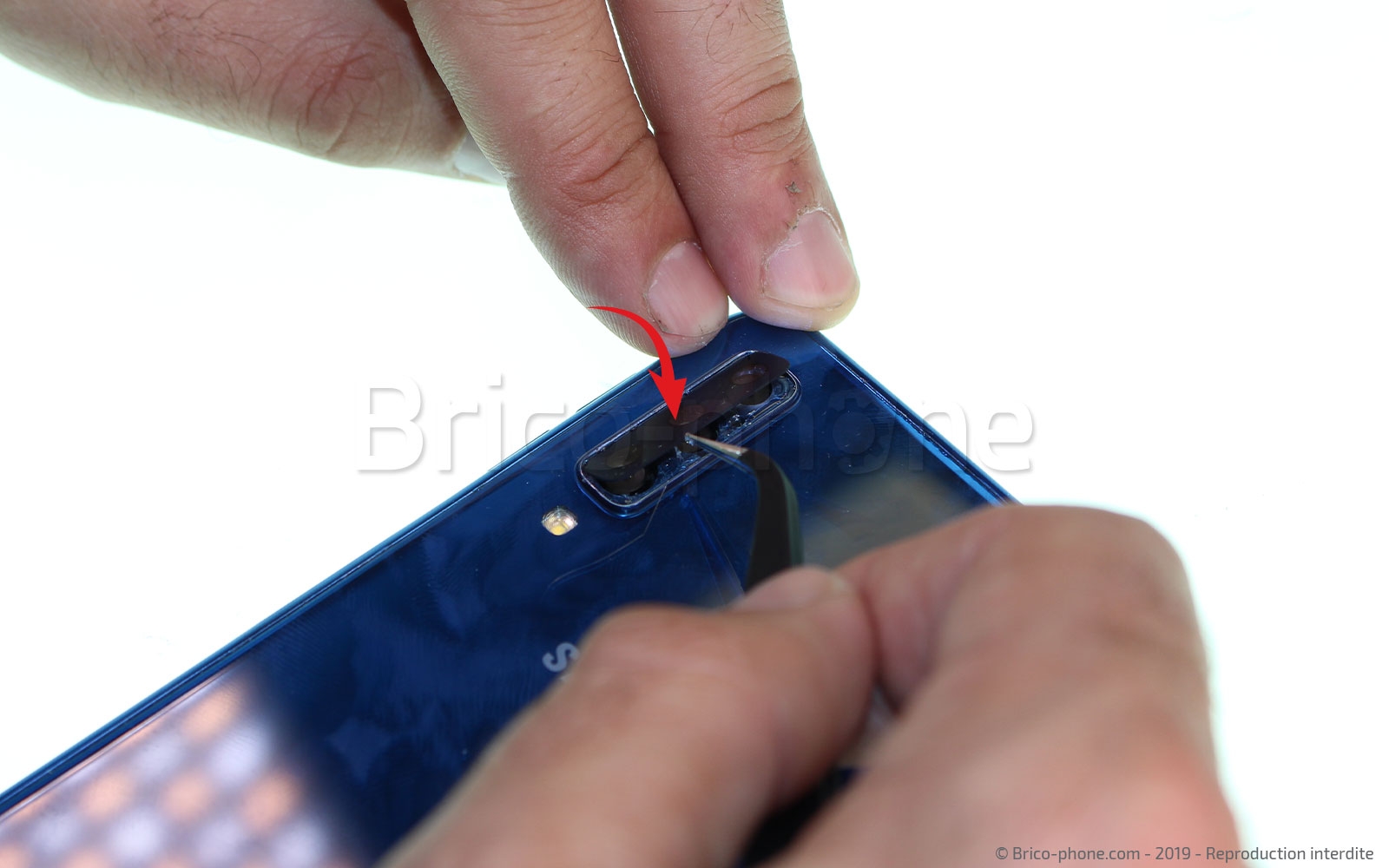

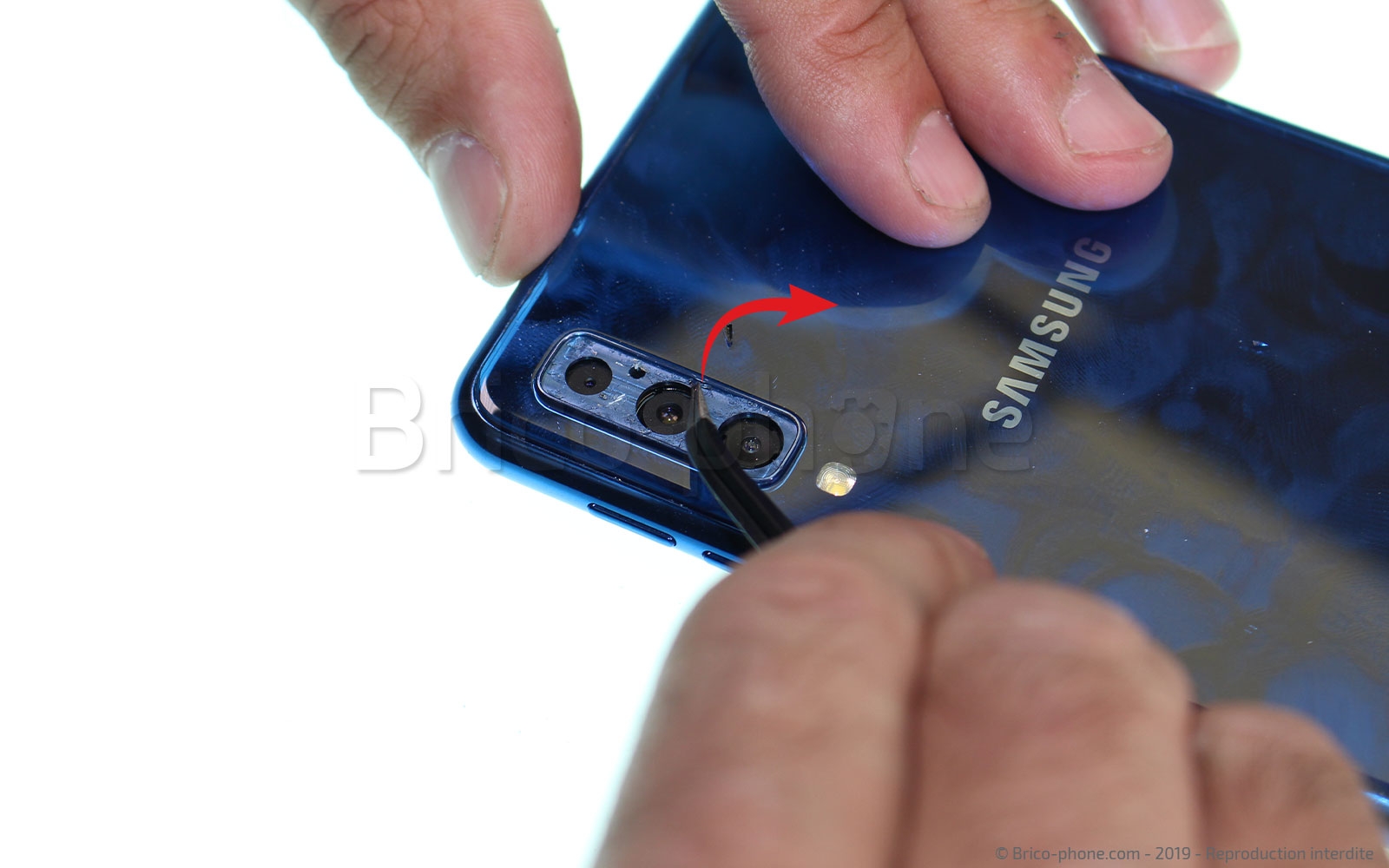

Saisissez la pincette afin de mettre en place votre lentille de remplacement. Ne la prenez pas avec vos doigts de façon, à être sûre de ne pas mettre de nouvelles impuretés dessus.

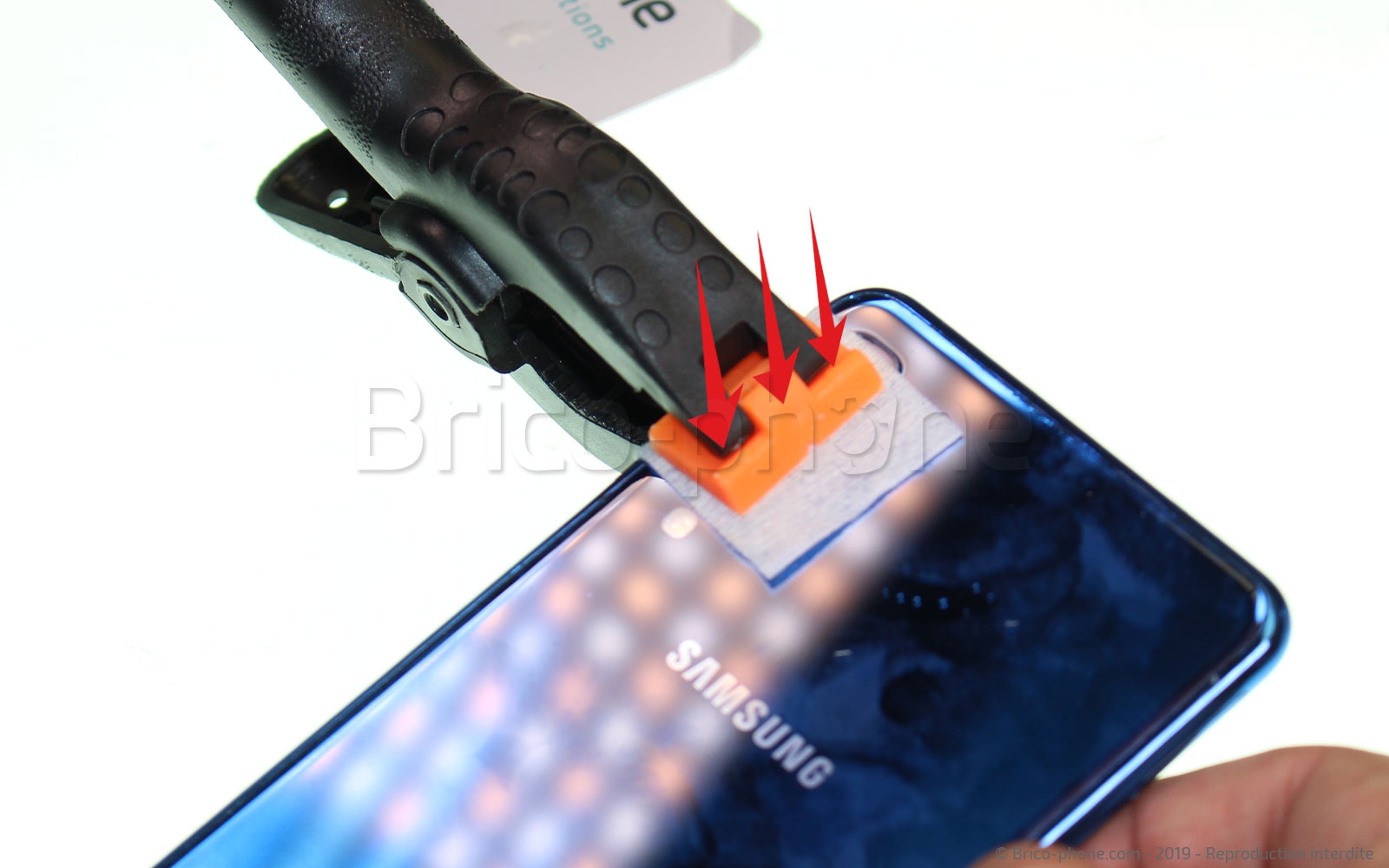

Déposez maintenant la lentille dans son emplacement puis mettez l'ensemble sous presse pendant une vingtaine de minutes en utilisant une pince ou un bouquin.

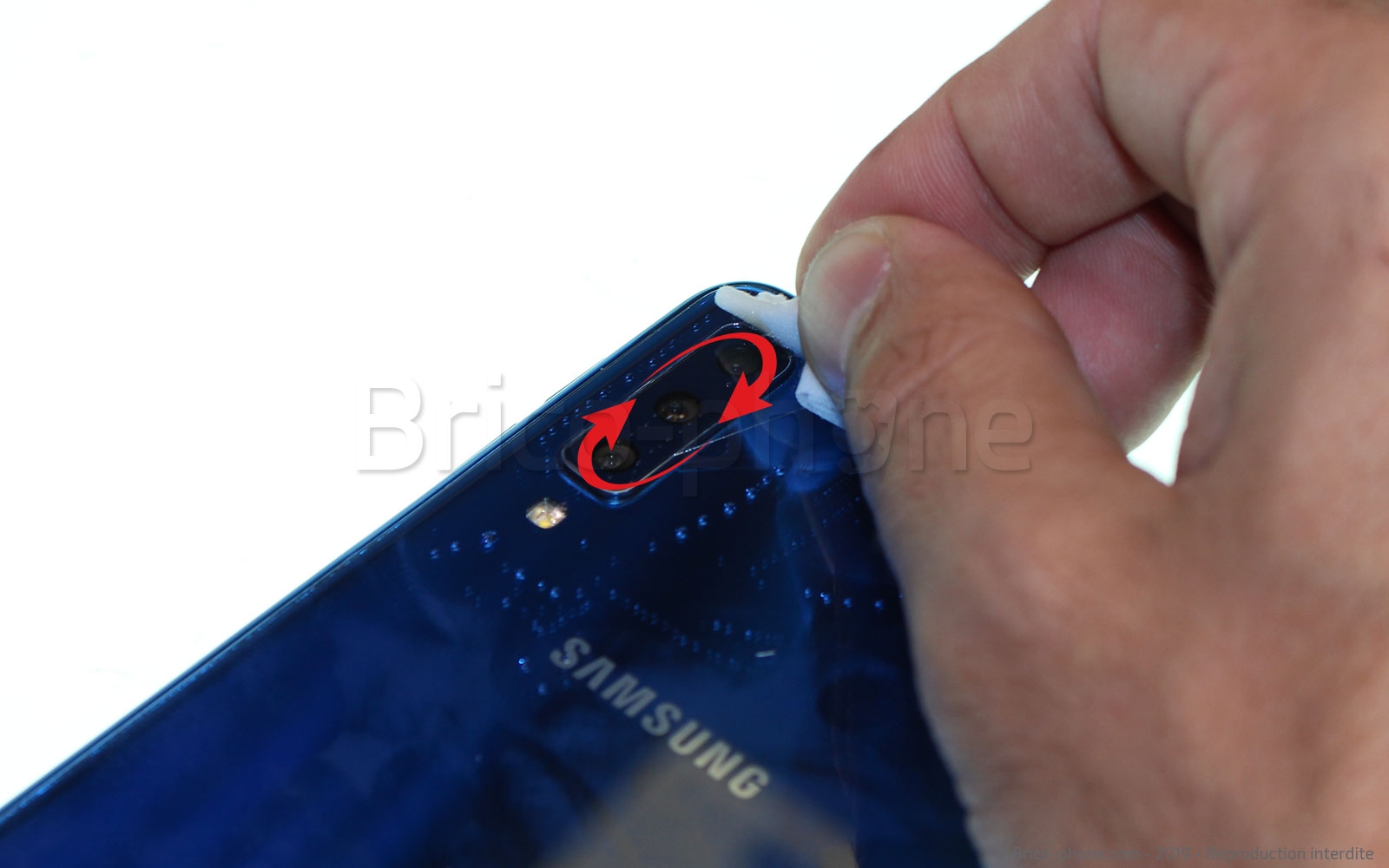

Il ne vous reste plus qu'à retirer les résidus de colle à l'aide des lingettes.
Fin du tutoriel !
