Démontage complet sur Galaxy S10

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy S10 | Temps estimé : 60 min | Difficulté : 3/5

Votre Samsung Galaxy S10 n'a plus ses performances d'origine ? Vous souhaitez remplacer un composant défectueux pour le remettre a neuf ?

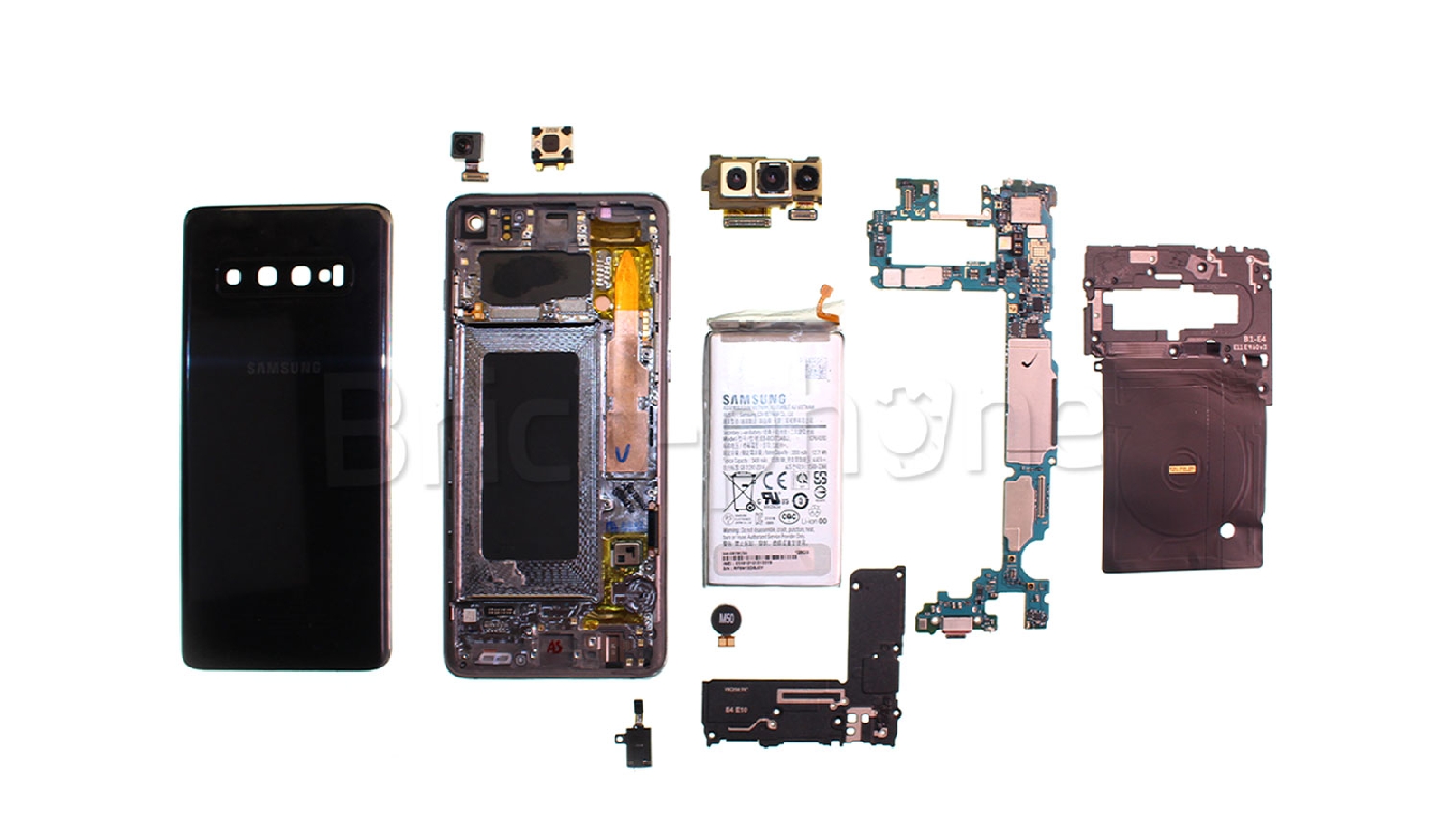

Ce guide de démontage complet pour le Samsung Galaxy S10 vous montre en détail chaque étape de l'ouverture au retrait de tout les composants de votre appareil. Que vous vouliez changer un haut-parleur interne, le dock, le vibreur ou tout autre composant de votre smartphone, vous trouverez tout les détails ici.

Suivez simplement les étapes spécifiques pour la pièce que vous souhaitez changer, cités ci-dessous, ou procédés à l'ensemble des étapes pour un démontage intégral de votre appareil.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

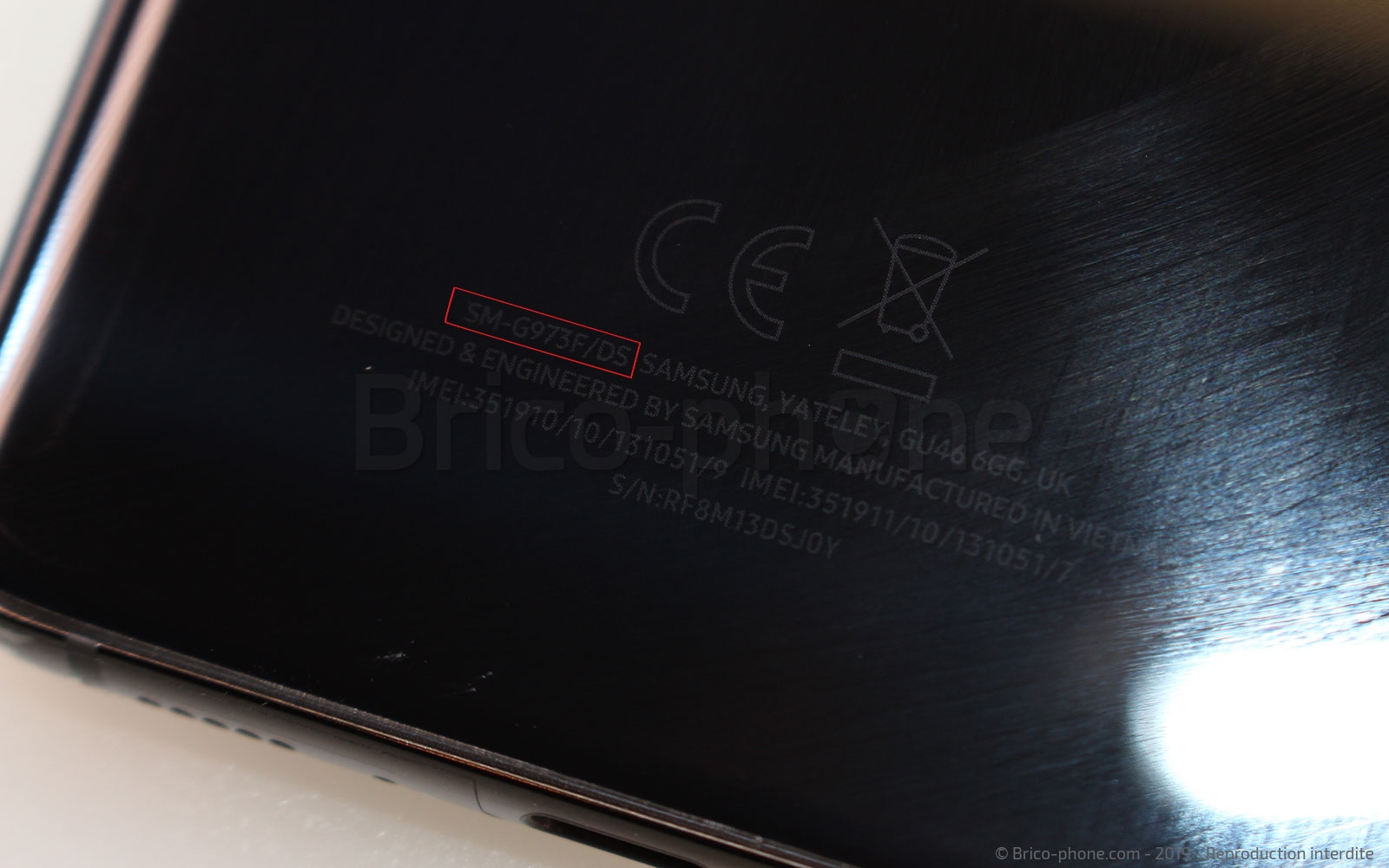

Avant d'entamer la moindre réparation, assurez vous de bien avoir identifié le modèle de votre appareil. Pour un Samsung Galaxy S10, un numéro de modèle correspondant à SM-G973F peut être trouvé au dos du téléphone ou dans les réglages.
Préparez ensuite un espace de travail propre et dégagé afin de ne rien perdre, munissez vous de votre kit d'outils et du composant à changer, et vous pouvez commencer.

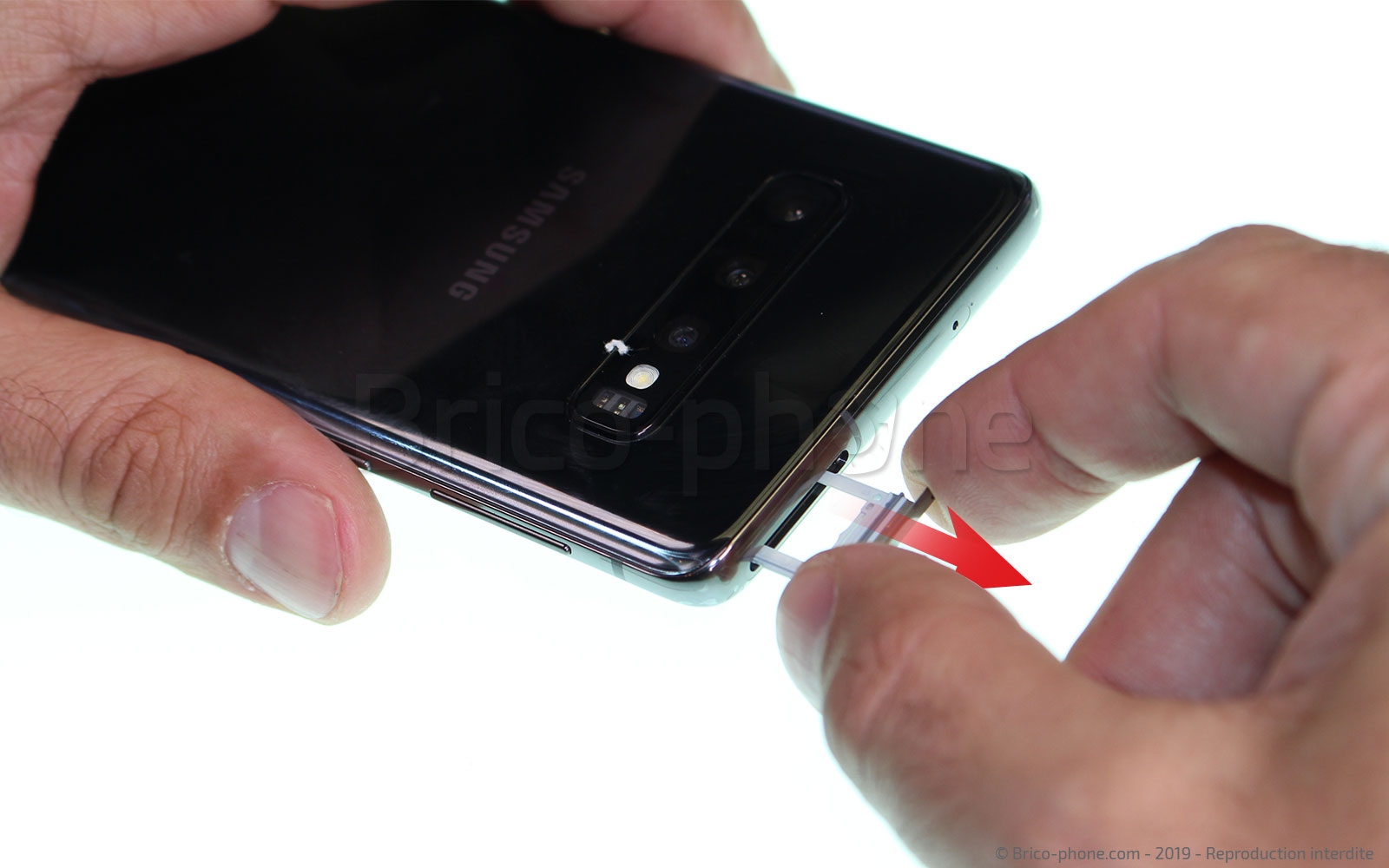

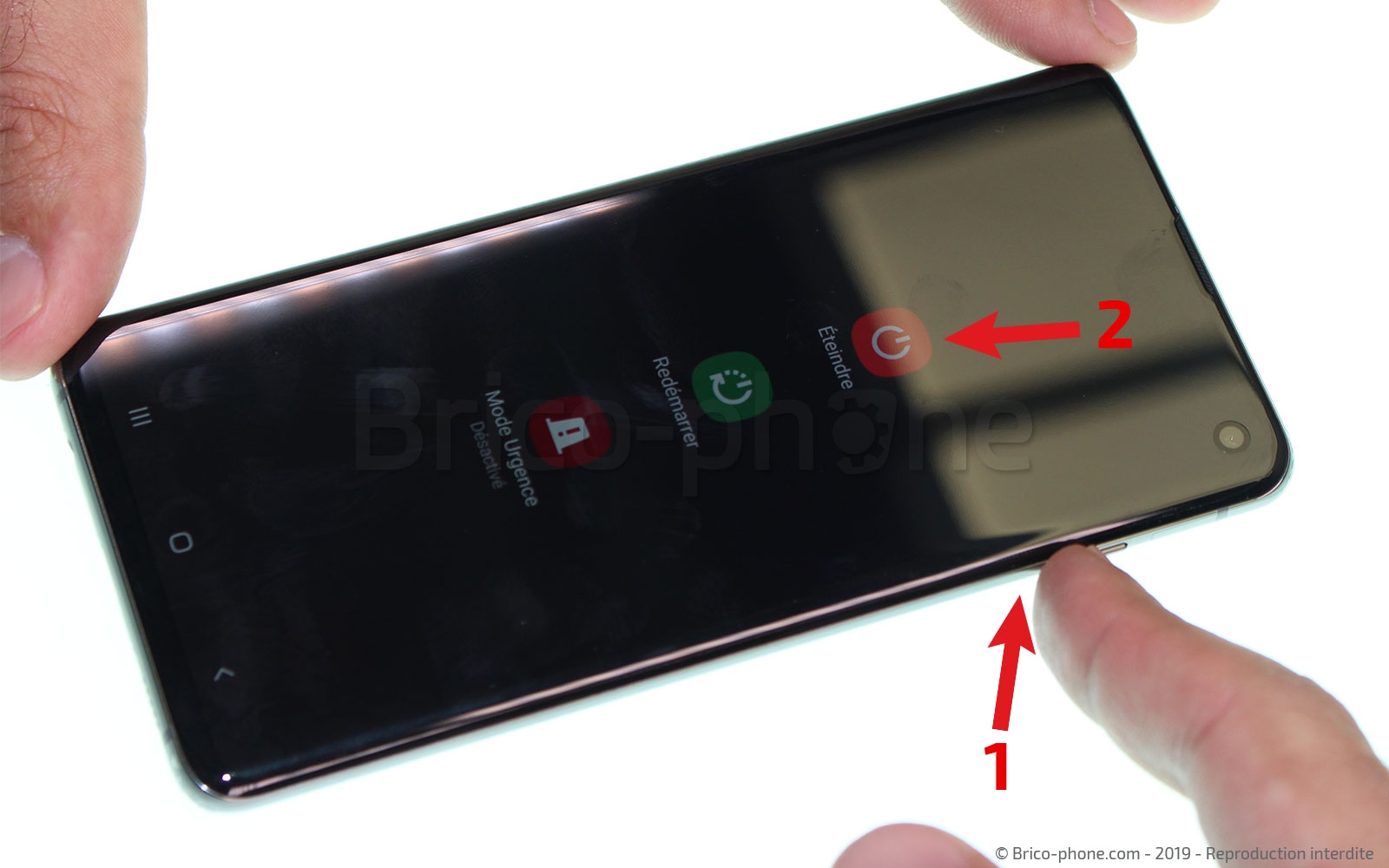

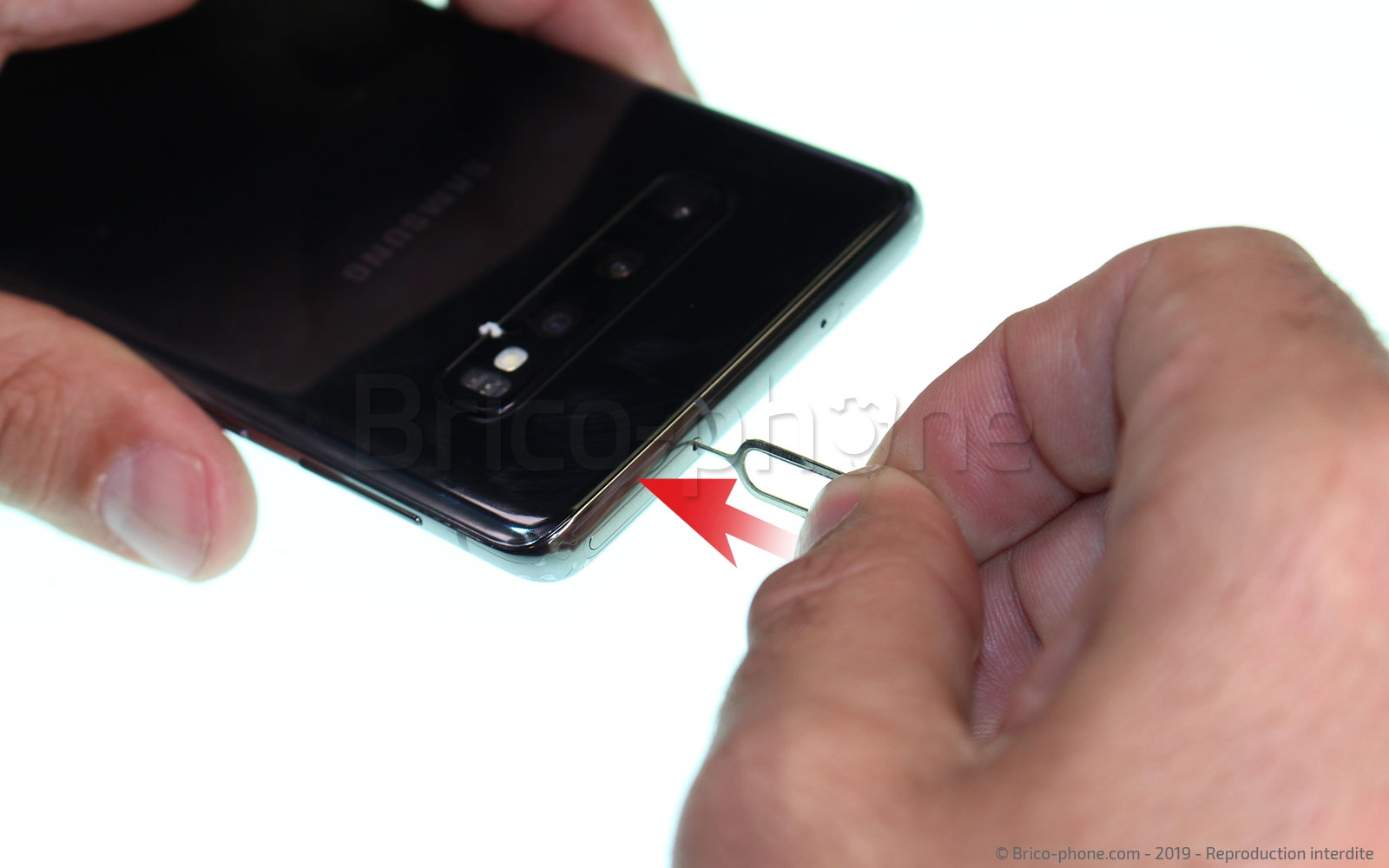

Etape 1 : Mettre hors tension et retirer le rack SIM
Avant d'ouvrir votre téléphone, vérifiez de bien l'avoir mis hors tension. Si il venait à s'allumer durant le démontage, vous courrez le risque d'endommager des composants. Une fois éteint, sortez le rack SIM et commencez le démontage.
Outils du kit utilisés
Outils du kit utilisés

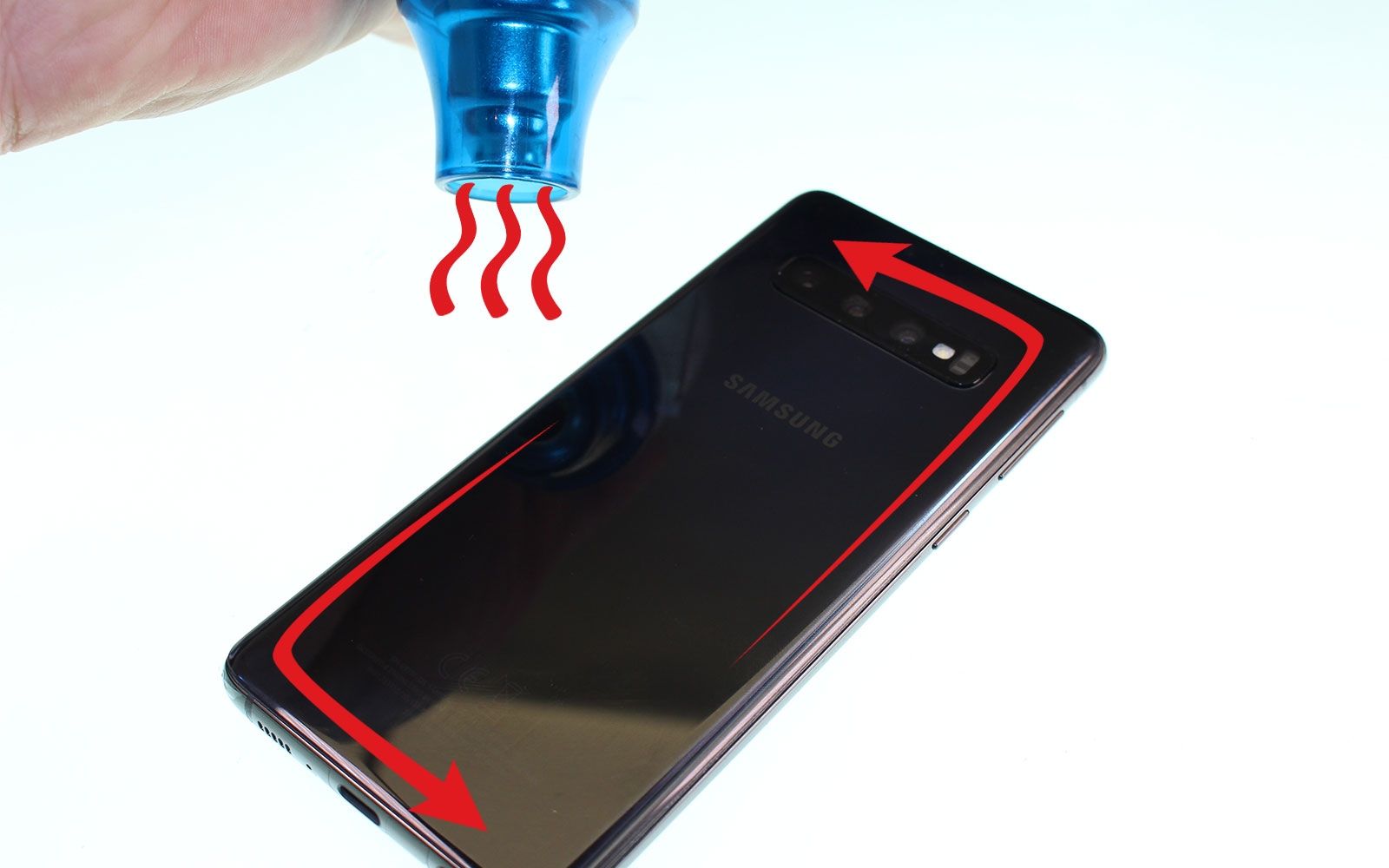

Etape 2 : Chauffer la vitre arrière

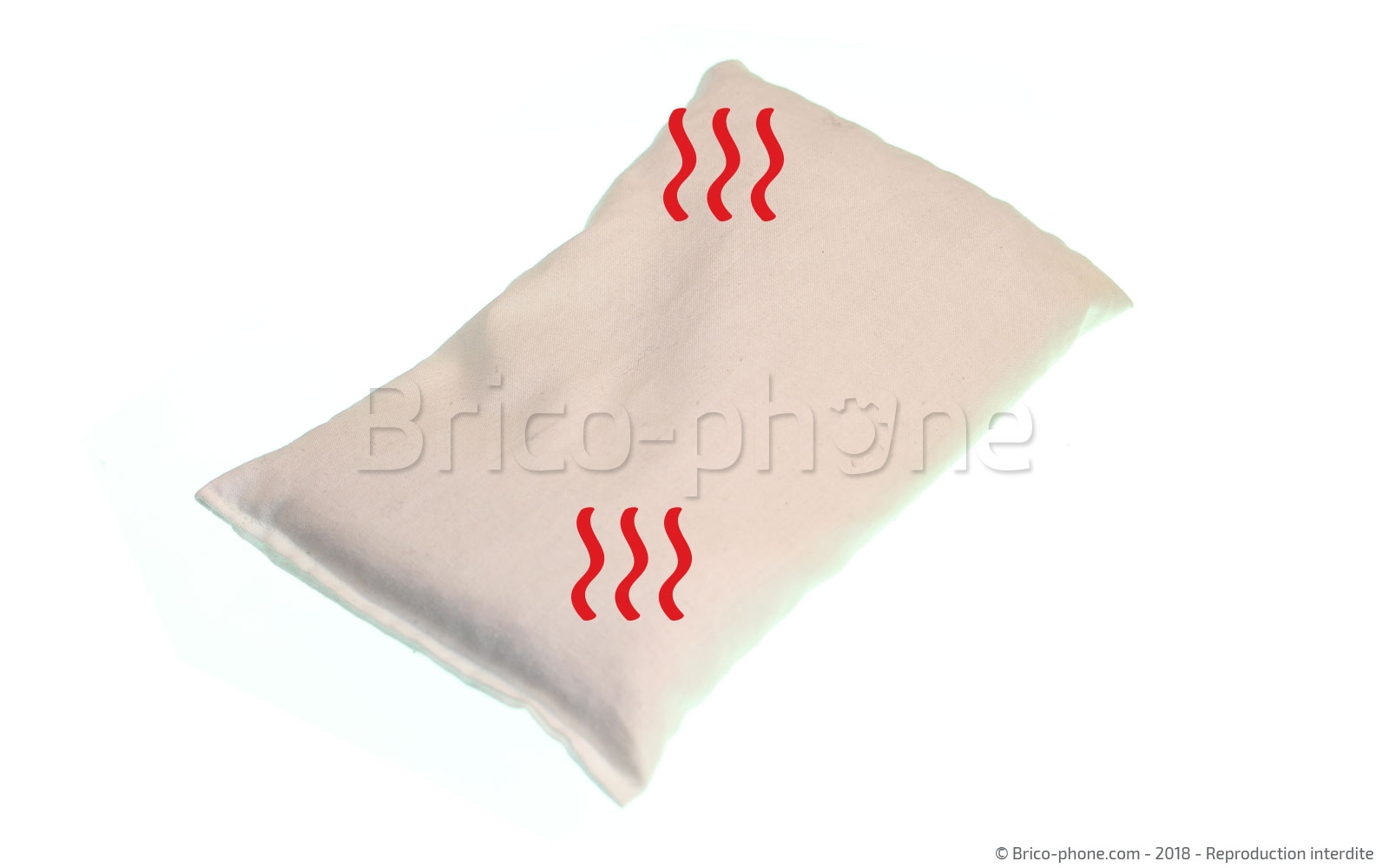

A l'aide d'un sèche cheveux, d'un mini décapeur ou d'un petit coussin chauffant (en vente sur notre boutique en ligne), faites fondre l'adhésif qui tient votre vitre arrière en place.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

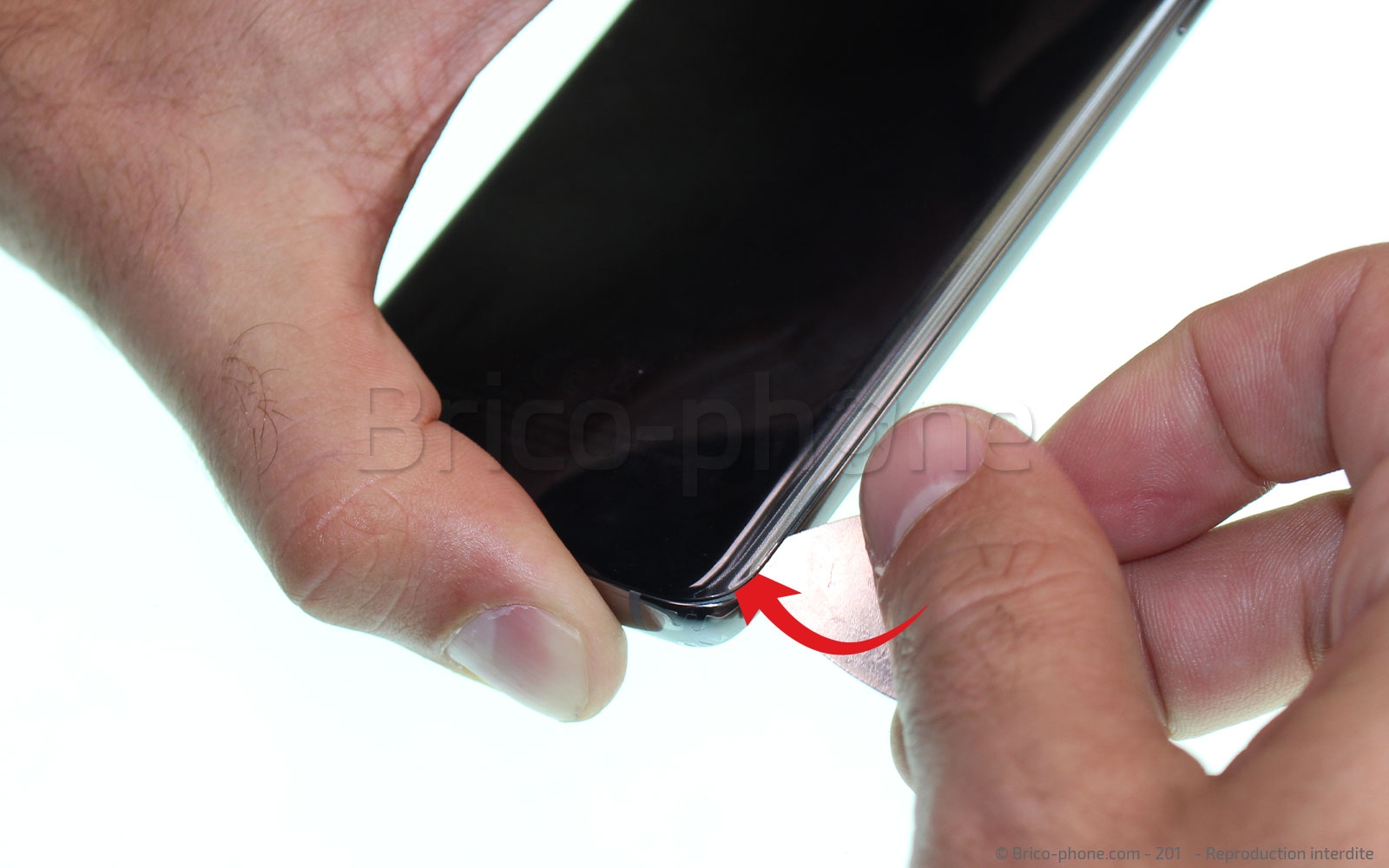

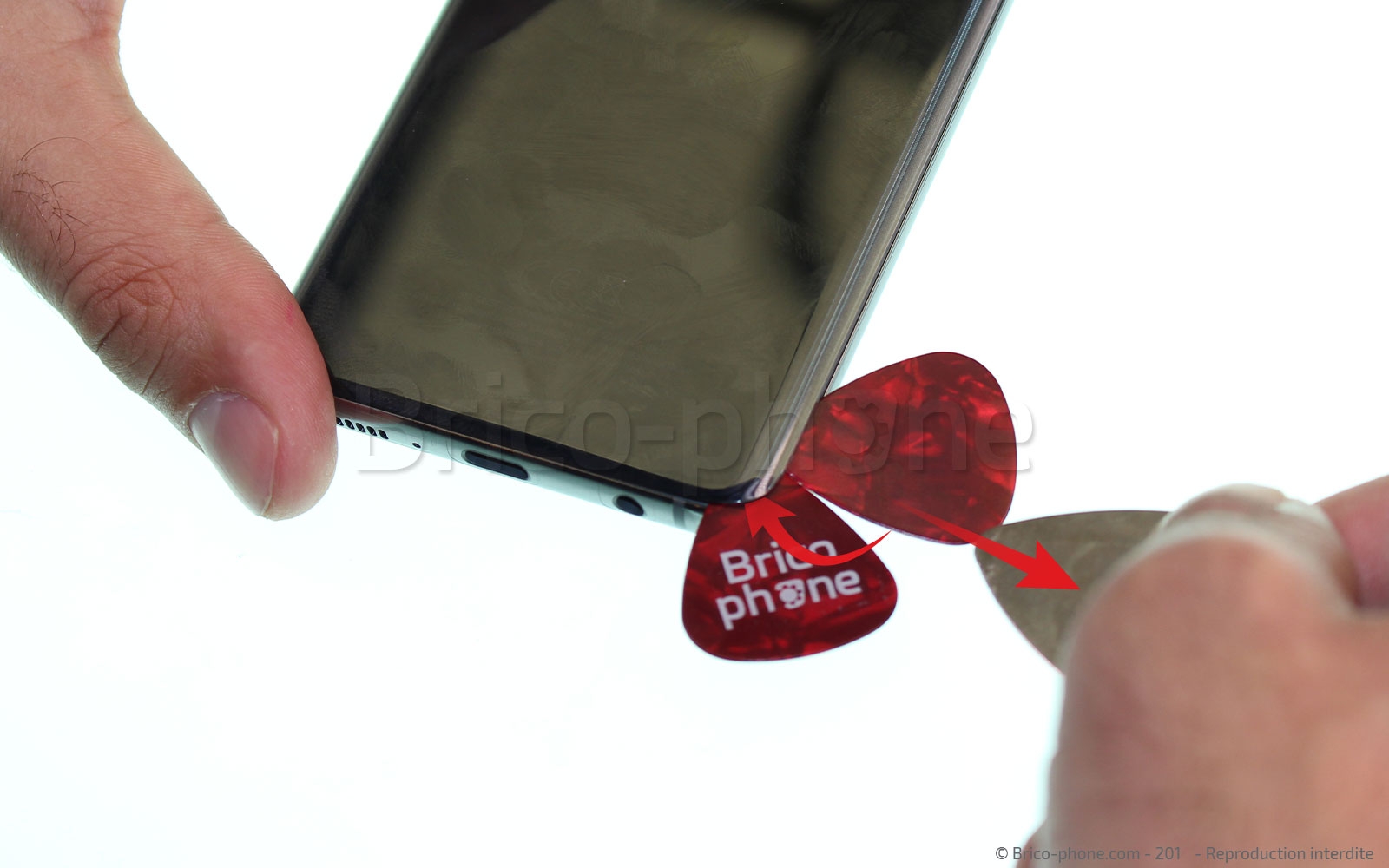

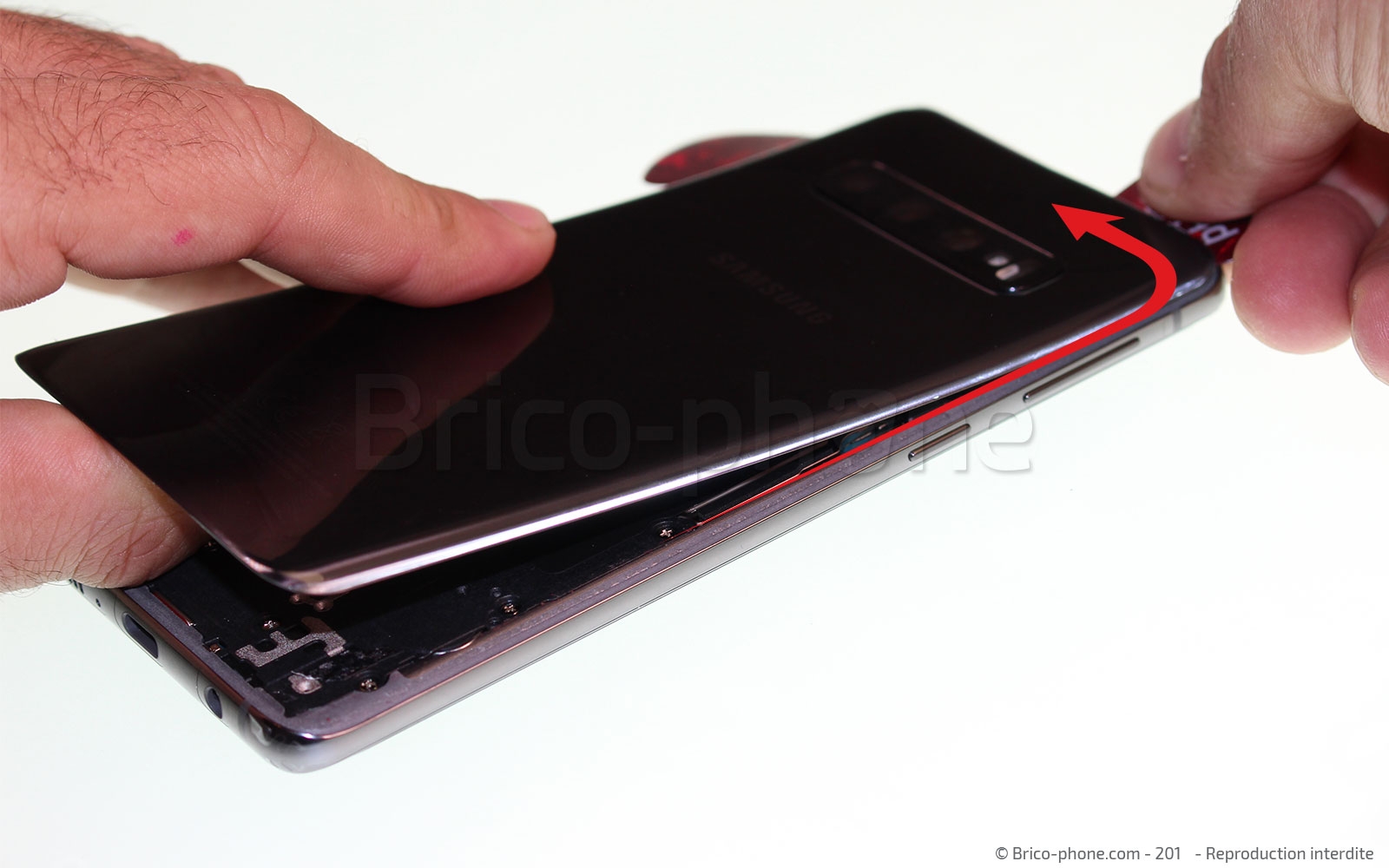

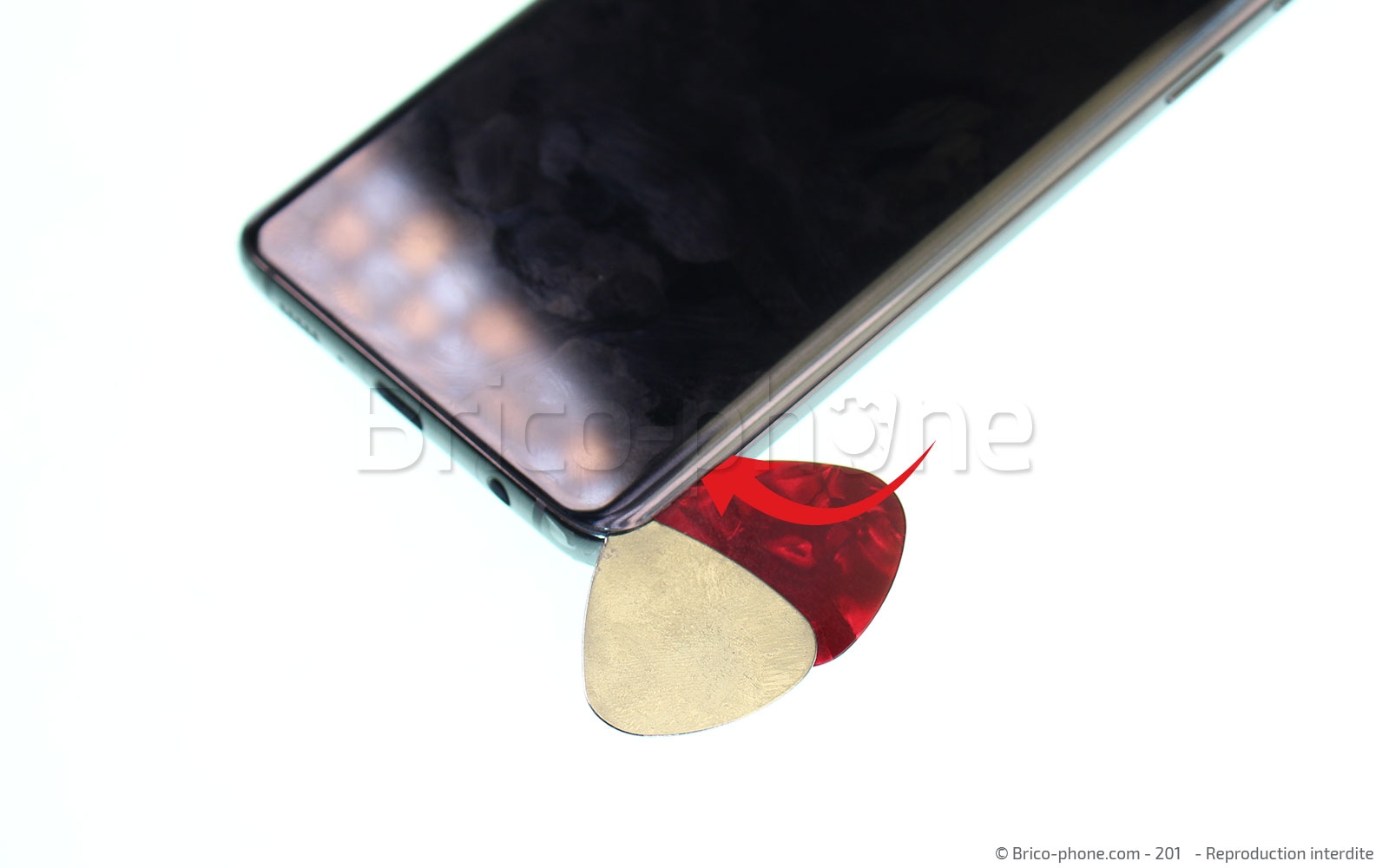

Etape 3 : Décoller la vitre arrière
En glissant le médiator en métal de votre kit entre la vitre arrière et le chassis, créez un interstice. Ajoutez ensuite un médiator en plastique dans l'interstice puis remplacez le métallique avec un second en plastique. Une fois en place, glissez les le long du contour de la vitre afin de la libérer de l'adhésif double face qui la tient en place.
Outils du kit utilisés
Outils du kit utilisés

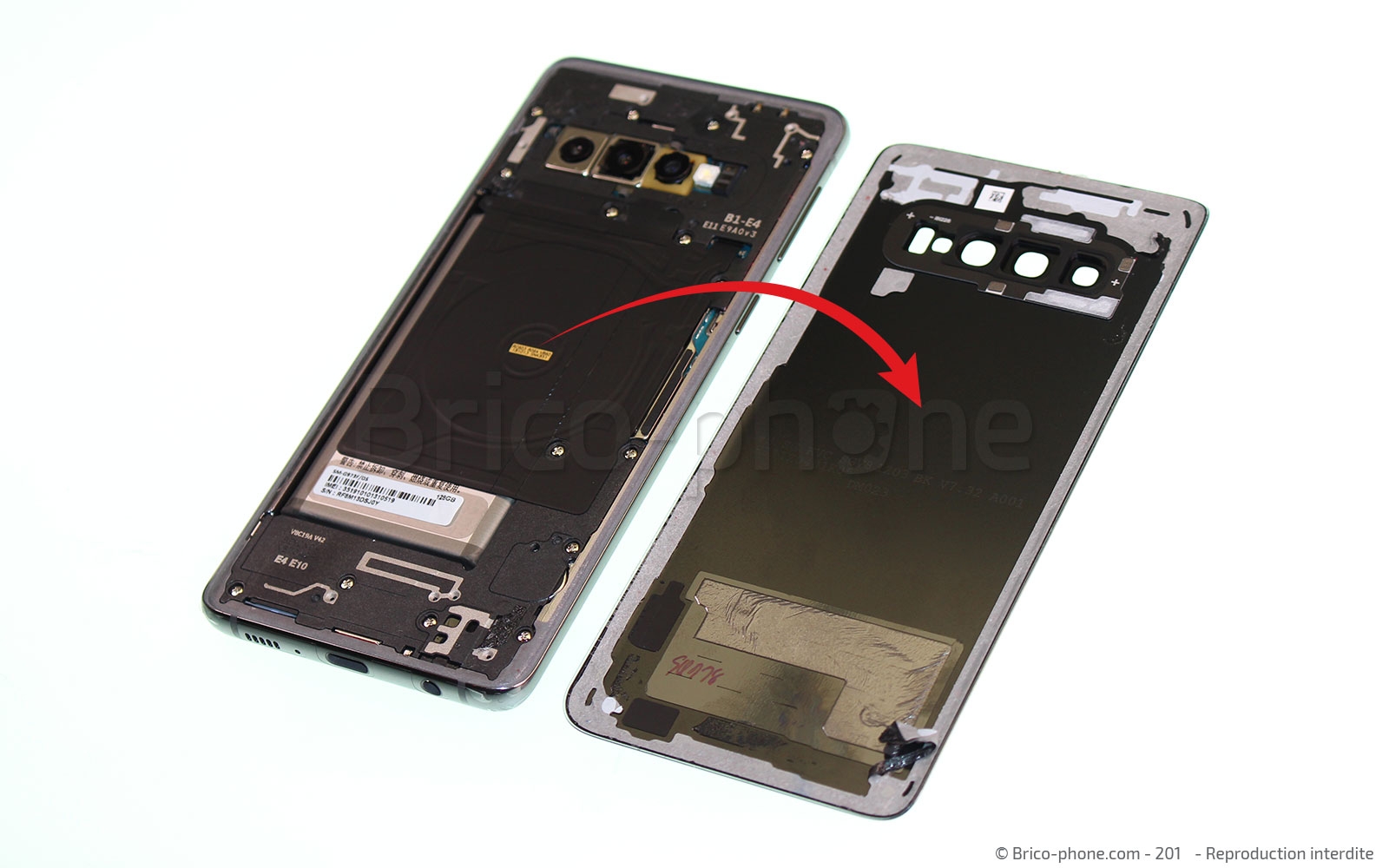

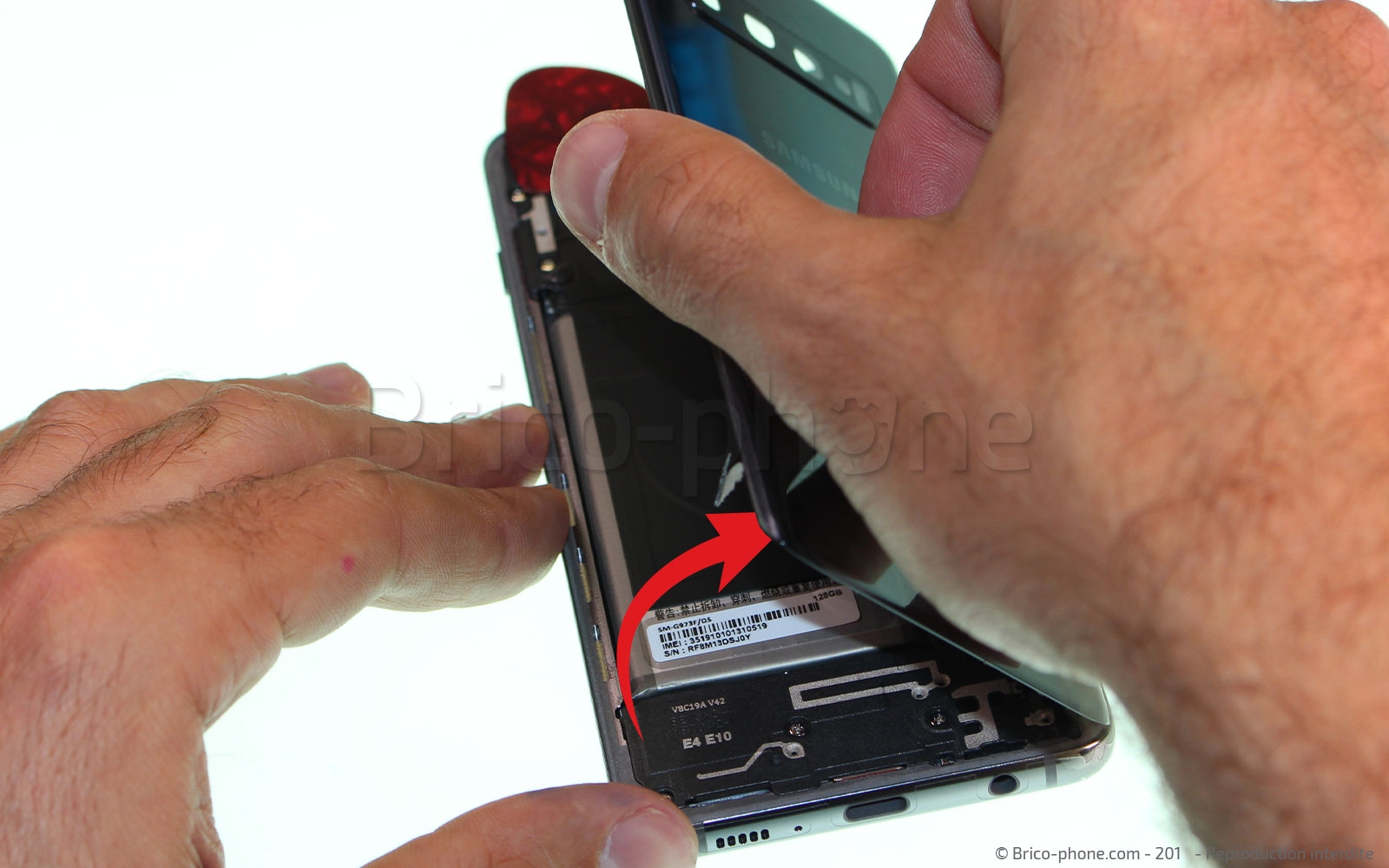

Etape 4 : Retirer la vitre arrière
Vous pouvez maintenant simplement retirer la vitre arrière en toute simplicité. Faites la basculer pour la séparer du reste du chassis pour passer à la suite du démontage.

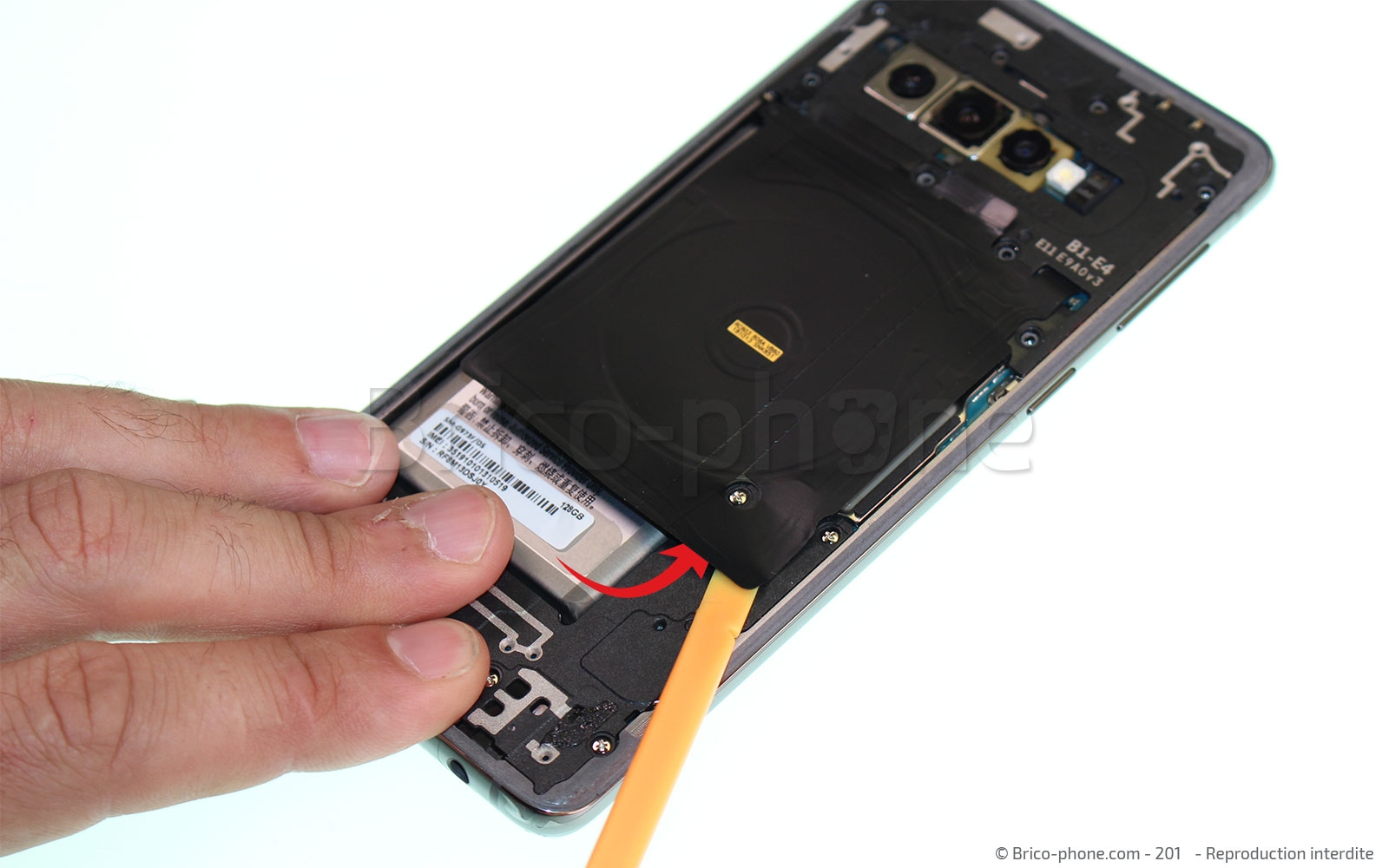

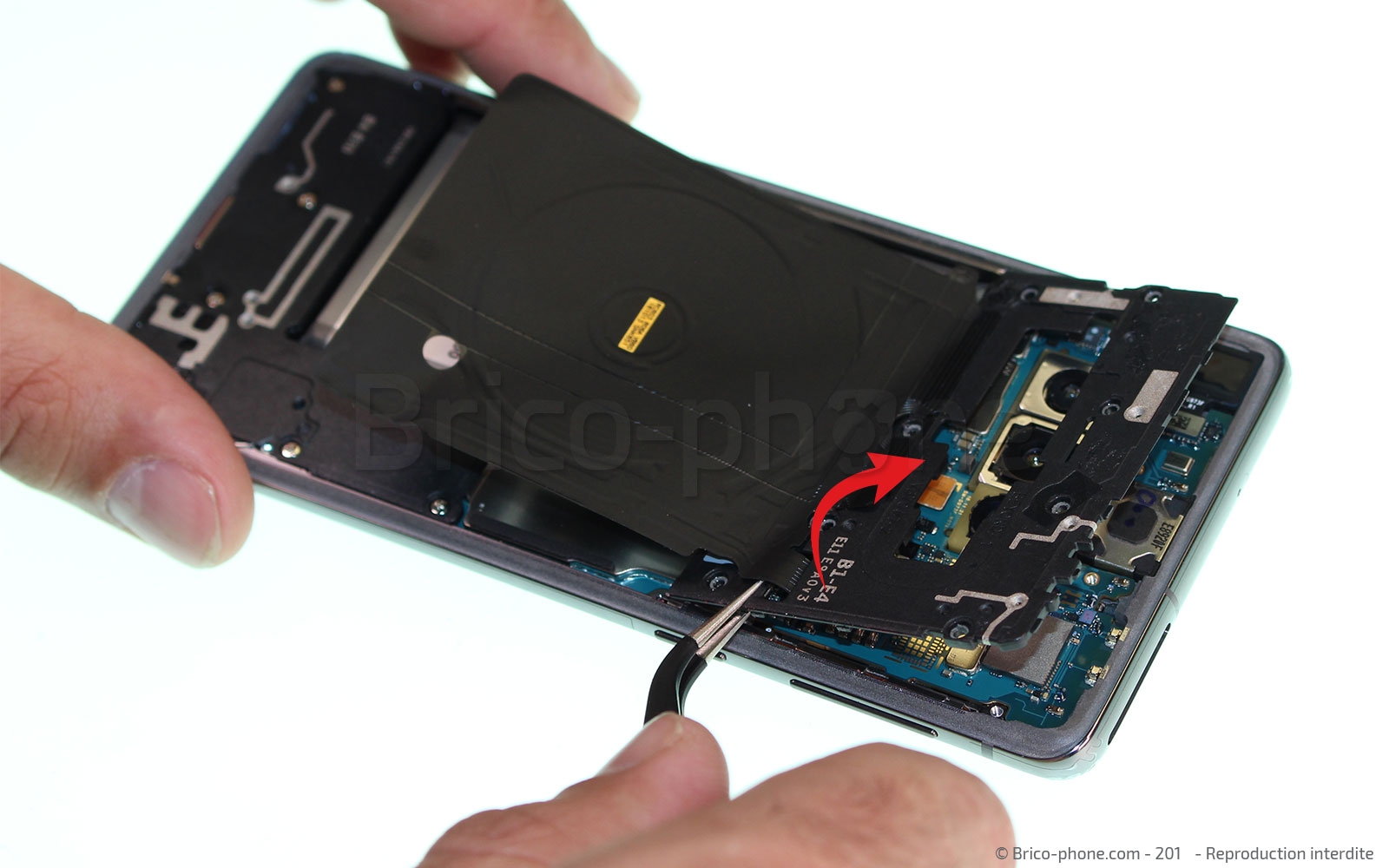

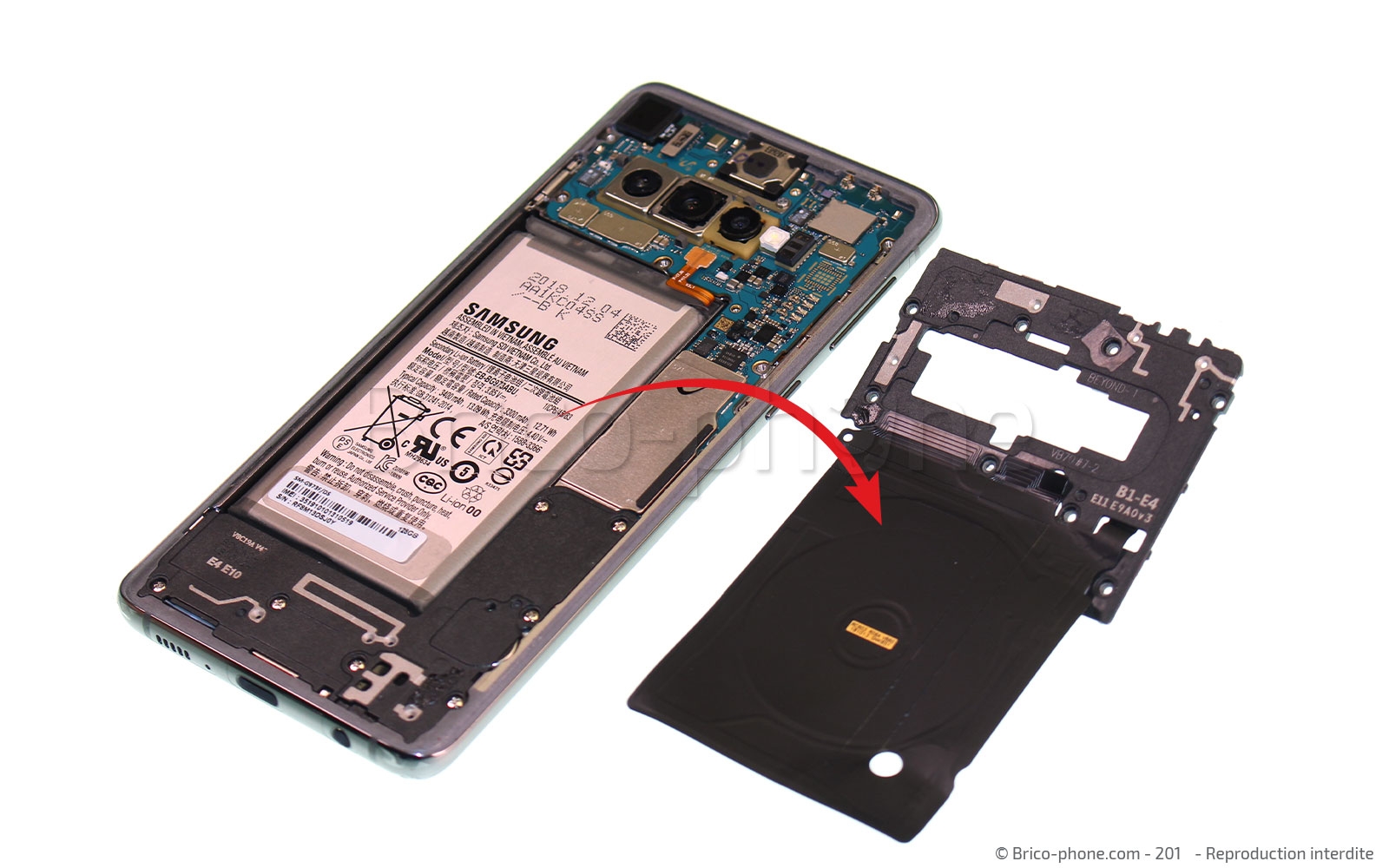

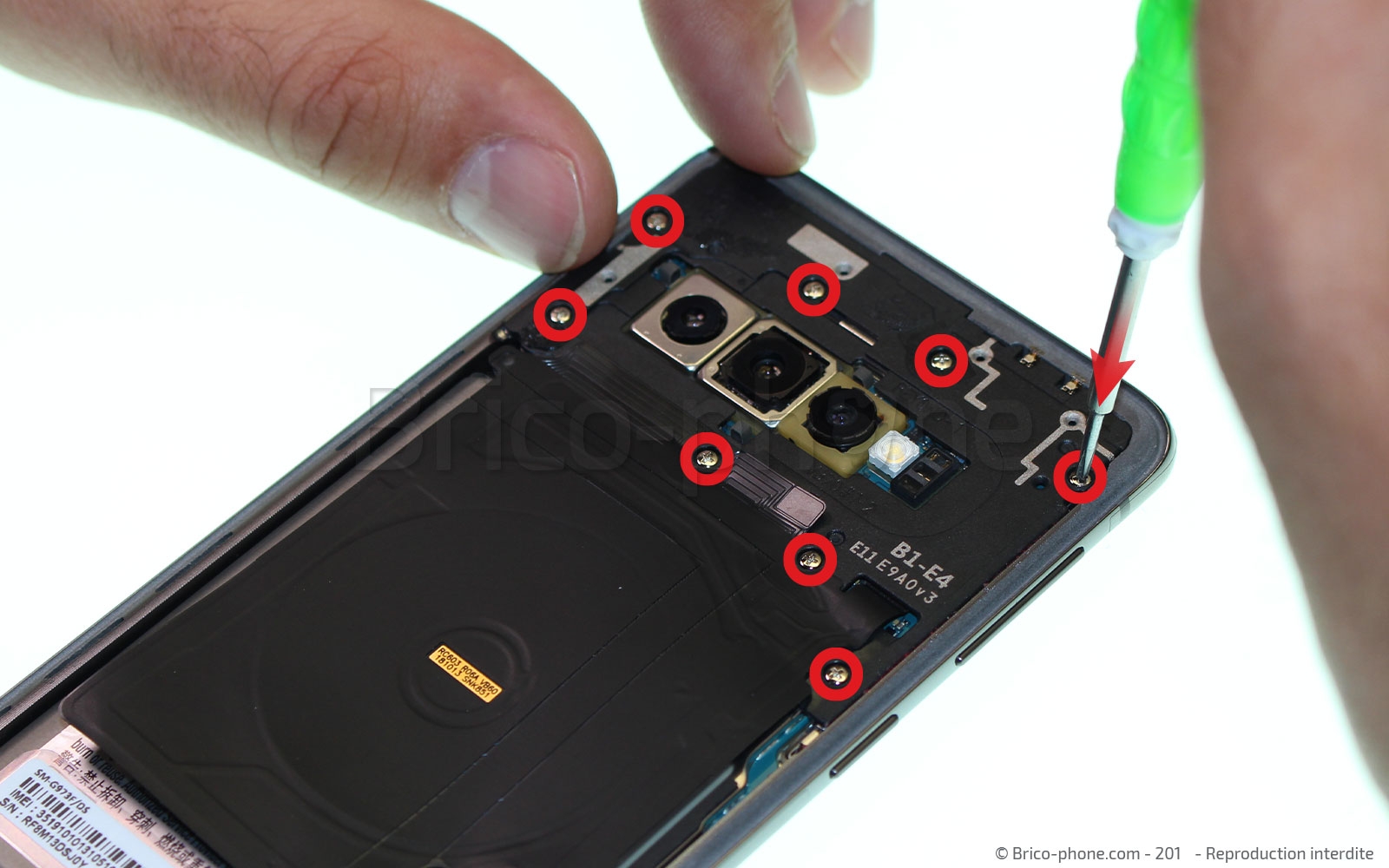

Etape 5 : Dévisser la plaquette NFC
A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 8 vis qui maintiennent la plaquette en plastique et la dalle NFC de votre appareil. Une fois dévissez, ce composant devrait pouvoir être extrait en toute simplicité avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Nappe NFC pour Samsung Galaxy S10
29,90 €

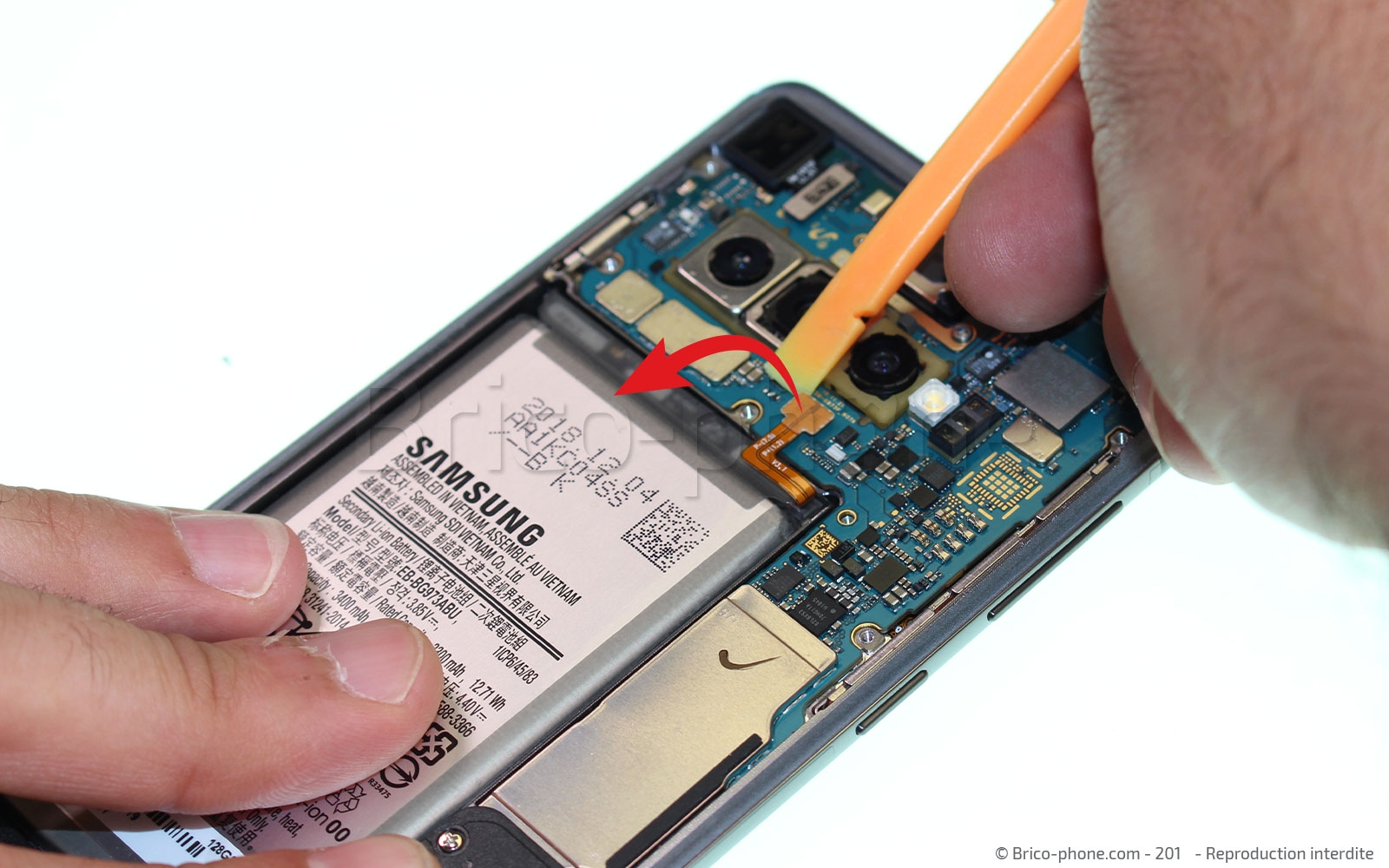

Etape 6 : Déconnecter la batterie
Vous pouvez maintenant accéder facilement au connecteur de la batterie. Déconnectez le à l'aide de votre levier en nylon afin d'assurer que votre appareil ne se remettra pas sous tension dans les étapes suivantes.
Outils du kit utilisés
Outils du kit utilisés

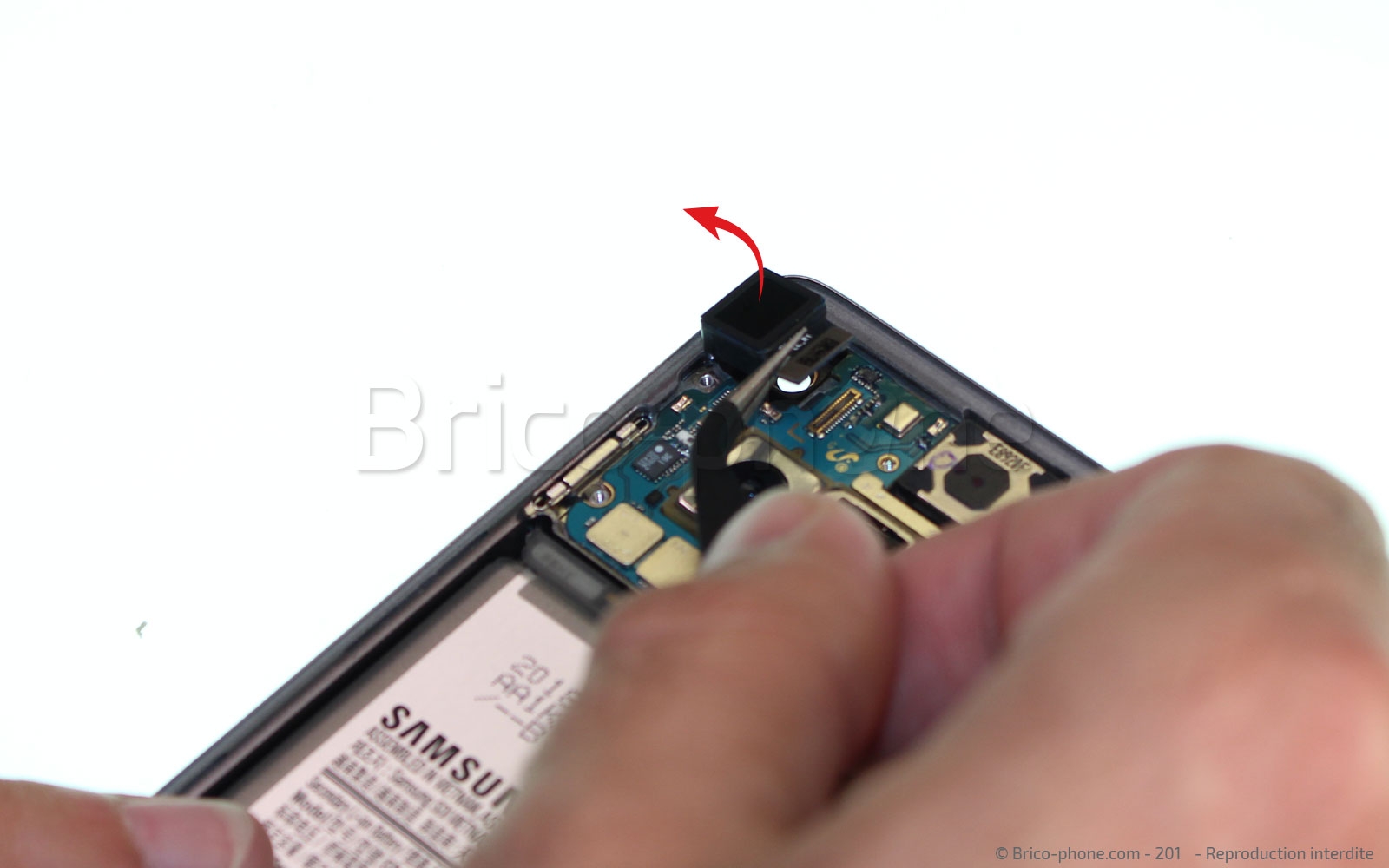

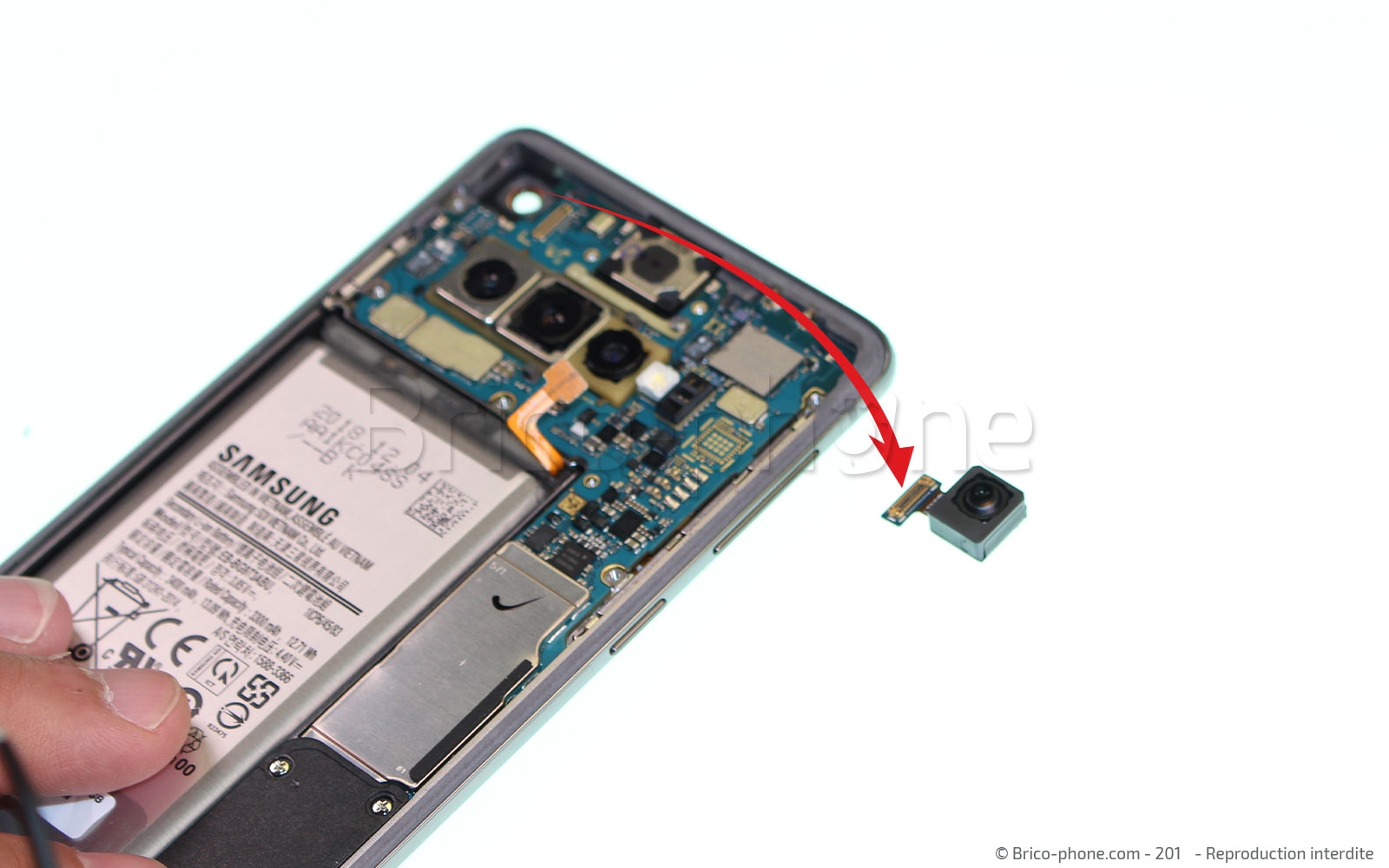

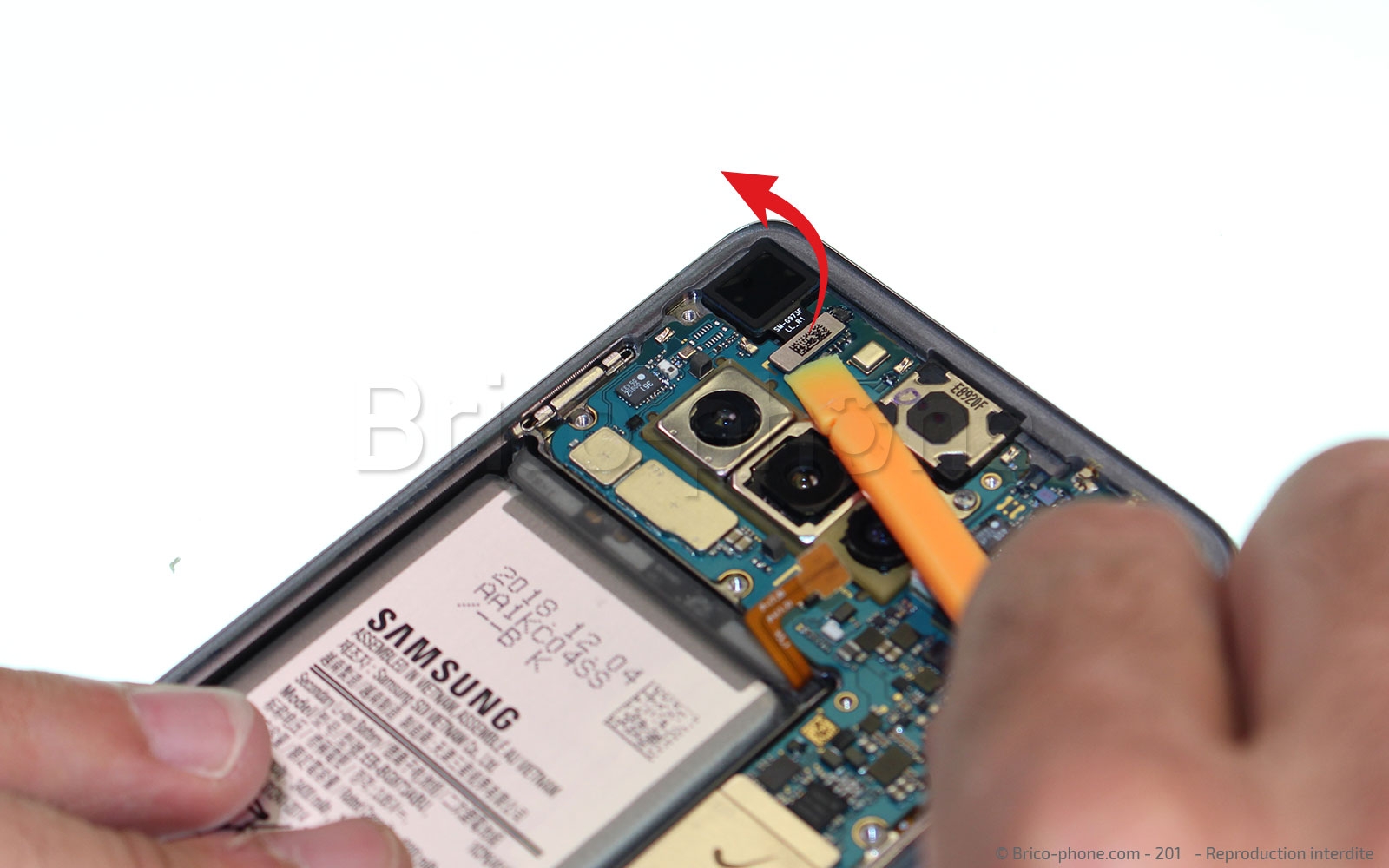

Etape 7 : Retirer la caméra avant
Avec votre levier en nylon, soulevez le connecteur de la caméra avant situé en haut a gauche de l'appareil. Utilisez ensuite la pincette pour sortir la caméra du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra avant pour Samsung Galaxy S10 et S10e
48,90 €

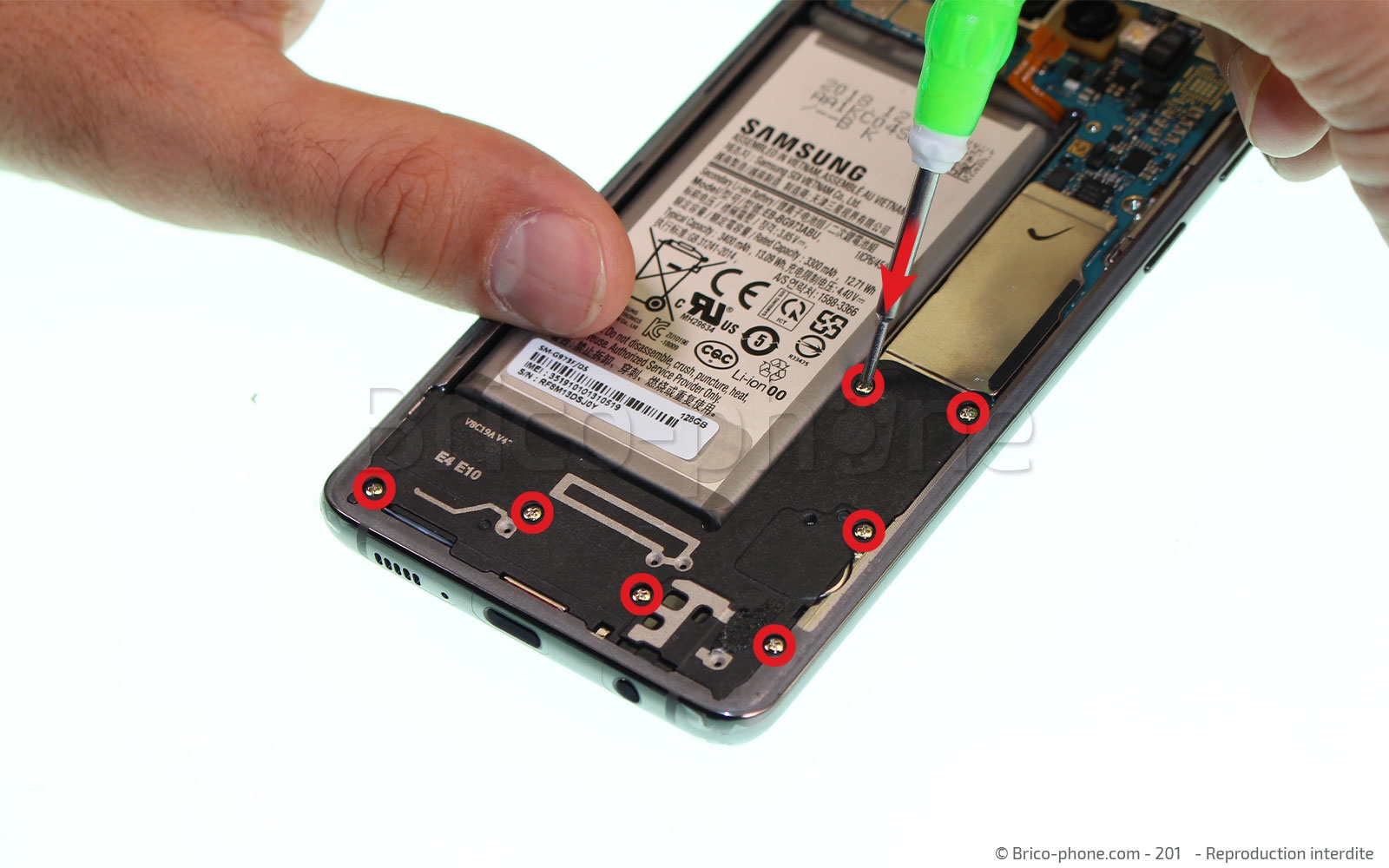

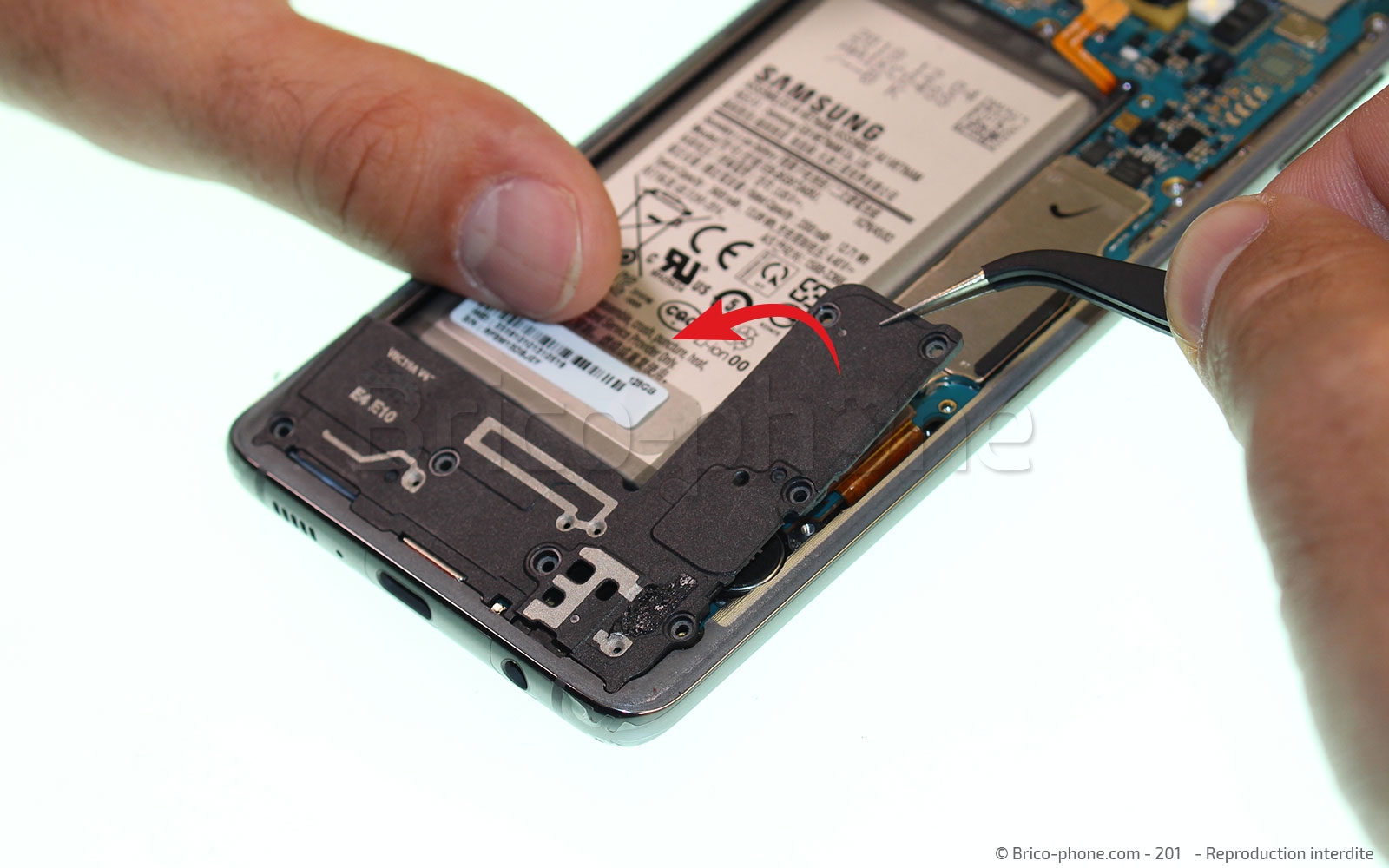

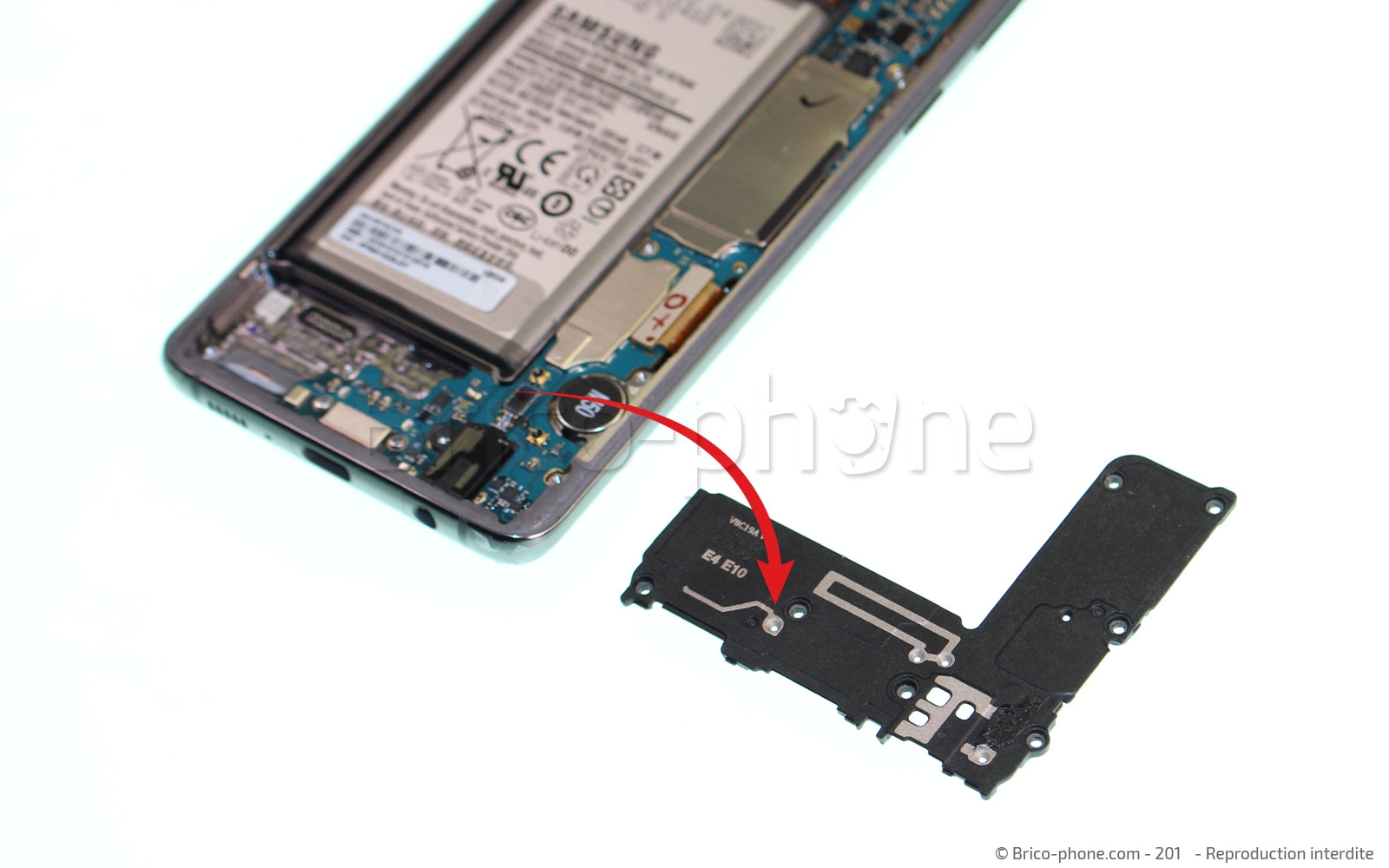

Etape 8 : Retirer le Haut-parleur externe
Avec votre tournevis cruciforme, retirez les 7 vis qui maintiennent le bloc haut-parleur. Une fois dévissé, soulevez le avec votre pincette pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe pour Samsung Galaxy S10
28,90 €

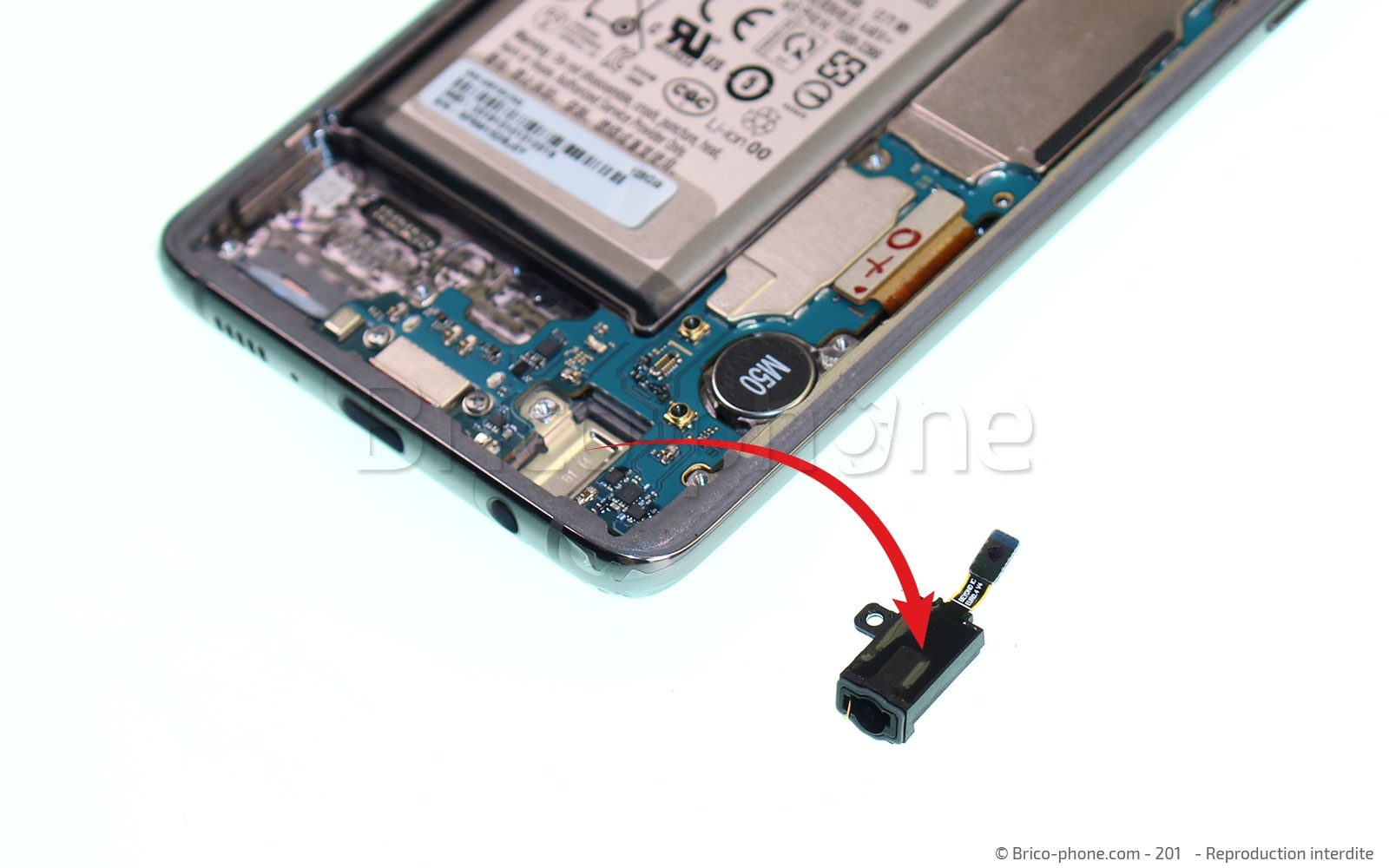

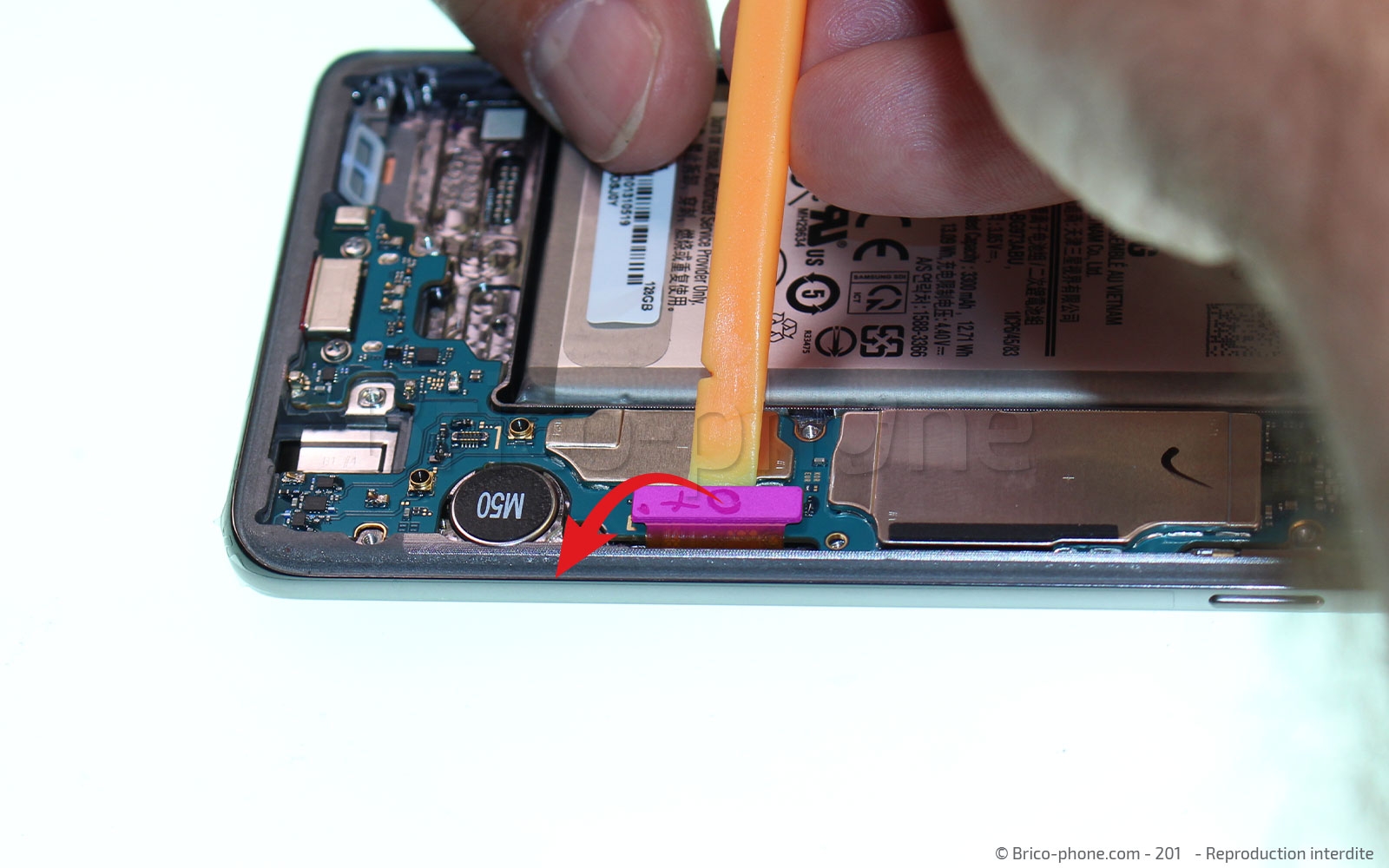

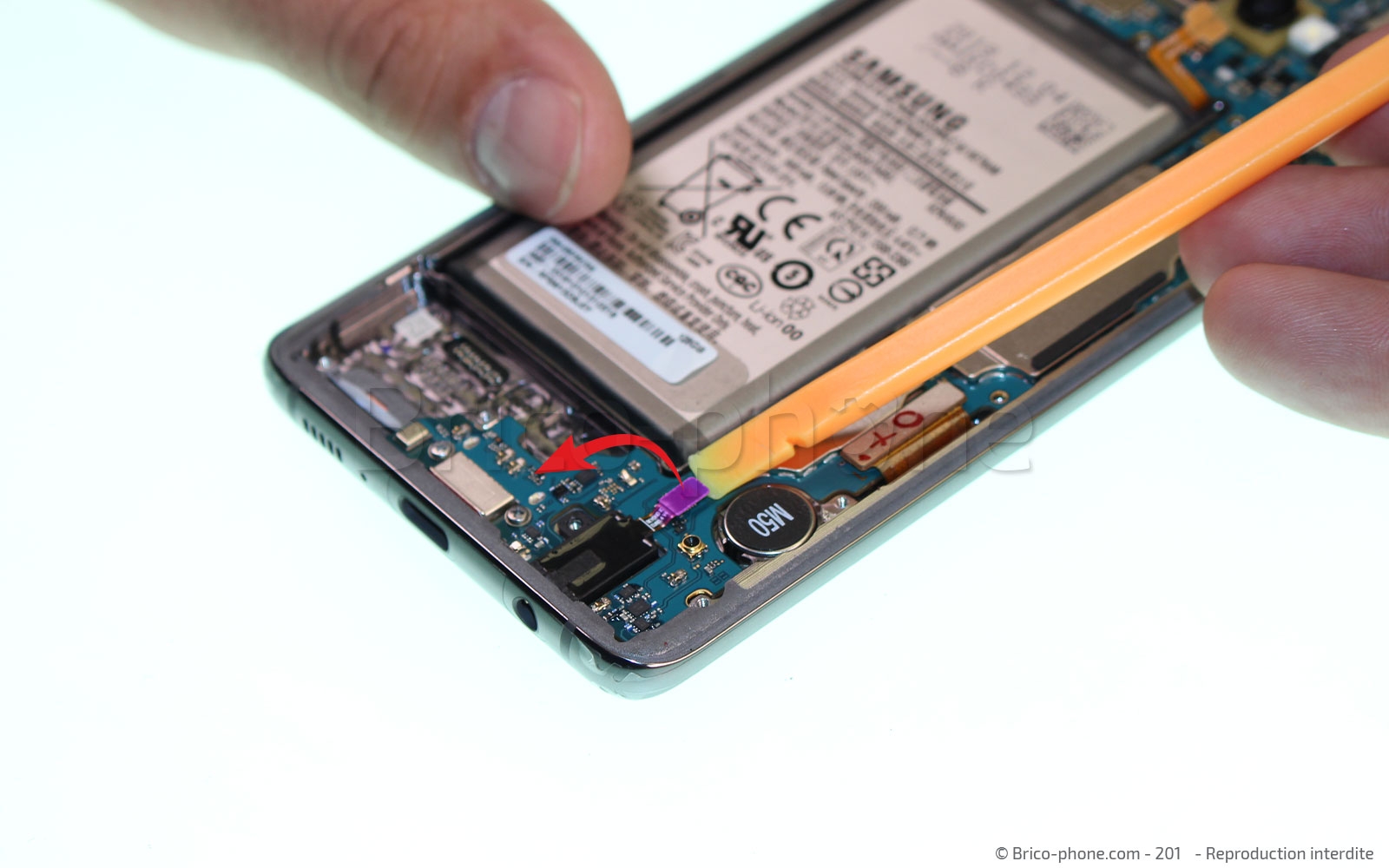

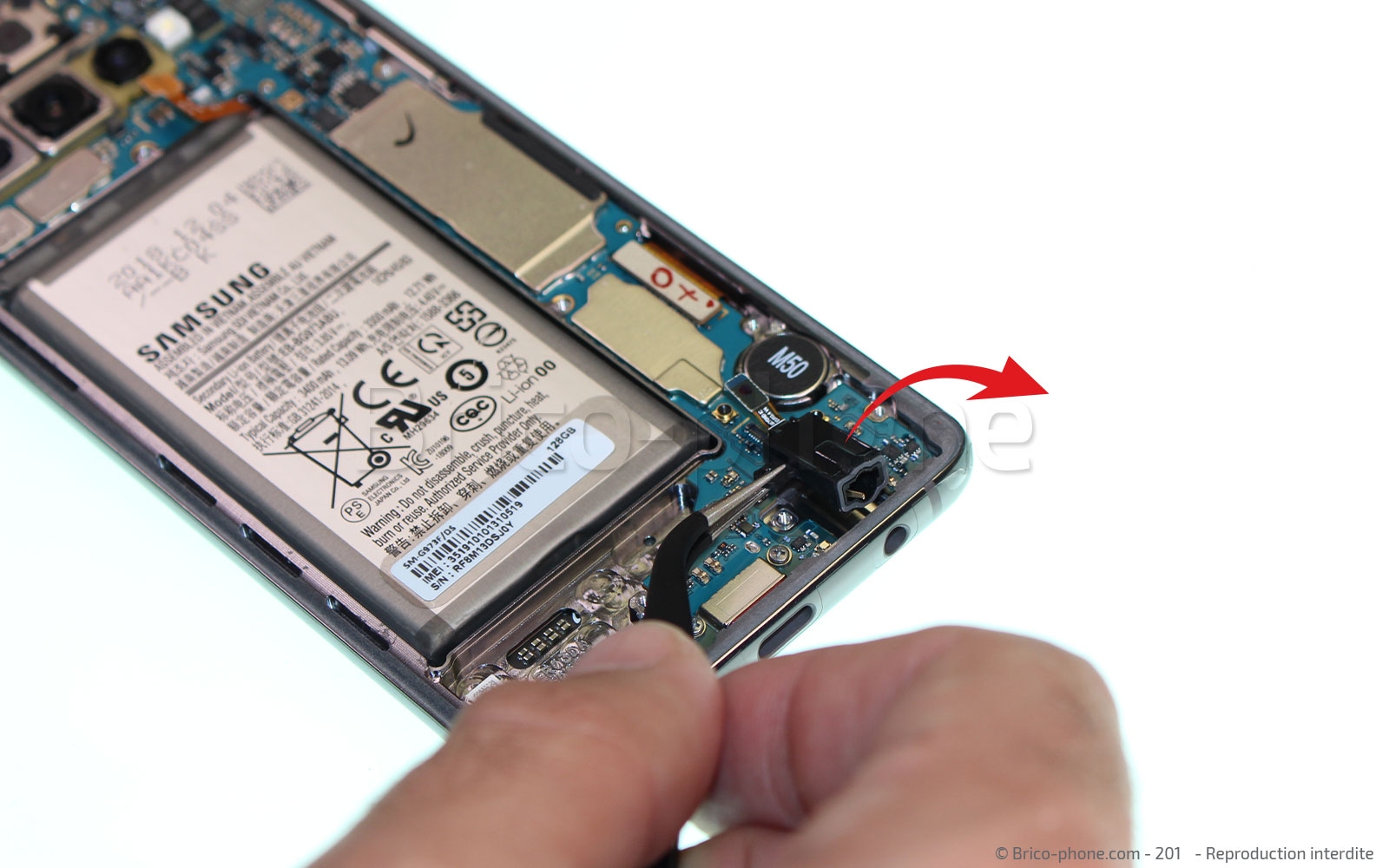

Etape 9 : Retirer la prise Mini Jack
Avec votre levier, soulevé le connecteur de votre prise jack puis retirez la du téléphone à l'aide de la pincette en métal de votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Prise jack pour Samsung Galaxy S10e, S10 et S10+
8,90 €

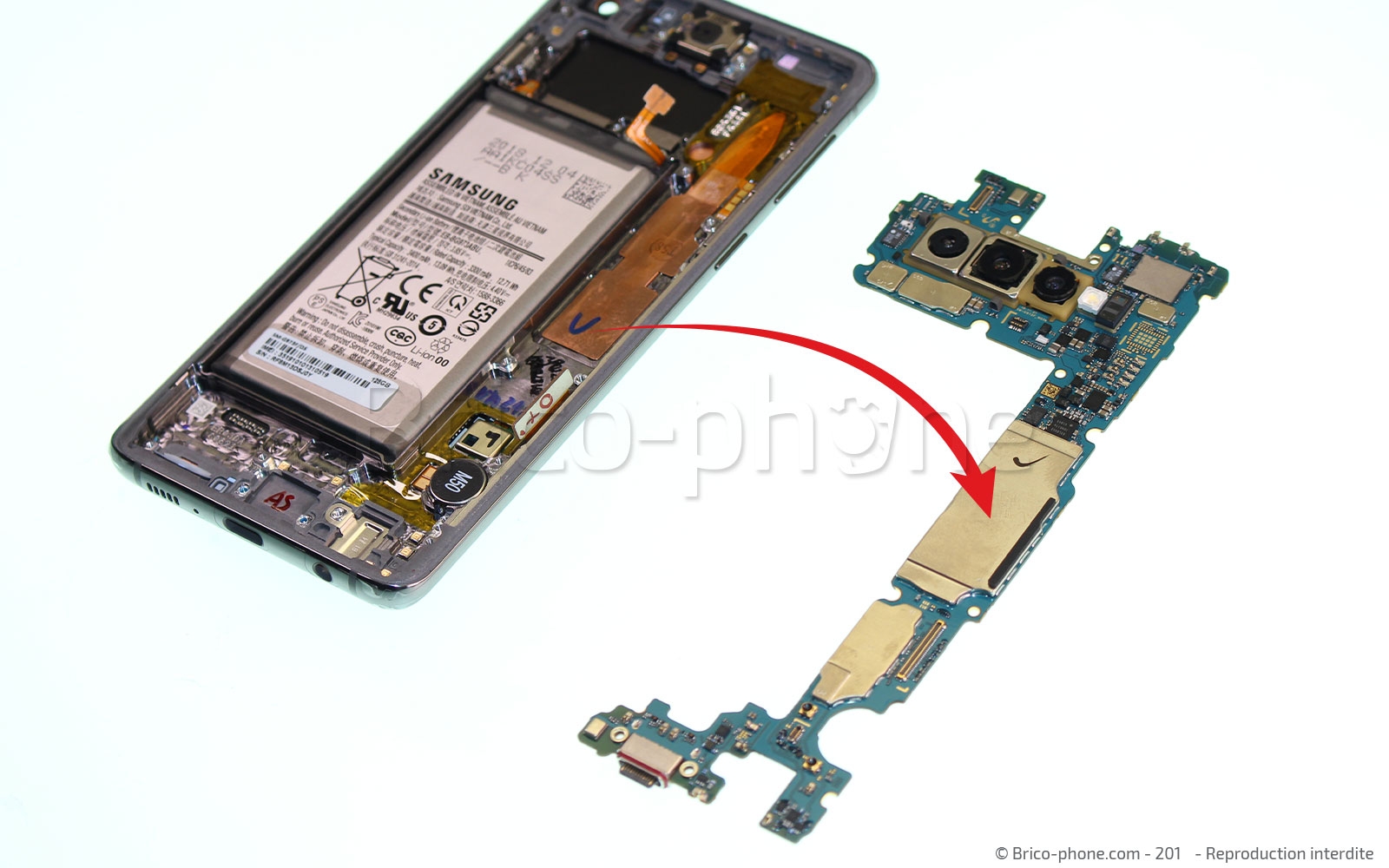

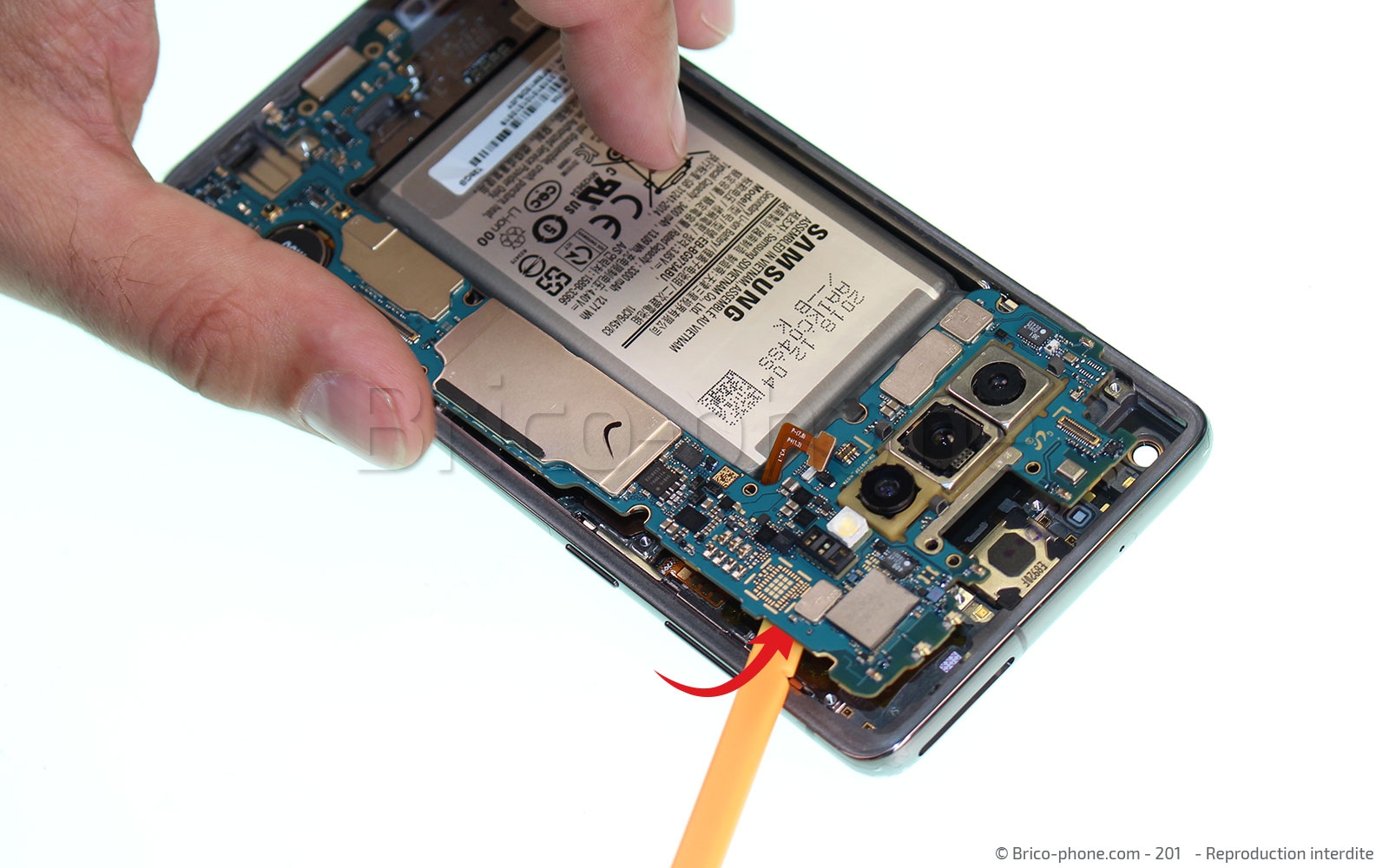

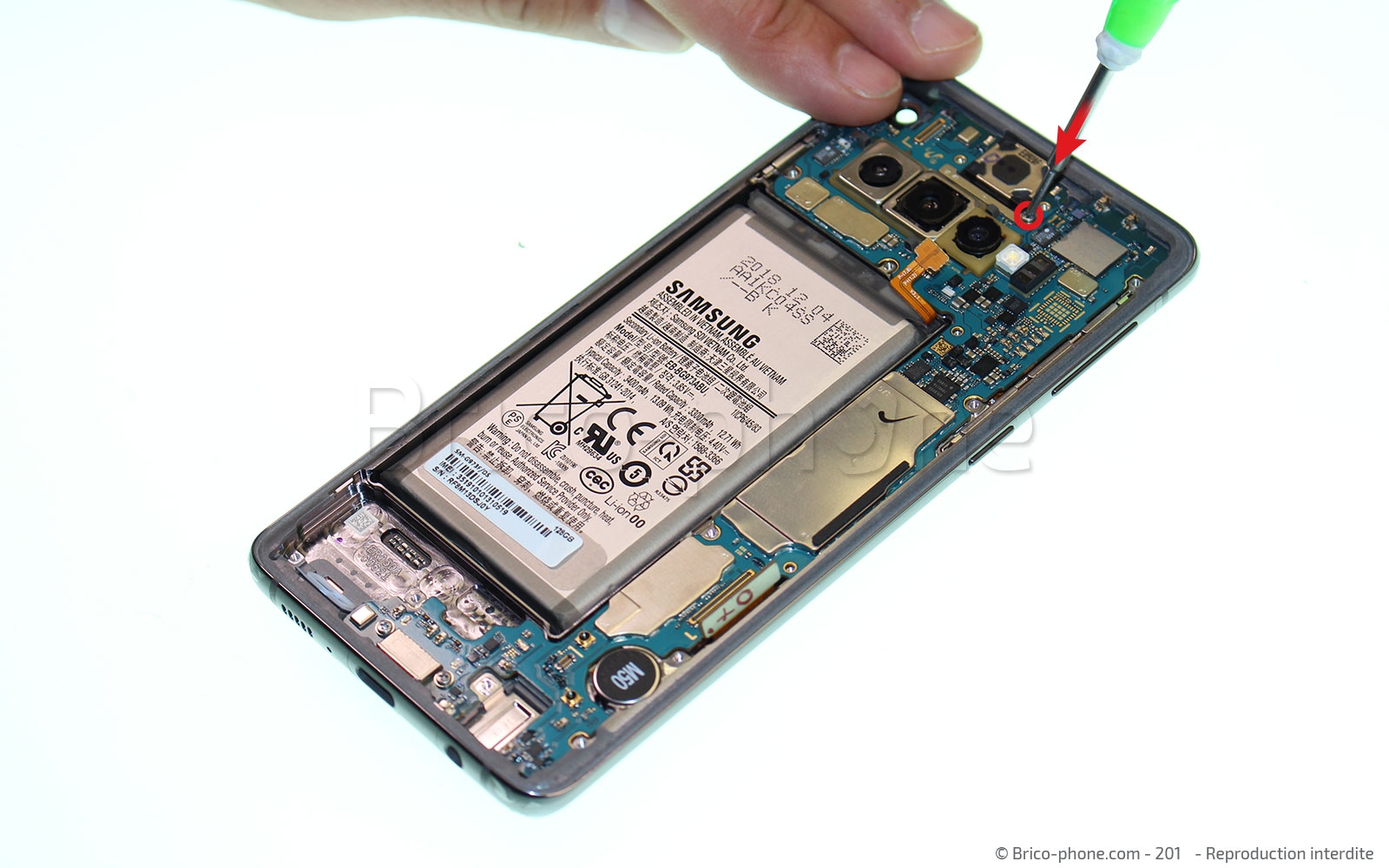

Etape 10 : Retirer la carte mère
Avec votre levier, déconnectez la nappe de l'écran de la carte mère. Vous pourrez ensuite utiliser votre tournevis cruciforme pour entièrement libérer la carte mère. Enfin, avec le levier en nylon, soulevez la carte mère pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

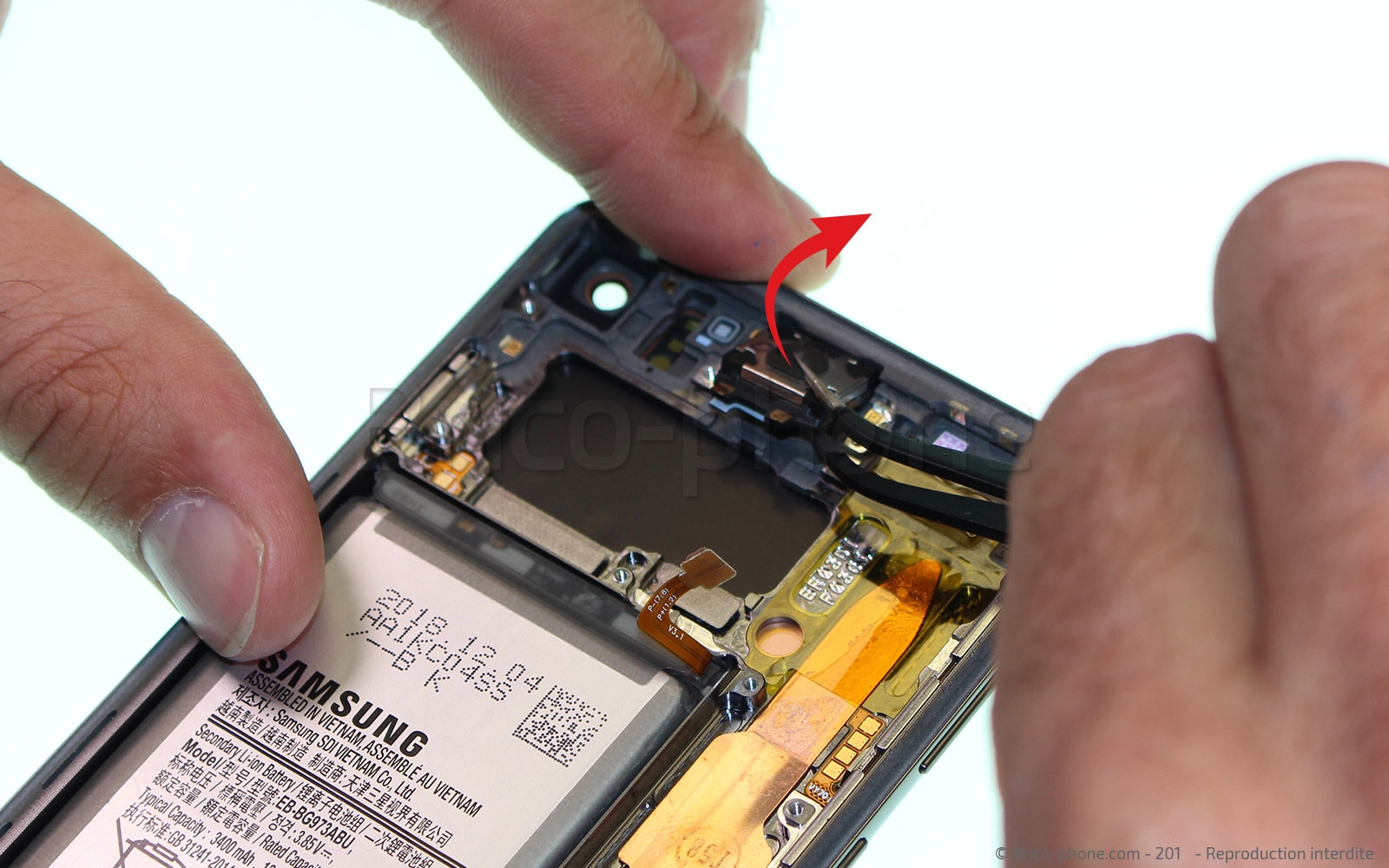

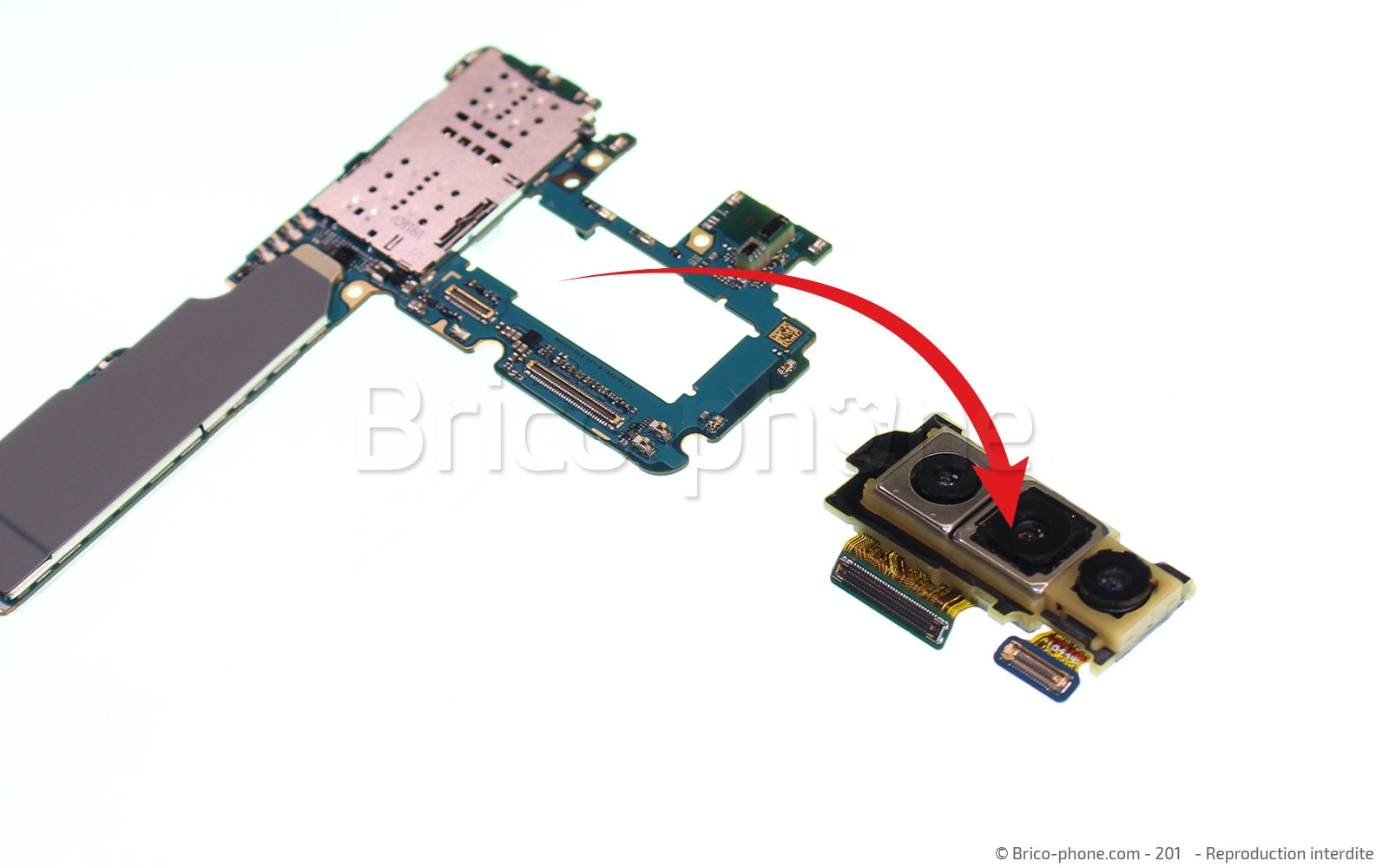

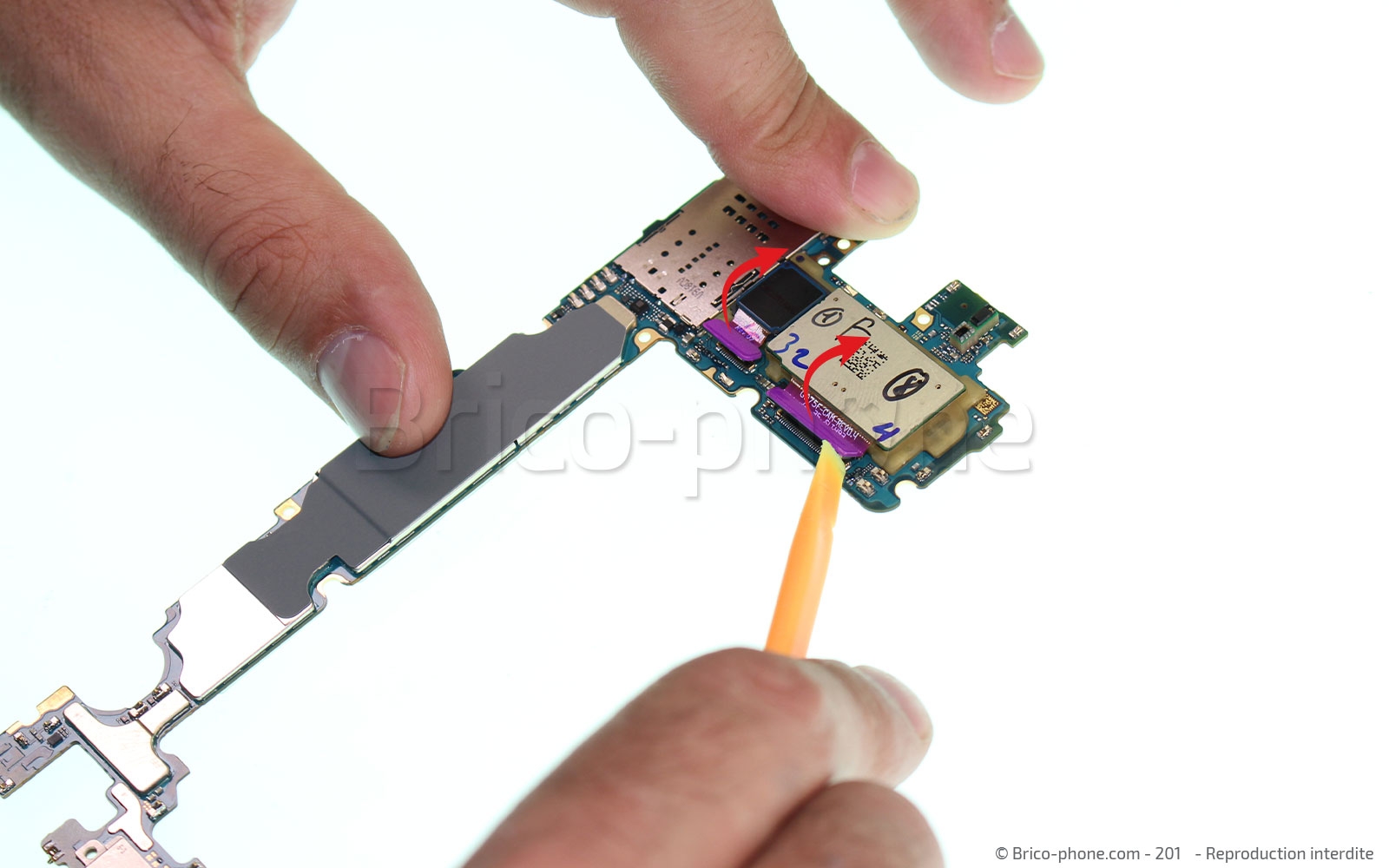

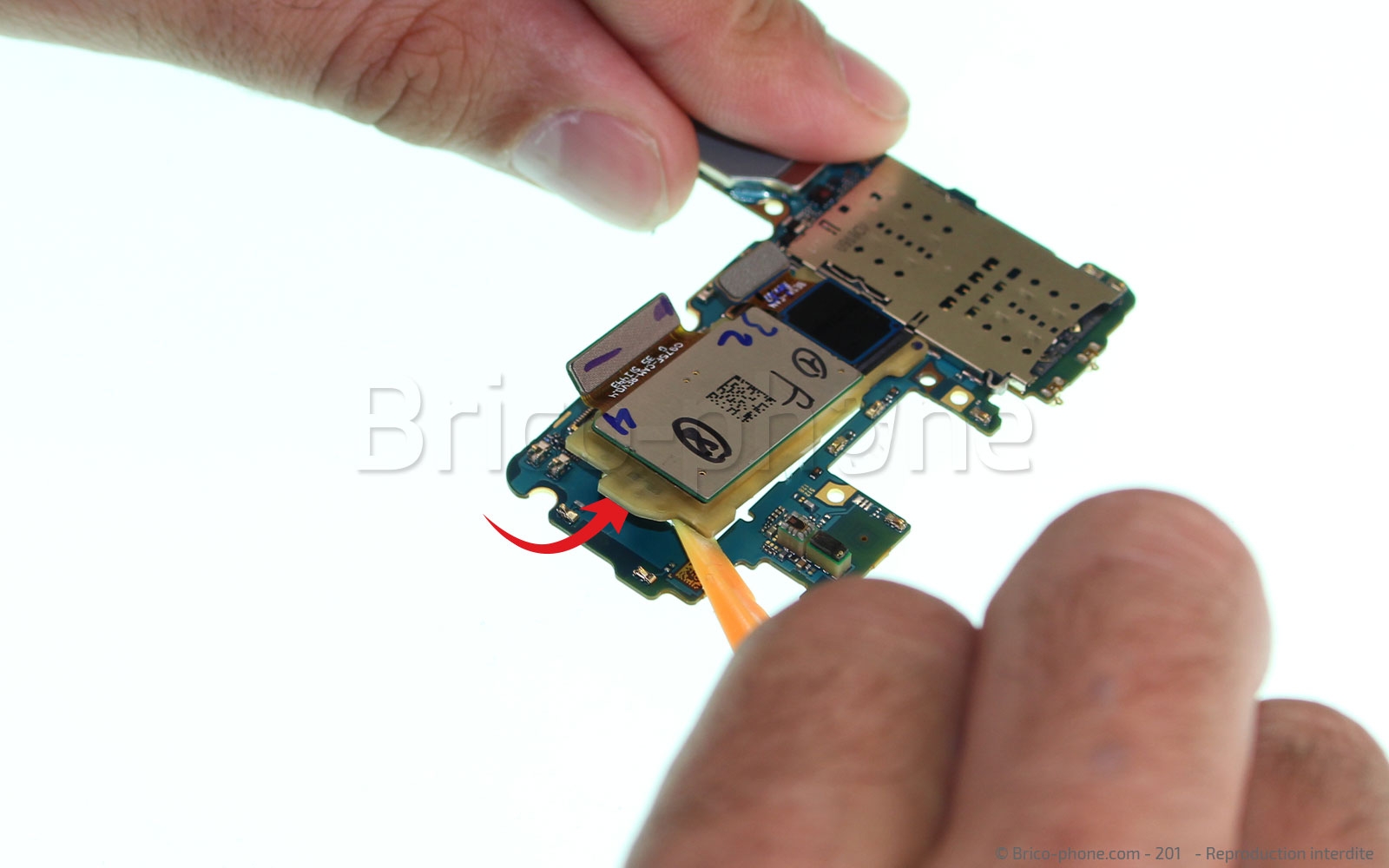

Etape 11 : Retirer la caméra arrière
Avec votre levier en nylon, déconnectez les deux connecteurs de la caméra arrière (situé au dos de la carte mère). Vous pourrez ensuite facilement la retirer en utilisant votre pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra arrière pour Samsung Galaxy S10 et S10+
149,90 €

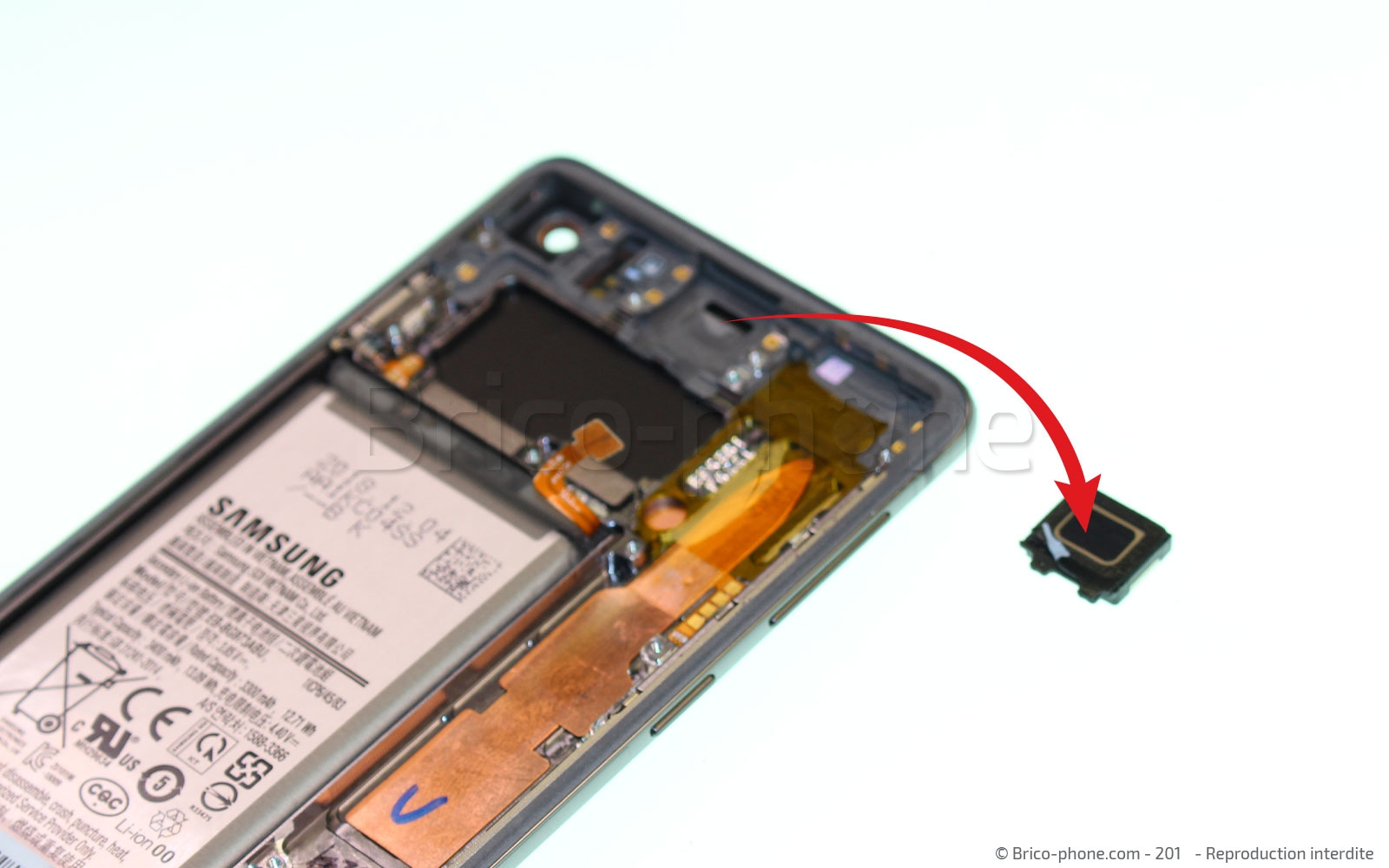

Etape 12 : Retirer le haut-parleur interne
Avec votre pincette, faites levier pour dégager le haut-parleur interne (buzzer) de son emplacement. Celui-ci est légèrement collé mais ne devrait pas trop resister.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Haut-parleur Interne pour Samsung Galaxy S10
8,90 €

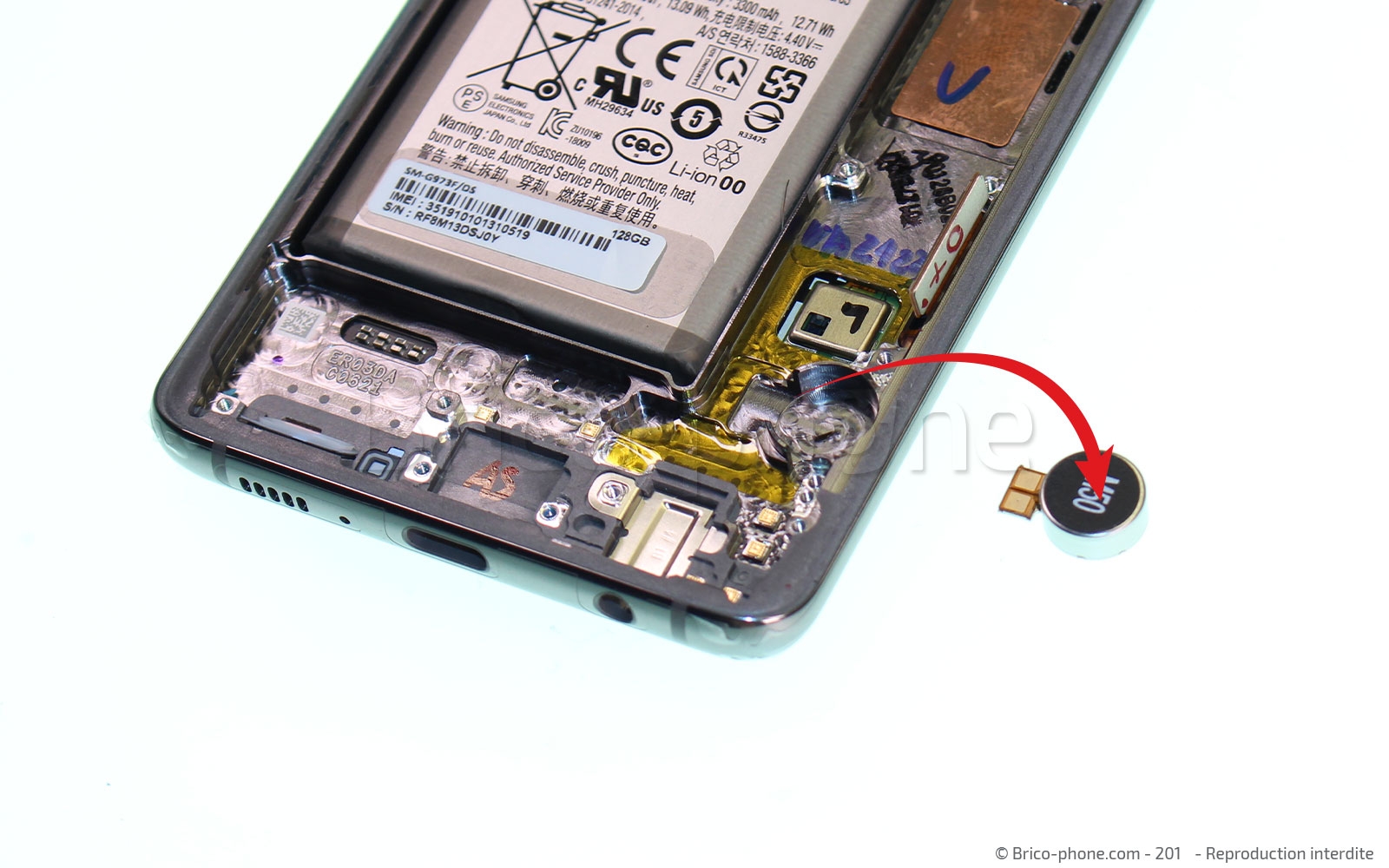

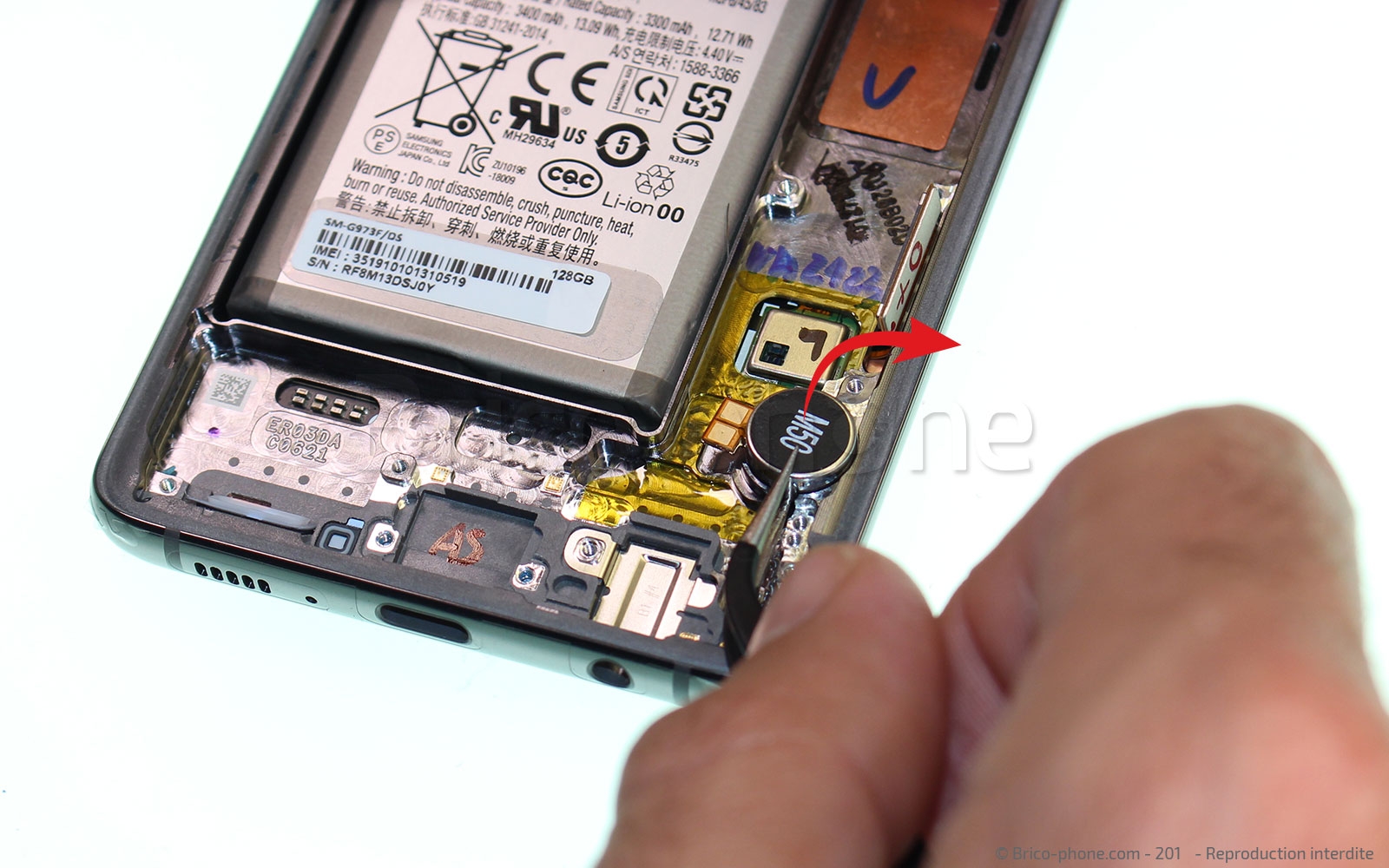

Etape 13 : Retirer le vibreur
Une nouvelle fois, utilisez la pincette afin de soulever le vibreur et l'extraire de son emplacement. Ce composant lui aussi est collé en place et peut resister au début.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vibreur pour Samsung Galaxy S10, S10+, Note 10 et S20
8,90 €

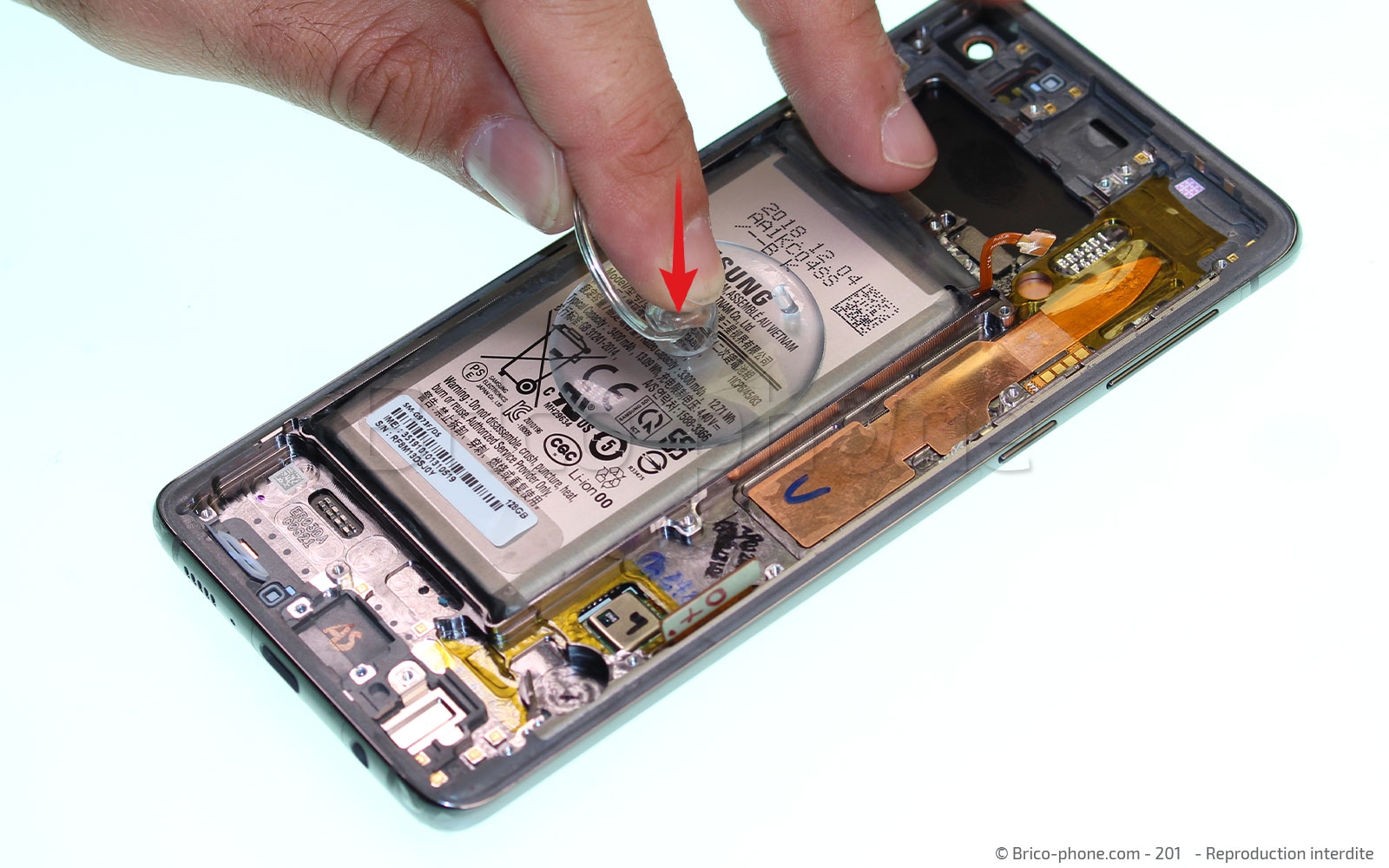

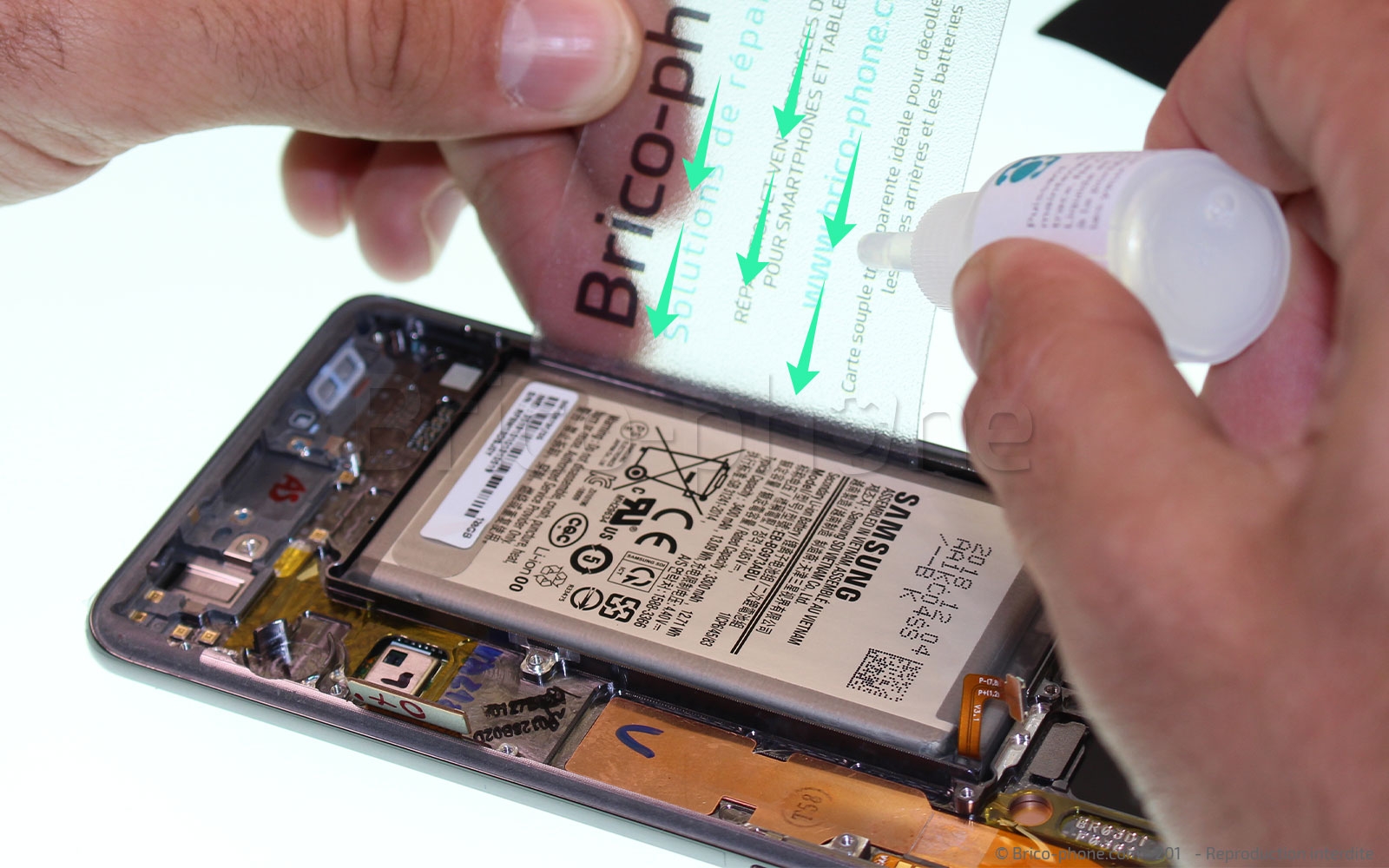

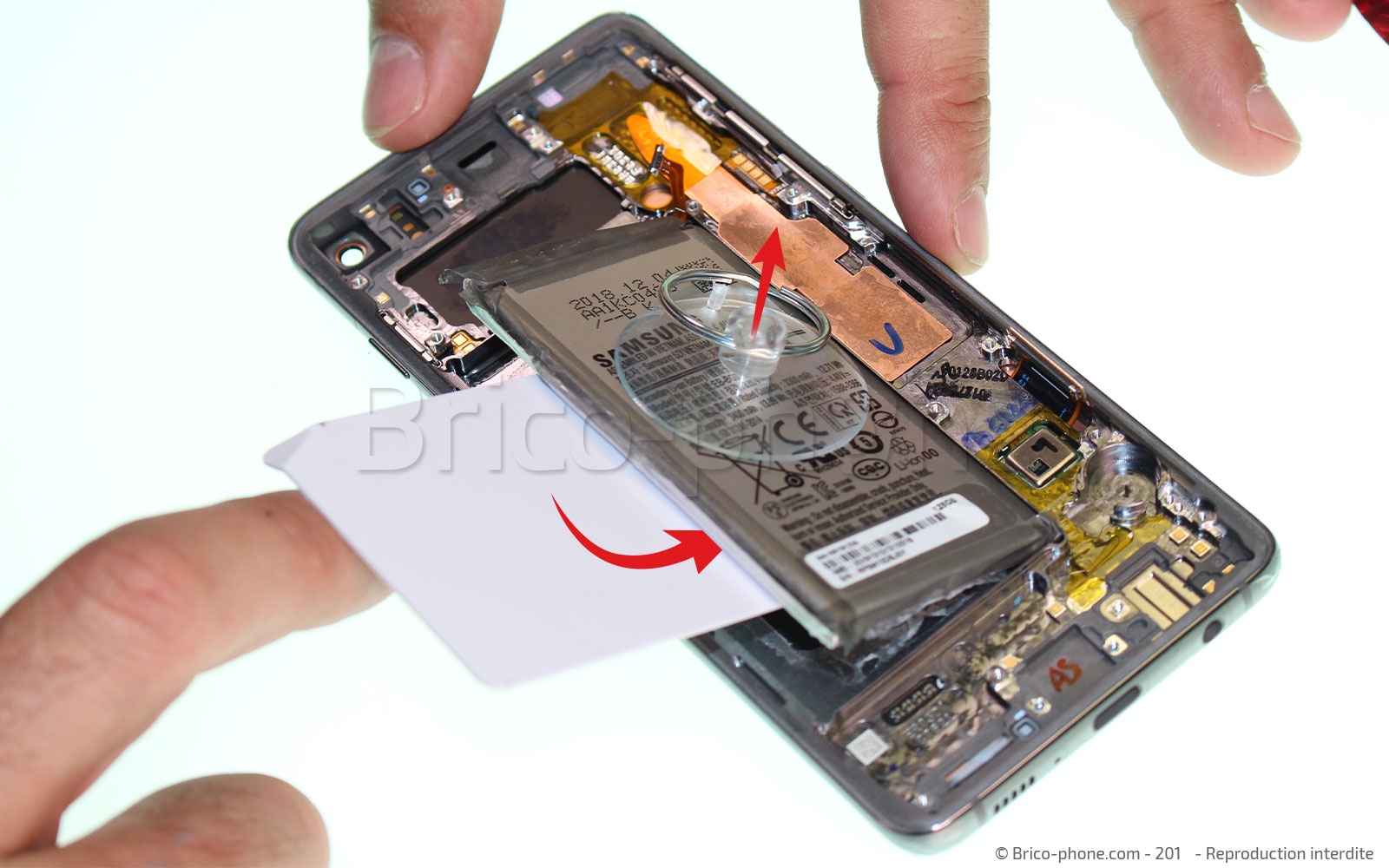

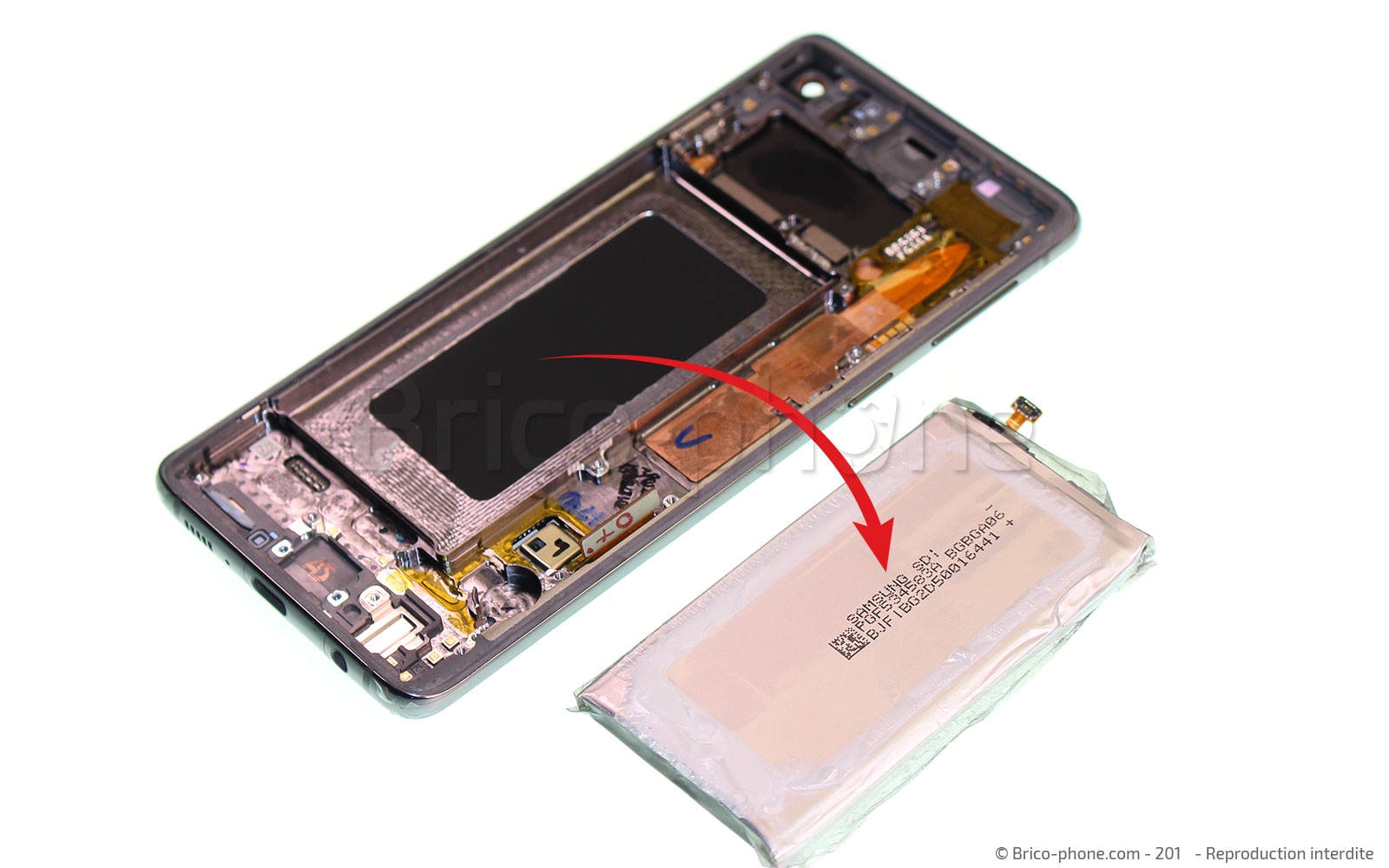

Etape 14 : Retirer la batterie
Grâce au liquide iRemover (anti-adhésif en vente sur notre boutique en ligne), vous pouvez retirer la batterie de votre appareil très simplement. Faites couler le liquide sur la carte PVC transparente afin qu'il se repartisse sous la batterie puis laisser agir une trentaine de minutes. Il vous suffira ensuite de faire levier (vous pouvez aussi vous servir de la ventouse pour tirer) sur la batterie pour l'extraire de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Ce guide est maintenant terminé. Pour remettre votre appareil en état, suivez simplement les étapes du guide dans l'ordre inverse. N'hésitez pas a vous munir de colle B7000 ainsi que de stickers pour batterie universels afin d'obtenir un résultat optimal!
