Changement de bloc écran sur Galaxy S10

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy S10 | Temps estimé : 60 min | Difficulté : 3/5

Votre Samsung Galaxy S10 a subi une mésaventure ? Vous avez brisé votre écran ou n'avez plus un affichage optimal ? Brico-Phone a la solution pour vous !

Grâce au pièces détachés de haute qualité spécialement sélectionnées par nos techniciens, Brico-phone vous propose de réparer vous même votre appareil à moindre frais et en toute simplicité, directement chez vous ! Il vous suffit de vous procurer un bloc écran spécial Samsung Galaxy S10 en vente sur notre boutique en ligne, un kit d'outils spécialement composé pour votre réparation et vous pourrez donner une nouvelle jeunesse à votre appareil. Suivez simplement les étapes de nos tutoriels photo et vidéo afin de réparer votre smartphone.

Alors, pourquoi changer d'appareil quand vous pouvez facilement le réparer chez vous grâce à Brico-Phone !

Diagnostic

›  Votre Samsung Galaxy S10 n'a plus d'affichage.

›  Vous avez brisé votre écran.

›  Votre tactile ne répond plus correctement.

›  Vous avez des traits et taches à l'affichage.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Amoled et vitre prémontés sur châssis pour Samsung Galaxy S10 Noir Prisme
239,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

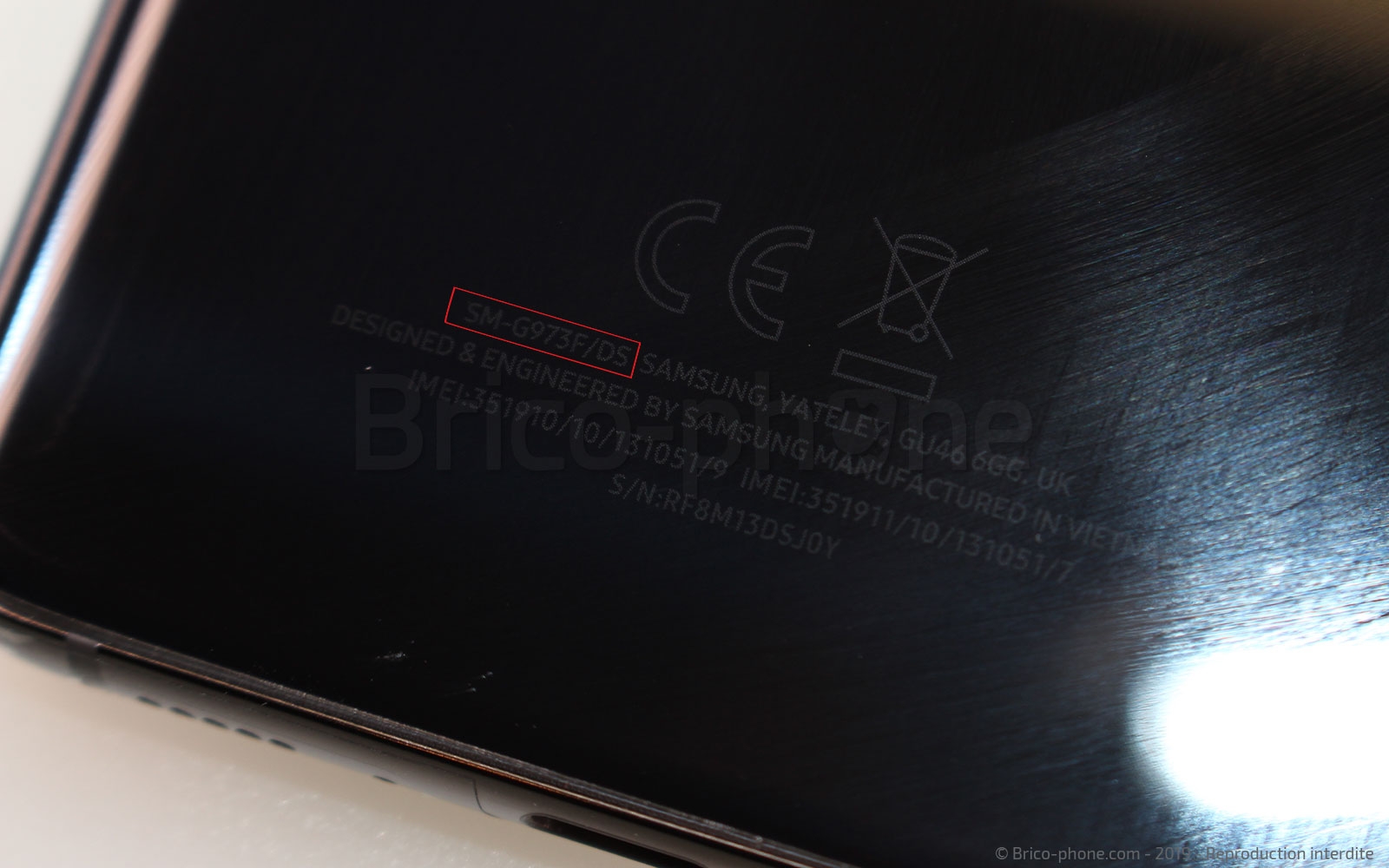

Comme d'habitudes, assurez vous de bien avoir identifié le modèle de votre smartphone avant de commencer à le démonter. Pour un Samsung Galaxy S10, un numéro de modèle correspondant à SM-G973F peut être trouvé au dos du téléphone ou dans les réglages.
Préparez ensuite un espace de travail propre et dégagé afin de ne rien perdre, munissez vous de votre kit d'outils et du bloc écran de rechange que vous vous êtes procuré, et vous pouvez commencer.

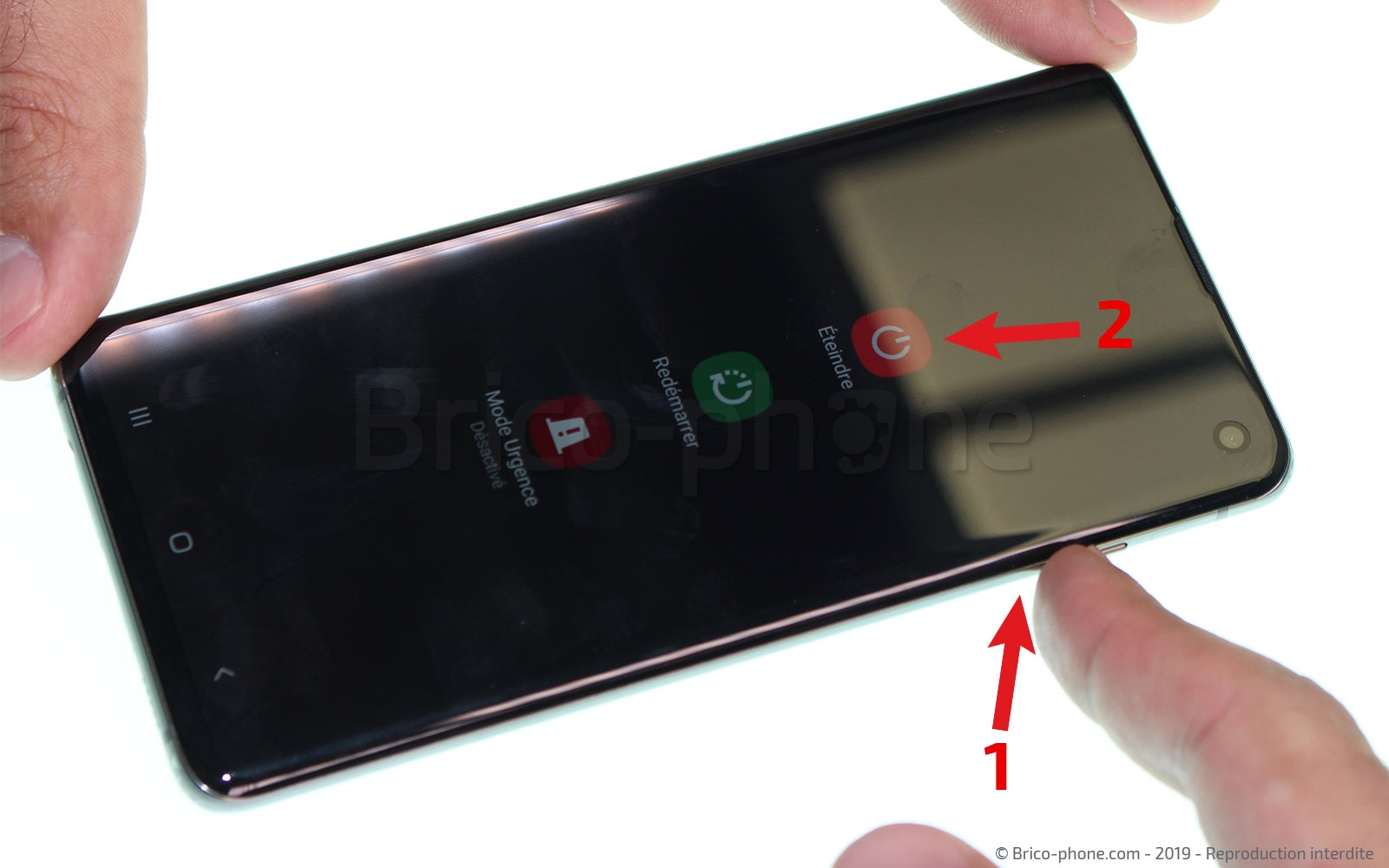

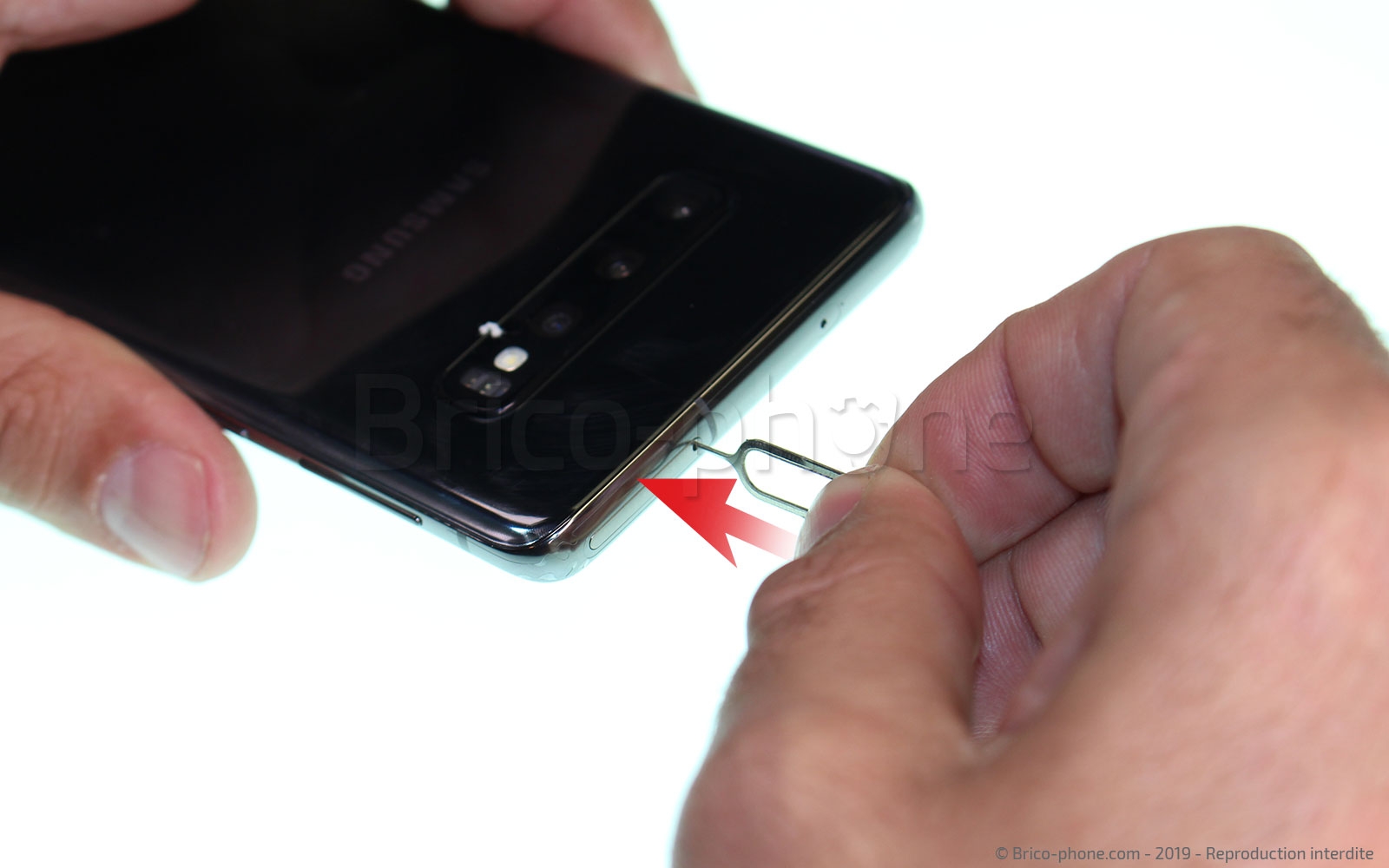

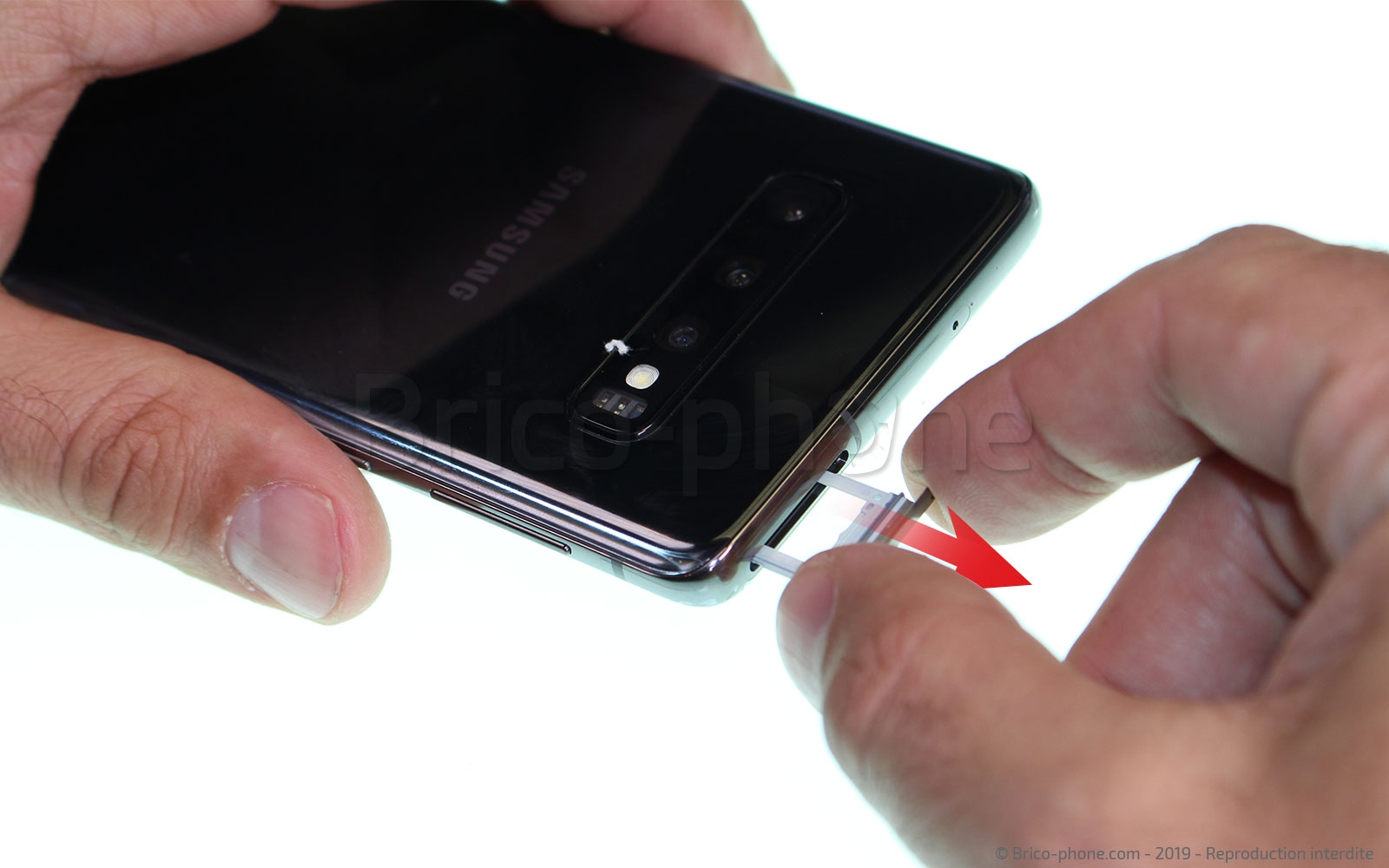

Etape 1: Mettre hors tension et retirer le rack SIM
Avant d'ouvrir votre téléphone, prenez soin de bien le mettre hors tension. Si il venait à s'allumer durant le démontage, vous risquez d'endommager des composants de façon irréversible. Une fois éteint, sortez le rack SIM et commencez le démontage.
Outils du kit utilisés
Outils du kit utilisés

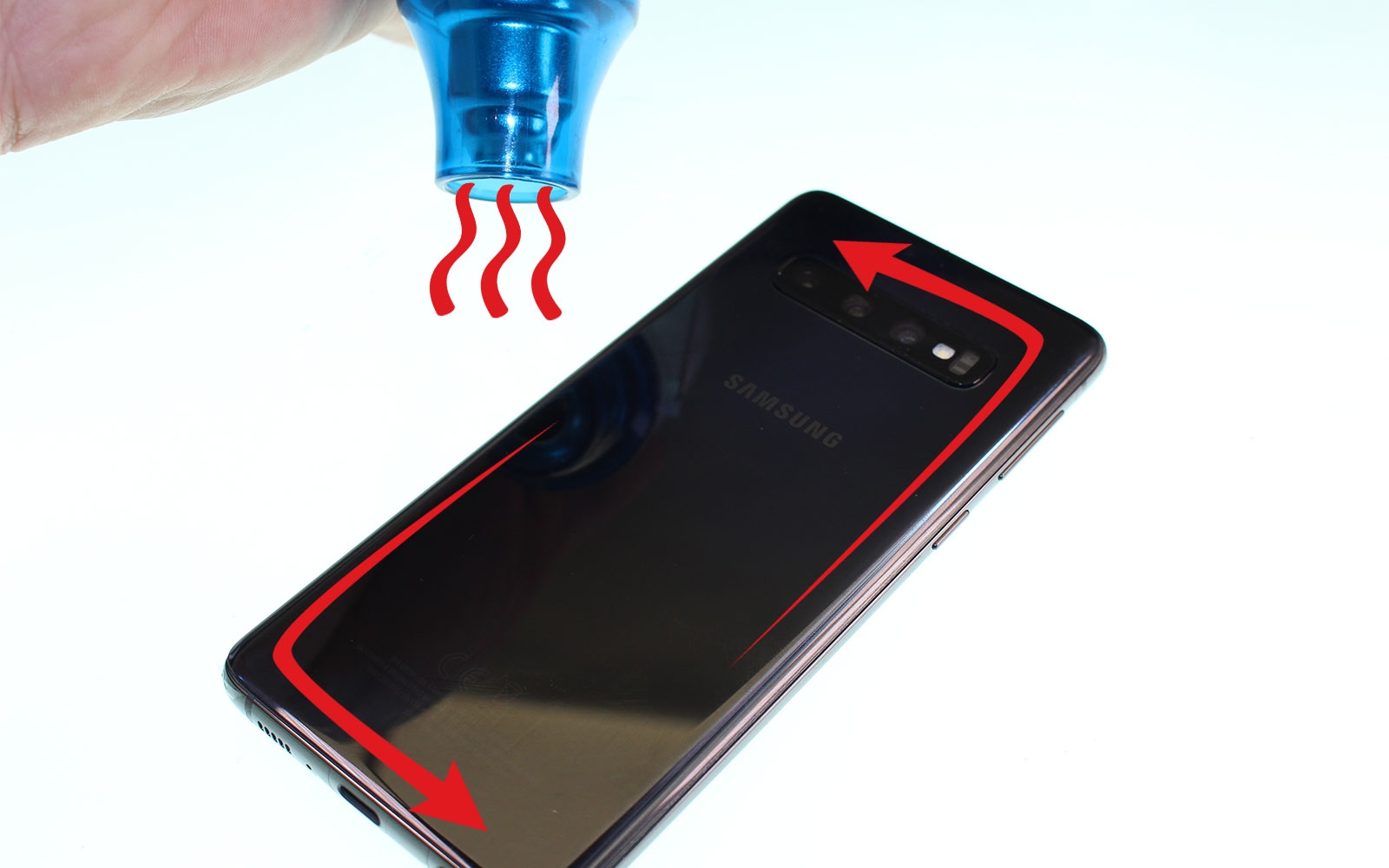

Etape 2 : Chauffer la vitre arrière

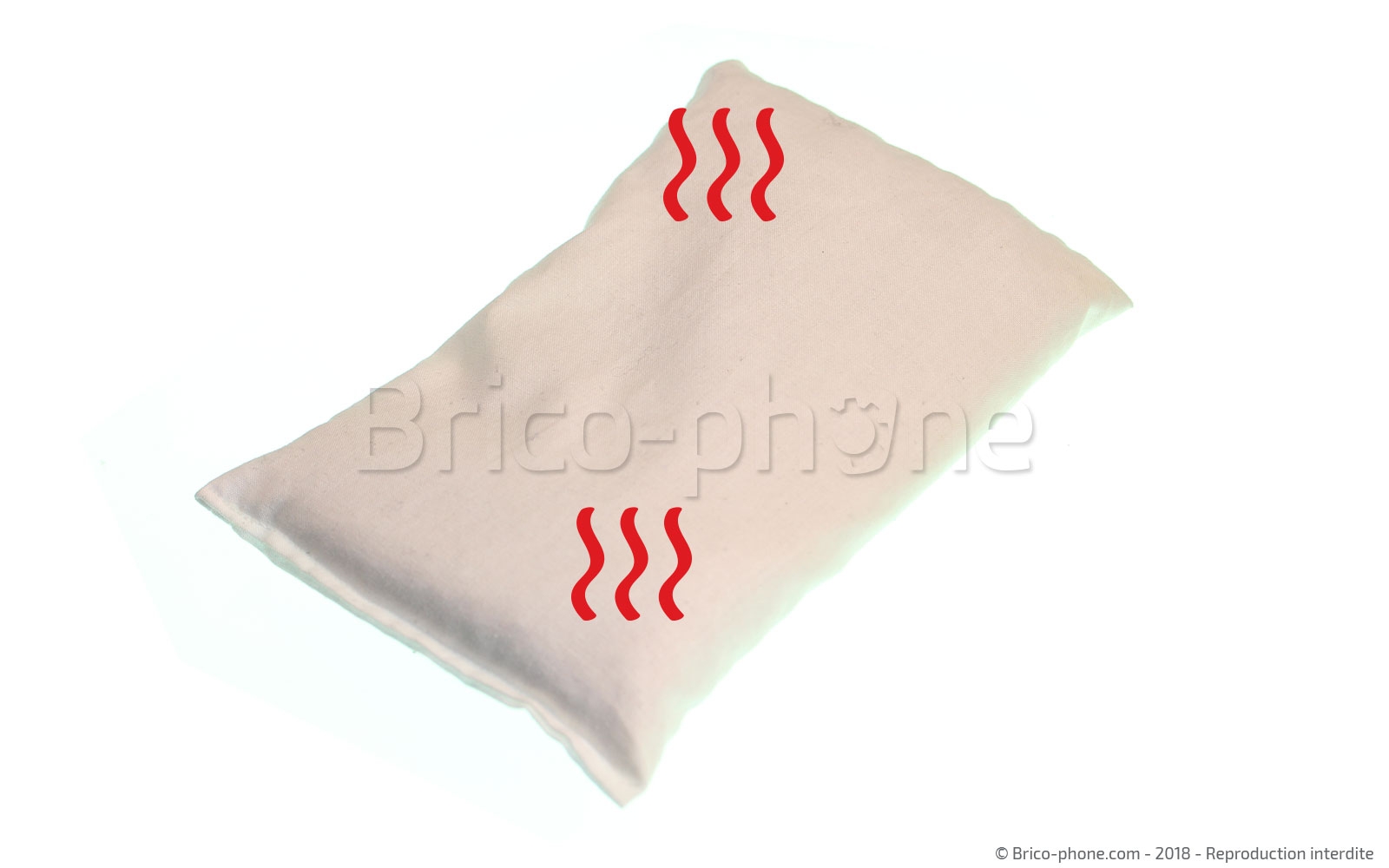

Utilisez un sèche cheveux, d'un mini décapeur ou d'un petit coussin chauffant (en vente sur notre boutique en ligne) afin de faire fondre l'adhésif qui tient votre vitre arrière en place.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

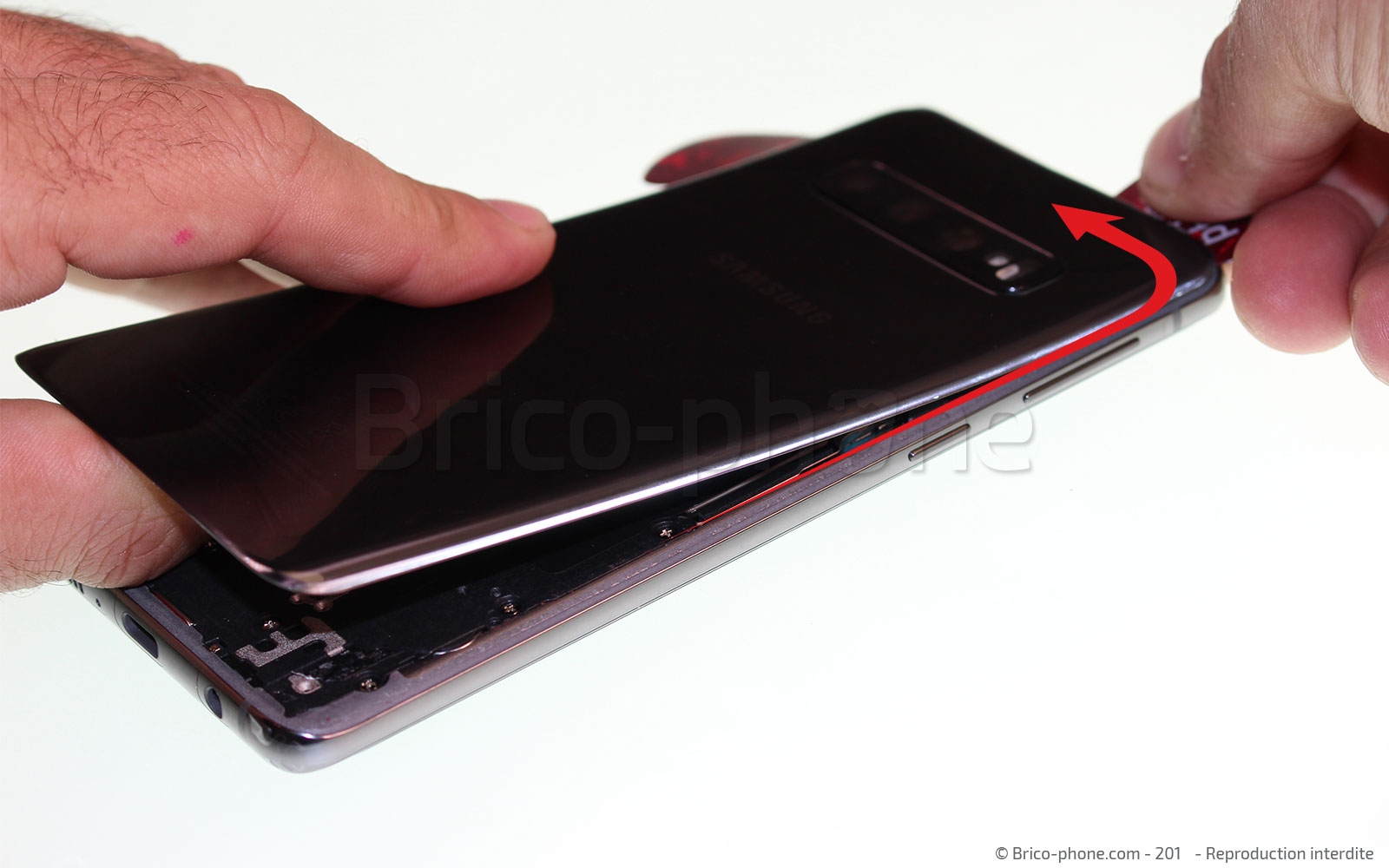

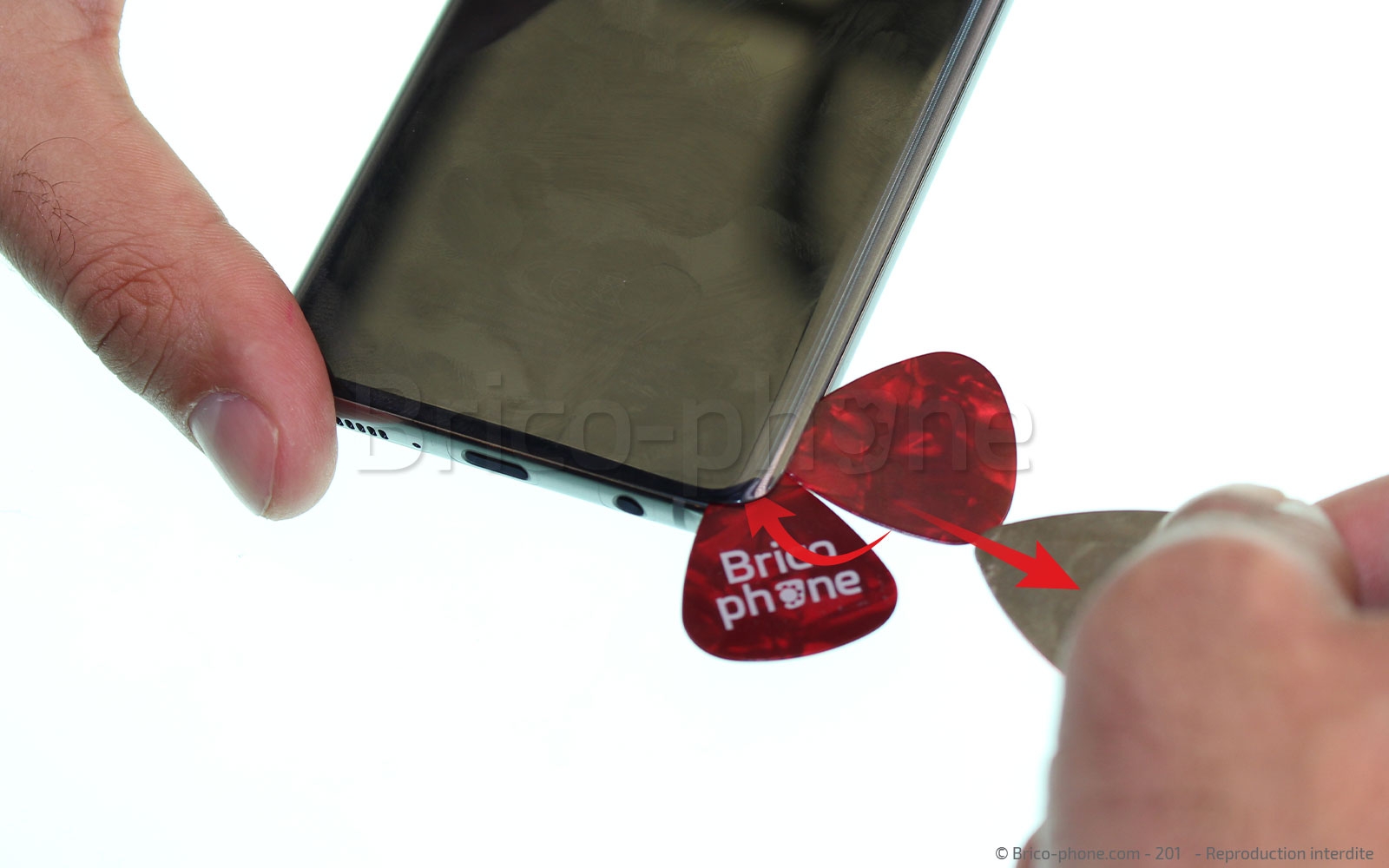

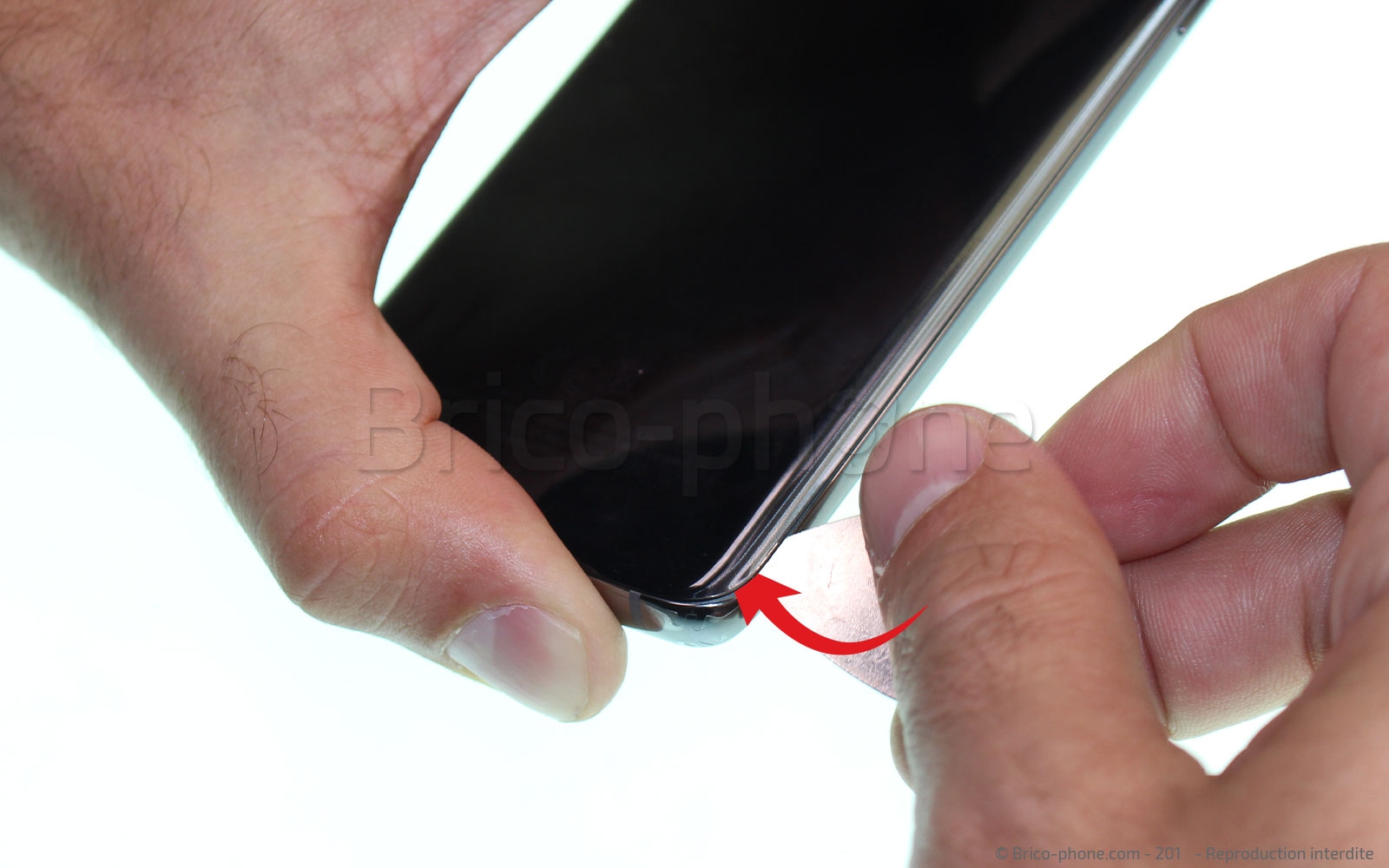

Etape 3 : Décoller la vitre arrière

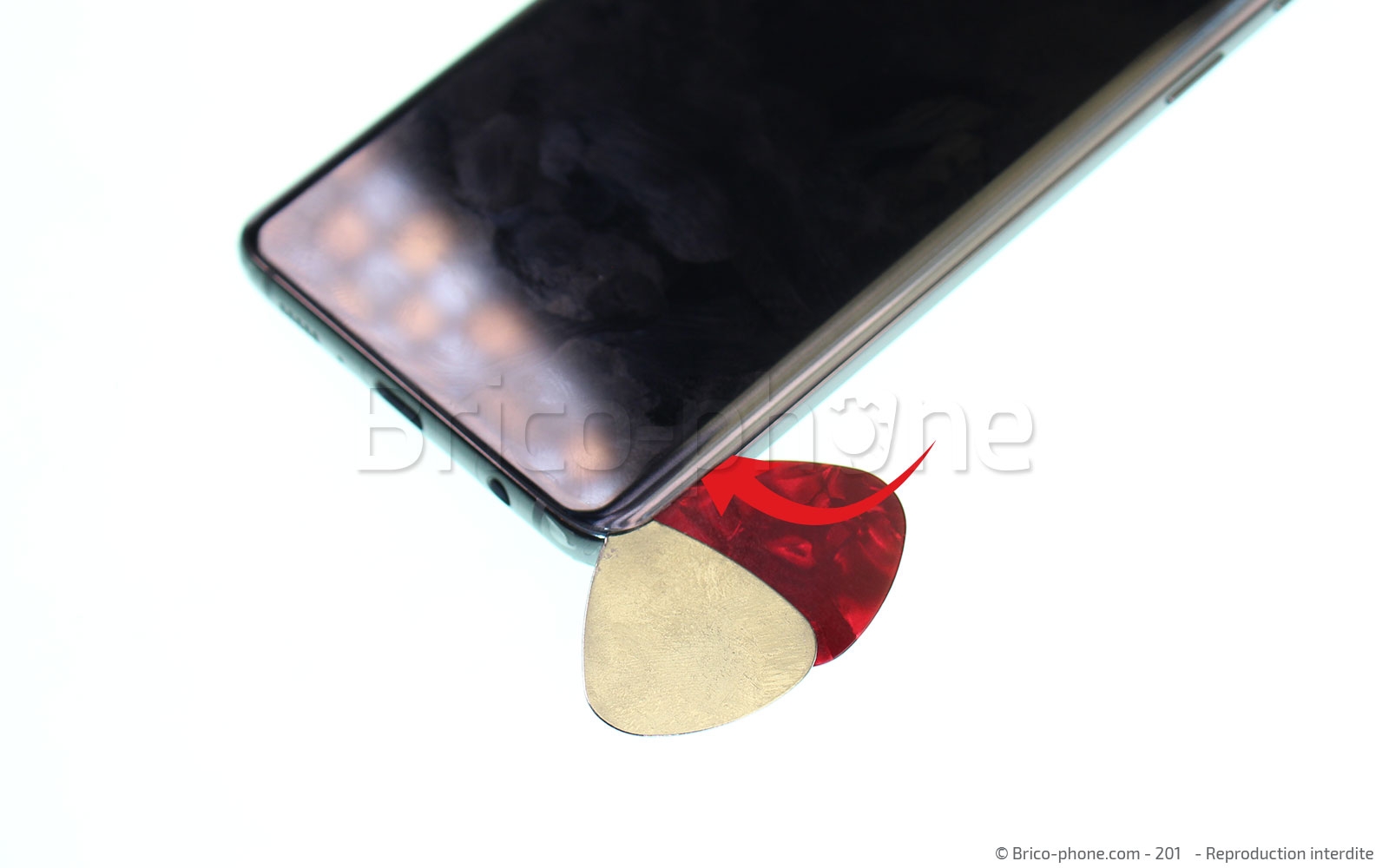

Glissez maintenant le médiator en métal de votre kit entre la vitre arrière et le chassis afin de commencer à décoller la vitre. Ajoutez ensuite un médiator en plastique dans l'interstice puis remplacez le métallique avec un second en plastique. Glissez les ensuite le long du contour de la vitre afin de la libérer de l'adhésif double face qui la tient en place. N'hésitez pas à chauffer la vitre de nouveau si jamais celle-ci résiste trop. SI vous forcez vous risquez de casser la vitre.
Outils du kit utilisés
Outils du kit utilisés

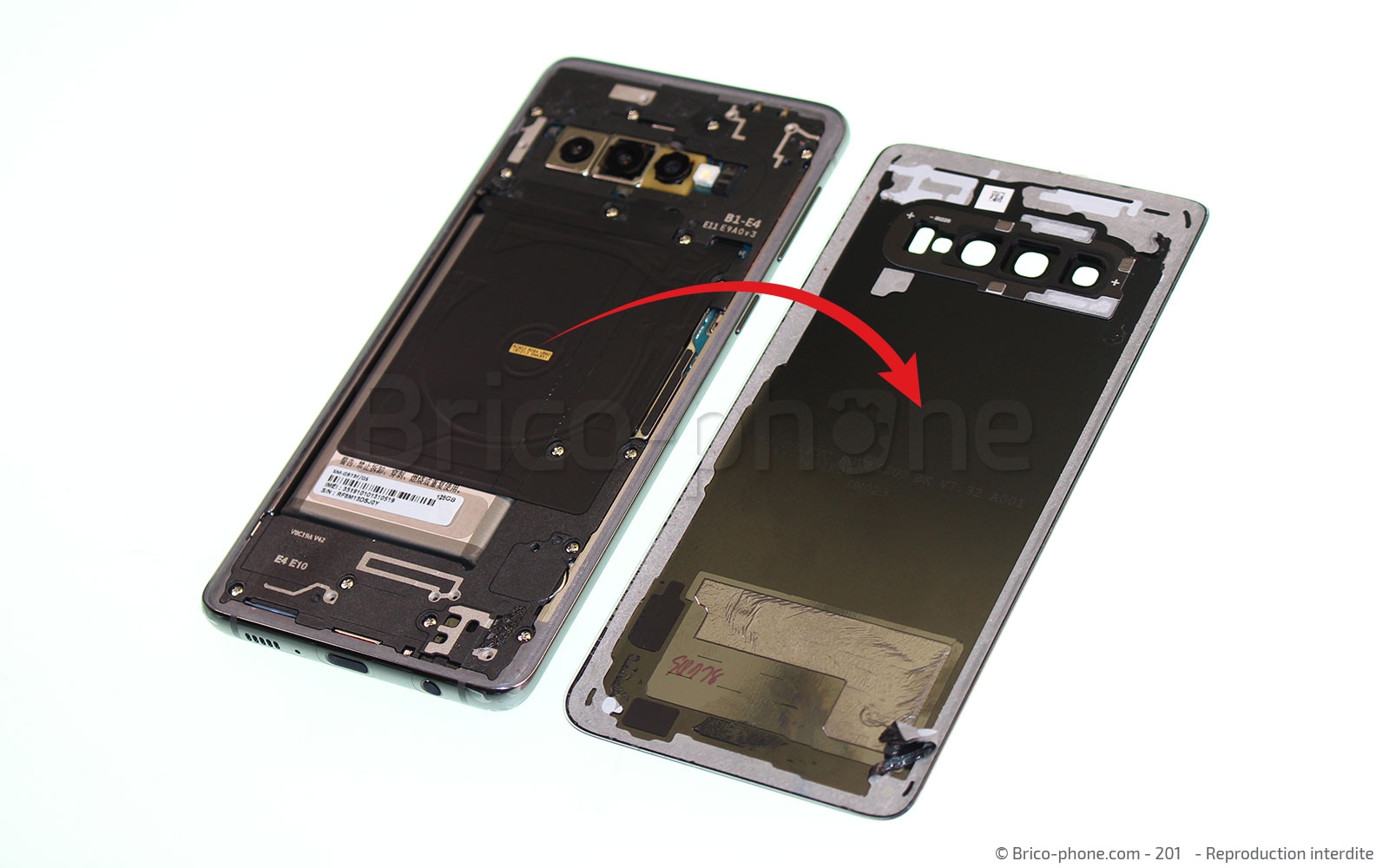

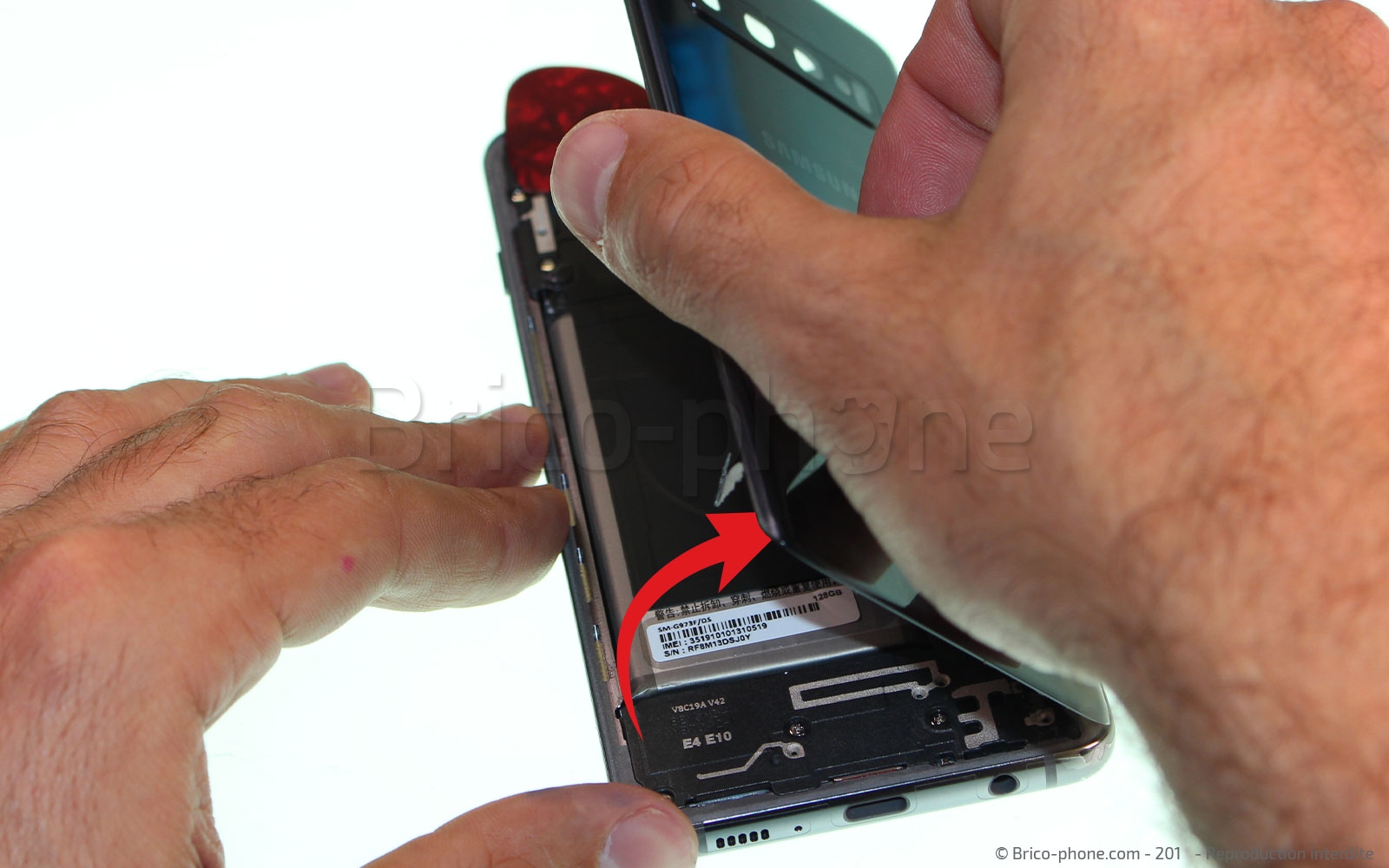

Etape 4 : Retirer la vitre arrière
Vous pouvez maintenant retirer la vitre arrière en toute simplicité. Faites la basculer pour la séparer du reste du chassis puis passez à la suite du démontage.

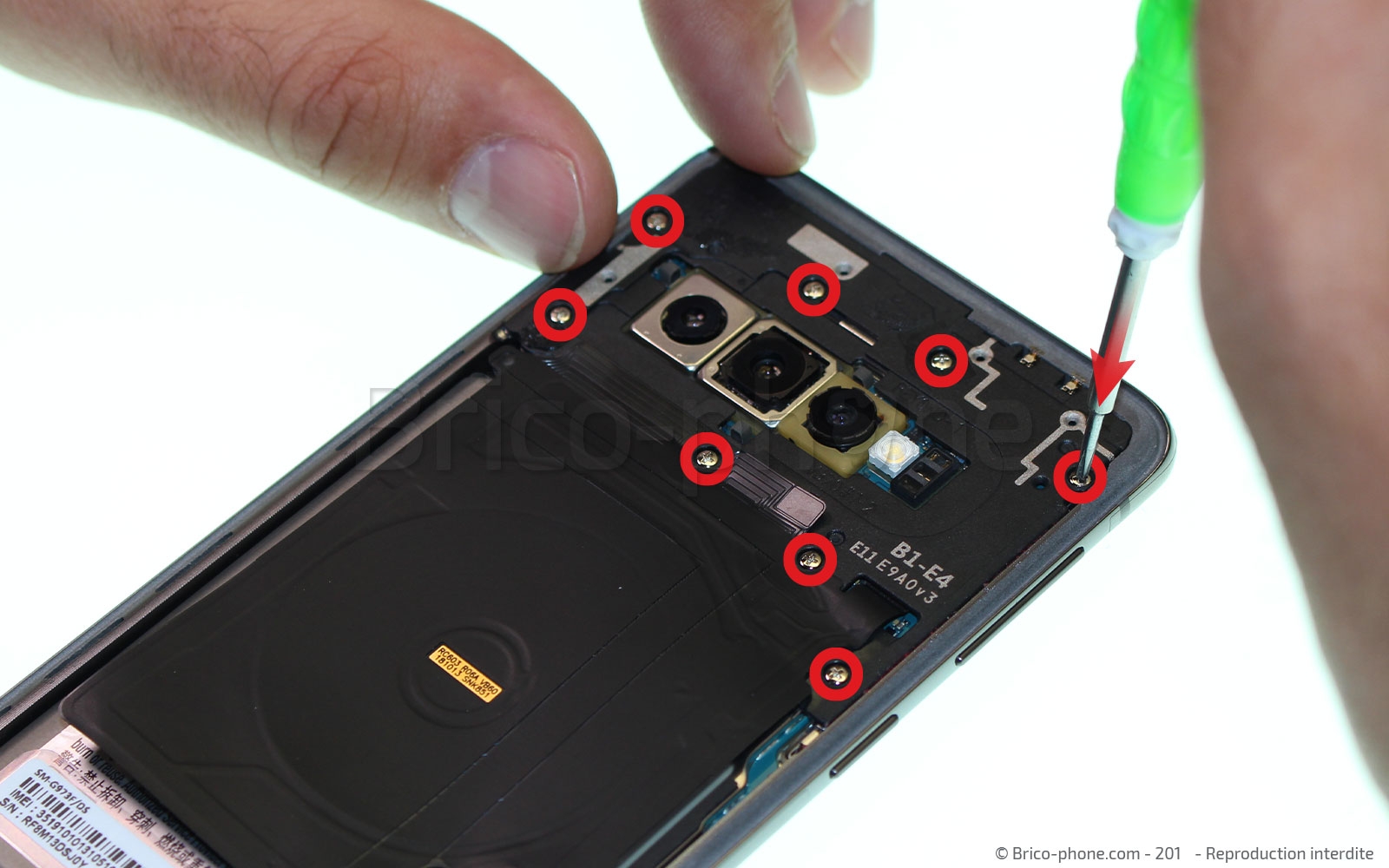

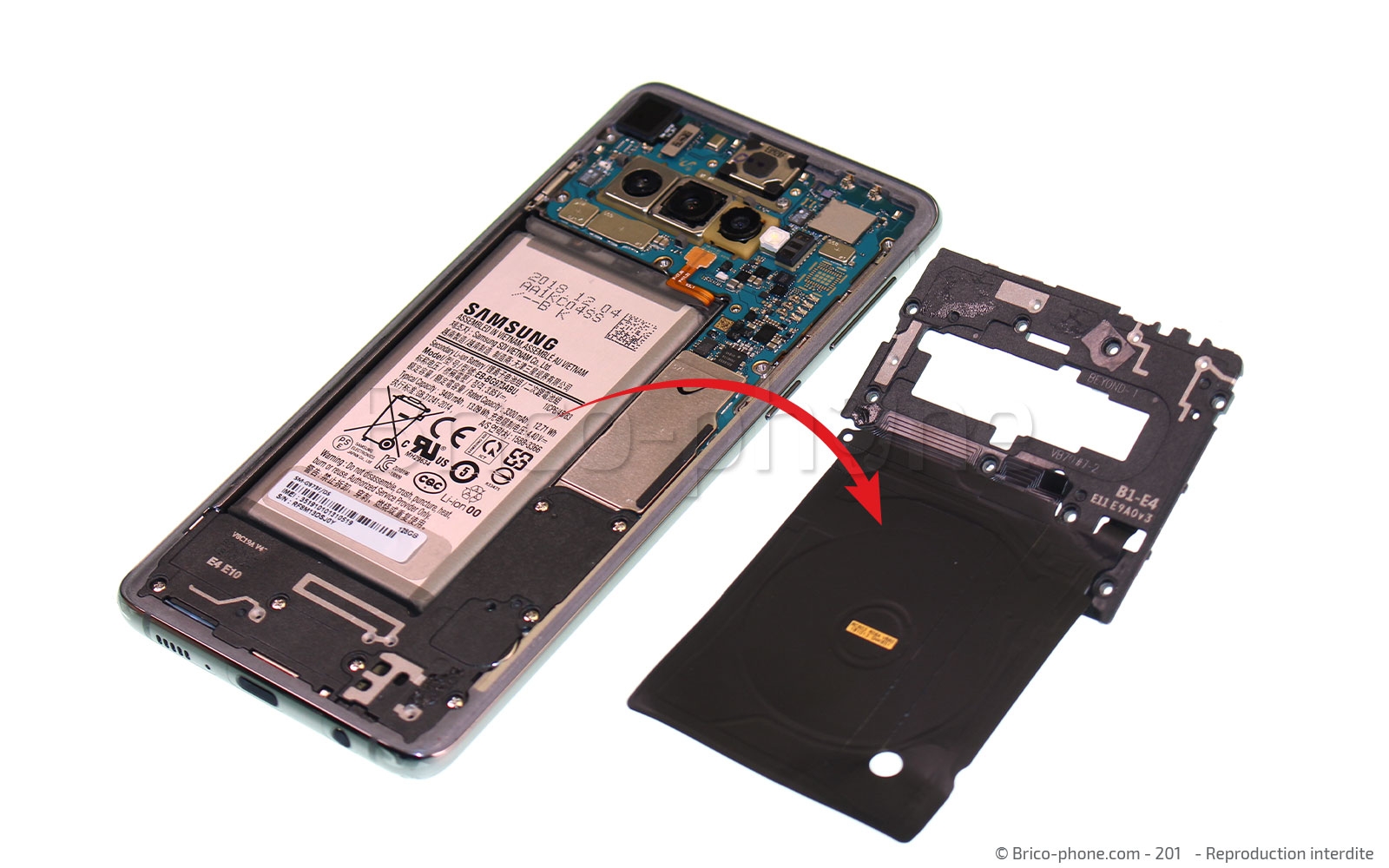

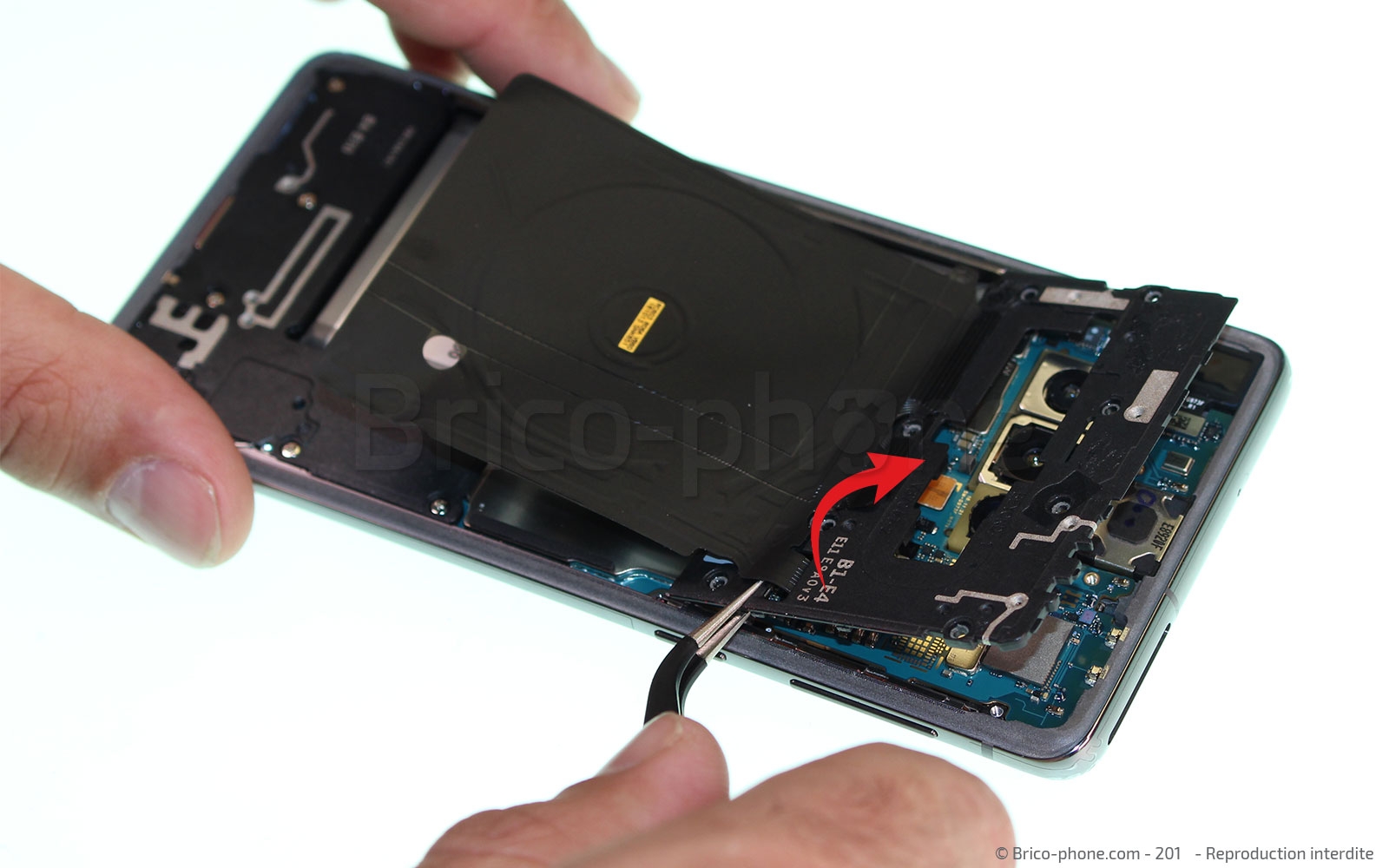

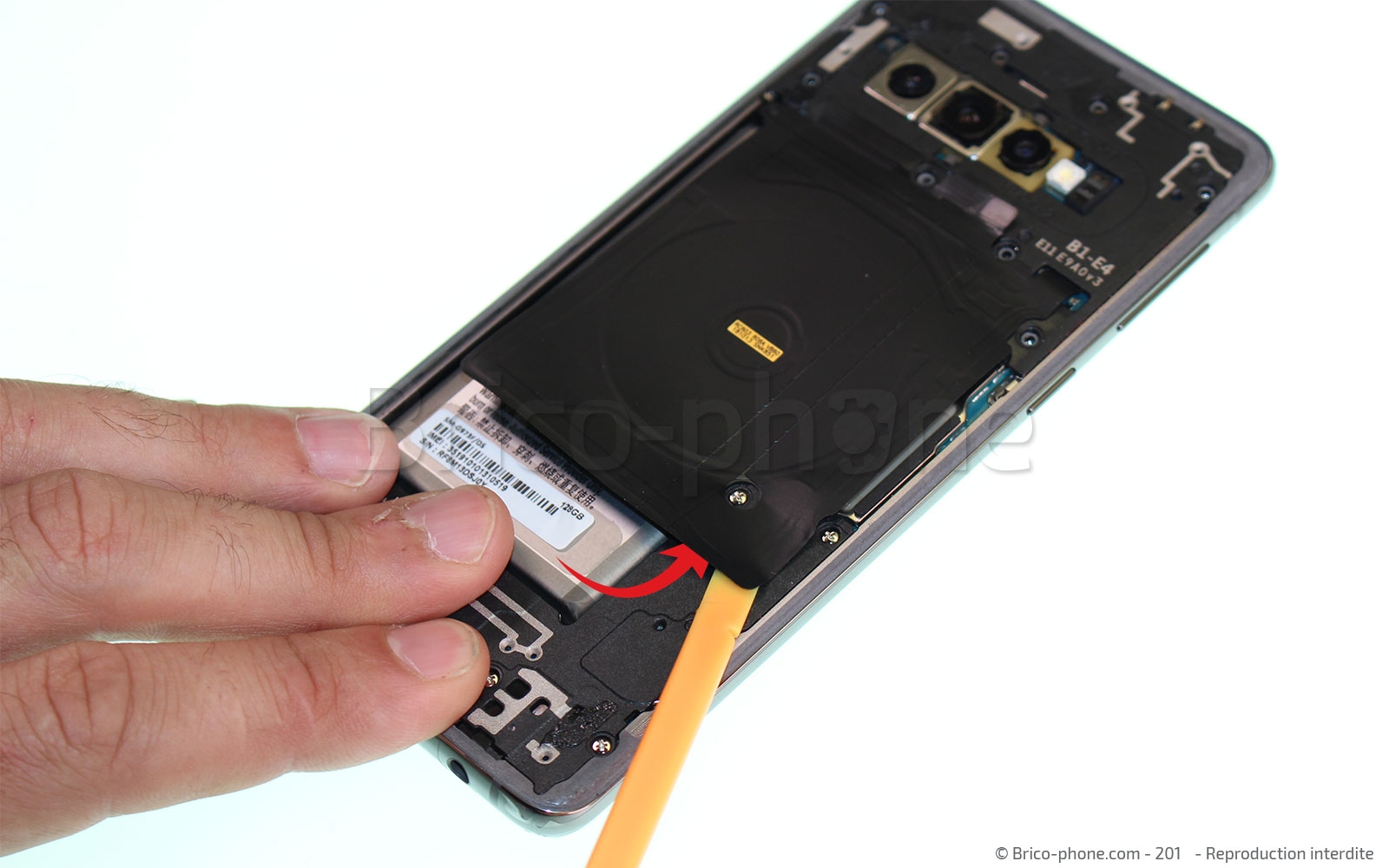

Etape 5 : Dévisser la plaquette NFC
Prenez maintenant le tournevis cruciforme de votre kit d'outils. Retirez les 8 vis qui maintiennent la plaquette en plastique et la dalle NFC de votre appareil en place en prenant soin de ne perdre aucune de vos vis. Une fois dévissez, ce composant devrait pouvoir être extrait en toute simplicité avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

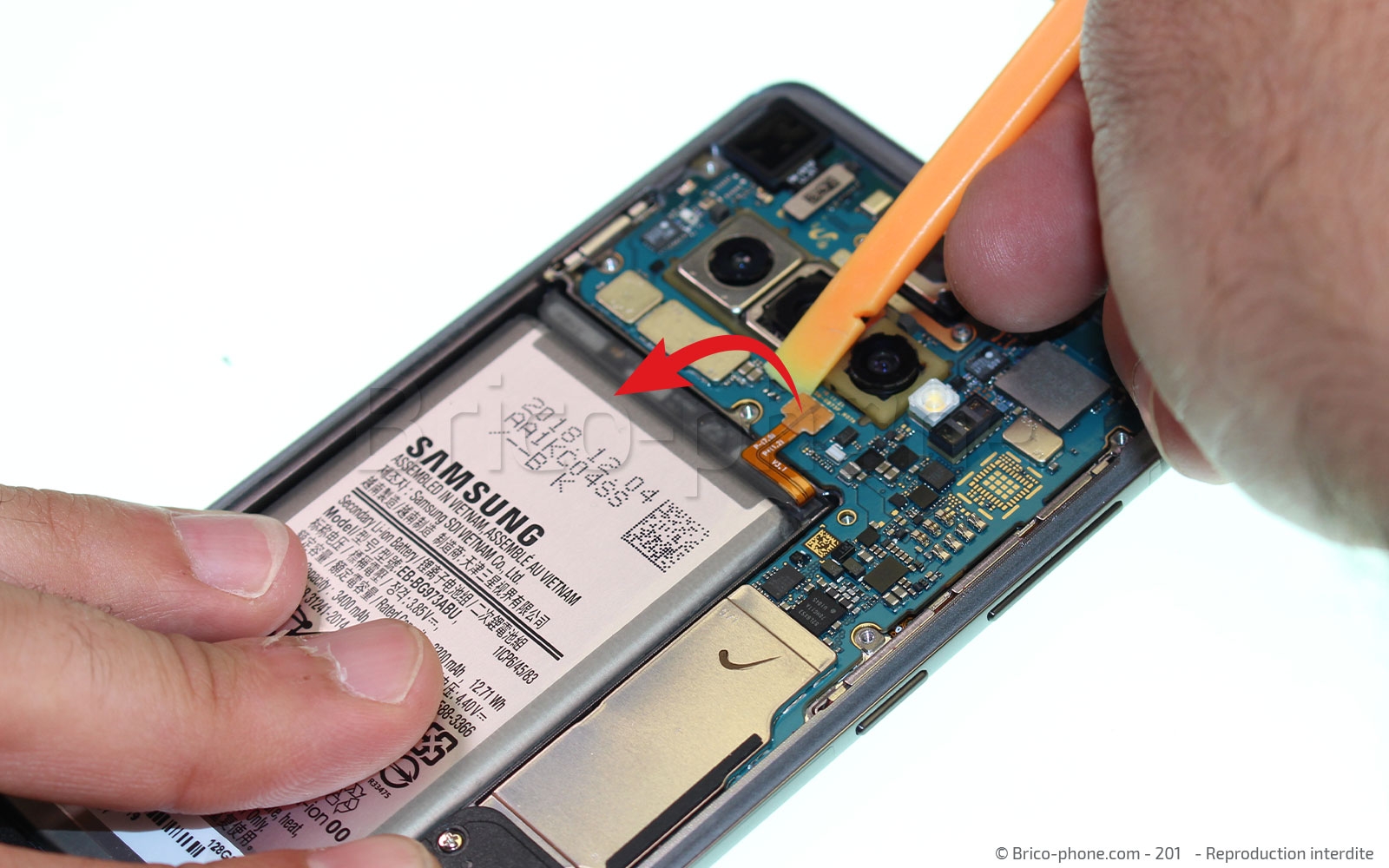

Etape 6 : Déconnecter la batterie
Déconnectez maintenant le connecteur de la batterie à l'aide de votre levier en nylon afin d'assurer que votre appareil ne se remettra pas sous tension dans les étapes suivantes.
Outils du kit utilisés
Outils du kit utilisés

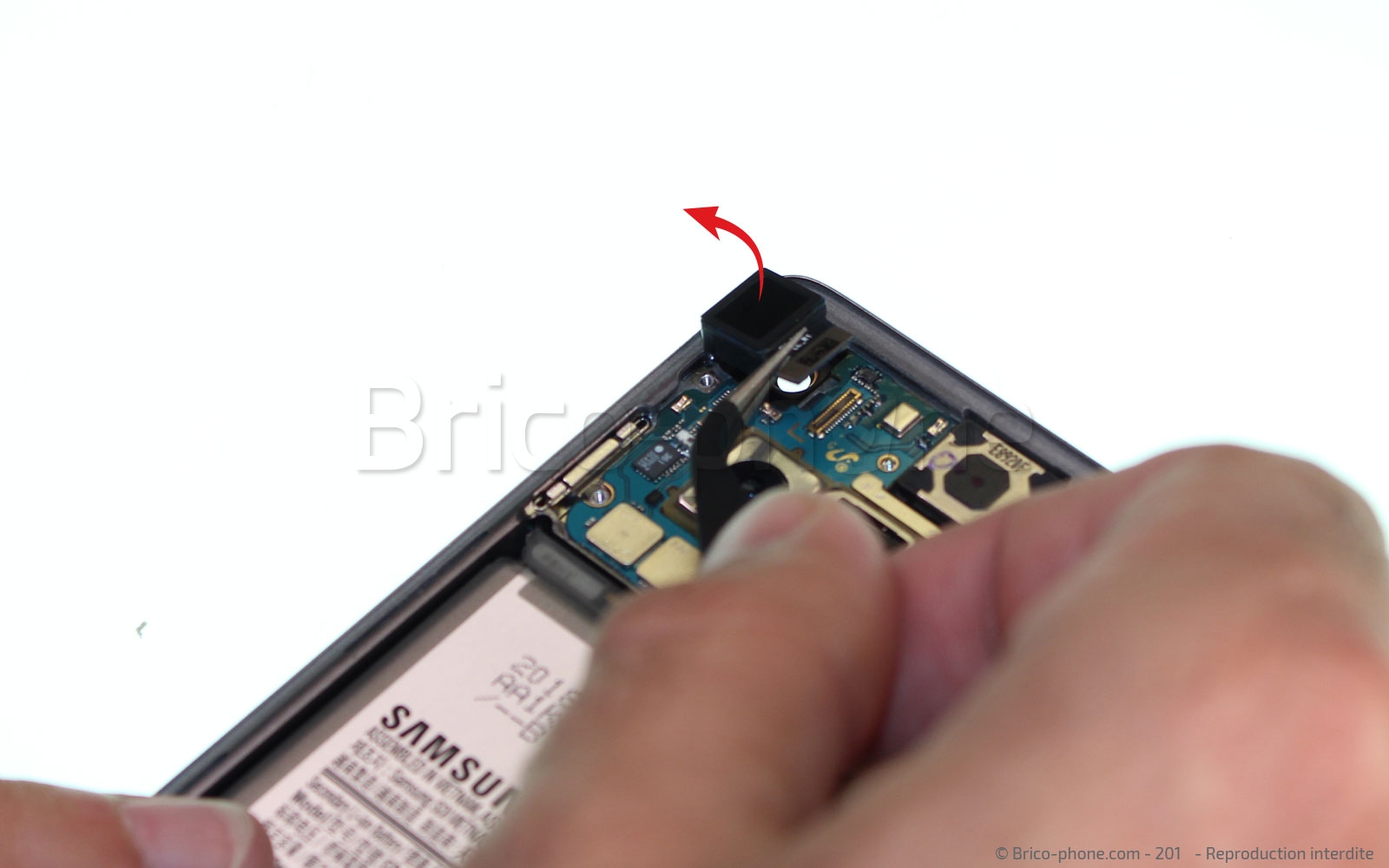

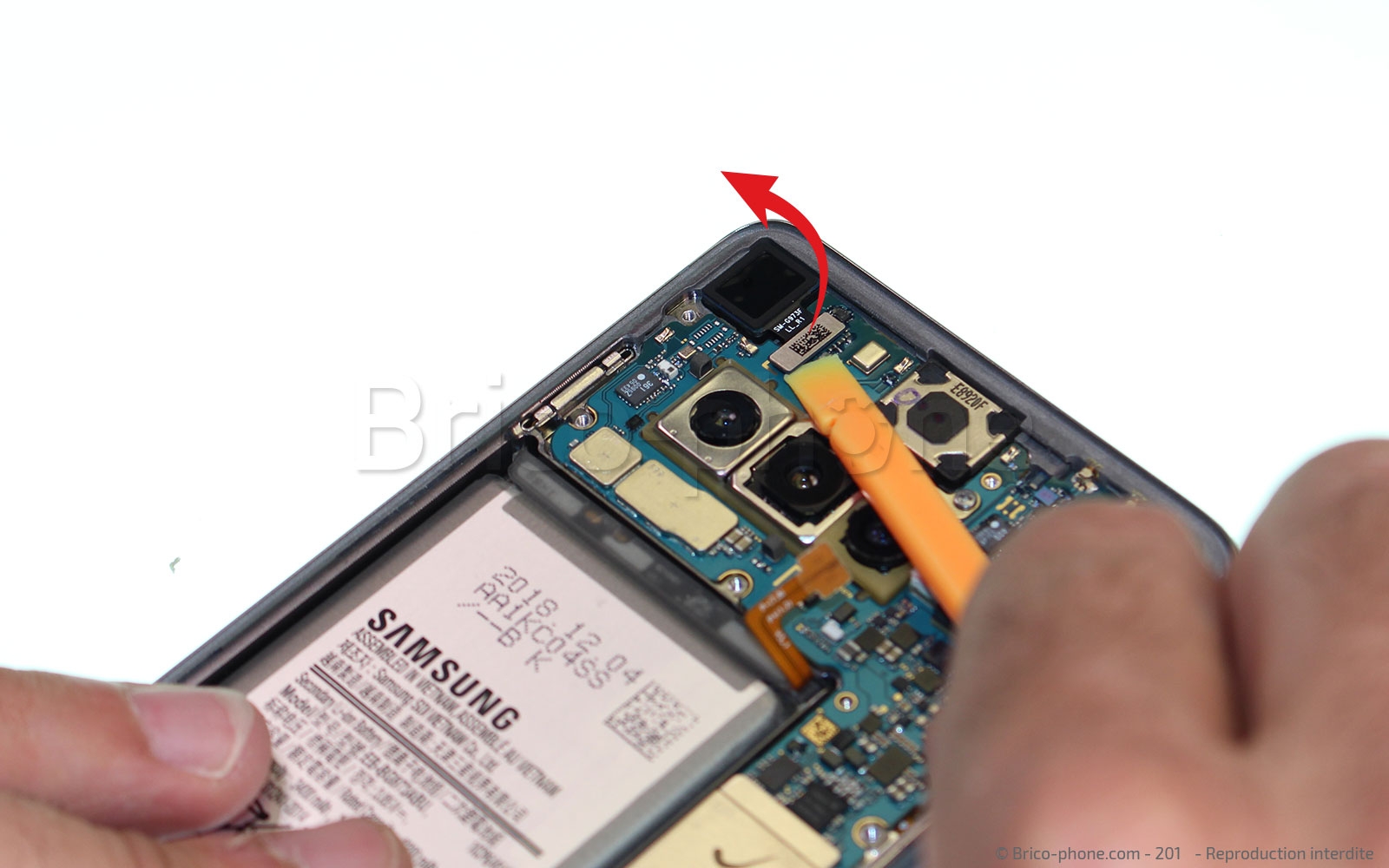

Etape 7 : Retirer la caméra avant
Vous pouvez maintenant accéder aux composant du téléphone en toute sécurité. Commencez par retirer la caméra avant en la déconnectant de la carte mère à l'aide de votre levier en nylon. Vous pourrez ensuite la sortir en toute simplicité avec la pincette métallique de votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

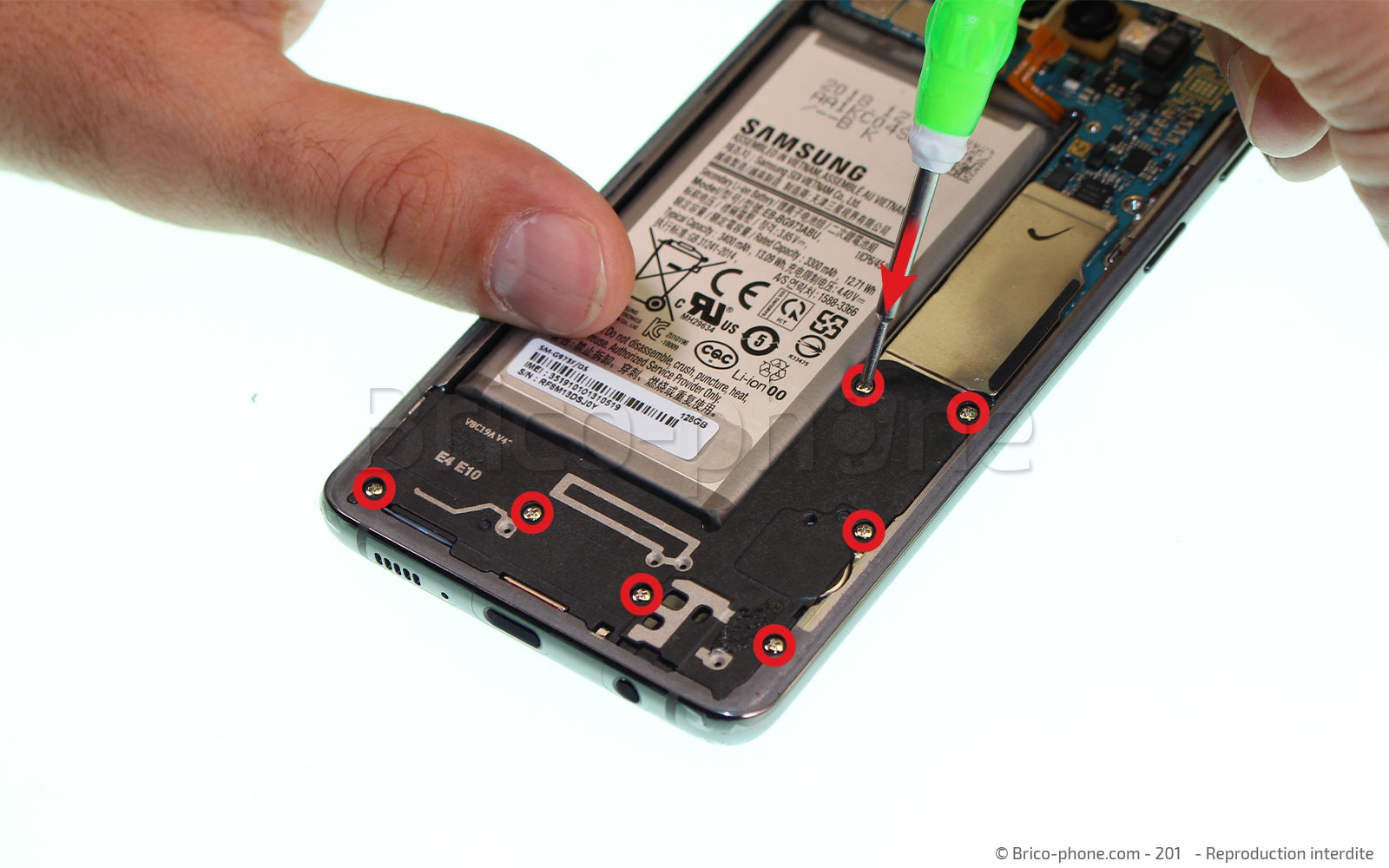

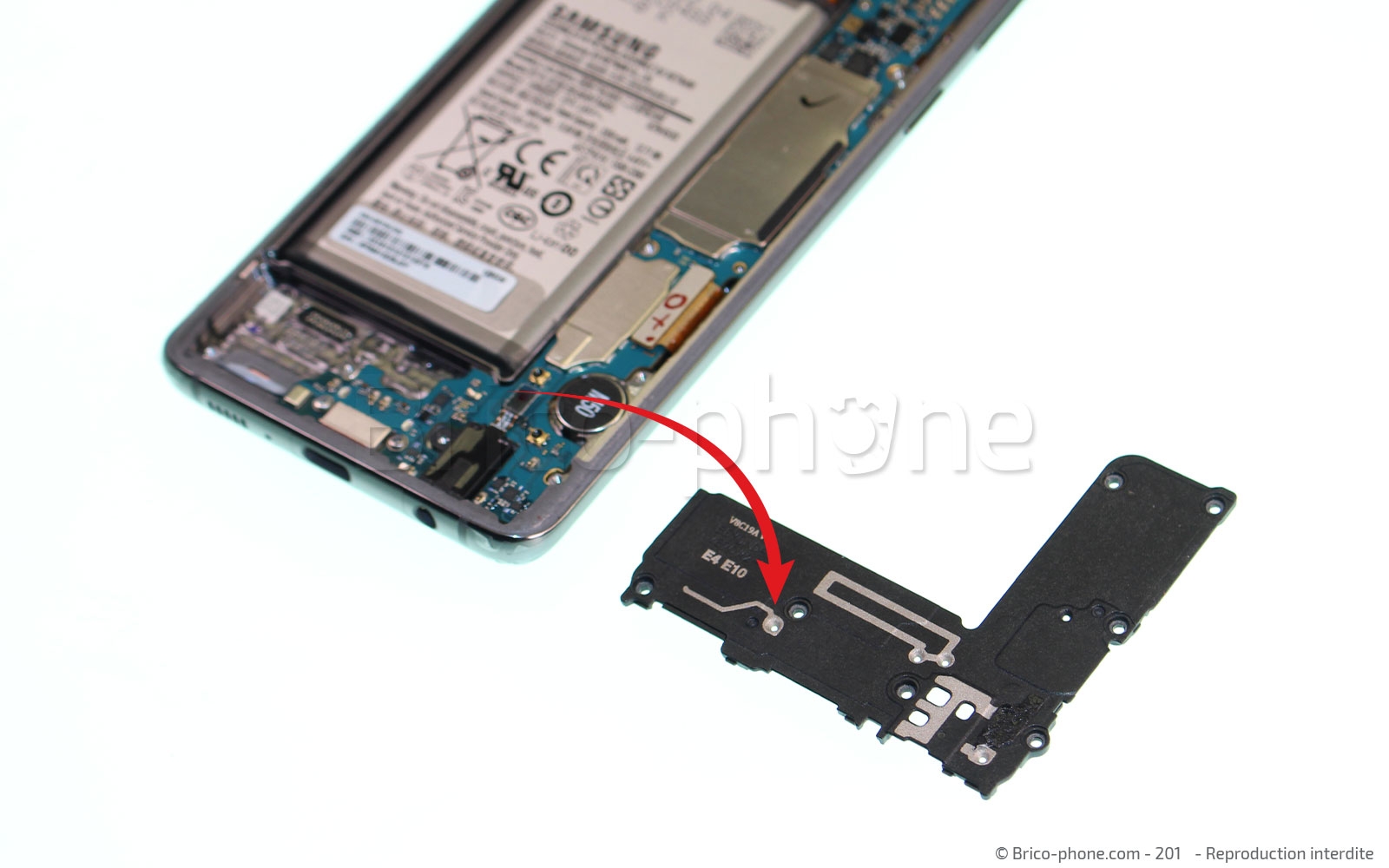

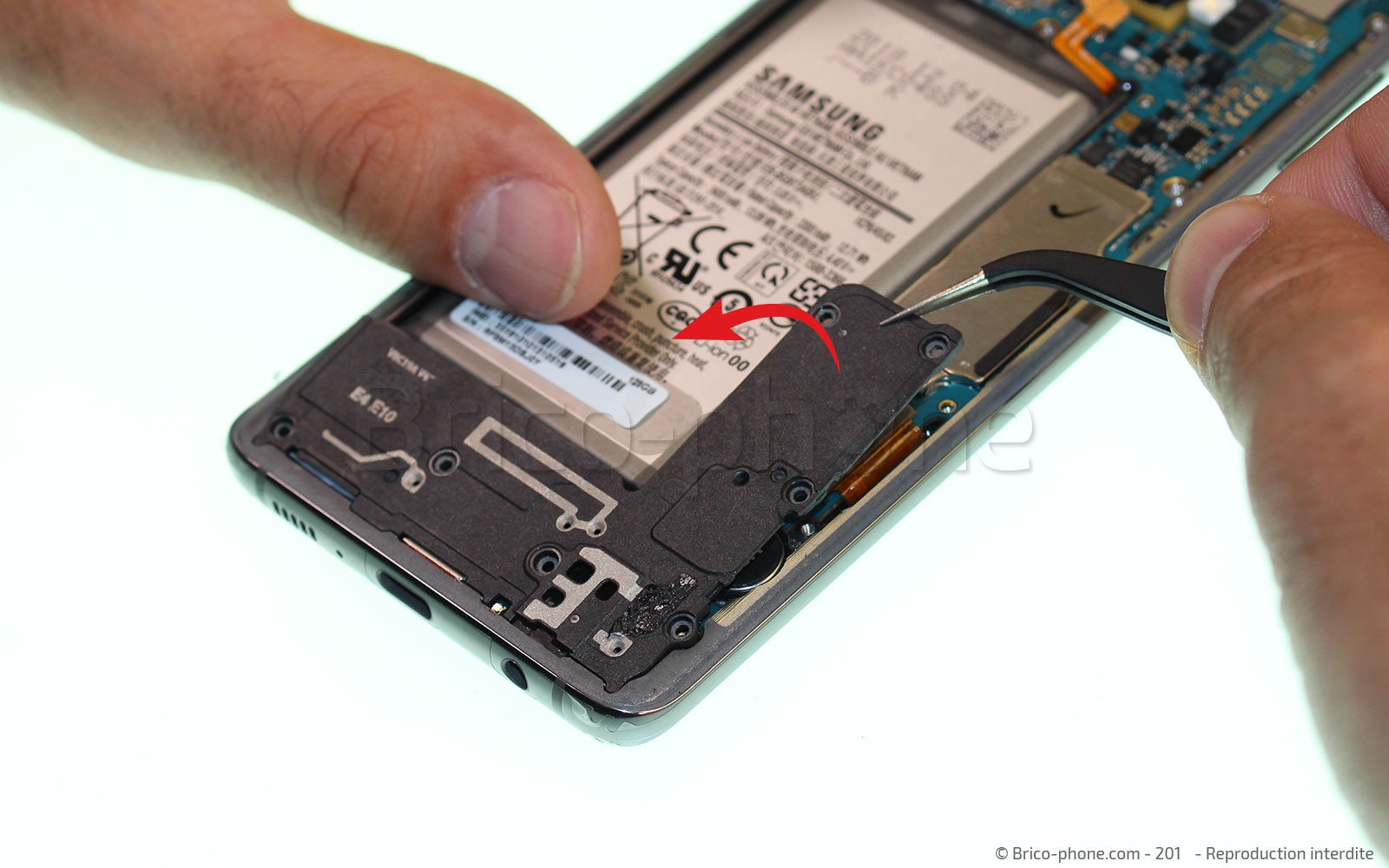

Etape 8 : Retirer le Haut-parleur externe
Pour retirer les éléments du bas du téléphone, commencez par retirer les 7 vis qui maintiennent le bloc haut-parleur externe à l'aide de votre tournevis cruciforme. Vous pourrez ensuite simplement le soulever à l'aide de votre pincette pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

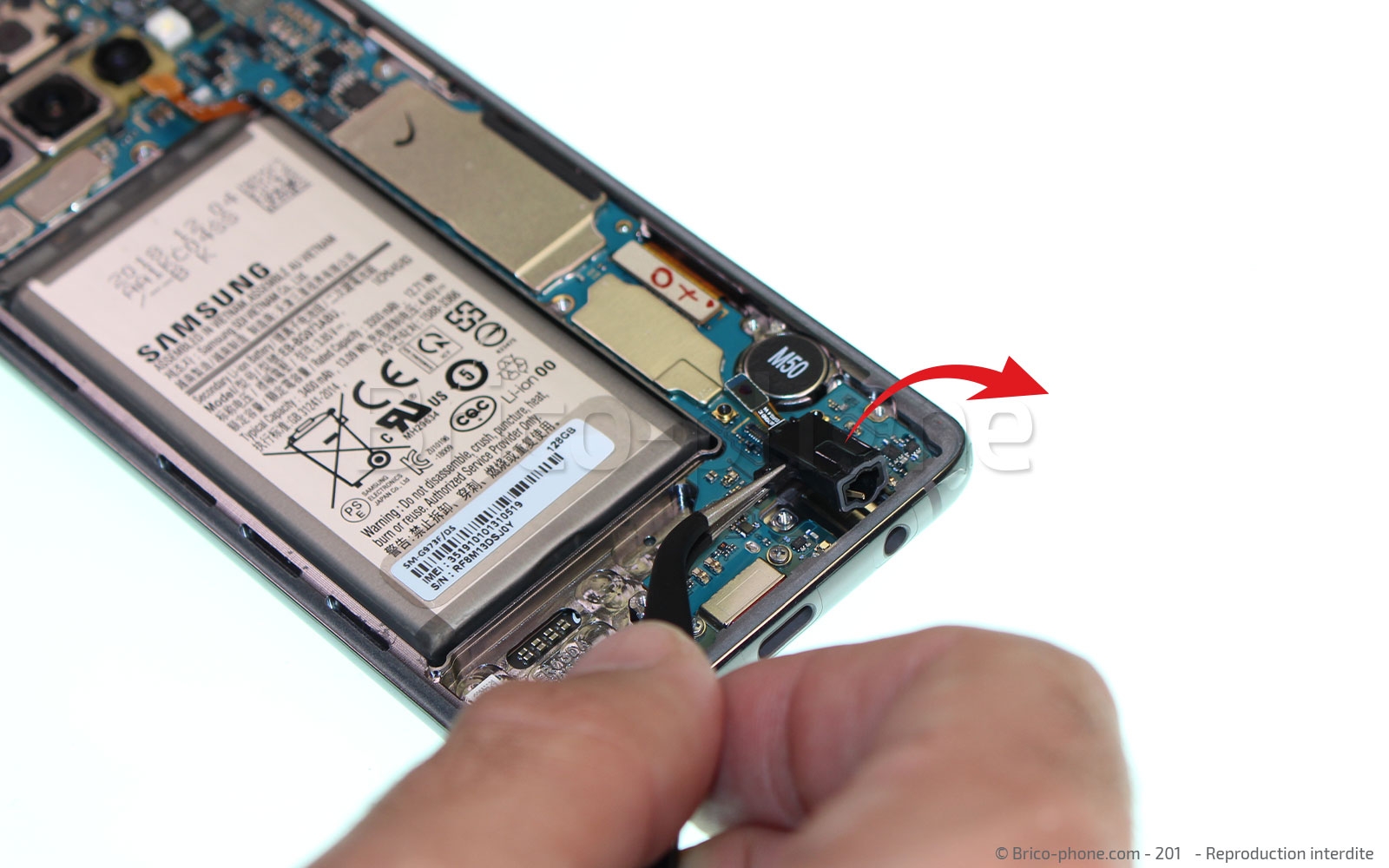

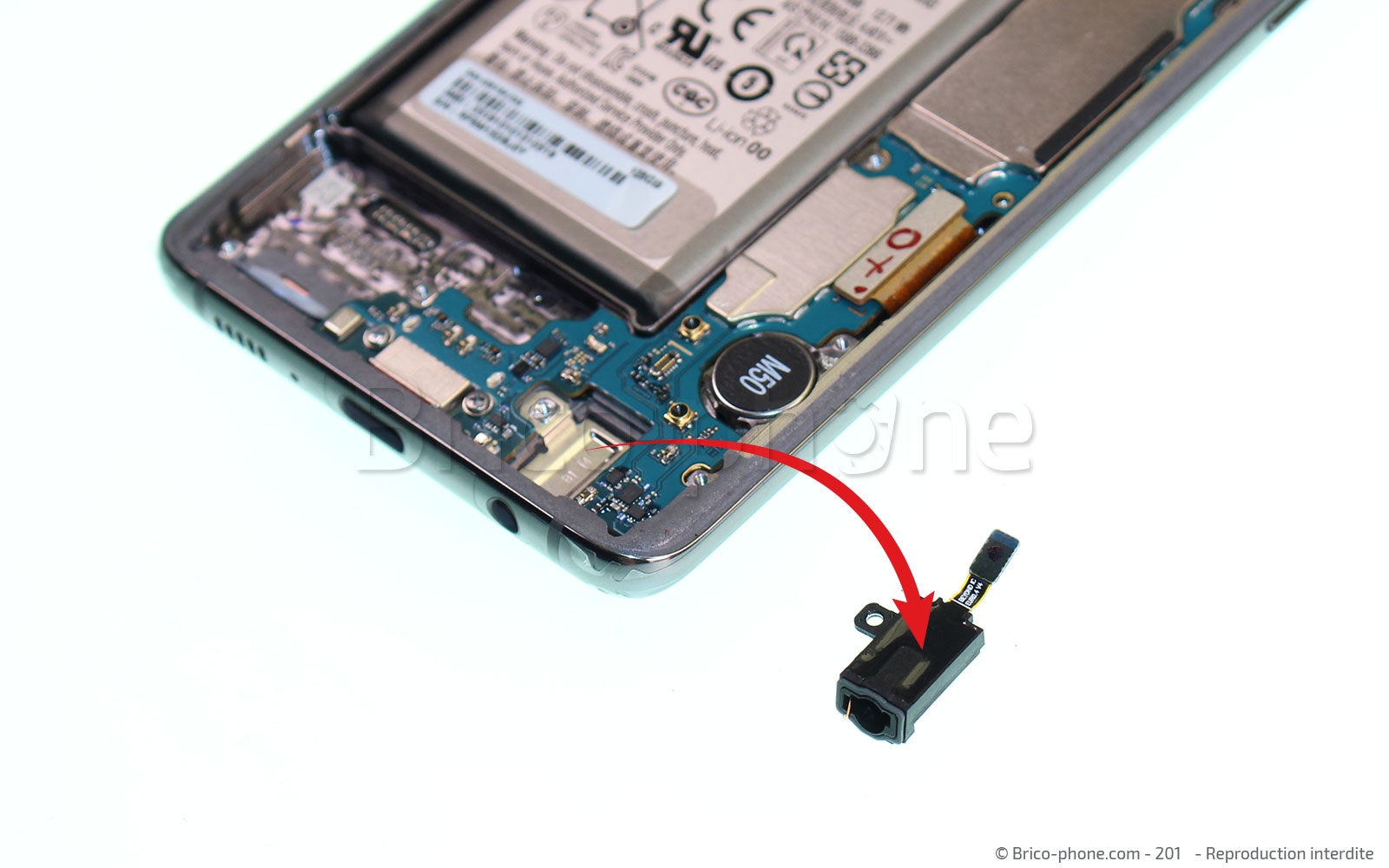

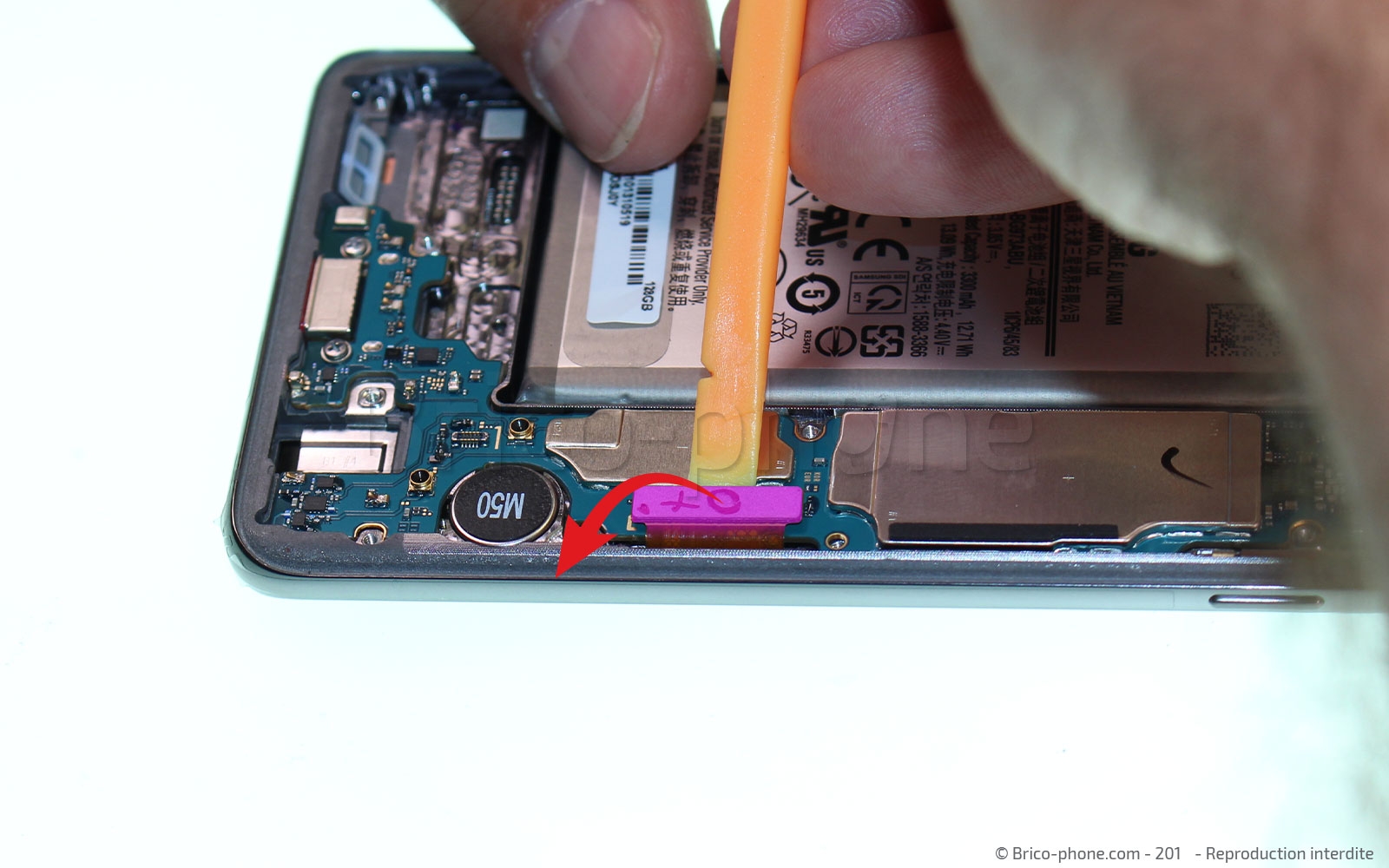

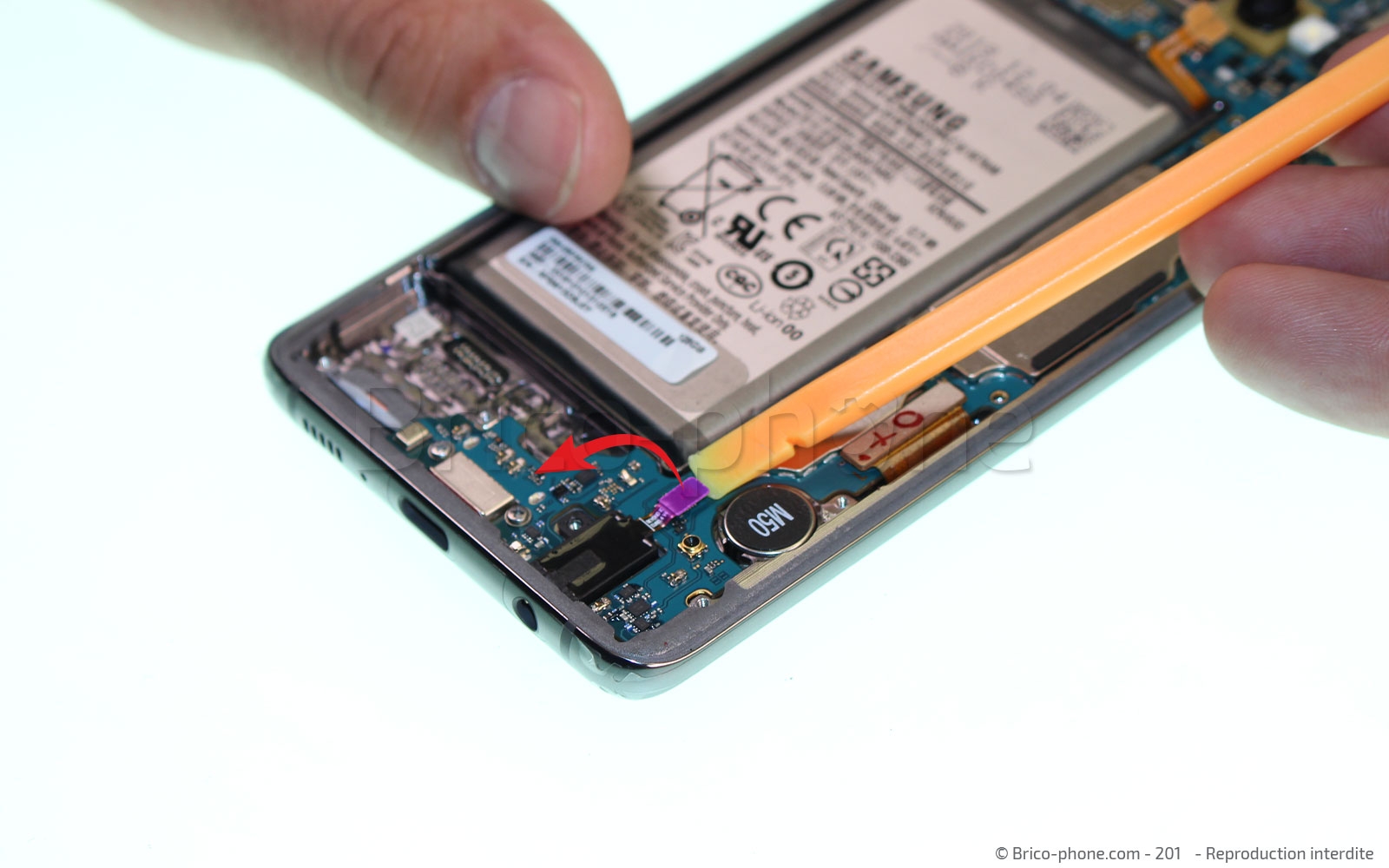

Etape 9 : Retirer la prise Mini Jack
Continuez de retirer les éléments de votre smartphone pour libérer le bloc écran. Pour la prise mini Jack, soulevez le connecteur à l'aide du levier en nylon de votre kit puis sortez le composant à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

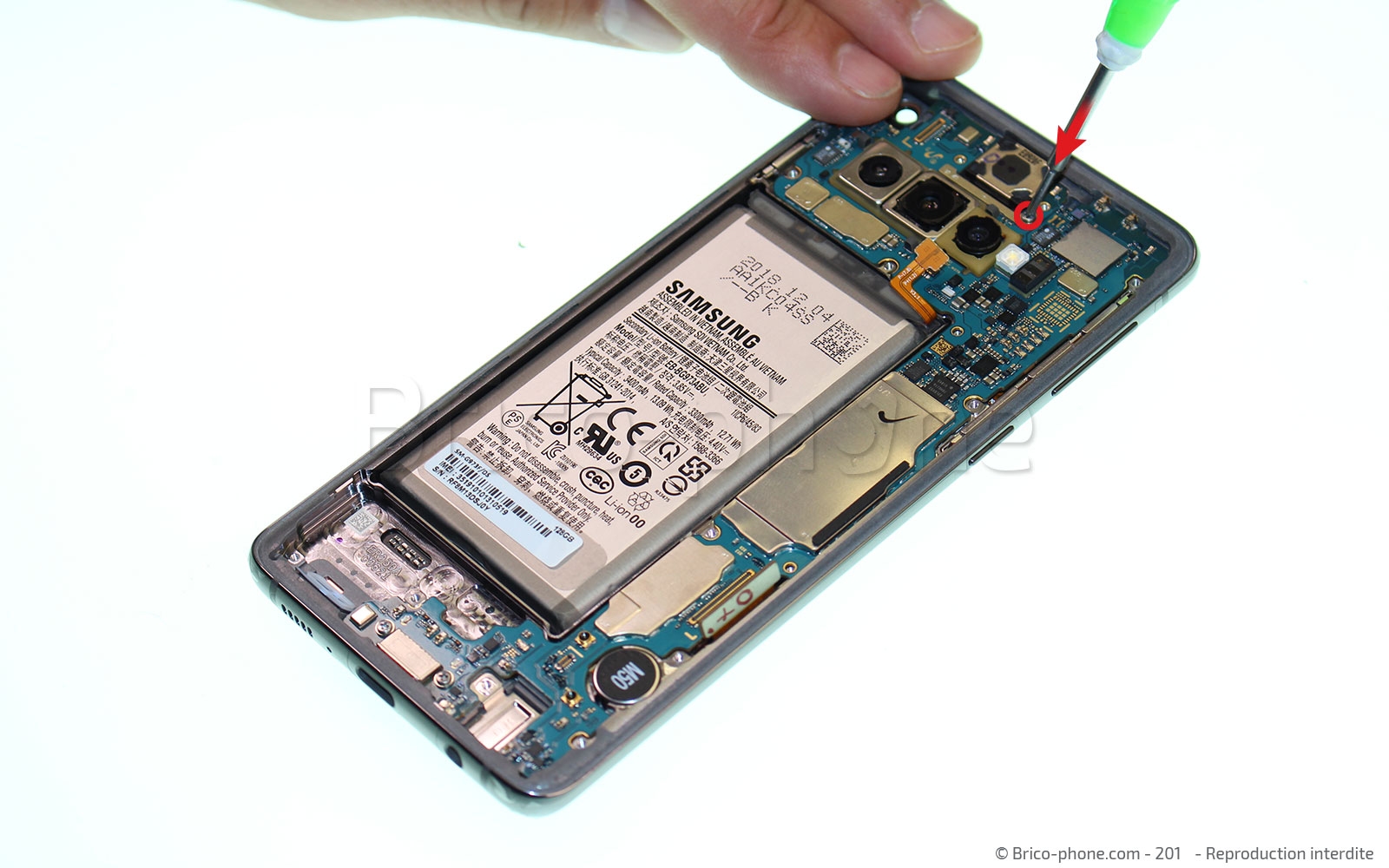

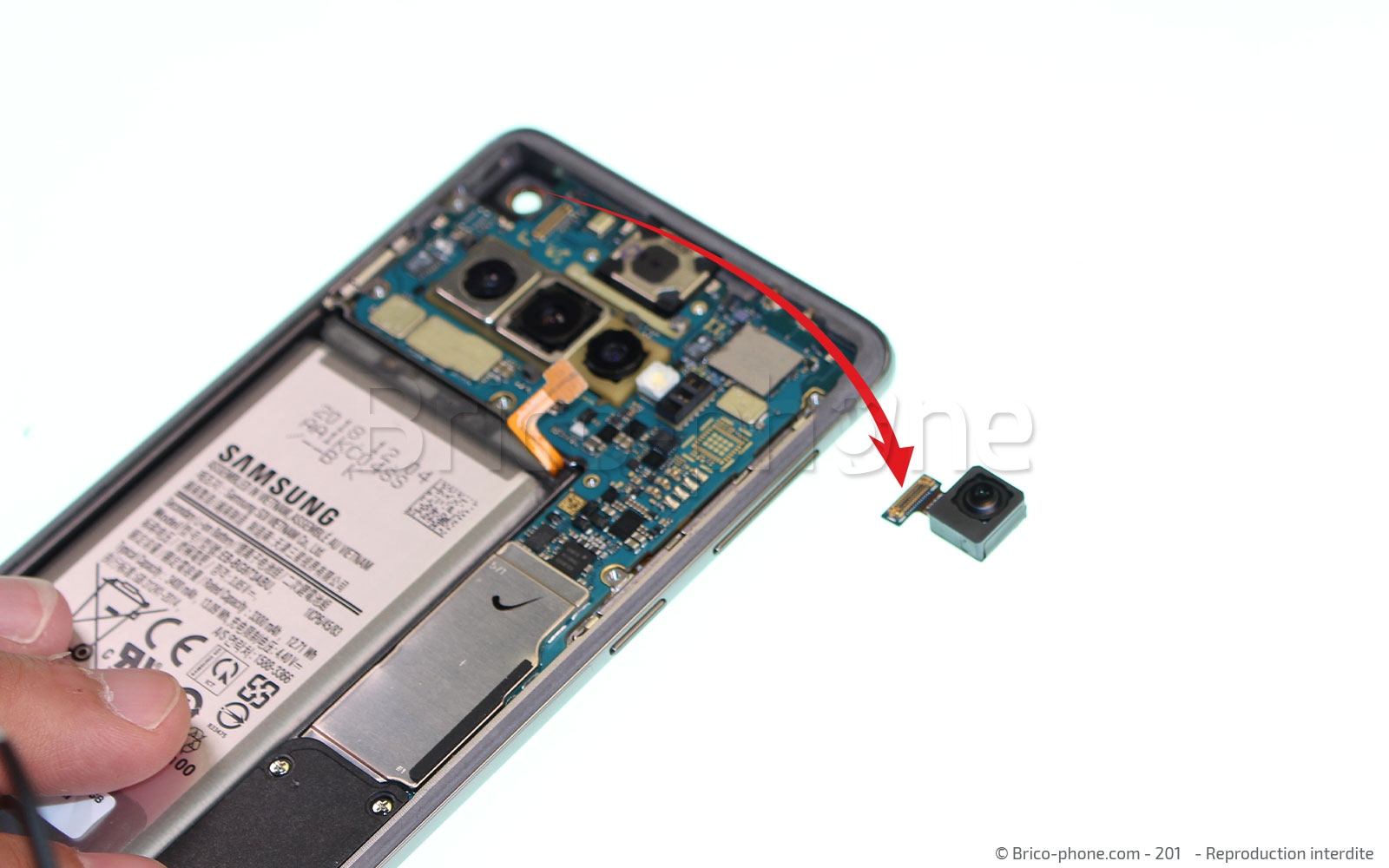

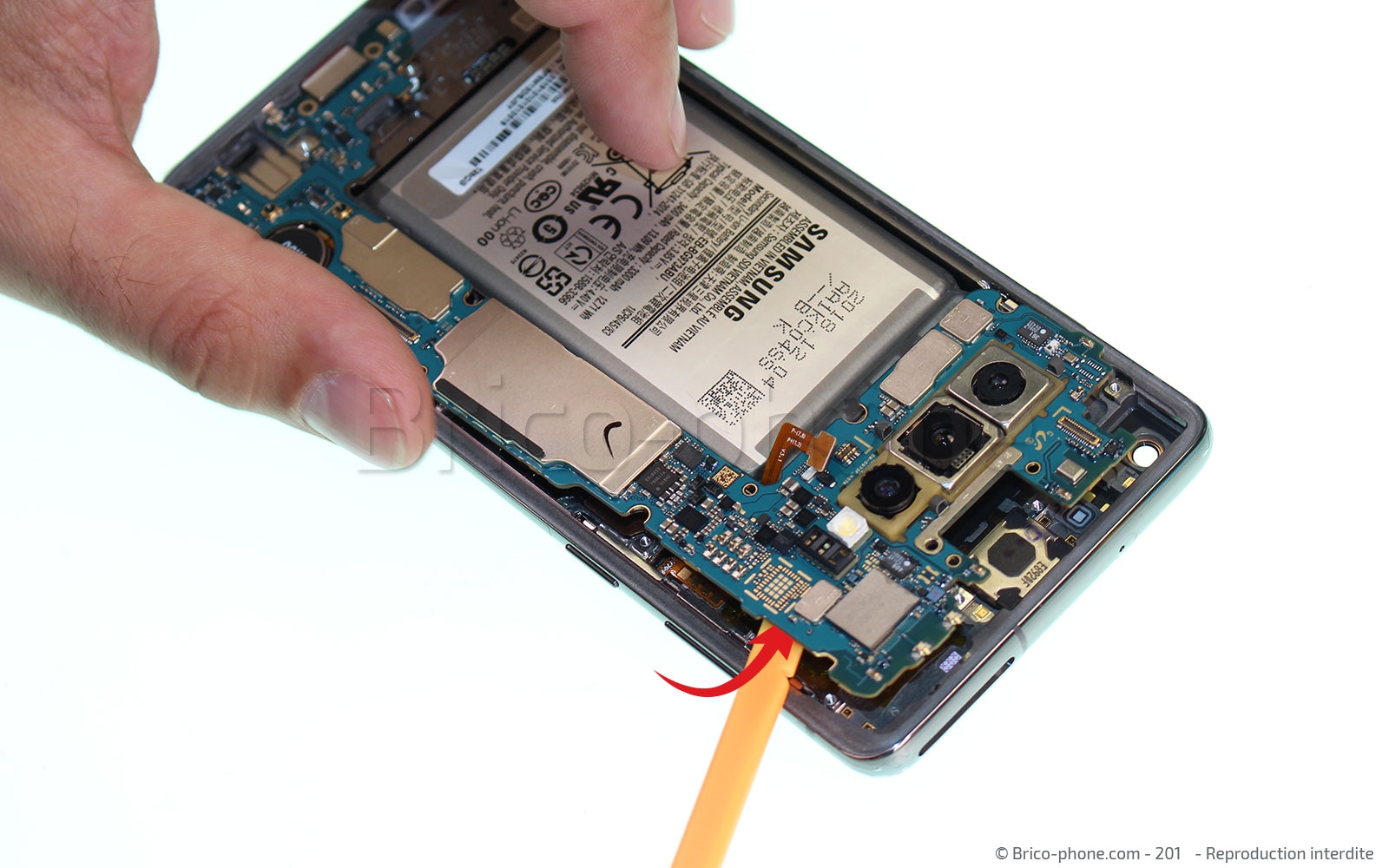

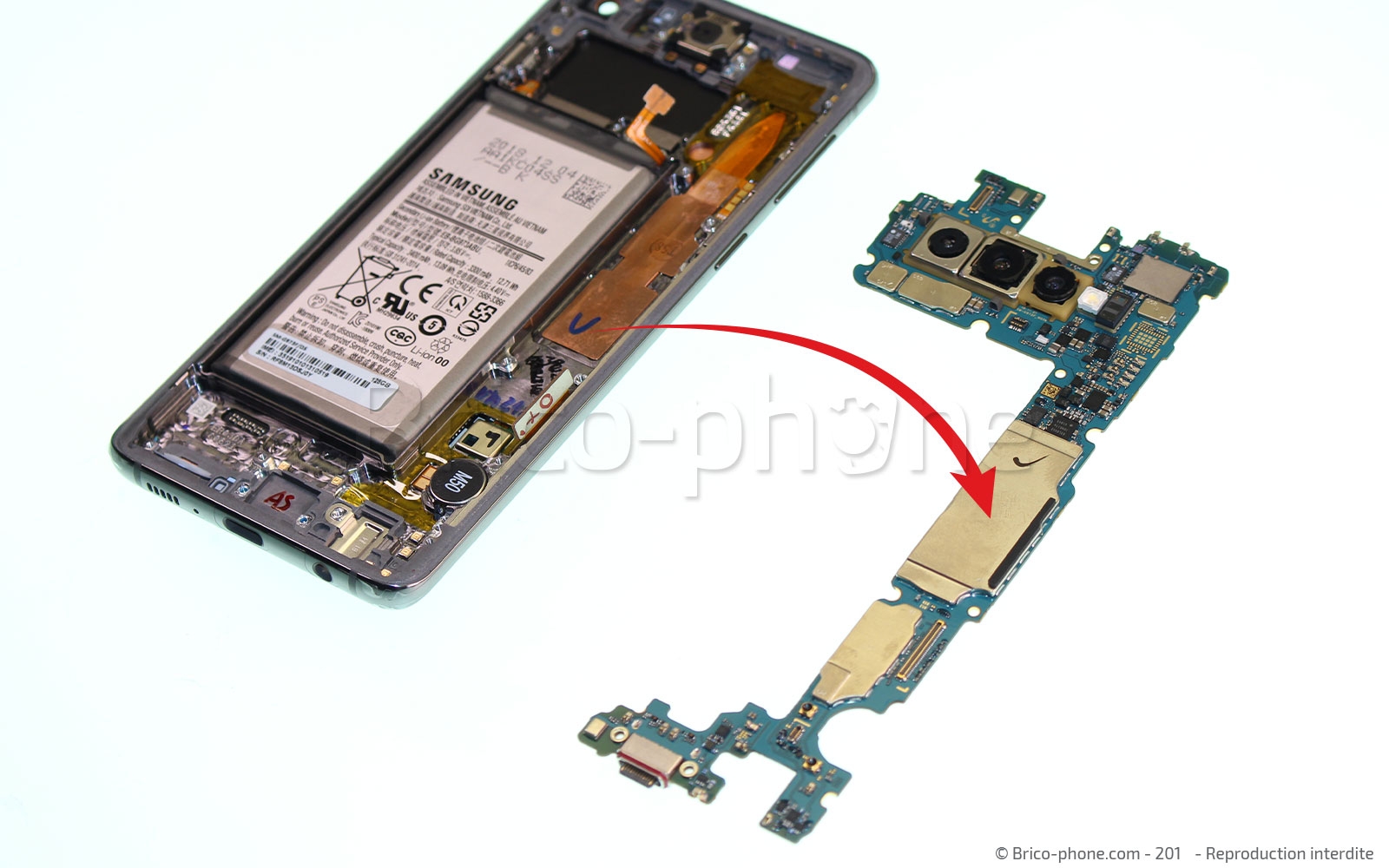

Etape 10 : Retirer la carte mère
Pour retirer la carte mère de l'appareil, commencez par déconnecter la nappe de l'écran. Vous pourrez ensuite la libérer entièrement en retirant la vis cruciforme de la partie haute de la carte puis faites levier avec le spudger en nylon pour délicatement l'extraire du bloc.
Outils du kit utilisés
Outils du kit utilisés

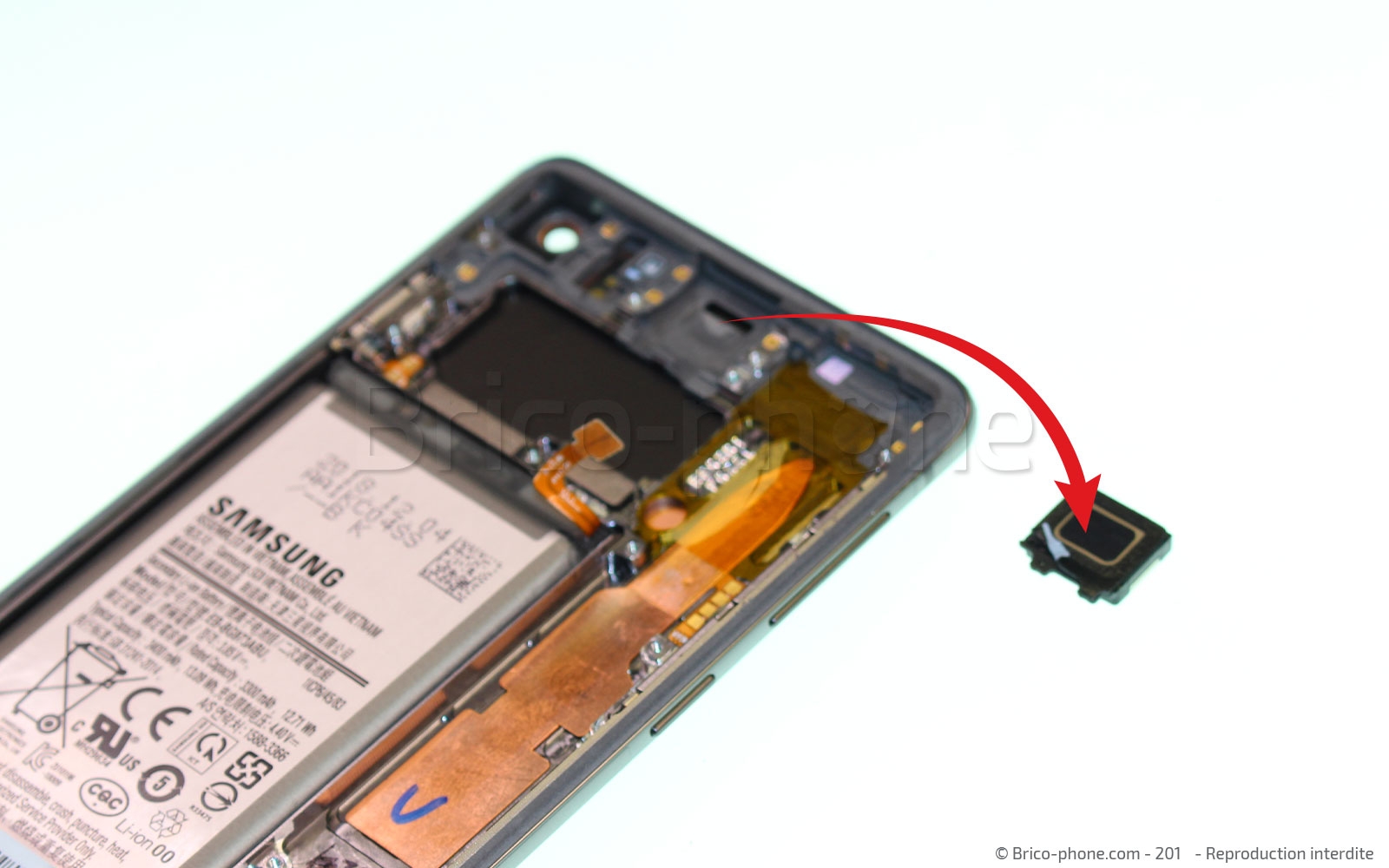

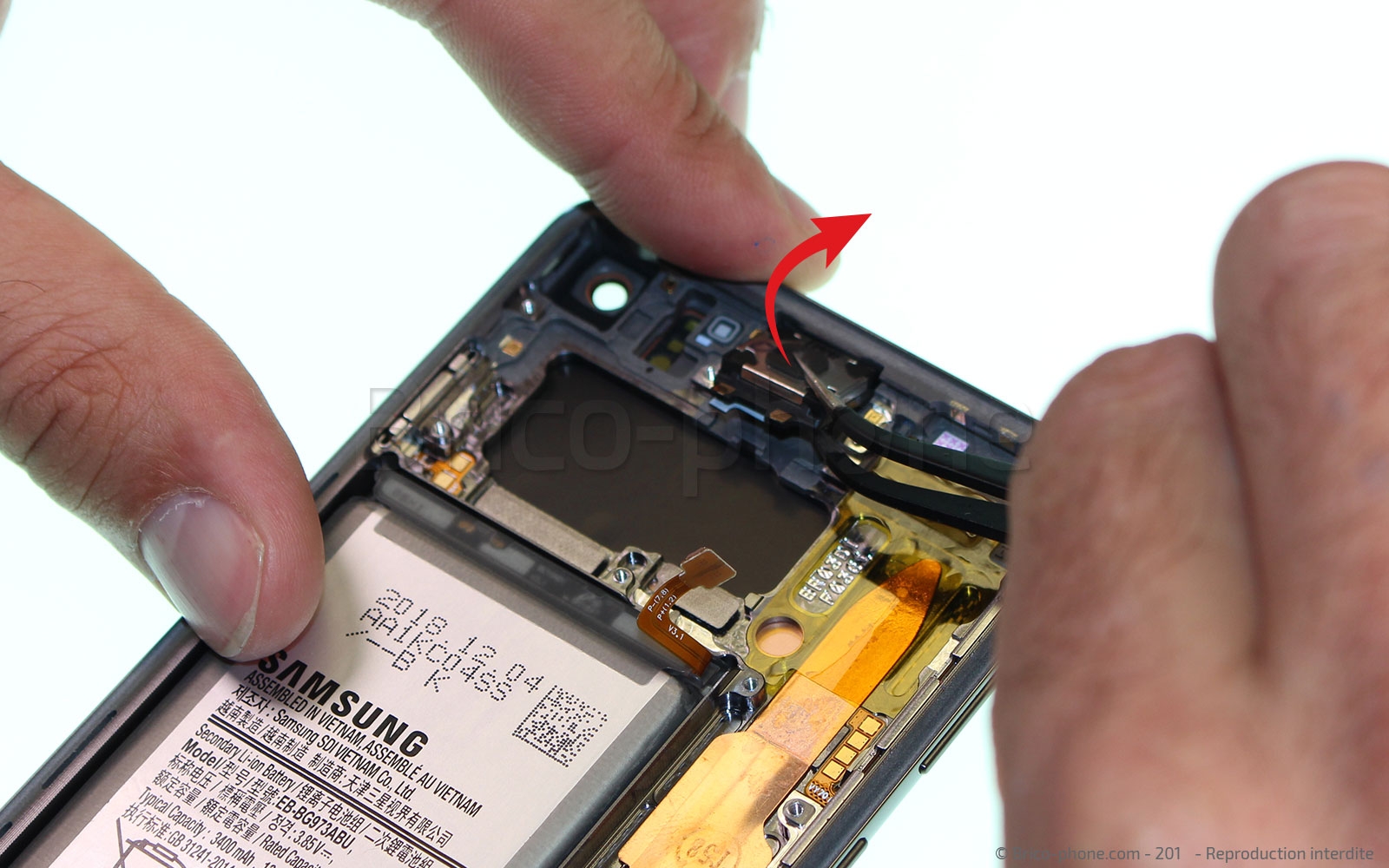

Etape 11 : Retirer le haut-parleur interne
Faites glisser votre pincette sous le haut parleur interne (buzzer). Soyez prudent afin de ne pas l'endommager. Ce composant est légèrement collé mais ne devrait pas résister trop longtemps.
Outils du kit utilisés
Outils du kit utilisés

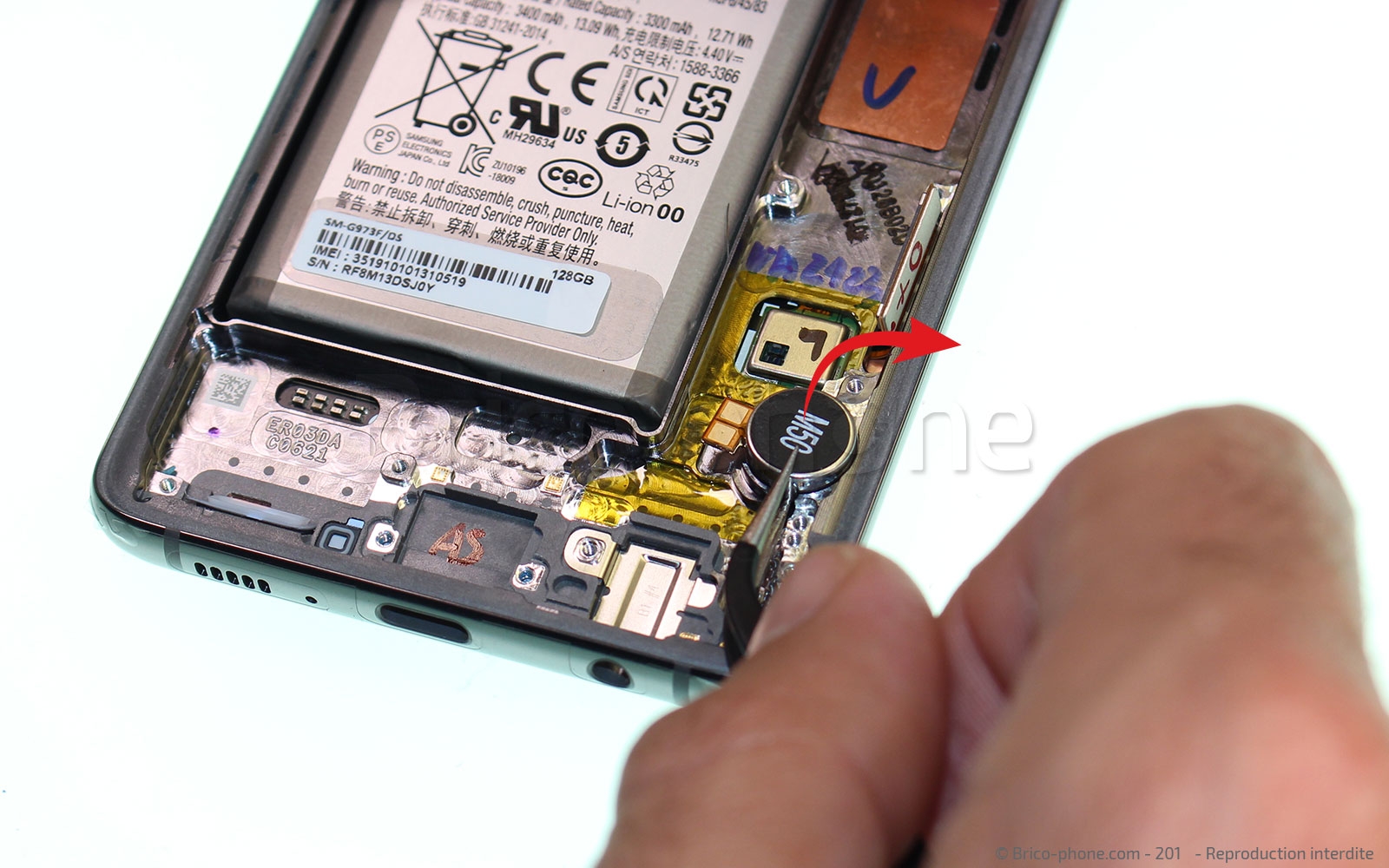

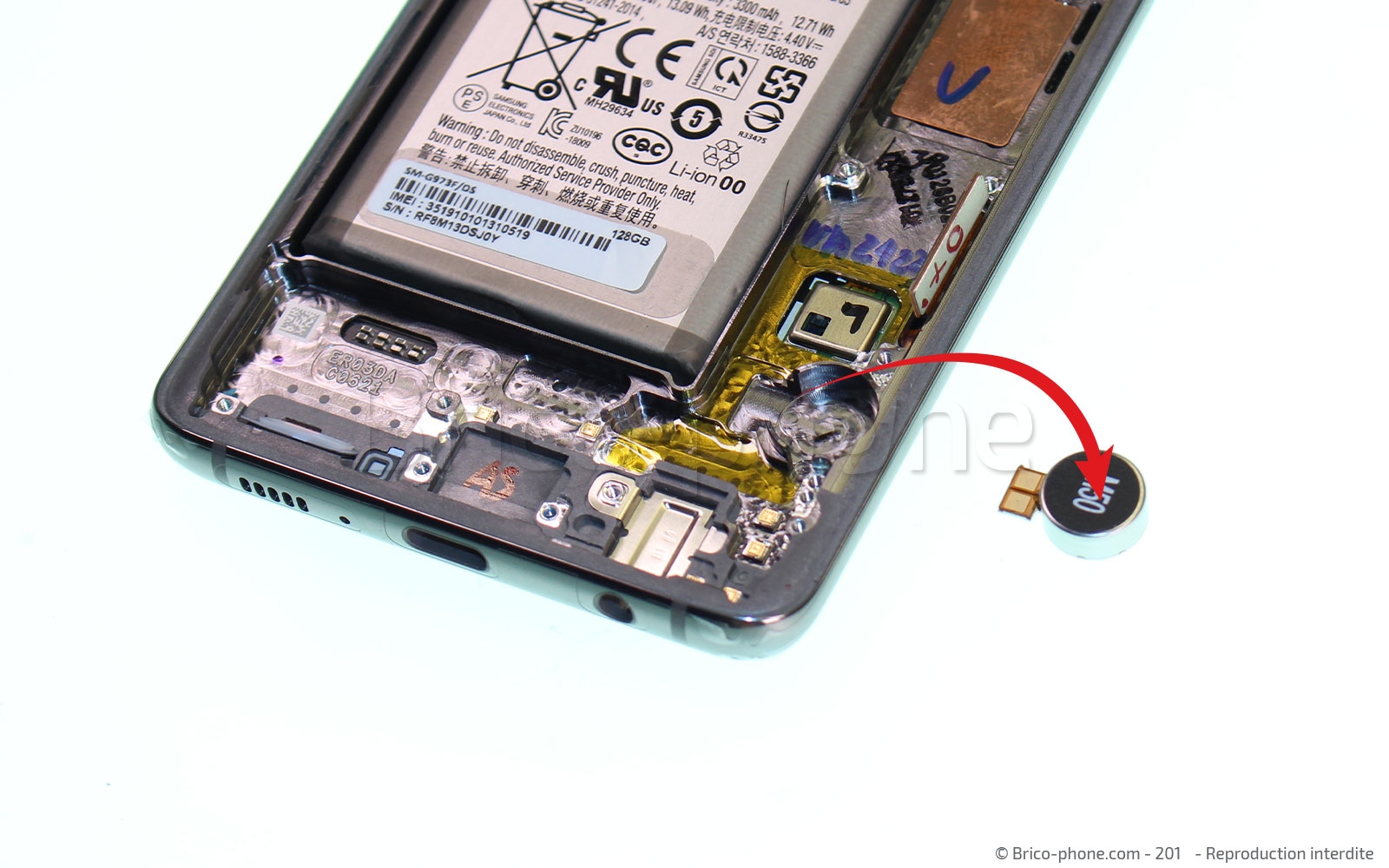

Etape 12 : Retirer le vibreur
Le dernier petit composant de la partie basse de l'appareil est le vibreur. Ce composant est lui aussi légèrement collé mais ne devrait pas poser de problèmes. La pincette suffira à le sortir de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

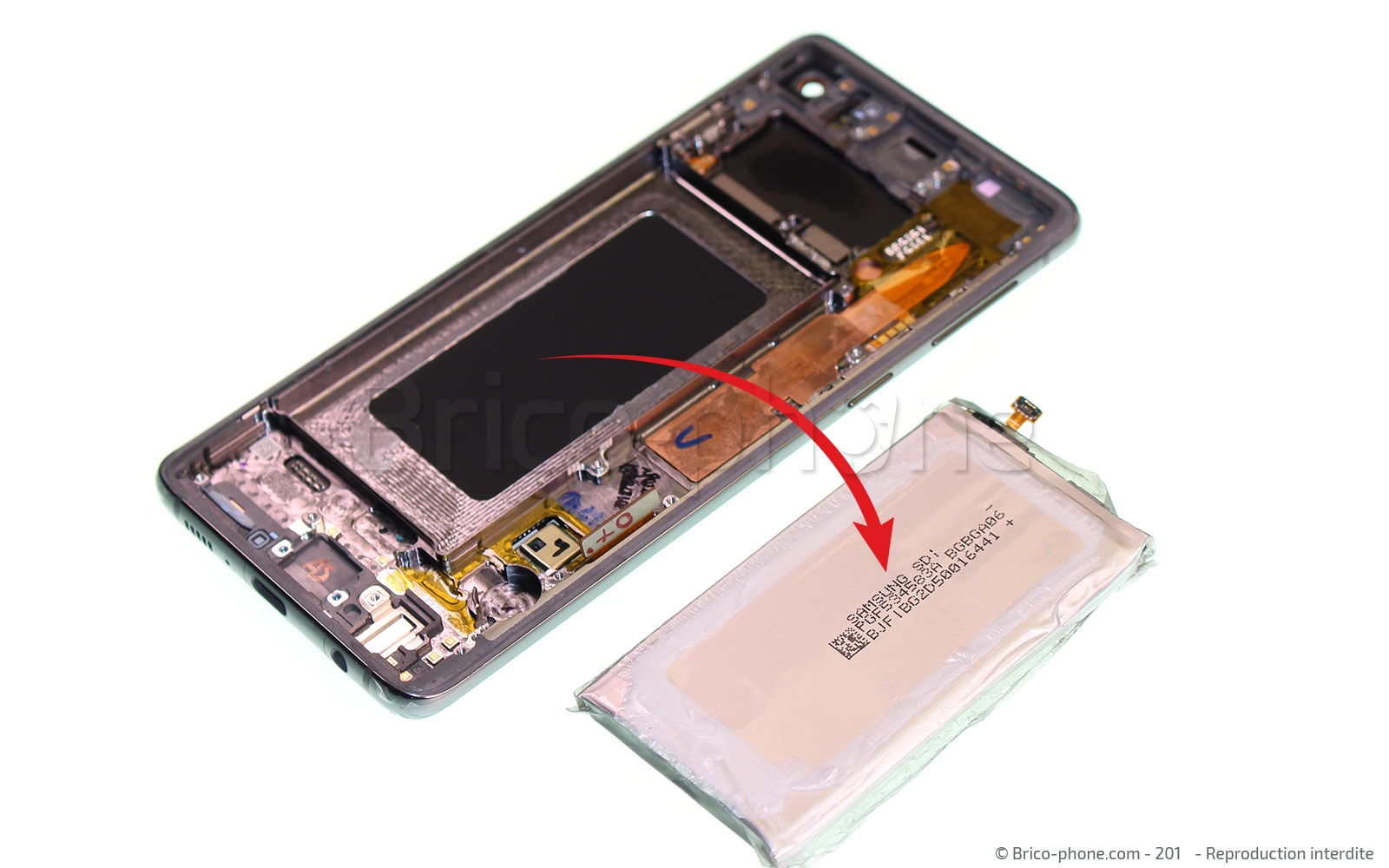

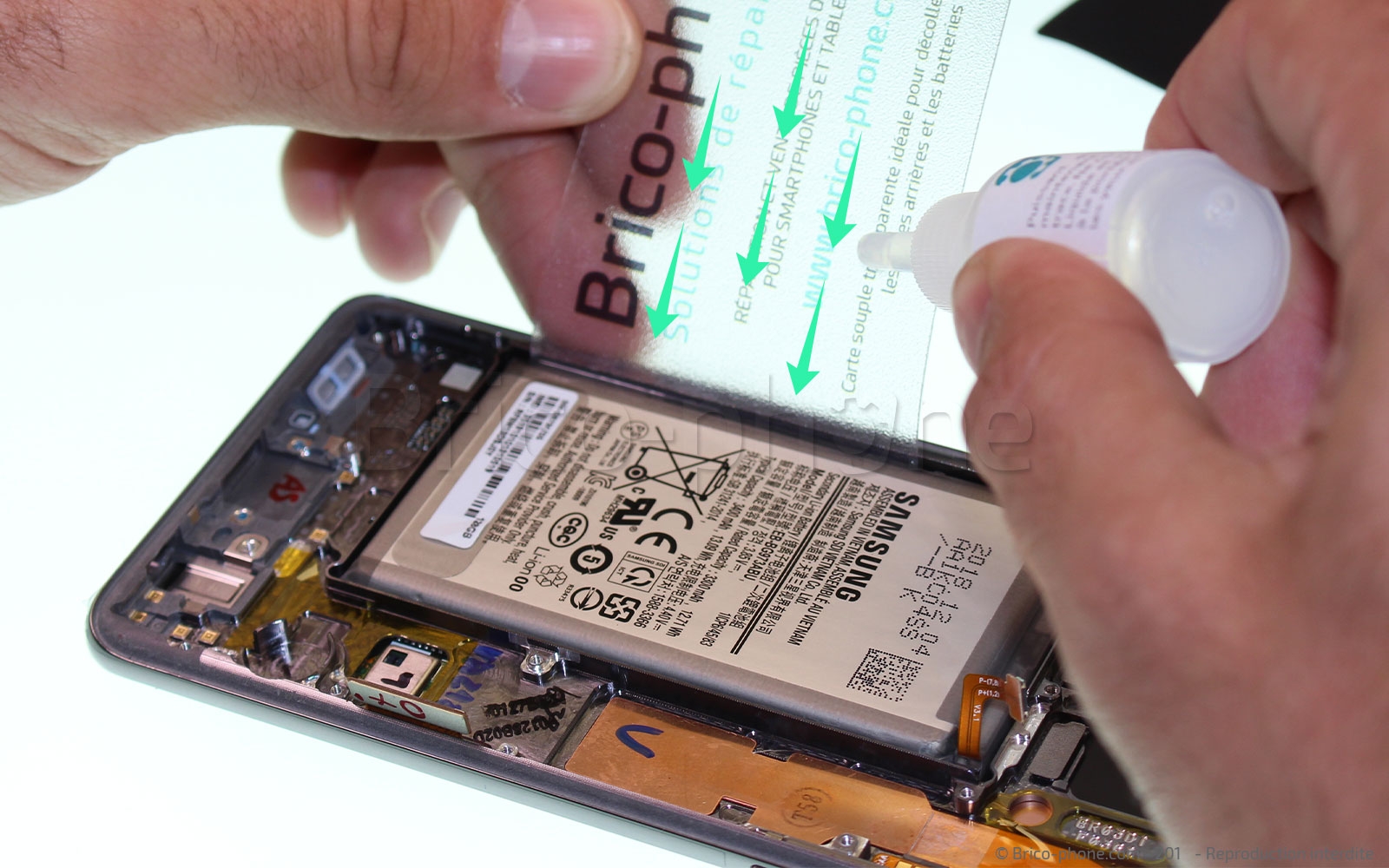

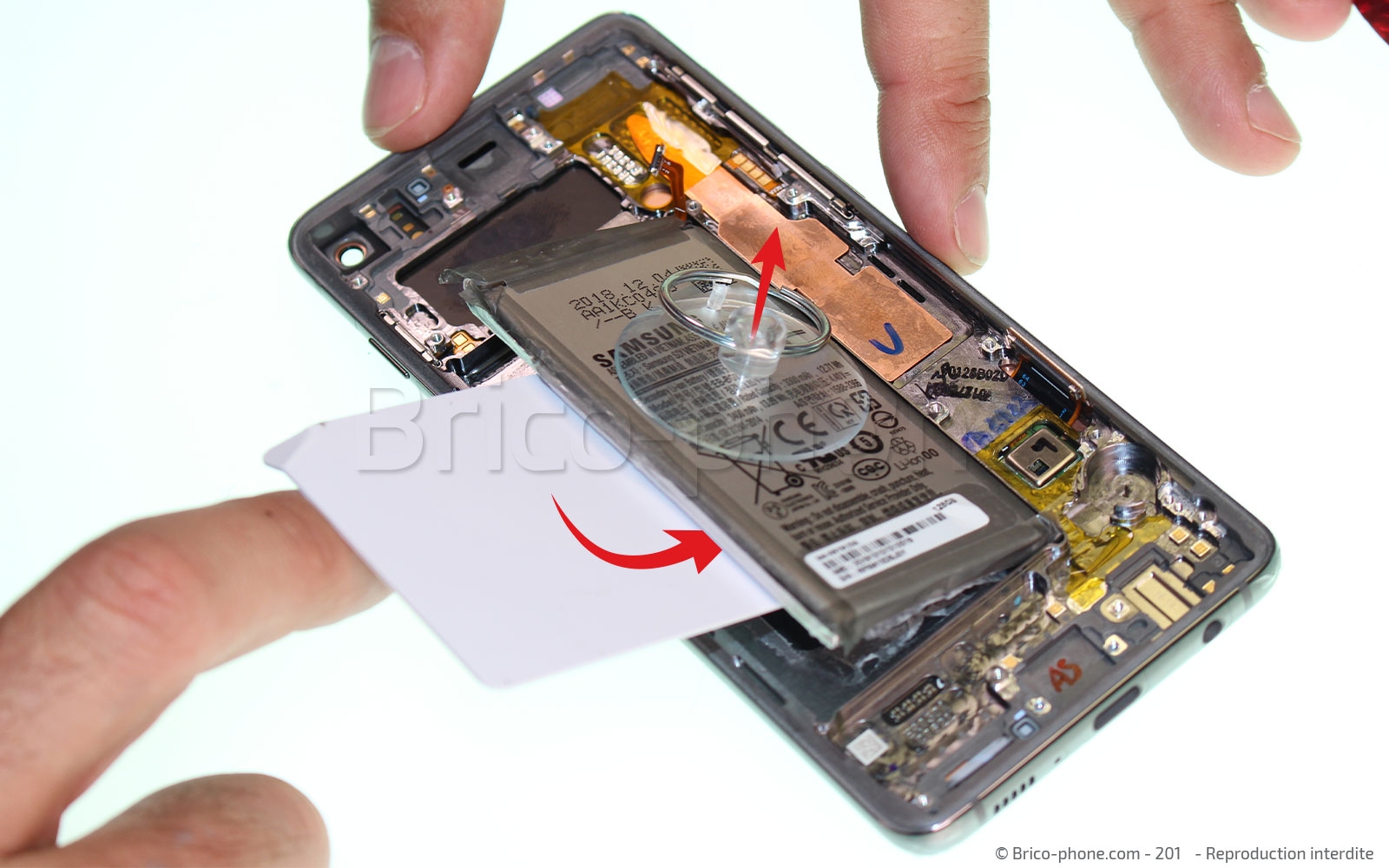

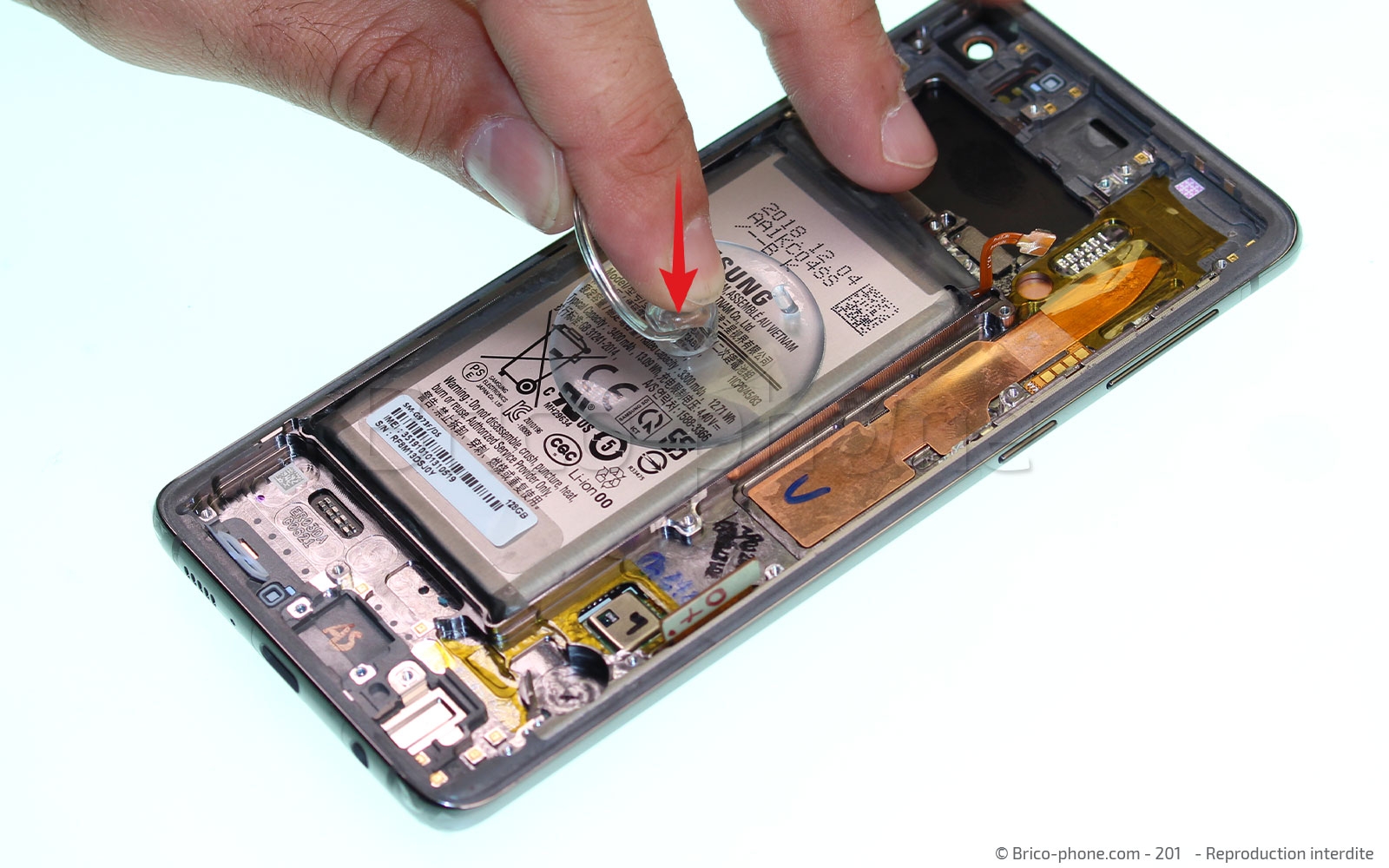

Etape 13 : Retirer la batterie
Il ne vous reste plus qu'un composant à sortir de l'appareil : la batterie. Nous vous recommandons de vous procurer du liquide anti-adhésif iRemover, en vente sur notre site, afin de la retirer sans risque de la percer. Faites simplement ruisseler le liquide le long de la carte en PVC de votre kit afin qu'il se répartisse sous la batterie. Laissez le agir un moment (20-30 minutes) puis faites levier avec la carte pour sortir la batterie.
Outils du kit utilisés
Outils du kit utilisés

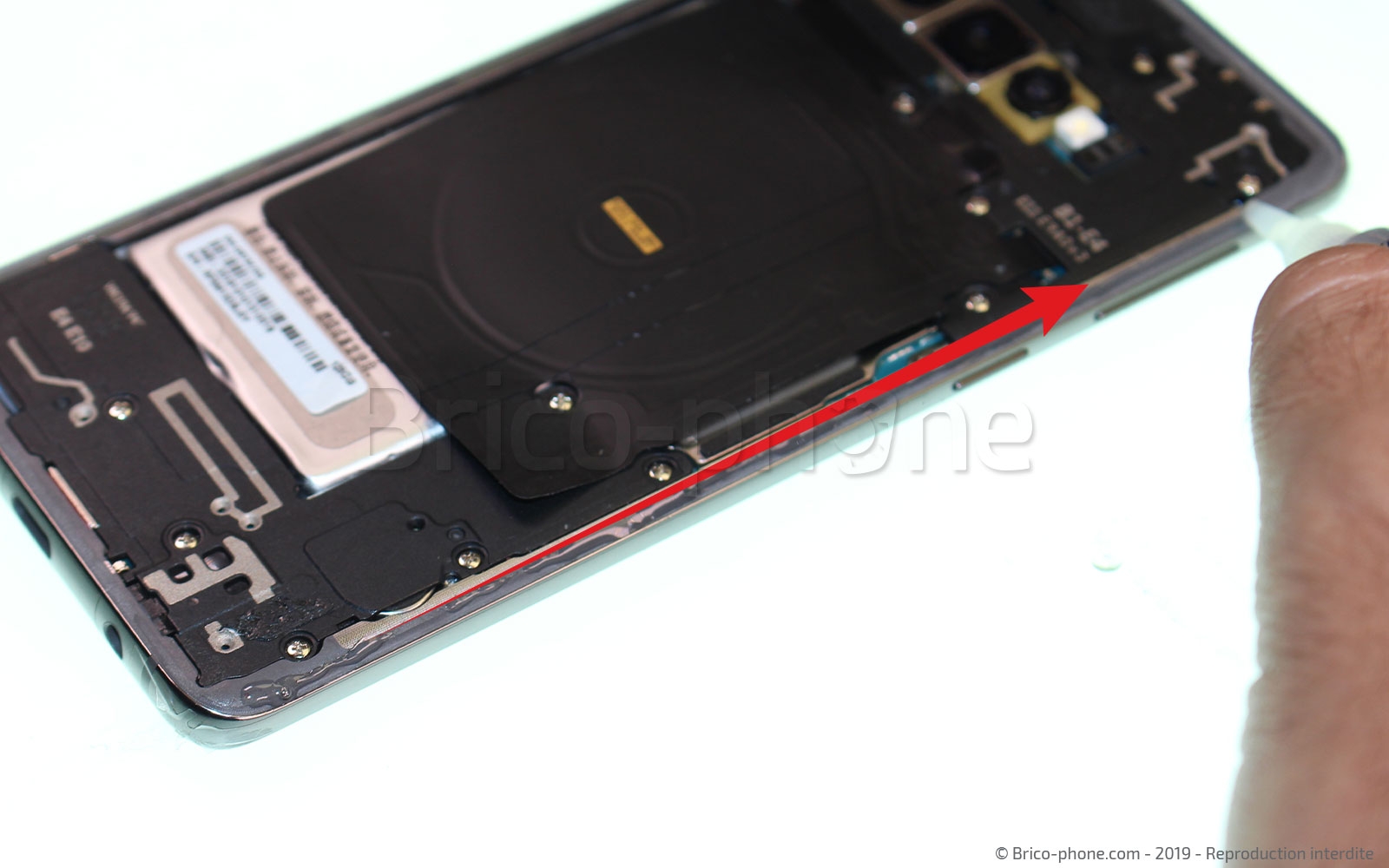

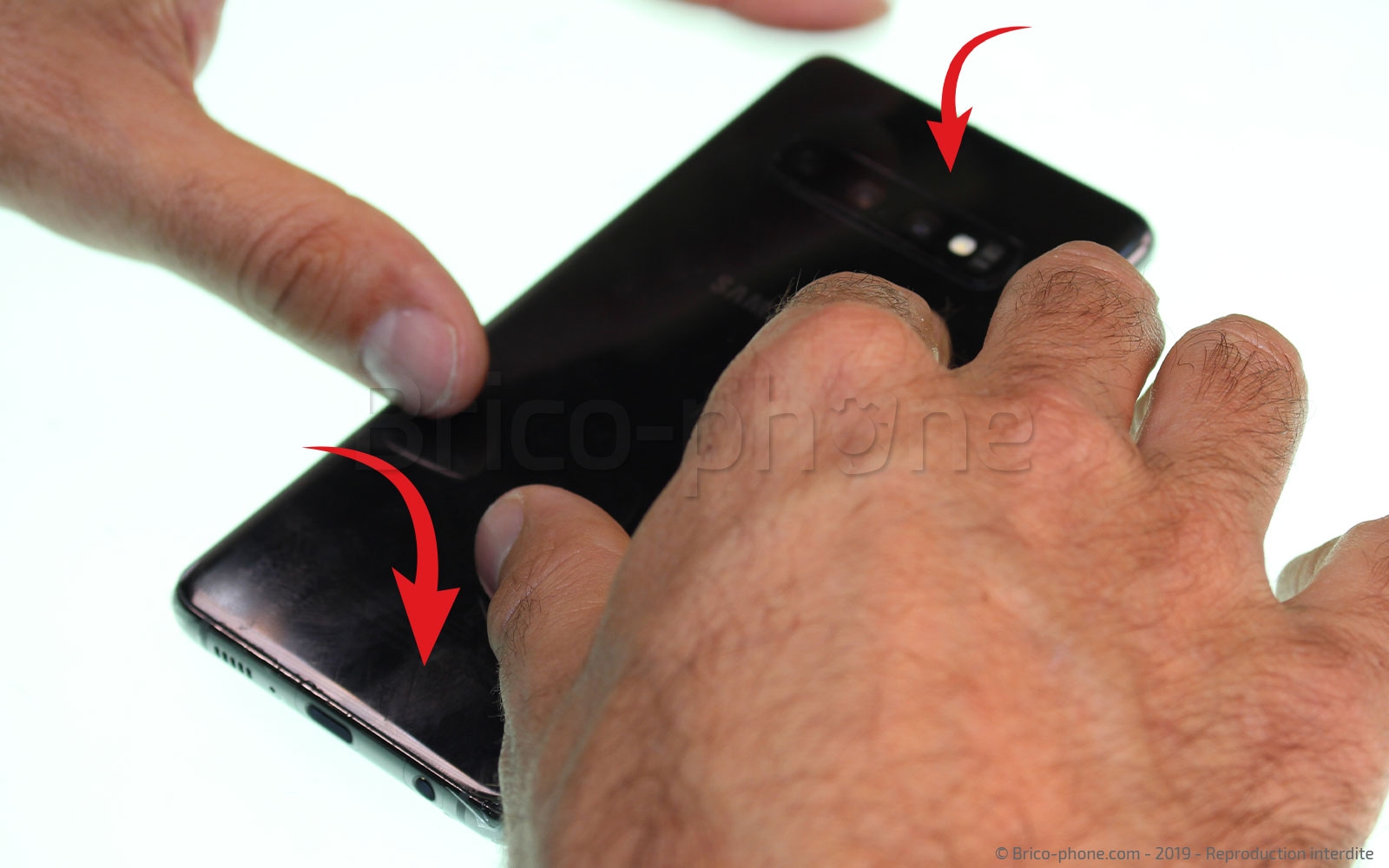

Conseils pour le remontage
Votre Bloc Ecran est maintenant entièrement libéré. Il vous suffit de remettre les éléments retirés au cours de ce tutoriel dans votre bloc écran neuf en suivant les étapes dans l'ordre inverse. N'hésitez pas à vous munir de stickers universels pour batterie au moment de la poser ainsi que d'un tube de colle B7000 pour coller au mieux votre vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
